NÁVOD K POUŽITÍ A K ÚDRŽBĚ
ZÁRUKA
ELEKTRICKÝ OHŘÍVAČ VODY
CHRÁNĚNÁ
OCELOVÁ NÁDOBA
SE SKLENĚNÝM
POSMALTOVÁNÍM
CB ECO
RB ECO
- 2 -
Děkujeme za Vámi projevenou důvěru v naše produkty.
BLAHOPŘEJME. Rozhodli jste se zakoupit elektrický ohřívač vody od prestižní značky FAGOR. Pro nás skutečně nejdůležitější, abychom
plnili potřeby našich klientů, a zároveň posunovali naše výrobky jak technicky tak inovativně do předu. Naši specialisté vyrobili a pečlivé zkoušeli
všechny naše elektrické ohřívače vody FAGOR, abychom Vám mohli nabídnout maximální splnění Vašich požadavků.
Správné fungování Vašeho elektrického ohřívače vody nezáleží pouze na kvalitě produktu, ale taktéž na
správné montáži provedené kvalifikovaným pracovníkem.
Předtím, než budete instalovat Váš elektrický ohřívač, pozorně si přečtěte tento návod k použití, aby jste
maximálně prodloužili jeho výkonnost a trvanlivost. Uchovejte tento návod k použití k budoucímu použití.
OBECNÁ UPOZORNĚNÍ A BEZPEČNOST
- Montáž a uvedení do provozu je třeba uskutečnit v souladu s tímto návodem, a to pouze za
přítomnosti kvalifikované osoby. (Viz část instalace).
- Elektrické ohřívače vody Fagor jsou vyrobené a zkoušené v souladu s platnými normami.
-Tento přístroj mohou používat děti starší 8 let, lidé se sníženými fyzickými, smyslovými nebo
mentálními kapacitami, nebo lidé bez zkušeností a znalostí v případě, že byli náležitě informování jak
bezpečným způsobem přístroj používat, a byli taktéž obeznámeni s rizikem, jenž vyplývá z jeho
použití. Děti si nesmějí s přístrojem hrát. Úklid a údržbu prováděnou uživatelem nesmí vykonávat děti
bez dohledu.
- Pokud je napájecí kabel poškozený, musí být nahrazený výrobcem, záručním servisem, nebo
podobný kvalifikovaným personálem, aby se zamezilo jakékoliv nebezpečí.
- Během používání přístroje je třeba pravidelně zapínat k přístroji omezovač tlak, odstranit usazený
vodní kámen a ověřovat, zda není někde zablokován.
- Ohřívač vody nepotřebuje žádnou speciální údržbu. Předtím, než ho budete čistit vypněte ho z
proudu. Stačí ho otřít jemným hadříkem nebo navlhčenou houbičkou. Nepoužívejte abrazivní čističe
či jiné jim podobné.
ŽIVOTNÍ PROSTŘEDÍ
Model ohřívače vody, který jste si vybrali používá HFC 134 A, jedenu z nejekologičtějších izolací dostupných na trhu. Tato izolace počítá s
velkou tloušťkou a hustotou (0% CFC), jenž dovoluje snížit elektrickou spotřebu údržby až o 40 %.
INFORMACE PRO SPRÁVNÉ NAKLÁDÁNÍ S ODPADEM ELEKTRICKÝCH A
ELEKTRONICKÝCH PŘÍSTROJŮ
Na konci životnosti zařízení, by přístroj neměl být vyhozen do běžného komunálního odpadu. Může být doručen, bez jakéhokoliv poplatku do
speciálních sběrných center, provozovaný místní správou, nebo do zařízení, které poskytují tuto službu.
CHYBY NEBO ZÁVADY
V případě, že by došlo k vyvolání závady na Vašem ohřívači vody, ihned přístroj vypojte z elektrické sítě. Informujte Technic kou asistenční
službu (902 10 50 10).
Pro usnadnění práce technické asistenční služby si připravte tyto údaje:
Tříděná likvidace odpadu domácích spotřebičů znamená, zamezení možných negativních následků pro životní prostředí a zdraví
obyvatel, které jsou zapříčiněny nesprávnou likvidací. Tříděná likvidace umožňuje zpracování a recyklaci materiálů, které je tvoří,
tím dochází k významným úsporám energie a zdrojů.
Aby byla zdůrazněná povinnosti spolupracovat se sběrným místem, na produktu se nachází značka, která slouží jako
upozornění, aby nebyly používány obyčejné kontejnery pro jejich likvidaci.
Pro více informací, kontaktujte místní správu, nebo obchod, kde byl produkt zakoupen.
- Model ohřívače vody.
- Sériové číslo.
- Datum zakoupení.
- Popis problému.
- Adresu a telefon domů.
- Jméno a příjmení kontaktní osoby.
一 3 —

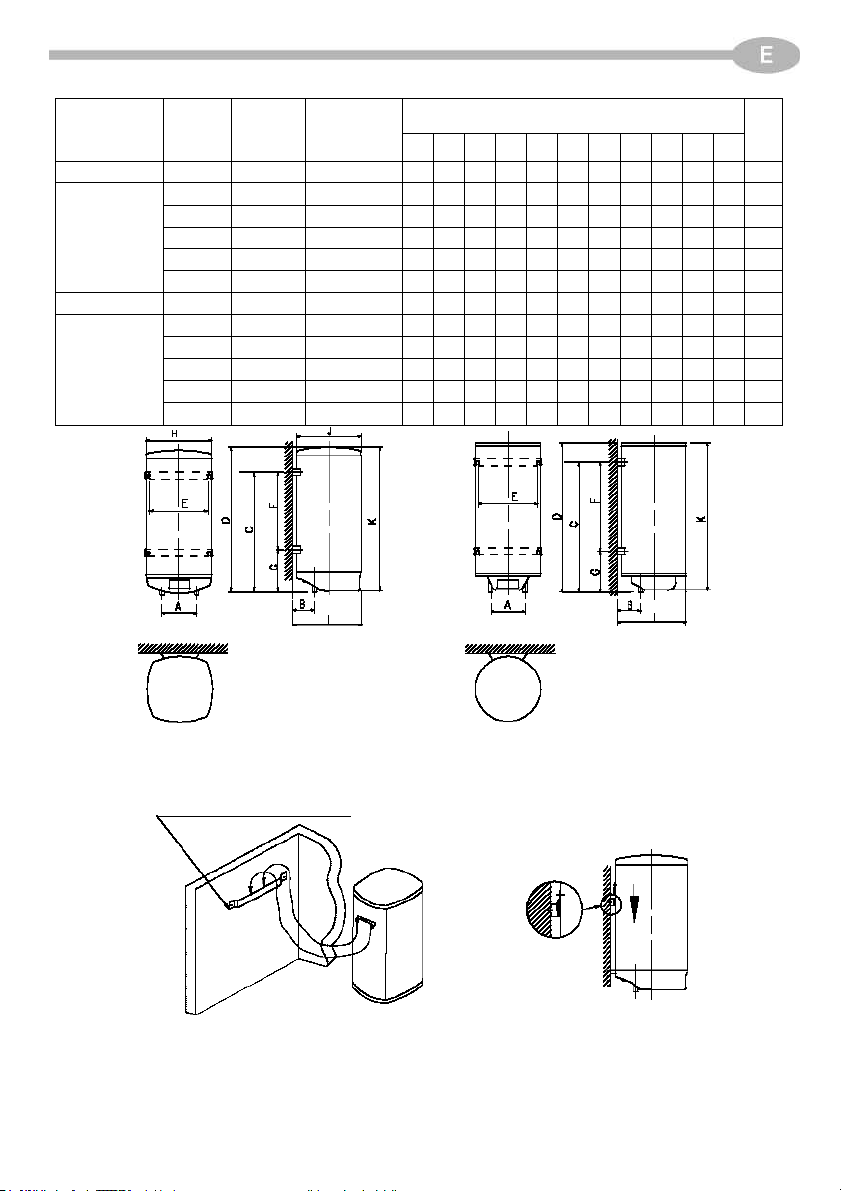

ROZMĚRY A TECHNICKÉ PARAMETRY
MODELY
Objem
(litry)
Výkon (W)
230V ~
Spotřeba
udržování teploty
(kW/24h při 65°C)
ROZMĚRY (mm)
HMOT
NOST
(Kg)
A B C D E F G H I J K
Vertikální hranatý
30
1600
0,60
160
120
583
736
284 - -
320
323
307
752
15,5
Hranatý
vertikální/horizontáln
í
30
1600
0,60
160
120
390
598
340
235
155
375
395
375
619
15,5
50
1600
0,75
160
120
635
812
340
435
200
375
395
375
832
20,5
75
1800
0,84
230
175
530
745
300
280
250
489
516
489
755
28
100
1800
1,06
230
175
685
912
300
435
250
489
516
489
922
32,5
150
2400
1,51
230
175
1040
1250
300
790
250
489
516
489
1260
43
Vertikální kulatý
30
1600
0,63
160
120
583
736
284 - -
320
327 - 738
14,5
Kulatý
vertikální/horizontáln
í
30
1600
0,64
160
120
390
598
340
235
155
380
395 - 607
14,5
50
1600
0,77
160
120
635
812
340
435
200
380
395 - 820
19,5
75
1800
0,93
230
175
530
738
440
280
250
500
522 - 755
28
100
1800
1,09
230
175
685
917
440
435
250
500
522 - 934
33,5
150
2400
1,51
230
175
1040
1255
440
790
250
500
522 - 1272
44,5
и
HRANATÝ
_FIXACE OHŘÍVAČE VODY 30L. VERTIKÁLNÍ (KULATÝ NEBO HRANATÝ) FIXACE
PODPĚRY NA ZEĎ DETAIL ZASAZENÍ
kulatý
VÝROBCE si vyhrazuje právo bez předchozího upozornění upravit parametry a specifikace svých produktů.
- 4 -
MONTÁŽ

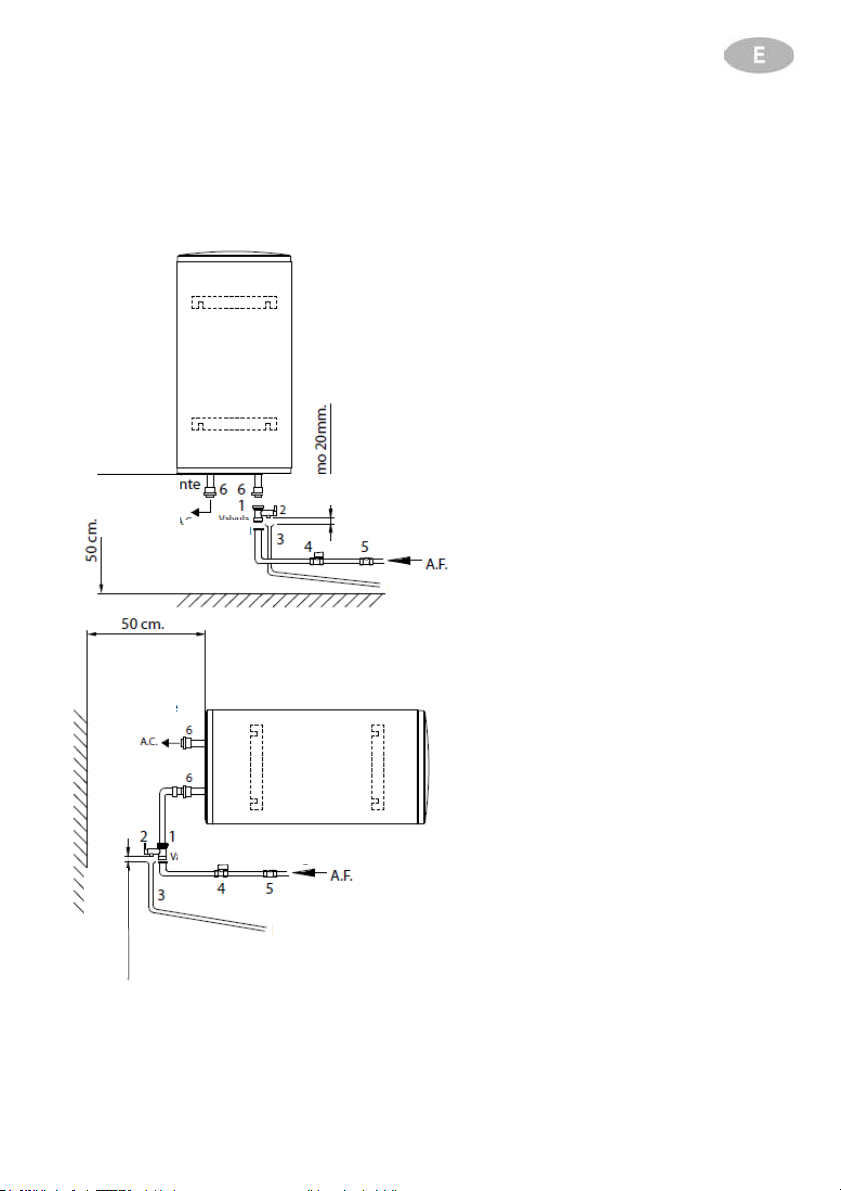

OBR. 1
1. Bezpečnostní hydraulické zařízení (připojeno k
ohřívači vody).
2. Ovládací kohoutek pro vypouštění.
3. Řízený odtok
4. Uzavírací ventil.
5. Omezovač tlaku: Je nezbytné, aby byl
umístěn až po měřiči, u vstupu do domu (nik dy v
blízkosti ohřívače vody, pokud je tlak vyšší n ež 5
Kg/cm2).
6. Izolační ložiska (připojená k ohřívači vody).
Žlutá značka
Minimum 20 mm
Studená voda
Studená voda
Žlutá značka
Minimum 20 mm
Teplá voda
červená
značka
Teplá voda
červená
značka
Bezpečno
stní ventil
Bezpečnostní
Odtok
odtok
PŘÍSLUŠENSTVÍ
Bojler nebo elektrický ohřívač vody bývají pro svoji nízkou akumulaci nízkého tlaku zajištěny základními prvky během jejich instalace, jako
například:
-Izolační ložiska.
-Bezpečnostní ventil.
Toto příslušenství je součástí balení.
UMÍSTĚNÍ
Stěna, na kterou bude pomocí hmoždinek a šroubů umístěn ohřívač vody musí udržet hmotnost přístroje plného vody. V případě tenčí zdi je
třeba použít závěsný profil z jedné strany zdi.
POZNÁMKA.- Ohřívač vody musí být umístěný tak, aby byla přístupná elektrická zástrčka.
URČENÍ UMÍSTĚNÍ
Ohřívač vody je možné namontovat horizontálně, nebo vertikálně, to umožňuje umístit bojler v jakémkoliv místě v domě. Nicméně je vhodné ho
umístit co nejblíže místu, kde je využívána teplá voda. Tím vyloučíte ztrátu teploty vody v trubkách.
Pokud je ohřívač vody nainstalovaný vertikálně, nechte alespoň 50 cm místa pro spodní vývod trubek a pro snadný přístup elekt rických částí,
snadnou údržbu a opravy.
Pokud je nainstalován v horizontální pozici, je třeba nechat vstup a výstup trubek orientovaný doleva, tak jak se uvedeno na obrázku 1. V
případě, že se nachází v blízkosti stěny, nechte 50 cm prostor, aby jste měli přístup k elektrickým částem pro snadnou údržbu a opravy.
Nikdy neinstalujte ohřívač vody horizontálně s podpěrami zdi na podlaze nebo na rovině.
HYDRAULICKÁ MONTÁŽ
UPOZORNĚNÍ PRO INTALATÉRA: Izolační ložiska zajištěná k ohřívači musejí být umístěna k vstupním a výstupním trubkám, aby bylo
一 5 —
eliminováno riziko galvanické koroze, využívající teflonového šroubu v trubkách. Točivý moment ložisek: 3,5 kg/m.
Obr.2
POZICE CHODU POZICE VYPOUŠTĚNÍ
Předtím než přistoupíte k hydraulickému spojení je nezbytné potrubí vyčistit předmětem, který nezanechá kovové částice uvnitř
ohřívače vody.
Montujte ohřívač vody podle schématu obrázku č.1.
a) Ohřívač vody musí být POVINNĚ nainstalován s bezpečnostními prvky, vybavený zpětným ventilem (dodáno s ohřívačem vody).
Žádné hydraulické příslušenství nesmí být namontováno mezi bezpečnostní prvky a trubku se studenou vodou (uzavírací a zpětný
ventil atd.).
Uvolňovací vstup bezpečnostních prvků musí být POVINNĚ připojen k jedné trubce odvodu vody, tak aby měl průměr alespoň stejný jako
spojovací trubky ohřívače vody s otevřenou a kontinuální inklinací k prostředí za dodržení minimální vzdálenosti 20 mm tak jak se uvedeno na
obrázku 1. Tyto trubky je nutné namontovat v prostředí, kde nedochází k mrazu a musí být zavěšeny směrem dolů. Během cyklu
zahřívání voda vytvoří kapání (přibližně 3 % ze svého objemu během každého cyklu zahřívání). Nemějte obavy je to obvyklý jev.
Pro vypuštění ohřívače vody je nezbytné spustit bezpečnostní prvky tím, že zvednete páku tak, jak je uvedeno na obrázku 2. Je vhodné výše
uvedenou páčku spustit ve stejných časových intervalech, aby jste zamezili jejímu zablokování a vyzkoušeli její správné fungování.
b) Pokud tlak sítě překoná 5 barů, je POVINNÉ umístit omezovač tlaku o rozsahu 3 až 4 barů do přívodu domu.
c) V případě, že využíváte plastové trubky pro vyhotovení montáže, je třeba počítat s tlakovými podmínkami a teplotou, kterým budou
podrobeny. Maximální tlak 9 barů a maximální teplota okolo 70°C za normálních podmínek nebo 100°C za abnormálních podmínek výpadku
bezpečnostního termostatu.
一 6 —

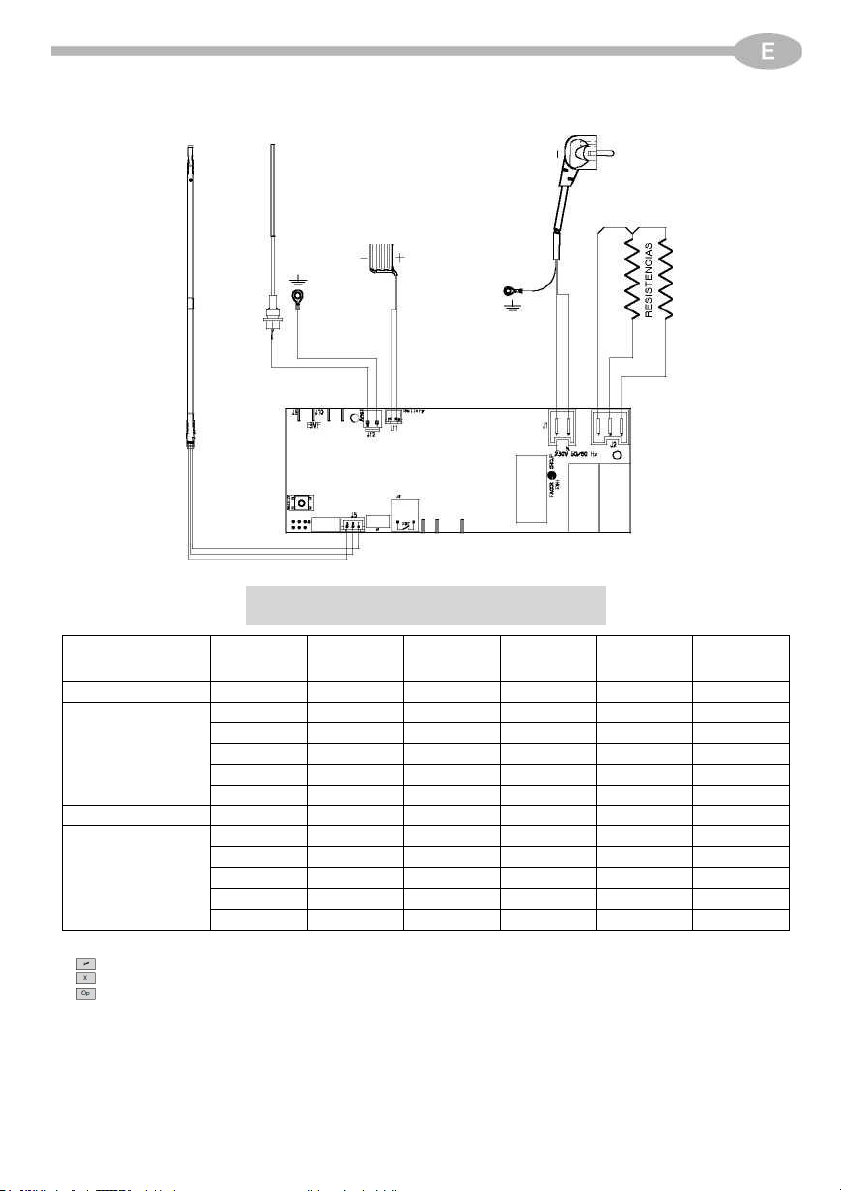

ELEKTRICKÁ MONTÁŽ

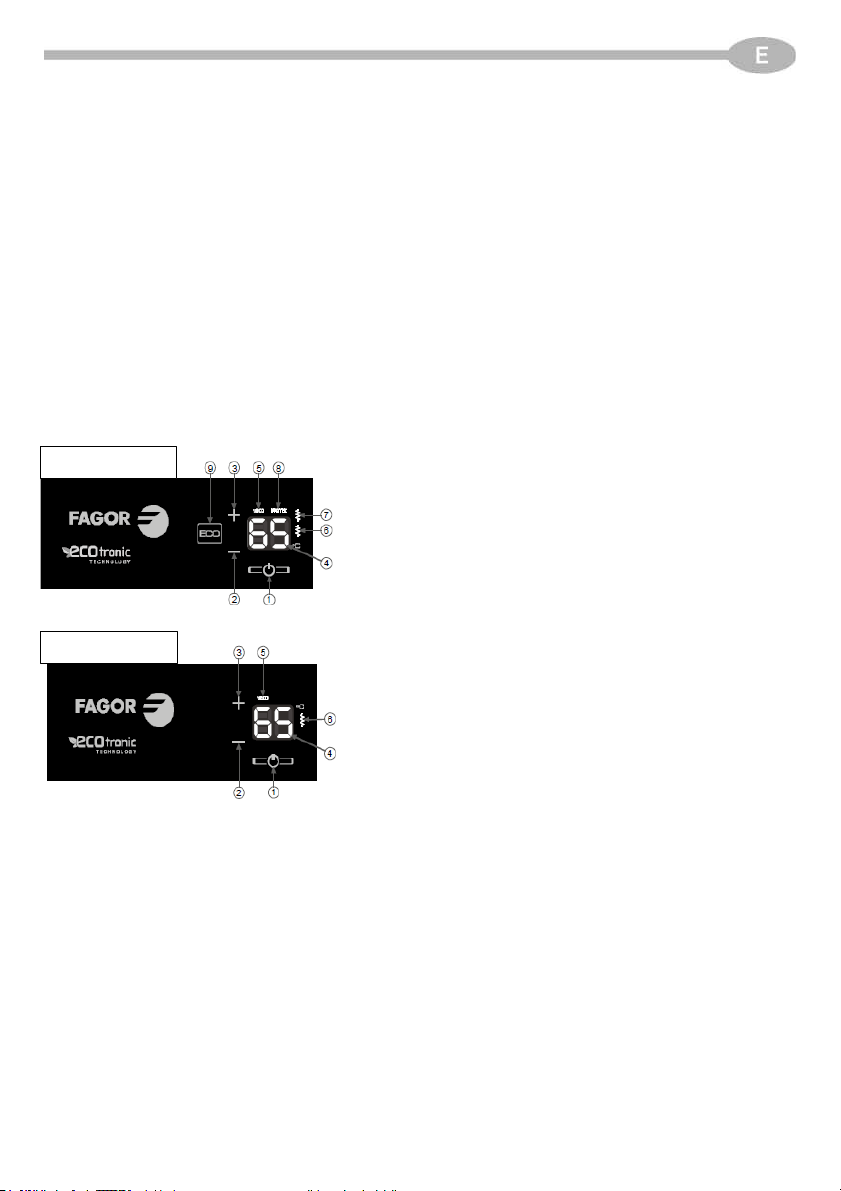

Ohřívače vody
hranaté
1 Tlačítko chod-zastavení
2 Tlačítko pro snížení vybrané teploty
3 Tlačítko pro zvýšení vybrané teploty
4 Displej: Ukazuje teplotu vody
5 Kontrolka eko: ukazuje aktivaci eko módu
6 Kontrolka Odpor 1: ukazuje aktivaci odporů
7 Kontrolka Odpor 2: ukazuje aktivaci 2% odporu (pro modely s režimem
síly)
8 Kontrolka PROTEK: ukazuje, že je na prázdno aktivní režim
antikorózní ochrany a protizahřívací režim (pro modely s anodovou
elektronikou)
9 Tlačítko Eko
Ohřívače vody kulaté
Ohřívače vody hranaté
Ohřívače vody kulaté
Přístroje jsou připojeny do 230V AC. Pečlivě prověřte soulad mezi tlakem napájení a přístrojem. Pokud ohřívač vody nezaznamen á žádnou
abnormální instalaci stačí, aby se nastavilo elektrotechnické nastavení pro snížení tlaku. Ačkoliv je instalatérům všeobecně známo, uvádíme
některé základní normy:
“Pro montáže v koupelnách nebo na záchodě je třeba brát v úvahu následující rozměry a předpisy pro každou z těchto místností”.
ZAKÁZANÝ ROZMĚR - je rozměr omezený vertikálními rovinami, které se dotýkají vnějších okrajů koupelny, místnosti se záchodem nebo
sprchového koutu, či horizontálně postavené na podlahu a rovinu umístěné 2,25 m svrchu její zadní části a nahoře podlahy v případě, že by
tyto přístroje byly v něm vestavěny.
OCHRANNÝ ROZMĚR - Je chápan jako rozměr mezi horizontálními rovinami pro zakázaný rozměr a ostatní vertikální rozměry umístěné do
1,20 metru uvedeného rozměru.
V zakázaném rozměru nelze montovat spínače, elektrické zásuvky, ani přístroje pro osvětlení.
V ochranném rozměru nelze montovat spínače, ale je možné nainstalovat bezpečnostní elektrické zásuvky o diferenční hodnotě < 30mA.
Ohřívač vody se musí nainstalovat, pokud možno mimo ZAKÁZANÝ ROZMĚR s cílem zamezit stříkání vody na vnější část přístroje. V
případě, že by ohřívač vody byl bez elektrické zástrčky napájení, je třeba toto provést pomocí bipolárního spínače s otevřenými kontakty o
minimální vzdálenosti 3 mm. Montáž musí být chráněna pojistkami, které odpovídají absorbované síle. Uzemnění musí zabezpečovat celou
elektrickou instalaci. Pro uskutečnění tohoto spojení, zásuvka ohřívače vody je vybavena vhodným kontaktem, proto stačí, aby základ zásuvky
byl odpovídající k napájení přístroje.
Je třeba ověřit místní elektroinstalaci, nebo elektroinstalaci domu, zda je vybavena “UZEMNĚNÍM” pro připojení.
Pokud nedisponuje “UZEMNĚNÍM” pro připojení, doporučujeme nainstalovat spínač pro diferenciální hodnotu <30mA.
Tento přístroj splňuje všechny pravidla ohledně radioelektrických a interferenčních poruchách.
POZNÁMKA: Je přísně zakázána veškerá manipulace a výměna částí (včetně napájecího kabelu pokud tak není učiněno Technickou
asistenční službou).
OVLÁDACÍ PANEL
一 7 —

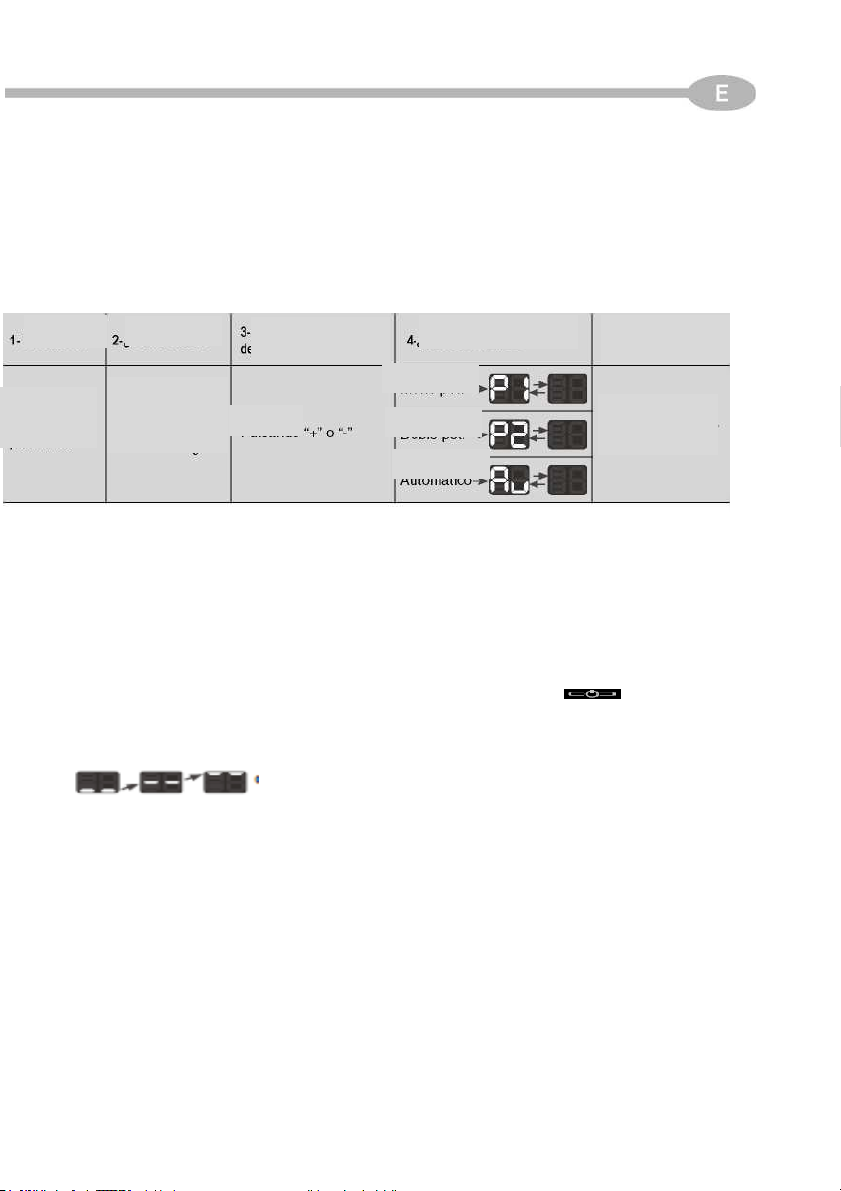

1-Výkon
2-Jak toho spustit?
3-Jak aktivovat/ deaktivovat
služby?
4-Co se zobrazí?
5- Jak odejít z
nastavení?
Antilegionella
Stiskněte
současně“+” a “-”
po dobu 3 vteřin
Stlačením “+” nebo “-”
Aktivovaný
automaticky po 5
vteřinách
Deaktivováno
UVEDENÍ DO PROVOZU
Naplnění: Jakmile je nainstalovaný ohřívač vody otevřete uzavírací ventil. Otevřete kohoutky s teplou vodou. Jakmile voda začne proudit, bojler
je plný. Uzavřete tudíž kohoutky a ujistěte se, že voda nikudy neuniká.
Nezapojujte ohřívač vody k elektrické síti, aniž by jste měli jistotu, že je plný vody.
Připojení elektriky: Zapojte k síti a zapněte obecný spínač, aby přístroj byl pod nízkým napětím. Jakmile zapnete obecný spínač, zapněte
tlačítko(1) a zapne se displej(4), tak aby ukazoval teplotu vody ohřívače vody.
Termostat se při užití určitého množství teplé vody opět připojí k topné části.
Výběr teploty: S tlačítky (2) pro snížení teploty a (3) pro zvýšení teploty, vyberte požadovanou teplotu, která se objeví na displeji (4). Rozpětí
regulace je od 30°C do 80°C. Kontrolky (6) a (7) ukazují aktivaci elektrického odporu.
Doporučujeme udržovat ohřívač vody permanentně připojený tak, aby systém regulace pracoval pouze když je to nutné, aby byla udržena
předem vybraná hladina teploty vody. Nevýznamné teplotní ztráty jsou zajištěné tepelnou izolací díky polyuretanové pěně.
V případě výpadku elektrického proudu ohřívač vody má uložen předchozí stav před výpadkem energie, proto není nutné znovu zapínat
tlačítko Chod-Zastavení (1), aby se ohřívač vody znovu spustil.
Vyprázdnění: V případě, že nepoužíváte ohřívač vody během delšího časového úseku, doporučujeme ho vyprázdnit. Vyprázdnění se může
provést prostřednictvím drenáže bezpečnostního ventilu následující formou:
- Vypněte elektrický proud.
- Zavřete přívodní kohoutek s vodou.
- Otevřete kohoutek s teplou vodou.
VÝKONNOST
PREVENCE LEGIONELLY (AL)
Jedná se aktivovanou prevenci, která zamezuje množení takových bakterií, jako je legionella.
Jakmile teplota vody klesne pod 70°C během 30 dní, ohřívač vody uskuteční cyklus ohřevu vody pro dosažení teploty 70°C
nezávisle na předem vybranou teplotu.
Tato prevence může být aktivována nebo deaktivována uživatelem podle následující tabulky.
一 8 —
MÓD SÍLY (Hranaté ohřívače vody)
Uživatel může vybrat požadovaný mód prostřednictvím jednoho z následující kroků z této tabulky:
ANTIKORÓZNÍ SYSTÉM
Výkon
Jak spustit
Jak aktivovat nebo
deaktivovat
Co se zobrazí?
5 -Jak odejít z
Automaticky po 5
vteřinách
Automaticky
Dvojitá síla
Jedna síla
Stisknutí
Stisknout „zároveň
Eco“ a „+“ po dobu
3 vteřin
Řízení sil
Dovoluje ohřívač vody nastavit, tak aby fungoval s jedním nebo dvěma odpory nebo v kombinaci s oběma. Uživatel si může vybrat jeden z
následujících módů:
• Mód Jedna síla (P1): Jakmile je spuštěn požadavek ohřevu, ohřívač vody aktivuje jeden 2 odporů a to střídavě, to zvyšuje životnost součástek.
• Mód Dva síla (P2): Jakmile je spuštěn požadavek ohřevu, ohřívač vody aktivuje současně 2odpory, díky čemuž může nabídnout maximálně
rychlou odpověď.
• Automatický mód (Au): V tomto případě kombinuje výhody předchozích módů tj. delší životnost při plném výkonu. Jakmile ohřívač vody
zaznamená velkou spotřebu teplé vody ihned aktivuje maximální výkon tím, že zahřeje všechny topná tělíska. Jakmile je nízká spotřeba nebo
když je teplota vody lehce pod určenou teplotou, ohřívač vody se cyklicky aktivuje jedním ze dvou odporu.
Podle modelu, ohřívač vody obsahuje následující antikorozní ochrany:
a)
Protek: jedná se o exkluzivní elektronický modulární systém, který společně s anodou titanu zajišťují potenciál ohřívače vody do hodn ot v
ideální zóně antikorozní ochrany a tím zaručují maximální životnost nádoby ohřívače vody.
Správné fungování Protek vyžaduje permanentní spojení ohřívače vody s elektrickým napájením o 230V AC, včetně zastavení ohřevu vody.
Správné fungování Protek je označeno prostřednictvím kontinuálního zapnutí kontrolky(8).
Sada baterie (volitelné): modely vybavení systémem Protek se mohou přeměnit na ohřívače vody pro noční tarify (nebo tarif s rozlišením
hodin), díky vybavení sadou baterií (namontovaný profesionálem).
Baterie zajišťuje napájení ochrany Protek v případě výpadku proudu po dobu 24 hodin, v tomto případě správné fungování Proteku je
označeno prostřednictvím zablikání kontrolky (8).
V případě poruchy systému Protek se kontrolka (8) se úplně vypne a ohřívač vody vygeneruje příslušný chybový kód na displeji (4).
b)
Hořčíková anoda: jedná se o ochranu nádoby ohřívače vody prostřednictvím hořčíkové anody zafixované na přírubě ohřevu vody.
MÓD DOVOLENÁ
V případě dočasné nepřítomnosti nebo cesty, aktivujte “mód dovolené” zmáčknutím
odpojení ohřívače vody z elektrické sítě, či vypnutí připojení elektrického napájení).
Ohřívač vody přejde do úsporného režimu tím, že deaktivuje zdroj nepotřebné spotřeby (odpory, displej, kontrolky...) a udrží všechny zabezpečení
aktivní (protimrznoucí, antikorozní elektronická ochrana, autodiagnostika..)
Proti mrznoucí: Ohřívač vody je chráněný proti nízkým teplotám. Vždy když by byla teplota vody nižší než 5°C, ohřívač se automaticky uvede
do chodu dokud nedosáhne 10°C. Během tohoto časového úseku se bezpečnostní proti mrznoucí aktivace vygeneruje na displeji zobrazí
tlačítka (bez
cyklickou zprávu .
FUNKCE INTELIGENTNÍ EKO
Funkce ECO dovoluje regulovat nařízenou teplotu automaticky dle uživatelských týdenních zvyků. Aktivuje se stisknutím tlačítka ECO, nebo ty
modely, které nemají tlačítko ECO, zvyšujeme nebo snižujeme (s tlačítky + / -) teplotu a do zobrazení na displeji (4), hodnotu mezi 65 a 66°C.
Při spuštění funkce Eco se zapne kontrolka “Eco”.
一 9 —
INFORMACE PRO TECHNICKOU ASISTENČNÍ SLUŽBU
ELEKTRICKÉ PŘIPOJENÍ PRO MODEL
MODELY
Objemy
(litry)
Elektronická
sonda
Odpory
Kabel
připojení
Anoda
elektronická
Baterie
dobíjecí
VERTIKÁLNÍ HRANATÝ
30 X X
ČTVERCOVÝ
VERTIKÁLNÍ
/HORIZONTÁLNÍ
30
Op
50
Op
75
Op
100
Op
150
Op
VERTIKÁLNÍ KULATÝ
30 X X
KULATÝ
VERTIKÁLNÍ
/HORIZONTÁLNÍ
30 X X
50 X X
75 X X
100 X X
150 X X
Včetně tohoto připojení
Nezahrnuje toto připojení
Nenese sérii (volitelné)
Elektronická
anoda
Dobíjecí
baterie
Kabel
připojení
Elektronická
karta
odpory
ELEKTRICKÉ SCHÉMA A SCHÉMA PŘIPOJENÍ:
一 10 一
CHYBA
(Displej)
PROBLÉM
ŘEŠENÍ
E1
Prázdný ohřívač vody
• Model s Protek: Naplňte ohřívač vody a zmáčkněte
• Model bez Protek: Zavolejte technické asistenční službě
E2
Elektronická sonda teploty
není připojená nebo je
poškozená
• Zavolejte technické asistenční službě
E3
Poškozená anoda
• Zavolejte technické asistenční službě
E5
Okruh
• Zavolejte technické asistenční službě
E7
Okruh
• Zavolejte technické asistenční službě
E8
Přehřátí
(94°C)
• Vyzkoušejte, že teplota vstupní vody je nižší než
80°C
• Pokud stejná chyba přetrvává, zavolejte technické asistenční službě
E9
Poškozená sonda teploty
• Zavolejte technické asistenční službě
UPOZORNĚNÍ (Displej)
PROBLÉM
ŘEŠENÍ
Zpráva “Bt” každých 10 vteřin
• Není detekována baterie
• Vybitá baterie
• Zavolejte technické asistenční službě
Zpráva "rE” každých 10 vteřin
• Vadný odpor
• Zavolejte technické asistenční službě
ÚDRŽBA
Přemíra ohřevu kvůli případné chybě řízení teploty je chráněna elektronickou kartou, která přepíná dvě fáze a nechává bez napětí ohřev bojleru.
V tomto případě musíte zavolat Asistenční službu kvůli opravě.
DIAGNOSTIKA A OPRAVY
A) Chyby:
Ohřívač vody je vybavený bezpečnostním systémem, který zablokuje přístroj v případě, že zaznamená nějaké abnormální fungování, tím že
současně zobrazí příslušný chybový kód.
Některé z těchto chyb budou ohlášeny automaticky, ostatní jsou bezpečnostní a proto vyžadují manuální nastavení “tlačítko bez pečnostního
ohlášení” umístěné v elektronickém okruhu.
Možné chyby budou zachyceny v následující tabulce:
B) Upozornění:
Pokud se jedná o špatné fungování, které nemá vliv na bezpečnost, ohřívač vody nadále funguje a zároveň ukazuje na displeji typ poškození.
Možné chyby jsou ukázány v následující tabulce:
一 1 1 —
PODMÍNKY ZÁRUKY OHŘÍVAČE VODY FAGOR
Jedná se o obchodní záruku, kterou Vám nabízí výrobce
dodatečně a nezávisle na práva, které Vám poskytuje
prodejce v rámci prodejní smlouvy Vašeho elektrického
bojleru. Tato práva, jež jsou regulována zákonem 3/2014, ze dne 27.
března jsou nezávislá a slučitelná s těmi svěřenými touto
obchodní zárukou.
Citovaný právní úryvek, jehož obsah Vám doporučujeme
prokonzultovat, Vás jako spotřebitele a uživatele opravňuje si vybrat v
případě nedostatku či vady, a to v souladu se smlouvou o ohřívači vody,
mezi opravou provedenou kompletně zdarma nebo výměnou. A to vždy
takovým způsobem, aby vybraná možnost nebyla objektivně nemožná
nebo ekonomicky neúměrná vzhledem k té druhé. Pokud by oprava
nebo výměna nebyly možné, nebo provedeny v přiměřené lhůtě,
můžete požádat prodejce o snížení ceny nebo rozvázání smlouvy,
pokud některá ze dvou předchozích forem řešení nebyla uplatněna.
CO KRYJE ZÁRUKA OHŘÍVAČE VODY FAGOR?
Navíc k právům, které zákon poskytuje, záruka ohřívače vody Fagor,
kterou Vám jako výrobce nabízíme pokrývá sanaci v souladu s
existujícími poruchami v době doručení, které se projeví do dvou let od
doručení přístroje za podmínek uvedených níže.
Ohřívač vody je vždy v souladu s těmito požadavky:
a)
Přístroj se zárukou musí odpovídat tomu, který výrobce výslovně
určil pro prodej a montáž v České republice za splnění všech
platných norem.
b)
Daný popis společností Fagor se upravuje v jejich katalozích, na
webových stránkách, návodech k použití a k montáži.
c)
Je vhodný pro použití těm, kterým je určen stejný typ bojleru.
d)
Představují kvalitu a výkonnost bojleru tohoto typu.
Chyby v souladu s bojlerem se mohou projevit během prvních 2 let od
data koupě přístroje a předpokládá se, není-li dokázáno jinak, že
existují v okamžik doručení a jejich odstranění bude provedeno
bezplatně.
Taktéž záruka pokrývá elektrické topné těleso pro modely CB-ECO po
dobu 7 let a pro modely RB-ECO po dobu 5 let od data koupě.
V případě poruchy elektrického topného tělesa během záruční doby,
bude kompletně vyměněno, za podmínky, že uživatel musí zaplatit
pouze náklady na montáž.
Mějte na paměti, že když je přístroj opraven, časový úsek, během
kterého můžete oprávněně využít práva, která máte před prodejcem,
tak jako ty, kterými disponuje záruka FAGOR, je dočasně pozastaven
až do provedení opravy. Od toho okamžiku budete disponovat s
nevyčerpaným obdobím záruky, a to do výše 6 měsíců.
VYPOVĚZENÍ: Následující případy jsou vyloučeny z pokrytí této
záruky, a tudíž celkové náklady na opravu budou účtovány uživateli:
a) Poruchy zapříčiněné úmyslným jednáním, nedbalostí nebo špatným
použitím přístroje ze strany klienta nebo třetích osob.
b) Poruchy zapříčiněné náhodnými jevy, (vyšší moc, atmosférické nebo
geologické jevy) a obecně poruchy způsobené cizími objekty.
c) Zákroky, které vyplývají z nesprávné instalace ohřívače vody nebo
jeho nedostatečné údržby, to vše v souladu s doporučenou
instalací a použitím uvedeným v návodu použití a/nebo v návodu
na instalaci.
d)
Opotřebení a estetické poničení použitím čistěním
nashromážděného vodního kamene, výměna použitých částí
přístroje, tak jako úkony údržby ohřívače vody.
e)
Přístroje určené k průmyslovému nebo profesionálnímu použití.
f)
Chyby zapříčiněné fyzickým poškozením, nezapříčiněný výrobním
defektem (plášť, sklo, doplňky, plasty, filtry, ovládání, ... )
g)
Chybějící tabulka s identifikačními údaji k produktu.
Všechny ohřívače vody musejí být namontovány způsobem, aby byly
přístupné pro naše techniky, uživatel musí brát v úvahu dispozici a
náklady, které mohou být zapříčiněny kvůli opravě přístroje a/nebo
jeho výměně.
VELMI DŮLEŽITÉ: abyste měli nárok na tuto záruku, je naprosto
nebytné, aby se uživatel prokázal před Oficiálním servisem dokladem,
a to prostřednictvím faktury nebo účtenky vydané
prodejcem, kde je uvedeno datum koupě. V případě přístrojů,
které jsou obstarané novými součástkami, je nutné dostatečně
oprávnit způsobilost přístroje k použití.
Tato záruka bude platná jedině na území České republiky a je udělena
prostřednictvím FAGOR ELEKTRO s.r.o.
ZRUŠENÍ TÉTO ZÁRUKY
Tato záruka bude zrušena, a to bez dalšího účinku pokud s přístrojem
bylo manipulováno, byl upraven nebo opraven neoprávněnou osobou
nebo technickým servisem, který není uveden na seznamu oficiálních
servisů této značky.
DOTAZY A STÍŽNOSTI
V případě jakýkoliv dotazů, objasnění nebo stížností a
reklamací v souladu s touto zárukou nebo v případě poruchy
Vašeho přístroje kontaktujte Klientské informační centrum FAGOR
prostřednictvím telefonu na čísle 902105010, na webové stránce
www.fagor.com, e-mailem: info@faqor.com, nebo poštou na adresu
FAGOR ELEKTRO s.r.o..
Taktéž se můžete obrátit na kterýkoliv orgán nebo instituci
v České republice a místním sdružením, jenž se zabývají
ochranou spotřebitele a/nebo na příslušný soud.
V souladu se zákonem 101/2000 o ochraně osobních dat, Vás
informujeme, že osobní údaje poskytnuté při vyplnění záručního listu
budou automaticky zahrnuty do důvěrné databáze, za kterou je
zodpovědná firma FAGOR ELEKTRO s.r.o.. Její záměr je řízení této
záruky a služby s ní spojené jako zaslání komerčních sdělení o našich
produktech a služby poskytované v rámci jiného odvětví našich aktivit.
Zájemce může uplatnit své právo na přístup, opravu, vymazání nebo
nesouhlas tím, že kontaktuje klientské informační centrum společnosti
Fagor.
MOD.
Plyn
Přístroj
Volt
Č. Série
Kód
Datum zakoupení
Razítko prodejce
Datum a místo nákupu
prodejce
ZÁRUČNÍ LIST
• Předtím než budete montovat a používat tento přístroj, pečlivě si přečtěte tento návod k použití.
V tomto dokumentu se dočtete, co musíte udělat v
případě, že objevíte nějakou vadu. Nejprve Vám radíme,
aby jste se podívali do návodu k použití, který obsahuje
mnoho vysvětlení a rad pro zdánlivé vady . Pokud
nenajdete řešení na Váš problém nebo otázku, obraťte se
na náš oficiální technický servis s těmi nejlépe
kvalifikovanými techniky. Rychlý, důvěryhodný a blízký
servis.
Prosím věnujte pozornost informacím, které Vám
předáváme, abyste v budoucnosti předešli
nepříjemnostem.
Oficiální technický
servis
902 10 50 10
TZ2400002 0064756-06
FAGOR
NÁVOD NA POUŽITIE A NA ÚDRŽBU
ZÁRUKA
ELEKTRICKÝ OHRIEVAČ VODY
CHRÁNENÁ
OCEĽOVÁ NÁDOBA
SO SKLENENÝM
POSMALTOVANÍM
CB ECO
RB ECO
- 2 -
Ďakujeme za Vami prejavenú dôveru našim produktom.
GRATULUJEME. Rozhodli ste sa zakúpiť elektrický ohrievač vody od prestížnej značky FAGOR. Pre nás je skutočne najdôležitejšie, aby sme
plnili potreby našich klientov, a zároveň posúvali naše výrobky ako technicky, tak aj inovatívne dopredu. Naši špecialisti vyrobili a starostlivo
skúšali všetky naše elektrické ohrievače vody FAGOR, aby sme Vám mohli ponúknuť maximálne splnenie Vašich požiadaviek.
Správne fungovanie Vášho elektrického ohrievača vody nezáleží nielen od kvality produktu, ale taktiež od
správnej montáže vykonanej kvalifikovaným pracovníkom.
Skôr než budete inštalovať Váš elektrický ohrievač, pozorne si prečítajte tento návod na použitie, aby ste
maximálne predĺžili jeho výkonnosť a trvanlivosť. Uchovajte si tento návod na použitie aj na budúce použitie.
VŠEOBECNÉ UPOZORNENIA A BEZPEČNOSŤ
- Montáž a uvedenie do prevádzky je potrebné uskutočniť v súlade s týmto návodom, a to iba za
prítomnosti kvalifikovanej osoby. (Viď. časť inštalácia).
- Elektrické ohrievače vody Fagor sú vyrobené a skúšané v súlade s platnými normami.
- Tento prístroj môžu používať deti staršie ako 8 rokov, ľudia so zníženými fyzickými, zmyslovými
alebo mentálnymi kapacitami, alebo ľudia bez skúseností a znalostí v prípade, že boli náležite
informovaní ako bezpečným spôsobom prístroj používať, a boli taktiež oboznámení s rizikom, ktoré
vyplýva z jeho použitia. Deti sa nesmú hrať s prístrojom. Upratovanie a údržbu vykonávanú
používateľom nesmú vykonávať deti bez dozoru.
- Ak je napájací kábel poškodený, musí byť nahradený výrobcom, záručným servisom, alebo
podobným kvalifikovaným personálom, aby sa zamedzilo akémukoľvek nebezpečenstvu.
- Počas používania prístroja je potrebné pravidelne zapínať k prístroju obmedzovač tlaku, odstrániť
usadený vodný kameň a overovať, či nie je niekde zablokovaný.
- Ohrievač vody nepotrebuje žiadnu špeciálnu údržbu. Skôr než ho budete čistiť, vypnite ho z prúdu.
Stačí ho utrieť jemnou handričkou alebo navlhčenou hubkou. Nepoužívajte abrazívne čističe či iné im
podobné prípravky.
ŽIVOTNÉ PROSTREDIE
Model ohrievača vody, ktorý ste si vybrali používa HFC 134 A, jednu z najekologickejších izolácií dostupných na trhu. Táto izolácia počíta s
veľkou hrúbkou a hustotou (0% CFC), ktorá umožňuje znížiť elektrickú spotrebu údržby až o 40%.
INFORMÁCIE PRE SPRÁVNE NAKLADANIE S ODPADOM ELEKTRICKÝCH A
ELEKTRONICKÝCH PRÍSTROJOV
Na konci životnosti zariadenia, by prístroj nemal byť vyhodený do bežného komunálneho odpadu. Môže byť doručený, bez akéhokoľvek poplatku
do špeciálnych zberných centier, prevádzkovaných miestnou správou, alebo do zariadení, ktoré túto službu poskytujú.
CHYBY ALEBO ZÁVADY
V prípade, ak by došlo k vyvolaniu závady na Vašom ohrievači vody, okamžite prístroj vypojte z elektrickej siete. Informujte Technickú asistenčnú
službu (902 10 50 10).
Pre uľahčenie práce technickej asistenčnej služby si pripravte tieto údaje:
Triedená likvidácia odpadu domácich spotrebičov znamená zamedzenie možným negatívnym následkom na životné prostredie a
zdravie obyvateľstva, ktoré sú zapríčinené nesprávnou likvidáciou. Triedená likvidácia umožňuje spracovanie a recykláciu
materiálov, ktoré ich tvoria, tým dochádza k významným úsporám energie a zdrojov.
Aby bola zdôraznená povinnosť spolupracovať so zberným miestom, na výrobku sa nachádza značka, ktorá slúži ako upozornenie,
aby na jeho likvidáciu neboli používané obyčajné kontajnery.
Pre viac informácií, kontaktujte miestnu správu, alebo obchod, kde bol produkt zakúpený.
- Model ohrievača vody.
- Sériové číslo.
- Dátum zakúpenia.
- Popis problému.
- Adresu a telefón domov.
- Meno a priezvisko kontaktnej osoby.
一 3 —
ROZMERY A TECHNICKÉ PARAMETRE
MODELY
Objem
(litre)
Výkon (W)
230V ~
Spotreba
udržiavania
teploty (kW/24h
pri 65°C)
ROZMERY (mm)
HMOT
NOSŤ
(Kg)
A B C D E F G H I J K
Vertikálny hranatý
30
1600
0,60
160
120
583
736
284 - -
320
323
307
752
15,5
Hranatý
vertikálny/horizontál
ny
30
1600
0,60
160
120
390
598
340
235
155
375
395
375
619
15,5
50
1600
0,75
160
120
635
812
340
435
200
375
395
375
832
20,5
75
1800
0,84
230
175
530
745
300
280
250
489
516
489
755
28
100
1800
1,06
230
175
685
912
300
435
250
489
516
489
922
32,5
150
2400
1,51
230
175
1040
1250
300
790
250
489
516
489
1260
43
Vertikálny guľatý
30
1600
0,63
160
120
583
736
284 - -
320
327 - 738
14,5
Guľatý
vertikálny/horizontál
ny
30
1600
0,64
160
120
390
598
340
235
155
380
395 - 607
14,5
50
1600
0,77
160
120
635
812
340
435
200
380
395 - 820
19,5
75
1800
0,93
230
175
530
738
440
280
250
500
522 - 755
28
100
1800
1,09
230
175
685
917
440
435
250
500
522 - 934
33,5
150
2400
1,51
230
175
1040
1255
440
790
250
500
522 - 1272
44,5
и
HRANATÝ
FIXÁCIA OHRIEVAČA VODY 30L. VERTIKÁLNY (GUĽATÝ ALEBO HRANATÝ) FIXÁCIA
PODPERY NA STENU DETAIL ZASADENIA
guľatý
VÝROBCA si vyhradzuje právo bez predchádzajúceho upozornenia upraviť parametre a špecifikácie svojich produktov.
- 4 -
MONTÁŽ
OBR. 1
1. Bezpečnostné hydraulické zariadenie
(pripojené k ohrievaču vody).
2. Ovládací kohútik na vypúšťanie.
3. Riadený odtok
4. Uzatvárací ventil.
5. Obmedzovač tlaku: Je nevyhnutné, aby b ol
umiestnený až po merače, pri vstupe do domu
(nikdy v blízkosti ohrievača vody, ak je tlak v yšší
než 5 Kg/cm2).
6. Izolačné ložiská (pripojené k ohrievaču vody) .
Žltá značka
Minimum 20 mm
Studená voda
Studená voda
Žltá značka
Minimum
20 mm
Teplá voda
červená
značka
Teplá voda
červená
značka
Bezpečno
stný ventil
Bezpečnostný
Odtok
odtok
PRÍSLUŠENSTVO
Bojler alebo elektrický ohrievač vody bývajú pre svoju nízku akumuláciu nízkeho tlaku zabezpečené základnými prvkami počas ic h inštalácie,
ako napríklad:
-Izolačné ložiská.
-Bezpečnostný ventil.
Toto príslušenstvo je súčasťou balenia.
UMIESTNENIE
Stena, na ktorú bude pomocou hmoždiniek a skrutiek umiestnený ohrievač vody musí udržať hmotnosť prístroja plného vody. V prí pade tenšej
steny je potrebné z jednej strany steny použiť závesný profil.
POZNÁMKA.- Ohrievač vody musí byť umiestený tak, aby bola prístupná elektrická zástrčka.
URČENIE UMIESTNENIA
Ohrievač vody je možné namontovať horizontálne, alebo vertikálne, to umožňuje umiestniť bojler v akomkoľvek mieste v dome. Avšak je vhodné
umiestniť ho čo najbližšie k miestu, kde je využívaná teplá voda. Tým vylúčite stratu teploty vody v rúrkach.
Ak je ohrievač vody nainštalovaný vertikálne, nechajte aspoň 50 cm miesta pre spodný vývod rúrok a pre ľahký prístup elektrických častí, na
ľahkú údržbu a opravy.
Ak je nainštalovaný v horizontálnej pozícii, je potrebné nechať vstup a výstup rúrok orientovaný doľava, tak ako sa uvádza na obrázku 1. V
prípade, ak sa nachádza v blízkosti steny, nechajte 50 cm priestor, aby ste mali prístup k elektrickým častiam na jednoduchú údržbu a opravy.
Nikdy neinštalujte ohrievač vody horizontálne s podperami steny na podlahe alebo na rovine.
HYDRAULICKÁ MONTÁŽ
一 5 —
UPOZORNENIE PRE INŠTALATÉRA: Izolačné ložiská zaistené k ohrievaču musia byť umiestnené k vstupným a výstupným rúrkam,
Obr. 2
POZÍCIA PREVÁDZKY POZÍCIA VYPÚŠŤANIA
aby bolo eliminované riziko galvanickej korózie, využívajúcej teflónovú skrutku v rúrkach. Krútiaci moment ložísk: 3,5 kg/m.
Skôr než pristúpite k hydraulickému spojeniu, potrubie je nevyhnutné vyčistiť predmetom, ktorý nezanechá kovové častice vo vnútri
ohrievača vody.
Montujte ohrievač vody podľa schémy obrázku č.1.
a) Ohrievač vody musí byť POVINNE nainštalovaný s bezpečnostnými prvkami, vybavený spätným ventilom (dodaný s ohrievačom vody).
Žiadne hydraulické príslušenstvo nesmie byť namontované medzi bezpečnostné prvky a rúrku so studenou vodou (uzatvárací a
spätný ventil atď.).
Uvoľňovací vstup bezpečnostných prvkov musí byť POVINNE pripojený k jednej rúrke odvodu vody, tak aby mal priemer aspoň rovnaký ako
spojovacie rúrky ohrievača vody s otvorenou a kontinuálnou inklináciou k prostrediu pri dodržaní minimálnej vzdialenosti 20 mm tak, ako sa
uvádza na obrázku 1.Tieto rúrky je potrebné namontovať v prostredí, kde nedochádza k mrazom a musia byť zavesené smerom nadol.
Počas cyklu zahrievania voda vytvorí kvapkanie (približne 3% zo svojho objemu počas každého cyklu zahrievania). Ne majte obavy, je to
obvyklý jav.
Na vypúšťanie ohrievača vody je nevyhnutné spustiť bezpečnostné prvky tým, že zdvihnete páku tak, ako je uvedené na obrázku 2. Je vhodné
uvedenú páčku spustiť v rovnakých časových intervaloch, aby ste zamedzili jej zablokovaniu a vyskúšali jej správne fungovanie.
b) Ak tlak siete prekoná 5 barov je POVINNÉ umiestniť obmedzovač tlaku s rozsahom 3 až 4 barov do prívodu domu.
c) V prípade, ak využívate plastové rúrky na vyhotovenie montáže, je potrebné počítať s tlakovými podmienkami a teplotou, ktorej budú
podrobené. Maximálny tlak 9 barov a maximálna teplota okolo 70 °C za normálnych podmienok alebo 100 °C za abnormálnych podmienok
výpadku bezpečnostného termostatu.
一 6 —
ELEKTRICKÁ MONTÁŽ
Ohrievače vody
hranaté
1 Tlačidlo chod - zastavenie
2 Tlačidlo na zníženie vybranej teploty
3 Tlačidlo na zvýšenie vybranej teploty
4 Displej: Ukazuje teplotu vody
5 Kontrolka eko: ukazuje aktiváciu eko módu
6 Kontrolka Odpor 1: ukazuje aktiváciu odporov
7 Kontrolka Odpor 2: ukazuje aktiváciu 2% odporu (pre modely s
režimom sily)
8 Kontrolka PROTEK: ukazuje, že je na prázdno aktívny režim
antikoróznej ochrany a protizahrievací režim (pre modely s
anódovou elektronikou)
9 Tlačidlo Eko
Ohřívače vody kulaté
Ohrievače vody hranaté
Ohrievače vody guľaté
Prístroje sú pripojené do 230V AC. Starostlivo preverte nesúlad medzi tlakom napájania a prístrojom. Ak ohrievač vody nezazna mená žiadnu
abnormálnu inštaláciu, stačí aby sa nastavilo elektrotechnické nastavenie na zníženie tlaku. Hoci je to inštalatérom všeobecne známe,
uvádzame niektoré základné normy:
„Na montáže v kúpeľniach alebo na záchode je potrebné brať do úvahy nasledujúce rozmery a predpisy pre každú z týchto miestností".
ZAKÁZANÝ ROZMER. - Je rozmer obmedzený vertikálnymi rovinami, ktoré sa dotýkajú vonkajších okrajov kúpeľne, miestnosti so záchodom
alebo sprchového kúta, či horizontálne postavenej na podlahu a rovinu umiestnené 2,25 m zvrchu jej zadnej časti a hore podlahy v prípade, ak
by tieto prístroje boli v ňom vstavané.
OCHRANNÝ ROZMER. - Je chápaný ako rozmer medzi horizontálnymi rovinami pre zakázaný rozmer a ostatné vertikálne rozmery umiestnené
do 1,20 metra uvedeného rozmeru.
V zakázanom rozmere nemožno montovať spínače, elektrické zásuvky, ani prístroje na osvetlenie.
V ochrannom rozmere nemožno montovať spínače, ale je možné nainštalovať bezpečnostné elektrické zásuvky s diferenčnou hodnotou
<30mA.
Ohrievač vody sa musí nainštalovať, pokiaľ možno, mimo ZAKÁZANÝCH ROZMEROV s cieľom zamedziť striekaniu vody na vonkajšok
prístroja. V prípade, ak by ohrievač vody bol bez elektrickej zástrčky napájania, je potrebné toto vykonať pomocou bipolárneho spínača s
otvorenými kontaktmi s minimálnou vzdialenosťou 3 mm. Montáž musí byť chránená poistkami, ktoré zodpovedajú absorbovanej sile.
Uzemnenie musí zabezpečovať celú elektrickú inštaláciu. Na uskutočnenie tohto spojenia, je zásuvka ohrievača vody vybavená vhodným
kontaktom, preto stačí, aby základ zásuvky bol zodpovedajúci k napájaniu prístroja.
Je potrebné overiť miestnu elektroinštaláciu, alebo elektroinštaláciu domu, či je vybavená „UZEMNENÝM" pripojením.
Ak nedisponuje „UZEMNENÝM" pripojením, odporúčame nainštalovať spínač pre diferenciálnu hodnotu <30mA.
Tento prístroj spĺňa všetky pravidlá o rádioelektrických a interferenčných poruchách.
POZNÁMKA: Je prísne zakázaná akákoľvek manipulácia a výmena častí (vrátane napájacieho kábla, ak tak nie je urobené Technickou
asistenčnou službou).
OVLÁDACÍ PANEL
一 7 —
1-Výkon
2-Ako to spustiť?
3-Ako aktivovať/
deaktivovať služby?
4-Čo sa zobrazí?
5- Ako z nastavenia
odísť?
Antilegionella
Stlačte súčasne“+” a
“-” na 3 sekundy
Stlačením “+” alebo “-”
Aktivovaný
automaticky po 5
sekundách
Deaktivovaný
UVEDENIE DO PREVÁDZKY
Naplnenie: Hneď ako je nainštalovaný ohrievač vody, otvorte uzatvárací ventil. Otvorte kohútiky s teplou vodou. Hneď ako začne prúdiť voda,
bojler je plný. Uzavrite teda kohútiky a uistite sa, že voda nikde neuniká.
Nezapájajte ohrievač vody do elektrickej siete, bez toho aby ste mali istotu, že je plný vody.
Pripojenie elektriky: Zapojte k sieti a zapnite všeobecný spínač, aby prístroj bol pod nízkym napätím. Hneď ako zapnete všeobecný spínač,
zapnite tlačidlo (1) a zapne sa displej (4), tak aby ukazoval teplotu vody ohrievača vody.
Termostat sa pri využití určitého množstva teplej vody opäť pripojí k vykurovacej časti.
Výber teploty: S tlačidlami (2) na zníženie teploty a (3) na zvýšenie teploty, vyberte požadovanú teplotu, ktorá sa objaví na displeji (4).
Rozpätie regulácie je od 30 °C do 80 °C. Kontrolky (6) a (7) ukazujú aktiváciu elektrického odporu.
Odporúčame udržiavať ohrievač vody permanentne pripojený tak, aby systém regulácie pracoval iba vtedy, keď je to potrebné, aby bola
udržaná vopred vybraná hladina teploty vody. Nevýznamné teplotné straty sú zabezpečené tepelnou izoláciou vďaka polyuretánovej pene.
V prípade výpadku elektrického prúdu ohrievač vody má uložený predchádzajúci stav pred výpadkom energie, preto nie je potrebné znovu
zapínať tlačidlo Chod-Zastavenie (1), aby sa ohrievač vody znovu spustil.
Vyprázdnenie: V prípade, ak používate ohrievač vody počas dlhšieho časového úseku, odporúčame ho vyprázdniť. Vyprázdnenie sa môže
vykonať prostredníctvom drenáže bezpečnostného ventilu nasledujúcou formou:
- Vypnite elektrický prúd.
- Zatvorte prívodný kohútik s vodou.
- Otvorte kohútik s teplou vodou.
VÝKONNOSŤ
PREVENCIA LEGIONELLY (AL)
Ide o aktivovanú prevenciu, ktorá zamedzuje množeniu takých baktérií ako je legionella.
Hneď ako teplota vody klesne pod 70 °C počas 30 dní, ohrievač vody uskutoční cyklus ohrevu vody na dosiahnutie teploty 70 °C
nezávisle od vopred vybranej teplotu.
Táto prevencia môže byť aktivovaná alebo deaktivovaná používateľom podľa nasledujúcej tabuľky.
一 8 —
MÓD SILY (Hranaté ohrievače vody)
Používateľ si môže vybrať požadovaný mód prostredníctvom jedného z nasledujúcich krokov z tejto tabuľky:
ANTIKORÓZNY SYSTÉM
Výkon
Ako spustiť
Ako aktivovať alebo
deaktivovať
Čo sa zobrazí?
5 – Ako z nastavenia
odísť?
Automaticky po 5
sekundách
Automaticky
Dvojitá sila
Jedna sila
Stlačenie
Stlačiť „zároveň
Eco“ a „+“ na 3
sekundy
Riadenie síl
Ohrievač vody je možné nastaviť, tak aby fungoval s jedným alebo dvoma odpormi alebo v kombinácii s oboma. Používateľ si môže vybrať jeden
z nasledujúcich módov:
• Mód Jedna sila (P1): Hneď ako je spustená požiadavka ohrevu, ohrievač vody aktivuje jeden z 2 odporov a to striedavo, čo zvyšuje životnosť
súčiastok.
• Mód Dve sily (P2): Hneď ako je spustená požiadavka ohrevu, ohrievač vody aktivuje súčasne 2 odpory, vďaka čomu môže ponúknuť
maximálne rýchlu odpoveď.
• Automatický mód (Au): V tomto prípade kombinuje výhody predchádzajúcich módov tj. dlhšiu životnosť pri plnom výkone. Hneď ako ohrievač
vody zaznamená veľkú spotrebu teplej vody, ihneď aktivuje maximálny výkon tým, že zahreje všetky vykurovacie telieska. Hneď ako je nízka
spotreba, alebo keď je teplota vody ľahko pod určenou teplotou, ohrievač vody sa cyklicky aktivuje jedným z dvoch odporov.
Podľa modelu, ohrievač vody obsahuje nasledujúce antikorózne ochrany:
a)
Protek: ide o exkluzívny elektronický modulárny systém, ktorý spoločne s anódou titánu zabezpečuje potenciál ohrievača vody do hodnôt v
ideálnej zóne antikoróznej ochrany a tým zaručujú maximálnu životnosť nádoby ohrievača vody.
Správne fungovanie Protek vyžaduje permanentné spojenie ohrievača vody s elektrickým napájaním s 230V AC, vrátane zastavenia ohrevu
vody. Správne fungovanie Protek je označené prostredníctvom kontinuálneho zapnutia kontrolky (8).
Súprava batérie (voliteľné): modely vybavenie systémom Protek sa môžu premeniť na ohrievače vody pre nočné tarify (alebo tarifu s
rozlíšením hodín), vďaka vybaveniu - súprave s batériou (namontovanou profesionálom).
Batéria zaisťuje napájanie ochrany Protek v prípade výpadku prúdu po dobu 24 hodín, v tomto prípade správne fungovanie Protek je označené
prostredníctvom zablikania kontrolky (8).
V prípade poruchy systému Protek sa kontrolka (8) úplne vypne a ohrievač vody vygeneruje príslušný chybový kód na displeji (4).
b)
Horčíková anóda: ide o ochranu nádoby ohrievača vody prostredníctvom horčíkovej anódy zafixovanej na prírube ohrevu vody.
MÓD DOVOLENKA
V prípade dočasnej neprítomnosti alebo cesty, aktivujte „mód dovolenky" stlačením tlačidla (bez odpojenia ohrievača vody z
elektrickej siete, či vypnutia pripojenia elektrického napájania).
Ohrievač vody prejde do úsporného režimu tým, že deaktivuje zdroj nepotrebnej spotreby (odpory, displej, kontrolky ...) a udrží všetky
zabezpečenia aktívne (nemrznúca, antikorózna elektronická ochrana, autodiagnostika ..)
Proti mrznúce: Ohrievač vody je chránený proti nízkym teplotám. Vždy ak by bola teplota vody nižšia ako 5 °C, ohrievač sa automaticky uvedie
do chodu kým nedosiahne 10 °C. Počas tohto časového úseku bezpečnostná proti mrznúca aktivácia vygeneruje na displeji zobrazí cyklickú
správu .
FUNKCE INTELIGENTNÉ EKO
Funkcia ECO umožňuje regulovať prednastavenú teplotu automaticky podľa používateľských týždenných zvykov. Aktivuje sa stlačením tlačidla
ECO, alebo pri modeloch, ktoré nemajú tlačidlo ECO, zvyšujeme alebo znižujeme (s tlačidlami +/-) teplotu a do zobrazenia na displeji (4), hodnotu
medzi 65 a 66 °C. Pri spustení funkcie Eco sa zapne kontrolka „Eco".
一 9 —
INFORMÁCIE PRE TECHNICKÚ ASISTENČNÚ SLUŽBU
ELEKTRICKÉ PRIPOJENIE PRE MODEL
MODELY
Objemy
(litry)
Elektronická
sonda
Odpory
Kábel
pripojenia
Anoda
elektronická
Dobíjacia
batéria
VERTIKÁLNY HRANATÝ
30 X X
ŠTVORCOVÝ
VERTIKÁLNY
/HORIZONTÁLNY
30
Op
50
Op
75
Op
100
Op
150
Op
VERTIKÁLNY GUĽATÝ
30 X X
GUĽATÝ
VERTIKÁLNY
/HORIZONTÁLNY
30 X X
50 X X
75 X X
100 X X
150 X X
Vrátane tohto pripojenia
Nezahŕňa toto pripojenie
Nenesie sériu (voliteľné)
Elektronická
anóda
Dobíjacia
batéria
Kábel
pripojenia
Elektronická
karta
odpory
ELEKTRICKÁ SCHÉMA A SCHÉMA PRIPOJENIA:
一 10 一
CHYBA
(Displej)
PROBLÉM
RIEŠENIE
E1
Prázdny ohrievač vody
• Model s Protek: Naplňte ohrievač vody a stlačte
• Model bez Protek: Zavolajte technickej asistenčnej službe
E2
Elektronická sonda teploty
nie je pripojená alebo je
poškodená
• Zavolajte technickej asistenčnej službe
E3
Poškodená anóda
• Zavolajte technickej asistenčnej službe
E5
Okruh
• Zavolajte technickej asistenčnej službe
E7
Okruh
• Zavolajte technickej asistenčnej službe
E8
Prehriatie
(94°C)
• Vyskúšajte, či je teplota vstupnej vody nižšia než
80°C
• Ak rovnaká chyba pretrváva, zavolajte technickej asistenčnej službe
E9
Poškodená sonda teploty
• Zavolajte technickej asistenčnej službe
UPOZORNENIE (Displej)
PROBLÉM
RIEŠENIE
Správa “Bt” každých 10 sekúnd
• Nie je detegovaná batéria
• Vybitá batéria
• Zavolajte technickej asistenčnej službe
Správa "rE” každých 10 sekúnd
• Chybný odpor
• Zavolajte technickej asistenčnej službe
ÚDRŽBA
Nadmiera ohrevu kvôli prípadnej chybe riadenia teploty je chránená elektronickou kartou, ktorá prepína dve fázy a necháva bez napätia ohrev
bojlera. V tomto prípade musíte zavolať Asistenčnú službu kvôli oprave.
DIAGNOSTIKA A OPRAVY
A) Chyby:
Ohrievač vody je vybavený bezpečnostným systémom, ktorý zablokuje prístroj v prípade, ak zaznamená nejaké abnormálne fungovanie, s tým
že súčasne zobrazí príslušný chybový kód.
Niektoré z týchto chýb budú ohlásené automaticky, ostatné sú bezpečnostné a preto vyžadujú manuálne nastavenie tlačidlom „bezpečnostného
ohlásenia" umiestnenom v elektronickom okruhu.
Možné chyby budú zachytené v nasledujúcej tabuľke:
B) Upozornenie:
Ak ide o nesprávne fungovanie, ktoré nemá vplyv na bezpečnosť, ohrievač vody naďalej funguje a zároveň ukazuje na displeji typ poškodenia.
Možné chyby sú ukázané v nasledujúcej tabuľke:
一 11 —
PODMIENKY ZÁRUKY OHRIEVAČA VODY FAGOR
Ide o obchodnú záruku, ktorú Vám ponúka výrobca dodatočne a
nezávisle od práv, ktoré Vám poskytuje predajca v rámci predajnej
zmluvy Vášho elektrického bojlera. Tieto práva, ktoré sú regulované
zákonom 3/2014, zo dňa 27. marca sú nezávislé a zlučiteľné s tými,
zverenými touto obchodnou zárukou.
Citovaný právny úryvok, ktorého obsah Vám odporúčame
prekonzultovať, Vás ako spotrebiteľa a používateľa oprávňuje vybrať si
v prípade nedostatku či vady, a to v súlade so zmluvou o ohrievači vody,
medzi opravou vykonanou kompletne zadarmo alebo výmenou, a to
vždy takým spôsobom, aby vybraná možnosť nebola objektívne
nemožná alebo ekonomicky v hrubom nepomere k tej druhej. Ak by
oprava alebo výmena neboli možné, alebo vykonané v primeranej
lehote, môžete požiadať predajcu o zníženie ceny alebo odstúpenie od
zmluvy, ak niektorá z dvoch predchádzajúcich foriem riešenia nebola
uplatnená.
ČO POKRÝVA ZÁRUKA OHRIEVAČA VODY FAGOR?
K právam, ktoré zákon poskytuje, záruka ohrievača vody Fagor, ktorú
Vám ako výrobca ponúkame, pokrýva navyše sanáciu v súlade s
existujúcimi poruchami v dobe doručenia, ktoré sa prejavia do dvoch
rokov od doručenia prístroja za podmienok uvedených nižšie.
Ohrievač vody musí byť vždy v súlade s týmito požiadavkami:
a)
Prístroj so zárukou musí zodpovedať tomu, ktorý výrobca výslovne
určil pre predaj a montáž v Slovenskej republike popri splnení
všetkých platných noriem.
b)
Uvedený popis spoločnosti Fagor je upravený v ich katalógoch, na
webových stránkach, návodoch na použitie a na montáž.
c)
Je vhodný pre použitie tým, ktorým je určený rovnaký typ bojlera.
d)
Predstavujú kvalitu a výkonnosť bojlera tohto typu.
dátumu kúpy prístroja a predpokladá sa, ak nie je dokázané inak, že
existujú v okamih doručenia a ich odstránenie bude vykonané
bezplatne.
Taktiež záruka pokrýva elektrické vykurovacie teleso pre modely CBECO počas 7 rokov a pre modely RB-ECO po dobu 5 rokov od dátumu
kúpy.
V prípade poruchy elektrického vykurovacieho telesa počas záručnej
doby, bude kompletne vymenený, za podmienky, že používateľ musí
zaplatiť len náklady na montáž.
Majte na pamäti, že keď je prístroj opravený, časový úsek, počas
ktorého môžete oprávnenie využiť práva, ktoré máte od predajcu, tak
ako tie, ktorými disponuje záruka FAGOR, je dočasne pozastavené až
do vykonania opravy. Od toho okamihu budete disponovať s
nevyčerpaným obdobím záruky, a to do výšky 6 mesiacov.
VYPOVEDANIE: Nasledujúce prípady sú vylúčené z pokrytia tejto
záruky, a teda celkové náklady na opravu budú účtované používateľovi:
a) Poruchy zapríčinené úmyselným konaním, nedbanlivosťou alebo
zlým použitím prístroja zo strany klienta alebo tretích osôb.
b) Poruchy zapríčinené náhodnými javmi, (vyššia moc, atmosférické
alebo geologické javy) a všeobecne poruchy spôsobené cudzími
objektmi.
c) Zákroky, ktoré vyplývajú z nesprávnej inštalácie ohrievača vody
alebo jeho nedostatočnej údržby, to všetko v súlade s
odporúčanou inštaláciou a používaním uvedeným v návode na
použitie a/alebo v návode na inštaláciu.
d)
Opotrebenie a estetické zničenie použitím čistenia
nazhromaždeného vodného kameňa, výmena použitých častí
prístroja, ako aj úkonov údržby ohrievača vody.
e)
Prístroje určené na priemyselné alebo profesionálne použitie.
f)
Chyby zapríčinené fyzickým poškodením nespôsobené výrobným
defektom (plášť, sklo, doplnky, plasty, filtre, ovládanie,...)
g)
Chýbajúca tabuľka s identifikačnými údajmi k produktu.
Všetky ohrievače vody musia byť namontované spôsobom, aby boli
prístupné pre našu techniku, používateľ musí brať do úvahy dispozície
a náklady, ktoré môžu byť zapríčinené kvôli oprave prístroja a/alebo
jeho výmene.
VEĽMI DÔLEŽITÉ: aby ste mali nárok na túto záruku, je absolútne
nevyhnutné, aby sa používateľ preukázal pred Oficiálnym servisom
dokladom, a to prostredníctvom faktúry alebo účtenky
vydanej predajcom, kde je uvedený dátum kúpy. V prípade
prístrojov, ktoré sú obstarané novými súčiastkami, je nutné
dostatočne splnomocniť spôsobilosť prístroja na použitie.
Táto záruka bude platná jedine na území Slovenska a je udelená
prostredníctvom FAGOR ELEKTRO s.r.o.
ZRUŠENIE TEJTO ZÁRUKY
Táto záruka bude zrušená, a to bez ďalšieho účinku, ak s prístrojom
bolo manipulované, bol upravený alebo opravený neoprávnenou
osobou alebo technickým servisom, ktorý nie je uvedený na zozname
oficiálnych servisov tejto značky.
OTÁZKY A SŤAŽNOSTI
V prípade akýchkoľvek otázok, objasnení alebo sťažností a
reklamácií v súlade s touto zárukou alebo v prípade poruchy Vášho
prístroja, kontaktujte Klientske informačné centrum FAGOR
prostredníctvom telefónu na čísle 902105010, na webovej stránke
www.fagor.com, e-mailom: info@faqor.com, nebo poštou na adrese:
FAGOR ELEKTRO s.r.o.
zodpovedajúcu Slovenskej republike a miestnym združeniam, ktoré
sa zaoberajú ochranou spotrebiteľa
a/alebo na príslušný súd.
Vás informujeme, že osobné údaje poskytnuté pri vyplnení záručného
listu budú automaticky zahrnuté do dôvernej databázy, za ktorú je
zodpovedná firma FAGOR ELEKTRO s.r.o. Jej zámer je
zabezpečenie tejto záruky a služieb s ňou spojených ako zaslanie
komerčných oznámení o našich produktoch a služby poskytované v
rámci iného odvetvia našich aktivít.
Záujemca môže uplatniť svoje právo na prístup, opravu, vymazanie
alebo nesúhlas tým, že kontaktuje klientske informačné centrum
spoločnosti Fagor.
MOD.
Plyn
Prístroj
Volt
Č. série
Kód
Dátum zakúpenia
Odtlačok pečiatky predajcu
Dátum a miesto nákupu
predajca
ZÁRUČNÝ LIST
• Skôr než budete montovať a používať tento prístroj, starostlivo si prečítajte tento návod na
použitie.
V tomto dokumente sa dočítate, čo musíte urobiť v
prípade, ak objavíte nejakú vadu. Najprv Vám radíme, aby
ste sa pozreli do návodu na použitie, ktorý obsahuje
mnoho vysvetlení a rád pre zdanlivé poruchy. Ak
nenájdete riešenie na Váš problém alebo otázku, obráťte
sa na náš oficiálny technický servis s tými najlepšie
kvalifikovanými technikmi. Rýchly, dôveryhodný a blízky
servis.
Prosím, venujte pozornosť informáciám, ktoré Vám
odovzdávame, aby ste v budúcnosti predišli
nepríjemnostiam.
Oficiálny technický
servis
902 10 50 10
TZ2400002 0064756-06
Loading...
