Faber INCA PLUS HCS X A70 User Manual

Návod k použití

Model

Inca Plus HCS

Důležitá upozornění

Vážený zákazníku,

děkujeme za Vaši důvěru při výběru odsavače par. Tento výrobek byl navržen a vyroben s maximální péčí, na základě
dlouholeté tradice, vývoje a výzkumů, s důrazem na prvotřídní kvalitu.

K tomu, aby Váš odsavač dobře plnil svoji funkci, je třeba dodržet pokyny, které jsou uvedeny v tomto návodu. Zvláštní
pozornost prosím věnujte následujícím čtyřem bodům, týkají se totiž záležitostí, ve kterých nejčastěji dochází k pochy­bení. Uvádíme je proto na tomto místě, přestože se s těmito informacemi setkáte znovu v příslušných kapitolách.

• Potrubí a vlastně celý odtahový systém není součástí dodávky odsavače, ale je velmi důležitý pro jeho správnou
funkci, zejména pro
v příslušných kapitolách tohoto návodu.

• Ani u nejvýkonnějších výrobků nevzniká v sací zóně tak silné proudění vzduchu, které by dokázalo dokonale usměrnit
a odsát veškerý parami nasycený vzduch nad varnou deskou.

vody v otevřené nádobě), že část par nebyla nasáta, nejedná se zpravidla o závadu. Správně dimen-

zovaný a instalovaný odsavač totiž zajistí několikrát za hodinu kompletní výměnu vzduchu ve Vaší kuchyni, což
postačuje k optimálnímu odvětrání při vaření. A pokud jej necháte pracovat ještě určitou dobu po ukončení vaření,
dosáhnete dokonalého odstranění par a pachů.

• Nerezový povrch je ušlechtilý, ale velmi zranitelný. Vyvarujte se při čištění použití prostředků, které by jej mohly
poškrábat.

které mohou zanechat na povrchu neodstranitelné skvrny. Doporučujeme používat prostředky, které pro

tento účel dodává výrobce. Věnujte zvýšenou pozornost kapitole v závěru tohoto návodu -

vače.

optimální výkon při minimální hlučnosti. Věnujte proto pozornost pokynům uvedeným

Pokud pozorujete (například při silném varu

Nikdy nepoužívejte prostředky obsahující agresívní látky, zejména chlór (Savo a pod.),

Údržba povrchu odsa-

Odsavače par v provedení INOX jsou vyrobeny z nerezové oceli AISI 430 (ČSN 17040, DIN 1.4016).

Mnoho spokojenosti s novým pomocníkem ve Vaší domácnosti přeje
PROMTINVEST spol. s r.o.
výhradní distributor FABER pro ČR

OBSAH:

ZÁKLADNÍ ÚDAJE 3
POSTUP PŘI INSTALACI 5
OVLÁDÁNÍ 7
ÚDRŽBA 8

2

Rady a doporučení

ZÁKLADNÍ ÚDAJE

Tento odsavač par je určen pro instalaci nastěnu nad sporákem. Může pracovat způsobem odvádění odsávaného vzduchu
mimo místnost nebo způsobem filtrace azpětného vrácení recyklovaného vzduchu domístnosti (recirkulační provoz).

Sohledem nasložitost ahmotnost celého přístroje doporučujeme svěřit instalaci odborníkovi kvůli dodržení
všech příslušných předpisů o odvádění odsávaného vzduchu. Výrobce odmítá jakoukoliv odpovědnost
zaškody způsobené nesprávnou či neodbornou instalací

BEZPEČNOSTNÍ NAŘÍZENÍ

• Nenapojujte odvod odsávaného vzduchu zodsavače dopotrubí odvádějícího kouř vzniklý spalováním (ukotlů, krbů,

apod).

• Přesvědčete se, že napětí el. sítě odpovídá údajům uvedeným naštítku umístěném uvnitř odsavače.

• Je-li odsavač zapojen dosítě prostřednictvím dvoupólového vypínače, musí mít vypínač rozpětí kontaktů alespoň 3 mm.

• Je-li výrobek opatřen zemnícím vodičem, dbejte nařádné uzemnění.

• Minimální bezpečná vzdálenost mezi plotnou aodsavačem je 65 cm.

• Pod odsavačem nemanipulujte sotevřeným ohněm kromě plamene daného hořáky vařidlové desky.

• Při smažení mějte pod stálou kontrolou pánve: tuk by se mohl zahřátím vznítit.

• Před započetím jakéhokoliv čištění či údržby odpojte odsavač ze sítě vytažením ze zásuvky nebo vypnutím hlavního

vypínače.

• Při souběžném použití odsavače vjedné místnosti se spotřebiči spřímým spalováním (např. přístroje naplyn), je třeba

zajistit dostatečné větrání místnosti. Správný abezpečný provoz je zajištěn, pokud maximální podtlak v místnosti
nepřesáhne 0,04 mBar; zabrání se tak zpětnému průniku zplodin hoření domístnosti.

• Provádějte pečlivou avčasnou údržbu tukových auhlíkových filtrů vintervalech doporučovaných výrobcem nebo ičas-

těji při intenzivnějším používání (více než 4 hodiny denně).

• Nenechávejte hořet otevřený plamen pod odsavačem: než odsunete hrnce, zhasněte plamen nebo jej alespoň nachvíli

stáhněte naminimum amějte jej pod dohledem.

• Regulujte vždy plamen tak, aby jste zabránili jeho bočnímu vyšlehávání zpod hrnců: ušetříte tak energii azabráníte

nebezpečnému koncentrování tepla.

• Nikdy nepoužívejte odsavač kjiným účelům než kodvodům kuchyňských par.

INSTALACE

• Při provozu s odtahem bude Vás odsavač připojen na potrubí, které není jeho přímou součástí. Pro optimální funkci odsava­če, zejména pro dosažení co nejnižší hlučnosti, je velmi důležité, aby toto potrubí bylo dimenzováno s ohledem na jeho
výkon a kladlo protékajícímu vzduchu co nejmenší odpor. Pro výrobky s výkonem nad 300 m3/hod. proto doporučujeme
použít kulaté potrubí průměru 150 mm nebo ploché potrubí 220 x 90 mm. Trasa odtahu by měla mít co nejméně kolen
(ohybů) a měla by být co nejkratší.

• Pokud bude potrubí zakončeno mřížkou, dbejte, aby mřížka neměla příliš husté lamely a netvořila tak zbytečně velkou
překážku proudícímu vzduchu.

• Bude-li odsavač pracovat s vnějším odtahem, dbejte, aby byla v rámci odtahového systému instalována zpětná klapka. Je
důležitá pro zamezení tvoření kondenzátu v potrubí. Pokud není součástí výbavy, použijte výhradně zpětnou klapku dopo­ručenou výrobcem.

• POZOR! Špatně dimenzovaný odtahový systém může mít za následek podstatné snížení výkonu

a zvýšení hlučnosti. Reklamovaná vada způsobená nedodržením pokynů uvedených v tomto návodu
nebude dodavatelem odsavače akceptována.

3

Technický nákres

SLOŽENÍ ODSAVAČE  PŘÍSLUŠENSTVÍ

ROZMĚRY

Pos. ks ČÁSTI VÝROBKU
1 1 korpus (tělo) odsavače sovládáním, osvětlením,

motorem atukovými filtry

9 1 redukce průměr 150/120 mm

PŘÍSLUŠENSTVÍ
12a 8 vruty

DOKUMENTACE

1 návod k použití

4

Postup při instalaci

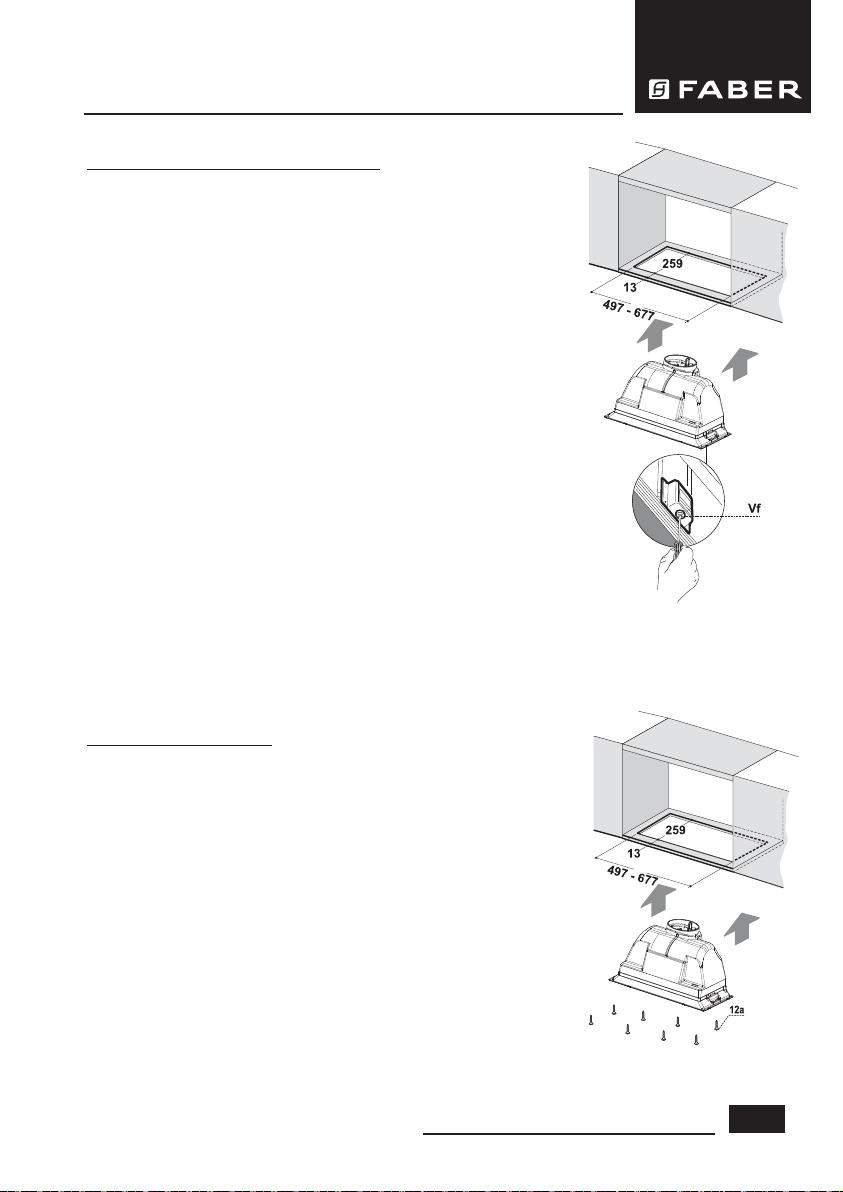

INSTALACE POMOCÍ UPEVŇOVACÍCH ZÁPADEK:

• Odsavač může být uchycen za dno skříňky pomocí upevňovacích západek.

• Ve skříňce vyřízněte otvor, jak je znázorněno na obrázku.

• Zasuňte odsavač par, až západky dosednou na místo.

• Seřizovacím šroubem Vf dotáhněte tělo odsavače ke dnu skříňky.

INSTALACE POMOCÍ ŠROUBŮ:

• Odsavač může být uchycen za dno skříňky pomocí vrutů.

• Ve skříňce vyřízněte otvor, jak je znázorněno na obrázku.

• Zasuňte odsavač par a připevněte tělo pomocí 8 vrutů 12a (v příbalu)

5

Postup při instalaci

PŘIPOJENÍ VZDUCHOVÉHO POTRUBÍ

PROVOZ S VNĚJŠÍM ODTAHEM:
Při instalaci ve verzi s odvodem vzduchu mimo místnost napojte odsavač
na pevné nebo flexibilní potrubí průměru 150 mm. Na výstup z odsavače
instalujte zpětnou klapku Faber 150 mm nebo použijte těsnou zpětnou
klapku KPK 150, kterou lze vložit do potrubí, nejlépe co nejblíže k odsavači.
Zpětná klapka je důležitá k zamezení tvoření kondenzátu v potrubí.

Pro napojení potrubí do šachty, kdy není potrubí zakončeno mřížkou a
obsahuje jen jedno koleno lze použít potrubí průměru 120 nebo 125 mm.
Vždy ale použijte zpětnou klapku průměru 150 mm, teprve potom redukci
150 / 120mm.

PŘIPOJENÍ VZDUCHOVÉHO POTRUBÍ

RECIRKULAČNÍ PROVOZ:

• V horní části skříňky vyřízněte otvor o průměru 130 mm.

• Na výstupní hrdlo nainstalujte redukci 9.

• Otvor v polici a výstupní hrdlo redukce 9 propojte pevnou
nebo flexibilní trubkou o průměru 125 mm.

• Výstupní směrovou mřížku přiložte z vrchu na polici a připevněte
dvěma šrouby 12e.

6

Ovládání

6

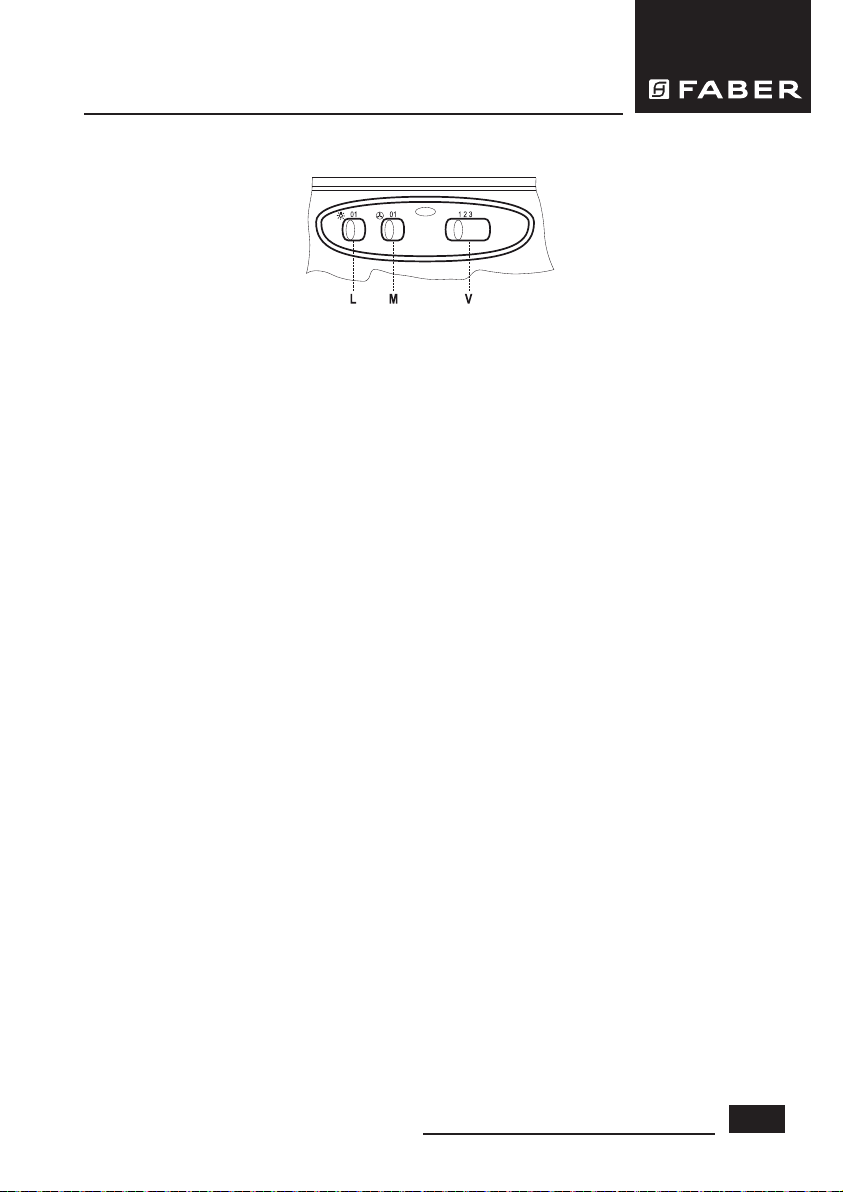

ŘÍDÍCÍ PANEL
Schéma tlačítek je následující (obr. 6):

Tlačítko L zapínání avypínání osvětlení
Tlačítko M zapínání avypínání motoru avolba provozní rychlosti

1 Nejnižší rychlost, zajišťující tichý provoz, určené pro malé množství par.
2 Střední rychlost, přizpůsobená podmínkám běžného používání azajišťující optimální
poměr mezi výmenou odsávaného vzduchu ahlučností provozu.
3 Nejvyšší rychlost, zajišťující idlouhodobější zachycování velkého množství par vzniklých
při vaření,

7

Údržba

KOVOVÉ TUKOVÉ FILTRY

Kovové tukové filtry je nutné čistit aspoň jednou za dva
měsíce. Tyto filtry jsou omyvatelné běžnými čistícími prostředky
nebo v myčce, potřeba čištění se úměrně zvyšuje s frekvencí
používání odsavače.

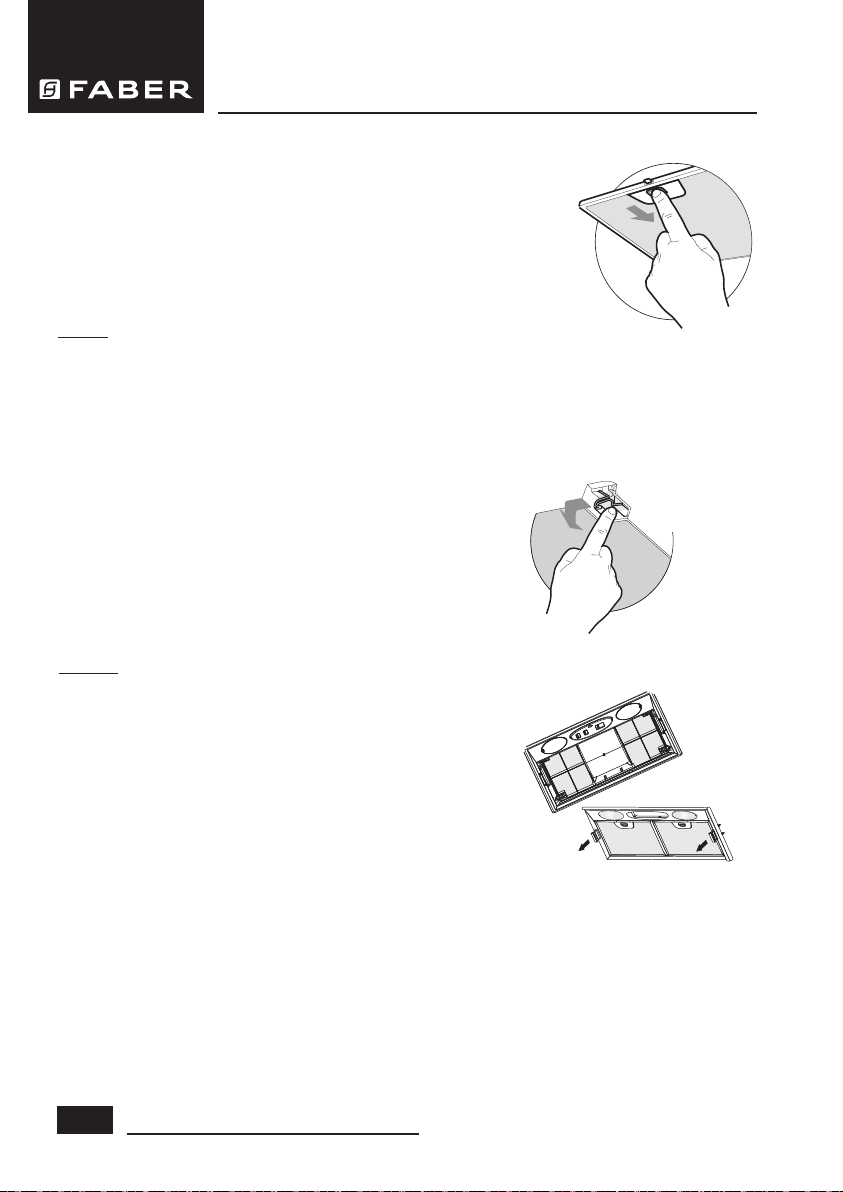

ČIŠTĚNÍ:

• Vyjměte filtr tak, že západku posunete směrem dozadu a
současně

táhnete dolů.

• Filtry je možné vložit do myčky.

• Při zpětném vkládání udržujte západku stisknutou.

AKTIVNÍ UHLÍKOVÉ FILTRY RECIRKULAČNÍ PROVOZ

Aktivní uhlíkové filtry mají schopnost zadržet pachy až doúplné­ho nasycení. Nejsou omyvatelné ani recyklovatelné, proto je třeba
je vyměňovat alespoň jednou začtyři měsíce nebo i častěji při
zvláště intenzivním používání.

VÝMĚNA:

• Vyjměte kovové tukové filtry.

• Nasaďte nové aktivní uhlíkové filtry.

• Nasaďte zpět kovové tukové filtry.

8

Údržba

OSVĚTLENÍ

Při poruše osvětlení volejte servis.
Upozornění: Nedívejte se do zdroje osvětlení přes optiku (kukátko, lupa...).

ÚDRŽBA POVRCHU ODSAVAČE

• První vyčištění aošetření povrchu je třeba provést ihned poinstalaci výrobku.

• Odsavač čistěte aošetřujte pravidelně.

• Nepoužívejte příliš mokré hadříky či houby, ani proud vody.

• Nepoužívejte hrubé látky nebo prostředky, které by mohly povrch odsavače mechanicky poškodit.

• Nalakovaný povrch nepoužívejte ředidla ani alkoholy, protože by mohlo dojít kjeho zmatnění.

• Při čištění nerezového povrchu nepoužívejte prostředky, které obsahují agresivní látky, především chlór.
Můžete tím způsobit jeho nevratné poškození. Nepoužívejte prostředky pro čištění vodovodních baterií
adřezů, obsahují agresivní složky, které vyžadují použití důkladný oplach vodou. Nepoužívejte benzin, může
zanechat nanerezovém povrchu duhové skvrny. Vhodnými prostředky jsou lihová čistidla, jemné saponáty nebo
mýdlová voda.

• Povyčištění odsavače je jeho povrch zbaven ochranných látek amohou naněm ulpět chemické složky zčistících
prostředků, které reagují iskvalitním nerezovým materiálem.

• Je proto třeba pokaždém vyčištění použít prostředek košetření ušlechtilé oceli. Zabráníte tak možné­mu poškození výrobku, tvoření otisků prstů při doteku ausnadníte si podstatným způsobem jeho další údržbu.

Doporučujeme: Clin&Clin (čistící aleštící prostředky), Würth (ošetřující sprej pro ušlechtilé oceli). Tyto prostředky
jsou dodávány dosítě prodejců odsavačů Faber.

Důležité upozornění: Poškození povrchu výrobku nedodržením těchto pokynů nelze považovat zavýrobní nebo
technologickou vadu anemůže být uznáno jako oprávněná reklamace vrámci záruky.
