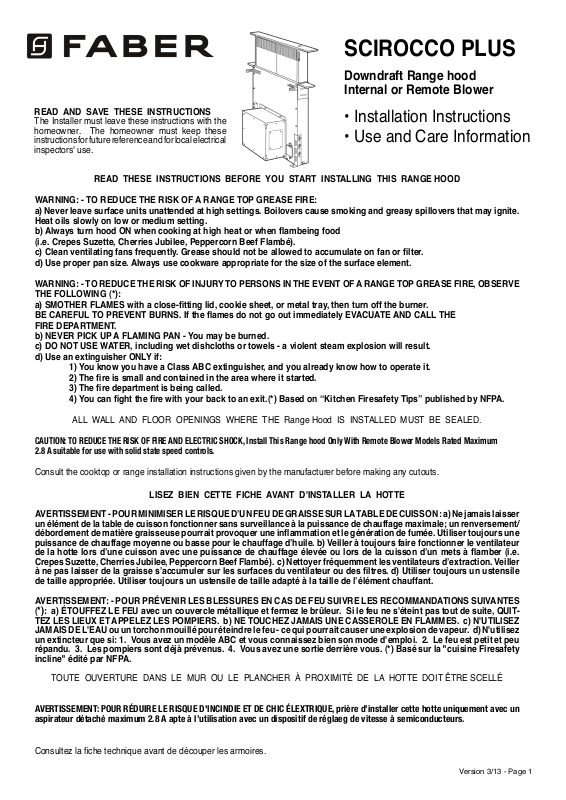

Faber SCIR3614SS, IBDD600 Installation

SCIROCCO PLUS

Downdraft Range hood
Internal or Remote Blower

READ AND SAVE THESE INSTRUCTIONS

The Installer must leave these instructions with the
homeowner. The homeowner must keep these
instructions for future reference and for local electrical
inspectors' use.

READ THESE INSTRUCTIONS BEFORE YOU START INSTALLING THIS RANGE HOOD

WARNING: - TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
a) Never leave surface units unattended at high settings. Boilovers cause smoking and greasy spillovers that may ignite.
Heat oils slowly on low or medium setting.

b) Always turn hood ON when cooking at high heat or when ambeing food

(i.e. Crepes Suzette, Cherries Jubilee, Peppercorn Beef Flambé).

c) Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or lter.

d) Use proper pan size. Always use cookware appropriate for the size of the surface element.

WARNING: - TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE
THE FOLLOWING (*):

a) SMOTHER FLAMES with a close-tting lid, cookie sheet, or metal tray, then turn off the burner.
BE CAREFUL TO PREVENT BURNS. If the ames do not go out immediately EVACUATE AND CALL THE

FIRE DEPARTMENT.
b) NEVER PICK UP A FLAMING PAN - You may be burned.
c) DO NOT USE WATER, including wet dishcloths or towels - a violent steam explosion will result.
d) Use an extinguisher ONLY if:

1) You know you have a Class ABC extinguisher, and you already know how to operate it.

2) The re is small and contained in the area where it started.

3) The re department is being called.

4) You can ght the re with your back to an exit.(*) Based on “Kitchen Firesafety Tips” published by NFPA.

• Installation Instructions

• Use and Care Information

ALL WALL AND FLOOR OPENINGS WHERE THE Range Hood IS INSTALLED MUST BE SEALED.

CAUTION: TO REDUCE THE RISK OF FIRE AND ELECTRIC SHOCK, Install This Range hood Only With Remote Blower Models Rated Maximum

2.8 A suitable for use with solid state speed controls.

Consult the cooktop or range installation instructions given by the manufacturer before making any cutouts.

LISEZ BIEN CETTE FICHE AVANT D'INSTALLER LA HOTTE

AVERTISSEMENT - POUR MINIMISER LE RISQUE D’UN FEU DE GRAISSE SUR LA TABLE DE CUISSON : a) Ne jamais laisser
un élément de la table de cuisson fonctionner sans surveillance à la puissance de chauffage maximale; un renversement/

débordement de matière graisseuse pourrait provoquer une inammation et le génération de fumée. Utiliser toujours une

puissance de chauffage moyenne ou basse pour le chauffage d’huile. b) Veiller à toujours faire fonctionner le ventilateur

de la hotte lors d’une cuisson avec une puissance de chauffage élevée ou lors de la cuisson d’un mets à amber (i.e.

Crepes Suzette, Cherries Jubilee, Peppercorn Beef Flambé). c) Nettoyer fréquemment les ventilateurs d’extraction. Veiller

à ne pas laisser de la graisse s’accumuler sur les surfaces du ventilateur ou des ltres. d) Utiliser toujours un ustensile

de taille appropriée. Utiliser toujours un ustensile de taille adapté à la taille de l’élément chauffant.

AVERTISSEMENT: - POUR PRÉVENIR LES BLESSURES EN CAS DE FEU SUIVRE LES RECOMMANDATIONS SUIVANTES
(*): a) ÉTOUFFEZ LE FEU avec un couvercle métallique et fermez le brûleur. Si le feu ne s'éteint pas tout de suite, QUIT-

TEZ LES LIEUX ET APPELEZ LES POMPIERS. b) NE TOUCHEZ JAMAIS UNE CASSEROLE EN FLAMMES. c) N'UTILISEZ
JAMAIS DE L'EAU ou un torchon mouillé pour éteindre le feu - ce qui pourrait causer une explosion de vapeur. d) N'utilisez
un extincteur que si: 1. Vous avez un modèle ABC et vous connaissez bien son mode d'emploi. 2. Le feu est petit et peu
répandu. 3. Les pompiers sont déjà prévenus. 4. Vous avez une sortie derrière vous. (*) Basé sur la "cuisine Firesafety
incline" édité par NFPA.

TOUTE OUVERTURE DANS LE MUR OU LE PLANCHER À PROXIMITÉ DE LA HOTTE DOIT ÊTRE SCELLÉ

AVERTISSEMENT: POUR RÉDUIRE LE RISQUE D'INCINDIE ET DE CHIC ÉLEXTRIQUE, prière d’installer cette hotte uniquement avec un
aspirateur détaché maximum 2.8 A apte à l’utilisation avec un dispositif de réglaeg de vitesse à semiconducteurs.

Consultez la che technique avant de découper les armoires.

Version 3/13 - Page 1

VENTING REQUIREMENTS

!

!

Determine which venting method is best for your application.
Ductwork can extend either through the wall or the roof.

The length of the ductwork and the number of elbows should
be kept to a minimum to provide efcient performance. The
size of the ductwork should be uniform. Do not install two
elbows together. Use duct tape to seal all joints in the ductwork
system. Use caulking to seal exterior wall or oor opening
around the cap.

Flexible ductwork is not recommended. If it is used, each foot
of exible ductwork used is equivalent to two feet of straight
metal ductwork when calculating the ductrun length. Thus,
a exible elbow equals two standard elbows.

Make sure there is proper clearance within the wall or oor
for exhaust duct before making cutouts. Do not cut a joist or
stud unless absolutely necessary. If a joist or stud must be
cut, then a supporting frame must be constructed. For best
results, internal blowers should use 6" round ducting and
remote blowers should transition to 10" round duct as soon
as possible. If small ducting is used, it should be transitioned
to 9 or 10" round as soon as possible.

WARNING - To Reduce The Risk Of Fire, Use Only Metal Ductwork.

CAUTION: To reduce risk of re and to properly exhaust air, be

sure to duct air outside - do not vent exhuast air into spaces
within walls or ceilings or into attics, crawl spaces or garages.

Cold Weather installations (NOT INCLUDED)

An additional back draft damper should be installed to minimize
backward cold air ow and a nonmetallic thermal break should be
installed to minimize conduction of outside temperatures as part of
the vent system. The damper should be on the cold air side of the
thermal break. The break should be

vent system enters the heated portion of the house.

as close as possible to where the

WARNING

• Venting system MUST terminate outside the
home.

• DO NOT terminate the ductwork in an attic or
other enclosed space.

• DO NOT use 4" laundry-type wall caps.

• Flexible-type ductwork is not recommended.

• DO NOT obstruct the ow of combustion and
ventilation air.

• Failure to follow venting requirements may result
in a re.

ELECTRICAL REQUIREMENTS

A 120 volt, 60 Hz AC-only electrical supply is required on a
dedicated 15 amp fused circuit. A time-delay fuse or circuit
breaker is recommended. The fuse must be sized per local
codes in accordance with the electrical rating of this unit as
specied on the serial/rating plate located inside the unit
near the eld wiring compartment. THIS UNIT MUST BE
CONNECTED WITH COPPER WIRE ONLY. Wire sizes
must conform to the requirements of the National Electrical
Code, ANSI/NFPA 70 - latest edition, and all local codes and
ordinances. Wire size and connections must conform with the
rating of the appliance. Copies of the standard listed above
may be obtained from:
National Fire Protection Association
Batterymarch Park
Quincy, Massachusetts 02269

This appliance should be connected directly to the fused
disconnect (or circuit breaker) through exible, armored or
nonmetallic sheathed copper cable. Allow some slack in the
cable so the appliance can be moved if servicing is ever
necessary. A UL Listed, 1/2" conduit connector must be
provided at each end of the power supply cable (at the
appliance and at the junction box).

When making the electrical connection, cut a 1 1/4" hole in the
wall. A hole cut through wood must be sanded until smooth.
A hole through metal must have a grommet.

SUITABLE FOR USE WITH SOLID STATE SPEED CONTROLS.

WARNING - TO REDUCE THE RISK OF FIRE, ELECTRICAL
SHOCK, OR INJURY TO PERSONS, OBSERVE THE
FOLLOWING:

A) Use this unit only in the manner intended by
the manufacturer. If you have any questions, contact the
manufacturer.

B) Before servicing or cleaning unit, switch
power off at service panel and lock the service disconnecting
means to prevent power from being switched
on accidentally. When the service disconnecting means
cannot be locked, securely fasten a prominent warning
device, such as a tag, to the service panel.

WARNING - TO REDUCE THE RISK OF FIRE, ELECTRICAL
SHOCK, OR INJURY TO PERSONS, OBSERVE THE
FOLLOWING:
A) Installation Work And Electrical Wiring Must Be Done

By Qualied Person(s) In Accordance With All Applicable

Codes And Standards, Including Fire-Rated Construction.

B) Sufcient air is needed for proper combustion and
exhausting of gases through the ue (chimney) of fuel

burning equipment to prevent backdrafting. Follow the
heating equipment manufacturer's guideline and safety
standards such as those published by the National Fire

Protection Association (NFPA), and the American Society

for Heating, Refrigeration and Air Conditioning Engineers

(ASHRAE), and the local code authorities.

C) When cutting or drilling into wall or ceiling, do not
damage electrical wiring and other hidden utilities.

D) Ducted fans must always be vented to the outdoors.

WARNING

• Electrical ground is required on this range hood.

• If cold water pipe is interrupted by plastic,
nonmetallic gaskets or other materials, DO NOT
use for grounding.

• DO NOT ground to a gas pipe.

• DO NOT have a fuse in the neutral or grounding
circuit. A fuse in the neutral or grounding circuit
could result in electrical shock.

• Check with a qualied electrician if you are in
doubt as to whether the range hood is properly
grounded.

• Failure to follow electrical requirements may result
in a re.

For residential use only.

Version 3/13 - Page 2

RÈGLEMENTS D'ÉVACUATION

!

!

Conrmer la sortie d'évacuation - soit par le mur, soit par
le toit.

Utilisez une longueur de tuyauterie minimale avec les moindres
de coudes pour la plus grande efcacité. Le diamètre de
tuyauterie doit être uniforme. N'installez jamais 2 coudes
ensemble. Scellez bien tous les joints avec un ruban adhésif
métallique à l'intérieur et scellez bien le clapet extérieur avec
du calfeutrage.

Utilisez un tuyau d'évacuation rigide lorsque possible. Un
tuyau exible égale deux fois plus qu'un tuyau rigide, ce qui
réduit la puissance d'évacuation.

Veillez à ce que l'espace pour le tuyau soit ample - ainsi on
n'aurait pas besoin de découper les supports de mur intérieur.
Si ce découpage est nécessaire, veillez bien à ce qu'un
renforcement soit mis en place.

Pour de meilleurs résultats, utilisez un tuyau de transition de
9 ou 10 pouces dès que possible.

AVERTISSEMENT - Pour Ne Pas Risquer Un Feu, Utilisez Seulement
Les Matériaux Métalliques.

Raccordez cet appareil directement au coupe-circuit avec un
l exiblle couvert en cuivre en laissant un peu de lâchement
dans le l pour permettre le déplacement de l'appareil.

Veillez a ce qu'un contact d'un demi-pouce (1/2 po.) soit
installé à chaque bout de l (soit à l'appareil ainsi qu'à la
boite à fusible).

Faites un trou de 1 1/4 po. dans le mur. S'il s'agit d'un trou en
bois - sablez-le bien, tandis qu'un trou passant par le métal
demande un bouche-trou.

A utiliser avec un dispositif de reglage de vitesse a semi­conducteurs.

AVERTISSEMENT – POUR MINIMISER LES RISQUES D’INCENDIE,
CHOC ÉLECTRIQUE OU DOMMAGES CORPORELS, OBSERVER LES
PRESCRIPTIONS SUIVANTES: Suivez les recommandations du fabricant
et entre en communication avec lui pour toute information.

Fermez le courant avant tout entretien et veillez a ce qu'il reste fermé.
Si on ne peut pas verrouiller le panneaux du service électrique,

afchez un avis de danger sur la porte.

AVERTISSEMENT – POUR MINIMISER LE RISQUE DE CHOC ÉLECTRIQUE:
Ce ventilateur doit être installé avec un mur d'isolement iterrupteur
de commande.

Installations pour régions à climat froid

On devrait installer un clapet antireux additionnel pour minimiser le
reux d'air froid, et incorporer un élément non métallique d'isolation
thermique pour minimiser la conduction de chaleur par l'intermédiaire
du conduit d'évacuation, de l'intérieur de la maison à l'extérieur. Le
clapet anti-reux doit être placé du côté air froid par rapport à l'élément
d'isolation thermique. L'isolant thermique doit être aussi proche que
possible de l'endroit où le système d'évacuation s'introduit dans la
partie chauffée de la maison.

AVERTISSEMENT

• Le système d'évacuation DOIT sortir à l'extérieur.

• N'ÉVACUEZ PAS le conduit soit dans une
mansarde soit dans un espace enfermé.

• N'UTILISEZ PAS un clapet de séchoir à 4 pouces.

• N'utilisez pas un conduit exible.

• N'ENCOMBREZ PAS la circulation d'air.

• Faute de suivre cet avertissement pourrait
occasionner un feu.

FICHE TECHNIQUE ÉLECTRIQUE

Le raccordement électrique doit se faire avec un circuit séparé
de 15 ampères fusible à 120V, 60 Hz, courant alternant. On
recommande un coupe-circuit. La taille du fusible doit se
conformer aux codes municipaux suivant la spécication
électrique sur la plaque intérieure. Le diamètre du l
devra aussi se conformer aux règlements du code national
électrique, ANSI/NFPA 70 - ainsi qu'aux règlements locaux
et les spécications de cet appareil. On peut obtenir ces
informations chez:
l'Association Nationale de la Prévention du Feu
Batterymarch Park
Quincy, Massachusetts 02269

Uniquement pour usage menager.

AVIS: Pour L'évacuation Générale - Veillez à Ne Pas Evacuer Des
Matériaux Ou Vapeurs Explosif.

AVERTISSEMENT – POUR MINIMISER LES RISQUES D’INCENDIE,
CHOC ÉLECTRIQUE OU DOMMAGES CORPORELS, OBSERVER LES
PRESCRIPTIONS SUIVANTES: L'installation Et Le Raccordement

Electrique Doivent Se Faire Par Un Technicien Qualié Selon Tous

Les Codes Municipaux.

An d'obtenir un rendement maximal en ce qui a trait à la combustion

ainsi qu'à l'évacuation des gaz par la conduite de cheminée, une
bonne aération est nécessaire pour tous les appareils à combustion.
Suivez les conseils et mesures de sécurité du fournisseur tels que
ceux publiés par l'Association Nationale de la Sauvegarde contre
l'Incendie et l'Association Américaine d'Ingénieurs de Chauffage,
Frigorifaction et Air Climatisé ainsi que les codes municipaux.

En perçant un mur veillez à ne pas perforer un autre l électrique.

Une ventilateur à évacuation extérieure doit être raccordée à
l'extérieur.

AVERTISSEMENT

• Une prise à terre est nécessaire pout cette hotte.

• N'utilisez pas un tuyau à l'eau froide pour la mise
à terre s'il est branché à un joint plastique, non­métallique ou autre.

• NE JOIGNEZ PAS la mise à terre à conduit de gaz.

• N'INSTALLEZ PAS un fusible dans le circuit de
mise à terre - ce qui peut causer une secousse
électrique.

• Vériez avec un électricien certié à ce que la hotte
soit bien mise à terre.

• Faute de suivre ces recommandations pourrait
occasionner un feu.

Version 3/13 - Page 3

TOOLS NEEDED FOR INSTALLATION

!

• Saber Saw or Jig Saw

• Drill

• 1 1/4" Wood Drill Bit

• Pliers

• Phillips Screwdriver

• Flat Blade Screwdriver

• Wire Stripper or Utility Knife

• Metal Snips

• Measuring Tape or Ruler

• Level

• Pencil

• Caulking Gun

• Duct Tape

• 7 MM Nut Driver

PARTS SUPPLIED FOR INSTALLATION

• 6 Mounting Brackets (2 support legs, 2 under counter and
2 over-counter brackets

• 2 End Caps

• 2 Stainless Grease Filters

• Stainless steel top strip

• Nuts to connect top strip

• Installation Screws

• 1 Literature Package

PARTS NEEDED FOR INSTALLATION

• 2 Conduit Connectors

• Power Supply Cable

• Wiring Cable - Optional Remote Blower Only

• 1 Wall or Roof Cap

• All Metal Ductwork

CALCULATE THE DUCTRUN LENGTH

The ductwork length should not exceed 55 equivalent feet for
6" duct, or 75 equivalent feet for 10" round duct. Calculate
the length of the ductwork by adding the equivalent feet listed
in FIGURE 1 for each piece of duct in the complete system.
An example is given in FIGURE 2.

For best results, use no more than three 90° elbows. Make
sure that there is a minimum of 24" of straight duct between
elbows if more than one is used. Do not install two elbows
together. Round duct is recommended instead of rectangular
duct especially if elbows are needed. For internal blower
models, rectangular duct should be transitioned to 6" round
as soon as possible.

45˚ Elbow
90˚ Elbow
90˚ Flat Elbow
Wall Cap

FIGURE 1

5.0 feet

7.0 feet

12.0 feet

0.0 feet

9 Feet Straight Duct
2 - 90˚ Elbows
Wall Cap
Total System

FIGURE 2

9.0 feet

14.0 feet

0.0 feet

23.0 feet

GENERAL INSTALLATION GUIDELINES

(IMPORTANT - READ BEFORE INSTALLATION)

CHOOSE A BLOWER TO PAIR WITH THE SCIROCCO PLUS

• Internal Blower model #IBDD600

• Remote Blower model # RBORIG900 OR RBORIG1200

• Use your existing remote blower rated at max 4.2 Amp suitable for

use with solid state variable speed control

PLAN THE DUCTWORK

The Scirocco Plus downdraft system is designed to offer wide
exibility in ducting. The interior blower can be ducted on the
front or back of the downdraft unit in multiple directions: down,
left, right or backwards (front side only) using a 6" round vent.
The remote blower can be ducted from the front or back of the
downdraft unit, pointing down using a 10" round vent.

The remote blower requires a separate wiring cable that
should be installed at the same time that the ductwork is
installed. For best results, 10" duct is recommended for the
remote blower. A damper plate is included in the box with the
downdraft package and must be attached over the
opening of the front / back of the downdraft blower box.
Remote blower can be mounted on either an outside wall or
the roof of the home.

The Scirocco Plus is meant to be installed with residential
use cook tops, cook tops / oven combinations, freestanding
ranges WITHOUT backguards and range tops. This product
is not recommended for use with slide in ranges which may
require additional space behind the range for oven venting OR
with freestanding ranges WITH backguards. Always consult
your cooking manufacturer installation instructions for cooking
product dimensions and specic cfm needs.

In the event of installations where the blower is located
on the back of the unit, it is advised to leave an access
door or opening to reach the bottom of the Scirocco
Plus where the wiring box and motor is located should
service be needed.

WARNING

When planning the cutout for the downdraft:

• Draw both the cooktop and downdraft cutouts on the
countertop before making any cuts.

• Check that there is enough room in the cabinet for both.

Failure to follow these warnings could result in damage to

the countertop.

Version 3/13 - Page 4

14 " (357 mm)

retractable
vent height

PRODUCT DIMENSIONS

Top trim widths:
30" (762 mm) vent
36" (914 mm) vent

11⁄2 " (38 mm)

27" (686 mm) for 30" (762 mm) vent
33" (838 mm) for 36" (914 mm) vent

Terminal box cover

13" (330 mm)

13" (330 mm)

FIGURE 3

6" (152 mm)

diameter

vent collar

3⁄8" (9.5 mm)

x

283⁄4"

(730 mm)

10 "

(254 mm)

21⁄8 " (54 mm)

FIGURE 4

FIGURE 3 - Dimensions with IBDD600 Internal blower

box

The blower box can be mounted in
such a way that the vent collar is
aligned to the left, the right, downwards
or towards the rear, as desired.

FIGURE 4 - Connection plate when using the

#RBORIG900 or #RBORIG1200 remote blower

The blower or the connection plate can
also be mounted in the same position
on the rear of the appliance.

x in FIGURE 3 = Distance to the rear of the cabinet
or wall. Must be a minimum of ½".

Exhaust duct connection diameters

IBDD600:. . . . . . . . . . . . . . . 6"

RBORIG900 / 1200: . .. . 10"

Version 3/13 - Page 5

CABINET CUT OUT DIMENSIONS

30”

36”

30

36

NOTE:

A = Left, right IBDD600 ducting
B = Ducting IBDD600 down
C = Ducting IBDD600 to the rear
D = Power cord cut out for Remote Blower
E = 10" Ducting for Remote Blower
a = Cooktop overhang
b = Minimum width of the cooktop:

30" : 28" (711 mm)
36" : 34" (864 mm)

FIGURE 5

Version 3/13 - Page 6

PRODUCT DIMENSIONS

FIGURE 6

See the previous page with FIGURE 5, and
FIGURE 6 above for reference. When using
the IBDD600 internal blower installed on the
front of the appliance use 6" Round ducting.
Holes for ducting are shown on FIGURE 5, 6:
(A) to the left or right (B) downwards,
(C) to the rear. If the blower is being installed
to the rear of the appliance, a cut-out must be
made in the rear of the cabinet or wall where it
will be mounted and the appropriate
clearances must be maintained behind the
cabinet.

See FIGURE 5, (D) Feed the power cord
and control cable downwards or to the rear
when using an remote blower.

See FIGURE 5 (E) When using the remote
blower, install 10" ducting to the
rear. If installing the exhaust ducting to the
front, appropriate clearances must be
maintained in the cabinet.

INSTALLATION NOTES

– The specied dimensions minimum
cut-out dimensions must be observed.

– If an oven or stove is installed before
the ventilation system, read the associated
installation instructions. Note all installation
dimensions and guidelines regarding
ventilation systems.

– Be aware of kitchen cabinets, back
splashes and/or racks in the area of the
ventilation system and the cooktop. Ensure
that the area where the vent rises is free of
obstacles.

– Make sure that any required minimum
distance between the front edge of the
countertop and the front edge of the cooktop
is maintained.

– If there is a cabinet drawer in the way, it
must be shortened or removed. The front
panel of the drawer could also be installed to
permanently cover the drawer cut-out.

Version 3/13 - Page 7

PRODUCT DIMENSIONS

Installation using the IBDD600 internal blower

NOTE:

Left side of diagram shows the IBDD600 mounted in front of
the Scirocco Plus

Right Side of the diagram shows the IBDD600 mounted behind
the Scirocco Plus. The blower must be accessible to install the
ductwork

Note: When using with cooking applainces other than
cook tops which require reversing the motor box to the
back, a 3/4" clearance on front of the Scirocco is needed
to clear a duct plate and front edge of the down draft body.

FIGURE 7

Version 3/13 - Page 8

PRODUCT DIMENSIONS

Installation using the remote blower

NOTE:

Left side of diagram shows the remote blower ducting
to the outside in front of the Scirocco Plus

Right side of the diagram shows the remote blower
ducting to the rear of the Scirocco Plus. Note that

the back must be accessible to install ductwork.

Note: When using with cooking applainces other
than cook tops which require reversing the
motor box to the back, a 3/4" clearance on front
of the Scirocco is needed to clear a duct plate
and front edge of the down draft body.

FIGURE 8

Version 3/13 - Page 9

PRODUCT INSTALLATION

PLEASE READ SAFETY AND PRODUCT DIMENSIONS PAGES
BEFORE PROCEEDING WITH INSTALLATION

1) The downdraft system is installed directly behind the cooktop. For
easiest installation, install the ventilation system rst, then the
cooktop.The ventilation system must not be installed in an area where
there are strong drafts, for instance near windows, doors, etc.

2) Remove the 10" round connection plate from the front of the
downdraft (FIGURE 9)

3) Put the top mounting brackets in place with screws.
(FIGURE 10)

4) Screw the bottom mounting brackets (A in FIGURE 10) to the side of
the housing using 2 screws each. Do not tighten the screws. The
brackets are different for the right and the left side. Attach them with
mounting clip "A" pointing up.

FIGURE 9

FIGURE 10

Version 3/13 - Page 10

FIGURE 11

PRODUCT INSTALLATION

7) (See FIGURE 13) Level and align the
hood in the cabinet. Push the bottom
mounting bracket on each side down
against the cabinet oor. Mark the top
edge of the mounting bracket on the
housing and the mounting holes on the
cabinet oor.

5) With the assistance of another person, lift the hood
into the prepared cut out in the cabinet. The top
mounting brackets should rest on the countertop.
(FIGURE 11)

6) Secure the hood to the countertop with two screws.
If possible, install the angle brackets underneath the
countertop for additional support. First, loosely screw
the brackets into the sliding nuts in the housing and
push them up under the countertop.
Pre-drill the mounting holes into the countertop from
underneath. Use screws of the proper length.
(FIGURE 12)

FIGURE 13

FIGURE 12

Version 3/13 - Page 11

PRODUCT INSTALLATION CONTINUED

INSTALLING IBDD600 IN FRONT OF THE HOOD

8) Remove the screws from the countertop
and lift the hood back out of the cabinet.
Pre-drill the marked mounting holes in the
cabinet oor.

9) Tighten the mounting brackets on the
hood at the pre-marked positions

10) Lay the hood on the oor on a
protected surface to prevent damage in
order to install the motor. At this point
the ductwork venting direction should be
decided (thru the oor, right, left or thru the
rear of the cabinet).

IF USING A REMOTE BLOWER, TURN
TO "REMOTE BLOWER INSTALLATION
ON PAGE 15

- See FIGURE 14 for venting left, right or down.
Disconnect the cable from inside the hood. Plug
in that same cable from the hood into the motor
kit.

- Turn the venting collar on the blower box to the
desired direction - left, right or down.

- Mount the blower box to the housing using 4
screws (FIGURE 15)

Continue to Page 14 for Electrical
Connections

FIGURE 14

FIGURE 15

Version 3/13 - Page 12

PRODUCT INSTALLATION

INSTALLING IBDD600 IN FRONT OF THE HOOD,

WHEN VENTING TO THE BACK

- Disconnect the cable from inside the hood. Plug
in that same cable from the hood into the motor
kit. (FIGURE 19)

- When venting to the rear with the IBDD600
blower mounted on the front of the unit, some
modication to the blower box is required
(FIGURE 16)

- Remove the vent collar from the blower box and
close the opening in the blower with the cover
removed from the back of the hood housing
removed from FIGURE 17. Attach it with 4

- Loosen the two screws holding the blower in

screws. (FIGURE 20).

the box. Take the blower out of the box

- Mount the vent collar on the back of the hood
(FIGURE 21)

- Mount the blower box to the housing with 4
screws (FIGURE 22)

Continue to Page 14 for Electrical
Connections

FIGURE 16

- Remove the small cover on the back of the
hood (FIGURE 17)

FIGURE 19

FIGURE 17

- Mount the blower on the front of the hood using
two screws while positioning the vent collar in
the opening of the cover (FIGURE 18)

FIGURE 18

FIGURE 20

FIGURE 21

FIGURE 22

Version 3/13 - Page 13

PRODUCT INSTALLATION

INSTALLING IBDD600 IN BACK OF THE HOOD

The blower box can also be installed on the
back of the hood to accommodate the
installation of a cooking range, range top or
wall oven / cook top in front of the hood.

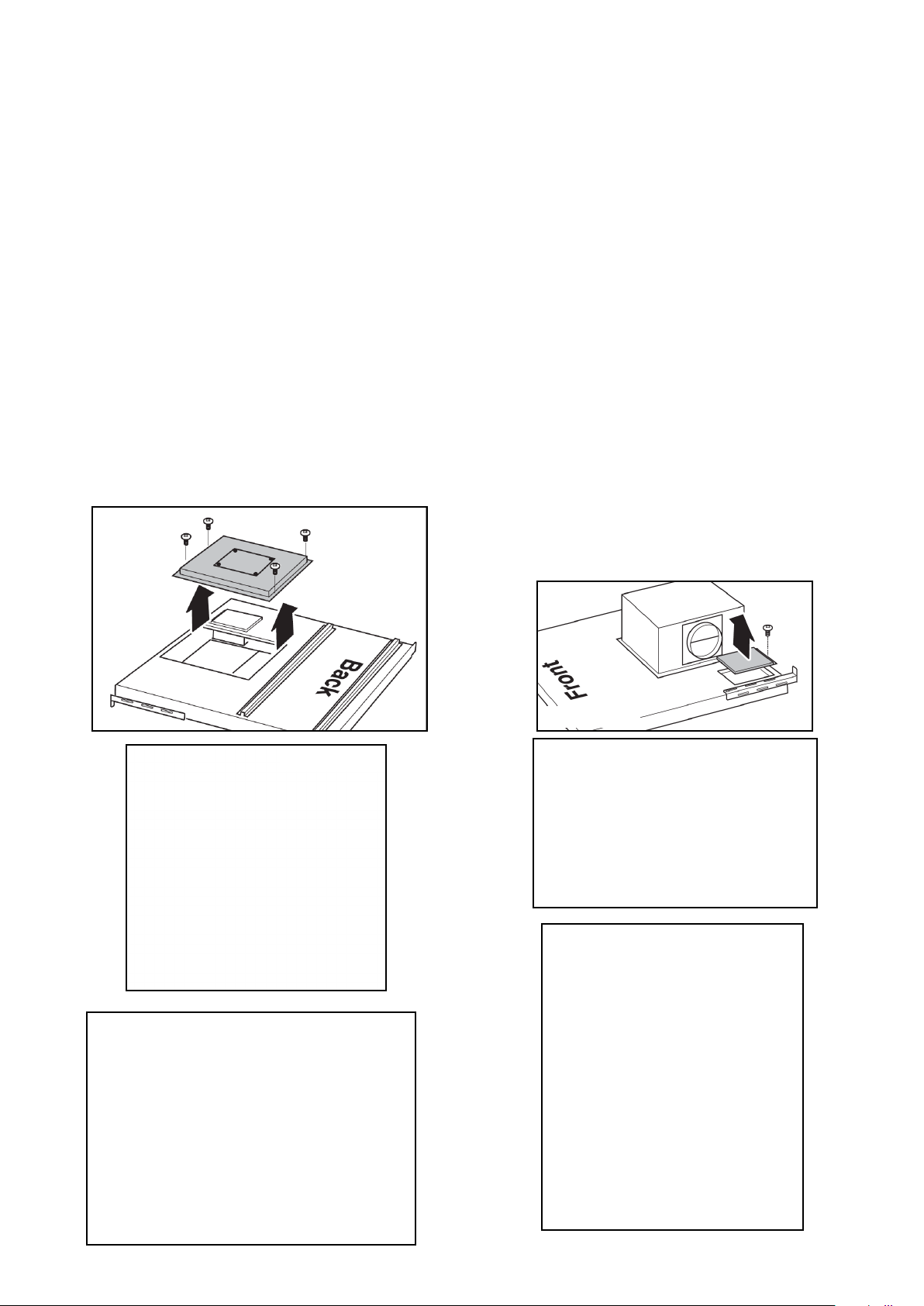

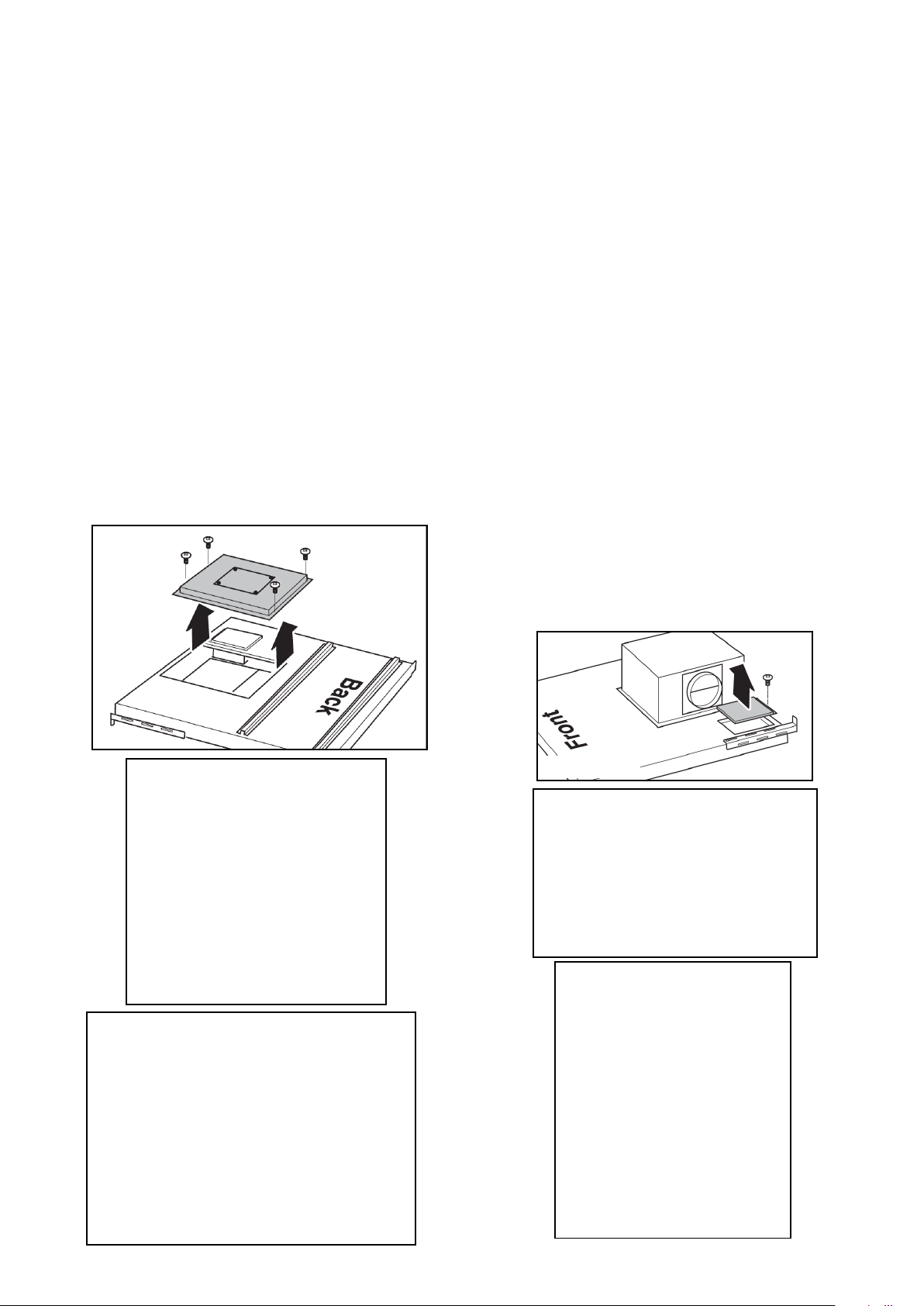

- Remove the large cover on the back of the
hood. (FIGURE 23)

- Turn the venting collar on the blower box to
the desired direction - left, right, down. Plug in
the wiring cable from the motor kit to the hood
and Mount the blower box to the housing
using 4 screws . (FIGURE 24)

- When nished, mount the previously
removed cover onto the front of the unit
(FIGURE 25)

FIGURE 23

PREPARE ELECTRICAL CONNECTION

- Remove the cover of the terminal box
(FIGURE 26)

- Decide whether the power source should
enter the hood from below or from the back.
Remove the respective knock out

- If the hood is being installed with a remote
blower, remove the knock out for the control
cable

- Install a UL listed clamp or conduit tting in
the knock out (not included) (FIGURE 27)

- With assistance for another person lift the
hood into the cabinet cut out. The top
mounting angles should rest on the counter

- Secure the hood to the oor and countertop
(FIGURE 28) with screws into the previously
drilled holes

FIGURE 25

FIGURE 26

FIGURE 24

FIGURE 27

FIGURE 28

Version 3/13 - Page 14

PRODUCT INSTALLATION

- Push the side covers into place on the
mounting brackets on top of the counter and
lock them in place (FIGURE 29)

- Connect the appliance to the electric power
supply (see the next page)

- Press the stainless top strip onto the hood.
Push the On / Off push button on top of the
hood, the hood vent will rise.

- Remove the labels, screw and brackets as
shown in FIGURE 30. This bracket is used for
support during transportation

- Connect the top strip to the hood with nuts
underneath the top strip to the screws on the
right and left end to secure the top strip to the
hood. See FIGURE 31, use a size 7 mm nut
driver tool.

- Install grease lters (PAGE 18, FIGURE 36)

- Connect 6" round ducting to the unit.

FIGURE 29

REMOTE BLOWER INSTALLATION

- When using the remote blower, a connection
plate must be installed on the hood instead of
a blower box. It can be mounted to the front

or back of the unit.

- If the connection plate is on the front of the
unit, then the ducting can only come out of the
front

- If the connection plate is on the back of the
unit, then the ducting can only come out of the
back

- The connection plate is installed using 4
screws as shown in FIGURE 32

- The cover plate is installed onto the housing
on the opposite side of the connection plate
(FIGURE 33)

- The remote blower is connected to the
downdraft unit with an additional control cable.
See the installation instructions for the remote
blower. The control cable will be connected in
the wiring box of range hood.

FIGURE 31

- Use 10" round ducting to connect the remote
blower.

FIGURE 32

FIGURE 30

FIGURE 33

Version 3/13 - Page 15

ELECTRICAL CONNECTION

WARNING:TO REDUCE THE RISK OF FIRE,
ELECTRIC SHOCK, OR INJURY TO
PERSONS, OBSERVE THE FOLLOWING:

All electrical work should be performed by a
qualied electrician in strict accordance with
national regulations and local safety
regulations. Installation, repairs and other work
by unqualied persons could be
dangerous. Ensure that power to the appliance
is off while installation or repair work
is performed.

This unit may only be used in connection with
Faber internal or remote blowers

WARNING THIS APPLIANCE MUST BE
GROUNDED

- If you have not yet done so, remove
the cover of the terminal box.

- Install a suitable UL listed cable clamp or
conduit tting at the cable knock-out.

- Pass the power supply cable through
the knock-out of the housing into the
terminal box.

Important

The ventilation system must be hard
wired as follows:

- Connect black (L1 / live) cable from the
home power into the right terminal spot

- Connect the green ground wire from the
home power into the middle spot

- Connect the white (neutral) wire from the
home power into the left terminal spot

- Ensure that the terminal screws are tightly
holding all wires into place

Check Operation

1. Push and hold the button on the top of the
downdraft vent for a few seconds. The
retractable section of the downdraft vent
will rise. The blower will start immediately if
the blower control knob is set to an “on”
position.

2. Slide the control slider on the side of the
vent to check the speed of the blower. If the
blower does not operate:

- Check that the lters are pressed in as far as
they will go.

- Check that circuit breaker has not tripped or
a household fuse has blown.

- Check the downdraft vent fuse located under
the power board.

4. Connect the vent system to 6" (IBDD600
blower) or 10" (remote blowers) round vent
collar plate. Position the vent to avoid wall
studs and oor joists. Complete all vent work.
Use clamps to seal all joints. Vertical vent for
wall-mounted installations should pitch down
slightly toward the vent to allow moisture to
run outside.

5. Install the cooktop according to
manufacturer’s instructions. Check that rear of
cooktop overlaps the edge of the retractable
downdraft vent by ³⁄₈" (9.5 mm). See
Countertop Cutout Dimensions.
NOTE: To get the most efcient use from your
new retractable downdraft vent, read the “Vent
System Use” section.

Version 3/13 - Page 16

ELECTRICAL CONNECTION WITH REMOTE BLOWER

- If using a remote blower, install a connection cable between the range hood and the remote
blower.

- See the Remote Blower instructions for more guidelines

- Additional knock outs should be used for the remote blower wiring

- Install a suitable UL listed cable clamp or conduit tting into the knock out

- Connect the home power into the box as described on the previous page

- Using FIGURE 34 as a guide, connect the remote blower wiring as follows into the downdraft
box: Blue on the right side, brown on the left side and the ground / green wire goes under one
of the green ground screws.

- Ensure that the terminal screws are tightly holding all wires into place

- The remote blower will be connected to the additional control cable

- Close the terminal box and attach with a screw (FIGURE 35)

- Turn the power back on

FIGURE 34

FIGURE 35

Version 3/13 - Page 17

DOWNDRAFT SYSTEM USE

The retractable downdraft vent system is designed
to remove smoke, cooking vapors and odors from
the cooktop area.

- For best results, the vent should be operating
before cooking is started.

- If you use large or tall utensils, place them on the
large rear element or burner surface.

- A higher heat setting than normally used may be
needed when the downdraft vent is operating.

Operating Downdraft Vent

To Use:

- Push and hold the button on top of downdraft vent
for a few seconds. (This slight delay helps avoid in­advertent raising of the vent during cleaning of the
cooktop area.) The retractable section of the
downdraft vent will rise. The blower will begin to
vent immediately if the blower control knob slider is
set to an “On" position.

To Replace Filters:

1. Place lters into the retractable section of
the downdraft vent. (E in FIGURE 36)

2. Place ngertips into the embossment at
the top of the lters and push down and
back to allow the top tabs to snap in place.

NOTE: Downdraft vent will not operate if the
lters are not in their proper position. If the
lters top tabs are not locked behind the top
ange, the vent may retract but not raise
back up. If retractable downdraft vent does
not operate after clean lters have been
installed:

- Push the lter in as far as it will go. When
the lter is removed, the microswitch behind
the lter is inactivated. This feature will not
allow the vent system to operate until the
lter is properly installed.

- Slide the control slider on the right-hand side
of the downdraft vent to adjust the blower motor
speed.

- For Trouble shooting, see PAGE 16

When cooking is complete:

- Push the button on top of the retractable
downdraft vent. The blower will turn off, and the
retractable section of the vent will return to the
closed position.

If a spill occurs on the cooktop that allows liquids
to seep inside the downdraft vent, you must turn
the downdraft vent off immediately. It is possible to
cause damage to the downdraft vent if water is
allowed inside the downdraft vent while it is
operating. Please follow these steps:

- Immediately turn off the downdraft vent at the
speed control located on the right-hand side of the
downdraft vent.

- Turn off the power supply to the downdraft vent at
the circuit breaker box or fuse box.

- Allow plenty of time for the downdraft vent to dry
naturally. Do not open the downdraft vent to
remove the water.

A- Top trim
B - On / Off button
C - Blower control slider
D - End cap
E - Grease lters

FIGURE 36

Version 3/13 - Page 18

DOWNDRAFT SYSTEM CARE

Surface of Downdraft Vent

To avoid damaging the nish, clean
downdraft vent with soap and water or
Stainless steel cleaner.
Do not use scouring powder or abrasive
solutions.

Vent System Use

For gas cooking surfaces, the vent system may
affect ame stability and cooking performace.
To improve the burner performance, decrease
the blower speed or increase the burner
setting.

Grease Filter Care

Frequently remove and clean the lters in the
retractable section of the downdraft vent. This
will improve the operating efciency of the
downdraft vent system.

To Remove Filters:

1. Place ngertips in the embossment at the
top for the lters.

2. Press down on the lters far enough for the
tab at the top of the lters to clear.

3. Pull forward to release the lter from its
groove.

To Clean:

1. Remove the lters and clean / soak them in
hot dish detergent and water. Because the
stainless steel on the lters could be
scratched, it is not recommended that
the lters be placed in a dishwasher. The
downdraft vent will not operate when the
lters are not in place.

2. Dry the clean lters and reinstall, making
sure that they lock into place.

The ame sensing ignitions on some gas
cooking surfaces may be affected by the
downdraft by dispersing the ame away from
the spark igniter. This may cause the spark to
keep running while trying to reignite the burner
that is already lit. The resolve this issue,
decrease the vent speed or increase the
burner setting.

A- Grease lter removal tab
B - Left grease lter
C - Right grease lter

To Replace Filters:

1. Place lters into the retractable section of
the downdraft vent.

2. Place ngertips into the embossment at the
top of the lters and push down and back to
allow the top tabs to snap in place.

NOTE: Downdraft vent will not operate if the
lters are not in their proper position. If the
lters top tabs are not locked behind the top
ange, the vent may retract but not raise back
up.

If retractable downdraft vent does not

operate after clean lters have been

installed: Push the lter in as far as it will go.
When the lter is removed, the microswitch
behind the lter is inactivated. This feature will
not allow the vent system to operate until the
lter is properly installed.

WIRING DIAGRAM

Version 3/13 - Page 19

FABER WARRANTY & SERVICE (SAVE FOR YOUR RECORDS)

All Faber products are warranteed against any defect in materials or workmanship for the
original purchaser for a period of 1 year from the date of original purchase. This warranty
covers labor and replacement parts. To obtain warranty service, contact the dealer from
whom you purchased the range hood, or the local Faber distributor. If you cannot identify
a local Faber distributor, contact us at [phone] for the name of a distributor in your
area.

The Following is not covered by Faber's warranty:

1. Service calls to correct the installation of your range hood, to instruct you how to use your
range hood, to replace or repair house fuses or to correct house wiring or plumbing.

2. Service calls to repair or replace range hood light bulbs, fuses or lters. Those
consumable parts are excluded from warranty coverage.

3. Repairs when your range hood is used for other than normal, single-family
household use.

4. Damage resulting from accident, alteration, misuse, abuse, re, ood, acts of God,
improper installation, installation not in accordance with electrical or plumbing codes, or
use of products not approved by Faber.

5. Replacement parts or repair labor costs for units operated outside the United States or
Canada, including any non-UL or C-UL approved Faber range hoods.

6. Repairs to the hood resulting from unauthorized modications made to the
range hood.

7. Expenses for travel and transportation for product service in remote locations and pickup
and delivery charges. Faber range hoods should be serviced in the home.

Record Your Information Below:

Serial #: __________________________

Date of Purchase: ______________

Version 3/13 - Page 20

!

OUTILS REQUIS POUR L'INSTALLATION

Saber • scie sauteuse

• Perceuse

• 1 1/4 "Foret à bois

• Pinces

• Tournevis Phillips

• tournevis à lame plate
Pince à dénuder • ou un couteau

• Métal Cisailles

• Ruban à mesurer ou une règle

• Niveau

• Crayon

• Pistolet à calfeutrer

• Duct Tape

Les pièces fournies pour INSTALLATION

• 6 supports de montage (2 pieds de support, 2 en vertu de comptoir et
2 sur vente libre entre parenthèses

• 2 Embouts

• bande supérieure en acier inoxydable

• Noix de se connecter bande supérieure

• 2 ltres à graisse inox

• Vis installation

• 1 sachet de documentation

• 1 clapet antirefoulement

PIÈCES NÉCESSAIRES POUR L'INSTALLATION

• 2 connecteurs de conduit

• Câble d'alimentation
Câble de raccordement • - En option souferie à distance seulement

• 1 mur ou de toit Cap

• Tous les Matériaux Métalliques

Accessoires optionnels disponibles (choisir 1 VENTILATEUR)

• Ventilateur interne modèle # IBDD600

• Le modèle de souferie à télécommande # RBORIG900 / RBORIG1200

CALCUL DE LA LONGUEUR DU CONDUIT

La longueur des conduits ne doit pas dépasser 55 pieds
équivalent de 6 "conduit, ou 75 pieds équivalent de 10"
conduit rond. Calculer la longueur du conduit en ajoutant les
pieds équivalents répertoriés dans la gure 1 pour chaque
pièce du conduit dans le système complet. Un exemple est
donné sur la gure 2.

Pour de meilleurs résultats, ne pas utiliser plus de trois
coudes à 90 °. Assurez-vous qu'il ya un minimum de 24 "de
conduit droit entre les coudes si plus d'un est utilisé. Ne pas
installer deux coudes ensemble. Conduit ronde est plutôt
recommandé de conduit rectangulaire en particulier si les
coudes sont nécessaires. Pour les modèles ventilateur interne,
conduit rectangulaire devrait être la transition à 6 "rond dès
que possible.

Coude 45˚
Coude 90˚
Coude plat 90˚

Capuchon de mu

FIGURE 1

5.0 pi

7.0 pi

12.0 pi

0.0 pi

9 pi de conduit droit

2 Coudes 90˚

Capuchon de mur
Système total

FIGURE 2

9.0 pi

14.0 pi

0.0 pi

23.0 pi

PLAN DU CONDUIT

Le système Scirocco courant descendant Plus est conçu
pour offrir une grande souplesse dans gaines. Le ventilateur
intérieur peut être canalisé à l'avant ou à l'arrière de l'appareil
courant descendant dans plusieurs directions: vers le bas,
gauche, droite ou vers l'arrière (recto uniquement) à l'aide
d'un 6 rondes "conduit rond Le ventilateur à distance peut
être canalisé vers le bas à l'aide d'un 10." évacuer.

Le ventilateur à distance nécessite un câblage séparé qui
doit être installé en même temps que le conduit est installé.
Pour de meilleurs résultats, 10 "tuyau est recommandé pour
la souferie à distance. Un voile est inclus dans la boîte avec
le package courant descendant et doit être associé au cours
de la l'ouverture de l'avant / arrière de la boîte de soufante
aspirante. Souferie à distance peut être monté soit sur un
mur extérieur ou le toit de la maison.

AVERTISSEMENT

Lors de la planication de la découpe de la hotte:

• Dessinez à la fois la table de cuisson et des découpes hotte
sur le comptoir avant de faire des coupures.

• Vérier qu'il ya assez de place dans l'armoire pour les deux.
Le non-respect de ces consignes pourrait entraîner des
dommages sur le comptoir.

Consignes générales d'installation
(IMPORTANT - À LIRE AVANT L'INSTALLATION)

Le plus Scirocco est destiné à être installé avec plaques de
cuisson résidentiels utilisation, plaques de cuisson / four com­binaisons, autoportant gammes SANS Revêtements muraux et
des hauts de gamme. Ce produit n'est pas recommandé pour
une utilisation avec toboggan dans des gammes qui peuvent
nécessiter un espace supplémentaire derrière la plage de
ventilation du four avec OU AVEC Revêtements muraux auto­nomes gammes. Toujours consulter vos instructions de cuisson
du fabricant d'installation pour les dimensions des produits de
cuisson et les besoins spéciques cfm.

Dans le cas d'installations où le ventilateur est situé à l'arrière
de l'appareil, il est conseillé de laisser une porte d'accès ou
d'ouverture pour atteindre le fond de la Plus Scirocco où la
boîte de câblage et le moteur est situé services devrait être
nécessaire.

Version 3/13 - Page 21

14 " (357 mm)

retractable
vent height

DIMENSIONS DU PRODUIT

Top trim widths:
30" (762 mm) vent
36" (914 mm) vent

11⁄2 " (38 mm)

27" (686 mm) for 30" (762 mm) vent
33" (838 mm) for 36" (914 mm) vent

Terminal box cover

13" (330 mm)

13" (330 mm)

FIGURE 3

6" (152 mm)

diameter

vent collar

3⁄8" (9.5 mm)

x

283⁄4"

(730 mm)

10 "

(254 mm)

21⁄8 " (54 mm)

FIGURE 4

FIGURE 3 - Dimensions avec IBDD600 interne la boîte du

ventilateur

La boîte de ventilateur peut être monté dans
de telle sorte que la collerette d'évacuation est
alignés sur la gauche, la droite, vers le bas
ou vers l'arrière, comme vous le souhaitez.

FIGURE 4 - La plaque de raccordement lors de l'utilisation de
la #RBORIG900 Ou #RBORIG1200 la souferie à distance

Le ventilateur ou la plaque de raccordement peut
également être monté dans la même position
à l'arrière de l'appareil.

x à la FIGURE 3 = Distance à l'arrière de l'armoire
ou un mur. Doit avoir un minimum de ½ ".

Échappement diamètres de raccordement de conduits

IBDD600:. . . . . . . . . . . . . . . 6 "

RBORIG900 / 1200:. .. . 10 "

Version 3/13 - Page 22

CABINET CUT OUT DIMENSIONS

30”

36”

30

36

NOTE:

A = gauche, droite IBDD600 conduits
B = Canalisation IBDD600 bas
C = Canalisation IBDD600 à l'arrière
D Cordon d'alimentation = taillé pour la souferie à
télécommande
E = 10 "Conduits pour souferie à distance
un surplomb = Table de cuisson
b = largeur minimale de la table de cuisson:
30 ": 28" (711 mm)
36 ": 34" (864 mm)

FIGURE 5

Version 3/13 - Page 23

DIMENSIONS DU PRODUIT

FIGURE 6

Voir la page précédente à la gure 5, et la gure 6 ci-dessus
à titre de référence. Lorsque vous utilisez le ventilateur
interne IBDD600 installé sur le devant de la utilisation de
l'appareil 6 "Trous ronds conduits pour conduits sont indi­qués sur la gure 5, 6 :
(A) vers la gauche ou vers la droite (B) Vers le bas, (C) à
l'arrière. Si le ventilateur est installé à l'arrière de l'appareil,
une découpe doit être faite par l'arrière de l'armoire ou le
mur où il sera monté et le cas échéant
dégagements doivent être maintenus derrière l'armoire.

Voir la gure 5, (D) Faites passer le cordon d'alimentation
et vers le bas des câbles de commande ou à l'arrière quand
l'aide d'une souferie à distance.

Voir gure 5 (e) Lors de l'utilisation de la
télécommande souferie, l'installation de 10 "conduits à
l' arrière. Si vous installez le conduits d'échappement à
l' avant, les autorisations appropriées doivent être
maintenu dans l'armoire.

REMARQUES SUR L'INSTALLATION

- Le minimum spécié les dimensions
découpées dimensions doivent être respectées.

- Si un four ou un poêle est installé avant
le système de ventilation, lire la associé
les instructions d'installation. Notez toutes les
installations les dimensions et les lignes
directrices concernant systèmes de ventilation.

- Soyez conscient d'armoires de cuisine, de retour
éclaboussures et / ou supports dans la zone de la
système de ventilation et de la table de cuisson.
Assurez-vous que la zone où l'évent se lève est libre de
tout obstacle.

- Assurez-vous que tout minimum requis
distance entre le bord avant de la comptoir et le bord
avant de la table de cuisson est maintenue.

- Si il ya un tiroir du meuble sur le chemin, il doit être
raccourci ou supprimé. Le panneau avant du tiroir pourrait
également être installé de façon permanente de couvrir
le tiroir découpe.

Version 3/13 - Page 24

DIMENSIONS DU PRODUIT

Installation à l'aide du ventilateur interne IBDD600

NOTE:

Le côté gauche du diagramme montre la montée
IBDD600 en face de la plus Scirocco

Côté droit du diagramme montre la IBDD600 monté
derrière le plus Scirocco. Le ventilateur doit être
accessible à installer le réseau de conduits

Remarque: Lors de l'utilisation avec applainces de
cuisson autres que tables de cuisson qui nécessitent
inverser la Boîte de moteur à l'arrière, un 3/4 "de
dégagement à l'avant de la Scirocco est nécessaire
pour effacer une plaque de canal et le bord avant du
corps de tirage vers le bas.

FIGURE 7

Version 3/13 - Page 25

DIMENSIONS DU PRODUIT

Installation à l'aide de la souferie à distance

NOTE:

Le côté gauche du diagramme montre la
souferie à distance conduits à l'extérieur en face
de la plus Scirocco

Le côté droit du diagramme montre la souferie à
distance conduits à l'arrière de la plus Scirocco.
Notez que l'arrière doit être accessible à installer
les conduits.

Remarque: Lors de l'utilisation avec applainces de
cuisson autres que tables de cuisson qui nécessitent
inverser la Boîte de moteur à l'arrière, un 3/4 "de
dégagement à l'avant de la Scirocco est nécessaire
pour effacer une plaque de canal et le bord avant du
corps de tirage vers le bas.

FIGURE 8

Version 3/13 - Page 26

INSTALLATION DU PRODUIT

S'IL VOUS PLAÎT LIRE LA SÉCURITÉ ET DIMENSIONS DU
PRODUIT PAGES
Avant d'installer

1) Le système de hotte est installée directement derrière la table de
cuisson. Pour faciliter l'installation, installer le premier système de
ventilation, puis le système de ventilation cooktop.The doit pas être
installé dans une zone où il ya des courants forts, par exemple près des
fenêtres, portes, etc

2) Retirez le 10 "plaque de raccordement ronde à l'avant de l'
courant descendant (FIGURE 9)

3) Mettre les tranches supérieures de montage en place avec des vis.
(FIGURE 10)

4) Vissez les supports de montage inférieure (A de la FIGURE 10) sur le
côté du boîtier à l'aide de 2 vis chacun. Ne pas serrer les vis. la
crochets sont différentes pour la droite et la gauche. Joignez-les avec
clip de montage "A" vers le haut.

FIGURE 9

FIGURE 10

Version 3/13 - Page 27

FIGURE 11

INSTALLATION DU PRODUIT

7) (Voir Niveau FIGURE 13) et aligner la
hotte dans le meuble. Poussez le support
de xation au bas de chaque côté vers le
bas contre le plancher du placard.
Marquer le bord supérieur du support
de montage sur le boîtier et les trous de
montage sur la plancher de l'armoire.

5) Avec l'aide d'une autre personne, soulevez le capot
dans la découpe préparée dans l'armoire. Le haut
supports de montage doivent reposer sur le comptoir.
(FIGURE 11)

6) Fixer la hotte sur le comptoir avec deux vis. Si
possible, installer les équerres sous le comptoir pour
un soutien supplémentaire. Tout d'abord, visser sans
serrer les supports dans les écrous coulissants dans le
logement et les pousser sous le comptoir.
Pré-percer les trous de montage dans le comptoir de
en dessous. Utilisez des vis de la bonne longueur.
(FIGURE 12)

FIGURE 13

FIGURE 12

Version 3/13 - Page 28

INSTALLATION DU PRODUIT SUITE

8) Retirez les vis du comptoir et soulevez
le capot arrière de l'armoire. Pré-percer
les trous marqués de montage dans le
plancher de l'armoire.

INSTALLATION EN IBDD600 avant de la hotte

- Voir Figure 14 pour l'aération gauche, la droite
ou vers le bas. Débranchez le câble de l'intérieur
du capot. Branchez ce même câble de la hotte
dans le kit moteur.

9) Serrer les supports de montage sur le
capot au niveau des positions
pré-marqués

10) Placez le capot sur le sol sur un
surface protégée pour éviter les
dommages an de pouvoir installer le
moteur. A ce point, la direction de
ventilation conduits devrait être décidé
(par l'entremise du sol, à droite, à gauche
ou à travers l'arrière de l'armoire).

SI VOUS UTILISEZ UN souferie à

distance, se tourner vers
"VENTILATEUR Installation à distance
sur PAGE 15

- Tourner le collier de ventilation sur la boîte du
ventilateur dans la direction souhaitée - gauche,
droite ou vers le bas.

- Monter la boîte du ventilateur sur le boîtier à
l'aide de 4 vis (FIGURE 15)

Continuer à la page 14 pour électrique liens

FIGURE 14

FIGURE 15

Version 3/13 - Page 29

INSTALLATION DU PRODUIT

INSTALLATION EN IBDD600 avant du capot,

QUAND L'évacuation vers le RETOUR

- Lorsque évacuation vers l'arrière avec la
souferie IBDD600 monté à l'avant de l'unité, une
modication de la boîte de soufage est
nécessaire (FIGURE 16)

- Desserrez les deux vis qui maintiennent le
ventilateur dans la boîte. Prenez le ventilateur de
la boîte

FIGURE 16

- Retirez le petit couvercle au dos de la hotte
(FIGURE 17)

- Branchez le câble électrique de la hotte dans la
souferie (gure 19)

- Retirer le collier de ventilation de la boîte du
ventilateur et fermer l'ouverture dans la
souferie avec le couvercle enlevé à l'arrière du
boîtier hotte retiré de la FIGURE 17. Attachez
avec 4 vis. (FIGURE 20).

- Monter la bague de ventilation à l'arrière de la
hotte (FIGURE 21)

- Monter la boîte du ventilateur sur le boîtier avec
4 vis (gure 22)

Continuer à la page 31 pour électrique
liens

FIGURE 19

FIGURE 17

- Monter le ventilateur à l'avant de la hotte à
l'aide de deux vis tout en positionnant la bague
de ventilation dans l'ouverture du couvercle
(FIGURE 18)

FIGURE 18

FIGURE 20

FIGURE 21

FIGURE 22

Version 3/13 - Page 30

INSTALLATION DU PRODUIT

INSTALLATION EN IBDD600 arrière de la hotte

La boîte soufante peut également être
installé à l'arrière de la hotte pour recevoir le
installation d'un plan de cuisson plage ou la
plage en face de la hotte.

- Retirez le couvercle du grand sur le dos de la
hotte. (FIGURE 23)

- Tourner le collier de ventilation sur la boîte du
ventilateur dans la direction
souhaitée - gauche, droite, bas. Branchez le
câble électrique à partir du kit moteur de la
hotte et monter la boîte du ventilateur sur le
boîtier aide de 4 vis. (FIGURE 24)

- Lorsque vous avez terminé, montez le
préalable capot retiré sur l'avant de l'unité
(FIGURE 25)

FIGURE 23

PRÉPARER BRANCHEMENT ELECTRIQUE

- Retirer le couvercle de la boîte à bornes
(FIGURE 26)

- Décider si la source d'alimentation doit
entrer dans la hotte du ci-dessous ou à
l'arrière. Retirez le knock out respective

- Si la hotte est installée avec un ventilateur à
distance, retirez le knock out pour le câble de
commande

- Installer un collier de UL ou des raccords de
conduit dans le coup sur (non inclus) (gure

27)

- Avec l'aide d'une autre personne soulever le
capot dans le cabinet découper. Le haut
les angles de montage doit reposer sur le
comptoir

FIGURE 24

- Fixer la hotte à l'étage et le comptoir (gure

28) avec des vis dans les trous préalablement
percés

FIGURE 26

FIGURE 27

FIGURE 25

FIGURE 28

Version 3/13 - Page 31

INSTALLATION DU PRODUIT

- Poussez sur le côté couvre en place sur les
supports de montage sur le dessus du
comptoir et de les verrouiller en place
(Figure 29)

- Connecter l'appareil à l'alimentation
électrique (voir la page suivante)

- Appuyer sur la bande inoxydable haut sur le
capot. Appuyez sur le bouton Marche / Arrêt
poussoir sur le dessus du capot, le capot de
ventilation va augmenter.

- Retirer les étiquettes et les supports, vis
comme illustré à la FIGURE 30. Ce support
est utilisé pour le support pendant le transport

- Raccorder la bande supérieure de la hotte
avec des écrous en dessous de la bande
supérieure aux vis sur le côté droit et gauche
pour xer la bande supérieure de la hotte. Voir
la FIGURE 31, utiliser une taille de l'outil 7 mm
tournevis à douille.

- Installez des ltres à graisse (Page 35, gure

36)

- Raccorder 6 "Conduit rond à l'unité.

FIGURE 29

DISTANCE INSTALLATION DE LA
SOUFFLERIE

- Lorsque vous utilisez la souferie à distance,
une plaque de connexion doit être installé sur
le capot au lieu d'un caisson de soufage. Il
peut être monté à l'avant ou l'arrière de l'unité.

- Si la plaque de connexion est à l'avant de
l'unité, alors le conduit ne peut sortir de l'avant

- Si la plaque de connexion est sur le dos de
l'appareil, puis le conduit ne peut venir que de
l'arrière

- La plaque de raccordement est installé à
l'aide de 4 vis comme le montre la gure 32

- La plaque de recouvrement est installée sur
le boîtier sur le côté opposé de la plaque de
raccordement (gure 33)

- La souferie à distance est connecté à l'
unité aspirante avec un câble de com­mande supplémentaire. Voir les instructions
d'installation pour la souferie à distance. Le
câble de commande sera connecté dans la
boîte de câblage de la hotte.

FIGURE 31

- Utilisez 10 "gaines rondes pour connecter le
ventilateur à distance.

FIGURE 30

FIGURE 32

FIGURE 33

Version 3/13 - Page 32

RACCORDEMENT ELECTRIQUE

AVERTISSEMENT: POUR RÉDUIRE LE RIS­QUE D'INCENDIE,CHOC ÉLECTRIQUE OU
DE BLESSURES PERSONNES,
RESPECTER CE QUI SUIT:

Tous les travaux électriques doivent être
effectués par un électricien qualié en stricte
conformité avec les réglementations nationales
et de la sécurité locale réglementation.
Installation, les réparations et autres travaux
par des personnes non qualiées pourrait être
dangereuse. Assurez-vous que la puissance
de l'appareil est éteint lors de l'installation ou
de réparation est effectuée.

Cette unité ne peut être utilisé dans le cadre de
Faber interne ou soufantes à distance

AVERTISSEMENT CET APPAREIL DOIT
ÊTRE MIS À LA TERRE

- Si vous n'avez pas encore fait, retirez
le couvercle de la boîte à bornes.

- Installez un câble approprié pince UL cotées
ou raccord de conduit sur le câble knock-out.

- Faire passer le câble d'alimentation à travers
l'entraînement du boîtier dans le la boîte à
bornes.

Important

Le système de ventilation doit être dur
câblés comme suit:

- Connectez le l noir (L1 / live) câble de
l'alimentation à domicile dans la tache borne
de droite

- Raccorder le l de terre vert de la puissance
à domicile dans le point du milieu

- Raccorder le blanc (neutre) de la puissance
à domicile dans la tache terminal de gauche

- Veiller à ce que les vis des bornes sont
étroitement tenant tous les ls en place

Vérier le fonctionnement

1. Appuyez et maintenez le bouton sur le
dessus de l'évent hotte pendant quelques
secondes. la section rétractable du système
d 'extraction va augmenter. Le ventilateur
démarre immédiatement si le bouton de
commande du ventilateur est réglé à une "marche"
la position.

2. Faire glisser le coulisseau de commande sur le
côté de l'évent pour contrôler la vitesse de la
soufante. Si le ventilateur ne fonctionne pas:

- Vérier que les ltres sont pressés dans la
mesure où ils iront.

- Vérier que le disjoncteur ne s'est pas déclenché
ou un fusible est grillé.

- Vériez le fusible de ventilation aspirante située
sous la carte de puissance.

4. Branchez le système de ventilation à 6 "(IB­DD600 ventilateur) ou 10" (souferie à télécom­mande) conduit rond collerette. Positionner l'évent
pour éviter les montants du mur et les solives de
plancher. Remplissez tous les travaux de
ventilation. Utilisez des brides pour sceller tous
les joints. Évent vertical pour un montage mural
devrait piquer du nez légèrement vers la
cheminée pour permettre à l'humidité an de
fonctionner à l'extérieur.

5. Installez la plaque de cuisson en fonction de
les instructions du fabricant. Vériez que la table
de cuisson arrière de chevauchements au bord de
la escamotable I'appareil par ³ / ₈ "(9,5 mm). Voir
Dimensions ouverture du comptoir.
REMARQUE: Pour obtenir l'utilisation la plus
efcace de votre système d 'extraction nouvelle
rétractable, lire le "Système utilisation Vent"
section.

Version 3/13 - Page 33

RACCORDEMENT ELECTRIQUE AVEC TELECOMMANDE VENTILATEUR

- Si vous utilisez un ventilateur à distance, d'installer un câble de connexion entre la hotte et la
souferie à distance.

- Voir les instructions pour la souferie à distance des lignes directrices plus

- Knock outs supplémentaires devraient être utilisés pour le câblage souferie à distance

- Installer un collier de câble UL approprié cotées ou des raccords de conduit dans le knock out

- Branchez l'alimentation à domicile dans la zone telle que décrite à la page précédente

- En utilisant la gure 34, comme un guide, connecter le câblage du ventilateur à distance
comme suit dans la boîte de hotte: bleu sur le côté droit, brun sur le côté gauche et le sol / le l
vert passe sous l'une des vis de terre verte.

- Veiller à ce que les vis des bornes sont étroitement tenant tous les ls en place

- Le ventilateur à distance sera connecté au câble de commande supplémentaire

- Fermez la boîte à bornes et le xer avec une vis (gure 35)

- Tournez le dos à la puissance

FIGURE 34

FIGURE 35

Version 3/13 - Page 34

UTILISATION DU SYSTÈME DE HOTTE

Le système de ventilation aspirante escamotable
est conçu pour éliminer les vapeurs de fumée de
cuisson et les odeurs de la cuisine.

- Pour de meilleurs résultats, l'évent doit être
opérationnel avant la cuisson est commencé.

- Si vous utilisez des ustensiles grands ou grand,
les placer sur l'élément arrière grand ou la surface
du brûleur.

- Une plus grande chaleur que normalement utilisé
la mise peut être nécessaire lorsque le système d
'extraction est en marche.

I'appareil de fonctionnement
Pour utiliser:

- Appuyez et maintenez le bouton sur le dessus de
I'appareil pendant quelques secondes. (Ce léger
retard permet d'éviter les rassemblements par
inadvertance de l'évent pendant le nettoyage de la
zone de cuisson.) La section rétractable de la
I'appareil va augmenter. Le ventilateur va
commencer à évacuer immédiatement si le curseur
bouton de commande du ventilateur est réglé à
une position «On».

Pour remplacer les ltres:

1. Placer les ltres dans la section ré­tractable du système d 'extraction. (E de la
FIGURE 36)

2. Placer le bout des doigts dans le bossage
au sommet des ltres et pousser vers le
bas et le dos pour permettre aux languettes
supérieures à enclencher en place.

REMARQUE: I'appareil ne fonctionne pas si
les ltres ne sont pas dans la bonne
position. Si les onglets de ltres haut ne
sont pas verrouillés derrière le rebord
supérieur, l'évent peut se rétracter, mais
soulève pas remonter. Si I'appareil
rétractable ne fonctionne pas après
nettoyage des ltres ont été installés:

- Pousser le ltre dans la mesure où il ira.
Lorsque le ltre est enlevé, le micro-derrière
le ltre est inactivé. Cette fonctionnalité ne
permet pas le système de ventilation de
fonctionner jusqu'à ce que le ltre est
correctement installé.

- Faites glisser le curseur de contrôle sur le côté
droit de l'I'appareil pour régler la vitesse du moteur
du ventilateur.

- Pour le dépannage, voir page 16

Lorsque la cuisson est terminée:

- Appuyez sur le bouton sur le dessus de
l'enrouleur I'appareil. Le ventilateur s'éteint, et le
section rétractable de l'évent retourne à la position
fermée.

Si un déversement se produit sur la table de
cuisson qui permet de liquides de s'inltrer à
l'intérieur du système d 'extraction, vous devez ac­tiver le système d' extraction immédiatement. Il est
possible de causer des dommages à l'I'appareil si
l'eau est autorisés à l'intérieur du système d
'extraction alors qu'il est exploitation. S'il vous plaît
suivez ces étapes:

- Éteignez immédiatement l'I'appareil au contrôle
de la vitesse situé sur le côté droit de l'I'appareil.

- Coupez l'alimentation électrique à l'I'appareil à la
boîte de disjoncteur ou la boîte à fusibles.

- Prévoyez sufsamment de temps pour le système
d 'extraction à sécher naturellement. Ne pas ouvrir
le système d 'extraction de
éliminer l'eau.

A- Haut garniture
B - Le bouton On / Off
C - curseur de contrôle du
ventilateur
D - Embout
E - ltres à graisse

FIGURE 36

Version 3/13 - Page 35

CARE SYSTEM HOTTE

Surface de I'appareil

Pour éviter d'endommager la nition,
nettoyer I'appareil avec du savon et de l'eau ou
Nettoyant pour acier inoxydable.
Ne pas utiliser de poudre à récurer ou de solu­tions abrasives.

Filtre à graisse soins

Foire enlever et nettoyer les ltres dans la section
rétractable du système d 'extraction. Cela per­mettra d'améliorer l'efcacité
opérationnelle du système de ventilation
aspirante.

Pour enlever les ltres:

1. Placer le bout des doigts dans le bossage en
haut pour les ltres.

2. Appuyez sur les ltres assez loin pour l'onglet
en haut des ltres à défricher.

3. Tirer vers l'avant pour libérer le ltre de sa
rainure.

Vent d'utilisation du système

Pour les surfaces de cuisson au gaz, le système
de ventilation peut affecter la stabilité de la amme
et le performace de cuisson. Pour améliorer les
performances du brûleur, de diminuer la vitesse du
ventilateur ou augmenter le brûleur
réglage.

La détection de amme allumages sur une partie
du gaz surfaces de cuisson peuvent être affectés
par la courant descendant en dispersant la amme
loin de l'allumeur. Cela peut provoquer l'étincelle
pour continuer à fonctionner tout en essayant de
rallumer le brûleur qui est déjà allumé. L'résoudre
ce problème, diminuer la vitesse d'évacuation ou
d'augmenter la réglage du brûleur.

Pour nettoyer:

1. Retirer les ltres et nettoyer / les faire tremper
dans un détergent à vaisselle chaude et d'eau.
Parce que l'acier inoxydable sur les ltres n'a pu
être rayé, il est déconseillé de les ltres être placé
dans un lave-vaisselle. Le système d 'extraction
ne fonctionne pas lorsque les ltres ne sont pas
en place.

2. Sécher les ltres propres et réinstaller, en
s'assurant qu'ils se verrouillent en place.

Pour remplacer les ltres:

1. Placer les ltres dans la section rétractable du
système d 'extraction.

2. Placer le bout des doigts dans le bossage au
sommet des ltres et pousser vers le bas et le dos
pour permettre aux languettes
supérieures à enclencher en place.

REMARQUE: I'appareil ne fonctionne pas si les
ltres ne sont pas dans la bonne position. Si les
ltres languettes supérieures ne sont pas ver­rouillés derrière le haut bride, l'évent peut se
rétracter, mais soulève pas remonter.

A- graisse onglet retrait du ltre
B - ltre à graisse gauche
C - ltre à graisse droit

Si I'appareil rétractable ne
fonctionner après nettoyer les ltres ont été
installée: Pousser le ltre dans la mesure où il
ira. Lorsque le ltre est enlevé, le
micro-derrière le ltre est inactivé. Cette
fonction ne sera pas permettre au système
d'évacuation à fonctionner jusqu'à ce que le ltre
est correctement installée.

SCHÉMA DE CÂBLAGE

Version 3/13 - Page 36

FABER GARANTIE ET SERVICE (

Faber garantit à l’utilisateur-acheteur d’origine que les produits Faber vendus neufs par nous sont sans vice de
matériel et de main-d’oeuvre d’origine pour une période d’un an à partir de la date d’achat. La garantie couvre
la main-d’oeuvre et les pièces de remplacement. An d’obtenir un service sous garantie, communiquer avec le
marchand où la hotte a été achetée ou le distributeur Faber de la région. Si l’on ne peut trouver de distributeur
Faber, communiquer avec nous au [phone] an d’obtenir le nom d’un distributeur dans la région.

Les frais suivants ne sont pas couverts par la garantie Faber :

1. Les appels de service pour corriger l’installation de votre hotte de cuisinière, pour vous indiquer
comment utiliser votre hotte de cuisinière, pour remplacer ou réparer les fusibles de votre maison ou
pour corriger votre câblage ou votre système de plomberie.

2. Les appels de service pour remplacer ou réparer les ampoules, les fusibles ou les
ltres de votre hotte de cuisinière.

3. Les réparations lorsque votre hotte de cuisinière a été utilisée plus que la normale,
c'est-à-dire plus que pour une famille par foyer.

4. Les dommages résultant d’un accident, de l’altération, d’une mal utilisation, d’un acte
de Dieu, d’une installation inappropriée, d’une installation non-conforme aux
normes d’électricité ou de plomberie ou d’une utilisation de l’appareil non approuvée par Faber.

ÉCONOMISER POUR VOS ENREGISTREMENTS

)

5. Les pièces de remplacement ou les frais de main d’œuvre pour les unités
utilisées en dehors du Canada ou des États Unis, incluant toutes hotte de cuisinière
approuvée par Faber non UL ou C-UL.

6. Les réparations dues à des modications non-autorisées sur votre hotte de cuisinière.

7. Les frais de transport de l’appareil pour réparations à distance.

Enregistrez Votre Information Ci-dessous:

Séquentiel #: __________________________

Date d'achat: ______________

Version 3/13 - Page 37
