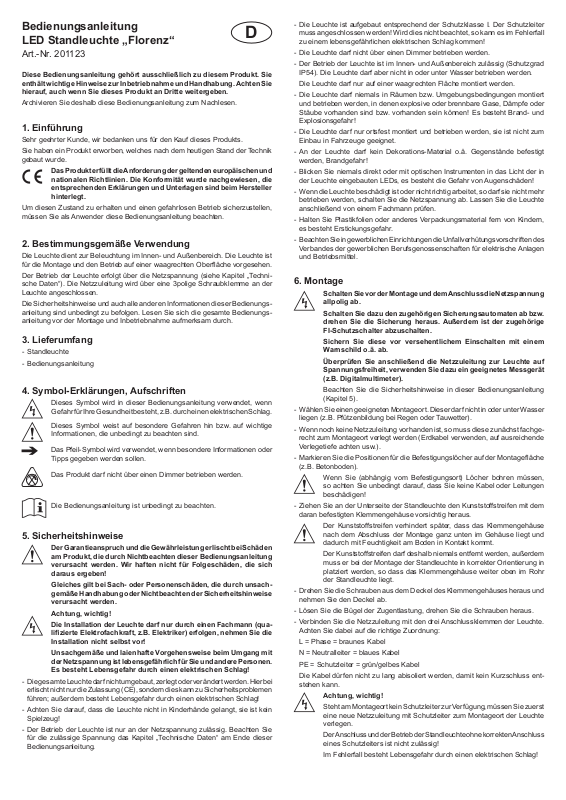

Bedienungsanleitung
LED Standleuchte „Florenz“
Art.-Nr. 201123
Diese Bedienungsanleitung gehört ausschließlich zu diesem Produkt. Sie
enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie
hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Archivieren Sie deshalb diese Bedienungsanleitung zum Nachlesen.
1. Einführung
Sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts.
Sie haben ein Produkt erworben, welches nach dem heutigen Stand der Technik
gebaut wurde.
Das Produkt erfüllt die Anforderung der geltenden europäischen und
nationalen Richtlinien. Die Konformität wurde nachgewiesen, die
entsprechenden Erklärungen und Unterlagen sind beim Hersteller
hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen,
müssen Sie als Anwender diese Bedienungsanleitung beachten.
2. Bestimmungsgemäße Verwendung
Die Leuchte dient zur Beleuchtung im Innen- und Außenbereich. Die Leuchte ist
fürdieMontageunddenBetriebaufeinerwaagrechtenOberächevorgesehen.
Der Betrieb der Leuchte erfolgt über die Netzspannung (siehe Kapitel „Technische Daten“). Die Netzzuleitung wird über eine 3polige Schraubklemme an der
Leuchte angeschlossen.
Die Sicherheitshinweise und auch alle anderen Informationen dieser Bedienungsanleitung sind unbedingt zu befolgen. Lesen Sie sich die gesamte Bedienungsanleitung vor der Montage und Inbetriebnahme aufmerksam durch.
3. Lieferumfang
- Standleuchte
- Bedienungsanleitung
4. Symbol-Erklärungen, Aufschriften
Dieses Symbol wird in dieser Bedienungsanleitung verwendet, wenn
Gefahr für Ihre Gesundheit besteht, z.B. durch einen elektrischen Schlag.
Dieses Symbol weist auf besondere Gefahren hin bzw. auf wichtige
Informationen, die unbedingt zu beachten sind.
Das Pfeil-Symbol wird verwendet, wenn besondere Informationen oder
Tipps gegeben werden sollen.
Das Produkt darf nicht über einen Dimmer betrieben werden.
Die Bedienungsanleitung ist unbedingt zu beachten.
5. Sicherheitshinweise
Der Garantieanspruch und die Gewährleistung erlischt bei Schäden
am Produkt, die durch Nichtbeachten dieser Bedienungsanleitung
verursacht werden. Wir haften nicht für Folgeschäden, die sich
daraus ergeben!
Gleiches gilt bei Sach- oder Personenschäden, die durch unsach-
gemäße Handhabung oder Nichtbeachten der Sicherheitshinweise
verursacht werden.
Achtung, wichtig!
Die Installation der Leuchte darf nur durch einen Fachmann (qua-
lizierte Elektrofachkraft, z.B. Elektriker) erfolgen, nehmen Sie die
Installation nicht selbst vor!
Unsachgemäße und laienhafte Vorgehensweise beim Umgang mit
der Netzspannung ist lebensgefährlich für Sie und andere Personen.
Es besteht Lebensgefahr durch einen elektrischen Schlag!
- Die gesamte Leuchte darf nicht umgebaut, zerlegt oder verändert werden. Hierbei
erlischt nicht nur die Zulassung (CE), sondern dies kann zu Sicherheitsproblemen
führen; außerdem besteht Lebensgefahr durch einen elektrischen Schlag!
- Achten Sie darauf, dass die Leuchte nicht in Kinderhände gelangt, sie ist kein
Spielzeug!
- Der Betrieb der Leuchte ist nur an der Netzspannung zulässig. Beachten Sie
für die zulässige Spannung das Kapitel „Technische Daten“ am Ende dieser
Bedienungsanleitung.
D
- Die Leuchte ist aufgebaut entsprechend der Schutzklasse I. Der Schutzleiter
muss angeschlossen werden! Wird dies nicht beachtet, so kann es im Fehlerfall
zu einem lebensgefährlichen elektrischen Schlag kommen!
- Die Leuchte darf nicht über einen Dimmer betrieben werden.
- Der Betrieb der Leuchte ist im Innen- und Außenbereich zulässig (Schutzgrad
IP54). Die Leuchte darf aber nicht in oder unter Wasser betrieben werden.
Die Leuchte darf nur auf einer waagrechten Fläche montiert werden.
- Die Leuchte darf niemals in Räumen bzw. Umgebungsbedingungen montiert
und betrieben werden, in denen explosive oder brennbare Gase, Dämpfe oder
Stäube vorhanden sind bzw. vorhanden sein können! Es besteht Brand- und
Explosionsgefahr!
- Die Leuchte darf nur ortsfest montiert und betrieben werden, sie ist nicht zum
Einbau in Fahrzeuge geeignet.
- An der Leuchte darf kein Dekorations-Material o.ä. Gegenstände befestigt
werden, Brandgefahr!
- Blicken Sie niemals direkt oder mit optischen Instrumenten in das Licht der in
der Leuchte eingebauten LEDs, es besteht die Gefahr von Augenschäden!
- Wenn die Leuchte beschädigt ist oder nicht richtig arbeitet, so darf sie nicht mehr
betrieben werden, schalten Sie die Netzspannung ab. Lassen Sie die Leuchte
anschließend von einem Fachmann prüfen.
- Halten Sie Plastikfolien oder anderes Verpackungsmaterial fern von Kindern,
es besteht Erstickungsgefahr.
- Beachten Sie in gewerblichen Einrichtungen die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen
und Betriebsmittel.
6. Montage
Schalten Sie vor der Montage und dem Anschluss die Netzspannung
allpolig ab.
Schalten Sie dazu den zugehörigen Sicherungsautomaten ab bzw.
drehen Sie die Sicherung heraus. Außerdem ist der zugehörige
FI-Schutzschalter abzuschalten.
Sichern Sie diese vor versehentlichem Einschalten mit einem
Warnschild o.ä. ab.
Überprüfen Sie anschließend die Netzzuleitung zur Leuchte auf
Spannungsfreiheit, verwenden Sie dazu ein geeignetes Messgerät
(z.B. Digitalmultimeter).
Beachten Sie die Sicherheitshinweise in dieser Bedienungsanleitung
(Kapitel 5).
- Wählen Sie einen geeigneten Montageort. Dieser darf nicht in oder unter Wasser
liegen (z.B. Pfützenbildung bei Regen oder Tauwetter).
- Wenn noch keine Netzzuleitung vorhanden ist, so muss diese zunächst fachgerecht zum Montageort verlegt werden (Erdkabel verwenden, auf ausreichende
Verlegetiefe achten usw.).
- MarkierenSiediePositionenfürdieBefestigungslöcheraufderMontageäche
(z.B. Betonboden).
Wenn Sie (abhängig vom Befestigungsort) Löcher bohren müssen,
so achten Sie unbedingt darauf, dass Sie keine Kabel oder Leitungen
beschädigen!
- Ziehen Sie an der Unterseite der Standleuchte den Kunststoffstreifen mit dem
daran befestigten Klemmengehäuse vorsichtig heraus.
Der Kunststoffstreifen verhindert später, dass das Klemmengehäuse
nach dem Abschluss der Montage ganz unten im Gehäuse liegt und
dadurch mit Feuchtigkeit am Boden in Kontakt kommt.
Der Kunststoffstreifen darf deshalb niemals entfernt werden, außerdem
muss er bei der Montage der Standleuchte in korrekter Orientierung in
platziert werden, so dass das Klemmengehäuse weiter oben im Rohr
der Standleuchte liegt.
- Drehen Sie die Schrauben aus dem Deckel des Klemmengehäuses heraus und
nehmen Sie den Deckel ab.
- Lösen Sie die Bügel der Zugentlastung, drehen Sie die Schrauben heraus.
- Verbinden Sie die Netzzuleitung mit den drei Anschlussklemmen der Leuchte.
Achten Sie dabei auf die richtige Zuordnung:
L = Phase = braunes Kabel
N = Neutralleiter = blaues Kabel
PE = Schutzleiter = grün/gelbes Kabel
Die Kabel dürfen nicht zu lang abisoliert werden, damit kein Kurzschluss ent-
stehen kann.
Achtung, wichtig!
Steht am Montageort kein Schutzleiter zur Verfügung, müssen Sie zuerst
eine neue Netzzuleitung mit Schutzleiter zum Montageort der Leuchte
verlegen.
Der Anschluss und der Betrieb der Standleuchte ohne korrekten Anschluss
eines Schutzleiters ist nicht zulässig!
Im Fehlerfall besteht Lebensgefahr durch einen elektrischen Schlag!
- Setzen Sie die 3polige Klemmleiste in das Klemmengehäuse ein.
- Fixieren Sie die Netzzuleitung mit der Zugentlastung.
- Schrauben Sie den Deckel des Klemmengehäuses mit den zu Beginn entfernten
Schrauben fest.
- Schieben Sie den Kunststoffstreifen mit dem daran befestigten Klemmengehäuse
in die Standleuchte hinein, so dass das lange Ende des Kunststoffstreifens nach
unten zum Boden hin zeigt.
- Schrauben Sie die Standleuchte mit drei geeigneten Schrauben (und ggf. Dübel)
fest. Wir empfehlen Ihnen die Verwendung von rostfreien Edelstahlschrauben.
Vorsicht!
Achten Sie beim Bohren bzw. Festschrauben unbedingt darauf, dass
- Die Leuchte ist nun betriebsbereit.
Schalten Sie den FI-Schutzschalter wieder ein und danach die Stromkreissi-
Schalten Sie die Netzspannung ein (z.B. Lichtschalter einschalten) und über-
Sie keine Kabel oder Leitungen beschädigen!
cherung (Sicherungsautomat einschalten bzw. Sicherung eindrehen).
prüfen Sie die Funktion der Leuchte.
SolltedieLeuchtenichtaueuchten,soschaltenSiedieNetzspannung
sofort ab. Ziehen Sie danach einen Fachmann zu Rate.
7. Wartung + Pege
- Die Leuchte ist für Sie wartungsfrei. Zerlegen Sie sie niemals.
Die in der Leuchte verwendeten LED-Leuchtmittel sind sehr langlebig und
können nicht ausgetauscht werden.
- Schalten Sie die Leuchte vor einer Reinigung ab und lassen Sie sie vollständig
abkühlen.
- Reinigen Sie die Außenseite der Leuchte mit einem weichen, trockenen, sauberen
Tuch. Für die Entfernung von stärkeren Verschmutzungen können Sie das Tuch
mit Wasser anfeuchten. Verwenden Sie niemals aggressive Reinigungsmittel,
da dies zu Verfärbungen des Gehäuses führen kann.
Achtung! Richten Sie niemals den Wasserstrahl eines Gartenschlauchs
oder gar eines Hochdruckreinigers auf die Leuchte!
8. Technische Daten
Betriebsspannung .................. 220 - 240 V/AC, 50 Hz
Leistungsaufnahme ................ max. ca. 4,8 W
Schutzklasse .......................... I
Schutzgrad ............................. IP54
Montageort ............................. Bodenmontage, Außenbereich
LED-Anzahl ............................ 60
Farbtemperatur ....................... 6000K, kalt-weiß
Lichtstrom ............................... 300 lm
Lebensdauer der LEDs........... > 30000 h
Umgebungstemperatur ........... -20 °C bis +60 °C
Höhe ....................................... 804 mm
Durchmesser Leuchte ............ 110 mm
Durchmesser Standrohr ......... 76 mm
Durchmesser Bodenplatte ...... 120 mm
Gewicht................................... ca. 1200 g
9. Entsorgung
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden. Sollten Sie sich einmal von diesem Artikel trennen wollen, so bedenken Sie bitte, dass viele seiner Komponenten aus
wertvollen Rohstoffen bestehen und wiederverwertet werden können.
Entsorgen Sie ihn daher nicht in der Mülltonne, sondern führen Sie ihn bitte Ihrer
Sammelstelle für Elektrogeräte zu.
Vielen Dank für Ihre Mithilfe!
