esotec GmbH

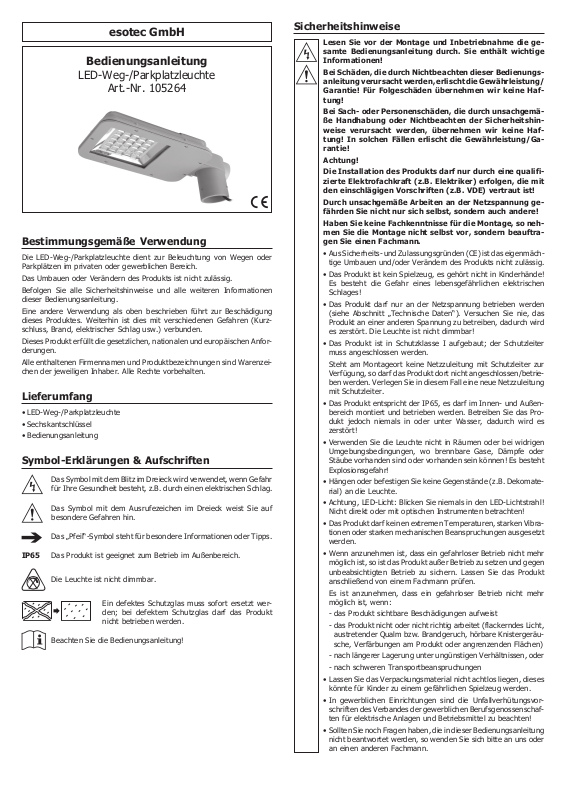

Bedienungsanleitung

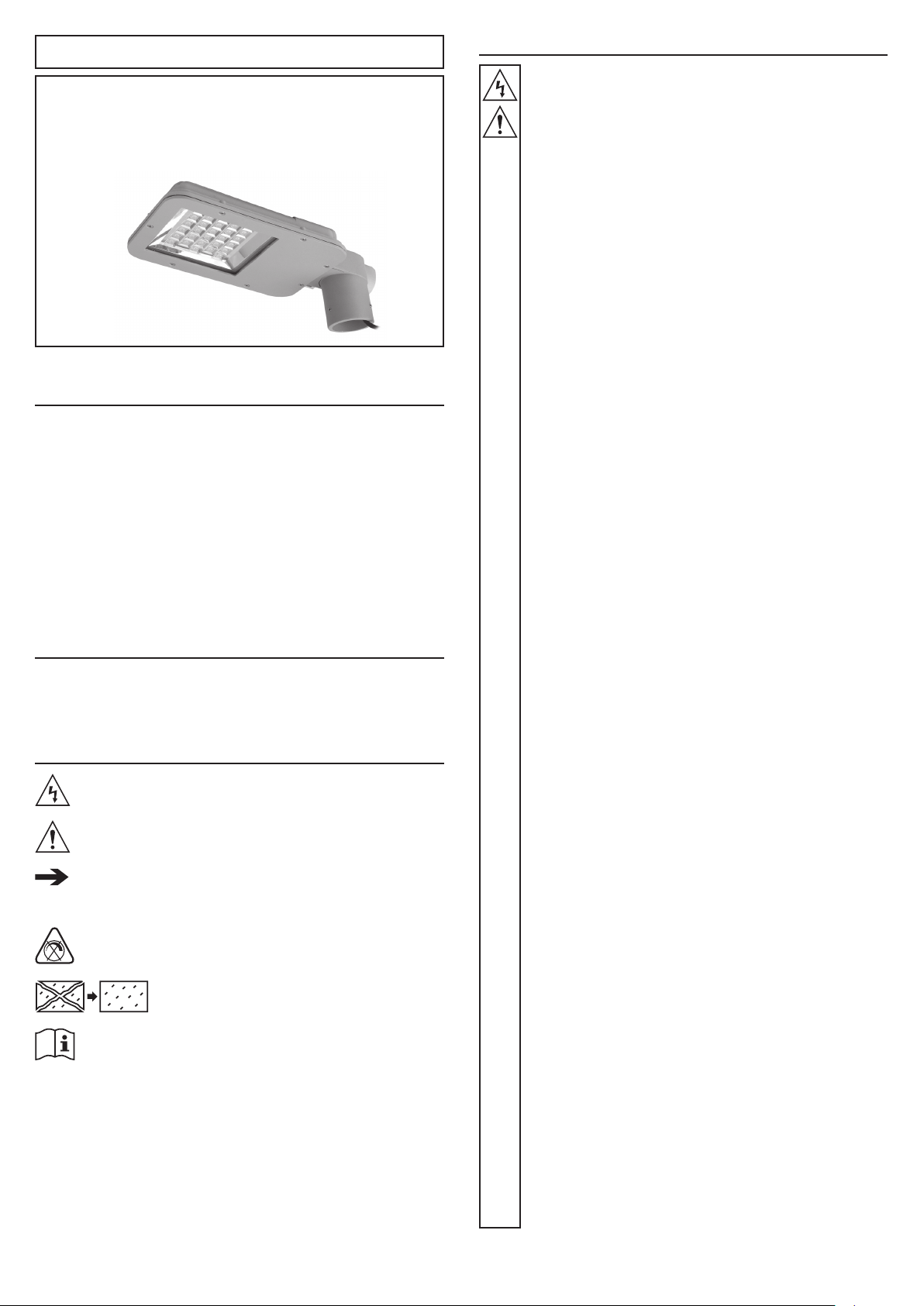

LED-Weg-/Parkplatzleuchte

Art.-Nr. 105264



Bestimmungsgemäße Verwendung

Die LED-Weg-/Parkplatzleuchte dient zur Beleuchtung von Wegen oder
Parkplätzen im privaten oder gewerblichen Bereich.

Das Umbauen oder Verändern des Produkts ist nicht zulässig.
Befolgen Sie alle Sicherheitshinweise und alle weiteren Informationen

dieser Bedienungsanleitung.
Eine andere Verwendung als oben beschrieben führt zur Beschädigung

dieses Produktes. Weiterhin ist dies mit verschiedenen Gefahren (Kurz­schluss, Brand, elektrischer Schlag usw.) verbunden.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anfor­derungen.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzei­chen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Lieferumfang

• LED-Weg-/Parkplatzleuchte

• Sechskantschlüssel

• Bedienungsanleitung

Symbol-Erklärungen & Aufschriften

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr
für Ihre Gesundheit besteht, z.B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist Sie auf
besondere Gefahren hin.

Das „Pfeil“-Symbol steht für besondere Informationen oder Tipps.

IP65 Das Produkt ist geeignet zum Betrieb im Außenbereich.

Die Leuchte ist nicht dimmbar.

Ein defektes Schutzglas muss sofort ersetzt wer­den; bei defektem Schutzglas darf das Produkt
nicht betrieben werden.

Beachten Sie die Bedienungsanleitung!

Sicherheitshinweise

Lesen Sie vor der Montage und Inbetriebnahme die ge­samte Bedienungsanleitung durch. Sie enthält wichtige
Informationen!

Bei Schäden, die durch Nichtbeachten dieser Bedienungs­anleitung verursacht werden, erlischt die Gewährleistung/
Garantie! Für Folgeschäden übernehmen wir keine Haf­tung!

Bei Sach- oder Personenschäden, die durch unsachgemä­ße Handhabung oder Nichtbeachten der Sicherheitshin­weise verursacht werden, übernehmen wir keine Haf­tung! In solchen Fällen erlischt die Gewährleistung/Ga­rantie!

Achtung!
Die Installation des Produkts darf nur durch eine qualifi-

zierte Elektrofachkraft (z.B. Elektriker) erfolgen, die mit
den einschlägigen Vorschriften (z.B. VDE) vertraut ist!

Durch unsachgemäße Arbeiten an der Netzspannung ge­fährden Sie nicht nur sich selbst, sondern auch andere!

Haben Sie keine Fachkenntnisse für die Montage, so neh­men Sie die Montage nicht selbst vor, sondern beauftra­gen Sie einen Fachmann.

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmäch­tige Umbauen und/oder Verändern des Produkts nicht zulässig.

• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände!
Es besteht die Gefahr eines lebensgefährlichen elektrischen
Schlages!

• Das Produkt darf nur an der Netzspannung betrieben werden
(siehe Abschnitt „Technische Daten“). Versuchen Sie nie, das
Produkt an einer anderen Spannung zu betreiben, dadurch wird
es zerstört. Die Leuchte ist nicht dimmbar!

• Das Produkt ist in Schutzklasse I aufgebaut; der Schutzleiter
muss angeschlossen werden.

Steht am Montageort keine Netzzuleitung mit Schutzleiter zur
Verfügung, so darf das Produkt dort nicht angeschlossen/betrie­ben werden. Verlegen Sie in diesem Fall eine neue Netzzuleitung
mit Schutzleiter.

• Das Produkt entspricht der IP65, es darf im Innen- und Außen­bereich montiert und betrieben werden. Betreiben Sie das Pro­dukt jedoch niemals in oder unter Wasser, dadurch wird es
zerstört!

• Verwenden Sie die Leuchte nicht in Räumen oder bei widrigen
Umgebungsbedingungen, wo brennbare Gase, Dämpfe oder
Stäube vorhanden sind oder vorhanden sein können! Es besteht
Explosionsgefahr!

• Hängen oder befestigen Sie keine Gegenstände (z.B. Dekomate­rial) an die Leuchte.

• Achtung, LED-Licht: Blicken Sie niemals in den LED-Lichtstrahl!
Nicht direkt oder mit optischen Instrumenten betrachten!

• Das Produkt darf keinen extremen Temperaturen, starken Vibra­tionen oder starken mechanischen Beanspruchungen ausgesetzt
werden.

• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr
möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen
unbeabsichtigten Betrieb zu sichern. Lassen Sie das Produkt
anschließend von einem Fachmann prüfen.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr
möglich ist, wenn:

- das Produkt sichtbare Beschädigungen aufweist

- das Produkt nicht oder nicht richtig arbeitet (flackerndes Licht,

austretender Qualm bzw. Brandgeruch, hörbare Knistergeräu­sche, Verfärbungen am Produkt oder angrenzenden Flächen)

- nach längerer Lagerung unter ungünstigen Verhältnissen, oder

- nach schweren Transportbeanspruchungen

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses
könnte für Kinder zu einem gefährlichen Spielzeug werden.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvor­schriften des Verbandes der gewerblichen Berufsgenossenschaf­ten für elektrische Anlagen und Betriebsmittel zu beachten!

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung
nicht beantwortet werden, so wenden Sie sich bitte an uns oder
an einen anderen Fachmann.

Vorbereitungen zur Montage

Die Montage und Installation des Produkts darf nur durch
eine qualifizierte Elektrofachkraft (z.B. Elektriker) erfol­gen, die mit den einschlägigen Vorschriften (z.B. VDE)
vertraut ist!

Durch unsachgemäße Arbeiten an der Netzspannung ge­fährden Sie nicht nur sich selbst, sondern auch andere!

Haben Sie keine Fachkenntnisse für die Montage, so neh­men Sie die Montage/Installation nicht selbst vor, son­dern beauftragen Sie einen Fachmann.

• Montieren Sie die LED-Weg-/Parkplatzleuchte nur auf einem stabilen Mast
mit einem Außendurchmesser von 60 mm.

• Die LED-Weg-/Parkplatzleuchte muss in der bauseitigen Unterverteilung
mit einer 10/16A-Sicherung abgesichert werden. Davor muss ein Fehler­stromschutzschalter (FI) geschaltet werden.

• Die Installation der LED-Weg-/Parkplatzleuchte darf nur im spannungs­freien Zustand vorgenommen werden. Hierzu genügt es jedoch nicht, den
Lichtschalter auszuschalten!

Schalten Sie die elektrische Netzzuleitung allpolig stromlos, indem Sie die
zugehörige Stromkreissicherung entfernen bzw. den Sicherungsautomaten
abschalten. Sichern Sie diese vor unberechtigtem Wiedereinschalten, z.B.
mit einem Warnschild. Schalten Sie auch den zugehörigen Fehlerstrom­schutzschalter aus, so dass die Netzzuleitung allpolig getrennt ist.

Überprüfen Sie die Netzzuleitung auf Spannungsfreiheit, z.B. mit einem
geeigneten Messgerät.

Montage und Anschluss

Beachten Sie die Informationen im Kapitel „Vorbereitun­gen zur Montage“!

• Die LED-Weg-/Parkplatzleuchte ist ausschließlich für die Montage auf
einem senkrecht stehenden Rundmast mit einem Außendurchmesser von
60 mm geeignet.

Bei Verwendung eines anderen Masts ist eine stabile Montage nicht
möglich, außerdem besteht die Gefahr der Beschädigung des
Netzkabels der Leuchte.

Kontrollieren Sie das obere Ende des Rundmasts, entfernen Sie ggf.
vorhandene scharfe Grate.

• Das Netzkabel der LED-Weg-/Parkplatzleuchte muss über einen geeigne­ten Verbinder mit der Netzanschlussleitung verbunden werden (braunes
Kabel = L, blaues Kabel = N, grün/gelbes Kabel = PE/Schutzleiter,
Erdungssymbol).

Dieser Verbinder muss für den Betrieb im Außenbereich geeignet sein (er
muss über entsprechende Zugentlastungen und Dichtungen verfügen).

• Stecken Sie den von Ihnen verwendeten Verbinder in den Rundmast und
setzen Sie die LED-Weg-/Parkplatzleuchte auf den Rundmast auf.

Achten Sie dabei unbedingt darauf, dass das Netzkabel nicht
eingequetscht wird.

• Richten Sie die LED-Weg-/Parkplatzleuchte korrekt auf dem Rundmast
aus und fixieren Sie sie über die 3 Madenschrauben, nutzen Sie dazu den
mitgelieferten Sechskantschlüssel.

Mittels den beiden Muttern, die sich außen auf den Madenschrauben
befinden, lassen sich die Madenschrauben sichern, so dass sie sich nicht
lösen können.

Als zusätzlichen Schutz vor dem Lösen der Schrauben/Muttern können Sie
etwas Schraubensicherungslack auf das Gewinde der Madenschrauben
geben.

• Schalten Sie die Netzspannung zu und überprüfen Sie die Funktion der
LED-Weg-/Parkplatzleuchte.

Wenn die LEDs in der LED-Weg-/Parkplatzleuchte nicht aufleuch­ten, so schalten Sie die Netzspannung sofort wieder ab (Sicherung
herausdrehen bzw. Sicherungsautomat abschalten).

Überprüfen Sie danach den Anschluss der LED-Weg-/Parkplatz­leuchte.

Ziehen Sie im Zweifelsfall eine Elektrofachkraft (z.B. Elektriker) zu
Rate.

Wartung und Pflege

• Die LED-Weg-/Parkplatzleuchte ist für Sie wartungsfrei. Die LED-Leucht­mittel sind sehr langlebig und können nicht ausgewechselt werden.

• Vor einer Reinigung ist die LED-Weg-/Parkplatzleuchte auszuschalten
bzw. von der Netzspannung zu trennen. Lassen Sie die LED-Weg-/
Parkplatzleuchte anschließend ausreichend abkühlen.

• Äußerlich sollte die LED-Weg-/Parkplatzleuchte nur mit einem sauberen,
weichen, trockenen Tuch abgewischt werden. Für stärkere Verschmut­zungen können Sie das Tuch mit Wasser anfeuchten.

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemi­sche Lösungen, da dadurch das Gehäuse angegriffen (Verfärbungen) oder
die Funktion beeinträchtigt werden könnte.

Richten Sie niemals den Wasserstrahl eines Gartenschlauchs oder
eines Hochdruckreinigers auf die LED-Weg-/Parkplatzleuchte!

Entsorgung

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß



den geltenden gesetzlichen Bestimmungen.

Technische Daten

Betriebsspannung ............. 220 - 240 V/AC, 50 Hz

Leistungsaufnahme ........... max. 40 W

LEDs ................................. 28 x 1 W

Farbtemperatur ................. 5600 - 6700K, kalt-weiß

Lichtstrom ........................ max. 2660 lm

Lebensdauer der LEDs ...... > 50000 h

Schutzklasse ..................... I

Schutzgrad ....................... IP65

Umgebungstemperatur...... -30 °C bis +60 °C

Umgebungsluftfeuchte ...... 0% bis 95% relative Luftfeuchte

Montageort ....................... Innen- und Außenbereich

Abmessungen (L x B x H) .. 390 x 206 x 170,5 mm

Gewicht ............................ 3,8 kg

Impressum

Diese Bedienungsanleitung ist eine Publikation von esotec GmbH, Weberschlag 9,
92729 Weiherhammer, Deutschland (www.esotec.de).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen
der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in
Technik und Ausstattung vorbehalten.

© Copyright 2011 by esotec GmbH.
