SLO - NAVODILO ZA NAMESTITEV IN UPORABO Št. izd. :
574294
www.conrad.si

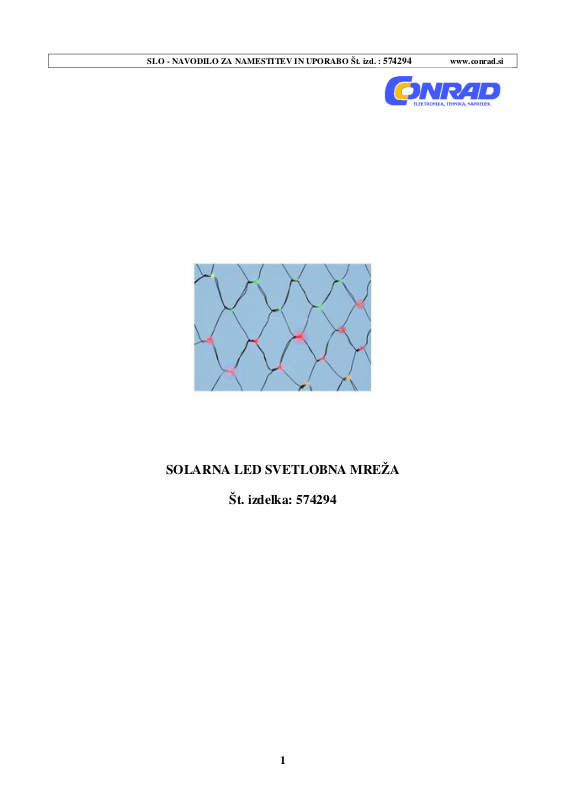

SOLARNA LED SVETLOBNA MREŽA
Št. izdelka: 574294
1
Page 2
KAZALO
1 UVOD...........................................................................................................3
2 VARNOSTNI NAPOTKI...................................................................................3
3 NAMEN UPORABE........................................................................................3
4 ZAČETEK OBRATOVANJA ............................................................................4
5 SVETLOBNI PROGRAMI................................................................................5
5.1 Samodejni način.....................................................................................5
5.2 Ročni način ............................................................................................5
5.3 Stalno svetenje .......................................................................................5
6 MENJAVA AKUMULATORJEV.......................................................................6
7 MOTNJE DELOVANJA ..................................................................................6
8 TEHNIČNI PODATKI .....................................................................................6
2
Page 3
1 UVOD
Spoštovani kupec, zahvaljujemo se vam za nakup tega izdelka.
Pridobili ste izdelek, ki je narejen po današnjem stanju tehnike.
Izdelek izpolnjuje veljavne evropske in nacionalne smernice. Skladnost je bila dokazana, ustrezni
dokumenti so shranjeni pri proizvajalcu.
Za ohranitev tega stanja in za zagotovitev nenevarnega obratovanja morate vi kot uporabnik
upoštevati ta navodila!
2 VARNOSTNI NAPOTKI
Za škode, ki nastanejo zaradi neupoštevanja teh navodil, ne velja več pravica iz
garancije.
Za posledične škode ne prevzemamo odgovornosti!
Za materialne škode ali poškodbe oseb, ki nastanejo zaradi nepravilne uporabi ali
neupoštevanja varnostnih napotkov, ne prevzemamo odgovornosti. V takšnih
primerih ne velja več pravica iz garancije.
Iz varnostnih in dostopnih razlogov (CE) samodejna predelava in /ali sprememba izdelka ni
dopustna. Pazite na pravilen začetek obratovanja. Pri tem upoštevajte ta navodila.
3 NAMEN UPORABE
Svetlobna mreža se pri temi samodejno vklopi in pri jutranji svetlobi spet izklopi. Maksimalno
trajanje svetenja svetlobne mreže znaša pri polnem akumulatorju in brez naknadnega polnjenja 8 ur.
V zgornjem delu vgrajen solarni modul napolni vgrajene akumulatorje. Preko stikala 1 (glavnega
stikala) lahko svetlobno mrežo vklopite in izklopite. Na poziciji »OFF« akumulatorji ne bodo
polnjeni. Preko stikala 2 lahko osvetlitev vklopite in izklopite. V izklopljenem stanju lahko
akumulatorje pri majhni sončni svetlobi polnite več dni. S stikalom na zadnji strani lahko izberete
med 8 različnimi svetlobnimi programi. LED mreža je primerna za uporabo na prostem. LED mreža
ne sme biti potopljena v vodi. Solarni modul lahko namestite na drog, zasadite v tla ali privijete na
steno. Izdelek je narejen za zasebno uporabo.
Napotek: upoštevajte, da je solarni modul po možnosti usmerjen proti jugu in da ne bo v senci. Pri
usmeritvi proti severu izdelek ne more biti uporabljen. Pozimi na solarnem modulu ne sme biti
sneg.
3
Page 4
4 ZAČETEK OBRATOVANJA
1. Dele previdno vzemite iz embalaže in razvijte mrežo.
2. Sedaj LED svetlobno mrežo
pritrdite na steno, brajdo,
paviljon, ipd. Pri napenjanju
mreže pazite na to, da kabli ne
bodo potegnjeni preveč narazen.
Pri prevelikem napenjanju se
lahko kabli strgajo ali uničijo
spajkalna mesta na svetilnih
diodah. Pazite na to, da mreža ni
trajno v vodi (npr. v ribniku).
Dež ali sneg ne škoduje
svetlobni mreži, ker je primerna
za uporabo na prostem. Za lažjo
montažo lahko svetlobno mrežo
pritrdite na modul.
3. Sedaj poiščite primerno mesto
za montažo solarnega modula v
dosegu kabla. Upoštevajte, da
mora biti ta na mestu
usmerjenem proti jugu in da

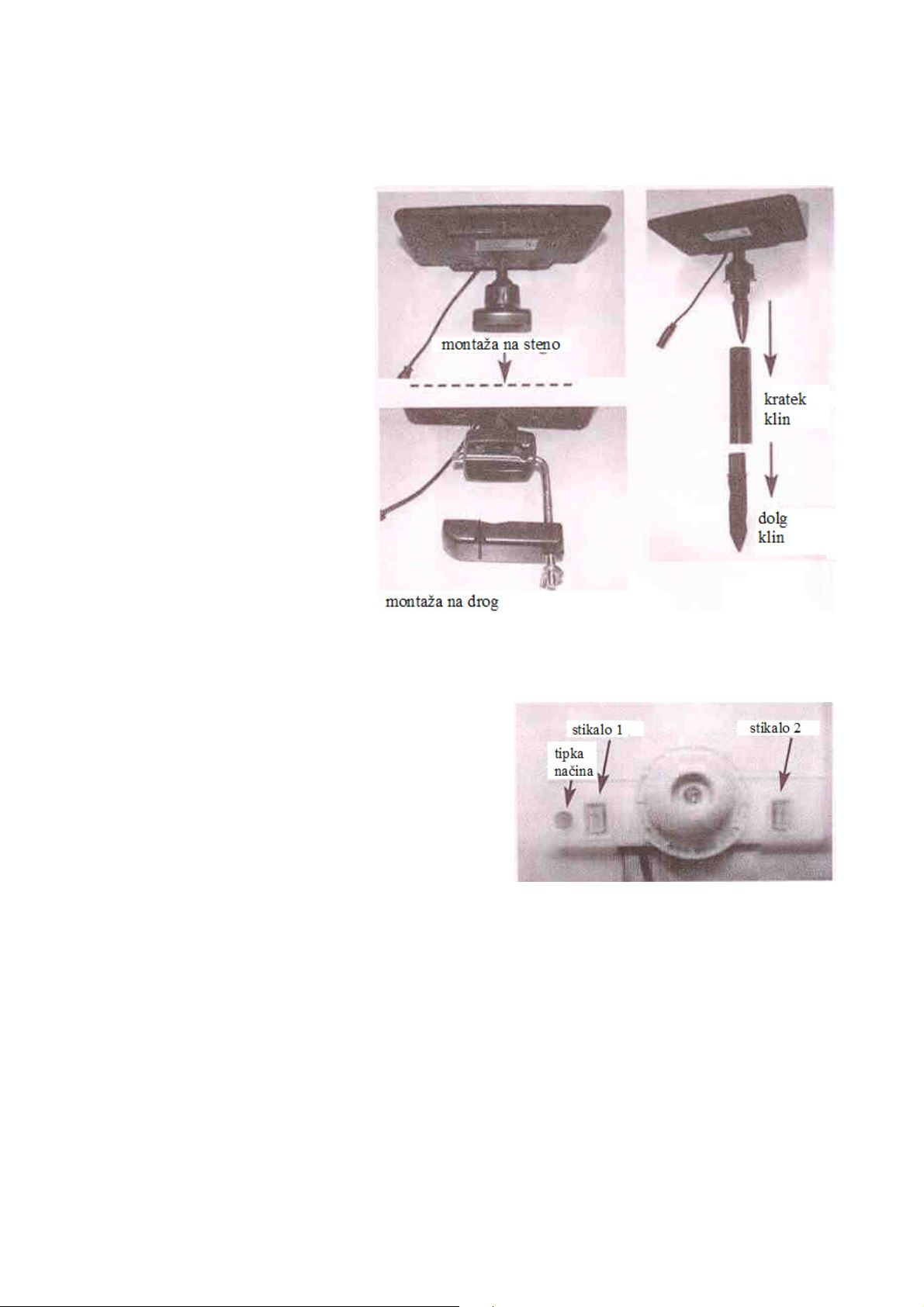

senca ne pade na solarni modul. Solarni modul lahko s ploščo pritrdite na tla ali steno, z
držalom za drog na drog ali pa ga z klinom zasadite v tla. Preko kroglastega zgiba lahko solarni
modul optimalno usmerite v smeri sonca.
4. Sedaj stikalo 1 (glavno stikalo) na zadnji strani
solarnega modula preklopite v pozicijo »ON«.
LED svetlobna mreža je sedaj aktivirana. Pazite na
to, da je LED svetlobna mreža spet priključena in
pazite na trdno namestitev vtiča.
Napotek: v poziciji »OFF« je izdelek izklopljen in
akumulatorji ne bodo polnjeni.
5. S stikalom na zadnji strani modula lahko svetlobo LED svetlobne mreže preklopite v različnih
svetlobnih načinih (različna svetloba utripanja, stalno svetenje, itd.).
6. Stikalo 2 (stikalo za varčevanje z energijo): na poziciji »B« je LED svetlobna mreža izklopljena.
Podnevi bodo akumulatorji polnjeni in ponoči LED svetlobna mreža ne sveti. S tem se lahko
akumulatorji pri malo sonca polnijo več dni. Za to nastavite stikalo na pozicijo »A«.
Napotek: v zimskih mesecih se lahko na splošno računa z krajšim časom svetenja. Če svetlobna
mreža prvi večer še ne sveti, počakajte na sončen dan.
4
Page 5
5 SVETLOBNI PROGRAMI
Vgrajen pametni program omogo
dog čas svetenja.
Skupaj obstaja 8 svetlobnih programov v sledečem zaporedju:
1. Kroženje (svetlobni program 1)
2. Stalno svetenje
3. Valovita svetloba (menjava med dvema hitrostma)
4. Zaporedna svetloba (menjava s štirimi hitrostmi)
5. Samo ena žarnica polagoma zasveti od dobre do slabe svetilnosti v krogu (menjava s tremi
hitrostmi)
6. Svetlobni program 4 plus 8
7. Štiri žarnice polagoma zasvetijo od dobre do slabe svetilnosti v krogu (menjava s tremi
hitrostmi)
8. Utripanje (zvezdno nebo) – svetlobni program 8
5.1 Samodejni način
Če ne boste pritisnili na stikalo programa (načina), sveti veriga s pametnim programom 8 ur v
sledečem zaporedju:
1. Prva ura: svetlobni program 1.
2. Od druge do četrte ure: svetlobni program 1 in zmanjšanje porabe toka
3. Od pete do šeste ure: svetlobni program 5, 6, 8
4. Od sedme do osme ure: svetlobni program 5, 6, 8 in zmanjšanje porabe toka
5.2 Ročni način
Pri pritisku na stikalo načina, se svetlobna mreža preklopi v ročni način.
To pomeni, da lahko z vsakim pritiskom na tipko menjate med 8 različnimi svetlobnimi programi.
Po tem, ko je svetlobni program aktiven eno uro, se svetlobna mreža preklopi nazaj v samodejni
način.
5.3 Stalno svetenje
Če boste stikalo načina držali pritisnjenega dlje kot 3 sekunde, bo mreža stalno svetila. Trajanje
svetenja znaša maksimalno 8 ur, nato se bo svetlobna mreža izklopila. Ta način ostane shranjen in
se ponovi spet naslednji dan.
ča polavtomatsko menjavo svetlobnih programov, s tem dosežemo
5
Page 6
6 MENJAVA AKUMULATORJEV
Po enem do dveh let se bo kapaciteta akumulatorjev zmanjšala in vi jih morate zamenjati.
Akumulatorje lahko kupite v trgovini ali pri proizvajalcu.

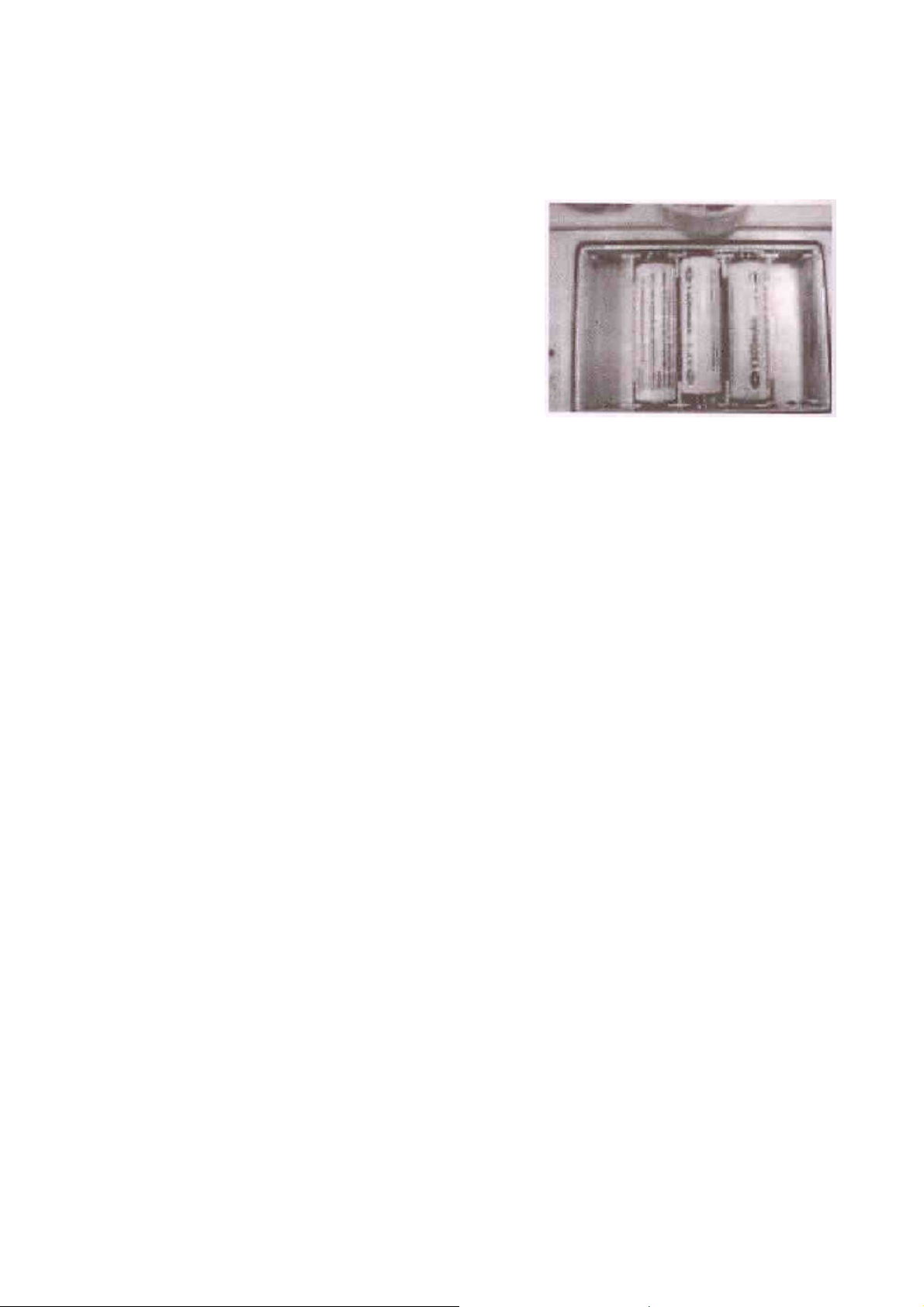

1. Odvijte tri vijake na zadnji strani solarnega modula in
odstranite pokrov.
2. Akumulatorje vzemite iz držala.
3. V držalo vstavite nove akumulatorje glede na pravilno
polarnost in zaprite ohišje v obratnem vrstnem redu.
Napotek: izrabljene akumulatorje je potrebno odstraniti
na okolju primeren način in ne sodijo med
gospodinjske odpadke.
Napotek: upoštevajte, da so izmed 5 mest zasedena
samo tri mesta za vstavitev akumulatorjev.
7 MOTNJE DELOVANJA
Svetlobna mreža se pri temi ne vklopi
• Je svetlobna mreža vklopljena?
• Tuj vir svetlobe (npr. cestna luč) simulira dnevno svetlobo na solarnem modulu in preprečuje
vklop svetlobne verige. Svetlobno verigo namestite na temnejše mesto.
Svetlobna mreža se pri temi ne vklopi ali pa se vklopi samo za kratek čas
• Ali so akumulatorji vstavljeni glede na pravilno polarnost?
• So akumulatorji šibki ali pokvarjeni? Zamenjajte akumulatorje.
8 TEHNIČNI PODATKI
Obratovalna napetost: 3,6V
Moč solarnega modula: 2W
Vrsta zaščite: IP 44
Akumulatorji: 3 kosi NiMH 1,2V / 1300mAh tipa AA
Svetilno telo: 200 svetlobnih diod (LED)
Čas svetenja: 8 pri polnih akumulatorjih
6
