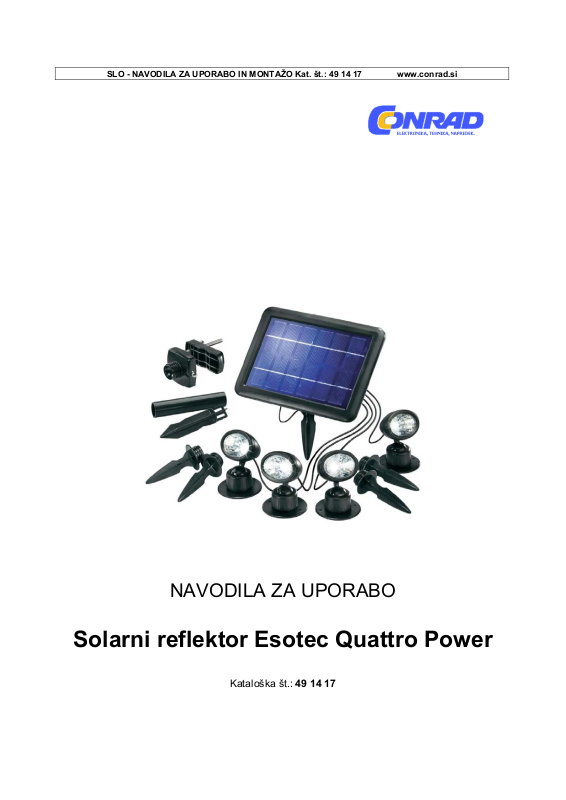

Page 1
SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 49 14 17 www.conrad.si
NAVODILA ZA UPORABO
Solarni reflektor Esotec Quattro Power
Kataloška št.: 49 14 17
Page 2
Ta navodila za uporabo sodijo izključno k temu izdelku. Vsebujejo pomembne
napotke za pripravo na obratovanje in uporabo izdelka. Na to bodite pozorni tudi v
primeru, če nameravate ta izdelek predati v uporabo tretji osebi.
Navodila za uporabo shranite, če jih boste morda hoteli kasneje ponovno prebrati.
Kazalo
1. Uvod .................................................................................................................................... 2
2. Varnostni napotki ................................................................................................................ 2
3. Predvidena uporaba ............................................................................................................ 3
4. Priprava na uporabo ........................................................................................................... 3
5. Menjava akumulatorskih baterij .......................................................................................... 4
6. Motnje v delovanju .............................................................................................................. 4
7. Tehnični podatki .................................................................................................................. 4
8. Vračilo baterij ...................................................................................................................... 5
9. Napotki za akumulatorske baterije ...................................................................................... 5
10. Odstranjevanje .................................................................................................................. 5
Garancijski list ......................................................................................................................... 6
1 . Uvod
Spoštovana stranka,
zahvaljujemo se vam za nakup tega izdelka.
S tem nakupom ste pridobili izdelek, ki je bil izdelan v skladu z najnovejšim stanjem tehnike.
Izdelek izpolnjuje zahteve veljavnih evropskih in državnih direktiv. Izdelek je opremljen
z oznako skladnosti CE, ustrezne izjave in dokumentacija so v lasti proizvajalca.
Za ohranitev tega stanja in za zagotovitev varne uporabe morate kot uporabnik tega izdelka
upoštevati priložena navodila za uporabo!
2. Varnostni napotki
Pri škodi, nastali zaradi neupoštevanja teh navodil za uporabo, izgubite
pravico do uveljavljanja garancije!
Prav tako ne prevzemamo odgovornosti za posledično škodo!
.Ne jamčimo za materialno škodo ali telesne poškodbe oseb, ki nastane/jo
.zaradi neustrezne uporabe naprave ali zaradi neupoštevanja varnostnih
.napotkov. V takšnih primerih izgubite vso pravico do uveljavljanja
.garancije.
Iz varnostnih razlogov in iz razlogov skladnosti (CE) predelava in/ali spreminjanje izdelka na
lastno pest nista dovoljena. Bodite pozorni na ustrezno pripravo izdelka na uporabo. Pri tem
upoštevajte napotke v teh navodilih za uporabo.
2
Page 3
3. Predvidena uporaba
Solarni reflektor se samodejno vključi, ko se stemni. Ko se zdani, se nato ponovno
samodejno izključi. Maksimalni čas svetenja pri polni akumulatorski bateriji in brez
dodatnega polnjenja znaša pribl. 8 ur. Solarni modul, ki je vgrajen v zgornjem delu ohišja,
polni dve vgrajeni akumulatorski bateriji. Svetilko lahko vključite in izključite s stikalom.
Reflektorji so primerni za uporabo na prostem. Reflektorjev ne smete potapljati v vodo.
Reflektorje lahko zasadite v zemljo z vtično konico ali pa jih z držalom privijete na steno.
Solarni modul lahko pritrdite na drog, ga zasadite v zemljo ali pa ga privijete na steno.
Izdelek je bil zasnovan za zasebno rabo.
Napotek: Prosimo, poskrbite, da je solarni modul obrnjen karseda proti jugu in da nanj ne
pada senca. V primeru usmeritve proti severni strani izdelek ni uporaben. Pozimi se na
solarnem modulu ne sme nahajati sneg.
4. Priprava na uporabo
1. Vse sestavne dele previdno vzemite iz embalaže.
2. Štiri LED-reflektorje lahko zasadite v zemljo z vtično konico ali pa jih z montažno ploščo
....privijete na steno ali tla. Reflektor lahko optimalno nastavite s pomočjo kroglastega zgloba.
3. Nato poiščite primerno mesto za montažo solarnega modula na dosegu reflektorjev.
....Prosimo, upoštevajte, da morate izbrati mesto, ki je usmerjeno proti jugu, in da na solarni
....modul ne sme padati senca. Solarni modul lahko s pomočjo montažne plošče pritrdite na
....tla ali steno, ga s pomočjo vtične konice zasadite v zemljo ali pa ga s pomočjo držala
....pritrdite na drog. Kroglast zglob omogoča optimalno usmeritev solarnega modula proti
....soncu.
4. Nato 4 vtiče reflektorjev povežite z vtičnicami na kablu solarnega modula. Napotek: Pri
....tem gre za vtiče, ki so zaščiteni pred vlago. Vtiče priključite do skrajne lege.
3
Page 4
5. Nato stikalo na zadnji strani solarnega modula potisnite v položaj ''ON''. Solarni reflektorji
....so nato aktivirani.
Napotek: V zimskih mesecih je v splošnem treba računati s krajšim časom svetenja. Če
svetilka prvi večer še ne sveti, prosimo, da počakate na sončen dan.
5. Menjava akumulatorskih baterij
Po enem do dveh letih se kapaciteta akumulatorskih baterij
zmanjša, zato ju je takrat treba zamenjati. Akumulatorske
baterije lahko kupite v trgovini ali pri proizvajalcu.
1. Odvijte 3 vijake na zadnji strani solarnega modula in jih
odstranite, nato odstranite pokrov.
2 . Akumulatorski bateriji vzemite iz držala.
3..Vstavite nove akumulatorske baterije in pri tem
....upoštevajte pravilno polarnost. Nato ponovno zaprite
....ohišje v obratnem vrstnem redu.
Napotek: Odslužene akumulatorske baterije je treba odstraniti okolju prijazno.
Akumulatorske baterije ne sodijo med gospodinjske odpadke. Vaš trgovec je zakonsko
zavezan, da sprejme odslužene akumulatorske baterije.
6. Motnje v delovanju
Ko se stemni, se svetilka ne vključi.
- Ali je svetilka vklopljena? Ali so vtiči reflektorji pravilno priključeni?
- Svetlobni vir v bližini (npr. cestna svetilka) simulira dnevno svetlobo na solarnem modulu,
..kar preprečuje vključitev svetilke. Svetilko namestite na temnejšem mestu.
Ko se stemni, se svetilka ne vklopi oz. se vklopi samo za kratek čas.
- Ali ste akumulatorski bateriji vstavili z napačno polarnostjo?
- Ali je akumulatorska baterija šibka ali okvarjena? Zamenjajte akumulatorski bateriji.
- Ali so kabli reflektorjev na zadnji strani modula pravilno priključeni?
7. Tehnični podatki
Obratovalna napetost: ...................................................................................................... 3,6 V
Moč solarnega modula: ...................................................................................................... 2 W
Vrsta zaščite: ..................................................................................................................... IP44
4
Page 5
Akumulatorske baterije: ......................... 3 x NiMH-baterija tipa AA/Mignon (1,2 V/1.300 mAh)
Žarnica: ................................................................................................................... 4 bele LED
Čas svetenja: .............................................................................. maks. 8 h pri polnih baterijah
Barva svetlobe: ............................................................................................................. 5.500 K
Svetlobni tok: ........................................................................................................ 8 lm/reflektor
8. Vračilo baterij
- Baterij ne smete metati med gospodinjske odpadke.
-.Kot potrošnik ste zakonsko zavezani, da odslužene baterije oddate npr. na
..javnem zbirališču ali na mestu, kjer se tovrstne baterije prodajajo.
-.Baterije z vsebnostjo škodljivih snovi so označene s simbolom prečrtanega
..smetnjaka in enim izmed kemičnih simbolov.
9. Napotki za akumulatorske baterije
- Akumulatorske baterije ne sodijo v otroške roke. Akumulatorske baterije naj ne ležijo po
..stanovanju, saj obstaja nevarnost, da jih otroci ali domače živali pogoltnejo.
- Akumulatorskih baterij nikoli ne razstavljajte, mečite v ogenj ali povzročajte kratkega stika.
..Obstaja nevarnost eksplozije!
- Iz
tekle ali poškodovane akumulatorske
..
zato v tem primeru uporabite primerne zaščitne rokavice.
- Pri menjavi akumulatorskih baterij lahko uporabite samo identične akumulatorske baterije.
..V nobenem primeru ne smete vstaviti baterij, saj baterij ni možno polniti.
- Pri vstavljanju akumulatorskih baterij bodite pozorni na pravilno polarnost.
-.Če naprave dalj časa ne nameravate uporabljati (npr. pri shranjevanju), vstavljene
..
akumulatorske baterije vzemite iz naprave, saj s tem preprečite morebitno škodo, ki lahko
..
nastane zaradi izteklih akumulatorskih baterij.
10. Odstranjevanje
Cenjena stranka,
prosimo, pomagajte nam zmanjšati količino odpadkov. Če boste kdaj želeli izdelek vreči v
smeti, prosimo, upoštevajte, da so številni sestavni deli izdelka sestavljeni iz dragocenih
surovin, ki jih je možno ponovno uporabiti.
Iz tega razloga izdelka ne mečite v smetnjak, temveč ga oddajte na zbirališču za električne
naprave.
Najlepša hvala za vašo pomoč!
Ta navodila za uporabo so avtorsko zaščitena. Pridržujemo si pravico do sprememb!
Proizvajalec/uvoznik/servisna služba/rezervni deli:
esotec GmbH, Weberschlag 9, D-92729 Weiherhammer, Nemčija
e-pošta: [email protected], spletna stran: www.esotec.de
telefon: 09605-92206-0, faks: 09605-92206-10
Št. izd. proizvajalca: 102142
baterije lahko ob stiku s kožo povzročijo razjede,
5
Page 6
GARANCIJSKI LIST
Izdelek: Solarni reflektor Esotec Quattro Power
Kat. št.: 49 14 17
Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne
teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.
Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po
preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, KlausConrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.
Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno
izpolnjenim garancijskim listom.
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11
248
www.conrad.si
