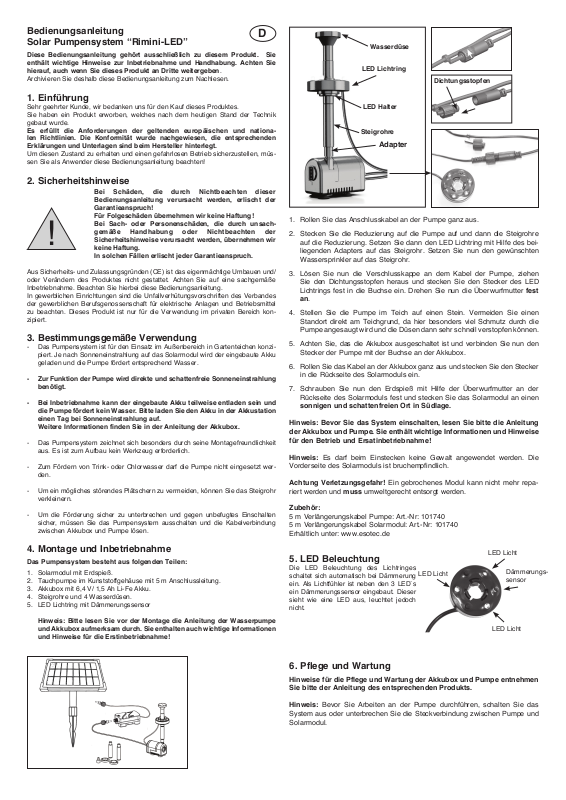

Bedienungsanleitung
Solar Pumpensystem “Rimini-LED”

Diese Bedienungsanleitung gehört ausschließlich zu diesem Produkt. Sie
enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie
hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Archivieren Sie deshalb diese Bedienungsanleitung zum Nachlesen.

D

1. Einführung

Sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produktes.
Sie haben ein Produkt erworben, welches nach dem heutigen Stand der Technik
gebaut wurde.

Es erfüllt die Anforderungen der geltenden europäischen und nationa­len Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden
Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müs­sen Sie als Anwender diese Bedienungsanleitung beachten!

2. Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser

Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsach-

!

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/
oder Verändern des Produktes nicht gestattet. Achten Sie auf eine sachgemäße
Inbetriebnahme. Beachten Sie hierbei diese Bedienungsanleitung.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes
der gewerblichen Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel
zu beachten. Dieses Produkt ist nur für die Verwendung im privaten Bereich kon­zipiert.

Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch!

gemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung.

In solchen Fällen erlischt jeder Garantieanspruch.

3. Bestimmungsgemäße Verwendung

- Das Pumpensystem ist für den Einsatz im Außenbereich in Gartenteichen konzi­piert. Je nach Sonneneinstrahlung auf das Solarmodul wird der eingebaute Akku
geladen und die Pumpe fördert entsprechend Wasser.

- Zur Funktion der Pumpe wird direkte und schattenfreie Sonneneinstrahlung
benötigt.

- Bei Inbetriebnahme kann der eingebaute Akku teilweise entladen sein und
die Pumpe fördert kein Wasser. Bitte laden Sie den Akku in der Akkustation
einen Tag bei Sonneneinstrahlung auf.

Weitere Informationen finden Sie in der Anleitung der Akkubox.

- Das Pumpensystem zeichnet sich besonders durch seine Montagefreundlichkeit
aus. Es ist zum Aufbau kein Werkzeug erforderlich.

- Zum Fördern von Trink- oder Chlorwasser darf die Pumpe nicht eingesetzt wer­den.

- Um ein mögliches störendes Plätschern zu vermeiden, können Sie das Steigrohr
verkleinern.

- Um die Förderung sicher zu unterbrechen und gegen unbefugtes Einschalten
sicher, müssen Sie das Pumpensystem ausschalten und die Kabelverbindung
zwischen Akkubox und Pumpe lösen.

4. Montage und Inbetriebnahme

Das Pumpensystem besteht aus folgenden Teilen:

1. Solarmodul mit Erdspieß.

2. Tauchpumpe im Kunststoffgehäuse mit 5 m Anschlussleitung.

3. Akkubox mit 6,4 V/ 1,5 Ah Li-Fe Akku.

4. Steigrohre und 4 Wasserdüsen.

5. LED Lichtring mit Dämmerungssensor

Hinweis: Bitte lesen Sie vor der Montage die Anleitung der Wasserpumpe

und Akkubox aufmerksam durch. Sie enthalten auch wichtige Informationen
und Hinweise für die Erstinbetriebnahme!

Wasserdüse

LED Lichtring

Dichtungsstopfen

LED Halter

Steigrohre

Adapter

1. Rollen Sie das Anschlusskabel an der Pumpe ganz aus.

2. Stecken Sie die Reduzierung auf die Pumpe auf und dann die Steigrohre
auf die Reduzierung. Setzen Sie dann den LED Lichtring mit Hilfe des bei­liegenden Adapters auf das Steigrohr. Setzen Sie nun den gewünschten
Wassersprinkler auf das Steigrohr.

3. Lösen Sie nun die Verschlusskappe an dem Kabel der Pumpe, ziehen
Sie den Dichtungsstopfen heraus und stecken Sie den Stecker des LED
Lichtrings fest in die Buchse ein. Drehen Sie nun die Überwurfmutter fest
an.

4. Stellen Sie die Pumpe im Teich auf einen Stein. Vermeiden Sie einen
Standort direkt am Teichgrund, da hier besonders viel Schmutz durch die
Pumpe angesaugt wird und die Düsen dann sehr schnell verstopfen können.

5. Achten Sie, das die Akkubox ausgeschaltet ist und verbinden Sie nun den
Stecker der Pumpe mit der Buchse an der Akkubox.

6. Rollen Sie das Kabel an der Akkubox ganz aus und stecken Sie den Stecker
in die Rückseite des Solarmoduls ein.

7. Schrauben Sie nun den Erdspieß mit Hilfe der Überwurfmutter an der
Rückseite des Solarmoduls fest und stecken Sie das Solarmodul an einen

sonnigen und schattenfreien Ort in Südlage.

Hinweis: Bevor Sie das System einschalten, lesen Sie bitte die Anleitung
der Akkubox und Pumpe. Sie enthält wichtige Informationen und Hinweise
für den Betrieb und Ersatinbetriebnahme!

Hinweis: Es darf beim Einstecken keine Gewalt angewendet werden. Die

Vorderseite des Solarmoduls ist bruchempfindlich.

Achtung Verletzungsgefahr! Ein gebrochenes Modul kann nicht mehr repa­riert werden und muss umweltgerecht entsorgt werden.

Zubehör:

5 m Verlängerungskabel Pumpe: Art.-Nr: 101740
5 m Verlängerungskabel Solarmodul: Art.-Nr: 101740
Erhältlich unter: www.esotec.de

5. LED Beleuchtung

Die LED Beleuchtung des Lichtringes
schaltet sich automatisch bei Dämmerung
ein. Als Lichtfühler ist neben den 3 LED´s
ein Dämmerungssensor eingebaut. Dieser
sieht wie eine LED aus, leuchtet jedoch
nicht.

LED Licht

LED Licht

Dämmerungs­sensor

LED Licht

6. Pflege und Wartung

Hinweise für die Pflege und Wartung der Akkubox und Pumpe entnehmen
Sie bitte der Anleitung des entsprechenden Produkts.

Hinweis: Bevor Sie Arbeiten an der Pumpe durchführen, schalten Sie das

System aus oder unterbrechen Sie die Steckverbindung zwischen Pumpe und
Solarmodul.

7. Funktionsstörungen

Solarpumpe läuft nicht:

- Akkubox eingeschaltet?

- Luft im Pumpengehäuse?

- Nach langer Überwinterung muß der Akku über das Solarmodul geladen
werden. Der Akku sollte ca. alle 2 - 3 Jahre ausgetauscht werden.

- Akku ist entladen. Sonnenschein abwarten evtl. Akkubox für einen Tag
ausschalten und aufladen lassen.

- Pumpe verstopft. Reinigung gemäß der Pumpenanleitung!

- Steckverbindung am Kabel überprüfen.

8. Überwinterung

Die Pumpe und die Akkubox müssen bei Frost an einem warmen Ort überwin­tert werden. Reinigen Sie davor die Pumpe mit lauwarmen Wasser wie in der
Anleitung der Pumpe beschrieben. Schalten Sie die Akkubox aus (Stellung
“OFF”) und stecken sie den Akku aus. Wenn möglich die Akkubox mit gelade­nem Akku überwintern.

9. Technische Daten

Solar Pumpensystem Rimini LED

• Systemspannung: 6 VDC

Solarmodul

• Zellentyp: polykristallin

• Zellenanzahl: 16 Stk.

• Nennleistung: 5 Wp

• Nennspannung: 7,68 V

• Leerlaufspannung: 9,28 V

• Nennstrom: 651 mA

• Kurzschlussstrom: 770 mA

• Schutzart: IP 65

• Temperaturbereich: -30°C bis +75°C

Wasserpumpe:

• Betriebsspannung: 6 V DC

• Leistungsaufnahme (bei 6 VDC): ca. 1 W

• Max. Förderhöhe (bei 6 VDC): ca. 0,5 m

• Fördermenge (bei 6 VDC): ca. 160 l/h

• Max. Wassertiefe: 1 m

• Schutzart: IP 68

• Betriebstemperaturbereich: +4 bis +40°C

• Trockenlauf: nein

10. Sicherheitshinweise:

GEFAHR für Kinder! Halten Sie Kinder von den verschluckbaren Kleinteilen

(Steigrohr und Sprinkler) und dem Verpackungsmaterial fern. Es besteht
Erstickungsgefahr!

WARNUNG vor Stolpergefahr! Verlegen Sie das Anschlusskabel so, dass es
nicht zur Stolperfalle wird!

VORSICHT Sachschäden! Wenn Sie das Solarmodul ohne Modulhalterung
aufstellen, müssen Sie auf ausreichende Standfestigkeit achten. Falls das
Modul umkippt oder ein Fremdkörper dagegen schlägt, kann das Solarmodul
beschädigt werden.

Entsorgung:

Werter Kunde,

bitte helfen Sie mit Abfall zu vermeiden. Sollten Sie sich einmal von
diesem Artikel trennen wollen, so bedenken Sie bitte, dass viele
seiner Komponenten aus wertvollen Rohstoffen bestehen und wie­derverwertet werden können.
Entsorgen Sie ihn daher nicht in der Mülltonne, sondern führen Sie
ihn bitte Ihrer Sammelstelle für Elektrogeräte zu.
Vielen Dank für Ihre Mithilfe!

Batterie-Rücknahme

- Batterien dürfen nicht mit dem Hausmüll entsorgt werden.

- Der Verbraucher ist gesetzlich verpflichtet, Batterien
nach Gebrauch zurückzugeben, z.B. bei den öffentlichen
Sammelstellen oder dort, wo derartige Batterien verkauft wer­den.

- SchadstoffhaltigeBatteriensindmitdemZeichen„durchgestri­chene Müll tonne“ und einem der chemischen Symbole versehen.

Hersteller, Ersatzteilservice, Beratung:

esotec GmbH

Gewerbegebiet Weberschlag 9, D-92729 Weiherhammer
Tel.-Nr: 09605-92206-0, Fax.-Nr: 09605-92206-10
e-mail:[e-mail] Internet: www.esotec.de

Hersteller Art.-Nr: 101685

Li-Fe

Akkubox:

• Max. Pumpenlaufzeit bei vollem Akku: 4 Std.

• Akku: LiFe 6,4 V/ 1,5 Ah

• Ausgangsspannung: 6 V DC

• Max. Laststrom (Ausgang): 2 W

• Max. anschließbare Modulleistung (Eingang): 5 Wp

• Schutzart: IP 44

Copyright, Änderungen vorbehalten!
