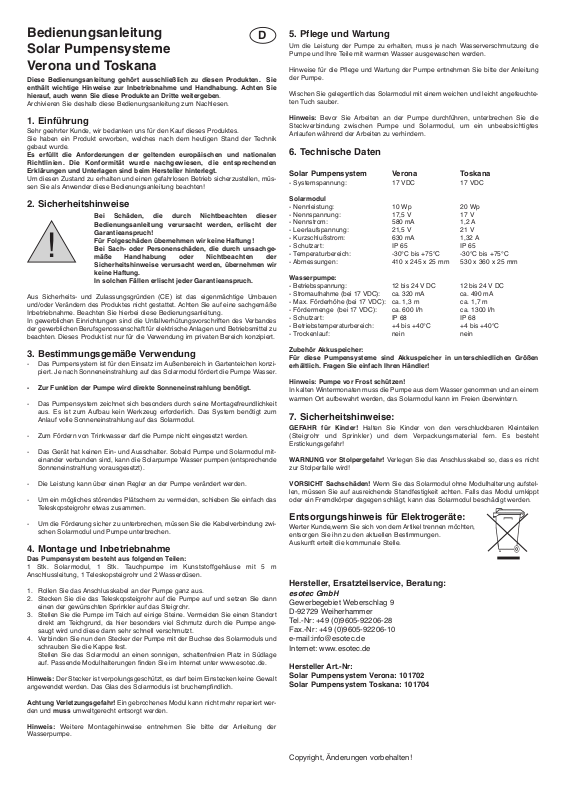

Page 1
Bedienungsanleitung
D
Solar Pumpensysteme
Verona und Toskana
iese Bedienungsanleitung gehört ausschließlich zu diesen Produkten. Sie
D
enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie
hierauf, auch wenn Sie diese Produkte an Dritte weitergeben.
rchivieren Sie deshalb diese Bedienungsanleitung zum Nachlesen.
A
1. Einführung
Sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produktes.
ie haben ein Produkt erworben, welches nach dem heutigen Stand der Technik
S
ebaut wurde.
g
Es erfüllt die Anforderungen der geltenden europäischen und nationalen
Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden
rklärungen und Unterlagen sind beim Hersteller hinterlegt.
E
m diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müs-
U
sen Sie als Anwender diese Bedienungsanleitung beachten!
2. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser
edienungsanleitung verursacht werden, erlischt der
B
arantieanspruch!
G
Für Folgeschäden übernehmen wir keine Haftung!
!
us Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
A
und/oder Verändern des Produktes nicht gestattet. Achten Sie auf eine sachgemäße
Inbetriebnahme. Beachten Sie hierbei diese Bedienungsanleitung.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes
er gewerblichen Berufsgenossenschaft für elektrischeAnlagen und Betriebsmittel zu
d
beachten. Dieses Produkt ist nur für die Verwendung im privaten Bereich konzipiert.
3. Bestimmungsgemäße Verwendung
- Das Pumpensystem ist für den Einsatz im Außenbereich in Gartenteichen konziiert. Je nach Sonneneinstrahlung auf das Solarmodul fördert die Pumpe Wasser.
p
- Zur Funktion der Pumpe wird direkte Sonneneinstrahlung benötigt.
- Das Pumpensystem zeichnet sich besonders durch seine Montagefreundlichkeit
aus. Es ist zum Aufbau kein Werkzeug erforderlich. Das System benötigt zum
Anlauf volle Sonneneinstrahlung auf das Solarmodul.
- Zum Fördern von Trinkwasser darf die Pumpe nicht eingesetzt werden.
- Das Gerät hat keinen Ein- und Ausschalter. Sobald Pumpe und Solarmodul mit-
einander verbunden sind, kann die Solarpumpe Wasser pumpen (entsprechende
Sonneneinstrahlung vorausgesetzt).
- Die Leistung kann über einen Regler an der Pumpe verändert werden.
- Um ein mögliches störendes Plätschern zu vermeiden, schieben Sie einfach das
Teleskopsteigrohr etwas zusammen.
- Um die Förderung sicher zu unterbrechen, müssen Sie die Kabelverbindung zwi-
schen Solarmodul und Pumpe unterbrechen.
4. Montage und Inbetriebnahme
Das Pumpensystem besteht aus folgenden Teilen:
1 Stk. Solarmodul, 1 Stk. Tauchpumpe im Kunststoffgehäuse mit 5 m
Anschlussleitung, 1 Teleskopsteigrohr und 2 Wasserdüsen.
1. Rollen Sie das Anschlusskabel an der Pumpe ganz aus.
2. Stecken Sie die das Teleskopsteigrohr auf die Pumpe auf und setzen Sie dann
einen der gewünschten Sprinkler auf das Steigrohr.
3. Stellen Sie die Pumpe im Teich auf einige Steine. Vermeiden Sie einen Standort
direkt am Teichgrund, da hier besonders viel Schmutz durch die Pumpe angesaugt wird und diese dann sehr schnell verschmutzt.
4. Verbinden Sie nun den Stecker der Pumpe mit der Buchse des Solarmoduls und
schrauben Sie die Kappe fest.
Stellen Sie das Solarmodul an einen sonnigen, schattenfreien Platz in Südlage
auf. Passende Modulhalterungen finden Sie im Internet unter www.esotec.de.
Hinweis: Der Stecker ist verpolungsgeschützt, es darf beim Einstecken keine Gewalt
angewendet werden. Das Glas des Solarmoduls ist bruchempfindlich.
Achtung Verletzungsgefahr! Ein gebrochenes Modul kann nicht mehr repariert werden und muss umweltgerecht entsorgt werden.
Hinweis: Weitere Montagehinweise entnehmen Sie bitte der Anleitung der
Wasserpumpe.
Bei Sach- oder Personenschäden, die durch unsachge-
äße Handhabung oder Nichtbeachten der
m
icherheitshinweise verursacht werden, übernehmen wir
S
keine Haftung.
In solchen Fällen erlischt jeder Garantieanspruch.
5. Pflege und Wartung
m die Leistung der Pumpe zu erhalten, muss je nach Wasserverschmutzung die
U
umpe und Ihre Teile mit warmen Wasser ausgewaschen werden.
P
inweise für die Pflege und Wartung der Pumpe entnehmen Sie bitte der Anleitung
H
der Pumpe.
ischen Sie gelegentlich das Solarmodul mit einem weichen und leicht angefeuchte-
W
en Tuch sauber.
t
inweis: Bevor Sie Arbeiten an der Pumpe durchführen, unterbrechen Sie die
H
teckverbindung zwischen Pumpe und Solarmodul, um ein unbeabsichtigtes
S
Anlaufen während der Arbeiten zu verhindern.
6. Technische Daten
Solar Pumpensystem Verona Toskana
Systemspannung: 17 VDC 17 VDC
-
Solarmodul
Nennleistung: 10 Wp 20 Wp
Nennspannung: 17,5 V 17 V
-
- Nennstrom: 580 mA 1,2 A
- Leerlaufspannung: 21,5 V 21 V
- Kurzschlußstrom: 630 mA 1,32 A
Schutzart: IP 65 IP 65
-
- Temperaturbereich: -30°C bis +75°C -30°C bis +75°C
- Abmessungen: 410 x 245 x 25 mm 530 x 360 x 25 mm
asserpumpe:
W
Betriebsspannung: 12 bis 24 V DC 12 bis 24 V DC
-
- Stromaufnahme (bei 17 VDC): ca. 320 mA ca. 490 mA
Max. Förderhöhe (bei 17 VDC): ca. 1,3 m ca. 1,7 m
-
Fördermenge (bei 17 VDC): ca. 600 l/h ca. 1300 l/h
-
- Schutzart: IP 68 IP 68
Betriebstemperaturbereich: +4 bis +40°C +4 bis +40°C
-
- Trockenlauf: nein nein
Zubehör Akkuspeicher:
ür diese Pumpensysteme sind Akkuspeicher in unterschiedlichen Größen
F
erhältlich. Fragen Sie einfach Ihren Händler!
Hinweis: Pumpe vor Frost schützen!
In kalten Wintermonaten muss die Pumpe aus dem Wasser genommen und an einem
warmen Ort aufbewahrt werden, das Solarmodul kann im Freien überwintern.
7. Sicherheitshinweise:
GEFAHR für Kinder! Halten Sie Kinder von den verschluckbaren Kleinteilen
(Steigrohr und Sprinkler) und dem Verpackungsmaterial fern. Es besteht
Erstickungsgefahr!
WARNUNG vor Stolpergefahr! Verlegen Sie das Anschlusskabel so, dass es nicht
zur Stolperfalle wird!
VORSICHT Sachschäden! Wenn Sie das Solarmodul ohne Modulhalterung aufstellen, müssen Sie auf ausreichende Standfestigkeit achten. Falls das Modul umkippt
oder ein Fremdkörper dagegen schlägt, kann das Solarmodul beschädigt werden.
Entsorgungshinweis für Elektrogeräte:
Werter Kunde,wenn Sie sich von dem Artikel trennen möchten,
entsorgen Sie ihn zu den aktuellen Bestimmungen.
Auskunft erteilt die kommunale Stelle.
Hersteller, Ersatzteilservice, Beratung:
esotec GmbH
Gewerbegebiet Weberschlag 9
D-92729 Weiherhammer
Tel.-Nr: +49 (0)9605-92206-28
Fax.-Nr: +49 (0)9605-92206-10
e-mail:[email protected]
Internet: www.esotec.de
Hersteller Art.-Nr:
Solar Pumpensystem Verona: 101702
Solar Pumpensystem Toskana: 101704
Copyright, Änderungen vorbehalten!
Page 2
Instruction manual
GB
Solar pond pump set
Verona and Toskana
hese instructions relate ONLY to this product and contain important informa-
T
ion for using the product for the first time. Please keep these instructions for
t
ater reference and should always accompany the product in the event of trans-
l
ference to a new user.
1. Introduction
ear Costumer, thank you for purchasing the solar pump kit.
D
With this solar pump kit you purchased a product manufactured according to the cur-
ent state of technology.
r
his product fulfils all requirements of the valid European and national regula-
T
ions. The conformity was proved. The relevant declarations and documentati-
t
on are deposited with the manufacturer.
o maintain this state and guarantee a safe operation, you as the user will have to fol-
T
ow this operating manual!
l
2. Safety Instructions
In case of damages caused by not following
his operating manual, the warranty rights
t
will expire! We exclude liability for any
consequential damages!
We exclude liability for property or
!
Due to safety and admission reasons (CE) it is not allowed to arbitrarily reconstruct
and/or change the solar pump kit.
herefore, please keep to the operating manual.
T
he accident prevention rules of the association of the industrial trade cooperative
T
association for electric plants and working material are to be considered in industrial
nvironments
e
3. Appropriate Use
- The pumping system is designed for the outdoor use in garden ponds.
- Direct solar radiation is required for the correct function.
- The pumping system is characterized by its easy assembly. Tools are not required for the assembly.
- The pump must not be used for the raising of drinking water.
- The performance may be adjusted via a controller on the pump.
- In order to avoid any disturbing lapping, simply telescope the telescopic ascending pipe at little.
- In order to safely interrupt the pumping it is required to interrupt the cable connection between solar module and pump.
4. Assembly and Initiation
The pumping system consists of the following parts:
1 piece solar module, 1 piece submerged pump in the plastic housing with a 5 m
connecting cable, 1 telescopic ascending pipe and 2 water nozzles.
1. Completely unroll the connecting cable on the pump.
2. Attach the telescopic ascending pipe onto the pump and then attach one of the
desired sprinklers onto the ascending pipe.
3. Put the pump in the pond on some stones. Avoid a location directly on the ground
of the pond because a lot of dirt is here sucked in by the pump which will then be
polluted very fast.
4. Now connect the plug of the pump with the socket of the solar module and screw
the cap.
Position the solar module in a sunny, shadow-free place facing south. You will find
suitable module brackets in the Internet under www.esotec.de.
personal damages caused by inappropriate
handling or not following the safety instructions.
- In these cases any guarantee rights will expire.
5. Service and Maintenance
In order to preserve the performance of the pump, it is required to wash out the pump
and its parts with warm water depending on the pollution of the water.
or directions for the service and maintenance of the pump storage, please see the
F
instruction of the pump storage.
ccasionally wipe the solar module clean with a soft and slightly moistened cloth.
O
ote: Before carrying out operations on the pump, interrupt the plug connection bet-
N
ween pump and solar module in order to avoid any unintentional starting during the
perations.
o
6. Technical Data
Solar pumping system Verona Toskana
- System voltage: 17 VDC 17 VDC
olar module
S
- Nominal power: 10 Wp 20 Wp
Nominal voltage: 17,5 V 17 V
Nominal current: 580 mA 1,2 A
Open-circuit voltage: 21,5 V 21 V
Short-circuit current: 630 mA 1,32 A
-
- Projection system: IP 65 IP 65
Temperature range: -30°C to +75°C -30°C to +75°C
Dimensions: 410 x 245 x 25 mm 530 x 360 x 25 mm
-
Water pump:
Operating voltage: 12 bis 24 V DC 12 bis 24 V DC
Current consumption (17 VDC): ap. 320 mA ap. 490 mA
-
- Max. delivery height (17 VDC): ap. 1,3 m ap. 1,7 m
- Delivery rate (bei 17 VDC): ap. 600 l/h ap. 1300 l/h
Protection system: IP 68 IP 68
Temperature range: +4 to +40°C +4 to +40°C
Dry running: no no
-
ote: Protect the pump from frost!
N
n cold winter months, it is required to take the pump out of the water and store it in
I
warm place. The solar module may be left outside during the winter.
a
Accessories accumulator storage:
ccumulator storages in different sizes are available for those pumping systems. Just
A
ask your dealer!
7. Safety Instructions:
DANGER for children! Keep children away from swallowable small parts (ascending
pipe and sprinklers) and the packaging material. Danger of suffocation!
WARNING: risk of stumbling! Lay the connecting cable so that it will not become a
trip hazard!
CAUTION Material damage! When setting up the solar module without module brakket, please pay attention to an adequate stability. The solar module may be damaged
in case of tipping or in case of an impact of a foreign object.
Disposal instruction for electric appliances:
Dear customer, if you want to get rid of the article, please dispose it
according to the current regulations. The municipal authority will pro-
vide you with information.
Manufacturer, spare parts, service:
esotec GmbH
Gewerbegebiet Weberschlag 9
D-92729 Weiherhammer
Tel.-Nr: +49 (0)9605-92206-28
Fax.-Nr: +49 (0)9605-92206-10
e-mail:[email protected]
Internet: www.esotec.de
Manufacturer item no.:
Solar Pumpensystem Verona: 101702
Solar Pumpensystem Toskana: 101704
Note: The plug is reverse-protected. Do not apply force when inserting the plug. The
glass of the solar modules is sensitive to breakage.
Attention: Risk of injury! A broken module may not be repaired and has to be disposed of environmentally sound.
Note: For further assembly instructions, please see the instruction of the water pump.
Copyright esotec GmbH
Page 3
Mode d'employ
F
Kit Pompe dʼétang solaire
Verona, Toskana
e mode dʻemploi sʻapplique exclusivement à la solaire.
C
Il contient des informations importantes concernant la mise en service et la
manipulation de la product. Ces informations doivent être observées même
orsque vous donnez ce produit à des tiers. Par conséquent, archivez ce mode
l
ʻemploi afin de pouvoir le relire ultérieurement.
d
1. Introduction
Cher client, nous vous remercions dʻavoir opté pour cette produit.
a product que vous venez dʻacheter est un produit qui a été conçu et fabriqué sui-
L
ant les dernières connaissances techniques.
v
e produit répond aux exigences des directives européennes et nationales en vigue-
C
ur. Sa conformité a été attestée et les explications et documents correspondants sont
éposés chez le fabricant.
d
fin de préserver lʻétat de la lampe et de garantir un fonctionnement sans dangers,
A
vous devez, en tant quʻutilisateur, observer ce mode dʻemploi !
2. Consignes de sécurité
En cas de dommages occasionnés suite à la
non-observation de ce mode dʻemploi, le droit
à la garantie est annulé !
Nous déclinons toute responsabilité en cas
-
!
our des raisons de sécurité et dʻhomologation (CE), la transformation et/ou la modi-
P
ication de la solaire de sa propre initiative nʻest pas autorisée. Veillez à ce que la
f
ampe solaire soit mise en service de façon conforme. A cet effet, observez ce mode
l
dʻemploi. Dans les établissements industriels, les prescriptions relatives à la préven-
ion contre les accidents, établies par lʻassociation de la corporation professionnelle
t
pour les installations et les moyens dʻexploitation électriques, doivent être respectées.
3. Utilisation conforme à lʼusage défini
- Ce système de pompe est conçu pour une utilisation extérieure dans les étangs
de jardin.
- Un rayonnement solaire direct est nécessaire au bon fonctionnement de la
pompe.
- Ce système de pompe est particulièrement caractérisé par une grande facilité de
montage. A cet effet, aucun outil nʻest nécessaire.
- La pompe ne doit pas être utilisée pour lʼalimentation de lʼeau potable.
- La puissance peut être modifiée au moyen dʼun régulateur situé sur la pompe.
- Afin dʼéviter un éventuel ruissellement gênant, rassemblez simplement le tuyau
de montée télescopique.
- Pour couper le débit en toute sécurité, vous devez interrompre la jonction de
câble entre le module solaire et la pompe.
4. Montage et mise en service
Le système de pompe est composé des parties suivantes :
1 module solaire, 1 pompe submersible dans un logement en plastique avec une
tuyauterie de raccordement de 5 m, 1 tuyau de montée télescopique et 2 buses
à eau.
1. Déroulez entièrement le cordon de raccordement de la pompe.
2. Embrochez le tuyau de montée télescopique sur la pompe, puis posez un des
sprinklers souhaités sur le tuyau de montée.
3. Posez la pompe sur quelques pierres dans lʻétang. Evitez un emplacement situé
directement au fond de lʻétang car une quantité particulièrement importante de
saleté est aspirée par la pompe et le filtre à eau sʻencrasse très rapidement.
4. A présent, connectez la fiche de la pompe à la douille du module solaire et vissez
à fond le capuchon.
Placez le module solaire à un endroit ensoleillé, sans ombre, plein sud. Vous
pourrez vous procurer des supports de module appropriés sur le site Internet
www.esotec.de.
de dommages consécutifs !
- En cas de dommages matériels ou corporels
occasionnés suite à une manipulation non
onforme ou à la non-observation des consignes
c
e sécurité, nous déclinons toute responsabilité.
d
- Dans ces cas, tout droit à la garantie est annulé.
5. Entretien et maintenance
Afin de préserver le rendement de la pompe, la pompe et ses composants doivent
être lavés à lʻeau tiède, suivant lʻencrassement de lʻeau.
ous trouverez des informations concernant lʼentretien et la maintenance de la
V
pompe dans le mode dʼemploi de la pompe.
ettoyez, de temps à autre, le module solaire avec un chiffon doux et légèrement
N
umidifié.
h
Remarque: Avant dʼexécuter des travaux sur la pompe, interrompez la connexion par
iches entre la pompe et le module solaire afin dʼéviter une mise en route non inten-
f
ionnelle pendant les travaux.
t
6. Caractéristiques techniques
Système de pompe solaire Verona Toskana
Tension du système: 17 VDC 17 VDC
-
Module solaire
Puissance nominale : 10 Wp 20 Wp
Tension nominale : 17,5 V 17 V
Courant nominal : 580 mA 1,2 A
Tension de marche à vide : 21,5 V 21 V
-
- Courant de court-circuit : 630 mA 1,32 A
Protection : IP 65 IP 65
Plage de température : -30°C á +75°C -30°C á +75°C
-
- Dimensions : 410 x 245 x 25 mm 530 x 360 x 25 mm
ompe à eau
P
Tension de service : 12 á 24 V DC 12 á 24 V DC
-
- Puissance absorbée (17 VDC): env. 320 mA env. 490 mA
- Hauteur de refoulement (17 VDC): env. 1,3 m env. 1,7 m
Débit (17 VDC): env. 600 l/h env. 1300 l/h
Protection : IP 68 IP 68
Plage de température de service: +4 á +40°C +4 á +40°C
-
- Fonctionnement à sec : non non
emarque : la pompe doit être protégée du gel!
R
endant les mois dʻhiver, la pompe doit être retirée de lʻeau et conservée dans un
P
endroit chaud, le module solaire peut résister à lʻhiver en plein air.
ccessoires de lʼaccumulateur:
A
Pour ces systèmes de pompes, des accumulateurs de différentes tailles sont disponibles. Nʼhésitez pas à demander à votre revendeur !
7. Consignes de sécurité
DANGER pour enfants! Tenez les enfants éloignés des petites pièces pouvant être
avalées (tuyau de montée et sprinkler) ainsi que des éléments dʼemballage. Il y a un
risque dʼétouffement !
MISE EN GARDE contre le risque de trébuchement! Posez le cordon de raccordement de telle manière à éviter des chutes dues à des trébuchements !
PRUDENCE! Dégâts matériels ! Si vous installez le module solaire sans support,
vous devez vous assurer que la stabilité est suffisante. Si le module bascule ou si un
corps étranger frappe contre ce dernier, le module solaire risque dʼêtre endommagé.
Consigne de mise au rebut dʼappareils électriques:
Cher client, si vous souhaitez vous séparer de lʼarticle, procédez à sa mise au rebut
en respectant les dispositions en vigueur.
Les services communaux vous fourniront plus de renseignements.
Manufacturer, spare parts, service:
esotec GmbH
Gewerbegebiet Weberschlag 9
D-92729 Weiherhammer
Tel.-Nr: +49 (0)9605-92206-28
Fax.-Nr: +49 (0)9605-92206-10
e-mail:[email protected]
Internet: www.esotec.de
Manufacturer item no.:
Solar Pumpensystem Verona: 101702
Solar Pumpensystem Toskana: 101704
Remarque: La fiche est protégée contre les inversions de polarité ; ne pas forcer
pour la brancher. Le verre du module solaire est fragile.
Attention! Risque de blessure ! Un module brisé ne peut être réparé et doit être éliminé conformément aux prescriptions relatives à la protection de lʻenvironnement.
Remarque: Vous trouverez dʼautres consignes de montage dans le mode dʼemploi
de la pompe à eau.
Copyright esotec GmbH
Page 4
Gebruiksaanwijzing
NL
Set zonnepompen voor vijvers
Verona, Toskana
Deze bedieningshandleiding hoort uitsluitend bij de product.
Deze bedieningshandleiding bevat belangrijke aanwijzingen voor de inbedrijf-
telling en de bediening. Let hierop, ook wanneer u dit product aan derden
s
verhandigt.
o
Archiveer bijgevolg deze bedieningshandleiding na het lezen.
1. Inleiding
Zeer geachte klant, wij danken u voor de aankoop van de product.
Met deze product heeft u een product gekocht dat volgens de huidige stand van de
echniek gebouwd werd. Dit product voldoet aan de vereisten van de geldige
t
uropese en nationale richtlijnen. De conformiteit werd bewezen, de dienovereen-
E
komstige verklaringen en documenten zijn bij de fabrikant gedeponeerd.
m deze status te behouden en om een gevaarloos bedrijf te verzekeren moet u, als
O
ebruiker, deze bedrijfshandleiding in acht nemen!
g
2. Veiligheidsaanwijzingen
- Bij schaden, die veroorzaakt worden door
et niet naleven van deze bedieningshandleiding,
h
vervalt de aanspraak op garantie!
!
bediening of het niet naleven van de veiligheidsaanwijzingen,
aanvaarden wij geen aansprakelijkheid.
In dergelijke gevallen vervalt elke aanspraak op garantie.
-
Omwille van veiligheids- en toelatingsredenen (CE) is het niet toegestaan om de zonnelamp eigenhandig om te bouwen en/of te veranderen. Verzeker een vakkundige
inbedrijfstelling van de product.
In industriële inrichtingen moeten de voorschriften voor de ongevallenpreventie van
e industriële beroepsvereniging voor elektrische installaties en bedrijfsmiddelen
d
ageleefd worden.
n
3. Reglementair voorgeschreven gebruik
- Het pompsysteem is voor het gebruik buiten in tuinvijvers ontworpen.
- Voor een correcte werking wordt direct zonlicht benodigd.
- Het pompsysteem weet zich in het bijzonder door zijn montagevriendelijkheid te
onderscheiden. Voor de opbouw is er geen gereedschap nodig.
- De pomp mag niet gebruikt worden om drinkwater te transporteren.
- Het vermogen kan door middel van een regelaar aan de pomp gewijzigd worden.
- Om een mogelijk storend kabbelen te vermijden, schuift u de telescopische
stijgbuis gewoon een beetje ineen.
- Om het transport veilig te onderbreken, moet u de kabelverbinding tussen zonnemodule en pomp onderbreken.
4. Montage en ingebruikname
Het pompsysteem bestaat uit volgende onderdelen:
1 st. zonnemodule, 1 st. dompelpomp in een kunststofbehuizing met 5 m netsnoer, 1 telescopische stijgbuis en 2 watersproeiers.
1. Rol het aansluitsnoer aan de pomp volledig uit.
2. Speld de telescopische stijgbuis op de pomp en plaats dan één van de gewenste
sprinklers op de stijgbuis.
3. Plaats de pomp in de bijver op enkele stenen. Vermijd een locatie vlak op de
vijverbodem omdat er hier erg veel vuil door de pomp aangezogen wordt en deze
dan zeer snel vervuild geraakt.
4. Verbind nu de stekker van de pomp met het contactvoetje van de zonnemodule
en schroef de kap vast.
Installeer de zonnemodule op een zonnige, schaduwvrije plaats met zuidelijke ligging. Passende modulehouders vindt u op het Internet: www.esotec.de.
- Wij aanvaarden geen aansprakelijkheid
oor volgschaden!
v
Bij materiële of persoonlijke schaden, die
-
veroorzaakt worden door een onvakkundige
5. Verzorging en onderhoud
Om het vermogen van de pomp in stand te houden, moeten de pomp en de onderdelen van de pomp al naargelang de watervervuiling met warm water uitgewassen
orden.
w
oor de verzorging en het onderhoud van de pomp verwijzen wij naar de handleiding
V
van de pomp.
Veeg de zonnemodule af en toe met een zacht en lichtjes bevochtigd doekje schoon.
pmerking: voordat u werkzaamheden aan de pomp doorvoert, onderbreekt u de
O
teekverbinding tussen pomp en zonnemodule om een onopzettelijke inschakeling
s
tijdens de werkzaamheden te voorkomen.
. Technische gegevens
6
onnepompsysteem Verona Toskana
Z
- Systeemspanning: 17 VDC 17 VDC
Zonnemodule
Nominaal vermogen: 10 Wp 20 Wp
Nominale spanning: 17,5 V 17 V
-
- Nominale stroom: 580 mA 1,2 A
Nullastspanning: 21,5 V 21 V
Kortsluitstroom: 630 mA 1,32 A
Beschermingsklasse: IP 65 IP 65
Temperatuurbereik: -30°C to +75°C -30°C to +75°C
-
- Afmetingen: 410 x 245 x 25 mm 530 x 360 x 25 mm
aterpomp:
W
- Bedrijfsspanning: 12 bis 24 V DC 12 bis 24 V DC
- Stroomopname (bij 17 VDC): ca. 320 mA ca. 490 mA
Max. opvoerhoogte (bij 17 VDC): ca. 1,3 m ca. 1,7 m
Slagvolume (bij 17 VDC): ca. 600 l/h ca. 1300 l/h
-
- Beschermingsklasse: IP 68 IP 68
- Bedrijfstemperatuurbereik: +4 to +40°C +4 to +40°C
Drooglopen: neen neen
-
oebehoren accumulator:
T
Voor deze pompsystemen zijn er accumulators in verschillende grootten verkrijgbaar.
aadpleeg gewoon uw handelaar!
R
pmerking: pomp tegen vorst beschermen!
O
Tijdens koude wintermaanden moet de pomp uit het water genomen en op een
warme plaats bewaard worden, de zonnemodule kan in de open lucht overwinteren.
7. Veiligheidsinstructies:
GEVAAR voor kinderen! Houd kinderen op een veilige afstand van inslikbare, klei-
ne onderdelen (stijgbuis en sprinklers) en het verpakkingsmateriaal. Er bestaat verstikkingsgevaar!
WAARSCHUWING voor struikelgevaar! Leg het aansluitsnoer zodanig, dat het
geen struikelval wordt!
OPGEPAST: materiële schade! Als u de zonnemodule zonder modulehouder installeert, moet u op voldoende stabiliteit letten. Indien de module omkantelt of er een
vreemd voorwerp tegen slaat, kan de zonnemodule beschadigd worden.
Aanwijzing met het oog op de afvalverwijdering van
elektrische apparaten:
Geachte klant, voer het artikel in overeenstemming met de
actuele bepalingen af als u er afscheid van wilt nemen.
Informatie verstrekt u de gemeentelijke overheid.
Manufacturer, spare parts, service:
esotec GmbH
Gewerbegebiet Weberschlag 9
D-92729 Weiherhammer
Tel.-Nr: +49 (0)9605-92206-28
Fax.-Nr: +49 (0)9605-92206-10
e-mail:[email protected]
Internet: www.esotec.de
Manufacturer item no.:
Solar Pumpensystem Verona: 101702
Solar Pumpensystem Toskana: 101704
Opmerking: de stekker is beschermd tegen een verwisseling van de polen, er mag
bij het insteken geen geweld toegepast worden. Het glas van de zonnemodule is
gevoelig voor breuken.
Opgelet: gevaar voor verwondingen! Een gebroken module kan niet meer gerepareerd worden en moet op milieuvriendelijke wijze afgevoerd worden.
Opmerking: gelieve voor bijkomende montage-instructies de handleiding van de
waterpomp te raadplegen.
Copyright esotec GmbH
Loading...
