EPSON SC-T5200D User Manual

Руководство пользователя

CMP0070-00 RU

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Авторские права и торговые марки

Никакую часть данного документа нельзя воспроизводить, хранить в поисковых системах или передавать в любой форме и любыми способами (электронными, механическими, путем копирования, записи или иными) без предварительного письменного разрешения Seiko Epson Corporation. Информация, содержащаяся в документе, предназначена исключительно для использования с данным устройством Epson. Epson не несет ответственности за применение сведений, содержащихся в этом документе, к другим устройствам.

Seiko Epson Corporation и ее филиалы не несут ответственности перед покупателями данного продукта или третьими сторонами за понесенные ими повреждения, потери, сборы или затраты, вызванные несчастными случаями, неправильным использованием продукта, недозволенной модификацией, ремонтом или изменением продукта и невозможностью (исключая США) строгого соблюдения инструкций по работе и обслуживанию, разработанных Seiko Epson Corporation.

Seiko Epson Corporation не несет ответственности за любые повреждения или проблемы, возникшие из-за использования любых функций или расходных материалов, не являющихся оригинальными продуктами Epson (Epson Original Products) или продуктами, одобренными Epson (Epson Approved Products).

Seiko Epson Corporation не несет ответственности за любые повреждения, возникшие из-за электромагнитных наводок, вызванных использованием любых интерфейсных кабелей, не являющихся продуктами, одобренными Seiko Epson Corporation (Epson Approved Products).

EPSON

, Epson UltraChrome®, EPSON EXCEED YOUR VISION, EXCEED YOUR VISION и их логотипы являются товарными знаками Seiko

Epson Corporation.

Microsoft

Apple

Intel

PowerPC

Adobe, Adobe RGB (1998), Lightroom, Photoshop, PostScript, PostScript Systems Incorporated в США и/или других странах.

HP-GL/2

Android является товарным знаком Google Inc.

Общее примечание. Прочие названия продуктов упоминаются в документе только для идентификации и могут являться торговыми марками соответствующих владельцев. Epson отрицает владение любыми правами на эти марки.

, Windows®, Windows Vista® и PowerPoint® являются товарными знаками корпорации Майкрософт.

, Macintosh® и Mac OS® являются товарными знаками Apple Inc.

является товарным знаком корпорации Intel.

является товарным знаком International Business Machines Corporation.

3™ и Reader являются зарегистрированными товарными знаками Adobe

и HP RTL® являются товарными знаками Hewlett-Packard Corporation.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Содержание

Авторские права и торговые марки

Введение

Важные инструкции по безопасности.......... 7

Выбор места для установки................ 7

При установке устройства................ 7

При работе с устройством................. 8

При работе с чернильными картриджами

..................................... 8

Примечание к этому руководству............. 8

Значение символов...................... 8

Иллюстрации.......................... 9

Версии операционных систем.............. 9

Элементы устройства..................... 10

Лицевая сторона....................... 10

Тыльная сторона....................... 14

Рулонное устройство 2 (SC-T7200D Series/

SC-T5200D Series)...................... 15

Адаптер рулонной бумаги................ 15

Панель управления..................... 16

Вид экрана............................ 18

Функции............................... 21

Обеспечение высокой

производительности.................... 21

Реализация печати с высоким разрешением

.................................... 22

Требование к простоте использования...... 23

Примечания по использованию и хранению

принтера............................... 24

Размер необходимого пространства........ 24

Примечания по работе с принтером........ 25

Когда принтер не используется............ 25

Обращение с чернильными картриджами

.................................... 26

Обращение с бумагой................... 27

Знакомство с программным обеспечением

принтера............................... 29

Содержание диска с ПО................. 29

Обзор установленного в принтере

программного обеспечения............... 30

Сводка по драйверу принтера............. 32

Использование Remote Manager........... 34

Прикрепление адаптера рулонной бумаги

.................................... 36

Загрузка рулонной бумаги или рулонной

бумаги 1.............................. 37

Загрузка рулонного устройства 2 (только

SC-T7200D Series/SC-T5200D Series). ....... 40

Обрезка рулонной бумаги................ 41

Снятие рулонной бумаги или рулонного

устройства 1.......................... 43

Снятие рулонного устройства 2 (только SC-

T7200D Series/SC-T5200D Series). .......... 45

Загрузка и извлечение форматных листов..... 47

Загрузка форматных листов.............. 47

Извлечение форматных листов............ 48

Загрузка и извлечение плаката.............. 49

Загрузка плаката....................... 49

Извлечение плаката.................... 51

Просмотр и изменение настроек носителей.... 52

Замена бумаги........................... 54

Использование корзины для бумаги (SCT7200 Series/SC-T5200 Series/SC-T3200 Series)

...................................... 55

Хранение и открытие................... 56

Настройка положения.................. 57

Использование корзины для бумаги большого объема (SC-T7200D Series/SC-

T5200D Series)........................... 59

Хранение и настройка положения......... 59

Использование автоматического натяжного

ролика (только для SC-T7200 Series).......... 61

Использование панели управления......... 62

Прикрепление бумаги................... 63

Извлечение бумаги из автоматического

натяжного ролика...................... 67

Базовые методы печати(Windows)........... 68

Базовые методы печати(Mac OS X)........... 72

Область печати.......................... 75

Область печати для рулонной бумаги....... 75

Область печати на форматных листах....... 76

Отключение питания с помощью Таймер

откл. питания........................... 76

Отмена печати........................... 77

Основные операции

Загрузка и извлечение рулонной бумаги....... 36

Сохранение и повторная печать с дополнительного жесткого диска

Сводка по функциям...................... 79

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Содержание

Сохранение заданий печати................ 80

Просмотр, печать и удаление сохраненных

заданий печати.......................... 81

Копирование и сканирование

Широкоформатное копирование и сканирование с помощью многофункционального сканера

(дополнительно)......................... 83

Сводка по функциям.................... 83

Запуск Copy Manager.................... 84

Подготовка к сканированию.............. 85

Примечания к загрузке документов в

сканер............................... 86

Загрузка документов.................... 87

Изменение направления выгрузки

документа и точность сканирования....... 88

Широкоформатное копирование.......... 89

Широкоформатное сканирование.......... 90

Операции с файлами изображений, которые были отсканированы или

получены............................. 91

Создание увеличенных копий с

использованием сканера A3 или A4 .......... 93

Подключение сканера................... 93

Создание увеличенных копий............. 94

Размещение документов в сканере. . . . . . . . . 95

Автоматическое переключение рулонной бумаги перед печатью (только SC-T7200D

Series/SC-T5200D Series). ................. 108

Переключение на рулонное устройство 1

или 2 по типу бумаги................... 108

Переключение на рулонное устройство 1

или 2 по размеру документа............. 110

Переключение на рулонное устройство с

наибольшим остатком бумаги (рулонное

устройство 1/2) перед печатью, если бумага

заканчивается........................ 112

Печать без полей........................ 114

Методы печати без полей............... 114

Поддерживаемые размеры носителей для

печати без полей...................... 114

Сведения об обрезке рулонной бумаги..... 116

Установка настроек печати.............. 118

Коррекция цветов и печать................ 120

Многостраничная печать/печать плакатов. . . . 124

Folded Double-Side (Согнутая

двусторонняя) (только Windows)......... 125

N-up (Страниц на листе)................ 125

Poster (Плакат) (только Windows)......... 126

Печать нескольких документов (Layout Manager (Диспетчер макета))(только для

Windows).............................. 131

Установка настроек печати.............. 132

Сохранение и восстановление настроек. . . . 133

Печать из папки

Сводка по функциям...................... 96

Подготовка к запуску функции Печать из

папки.................................. 97

Подготовка к запуску функции Печать из

папки.................................. 97

Дополнительные способы печати

Увеличенные копии, а также горизонтальные

и вертикальные плакаты................... 99

Подгонка документов по ширине рулонной

бумаги.............................. 100

Выбор размера печати.................. 101

Подгонка документов под выходной

размер.............................. 102

Печать нестандартных размеров............ 103

Печать чертежей САПР................... 106

Печать в режиме CAD / Line Drawing (CAD/

Линейный рисунок) драйвера принтера. . . . 106

Печать в режимах эмуляции HP-GL/2 и HP

RTL ................................ 107

Печать с использованием функции управления цветом

О функции управления цветом............. 134

Настройки управления цветами при печати. . . 135

Установка профилей................... 135

Настройка работы системы управления

цветом в приложениях................... 136

Настройка управления цветами из драйвера

принтера.............................. 138

Печать с использованием функции управления цветом Host ICM (Windows). . . 138

Печать с использованием функции управления цветом ColorSync (в Mac OS X)

................................... 139

Печать с управлением цветом с помощью

драйвера ICM(только для Windows). . . . . . . 140

Советы по использованию драйвера принтера(Windows)

Доступ к экрану настроек................. 143

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Содержание

На control panel (панели управления)...... 143

Обращение к справке.................... 144

Доступ к справке кнопкой Help (Справка)

................................... 144

Доступ к справке щелчком по правой

кнопке мыши......................... 144

Настройка интерфейса драйвера принтера. . . . 145

Сохранение группы выбранных настроек. . . 145

Добавление типов носителей............ 145

Настройка отображаемых элементов. . . . . . 146

Обзор вкладки Utility (Сервис)............. 148

Удаление драйвера принтера............... 150

Советы по использованию драйвера принтера(Mac OS X)

Доступ к экрану настроек................. 151

Обращение к справке.................... 151

Использование Epson Printer Utility 4........ 151

Запуск Epson Printer Utility 4............. 151

Функции Epson Printer Utility 4........... 152

Удаление драйвера принтера............... 153

Удаление EPSON LFP Remote Panel 2...... 153

Очистка наружных поверхностей принтера

................................... 209

Очистка внутреннего пространства. . . . . . . 210

Очистка многофункционального сканера

(дополнительно)........................ 211

Решение проблем

Что следует предпринимать при отображении

сообщения............................. 213

При возникновении сервисной ошибки или ошибки, требующей обращения в сервисную

службу................................ 218

Устранение неполадок.................... 219

Вы не можете выполнить печать (так как

принтер не работает)................... 219

Принтер издает звуки как при печати, но не

печатает............................. 221

Документы печатаются не так, как вы

ожидали............................ 222

Проблемы, связанные с подачей и выводом

бумаги.............................. 226

Прочее.............................. 229

Проблемы, когда подключен дополнительный многофункциональный

сканер.............................. 230

Работа с меню панели управления

Работа с меню.......................... 154

Список меню........................... 156

Описания меню......................... 165

Меню Задание печати.................. 165

Меню Бумага......................... 168

Меню Обслуживание.................. 172

Меню Настройка...................... 173

Меню Увеличенная копия............... 194

Меню Широкоформатное копирование/

сканирование........................ 195

Обслуживание

Настройка печатающей головки............ 200

Проверка состояния дюз................ 200

Очистка печатающей головки............ 201

Регулировка печатающей головки

(Калибровка головки).................. 203

Замена расходных материалов............. 205

Замена чернильных картриджей.......... 205

Замена Maintenance Boxes (Емкость для

отработанных чернил).................. 207

Замена резака........................ 208

Очистка принтера....................... 209

Приложение

Дополнительное оборудование и расходные

материалы............................. 234

Поддерживаемые типы носителей.......... 237

Таблица специальных носителей Epson. . . . 237

Допустимые размеры бумаги, доступные в

продаже............................. 246

Перед печатью на носителях сторонних

производителей....................... 247

Примечания к перемещению или

транспортировке принтера................ 248

Примечания к перемещению принтера..... 248

Примечания к транспортировке.......... 249

Примечания по повторному

использованию принтера............... 250

Требования к системе.................... 251

Требования к системе драйвера принтера

................................... 251

Требования к системе для Copy Manager. . . 251

Таблица спецификаций................... 252

Соответствие стандартам и допускам...... 255

Информация для потребителя........... 255

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Содержание

Служба поддержки

Веб-сайт технической поддержки........... 257

Обращение в службу поддержки

пользователей продукции EPSON........... 257

Перед обращением в Epson.............. 257

Служба поддержки пользователей в

Северной Америке.................... 258

Служба поддержки пользователей в

Европе.............................. 258

Служба поддержки пользователей в

Тайване............................. 258

Служба поддержки пользователей в

Австралии........................... 259

Служба поддержки пользователей в

Сингапуре........................... 260

Служба поддержки пользователей в

Таиланде............................ 260

Служба поддержки пользователей во

Вьетнаме............................ 260

Служба поддержки пользователей в

Индонезии........................... 261

Служба поддержки пользователей в

Гонконге............................ 261

Служба поддержки пользователей в

Малайзии........................... 262

Служба поддержки пользователей в Индии

................................... 262

Служба поддержки пользователей на

Филиппинах......................... 263

Условия лицензионных соглашений об использовании ПО

ЛИЦЕНЗИИ НА ПО С ОТКРЫТЫМ

ИСХОДНЫМ КОДОМ................... 264

Bonjour............................. 266

Другие лицензионные соглашения.......... 271

Info-ZIP copyright and license............. 271

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

❏ Подключайте все устройства к правильно

Введение

Важные инструкции по

заземленным розеткам электропитания. Не подключайте устройства к розеткам, от которых питаются регулярно включающиеся и выключающиеся копировальные аппараты или системы кондиционирования.

безопасности

Перед началом работы с принтером прочитайте все инструкции. Также следуйте всем предупреждениям и инструкциям, которые нанесены на корпус устройства.

Выбор места для установки

❏ Размещайте устройство на плоской устойчивой

поверхности, площадь которой больше площади основания устройства. Устройство не будет работать правильно, если оно установлено под углом или качается.

❏ Не устанавливайте устройство в местах,

подверженных резким изменениям температуры и влажности. Держите принтер вдали от прямых солнечных лучей, источников яркого света и тепла.

❏ Избегайте мест, подверженных вибрации и

ударам.

❏ Не помещайте устройство в пыльные места.

❏ Не подключайте устройство к розеткам,

оснащенным настенными выключателями или автоматическими таймерами.

❏ Устанавливайте компьютер и устройство вдали

от потенциальных источников помех, таких, как громкоговорители или базовые модули беспроводных телефонов.

❏ Используйте источник питания только того

типа, который указан на этикетке продукта.

❏ Используйте только шнур питания, который

поставляется с устройством. Применение другого шнура может привести к возгоранию или поражению электрическим током.

❏ Не используйте поврежденный или перетертый

шнур питания.

❏ Если вы используете удлинитель с устройством,

убедитесь, что суммарная нагрузка всех устройств, подключенных к удлинителю, не превышает максимально допустимой. Также убедитесь, что общая нагрузка всех устройств, подключенных к удлинителю, не превышает максимально допустимую розеткой.

❏ Устройство должно находиться рядом с

электрической розеткой, от которой шнур питания можно легко отсоединить.

При установке устройства

❏ Не блокируйте и не закрывайте отверстия на

корпусе продукта.

❏ Не вставляйте предметы в отверстия корпуса.

Будьте осторожны, не проливайте на устройство жидкости.

❏ Шнур питания, прилагаемый к устройству,

предназначен для использования только с этим устройством. Применение этого шнура для подключения другой аппаратуры может привести к возгоранию или поражению электрическим током.

❏ Не пытайтесь самостоятельно осматривать или

ремонтировать устройство.

❏ Отключите устройство от источника питания и

обратитесь для обслуживания к квалифицированному персоналу в следующих случаях:

Шнур питания или вилка повреждены; внутрь устройства попала жидкость; устройство упало или поврежден корпус; устройство работает неправильно или заметно медленнее.

❏ Если вы намерены использовать принтер в

Германии, соблюдайте следующие условия:

для защиты от короткого замыкания и избыточного тока электросеть здания должна быть оборудована 10 или 16-амперными автоматическими выключателями.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

❏ Если вилка повреждена, замените весь кабель

или обратитесь к квалифицированному электрику. Если в вилку устанавливается предохранитель убедитесь, что вы заменили его предохранителем подходящего размера и номинала.

При работе с устройством

❏ Не помещайте руки внутрь устройства и не

прикасайтесь к чернильным картриджам во время печати.

❏ Не передвигайте печатающие головки

самостоятельно, этим вы можете повредить принтер.

❏ Всегда выключайте принтер при помощи

кнопки Power (Питание) на панели управления. Если нажать на эту кнопку, индикатор Power (Питание) начнет мигать и погаснет. Не отключайте принтер от источника питания и не выключайте источник питания, пока индикатор Power (Питание) не прекратит мигать.

❏ Не прикасайтесь к микросхеме сбоку

картриджа. Это может привести к ошибкам печати.

❏ На микросхему чернильного картриджа

записана различная информация о картридже, например объем оставшихся чернил, поэтому можно свободно доставать и заново устанавливать картридж. Учтите, что некоторое количество чернил расходуется при каждой установке картриджа, поскольку устройство автоматически проводит инициализацию картриджа.

❏ Если вы достаете картридж из устройства для

последующего использования, обязательно примите меры для защиты области подачи чернил от пыли и грязи; храните картридж в тех же условиях, что и устройство. Клапан на отверстии для подачи чернил предназначен для удержания чернил, которые могут просочиться из картриджа, но необходимо соблюдать осторожность, чтобы не испачкать предметы, которых касается картридж. Не прикасайтесь к области подачи чернил.

При работе с чернильными картриджами

❏ Держите чернильные картриджи в местах,

недоступных детям.

❏ При попадании чернил на кожу тщательно

смойте их водой с мылом. При попадании чернил в глаза немедленно промойте их водой.

❏ Перед установкой нового чернильного

картриджа хорошо встряхните его (около 15 раз за 5 секунд) в горизонтальной плоскости с 5-сантиметровой амплитудой.

❏ Используйте картриджи до даты, указанной на

упаковке.

❏ Для достижения оптимальных результатов

старайтесь израсходовать чернильный картридж в течение года с момента установки.

❏ Не разбирайте чернильные картриджи и не

пытайтесь их заправить. Это может повредить печатающую головку.

Примечание к этому руководству

Значение символов

Предупрежде ние

Предостер ежение

Важно!

Предупреждения необходимо внимательно выполнять во избежание травм.

Предостережения необходимо соблюдать для предотвращения повреждений принтера и во избежание травм.

Примечания содержат важную информацию о работе с устройством.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

Примечание.

Советы содержат дополнительную или просто полезную информацию о работе с устройством.

Иллюстрации

Если не указано иного, на иллюстрациях в этой документации показано устройство SC-T7200 Series.

Версии операционных систем

В этой документации используются следующие сокращения.

Windows относится к Windows 10, 8.1, 8, 7, Vista, XP.

❏ Windows 10 означает Windows 10 Home,

Windows 10 Pro, Windows 10 Enterprise и Windows 10 Education.

❏ Windows Server 2008 x64 относится к Windows

Server 2008 x64 Standard Edition, Windows Server 2008 x64 Enterprise Edition, Windows Server 2008 R2 Standard Edition, and Windows Server 2008 R2 Enterprise Edition.

❏ Windows Server 2003 относится к Windows

Server 2003 Standard Edition и Windows Server 2003 Enterprise Edition.

❏ Windows Server 2003 x64 относится к Windows

Server 2003 x64 Standard Edition и Windows Server 2003 x64 Enterprise Edition.

Macintosh означает Mac OS X

❏ Mac OS X означает Mac OS X 10.5.8 и более

поздние версии.

❏ Windows 8.1 относится к Windows 8.1, Windows

8.1 Pro и Windows 8.1 Enterprise.

❏ Windows 8 относится к Windows 8, Windows 8

Pro и Windows 8. Enterprise.

❏ Windows 7 означает Windows 7 Home Basic,

Windows 7 Home Premium, Windows 7 Professional иWindows 7 Ultimate.

❏ Windows Vista означает Windows Vista Home

Basic Edition, Windows Vista Home Premium Edition, Windows Vista Business Edition, Windows Vista Enterprise Edition и Windows Vista Ultimate Edition.

❏ Windows XP означает Windows XP Home

Edition, Windows XP Professional x64 Edition и Windows XP Professional.

❏ Windows Server 2012 относится к Windows

Server 2012 Essentials Edition, Server 2012 standard Edition.

❏ Windows Server 2008 относится к Windows

Server 2008 Standard Edition и Windows Server 2008 Enterprise Edition.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

Элементы устройства

Лицевая сторона

На иллюстрации показано устройство SC-T7200 Series. Эксплуатация устройства не меняется при другой форме корзины для бумаги и отличии других элементов.

A Крышка принтера

Откройте эту крышку для очистки устройства или устранения замятия бумаги.

B Опора для печати плакатов

Поднимите эту опору, чтобы на ней можно было разместить носитель для печати плакатов. Эта опора обеспечивает плавную подачу плаката.

U «Загрузка и извлечение плаката» на стр. 49

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

C Крышки отсеков обслуживания

Эти крышки следует открывать, если необходимо заменить Maintenance Box (Емкость для отработанных чернил).

Некоторые модели оснащаются только правой крышкой.

U «Замена Maintenance Boxes (Емкость для отработанных чернил)» на стр. 207

D Корзина для бумаги/корзина для бумаги большого объема

Выход из принтера собирается в этом лотке, что обеспечивает чистоту носителей и отсутствие складок.

Устройство SC-T3200 Series, оснащенное корзиной для бумаги, может поставляться в комплекте с допол‐ нительной стойкой (24 дюйма).

U «Использование корзины для бумаги (SC-T7200 Series/SC-T5200 Series/SC-T3200 Series)» на стр. 55

U «Использование корзины для бумаги большого объема (SC-T7200D Series/SC-T5200D Series)» на

стр. 59

E Ролики

На каждой ножке стойки установлено по два ролика. Как правило, ролики блокируются после установки принтера на месте.

F Направляющие стопки

(только SC-T7200 Series/SC-T5200 Series/SC-T3200 Series)

Положение направляющей следует выбирать в зависимости от размера носителей, которые будут выхо‐ дить в корзину для бумаги.

U «Использование корзины для бумаги (SC-T7200 Series/SC-T5200 Series/SC-T3200 Series)» на стр. 55

G Рычаг перемещения направляющей стопки

(только SC-T7200 Series/SC-T5200 Series/SC-T3200 Series)

Используйте для выбора положения направляющей стопки.

H Крышка отсека для картриджей

Открывайте данную крышку, когда требуется замена картриджа.

U «Замена чернильных картриджей» на стр. 205

I Чернильные картриджи

Установите чернильные картриджи во все слоты.

J Разъем для шнура питания

Служит для подсоединения входящего в комплект шнура электропитания.

K Порт расширения

Служит для подключения таких устройств, как многофункциональный сканер.

L Разъем USB

Служит для подключения к компьютеру с помощью USB-кабеля.

M Сетевой порт

Подключите к данному разъему сетевой кабель.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

N Индикатор данных

Состояние сетевого подключения и получение данных обозначается горящим или мигающим индикато‐ ром.

Горит : Сеть подключена.

Мигает : Принимаются данные.

O Индикаторы состояния

Цвет индикатора определяет скорость передачи данных по сети.

Не горит : 10Base-T

Красный : 100Base-T

Зеленый : 1000Base-T

P Панель управления

U «Панель управления» на стр. 16

Q Индикатор предупреждений

Данный индикатор горит или мигает при обнаружении ошибки.

Горит или ми‐

: Произошла ошибка. Горение или мигание индикатора зависит от типа ошибки. На панели

управления отображается описание ошибки.

гает

Не горит : Ошибок не обнаружено.

R Опора для рулона

При загрузке рулонной бумаги поместите ее на опору и прикрепите адаптеры.

U «Прикрепление адаптера рулонной бумаги» на стр. 36

S Направляющие адаптеров

Служат для контроля положения рулонной бумаги. Двигайте рулон вдоль этих направляющих для встав‐ ки в отверстия адаптеров.

U «Прикрепление адаптера рулонной бумаги» на стр. 36

T Рычаг блокировки рулона

Рычаг, закрепляющий рулонную бумагу после вставки рулона в отверстия адаптеров.

U Держатель адаптера

Адаптер рулонной бумаги помещается в этот держатель после прикрепления к рулону.

V Слот для бумаги

Слот, через который при печати подается рулонная бумага и отдельные листы.

Отдельные листы следует подавать по одному.

W Печатающая головка

Двигаясь влево и вправо, под высоким давлением распыляет чернила через дюзы.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

X Крышка для рулонной бумаги

Служит для защиты рулонной бумаги. При использовании принтера эта крышка должна быть закрыта за исключением загрузки или извлечения рулонной бумаги.

Y Направляющая для выхода бумаги

Служит для надлежащего выхода бумаги из принтера в корзину для бумаги.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

Тыльная сторона

На иллюстрации показано устройство SC-T7200D Series.

A Слот расширения

Слот для подключения дополнительного жесткого диска или модуля расширения Adobe PostScript 3.

B Разъем для рулонного устройства 2

(только SC-T7200D Series/SC-T5200D Series)

Подключите соединительный кабель рулонного устройства 2.

Обычно кабель подключается при использовании принтера.

C Задняя крышка

(только SC-T7200D Series/SC-T5200D Series)

Если застряла рулонная бумага, загруженная в рулонное устройство 2, откройте крышку и извлеките замявшуюся бумагу.

При работе с принтером обычно закрыта.

U «Замятие рулонной бумаги» на стр. 227

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

Рулонное устройство 2 (SC-T7200D Series/SC-T5200D Series)

На иллюстрации показано устройство SC-T7200D Series.

Двигайте адаптер рулонной бумаги, загружен‐ ный рулоном, вдоль этих направляющих для вставки в отверстия адаптеров.

U «Загрузка рулонного устройства 2 (только

SC-T7200D Series/SC-T5200D Series)» на стр. 40

D Держатель адаптера

Адаптер рулонной бумаги помещается в этот держатель после прикрепления к рулону.

E Рычаг блокировки рулона

Рычаг, закрепляющий рулонную бумагу после вставки рулона в отверстия адаптеров.

Адаптер рулонной бумаги

A Слот для бумаги

Слот для вставки рулонной бумаги.

U «Загрузка рулонного устройства 2 (только

SC-T7200D Series/SC-T5200D Series)» на стр. 40

B Выдвижные ручки

При загрузке или извлечении рулонной бумаги держитесь за эти ручки и тяните или толкайте рулонное устройство 2.

U «Загрузка рулонного устройства 2 (только

SC-T7200D Series/SC-T5200D Series)» на стр. 40

Используйте поставляемый в комплекте адаптер рулонной бумаги для загрузки ее в принтер.

U «Прикрепление адаптера рулонной бумаги» на

стр. 36

A Рычаг блокировки адаптера

C Направляющие адаптеров

Поднимите для разблокировки, опустите для блокировки. Разблокируйте при прикреплении рулона к адаптеру, блокируйте после прикрепле‐ ния рулона.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

B Рычаг размера

Устанавливайте положение в соответствии с размером сердцевины рулона.

Панель управления

Кнопка P (кнопка питания)

С помощью данной кнопки осуществляется включение и выключение принтера.

Индикатор P (индикатор питания)

Горит или мигает, отображая состояние принте‐ ра.

Горит : Принтер включен.

Мигает : Принтер принимает данные, выпол‐

няет прочистку печатающей голов‐ ки или другие операции, осуще‐ ствляемые в процессе выключения.

Не горит : Принтер выключен.

C Кнопка ( (кнопка загрузки и удаления

бумаги)

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

Нажатие этой кнопки приводит к переходу в ме‐ ню Замените/извлек. бум. Инструкции по загруз‐ ке и извлечению бумаги можно отобразить, вы‐ делив Вывод бумаги или тип бумаги, загружен‐ ный на данный момент, затем нажав кнопку Z. Следуйте инструкциям на экране для загрузки или извлечения бумаги.

D Экран

Отображает состояние принтера, меню, сообще‐ ния об ошибках и т. д. U «Вид экрана» на

стр. 18

E Кнопка Menu

Отображает меню вкладки, выбранной на экра‐ не. (За исключением вкладок

и +.)

U «Работа с меню панели управления» на

стр. 154

F Кнопка y (кнопка возврата)

Нажатие этой кнопки при отображении меню позволяет перейти на один уровень выше в ие‐ рархии меню. U «Работа с меню» на стр. 154

❏ Отображает меню вкладки, выбранной на экране.

U «Работа с меню панели управления» на

стр. 154

❏ При отображении меню и выделении элемента

нажатие этой кнопки приводит к появлению подменю для выбранного элемента.

❏ Если кнопка нажата при выборе параметра в меню,

задается значение параметра или выполняется соответствующее действие.

J Кнопка (кнопка Справка)

За исключением времени выполнения печати нажатие этой кнопки приводит к отображению меню Справка. Выделите элемент и нажмите кнопку Z для просмотра соответствующей справки.

K Кнопка " (кнопка обслуживания)

Служит для отображения меню Обслуживание, которое используется для проверки дюз и очист‐ ки головок.

U «Настройка печатающей головки» на

стр. 200

l/r (кнопки со стрелками влево и вправо)

❏ С помощью этих кнопок можно выбрать вкладки.

Выбранная вкладка выделяется, а в информационной области экрана появляется содержимое соответствующей вкладки.

U «Вид экрана» на стр. 18

❏ При отображении меню эти кнопки можно

использовать для перемещения курсора или удаления символов при вводе текста в таких элементах, как Название параметра и IP-адрес.

u/d (кнопки вверх/вниз)

При работе с меню данные кнопки могут быть использованы для выбора параметров меню и их значений. U «Работа с меню» на стр. 154

I Кнопка Z

L Кнопка W (кнопка паузы/отмены)

❏ Если данная кнопка нажата в процессе печати,

принтер останавливает печать и переходит в состояние ожидания (пауза). Для выхода из режима ожидания (паузы) следует нажать кнопку W или выбрать Отмена паузы на экране и нажать кнопку Z. Для отмены выполняемого задания печати следует выбрать на экране Отмена задания и нажать кнопку Z.

❏ Нажатие этой кнопки во время отображения меню

или справки приводит к закрытию меню или справки и возвращению принтера в рабочее состояние.

M Кнопка ) (кнопка подачи/обрезки

носителей)

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

❏ Эта кнопка используется только при работе с

рулонной бумагой. Если в принтер загружены форматные листы или плакат, нажатие этой кнопки ни к чему не приведет.

❏ Используется для ручной обрезки рулонной

бумаги с помощью встроенного резака.

U «Метод обрезки вручную» на стр. 42

❏ Если в настоящее время печать не выполняется, а в

принтер загружена рулонная бумага, можно протянуть ее, нажав сначала эту кнопку, а затем кнопку d. Нажмите кнопку u для перемотки носителя. Удерживайте кнопку d нажатой для подачи носителя вплоть до 3 м. Удерживайте кнопку u нажатой, чтобы перемотать носитель вплоть до 20 см.

При использовании кнопки u для перемотки рулонной бумаги перемотка остановится, когда конец рулона достигнет начальной позиции печати. Отпустите кнопку, затем снова нажмите ее, чтобы возобновить перемотку.

Вид экрана

Отображает сообщения о состоянии принтера, его функционировании и ошибках.

U «Что следует предпринимать при отображе‐

нии сообщения» на стр. 213

B Область отображения вкладок и информации

В области отображения вкладок и информации содержится семь перечисленных ниже вкладок.

С помощью кнопок l/r выберите вкладку.

Информация с выбранной вкладки появляется в области отображения информации.

: Вкладка Парам. сканир. файлов

Вкладка появляется в случае установки до‐ полнительного жесткого диска или модуля расширения Adobe PostScript 3 (далее жест‐ кий диск).

Операции по сканированию файлов вы‐ полняются, как указано ниже.

❏ Получение отсканированных файлов,

отправленных из принтера, на котором установлен дополнительный многофункциональный сканер.

❏ Печать и пересылка отсканированных

файлов, сохраненных на жестком диске.

U «Операции с файлами изображений,

которые были отсканированы или получе‐ ны» на стр. 91

: Вкладка Широкоформатная копия

Эта вкладка отображается только в случае установки дополнительного многофунк‐ ционального сканера.

На этой вкладке выберите необходимое за‐ дание, а затем нажмите кнопку Z. Если установлен дополнительный жесткий диск или модуль расширения Adobe PostScript 3, также можно использовать функцию ска‐ нирования.

A Сообщения

U «Широкоформатное копирование и

сканирование с помощью многофункцио‐ нального сканера (дополнительно)» на стр. 83

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

, : Вкладка Print Queues (Очереди печати)

Информация о задании печати появляется в области отображения информации.

При нажатии кнопки Menu отображается меню Задание печати.

U «Меню Задание печати» на стр. 165

Область отображения информации

Имя печатаемого задания появляется при использовании драйвера принтера.

Если установлен жесткий диск или модуль расширения Adobe PostScript 3, здесь также отображается количество заданий в очере‐ ди.

Важно!

Мигающий значок , указывает, что дополнительный жесткий диск или модуль расширения Adobe PostScript 3 передает данные на принтер. Пока этот значок мигает не отсоединяйте шнур питания и не отключайте принтер. Несоблюдение этого предостережения может привести к повреждению данных на жестком диске или модуле расширения Adobe PostScript 3.

. : Вкладка «Бумага»

Информация о загруженной бумаге появл‐ яется в области отображения информации.

При нажатии кнопки Menu отображается меню Бумага.

U «Меню Бумага» на стр. 168

Область отображения информации

Отображает Source (Источник) и Media Type (Тип носителя) загруженной бумаги.

При использовании рулонной бумаги здесь также отображается ширина рулона. Когда для параметра Остаток рулонной бумаги выбрано значение Вкл., здесь отображает‐ ся остаток рулонной бумаги. Если остав‐ шаяся длина достигает значения Сообще‐ ние об остатке или становится ниже, над значком вкладки появляется значок появляется оповещение о приближении рулона к концу, аналогичное приведенно‐ му ниже.

Если бумага загружена на рулонное устрой‐ ство 1/2 SC-T7200D Series/SC-T5200D Series, взглянув на значок можно прове‐ рить, какой рулон используется.

: Указывает на выбранный и ис‐

пользуемый рулон.

Номер указывает на рулонное ус‐ тройство 1 или 2.

: Указывает номер рулона в режи‐

ме ожидания.

При наличии команды автомати‐ ческого переключения, этот ру‐ лон выбирается для печати.

Автоматическое переключение рулонной бумаги U «Автоматическое переключе‐

ние рулонной бумаги перед печатью (толь‐ ко SC-T7200D Series/SC-T5200D Series)» на стр. 108

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

: Вкладка Ink (Чернила)

Показывает состояние картриджа в обла‐ сти отображения информации.

Область отображения информации

Как показано на следующих иллюстрациях, значок меняется в зависимости от состоя‐ ния картриджа.

Обычный Предупреждение или

ошибка

1 Индикаторы состояния

: Ошибок не обнаружено. Высота

индикатора меняется в зависи‐ мости от оставшегося уровня чернил.

- : Вкладка «Обслуживание»

Показывает состояние Maintenance Box (Емкость для отработанных чернил) в об‐ ласти отображения информации.

При нажатии кнопки Menu отображается меню Обслуживание.

U «Меню Обслуживание» на стр. 172

Область отображения информации

Как показано на следующих иллюстрациях, значок меняется в зависимости от состоя‐ ния Maintenance Box (Емкость для отрабо‐ танных чернил).

Обычный Предупреждение или

ошибка

: Чернила заканчиваются. Сле‐

дует подготовить новый кар‐ тридж.

: Чернильный картридж закон‐

чился; замените его на новый.

: Произошла ошибка. Изучите

сообщение на дисплее и затем устраните проблему.

2 Буквенные коды чернил

C : Cyan (Голубой)

Y:Yellow (Желтый)

M : Magenta (Пурпурный)

MK : Matte Black (Матовый черный)

PK : Photo Black (Фото черный)

1 Индикаторы состояния

: Ошибок не обнаружено. Высота

индикатора означает объем ос‐ тавшегося свободного места.

:Срок службы компонента

Maintenance Box (Емкость для отработанных чернил) прибли‐ жается к завершению. Необхо‐ димо подготовить новый ком‐ понент Maintenance Box (Ем‐ кость для отработанных чер‐ нил).

: Истек срок службы компонента

Maintenance Box (Емкость для отработанных чернил). Замени‐ те компонент Maintenance Box (Емкость для отработанных чернил) на новый.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

/ : Вкладка Setup (Настройка)

Показывает указанный IP-адрес в области отображения информации.

При нажатии кнопки Menu отображается меню Настройка.

U «Меню Настройка» на стр. 173

+ : Вкладка «Увеличенная копия»

Вкладка увеличенной копии отображается только при подключении сканера.

Нажатие кнопки Z при выборе этой вкладки приводит к отображению экрана Увеличенная копия.

U «Меню Увеличенная копия» на

стр. 194

Функции

Ниже описаны основные функции данного принтера.

Обеспечение высокой производительности

Высокоскоростная печать

Скорость печатающей головки и подачи бумаги была увеличена для ускорения печати.

Принтер оснащен высокоскоростным ротационным резаком для быстрой обрезки, что значительно повышает производительность.

В корзину для бумаги последовательно помещаются напечатанные листы (SC-T7200 Series/SC-T5200 Series/SC-T3200 Series)

Корзина для бумаги вмещает до 20 листов простой бумаги A2/A1/A0/ARCH D/US D/US E и позволяет автоматизировать процессы для повышения производительности.

Устройство SC-T3200 Series, оснащенное корзиной для бумаги, может поставляться в комплекте с дополнительной стойкой (24 дюйма).

U «Использование корзины для бумаги (SC-T7200

Series/SC-T5200 Series/SC-T3200 Series)» на стр. 55

Корзина для бумаги большого объема для постоянного смешанного размещения бумаги разных размеров (SC-T7200D Series/SC-T5200D Series)

В этой корзине можно поместить смесь из бумаги разных размеров: от A1 до альбомного размера и меньше.

Кроме того, если установить корзину для бумаги в компактное положение, можно уменьшить ее выступ и, соответственно, использовать даже в узких местах.

U «Использование корзины для бумаги большого

объема (SC-T7200D Series/SC-T5200D Series)» на стр. 59

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

Повышение производительности за счет удобного для просмотра и использования цветного экрана

Разработанный для интуитивно понятного управления, этот большой, яркий, цветной ЖК-экран удобен в использовании.

На большом экране отображаются подробные, удобные для прочтения сообщения об ошибках и иллюстрированные руководства по загрузке бумаги.

U «Вид экрана» на стр. 18

Проверка текущего состояния работоспособности даже на некотором удалении благодаря индикатору оповещений

Ошибки тут можно распознать на некотором расстоянии благодаря большому, хорошо видному индикатору оповещений. Это позволяет предотвратить потерю времени при остановке печати из-за того, что закончились чернила или бумага.

❏ Если в рулонные устройства 1 и 2 заранее

загружается бумага одного типа и размера и во время печати принтер прогнозирует, что рулонной бумаги остается меньше, чем требуется для печати, он автоматически переключается на рулонную бумагу большей длины, чем требуется для печати, и продолжает печать. Эта функция позволяет осуществлять непрерывную работу без оператора.

U «Переключение на рулонное устройство с

наибольшим остатком бумаги (рулонное устройство 1/2) перед печатью, если бумага заканчивается» на стр. 112

Реализация печати с высоким разрешением

Благодаря новой технологии Epson UltraChrome XD Ink, принтер можно использовать для печати высококачественных плакатов и чертежей САПР.

Загрузка двух рулонов бумаги и увеличение производительности (SC-T7200D Series/SC-T5200D Series)

Рулонная бумага может быть загружена в двух местах: рулонное устройство 1 (верхняя секция) и рулонное устройство 2 (нижняя секция). Эта функция увеличивает производительность следующим образом.

❏ Так как существует возможность загружать

разные типы рулонной бумаги в рулонное устройство 1 и 2, указывать тип носителя в драйвере во время печати, а также переключаться между рулонными устройствами, нет необходимости переустанавливать бумагу каждый раз при изменении типа носителя.

U «Переключение на рулонное устройство 1

или 2 по типу бумаги» на стр. 108

❏ Если в рулонные устройства 1 и 2 заранее

загружается бумага разных размеров, принтер автоматически переключается на рулонную бумагу с меньшим полем во время печати в соответствии с размером документа задания печати. Эта функция помогает в экономии бумаги. U «Переключение на рулонное

устройство 1 или 2 по размеру документа» на стр. 110

Чертежи САПР: четкость, удобочитаемость, непревзойденная влагоустойчивость

Новые чернила высокой плотности Matte Black (Матовый черный) позволяют печатать чертежи очень высокой степени детализации.

Пигментированные чернила используются для всех цветов, что обеспечивает непревзойденную влагоустойчивость и позволяет использовать напечатанные материалы за пределами

помещений.

Драйвер принтера позволяет печатать в режиме чертежей, что упрощает оптимизацию и обеспечивает наилучшие результаты при печати чертежей благодаря непревзойденной передачи линий (соединительных линий, диагоналей и кривых).

Яркие, светостойкие плакаты и стенды

Наши новые пурпурные чернила улучшают красный цвет, который так важен для плакатов, делая их более заметными.

Драйвер принтера поддерживает режим плакатов, что упрощает печать ярких, заметных плакатов. Плакаты с живыми и яркими оттенками можно печатать, просто выбрав режим плакатов.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

Благодаря пигментированным чернилам, которые используются для всех цветов, получаются очень влагоустойчивые отпечатки, которые можно использовать для краткосрочной демонстрации на открытом воздухе. Кроме того, эти отпечатки очень стойкие к воздействию цвета и к выцветанию, поэтому могут выставляться на прямом солнечном свету.

*1 Если печать производится для последующего

применения на открытом воздухе, используй‐ те ламинирование.

*2 Невозможно достигнуть одинаковых резуль‐

татов для всех типов бумаги.

Требование к простоте использования

Адаптер для рулонной бумаги без использования вала позволяет быстро загрузить рулон

Отсутствие вала позволяет загружать и извлекать рулонную бумагу даже в ограниченном пространстве.

Новый драйвер принтера обеспечивает простоту использования

Параметры печати могут быть оптимизированы посредством выбора целевого использования. Это позволяет избегать корректировки настроек печати для каждого нового задания.

При запуске драйвер принтера автоматически проверяет состояние загруженной в принтер бумаги и отображает его в диалоговом окне Media Settings (Настройки носителя), что предотвращает ошибки, вызванные невозможностью проверки состояния бумаги при печати.

Драйвер принтера отображает настройки принтера в графическом виде, что снижает вероятность возникновения ошибок, вызванных неверным определением настроек.

Многофункциональный сканер с возможностью интеграции и установки вместе с принтером

Вы можете подключить дополнительный многофункциональный сканер к верхней части принтера при использовании соответствующей подставки. Эта функция уменьшает размер необходимого пространства и позволяет загружать документы и печатать копии в одном месте.

Чтобы загрузить рулонную бумаги, просто поместите ее на опору для рулона и прикрепите к обоим концам адаптеры. Опор для рулона расположен низко, что позволяет загружать рулонную бумагу даже сотрудникам невысокого роста.

U «Прикрепление адаптера рулонной бумаги» на

стр. 36

Легкость в обслуживании

Рулонная бумага и все расходные материалы, включая чернильные картриджи, Maintenance Boxes (Емкость для отработанных чернил) и резаки, устанавливаются с лицевой части, что позволяет поставить принтер вплотную к стене. Принтер не нужно отодвигать, чтобы получить доступ к тыльной стороне.

Выбирайте один из трех размеров картриджей в соответствии с задачей

Выбирайте 110, 350 и 700 мл картриджи в соответствии с частотой использования принтера. Используйте экономичные 700 мл картриджи для печати большого количества плакатов или отдельные картриджи 110 или 350 мл для черно-белой печати.

Кроме того, эта функция обеспечивает свободу в рабочем процессе, так как печать начинается с минимальной задержкой после копирования.

U «Широкоформатное копирование и

сканирование с помощью многофункционального сканера (дополнительно)» на стр. 83

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

Примечания по использованию и хранению принтера

Размер необходимого пространства

Убедитесь, что для принтера обеспечено место соответствующее размерам, приведенным на следующей иллюстрации, очищенное от любых посторонних предметов, чтобы вывод бумаги и замена расходных материалов не были затруднены.

См. информацию о внешних размерах принтера в таблице спецификаций.

U «Таблица спецификаций» на стр. 252

* При печати плакатов убедитесь, что имеется до‐

статочно свободного пространства как спереди, так и сзади принтера.

SC-T3200 Series

SC-T7200D Series/SC-T5200D Series

U «Загрузка и извлечение плаката» на

стр. 49

SC-T7200 Series/SC-T5200 Series

Когда подключен многофункциональный сканер

На следующей иллюстрации показан размер необходимого пространства при использовании соответствующей подставки для крепления многофункционального сканера.

* Когда толщина загружаемого документа соста‐

вляет 0,25 мм и более, убедитесь в том, что спе‐ реди и позади принтера достаточно простран‐ ства.

U «При загрузке документа толщиной более

0,25 мм» на стр. 86

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

❏ Не устанавливайте принтер вблизи источников

тепла, а также на пути прямого потока воздуха от вентиляторов или кондиционеров. Несоблюдение данного предостережения может привести к высыханию и засорению дюз печатающей головки.

❏ Печатающая головка может оказаться

незакрытой (т. е. может не переместиться в правую часть) при возникновении ошибки и отключении принтера без устранения ошибки. Закупоривание — это функция, которая обеспечивает автоматическое закрытие печатающей головки крышкой для предотвращения высыхания печатающей головки. В этом случае включите принтер и подождите немного, пока функция

*1 Для SC-T7200D Series/SC-T5200D Series

закупоривания не сработает автоматически.

*2 Для SC-T7200 Series/SC-T5200 Series/SC-T3200

Series

Примечания по работе с принтером

Во избежание повреждений, неправильной работы принтера, а также ухудшения качества печати, при работе с принтером помните о следующем.

❏ Температура и влажность окружающей среды в

помещении, где осуществляется работа с принтером, должны соответствовать значениям, указанным в таблице спецификаций. U «Таблица спецификаций»

на стр. 252

Даже когда вышеуказанные условия соблюдены, корректная печать будет невозможна, если условия окружающей среды не подходят для используемой бумаги. Используйте принтер в помещениях, где окружающая среда соответствует типу используемой бумаги. Подробные сведения см. в инструкции, прилагаемой к бумаге.

Так же при работе в сухих помещениях, помещениях с кондиционированием воздуха или местах, подверженных воздействию прямых солнечных лучей, убедитесь, что соблюдается необходимый уровень влажности.

❏ Не вынимайте провод питания из принтера и не

выключайте питание в сети, когда принтер включен. Закупоривание печатающей головки может произойти неправильно. В этом случае включите принтер и подождите немного, пока функция закупоривания не сработает автоматически.

❏ Даже если принтер не используется, чернила

могут расходоваться на очистку печатающих головок и другие операции обслуживания, позволяющие поддерживать печатающую головку в работоспособном состоянии.

Когда принтер не используется

Когда принтер не используется, при его хранении помните о следующем. Если хранение принтера осуществляется неправильно, то при следующем его использовании печать может осуществляться некорректно.

❏ Если вы не использовали принтер в течение

долгого времени, дюзы печатающей головки могут быть засорены. Рекомендуется выполнять печать раз в неделю для предотвращения засорения печатающей головки.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

❏ Валик может оставить след на бумаге,

оставшейся в принтере. Это так же может привести к смятию бумаги, что в свою очередь может вызвать проблемы с подачей бумаги, а также печатающая головка может быть поцарапана. При хранении принтера извлекайте из него всю бумагу.

❏ Убедитесь, что при хранении принтера

печатающая головка закрыта крышкой (находится в крайнем правом положении). Если печатающая головка останется не закрытой на длительный период времени, качество печати может ухудшиться.

Примечание.

Если печатающая головка не закрыта крышкой, включите принтер и затем выключите его снова.

❏ Во избежание накопления пыли и других

частиц в принтере закройте все крышки, прежде чем ставить принтер на сохранение.

❏ Поставляемые чернильные картриджи и

Maintenance Box (Емкость для отработанных чернил) используются при исходной зарядке. Поставляемые чернильные картриджи и Maintenance Box (Емкость для отработанных чернил) заменяются относительно быстро.

❏ Рекомендуется хранить чернильные картриджи

при комнатной температуре, вдали от прямого солнечного света и использовать до истечения срока годности, указанного на упаковке.

❏ В целях обеспечения хороших результатов

используйте все чернила в картридже в течение года с момента установки.

❏ Чернильные картриджи, которые хранились

при низкой температуре в течение длительного срока, следует оставить перед использованием на четыре часа в комнатной температуре.

❏ Не прикасайтесь к микросхеме на картридже.

Это может привести к некорректной печати.

Если принтер длительное время не будет использоваться, накройте его антистатической тканью или другим защитным материалом.

Дюзы печатающей головки очень маленькие — они могут легко засориться, если пыль попадет на печатающую головку, и печать будет производиться некорректно.

❏ При включении после длительного периода

неиспользования принтер может автоматически выполнить очистку печатающих головок для обеспечения качественной печати.

Очистка головки закончится примерно через 10 – 15 минут.

Обращение с чернильными картриджами

Для обеспечения хорошего качества печати при установке чернильных картриджей помните о следующем.

❏ Установите чернильные картриджи во все

слоты. Печать будет невозможна, если какой-либо из слотов пуст.

❏ Не оставляйте принтер без установленных

чернильных картриджей. Чернила в принтере могут высохнуть, что будет мешать печати. Оставляйте картриджи в слотах, даже когда принтер не используется.

❏ Уровень чернил вместе с другими данными

хранится на микросхеме, что позволяет использовать картриджи после извлечения и замены.

❏ Во избежание загрязнения отверстия для

подачи чернил правильно храните извлеченный чернильный картридж. На отверстии для подачи чернил имеется клапан, так что само отверстие не должно быть закрыто чем-либо.

❏ Вокруг отверстий для подачи чернил на

извлеченных картриджах могут остаться чернила, поэтому, извлекая картридж, будьте осторожны, чтобы эти чернила не попали на другие поверхности.

❏ Для сохранения печатающей головки в

хорошем состоянии, принтер останавливает печать до того, как чернила в картриджах полностью закончились.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

❏ Несмотря на то, что чернильные картриджи

могут содержать переработанные материалы, это не влияет на функции или производительность.

❏ Не разбирайте и не модифицируйте

чернильные картриджи. Это может привести к некорректной печати.

❏ Не роняйте картриджи и не стучите ими о

твердые объекты — это может привести к протеканию чернил.

Обращение с бумагой

При использовании и хранении бумаги помните о следующем. Если бумага находится в плохом состоянии, качество печати может ухудшиться.

Изучите документацию, прилагаемую к используемой бумаге.

❏ Не устанавливайте принтер в местах,

подверженных воздействию прямого солнечного света, а также высокой температуры и влажности.

❏ После открытия храните форматные листы в

оригинальной упаковке на плоской поверхности.

❏ Извлекайте из принтера неиспользуемую

рулонную бумагу. Правильно перемотайте рулон и сохраните его в исходной упаковке, поставляемой с рулонной бумагой. Если оставить рулонную бумагу в принтере на длительное время, ее качество может ухудшиться.

Обращение с отпечатками

Помните о следующем, если вы хотите получать долговечные, высококачественные результаты печати.

Хранение бумаги

❏ Специальные носители Epson следует

использовать в нормальных комнатных условиях (температура: от 15 до 25˚C, влажность: от 40 до 60%).

❏ Не складывайте бумагу и не царапайте ее

поверхность.

❏ Старайтесь не прикасаться руками к печатной

поверхности бумаги. С рук на бумагу могут попасть влага или жиры, что может привести к ухудшению качества печати.

❏ Берите бумагу за края. При обращении с

рулонной бумагой рекомендуется надевать хлопчатобумажные перчатки.

❏ Изменения температуры и влажности может

привести к волнистости и скрученности бумаги. Будьте осторожны, не царапайте и не пачкайте бумагу, а также расправляйте ее перед загрузкой в принтер.

❏ Не допускайте попадания влаги на бумагу.

❏ Не выбрасывайте упаковку бумаги, так как вы

можете использовать ее для хранения бумаги.

❏ Не трите и не царапайте отпечаток. Если

отпечаток потерт или поцарапан, чернила могут осыпаться.

❏ Не прикасайтесь к отпечатку; несоблюдение

этой рекомендации может привести к стиранию чернил.

❏ Убедитесь, что отпечатки полностью высохли,

перед тем как складывать их в стопки. В противном случае цвета отпечатка могут измениться в местах прикосновения (останутся отметки). Эти отметки исчезнут, если воздействие на отпечаток было очень непродолжительным и места прикосновения быстро высохли. Однако, если воздействие было достаточно длительным, отметки останутся.

❏ Если вы поместили отпечатки в стопку до того,

как они полностью высохли, отпечатки могут стать размытыми.

❏ Не используйте никаких устройств для сушки,

чтобы ускорить процесс высыхания отпечатка.

❏ Избегайте попадания на отпечаток прямых

солнечных лучей.

❏ Предотвратить искажение цветов отпечатков

при их хранении можно, следуя инструкциям, прилагаемым к используемой бумаге.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

Примечание.

Как правило, отпечатанные изображения и фотографии со временем выцветают (меняют цвет) под воздействием света и различных компонентов воздуха. Это относится и к специальным носителям Epson. Однако при правильном хранении изменение цвета отпечатка будет минимальным.

❏ Для получения более подробной информации по

хранению бумаги после печати см. инструкции, прилагаемые к специальным носителям Epson.

❏ Цвета фотографий, плакатов и других

печатных материалов различаются при разных условиях освещения (источниках

света

). Цвета отпечатков, сделанных данным принтером, также могут отличаться при разных условиях освещения.

* Источники света включают в себя солнечный свет, флюоресцентный свет, свет ламп накаливания и другие типы.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

Знакомство с программным обеспечением принтера

Программное обеспечение, которое можно использовать в принтере, предоставляется двумя указанными ниже способами.

❏ Хранится на прилагаемом диске с программным обеспечением.

Для ознакомления с описанием предоставляемого программного обеспечения см. указанный ниже раздел.

❏ Установлено в принтере

Его можно запустить через веб-браузер из сети.

Для ознакомления с описанием установленного программного обеспечения см. указанный ниже раздел.

U «Обзор установленного в принтере программного обеспечения» на стр. 30

Содержание диска с ПО

Входящий в комплект диск с ПО содержит следующее программное обеспечение. Устанавливайте его соответствующим образом.

Дополнительные сведения можно получить в Руководстве по работе в сети (pdf) или в сетевой справке по тому или иному приложению.

Важно!

Для обеспечения большего удобства и надежности работы программное обеспечение при необходимости обновляется. Перейдите на веб-сайт Epson для получения последней версии.

http://www.epson.com

В Windows

Название программы Сводка

Epson Driver and Utilities (Драй‐ вер и утилиты Epson)

Установлено следующее программное обеспечение.

Драйвер принтера

Для использования принтера необходим соответствующий драйвер.

Его можно установить, выбрав пункт Install (Установить) во время установки.

U «Сводка по драйверу принтера» на стр. 32

Epson Network Utilities (Сетевые утилиты Epson)

EPSON LFP Remote Panel 2

Это программное обеспечение используется для определения пользовательских настроек бумаги и других конфигураций.

Выберите этот параметр во время установки, если принтер и компьютер соединены по сети. Установка этой утилиты позволяет использовать мастер для упрощения процесса настройки адресов, необходимых для сетевых подключений.

Также устанавливается EpsonNet Print. С помощью EpsonNet Print можно выполнять прямую печать с компьютера (при использовании протоколов TCP/IP), если компьютер и принтер взаимодействуют через сеть.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

Название программы Сводка

EpsonNet Config С помощью данного ПО вы можете управлять различными сетевыми настройками

вашего принтера с компьютера. Это удобно, так как позволяет вводить адреса и имена с клавиатуры компьютера.

Инструкция также установлена вместе с программным обеспечением.

LFP Print Plug-In for Office Это подключаемый модуль для приложений Microsoft Office (Word, Excel и

PowerPoint). После установки этого подключаемого модуля в приложениях Office отображается лента, благодаря которой можно получить быстрый доступ к печати горизонтальных и вертикальных плакатов и увеличенных копий.

Перед установкой подключаемого модуля, убедитесь в следующем.

❏ Установлен Office 2003, Office 2007, Office 2010 или Office 2013.

❏ Ни одно из этих приложений (Office 2003, Office 2007, Office 2010 или Office 2013)

не работает.

В некоторых регионах этот подключаемый модуль не поставляется.

В Mac OS X

Название программы Сводка

Epson Driver and Utilities (Драй‐ вер и утилиты Epson)

Установлено следующее программное обеспечение.

Драйвер принтера

Для использования принтера необходим соответствующий драйвер.

Его можно установить, выбрав пункт Install (Установить) во время установки.

U «Сводка по драйверу принтера» на стр. 32

EPSON LFP Remote Panel 2

Epson Network Utilities (Сетевые утилиты Epson)

EpsonNet Config С помощью данного ПО вы можете управлять различными сетевыми настройками

вашего принтера с компьютера. Это удобно, так как позволяет вводить адреса и имена с клавиатуры компьютера.

Инструкция также установлена вместе с программным обеспечением.

Обзор установленного в принтере программного обеспечения

Название программы Сводка

Remote Manager Используйте данного программного обеспечение для проверки состояния

принтера, а также для выполнения настройки параметров сети и безопасности.

Кроме того, можно управлять заданиями печати, которые были сохранены на дополнительный диск или модуль расширения Adobe PostScript 3.

U «Сохранение и повторная печать с дополнительного жесткого диска» на

стр. 79

Ниже приведена порядок запуска и использования Remote Manager.

U «Использование Remote Manager» на стр. 34

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

Название программы Сводка

Copy Manager Данное программное обеспечение позволяет использовать дополнительный

многофункциональный сканер для выполнения широкоформатного копирования и сканирования.

Запускайте и используйте его с планшета или другого устройства для получения возможности выполнять настройки копирования и сканирования на большом экране, что повысит удобство использования. Для получения дополнительной информации об использовании см. сетевую справку.

Процедура запускаU «Запуск Copy Manager» на стр. 84

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

Сводка по драйверу принтера

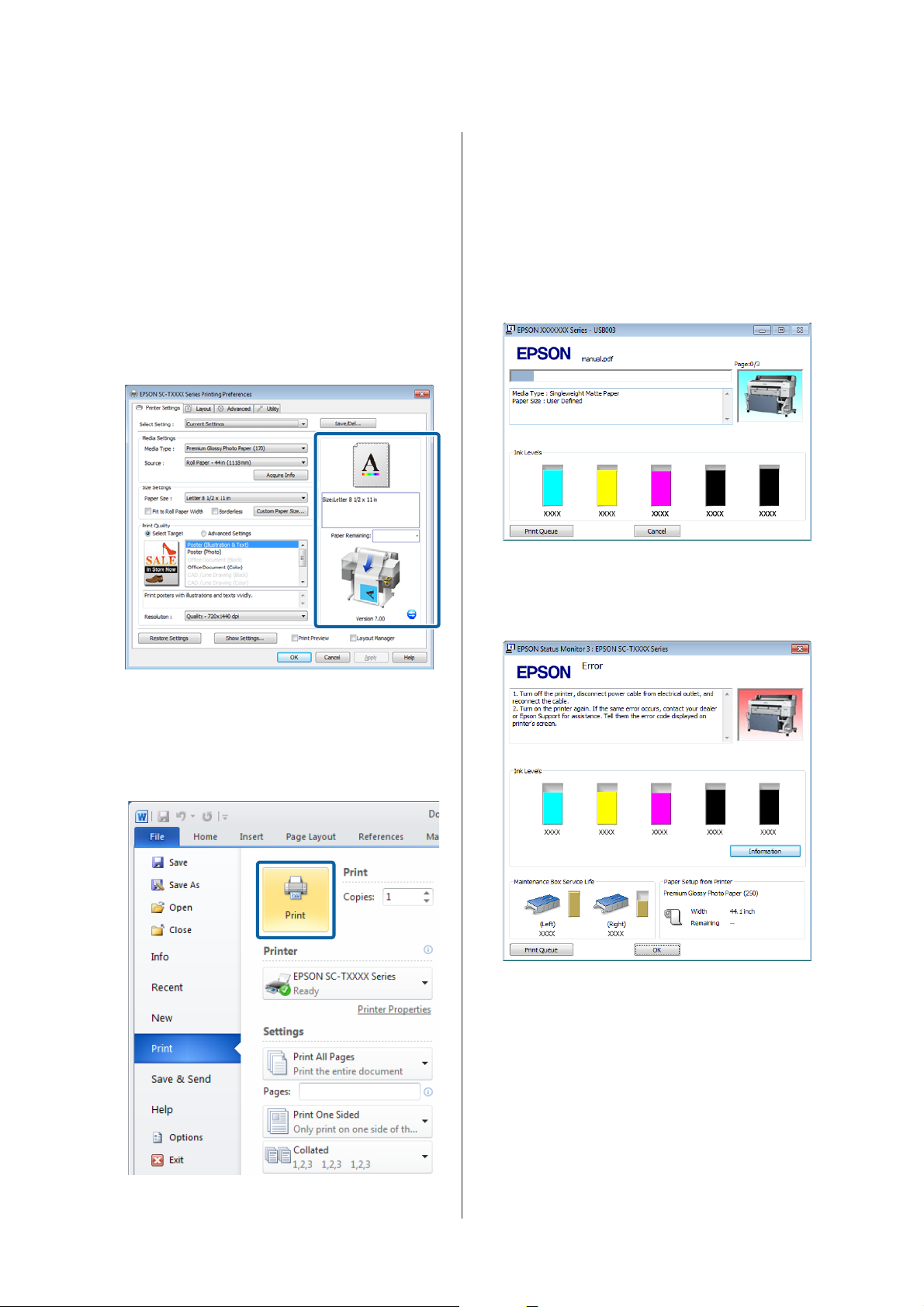

Ниже описаны основные функции драйвера принтера.

❏ Конвертация данных печати, полученных от

приложения, и отправка их принтеру.

❏ Такие настройки, как размер документа и

качество печати, можно настраивать в диалоговых окнах настройки.

В Windows

Mac OS X

❏ Предоставляются возможности выполнения

функций обслуживания принтера для обеспечения высокого качества печати, проверки состояния принтера и т. д.

Вы можете сохранять данные настройки, а также легко импортировать и экспортировать их.

U «Настройка интерфейса драйвера

принтера» на стр. 145

В Windows

Вы можете легко импортировать и экспортировать настройки принтера.

U «Обзор вкладки Utility (Сервис)» на

стр. 148

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

Mac OS X

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

Использование Remote Manager

Запускайте и используйте программное обеспечение из веб-браузера компьютера или планшетного компьютера, который подключен к принтеру по сети.

Кроме проверки состояния принтера и настройки параметров сети, вы также можете запускать функции Upload And Print (Загрузка и печать) и Печать из папки.

Процедура запуска

Запустите веб-браузер на терминале

планшетного компьютера или компьютере, подключенном к принтеру через сеть.

Введите IP-адрес, указанный на принтере в

адресной строке, а затем нажмите клавишу Enter или клавишу Return.

Если установлено одно из указанных ниже дополнительных устройств, перейдите к шагу

Пример

LAN

Поддерживаемые операционные системы и браузеры см. в следующем разделе.

U «Требования к системе» на стр. 251

❏ Многофункциональный сканер

❏ Жесткий диск

❏ Модуль расширения Adobe PostScript 3

Если дополнительные устройства не установлены, запустится Remote Manager.

На отобразившемся экране нажмите Remote

Manager.

У принтера нет функции подключения к беспроводной локальной сети. Чтобы подключить принтер к терминалу планшетного компьютера через сеть, необходим беспроводной маршрутизатор или точка доступа.

Обзор функций Upload And Print (Загрузка и печать) и Печать из папки

Upload And Print (Загрузка и печать) и Печать из папки являются функциями, которые используются для запуска Remote Manager и печати из компьютера и планшетного компьютера, на котором не установлен драйвер принтера.

Upload And Print (Загрузка и печать)

Просто выберите файл, который необходимо напечатать, и загрузите его в принтер для печати. Если используемый браузер поддерживает функцию перетаскивания, можно загрузить несколько файлов одной порцией и последовательно их напечатать.

Печать из папки

Вы можете выбрать файл в общей папке, которая была предварительно настроена, и напечатать его.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Введение

Поддерживаемые файлы

Перечисленные ниже файлы поддерживаются функциями Upload And Print (Загрузка и печать) и Печать из папки. Список поддерживаемых файлов отличаются в зависимости от того, установлен ли дополнительный модуль расширения Adobe PostScript 3.

Форматы файлов Не устано‐

влен

HP-GL/2 ✓✓

HP RTL ✓✓

PDF -

PostScript - ✓

EPS - ✓

TIFF -

JPEG -

CALS G4(type l) - ✓

Устано‐ влен

✓

HP-GL/2 и файлы формата HP RTL печатаются в зависимости от значений меню HP-GL/2 настройки в меню настроек принтера.

U «Настройка принтера» на стр. 173

Другие файлы печатаются в зависимости от значений меню Блок увеличения PS3 в меню настроек принтера.

U «Настройка параметров

» на стр. 184

Для получения дополнительной информации об использовании см. сетевую справку.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Загрузка и извлечение рулонной бумаги

Загрузите рулонную бумагу после прикрепления входящих в комплект адаптеров.

Важно!

Вставьте бумагу непосредственно перед печатью. Валик может оставить след на бумаге, оставшейся в принтере.

Примечание.

❏ Бумага, которую можно использовать в

принтере, приведена в следующем разделе.

U «Поддерживаемые типы носителей» на

стр. 237

Прикрепление адаптера рулонной бумаги

Включите принтер, нажав кнопку P.

Примечание.

❏ Закрытие корзины для бумаги упрощает

работу.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series U «Хранение и открытие» на

стр. 56

SC-T7200D Series/SC-T5200D Series U

«Хранение» на стр. 59

❏ Если оставить опоры для печати

плакатов поднятыми, это может привести к замятию бумаги. Прежде чем продолжить, опустите опоры. Чтобы опустить опоры, возьмитесь за них, потяните по диагонали вниз и отпустите.

❏ Когда дополнительный многофункциональный

сканер прикреплен к принтеру с использованием соответствующей подставки, поднимите сканер пока не услышите щелчок.

На устройствах SC-T7200D Series/SC-T5200D Series способы загрузки рулонной бумаги в рулонные устройства 1 и 2 различаются. После прикрепления адаптера рулонной бумаги см. следующие разделы.

Загрузка рулона 1 U «Загрузка рулонной бумаги

или рулонной бумаги 1» на стр. 37

Поместите рулонную бумагу на опору для

рулона, расположенную сверху принтера.

Загрузка рулона 2 U «Загрузка рулонного

устройства 2 (только SC-T7200D Series/SC-T5200D Series)» на стр. 40

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Передвиньте рычаги переключения размера

двух поставляемых в комплекте адаптеров рулонной бумаги в соответствии с размером сердцевины загружаемой рулонной бумаги.

Прикрепите адаптер к каждому концу

рулона.

Надавите на адаптеры, пока они полностью не встанут вплотную к рулону без зазоров.

Опустите рычаги блокировки, чтобы

заблокировать адаптеры на рулоне.

Поднимите рычаг блокировки адаптера,

чтобы снять блокировку на каждом из двух адаптеров рулонной бумаги.

Загрузка рулонной бумаги или рулонной бумаги 1

Кнопки, используемые при задании следующих настроек

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Откройте крышку рулонной бумаги.

Убедитесь, что рычаг блокировки держателя

адаптера поднят.

Убедитесь, что бумага хорошо натянута и ее

концы не согнуты, а затем вставьте ее в слот для бумаги.

Если параметр Автоматич. загрузка установлен в значение Вкл. на SC-T7200D Series/SC-T5200D Series

После того, как рулонная бумага вставлена, раздается звуковой сигнал. Если вы слышите сигнал, перейдите к шагу 6.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series Если для Автоматич. загрузка установлено Выкл в SC-T7200D Series/SC-T5200D Series

Вытяните край бумаги из принтера как показано на рисунке.

Если край бумаги не горизонтальный или неаккуратно обрезан, можно использовать встроенный резак для обрезки в шаге 6.

Задвиньте рулонную бумагу до

соприкосновения с направляющей адаптера. Следуя направляющей адаптера, медленно сдвиньте рулон внутрь.

Нажмите кнопку ( на панели управления.

Убедитесь, что на экране выбран пункт Рулонная бумага или Рулон 1 и нажмите кнопку Z.

Примечание.

Не касайтесь той стороны бумаги, где будет проводиться печать. После загрузки рулонной бумаги поверните адаптеры рулона, чтобы протянуть бумагу.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Опустите рычаг блокировки рулона и затем

нажмите кнопку Z.

Если параметр Автоматич. загрузка установлен в значение Выкл. на SC-T7200 Series/SC-T5200 Series/SC-T3200 Series или SC-T7200D Series/SC-T5200D Series, можно обрезать край рулонной бумаги с помощью встроенного резака, нажав кнопку Z, а затем кнопку ) в течение 5 секунд.

Примечание.

Если дополнительный многофункциональный сканер был поднят при загрузке рулонной бумаги, убедитесь в том, что он был возвращен на место.

Закройте крышку рулонной бумаги.

Проверьте тип носителя.

Если штрих-код, содержащий сведения о бумаге, напечатан на рулоне

При загрузке бумаги штрих-код считывается автоматически, также автоматически настраиваются параметры Media Type (Тип носителя) и Roll Paper Remaining (Остаток рулонной бум.).

Когда отображается Готов, печать возможна.

Если штрих-код, содержащий сведения о бумаге, не напечатан на рулоне

На экране отображается Тип носителя, выбранный в настоящее время на принтере.

Для печати с отображаемыми настройками используйте кнопки d/u для выбора параметра Сохранять парамет. выше, затем нажмите кнопку Z.

Для изменения настроек выберите параметр

Изменить параметры и нажмите кнопку Z. U «Просмотр и изменение настроек

носителей» на стр. 52

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

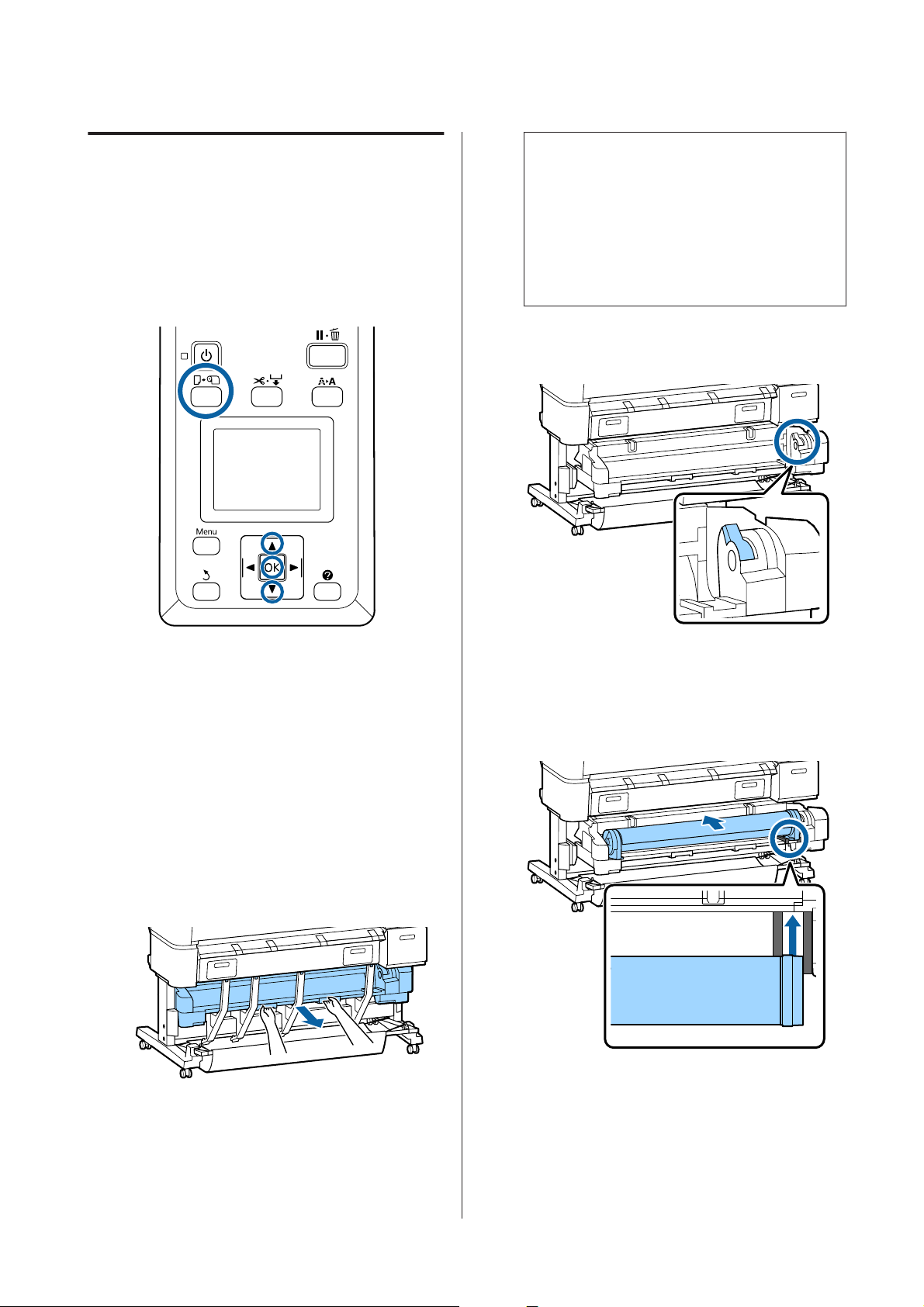

Загрузка рулонного устройства 2 (только SC-T7200D Series/ SC-T5200D Series)

Кнопки, используемые при задании следующих настроек

Важно!

Не вытаскивайте рулонное устройство 2 пока на экране панели управления не появится соответствующее указание. При неосторожном вытаскивании устройства с загруженной бумагой может произойти замятие или повреждение бумаги.

Убедитесь, что рычаг блокировки рулонной

бумаги поднят.

Опустите корзину для бумаги в

горизонтальное положение.

U «Настройка положения» на стр. 60

Нажмите кнопку ( на панели управления.

С помощью кнопок d/u выберите Рулон 2 и нажмите кнопку Z.

Возьмитесь за выдвижные ручки рулонного

устройства и вытащите устройство.

Поместите адаптеры рулонной бумаги на

направляющие адаптеров плоской поверхностью вниз. Затем, следуя направляющим адаптера, медленно сдвиньте рулон внутрь.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Убедитесь, что бумага хорошо натянута и ее

концы не согнуты, а затем вставьте ее в слот для бумаги.

После того, как рулонная бумага вставлена, она автоматически загружается и раздается звуковой сигнал.

Установите рулонное устройство 2, а затем

нажмите кнопку Z.

Проверьте тип носителя.

Если штрих-код, содержащий сведения о бумаге, напечатан на рулоне

Когда отображается Готов, печать возможна.

Опустите рычаг блокировки рулона.

Если штрих-код, содержащий сведения о бумаге, не напечатан на рулоне

На экране отображается Тип носителя, выбранный в настоящее время на принтере.

Для печати с отображаемыми настройками используйте кнопки d/u для выбора Сохранять парамет. выше, затем нажмите кнопку Z.

Для изменения настроек выберите параметр

Изменить параметры и нажмите кнопку Z. U «Просмотр и изменение настроек

носителей» на стр. 52

Обрезка рулонной бумаги

Принтер оснащен встроенным резаком. Рулонную бумагу после печати можно обрезать следующими способами.

❏ Автообрезание:

Резак автоматически обрезает бумагу в определенном месте каждый раз после печати в соответствии с настройками драйвера принтера или меню панели управления.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

❏ Обрезка вручную:

Место обрезки указывается на панели управления, а затем рулонная бумага обрезается. Специально для обрезки вручную печатается линия отреза, которую можно использовать в качестве направляющей для встроенного резака.

Важно!

Указанные ниже и доступные в продаже типы носителей могут быть неаккуратно обрезаны встроенным резаком. Кроме того, обрезка следующих типов носителей может повредить или сократить срок службы встроенного резака.

❏ Fine art paper

❏ Canvas

❏ Vinyl

❏ Matte poster board

❏ Adhesive paper

❏ Banner media

Производите обрезку этих типов носителей доступными в продаже ножницами или резаком следующими способом:

Нажмите кнопку ). Удерживайте кнопку d нажатой для подачи бумаги, чтобы место обрезки располагалось под направляющей для выхода бумаги. Отрежьте бумагу с помощью ножниц или стороннего резака.

Примечание. ❏ Отключите параметр принтера Auto Cut

(Автоматическая обрезка) в драйвере

принтера и параметр принтера Автообрезание при использовании дополнительного автоматического натяжного ролика.

❏ Обрезка рулонной бумаги может занять

некоторое время.

❏ Если шум обрезки беспокоит, установите

Режим подрезки на значение Бесшумный.

U «Меню Настройка» на стр. 173

Настройка на компьютере

Включите параметр Auto Cut (Автоматическая обрезка) на вкладке Advanced (Расширенные) в разделе Roll Paper Option (Использование рулонной бумаги) на экране Properties (Свойства) (или Printing preferences (Настройка печати)).

Настройка в принтере

Используйте кнопки l/r на панели управления для выбора вкладки /, затем нажмите кнопку Z или Menu. В появившемся меню Настройка выберите

Настройка принтера > Настройка рулон. бум. > Автообрезание > Вкл. Для обрезки вручную

выберите Off (Выключить). Значением по умолчанию является Вкл.

U «Меню Настройка» на стр. 173

При использовании SC-T7200D Series/ SC-T5200D Series рекомендуется загружать эти типы бумаги в рулонное устройство 1.

Настройка автоматической обрезки

Метод обрезки можно указать на панели управления или в драйвере принтера. Однако обратите внимание, что настройка, выбранная с помощью драйвера принтера, имеет приоритет при использовании драйвера.

Метод обрезки вручную

При выборе значения Off (Выключить) в драйвере принтера или значения Выкл. для параметра Автообрезание на панели управления бумага может быть обрезана в любом месте после печати, как описано ниже.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Нажмите кнопку Z.

Кнопки, используемые при задании следующих настроек

Бумага отрезается встроенным резаком.

Снятие рулонной бумаги или рулонного устройства 1

В этом разделе описывается, как извлечь и поместить на хранение рулонную бумагу после печати. Валики давления могут оставить следы на бумаге, оставленной в принтере.

Кнопки, используемые при задании следующих настроек

Нажмите кнопку ). Не открывая крышки

принтера, нажмите кнопку d, чтобы выровнять место обрезки с отметкой правой стороны внутренней части принтера.

Примечание.

Минимальная длина обрезаемой с помощью встроенного резака бумаги может быть от 60 до 127 мм, что не подлежит изменению. Если длина обрезки должна быть короче, чем приведенные выше значения, бумага должна быть автоматически протянута на нужную длину, чтобы оставить достаточное поле. Отрежьте бумагу по этому полю, используя сторонний резак.

Убедившись, что принтер готов к печати,

нажмите кнопку (.

Откроется меню Замените/извлек. бум.

С помощью кнопок d/u можно выбрать

параметр Вывод бумаги, затем нажмите кнопку Z.

Если используется SC-T7200D Series/ SC-T5200D Series и рулонная бумага также загружена в рулонное устройство 2, выберите Рулон 1 и затем нажмите кнопку Z.

Если для параметра Остаток рулонной бумаги выбрано значение Вкл., принтер автоматически напечатает штрих-код.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Бумага будет автоматически перемотана.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series

После перемотки бумаги на принтере появится сообщение Нажмите

загрузите бумагу.

SC-T7200D Series/SC-T5200D Series

После перемотки бумаги раздается звуковой сигнал.

Примечание:

При отображении на экране сообщения «Намотайте рулонную бумагу, вращая переходник», откройте крышку рулонной бумаги и перемотайте рулон вручную.

Откройте крышку рулонной бумаги.

Поднимите рычаг блокировки рулона.

Удерживая бумагу адаптерами рулона,

переместите рулон на соответствующую опору.

Примечание:

При извлечении рулонной бумаги можно использовать дополнительный ремень для рулонной бумаги, позволяющий предотвратить разматывание бумаги.

Поднимите рычаги блокировки адаптеров,

чтобы снять эти адаптеры.

Снимите адаптеры рулонной бумаги.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

После тщательной перемотки рулонной бумаги поместите ее на хранение в оригинальную упаковку.

Закройте крышку рулонной бумаги.

Снятие рулонного устройства 2 (только SC-T7200D Series/ SC-T5200D Series)

В этом разделе описывается, как извлечь и поместить на хранение рулонную бумагу из рулонного устройства 2 после печати. Валики давления могут оставить следы на бумаге, оставленной в принтере.

Кнопки, используемые при задании следующих настроек

Если для параметра Roll Paper Remaining (Остаток рулонной бум.) выбрано значение On (Вкл.), принтер автоматически считает штрих-код.

Бумага будет автоматически перемотана.

После перемотки бумаги раздается звуковой сигнал.

Опустите корзину для бумаги в

горизонтальное положение.

U «Настройка положения» на стр. 60

Возьмитесь за выдвижные ручки рулонного

устройства и вытащите устройство.

Убедившись, что принтер готов к печати,

нажмите кнопку (.

Отобразится меню Замените/извлек. бум.

С помощью кнопок d/u можно выбрать

параметр Вывод бумаги, затем нажмите кнопку Z.

Если рулонная бумага также загружена в рулонное устройство 1, выберите Рулон 2 и затем нажмите кнопку Z.

Примечание:

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Поднимите рычаг блокировки рулона.

Переместите рулон на соответствующую

опору.

Снимите адаптеры рулонной бумаги.

После тщательной перемотки рулонной бумаги поместите ее на хранение в оригинальную упаковку.

Установите рулонное устройство 2.

Поднимите рычаги блокировки адаптеров,

чтобы снять эти адаптеры.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Загрузка и извлечение форматных листов

Процедура загрузки и позиционирования форматных листов различаются в зависимости от толщины бумаги.

0,08 – 0,8 мм U «Загрузка форматных листов» на

стр. 47

0,8 – 1,5 мм U «Загрузка плаката» на стр. 49

Важно!

Если бумага смята или скручена, распрямите ее перед загрузкой в принтер или используйте новую бумагу. Если загружена смятая или скрученная бумага, принтер может не загрузить такую бумагу, не распознать ее размер или произвести печать некорректно.

Мы рекомендуем хранить бумагу в оригинальной упаковке на плоской поверхности и доставать бумагу, только когда необходимо произвести печать, убирая обратно неиспользованные листы по завершению печати.

Кнопки, используемые при задании следующих настроек

Включите принтер, нажав кнопку P.

Примечание:

❏ Закрытие корзины для бумаги упрощает

работу.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series U «Хранение и открытие» на

стр. 56

Загрузка форматных листов

Важно!

Вставьте бумагу непосредственно перед печатью. Валики давления могут оставить следы на бумаге, оставленной в принтере.

Примечание:

Бумага, которую можно использовать в принтере, приведена в следующем разделе.

U «Поддерживаемые типы носителей» на

стр. 237

SC-T7200D Series/SC-T5200D Series U «Хранение» на стр. 59

❏ Если оставить опоры для печати

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Нажмите кнопку ( на панели управления.

Воспользуйтесь кнопками d/u для выбора Отрезной лист и нажмите кнопку Z.

Подайте бумагу в соответствующий слот

поверхностью печати к себе.

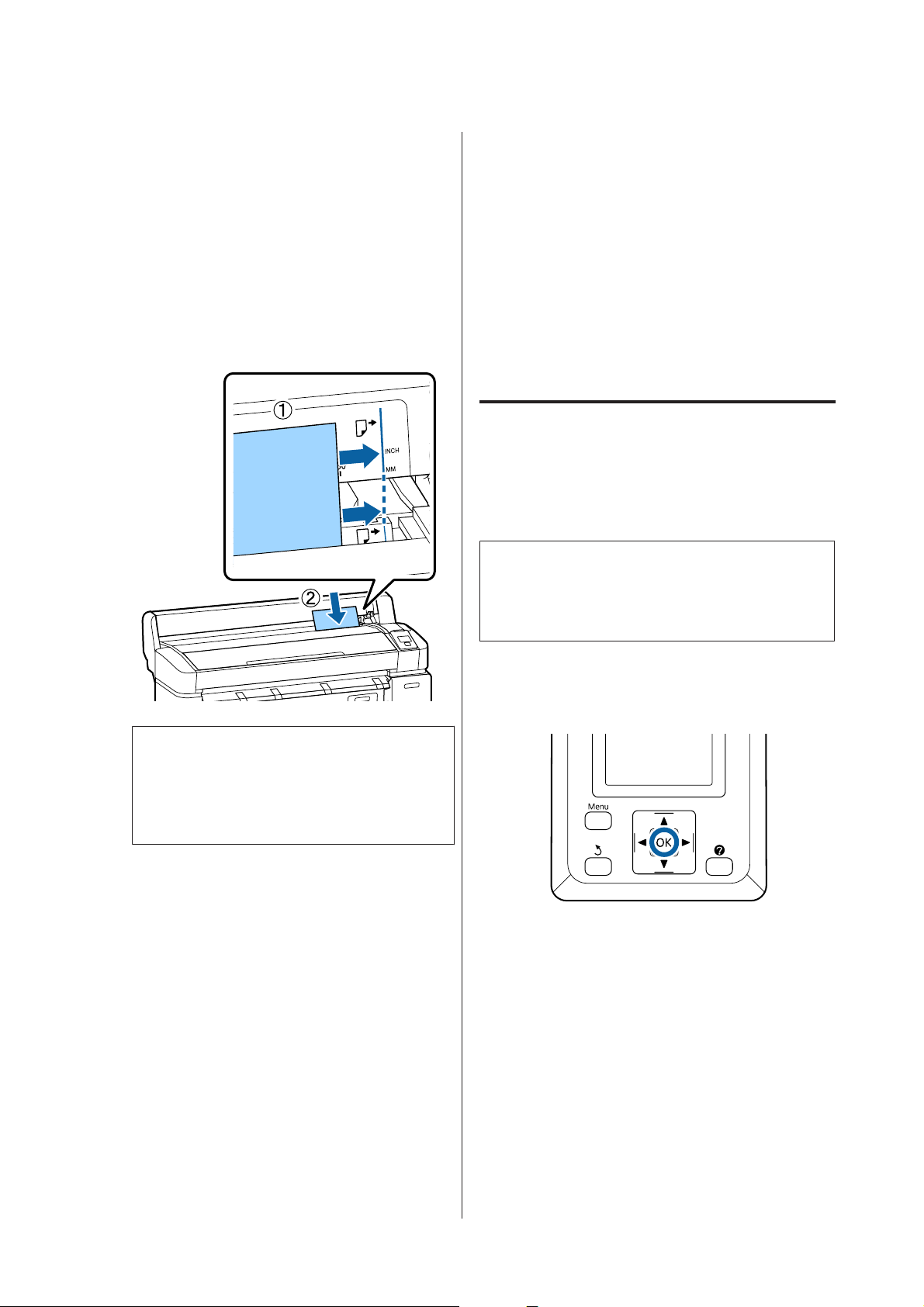

Вставьте бумагу в соответствующий слот, выровняв правый край по отметке загрузки на крышке рулонной бумаги. Продвиньте бумагу, пока она не остановится.

Проверьте тип носителя.

На экране отображается тип бумаги, выбранный в настоящее время на принтере. Для печати с отображаемыми настройками используйте кнопки d/u для выбора параметра Сохранять парамет. выше, затем нажмите кнопку Z. Для изменения настроек выберите параметр Изменить параметры и нажмите кнопку Z. U

«Просмотр и изменение настроек носителей» на стр. 52

Извлечение форматных листов

В этом разделе описывается, как извлечь форматные листы после завершения печати.

Примечание:

Чтобы извлечь загруженную, но неиспользованную бумагу, нажмите кнопку ( и выберите Вывод

бумаги.

Важно!

Вставляйте бумагу в книжной ориентации. Альбомная ориентация может привести к снижению качества печати.

Убедитесь, что на экране отображается

сообщение «Нажмите Z », затем нажмите кнопку Z.

Бумага будет подана в принтер.

Кнопки, используемые при задании следующих настроек

Убедитесь, что на панели управления

отображается надпись «Извлеч. бумаги».

Придерживая форматные листы рукой, чтобы не дать им выпасть из принтера, нажмите кнопку Z.

Бумага будет полностью извлечена из

принтера после чего ее можно достать рукой.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Загрузка и извлечение плаката

В этом разделе описано, как загружать и извлекать плакаты толщиной от 0,8 до 1,5 мм.

Этот принтер можно использовать для печати плакатов следующих размеров.

A2/A1/B2/B1 дюймов/30 × 40 дюймов

* Не поддерживается SC-T3200 Series.

Загрузка плаката

При печати плаката свободное пространство необходимо как перед принтером, так и за ним. Приблизительное количество необходимого места приведено ниже. Если принтер стоит у стены, обеспечьте надлежащее пространство с его тыльной стороны.

/B1 альбомная ориентация*/24 × 30

Примечание:

Бумага, которую можно использовать в принтере, приведена в следующем разделе.

U «Поддерживаемые типы носителей» на

стр. 237

Кнопки, используемые при задании следующих настроек

Размер бума‐гиЛицевая сто‐

рона (a)

A2 444 мм 135 мм

A1 691 мм 382 мм

24 × 30 дюймов 612 мм 303 мм

30 × 40 дюймов 866 мм 557 мм

Важно!

Вставьте бумагу непосредственно перед печатью. Валик может оставить след на бумаге, оставшейся в принтере.

Тыльная сто‐ рона (б)

Включите принтер, нажав кнопку P.

Примечание.

Закрытие корзины для бумаги упрощает работу.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series U «Хранение и открытие» на

стр. 56

SC-T7200D Series/SC-T5200D Series U «Хранение» на стр. 59

Нажмите кнопку ( на панели управления.

Воспользуйтесь кнопками d/u для выбора Плакатный картон и нажмите кнопку Z.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Поднимите все опоры для печати плакатов.

Надавите на опоры по диагонали вниз, затем поднимите их вверх.

Вставьте картон, придерживая края

относительно опор.

Откройте верхнюю крышку принтера.

Поместите бумагу печатной стороной вверх,

чтобы край размещался перед опорами, как показано на рисунке.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Вставьте картон, убедившись, что он может

пройти под валиками.

После позиционирования носителя нажмите

кнопку Z.

Бумага будет подана в принтер.

Проверьте тип носителя.

«Просмотр и изменение настроек носителей» на стр. 52

Извлечение плаката

В этом разделе описывается, как извлечь плакат после завершения печати.

Закройте крышку принтера.

Поместите задний и правый край картона в

соответствии с индикаторами загрузки.

Выровняйте правый край над выемкой справа от направляющей выхода бумаги, затем выровняйте задний край относительно конца опоры плаката, как показано ниже.

Примечание:

Чтобы извлечь загруженную, но неиспользованную бумагу, нажмите кнопку ( и выберите Вывод бумаги.

Кнопки, используемые при задании следующих настроек

Убедитесь, что на панели управления

отображается надпись «Извлеч. бумаги».

Придерживая плакат рукой, чтобы не дать ему выпасть из принтера, нажмите кнопку Z.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Потяните плакат вперед, как показано в

инструкциях на экране. После извлечения плаката нажмите кнопку Z.

Важно!

Если следующее задание печати не будет печататься на плакатном картоне, опустите опоры. Поднятые опоры могут привести к замятию бумаги.

Чтобы опустить опоры, возьмитесь за них, как показано на иллюстрации, потяните по диагонали вниз и отпустите.

Просмотр и изменение настроек носителей

После загрузки бумаги на экране панели управления показывается тип носителя, выбранный для принтера в настоящее время.

Примечание.

Если для параметра Остаток рулонной бумаги выбрано значение Вкл. и штрих-код с данными о рулоне напечатан на текущем рулоне, принтер считает штрих-код и автоматически изменит настройки.

Выполните следующие действия, чтобы изменить отображаемые параметры. Если используется SC-T7200D Series/SC-T5200D Series, настройки сохраняются для каждой рулонной бумаги (рулон 1/рулон 2).

Кнопки, используемые при задании следующих настроек

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

С помощью кнопок d/u выберите Изменить

параметры и нажмите кнопку Z.

Если печать производится с отображаемым типом носителя, выберите параметр Сохранять парамет. выше и нажмите кнопку Z. Далее перейдите к шагу 5.

Imformation

Selected Paper Type :

Plain Paper

Keep Settings Above

Change Settings

Proceed

Выберите тип носителя и нажмите кнопку

Выберите название носителя и нажмите

кнопку Z.

Если для параметра Остаток рулонной

бумаги выбрано значение Вкл., появится запрос на ввод длины рулона.

С помощью кнопок d/u выберите значение от 5,0 до 150 м и нажмите кнопку Z. Шаг равен 0,5 м.

Нажатием кнопки r можно изменить значение параметра Остаток рулонной бумаги на Выкл.

Для возврата значения на Вкл. используйте параметр Остаток рулонной бумаги в меню Paper.

U «Меню Бумага» на стр. 168

После небольшой паузы на принтере появится сообщение «Готов», которое показывает, что принтер готов к печати. Отправьте с компьютера данные, которые требуется распечатать.

Остаток рулонной бумаги

Если для параметра Остаток рулонной бумаги выбрано значение Вкл., принтер отслеживает следующие данные рулонной бумаги.

❏ Время до замены

Сведения о следующих настройках содержатся на штрих-коде, напечатанном на рулоне.

Количество оставшейся бумаги, значение, выбранное для оповещения об оставшемся количестве, и тип бумаги.

Штрих-код автоматически печатается на конце рулона после перемотки рулона. Штрих-код автоматически считывается и настройки корректируются во время следующего использования бумаги, что повышает эффективность работы при использовании нескольких рулонов бумаги.

❏ Отслеживание количество оставшейся бумаги в

области отображения информации на вкладке .

В области отображения информации показано количество бумаги, оставшееся в текущем рулоне. Если количество оставшейся бумаги опускается ниже заданного ограничения, вместо оставшегося количества отображается уведомление о малом количестве бумаги.

U «Вид экрана» на стр. 18

❏ Доступность печати

Принтер прогнозирует, можно ли напечатать текущее задание на оставшемся количеств бумаги, и отображает результаты, что позволяет предотвратить излишний расход бумаги во время печати задания. Это позволяет печатать не вставленном рулоне или заменить бумагу, чтобы предотвратить расход бумаги.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series может прогнозировать доступность, только если установлен дополнительный жесткий диск или модуль расширения Adobe PostScript 3.

U «Сохранение и повторная печать с

дополнительного жесткого диска» на стр. 79

Если бумага закончилась, SC-T7200D Series/ SC-T5200D Series может автоматически переключиться на рулонное устройство 1 или 2

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

на основании прогнозируемой доступности и продолжить печать.

U «Переключение на рулонное устройство с

наибольшим остатком бумаги (рулонное устройство 1/2) перед печатью, если бумага заканчивается» на стр. 112

Замена бумаги

В этом разделе описывается, как заменить бумагу. Процедура извлечения текущей бумаги отличается в зависимости от типа загруженной бумаги. Следуйте инструкциям, отображаемым на панели управления.

Кнопки, используемые при задании следующих настроек

Убедившись, что принтер готов к печати,

нажмите кнопку (.

Отобразится меню Замените/извлек. бум.

Нажимайте кнопки d/u для выбора типа

бумаги, которая будет вставлена вместо текущей, затем нажмите кнопку Z.

Принтер извлечет текущую бумагу.

Процедура извлечения бумаги зависит от типа загруженной бумаги, как описано ниже.

Если для параметра Остаток рулонной бумаги выбрано значение Вкл.

Начнется печать штрих-кода; после завершения печати рулон будет автоматически перемотан.

Если для параметра Остаток рулонной бумаги выбрано значение Выкл.

Рулон перематывается автоматически.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Примечание:

При отображении на экране сообщения

Намотайте рулонную бумагу, вращая переходник, откройте крышку рулонной

бумаги и перемотайте рулон вручную.

Форматные листы

Форматные листы автоматически выходят с задней стороны принтера, где их можно вытаскивать рукой.

Плакат

Плакат частично выступает спереди. Поддерживая плакат одной рукой, чтобы не дать ему упасть, нажмите кнопку Z и вытащите плакат.

Если следующее задание будет печататься на другом носителе, опустите опоры для плаката. Поднятые опоры могут привести к замятию бумаги.

Чтобы опустить опоры, возьмитесь за них, как показано на иллюстрации, потяните по диагонали вниз и отпустите.

Использование корзины для бумаги (SC-T7200 Series/ SC-T5200 Series/ SC-T3200 Series)

В корзину для бумаги поступает бумага из принтера, что препятствует падению бумаги на пол, ее сгибу и загрязнению.

Если должен поступить один лист, то независимо от типа может собираться бумага следующих размеров.

Максимальный размер при поступлении одного листа

Следуйте инструкциям на экране, чтобы

загрузить бумагу для следующего задания.

Ширина бумаги Длина бума‐

ги

SC-T7200 Series

SC-T5200 Series

SC-T3200 Series

При поступлении одного листа используйте корзину для бумаги в стандартном положении.

Настройка положения U «Настройка положения»

на стр. 57

Примечание.

Закройте корзину для бумаг, прежде чем приступить к печати плакатов и других документов, размеры которых превышают максимальную длину. Прежде чем бумага, извлекаемая из принтера, коснется пола, рекомендуется взять ее двумя руками как можно ближе к направляющим выхода бумаги и слегка поддерживать ее до завершения печати.

Около 1118 мм/ 44 дюйма

Около 914 мм/36 дюй‐ мов

Около 610 мм/24 дюй‐ ма

Прибл. 1189 мм

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

В корзине может находиться до 20 листов одного размера, когда производится печать в режиме чертежей на простой рулонной бумаге следующих размеров.

Если в корзину для бумаги будет постоянно поступать бумага, измените положение корзины в соответствии с размером бумаги для хранения.

Настройка положения U «Настройка положения»

на стр. 57

Размер бумаги и положение во время постоянного поступления

Размер бумаги Положение

A1 Portrait (594 × 841 мм)

US D Portrait (22 × 34 дюй‐ ма)

A0 Portrait (841 × 1189 мм)

US E Portrait (34 × 44 дюй‐ ма)

Стандартное положение (опущенная направляю‐ щая стопки)

Стандартное положение (поднятая направляющая стопки)

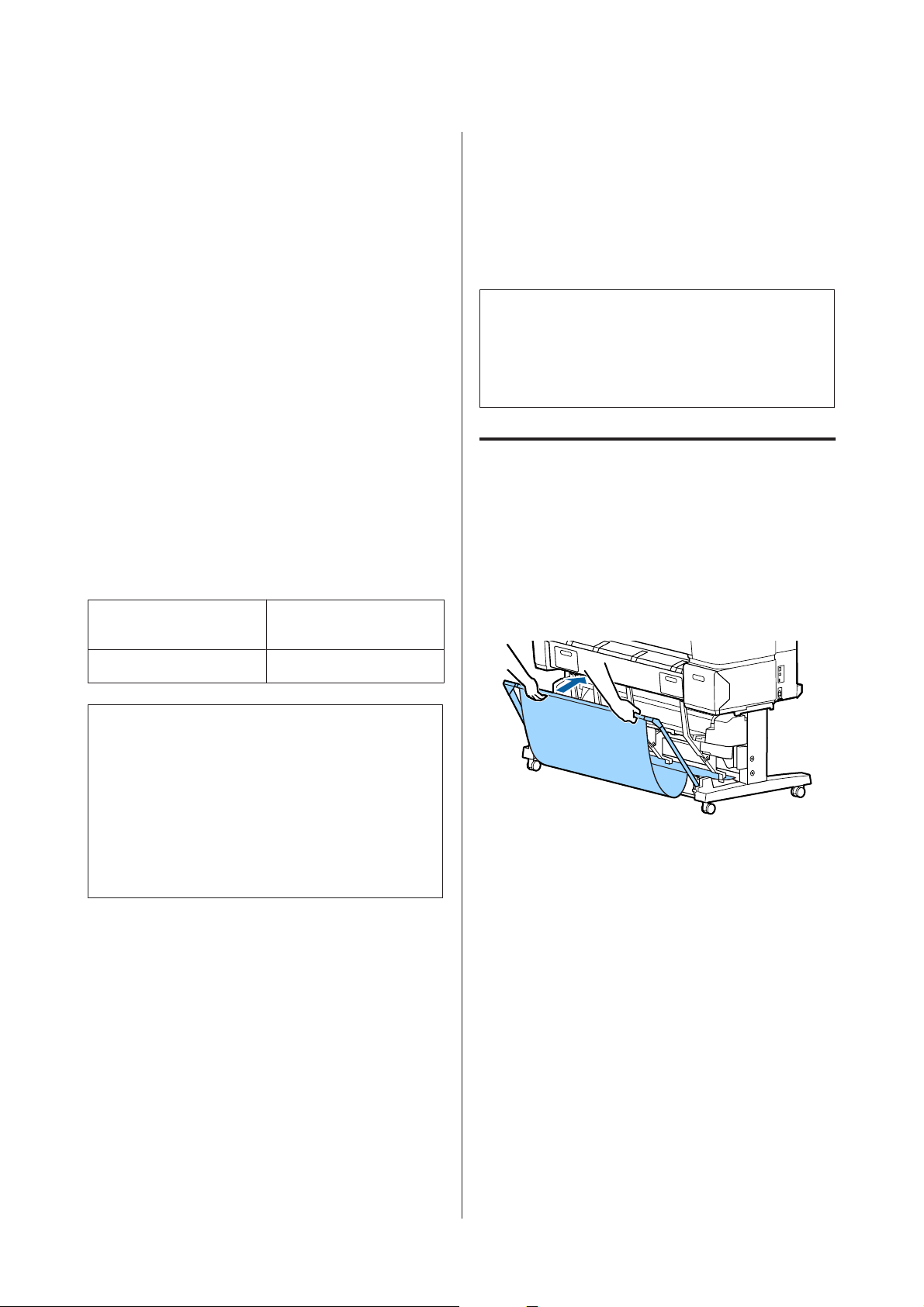

Хранение и открытие

Хранение

Закройте корзину для бумаги, прежде чем загружать бумагу или перемещать принтер.

Сместите корзину для бумаги к противоположной стороне

Нельзя хранить корзину для бумаги в горизонтальном положении. Перед хранением установите корзину в стандартное положение.

U «Настройка положения» на стр. 57

A2 Portrait (420 × 594 мм)

ARCH C Portrait (18 × 24 дюйма)

A1 Landscape (841 × 594 мм)

ARCH D Portrait (36 × 24 дюйма)

US D Portrait (34 × 22 дюй‐ ма)

* Не поддерживается SC-T3200 Series.

Важно!

Если печать производится на простых

Горизонтальное положе‐ ние

размерах бумаги, отличных от указанных выше, последовательное помещение листов в корзину для бумаги может привести к появлению пятен, сгибов и других повреждений. При последовательной печати извлеките лист из принтера перед поступлением следующего листа.

Открытие

Если корзина для бумаги закрыта, ее можно открыть для использования, как показано ниже.

Слегка потяните корзину для бумаги вниз

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Важно!

Корзина для бумаги не будет функционировать надлежащим образом, если открыта так, как показано на иллюстрации внизу справа.

Оставьте корзину для бумаги в положении, показанном на иллюстрации внизу слева.

Настройка положения

Настройте положение в соответствии с размером поступающей бумаги.

Примечание.

При печати некоторых документов или при работе в некоторых средах корзина для бумаги может не удерживать бумагу надлежащим образом, что приведет к замятию или сгибу бумаги.

С помощью рычага перемещения опустите

верхнюю направляющую стопки.

Как показано на следующих иллюстрациях, отрегулируйте положение направляющей стопки в соответствии с размером бумаги.

Направляющая, размещенная для постоянного поступления размера бумаги A1 Portrait/US D Portrait (22 × 34 дюйма)

Стандартное положение

Слегка потяните корзину на себя и опустите

ее.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Направляющая, размещенная для приема бумаги других размеров

Поднимите направляющую, а затем слегка

опустите ее.

Горизонтальное положение

С помощью рычага перемещения поднимите

верхнюю направляющую стопки.

Примечание.

Если стандартное положение ошибочно установлено вместо горизонтального, поднимите направляющую, а затем опустите, слегка надавливая.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Использование корзины для бумаги большого объема (SC-T7200D Series/ SC-T5200D Series)

В корзину для бумаги большого объема поступает бумага из принтера, что предотвращает ее падение на пол, сгибание и загрязнение.

Если должен поступить один лист, после печати может быть собрана бумага любого размера и бумаги.

На следующей схеме показана максимальная длина поступающей бумаги.

Максимальная длина бумаги при поступлении одного листа

Положение большого объема

Прибл. 1580 мм

* До 20 листов при нормальной температуре. Об‐

ратите внимание, что количество собираемых листов снижается в зависимости от рабочей сре‐ ды, печатаемых изображений и других условий. При сборе слишком большого количества ли‐ стов может произойти замятие бумаги.

Важно!

При последовательном поступлении листов простой бумаги A1 Portrait и больше на печатных листах могут появиться пятна, сгибы и другие повреждения.

Хранение и настройка положения

Хранение

Закройте корзину для бумаги большого объема прежде чем загружать бумагу или перемещать принтер.

Компактное положение Прибл. 1189 мм

Примечание.

При печати в режиме чертежей на простой рулонной бумаге следующих размеров эта корзина

может собирать листы разных размеров Landscape.

При поступлении нескольких листов используйте корзину для бумаги в положении большого объема.

Настройка положения U «Настройка положения»

на стр. 60

до A1

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Настройка положения

Компактное положение

Опустите корзину в положение, в котором она фиксируется нижними выступами на левой и правой рамке.

Опустите корзину в положение, в котором она фиксируется верхними выступами на левой и правой рамке.

Положение большого объема

Слегка потяните корзину на себя и затем опустите ее.

Горизонтальное положение

Слегка потяните корзину на себя и затем опустите ее.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Затем толкните ее вперед.

Использование автоматического натяжного ролика (только для SC-T7200 Series)

Дополнительный автоматический натяжной ролик автоматически принимает бумагу по мере печати. Он повышает эффективность печати плакатов или больших заданий, подразумевающих непрерывную печать на рулонной бумаге.

Автоматический натяжной ролик, используемый с данным принтером, может принимать бумагу в любых, показанных ниже направлениях. Некоторые типы бумаги могут не поддерживать то или иное из этих направлений или могут накладывать ограничения на направление приема бумаги.

Чтобы изменить горизонтальное положение корзины на иное, выполните указанную выше процедуру в обратном порядке.

Сведения о направлении приема бумаги и ее поддержке см. в следующем разделе.

U «Таблица специальных носителей Epson» на

стр. 237

Печатной стороной нару‐жуПечатной стороной

внутрь

Приемка печатной стороной наружу помещает поверхность печати на внешнюю сторону рулона.

Приемка печатной стороной внутрь помещает поверхность печати на внутреннюю сторону рулона.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Предостережение

❏ Зафиксируйте сердцевину рулона при

использовании автоматического натяжного ролика, как показано в документации.

Падение сердцевины рулона может привести к травмам.

❏ Руки, волосы и другие объекты не должны

попадать на пути движущихся частей автоматического натяжного ролика.

Несоблюдение данного требования может привести к травме.

Важно!

Убедитесь, что конец рулона обрезается строго перпендикулярно его длинному краю. Устройство не будет работать надлежащим образом, если конец рулона обрезан неровно или согнут.

U «Метод обрезки вручную» на стр. 42

Примечание.

Сведения по установке автоматического натяжного ролика см. в документации, поставляемой вместе с роликом.

Горит : Автоматический натяжной

ролик готов к использова‐ нию.

Мерцание : Автоматический натяжной

ролик используется.

Мигание : Автоматический натяжной

ролик работает в режиме энергосбережения.

Импульсное ми‐ гание

Не горит : Принтер выключен.

B Переключатель Auto

Выбор направления приема.

Backward : Рулон принимается печатной сто‐

Forward : Рулон принимается печатной сто‐

Off : Автоматический натяжной ролик

: Произошла ошибка.

роной внутрь.

роной наружу.

не принимает бумагу.

Использование панели управления

В этом разделе описано, как использовать панель управления принтера для работы с автоматическим натяжным роликом.

A Индикатор питания

Отображает состояние автоматического натяж‐ ного ролика.

C Переключатель Manual

Выбор направления ручного приема.

Параметр, выбранный путем установки пере‐ ключателя Manual, вступает в силу, когда пере‐ ключатель Auto установлен в положение Off.

Backward : Рулон принимается печатной сто‐

роной внутрь.

Скорость увеличивается после на‐ жатия кнопки и удерживания ее бо‐ лее трех секунд.

Forward : Рулон принимается печатной сто‐

роной наружу.

Скорость увеличивается после на‐ жатия кнопки и удерживания ее бо‐ лее трех секунд.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Прикрепление бумаги

В этом разделе описывает, как прикрепить рулон бумаги к сердцевине рулона автоматического натяжного ролика.

Эта процедура зависит от направления приема.

Важно!

Перед выполнением процедуры установите значение Выкл. для параметра Автообрезание. Использование автоматического натяжного ролика при выбранном значении Вкл. приведет к возникновению ошибок.

U «Обрезка рулонной бумаги» на стр. 41

Прием бумаги печатной стороной наружу

Сведения об установке сердцевины рулона см. в руководстве по настройке дополнительного автоматического натяжного ролика.

Переключите параметр Auto для

автоматического натяжного ролика в значение Off. Подсоедините шнур электропитания к розетке и убедитесь, что загорелся индикатор питания.

Включите принтер, нажав кнопку P.

Кнопки, используемые при задании следующих настроек

Убедитесь, что рулонная бумага загружена в

принтер надлежащим образом.

Нажмите кнопку ) на панели управления.

Удерживайте кнопку d нажатой, пока конец рулона не достигнет сердцевины рулона.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

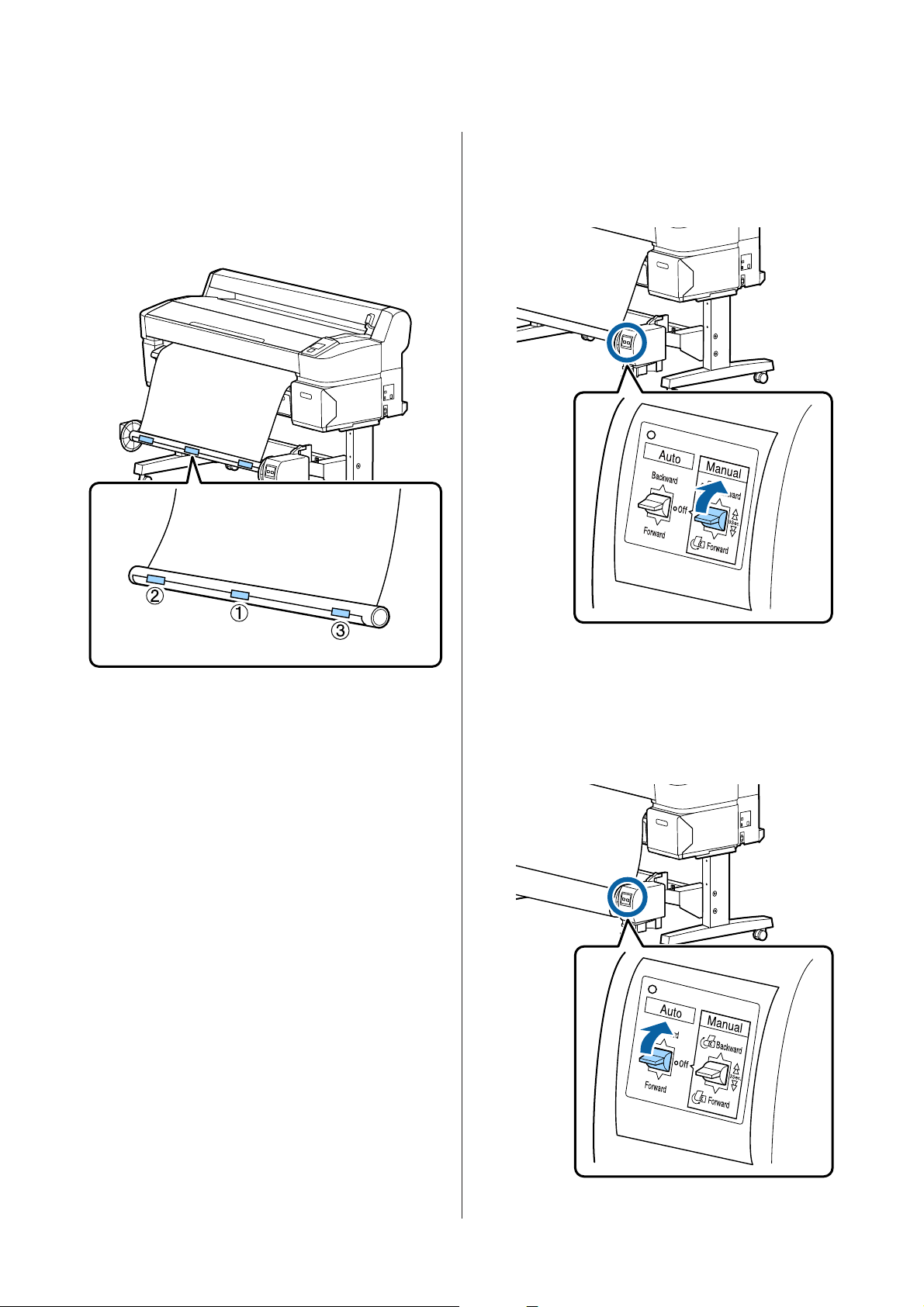

Прикрепите конец бумаги к сердцевине

рулона скотчем.

Приклейте бумагу скотчем (приобретается отдельно у сторонних производителей) по центру, затем с левого и правого краев.

Удерживайте переключатель Manual

нажатым в положении Forward, чтобы бумага обернулась вокруг сердцевины три раза.

Удерживайте кнопку d на панели

управления нажатой, пока на сердцевину не намотается бумага (примерно три оборота).

После трех оборотов бумаги вокруг сердцевины убедитесь, что она достаточно ослаблена.

Примечание.

Специальное натяжное устройство, поставляемое вместе с автоматическим натяжным роликом, используется с некоторыми типами бумаги. Ослабьте бумагу и вставьте натяжное устройство рядом с центром бумаги, как показано на иллюстрации. Сведения о бумаге, нуждающейся в натяжном устройстве, приведены в следующем разделе.

U «Таблица специальных носителей Epson»

на стр. 237

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Установите переключатель Auto в положение

Forward.

Переключите параметр Auto для

Прием бумаги печатной стороной внутрь

Кнопки, используемые при задании следующих настроек

Включите принтер, нажав кнопку P.

Убедитесь, что рулонная бумага загружена в

принтер надлежащим образом.

Нажмите кнопку ) на панели управления.

Удерживайте кнопку d нажатой, пока конец рулона не достигнет сердцевины рулона.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

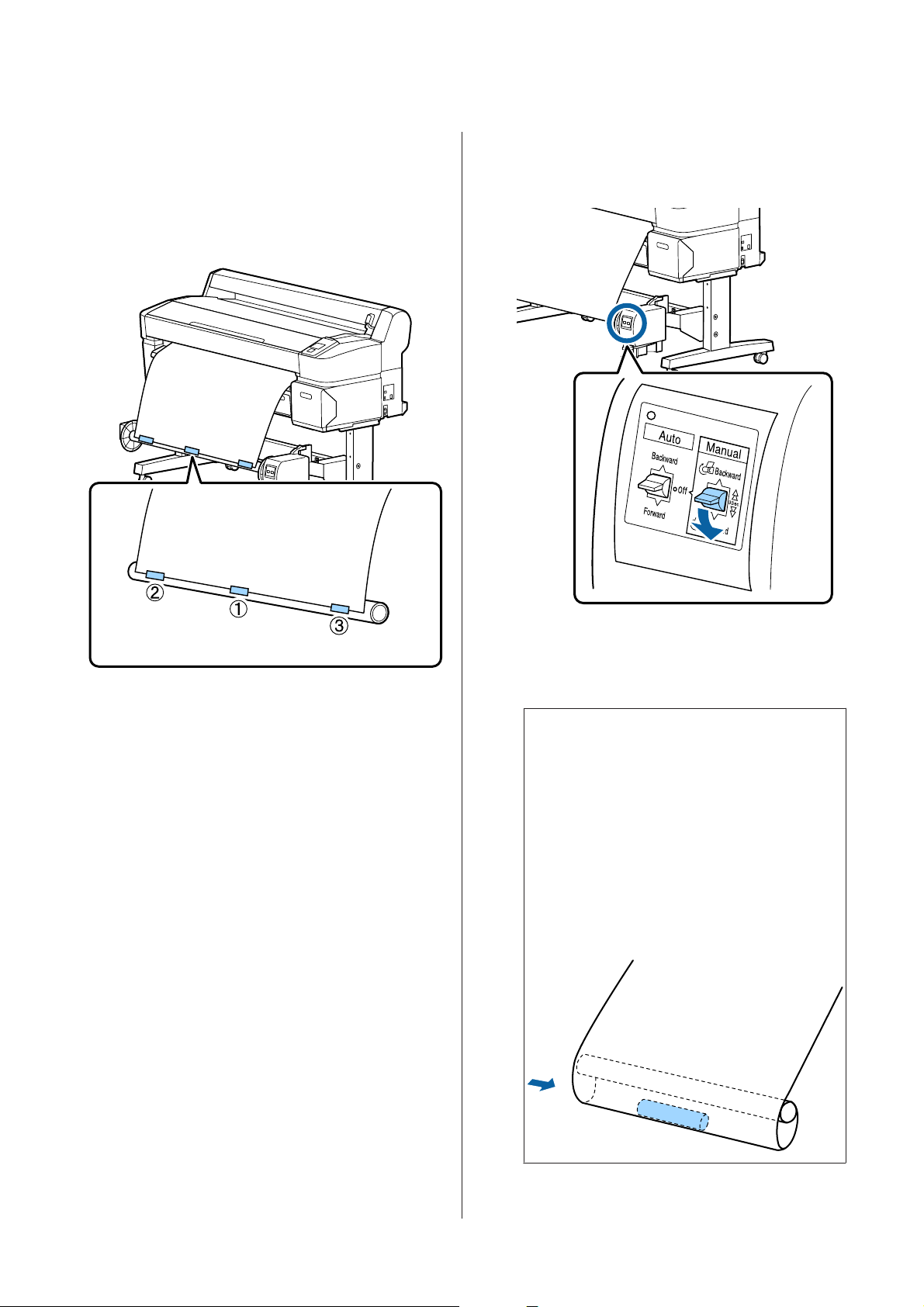

Прикрепите конец бумаги к сердцевине

рулона скотчем.

Удерживайте переключатель Manual

нажатым в положении Backward, чтобы бумага обернулась вокруг сердцевины три раза.

Удерживайте кнопку d на панели

управления нажатой, пока на сердцевину не намотается бумага (примерно три оборота).

После трех оборотов бумаги вокруг сердцевины убедитесь, что она достаточно ослаблена.

Установите переключатель Auto в положение

Backward.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Извлечение бумаги из автоматического натяжного ролика

В этом разделе описано, как извлекать бумагу из автоматического натяжного ролика.

Предостережение

Чтобы извлечь бумагу из автоматического натяжного ролика, два человека должны находиться по обе стороны рулона.

Один человек может уронить рулон и получить травму.

Кнопки, используемые при задании следующих настроек

Установите переключатель Auto в положение

Off.

Отрежьте бумагу и принимайте ее, пока она

не будет полностью намотана на сердцевину автоматического натяжного ролика.

U «Метод обрезки вручную» на стр. 42

После обрезки бумаги поддерживайте концы для предотвращения соприкосновения печатной поверхности с полом. Поддерживайте бумагу до ее полной намотки. Удерживайте переключатель Manual нажатым в сторону направления приема (Forward или Backward).

Разблокируйте перемещаемый блок и

снимите его с сердцевины рулона.

При съеме этого перемещаемого блока поддерживайте сердцевину рулона одной рукой, чтобы не дать ему упасть на пол.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Извлеките сердцевину рулона из

автоматического натяжного ролика.

Базовые методы печати (Windows)

Печать выполняется из приложения, используемого для создания документа, который следует отправить на печать. Базовая процедура приведена ниже.

Включите принтер и загрузите бумагу.

U «Прикрепление адаптера рулонной

бумаги» на стр. 36

U «Загрузка форматных листов» на стр. 47

U «Загрузка плаката» на стр. 49

После создания данных, щелкните пункт

Print (Печать) в меню File (Файл).

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

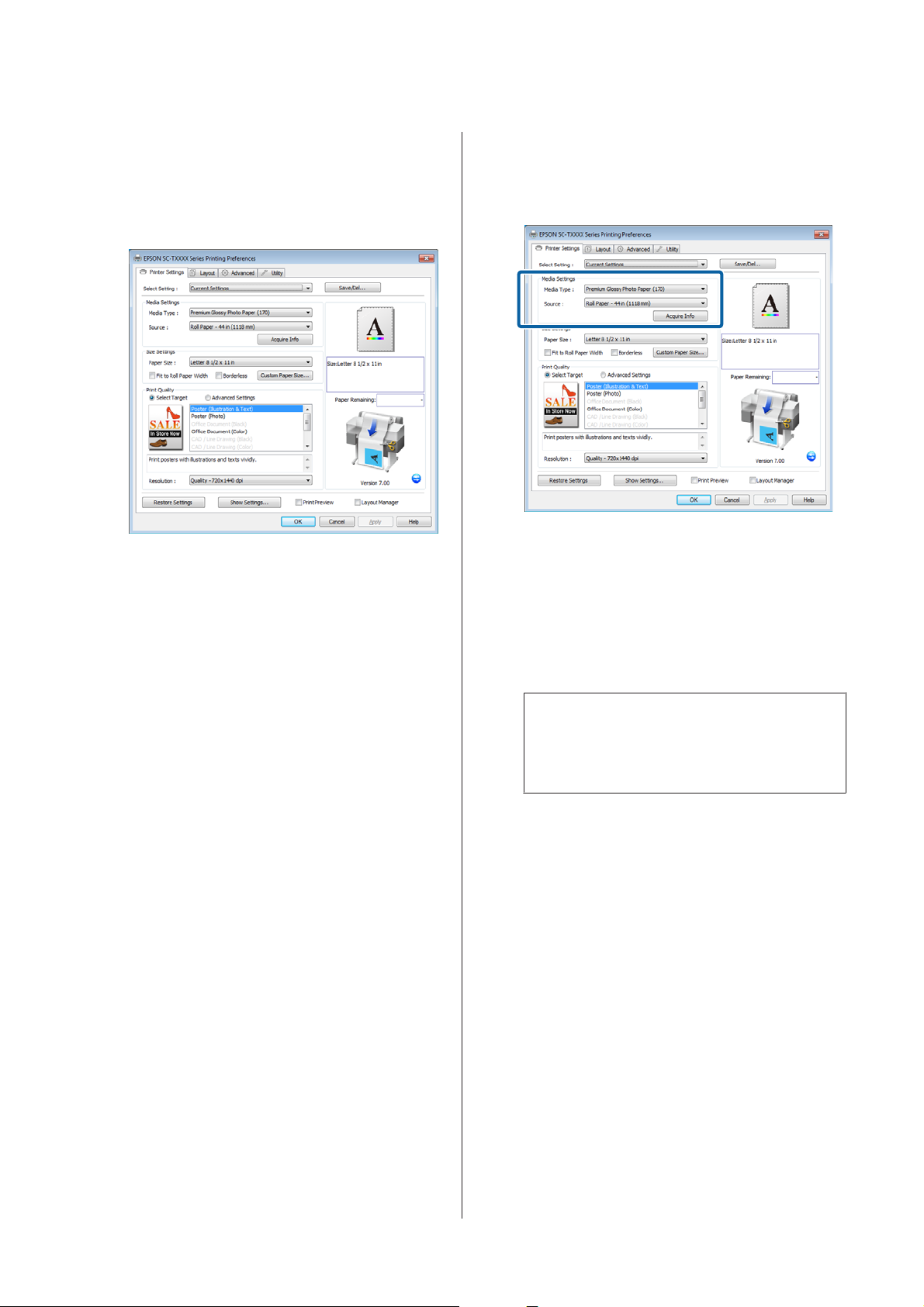

После подтверждения выбора принтера

щелкните Printer properties (Свойства принтера) или Properties (Свойства) для

отображения вкладки Printer Settings (Настройки принтера).

Проверьте параметры, выбранные для Media

Settings (Настройки носителя).

При использовании SC-T7200 Series/ SC-T5200 Series/SC-T3200 Series

При запуске драйвер принтера автоматически загружает сведения о носителе в принтере и отображает их в области Media Settings (Настройки носителя).

Чтобы печатать с использованием текущих настроек, перейдите к следующему шагу.

U «Автоматическое переключение

рулонной бумаги перед печатью (только SCT7200D Series/SC-T5200D Series)» на стр. 108

Если нужные настройки не отображаются, замените носитель в принтере на подходящий тип бумаги и нажмите кнопку Acquire Info (Получ. инф.). Драйвер повторно получит данные с принтера и обновит сведения, отображаемые в области Media Settings (Настройки носителя).

Примечание. Если нажать кнопку Acquire Info (Получ. инф.), отобразится информация о бумаге,

загруженной в принтер.

При использовании SC-T7200D Series/ SC-T5200D Series

Если при запуске драйвера принтера был выбран параметр Roll Auto - **mm (Рулон авто - **мм), принтер применяет тип носителя и ширину рулонной бумаги, которая используется в принтере в настоящее время. Когда принтер начинает печать, он переключается на рулонную бумагу в соответствии с параметром Сост. перекл. рулона в меню Setup принтера.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

В области Size Settings (Настройки размера)

выберите нужный Paper Size (Размер бумаги).

Выберите Paper Size (Размер бумаги), указанный при создании документа в приложении.

Если нужный размер недоступен в меню, щелкните Custom Paper Size (Нестандартные размеры бумаги), чтобы добавить пользовательский размер бумаги. U «Печать нестандартных размеров» на

стр. 103

Для печати без полей на бумаге, размеры которой превышают размеры исходного документа, выберите параметр fit to (подогнать по размерам) и параметр печати без полей.

Расширенные настройки подгонки и печати без полей доступны на вкладке Layout (Макет).

U «Увеличенные копии, а также

горизонтальные и вертикальные плакаты» на стр. 99

U «Печать без полей» на стр. 114

Выберите пункт fit to (подогнать по

размерам) и параметры печати без полей.

Чтобы изменить размер документа для его подгонки по ширине рулона (если используется рулонная бумага), выберите параметр Fit to Roll Paper Width (В

соответствии с шириной рулонной бумаги).

Чтобы печатать без границ (полей), выберите параметр Borderless (Без полей).

В области Print Quality (Качество печати)

выберите нужное значение для параметра Select Target (Выбр. цел. ус.).

Выберите параметр в соответствии с типом документа и его использованием.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Чтобы указать метод цветокоррекции или изменить цвета, выберите Advanced Settings (Дополнительные настройки).

U «Коррекция цветов и печать» на

стр. 120

Проверьте настройки.

Выбранные настройки отражаются в области справа; убедитесь, что все настройки указаны правильно.

Отобразится индикатор хода выполнения задания и начнется печать.

Окно, появляющееся в процессе печати

После начала печати появится окно с индикатором хода выполнения задания, показанное ниже. В данном окне представлена информация об оставшемся количестве чернил, номера чернильных картриджей (партномера) и т. д.

Если возникает ошибка или требуется заменить какой-либо из картриджей, отображается соответствующее сообщение.

Нажмите кнопку OK.

После завершения установки настроек

щелкните Print (Печать).

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Базовые методы печати (Mac OS X)

Включите принтер и загрузите бумагу.

U «Прикрепление адаптера рулонной

бумаги» на стр. 36

U «Загрузка форматных листов» на стр. 47

U «Загрузка плаката» на стр. 49

После создания данных для печати в меню

File (Файл) используемого приложения щелкните Print (Печать).

В Mac OS X 10.6 и 10.5: щелкните значок , чтобы вызвать экран Page Setup и задать нужные настройки.

Примечание.

Если настройки страницы не отображаются в диалоговом окне печати, щелкните параметр page settings (настройки страницы) (например, Page Setup (Параметры страницы)) в меню File (Файл).

Раскроется окно печати.

Mac OS X Lion или более поздняя версия

Щелкните Show Details (Показать детали) в нижней части диалогового окна.

Убедитесь, что выбран нужный принтер, и

затем задайте размер бумаги.

Выберите одно из следующих значений параметра Paper Size (Размер бумаги). XXXX — это фактический размер бумаги, например A4.

XXXX: печать с полями на рулонной бумаге. Печать с использованием параметра Поле рулонной бумаги, выбранного на принтере. U «Меню Задание печати» на стр. 165

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

XXXX (форматный лист): печать с полями на форматных листах. Печать с верхним, правым и левым полями, равными 3 мм, и нижним полем, равным 14 мм.

При выполнении печати без полей или печати полотна ознакомьтесь с разделами

U «Печать без полей» на стр. 114, U «Увеличенные копии, а также

горизонтальные и вертикальные плакаты» на стр. 99

U «Автоматическое переключение

рулонной бумаги перед печатью (только SCT7200D Series/SC-T5200D Series)» на стр. 108

Mac OS X 10.5 Выберите Page Setup (Парам. стр.) и Media Type (Тип носителя) в соответствии с типом

бумаги, загруженной в принтер.

Чтобы просмотреть базовые настройки

печати, выберите в списке Printer Settings (Настройки принтера).

Mac OS X 10.6 или более поздняя версия (при использовании SC-T7200 Series/ SC-T5200 Series/SC-T3200 Series)

При запуске драйвер принтера автоматически загружает сведения о носителе в принтере и отображает их в областях Page Setup (Параметры страницы) и Media Type (Тип носителя). Чтобы печатать с использованием текущих настроек, перейдите к следующему шагу.

Mac OS X 10.6 или более поздняя версия (при использовании SC-T7200D Series/ SC-T5200D Series)

Если при запуске драйвера принтера для параметра Roll Switch (Переключатель

рулона) было выбрано значение Auto (Автоматически), принтер применяет тип

носителя и ширину рулонной бумаги, которая используется в принтере в настоящее время. Когда принтер начинает печать, он переключается на рулонную бумагу в соответствии с параметром Сост. перекл. рулона в меню Setup принтера.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Укажите, как будет использоваться

напечатанный документ.

Выберите параметр в соответствии с типом документа и его использованием.

Если в процессе выполнения задания печати возникает ошибка, отображается соответствующее сообщение.

Чтобы указать метод цветокоррекции или изменить цвета, выберите значение

Advanced Settings (Дополнительные настройки) для параметра Mode (Режим).

U «Коррекция цветов и печать» на

стр. 120

Проверьте настройки.

Выбранные настройки отражаются в области справа; убедитесь, что все настройки указаны правильно.

После завершения установки настроек

щелкните Print (Печать).

После начала печати в окне Dock (док-станция) отобразится значок принтера. Щелкните по значку принтера, чтобы посмотреть состояние задания. Вы сможете проверить степень выполнения задания и информацию о состоянии принтера. Также вы сможете отменить задание печати.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Область печати

В этом разделе описаны области печати принтера.

Если поле, заданное в приложении, превышает следующие значения параметров, разделы за пределами указанных полей не печатаются. Например, если для левого и правого поля в меню принтера выбрано значение 15 мм и документ заполняет страницу, 15 мм с левой и правой стороны страницы не будут печататься.

Область печати для рулонной бумаги

На приведенной ниже иллюстрации серым цветом отмечена область печати.

При печати без полей слева и справа левое и правое поля равны 0 мм. При печати без полей со всех сторон все поля равны 0 мм.

Поля для рулонной бумаги зависят от значения параметра Поле рулонной бумаги, выбранного в меню, как показано в таблице ниже.

Значения параметра Поле рулонной бумаги U «Меню Настройка» на стр. 173

— заводское значение по умолчанию.

Параметр Поле рулон‐ ной бумаги

Обычный

Верх15мм/Низ15мм A, C = 15 мм

Верх35мм/Низ15мм A = 35 мм

Значения полей

A, C = 15 мм

B, D = 3 мм

C = 15 мм

B, D = 3 мм

Стрелкой на иллюстрации отмечено направление вывода бумаги.

254mm~1118mm

3mm/15mm 3mm/15mm

127mm

15m

254mm~914mm 254mm~620mm

3mm/15mm

3~45mm

*1 SC-T7200 Series/SC-T7200D Series

*2 SC-T5200 Series/SC-T5200D Series

*3 SC-T3200 Series

*4 Если для параметра Roll Paper Option

(Использование рулон. бумаги) на вкладке Advanced (Расширенные) драйвера принтера

выбрано значение Banner (Плакат), верхние и нижние поля равны 0 мм

Верх45мм/Низ15мм A = 45 мм

C = 15 мм

B, D = 3 мм

3 мм A, B, C, D = 3 мм

15 мм A, B, C, D = 15 мм

Если выбран параметр Обычн., значение пара‐ метра A равно 20 мм для перечисленных ниже типов бумаги.

Premium Glossy Photo Paper (250)/Premium Semigloss Photo Paper (250)/Premium Luster Photo Paper (260)/Premium Semimatte Photo Paper (260)

При использовании следующих носителей в ре‐ жиме CAD / Line Drawing (CAD/Линейный ри‐ сунок) значение параметра A C равно 3 мм.

Singleweight Matte Paper

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Важно!

❏ Печать искажается, если задний край

рулонной бумаги выпадает из сердечника. Убедитесь, что задний край рулона не попадает в область печати.

❏ Размер печати не меняется, даже если

меняются поля.

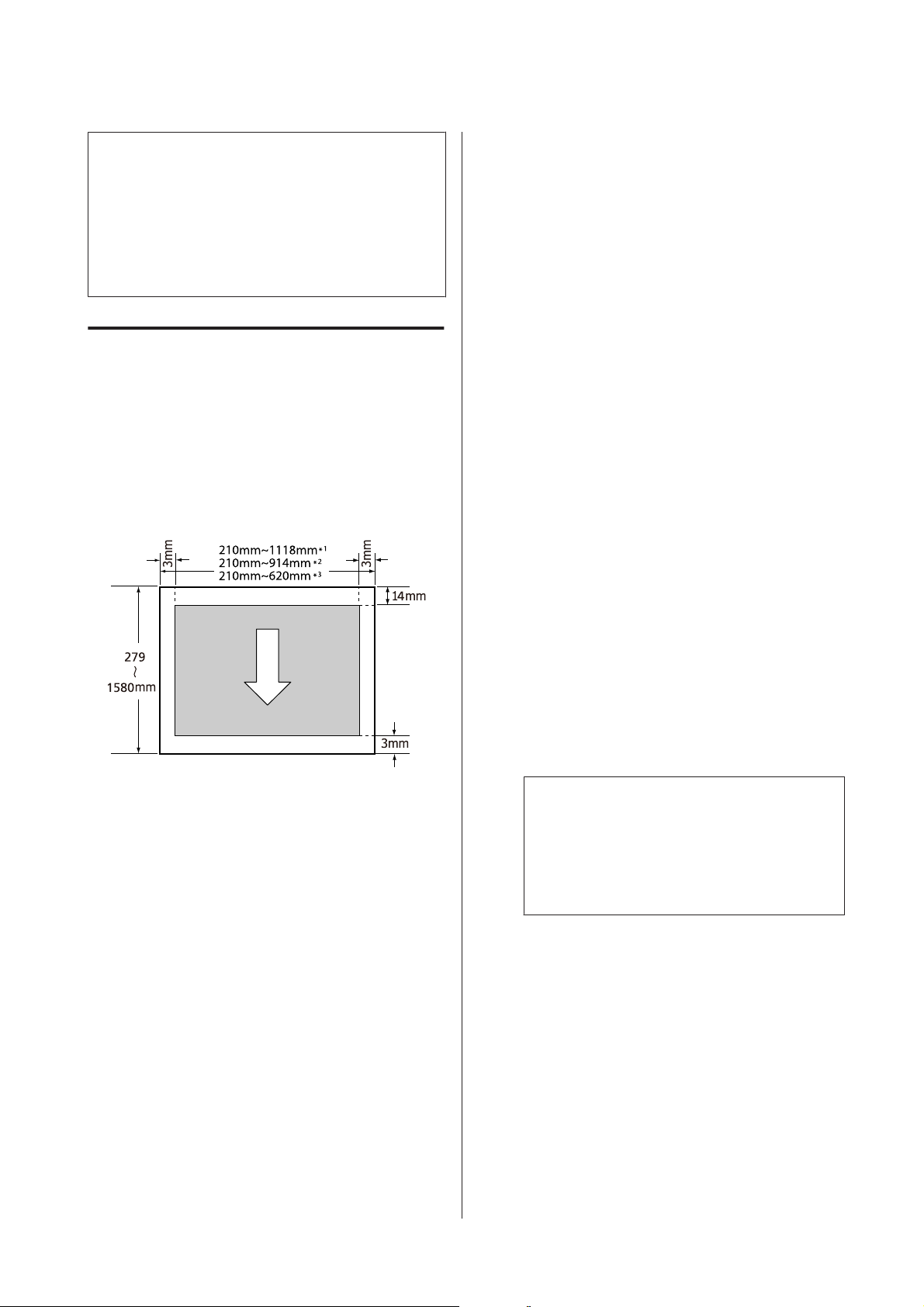

Область печати на форматных листах

При печати без полей слева и справа левые и правые поля равны 0 мм. (Печать без полей недоступна для плакатов.)

Стрелкой на иллюстрации отмечено направление вывода бумаги.

Отключение питания с помощью Таймер откл. питания

Принтер поддерживает две следующие возможности управления электропитанием.

❏ Режим ожидания

Принтер переходит в спящий режим при отсутствии ошибок, заданий печати и действий на панели управления или других операций. При переходе принтера в спящий режим, экран панели управления отключается и внутренние двигатели и другие механизмы отключаются в целях снижения энергопотребления.

Спящий режим отменяется, если получено задание печати или нажимается кнопка на панели управления.

*1 SC-T7200 Series/SC-T7200D Series

*2 SC-T5200 Series/SC-T5200D Series

*3 SC-T3200 Series

Время задержки перед переходом принтера в спящий режим может быть выбрано из диапазона значений от 5 до 210 минут. По умолчанию принтер переходит в спящий режим, если в течение 15 минут не выполняется никаких действий. Эту задержку можно изменить в меню Настройка. U «Меню Настройка» на стр. 173

Примечание.

При переходе принтера в спящий режим, экран панели управления становится черным, как будто прекращена подача электропитания, однако индикатор P все еще горит.

❏ Таймер откл. питания

Принтер поддерживает функцию Таймер откл. питания, которая автоматически отключает принтер, если в течение заданного периода времени не возникает никаких ошибок, отсутствуют задания на печать и не выполняется каких-либо действий на панели управления или других операций. Задержку до автоматического отключения принтера можно

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

выбрать в диапазоне значений от 1 до 24 часов с шагом 1 час.

В этом разделе показаны настройки по умолчанию.

❏ SC-T7200 Series/SC-T5200 Series/

SC-T3200 Series

Принтер автоматически отключается при отсутствии ошибок, заданий печати и действий на панели управления или других операций в течение восьми часов.

❏ SC-T7200D Series/SC-T5200D Series

Параметр Выкл.

Таймер отключения питания можно настроить в меню Setup. U «Меню Настройка» на

стр. 173

Об управлении электропитанием

Можно задать период времени, по истечении которого вступает в силу управление электропитанием. Любое увеличение приведет к изменению энергоэффективности принтера. Прежде чем вносить изменения в эти настройки, рассмотрите их воздействие на окружающую среду.

Отмена печати

В зависимости от ситуации, существует несколько способов отмены печати.

Если компьютер завершил передачу данных печати принтеру, вы не можете отменить задание печати с компьютера. Отмените задание через панель управления принтера.

Отмена задания печати с помощью компьютера (Windows)

Когда отображается индикатор хода выполнения задания

Щелкните Cancel (Отмена).

Если не отображается индикатор хода выполнения

Щелкните значок принтера на панели задач

во время выполнения задания печати.

Отображение значка зависит от настроек, выбранных в среде Windows.

Щелкните правой кнопкой мыши имя

задания, которое следует отменить, и выберите пункт Cancel (Отмена) в меню документа.

Чтобы отменить все задания, щелкните пункт

Cancel All Documents (Очистить очередь печати) в меню Printer (Принтер).

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Основные операции

Если задание уже отправлено принтеру, на вышеуказанном экране данные отображаться не будут.

Отмена задания печати с помощью компьютера (В Mac OS X)

В Dock (док-станция) щелкните значок

вашего принтера.

Щелкните задание, которое вы хотите

удалить, и затем щелкните Delete (Удалить).

Если задание уже отправлено принтеру, на вышеуказанном экране данные отображаться не будут.

Отмена задания печати через панель управления принтера

Нажмите кнопку W, выберите пункт Отмена задания в меню и нажмите кнопку Z.

Задание печати будет отменено даже в середине процесса печати. Для того чтобы после отмены задания принтер вернулся в состояние готовности, может потребоваться некоторое время.

Примечание.

Вы не можете удалять задания печати, находящиеся в очереди в компьютере, с помощью вышеописанной операции. Чтобы удалить задания печати в очереди печати, ознакомьтесь с разделом «Отмена задания печати с помощью компьютера».

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Сохранение и повторная печать с дополнительного жесткого диска

• Просмотр и возобновление удерживаемых

Сохранение и повторная печать с дополнительного

заданий печати (только SC-T7200 Series/ SC-T5200 Series/SC-T3200 Series)

Если источник или другие параметры, выбран‐ ные на принтере, отличаются от параметров, указанных в задании печати, возникает ошибка и печать приостанавливается.

жесткого диска

Сводка по функциям

Если установлен дополнительный жесткий диск или модуль расширения Adobe PostScript 3 (далее по тексту жесткий диск), задания печати можно просматривать и управлять следующим образом.

Важно!

Жесткий диск для SC-T7000 Series/SC-T5000 Series/SC-T3000 Series не может быть установлен для этого принтера. Всегда используйте жесткий диск, предназначенный для данного принтера.

U «Дополнительное оборудование и

расходные материалы» на стр. 234

Расширенные функции

Задания печати можно просматривать и управлять ими следующим образом.

• Просмотр заданий печати

При наличии в очереди нескольких заданий пе‐ чати можно отобразить следующие сведения.

Если возникает ошибка, печать не будет возоб‐ новлена, пока принтер не будет подготовлен к дальнейшей работе, например путем замены бу‐ маги.

Однако на жестком диске могут временно удер‐ живаться следующие типы заданий печати.

Поэтому после печати всех заданий, соответ‐ ствующих текущей бумаге, можно заменить бу‐ магу на носитель, указанный в удерживаемых заданиях печати, и возобновить печать, что по‐ высит эффективность работы.

❏ Задания печати, в которых указаны источники,

отличающиеся от выбранных на принтере

❏ Задания печати, в которых указаны типы бумаги,

отличающиеся от выбранных на принтере

❏ Задания печати, в которых выходные размеры

бумаги (ширина) больше, чем выбранные на принтере

Примечание.

Удерживаемые задания печати могут быть сохранены, если значение Вкл. выбрано для параметра Хран. приост. задан. в меню Настройка панели управления.

Значением по умолчанию является Выкл.

❏ Ожидаемое время начала печати

❏ Расчетное время печ.

❏ Прочие сведения, включая возможность печати

задания без замены расходных материалов

U «Меню Настройка» на стр. 173

• Просмотр и печать сохраненных заданий печати

Задания печати могут быть сохранены на жест‐ ком диске и напечатаны позже.

Задания печати, выбранные для отложенной пе‐ чати, могут быть напечатаны напрямую с жест‐ кого диска, не увеличивая нагрузки на компьют‐ ер.

Задания печати сохраняются с помощью драй‐ вера печати. U «Сохранение заданий печати»

на стр. 80

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Сохранение и повторная печать с дополнительного жесткого диска

Примечание.

❏ Задания печати широкоформатной

копии и увеличенной копии, созданные с помощью многофункционального сканера или доступного в продаже сканера, подключенного к принтеру, нельзя сохранить на жесткий диск.

❏ Задания, напечатанные с помощью

перечисленных ниже приложений, всегда сохраняются на жестком диске.

Сведения о других приложениях см. в документации по программному обеспечению или в сетевой справке.

❏ LFP Print Plug-In for Office

❏ EPSON CopyFactory5

Управление заданиями печати

• Из меню Задание печати на панели управления

Подробная процедура U «Просмотр, печать и

удаление сохраненных заданий печати» на стр. 81

Дополнительные сведения см. в сетевой справке по Remote Manager.

Запуск Remote ManagerU «Использование

Remote Manager» на стр. 34

• С помощью LFP HDD Utility (только в Windows)

Утилита LFP HDD Utility может использоваться для управления заданиями печати, хранящими‐ ся на жестком диске. Она используется, если принтер подключен к компьютеру через USB.

Загрузить ее можно с веб-сайта Epson.

http://www.epson.com

Данные на жестком диске

Данные с жесткого диска нельзя скопировать на компьютер или другое устройство. Даже если задания печати сохранены на жестком диске, сохраните исходные данные на компьютере.

Данные на жестком диске могут быть утеряны или повреждены в следующих ситуациях.

• С помощью Remote Manager

Утилита Remote Manager включена в стандарт‐ ную установку сетевого интерфейса принтера и, в дополнение к заданиям печати, хранящимся на жестком диске, может использоваться для про‐ смотра состояния принтера и изменения сете‐ вых настроек. Введите IP-адрес, указанный для принтера в адресной строке используемого на компьютере веб-браузера, и запустите про‐ граммное обеспечение.

С помощью утилиты Remote Manager можно от‐ менять задания, ожидающие печати, а также от‐ менять и возобновлять удерживаемые задания по отдельности.

❏ Когда на жесткий диск влияет статическое

электричество или электрические помехи

❏ При неправильном использовании диска

❏ После сбоя или ремонта

❏ Когда диск поврежден при стихийном бедствии

Мы не несем ответственности за потерю, повреждение данных или любые иные проблемы по любой причине, включая перечисленные выше и в течение гарантийного срока. Знайте, что мы также не несем ответственности за восстановление утерянных или поврежденных данных.

Сохранение заданий печати

В этом разделе описываются настройки драйвера печати, которые относятся к сохранению заданий печати.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Сохранение и повторная печать с дополнительного жесткого диска

После создания данных, щелкните пункт

Print (Печать) в меню File (Файл).

После подтверждения выбора принтера

щелкните Printer properties (Свойства принтера) или Properties (Свойства) для

отображения настроек принтера.

В области Hard Disk Unit (Жесткий диск) на

вкладке Advanced (Расширенные) нажмите кнопку Settings (Настройки) и выберите

Print and Save (Печ. и сохр.) или Save only (Только сох.).

Затем напечатайте документ обычным

способом.

Если выбрано значение Save only (Только сох.), задание печати будет сохраняться на дополнительном жестком диске, но не выводиться на печать.

Просмотр, печать и удаление сохраненных заданий печати

В этом разделе описывается, как с помощью панели управления просмотреть, отправить на печать и удалить сохраненные задания.

Кнопки, используемые при задании следующих настроек

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Сохранение и повторная печать с дополнительного жесткого диска

Убедитесь, что принтер готов к печати.

Воспользуйтесь кнопками l/r для выбора , и нажмите кнопку Z.

Откроется меню Задание печати.

С помощью кнопок d/u можно выбрать

параметр Сохраненное задание, затем нажмите кнопку Z.

Область отображения информации на вкладке заданий печати отображает имена сохраненных заданий печати.

Воспользуйтесь кнопками d/u для выбора

задание, которое необходимо напечатать или удалить, и нажмите кнопку Z.

Выбрав имя файла, можно проверить контрольное изображение, нажав кнопку r.

Если имя файла неизвестно, можно подтвердить целевой файл в контрольном изображении. На экране контрольных изображений нажмите кнопку Z для отображения детальной информации о файле.

Для некоторых файлов контрольные изображения могут не сохраняться. В таком случае будет отображена детальная информация о выбранном файле.

Нажимайте кнопки d/u для выбора пункта

Печать или Удалить, затем нажмите кнопку

Если выбран пункт Удалить, появляется экран подтверждения. Чтобы удалить задание, нажмите кнопку Z.

При повторной отправке на печать появляется экран ввода количества копий. Перейдите к шагу 5.

Нажимайте кнопки d/u для выбора

количества копий, затем нажмите кнопку Z.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Копирование и сканирование

Широкоформатное копирование и сканирование с помощью многофункционального сканера (дополнительно)

Сводка по функциям

Вы можете выбрать один из перечисленных ниже вариантов для сохранения или отправки файла.

❏ Прикрепленными к электронным письмам и

затем отправленными на другой принтер. (Сканир. на эл. почту)

❏ Сохраненными в общую сетевую папку.

((Сканир. в общую папку)

❏ Сохраненными установленном на принтере

жестком диске, к которому подключен многофункциональный сканер, выполнивший сканирование. (Сканир. на жест. диск)

* На принтере назначения должен быть устано‐

влен многофункциональный принтер и жесткий диск. Чтобы узнать, поддерживается ли эта функция вашим принтером, см. инструкцию.

Эксплуатация

Основные функции

При подключении дополнительного многофункционального сканера можно использовать следующие функции.

Широкоформатная копия

Если к SC-T7200 Series/SC-T5200 Series/SC-T7200D Series/SC-T5200D Series подключен дополнительный многофункциональный сканер, можно загружать документы до 36 дюймов и делать широкоформатные копии.

Широкоформатное сканирование

Для выполнения широкоформатного сканирования, кроме подключения многофункционального сканера, необходим дополнительный жесткий диск или модуль расширения Adobe PostScript 3 (в основном далее по тексту жесткий диск).

Сохранять отсканированные изображения можно в одном из указанных ниже форматов.

Можно выполнять операции по широкоформатному копированию/сканированию или управлению отсканированными файлами изображений в следующих местах.

❏ На экране Широкоформатное копирование/

сканирование панели управления

См. следующую процедуру для получения подробных инструкций.

❏ С помощью Copy Manager

Можно использовать ПО Copy Manager для копирования и сканирования на терминале планшетного компьютера или компьютера, подключенного к принтеру через сеть.

Запуск Copy ManagerU «Запуск Copy

Manager» на стр. 84

Схема совместимости функций

Следующая схема показывает доступные функции по инструменту.

❏ Файл JPEG

❏ Файл PDF

❏ Файл TIFF

Панель управле‐ ния

Широкоформатная копия ✓✓

Copy Manager

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Копирование и сканирование

Панель управле‐ ния

Широкоформатное ска‐ нирование

Сканир. на эл. почту ✓✓

Получение электрон‐ ной почты

Сканир. в общую папку ✓✓

Сканир. на жест. диск ✓✓

Операции с файлами из‐ ображений, которые были отсканированы или получены по элек‐

тронной почте

*2, *3

Печать

Отображение контр‐ ольных изображений

✓✓

Copy Manager

*2 В случае с функциями Сканир. на эл. почту и

Сканир. в общую папку, все файлы отсканиро‐ ванных изображений сохраняются на жестком диске принтера.

*3 Операция возможна, независимо от того, ус‐

тановлен ли дополнительный многофункцио‐ нальный сканер или нет.

*4 Вы можете печатать только файлы PDF и фай‐

лы TIFF, если установлен дополнительный мо‐ дуль расширения Adobe PostScript 3.

Запуск Copy Manager

Copy Manager оборудован сетевым интерфейсом принтера и функциями, если для принтера установлено одно из перечисленных ниже устройств.

❏ Многофункциональный сканер

Отправить как вложе‐ ние эл. почты

Отправить в папку

Загрузить файл -

Удалить ✓✓

Добавить или редакти‐ ровать адреса назначе‐ ния эл.почты

Добавить или редакти‐ ровать адреса общей папки

Проверить историю операций с файлами

Обслуживание сканера

Направление выгрузки

Калибровка ✓ -

Регулир. подачи ✓ -

✓✓

✓

- ✓

✓

❏ Жесткий диск

❏ Модуль расширения Adobe PostScript 3

Однако, если установлен многофункциональный сканер, использовать функции широкоформатного копирования и широкоформатного сканирования невозможно.

Ниже приведена процедура запуска Copy Manager.

Запустите веб-браузер на терминале

планшетного компьютера или компьютере, подключенном к принтеру через сеть.

Введите IP-адрес, указанный на принтере в

адресной строке, а затем нажмите клавишу Enter или клавишу return.

На отображаемом экране щелкните Copy

Manager.

Скорость сканирова‐ ния

✓

*1 Доступно только если установлен дополни‐

тельный жесткий диск или модуль расшире‐ ния Adobe PostScript 3.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Копирование и сканирование

Пример

LAN

Важно!

При использовании функций «Сканир. на эл. почту» или «Сканир. в общую папку» или при управлении с помощью Copy Manager без настройки параметров безопасности могут возникнуть проблемы, включая перехват или искажение информации.

При использовании устройства рекомендуется полное понимание проблем, которые могут возникнуть во время эксплуатации без настройки параметров безопасности, затем настроить их по своему усмотрению и под свою ответственность.

Настройки почтового сервера

Используйте Remote Manager для настройки параметров почтового сервера (SMTP/POP3). Как и Copy Manager, Remote Manager включен в пакет программного обеспечения, установленного в сетевом интерфейсе принтера.

Поддерживаемые операционные системы и браузеры см. в следующем разделе.

U «Требования к системе» на стр. 251

Подготовка к сканированию

Для использования функций «Сканир. на эл. почту» или «Сканир. в общую папку» заранее выполните указанные ниже настройки.

❏ Настройки почтового сервера

Измените настройки с помощью Remote Manager.

U «Настройки почтового сервера» на

стр. 85

❏ Зарегистрируйте адреса назначения

электронной почты и адреса общих папок.

Измените настройки с помощью Copy Manager.

Ниже приведена процедура запуска Copy Manager.

Запустите веб-браузер на терминале

планшетного компьютера или компьютере, подключенном к принтеру через сеть.

Введите IP-адрес, указанный на принтере в

адресной строке, а затем нажмите клавишу Enter или клавишу return.

На отображаемом экране щелкните Remote

Manager.

Откройте экран вкладки Setup и щелкните

Mail (Почта) в меню в левой части экрана.

Дополнительные сведения о Remote Manager см. в сетевой справке.

Создание и редактирование адресной книги

Используйте Copy Manager для создания и редактирования адресной книги, в которой будут зарегистрированы адреса назначения электронной почты и общих папок.

U «Создание и редактирование адресной

книги» на стр. 85

Запустите Copy Manager.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Копирование и сканирование

В верхней части экрана щелкните значок

Settings (Настройки).

Дополнительные сведения о функциях Copy Manager см. в справке.

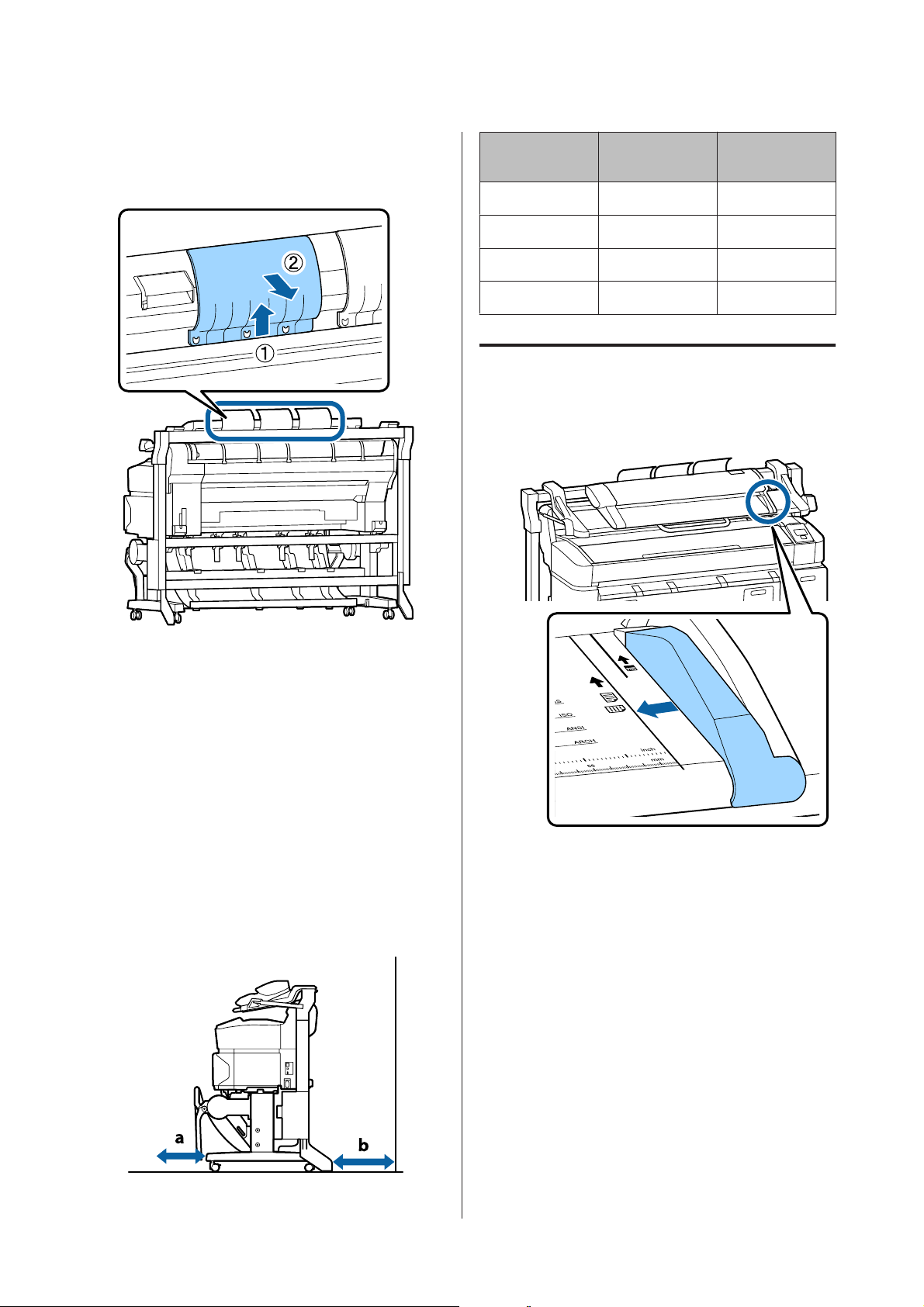

Примечания к загрузке документов в сканер

В этом разделе описана ширина документа и типы бумаги, которые можно загружать, и документы, которые загружать нельзя.

Важно!

Если загружается документ, покрытый пылью, она может остаться в многофункциональном сканере и снизить качество копируемых и сканируемых изображений. Перед загрузкой документа в сканер удалите пыль с документа.

* При загрузке этого документа рекомендуется

размещать его между чистыми держателями или другими подобными предметами.

Документы, которые нельзя загружать

Не загружайте следующие документы. Несоблюдение данного требования может привести к замятию бумаги и повреждению сканера.

❏ Грязные или смятые документы

❏ Сброшюрованные документы

❏ Скрученные документы

❏ Документы с подложкой из углеродной бумаги

❏ Документы со скобками, скрепками или клеем

Поддерживаемая ширина загрузки

152 – 914 мм (6 – 36 дюймов)

Поддерживаемые типы бумаги

❏ Простая бумага

❏ Вторичная бумага

❏ Чертежная калька

❏ Матовая пленка

❏ Копирка, диазотипный тип (синие линии на

белом фоне)

❏ Копирка, негативное изображение (белые

линии на синем фоне)

❏ Матовая бумага для струйных принтеров

❏ Документы с множеством отверстий, например

отрывные листы

❏ Документы необычной формы или не

обрезанные по правильным углам

❏ Документы с прикрепленными фотографиями,

наклейками или этикетками

❏ Прозрачные документы

❏ Глянцевые документы

❏ Изношенные документы

❏ Порванные документы

При загрузке документа толщиной более 0,25 мм

Перед загрузкой документа в сканер выполните три указанные ниже действия.

❏ Синтетическая бумага

❏ Газетная бумага

❏ Афишная бумага

❏ Фотобумага

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Копирование и сканирование

Извлеките направляющие выхода бумаги.

Если оставить направляющие выхода бумаги, документ ударится о них и не выйдет.

Размер бума‐гиВперед (a) Назад (b)

A2 185 мм 220 мм

A1 432 мм 467 мм

24 × 30 дюймов 353 мм 388 мм

30 × 40 дюймов 607 мм 642 мм

Загрузка документов

Выровняйте направляющую загрузки с

положением загрузки документа.

Установите прямое направление выгрузки документа.

Если документ выходит назад при снятых направляющих выхода бумаги, он упадет на заднюю сторону и будет замят.

U «Изменение направления выгрузки документа

и точность сканирования» на стр. 88

Обеспечьте пространство спереди и сзади.

После считывания документ выталкивается вперед или назад. Приблизительное количество необходимого места приведено ниже. Если принтер стоит у стены, обеспечьте надлежащее пространство с его тыльной стороны.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Копирование и сканирование

Чтобы обеспечить ровную подачу документа

(не под углом), рекомендуется вставлять длинную сторону документа.

Со стороной для считывания вверх выровняйте правый край документа с направляющей загрузки.

После того, как документ загружен, снимите

направляющую загрузки, а затем убедитесь, что левый край документа и направляющая линия выровнены.

Если документ копируется или сканируется с оставленной направляющей загрузки, край документа может быть поврежден.

Горизонтально вставьте документ, чтобы

весь край касался внутренних роликов.

Когда край касается роликов, документ автоматически подается в начальное положение считывания. После запуска автоматической загрузки отпустите руку и не препятствуйте загрузке документа.

Важно!

Если документ сильно отклоняется от направляющей линии, отклоняющаяся и выступающая часть не копируется или сканируется. Нажмите кнопку r для извлечения и повторной загрузки документа.

Примечание.

Если длина документа составляет 1 м и более, поддерживайте его руками, чтобы он не отклонялся во время считывания.

Изменение направления выгрузки документа и точность сканирования

Ниже приведено описание процедуры изменения направления выгрузки документа и установки более высокой точности сканирования.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Копирование и сканирование

Примечание:

Если направление выгрузки меняется на назад, пе‐ ред использованием присоедините направляющие выхода бумаги. При выгрузке документа назад, если не установлены направляющие выхода бумаги, до‐ кумент может быть поврежден при падении, что приведет к его сгибанию или загрязнению.

Кнопки, используемые при задании следующих настроек

В зависимости от используемой модели копии печатаются следующими способами.

❏ SC-T7200 Series/SC-T5200 Series/SC-T3200 Series

Загруженная рулонная бумага или форматный лист

❏ SC-T7200D Series/SC-T5200D Series

Выберите Источник для Параметр

копирования в Рулон 1, Рулон 2, Авт. выбор рулона или Отрезной лист

Кнопки, используемые при задании следующих настроек

На экране Широкоформатное копирование/

сканирование с помощью кнопок d/u выберите параметр Scanner Maintenance (Обслуживание сканера) и нажмите кнопку Z.

Воспользуйтесь кнопками d/u для выбора

Направление выгрузки или Скорость сканирования и нажмите кнопку Z.

С помощью кнопок d/u выберите требуемый

параметр и нажмите кнопку Z.

Для выхода нажмите кнопку W.

Широкоформатное копирование

В этом разделе описывается процедура копирования на панели управления принтера.

Включите принтер, нажав кнопку P.

Когда включается принтер, включается и сканер.

Загрузите в принтер бумагу, подходящую для

широкоформатного копирования.

U «Таблица специальных носителей Epson»

на стр. 237

Загрузите документ в сканер.

U «При загрузке документа толщиной

более 0,25 мм» на стр. 86

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Копирование и сканирование

Убедитесь, что появился экран

Широкоформатное копирование/ сканирование.

При появлении другого экрана с помощью кнопок l/r выберите вкладку

На экране Широкоформатное копирование/

сканирование с помощью кнопок d/u выберите параметр Копировать и нажмите кнопку Z.

Появится экран Широкоформатное копирование.

На экране Широкоформатное копирование

можно нажимать кнопки d/u для выбора количества копий. Нажмите кнопку Z, чтобы начать копирование.

Чтобы изменить настройки копирования или пропорции увеличения, нажмите кнопку Menu для отображения меню Copy settings (Настройки копирования). При установке многофункционального сканера на SC-T7200D Series/SC-T5200D Series также можно указывать принтер, на котором будет выполняться печать (Рулон 1, Рулон 2, Авт. выбор рулона или Отрезной лист) в меню Параметр копирования.

Можно изменить направление выхода документа. Изменение направления выхода U «Изменение направления выгрузки

документа и точность сканирования» на стр. 88

Широкоформатное сканирование

Для использования функций «Сканир. на эл. почту» или «Сканир. в общую папку» необходимо заранее выполнить указанные ниже настройки.

U «Подготовка к сканированию» на стр. 85

В этом разделе описывается процедура сканирования на панели управления принтера.

Кнопки, используемые при задании следующих настроек

Использование меню Настройки копированияU «Работа с меню» на

стр. 154

Настройки U «Меню Широкоформатное

копирование/сканирование» на стр. 195

После окончания копирования экран

возвращается к указанному в шаге 6. Нажмите кнопку r для извлечения документа. Когда кнопка Z нажимается

после загрузки документа, копирование можно продолжить.

После окончания копирования всегда извлекайте документ. Если следующий документ загрузить при наличии внутри предыдущего документа, подача следующего будет осуществлена неправильно.

Включите принтер, нажав кнопку P.

Когда включается принтер, включается и сканер.

Загрузите в принтер бумагу, подходящую для

функции широкоформатного сканирования.

U «Таблица специальных носителей Epson»

на стр. 237

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Копирование и сканирование

Загрузите документ в сканер.

U «При загрузке документа толщиной

более 0,25 мм» на стр. 86

Убедитесь, что появился экран

Широкоформатное копирование/ сканирование.

При появлении другого экрана с помощью кнопок l/r выберите вкладку

На экране Широкоформатное копирование/

сканирование с помощью кнопок d/u выберите параметр Сканирование и нажмите кнопку Z.

Появится экран выбора назначения сохранения/отправки отсканированного файла.

С помощью кнопок d/u выберите

назначения сохранения/отправки и нажмите кнопку Z.

После окончания сканирования экран

возвращается к указанному в шаге 8. Нажмите кнопку r для извлечения документа. Когда кнопка Z нажимается

после загрузки документа, можно продолжать сохранение или отправку отсканированных файлов в тот же адрес назначения сохранения/отправки.

После окончания сканирования всегда

извлекайте документ. Если следующий документ загрузить при наличии внутри предыдущего документа, подача следующего будет осуществлена неправильно.

документа и точность сканирования» на стр. 88

Операции с файлами изображений, которые были

Если выбран параметр Жесткий диск, перейдите к шагу 8.

Если выбран параметр Общая папка или Отправить по эл. почте, перейдите к шагу 7.

С помощью кнопок d/u выберите папку или

адрес назначения и нажмите кнопку Z.

Появятся сведения основных настроек

сканирования. После нажатия кнопки Z начинается сканирование.

Чтобы изменить настройки, нажмите кнопку Menu для отображения меню Scan Setting (Настройки сканирования).

Использование меню Настройки сканирования U «Работа с меню» на

стр. 154

Настройки U «Меню Широкоформатное

копирование/сканирование» на стр. 195

отсканированы или получены

С отсканированными файлами или файлами, которые были отправлены по электронной почте с другого принтера, можно выполнять следующие операции.

Использование данной функции возможно, независимо от того, установлен ли дополнительный многофункциональный сканер или нет.

❏ Печать

Вы можете печатать только файлы PDF и файлы TIFF, если установлен дополнительный модуль расширения Adobe PostScript 3.

Кроме этого, печать выполняется следующими способами загрузки в зависимости от используемой модели.

❏ SC-T7200 Series/SC-T5200 Series/

SC-T3200 Series

Загруженная рулонная бумага или форматный лист

❏ SC-T7200D Series/SC-T5200D Series

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Копирование и сканирование

Выберите Источник для параметров сканирования или печати в Рулон 1,

Рулон 2, Авт. выбор рулона или Отрезной лист

❏ Отправить как вложение эл. почты

❏ Отправить в общую сетевую папку.

❏ Удалить файл

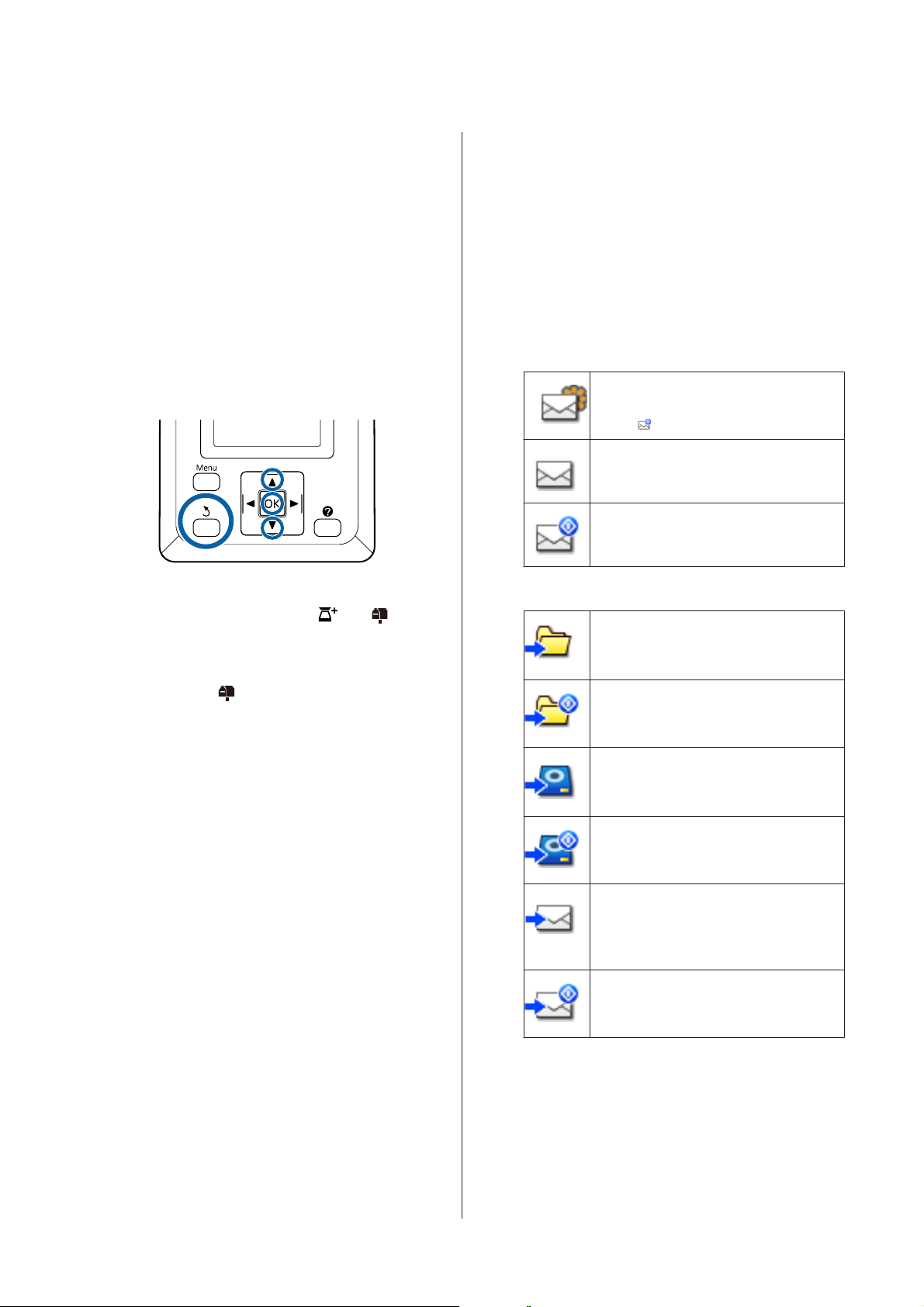

Кнопки, используемые при задании следующих настроек

Воспользуйтесь кнопками d/u на экране

широкоформатного копирования/ сканирования для выбораПарам.получ.файл.скан. или Парам. сканир. файлов, а затем нажмите кнопку Z.

Появится список выбранных файлов. Следующая схема показывает значение значков рядом с именами файлов.

При выборе Парам.получ.файл.скан.

Данный файл не напечатан. Если он напечатан хотя бы раз, значок меняет‐ ся на

Напечатать данный файл невозмож‐ но

Данный файл напечатан.

Выберите значок вкладки или .

Если установлен дополнительный жесткий диск или модуль расширения Adobe PostScript 3, если дополнительный многофункциональный сканер не установлен для принтера. Выполнять копирование и сканирование невозможно, но можно выполнять указанные ниже операции.

❏ Парам.получ.файл.скан.

❏ Получение нового отсканированного

файла

❏ Парам. сканир. файлов

* Отображается, если полученный отскани‐

рованный файл или отсканированный файл сохранен на жестком диске.

Если в Парам.получ.файл.скан. появляется такое значение, как (3), оно указывает на количество нераспечатанных файлов из полученных, которые можно напечатать.

появится на вкладке, даже

При выборе опции Парам. сканир. файлов

Указывает на файл изображения, кото‐ рый был послан в общую папку. Напе‐

чатать данный файл невозможно

Указывает на файл изображения, кото‐ рый был послан в общую папку. Дан‐ ный файл можно напечатать.

Указывает на файл изображения, кото‐ рый сохранен на жестком диске. Напе‐

чатать данный файл невозможно

Указывает на файл изображения, кото‐ рый сохранен на жестком диске. Дан‐ ный файл можно напечатать.

Указывает на файл изображения, кото‐ рый был послан по электронной почте. Напечатать данный файл невозмож‐

но

Указывает на файл изображения, кото‐ рый был послан по электронной почте. Данный файл можно напечатать.

*Вы можете печатать только файлы PDF и файлы

TIFF, если установлен дополнительный модуль расширения Adobe PostScript 3.

Воспользуйтесь кнопками d/u для выбора

файла, которым необходимо использовать.

Если имя файла не дает достаточно информации, нажмите кнопку r.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Копирование и сканирование

Вы можете просмотреть контрольные изображения отсканированных изображений для проверки содержимого.

Примечание:

❏ В зависимости от размера изображения

на контрольном изображении может отображаться только верхняя его часть.

❏ На экране контрольных изображений

нажмите кнопку r для отображения детальной информации о файле.

Нажмите кнопку Z.

При выборе файла с Парам.получ.файл.скан. и нажатии кнопки Z начнется печать.

Если выбран другой файл, перейдите к шагу

С помощью кнопок d/u выберите действие,

которое требуется выполнить и нажмите кнопку Z.

Создание увеличенных копий с использованием сканера A3 или A4

Подключение сканера Epson A3 или A4 к принтеру облегчает создание увеличенных копий совершенно без использования компьютера.

Поддерживаемые сканеры приведены на веб-сайте Epson.

http://www.epson.com

Поддерживаемые размеры

Размер отсканированного документа: 4x6 - A3

Выходной размер: До A2 или 36 дюймов (приблизительно 914 мм)

*1 Зависит от модели подключенного сканера.

*2 До 24 дюймов (приблизительно 610 мм) для

SC-T3200 Series.

Если выбран параметр Печать или Удалить, изучите экран и выполните действие.

При выборе параметра Отправить в общую папку или Отправить по почте появляется экран выбора адреса назначения папки сохранения или адрес отправки. Выполните действия, как при сканировании.

После завершения действий экран

возвращается к списку файлов. Для выхода нажмите кнопку y.

Подключение сканера

Подготовьте как принтер, так и сканер.

Сведения о настройке сканера см. в документации, поставляемой вместе с устройством.

Выключите принтер и сканер.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Копирование и сканирование

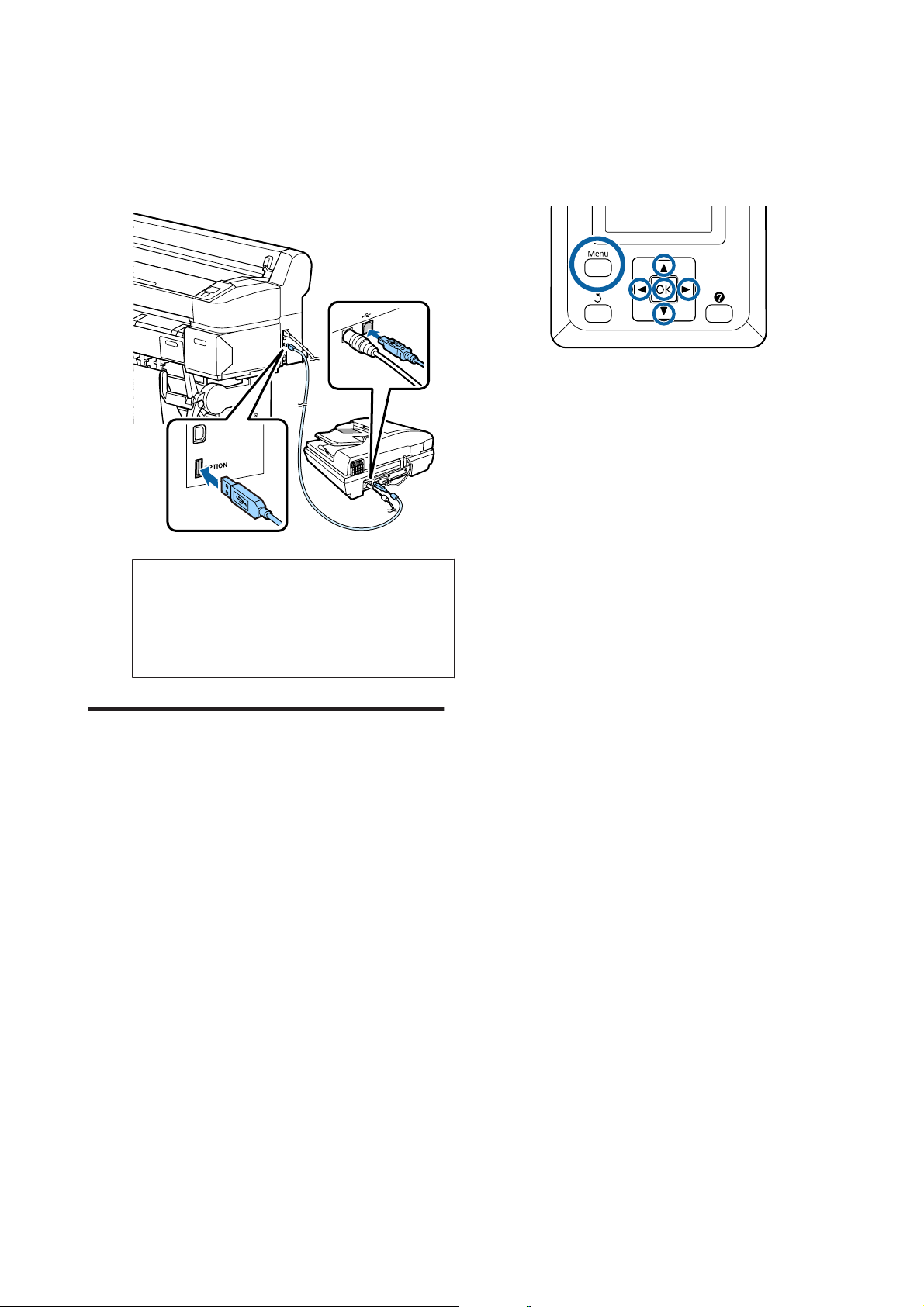

Подключите сканер к принтеру, используя

кабель, входящий в комплект поставки сканера.

Кнопки, используемые при задании следующих настроек

Включите принтер и сканер.

Эти устройства можно включить в любом порядке.

Важно!

Подключите сканер непосредственно к принтеру. Увеличенные копии доступны в том случае, если сканер подключен напрямую к принтеру.

Создание увеличенных копий

В зависимости от используемой модели результаты копирования печатаются следующими способами загрузки.

❏ SC-T7200 Series/SC-T5200 Series/SC-T3200 Series

Загруженная рулонная бумага или форматный лист

❏ SC-T7200D Series/SC-T5200D Series

Загрузите в принтер бумагу, позволяющую

печатать увеличенные копии.

U «Таблица специальных носителей Epson»

на стр. 237

Поместите оригинал на стекло сканера или в

автоматический податчик документов (ADF).

U «Размещение документов в сканере» на

стр. 95

Сведения по использованию сканера см. в документации, поставляемой вместе с устройством.

После подтверждения готовности принтера

нажимайте кнопки l/r для выделения вкладки +, затем нажмите кнопку Z.

Откроется диалоговое окно работы с увеличенными копиями.

Выбранная в настоящее время рулонная бумага или форматный лист

Выбрав вкладку ., можно проверить, какая бумага выбрана в настоящее время.

В диалоговом окне работы с увеличенными

копиями с помощью кнопок u/d выберите количество копий и нажмите кнопку Z, чтобы начать копирование. Чтобы изменить настройки копирования или пропорции увеличения, нажмите кнопку Menu (Меню). Отображается меню Увеличенная копия.

Кнопку сканера ] можно использовать вместо кнопки Z для запуска копирования.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Копирование и сканирование

Использование меню настроек Увеличенная копияU «Работа с меню» на стр. 154

Настройки U «Меню Увеличенная копия»

на стр. 194

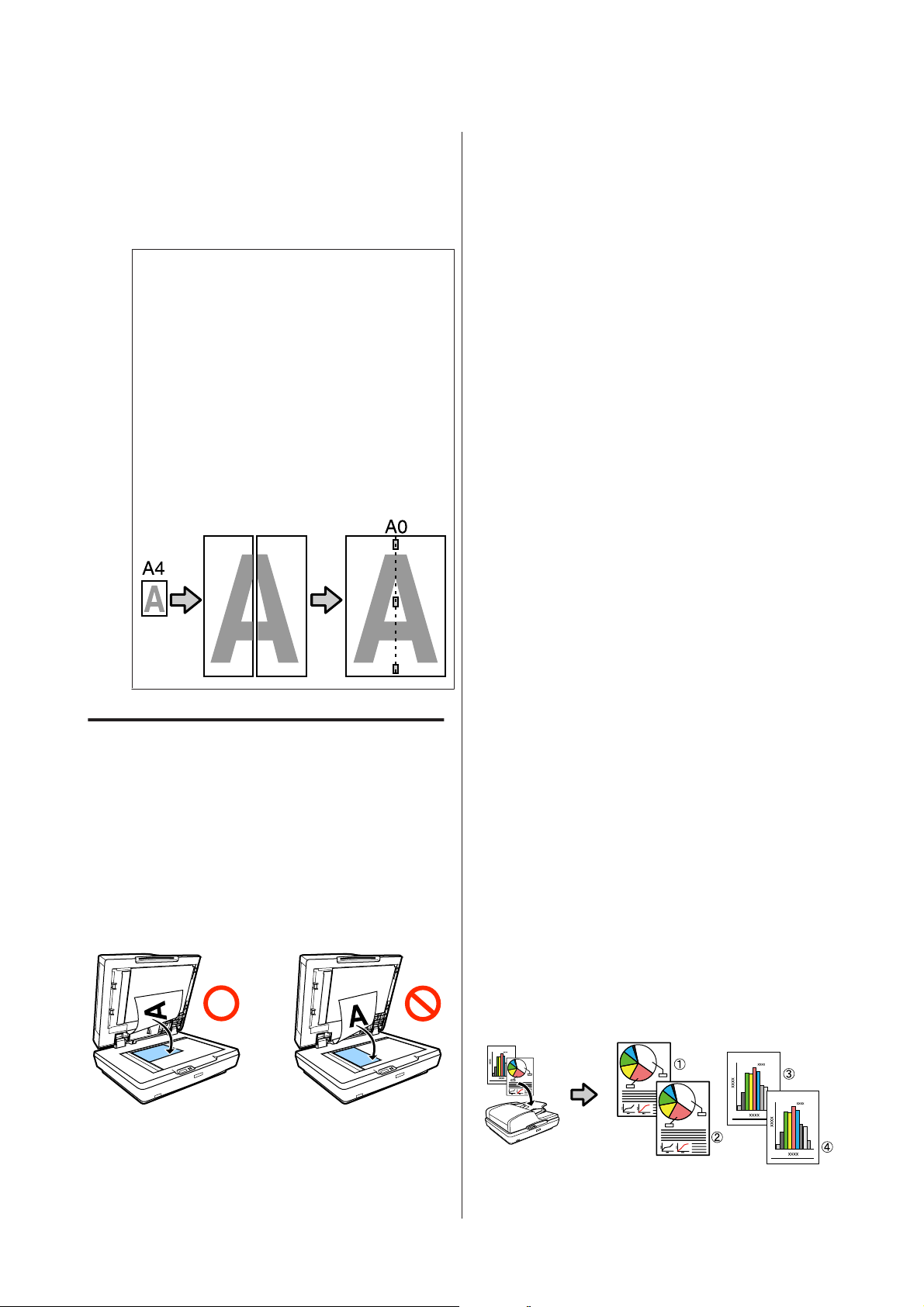

Примечание. Если для параметра Авто выбрано значение Другой размер, а для параметра Выходной размер— значение A0(2Листы), то при

использовании SC-T3200 Series документ будет напечатан на двух листах, как показано на иллюстрации.

При печати документа на рулоне шириной A2 два сегмента могут быть соединены вместе скотчем или аналогичным материалом для получения полноценного листа A0. Если документ печатается на более широком рулоне, поля должны быть подрезаны.

❏ При наличии документов на стекле и в

автоматическом податчике документов будет отсканирован документ, расположенный в податчике.

Извлеките документы из автоматического податчика, прежде чем помещать документ на стекло.

❏ Автоматический податчик документов

невозможно использовать в следующих случаях.

❏ В качестве значения параметра Авто

задано A4/2->Banner(Auto).

❏ Значение B1 или A0 выбрано для

параметра Выходной размер и сделано несколько копий или было выбрано значение A0(2Листы).

❏ Используется оригинал 4 на 6

❏ Оригинал напечатан на толстом

материале (например, открытки или фотографии)

Размещение документов в сканере

Несоблюдение следующих инструкций по размещению оригинала в сканере может привести к снижению качества печати или ошибкам сканирования.

❏ Оригинал следует располагать в альбомной

ориентации.

❏ При создании нескольких копий оригинала,

размещенного на стекле, этот оригинал может быть отсканирован по одному разу на каждую копию.

Подождите, пока будут напечатаны все копии, прежде чем открывать крышку сканера.

❏ Используйте автоматический податчик

документов для сканирования многостраничных документов. Так как копии печатаются по мере сканирования оригиналов, принтер не сможет разобрать по стопкам несколько копий многостраничных документов.

Пример: порядок, в котором выводятся страницы при печати на принтере двух копий двухстраничных документов

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Печать из папки

HP-GL/2 и файлы формата HP RTL печатаются в

Печать из папки

зависимости от значений меню HP-GL/2 настройки в меню настроек принтера.

U «Настройка принтера» на стр. 173

Сводка по функциям

Другие файлы печатаются в зависимости от Вы можете выбрать файл в общей папке в сети, которая была предварительно настроена, и напечатать его.

Используйте Remote Manager для конфигурации настроек общей папки.

U «Подготовка к запуску функции Печать из

папки» на стр. 97

значений меню Блок увеличения PS3 в меню

настроек принтера.

U «Настройка параметров

» на стр. 184

Эксплуатация

Существует две процедуры выбора и печати файла. Вы можете воспользоваться панелью управления принтера или Remote Manager.

Использование панели управленияU

«Подготовка к запуску функции Печать из папки» на стр. 97

Для получения подробной информации об использовании Remote Manager см. сетевую справку.

Поддерживаемые файлы

Перечисленные ниже файлы поддерживаются функцией Печать из папки. Список поддерживаемых файлов отличаются в зависимости от того, установлен ли дополнительный модуль расширения Adobe PostScript 3.

Форматы файлов Не устано‐

влен

Устано‐ влен

HP-GL/2 ✓✓

HP RTL ✓✓

PDF -

PostScript - ✓

EPS -

TIFF -

JPEG -

CALS G4(type l) - ✓

✓

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Печать из папки

Подготовка к запуску функции Печать из папки

Используйте Remote Manager для конфигурации настроек общей папки, как указано ниже.

Remote Manager включен в пакет программного обеспечения, установленного в сетевом интерфейсе принтера.

Запустите веб-браузер на терминале

планшетного компьютера или компьютере, подключенном к принтеру через сеть.

Введите IP-адрес, указанный на принтере в

адресной строке, а затем нажмите клавишу Enter или клавишу return.

Если установлено одно из указанных ниже дополнительных устройств, перейдите к шагу

❏ Многофункциональный сканер

❏ Жесткий диск

❏ Модуль расширения Adobe PostScript 3

Подготовка к запуску

функции Печать из

папки

Ниже приведено описание процедуры запуска

функции Печать из папки на панели управления.

Кнопки, используемые при задании следующих

настроек

Убедитесь, что принтер готов к печати.

Воспользуйтесь кнопками l/r для выбора , и нажмите кнопку Z.

Отображается меню Задание печати.

Воспользуйтесь кнопками d/u для выбора

Печать из папки и нажмите кнопку Z.

Если они не установлены, перейдите к шагу 4.

На отобразившемся экране нажмите Remote

Manager.

Откройте экран вкладки Setup и щелкните

Сетевая папка в меню в левой части экрана.

Дополнительные сведения о работе с Remote Manager см. в сетевой справке.

Отображается только Печать из папки, если подключен дополнительный жесткий диск или модуль расширения Adobe PostScript 3.

Через некоторое время появится список файлов в общей папке.

Воспользуйтесь кнопками d/u для выбора

файла, которой необходимо напечатать, и нажмите кнопку Z.

Отображается окно настроек печати.

Воспользуйтесь кнопками d/u для

установки количества копий. Нажмите кнопку Z, чтобы начать печатать.

Если жесткий диск или модуль расширения Adobe PostScript 3 не установлен, для количества копий будет установлено значений 1.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Печать из папки

Чтобы изменить источник бумаги, нажмите кнопку Меню для отображения меню Настройки. В SC-T7200D Series/SC-T5200D Series можно выбрать Рулон 1, Рулон 2, Авт. выбор рулона или Отрезной лист.

Если для Предв.просм. установлено Да, будет отображен экран предварительного просмотра. Нажмите кнопку Z на экране предварительного просмотра, чтобы начать печать.

Для отмены предварительного просмотра нажмите кнопку W.

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Дополнительные способы печати

данную функцию при печати на бумаге

Дополнительные

нестандартного размера.

способы печати

Увеличенные копии, а также горизонтальные и вертикальные плакаты

Драйвер принтера может увеличивать и уменьшать документы для использования различных размеров бумаги. Для этого предусмотрены три различные настройки.

Перед печатью с использованием нестандартных размеров, включая вертикальные или горизонтальные плакаты и документы со сторонами одинаковых размеров, укажите нужный размер бумаги в настройках драйвера принтера.

U «Печать нестандартных размеров» на стр. 103

❏ Fit to Roll Paper Width (В соответствии с

шириной рулонной бумаги)

Автоматически увеличивает или уменьшает размер изображения до ширины используемой рулонной бумаги.

1000mm

❏ Fit to Output Size (В соответствии с выходным

размером)

Автоматически увеличивает или уменьшает размер изображения до размера используемой бумаги.

Примечание.

❏ При печати из приложений, разработанных

специально для горизонтальных или вертикальных плакатов, измените настройки драйвера принтера, как описано в документации по приложению.

❏ При использовании приложений Windows,

предназначенных для горизонтальных или вертикальных плакатов, выберите пункт Banner (Плакат) на вкладке Advanced (Расширенные).

❏ Specify Size (Укажите размер)

Вы можете указать степень увеличения или уменьшения изображения. Используйте

SC-T7200 Series/SC-T5200 Series/SC-T3200 Series/SC-T7200D Series/SC-T5200D Series Руководство пользователя

Дополнительные способы печати

Подгонка документов по ширине рулонной бумаги

Установка настроек в Windows

Вызовите вкладку драйвера принтера Printer

Settings (Настройки принтера) и выберите Paper Size (Размер бумаги), соответствующий размеру бумаги документа.

U «Базовые методы печати(Windows)» на

стр. 68

Выберите, следует ли подгонять документ к

ширине рулонной бумаге по короткому или длинному краю документа.

Примечание.

Выход также можно подогнать под ширину рулона путем выбора параметра Fit to Roll Paper Width (В соответствии с шириной рулонной бумаги) на вкладке Printer Settings (Настройки принтера).

На вкладке Layout (Макет) выберите Reduce/

Enlarge (Уменьшить/Увеличить) и щелкните Fit to Roll Paper Width (В

соответствии с шириной рулонной бумаги).

Проверьте остальные настройки, затем

начните печать.

Установка настроек в Mac OS X

Выберите пункт Page Layout Settings

(Настройки макета страницы) в списке диалогового окна, затем выберите Reduce/ Enlarge (Уменьшить/Увеличить).

U «Базовые методы печати(Mac OS X)» на

стр. 72

100

EPSON SC-T5200D User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Авторские права и торговые марки

Содержание

Введение

Выбор места для установки

При установке устройства

При работе с устройством

При работе с чернильными картриджами

Примечание к этому руководству

Значение символов

Иллюстрации

Версии операционных систем

Элементы устройства

Лицевая сторона

Тыльная сторона

Рулонное устройство 2 (SC-T7200D Series/SC-T5200D Series)

Адаптер рулонной бумаги

Панель управления

Вид экрана

Функции

Обеспечение высокой производительности

Реализация печати с высоким разрешением

Требование к простоте использования

Примечания по использованию и хранению принтера

Размер необходимого пространства

Примечания по работе с принтером

Когда принтер не используется

Обращение с чернильными картриджами

Обращение с бумагой

Обращение с отпечатками

Хранение бумаги

Знакомство с программным обеспечением принтера

Содержание диска с ПО

Обзор установленного в принтере программного обеспечения

Сводка по драйверу принтера

Использование Remote Manager

Процедура запуска

Обзор функций Upload And Print (Загрузка и печать) и Печать из папки

Основные операции

Загрузка и извлечение рулонной бумаги

Прикрепление адаптера рулонной бумаги

Загрузка рулонной бумаги или рулонной бумаги 1

Загрузка рулонного устройства 2 (только SC-T7200D Series/ SC-T5200D Series)

Обрезка рулонной бумаги

Настройка автоматической обрезки

Метод обрезки вручную

Снятие рулонной бумаги или рулонного устройства 1

Снятие рулонного устройства 2 (только SC-T7200D Series/ SC-T5200D Series)

Загрузка и извлечение форматных листов

Загрузка форматных листов

Извлечение форматных листов

Загрузка и извлечение плаката

Загрузка плаката

Извлечение плаката

Просмотр и изменение настроек носителей

Замена бумаги

Использование корзины для бумаги (SC-T7200 Series/ SC-T5200 Series/ SC-T3200 Series)

Хранение и открытие

Хранение

Открытие

Настройка положения

Стандартное положение

Горизонтальное положение

Использование корзины для бумаги большого объема (SC-T7200D Series/ SC-T5200D Series)

Хранение и настройка положения

Хранение

Настройка положения

Использование автоматического натяжного ролика (только для SC-T7200 Series)

Использование панели управления

Прикрепление бумаги

Прием бумаги печатной стороной наружу

Прием бумаги печатной стороной внутрь

Извлечение бумаги из автоматического натяжного ролика

Базовые методы печати (Windows)

Базовые методы печати (Mac OS X)

Область печати

Область печати для рулонной бумаги
