Epson EPL-5700L, EPL-5700I User Manual [es]

Impresora láser

Todos los derechos reservados. Ninguna parte de esta publicación puede reproducirse, ni almacenarse en un sistema de recuperación o transmitirse en cualquier forma o por cualquier medio mecánico, fotocopiado, grabado, etc., sin el previo permiso escrito de SEIKO EPSON CORPORATION. No se asume ninguna responsabilidad de patentes con respecto a la utilización de la información aquí contenida, así como tampoco con respecto a daños resultantes de la utilización de la información aquí contenida.

SEIKO EPSON CORPORATION y sus afiliados no se hacen responsables ante el adquirente de este producto o ante terceros de daños, pérdidas, costes o gastos en que pueda incurrir el adquirente o terceros como consecuencia de: accidente, utilización incorrecta o abuso de este producto o modificaciones, reparaciones o alteraciones no autorizadas de este producto, o (excepto en los EE.UU.) el no cumplimiento estricto de las instrucciones de funcionamiento y mantenimiento de SEIKO EPSON CORPORATION.

SEIKO EPSON CORPORATION y sus afiliados no se hacen responsables de los daños o problemas ocasionados por la utilización de cualesquiera opciones o productos consumibles que no sean originales EPSON o aprobados por SEIKO EPSON CORPORATION.

Aviso importante: Otros nombres de productos que aparecen en este manual se utilizan solamente

con fines de identificación, y pueden ser marcas comerciales de sus respectivos propietarios. EPSON renuncia a todos y cada uno de los derechos sobre dichas marcas.

Traducido por www.caballeria.com

Manual del Usuario

Declaración de conformidad

De acuerdo con ISO/IEC Guide 22 y EN 45014

Fabricante: Dirección:

Representante: Dirección:

Declara que el producto:

Nombre del producto: Modelo:

Cumple con la(s) siguiente(s) Directiva(s) y Norma(s):

Directiva 89/336/EEC:

SEIKO EPSON CORPORATION 3-5, Owa 3-chome, Suwa-shi, Nagano-ken 392 Japón

EPSON EUROPE B.V. Prof. J. H. Bavincklaan 5 1183 AT Amstelveen Holanda

Impresora láser L270-D

EN 55022 Clase B EN 50082-1

IEC 801-2

IEC 801-3

IEC 801-4 EN 61000-3-2 EN 61000-3-3

Directiva 73/23/EEC:

EN 60950

Octubre de 1999

Y. Ishii Presidente de EPSON EUROPE B.V.

Contenido

Primeros pasos

Acerca de este manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Acerca de la impresora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Funciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Opciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Avisos, Precauciones y Notas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Capítulo 1 Utilizar la impresora

Indicadores Ready y Error . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-2

Controlar la impresora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Acceder al controlador de la impresora . . . . . . . . . . . . . . . . 1-3

Nota para utilizar impresoras compartidas en Windows NT 4.0

1-4

Utilizar el DMA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9

Manejo del papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

Cargar la bandeja del papel . . . . . . . . . . . . . . . . . . . . . . . . . .1-10

Imprimir en soportes especiales. . . . . . . . . . . . . . . . . . . . . . .1-13

Optimizar la calidad de impresión . . . . . . . . . . . . . . . . . . . . . . . . .1-14

Utilizar RITech . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-14

Ajustar la densidad de impresión . . . . . . . . . . . . . . . . . . . . . 1-15

Enhanced MicroGray . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-16

Capítulo 2 Opciones

Opciones de la impresora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Bandeja inferior de papel para 500 hojas . . . . . . . . . . . . . . . . . . . .2-2

Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

Cargar papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

Bandeja cara arriba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

Utilización . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

Módulo de memoria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8

Eliminar memoria. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

iii

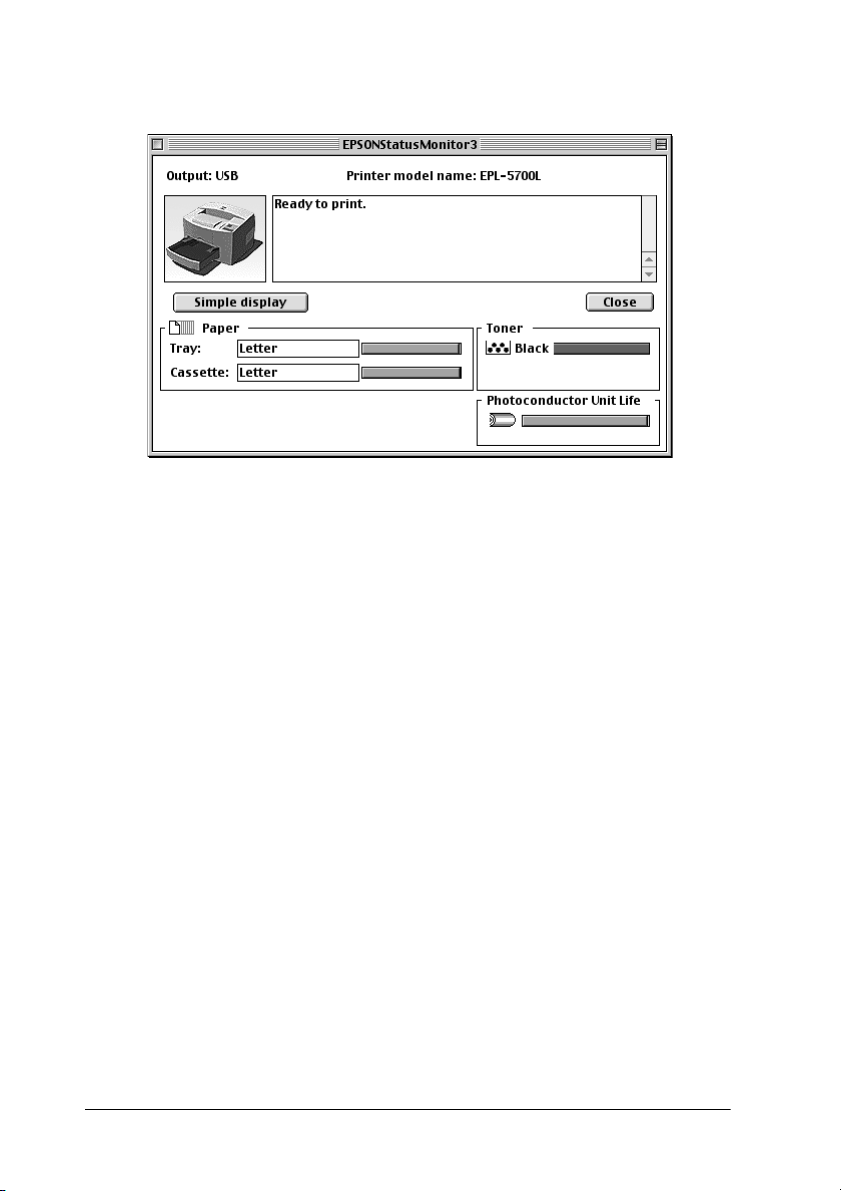

Capítulo 3 Utilidad EPSON Status Monitor 3

Acerca de EPSON Status Monitor 3. . . . . . . . . . . . . . . . . . . . . . . . 3-2

Entorno para EPSON Status Monitor 3 . . . . . . . . . . . . . . . . 3-2

Acceder a EPSON Status Monitor 3. . . . . . . . . . . . . . . . . . . . . . . . 3-4

Para usuarios de Windows . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

Para usuarios de Macintosh. . . . . . . . . . . . . . . . . . . . . . . . . . 3-6

Obtener los detalles del Estado de la impresora . . . . . . . . . . . . . 3-6

Ajustar las preferencias de monitorización . . . . . . . . . . . . . . . . . 3-9

Para usuarios de Windows . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9

Ventana Alerta de estado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

Para usuarios de Windows . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

Para usuarios de Macintosh. . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

Detener la monitorización (sólo para Windows). . . . . . . . . . . . . 3-12

Capítulo 4 Solucionar problemas

Problemas y soluciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

Indicadores de Ready y Error . . . . . . . . . . . . . . . . . . . . . . . . 4-2

Prevenir problemas de atascos y alimentación del papel . 4-3

Eliminar un atasco de papel. . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

Problemas de funcionamiento. . . . . . . . . . . . . . . . . . . . . . . . 4-12

Problemas de impresión. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13

Problemas de calidad de impresión . . . . . . . . . . . . . . . . . . . 4-14

Problemas con la memoria. . . . . . . . . . . . . . . . . . . . . . . . . . . 4-19

Problemas con las opciones . . . . . . . . . . . . . . . . . . . . . . . . . . 4-20

Problemas al utilizar EPSON Status Monitor 3 . . . . . . . . . 4-20

Capítulo 5 Mantenimiento y transporte

Sustituir los consumibles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Sustituir el cartucho del revelador . . . . . . . . . . . . . . . . . . . . 5-2

Sustituir la unidad fotoconductora. . . . . . . . . . . . . . . . . . . . 5-6

Limpiar la impresora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9

Limpiar el interior de la impresora. . . . . . . . . . . . . . . . . . . . 5-9

Limpiar el tóner derramado. . . . . . . . . . . . . . . . . . . . . . . . . . 5-11

Limpiar la carcasa de la impresora. . . . . . . . . . . . . . . . . . . . 5-11

Transportar la impresora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12

Apéndice A Especificaciones técnicas

Papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-2

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A-2

Impresora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A-4

General. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-4

Entorno. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-5

Mecánicas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-5

Eléctricas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-5

Interface. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-6

Interface paralelo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-6

Utilizar el modo ECP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A-12

Interface USB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A-13

Opciones y consumibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-14

Bandeja inferior de papel para 500 hojas (C812871) . . . . . .A-14

Bandeja cara arriba (C812861). . . . . . . . . . . . . . . . . . . . . . . . . A-15

Cartucho del revelador (S050010) . . . . . . . . . . . . . . . . . . . . .A-15

Unidad fotoconductora (S051055) . . . . . . . . . . . . . . . . . . . . .A-16

Apéndice B Contactar con el Centro de Atención al cliente

Dónde obtener ayuda . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-2

Glosario

Índice

Primeros pasos

La impresora EPSON EPL-5700L combina alto rendimiento y fiabilidad con una gran cantidad de funciones.

Para empezar a utilizar la impresora láser:

❏

Lea las instrucciones de seguridad y precauciones de la impresora láser del

❏

Utilice el y el software de la impresora.

Manual de puesta en marcha

Manual de puesta en marcha.

para instalar las opciones

Consulte el acerca de la impresora.

Manual del Usuario

si desea información detallada

Acerca de este manual

Este manual contiene información para utilizar la impresora. Si desea información acerca de la instalación y la configuración de la impresora, consulte el

El Capítulo 1, “Utilizar la impresora” describe cómo poner en marcha la impresora. También contiene información para cargar el papel y configurar la impresora para el tipo y tamaño del papel.

El Capítulo 2, “Opciones” proporciona instrucciones paso a paso para instalar las opciones disponibles para la impresora.

El Capítulo 3, “Utilidad EPSON Status Monitor 3” le permite ver la información del estado de la impresora, por ejemplo la cantidad de tóner restante y la localización de errores en la impresora.

El Capítulo 4, “Solucionar problemas” le ofrece información útil para solucionar los problemas que encuentre.

Manual de puesta en marcha.

Primeros pasos

El Capítulo 5, “Mantenimiento y transporte” le proporciona

instrucciones para limpiar y transportar la impresora.

El Apéndice A, “Especificaciones técnicas” contiene las

especificaciones técnicas de la impresora.

El Apéndice B, “Contactar con el Centro de Atención al cliente”

ofrece información acerca del Centro de Atención al cliente.

Acerca de la impresora

Esta impresora es la más actualizada de las impresoras láser de la

línea de impresoras avanzadas de EPSON.

La resolución de la impresora 600/300-ppp (puntos por pulgada)

se ha mejorado mediante la Tecnología de mejora de la resolución

de EPSON (RITech), que suaviza los bordes dentados de las líneas

curvas y diagonales en los textos y en los gráficos. Esto permite

que los documentos tengan un aspecto profesional, nítido y

definido.

La impresora es fácil de instalar y de utilizar. Simplemente

configure la impresora, conéctela al ordenador e instale el

controlador de impresora tal como se describe en el

puesta en marcha.

Manual de

La impresora acepta el modo ECP en Windows 95/98 y Windows

NT 4.0. El modo ECP es útil para la transferencia rápida de datos

y la comunicación bidireccional con el ordenador.

Funciones

La impresora se entrega con un conjunto completo de funciones,

que contribuyen a la facilidad de uso y a producir impresiones

consistentes de alta calidad. Las principales funciones se

describen a continuación.

Primeros pasos

Impresión de alta calidad

La impresora proporciona una impresión a 600/300-ppp a una velocidad de hasta ocho páginas por minuto. Sin duda, apreciará la calidad de impresión profesional producida por la impresora y su velocidad de proceso rápida.

Modo de ahorro de tóner

Para reducir la cantidad de tóner utilizado en la impresión de documentos, puede imprimir borradores mediante el modo de ahorro de tóner.

Opciones

La impresora se entrega con un interface paralelo bidireccional integrado, un interface USB y 2 MB de memoria, que puede ampliarse hasta 13 MB. La unidad de bandeja inferior de 500 hojas (C812871 para papel de tamaño A4), hace avanzar automáticamente hasta 500 hojas de tamaño A4 sin volver a cargarla. Para imprimir en soportes como etiquetas o transparencias que requieren un recorrido de papel recto, se recomienda la bandeja cara arriba (C812861).

Avisos, Precauciones y Notas

w c

Los

Avisos

personales.

Las

Precauciones

el equipo.

Las

Notas

para el funcionamiento de la impresora.

deben seguirse escrupulosamente para evitar daños

deben tenerse en cuenta para evitar daños en

contienen información importante y consejos útiles

Primeros pasos

Capítulo 1

Indicadores Ready y Error . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Controlar la impresora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-2

Acceder al controlador de la impresora . . . . . . . . . . . . . . . . . 1-3

Nota para utilizar impresoras compartidas en

Windows NT 4.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-4

Utilizar el DMA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9

Manejo del papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

Cargar la bandeja del papel. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-10

Imprimir en soportes especiales. . . . . . . . . . . . . . . . . . . . . . . . 1-13

Optimizar la calidad de impresión . . . . . . . . . . . . . . . . . . . . . . . . . . 1-14

Utilizar RITech . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-14

Ajustar la densidad de impresión . . . . . . . . . . . . . . . . . . . . . .1-15

Enhanced MicroGray . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-16

Utilizar la impresora

1-1

Indicadores Ready y Error

Los indicadores

Ready

(verde) y

Error

(rojo) de la parte superior de la impresora indican el estado de la misma. Los indicadores tienen distintos significados según si parpadean o no, tal como se describe a continuación. Encontrará información detallada en la ventana

Indicador Ready (verde)

Apagado Apagado La impresora está desactivada.

Iluminado Apagado Se puede imprimir.

Intermitente Apagado La impresora se está iniciando o

Apagado Intermitente Se ha agotado el papel de la

Apagado Iluminado Se ha producido un error que

Alerta

EPSON Status Monitor 3

Indicador Error (rojo)

Status de la impresora

está recibiendo datos.

impresora o bien ha ocurrido un error de fácil solución.

requiere el servicio técnico. Intente activar y desactivar la impresora alternativamente. Si esto no soluciona el error, contacte con el distribuidor o con el servicio técnico cualificado.

Controlar la impresora

Para controlar la impresora y modificar los ajustes, utilice el controlador de la impresora. Éste permite definir fácilmente todos los ajustes de impresión, incluyendo el origen y el tamaño del papel, y la orientación. Para acceder a los menús del controlador, consulte la siguiente sección.

1-2

Utilizar la impresora

Acceder al controlador de la impresora

Puede acceder al controlador de la impresora directamente desde la mayoría de aplicaciones basadas en Windows, o desde el sistema operativo de Windows, tal como se describe a continuación. Los ajustes del controlador de la impresora definidos desde muchas de las aplicaciones de Windows tienen preferencia sobre los ajustes definidos al acceder al controlador desde el sistema operativo, por lo tanto, en la mayoría de casos deberá acceder al controlador desde la aplicación para conseguir los resultados que desea.

❏

Para acceder al controlador de la impresora desde la aplicación, haga clic en los comandos

página

hacer clic en combinación de estos botones.

❏

Para acceder al controlador de la impresora desde Windows 98/95 y Windows NT 4.0, haga clic en

Configuración

haga clic con el botón derecho del ratón en el icono

EPL-5700L Advanced

Windows 98/95) o en

documento

del menú

Archivo

Configurar, Opciones, Propiedades

, y haga clic en

(en Windows NT 4.0).

. Es posible que también deba

Impresoras

y haga clic en

Configuración predeterminada de

Imprimir

Inicio

Propiedades

, seleccione

. A continuación,

Ajustar

, o una

EPSON

(en

❏

Para acceder al controlador de la impresora desde Macintosh, elija el clic en el icono

Selector

desde el menú

EPL-5700L

Apple

y después en

. A continuación, haga

Configurar

Acceder a la ayuda en línea

Puede acceder a la ayuda en línea desde el controlador de la impresora. Esta ayuda ofrece información detallada e instrucciones acerca del controlador de la impresora, y se instala de forma automática al instalar dicho controlador.

Utilizar la impresora

1-3

Nota para utilizar impresoras compartidas en Windows NT 4.0

Si utiliza una impresora compartida en Windows NT 4.0, es importante seguir las instrucciones que ofrecemos a continuación escrupulosamente, especialmente las de la sección “Acceder a la impresora a través de una red”, que describe cómo instalar el controlador de la impresora para los clientes de NT 4.0. Si no sigue las instrucciones, es posible que no pueda instalar ni utilizar el controlador de la impresora adecuadamente.

Primero, deberá configurar la impresora como compartida en el ordenador al cuál está conectada. A continuación, deberá especificar la ruta de red desde los ordenadores que la utilicen a la impresora, e instalar el software de ésta en dichos ordenadores.

Configurar la impresora como compartida

Siga estos pasos para compartir una impresora que está conectada directamente al ordenador con otros ordenadores de una red.

1. Haga clic en

Impresoras

2. Seleccione la impresora y haga clic en

Archivo

1-4

Utilizar la impresora

Inicio

, seleccione

Configuración

y haga clic en

en el menú

3. Haga clic en compartido.

Compartida

e introduzca el nombre

4. Haga clic en

Nota:

No seleccione ningún controlador desde la lista

controladores

Acceder a la impresora a través de una red

Para acceder a la impresora desde otro ordenador de la red, siga estos pasos.

Nota:

Deberá configurar la impresora como recurso compartido en el ordenador al cuál está conectada directamente antes de que pueda acceder a ésta desde otro ordenador.

Aceptar

Alternar

Utilizar la impresora

1-5

1. Instale el controlador de la impresora en el ordenador cliente desde el CD-ROM del software.

2. Abra la carpeta después las

Impresoras

Propiedades

3. Haga clic en la ficha

Puertos

desde el Panel de control y

para la impresora.

Añadir puerto

y en

1-6

Utilizar la impresora

4. Aparecerá el siguiente cuadro de diálogo. Seleccione

Port

y haga clic en

5. Aparecerá el siguiente cuadro de diálogo. En el cuadro de texto, escriba la siguiente información:

\\nombre del ordenador que está conectado a la impresora\nombre de la impresora compartida

Haga clic en OK.

Puerto Nuevo

Local

Utilizar la impresora

1-7

6. En el cuadro de diálogo

Cancelar

para volver al menú

Puertos de impresora

Puertos

, haga clic en

7. En el menú

Puertos

, compruebe que se haya añadido el

puerto y que la casilla de verificación esté marcada. Haga clic

Aceptar

para cerrar el controlador de la impresora.

1-8

Utilizar la impresora

Utilizar el DMA

Con el DMA ("Direct Memory Access", Acceso directo a la memoria) se puede acelerar la impresión si la impresora está conectada al ordenador mediante el ECP ("Extended Capability Port", Puerto de capacidad ampliada), un tipo de puerto paralelo con especificaciones ampliadas. Con DMA y ECP podrá enviar trabajos de impresión directamente a la impresora sin pasar por la CPU, que aumenta la efectividad del flujo de datos.

Antes de utilizar el DMA para transmitir un trabajo de impresión, verifique los puntos siguientes:

❏

Que el ordenador acepte DMA. Para comprobar que el ordenador dispone de un chip ECP instalado, contacte con el fabricante o consulte la documentación del ordenador.

❏

Compruebe que el ajuste del puerto paralelo sea “ECP” o “ENHANCED” a través de la Configuración de BIOS. Consulte la documentación del ordenador para configurar la BIOS. Sin embargo, antes de configurar la BIOS, desinstale el controlador de la impresora EPL-5700L. Después de configurar la BIOS, instale de nuevo el controlador de la impresora.

Comprobar si puede utilizar DMA

Al utilizar DMA aumenta la velocidad de impresión. Compruebe si el ordenador puede utilizar DMA en la ficha

opcionales

Propiedades

, en

del controlador de la impresora.

Utilizar la impresora

Ajustes

1-9

Manejo del papel

La impresora puede hacer avanzar papel desde dos fuentes: la bandeja del papel estándar o la bandeja opcional inferior.

Tenga en cuenta los puntos siguientes:

❏

El papel debería ser de alta calidad y relativamente suave, con un gramaje entre 60 y 90 g/m².

❏

La impresora es muy sensible a la humedad. Guarde el papel en un lugar seco.

❏

El uso de papel de color es aceptable, pero debe evitar el uso de papel con recubrimiento.

❏

Puede utilizar papel con membretes preimpresos, ya que tanto el papel como la tinta son de tipo impresora láser.

Cargar la bandeja del papel

Puede cargar hasta 150 hojas de papel normal en la bandeja del papel. Para cargar papel, siga estos pasos:

1. Levante y extraiga la cubierta de la bandeja.

1-10

Utilizar la impresora

2. Airee una pila de papel y alinee los bordes con unos golpecitos

sobre una superficie plana. Inserte el papel con la cara imprimible hacia arriba en la bandeja y ajuste las guías del papel.

Nota:

Antes de imprimir, compruebe que el ajuste controlador de la impresora coincida con el papel que ha cargado.

3. Coloque la cubierta en la bandeja del papel.

Tamaño papel

del

Utilizar la impresora

1-11

4. Levante la ampliación de la bandeja de salida.

Nota:

❏

Si desea imprimir en papel más grueso de 90 g/m² o en papel especial (como sobres, etiquetas o transparencias), consulte la sección “Imprimir en soportes especiales” en la página 1-13.

❏

Si hace avanzar el papel manualmente, no olvide cambiar el ajuste

Origen papel

Bandeja MF

antes de imprimir desde la ranura de alimentación manual. Inserte una sola hoja con la cara imprimible hacia arriba en la ranura de alimentación manual que se encuentra en la parte superior de la cubierta de la bandeja del papel. Ajuste las guías del papel de manera que coincidan con el tamaño de papel utilizado.

1-12

Utilizar la impresora

Imprimir en soportes especiales

Nota:

El fabricante puede cambiar la calidad de cualquier marca o tipo de papel en cualquier momento, por lo que EPSON no puede garantizar la calidad de ningún tipo de papel. Efectúe siempre una comprobación con muestras de papel antes de adquirir grandes cantidades de papel o imprimir trabajos muy extensos.

La impresora láser EPL-5700L puede imprimir en papel especial, como papel grueso, sobres, etiquetas y transparencias.

Sobres

Puede cargar de cinco a diez sobres según su grosor (de 60 a 90 g/m²) en la bandeja del papel. Cargue sobres con el borde de la solapa cara abajo y con el borde corto por delante.

La calidad de impresión de los sobres puede ser irregular, ya que las diferentes partes de un sobre pueden tener distintos grosores. Imprima uno o dos sobres para comprobar la calidad de impresión. Si la impresión es demasiado clara, ajuste la densidad de impresión tal como se describe en la sección “Ajustar la densidad de impresión” en la página 1-15.

No utilice sobres con ventanilla, a menos que estén diseñados especialmente para impresoras láser. El plástico de la mayoría de las ventanillas de sobre se fundirá al entrar en contacto con el fijador caliente.

Etiquetas

Puede cargar de cinco a diez hojas de etiquetas en la bandeja del papel. Sin embargo, es posible que deba hacer avanzar algunos tipos de etiquetas de hoja en hoja en la bandeja del papel.

Utilice sólo etiquetas diseñadas para impresoras láser o copiadoras con papel normal.

Utilizar la impresora

1-13

Para evitar que los adhesivos entren en contacto con los componentes de la impresora, utilice siempre tarjetas que cubran completamente la hoja de soporte, sin espacios entre etiquetas.

Para comprobar que la hoja con etiquetas no desprende adhesivo, coloque una hoja de papel encima de la hoja con etiquetas. Si el papel queda pegado, no utilice las etiquetas.

Transparencias

Puede cargar hasta cinco transparencias en la bandeja del papel. Sin embargo, es posible que deba hacer avanzar algunos tipos de transparencias de hoja en hoja en la bandeja del papel.

Puede utilizar sólo transparencias de retroproyector y película adhesiva diseñada para su utilización con impresoras láser o copiadoras con papel normal.

Optimizar la calidad de impresión

Utilizar RITech

La RITech ("Resolution Improvement Technology", Tecnología de mejora de la resolución) es la tecnología de impresora original de EPSON que mejora el aspecto de las líneas impresas, del texto y de los gráficos.

El ajuste RITech

El ajuste de fábrica para los textos y gráficos de mejor calidad para casi todos los propósitos. Es posible que no deba desactivarlo. Sin embargo, si imprime sombras de gris o patrones de pantalla, cambie el ajuste

Desactivado

Para cambiar el ajuste RITech, siga estos pasos:

1-14

Utilizar la impresora

RITech

es activado. RITech proporciona

Utilizar el controlador de la impresora: Marque o desmarque la casilla de verificación RITech en el menú

Más Ajustes

Si el patrón todavía debe mejorarse, es posible que también deba cambiar el ajuste de densidad de impresión. Para más información, consulte la siguiente sección.

del controlador de la impresora.

Ajustar la densidad de impresión

No cambie la densidad de impresión si no es necesario. Si la modifica, esto afectará a todos los textos y gráficos, por lo que deberá comprobar el nuevo ajuste imprimiendo varias páginas con diferentes tipos de texto y gráficos.

Si la impresión es demasiado clara u oscura, ajuste la densidad de impresión utilizando el controlador de la impresora. Modifique el ajuste de densidad de impresión en el menú controlador de la impresora.

Nota:

Si aumenta la densidad de impresión también aumenta el consumo de tóner. Si selecciona una impresión más oscura es posible que deba sustituir el cartucho del revelador más a menudo.

Más Ajustes

del

Utilizar la impresora

1-15

Enhanced MicroGray

Enhanced MicroGray (Enh. MG) es una nueva tecnología de impresora de EPSON creada especialmente para la impresión de alta calidad de fotografías y otras imágenes con cambios tonales suaves.

Enh. MG desactivado Enh. MG activado

Para utilizar la función Enhanced MicroGray, seleccione en el menú

1-16

Utilizar la impresora

Gráficos

del controlador de la impresora.

Enh. MG

Capítulo 2

Opciones de la impresora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Bandeja inferior de papel para 500 hojas . . . . . . . . . . . . . . . . . . . . . 2-2

Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

Cargar papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

Bandeja cara arriba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-6

Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

Utilización . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-7

Módulo de memoria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-7

Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8

Eliminar memoria. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

Opciones

2-1

Opciones de la impresora

Puede ampliar las capacidades de la impresora instalando una de las opciones siguientes:

❏

La bandeja inferior de papel para 500 hojas (C812871 para papel de tamaño A4) aumenta la capacidad de papel hasta 500 hojas.

❏

La bandeja cara arriba (C812861) permite que las páginas impresas se apilen con la cara impresa hacia arriba.

❏

Los módulos opcionales de memoria amplían la memoria de la impresora.

Cada una de estas opciones se describen en esta sección.

Si adquiere la impresora y las opciones al mismo tiempo, primero instale la impresora y ejecute el test de impresión siguiendo las instrucciones del instale las opciones.

Precaución:

Antes de instalar una opción, lea con atención la documentación que se entrega con la opción.

Manual de Puesta en Marcha

. A continuación,

Bandeja inferior de papel para 500 hojas

La bandeja inferior de papel para 500 hojas opcional se convierte en una segunda fuente de papel que complementa la bandeja estándar. Esta sección describe cómo utilizar la bandeja y cargar el papel.

2-2

Opciones

Instalación

1. Desactive la impresora.

2. Desconecte el cable de alimentación de la impresora de la toma de corriente y de la impresora.

3. Separe todos los cables de interface de sus conectores.

4. Compruebe que la impresora y la bandeja estén correctamente situadas. Levante la impresora y alinee los anclajes de la bandeja con los orificios correspondientes en la parte inferior de la impresora. A continuación, baje la impresora hasta que descanse sobre la bandeja inferior.

5. Conecte de nuevo los cables de interface que antes habíamos desconectado.

6. Compruebe que el conmutador de alimentación de la impresora esté en posición de desactivado, luego conecte el cable de alimentación a la impresora y a la toma de corriente.

7. Active la impresora.

Opciones

2-3

Nota:

Después de instalar el controlador de la impresora, puede confirmar que la bandeja inferior de papel para 500 hojas se ha instalado correctamente. Los usuarios de Windows pueden comprobarlo en el controlador de la impresora seleccionado la ficha

Propiedades

instalación de la bandeja opcional desde

Asegúrese de seleccionar el origen del papel correcto desde el programa que utilice. Puesto que el método de selección varía en cada aplicación, para más información, consulte la documentación del software que utilice.

. Los usuarios de Macintosh pueden comprobar la

Ajustes Opcionales

EPSON Status Monitor 3

Cargar papel

1. Extienda la bandeja del papel de la cubeta del papel.

2. Presione hacia abajo el fondo de la bandeja hasta que quede encajada en esta posición.

2-4

Opciones

3. Airee una pila de hojas de papel y alinee los bordes con unos golpecitos sobre una superficie plana. Inserte el papel con la cara imprimible hacia arriba.

4. Inserte la cubeta en la bandeja de papel.

Opciones

2-5

Bandeja cara arriba

La impresora expulsa el papel impreso por la parte superior de la misma con la cara impresa hacia abajo. Si desea que la cara impresa quede hacia arriba, puede instalar la bandeja cara arriba opcional (C812861). De esta forma podrá visualizar de forma directa la impresión, siendo la forma aconsejada para imprimir en soportes del tipo etiquetas y transparencias que requieren un recorrido recto del papel.

Instalación

1. Desactive la impresora.

2. Coloque la bandeja cara arriba deslizando los anclajes en las ranuras a tal efecto, de una en una. No fuerce ambos lados al mismo tiempo.

2-6

Opciones

Utilización

En la configuración por defecto la impresora expulsa el papel con la cara impresa hacia abajo. Después de instalar la bandeja cara arriba, puede seleccionar la salida de impresión con la cara impresa hacia arriba o hacia abajo. El selector se encuentra en el lateral derecho de la impresora, cerca de la parte posterior.

Módulo de memoria

Al instalar un módulo de memoria SIMM ("Single In-line Memory Module"), puede ampliar la memoria de la impresora hasta 13 MB (2 MB incorporados en la impresora + módulos opcionales de 4, 8, 16 ó 32 MB). Es posible que desee ampliar la memoria si tiene problemas al imprimir gráficos complejos o si utiliza con regularidad numerosas fuentes que descarga en la impresora.

Nota:

La cantidad máxima de memoria es de 13 MB. Aunque instale módulos SIMM de 16 ó 32 MB, sólo podrá disponer de 13 MB.

Opciones

2-7

Puede utilizar SIMMs de varios fabricantes. Antes de adquirir módulos SIMM compruebe que cumplan con estos requisitos:

❏

Tipo EDO de 72 patillas

❏

Capacidad de 4, 8, 16 ó 32 MB

❏

Velocidad de acceso de 60 ns o inferior

❏

Dimensiones comprendidas entre 108 mm × 26 mm, con un grosor de 10 mm

Instalación

1. Desactive la impresora.

Atención:

2. Desconecte el cable de alimentación de la toma de corriente.

3. Gire la impresora de forma que el lateral derecho de la misma quede frente a usted.

Para evitar descargas eléctricas, nunca intente instalar un módulo SIMM si la impresora no está desactivada.

4. Abra la cubierta de la impresora presionando el pestillo que encontrará en el lateral izquierdo de la impresora.

2-8

Opciones

5. Retire la cubierta lateral de la impresora levantando el clip y

deslizando la cubierta hacia atrás. A continuación, separe la cubierta de la impresora.

Opciones

2-9

6. Afloje los tornillos de sujeción que inmovilizan la placa de

protección y retire la placa.

2-10

Opciones

Precaución:

Antes de instalar el módulo, descargue la electricidad estática acumulada en su cuerpo tocando la cubierta de protección de la impresora. Si no observa esta precaución, podría dañar los componentes electrónicos sensibles a la electricidad estática.

7. Inserte el módulo SIMM inclinado en la ranura RAM, comprobando que los números 1 ó 72 de las patillas de la ranura y del módulo coincidan.

8. Presione el módulo hacia abajo hasta que encaje con un clic en ángulo recto con la ranura. No debe presionar excesivamente.

Opciones

2-11

9. Coloque la cubierta de protección de nuevo y apriete los

tornillos.

Precaución:

10. Coloque de nuevo la cubierta lateral de la impresora.

Al colocar de nuevo la placa de protección, asegúrese de no pinchar los cables del interior de la impresora entre la carcasa y la placa.

11. Cierre la cubierta de la impresora con suavidad.

12. Conecte el cable de alimentación y active la impresora.

2-12

Opciones

Nota:

Después de instalar el controlador de la impresora puede comprobar si ha instalado la memoria correctamente. Los usuarios de Windows pueden comprobarlo en el controlador, seleccionando la ficha

Opcionales

comprobarlo desde

Si en la hoja de estado se indica una cantidad de memoria incorrecta, desactive la impresora y repase los pasos anteriores para cerciorarse de que el módulo SIMM esté correctamente instalado. Si la cantidad de memoria no es correcta, póngase en contacto con su distribuidor o con servicio técnico cualificado.

Nota:

La cantidad máxima de memoria es de 13 MB. Aunque instale módulos SIMM de 16 ó 32 MB, sólo podrá disponer de 13 MB.

Propiedades

EPSON Status Monitor 3

. Los usuarios de Macintosh pueden

Eliminar memoria

1. Para acceder a las ranuras RAM de la impresora, siga los pasos 1 a 7 de la sección “Módulo de memoria” en la página 2-7.

2. Separe los clips ambos lados de la ranura RAM para poder extraer el módulo de memoria.

Ajustes

3. Sujete el módulo SIMM por ambos lados y tire del mismo.

4. Para completar el procedimiento, siga los pasos 8 a 11 en la sección “Módulo de memoria” en la página 2-7.

Opciones

2-13

Capítulo 3

Acerca de EPSON Status Monitor 3 . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Entorno para EPSON Status Monitor 3 . . . . . . . . . . . . . . . . . . 3-2

Acceder a EPSON Status Monitor 3 . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

Para usuarios de Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

Para usuarios de Macintosh . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6

Obtener los detalles del Estado de la impresora. . . . . . . . . . . . . . . 3-6

Ajustar las preferencias de monitorización . . . . . . . . . . . . . . . . . . . 3-9

Para usuarios de Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9

Ventana Alerta de estado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

Para usuarios de Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

Para usuarios de Macintosh . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-11

Detener la monitorización (sólo para Windows) . . . . . . . . . . . . . . 3-12

Utilidad EPSON Status Monitor 3

3-1

Acerca de EPSON Status Monitor 3

EPSON Status Monitor 3

es una utilidad que monitoriza la impresora y le ofrece información acerca del estado actual, incluyendo la cantidad de tóner restante. Si ocurre un error de impresión, describe el error. También puede acceder a

Monitor 3

Antes de utilizar

Status Monitor

también le ofrece un mensaje que

EPSON Status

desde el controlador de la impresora.

Status Monitor 3

, lea el archivo

LÉAME

controlador de la impresora. Este archivo contiene la información más actualizada acerca del controlador de la impresora, incluyendo

Status Monitor 3

Entorno para EPSON Status Monitor 3

Protocolos

Los protocolos que debe instalar para ejecutar

Monitor 3

varían en función del sistema operativo y el tipo de impresora. La tabla siguiente divide las impresoras en dos categorías: Impresoras locales e impresoras compartidas en Windows.

Utilice esta tabla para determinar qué protocolos debe instalar de acuerdo con el sistema operativo y el tipo de impresora y consulte la sección correspondiente para su sistema operativo.

EPSON Status

del

Impresora local Impresoras

Windows 98 LPT/USB LPT/USB

Windows 95 LPT LPT

Windows NT 4.0 LPT LPT

Macintosh USB —

3-2

Utilidad EPSON Status Monitor 3

compartidas en Windows

Impresora compartida en Windows

(1)

(2)

(3)

(2)

(3)

(1)

Para monitorizar una impresora compartida desde el cliente a través del servidor, seleccione

impresora compartida de monitorización

del servidor. Si desea información, consulte

Le permite monitorizar la

en el cuadro de diálogo

Preferencias

la sección “Ajustar las preferencias de monitorización” en la página 3-9.

1: cliente 2: servidor 3: impresora compartida en Windows

Consulte el archivo LÉAME si desea más información acerca del soporte de impresoras compartidas en Windows.

Impresora local

Conecte la impresora directamente al puerto de impresora del ordenador.

1: impresora local 2: Windows 98/95/NT4.0 3: Cable paralelo/cable USB

Utilidad EPSON Status Monitor 3

3-3

Windows 98/95 Windows NT 4.0

Es necesario un soporte bidireccional.

No necesita ningún ajuste especial.

Para Windows 98/95:

Deberá ajustar el soporte bidireccional en el cuadro de diálogo

Propiedades de la impresora

haga clic en en el botón

impresora

Configuración de la cola Activar el soporte bidireccional para esta

. Seleccione la ficha

. A continuación, haga clic

Acceder a EPSON Status Monitor 3

EPSON Status Monitor 3

impresión o cuando el cuadro de diálogo

Monitor 3

está abierto.

Para usuarios de Windows

Siga los pasos descritos a continuación para acceder a

Status Monitor 3

monitoriza la impresora durante la

EPSON Status

Detalles

EPSON

1. Haga doble clic en el icono

2. Haga doble clic en la carpeta

Mi PC

Impresoras

3. Haga doble clic en el icono de la impresora, y después en

Propiedades

. Si utiliza Windows NT 4.0, puede seleccionar

Configuración predeterminada de documento

3-4

Propiedades

Utilidad EPSON Status Monitor 3

4. Seleccione la ficha

Utilidad

5. Haga clic en

Status Monitor 3

Nota:

Si desmarca la casilla de verificación

impresión estado

dejará de monitorizar algunos errores.

EPSON Status Monitor 3

durante el funcionamiento normal, la ventana

Utilidad EPSON Status Monitor 3

para iniciar

Monitorizar Estado de la

EPSON

Alerta de

3-5

Para usuarios de Macintosh

Puede encontrar seleccionando

Nota:

❏

Cuando se inicie puerto de impresora adecuado en el información necesaria desde el controlador de la impresora. Si el puerto de impresora no es correcto se producirá un error.

❏

En la impresión background, si cambia el controlador de la impresora en el la cola de impresión se está imprimiendo, el envío a la impresora puede interrumpirse.

❏

El estado de la impresora y la visualización de los consumibles en la ventana de estado, sólo puede verse cuando el estado se adquiere normalmente en el

EPSON Status Monitor 3

Selector

, mientras el archivo que se encuentra en

Selector

(alias) en el menú

EPL-5700L

para

Apple

deberá seleccionar el

para recibir la

Obtener los detalles del Estado de la impresora

Puede monitorizar el estado actual y la información acerca de los consumibles de la impresora en el cuadro de diálogo

Status Monitor 3

EPSON

3-6

Utilidad EPSON Status Monitor 3

Para usuarios de Windows

Ilustración de la impresora:

Cuadro de texto: El cuadro de texto que se encuentra junto

Botón

Papel: Muestra el tamaño del papel y la

Tóner: Muestra la cantidad de tóner restante. El

Duración de la unidad fotoconductora:

Aceptar

: Haga clic en

La ilustración de la parte superior izquierda muestra el estado de la impresora gráficamente.

a la imagen de la impresora muestra el estado actual de la impresora. Cuando ocurra un problema, se visualizará la solución más adecuada.

Aceptar

cuadro de diálogo.

cantidad de papel restante aproximado en cada origen del papel. Las cubetas opcionales se visualizan sólo si están instaladas.

icono del tóner parpadea cuando queda poco tóner (10 por ciento o menos).

Muestra la vida útil de la unidad fotoconductora.

para cerrar el

Utilidad EPSON Status Monitor 3

3-7

Para usuarios de Macintosh

Ilustración de la impresora:

Cuadro de texto: El cuadro de texto que se encuentra junto

Botón

Visualización simple Reduce la visualización y muestra sólo

Papel: Muestra el tamaño del papel y la

Cerrar

: Haga clic en

La ilustración de la parte superior izquierda muestra el estado de la impresora gráficamente.

a la imagen de la impresora muestra el estado actual de la impresora. Cuando ocurra un problema, se visualizará la solución más adecuada.

Aceptar

cuadro de diálogo.

la pantalla de detalles del estado.

cantidad de papel restante aproximado en cada origen del papel. Las cubetas opcionales se visualizan sólo si están instaladas.

para cerrar el

3-8

Utilidad EPSON Status Monitor 3

Tóner: Muestra la cantidad de tóner restante. El

icono del tóner parpadea cuando queda poco tóner (10 por ciento o menos).

Duración de la unidad fotoconductora:

Muestra la vida útil de la unidad fotoconductora.

Ajustar las preferencias de monitorización

Para usuarios de Windows

Para definir ajustes de monitorización específicos, haga clic en el

Preferencias de monitorización

botón cuadro de diálogo Aparece el cuadro de diálogo

Propiedades

del menú

del controlador de la impresora.

Preferencias de monitorización

Utilidades

del

Utilidad EPSON Status Monitor 3

3-9

Nota:

Esta utilidad sólo está disponible en Windows.

Ajustes:

Seleccione Notificación: Seleccione el tipo de notificación de

error que desee.

Botón por defecto: Restaura los ajustes por defecto.

Seleccione el icono de acceso directo:

Le permite monitorizar las impresoras compartidas:

Botón

Aceptar

Cancelar

: Guarda los nuevos cambios.

: Cancela cualquier cambio.

Para utilizar el icono de acceso directo, marque la casilla de verificación

de acceso directo

icono que seleccione aparecerá en la parte derecha de la barra de tareas. Haga clic con el botón derecho del ratón en el icono de acceso directo y seleccione

Preferencias de monitorización

abrir el cuadro de diálogo con el mismo nombre; y

Advanced

diálogo hace doble clic en el icono de acceso directo también se abrirá el cuadro de diálogo

Para monitorizar la impresora compartida, marque esta casilla. Deberá definir este ajuste con

Monitor 3

EPSON EPL-5700i

para abrir el cuadro de

EPSON Status Monitor 3

en el servidor.

y selecciónelo. El

EPSON Status

Icono

para

. Si

Botón

3-10

Ayuda

Utilidad EPSON Status Monitor 3

: Abre la pantalla de ayuda del cuadro de

diálogo Preferencias de monitorización.

Ventana Alerta de estado

La ventana seleccione en el cuadro de diálogo

monitorización

ocurrido y ofrece una posible solución. Una vez solucionado el problema, se cerrará automáticamente.

Alerta de estado

. Esta ventana indica qué tipo de error ha

se abre en las condiciones que

Preferencias de

Para usuarios de Windows

Si desea información acerca de los consumibles de la impresora, haga clic en el botón este botón, el cuadro de diálogo no desaparecerá aunque haya solucionado el problema, a menos que haga clic en el botón

Aceptar

Detalles de los consumibles

. Si hace clic en

Para usuarios de Macintosh

La utilidad cuando ocurre un problema con la impresora, si la impresión background está

EPSON Status Monitor 3

Activada

Utilidad EPSON Status Monitor 3

aparece de forma automática

3-11

Detener la monitorización (sólo para Windows)

EPSON Status Monitor 3

impresión o mientras está abierto el cuadro de diálogo

Status Monitor 3

Para monitorizar sólo durante la impresión, cierre

Monitor 3

Para detener completamente la monitorización de una impresora, desmarque la casilla de verificación

impresión

no necesita monitorizar la impresora, desmarque esta casilla.

Si desmarca la casilla de verificación

impresión

errores; sin embargo, aún podrá monitorizar el estado actual de la impresora haciendo clic en el icono del menú

Nota:

Para Windows NT 4.0, la casilla de verificación

estado de impresión Documentos por defecto

del menú

, la ventana de alerta ya no le notificará la existencia de

Utilidades

monitoriza la impresora durante la

EPSON Status

Monitorizar el estado de

Utilidades

se visualiza en el menú

. Si desea acelerar la impresión o

Monitorizar el estado de

EPSON Status Monitor 3

Monitorizar el

Utilidades

EPSON

3-12

Utilidad EPSON Status Monitor 3

Capítulo 4

Problemas y soluciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-2

Indicadores de Ready y Error . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

Prevenir problemas de atascos y alimentación del papel. . .4-3

Eliminar un atasco de papel . . . . . . . . . . . . . . . . . . . . . . . . . . .4-3

Problemas de funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . 4-12

Problemas de impresión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13

Problemas de calidad de impresión. . . . . . . . . . . . . . . . . . . . .4-14

Problemas con la memoria . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-19

Problemas con las opciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-20

Problemas al utilizar EPSON Status Monitor 3 . . . . . . . . . . .4-20

Solucionar problemas

4-1

Problemas y soluciones

Indicadores de Ready y Error

Los indicadores

Ready

(de color verde) y

Error

(de color rojo) en la parte superior de la impresora pueden visualizar el primer síntoma de problemas. En función de si los indicadores parpadean o no indicarán estados distintos, tal como se describe a continuación. La ventana

Monitor 3

Alerta de estado

de la utilidad

señala el tipo de error que se ha producido y ofrece una

EPSON Status

posible solución. Consulte esta sección hasta localizar el tipo de problema con que se enfrenta y luego aplique las soluciones aconsejadas en el orden indicado hasta solucionar el problema.

Indicador Ready (verde)

No iluminado No iluminado Impresora desactivada.

Iluminado No iluminado Se puede imprimir.

Intermitente No iluminado La impresora está calentándose

No iluminado Intermitente O la impresora se ha quedado

No iluminado Iluminado Se trata de un error que requiere

Indicador Error (rojo)

Estado de la impresora

o está recibiendo datos.

sin papel o se ha producido un error que se puede solucionar fácilmente.

llamar al servicio técnico. De forma alternativa, puede probar a desactivar y activar la impresora. Si con esta operación no se soluciona el error, acuda a su distribuidor o a un servicio técnico cualificado.

Nota:

Si el problema persiste después de haber aplicado las sugerencias descritas en esta sección, póngase en contacto con su distribuidor.

4-2

Solucionar problemas

Prevenir problemas de atascos y alimentación del papel

Si a menudo se enfrenta con problemas de alimentación o atascos de papel, aplique las medidas correctivas descritas a continuación:

❏

Airee las hojas de papel y alinee sus bordes con unos golpes sobre una superficie plana antes de cargar el papel en la impresora.

❏

No cargue demasiado papel en la bandeja.

❏

Ajuste las guías del papel de forma que el papel pueda salir libremente.

❏

No deje acumular más de 100 hojas en la bandeja de salida.

❏

Coloque el papel al revés en la bandeja. La mayor parte de paquetes de hojas de papel indican la mejor cara para imprimir.

Eliminar un atasco de papel

La impresora se detiene y el indicador de error (de color rojo) parpadea

Los pasos siguientes describen cómo retirar el papel atascado en la forma indicada. Otros tipos de atascos de papel se describen más adelante en este mismo capítulo.

Solucionar problemas

4-3

1. Compruebe que la impresora esté desactivada.

ATENCIÓN superficie caliente, no tocar

2. Abra la cubierta de la impresora presionando el pestillo que

se encuentra en el lateral izquierdo de la impresora y levante la cubierta al máximo.

Atención:

Al abrir la impresora queda expuesto el fijador, marcado con la etiqueta CAUTION Hot Surface Avoid Contact (ATENCIÓN superficie caliente, no tocar). No toque el fijador. Si la impresora se ha utilizado, el fijador puede estar muy caliente.

4-4

Solucionar problemas

3. Retire el cartucho del revelador.

Precaución:

Al retirar el cartucho del revelador, no toque nunca el rodillo del revelador; si lo toca puede afectar negativamente a la calidad de impresión.

Solucionar problemas

4-5

4. Retire la unidad fotoconductora.

Precaución:

No toque nunca el tambor fotosensible de la unidad fotoconductora; si lo toca puede afectar negativamente a la calidad de impresión.

4-6

Solucionar problemas

5. Retire el papel que pudiera haber encallado en el recorrido del papel.

Nota:

Si el papel se ha atascado en el fijador, sujete el papel por la parte inferior y tire del mismo.

6. Coloque de nuevo la unidad fotoconductora y, a continuación, el cartucho del revelador.

Solucionar problemas

4-7

7. Cierre la cubierta de la impresora.

8. Airee las hojas de papel y alinee sus bordes con unos golpes sobre una superficie plana antes de cargar el papel en la bandeja. (No cargue hojas de papel dobladas o arrugadas.)

La impresión se reanuda de forma automática a partir de la página que se ha atascado. Si el indicador de error (de color rojo) continúa parpadeando después de eliminar el papel atascado, abra y cierre la cubierta de la impresora para eliminar el error.

Atascos en la alimentación

Nota:

Los atascos en la alimentación se indican en la figura siguiente.

4-8

Solucionar problemas

1. Retire la cubierta de la impresora y las hojas de papel.

2. Retire con cuidado todo el papel de la bandeja junto con las hojas que se hayan podido introducir en la impresora.

3. Abra la cubierta de la impresora. Asegúrese de retirar todos los pedazos de papel que se hayan podido quedar en el interior de la impresora.

Si es necesario, retire el cartucho del revelador y la unidad fotoconductora, así como cualquier hoja que haya podido quedar en el recorrido del papel. A continuación, coloque de nuevo el cartucho y la unidad.

Solucionar problemas

4-9

4. Alinee los bordes de las hojas de papel con unos golpes sobre una superficie plana antes de cargar el papel en la bandeja. (No cargue las hojas dobladas o arrugadas.) A continuación, coloque de nuevo la cubierta de la impresora.

5. Cierre la cubierta de la impresora. Se imprimirá de forma automática los datos correspondientes a la página atascada.

Atascos de papel cuando se utiliza la bandeja inferior opcional para 500 hojas

Nota:

Cuando se produce un atasco del papel, el papel atascado presenta el aspecto que puede observarse en la figura siguiente.

4-10

Solucionar problemas

1. Retire la cubeta de la bandeja inferior para 500 hojas.

2. Retire las hojas que se hayan podido quedar atascadas y deseche las que hayan quedado arrugadas o dobladas.

3. Retire las hojas de la bandeja y presione el fondo de la bandeja hasta que quede enclavado en esta posición.

Solucionar problemas

4-11

4. Alinee los bordes de la pila de hojas y colóquelas de nuevo en la bandeja, asegurándose que queden correctamente alineadas y la hoja superior no sobrepase la marca de altura máxima.

5. Asegúrese de que utilice el tamaño de papel correcto. La bandeja (C812871) acepta papel de tamaño A4. Compruebe también que utiliza papel que cumpla con las especificaciones de la impresora.

6. Reinstale la cubeta en la bandeja inferior para 500 hojas.

7. Abra y cierre la cubierta de la impresora. Se imprimirá automáticamente la página que se ha atascado.

Problemas de funcionamiento

El indicador

Ready

(de color verde) no se ilumina al activar la

impresora

Desactive la impresora y compruebe las conexiones de los cables de alimentación entre la impresora y la toma de corriente; a continuación, active de nuevo la impresora.

Si la toma de corriente está controlada por una fuente de alimentación externa, como un conmutador, compruebe que esté activada o conecte otro dispositivo eléctrico en la toma para comprobar si es operativa.

El indicador

Ready

(de color verde) está iluminado pero no se

imprime nada

Es posible que el ordenador no esté correctamente conectado a la impresora. Aplique el procedimiento descrito en la sección “Conectar al ordenador” en el

4-12

Solucionar problemas

Manual de Puesta en Marcha

Es posible que el cable de interface no esté correctamente conectado. Compruebe ambos extremos del cable, en el ordenador y en la impresora. Asegúrese de inmovilizar el conector con los clips de sujeción.

Compruebe que esté utilizando un cable de interface de pares trenzados y doble blindaje de no más de 1,8 m de longitud.

Es posible que el cartucho del revelador esté vacío. Para substituir el cartucho, consulte la sección “Sustituir el cartucho del revelador” en la página 5-2.

Problemas de impresión

Parte o toda la impresión se lleva a cabo con caracteres ininteligibles o como asteriscos

Compruebe que ambos extremos del cable de interface estén correctamente conectados.

Compruebe que esté utilizando un cable de interface de pares trenzados y doble blindaje de no más de 1,8 m de longitud.

Si la impresora no imprime correctamente, acuda a su distribuidor o a un servicio técnico cualificado.

La posición de impresión no es correcta

Compruebe que utiliza la longitud de página, los ajustes de márgenes y desplazamientos correctos desde el programa que esté utilizando.

Solucionar problemas

4-13

Los gráficos no se imprimen correctamente

Los gráficos necesitan de grandes cantidades de memoria; consulte la sección “Problemas con las opciones” en la página 4-20.

Problemas de calidad de impresión

El fondo de impresión aparece oscuro o sucio

Desactive la impresora. Limpie el recorrido interior de la impresora con un paño suave, seco que no se deshilache.

Limpie los componentes internos de la impresora imprimiendo tres páginas con un solo carácter en cada una.

Es posible que no utilice el tipo de papel adecuado para la impresora. Si la superficie del papel es demasiado rugosa, es posible que los caracteres impresos aparezcan distorsionados o rotos. Aconsejamos papel suave de alta calidad para copiadoras para conseguir unos óptimos resultados. Para más información acerca del papel a seleccionar, consulte la sección “Especificaciones” en la página A-2.

Es posible que haya un problema en el cartucho del revelador. Retire el cartucho y agítelo suavemente de un lado a otro y luego de adelante hacia atrás para distribuir el tóner uniformemente y luego colóquelo de nuevo. Si de esta forma no se soluciona el problema, sustituya el cartucho del revelador. Para más información, consulte la sección “Sustituir el cartucho del revelador” en la página 5-2.

Es posible que tenga que sustituir la unidad fotoconductora. Para más información, consulte la sección “Sustituir la unidad fotoconductora” en la página 5-6.

4-14

Solucionar problemas

En la impresión aparecen bandas de color negro o blanco

Desactive la impresora. Limpie el recorrido interior de la impresora con un paño suave y seco que no se deshilache.

Limpie los componentes internos de la impresora imprimiendo tres páginas con un solo carácter en cada una.

Es posible que haya un problema en el cartucho del revelador. Retire el cartucho y agítelo suavemente de un lado a otro y luego de adelante hacia atrás para distribuir el tóner uniformemente y luego colóquelo de nuevo. Si de esta forma no se soluciona el problema, consulte la sección “Sustituir el cartucho del revelador” en la página 5-2.

Es posible que tenga que sustituir la unidad fotoconductora. Para más información, consulte la sección “Sustituir la unidad fotoconductora” en la página 5-6.

Zonas oscuras desiguales

❏

Es posible que el papel esté húmedo. No guarde el papel en lugares húmedos.

❏

Compruebe que el papel sea del tipo correcto.

❏

Compruebe si la impresora se encuentra en el modo de

Ahorro tóner

❏

Confirme si el ajuste de densidad es

Fino

Solucionar problemas

4-15

Desactive la impresora. Retire el cartucho del revelador, agítelo suavemente de derecha a izquierda y de delante a atrás para distribuir el tóner de manera uniforme y, a continuación, colóquelo de nuevo.

Si de esta forma no se soluciona el problema, instale un cartucho nuevo. Para más información, consulte la sección “Sustituir el cartucho del revelador” en la página 5-2. A continuación, imprima varias páginas para comprobar la calidad de impresión.

El tóner se desprende del papel

Es posible que el papel esté húmedo. No guarde el papel en entornos húmedos.

Desactive la impresora. Retire el cartucho del revelador, agítelo suavemente de derecha a izquierda y para distribuir el tóner de manera uniforme y, a continuación, limpie la parte inferior del cartucho con un paño limpio y seco que no se deshilache.

Limpie el recorrido interior de la impresora con un paño suave, seco que no se deshilache.

Limpie los componentes internos de la impresora imprimiendo tres páginas con un solo carácter en cada una.

Si el problema persiste, substituya el cartucho del revelador. Para más información, consulte la sección “Sustituir el cartucho del revelador” en la página 5-2.

4-16

Solucionar problemas

Al imprimir imágenes hay zonas no impresas

Es posible que el papel esté húmedo. La impresión es muy sensible a la humedad absorbida por el papel. Cuanto más alto sea el contenido de humedad del papel, más clara será la impresión. No guarde el papel en lugares húmedos.

Se imprimen páginas en blanco

Si, después de comprobar el estado del tóner desde

Monitor 3

la impresora, consulte la sección “Sustituir el cartucho del revelador” en la página 5-2.

Para comprobar que la unidad fotoconductora y el cartucho del revelador estén correctamente instalados, consulte la sección “Sustituir el cartucho del revelador” en la página 5-2.

También es posible que el problema se encuentre en el programa que utilice o en el propio cable de interface. Imprima una hoja de estado desde el controlador de la impresora. Si siguen imprimiéndose páginas en blanco, es posible que el problema se encuentre en la impresora. Desactive la impresora y acuda a su distribuidor.

, el mensaje

Poco Tóner

indica que hay poco tóner en

Solucionar problemas

EPSON Status

4-17

La imagen impresa es muy clara

Seleccione un ajuste más oscuro para la

Panel

del controlador de la impresora.

Es posible que esté utilizando un tipo de papel incorrecto.

Saque el cartucho del revelador, agítelo suavemente de lado a lado para distribuir el tóner de manera uniforme y, a continuación, colóquelo de nuevo. Si el problema persiste, consulte la sección “Sustituir los consumibles” en la página 5-2.

Es posible que el modo modo

Ahorro Tóner

desde el controlador de la impresora.

Densidad

esté activado. Desactive el

desde el menú

La imagen es muy oscura

Seleccione un ajuste de menor densidad desde la opción

Densidad

en el menú

Panel

del controlador de la impresora.

Si el problema persiste, consulte la sección “Sustituir los consumibles” en la página 5-2.

4-18

Solucionar problemas

El margen no impreso de la página está sucio

Es posible que se haya derramado tóner en el recorrido del papel. Desactive la impresora. Retire el cartucho del revelador y la unidad fotoconductora, limpie el recorrido del papel en la impresora con un paño suave que no se deshilache.

Precaución:

Al abrir la impresora queda expuesto el fijador, marcado con la etiqueta CAUTION Hot Surface Avoid Contact (ATENCIÓN superficie caliente, no tocar). No toque el fijador.

Problemas con la memoria

Error Under Run

Este mensaje indica que no hay suficiente memoria disponible para realizar el trabajo de impresión. La impresora no puede imprimir correctamente o se ha producido un error

error

. El error

EPSON Status Monitor 3

instalar más memoria, consulte la sección “Módulo de memoria” en la página 2-7.

under run

se visualiza en la ventana de alerta en

. Para más información acerca de cómo

under run

Solucionar problemas

4-19

Problemas con las opciones

La impresora no puede coger el papel cargado en la bandeja inferior para 500 hojas

Compruebe que haya seleccionado la fuente de papel correcta desde el software que utilice.

Es posible que no haya papel en la bandeja inferior para 500 hojas. Cargue papel en la bandeja.

Compruebe que la bandeja inferior para 500 hojas esté correctamente instalada y que no haya cargado papel en exceso. La bandeja puede alojar un máximo de 500 hojas de 75 g/m².

Es posible que la bandeja inferior para 500 hojas no esté correctamente instalada. Consulte las instrucciones para la instalación de la bandeja inferior para 500 hojas en el Capítulo 2, “Opciones”.

El papel se atasca al utilizar la bandeja inferior para 500 hojas

Consulte la sección “Atascos de papel cuando se utiliza la bandeja inferior opcional para 500 hojas” en la página 4-10.

Problemas al utilizar EPSON Status Monitor 3

La ventana muestra los problemas, así como posibles soluciones a los mismos. Para solucionar un problema en particular abra

Status Monitor 3

usuarios de Macintosh, automáticamente al producirse un problema en la impresora, si la impresión background está seleccionada.

4-20

Solucionar problemas

Alerta de estado

, localice el problema y soluciónelo. Para los

EPSON Status Monitor 3

aparece

EPSON

Si se produce un error de comunicación

Es posible que la impresora esté desactivada, compruebe si está activada. En este caso, compruebe que el cable de alimentación esté conectado a una toma de corriente. Luego active la impresora.

Es posible que la impresora esté realizando un autotest o inicializándose. Deje tiempo para que se complete el proceso.

Es posible que la impresora no esté lista para imprimir. Compruebe si la impresora está lista para imprimir. Para más información, consulte el

Manual de Puesta en marcha

La información de estado no coincide con el estado real de la impresora

EPSON Status Monitor 3

regulares. Es posible que tenga que esperar hasta que

Status Monitor 3

estado automáticamente.

monitorice de nuevo la impresora y cambie el

monitoriza la impresora a intervalos

EPSON

No se pueden monitorizar las impresoras compartidas de Windows

La monitorización de las impresoras compartidas se ajusta internamente por medio de monitorizar las impresoras compartidas de Windows, haga clic con el botón derecho del ratón en seleccione

impresoras Red Microsoft

Propiedades

aparezca en la lista de componentes instalados de la

EPSON Status Monitor 3

Entorno de red

. Verifique que

Compartir archivos e

Solucionar problemas

. Para

y luego

4-21

Verifique también que el ordenador del que depende la impresora compartida y asegúrese de que esté marcada la casilla

de impresoras compartidas

En Windows 98/95, no se pueden ajustar los protocolos compatibles IPX/SPX en el módulo de red.

EPSON Status Monitor 3

Permitir monitorización

esté instalado en

No se puede instalar el controlador de la impresora en Windows

Si el ordenador no dispone de Windows 98 preinstalado, si se trata de una actualización de Windows 95 a 98, es posible que no tenga soporte para los conectores USB y que no resulte posible imprimir. Confirme con el fabricante del ordenador si el ordenador tiene soporte para conectores USB.

El controlador de la impresora se ha instalado como "dispositivo desconocido" en el administrador de dispositivos

En una instalación "plug-and-play", algunos problemas pueden interrumpir la instalación. Con la impresora activada y conectada a través del cable USB, consulte el

como

Mi PC

. Si se ha instalado una

Dispositivo desconocido

en el menú

5700L

instalado correctamente. Desconecte el cable USB de la impresora, conéctelo de nuevo y reinstale el controlador de la impresora.

4-22

Solucionar problemas

Administrador de dispositivos

Impresora USB

, la impresora no se ha

o la

EPL

No se puede imprimir desde Windows

Es posible que el puerto de la impresora del controlador sea incorrecto. Para comprobar el ajuste del puerto de la impresora, seleccione diálogo de la impresora en el grupo

La impresora no se visualiza en el cuadro de diálogo del selector

Compruebe que la impresora esté activada. El puerto de la impresora no aparece en el menú porque el ordenador no reconoce la conexión de la impresora. Desconecte el cable USB y conéctelo de nuevo.

Aunque la impresora está conectada al concentrador USB, no funciona correctamente

Propiedades

en el menú

Archivo

Programas

del cuadro de

Es posible que la impresora no esté conectada al primer concentrador USB de primer nivel. Existen cinco niveles de conectores USB, compruebe que la impresora esté conectada al primer nivel.

Compruebe que el ordenador ha reconocido correctamente el concentrador USB. Compruebe la presencia del concentrador USB en el

Administrador de dispositivos

Solucionar problemas

4-23

Capítulo 5

Sustituir los consumibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

Sustituir el cartucho del revelador. . . . . . . . . . . . . . . . . . . . . . 5-2

Sustituir la unidad fotoconductora . . . . . . . . . . . . . . . . . . . . . 5-6

Limpiar la impresora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-9

Limpiar el interior de la impresora . . . . . . . . . . . . . . . . . . . . . 5-9

Limpiar el tóner derramado . . . . . . . . . . . . . . . . . . . . . . . . . . .5-11

Limpiar la carcasa de la impresora . . . . . . . . . . . . . . . . . . . . .5-11

Transportar la impresora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-12

Mantenimiento y transporte

5-1

Sustituir los consumibles

La impresora utiliza dos consumibles, que aparecen a continuación junto con su vida útil.

Cartucho de tóner (S050010)

Hasta 6000 páginas según la complejidad del trabajo.

Unidad fotoconductora (S051055)

Hasta 20000 páginas

Las condiciones de los consumibles se muestran en

Monitor 3

Sustituya el cartucho de tóner si observa una disminución de la calidad de impresión. Sustituya la unidad fotoconductora sólo si persisten los problemas de calidad de impresión después de reemplazar el cartucho del revelador.

Status

Sustituir el cartucho del revelador

Siga los pasos descritos a continuación para sustituir el cartucho del revelador:

1. Compruebe que la impresora esté desactivada.

5-2

Mantenimiento y transporte

2. Abra la cubierta de la impresora presionando el pestillo de la

parte izquierda, y levante al máximo la cubierta.

Precaución:

3. Sostenga el cartucho por el asa y tire de él hacia arriba y recto, fuera de la impresora.

Al sustituir el cartucho del revelador, deberá abrir la cubierta de la impresora totalmente, ya que sino podría dañar la impresora.

Mantenimiento y transporte

5-3

Atención:

4. Deseche el cartucho de revelador usado adecuadamente.

5. Extraiga el nuevo cartucho del revelador de su envoltorio. Mantenga el cartucho en posición horizontal y agítelo ligeramente varias veces de un lado a otro y de adelante a atrás para distribuir el tóner uniformemente.

No toque el fijador, que tiene marcado el mensaje "CAUTION Hot Surface Avoid Contact" (PRECAUCIÓN Superficie caliente, evitar el contacto).

Precaución:

No instale el cartucho del revelador cara abajo.

6. Retire la cinta protectora de la cubierta del cartucho del revelador.

5-4

Mantenimiento y transporte

Precaución:

7. Sostenga el cartucho por el asa y hágalo descender para introducirlo en la impresora, de forma que las patillas de cada borde del cartucho queden fijadas en las muescas del interior de la impresora. Deslice el cartucho con cuidado dentro de la abertura hasta que quede bloqueado en su sitio.

Nunca toque el rodillo del revelador de debajo de la solapa, ya que la calidad de impresión podría verse afectada.

Mantenimiento y transporte

5-5

8. Presione hacia abajo y con cuidado la cubierta de la impresora, hasta que se cierre con un clic.

9. Cuando active la impresora, acceda al cuadro de diálogo

Ajustes de la impresora

y haga clic en el botón cuadro de diálogo con el mismo nombre.

, en el controlador de la impresora,

Borrar Nivel de Tóner

. Aparecerá un

10. Haga clic en tóner.

Siempre que sustituya el cartucho del revelador, debería limpiar el rodillo del papel de la forma descrita en la sección “Limpiar el interior de la impresora” en la página 5-9.

Aceptar

para reiniciar el contador del nivel del

Sustituir la unidad fotoconductora

1. Compruebe que la impresora esté desactivada.

2. Abra la cubierta de la impresora presionando el pestillo de la parte izquierda de la impresora y levantando al máximo la cubierta.

Precaución:

Deberá abrir la cubierta de la impresora completamente para sustituir la unidad fotoconductora, ya que en caso contrario podría dañar la impresora.

5-6

Mantenimiento y transporte

3. Extraiga el cartucho de tóner.

4. Deslice con cuidado la unidad fotoconductora fuera de la impresora, tal como se muestra a continuación.

Aviso:

No toque el fijador, que tiene marcado el mensaje "CAUTION Hot Surface Avoid Contact" (PRECAUCIÓN Superficie caliente, evitar el contacto).

5. Extraiga la nueva unidad fotoconductora de su envoltorio.

Mantenimiento y transporte

5-7

Precaución:

6. Inserte las patillas de cada borde de la unidad fotoconductora en las muescas del interior de la impresora. Desplace la unidad con cuidado dentro de la abertura, hasta que quede bloqueada en su sitio.

Nunca toque el tambor sensor de luz de la unidad fotoconductora, ya que sino la calidad de impresión podría verse afectada.

7. Reinstale el cartucho del revelador.

5-8

Mantenimiento y transporte

8. Presione hacia abajo la cubierta de la impresora, hasta que se cierre con un clic.

9. Cuando active la impresora, acceda al cuadro de diálogo

Ajustes de la impresora

haga clic en el botón de diálogo con el mismo nombre.

en el controlador de la impresora y

Borrar Nivel CUF

. Aparecerá un cuadro

10. Haga clic en fotoconductor.

Aceptar

para reiniciar el contador del nivel de

Limpiar la impresora

La impresora necesita una limpieza mínima. Si observa una disminución de la calidad de impresión, limpie el interior de la impresora tal como se describe en esta sección.

También deberá limpiar la cubeta del papel y la cubierta de la impresora cada pocos meses. Estos procedimientos se describen más adelante en esta sección.

Limpiar el interior de la impresora

Las partículas de polvo pueden almacenarse en el interior de la impresora. Siga los pasos descritos a continuación para limpiar el interior de la impresora y el alimentador del papel:

1. Compruebe que la impresora esté desactivada.

2. Abra la cubierta de la impresora.

Atención:

Si abre la impresora expondrá el fijador, que tiene marcado el mensaje "CAUTION Hot Surface Avoid Contact" (PRECAUCIÓN Superficie caliente, evitar el contacto).

Mantenimiento y transporte

5-9

3. Extraiga el cartucho de tóner y la unidad fotoconductora como se describe en la sección “Sustituir los consumibles” en la página 5-2.

4. Extraiga la suciedad del interior de la impresora con un paño limpio y seco que no deje pelusa. No utilice aire comprimido. Si tiene problemas de avance del papel, limpie el rodillo del papel abriendo la cubierta del rodillo y limpiando el rodillo con un paño similar al que ha utilizado anteriormente.

5. Sustituya la unidad fotoconductora y después el cartucho de tóner.

6. Cierre la cubierta de la impresora.

7. Extraiga todo el papel de la bandeja del papel y limpie la bandeja con un paño similar al que se ha descrito anteriormente.

5-10

Mantenimiento y transporte

Limpiar el tóner derramado

Si el tóner se derrama en el interior de la impresora, no la utilice hasta que haya limpiado el tóner derramado.

Si sólo se ha derramado una pequeña cantidad de tóner, limpie con cuidado el interior de la impresora con un paño limpio, seco y que no deje pelusa.

Si se ha derramado una gran cantidad de tóner, utilice una aspiradora pequeña (disponible en los almacenes de distribución de ordenadores) para limpiarlo. A continuación, limpie con un paño similar al descrito anteriormente.

Precaución:

Nota:

Si se mancha la ropa con el tóner, lávela con agua fría. No utilice agua caliente, ya que el tóner podría dejar una mancha permanente.

El tóner y otros detergentes de calidad pueden dañar algún tipo de aspiradora. Lea las instrucciones de la aspiradora antes de utilizarla con el tóner derramado.

Limpiar la carcasa de la impresora

Si la carcasa exterior de la impresora está sucia o tiene polvo, desactive la impresora y límpiela con un paño, similar al descrito anteriormente, humedecido con un detergente neutro.

Mantenimiento y transporte

5-11

Precaución:

Nunca utilice alcoholes o disolventes para limpiar la cubierta de la impresora, ya que los productos químicos pueden dañar los componentes de la carcasa. No deje que entre agua en el mecanismo de la impresora ni en los componentes electrónicos.

Transportar la impresora

Si debe transportar la impresora, embálela con cuidado utilizando el envoltorio original y embale los materiales de la forma siguiente:

1. Desactive la impresora.

2. Extraiga la cubierta de la bandeja del papel. Retire todo el papel de la bandeja del papel.

3. Sujete la base de la bandeja del papel con ambas manos, presione hacia adentro los bordes y extráigala de la impresora.

5-12

Mantenimiento y transporte

4. Desconecte el cable de alimentación de la toma eléctrica y también el cable de interface de la impresora.

5. Extraiga la unidad de bandeja inferior de papel para 500 hojas, si está instalada.

6. Coloque los materiales protectores de la impresora y embale la impresora en su envoltorio original.

Precaución:

No exponga a la luz la unidad fotoconductora y el cartucho del revelador más tiempo del necesario.

Mantenimiento y transporte

5-13

Apéndice A

Papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A-2

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-2

Impresora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-4

General . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A-4

Entorno. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A-5

Mecánicas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A-5

Eléctricas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A-5

Interface. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A-6

Interface paralelo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A-6

Utilizar el modo ECP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-12

Interface USB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-13

Opciones y consumibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .A-14

Bandeja inferior de papel para 500 hojas (C812871) . . . . . . . A-14

Bandeja cara arriba (C812861). . . . . . . . . . . . . . . . . . . . . . . . . .A-15

Cartucho del revelador (S050010) . . . . . . . . . . . . . . . . . . . . . . A-15

Unidad fotoconductora (S051055) . . . . . . . . . . . . . . . . . . . . . . A-16

Especificaciones técnicas

A-1

Papel

Especificaciones

Nota:

El fabricante de papel puede cambiar la calidad de cualquier marca o tipo de producto, por lo que EPSON no puede garantizar la calidad del papel. Antes de adquirir grandes cantidades de papel o imprimir trabajos de gran volumen realice siempre pruebas de impresión.

Tipos de papel: Papel normal, papel reciclado, etiquetas,

sobres, transparencias, papel de color, fichas, papel con membrete

Nota:

Utilice papel reciclado sólo en condiciones ambientales de temperatura y humedad normales. La baja calidad del papel puede afectar la calidad de impresión, provocar atascos del papel y otros problemas.

Gramaje del papel:

Papel normal Fichas

Tamaño del papel:

Papel A4 (210 mm × 297 mm)

A-2

Especificaciones técnicas

60 a 90 g/m² 90 a 157 g/m²

A5 (148 mm × 210 mm) B5 (182 mm × 257 mm) Carta (8 1/2 × 11 pulgadas) Media carta (5 1/2 × 8 1/2 pulgadas) Legal (8 1/2 × 14 pulgadas) Ejecutivo (7 1/4 × 10 1/2 pulgadas) Legal gobierno (8 1/2 × 13 pulgadas) Carta gobierno (8 × 10 1/2 pulgadas) F4 (210 mm × 330 mm) Personalizado (76 mm × 127 mm a 215 mm × 355 mm)

Sobres: Monarca (3 7/8 × 7 1/2 pulgadas)

Comercial 10 (4 1/8 × 9 1/2 pulgadas) DL (110 mm × 220 mm) C5 (162 mm × 229 mm) C6 (114 mm × 162 mm) Internacional B5 (176 mm × 250 mm)

Precaución:

Área imprimible: 4 mm desde el borde del papel en todos

Cargue sólo los tamaños de papel listados.

los lados

Especificaciones técnicas

A-3

Impresora

General

Método de impresión: Exploración por rayo láser y proceso de

electrofotografía en seco Resolución: 600 × 600 ppp, 300 × 300 ppp Velocidad de

impresión: Primera impresión: Menos de 19 segundos en papel A4 Tiempo de

calentamiento: Avance del papel: Automático Alineación del avance

del papel: Suministro de papel

(papel de 75 g/m²): Hasta 150 hojas en la bandeja

Expulsión del papel: Cara abajo o cara arriba (opcional) Capacidad para el

papel impreso (papel de 75 g/m²):

RAM: 2 MB, ampliables hasta 13 MB

Hasta 8 páginas por minuto, dependiendo

de la fuente y de la cantidad de los datos

Unos 20 segundos a temperatura normal

Centrado para todos los tamaños de papel

Hasta 500 hojas en la bandeja inferior de

papel para 500 hojas opcional

Hasta 10 sobres, dependiendo del grosor

Cara abajo hasta 100 hojas

Hasta 20 hojas con la bandeja cara arriba

opcional

A-4

Especificaciones técnicas

Entorno

Temperatura: Funcionamiento:

Almacén:

Humedad: Funcionamiento:

Almacén:

Altitud: 2.500 metros máximo

Mecánicas

Dimensiones y peso: Alto:

Ancho: Largo: Peso:

Duración: 5 años o 180.000 hojas

Eléctricas

10 a 35 °C 0 a 35 °C

15 a 85% HR 30 a 85% HR

251 mm 397 mm 463 mm Aprox. 7,5 kg sin incluir el cartucho del revelador y la unidad fotoconductora

Modelo de 230 V

Voltaje 198 V a 264 V

Frecuencia nominal 50Hz a 60Hz ± 3Hz

Intensidad nominal 3 A

Consumo Menos de 580 W

Consumo * en modo de espera

* Sin ninguna opción instalada

Menos de 30 W

Nota:

Compruebe el voltaje de la impresora en la etiqueta de características que se encuentra en la parte posterior.

Especificaciones técnicas

A-5

Interface

Interface paralelo

En la tabla siguiente se indican las asignaciones de patillas del conector de interface paralelo (IEEE 1284-B).

Nota:

Windows 98/95 y NT 4.0 soportan el interface paralelo.

Nº

patilla

1IN nStorbe HostClk

2 IN/OUT DATA1

3 IN/OUT DATA2

4 IN/OUT DATA3

5 IN/OUT DATA4

6 IN/OUT DATA5

7 IN/OUT DATA6

8 IN/OUT DATA7

9 IN/OUT DATA8

10 OUT nACK PtrClk PeriphClk

11 OUT Busy PrtBusy PeriphAck

12 OUT PError AckDataReq nAckReverse

13 OUT Select Xflag

14 IN nAutoFd HostBusy HostAck

15 NC

Dirección Conector IEEE 1284-B

Compatibilidad Nibble ECP

16 GND

17 CG

18 OUT PeripheralLogicHigh

19 - 30 GND

A-6

Especificaciones técnicas

Nº

patilla

Dirección Conector IEEE 1284-B

Compatibilidad Nibble ECP

31 IN nlnit nReverse

32 OUT nFault nDataAvail nPeriphRequest

33 GND

34 NC

35 OUT +5V

36 IN nSelectln IEEE1284 Active

Request

Nota:

La columna “Dirección” se refiere a la dirección del flujo de señal de entrada o de salida de la impresora.

nStrobe/HostClk

Modo de compatibilidad: Impulso de bloqueo que se utiliza para leer los datos de impresión. Cuando está bajo, DATA es válido.

Fase de negociación: Impulso de bloqueo que se utiliza para leer los valores de petición de ampliación.

Modo Nibble: Siempre alto.

Modo ECP: Se utiliza para transferir datos y direcciones desde el ordenador a la impresora por medio de un protocolo a través de PeriphAck (Busy)

DATA1 a DATA8 (bidireccional, pero puede ser siempre entrada si no soporta el modo ECP o EPP)

Modo de compatibilidad: Datos del canal de envío

Fase de negociación: Valor de petición de ampliación

Modo Nibble: No se utiliza

Modo ECP: Datos bidireccionales

Especificaciones técnicas

A-7

nACK/PtrClk/PeriphClk

Todos los modos: DT8 es MSB, DATA1 es LSB.

Modo de compatibilidad: Impulso bajo de reconocimiento para indicar que los datos se han transferido desde el ordenador.

Fase de negociación: Señal “low” que indica la aceptación de IEEE 1284; pasa a “high” después de indicar que Xflag y el indicador de “datos disponibles” son válidos.

Fase inversa de transferencia de datos: En modo Nibble, una señal “low” indica que el dato nibble es válido.

Fase idle inversa: Al pasar de “low” a “high”, genera una interrupción que indica al ordenador que hay datos disponibles.

Modo ECP: Se utiliza para transferir datos desde la impresora al ordenador con protocolo vía HostAck (nAutoFd)

Busy/PtrBusy/PeriphClk

Modo de compatibilidad: La señal high indica que la impresora no está lista para recibir datos.

Fase de negociación: Refleja el estado BUSY del canal de envío.

Fase inversa de transferencia de datos: En modo Nibble, esta señal sirve como bit de datos nibble 3 y luego 7.

Fase idle inversa: Refleja el estado BUSY del canal de envío.

Modo ECP: Se utiliza para el control de flujo de la dirección de envío. En dirección inversa, la señal se utiliza como el noveno bit de datos que indica si la señal de datos marca un comando o un dato

PError/AckDataReq/nAckReverse

Modo de compatibilidad: La señal high indica que se ha producido un atasco de papel, o que no hay papel en la bandeja o en la cubeta.

A-8

Especificaciones técnicas

Fase de negociación: Una señal high indica si se soporta o no IEEE

1284. Por lo tanto, esta señal cumple con nDataAvail (nFault).

Fase inversa de transferencia de datos: En modo Nibble, esta señal sirve como bit de datos nibble 2 y luego 6.

Fase idle inversa: High hasta que el host pide una transferencia de datos. Por lo tanto, esta señal cumple con nDataAvail (nFault).

Modo ECP: La señal low autoriza nReverseRequest. El ordenador busca esta señal para determinar si tiene permiso o no para gestionar las señales de datos.

Select/Xflag

Modo de compatibilidad: Siempre high.

Fase de negociación: Xflag indica el indicador de ampliación. Se utiliza para responder al valor de petición de ampliación enviado desde el ordenador.

Fase inversa de transferencia de datos: En modo Nibble, esta señal sirve como bit de datos nibble 1 y luego 5.

Fase idle inversa: Igual que la fase de negociación.

Modo ECP: Igual que la fase de negociación.

nAutoFd/HostBusy/HostAck

Modo de compatibilidad: No se utiliza.

Fase de negociación: Para pedir el modo 1284, la señal pasa a low y IEEE 1284 activo (nSelectIn) pasa a high. Por lo tanto, esta señal pasa a high cuando PtrClk (nAck) pasa a low

Fase inversa de transferencia de datos: En modo Nibble, esta señal en low indica a la impresora que el ordenador está listo para recibir datos. Cuando esta señal pasa a high, indica que el ordenador ha recibido los datos.

Especificaciones técnicas

A-9

Fase idle inversa: Esta señal pasa a high en respuesta al impulso low PtrClk (nAck) para pasar a la fase de datos inversa. Si esta señal pasa a high al mismo tiempo que pasa a low IEEE 1284 active (nSelectIn), la fase idle IEEE 1284 se aborta y el interface regresa al modo de compatibilidad.

Modo ECP: Se utiliza para el control de flujo en dirección inversa. También se utiliza para el protocolo vía PeriphClk (nAck).

No se utiliza

PeripheralLogicHigh

Paralelo B: NC

Paralelo C: Elevado a +5V con 3.9 K

Ω

nlnit/nReverseRequest

Modo de compatibilidad: Al detectar una señal low, la impresora pasa a BUSY hasta liberar la señal low.

Fase de negociación: Siempre en high

Fase inversa de transferencia de datos: Siempre en high

Modo ECP: Low cuando cambia a la dirección inversa. El dispositivo periférico tiene permiso para gestionar las señales de datos sólo cuando esta señal sea low y 1284 active sea high.

nFault/nDataAvail/nPeriphRequest

Modo de compatibilidad: Al detectar una señal low indica que se ha producido un error.

Fase de negociación: Esta señal pasa a high para autorizar la compatibilidad 1284. En modo nibble, después de que el ordenador ajuste HostBusy (nAutoFd) a high, esta señal pasa a low para indicar que está lista la transmisión de datos.

A-10

Especificaciones técnicas

Fase inversa de transferencia de datos: Esta señal pasa a low para indicar al modo nibble del host que está lista la transmisión de datos. Después, esta señal sirve como bits nibble de datos 0 y luego 4.

Fase idle inversa: Indica si los datos son válidos o no.

Modo ECP: Low para pedir comunicación con el host. Válido en ambas direcciones.

nSelectln/IEEE1284active

Modo de compatibilidad: Siempre low.

Fase de negociación: Esta señal pasa a high al mismo tiempo que HostBusy pasa a low para pedir el modo 1284.

Fase inversa de transferencia de datos: Esta señal pasa a high para indicar que la dirección del bus es desde la impresora al host. La señal pasa a low para finalizar el modo 1284, ajustando la dirección del bus desde el host a la impresora.

Fase idle inversa: Igual que la fase inversa de la transferencia de datos.

Modo ECP: Siempre high. Esta señal pasa a low para finalizar el modo ECP y regresar al modo de compatibilidad.

GND

Señal de retorno de par trenzado

Conectado al chasis de la impresora. Esta señal y GND están conectadas.

+5V

Elevado a +5V con 1 k

Ω

Especificaciones técnicas

A-11

Utilizar el modo ECP

Para utilizar el modo ECP con un conector paralelo (IEEE 1284B), el ordenador debe soportar el modo ECP.

Nota:

El modo ECP está disponible con Windows 98/95 y Windows NT4.0.

Para utilizar el modo ECP, siga estos pasos:

1. Active los ajustes del modo ECP del programa de la BIOS del

ordenador. (Para más detalles acerca de los ajustes y el programa, consulte la documentación del ordenador).

2. Haga clic en el botón

Panel de Control

luego

3. Haga clic con el botón derecho del ratón en el icono

y luego seleccione

4. Seleccione la ficha

5. Seleccione

LPT]

y luego haga clic en

6. Seleccione la ficha

7. Realice los ajustes adecuados en el cuadro de diálogo

Configuración de recursos

sistema informático. Para más detalles, consulte la documentación del ordenador).

8. Haga clic en

Puerto de impresora ECP

Aceptar

Inicio

, seleccione

Abrir

en el menú que aparece.

Administrador de dispositivos

Propiedades

Recursos

. (Este ajuste depende del

para guardar los ajustes.

Configuración

Sistema

Puertos [COM &

A-12

Especificaciones técnicas

Interface USB

Bus Serie Universal 1.0.

Nota:

Solamente los ordenadores Macintosh y PCs con Windows 98 preinstalado soportan el interface USB.

Para Windows 98

1. Haga clic en el botón de haga clic en

2. Haga clic con el botón derecho del ratón en el icono

EPL-5700L

aparece.

3. Seleccione la ficha

4. Haga clic en la flecha situada junto a la lista desplegable

Puerto de impresora

5. Haga clic en

Precaución:

El interface USB no es compatible con QuickDraw GX en la versión Macintosh OS.

Impresoras

, y haga clic en

Aceptar

Inicio

, seleccione

Propiedades

Detalles

y seleccione un puerto

para guardar este ajuste.

Configuración

EPSON

en el menú que

EPUSB

Especificaciones técnicas

A-13

Opciones y consumibles

Bandeja inferior de papel para 500 hojas (C812871)

Tamaño del papel: A4 (Unidad C812871) Gramaje del papel: 60 a 90 g/m Alimentación del

papel:

Velocidad de alimentación:

Tipos de papel: Papel normal, como papel para

Alimentación: 5Vdc suministrados por la impresora Dimensiones y peso:

Alto 120 mm Ancho 397 mm Largo 472 mm bandeja incluida Peso 4,2 kg bandeja incluida

Sistema de alimentación automática Capacidad de la bandeja de hasta 500 hojas (papel de 75 g/m

21 segundos o menos para la primera hoja; para las hojas siguientes, 8 páginas por minuto

fotocopiadora y papel reciclado

)

A-14

Especificaciones técnicas

Bandeja cara arriba (C812861)

Dimensiones (incluyendo la impresora) y peso:

Alto 433 mm Ancho 397 mm Largo 580 mm Peso 0,3 kg

Capacidad de la bandeja:

20 hojas (papel de 75 g/m

Cartucho del revelador (S050010)

Temperatura de almacenamiento:

Humedad de almacenamiento:

Fecha de caducidad: 18 meses desde la fabricación Duración: Hasta 6000 páginas en las siguientes

0 a 35 °C

30 a 85% HR

condiciones: papel de tamaño Carta o A4, impresión continua y proporción de impresión del 5%

)

Especificaciones técnicas

A-15

Epson EPL-5700L, EPL-5700I User Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual

Manual del Usuario

Contenido

Primeros pasos

Acerca de este manual

Acerca de la impresora

Funciones

Impresión de alta calidad

Modo de ahorro de tóner

Opciones

Avisos, Precauciones y Notas

Utilizar la impresora

Indicadores Ready y Error

Controlar la impresora

Acceder al controlador de la impresora

Nota para utilizar impresoras compartidas en Windows NT 4.0

Configurar la impresora como compartida

Acceder a la impresora a través de una red

Utilizar el DMA

Manejo del papel

Cargar la bandeja del papel

Imprimir en soportes especiales

Sobres

Etiquetas

Transparencias

Optimizar la calidad de impresión

Utilizar RITech

El ajuste RITech

Ajustar la densidad de impresión

Enhanced MicroGray

Opciones

Opciones de la impresora

Bandeja inferior de papel para 500 hojas

Instalación

Cargar papel

Bandeja cara arriba

Instalación

Utilización

Módulo de memoria

Instalación

Eliminar memoria

Utilidad EPSON Status Monitor 3

Acerca de EPSON Status Monitor 3

Entorno para EPSON Status Monitor 3

Impresora compartida en Windows

Impresora local

Acceder a EPSON Status Monitor 3

Para usuarios de Windows

Para usuarios de Macintosh

Obtener los detalles del Estado de la impresora

Ajustar las preferencias de monitorización

Para usuarios de Windows

Ventana Alerta de estado

Para usuarios de Windows

Para usuarios de Macintosh

Detener la monitorización (sólo para Windows)

Solucionar problemas

Problemas y soluciones

Indicadores de Ready y Error

Prevenir problemas de atascos y alimentación del papel

Eliminar un atasco de papel

Problemas de funcionamiento

Problemas de impresión

Problemas de calidad de impresión

Problemas con la memoria

Problemas con las opciones

Problemas al utilizar EPSON Status Monitor 3

Mantenimiento y transporte

Sustituir los consumibles

Sustituir el cartucho del revelador

Sustituir la unidad fotoconductora

Limpiar la impresora

Limpiar el interior de la impresora

Limpiar el tóner derramado

Limpiar la carcasa de la impresora

Transportar la impresora

Especificaciones técnicas
