Voor een veilig en correct gebruik van de projector zijn in deze documentatie en op de projector zelf symbolen aanwezig om u te wijzen op mogelijk letsel
voor de gebruiker of anderen en op het risico van schade aan uw eigendommen.
De gebruikte symbolen hebben de volgende betekenis. Wees u goed bewust van de betekenis, voordat u de handleiding leest.
2
Waarschuwing
Let op
f Algemene informatiesymbolen
Let op
Dit geeft aan dat het negeren van het symbool of het treffen van onvoldoende voorzorgsmaatregelen de dood of ernstig letsel
tot gevolg kan hebben.
Dit geeft aan dat het negeren van het symbool of het treffen van onvoldoende voorzorgsmaatregelen letsel of schade aan
eigendommen tot gevolg kan hebben.
Dit geeft aan dat de beschreven handeling tot schade of letsel kan leiden als er onvoldoende voorzichtigheid in acht wordt
genomen.
Dit geeft aan dat er nuttige extra informatie volgt over een bepaald onderwerp.
q
s
g
Procedure
[ (Naam) ]
"(Menunaam)"
Dit geeft aan op welke pagina meer informatie over een onderwerp kan worden gevonden.
Dit geeft aan dat de onderstreepte term die gevolgd wordt door dit symbool in de woordenlijst te vinden is.
Zie "Woordenlijst" onder "Appendices". s pag.104
Dit geeft aan dat er bedieningsinstructies volgen die in een bepaalde volgorde moeten worden uitgevoerd.
De betreffende procedure moet in de aangegeven volgorde worden uitgevoerd.
Dit verwijst naar de naam van een knop op de afstandsbediening of het bedieningspaneel.
Bijvoorbeeld: de knop [Esc]
Dit verwijst naar de naam van een item in het configuratiemenu.
Bijvoorbeeld: "Beeld" - "Helderheid"
Index ........................................................................................................119
4
Projector - Kenmerken
Gebruiksgemak
f Gemakkelijk projecteren en opslaan met de A/V Mute-schuifklep
U kunt de projectie heel makkelijk
stoppen of hervatten door het openen
of sluiten van de schuifklep A/V Mute.
Het geven van een heldere presentatie
wordt daardoor eenvoudiger.
f
De projector is uitgerust met één voet om het uitlijnen te
vergemakkelijken
U kunt de hoogte van de projector
eenvoudig met één hand instellen.
sIntroductiehandleiding
Afbeeldingen van een USB-opslagapparaat of SD-kaart
f
projecteren zonder gebruik van een computer (alleen EB-W6)
Sluit het USB-opslagapparaat of de SD-kaart op de projector aan, en u
kunt JPEG-afbeeldingen van foto's die bijvoorbeeld met een digitale
camera zijn gemaakt, als dia show projecteren. Dit maakt projectie heel
eenvoudig, omdat u geen computer hoeft aan te sluiten.
Verbeterde veiligheidsfuncties
f Wachtwoordbeveiliging om het aantal gebruikers te beperken en
te beheren
U kunt een wachtwoord instellen en zo bepalen wie de projector mag
gebruiken. s pag.35
f Toetsvergrendeling beperkt de knopbediening op het
bedieningspaneel
U kunt voorkomen dat personen zonder toestemming de instellingen op de
projector wijzigen. s pag.39
s pag.96
5

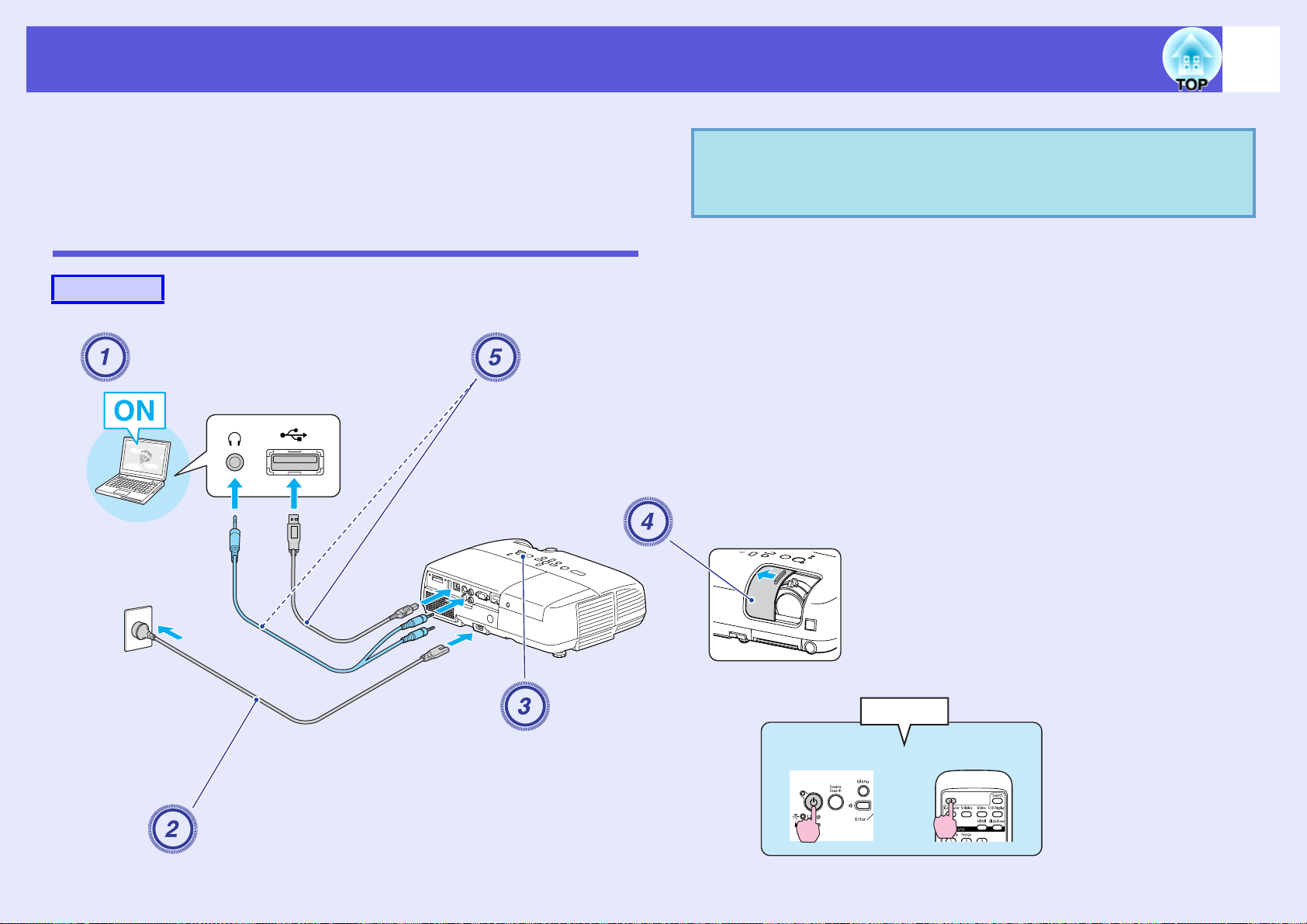

Projecteren via een USB-kabel (USB Display)
f
De beelden van een computerscherm
kunt u eenvoudig projecteren door
een Windows-computer met behulp
van een USB-kabel aan te sluiten.
sIntroductiehandleiding
Op deze pagina is de EB-W6 afgebeeld.
f Uitgerust met diverse antidiefstalvoorzieningen
De projector bevat de volgende antidiefstalvoorzieningen. s pag.40
• Beveiligingssleuf
• Installatiepunt beveiligingskabel
Projector - Kenmerken
Gemakkelijk te hanteren
f Direct inschakelen aan/uit
Op plaatsen waar de stroom centraal wordt beheerd, zoals in
vergaderzalen, kan de projector ingesteld worden op automatisch in- of
uitschakelen als de stroombron waarop de projector is aangesloten wordt
in- of uitgeschakeld.
Geen afkoelperiode
f
Na het uitschakelen van de projector hoeft u niet te wachten tot de
projector is afgekoeld voordat u de voedingskabel van de projector kunt
loskoppelen.
6
Onderdelen en functies
7
Voorzijde/Bovenzijde
A
B
C
NaamFunctie
Bedieningspaneel s pag.10
A
K
J
I
H
G
F
E
D
NaamFunctie
Instelbare voet
D
aan voorzijde
Hendel voor
E
instellen voet
A/V Mute-
F
schuifklep
Afstandsbedienin
G
gsontvanger
ScherpstelringStelt de beeldscherpte in.
H
Zoomstelring
I
(alleen EB-W6/X6)
A/V Mute-
J
schuifknop
Voor het instellen en vergroten van het
geprojecteerde beeld nadat de projector op
een oppervlak, bijvoorbeeld een bureau, is
geplaatst. s Introductiehandleiding
Trek het hendeltje naar buiten om de voet aan
de voorzijde uit te schuiven en in te trekken.
s Introductiehandleiding
Schuif ter bescherming van de lens de klep
dicht als u de projector niet gebruikt. Door de
schuifklep tijdens de projectie te sluiten kunt u
beeld en geluid onderdrukken (A/V Mute).
s Introductiehandleiding, pag.25
Ontvangt signalen van de afstandsbediening.
s Introductiehandleiding
s Introductiehandleiding
Stelt de beeldgrootte in.
s Introductiehandleiding
Schuif de knop om de A/V Mute-schuifklep te
openen en te sluiten.
LampdekselOpen deze deksel als u de projectorlamp wilt
B
vervangen. s pag.74
Luchtafvoerventil
C
ator
Let op
Plaats geen voorwerpen die krom kunnen
trekken of op een andere manier door warmte
kunnen vervormen, in de buurt van de
luchtafvoerventilator. Plaats uw gezicht of
handen niet in de buurt van de
luchtafvoerventilator terwijl de projector wordt
gebruikt.
Beveiligingssleuf
K
(j)
De beveiligingssleuf is compatibel met het
door Kensington geproduceerde Microsaver
Security System. s pag.40
Onderdelen en functies
8
Diashow gebruiken (alleen EB-W6)
KJI
FHGA
BC
NaamFunctie
SD-kaartlampjeGeeft de toegangsstatus van de SD-kaart aan.
A
s pag.86
Luidspreker
B
VoedingsingangSluit aan op de voedingskabel.
C
s Introductiehandleiding
Afstandsbedienin
D
gsontvanger
HDMI-
E
ingangspoort
Computer
F
ingangspoort
Ontvangt signalen van de afstandsbediening.
s Introductiehandleiding
Voor signalen van een computer of HDMI
compatibele videobronnen.
s Introductiehandleiding
Ingang voor videosignalen van een computer
en componentvideosignalen
videobronnen.
E
D
g van andere
NaamFunctie
S-video-
G
ingangspoort
Videoingangspoort
Audioingangspoort
USB-poort (Type B)Door een computer via een USB-kabel aan te
H
USB-poort (Type A)Sluit een digitale camera of USB-
I
USB-lampjeEen knipperend of brandend lampje geeft de
J
SD-kaartsleufSteek een SD-kaart in en projecteer een
K
Ingang voor S-videosignaleng van
videobronnen.
Ingang voor composietvideosignaleng van
videobronnen.
Sluit aan op de audio-uitgangspoort van
apparatuur waarvan uit u wilt projecteren en
voert het geluid in. s Introductiehandleiding
sluiten en de verbinding in te stellen, kunt u
een aantal functies gebruiken.
• Sluit een computer met een USB-kabel aan
om beelden vanaf de computer te
projecteren. s pag.88

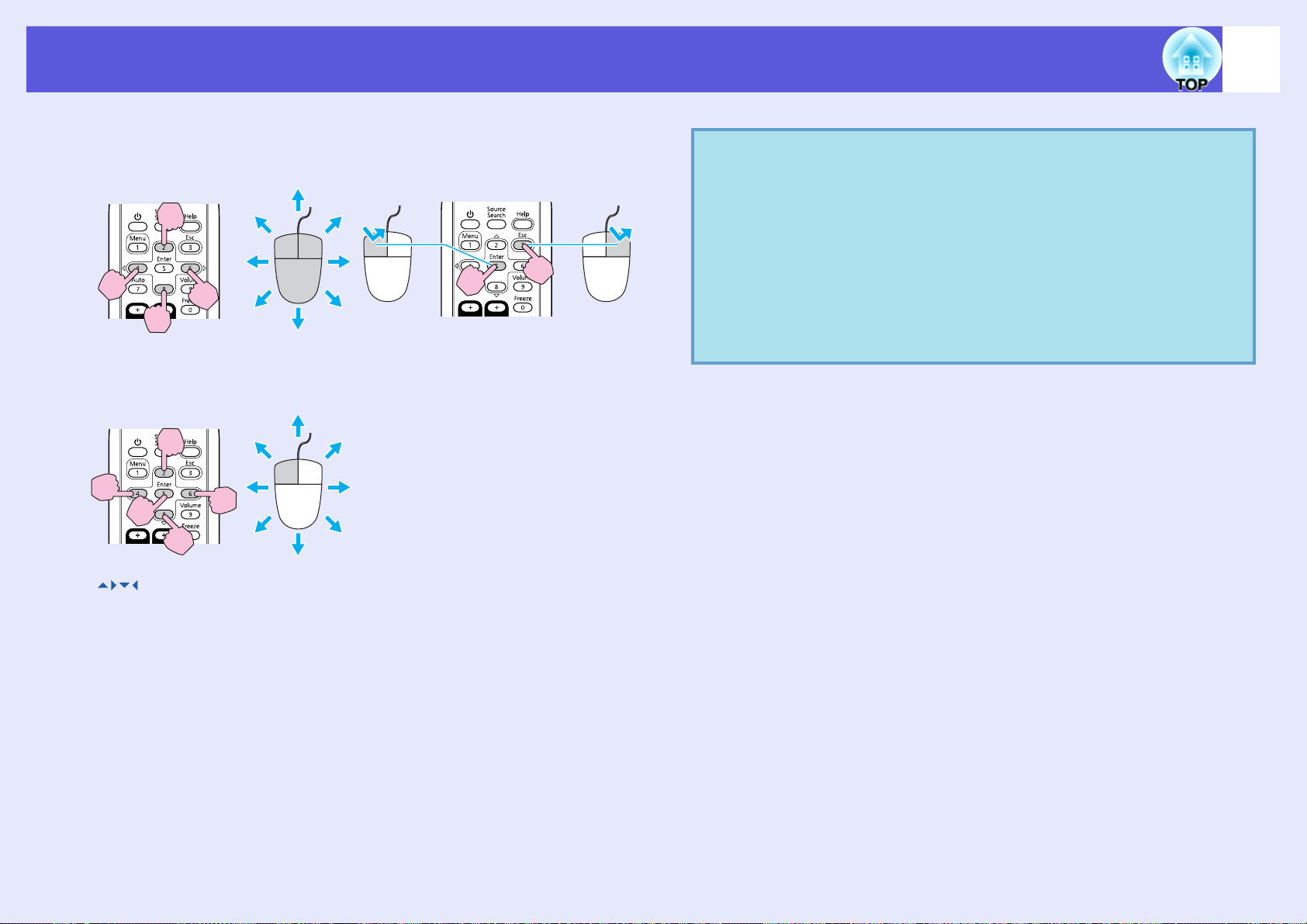

• U kunt pagina omhoog/omlaag en een
muisaanwijzer via de afstandsbediening
gebruiken. Het is ook mogelijk om de
projector met deze poort vanaf een computer
te bedienen. s pag.92
opslagapparaat aan om een dia show van
afbeeldingen op het apparaat te projecteren.
s pag.85, 96
status van de USB-poort (Type A) weer.
s pag.85
opgeslagen bestand met afbeeldingen als dia
show. s pag.86, 96
Onderdelen en functies
9
Diashow gebruiken (alleen EB-X6/S6)
A
G
F
B
NaamFunctie
Afstandsbedienin
A
gsontvanger
Luidspreker
B
VoedingsingangSluit aan op de voedingskabel.
C
Ontvangt signalen van de afstandsbediening.
s Introductiehandleiding
s Introductiehandleiding
DE
C
NaamFunctie
Computer
E
ingangspoort
S-video-
F
ingangspoort
Videoingangspoort
Audioingangspoort
USB-poort (Type B)Door een computer via een USB-kabel aan te
G
Ingang voor videosignalen van een computer
en componentvideosignalen
videobronnen.
Ingang voor S-videosignaleng van
videobronnen.
Ingang voor composietvideosignaleng van
videobronnen.
Sluit aan op de audio-uitgangspoort van
apparatuur waarvan uit u wilt projecteren en
voert het geluid in. s Introductiehandleiding
sluiten en de verbinding in te stellen, kunt u
een aantal functies gebruiken.
• Sluit een computer met een USB-kabel aan
om beelden vanaf de computer te
projecteren. s pag.88
• U kunt pagina omhoog/omlaag en een
muisaanwijzer via de afstandsbediening
gebruiken. Het is ook mogelijk om de
projector met deze poort vanaf een computer
te bedienen. s pag.92
g van andere
Monitor-
D
uitgangspoort
Zendt het beeldsignaal van de computer die is
aangesloten op de Computeringangspoort
naar een externe monitor. Dit is niet
beschikbaar voor component video
of andere signalen die binnenkomen op een
andere poort dan de Computeringangspoort.
g signalen
Onderdelen en functies
10
Bedieningspaneel (alleen EB-W6/X6)
A
B
NaamFunctie
[t]-knopMet deze knop schakelt de projector in en uit.
A
Statusindicatiela
B
mpjes
[Source Search]-
C
knop
C
s Introductiehandleiding
De status van de projector kan worden
afgelezen aan de kleur van de indicatielampjes
en of deze knipperen of branden. s pag.56
Hiermee schakelt u naar het volgende
invoerapparaat dat op de projector is
aangesloten en een beeldsignaal doorgeeft.
s pag.20
H
GI
FED
NaamFunctie
[Enter]-knopAls deze knop tijdens de projectie van
D
signaalbeelden van de computer wordt
ingedrukt, stelt de projector automatisch
tracking, synchronization, and position
(frequentieafstemming, synchronisatie en
positie) in voor een optimale beeldweergave.
Als een configuratiemenu of een hulpscherm
wordt weergegeven, accepteert de projector
de huidige selectie en gaat verder naar het
volgende niveau.
EB-W6 s pag.42, EB-X6 s pag.43
[v]- en [w]-
E
knoppen
[Help]-knopDruk op deze knop om het hulpscherm weer te
F
[Esc]-knopDruk op deze knop om de huidige functie te
G
Corrigeren de trapeziumvertekening.
Als er een configuratiemenu of een
hulpscherm wordt weergegeven, kunt u met
deze knoppen menu-items en
instellingswaarden selecteren.
s Introductiehandleiding, EB-W6
s pag.42, EB-X6 s pag.43
geven en te sluiten. Het hulpscherm geeft aan
hoe u problemen kunt oplossen. s pag.54
stoppen.
Als deze knop wordt ingedrukt terwijl het
configuratiemenu wordt weergegeven, geeft de
projector het vorige menu weer.
EB-W6 s pag.42, EB-X6 s pag.43
Onderdelen en functies
NaamFunctie
[a]- en [b]-knopDruk hierop om het volume aan te passen.
H
Als er een configuratiemenu of een
hulpscherm wordt weergegeven, kunt u met
deze knoppen menu-items en
instellingswaarden selecteren.
s Introductiehandleiding, EB-W6
s pag.42, EB-X6 s pag.43
[Menu]-knopDruk op deze knop om het configuratiemenu
I
weer te geven en te sluiten.
EB-W6 s pag.42, EB-X6 s pag.43
11
Onderdelen en functies
12
Bedieningspaneel (alleen EB-S6)
A
B
NaamFunctie
[t]-knopMet deze knop schakelt de projector in en uit.
A
Statusindicatiela
B
mpjes
[Source Search]-
C
knop
C
s Introductiehandleiding
De status van de projector kan worden
afgelezen aan de kleur van de indicatielampjes
en of deze knipperen of branden. s pag.56
Hiermee schakelt u naar het volgende
invoerapparaat dat op de projector is
aangesloten en een beeldsignaal doorgeeft.
s pag.20
H
GI
FED
NaamFunctie
[Enter]-knopAls deze knop tijdens de projectie van
D
signaalbeelden van de computer wordt
ingedrukt, stelt de projector automatisch
tracking (frequentieafstemming), sync.
(synchronisatie) en positie in voor een
optimale beeldweergave.
Als een configuratiemenu of een hulpscherm
wordt weergegeven, accepteert de projector
de huidige selectie en gaat verder naar het
volgende niveau. s pag.44
[v]- en [w]-
E
knoppen
[Help]-knopDruk op deze knop om het hulpscherm weer te
F
[Esc]-knopDruk op deze knop om de huidige functie te
G
[Wide]- en [Tele]-
H
knop
Corrigeren de trapeziumvertekening.
Als er een configuratiemenu of een
hulpscherm wordt weergegeven, kunt u met
deze knoppen menu-items en
instellingswaarden selecteren.
s Introductiehandleiding, pag.44
geven en te sluiten. Het hulpscherm geeft aan
hoe u problemen kunt oplossen. s pag.54
stoppen.
Als deze knop wordt ingedrukt terwijl het
configuratiemenu wordt weergegeven, geeft de
projector het vorige menu weer. s pag.44
Druk hierop om Tele/Wide aan te passen. Druk
op [Tele] om het geprojecteerde beeldformaat
kleiner te maken en druk op [Wide] om het
groter te maken.
Als er een configuratiemenu of een
hulpscherm wordt weergegeven, kunt u met
deze knoppen menu-items en
instellingswaarden selecteren.
s Introductiehandleiding, pag.44
Onderdelen en functies
NaamFunctie
[Menu]-knopDruk op deze knop om het configuratiemenu
I
weer te geven en te sluiten. s pag.44
13
Onderdelen en functies
14
Afstandsbediening (alleen EB-W6)
NaamFunctie
[t]-knopMet deze knop schakelt de projector in en uit.
A
s Introductiehandleiding
[S-Video]-knopSchakelt over naar beeld van de S-video-
B
ingang. s pag.21
[Computer]-knopSchakelt over naar beeld van de
C
computeringang. s pag.21
Numerieke
D
knoppen
[Freeze]-knopDruk op deze knop om het beeld te pauzeren
E
[A/V Mute]-knopHiermee schakelt u video en audio in en uit.
F
[Auto Setup]-
G
knop
Gebruik deze knoppen om een wachtwoord in
te voeren. s pag.36
of te hervatten. s pag.26
s pag.25
Als deze knop tijdens de projectie van
signaalbeelden van de computer wordt
ingedrukt, stelt de projector automatisch
tracking, synchronization, and position
(frequentieafstemming, synchronisatie en
positie) in voor een optimale beeldweergave.
[Aspect]-knopBij iedere druk op deze knop verandert de
H
hoogte-breedteverhoudingg. s pag.27
[Page]-knop (+) (-) U kunt omhoog/omlaag bladeren door pagina's
I
die via USB Display worden geprojecteerd.
s pag.88
• U kunt omhoog/omlaag bladeren door dia's
van een dia show. s pag.96
• Pagina omhoog/omlaag wordt ingeschakeld
wanneer de projector met een USB-kabel op
een computer wordt aangesloten. s pag.92
Onderdelen en functies
15
NaamFunctie
[E-Zoom] -knop
J
(z) (x)
[Menu]-knopDruk op deze knop om het configuratiemenu
K
L
[]-knop
[Enter]-knopAls een configuratiemenu of een hulpscherm
M
(+) Vergroot het beeld zonder de
projectiegrootte te wijzigen.
(-) Verkleint delen van beelden die met de [z]-
knop zijn vergroot. s pag.33
weer te geven en te sluiten. s pag.42
Als er een configuratiemenu of een
hulpscherm wordt weergegeven, kunt u met
deze knoppen menu-items en
instellingswaarden selecteren. s pag.42, 54
Selecteer een item of foto tijdens een dia show
projectie. s pag.96
Als u de draadloze muisfunctie gebruikt,
beweegt de muisaanwijzer in de richting van
de knop. s pag.93
wordt weergegeven, accepteert de projector
de huidige selectie en gaat verder naar het
volgende niveau. s pag.42, 54
Als u de draadloze muisfunctie gebruikt, werkt
de knop als linkermuisknop. s pag.93
NaamFunctie
[Help]-knopDruk op deze knop om het hulpscherm weer te
P
geven en te sluiten. Het hulpscherm geeft aan
hoe u problemen kunt oplossen. s pag.54
[Color Mode]-
Q
knop
[Num]-knopGebruik deze knoppen om een wachtwoord in
R
[HDMI]-knopSchakelt over naar beeld van de HDMI-ingang.
S
[Slideshow]-knopSchakelt over naar Diavoorstelling
T
[Video]-knopSchakelt over naar beeld van de video-ingang.
U
[USB Display]-
V
knop
[Source Search]-
W
knop
Bij iedere druk op deze knop verandert de
kleurmodus. s pag.22
te voeren. s pag.36
s pag.21
afbeeldingen. s pag.21
s pag.21
Schakelt over naar afbeeldingen via USB
Display. s pag.21
Hiermee schakelt u naar het volgende
invoerapparaat dat op de projector is
aangesloten en een beeldsignaal doorgeeft.
s pag.20
[Esc]-knopDruk op deze knop om de huidige functie te
N
stoppen. Als deze knop wordt ingedrukt terwijl
het configuratiemenu wordt weergegeven,
geeft de projector het vorige menu weer.
s pag.42, 54
Als u de draadloze muisfunctie gebruikt, werkt
de knop als rechtermuisknop. s pag.93
[Volume]-knop (a)
O
(b)
(a) Verlaagt het volume.
(b) Verhoogt het volume.
s Introductiehandleiding
LED
X
afstandsbedienin
g
Zendt signalen van de afstandsbediening naar
de projector. s Introductiehandleiding
Onderdelen en functies
16
Afstandsbediening (alleen EB-X6/S6)
A
B
C
D
E
F
G
P
O
N
M
L
K
J
I
H
NaamFunctie
[t]-knopMet deze knop schakelt de projector in en uit.
A
s Introductiehandleiding
[Source Search]-
B
knop
[Menu]-knopDruk op deze knop om het configuratiemenu
C
[Enter]-knopAls een configuratiemenu of een hulpscherm
D
[Auto Setup]-
E
knop
Hiermee schakelt u naar het volgende
invoerapparaat dat op de projector is
aangesloten en een beeldsignaal doorgeeft.
s pag.20
weer te geven en te sluiten.
EB-X6 s pag.43, EB-S6 s pag.44
wordt weergegeven, accepteert de projector
de huidige selectie en gaat verder naar het
volgende niveau.
EB-X6 s pag.43, EB-S6 s pag.44
Als u de draadloze muisfunctie gebruikt, werkt
de knop als linkermuisknop. s pag.93
Als deze knop tijdens de projectie van
signaalbeelden van de computer wordt
ingedrukt, stelt de projector automatisch
tracking, synchronization, and position
(frequentieafstemming, synchronisatie en
positie) in voor een optimale beeldweergave.
s pag.46
[Page]-knop
F
(+) (-)
U kunt omhoog/omlaag bladeren door pagina's
die via USB Display worden geprojecteerd.
s pag.88
Pagina omhoog/omlaag wordt ingeschakeld
wanneer de projector met een USB-kabel op
een computer wordt aangesloten. s pag.92
Onderdelen en functies
17
NaamFunctie
[E-Zoom]-knop
G
(+) (-)
[A/V Mute]-knopHiermee schakelt u video en audio in en uit.
H
[Freeze]-knopDruk op deze knop om het beeld te pauzeren
I
[Volume]-knopHet scherm volume aanpassen wordt
J
Numerieke
K
knoppen
L
[] []-knop
(+) Vergroot het beeld zonder de
projectiegrootte te wijzigen.
(-) Verkleint delen van beelden die met de [+]knop zijn vergroot. s pag.33
s pag.25
of te hervatten. s pag.26
weergegeven.
U past het volume aan door op de knoppen
[]/[ ] te drukken.
Gebruik deze knoppen om een wachtwoord in
te voeren. s pag.37
Als er een configuratiemenu of een
hulpscherm wordt weergegeven, kunt u met
deze knoppen menu-items en
instellingswaarden selecteren.
s Introductiehandleiding, EB-X6
s pag.43, EB-S6 s pag.44
Als u de draadloze muisfunctie gebruikt,
beweegt de muisaanwijzer in de richting van
de knop. s pag.93
NaamFunctie
[Help]-knopDruk op deze knop om het hulpscherm weer te
N
geven en te sluiten. Het hulpscherm geeft aan
hoe u problemen kunt oplossen. s pag.54
O
[] [ ]-knop
LED
P
afstandsbedienin
g
Als er een configuratiemenu of een
hulpscherm wordt weergegeven, kunt u met
deze knoppen menu-items en
instellingswaarden selecteren.
EB-X6 s pag.43, EB-S6 s pag.44
Als u de draadloze muisfunctie gebruikt,
beweegt de muisaanwijzer in de richting van
de knop. s pag.93
Zendt signalen van de afstandsbediening naar
de projector. s Introductiehandleiding
[Esc]-knopDruk op deze knop om de huidige functie te
M
stoppen. Als deze knop wordt ingedrukt terwijl
het configuratiemenu wordt weergegeven,
geeft de projector het vorige menu weer.
EB-X6 s pag.43, EB-S6 s pag.44
Als u de draadloze muisfunctie gebruikt, werkt
de knop als rechtermuisknop. s pag.93
Onderdelen en functies
18
Onderkant
A
B
E
D
C
B
NaamFunctie
Luchtfilter
D
(Luchttoevoerven
tilator)
Instelbare voet
E
aan voorzijde
Dit luchtfilter voorkomt dat stof en andere
vreemde deeltjes in de projector terechtkomen
tijdens de luchttoevoer. De projector toont een
waarschuwingsbericht als het tijd is om het
luchtfilter te reinigen of te vervangen.
s pag.71, 77
s pag.7
NaamFunctie
Bevestingspunte
A
n ophangbeugel
(3 punten)
Achterste voet (2
B
punten)
Installatiepunt
C
beveiligingskabel
Bevestig de optionele plafondbeugel hier als u
de projector aan het plafond wilt ophangen.
s pag.70, 103
Draai de achterste voet naar beneden of naar
boven om de horizontale helling in te stellen.
s Introductiehandleiding
Haal hier een in de handel verkrijgbaar
beveiligingskabel door als u uw projector wilt
vastleggen aan een vast object. s pag.40
Nuttige functies
In dit hoofdstuk wordt ingegaan op nuttige functies voor het geven van presentaties e.d. en op de
beveiligingsfuncties.
Het geprojecteerde beeld wijzigen....................20
• Wisselen door automatische detectie van het
ingangssignaal (op bron zoeken)......................................20
• Deel van het beeld vergroten (E-Zoom) ..........................33
Het geprojecteerde beeld wijzigen
Gebruik de volgende methoden om van beeld voor de projectie te
wisselen.
• Wisselen door het op bron zoeken
De projector detecteert automatisch signalen die door een
aangesloten apparaat worden doorgegeven, en projecteert het door
dit apparaat doorgegeven beeld.
• Direct wisselen (alleen EB-W6)
Wisselen door de knop voor de gewenste ingangspoort op de
afstandsbediening in te drukken.
Wisselen door automatische detectie van het
ingangssignaal (op bron zoeken)
Het gewenste beeld wordt snel geprojecteerd, doordat met de knop
[Source Search] (bron zoeken) ingangen waarop geen signaal binnenkomt,
worden overgeslagen.
ComputerVideoS-video
20
Procedure
Als uw videoapparatuur is aangesloten, start het afspelen dan voordat u
het ingangssignaal wijzigt.
Op de afstandsbediening
EB-W6EB-X6/S6
Op het bedieningspaneel
Diavoorstelling
*
USB Display
HDMI
*
* Overschakelen naar HDMI en Diavoorstelling kan alleen met de EBW6.
EB-W6/X6EB-S6
Als er twee of meer apparaten zijn aangesloten, druk dan op de
[Source Search]-knop totdat het gewenste beeld wordt
weergegeven.
Het geprojecteerde beeld wijzigen
Onderstaand scherm toont de status van beeldsignalen en
q
wordt weergegeven als alleen het momenteel weergegeven
beeld beschikbaar is of als er geen beeldsignaal is
gevonden. U kunt de ingangspoort van het apparaat dat u
wilt gebruiken selecteren. Als u binnen 10 seconden niets
selecteert, wordt het scherm gesloten.
21
EB-W6
Direct wisselen met de afstandsbediening (alleen
EB-W6)
U kunt direct naar de gewenste bron overschakelen via een knop op de
afstandsbediening.
Raadpleeg de volgende informatie voor de knopbediening. s pag.14
Functies voor het verbeteren van projecties
22
De projectiekwaliteit selecteren (Kleurmodus
selecteren)
Voor optimale beeldkwaliteit selecteert u de instelling die het beste past
bij de omgeving waarin u projecteert. De helderheid van het beeld is
afhankelijk van de geselecteerde modus.
ModusToepassing
SpelDeze modus is ideaal voor goed verlichte kamers.
Dit is de helderste modus, die goed schaduwtinten
weergeeft.
PresentatieDeze modus is ideaal voor het geven van
presentaties met kleurmateriaal in goed verlichte
kamers.
TekstDeze modus is ideaal voor het geven van
presentaties met zwart-witmateriaal in goed
verlichte kamers.
TheaterIdeaal voor het kijken naar films in een donkere
kamer. Deze modus geeft de beelden een natuurlijke
toon.
*1
Foto
*2
Sport
sRGBgIdeaal voor beelden die voldoen aan de sRGB-
SchoolbordBij deze instelling krijgen beelden ook bij projectie
Ideaal voor het projecteren van stilstaande beelden,
zoals foto´s, in een goed verlichte kamer. De beelden
zijn goed belicht en hebben een goed contrast.
Ideaal voor het kijken naar tv-programma´s in een
goed verlichte kamer. De beelden zijn goed belicht
en levensecht.
kleurenstandaard.
op een (groen) schoolbord een natuurlijke toon, net
als op een scherm.
*2Alleen te selecteren met de volgende signaalingangen.
*1Alleen te selecteren met de volgende signaalingangen.
Computer, HDMI Digital-RGB (alleen EB-W6), USB Display,
Diavoorstelling (alleen EB-W6)
Functies voor het verbeteren van projecties
23
f Kleurmodus wijzigen met de afstandsbediening (alleen
EB-W6)
Procedure
Bij iedere druk op deze knop wordt de naam van de kleurmodus
weergegeven en wijzigt de kleurmodus.
f Kleurmodus wijzigen met het configuratiemenu
Procedure
A
Druk op de knop [Menu] en selecteer "Beeld" –
"Kleurmodus" in het configuratiemenu.
EB-W6 s pag.42
EB-X6s pag.43
EB-S6s pag.44
Op de afstandsbediening
EB-W6 EB-X6/S6
Op het bedieningspaneel
Als u op de knop drukt terwijl de naam van de kleurmodus wordt
weergegeven, wordt de volgende kleurmodus weergegeven.
EB-W6/X6EB-S6
Functies voor het verbeteren van projecties
24
B
C
Selecteer een kleurmodusnaam.
Druk op de knop [Menu] om het configuratiemenu te
sluiten.
Automatische iris instellen
Door de luminantie automatisch overeenkomstig de helderheid van de
weergegeven afbeelding in te stellen, geniet u van diepe en rijke beelden.
Procedure
A
Op de afstandsbediening
Druk op de knop [Menu] en selecteer "Beeld" –
"Autom. iris" in het configuratiemenu.
EB-W6 s pag.42
EB-X6s pag.43
EB-S6s pag.44
EB-W6 EB-X6/S6
Op het bedieningspaneel
EB-W6/X6EB-S6
Functies voor het verbeteren van projecties
25
B
C
q
Selecteer "Aan".
De ingestelde waarde wordt voor elke kleurmodus opgeslagen.
Druk op de knop [Menu] om het configuratiemenu te
sluiten.
Dit item kan alleen worden geselecteerd als "Spel" of
"Theater" als instelling is geselecteerd onder
"Kleurmodus" in het menu "Beeld".
Tijdelijk het beeld en geluid onderdrukken (A/V
Mute)
U kunt deze functie gebruiken als u de aandacht van het publiek wilt
richten op wat u zegt, of als u bij presentaties vanaf een computer geen
informatie wilt tonen terwijl u bestanden wisselt.
Procedure
Afstandsbediening
Projector
EB-W6 EB-X6/S6
Functies voor het verbeteren van projecties
26
Telkens wanneer u op deze knop drukt of de schuifklep voor het dempen
van audio en video open- of dichtdoet, wordt A/V Mute (A/V dempen) inof uitgeschakeld.
• Als u deze functie gebruikt terwijl u bewegende beelden
q
projecteert, worden de beelden en het geluid niet stopgezet
en kunt u niet terugkeren naar het punt waar A/V Mute
werd ingeschakeld.
• Met de afstandsbediening kunt u aangeven of u tijdens het
dempen van audio en video een zwart of blauw scherm of
een logo wilt zien. U doet dit met de instelling
"Uitgebreid" - "Weergeven" - "A/V dempen" in het
s
configuratiemenu.
• U kunt in het configuratiemenu onder "Uitgebreid" "Bewerking" - "Timerafdekking lens" instellen dat de
voeding na ongeveer 30 minuten automatisch wordt
uitgeschakeld als de A/V Mute-schuifklep wordt gesloten
en het dempen begint.
pag.49
s
pag.50
Het beeld bevriezen (Bevriezen)
Als het bewegende beeld in het scherm wordt bevroren, blijft de projectie
doorlopen en kunt u een bewegend beeld frame voor frame, als foto
projecteren. U kunt deze functie ook gebruiken om tussentijds
handelingen uit te voeren, bijvoorbeeld als u tijdens presentaties vanaf een
computer bestanden wilt wisselen zonder beeld te projecteren.
Procedure
Afstandsbediening
EB-W6 EB-X6/S6
Elke keer als u op deze knop drukt, wordt de bevriesfunctie in- of
uitgeschakeld.
Functies voor het verbeteren van projecties
• Het afspelen van de audio stopt niet.
q
• Het apparaat dat de beelden afspeelt, stopt niet met het
afspelen van de bewegende beelden als het scherm
bevroren is. U kunt de projectie dus niet hervatten vanaf
het punt waar het beeld is gestopt.
• Als u op de [Freeze]-knop drukt terwijl het
configuratiemenu of een hulpscherm wordt afgebeeld,
wordt het weergegeven configuratiemenu of hulpscherm
afgesloten.
• De bevriesfunctie werkt als E-Zoom wordt gebruikt.
Hoogte-breedteverhouding wijzigen
Wanneer u videoapparatuur aansluit en beelden projecteert die zijn
opgenomen op digitale video of DVD in 16:9-breedbeeldformaat, moet u
de hoogte-breedteverhouding
breedteverhouding is ook nodig voor het projecteren van computerbeelden
op volle grootte.
U kunt op de volgende manieren overschakelen tussen de soorten hoogtebreedteverhoudingen.
f Schakelmethoden
Procedure
EB-W6
g wijzigen. Het wijzigen van de hoogte-
27
Bij iedere druk op de knop wordt de naam van de hoogtebreedteverhouding weergegeven en verandert de hoogtebreedteverhouding.
Als u op de knop drukt terwijl de naam van een hoogte-breedteverhouding
wordt weergegeven, wordt de volgende hoogte-breedteverhouding
weergegeven.
U kunt dit ook instellen met "Hoogte-breedte" in het menu
q
"Signaal" van het configuratiemenu.
s
pag.47
Functies voor het verbeteren van projecties
28
EB-X6/S6
A
Op de afstandsbediening
Op het bedieningspaneel
Druk op de knop [Menu] en selecteer "Signaal" -
"Hoogte-breedte" in het configuratiemenu.
EB-X6s pag.43
EB-S6s pag.44
B
C
De door u geselecteerde beeldverhouding wordt ingesteld.
Druk op de knop [Enter] om het scherm "Hoogtebreedte" weer te geven.
Selecteer de hoogte-breedteverhouding en druk op
de knop [Enter]
EB-X6 EB-S6
Functies voor het verbeteren van projecties
*
29
f De hoogte-breedteverhouding van
videoapparatuurbeelden wijzigen
EB-X6/S6
4:3
* Bij een ingangssignaal van 720p/1080i heeft de weergave een
zoomverhouding van 4:3 (beeldweergave wordt links en rechts
afgesneden)
16:9
EB-W6
Normaal
Tot
16:9
Volledig
Zoomen
Functies voor het verbeteren van projecties
f De hoogte-breedte van computerbeelden wijzigen (voor EB-X6/S6)
Bij het projecten van beelden vanaf de computeringang wijzigt u de hoogte-breedteverhouding als volgt.
InstellingUitlegProjectievoorbeeld
Normaal Tijdens
beeldinvoer vanaf
de
computeringang
4:3Projectie op volledige projectiegrootte met een
Projectie op volledige projectiegrootte met
behoud van de beeldverhouding van het
ingangsbeeld.
Bij een ingangssignaal van 1280 ^ 1024
beeldverhouding van 4:3. Pas dit toe wanneer u
beeld wilt projecteren met een beeldverhouding
van 5:4 (1280 ^ 1024, enz.) op volledige
projectiegrootte.
30
16:9Projectie met een beeldverhouding van 16:9. Pas
dit toe wanneer u op volledige grootte op een
16:9-scherm wilt projecteren.
Als niet alle delen van een beeld worden weergegeven of geprojecteerd tijdens het projecteren van computerbeelden, stel dan
q
"Resolutie" in het configuratiemenu op "Breed" of "Normaal" in overeenkomstig het schermformaat van de computer.
Normaal
Bij een ingangssignaal van 1280 ^ 1024
4:3
s
pag.46
Functies voor het verbeteren van projecties
f De hoogte-breedte van computerbeeld/HDMI-beeld wijzigen (voor EB-W6)
Bij het projecten van beelden vanaf de computeringang of HDMI-ingang wijzigt u de hoogte-breedteverhouding als volgt. Bij de EB-W6 is het
projectieformaat 1280 x 800 beeldpunten (beeldverhouding 16:10) als gevolg van de WXGA-schermresolutie. Stel de breedte-hoogteverhouding bij het
projecteren op 16:9-schermen in op "16:9".
InstellingUitlegProjectievoorbeeld
Normaal Tijdens
beeldinvoer vanaf
de
computeringang
Projectie op volledige projectiegrootte met
behoud van de beeldverhouding van het
ingangsbeeld.
Bij een ingangssignaal van 1024 ^ 768
31
AutoTijdens
beeldinvoer vanaf
de HDMI-ingang
16:9Projectie op volledige projectiegrootte met een
Projectie met een passende beeldverhouding op
basis van gegevens van het ingangssignaal.
beeldverhouding van 16:9.
Bij een ingangssignaal van 1280 ^ 800
Bij een ingangssignaal van 1024 ^ 768
Functies voor het verbeteren van projecties
InstellingUitlegProjectievoorbeeld
VolledigProjectie op volledige projectiegrootte.Bij een ingangssignaal van 1024 ^ 768
32
ZoomenProjectie op volledige projectiegrootte in de
lengterichting met behoud van de
beeldverhouding van het ingangsbeeld. Delen die
buiten de projectiegrootte vallen, worden niet
geprojecteerd.
TotProjectie met de resolutie van de grootte van het
ontvangstbeeld in het midden van het scherm. Dit
is ideaal voor een duidelijker projectie.
Als de beeldresolutie hoger dan 1280 ^ 800 is,
worden de randen van het beeld niet
geprojecteerd.
Als niet alle delen van een beeld worden weergegeven of geprojecteerd tijdens het projecteren van computerbeelden, stel dan
q
"Resolutie" in het configuratiemenu op "Breed" of "Normaal" in overeenkomstig het schermformaat van de computer.
Bij een ingangssignaal van 1024 ^ 768
Bij een ingangssignaal van
800 ^ 600
Bij een ingangssignaal van
1400 ^ 1050
s
pag.46
Functies voor het verbeteren van projecties
33
Deel van het beeld vergroten (E-Zoom)
Met deze functie kunt u het beeld vergroten om het in detail te kunnen
bekijken. Dit kan vooral handig zijn bij grafieken en tabellen.
Procedure
A
Afstandsbediening
E-zoom inschakelen.
B
Afstandsbediening
V erplaats het kruis naar het gebied van het beeld dat
u wilt vergroten.
EB-W6 EB-X6/S6
Kruis
EB-W6 EB-X6/S6
Functies voor het verbeteren van projecties
34
C
Afstandsbediening
Vergroten.
Iedere keer als u op deze knop drukt, wordt het gebied vergroot. U
kunt versneld vergroten door de knop ingedrukt te houden.
U kunt het vergrote beeld verkleinen door de [-]-knop in te
drukken.
Druk op de [Esc]-knop om te annuleren.
• De vergrotingsverhouding verschijnt in beeld. Het
q
• U kunt door het beeld bewegen met [ ], [], [ ] en [].
EB-W6 EB-X6/S6
geselecteerde gebied kan in 25 stappen 1 tot 4 keer worden
vergroot.
Beveiligingsfuncties
35
De projector beschikt over de volgende geavanceerde
beveiligingsfuncties.
• Wachtwoordbeveiliging
U kunt het aantal gebruikers van de projector beperken.
• Toetsvergrendeling
U kunt voorkomen dat personen zonder toestemming de instellingen
op de projector wijzigen.
• Antidiefstalvergrendeling
De projector is uitgerust met diverse antidiefstalbeveiligingen.
Gebruikers beheren (Wachtwoordbeveiliging)
Als Wachtwoordbeveiliging is ingeschakeld kunnen personen die het
wachtwoord niet kennen de projector niet gebruiken voor het projecteren
van beelden, zelfs niet als de projector is ingeschakeld. Bovendien kan het
gebruikerslogo dat wordt weergegeven als u de projector inschakelt, niet
worden gewijzigd. Dit heeft een antidiefstalfunctie omdat de projector ook
na diefstal niet kan worden gebruikt. Als u de projector aanschaft, is
Wachtwoordbeveiliging niet ingeschakeld.
f Manieren van wachtwoordbeveiliging
Er zijn twee manieren om wachtwoordbeveiliging in te stellen, afhankelijk
van het gebruik van de projector.
1. "Inschakelbeveiliging"
Als "Inschakelbeveiliging" is ingeschakeld ("Aan") moet het
wachtwoord telkens worden ingevoerd wanneer de voedingskabel van
de projector sinds de laatste ingave van het wachtwoord uit het
stopcontact is gehaald. Als het verkeerde wachtwoord wordt ingevoerd,
zal de projectie niet starten.
2."Gebr. logo beveil."
Iemand die het gebruikerslogo wil wijzigen dat door de eigenaar van de
projector is vastgelegd, zal merken dat dit niet gaat. Als "Gebr. logo
beveil." is ingeschakeld ("Aan"), is wijziging van de volgende
instellingen niet toegestaan.
• Een gebruikerslogo opnemen
• Een wijziging van de instellingen voor "Achtergrond weerg.",
"Opstartscherm" en "A/V dempen" onder "Weergeven" in het
configuratiemenu.
Beveiligingsfuncties
f Wachtwoordbeveiliging instellen
Gebruik de volgende procedure om de Wachtwoordbeveiliging in te
stellen.
Procedure
A
Afstandsbediening
Houd de [Freeze]-knop ongeveer vijf seconden
ingedrukt.
Het instellingenmenu voor wachtwoordbeveiliging wordt
weergegeven.
q
• Als Wachtwoordbeveiliging al is ingeschakeld, moet u het
wachtwoord invoeren.
Als het ingevoerde wachtwoord juist is, wordt het
instellingenmenu voor wachtwoordbeveiliging
s
weergegeven.
• Als het wachtwoord is ingesteld, plak dan de beveiligdmet-wachtwoord-sticker als extra afschrikmiddel op een
zichtbare plaats op de projector.
"Wachtwoord invoeren" pag.38
36
EB-W6 EB-X6/S6
Beveiligingsfuncties
37
B
C
D
Schakel "Inschakelbeveiliging".
(1) Selecteer "Inschakelbeveiliging" en druk vervolgens op de
[Enter]-knop.
(2) Selecteer "Aan" en druk vervolgens op de [Enter]-knop.
(3) Druk op de [Esc]-knop.
Schakel "Gebr. logo beveil." in.
(1) Selecteer "Gebr. logo beveil." en druk vervolgens op de
[Enter]-knop.
(2) Selecteer "Aan" en druk vervolgens op de [Enter]-knop.
(3) Druk op de [Esc]-knop.
Het wachtwoord instellen
(1) Selecteer "Wachtwoord" en druk vervolgens op de [Enter]-
knop.
(2) Wanneer de melding "Wachtwoord wijzigen?" wordt
weergegeven, selecteert u "Ja" en drukt u op de [Enter]-knop.
De standaardinstelling voor het wachtwoord is "0000". Wijzig
dit in het door u gekozen wachtwoord. Als u "Nee" selecteert,
wordt het in stap 1 getoonde scherm opnieuw weergegeven.
(3) Voer een getal van vier cijfers in met de numerieke knoppen.
(Met de EB-W6, voer het cijfer in terwijl u de knop [Num]
ingedrukt houdt.) Het ingevoerde nummer wordt weergegeven
als "* * * *". Als u het vierde cijfer invoert, wordt het
bevestigingsscherm weergegeven.
Afstandsbediening
Numerieke
knoppen
EB-W6
Numerieke
knoppen
EB-X6/S6
(4) Voer het wachtwoord opnieuw in.
De melding "Het nieuwe wachtwoord is opgeslagen." wordt
weergegeven.
Als u een onjuist wachtwoord invoert, verschijnt er een
melding dat u het wachtwoord opnieuw moet invoeren.
Beveiligingsfuncties
f Wachtwoord invoeren
Als het wachtwoordinvoerscherm wordt weergegeven, voer dan met de
numerieke knoppen op de afstandsbediening het wachtwoord in.
Procedure
Voer met de numerieke knoppen het wachtwoord in.
(Met de EB-W6, voer het cijfer in terwijl u de knop [Num]
ingedrukt houdt.)
Als u het juiste wachtwoord invoert, start de projectie.
Let op
• Als u drie keer achter elkaar een onjuist wachtwoord invoert,
wordt de melding "De projector wordt vergrendeld." ongeveer vijf
minuten lang weergegeven, waarna de projector in standbymodus gaat. Als dit gebeurt, haal dan de voedingskabel van de
projector uit het stopcontact, steek de kabel er vervolgens weer in
en schakel de projector weer in. De projector geeft het
wachtwoordinvoerscherm opnieuw weer zodat u het juiste
wachtwoord kunt invoeren.
• Als u het wachtwoord bent vergeten, schrijf dan het nummer dat
achter "Code opvragen: xxxxx" op het scherm verschijnt op en
neem contact op met het dichtstbijzijnde adres dat is opgenomen
s
in de Service- en ondersteuningsgids.
Projector
• Als u bovenstaande handeling blijft herhalen en het onjuiste
wachtwoord dertig keer achter elkaar invoert, dan wordt de
volgende melding weergegeven en zal de projector geen
wachtwoorden meer accepteren. "De bediening van de projector
wordt geblokkeerd. Neem contact op met Epson zoals beschreven
s
in uw documentatie."
Adressenlijst Epson Projector
Adressenlijst Epson
38
Beveiligingsfuncties
39
Bediening beperken (Toetsvergrendeling)
Ga als volgt te werk om de knoppen op het bedieningspaneel te blokkeren.
• Voll. vergrend.
Alle knoppen op het bedieningspaneel zijn geblokkeerd. U kunt de
projector via het bedieningspaneel niet meer bedienen, inclusief in- en
uitschakelen.
• Toetsvergrend.
Alle knoppen op het bedieningspaneel, behalve de [t]-knop, zijn
geblokkeerd.
Dit is nuttig op evenementen of shows waar u alle knoppen wilt
deactiveren en alleen wilt projecteren, of op scholen waar u de
knopbediening wilt beperken. De projector kan nog steeds bediend
worden met de afstandsbediening.
Procedure
A
Op de afstandsbediening
Druk op de [Menu]-knop en selecteer "Instellingen" "Toetsvergrendeling" in het configuratiemenu.
EB-W6 s pag.42
EB-X6s pag.43
EB-S6s pag.44
Op het bedieningspaneel
EB-W6/X6 EB-S6
EB-W6/X6 EB-S6
In de infobalk onder het menu ziet u welke knoppen u kunt
gebruiken en waar ze voor dienen.
B
Selecteer "Voll. vergrend." of "Toetsvergrend.".
EB-W6 EB-X6/S6
Beveiligingsfuncties
40
C
q
Selecteer "Ja" als het bevestigingsbericht wordt
weergegeven.
De knoppen op het bedieningspaneel worden geblokkeerd volgens
de door u gekozen instellingen.
Er zijn twee manieren om de blokkering van het
bedieningspaneel op te heffen.
• Selecteer met de afstandsbediening "Uit" onder
"Instellingen" - "Toetsvergrendeling" in het
configuratiemenu.
• Wanneer u de [Enter]-knop op het bedieningspaneel
ongeveer zeven seconden ingedrukt houdt, verschijnt er
een melding en wordt de blokkering opgeheven.
Antidiefstalvergrendeling
Aangezien projectors vaak worden geïnstalleerd met ophangbeugels en in
ruimtes zonder toezicht worden achtergelaten, is het mogelijk dat iemand
probeert de projector mee te nemen en daarom is de projector uitgerust
met de volgende beveiligingsvoorzieningen.
• Beveiligingssleuf
De beveiligingssleuf is compatibel met het door Kensington
geproduceerde Microsaver Security System. Meer informatie over het
Microsaver Security System vindt u op de homepage van Kensington
http://www.kensington.com/
• Installatiepunt beveiligingskabel
Een in de handel verkrijgbaar antidiefstal-kabelslot kan door het
installatiepunt worden gehaald om de projector vast te leggen aan een
tafel of zuil.
f Kabelslot installeren
Haal een antidiefstal-kabelslot door het installatiepunt.
Zie de documentatie die met het kabelslot is meegeleverd voor instructies
over het vergrendelen.
Configuratiemenu
In dit hoofdstuk wordt ingegaan op het gebruik van het configuratiemenu en de daarin opgenomen functies.
Welke items kunnen worden ingesteld is afhankelijk van het beeldsignaal dat op dat moment wordt geprojecteerd (zie onderstaande schermafdrukken). De
instellingsgegevens worden voor elk beeldsignaal opgeslagen.
45
Computerbeeld
SubmenuFunctie
KleurmodusStel hier de beeldkwaliteit in die bij uw omgeving past. s pag.22
HelderheidStel hier de helderheid van het beeld in.
ContrastgStel hier het verschil in tussen licht en schaduw in het beeld.
KleurverzadigingStel hier de kleurverzadiging voor het beeld in.
Tint(Deze instelling is alleen beschikbaar als u composietvideosignaal/S-videosignaal gebruikt en NTSC-signalen worden doorgegeven.)
Stel hier de kleurschakering in.
ScherpteStel hier de scherpte van het beeld in.
kleurtemperatuurU stelt hier de totale kleurschakering voor het beeld in. Als u "Hoog" selecteert krijgt het beeld een blauwe kleurschakering en als u "Laag"
selecteert krijgt het beeld een rode kleurschakering.
(Dit item kan niet worden geselecteerd als "sRGB
KleuraanpassingRood, Groen, Blauw: U kunt de verzadiging van elke kleur afzonderlijk instellen.
(Dit item kan niet worden geselecteerd als "sRGB
Autom. iris(Dit item kan alleen worden geselecteerd als "Spel" of "Theater" als instelling is geselecteerd onder "Kleurmodus" in het menu "Beeld".)
Stel dit in op Aan/Uit om de luminantie overeenkomstig de afbeelding in te stellen. s pag.24
ResettenHier kunt u alle functies die u in het "Beeld"-menu hebt ingesteld herstellen naar hun standaardwaarden. Zie s pag.52 als u de standaardwaarden
van alle menu-items wilt herstellen.
g" is geselecteerd als instelling onder "Kleurmodus" in het "Beeld"-menu.)
g" is geselecteerd als instelling onder "Kleurmodus" in het "Beeld"-menu.)
Componentvideo
g/Composietvideog/S-videog
Lijst met functies
Signaal-menu
Welke items kunnen worden ingesteld is afhankelijk van het beeldsignaal dat op dat moment wordt geprojecteerd (zie onderstaande schermafdrukken). De
instellingsgegevens worden voor elk beeldsignaal opgeslagen.
46
Computerbeeld
SubmenuFunctie
Autom. configuratieAls het invoersignaal verandert, kunt u instellen dat het beeld automatisch de optimale status kiest (Aan of niet (Uit). s pag.63
ResolutieAls hier "Automatisch" is ingesteld, wordt de resolutie van het ingangssignaal automatisch vastgesteld. Indien "Automatisch" is geselecteerd en
delen van het geprojecteerde beeld niet worden weergegeven, stel dan "Breed" in voor een breedbeeldscherm en "Normaal" voor een 4:3- of 5:4scherm, afhankelijk van de grootte van het computerscherm.
TrackinggHier kunt u het computerbeeld aanpassen als er verticale strepen in het beeld verschijnen. s pag.63
Sync.gHier kunt u het computerbeeld aanpassen als het beeld flikkert of wazig is, of als er interferentie optreedt. s pag.63
PositieHier kunt u de positie van het venster naar boven, naar beneden, naar links en naar rechts bijstellen als een deel van het beeld niet wordt
geprojecteerd.
Progressiefg(Componentvideo en HDMI kan alleen worden ingesteld als 480i/576i-signalen worden doorgegeven)
Uit: IP-conversie wordt voor elk veld in het beeld uitgevoerd. Dit is ideaal voor het weergeven van beelden met veel beweging.
Aan: interliniëring
Videobereik HDMI
(alleen EB-W6)
IngangssignaalU kunt het ingangssignaal van de Computeringangspoort gebruiken.
(Kan niet worden gebruikt wanneer een digitaal RGB-signaal wordt ontvangen.)
Wanneer op de HDMI-ingang van de projector een dvd-speler of soortgelijk apparaat is aangesloten, wordt het videobereik van de projector
ingesteld op basis van het videobereik van dat apparaat.
Als hier "Automatisch" is geselecteerd, wordt het invoersignaal automatisch volgens het aangesloten apparaat ingesteld.
Als de kleuren niet juist worden weergegeven bij de instelling "Automatisch", selecteer dan het signaal van het aangesloten apparaat.
HDMI-beeld (alleen EB-W6)
Componentvideo
gComposietvideog/S-videog
g (i) signalen worden geconverteerd naar progressieveg (p) signalen. Dit is ideaal voor het weergeven van stilstaande beelden.
Lijst met functies
SubmenuFunctie
VideosignaalAls hier "Autom." is geselecteerd, worden videosignalen automatisch herkend. Als de instelling "Autom." leidt tot problemen zoals interferentie
of het ontbreken van beeld, selecteer dan het signaal van het aangesloten apparaat.
Hoogte-breedteU kunt hier de hoogte-breedteverhoudingg voor geprojecteerde beelden instellen. s pag.27
ResettenU kunt hier alle functies die u in het menu "Signaal" hebt ingesteld herstellen naar hun standaardwaarden, behalve voor "Ingangssignaal".
Zie s pag.52 als u de standaardwaarden van alle menu-items wilt herstellen.
47
Lijst met functies
Instellingen-menu
EB-W6/X6EB-S6
SubmenuFunctie
KeystoneU kunt verticale trapeziumvertekening (keystone) in beelden corrigeren. s Introductiehandleiding
Autom. Keystone
(alleen EB-W6/X6)
Zoomen
(alleen EB-S6)
ToetsvergrendelingU kunt dit gebruiken om het gebruik van het bedieningspaneel van de projector te beperken. s pag.39
Helderheidsaanp.U kunt hier de helderheid van de projectorlamp op een of twee manieren regelen.
Volu m eU kunt hier het volume aanpassen.
ResettenU kunt hier alle functies die u in het "Instellingen"-menu hebt ingesteld herstellen naar hun standaardwaarden.
Voor automatische keystonecorrectie.
(Kan alleen worden gebruikt wanneer "Voorkant" is geselecteerd onder "Uitgebreid" - "Projectie".)
Stel dit in op Kortbij/Veraf.
("Kortbij" maakt het geprojecteerde beeldformaat kleiner, "Veraf" maakt het groter.)
Selecteer "Laag" als de geprojecteerde beelden te helder zijn zoals bijvoorbeeld wanneer de geprojecteerde beelden in een donkere kamer of op
een klein scherm worden geprojecteerd. Als "Laag" wordt geselecteerd, worden de hoeveelheid verbruikte elektriciteit en de bedrijfsduur van de
projectorlamp als volgt gewijzigd, terwijl ook de ventilatorruis afneemt. Elektriciteitsverbruik: ongeveer een vermindering van 40 W, levensduur
projectorlamp: ongeveer 1,3 keer langer
Zie s pag.52 als u de standaardwaarden van alle menu-items wilt herstellen.
48
Lijst met functies
Uitgebreid-menu
SubmenuFunctie
WeergevenHier kunt u instellingen vastleggen voor het venster van de projector.
Bericht: U kunt hier instellen of u de naam van de bron wilt weergeven (Aan) of niet (Uit) als u de invoerbron wijzigt, de naam van de
kleurmodus als u de kleurmodus wijzigt, of er een melding wordt gegeven bij geen beeldsignaal, enzovoort.
Achtergrond weerg.
Opstartscherm
(Aan) of niet (Uit).
A/V dempen
*1
GebruikerslogoU kunt het gebruikerslogo dat als achtergrond en tijdens A/V dempen wordt weergegeven wijzigen. s pag.78
ProjectieAfhankelijk van de manier waarop de projector is opgesteld, kunt u een van de volgende instellingen gebruiken. s pag.70
"Voorkant" "Voor/bovenkant" "Achterkant" "Achter/boven"
U kunt de instelling als volgt wijzigen door de [A/V Mute]-knop op de afstandsbediening ongeveer vijf seconden ingedrukt te houden.
"Voorkant"W"Voor/bovenkant"
"Achterkant" W "Achter/boven"
*1
*1
: U kunt hier de schermstatus instellen op "Zwart", "Blauw" of "Logo" als er geen signaal wordt ontvangen.
: U kunt hier instellen of u het opstartscherm (het beeld dat wordt geprojecteerd als de projector wordt gestart) wilt weergeven
: Tijdens A/V Mute (dempen) kunt u het scherm dat uw wilt weergeven instellen op "Zwart", "Blauw" of "Logo".
49
Lijst met functies
SubmenuFunctie
BewerkingDir. Inschakelen: U kunt hier instellen of u Direct inschakelen wilt inschakelen (Aan) of uitschakelen (Uit).
Als hier "Aan" is geselecteerd en de voedingskabel van de projector is aangesloten op een stopcontact, wees er dan op verdacht dat de projector
automatisch wordt ingeschakeld als er plotseling stroomstoten optreden.
Sluimerstand: Als deze optie is ingesteld op "Aan", wordt de projector automatisch uitgeschakeld wanneer er geen beeldsignaal binnenkomt en
geen handelingen worden verricht.
Tijd sluimerstand: Wanneer Sluimerstand is ingesteld op "Aan", kunt u instellen na hoeveel tijd de projector wordt uitgeschakeld (1 tot 30
minuten).
Timerafdekking lens: Als deze optie is ingesteld op "Aan", wordt de projector 30 minuten na het sluiten van het lensdeksel automatisch
uitgeschakeld.
Hoogtemodus: Stel deze optie in op "Aan" als u de projector boven de 1.500 m gaat gebruiken.
USB Type BSluit de projector met een USB-kabel op een computer aan en stel "USB Display" in op projectie van het computerbeeld. s pag.88
Stel "Draadloze muis" in om de muisaanwijzer met de afstandsbediening te besturen. s pag.93
Stel "Pagina omh./oml." in om een pagina hoger of lager te gaan met de afstandsbediening. s pag.92
Link 21LgU kunt instellen of u het hulpprogramma EMP Link 21L wel (Aan) of niet (Uit) wilt gebruiken. U kunt deze optie op "Aan" zetten en gebruiken
na installatie van de USB-communicatiedriver.
Ta alU kunt hier de taal van meldingen instellen.
ResettenU kunt hier "Weergeven*1" en "Bewerking*2" in het "Uitgebreid"-menu herstellen naar hun standaardwaarden.
Zie s pag.52 als u de standaardwaarden van alle menu-items wilt herstellen.
*1 Als "Gebr. logo beveil." onder "Wachtwoordbeveiliging" is ingesteld op "Aan", kunnen de instellingen voor het gebruikerslogo niet worden gewijzigd. U kunt
wijzigingen doorvoeren nadat u "Gebr. logo beveil." op "Uit" hebt gezet. s pag.36
*2 Dit geldt niet voor de "Hoogtemodus".
50
Lijst met functies
Informatie-menu
Hier kunt u de status van de beeldsignalen die worden geprojecteerd en de status van de projector controleren. Welke items worden weergegeven is
afhankelijk van het beeldsignaal dat op dat moment wordt geprojecteerd (zie onderstaande schermafdrukken).
51
Signaal van computerbeeld/
Composietvideo
g/S-videog
componentvideog/HDMI-beeld (alleen EB-W6)
SubmenuFunctie
LampurenU kunt hier de opgetelde bedrijfsuren van de projectorlamp weergeven*.
Als de lamp aan vervanging toe is, worden de tekens geel weergegeven.
BronHier kunt u weergeven vanaf welk apparaat momenteel wordt geprojecteerd.
IngangssignaalGeeft de instelling weer van "Ingangssignaal" in het menu "Signaal" overeenkomstig de "Bron".
ResolutieU kunt hier de invoerresolutie weergeven.
VideosignaalHier kunt u de inhoud weergeven van "Videosignaal" zoals die in het "Signaal"-menu is ingesteld.
Vernieuwingssnelh.gHier kunt u de verversingsfrequentie weergeven.
sync.gInfoHier kunt u de informatie over het beeldsignaal weergeven.
Deze informatie kan van belang zijn als u technische ondersteuning nodig hebt.
StatusDit betreft informatie over problemen die zich hebben voorgedaan met de projector.
Deze informatie kan van belang zijn als u technische ondersteuning nodig hebt.
* De totale gebruikstijd van de projectorlamp wordt voor de eerste 10 uur weergegeven als "0H". Na 10 uur wordt steeds één uur toegevoegd per gebruikt uur.
USB Display/Diavoorstelling
(alleen EB-W6)
Lijst met functies
Resetten-menu
SubmenuFunctie
Alle standaardw.Hier kunt u alle onderdelen van alle menu’s herstellen naar hun standaardwaarden.
De volgende onderdelen worden niet naar hun standaardwaarden hersteld: "Ingangssignaal", "Gebruikerslogo", "Lampuren" en "Taal".
Lampuren
terugzetten
U kunt hier het totale aantal Lampuren wissen en de waarde terugzetten naar "0H". Herstel de waarde als u de projectorlamp vervangt.
52
Problemen oplossen
In dit hoofdstuk leest u hoe u problemen kunt opsporen en hoe u ze kunt oplossen.
De Help-knop gebruiken ....................................54
Als er een probleem optreedt met de projector, kunt u gebruikmaken
van de Help-functie om het probleem op te lossen. De Help-functie
wordt op het scherm weergegeven. Door de vragen te beantwoorden,
kunt u de juiste instellingen aanbrengen.
Procedure
A
Op de afstandsbediening
Op het bedieningspaneel
Druk op de [Help]-knop.
Het hulpscherm wordt weergegeven.
EB-W6EB-X6/S6
B
Op de afstandsbediening
Op het bedieningspaneel
Selecteer een menu-item.
EB-W6EB-X6/S6
EB-W6/X6EB-S6
EB-W6/X6EB-S6
De Help-knop gebruiken
55
C
Op de afstandsbediening
Op het bedieningspaneel
Bevestig de selectie.
EB-W6EB-X6/S6
EB-W6/X6EB-S6
q
• Als de Help geen oplossing voor het probleem biedt,
s
raadpleeg dan "Problemen oplossen".
• De weergegeven hulpinformatie varieert per
projectormodel.
pag.56
Vragen en oplossingen worden op het onderstaande
schermweergegeven.
Druk op de [Help]-knop om de Help af te sluiten.
Problemen oplossen
Als u een probleem hebt met de projector, controleer dan eerst de indicatielampjes op de projector en raadpleeg "De indicatielampjes aflezen"
verderop in deze handleiding voor meer informatie.
Als de indicatielampjes niet duidelijk aangeven wat het probleem zou kunnen zijn, raadpleeg dan "Als de indicatielampjes geen uitkomst bieden".
s pag.60
De indicatielampjes aflezen
De projector is uitgerust met drie indicatielampjes die de bedrijfsstatus van de projector aangeven.
Geeft de bedrijfsstatus weer.
Oranje: Standby
Als u op de [t]-knop drukt en de projector is in standby-modus, dan start de projectie.
Groen (knippert) : De projector warmt op
Het opwarmen duurt ongeveer 30 seconden. Als het opwarmen is afgerond, knippert het
indicatielampje niet meer.
Groen: De projector warmt op
Geeft de status van de projectorlamp weer.
Geeft de interne temperatuur van de projector weer.
56
Raadpleeg de tabel op de volgende pagina voor informatie over de betekenis van de indicatielampjes en hoe u de door deze lampjes aangegeven problemen
kunt oplossen.
Als geen van de indicatielampjes brandt, controleer dan of de voedingskabel op de juiste manier is aangesloten en of de stroomvoorziening normaal verloopt.
Als u de voedingskabel loskoppelt, is het mogelijk dat het t indicatielampje nog even blijft branden. Dit duidt niet op een defect.
Problemen oplossen
57
f t Voedingsindicatielampje brandt rood
StatusOorzaakOplossing of status
Rood
Rood
Rood
Rood
Rood
Rood
Rood
Rood
Rood
Rood
Internal Error
(Interne fout)
Fan Error
(Ventilatorfout)
Sensor Error
(Sensorfout)
Automatische irisfout Schakel de projector uit, haal de stekker van de voedingskabel uit het stopcontact en neem contact op met uw plaatselijke
High Temp Error
(Hogetemperatuurfout)
(oververhitting)
Schakel de projector uit, haal de stekker van de voedingskabel uit het stopcontact en neem contact op met uw plaatselijke
dealer of met het dichtstbijzijnde adres in de Service- en ondersteuningsgids. s Adressenlijst Epson Projector
Schakel de projector uit, haal de stekker van de voedingskabel uit het stopcontact en neem contact op met uw plaatselijke
dealer of met het dichtstbijzijnde adres in de Service- en ondersteuningsgids. s Adressenlijst Epson Projector
dealer of met het dichtstbijzijnde adres in de Service- en ondersteuningsgids. s Adressenlijst Epson Projector
De projectorlamp wordt automatisch uitgeschakeld en de projectie stopt. Wacht ongeveer vijf minuten. Na ongeveer vijf
minuten schakelt de projector over op stand-by, controleer daarom de twee volgende punten.
• Controleer of het luchtfilter en de luchtafvoerventilator schoon zijn en dat de projector niet tegen een muur is geplaatst.
• Als het luchtfilter verstopt is, reinig het dan of vervang het. s pag.71, 77
Als de fout zich blijft voordoen nadat u de bovenstaande punten heeft gecontroleerd, schakel dan de projector uit, haal de
stekker van de voedingskabel uit het stopcontact en neem contact op met uw plaatselijke dealer of met het dichtstbijzijnde
adres in de Service- en Ondersteuningsgids. s Adressenlijst Epson Projector
Als u de projector op 1.500 m of hoger gebruikt, stel dan "Hoogtemodus" in op "Aan". s pag.50
Probleem
: Brandt : Knippert: : Uit
Problemen oplossen
StatusOorzaakOplossing of status
Rood
Rood
Lamp Error
(Lampfout)
Lamp Failure (Lamp
functioneert niet)
Lamp Cover Open
(Lampdeksel is
geopend)
58
: Brandt : Knippert: : Uit
Controleer de volgende twee punten.
• Haal de projectorlamp uit de projector en controleer of hij gebroken is. s pag.74
• Reinig het luchtfilter. s pag.71
Als de projectorlamp niet gebroken is - Plaats de projectorlamp weer in de projector en schakel deze in.
Als het probleem zich blijft voordoen - Vervang de projectorlamp door een nieuwe en schakel de projector in.
Als het probleem zich blijft voordoen - Schakel de projector uit, haal de stekker van de voedingskabel uit het
stopcontact en neem contact op met uw plaatselijke dealer of met het
dichtstbijzijnde adres in de Service- en ondersteuningsgids. s Adressenlijst
Epson Projector
Als de projectorlamp gebroken is - Vervang de projectorlamp door een nieuwe of neem contact op met uw plaatselijke
dealer voor advies. Als u zelf de projectorlamp vervangt, wees dan voorzichtig met de
stukjes gebroken glas (u kunt niet meer projecteren totdat de projectorlamp is
vervangen). s Adressenlijst Epson Projector
Controleer of de lampdeksel en de projectorlamp goed zijn geïnstalleerd. s pag.74
Als de lampdeksel of de projectorlamp niet goed geïnstalleerd zijn, kunt u de projectorlamp niet inschakelen.
Als u de projector op 1.500 m of hoger gebruikt, stel dan "Hoogtemodus" in op "Aan". s pag.50
Problemen oplossen
59
f i o Indicatielampje brandt of knippert oranje
StatusOorzaakOplossing of status
Rood
Oranje
Oranje
High Temp Warning
(Waarschuwing voor
hoge temperatuur)
Replace Lamp
(Projectorlamp
vervangen)
(Dit is geen probleem. Als de temperatuur echter opnieuw te hoog wordt, stopt de projectie automatisch.)
• Controleer of het luchtfilter en de luchtafvoerventilator schoon zijn en dat de projector niet tegen een muur is geplaatst.
• Als het luchtfilter verstopt is, reinig het dan of vervang het. s pag.71, 77
Vervang de projectorlamp door een nieuwe. s pag.74
Als u de lamp blijft gebruiken nadat de vervangingsperiode is afgelopen, neemt de kans toe dat de lamp kan exploderen.
Vervang de projectorlamp zo snel mogelijk door een nieuwe.
• Als de projector niet op de juiste manier werkt, ook al geven de indicatielampjes aan dat alles normaal functioneert, raadpleeg dan "Als de
s
q
indicatielampjes geen uitkomst bieden".
pag.60
• Als een indicatielampje een status weergeeft die niet in de tabellen wordt beschreven, schakel dan de projector uit, haal de stekker van de
voedingskabel uit het stopcontact en neem contact op met uw plaatselijke dealer of met het dichtstbijzijnde adres in de Service- en
s
ondersteuningsgids.
Adressenlijst Epson Projector
Waarschuwing
: Brandt : Knippert : Uit : Is afhankelijk van de status van de projector
Problemen oplossen
60
Als de indicatielampjes geen uitkomst bieden
Als een van hieronder beschreven problemen zich voordoet en de
indicatielampjes geen oplossing bieden, raadpleeg dan de betreffende
pagina.
Problemen met het beeld
f Geen beeld s pag.61
De projectie start niet, het projectiegebied is geheel zwart, het
projectiegebied is geheel blauw, enzovoort.
f Geen bewegende beelden s pag.61
De door de computer doorgegeven bewegende beelden worden zwart
weergegeven en er wordt niets geprojecteerd.
f De projectie stopt automatisch s pag.61
f De melding "Niet ondersteund." wordt weergegeven
s pag.62
f De melding "Geen signaal." wordt weergegeven s pag.62
f Vaag of onscherp beeld s pag.63
f Interferentie of vervormd beeld s pag.63
Er treden problemen op zoals interferentie, vervorming of zwartwitpatronen.
f Afgevlakt (lang) of kort beeld of onjuiste verhoudingen
s pag.64
Slechts een deel van het beeld wordt weergegeven, of de hoogtebreedteverhouding van het beeld is onjuist, enzovoort.
f De beeldkleuren zijn niet juist s pag.65
Het hele beeld heeft een paarsachtige of groenachtige kleur, de beelden
zijn zwart-wit, de kleuren zijn mat, enzovoort.
(Computermonitoren en LCD-schermen leveren verschillende prestaties
op het gebied van kleurenreproductie. De geprojecteerde kleuren komen
dus mogelijk niet overeen met de kleuren op de monitor. Dit is normaal.)
f Donker beeld s pag.65
Problemen bij het starten van de projectie
f De projector start niet s pag.66
Overige problemen
f Geen of te zwak geluid s pag.67
f De afstandsbediening werkt niet
s pag.67
f Er wordt niets weergegeven op de externe monitor (alleen
EB-X6/S6) s pag.65
Problemen oplossen
f Problemen met het beeld
f Geen beeld
ControleerOplossing
Hebt u op de [t]-knop gedrukt?Druk op de [t]-knop om de projector in te schakelen.
Zijn de indicatielampjes uitgeschakeld?De voedingskabel is niet op de juiste manier aangesloten of er zijn problemen met de stroomvoorziening.
Sluit de voedingskabel van de projector op de juiste manier aan. s Introductiehandleiding
Controleer of het stopcontact en de voedingsbron goed werken.
Is A/V dempen ingeschakeld?Druk op de [A/V Mute]-knop op de afstandsbediening om A/V dempen te annuleren. s pag.25
Is de schuifklep voor het dempen van audio en video
gesloten?
Zijn de instellingen in het configuratiemenu correct?Herstel alle instellingen.
Is het geprojecteerde beeld geheel zwart?Sommige beelden die worden doorgegeven, zoals schermbeveiliging, kunnen geheel zwart zijn.
Alleen als er computerbeelden worden
geprojecteerd
Is de instelling voor het beeldsignaal juist?Wijzig de instelling overeenkomstig het signaal van het aangesloten apparaat.
Alleen als er videobeelden worden geprojecteerd
Open de schuifklep schuifklep voor het dempen van audio en video.
s"Resetten" -"Alle standaardw." pag.52
s"Signaal" -"Videosignaal" pag.47
61
f Geen bewegende beelden
ControleerOplossing
Wordt het beeldsignaal van de computer op het LCD-scherm
en de monitor weergegeven?
Alleen als er beelden van een laptopcomputer
of een computer met ingebouwd LCD-scherm
worden geprojecteerd
Wijzig het beeldsignaal zodat alleen externe apparaten een signaal kunnen doorgeven.
s Computerdocumentatie
f De projectie stopt automatisch
ControleerOplossing
Is "Sluimerstand" ingesteld op "Aan"?Druk op de [t]-knop om de projector in te schakelen. Als u "Sluimerstand" niet wilt gebruiken, wijzig de
instelling dan in "Uit". s"Uitgebreid" -"Bewerking" - "Sluimerstand" pag.50
Problemen oplossen
f De melding "Niet ondersteund." wordt weergegeven
ControleerOplossing
Is de instelling voor het beeldsignaal juist?Wijzig de instelling overeenkomstig het signaal van het aangesloten apparaat. s"Signaal" - "Videosignaal"
Alleen als er videobeelden worden geprojecteerd
Komen de resolutie van het beeldsignaal en de
verversingsfrequentie overeen met de modus?
Alleen als er computerbeelden worden
geprojecteerd
pag.46
Raadpleeg de bij de computer geleverde documentatie voor informatie over het wijzigen van de resolutie
van het beeldsignaal en verversingsfrequentie van de computer. s "Lijst met ondersteunde
monitorbeeldschermen" pag.108
f De melding "Geen signaal." wordt weergegeven
ControleerOplossing
Zijn de kabels op de juiste manier aangesloten?Controleer of alle benodigde kabels goed zijn aangesloten. s Introductiehandleiding
Is de juiste invoerpoort geselecteerd?Druk op de [Source Search]-knop op de afstandsbediening of het bedieningspaneel om het beeld te wijzigen.
s pag.20
Is de computer of het videoapparaat ingeschakeld?Schakel het apparaat in.
Worden de beeldsignalen doorgegeven naar de projector?Als de beeldsignalen alleen naar de LCD-monitor van de computer of naar de extra monitor worden
Alleen als er beelden van een laptopcomputer
of een computer met ingebouwd LCD-scherm
worden geprojecteerd
doorgegeven, moet u de instellingen zodanig wijzigen dat het signaal zowel naar een externe bestemming als
naar de computermonitor wordt doorgeven. Bij sommige computermodellen worden de beeldsignalen niet
meer op de LCD-monitor of extra monitor weergegeven wanneer ze naar een extern apparaat worden
doorgegeven. sRaadpleeg de bij de computer geleverde documentatie, onder "Signaal doorgeven aan
externe apparatuur", "Een externe monitor aansluiten" of een vergelijkbare titel.
Als u de externe apparatuur aansluit terwijl de projector of computer al is ingeschakeld, is het mogelijk dat
de [Fn]-functietoets waarmee u het beeldsignaal van de computer naar een extern apparaat kunt verplaatsen,
niet werkt. Zet de computer en de projector uit en vervolgens weer aan.
62
Problemen oplossen
f Vaag of onscherp beeld
ControleerOplossing
Is de scherpte juist ingesteld?Draai de scherpstelring om de scherpte in te stellen. s Introductiehandleiding
Is de projector op de juiste afstand opgesteld?Ligt de projectieafstand buiten het aanbevolen bereik?
Stel de projector binnen het aanbevolen bereik op. s pag.81
Is de keystonecorrectiewaarde te laag?Verminder de projectiehoek om de keystonecorrectiewaarde te verminderen.
Is er condensvorming op de lens?Als u de projector plotseling van een koude omgeving naar een warme omgeving verplaatst, of als de
omgevingstemperatuur plotseling verandert, kan er condensvorming op de lens optreden. Hierdoor kan het
beeld vaag overkomen. Plaatse de projector ongeveer één uur voordat u hem wilt gebruiken in de kamer. Als
er condensvorming op de lens optreedt, schakel de projector dan uit en wacht totdat de condens is
verdwenen.
f Interferentie of vervormd beeld
ControleerOplossing
Is de instelling voor het beeldsignaal juist?Wijzig de instelling overeenkomstig het signaal van het aangesloten apparaat. s"Signaal" - "Videosignaal"
Alleen als er videobeelden worden geprojecteerd
Zijn de kabels op de juiste manier aangesloten?Controleer of alle benodigde kabels goed zijn aangesloten.
Gebruikt u een verlengsnoer?Als u een verlengsnoer gebruikt kunnen de signalen door elektrische interferentie worden vervormd.
Hebt u de juiste resolutie geselecteerd?Stel de computer zodanig in dat de doorgegeven signalen compatibel zijn met de projector.
Alleen als er computerbeelden worden
geprojecteerd
Zijn de instellingen voor "Sync.g" en "Trackingg" juist
ingesteld?
Alleen als er computerbeelden worden
geprojecteerd
pag.47
Gebruik de bij de projector meegeleverde kabels om te controleren of de kabels die u gebruikt het probleem
veroorzaken.
s "Lijst met ondersteunde monitorbeeldschermen" pag.108sComputerdocumentatie
Druk op de [Auto]-knop op de afstandsbediening of de [Enter]-knop op het bedieningspaneel om de
instellingen automatisch te laten uitvoeren. Als de beeldinstellingen na deze automatisch instelling toch niet
goed zijn, kunt u ze met "Sync." en "Tracking" in het configuratiemenu instellen. s"Signaal" - "Tracking",
"Sync." pag.46
63
Problemen oplossen
f Afgevlakt (lang) of kort beeld of onjuiste verhoudingen
ControleerOplossing
Wordt er een breedbeeldsignaal van de computer
geprojecteerd?
Alleen als er computerbeelden worden
geprojecteerd
Wordt het beeld nog steeds vergroot door E-zoom?Druk op de [Esc]-knop op de afstandsbediening om E-Zoom te annuleren. s pag.33
Is "Positie" juist ingesteld?Druk op de [Auto]-knop op de afstandsbediening of de [Enter]-knop op het bedieningspaneel om de
Kunnen er op de computer twee beeldschermen worden
aangesloten?
Alleen als er computerbeelden worden
geprojecteerd
Hebt u de juiste resolutie geselecteerd?Stel de computer zodanig in dat de doorgegeven signalen compatibel zijn met de projector.
Alleen als er computerbeelden worden
geprojecteerd
Wijzig de instelling overeenkomstig het signaal van het aangesloten apparaat. s"Signaal" - "Resolutie"
pag.46
instellingen van het geprojecteerde computerbeeld automatisch te laten uitvoeren. Als de beeldinstellingen
na deze automatisch instelling toch niet goed zijn, kunt u ze met "Positie" in het configuratiemenu instellen.
Naast de beeldsignalen van de computer kunt u terwijl u projecteert ook andere signalen onder "Position"
(Positie) in het configuratiemenu instellen. s"Signaal" - "Positie" pag.46
Als u de instelling voor het gebruik van twee beeldschermen onder "Eigenschappen beeldscherm" in het
configuratiescherm van de computer hebt ingeschakeld, wordt ongeveer de helft van het beeld op het
computerscherm geprojecteerd. Als u het gehele beeld op het computerscherm wilt weergeven, schakel dan
de instelling voor het gebruik van twee beeldschermen uit. sDocumentatie bij het videostuurprogramma
voor de computer
s "Lijst met ondersteunde monitorbeeldschermen" pag.108sComputerdocumentatie
64
Problemen oplossen
f De beeldkleuren zijn niet juist
ControleerOplossing
Komen de instellingen van de invoersignalen overeen met de
signalen van het aangesloten apparaat?
Is de helderheid van het beeld juist ingesteld?Pas de instelling voor "Helderheid" in het configuratiemenu aan. s"Beeld" - "Helderheid" pag.45
Zijn de kabels op de juiste manier aangesloten?Controleer of alle benodigde kabels goed zijn aangesloten.
Is "Contrastg" juist ingesteld?Pas de instelling voor "Contrast" in het configuratiescherm aan. s"Beeld" - "Contrast" pag.45
Is de kleuraanpassing juist?Pas de instelling voor "Kleuraanpassing" in het configuratiescherm aan. s"Beeld" - "Kleuraanpassing"
Zijn de instellingen voor kleurverzadiging en tint juist
ingesteld?
Alleen als er videobeelden worden geprojecteerd
Wijzig de volgende instellingen overeenkomstig het signaal van het aangesloten apparaat.
Als u beelden projecteert van apparaten die zijn aangesloten op de computeringang, zie dan s"Signaal" "Ingangssignaal" pag.46
Als u beelden projecteert van apparaten die zijn aangesloten op Video of S-Video, zie dans"Signaal" "Videosignaal" pag.47
pag.45
Pas de instelling voor "Kleurverzadiging" en "Tint" in het configuratiemenu aan. s"Beeld" "Kleurverzadiging", "Tint" pag.45
f Donker beeld
65
ControleerOplossing
Zijn de helderheid van het beeld en de lichtsterkte juist
ingesteld?
Is "Contrastg" juist ingesteld?Pas de instelling voor "Contrast" in het configuratiescherm aan.
Is de projectorlamp aan vervanging toe?Als de projectorlamp aan vervanging toe is, wordt het beeld donkerder en de kleurkwaliteit slechter. Vervang
Pas de instelling voor "Helderheid" en "Helderheidsaanp." in het configuratiemenu aan.
in dat geval de projectorlamp door een nieuwe. s pag.73
f Er wordt niets weergegeven op de externe monitor (alleen EB-X6/S6)
ControleerOplossing
Worden beelden van een andere poort dan de
computeringang geprojecteerd?
Op een externe monitor kunnen alleen beelden van de computeringangspoort worden weergegeven.
s pag.84
Problemen oplossen
f Problemen bij het starten van de projectie
f De projector start niet
ControleerOplossing
Hebt u op de [t]-knop gedrukt?Druk op de [t]-knop om de projector in te schakelen.
Zijn de indicatielampjes uitgeschakeld?De voedingskabel is niet op de juiste manier aangesloten of er zijn problemen met de stroomvoorziening.
Sluit de voedingskabel van de projector op de juiste manier aan.
Controleer of het stopcontact en de voedingsbron goed werken.
Gaan de indicatielampjes aan en uit als de voedingskabel
wordt aangeraakt?
Staat Toetsvergrendeling op "Voll. vergrend."?Wanneer u de [Enter]-knop op het bedieningspaneel ongeveer zeven seconden ingedrukt houdt, verschijnt er
Is de stroomkabel onmiddellijk na Direct uitschakelen weer
aangesloten, of is de verzekering uitgeschakeld?
Er is waarschijnlijk een los contact in de voedingskabel of de voedingskabel is defect. Sluit de
voedingskabel opnieuw aan. Lost dit het probleem niet op, schakel dan de projector uit, haal de stekker van
de voedingskabel uit het stopcontact en neem contact op met uw plaatselijke dealer of met het
dichtstbijzijnde adres in de Service- en ondersteuningsgids. s Adressenlijst Epson Projector
een melding en wordt de blokkering opgeheven. s pag.39
Als de bewerking links is uitgevoerd indien "Dir. Inschakelen" is ingesteld op "Aan", kan het zijn dat de
stroom niet opnieuw wordt ingeschakeld. Druk op de [t] knop om de projector weer aan te zetten.
66
Problemen oplossen
f Overige problemen
f Geen of te zacht geluid
ControleerOplossing
Is de audiobron goed aangesloten?Controleer of de kabel is aangesloten op de audiopoort.
Is het volume ingesteld op het laagste niveau?Pas het volume aan zodat er geluid hoorbaar is.
Is A/V dempen ingeschakeld?Druk op de [A/V Mute]-knop op de afstandsbediening om A/V dempen te annuleren. s pag.25
Is de waarde voor de audiokabel "No resistance" (Geen
weerstand)?
f De afstandsbediening werkt niet
ControleerOplossing
Wijst de LED van de afstandsbediening naar de
afstandsbedieningsontvanger op de projector als deze wordt
bediend?
Is de afstandsbediening te ver van de projector verwijderd?De afstandsbediening heeft een bereik van ongeveer 6 meter.
Schijnt er rechtstreeks zonlicht of vel licht van tl-lampen op
de afstandsbedieningsontvanger?
Zijn de batterijen leeg of verkeerd geplaatst?Controleer of de batterijen op de juiste manier zijn geplaatst of vervang de batterijen indien nodig.
Is de knop op de afstandsbediening langer dan 30seconden
ingedrukt?
Als u een reguliere audiokabel gebruikt, controleer dan of er "No resistance" (Geen weerstand) op is
aangegeven.
Richt de afstandsbediening op de afstandsbedieningsontvanger.
De hoek waaronder u de afstandsbediening horizontaal moet houden is ongeveer 30° graden horizontaal, en
verticaal ongeveer 15° graden.
Plaats de projector op een locatie waar geen vel licht op de afstandsbedieningsontvanger schijnt.
s pag.72
Als een van de knoppen op de afstandsbediening langer dan 30 seconden wordt ingedrukt, stuurt de
afstandsbediening geen signalen meer (sleep mode van afstandsbediening). Als de knop wordt losgelaten,
wordt de normale bediening op de afstandsbediening hervat. Hiermee wordt de Sluimerstand geactiveerd.
Zo wordt voorkomen dat de batterijen per ongeluk leeglopen als de knoppen op de afstandsbediening per
ongeluk worden ingedrukt, bijvoorbeeld als de afstandsbediening in een tas wordt bewaard of als er een
object op wordt geplaatst.
67
Appendices
In dit hoofdstuk vindt u informatie over de onderhoudsprocedures waarmee uw projector gedurende een lange
periode de beste prestaties zal leveren.
De projector ondersteunt vier verschillende projectiemethoden.
Gebruik de juiste methode voor uw omstandigheden.
Waarschuwing
• Als u de projector aan het plafond wilt ophangen (met
ophangbeugel), dan moet u de projector op een speciale manier
monteren. Als u de projector niet goed monteert, kan hij naar
beneden vallen en letsel veroorzaken.
• Als u tape plakt op de schroeven waarmee de ophangbeugel aan
het plafond is bevestigd om te voorkomen dat deze losraken, of als
u bijvoorbeeld smeermiddel of olie op de projector aanbrengt, kan
de behuizing van de projector breken waardoor deze uit de
ophangbeugel kan vallen. Hierdoor kan iemand die zich onder de
ophangbeugel bevindt, ernstig gewond raken en kan de projector
worden beschadigd.
Als u de ophangbeugel monteert of afstelt, gebruik dan geen tape
om te voorkomen dat de schroeven los gaan zitten en gebruik geen
olie, smeermiddel of iets dergelijks.
Let op
Zet de projector bij gebruik niet op zijn kant. Dit kan tot defecten
leiden.
• Hang de projector aan het
plafond op en projecteer de
beelden door de projector voor
het scherm te plaatsen.
(Projectie aan voorzijde/
plafond)
• Als u de projector aan het plafond wilt ophangen, hebt u
q
de optionele plafondbeugel nodig.
• U kunt de instelling als volgt wijzigen door de [A/V Mute]knop op de afstandsbediening ongeveer vijf seconden
ingedrukt te houden.
W
"Voorkant"
Stel "Achterkant" of "Achter/boven" in vanuit het
configuratiemenu.
"Voor/bovenkant"
s
• Hang de projector aan het
plafond op en projecteer de
beelden door de projector
achter een doorzichtig scherm
te plaatsen. (Projectie aan
achterzijde/plafond)
s
pag.103
pag.49
• Beelden projecteren met
projector voor het scherm.
(Projectie aan voorzijde)
• Beelden projecteren met
projector achter een
doorzichtig scherm. (Projectie
aan achterzijde)
Reiniging
71
U moet de projector reinigen als deze vies wordt of als de kwaliteit van
de geprojecteerde beelden minder begint te worden.
Het oppervlak van de projector reinigen
U reinigt het oppervlak van de projector door dit met een zachte doek
zachtjes schoon te vegen.
Als de projector erg smerig is, gebruik dan een doek met water en een
klein beetje normaal schoonmaakmiddel, wring de doek vervolgens goed
uit een veeg het oppervlak van de projector schoon.
Let op
Gebruik geen vluchtige substanties zoals was, alcohol of verdunner
voor het reinigen van het oppervlak van de projector. Het materiaal
van de behuizing kan beschadigd of verkleurd raken.
De lens reinigen
Gebruik een glasreinigingsdoek (verkrijgbaar bij speciaalzaken) om de
lens voorzichtig schoon te vegen.
"De projector is oververhit. Controleer of niets de luchtventilator
blokkeert, en reinig of vervang het luchtfilter." s "Procedure voor het
vervangen van het luchtfilter" pag.77
Let op
Als er stof op het luchtfilter zit, kan dit ervoor zorgen dat de interne
temperatuur van de projector oploopt. Dit kan leiden tot problemen
met de bediening en kan de levensduur van de optische motor
verkorten. Reinig het luchtfilter onmiddellijk als de volgende
melding wordt weergegeven.
Let op
De lens kan gemakkelijk beschadigd raken; behandel hem daarom
niet met harde materialen en stel hem niet bloot aan schokken.

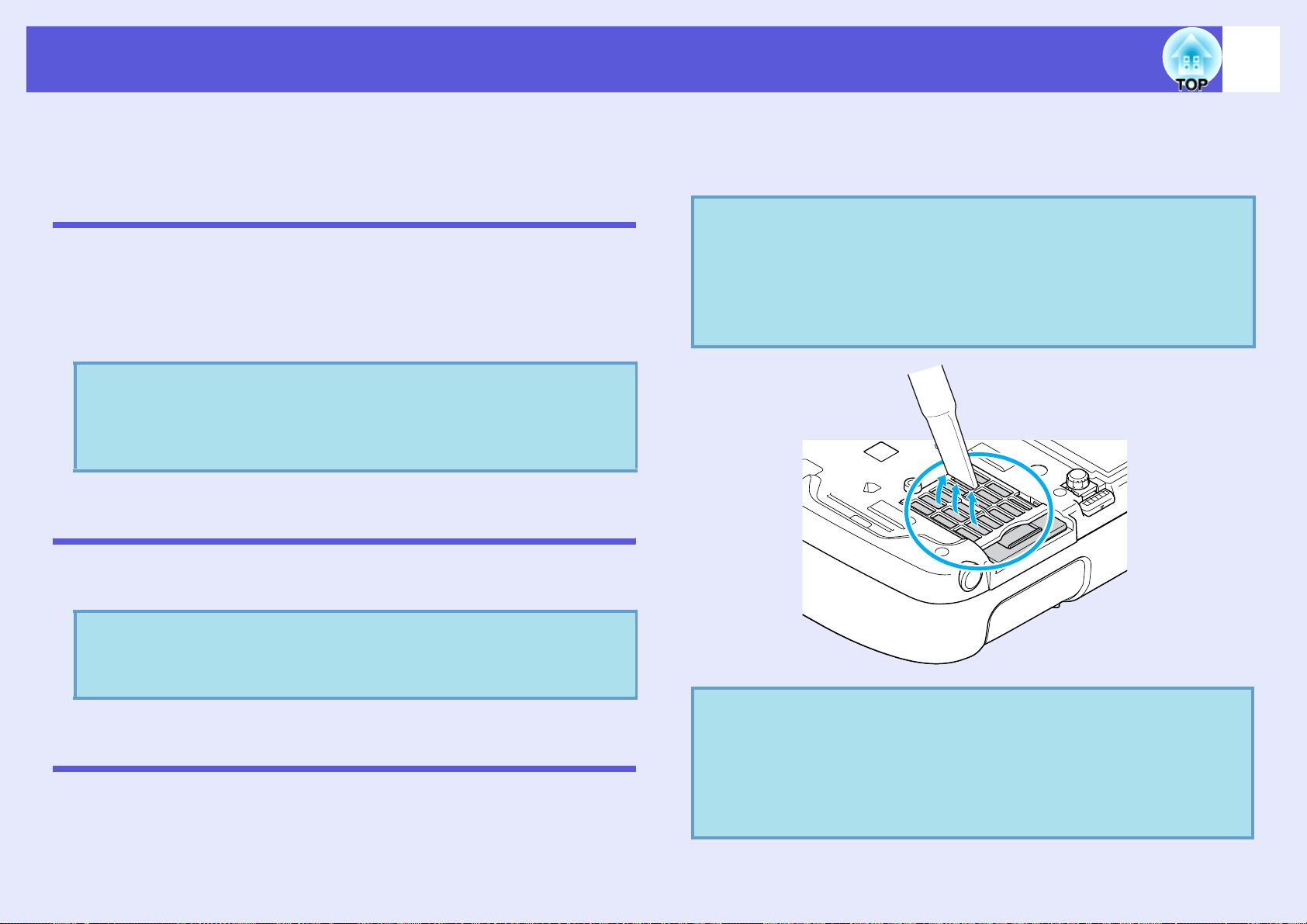

Het luchtfilter en de luchttoevoerventilator reinigen
Reinig het luchtfilter en de luchttoevoerventilator als de volgende melding
wordt weergegeven.
q
• Als een melding vaak wordt weergegeven, zelfs na
reiniging, moet u het luchtfilter vervangen. Vervang het
s
luchtfilter.
• Het is verstandig deze onderdelen minimaal een keer per
kwartaal te reinigen. Reinig ze vaker als u de projector in
een zeer stoffige omgeving gebruikt.
pag.77
Verbruiksmateriaal vervangen
72
Hier vindt u informatie over het vervangen van de batterijen van de
afstandsbediening, de projectorlamp en het luchtfilter.
De batterijen van de afstandsbediening vervangen
Als de afstandsbediening niet meer snel reageert of als de
afstandsbediening niet meer werkt nadat deze enige tijd niet meer is
gebruikt, betekent dit waarschijnlijk dat de batterijen leeg zijn. Vervang
in dat geval de batterijen. Houd twee extra AA-batterijen van het type
alkaline of mangaan paraat voor gebruik. U kunt uitsluitend droge
alkaline- of mangaanbatterijen van AA-formaat gebruiken.
Let op
Zorg dat u de Veiligheidsvoorschriften/Service- en
ondersteuningsgids leest voordat u de batterijen vervangt.
s
Veiligheidsvoorschriften
Procedure
A
Verwijder de batterijklep.
Houd het haakje van het batterijcompartiment ingedrukt en til de
klep omhoog.
B
Vervang de oude batterijen door nieuwe.
Let op
Plaats de batterijen aan de hand van de plus- (+) en mintekens (-) in
de batterijhouder.
EB-W6
Haakje
Haakje
EB-X6/S6
EB-W6EB-X6/S6
Verbruiksmateriaal vervangen
73
C
Zet de batterijklep terug.
Druk de klep goed aan tot hij vastklikt.
EB-W6EB-X6/S6
De lamp vervangen
f Vervangingsperiode projectorlamp
U moet de projectorlamp vervangen als:
• Het indicatielampje van de projectorlamp oranje knippert.
Knippert oranje
De afbeelding betreft de EB-W6.
• Het geprojecteerde beeld donkerder wordt of in kwaliteit afneemt.
• De melding "Vervang de lamp." wordt weergegeven.
Een melding wordt weergegeven.
Verbruiksmateriaal vervangen
Let op
• Om te waarborgen dat de oorspronkelijke helderheid en kwaliteit
van de geprojecteerde beelden behouden blijft, verschijnt na een
bepaalde periode automatisch de melding dat de projectorlamp
s
vervangen moet worden.
- Bij continu gebruik met veel helderheid: na ongeveer 2.900 uur
- Bij continu gebruik met weinig helderheid: na ongeveer 3.900
uur
• Als u de lamp blijft gebruiken nadat de vervangingsperiode is
afgelopen, neemt de kans toe dat de lamp kan exploderen. Als de
melding dat de projectorlamp moet worden vervangen verschijnt,
vervang de projectorlamp dan zo snel mogelijk door een nieuwe,
zelfs als de projectorlamp nog gewoon werkt.
• Afhankelijk van de kenmerken van de projectorlamp en de manier
waarop hij is gebruikt, kan het gebeuren dat de projectorlamp
donkerder wordt of niet meer werkt voordat de melding over de
vervanging verschijnt. Zorg ervoor dat u altijd een extra
projectorlamp achter de hand hebt voor noodgevallen.
"Helderheidsaanp." pag.48
74
f Procedure voor het vervangen van de projectorlamp
Waarschuwing
Als u de projectorlamp vervangt omdat hij niet meer brandt, dan is
de projectorlamp mogelijk gebroken.
Als u de projectorlamp van een aan het plafond opgehangen
projector moet vervangen, ga er dan altijd van uit dat de lamp is
gebroken en ga naast en niet onder de lampdeksel staan. Verwijder
de lampdeksel voorzichtig. Er kunnen kleine stukjes glas naar
beneden vallen als de lampdeksel wordt geopend. Als u stukjes glas
in uw ogen of mond krijgt, bel dan onmiddellijk uw dokter.
Let op
Wacht totdat de projectorlamp voldoende is afgekoeld voordat u de
lampdeksel verwijdert. Als de lamp nog heet is, kunt u
brandwonden of andere verwondingen oplopen. Nadat de projector
is uitgeschakeld, duurt het ongeveer een uur totdat de
projectorlamp voldoende is afgekoeld.
Verbruiksmateriaal vervangen
75
Procedure
A
B
Als u de projector hebt uitgeschakeld en het
bevestigingssignaal twee keer heeft gepiept,
koppelt u de voedingskabel los.
Wacht totdat de projectorlamp is afgekoeld en
verwijder vervolgens de lampdeksel.
Draai de bevestigingsschroeven van de lampdeksel met de bij de
nieuwe projectorlamp meegeleverde schroevendraaier of een
kruiskopschroevendraaier los. Schuif de lampdeksel vervolgens
recht naar voren en til hem op om hem te verwijderen.
C
D
Draai de twee bevestigingsschroeven van de lamp
los.
Verwijder de oude projectorlamp.
Als de lamp is gebroken, vervang de lamp dan door een nieuwe of
neem contact op met u plaatselijke dealer voor advies.
s Adressenlijst Epson Projector
Verbruiksmateriaal vervangen
76
E
Installeer de nieuwe lamp.
Breng de nieuwe projectorlamp in de juiste richting langs de
geleiderail op zijn plaats aan en druk de lamp dan goed naar
beneden (de plaats waar u moet drukken is aangegeven met
"PUSH"). Als de projectorlamp helemaal in de projector is
ingebracht, draait u de twee schroeven vast.
F
Let op
• Controleer of u de lamp goed hebt geïnstalleerd. Als de
• Dit product bevat een component dat kwik (Hg) bevat. Informeer
Plaats de projectorlamp opnieuw.
lampdeksel wordt verwijderd, wordt de projectorlamp uit
veiligheidsoverwegingen automatisch uitgeschakeld. Als de
lampdeksel of de projectorlamp niet goed zijn geïnstalleerd, kunt
u de lamp niet inschakelen.
u over de lokale wetgeving m.b.t. weggooien of recycling. Gooi de
projectorlamp niet bij het normale huisvuil.
f De bedrijfstijd van de lamp herstellen
De projector houdt bij hoe lang de projectorlamp is ingeschakeld en een
melding en indicatielampje vertellen u wanneer u de projectorlamp moet
vervangen. Herstel de lamptijd in het configuratiemenu nadat u de
projectorlamp hebt vervangen. s pag.52
Herstel de bedrijfstijd van de projectorlamp pas nadat u de
q
projectorlamp hebt vervangen. Anders wordt de
vervanginsgsperiode van de projectorlamp niet goed
aangegeven.
Verbruiksmateriaal vervangen
77
Het luchtfilter vervangen
f Vervangingsperiode luchtfilter
U moet het luchtfilter vervangen als:
• Het luchtfilter is gescheurd.
• Het bericht wordt weergegeven ook al is het luchtfilter gereinigd.
f Procedure voor het vervangen van het luchtfilter
Het luchtfilter kan ook worden vervangen als de projector aan het plafond
is bevestigd.
Procedure
A
B
Als u de projector hebt uitgeschakeld en het
bevestigingssignaal twee keer heeft gepiept,
koppelt u de voedingskabel los.
Verwijder het luchtfilter.
Plaats uw vinger in de uitsparing van het luchtfilter en schuif het
naar voren om het te verwijderen.
C
q
Installeer het nieuwe luchtfilter.
Schuif het luchtfilter van buitenaf in de projector en druk het aan
tot het vastklikt.
Gooi gebruikte luchtfilters overeenkomstig de lokale
regelgeving weg.
Kwaliteit van het materiaal dat is gebruikt voor het frame:
polycarbonaat, ABS-hars
Kwaliteit van het materiaal dat is gebruikt voor het
filtergedeelte: polyurethaan
Een gebruikerslogo opslaan
78
U kunt het beeld dat momenteel wordt geprojecteerd als
gebruikerslogo opslaan.
Bij het vastleggen van een gebruikerslogo wordt het huidige
q
Procedure
A
Op de afstandsbediening
Op het bedieningspaneel
logo gewist en wordt de standaardinstelling niet hersteld.
Projecteer het beeld dat u als gebruikerslogo wilt
gebruiken en druk vervolgens op de [Menu]-knop.
EB-W6EB-X6/S6
B
q
Selecteer "Uitgebreid" - "Gebruikerslogo" in het
configuratiemenu.
EB-W6 s pag.42
EB-X6s pag.43
EB-S6s pag.44
In de infobalk onder het menu ziet u welke knoppen u kunt
gebruiken en waar ze voor dienen.
• Als "Gebr. logo beveil." onder "Wachtwoordbeveiliging"
is ingesteld op "Aan", wordt er een melding weergegeven
en kan het gebruikerslogo niet worden gewijzigd. U kunt
wijzigingen doorvoeren nadat u "Gebr. logo beveil." op
s
"Uit" hebt gezet.
• Als "Gebruikerslogo" is geselecteerd terwijl Keystone, EZoom of Hoogte-breedte wordt uitgevoerd, wordt de
momenteel uitgevoerde functie geannuleerd.
pag.36
EB-W6/X6EB-S6
Een gebruikerslogo opslaan
79
C
q
D
Als "Dit beeld kiezen als gebruikerslogo?" wordt
weergegeven, selecteer dan "Ja".
Als u op de [Enter]-knop op de afstandsbediening of het
bedieningspaneel drukt, is het mogelijk dat de
beeldschermgrootte verandert overeenkomstig de resolutie
van het beeldsignaal.
Verplaats het kader om het deel van het beeld dat u
als gebruikerslogo wilt gebruiken, te selecteren.
Op het bedieningspaneel
EB-W6/X6EB-S6
U kunt een beeld opslaan met een afmeting van 400 ^ 300
q
E
beeldpunten.
Als "Dit beeld kiezen?" wordt weergegeven,
selecteer dan "Ja".
Op de afstandsbediening
EB-W6EB-X6/S6
F
Selecteer de zoomfactor in het instellingsvenster
voor zoom.
Een gebruikerslogo opslaan
80
G
q
Als de melding "Dit beeld opslaan als
gebruikerslogo?" wordt weergegeven, selecteer dan
"Ja".
Het beeld wordt opgeslagen. Nadat het beeld is opgeslagen, wordt
de melding "Voltooid" weergegeven.
Het opslaan van het gebruikerslogo neemt ongeveer 15
seconden in beslag. Gebruik de projector of andere
aangesloten apparatuur niet terwijl het beeld wordt
opgeslagen. Dit kan tot defecten leiden.
Beeldschermgrootte en afstand
Raadpleeg onderstaande tabel voor de beste positie voor de projector. De waarden zijn slechts indicaties.
EB-W6
Eenheid: cmEenheid: cmEenheid: cm
Projectieafstand
16:10 Schermgrootte
30"65 ^ 4094 tot 113030"61 ^ 46106 tot 129030"66 ^ 3796 tot 116+2
40"86 ^ 54126 tot 152040"81 ^ 61143 tot 173040"89 ^ 50130 tot 156+3
50"110 ^ 67158 tot 191050"100 ^ 76180 tot 217050"110 ^ 62163 tot 196+3
60"130 ^ 81191 tot 230060"120 ^ 91216 tot 260060"130 ^ 75196 tot 236+4
80"170 ^ 110255 tot 307070"140 ^ 110253 tot 304070"150 ^ 87229 tot 276+5
100"220 ^ 130320 tot 385080"160 ^ 120290 tot 348080"180 ^ 100263 tot 316+6
120"260 ^ 160385 tot 4630100"200 ^ 150363 tot 4360100"220 ^ 120329 tot 396+7
150"320 ^ 200482 tot 5790150"300 ^ 230546 tot 6560150"330 ^ 190495 tot 596+10
200"430 ^ 270644 tot 7740200"410 ^ 300729 tot 8760200"440 ^ 250662 tot 795+14
250"540 ^ 340806 tot 9680235"480 ^ 360857 tot 10300260"580 ^ 320861 tot 1035+18
Kortste (Breed) tot
langste (Tele)
U
V
4:3 Schermgrootte
Projectieafstand
Kortste (Breed) tot
langste (Tele)
U
V
16:9 Schermgrootte
Projectieafstand
Kortste (Breed) tot
langste (Tele)
U
81
V
Lensmidden
90°
Scherm
Lensmidden
90°
Scherm
is de afstand van het midden van
de lens tot de onderkant van het
scherm (bovenkant van het scherm
bij montage aan het plafond).
Beeldschermgrootte en afstand
EB-X6
82
Eenheid: cmEenheid: cm
Projectieafstand
4:3 Schermgrootte
30"61 ^ 4684 tot 101-530"66 ^ 3791 tot 110+1
40"81 ^ 61113 tot 136-640"89 ^ 50123 tot 148+1
50"100 ^ 76142 tot 171-850"110 ^ 62155 tot 186+2
60"120 ^ 91171 tot 206-1060"130 ^ 75186 tot 224+2
80"160 ^ 120229 tot 275-1380"180 ^ 100249 tot 300+3
100"200 ^ 150287 tot 345-16100"220 ^ 120313 tot 376+3
150"300 ^ 230432 tot 519-24150"330 ^ 190471 tot 566+5
200"410 ^ 300577 tot 693-32200"440 ^ 250629 tot 755+7
250"510 ^ 380722 tot 867-40250"550 ^ 310787 tot 945+9
300"610 ^ 460867 tot 1041-48275"610 ^ 340866 tot 1040+10
Kortste (Breed) tot
langste (Tele)
U
Scherm
V
16:9 Schermgrootte
Projectieafstand
Kortste (Breed) tot
langste (Tele)
U
Lensmidden
V
90°
Scherm
Lensmidden
90°
is de afstand van het midden van
de lens tot de onderkant van het
scherm (bovenkant van het scherm
bij montage aan het plafond).
Beeldschermgrootte en afstand
EB-S6
83
Eenheid: cm Eenheid: cm
Projectieafstand
4:3 Schermgrootte
30"61 ^ 4687 tot 119-4 tot +230"66 ^ 3795 tot 130+2 tot +9
50"100 ^ 76147 tot 200-7 tot +450"110 ^ 62161 tot 218+3 tot +14
60"120 ^ 91177 tot 240-9 tot +460"130 ^ 75193 tot 262+3 tot +17
70"140 ^ 110207 tot 281-10 tot +570"150 ^ 87226 tot 306+4 tot +20
80"160 ^ 120237 tot 321-11 tot +680"180 ^ 100259 tot 350+4 tot +23
100"200 ^ 150297 tot 402-14 tot +7100"220 ^ 120324 tot 438+5 tot +29
150"300 ^ 230447 tot 605-22 tot +11150"330 ^ 190487 tot 659+8 tot +43
200"410 ^ 300597 tot 807-29 tot +15200"440 ^ 250651 tot 880+10 tot +57
300"610 ^ 460897-43300"660 ^ 370978+15
350"710 ^ 5301047-50320"710 ^ 4001043+16
Kortste (Breed) tot
langste (Tele)
U
V
Kortste (Breed) tot
langste (Tele)
Scherm
16:9 Schermgrootte
Projectieafstand
Kortste (Breed) tot
langste (Tele)
U
Lensmidden
V
Kortste (Breed) tot
langste (Tele)
90°
Lensmidden
Scherm
90°
is de afstand van het midden van
de lens tot de onderkant van het
scherm (bovenkant van het scherm
bij montage aan het plafond).
Op externe apparatuur aansluiten
Op een externe monitor aansluiten (alleen EB-X6/S6)
Computerbeelden die via de computeringang worden ingevoerd, kunnen
tegelijkertijd op een externe monitor en het scherm worden weergegeven
indien aangesloten op de projector. Dit betekent dat u de geprojecteerd
beelden kunt controleren op een externe monitor tijdens het geven van
presentaties, zelfs als u het scherm niet kunt zien.
Sluit de externe monitor aan met de kabel die is geleverd bij de monitor.
84
Monitorpoort
• Componentvideosignalen en -beelden van apparaten die
q
op de videopoort en S-videopoort zijn aangesloten, kunnen
niet worden uitgevoerd naar een externe monitor.
• De instellingen voor Keystone, het configuratie- en
helpscherm, enzovoort kunnen niet worden uitgevoerd
naar een externe monitor.
Kabel geleverd bij de
monitor
Naar monitor-uitgangspoort
USB-apparaat aansluiten en uitnemen (alleen EB-W6)
U kunt een met USB 2.0 of 1.1 compatibele digitale camera, harde
schijf of USB-geheugen aansluiten. Het is mogelijk om bestanden met
afbeeldingen vanaf een aangesloten digitale camera of USB-
opslagapparaat als dia show te projecteren. s pag.96
USB-apparaat aansluiten
In dit gedeelte wordt de aansluiting van USB-apparaten uitgelegd met de
digitale camera als voorbeeld.
Gebruik een USB-kabel volgens de specificaties of een kabel die bij de
camera is geleverd.
Gebruik een USB-kabel met een lengte van maximaal 3
q
meter. Is de kabel langer dan 3 meter, dan werkt de dia show
mogelijk niet normaal.
Let op
• Normale werking is niet mogelijk bij gebruik van een USB-hub.
Sluit de projector direct op een digitale camera of USBopslagapparaat aan.
• Zorg dat u bij het aansluiten van een USB-compatibele harde
schijf de bijbehorende netadapter van de schijf gebruikt.
De indicatielampjes aflezen
De kleuren van een brandend USB-lampje duiden op de volgende status
van het op de projector aangesloten USB-apparaat.
IndicatielampjesStatus
(oranje)Er is een USB-apparaat aangesloten.
(groen)Er wordt een dia show afgespeeld van afbeeldingen
op het aangesloten apparaat.
Er is geen USB-apparaat aangesloten.
85
: Brandt : Uit
USB-kabel
Naar
USB-poort van digitale camera
Naar USB-poort
(Type A)
USB-apparaat uitnemen
Wanneer u klaar bent met projecteren, gebruikt u de volgende procedure
om USB-apparaten uit de projector te nemen.
Procedure
A
B
Schakel de digitale camera of het USB-apparaat uit.
Neem het uit de USB-poort (Type A) van de
projector.
SD-kaart insteken en uitnemen (alleen EB-W6)
86
U kunt afbeeldingen vanaf een ingebrachte SD-kaart of SDHC (SD
High Capacity)-kaart projecteren in Dia show.s pag.96
We noemen ze hierna SD-kaarten.
Hieronder vindt u uitleg over het insteken en uitnemen van SDkaarten.
Insteken van een SD-kaart
Let op
Steek een SD-kaart in de goede richting in. Het inbrengen van een
kaart in de verkeerde richting kan storingen of schade veroorzaken.
Procedure
Steek de SD-kaart in de kaartsleuf met de voorkant aan de
bovenzijde.
Druk de kaart goed aan zover als mogelijk.
SD-kaartlampje aflezen
De toegangsstatus van de SD-kaart wordt aangegeven met een brandend
of knipperend lampje.
: Knippert : Brandt : Uit
LampjeStatus
Er worden gegevens van de SD-kaart gelezen.
De SD-kaart is stand-by.
De SD-kaart wordt niet gebruikt.
SD-kaart
(in de winkel verkrijgbaar)
SD-kaart insteken en uitnemen (alleen EB-W6)
Uitnemen van een SD-kaart
Let op
Neem de kaart niet uit terwijl het toegangslampje knippert. U zou
de kaart of de projector kunnen beschadigen.
Procedure
87
A
B
Druk licht op de SD-kaart.
De SD-kaart wordt uitgeworpen.
SD-kaartlampje
Pak de SD-kaart en trek hem recht naar buiten.
Projecteren via een USB-kabel (USB Display)
De projector kan computerbeelden projecteren wanneer deze met de
meegeleverde USB-kabel op een Windows-computer wordt aangesloten.
Deze functie heet USB Display. Computerbeelden worden snel
geprojecteerd door simpelweg een USB-kabel aan te sluiten.
Sluit als volgt aan (voor EB-W6)
Procedure
Let op
Gebruik geen USB-hub voor de aansluiting: sluit de projector
rechtstreeks op de computer aan.
88
Schakel de computer in.
Sluit de meegeleverde USB-kabel aan.
Sluit ook een audiokabel (in de winkel verkrijgbaar) aan als u
geluid via de luidspreker van de projector wilt weergeven.
s "De eerste keer aansluiten" pag.90
s "Vanaf de tweede keer" pag.91
Open de schuifklep schuifklep voor het dempen van
audio en video.
Schakel de
projector in.
Op het
bedieningspaneel
Piep!
Op de
afstandsbediening
Sluit de (meegeleverde) voedingskabel aan.
Projecteren via een USB-kabel (USB Display)
Sluit als volgt aan (voor EB-X6/S6)
Procedure
89
Schakel de computer in.
Sluit de meegeleverde USB-kabel aan.
Sluit ook een audiokabel (in de winkel verkrijgbaar) aan als u
geluid via de luidspreker van de projector wilt weergeven.
s "De eerste keer aansluiten" pag.90
s "Vanaf de tweede keer" pag.91
Open de schuifklep schuifklep voor het dempen van audio
en video.
Schakel de projector in.
Piep!
Op de
Op het bedieningspaneel
afstandsbediening
Sluit de (meegeleverde)
voedingskabel aan.
EB-X6
EB-S6
Projecteren via een USB-kabel (USB Display)
90
f De eerste keer aansluiten
Als u Windows 2000 gebruikt, dubbelklik dan op "Deze computer" "EPSON_PJ_UD" - "EMP_UDSE.EXE", op uw computer.
A
B
De installatie van de driver wordt automatisch
gestart.
Wanneer u een computer met Windows 2000 gebruikt met de
rechten van een gewone gebruiker, wordt mogelijk een Windowsfoutmelding weergegeven en lukt de installatie niet. Werk Windows
in dat geval bij met de nieuwste updates en sluit nogmaals aan.
Neem contact op met het dichtstbijzijnde adres in de
. s
Ondersteuningsgids
Selecteer "Akkoord".
U kunt USB Display niet uitvoeren als de driver niet is
geïnstalleerd. Vergeet niet "Akkoord" te selecteren. Klik op "Niet
akkoord" als u de installatie wilt annuleren.
Adressenlijst Epson Projector
Service- en
C
q
Het computerbeeld wordt geprojecteerd.
Het kan een ogenblik duren voordat het beeld van de computer
wordt geprojecteerd. Zolang u geen beeld ziet, moet u de
apparatuur gewoon laten staan en afwachten; maak de USB-kabel
niet los en zet de projector niet uit.
• Indien geen beelden worden geprojecteerd, klikt u op
"Alle programma's" - "EPSON Projector" - "EPSON
USB Display" - "EPSON USB Display Vx.x".
• Als niet automatisch wordt geïnstalleerd, dubbelklikt u op
"EMP_UDSE.EXE" onder "Deze computer" "EPSON_PJ_UD".
• Als u de driver wilt verwijderen, klikt u op "Wijzigen/
verwijderen" onder "Start" - "Configuratiescherm" "Een programma toevoegen of verwijderen" - "EPSON
USB Display".
• Losmaken
U kunt de USB-kabel gewoon uit de projector trekken. U
hoeft de functie "Hardware veilig verwijderen" van
Windows niet te gebruiken.
Projecteren via een USB-kabel (USB Display)
f Vanaf de tweede keer
Het computerbeeld wordt geprojecteerd.
Het kan een ogenblik duren voordat het beeld van de computer wordt
geprojecteerd. Laat de apparatuur dan even met rust.
91
USB-kabel aansluiten
92
Verbind de USB-poort van de computer met de USB-poort (Type B)
achterop de projector met een geleverde USB-kabel om andere
functies dan die van USB Display te gebruiken. Raadpleeg de
aangegeven pagina's voor de gebruiksmethode. Verder kunnen deze
functies niet tegelijk met USB Display worden gebruikt.
• Blader omhoog en omlaag door de pagina's met de knoppen [Page]
(+)/(-) op de afstandsbediening. s pag.92
• Muisaanwijzer met de afstandsbediening besturen. s pag.93
• Bediening door het sturen van commando's van de computer naar
projector. s pag.106
Pagina omhoog/omlaag met de afstandsbediening
Als de computer niet in de buurt is wanneer u een afbeelding van een
computerscherm projecteert, kunt u met de geleverde afstandsbediening
omhoog en omlaag bladeren.
Procedure
A
B
Sluit de computer met USB-kabel op de projector
aan.
EB-W6s pag.88
EB-X6/S6 s pag.89
Stel "Uitgebreid" - "USB Type B" in op "Pagina
omh./oml." in het configuratiemenu.
• Gebruikt u USB Display, stel dan "Uitgebreid" - "USB Type B"
in op "USB Display" in het configuratiemenu. s pag.88
• Het is niet mogelijk om de functie Pagina omhoog/omlaag
tegelijkertijd met de draadloze muisfunctie te gebruiken.
s pag.93
Naar USB-
poort
USB-kabel
Naar USB-poort
(Type B)
Compatibele computer
Windows 98/98SE/2000/Me/XP Home Edition/XP Professional
Vista Home Basic/Vista Home Premium/Vista Business/Vista Enterprise/Vista
Ultimate
Mac OS X 10.3 tot 10.5
USB-kabel aansluiten
93
Gebruiksvoorbeeld: wanneer u een diashow in PowerPoint weergeeft,
worden de vorige en volgende dia's als volgt
weergegeven.
Om de vorige/volgende dia in PowerPoint weer te geven
Naar vorige dia
Naar volgende dia
EB-W6
Naar vorige dia
Naar volgende dia
EB-X6/S6
Muisaanwijzer met de afstandsbediening besturen
(draadloze muisfunctie)
De geleverde afstandsbediening beschikt over een besturingsfunctie voor
de muisaanwijzer. Deze functie heet draadloze muisfunctie.
U kunt deze functie gebruiken indien de huidige ingangsbron de computer
of HDMI (alleen EB-W6) is.
• Tijdens het gebruik van USB Display kunt u de draadloze
q
Procedure
A
muisfunctie niet gebruiken.
• Het is niet mogelijk om de draadloze muisfunctie en de
functie Pagina omhoog/omlaag tegelijkertijd te gebruiken.
Sluit de computer met USB-kabel op de projector
aan.
EB-W6s pag.88
EB-X6/S6 s pag.89
B
Windows 98/98SE/2000/Me/XP Home Edition/XP Professional
Vista Home Basic/Vista Home Premium/Vista Business/Vista Enterprise/Vista
Ultimate
Mac OS X 10.3 tot 10.5
Stel "Uitgebreid" - "USB Type B" in op "Draadloze
muis" in het configuratiemenu.
Compatibele computer
USB-kabel aansluiten
• Afhankelijk van uw versie van het Windows- of
q
Na aansluiting kunt u de muisaanwijzer op de volgende manieren
gebruiken.
Macintosh-besturingssysteem, kunt u de draadloze
muisfunctie mogelijk niet gebruiken.
• Wellicht moet u instellingen aan de kant van de computer
wijzigen om de muis te kunnen gebruiken. Raadpleeg de
bij de computer geleverde documentatie voor
uitgebreidere informatie.
94
f Draadloze muisbediening (alleen EB-W6)
Muisaanwijzer verplaatsenMuisklikbediening
LinkerklikRechterklik
Dubbelklik: Druk snel tweemaal
op de knop.
Slepen en neerzetten
(1) Houd [Enter] ingedrukt en druk op
[] om te slepen.
(2) Laat [Enter] los op het punt waar
uw wilt neerzetten.
USB-kabel aansluiten
f Draadloze muisbediening (alleen EB-X6/S6)
Muisaanwijzer verplaatsenMuisklikbediening
LinkerklikRechterklik
Dubbelklik: Druk snel tweemaal
op de knop.
Slepen en neerzetten
q
95
• Zijn de linker- en rechtermuisknoppen op uw computer
omgekeerd ingesteld, dan vindt de besturing via de
afstandsbediening ook omgekeerd plaats.
• Tijdens het gebruik van de volgende functies kunt u de
draadloze muisfunctie niet gebruiken.
- Het configuratiemenu gebruiken
- Het helpmenu gebruiken
- E-Zoom gebruiken
- Een gebruikerslogo opnemen
- Het volume aanpassen
(1) Houd [Enter] ingedrukt en druk op
[] om te slepen.
(2) Laat [Enter] los op het punt waar
uw wilt neerzetten.
Diashow gebruiken (alleen EB-W6)
96
U kunt presentaties geven door de projector op een digitale camera,
USB-opslagapparaat of SD-kaart aan te sluiten. De beeldbestanden
die op deze apparaten zijn opgeslagen, kunnen rechtstreeks
geprojecteerd worden. Dit maakt projectie heel eenvoudig, omdat u
geen computer hoeft aan te sluiten.
Beeldbestanden die in een diashow kunnen worden
geprojecteerd
De volgende beeldbestanden kunnen in een diashow worden
geprojecteerd.
Soort
Alleen
stilstaande
beelden
• Het is niet mogelijk om USB-opslagapparaten met een
q
• Door de kenmerken van JPEG-bestanden kan het zijn dat
• Filmbestanden kunnen niet worden geprojecteerd.
Bestandstype
(extensie)
.jpgMoeten JPEG-bestanden zijn die de Exif-
standaard ondersteunen.
Afbeeldingen met een hogere resolutie dan
8176 x 6144 kunnen niet worden
geprojecteerd.
Het horizontale/verticale aantal pixels van
de afbeelding moet een veelvoud van 8 zijn.
beveiligingsfunctie te gebruiken.
afbeeldingen met een hoge compressiefactor niet goed
worden geprojecteerd.
Opmerking
Basisbediening voor diashow
Hierna volgt de basisbedieningswijze voor een diashow.
De volgende handelingen worden allemaal met de gebruiksaanwijzing
uitgevoerd. De knopbenamingen verwijzen dus naar de knoppen op de
afstandsbediening.
f Diashow starten
Procedure
De dia show start automatisch wanneer een USBopslagapparaat of SD-kaart op de projector wordt
aangesloten.
Raadpleeg de volgende informatie voor de aansluiting van een USBopslagapparaat of SD-kaart.
USB-opslagapparaat aansluiten: s pag.85
SD-kaart aansluiten: s pag.86
Tijdens het projecteren van beelden van een andere bron,
q
zal de projector overschakelen naar het apparaat dat u
aansluit zodra u op de knop [Slideshow] drukt.
Diashow gebruiken (alleen EB-W6)
97
f Diashow afsluiten
Procedure
U sluit een dia show af door het aangesloten USBopslagapparaat of de SD-kaart uit te nemen.
Raadpleeg de volgende informatie voor het uitnemen van een USBopslagapparaat of SD-kaart.
USB-opslagapparaat uitnemen: s pag.85
SD-kaart uitnemen: s pag.87
f Bladerscherm diashow
Het volgende scherm wordt weergeven bij de start van de diashow. Dit
scherm wordt het bladerscherm voor bestanden genoemd.
Als meerdere opslagapparaten op de projector zijn aangesloten, wordt het
volgende stationselectiescherm weergegeven waarop pictogrammen de
soort geheugen aangeven. Druk in dit geval op de knop [], selecteer
het station waarvan u de inhoud wilt weergeven en druk op de knop
[Enter].
Er kunnen tot 5 opslagapparaten tegelijk worden
q
aangesloten: 1 SD-kaart en 4 USB-opslagapparaten.
Diashow gebruiken (alleen EB-W6)
e
e
98
Hieronder volgt uitleg over het bladerscherm voor bestanden.
Statusweergave
Bedieningspan
el (boven)
Scherm
Inhoud
Bedieningspan
el (onder)
Bedieningsaanwijzi
ngen
In de volgende tabel vindt u uitleg over elk menu-item en de inhoud van
het bladerscherm bestanden en hoe het werkt als ze worden geselecteerd
en geaccepteerd met de knop [Enter].
ItemnaamFunctie
StatusweergaveHiermee controleert u het station, de map, de huidige
weergegeven pagina en het totaal aantal pagina's.
Bedieningspaneel
(boven)
Trg nr bov.: U gaat naar een bestand van een
niveau hoger.
Vorige pagina: Geeft de vorige pagina weer indien
er een vorige pagina is.
Station selecteren: U gaat naar een
stationselectiescherm.
ItemnaamFunctie
Scherm InhoudGeeft mappen en miniaturen van beeldbestanden weer.
• Druk op de []-knop en selecteer een map of een
miniatuur van een beeldbestand. De geselecteerde map
of het beeldbestand krijgt een gekleurde rand (cursor).
• Het scherm inhoud geeft meerdere pagina's weer
afhankelijk van het aantal mappen en beeldbestanden.
• Als u een beeldbestand selecteert en op de knop [Enter]
drukt, wordt het geselecteerde beeldbestand
weergegeven.
• Als u een map selecteert en op de knop [Enter] drukt,
wordt de inhoud van de map weergegeven.
• Als u het pictogram "Trg nr bov." selecteert en op de
knop [Enter] drukt, wordt de inhoud van de map die
een niveau hoger ligt weergegeven. Bij de weergave
van een map op het hoogste niveau, wordt dit
pictogram niet weergegeven.
• JPEG-afbeeldingen, die niet als miniatuur kunnen
worden weergegeven, worden met het afgebeelde
pictogram weergegeven.
Bedieningspaneel
(onder)
Bedieningsaanwijzi
ngen
Optie: Geeft het optiescherm weer.
s pag.101
Volgende pagina: Geeft de volgende pagina weer
indien er een volgende pagina is.
Dia show: Start de diashow.
Bedieningsaanwijzingen verschijnen naar gelang het
geselecteerde item. Zijn met de betreffende knop te
bedienen.
Als de inhoud meerdere pagina's beslaat, wissel dan van
q
paginaweergave door op [Page] (+) / (-) te drukken.
Diashow gebruiken (alleen EB-W6)
99
f Afzonderlijke afbeeldingen afspelen
Procedure
A
Druk op de []-knop en plaats de cursor op het
beeldbestand dat u wilt projecteren.
B
q
Druk op de [Enter]-knop.
Het geselecteerde bestand wordt afgespeeld.
• Plaats de cursor op het beeldbestand, druk op de [Esc]knop en het volgende submenu wordt weergegeven. In
deze situatie kunt u het beeldbestand ook afspelen door op
de [Enter]-knop te drukken.
• Druk tijdens het afspelen op de []-knop om van
beeldbestand te wisselen.
Diashow gebruiken (alleen EB-W6)
f Diashow uitvoeren
U kunt beeldbestanden in een map een voor een op volgorde afspelen.
Deze functie heet diashow. Voer diashow op de volgende wijze uit.
Hieronder wordt uitgelegd hoe u een diashow kunt uitvoeren op het
scherm inhoud dat wordt weergegeven.
Procedure
A
Geef op het bladerscherm voor bestanden de map
weer waarmee u een diashow wilt uitvoeren.
q
100
• Als u een diashow met een bepaald beeldbestand wilt
starten, speel het bestand dan af en druk op de knop
[Enter].
• Als u een diashow van beeldbestanden in een bepaalde
map wilt afspelen, plaats de cursor dan op de map in het
bladerscherm en druk op de knop [Esc]. Selecteer "Dia
show" in het weergegeven submenu en druk op de knop
[Enter].
B
C
Druk op de []-knop en plaats de cursor op "Dia
show" op het bedieningspaneel (onder).
Druk op de [Enter]-knop.
De diashow wordt uitgevoerd en de afbeeldingen in de map worden
een voor een op volgorde geprojecteerd.
Als de laatste afbeelding van de diashow is geprojecteerd, wordt
automatisch het bladerscherm bestanden weer weergegeven. Als
"Continu afspelen" op het optiescherm op "Aan" is ingesteld,
wordt de diashow automatisch herhaald. s pag.101
• U kunt zaken instellen als het herhalen van de projectie
en het toevoegen van overgangseffecten tussen
afbeeldingen. Om afbeeldingen automatisch te laten
afwisselen tijdens het uitvoeren van een diashow, stelt u de
wisseltijd in het optiemenu op een andere waarde dan
"Nee" in. (Als de wisseltijd op "Nee" staat ingesteld, moet
s
u handmatig van dia's wisselen.)
pag.101
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
