Kullanıcı Kılavuzu

1

Bu Kılavuzda Kullanılan İşaretler

f Güvenlik Gösterimleri

Projektörü güvenli ve doğru bir şekilde kullanabilmeniz amacıyla, kullanıcıya ve diğerlerine verilebilecek muhtemel zararları ve mallara verilebilecek hasarı
belirtmek için dokümantasyonda ve projektör üzerinde semboller bulunmaktadır.
Gösterimler ve anlamları aşağıdaki şekildedir. Kılavuzu okumadan önce bunları doğru şekilde anladığınızdan emin olun.

2

Uyarı

Dikkat

f Genel Bilgi Gösterimleri

Dikkat

q

s

g

Prosedür

[ (Ad) ]

"(Menü Adı)"

Bu sembol, belirtilenlere uyulmadığı veya yeterli dikkat gösterilmediği taktirde ortaya çıkabilecek ölüm veya ciddi
yaralanma ihtimalini belirtir.

Bu sembol, belirtilenlere uyulmadığı veya yeterli dikkat gösterilmediği taktirde ortaya çıkabilecek yaralanma veya cihaza
verilebilecek hasar ihtimalini belirtir.

Yeterince dikkat edilmediğinde hasar veya yaralanmalara yol açabilecek prosedürleri belirtir.

Bir konu başlığı ile ilgili bilinmesi yararlı olabilecek ek bilgileri ve noktaları belirtir.

Bir konu başlığı ile ilgili ayrıntılı bilginin bulunduğu sayfayı belirtir.
Bu sembolün önünde yer alan altı çizili sözcük veya sözcüklerin açıklamasının terminoloji sözlüğünde yer aldığını işaret

eder. "Ekler" başlığındaki "Sözlük" bölümüne bakın. s s.98
Kullanım yöntemleri ve işlem sırasını belirtir.

Belirtilen prosedürün numaralanmış adımlar sırasıyla izlenerek yapılması gerekmektedir.
Uzaktan kumanda veya kontrol panelindeki düğmelerin adını belirtir.

Örnek: [Esc] düğmesi
Konfigürasyon menü öğelerini belirtir.

Örnek: "Görüntü" - "Parlaklık"

Íçindekiler

3

Projektör Özellikleri....................................................................................5

Parça Adları ve İşlevleri.............................................................................6

Ön/Üst.......... ... ... ... .... ... ... ... ....................................... ... ... .... ... ... ... .... ...................6

Arka (sadece EB-W6) ..........................................................................................7

Arka (sadece EB-X6/S6)......................................................................................8

Kontrol paneli (sadece EB-W6/X6) ......................................................................9

Kontrol paneli (sadece EB-S6)...........................................................................10

Uzaktan Kumanda (sadece EB-W6)..................................................................11

Uzaktan Kumanda (sadece EB-X6/S6)..............................................................13

Taban.................................................................................................................15

Kullanışlı İşlevler

Yansıtılan Görüntünün Değiştirilmesi....................................................17

Giriş Sinyalinin Otomatik Algılanması ile Geçiş Yapma (Kaynak Arama)..........17

Uzaktan Kumanda ile Doğrudan Geçiş Yapma (sadece EB-W6) ..................... .18

Yansıtmayı İyileştirme İşlevleri ...............................................................19

Yansıtma Kalitesini Seçme (Renk Modunu Seçme) ..........................................19

Otomatik İris Ayarı.............................................................................................21

Görüntü ve Sesi Geçici Olarak Saklama (A/V Sessiz)................................... ... .22

Görüntüyü Dondurma (Dondur) .........................................................................23

En/Boy Oranını Değiştirme ................................................................................24

Görüntünün Bir Parçasını Büyütme (E-Zoom) ...................................................29

Güvenlik İşlevleri......................................................................................31

Kullanıcı Yönetimi (Parola Koruması)................................................................31

Çalışmayı Kısıtlama (İşletim Kilidi).....................................................................34

Hırsızlık Önleyici Kilit..........................................................................................35

Konfigürasyon Menüsü

Konfigürasyon Menüsünü Kullanma (EB-W6 için)................................37

Konfigürasyon Menüsünü Kullanma (EB-X6 için).................................38

Konfigürasyon Menüsünü Kullanma (EB-S6 için).................................39

İşlev Listesi...............................................................................................40

Görüntü menüsü ........................................................ ... .....................................40

Sinyal menüsü....................................................................................................41

Ayarlar Menüsü..................................................................................................43

Genişletilmiş Menüsü....... ... ... .... ... .....................................................................44

Bilgiler Menüsü (Yalnızca Ekran).......................................................................46

Sıfırlama Menüsü...............................................................................................47

Sorun Giderme

Yardım İşlevinin Kullanılması .................................................................49

Sorun Çözme............................................................................................51

Göstergeleri Okuma...........................................................................................51

Göstergeler Yardımcı Olmazsa ......................................................................... 55

Ekler

Kurulum Yöntemleri.................................................................................64

Temizleme.................................................................................................65

Projektör Yüzeyinin Temizlenmesi..................................................................... 65

Merceğin Temizlenmesi............................... ... .... ... ... ......................................... 65

Hava Filtresi ve Hava Giriş Fanının Temizlenmesi............................................ 65

Sarf Malzemelerinin Değiştirilmesi.........................................................66

Uzaktan Kumanda Pillerinin Değiştirilmesi....................................................... 66

Lambanın Değiştirilmesi .................................................................................... 67

Hava Filtresinin Değiştirilmesi............................................................................ 71

Kullanıcı Logosu Kaydetme....................................................................72

Ekran Boyutu ve Mesafesi.......................................................................75

EB-W6 ............................................................................................................... 75

EB-X6 ................................................................................................................ 76

EB-S6 ................................................................................................................ 77

Harici Ekipmana Bağlama.......................................................................78

Harici bir Monitöre Bağlama (sadece EB-X6/S6)................ ... ... ... .... .................. 78

USB Aygıtının Bağlanması ve Çıkarılması (sadece EB-W6).................79

USB Aygıtının Bağlanması................................................................................ 79

Göstergelerin Okunması....................................................................................79

USB Aygıtının Çıkarılması.................................................................................79

SD Kartın Takılması ve Çıkarılması (sadece EB-W6)............................80

SD Kartın Takılması........................................................................................... 80

SD Kart Erişim Lambasının Okunması.............................................................. 80

SD Kartın Çıkarılması........................................................................................ 81

Yansıtmak için USB Kablosuyla Bağlama (USB Display) ....................82

Bağlantının Yapılması (EB-W6 için) .................................................................. 82

Bağlantının Yapılması (EB-X6/S6 için).............................................................. 83

USB Kablosu bağlama.............................................................................86

Uzaktan Kumanda ile Önceki/Sonraki Sayfaya Geçiş....................................... 86

Fare İmlecinin Uzaktan Kumanda ile Kontrol Edilmesi

(Kablosuz Fare işlevi)........................................................................................ 87

Íçindekiler

Slayt Gösterisi Kullanımı (sadece EB-W6).............................................90

Slayt Gösterisi Şeklinde Yansıtılabilen Görüntü Dosyalar ı................................90

Temel Slayt Gösterisi İşlemleri...........................................................................90

Görüntü Dosyası Gösterimi ve Slayt Gösterisinin Ayarlanması.........................95

İsteğe Bağlı Aksesuar ve Sarf Malzemeleri............................................97

Sözlük........................................................................................................98

ESC/VP21 Komutları...............................................................................100

Komut Listesi....................................................................................................100

Kablo Yerleşimleri............................................................................................100

USB Kablosu Bağlantı Ayarı............................................................................101

Desteklenen Monitör Ekranları Listesi .................................................102

EB-W6..............................................................................................................102

EB-X6...............................................................................................................105

EB-S6...............................................................................................................107

Teknik Özellikler.....................................................................................109

Teknik Özellikler...............................................................................................109

Verilen Yazılımın İşletim Gereksinimleri...........................................................111

Görünüm .................................................................................................112

Dizin.........................................................................................................113

4

Projektör Özellikleri

Kullanım kolaylığı

f A/V sessiz slayt, projeksiyonu ve saklamayı kolaylaştırır

Açık sunumları daha da kolaylaştıran
A/V sessiz slaytı açarak ve kapayarak
projeksiyonu kolaylıkla durdurabilir
ve devam edebilirsiniz.

f

Tek ayaklı tasarımı ile zor dengeleme ayarı yapmanıza gerek yok

Yükseklik ayarını tek elinizle
kolaylıkla yapabilirsiniz.

sHızlı Başlangıç Kılavuzu

Yansıtmak için USB kablosuyla bağlama (USB Display)

f

Windows işletim sistemli bir
bilgisayarı USB kablosuyla
bağlayarak bilgisayar ekranında
bulunanları yansıtabilirsiniz.

sHızlı Başlangıç Kılavuzu

Bilgisayar kullanmadan USB depolama aygıtı veya SD karttan

f

görüntülerin yansıtılması (sadece EB-W6)

USB depolama aygıtını veya SD kartı projektöre bağlayarak dijital
fotoğraf makinesi ve benzeri cihazlarla çekilmiş JPEG formatındaki
görüntüleri slayt gösterisi şeklinde yansıtabilirsiniz. Bilgisayar
bağlamayı gerektirmediğinden bu yöntem yansıtmayı kolaylaştırır.

s s.90

Geliştirilmiş güvenlik işlevleri

f

Kullanıcıları kısıtlamak ve yönetmek için Parola Koruma

Bir parola koyarak projektörü kullananları kısıtlayabilirsiniz. s s.31

f

İşletim Kilidi kontrol paneli üzerindeki tuşların kullanımını kısıtlar.

Kişilerin, projektör ayarlarını izinsiz değiştirmesini önleyebilirsiniz.

s s.34

f

Çeşitli hırsızlık önleyici aygıtlarla donatılmıştır

Projektör, aşağıdaki güvenlik aygıtları ile donatılmıştır. s s.35

• Güvenlik yuvası

• Güvenlik kablosu montaj noktası

Kullanımı kolay

f Doğrudan güç Açık/Kapalı

Konferans odası gibi gücün merkezi olarak idare edildiği yerlerde,
projektörün bağlı bulunduğu güç kaynağı açılıp kapatıldığında projektör,
güç otomatik olarak açılıp kapatılacak şekilde ayarlanabilir.

5

Bu sayfadaki resimler EB-W6’ya aittir.

Soğuması için beklemek gerekmez

f

Projektörü kapattıktan sonra, projektör güç kablosunu projektörün
soğumasını beklemeden çıkarabilirsiniz.

Parça Adları ve İşlevleri

6

Ön/Üst

A

B

C

Ad İşlev

Kontrol paneli s s.9

A

Lamba kapağı Projektör lambasını değiştireceğiniz zaman bu

B

kapağı açın. s s.68

Hava çıkış fanı

C

Dikkat

Hava çıkış fanının yanına içeri kaçabilecek
veya ısıdan etkilenebilecek nesnele r ko ymayın
ve projektör çalışırken yüzünüzü veya ellerinizi
hava çıkış fanına yaklaştırmayın.

K

J
I
H

G

F
E
D

Ad İşlev

Ayarlanabilir ön

D

ayak

Ayak ayarlama

E

kolu

A/V sessiz slayt Lensi korumak için projektör kullanılmadığında

F

Kumanda alıcısı Uzaktan kumanda sinyallerini alır. s Hızlı

G

Odaklama halkası Görüntü odağını ayarlar. s Hızlı Başlangıç

H

Zoom halkası

I

(sadece EB-W6/
X6)

A/V sessiz slayt

J

düğmesi
Güvenlik yuvası

K

(j)

Projektör, masa gibi bir yüzeye
yerleştirildiğinde yansıtılan görüntünün
konumunu genişletin ve ayarlayın. s Hızlı

Başlangıç Kılavuzu

Ön ayağı açmak veya toplamak için ayak
kolunu dışarı doğru çekin. s Hızlı Başlangıç

Kılavuzu

bu kapağı kaydırarak kapatın. Projeksiyon
sırasında bu kapak kapatıldığında görüntü ve
ses saklanır (A/V Sessiz). s Hızlı Başlangıç

Kılavuzu, s.22

Başlangıç Kılavuzu

Kılavuzu
Görüntü boyutunu ayarlar. s Hızlı Başlangıç

Kılavuzu

A/V sessiz slaytı açmak ve kapamak için
düğmeyi kaydırın.

Güvenlik yuvası, Kensington tarafından
üretilen Microsaver Security System ile
uyumludur. s s.35

Parça Adları ve İşlevleri

7

Arka (sadece EB-W6)

KJI

FHGA

BC

Ad İşlev

SD Kart Erişim

A

Lambası
Hoparlör

B

Güç girişi

C

Kumanda alıcısı Uzaktan kumanda sinyallerini alır. s Hızlı

D

HDMI giriş

E

bağlantı noktası

Bilgisayar giriş

F

bağlantı noktası

SD kart erişim durumunu gösterir. s s.80

Güç kablosu bağlanır. s Hızlı Başlangıç

Kılavuzu

Başlangıç Kılavuzu

Bilgisayar veya HDMI uyumlu video
kaynaklarından alınan sinyaller için. s Hızlı

Başlangıç Kılavuzu

Bilgisayardan gelen video sinyalleri ve diğer
video kaynaklarından gelen bileşen video
sinyalleri.

E

D

g

Ad İşlev

S-Video giriş

G

bağlantı noktası
Video giriş

bağlantı noktası
Ses giriş bağlantı

noktası

USB bağlantı

H

noktası (Tip B)

USB bağlantı

I

noktası (Tip A)

USB göstergesi Yanıp sönerek veya yanık kalarak USB

J

SD kart yuvası Bir SD kart takarak saklı görüntü dosyasını

K

Video kaynaklarından gönderilen S-videog
sinyalleri için.

Video kaynaklarından gönderilen bileşik
videog sinyalleri için.

Yansıtmak istediğiniz ekipmanın ses çıkış
bağlantı noktasına bağlanır ve ses girişi sağlar.

s Hızlı Başlangıç Kılavuzu

USB kablosuyla bilgisayar bağlayıp bağlantı
ayarlarını yaparak bir takım işlevleri
kullanabilirsiniz.

• Bilgisayardan görüntü yansıtmak için USB
kablosuyla bilgisayarı bağlayın. s s.82

• Uzaktan kumandayı kullanarak Önceki/
Sonraki sayfaya geçebilir, fare imlecini
işletebilirsiniz. Bu bağlantı noktasını ayrıca
projektörü bilgisayardan kontrol etmek için
kullanabilirsiniz. s s.86

Aygıtta saklı görüntülerden oluşan bir slayt
gösterisi yansıtmak için dijital fotoğraf makinesi
veya USB depolama aygıtını bağlayın.

s s.79, 90

bağlantı noktasının (A tipi) durumunu gösterir.

s s.79

slayt gösterisi şeklinde yansıtın. s s.80, 90

Parça Adları ve İşlevleri

8

Arka (sadece EB-X6/S6)

A

G

F

B

Ad İşlev

Kumanda alıcısı Uzaktan kumanda sinyallerini alır. s Hızlı

A

Başlangıç Kılavuzu

Hoparlör

B
C

Güç girişi

Güç kablosu bağlanır. s Hızlı Başlangıç
Kılavuzu

DE

C

Ad İşlev

Bilgisayar giriş

E

bağlantı noktası

S-Video giriş

F

bağlantı noktası
Video giriş

bağlantı noktası
Ses giriş bağlantı

noktası

USB bağlantı

G

noktası (Tip B)

Bilgisayardan gelen video sinyalleri ve diğer
video kaynaklarından gelen bileşen video
sinyalleri.

Video kaynaklarından gönderilen S-videog
sinyalleri için.

Video kaynaklarından gönderilen bileşik
videog sinyalleri için.

Yansıtmak istediğiniz ekipmanın ses çıkış
bağlantı noktasına bağlanır ve ses girişi sağlar.

s Hızlı Başlangıç Kılavuzu

USB kablosuyla bilgisayar bağlayıp bağlantı
ayarlarını yaparak bir takım işlevleri
kullanabilirsiniz.

• Bilgisayardan görüntü yansıtmak için USB
kablosuyla bilgisayarı bağlayın. s s.82

• Uzaktan kumandayı kullanarak Önceki/
Sonraki sayfaya geçebilir, fare imlecini
işletebilirsiniz. Bu bağlantı noktasını ayrıca
projektörü bilgisayardan kontrol etmek için
kullanabilirsiniz. s s.86

g

Monitör Çıkış

D

bağlantı noktası

Harici bir monitöre olan Bilgisayar gi riş bağlantı
noktasına bağlı bilgisayardan görüntü sinyali

gönderir. Bu özellik, bileşen video
ya da Bilgisayar1 giriş bağlantı noktası
haricinde herhangi bir bağlantı noktasına
gönderilen diğer sinyaller için kullanılmaz.

g sinyalleri

Parça Adları ve İşlevleri

9

Kontrol paneli (sadece EB-W6/X6)

H

B

Ad İşlev

[t] düğmesi

A

Durum

B

göstergeleri

[Source Search]

C

düğmesi

A

C

Projektörün gücünü açar veya kapatır. s Hızlı
Başlangıç Kılavuzu

Göstergelerin rengi ve yanıp sönmeleri veya
sürekli yanmaları projektör durumunu belirtir.

s s.51

Projektöre bağlı olan ve bir görüntü gönderen
bir sonraki giriş kaynağını seçer. s s.17

Ad İşlev

[v] [w]

E

düğmeleri

GI

[Help] düğmesi Sorun oluştuğunda yapmanız gerekeni

F

[Esc] düğmesi Geçerli işlevi durdurur.

G

FED

[a] [b] düğmeleri Sesi ayarlamak için basın.

H

[Menu] düğmesi Konfigürasyon menüsünü görüntüler ve

I

Ekran yerleşimi distorsiyonunu düzeltir.
Konfigürasyon menüsü veya yardım ekranı
görüntülenirken basıldığında bu düğmeler
menü öğeleri ve ayar değerlerini seçer.
s Hızlı Başlangıç Kılavuzu, EB-W6 s s.37,
EB-X6 s s.38

gösteren yardım ekranını görüntüler ve kapatır.

s s.49

Konfigürasyon menüsü görüntülenirken bu
düğmeye basıldığında bir önceki menü
seviyesine döner.
EB-W6 s s.37, EB-X6 s s.38

Konfigürasyon menüsü veya yardım ekranı
görüntülenirken basıldığında bu düğmeler
menü öğeleri ve ayar değerlerini seçer.
s Hızlı Başlangıç Kılavuzu, EB-W6 s s.37,
EB-X6 s s.38

kapatır.
EB-W6 s s.37, EB-X6 s s.38

[Enter] düğmesi Bilgisayar sinyali görüntüleri yansıtıldığı sırada

D

basıldığında en iyi görüntü için izleme,
senkronizasyon ve konum otomatik olarak
ayarlanır.
Konfigürasyon menüsü veya yardım ekranı
görüntülendiğinde mevcut seçimi kabul eder ve
bu seçime girer ve bir sonraki seviyeye geçer.
EB-W6 s s.37, EB-X6 s s.38

Parça Adları ve İşlevleri

10

Kontrol paneli (sadece EB-S6)

A

B

Ad İşlev

[t] düğmesi

A

Durum

B

göstergeleri

[Source Search]

C

düğmesi

C

Projektörün gücünü açar veya kapatır. s Hızlı
Başlangıç Kılavuzu

Göstergelerin rengi ve yanıp sönmeleri veya
sürekli yanmaları projektör durumunu belirtir.

s s.51

Projektöre bağlı olan ve bir görüntü gönderen
bir sonraki giriş kaynağını seçer. s s.17

H

Ad İşlev

[v] [w]

E

düğmeleri

GI

[Help] düğmesi Sorun oluştuğunda yapmanız gerekeni

F

[Esc] düğmesi Geçerli işlevi durdurur.

G

[Wide] [Tele]

H

FED

düğmeleri

[Menu] düğmesi Konfigürasyon menüsünü görüntüler ve

I

Ekran yerleşimi distorsiyonunu düzeltir.
Konfigürasyon menüsü veya yardım ekranı
görüntülenirken basıldığında bu düğmeler
menü öğeleri ve ayar değerlerini seçer.
s Hızlı Başlangıç Kılavuzu, s.39

gösteren yardım ekranını görüntüler ve kapatır.

s s.49

Konfigürasyon menüsü görüntülenirken bu
düğmeye basıldığında bir önceki menü
seviyesine döner. s s.39

Tele/Geniş ayarını yapmak için basın.
Yansıtılan görüntünün boyutunu küçültmek için
[Tele] düğmesine, büyütmek için [Wide]
düğmesine basın.
Konfigürasyon menüsü veya yardım ekranı
görüntülenirken basıldığında bu düğmeler
menü öğeleri ve ayar değerlerini seçer.
s Hızlı Başlangıç Kılavuzu, s.39

kapatır. s s.39

[Enter] düğmesi Bilgisayar sinyali görüntüleri yansıtıldığı sırada

D

basıldığında en iyi görüntü için izleme,
senkronizasyon ve konum otomatik olarak
ayarlanır.
Konfigürasyon menüsü veya yardım ekranı
görüntülendiğinde mevcut seçimi kabul eder ve
bu seçime girer ve bir sonraki seviyeye geçer.

s s.39

Parça Adları ve İşlevleri

11

Uzaktan Kumanda (sadece EB-W6)

Ad İşlev

[t] düğmesi

A

[S-Video]

B

düğmesi
[Computer]

C

düğmesi
Sayı tuşları Bir parola girerken bu tuşları kullanın.

D

[Freeze] düğmesi Görüntüler duraklatılır veya oynatılır. s s.23

E

[A/V Mute]

F

düğmesi
[Auto Setup]

G

düğmesi

[Aspect] düğmesi

H

Projektörün gücünü açar veya kapatır. s Hızlı
Başlangıç Kılavuzu

S-Video giriş bağlantı noktasından alınan
görüntülere geçiş yapar. s s.18

Bilgisayar giriş bağlantı noktasından alınan
görüntülere geçiş yapar. s s.18

s s.31

Video ve sesi açar ve kapatır. s s.22

Bilgisayar sinyali görüntüleri yansıtıldığı sırada
basıldığında en iyi görüntü için izleme,
senkronizasyon ve konum otomatik olarak
ayarlanır.

Bu düğmeye her basıldığında en/boy oranıg
değişir. s s.24

[Page] düğmeleri

I

(+) (-)

USB Display tarafından yansıtılan sayfalar
arasında önceki/sonraki sayfaya geçebilirsiniz.

s s.82

• Bir slayt gösterisinin slaytları arasında
önceki/sonraki slayta geçiş yapılabilir.

s s.90

• Önceki/sonraki sayfaya geçi ş, projektör USB
kablosuyla bilgisayara bağlandığında

kullanılabilir. s s.86

Parça Adları ve İşlevleri

12

Ad İşlev

[E-Zoom]

J

düğmeleri (z) (x)

[Menu] düğmesi Konfigürasyon menüsünü görüntüler ve

K

L

[] düğmesi

[Enter] düğmesi Konfigürasyon menüsü veya yardım ekranı

M

(+) Yansıtma boyutunu değiştirmeden
görüntüyü büyütür.
(-) [z] düğmesi kullanılarak büyütülen görüntü
bölümlerini küçültür. s s.29

kapatır. s s.37
Konfigürasyon menüsü veya yardım ekranı

görüntülenirken basıldığında bu düğmeler
menü öğeleri ve ayar değerlerini seçer.

s s.37, 49

Slayt gösterisi yansıtırken bir öğe veya fotoğraf
seçin. s s.90
Kablosuz Fare işlevi kullanırken fare imleci
bastığınız düğme yönünde hareket eder.

s s.87

görüntülendiğinde mevcut seçimi kabul eder ve
bu seçime girer ve bir sonraki seviyeye geçer.

s s.37, 49

Kablosuz Fare işlevini kullanırken bu düğme
sol fare tuşu işlevi görür. s s.87

Ad İşlev

[Color Mode]

Q

düğmesi
[Num] düğmesi

R

[HDMI] düğmesi HDMI giriş bağlantı noktasından alınan

S

[Slideshow]

T

düğmesi
[Video] düğmesi Video giriş bağlantı noktasından alınan

U

[USB Display]

V

düğmesi
[Source Search]

W

düğmesi
Uzaktan kumanda

X

ışın yayma alanı

Bu düğmeye her basıldığında renk modu
değişir. s s.19

Bir parola girerken bu tuşları kullanın. s s.31

görüntülere geçiş yapar. s s.18
Slayt gösterisi görüntülerine geçiş yapar.

s s.18

görüntülere geçiş yapar. s s.18
USB Display görüntülerine geçiş yapar.

s s.18

Projektöre bağlı olan ve bir görüntü gönderen
bir sonraki giriş kaynağını seçer. s s.17

Uzaktan kumanda sinyallerini gönderir.

s Hızlı Başlangıç Kılavuzu

[Esc] düğmesi Geçerli işlevi durdurur. Ko nf ig ürasyon menüsü

N

görüntülenirken basıldığında bir önceki
seviyeye döner. s s.37, 49
Kablosuz Fare işlevini kullanırken bu düğme
sağ fare tuşu işlevi görür. s s.87

[Volume]

O

düğmeleri (a) (b)
[Help] düğmesi Sorun oluştuğunda yapmanız gerekeni

P

(a) Sesi azaltır.
(b) Sesi artırır. s Hızlı Başlangıç Kılavuzu

gösteren yardım ekranını görüntüler ve kapatır.

s s.49

Parça Adları ve İşlevleri

13

Uzaktan Kumanda (sadece EB-X6/S6)

A
B
C

D
E

F

G

P

O
N
M

L
K
J

I
H

Ad İşlev

[t] düğmesi

A

[Source Search]

B

düğmesi
[Menu] düğmesi Konfigürasyon menüsünü görüntüler ve

C

[Enter] düğmesi Konfigürasyon menüsü veya yardım ekranı

D

[Auto Setup]

E

düğmesi

[Page] düğmeleri

F

(+) (-)

Projektörün gücünü açar veya kapatır. s Hızlı
Başlangıç Kılavuzu

Projektöre bağlı olan ve bir görüntü gönderen
bir sonraki giriş kaynağını seçer. s s.17

kapatır.
EB-X6 s s.38, EB-S6 s s.39

görüntülendiğinde mevcut seçimi kabul eder ve
bu seçime girer ve bir sonraki seviyeye geçer.
EB-X6 s s.38, EB-S6 s s.39
Kablosuz Fare işlevini kullanırken bu düğme
sol fare tuşu işlevi görür. s s.87

Bilgisayar sinyali görüntüleri yansıtıldığı sırada
basıldığında en iyi görüntü için izleme,
senkronizasyon ve konum otomatik olarak
ayarlanır. s s.41

USB Display tarafından yansıtılan sayfalar
arasında önceki/sonraki sayfaya geçebilirsiniz.

s s.82

Önceki/sonraki sayfaya geçiş, projektör USB
kablosuyla bilgisayara bağlandığında
kullanılabilir. s s.86

[E-Zoom]

G

düğmesi
(+) (-)

[A/V Mute]

H

düğmesi
[Freeze] düğmesi Görüntüler duraklatılır veya oynatılır. s s.23

I

(+) Yansıtma boyutunu değiştirmeden
görüntüyü büyütür.
(-), [+] düğmesi kullanılarak büyütülen görüntü
bölümlerini küçültür. s s.29

Video ve sesi açar ve kapatır. s s.22

Parça Adları ve İşlevleri

Ad İşlev

14

[Volume]

J

düğmesi

Sayı tuşları Bir parola girerken bu tuşları kullanın. s s.32

K
L

[] [] düğmesi

[Esc] düğmesi Geçerli işlevi durdurur. Ko nf ig ürasyon menüsü

M

[Help] düğmesi Sorun oluştuğunda yapmanız gerekeni

N

Ses ayarlama ekranı görüntülenir.
[ ]/[ ] düğmelerine basarak sesi

ayarlayabilirsiniz.

Konfigürasyon menüsü veya yardım ekranı
görüntülenirken basıldığında bu düğmeler
menü öğeleri ve ayar değerlerini seçer.
s Hızlı Başlangıç Kılavuzu, EB-X6 s s.38,
EB-S6 s s.39
Kablosuz Fare işlevi kullanırken fare imleci
bastığınız düğme yönünde hareket eder.

s s.87

görüntülenirken basıldığında bir önceki
seviyeye döner.
EB-X6 s s.38, EB-S6 s s.39
Kablosuz Fare işlevini kullanırken bu düğme
sağ fare tuşu işlevi görür. s s.87

gösteren yardım ekranını görüntüler ve kapatır.

s s.49

O

[] [] düğmesi

Uzaktan kumanda

P

ışın yayma alanı

Konfigürasyon menüsü veya yardım ekranı
görüntülenirken basıldığında bu düğmeler
menü öğeleri ve ayar değerlerini seçer.
EB-X6 s s.38, EB-S6 s s.39
Kablosuz Fare işlevi kullanırken fare imleci
bastığınız düğme yönünde hareket eder.

s s.87

Uzaktan kumanda sinyallerini gönderir.

s Hızlı Başlangıç Kılavuzu

Parça Adları ve İşlevleri

15

Taban

A

B

E

D

C

B

Ad İşlev

Hava filtresi

D

(Hava giriş fanı)

Ayarlanabilir ön

E

ayak

Bu filtre, hava girişi esnasında tozun ve
yabancı parçacıkların projektörün içine
girmesini önler. Hava filtresini temizlenme veya
değiştirme zamanı geldiğinde projektör bir
uyarı mesajı görüntüler. s s.65, 71

s s.6

Ad İşlev

Süspansiyon

A

destek sabitleme
noktaları (3 nokta)

Arka ayak (2

B

noktalı)

Güvenlik kablosu

C

montaj noktası

Projektör tavanda kullanılacağı zaman isteğe
bağlı tavan altlığını buraya monte edin.

s s.64, 97

Yatay eğimi ayarlamak için döndürerek ayağı
yükseltin veya alçaltın. s Hızlı Başlangıç

Kılavuzu

Projektörü sabit bir nesneye tespit etmek
istediğinizde, piyasada bulunabilen bir hırsızlık
önleyici kablo kilidini buradan geçirin. s s.35

Kullanışlı İşlevler

Bu bölümde sunum yaparken yararlanabileceğiniz kullanışlı işlevlerden ve güvenlik özelliklerinden bahsedilmektedir.

Yansıtılan Görüntünün Değiştirilmesi ..............17

•Giriş Sinyalinin Otomatik Algılanması ile Geçiş

Yapma (Kaynak Arama)..................................................17

• Uzaktan Kumanda ile Doğrudan Geçiş Yapma

(sadece EB-W6).................................................................18

Yansıtmayı İyileştirme İşlevleri..........................19

•Yansıtma Kalitesini Seçme (Renk Modunu Seçme).......19

Renk modunun uzaktan kumanda ile değiştirilmesi

(sadece EB-W6).........................................................................19

Renk modunun konfigürasyon menüsünden değiştirilmesi ...........20

• Otomatik İris Ayarı .........................................................21

• Görüntü ve Sesi Geçici Olarak Saklama

(A/V Sessiz)........................................................................22

• Görüntüyü Dondurma (Dondur).....................................23

• En/Boy Oranını Değiştirme..............................................24

Değiştirme yöntemleri....................................................................24

Video ekipmanı görüntülerinin en/boy oranının değiştirilmesi .....25

Bilgisayar görüntülerinin en/boy oranının değiştirilmesi

(EB-X6/S6 için).........................................................................26

Bilgisayar/HDMI görüntülerinin en/boy oranının

değiştirilmesi (EB-W6 için).......................................................27

Güvenlik İşlevleri.................................................31

• Kullanıcı Yönetimi (Parola Koruması) .......................... 31

Parola Koruma Türü ......................................................................31

Parola Koruma Ayarı.....................................................................31

Parolayı Girme...............................................................................33

•Çalışmayı Kısıtlama (İşletim Kilidi)...............................34

•Hırsızlık Önleyici Kilit..................................................... 35

Kablo kilidinin takılması................................................................ 35

• Görüntünün Bir Parçasını Büyütme (E-Zoom) .............29

Yansıtılan Görüntünün Değiştirilmesi

Yansıtılacak görüntüler arasında geçiş yapmak için aşağıdaki
yöntemleri kullanın.

• Kaynak arama yöntemiyle geçiş yapma
Projektör bağlı ekipmandan gönderilen sinyalleri otomatik olarak
algılar ve ekipmandan gönderilen görüntü yansıtılır.

•Doğrudan geçiş yapma (sadece EB-W6)
Uzaktan kumandadaki hedef giriş bağlantı noktası düğmesine
basarak geçiş yapın.

Giriş Sinyalinin Otomatik Algılanması ile Geçiş Yapma (Kaynak Arama)

[Source Search] düğmesi görüntü gönderilmeyen giriş bağlantı noktalarını
atladığından, hedef görüntüyü hızlı bir şekilde yansıtabilirsiniz.

Bilgisayar VideoS-Video

Prosedür

17

Video ekipmanınız bağlandığında, bu işleme başlamadan önce oynatma
işlemini başlatın.

Uzaktan kumanda kullanarak

EB-W6 EB-X6/S6

Kontrol panelinin kullanılması

Slayt gösterisi

*

USB Display

HDMI

*

* HDMI ve Slayt gösterisi’sine geçiş yapma sadece EB-W6’da mevcuttur.

EB-W6/X6 EB-S6

İki veya daha fazla ekipman bağlandığında hedef görüntü
yansıtılana kadar [Source Search] düğmesine basın.

Yansıtılan Görüntünün Değiştirilmesi

Sadece projektörün o sırada görüntülediği görüntü

q

kullanılabilir durumdayken veya görüntü sinyali
bulunmadığında görüntü sinyallerinin durumunu gösteren
aşağıdaki ekran görüntülenir. Kullanmak istediğiniz
ekipmanın giriş bağlantı noktasını seçebilirsiniz. Yaklaşık
10 saniye süreyle herhangi bir işlem yapılmazsa ekran
kapanır.

EB-W6

18

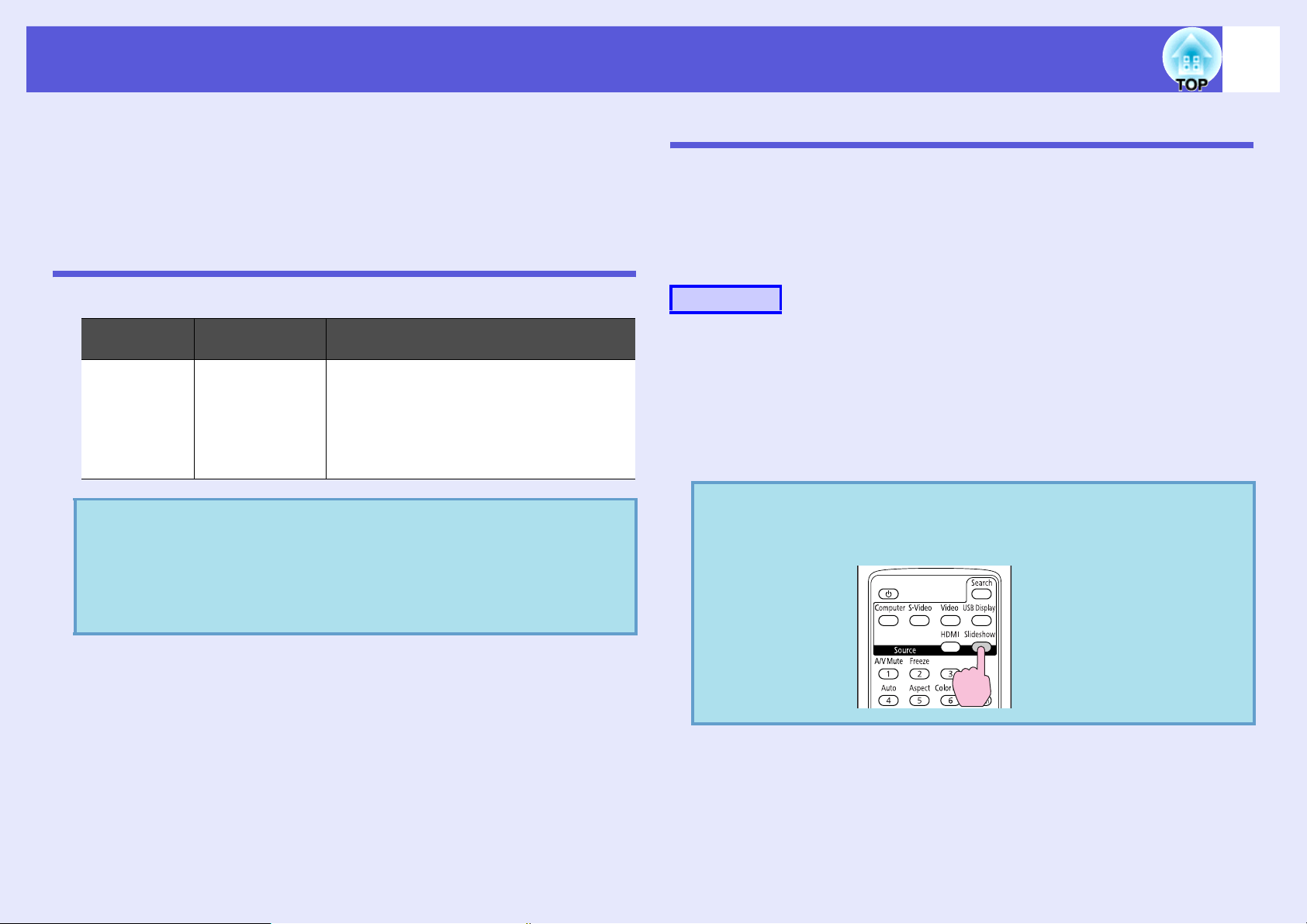

Uzaktan Kumanda ile Doğrudan Geçiş Yapma (sadece EB-W6)

Uzaktan kumandadaki ilgili düğmeye basarak hedef kaynağa doğrudan
geçiş yapabilirsiniz.

Düğme kullanımı ile ilgili olarak bakınız: s s.11

Yansıtmayı İyileştirme İşlevleri

19

Yansıtma Kalitesini Seçme (Renk Modunu Seçme)

Projeksiyon sırasında ortama en uygun ayarı seçerek en iyi görüntü
kalitesini kolay bir şekilde elde edebilirsiniz. Görüntü parlaklığı seçilen
moda göre farklılık gösterir.

Mod Uygulama

Oyun Bu mod, aydınlık odalarda kullanım için idealdir.

Bu, en parlak moddur ve gölge tonlarını başarılı bir
şekilde yeniden üretir.

Sunum Bu mod, aydınlık odalarda renkli malzemeler

kullanılarak sunum yapılması için idealdir.

Metin Bu mod, aydınlık odalarda siyah ve beyaz

malzemeler kullanılarak sunum yapılması için
idealdir.

Tiyatro Karanlık bir odada film izlemek için idealdir.

Görüntülere doğal bir ton verir.

Fotoğraf

Spor

sRGBg sRGB renk standardına uyan görüntüler için idealdir.
Kara tahta Bu ayar, kara tahta (yeşil tahta) üzerine yansıtma

*1 Sadece aşağıdaki giriş sinyalleriyle seçilebilir.

*2 Sadece aşağıdaki giriş sinyalleriyle seçilebilir.

*1

*2

Fotoğraf gibi sabit görüntüleri aydınlık bir odada
yansıtmak için idealdir. Görüntüler canlıdır ve
kontrastı yükseltilmiştir.

Aydınlık bir odada TV programları izlemek için
idealdir. Görüntüleri canlı hale getirir ve yeni bir
hava verir.

yaptığınızda bile görüntülerinize bir ekrana
yansıtılıyormuş gibi doğal bir renk kazandırır.

Bilgisayar, HDMI Dijital-RGB (sadece EB-W6), USB Display, Slayt
gösterisi (sadece EB-W6)

Bileşen video, S-Video, bileşik video, HDMI bileşeni (sadece EB-
W6)

f Renk modunun uzaktan kumanda ile değiştirilmesi

(sadece EB-W6)

Prosedür

Düğmeye her bastığınızda renk modu adı ekranda belirir ve renk modu
değişir.

Düğmeye renk modu adı ekranda belirirken bastığınızda bir sonraki renk
moduna geçilir.

Yansıtmayı İyileştirme İşlevleri

20

f Renk modunun konfigürasyon menüsünden

değiştirilmesi

Prosedür

A

Uzaktan kumanda kullanarak

[Menu] düğmesine basın ve konfigürasyon
menüsünden "Görüntü" - "Renk Modu" öğelerini
seçin.

EB-W6 s s.37
EB-X6 s s.38
EB-S6 s s.39

B
C

Bir Renk Modu adı seçin.

Konfigürasyon menüsünü kapatmak için [Menu]
düğmesine basın.

EB-W6 EB-X6/S6

Kontrol panelini kullanarak

EB-W6/X6 EB-S6

Yansıtmayı İyileştirme İşlevleri

21

Otomatik İris Ayarı

Parlaklığı, görüntülenen görüntünün parlaklığına göre otomatik olarak
ayarlayarak derin ve zengin görüntüler tatmanıza imkan verir.

Prosedür

A

Uzaktan kumanda kullanarak

[Menu] düğmesine basın ve konfigürasyon
menüsünden "Görüntü" - "Otomatik İris" öğelerini
seçin.

EB-W6 s s.37
EB-X6 s s.38
EB-S6 s s.39

B
C

q

"Açık" değerini seçin.

Ayar değeri her renk modu için kaydedilir.

Konfigürasyon menüsünü kapatmak için [Menu]
düğmesine basın.

Bu öğe yalnızca "Görüntü" menüsünde "Renk Modu"
ayarı olarak "Oyun" veya "Tiyatro" seçildiğinde
seçilebilir.

EB-W6 EB-X6/S6

Kontrol panelinin kullanılması

EB-W6/X6 EB-S6

Yansıtmayı İyileştirme İşlevleri

22

Görüntü ve Sesi Geçici Olarak Saklama (A/V Sessiz)

Seyircilerin dikkatini söylediklerinize çekmek istediğinizde veya
bilgisayarınızdan sunum yaparken dosyalar arasındaki geçişlerde
ayrıntıların görünmesini istemediğinizde bu özelliği kullanabilirsiniz.

Prosedür

Uzaktan kumanda

Bu düğmeye her basışınızda A/V sessiz slayt açılır veya kapanır, A/V
Mute (A/V Sessiz) özelliği açılır ya da kapanır.

•Bu işlevi hareketli görüntüleri yansıtırken

q

kullandığınızda, görüntü ve ses kaynak tarafından
gönderilmeye devam eder ve A/V Sessiz özelliğinin
başlatıldığı noktaya geri dönemezsiniz.

• Konfigürasyon menüsünden "Uzatılmış" - "Ekran" - "A/
V Sessiz" ayarlarını kullanarak A/V sessiz ekranı için
uzaktan kumandadan black (siyah), blue (mavi) veya logo

s

seçeneklerini seçebilirsiniz.

• A/V sessiz slayt kapatıldığında ve A/V Sessiz özelliği
başladığında, konfigürasyon menüsü altındaki
"Uzatılmış" - "Çalışma" - "Lens Kapağı Zamanlayıcısı"
ayarı yapılarak güç kaynağı yaklaşık 30 dakika sonunda
otomatik olarak kapanacak şekilde ayarlanabilir.

s.44

s

s.45

Projektör

EB-W6 EB-X6/S6

Yansıtmayı İyileştirme İşlevleri

Görüntüyü Dondurma (Dondur)

Ekrandaki hareketli görüntü donduğunda görüntü yansıtılmaya devam
eder; bu nedenle hareketli görüntünün bir karesini hareketsiz fotoğraf gibi
yansıtabilirsiniz. Ayrıca Dondurma işlevi daha önceden etkinleştirilmişse
hiçbir görüntü yansıtmadan bilgisayardan yaptığınız sunumlarda dosyalar
arasında değişim gibi işlemleri gerçekleştirebilirsiniz.

Prosedür

Uzaktan kumanda

q

23

• Ses durdurulmaz.

• Ekran dondurulsa dahi görüntü kaynağı hareketli
görüntüleri oynatmaya devam edecektir; bu nedenle
projeksiyonu durdurulduğu noktadan sürdürmek
mümkün değildir.

• Konfigürasyon menüsü veya yardım ekranı
görüntülenirken [Freeze] düğmesine basıldığında
görüntülenen menü veya yardım ekranından çıkılır.

• E-Zoom özelliği kullanılırken Dondur özelliği çalışmaya
devam eder.

EB-W6 EB-X6/S6

Bu düğmeye her bastığınızda, Dondur işlevi açılır veya kapanır.

Yansıtmayı İyileştirme İşlevleri

24

En/Boy Oranını Değiştirme

Video ekipmanını bağlayıp dijital video veya DVD’lere kaydedilmiş
görüntüleri 16:9 geniş ekran formatında yansıttığınızda en/
boyoranınıgdeğiştirin. Bilgisayar görüntülerini tam boyutunda yansıtmak
istediğinizde de en/boy oranını değiştirmeniz gerekmektedir.
Değiştirme yöntemleri ve en/boy oranı türleri aşağıda verilmiştir.

f Değiştirme yöntemleri

Prosedür

EB-W6

EB-X6/S6

A

Uzaktan kumanda kullanarak

Kontrol panelinin kullanılması

[Menu] düğmesine basın ve konfigürasyon
menüsünden "Sinyal"
seçin.

EB-X6 s s.38
EB-S6 s s.39

- "En Boy Oranı" öğelerini

Düğmeye her bastığınızda, en/boy oranı adı ekranda belirir ve en/boy
oranı değişir.

En/boy oranı adı ekranda görüntülenirken düğmeye basarsanız, bir sonraki
en/boy oranı moduna geçilir.

Bu ayrıca konfigürasyon menüsündeki "Sinyal"

q

menüsünde bulunan "En/Boy" kullanılarak ayarlanabilir.

s

s.42

EB-X6 EB-S6

Yansıtmayı İyileştirme İşlevleri

*

25

B

C

Seçtiğiniz en/boy oranı ayarlanır.

"En Boy Oranı" ekranını açmak için [Enter]
düğmesine basın.

En/boy oranının seçin ve [Enter] düğmesine basın.

f Video ekipmanı görüntülerinin en/boy oranının

değiştirilmesi

EB-X6/S6

4:3

* 720p/1080i sinyal girişi sırasında ekran, 4:3 zoom oranına sahiptir
(görüntünün sol ve sağ tarafı kesilmiş şekilde gösterim).

EB-W6

16:9

Normal

Boylamasına

16:9

Yakınlştrm

Tam

Yansıtmayı İyileştirme İşlevleri

f Bilgisayar görüntülerinin en/boy oranının değiştirilmesi (EB-X6/S6 için)

Bilgisayar Giriş bağlantı noktasından alınan görüntüleri yansıtırken en/boy oranı aşağıdaki şekilde değiştirilebilir.

Ayar Açıklama Yansıtma örneği

Normal Görüntüler

Bilgisayar Giriş
bağlantı
noktasından
alınırken

4:3 4:3 en/boy oranında tam yansıtma boyutunda

Alınan görüntünün en/boy oranını koruyarak tam
yansıtma boyutunda yansıtır.

1280 ^ 1024 sinyal girişi sırasında
yansıtır. 5:4 en/boy oranındaki (1280 ^ 1024, vs.)
görüntüleri tam yansıtma boyutunda yansıtmak
istediğinizde uygulayın.

26

16:9 16:9 en/boy oranında yansıtır. 16:9’luk ekranda

tam ekran yansıtma istediğinizde uygulayın.

Bilgisayar görüntüsü yansıtımı sırasında görüntünün bazı kısımları eksik veya görüntünün tümü yansıtılamıyorsa konfigürasyon

q

menüsündeki "Çözünürlük" yarını bilgisayarın panel boyutuna göre "Geniş" veya "Normal" olarak ayarlayın.

Normal

1280 ^ 1024 sinyal girişi sırasında

s

4:3

s.41

Yansıtmayı İyileştirme İşlevleri

f Bilgisayar/HDMI görüntülerinin en/boy oranının değiştirilmesi (EB-W6 için)

Bilgisayar veya HDMI giriş bağlantı noktasından alınan görüntüleri yansıtırken en/boy oranı aşağıdaki şekilde değiştirilebilir. WXGA panel
çözünürlüğünden dolayı EB-W6 için yansıtma boyutu 1280 x 800 noktadır (en/boy oranı 16:10). 16:9’luk ekranlara yansıtırken en/boy oranını "16:9" olarak
ayarlayın.

Ayar Açıklama Yansıtma örneği

Normal Görüntüler

Bilgisayar Giriş
bağlantı
noktasından
alınırken

Alınan görüntünün en/boy oranını koruyarak tam
yansıtma boyutunda yansıtır.

1024 ^ 768 sinyal girişi sırasında

27

OtomatikGörüntüler HDMI

giriş bağlantı
noktasından
alınırken

16:9 16:9 en/boy oranında tam yansıtma boyutunda

Alınan sinyal bilgilerine dayanarak uygun bir en/
boy oranında yansıtır.

yansıtır.

1280 ^ 800 sinyal girişi sırasında

1024 ^ 768 sinyal girişi sırasında

Yansıtmayı İyileştirme İşlevleri

Ayar Açıklama Yansıtma örneği

Tam Tam yansıtma boyutunda yansıtır. 1024 ^ 768 sinyal girişi sırasında

28

Zoom Alınan görüntünün en/boy oranını koruyarak

yatay yönde tam yansıtma boyutunda yansıtır.
Yansıtma boyutunun ötesine geçen kısımlar
yansıtılmaz.

Boylama
sına

q

Bilgisayar görüntüsü yansıtımı sırasında görüntünün bazı kısımları eksik veya görüntünün tümü yansıtılamıyorsa konfigürasyon
menüsündeki "Çözünürlük" yarını bilgisayarın panel boyutuna göre "Geniş" veya "Normal" olarak ayarlayın.

Alınan görüntü boyutunun çözünürlüğünde
ekranın ortasına yansıtır. Bu, daha net yansıtma
elde etmek için idealdir.
Görüntü çözünürlüğü 1280 ^ 800’den büyükse
görüntünün kenarları yansıtılmaz.

1024 ^ 768 sinyal girişi sırasında

800 ^ 600 sinyal girişi

sırasında

1400 ^ 1050 sinyal girişi

sırasında

s

s.41

Yansıtmayı İyileştirme İşlevleri

29

Görüntünün Bir Parçasını Büyütme (E-Zoom)

Bu özellik, grafik ve tablolar gibi daha detaylı görmek istediğiniz
görüntüleri büyütmek için kullanılır.

Prosedür

A

Uzaktan kumanda

E-Zoom’u başlatın.

B

Uzaktan kumanda

Artı işaretini büyütmek istediğiniz görüntü alanına
hareket ettirin.

EB-W6 EB-X6/S6

Artı işareti

EB-W6 EB-X6/S6

Yansıtmayı İyileştirme İşlevleri

30

C

Uzaktan kumanda

Büyütün.

Bu düğmeye her basıldığında seçilen alan büyütülür. Düğmeyi
basılı tutarak alanı büyütebilirsiniz.
Büyütülen görüntüyü [-] düğmesine basarak küçültebilirsiniz.
İptal etmek için [Esc] düğmesine basın.

q

EB-W6 EB-X6/S6

• Büyütme oranı ekranda görüntülenir. Seçilen alan, 25
adımda 1 ila 4 kat büyütülebilir.

• [ ], [ ], [ ] veya [ ] düğmesine basarak görüntüyü
kaydırabilirsiniz.

Güvenlik İşlevleri

31

Projektör aşağıdaki geliştirilmiş güvenlik işlevlerine sahiptir.

• Parola Koruma
Projektörü kullanacak kişileri sınırlayabilirsiniz.

• İşletim Kilidi
Kişilerin, projektör ayarlarını izinsiz değiştirmesini önleyebilirsiniz.

•Hırsızlık Önleyici Kilit
Projektör, muhtelif tiplerde hırsızlık önleyici güvenlik aygıtları ile
donatılmıştır.

Kullanıcı Yönetimi (Parola Koruması)

Parola Koruması işlevi etkinleştirildiğinde, projektör açık olsa bile,
parolayı bilmeyen kişiler görüntüleri yansıtmak için projektörü
kullanamaz. Dahası, projektörü açtığınızda görüntülenen kullanıcı logosu
da değiştirilemez. Bu, projektör çalınsa bile kullanılamayacağı için bir
hırsızlık önleyici aygıt işlevi görür. Satın alındığında, Parola Koruması
özelliği etkinleştirilmez.

f Parola Koruma Türü

Projektörün nasıl kullanıldığına bağlı olarak aşağıda verilen iki tür parola
koruma ayarı yapılabilir.

1. "Açma Koruması"

"Açma Koruması" "Açık", konumdayken bağlı olduğu güç
kaynağından çıkarıldığı andan parolanın son kez girildiği ana kadar
girilen parolanın tekrar girilmesi gerekir. Doğru parola girilmediğinde
yansıtma başlamayacaktır.

2."Kull. Logosu Koruma"

Projektör sahibi tarafından ayarlanan kullanıcı logosu başka biri
tarafından değiştirilmeye çalışılsa bile bu logo değiştirilemez. "Kull.
Logosu Koruma", "Açık" olarak ayarlandığında aşa
değişimleri yasaklanır.

• Kullanıcı logosu yakalama

• Konfigürasyon menüsündeki "Ekran" özelliğinden "Ekran Arka
planı", "Başlangıç Ekranı" ve "A/V Sessiz" ayarları değiştirilir.

ğıdaki ayar

f Parola Koruma Ayarı

Parola Koruma özelliğini ayarlamak için aşağıdaki prosedürü izleyin.

Prosedür

A

Uzaktan kumanda

q

Yaklaşık beş saniye süreyle [Freeze] düğmesini
basılı tutun.

Parola koruma ayar menüsü görüntülenir.

EB-W6 EB-X6/S6

• Parola Koruma etkinleştirilmişse, parolayı girmeniz
gerekir.
Yanlış parola girilirse, Yanlış parola girilirse, ayar

s

menüsü görüntülenir.

• Parola ayarlandığında, parola koruma etiketini hırsızlık
önleyici olarak projektörün üzerine yapıştırın.

"Parolayı Girme" s.33

Güvenlik İşlevleri

32

B

C

D

Açma Koruması" özelliğini açın.

(1) Açma Koruması" özelliğini seçin ve [Enter] düğmesine basın.
(2) "Açık" öğesini seçin ve [Enter] düğmesine basın.
(3) [Esc] düğmesine basın.

"Kull. Logosu Koruma" özelliğini açın.

(1) "Kull. Logosu Koruma" özelliğini seçin ve [Enter] düğmesine

basın.
(2) "Açık" öğesini seçin ve [Enter] düğmesine basın.
(3) [Esc] düğmesine basın.

Parolayı ayarlayın.

(1) "Parola" öğesini seçin ve [Enter] düğmesine basın.
(2) "Parola değiştirilsin mi?" mesajı görüntülendiğinde "Evet"

seçeneğini seçin ve [Enter] düğmesine basın. Varsayılan parola

"0000" dır. Bu parolayı istediğiniz şekilde değiştirin. "Hayır"

seçeneğini seçtiğinizde, adım 1’de görüntülenen ekran tekrar

görüntülenir.

(3) Sayı tuşlarını kullanarak dört haneli bir sayı girin. (EB-W6 ile

sayıyı [Num] düğmesini basılı tutarak girin.) Girilen numara
"* * * *" olarak görüntülenir. Dördüncü haneyi girdiğinizde
onay ekranı belirir.

Uzaktan kumanda

Sayı tuşları

EB-W6

Sayı tuşları

EB-X6/S6

(4) Parolayı tekrar girin.

"Yeni parola kaydedildi." mesajı görüntülenir.
Parolayı yanlış girmeniz durumunda tekrar girmenizi belirten
bir mesaj görüntülenir.

Güvenlik İşlevleri

f Parolayı Girme

Parola giriş ekranı görüntülendiğinde uzaktan kumanda üzerindeki sayı
tuşlarını kullanarak parolayı girin.

Prosedür

Sayı tuşlarını kullanarak parolayı girin.
(EB-W6 ile sayıyı [Num] düğmesini basılı tutarak girin.)

Doğru parolayı girdiğinizde yansıtma başlar.

Dikkat

• Arka arkaya üç kez yanlış parola girilirse "Projektör
kilitlenecek." mesajı beş dakika boyunca görüntülenir ve
projektör bekleme durumuna geçer. Bu durumda güç kablosunu
elektrik çıkışından çıkarın, sonra geri takın ve projektörü açın.
Projektör, parola giriş ekranını tekrar görüntüleyecektir; buradan
doğru parolayı girebilirsiniz.

• Parolanızı unutmanız durumunda ekranda beliren "Talep Kodu:
xxxxx" numarasını not edin ve Destek ve Servis Kılavuzunda

s

belirtilen en yakın adrese başvurun.

Listesi

•Yukarıdaki işlemi tekrarlamaya devam etmeniz ve arka arkaya
otuz defa yanlış parola girmeniz durumunda aşağıdaki mesaj
görüntülenir ve projektör parola girişini kabul etmez. "Projektör
kilitlenecek. Belgelerinizde açıklandığı şekilde Epson'la temas

s

kurun."

Epson Projektör İletişim Listesi

Epson Projektör İletişim

33

Güvenlik İşlevleri

34

Çalışmayı Kısıtlama (İşletim Kilidi)

Kontrol paneli üzerindeki düğmeleri kilitlemek için aşağıdaki
yöntemlerden birini kullanın.

• Tam kilit
Kontrol paneli üzerindeki tüm düğmeler kilitlenir. Kontrol panelinden,
gücü açıp kapama dahil hiçbir işlemi gerçekleştiremezsiniz.

•Çalışma Kilidi
[t]Kontrol paneli üzerindeki düğmesi hariç tüm düğmeler kilitlenir.

Bu, etkinlik veya gösterilerde tüm düğmeleri devre dışı bırakıp yalnızca
görüntüyü yansıtmak istediğinizde veya okullarda düğme kullanımını
kısıtlamak istediğinizde kullanışlı bir özelliktir. Projektör uzaktan
kumanda ile kontrol edilebilir.

Prosedür

A

Uzaktan kumanda kullanarak

[Menu] düğmesine basın ve konfigürasyon
menüsündeki "Ayarlar"

- "İşletim Kilidi" öğelerini

seçin.

EB-W6 s s.37
EB-X6 s s.38
EB-S6 s s.39

Kontrol panelinin kullanılması

EB-W6/X6 EB-S6

EB-W6/X6 EB-S6

Menü altın bulunan kılavuzdan, kullanabileceğiniz düğmeleri ve
bu düğmelerle yapılabilen işlemleri kontrol edin.

B

"Tam Kilit" veya "Çalışma Kilidi" seçeneğini seçin.

EB-W6 EB-X6/S6

Güvenlik İşlevleri

35

C

q

Onay mesajı görüntülendiğinde "Evet" öğesini
seçin.

Kontrol paneli düğmeleri, seçtiğiniz ayara uygun olarak kilitlenir .

Kontrol paneli kilidini aşağıdaki iki yöntemi kullanarak
devre dışı bırakabilirsiniz.

• Uzaktan kumandayı kullanarak, konfigürasyon
menüsünden "Ayarlar" - "İşletim Kilidi"
seçeneklerindeki "Kapalı" öğesini seçin.

• Kontrol paneli üzerindeki [Enter] düğmesine yaklaşık
yedi saniye basılı tuttuğunuzda, bir mesaj görüntülenir ve
kilit devre dışı bırakılır.

Hırsızlık Önleyici Kilit

Projektör genelde tavana monte edildiği ve kimsenin olmadığı odalarda
bırakıldığı için, birinin projektörü alıp götürme olasılığı söz konusudur; bu
nedenle, projektörde aşağıda belirtilen güvenlik aygıtları mevcuttur.

• Güvenlik yuvası
Güvenlik yuvası, Kensington tarafından üretilen Microsaver Security
System ile uyumludur. Microsaver Security System hakkında ayrıntılı
bilgi edinmek için, Kensington’un aşağıdaki web sitesini ziyaret ediniz:

http://www.kensington.com/

• Güvenlik kablosu montaj noktası
Projektörü bir masaya ya da sütuna tespit etmek için, piyasada
bulunabilen bir hırsızlık önleyici kablo kilidi, montaj noktasından
geçirilebilir.

f Kablo kilidinin takılması

Hırsızlık önleyici kablo kilidini montaj noktasından geçirin.
Kilitleme talimatları için kablo kilidi ile birlikte verilen dokümantasyona
bakın.

Konfigürasyon Menüsü

Bu bölümde konfigürasyon menüsünün ve işlevlerinin nasıl kullanılacağı açıklanmaktadır.

Konfigürasyon Menüsünü Kullanma

(EB-W6 için).........................................................37

Konfigürasyon Menüsünü Kullanma

(EB-X6 için)..........................................................38

Konfigürasyon Menüsünü Kullanma

(EB-S6 için)..........................................................39

İşlev Listesi .........................................................40

• Görüntü menüsü ...............................................................40

• Sinyal menüsü....................................................................41

• Ayarlar Menüsü ................................................................43

•Genişletilmiş Menüsü........................................................44

• Bilgiler Menüsü (Yalnızca Ekran)...................................46

•Sıfırlama Menüsü..............................................................47

Konfigürasyon Menüsünü Kullanma (EB-W6 için)

37

A

Üst menüden seçim yapma

Üst menü

Kılavuz

B

Alt menüden seçim yapma

Alt menü (Ayarlar)

C

Seçilen öğeyi değiştirme

D

Çıkış

Kullanılan düğmeler

Kontrol panelinin kullanılması

Uzaktan kumanda kullanarak

Değiştirilecek ayarı seçin

Konfigürasyon Menüsünü Kullanma (EB-X6 için)

38

A

Üst menüden seçim yapma

Üst menü

Kılavuz

B

Alt menüden seçim yapma

Alt menü (Ayarlar)

C

Seçilen öğeyi değiştirme

D

Çıkış

Kullanılan düğmeler

Kontrol panelinin kullanılması

Uzaktan kumanda kullanarak

Değiştirilecek ayarı seçin

Konfigürasyon Menüsünü Kullanma (EB-S6 için)

39

A

Üst menüden seçim yapma

Üst menü

Kılavuz

B

Alt menüden seçim yapma

Alt menü (Ayarlar)

C

Seçilen öğeyi değiştirme

D

Çıkış

Kullanılan düğmeler

Kontrol panelinin kullanılması

Uzaktan kumanda kullanarak

Değiştirilecek ayarı seçin

İşlev Listesi

Görüntü menüsü

Ayarlanacak öğeler, aşağıdaki ekran görüntülerinde gösterildiği gibi, yansıtılan görüntü sinyaline göre farklılık gösterir. Her görüntü sinyali için ayar
ayrıntıları kaydedilir.

40

Bilgisayar görüntüsü

Alt Menü İşlev

Renk Modu Yansıtılan ortama uygun olarak görüntü kalitesini seçebilirsiniz. s s.19
Parlaklık Görüntü parlaklığını ayarlayabilirsiniz.
Kontrastg Görüntülerdeki ışık ve gölge farkını ayarlayabilirsiniz.
Renk Doygunluğu Görüntüler için renk doygunluğunu ayarlayabilirsiniz.
Ton (Ayar işlemi yalnızca bileşik video/S-video kullanırken NTSC sinyal girişi olduğunda mümkündür.)

Görüntü tonunu ayarlayabilirsiniz.

Keskinlik Görüntü keskinliğini ayarlayabilirsiniz.
Renk Sıcaklığı Genel görüntü tonunu ayarlayabilirsiniz. "Yüksek" değeri seçildiğinde görüntü mavi tonlu, "Düşük" değeri seçildiğindeyse kırmızı tonlu olur.

("sRGB

Renk Ayarı Kırmızı, Yeşil, Mavi: Her rengin doygunluğunu ayrı ayrı ayarlayabilirsiniz.

("sRGB

Otomatik İris (Bu öğe yalnızca "Görüntü" menüsünde "Renk Modu" ayarı olarak "Oyun" veya "Tiyatro" seçildiğinde seçilebilir.)

Parlaklığı görüntüye göre ayarlamak için Açık/Kapalı olarak ayarlayın. s s.21

Sıfırla Ayarlar" menüsündeki tüm ayar değerlerini varsayılan ayarlara sıfırlayabilirsiniz. Tüm menü öğelerini varsayılan ayarlara getirmek için, bkz.

s s.47

g" "Görüntü" menüsünde "Renk Modu" ayarı olarak seçildiğinde bu öğe seçilemez.)

g" "Görüntü" menüsünde "Renk Modu" ayarı olarak seçildiğinde bu öğe seçilemez.)

Bileşen video

g/Bileşik videog/S-videog

İşlev Listesi

Sinyal menüsü

Ayarlanacak öğeler, aşağıdaki ekran görüntülerinde gösterildiği gibi, yansıtılan görüntü sinyaline göre farklılık gösterir. Her görüntü sinyali için ayar
ayrıntıları kaydedilir.

41

Bilgisayar görüntüsü

HDMI görüntüsü (sadece

Bileşen video

g Bileşik videog/S-videog

EB-W6)

Alt Menü İşlev

Otomatik Ayarlar Giriş sinyali değiştiğinde görüntünün otomatik olarak en iyi duruma ayarlanma özelliğinin (Açık) veya (Kapalı) konumuna getirilip

getirilmeyeceğini ayarlayabilirsiniz. s s.58

Çözünürlük "Otomatik" olarak ayarlandığında giriş sinyalinin çözünürlüğü otomatik olarak algılanır. "Otomatik"olarak ayarlandığında görüntünün bazı

kısımları eksik yansıtılıyorsa bilgisayar panelinin boyutuna bağlı olarak geniş ekran için "Geniş" veya 4:3 ya da 5:4 ekran için "Normal" olarak
ayarlayın.

İzlemeg Görüntüde dikey çizgiler belirdiğinde bilgisayar görüntülerini ayarlayabilirsiniz. s s.58
Senkronizasyong Görüntüde titreme, bulanıklık veya parazitler belirdiğinde bilgisayar görüntülerini ayarlayabilirsiniz. s s.58
Konum Görüntünün bir parçası gösterilmediğinde, tüm görüntünün yansıtılması için ekran konumunu yukarı, aşağı, sol veya sağa ayarlayabilirsiniz.
İleri gideng (Bileşen video ve HDMI yalnızca 480i/576i sinyal girişi olduğunda ayarlanabilir)

Kapalı: Ekrandaki her alan için IP dönüşüm işlemi gerçekleştirilir. Bu, fazla hareketli görüntüleri görüntülemek için idealdir.
Açık: birbirine geçen

HDMI Video Aralığı
(sadece EB-W6)

Giriş Sinyali Bilgisayar giriş bağlantı noktasından gelen giriş sinyalini seçebilirsiniz.

(Girişte bir dijital RGB sinyali alındığında, bu özellik ayarlanamaz)
Projektörün HDMI giriş bağlantı noktası DVD oynatıcı ve benzeri bir aygıta bağlandığında projektörün video aralığı DVD oynatıcının video
aralığı ayarına göre ayarlanabilir.

Otomatik" seçeneğine ayarlandığında giriş sinyali otomatik olarak bağlı ekipmana uygun şekilde ayarlanır.
Otomatik" özelliği ayarlandığında renkler doğru şekilde görüntülenmezse, bağlanan ekipmana uygun sinyali seçin.

g (i) sinyaller aşamalıg (p) sinyallere dönüşür. Bu hareketsiz görüntüleri görüntülemek için idealdir.

İşlev Listesi

Alt Menü İşlev

Video Sinyali Otomatik" seçeneğine ayarlandığında video sinyalleri otomatik olarak tanınır. Otomatik" seçeneği ayarlandığında görüntüde parazitlenme veya

hiç görüntü yansıtılmaması gibi bir sorun oluşması durumunda bağlı ekipmana uygun sinyali seçin.

En/boy oranı Yansıtılan görüntüler için en/boy oranınıg ayarlayabilirsiniz. s s.24
Sıfırla "Giriş Sinyali" hariç, "Sinyal" menüsündeki tüm ayar değerlerini varsayılan ayara sıfırlayabilirsiniz.

Tüm menü öğelerini varsayılan ayarlara getirmek için, bkz. s s.47

42

İşlev Listesi

Ayarlar Menüsü

EB-W6/X6 EB-S6

Alt Menü İşlev

Ekran Yerleşimi Görüntülerdeki ekran yerleşimi bozulmasını düzeltebilirsiniz. s Hızlı Başlangıç Kılavuzu
Oto. Ekran Yer.

(sadece EB-W6/X6)
Yakınlştrm

(sadece EB-S6)
İşletim Kilidi Projektör kontrol paneli kullanımını kısıtlamak için bu işlevi kullanabilirsiniz. s s.34
Parlaklık Kontrolü Lamba parlaklığını aşağıdaki iki ayardan birine getirebilirsiniz.

Ses Düzeyi Sesi ayarlayabilirsiniz.
Sıfırla Ayarlar" menüsündeki tüm ayar değerlerini varsayılan ayarlara sıfırlayabilirsiniz.

Oto. ekran yerleşimi düzeltmesi gerçekleştirir.
(Bu sadece "Uzatılmış" - "Yansıma" menüsünden "Ön" seçildiğinde ayarlanabilir.)

Tele/Geniş olarak ayarlayın.
("Tele" yansıtılan görüntünün boyutunu küçültürken "Geniş" büyütür.)

Örneğin, karanlık bir odada ya da küçük bir ekrana yansıtılan görüntüler çok parlaksa "Düşük" seçeneğini seçin. Düşük" seçeneği seçildiğinde
harcanan elektrik ve çalışma ömrü aşağıda belirtildiği şekilde azalır ve yansıtma sırasında fan dönüş sesi azalır. Elektrik tüketimi: yaklaşık 40 W
düşüş, lamba ömrü: yaklaşık 1,3 kat daha uzun.

Tüm menü öğelerini varsayılan ayarlara getirmek için, bkz. s s.47

43

İşlev Listesi

Genişletilmiş Menüsü

Alt Menü İşlev

Ekran Projektör ekranına ilişkin ayarları gerçekleştirebilirsiniz.

Mesaj: Giriş kaynağını değiştirdiğinizde kaynak adını, Renk modunu değiştirdiğinizde renk modu adını, görüntü sinyali girişi olmadığında bir

mesaj görüntüleyip (Açık) görüntülememeyi (Kapalı) seçebilirsiniz.

Ekran Arkaplanı
Başlangıç Ekranı

(Kapalı) seçebilirsiniz.

A/V Sessiz

*1

Kullanıcı Logosu A/V Sessiz sırasında ve artalan olarak görüntülenen kullanıcı logosunu değiştirebilirsiniz. s s.72
Yansıtma Projektörün kurulumuna göre aşağıdaki ayarlardan birini seçebilirsiniz. s s.64

"Ön" "Ön/Tavan" "Arka" "Arka/Tavan"
Uzaktan kumanda üzerinde beş saniye süreyle [A/V Mute] düğmesine basarak ayarı aşağıdaki şekilde değiştirebilirsiniz.
"Ön" W "Ön/Tavan"
"Arka"W"Arka/Tavan"

*1

: Görüntü sinyali olmadığında ekran durumunu "Siyah", "Mavi" veya "Logo" seçeneklerinden birine ayarlayabilirsiniz.

*1

: Başlangıç ekranı özelliğinin (projektör başlatıldığında yansıtılan görüntünün) görüntülenip (Açık) görüntülenmeyeceğini

: A/V Sessiz sırasında görüntülenen ekranı "Siyah", "Mavi" veya "Logo" olarak ayarlayabilirsiniz.

44

İşlev Listesi

Alt Menü İşlev

İşletim Doğrudan Güç Açma: Doğrudan Güç Açma özelliğini etkinleştirebilir (Açık) veya devre dışı bırakabilirsiniz (Kapalı).

"Açık" konumuna getirildiğinde ve projektörün güç kablosu elektrik prizine bağlı olduğunda ani elektrik dalgalanmalarının projektörün

otomatik olarak açılmasına yol açabileceğini unutmayın.

Uyku Modu: "Açık" olarak ayarlandığında, bu işlem herhangi bir görüntü sinyali alınmadığında ve bir işlem yapılmadığında gücü otomatik

olarak kapatır.

Uyku Modu Zamanı: Uyku Modu "Açık" olarak ayarlandığında, projektör gücü 1 ile 30 dakika arası bir süre boyunca kesmeden önce ne kadar

beklemesi gerektiğini ayarlayabilirsiniz.

Lens Kapağı Zamanlayıcısı: "Açık" olarak ayarlandığında, bu i
Yüksek İrtifa Modu: Projektörü 1500 m yükseklikte kullandığınızda bu modu "Açık" konumuna getirin.

USB Type B Projektörü bilgisayara bir USB kablosu ile bağlayın ve bilgisayardaki görüntüyü yansıtmak için "USB Display" olarak ayarlayın. s s.82

Fare imlecini uzaktan kumandayla kontrol etmek için "Kablosuz Fare" olarak ayarlayın. s s.87
Uzaktan kumandayla önceki/sonraki sayfaya geçmek için "Yuk/Aşğ Kaydır" olarak ayarlayın. s s.86

Link 21Lg EMP Link 21L uygulama yazılımının kullanımını sağlayabilir (Açık) veya kapatabilirsiniz (Kapalı). USB iletişim sürücüsünü yükledikten sonra

bunu "Açık" olarak ayarlayın ve kullanmaya başlayın.

Dil Mesaj görüntüleri için dil belirleyebilirsiniz.
Sıfırla "Genişletilmiş" menünün "Ekran*1" ve "İşletim*2" ayarlarını varsayılan ayarlara sıfırlayabilirsiniz.

Tüm menü öğelerini varsayılan ayarlara getirmek için, bkz. s s.47

*1 "Parola Koruması" seçeneğindeki "Kull. Logosu Koruma" "Açık" konumuna getirildiğinde kullanıcı logosuna dair ayarlar değiştirilemez. Değişiklikleri "Kull.

Logosu Koruma" özelliğini "Kapalı" konumuna getirerek yapabilirsiniz. s s.31

*2 "Yüksek İrtifa Modu" hariç.

şlem lens kapağı kapatıldıktan 30 dakika sonra gücü otomatik olarak kapatır.

45

İşlev Listesi

Bilgiler Menüsü (Yalnızca Ekran)

Yansıtılan görüntü sinyallerinin ve projektörün durumunu kontrol etmenizi sağlar. Görüntülenen öğeler, aşağıdaki ekran görüntülerinde gösterildiği gibi,
yansıtılan görüntü sinyaline göre farklılık gösterir.

46

Bilgisayar görüntüsü/bileşen videog/HDMI

Bileşik videog/S-videog

görüntüsü sinyali (sadece EB-W6)

Alt Menü İşlev

Lamba Saati Toplamda harcanan lamba çalışma süresini* görüntüleyebilirsiniz.

Lamba uyarı zamanına gelindiğinde karakterler sarı renkte görüntülenir.

Kaynak Bağlanan ekipman için yansıtılan giriş kaynağı adını görüntüleyebilirsiniz.
Giriş Sinyali "Kaynak"a göre "Sinyal" menüsünden "Giriş Sinyali" ayarını gösterir.
Çözünürlük Giriş çözünürlüğünü görüntüleyebilirsiniz.
Video Sinyali Sinyal" menüsünden ayarlanan "Video Sinyali" içeriğini görüntüleyebilirsiniz.
Yenileme Hızıg Yenileme hızını görüntüleyebilirsiniz.
Senk.g Bilgiler Görüntü sinyali bilgisini görüntüleyebilirsiniz.

Servis gerektiğinde bu bilgiye ihtiyaç duyulabilir.

Durum Bu, projektörde meydana gelen sorunlarla ilgili bilgidir.

Servis gerektiğinde bu bilgiye ihtiyaç duyulabilir.

* Toplam kullanım süresi ilk 10 saat için "0H" olarak görüntülenir. 10 saat veya daha uzun bir sürenin ardından, sonraki her saat için bir saat eklenir.

USB Display/Slayt gösterisi
(sadece EB-W6)

İşlev Listesi

Sıfırlama Menüsü

Alt Menü İşlev

Tümünü Sıfırla Tüm menülerdeki öğeleri varsayılan ayarlarına sıfırlayabilirsiniz.

Aşağıdaki öğeler varsayılan ayarlarına sıfırlanamaz: "Giriş Sinyali", "Kullanıcı Logosu", "Lamba Saati" ve "Dil".

Lamba Saatini Sıfırla Toplam Lamba Saatini sıfırlayabilir ve "0H"’ye getirebilirsiniz. Lambayı değiştirdiğinizde sıfırlayın.

47

Sorun Giderme

Bu bölüm sorunların nasıl tanımlanacağını ve bir sorun bulunduğunda yapılacakları açıklamaktadır.

Yardım İşlevinin Kullanılması............................49

Sorun Çözme.......................................................51

• Göstergeleri Okuma..........................................................51

t Güç göstergesi kırmızı yanıyor..................................................52

i o Göstergeler turuncu renkte yanıyor ya da yanıp sönüyor...54

• Göstergeler Yardımcı Olmazsa........................................55

Görüntülerle ilgili sorunlar.............................................................56

Yansıtma başladığında meydana gelen sorunlar............................60

Diğer sorunlar.................................................................................61

Yardım İşlevinin Kullanılması

49

Projektörle ilgili bir sorun ortaya çıkarsa, Yardım işlevi sorunun
çözümünde size yardımcı olmak için ekran talimatlarını kullanır.
Soruları yanıtlayarak doğru ayarları yapabilirsiniz.

Prosedür

A

Uzaktan kumandanın kullanılması

Kontrol panelinin kullanılması

[Help] düğmesine basın.

Yardım ekranı görüntülenir.

EB-W6 EB-X6/S6

B

Uzaktan kumandanın kullanılması

Kontrol panelinin kullanılması

Bir menü öğesi seçin.

EB-W6 EB-X6/S6

EB-W6/X6 EB-S6

EB-W6/X6 EB-S6

Yardım İşlevinin Kullanılması

50

C

Uzaktan kumandanın kullanılması

Kontrol panelinin kullanılması

Seçimi onaylayın.

EB-W6 EB-X6/S6

EB-W6/X6 EB-S6

q

• Yardım işlevi soruna çözüm getiremezse, bkz. "Sorun

s

Çözme".

• Görüntülenen yardım içeriği projektörün modeline göre
değişir.

s.51

Sorular ve çözümler, aşağıdaki ekranda gösterildiği şekilde
görüntülenir.
Yardımdan çıkmak için [Help] düğmesine basın.

Sorun Çözme

Projektörde bir sorun ortaya çıkarsa, öncelikle projektörün göstergelerini kontrol edin ve aşağıdaki "Göstergelerin Okunması" kısmına başvurun.
Göstergeler, sorunun ne olabileceğini açıkça göstermiyorsa, "Göstergeler Yardımcı Olmazsa" kısmına başvurun. s s.55

Göstergeleri Okuma

Projektör, size projektörün çalışma durumunu bildiren aşağıdaki üç gösterge ile donatılmıştır.

Projektörün çalışma durumunu gösterir.

Turuncu :Bekleme durumu

Bu durumda [t] düğmesine basıldığında yansıtma işlemi tekrar başlar.

Yeşil (Yanıp sönüyor):Isınma işlemi yürütülüyor

Isınma zamanı yaklaşık 30 saniyedir. Isınma tamamlandıktan sonra, gösterge yanıp
sönmeyi durduracaktır.

Yeşil :Yansıtma yürütülüyor

Projektörün lamba durumunu gösterir.
İç sıcaklık durumunu gösterir.

51

Aşağıdaki tablolar göstergelerin ne anlama geldiğini ve işaret ettikleri sorunların nasıl çözüleceğini gösterir.
Tüm göstergeler kapalıysa, elektrik kablosunun doğru bağlanıp bağlanmadığını ve elektrik gelip gelmediğini kontrol edin.
Bazen, güç kablosu prizden çekildiğinde, t gösterge ışığı kısa bir süre yanmaya devam edebilir, bu bir hata değildir.

Sorun Çözme

52

f t Güç göstergesi kırmızı yanıyor

Durum Neden Çözüm veya Durum

Kırmızı
Kırmızı
Kırmızı

Kırmızı

Kırmızı

Kırmızı
Kırmızı
Kırmızı

Kırmızı

Kırmızı

Dahili Hata Projektörü kullanmayı kesin, elektrik kablosunu prizden çıkartın ve yetkili satıcınıza veya Destek ve Servis Kılavuzunda

Fan Hatası
Sensör Hatası

Otomatik İris hatası Projektörü kullanmayı kesin, elektrik kablosunu prizden çıkartın ve yetkili satıcınıza veya Destek ve Servis Kılavuzunda

Yüksek Sıcaklık
Hatası
(aşırı ısınma)

Sorun

: Sürekli yanıyor : Yanıp sönüyor : Kapalı

verilen en yakın adrese başvurun. s Epson Projektör İletişim Listesi

Projektörü kullanmayı kesin, elektrik kablosunu prizden çıkartın ve yetkili satıcınıza veya Destek ve Servis Kılavuzunda
verilen en yakın adrese başvurun. s Epson Projektör İletişim Listesi

verilen en yakın adrese başvurun. s Epson Projektör İletişim Listesi

Lamba otomatik olarak sönecek ve yansıtma duracaktır. Yaklaşık 5 dakika bekleyin. Yaklaşık 5 dakika sonra projektör
bekleme durumuna geçecektir; o zaman aşağıdaki iki noktayı kontrol edin.

• Hava filtrelerinin ve hava çıkış menfezinin temiz olup olmadığını, projektörün duvara dayanıp dayanmadığını kontrol
edin.

• Hava filtreleri tıkalıysa, temizleyin veya değiştirin. s s.65, 71

Yukarıdaki noktaları kontrol ettikten sonra hata devam ederse, projektörü kullanmayı kesin, elektrik kablosunu prizden
çıkartın ve yetkili satıcınıza veya Destek ve Servis Kılavuzunda verilen en yakın adrese başvurun. s Epson Projektör

İletişim Listesi

Yaklasik 1500 m’nin üzerindeki bir yükseklikte kullanirken, "Yüksek Irtifa Modu" seçenegini "Açik" olarak
ayarladiginizdan emin olun. s s.45

Sorun Çözme

Durum Neden Çözüm veya Durum

Kırmızı
Kırmızı

Lamba Hatası
Lamba Arızası
Lamba Kapağı Açık

53

: Sürekli yanıyor : Yanıp sönüyor : Kapalı

Aşağıdaki iki noktayı kontrol edin.

•Lambayı çıkartın ve kırılıp kırılmadığını kontrol edin. s s.68

• Hava filtresini değiştirin. s s.65

Lamba kırık değilse - Yerine takın ve ardından projektörü açın.

Lamba hala yanmıyorsa - Yeni bir lambayla değiştirin ve projektörü açın.

Lamba hala yanmıyorsa - Projektörü kullanmayı kesin, elektrik kablosunu prizden çıkartın ve yetkili satıcınıza veya

Destek ve Servis Kılavuzunda verilen en yakın adrese başvurun. s Epson Projektör

İletişim Listesi

Lamba kırılmışsa - Yeni bir lambayla değiştirin ya da daha ayrıntılı tavsiye almak için yetkili satıcınızla irtibat kurun.

Lambayı kendiniz değiştirecekseniz, cam kırıklarına dikkat edin. (Lamba değiştirilene kadar yansıtma
işlemi yapılamaz.) s Epson Projektör İletişim Listesi

Lambanın ve lamba kapağının sıkıca takılıp takılmadığını kontrol edin. s s.68
Lamba veya lamba kapağı sıkıca takılmamışsa lamba yanmaz.

Yaklasik 1500 m’nin üzerindeki bir yükseklikte kullanirken, "Yüksek Irtifa Modu" seçenegini "Açik" olarak
ayarladiginizdan emin olun. s s.45

Sorun Çözme

54

f i o Göstergeler turuncu renkte yanıyor ya da yanıp sönüyor

: Sürekli yanıyor : Yanıp sönüyor : Kapalı : Projektörün durumuna göre değişir

Durum Neden Çözüm veya Durum

Kırmızı

Turuncu

Turuncu

Yüksek Sıcaklık
Uyarısı

Lambayı Değiştir Yeni bir lamba ile değiştirin. s s.68

(Bu bir sorun değildir. Bununla birlikte, sıcaklık tekrar çok fazla yükselirse, yansıma otomatik olarak durur.)

• Hava filtrelerinin ve hava çıkış menfezinin temiz olup olmadığını, projektörün duvara dayanıp dayanmadığını kontrol
edin.

• Hava filtreleri tıkalıysa, temizleyin veya değiştirin. s s.65, 71

Lambayı bu süre geçtikten sonra kullanmaya devam etmeniz halinde, lambanın patlama olasılığı artar. Lambayı mümkün
olduğu kadar kısa süre içinde yenisiyle değiştirin.

• Göstergelerin tümü normal değerleri gösterirken projektör doğru çalışmıyorsa, aşağıdaki "Göstergeler Yardımcı Olmazsa" bölümüne

s

q

başvurun.

s.55

• Göstergeler tablolarda belirtilmeyen bir durumu gösteriyorsa projektörü kullanmayı kesin, elektrik kablosunu prizden çıkartın ve yetkili
satıcınıza veya Destek ve Servis Kılavuzunda verilen en yakın adrese başvurun.

Uyarı

s

Epson Projektör İletişim Listesi

Sorun Çözme

55

Göstergeler Yardımcı Olmazsa

Aşağıdaki sorunlardan herhangi biri meydana gelirse ve göstergeler bir
çözüm sunmazsa, her sorun için ilgili sayfaya başvurun.

Görüntülerle ilgili sorunlar

f Hiç bir görüntü belirmiyor s s.56

Yansıtma başlamıyor, yansıtma alanı tamamen siyah, yansıtma alanı
tamamen mavi, vs.

f Hareketli görüntüler görüntülenmiyor s s.56

Bilgisayardan yansıtılan hareketli görüntüler siyah görünüyor ve hiçbir
şey yansıtılmıyor.

f Yansıtma otomatik olarak duruyor s s.56
f "Desteklenmiyor." mesajı görüntüleniyor. s s.57
f "Sinyal yok." mesajı görüntüleniyor. s s.57
f Görüntüler bulanık ya da odak dışında s s.57
f Görüntülerde karışma veya bozulma görünüyor s s.58

Parazit, bozulma ya da siyah beyaz damalı desenler gibi sorunlar
beliriyor.

f Görüntü kesik (geniş) veya küçük, ya da görünüş uygun

değil s s.58

Görüntünün sadece bir kısmı görüntüleniyor veya görüntünün yükseklik
ve genişlik oranları doğru değil vb.

f Görüntü renkleri doğru değil s s.59

Görüntünün tamamı morumsu ya da yeşilimsi görünüyor, görüntüler
siyah beyaz, renkler mat görünüyor vb.
(Bilgisayar monitörleri ve LCD ekranlar farklı renk üretim
performansına sahiptir; bu yüzden projektör tarafından yansıtılan renkler
ve monitörde görünen renkler birbirlerini tutmayabilir, fakat bu bir sorun
belirtisi değildir.)

f Görüntüler koyu görünüyor s s.59

Yansıtma başladığında meydana gelen sorunlar

f Projektör açılmıyor s s.60

Diğer sorunlar

f Ses yok veya ses çok düşük

s s.61

f Uzaktan kumanda çalışmıyor

s s.61

f Harici monitörde hiçbir şey görüntülenmez (sadece EB-X6/

S6) s s.59

Sorun Çözme

f Görüntülerle ilgili sorunlar

f Hiç bir görüntü belirmiyor

Kontrol Edin Çözüm

[t] düğmesine bastınız mı? Projektörü açmak için [t] düğmesine basın.
Göstergeler kapalı mı? Elektrik kablosu doğru bağlanmamıştır veya elektrik gelmiyordur.

Projektörün elektrik kablosunu doğru bir şekilde takın. s Hızlı Başlangıç Kılavuzu

Elektrik prizinizin ve güç kaynağının doğru çalıştığından emin olun.
A/V Sessiz modu açık mı? A/V Sessiz modunu iptal etmek için uzaktan kumandadaki [A/V Mute] düğmesine basın. s s.22
A/V sessiz slaytı kapalı mı? A/V sessiz slaytını açın.
Konfigürasyon menüsü ayarları doğru yapılmış mı? Ayarların tümünü sıfırlayın. s"Sıfırla" - "Tümünü Sıfırla" s.47
Yansıtılan görüntü tamamen siyah mı? Örneğin ekran koruyucular gibi bazı görüntüler tamamen siyah olabilir.

Sadece bilgisayardan görüntüler yansıtırken

Görüntünün sinyal biçimi ayarları doğru mu? Ayarı bağlı aygıttan alınan sinyale göre değiştirin. s"Sinyal" - "Video Sinyali" s.42

Sadece bir video kaynağından görüntüler yansıtırken

f Hareketli görüntüler görüntülenmiyor

56

Kontrol Edin Çözüm

Görüntü sinyalleri LCD ve ekrana gönderiliyor mu? Görüntü sinyalini harici çıkış olarak değiştirin. s Bilgisayarın belgeleri

Sadece bir dizüstü bilgisayardan veya dahili

bir LCD ekrana sahip bir bilgisayardan

görüntüler yansıtırken

f Yansıtma otomatik olarak duruyor

Kontrol Edin Çözüm

Uyku Modu", "Açık" olarak mı ayarlanmış? Projektörü açmak için [t] düğmesine basın. "Uyku Modunu" kullanmak istemiyorsanız, ayarı "Kapalı"

olarak değiştirin. s"Uzatılmış" - "Çalışma" - "Uyku Modu" s.45

Sorun Çözme

f "Desteklenmiyor." mesajı görüntüleniyor.

Kontrol Edin Çözüm

Görüntünün sinyal biçimi ayarları doğru mu? Ayarı bağlı aygıttan alınan sinyale göre değiştirin. s"Sinyal" - "Video Sinyali" s.41

Sadece bir video kaynağından görüntüler yansıtırken

Mod, görüntü sinyallerinin frekans ve çözünürlüğüyle
eşleşiyor mu?

Sadece bilgisayardan görüntüler yansıtırken

Bilgisayardan çıkan görüntü sinyallerinin çözünürlük ve yenileme hızının değiştirilmesi ile ilgili ayrıntılar

için bilgisayarınızla birlikte verilmiş olan belgelere başvurun. s "Desteklenen Monitör Ekranları Listesi"

s.102

f "Sinyal yok." mesajı görüntüleniyor.

Kontrol Edin Çözüm

Kablolar doğru bağlanmış mı? Yansıtma için gerekli tüm kabloların güvenli bir biçimde bağlanıp bağlanmadığını kontrol edin. s Hızlı

Başlangıç Kılavuzu

Doğru giriş bağlantı noktası seçilmiş mi? Görüntüyü de ğiştirmek için, uzaktan kumandadaki ya da uzaktan kumandadaki [Source Search] düğmesine

basın.

s s.17

Bilgisayar veya video aygıtı açık mı? Ekipmanı açın.
Görüntü sinyalleri projektöre gönderiliyor mu? Görüntü sinyalleri sadece bilgisayarın LCD monitörüne ya da aksesuar monitöre gönderiliyorsa, çıkışı

Sadece bir dizüstü bilgisayardan veya dahili

bir LCD ekrana sahip bir bilgisayardan

görüntüler yansıtırken

bilgisayarın kendi monitörüne ek olarak harici bir hedefe değiştirmeniz gereklidir. Bazı bilgisayar

modellerinde, görüntü sinyalleri harici olarak gönderiliyorsa, LCD monitörde ya da aksesuar monitörde

belirmezler. sBilgisayarın belgelerinde, "Harici çıkış" veya "Harici bir monitörün bağlanması" başlığına

bakın.

Bağlantı bilgisayar açıkken yapılırsa, bilgisayarın video sinyalini harici çıkışa çeviren işlev [Fn] tuşu

çalışmayabilir. Projektöre bağlı olan bilgisayarı kapatın ve ardından yeniden açın.

57

f Görüntüler bulanık ya da odak dışında

Kontrol Edin Çözüm

Odak doğru ayarlanmış mı? Odağı ayarlamak için projektördeki odaklama halkasını döndürün. s Hızlı Başlangıç Kılavuzu
Projektör doğru uzaklıkta mı? Yansıtma mesafesi önerilen mesafenin dışında mı?

Kurulumu önerilen mesafenin içinde kalacak şekilde yapın. s s.75
Ekran Yerleşimi ayarının değeri çok mu büyük? Ekran Yerleşimi miktarını azaltmak için projeksiyon eğimini küçültün.
Mercek üzerinde buğulanma oluşmuş mu? Projektör aniden soğuk bir ortamdan sıcak bir ortama geçirilirse ya da ortam ısısında ani değişiklikler

meydana gelirse, mercek yüzeyinde buğulanma oluşabilir ve bu, görüntülerin bulanık görünmesine yol

açabilir. Projektörü kullanmadan yaklaşık bir saat önce kullanılacağı odaya kurun. Mercek üzerinde

buğulanma oluşursa, projektörü kapatın ve buğulanmanın kaybolmasını bekleyin.

Sorun Çözme

f Görüntülerde karışma veya bozulma görünüyor

Kontrol Edin Çözüm

Görüntünün sinyal biçimi ayarları doğru mu? Ayarı bağlı aygıttan alınan sinyale göre değiştirin. s"Sinyal" - "Video Sinyali" s.42

Sadece bir video kaynağından görüntüler yansıtırken

Kablolar doğru bağlanmış mı? Yansıtma için gerekli tüm kabloların güvenli bir biçimde bağlanıp bağlanmadığını kontrol edin.
Bir uzatma kablosu kullanılıyor mu? Bir uzatma kablosu kullanılıyorsa, elektrik paraziti sinyalleri etkileyebilir. Projektör ile birlikte verilen

kabloları kullanarak, sorunu yaratanın uzatma kablosu olup olmadığını kontrol edin.
Doğru çözünürlük seçilmiş mi? Bilgisayarı, gönderilen sinyallerin bu projektörle uyumlu olmasını sağlayacak şekilde ayarlayın.

Sadece bilgisayardan görüntüler yansıtırken

"Senkronizasyong" ve "İzlemeg" ayarları doğru yapılmış
mı?

Sadece bilgisayardan görüntüler yansıtırken

s "Desteklenen Monitör Ekranları Listesi" s.102 sBilgisayarın belgeleri

Otomatik ayarlamayı gerçekleştirmek için uzaktan kumandadaki [Auto] düğmesine ya da projektörün

kumanda panelindeki [Enter] düğmesine basın. Görüntüler otomatik ayarlama işlevi kullanıldıktan sonra da

doğru olarak ayarlanmazsa, konfigürasyon menüsündeki "Senk." ve "İzleme menü komutlarını kullanarak

ayarlamaları elle yapabilirsiniz. s"Sinyal" - "İzleme", "Senk." s.41

f Görüntü kesik (geniş) veya küçük, ya da görünüş uygun değil

Kontrol Edin Çözüm

Bir geniş panel bilgisayar görüntüsü mü yansıtılıyor? Ayarı bağlı aygıttan alınan sinyale göre değiştirin. s"Sinyal" - "Çözünürlük" s.41

Sadece bilgisayardan görüntüler yansıtırken

Görüntü hala E-Zoom işlevi kullanılarak büyütülüyor mu? E-Zoom işlevini iptal etmek için uzaktan kumandadaki [Esc] düğmesine basın. s s.29
Konum" ayarı doğru yapılmış mı? Otomatik ayarlamayı gerçekleştirmek için uzaktan kumandadaki [Auto] veya projektörün kumanda

panelindeki [Enter] düğmesine basın. Görüntüler otomatik ayarlama işlevi kullanıldıktan sonra da doğru

olarak ayarlanmazsa, "Konum" menü komutlarını kullanarak ayarlamaları elle yapabilirsiniz.

Bir bilgisayar görüntüsü sinyali dışında, konfigürasyon menüsünden "Konum" ikomutunu kullanarak

projeksiyon sırasında diğer sinyalleri ayarlayabilirsiniz. s"Sinyal" - "Konum" s.41
Bilgisayar çift ekran için ayarlanmış mı? Bilgisayarın denetim masasındaki "Ekran Özellikleri" menüsünden çift ekran etkinleştirilmişse, projektör,

Sadece bilgisayardan görüntüler yansıtırken

Doğru çözünürlük seçilmiş mi? Bilgisayarı, gönderilen sinyallerin bu projektörle uyumlu olmasını sağlayacak şekilde ayarlayın.

Sadece bilgisayardan görüntüler yansıtırken

bilgisayar ekranında görüntünün yalnızca yarısını yansıtacaktır. Görüntünün tamamını görüntülemek için,

çift ekran ayarını kapatın. sBilgisayar video sürücüsü belgeleri

s "Desteklenen Monitör Ekranları Listesi" s.102 sBilgisayarın belgeleri

58

Sorun Çözme

f Görüntü renkleri doğru değil

Kontrol Edin Çözüm

Giriş sinyali ayarları bağlı aygıttan gelen sinyallerle
eşleşiyor mu?

Görüntü parlaklığı doğru ayarlanmış mı? Konfigürasyon menüsünden "Parlaklık" ayarını yapın. s"Görüntü" - "Parlaklık" s.40
Kablolar doğru bağlanmış mı? Yansıtma için gerekli tüm kabloların güvenli bir biçimde bağlanıp bağlanmadığını kontrol edin.
"Kontrastg" ayarı doğru ayarlanmış mı? Konfigürasyon menüsünden "Kontrast" ayarını yapın. s"Görüntü" - "Kontrast" s.40
Ayarlanan renk doğru mu? Konfigürasyon menüsünden "Renk Ayarı" ayarını yapın. s"Görüntü" - "Renk Ayarı" s.40
Renk doygunluğu ve renk tonu doğru ayarlanmış mı? Konfigürasyon menüsünden "Renk Doygunluğu" ve "Renk Tonu" ayarlarını yapın. s"Görüntü" - "Renk

Sadece bir video kaynağından görüntüler yansıtırken

Aşağıdaki ayarları bağlı aygıta gönderilecek sinyallere göre ayarlayın.

Bilgisayar giriş bağlantı noktasına bağlı ekipmandan alınan görüntüleri yansıtırken, bakınız s "Sinyal" -

"Giriş Sinyali" s.41

V id eo veya S -Video’ya bağlanan ekipmandan görüntü yansıtırken s"Sinyal" - "Video Sinyali" s.42

Doygunluğu", "Renk Tonu" s.40

f Görüntüler koyu görünüyor

Kontrol Edin Çözüm

Görüntü parlaklığı ve aydınlatma doğru ayarlanmış mı? Konfigürasyon menüsünden "Parlaklık" ve "Parlaklık Kontrolü" ayarlarını yapın.

s"Görüntü" - "Parlaklık" s.40 s"Ayarlar" - "Parlaklık Kontrolü" s.43
"Kontrastg" ayarı doğru ayarlanmış mı? Konfigürasyon menüsünden "Kontrast" ayarını yapın. s"Görüntü" - "Kontrast" s.40
Lambanın değiştirilme zamanı gelmiş mi? Lambanın değiştirilme zamanı yaklaştığında, görüntüler daha karanlık hale gelecek ve renk kalitesi

zayıflayacaktır. Bu meydana geldiğinde, lamba yenisiyle değiştirilmelidir. s s.67

59

f Harici monitörde hiçbir şey görüntülenmez (sadece EB-X6/S6)

Kontrol Edin Çözüm

Bilgisayar giriş bağlantı noktası haricindeki bir bağlantı
noktasından alınan görüntüler mi yansıtılıyor?

Harici monitörde görüntülenebilen görüntüler sadece Bilgisayar giriş bağlantı noktasından alınan bilgisayar

görüntüleridir. s s.78

Sorun Çözme

f Yansıtma başladığında meydana gelen sorunlar

f Projektör açılmıyor

Kontrol Edin Çözüm

[t] düğmesine bastınız mı? Projektörü açmak için [t] düğmesine basın.
Göstergeler kapalı mı? Elektrik kablosu doğru bağlanmamıştır veya elektrik gelmiyordur.

Projektörün elektrik kablosunu doğru bir şekilde takın.

Elektrik prizinizin ve güç kaynağının doğru çalıştığından emin olun.
Elektrik kablosuna dokunulduğunda göstergeler açılıp

kapanıyor mu?

Çalışma kilidi "Tam Kilit" olarak mı ayarlanmış? Kontrol paneli üzerindeki [Enter] düğmesine yaklaşık yedi saniye basılı tuttuğunuzda, bir mesaj

Doğrudan Güç kapanır kapanmaz güç kablosu geri takıldı mı
ya da kesici kapatıldı mı?

Elektrik kablosunda temassızlık veya kabloda hasar olabilir. Güç kablosunu tekrar bağlayın. Sorunu bu

şekilde çözemezseniz projektörü kullanmayı kesin, elektrik kablosunu prizden çıkartın ve yetkili satıcınıza

veya Destek ve Servis Kılavuzunda verilen en yakın adrese başvurun. s Epson Projektör İletişim Listesi

görüntülenir ve kilit devre dışı bırakılır. s s.34

Direkt güç açma" "Açık" olarak ayarlandığında solda çalışma yapıldığı zaman güç tekrar açılabilir. [t]

Gücü tekrar açmak için düğmeye basın.

60

Sorun Çözme

f Diğer sorunlar

f Ses yok veya ses çok düşük

Kontrol Edin Çözüm

Ses kaynağı doğru bağlanmış mı? Kablonun Ses girişi bağlantı noktasına bağlanıp bağlanmadığını kontrol edin.
Ses, en düşüğe mı ayarlanmış? Ses ayarını ses duyulacak şekilde ayarlayın.
A/V Sessiz modu açık mı? A/V Sessiz modunu iptal etmek için uzaktan kumandadaki [A/V Mute] düğmesine basın. s s.22
Ses kablosunun özelliği "Dirençsiz" mi? Piyasadan aldığınız ses kablosunu kullanırken, kablonun "Dirençsiz" olduğundan emin olun.

f Uzaktan kumanda çalışmıyor

Kontrol Edin Çözüm

Uzaktan kumanda çalıştırılırken, ışık yayma alanı
projektördeki uzaktan kumanda ışığı alım alanına bakıyor
mu?

Uzaktan kumanda projektörden çok mu uzakta? Uzaktan kumandanın çalışma aralığı yaklaşık 6 m’dir.
Uzaktan kumanda ışığı alım bölgesine direkt güneş ışığı ya

da floresan lambalardan güçlü ışık geliyor mu?
Piller bitmiş mi ya da doğru takılmış mı? Pillerin doğru şekilde takıldığından emin olun ve gerekirse yeni pillerle değiştirin. s s.66
Bir uzaktan kumanda düğmesi 30 saniyeden fazla mı basılı

tutuldu?

Uzaktan kumandayı uzaktan kumanda ışığı alım alanına doğru çevirin.

Uzaktan kumandanın çalışma açısı yatay olarak yaklaşık 30° ve dikey olarak yaklaşık 15° dir.

Projektörü, uzaktan kumanda ışığı alım bölgesine kuvvetli ışık gelmeyecek bir yere kurun.

Uzaktan kumandanın herhangi bir düğmesi 30 saniyeden fazla basılı tutulursa, uzaktan kumanda sinyal

yollamayı keser (uzaktan kumandanın uyku modu). Düğme bırakıldığında, uzaktan kumanda normal şekilde

çalışmaya devam edecektir . Bu durum pillerin kazayla tüketilmesini önleyebilir çünkü Uyku Modu uzaktan

kumanda bir çantada saklıyken veya üzerine bir nesne konulduğunda çalışır.

61

Ekler

Bu bölümde, projektörden en iyi performansı elde etmek için uygulanacak bakım prosedürleri hakkında bilgiler yer
almaktadır.

Kurulum Yöntemleri ...........................................64

Temizleme ...........................................................65

• Projektör Yüzeyinin Temizlenmesi.................................65

• Merceğin Temizlenmesi....................................................65

• Hava Filtresi ve Hava Giriş Fanının Temizlenmesi.......65

Sarf Malzemelerinin Değiştirilmesi ...................66

• Uzaktan Kumanda Pillerinin Değiştirilmesi..................66

•Lambanın Değiştirilmesi..................................................67

Lamba değiştirme süresi.................................................................67

Lambanın değiştirilmesi.................................................................68

Lamba çalışma süresini sıfırlama...................................................70

• Hava Filtresinin Değiştirilmesi ........................................71

Hava filtresi değiştirme süresi........................................................71

Hava filtresinin değiştirilmesi ........................................................71

Kullanıcı Logosu Kaydetme...............................72

Ekran Boyutu ve Mesafesi .................................75

USB Aygıtının Bağlanması ve Çıkarılması

(sadece EB-W6)...................................................79

•USB Aygıtının Bağlanması..............................................79

• Göstergelerin Okunması..................................................79

•USB Aygıtının Çıkarılması.............................................. 79

SD Kartın Takılması ve Çıkarılması

(sadece EB-W6)...................................................80

•SD Kartın Takılması........................................................80

• SD Kart Erişim Lambasının Okunması.........................80

•SD Kartın Çıkarılması..................................................... 81

Yansıtmak için USB Kablosuyla Bağlama

(USB Display) ......................................................82

•Bağlantının Yapılması (EB-W6 için).............................. 82

•Bağlantının Yapılması (EB-X6/S6 için)..........................83

İlk defa bağlarken ..........................................................................84

İkinci defadan itibaren ...................................................................85

• EB-W6................................................................................75

• EB-X6.................................................................................76

• EB-S6..................................................................................77

Harici Ekipmana Bağlama..................................78

• Harici bir Monitöre Bağlama (sadece EB-X6/S6)..........78

USB Kablosu bağlama........................................86

• Uzaktan Kumanda ile Önceki/Sonraki

Sayfaya Geçiş .................................................................... 86

• Fare İmlecinin Uzaktan Kumanda ile Kontrol

Edilmesi (Kablosuz Fare işlevi)....................................... 87

Kablosuz fare işlemi (sadece EB-W6)........................................... 88

Kablosuz fare işlemi (sadece EB-X6/S6) ......................................89

Slayt Gösterisi Kullanımı (sadece EB-W6) .......90

Desteklenen Monitör Ekranları Listesi............102

• Slayt Gösterisi Şeklinde Yansıtılabilen Görüntü

Dosyaları............................................................................90

• Temel Slayt Gösterisi İşlemleri........................................90

Slayt Gösterisinin Başlatılması ......................................................90

Slayt Gösterisinden Çıkılması........................................................91

Slayt gösterisi dosya göz atma ekranı ............................................91

Görüntülerin ayrı ayrı oynatılması.................................................93

Slayt Gösterisinin Çalıştırılması.....................................................94

Görüntülerin döndürülmesi ............................................................95

• Görüntü Dosyası Gösterimi ve Slayt Gösterisinin

Ayarlanması.......................................................................95

İsteğe Bağlı Aksesuar ve Sarf Malzemeleri......97

İsteğe bağlı aksesuarlar ..................................................................97

Sarf Malzemeleri............................................................................97

Sözlük ..................................................................98

ESC/VP21 Komutları.........................................100

• Komut Listesi...................................................................100

•Kablo Yerleşimleri ..........................................................100

• EB-W6 ............................................................................. 102

Bilgisayar görüntüleri (analog RGB)...........................................102

Bileşen Video...............................................................................103

Bileşik video/S-video...................................................................103

HDMI giriş bağlantı noktasından alınan giriş sinyali..................104

• EB-X6 .............................................................................. 105

Bilgisayar görüntüleri (analog RGB)...........................................105

Bileşen Video...............................................................................106

Bileşik video/S-video...................................................................106

• EB-S6...............................................................................107

Bilgisayar görüntüleri (analog RGB)...........................................107

Bileşen Video...............................................................................108

Bileşik video/S-video...................................................................108

Teknik Özellikler................................................109

• Teknik Özellikler............................................................109

• Verilen Yazılımın İşletim Gereksinimleri.................... 111

Görünüm............................................................112

Dizin....................................................................113

USB bağlantısı..............................................................................100

• USB Kablosu Bağlantı Ayarı .........................................101

Kurulum Yöntemleri

64

Projektör aşağıdaki dört farklı yansıtma yöntemini desteklemektedir.
Kurulum yerine ilişkin koşullara göre kurun.

Uyarı

• Projektör tavana monte edilecekse (tavan altlığı) farklı bir
kurulum yöntemi izlenmelidir. Doğru şekilde kurulmadığında
düşerek kazaya ve yaralanmaya yol açabilir.

• Vidaların gevşemesini önlemek için tavan altlığında yapıştırıcı
veya projektör üzerinde yağlayıcı veya yağ gibi maddeler
kullanmanız durumunda projektör kasası çatlayarak projektörün
tavan altlığından düşmesine neden olabilir. Bu da projektörün
altında bulunan kişinin yaralanmasına ve projektörün zarar
görmesine neden olabilir.
Tavan altlığını kurarken veya ayarlarken vidaların gevşemesini
önlemek için yapıştırıcı veya yağ ve yağlayıcı gibi maddeler
kullanmayın.

Dikkat

Projektörü yan konumda kullanmayın. Bu durum arızaya yol
açabilir.

• Projektörü tavana asın ve
görüntüleri ekranın önünden
yansıtın. (Ön/Tavan yansıtma)

• Projektör tavanda kullanılacağı zaman isteğe bağlı tavan

s

q

altlığı gerekir.

• Uzaktan kumanda üzerinde beş saniye süreyle [A/V Mute]
düğmesine basarak ayarı aşağıdaki şekilde
değiştirebilirsiniz.

W

"Ön"
Konfigürasyon menüsünden "Arka" ya da "Arka/Tavan"
seçeneğini ayarlayın.

"Ön/Tavan"

s.97

• Projektörü tavana asın ve
görüntüleri yarısaydam
ekranın arkasından yansıtın.
(Arka/Tavan yansıtma)

s

s.44

• Görüntüleri ekranın önünden
yansıtın. (Önden yansıtma)

• Görüntüleri yarısaydam bir
ekranın arkasından yansıtın.
(Arkadan yansıtma)

Temizleme

Projektörü, kirlenmesi halinde veya yansıtılan görüntülerin kalitesi
bozulmaya başladığında temizlemeniz gerekir.

Projektör Yüzeyinin Temizlenmesi

Projektör yüzeyini yumuşak bir bezle hafifçe silerek temizleyin.
Projektör çok kirliyse, bezi az miktarda nötr deterjan içeren su ile
nemlendirin ve sonra projektör yüzeyini silmek için kullanmadan önce
iyice sıkarak kurutun. Ardından yüzeyi yumuşak, kuru bir bezle tekrar
silin.

Dikkat

Projektörün yüzeyini temizlemek için parafinli cila, alkol veya tiner
gibi uçucu maddeler kullanmayın. Bunlar, kasanın kalitesinin
bozulmasına ve rengini kaybetmesine neden olabilir.

65

Dikkat

Hava filtresi veya hava çıkışında toz birikmesi projektörün iç
sıcaklığının yükselmesine neden olabilir ve bu durum çalışmayla
ilgili sorunlara ve optik motorun hizmet ömrünün kısalmasına yol
açabilir. Filtreyi mesaj görünür görünmez temizleyin.

Merceğin Temizlenmesi

Merceği temizlemek için piyasada satılan özel bir temizlik bezi kullanın.

Dikkat

Kolayca zarar görebileceğinden dolayı merceği sert materyallerle
ovalamayın veya darbelere maruz bırakmayın.

Hava Filtresi ve Hava Giriş Fanının Temizlenmesi

Aşağıdaki mesaj görüntülendiğinde hava filtresi ve hava giriş fanını
temizleyin.
"Projektör aşırı ısındı. Hava menfezlerinin tıkalı olmadığından emin olun
ve hava filtresini temizleyin veya değiştirin" s "Hava filtresinin
değiştirilmesi" s.71

q

• Bu mesaj temizleme işleminden sonra da sık sık
görüntüleniyorsa hava filtresinin değiştirilme zamanı

s

gelmiştir. Yeni hava filtresi ile değiştirin.

• Bu parçaları, en az üç ayda bir temizlemeniz tavsiye
edilmektedir. Projektörü özellikle tozlu ortamlarda
kullanıyorsanız bu parçaları daha sık temizleyin.

s.71

Sarf Malzemelerinin Değiştirilmesi

66

Bu bölümde uzaktan kumanda pilleri, lamba ve hava filtresinin nasıl
değiştirileceği açıklanmaktadır.

Uzaktan Kumanda Pillerinin Değiştirilmesi

Uzaktan kumandanın yanıt vermesinde gecikme gerçekleşirse ya da bir
süre kullanıldıktan sonra çalışmıyorsa bu, pillerin bittiği anlamına
gelebilir. Bu durumda pilleri değiştirin. Kullanıma hazır iki adet yedek
AA boyutunda alkalin veya manganez kuru pile bulundurun. Sadece AA
boyutunda alkalin veya manganez kuru pil kullanabilirsiniz.

Dikkat

Pilleri değiştirmeden önce, Güvenlik Talimatları/Destek ve Servis
Kılavuzunu mutlaka okuyun.

Prosedür

A

Pil kapağını çıkarın.

Pil haznesi kapağının mandalını iterek kapağı kaldırın.

s

Güvenlik Talimatları

B

Eski pilleri yenileriyle değiştirin.

Dikkat

Pillerin doğru şekilde yerleştirildiğinden emin olmak için, pil
yuvasındaki (+) ve (–) işaretlerinin konumunu kontrol edin.

EB-W6

Mandal

Mandal

EB-X6/S6

EB-W6 EB-X6/S6

Sarf Malzemelerinin Değiştirilmesi

67

C

Pil kapağını takın.

Pil haznesinin kapağını, tık sesi çıkartıp yerine oturana kadar
bastırın.

EB-W6 EB-X6/S6

Lambanın Değiştirilmesi

f Lamba değiştirme süresi

Aşağıdaki durumlar söz konusu olduğunda lambanın değiştirilmesi
gerekir:

• Lamba göstergesi turuncu renkte yanıp söner.

Turuncu renkte yanıp söner

Resim EB-W6’ya aittir.

•Yansıtılan görüntü koyulaşır ve kalitesi bozulmaya başlar.

• "Lambayı değiştirin." mesajı görüntülenir.

Bir mesaj görüntülenir.

Sarf Malzemelerinin Değiştirilmesi

Dikkat

• Lamba değiştirme mesajı, başlangıç parlaklığının ve yansıtılan
görüntünün kalitesinin korunması için aşağıda belirtilen
sürelerden sonra görüntülenecek şekilde ayarlanmıştır.

s

"Parlaklık Kontrolü" s.43

- Sürekli olarak yüksek parlaklıkta kullanıldığında: Y aklaşık 2900
saat

-Sürekli olarak düşük parlaklıkta kullanıldığında: Yaklaşık 3900
saat

• Lambayı bu süre geçtikten sonra kullanmaya devam etmeniz
halinde, lambanın patlama olasılığı artar. Lamba değiştirme
mesajı göründüğünde, hala çalışıyor olsa bile lambayı en kısa
sürede yenisiyle değiştirin.

• Lamba özelliklerine ve kullanma şekline bağlı olarak lamba,
lamba uyarı mesajından önce kararabilir veya çalışmayı kesebilir .
İhtiyaç duyulması ihtimaline karşı her zaman yedek bir lamba
bulundurmalısınız.

f Lambanın değiştirilmesi

Uyarı

Lambayı aydınlatmadığı için değiştiriyorsanız, lambanın kırılmış
olma ihtimali yüksektir.
Eğer tavana kurulmuş bir projektörün lambasını değiştiriyorsanız,
daima lambanın kırık olduğunu varsaymanız ve lamba kapağını
açarken altında değil, yanında bulunmanız gerekmektedir. Lamba
kapağını yavaşça çıkarın. Lamba kapağı açıldığında küçük cam
parçacıkları düşebilir. Küçük cam parçacıkları gözünüze veya
ağzın

ıza kaçarsa hemen hastaneye başvurun.

Dikkat

Lamba kapağını açmadan önce, lambanın yeteri kadar soğumasını
bekleyin. Lambanın sıcak olması yanmaya ve yaralanmaya neden
olabilir. Projektörü kapattıktan sonra, lambanın yeteri kadar
soğuması için bir saat kadar bekleyin.

68

Sarf Malzemelerinin Değiştirilmesi

69

Prosedür

A
B

Projektörü kapadıktan ve onay sinyali iki kere
bipledikten sonra elektrik kablosunu çıkartın.

Lambanın yeterince soğumasını bekleyin, ardından
lamba kapağını çıkartın.

Yedek lambayla birlikte verilmiş olan tornavidayla ya da yıldız
tornavidayla lamba kapağını sabitleyen vidayı gevşetin. Ardından,
lamba kapağını öne doğru kaydırın ve kaldırarak çıkartın.

C

D

İki lamba sabitleme vidasını gevşetin.

Eski lambayı çıkartın.

Lamba kırılmışsa yeni bir lambayla değiştirin ya da daha ayrıntılı
bilgi almak için yetkili satıcınızla irtibat kurun. s Epson

Projektör İletişim Listesi

Sarf Malzemelerinin Değiştirilmesi

70

E

Yeni lambayı takın.

Yeni lambayı yerine doğru biçimde oturacak şekilde kılavuz ray
boyunca takın; sağlamca aşağıya doğru bastırın ve tamamen
yerleştirdikten sonra iki vidayla sabitleyin.

F

Dikkat

• Lambayı sağlam şekilde taktığınızdan emin olun. Lamba kapağı

• Bu ürün cıva (Hg) içeren bir lamba bileşeni ihtiva etmektedir.

Lamba kapağını takın.

açılırsa, güvenlik önlemi olarak lamba otomatik olarak kapanır.
Ayrıca, lamba veya lamba kapağı doğru olarak takılmazsa, lamba
çalışmaz.

Lütfen, atma ve geri dönüşümle ilgili olarak genel ve yerel
düzenlemeleri dikkate alın. Normal atıklarla birlikte çöpe
atmayın.

f Lamba çalışma süresini sıfırlama

Projektör lambanın ne kadar uzun süre açık olduğunu kaydeder ve bir
mesaj ve gösterge ile lamba değişim zamanının geldiğini size bildirir.
Lambayı değiştirdikten sonra konfigürasyon menüsünden lamba
saatinisıfırladığınızdan emin olun. s s.47

Lamba çalışma süresini yalnızca lamba değiştirildikten

q

sonra sıfırlayın. Aksi halde lamba değiştirme süresi doğru
şekilde gösterilmez.

Sarf Malzemelerinin Değiştirilmesi

71

Hava Filtresinin Değiştirilmesi

f Hava filtresi değiştirme süresi

Aşağıdaki durumlar söz konusu olduğunda hava filtresinin değiştirilmesi
gerekir:

• Hava filtresi yırtıldığında.

• Hava filtresi temizlenmiş olsa bile ileti görüntülenir.

f Hava filtresinin değiştirilmesi

Projektör tavana asılarak kullanılsa da hava filtresi değiştirilebilir.

Prosedür

A
B

Projektörü kapadıktan ve onay sinyali iki kere
bipledikten sonra elektrik kablosunu çıkartın.

Hava filtresini çıkarın.

Parmağınızı hava filtresi yuvasına sokun ve çıkartmak için filtreyi
ileri doğru kaydırın.

C

q

Yeni hava filtresini takın.

Hava filtresini dışarıdan içeriye doğru kaydırın ve tık sesi çıkartıp
yerine oturana kadar itin.

Hava filtrelerini yerel düzenlemeleri dikkate alarak uygun
bir şekilde atın.
Çerçeve bölümünün malzeme kalitesi: Polikarbonat, ABS
reçine
Filtre bölümünün malzeme kalitesi: Poliüretan köpük

Kullanıcı Logosu Kaydetme

72

Yansıtılmakta olan görüntüyü kullanıcı logosu olarak kaydedebilirsiniz.

Bir kullanıcı logosu kaydederken mevcut kullanıcı logosu

q

Prosedür

A

Uzaktan kumandayı kullanarak

Kontrol panelinin kullanılması

silinir ve varsayılan ayar devam ettirilmez.

Kullanıcı logosu olarak kullanmak istediğiniz
görüntüyü yansıtın ve [Menu] düğmesine basın.

EB-W6 EB-X6/S6

B

q

Konfigürasyon menüsünden "Uzatılmış" - "Kullanıcı
Logosu" seçeneğini seçin.

EB-W6 s s.37
EB-X6 s s.38
EB-S6 s s.39
Menü altın bulunan kılavuzdan, kullanabileceğiniz düğmeleri ve
bu düğmelerle yapılabilen işlemleri kontrol edin.

• Şifre Koruması" bölümündeki "Kull. Logosu Koruma"
"Açık" olarak ayarlandığında bir mesaj görüntülenir ve
kullanıcı logosu değiştirilemez. Değişiklikleri "Kull.
Logosu Koruma" özelliğini "Kapalı" konumuna getirerek

s

yapabilirsiniz.

• Ekran Yerleşimi, E-Zoom veya En/Boy işlemleri
gerçekleştirilirken "Kullanıcı Logosu" seçilirse,
yapılmakta olan mevcut işlev iptal edilir.

s.31

EB-W6/X6 EB-S6

Kullanıcı Logosu Kaydetme

73

C

q

D

"Bu görüntü Kullanıcı Logosu olarak seçilsin mi?"
mesajı görüntülendiğinde "Evet" seçeneğini seçin.

Uzaktan kumanda veya kontrol paneli üzerindeki [Enter]
düğmesine bastığınızda ekran boyutu sinyale göre
değişebilir çünkü görüntü sinyalinin çözünürlüğüne göre
değişir.

Kayan çerçeve kutusunu, kullanacağınız görüntü
parçasını seçecek şekilde hareket ettirin.

Kontrol panelinin kullanılması

EB-W6/X6 EB-S6

Kullanıcı logoları boyut olarak 400^300 noktaya kadar

q

E

kaydedilebilir.

Bu görüntü seçilsin mi?" sorusu görüntülendiğinde
"Evet" seçeneğini seçin.

Uzaktan kumandayı kullanarak

EB-W6 EB-X6/S6

F

Yakınlaştırma ayar ekranından yakınlaştırma
faktörünü seçin.

Kullanıcı Logosu Kaydetme

74

G

q

"Bu görüntü Kullanıcı Logosu olarak kaydedilsin
mi?" mesajı görüntülendiğinde "Evet" seçeneğini
seçin.

Görüntü kaydedilecektir. Görüntü kaydedildikten sonra
"Tamamlandı" mesajı görüntülenir.

Kullanıcı logosunun kaydedilmesi yaklaşık 15 saniye
sürebilir. Kullanıcı logosu kaydedilirken, projektörü veya
ona bağlı olan bir başka kaynağı kullanmayın. Bu durum
arızaya yol açabilir.

Ekran Boyutu ve Mesafesi

Projektörünüz için en iyi konumu seçmek üzere aşağıdaki tabloya bakınız. Değerler yalnızca kılavuz amaçlıdır.

EB-W6

Birimler: cm Birimler: cm Birimler: cm

Yansıtma

16:10 Ekran boyutu

30" 65 ^ 40 94 - 113 0 30" 61 ^ 46 106 - 129 0 30" 66 ^ 37 96 - 116 +2
40" 86 ^ 54 126 - 152 0 40" 81 ^ 61 143 - 173 0 40" 89 ^ 50 130 - 156 +3
50" 110 ^ 67 158 - 191 0 50" 100 ^ 76 180 - 217 0 50" 110 ^ 62 163 - 196 +3
60" 130 ^ 81 191 - 230 0 60" 120 ^ 91 216 - 260 0 60" 130 ^ 75 196 - 236 +4

80" 170 ^ 110 255 - 307 0 70" 140 ^ 110 253 - 304 0 70" 150 ^ 87 229 - 276 +5
100" 220 ^ 130 320 - 385 0 80" 160 ^ 120 290 - 348 0 80" 180 ^ 100 263 - 316 +6
120" 260 ^ 160 385 - 463 0 100" 200 ^ 150 363 - 436 0 100" 220 ^ 120 329 - 396 +7
150" 320 ^ 200 482 - 579 0 150" 300 ^ 230 546 - 656 0 150" 330 ^ 190 495 - 596 +10
200" 430 ^ 270 644 - 774 0 200" 410 ^ 300 729 - 876 0 200" 440 ^ 250 662 - 795 +14
250" 540 ^ 340 806 - 968 0 235" 480 ^ 360 857 - 1030 0 260" 580 ^ 320 861 - 1035 +18

Mesafesi

En kısa En uzun

(Geniş) - (Tele)

U

V

4:3 Ekran Boyutu

Yansıtma

Mesafesi

En kısa En uzun

(Geniş) - (Tele)

U

V

16:9 Ekran Boyutu

Yansıtma

Mesafesi

En kısa En uzun

(Geniş) - (Tele)

U

75

V

Mercek merkezi

90°

Ekran

Mercek merkezi

90°

Ekran

, mercek merkezinden ekranın alt
kısmına (tavana asıldığında ekranın
üst kısmına) olan mesafedir.

Ekran Boyutu ve Mesafesi

EB-X6

76

Birimler: cm Birimler: cm

Yansıtma Mesafesi

4:3 Ekran Boyutu

30" 61 ^ 46 84 - 101 -5 30" 66 ^ 37 91 - 110 +1
40" 81 ^ 61 113 - 136 -6 40" 89 ^ 50 123 - 148 +1
50" 100 ^ 76 142 - 171 -8 50" 110 ^ 62 155 - 186 +2
60" 120 ^ 91 171 - 206 -10 60" 130 ^ 75 186 - 224 +2

80" 160 ^ 120 229 - 275 -13 80" 180 ^ 100 249 - 300 +3
100" 200 ^ 150 287 - 345 -16 100" 220 ^ 120 313 - 376 +3
150" 300 ^ 230 432 - 519 -24 150" 330 ^ 190 471 - 566 +5
200" 410 ^ 300 577 - 693 -32 200" 440 ^ 250 629 - 755 +7
250" 510 ^ 380 722 - 867 -40 250" 550 ^ 310 787 - 945 +9
300" 610 ^ 460 867 - 1041 -48 275" 610 ^ 340 866 - 1040 +10

En kısa En uzun (Geniş)

- (Tele)

U

Ekran

V

16:9 Ekran Boyutu

Yansıtma Mesafesi

En kısa En uzun (Geniş)

- (Tele)

Mercek merkezi

U

V

90°

Ekran

Mercek merkezi

90°

, mercek merkezinden ekranın alt
kısmına (tavana asıldığında ekranın
üst kısmına) olan mesafedir.

Ekran Boyutu ve Mesafesi

EB-S6

77

Birimler: cm Birimler: cm

Yansıtma Mesafesi

4:3 Ekran Boyutu

30" 61 ^ 46 87 - 119 -4 - +2 30" 66 ^ 37 95 - 130 +2 - +9
50" 100 ^ 76 147 - 200 -7 - +4 50" 110 ^ 62 161 - 218 +3 - +14
60" 120 ^ 91 177 - 240 -9 - +4 60" 130 ^ 75 193 - 262 +3 - +17
70" 140 ^ 110 207 - 281 -10 - +5 70" 150 ^ 87 226 - 306 +4 - +20

80" 160 ^ 120 237 - 321 -11 - +6 80" 180 ^ 100 259 - 350 +4 - +23
100" 200 ^ 150 297 - 402 -14 - +7 100" 220 ^ 120 324 - 438 +5 - +29
150" 300 ^ 230 447 - 605 -22 - +11 150" 330 ^ 190 487 - 659 +8 - +43
200" 410 ^ 300 597 - 807 -29 - +15 200" 440 ^ 250 651 - 880 +10 - +57
300" 610 ^ 460 897 -43 300" 660 ^ 370 978 +15
350" 710 ^ 530 1047 -50 320" 710 ^ 400 1043 +16

En kısa En uzun (Geniş)

- (Tele)

U

En kısa En uzun

(Geniş) - (Tele)

Ekran

V

16:9 Ekran Boyutu

Yansıtma Mesafesi

En kısa En uzun (Geniş)

- (Tele)

Mercek merkezi

U

V

En kısa En uzun

(Geniş) - (Tele)

90°

Mercek merkezi

Ekran

90°

, mercek merkezinden ekranın alt
kısmına (tavana asıldığında ekranın
üst kısmına) olan mesafedir.

Harici Ekipmana Bağlama

Harici bir Monitöre Bağlama (sadece EB-X6/S6)

Bilgisayar giriş bağlantı noktasına gönderilen bilgisayar görüntüleri,
projektöre bağlandığı zaman harici monitörde ve ekranda aynı anda
görüntülenebilir. Yani, ekranı göremeseniz bile sunum yapılırken
yansıtılan görüntüleri harici monitörde kontrol edebilirsiniz.
Monitörle birlikte verilen kabloyu kullanarak harici monitöre bağlayın.

78

Monitör bağlantı noktası

• Bileşen video sinyalleri ve Video bağlantı noktası ile S-

q

Video bağlantı noktasına bağlı ekipmandan alınan
görüntüler, harici monitöre aktarılamaz.

• Ekran yerleşimi, konfigürasyon ve yardım ekranı vb için
ayar ölçüsü, harici monitöre aktarılmaz.

Monitörle birlikte

verilen kablo

Monitör Çıkış bağlantı noktasına

USB Aygıtının Bağlanması ve Çıkarılması (sadece EB-W6)

USB 2.0 veya 1.1 ile uyumlu dijital fotoğraf makinesi, sabit disk ve
USB bellek bağlayabilirsiniz. Bağlı dijital fotoğraf makinesi veya USB
depolama aygıtında bulunan görüntüleri slayt gösterisi şeklinde
yansıtabilirsiniz. s s.90

USB Aygıtının Bağlanması

Bu bölümde dijital fotoğraf makinesi örneği kullanılarak USB aygıtlarının
bağlanması anlatılmaktadır.
Belirtilen USB kablosu veya dijital fotoğraf makinesi ile birlikte verilen
kabloyla bağlayın.

En fazla 3 metre uzunluğunda bir USB kablosu kullanın.

q

Kablo uzunluğu 3 metreden fazlaysa slayt gösterisi düzgün
çalışmayabilir.

Dikkat

• USB hub kullanılması durumunda normal çalışma mümkün
değildir. Projektörü doğrudan dijital fotoğraf makinesi veya USB
depolama aygıtına bağlayın.

• USB uyumlu bir sabit disk sürücüsünü bağlarken mutlaka sabit
disk sürücüsünün AC adaptörünü kullanın.

Göstergelerin Okunması

Projektöre bağlı USB aygıtının durumunu göstermek üzere USB gösterge
renkleri aşağıdaki şekilde yanarlar.

: Sürekli yanıyor : Kapalı

Göstergeler Durum

(turuncu) USB aygıtı bağlı.
(yeşil) Bağlı aygıttan alınan görüntüler slayt gösterisi

şeklinde oynatılıyor.
USB aygıtı bağlı değil.

79

USB kablosu

Dijital fotoğraf makinesinin

USB bağlantı noktasına

USB bağlantı noktasına

(Tip A)

USB Aygıtının Çıkarılması

Yansıtma tamamlandığında USB aygıtlarını projektörden çıkarmak için
aşağıdaki prosedürü kullanın.

Prosedür

A
B

Dijital fotoğraf makinesi veya USB aygıtını kapatın.

Projektörün USB bağlantı noktasından (A tipi)
çıkarın.

SD Kartın Takılması ve Çıkarılması (sadece EB-W6)

80

Takılı SD kartı veya SDHC (SD Yüksek Kapasite) kartında bulunan
görüntüleri slayt gösterisi şeklinde yansıtabilirsiniz. s s.90
Bundan sonra bu kartlar SD kart olarak geçecektir.
Aşağıda SD kartların takılıp çıkarılması anlatılmaktadır.

SD Kartın Takılması

Dikkat

Doğru yönü gösterecek şekilde SD kartı takın. Kartın yanlış yönde
takılması arızaya veya hasara neden olabilir.

Prosedür

Üst yüzeyi yukarı bakacak şekilde SD kartı kart yuvasına
takın.

Kartı yuvasına tamamen sokarak sağlamca yerleşin.

SD Kart Erişim Lambasının Okunması

SD kartın erişim durumunu göstermek üzere SD kart erişim lambası
aşağıdaki şekilde yanar veya yanıp söner.

: Yanıp sönüyor : Yanıyor: : Kapalı

Lamba Durum

SD karttan veri okunuyor.

SD kart beklemede.
SD karta erişim yok.

SD kart

(piyasadan temin edilebilir)

SD Kartın Takılması ve Çıkarılması (sadece EB-W6)

SD Kartın Çıkarılması

Dikkat

Erişim lambası yanıp sönerken kartı çıkarmayın. Karta veya
projektöre zarar verebilirsiniz.

Prosedür

81

A

Erişim Lambası

B

SD karta hafifçe basın.

SD kart çıkar.

SD Kart

SD kartı tutun ve düz bir şekilde dışarı çekin.

Yansıtmak için USB Kablosuyla Bağlama (USB Display)

Verilen USB kablosuyla Windows işletim sistemli bir bilgisayara
bağlandığında projektör, bilgisayar görüntülerini yansıtabilir. Bu işlev USB
Display olarak adlandırılır. Basit bir şekilde USB kablosuyla bağlayarak
bilgisayar görüntüleri çabucak yansıtılabilir.

Bağlantının Yapılması (EB-W6 için)

Prosedür

Dikkat

USB hub vasıtasıyla bağlamayın: projektörü doğrudan bilgisayara
bağlayın.

82

Bilgisayarı açın.

Verilen USB kablosunu bağlayın.

Projektörün hoparlöründen ses çıktısı elde etmek istiyorsanız
ses kablosu da (piyasadan temin edilebilir) bağlayın.

s "İlk defa bağlarken" s.84
s "İkinci defadan itibaren" s.85

A/V sessiz slaytını açın.

Projektörü açın.

Kontrol panelinin

kullanılması

Bip!

Uzaktan kumanda

kullanarak

Elektrik kablosunu (verilir) bağlayın.

Yansıtmak için USB Kablosuyla Bağlama (USB Display)

Bağlantının Yapılması (EB-X6/S6 için)

Prosedür

83

Bilgisayarı açın.

Verilen USB kablosunu bağlayın.

Projektörün hoparlöründen ses çıktısı elde etmek istiyorsanız ses
kablosu da (piyasadan temin edilebilir) bağlayın.

s "İlk defa bağlarken" s.84
s "İkinci defadan itibaren" s.85

A/V sessiz slaytını açın.

Projektörü açın.

Bip!

Uzaktan kumanda

Kontrol panelinin kullanılması

kullanarak

Elektrik kablosunu (verilir) bağlayın.

EB-X6

EB-S6

Yansıtmak için USB Kablosuyla Bağlama (USB Display)

84

f İlk defa bağlarken

Windows 2000 kullanıyorsanız bilgisayarınızda "Bilgisayarım" ­"EPSON_PJ_UD" - "EMP_UDSE.EXE" dosyasına çift tıklayın.

A

B

Sürücü kurulumu otomatik olarak başlar.

Windows 2000 işletim sistemi bilgisayar, kullanıcı yetkisi ile
kullanılıyorsa bir Windows hata mesajı görüntülenebilir ve kurulum
mümkün olmayabilir. Bu durumda Windows’u en son duruma
güncelleyin ve yeniden bağlayın. Daha fazla ayrıntı için,

Servis Kılavuzu'nda

s

Epson Projektör İletişim Listesi

"Kabul ediyorum"u tıklayın.

Sürücü kurulmadıysa, USB Display'i çalıştıramazsınız. Mutlaka
"Kabul ediyorum"u tıklayın. Kurulumu iptal etmek istiyorsanız
"Kabul etmiyorum"u tıklayın.

belirtilen en yakın adresle irtibat kurun.

Destek ve

C

q

Bilgisayar görüntüleri yansıtılır.

Bilgisayar görüntülerinin yansıtılması kısa bir süre alabilir.
Bilgisayar görüntüleri yansıtılana kadar, ekipmanı olduğu halde
bırakın ve USB kablosunu sökmeyin veya projektörü kapatmayın.

• Görüntüler yansıtılmazsa "Tüm Programlar" - "EPSON
Projector" - "EPSON USB Display" - "EPSON USB
Display Vx.x"i tıklayın.

• Otomatik yükleme yapılmazsa "Bilgisayarım" ­"EPSON_PJ_UD" klasörünün altındaki
"EMP_UDSE.EXE" dosyasına çift tıklayın.

• Sürücüyü kaldırmak için "Başlat" - "Kontrol Paneli" ­"Program Ekle Kaldır" - "EPSON USB Display"
altındaki "Değiştir/Kaldır" öğesine tıklayın.

•Bağlantıyı Kesme
Sadece USB kablosunu sökerek projektörün bağlantısı
kesilebilir. Windows'un "Donanımı Güvenle Kaldır"
özelliğini kullanmanız gerekmez.

Yansıtmak için USB Kablosuyla Bağlama (USB Display)

f İkinci defadan itibaren

Bilgisayar görüntüleri yansıtılır.

Bilgisayar görüntülerinin yansıtılması kısa bir süre alabilir. Bu süre
boyunca ekipmanı olduğu gibi bırakın.

85

USB Kablosu bağlama

86

USB Display ile kullanılabilen işlevlerin dışındaki işlevleri kullanmak
için bilgisayarın USB bağlantı noktası ile projektörün arkasındaki USB
bağlantı noktasını (B tipi) verilen bir USB kablosuyla bağlayın.
Kullanım yöntemi için belirtilen sayfalara bakın. Ayrıca bu işlevler USB
Display ile aynı anda kullanılamaz.

• Önceki/Sonraki sayfaya geçmek için uzaktan kumandaki [Page] (+)/(­) düğmelerini kullanın. s s.86

• Fare imlecinin uzaktan kumanda ile kontrol edilmesi. s s.87

• Bilgisayardan projektöre komut göndererek kontrol. s s.100

USB kablosu

USB bağlantı noktasına

USB bağlantı

noktasına (Tip B)

Uzaktan Kumanda ile Önceki/Sonraki Sayfaya Geçiş

Bilgisayar ekranındaki görüntüyü yansıtırken bilgisayar yakında değilse
verilen uzaktan kumanda ile Önceki/Sonraki sayfaya geçiş yapabilirsiniz.

Prosedür

A

B

Windows 98/98SE/2000/Me/XP Home Edition/XP Professional
Vista Home Basic/Vista Home Premium/Vista Business/Vista Enterprise/Vista
Ultimate
Mac OS X 10.3 ila 10.5

Bilgisayarı projektöre USB kablosuyla bağlayın.

EB-W6 s s.82
EB-X6/S6 s s.83

Konfigürasyon menüsünde "Uzatılmış" - "USB T ype
B" ayarını "Yuk/Aşğ Kaydır" olarak ayarlayın.

• USB Display kullanırken konfigürasyon menüsünde "Uzatılmış"

- "USB Type B" ayarını "USB Display" olarak ayarlayın.

s s.82

•Yuk/Aşğ Kaydır işlevi ile Kablosuz Fare işlevini aynı anda
kullanamazsınız. s s.87

Uyumlu bilgisayar

USB Kablosu bağlama

Ö

87

Örnek Kullanım: PowerPoint’te slayt gösterisi yaparken önceki ve sonraki

slaytlar şu şekilde görüntülenir.

PowerPoint slayt gösterisinde önceki/sonraki slaydı
görüntülemek için

Önceki slayda

Sonraki slayda

EB-W6

nceki slayda

Sonraki slayda

EB-X6/S6

Fare İmlecinin Uzaktan Kumanda ile Kontrol Edilmesi (Kablosuz Fare işlevi)

Verilen uzaktan kumanda fare imleci kontrol işlevine sahiptir. Bu işlev
Kablosuz Fare işlevi olarak adlandırılır.
Mevcut giriş kaynağı bilgisayar veya HDMI (sadece EB-W6) iken bunu
kullanabilirsiniz.

• Kablosuz Fare işlevini USB Display kullanılırken

q

Prosedür

A

kullanamazsınız.

• Kablosuz Fare işlevi ile Yuk/Aşğ Kaydır işlevini aynı anda
kullanamazsınız.

Bilgisayarı projektöre USB kablosuyla bağlayın.

EB-W6 s s.82
EB-X6/S6 s s.83

B

Windows 98/98SE/2000/Me/XP Home Edition/XP Professional
Vista Home Basic/Vista Home Premium/Vista Business/Vista Enterprise/Vista
Ultimate
Mac OS X 10.3 ila 10.5

Konfigürasyon menüsünde "Uzatılmış" - "USB T ype
B" ayarını "Kablosuz Fare" olarak ayarlayın.

Uyumlu bilgisayar

USB Kablosu bağlama

• Windows veya Macintosh işletim sisteminizin sürümüne

q

bağlı olarak Kablosuz Fare işlevini kullanamayabilirsiniz.

• Fareyi kullanmak için bilgisayarda bir takım ayarlar
yapmanız gerekebilir . Daha ayrıntılı bilgi için bilgisayarın
belgelerine başvurun.

Bağladıktan sonra fare imlecini şu şekillerde kullanabilirsiniz.

f Kablosuz fare işlemi (sadece EB-W6)

Fare imlecinin hareket
ettirilmesi

Sürükle bırak

Fare tıklama işlemi

Sol tıklama Sağ tıklama

Çift tıklama: Düğmeye hızlı bir
şekilde iki kere basın.

88

(1) [Enter] düğmesini basılı tutun ve
sürüklemek için [ ] düğmesine
basın.
(2) Bırakmak için istediğiniz noktada
parmağınızı [Enter] düğmesinden
çekin.

USB Kablosu bağlama

f Kablosuz fare işlemi (sadece EB-X6/S6)

Fare imlecinin hareket
ettirilmesi

Sürükle bırak

Fare tıklama işlemi

Sol tıklama Sağ tıklama

Çift tıklama: Düğmeye hızlı bir
şekilde iki kere basın.

q

89

• Sol ve sağ fare tuşları bilgisayarınızda ters olarak
ayarlanmışsa bu durum uzaktan kumanda işlemleri için
de geçerlidir.

•Aşağıdaki işlevleri kullanırken Kablosuz Fare işlevini
kullanamazsınız.

- Konfigürasyon Menüsünü kullanırken

- Yardım Menüsünü kullanırken

- E-Zoom kullanırken

- Kullanıcı logosu yakalarken

- Sesi ayarlarken

(1) [Enter] düğmesini basılı tutun ve
sürüklemek için [ ] düğmesine
basın.
(2) Bırakmak için istediğiniz noktada
parmağınızı [Enter] düğmesinden
çekin.

Slayt Gösterisi Kullanımı (sadece EB-W6)

90

Projektörü dijital fotoğraf makinesine, USB depolama aygıtına veya SD
karta bağlayarak sunum yapabilirsiniz. Bu aygıtlarda saklı görüntü
dosyaları doğrudan yansıtılabilir. Bilgisayar bağlamayı
gerektirmediğinden bu yöntem yansıtmayı kolaylaştırır.

Slayt Gösterisi Şeklinde Yansıtılabilen Görüntü Dosyaları

Slayt gösterisi şeklinde yansıtılabilen görüntü dosyaları şunlardır.

Tür

Sadece
hareketsiz
görüntüler

q

• Güvenlik işlevi olan USB depolama aygıtları
kullanılamaz.

• JPEG dosyalarının özelliklerinden dolayı sıkıştırma oranı
yüksekse görüntü düzgün yansıtılmayabilir.

• Film dosyaları yansıtılamaz.

Dosya türü

(uzantı)

.jpg Exif standardını destekleyen JPEG dosyası

olmalıdır.
Çözünürlüğü 8176 x 6144’ün üzerinde olan
görüntüler yansıtılamaz.
Görüntünün yatay/dikey piksel sayısı 8’in
katları olmalıdır.

Açıklama

Temel Slayt Gösterisi İşlemleri

Temel Slayt Gösterisi işletme yöntemi aşağıda anlatılmaktadır.
Aşağıdaki işlemlerin tümü uzaktan kumanda ile yapılır. Dolayısıyla
düğme adları uzaktan kumanda üzerindeki düğmeleri belirtmektedir.

f Slayt Gösterisinin Başlatılması

Prosedür

Projektör USB depolama aygıtına veya SD karta
bağlandığında slayt gösterisi otomatik olarak başlar.

USB depolama aygıtı veya SD kartın bağlanması ile ilgili olarak aşağıdaki
bölümlere bakın.
USB depolama aygıtının bağlanması: s s.79
SD kartın bağlanması: s s.80

Başka bir kaynaktan görüntü yansıtırken [Slideshow]

q

düğmesine basar basmaz projektör bağladığınız aygıta
geçecektir.

Slayt Gösterisi Kullanımı (sadece EB-W6)

91

f Slayt Gösterisinden Çıkılması

Prosedür

Slayt gösterisini sonlandırmak için bağlı USB depolama
aygıtını veya SD kartı çıkarın.

USB depolama aygıtı veya SD kartın çıkarılması ile ilgili olarak aşağıdaki
bölümlere bakın.
USB depolama aygıtının çıkarılması: s s.79
SD kartın çıkarılması: s s.81

f Slayt gösterisi dosya göz atma ekranı

Slayt gösterisi başladığında aşağıdakine benzer bir ekran görüntülenir. Bu
ekran dosya göz atma ekranı olarak adlandırılır.

Projektör birden fazla sayıda depolama aygıtına bağlandığında depolama
türünü gösteren simgeleri içeren aşağıdakine benzer bir sürücü seçme

ekranı görüntülenir. Bu durumda [ ] düğmesine basın ve görüntülemek
istediğiniz içeriğe sahip sürücüyü seçtikten sonra [Enter] düğmesine
basın.

Aynı anda en fazla 5 depolama aygıtı bağlayabilirsiniz: 1

q

SD kart ve 4 USB depolama aygıtı.

Slayt Gösterisi Kullanımı (sadece EB-W6)

92

Dosya göz atma ekranı aşağıda anlatılmaktadır.

Durum ekranı
Kontrol paneli
(üst)

İçerik ekranı

Kontrol paneli
(alt)

İşlem kılavuzu

Aşağıdaki tabloda her bir menü öğesi ve dosya göz atma ekranının içeriği
ile birlikte seçilip [Enter] düğmesiyle kabul edildiklerinde nasıl çalıştıkları
anlatılmaktadır.

Öğe adları İşlev

Durum ekranı Sürücü, klasör, görüntülenmekte olan mevcut sayfa ve

toplam sayfa sayısını kontrol etmenize imkan verir.

Kontrol paneli (üst) Başa dön: Bir üst seviyedeki klasöre geçer.

Önceki sayfa: Önceki sayfa mevcutsa o sayfayı

görüntüler.

Sürücüyü seçin: Sürücü seçme ekranına geçer.

Öğe adları İşlev

İçerik ekranı Klasör ve görüntü dosyalarının küçük resimlerini

görüntüler.

•[ ] düğmesine basın ve klasör veya küçük resimli
görüntü dosyasını seçin. Seçilen klasör ve görüntü
dosyası renkli bir kare (imleç) ile çevrelenir.

• İçerik ekranı klasör ve görüntü dosyası sayısında bağlı
olarak birden fazla sayfadan oluşabilir.

• Bir görüntü dosyası seçip [Enter] düğmesine
bastığınızda seçilen görüntü oynatılır.

• Bir klasör seçip [Enter] düğmesine bastığınızda
klasörün içeriği görüntülenir.

•"Başa dön" simgesini seçip [Enter] düğmesine
bastığınızda içerik ekranı bir üst seviyedeki klasöre
geçer. En üst seviyedeki klasörü görüntülerken bu
simge görüntülenmez.

• Küçük resimler halinde görüntülenemeyen JPEG
görüntüleri aşağıda gösterilen simge ile belirtilir.

Kontrol paneli (alt) Seçenek: Seçenek ekranını görüntüler.

s s.95

Sonraki sayfa: Sonraki sayfa mevcutsa o sayfayı

görüntüler.

Slayt Gstr: Slayt gösterisi başlatır.

İşlem kılavuzu İşlem kılavuzu seçilen öğeye göre görüntülenir. İlgili

düğme ile kullanılabilir.

q

İçerik birkaç sayfa kaplıyorsa görüntülenen sayfayı [Page]
(+) / (-) düğmesine basarak değiştirin.

Slayt Gösterisi Kullanımı (sadece EB-W6)

93

f Görüntülerin ayrı ayrı oynatılması

Prosedür

A

[] düğmesine basın ve imleci yansıtmak
istediğiniz görüntünün üzerine getirin.

B

q

[Enter] düğmesine basın.

Seçilen görüntü oynatılır.

• İmleci görüntü dosyasının üzerine getirin, [Esc]
düğmesine basın, aşağıdaki alt menü görüntülenir. Bu
durumda [Enter] düğmesine basarak da görüntü
dosyasını oynatabilirsiniz.

• Oynatma sırasında görüntü dosyaları arasında geçiş
yapmak için [ ] düğmesine basın.

Slayt Gösterisi Kullanımı (sadece EB-W6)

f Slayt Gösterisinin Çalıştırılması

Klasördeki görüntü dosyalarını sırayla teker teker oynatabilirsiniz. Bu
işlev Slayt gösterisi olarak bilinir. Aşağıdaki prosedürü izleyerek Slayt
gösterisini çalıştırın. Aşağıda, görüntülenmekte olan içerik ekranında slayt
gösterinin çalıştırılması anlatılmaktadır.

Prosedür

A

Dosya göz atma ekranında Slayt gösterisi yapmak
istediğiniz klasörü görüntüleyin.

q

94

• Slayt gösterisini belirli bir görüntü dosyasından
başlatmak istediğinizde dosyayı oynatın ve [Enter]
düğmesine basın.

• Belirli bir klasörün içindeki görüntüleri kullanarak slayt
gösterisi yapmak istediğinizde göz atma ekranında imleci
klasörün üzerine getirin ve [Esc] düğmesine basın.
Görüntülenen alt menüden "Slayt Gstr." öğesini seçin ve
[Enter] düğmesine basın.

B
C

[] düğmesine basın ve imleci kontrol panelindeki
(alt) "Slayt Gstr" düğmesinin üzerine getirin.

[Enter] düğmesine basın.

Slayt gösterisi çalışır ve klasördeki görüntüler sırayla teker teker
yansıtılır.
Slayt gösterisinde son görüntü yansıtıldığında dosya göz atma
ekranı otomatik olarak yeniden görüntülenir. Seçenek ekranında
"Devamlı Oynat" ayarı "Açık" olarak ayarlandığında slayt gösterisi
otomatik olarak tekrarlanır. s s.95

• Sürekli olarak yansıtma ve görüntüler arasında geçiş
efekti ekleme gibi durumlar ayarlayabilirsiniz. Bir slayt
gösterisi yaparken görüntü dosyalarını otomatik olarak
değiştirmek için seçenek menüsündeki Ekran değiştirme
süresi ayarını "Hayır"dan başka değere ayarlayın.
(Ekran değiştirme süresi "Hayır" olarak ayarlandığında

s

slaytları elle değiştirmeniz gerekir.)

s.95

Slayt Gösterisi Kullanımı (sadece EB-W6)

95

f Görüntülerin döndürülmesi

Oynatılan görüntüyü 90° birim döndürebilirsiniz. Slayt gösterisinde
oynatılan görüntüleri de döndürebilirsiniz. Görüntüleri döndürmek için
aşağıdaki prosedürü kullanın.

Prosedür

A
B

Tek bir görüntü dosyası görüntüleyin veya slayt
gösterisini çalıştırın.

Görüntü görüntülenirken [ ] veya [ ]
düğmesine basın.

Aşağı

Yukarı

Aşağı Yukarı

Yukarı

Aşağı

Görüntü Dosyası Gösterimi ve Slayt Gösterisinin Ayarlanması

Göz atma ekranının görüntü gösterim sırasını ve Slayt gösterisini
ayarlamak için seçenek menüsünü açın.

Prosedür

A

Dosya göz atma ekranında [ ] düğmesine basın,
imleci kontrol panelindeki (alt) "Seçenek"
düğmesinin üzerine getirin ve [Enter] düğmesine
basın.

Seçenek ekranı görüntülenir.

Yukarı

Aşağı

Slayt Gösterisi Kullanımı (sadece EB-W6)

96

B

C

İmleci değiştirmek istediğiniz öğenin üzerine getirin
ve [Enter] düğmesine basın; ayar etkin hale gelir.

Her bir öğenin ayrıntıları için aşağıdaki tabloya bakın.

Öğe İşlev

Ayarları Görüntüle Görüntülemek için dosyaların sırasını ayarlar.

Dosyalar ada göre veya artan güncelleme
sırasına göre seçilebilir.

Devamlı Oynat Slayt gösterisinin devamlı oynatılıp

oynatılmayacağını ayarlar.

Ekran değiştirme
süresi

Efekt Görüntüler arasında geçiş efekti ayarlar.

[] düğmesine basın, imleci "T amam" düğmesinin
üzerine getirin ve [Enter] düğmesine basın.

Slayt gösterisinde bir dosyanın görüntülenme
süresini ayarlar. "Hayır" veya "1 ila 60
Saniye" olarak ayarlayabilirsiniz. "Hayır"
olarak ayarlarsanız görüntüler arası geçiş
otomatik yapılmaz.

İsteğe Bağlı Aksesuar ve Sarf Malzemeleri

97

Aşağıdaki seçenekleri ve sarf malzemelerini hazırlayın. Kullanıma
göre satın alın. Aşağıdaki isteğe bağlı aksesuarlar ve sarf malzemeleri
listesi 2008.07’den itibaren geçerlidir. Aksesuar ayrıntıları haber
verilmeksizin değiştirilebilir ve aksesuarların hepsi tüm ülkelerde
bulunamayabilir.

f İsteğe bağlı aksesuarlar

Yumuşak taşıma çantası ELPKS16B

Projektörü, bir yolculuk sırasında yanınıza almanız gerektiğinde bu çantayı
kullanın.

60" taşınabilir ekran ELPSC07
80" taşınabilir ekran ELPSC08
100" ekran ELPSC10

Taşınabilir rulo tipi ekran (En/boy oranı

50" taşınabilir ekran ELPSC06

Kolayca taşınabilen kompakt bir ekran. (En/boy oranı 4:3)

HD-15 kablo ELPKC02
(1.8m - mini D-Sub15-pin/mini D-Sub 15pin için)

Bu, projektörle birlikte verilen bilgisayar kablosunun aynısıdır.

HD-15 kablo ELPKC09
(3m - mini D-Sub15-pin/mini D-Sub 15pin için)
HD-15 PC kablo ELPKC10
(20 m - mini D-Sub15-pin/mini D-Sub 15pin için)

Projektörle birlikte verilen bilgisayar kablosu kısaysa, burada belirtilen uzun
kablolardan birini kullanın.

Bileşen video kablosu ELPKC19
(3 m - mini D-Sub 15-pin/RCA erkek^3 için)

Bir bileşen video

g kaynağı bağlamak için kullanın.

g 4:3)

Tavan plakası* ELPFC03
Çubuk 370 (370 mm gümüş)
Çubuk 570 (570 mm gümüş)
Çubuk 770 (770 mm gümüş)

Tavan altlığı (Tavan plakası ile beraber kullanım için)* ELPMB18

Projektörü bir tavana kurarken kullanın.

* Projektörü tavana asmak için özel bir kurulum yöntemi gerekmektedir. Bu

kurulum yöntemini kullanmak istiyorsanız satıcınıza veya Destek ve Servis

Kılavuzunda verilen en yakın adrese başvurun. s Epson Projektör İletişim

Listesi

*

ELPFP04

*

ELPFP05

*

ELPFP06

f Sarf Malzemeleri

Lamba ünitesi ELPLP41

Kullanılan lambanın yedeği olarak kullanın.

Hava filtresi (2 tane) ELPAF13

Kullanılan hava filtrelerinin yedeği olarak kullanın.

Sözlük

Bu bölümde, projektörle birlikte kullanılan kolay terimler ve kılavuzda kullanılan ancak metin içerisinde açıklaması verilmeyen zor terimlerin
açıklamaları verilmektedir. Piyasadan temin edilebilecek diğer yayınlara başvurarak daha fazla bilgi elde edebilirsiniz.

Bileşen Video Daha iyi görüntü kalitesi sağlamak için ayrı parlaklık bileşeni ve renk bileşenine sahip olan bir video sinyali.

Üç bağımsız sinyalden oluşan görüntüleri ifade eder: Y (parlaklık sinyali) ile Pb ve Pr (renk farklılığı sinyalleri).

Bileşik Video: Video parlaklık sinyalleri ve renk sinyallerini birbiriyle karıştıran video sinyalleridir. Ev tipi video donanımı tarafından yaygın biçimde

kullanılan sinyal türü (NTSC, PAL ve SECAM formatları). Renk çubuğunda yer alan taşıyıcı sinyal Y (parlaklık sinyali) ve berraklık
(renk) sinyali, tek bir sinyal oluşturmak için örtüşür.

Birleşik Görüntü verisinin, ekranın solundan başlayarak sağa doğru ve sonra da yukarıdan aşağıya doğru sırayla gör üntülenen ince yatay çizgilere

bölündüğü bir görüntü tarama yöntemidir. Tek rakamlı ve çift rakamlı çizgiler dönüşümlü olarak görüntülenmektedir.

Contrast (Kontrast) Metni ve şekilleri daha net bir şekilde öne çıkarmak veya daha yumuşak görünmelerini sağlamak için bir görüntünün aydınlık ve karanlık

alanlarının bağıl parlaklığı artırılabilir veya azaltılabilir. Bir görüntünün bu özelliğini ayarlamak "kontrast ayarı" olarak adlandırılır.

Dolby Digital Dolby Laboratories tarafından geliştirilmiş bir ses biçimidir. Normal stereo, iki hoparlör kullanan 2 kanallı bir ses biçimidir. Dolby

Digital ise, bu iki kanala bir merkez hoparlör, iki arka hoparlör ve bir sub-woofer ekleyen 6 kanallı (5,1 kanal) bir sistemdir.

En/Boy oranı Yansıtılan görüntü veya ekranın en/boy oranı. En/boy oranı 16:9 veya 16:10 ise uzatılmış ekran geniş ekran olarak bilinir. Standart

görüntülerin en/boy oranı 4:3’tür.

HDTV High-Definition Television (Yüksek Tanımlı Televizyon) kavramının kısaltmasıdır. Aşağıdaki koşulları sağlayan yüksek tanımlı

sistemleri ifade eder.

• 720p ya da 1080i veya üzeri dikey çözünürlük (p = aşamalı

• Ekranen/boy oranı
Dolby Digital

İleri giden Tek görüntüden alınan görüntü verilerinin tek bir görüntü oluşturmak için üstten alta doğru sıralı şekilde tarandığı görüntü tarama

yöntemi.

Refresh rate (Yenileme hızı) Bir ekranın ışık yayan elemanı son derece kısa bir süre için aynı parlaklık ve rengi korur. Bu nedenle, ışık yayma elemanını yenilemek

için görüntü, saniyede birçok kez taranmalıdır. Saniyedeki yenileme işlemlerinin sayısı "refresh rate (yenileme hızı)" olarak adlandırılır
ve hertz (Hz) cinsinden ifade edilir.

SDTV Standard Definition Television (Standart Tanımlı Televizyon) için kullanılan bir kısaltmadır. HDTVg Yüksek Tanımlı Televizyon için

gerekli koşulları karşılamayan standart televizyon sistemlerini ifade eder.

Senkronizasyon Bilgisayarlardan çıkan sinyaller belirli bir frekansa sahiptir. Projektörün frekansı bu frekans ile uyuşmazsa, ortaya çıkan görüntülerin

kalitesi iyi olmayacaktır. Bu sinyallerin fazlar ını eşleştirme işlemi (sinyaldeki tepe ve çukurların bağıl konumu) "senkronizasyon" olarak
adlandırılır. Sinyaller senkronize olmazsa, titreme, bulanıklık ve yatay parazit gerçekleşebilir.

Sıkıştırma modu Bu modda, 16:9 modundaki geniş ekran görüntüleri yatay yönde sıkıştırılarak, kayıt ortamında 4:3 görüntü olarak saklanırlar.

Bu görüntüler, projektör tarafından sıkıştırma modunda tekrar yansıtıldığında, orijinal 16:9 formatlarına dönerler.

sRGB Video donanımı tarafından yeniden üretilmiş olan renklerin bilgisayar işletim sistemleri (OS) ve İnternet tarafından rahatlıkla

kullanılabilmesi amacıyla, renk aralıkları için formüle edilmiş uluslararası bir standart. Bağlanan kaynağın bir sRGB modu varsa,
projektörü ve bağlanan sinyal kaynağını sRGB’ye ayarlayın.

g 16:9

g ses yayını alımı ve oynatma (veya çıkış)

g, i = birleşikg)

98

Sözlük

SVGA IBM PC/AT uyumlu bilgisayarlar tarafından kullanılan ve çözünürlüğü 800 (yatay) ^ 600 (dikey) nokta olan bir video sinyali türüdür.
S-Video Daha iyi görüntü kalitesi sağlamak için ayrı parlaklık bileşeni ve renk bileşenine sahip olan bir video sinyali.

İki bağımsız sinyalden oluşan görüntüleri ifade eder: Y (parlaklık sinyali) ve C (renk sinyali).

SXGA IBM PC/AT uyumlu bilgisayarlar tarafından kullanılan ve çözünürlüğü 1280 (yatay) ^ 1024 (dikey) nokta olan bir video sinyali türüdür.
Tracking (İzleme) Bilgisayarlardan çıkan sinyaller belirli bir frekansa sahiptir. Projektörün frekansı bu frekans ile uyuşmazsa, ortaya çıkan görüntülerin

kalitesi iyi olmayacaktır. Bu sinyallerin fazlarını eşleştirme işlemi (sinyaldeki tepelerin sayısı) "tracking (izleme)" olarak adlandırılır.
İzleme doğru şekilde yürütülmezse, yansıtılan görüntüde geniş dikey çizgiler belirir.

VGA IBM PC/AT uyumlu bilgisayarlar tarafından kullanılan ve çözünü rlüğü 640 (yatay) ^ 480 (dikey) nokta olan bir video sinyali türüdür.
XGA IBM PC/AT uyumlu bilgisayarlar tarafından kullanılan ve çözünü rlüğü 1024 (yatay) ^ 768 (dikey) nokta olan bir video sinyali türüdür.

99

ESC/VP21 Komutları

100

Komut Listesi

ESC ve VP21 komutları projektörü kontrol etmek için bilgisayardan
gönderilen komutlardır.
Projektöre açılma komutu gönderildiğinde, projektör açılacak ve ısınma
moduna geçecektir. Projektör açıldığında, iki nokta üst üste ":" (3Ah)
işareti döndürülecektir.
Projektör bir komutu yerine getirdikten sonra, bir ":" işareti görüntüler ve
sonraki komutu kabul eder.
Komut yürütüme işlemi bir hata ile sonlanırsa, projektör bir hata mesajı
verir ve ":" kodunu görüntüler.

Öğe Komut

AÇMA/KAPAMA AÇIK GÜÇ AÇIK

KAPALI GÜÇ KAPALI

Sinyal seçimi Video KAYNAK 41

S-Video KAYNAK 42
HDMI (sadece EB-W6) KAYNAK 30
USB Display KAYNAK 51
Slayt gösterisi (sadece EB-W6) KAYNAK 52

A/V Sessiz AÇIK/
KAPALI

A/V Sessiz seçimi Siyah MSEL 00

Sinyal seçimi Bilgisayar (Otomatik) KAYNAK 1F

AÇIK SESSİZ AÇIK
KAPALI SESSİZ KAPALI

Mavi MSEL 01
Logo MSEL 02

Komut

Öğe

Bilgisayar KAYNAK 11

Bilgisayar

Bağlantı Noktası

Kablo Yerleşimleri

f USB bağlantısı

Konnektör şekli: USB (Tip B)

<Projektörde> <Bilgisayarda>

(Tip B)

*Yukarıdaki komutların birini verdikten sonra, sonuna bir Carriage Return

(CR) (satırbaşı) kodu (0Dh) ekleyin ve iletin.
