Epson EB-X15 User's Guide [sk]

Používateľská príručka

Označenia použité v tejto príručke

Bezpečnostné symboly
V dokumentácii a v projektore sú použité grafické symboly, ktoré zobrazujú, ako sa má projektor bezpečne používať. Porozumejte týmto upozorňujúcim symbolom a rešpektujte ich, aby ste zabránili zraneniu osôb alebo škode na majetku.
Výstraha
Označenie všeobecných informácií
Pozor
a
s Označuje stránku obsahujúcu podrobné informácie týkajúce sa danej témy.
g
[Názov] Označuje názov tlačidiel na diaľkovom ovládaní alebo na ovládacom paneli.
Názov ponuky Označuje položky ponuky Konfigurácia.
Tento symbol označuje informáciu, ktorá by v prípade jej ignorovania mohla viest’ k zraneniu alebo až úmrtiu osôb z dôvodu nesprávnej manipulácie.
Tento symbol označuje informáciu, ktorá by v prípade jej ignorovania mohla viest’ k zraneniu alebo fyzickému poškodeniu z dôvodu nesprávnej manipulácie.
Označuje postupy, ktoré môžu viesť ku škode alebo poraneniu, ak nebude používateľ dostatočne opatrný.
Označuje doplnkové informácie, ktoré by mohli byť zaujímavé v súvislosti s danou témou.
Označuje, že popis podčiarknutých slov alebo slov uvedených pred týmto symbolom sa nachádza v glosári. Pozrite kapitolu „Glosár“ v časti „Dodatky“.
s "Glosár" str.101
Príklad: tlačidlo [Esc]
Príklad: Z ponuky Jas vyberte položku Obraz. Obraz - Jas

Obsah

3
Označenia použité v tejto príručke .................. 2
Úvod
Funkcie Projektora .......................................... 7
Zoznam funkcií podľa modelu......................................7
Rýchla a jednoduchá inštalácia, premietanie a uskladnenie.................. 7
Pripojenie pomocou kábla USB a premietanie (USB Display)...............7
Sledovanie pohybu projektora a automatická korekcia skreslenia obrazu (iba EB-
X15)..................................................... 7
Nastavovací prvok korekcie horizontálneho skreslenia (iba EB-X15) . . . . . . . . . . 8
Užitočné funkcie pri premietaní obrázkov..............................8
Maximálne využitie diaľkového ovládania ............................8
Vylepšené funkcie zabezpečenia..................................8
Názvy častí a funkcií ......................................... 9
Predná a vrchná strana...........................................9
Zadná Časť.................................................. 11
Podstavec .................................................. 12
Ovládací panel ...............................................13
Diaľkové ovládanie ............................................15
Výmena batérií v diaľkovom ovládači.............................. 17
Prevádzkový rozsah diaľkového ovládania ...........................18
Príprava projektora
Základy používania
Premietanie obrázkov ...................................... 29
Od inštalácie k premietaniu.......................................29
Automatické zistenie vstupného signálu a zmena premietaného obrazu
(Vyhľadávanie zdroja) ...........................................30
Prepnutie na požadovaný obraz pomocou diaľkového ovládača ..............31
Premietanie pomocou programu USB Display ..........................31
Systémové požiadavky ........................................31
Pripájanie po prvý raz.........................................32
Odinštalovanie .............................................33
Úprava premietaných obrázkov ............................. 35
Lichobežníková korekcia skreslenia .................................35
Automatická korekcia ......................................... 35
Manuálna korekcia..........................................36
Úprava veľkosti obrazu..........................................39
Úprava polohy obrazu .......................................... 39
Nastavenie horizontálneho náklonu ................................. 40
Nastavenie zaostrenia ..........................................40
Nastavenie hlasitosti ........................................... 40
Výber kvality projekcie (výber možnosti Farebný režim) .................... 40
Nastavenie Automat. šošovka..................................... 41
Zmena pomeru strán premietaného obrazu ........................... 42
Spôsoby zmeny .............................................42
Zmena režimu pomeru strán....................................42
Inštalácia projektora ....................................... 20
Spôsoby Inštalácie ............................................. 20
Spôsoby Inštalácie ...........................................21
Veľkosť obrazovky a približná vzdialenosť premietania ....................21
Výbava na pripojenie ...................................... 23
Pripojenie počítača ............................................23
Pripojenie zdrojov obrazu........................................25
Pripojenie externého zariadenia ...................................27
Užitočné funkcie
Funkcie premietania ....................................... 45
Dočasné skrytie obrazu a stlmenie zvuku (Stlmiť A/V) .....................45
Zmrazenie obrazu (Freeze) ....................................... 45
Funkcia ukazovateľa (Ukazovateľ) ..................................46
Zväčšenie časti obrazu (E-Zoom)...................................47
Ovládanie ukazovateľa myši pomocou diaľkového ovládača (Bezdrôtová myš)....48
Uloženie užívateľského loga......................................49
Obsah
4
Funkcie Zabezpečenia ..................................... 51
Spravovanie používateľov (Ochrana heslom) ........................... 51
Typy Ochrana heslom........................................51
Nastavenie funkcie Ochrana heslom............................... 51
Zadanie položky Heslo........................................ 52
Obmedzenie používania (Uzamk. ovl. panela)..........................53
Zámok proti krádeži ............................................54
Montáž káblového zámku ...................................... 54
Monitorovanie a ovládanie ................................. 55
Príkazy ESC/VP21 ..............................................55
Pred spustením .............................................55
Zoznam príkazov ............................................55
Komunikačný protokol ........................................56
Ponuka Konfigurácia
Používanie ponuky Konfigurácia ............................ 58
Zoznam Funkcií ........................................... 59
Tabuľka ponuky Konfigurácia.....................................59
Ponuka Obraz ................................................ 60
Ponuka Signál ................................................ 61
Ponuka Nastavenia ............................................ 63
Ponuka Rozšírené .............................................64
Ponuka Informácia (iba displej)....................................65
Ponuka Vynulovať ............................................. 66
Riešenie Problémov
Používanie Pomocníka ..................................... 69
Riešenie Problémov ........................................ 70
Popis indikátorov.............................................70
Keď indikátory neposkytujú pomoc.................................73
Problémy týkajúce sa obrazu......................................74
Žiadny obraz ...............................................74
Nezobrazujú sa pohybujúce sa obrazy (pohybujúca sa časť sa zobrazuje iba
čiernou).................................................. 75
Projekcia sa automaticky zastaví.................................75
Zobrazí sa správa Nepodporuje sa................................75
Zobrazí sa správa Nie je signál................................... 75
Obrazy sú skreslené, nezaostrené alebo deformované . . . . . . . . . . . . . . . . . . 76
Obraz je rušený alebo skreslený.................................. 77
Obraz je orezaný (veľký) alebo malý, alebo je pomer strán nesprávny........77
Farby obrazu sú nesprávne.....................................78
Obraz je tmavý .............................................79
Problémy pri spustení projekcie ....................................79
Projektor sa nezapne .........................................79
Iné problémy ................................................80
Nie je počuť žiadny zvuk alebo je príliš slabý ......................... 80
Nefunguje diaľkové ovládanie................................... 80
Chcem zmeniť jazyk správ a ponúk ................................81
Údržba
Čistenie ................................................... 83
Čistenie povrchu projektora...................................... 83
Čistenie Objektívu ............................................. 83
Čistenie vzduchového filtra.......................................83
Výmena Spotrebného Materiálu ............................ 85
Výmena lampy ...............................................85
Časový interval výmeny lampy..................................85
Ako sa vymieňa lampa ........................................85
Nulovanie hodín lampy.......................................88
Výmena vzduchového filtra .......................................88
Interval výmeny vzduchového filtra...............................88
Spôsob výmeny vzduchového filtra............................... 88
Obsah
Dodatky
Voliteľné Príslušenstvo a Spotrebný Materiál ................ 91
Voliteľné príslušenstvo..........................................91
Spotrebný materiál............................................91
Veľkosť plátna a projekčná vzdialenosť ...................... 92
Vzdialenosť premietania (pre EB-X15/EB-X14H/EB-X11H) ................... 92
Vzdialenosť premietania (pre EB-S11H) ............................... 93
Podporované displeje monitorov ........................... 94
Podporované rozlíšenia .........................................94
Počítačový signál (analógový RGB)................................94
Komponent video ...........................................94
Kompozitné video ...........................................95
Signál sa prijíma z portu HDMI (len EB-X15) .......................... 95
Technické údaje ........................................... 96
Všeobecné Parametre Projektora ................................... 96
5
Vzhľad .................................................... 99
Glosár ................................................... 101
Všeobecné Poznámky ..................................... 103
Informácie o označeniach ....................................... 103
Všeobecné upozornenie: ....................................... 104
Register ................................................. 105

Úvod

V tejto kapitole sú vysvetlené funkcie a názvy častí projektora.

Funkcie Projektora

7

Zoznam funkcií podľa modelu

Funkcie, ktoré sú k dispozícii, sa líšia v závislosti od používaného modelu. V nasledujúcej tabuľke nájdete zoznam funkcií, ktoré sú k dispozícii pre jednotlivé modely.
Funkcia EB-X15 EB-X14H EB-X11H EB-S11H
USB Display
Pripojenie HDMI ---
Pripojenie externého zariadenia
Aut. lich. kor. - V ---
Nastavenie lichob. H
Quick Corner
* Aj keď posúvač horizontálnej korekcie nie je inštalovaný v tomto modeli, môžete použiť funkciu Lichob. korekcia - H z ovládacieho panelu alebo z ponuky Konfigurácia.
-
*
-
*
-
*
-

Rýchla a jednoduchá inštalácia, premietanie a uskladnenie

Projektor sa jednoducho zapína a vypína zapojením a odpojením.
Môžete premietať na veľké plátna z krátkej vzdialenosti.
Výšku nastavíte jednoducho jednou páčkou.
Pred uskladnením nie je potrebný čas na ochladenie.
Pripojenie pomocou kábla USB a premietanie (USB Display)
Jednoduchým pripojením kábla USB môžete premietať obraz z obrazovky počítača bez počítačového kábla.
s "Premietanie pomocou programu USB Display" str.31
Sledovanie pohybu projektora a automatická korekcia skreslenia obrazu (iba EB-X15)
Projektor automaticky opravuje vertikálne lichobežníkové skreslenie, ku ktorému dochádza pri nastavovaní polohy a premiestňovaní projektora.
s
"Automatická korekcia" str.35
Funkcie Projektora
8
Nastavovací prvok korekcie horizontálneho skreslenia (iba EB-X15)
Umožňuje rýchlo opraviť vodorovné skreslenie premietaného obrazu. Je to užitočné, ak nemôžete inštalovať projektor rovnobežne s plátnom.
s
"Manuálna korekcia" str.36

Užitočné funkcie pri premietaní obrázkov

Maximálne využitie diaľkového ovládania
Diaľkový ovládač môžete využiť na vykonanie rôznych operácií ako napríklad zväčšenie časti obrazu. Diaľkový ovládač môže slúžiť aj ako ukazovateľ počas prezentácií alebo ako počítačová myš.
Uzamknutie ovládacieho panela obmedzuje používanie tlačidiel ovládacieho panela
Toto môžete použiť, ak nechcete, aby ľudia menili nastavenia projektora bez dovolenia na rôznych udalostiach, v školách, a tak ďalej.
s
"Obmedzenie používania (Uzamk. ovl. panela)" str.53
Prístroj je vybavený rôznymi pomôckami proti krádeži
Projektor je vybavený nasledujúcimi typmi zabezpečovacích prvkov proti krádeži.
Bezpečnostná zásuvka
Upevňovací bod bezpečnostného kábla
s "Zámok proti krádeži" str.54
s
"Funkcia ukazovateľa (Ukazovateľ)" str.46
s
"Zväčšenie časti obrazu (E-Zoom)" str.47
s
"Ovládanie ukazovateľa myši pomocou diaľkového ovládača (Bezdrôtová
myš)" str.48
Vylepšené funkcie zabezpečenia
Ochrana heslom kvôli obmedzeniu a spravovaniu používateľov
Nastavením hesla môžete určiť používateľov projektora.
s
"Spravovanie používateľov (Ochrana heslom)" str.51

Názvy častí a funkcií

9

Predná a vrchná strana

EB-X15
EB-X14H/EB-X11H/EB-S11H
Názov Funkcia
Výstupný otvor
A
vetrania
Výstupný otvor kvôli vzduchu, ktorý sa používa na vnútorné chladenie projektora.
Posuvný regulátor
B
stlmenia hlasitosti A/V
Upozornenie
Počas projekcie sa nepribližujte tvárou ani rukami k vetraciemu otvoru a neumiestňujte do blízkosti výstupného otvoru vetrania predmety, ktoré by sa mohli deformovať alebo poškodiť teplom. Horúci vzduch z vetracích otvorov môže spôsobiť popále‐ nie, deformácie alebo zranenia.
Posúvaním gombíka otvárate a zatvárate posúvač stlmenia hlasitosti A/V.
Názvy častí a funkcií
10
Názov Funkcia
Páka na nastavenie
C
nožičky
Predná nastaviteľná
D
nožička
Posúvač stlmenia
E
hlasitosti A/V
Diaľkový prijímač
F
Ovládač zaostrovania
G
Ovládač priblíženia
H
(iba EB-X15/EB-X14H/ EB-X11H)
Nasávací otvor
I
vetrania (vzduchový filter)
Kryt vzduchového
J
filtra
Stlačte páku na nastavenie nožičky, ak chcete vytiahnuť alebo zasunúť prednú nastaviteľnú nožičku.
s "Úprava polohy obrazu" str.39
Keď projektor inštalujete na plochu ako je napríklad stôl, vytiahnite nožičku a nastavte polohu obrazu.
s "Úprava polohy obrazu" str.39
Keď sa projektor nepoužíva, chráňte objektív zatvorením krytu. Zatvorením krytu počas premietania môžete skryť obraz a stlmiť zvuk.
s "Dočasné skrytie obrazu a stlmenie zvuku (Stlmiť A/V)" str.45
Prijíma signály z diaľkového ovládača.
Upravuje ostrosť obrazu. s "Nastavenie zaostrenia" str.40
Upravuje veľkosť obrazu. s "Úprava veľkosti obrazu" str.39
Privádza vzduch, ktorým sa projektor chladí zvnútra. s "Čistenie vzduchového filtra" str.83
Pomocou nej sa otvára a zatvára kryt vzduchového filtra. s "Výmena vzduchového filtra" str.88
Kryt lampy
O
Názov Funkcia
Otvorte pri výmene lampy projektora. s "Výmena lampy" str.85
Reproduktor
K
Indikátory
L
Ovládací panel
M
Nastavenie
N
horizontálneho lichobežníkového skreslenia (len EB-X15)
Vydáva zvuk.
Signalizuje stav projektora. s "Popis indikátorov" str.70
Slúži na ovládanie projektora. s "Ovládací panel" str.13
Opraví horizontálne skreslenie premietaného obrazu. s "Manuálna korekcia" str.36
Názvy častí a funkcií
11

Zadná Časť

EB-X15
EB-X14H/EB-X11H/EB-S11H
Názov Funkcia
Port Audio
D
Port RS-232C
E
Bezpečnostná
F
zásuvka
Poistná skrutka krytu
G
lampy
P o r t H D M I ( i b a E B - X 1 5 )
H
Port Computer2
I
Port Computer1
J
Prijíma zvuk zo zariadenia pripojeného na port Computer, S-Video alebo Video.
Pri ovládaní projektora z počítača pripojte projektor k počítaču pomocou kábla RS-232C. Tento port sa používa pre potreby ovládania a bežne by sa používať nemal.
s "Príkazy ESC/VP21" str.55
Bezpečnostná zásuvka je kompatibilná s bezpečnostným systémom Microsaver vyrábaným spoločnosťou Kensington.
s "Zámok proti krádeži" str.54
Zaskrutkovaním zaistíte kryt lampy na mieste.
Slúži na vstup video signálov zo zariadení a počítačov kompatibilných so štandardom HDMI. Tento projektor je kompatibilný so štandardom
s "Výbava na pripojenie" str.23
Slúži na príjem obrazových signálov z počítača a signálov komponentného videa z iných zdrojov videa.
Slúži na príjem obrazových signálov z počítača a signálov komponentného videa z iných zdrojov videa.
HDCPg.
Názov Funkcia
Diaľkový prijímač
A
Port Video
B
Sieťová zásuvka
C
Prijíma signály z diaľkového ovládača.
Prijíma vstup pre kompozitné video signály zo zdrojov videa.
Slúži na pripojenie napájacieho kábla k projektoru.
"Od inštalácie k premietaniu" str.29
s
Port USB(TypeB)
K
Port Audio Output
L
Port S-Video
M
Slúži na pripojenie projektora k počítaču pomocou kábla USB a premietanie obrazu z počítača. s "Premietanie pomocou programu USB Display"
str.31
Tento port sa tiež používa na pripojenie k počítaču pomocou kábla USB pri použití funkcie Bezdrôtová myš. s "Ovládanie ukazovateľa myši pomocou diaľkového ovládača (Bezdrôtová myš)" str.48
Slúži na výstup zvuku práve premietaného obrazu do externých reproduktorov.
Pre signály S-video zo zdrojov videa.
Názvy častí a funkcií
12
Názov Funkcia
Port Monitor Out
N
(iba EB-X14H/EB­X11H/EB-S11H)
Vysiela na externý monitor analógové signály RGB z portu

Podstavec

Computer1. Nemožno vysielať signály prijaté z iných portov alebo signály komponentného videa.
Názov Funkcia
Upevňovacie body pri
A
montáži na strop (tri body)
Zadné nožičky
B
Ak chcete projektor zavesiť na strop, použite voliteľnú konzolu pre montáž na strop.
s "Inštalácia projektora" str.20 s "Voliteľné príslušenstvo" str.91
Keď projektor inštalujete na plochu ako je napríklad stôl, otáčaním ich vysúvajte alebo zasúvajte a nastavujte tak horizontálny náklon.
s "Nastavenie horizontálneho náklonu" str.40
Názvy častí a funkcií
13
Názov Funkcia
Predná nastaviteľná
C
nožička
Upevňovací bod
D
bezpečnostného kábla
Keď projektor inštalujete na plochu ako je napríklad stôl, vytiahnite nožičku a nastavte polohu obrazu.
s "Úprava polohy obrazu" str.39
Tadiaľto prevlečte komerčne dostupný lankový zámok a uzamknite ho na mieste.
s "Montáž káblového zámku" str.54

Ovládací panel

Ak nebude uvedené inak, budú v tomto návode budú všetky funkcie vysvetlené pomocou obrázkov produktu EB-X14H.
Názov Funkcia
[t] tlačidlo
A
Zapína a vypína napájanie projektora. s "Od inštalácie k premietaniu" str.29
Tlačidlo [Source
B
Search]
Tlačidlo [Enter]
C
[
]
Prepne na nasledujúci vstupný zdroj, ktorý vysiela obraz. s "Automatické zistenie vstupného signálu a zmena
premietaného obrazu (Vyhľadávanie zdroja)" str.30
Ak je zobrazená obrazovka ponuky Konfigurácia alebo Nápoveď, potvrdzuje a otvára daný výber a prechádza na nasledujúcu úroveň.
Ak sa stlačí počas premietania analógového signálu RGB z portu Computer1 alebo Computer2, môžete automaticky optimalizovať Sledovanie, Synchronizáciu a Pozíciu.
Názvy častí a funkcií
14
Názov Funkcia
Tlačidlá [w][v]
D
Tlačidlo [Help]
E
Tlačidlo [Esc]
F
Tlačidlá [a][b]
G
alebo tlačidlá [Wide][Tele]
Zobrazí obrazovku Lichobežníková korekcia, kde môžete vykonať lichobežníkovú korekciu skreslenia vo vodorovnom a zvislom smere. s "Manuálna korekcia" str.36
Ak je zobrazená ponuka Konfigurácia alebo obrazovka Nápoveď, môžete pomocou týchto tlačidiel vyberať položky ponuky a nastavovať hodnoty.
s "Používanie ponuky Konfigurácia" str.58 s "Používanie Pomocníka" str.69
Slúži na zobrazenie a zatvorenie obrazovky Pomocníka, na ktorej sú uvedené pokyny na odstránenie prípadných problémov.
s "Používanie Pomocníka" str.69
Zastaví aktuálnu funkciu.
Ak je zobrazená ponuka Konfigurácia a stlačíte toto
tlačidlo, prejdete na predchádzajúcu úroveň ponuky. s "Používanie ponuky Konfigurácia" str.58
Pre EB-X15/EB-X14H/EB-X11H [a] Znižuje hlasitosť. [b] Zvyšuje hlasitosť. s "Nastavenie hlasitosti" str.40
Pre EB-S11H [Wide]: Zväčší veľkosť premietaného obrazu. [Tele]: Zmenší veľkosť premietaného obrazu. s "Úprava veľkosti obrazu" str.39
Opraví lichobežníkové skreslenie vo vodorovnom a zvislom smere po zobrazení obrazovky Lichobežníková korekcia. s "Lichobežníková korekcia – H/V" str.36
Ak je zobrazená ponuka Konfigurácia alebo obrazovka Nápoveď, môžete pomocou týchto tlačidiel vyberať položky ponuky a nastavovať hodnoty.
"Používanie ponuky Konfigurácia" str.58
s s "Používanie Pomocníka" str.69
Tlačidlo [Menu]
H
Názov Funkcia
Zobrazuje a zatvára ponuku Konfigurácia. s "Používanie ponuky Konfigurácia" str.58
Názvy častí a funkcií
15

Diaľkové ovládanie

Názov Funkcia
Tlačidlo [t]
A
Tlačidlo [Computer]
B
Tlačidlo [Video]
C
Číselné tlačidlá
D
Tlačidlo [Auto]
E
Tlačidlo [Aspect]
F
Zapína a vypína napájanie projektora. s "Od inštalácie k premietaniu" str.29
Každým stlačením tohto tlačidla sa vstup mení medzi obrazmi z portu Computer1 a Computer2.
Pre EB-X15 Pri každom stlačení tlačidla sa obraz cyklicky mení medzi portmi S-Video, Video a HDMI.
Pre EB-X14H/EB-X11H/EB-S11H Pri každom stlačení tohto tlačidla sa vstup prepne obraz z portu S-Video na port Video.
Zadajte heslo. s "Nastavenie funkcie Ochrana heslom" str.51
Ak sa stlačí počas premietania analógového signálu RGB z portu Computer1 alebo Computer2, môžete automaticky optimalizovať Sledovanie, Synchronizáciu a Pozíciu.
Stláčaním tohto tlačidla môžete meniť režim pomeru strán.
s "Zmena pomeru strán premietaného obrazu "
str.42
Tlačidlo [Num]
G
Tlačidlo [Menu]
H
I
Tlačidlá [ ][ ]
][ ]
[
Ak chcete zadať heslá alebo čísla, podržte stlačené toto tlačidlo a stlačte číselné tlačidlá.
"Nastavenie funkcie Ochrana heslom" str.51
s
Zobrazuje a zatvára ponuku Konfigurácia. s "Používanie ponuky Konfigurácia" str.58
Keď je zobrazená ponuka Konfigurácia alebo obrazovka Pomocník, stláčaním týchto tlačidiel môžete vyberať položky ponuky a nastavovať hodnoty. s "Používanie ponuky Konfigurácia" str.58
Počas využívania funkcie Bezdrôtová myš sa ukazovateľ myši posúva v smere, v ktorom je stlačené tlačidlo. s "Ovládanie ukazovateľa myši pomocou diaľkového ovládača (Bezdrôtová myš)" str.48
Názvy častí a funkcií
16
Názov Funkcia
J
Tlačidlo [ ]
Tlačidlo [User]
K
Tlačidlá [Page]
L
[[][]]
Tlačidlá [E-Zoom]
M
[z][x]
Ak je zobrazená obrazovka ponuky Konfigurácia alebo Nápoveď, potvrdzuje a otvára daný výber a prechádza na nasledujúcu úroveň. s "Používanie ponuky Konfigurácia" str.58
Keď používate funkciu Bezdrôtová myš, slúži ako ľavé tlačidlo myši. s "Ovládanie ukazovateľa myši pomocou diaľkového ovládača (Bezdrôtová myš)" str.48
Z piatich dostupných položiek ponuky Konfigurácia vyberte ľubovoľnú často používanú položku a priraďte ju tomuto tlačidlu. Stlačením tlačidla [User] sa zobrazí priradená obrazovka výberu ponuky/nastavenia, ktorá vám umožní uskutočniť nastavenia/zmeny na jeden dotyk.
s "Ponuka Nastavenia" str.63 Príkon je priradené ako predvolené nastavenie.
Počas používania nasledujúcich spôsobov premietania listuje v stránkach súborov aplikácií ako je napríklad PowerPoint.
Počas používania funkcie Bezdrôtová myš s "Ovládanie ukazovateľa myši pomocou diaľkového ovládača (Bezdrôtová myš)" str.48
Počas používania programu USB Display s "Premietanie pomocou programu USB Display"
str.31
Zväčšuje alebo zmenšuje obraz bez zmeny projekčnej veľkosti.
s "Zväčšenie časti obrazu (E-Zoom)" str.47
Názov Funkcia
Tlačidlo [A/V Mute]
N
Tlačidlo [Help]
O
Tlačidlo [Freeze]
P
Tlačidlá [Volume]
Q
[a][b]
Tlačidlo [Pointer]
R
Tlačidlo [Esc]
S
Zapína a vypína video a zvuk.
s "Dočasné skrytie obrazu a stlmenie zvuku (Stlmiť A/V)" str.45
Stlačením tlačidla na diaľkovom ovládaní po dobu piatich sekúnd môžete zmeniť režim Premietanie nasledovne.
Predná stranaWP. str./H. hran. Zadná časťWZ. str./H. hran.
Slúži na zobrazenie a zatvorenie obrazovky Pomocníka, na ktorej sú uvedené pokyny na odstránenie prípadných problémov.
s "Používanie Pomocníka" str.69
Obrázky sú pozastavené alebo nepozastavené. s "Zmrazenie obrazu (Freeze)" str.45
[a] Znižuje hlasitosť. [b] Zvyšuje hlasitosť. s "Nastavenie hlasitosti" str.40
Zobrazí ukazovateľ na obrazovke. s "Funkcia ukazovateľa (Ukazovateľ)" str.46
Zastaví aktuálnu funkciu.
Ak je zobrazená ponuka Konfigurácia a stlačíte toto
tlačidlo, prejdete na predchádzajúcu úroveň. s "Používanie ponuky Konfigurácia" str.58
Keď používate funkciu Bezdrôtová myš, slúži ako pravé tlačidlo myši. s "Ovládanie ukazovateľa myši pomocou diaľkového ovládača (Bezdrôtová myš)" str.48
Tlačidlo [Color Mode]
T
Tlačidlo [LAN]
U
Tlačidlo [USB]
V
Stláčaním tohto tlačidla môžete meniť farebný režim. s "Výber kvality projekcie (výber možnosti Farebný
režim)" str.40
Nie je k dispozícii pre tento projektor.
Prepne na USB Display.
Názvy častí a funkcií
17
Názov Funkcia
Tlačidlo [Source
W
Search]
Oblasť diaľkového
X
ovládača vysielajúca svetlo
Prepne na nasledujúci vstupný zdroj, ktorý vysiela obraz. s "Automatické zistenie vstupného signálu a zmena
premietaného obrazu (Vyhľadávanie zdroja)" str.30
Vysiela signály diaľkového ovládania.
Výmena batérií v diaľkovom ovládači
Ak diaľkové ovládanie reaguje pomalšie alebo ak nereaguje vôbec, je to pravdepodobne tým, že sú batérie slabé. V takom prípade vymeňte batérie za nové. Pripravte si dve batérie veľkosti AA, mangánové alebo alkalické. Nie je možné používať iné batérie, okrem mangánových alebo alkalických, veľkosť AA.
Pozor
Pred manipuláciou s batériami si prečítajte nasledujúce materiály. s Bezpečnostné pokyny
a
Odnímte kryt batérií.
Zatlačte západku krytu batérií a kryt zdvihnite.
b
Nahraďte staré batérie novými.
Názvy častí a funkcií
18
c
Upozornenie
Prevádzkový rozsah diaľkového ovládania
Pri vkladaní batérií skontrolujte umiestnenie značiek (+) a (-) nachádzajúcich sa v držiaku batérií, aby ste sa uistili, či sú batérie vložené správne. Pri nesprávnom manipulovaní môžu batérie vybuchnúť alebo vytiecť a spôsobiť požiar, zranenie alebo poškodiť toto zariadenie.
Nasaďte naspäť kryt batérie.
Zatlačte západku krytu batérií, aby zacvakla na miesto.

Príprava projektora

Táto kapitola vysvetľuje ako nainštalovať projektor a pripojiť dátové zdroje pre premietanie.

Inštalácia projektora

20

Spôsoby Inštalácie

Projektor podporuje nasledujúce štyri rozličné spôsoby projekcie. Projektor inštalujte podľa podmienok prostredia, kde má byť umiestnený.
Obraz premietajte z miesta pred projekčnou plochou. (Pred‐ ná strana projekcia)
Zaveste projektor na stropné uchytenie a premietajte obraz z miesta pred projekčnou plo‐ chou. (P. str./H. hran. projekcia)
Obraz premietajte spoza prie‐ svitného plátna. (Zadná časť projekcia)
Zaveste projektor na stropné uchytenie a premietajte obraz z miesta za priehľadnou pro‐ jekčnou plochou. (Premietanie Z. str./H. hran.)
Výstraha
Pri upevňovaní projektora na strop treba použiť špeciálny spôsob inštalácie (stropné uchytenie). V prípade nesprávnej inštalácie môže dôjsť k spadnutiu a k nehode alebo zraneniu.
Ak pri stropnom uchytení použijete lepidlá na Upevňovacie body pri montáži na strop, aby ste predchádzali uvoľneniu skrutiek, alebo ak na projektor použijete mazivá, oleje atď., môže skrinka projektora prasknúť a spôsobiť spadnutie projektora zo stropného uchytenia. V takom prípade môže projektor spôsobiť vážne zranenie osobe, ktorá by sa nachádzala pod stropným uchytením a mohlo by dôjsť k poškodeniu projektora. Pri inštalácii alebo úprave montáže na strop nepoužívajte lepidlá proti uvoľneniu skrutiek alebo mazivá, oleje atď.
Nezakrývajte nasávací alebo výstupný vetrací otvor projektora. Ak zakryjete ktorýkoľvek z vetracích otvorov, môže sa zvýšiť vnútorná teplota a spôsobiť požiar.
Pozor
Nepoužívajte projektor v polohe na boku. Môže to spôsobiť poruchu.
Keď chcete zavesiť projektor zo stropu, budete potrebovať voliteľnú
a
Montáž na strop.
"Voliteľné príslušenstvo" str.91
s
Predvoleným nastavením Premietania je Predná strana. Nastavenie Predná strana môžete zmeniť na Zadná časť z ponuky
Konfigurácia.
Rozšírené - Premietanie str.64
s
Režim Premietanie môžete zmeniť stlačením tlačidla [A/V Mute] na diaľkovom ovládači na päť sekúnd nasledovne.
Predná stranaWP. str./H. hran. Zadná časťWZ. str./H. hran.
Inštalácia projektora
21
Spôsoby Inštalácie
Nainštalujte projektor nasledujúcim spôsobom.
Projektor nainštalujte tak, aby bol rovnobežný s plátnom. Ak bude projektor inštalovaný pod uhlom k plátnu, na premietanom obraze vznikne lichobežníkové skreslenie.
Umiestnite projektor na rovný povrch. Ak je projektor naklonený, premietaný obraz je naklonený tiež.
Ak nemôžete inštalovať projektor rovnobežne s plátnom, prečítajte si
a
nasledujúcu časť. s "Lichobežníková korekcia skreslenia" str.35
Ak nemôžete inštalovať projektor na vodorovnú plochu, prečítajte si nasledujúcu časť.
s "Nastavenie horizontálneho náklonu" str.40
"Lichobežníková korekcia skreslenia" str.35
s
maximálnom zväčšení. Viac informácií o vzdialenosti premietania nájdete v nasledujúcej časti.
s
"Veľkosť plátna a projekčná vzdialenosť" str.92
Ak upravíte lichobežníkové skreslenie, premietaný obraz sa môže
a
Veľkosť plátna 4:3
EB-X15/EB-X14H/EB-X11H
zmenšiť.

Veľkosť obrazovky a približná vzdialenosť premietania

Veľkosť premietaného obrazu závisí od vzdialenosti projektora od plátna. Pri voľbe najlepšieho umiestnenia podľa veľkosti plátna vám pomôžu ilustrácie vpravo. Ilustrácie ukazujú približnú najkratšiu vzdialenosť pri
Inštalácia projektora
EB-S11H
22

Výbava na pripojenie

Ilustrácie v tejto časti sa vzťahujú na modely EB-X15. Názov portu, umiestnenie a orientácia konektora sa líši v závislosti od pripojeného zdroja.

Pripojenie počítača

Ak chcete premietať obraz z počítača, pripojte počítač niektorým z nasledujúcich spôsobov.
Pri použití priloženého počítačového kábla
A
Pripojte výstupný port displeja na počítači k portu Computer1 alebo Computer2 na projektore. Zvuk môžete prehrávať cez reproduktor projektora pripojením výstupného zvukového portu počítača k portu Audio na projektore pomocou komerčne dostupného zvukového
kábla.
Pri použití priloženého alebo komerčne dostupného kábla USB
B
Pripojte port USB na počítači k portu USB(TypeB) na projektore. Zvuk počítača môžete prenášať spolu s premietaným obrazom.
Pri použití komerčne dostupného kábla HDMI (len EB-X15)
C
Pripojte port HDMI na počítači k portu HDMI na projektore. Zvuk počítača môžete prenášať spolu s premietaným obrazom.
23
Výbava na pripojenie
Pomocou kábla USB môžete projektor pripojiť k počítaču a premietať obraz z počítača. Táto funkcia sa nazýva USB Display.
a
s "Premietanie pomocou programu USB Display" str.31
V závislosti od použitého modelu a miesta kúpy nemusí byť kábel USB dodávaný spolu s projektorom.
24
Výbava na pripojenie

Pripojenie zdrojov obrazu

Ak chcete premietať obraz z prehrávača DVD, videoprehrávača VHS atď., pripojte projektor niektorým z nasledujúcich spôsobov.
Pri použití komerčne dostupného videokábla alebo kábla S-Video
A
Pripojte výstupný port pre video na zdroji obrazu k portu Video na projektore. Alebo pripojte výstupný port S-video na zdroji obrazu k portu S-Video na projektore. Zvuk môžete prehrávať cez reproduktor projektora pripojením výstupného zvukového portu na zdroji obrazu k portu Audio na projektore pomocou komerčne dostupného
zvukového kábla.
Pri použití voliteľného komponentného videokábla
B
s "Voliteľné príslušenstvo" str.91 Pripojte výstupný port pre komponentný signál na zdroji obrazu k portu Computer1 alebo Computer2 na projektore. Zvuk môžete prehrávať cez reproduktor projektora pripojením výstupného zvukového portu na zdroji obrazu k portu Audio na projektore pomocou komerčne dostupného
zvukového kábla.
Pri použití komerčne dostupného kábla HDMI (len EB-X15)
C
Pripojte port HDMI na zdroji obrazu k portu HDMI na projektore. Zvuk zdroja obrazu môžete prenášať spolu s premietaným obrazom.
25
Výbava na pripojenie
26
Pozor
Ak je zdroj obrazu zapnutý počas pripájania projektora, môže spôsobiť poruchu.
Ak sa orientácia alebo tvar prípojky líši, nezapájajte ju silou. Zariadenie by sa mohlo poškodiť alebo by mohlo nesprávne fungovať.
Ak má pripájaný zdroj port nezvyčajného tvaru, na pripojenie projektora použite kábel priložený k danému zariadeniu alebo voliteľný kábel.
a
Keď používate bežne dostupný zvukový kábel 2RCA(L/R)/stereo mini-jack, skontrolujte, či je označený ako „bez odporu“.
Výbava na pripojenie

Pripojenie externého zariadenia

Obrázky a zvuk môžete prehrávať pripojením externého monitora alebo reproduktora. Ilustrácie v tejto časti sa vzťahujú na modely EB-X14H/EB-X11H/EB­S11H.
Pri prehrávaní obrázkov na externom monitore (iba EB-X14H/EB-X11H/EB-S11H)
A
Pripojte externý monitor k portu Monitor Out projektora pomocou dodávaného s externým monitorom.
Pri prehrávaní zvuku cez externý reproduktor
B
Pripojte externý reproduktor k portu Audio Out na projektore komerčne dostupným zvukovým káblom.
27
a
Ak v ponuke Pohotovostný režim nastavíte hodnotu Komunikácia zap., môžete posielať obraz do monitora aj keď je projektor v pohotovostnom režime.
s Rozšírené - Pohotovostný režim str.64
Na externý monitor sa môžu posielať len analógové signály RGB z portu Computer1 . Nemožno vysielať signály prijaté z iných portov alebo signály komponentného videa.
Na externom monitore neuvidíte indikáciu nastavení, napríklad pre funkciu korekcie lichobežníkového skreslenia, ponuku Konfigurácia ani obrazovky Pomocníka.
Keď konektor zvukového kábla zasuniete do portu Audio Out, zvuk prestane vychádzať zo vstavaných reproduktorov projektora a prepne sa na externý
výstup.

Základy používania

Táto kapitola vysvetľuje premietanie a nastavovanie obrázkov.

Premietanie obrázkov

29

Od inštalácie k premietaniu

Táto kapitola vysvetľuje postup pripojenia projektora k počítaču pomocou počítačového kábla a premietanie obrázkov.
ON
a
Zapojte projektor do elektrickej zásuvky pomocou napájacieho kábla.
Zapojte projektor k počítaču pomocou počítačového kábla.
b c
Zapnite projektor.
d
Posunutím otvorte posúvač stlmenia hlasitosti A/V.
e
Zapnite počítač.
f
Ak sa nepremieta obraz, môžete zmeniť premietaný obraz niektorým z nasledujúcich spôsobov.
Zmeňte výstup obrazovky počítača.
Ak je váš počítač laptop, musíte zmeniť výstup obrazovky z počítača. Podržte stlačený kláves Fn (funkčný kláves) a stlačte kláves b.
Spôsob zmeny sa líši v závislosti od používaného počítača.
a
Pozrite si dokumentáciu dodanú s počítačom.
Stlačením tlačidla [t] dvakrát zapnite projektor.
Stlačte tlačidlo [Source Search] na ovládacom paneli alebo diaľkovom
ovládači.
s
"Automatické zistenie vstupného signálu a zmena premietaného
obrazu (Vyhľadávanie zdroja)" str.30
Stlačte tlačidlo cieľového portu na diaľkovom ovládači.
s
"Prepnutie na požadovaný obraz pomocou diaľkového ovládača"
str.31
Po premietaní obrázka upravte obraz, ak je to potrebné.
a
s "Lichobežníková korekcia skreslenia" str.35 s "Nastavenie zaostrenia" str.40
Premietanie obrázkov
30

Automatické zistenie vstupného signálu a zmena premietaného obrazu (Vyhľadávanie zdroja)

Stlačením tlačidla [Source Search] sa začnú premietať obrázky z portu, ktorý práve prijíma obraz.
Pomocou diaľkového ovládania Pomocou ovládacieho panela
a
Keď sa neprijíma žiadny obrazový signál, zobrazí sa nasledujúca obrazovka.
Príklad: EB-X15
* (len EB-X15)
Ak je pripojených viac zdrojov obrazu, stláčajte tlačidlo [Source Search], kým sa nezačne premietať požadovaný obraz.
Ak je videozariadenie pripojené, pred spustením tejto operácie spustite prehrávanie.
Premietanie obrázkov
31

Prepnutie na požadovaný obraz pomocou diaľkového ovládača

Na požadovaný obraz je možné prepnúť priamo stlačením nasledovných tlačidiel na diaľkovom ovládači.
Diaľkový ovládač
Pri každom stlačení tlačidla sa cyklicky mení vstupný zdroj obrazu
A
nasledovne:
Port Computer1
Port Computer2
Pri každom stlačení tlačidla sa cyklicky mení vstupný zdroj obrazu
B
nasledovne:
Port S-Video
Port Video
Port HDMI (len EB-X15)
Prepne na USB Display.
C

Premietanie pomocou programu USB Display

Pomocou kábla USB môžete projektor pripojiť k počítaču a premietať obraz z počítača.
Zvuk počítača môžete prenášať spolu s premietaným obrazom.
Systémové požiadavky
Pre systém Windows
Operačný systém
Windows 2000
Windows XP
Windows Vista Ultimate, 32-bitový
Windows 7 Ultimate, 32/64-bitový
*1
*2
Professional, 32-bitový Home Edition, 32-bitový Tablet PC Edition, 32-bitový
Enterprise, 32-bitový Business, 32-bitový Home Premium, 32-bitový Home Basic, 32-bitový
Enterprise, 32/64-bitový Professional, 32/64-bitový Home Premium, 32/64-bitový Home Basic, 32-bitový Starter, 32-bitový
Procesor
Veľkosť pamäte
Voľné miesto na pevnom disku
Procesor Mobile Pentium III 1,2 GHz alebo lepší Odporúča sa: Pentium M 1,6 GHz alebo lepší
256 MB alebo viac Odporúča sa: 512 MB alebo viac
20 MB alebo viac
Premietanie obrázkov
32
Displej
Len Service Pack 4
*1 *2Okrem Service Pack 1
Pre operačný systém Mac X
Operačný systém
Procesor
Veľkosť pamäte
Voľné miesto na pevnom disku
Displej
Rozlíšenie v rozsahu 640x480 až 1600x1200. Farebnosť displeja – 16-bitov alebo viac
Operačný systém Mac X 10.5.x, 32-bitový Operačný systém Mac X 10.6.x, 32/64-bitový Operačný systém Mac X 10.7.x, 32/64-bitový
Power PC G4 1 GHz alebo rýchlejší Odporúča sa: Core Duo 1,83 GHz alebo rýchlejší
512 MB alebo viac
20 MB alebo viac
Rozlíšenie v rozsahu 640x480 až 1600x1200. Farebnosť displeja – 16-bitov alebo viac
Pripájanie po prvý raz
Keď prvýkrát pripájate projektor a počítač pomocou kábla USB, musíte nainštalovať ovládač. Postup pre inštaláciu systému Windows sa líši od postupu pre operačný systém Mac X.
Pri ďalšom pripojení už nemusíte inštalovať ovládač.
a
Pre systém Windows
a
Keď prijímate obrázky z viacerých zdrojov, zmeňte zdroj vstupu na USB Display.
Ak používate USB rozbočovač, spojenie nemusí správne fungovať. Kábel USB pripojte priamo k projektoru.
V závislosti od použitého modelu a miesta kúpy nemusí byť kábel USB dodávaný spolu s projektorom.
Ak používate funkciu USB Display nemôžete meniť možnosti nastavení.
Pripojte port USB na počítači k portu USB(TypeB) na projektore káblom USB.
V prípade systémov Windows 2000 alebo Windows XP sa môže
a
zobraziť správa s otázkou, či chcete reštartovať počítač. Vyberte tlačidlo Nie.
Pre Windows 2000
Kliknite dvakrát na položky Počítač, EPSON PJ_UD a potom na EMP_UDSE.EXE.
Pre Windows XP
Automaticky sa spustí inštalácia ovládača.
Pre Windows Vista/Windows 7
Keď sa zobrazí dialógové okno, kliknite na príkaz Run EMP_UDSE.exe.
Premietanie obrázkov
33
b
c
d
Keď sa zobrazí obrazovka s licenčnou zmluvou, kliknite na položku Súhlasím.
Začne premietanie obrazu z počítača.
Kým začne premietanie obrazu z počítača, môže to trvať určitý čas. Počas premietania obrazu z počítača nechajte zariadenie tak ako je a neodpájajte kábel USB ani nevypínajte napájanie projektora.
Po dokončení premietania odpojte kábel USB.
Pri odpájaní kábla USB nemusíte používať funkciu Bezpečné odstránenie hardvéru.
Ak sa automaticky nenainštaluje, v počítači dvakrát kliknite
a
na položky Môj počítač - EPSON_PJ_UD ­EMP_UDSE.EXE.
Ak sa z nejakého dôvodu nič nepremieta, kliknite v počítači na ponuku Všetky programy - EPSON Projector - Epson USB Display - Epson USB Display Vx.xx.
Ak používate počítač so systémom Windows 2000 s právami používateľa, objaví sa chybové hlásenie systému Windows a softvér nebudete môcť nainštalovať. V takom prípade sa pokúste aktualizovať systém Windows na poslednú verziu, počítač reštartujte a potom sa znova pokúste o pripojenie.
Ďalšie podrobnosti získate od miestneho predajcu alebo na najbližšej adrese uvedenej v nasledujúcom dokumente.
Zoznam kontaktov k projektoru Epson
s
c d
e
f
Pri inštalácii postupujte podľa pokynov na obrazovke.
Keď sa zobrazí obrazovka s licenčnou zmluvou, kliknite na položku Súhlasím.
Zadajte správcovské heslo a spustite inštaláciu. Po dokončení inštalácie sa na paneli Dock a na paneli s ponukami
zobrazí ikona USB Display.
Začne premietanie obrazu z počítača.
Kým začne premietanie obrazu z počítača, môže to trvať určitý čas. Počas premietania obrazu z počítača nechajte zariadenie tak ako je a neodpájajte kábel USB ani nevypínajte napájanie projektora.
Po dokončení premietania kliknite na ikonu Odpojiť v ponuke USB Display na ponukovej lište alebo v ponuke Dock a odpojte kábel
USB.
Ak sa v aplikácii Finder nezobrazí inštalačný priečinok
a
programu nastavenie USB Display automaticky, v počítači dvakrát kliknite na položku EPSON PJ_UD - Inštalátor programu USB Display.
Ak sa z nejakého dôvodu nič nepremieta, kliknite na ikonu USB Display na paneli Dock.
Ak sa nenachádza ikona USB Display v ponuke Dock, kliknite dvakrát na ikonu USB Display v priečinku Aplikácie.
Ak v ponuke panela USB Display vyberiete položku Exit (Ukončiť) v doku, USB Display sa nespustí automaticky po
pripojení kábla USB.
Pre operačný systém Mac X
a
Pripojte port USB na počítači k portu USB(TypeB) na projektore káblom USB.
V aplikácii Finder sa zobrazí inštalačný priečinok funkcie USB Display.
Dvakrát kliknite na ikonu Inštalátor programu USB Display.
b
Odinštalovanie
Pre Windows 2000
a
Kliknite na ikonu Štart, vyberte položku Nastavenia a kliknite na ikonu Ovládací panel.
Premietanie obrázkov
34
b
Kliknite dvakrát na ikonu Pridať alebo odstrániť programy.
c
Kliknite dvakrát na ikonu Pridať alebo odstrániť programy.
d
Vyberte možnosť Epson USB Display a kliknite na tlačidlo Zmeniť/odstrániť.
Pre Windows XP
Kliknite na ikony Štart a Ovládací panel.
a b
Kliknite dvakrát na ikonu Pridať alebo odstrániť programy.
c
Vyberte možnosť Epson USB Display a kliknite na tlačidlo Odstrániť.
Pre Windows Vista/Windows 7
Kliknite na ikony Štart a Ovládací panel.
a b
Kliknite na tlačidlo Odinštalovať program pod možnosťou Programy.
c
a
Vyberte možnosť Epson USB Display a kliknite na tlačidlo Odinštalovať.
Pre operačný systém Mac X
Otvorte priečinok Aplikácie, kliknite dvakrát na možnosti USB Display a Nástroj.
Spustite Odinštalovanie programu USB Display.
b

Úprava premietaných obrázkov

35

Lichobežníková korekcia skreslenia

Lichobežníkové skreslenie môžete korigovať niektorou z nasledujúcich možností.
Automatická korekcia (Aut. lich. kor. - V) (len EB-X15) Automaticky koriguje vertikálne lichobežníkové skreslenie.
Manuálna korekcia (Nastavenie lichob. H) (len EB-X15) Umožňuje ručne opraviť skreslenie vo vodorovnom smere pomocou nastavenia lichobežníkového skreslenia - H.
Manuálna korekcia (lichobežníková korekcia H/V) Umožňuje nezávisle ručne opraviť skreslenie vo vodorovnom a zvislom
smere.
Manuálna korekcia (Quick Corner) Umožní nezávisle manuálne korigovať všetky štyri rohy.
Ak upravíte lichobežníkové skreslenie, premietaný obraz sa môže
a
zmenšiť.
Automatická korekcia
Aut. lich. kor. - V (len EB-X15)
Keď projektor zaznamená nejaký pohyb, napríklad pri inštalovaní, posunutí alebo naklonení, automaticky opraví zvislé lichobežníkové skreslenie. Táto funkcia sa nazýva Aut. lich. kor. - V.
Keď projektor ostane nehybný po dobu dvoch sekúnd po zaznamenaní pohybu, zobrazí obrazovku na nastavenie a automaticky opraví premietaný obraz.
Na opravu premietaného obrazu môžete použiť automatickú lichobežníkovú korekciu – V, ak sú splnené nasledujúce podmienky.
Uhol opravy: približne 30˚ nahor a nadol
Úprava premietaných obrázkov
36
Aut. lich. kor. - V pracuje iba vtedy, ak je Premietanie v ponuke
a
Manuálna korekcia
Môžete manuálne opraviť lichobežníkové skreslenie.
Na opravu premietaného obrazu môžete použiť lichobežníkovú korekciu H/V, ak sú splnené nasledujúce podmienky.
Uhol opravy: približne 30˚ doprava a doľava/približne 30˚ nahor a nadol
Nastavenie lichob. H (iba EB-X15)
Posunutím doprava alebo doľava upravte horizontálne lichobežníkové skreslenie.
Konfigurácia nastavená na možnosť Predná strana. s Rozšírené - Premietanie str.64
Ak nechcete používať Aut. lich. kor. - V, nastavte Aut. lich. kor. - V na možnosť Vypnuté.
s Nastavenia - Lichobež. korekcia - Lichob. korek. - H/V - Aut. lich. kor. - V str.63
Keď používate horizontálne nastavenie lichobežníkového skreslenia,
a
Lichobežníková korekcia – H/V
Umožňuje nezávisle ručne opraviť skreslenie vo vodorovnom a zvislom smere.
a
nastavte Nastavenie lichob. H na Zapnuté.
s Nastavenia - Lichobež. korekcia - Lichob. korek. - H/V - Nastavenie lichob. H str.63
Lichobežníkové skreslenie je možné opraviť aj vo vertikálnom smere pomocou lichobežníkovej korekcie H/V.
Stlačením tlačidla [w] alebo [v] na ovládacom paneli počas premietania sa zobrazí obrazovka Lichobež. korekcia.
b
Stlačením nasledujúcich tlačidiel opravte lichobežníkové skreslenie.
Stlačením tlačidla [
w
] alebo [v] opravte vertikálne skreslenie.
Úprava premietaných obrázkov
37
Stlačením tlačidiel [a]/[b] alebo [Wide]/[Tele] opravte horizontálne skreslenie.
a
b
Stlačte tlačidlo [Menu] počas premietania.
s
"Používanie ponuky Konfigurácia" str.58
Pomocou diaľkového ovládania Pomocou ovládacieho panela
Vyberte možnosť Lichobež. korekcia z ponuky Nastavenia.
Lichobežníkovú korekciu H/V môžete nastaviť aj v ponuke
a
Quick Corner
Umožňuje ručne opraviť samostatne každý zo štyroch rohov premietaného obrazu.
Konfigurácia.
Nastavenia - Lichobež. korekcia - Lichob. korek. - H/V
s
str.63
c
Vyberte položku Quick Corner a potom stlačte tlačidlo [ ].
Úprava premietaných obrázkov
38
d
e
Pomocou tlačidiel [ ], [ ], [ ] a [ ] na diaľkovom ovládaní alebo tlačidiel [
ovládacom paneli vyberte roh, ktorý chcete opraviť, potom stlačte tlačidlo [
Pomocou tlačidiel [ ], [ ], [ ] a [ ] na diaľkovom ovládaní alebo tlačidiel [
ovládacom paneli opravte polohu rohu.
Ak stlačíte možnosť [ v kroku 4.
Ak sa zobrazí správa "Nedá sa už viac upraviť." počas nastavovania, nie je možné ďalej upravovať tvar v smere znázornenom šedým trojuholníkom.
w
], [v], [a] a [b] (alebo tlačidiel [Wide]/[Tele]) na
].
w
], [v], [a] a [b] (alebo tlačidiel [Wide]/[Tele]) na
], objaví sa obrazovka znázornená
f
g
Opakujte podľa potreby postupy 4 a 5, kým nenastavíte zostávajúce rohy.
Keď je všetko hotové, stlačením tlačidla [Esc] zatvorte ponuku opravy.
Vzhľadom na to, že bolo nastavenie Lichobež. korekcia zmenené na Quick Corner, pri najbližšom použití sa na stlačenie tlačidiel [
v
alebo [ z kroku 4. Zmeňte nastavenie Lichobež. korekcia na hodnotu Lichob. korek. - H/V, ak chcete vykonať horizontálnu a vertikálnu korekciu pomocou tlačidiel [
s
str.63
] na ovládacom paneli zobrazí obrazovka výberu rohu
w
] alebo [v] na ovládacom paneli.
Nastavenia - Lichobež. korekcia - Lichob. korek. - H/V
w
]
Úprava premietaných obrázkov
39

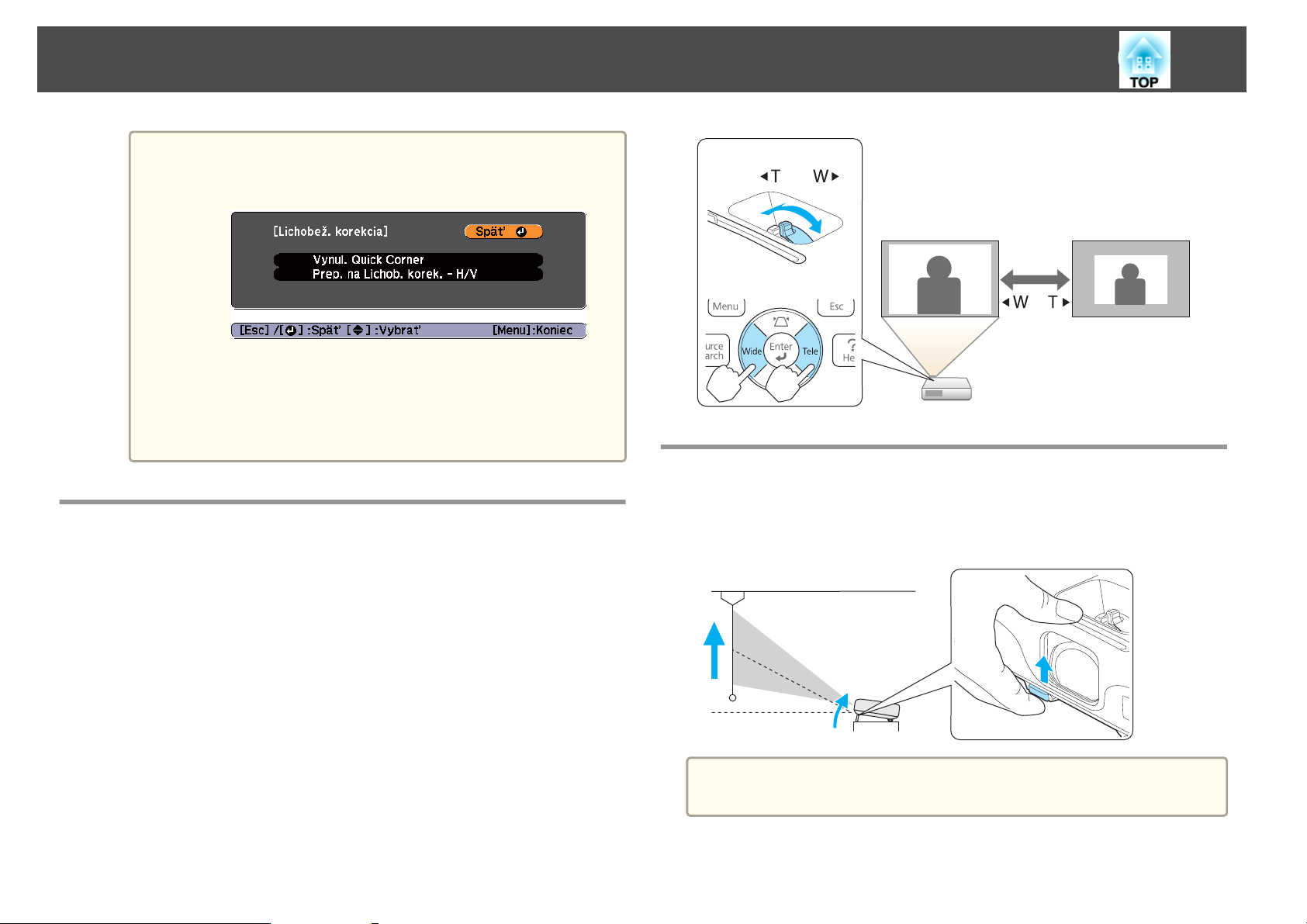

Ak podržíte tlačidlo [Esc] stlačené po dobu cca. dvoch sekúnd
a
kým je zobrazená obrazovka výberu rohu z kroku 4, zobrazí sa nasledujúca obrazovka.
Vynul. Quick Corner: Vynuluje výsledok opráv funkciou Quick Corner. Prep. na Lichob. korek. - H/V: Prepína spôsob opravy na možnosť Lichob. korek. - H/V. s "Ponuka Nastavenia" str.63

Úprava veľkosti obrazu

EB-X15/EB-X14H/EB-X11H
Otočením ovládača zväčšenia sa zmení veľkosť premietaného obrazu.
EB-X15/EB-X14H/EB-X11H
EB-S11H

Úprava polohy obrazu

Stlačte páku na nastavenie nožičky, ak chcete vytiahnuť alebo zasunúť prednú nastaviteľnú nožičku. Polohu obrazu môžete upraviť naklonením projektora do maximálneho uhla 12 stupňov.
EB-S11H
Stlačte tlačidlá [Wide]/[Tele] na diaľkovom ovládači.
Wide: Zväčší veľkosť premietaného obrazu.
Tele: Zmenší veľkosť premietaného obrazu.
a
Čím väčší je uhol náklonu, tým ťažšie sa zaostruje obraz. Nainštalujte projektor tak, aby ho bolo potrebné nakloniť v malom uhle.
Úprava premietaných obrázkov
40

Nastavenie horizontálneho náklonu

Vytiahnutím a zasunutím zadnej nožičky nastavte horizontálny náklon projektora.
Vytiahnite zadnú nožičku.
A
Zasuňte zadnú nožičku.
B

Nastavenie zaostrenia

Zaostrenie môžete korigovať pomocou ovládača zaostrovania.

Nastavenie hlasitosti

Hlasitosť môžete nastaviť niektorou z nasledujúcich možností.
Stlačením tlačidla [Volume] na ovládacom paneli alebo diaľkovom ovládači nastavte hlasitosť. [
a
] Znižuje hlasitosť.
b
] Zvyšuje hlasitosť.
[
Pomocou diaľkového
ovládania
Nastavte hlasitosť v ponuke Konfigurácia.
s
Nastavenia - Hlasitosť str.63
Upozornenie
Pomocou ovládacieho panela
(iba EB-X15/EB-X14H/EB-X11H)
EB-X15/EB-X14H/EB-X11H
EB-S11H
Nespúšťajte s vysokou hlasitosťou. Náhla nadmerná hlasitosť môže spôsobiť stratu sluchu. Pred vypnutím vždy znížte hlasitosť, tak aby ste mohli zapnúť a potom postupne zvyšujte hlasitosť.

Výber kvality projekcie (výber možnosti Farebný režim)

Optimálnu kvalitu obrazu dosiahnete výberom nastavení, ktoré čo najlepšie zodpovedajú prostrediu pri premietaní. Jas obrazu sa líši v závislosti od vybraného režimu.
Úprava premietaných obrázkov
41
Režim Použitie
Dynamické
Prezentácia
Divadlo
Fotografia
Športy
sRGB
Čierna tabuľa
Biela tabuľa
Tento výber je k dispozícii iba vtedy, keď je vstupný signál RGB, alebo keď je
*1
zdroj USB Display.
*2 Tento výber je k dispozícii iba vtedy, keď je vstupný signál komponentné
video, alebo keď je vstupný zdroj Video alebo S-Video.
*1
*2
Ideálne na použitie v svetlej miestnosti. Ide o režim s najvyšším jasom a dobre reprodukujúci tieňovanie.
Ideálny na zobrazenie prezentácií s farebnými materiálmi v svetlej miestnosti.
Ideálny na sledovanie filmov v tmavej miestnosti. Obrazu dáva prirodzené odtiene.
Ideálny na premietanie statických obrázkov (napr. fotografií) v svetlej miestnosti. Obrázky sú živé a kontrastné.
Ideálny na sledovanie televíznych programov v svetlej miestnosti. Obrázky sú jasné a živé.
Ideálne pre obrazy štandardu farieb
Aj keď premietate na čiernu tabuľu (alebo zelenú tabuľu), toto nastavenie poskytuje obrazom prirodzený odtieň ako pri premietaní na plátno.
Ideálne na vytváranie prezentácií pomocou bielej tabule.
sRGBg.
Pri každom stlačení tlačidla [Color Mode] sa zobrazí na obrazovke názov Farebný režim a zmení sa Farebný režim.
Diaľkový ovládač
Môžete nastaviť položku Farebný režim z ponuky Konfigurácia.
a
s Obraz - Farebný režim str.60

Nastavenie Automat. šošovka

Pomocou automatického nastavenia svietivosti v závislosti od jasu zobrazeného obrazu dosiahnete hlbšie a sýtejšie obrazy.
a
Stlačte tlačidlo [Menu].
s
"Používanie ponuky Konfigurácia" str.58
b
Pomocou diaľkového ovládania Pomocou ovládacieho panela
Vyberte možnosť Automat. šošovka z ponuky Obraz.
Úprava premietaných obrázkov
42
Spôsoby zmeny
Pri každom stlačení tlačidla [Aspect] na diaľkovom ovládači sa zobrazí na obrazovke názov režimu pomeru strán a pomer strán sa zmení.
Diaľkový ovládač
c
Vyberte položku Zapnuté.
Nastavená hodnota sa uloží pre každý Farebný režim.
Stlačením tlačidla [Menu] ukončite nastavenie.
d
Nastavenie Automat. šošovka je možné nastaviť iba keď je
a

Zmena pomeru strán premietaného obrazu

Zmenou pomeru strán premietaného obrazug môžete prispôsobiť typ, pomer výšky a šírky a rozlíšenie vstupných signálov.
Dostupné režimy pomerov strán sa menia podľa premietaného obrazového signálu.
Farebný režim nastavený na Dynamické alebo Divadlo.
Môžete nastaviť pomer strán z ponuky Konfigurácia.
a
Zmena režimu pomeru strán
Premietanie obrázkov z videozariadenia
Pri každom stlačení tlačidla [Aspect] sa pomer strán obrazu zmení v poradí 4:3 a 16:9.
Príklad: vstupný signál 720p (rozlíšenie: 1280x720, pomer strán obrazu: 16:9)
s Signál - Pomer str.61
4:3
A
Úprava premietaných obrázkov
43
16:9
B
Premietanie obrázkov z portu HDMI (pre EB-X15)
Pri každom stlačení tlačidla Aspect sa pomer strán obrazu zmení v poradí Automaticky, 4:3 a 16:9.
Príklad: vstupný signál 1080p (rozlíšenie: 1920x1080, pomer strán obrazu: 16:9)
Automaticky
A
4:3
B
16:9
C
Premietanie obrázkov z počítača
V nasledujúcej časti uvedieme príklady na jednotlivé režimy pomeru strán.
Režim pome‐
ru strán
Normálne
4:3
16:9
XGA 1024x768 (4:3) WXGA 1280x800 (16:10)
Vstupný signál
a
Ak chýbajú časti obrazu, nastavte položku Široký alebo Normálne v položke Rozlíšenie z ponuky Konfigurácia v závislosti od veľkosti počítačového panela.
s Signál - Rozlíšenie str.61

Užitočné funkcie

V tejto kapitole sa vysvetľujú užitočné tipy pre prezentácie a funkcie Bezpečnosť.

Funkcie premietania

45
Dočasné skrytie obrazu a stlmenie zvuku (Stlmiť A/V)
Túto funkciu môžete použiť, ak chcete zamerať pozornosť divákov na to, čo hovoríte, alebo ak nechcete zobrazovať podrobnosti, napríklad ak počas prezentácie prechádzate súbormi z počítača.
Po každom stlačení tlačidla [A/V Mute] alebo otvorení alebo zatvorení krytu objektívu sa funkcia Stlmiť A/V zapne alebo vypne.
Diaľkový ovládač Projektor
Počas premietania filmov sa budú obraz a zvuk naďalej prehrávať aj
a
keď sa zapne funkcia Stlmiť A/V. Nie je možné obnoviť prehrávanie od bodu, kde bola aktivovaná funkcia Stlmiť A/V.
Obrazovku, ktorá sa má zobraziť po stlačení tlačidla [A/V Mute], si môžete vybrať v ponuke Konfigurácia.
s Rozšírené - Zobrazenie - Stlmiť A/V str.64
Keď je posúvač stlmenia hlasitosti A/V zatvorený, alebo keď počas približne 30 minút neuskutočníte žiadne operácie, aktivuje sa Časovač krytu šošov. a napájanie sa automaticky vypne. Ak nechcete, aby sa aktivoval Časovač krytu šošov., zmeňte nastavenie funkcie Časovač krytu šošov. na možnosť Vypnuté.
Rozšírené - Operácia - Časovač krytu šošov. str.64
s
Lampa počas režimu Stlmiť A/V stále svieti, takže sa naďalej počítajú hodiny lampy.

Zmrazenie obrazu (Freeze)

Ak je na pohyblivý obraz použitá funkcia Freeze, obraz je aj naďalej premietaný na plátno, takže ho môžete posúvať po snímkach ako fotografie. Ak funkciu Freeze aktivujete vopred, môžete tiež vykonávať operácie, ako napríklad zmena súborov z počítača bez toho, aby bol na plátno premietaný obraz.
Pri každom stlačení tlačidla [Freeze] sa funkcia Zmrazenie obrazu zapne alebo vypne.
Diaľkový ovládač
Funkcie premietania
46
Zvuk sa nezastaví.
a
Počas premietania filmov sa bude obraz naďalej prehrávať, kým je obrazovka zmrazená. Nie je možné obnoviť prehrávanie od bodu, kde bola obrazovka zmrazená.
Ak stlačíte tlačidlo [Freeze], kým je zobrazená ponuka Konfigurácia alebo obrazovka Pomocníka, zobrazená ponuka alebo obrazovka Pomocníka sa zatvorí.
Freeze funguje aj pri použití funkcie E-Zoom.

Funkcia ukazovateľa (Ukazovateľ)

Toto vám umožňuje pohybovať ikonou Ukazovateľ na premietanom obraze a pomáha sústrediť pozornosť na oblasť, o ktorej hovoríte.
b
Pohyb ikony Ukazovateľ ( ).
Diaľkový ovládač
Pri súčasnom stlačení ktorýchkoľvek dvoch susedných tlačidiel [ ],
], [ ] a [ ] je možné ukazovateľom pohybovať uhlopriečne.
[
Tvar ikony ukazovateľa môžete zvoliť z ponuky Konfigurácia.
a
s Nastavenia - Tvar ukazovateľa str.63
a
Zobrazenie ukazovateľa.
Zakaždým, keď stlačíte tlačidlo [Pointer], ukazovateľ sa objaví alebo zmizne.
Diaľkový ovládač
Funkcie premietania
47

Zväčšenie časti obrazu (E-Zoom)

Táto funkcia je vhodná na zväčšenie určitej časti obrazov, ako sú napríklad grafy a tabuľky, aby boli zobrazené detailnejšie.
Spustite funkciu E-Zoom.
a
Stlačením tlačidla [
Diaľkový ovládač
z
] zobrazte krížik ( ).
b
c
Posuňte krížik ( ) do oblasti obrazu, ktorú chcete zväčšiť.
Diaľkový ovládač
Pri súčasnom stlačení ktorýchkoľvek dvoch susedných tlačidiel [ ],
], [ ] a [ ] je možné ukazovateľom pohybovať uhlopriečne.
[
Zväčšite.
Diaľkový ovládač
Tlačidlo [z]: Pri každom stlačení tlačidla sa oblasť rozšíri. Rozšíriť môžete aj rýchlo podržaním tlačidla.
Tlačidlo [x]: Zmenšuje obrazy, ktoré boli zväčšené.
Tlačidlo [Esc]: Zruší funkciu E-Zoom.
a
Pomer zväčšenia sa objaví na obrazovke. Vybratú oblasť možno zväčšiť 1-krát až 4-krát v 25 postupných krokoch.
Stláčaním tlačidiel [ zväčšeného obrazu môžete obraz posúvať.
], [ ], [ ] a [ ] počas premietaní
Funkcie premietania
48

Ovládanie ukazovateľa myši pomocou diaľkového ovládača (Bezdrôtová myš)

Pohyb ukazovateľa myši počítača môžete ovládať diaľkovým ovládačom projektora. Táto funkcia sa nazýva Bezdrôtová myš.
Nasledujúce operačné systémy sú kompatibilné s funkciou Bezdrôtová myš.
Windows Operačný systém Mac X
Operačný sy‐ stém
* Je možné, že funkciu Bezdrôtová myš nebude možné používať pod niektorými
verziami operačných systémov.
Funkciu Bezdrôtová myš môžete zapnúť nasledujúcim postupom.
a
Zapojte projektor k počítaču pomocou kábla USB.
s
"Pripojenie počítača" str.23
Windows 98 Windows 98SE Windows Me Windows 2000 Windows XP Windows Vista Windows 7
Mac OS X 10.3.x Mac OS X 10.4.x Mac OS X 10.5.x Mac OS X 10.6.x Mac OS X 10.7.x
Po nastavení môžete ukazovateľ myši ovládať nasledovne.
Pohyb ukazovateľom myši
Tlačidlá [ ][ ][ ][ ]:
Posúvajú ukazovateľ myši.
Kliknutia myšou
Tlačidlo [Esc]: Pravé kliknutie. Tlačidlo [
dvojité kliknutie stlačte rýchlo dvakrát.
Uchopenie a presunutie
Podržte stlačené tlačidlo [ ] a stlačte tlačidlá [
Uvoľnite tlačidlo [ chytený objekt na požadovanom
mieste.
]: Ľavé kliknutie. Pre
], [ ], [ ] a [ ].
], ak chcete pustiť
b
Prepnite zdroj na niektorý z nasledujúcich.
USB Display
Počítač 1
Počítač 2
HDMI (iba EB-X15)
s
"Prepnutie na požadovaný obraz pomocou diaľkového ovládača"
str.31
Strana hore/dole
Tlačidlo [[]: Presunie sa na predchádzajúcu stranu.
Tlačidlo []]: Presunie sa na nasledujúcu stranu.
Funkcie premietania
49
a
Pri súčasnom stlačení ktorýchkoľvek dvoch susedných tlačidiel ], [ ], [ ] a [ ] je možné ukazovateľom pohybovať
[ uhlopriečne.
Ak je na počítači nastavená zámena tlačidiel myši, funkcia tlačidiel
diaľkového ovládania bude tiež zamenená.
Funkciu bezdrôtovej myši nefunguje za nasledujúcich podmienok.
- Počas zobrazenia ponuky Konfigurácia alebo obrazovky Pomocník
- Keď používate funkcie iné, ako Bezdrôtová myš (ako napríklad nastavovanie hlasitosti)
Ak však používate funkcie E-Zoom alebo Ukazovateľ, funkcie strana nahor a strana nadol sú k dispozícii.

Uloženie užívateľského loga

Aktuálne premietaný obraz možno uložiť ako Užívateľské logo.
Po uložení užívateľského loga už nemožno obnoviť výrobcom
a
a
predvolené nastavenie loga.
Premietnite obraz, ktorý chcete uložiť ako užívateľské logo, a potom stlačte tlačidlo [Menu].
s
"Používanie ponuky Konfigurácia" str.58
Pomocou diaľkového ovládania Pomocou ovládacieho panela
Vyberte možnosť Užívateľské logo z ponuky Rozšírené.
b
Funkcie premietania
50
c
d
Ak je položka Ochrana užív. loga v ponuke Ochrana heslom
a
Keď sa zobrazí hlásenie "Zvoliť tento obraz ako užívateľské logo?", vyberte možnosť Áno.
a
Posunutím výrezu vyberte časť obrazu, ktorú chcete použiť ako Užívateľské logo.
Tieto operácie môžete vykonať aj z ovládacieho panela projektora.
nastavená na hodnotu Zapnuté, zobrazí sa správa a užívateľské logo nemožno zmeniť. Zmeny možno robiť po nastavení funkcie Ochrana užív. loga na hodnotu Vypnuté.
s "Spravovanie používateľov (Ochrana heslom)" str.51
Ak je vybraná možnosť Užívateľské logo počas vykonávania funkcií Lichobež. korekcia, E-Zoom, Pomer strán alebo Nast. zväčš. obrazu, práve vykonávaná funkcia sa dočasne zruší.
Keď stlačíte tlačidlo [ ] na diaľkovom ovládaní alebo na ovládacom paneli, v závislosti od premietaného obrazu sa môže
zmeniť veľkosť, aby zodpovedala aktuálnemu rozlíšeniu obrazového signálu.
Diaľkový ovládač
e
f
g
Keď stlačíte tlačidlo [ ] a zobrazí sa hlásenie "Vybrať tento obrázok?", vyberte možnosť Áno.
Na obrazovke nastavenia mierky vyberte pomer zväčšenia.
Keď sa zobrazí hlásenie "Chcete uložiť tento obrázok ako užívateľské logo?", vyberte možnosť Áno.
Obraz sa uloží. Po uložení obrazu sa zobrazí hlásenie "Hotovo".
Keď uložíte užívateľské logo, predchádzajúce užívateľské logo
a
sa vymaže.
Ukladanie môže chvíľu trvať. Počas ukladania nepoužívajte projektor ani žiadne pripojené zariadenia, inak môže dôjsť k poruche.
a
Môžete uložiť maximálnu veľkosť 400x300 bodov.

Funkcie Zabezpečenia

51
Projektor je vybavený nasledujúcimi vylepšenými funkciami zabezpečenia.
Ochrana heslom Môžete obmedziť, kto môže projektor používať.
Uzamk. ovl. panela Môžete zabrániť používateľom meniť bez povolenia nastavenia
na projektore.
s
"Obmedzenie používania (Uzamk. ovl. panela)" str.53
Zámok Proti Krádeži Projektor je vybavený nasledujúcimi typmi zabezpečovacích prvkov proti
krádeži.
s
"Zámok proti krádeži" str.54

Spravovanie používateľov (Ochrana heslom)

Ak je funkcia Ochrana heslom aktivovaná, ľudia bez znalosti hesla nemôžu projektor použiť na premietanie obrazov ani v prípade, že je zapnutý. Okrem toho nemožno zmeniť logo zobrazené po zapnutí projektora. Táto funkcia slúži ako ochrana proti krádeži, pretože odcudzený projektor nemožno používať. Pri zakúpení projektora nie je funkcia Ochrana heslom aktivovaná.
Ochrana užív. loga
Ak sa niekto pokúsi zmeniť Užívateľské logo nastavené vlastníkom projektora, nebude to možné. Ak je funkcia Ochrana užív. loga nastavená na možnosť Zapnuté, sú zakázané nasledujúce zmeny nastavenia Užívateľské logo.
Zaznamenanie užívateľského loga
Nastavenia pre Pozadie displeja, Obraz. pri spustení a Stlmiť
A/V z ponuky Spínač
s
Rozšírené - Zobrazenie str.64
Nastavenie funkcie Ochrana heslom
Funkciu Ochrana heslom nastavíte pomocou nasledujúceho postupu.
a
Počas premietania stlačte a podržte tlačidlo [Freeze] asi na päť sekúnd.
Zobrazí sa ponuka nastavenia Ochrana heslom.
Diaľkový ovládač
Typy Ochrana heslom
V závislosti od spôsobu používania projektora možno nastaviť nasledovné dva druhy nastavení funkcie Ochrana heslom.
Ochrana zapnutia
Keď je funkcia Ochrana zapnutia nastavená na možnosť Zapnuté, je nutné zadať vopred nastavené heslo po tom, ako zapojíte projektor do zásuvky a zapnete ho (toto sa tiež vzťahuje na funkciu Priame zapnutie). Ak nie je zadané správne heslo, projekcia sa nespustí.
a
Ak už je funkcia Ochrana heslom aktivovaná, je potrebné zadať heslo. Ak heslo zadáte správne, zobrazí sa ponuka nastavení položky Ochrana heslom.
"Zadanie položky Heslo" str.52
s
Po nastavení hesla nalepte na viditeľné miesto na projektore nálepku ochrany heslom, čím odradíte zlodejov.
s Nálepka Na Ochranu Hesla
Funkcie Zabezpečenia
52
b
c
d
Vyberte typ ochrany heslom, ktorú chcete nastaviť, a stlačte tlačidlo [
Vyberte položku Zapnuté a potom stlačte tlačidlo [ ].
Stlačte tlačidlo [Esc], znova sa zobrazí obrazovka z kroku 2.
Nastavte heslo.
(1) (2)
(3) Kým držíte tlačidlo [Num], zadajte pomocou numerických tlačidiel
].
Vyberte položku Heslo a potom stlačte tlačidlo [ Keď sa zobrazí hlásenie "Zmeniť heslo?", vyberte možnosť Áno a potom
stlačte tlačidlo [ ho na svoje požadované heslo. Ak vyberiete možnosť Nie, znova sa
zobrazí obrazovka znázornená v kroku č. 2.
štvormiestne číslo. Zadané číslo sa zobrazí ako „* * * *“. Keď zadáte štvrtú číslicu, zobrazí sa potvrdzovacia obrazovka.
]. Predvolené nastavenie pre heslo je „0000“. Zmeňte
].
Diaľkový ovládač
(4) Opäť zadajte svoje heslo.
Zobrazí sa hlásenie "Heslo prijaté". Ak zadáte heslo nesprávne, zobrazí sa hlásenie s výzvou na opätovné
zadanie hesla.
Zadanie položky Heslo
Keď sa objaví obrazovka na zadanie hesla, pomocou diaľkového ovládača zadajte heslo.
Držte stlačené tlačidlo [Num] a zadajte heslo pomocou numerických tlačidiel.
Keď zadáte správne heslo, ochrana heslom sa dočasne uvoľní.
Funkcie Zabezpečenia
53
Pozor
Ak zadáte trikrát za sebou nesprávne heslo, na dobu približne piatich minút sa zobrazí hlásenie "Operácia projektora bude zamknutá." a projektor sa prepne do pohotovostného režimu. Ak k tomu dôjde, odpojte napájací kábel z elektrickej zásuvky, znova ho zapojte a zapnite projektor. Projektor znova zobrazí výzvu na zadanie hesla, aby ste mohli zadať správne heslo.
Ak heslo zabudnete, poznačte si číslo „Požadovaný kód: xxxxx“, ktoré sa objaví na obrazovke, a obráťte sa na najbližšiu adresu, ktorú nájdete v dokumente Zoznam kontaktov k projektoru Epson.
s Zoznam kontaktov k projektoru Epson
Ak pokračujete v tejto akcii a zadáte tridsaťkrát za sebou nesprávne heslo, zobrazí sa nasledujúce hlásenie a projektor neprijme žiadne ďalšie zadania hesla. "Operácia projektora bude zamknutá. Kontaktujte Epson tak, ako je to popísané vo vašej dokumentácii."
s Zoznam kontaktov k projektoru Epson

Obmedzenie používania (Uzamk. ovl. panela)

Ak chcete zablokovať používanie tlačidiel ovládacieho panela, použite jednu z nasledujúcich možností.
a
b
Stlačte tlačidlo [Menu] počas premietania.
s
"Používanie ponuky Konfigurácia" str.58
Pomocou diaľkového ovládania Pomocou ovládacieho panela
Vyberte možnosť Uzamk. ovl. panela z ponuky Nastavenia.
Úplné uzamknutie Všetky tlačidlá ovládacieho panela sa zablokujú. Z ovládacieho panela
nemožno vykonávať žiadne operácie vrátane zapnutia alebo vypnutia.
Čiastočné uzamk.
t
Všetky tlačidlá ovládacieho panela okrem tlačidla [
Táto možnosť je užitočná v prípade, že chcete počas premietania deaktivovať všetky tlačidlá, prípadne v školách, kde je potrebné obmedziť používanie tlačidiel. Projektor možno aj naďalej ovládať pomocou diaľkového ovládania.
] sa zablokujú.
c
Vyberte buď možnosť Úplné uzamknutie alebo Čiastočné uzamk. v závislosti od účelu.
Funkcie Zabezpečenia
d
Keď sa zobrazí správa s potvrdením, vyberte možnosť Áno.
Tlačidlá ovládacieho panela sa v závislosti od vybraného nastavenia zablokujú.
Uzamknutie ovládacieho panela možno zrušiť jedným
a
z nasledujúcich dvoch spôsobov.
Vyberte možnosť Vypnuté z ponuky Uzamk. ovl. panela. Nastavenia - Uzamk. ovl. panela str.63
s
Keď stlačíte a podržíte tlačidlo [
počas asi siedmich sekúnd, zobrazí sa hlásenie a zámok sa zruší.
] na ovládacom paneli

Zámok proti krádeži

Projektor je vybavený nasledujúcimi typmi zabezpečovacích prvkov proti krádeži.
Bezpečnostná zásuvka Bezpečnostná zásuvka je kompatibilná s bezpečnostným systémom
Microsaver vyrábaným spoločnosťou Kensington. Viac informácií o bezpečnostnom systéme Microsaver nájdete
v nasledujúcej časti.
s
http://www.kensington.com/
Upevňovací bod bezpečnostného kábla Cez inštalačný bod možno prevliecť bežne dostupný kábel na ochranu proti krádeži a pripevniť projektor k stolu alebo stĺpu.
Montáž káblového zámku
Prevlečte káblový zámok otvorom.
Prečítajte si pokyny na uzamknutie v dokumentácii dodávanej s káblovým zámkom.
54

Monitorovanie a ovládanie

55
Príkazy ESC/VP21
Príkazmi ESC/VP21 môžete ovládať projektor z externého zariadenia.
Pred spustením
Prepojte sériovým počítačovým káblom sériový port na počítači (9-kolíkový konektor D-Sub) s portom RS-232C na projektore.
Tvar konektora: D-Sub 9-kolíkový (zástrčka)
Názov vstupného portu projektora: RS-232C
<Na projektore> <Na počítači>
Názov signá‐
lu
RD Príjem dát
Funkcia
Zoznam príkazov
Ak je do projektora odoslaný príkaz na zapnutie, projektor sa zapne a prejde do režimu zahrievania. Pri zapnutí napájania projektora sa zobrazí dvojbodka ":" (3Ah).
Keď je príkazom vstup, projektor vykoná príkaz, vráti ":" a prijme ďalší príkaz.
Ak bude spracovanie príkazu prerušené abnormálne, zobrazí sa chybové hlásenie a dvojbodka ":".
V nasledujúcej časti uvedieme najbežnejší obsah.
Položka Príkaz
Zapnutie a vypnutie Zapnuté PWR ON
Vypnuté PWR OFF
Výber signálu Počítač 1 Auto SOURCE 1F
<Na projektore> (sériový kábel PC) <Na počítači>
Názov signá‐
lu
GND Uzemnenie signálového vodiča
TD Prenos dát
Funkcia
Stlmiť A/V – Zapnuté/ Vypnuté
RGB SOURCE 11
Komponent SOURCE 14
Počítač 2 Auto SOURCE 2F
RGB SOURCE 21
Komponent SOURCE 24
HDMI (iba EB-X15) SOURCE 30
Video SOURCE 41
S-Video SOURCE 42
USB Display SOURCE 51
Zapnuté MUTE ON
Monitorovanie a ovládanie
Položka Príkaz
Vypnuté MUTE OFF
Na koniec každého príkazu pridajte kód Carriage Return (CR) (0Dh) a odošlite.
Ďalšie podrobnosti získate od miestneho predajcu alebo na najbližšej adrese uvedenej v dokumente Zoznam kontaktov k projektoru Epson.
s
Zoznam kontaktov k projektoru Epson
Komunikačný protokol
Predvolené nastavenie rýchlosti v baudoch: 9600 b/s
Dátová dĺžka: 8 bitov
Parita: Žiadna
Stop-bit: 1 bit
Kontrola toku: Žiadna
56

Ponuka Konfigurácia

Táto kapitola vysvetľuje spôsob používania ponuky Konfigurácia a jej funkcií.

Používanie ponuky Konfigurácia

58
Táto kapitola vysvetľuje, ako sa používa ponuka Konfigurácia.
Kroky sú vysvetlené pomocou príkladov, ktoré používajú diaľkový ovládač. Tie isté operácie však môžete vykonať aj z ovládacieho panela. Sledujte v návode pod ponukou dostupné tlačidlá a ich funkcie.
Zobrazte obrazovku s ponukou Konfigurácia.
a
Vyberte položku hlavnej ponuky.
b
c
Vyberte položku vedľajšej ponuky.
Zmeňte nastavenia.
d
e
Stlačením tlačidla [Menu] ukončite nastavenie.

Zoznam Funkcií

59

Tabuľka ponuky Konfigurácia

Nastaviteľné položky sa môžu líšiť v závislosti od používaného modelu a signálu a zdroja premietaného obrazu.
Názov hlavnej po‐
nuky
Ponuka Obraz s str.60
Ponuka Signál s str.61
Názov vedľajšej po‐
nuky
Farebný režim Dynamické, Prezentácia, Divadlo,
Jas -24 až 24
Kontrast -24 až 24
Sýtosť farieb -32 až 32
Odtieň -32 až 32
Ostrosť -5 až 5
Farebná teplota Vysoká, Stredná a Nízka
Nastavenie farieb Červená: -16 až 16
Automat. šošovka Zapnuté a Vypnuté
Automat. nastavenie Zapnuté a Vypnuté
Rozlíšenie Automaticky, Široký a Normálne
Sledovanie -
Synchronizácia 0 až 31
Pozícia Hore, Dole, Vľavo a Pravý
Progresívny Vypnuté, Video a Film/
Redukcia šumu Vypnuté, NR1 a NR2
Položky alebo hodnoty
nastavení
Fotografia, Športy, sRGB, Čierna tabuľa a Biela tabuľa
Zelená: -16 až 16 Modrá: -16 až 16
Automaticky (len EB-X15) Zapnuté a Vypnuté (len EB-
X14H/EB-X11H/EB-S11H)
Názov hlavnej po‐
nuky
Ponuka Nastavenia s str.63
Ponuka Rozšírené s str.64
Názov vedľajšej po‐
nuky
Video rozsah HDMI Automaticky, Normálne
Vstupný signál Automaticky, RGB a Komponent
Video signál Automaticky, NTSC, NTSC4.43,
Pomer Normálne, Automaticky, 4:3,
Preskenovanie Automaticky, Vypnuté, 4% a 8%
Spracovanie obrazu Rýchle a Jemný
Lichobež. korekcia Lichob. korek. - H/V a Quick
Zoom -
Uzamk. ovl. panela Úplné uzamknutie, Čiastočné
Tvar ukazovateľa Ukazovateľ 1, 2 a 3
Príkon Normálne a ECO
Hlasitosť 0 až 10
Diaľkový prijímač Pr. časť/Z. časť, Predná strana,
Užívateľské tlačidlo Príkon, Informácie, Progresívny,
Testovacia vzorka -
Zobrazenie Správy, Pozadie displeja, Obraz.
Užívateľské logo -
Premietanie Predná strana, P. str./H. hran.,
Položky alebo hodnoty
nastavení
a Rozšírené
PAL, M-PAL, N-PAL, PAL60 a SECAM
16:9
Corner
uzamk. a Vypnuté
Zadná časť a Vypnuté
Testovacia vzorka, Rozlíšenie
pri spustení a Stlmiť A/V
Zadná časť a Z. str./H. hran.
Zoznam Funkcií
Názov hlavnej po‐
nuky
Názov vedľajšej po‐
nuky
Operácia Priame zapnutie, Režim spánku,
Pohotovostný režim Komunikácia zap.
Jazyk 15 alebo 36 jazykov
Položky alebo hodnoty
nastavení
Časov. režimu spánku, Časovač krytu šošov. a Režim vysok. pomeru
a Komunikácia vyp.
*1
s
"Automatické zistenie vstupného signálu a zmena premietaného obrazu
(Vyhľadávanie zdroja)" str.30
60
Ponuka Informácia s str.65
Ponuka Vynulovať s str.66
*1 Počet podporovaných jazykov sa líši v závislosti od oblasti, kde sa projektor
používa.
Hodiny lampy -
Zdroj -
Vstupný signál -
Rozlíšenie -
Video signál -
Obnov. frekvencia -
Info o synchroniz. -
Stav -
Sériové číslo -
Vynulovať všetko -
Vynulovať hodiny lampy
-

Ponuka Obraz

Nastaviteľné položky sa líšia podľa premietaného obrazového signálu a zdroja. Podrobné nastavenia sa ukladajú pre každý obrazový signál.
Vedľajšia ponu‐
ka
Farebný režim
Jas
Kontrast
Sýtosť farieb
Odtieň
Ostrosť
Funkcia
Môžete nastaviť kvalitu obrazu tak, aby zodpovedala danému prostrediu.
s "Výber kvality projekcie (výber možnosti Farebný režim)"
str.40
Môžete nastaviť jas obrazu.
Môžete nastaviť rozdiel medzi svetlými a tmavými časťami obrazov.
Môžete nastaviť sýtosť farieb obrazov.
(Úprava je možná len keď je na vstupe signál komponentného videa. Ak sa prijíma kompozitné video alebo S-video, úprava je možná len keď je na vstupe signál NTSC.)
Môžete nastaviť odtieň obrazu.
Môžete nastaviť ostrosť obrazu.
Zoznam Funkcií
Vedľajšia ponu‐
ka
Farebná teplota
Funkcia
(Nie je možné vybrať, ak je Farebný režim nastavený na sRGBg.)
Môžete nastaviť celkový odtieň obrazu. Môžete nastaviť tri úrovne odtieňov voľbou Vysoký, Stredný alebo Nízky. Ak zvolíte hodnotu Vysoký, obraz dostane modrý odtieň, ak zvolíte hodnotu Nízky, obraz dostane červený odtieň.
s
"Automatické zistenie vstupného signálu a zmena premietaného obrazu
(Vyhľadávanie zdroja)" str.30
61
Nastavenie fa‐ rieb
Automat. šošov‐ ka
Vynulovať
(Nie je možné vybrať, ak je Farebný režim nastavený na sRGBg.)
Intenzitu farieb Červená, Zelená a Modrá môžete nastaviť samostatne.
(Túto položku možno nastaviť, iba ak je Farebný režim nastavený na Dynamické alebo Divadlo.)
Nastavte hodnotu Zapnuté, ak chcete upraviť šošovku a dosiahnuť tak optimálne svetlo pre premietaný obraz.
Nastavená hodnota sa uloží pre každý Farebný režim. s "Nastavenie Automat. šošovka" str.41
Všetky hodnoty nastavení v ponuke Obraz možno obnoviť na predvolené nastavenia. Ak chcete vrátiť všetky položky ponuky na predvolené nastavenia, prečítajte si nasledujúcu časť.
s "Ponuka Vynulovať" str.66

Ponuka Signál

Nastaviteľné položky sa líšia podľa premietaného obrazového signálu a zdroja. Podrobné nastavenia sa ukladajú pre každý obrazový signál.
V ponuke Signál nemôžete meniť nastavenia, keď je zdrojom USB Display.
Vedľajšia ponu‐
ka
Automat. nasta‐ venie
Rozlíšenie
Sledovanie
Synchronizácia
Funkcia
Nastavením hodnoty Zapnuté sa automaticky nastavia optimálne hodnoty Sledovanie, Synchronizácia a Pozícia pri zmene vstupného signálu.
Nastavením na hodnotu Automaticky sa rozlíšenie vstupného signálu identifikuje automaticky. Ak pri nastavení Automaticky nie je možné premietať obrazy korektne, napríklad keď časť obrazu chýba, nastavte hodnotu Široký pre širokouhlé plátna alebo Normálne pre plátna 4:3 alebo 5:4 v závislosti od pripojeného počítača.
Môžete upraviť počítačové obrazy, ak sa na nich objavia zvislé pásy.
Môžete upraviť počítačové obrazy, ak sa na nich objaví blikanie, neostrosť alebo rušenie.
Pozícia
Ak nejaká časť obrazu chýba, môžete upraviť pozíciu smerom nahor, nadol, doľava a doprava, aby sa premietol celý obraz.
Zoznam Funkcií
62
Vedľajšia ponu‐
ka
Progresívny
Redukcia šumu (iba EB-X15)
Funkcia
(Toto nastavenie možno upraviť iba vtedy, keď je na vstupe komponentné video alebo video RGB s prekladaným signálom (480i/576i/1080i). Nemožno nastaviť, ak je na vstupe digitálny signál RGB.)
Prekladanýg (i) signál sa konvertuje na progresívnyg (p). (konverzia IP)
Pre EB-X15 Vypnuté: Ideálne pre zobrazenie obrazov obsahujúcich veľa pohybu.
Video: Ideálne pre bežné video obrazy. Film/Automaticky: Ideálne pre filmy, počítačovú grafiku
a animácie.
Pre EB-X14H/EB-X11H/EB-S11H
Zapnuté: Ideálne pre statické obrázky. Vypnuté: Ideálne pre zobrazenie obrazov obsahujúcich
veľa pohybu.
(Táto funkcia sa nedá nastaviť so vstupným digitálnym signálom RGB počas projekcie prekladaného signálu, keď je funkcia Progresívne nastavená na Vypnuté, alebo so vstupným signálom 480p, 576p a 1080p, keď je funkcia Spracovanie obrazu nastavená na Rýchle.)
Vyhladzuje nekvalitný obraz. Existujú dva režimy. Vyberte vaše obľúbené nastavenie. Odporúčame nastaviť na Vypnuté pri sledovaní zdrojov obrazu, pri ktorých je šum veľmi nízky, ako napr. disky DVD.
Vedľajšia ponu‐
ka
Video signál
Pomer
Preskenovanie
Spracovanie ob‐ razu (iba EB-X15)
Vynulovať
Funkcia
Môžete vybrať vstupný signál zo vstupného portu Video. Ak je nastavené na hodnotu Automaticky, video signály sa rozpoznávajú automaticky. Ak sa pri nastavení na hodnotu Automaticky vyskytne v obraze rušenie alebo nastane problém s chýbajúcim premietaným obrazom, vyberte príslušný signál v závislosti od pripojeného zariadenia.
Môžete nastaviť s "Zmena pomeru strán premietaného obrazu " str.42
Zmení pomer strán výstupného obrazu (rozsah premietaného obrazu). Môžete nastaviť rozsah orezávania na Vypnuté, 4% alebo 8%. Keď je zdroj HDMI, režim Automaticky je k dispozícii (iba EB-X15). Ak je vybratá možnosť Automaticky, automaticky sa zmení na Vypnuté alebo 8% podľa vstupného signálu.
Mení nastavenia pre spracovanie obrazu. Rýchlo: Obrazy sa rýchlejšie zobrazujú. Čas odozvy pera sa
zlepší, ak sa používa voliteľné interaktívne zariadenie. Jemný: Obrazy sa zobrazujú vo vyššej kvalite.
Všetky hodnoty nastavení v ponuke Signál možno vynulovať na predvolené nastavenia, okrem nastavenia Vstupný signál.
Ak chcete vrátiť všetky položky ponuky na predvolené nastavenia, prečítajte si nasledujúcu časť.
s "Ponuka Vynulovať" str.66
pomer stráng premietaných obrazov.
Video rozsah HDMI (len EB-X15)
Vstupný signál
Keď je port HDMI na projektore pripojený k prehrávaču DVD, rozsah videa projektora je nastavený v závislosti od nastavenia rozsahu videa prehrávača DVD.
Ako vstupný signál je možné vybrať signál z portu Computer. Ak je nastavené na hodnotu Automaticky, vstupný signál je
nastavený automaticky v závislosti od pripojeného zariadenia. Ak sa pri nastavení na hodnotu Automaticky zdajú byť farby
nesprávne, vyberte príslušný signál v závislosti od pripojeného zariadenia.
Zoznam Funkcií
63

Ponuka Nastavenia

Vedľajšia ponu‐
ka
Lichobež. korek‐ cia
Zväčšenie (iba EB-S11H)
Uzamk. ovl. pa‐ nela
Môžete opraviť lichobežníkové skreslenie.
, keď je vybraná funkcia Lichob. korek. - H/V: Nastavte hodnoty Lichob. korekcia - V a Lichob. korekcia
- H pre horizontálnu a vertikálnu korekciu lichobežníkového skreslenia. Môžete nastaviť aj Aut. lich. kor. - V a Nastavenie lichob. H na Zapnuté alebo Vypnuté. (iba EB-X15)
Keď je vybratá možnosť Quick Corner: Vyberte a upravte štyri rohy premietaného obrazu. s "Quick Corner" str.37
Upraví veľkosť premietaného obrazu.
Pomocou tejto funkcie možno obmedziť používanie ovládacieho panela projektora.
s "Obmedzenie používania (Uzamk. ovl. panela)" str.53
Funkcia
Vedľajšia ponu‐
ka
Tvar ukazovate‐ ľa
Príkon
Hlasitosť
Diaľkový prijí‐ mač
Funkcia
Môžete si vybrať tvar ukazovateľa.
Ukazovateľ 1:
Ukazovateľ 2:
Ukazovateľ 3: s "Funkcia ukazovateľa (Ukazovateľ)" str.46
Umožňuje vybrať jedno z dvoch nastavení jasu lampy. Možnosť ECO vyberte, ak sú premietané obrazy príliš jasné,
napríklad keď sa premietajú obrazy v tmavej miestnosti alebo na malé plátno. Ak je vybraná možnosť ECO, zredukuje sa šum ventilátora počas premietania a spotreba elektriny a prevádzková životnosť lampy sa zmení nasledovne.
Spotreba elektriny: zníženie asi o 17,5 %, životnosť lampy: asi
1.25-krát dlhšia Ak sa projektor používa vo veľkej nadmorskej výške alebo
v lokalite vystavenej vysokým teplotám, je možné, že sa automaticky použije nastavenie ECO. Ak to nastane, položka Príkon bude šedá a nastavenie bude nemožné.
Hlasitosť je možné nastaviť. Nastavené hodnoty sa ukladajú pre každý zdroj.
Príjem riadiaceho signálu z diaľkového ovládania je možné obmedziť.
Ak je nastavená hodnota Vypnuté, nemôžete vykonávať žiadne operácie diaľkovým ovládačom. Ak chcete vykonávať operácie diaľkovým ovládačom, podržte stlačené tlačidlo [Menu] na diaľkovom ovládači minimálne na 15 sekúnd, aby sa obnovila predvolená hodnota nastavenia.
Zoznam Funkcií
64
Vedľajšia ponu‐
ka
Užívateľské tla‐ čidlo
Testovacia vzor‐ ka
Vynulovať
Funkcia
Môžete vybrať položku z ponuky Konfigurácia a priradiť ju tlačidlu pomocou tlačidla [User] na diaľkovom ovládači. Stlačením tlačidla [User] sa priamo zobrazí priradená obrazovka výberu ponuky/nastavenia, ktorá vám umožní uskutočniť nastavenia/zmeny na jeden dotyk. Tlačidlu [User] je možné priradiť jednu z nasledujúcich položiek.
Príkon, Informácia, Progresívne, Testovacia vzorka, Rozlíšenie
Keď je projektor nastavený, zobrazí sa testovacia vzorka, aby ste mohli nastaviť stav premietania bez pripájania ďalších zariadení. Počas zobrazenia testovacej vzorky možno upraviť priblíženie, nastavenie zaostrenia a lichobežníkovú korekciu. Ak chcete zrušiť testovaciu vzorku, stlačte tlačidlo [Esc] na diaľkovom ovládaní alebo na ovládacom paneli.
Pozor
Ak sa vzor zobrazuje dlhý čas, na premietanom ob‐ raze možno vidieť reziduálny obraz.
Všetky hodnoty nastavení v ponuke Nastavenia možno vynulovať na predvolené nastavenia, okrem nastavenia Zväčšenie (iba EB-S11H) a Užívateľské tlačidlo.
Ak chcete vrátiť všetky položky ponuky na predvolené nastavenia, prečítajte si nasledujúcu časť.
s "Ponuka Vynulovať" str.66

Ponuka Rozšírené

Vedľajšia ponu‐
ka
Zobrazenie
Môžete vykonať nastavenia týkajúce sa zobrazenia projektora.
Správy: Keď je nastavené na možnosť Vypnuté, nebudú zobrazované nasledujúce položky.
Názvy položiek pri zmene nastavení Zdroj, Farebný režim alebo Pomer strán obrazu, správy, keď na vstupe nie je signál, a varovania, napríklad varovanie o vysokej teplote.
Pozadie displeja v prípade, keď na vstupe nie je signál na hodnoty Čierna, Modrá alebo Logo.
Obraz. pri spustení na Zapnuté zobrazí Užívateľské logo.
Stlmiť A/V
stlačení tlačidla diaľkového ovládača [A/V Mute] na možnosti Čierna, Modrá alebo Logo.
Funkcia
*1
: Môžete nastaviť pozadie displeja
*1
: Pri spustení projekcie sa nastavením
*1
: Môžete nastaviť obrazovku zobrazenú po
Zoznam Funkcií
65
Vedľajšia ponu‐
ka
Užívateľské lo‐
*1
go
Premietanie
Operácia
Funkcia
Môžete zmeniť používateľské logo, ktoré je zobrazené v režime Pozadie displeja, Stlmiť A/V atď.
s "Uloženie užívateľského loga" str.49
Vyberte niektorú z nasledujúcich spôsobov premietania podľa miesta inštalácie projektora.
Predná strana, P. str./H. hran., Zadná časť a Z. str./H. hran.
Stlačením tlačidla [A/V Mute] na diaľkovom ovládači po dobu piatich sekúnd môžete nastavenie meniť nasledovne.
Predná stranaWP. str./H. hran. Zadná časťWZ. str./H. hran.
"Spôsoby Inštalácie" str.20
s
Priame zapnutie: Nastavením na Zapnuté sa projektor zapne jednoducho jeho zapojením do sieťovej zásuvky.
Ak je zapojený napájací kábel, projektor sa zapne automaticky napríklad aj pri obnoveného výpadku sieťového napájania.
Režim spánku: Keď je nastavený na Zapnuté, toto nastavenie automaticky zastavuje premietanie, keď na vstupe nie je žiadny obrazový signál a neprebiehajú žiadne operácie.
Časov. režimu spánku: Keď je Režim spánku nastavený na Zapnuté, je možné nastaviť časový úsek od 1 do 30 minút,
po uplynutí ktorého sa projektor automaticky vypne.
Časovač krytu šošov.: Keď je nastavené na možnosť Zapnuté, napájanie sa vypne automaticky po uplynutí
30 minút od zatvorenia posúvača stlmenia hlasitosti A/V. V predvolenom nastavení je zvolená možnosť Zapnuté. Režim vysok. pomeru: Nastavte na Zapnuté, keď projektor
používate v nadmorskej výške viac než 1500 m.
Vedľajšia ponu‐
ka
Pohotovostný režim (iba EB-X14H/ EB-X11H/EB­S11H)
Jazyk
Vynulovať
*1Keď je funkcia Ochrana užív. loga nastavená na Zapnúť v ponuke Ochrana
heslom, nastavenia vzťahujúce sa na používateľské logo nie je možné zmeniť. Zmeny možno robiť po nastavení funkcie Ochrana užív. loga na hodnotu Vypnuté. s "Spravovanie používateľov (Ochrana heslom)" str.51
*2 Okrem vysokohorského režimu.
Ak je nastavené na Komunikácia zap., analógové signály RGB môžete z portu Computer1 odosielať do externého monitora aj vtedy, keď je projektor v pohotovostnom režime.
Môžete nastaviť jazyk hlásení a ponúk.
Hodnoty nastavení Zobrazenie Rozšírené môžete obnoviť na predvolené nastavenia.
Ak chcete vrátiť všetky položky ponuky na predvolené nastavenia, prečítajte si nasledujúcu časť.
s "Ponuka Vynulovať" str.66
Funkcia
*1
a Operácia*2 v ponuke

Ponuka Informácia (iba displej)

Umožňuje overiť stav premietaného obrazového signálu a stav projektora. Položky, ktoré možno zobraziť, sa líšia v závislosti od zdroja práve premietaného obrazu. V závislosti od použitého modelu nie sú podporované niektoré vstupné zdroje.
Zoznam Funkcií
s
"Automatické zistenie vstupného signálu a zmena premietaného obrazu
(Vyhľadávanie zdroja)" str.30
Vedľajšia ponu‐
ka
Stav
66
Funkcia
Ide o informácie týkajúce sa chýb, ktoré sa na projektore vyskytli.
Tieto informácie môžu byť potrebné v prípade servisu.
Vedľajšia ponu‐
ka
Hodiny lampy
Zdroj
Vstupný signál
Rozlíšenie
Obnov. frekven‐ cia
Info o synchro‐ niz.
Video signál
Funkcia
Môžete zobraziť celkový prevádzkový čas lampy Keď sa dosiahne čas upozornenia na lampu, znaky sa
zobrazia nažlto.
Môžete zobraziť názov zdroja pripojeného zariadenia, ktoré sa práve premieta.
Môžete zobraziť obsah položky Vstupný signál nastavenej v ponuke Signál podľa zdroja.
Môžete zobraziť rozlíšenie.
Môžete zobraziť
Môžete zobraziť informácie o obrazovom signáli. Tieto informácie môžu byť potrebné v prípade servisu.
Môžete zobraziť nastavenia položky Video signál v ponuke Signál.
obnovovaciu frekvenciug.
*
.
Sériové číslo
Celkový čas používania je preprvých 10 hodín zobrazený ako „0H“. 10 hodín
*
a viac sa zobrazuje ako "10H", "11H" atď.
Zobrazí sa sériové číslo projektora.

Ponuka Vynulovať

Vedľajšia ponu‐
ka
Vynulovať všet‐ ko
Môžete vynulovať všetky položky v ponuke Konfigurácia na ich predvolené nastavenia.
Nasledujúce položky sa neresetujú na predvolené nastavenia:
Vstupný signál, Užívateľské logo, Hodiny lampy, Jazyk, Heslo, Zväčšenie (iba EB-S11H) a Užívateľské tlačidlo.
Funkcia
Zoznam Funkcií
67
Vedľajšia ponu‐
ka
Vynulovať hodi‐ ny lampy
Funkcia
Vynuluje kumulatívny prevádzkový čas lampy. Vynulujte v prípade výmeny lampy.

Riešenie Problémov

V tejto kapitole sa vysvetľuje, ako identifikovať problémy a čo robiť, ak sa vyskytne problém.

Používanie Pomocníka

69
Ak sa vyskytne problém s projektorom, stlačte tlačidlo Help a zobrazí sa obrazovka Nápoveda, ktorá vám pomôže. Problémy môžete vyriešiť odpovedaním na otázky.
a
Stlačte tlačidlo [Help].
Zobrazí sa obrazovka pomocníka.
Pomocou diaľkového ovládania Pomocou ovládacieho panela
Vyberte položku ponuky.
b
c
Potvrďte výber.
Pomocou diaľkového ovládania Pomocou ovládacieho panela
Otázky a odpovede sú zobrazené tak, ako to znázorňuje nasledujúci obrázok.
Stlačením tlačidla [Help] opustíte Pomocníka.
Pomocou diaľkového ovládania Pomocou ovládacieho panela
a
Ak pomocou funkcie Pomocníka nenájdete riešenie problému, pozrite si nasledujúcu časť.
s "Riešenie Problémov" str.70

Riešenie Problémov

Ak máte problém s projektorom, skontrolujte najprv indikátory projektora a pozrite sa na ďalej uvedenú časť "Popis indikátorov".
Ak indikátory jasne neukazujú, v čom môže byť problém, pozrite si nasledujúcu časť.
s
"Keď indikátory neposkytujú pomoc" str.73

Popis indikátorov

Projektor je vybavený nasledujúcimi tromi indikátormi, ktoré signalizujú prevádzkový stav projektora.
70
Indikátor napájania Signalizuje prevádzkový stav.
A
Stav pohotovosti Keď stlačíte tlačidlo [t] v tomto stave, začne sa premietanie.
Pripravuje sa monitorovanie cez sériové pripojenie alebo prebieha ochladzovanie Keď indikátor bliká, žiadne tlačidlá nie je možné používať.
Zahrievanie Doba zahrievania je asi 30 sekúnd. Po dokončení zahrievania kontrolka prestane blikať. Počas zahrievania je deaktivované tlačidlo [t]. Premietanie
Indikátor lampy Signalizuje stav premietacej lampy.
B
Indikátor teploty Signalizuje stav vnútornej teploty.
C
Riešenie Problémov
V nasledujúcej tabuľke je uvedené, čo znamenajú indikátory a ako riešiť problémy, ktoré signalizujú.
Ak sú všetky indikátory vypnuté, skontrolujte, či je sieťový kábel správne pripojený a že napájanie funguje normálne.
t
Po odpojení napájacieho kábla niekedy zostane indikátor [
Stav Príčina Riešenie alebo stav
Interná chyba Prestaňte projektor používať, odpojte zástrčku napájacieho kábla z elektrickej zásuvky a obráťte sa na miestneho predajcu alebo na najbližšiu
adresu uvedenú v dokumente Zoznam kontaktov k projektoru Epson. s Zoznam kontaktov k projektoru Epson
] ešte krátku chvíľu svietiť, ale to nie je chyba.
: Svieti : Bliká : Nesvieti : Podľa stavu projektora
71
Chyba ventilátora Chyba senzora
Chyba vys. teploty (prehrievanie)
Chyba lampy Porucha lampy
Prestaňte projektor používať, odpojte zástrčku napájacieho kábla z elektrickej zásuvky a obráťte sa na miestneho predajcu alebo na najbližšiu adresu uvedenú v dokumente Zoznam kontaktov k projektoru Epson.
Zoznam kontaktov k projektoru Epson
s
Lampa sa automaticky vypne a premietanie sa zastaví. Počkajte zhruba päť minút. Po piatich minútach sa projektor prepne do pohotovostného režimu, skontrolujte nasledujúce dva body.
Skontrolujte čistotu vzduchového filtra a výstupný otvor vetrania a či projektor nie je umiestnený tesne pri stene.
Ak je vzduchový filter zanesený, vyčistite ho alebo vymeňte.
s "Čistenie vzduchového filtra" str.83, "Výmena vzduchového filtra" str.88
Ak problém pretrváva aj po kontrole vyššie uvedených bodov, prestaňte projektor používať, odpojte zástrčku napájacieho kábla z elektrickej zásuvky a obráťte sa na miestneho predajcu alebo na najbližšiu adresu uvedenú v dokumente Zoznam kontaktov k projektoru Epson.
s Zoznam kontaktov k projektoru Epson
Ak projektor používate v nadmorskej výške 1500 m alebo viac, nastavte položku Režim vysok. pomeru na hodnotu Zapnuté. s "Ponuka Rozšírené" str.64
Skontrolujte nasledujúce dva body.
Vytiahnite lampu a skontrolujte, či nie je prasknutá. s "Výmena lampy" str.85
Vyčistite vzduchový filter. s "Čistenie vzduchového filtra" str.83
Riešenie Problémov
Stav Príčina Riešenie alebo stav
72
Ak lampa nie je prasknutá: Lampu nainštalujte znova a zapnite napájanie. Ak chyba pretrváva: Vymeňte lampu za novú a zapnite projektor. Ak chyba pretrváva: Prestaňte projektor používať, odpojte zástrčku napájacieho kábla z elektrickej zásuvky a obráťte sa na miestneho predajcu
alebo na najbližšiu adresu uvedenú v dokumente Zoznam kontaktov k projektoru Epson. s Zoznam kontaktov k projektoru Epson
Ak je lampa prasknutá: Obráťte sa na miestneho predajcu alebo na najbližšiu adresu uvedenú v dokumente Zoznam kontaktov k projektoru Epson. (Kým sa lampa nevymení, nemožno premietať obraz.)
s Zoznam kontaktov k projektoru Epson
Ak projektor používate v nadmorskej výške 1500 m alebo viac, nastavte položku Režim vysok. pomeru na hodnotu Zapnuté. s "Ponuka Rozšírené" str.64
a
Chyba auto. šošovky Chyba nap.
Var. o vys. teplote (Nejde o abnormalitu. Ak sa však teplota opäť nadmerne zvýši, premietanie sa automaticky zastaví.)
Vymeňte lampu Vymeňte ju za novú lampu.
Ak projektor nefunguje správne, aj keď všetky indikátory ukazujú normálny stav, pozrite nasledujúcu časť. s "Keď indikátory neposkytujú pomoc" str.73
Ak stav indikátorov nie je uvedený v tejto tabuľke, prestaňte projektor používať, odpojte zástrčku sieťového kábla z elektrickej zásuvky a obráťte sa na miestneho predajcu alebo na najbližšiu adresu uvedenú v dokumente Zoznam kontaktov k projektoru Epson.
s Zoznam kontaktov k projektoru Epson
Prestaňte projektor používať, odpojte zástrčku napájacieho kábla z elektrickej zásuvky a obráťte sa na miestneho predajcu alebo na najbližšiu adresu uvedenú v dokumente Zoznam kontaktov k projektoru Epson.
s Zoznam kontaktov k projektoru Epson
Skontrolujte čistotu vzduchového filtra a výstupný otvor vetrania a či projektor nie je umiestnený tesne pri stene.
Ak je vzduchový filter zanesený, vyčistite ho alebo vymeňte.
s "Čistenie vzduchového filtra" str.83, "Výmena vzduchového filtra" str.88
s "Výmena lampy" str.85
Ak budete lampu používať aj po uplynutí intervalu výmeny, zvyšuje sa riziko explózie lampy. Čo najskôr ju vymeňte za novú lampu.
Riešenie Problémov
73

Keď indikátory neposkytujú pomoc

Ak sa vyskytne nejaký z nasledujúcich problémov, a kontrolky neposkytujú riešenie, pozrite stránky jednotlivých problémov.
Problémy týkajúce sa obrazu
Žiadny obraz
Projekcia sa nespustí, premietacia oblasť je celá čierna alebo modrá.
Pohyblivý obraz sa nezobrazuje
Pohyblivý obraz premietaný z počítača je čierny a nič sa nepremieta.
Projekcia sa automaticky zastaví s
Zobrazí sa správa "Nepodporuje sa" s
Zobrazí sa správa "Nie je signál" s
Obrazy sú skreslené, nezaostrené alebo deformované s
Obraz je rušený alebo skreslený s
s
str.74
s
str.75
str.75
str.75
str.75
str.76
str.77
Problémy pri spustení projekcie
Projektor sa nezapne s
str.79
Iné problémy
Nie je počuť žiadny zvuk alebo je príliš slabý s
str.80
Nefunguje diaľkové ovládanie s
str.80
Chcem zmeniť jazyk správ a ponúk s
str.81
Obraz je orezaný (veľký) alebo malý, alebo je pomer strán nevhodný
Je zobrazená len časť obrazu, obraz nemá správny pomer výšky a šírky.
Farby obrazu sú nesprávne
Celý obraz sa javí do červena alebo do zelena, obrázky sú čiernobiele, farby sa zdajú bezvýrazné.
Obraz je tmavý s
s
str.77
s
str.78
str.79
Riešenie Problémov

Problémy týkajúce sa obrazu

Žiadny obraz
Kontrola Riešenie
Stlačili ste tlačidlo [t]? Stlačením tlačidla [t] zapnite projektor.
Sú indikátory vypnuté? Napájací kábel nie je správne pripojený alebo sa zariadenie nenapája.
Napájací kábel konektora pripojte správne.
"Od inštalácie k premietaniu" str.29
s
Skontrolujte, či elektrická zásuvka alebo zdroj napájania správne fungujú.
Je aktívna funkcia Stlmiť A/V? Stlačte tlačidlo [A/V Mute] na diaľkovom ovládači, ak chcete zrušiť funkciu Stlmiť A/V.
s "Dočasné skrytie obrazu a stlmenie zvuku (Stlmiť A/V)" str.45
Je posúvač stlmenia hlasitosti A/V zatvorený? Otvorte posúvač stlmenia hlasitosti A/V.
s "Predná a vrchná strana" str.9
Sú nastavenia ponuky Konfigurácia správne? Vynulujte všetky nastavenia.
s Vynulovať - Vynulovať všetko str.66
74
Je obraz, ktorý chcete premietať úplne čierny? (Len pri premietaní počítačového obrazu)
Je nastavenie formátu obrazového signálu správne? (Len pri premietaní obrazu zo zdroja videa)
Je kábel USB správne pripojený? (Len počas premietania cez USB Display)
Je aplikácia Windows Media Center zobrazená na celej obrazovke? (Len počas premietania cez USB Display)
Má sa zobraziť aplikácia, ktorá používa funkciu DirectX systému Windows?
(Len počas premietania cez USB Display)
Niektoré vstupné obrazy, napríklad šetriče obrazovky, môžu byť celé čierne.
Zmeňte nastavenie podľa signálu pripojeného zariadenia. s Signál - Video signál str.61
Skontrolujte, či je správne pripojený kábel USB. Znovu ho pripojte, ak nie je pripojený alebo ak je pripojený nesprávne.
Pri zobrazení aplikácie Windows Media Center na celú obrazovku nie je možné premietať použitím programu USB Display. Zmenšite veľkosť obrazovky.
Aplikácie používajúce funkciu DirectX systému Windows nemusia správne zobrazovať obraz.
Riešenie Problémov
Nezobrazujú sa pohybujúce sa obrazy (pohybujúca sa časť sa zobrazuje iba čiernou)
Kontrola Riešenie
Je obrazový signál počítača zobrazený na LCD obrazovke a monitore?
(Len pri premietaní obrazu z prenosného počítača alebo počítača so vstavanou LCD obrazovkou)
Projekcia sa automaticky zastaví
Kontrola Riešenie
Je funkcia Režim spánku nastavená na hodnotu Zapnuté? Stlačením tlačidla [t] zapnite projektor. Ak nechcete používať funkciu Režim spánku, zmeňte nastavenie na možnosť
Zobrazí sa správa "Nepodporuje sa"
Zmeňte obrazový signál z počítača len na externý výstup. Prečítajte si dokumentáciu k počítaču alebo sa obráťte na výrobcu počítača.
Vypnuté. s Rozšírené - Operácia - Režim spánku str.64
75
Kontrola Riešenie
Je nastavenie formátu obrazového signálu správne? (Len pri premietaní obrazu zo zdroja videa)
Zodpovedá rozlíšenie obrazového signálu a obnovovacia frekvencia príslušnému režimu?
(Len pri premietaní počítačového obrazu)
Zmeňte nastavenie podľa signálu pripojeného zariadenia. s Signál - Video signál str.61
V dokumentácii k počítaču nájdete informácie, ako zmeniť rozlíšenie a obnovovaciu frekvencia výstupu obrazového signálu z počítača.
s "Podporované displeje monitorov" str.94
Zobrazí sa správa "Nie je signál"
Kontrola Riešenie
Sú káble správne pripojené? Skontrolujte, či sú káble potrebné na premietanie správne pripojené.
s "Od inštalácie k premietaniu" str.29
Je vybratý správny port? Zmeňte obraz stlačením tlačidla [Source Search] na diaľkovom ovládaní alebo na ovládacom paneli.
s "Automatické zistenie vstupného signálu a zmena premietaného obrazu (Vyhľadávanie zdroja)" str.30
Riešenie Problémov
Kontrola Riešenie
Je napájanie počítača alebo zdroja videa zapnuté? Zapnite napájanie zariadenia.
76
Je výstup obrazového signálu do projektora? (Len pri premietaní obrazu z prenosného počítača alebo počítača
so vstavanou LCD obrazovkou)
Ak je obrazový signál posielaný len do LCD monitora počítača alebo doplnkového monitora, je potrebné nastaviť výstup na externé zariadenie a tiež aj monitor počítača. Ak je obrazový signál vysielaný externe, u niektorých počítačov sa na LCD monitore alebo doplnkovom monitore neobjaví.
Ak je projektor alebo počítač zapnutý a vytvárate pripojenie, kláves Fn (funkčný kláves), ktorý mení obrazový signál z počítača na externý výstup, nemusí fungovať. Vypnite počítač a projektor a potom ich znova zapnite.
s "Od inštalácie k premietaniu" str.29
Dokumentácia k počítaču
s
Obrazy sú skreslené, nezaostrené alebo deformované
Kontrola Riešenie
Je možnosť Aut. lich. kor. - V nastavené na Vypnuté? (iba EB-X15)
Je zaostrenie správne nastavené? Otáčaním ovládača zaostrovania zaostrite obraz.
Je projektor v správnej vzdialenosti? Premieta projektor mimo odporúčaného rozsahu vzdialeností premietania?
Nastavením na možnosť Zapnuté sa aktivuje funkcia Aut. lich. kor. - V. s Nastavenia - Lichobež. korekcia - Lichob. korek. - H/V - Aut. lich. kor. - V str.63 Ak používate projektor s vypnutým týmto nastavením, ručne nastavte premietaný obraz.
"Manuálna korekcia" str.36
s
s "Nastavenie zaostrenia" str.40
Umiestnite projektor v odporúčanom rozsahu. s "Veľkosť plátna a projekčná vzdialenosť" str.92
Je hodnota nastavenia lichobežníkovej korekcie príliš veľká? Zmenšite projekčný uhol, čím redukujete hodnotu lichobežníkovej korekcie.
s "Úprava polohy obrazu" str.39
Vytvorila sa na objektíve kondenzácia? Ak je projektor premiestnený z chladného prostredia do teplého alebo ak dôjde k nečakanej zmene teploty okolitého
prostredia, na povrchu objektívu sa môže objaviť kondenzácia, ktorá spôsobí skreslenie obrazu. Pred použitím projektora ho najprv nechajte v miestnosti umiestnený zhruba hodinu. Ak sa na objektíve projektora objaví kondenzát, vypnite napájanie projektora a počkajte, kým nezmizne.
Riešenie Problémov
Obraz je rušený alebo skreslený
Kontrola Riešenie
Je nastavenie formátu obrazového signálu správne? (Len pri premietaní obrazu zo zdroja videa)
Sú káble správne pripojené? Skontrolujte, či sú káble potrebné na premietanie správne pripojené.
Používate predlžovací kábel? Ak sa používa predlžovací kábel, rušenie elektriny môže ovplyvniť signál. Ak zistíte, že vami používané káble môžu
Zmeňte nastavenie podľa signálu pripojeného zariadenia.
s Signál - Video signál str.61
s "Výbava na pripojenie" str.23
spôsobovať problémy, používajte káble dodávané spolu s projektorom.
77
Je vybraté správne rozlíšenie? (Len pri premietaní počítačového obrazu)
Sú nastavenia (Len pri premietaní počítačového obrazu)
Je vybraté nastavenie Prenos vrstvového okna? (Len počas premietania cez USB Display)
Synchronizáciag a Sledovanieg správne nastavené?
Nastavte počítač tak, aby výstupné signály boli kompatibilné s projektorom.
s "Podporované displeje monitorov" str.94 s Dokumentácia k počítaču
Ak chcete uskutočniť automatické nastavenie, stlačte tlačidlo [Auto] na diaľkovom ovládaní alebo tlačidlo [ ovládacom paneli. Ak ani po automatickom nastavení nie je obraz správne nastavený, môžete nastavenia uskutočniť
pomocou ponuky Konfigurácia. s Signál - Sledovanie, Synchronizácia str.61
Kliknite na položky Všetky programyEPSON ProjectorEpson USB DisplayNastavenia programu Epson USB Display Vx.xx a zrušte začiarknutie políčka Prenos vrstvového okna.
Obraz je orezaný (veľký) alebo malý, alebo je pomer strán nesprávny
Kontrola Riešenie
Premieta sa z počítača širokouhlý obraz? (Len pri premietaní počítačového obrazu)
Je obraz stále zväčšený funkciou E-Zoom? Stlačením tlačidla [Esc] na diaľkovom ovládaní zrušte funkciu E-Zoom.
Je správne nastavená poloha obrazu? (Len pri premietaní analógového signálu RGB z portu Computer1 alebo Computer2)
Zmeňte nastavenie podľa signálu pripojeného zariadenia.
s Signál - Rozlíšenie str.61
s "Zväčšenie časti obrazu (E-Zoom)" str.47
Ak chcete nastaviť pozíciu, stlačte tlačidlo [Auto] na diaľkovom ovládaní alebo tlačidlo [ Z ponuky Konfigurácia môžete nastaviť aj pozíciu. s Signál - Pozícia str.61
] na
] na ovládacom paneli.
Riešenie Problémov
Kontrola Riešenie
Je počítač nastavený na duálne zobrazenie? (Len pri premietaní počítačového obrazu)
78
Ak je v položke "Vlastnosti obrazovky" v časti Ovládací panel v počítači aktivované duálne zobrazenie, projektor bude premietať len polovicu počítačového obrazu. Ak chcete zobraziť celý počítačový obraz, vypnite nastavenie duálneho zobrazenia.
s Dokumentácia k ovládaču grafiky počítača
Je vybraté správne rozlíšenie? (Len pri premietaní počítačového obrazu)
Nastavte počítač tak, aby výstupné signály boli kompatibilné s projektorom. s "Podporované displeje monitorov" str.94
Dokumentácia k počítaču
s
Farby obrazu sú nesprávne
Kontrola Riešenie
Zodpovedajú nastavenia vstupného signálu signálom pripojeného zariadenia?
Je správne nastavený jas obrazu? Nastavte položku Jas z ponuky Konfigurácia.
Sú káble správne pripojené? Skontrolujte, či sú káble potrebné na premietanie správne pripojené.
Je správne nastavený
Je nastavenie farieb správne? Nastavte položku Nastavenie farieb z ponuky Konfigurácia.
kontrastg? Nastavte položku Kontrast z ponuky Konfigurácia.
Zmeňte nasledujúce nastavenia podľa signálu pripojeného zariadenia.
Keď obraz pochádza zo zariadenia pripojeného k portu Computer1 alebo Computer2. s Signál - Vstupný signál str.61
Keď sa obraz prijíma zo zariadenia pripojeného k portu Video alebo S-Video.
s Signál - Video signál str.61
s Obraz - Jas str.60
s "Výbava na pripojenie" str.23
s Obraz - Kontrast str.60
s Obraz - Nastavenie farieb str.60
Sú správne nastavené sýtosť farieb a odtieň? (Len pri premietaní obrazu zo zdroja videa)
Nastavte položky Sýtosť farieb a Odtieň v ponuke Konfigurácia. s Obraz - Sýtosť farieb, Odtieň str.60
Riešenie Problémov
Obraz je tmavý
Kontrola Riešenie
Je správne nastavený jas obrazu? Nastavte položky Jas a Príkon z ponuky Konfigurácia.
s Obraz - Jas str.60
Nastavenia - Príkon str.63
s
79
Je správne nastavený
Nastal čas na výmenu lampy? Ak sa blíži koniec životnosti lampy, obraz je tmavší a kvalita farieb sa zhoršuje. Ak k tomu dôjde, vymeňte lampu
Používa sa projektor vo veľkej nadmorskej výške alebo v lokalite vystavenej vysokým teplotám?
kontrastg? Nastavte položku Kontrast z ponuky Konfigurácia.
s Obraz - Kontrast str.60
za novú. s "Výmena lampy" str.85
Ak sa projektor používa vo veľkej nadmorskej výške alebo v lokalite vystavenej vysokým teplotám, je možné, že sa nastavenie Príkon automaticky nastaví na hodnotu ECO. Vtedy sa obrazovka môže stmavnúť. Ak to nastane, nastavenie položky Príkon nebude nemožné.

Problémy pri spustení projekcie

Projektor sa nezapne
Kontrola Riešenie
Stlačili ste tlačidlo [t]? Stlačením tlačidla [t] zapnite projektor.
Sú indikátory vypnuté? Napájací kábel nie je správne pripojený alebo sa zariadenie nenapája.
Odpojte a potom znova zapojte napájací kábel. s "Od inštalácie k premietaniu" str.29 Skontrolujte, či elektrická zásuvka alebo zdroj napájania správne fungujú.
Zapínajú a vypínajú sa indikátory, keď sa dotknete napájacieho kábla?
Pravdepodobne ide o zlý kontakt v napájacom kábli alebo je napájací kábel chybný. Odpojte a znova zapojte napájací kábel. Ak sa problém nevyrieši, prestaňte projektor používať, odpojte sieťový kábel z elektrickej zásuvky a obráťte sa na svojho miestneho predajcu alebo použite najbližšiu adresu uvedenú v dokumente Zoznam kontaktov k projektoru Epson.
s Zoznam kontaktov k projektoru Epson
Riešenie Problémov
Kontrola Riešenie
Je Uzamk. ovl. panela nastavené na možnosť Úplné uzamknutie? Stlačte tlačidlo [t] na diaľkovom ovládači. Ak nechcete používať Uzamk. ovl. panela, zmeňte nastavenie na
Vypnuté.
s Nastavenia - Uzamk. ovl. panela str.63
Je správne zvolené nastavenie prijímača diaľkového ovládania? Nastavte položku Diaľkový prijímač z ponuky Konfigurácia.
s Nastavenia - Diaľkový prijímač str.63

Iné problémy

Nie je počuť žiadny zvuk alebo je príliš slabý
Kontrola Riešenie
Skontrolujte, či sú audio/video káble poriadne a z oboch koncov pripojené k projektoru a zdroju zvuku.
Je nastavenie hlasitosti na minime? Nastavte hlasitosť tak, aby bolo počuť zvuk.
Odpojte kábel od portu Audio a potom kábel znova pripojte.
s Nastavenia - Hlasitosť str.63 s "Nastavenie hlasitosti" str.40
80
Je aktívna funkcia Stlmiť A/V? Stlačte tlačidlo [A/V Mute] na diaľkovom ovládači, ak chcete zrušiť funkciu Stlmiť A/V.
s "Dočasné skrytie obrazu a stlmenie zvuku (Stlmiť A/V)" str.45
Má kábel technickú špecifikáciu „Bez odporu“? Ak používate bežne dostupný zvukový kábel, skontrolujte, či je označený ako „bez odporu“.
Je pripojené pomocou kábla HDMI? (iba EB-X15)
Je vybraté nastavenie Výstup zvuku z projektora? (Len počas premietania cez USB Display)
Ak pri pripojení káblom HDMI nie je na výstupe žiadny zvuk, nastavte pripojené zariadenia na výstup typu PCM.
Kliknite na položky Všetky programyEPSON ProjectorEpson USB DisplayNastavenia programu Epson USB Display Vx.xx a vyberte nastavenie Výstup zvuku z projektora.
Nefunguje diaľkové ovládanie
Kontrola Riešenie
Je vysielač signálu diaľkového ovládania počas prevádzky nasmerovaný na prijímač diaľkového ovládania na projektore?
Nasmerujte diaľkové ovládanie na prijímač diaľkového ovládania. s "Prevádzkový rozsah diaľkového ovládania" str.18
Riešenie Problémov
Kontrola Riešenie
Je diaľkový ovládač príliš ďaleko od projektora? Prevádzkový rozsah diaľkového ovládača je asi 6 m.
s "Prevádzkový rozsah diaľkového ovládania" str.18
81
Nesvieti na prijímač diaľkového ovládania priame slnečné svetlo alebo silné svetlo žiarivky?
Je správne zvolené nastavenie Diaľkový prijímač? Nastavte položku Diaľkový prijímač z ponuky Konfigurácia.
Nie sú batérie vybité alebo nie sú batérie vložené správne? Skontrolujte, či sú batérie vložené správne alebo ich vymeňte za nové, ak je to potrebné.
Umiestnite projektor na miesto, kde nesvieti na prijímač diaľkového ovládania silné svetlo. Alebo nastavte prijímač diaľkového ovládania na možnosť Vypnuté pre Diaľkový prijímač v ponuke Konfigurácia.
s Nastavenia - Diaľkový prijímač str.63
s Nastavenia - Diaľkový prijímač str.63
s "Výmena batérií v diaľkovom ovládači" str.17
Chcem zmeniť jazyk správ a ponúk
Kontrola Riešenie
Skontrolujte nastavenie Jazyk. Nastavte položku Jazyk z ponuky Konfigurácia.
s Rozšírené - Jazyk str.64

Údržba

Táto kapitola obsahuje informácie o postupoch údržby zaisťujúcich čo najlepší dlhodobý výkon projektora.

Čistenie

83
Ak je projektor znečistený alebo sa znižuje kvalita obrazu projekcie, treba projektor očistiť.
Upozornenie
Pred čistením projektor vypnite. V opačnom prípade môže vzniknúť nebezpečenstvo úrazu elektrickým prúdom.

Čistenie povrchu projektora

Na čistenie povrchu projektora používajte mäkkú tkaninu.
Ak je projektor silne nečistený, navlhčite tkaninu vo vode obsahujúcej malé množstvo neagresívneho čistiaceho prostriedku a pred utretím povrchu projektora tkaninu poriadne vyžmýkajte.
Pozor
Na čistenie povrchu projektora nepoužívajte prchavé látky, ako napríklad vosk, lieh alebo riedidlo. Mohlo by dôjsť k zmene kvality alebo vyblednutiu povrchu.
Pozor
Objektív nečistite hrubým materiálom a nevystavujte ho nárazom, mohol by sa ľahko poškodiť.

Čistenie vzduchového filtra

Po zobrazení nasledujúceho hlásenia vyčistite vzduchový filter a nasávací otvor vetrania.
"Projektor sa prehrieva. Presvedčte sa, že nič neblokuje vzduchový vetrací otvor alebo vymeňte vzduchový filter."
Pozor
Ak sa vzduchový filter zanesie prachom, môže sa zvýšiť vnútorná teplota projektora, čo môže spôsobiť problémy s prevádzkou alebo skrátiť životnosť optického systému. Po zobrazení tejto správy ihneď vyčistite vzduchový filter.
Nepreplachujte vzduchový filter vo vode. Nepoužívajte čistiace prostriedky ani rozpúšťadlá.

Čistenie Objektívu

Na čistenie objektívu používajte bežne dostupnú špeciálnu tkaninu na čistenie optiky.
Výstraha
Na odstránenie prachu a nečistôt zo šošovky nepoužívajte spreje, ktoré obsahujú horľavý plyn. Kvôli vysokej teplote lampy by mohlo dôjsť k vznieteniu projektora.
Čistenie
a
84
Ak sa hlásenie zobrazuje často aj po vyčistení, bude potrebné vzduchový filter vymeniť. Vymeňte ho za nový vzduchový filter.
s "Výmena vzduchového filtra" str.88
Tieto súčasti sa odporúča čistiť minimálne každé tri mesiace. Ak projektor používate v prostredí so zvýšenou prašnosťou, čistenie vykonávajte častejšie.

Výmena Spotrebného Materiálu

85
V tejto časti je opísaný postup výmeny lampy a vzduchového filtra.

Výmena lampy

Časový interval výmeny lampy
Lampu treba vymeniť, keď:
Zobrazí sa nasledujúca správa. "Je potrebné vymeniť lampu. Môžete ju kúpiť u predajcu projektorov
Epson alebo na stránke www.epson.com."
Správa sa zobrazí na dobu 30 sekúnd.
Indikátor lampy bliká na oranžovo.
Premietaný obraz tmavne alebo sa postupne zhoršuje.
Pozor
Hlásenie o nutnosti výmeny lampy je nastavené tak, aby sa zobrazilo po uplynutí nasledujúcich intervalov. Výmena lampy je potrebná na zachovanie optimálneho jasu a kvality premietaného obrazu.
Keď je položka Príkon nastavená na možnosť Normálne: asi 3900 hodín Keď je položka Príkon nastavená na možnosť ECO: asi 4900 hodín s Nastavenia - Príkon str.63
Ak budete lampu používať aj po uplynutí intervalu výmeny, zvyšuje sa riziko explózie lampy. Keď sa objaví hlásenie o nutnosti výmeny lampy, vymeňte lampu za novú čo najskôr, hoci stále ešte funguje.
Opakovane nevypínajte a hneď nezapínajte projektor. Časté zapínanie a vypínanie môže skrátiť prevádzkovú životnosť lampy.
V závislosti od vlastností lampy a spôsobu používania môže lampa stmavnúť alebo prestať fungovať ešte pred zobrazením výzvy na výmenu lampy. Odporúčame, aby ste pre tieto prípady mali vždy poruke náhradnú lampu.
Ako sa vymieňa lampa
Lampu možno vymeniť aj vtedy, keď je projektor uchytený na strope.
Výstraha
Keď vymieňate lampu, pretože prestala svietiť, je možné, že lampa sa rozbila. Ak vymieňate lampu projektora v stropnom uchytení, vždy predpokladajte, že lampa je rozbitá a stojte vedľa krytu lampy a nie pod ním. Opatrne odnímte kryt lampy. Pri odmontovaní krytu lampy dávajte pozor, pretože môžu vypadnúť sklenené črepy a spôsobiť zranenie. Pri vniknutí sklenených črepov do očí alebo úst okamžite vyhľadajte svojho miestneho lekára.
Lampu nikdy nerozoberajte ani sa ju nesnažte zlepiť. Ak do projektora vložíte upravenú alebo rozobratú lampu a pokúsite sa ju použiť, môže nastať požiar, úraz elektrickým prúdom alebo nehoda.
Výmena Spotrebného Materiálu
Upozornenie
Pred odňatím krytu lampy počkajte, kým lampa dostatočne nevychladne. Ak je lampa stále horúca, môže dôjsť k popáleninám alebo inému poraneniu. Lampa dostatočne vychladne asi za hodinu po vypnutí napájania.
86
a
b
Po vypnutí napájania projektora zaznie dvakrát potvrdzujúci signál, potom môžete odpojiť sieťový kábel.
Počkajte, kým lampa dostatočne nevychladne, a potom odnímte kryt lampy navrchu projektora.
Pomocou skrutkovača dodaného spolu s novou lampou alebo krížového skrutkovača uvoľnite poistnú skrutku krytu lampy. Potom posuňte kryt lampy dopredu a zdvihnutím ho odnímte.
c
Uvoľnite dve skrutky držiace lampu.
Výmena Spotrebného Materiálu
87
d
e
Vyberte starú lampu potiahnutím za rúčku.
Ak je lampa prasknutá, vymeňte ju za novú alebo sa pre ďalšiu pomoc obráťte na svojho miestneho predajcu.
s
Zoznam kontaktov k projektoru Epson
Vložte novú lampu.
Vložte novú lampu pozdĺž vodiacej koľajnice v správnom smere, aby zapadla na miesto. Pevne ju zatlačte a keď úplne dosadne na miesto, dotiahnite dve skrutky.
f
Nasaďte naspäť kryt lampy.
Výmena Spotrebného Materiálu
88

Výmena vzduchového filtra

Interval výmeny vzduchového filtra
Ak sa hlásenie často zobrazuje aj po vyčistení vzduchového filtra, vymeňte vzduchový filter.
Spôsob výmeny vzduchového filtra
Vzduchový filter možno vymeniť aj vtedy, ak je projektor uchytený na strope.
Pozor
Uistite sa, že je lampa nainštalovaná bezpečne. Ak je kryt lampy odňatý, napájanie sa automaticky vypne ako bezpečnostné opatrenie. Ak lampa alebo kryt lampy nie sú správne nainštalované, lampa sa nezapne.
Tento výrobok je vybavený lampou obsahujúcou ortuť (Hg). Pokyny na správnu likvidáciu a recykláciu nájdete v miestnych predpisoch. Nelikvidujte ju spolu s domovým odpadom.
Nulovanie hodín lampy
Projektor zaznamenáva, ako dlho bola lampa zapnutá, a na nutnosť výmeny lampy upozorňuje hlásenie a indikátor. Po výmene lampy treba vynulovať Hodiny lampy v ponuke Vynulovať.
s
Vynulovať - Vynulovať hodiny lampy str.66
Hodiny lampy Hodiny lampy vynulujte iba vtedy, keď ste vymenili
a
lampu. V opačnom prípade sa interval výmeny lampy nebude správne signalizovať.
a
b
Po vypnutí napájania projektora zaznie dvakrát potvrdzujúci signál, potom môžete odpojiť sieťový kábel.
Otvorte kryt vzduchového filtra.
Výmena Spotrebného Materiálu
89
c
d
Vytiahnite vzduchový filter.
Uchopte výstupok na kryte vzduchového filtra a vytiahnite ho von v priamom smere.
Nainštalujte nový vzduchový filter.
Vsuňte vzduchový filter zvonka a potlačte ho, kým kliknutím nedosadne na svoje miesto.
e
Zatvorte kryt vzduchového filtra.
Použité vzduchové filtre likvidujte v súlade s miestnymi
a
predpismi. Rám filtra: ABS Filter: Polyuretánová pena

Dodatky

Voliteľné Príslušenstvo a Spotrebný Materiál

91
Dostupné je nasledovné voliteľné príslušenstvo a spotrebný materiál. Tieto výrobky dokupujte podľa potreby. Nasledujúci zoznam voliteľného príslušenstva a spotrebného materiálu je aktuálny k mesiacu: február 2012. Podrobnosti o príslušenstve môžu byť bez upozornenia zmenené a dostupnosť sa môže líšiť v závislosti od miesta zakúpenia.

Voliteľné príslušenstvo

Interaktívna jednotka ELPIU01
Používa sa počas práce s obrazovkou počítača na premietacej ploche.
Kamera na dokumenty ELPDC06/ELPDC11
Používajte na premietanie obrázkov, ako napríklad knihy, dokumenty OHP alebo diapozitívy tak, že kameru pripojíte cez počítač k projektoru.
Mäkké puzdro na prenášanie ELPKS63
Mäkké puzdro na prenášanie projektora.
50" prenosné plátno ELPSC32
Kompaktné plátno, ktoré možno ľahko prenášať. (Pomer strán obrazug 4:3)
60" prenosné plátno ELPSC27 80" prenosné plátno ELPSC28 100" prenosné plátno ELPSC29
Prenosné zvinuteľné premietacie plátna. (Pomer strán obrazu 4:3)
70" prenosné plátno ELPSC23 80" prenosné plátno ELPSC24 90" prenosné plátno ELPSC25
Prenosné zvinuteľné premietacie plátna. (Pomer strán obrazu 16:10)
53" prenosné plátno ELPSC30 64" prenosné plátno ELPSC31
Prenosné magnetické plátna. (Pomer strán obrazu 4:3)
Počítačový kábel ELPKC02 (1,8 m – pre mini D-Sub 15-kolíkový/mini D-Sub 15-kolíkový)
Počítačový kábel ELPKC09 (3 m – pre mini D-Sub 15-kolíkový/mini D-Sub 15-kolíkový) Počítačový kábel ELPKC10 (20 m – pre mini D-Sub 15-kolíkový/mini D-Sub 15-kolíkový)
Kábel komponentného videa ELPKC19 (3 m – pre mini D-Sub 15-kolíkový/zástrčka RCA
Použite v prípade pripojenia zdroja Komponent videog.
^
3)
Stropná rúrka (450 mm)* ELPFP13 Stropná rúrka (700 mm)
Slúži na montáž projektora na vysoký strop.
*
ELPFP14
Montáž na strop* ELPMB23
Slúži na montáž projektora na strop.
Upevňovanie projektora nastrop vyžaduje špeciálne odborné znalosti. Obráťte
*
sa na miestneho predajcu alebo na najbližšiu adresu uvedenú v dokumente Zoznam kontaktov k projektoru Epson.
s Zoznam kontaktov k projektoru Epson

Spotrebný materiál

Jednotka lampy ELPLP67
Použite ako náhradu za použité lampy.
Vzduchový filter ELPAF32
Použite ako náhradu za použité vzduchové filtre.
Variabilné plátno ELPSC26
Prenosné plátno s variabilnými rozmermi.

Veľkosť plátna a projekčná vzdialenosť

92
Vzdialenosť premietania (pre EB-X15/EB-X14H/EB­X11H)
A
Veľkosť plátna 4:3
50" 100x76 150 - 180 -8
60" 120x91 180 - 217 -10
80" 160x120 241 - 290 -14
100" 200x150 302 - 363 -17
150" 300x230 454 - 546 -25
200" 410x300 607 - 729 -34
250" 510x380 759 - 912 -42
300" 610x460 912 - 1095 -51
Minimum (Široký) až Maximum
(Tele)
B
Jednotka: cm
A
Veľkosť plátna 16:9
30" 66x37 97 - 117 1
40" 89x50 130 - 156 1
Minimum (Široký) až Maximum
(Tele)
B
Vzdialenosť projekcie
A
Vzdialenosť od stredu objektívu po základňu plátna
B
(alebo po vrch plátna, ak ide o uchytenie zo stropu) Stred objektívu
C
Jednotka: cm
A
Veľkosť plátna 4:3
30" 61x46 89 - 107 -5
40" 81x61 119 - 143 -7
Minimum (Široký) až Maximum
(Tele)
B
50" 110x62 163 - 196 1
60" 130x75 196 - 236 1
80" 180x100 263 - 316 2
100" 220x120 329 - 396 2
150" 330x190 495 - 595 3
200" 440x250 661 - 794 5
250" 550x310 827 - 994 6
275" 610x340 910 - 1093 6
Veľkosť plátna a projekčná vzdialenosť
93

Vzdialenosť premietania (pre EB-S11H)

Vzdialenosť projekcie
A
Vzdialenosť od stredu objektívu po základňu plátna
B
(alebo po vrch plátna, ak ide o uchytenie zo stropu) Stred objektívu
C
AB
Veľkosť plátna 4:3
70" 142x107 207 - 280 -12
80" 160x120 237 - 321 -13
100" 200x150 297 - 401 -17
150" 300x230 446 - 603 -25
200" 410x300 595 - 805 -33
Minimum (Široký) až Maximum
(Tele)
(Široký)
Jednotka: cm
AB
Veľkosť plátna 16:9
30" 66x37 96 - 130 1
50" 110x62 161 - 218 1
60" 130x75 193 - 262 2
70" 155x87 226 - 306 2
80" 180x100 258 - 349 2
100" 220x120 323 - 437 3
150" 330x190 486 - 657 4
200" 440x250 649 - 877 5
Minimum (Široký) až Maximum
(Tele)
(Široký)
Jednotka: cm
AB
Veľkosť plátna 4:3
30" 61x46 88 - 119 -5
50" 100x76 147 - 200 -8
60" 120x91 177 - 240 -10
Minimum (Široký) až Maximum
(Tele)
(Široký)

Podporované displeje monitorov

94

Podporované rozlíšenia

Počítačový signál (analógový RGB)
Pre EB-X15/EB-X14H/EB-X11H
Signál Obnovovacia frekvencia (Hz) Rozlíšenie (body)
VGA 60/72/75/85 640x480
SVGA 56/60/72/75/85 800x600
XGA 60/70/75/85 1024x768
WXGA 60 1280x768
60 1366x768
60/75/85 1280x800
WXGA+ 60/75/85 1440x900
WXGA++ 60 1600x900
SXGA 70/75/85 1152x864
60/75/85 1280x1024
60/75/85 1280x960
SXGA+ 60/75 1400x1050
UXGA 60 1600x1200
MAC13" 67 640x480
Signál Obnov. frekvencia (Hz) Rozlíšenie (body)
SVGA 56/60/72/75/85 800x600
XGA 60/70/75/85 1024x768
WXGA 60 1280x768
60 1366x768
60/75 1280x800
WXGA+ 60 1440x900
SXGA 70/75 1152x864
60 1280x1024
60 1280x960
SXGA+ 60 1400x1050
MAC13" 67 640x480
MAC16" 75 832x624
MAC19" 75 1024x768
59 1024x768
MAC21" 75 1152x870
Aj keď sú na vstupe iné signály než vyššie uvedené, obraz bude pravdepodobne možné premietnuť. Nemusia však byť podporované všetky funkcie.
MAC16" 75 832x624
MAC19" 75 1024x768
59 1024x768
MAC21" 75 1152x870
Pre EB-S11H
Signál Obnov. frekvencia (Hz) Rozlíšenie (body)
VGA 60/72/75/85 640x480
Komponent video
Signál Obnovovacia frekvencia (Hz) Rozlíšenie (body)
SDTV (480i) 60 720x480
SDTV (576i) 50 720x576
SDTV (480p) 60 720x480
SDTV (576p) 50 720x576
Podporované displeje monitorov
95
Signál Obnovovacia frekvencia (Hz) Rozlíšenie (body)
HDTV (720p) 50/60 1280x720
HDTV (1080i) 50/60 1920x1080
Kompozitné video
Signál Obnovovacia frekvencia (Hz) Rozlíšenie (body)
TV (NTSC) 60 720x480
TV (SECAM) 50 720x576
TV (PAL) 50/60 720x576
Signál sa prijíma z portu HDMI (len EB-X15)
Signál Obnovovacia frekvencia (Hz) Rozlíšenie (body)
VGA 60 640x480
SVGA 60 800x600
XGA 60 1024x768
WXGA 60 1280x800
Signál Obnovovacia frekvencia (Hz) Rozlíšenie (body)
HDTV (1080i) 50/60 1920x1080
HDTV (1080p) 24/30/50/60 1920x1080
60 1366x768
WXGA+ 60 1440x900
WXGA++ 60 1600x900
SXGA
SXGA+ 60 1400x1050
UXGA 60 1600x1200
SDTV (480i/480p) 60 720x480
SDTV (576i/576p) 50 720x576
HDTV (720p) 50/60 1280x720
60 1280x960
60 1280x1024

Technické údaje

Všeobecné Parametre Projektora

96
Názov produktu
Rozmery
Veľkosť panela LCD
Spôsob zobrazenia
Rozlíšenie
Úprava zaostrenia
Nastavenie priblíženia
Lampa
Max. zvukový výstup
Reproduktor
Napájanie
Spotreba energie Oblasť s napätím
100 až 120 V
Oblasť s napätím 220 až 240 V
EB-X15 EB-X14H EB-X11H EB-S11H
295 (Š) x 79 (V) x 228 (H) mm
0,55"
Polysilikónová aktívna matica TFT
786 432 pixlov
XGA (1024 (Š) x 768 (V)
bodov) x 3
Ručne (1 až 1,2) Manuálny (1 až 1,2) Manuálny (1 až 1,2) Digitálne (1 až 1,35)
786 432 pixlov
XGA (1024 (Š) x 768 (V)
bodov) x 3
Ručne
Lampa UHE, 200 W Číslo modelu: ELPLP67
2 W
1
100 až 240 V AC±10 %, 50/60 Hz 2,9 až 1,3 A
V prevádzke: 283 W
Príkon v pohotovostnom režime (Komunikácia zap.): 2,9 W
Príkon v pohotovostnom režime (Komunikácia vyp.): 0,36 W
V prevádzke: 270 W
Príkon v pohotovostnom režime (Komunikácia zap.): 3,3 W
Príkon v pohotovostnom režime (Komunikácia vyp.): 0,47 W
786 432 pixlov
XGA (1024 (Š) x 768 (V)
bodov) x 3
480 000 pixlov
SVGA (800 (W) x 600 (H)
bodov) x 3
Prevádzková nadmorská výška
Prevádzková teplota
Skladovacia teplota
Hmotnosť
Konektory Port Computer1 1
Port Computer2 1
Nadmorská výška 0 až 2 286 m
5 až +35°C (nekondenzujúca)
-10 až +60°C (nekondenzujúca)
Približne 2,3 kg
Mini D-Sub 15-kolíkový (zásuvka)
Mini D-Sub 15-kolíkový (zásuvka)
Technické údaje
97
Port Video 1
Port S-Video 1
Port Audio 1
Port Audio Output 1
*3
*1
1
1
HDMI (zvuk je podporovaný len štandardom PCM)
1
Port Monitor Out
Port HDMI
*2
Port USB(TypeB)
Port RS-232C 1
*1 (iba EB-X14H/EB-X11H/EB-S11H)
*2 (iba EB-X15)
*3 Podporuje USB 2.0. Pri portoch USB sa však nezaručuje funkčnosť všetkých zariadení, ktoré podporujú rozhranie USB.
Mini D-Sub 15-kolíkový (zásuvka)
Mini D-Sub 9-kolíkový (zástrčka)
Konektor RCA
Mini DIN 4-kolíkový
Stereo mini jack
Stereo mini jack
Konektor USB (TypeB)
Technické údaje
Uhol sklonu
Ak použijete projektor naklonený do uhla viac ako 30˚, mohlo by dôjsť k poškodeniu a nehode.
98

Vzhľad

EB-X15
Stred objektívu
A
Vzdialenosť od stredu objektívu po upevňovací bod závesnej konzoly
B
99
Jednotky: mm
Vzhľad
EB-X14H/EB-X11H/EB-S11H
Stred objektívu
A
Vzdialenosť od stredu objektívu po bod upevnenia závesnej konzoly.
B
100
Jednotky: mm
