Epson EB-X15 User's Guide [da]

Brugerhåndbog

Symboler Anvendt i Denne Vejledning

• Sikkerhedssymboler

Dokumentationen og projektoren bruger grafiske symboler til at vise, hvordan projektoren bruges på en sikker måde. Gør dig bekendt med og respekter disse advarselssymboler for at undgå skader på personer eller ejendom.

Advarsel

Pas på

• Symboler for generelle oplysninger

Advarsel

s Angiver en side, som indeholder detaljerede oplysninger om et emne.

[Navn] Angiver navnet på knapperne på fjernbetjeningen eller kontrolpanelet.

Menunavn Angiver punkter i menuen Konfiguration.

Dette symbol angiver oplysninger, som, hvis de ignoreres, kan medføre personskade og endda dødsfald på grund af forkert håndtering.

Dette symbol angiver oplysninger, som, hvis de ignoreres, kan medføre personskade og fysiske skader på grund af forkert håndtering.

Angiver procedurer, der kan medføre skader eller personskader, hvis der ikke udvises tilstrækkelig forsigtighed.

Angiver yderligere oplysninger, som kan være nyttige at vide om et emne.

Angiver, at der findes en forklaring på de(t) understregede ord foran dette symbol i ordlisten. Se afsnittet "Ordliste" under "Bilag". s "Ordliste" s.97

Eksempel: [Esc]-knap

Eksempel: Vælg Lysstyrke i Billede. Billede - Lysstyrke

Indholdsfortegnelse

Symboler Anvendt i Denne Vejledning ............. 2

Introduktion

Projektorfunktioner ......................................... 7

Liste over funktioner efter model....................................7

Hurtig og nem konfiguration, projektion og opbevaring ....................7

Tilslutning med et USB-kabel og projektion af (USB Display)...............7

Registrering af projektorbevægelser og automatisk korrektion af

billedforvrængning (kun EB-X15) ..................................7

Horisontal keystone korrektion (kun EB-X15)..........................8

Nyttige funktioner til projicering af billeder .............................8

Få mest muligt ud af fjernbetjeningen .............................. 8

Forbedrede sikkerhedsfunktioner.................................8

Komponentnavne og -funktioner ............................ 9

Forside/Top ..................................................9

Bagside....................................................10

Bund...................................................... 11

Kontrolpanel .................................................12

Fjernbetjening ............................................... 13

Udskiftning af batterierne i fjernbetjeningen .........................15

Fjernbetjeningens betjeningsområde ..............................16

Forberedelse af projektoren

Grundlæggende brug

Projektion af billeder ...................................... 26

Fra montering til projektion......................................26

Registrér inputsignaler automatisk, og skift det projicerede billede (Kildesøgning)

..........................................................27

Skift til målbilledet med fjernbetjeningen .............................28

Projicering med USB Display ......................................28

Systemkrav ................................................28

Tilslutning første gang........................................29

Afinstallation ..............................................30

Justering af projicering af billeder .......................... 32

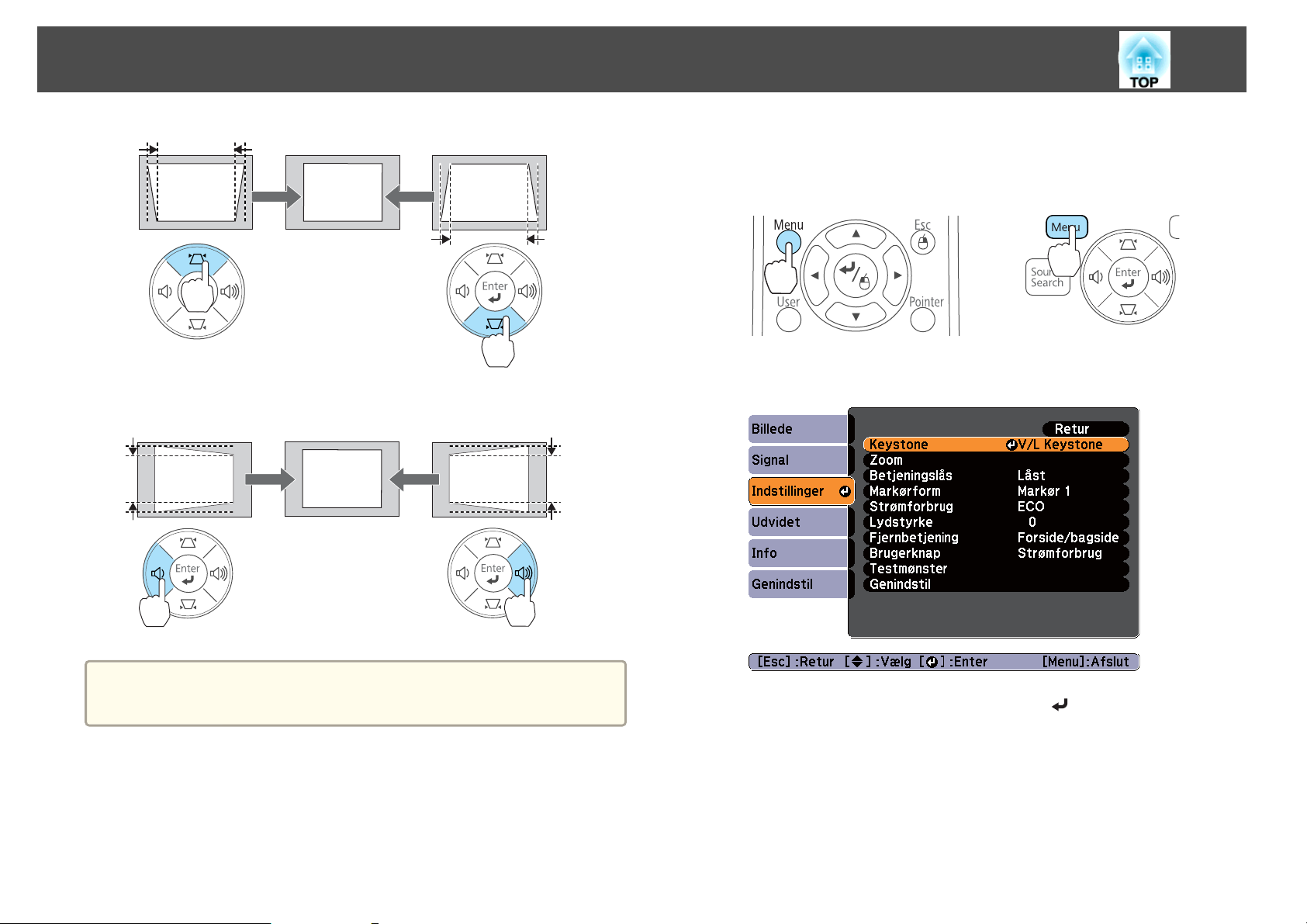

Korrektion af Keystone-forvrængning................................ 32

Automatisk korrektion........................................32

Manuel korrektion...........................................33

Justering af billedstørrelsen......................................36

Justering af billedplaceringen.....................................36

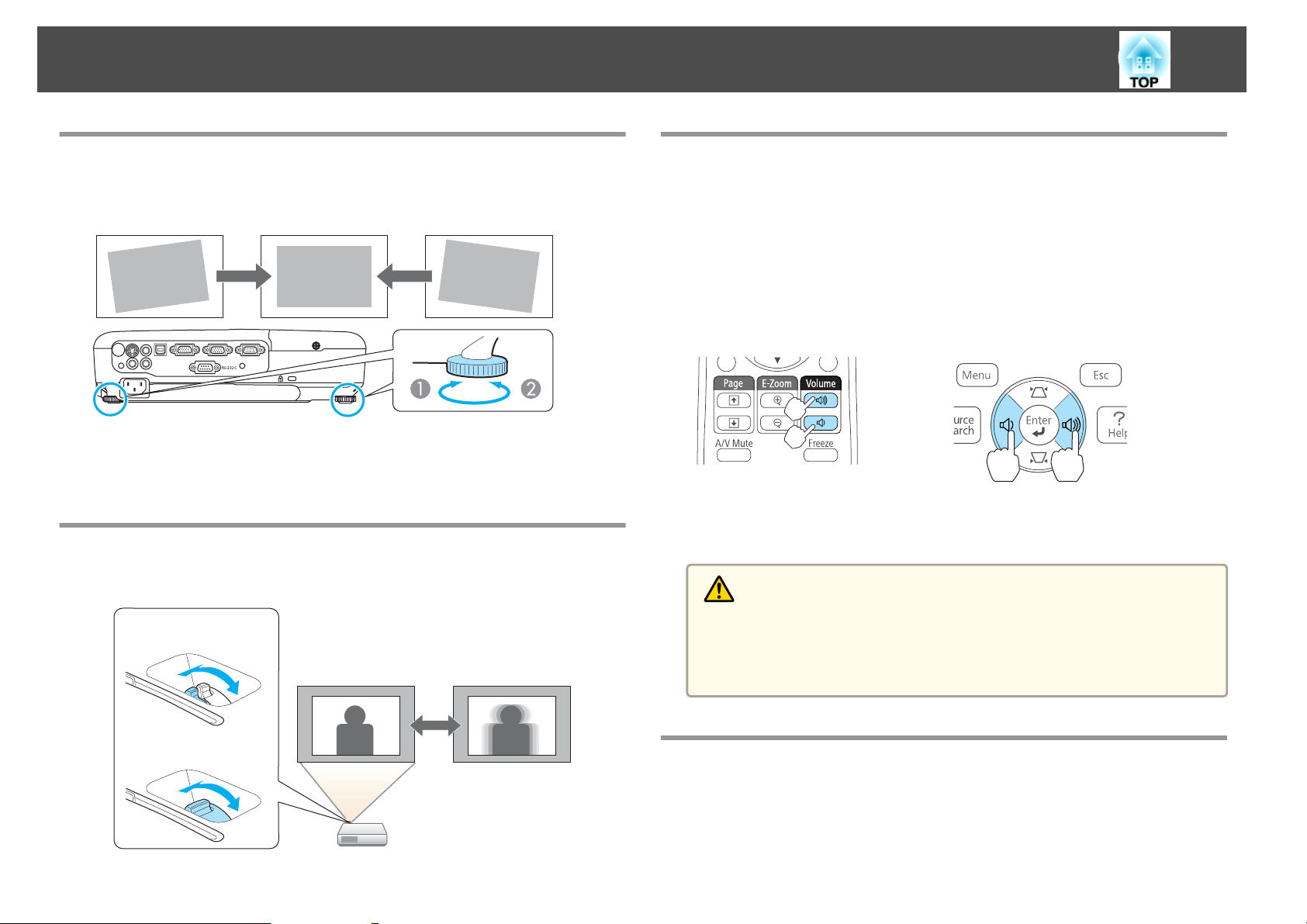

Justering af den vandrette hældning................................37

Korrektion af fokuset...........................................37

Justering af lydstyrken ..........................................37

Valg af projektionskvalitet (valg af farvetilstand).........................37

Indstilling af Automatisk iris ......................................38

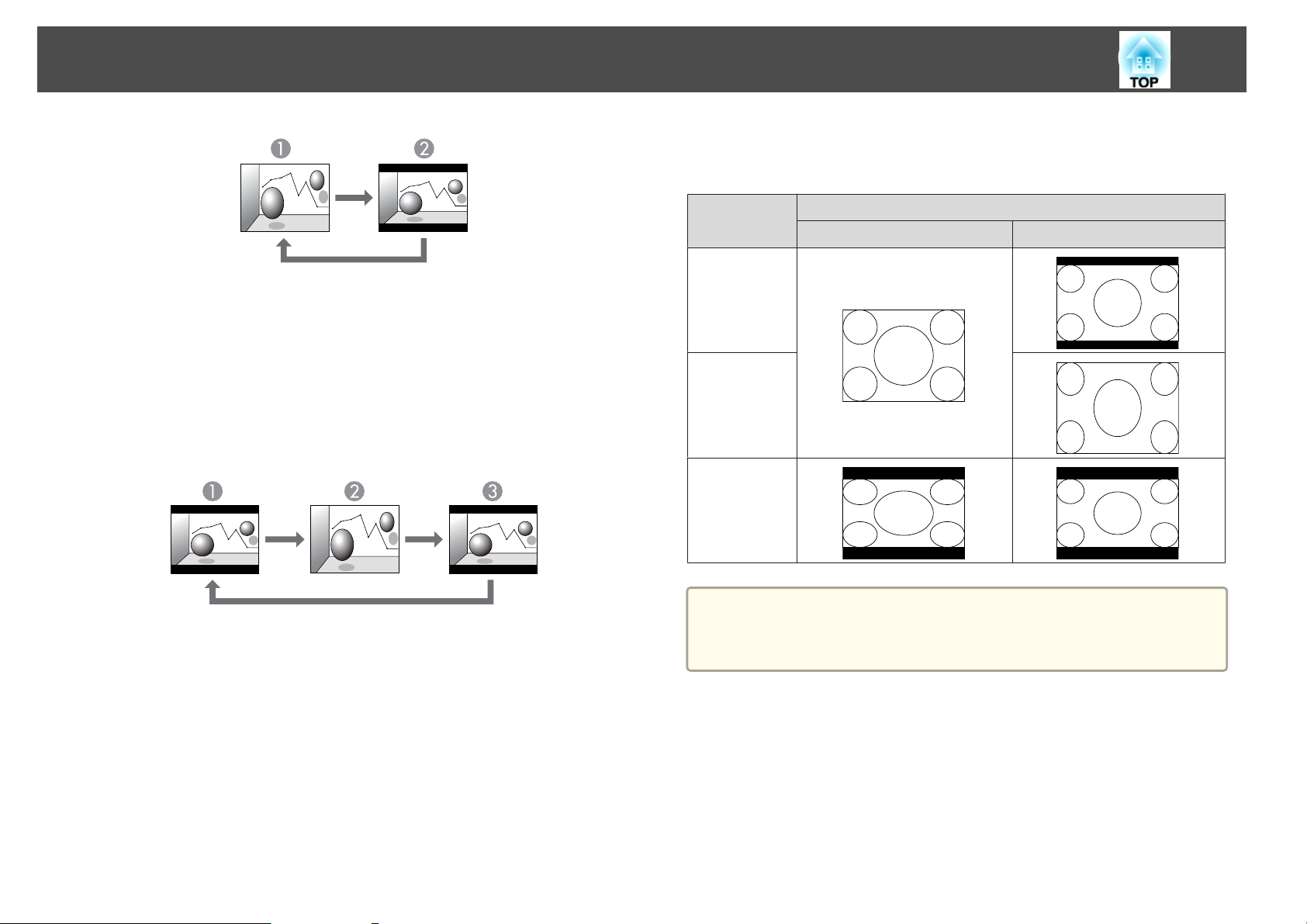

Ændring af det projicerede billedes højde-bredde-forhold .................39

Skiftemetoder ..............................................39

Ændring af højde-bredde-forhold................................ 39

Montering af projektoren .................................. 18

Monteringsmetoder ............................................18

Monteringsmetoder ..........................................19

Skærmstørrelse og anslået projektionsafstand..........................19

Tilslutning af udstyr ....................................... 20

Tilslutning af en computer .......................................20

Tilslutning af billedkilder........................................22

Tilslutning af eksternt udstyr......................................24

Nyttige Funktioner

Projektionsfunktioner ..................................... 42

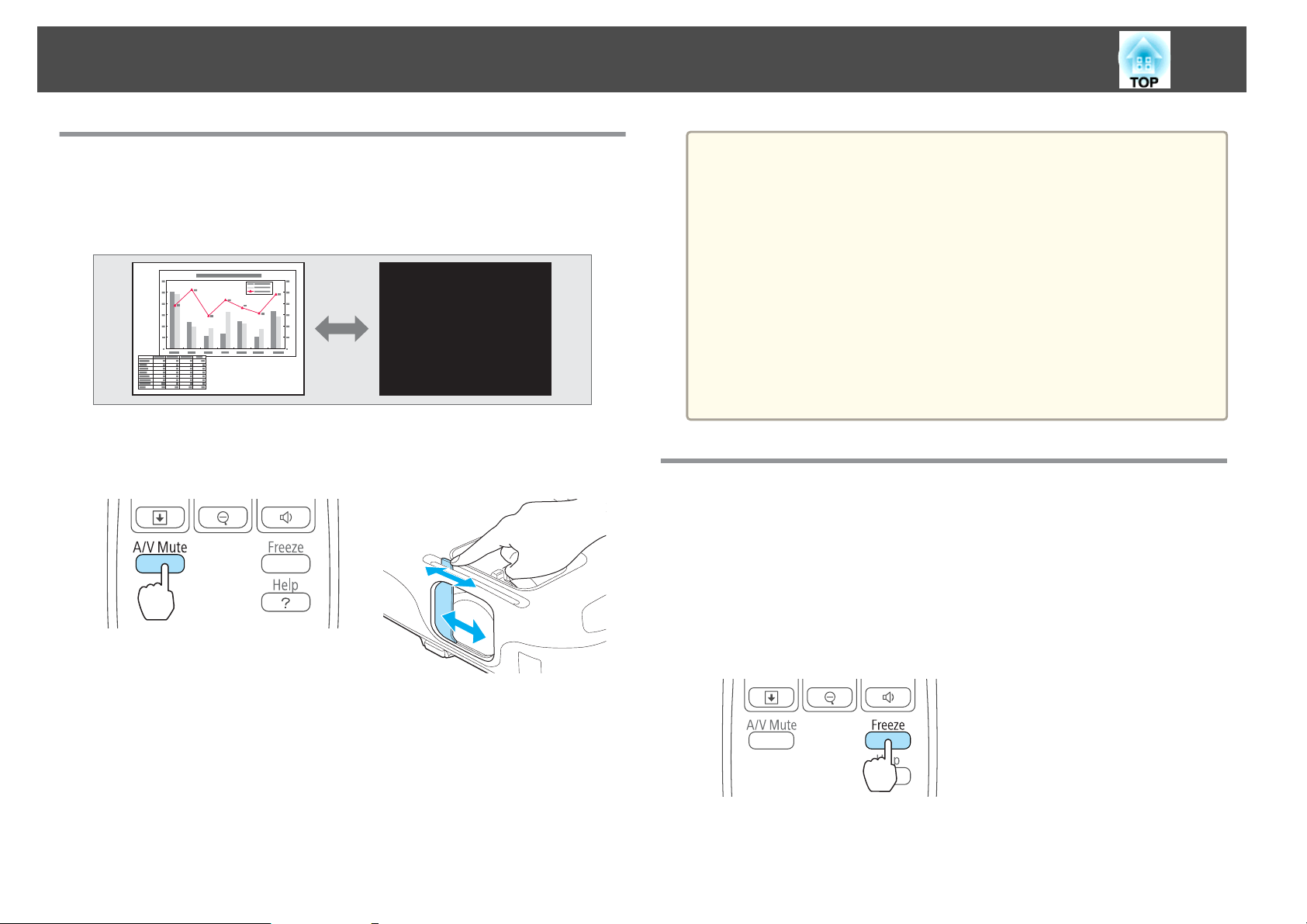

Skjule billedet og lyden midlertidigt (A/V Mute).........................42

Fastholdelse af billedet (Fasthold) ..................................42

Markørfunktion (Markør)........................................43

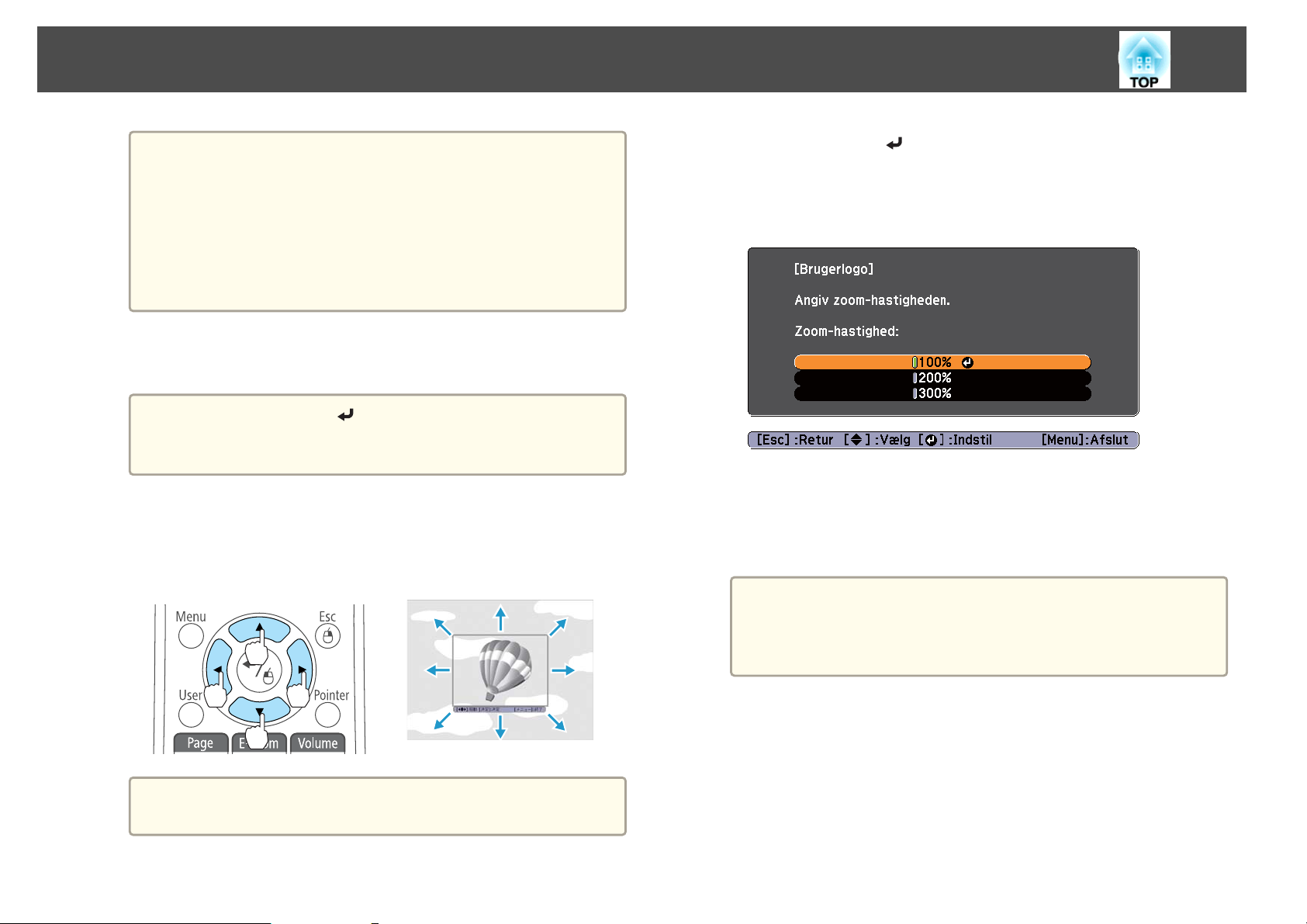

Forstørrelse af en del af billedet (E-Zoom).............................44

Brug af fjernbetjeningen til at styre musemarkøren (Trådløs mus) .............45

Lagring af brugerlogo..........................................46

Indholdsfortegnelse

Sikkerhedsfunktioner ...................................... 48

Håndtering af brugere (Adgangskodebeskyttelse)....................... 48

Typer af Adgangskodebeskyttelse................................48

Indstilling af Adgangskodebeskyttelse............................. 48

Indtastning af adgangskoden...................................49

Begrænsning af Betjening (Betjeningslås)............................. 50

Tyverisikring .................................................51

Montering af wirelåsen ........................................51

Overvågning og styring .................................... 52

ESC/VP21-kommandoer .........................................52

Inden start................................................52

Kommandooversigt.......................................... 52

Kommunikationsprotokol...................................... 53

Menuen Konfiguration

Brug af konfigurationsmenuen ............................. 55

Oversigt Over Funktioner .................................. 56

Tabel over menuen Konfiguration..................................56

Menuen Billede............................................... 57

Menuen Signal ...............................................58

Menuen Indstillinger...........................................60

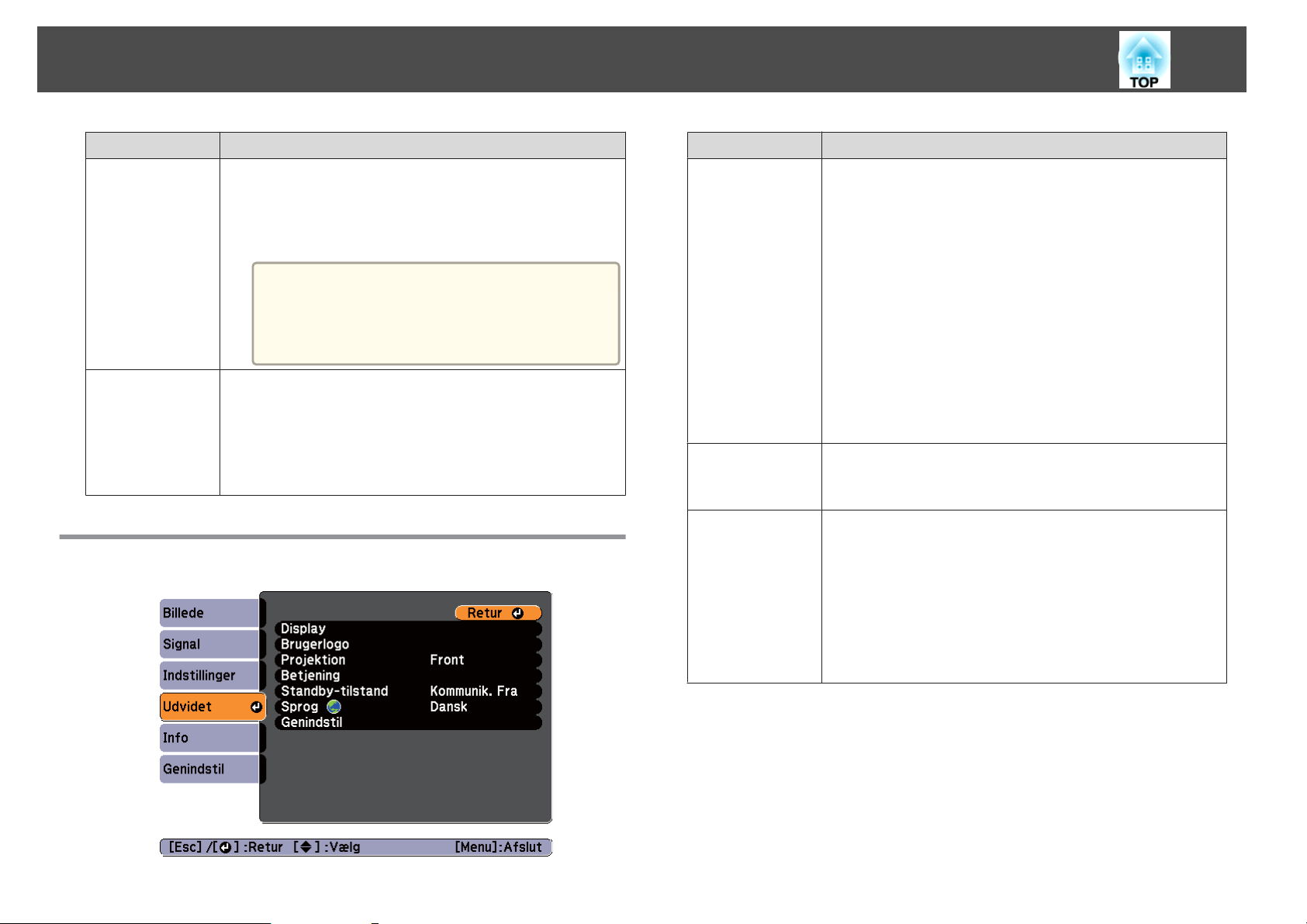

Menuen Udvidet..............................................61

Menuen Info (kun visning) .......................................62

Menuen Genindstil............................................63

Fejlfinding

Brug af hjælp .............................................. 65

Billeder vises ikke ...........................................70

Levende billeder vises ikke (kun delen med levende billeder bliver sort) . . . . . . 71

Projektionen afbrydes automatisk ................................71

Meddelelsen Understøttes ikke. vises ..............................71

Meddelelsen Intet signal. vises ..................................71

Billeder er uklare, uskarpe eller forvrængede .........................72

Der er interferens eller forvrængning i billederne......................73

Billedet er afskåret (stort) eller lille, eller formatet er uegnet ...............73

Billedfarver er forkerte ........................................74

Billeder virker mørke.........................................75

Problemer ved projektionsstart....................................75

Projektoren tændes ikke .......................................75

Andre problemer ..............................................76

Der er ingen lyd, eller lyden er svag...............................76

Fjernbetjeningen virker ikke....................................76

Jeg vil skifte sprog for meddelelser og menuer .......................77

Vedligeholdelse

Rengøring ................................................ 79

Rengøring af Projektorens Overflade................................79

Rengøring af objektivet .........................................79

Rengøring af luftfilteret ......................................... 79

Udskiftning af Forbrugsdele ................................ 81

Udskiftning af lampen.......................................... 81

Tidspunkt for lampeudskiftning.................................. 81

Sådan udskiftes lampen.......................................81

Nulstilling af lampe-timer ......................................84

Udskiftning af luftfilteret .........................................84

Tidspunkt for luftfilterudskiftning ................................84

Sådan udskiftes luftfilteret.....................................84

Problemløsning ........................................... 66

Tolkning af indikatorer ..........................................66

Når indikatorerne ikke hjælper ..................................... 69

Problemer med billeder .........................................70

Indholdsfortegnelse

Bilag

Ekstraudstyr og forbrugsdele ............................... 87

Ekstraudstyr .................................................87

Forbrugsdele ................................................ 87

Skærmstørrelse og Projektionsafstand ...................... 88

Projektionsafstand (for EB-X15/EB-X14H/EB-X11H)....................... 88

Projektionsafstand (for EB-S11H) ...................................89

Understøttede Skærmvisninger ............................. 90

Understøttede opløsninger.......................................90

Computersignaler (analog RGB).................................. 90

Component Video ...........................................90

Kompositvideo .............................................91

Inputsignal fra HDMI-porten (kun EB-X15) ...........................91

Specifikationer ............................................ 92

Generelle Specifikationer for Projektoren .............................92

Udseende ................................................. 95

Ordliste ................................................... 97

Generelle Bemærkninger ................................... 99

Om symboler................................................99

Generel meddelelse:.......................................... 100

Indeks ................................................... 101

Introduktion

Dette kapitel beskriver projektorens funktioner og komponentnavne.

Projektorfunktioner

Liste over funktioner efter model

De tilgængelige funktioner afhænger af den anvendte model. Se listen over tilgængelige funktioner for hver model på den nedenstående tabel.

Funktion EB-X15 EB-X14H EB-X11H EB-S11H

USB Display

HDMI-forbindelse ---

Tilslutning af eksternt udstyr

Auto lodr. keystone ---

H-keystone korrektion

Quick Corner

* Selvom Vandret keystone korrektion ikke er installeret på denne model, kan du udføre Vandret keystone i kontrolpanelet eller menuen Konfiguration.

Hurtig og nem konfiguration, projektion og opbevaring

• Tænd eller sluk for projektoren ved blot at sætte stikket ind eller trække det ud.

• Projicér på store skærme fra en kort afstand.

• Indstil højden med en enkelt knap.

• Ingen nedkølingsforsinkelse gør det nemt at pakke den væk.

Tilslutning med et USB-kabel og projektion af (USB Display)

Du kan projicere billeder fra en computerskærm uden et computerkabel blot ved at tilslutte et USB-kabel.

s "Projicering med USB Display" s.28

Registrering af projektorbevægelser og automatisk korrektion af billedforvrængning (kun EB-X15)

Projektoren korrigerer automatisk lodrette keystone-forvrængninger, som opstår, når projektoren placeres eller flyttes.

"Automatisk korrektion" s.32

Projektorfunktioner

Horisontal keystone korrektion (kun EB-X15)

Dette gør det muligt for dig hurtigt at korrigere horisontal forvrængning i det projicerede billede. Dette er nyttigt, hvis du ikke kan installere projektoren parallelt med skærmen.

"Manuel korrektion" s.33

"Forstørrelse af en del af billedet (E-Zoom)" s.44

"Brug af fjernbetjeningen til at styre musemarkøren (Trådløs mus)"

s.45

Forbedrede sikkerhedsfunktioner

• Beskyttelse med adgangskode til begrænsning og håndtering af brugere

Ved at indstille en adgangskode kan du begrænse, hvem der har adgang til at bruge projektoren.

"Håndtering af brugere (Adgangskodebeskyttelse)" s.48

• Betjeningslås forhindrer brug af knapperne på kontrolpanelet

Brug denne til at forhindre, at folk ændringer projektorindstillinger uden tilladelse ved begivenheder, på skoler etc.

"Begrænsning af Betjening (Betjeningslås)" s.50

• Udstyret med flere tyverisikringer

Projektoren er udstyret med følgende tyverisikringer.

• Sikkerhedsslot

• Fastgørelsespunkt til sikkerhedskabel

s "Tyverisikring" s.51

Nyttige funktioner til projicering af billeder

Få mest muligt ud af fjernbetjeningen

Du kan bruge fjernbetjeningen til at udføre funktioner som f.eks. at forstørre en del af billedet. Du kan også bruge fjernbetjeningen som en markør under præsentationer eller som en mus til computeren.

"Markørfunktion (Markør)" s.43

Komponentnavne og -funktioner

Forside/Top

EB-X15

EB-X14H/EB-X11H/EB-S11H

Navn Funktion

Ventilationsåbning

Ventilationsåbningen bruges til at nedkøle projektoren indvendigt.

A/V til/fraglideknap

Pas på

Under projiceringen skal du sørge for at holde an‐ sigt og hænder væk fra ventilationsåbningen og undlade at placere genstande, der kan blive skæve eller beskadigede af varme, i nærheden af åbnin‐ gen. Den varme luft fra ventilationskanalerne kan forårsage forbrændinger, forvrænging og person‐ skader.

Skub til knappen for at åbne og lukke A/V til/fra-lågen.

Komponentnavne og -funktioner

Navn Funktion

Fodjusteringsknap

Justerbar frontfod

A/V til/fra-låge

Fjernbetjening

Fokuseringsring

Zoomring

(kun EB-X15/EB-X14H/ EB-X11H)

Luftindtag

(luftfilter)

Tryk på fodjusteringsknappen for at trække den justerbare frontfod ud og skubbe den ind.

s "Justering af billedplaceringen" s.36

Træk foden ud for at justere billedets placering, når projektoren stilles op på en flade som f.eks. et skrivebord.

s "Justering af billedplaceringen" s.36

Luk den for at beskytte objektivet, når projektoren ikke er i brug. Ved at lukke lågen under en præsentation kan du skjule billedet og lyden.

s "Skjule billedet og lyden midlertidigt (A/V Mute)"

s.42

Modtager signaler fra fjernbetjeningen.

Justerer billedfokus. s "Korrektion af fokuset" s.37

Justerer billedstørrelsen. s "Justering af billedstørrelsen" s.36

Suger luft ind for at afkøle projektoren indvendigt. s "Rengøring af luftfilteret" s.79

Bagside

EB-X15

EB-X14H/EB-X11H/EB-S11H

Luftfilterafdækning

Højttaler

Indikatorer

Kontrolpanel

Horisontal keystone

korrektion (kun EB-X15)

Lampedæksel

Åbner og lukker luftfilterafdækningen. s "Udskiftning af luftfilteret" s.84

Udsender lyd.

Angiver projektorens status. s "Tolkning af indikatorer" s.66

Betjener projektoren. s "Kontrolpanel" s.12

Korrigerer horisontal forvrængning i det projicerede billede.

s "Manuel korrektion" s.33

Åbn det, når projektorlampen skal udskiftes. s "Udskiftning af lampen" s.81

Fjernbetjening

Video-port

Strømindgang

Audio-port

Navn Funktion

Modtager signaler fra fjernbetjeningen.

Modtager kompositvideosignaler fra videokilder.

Slutter el-ledningen til projektoren. s "Fra montering til projektion" s.26

Modtager lyd fra udstyr, der er sluttet til Computerporten, S-Video-porten eller Video-porten.

Komponentnavne og -funktioner

Navn Funktion

RS-232C-port

Sikkerhedsslot

Fastspændingsskrue

på lampedæksel HDMI-port (kun EB-

X15)

Computer2-port

Computer1-port

USB(TypeB)-port

Audio Output-port

S-Video-port

Monitor Out-port

(kun EB-X14H/EBX11H/EB-S11H)

Forbind projektoren til computeren med et RS-232Ckabel, når du styrer den via en computer. Denne port er til kontrol og bruges normalt ikke.

s "ESC/VP21-kommandoer" s.52

Sikkerhedsslottet er kompatibelt med Microsaver Security System, som fremstilles af Kensington.

s "Tyverisikring" s.51

Skrue til at holde lampedæksel på plads.

Modtager videosignaler fra HDMI-kompatibelt udstyr og computere. Denne projektor er kompatibel med HDCPg.

s "Tilslutning af udstyr" s.20

Modtager billedsignaler fra en computer og komponentvideosignaler fra andre videokilder.

• Slutter projektoren til en computer via et USB-kabel, så billedet på computeren projiceres.

"Projicering med USB Display" s.28

• Brug også denne port ved tilslutning til en computer via USB-kablet for at bruge funktionen trådløs mus. s "Brug af fjernbetjeningen til at styre musemarkøren (Trådløs mus)" s.45

Sender lyden fra det billede, der er ved at blive projiceret, ud til eksterne højttalere.

Til S-videosignaler fra videokilder.

Sender analoge RGB-signalinput fra Computer1-porten til en ekstern skærm. Du kan ikke sende signalinput fra andre porte eller komponentvideo-signaler.

Bund

Navn Funktion

Fastgørelsespunkter

til loftsophæng (tre punkter)

Bagfødder

Fastgør loftsophænget (ekstraudstyr) her, hvis projektoren skal hænge fra et loft.

s "Montering af projektoren" s.18 s "Ekstraudstyr" s.87

Drej den for at trække den ud og skubbe den ind og dermed justere den vandrette hældning ved opstilling på en flade som f.eks. et bord.

s "Justering af den vandrette hældning" s.37

Komponentnavne og -funktioner

Navn Funktion

Justerbar frontfod

Fastgørelsespunkt til

sikkerhedskabel

Træk foden ud for at justere billedets placering, når projektoren stilles op på en flade som f.eks. et skrivebord.

s "Justering af billedplaceringen" s.36

Før en almindeligt tilgængelig wirelås igennem her, og lås den på plads.

s "Montering af wirelåsen" s.51

Kontrolpanel

Alle funktionerne i denne vejledning forklares ved hjælp af illustrationer af EB-X14H, medmindre andet nævnes.

Navn Funktion

[t]-knap

Tænder og slukker projektoren. s "Fra montering til projektion" s.26

[Source Search]-knap

[Enter]-knap

[

]

Skifter til den næste inputkilde, der sender et billede. s "Registrér inputsignaler automatisk, og skift det

projicerede billede (Kildesøgning)" s.27

• Når konfigurationsmenuen eller hjælpeskærmen vises, bruges denne knap til at acceptere og vælge de aktuelle indstillinger og gå videre til næste niveau.

• Hvis du trykker på dem, mens du projicerer analoge RGB-signaler fra Computer1 eller Computer2-porten, kan du automatisk optimere Tracking, Synk. og Placering.

Komponentnavne og -funktioner

Navn Funktion

[w][v]-knapper

[Help]-knap

[Esc]-knap

[a][b]-knapper

Eller knapperne [Wide][Tel e]

• Viser Keystone-skærmen og gør det dermed muligt at

Fjernbetjening

korrigere keystone-forvrængning i lodrette og vandrette retninger. s "Manuel korrektion" s.33

• Disse knapper kan bruges til at vælge menupunkter og indstille værdier, når konfigurationsmenuen eller hjælpeskærmen vises.

s "Brug af konfigurationsmenuen" s.55 s "Brug af hjælp" s.65

Åbner og lukker hjælpeskærmen, der viser dig, hvordan du kan løse eventuelle problemer.

s "Brug af hjælp" s.65

• Standser den igangværende funktion.

• Tryk på denne knap, mens konfigurationsmenuen

vises, for at gå til det forrige menuniveau. s "Brug af konfigurationsmenuen" s.55

• For EB-X15/EB-X14H/EB-X11H [a] Sænker lydstyrken. [b] Øger lydstyrken. s "Justering af lydstyrken" s.37

• For EB-S11H [Wide]: Forstørrer det projicerede billede. [Tele]: Reducerer det projicerede billede. s "Justering af billedstørrelsen" s.36

• Korrigerer keystone-forvrængningen i den vandrette retning, når Keystone-skærmen vises. s "V/L Keystone" s.33

• Disse knapper kan bruges til at vælge menupunkter og indstille værdier, når konfigurationsmenuen eller hjælpeskærmen vises.

s "Brug af konfigurationsmenuen" s.55 s "Brug af hjælp" s.65

[Menu]-knap

Åbner og lukker menuen Konfiguration. s "Brug af konfigurationsmenuen" s.55

Komponentnavne og -funktioner

Navn Funktion

[t]-knap

[Computer]-knap

[Video]-knap

Numeriske knapper

[Auto]-knap

[Aspect]-knap

[Num]-knap

[Menu]-knap

[ ][ ][ ][ ]-

knapper

Tænder og slukker projektoren. s "Fra montering til projektion" s.26

Hver gang du trykker på knappen, skifter inputtet mellem billeder fra Computer1 og Computer2-port.

• For EB-X15 Hver gang der trykkes på knappen, skifter billedet imellem S-Video-, Video- og HDMI-portene.

• For EB-X14H/EB-X11H/EB-S11H Hver gang du trykker på knappen, skifter inputtet mellem billeder fra S-Video-porten til Video-porten.

Indtast adgangskoden. s "Indstilling af Adgangskodebeskyttelse" s.48

Hvis du trykker på dem, mens du projicerer analoge RGBsignaler fra Computer1 eller Computer2-porten, kan du automatisk optimere Tracking, Synk. og Placering.

Billedformattilstanden skifter, hver gang der trykkes på knappen.

s "Ændring af det projicerede billedes højde-breddeforhold " s.39

Hold denne knap nede og tryk på de numeriske taster for at indtaste adgangskoder og numre.

s "Indstilling af Adgangskodebeskyttelse" s.48

Åbner og lukker menuen Konfiguration. s "Brug af konfigurationsmenuen" s.55

• Disse knapper kan bruges til at vælge menupunkter og indstille værdier, når menuen Konfiguration eller hjælpeskærmen vises. s "Brug af konfigurationsmenuen" s.55

• Når du bruger funktionen Trådløs mus, flyttes musemarkøren i samme retning som knappen, der blev trykket på. s "Brug af fjernbetjeningen til at styre musemarkøren (Trådløs mus)" s.45

Navn Funktion

[ ]-knap

[User]-knap

[Page]-knapper

[[][]]

[E-Zoom]-knapper

[z][x]

[A/V Mute]-knap

• Når konfigurationsmenuen eller hjælpeskærmen vises, bruges denne knap til at acceptere og vælge de aktuelle indstillinger og gå videre til næste niveau. s "Brug af konfigurationsmenuen" s.55

• Fungerer som venstre knap på en mus, når den trådløse mus bruges. s "Brug af fjernbetjeningen til at styre musemarkøren (Trådløs mus)" s.45

Vælg et hyppigt anvendt punkt blandt de fem tilgængelige punkter i menuen Konfiguration, og tildel det til denne knap. Når der trykkes på [User]-knappen, vises det tildelte menupunkt, der er valgt, eller justeringsskærmen, hvor du kan foretage indstillinger/justeringer med et enkelt tryk.

s "Menuen Indstillinger" s.60 Strømforbrug er tildelt som standard.

Skifter sider i filer som f.eks. PowerPoint-filer, når de følgende projektionsmetoder anvendes.

• Ved brug af den trådløse mus s "Brug af fjernbetjeningen til at styre musemarkøren (Trådløs mus)" s.45

• Ved brug af USB Display s "Projicering med USB Display" s.28

Forstørrer eller reducerer billedet uden at ændre projektionsstørrelsen.

s "Forstørrelse af en del af billedet (E-Zoom)" s.44

• Slår billeder og lyd til eller fra. s "Skjule billedet og lyden midlertidigt (A/V Mute)" s.42

• Du kan ændre Projection-tilstanden på følgende måde ved at trykke på knappen i ca. fem sekunder.

FrontWFront/loft BagpåWBagpå/loft

Komponentnavne og -funktioner

Navn Funktion

[Help]-knap

[Freeze]-knap

[Volume]-knapper

[a][b]

[Pointer]-knap

[Esc]-knap

[Color Mode]-knap

[LAN]-knap

[USB]-knap

Knappen [Source

Search]

Åbner og lukker hjælpeskærmen, der viser dig, hvordan du kan løse eventuelle problemer.

s "Brug af hjælp" s.65

Der holdes pause i billedvisningen, eller visningen genoptages.

s "Fastholdelse af billedet (Fasthold)" s.42

[a] Sænker lydstyrken. [b] Øger lydstyrken. s "Justering af lydstyrken" s.37

Viser skærmmarkøren. s "Markørfunktion (Markør)" s.43

• Standser den igangværende funktion.

• Tryk på denne knap, mens menuen Konfiguration vises,

for at gå til det forrige niveau. s "Brug af konfigurationsmenuen" s.55

• Fungerer som højre knap på en mus, når funktionen Trådløs mus bruges. s "Brug af fjernbetjeningen til at styre musemarkøren (Trådløs mus)" s.45

Farvetilstanden skifter, hver gang der trykkes på knappen. s "Valg af projektionskvalitet (valg af farvetilstand)"

s.37

Ikke tilgængelig for denne projektor.

Skifter til USB Display.

Skifter til den næste inputkilde, der sender et billede. s "Registrér inputsignaler automatisk, og skift det

projicerede billede (Kildesøgning)" s.27

Udskiftning af batterierne i fjernbetjeningen

Hvis der opstår forsinkelser i fjernbetjeningens reaktionstid, eller hvis den ikke virker efter at have været brugt et stykke tid, betyder det sandsynligvis, at batterierne er ved at løbe tør. Hvis det sker, skal de udskiftes med nye batterier. Hav to mangan eller alkaliske AA-batterier klar. Du må ikke anvende andre batterityper end mangan- eller alkaliske AA-batterier.

Advarsel

Sørg for at læse den følgende vejledning inden håndtering af batterierne. s Sikkerhedsinstruktioner

Fjern batteridækslet.

Skub til hagen på batterirumsdækslet, og løft dækslet.

Udskift de gamle batterier med nye.

Lysemitterende

område på fjernbetjeningen

Sender fjernbetjeningssignaler.

Komponentnavne og -funktioner

Pas på

Fjernbetjeningens betjeningsområde

Kontrollér placeringen af (+) og (-) symbolerne inden i batterirummet for at sikre, at batterier sættes rigtigt i. Hvis batterierne ikke håndteres korrekt, kan de eksplodere eller lække, og forårsage brand, personskader eller beskadigelse af produktet.

Sæt batteridækslet på igen.

Tryk på batterirumsdækslet, indtil det klikker på plads.

Forberedelse af projektoren

Dette kapitel forklarer, hvordan man monterer projektoren og tilslutter projektionskilder.

Montering af projektoren

Monteringsmetoder

Projektoren understøtter følgende fire projektionsmetoder. Monter projektoren i henhold til forholdene på installationsstedet.

• Projicér billeder fra forsiden af skærmen. (Front-projektion)

• Hæng projektoren fra loftet, og projicér billeder fra forsiden af en skærm. (Front/loft-projekti‐ on)

• Projicér billeder fra bagsiden af en gennemskinnelig skærm. (Bagpå-projektion)

• Hæng projektoren fra loftet, og projicér billeder fra bagsiden af en gennemskinnelig skærm. (Bagpå/loft-projektion)

Advarsel

• Der kræves en særlig monteringsmetode, når projektoren hænges fra et loft (loftsophæng). Hvis den ikke monteres korrekt, kan den falde ned og forårsage skader, herunder personskader.

• Hvis du bruger klæbemidler på Fastgørelsespunkter til loftsophæng for at forhindre skruerne i at løsne sig, eller hvis du bruger f.eks. smøremidler eller olier på projektoren, er der risiko for, at projektorkabinettet revner, så projektoren falder ned fra loftsophænget. Dette kan forårsage alvorlig personskade på personer under loftsophænget og kan beskadige projektoren. Ved montering eller justering af loftsophænget må der ikke anvendes klæbemidler for at forhindre skruerne i at løsne sig, og der må ikke anvendes olier eller smøremidler o.l.

• Tildæk ikke projektorens luftindtag eller ventilationsåbning. Hvis nogen af åbningerne er tildækket, kan den indvendige temperatur stige og forårsage en brand.

Advarsel

Placér ikke projektoren på siden under brug. Dette kan medføre funktionsforstyrrelser.

• Der skal bruges et Loftsophæng (ekstraudstyr), hvis projektoren skal hænge fra et loft. s "Ekstraudstyr" s.87

• Standardindstillingen for Projection er Front. Du kan skifte fra Front til Bagpå under menuen Konfiguration.

s Udvidet - Projektion s.61

• Du kan ændre Projektion-tilstanden som følger ved at holde [A/V Mute]-knappen på fjernbetjeningen nede i ca. fem sekunder.

FrontWFront/loft BagpåWBagpå/loft

Montering af projektoren

Monteringsmetoder

"Skærmstørrelse og Projektionsafstand" s.88

Installer projektoren som følger.

• Montér projektoren, så den er parallel med skærmen. Hvis projektoren monteres skråt for skærmen, opstår der keystoneforvrængning i det projicerede billede.

• Anbring projektoren på en plan flade. Hvis projektoren vippes, vippes det projicerede billede også.

• Se følgende, hvis du ikke kan installere projektoren parallelt med

skærmen. s "Korrektion af Keystone-forvrængning" s.32

• Se følgende, hvis du ikke kan installere projektoren på en plan flade.

s "Justering af den vandrette hældning" s.37

"Korrektion af Keystone-forvrængning" s.32

Når du korrigerer keystone-forvrængning, kan det projicerede billede

4:3-skærmstørrelse

EB-X15/EB-X14H/EB-X11H

EB-S11H

reduceres.

Skærmstørrelse og anslået projektionsafstand

Projektionsstørrelsen fastslås af afstanden mellem projektoren og skærmen. Se illustrationerne på den højre side for at vælge den bedste position i overensstemmelse med skærmstørrelsen. Illustrationerne viser den anslåede korteste afstand ved maksimal zoom. Se følgende for flere oplysninger om projektionsafstanden.

Tilslutning af udstyr

Illustrationer i dette afsnit er af EB-X15. Portens navn, placering og stikretning varierer alt efter kilden, der tilsluttes.

Tilslutning af en computer

Tilslut computeren ved hjælp af en af de følgende metoder for at projicere billeder fra en computer.

Ved hjælp af det medfølgende computerkabel

Slut computerens display-outputport til projektorens Computer1 eller Computer2-port. Du kan sende lyd fra projektorens højttaler ved at slutte audiooutputporten på computeren til projektorens Audio-port ved hjælp af et almindeligt tilgængeligt lydkabel.

Ved brug af det medfølgende eller almindeligt tilgængelige USB-kabel

Slut computerens USB-port til projektorens USB(TypeB)-port. Du kan sende computerens lyd med det projicerede billede.

Ved hjælp af et kommercielt tilgængeligt HDMI-kabel (kun EB-X15)

Slut computerens HDMI-port til projektorens HDMI-port. Du kan sende computerens lyd med det projicerede billede.

Tilslutning af udstyr

• Du kan bruge et USB-kabel til at slutte projektoren til en computer for at projicere billeder fra computeren. Denne funktion kaldes USB Display.

s "Projicering med USB Display" s.28

• Afhængigt af den anvendte model og området, hvor den er købt, følger USB-kablet muligvis ikke med projektoren.

Tilslutning af udstyr

Tilslutning af billedkilder

Tilslut projektoren ved hjælp af en af de følgende metoder for at projicere billeder fra dvd-afspillere eller vhs-video osv.

Ved hjælp af et kommercielt tilgængeligt video- eller S-videokabel

Slut video-outputporten på billedkilden til projektorens Video-port. Eller slut S-video-outputporten på billedkilden til projektorens S-Video-port. Du kan sende lyd fra projektorens højttaler ved at slutte audiooutputporten på billedkilden til projektorens Audio-port ved hjælp af et almindeligt tilgængeligt lydkabel.

Ved hjælp af komponentvideokablet (ekstraudstyr)

s "Ekstraudstyr" s.87 Slut komponent-outputporten på billedkilden til projektorens Computer1 eller Computer2-port.

Du kan sende lyd fra projektorens højttaler ved at slutte audiooutputporten på billedkilden til projektorens Audio-port ved hjælp af et almindeligt tilgængeligt lydkabel.

Ved hjælp af et kommercielt tilgængeligt HDMI-kabel (kun EB-X15)

Slut HDMI-porten på billedkilden til projektorens HDMI-port. Du kan sende billedkildens lyd med det projicerede billede.

Tilslutning af udstyr

Advarsel

• Hvis inputkilden er tændt, når du slutter den til projektoren, kan den medføre funktionsforstyrrelser.

• Hvis retningen eller formen af stikket er anderledes, må du ikke forsøge at tvinge det ind. Enheden kan blive beskadiget eller få funktionsforstyrrelser.

• Hvis kilden, du ønsker at tilslutte til, har en port med en mærkelig form, bør du bruge kablet, der fulgte med enheden, eller et kabel, der er købt som

ekstraudstyr, til at oprette en tilslutning til projektoren.

• Når du bruger et almindeligt tilgængeligt 2RCA(L/R)/ministik-lydkabel (stereo), skal du kontrollere, at det er "uden modstand".

Tilslutning af udstyr

Tilslutning af eksternt udstyr

Du kan sende billeder og lyd ved at tilslutte en ekstern skærm eller højttaler. Illustrationer i dette afsnit er af EB-X14H/EB-X11H/EB-S11H.

Når billeder sendes til en ekstern skærm (kunEB-X14H/EB-X11H/EB-S11H)

Slut den eksterne skærm til projektorens Monitor Out-port ved hjælp af kablet, der blev leveret med den eksterne skærm.

Når lyd sendes til en ekstern højttaler

Slut den eksterne højttaler til projektorens Audio Out- ved hjælp af et almindelige tilgængeligt lydkabel.

• Hvis du indstiller Standby-tilstand til Kommunik. Til, kan du sende billeder til en ekstern skærm, selvom projektoren er i standby-tilstand.

s Udvidet - Standby-tilstand s.61

• Kun analoge RGB-signaler fra Computer1-porten kan sendes til en ekstern skærm. Du kan ikke sende signalinput fra andre porte eller komponentvideosignaler.

• Indstillingsinstrumenter for bl.a. keystone-funktioner, menuen Konfiguration eller hjælpeskærme sendes ikke til den eksterne skærm.

• Når lydkabelstikket sættes i Audio Out-porten, bliver lyden ikke længere udsendt fra projektorens indbyggede højttalere, men skifter til den eksterne lydenhed.

Grundlæggende brug

Dette kapitel beskriver, hvordan man projicerer og justerer billeder.

Projektion af billeder

Fra montering til projektion

Dette afsnit forklarer fremgangsmåden for tilslutning af projektoren til en computer med computerkablet og projicering af billeder.

Sæt projektorens el-ledning i en stikkontakt.

Slut projektoren til computeren med computerkablet.

Tænd for projektoren.

Åbn A/V til/fra-lågen.

Tænd computeren.

Skift computerskærmens output.

Når du bruger en bærbar computer, skal du ændre skærmoutputtet fra computeren.

Hold Fn-tasten (funktionstasten) nede, og tryk på b-tasten.

• Skiftemetoden varierer alt efter den anvendte computer. Se

Hvis billedet ikke projiceres, kan du ændre det projicerede billede ved hjælp af en af de følgende metoder.

den medfølgende dokumentation til computeren.

• Tryk på [t]-knappen for at slukke for projektoren.

• Tryk på [Source Search]-knappen på kontrolpanelet eller

fjernbetjeningen.

"Registrér inputsignaler automatisk, og skift det projicerede billede

(Kildesøgning)" s.27

• Tryk på knappen for målporten på fjernbetjeningen.

"Skift til målbilledet med fjernbetjeningen" s.28

Justér om nødvendigt billedet efter projiceringen af billedet.

s "Korrektion af Keystone-forvrængning" s.32 s "Korrektion af fokuset" s.37

Projektion af billeder

Registrér inputsignaler automatisk, og skift det projicerede billede (Kildesøgning)

Tryk på [Source Search]-knappen for at projicere billeder fra den port, der modtager et billede på det aktuelle tidspunkt.

Med fjernbetjeningen Med kontrolpanelet

Følgende skærm vises, når der ikke modtages nogen billedsignaler.

Eksempel: EB-X15

* (kun EB-X15)

Når der er tilsluttet to eller flere billedkilder, skal du trykke på [Source Search]-knappen, indtil målbilledet projiceres.

Når videoudstyret er tilsluttet, skal afspilningen startes, før denne funktion udføres.

Projektion af billeder

Skift til målbilledet med fjernbetjeningen

Du kan skifte direkte til målbilledet ved at trykke på følgende knapper på fjernbetjeningen.

Fjernbetjening

Hver gang der trykkes på knappen, skifter de modtagne billeder imellem de

følgende kilder.

• Computer1-port

• Computer2-port

Hver gang der trykkes på knappen, skifter de modtagne billeder imellem de

følgende kilder.

• S-Video-port

• Video-port

• HDMI-port (kun EB-X15)

Skifter til USB Display.

Projicering med USB Display

Du kan bruge et USB-kabel til at slutte projektoren til en computer for at projicere billeder fra computeren.

Du kan sende computerens lyd med det projicerede billede.

Systemkrav

I Windows

Operativsystem

Windows 2000

Windows XP

Windows Vista Ultimate 32 bit

Windows 7 Ultimate 32/64 bit

Professional 32 bit Home Edition 32 bit Tablet PC Edition 32 bit

Enterprise 32 bit Business 32 bit Home Premium 32 bit Home Basic 32 bit

Enterprise 32/64 bit Professional 32/64 bit Home Premium 32/64 bit Home Basic 32 bit Starter 32 bit

CPU

Hukommelse

Harddiskplads

Mobile Pentium III 1,2 GHz eller hurtigere Anbefalet: Pentium M 1,6 GHz eller hurtigere

256 MB eller mere Anbefalet: 512 MB eller mere

20 MB eller mere

Projektion af billeder

Display

Kun Servicepakke 4

*1 *2 Undtagen Servicepakke 1

Til Mac OS X

Operativsystem

CPU

Hukommelse Harddiskplads Display

Opløsning på mindst 640x480 og højst 1600x1200. Displayfarve i 16 bit farve eller større

Mac OS X 10.5.x 32 bit Mac OS X 10.6.x 32/64 bit Mac OS X 10.7.x 32/64 bit

Power PC G4 1GHz eller hurtigere Anbefalet: Core Duo 1,83GHz eller hurtigere

512 MB eller mere

20 MB eller mere

Opløsning på mindst 640x480 og højst 1600x1200. Displayfarve i 16 bit farve eller større

Tilslutning første gang

Den første gang du tilslutter projektoren og computeren ved hjælp af USBkablet, skal driveren installeres. Installationsmåden er forskellig for Windows og Mac OS X.

• Det er ikke nødvendigt at installere driveren den næste gang, du

I Windows

tilslutter.

• Når man afspiller billeder fra flere kilder, skal inputkilden ændres til USB Display.

• Hvis du bruger en USB-hub, virker forbindelsen muligvis ikke korrekt. Slut USB-kablet direkte til projektoren.

• Afhængigt af den anvendte model og området, hvor den er købt, følger USB-kablet muligvis ikke med projektoren.

• Det er ikke muligt at ændre valgindstillingerne, mens du bruger USB Display.

Slut computerens USB-port til projektorens USB(TypeB)-port ved hjælp af et USB-kabel.

I Windows 2000 eller Windows XP vises der muligvis en

I Windows 2000

Dobbeltklik på Computer, EPSON PJ_UD og derefter på EMP_UDSE.EXE.

I Windows XP

Driverinstallationen starter automatisk.

I Windows Vista/Windows 7

Klik på Run EMP_UDSE.exe, når dialogboksen vises.

meddelelse, der spørger dig, om du ønsker at genstarte din computer. Vælg Nej.

Projektion af billeder

b c

Klik på Ja, når skærmen med licensaftalen vises.

Computerbilleder projiceres.

Det kan tage lidt tid, før computerbilleder projiceres. Lad udstyret stå, som det er, fjern ikke USB-kablet, og sluk ikke for strømmen til projektoren, før computerbillederne projiceres.

Fjern USB-kablet, når du er færdig med at projicere.

Når USB-kablet frakobles, er det ikke nødvendigt at bruge Sikker fjernelse af hardware.

• Hvis installationen ikke sker automatisk, skal du dobbeltklikke

på Denne computer – EPSON_PJ_UD – EMP_UDSE.EXE på din computer.

• Klik på Alle programmer - EPSON Projector - Epson USB Display - Epson USB Display Vx.xx på computeren, hvis der

af en eller anden grund ikke projiceres billeder.

• Hvis du bruger en computer med Windows 2000 med brugerrettigheder, vises en Windows-fejlmeddelelse, og du kan muligvis ikke installere softwaren. Prøv i så fald at opdatere Windows til den nyeste version, genstart, og prøv at tilslutte igen.

Kontakt din lokale forhandler eller den nærmeste adresse, som er angivet i det følgende dokument.

s Kontaktliste vedrørende din Epson projektor

Klik på Ja, når skærmen med licensaftalen vises.

Indtast adgangskoden til administratorrettighederne og start installationen.

Når installationen er udført, vises ikonet USB Display i Dock og menulinjen.

Computerbilleder projiceres.

Det kan tage lidt tid, før computerbilleder projiceres. Lad udstyret stå, som det er, fjern ikke USB-kablet, og sluk ikke for strømmen til projektoren, før computerbillederne projiceres.

Vælg Afbryd under ikonmenuen USB Display på menulinjen eller Dock, når du afslutter projektionen, og fjern derefter USB-kablet.

• Dobbeltklik på EPSON PJ_UD - USB Display-

installationsprogram på din computer, hvis opsætningsmappen for USB Display ikke vises automatisk i Finder.

• Klik på ikonet USB Display i Dock, hvis der af en eller anden årsag ikke projiceres noget.

• Hvis der ikke er noget USB Display-ikon i Dock, skal du dobbeltklikke på USB Display fra mappen Programmer.

• Hvis du vælger Slut fra USB Display-ikonmenuen på docken, starter USB Display ikke automatisk, når du tilslutter USBkablet.

Til Mac OS X

Slut computerens USB-port til projektorens USB(TypeB)-port ved hjælp af et USB-kabel.

Mappen Opsætning for USB Display vises i Finder.

Dobbeltklik på ikonet for USB Display-installationsprogram.

b c

Følg installationsvejledningen på skærmen.

Afinstallation

I Windows 2000

Klik på Start, vælg Indstillinger, og klik derefter på Kontrolpanel.

Dobbeltklik på Tilføj/fjern programmer.

b c

Klik på Rediger eller fjern programmer.

Projektion af billeder

Vælg Epson USB Display, og klik på Skift/fjern.

I Windows XP

Klik på Start, og klik derefter på Kontrolpanel.

a b

Dobbeltklik på Tilføj eller fjern programmer.

Vælg Epson USB Display, og klik på Fjern.

I Windows Vista/Windows 7

Klik på Start, og klik derefter på Kontrolpanel.

a b

Klik på Fjern et program under Programmer.

Vælg Epson USB Display, og klik på Fjern.

Til Mac OS X

Åbn mappen Programmer, dobbeltklik på USB Display, og dobbeltklik derefter på Værktøj.

Kør USB Display-afinstallationsprogram.

Justering af projicering af billeder

Korrektion af Keystone-forvrængning

Du kan korrigere keystone-forvrængning med en af de følgende metoder.

• Automatisk korrektion (Auto lodr. keystone) (kun EB-X15) Korrigerer automatisk lodret keystone-forvrængning.

• Manuel korrektion (H-keystone korrektion) (kun EB-X15) Korrigerer vandret keystone-forvrængning manuelt ved hjælp af Horisontal keystone korrektion.

• Manuel korrektion (V/L Keystone) Korrigerer manuelt vandret og lodret forvrængning uafhængigt af

hinanden.

• Manuel korrektion (Quick Corner) Korrigerer manuelt de fire hjørner uafhængigt af hinanden.

Når du korrigerer keystone-forvrængning, kan det projicerede billede

reduceres.

Automatisk korrektion

Auto lodr. keystone (kun EB-X15)

Når projektoren registrerer en bevægelse, for eksempel når den monteres, flyttes eller vippes, korrigerer den automatisk lodret keystone-forvrængning. Denne funktion kaldes Auto lodr. keystone.

Når projektoren ikke har været i bevægelse i ca. to sekunder efter den registrerede en bevægelse, vises der en justeringsskærm, hvorefter den automatisk begynder at korrigere det projicerede billede.

Du kan bruge Auto lodr. keystone til at korrigere det projicerede billede under følgende betingelser.

Korrektionsvinkel: Ca. 30˚ op og ned

Justering af projicering af billeder

• Auto lodr. keystone fungerer kun, når Projektion er indstillet til

Manuel korrektion

Du kan korrigere keystone-forvrængning manuelt.

Du kan bruge V/L Keystone til at korrigere det projicerede billede under følgende betingelser.

Korrektionsvinkel: ca. 30˚ højre og venstre/ca. 30˚ op og ned

H-keystone korrektion (kun EB-X15)

Flyt Horisontal keystone korrektion til højre eller venstre for at udføre horisontal keystone-korrektion.

Front i konfigurationsmenuen. s Udvidet - Projektion s.61

• Hvis du ikke vil bruge Auto lodr. keystone, skal du indstille Auto lodr. keystone til Fra.

s Indstillinger – Keystone – V/L Keystone – Auto lodr. keystone

s.60

• Når du bruger Horisontal keystone korrektion, skal du indstille H-

V/L Keystone

Korrigerer manuelt vandret og lodret forvrængning uafhængigt af hinanden.

keystone korrektion til Til. s Indstillinger – Keystone – V/L Keystone – H-keystone

korrektion s.60

• Du kan også korrigere keystone-forvrængning i den vandrette retning med V/L Keystone.

Tryk på knapperne [w] eller [v] på kontrolpanelet under projicering for at få vist Keystone-skærmen.

Tryk på de følgende knapper for at korrigere keystoneforvrængning.

Tryk på knapperne [ forvrængning.

] eller [v] for at korrigere lodret

Justering af projicering af billeder

Tryk på knapperne [a]/[b] eller på knapperne [Wide]/[Tele] for at korrigere vandret forvrængning.

Tryk på [Menu]-knappen under projektion.

"Brug af konfigurationsmenuen" s.55

Med fjernbetjeningen Med kontrolpanelet

Vælg Keystone under Indstillinger.

Du kan også indstille V/L Keystone i menuen Konfiguration.

Quick Corner

Med denne funktion kan du manuelt korrigere alle billedets hjørner uafhængigt af hinanden.

s Indstillinger - Keystone - V/L Keystone s.60

Vælg Quick Corner og tryk derefter på [ ]-knappen.

Justering af projicering af billeder

Marker vha. knapperne [ ], [ ], [ ], og [ ] på fjernbetjeningen, eller knapperne [

knapperne [Wide]/[Tele]) på kontrolpanelet, det hjørne, der skal justeres, og tryk dernæst på [

], [v], [a] og [b] (eller

]-knappen.

Korriger vha. knapperne [ ], [ ], [ ], og [ ] på fjernbetjeningen, eller knapperne [

knapperne [Wide]/[Tele]) på kontrolpanelet, hjørnets placering.

Når du trykker på [

4. Hvis meddelelsen "Der kna ikke flyttes længere." vises under

justeringen, kan du ikke justere formen længere i den retning, der angives med den grå trekant.

]-knappen, vises skærmen, der er vist i trin

], [v], [a] og [b] (eller

Gentag procedure 4 og 5 efter behov for at justere de resterende hjørner.

Tryk på [Esc]-knappen for at forlade korrektionsmenuen, når du er færdig.

Da Keystone blev ændret til Quick Corner, vises skærmen til valg af

hjørne fra trin 4, næste gang du trykker på knapperne [ på kontrolpanelet. Skift Keystone til V/L Keystone, hvis du ønsker at udføre vandret og lodret korrektion ved hjælp af knapperne [ eller [

] på kontrolpanelet.

Indstillinger - Keystone - V/L Keystone s.60

] eller [v]

]

Justering af projicering af billeder

Hvis [Esc]-knappen holdes nede i ca. to sekunder, mens

skærmen til valg af hjørne fra trin 4 vises, vises den følgende skærm.

Reset Quick Corner: Genindstiller resultatet af Quick Cornerkorrektioner.

Skift til V/L Keystone: Skifter korrektionsmetode til V/L Keystone.

s "Menuen Indstillinger" s.60

Justering af billedstørrelsen

EB-X15/EB-X14H/EB-X11H

Drej zoomringen for at justere størrelsen af det projicerede billede.

EB-X15/EB-X14H/EB-X11H

EB-S11H

Justering af billedplaceringen

Tryk på fodjusteringsknappen for at trække den justerbare frontfod ud og skubbe den ind. Du kan justere billedets placering ved at tippe projektoren op til 12 grader.

EB-S11H

Juster ved hjælp af knapperne [Wide]/[Tele] på kontrolpanelet.

Wide: Forstørrer det projicerede billede.

Tele: Reducerer det projicerede billede.

Jo større vippevinklen er, des sværere bliver det at fokusere. Montér projektoren således, at det kun er nødvendigt at vippe den ved en lille vinkel.

Justering af projicering af billeder

Justering af den vandrette hældning

Træk bagfødder ud og skub dem tilbage for at justere projektorens vandrette hældning.

Træk bagfoden ud.

Skub bagfoden tilbage.

Korrektion af fokuset

Du kan korrigere fokus ved hjælp af fokusringen.

Justering af lydstyrken

Du kan justere lydstyrken med en af de følgende metoder.

• Tryk på [Volume]-knappen på kontrolpanelet eller fjernbetjeningen for at justere lydstyrken. [

] Sænker lydstyrken.

] Øger lydstyrken.

[

Med fjernbetjeningen Med kontrolpanelet

(kun EB-X15/EB-X14H/EB-X11H)

• Justér lydstyrken i menuen Konfiguration.

Indstillinger - Lydstyrke s.60

Pas på

EB-X15/EB-X14H/EB-X11H

EB-S11H

Start ikke med en for høj lydstyrke. En pludselig kraftig lydstyrke kan forårsage høreskader. Skru altid ned for lydstyrken, før der slukkes for projektoren, så du kan tænde for den og dernæst gradvist øge lydstyrken.

Valg af projektionskvalitet (valg af farvetilstand)

Du kan nemt opnå optimal billedkvalitet ved blot at vælge den indstilling, der svarer bedst til de omgivelser, du projicerer i. Lysstyrken på billedet varierer afhængig af den valgte tilstand.

Justering af projicering af billeder

Tilstand Anvendelse

Dynamisk

Præsentation

Teater

Foto

Sport

sRGB

Tavle

Whiteboard

*1 Dette valg er kun tilgængeligt, når inputsignalet er RGB, eller når kilden er

USB Display.

*2 Dette valg er kun tilgængeligt, når inputsignalet er komponentvideo, eller når

inputkilden er Video eller S-Video.

Denne tilstand er ideel til anvendelse i lyse rum. Denne tilstand er den lyseste og har en god gengivelse af skygger.

Denne tilstand er ideel til præsentationer med farvede materialer i lyse rum.

Ideel vil filmforevisning i et mørkt lokale. Giver billederne en naturlig tone.

Ideel til projektion af stillbilleder som f.eks. fotos i et oplyst lokale. Billederne er klare og står i skarp kontrast.

Ideel til tv-programmer i et oplyst lokale. Billederne er klare og levende.

Ideelt til billeder, der opfylder farvestandarden.

Selv hvis der projiceres op på en tavle, giver denne indstilling billederne en naturlig farvetone, præcis som blev der projiceret på en skærm.

Denne tilstand er ideel til præsentationer, hvor der bruges et whiteboard.

sRGBg-

Hver gang du trykker på [Color Mode]-knappen, vises navnet på farvetilstanden på skærmen, og farvetilstanden skifter.

Fjernbetjening

Du kan indstille Farvetilstand i menuen Konfiguration.

s Billede - Farvetilstand s.57

Indstilling af Automatisk iris

Den automatiske indstilling af lystætheden i forhold til lysstyrken på det projicerede billede sikrer dybe og varme billeder.

Tryk på [Menu]-knappen.

"Brug af konfigurationsmenuen" s.55

Med fjernbetjeningen Med kontrolpanelet

Vælg Automatisk iris under Billede.

Justering af projicering af billeder

Skiftemetoder

Hver gang du trykker på [Aspect]-knappen på fjernbetjeningen, vises navnet på tilstanden af højde-bredde-forholdet på skærmen, og højde-breddeforholdet skifter.

Fjernbetjening

Vælg Til.

Indstillingen gemmes for hver Farvetilstand.

Tryk på [Menu]-knappen for at afslutte indstillingerne.

Automatisk iris kan kun indstilles, når Farvetilstand er

Ændring af det projicerede billedes højde-breddeforhold

Du kan ændre Højde-bredde-forholdg for det projicerede billede, så det passer til inputsignalets type, højde-bredde-forhold og opløsning.

Tilgængelige tilstande for højde-bredde-forholdet varierer alt efter det projicerede billedsignal.

Dynamisk eller Teater.

Du kan indstille højde-bredde-forholdet i menuen Konfiguration.

Ændring af højde-bredde-forhold

Projicering af billeder fra videoudstyr

Hver gang du trykker på [Aspect]-knappen, skifter højde-bredde-forholdet i rækkefølgen 4:3 og 16:9.

Eksempel: 720p-signal modtaget (opløsning: 1280x720, højde-bredde-forhold: 16:9)

s Signal - Billedformat s.58

Justering af projicering af billeder

Projicering af billeder fra en computer

Følgende viser projiceringseksempler for hver billedformattilstand.

4:3

16:9

Projicering af billeder fra HDMI-port (på EB-X15)

Hver gang du trykker på Aspect-knappen, skifter højde-bredde-forholdet i rækkefølgen Automatisk, 4:3 og 16:9.

Eksempel: 1080p-signal modtaget (opløsning: 1920x1080, højde-bredde-forhold: 16:9)

Automatisk

4:3

16:9

Billedformat‐

tilstand

Normal

4:3

16:9

Indstil Opløsning til Vidvinkel eller Normal i konfigurationsmenuen

afhængig af computerpanelets størrelse, hvis dele af billedet mangler.

Inputsignal

XGA 1024X768(4:3) WXGA 1280X800(16:10)

Signal - Opløsning s.58

Nyttige Funktioner

Dette kapitel beskriver nogle nyttige tips, du kan bruge, når du giver præsentationer, foruden sikkerhedsfunktionerne.

Projektionsfunktioner

Skjule billedet og lyden midlertidigt (A/V Mute)

Du kan bruge denne funktion, når du ønsker at henlede tilskuernes opmærksomhed på det, du siger, eller hvis du ikke vil projicere detaljer, f.eks. når du skifter mellem filer under præsentationer fra en computer.

Hver gang du trykker på [A/V Mute]-knappen eller åbner/lukker objektivdækslet, slås A/V Mute til eller fra.

Fjernbetjening Projektor

• Når du projicerer levende billeder, fortsættes afspilningen af billeder

og lyd, mens A/V Mute er slået til. Det er ikke muligt at genoptage projektionen fra det punkt, hvor A/V Mute blev aktiveret.

• Du kan vælge den viste skærm, når der trykkes på [A/V Mute]knappen i menuen Konfiguration.

s Udvidet - Display - A/V Mute s.61

• Når A/V til/fra-lågen lukkes, og der ikke er modtaget et billedsignal i ca. 30 minutter, aktiveres objektivdækseltimeren, og der slukkes automatisk for strømmen. Hvis du ikke ønsker at aktivere Objektivdækseltimer, skal du indstille Objektivdækseltimer til Fra.

Udvidet - Betjening - Objektivdækseltimer s.61

• Lampen lyser stadig under A/V Mute, så lampe-timerne akkumuleres fortsat.

Fastholdelse af billedet (Fasthold)

Når Freeze er aktiveret på levende billeder, projiceres det fastholdte billede fortsat på skærmen, så du kan projicere ét billede ad gangen på samme måde som stillbilleder. Du kan desuden udføre funktioner som f.eks. skifte mellem filer under præsentationer fra en computer uden at projicere billeder, hvis Fasthold-funktionen aktiveres i forvejen.

Hver gang du trykker på [Freeze]-knappen, slås Fasthold til eller fra.

Fjernbetjening

Projektionsfunktioner

• Lyden standser ikke.

• Når du projicerer levende billeder, fortsættes afspilningen af billeder, mens skærmen fastholdes. Det er ikke muligt at genoptage projektionen fra det punkt, hvor skærmen blev fastholdt.

• Hvis du trykker på [Freeze]-knappen, mens menuen Konfiguration eller hjælpeskærm vises, forsvinder den viste menu eller hjælpeskærmen.

• Freeze virker, selvom E-Zoom-funktionen bruges.

Markørfunktion (Markør)

Denne funktion sætter dig i stand til at flytte et markørikon på det projicerede billede, så du kan henlede opmærksomheden på det område, du taler om.

Vis markøren.

Hver gang du trykker på [Pointer]-knappen, vises eller forsvinder markøren.

Fjernbetjening

Flyt markørikonet ( ).

Fjernbetjening

Når der trykkes på hvilket som helst par af tilstødende [ ]-, [

]-, [ ]- eller [ ]-knapper på samme tid, kan man bevæge

markøren diagonalt.

Du kan vælge markørikonets form i menuen Konfiguration.

s Indstillinger - Markørform s.60

Projektionsfunktioner

Forstørrelse af en del af billedet (E-Zoom)

Denne funktion er nyttig, når du vil udvide billeder, så de vises med flere detaljer, f.eks. grafer og tabeller.

Start E-Zoom-funktionen.

Tryk på [

]-knappen for at vise krydset ( ).

Fjernbetjening

Flyt krydset ( ) til det område af billedet, du vil forstørre.

Fjernbetjening

Når der trykkes på hvilket som helst par af tilstødende [ ]-,

]-, [ ]- eller [ ]-knapper på samme tid, kan man bevæge

[ markøren diagonalt.

Forstør.

Fjernbetjening

[z]-knap: Udvider området, hver gang man trykker på den. Du kan udvide området hurtigt ved at holde knappen nede.

[x]-knap: Reducerer billeder, der er blevet forstørret.

[Esc]-knap: Annullerer E-Zoom.

• Forstørrelsesforholdet vises på skærmen. Det valgte område kan forstørres fra 1 til 4 gange i 25 intervaltrin.

• Under forstørret projektion skal du trykke på knapperne

], [ ], [ ] og [ ] for at rulle billedet.

[

Projektionsfunktioner

Brug af fjernbetjeningen til at styre musemarkøren (Trådløs mus)

Du kan styre computerens musemarkør fra projektorens fjernbetjening. Denne funktion kaldes trådløs mus.

De følgende operativsystemer er kompatible med trådløs mus.

Windows Mac OS X

Operativsy‐ stem

* Der kan opstå problemer med at bruge den trådløse mus i visse versioner af

operativsystemerne.

Brug følgende fremgangsmåde til at aktivere funktionen Trådløs mus.

Slut projektoren til computeren med USB-kablet.

"Tilslutning af en computer" s.20

Windows 98 Windows 98SE Windows Me Windows 2000 Windows XP Windows Vista Windows 7

Mac OS X 10.3.x Mac OS X 10.4.x Mac OS X 10.5.x Mac OS X 10.6.x Mac OS X 10.7.x

Når det er indstillet, kan musemarkøren styres som følger.

Flytning af musemarkøren

[ ][ ][ ][ ]-knapper:

Flytter musemarkøren.

Klik med musen

[Esc]-knap: Højreklik. [

]-knap: Venstreklik. Tryk hurtigt

to gange for at dobbeltklikke.

Træk og slip

Mens du holder [ ]-knappen nede, skal du trykke på knapperne [

[

], [ ] og [ ].

Slip [ objekter det ønskede sted.

]-knappen for at placere

Skift kilde til en af følgende.

• USB Display

• Computer1

• Computer2

• kun HDMI (EB-X15)

"Skift til målbilledet med fjernbetjeningen" s.28

Side op/ned

[[]-knap: Går til den foregående side. []]-knap: Går til den næste side.

Projektionsfunktioner

• Når der trykkes på hvilket som helst par af tilstødende [ ]-, [

]-, [ ]- eller [ ]-knapper på samme tid, kan man bevæge

markøren diagonalt.

• Hvis indstillingerne for museknapperne er angivet omvendt på computeren, er der også byttet om på knappernes funktion på fjernbetjeningen.

• Den trådløse musefunktion virker ikke under følgende betingelser.

- Når menuen Konfiguration eller en hjælpeskærm vises

- Når andre funktioner end den trådløse musefunktion bliver betjent (som f.eks. justering af lydstyrken)

Når du bruger funktionen E-Zoom eller Markør, er side op/nedfunktionen dog tilgængelig.

Lagring af brugerlogo

Du kan gemme det billede, der vises som brugerlogo.

Når et brugerlogo er blevet gemt, kan standardindstillingen fra

fabrikken ikke vælges som logo igen.

Projicér det billede, du vil gemme som brugerlogo, og tryk derefter på [Menu]-knappen.

"Brug af konfigurationsmenuen" s.55

Med fjernbetjeningen Med kontrolpanelet

Vælg Brugerlogo under Udvidet.

Projektionsfunktioner

• Når Brugerlogobeskyt. under Adgangskodebeskyt. er

Når meddelelsen "Skal billedet gemmes som brugerlogoet?" vises, skal du vælge Ja.

Flyt rammen, så den del af billedet, der skal bruges som brugerlogo, markeres.

Du kan udføre de samme betjeninger fra projektorens kontrolpanel.

indstillet til Til, vises en meddelelse, og brugerlogoet kan ikke ændres. Du kan foretage ændringer, når du har indstillet Brugerlogobeskyt. til Fra.

s "Håndtering af brugere (Adgangskodebeskyttelse)" s.48

• Hvis Brugerlogo vælges, mens Keystone-, E-Zoom-, Billedformat- eller Juster zoom-funktionen udføres, annulleres den igangværende funktion midlertidigt.

Når du trykker på [ ]-knappen på fjernbetjeningen eller kontrolpanelet, ændres skærmstørrelsen muligvis afhængigt af

signalet, så den svarer til opløsningen i billedsignalet.

Fjernbetjening

Når du trykker på [ ]-knappen, og meddelelsen "Vil du vælge dette billede?" vises, skal du vælge Ja.

Vælg zoomfaktoren på skærmen til zoomindstilling.

Når meddelelsen "Skal billedet gemmes som brugerlogo?" vises, skal du vælge Ja.

Billedet gemmes. Når billedet er blevet gemt, vises meddelelsen "Udført."

• Når et brugerlogo gemmes, slettes det tidligere brugerlogo.

• Det tager et stykke tid at gemme. Undlad at betjene projektoren eller tilsluttet udstyr, mens den gemmer, da det medfører risiko for funktionsforstyrrelser.

Du kan gemme i en størrelse på 400x300 punkter.

Sikkerhedsfunktioner

Projektoren har følgende forbedrede sikkerhedsfunktioner.

• Adgangskodebeskyttelse Du kan begrænse adgangen til projektoren.

• Betjeningslås Du kan forhindre personer i at ændre indstillingerne på projektoren uden

tilladelse.

"Begrænsning af Betjening (Betjeningslås)" s.50

• Tyverisikring Projektoren er udstyret med følgende tyverisikringsanordning.

"Tyverisikring" s.51

Håndtering af brugere (Adgangskodebeskyttelse)

Når Adgangskodebeskyttelse er aktiveret, kan personer uden kendskab til adgangskoden ikke bruge projektoren til at projicere billeder, selvom projektoren er tændt. Desuden kan det brugerlogo, der vises, når projektoren tændes, ikke ændres. Dette fungerer som tyverisikring, idet projektoren ikke kan bruges, hvis den stjæles. Adgangskodebeskyttelse er ikke aktiveret, når du køber projektoren.

• Brugerlogobeskyt.

Selvom det forsøges at ændre det brugerlogo, der er indstillet af projektorens ejer, kan det ikke ændres. Når Brugerlogobeskyt. er indstillet til Til, er følgende indstillingsændringer for Brugerlogoet ikke tilladt.

• Hentning af et brugerlogo

• Indstil Vis baggrund, Startskærm eller A/V Mute under Display

Udvidet - Display s.61

Indstilling af Adgangskodebeskyttelse

Brug følgende fremgangsmåde for at indstille adgangskodebeskyttelse.

Hold [Freeze]-knappen nede i ca. fem sekunder, mens projektion er i gang.

Menuen til indstilling af Adgangskodebeskyttelse vises.

Fjernbetjening

Typer af Adgangskodebeskyttelse

Der kan anvendes følgende to typer indstillinger for adgangskodebeskyttelse, alt efter hvordan projektoren bruges.

• Aktiver beskyttelse

Når Aktiver beskyttelse er indstillet til Til, skal du indtaste en forudindstillet adgangskode, når projektoren er tilsluttet og tændt (dette gælder også for Direkte opstart). Hvis der ikke indtastes korrekt adgangskode, starter projektionen ikke.

• Hvis Adgangskodebeskyttelse allerede er aktiveret, skal du indtaste adgangskoden. Hvis adgangskoden indtastes korrekt, vises menuen til indstilling af Adgangskodebeskyttelse.

s "Indtastning af adgangskoden" s.49

• Når adgangskoden er indstillet, kan du sætte klistermærket for beskyttelse med adgangskode på projektoren for at øge tyverisikringen.

s Klistermærke for Beskyttelse med Adgangskode

Sikkerhedsfunktioner

Vælg den type adgangskode, du ønsker at indstille, og tryk derefter på [

Vælg Til, og tryk derefter på [ ]-knappen.

Tryk på [Esc]-knappen, og skærmen, der blev vist i trin 2, vises igen.

Indstil adgangskoden.

(1)

Vælg Adgangskode, og tryk derefter på [

(2)

Når meddelelsen "Vil du ændre adgangskoden?" vises, skal du vælge Ja og derefter trykke på [ indstillet til "0000". Lav denne om til en adgangskode efter eget valg. Hvis du vælger Nej, vises skærmen fra trin 2 igen.

(3) Mens du holder [Num]-knappen nede, skal du indtaste et tal bestående af

fire cifre med de numeriske taster. Det indtastede tal vises som "* * * *". Når du har indtastet det fjerde tal, vises bekræftelsesskærmen.

]-knappen.

]-knappen. Adgangskoden er som standard

Fjernbetjening

(4) Indtast adgangskoden igen.

Meddelelsen "Den nye adgangskode er gemt." vises. Hvis adgangskoden indtastes forkert, bliver du bedt om at indtaste den

igen.

Indtastning af adgangskoden

Når skærmen til indtastning af adgangskode vises, skal du indtaste adgangskoden med fjernbetjeningen.

Hold [Num]-knappen nede, og indtast adgangskoden ved at trykke på de numeriske knapper.

Når du indtaster den korrekte adgangskode, låses adgangskodebeskyttelsen midlertidigt op.

Sikkerhedsfunktioner

Advarsel

• Hvis der indtastes forkert adgangskode tre gange i træk, vises meddelelsen "Projektorbetjening låses." i ca. fem minutter, hvorefter projektoren skifter til standbytilstand. Hvis dette indtræffer, skal du tage stikket ud af stikkontakten. Sæt det i igen, og tænd projektoren. Skærmen til indtastning af adgangskode vises igen på projektoren, så du kan indtaste den korrekte adgangskode.

• Hvis du har glemt adgangskoden, skal du notere "Anmodningskode: xxxxx"- tallet, som vises på skærmen, og kontakte den nærmeste adresse, som er angivet i Kontaktliste vedrørende din Epson projektor.

s Kontaktliste vedrørende din Epson projektor

• Hvis du bliver ved med at gentage ovenstående og indtaster en forkert adgangskode 30 gange i træk, vises følgende meddelelse, hvorefter adgangskoden ikke kan indtastes mere i projektoren. "Projektorbetjening låses. Kontakt Epson som beskrevet i dokumentationen."

s Kontaktliste vedrørende din Epson projektor

Begrænsning af Betjening (Betjeningslås)

Gør et af følgende for at låse betjeningsknapperne på kontrolpanelet.

• Låst Alle knapper på kontrolpanelet låses. Der kan ikke udføres funktioner fra

kontrolpanelet, og projektoren kan heller ikke tændes og slukkes med kontrolpanelet.

Tryk på [Menu]-knappen under projektion.

"Brug af konfigurationsmenuen" s.55

Med fjernbetjeningen Med kontrolpanelet

Vælg Betjeningslås under Indstillinger.

• Betjeningslås

Alle knapper på kontrolpanelet låses med undtagelse af [

Dette er nyttigt ved arrangementer eller præsentationer, hvor du ønsker at deaktivere alle knapper, eller på skoler, hvor du ønsker at begrænse knapbetjeningen. Projektoren kan fortsat styres med fjernbetjeningen.

]-knappen.

Vælg enten Låst eller Betjeningslås i henhold til formålet.

Sikkerhedsfunktioner

Vælg Ja, når bekræftelsesmeddelelsen vises.

Knapperne på kontrolpanelet låses i overensstemmelse med den valgte indstilling.

Du kan låse kontrolpanelet op på en af følgende måder.

• Vælg Fra under Betjeningslås.

s Indstillinger - Betjeningslås s.60

• Hold [ sekunder. Der vises en meddelelse, og kontrolpanelknapperne låses op.

]-knappen nede på kontrolpanelet i ca. syv

Tyverisikring

Projektoren er udstyret med følgende tyverisikringer.

• Sikkerhedsslot Sikkerhedsslottet er kompatibelt med Microsaver Security System, som fremstilles af Kensington. Se følgende for flere oplysninger om Microsaver Security System.

http://www.kensington.com/

• Fastgørelsespunkt til sikkerhedskabel Projektoren kan fastgøres til et skrivebord eller en søjle ved hjælp af en

almindeligt tilgængelig tyverisikret wirelås, der føres igennem fastgørelsespunktet.

Montering af wirelåsen

Brug en tyverisikret wirelås, og før den igennem fastgørelsespunktet.

Se den medfølgende dokumentation til wirelåsen for at få oplysninger om, hvordan den låses.

Overvågning og styring

ESC/VP21-kommandoer

Du kan styre projektoren fra en ekstern enhed ved hjælp af ESC/VP21.

Inden start

Slut computerens serieport (D-Sub med 9 stikben) til projektorens RS-232C-port med et PC serielt kabel.

• Stiktype: D-Sub med 9 stikben (hanstik)

• Navn på projektor-inputport: RS-232C

<På projektoren> <På computeren>

Kommandooversigt

Når tænd/sluk-kommandoen sendes til projektoren, tændes strømmen, og projektoren går i opvarmningstilstand. Når projektoren er tændt, vises et kolon ":" (3Ah).

Når en kommando sendes, udføres den i projektoren, hvorefter et ":" vises, og den næste kommando kan sendes.

Hvis den kommando, som udføres, afbrydes uventet, vises en fejlmeddelelse og et ":".

Det vigtigste indhold er anført nedenfor.

Element Kommando

Tænd/sluk Til PWR ON

Fra PWR OFF

Signalvalg Computer1 Automatisk SOURCE 1F

RGB SOURCE 11

Komponent SOURCE 14

Computer2 Automatisk SOURCE 2F

RGB SOURCE 21

Komponent SOURCE 24

<På projektoren> (PC serielt kabel) <På computeren>

Signalnavn Funktion

GND Signal-jordleder

TD Sende data

RD Modtage data

kun HDMI (EB-X15) SOURCE 30

Video SOURCE 41

S-Video SOURCE 42

USB Display SOURCE 51

A/V Mute Til/Fra Til MUTE ON

Fra MUTE OFF

Indsæt en kode for linjeskift (CR) (0Dh) til sidst i hver kommando, og send den.

Overvågning og styring

Kontakt din lokale forhandler eller den nærmeste adresse, som er angivet i kontaktlisten vedrørende din Epson-projektor.

Kontaktliste vedrørende din Epson projektor

Kommunikationsprotokol

• Standardtransmissionshastighed: 9600 bps

• Datalængde: 8 bit

• Paritet: Ingen

• Stopbit: 1 bit

• Flowkontrol: Ingen

Menuen Konfiguration

Dette kapitel beskriver, hvordan du bruger menuen Konfiguration og funktionerne i den.

Brug af konfigurationsmenuen

Dette afsnit forklarer, hvordan du bruger menuen Konfiguration.

Selvom trinnene er beskrevet med brug af fjernbetjeningen som et eksempel, kan du udføre de samme betjeninger fra kontrolpanelet. Kontrollér vejledningen under menuen for de tilgængelige knapper og deres betjening.

Åbn menuskærmen Konfiguration.

Vælg et hovedmenupunkt.

Vælg et undermenupunkt.

Skift indstillinger.

Tryk på [Menu]-knappen for at afslutte indstillingerne.

Oversigt Over Funktioner

Tabel over menuen Konfiguration

Punkter, der kan indstilles, varierer alt efter den anvendte model og billedsignalet samt den projicerede kilde.

Navn på hoved‐

Menuen Billede s s.57

Menuen Signal s s.58

Navn på under‐

Farvetilstand Dynamisk, Præsentation, Teater,

Foto, Sport, sRGB, Tavle og Whiteboard

Lysstyrke -24 til 24

Kontrast -24 til 24

Farvemætning -32 til 32

Farvetone -32 til 32

Skarphed -5 til 5

farvetemp. Høj, Middel og Lav

Farvejustering Rød: -16 til 16

Grøn: -16 til 16 Blå: -16 til 16

Automatisk iris Til og Fra

Autoindstilling Til og Fra

Opløsning Automatisk, Vidvinkel og

Normal

Tracking -

Synk. 0 til 31

Placering Op, Ned, Venstre og Højre

Progressiv Fra, Video og Film/Automatisk

(kun EB-X15) Til og Fra (kun EB-X14H/EB-

X11H/EB-S11H)

Støjreduktion Fra, NR1 og NR2

Elementer eller

indstillingsværdier

Navn på hoved‐

Menuen Indstillinger s s.60

Menuen Udvidet s s.61

Navn på under‐

HDMI-videoområde Automatisk, Normal og Udvidet

Inputsignal Automatisk, RGB og Komponent

Videosignal Automatisk, NTSC, NTSC4.43,

PAL, M-PAL, N-PAL, PAL60 og SECAM

Billedformat Normal, Automatisk, 4:3 og 16:9

Overscanning Automatisk, Fra, 4% og 8%

Billedbehandling Hurtig og Fin

Keystone V/L Keystone og Quick Corner

Zoom -

Betjeningslås Låst, Delvis lås og Fra

Markørform Markør 1, 2 og 3

Strømforbrug Normal og ECO

Lydstyrke 0 til 10

Fjernbetjening Forside/bagside, Front, Bagpå og

Fra

Brugerknap Strømforbrug, Info, Progressiv,

Testmønster, Opløsning

Testmønster -

Display Meddelelse, Vis baggrund,

Startskærm og A/V Mute

Brugerlogo -

Projektion Front, Front/loft, Bagpå og

Bagpå/loft

Betjening Direkte opstart, Dvaletilstand,

Dvaletilstandstid, Objektivdækseltimer og Højdetilstand

Elementer eller

indstillingsværdier

Oversigt Over Funktioner

Navn på hoved‐

Navn på under‐

Standby-tilstand Kommunik. Til og Kommunik.

Sprog 15 eller 36 sprog

Elementer eller

indstillingsværdier

Fra

"Registrér inputsignaler automatisk, og skift det projicerede billede

(Kildesøgning)" s.27

Menuen Info s s.62

Menuen Genindstil s s.63

*1 Antallet af understøttede sprog varierer alt efter området, hvor projektoren

bruges.

Lampe-Timer -

Kilde -

Inputsignal -

Opløsning -

Videosignal -

Opdateringshast. -

Synkroniseringsinfo. -

Status -

Serienummer -

Genindstil alle -

Lampe timer genind‐ stil

Menuen Billede

Punkter, der kan indstilles, varierer alt efter billedsignalet og den projicerede kilde. Der gemmes indstillingsdetaljer for hvert billedsignal.

Undermenu Funktion

Farvetilstand

Lysstyrke Kontrast Farvemætning Farvetone

Skarphed Farvetemp.

Du kan vælge en billedkvalitet, der passer til omgivelserne. s "Valg af projektionskvalitet (valg af farvetilstand)" s.37

Du kan justere billedlysstyrken.

Du kan justere forskellen mellem lys og mørke i billederne.

Du kan justere farvemætningen i billederne.

(Justering er mulig med komponentvideosignal som input. Hvis der modtages et kompositvideo- eller S-videosignal, er justering kun mulig med NTSC-signaler som input.)

Du kan justere billedets farvetone.

Du kan justere billedskarpheden.

(Dette kan ikke indstilles, hvis Farvetilstand er indstillet til sRGBg).

Du kan justere billedets generelle farvetone. Farvetonerne kan justeres i tre intervaller fra Høj, Middel og Lav. Hvis der vælges Høj, får billedet et blåt skær, og hvis der vælges Lav, får billedet et rødt skær.

Oversigt Over Funktioner

Undermenu Funktion

Farvejustering

(Dette kan ikke indstilles, hvis Farvetilstand er indstillet til sRGBg).

Du kan justere farvestyrken for Rød, Grøn og Blå enkeltvis.

"Registrér inputsignaler automatisk, og skift det projicerede billede

(Kildesøgning)" s.27

Automatisk iris

Genindstil

(Dette kan kun indstilles, hvis Farvetilstand er indstillet til Dynamisk eller Teater).

Indstil til Til for at justere irisen og dermed opnå det optimale lys for de billeder, der projiceres.

Indstillingen gemmes for hver Farvetilstand. s "Indstilling af Automatisk iris" s.38

Du kan genindstille alle justeringsværdier for menuen Billede til deres standardindstillinger. Se følgende for at stille alle menupunkter tilbage til deres standardindstillinger.

s "Menuen Genindstil" s.63

Menuen Signal

Punkter, der kan indstilles, varierer alt efter billedsignalet og den projicerede kilde. Der gemmes indstillingsdetaljer for hvert billedsignal.

Du kan ikke foretage indstillinger i menuen Signal, når kilden er USB Display.

Undermenu Funktion

Autoindstilling

Opløsning

Tracking

Indstil til Til for automatisk at justere Tracking, Synk. og Placering optimalt, når indgangssignalet ændres.

Indstil til Automatisk for automatisk at identificere inputsignalets opløsning. Hvis billederne ikke projiceres korrekt med indstillingen Automatisk, f.eks. hvis noget af billedet mangler, skal du skifte til Vidvinkel for bredskærme eller til Normal for 4:3- eller 5:4-skærme, afhængigt af den tilsluttede computer.

Du kan justere computerbilleder, hvis der forekommer lodrette striber i billederne.

Synk.

Placering

Du kan justere computerbilleder, hvis der forekommer flimren, uklarheder eller interferens i billederne.

Du kan flytte visningsplaceringen op, ned, til venstre og til højre, hvis der mangler en del af billedet, så hele billedet projiceres.

Oversigt Over Funktioner

Undermenu Funktion

Progressiv

Støjreduktion (kun EB-X15)

HDMI-videoom‐ råde (kun EB-X15)

Inputsignal

(Denne indstilling kan kun justeres, når en komponentvideo eller RGB-video med et interlacet signal (480i/576i/1080i) indsendes. Dette kan ikke indstilles, når der modtages et digitalt RGB-signal.)

Interlacetg (i) signal konverteres til progressivtg (s). (IPkonvertering)

• For EB-X15

Fra: velegnet til billeder med mange bevægelser. Video: Velegnet til almindelige videobilleder. Film/auto: Dette er ideelt til film, computergrafik og

animering.

• For EB-X14H/EB-X11H/EB-S11H

Til: Ideel til stillbilleder. Fra: velegnet til billeder med mange bevægelser.

(Dette kan ikke indstilles, når et RGB signal er tilsluttet, og et interlaced signal fremvises mens Progressiv står på Fra, eller hvis et 480p, 576p eller 1080p signal er tilsluttet mens Billedbehandling står på Hurtig.)

Udjævner grovkornede billeder. Der er to tilstande. Vælg den indstilling, du foretrækker. Det anbefales, at støjreduktion sættes til Fra ved visning af billeder fra kilder med meget lidt billedstøj, f.eks. dvd'er.

Når projektorens HDMI-inputport er sluttet til en dvd-afspiller, indstilles projektorens videoområde i overensstemmelse med dvd-afspillerens indstilling for videoområde.

Du kan vælge indgangssignal fra Computer-porten. Hvis der vælges Automatisk, indstilles inputsignalet automatisk

i forhold til det tilsluttede udstyr. Hvis farverne ikke vises korrekt med indstillingen Automatisk,

skal du vælge det rigtige signal i forhold til det tilsluttede udstyr.

Undermenu Funktion

Videosignal

Billedformat

Overscanning

Billedbehand‐ ling (kun EB-X15)

Genindstil

Du kan vælge inputsignalet fra Video-porten. Hvis denne er indstillet til Automatisk, registreres videosignalerne automatisk. Hvis der forekommer interferens i billedet, eller der opstår et problem, f.eks. at der ikke projiceres noget billede, når indstillingen Automatisk vælges, skal du vælge det rigtige signal afhængigt af det tilsluttede udstyr.

Du kan indstille billeder.

s "Ændring af det projicerede billedes højde-bredde-forhold "

s.39

Ændrer forholdet for det udsendte billede (området af det projicerede billede). Du kan indstille beskæringsområdet til Fra, 4% eller 8%. Når kilden er HDMI, er Automatisk tilgængelig (kun EB-X15). Når der er valgt Automatisk, skifter den automatisk til Fra eller 8%, afhængigt af inputsignalet.

Skift indstillingerne for billedbehandling. Hurtig: Billederne behandles hurtigere. Pennens reaktionstid

forbedres, når du bruger en interaktiv enhed. Fin: Billederne vises i højere kvalitet.

Du kan genindstille alle justeringsværdier på menuen Signal til deres standardindstillinger med undtagelse af Inputsignal.

Se følgende for at stille alle menupunkter tilbage til deres standardindstillinger.

s "Menuen Genindstil" s.63

højde-bredde-forholdet g for projicerede

Oversigt Over Funktioner

Menuen Indstillinger

Undermenu Funktion

Keystone

Zoom (kun EB-S11H)

Betjeningslås

Du kan korrigere keystone-forvrængning.

• Når V/L Keystone er valgt: Justér Lodret keystone og Vandret keystone for at korrigere vandret og lodret keystone-forvrængning. Du kan også indstille Auto lodr. keystone og H-keystone korrektion til Til eller Fra. (kun EB-X15)

• Når Quick Corner er valgt: Vælg og korrigér de fire hjørner af det projicerede billede. s "Quick Corner" s.34

Justerer størrelsen af det projicerede billede.

Du kan bruge denne funktion til at begrænse adgangen til projektorens kontrolpanel.

s "Begrænsning af Betjening (Betjeningslås)" s.50

Undermenu Funktion

Markørform

Strømforbrug

Lydstyrke

Fjernbetjening

Brugerknap

Du kan vælge markørens form.

Markør 1:

Markør 2:

Markør 3: s "Markørfunktion (Markør)" s.43

Du kan indstille lampens lysstyrke til en af to indstillinger. Vælg ECO, hvis de projicerede billeder er for lyse, f.eks. når du

projicerer billeder i et mørkt lokale eller op på en lille skærm. Når du vælger ECO, ændres strømforbruget og lampens levetid som følger, og ventilatorstøj under projektion mindskes.

Strømforbrug: en reduktion på ca. 17,5 %, lampelevetid: ca. 1.25 gange længere

Når projektoren anvendes ved en stor højde eller på et sted med høje temperaturer, bliver indstillingen ECO muligvis anvendt automatisk. Hvis dette sker, bliver Strømforbrug gråt og kan ikke justeres.

Du kan justere lydstyrken. Der gemmes indstillingsværdier for hver kilde.

Modtagelse af betjeningssignalet kan begrænses via fjernbetjeningen.

Når den er indstillet til Fra, kan du ikke udføre funktioner fra fjernbetjeningen. Hvis du ønsker at udføre funktioner fra fjernbetjeningen, skal du holde [Menu]-knappen på fjernbetjeningen nede i mindst 15 sekunder for at stille indstillingen tilbage til dens standardværdi.

Du kan vælge og tildele et punkt i menuen Konfiguration ved hjælp af [User]-knappen på fjernbetjeningen. Når der trykkes direkte på [User]-knappen, vises det tildelte menupunkt, der er valgt, eller justeringsskærmen, hvor du kan foretage indstillinger/justeringer med et enkelt tryk. Du kan tildele et af følgende punkter til [User]-knappen.

Strømforbrug, Info, Progressiv, Testmønster, Opløsning

Oversigt Over Funktioner

Undermenu Funktion

Testmønster

Genindstil

Når projektoren er indstillet, vises et testmønster, så man kan justere projektionens status uden at tilslutte udstyr. Mens prøvemønstret vises, kan du justere zoom og fokus samt foretage keystone-korrektion. Annuller prøvemønstret ved at trykke på [Esc]-knappen på fjernbetjeningen eller kontrolpanelet.

Du kan genindstille alle justeringsværdier i menuen

Indstillinger til deres standardindstillinger med undtagelse af Zoom (kun EB-S11H) og Brugerknap.

Se følgende for at stille alle menupunkter tilbage til deres standardindstillinger.

s "Menuen Genindstil" s.63

Menuen Udvidet

Advarsel

Hvis et mønster vises i gennem længere tid, vil der muligvis kunne ses et tilbageværende billede på pro‐ jicerede billeder.

Undermenu Funktion

Display

Brugerlogo

Projektion

Du kan foretage indstillinger for projektorvisningen. Meddelelse: Ved indstillingen Fra, vises følgende punkter

ikke. Elementnavne, når Kilde, Farvetilstand eller Højde-bredde-

forhold ændres, meddelelser, hvis der ikke modtages noget signal, og advarsler som f.eks. Advarsel, høj temp.

Vis baggrund Blå eller Logo, når der ikke er noget tilgængeligt

billedsignal.

Startskærm

projektionen starter.

A/V Mute fjernbetjeningens [A/V Mute]-knap trykkes til Sort, Blå eller Logo.

Du kan skifte det brugerlogo, der vises som baggrund, under Vis baggrund, A/V Mute, osv.

s "Lagring af brugerlogo" s.46

Vælg en af de følgende projektionsmetoder, afhængigt af hvordan projektoren er monteret.

Front, Front/loft, Bagpå og Bagpå/loft Du kan ændre indstillingen som følger ved at holde [A/V

Mute]-knappen på fjernbetjeningen nede i ca. fem sekunder.

FrontWFront/loft BagpåWBagpå/loft

s "Monteringsmetoder" s.18

: Du kan indstille skærmbaggrunden til Sort,

: Indstil til Til for at få vist Brugerlogo, når

: Du kan indstille den skærm, der vises, når

Oversigt Over Funktioner

Undermenu Funktion

Betjening

Standby-tilstand (kun EB-X14H/ EB-X11H/EBS11H)

Sprog Genindstil

*1Når Brugerlogobeskyt. er indstillet til Til i Adgangskodebeskyt., kan

indstillinger relateret til brugerlogoet ikke ændres. Du kan foretage ændringer, når du har indstillet Brugerlogobeskyt. til Fra. s "Håndtering af brugere (Adgangskodebeskyttelse)" s.48

Gælder ikke højde-tilstand.

Direkte opstart: Indstil til Til for at tænde for projektoren ved blot at sætte stikket ind.

Når netledningen er tilsluttet, skal du være opmærksom på, at projektoren tænder automatisk, når strømmen f.eks. kommer tilbage, hvis der har været strømsvigt.

Dvaletilstand: Når Til er valgt, stoppes projektionen automatisk, når der ikke modtages noget billedsignal, og projektoren ikke betjenes.

Dvaletilstandstid: Når Dvaletilstand er indstillet til Til, kan du indstille tiden, før projektoren automatisk slukkes, inden for et område på 1 til 30 minutter.

Objektivdækseltimer: Når denne er indstillet til Til, slukkes der automatisk for strømmen 30 minutter efter, at A/V til/ fra-lågen lukkes.

Værdien er indstillet til Til som standard. Højde-tilstand: Vælg Til, hvis projektoren bruges i højde

over 1500 m.

Hvis du indstiller til Kommunik. Til, kan du sende RGB signaler fra Computer1-port til en ekstern skærm, selvom projektoren er i standby.

Du kan indstille sproget for meddelelser og menuer.

Du kan genindstille justeringsværdierne for Display

Betjening

Se følgende for at stille alle menupunkter tilbage til deres standardindstillinger.

s "Menuen Genindstil" s.63

i menuen Udvidet til standardindstillingerne.

Menuen Info (kun visning)

Giver dig mulighed for at kontrollere statussen for de billedsignaler, der projiceres, og projektorens status. Punkter, der kan vises, varierer alt efter den projicerede kilde. Afhængig af den anvendte model understøttes visse inputkilder ikke.

"Registrér inputsignaler automatisk, og skift det projicerede billede

(Kildesøgning)" s.27

Undermenu Funktion

Lampe-Timer

Kilde

Inputsignal

Opløsning Opdaterings‐

hast.

Du kan få vist den samlede lampedriftstid Når lampens driftstid er ved at udløbe, vises tegnene med

gult.

Du kan få vist navnet på kilden for det tilsluttede udstyr, der projicerer.

Du kan få vist indholdet af Inputsignal, der er indstillet i menuen Signal, så det passer til kilden.

Du kan få vist opløsningen.

Du kan få vist

opdateringshastighedeng.

Oversigt Over Funktioner

Undermenu Funktion

Synkroniserings‐ info.

Videosignal

Status

Serienummer

* Den samlede brugstid vises som "0H" (0 timer) de første 10 timer. 10 timer og

derover vises som "10H", "11H" etc.

Du kan få vist oplysninger om billedsignalet. Disse oplysninger kan være nødvendige, hvis der er behov

for reparation.

Du kan få vist indstillingerne for Videosignal i menuen Signal.

Her finder du information om fejl på projektoren. Disse oplysninger kan være nødvendige, hvis der er behov

for reparation.

Viser projektorens serienummer.

Menuen Genindstil

Undermenu Funktion

Genindstil alle

Du kan genindstille alle punkter i menuen Konfiguration til deres standardindstillinger.

Følgende punkter genindstilles ikke til deres standardindstillinger: Inputsignal, Brugerlogo, Lampe-Timer, Sprog, Adgangskode, Zoom (kun EB-S11H) og Brugerknap.

Lampe timer genindstil

Sletter det samlede antal lampe-timer. Genindstil denne, når du udskifter lampen.

Fejlfinding

Dette kapitel beskriver, hvordan du identificerer problemer, og hvordan problemer kan udbedres.

Brug af hjælp

Hvis der opstår et problem med projektoren, kan du trykke på Helpknappen for at få hjælpeskærmen frem. Du kan løse problemerne ved at besvare spørgsmålene.

Tryk på [Help]-knappen.

Skærmen Hjælp vises.

Med fjernbetjeningen Med kontrolpanelet

Vælg et menupunkt.

Bekræft valget.

Med fjernbetjeningen Med kontrolpanelet

Spørgsmål og svar vises som i skærmen herunder. Tryk på knappen [Help] for at lukke hjælpefunktionen.

Med fjernbetjeningen Med kontrolpanelet

Hvis problemet ikke kan udbedres via hjælpeskærmen, kan du se følgende.

"Problemløsning" s.66

Problemløsning

Hvis der opstår problemer med projektoren, skal du først kontrollere projektorens indikatorer og se afsnittet "Tolkning af indikatorerne" nedenfor.

Hvis indikatorerne ikke viser tydeligt, hvad problemet kan være, kan du se følgende.

"Når indikatorerne ikke hjælper" s.69

Tolkning af indikatorer

Projektoren har følgende tre indikatorer, som viser projektorens driftsstatus.

Strømindikator Angiver driftsstatussen af indikatorerne.

Standby-tilstand Når der trykkes på [t]-knappen i denne tilstand, startes projektionen.

Forbereder overvågning gennem en serieforbindelse eller nedkøling i gang Alle knapper er deaktiveret, så længe indikatoren blinker.

Opvarmning i gang Opvarmningstiden er ca. 30 sekunder. Når opvarmningen er gennemført, holder indikatoren op

med at blinke. [t]-knappen er deaktiveret under opvarmningen.

Projektion i gang

Lampeindikator Angiver projektorlampens status.

Temperaturindikator Angiver status på den indvendige temperatur.

Problemløsning

Se følgende tabel for at få oplysninger om indikatorernes betydning, og om hvordan du udbedrer de problemer, de angiver.

Hvis alle indikatorer er slukket, skal du kontrollere, at el-ledningen er tilsluttet korrekt, og at strømtilførslen er normal.

Nogle gange bliver [

Status Årsag Udbedring eller status

Intern fejl Undlad at bruge projektoren. Tag stikket ud af stikkontakten, og kontakt din lokale forhandler eller den nærmeste adresse, som er angivet i

]-indikatoren ved med at lyse et kort stykke tid, selvom el-ledningen tages ud. Dette er ikke en fejl.

: Lyser : Blinker : Slukket : Varierer afhængig af projektorens status

Kontaktliste vedrørende din Epson projektor. s Kontaktliste vedrørende din Epson projektor

Ventilatorfejl Sensorfejl

Fejl, høj temp. (overophedning)

Lampesvigt Lampefejl

Undlad at bruge projektoren. Tag stikket ud af stikkontakten, og kontakt din lokale forhandler eller den nærmeste adresse, som er angivet i Kontaktliste vedrørende din Epson projektor.

Kontaktliste vedrørende din Epson projektor

Lampen slukkes automatisk, og projektionen afbrydes. Vent ca. fem minutter. Efter ca. fem minutter skifter projektoren til standby-tilstand. Kontrollér følgende to punkter.

• Kontrollér, at luftfilteret og ventilationsåbningen ikke er blokeret, og at projektoren ikke står op mod en væg.

• Hvis luftfilteret er tilstoppet, skal det renses eller udskiftes.

s "Rengøring af luftfilteret" s.79, "Udskiftning af luftfilteret" s.84

Hvis fejlen fortsat opstår, når punkterne ovenfor er kontrolleret, skal du undlade at bruge projektoren, tage stikket ud af stikkontakten og kontakte din lokale forhandler eller den nærmeste adresse i Kontaktliste vedrørende din Epson projektor.

s Kontaktliste vedrørende din Epson projektor

Hvis projektoren bruges i en højde af 1500 m eller mere, skal Højde-tilstand indstilles til Til. s "Menuen Udvidet" s.61

Kontrollér følgende to punkter.

• Tag lampen ud, og kontrollér, om den er revnet. s "Udskiftning af lampen" s.81

• Rengør luftfilteret. s "Rengøring af luftfilteret" s.79

Problemløsning

Status Årsag Udbedring eller status

Hvis lampen ikke er revnet: Sæt lampen i igen, og tænd for strømmen. Hvis fejlen ikke udbedres: Udskift lampen med en ny, og tænd for strømmen. Hvis fejlen ikke udbedres: Undlad at bruge projektoren, tag stikket ud af stikkontakten, og kontakt din lokale forhandler eller den nærmeste

adresse i Kontaktliste vedrørende din Epson projektor. s Kontaktliste vedrørende din Epson projektor

Hvis lampen er revnet: Kontakt din lokale forhandler eller den nærmeste adresse, som er angivet i Kontaktliste vedrørende din Epson projektor. (der kan ikke projiceres billeder, indtil lampen udskiftes).

s Kontaktliste vedrørende din Epson projektor

Hvis projektoren bruges i en højde af 1500 m eller mere, skal Højde-tilstand indstilles til Til. s "Menuen Udvidet" s.61

Auto Iris Error Strømfejl

Advarsel, høj temp. (Dette er ikke unormalt. Hvis temperaturen bliver for høj igen, afbrydes projektionen imidlertid automatisk.)

Udskift lampen. Udskift den med en ny lampe.

• Hvis projektoren ikke fungerer korrekt, selvom indikatorerne tyder på det, skal du se følgende. s "Når indikatorerne ikke hjælper" s.69

• Hvis indikatorerne er i en tilstand, der ikke vises i dette skema, skal du undlade at bruge projektoren, tage stikket ud af stikkontakten og kontakte din lokale forhandler eller den nærmeste adresse, som er angivet i Kontaktliste vedrørende din Epson projektor.

s Kontaktliste vedrørende din Epson projektor

Undlad at bruge projektoren. Tag stikket ud af stikkontakten, og kontakt din lokale forhandler eller den nærmeste adresse, som er angivet i Kontaktliste vedrørende din Epson projektor.

s Kontaktliste vedrørende din Epson projektor

• Kontrollér, at luftfilteret og ventilationsåbningen ikke er blokeret, og at projektoren ikke står op mod en væg.

• Hvis luftfilteret er tilstoppet, skal det renses eller udskiftes.

s "Rengøring af luftfilteret" s.79, "Udskiftning af luftfilteret" s.84

s "Udskiftning af lampen" s.81

Hvis du fortsætter med at bruge lampen, efter at udskiftningstidspunktet er nået, øges risikoen for, at lampen eksploderer. Udskift den med en ny lampe så hurtigt som muligt.

Problemløsning

Når indikatorerne ikke hjælper

Hvis et af følgende problemer opstår, og indikatorerne ikke angiver en løsning, kan du se på de anførte sider.

Problemer med billeder

• Billeder vises ikke

Projektionen går ikke i gang, projektionsområdet er helt sort, eller projektionsområdet er helt blåt.

• Levende billeder vises ikke

Levende billeder, som projiceres fra en computer, vises som sort, og der projiceres ingenting.

• Projektionen afbrydes automatisk ss.71

• Meddelelsen "Understøttes ikke." vises ss.71

• Meddelelsen "Intet signal." vises ss.71

• Billeder er uklare, uskarpe eller forvrængede ss.72

• Der er interferens eller forvrængning i billederne ss.73

• Billedet er afskåret (stort) eller lille, eller højde-bredde-forholdet

er uegnet

Kun et udsnit af billedet vises, eller højde-bredde-forholdet i billedet er forkert.

ss.70

ss.71

ss.73

• Fjernbetjeningen virker ikke ss.76

• Jeg vil skifte sprog for meddelelser og menuer ss.77

• Billedfarver er forkerte

Hele billedet har et lilla eller grønt skær, billeder er i sort-hvid, eller farverne ser matte ud.

• Billeder virker mørke ss.75

ss.74

Problemer ved projektionsstart

• Projektoren tændes ikke ss.75

Andre problemer

• Der er ingen lyd, eller lyden er svag ss.76

Problemløsning

Problemer med billeder

Billeder vises ikke

Kontrollér Udbedring

Har du trykket på [t]-knappen? Tryk på [t]-knappen for at tænde for strømmen.

Er indikatorerne slukket? El-ledningen er ikke tilsluttet korrekt, eller strømmen tilføres ikke.

Tilslut projektorens el-ledning korrekt.

"Fra montering til projektion" s.26

Kontrollér, at stikkontakten eller strømkilden fungerer korrekt.

Er A/V Mute-funktionen aktiveret? Tryk på [A/V Mute]-knappen på fjernbetjeningen for at annullere A/V Mute.

s "Skjule billedet og lyden midlertidigt (A/V Mute)" s.42

Er A/V til/fraglide-lågen lukket? Åbn A/V til/fra-lågen.

s "Forside/Top" s.9

Er indstillingerne i menuen Konfiguration korrekte? Nulstil alle indstillingerne.

s Genindstil – Genindstil alle s.63

Er billedet, der skal projiceres, helt sort? (Kun ved projektion af computerbilleder)

Er indstillingen for billedsignalformatet korrekt? (Kun ved projektion af billeder fra en videokilde)

Er USB-kablet tilsluttet korrekt? (Kun ved projektion med USB Display)

Vises Windows Media Center i fuld skærm? (Kun ved projektion med USB Display)

Vises der et program, som bruger Windows DirectX-funktionen? (Kun ved projektion med USB Display)

Nogle inputbilleder, f.eks. pauseskærme, er helt sorte.

Redigér indstillingen, så den passer til signalet fra det tilsluttede udstyr. s Signal - Videosignal s.58

Kontroller, at USB_kablet er korrekt tilsluttet. Sæt det i igen, hvis det ikke er sat i, eller hvis det ikke er sat korrekt i.

Når Windows Media Center vises i fuld skærm, kan du ikke projicere med USB Display. Reducér skærmstørrelsen.

Programmer, der bruger Windows DirectX-funktionen, viser muligvis ikke billeder korrekt.

Problemløsning

Levende billeder vises ikke (kun delen med levende billeder bliver sort)

Kontrollér Udbedring

Sendes computerens billedsignal til LCD-skærmen og skærmen? (Kun ved projektion af billeder fra en laptopcomputer eller en

computer med indbygget LCD-skærm)

Projektionen afbrydes automatisk

Kontrollér Udbedring

Er Dvaletilstand indstillet til Til?Tryk på [t]-knappen for at tænde for strømmen. Hvis du ikke vil bruge Dvaletilstand, skal du ændre indstillingen til

Meddelelsen "Understøttes ikke." vises

Skift billedsignalet fra computeren til eksternt output. Kontrollér din computers dokumentation, eller kontakt computerproducenten.

Fra. s Udvidet – Betjening – Dvaletilstand s.61

Kontrollér Udbedring

Er indstillingen for billedsignalformatet korrekt? (Kun ved projektion af billeder fra en videokilde)

Er billedsignalopløsningen og opdateringshastigheden i overensstemmelse med tilstanden?

(Kun ved projektion af computerbilleder)

Redigér indstillingen, så den passer til signalet fra det tilsluttede udstyr. s Signal - Videosignal s.58

Se i computerens dokumentation for at finde ud af, hvordan du ændrer billedsignalopløsningen og opdateringshastigheden fra computeren.

s "Understøttede Skærmvisninger" s.90

Meddelelsen "Intet signal." vises

Kontrollér Udbedring

Er ledningerne tilsluttet korrekt? Kontrollér, at alle ledninger, der er nødvendige til projektion, er korrekt forbundet.

s "Fra montering til projektion" s.26

Er den korrekte port valgt? Skift billede ved at trykke på [Source Search]-knappen på fjernbetjeningen eller kontrolpanelet.

s "Registrér inputsignaler automatisk, og skift det projicerede billede (Kildesøgning)" s.27

Er strømmen til computeren eller videokilden tændt? Tænd strømmen til udstyret.

Problemløsning

Kontrollér Udbedring

Sendes der billedsignaler til projektoren? (Kun ved projektion af billeder fra en laptopcomputer eller en

computer med indbygget LCD-skærm)

Billeder er uklare, uskarpe eller forvrængede

Kontrollér Udbedring

Bliver Auto lodr. keystone indstillet til Fra? (kun EB-X15)

Hvis billedsignalerne kun sendes til computerens LCD-skærm eller til en ekstern skærm, skal du ændre outputtet til en ekstern destination samt computerens egen skærm. På nogle computermodeller vises billedsignalerne ikke længere på LCD-skærmen eller på den eksterne skærm, hvis de sendes eksternt.

Hvis tilslutningen etableres, mens projektoren eller computeren allerede er tændt, er der risiko for, at den Fn-tast (funktionstast), som ændrer computerens billedsignal til eksternt output, ikke virker. Sluk for computeren og projektoren, og tænd dem igen.

s "Fra montering til projektion" s.26 s Computerens dokumentation

Ved indstillingen Til aktiveres Auto lodr. keystone. s Indstillinger – Keystone – V/L Keystone – Auto lodr. keystone s.60 Hvis du bruger projektoren ved indstillingen Fra, skal det projicerede billede justeres manuelt. s "Manuel korrektion" s.33

Er fokuseringen indstillet korrekt? Drej på fokusringen for at indstille fokuseringen.

s "Korrektion af fokuset" s.37

Står projektoren på den korrekte afstand? Er projektoren uden for det anbefalede område for projektionsafstand?

Placér den inden for det anbefalede område. s "Skærmstørrelse og Projektionsafstand" s.88

Er keystone-justeringsværdien for stor? Sænk projektionsvinklen for at reducere mængden af keystone-korrektion.

s "Justering af billedplaceringen" s.36

Er der kondensvand på objektivet? Hvis projektoren pludselig flyttes fra kolde til varme omgivelser, eller hvis der opstår en pludselig temperaturændring i

omgivelserne, kan der dannes kondensvand på objektivets overflade, så billederne ser uklare ud. Klargør projektoren i lokalet ca. en time før brugen. Hvis der dannes kondensvand på objektivet, skal du slukke projektoren og vente på, at kondensvandet forsvinder.

Problemløsning

Der er interferens eller forvrængning i billederne

Kontrollér Udbedring

Er indstillingen for billedsignalformatet korrekt? (Kun ved projektion af billeder fra en videokilde)

Er ledningerne tilsluttet korrekt? Kontrollér, at alle ledninger, der er nødvendige til projektion, er korrekt forbundet.

Anvendes der en forlængerledning? Hvis der anvendes et forlængerledning, kan elektrisk interferens påvirke signalerne. Brug de ledninger, der følger med

Redigér indstillingen, så den passer til signalet fra det tilsluttede udstyr.

s Signal - Videosignal s.58

s "Tilslutning af udstyr" s.20

projektoren, for at kontrollere, om de ledninger, du bruger, kan være årsag til problemet.

Er der valgt korrekt opløsning? (Kun ved projektion af computerbilleder)

Er indstillingerne (Kun ved projektion af computerbilleder)

Er Overfører overlagt vindue valgt? (Kun ved projektion med USB Display)

Synk.g og Trackingg justeret korrekt?

Indstil computeren, så de signaler, der sendes, er kompatible med denne projektor.

s "Understøttede Skærmvisninger" s.90 s Computerens dokumentation

Tryk på [Auto]-knappen på fjernbetjeningen eller [ Hvis billederne ikke er indstillet korrekt, selv efter automatisk justering, kan du også udføre justeringerne ved hjælp af

menuen Konfiguration. s Signal – Tracking, Synk. s.58

Klik på Alle programmer - EPSON Projector - Epson USB Display - Indstillinger for Epson USB Display Vx.xx, og fjern derefter markeringen af afkrydsningsfeltet Overfører overlagt vindue.

]-knappen på kontrolpanelet for at udføre automatisk justering.

Billedet er afskåret (stort) eller lille, eller formatet er uegnet

Kontrollér Udbedring

Projiceres der et bredskærmsbillede fra en computer? (Kun ved projektion af computerbilleder)

Forstørres billedet stadig med E-Zoom-funktionen? Tryk på [Esc]-knappen på fjernbetjeningen for at annullere funktionen E-Zoom.

Er billedplaceringen indstillet korrekt? (Kun ved projektion af analoge RGB-signaler modtaget fra Computer1 eller Computer2 porten)

Redigér indstillingen, så den passer til signalet fra det tilsluttede udstyr.

s Signal - Opløsning s.58

s "Forstørrelse af en del af billedet (E-Zoom)" s.44

Tryk på [Auto]-knappen på fjernbetjeningen eller [ Du kan også justere placeringen i menuen Konfiguration. s Signal - Placering s.58

]-knappen på kontrolpanelet for at justere placeringen.

Problemløsning

Kontrollér Udbedring

Er computeren indstillet til to skærme? (Kun ved projektion af computerbilleder)

Hvis der er angivet to skærme under Vis egenskaber i computerens Kontrolpanel, projiceres kun ca. halvdelen af billedet på computerskærmen. Hvis du vil have vist hele billedet på computerskærmen, skal du deaktivere indstillingen for to skærme.

s Dokumentation til computerens skærmdriver

Er der valgt korrekt opløsning? (Kun ved projektion af computerbilleder)

Indstil computeren, så de signaler, der sendes, er kompatible med denne projektor. s "Understøttede Skærmvisninger" s.90

Computerens dokumentation

Billedfarver er forkerte

Kontrollér Udbedring

Er indstillingerne for inputsignalet i overensstemmelse med signalerne fra det tilsluttede udstyr?

Er billedlysstyrken indstillet korrekt? Juster Lysstyrke i menuen Konfiguration.

Er ledningerne tilsluttet korrekt? Kontrollér, at alle ledninger, der er nødvendige til projektion, er korrekt forbundet.

kontrasteng indstillet korrekt? Juster Kontrast i menuen Konfiguration.

Er farvejusteringen indstillet korrekt? Juster Farvejustering i menuen Konfiguration.

Redigér følgende indstillinger i overensstemmelse med signalet fra det tilsluttede udstyr.

• Når billedet kommer fra en enhed, som er tilsluttet Computer1 eller Computer2-porten. s Signal - Inputsignal s.58

• Når billedet kommer fra en enhed, som er tilsluttet Video- eller S-Video-porten.

s Signal - Videosignal s.58

s Billede - Lysstyrke s.57

s "Tilslutning af udstyr" s.20

s Billede - Kontrast s.57

s Billede - Farvejustering s.57

Er farvemætningen og farvetonen indstillet korrekt? (Kun ved projektion af billeder fra en videokilde)

Juster Farvemætning og Farvetone i menuen Konfiguration. s Billede – Farvemætning, Farvetone s.57

Problemløsning

Billeder virker mørke

Kontrollér Udbedring

Er billedlysstyrken indstillet korrekt? Juster Lysstyrke og Strømforbrug i menuen Konfiguration.

s Billede - Lysstyrke s.57

Indstillinger - Strømforbrug s.60

kontrasteng indstillet korrekt? Juster Kontrast i menuen Konfiguration.

s Billede - Kontrast s.57

Skal lampen udskiftes? Når lampen er tæt på at skulle udskiftes, bliver billederne mørkere, og farvekvaliteten bliver dårligere. Hvis det er

tilfældet, skal du udskifte lampen med en ny. s "Udskiftning af lampen" s.81

Anvendes projektoren ved en stor højde eller på et sted med høje temperaturer?

Når projektoren anvendes ved en stor højde eller på et sted med høje temperaturer, indstilles Strømforbrug muligvis automatisk til ECO. Dette kan gøre skærmen mørk. Hvis dette sker, kan Strømforbrug-indstillingen ikke ændres.

Problemer ved projektionsstart

Projektoren tændes ikke

Kontrollér Udbedring

Har du trykket på [t]-knappen? Tryk på [t]-knappen for at tænde for strømmen.

Er indikatorerne slukket? El-ledningen er ikke tilsluttet korrekt, eller strømmen tilføres ikke.

Tag el-ledningen ud, og sæt den i igen. s "Fra montering til projektion" s.26 Kontrollér, at stikkontakten eller strømkilden fungerer korrekt.

Tændes og slukkes indikatorerne, når el-ledningen berøres? Der er sandsynligvis en dårlig forbindelse i netledningen, eller netledningen er defekt. Tag netledningen ud, og sæt den i

igen. Hvis dette ikke løser problemet, skal du stoppe med at bruge projektoren, tage netledningen ud af stikkontakten, og kontakte din lokale forhandler eller den nærmeste adresse, som er angivet i Kontaktliste vedrørende din Epson projektor.

s Kontaktliste vedrørende din Epson projektor

Er Betjeningslås indstillet til Låst?Tryk på [t]-knappen på fjernbetjeningen. Hvis du ikke vil bruge Betjeningslås, skal du skifte indstillingen til Fra.

s Indstillinger - Betjeningslås s.60

Problemløsning

Kontrollér Udbedring

Er der valgt den korrekte indstilling for fjernmodtager? Kontrollér Fjernbetjening i menuen Konfiguration.

s Indstillinger - Fjernbetjening s.60

Andre problemer

Der er ingen lyd, eller lyden er svag

Kontrollér Udbedring

Kontrollér, at lyd/video-kablet er sluttet korrekt til både projektoren og lydkilden.

Er lydstyrken indstillet til minimum? Juster lydstyrken, så der kan høres lyd.

Er A/V Mute-funktionen aktiveret? Tryk på [A/V Mute]-knappen på fjernbetjeningen for at annullere A/V Mute.

Tag kablet ud af Audio-porten, og sæt det i igen.

s Indstillinger - Lydstyrke s.60

"Justering af lydstyrken" s.37

s "Skjule billedet og lyden midlertidigt (A/V Mute)" s.42

Er lydkablet "uden modstand"? Når du bruger et lydkabel, der er almindeligt tilgængeligt i handlen, skal du kontrollere, at det er "uden modstand".

Er den tilsluttet med et HDMI-kabel? (kun EB-X15)

Er Send lyd fra projektoren valgt? (Kun ved projektion med USB Display)

Hvis der ikke høres lyd ved tilslutning vha. et HDMI-kabel, indstilles det tilsluttede udstyr til PCM-output.

Klik på Alle programmer - EPSON Projector - Epson USB Display - Indstillinger for Epson USB Display Vx.xx, og vælg derefter Send lyd fra projektoren.

Fjernbetjeningen virker ikke

Kontrollér Udbedring

Rettes det lysemitterende område på fjernbetjeningen mod fjernsensoren på projektoren under betjening?

Er fjernbetjeningen for langt væk for projektoren? Betjeningsvinklen for fjernbetjeningen er ca. 6 m.

Ret fjernbetjeningen mod fjernsensoren.

"Fjernbetjeningens betjeningsområde" s.16

s "Fjernbetjeningens betjeningsområde" s.16

Problemløsning

Kontrollér Udbedring

Skinner sollys eller lysstofrør direkte på fjernsensoren? Placér projektoren et sted, hvor der ikke skinner stærkt lys på fjernsensoren. Eller indstil fjernbetjeningen til Fra under

Fjernbetjening i menuen Konfiguration.

s Indstillinger - Fjernbetjening s.60

Er der valgt den korrekte indstilling for Fjernbetjening? Kontrollér Fjernbetjening i menuen Konfiguration.

s Indstillinger - Fjernbetjening s.60

Er batterierne løbet tør, eller er de sat rigtigt i? Kontrollér, at batterierne er sat rigtigt i, eller udskift dem om nødvendigt med nye.

s "Udskiftning af batterierne i fjernbetjeningen" s.15

Jeg vil skifte sprog for meddelelser og menuer

Kontrollér Udbedring

Skift indstillingen for sprog. Juster sprogindstillingen i menuen Konfiguration.

s Udvidet - Sprog s.61

Vedligeholdelse

Dette kapitel indeholder oplysninger om vedligeholdelsesprocedurer, der sikrer en optimal ydelse fra projektoren i lang tid fremover.

Rengøring

Du skal rengøre projektoren, hvis den bliver snavset, eller hvis kvaliteten af de projicerede billeder bliver forringet.

Pas på

Sluk for projektoren, før den rengøres. Ellers kan der opstå elektrisk stød.

Rengøring af Projektorens Overflade

Rengør projektorens overflade ved at tørre den forsigtigt med en blød klud.

Hvis projektoren er meget snavset, kan du fugte kluden med vand indeholdende en smule neutralt rengøringsmiddel og derefter vride kluden godt op, før du bruger den til at tørre projektorens overflade.

Advarsel

Brug ikke flygtige substanser som voks, alkohol eller fortynder til at rengøre projektorens overflade. Der er risiko for, at kabinettets kvalitet ændres, eller at det bliver misfarvet.

Advarsel

Objektivet må ikke gnides med ru materialer, og det må ikke udsættes for stød, da det nemt kan beskadiges.

Rengøring af luftfilteret

Rengør luftfilteret og luftindtaget, når følgende meddelelse vises.

"Projektoren er overophedet. Kontroller, at ventilationsåbningerne ikke er blokeret, og rengør eller udskift luftfilteret."

Advarsel

• Hvis der samler sig støv i luftfilteret, kan det få temperaturen i projektoren til at stige, og dette kan medføre problemer med driften og forkorte de optiske deles driftstid. Rengør luftfilteret, så snart denne meddelelse vises.

• Skyl ikke luftfilteret i vand. Brug ikke rengøringsmidler eller opløsningsmidler.

Rengøring af objektivet

Køb en almindeligt tilgængelig klud til rengøring af briller til forsigtigt at tørre objektivet.

Advarsel

Brug ikke spray, der indeholder en brændbar gas, til at fjerne snavs eller støv fra objektivet. Projektoren kan på grund af lampens høje interne temperature begynde at brænde.

Rengøring

• Hvis der ofte vises en meddelelse, selv efter rengoring, skal luftfilteret

• Det anbefales, at du rengor disse dele mindst en gang hver tredje

udskiftes. Udskift det med et nyt luftfilter. s "Udskiftning af luftfilteret" s.84

maned. Rengor dem oftere, hvis projektoren anvendes i meget stovede omgivelser.

Udskiftning af Forbrugsdele

Dette afsnit beskriver, hvordan lampen og luftfilteret udskiftes.

Udskiftning af lampen

Tidspunkt for lampeudskiftning

Lampen skal udskiftes, når:

• Følgende meddelelse vises. "Lampen skal udskiftes. Kontakt en forhandler af Epson-projektorer, eller

gå ind på www.epson.com for at købe."

Meddelelsen vises i 30 sekunder.

• Lampeindikatoren blinker orange.

• Det projicerede billede bliver mørkere eller forringes.

Advarsel

• Meddelelsen om lampeudskiftning er indstillet til at blive vist efter følgende tidsrum med henblik på at opretholde den oprindelige lysstyrke og kvalitet i de projicerede billeder.

Når Strømforbrug er indstillet til Normal: Ca. 3900 timer Når Strømforbrug er indstillet til ECO: Ca. 4900 timer s Indstillinger - Strømforbrug s.60

• Hvis du fortsætter med at bruge lampen, efter at udskiftningstidspunktet er nået, øges risikoen for, at lampen eksploderer. Når meddelelsen om lampeudskiftning vises, skal du udskifte lampen med en ny så hurtigt som muligt, også selvom lampen stadig virker.

• Tænd ikke for projektoren gentagne gange straks efter den er blevet slukket. Hyppig tænding og slukning af projektoren kan forkorte lampens levetid.

• Afhængig af lampens egenskaber og den måde, den anvendes på, kan lampen blive mørkere eller holde op med at virke, før meddelelsen om lampeudskiftning vises. Du skal altid have en reservelampe liggende i tilfælde af, at du får brug for en.

Sådan udskiftes lampen

Lampen kan udskiftes, selvom projektoren hænger fra et loft.

Udskiftning af Forbrugsdele

Advarsel

• Når du udskifter lampen, fordi den er holdt op med at lyse, kan lampen være sprunget. Hvis du udskifter lampen i en projektor, der er monteret på loftet, skal du altid gå ud fra, at lampen er revnet, og derfor stå ved siden af lampedækslet i stedet for under det. Tag forsigtigt lampedækslet af. Vær forsigtig når du fjerner lampedækset, da glassplinter kan falde ud, og kan forårsage skade. Hvis du får glasskår i øjnene eller i munden, bedes du straks få lægehjælp.

• Lampen må ikke skilles ad eller ombygges. Hvis der monteres og bruges en modificeret eller adskilt lampe i projektoren, er der fare for brand, elektrisk stød eller skade.

Pas på

Vent, til lampen er kølet tilstrækkeligt ned, før du fjerner lampedækslet. Hvis lampen stadig er varm, er der risiko for forbrændinger eller andre personskader. Der går ca. en time, efter at strømmen er slukket, før lampen er kølet tilstrækkeligt ned.

Når projektoren er slukket, og bekræftelsessummeren bipper to gange, skal du tage el-ledningen ud.

Vent, indtil lampen er kølet tilstrækkeligt ned, og fjern derefter lampedækslet oven på projektoren.

Løsn fastspændingsskruen på lampedækslet med den skruetrækker, der følger med den nye lampe, eller en stjerneskruetrækker. Skub derefter lampedækslet lige frem, og løft det for at fjerne det.

Løsn de to fastspændingsskruer på lampen.

Udskiftning af Forbrugsdele

Fjern den gamle lampe ved at trække i håndtaget.

Hvis lampen er sprunget, skal du udskifte den med en ny lampe eller kontakte din lokale forhandler for at få yderligere rådgivning.

Kontaktliste vedrørende din Epson projektor

Installér den nye lampe.

Sæt den nye lampe i langs styreskinnen i den korrekte retning, så den går på plads, tryk fast på den, og spænd de to skruer, når den sidder helt i.

①

②

①

Udskiftning af Forbrugsdele

Sæt lampedækslet på igen.

Advarsel

• Sørg for at installere lampen sikkert. Af sikkerhedshensyn slukkes lampen automatisk, hvis lampedækslet fjernes. Hvis lampen eller lampedækslet ikke er korrekt installeret, kan lampen ikke tændes.

• Dette produkt omfatter en lampekomponent, som indeholder kviksølv (Hg). Bortskaffelse eller genanvendelse bør ske i overensstemmelse med lokale bestemmelser. Må ikke kasseres med normalt affald.

Genindstil først Lampe-Timer, når lampen er udskiftet. Ellers vises

tidspunktet for lampeudskiftning ikke korrekt.

Udskiftning af luftfilteret

Tidspunkt for luftfilterudskiftning

Hvis denne besked vises ofte, selvom luftfilteret er blevet renset, skal luftfilteret udskiftes.

Sådan udskiftes luftfilteret

Luftfilteret kan udskiftes, selvom projektoren hænger fra et loft.

Når projektoren er slukket, og bekræftelsessummeren bipper to gange, skal du tage el-ledningen ud.

Åbn luftfilterafdækningen.

Nulstilling af lampe-timer

Projektoren registrerer, hvor længe lampen er tændt, og en meddelelse og en indikatorer fortæller dig, hvornår lampen skal udskiftes. Når du har udskiftet lampen, skal du sørge for at nulstille lampe-timeren i menuen Genindstil.

Genindstil - Lampe timer genindstil s.63

Udskiftning af Forbrugsdele

Fjern luftfilteret.

Tag fat i kanten på luftfiltrets afdækning og træk det lige ud.

Monter det nye luftfilter.

Lad luftfiltret glide ind og tryk på det indtil det klikker på plads.

Luk luftfilterafdækningen.

Bortskaf brugte luftfiltre korrekt i overensstemmelse med lokale

bestemmelser. Filterramme: ABS Filter: Polyurethanskum

Bilag

Ekstraudstyr og forbrugsdele

Der kan få følgende ekstraudstyr og forbrugsdele. Køb disse produkter efter behov. Herunder følger en liste over ekstraudstyr og forbrugsvarer. Listen er opdateret pr. februar 2012. Tilbehørsdetaljer kan ændres uden varsel, og tilgængeligheden kan variere afhængig af købslandet.

Ekstraudstyr

Interaktiv enhed ELPIU01

Bruges ved betjening af computerskærmen på projektionsoverfladen.

Dokumentkamera ELPDC06/ELPDC11

Bruges, når du fremviser billeder såsom bøger, OHP dokumenter eller diasbilleder, ved at tilslutte dokumentkameraet til projektoren via en computer.

Blød bæretaske ELPKS63

En blød taske til at bære projektoren i.

Bærbar 50" skærm ELPSC32

En kompakt skærm, der er nem at transportere. (Højde-bredde-forholdg 4:3)

Bærbar 60" skærm ELPSC27 Bærbar 80" skærm ELPSC28 100" skærm ELPSC29

Bærbare rulleskærme. (højde-bredde-forhold 4:3)

Bærbar 70" skærm ELPSC23 Bærbar 80" skærm ELPSC24 Bærbar 90" skærm ELPSC25

Bærbare rulleskærme. (højde-bredde-forhold 16:10)

Bærbar 53" skærm ELPSC30 Bærbar 64" skærm ELPSC31

Bærbare magnetskærme. (højde-bredde-forhold 4:3)

Computerkabel ELPKC02 (1,8 m - til mini-D-Sub med 15 stikben/mini-D-Sub med 15 stikben)

Computerkabel ELPKC09 (3 m - til mini-D-Sub med 15 stikben/mini-D-Sub med 15 stikben) Computerkabel ELPKC10 (20 m - til mini-D-Sub med 15 stikben/mini-D-Sub med 15 stikben)

Komponentvideokabel ELPKC19 (3 m – til mini-D-Sub med 15 stikben/RCA-hanstik

Bruges til at tilslutte en component videog-kilde.

Loftsrør (450 mm)* ELPFP13 Loftsrør (700 mm)

Bruges ved montering af projektoren under et højt loft.

ELPFP14

Loftsophæng* ELPMB23

Bruges ved montering af projektoren under et loft.

Monteringen af projektoren i et loft skal udføres af en faguddannet tekniker.

Kontakt din lokale forhandler eller den nærmeste adresse, som er angivet i Kontaktliste vedrørende din Epson projektor.

s Kontaktliste vedrørende din Epson projektor

Forbrugsdele

Lampeenhed ELPLP67

Bruges ved udskiftning af brugte lamper.

Luftfilter ELPAF32

Bruges ved udskiftning af brugte luftfiltre.

Multiformatskærm ELPSC26

En bærbar multiformatskærm.

Skærmstørrelse og Projektionsafstand

Projektionsafstand (for EB-X15/EB-X14H/EB-X11H)

Projektionsafstand

Afstanden fra midten af objektivet til bunden af skærmen

(eller til toppen af skærmen, hvis den hænger fra et loft) Midten af objektivet

Enhed: cm

4:3 skærmstørrelse

30" 61x46 89 - 107 -5

Minimum (Vidvinkel) til

maksimum (Tele)

4:3 skærmstørrelse

60" 120x91 180 - 217 -10

80" 160x120 241 - 290 -14

100" 200x150 302 - 363 -17

150" 300x230 454 - 546 -25

200" 410x300 607 - 729 -34

250" 510x380 759 - 912 -42

300" 610x460 912 - 1095 -51

Minimum (Vidvinkel) til

maksimum (Tele)

Enhed: cm

16:9 skærmstørrelse

30" 66x37 97 - 117 1

40" 89x50 130 - 156 1

50" 110x62 163 - 196 1

60" 130x75 196 - 236 1

80" 180x100 263 - 316 2

100" 220x120 329 - 396 2

150" 330x190 495 - 595 3

200" 440x250 661 - 794 5

250" 550x310 827 - 994 6

275" 610x340 910 - 1093 6

Minimum (Vidvinkel) til

maksimum (Tele)

40" 81x61 119 - 143 -7

50" 100x76 150 - 180 -8

Skærmstørrelse og Projektionsafstand

Projektionsafstand (for EB-S11H)

Projektionsafstand

Afstanden fra midten af objektivet til bunden af skærmen

(eller til toppen af skærmen, hvis den hænger fra et loft) Midten af objektivet

4:3 skærmstørrelse

70" 142x107 207 - 280 -12

80" 160x120 237 - 321 -13

100" 200x150 297 - 401 -17

150" 300x230 446 - 603 -25

200" 410x300 595 - 805 -33

Minimum (Vidvinkel) til

maksimum (Tele)

(Vidvinkel)

Enhed: cm

16:9 skærmstørrelse

30" 66x37 96 - 130 1

50" 110x62 161 - 218 1

60" 130x75 193 - 262 2

70" 155x87 226 - 306 2

80" 180x100 258 - 349 2

100" 220x120 323 - 437 3

150" 330x190 486 - 657 4

200" 440x250 649 - 877 5

Minimum (Vidvinkel) til

maksimum (Tele)

(Vidvinkel)

Enhed: cm

4:3 skærmstørrelse

30" 61x46 88 - 119 -5

50" 100x76 147 - 200 -8

60" 120x91 177 - 240 -10

Minimum (Vidvinkel) til

maksimum (Tele)

(Vidvinkel)

Understøttede Skærmvisninger

Understøttede opløsninger

Computersignaler (analog RGB)

For EB-X15/EB-X14H/EB-X11H

Signal Opdateringshastighed (Hz) Opløsning (punkter)

VGA 60/72/75/85 640x480

SVGA 56/60/72/75/85 800x600

XGA 60/70/75/85 1024x768

WXGA 60 1280x768

60 1366x768

60/75/85 1280x800

WXGA+ 60/75/85 1440x900

WXGA++ 60 1600x900

SXGA 70/75/85 1152x864

60/75/85 1280x1024

60/75/85 1280x960

SXGA+ 60/75 1400x1050

UXGA 60 1600x1200

MAC13" 67 640x480

Signal Opdateringshastighed (Hz) Opløsning (punkter)

SVGA 56/60/72/75/85 800x600

XGA 60/70/75/85 1024x768

WXGA 60 1280x768

60 1366x768

60/75 1280x800

WXGA+ 60 1440x900

SXGA 70/75 1152x864

60 1280x1024

60 1280x960

SXGA+ 60 1400x1050

MAC13" 67 640x480

MAC16" 75 832x624

MAC19" 75 1024x768

59 1024x768

MAC21" 75 1152x870

Selvom der sendes andre signaler end de nævnte, er det sandsynligt, at billedet kan projiceres. Det er dog ikke sikkert, at alle funktioner understøttes.

MAC16" 75 832x624

MAC19" 75 1024x768

59 1024x768

MAC21" 75 1152x870

For EB-S11H

Signal Opdateringshastighed (Hz) Opløsning (punkter)

VGA 60/72/75/85 640x480

Component Video

Signal Opdateringshastighed (Hz) Opløsning (punk‐

ter)

SDTV (480i) 60 720x480

SDTV (576i) 50 720x576

SDTV (480p) 60 720x480

SDTV (576p) 50 720x576

Understøttede Skærmvisninger

Signal Opdateringshastighed (Hz) Opløsning (punk‐

HDTV (720p) 50/60 1280x720

HDTV (1080i) 50/60 1920x1080

Kompositvideo

Signal Opdateringshastighed (Hz) Opløsning (punk‐

TV (NTSC) 60 720x480

TV (SECAM) 50 720x576

TV (PAL) 50/60 720x576

Inputsignal fra HDMI-porten (kun EB-X15)

Signal Opdateringshastighed (Hz) Opløsning (punkter)

VGA 60 640x480

SVGA 60 800x600

ter)

Signal Opdateringshastighed (Hz) Opløsning (punkter)

SDTV (576i/576p) 50 720x576

HDTV (720p) 50/60 1280x720

HDTV (1080i) 50/60 1920x1080

HDTV (1080p) 24/30/50/60 1920x1080

XGA 60 1024x768

WXGA 60 1280x800

60 1366x768

WXGA+ 60 1440x900

WXGA++ 60 1600x900

SXGA

SXGA+ 60 1400x1050

UXGA 60 1600x1200

SDTV (480i/480p) 60 720x480

60 1280x960

60 1280x1024

Specifikationer

Generelle Specifikationer for Projektoren

Produktnavn Mål LCD-panelstørrelse Visningsmetode Opløsning

Fokusering Zoomjustering Lampe Maks. audiooutput Højttaler Strømforsyning Strømforbrug 100 til 120 V-område

220 til 240 V-område

EB-X15 EB-X14H EB-X11H EB-S11H

295 (B) x 79 (H) x 228 (D) mm

0,55"

TFT aktiv matrix, polysilicium

786.432 pixel

XGA (1024 (B) x 768 (H)

punkter)x 3

Manuel (1 til 1,2) Manuel (1 til 1,2) Manuel (1 til 1,2) Digital (1 til 1,35)

786.432 pixel

XGA (1024 (B) x 768 (H)

punkter)x 3

Manuel

UHE-lampe, 200 W Modelnr.: ELPLP67

2 W

100 til 240 V AC±10%, 50/60 Hz 2,9 til 1,3 A

I brug: 283 W

Strømforbrug i standby (Kommunik. Til): 2,9 W

Strømforbrug i standby (Kommunik. Fra): 0,36 W

I brug: 270 W

Strømforbrug i standby (Kommunik. Til): 3,3 W

Strømforbrug i standby (Kommunik. Fra): 0,47 W

786.432 pixel

XGA (1024 (B) x 768 (H)

punkter)x 3

480.000 pixel

SVGA (800 (B) x 600 (H)

punkter)x 3

Driftshøjde Driftstemperatur Opbevaringstemperatur Masse

Stik Computer1-port 1

Computer2-port 1

Højde 0 til 2.286 m

5 to +35°C (ingen kondensering)

-10 to +60°C (ingen kondensering)

Ca. 2,3 kg

Mini-D-Sub med 15 stikben (hunstik)

Specifikationer

Video-port 1 S-Video-port 1 Audio-port 1 Audio Output-port 1

1 1 1

Monitor Out-port HDMI-port

USB(TypeB)-port RS-232C-port 1

*1 (kun EB-X14H/EB-X11H/EB-S11H)

*2 (kun EB-X15)

*3 Understøtter USB 2.0. Der garanteres dog ikke, at USB-porte virker med alle enheder, der understøtter USB.

RCA-stik

Mini-DIN med 4 stikben

Stereoministik

Mini-D-Sub med 15 stikben (hunstik)

HDMI (lyd understøttes kun af PCM)

USB-stik (type B)

Mini-D-Sub med 9 stikben (hanstik)

Specifikationer

Vippevinkel

Hvis du vipper projektoren mere end 30 ˚, mens den er i brug, kan den blive beskadiget eller forårsage skade.

Udseende

EB-X15

Midten af objektivet

Afstand fra midten af objektivet til fastgøringspunktet til ophængningsbeslag

Enhed: mm

Udseende

EB-X14H/EB-X11H/EB-S11H

Midten af objektivet

Afstanden fra midten af objektivet til fastspændingspunktet

Enhed: mm

Ordliste

Dette afsnit indeholder en kort forklaring på de vanskelige udtryk, der ikke er forklaret i vejledningens tekst. Detaljer fås i andre gængse publikationer.

Component Video HDCP

HDTV

Højde-bredde-forhold

Kompositvideo Kontrast

Opdateringshast.

Progressiv

Sammenfletning

SDTV

En metode, der opdeler videosignalet i i et luminanssignal (Y), en blå minusluminans (Cb eller Pb) og en rød minusluminans (Cr eller Pr).

HDCP er en forkortelse for High-bandwidth Digital Content Protection. Det bruges til at forhindre ulovlig kopiering og beskytter ophavsrettigheder ved at kryptere digitale signaler, der sendes via DVI- og HDMI-porte. Da HDMI-inputporten på denne projektor understøtter HDCP, kan den projicere digitale billeder, der er beskyttet af HDCP-teknologi. Men projektoren kan muligvis ikke projicere billeder beskyttet med opdaterede eller reviderede versioner af HDCP-kryptering.

En forkortelse for High-Definition Television, der refererer til højdefinitionssystemer, som opfylder følgende betingelser.

• Lodret opløsning på 720p eller 1080i eller højere (p =

• Skærm

Forholdet mellem et billedes længde og højde. Skærme med et vandret:lodret billedformat på 16:9, som f.eks. HDTV-skærme, kaldes bredskærme. SDTV og almindelige computerskærme har et højde-bredde-forhold på 4:3.

En metode, der opdeler videosignalet i en luminanskomponent og en farvekomponent, så det kan sendes gennem et enkelt kabel.

Den relative lysstyrke i lyse og mørke områder af et billede kan øges eller mindskes, så teksten og grafikken fremstår tydeligere, eller så overgangene fremstår blødere. Justering af denne egenskab i et billede kaldes kontrastjustering.

Det lysemitterende element på en skærm bevarer samme lysstyrke og farve i meget kort tid. Som følge af dette skal billedet scannes mange gange i sekundet, så det lysemitterende element opdateres. Antallet af opdateringer pr. sekund kaldes opdateringshastigheden og udtrykkes i hertz (Hz).

Projicerer information for at oprette én skærm ad gangen, hvor billedet for én ramme vises. Selvom antallet af scanningslinjer er det samme, mindskes mængden af flimren i billederne, da informationsmængden er fordoblet i forhold til et interlacet system.

Sender oplysninger, der er nødvendige til at oprette en skærm, ved at sende hver anden linje, hvor der startes fra toppen af billedet og arbejdes ned til bunden. Der er større sandsynlighed for, at billederne flimrer, da der vises et billede for hver anden linje.

Forkortelse for Standard Definition Television, der refererer til standard-tv-systemer, som ikke opfylder betingelserne for HDTVg (HighDefinition Television).

Højde-bredde-forholdg på 16:9

Progressivg, i = Sammenfletningg)

sRGB

SVGA S-Video SXGA Synk.

International standard for farveintervaller, der blev formuleret med henblik på nemmere håndtering af farver gengivet af videoudstyr i operativsystemer og på Internettet. Hvis den tilsluttede kilde har en sRGB-tilstand, skal både projektoren og den tilsluttede signalkilde indstilles til sRGB.

En skærm af standardstørrelse med en opløsning på 800 (vandrette) x 600 (lodrette) punkter.

En metode, der opdeler videosignalet i et luminanssignal (Y) og et farvesignal (C).

En skærm af standardstørrelse med en opløsning på 1.280 (vandrette) x 1.024 (lodrette) punkter.

Signaler, der sendes fra computere, anvender en bestemt frekvens. Hvis projektorfrekvensen ikke svarer til denne frekvens, bliver de projicerede billeder ikke af god kvalitet. Processen til tilpasning af faserne i disse signaler (den relative placering af top- og bundpunkter i signalet) kaldes synkronisering. Hvis signalerne ikke synkroniseres, opstår der flimren, uklarheder og vandret interferens.

Ordliste

Tracking

VGA XGA

Signaler, der sendes fra computere, anvender en bestemt frekvens. Hvis projektorfrekvensen ikke svarer til denne frekvens, bliver de projicerede billeder ikke af god kvalitet. Processen til tilpasning af frekvensen i disse signaler (antallet af toppunkter i signalet) kaldes tracking. Hvis trackingen ikke udføres korrekt, opstår der brede lodrette striber i signalet.

En skærm af standardstørrelse med en opløsning på 640 (vandrette) x 480 (lodrette) punkter.

En skærm af standardstørrelse med en opløsning på 1.024 (vandrette) x 768 (lodrette) punkter.

Generelle Bemærkninger

Alle rettigheder forbeholdes. Ingen del af denne publikation må gengives, gemmes på søgemaskiner eller overføres på nogen måde eller i nogen form – det være sig elektronisk, mekanisk, ved fotokopiering, optagelse eller på anden vis – uden forudgående, skriftlig tilladelse fra Seiko Epson Corporation. Der påtages intet patentansvar, hvad angår brugen af de heri indeholdte oplysninger. Ligeledes påtages der intet ansvar, hvad angår skader, der måtte opstå ved brugen af de heri indeholdte oplysninger.

Hverken Seiko Epson Corporation eller deres datterselskaber er ansvarlige over for køber af dette produkt eller tredjepart for skader, tab, omkostninger eller udgifter, som køber eller tredjepart har pådraget sig som følge af: uheld, fejlagtig brug eller misbrug af dette produkt eller uautoriserede modifikationer, reparationer eller ændringer af produktet eller (undtagen i USA) manglende overholdelse Seiko Epson Corporations betjenings- og vedligeholdelsesanvisninger.

SEIKO EPSON CORPORATION påtager sig intet ansvar for skader eller problemer, der måtte opstå som følge af brug af ekstraudstyr eller forbrugsmaterialer ud over dem, der er betegnet som originale Epson-produkter eller Epson-produkter godkendt af Seiko Epson Corporation.

Indholdet i denne brugerhåndbog kan ændres eller opdateres uden varsel.

Illustrationer i denne håndbog og den faktiske projektor kan afvige.

Brugsbegrænsning

Hvis dette produkt bruges til applikationer, der kræver høj pålidelighed/sikkerhed, som f.eks. transportanordninger relateret til luftfart, jernbaner, søfart, biler etc.; katastrofeforebyggelsesanordninger; forskellige sikkerhedsanordninger etc.; eller funktions-/præcisionsanordninger etc., bør du kun bruge dette produkt efter at have overvejet at inkludere failsafes og redundanser i dit design for at opretholde sikkerhed og total systempålidelighed. Da dette produkt ikke er tiltænkt til brug i applikationer, der kræver ekstrem høj pålidelighed/sikkerhed, som f.eks. luftfartsudstyr, hovedkommunikationsudstyr, kernekraftkontroludstyr eller medicinsk udstyr, der er relateret til direkte medicinsk pleje etc., bedes du foretage din egen bedømmelse med hensyn til dette produkts velegnethed efter en fuld evaluering.

Om symboler

Microsoft® Windows® 98-operativsystem Microsoft Microsoft Microsoft Microsoft Microsoft

I denne vejledning omtales de ovenstående operativsystemer som "Windows 98", "Windows Me", "Windows 2000", "Windows XP", "Windows Vista" og "Windows 7". Derudover kan den samlede betegnelse Windows bruges til at omtale Windows 98, Windows Me, Windows 2000, Windows XP, Windows Vista og Windows 7, og flere Windows-versioner kan omtales som for eksempel Windows 98/Me/2000/XP/Vista/7, uden Windows-symbolet.

Mac OS X 10.3.x Mac OS X 10.4.x Mac OS X 10.5.x Mac OS X 10.6.x Mac OS X 10.7.x

I denne vejledning omtales de ovenstående operativsystemer som "Mac OS X 10.3.x", "Mac OS X 10.4.x", "Mac OS X 10.5.x", "Mac OS X 10.6.x" og "Mac OS X 10.7.x". Derudover bruges den fælles betegnelse "Mac OS X" til at omtale dem.

Windows® Me-operativsystem

Windows® 2000-operativsystem

Windows® XP-operativsystem

Windows Vista®-operativsystem

Windows® 7-operativsystem

Generelle Bemærkninger

Generel meddelelse:

IBM, DOS/V og XGA er varemærker eller registrerede varemærker tilhørende International Business Machines Corp.

Macintosh, Mac, Mac OS og iMac er registrerede varemærker tilhørende Apple Inc. Microsoft, Windows, Windows NT, Windows Vista, PowerPoint og Windows-logoet

er varemærker eller registrerede varemærker tilhørende Microsoft Corporation i USA og/eller andre lande.

HDMI og High-Definition Multimedia Interface er varemærker eller registrerede varemærker tilhørende HDMI Licensing LLC.

Andre anvendte produktnavne tjener udelukkende til identifikationsformål og kan være varemærker tilhørende de respektive ejere. Epson frasiger sig alle rettigheder til disse mærker.

100

Epson EB-X15 User's Guide [da]

Specifications and Main Features

Frequently Asked Questions

User Manual

Symboler Anvendt i Denne Vejledning

Indholdsfortegnelse

Introduktion

Projektorfunktioner

Liste over funktioner efter model

Hurtig og nem konfiguration, projektion og opbevaring

Tilslutning med et USB-kabel og projektion af (USB Display)

Registrering af projektorbevægelser og automatisk korrektion af billedforvrængning (kun EB-X15)

Horisontal keystone korrektion (kun EB-X15)

Forbedrede sikkerhedsfunktioner

Nyttige funktioner til projicering af billeder

Få mest muligt ud af fjernbetjeningen

Komponentnavne og -funktioner

Forside/Top

Bagside

Bund

Kontrolpanel

Fjernbetjening

Udskiftning af batterierne i fjernbetjeningen

Fjernbetjeningens betjeningsområde

Forberedelse af projektoren

Montering af projektoren

Monteringsmetoder

Monteringsmetoder

Skærmstørrelse og anslået projektionsafstand

Tilslutning af udstyr

Tilslutning af en computer

Tilslutning af billedkilder

Tilslutning af eksternt udstyr

Grundlæggende brug

Projektion af billeder

Fra montering til projektion

Registrér inputsignaler automatisk, og skift det projicerede billede (Kildesøgning)

Skift til målbilledet med fjernbetjeningen

Projicering med USB Display

Systemkrav

Tilslutning første gang

Afinstallation

Justering af projicering af billeder

Korrektion af Keystone-forvrængning

Automatisk korrektion

Manuel korrektion

Justering af billedstørrelsen

Justering af billedplaceringen

Justering af den vandrette hældning

Korrektion af fokuset

Justering af lydstyrken

Valg af projektionskvalitet (valg af farvetilstand)

Indstilling af Automatisk iris

Skiftemetoder

Ændring af højde-bredde-forhold

Nyttige Funktioner

Projektionsfunktioner

Fastholdelse af billedet (Fasthold)

Markørfunktion (Markør)

Forstørrelse af en del af billedet (E-Zoom)

Brug af fjernbetjeningen til at styre musemarkøren (Trådløs mus)

Lagring af brugerlogo

Sikkerhedsfunktioner

Håndtering af brugere (Adgangskodebeskyttelse)

Indstilling af Adgangskodebeskyttelse

Typer af Adgangskodebeskyttelse

Indtastning af adgangskoden

Begrænsning af Betjening (Betjeningslås)

Tyverisikring

Montering af wirelåsen

Overvågning og styring

Inden start

Kommandooversigt

Kommunikationsprotokol

Menuen Konfiguration

Brug af konfigurationsmenuen

Oversigt Over Funktioner

Tabel over menuen Konfiguration

Menuen Billede

Menuen Signal
