Epson EB-435W User's Guide [it]
Manuale dell'utente
Indicazioni Utilizzate in Questo Manuale
• Indicazioni sulla sicurezza
Nella documentazione e sul proiettore viene fatto uso di simboli grafici per segnalare le procedure di utilizzo corretto del proiettore.
Le indicazioni e i relativi significati vengono illustrati di seguito. Assicurarsi di avere acquisito familiarità con queste indicazioni prima di leggere la guida.
Avvertenza
Attenzione
• Indicazioni di informazioni generali
Attenzione
a
s Segnala una pagina contenente informazioni dettagliate su un determinato argomento.
g
[Nome] Indica il nome dei tasti del telecomando o del pannello di controllo.
Nome menu Indica le voci del menu Configurazione.
Questo simbolo indica informazioni relative all'uso corretto del prodotto, che, se ignorate, potrebbero provocare lesioni personali o il decesso
dell'utente.
Questo simbolo indica informazioni per un uso corretto del prodotto, che, se ignorate, potrebbero provocare lesioni personali o danni fisici.
Segnala le procedure che, se eseguite con poca cautela, potrebbero causare danni o lesioni.
Segnala le informazioni e i punti utili relativi a un determinato argomento.
Segnala la presenza di una descrizione della parola o delle parole sottolineate davanti a questo simbolo nel glossario dei termini. Vedere la
sezione "Glossario" in "Appendice".
s "Glossario" p.133
Esempio: tasto [Esc]
Esempio:
Selezionare Luminosità dal menu Immagine.
Immagine - Luminosità
Indice
3
Indicazioni Utilizzate in Questo Manuale ........... 2
Introduzione
Caratteristiche del Proiettore ................................ 7
Funzioni di proiezione...........................................7
Attivazione della proiezione da brevi distanze.........................7
Scrittura semplificata su una lavagna chiara o su una lavagna scura tramite la
funzione motivo.............................................7
Collegamento mediante cavo USB e proiezione (USB Display)..............7
Connessione a una rete e proiezione delle immagini dallo schermo di un computer
.........................................................7
Funzioni di sicurezza migliorate ...................................7
Funzioni opzionali ..............................................7
Ingrandimento e proiezione dei file utilizzando la Telecamera documenti . . . . . . 7
Semplice connessione a un computer con Quick Wireless .................8
Nomi e funzioni delle parti ................................... 9
Vista Anteriore/Superiore .........................................9
Retro ...................................................... 10
Base......................................................11
Pannello di controllo...........................................12
Telecomando................................................13
Sostituzione delle batterie del telecomando.........................16
Portata di funzionamento del telecomando..........................17
Preparazione del proiettore
Installazione del proiettore ................................. 19
Metodi di Installazione .......................................... 19
Collegamento di un'apparecchiatura esterna ...........................26
Collegamento mediante un cavo LAN ................................26
Installazione dell'unità LAN wireless opzionale ..........................28
Uso basilare
Proiezione delle immagini .................................. 30
Dall'installazione alla proiezione ...................................30
Rilevamento automatico dei segnali in ingresso e cambio dell’immagine proiettata
(Ricerca sorgente).............................................31
Passaggio all'immagine di destinazione utilizzando il telecomando...........32
Proiezione con USB Display .......................................32
Requisiti di sistema..........................................32
Primo collegamento .........................................33
Disinstallazione .............................................34
Regolazione delle immagini proiettate ...................... 36
Correzione della distorsione del keystone.............................36
H/V-Keystone..............................................36
Quick Corner ...............................................37
Regolazione delle dimensioni dell'immagine...........................39
Regolazione della posizione dell'immagine ............................39
Regolazione dell'inclinazione orizzontale.............................39
Correzione della messa a fuoco....................................40
Regolazione del volume.........................................40
Selezione della qualità di proiezione (Selezione del Modo colore).............40

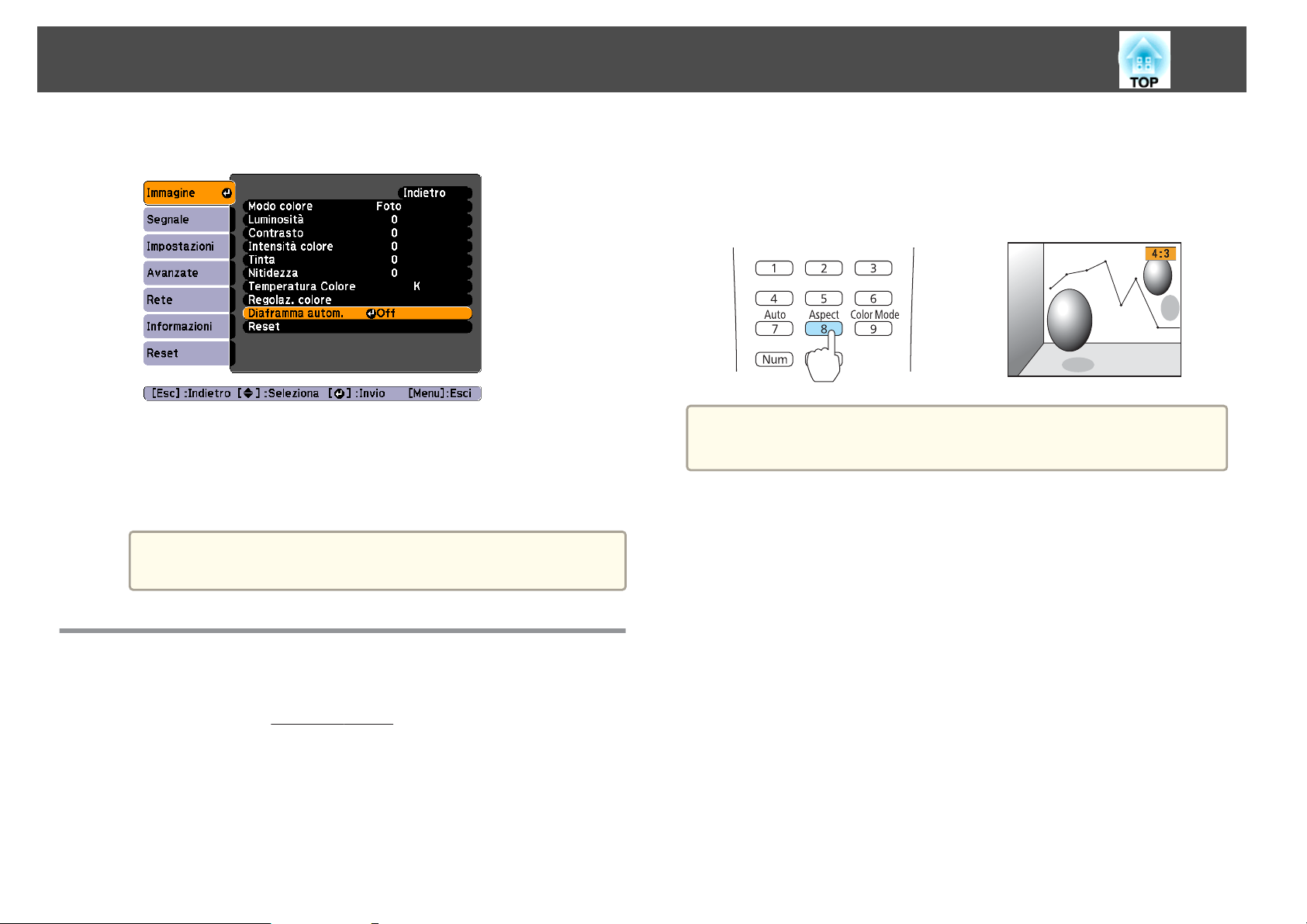

Impostazione di Diaframma autom..................................41
Modifica del Rapporto aspetto dell'immagine proiettata...................42
Metodi di cambio........................................... 42
Modifica del formato (solo EB-435W/EB-425W) .......................42
Modifica del formato (solo EB-430/EB-420) . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Collegamento di apparecchiature ........................... 20
Collegamento di un computer .....................................20
Collegamento delle sorgenti di immagine .............................21
Collegamento di dispositivi USB ...................................24
Collegamento di un microfono.................................... 25
Funzioni Utili
Funzioni di proiezione ..................................... 47
Sospensione temporanea dell’immagine e dell’audio (A/V Mute).............47
Indice
4
Blocco dell’immagine (Blocco) .....................................47
Funzione puntatore (Puntatore) .................................... 48
Ingrandimento di una parte dell’immagine (E-Zoom).....................49
Uso del telecomando per azionare il puntatore del mouse (MouseWireless)......50
Salvataggio di un Logo Utente....................................51
Salvataggio del Pattern utente....................................53
Funzioni di Sicurezza ....................................... 55
Gestione degli utenti (Protetto da password) ...........................55
Tipi di opzioni Protetto da password..............................55
Impostazione dell'opzione Protetto da password......................55
Immissione della password .....................................56
Limitazione delle funzioni (Blocco funzionamento) .......................57
Blocco di sicurezza .............................................58
Installazione del blocco del cavo.................................58
Menu Configurazione
Uso del menu Configurazione ............................... 60
Elenco delle Funzioni ...................................... 61
Tabella del menu Configurazione...................................61
Menu Rete................................................62
Menu Immagine..............................................63
Menu Segnale................................................64
Menu Impostazioni............................................66
Menu Avanzate ...............................................68

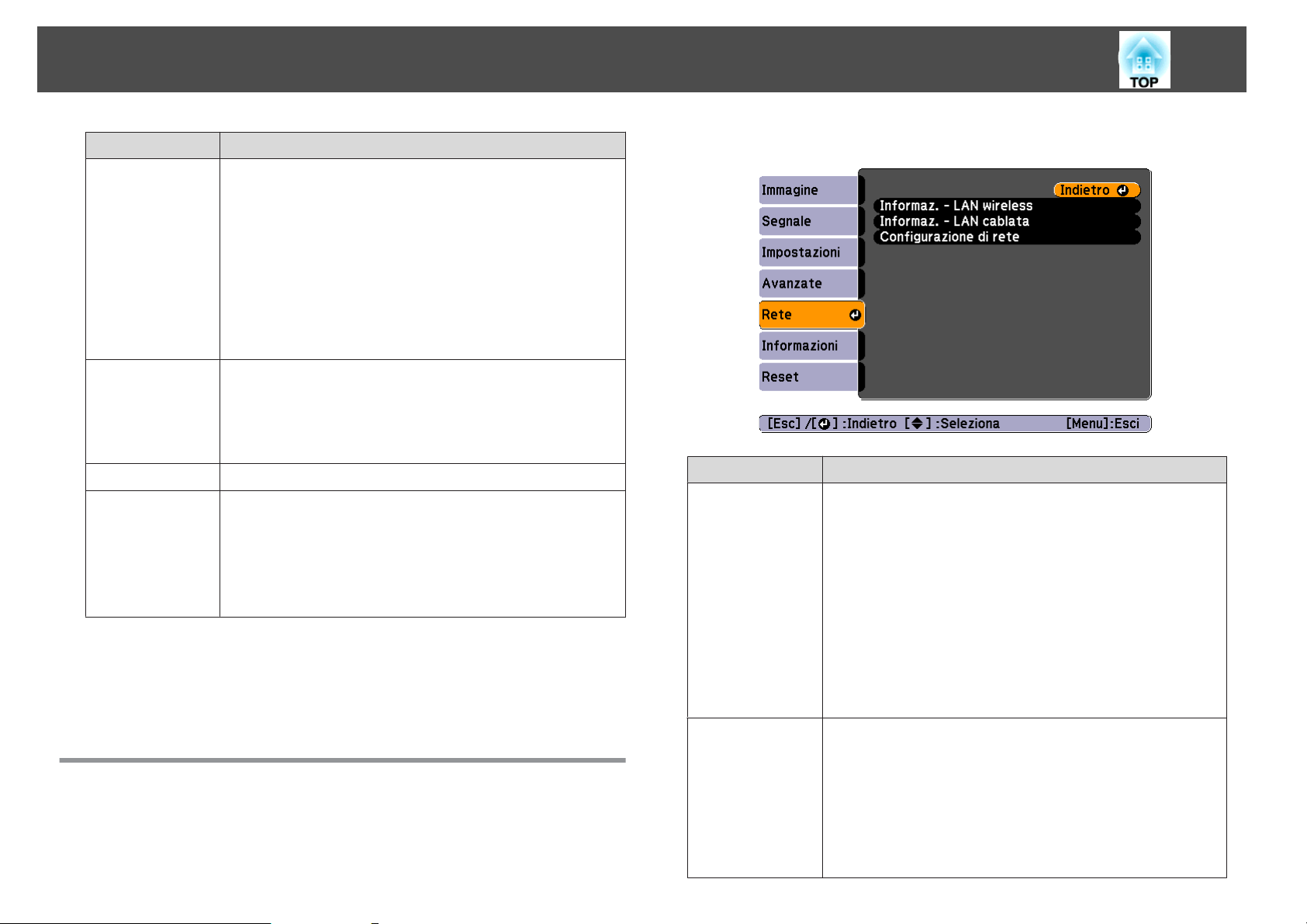

Menu Rete..................................................69
Note sulle funzioni del menu Rete ................................ 70
Funzionamento della tastiera software .............................70
Menu Basilari..............................................71
Menu LAN wireless..........................................72
Menu Sicurezza .............................................73
Menu LAN cablata ........................................... 75
Menu Posta............................................... 75

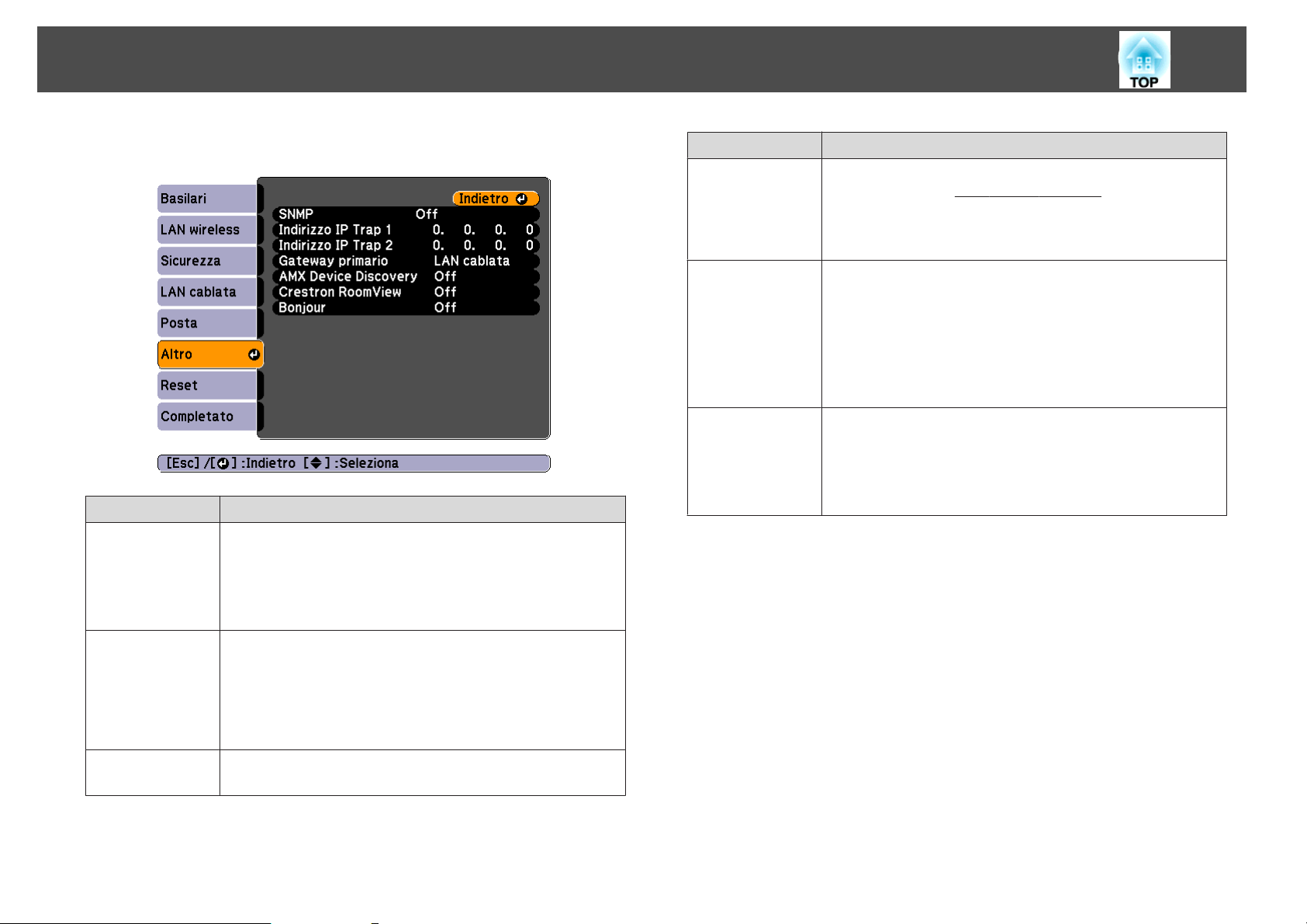

Menu Altro ................................................77
Menu Reset...............................................78
Menu Informazioni (solo visualizzazione).............................78
Menu Reset................................................. 79
Risoluzione dei Problemi
Utilizzo della Guida ........................................ 81
Soluzione dei problemi . . . .................................. 82
Lettura degli indicatori ..........................................82
Problemi non segnalati dagli indicatori............................... 85
Problemi relativi alle immagini ....................................86
Nessuna immagine visualizzata..................................86
Non vengono visualizzate le immagini in movimento (la sola parte che contiene le
immagini in movimento diventa nera) .............................87
La proiezione si interrompe automaticamente ........................87
Viene visualizzato il messaggio "Non Supportato."......................87
Viene visualizzato il messaggio "Segnale Assente.". .....................87
Le immagini sono disturbate, sfocate o distorte.......................88
Le immagini sono interessate da interferenze o distorsioni ...............88
Una parte grande o piccola dell' immagine risulta tagliata oppure le proporzioni
non sono corrette...........................................89
I colori delle immagini non sono corretti............................90
Le immagini risultano scure....................................90
Problemi che si verificano all'avvio della proiezione......................91
Il proiettore non si accende .....................................91
Problemi di altro tipo ...........................................92
Non viene emesso alcun suono o il suono emesso è debole ...............92
Il microfono non emette alcun suono..............................92
Il telecomando non funziona ....................................93
Se si desidera cambiare la lingua usata nei messaggi e nei menu...........93
Non si ricevono messaggi di posta anche quando si verificano errori con il
proiettore .................................................93
Informazioni su Event ID ................................... 95
Indice
5
Manutenzione
Pulizia .................................................... 97
Pulizia della superficie del proiettore................................97
Pulizia dell'obiettivo ............................................97
Pulizia del filtro dell'aria.........................................97
Sostituzione dei Materiali di Consumo ....................... 99
Sostituzione della lampada .......................................99
Periodo di sostituzione della lampada.............................99
Procedura di sostituzione della lampada ............................99
Azzeramento delle Ore della Lampada............................ 102
Sostituzione del filtro dell'aria .................................... 102
Periodo di sostituzione del filtro dell'aria...........................102
Procedura di sostituzione del filtro dell'aria ......................... 102
Appendice
Slideshow ................................................ 106
Proiezione senza un computer (Slideshow)........................... 106
Specifiche dei file che possono essere proiettati mediante Slideshow ....... 106
Esempi di Slideshow .........................................106
Metodi di esecuzione delle Slideshow .............................106
Proiezione dell'immagine selezionata.............................108
Proiezione in sequenza dei file di immagini contenuti in una cartella (Slideshow)
........................................................109
Impostazioni di visualizzazione dei file di immagini e impostazioni operative di
Slideshow ................................................110
Monitoraggio e controllo . ................................. 112
Informazioni su EasyMP Monitor.................................. 112
Modifica delle impostazioni con un browser Web (Controllo Web)........... 112
Configurazione del proiettore .................................. 112
Visualizzazione della schermata Controllo Web...................... 113
Visualizzazione della schermata Web Remote....................... 113
Utilizzo della funzione Notifica Mail per la segnalazione di problemi.......... 115
Lettura delle notifiche via e-mail degli errori ........................ 115
Gestione Tramite SNMP........................................ 115
Comandi ESC/VP21........................................... 116
Elenco dei comandi ......................................... 116
Caratteristiche del cavo...................................... 116
Informazioni su PJLink......................................... 117
Informazioni su Crestron RoomView
Uso del proiettore da un computer ...............................118
...............................118
®
Accessori Opzionali e Materiali di Consumo ................. 123
Accessori opzionali........................................... 123
Materiali di Consumo.......................................... 123
Dimensioni dello Schermo e Distanza di Proiezione ......... 124
Distanza di proiezione (per EB-430/EB-420) . . . . ....................... 124
Distanza di proiezione (per EB-435W/EB-425W)........................ 125
Schermi dei monitor supportati ............................ 127
Risoluzioni Supportate ......................................... 127
Segnali del computer (RGB analogico) ............................ 127
Video Component .......................................... 127
Video composito ........................................... 127
Segnale di ingresso dalla porta HDMI............................. 127
Specifiche ................................................ 129
Specifiche Generiche del Proiettore................................ 129
Aspetto .................................................. 132
Glossario ................................................ 133
Note Generali ............................................ 135
Informazioni sulle indicazioni.................................... 135
Avviso generale:............................................. 135
Indice ................................................... 137
Introduzione
Questo capitolo illustra le caratteristiche del proiettore e i nomi delle parti.
Caratteristiche del Proiettore
7
Funzioni di proiezione
Attivazione della proiezione da brevi distanze
È possibile proiettare immagini di grandi dimensioni da brevi distanze
senza dover allontanare il proiettore dallo schermo.
s
"Dimensioni dello Schermo e Distanza di Proiezione" p.124
Scrittura semplificata su una lavagna chiara o su una lavagna scura tramite la funzione motivo
Si possono proiettare motivi a righe o con griglie. Questa funzione è utile
quando si disegnano grafici su una lavagna chiara o su una lavagna scura.
s
Impostazioni - Pattern p.66
Collegamento mediante cavo USB e proiezione (USB Display)
Collegando semplicemente il cavo USB disponibile in commercio, è
possibile proiettare immagini dallo schermo del computer senza utilizzare il
cavo del computer.
s
"Proiezione con USB Display" p.32
Funzioni di sicurezza migliorate
• Funzione Protetto da password per limitare e gestire il numero di
utenti
L'impostazione di una password consente di limitare il numero di utenti
che può accedere al proiettore.
s
"Gestione degli utenti (Protetto da password)" p.55
• La funzione Blocco funzionamento limita il funzionamento dei tasti
sul pannello di controllo
Questa opzione consente di evitare che persone senza autorizzazione
cambino le impostazioni del proiettore in occasione di eventi, incontri
scolastici e così via.
s
"Limitazione delle funzioni (Blocco funzionamento)" p.57
• Dotato di svariati dispositivi antifurto
Il proiettore è dotato dei tipi di dispositivi di sicurezza antifurto seguenti.
• Slot di sicurezza
• Punto di installazione del cavo di sicurezza
s
"Blocco di sicurezza" p.58
Funzioni opzionali
Connessione a una rete e proiezione delle immagini dallo schermo di un computer
È possibile collegare il proiettore a un computer di una rete e proiettare lo
schermo del computer utilizzando EasyMP Network Projection in dotazione
(software applicativo).
s
Guida operativa di EasyMP Network Projection
Ingrandimento e proiezione dei file utilizzando la Telecamera documenti
Con la funzione opzionale Telecamera documenti si possono proiettare
documenti cartacei e oggetti. La messa a fuoco dell'immagine viene regolata
automaticamente tramite la funzione Fuoco Automatico. È inoltre possibile
ingrandire le immagini utilizzando lo zoom digitale.
s
"Accessori opzionali" p.123
Caratteristiche del Proiettore
Semplice connessione a un computer con Quick Wireless
Basta collegare la Quick Wireless Connection USB Key accessoria a un
computer per proiettare lo schermo del computer stesso (solo per computer
con Windows).
s
"Accessori opzionali" p.123
8
Nomi e funzioni delle parti
9
Vista Anteriore/Superiore
Nome Funzione
Piedino anteriore
C
regolabile
Presa dell'aria
D
(filtro dell’aria)
Anello di regolazione
E
della messa a fuoco
Pannello di Controllo
F
Coperchio della
G
lampada
Sfiatatoio dell’aria
H
Quando il proiettore viene appoggiato su una superficie,
per esempio una scrivania, allungare il piedino per
regolare la posizione dell’immagine.
s "Regolazione della posizione dell'immagine" p.39
Cattura l'aria per raffreddare l'interno del proiettore.
s "Pulizia del filtro dell'aria" p.97
"Sostituzione del filtro dell'aria" p.102
s
Regola la messa a fuoco dell'immagine.
s "Correzione della messa a fuoco" p.40
Permette di comandare il proiettore.
s "Pannello di controllo" p.12
Aprire per sostituire la lampada del proiettore.
s "Sostituzione della lampada" p.99
Sfiatatoio per l'aria utilizzato per raffreddare l'interno del
proiettore.
Attenzione
Durante la proiezione, non avvicinare il viso o le
mani allo sfiatatoio dell’aria. Allo stesso modo,
non avvicinarvi oggetti che possano deformarsi o
danneggiarsi.
Nome Funzione
Ricevitore remoto
A
Leva di regolazione
B
del piedino
Riceve i segnali dal telecomando.
Premere la leva del piedino per allungare e accorciare il
piedino anteriore.
s "Regolazione della posizione dell'immagine" p.39
I
J
Indicatore
Coprilenti
Indica lo stato del proiettore.
s "Lettura degli indicatori" p.82
Fissare il coprilenti quando non si utilizza il proiettore per
evitare che l'obiettivo si sporchi o subisca danni.
Nomi e funzioni delle parti
10
Retro
Porta HDMI
A
Porta Video
B
Porta RS-232C
C
Porta Monitor Out
D
Porta Audio1
E
Nome Funzione
Consente l'ingresso dei segnali video da apparecchiature
video e computer compatibili HDMI. Il proiettore è
compatibile con
s "Collegamento di apparecchiature" p.20
Riceve i segnali video composito provenienti dalle
sorgenti video.
Quando il proiettore viene controllato da un computer,
collegare il computer utilizzando il cavo RS-232C. Questa
porta deve venire utilizzata per il controllo e non deve
essere utilizzata per operazioni ordinarie.
"Comandi ESC/VP21" p.116
s
Trasmette ingressi di segnali analogici RGB dalla porta
Computer1 a un monitor esterno. Non è possibile
trasmettere ingressi di segnali da altre porte o da altri
segnali video Component.
Trasmette l'audio dalle apparecchiature collegate alla
porta Computer1.
HDCPg.
Nome Funzione
Porta Audio Out
F
Porta Mic
G
Ingresso
H
alimentazione
Slot di sicurezza
I
Sezione
J
dell'installazione
dell'Unità LAN
wireless
Diffusore
K
Porta LAN
L
Porta USB(TypeA)
M
Porta USB(TypeB)
N
Trasmette l'audio dall'immagine attualmente proiettata o
dalla porta Mic a un altoparlante esterno.
Trasmette l'audio del microfono.
s "Collegamento di un microfono" p.25
Consente di collegare il cavo di alimentazione al
proiettore.
s "Dall'installazione alla proiezione" p.30
Lo slot di sicurezza è compatibile con il sistema di
sicurezza Microsaver prodotto da Kensington.
s "Blocco di sicurezza" p.58
Installare qui l'Unità LAN wireless opzionale. Rimuovere
il tappo durante l'installazione.
s "Installazione dell'unità LAN wireless opzionale"
p.28
Emette l'audio.
Consente di collegare un cavo LAN per connettersi a una
rete.
• Consente di collegare un dispositivo di memorizzazione
USB o una fotocamera digitale e di proiettare immagini
tramite la funzione Slideshow.
s "Proiezione senza un computer (Slideshow)"
p.106
• Collega la Telecamera documenti opzionale.
• Co llega i l proi ettor e al comp uter m edian te un c avo USB
disponibile in commercio e proietta le immagini del
computer.
s "Proiezione con USB Display" p.32
• Collega il proiettore a un computer mediante il cavo
USB disponibile in commercio per utilizzare la funzione
MouseWireless.
s "Uso del telecomando per azionare il puntatore
del mouse (MouseWireless)" p.50
Nomi e funzioni delle parti
11
Nome Funzione
Porta Computer2
O
Porta Audio2
P
Porta Computer1
Q
Porta Audio-L/R
R
Porta S-Video
S
Immette i segnali delle immagini provenienti da un
Base
computer e i segnali video component provenienti da altre
sorgenti video.
Trasmette l'audio dalle apparecchiature collegate alla
porta Computer2.
Immette i segnali delle immagini provenienti da un
computer e i segnali video component provenienti da altre
sorgenti video.
Trasmette l'audio dalle apparecchiature collegate alla
porta S-Video o alla porta Video.
Per i segnali S-Video provenienti dalle sorgenti video.
Nome Funzione
Punti di fissaggio del
A
montaggio a soffitto
(tre punti)
Punti di fissaggio della
B
piastra per il
montaggio a parete
(cinque punti)
Fissare il Montaggio a soffitto opzionale a questi punti per
installare il proiettore al soffitto.
s "Installazione del proiettore" p.19
s "Accessori opzionali" p.123
Fissare la piastra per il montaggio a parete opzionale a
questi punti se si desidera installare il proiettore alla
parete.
s "Accessori opzionali" p.123
Nomi e funzioni delle parti
12
Nome Funzione
Piedino posteriore
C
Punto di installazione
D
del cavo di sicurezza
Piedino anteriore
E
regolabile
Quando si installa il proiettore su una superficie, per
esempio una scrivania, ruotare il piedino in modo da
allungarlo e accorciarlo per regolare l’inclinazione
orizzontale.
s "Regolazione dell'inclinazione orizzontale" p.39
Fare passare un blocco del cavo disponibile in commercio
attraverso questo punto e fissarlo in posizione.
s "Installazione del blocco del cavo" p.58
Quando il proiettore viene appoggiato su una superficie,
per esempio una scrivania, allungare il piedino per
regolare la posizione dell’immagine.
s "Regolazione della posizione dell'immagine" p.39
Pannello di controllo
Nome Funzione
Tasto [t]
A
Tasto [Source Search]
B
Consente di accendere e di spegnere il proiettore.
s "Dall'installazione alla proiezione" p.30
Passa all'immagine sulla porta di ingresso dove vengono
trasmessi segnali video.
s "Rilevamento automatico dei segnali in ingresso e
cambio dell’immagine proiettata (Ricerca sorgente)"
p.31
C
Tasto [ ]
• Quando è visualizzato il menu Configurazione o una
schermata della Guida, consente di confermare la
selezione corrente e di passare al livello successivo.
• Se premuto durante la proiezione di segnali analogici
RGB dalla porta Computer1 o dalla porta Computer2, è
possibile ottimizzare automaticamente Tracking, Sync.
e Posizione.
Nomi e funzioni delle parti
13
Nome Funzione
Tasto [w][v]
D
Tasto [Help]
E
Tasto [Esc]
F
Tasti [Tele]/[Wide]
G
• Visualizza la schermata Keystone che consente di
correggere la distorsione del keystone in direzione
verticale e orizzontale.
s "H/V-Keystone" p.36
• Se premuti durante la visualizzazione del menu
Configurazione o di una schermata della Guida,
consentono di selezionare le voci di menu e i valori di
impostazione.
s "Uso del menu Configurazione" p.60
s "Utilizzo della Guida" p.81
Visualizza e chiude la schermata della guida che contiene
informazioni sulla risoluzione di eventuali problemi.
s "Utilizzo della Guida" p.81
• Interrompe la funzione corrente.
• Se premuto durante la visualizzazione del menu
Configurazione, passa al livello del menu precedente.
s "Uso del menu Configurazione" p.60
• Regola le dimensioni dello schermo di proiezione.
Premere il tasto [Tele] per ridurre le dimensioni dello
schermo di proiezione, mentre premere il tasto [Wide]
per aumentare le dimensioni dello schermo di
proiezione.
• Corregge la distorsione del keystone in direzione
orizzontale quando è visualizzata la schermata
Keystone.
s "H/V-Keystone" p.36
• Se premuti durante la visualizzazione del menu
Configurazione o di una schermata della Guida,
consentono di selezionare le voci di menu e i valori di
impostazione.
s "Uso del menu Configurazione" p.60
"Utilizzo della Guida" p.81
s
Telecomando
Tasto [Menu]
H
Visualizza e chiude il menu Configurazione.
s "Uso del menu Configurazione" p.60
Nomi e funzioni delle parti
14
Nome Funzione
Tasto [t]
A
Tasto [Computer]
B
Tasto [Video]
C
Tasti numerici
D
Tasto [Auto]
E
Tasto [Aspect]
F
Tasto [Num]
G
Tasto [Menu]
H
Consente di accendere e di spegnere il proiettore.
s "Dall'installazione alla proiezione" p.30
A ogni pressione del tasto, l'ingresso passa dalle immagini
provenienti dalla porta Computer1 a quelle provenienti
dalla porta di ingresso Computer2 e viceversa.
Ogni volta che si preme questo tasto, viene alternata
'immagine dalle porte S-Video, Video e HDMI.
• Inserimento della password.
s "Impostazione dell'opzione Protetto da
password" p.55
• Utilizzare il tasto per inserire i numeri nelle
impostazioni Rete dal menu Configurazione.
Se premuto durante la proiezione di segnali analogici RGB
dalla porta Computer1 o dalla porta Computer2, è
possibile ottimizzare automaticamente Tracking, Sync. e
Posizione.
Ogni volta che si preme il tasto, viene modificata la
modalità delle proporzioni.
s "Modifica del Rapporto aspetto dell'immagine
proiettata" p.42
Tenere premuto questo tasto e premere i tasti numerici
per inserire password e numeri.
s "Impostazione dell'opzione Protetto da password"
p.55
Visualizza e chiude il menu Configurazione.
s "Uso del menu Configurazione" p.60
Nome Funzione
I
Tasto [ ][ ][ ]
]
[
Tasto [User]
J
Tasti [Page]
K
[[][]]
• Se premuti durante la visualizzazione del menu
Configurazione o di una schermata della Guida,
consentono di selezionare le voci di menu e i valori di
impostazione.
s "Uso del menu Configurazione" p.60
• Quando si proietta una Slideshow, premendo questi
tasti è possibile visualizzare l’immagine precedente/
successiva, ruotare l’immagine e così via.
s "Metodi di esecuzione delle Slideshow" p.106
• Quando è attivata la funzione MouseWireless, il
puntatore del mouse si sposta nella direzione del tasto
premuto.
s "Uso del telecomando per azionare il puntatore
del mouse (MouseWireless)" p.50
Selezionare una voce usata frequentemente tra le sette
disponibili nel menu Configurazione e assegnarla a questo
tasto. Premendo il tasto [User], viene visualizzata la
schermata di selezione/regolazione della voce di menu
assegnata, che permette di effettuare rapidamente
impostazioni/regolazioni con una semplice operazione.
s "Menu Impostazioni" p.66
Consumo energia viene assegnato come impostazione
predefinita.
Cambiano le pagine dei file, per esempio file PowerPoint,
quando si utilizzano i seguenti metodi di proiezione.
• Quando si utilizza la funzione MouseWireless
s "Uso del telecomando per azionare il puntatore
del mouse (MouseWireless)" p.50
• Quando si utilizza USB Display
s "Proiezione con USB Display" p.32
• Collegamento a una rete
Quando si proiettano immagini con la funzione
Slideshow, con questi tasti è possibile visualizzare il file di
immagine precedente/successivo.
Nomi e funzioni delle parti
15
Nome Funzione
Tasto [A/V Mute]
L
Tasti [E-Zoom]
M
[z][x]
Foro per cordicella
N
Tasto [Help]
O
Tasto [Freeze]
P
Tasti [Volume]
Q
[a][b]
Tasto [Pointer]
R
S
Tasto [ ]
Attiva o disattiva il video e l'audio.
s "Sospensione temporanea dell’immagine e dell’audio
(A/V Mute)" p.47
Ingrandiscono o riducono l'immagine senza modificare le
dimensioni di proiezione.
s "Ingrandimento di una parte dell’immagine (EZoom)" p.49
Consente di fissare una cordicella disponibile in
commercio al telecomando.
Visualizza e chiude la schermata della guida che contiene
informazioni sulla risoluzione di eventuali problemi.
s "Utilizzo della Guida" p.81
Interrompe o riprende la riproduzione delle immagini.
s "Blocco dell’immagine (Blocco)" p.47
[a] Abbassa il volume.
[b] Alza il volume.
s "Regolazione del volume" p.40
Visualizza il puntatore a schermo.
s "Funzione puntatore (Puntatore)" p.48
• Quando è visualizzato il menu Configurazione o una
schermata della Guida, consente di confermare la
selezione corrente e di passare al livello successivo.
s "Uso del menu Configurazione" p.60
• Funge da tasto sinistro del mouse quando si utilizza la
funzione MouseWireless.
s "Uso del telecomando per azionare il puntatore
del mouse (MouseWireless)" p.50
Nome Funzione
Tasto [Esc]
T
Tasto [Color Mode]
U
Tasto [LAN]
V
Tasto [USB]
W
Tasto [Source Search]
X
Area di emissione
Y
della luce del
telecomando
• Interrompe la funzione corrente.
• Se premuto durante la visualizzazione del menu
Configurazione, consente di passare al livello
precedente.
s "Uso del menu Configurazione" p.60
• Funge da tasto destro del mouse quando si utilizza la
funzione MouseWireless.
s "Uso del telecomando per azionare il puntatore
del mouse (MouseWireless)" p.50
A ogni pressione del tasto, cambia il modo colore.
s "Selezione della qualità di proiezione (Selezione del
Modo colore)" p.40
Passa alle immagini proiettate con EasyMP Network
Projection. Quando si esegue la proiezione utilizzando la
Quick Wireless Connection USB Key opzionale, questo
tasto consente di passare all'immagine.
Ogni volta che si preme il tasto, le immagini vengono
selezionate nel seguente ordine:
• USB Display
• Immagini dal dispositivo collegato alla porta
USB(TypeA)
Passa all'immagine sulla porta di ingresso dove vengono
trasmessi segnali video.
s "Rilevamento automatico dei segnali in ingresso e
cambio dell’immagine proiettata (Ricerca sorgente)"
p.31
Trasmette i segnali del telecomando.
Nomi e funzioni delle parti
16
Sostituzione delle batterie del telecomando
Se il telecomando non risponde ai comandi o non è operativo dopo che è
stato usato per un certo periodo, è possibile che occorra sostituire le
batterie. In questo caso, sostituirle con batterie nuove. Procurarsi due
batterie AA al manganese o alcaline. Non è possibile utilizzare altre batterie
a eccezione di quelle AA al manganese o alcaline.
Attenzione
Leggere le seguenti istruzioni prima di maneggiare le batterie.
s Istruzioni sulla sicurezza
a
Rimuovere il coperchio della batteria.
Tenendo premuto il gancio del coperchio della batteria, spingere il
coperchio verso l'alto.
c
Attenzione
Verificare la posizione dei simboli (+) e (-) all’interno del vano batterie
per accertarsi che siano inserite correttamente.
Riposizionare il coperchio della batteria.
Premere il coperchio della batteria finché non rimane bloccato in
posizione con uno scatto.
b
Sostituire le batterie usate con batterie nuove.
Nomi e funzioni delle parti
Portata di funzionamento del telecomando
17
Preparazione del proiettore
Questo capitolo spiega come installare il proiettore e collegare le sorgenti di proiezione.
Installazione del proiettore
19
Metodi di Installazione
Il proiettore supporta i quattro seguenti metodi di proiezione. Installare il
proiettore a seconda delle condizioni del luogo di installazione.
• Proiezione delle immagini dalla
parte frontale dello schermo.
(proiezione Front.)
• Montaggio del proiettore su una
parete o un soffitto e proiezione
delle immagini dalla parte fron‐
tale dello schermo. (proiezione
Front./Soffitto)
• Proiezione delle immagini da
dietro uno schermo traslucido.
(proiezione Retro)
• Montaggio del proiettore sul
soffitto e proiezione delle imma‐
gini da dietro uno schermo tra‐
slucido. (proiezione Retro/Soffit‐
to)
Avvertenza
• Se si desidera installare il proiettore su una parete o un soffitto, occorre
servirsi di un metodo di installazione particolare. Se non viene installato
correttamente, il proiettore potrebbe cadere causando danni e lesioni.
• Se si utilizzano sostanze adesive per prevenire l'allentamento delle viti dei
punti di fissaggio della piastra per il montaggio a parete o dei punti di
fissaggio del montaggio a soffitto oppure se sul proiettore si applicano
sostanze quali lubrificanti o grassi, è possibile che il telaio si crepi e che si
stacchi dal supporto di montaggio. Ciò potrebbe causare gravi lesioni alle
persone che si trovano sotto di esso e potrebbe danneggiare il proiettore.
Per l'installazione o la regolazione del supporto di montaggio, non utilizzare
sostanze adesive per prevenire l'allentamento delle viti e non utilizzare grassi,
lubrificanti e simili.
Attenzione
• Non utilizzare il proiettore appoggiandolo su un lato poiché ciò potrebbe
comprometterne il corretto funzionamento.
• Non coprire la presa o lo sfiatatoio dell’aria del proiettore. Se la presa o lo
sfiatatoio vengono coperti, la temperatura interna potrebbe aumentare e
causare un incendio.
a
• Per l'installazione di un proiettore alla parete o al soffitto, verificare
che gli strumenti utilizzati siano adatti al metodo di installazione.
s "Accessori opzionali" p.123
• È possibile modificare l’impostazione nel modo seguente premendo il
tasto [A/V Mute] sul telecomando per circa cinque secondi.
Front.WFront./Soffitto
RetroWRetro/Soffitto
• Impostare Retro o Retro/Soffitto dal menu di configurazione.
s Avanzate - Proiezione p.68
Collegamento di apparecchiature
Il nome della porta, l’ubicazione e l’orientamento dei connettori dipendono dalla sorgente collegata.
Collegamento di un computer
Per proiettare le immagini da un computer, collegare il computer con uno dei seguenti metodi.
20
AB
C
D
a
Quando si utilizza il cavo del computer in dotazione
Collegare la porta di uscita del display del computer alla porta Computer1 o Computer2 del proiettore.
È possibile trasmettere l'audio dall'altoparlante del proiettore collegando la porta di uscita audio del computer alla porta Audio1 o Audio2 del proiettore utilizzando un cavo
audio disponibile in commercio.
Quando si utilizza un cavo USB disponibile in commercio
Collegare la porta USB del computer alla porta USB(TypeB) del proiettore.
È possibile inviare l'audio con l'immagine proiettata.
Quando si utilizza un cavo HDMI disponibile in commercio
Collegare la porta HDMI del computer alla porta HDMI del proiettore.
È possibile inviare l'audio con l'immagine proiettata.
È possibile modificare l'ingresso audio da Ingresso audio.
s Avanzate - Funzionamento - Ingresso audio p.68
Collegamento di apparecchiature
21
È possibile utilizzare un cavo USB disponibile in commercio per collegare il proiettore a un computer e proiettare le immagini da tale computer. Questa funzione è
a
chiamata USB Display.
s "Proiezione con USB Display" p.32
Collegamento delle sorgenti di immagine
Per proiettare le immagini da lettori DVD, videoregistratori e simili, collegare il proiettore con uno dei seguenti metodi.
A
B
Quando si utilizza un cavo video disponibile in commercio
Collegare la porta di uscita video della sorgente di immagine alla porta Video del proiettore con un cavo video disponibile in commercio.
È possibile trasmettere l'audio dall'altoparlante del proiettore collegando la porta di uscita audio della sorgente di immagini alla porta Audio-L/R del proiettore con un cavo audio
disponibile in commercio.
Quando si utilizza un cavo S-video disponibile in commercio
Collegamento di apparecchiature
Collegare la porta di uscita video della sorgente di immagine alla porta S-Video del proiettore con un cavo video disponibile in commercio.
È possibile trasmettere l'audio dall'altoparlante del proiettore collegando la porta di uscita audio della sorgente di immagini alla porta Audio-L/R del proiettore con un cavo audio
disponibile in commercio.
CD
E
a
Quando si utilizza il cavo video component opzionale
s "Accessori Opzionali e Materiali di Consumo" p.123
Collegare la porta di uscita Component sulla sorgente di immagini alla porta Computer1 o Computer2 del proiettore.
È possibile trasmettere l'audio dall'altoparlante del proiettore collegando la porta di uscita audio della sorgente di immagini alla porta Audio1 o Audio2 del proiettore mediante
un cavo audio disponibile in commercio.
Quando si utilizza un cavo HDMI disponibile in commercio
Collegare la porta HDMI della sorgente di immagine alla porta HDMI del proiettore con un cavo HDMI disponibile in commercio.
È possibile inviare l'audio con l'immagine proiettata.
È possibile modificare l'ingresso audio da Ingresso audio.
s Avanzate - Funzionamento - Ingresso audio p.68
22
Collegamento di apparecchiature
23
Attenzione
• Se la sorgente di ingresso è accesa quando viene collegata al proiettore, potrebbero verificarsi malfunzionamenti.
• Se l’orientamento la forma della spina sono diversi, non forzare il collegamento. In caso contrario, il dispositivo potrebbe danneggiarsi o funzionare scorrettamente.
Collegamento di apparecchiature
• Se la sorgente da collegare è dotata di una porta dalla forma insolita, utilizzare il cavo in dotazione con il dispositivo o un cavo opzionale per collegare il
a
proiettore.
• Quando si utilizza un cavo audio 2RCA(L/R)/stereo mini-pin disponibile in commercio, accertarsi che sia caratterizzato da "assenza di resistenza".
Collegamento di dispositivi USB
È possibile collegare dispositivi come una memoria USB, la Telecamera documenti opzionale e dischi rigidi o fotocamere digitali compatibili USB.
Utilizzando il cavo USB in dotazione con il dispositivo USB, collegare il dispositivo USB alla porta USB(TypeA) del proiettore.
24
Collegando il dispositivo USB, è possibile proiettare i file di immagini contenuti sulla memoria USB o sulla fotocamera digitale mediante Slideshow.
s
"Slideshow" p.106
Se la Telecamera documenti viene collegata mentre un'altra porta di ingresso sta eseguendo la proiezione, premere il tasto [USB] sul telecomando o il
tasto [Source Search] sul pannello di controllo per passare alle immagini della Telecamera documenti.
s
"Rilevamento automatico dei segnali in ingresso e cambio dell’immagine proiettata (Ricerca sorgente)" p.31
Mentre si proiettano immagini da un dispositivo USB, se si desidera collegare un dispositivo di uscita audio, collegarlo alla porta Audio2.
a
Collegamento di apparecchiature
Attenzione
• Se si utilizza un hub USB, l'operazione potrebbe non venire eseguita correttamente. Collegare dispositivi come fotocamere digitali e periferiche USB direttamente al
proiettore.
• Quando si collega e si utilizza un disco rigido compatibile USB, accertarsi di collegare l'adattatore CA fornito con il disco rigido.
• Collegare una fotocamera digitale o un disco rigido al proiettore mediante un cavo USB in dotazione con la periferica o indicato specificamente per il suo utilizzo.
• Utilizzare un cavo USB di lunghezza non superiore a 3 metri. Se la lunghezza del cavo supera 3 metri, è possibile che lo Slideshow non funzioni correttamente.
Rimozione di dispositivi USB
Terminata la proiezione, scollegare il dispositivo USB dal proiettore. Per dispositivi come fotocamere digitali o dischi rigidi, spegnere il dispositivo e rimuoverlo
dal proiettore.
Collegamento di un microfono
È possibile trasmettere l'audio del microfono dall'altoparlante del proiettore collegando un microfono dinamico disponibile in commercio.
25
a
• L'alimentazione plug-in non è supportata.
• Regolare Volume ingresso mic se si riscontrano problemi durante l'ascolto dell'audio dal microfono o se il volume è eccessivamente alto e provoca un
crepitio.
Impostazioni - Volume ingresso mic p.66
s
• Configurare le impostazioni seguenti per trasmettere l'audio da un microfono quando il proiettore è spento.
Impostare Modo stand by su Rete abilitata. s Avanzate - Modo stand by p.68
Impostare Mic. in stand by su On. s Avanzate - Mic. in stand by p.68
Collegamento di apparecchiature
Collegamento di un'apparecchiatura esterna
È inoltre possibile trasmettere immagini e audio collegando un monitor o un altoparlante esterno.
Durante la trasmissione di immagini a un monitor esterno
A
Collegare il monitor esterno alla porta Monitor Out utilizzando il cavo in dotazione al monitor esterno.
Durante la trasmissione di audio su altoparlanti esterni
B
Collegare gli altoparlanti esterni ala porta Audio Out del proiettore con un cavo audio disponibile in commercio.
26
• Se si imposta Modo stand by su Rete abilitata, è possibile trasmettere immagini a un monitor esterno anche se il proiettore è in standby.
a
s Avanzate - Modo stand by p.68
• Solo i segnali analogici RGB provenienti dalla porta Computer1 possono essere trasmessi su un monitor esterno. Non è possibile trasmettere ingressi di segnali da
altre porte o da altri segnali video Component.
• I calibratori di impostazione per le funzioni quali Keystone, il menu Configurazione e le schermate della Guida non vengono trasmessi al monitor esterno.
• Quando il jack del cavo audio viene inserito nella porta Audio Out, l'audio viene trasmesso dall'uscita esterna e non più dai diffusori incorporati del
proiettore.
Collegamento mediante un cavo LAN
Collegare una porta LAN degli hub di rete o di altre apparecchiature alla porta LAN del proiettore tramite un cavo LAN 100BASE-TX o 10BASE-T disponibile
in commercio.
Collegamento di apparecchiature
Per evitare anomalie durante il funzionamento, utilizzare un cavo LAN schermato di categoria 5.
a
27
Collegamento di apparecchiature
Installazione dell'unità LAN wireless opzionale
28
a
b
Rimuovere la vite di fissaggio del tappo e quindi rimuovere il
tappo dell'unità LAN wireless.
È stata installata l'unità LAN wireless.
c
Per evitare di perdere l'unità LAN wireless, fissare il tappo
utilizzando la vite di fissaggio apposita.
Uso basilare
Questo capitolo spiega come proiettare e regolare le immagini.
Proiezione delle immagini
30
Dall'installazione alla proiezione
Questa sezione illustra la procedura utilizzata per collegare il proiettore a un
computer con il cavo del computer e proiettare le immagini.
d
Accendere il proiettore.
e
Accendere il computer.
f
Se l'immagine non viene proiettata, è possibile cambiarla con uno dei
seguenti metodi.
• Premere il tasto [Source Search] sul pannello di controllo o sul
• Premere il tasto corrispondente alla porta desiderata sul telecomando.
Cambiare l'uscita video del computer.
Se si utilizza un computer laptop, è necessario cambiare l'uscita video
dal computer.
Tenere premuto il tasto Fn (tasto funzione), quindi premere il tasto
b.
Il metodo per cambiare l'uscita video dipende dal computer in
a
telecomando.
s
"Rilevamento automatico dei segnali in ingresso e cambio
dell’immagine proiettata (Ricerca sorgente)" p.31
s
"Passaggio all'immagine di destinazione utilizzando il telecomando"
p.32
uso. Vedere la documentazione del computer.
a
b
c
Rimuovere il coprilenti.
Collegare il proiettore a una presa elettrica con il cavo di
alimentazione.
Collegare il proiettore al computer con il cavo del computer.
a
Dopo la proiezione dell'immagine, regolare l’immagine se necessario.
s "Correzione della distorsione del keystone" p.36
s "Correzione della messa a fuoco" p.40
