Epson EB-1735W User's Guide [de]

Bedienungsanleitung

Verwendete Bezeichnungen

f Sicherheitshinweise

Um eine sichere und ordnungsgemäße Verwendung dieses Produkts zu gewährleisten, finden sich in der Bedienungsanleitung und am Produkt Symbole, die auf mögliche Gefahren für den Benutzer oder weitere Personen sowie auf das Risiko von Sachschäden hinweisen. Die Hinweise und ihre Bedeutung sind wie folgt. Stellen Sie sicher, dass Sie diese genau verstanden haben, bevor Sie die Bedienungsanleitung lesen.

Warnung

Gefahr

f Allgemeine Hinweise

Achtung

Vorgehen

[ (Name) ]

Dieses Symbol verweist auf Informationen, deren Nichtbeachtung zu tödlichen Verletzungen oder Verletzungen von Personen wegen unsachgemäßen Gebrauchs führen kann.

Dieses Symbol verweist auf Informationen, deren Nichtbeachtung zu Verletzungen von Personen oder Sachschäden wegen unsachgemäßen Gebrauchs führen kann.

Zeigt an, dass eine ungenügende Beachtung der Vorsichtsmaßnahmen Beschädigungen oder Verletzungen verursachen kann.

Weist auf Zusatzinformationen und nützliche Tipps zu einem bestimmten Thema hin.

Verweist auf eine Seite mit ausführlichen Informationen zu einem bestimmten Thema.

Bedeutet, dass das oder die unterstrichenen Wörter vor diesem Symbol im Glossar erklärt sind. Siehe Abschnitt "Glossar" der "Anhänge". s p.114

Bezeichnet Bedienungsmethoden und die Reihenfolge der einzelnen Bedienungsschritte. Die Bedienungsschritte sollten in der angegebenen Reihenfolge ausgeführt werden.

Gibt die Bezeichnung der Projektor- oder der Fernbedienungstasten an. Beispiel: [Esc]-Taste

"(Menübezeichnung)"

Bezeichnet Konfigurationsmenüpunkte. Beispiel: "Bild" - "Helligkeit"

Inhaltsverzeichnis

Ausstattung des Projektors.......................................................................5

Gemeinsame Merkmale der einzelnen Modelle................................................... 5

Merkmale der EB-1735W/1725............................................................................ 6

Bezeichnung und Funktion der Teile........................................................7

Front/Oberseite .................................................................................................... 7

Rück.....................................................................................................................9

Unterseite...........................................................................................................10

Bedienfeld .......................................................................................................... 11

Fernbedienung ................................................................................................... 13

Nützliche Funktionen

Ändern des projizierten Bilds..................................................................16

Automatische Erkennung von Eingangssignalen und Ändern des

projizierten Bilds (Quellensuche) .......................................................................16

Direktumschaltung über die Fernbedienung ......................................................17

Funktionen zur Verbesserung der Projektionsqualität.........................18

Einstellung der Projektionsqualität (Einstellung Farbmodus).............................18

Einstellung der Automatikblende........................................................................19

Zeitweises Ausblenden von Bild und Ton (Einblenden)..................................... 19

Einfrieren des Bilds (Einfrieren) ......................................................................... 20

Ändern des Bildformats...................................................................................... 21

Zeigerfunktion (Zeiger).......................................................................................25

Vergrößern von Bildausschnitten (E-Zoom)....................................................... 26

Verwenden der Fernbedienung als Mausersatz (Funkmaus) ............................28

Einschränkungen am Zielprojektor bei Verwendung

mehrerer Projektoren...............................................................................30

Einstellen der Projektor ID ................................................................................. 31

Einstellen der Projektor-ID mit der Fernbedienung ............................................31

Farbkorrektur für mehrere Projektoren

(Multi-Bildschirm-Farbjustage) ...............................................................32

Zusammenfassung der Korrekturvorgehensweise............................................. 32

Korrekturmethode .............................................................................................. 32

Sicherheitsfunktionen..............................................................................34

Nutzungsverwaltung (Kennwortschutz)..............................................................34

Sperrfunktion der Bedienungstasten (Tastensperre) ......................................... 36

Konfigurationsmenü

Verwendung des Konfigurationsmenüs ................................................ 39

Liste der Funktionen................................................................................40

Bild-Menü........................................................................................................... 40

Signal-Menü....................................................................................................... 42

Einstellung-Menü ............................................................................................... 44

Erweitert-Menü .................................................................................................. 46

Netzwerk-Menü (nur EB-1735W/1725).............................................................. 48

Information-Menü (nur Display) ......................................................................... 62

Reset-Menü ....................................................................................................... 63

Fehlersuche

Verwenden der Hilfe.................................................................................65

Problemlösung......................................................................................... 67

Ablesen der Kontrollanzeigen............................................................................ 67

Wenn die Kontrollanzeigen nicht weiterhelfen................................................... 70

Anhänge

Aufstellung ...............................................................................................80

Reinigung..................................................................................................81

Reinigung der Projektoroberfläche .................................................................... 81

Reinigen des Objektivs ...................................................................................... 81

Reinigung des Luftfilters .................................................................................... 81

Wechseln der Verbrauchsmaterialien....................................................82

Wechseln der Fernbedienungsbatterien............................................................ 82

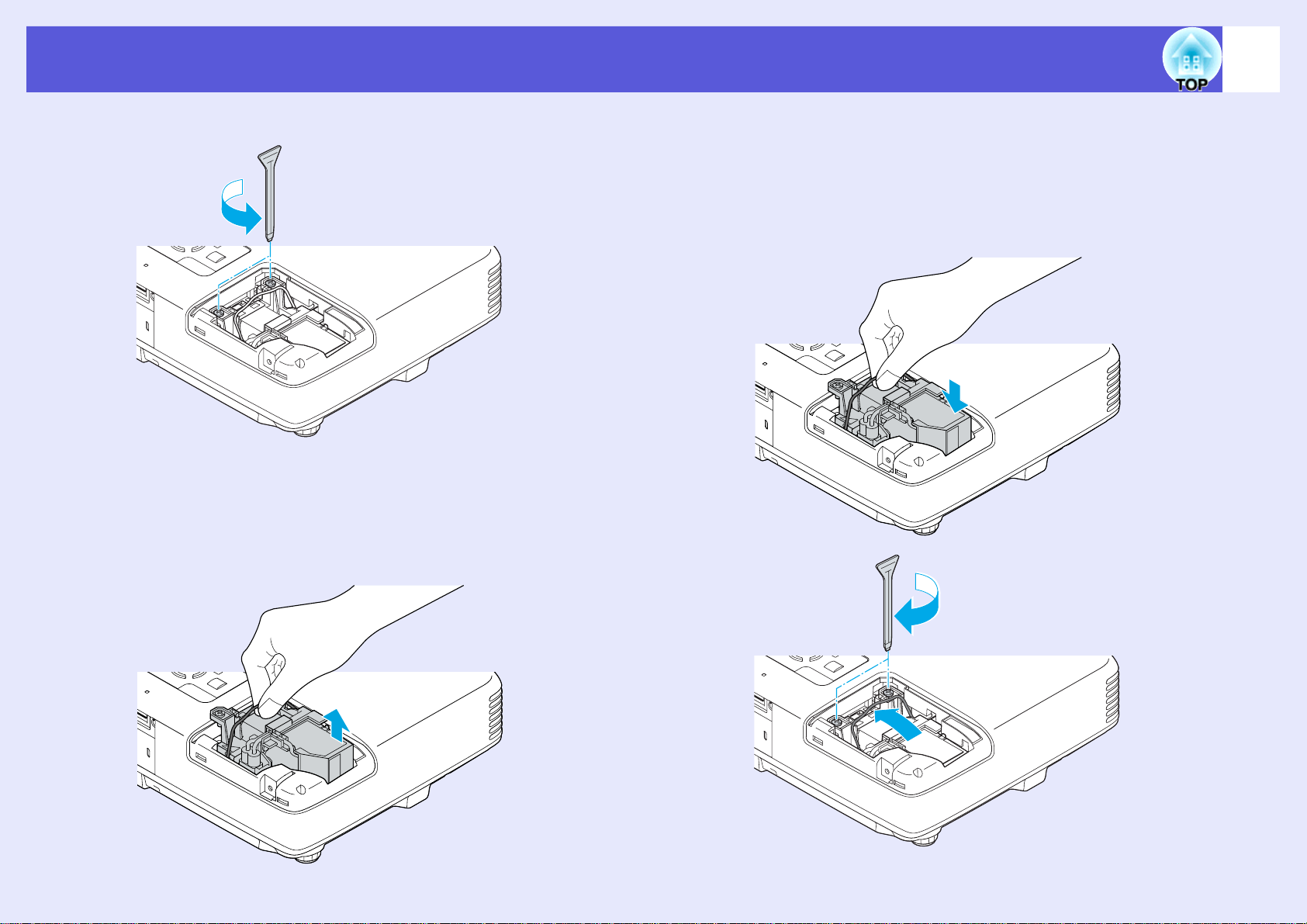

Wechseln der Lampe......................................................................................... 83

Austausch des Luftfilters.................................................................................... 86

Sonderzubehör und Verbrauchsmaterial............................................... 88

Speichern eines Benutzerlogos..............................................................89

Herstellen einer WPS (Wi-Fi Protected Setup)-Verbindung

mit einem Wireless LAN-Zugriffspunkt (nur EB-1735W/1725)............. 91

Methode der Verbindungsherstellung................................................................ 91

Leinwandgröße und Projektionsabstand...............................................95

Projektionsabstand für EB-1725/1720 ............................................................... 95

Projektionsabstand für EB-1735W/1730W ........................................................ 96

Inhaltsverzeichnis

Anschließen und Entfernen von USB-Geräten

(nur EB-1735W/1725)................................................................................97

Anschluss von USB-Geräten .............................................................................97

Entfernen von USB-Geräten .............................................................................. 97

Verbindung über ein USB-Kabel und Projektion

(nur USB Display EB-1735W/1725) .........................................................98

Verbinden...........................................................................................................98

Lesestörung-Mailbenachrichtigungsfunktion

(nur EB-1735W/1725)..............................................................................101

ESC/VP21-Befehle ..................................................................................102

Liste der Befehle ..............................................................................................102

Kabelanordnung...............................................................................................102

USB-Verbindungseinrichtung........................................................................... 103

Netzwerkprojektor (nur EB-1735W/1725) .............................................104

Über PJLink.............................................................................................105

Liste der unterstützten Bildschirmformate..........................................106

Unterstützte Bildschirmformate für EB-1725/1720........................................... 106

Unterstützte Bildschirmformate für EB-1735W/1730W .................................... 108

Technische Daten...................................................................................110

Allgemeine technische Daten zum Projektor ...................................................110

Software-Anforderungen .................................................................................. 112

Ansicht ....................................................................................................113

Glossar ....................................................................................................114

Index ........................................................................................................116

Ausstattung des Projektors

Gemeinsame Merkmale der einzelnen Modelle

Benutzerfreundlich

f Kompakt und leicht

Einfacher Transport dank dem kompakten Gehäuse im B5-Format (202 mm (T) x 284 (B) x 65 mm (H)) sowie dem äußerst geringen Gewicht (1,7 kg ~ 1,8 kg). *EB-1725/1735W: ca. 1,8 kg

EB-1720/1730W: ca. 1,7 kg

f Der Einblendschieber vereinfacht Projektion und Lagerung

Sie können die Projektion einfach durch Öffnen und Schließen des Einblendschiebers anhalten und fortsetzen. Dadurch werden deutliche Präsentationen vereinfacht.

f Durch die Konstruktion mit einem Fuß sind keine komplizierten

Ausrichtoperationen erforderlich

Sie können Höhenanpassungen leicht mit einer Hand vornehmen.

s Kurzanleitung

Erweiterte Sicherheitsfunktionen

f Kennwortschutz zur Nutzungsbeschränkung und -verwaltung

Durch Festlegen eines Kennworts können Sie die Nutzung des Projektors beschränken. s p.34

f Die Tastensperre sperrt die Tasten des Bedienungsfelds

So können Sie verhindern, dass unbefugte Personen die Projektoreinstellungen verändern bei Veranstaltungen, in Schulen etc.

s p.36

Leichte Handhabung

f Kurzer Projektionsabstand

Der kürzeste empfohlene Projektionsabstand des WXGA beträgt 62 cm*, der des XGA 65 cm, d. h. der Projektor kann nahe dem Monitor aufgestellt werden. Dadurch eignet sich der Projektor selbst für Präsentationen in kleinen Besprechungsräumen. *Bei dieser Entfernung und einer Bildschirmgröße von 16:10 beträgt die

Projektionsfläche auf dem Bildschirm beispielsweise ca. 66 x 41 cm.

f Keine Verzögerung durch Abkühlen

Sie können das Netzkabel des Projektors nach dem Ausschalten des Geräts abziehen, ohne den Projektor erst abkühlen lassen zu müssen.

f Projektionsbildschirm für den WXGA (nur EB-1735W/1730W)

Wenn der Computer mit einer 16:10 LCD-Anzeige ausgestattet ist, kann das Bild auf dieselbe Art auf Whiteboards und sonstigen Bildschirmen mit Breitbilddarstellung projiziert werden.

Ausstattung des Projektors

Merkmale der EB-1735W/1725

Für effiziente und abwechslungsreiche Präsentationen und Sitzungen können Sie sehr effektiv Ihr Netzwerk nutzen, indem Sie die beiliegende "EPSON Projector Software for Meeting & Presentation" verwenden.

Mehrfachverbindung

Verbinden Sie den Projektor über das Netzwerk mit einem Computer

Wenn Sie den Projektor über ein WLAN-Kabel an ein bereits bestehendes Netzwerksystem anschließen, lassen sich Sitzungen auf folgende Weise effektiv gestalten.

• Von einem Konferenzraum aus können Sie eine Datei öffnen und projizieren, die auf einem Computer oder Dateiserver abgelegt ist, der sich in einem anderen Raum befindet.

• Sie können auf das Internet zugreifen.

• Projektoren, die an das Netzwerk angeschlossen sind, können von einem Computer aus überwacht und gesteuert werden.

Wenn Sie sich für eine Installation der optionalen LAN-Verbindung des Projektors entscheiden, können Sie diesen über ein Netzwerkkabel mit einem Computer verbinden. s EasyMP Bedienungsanleitung

f Präsentation mit einer Netzwerkverbindung

Für die Verwendung des Projektors stehen folgende drei Möglichkeiten zur Verfügung.

• Quick Wireless Connection

Bei Verwendung des mitgelieferten USB-Sticks für eine Quick Wireless Connection können Sie auf einfache Weise den Computer mit dem Projektor verbinden und für die Projektion nutzen. s EasyMP

Bedienungsanleitung s Kurzanleitung

• Schnellverbindung/Erweiterte Verbindung

Wenn Sie die Anwendung "EMP NS Connection" verwenden, werden Computer und Projektor über ein Netzwerk verbunden. s EasyMP

Bedienungsanleitung

Verwenden Sie für den Anschluss ein USB-Kabel (USB-Display)

Durch den Anschluss über ein handelsübliches USB-Kabel an einen Windows-Computer können Sie Bilder vom Monitor des Computers projizieren. Eine Audioausgabe ist auch ohne Anschluss eines Audiokabels

möglich. s Kurzanleitung s p.98

Präsentationen ohne Computer

Außerdem können auch ohne den Einsatz eines Computers Präsentationen von JPEG-Bildern, Filmen und Szenen erfolgen, die auf USB-Geräten, beispielsweise Digitalkameras oder Festplatten gespeichert wurden.

s EasyMP Bedienungsanleitung

Projektion von Zweit- und Drittbildschirm (Multi-Bildschirm)

Ein einziger Computer kann die Projektion verschiedener Bilder über bis zu vier Projektoren steuern. So können Sie ein Referat oder ähnliches in extremer Breitbilddarstellung projizieren. s EasyMP

Bedienungsanleitung

Internet

Verbindung mit Windows Vistas "Network Projector"

Wenn der Projektor an ein Netzwerk angeschlossen ist, kann er mittels der Funktion "Network Projector" in Windows Vista innerhalb des Netzwerks von mehreren Benutzern verwendet werden.

Bezeichnung und Funktion der Teile

Front/Oberseite

Bezeichnung Funktion

Luftaustritt

Einblendschieber

knopf

Gefahr

Stellen Sie keine Gegenstände, die sich durch Wärme verziehen oder in anderer Weise durch Wärme beeinträchtigt werden können, in die Nähe des Luftaustritts und halten Sie Ihr Gesicht oder Ihre Hände während der Projektion davon entfernt.

Schieben Sie den Knopf zum Öffnen bzw. Schließen des Einblendschiebers.

Bezeichnung Funktion

Einblendschieber Der Schieber ist bei Nichtgebrauch des

Projektors geschlossen, um das Objektiv zu schützen. Durch Schließen während der Projektion können Sie das Bild und den Ton ausblenden (Einblenden). s Kurzanleitung,

s p.19

Hebel zur

Fußjustage

Einstellbarer

vorderer Fuß

Fernsteuer-

Empfänger

Luftfilter

(Ansaugöffnung)

Abdeckung für

WLAN-Baugruppe (nur EB-1735W/

1725)

Fokusring Stellt die Bildschärfe ein. s Kurzanleitung

Zoomring Stellt die Bildgröße ein. s Kurzanleitung

Ziehen Sie den Fußhebel heraus, um den vorderen Fuß aus- oder einzufahren.

s Kurzanleitung

Wenn der Projektor auf einer Fläche wie einem Tisch aufgestellt ist, kann die Position des projizierten Bildes durch Verlängern oder Verkürzen der Füße eingestellt werden.

s Kurzanleitung

Empfängt die Signale der Fernbedienung.

s Kurzanleitung

Verhindert das Eindringen von Staub und anderen Fremdkörpern in den Projektor, wenn Luft angesaugt wird. Der Projektor zeigt eine Warnmeldung an, wenn der Luftfilter gereinigt oder ausgetauscht werden muss. s p.81,

p.86

Erfolgt der Anschluss von Projektor und Computer über eine WLAN-Verbindung, ist diese Abdeckung für die Installation der WLAN-Baugruppe abzunehmen.

s Kurzanleitung

Bezeichnung und Funktion der Teile

Bezeichnung Funktion

USB-Anzeige

(nur EB-1735W/

1725)

Bedienfeld s p.11

Lampenabdeckung

Zeigt den Zugriffsstatus für USB-Typ A an. AUS: Es ist kein USB-Gerät angeschlossen. Orangefarbene Anzeige EIN: Ein USB-Gerät ist angeschlossen. Grüne Anzeige EIN: PC Free-Funktion ist in Betrieb. Rote Anzeige EIN: Störung

Öffnen Sie diese Abdeckung zum Ersetzen der Projektionslampe. s p.83

Bezeichnung und Funktion der Teile

Rück

Bezeichnung Funktion

S-Video-

Eingangsanschluss Netzbuchse Für den Anschluss des Netzkabels.

Video-

Eingangsanschluss

Fernsteuer-

Empfänger

Sicherheitssteckp

latz

Für S-Videosignale von Videoquellen.

s Kurzanleitung

Für Composite Video-Signale von Videoquellen.

Empfängt die Signale der Fernbedienung.

s Kurzanleitung

Der Sicherheitsschlitz ist mit dem von Kensington hergestellten Microsaver Security System kompatibel. Weitere Informationen zum Microsaver Security System entnehmen Sie bitte der Internet-Seite von Kensington

http://www.kensington. com/

Bezeichnung Funktion

Bohrung für die

Lampenabdeckung

USB-Anschluss

(Typ A) (Nur EB1735W/1725)

USB-Buchse

(Typ B)

Audio-L/R-

Eingangsanschluss

Computer

(Videokomponente)Eingangsanschluss

Bohrung zur Befestigung der Lampenabdeckung. s p.83

Zum Speicheranschluss für kompatible Digitalkameras und USB-Geräte und zum Projizieren von Bild- und Filmdateien und Präsentationen mit der Funktion PC Free von EasyMP. s p.97

Stellt eine Verbindung zwischen dem Projektor und einem Computer über ein USB-Kabel her und das Bild auf dem Computer wird projiziert. (nur EB-1735W/1725) s Kurzanleitung Verwenden Sie diese Buchse auch, wenn Sie einen Computer anschließen möchten, um die Funktion Kabellose Maus zu verwenden.

s p.28

Für das Audiosignal der angeschlossenen Geräte. Bei der Projektion mit der Funktion PC Free von EasyMP können Sie den Ton an externe Lautsprecher ausgeben, indem Sie im Konfigurationsmenü die Einstellung "EasyMP Audio-Ausgang" aktivieren. (nur EB-1735W/

1725) Für den Eingang von Videosignalen von einem

Computer und Component Video-Signalen von anderen Videoquellen.

Bezeichnung und Funktion der Teile

Unterseite

Bezeichnung Funktion

Bohrung für die

Abdeckung der WLAN-Baugruppe

Bohrung zur Befestigung der Abdeckung der WLAN-Baugruppe. s Kurzanleitung

Bezeichnung Funktion

Befestigungspun

kte für die Deckenhalterung (3 Punkte)

Hinterer Fuß Bei Aufstellung des Projektors auf einem Tisch

Für die Aufhängung an einer Decke kann die als Sonderzubehör erhältliche Deckenhalterung hier angebracht werden.

s p.80, 88

hier zum Ein- bzw. Ausfahren für die Anpassung der horizontalen Neigung drehen.

s Kurzanleitung

Bezeichnung und Funktion der Teile

Bedienfeld

Bezeichnung Funktion

Statusanzeigen Die Farbe, Blinken oder permanentes

Leuchten der Anzeigen geben den Status des Projektors an. s p.67

[t]-Taste Zum Ein- und Ausschalten des Projektors.

s Kurzanleitung

[Source Search]-

Taste

Wechsel zur nächsten Eingangsquelle, die an den Projektor angeschlossen ist und Bilder ausgibt. s p.16

Bezeichnung Funktion

[Enter]-Taste Beim Drücken während der Projektion von

Computerbildern erfolgt eine automatische Einstellung des Tracking, der Synchronisation und Position, um die Projektion eines optimalen Bildes zu gewährleisten. Bei Anzeige eines Konfigurationsmenüs oder Hilfe-Bildschirms wird die aktuelle Auswahl bestätigt und eingegeben und der nachfolgende Bildschirm angezeigt. s p.39

[] []Tasten

[Help]-Taste Zum Ein- und Ausblenden des Hilfe-

[Esc]-Taste Beendet die gegenwärtig verwendete

Korrektur der Trapezverzerrung. In den folgenden Fällen haben diese Tasten jedoch

nur die Funktionen [ ] und [ ].

• Wenn das projizierte Bild über eine Netzwerkverbindung gesendet wird

• Wenn die Funktion PC Free für die Projektion verwendet wird

Bei der Anzeige eines Konfigurationsmenüs oder Hilfe-Bildschirms werden mit diesen Tasten die Menüpunkte und die Einstellwerte ausgewählt. s Kurzanleitung, p.39

Bildschirms, der bei Problemen Lösungsvorschläge anzeigt. s p.65

Funktion. Wenn sie während der Anzeige eines Konfigurationsmenüs gedrückt wird, wird die vorangegangene Menüebene angezeigt.

s p.39

Bezeichnung und Funktion der Teile

Bezeichnung Funktion

[] []Tasten

[Menu]-Taste Zum Aufrufen und Schließen des

Zur Anpassung der Lautstärke. Wenn diese Tasten während der Anzeige eines Konfigurationsmenüs oder einer Hilfeansicht gedrückt werden, können für die Auswahl von Menüelementen und zur Einstellung von

Werten nur die Funktionen [ ] und [ ] verwendet werden. s Kurzanleitung, p.39

Konfigurationsmenüs.s p.39

Bezeichnung und Funktion der Teile

Fernbedienung

Bezeichnung Funktion

[t]-Taste Zum Ein- und Ausschalten des Projektors.

s Kurzanleitung

[Computer]-Taste Wechselt zu den Bildern vom Computer-

Eingangsanschluss. s p.17

[S-Video]-Taste Wechselt zu den Bildern des S-Video-

Eingangs. s p.17

Numerische

Tasten

[A/V Mute]-Taste Zum Ein- und Ausschalten des Tons oder des

[Freeze]-Taste Die Standbildfunktion wird aktiviert oder

[Auto]-Taste Beim Drücken während der Projektion von

Verwenden Sie diese Tasten zur Eingabe des Kennworts oder der Fernbedienungs-ID.

s p.34, p.31

Bildes. s p.19

deaktiviert. s p.20

Computerbildern erfolgt eine automatische Einstellung des Tracking, der Synchronisation und Position, um die Projektion eines optimalen Bildes zu gewährleisten.

[Aspect]-Taste Das Bildformat wird bei jedem Drücken der

Taste verändert. s p.21

[Page]-Tasten

([) (])

Bei Verwendung der Funkmausfunktion oder beim Projizieren einer PowerPoint-Datei oder eines Szenarios mit EasyMP (Eingangsquelle = EasyMP) können Sie diese Tasten verwenden, um die nächste/vorherige Folie anzeigen zu lassen. (nur EB-1735W/1725)

s EasyMP Bedienungsanleitung

Bezeichnung und Funktion der Teile

Bezeichnung Funktion

[E-zoom]-Tasten

(z) (x)

[Menu]-Taste Zum Aufrufen und Schließen des

[ ]-Taste

[Enter]-Taste Bei Anzeige eines Konfigurationsmenüs oder

[Esc]-Taste Beendet die gegenwärtig verwendete

[Volume]-Tasten

(a) (b)

[Pointer]-Taste Zum Aktivieren des Bildschirmzeigers. s p.25

(z) Vergrößert das Bild ohne Änderung der Projektionsfläche. (x) Verkleinert Teile der Bilder, die mit der [z]Taste vergrößert wurden.

Konfigurationsmenüs. s p.39 Bei der Anzeige eines Konfigurationsmenüs

oder Hilfe-Bildschirms werden die Menüpunkte und die Einstellwerte eingestellt. s p.39, p.65

Hilfe-Bildschirms wird die aktuelle Auswahl bestätigt und eingegeben und der nachfolgende Bildschirm angezeigt. s p.39,

p.65

Dient bei Verwendung der Funkmausfunktion als linke Maustaste.

Funktion. Wenn Sie während der Anzeige eines Konfigurationsmenüs gedrückt wird, wird der vorangegangene Bildschirm angezeigt.

s p.39, p.65

Dient bei Verwendung der Funkmausfunktion als rechte Maustaste.

(a) Vermindert die Lautstärke. (b) Erhöht die Lautstärke.

s Kurzanleitung

Bezeichnung Funktion

[Color Mode]-

Taste

[Num]-Taste Zur Eingabe des Kennworts. s p.34

[User]-Taste Zum Zuweisen eines häufig genutzten

[ID]-Taste Zur Festlegen der Fernbedienungs-ID. s p.31

[Video]-Taste Wechselt zu Bildern vom Video-

[EasyMP]-Taste Wechselt zum EasyMP-Bild. (nur EB-1735W/

[Source Search]-

Taste

Infrarotsender der

Fernbedienung

Mit jedem Drücken wird der Farbmodus gewechselt. s p.18

Menüpunktes aus den sechs verfügbaren Konfigurationsmenüpunkten. Durch Drücken der Taste wird der Bildschirm für die Auswahl/ Einstellung des zugewiesenen Menüpunktes angezeigt, auf dem Sie Einstellungen per einfachem Tastendruck vornehmen können.

s p.44

"Helligkeitsregelung" ist als Standardeinstellung zugewiesen.

Eingangsanschluss. s p.17

1725) s p.17

Diese Funktion der Taste ist bei den Produkten EB-1730W/1720 nicht verfügbar.

Wechsel zur nächsten Eingangsquelle, die an den Projektor angeschlossen ist und Bilder ausgibt. s p.16

Ausgang von Infrarotsignalen der Fernbedienung.

[Help]-Taste Zum Ein- und Ausblenden des Hilfe-

Bildschirms, der bei Problemen Lösungsvorschläge anzeigt. s p.65

Nützliche Funktionen

In diesem Kapitel werden nützliche Funktionen für Präsentationen u. Ä. und Sicherheitsfunktionen erläutert.

Ändern des projizierten Bilds............................16

• Automatische Erkennung von Eingangssignalen

und Ändern des projizierten Bilds (Quellensuche)........16

• Direktumschaltung über die Fernbedienung .................17

Funktionen zur Verbesserung der

Projektionsqualität .............................................18

• Einstellung der Projektionsqualität

(Einstellung Farbmodus)..................................................18

• Einstellung der Automatikblende....................................19

• Zeitweises Ausblenden von Bild und Ton

(Einblenden) ......................................................................19

• Einfrieren des Bilds (Einfrieren) .....................................20

• Ändern des Bildformats....................................................21

Umschalt-Methoden .......................................................................21

Ändern des Bildformats für Bilder aus Videogeräten....................21

Ändern des Bildformats für Computerbilder

(für EB-1725/1720) ...................................................................22

Ändern des Bildformats für Computerbilder

(für EB-1735W/1730W)............................................................23

• Zeigerfunktion (Zeiger) ....................................................25

• Verwenden der Fernbedienung als Mausersatz

(Funkmaus) ....................................................................... 28

Einschränkungen am Zielprojektor

bei Verwendung mehrerer Projektoren.............30

• Einstellen der Projektor ID ............................................. 31

• Einstellen der Projektor-ID mit der

Fernbedienung.................................................................. 31

Farbkorrektur für mehrere Projektoren

(Multi-Bildschirm-Farbjustage)..........................32

• Zusammenfassung der Korrekturvorgehensweise........ 32

• Korrekturmethode ........................................................... 32

Sicherheitsfunktionen ........................................34

• Nutzungsverwaltung (Kennwortschutz)......................... 34

Arten des Kennwortschutzes.......................................................... 34

Einstellen des Kennwortschutzes................................................... 34

Eingeben des Kennworts................................................................ 36

• Sperrfunktion der Bedienungstasten

(Tastensperre)................................................................... 36

• Vergrößern von Bildausschnitten (E-Zoom) ..................26

Ändern des projizierten Bilds

Sie können das Projektionsbild auf die folgenden zwei Arten verändern:

• Änderung durch Quellensuche Das Bildsignal vom angeschlossenen Gerät wird automatisch erkannt und projiziert.

• Direktumschaltung Mit der Fernbedienung können Sie direkt zur Zieleingangsquelle umschalten.

Automatische Erkennung von Eingangssignalen und Ändern des projizierten Bilds (Quellensuche)

Sie können das Zielbild schnell projizieren, indem Eingangsquellen ohne Eingangssignale durch das Drücken der [Source Search]-Taste übersprungen werden.

Computer Video

Eingangsquellen ohne Eingangssignale werden übersprungen.

S-Video

Vorgehen

Wenn Ihr Videogerät angeschlossen ist, starten Sie die Wiedergabe vor der Quellensuche.

Unter Verwendung der

Fernbedienung

Wenn zwei oder mehr Geräte angeschlossen sind, drücken Sie die [Source Search]-Taste, bis das Zielbild projiziert wird.

Der folgende Bildschirm, der den Status der Bildsignale

anzeigt, erscheint, wenn nur das derzeit projizierte Bildsignal anliegt oder kein Bildsignal gefunden werden kann. Sie können die Eingangsquelle für die von Ihnen verwendeten Geräte auswählen. Wenn keine Eingabe erfolgt, schließt sich der Bildschirm nach etwa 10 Sekunden automatisch.

Unter Verwendung des

Bedienungsfeldes

*Nur EB-1735W/1725 wechselt zu EasyMP.

EasyMP

Ändern des projizierten Bilds

Direktumschaltung über die Fernbedienung

Mit der Fernbedienung können Sie direkt zum Zielbild umschalten, indem Sie folgende Tasten verwenden:

Fernbedienung

Wechselt zu den Bildern vom ComputerEingangsanschluss.

Wechselt zu den Bildern des S-VideoEingangs.

Wechselt zum EasyMPBild. (nur EB-1735W/1725) Diese Funktion der Taste ist bei den Produkten EB1730W/1720 nicht verfügbar.

Wechselt zu Bildern vom Video-Eingangsanschluss.

Funktionen zur Verbesserung der Projektionsqualität

Einstellung der Projektionsqualität (Einstellung Farbmodus)

Eine optimale Bildqualität kann einfach durch die Auswahl der Einstellungen, die am besten zu Ihrer Projektionsumgebung passen, erreicht werden. Die Bildhelligkeit hängt vom eingestellten Farbmodus ab.

Modus Anwendung

Spiele Es handelt sich hierbei um den hellsten Modus. Bei

diesem Modus werden Schattentöne gut wiedergegeben.Wenn es Ihnen bei der Projektion von Spielen, bei denen Geschwindigkeit eine Rolle spielt, darum geht, dass die Bilder nicht verzögert dargestellt werden, schalten Sie "Progressiv" im Konfigurationsmenü auf "Off". s p.42

Präsentation Dieser Modus ist ideal für Präsentationen mit

farbigem Material in hellen Räumen.

Tex t Dieser Modus ist ideal für Präsentationen mit

schwarz-weißem Material in hellen Räumen.

Theater Ideal zum Ansehen von Filmen in dunklen Räumen.

Verleiht den Bildern einen natürlichen Ton.

Foto (Beim Eingang von Computer-Bildern)

Ideal für die Projektion von Standbildern (z. B. Fotos) in hellen Räumen. Die Bilder werden in brillanten, kontrastreichen Farben projiziert.

Sport (Beim Eingang von Component Video-, S-Video

oder Composite Videobildern) Ideal, um in hellen Räumen fernzusehen. Die Bilder werden in brillanten Farben lebhaft wiedergegeben.

sRGBg Ideal für Bilder der Farbnorm sRGB.

Modus Anwendung

Tafe l Selbst bei Projektionen auf schwarze oder grüne

Wandtafeln verleiht diese Einstellung Ihren Bildern eine natürliche Farbgebung, genau wie auf einer Leinwand.

Benutzerdef. Wählen Sie zur Anpassung von "R,G,B,C,M,Y"

"Benutzerdef." unter "Farbjustage" im Konfigurationsmenü. s p.40

Vorgehen

Fernbedienung

Bei jedem Drücken wird die Bezeichnung Farbmodus auf dem Bildschirm angezeigt und der Farbmodus wechselt.

Während die Bezeichnung Farbmodus auf dem Bildschirm angezeigt wird, drücken Sie die Taste Farbmodus, um zum nächsten Modus zu wechseln.

Der Farbmodus lässt sich auch durch die Verwendung von

"Farbmodus" im Menü "Bild" des Konfigurationsmenüs einstellen.

p.40

Funktionen zur Verbesserung der Projektionsqualität

Einstellung der Automatikblende

Wenn Sie die Luminanz automatisch gemäß der Helligkeit des angezeigten Bildes einstellen, erhalten Sie scharfe und farbenfrohe Bilder.

Vorgehen

Drücken Sie die [Menu]-Taste und wählen Sie dann im Konfigurationsmenü "Bild" - "Automatikblende" aus. s "Verwendung des Konfigurationsmenüs"

p.39

Unter Verwendung der

Fernbedienung

Unter Verwendung des

Bedienungsfeldes

Zeitweises Ausblenden von Bild und Ton (Einblenden)

Diese Funktion können Sie verwenden, um die Aufmerksamkeit des Publikums auf Ihre Ausführungen zu lenken oder um bestimmte Details auszublenden, wie z. B. die Dateienauswahl bei Computerpräsentationen.

Vorgehen

Fernbedienung

B C

Wählen Sie "Ein".

Die Einstellungen werden für die einzelnen Farbmodi gespeichert.

Bei jedem Drücken der Taste wird A/V Mute ein- oder ausgeschaltet.

Drücken Sie die [Menu]-Taste, um das Konfigurationsmenü zu schließen.

Die Automatikblende kann nur eingestellt werden, wenn der Farbmodus auf Spiele, Theater oder Benutzerdef. eingestellt ist.

Funktionen zur Verbesserung der Projektionsqualität

• Falls Sie diese Funktion bei der Wiedergabe von bewegten

Bildern verwenden, wird die Bild- und Tonwiedergabe vom Abspielgerät fortgesetzt und die Wiedergabe kann nicht wieder an dem Punkt aufgenommen werden, an dem Sie Einblenden aktiviert haben.

• Sie können Schwarz, Blau oder ein Logo als EinblendenBildschirmbild anzeigen lassen, indem Sie "Erweitert" "Display" - "Einblenden" aus dem Konfigurationsmenü

p.46

p.47

wählen.

• Wenn der Einblendschieber geschlossen ist und das Einblenden beginnt, können Sie das Netzteil so einstellen, dass es nach 30 Minuten automatisch ausschaltet. Dazu wählen Sie im Konfigurationsmenü "Erweitert" - "SleepModus".

Einfrieren des Bilds (Einfrieren)

Das Quellbild wird auch bei eingefrorenem Bildschirm weiter projiziert, so dass Sie auch bewegte Bilder einzeln wie Standbilder projizieren können. Wenn die Funktion "Einfrieren" aktiviert ist, können Sie beispielsweise auch während einer Computerpräsentation Dateien wechseln, ohne Bilder zu projizieren.

Vorgehen

Fernbedienung

Bei jedem Drücken der Taste wird Einfrieren ein- oder ausgeschaltet.

• Der Ton wird nicht unterbrochen.

• Auch wenn das Bild auf dem Bildschirm eingefroren ist, wird die Bildquelle weiter projiziert. Daher ist es nicht möglich, die Projektion an der Stelle wieder aufzunehmen, an der sie angehalten wurde.

• Durch Drücken der [Freeze]-Taste während der Anzeige des Konfigurations- oder Hilfemenüs wird diese gelöscht.

• Die Einfrieren-Funktion funktioniert auch bei Verwendung des E-Zooms.

Funktionen zur Verbesserung der Projektionsqualität

Ändern des Bildformats

Ändern Sie das Bildformatg, wenn ein Videogerät angeschlossen ist, so dass mit Digitalvideo oder auf DVD-Format aufgezeichnete Bilder in 16:9 Breitbildformat wiedergegeben werden können. Ändern des Bildformats während der Projektion von Bilder aus einem Computer in voller Größe. Die Umschalt-Methoden und die Bildformat-Typen sind wie folgt.

f Umschalt-Methoden

Vorgehen

Fernbedienung

f Ändern des Bildformats für Bilder aus Videogeräten

Für EB-1725/1720

4:3

Für EB-1735W/1730W

Normal 16:9 Voll

16:9

Through

Zoom

Bei jedem Drücken wird das Format auf dem Bildschirm angezeigt und das Format wechselt.

Die Anzeige schaltet jedes Mal um, wenn Sie die Taste drücken während die Bezeichnung des Formats auf dem Bildschirm angezeigt wird.

Das Bildformat lässt sich auch durch die Verwendung von

"Seitenverhältnis" im Menü "Signal" des Konfigurationsmenüs einstellen.

p.42

Funktionen zur Verbesserung der Projektionsqualität

f Ändern des Bildformats für Computerbilder (für EB-1725/1720)

Bei der Projektion von Bildern eines Computer-Bildeingangsanschlusses kann das Bildformat wie folgt geändert werden.

Einstellungen Betrieb Projektionsbeispiel

Normal Für Bilder, die über

den ComputerAnschluss eingehen

4:3 Projektion in voller Größe im Format 4:3. Ideal,

Projektion in voller Größe unter Beibehaltung des Eingangsbildformats.

Bei einem Eingangssignal mit 1280 ^ 1024 wenn Bilder im Format 5:4 (1280 ^ 1024) in voller Größe projiziert werden sollen.

16:9 Projektion im Format 16:9. Ideal für Projektion in

voller Größe mit einer 16:9 Leinwand.

Wenn bei der Projektion von Bildern aus einem Computer die Bilder nicht vollständig abgebildet werden können, stellen Sie abhängig

vom Format des Computerbildschirms "Breit" oder "Normal" unter "Auflösung" im Konfigurationsmenü ein.

Normal

Bei einem Eingangssignal mit 1280 ^ 1024

p.42

4:3

Funktionen zur Verbesserung der Projektionsqualität

f Ändern des Bildformats für Computerbilder (für EB-1735W/1730W)

Bei der Projektion von Bildern eines Computer-Bildeingangsanschlusses kann das Bildformat wie folgt geändert werden. EB-1735W/1730W mit einer Auflösung von WXGA 1280 x 800 (Bildformat 16:10). Bei der Projektion auf 16:9 Leinwände stellen Sie das Bildformat auf "16:9".

Einstellungen Betrieb Projektionsbeispiel

Normal Für Bilder, die über

den ComputerAnschluss eingehen

16:9 Projektion in voller Größe im Format 16:9. Bei einem Eingangssignal mit 1024 ^ 768

Projektion in voller Größe unter Beibehaltung des Eingangsbildformats.

Bei einem Eingangssignal mit 1024 ^ 768

Voll Projektion in voller Größe. Bei einem Eingangssignal mit 1024 ^ 768

Zoom Projektion orientiert sich an seitlicher

Ausdehnung des Eingangsbildes. Bildteile, die außerhalb der Projektionsgröße liegen, sind nicht sichtbar.

Bei einem Eingangssignal mit 1024 ^ 768

Funktionen zur Verbesserung der Projektionsqualität

Einstellungen Betrieb Projektionsbeispiel

Through Projektion auf die Leinwandmitte in der Auflösung

des eingehenden Bildes. Ideal für die Wiedergabe scharfer Bilder. Wenn die Bildauflösung 1280 ^ 800 überschreitet, werden die Randbereiche des Bildes bei der Projektion beschnitten.

Wenn bei der Projektion von Bildern aus einem Computer die Bilder nicht vollständig abgebildet werden können, stellen Sie abhängig

vom Format des Computerbildschirms "Breit" oder "Normal" unter "Auflösung" im Konfigurationsmenü ein.

Bei einem Eingangssignal mit

800 ^ 600

Bei einem Eingangssignal mit

1400 ^ 1050

p.42

Funktionen zur Verbesserung der Projektionsqualität

Zeigerfunktion (Zeiger)

Mit dieser Funktion können Sie ein Zeiger-Symbol auf dem projizierten Bild bewegen, um die Aufmerksamkeit auf den Bereich zu lenken, über den Sie gerade sprechen.

Vorgehen

Zeiger anzeigen.

Fernbedienung

Wenn Sie diese Taste gleichzeitig mit der daneben befindlichen [ ]Taste drücken, kann der Zeiger nicht nur nach oben/unten oder links/

rechts, sondern auch diagonal verschoben werden.

Zeiger-Symbol bewegen.

Fernbedienung

Zeiger-Symbol

Bei jedem Drücken der Taste wird der Zeiger angezeigt oder ausgeblendet.

Für das ZeigerFormen ( · · ) unter "

im Konfigurationsmenü gewählt werden.

Symbol kann eine von drei verschiedenen

Einstellung" - "Zeigerform"

p.44

Funktionen zur Verbesserung der Projektionsqualität

Vergrößern von Bildausschnitten (E-Zoom)

Diese Funktion ist nützlich, wenn Sie ein Bild vergrößern möchten, um sich Details, wie z. B. Grafiken und Tabellen, genauer anzusehen.

Vorgehen

E-Zoom starten.

Fernbedienung

Wenn Sie diese Taste gleichzeitig mit der daneben befindlichen [ ]Taste drücken, kann der Zeiger nicht nur nach oben/unten oder links/ rechts, sondern auch diagonal verschoben werden.

Bewegen Sie das Kreuz auf den zu vergrößernden Bildausschnitt.

Fernbedienung

Kreuz

Funktionen zur Verbesserung der Projektionsqualität

Vergrößern.

Fernbedienung

Mit jedem Drücken wird der Bildteil vergrößert. Sie können schnell vergrößern, indem Sie die Taste gedrückt halten. Durch Drücken der [x] -Taste können Sie das vergrößerte Bild wieder verkleinern. Drücken Sie zum Aufheben des E-Zooms die Taste [Esc].

• Das Vergrößerungsverhältnis erscheint auf dem Bildschirm. Der gewählte Bildausschnitt kann in 25 Schritten 1- bis 4fach vergrößert werden.

• Sie können den Bildschirm mit der [ ]-Taste scrollen.

• Wenn E-Zoom ausgewählt wird, während Progressiv aktiv ist, so wird die aktuell aktive Funktion temporär abgebrochen.

Funktionen zur Verbesserung der Projektionsqualität

Verwenden der Fernbedienung als Mausersatz (Funkmaus)

Verbinden Sie die USB-Buchse des Computers mit der USB-Buchse (Typ B) an der Rückseite des Projektors mit einem handelsüblichen USB-

Kabel*. Wenn die Einstellung "Erweitert" - "USB TypeB" im Konfigurationsmenü auf "Kabellose Maus" eingestellt ist, können Sie den Mauszeiger des Computers mit der Fernbedienung wie eine Funkmaus bedienen. s p.47

Computer

Windows: 98/98SE/2000/Me/XP Home Edition/ XP Professional/Vista Home Basic/Vista Home Premium/ Vista Business/Vista Enterprise/Vista Ultimate

Macintosh: OS8.6-9.2/10.0-10.5

* Mit dem EB-1735W/1725 geliefert.

• Unter Umständen ist es nicht möglich, die Mausfunktion bei bestimmten Versionen der Betriebssysteme Windows und Mac OS zu verwenden.

• Eventuell müssen einige Computereinstellungen geändert werden, damit die Mausfunktion verwendet werden kann. In der Dokumentation des Computers finden Sie weitere Einzelheiten hierzu.

Zur USB-Buchse

USB-Kabel

Zur USB-Buchse [Typ B]

Funktionen zur Verbesserung der Projektionsqualität

Nachdem die Verbindung hergestellt wurde, kann der Mauszeiger wie folgt bedient werden:

Bewegen des Mauszeigers Mausklicks

Linksklick Rechtsklick

Wenn Sie diese Taste gleichzeitig mit der daneben befindlichen [ ]-Taste drücken, kann der Zeiger nicht nur nach oben/unten oder links/rechts, sondern auch diagonal verschoben werden.

Doppelklick: Zweimal kurz nacheinander drücken.

Drag & Drop Dies ist nützlich zur Anzeige

des vorherigen bzw. nächsten Dias einer PowerPointDiashow.

Zum vorherigen Dia

Wenn Sie diese Taste gleichzeitig mit der daneben befindlichen [ ]-Taste drücken, kann der Zeiger nicht nur nach oben/unten oder links/rechts, sondern auch diagonal verschoben werden.

1. Halten Sie die [Enter]-Taste gedrückt, und drücken Sie die [ ]Taste.

2. Lassen Sie die [Enter]-Taste los, um das gezogene Objekt an der gewünschten Stelle abzulegen.

Zum nächsten Dia

• Wenn auf dem Computer die Maus als Linkshänder-Maus konfiguriert ist, ist die Funktion der Tasten der Fernbedienung ebenfalls vertauscht.

• Die Funkmausfunktion kann nicht verwendet werden, wenn die folgenden Funktionen verwendet werden:

· Während ein Konfigurationsmenü angezeigt wird

· Während ein Hilfemenü angezeigt wird

· Während die Funktion E-Zoom verwendet wird

· Während ein Benutzerlogo erstellt wird

· Während die Zeigerfunktion verwendet wird

· Während der Lautstärkepegel eingestellt wird

Einschränkungen am Zielprojektor bei Verwendung mehrerer Projektoren

Wenn für einen Projektor und die Fernbedienung eine übereinstimmende ID festgelegt wurde, können Sie über die Fernbedienung selektiv den Projektor mit dieser ID bedienen. Das ist sehr praktisch, wenn Sie mehrere Projektoren handhaben müssen. Stellen Sie für die ID des Projektors eine Zahl zwischen "1" und "9" ein. Wenn die Projektor-ID auf "AUS" eingestellt ist (Standardeinstellung), ist es unabhängig von den ID-Einstellungen der Fernbedienung möglich, dass diese nicht funktionsbereit ist. Stellen Sie für die Projektor-ID eine Zahl zwischen of "0" und "9" ein. Wenn die ID auf "0" eingestellt ist (Standardeinstellung), ist es unabhängig von den Projektor-ID-Einstelllungen möglich, dass die Fernbedienung nicht funktionsbereit ist. Bei jedem Abschalten des Projektors wird die ID-Einstellung der Fernbedienung auf "0" zurückgesetzt.

Fernbedienung: Ein

(aktiviert)

Projektor ID: 1

Fernbedienungs

-ID: 1

Die ID von Projektor und Fernbedienung stimmt überein

Fernbedienung: Aus

(deaktiviert)

Projektor ID: 1

Fernbedienungs

-ID: 3

Die ID von Projektor und Fernbedienung stimmt nicht überein

Fernbedienung: Ein

(aktiviert)

Projektor ID: Off

Fernbedienungs

-ID: 1

Wenn die Projektor-ID ausgeschaltet ist

Fernbedienung: Ein

(aktiviert)

Projektor-ID: eine beliebige Zahl zwischen 1 und 9

Fernbedienungs

-ID: 0

Wenn die ID-Einstellung der Fernbedienung "0" lautet

Einschränkungen am Zielprojektor bei Verwendung mehrerer Projektoren

Einstellen der Projektor ID

Vorgehen

Drücken Sie während der Projektion die [Menu]Taste am Projektor und wählen Sie "Erweitert" "Projektor ID" im Konfigurationsmenü. s "Verwendung des Konfigurationsmenüs" p.39

Unter Verwendung der

Fernbedienung

Unter Verwendung des

Bedienungsfeldes

Einstellen der Projektor-ID mit der Fernbedienung

Die ID des Projektors, der betätigt werden soll, muss bei jedem Einschalten des Projektors eingestellt werden.

Vorgehen

Richten Sie während der Projektion die Fernbedienung auf den Infrarotempfänger des gewünschten Projektors. W enn Sie die [ID]-Taste der Fernbedienung drücken, wird die Projektor-ID sowie die Ein-/Aus-Anzeige für die Fernbedienung im rechten oberen Bereich der Projektionsfläche angezeigt.

Wenn die Fernbedienung bedient

werden kann:

Wenn die Anzeige Aus anzeigt

Drücken Sie, während Sie die [ID]-Taste gedrückt halten, die Zahlentaste, die der ID des Projektors entspricht, den Sie bedienen möchten.

B C

Gedrückt halten

Wählen Sie eine ID aus und drücken Sie die [Enter]Taste.

Mit dieser Einstellung kann nur noch der entsprechende Projektor über die Fernbedienung bedient werden.

Drücken Sie die [Menu]-Taste, um das Konfigurationsmenü zu schließen.

Farbkorrektur für mehrere Projektoren (Multi-Bildschirm-Farbjustage)

Wenn mehrere Projektoren aufgebaut und in Betrieb sind, können Sie die Helligkeit und den Farbton der einzelnen Bilder mit der MultiBildschirm-Farbjustage korrigieren, so dass die Farbtöne der Bilder der einzelnen Projektoren miteinander übereinstimmen. In seltenen Fällen kann es vorkommen, dass die Helligkeit und der Farbton selbst nach der Farbkorrektur nicht vollständig übereinstimmen.

Zusammenfassung der Korrekturvorgehensweise

Verwenden Sie, wenn mehrere Projektoren aufgebaut sind und Sie Farbkorrektur durchführen müssen, die folgende Verfahrensweise, um die Korrektur an einem Projektor nach dem anderen durchzuführen.

1. Legen Sie die Projektor ID und die Fernbedienungs-ID fest

Stellen Sie, um die Korrektur auf den gewünschten Projektor zu beschränken, dieselbe ID für Projektor und Fernbedienung ein. s p.30

2. Korrigieren Sie die Unterschiede in der Farbdarstellung

Sie können die Farbkorrektur durchführen, während mehrere Projektoren Bilder projizieren. Sie können die Farbe in 5 Stufen von schwarz bis weiß einstellen, und in jeder einzelnen Stufe von 1 bis 5 können Sie die folgenden zwei Komponenten einstellen.

• Helligkeit korrigieren Sie können die Helligkeitseinstellung der Bilder korrigieren, um sie aneinander anzugleichen.

• Farbe korrigieren Sie können die Farbeinstellung der Bilder korrigieren, um sie aneinander anzugleichen, indem Sie "Farbkorr.(G/R)" und "Farbkorr.(B/Y)" verwenden.

Korrekturmethode

Nachdem die Projektoren aufgestellt sind, stellen Sie Helligkeit und Farbton für jeden Projektor ein, um die Unterschiede auszugleichen.

Vorgehen

Drücken Sie die [Menu]-Taste und wählen Sie "Erweitert" - "Multi-Bildschirm" aus dem Konfigurationsmenü. s "Verwendung des Konfigurationsmenüs" p.39

Wählen Sie die Einstellungsstufe unter "Regelungsniveau".

• Die gewählte Stufe wird bei jeder neuen Auswahl in einem Testbild angezeigt.

• Sie können die Korrektur auf jeder Stufe beginnen. Das Bild wird dunkler oder heller, indem Sie von 1 bis 5 oder von 5 bis 1 einstellen.

Korrigieren Sie die Helligkeit mit "Helligkeitskorrektur".

• Wenn Sie die Stufe 5 wählen, wird die Einstellung anhand des dunkelsten Bilds mehrerer Projektoren vorgenommen.

• Wenn Sie die Stufe 1 wählen, wird die Einstellung anhand des hellsten Bilds mehrerer Projektoren vorgenommen.

• Wenn Sie die Stufen 2 bis 4 wählen, wird die Einstellung anhand der Bilder mittlerer Helligkeit von mehreren Projektoren vorgenommen.

• Bei jedem Drücken der [Enter]-Taste wechselt das angezeigte Bild zwischen Testbildanzeige und normaler Bildanzeige, so dass Sie Ihre Einstellungen im angezeigten Bild überprüfen und ggf. korrigieren können.

Farbkorrektur für mehrere Projektoren (Multi-Bildschirm-Farbjustage)

E F

Korrektur mit "Farbkorr.(G/R) " und "Farbkorr.(B/Y) ".

Bei jedem Drücken der [Enter]-Taste wechselt das angezeigte Bild zwischen Testbildanzeige und normaler Bildanzeige, so dass Sie Ihre Einstellungen im angezeigten Bild überprüfen und ggf. korrigieren können.

Wiederholen Sie die Schritte 2 bis 4 bis Sie alle Korrekturen vorgenommen haben.

Wenn die Korrektur beendet ist, drücken Sie die [Menu]-Taste, um das Konfigurationsmenü zu schließen.

Sicherheitsfunktionen

Der Projektor besitzt die folgenden erweiterten Sicherheitsfunktionen:

• Kennwortschutz Sie können den Personenkreis, der den Projektor verwendet, einschränken.

• Tastensperre Die Tastensperre verhindert, dass Ihre Einstellungen am Projektor von nicht autorisierten Personen verändert werden.

• Sicherheitsschloss Der Projektor ist mit unterschiedlichen Sicherheitsvorrichtungen zur Diebstahlsicherung ausgestattet. s p.9

Nutzungsverwaltung (Kennwortschutz)

Bei aktiviertem Kennwortschutz lässt sich der Projektor zum Schutz der Bilder ohne Kennworteingabe nicht in Betrieb nehmen, auch wenn er eingeschaltet ist. Außerdem lässt sich das beim Anschalten des Projektors als Hintergrund gezeigte Benutzerlogo nicht ändern. Dies ist ein wirkungsvoller Diebstahlschutz, da der Projektor selbst wenn er gestohlen wird nicht benutzt werden kann. Zum Zeitpunkt des Kaufs ist der Kennwortschutz nicht aktiviert.

f Arten des Kennwortschutzes

Je nachdem, wie Sie den Projektor verwenden möchten, können die folgenden drei Arten des Kennwortschutzes eingestellt werden.

2. Benutzerlogoschutz

Das Benutzerlogo, das vom Besitzer des Projektors eingestellt wurde, kann ohne Autorisierung nicht geändert werden. Wenn "Benutzerlogoschutz" auf "On" gestellt ist, sind die folgenden Einstellungen für das Benutzerlogo geschützt.

• Erstellen eines Benutzerlogos

• Einstellungsänderungen von "Hintergr. Anzeigen", "Startbildschirm", und "Einblenden" aus dem "Display"-Menü des Konfigurationsmenüs.

3. Netzwerkschutz (nur EB-1735W/1725)

Wenn der "Netzwerkschutz" eingeschaltet ist, sind Einstellungen für "Netzwerk" im Konfigurationsmenu geschützt.

f Einstellen des Kennwortschutzes

Der Kennwortschutz kann wie folgt eingestellt werden:

Vorgehen

Halten Sie während der Projektion etwa fünf Sekunden lang die [Freeze]-Taste gedrückt.

Das Kennwortschutz-Einstellungsmenü wird angezeigt.

Fernbedienung

1. Einschaltschutz

Falls der Projektor von der Stromversorgung, an die er während der letzten Kennworteingabe angeschlossen war, getrennt wurde, muss bei aktiviertem "Einschaltschutz" ("On"), das Kennwort erneut eingegeben werden. Wenn das Kennwort nicht korrekt eingegeben wurde, kann der Projektor nicht verwendet werden.

Sicherheitsfunktionen

• Wenn der Kennwortschutz bereits aktiviert ist, müssen Sie das Kennwort eingeben. Wenn das Kennwort korrekt eingegeben ist, erscheint das Kennwortschutz-Einstellungsmenü. Kennworts" p.36

• Zur Vorbeugung von Diebstählen bringen Sie bei aktiviertem Kennwortschutz den mitgelieferten Kennwortschutzaufkleber an einer geeigneten Stelle an.

Schalten Sie "Einschaltschutz" ein.

(1) Wählen Sie "Einschaltschutz" und drücken Sie dann die Taste

[Enter]. (2) Wählen Sie "On" und drücken Sie dann die Taste [Enter]. (3) Drücken Sie die [Esc]-Taste.

Aktivieren des "Benutzerlogoschutzes".

(1) Wählen Sie "Benutzerlogoschutz" und drücken Sie dann die

Taste [Enter]. (2) Wählen Sie "On" und drücken Sie dann die Taste [Enter]. (3) Drücken Sie die [Esc]-Taste.

Aktivieren von "Netzwerkschutz". (nur EB-1735W/

1725)

(1) Wählen Sie "Netzwerkschutz" und drücken Sie dann die Taste

[Enter]. (2) Wählen Sie "On" und drücken Sie dann die Taste [Enter]. (3) Drücken Sie die [Esc]-Taste.

"Eingeben des

Numerische Tasten

Geben Sie das Kennwort ein.

(1) Wählen Sie "Kennwort" und drücken Sie dann die Taste

[Enter].

(2) Wenn die Anzeige "Ändern Sie das Kennwort?" erscheint,

wählen Sie "Ja" und drücken die [Enter]-Taste. Die Voreinstellung für das Kennwort lautet "0000". Ändern Sie diese in Ihr gewünschtes Kennwort um. Wählen Sie "Nein", wird der Bildschirm von Schritt 1 erneut angezeigt.

(3) Geben Sie mit den Zahlentasten eine vierstellige Zahl ein,

während Sie die [Num]-Taste gedrückt halten. Die eingegebene Zahl wird als "* * * *" angezeigt. Nach Eingabe der vierten Zahl erscheint der Bestätigungsbildschirm.

(4) Geben Sie das Kennwort erneut ein.

Die Meldung "Kennwort wurde akzeptiert." wird angezeigt. Bei einer Fehleingabe des Kennworts werden Sie durch eine Anzeige aufgefordert, das Kennwort erneut einzugeben.

Fernbedienung

Gedrückt halten

Sicherheitsfunktionen

f Eingeben des Kennworts

Geben Sie Ihr Kennwort mit den Zahlentasten der Fernbedienung ein, wenn der Kennworteingabebildschirm angezeigt wird.

Vorgehen

Geben Sie das Kennwort mit den Zahlentasten ein, während Sie die [Num]-Taste gedrückt halten.

Nach korrekter Kennworteingabe beginnt die Projektion.

Achtung

• Nach einer dreimaligen aufeinander folgenden Fehleingabe des Kennworts erscheint für etwa fünf Minuten die Anzeige "Der Projektor wird verriegelt". Dann schaltet der Projektor in den Standby-Modus um. In diesem Fall müssen Sie den Netzstecker aus- und wieder einstecken und den Projektor erneut einschalten. Der Kennworteingabebildschirm wird erneut angezeigt, so dass Sie das richtige Kennwort eingeben können.

• Falls Sie Ihr Kennwort vergessen haben, müssen Sie sich den auf dem Bildschirm angezeigten "Anforderungscode: xxxxx" notieren und sich an die nächste der in der Anleitung Support

und Service aufgeführten Adressen wenden.

Epson-Projektoren

• Wenn Sie den obenstehenden Vorgang mehrmals wiederholen und das Kennwort dreißig Mal in Folge falsch eingeben, wird die folgende Meldung angezeigt und der Projektor akzeptiert keine Kennworteingabe mehr: "Der Projektor wird verriegelt. Wenden Sie sich wie in Ihrem Handbuch beschrieben an Epson.

Kontaktliste für Epson-Projektoren

Kontaktliste für

Sperrfunktion der Bedienungstasten (Tastensperre)

Wählen Sie eine der folgenden Möglichkeiten, um die Bedienungstasten Ihres Projektors zu sperren.

• Vollsperre Sämtliche Tasten des Bedienfelds sind gesperrt. Alle Tasten des Bedienfelds sind funktionslos, einschließlich der [Power]-Taste.

• Teilsperre Sämtliche Tasten des Bedienfelds, außer der [t]-Taste, sind gesperrt.

Die Sperrfunktion der Bedienungstasten erweist sich für ungestörte Vorführungen, wenn nur projiziert werden soll, oder in Schulen zur Einschränkung der bedienbaren Tasten als besonders nützlich. Der Projektor kann mit der Fernbedienung weiter bedient werden.

Vorgehen

Drücken Sie während der Projektion die [Menu]T aste und wählen Sie "Einstellung" - "Tastensperre" aus dem Konfigurationsmenü. s "Verwendung des Konfigurationsmenüs" p.39

Unter Verwendung der

Fernbedienung

Unter Verwendung des

Bedienungsfeldes

Sicherheitsfunktionen

Wählen Sie entweder "Vollsperre" oder "Teilsperre".

Wählen Sie "Ja" wenn die Bestätigung angezeigt wird.

Die Tasten des Bedienfelds sind nach den von Ihnen gewählten Einstellungen gesperrt.

Die Sperre der Projektortasten kann auf zwei Arten aufgehoben werden:

• Stellen Sie "Einstellung" - "Tastensperre" im Konfigurationsmenü mit der Fernbedienung auf "Off".

• Drücken Sie die [Enter]-Taste auf dem Bedienungsfeld und halten sie diese für etwa 7 Sekunden gedrückt. Es wird eine Meldung angezeigt und die Sperre wird aufgehoben.

Konfigurationsmenü

In diesem Kapitel werden das Konfigurationsmenü und seine Funktionen erläutert.

Verwendung des Konfigurationsmenüs...........39

Liste der Funktionen ..........................................40

• Bild-Menü ..........................................................................40

• Signal-Menü.......................................................................42

• Einstellung-Menü..............................................................44

• Erweitert-Menü.................................................................46

• Netzwerk-Menü (nur EB-1735W/1725) ..........................48

Hinweise zur Bedienung des Netzwerk-Menüs .............................49

Bedienoperationen der Soft-Tastatur..............................................49

Grund-Menü ...................................................................................50

Wireless-LAN-Menü......................................................................51

Sicherheit-Menü .............................................................................53

Wired-LAN-Menü..........................................................................58

Mail-Menü......................................................................................59

Sonstige-Menü................................................................................60

Reset-Menü ....................................................................................61

• Information-Menü (nur Display).................................... 62

• Reset-Menü ....................................................................... 63

Verwendung des Konfigurationsmenüs

Auswahl im Hauptmenü

Hauptmenü

Anleitung

Auswahl im Untermenü

Untermenü (Einstellung)

Ändern der Auswahl

Beenden

Verwendete Tasten

Unter Verwendung des Bedienungsfeldes

Unter Verwendung der Fernbedienung

Wählen Sie die zu ändernde Einstellung

Liste der Funktionen

Bild-Menü

Computerbild/EasyMP (nur EB-1735W/1725)

Untermenü Funktion

Farbmodus Wählen Sie die der Umgebung entsprechende Bildqualität aus. s p.18 Helligkeit Stellen Sie die Bildhelligkeit ein. Kontrastg Stellen Sie die Helligkeitsunterschiede des Bilds ein. Farbstärke Stellen Sie die Farbstärke des Bilds ein. Farbton (Eine Einstellung ist nur bei einem Eingang von NTSC-Signalen bei der Verwendung von Composite Video/S-Video möglich.)

Stellen Sie den Farbton ein.

Schärfe Stellen Sie die Bildschärfe ein. Abs. Farbtemp. (Diese Einstellung ist nicht möglich, wenn im Menü "Bild" "sRGBg" als Einstellung für "Farbmodus" ausgewählt ist.)

Hier können Sie den Gesamtfarbton des Bildes einstellen. Sie können den Farbton in 10 Stufen von 5.000 K bis 10.000 K einstellen. Bei einer hohen Einstellung erscheinen die Bilder bläulich, bei einer niedrigen Einstellung werden sie rötlich wiedergegeben.

Farbjustage Sie können Einstellungen vornehmen, indem Sie aus den folgenden Optionen wählen (Diese Einstellung ist nicht möglich, wenn im Menü "Bild"

"sRGB

Rot, Grün, Blau: Stellt die Sättigung für jede Farbe einzeln ein.

R, G, B, C, M, Y: Sie können Schattierung und Sättigung für jede der Farben R (Rot), G (Grün), B (Blau), C (Cyan), M (Magenta), Y (Yellow,

g" als Einstellung für "Farbmodus" ausgewählt ist.)

(Dieser Punkt wird nicht angezeigt, wenn im Menü "Bild" "Benutzerdef." als Einstellung für "Farbmodus" ausgewählt ist.)

Gelb) einzeln einstellen. (Dieser Punkt wird nur angezeigt, wenn im Menü "Bild" "Benutzerdef." als Einstellung für "Farbmodus" ausgewählt ist.)

Component Videog/Composite Videog/S-Videog

Liste der Funktionen

Untermenü Funktion

Automatikblende (Dieser Punkt wird nur angezeigt, wenn im Menü "Bild" "Spiele", "Theater" oder "Benutzerdef." als Einstellung für "Farbmodus" ausgewählt ist.)

Wenn Sie die Helligkeit optimal anpassen möchten, damit diese mit dem Bild übereinstimmt, wählen Sie die Einstellung Ein. Andernfalls wählen Sie Aus. s p.19

Reset Setzt alle Einstellungen des "Bild"-Menüs auf ihre Voreinstellungen zurück. Um alle Menüpunkte auf ihre Voreinstellungen zurückzusetzen, siehe

s p.63

Liste der Funktionen

Signal-Menü

Wie Sie den folgenden Abbildungen entnehmen können, können je nach projizierter Bildquelle unterschiedliche Menüpunkte eingestellt werden. Die Einstellungen werden für jede Quelle separat gespeichert. Sie können keine Einstellungen im "Signal"-Menü vornehmen, wenn die Quelle EasyMP ist. (Nur EB-1735W/1725)

Computerbild

Untermenü Funktion

Auto Setup Wählt bei einer Änderung des Eingangssignals aus, ob die automatische Bildoptimierung ein- oder ausgeschaltet (On/Off) ist. s p.73 Auflösung Bei der Einstellung "Automatisch", wird die Auflösung des Eingangssignals automatisch erkannt. Wenn die Projektion der Bilder unter der

Einstellung "Automatisch" nicht ordnungsgemäß funktioniert, wenn z. B. Bilder fehlen, stellen Sie, je nach angeschlossenen Computer, "Breit" für Breitbild ein oder "Normal" für die Formate 4:3 oder 5:4.

Trackingg Einstellung der Computerbilder beim Auftreten von vertikalen Bildstreifen. s p.73 Sync.g Einstellung der Computerbilder beim Auftreten von Flimmern, Unschärfe oder sonstigen Bildstörungen. s p.73 Position Verschiebung der Position des Displays nach oben, unten, links und rechts, falls das Bild nicht vollständig angezeigt wird, so dass eine

vollständige Projektion ermöglicht wird.

Progressivg (Bei einer Videokomponente kann nur der Signal-Eingang 480i/576i eingestellt werden.)

Off: IP-Umwandlung für jedes Bildschirmfeld. Dies ist ideal für die Wiedergabe von sehr unruhigen Bildern. Ein: Zeilensprung

Eingangssignal Mit dieser Einstellung können Eingangs-Signale von einem Computer-Eingangsanschluss ausgewählt werden.

Mit der Einstellung "Auto" wird das Eingangssignal automatisch entsprechend dem angeschlossenen Gerät eingestellt.

Video-Signal Mit dieser Einstellung können Eingangs-Signale von einem Video-Eingangsanschluss ausgewählt werden. Mit der Einstellung "Auto" werden

Videosignale automatisch erkannt. Falls mit der Einstellung "Auto" Bildstörungen auftreten oder kein Bild erscheint, können Sie das betreffende Signal des angeschlossenen Geräts manuell einstellen.

Format Einstellung des Bildformatg der projizierten Bilder. s p.21

g-Signale (i) werden in Progressiveg-Signale (p) umgewandelt. Dies eignet sich für die Wiedergabe von Standbildern.

Component Videog Composite Videog/S-Videog

Liste der Funktionen

Untermenü Funktion

Reset Setzt alle Einstellungen des "Signal"-Menüs auf ihre Voreinstellungen zurück, außer für "Eingangssignal".

Um alle Menüpunkte auf ihre Voreinstellungen zurückzusetzen, siehe s p.63

Liste der Funktionen

Einstellung-Menü

EB-1735W/1725 EB-1730W/1720

Untermenü Funktion

Keystone Die Keystone-Verzerrung in Bildern kann vertikal korrigiert werden. s Kurzanleitung Auto Keystone Wählen Sie zum Ausführen der Auto Keystone-Funktion die Einstellung "Ein". (wird nur ausgeführt, wenn im Menü "Erweitert" - "Projektion"

die Funktion "Front" ausgewählt wurde.)

Tastensperre Die eingestellte Tastensperre deaktiviert alle Tastenfunktionen des Projektor-Bedienfelds. s p.36 Zeigerform Sie können hier die Zeigerform wählen. s p.25

Zeiger 1: Zeiger 2: Zeiger 3:

Helligkeitsregelung Einstellung der Lampenhelligkeit auf eine von zwei möglichen Stufen.

Wählen Sie "Niedrig", wenn die projizierten Bilder in einem dunklen Raum oder auf einer kleinen Leinwand zu hell sind. Mit der Einstellung "Niedrig" verändern sich der Stromverbrauch und die Lebensdauer der Lampe wie unten angegeben und die Betriebsgeräusche sind gedämpfter. Der Stromverbrauch verringert sich um etwa 25%, die Lampenlebensdauer erhöht sich um etwa das 1,3 fache.

Lautstärke Regelt die Lautstärke. Die Einstellungen werden für jede Quelle separat gespeichert. EasyMP Audio-Ausg

(nur EB-1735W/

1725) Fernsteuer-

Empfänger

Wenn die Eingangsquelle EasyMP verwendet wird, können Sie vom Audio-Eingangsanschluss auf den Audio-Ausgangsanschluss wechseln. Intern: Audio-Eingang Extern: Audio-Ausgang

Sie können den Empfang des Fernbedienungssignals beschränken. Sie haben die Möglichkeit, den Infrarotempfänger für die Fernbedienungssignale zu deaktivieren. So verhindern Sie eine ungewünschte Bedienung des Projektors über die Fernbedienung oder können Störungen, z. B. durch eine grelle Lichtquelle in der Nähe, vermeiden.

Liste der Funktionen

Untermenü Funktion

USER-Taste Sie können den aus dem Konfigurationsmenü zugewiesenen Punkt mit der [User]-Taste auswählen. Durch Drücken der Taste wird der Bildschirm

für die Auswahl/Einstellung des zugewiesenen Menüpunktes angezeigt, auf dem Sie Einstellungen per einfachem Tastendruck vornehmen können. Sie können der [User]-Taste einen der folgenden sechs Punkte zuweisen. Helligkeitsregelung, Information, Progressiv, Testbild, Multi-Bildschirm oder Auflösung

Te st b il d Beim Starten des Projektors wird ein Testbild angezeigt, so dass Sie die Einstellungen vornehmen können, ohne weitere Geräte anschließen zu

müssen. Während der Anzeige des Testbildes können Zoom- und Schärfeeinstellungen und Keystone-Korrektur durchgeführt werden. Zum Aufheben des Testbilds drücken Sie die [Esc]-Taste auf der Fernbedienung oder dem Projektor-Bedienfeld.

Reset Setzt alle Einstellungen des "Einstellung"-Menüs auf ihre Voreinstellungen zurück, außer für "USER-Taste".

Um alle Menüpunkte auf ihre Voreinstellungen zurückzusetzen, siehe s p.63

Liste der Funktionen

Erweitert-Menü

EB-1735W/1725 EB-1730W/1720

Untermenü Funktion

Display Hier können Sie die Einstellungen für die Projektoranzeige vornehmen.

Meldung: Hier können Sie einstellen, ob beim Wechseln der Eingangsquelle die neue Eingangsquellenbezeichnung angezeigt wird oder nicht

(On/Off) oder beim Wechseln des Farbmodus die neue Farbmodusbezeichnung etc. Außerdem können Sie wählen, ob bei fehlendem Bildsignal eine Meldung eingeblendet wird oder nicht.

Hintergr. Anzeigen*: Stellt den Bildschirmstatus auf "Schwarz", "Blau" oder "Logo", wenn keine Bildsignale eingehen. Startbildschirm*: Stellt ein, ob der Startbildschirm (das beim Start des Projektors projizierte Bild) angezeigt wird oder nicht (On/Off). Einblenden*: Während die Funktion Einblenden aktiviert ist, kann der Bildschirm auf "Schwarz", "Blau" oder "Logo" eingestellt werden.

Benutzerlogo

Ändert das Benutzerlogo, das als Hintergrundbild und bei aktivierter Funktion Einblenden angezeigt wird. s p.89

Projektion Sie können, je nachdem wie Sie Ihren Projektor aufgestellt haben, aus folgenden Optionen wählen: s p.80

Front" "Front/Decke" "Rück" "Rück/Decke" Indem Sie die [A/V Mute]-Taste auf Ihrer Fernbedienung für etwa 5 Sekunden gedrückt halten, können Sie die Einstellungen wie folgt ändern: Front" W "Front/Decke" Rück"W"Rück/Decke"

* Wenn im "Kennwortschutz"-Modus "Benutzerlogoschutz" aktiviert ist ("On"), können die Benutzerlogo-Einstellungen nicht verändert werden. Sie können die

Einstellungen ändern, nachdem Sie "Benutzerlogoschutz" auf "Off" gestellt haben. s p.34

Liste der Funktionen

Untermenü Funktion

Betrieb Direkt Einschalten: Sie können festlegen, ob Direkt Einschalten aktiviert sein soll oder nicht (On/Off).

Wenn bei der Einstellung "On" das Netzkabel an eine Steckdose angeschlossen bleibt, kann es sein, dass der Projektor nach einem eventuell auftretenden Stromausfall durch einen Spannungsstoß automatisch eingeschaltet wird.

Sleep-Modus: Beendet bei der Einstellung "On" automatisch die Projektion, wenn kein Bildsignal eingeht und keine Bedienung erfolgt. Sleep-Modus-Zeit: Bei der Einstellung "On" für den Sleep-Modus kann die Zeitspanne, bevor sich der Projektor automatisch ausstellt auf 1 bis

30 Minuten eingestellt werden.

Objektivdeckel-Timer: Wenn aktiviert "On", wird der Strom automatisch 30 Minuten nach Schließen des Objektivdeckels abgeschaltet.

Objektivdeckel-Timer ist zur Zeit der Lieferung auf "On" gesetzt.

Höhenlagen-Modus: Wenn Sie das Gerät in mehr als 1.500 m Höhe verwenden, stellen Sie diesen Modus auf "On".

Standby-Modus

(nur EB-1735W/1725)

USB Type B

(nur EB-1735W/1725)

Link 21L Stellen Sie den "USB Type B" auf "Link 21L" ein. Ist dieser auf "Ein" eingestellt, können Sie das Hilfsprogramm Link 21L verwenden. Projektor ID Stellen Sie für die ID eine Zahl zwischen "1" und "9" ein. "Off" zeigt an, dass keine ID festgelegt wurde. s p.31 Multi-Bildschirm Wenn mehrere Projektoren aufgebaut und in Betrieb sind, können Sie für jedes projizierte Bild die Schattierung und Helligkeit einzeln einstellen.

Sprache Einstellung der Anzeigesprache. Reset Alle Anzeigen für "Anzeige*1" und "Betrieb*2" im Menü "Erweitert" können auf ihre Voreinstellungen zurückgesetzt.

*1 Wenn im "Kennwortschutz"-Modus "Benutzerlogoschutz" aktiviert ist ("On"), können die Benutzerlogo-Einstellungen nicht verändert werden. Sie können die

Einstellungen ändern, nachdem Sie "Benutzerlogoschutz" auf "Off" gestellt haben. s p.34

*2 Ausgenommen "Höhenlagen-Modus".

Um die Netzwerküberwachung und die Kontrollfunktionen im Standby-Modus nutzen zu können, stellen Sie "Netzwerk ein" ein. Sie können SNMP Software

Einstellen auf "EasyMP", wenn der Projektor und ein Computer durch ein USB Display verbunden sind und Bilder vom Computer projiziert werden.

s Kurzanleitung Einstellen auf "Link 21L", wenn der Mauszeiger per Fernbedienung betätigt werden soll. s p.28

s p.32

Regelungsniveau: Sie können in 5 Stufen die Bildfarbe von schwarz bis weiß und in jeder einzelnen Stufe von 1 bis 5 "Helligkeitskorrektur" und

Helligkeitskorrektur: Korrigiert die Helligkeitsunterschiede der einzelnen Projektoren. Farbkorr. (G/R) / Farbkorr. (B/Y): Korrigiert die Unterschiede in der Farbe der einzelnen Projektoren.

Um alle Menüpunkte auf ihre Voreinstellungen zurückzusetzen, siehe s p.63

"EMP Monitor".

"Farbkorr." einstellen.

g zur Überwachung und Steuerung des Projektorstatus über das Netzwerk verwenden oder die dem Projektor beiliegende

Liste der Funktionen

Netzwerk-Menü (nur EB-1735W/1725)

Wenn der "Netzwerkschutz" im "Kennwortschutz"-Menü aktiviert ist ("On"), wird eine Meldung angezeigt und die Einstellungen können nicht verändert werden. Sie können die Einstellungen ändern, nachdem Sie "Netzwerkschutz" auf "Off" gestellt haben. s p.34

Untermenü Funktion

Zur Netzwerkkonfiguration

Wenn Sie den Browser auf einem Computer verwenden, der über ein Netzwerk mit dem Projektor verbunden ist, können Sie

Einstellungen für die Funktionen des Projektors vornehmen und diesen Steuern. Diese Funktion heißt "Web-Steuerung". Einstellungen für die Web-Steuerung, wie z.B. Sicherheitseinstellungen, können Sie über eine Tastatur per Texteingabe vornehmen.

Bedienungsanleitung "Ändern der Einstellungen mit einem Webbrowser (Web-Steuerung)"

Für die Netzwerkeinstellungen stehen folgende Menüs zur Verfügung. "Grund", "Wireless LAN", "Sicherheit", "Wired LAN", "Mail", "Sonstige", "Reset" und "Installation vollständig".

EasyMP

Liste der Funktionen

f Hinweise zur Bedienung des Netzwerk-Menüs

Das Auswählen aus dem Hauptmenü und den Untermenüs und das Ändern gewählter Punkte erfolgt gleich wie im Konfigurationsmenü. Nachdem Sie die gewünschten Eingaben oder Änderungen vorgenommen haben, müssen Sie zum "Installation vollständig-Menü" und dort "Ja", "Nein" oder "Abbrechen" wählen. Wenn Sie "Ja" oder "Nein" wählen, gelangen Sie wieder zum Konfigurationsmenü.

Ja: Speichert die Einstellungen und schließt das Netzwerk -

Menü.

Nein: Schließt das Netzwerk-Menü ohne Speichern der

Einstellungen.

Abbrechen: Zeigt weiter das Netzwerkmenü an.

f Bedienoperationen der Soft-Tastatur

Das Netzwerk-Menü enthält Punkte, bei denen während der Einrichtung Buchstaben und Zahlen eingegeben werden müssen. Wenn dies der Fall ist, wird die folgende Software-Tastatur angezeigt. Verwenden Sie die

[ ] -Taste auf der Fernbedienung oder [ ], [ ], [ ] und [ ] am Projektor, um den Cursor zu der gewünschten Taste zu

bewegen, und drücken Sie anschließend die [Enter]-Taste, um das alphanumerische Zeichen einzugeben. Geben Sie Zahlen ein, indem Sie die [Num]-Taste an der Fernbedienung gedrückt halten und die numerischen Tasten drücken. Drücken Sie nach der Eingabe zur Bestätigung [Finish] auf der Tastatur. Drücken Sie zum Abbrechen der Eingabe [Cancel] auf der Tastatur.

Jedes Mal wenn diese Taste gedrückt wird, wird zwischen Groß- und Kleinbuchstaben gewechselt und die Wahl festgestellt.

Jedes Mal wenn diese Taste gedrückt wird, wechseln die Symbole im umrahmten Bereich und die Wahl wird festgestellt.

Liste der Funktionen

f Grund-Menü

Untermenü Funktion

Projektorbezeichnung

PJLink-Passwort Legen Sie ein Passwort für den Zugriff auf den Projektor mit kompatibler PJLink-Software fest. s p.105

Kennwrt zu WebStrg.

Projektor-Kennwort Bei der Einstellung "On" müssen Sie das Kennwort eingeben, wenn Sie den Projektor mit einem Computer über ein Netzwerk verbinden möchten.

Zeigt den Projektornamen an, der für die Identifizierung in einem Netzwerk verwendet wird. Sie können bei der Bearbeitung maximal 16 Single Byte alphanumerische Zeichen eingeben.

Sie können maximal 32 Single Byte alphanumerische Zeichen eingeben. Legen Sie ein Kennwort zum Einstellen und Steuern des Projektors mit der Web-Steuerung fest.*Sie können maximal 8 Single Byte

alphanumerische Zeichen eingeben. Web-Steuerung ist eine Computerfunktion, die Ihnen die Einrichtung und Steuerung des Projektors mithilfe des Webbrowsers eines an das Netzwerk angeschlossenen Computers ermöglicht. s EasyMP Bedienungsanleitung "Ändern der Einstellungen

mit einem Webbrowser (Web-Steuerung)"

So lässt sich verhindern, dass eine Präsentationen durch einen nicht eingeplanten, dem Netzwerk angeschlossenen, Computer unterbrochen wird. Diese Funktion sollte normalerweise aktiviert sein. s EasyMP Bedienungsanleitung "Verbindung mit einem Projektor über ein Netzwerk und

Wiedergabe"

Liste der Funktionen

f Wireless-LAN-Menü

Untermenü Funktion

Verbindungsmodus Dient der Festlegung des zu verwendenden Verbindungsmodus für die Verbindungsherstellung mit EMP NS Connection. Wählen Sie

"Schnellverbindung", wenn Sie eine Funkverbindung schnell herstellen möchten. Stellen Sie "Erweiterte Verbindung" ein, um über einen Zugriffspunkt eine Verbindung zum Netzwerksystem herzustellen.

Setup mit WPS Wenn Sie einen WPS (Wi-Fi Protected Setup)-kompatiblen Zugriffspunkt über WLAN verwenden, können Sie den Projektor problemlos mit dem

Zugriffspunkt verbinden und Sicherheitseinstellungen vornehmen. s p.91

Antennenpegel Zeigt die WLAN-Wellenstärke an. Wireless LAN-

System SSIDg Geben Sie eine SSID ein. Ist für das Wireless LAN-System, in dem der Projektor partizipiert, eine SSID vorhanden, geben Sie diese ein.

DHCPg Sie können einstellen, ob Sie DHCP verwenden möchten oder nicht (On/Off).

IP-Adresseg Sie können eine dem Projektor zugeordnete IP-Adresse eingeben.

Subnet-Maskeg Sie können für den Projektor eine Subnet-Maske eingeben. Sie können eine Zahl zwischen 0 und 255 in jedes Segment der Adresse eingeben. Die

Stellt das WLAN-System ein.

Sie können maximal 32 Single Byte alphanumerische Zeichen eingeben.

Wenn hier "On" eingestellt ist, können keine Adressen mehr festgelegt werden.

Sie können eine Zahl zwischen 0 und 255 in jedes Segment der Adresse eingeben. Folgende IP-Adressen sind jedoch nicht erlaubt.

0.0.0.0, 127.x.x.x, 224.0.0.0 bis 255.255.255.255 (x steht für eine Zahl zwischen 0 und 255)

folgenden Subnet-Masken können jedoch nicht verwendet werden:

0.0.0.0, 255.255.255.255

Liste der Funktionen

Untermenü Funktion

Gateway- Adresseg Sie können für den Projektor eine Gateway-IP-Adresse eingeben.

Sie können eine Zahl zwischen 0 und 255 in jedes Segment der Adresse eingeben. Die folgenden Gateway-Adressen können jedoch nicht verwendet werden:

0.0.0.0, 127.x.x.x, 224.0.0.0 bis 255.255.255.255 (x steht für eine Zahl zwischen 0 und 255)

MAC-Adresse Zeigt die MAC-Adresse an. SSID-Anzeige Um zu verhindern, dass die SSID auf dem EasyMP-Standby-Bildschirm angezeigt wird, wählen Sie hierfür "Off". Anzeige IP-Adresse Um zu verhindern, dass die IP-Adresse auf dem EasyMP-Standby-Bildschirm angezeigt wird, wählen Sie hierfür Aus.

Liste der Funktionen

f Sicherheit-Menü

Untermenü Funktion

Sicherheit Wählen Sie den gewünschten Sicherheitstyp unter den angezeigten Punkten.

Befolgen Sie beim Einstellen der Sicherheit die Anweisungen des Administrators des Netzwerksystems, auf das Sie zugreifen wollen.

Sicherheitstyp

Wenn die mitgelieferte Wireless LAN-Einheit installiert ist und im manuellen Modus verwendet wird, sollten Sie unbedingt Sicherheitseinstellungen vornehmen. Wählen Sie eine der folgenden Möglichkeiten, um sich zu schützen.

•WEP Daten werden mit einem Codeschlüssel (WEP-Schlüssel) verschlüsselt Dieses Verfahren verhindert jede Kommunikation, außer die Verschlüsselungsschlüssel von Zugriffspunkt und Projektor stimmen überein.

•WPA/WPA2 Ein Verschlüsselungsstandard, der erhöhte Sicherheit bietet, was eine Schwäche von WEP ist. Obwohl es mehrere WPA-Verschlüsselungsverfahren gibt, verwendet dieser Projektor "TKIPg". TKIP verwendet PSK (Pre-Shared Key) zum automatischen Aktualisieren des Verschlüsselungsschlüssels in festen Intervallen, so dass es schwieriger ist, den Schlüssel zu knacken, verglichen mit dem konstanten Verschlüsselungsschlüssel von WEP. WPA besitzt ebenfalls Funktionen zur Benutzerauthentifizierung. Es gibt zwei Authentifizierungsfunktionen von WPA: mit einem Authentifizierungsserver oder Authentifizierung zwischen Computer und einem Zugriffspunkt ohne Verwendung eines Authentifizierungsservers. Dieser Projektor verwendet die zweite Methode, ohne Verwendung eines Servers.

•EAP EAP ist ein Protokoll, das für die Kommunikation zwischen Clients und Authentifizierungsservern verwendet wird. Es handelt sich dabei um mehrere Protokolle; darunter zum Beispiel EAP-TLS, das für die Benutzerauthentifizierung eine elektronische Zertifizierung verwendet, LEAP, das eine BenutzerID mit Kennwort verwendet, und EAP-TTLS.

Liste der Funktionen

System Authentifizierung

EAP-TLS Elektronisches Zertifikat, CA-

EAP-TTLS Benutzer-ID, Kennwort PEAP/MS-CHAPv2 Benutzer-ID, Kennwort PEAP/EAP-GTC Benutzer-ID, Kennwort LEAP Benutzer-ID, Kennwort EAP-Fast Benutzer-ID, Kennwort

• Zum Vornehmen der Einstellungen befolgen Sie die Hinweise Ihres Netzwerkadministrators.

• Bei Verwendung von EAP müssen die Einstellungen am Projektor mit den Einstellungen des Authentifizierungsserver übereinstimmen. Wenden Sie sich für Einzelheiten für die RADIUS-Einstellungen an Ihren Netzwerkadministrator.

• Weisen Sie dem Projektor ein elektronisches Zertifikat und ein CA-Zertifikat zu. Nur ein Paket eines elektronischen Zertifikats und eines CA-Zertifikats kann dem Projektor zugewiesen werden. Diese Zertifikate werden mit EAP-TLS verwendet.

Zertifikat

Liste der Funktionen

f WEP ist ausgewählt

Untermenü Funktion

WEPVerschlüsselung

Format Einstellen der Eingabemethode für die WEP-Verschlüsselung

Kennwort-ID Auswahl des ID-Kennworts der WEP-Verschlüsselung. Verschlüsselung 1/

Verschlüsselung 2/ Verschlüsselung 3/ Verschlüsselung 4

Einstellung der Verschlüsselung der WEP-Kodierung.

128 Bit: Verwendet 128 (104) Bit Kodierung 64 Bit: Verwendet 64 (40) Bit Kodierung

ASCII: Texteingabe. Die Eingabemethode der verschlüsselten WEP per Text hängt vom Zugriffspunkt ab. Überprüfen Sie diesen Punkt mithilfe

des Netzwerkadministrators für das Netzwerk, in dem der Projektor partizipiert, und stellen Sie dann "ASCII" ein. HEX: Eingabe im Hexadezimal-Format.

Geben Sie den Schlüssel für die WEP-Verschlüsselung ein. Geben Sie den Schlüssel in Ein-Byte-Zeichen ein, entsprechend der Anweisungen des Netzwerkadministrators für das entsprechende Netzwerk. Die Art und die Zeichenzahl für die Eingabe hängen von den Einstellungen für die "WEP-Verschlüsselung" und die "Format" ab. Ist die Anzahl der Zeichen, die Sie eingeben, geringer als die erforderliche Zeichenlänge, wird kein Zeichen verschlüsselt. Ist die Anzahl der Zeichen, die Sie eingeben, größer als die erforderliche Zeichenlänge, werden die überzähligen Zeichen nicht verschlüsselt.

"128 Bit" - "ASCII": Single Byte alphanumerische Zeichen, 13 Zeichen. "64 Bit" - "ASCII": Single Byte alphanumerische Zeichen, 5 Zeichen. "128 Bit" - "HEX": 0 bis 9 und A bis F, 26 Zeichen "64 Bit" - "HEX": 0 bis 9 und A bis F, 10 Zeichen

Liste der Funktionen

f WPA-PSK (TKIP) oder WPA2-PSK (AES) ist ausgewählt

Untermenü Funktion

PSK (Verschlüsselung)

Sie können einen Pre-Shared Key (Verschlüsselungsschlüssel) mit alphanumerischen Single Byte Zeichen eingeben. Geben Sie mindestens 8 und maximal 63 Zeichen ein. Wurde der Pre-SharedKey eingegeben und mit der [Enter]-Taste bestätigt, wird der Wert durch ein Sternchen angezeigt (*). Im Menü Optionseinstellungen lassen sich nicht mehr als 32 Zeichen eingeben. Wenn Sie Einstellungen über die Web-Steuerung vornehmen, können Sie mehr als 32 Zeichen eingeben.

s EasyMP Bedienungsanleitung "Ändern der Einstellungen mit einem Webbrowser (Web-Steuerung)"

f EAP-TLS ist ausgewählt

Untermenü Funktion

Ausgestellt an/ Ausgestellt von/ Gültigkeitsdauer

Informationen des Zertifikats werden angezeigt. Keine Eingabe möglich.

f EAP-TTLS/MD5, EAP-TTLS/MS-CHAPv2, PEAP/MSCHAPv2, PEAP/GTC, LEAP, EAP-Fast/MS-CHAPv2 oder EAP-FAST/GTC ist ausgewählt

Untermenü Funktion

Benutzername Sie können einen Benutzernamen für die Authentifizierung mit Ein-Byte-Zeichen eingeben (keine Leerzeichen). Sie können bis zu 64 Zeichen

eingeben. Im Menü Optionseinstellungen lassen sich nicht mehr als 32 Zeichen eingeben. Wenn Sie Einstellungen über die Web-Steuerung vornehmen, können Sie mehr als 32 Zeichen eingeben. s EasyMP Bedienungsanleitung "Ändern der Einstellungen mit einem Webbrowser (Web-Steuerung)"

Liste der Funktionen

Untermenü Funktion

Kennwort Sie können ein Kennwort mit Ein-Byte-Zeichen eingeben. Sie können bis zu 64 Zeichen eingeben. Wurde das Kennwort eingegeben und mit der

[Enter]-Taste bestätigt, wird der Wert durch ein Sternchen angezeigt (*). Im Menü Optionseinstellungen lassen sich nicht mehr als 32 Zeichen eingeben. Wenn Sie Einstellungen über die Web-Steuerung vornehmen, können Sie mehr als 32 Zeichen eingeben. s EasyMP Bedienungsanleitung "Ändern der Einstellungen mit einem Webbrowser (Web-Steuerung)"

Liste der Funktionen

f Wired-LAN-Menü

Untermenü Funktion

DHCPg Sie können einstellen, ob Sie DHCP verwenden möchten oder nicht (On/Off).

Wenn hier "On" eingestellt ist, können keine Adressen mehr festgelegt werden.

IP-Adresseg Sie können eine dem Projektor zugeordnete IP-Adresse eingeben.

Sie können eine Zahl zwischen 0 und 255 in jedes Segment der Adresse eingeben. Folgende IP-Adressen sind jedoch nicht erlaubt.

0.0.0.0, 127.x.x.x, 224.0.0.0 bis 255.255.255.255 (x steht für eine Zahl zwischen 0 und 255)

Subnet-Maskeg Sie können für den Projektor eine Subnet-Maske eingeben. Sie können eine Zahl zwischen 0 und 255 in jedes Segment der Adresse eingeben. Die

folgenden Subnet-Masken können jedoch nicht verwendet werden:

0.0.0.0, 255.255.255.255

Gateway- Adresseg Sie können für den Projektor eine Gateway-IP-Adresse eingeben.

Sie können eine Zahl zwischen 0 und 255 in jedes Segment der Adresse eingeben. Die folgenden Gateway-Adressen können jedoch nicht verwendet werden:

0.0.0.0, 127.x.x.x, 224.0.0.0 bis 255.255.255.255 (x steht für eine Zahl zwischen 0 und 255)

MAC-Adresse Zeigt die MAC-Adresse an. Anzeige IP-Adresse Um zu verhindern, dass die IP-Adresse auf dem EasyMP-Standby-Bildschirm angezeigt wird, wählen Sie hierfür Aus.

Liste der Funktionen

f Mail-Menü

Wenn diese Einstellung aktiv ist, erhalten Sie eine E-Mailbenachrichtigung, wenn ein Problem oder eine Warnmeldung am Projektor auftritt. Näheres über die Inhalte der E-Mailbenachrichtigung finden Sie unter s "Lesestörung-Mailbenachrichtigungsfunktion (nur EB-1735W/1725)" p.101

Untermenü Funktion

Mailbenachrichtigun gsfunktion

SMTP-Server Sie können eine IP-Adresseg für den vom Projektor verwendeten SMTP-Server eingeben.

Portnummer Sie können die Portnummer für den SMTP-Server eingeben. Der Standardwert ist 25. Es kann eine Zahl zwischen 1 und 65535 eingegeben

E-Mail Adresse 1/ E-Mail Adresse 2/ E-Mail Adresse 3

Benachrichtigungser eignis einstellen

Sie können einstellen, ob Sie eine E-Mailbenachrichtigung erhalten möchten oder nicht (On/Off).

Sie können eine Zahl zwischen 0 und 255 in jedes Segment der Adresse eingeben. Folgende IP-Adressen sind jedoch nicht erlaubt.

127.x.x.x, 224.0.0.0 bis 255.255.255.255 (x steht für eine Zahl zwischen 0 und 255)

werden. Sie können die E-Mail Adresse eingeben, die im Störungsfall benachrichtigt werden soll. Sie können bis zu drei Adressen eingeben. Für die E-

Mail-Adressen können Sie bis zu 32 Single Byte Zeichen eingeben.

Wählen Sie aus, für welche Probleme oder Warnmeldungen eine E-Mail-Benachrichtigung erfolgen soll. Tritt das betreffende Problem oder die Warnmeldung im Projektor auf, wird eine E-Mail-Benachrichtigung an die festgelegte "Zieladresse" gesendet. Es können mehrere der angezeigten Vorgänge ausgewählt werden.

Liste der Funktionen

f Sonstige-Menü

Untermenü Funktion

SNMP Trap IPAdresseg 1/ SNMP Trap IP-Adresse 2

AMX Device Discoveryg

Sie können bis zu zwei Zieladressen für Nachrichten durch den SNMPg-Trap eingeben. Sie können eine Zahl zwischen 0 und 255 in jedes Segment der Adresse eingeben. Folgende IP-Adressen sind jedoch nicht erlaubt.

127.x.x.x, 224.0.0.0 bis 255.255.255.255 (x steht für eine Zahl zwischen 0 und 255) Für die Verwendung der Verwaltungsfunktionen von SNMP zum Überwachen des Projektors muss das Programm SNMP Manager auf dem Computer installiert sein. SNMP sollte durch einen Netzwerkadministrator angewendet werden.

Aktivieren Sie diese Einstellung mit "On", wenn der Projektor mit einem Netzwerk verbunden ist und über AMX Device Discovery erkannt werden soll. Stellen Sie auf "Off", wenn keine Verbindung mit einer Umgebung besteht, die über einen Controller von AMX oder AMX Device Discovery gesteuert wird.

Liste der Funktionen

f Reset-Menü

Stellt alle Netzwerkeinstellungen zurück.

Untermenü Funktion

Setzen Sie alle Netzwerkeinstellung en zurück.

Um alle Netzwerkeinstellungen zurückzustellen, wählen Sie "Ja". Nachdem Sie alle Einstellungen zurückgesetzt haben, wird das "Grund"-Menü angezeigt.

Liste der Funktionen

Information-Menü (nur Display)

Hier können Sie den Status der projizierten Bildsignale und des Projektors überprüfen. Wie Sie den folgenden Abbildungen entnehmen können, können je nach projizierter Bildquelle unterschiedliche Punkte angezeigt werden.

Computerbild/Component Videog Composite Videog/S-Videog

Untermenü Funktion

Lampenstunden Anzeige der gesamten Lampenbetriebszeit*.

Beim Erreichen der Lampenwarnzeit erscheint die Anzeige in gelb.

Quelle Anzeige der Eingangsquelle des Geräts, von dem gerade projiziert wird. Eingangssignal Zeigt je nach "Quelle" den im "Signal"-Menü eingestellten Inhalt von "Eingangssignal" an. Auflösung Anzeige der Eingangsauflösung. Video-Signal Zeigt den im "Signal"-Menü eingestellten Inhalt von "Video-Signal". Wiederholrateg Anzeige der Wiederholrate.

EasyMP (nur EB-1735W/1725)

Sync.gInfo Zeigt die Bildsignalinformationen.

Diese Informationen können benötigt werden, wenn Sie den Wartungsdienst in Anspruch nehmen.

Status Informiert über am Projektor aufgetretene Fehler.

Diese Informationen können benötigt werden, wenn Sie den Wartungsdienst in Anspruch nehmen.

* Die Gesamtbetriebszeit für die ersten 10 Stunden wird als "0H" angezeigt. 10 Stunden und mehr wird als "10H", "11H" angezeigt usw.

Liste der Funktionen

Reset-Menü

Untermenü Funktion

Reset total Setzt alle Einstellungen sämtlicher Menüs auf ihre Voreinstellungen zurück.

Die folgenden Punkte werden nicht auf ihre Voreinstellungen zurückgesetzt: "Eingangssignal", "Benutzerlogo", "Multi-Bildschirm", alle Punkte in den "Netzwerk"-Menüs, "Lampenstunden" und "Sprache".

Reset Lampenstunden

Löscht die gesamte Lampenstundenbetriebszeit und stellt sie auf "0H" zurück. Setzen Sie diese zurück, wenn Sie die Lampe ersetzen.

Fehlersuche

In diesem Kapitel wird beschrieben, wie Störungen identifiziert und behoben werden können.

Verwenden der Hilfe ...........................................65

Problemlösung....................................................67

• Ablesen der Kontrollanzeigen..........................................67

[t] Power-Anzeige leuchtet rot.....................................................68

m o Kontrollanzeige leuchtet oder blinkt orange ......................69

• Wenn die Kontrollanzeigen nicht weiterhelfen..............70

Probleme mit Bildern .....................................................................71

Probleme beim Start der Projektion ...............................................75

Andere Probleme............................................................................76

Verwenden der Hilfe

Tritt mit dem Projektor ein Problem auf, steht Ihnen die Hilfe bei der Problemlösung in Form von Bildschirmanzeigen zur Verfügung. Die Antworten auf die Fragen helfen Ihnen bei der Problemlösung.

Vorgehen

Wählen Sie einen Menüpunkt aus.

Drücken Sie die [Help]-Taste.

Der Hilfe-Bildschirm wird angezeigt.

Unter Verwendung der

Fernbedienung

Unter Verwendung des

Bedienungsfeldes

Unter Verwendung der

Fernbedienung

Unter Verwendung des

Bedienungsfeldes

Verwenden der Hilfe

Bestätigen Sie die Auswahl.

Unter Verwendung der

Fernbedienung

Fragen und Abhilfevorschläge werden wie im Fenster unten angezeigt. Drücken Sie die [Help]-Taste, um die Hilfe zu verlassen.

Unter Verwendung des

Bedienungsfeldes

Ist das Problem über die Hilfe-Funktion nicht zu beheben, gehen Sie weiter zu "Problemlösung".

p.67

Problemlösung

Tritt am Projektor ein Problem auf, überprüfen Sie zunächst die Kontrollanzeigen des Projektors anhand des folgenden Abschnitts: "Ablesen der Kontrollanzeigen". Geben die Kontrollanzeigen keinen eindeutigen Hinweis auf die Ursache der Störung, gehen Sie weiter zum Abschnitt "Wenn die Kontrollanzeigen nicht weiterhelfen". s p.70

Ablesen der Kontrollanzeigen

Der Projektor ist mit den folgenden drei Kontrollanzeigen ausgestattet, um seinen Betriebszustand anzuzeigen.

Zeigt den Betriebszustand.

Orange : Standby

Wird die [t]-Taste in diesem Status gedrückt, beginnt die Projektion.

Grün : Aufwärmphase

Die Aufwärmzeit beträgt ungefähr 30 Sekunden. Ist die Aufwärmphase abgeschlossen, hört die Anzeige auf zu blinken.

Grün : Projektion läuft

Zeigt den internen Temperaturstatus an. Zeigt den Status der Projektionslampe an.

In der folgenden Tabelle finden Sie eine Beschreibung der Bedeutung der Kontrollanzeigen, und wie die angezeigten Probleme behoben werden können. Sind alle Kontrollanzeigen aus, überprüfen Sie, ob das Stromkabel korrekt angeschlossen ist und die normale Stromversorgung besteht. Es kann vorkommen, dass die [t]-Kontrollanzeige nach dem Ziehen des Netzkabels noch für kurze Zeit leuchtet. Dies ist jedoch kein Fehler.

Problemlösung

f [t] Power-Anzeige leuchtet rot

Status Ursache Abhilfe oder Status

Rot Rot Rot

Rot Rot

Interner Fehler Schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an

Lüfter gestört Sensor gestört

Temp. zu hoch (Überhitzung)

Lampe gestört Lampe leuchtet nicht

Störung

: Leuchtet : Blinkt : Aus

den nächstgelegenen Service. Die Adressen finden Sie in der

Schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der

Die Lampe wird automatisch ausgeschaltet und die Projektion unterbrochen. Warten Sie ungefähr fünf Minuten. Nach fünf Minuten geht der Projektor in den Standby-Modus, überprüfen Sie daher die folgenden Punkte.

• Stellen Sie sicher, dass Luftfilter und Luftlöcher frei sind, und dass der Projektor nicht an einer Wand aufgestellt ist.

• Ist der Luftfilter verstopft, muss er gereinigt oder ersetzt werden. s p.81, 86 Kann der Fehler dadurch nicht behoben werden, schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der

für Epson-Projektoren

Zur Verwendung in einer Höhe von 1.500 m oder höher muss der "Höhenlagen-Modus" auf "On" gestellt sein. s p.47

Überprüfen Sie die folgenden beiden Punkte.

• Bauen Sie die Lampe aus, und prüfen sie auf Beschädigung. s p.84

• Reinigen Sie den Luftfilter. s p.81

Kontaktliste für Epson-Projektoren

Kontaktliste

Wenn die Lampe nicht beschädigt ist _ Bauen Sie die Lampe wieder ein und schalten Sie die Stromversorgung ein.

Wenn der Fehler fortbesteht _ Ersetzen Sie die Lampe durch eine neue und schalten Sie das Gerät wieder ein.

Wenn der Fehler fortbesteht _ Schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und

wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden

Sie in der Anleitung Support und Service.

Wenn die Lampe beschädigt ist _ Ersetzen Sie die Lampe durch eine neue oder wenden Sie sich an Ihren Händler. Achten

Sie beim Wechseln der Lampe darauf, dass keine Glassplitter im Projektor zurückbleiben (die Projektion kann nicht fortgeführt werden, bis die Lampe ausgetauscht ist).

Zur Verwendung in einer Höhe von 1.500 m oder höher muss der "Höhenlagen-Modus" auf "On" gestellt sein. s p.47

Kontaktliste für Epson-Projektoren

Problemlösung

Status Ursache Abhilfe oder Status

: Leuchtet : Blinkt : Aus

Rot Rot Rot

Fehler Automatikblende

Schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der

f m o Kontrollanzeige leuchtet oder blinkt orange

Status Ursache Abhilfe oder Status

Orange Rot

Orange

Warnung Hochtemp. (Das ist keine Störung. Falls jedoch die Temperatur erneut zu hoch steigt, wird die Projektion automatisch unterbrochen.)

• Stellen Sie sicher, dass Luftfilter und Luftlöcher frei sind, und dass der Projektor nicht an einer Wand aufgestellt ist.

• Ist der Luftfilter verstopft, muss er gereinigt oder ersetzt werden. s p.81, 86

Lampe ersetzen Ersetzen Sie die Lampe durch eine neue. s p.84

Nach Ablauf dieser Betriebsdauer nimmt die Gefahr eines Lampenbruchs zu. Ersetzen Sie die Lampe so bald wie möglich durch eine neue.

Warnung

Kontaktliste für Epson-Projektoren

: Leuchtet : Blinkt : Aus : Abhängig vom Projektorstatus

• Funktioniert der Projektor nicht normal, obwohl die Kontrollanzeigen keine Störung melden, gehen Sie weiter zu Abschnitt "Wenn die

Kontrollanzeigen nicht weiterhelfen".

p.70

• Falls der Fehler nicht in dieser Tabelle aufgeführt ist, schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der

Projektoren

Kontaktliste für Epson-

Problemlösung

Wenn die Kontrollanzeigen nicht weiterhelfen

Taucht eines der folgenden Probleme auf, ohne dass die Kontrollanzeigen auf eine Lösung hinweisen, schlagen Sie auf der für das jeweilige Problem angegebenen Seite nach.

Probleme mit Bildern

f Kein Bild s p.71

Die Projektion startet nicht, die Projektionsfläche ist vollständig schwarz, ist vollständig blau usw.

f Keine bewegten Bilder s p.71

Keine Projektion bewegter Bilder von einem Computer, Bild erscheint schwarz.

f Die Projektion wird automatisch unterbrochen s p.71 f Die Meldung "Nicht verfügbar." wird angezeigt. s p.72 f Die Meldung "Kein Signal." wird angezeigt. s p.72 f Verschwommene oder unscharfe Bilder s p.72 f Bildstörungen oder Verzerrungen der Bilder s p.73

Störungen, Verzerrungen oder schwarzweiß karierte Muster treten auf.

f Das Bild ist abgeschnitten (groß) oder zu klein dargestellt

oder das Bildformat stimmt nicht s p.73

Nur ein Teil des Bildes wird dargestellt, das Bildformat ist nicht korrekt usw.

f Die Bildfarben sind nicht richtig s p.74

Das ganze Bild hat einen Purpur- oder Grünstich, Bilder sind schwarzweiß, Farben sind matt usw. (Computermonitore und LCD-Bildschirme haben eine unterschiedliche Farbwiedergabe, so dass die vom Projektor erzeugten Farben von denen des Monitors abweichen können. Das ist kein Anzeichen für eine Störung.)

f Bilder zu dunkel s p.75

Probleme beim Start der Projektion

f Kann nicht eingeschaltet werden s p.75

Andere Probleme

f Keine oder schwache

Tonwiedergabe s p.76

f Die Fernbedienung funktioniert

nicht s p.76

f Ich möchte die Sprache für

Meldungen und Menüs ändern

s p.77

f Beim Auftreten einer

Projektorstörung wird keine EMail-Benachrichtigung empfangen (nur EB-1735W/1725)

s p.77

Problemlösung

f Probleme mit Bildern

f Kein Bild

Überprüfen Abhilfe

Haben Sie die [t]-Taste gedrückt? Drücken Sie die [t]-Taste, um das Gerät einzuschalten. Sind die Kontrollanzeigen aus? Das Netzkabel ist nicht korrekt angeschlossen oder die Stromversorgung ist gestört.

Schließen Sie das Netzkabel des Projektors korrekt an. s Kurzanleitung Überprüfen Sie die Stromzufuhr.

Ist die Funktion Einblenden aktiviert? Drücken Sie die [A/V Mute]-Taste auf der Fernbedienung, um die Funktion Einblenden zu deaktivieren.

s p.19

Ist der Einblendschieber geschlossen? Öffnen Sie den Einblendschieber. s p.7 Sind die Einstellungen des Konfigurationsmenüs korrekt? Zurücksetzen aller Einstellungen. s "Reset" - "Reset total" p.63 Ist das projizierte Bild vollständig schwarz? Bestimmte Bildeingangssignale, z. B. Bildschirmschoner, können vollständig schwarz dargestellt werden.

Nur bei der Projektion von

Computerbildern

Sind die Einstellungen der Bildsignalformate korrekt? Ändern Sie die Einstellung entsprechend dem Signal des angeschlossenen Gerätes. s "Signal" - "Video-

Nur bei der Projektion von Bildern

einer Videoquelle

Signal" p.42

f Keine bewegten Bilder

Überprüfen Abhilfe

Wird das Bildsignal des Computers auf dem LCDBildschirm und dem Monitor ausgegeben?

Nur bei der Bildprojektion von einem Laptop oder einem Computer mit eingebautem LCD-

Bildschirm

Schalten Sie das Bildsignal ausschließlich auf den externen Ausgang um. s Schlagen Sie im Handbuch Ihres Computers nach.

f Die Projektion wird automatisch unterbrochen

Überprüfen Abhilfe

Ist der "Sleep-Modus" auf "On" eingestellt? Drücken Sie die [t]-Taste, um das Gerät einzuschalten. Möchten Sie den "Sleep-Modus" nicht verwenden,

ändern Sie diese Einstellung zu "Off". s "Erweitert" - "Betrieb" - "Sleep-Modus" p.47

Problemlösung

f Die Meldung "Nicht verfügbar." wird angezeigt.

Überprüfen Abhilfe

Sind die Einstellungen der Bildsignalformate korrekt? Ändern Sie die Einstellung entsprechend dem Signal des angeschlossenen Gerätes. s "Signal" - "Video-

Nur bei der Projektion von Bildern

einer Videoquelle

Signal" p.42

Stimmen Auflösung der Bildsignale und die Wiederholrate mit dem Modus überein?

Nur bei der Projektion von

Computerbildern

Hinweise zum Ändern der Auflösung der Bildsignale und der Wiederholrate, wie vom Computer ausgegeben, finden Sie im Handbuch des Computers. s "Liste der unterstützten Bildschirmformate" p.106

f Die Meldung "Kein Signal." wird angezeigt.

Überprüfen Abhilfe

Sind die Kabel korrekt angeschlossen? Überprüfen Sie, ob alle erforderlichen Kabel richtig angeschlossen sind. s Kurzanleitung Wurde der korrekte Eingang ausgewählt? Drücken Sie zum Umschalten des Bilds die Taste [Source Search] auf der Fernbedienung oder auf dem

Bedienungsfeld. s p.16 Ist der Computer / die Videoquelle eingeschaltet? Schalten Sie das Gerät ein. Wird das Bildsignal zum Projektor ausgegeben? Werden sie Bildsignale nur an den LCD-Bildschirm des Computers oder den zusätzlichen Monitor

Nur bei der Bildprojektion von einem Laptop oder einem Computer mit eingebautem LCD-

Bildschirm

ausgegeben, müssen Sie den Ausgang auch auf den externen Ausgang (zusätzlich zum integrierten Monitor)

umschalten. Bei einigen Computermodellen erscheint das Bild, wenn es am externen Ausgang ausgegeben

wird, nicht länger auf dem LCD-Bildschirm oder zusätzlichen Monitor. s Computerhandbuch, unter dem

Begriff "Externer Ausgang" oder "Einen externen Monitor anschließen".

Wurde der Anschluss in eingeschaltetem Zustand vorgenommen, funktioniert die Funktionstaste [Fn] zum

Umschalten des Bildsignals auf den externen Ausgang eventuell nicht. Schalten Sie Computer und Projektor

aus und anschließend wieder ein.

f Verschwommene oder unscharfe Bilder

Überprüfen Abhilfe

Ist die Schärfe richtig eingestellt? Stellen Sie die Schärfe mit dem Fokusring ein. s Kurzanleitung Ist der Projektionsabstand korrekt? Ist der Projektionsabstand größer als der empfohlene?

Stellen Sie den Projektor innerhalb der empfohlenen Distanz auf. s p.95

Problemlösung

Überprüfen Abhilfe

Ist die Keystone-Korrektur zu groß? Senken Sie den Projektionswinkel, um das erforderliche Ausmaß der Keystone-Korrektur zu verringern.

s Kurzanleitung

Hat sich auf der Linse Kondensation gebildet?

Wurde der Projektor plötzlich aus einem kalten in einen warmen Raum gebracht, oder bei plötzlichem

auftretendem Wechsel der Umgebungstemperatur, kann sich Kondensat auf der Oberfläche der Linse bilden,

wodurch das Bild unscharf erscheint. Stellen Sie den Projektor ungefähr eine Stunde vor Inbetriebnahme im

Raum auf. Hat sich Kondensat auf der Linse gebildet, schalten Sie den Projektor aus, und warten Sie, bis das

Kondensat verdunstet ist.

f Bildstörungen oder Verzerrungen der Bilder

Überprüfen Abhilfe

Sind die Einstellungen der Bildsignalformate korrekt? Ändern Sie die Einstellung entsprechend dem Signal des angeschlossenen Gerätes. s "Signal" - "Video-

Nur bei der Projektion von Bildern

einer Videoquelle

Sind die Kabel korrekt angeschlossen? Überprüfen Sie, ob alle erforderlichen Kabel richtig angeschlossen sind. s Kurzanleitung Wird ein Verlängerungskabel verwendet? Bei Verwendung eines Verlängerungskabels können elektrische Interferenzen das Signal beeinträchtigen.

Ist die richtige Auflösung gewählt? Stellen Sie den Computer so ein, dass die Ausgangssignale mit dem Projektor kompatibel sind.

Nur bei der Projektion von

Computerbildern

Sind "Sync.g" und "Trackingg" richtig eingestellt? Drücken Sie die [Auto]-Taste auf der Fernbedienung oder die [Enter]-Taste auf dem Bedienungsfeld des

Nur bei der Projektion von

Computerbildern

Signal" p.42

Vergleichen Sie die mitgelieferten Kabel mit den von Ihnen verwendeten, um zu überprüfen, ob diese

eventuell den Fehler verursachen.

s "Liste der unterstützten Bildschirmformate" p.106 s Computerhandbuch

Projektors, um eine automatische Einstellung auszuführen. Sind die Einstellungen der Bilder nach dem

Ausführen dieser automatischen Einstellung nicht korrekt, können Sie die Einstellungen mit den Funktionen

"Sync." und "Tracking" im Konfigurationsmenü vornehmen. s "Signal" - "Tracking", "Sync." p.42

f Das Bild ist abgeschnitten (groß) oder zu klein dargestellt oder das Bildformat stimmt nicht

Überprüfen Abhilfe

Wird ein breites Computerbild projiziert? Ändern Sie die Einstellung entsprechend dem Signal des angeschlossenen Gerätes. s "Signal" -

Nur bei der Projektion von

Computerbildern

"Auflösung" p.42

Problemlösung

Überprüfen Abhilfe

Wird das Bild mit der E-Zoom-Funktion noch vergrößert? Drücken Sie die [Esc]-Taste auf der Fernbedienung, um die E-Zoom-Funktion aufzuheben. s p.26 Ist "Position" richtig eingestellt? Drücken Sie die [Auto]-Taste auf der Fernbedienung oder die [Enter]-Taste auf dem Bedienungsfeld des

Projektors, um eine automatische Einstellung des projizierten Computerbildes auszuführen. Sind die

Einstellungen der Bilder nach dem Ausführen der automatischen Einstellung nicht korrekt, können Sie die

Einstellungen mit der Funktion "Position" im Konfigurationsmenü vornehmen.

Außer den Computerbildsignalen, können andere Signale während der Projektion durch "Position" im

Konfigurationsmenü eingestellt werden. s "Signal" - "Position" p.42 Wurde der Computer auf Dual-Display eingestellt? Wurde Dual-Display in den Bildschirmeinstellungen des Bedienungsfeldes des Computers aktiviert, wird

Nur bei der Projektion von

Computerbildern

Ist die richtige Auflösung gewählt? Stellen Sie den Computer so ein, dass die Ausgangssignale mit dem Projektor kompatibel sind.

Nur bei der Projektion von

Computerbildern

nur die Hälfte des auf dem Computerbildschirms dargestellten Bildes projiziert. Um das gesamte Bild zu

projizieren, schalten Sie Dual-Display aus. s Computer Videotreiber Handbuch

s "Liste der unterstützten Bildschirmformate" p.106 s Computerhandbuch

f Die Bildfarben sind nicht richtig

Überprüfen Abhilfe

Entsprechen die Einstellungen für die Eingangssignale den Signalen vom angeschlossenen Gerät?

Wurde die Helligkeitseinstellung richtig vorgenommen? Verwenden Sie zum Einstellen der Helligkeit den Menübefehl "Helligkeit" im Konfigurationsmenü.

Sind die Kabel korrekt angeschlossen? Überprüfen Sie, ob alle erforderlichen Kabel richtig angeschlossen sind. s Kurzanleitung Wurden die Einstellungen für "Kontrastg" richtig

vorgenommen? Ist der Farbton richtig eingestellt?

Ändern Sie folgende Einstellungen entsprechend dem Signal des angeschlossenen Gerätes.

Bei einem Bild von einem an den Computer-Eingangsanschluss angeschlossenen Gerät s "Signal" -

"Eingangssignal" p.42

Beim Projizieren von Bildern von Geräten, die an ein Video oder S-Video angeschlossen sind s "Signal" -

"Video-Signal" p.42

s "Bild" - "Helligkeit" p.40

Verwenden Sie zum Einstellen des Kontrasts den Menübefehl "Kontrast" im Konfigurationsmenü.

s "Bild" - "Kontrast" p.40

Verwenden Sie zur Einstellung der Farben den Menübefehl "Farbjustage" im Konfigurationsmenü. s"Bild"

"Farbjustage"

p.40

Problemlösung

Überprüfen Abhilfe

Wurden die Einstellungen für Farbstärke und Farbton richtig vorgenommen?

Nur bei der Projektion von Bildern

einer Videoquelle

Verwenden Sie den Menübefehl "Farbstärke" und "Farbton" im Konfigurationsmenü. s "Bild" -

"Farbstärke", "Farbton" p.40

f Bilder zu dunkel

Überprüfen Abhilfe

Wurde die Einstellungen für Helligkeit und Luminanz richtig vorgenommen?

Wurden die Einstellungen für "Kontrastg" richtig vorgenommen?

Muss die Lampe ersetzt werden? Wenn die Lampe bald ersetzt werden muss, werden die Bilder dunkler und die Farbqualität nimmt ab. In

Verwenden Sie die Menübefehle "Helligkeit" und "Helligkeitsregelung" im Konfigurationsmenü.

s "Bild" - "Helligkeit" p.40 s "Einstellung" - "Helligkeitsregelung" p.44

Um den Kontrast einzustellen, verwenden Sie den Menübefehl "Kontrast" im Konfigurationsmenü.

s "Bild" - "Kontrast" p.40

diesem Fall muss die Lampe ersetzt werden. s p.83

f Probleme beim Start der Projektion

f Kann nicht eingeschaltet werden

Überprüfen Abhilfe

Ziehen Sie das Stromkabel ab und schließen Sie es dann wieder an. s Kurzanleitung

Überprüfen Sie die Stromzufuhr.

Überprüfen Sie, ob die Lampenabdeckung richtig installiert ist. Gehen die Kontrollanzeigen an und aus, wenn das Netzkabel

berührt wird?

Steht die Tastensperre auf "Vollverriegelung"? Drücken Sie die [t]-Taste auf der Fernbedienung. Wenn Sie die "Tastensperre" nicht verwenden möchten,

Wurden die Einstellungen für den Infrarotempfänger korrekt ausgewählt?

Schlechter Kontakt oder defektes Netzkabel. Schließen Sie das Kabel erneut an. Ist das Problem so nicht zu

beheben, schalten Sie den Projektor aus, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an

Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der

Epson-Projektoren

ändern Sie die Einstellung auf "Off". s "Einstellung" - "Tastensperre" p.36

Überprüfen Sie "Fernst.-Empfänger" im Konfigurationsmenü. s "Einstellung" - "Fernst.-Empfänger" p.44

Kontaktliste für

Problemlösung

f Andere Probleme

f Keine oder schwache Tonwiedergabe

Überprüfen Abhilfe

Ist die Audioquelle richtig angeschlossen? Ziehen Sie das Kabel vom Audio-Eingang ab, und schließen Sie es dann wieder an. Ist der Lautstärkepegel auf den Minimalwert eingestellt? Stellen Sie die Lautstärke so ein, dass etwas zu hören ist. s p.44, s Kurzanleitung Ist die Funktion Einblenden aktiviert? Drücken Sie die [A/V Mute]-Taste auf der Fernbedienung, um die Funktion Einblenden zu deaktivieren.

s p.19

Lautet die Spezifikation des Audiokabels "No resistance" (Kein Widerstand)?

Lautet die Einstellung für "EasyMP Audio-Ausg" "Extern"? (nur EB-1735W/1725)

Wenn Sie ein handelsübliches Audiokabel verwenden, achten Sie auf die Bezeichnung "No resistance"

(Kein Widerstand).

Wenn bei Verwendung von EB-1735W/1725 im Konfigurationsmenü die Einstellung von "EasyMP Audio-

Ausg" "Extern" lautet, erfolgt keine Wiedergabe über die im Projektor eingebauten Lautsprecher. Ändern

Sie die Einstellung auf "Intern". s p.44

f Die Fernbedienung funktioniert nicht

Überprüfen Abhilfe

Wird der Infrarotsender der Fernbedienung auf den Infrarotempfänger am Projektor gerichtet?

Ist die Fernbedienung zu weit vom Projektor entfernt? Die Reichweite der Fernbedienung beträgt ca. 6 m. s Kurzanleitung Wird der Infrarotempfänger von direktem Sonnenlicht oder

starkem Licht aus Leuchtstofflampen beschienen?

Wurden die Einstellungen für den Infrarotempfänger korrekt ausgewählt?

Stimmen die Fernbedienungs-ID und die Projektor-ID überein?

Sind die Batterien erschöpft oder wurden sie falsch eingelegt?

Richten Sie die Fernbedienung auf den Infrarotempfänger.

Reichweite der Fernbedienung s Kurzanleitung

Stellen Sie den Projektor so auf, dass kein starker Lichteinfall den Infrarotempfänger trifft. Oder stellen Sie

den Infrarotempfänger der Fernbedienung unter "Fernst.-Empfänger" im Konfigurationsmenü auf "Off".

s "Einstellung" - "Fernst.-Empfänger" p.44

Überprüfen Sie "Fernst.-Empfänger" im Konfigurationsmenü. s "Einstellung" - "Fernst.-Empfänger" p.44

Drücken Sie die [ID]-Taste und richten Sie dabei die Fernbedienung auf den Infrarotempfänger des

Projektors, der bedient werden soll. Wenn die Fernbedienungsbetätigung deaktiviert ist, schalten Sie den

Projektor aus und wieder ein. s p.30

Vergewissern Sie sich, dass die Batterien korrekt eingelegt sind oder tauschen Sie diese ggf. aus. s p.82

Problemlösung

f Ich möchte die Sprache für Meldungen und Menüs ändern

Überprüfen Abhilfe

Ändern Sie die Einstellung für "Sprache". Passen Sie die Einstellung für "Sprache" im Konfigurationsmenü an. s p.47

f Beim Auftreten einer Projektorstörung wird keine E-Mail-Benachrichtigung empfangen (nur EB-1735W/1725)

Überprüfen Abhilfe

Steht "Standby-Modus" auf "Netzwerk ein"? Um die Mail-Benachrichtigung im Standby-Modus zu verwenden, stellen Sie "Netzwerk ein" unter

"Standby-Modus" im Konfigurationsmenü ein. s "Erweitert" - "Standby-Modus" p.47

Trat eine schwere Störung auf, so dass die Projektion plötzlich unterbrochen wurde?

Wird der Projektor mit Strom versorgt? Überprüfen Sie die Stromzufuhr. Sind die Einstellungen für die

Mailbenachrichtigungsfunktion im Konfigurationsmenü korrekt?

Wenn der Projektor sich plötzlich ausgeschaltet hat, kann keine E-Mail-Benachrichtigung gesendet werden.

Besteht die Störung fort, wenden Sie sich an Ihren Händler oder den nächstgelegenen Service. Die Adressen

finden Sie in der

Mailbenachrichtigungen über Störungen werden entsprechend der "Mail"-Einstellungen im

Konfigurationsmenü gesendet. Überprüfen Sie, ob die Einstellungen korrekt sind. s "Netzwerk-Menü" -

"Mail-Menü" p.59

Kontaktliste für Epson-Projektoren

Anhänge

In diesem Kapitel finden Sie Informationen zur Wartung, um eine optimale Leistung über einen langen Zeitraum zu gewährleisten.

Aufstellung..........................................................80

Reinigung ............................................................81

• Reinigung der Projektoroberfläche.................................81

• Reinigen des Objektivs .....................................................81

• Reinigung des Luftfilters..................................................81

Wechseln der Verbrauchsmaterialien...............82

• Wechseln der Fernbedienungsbatterien .........................82

• Wechseln der Lampe ........................................................83

Lampenaustauschperiode ...............................................................83

Vorgehen beim Lampenwechsel ....................................................84

Zurücksetzen der Lampenbetriebszeit............................................86

• Austausch des Luftfilters..................................................86

Zeitpunkt zum Ersetzen des Luftfilters ..........................................86

Vorgehen beim Wechseln des Luftfilters.......................................86

Sonderzubehör und Verbrauchsmaterial .........88

Sonderzubehör................................................................................88

Verbrauchsmaterialien....................................................................88

Herstellen einer WPS (Wi-Fi Protected Setup)-Verbindung mit einem Wireless LAN-Zugriffspunkt

(nur EB-1735W/1725) ..........................................91

• Methode der Verbindungsherstellung............................ 91

Verbindungsherstellung mithilfe der Tastendruck-Methode ......... 92

Verbindungsherstellung mithilfe der PIN-Code-Methode............. 93

Leinwandgröße und Projektionsabstand ..........95

• Projektionsabstand für EB-1725/1720............................ 95

• Projektionsabstand für EB-1735W/1730W.................... 96

Anschließen und Entfernen von

USB-Geräten (nur EB-1735W/1725)...................97

• Anschluss von USB-Geräten............................................ 97

• Entfernen von USB-Geräten ........................................... 97

Verbindung über ein USB-Kabel und Projektion

Speichern eines Benutzerlogos ........................89

(nur USB Display EB-1735W/1725)....................98

• Verbinden.......................................................................... 98

Verbindung zum ersten Mal........................................................... 99

Ab dem zweiten Mal.................................................................... 100

Lesestörung-Mailbenachrichtigungsfunktion

Technische Daten .............................................110

(nur EB-1735W/1725)........................................101

ESC/VP21-Befehle ............................................102

• Liste der Befehle..............................................................102

• Kabelanordnung..............................................................102

USB-Verbindung..........................................................................102

• USB-Verbindungseinrichtung........................................103

Netzwerkprojektor (nur EB-1735W/1725)........104

Über PJLink.......................................................105

Liste der unterstützten

Bildschirmformate............................................106

• Unterstützte Bildschirmformate für

EB-1725/1720...................................................................106

Computersignale (analog RGB) ...................................................106

Component Video.........................................................................107

Composite Video/S-Video ...........................................................107

• Allgemeine technische Daten zum Projektor............... 110

• Software-Anforderungen............................................... 112

Ansicht...............................................................113

Glossar...............................................................114

Index...................................................................116

• Unterstützte Bildschirmformate für

EB-1735W/1730W...........................................................108

Computersignale (analog RGB) ...................................................108

Component Video.........................................................................109

Composite Video/S-Video ...........................................................109

Aufstellung

Der Projektor unterstützt die folgenden vier unterschiedlichen Projektionsarten. Richten Sie die Aufstellung nach den räumlichen Bedingungen aus.

Gefahr

• Für die Deckenmontage ist ein spezielles Verfahren erforderlich (Deckenhalterung). Eine Fehlmontage kann zum Herunterstürzen des Projektors und somit zu Schäden und Verletzungen führen.

• Wenn Sie die Deckenhalterung mit Kleber behandeln, um ein Lösen der Schrauben zu verhindern, oder Schmiermittel, Öl o. Ä. verwenden, kann das Gehäuse brechen und der Projektor herunterstürzen. Dies kann Verletzungen oder schwere Schäden am Projektor verursachen. Verwenden Sie daher beim Installieren oder Einrichten der Deckenhalterung weder Klebemittel, um das Lösen der Schrauben zu verhindern, noch Schmiermittel, Öl o. Ä.

Achtung

Stellen Sie diesen Projektor nicht auf die Seite, um die Projektion auszuführen. Dies kann Fehlfunktionen verursachen.

• Projektion von einer Position vor der Leinwand. (FrontProjektion)

• Projektion von einer Position vor der Leinwand, wenn der Projektor an der Decke befestigt ist. (Front/DeckeProjektion)

• Projektion von einer Position hinter einer durchscheinenden Leinwand. (Rück-Projektion)

• Projektion von einer Position hinter einer lichtdurchlässigen Leinwand, wenn der Projektor an der Decke befestigt ist. (Rück/ Decke-Projektion)

• Für die Aufhängung des Projektors an der Decke ist die als Sonderzubehör erhältliche Deckenhalterung

erforderlich.

• Indem Sie die [A/V Mute]-Taste auf Ihrer Fernbedienung für etwa 5 Sekunden gedrückt halten, können Sie die Einstellungen wie folgt ändern: "Front" Stellen Sie "Rück" oder "Rück/Decke" im Konfigurationsmenü ein.

p.88

"Front/Decke"

p.46

Reinigung

Bei Verschmutzung oder Bildverschlechterung muss der Projektor gereinigt werden.

Reinigung der Projektoroberfläche

Reinigen Sie die Projektoroberfläche mit einem weichen Tuch. Bei starker Verschmutzung feuchten Sie das Tuch mit Wasser und ein wenig Neutralreiniger an und wringen es gut aus, bevor Sie den Projektor damit abwischen.

Achtung

Reinigen Sie den Projektor nicht mit flüchtigen Mitteln wie Wachs, Alkohol oder Verdünnung. Diese können das Gehäuse beschädigen oder die Lackierung angreifen.

Reinigen des Objektivs

Achtung

• Ein verstopfter Luftfilter kann zum Anstieg der Innentemperatur des Projektors führen und Betriebsstörungen, sowie eine Verkürzung der Lebensdauer des Motors am Objektiv verursachen. Reinigen Sie den Luftfilter sofort, wenn die Meldung angezeigt wird.

• Spülen Sie den Luftfilter nicht mit Wasser. Verwenden Sie keine Reinigungs- oder Lösungsmittel.

Verwenden Sie zum Reinigen des Objektivs handelsübliche Glasreinigungstücher und wischen Sie es sanft ab.

Achtung

Wischen Sie das Objektiv nicht mit groben Materialien ab und setzen Sie es keinen Stößen aus, da es leicht beschädigt werden kann.

Reinigung des Luftfilters

Reinigen Sie Luftfilter und Ansaugöffnung, wenn folgende Meldung angezeigt wird: "Überhitzter Projektor. Prüfen Sie, ob die Luftöffnungen nicht blockiert sind. Reinigen oder ersetzen Sie das Luftfilter."

• Wenn selbst nach der Reinigung die Meldung zur Reinigungsaufforderung weiter angezeigt wird, muss der Luftfilter ausgetauscht werden. Ersetzen Sie den Luftfilter

durch einen neuen.

• Es wird empfohlen, diese Teile mindestens einmal alle 3 Monate zu reinigen. Reinigen Sie sie häufiger, wenn der Projektor in einer besonders staubhaltigen Umgebung eingesetzt wird.

p.86

Wechseln der Verbrauchsmaterialien

In diesem Abschnitt wird das Ersetzen der Fernbedienungsbatterien, der Lampe und des Luftfilters erklärt.

Wechseln der Fernbedienungsbatterien

Wenn die Fernbedienung nach einer gewissen Zeit die Befehle verzögert oder überhaupt nicht mehr ausführt, sind wahrscheinlich die Batterien erschöpft. Ist dies der Fall, ersetzen Sie die Batterien durch neue. Halten Sie für den Bedarfsfall zwei Ersatz-Alkali- oder Manganbatterien der Größe AA bereit. Verwenden Sie ausschließlich Alkali- oder Manganbatterien der Größe AA.

Achtung

Lesen Sie die Sicherheitsanweisungen und die Anleitung Support und Service, bevor Sie die Batterien wechseln.

Sicherheitsanweisungen

Vorgehen

Ersetzen Sie die alten Batterien durch neue.

Gefahr

Kontrollieren Sie die Polaritätszeichen (+) und (-) im Batteriefach, damit Sie die Batterien richtig einsetzen können.

Bringen Sie den Batteriefachdeckel wieder an.

Drücken Sie den Batteriefachdeckel auf die Öffnung bis er einrastet.

Nehmen Sie den Batteriefachdeckel ab.

Indem Sie die Lasche herunterdrücken, können Sie den Batteriefachdeckel abnehmen.

Lasche

Wechseln der Verbrauchsmaterialien

Wechseln der Lampe

f Lampenaustauschperiode

Die Lampe muss ausgetauscht werden wenn:

• Die Meldung "Lampe erneuern. Lampe erneuern. " wird beim Start des Projektors angezeigt.

Eine Meldung wird angezeigt.

• Die Lampenanzeige blinkt orange.

Achtung

• Die Meldung zum Lampenwechsel erscheint nach Ablauf der folgenden Zeiten, um eine gleich bleibende Helligkeit und

Bildqualität zu gewährleisten. Bei häufiger Nutzung und hoher Helligkeit: ungefähr 2.900 Stunden Bei häufiger Nutzung und niedriger Helligkeit: ungefähr 3.900 Stunden

• Nach Ablauf dieser Betriebsdauer nimmt die Gefahr eines Lampenbruchs zu. Ersetzen Sie die Lampe deshalb so schnell wie möglich, nachdem die entsprechende Meldung angezeigt wird, selbst wenn Sie noch funktioniert.

• Je nach Art der Lampe oder Verwendungsart kann diese dunkler werden oder ganz ausfallen, bevor die Warnung erscheint. Daher sollten Sie immer eine Ersatzlampe bereithalten.

"Helligkeitsregelung" p.44

blinkt orange

• Die Bildwiedergabe wird dunkler oder schlechter.

Wechseln der Verbrauchsmaterialien

f Vorgehen beim Lampenwechsel

Die Lampe kann auch ausgetauscht werden, wenn der Projektor an der Decke befestigt ist.

Warnung

Muss die Lampe ersetzt werden, weil sie nicht mehr leuchtet, besteht die Möglichkeit, dass sie zerbrochen ist. Ist der Projektor an der Decke aufgehängt, sollten Sie für den Lampentausch immer annehmen, dass die Lampe zerbrochen ist. Stehen Sie daher seitlich von der Lampenabdeckung und nicht darunter. Nehmen Sie die Lampenabdeckung vorsichtig ab.

Gefahr

Warten Sie, bis sich die Lampe ausreichend abgekühlt hat, bevor Sie die Lampenabdeckung abnehmen. Ist die Lampe noch heiß, können Sie sich Sie sich verbrennen oder verletzen. Nach dem Ausschalten der Stromversorgung dauert es etwa eine Stunde, bis die Lampe ausreichend abgekühlt ist.

Warten Sie, bis sich die Lampe ausreichend abgekühlt hat, bevor Sie die Lampenabdeckung abnehmen.

Lösen Sie die Lampenabdeckung mit dem Schraubendreher, der der neuen Lampe beiliegt, oder einem Kreuzschlitzschraubendreher. Ziehen Sie dann die Lampenabdeckung gerade nach vorne und heben Sie sie zum Entfernen ab.

Vorgehen

Nachdem Sie den Projektor ausgeschaltet haben und ein doppeltes T onsignal zur Bestätigung ertönt, ziehen Sie das Netzkabel ab.

Wechseln der Verbrauchsmaterialien

Lösen Sie die beiden Befestigungsschrauben der Lampe.

Nehmen Sie die alte Lampe heraus, indem Sie am Griff ziehen

Wenn die Lampe beschädigt ist, ersetzen Sie die Lampe durch eine neue oder wenden Sie sich an Ihren Händler.

Epson-Projektoren

Kontaktliste für

Setzen Sie die neue Lampe ein.

Schieben Sie die neue Lampe entlang der Führungsschiene in der korrekten Richtung bis zum Anschlag ein, drücken Sie kräftig auf die mit "PUSH" bezeichnete Stelle. Ziehen Sie nach dem Einsetzen die beiden Schrauben an. Drücken Sie die neue Lampe mit Hilfe des Griffs hinein, bis sie einrastet.

Wechseln der Verbrauchsmaterialien

Achtung

• Setzen Sie die Lampe richtig ein. Als Sicherheitsmaßnahme wird

• In diesem Produkt befindet sich eine Lampe, die Quecksilber (Hg)

Die Lampenabdeckung ersetzen.

die Lampe automatisch ausgeschaltet, wenn die Lampenabdeckung abgenommen wird. Sind Lampe oder Lampenabdeckung nicht richtig installiert, kann die Lampe nicht eingeschaltet werden.

enthält. Beachten Sie die gültigen örtlichen Richtlinien zu Entsorgung und Recycling. Entsorgen Sie die Lampe nicht mit dem normalen Hausmüll.

Austausch des Luftfilters

f Zeitpunkt zum Ersetzen des Luftfilters

Der Luftfilter muss ausgetauscht werden wenn:

• Sich der Luftfilter braun verfärbt hat.

• Die Meldung erscheint, obwohl der Luftfilter gereinigt wurde.

f Vorgehen beim Wechseln des Luftfilters

Der Luftfilter kann auch ausgetauscht werden, wenn der Projektor an der Decke befestigt ist.

Vorgehen

Nachdem Sie den Projektor ausgeschaltet haben und ein doppeltes T onsignal zur Bestätigung ertönt, ziehen Sie das Netzkabel ab.

Den Luftfilter entfernen.

Halten Sie die Abdeckung des Luftfilters und ziehen Sie sie heraus.

f Zurücksetzen der Lampenbetriebszeit

Der Projektor ist mit einem Zähler für die Lampenbetriebszeit ausgestattet. Eine Kontrollanzeige und eine Warnmeldung zeigen den Zeitpunkt zum Austausch der Lampe an. Nach dem Austausch der Lampe müssen Sie die Lampenstunden im Konfigurationsmenü zurücksetzen. sp.63

Setzen Sie die Lampenbetriebszeit nur zurück, wenn die

Lampe ausgetauscht wurde. Anderenfalls wird die Lampenaustauschperiode nicht korrekt angegeben.

Wechseln der Verbrauchsmaterialien

Setzen Sie den neuen Luftfilter ein.

Schieben Sie den Luftfilter nach innen, und drücken Sie ihn hinein, bis er einrastet.

Entsorgen Sie gebrauchte Luftfilter gemäß Ihrer örtlichen Gesetze und Bestimmungen. Für den Rahmenbereich verwendetes Material: Polykarbonat, ABS-Harz Für den Filterbereich verwendetes Material: PolyurethanForm

Sonderzubehör und Verbrauchsmaterial

Folgendes Sonderzubehör und Verbrauchsmaterial ist erhältlich. Kaufen Sie diese Produkte bitte nach Bedarf. Der Stand der folgenden Liste für Sonderzubehör und Verbrauchsmaterial ist: 2008.04. Die Verfügbarkeit kann je nach Land, in dem das Gerät gekauft wurde, unterschiedlich sein.

f Sonderzubehör

Transporttasche ELPKS16B

Verwenden Sie diese Tasche zum Transport des Projektors.

Mobile Leinwand 60" ELPSC07 Mobile Leinwand 80" ELPSC08 Leinwand 100" ELPSC10

Mobile Leinwand zum Aufrollen (Bildformat

Mobile Leinwand 50" ELPSC06

Eine kompakte, leicht zu transportierende Leinwand. (Bildformat 4:3)

HD-15-Kabel ELPKC02 (1,8 m - für Mini Sub-D 15-polig auf Mini Sub-D 15-polig)

Dieses Kabel ist identisch mit dem Computerkabel, dass mit dem Projektor mitgeliefert wurde.

HD-15-Kabel ELPKC09 (3 m - für Mini Sub-D 15-polig auf Mini Sub-D 15-polig) HD-15-Kabel ELPKC10 (20 m - für Mini Sub-D 15-polig auf Mini Sub-D 15-polig)

Verwenden Sie diese längeren Kabel, sollte das mit dem Computer mitgelieferte Kabel zu kurz sein.

Component Videokabel ELPKC19 (3 m - für Mini Sub-D 15-polig auf RCA-Stecker ^ 3)

Zum Anschließen einer Komponente Video

LAN-Kabel-Einheit ELPAP02B

Zur Verbindung mit einem Netzwerk über ein LAN-Kabel.

Rohrverlängerung Deckenhalterung (450 mm, silber)* ELPFP13 Rohrverlängerung Deckenhalterung (700 mm, silber)

Zur Befestigung des Projektors an einer hohen Decke.

Deckenhalterung* ELPMB23

Zur Befestigung des Projektors an der Decke.

g4:3)

g-Quelle.

ELPFP14

* Für die Deckenmontage ist ein spezielles Verfahren erforderlich. Wenden Sie

sich an Ihren Händler oder an den nächstgelegenen Service, wenn Sie diese Installationsmethode verwenden wollen. Die Adressen finden Sie in der Anleitung Support und Service.

Kontaktliste für Epson-Projektoren

f Verbrauchsmaterialien

Lampenteil ELPLP48

Zur Verwendung für den Austausch einer verbrauchten Lampe.

Luftfilter (2 x) ELPAF19

Zur Verwendung für den Austausch eines verbrauchten Luftfilters.

Speichern eines Benutzerlogos

Sie können das gerade projizierte Bild als Benutzerlogo speichern.

Wird ein Benutzerlogo gespeichert, wird das zuvor

Vorgehen

gespeicherte Benutzerlogo überschrieben.

Projizieren Sie das Bild, das Sie als Benutzerlogo speichern möchten und drücken Sie die [Menu]Taste.

Unter Verwendung der

Fernbedienung

Unter Verwendung des

Bedienungsfeldes

Wählen Sie "Erweitert" - "Benutzerlogo" aus dem Konfigurationsmenü. s "Verwendung des Konfigurationsmenüs" p.39

Entnehmen Sie die Information zu den verwendbaren Tasten und deren Funktion der Anleitung im Menü.

• Ist der "Benutzerlogoschutz" der Funktion "Kennwortschutz" auf "On" gesetzt, wird eine Warnmeldung angezeigt, dass das Benutzerlogo nicht geändert werden kann. Sie können die Einstellungen ändern, nachdem Sie "Benutzerlogoschutz" auf "Off" gestellt haben.

• Wird "Benutzerlogo" ausgewählt, während eine der Funktionen Keystone, E-Zoom, Aspekt oder Progressiv ausgeführt wird, so wird diese abgebrochen.

p.34

Wenn "Nehmen Sie das gegenwärtige Bild als Benutzerlogo an?" angezeigt wird, bestätigen Sie mit "Ja".

Wenn Sie die [Enter]-Taste auf der Fernbedienung oder dem Bedienungsfeld drücken, ändert sich eventuell die Darstellungsgröße, entsprechend der Auflösung des Bildsignals. Das Bild wird aufgezeichnet und ein Auswahlrahmen wird angezeigt.

Speichern eines Benutzerlogos

Bewegen Sie den Rahmen, um den Bereich des Bildes auszuwählen, den Sie als Benutzerlogo verwenden möchten.

Unter Verwendung der

Fernbedienung

Unter Verwendung des

Bedienungsfeldes

E F

Wenn "Wählen Sie dieses Bild?" angezeigt wird, bestätigen Sie mit "Ja".

Wählen Sie den Zoomfaktor im Fenster ZoomEinstellungen.

Wenn "Sichern Sie das Bild als Benutzerlogo?" angezeigt wird, bestätigen Sie mit "Ja".

Das Bild wird gespeichert. Nachdem das Bild gespeichert wurde, wird die Meldung "Beendet." angezeigt.

• Wurde ein Benutzerlogo gespeichert, kann die Logoeinstellung nicht in die Werkseinstellung zurückgesetzt werden.

• Das Speichern des Benutzerlogos kann etwa 15 Sekunden dauern. Verwenden Sie den Projektor oder am Projektor angeschlossene Geräte während des Speichervorgangs nicht, da dies Fehlfunktionen verursachen kann.

Die maximale speicherbare Bildgröße ist 400 ^ 300 Punkte.

Herstellen einer WPS (Wi-Fi Protected Setup)-Verbindung mit einem Wireless LAN-Zugriffspunkt (nur EB-1735W/1725)

Es gibt zwei Methoden für die WPS-Einstellung.

•Tastendruck-Methode SSID- und Sicherheitseinstellungen erfolgen automatisch durch Drücken der [Enter]-Taste auf dem Bedienfeld des Projektors und der dafür bestimmten Taste des Geräts, über das der Zugriffspunkt besteht. Diese Methode empfiehlt sich, wenn sich Projektor und Zugriffspunkt beieinander befinden.

•PIN-Code-Methode SSID- und Sicherheitseinstellungen erfolgen automatisch durch die Eingabe eines 8-stelligen Codes, der dem Projektor im Voraus von einem Computer über den Zugriffspunkt zugewiesen wurde. Nehmen Sie vorab die Einstellungen für die Verbindung zwischen dem Computer und dem Zugriffspunkt vor. Einzelheiten zur Verbindungsherstellung finden Sie im mit dem Zugriffspunkt gelieferten Handbuch. Diese Methode empfiehlt sich, wenn der Projektor an der Decke installiert ist.

Methode der Verbindungsherstellung

Vorgehen

Drücken Sie die [Menu]-Taste am Projektor, und wählen Sie dann "Netzwerk" "Netzwerkonfiguration" aus dem Konfigurationsmenü aus.

Wählen Sie "Setup-Assistent" unter "Wireless LAN" aus.

Folgender Bildschirm wird angezeigt.

Wenn Sie zum Herstellen der Verbindung die TastendruckMethode wählen, gehen Sie wie folgt vor. Gehen Sie zu "Verbindungsherstellung mithilfe der PIN-CodeMethode", wenn Sie zum Herstellen der Verbindung die "PINCode-Methode" verwenden möchten. s p.93

Der Bildschirm Netzwerkkonfiguration wird angezeigt.

Herstellen einer WPS (Wi-Fi Protected Setup)-Verbindung mit einem Wireless LAN-Zugriffspunkt (nur EB-1735W/1725)

f Verbindungsherstellung mithilfe der Tastendruck-

Methode

Vorgehen

Wählen Sie "Tastendruck-Methode".

Der "Tastendruck-Methode"-Bildschirm wird angezeigt.

Drücken Sie die [Enter]-Taste auf dem Bedienfeld des Projektors, wenn Sie am Bildschirm dazu aufgefordert werden.

Drücken Sie Taste am Zugriffspunkt, wenn Sie am Bildschirm dazu aufgefordert werden.

Dies schließt das Setup ab.

Drücken Sie die [Enter]-Taste oder die [Esc]-Taste.

Daraufhin wird der "Tastendruck-Methode"-Bildschirm angezeigt.

Der Bildschirm des Wireless-LAN-Menüs wird wieder angezeigt.

Herstellen einer WPS (Wi-Fi Protected Setup)-Verbindung mit einem Wireless LAN-Zugriffspunkt (nur EB-1735W/1725)

Wählen Sie "Ja" unter "Installation vollständig" aus.

Dies schließt die Einrichtung der Verbindung zwischen dem Projektor und dem Zugriffspunkt ab. Drücken Sie die [Menu]Taste, um das Konfigurationsmenü zu schließen.

f Verbindungsherstellung mithilfe der PIN-Code-Methode

Bevor eine Verbindung mithilfe der PIN-Code-Methode

Vorgehen

hergestellt werden kann, muss eine Verbindung zwischen dem Computer und dem Zugriffspunkt hergestellt worden sein.

Wählen Sie "PIN-Code-Methode".

Der "PIN-Code-Methode"-Bildschirm wird angezeigt.

Herstellen einer WPS (Wi-Fi Protected Setup)-Verbindung mit einem Wireless LAN-Zugriffspunkt (nur EB-1735W/1725)

Geben Sie auf dem Computer für den Zugriffspunkt den PIN-Code ein, der auf dem "PIN-CodeMethode"-Bildschirm angezeigt wird, und wählen Sie dann "Setup starten".

Eine Fortschrittsanzeige erscheint.

Die Meldung "Setup by WPS complete." wird angezeigt. Drücken Sie die [Enter]-Taste oder die [Esc]-Taste.

Der Bildschirm des Wireless-LAN-Menüs wird wieder angezeigt.

Wählen sie "Ja" unter "Installation vollständig" aus.

Dies schließt die Einrichtung der Verbindung zwischen dem Projektor und dem Zugriffspunkt ab. Drücken Sie die [Menu]Taste, um das Konfigurationsmenü zu schließen.

Leinwandgröße und Projektionsabstand

Wählen Sie für die Einstellung der Leinwandgröße die optimalen Werte anhand der Tabelle aus. Die Angaben sind lediglich Orientierungswerte.

Projektionsabstand für EB-1725/1720

Einheit: cm Einheit: cm

Projektionsabstand

Leinwandgröße 4:3

Kleinster Abstand

Größter Abstand

(Weitwinkel) zu (Tele)

Leinwandgröße 16:9

30" 61×46 65 zu 80 7 30" 66×37 71 zu 88 1 40" 81×61 88 zu 108 9 40" 89×50 96 zu 118 1 50" 100×76 111 zu 136 11 50" 110×62 121 zu 148 1 60" 120×90 133 zu 163 13 60" 130×75 146 zu 178 2

80" 160×120 179 zu 218 17 80" 180×100 195 zu 238 2 100" 200×150 224 zu 274 22 100" 220×120 245 zu 298 3 120" 240×180 270 zu 329 26 120" 270×150 294 zu 358 4

Projektionsabstand

Kleinster Abstand

Größter Abstand

(Weitwinkel) zu (Tele)

150" 300×230 338 zu 412 33 150" 330×190 368 zu 449 4 200" 410×300 451 zu 550 44 200" 440×250 492 zu 599 6 300" 610×460 678 zu 826 65 275" 610×340 678 zu 826 8

Objektivmitte

Leinwand

90°

Leinwand

Objektivmitte

ist der horizontale Abstand zwischen Objektivmitte und Leinwand

90°

Leinwandgröße und Projektionsabstand

Projektionsabstand für EB-1735W/1730W

Einheit: cm Einheit: cm Einheit: cm

Projektionsab

stand

Leinwandgröße 4:3

Kleinster Abstand

(Weitwinkel) bis

größter Abstand

(Tele)

Leinwandgröße 16:9

30" 61×46 70 zu 86 5 30" 66×37 63 zu 78 3 30" 66×41 62 zu 76 5 40" 81×61 95 zu 116 7 40" 89×50 86 zu 105 4 40" 89×56 83 zu 102 6 50" 100×76 119 zu 146 9 50" 110×62 108 zu 132 5 50" 110×67 105 zu 128 8 60" 120×90 143 zu 175 11 60" 130×75 130 zu 159 5 60" 130×81 126 zu 155 9

80" 160×120 192 zu 235 14 80" 180×100 174 zu 213 7 80" 180×110 169 zu 207 12 100" 200×150 241 zu 294 18 100" 220×120 218 zu 267 9 100" 220×130 212 zu 259 16 120" 240×180 289 zu 353 21 120" 270×150 262 zu 321 11 120" 270×169 255 zu 312 19

Projektionsab

stand

Kleinster Abstand

(Weitwinkel) bis

größter Abstand

(Tele)

Leinwandgröße 16:10

Projektionsab

stand

Kleinster Abstand

(Weitwinkel) bis

größter Abstand

(Tele)

150" 300×230 362 zu 442 27 150" 330×190 329 zu 401 14 150" 330×206 320 zu 390 23 200" 410×300 484 zu 591 35 200" 440×250 439 zu 536 18 200" 440×275 427 zu 521 31 265" 540×400 642 zu 783 47 290" 640×360 638 zu 778 26 300" 550×344 642 zu 783 47

Objektivmitte

Leinwand

90°

Leinwand

Objektivmitte

ist der horizontale Abstand zwischen Objektivmitte und Leinwand

90°

Anschließen und Entfernen von USB-Geräten (nur EB-1735W/1725)

USB 2.0/1.1-kompatible Digitalkameras, Festplattenlaufwerke und USB-Speichermedien lassen sich am Projektor anschließen. In einer Digitalkamera gespeicherte Bilddateien und auf USB-Speichermedien gespeicherte Szenarios, Bilder und Movies lassen sich mit der Funktion PC Free in EasyMP wiedergeben.

s EasyMP Bedienungsanleitung "Grundbedienung von PC Free"

Anschluss von USB-Geräten

Nachstehend wird am Beispiel einer Digitalkamera beschrieben, wie USB-Geräte angeschlossen werden müssen. Nehmen Sie dazu das mit der Kamera mitgelieferte oder ein für Ihre Kamera geeignetes USB-Kabel.

Verwenden Sie ein USB-Kabel von weniger als 3 m Länge.

Bei einer Länge von über 3 m, kann es sein, dass PC Free nicht mehr fehlerfrei funktioniert.

Achtung

• Bei Verwendung einer USB-Hub ist es möglich, dass die Verbindung nicht richtig funktioniert. Geräte wie Digitalkameras und USB-Speichergeräte sollten direkt am Projektor angeschlossen werden.

• Bei Anschluss und Verwendung einer USB-kompatiblen Festplatte muss das mit der Festplatte mitgelieferte Netzgerät angeschlossen werden.

Entfernen von USB-Geräten

Wenn Sie das verwendete USB-Gerät nicht mehr für die Projektion brauchen, gehen Sie zum Entfernen in folgender Weise vor.

Vorgehen

USB-Kabel

Zur Digitalkamera

USB-Buchse

Zur USB-Buchse

(Typ A)

A B

Schalten Sie die Digitalkamera oder das USBSpeichergerät aus.

Entfernen Sie es von der USB-Buchse des Projektors (Typ A).

Verbindung über ein USB-Kabel und Projektion (nur USB Display EB-1735W/1725)

Indem Sie den Projektor über ein handelsübliches USB-Kabel mit einem Windows-Computer verbinden, können Sie Bilder projizieren, die sich auf dem Computer befinden. Diese Funktion heißt USB Display. Einfach durch Verbinden über ein USB-Kabel können auf dem Computer befindliche Bilder wiedergegeben werden.

Verbinden

Vorgehen

Achtung

Verbinden Sie den Projektor direkt mit dem Computer und nicht über einen USB-Hub.

Schalten Sie den Computer ein.

Stromkabelverbindung (im Lieferumfang enthalten).

USB-Kabel-Verbindung.

s "Verbindung zum ersten Mal" p.99 s "Ab dem zweiten Mal" p.100

Öffnen Sie den Einblendschieber.

Schalten Sie den Projektor ein.

Tonsignal

Unter Verwendung des

Bedienungsfeldes

Unter Verwendung der Fernbedienung

Eine Tonwiedergabe erfolgt auch dann, wenn kein Audiokabel angeschlossen wurde. Falls keine Tonwiedergabe vom Projektor erfolgen, klicken Sie am Computer auf "EPSON Projector"

- "EPSON USB Display" "Einstellungen für EPSON USB Display Vx.x", und deaktivieren Sie die Option "Ton vom Projektor ausgeben".

Verbindung über ein USB-Kabel und Projektion (nur USB Display EB-1735W/1725)

f Verbindung zum ersten Mal

Falls Sie Windows 2000 verwenden, doppelklicken Sie auf "Arbeitsplatz"

- "EPSON_PJ_UD" - "EMP_UDSE.EXE" auf Ihrem Computer.

Treiberinstallation startet automatisch.

Bei Verwendung eines Computers, auf dem Windows 2000 mit Benutzerautorisierung läuft, wird während der Installation eine Fehlermeldung angezeigt, und Sie können die Installation der Software möglicherweise nicht beenden. Versuchen Sie in diesem Fall, Windows so weit wie möglich zu aktualisieren, führen Sie einen Neustart durch und versuchen erneut, eine Verbindung herzustellen. Wenden Sie sich für weitere Informationen an den nächstgelegenen Service. sKontaktliste für Epson-Projektoren

Klicken Sie auf "Akzeptieren".

Wenn der Treiber nicht installiert ist, können Sie USB Display nicht starten. Wählen Sie "Akzeptieren". Wenn Sie die Installation abbrechen möchten, klicken Sie auf "Ablehnen".

Beginnen...

Auf dem Computer befindliche Bilder werden projiziert.

Es kann eine Zeitverzögerung geben, bevor die Projektion der auf dem Computer befindlichen Bilder startet. Ändern Sie nichts an den Geräten, unterbrechen Sie nicht die USB-Kabelverbindung und schalten Sie nicht den Computer aus, bis die Bilder projiziert werden.

Verbindung über ein USB-Kabel und Projektion (nur USB Display EB-1735W/1725)

f Ab dem zweiten Mal

• Klicken Sie, falls aus irgendeinem Grund keine Projektion erfolgen sollte, auf "Alle Programme" - "EPSON Projector" - "EPSON USB Display" - "EPSON USB Display Vx.x" auf Ihrem Computer.

• Wenn die Installation nicht automatisch erfolgt, doppelklicken Sie auf "Arbeitsplatz" - "EPSON_PJ_UD"

- "EMP_UDSE.EXE" auf Ihrem Computer.

• Wenn Sie den Treiber deinstallieren möchten, öffnen Sie die "Systemsteuerung" - "Software" - und deinstallieren Sie "EPSON USB Display Vx.x".

• Verbindung trennen Die Verbindung mit dem Projektor kann einfach durch Abziehen des USB-Kabels getrennt werden. Es ist nicht nötig die Funktion "Hardware sicher entfernen" in Windows zu verwenden.

Auf dem Computer befindliche Bilder werden projiziert.

Es kann eine Zeitverzögerung geben, bevor die Projektion der auf dem Computer befindlichen Bilder startet. Warten Sie bitte.

100

Epson EB-1735W User's Guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Verwendete Bezeichnungen

Inhaltsverzeichnis

Ausstattung des Projektors

Gemeinsame Merkmale der einzelnen Modelle

Merkmale der EB-1735W/1725

Bezeichnung und Funktion der Teile

Front/Oberseite

Rück

Unterseite

Bedienfeld

Fernbedienung

Nützliche Funktionen

Ändern des projizierten Bilds

Automatische Erkennung von Eingangssignalen und Ändern des projizierten Bilds (Quellensuche)

Direktumschaltung über die Fernbedienung

Funktionen zur Verbesserung der Projektionsqualität

Einstellung der Projektionsqualität (Einstellung Farbmodus)

Einstellung der Automatikblende

Zeitweises Ausblenden von Bild und Ton (Einblenden)

Einfrieren des Bilds (Einfrieren)

Ändern des Bildformats

Zeigerfunktion (Zeiger)

Vergrößern von Bildausschnitten (E-Zoom)

Verwenden der Fernbedienung als Mausersatz (Funkmaus)

Einschränkungen am Zielprojektor bei Verwendung mehrerer Projektoren

Einstellen der Projektor ID

Einstellen der Projektor-ID mit der Fernbedienung

Farbkorrektur für mehrere Projektoren (Multi-Bildschirm-Farbjustage)

Zusammenfassung der Korrekturvorgehensweise

Korrekturmethode

Sicherheitsfunktionen

Nutzungsverwaltung (Kennwortschutz)

Sperrfunktion der Bedienungstasten (Tastensperre)

Konfigurationsmenü

Verwendung des Konfigurationsmenüs

Liste der Funktionen

Bild-Menü

Signal-Menü

Einstellung-Menü

Erweitert-Menü

Netzwerk-Menü (nur EB-1735W/1725)

Information-Menü (nur Display)

Reset-Menü

Fehlersuche

Verwenden der Hilfe

Problemlösung

Ablesen der Kontrollanzeigen

Wenn die Kontrollanzeigen nicht weiterhelfen

Anhänge

Aufstellung

Reinigung

Reinigung der Projektoroberfläche

Reinigen des Objektivs

Reinigung des Luftfilters

Wechseln der Verbrauchsmaterialien

Wechseln der Fernbedienungsbatterien

Wechseln der Lampe

Austausch des Luftfilters

Sonderzubehör und Verbrauchsmaterial

Speichern eines Benutzerlogos

Herstellen einer WPS (Wi-Fi Protected Setup)-Verbindung mit einem Wireless LAN-Zugriffspunkt (nur EB-1735W/1725)

Methode der Verbindungsherstellung

Leinwandgröße und Projektionsabstand

Projektionsabstand für EB-1725/1720

Projektionsabstand für EB-1735W/1730W

Anschließen und Entfernen von USB-Geräten (nur EB-1735W/1725)

Anschluss von USB-Geräten

Entfernen von USB-Geräten

Verbindung über ein USB-Kabel und Projektion (nur USB Display EB-1735W/1725)

Verbinden
