Epson EB-1735W User's Guide [da]

Brugerhåndbog

Symboler anvendt i denne vejledning

f Sikkerhedssymboler

For at du kan bruge dette produkt sikkert og korrekt, anvendes der symboler i brugerhåndbogen og på produktet til angivelse af eventuelle risici for brugeren og andre samt for materielle skader. Symbolerne og deres betydninger er som følger. Sæt dig omhyggeligt ind i dem, før du læser vejledningen.

Advarsel

Forsigtig

f Symboler for generelle oplysninger

Advarsel

Dette symbol angiver, at manglende overholdelse af oplysningerne kan forårsage dødsfald eller personskade pga. forkert håndtering.

Dette symbol angiver, at manglende overholdelse af oplysningerne kan forårsage personskade eller fysiske skader i forbindelse med forkert håndtering.

Angiver procedurer, der kan medføre skader eller personskader, hvis der ikke udvises tilstrækkelig forsigtighed.

Angiver yderligere oplysninger, som kan være nyttige at vide om et emne.

Procedure

[ (Navn) ]

"(Menunavn)"

Angiver en side, som indeholder detaljerede oplysninger om et emne.

Angiver, at der findes en forklaring på de(t) understregede ord foran dette symbol i ordlisten. Se afsnittet "Ordliste" under "Bilag". s p.108

Angiver betjeningsmetoder og betjeningsrækkefølgen. Den angivne procedure skal udføres i den rækkefølge, de nummererede trin angiver.

Angiver navnet på knapperne på fjernbetjeningen eller kontrolpanelet. Eksempel: [Esc]-knap

Angiver menupunkter til konfiguration. Eksempel: "Billede" – "Lysstyrke"

Indholdsfortegnelse

Projektorfunktioner ....................................................................................5

Fælles funktioner..................................................................................................5

EB-1735W/1725 Funktioner................................................................................. 6

Komponentnavne og -funktioner ..............................................................7

Forside/top ........................................................................................................... 7

Bagside ................................................................................................................ 8

Bund.....................................................................................................................9

Kontrolpanel .......................................................................................................10

Fjernbetjening ....................................................................................................11

Nyttige funktioner

Skift af projiceret billede..........................................................................14

Registrér indgående signaler automatisk, og skift det projicerede billede

(kildesøgning).....................................................................................................14

Direkte skift fra fjernbetjeningen.........................................................................15

Funktioner til forbedring af projektionen ...............................................16

Valg af projektionskvalitet (valg af farvetilstand) ................................................ 16

Indstilling af Automatisk iris................................................................................17

Midlertidigt skjul af billede og lyd (A/V Mute) .....................................................17

Fastholdelse af billedet (Fasthold) ..................................................................... 18

Ændring af billedformat......................................................................................19

Markørfunktion (Pointer) .................................................................................... 23

Forstørrelse af en del af billedet (E-Zoom) ........................................................ 24

Brug af fjernbetjeningen til at styre musemarkøren (trådløs mus) .....................26

Begrænsninger i målprojektoren ved brug af flere projektorer...........28

Indstilling af projektor-id ..................................................................................... 29

Indstilling af projektorens id på fjernbetjeningen................................................ 29

Farvekorrektion for flere projektorer (flerskærmsfarvejustering) .......30

Oversigt over korrektionsprocedure ...................................................................30

Korrektionsmetode .............................................................................................30

Sikkerhedsfunktioner...............................................................................32

Håndtering af brugere (beskyttelse med adgangskode) ....................................32

Begrænsning af betjening (betjeningspanellås) ................................................. 34

Konfigurationsmenu

Brug af menuen Configuration (Konfiguration).....................................37

Oversigt over funktioner..........................................................................38

Menuen Billede .................................................................................................. 38

Menuen Signal ................................................................................................... 39

Menuen Indstillinger...........................................................................................41

Menuen Udvidet .................................................................................................43

Netværksmenu (Kun EB-1735W/1725) ............................................................. 45

Menuen Info (kun visning) ................................................................................. 58

Menuen Genindstil............................................................................................. 59

Fejlfinding

Brug af hjælp ............................................................................................61

Problemløsning ........................................................................................62

Tolkning af indikatorerne ................................................................................... 62

Når indikatorerne ikke hjælper ........................................................................... 65

Bilag

Monteringsmetoder.................................................................................. 74

Rengøring .................................................................................................75

Rengøring af projektorens overflade ................................................................. 75

Rengøring af objektivet...................................................................................... 75

Rengøring af luftfilteret ...................................................................................... 75

Udskiftning af forbrugsdele .................................................................... 76

Udskiftning af batterierne i fjernbetjeningen ...................................................... 76

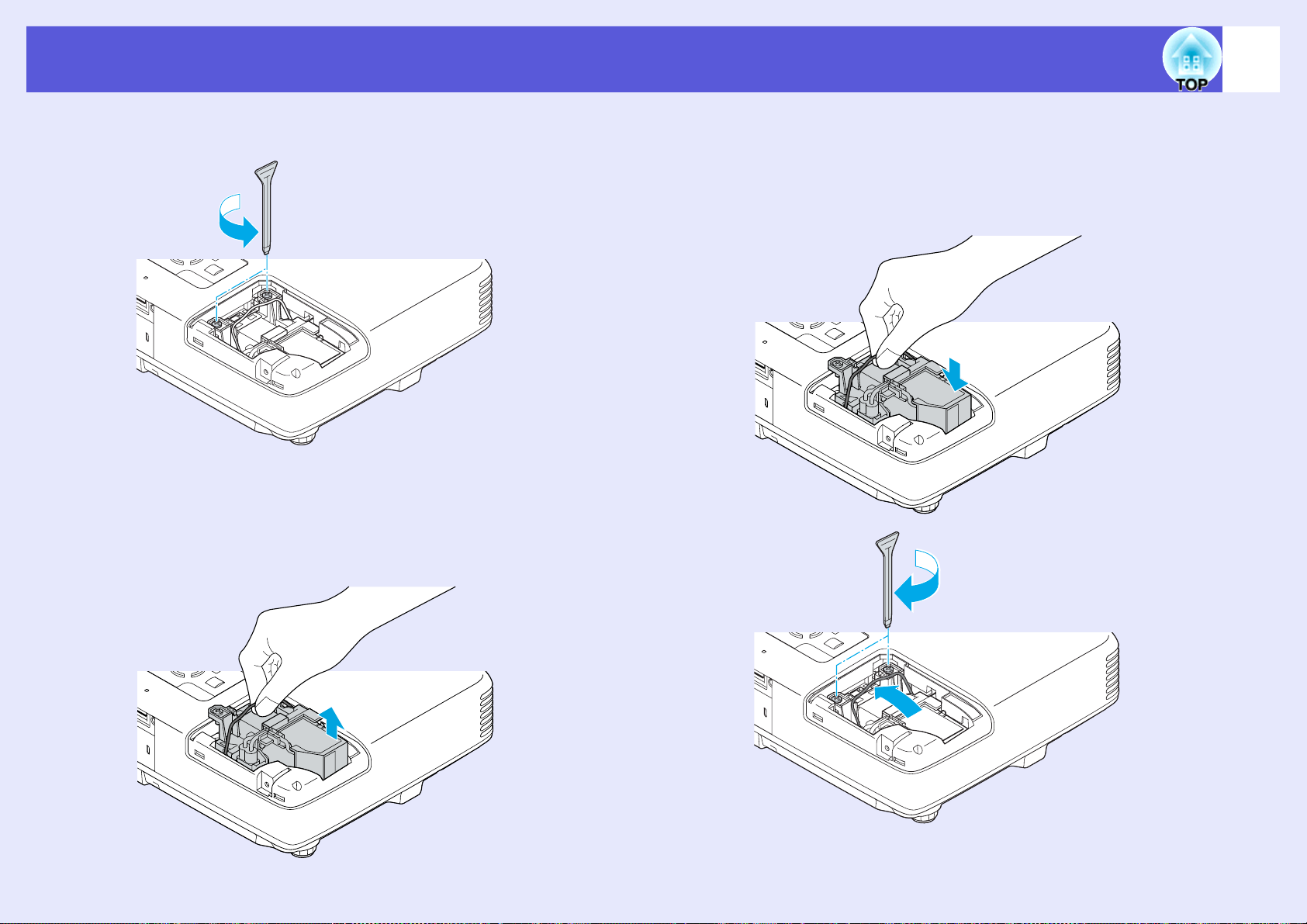

Udskiftning af lampen ........................................................................................ 77

Udskiftning af luftfilteret ..................................................................................... 80

Ekstra tilbehør og forbrugsdele.............................................................. 82

Lagring af brugerlogo..............................................................................83

Tilslutning via en WPS (Wi-Fi Protected Setup)-forbindelse med et

trådløst LAN-adgangspunkt (kun EB-1735W/1725) ..............................85

Tilslutningsmetode............................................................................................. 85

Skærmstørrelse og -afstand ................................................................... 89

Projektionsafstand for EB-1725/1720 ................................................................ 89

Projektionsafstand for EB-1735W/1730W ......................................................... 90

Tilslutning og fjernelse af USB-enheder (kun EB-1735W/1725) ..........91

Tilslutning af USB-enheder................................................................................ 91

Fjernelse af USB-enheder ................................................................................. 91

Tilslutning med et USB-kabel og projektion

(kun USB Display EB-1735W/1725) ........................................................92

Forbinder ........................................................................................................... 92

Læsning af meddelelse om mail om problem

(kun EB-1735W/1725)...............................................................................95

Indholdsfortegnelse

ESC/VP21-kommandoer...........................................................................96

Kommandooversigt ............................................................................................ 96

Kabellayout ........................................................................................................ 96

Opsætning af USB-tilslutning ............................................................................. 97

Vedrørende Netværksprojektor (kun EB-1735W/1725) .........................98

Om PJLink.................................................................................................99

Oversigt over understøttede skærmvisninger.....................................100

Understøttede skærmdisplay for EB-1725/1720 .............................................. 100

Understøttede skærmvisninger for EB-1735W/1730W .................................... 102

Specifikationer........................................................................................104

Generelle specifikationer for projektoren ......................................................... 104

Softwarekrav .................................................................................................... 106

Udseende ................................................................................................107

Ordliste ....................................................................................................108

Indeks ......................................................................................................110

Projektorfunktioner

Fælles funktioner

Nem at bruge

f Kompakt og let

Let at bære takket være dens kompakte størrelse i B5 format (202 mm (D) x 284 (B) x 65 mm (H)) og lave vægt (1,7 kg ~ 1,8 kg). *EB-1725/1735W:Ca. 1,8 kg

EB-1720/1730W:Ca. 1,7 kg

f A/V til/fra lågen gør projicering og opbevaring nemt

Du kan standse og genoptage projiceringen ved at åbne og lukke A/V Mute-lågen og på den måde gøre det nemmere at lave tydelige præsentationer.

f Enkeltfoddesignet betyder, at du undgår besværlige

højdeindstillinger

Det er nemt at indstille højden med én hånd.

s Introduktion

Forbedrede sikkerhedsfunktioner

f Beskyttelse med adgangskode til begrænsning og håndtering af

brugere

Ved at indstille en adgangskode kan du begrænse, hvem der har adgang til at bruge projektoren.

s p.32

f Betjeningslås forhindrer brug af knapperne på kontrolpanelet

Brug denne til at forhindre, at folk ændringer projektorindstillinger uden tilladelse ved begivenheder, på skoler etc. s p.34

Let betjening

f Projektion på kort afstand

Den korteste anbefalede projektionsafstand med WXGA er 62 cm*, og med XGA 65 cm, så projektoren kan placeres tæt på skærmen. Derfor er det let at opstille projektoren, selv i et lille mødelokale. *Størrelsen på projektionsskærmen er på denne afstand, for eksempel med

en skærmstørrelse på 16:10, ca. 66 x 41 cm.

f Ingen nedkølingsforsinkelse

Når du har slukket projektoren, kan du fjerne netledningen uden først at vente på at projektoren nedkøles.

f Projektionsskærm til WXGA (kun for EB-1735W/1730W)

På en computer med e 16:10 LCD bredskærm, kan billedet projiceres i samme billedformat, der kan anvendes whiteboards og andre skærme med liggende skærmformater.

Projektorfunktioner

EB-1735W/1725 Funktioner

Du kan gøre effektivt brug af netværket ved at bruge den medfølgende "EPSON-projektorsoftware til møder og præsentationer" til gennemførelse af effektive og varierede præsentationer og møder.

Multitilslutning

f Slut en computer til projektoren via et netværk

Du kan afholde effektive møder og lignende ved at slutte projektoren til et allerede eksisterende netværk via den medfølgende trådløse LAN-enhed.

• Du kan åbne og projicere en fil, der er lagret på en computer eller en filserver i et andet rum fra mødelokalet.

• Du kan bruge internettet.

• Du kan overvåge og styre projektorer i et netværk fra computeren.

Når du installerer den kablede LAN-enhed (ekstraudstyr) kan du forbinde projektoren til en computer via et netværkskabel. s EasyMP-

driftshåndbog

f Projektion med netværksforbindelse

Projektoren kan anvendes på følgende tre måder.

• Quick Wireless Connection

Ved hjælp af den medfølgende USB-nøgle til Quick Wireless Connection kan du hurtigt forbinde én computer til én projektor.

s EasyMP-driftshåndbog s Introduktion

• Lynforbindelsestilstand/Avanceret forbindelsestilstand

Computeren og projektoren forbindes i et netværk ved hjælp af EMP NS Connection. s EasyMP-driftshåndbog

f Tilslutning vha. et USB-kabel (USB-display)

Du kan projicere billeder fra computerskærmen blot ved at sætte et almindeligt USB-kabel i en Windows-computer. Du kan også afspille lyd uden at tilslutte et audiokabel. s Introduktion

s p.92

Præsentationer uden computer

Du kan lave præsentationer med JPEG-billeder, film og scenarier, som er lagret på USB-enheder som f. eks. digitalkameraer eller harddiske uden brug af computer. s EasyMP-driftshåndbog

Projektion på anden og tredje skærm (flerskærmsvisning)

Du kan projicere et forskelligt billede fra op til fire projektorer fra en enkelt computer. Dette gør det muligt at projicere en rapport og lignende som et liggende skærmbillede. s EasyMP-driftshåndbog

Internet

f Tilslutning med Windows Vistas "Netværksprojektor"

Ved at slutte projektoren til et netværk og bruge funktionen "Netværksprojektor" i Windows Vista kan flere brugere på netværket dele projektoren.

Komponentnavne og -funktioner

Forside/top

Navn Funktion

Fodjusteringsknap

Justerbar

frontfod

Fjernbetjening Modtager signaler fra fjernbetjeningen.

Luftfilter

(luftindtag)

Dæksel til trådløs

LAN-enheden. (Kun EB-1735W/

1725)

Fokuseringsring Justerer billedfokus. s Introduktion

Træk fodknappen ud for at trække frontfoden ud og skubbe den ind. s Introduktion

Flyt og justér placeringen af det projicerede billede, når projektoren står på en flade som f.eks. et skrivebord. s Introduktion

s Introduktion

Dette forhindrer støv og andre fremmedlegemer i at trænge ind i projektoren, når der suges luft ind. Projektoren viser en advarselsmeddelelse, når luftfilteret skal rengøres eller udskiftes. s p.75, p.80

Fjern dette dæksel for at installere den trådløse LAN-enhed, ved oprettelse af en trådløs forbindelse mellem projektoren og computeren s Introduktion

Navn Funktion

Ventilationsåbning

A/V til/fra-

glideknap A/V til/fra-låge Luk den for at beskytte objektivet, når

Forsigtig

Placér ikke genstande, der er følsomme over for varme, i nærheden af ventilationsåbningen, og sørg for at holde ansigt og hænder væk fra ventilationsåbningen, mens projektion er i gang.

Skub til knappen for at åbne og lukke A/V til/ fra-lågen.

projektoren ikke er i brug. Ved at lukke lågen under en præsentation kan du skjule billedet og lyden (A/V til/fra). s Introduktions p.17

Zoomring Justerer billedstørrelsen. s Introduktion

USB-indikator

(Kun EB-1735W/

1725)

Kontrolpanel s p.10

Lampedæksel Åbn dette dæksel, når projektorlampen skal

Viser adgangsstatus for USB type A. FRA: Der er ikke tilsluttet en USB-enhed. Orange lys TIL: Der er tilsluttet en USB-enhed Grønt lys TIL: Uden PC er aktiv Rødt lys TIL: Fejl

udskiftes. s p.77

Komponentnavne og -funktioner

Bagside

Navn Funktion

S-video-inputport Til S-videosignaler fra videokilder.

Strømindgang Forbinder til netledningen. s Introduktion

Navn Funktion

USB-port (type A)

(kun EB-1735W/

1725)

USB-port (type B) Slutter projektoren til en computer med et

Audio-V/H-

inputport

Computer

(Komponent Video)-inputport

Tilslutning af hukommelsen i kompatible digitale kameraer og USB-enheder samt projicering af billed/filmfiler og -scenarier med PC Free-funktionen i EasyMP. s p.91

USB-kabel, så billedet på computeren projiceres. (Kun EB-1735W/1725)

s Introduktion

Brug også denne port til tilslutning til en computer for at bruge en trådløs mus. s p.26

Til audiosignalet på det tilsluttede udstyr. Når du projicerer med PC Free-funktionen i EasyMP, kan du sende lyd til en ekstern højttaler ved at indstille "EasyMP-lyd ud" på konfigurationsmenuen. (Kun EB-1735W/1725)

Til videosignaler fra en computer og komponentvideosignaler fra andre videokilder.

Video-inputport Til kompositvideosignaler fra videokilder.

Fjernbetjening Modtager signaler fra fjernbetjeningen.

s Introduktion

Sikkerhedsslot Sikkerhedsslottet er kompatibelt med

Microsaver Security System, som fremstilles af Kensington. Du kan få flere oplysninger om Microsaver Security System på Kensingtons hjemmeside http://www.kensington.com/

Skruehul til

lampedæksel

Skruehul til at holde lampedækslet på plads.

s p.77

Komponentnavne og -funktioner

Bund

Navn Funktion

Skruehul til

dækslet til den trådløse LANenhed

Skruehul til at holde dækslet til den trådløse LAN-enhed på plads. s Introduktion

Navn Funktion

Fastgørelsespunk

ter til loftsophæng (3 punkter)

Bagfod Drej den for at trække den ud og skubbe den

Fastgør det valgfri loftsophæng her, når projektoren skal hænge fra et loft. s p.74, 82

ind ved opstilling på et bord. s Introduktion

Komponentnavne og -funktioner

Kontrolpanel

Navn Funktion

Statusindikatorer Indikatorernes farve og om de blinker eller

lyser angiver status for projektoren. s p.62

[t]-knap Tænder og slukker projektoren.

s Introduktion

[Source Search]-

knap [Enter]-knap Hvis du trykker på denne knap, mens der

Skifter til den næste inputkilde, der er tilsluttet projektoren og sender et billede. s p.14

projiceres computersignalbilleder, justeres tracking, synkronisering og placering automatisk, så der opnås et optimalt billede. Når der vises en konfigurationsmenu eller en hjælpeskærm, bruges denne knap til at acceptere og vælge de aktuelle indstillinger og gå videre til næste niveau. s p.37

Navn Funktion

[] []knapper

[Help]-knap Åbner og lukker hjælpeskærmen, der viser dig,

[Esc]-knap Standser den igangværende funktion.

[] []knapper

[Menu]-knap Åbner og lukker konfigurationsmenuen.

Korrigerer trapezforvrængning. I følgende tilfælde, har disse knapper dog kun [ ]- og [ ]-funktionerne.

• Når det projicerede billede sendes via en netværksforbindelse

• Når PC Free-funktionen bruges til projektion

Disse knapper kan bruges til at vælge menupunkter og indstille værdier, når en konfigurationsmenu eller hjælpeskærm vises. s Introduktion, p.37

hvordan du kan løse eventuelle problemer.

s p.61

Tryk på denne knap, mens der vises en konfigurationsmenu, for at gå til det forrige menuniveau. s p.37

Justerer volumen. Hvis du trykker på knapperne, mens der vises en konfigurationsmenu eller en hjælpeskærm,

indeholder disse knapper kun [ ] og [ ] funktionerne, som bruges til at vælge menupunkter og indstillingsværdier.

s Introduktion, p.37

s p.37

Komponentnavne og -funktioner

Fjernbetjening

Navn Funktion

[t]-knap Tænder og slukker projektoren.

s Introduktion

[Computer]-knap Skifter til billeder fra computer-inputporten.

s p.15

[S-Video]-knap Skifter til billeder fra S-video-inputporten.

s p.15

Numeriske

knapper

[A/V Mute]-knap Slår billeder og lyd til eller fra. s p.17

[Freeze]-knap Der holdes pause i billedvisningen, eller

[Auto]-knap Hvis du trykker på denne knap, mens der

[Aspect]-knap Formatforholdet skifter, hver gang der trykkes

Anvendes ved indtastning af adgangskode eller fjernbetjenings-id. s p.32, p.29

visningen genoptages. s p.18

projiceres computersignalbilleder, justeres tracking, synkronisering og placering automatisk, så der opnås et optimalt billede.

på knappen. s p.19

[Page]-knapper

([) (])

[E-zoom]-knapper

(z) (x)

[Menu]-knap Åbner og lukker konfigurationsmenuen.

Skifter til næste/foregående dias, når du bruger den trådløse musefunktion eller under projektion af en PowerPoint-fil eller et scenarium fra EasyMP som inputkilde. (Kun EB-1735W/1725)

(z) Forstørrer billedet uden at ændre projektionsstørrelsen. (x) Reducerer dele af billedet, der er blevet forstørret med [z]-knappen.

s p.37

s EasyMP-driftshåndbog

Komponentnavne og -funktioner

Navn Funktion

[ ]-knap

[Enter]-knap Når der vises en konfigurationsmenu eller en

[Esc]-knap Standser den igangværende funktion. Tryk på

[Volume]-knapper

(a) (b)

[Pointer]-knap Tryk på denne knap for at aktivere

[Help]-knap Åbner og lukker hjælpeskærmen, der viser dig,

Denne knap kan bruges til at vælge menupunkter og indstille værdier, når en konfigurationsmenu eller hjælpeskærm vises.

s p.37, p.61

hjælpeskærm, bruges denne knap til at acceptere og vælge de aktuelle indstillinger og gå videre til næste niveau. s p.37, p.61 Fungerer som venstre knap på en mus, når den trådløse musefunktion bruges.

denne knap, mens der vises en konfigurationsmenu, for at gå til det forrige niveau. s p.37, p.61 Fungerer som højre knap på en mus, når den trådløse musefunktion bruges.

(a) Reducerer lydstyrken. (b) Øger lydstyrken.

s Introduktion

skærmmarkøren. s p.23

hvordan du kan løse eventuelle problemer.

s p.61

Navn Funktion

[User]-knap Tryk for at tildele et hyppigt anvendt emne

blandt de seks konfigurationsmenuemner, der er tilgængelige. Når der trykkes på knappen, vises det tildelte menuemnevalg/ justeringsskærm, hvor du kan foretage indstillinger/justeringer med et enkelt tryk.

s p.41

"Lysstyrkestyring" er tildelt som standardindstilling.

[ID]-knap Tryk for at indstille ID for fjernbetjeningen.

s p.29

[Video]-knap Skifter til billeder fra video-inputporten. s p.15

[EasyMP]-knap Skifter til EasyMP-billedet. (Kun EB-1735W/

1725) s p.15

Når du bruger EB-1730W/1720, virker dette ikke, selvom der trykkes på knappen.

[Source Search]-

knap

Lysemitterende

område på fjernbetjeningen

Skifter til den næste inputkilde, der er tilsluttet projektoren og sender et billede. s p.14

Sender fjernbetjeningssignaler.

[Color Mode]-

knap

[Num]-knap Anvendes ved indtastning af adgangskode.

Farvetilstanden skifter, hver gang der trykkes på knappen. s p.16

s p.32

Nyttige funktioner

Dette kapitel beskriver nyttige funktioner til afholdelse af præsentationer osv. samt sikkerhedsfunktionerne.

Skift af projiceret billede....................................14

• Registrér indgående signaler automatisk, og skift

det projicerede billede (kildesøgning) .............................14

• Direkte skift fra fjernbetjeningen....................................15

Funktioner til forbedring af projektionen .........16

• Valg af projektionskvalitet (valg af farvetilstand).........16

• Indstilling af Automatisk iris ...........................................17

• Midlertidigt skjul af billede og lyd (A/V Mute)..............17

• Fastholdelse af billedet (Fasthold)...................................18

• Ændring af billedformat ..................................................19

Skiftemetoder .................................................................................19

Ændring af format for billeder fra videoudstyr..............................19

Ændring af billedformat for computerbilleder

(Kun for EB-1725/1720) ...........................................................20

Ændring af billedformat for computerbilleder

(Kun for EB-1735W/1730W)....................................................21

• Markørfunktion (Pointer) ................................................23

Begrænsninger i målprojektoren ved

brug af flere projektorer .....................................28

• Indstilling af projektor-id................................................ 29

• Indstilling af projektorens id på fjernbetjeningen ........ 29

Farvekorrektion for flere projektorer

(flerskærmsfarvejustering).................................30

• Oversigt over korrektionsprocedure .............................. 30

• Korrektionsmetode........................................................... 30

Sikkerhedsfunktioner .........................................32

• Håndtering af brugere

(beskyttelse med adgangskode) ....................................... 32

Typer af beskyttelse med adgangskode .........................................32

Indstilling af beskyttelse med adgangskode .................................. 32

Indtastning af adgangskoden.......................................................... 34

• Begrænsning af betjening (betjeningspanellås)............. 34

• Forstørrelse af en del af billedet (E-Zoom).....................24

• Brug af fjernbetjeningen til at styre musemarkøren

(trådløs mus)......................................................................26

Skift af projiceret billede

Du kan skifte det projicerede billede på følgende to måder.

• Skift med kildesøgning Projektoren registrerer automatisk signaler, som sendes fra det tilsluttede udstyr, og det billede, der modtages fra udstyret, projiceres.

• Direkte skift Du kan bruge knapperne på fjernbetjeningen til at skifte målinputporten.

Registrér indgående signaler automatisk, og skift det projicerede billede (kildesøgning)

Du kan projicere målbilledet hurtigt, eftersom inputporte, hvortil der ikke sendes billedsignaler, ignoreres, når du skifter ved at trykke på [Source Search]-knappen.

Computer Video

S-video

Procedure

Når videoudstyret er tilsluttet, skal afspilningen startes, før denne funktion udføres.

Med fjernbetjeningen Med kontrolpanelet

Når der er tilsluttet to eller flere stykker udstyr, skal du trykke på [Source Search]-knappen, indtil målbilledet projiceres.

Følgende skærm, der viser statussen på billedsignaler, vises,

når det billede, projektoren viser, er det eneste tilgængelige, eller når der ikke registreres noget billedsignal. Du kan vælge den inputport, hvor det tilsluttede udstyr, du ønsker at bruge, projicerer. Hvis der ikke udføres nogen funktioner inden ca. 10 sekunder, lukkes skærmen.

Inputporten, hvortil der ikke sendes billedsignaler, springes over.

*Kun EB-1735W/1725 skifter til EasyMP.

EasyMP

Skift af projiceret billede

Direkte skift fra fjernbetjeningen

Du kan skifte direkte til målbilledet ved at trykke på følgende knapper på fjernbetjeningen.

Fjernbetjening

Skifter til billeder fra computerinputporten.

Skifter til billeder fra S-videoinputporten.

Skifter til EasyMP-billedet. (Kun EB-1735W/1725) Når du bruger EB-1730W/ 1720, virker dette ikke, selvom der trykkes på knappen.

Skifter til billeder fra videoinputporten.

Funktioner til forbedring af projektionen

Valg af projektionskvalitet (valg af farvetilstand)

Du kan nemt opnå optimal billedkvalitet ved blot at vælge den indstilling, der svarer bedst til de omgivelser, du projicerer i. Lysstyrken på billedet varierer afhængig af den valgte tilstand.

Tilstand Anvendelse

Spil Denne tilstand er ideel til anvendelse i lyse rum.

Denne tilstand er den lyseste og har en god gengivelse af skygger.Hvis du er bekymret for billedforsinkelser under projektion ved spil, der involverer hastighed, kan du prøve at slå indstillingen "Progressiv" fra i konfigurationsmenuen. s p.39

Præsentation Denne tilstand er ideel til præsentationer med

farvede materialer i lyse rum.

Tekst Denne tilstand er ideel til præsentationer med

sorthvide materialer i lyse rum.

Biograf Ideel vil filmforevisning i et mørkt lokale. Giver

billederne en naturlig tone.

Foto (Med computerbilleder som input)

Ideel til projektion af stillbilleder som f.eks. fotos i et oplyst lokale. Billederne er klare og står i skarp kontrast.

Sport (Med komponentvideo-, S-video- eller

kompositvideobilleder som input) Ideel til tv-programmer i et oplyst lokale. Billederne er klare og levende.

sRGBg Ideel til billeder, der opfylder sRGB-

farvestandarden.

Tavle Selv hvis der projiceres op på en tavle, giver denne

indstilling billederne en naturlig farvetone, præcis som blev der projiceret på en skærm.

Tilpasset Vælg " Tilpasset" for at justere "R,G,B,C,M,Y"

under "Farvejustering" i konfigurationsmenuen.s p.38

Procedure

Fjernbetjening

Hver gang du trykker på knappen, vises navnet på farvetilstanden på skærmen, og farvetilstanden skifter.

Hvis du trykker på knappen, mens navnet på farvetilstanden vises på skærmen, skiftes der til næste farvetilstand.

Farvetilstanden kan også indstilles med "Farvetilstand" i

menuen "Billede" i konfigurationsmenuen.

p.38

Funktioner til forbedring af projektionen

Indstilling af Automatisk iris

Den automatiske indstilling af lystætheden i forhold til lysstyrken på det projicerede billede sikrer dybe og varme billeder.

Procedure

Tryk på [Menu]-knappen og vælg "Billede" "Automatisk iris" i konfigurationsmenuen. s "Brug af menuen Configuration (Konfiguration)" p.37

Med fjernbetjeningen Med kontrolpanelet

Vælg "Til".

Indstillingen lagres for hver farvetilstand.

Midlertidigt skjul af billede og lyd (A/V Mute)

Du kan bruge denne funktion, når du ønsker at henlede tilskuernes opmærksomhed på det, du siger, eller hvis du ikke vil projicere detaljer, f.eks. når du skifter mellem filer under præsentationer fra en computer.

Procedure

Fjernbetjening

T ryk på [Menu]-knappen for at lukke konfigurationsmenuen.

Automatisk iris kan kun indstilles, når farvetilstanden er Spil, Teater eller Tilpasset.

Hver gang du trykker på knappen, slås funktionen A/V Mute til eller fra.

Funktioner til forbedring af projektionen

• Hvis du bruger denne funktion, når du projicerer levende

billeder, fortsætter kilden afspilningen af billeder og lyd, og du kan ikke vende tilbage til det sted, hvor A/V Mute blev aktiveret.

• Du kan vælge at vise Black (Sort), Blue (Blåt) eller Logo som A/V til/fra-visning ved at vælge indstillingen "Udvidet" – "Display" – "A/V Mute" i

konfigurationsmenuen.

• Du kan indstille projektoren til at slukke automatisk ca. 30 minutter efter at A/V til/fra-lågen lukkes og A/V til/fra funktionen begynder. Indstil funktionen ved hjælp af "Udvidet" – "Dvaletilstand" i konfigurationsmenuen.

p.44

p.43

Fastholdelse af billedet (Fasthold)

Når levende billeder fryses på skærmen, projiceres billedet fortsat, så du kan projicere ét billede ad gangen på samme måde som stillbilleder. Du kan desuden udføre funktioner som at skifte mellem filer under præsentationer fra en computer uden at projicere billeder, hvis funktionen til fastholdelse aktiveres i forvejen.

Procedure

Fjernbetjening

Hver gang du trykker på knappen, slås funktionen til fastholdelse til eller fra.

• Lyden standser ikke.

• Billedkilden fortsætter afspilningen af levende billeder, selvom de fryses, og det er derfor ikke muligt at fortsætte projektionen fra det sted, hvor den blev afbrudt.

• Hvis du trykker på [Freeze]-knappen, mens konfigurationsmenuen eller en hjælpeskærm vises, forsvinder menuen eller hjælpeskærmen.

• Funktionen til fastholdelse virker, selvom E-Zoomfunktionen bruges.

Funktioner til forbedring af projektionen

l16

Ændring af billedformat

Skift billedformatg, når der er tilsluttet videoudstyr, så der kan vises billeder, der er optaget på digital video eller dvd'er, i 16:9bredskærmsformat. Skift billedformat ved projektion af computerbilleder i fuld størrelse. Skiftemetoden og billedformattyperne er som følger.

f Skiftemetoder

Procedure

Fjernbetjening

f Ændring af format for billeder fra videoudstyr

For EB-1725/1720

4:3

For EB-1735W/1730W

orma

16:9

Gennem

Zoom

Hver gang du trykker på knappen, vises formatnavnet på skærmen, og tilstanden skifter.

Hvis du trykker på knappen, mens formatnavnet vises på skærmen, skiftes der til næste formattilstand.

Formatforholdet kan også indstilles med "Billedformat" i

menuen "Signal" i konfigurationsmenuen.

p.39

Funktioner til forbedring af projektionen

f Ændring af billedformat for computerbilleder (Kun for EB-1725/1720)

Når der projiceres billeder fra en computer-inputport, kan billedformatet ændres på følgende måde.

Indstillingsværdier Betjening Projektionseksempel

Normal Når der modtages

billeder fra computerinputporten

4:3 Projicerer i fuld projektionsstørrelse i

Projicerer til fuld projektionsstørrelse med opretholdelse af det modtagne billedes format.

billedforholdet 4:3. Dette er ideelt, når du vil projicere et billedformat på 5:4 (1280 ^ 1024) til fuld projektionsstørrelse.

Når der modtages et 1280 ^ 1024-signal

16:9 Projicerer i billedforholdet 16:9. Dette er ideelt til

projektion i fuld skærmstørrelse ved anvendelse af en 16:9-skærm.

Indstil "Vidvinkel" eller "Normal" som "Opløsning" i konfigurationsmenuen afhængig af computerpanelets størrelse ved projektion af

computerbilleder, hvis dele af billedet mangler, eller det hele ikke kan projiceres.

Normal

Når der modtages et 1280 ^ 1024-signal

p.39

4:3

Funktioner til forbedring af projektionen

f Ændring af billedformat for computerbilleder (Kun for EB-1735W/1730W)

Når der projiceres billeder fra en computer-inputport, kan billedformatet ændres på følgende måde. EB-1735W/1730W kan gengive opløsningen WXGA 1280 x 800 (formatforhold 16:10). Indstil billedformatet til "16:9" ved projektion på 16:9-skærme.

Indstillingsværdier Betjening Projektionseksempel

Normal Når der modtages

billeder fra computerinputporten

Projicerer til fuld projektionsstørrelse med opretholdelse af det modtagne billedes format.

Når der modtages et 1024 ^ 768-signal

16:9 Projicerer til fuld projektionsstørrelse ved et

billedforhold på 16:9.

Fuld Projicer ved fuld størrelse. Når der modtages et 1024 ^ 768-signal

Zoom Projicerer det modtagne billeder ved et

billedformat i sideretning som det er. Dele, der rækker ud over projektionsstørrelsen, projiceres ikke.

Når der modtages et 1024 ^ 768-signal

Funktioner til forbedring af projektionen

Indstillingsværdier Betjening Projektionseksempel

Gennem Projicerer med den modtagne billedstørrelses

opløsning midt på skærmen. Dette er ideelt til projektion af klare billeder. Hvis billedopløsningen overstiger 1280 ^ 800, projiceres billedets kanter ikke.

Indstil "Vidvinkel" eller "Normal" som "Opløsning" i konfigurationsmenuen afhængig af computerpanelets størrelse ved projektion

af computerbilleder, hvis dele af billedet mangler, eller det hele ikke kan projiceres.

Når der modtages et 800 ^

600-signal

p.39

Når der modtages et 1400 ^

1050-signal

Funktioner til forbedring af projektionen

Markørfunktion (Pointer)

Denne funktion sætter dig i stand til at flytte et markørikon på det projicerede billede, så du kan henlede opmærksomheden på det område, du taler om.

Procedure

Vis markøren.

Fjernbetjening

Når markøren holdes nede samtidig med [ ]-knappen ved siden af, kan man bevæge den diagonalt udover op/ned og højre/venstre.

Flyt markørikonet.

Fjernbetjening

Markørikon

Du kan vælge mellem tre forskellige typer markør (··) i "

konfigurationsmenuen.

Indstillinger" - "Markørform" i

p.41

ikoner

Hver gang du trykker på knappen, vises eller forsvinder markøren.

Funktioner til forbedring af projektionen

Forstørrelse af en del af billedet (E-Zoom)

Denne funktion er nyttig, når du vil udvide billeder, så de vises med flere detaljer, f.eks. grafer og tabeller.

Procedure

Start E-Zoom-funktionen.

Fjernbetjening

Når markøren holdes nede samtidig med [ ]-knappen ved siden af, kan man bevæge den diagonalt udover op/ned og højre/venstre.

Flyt krydset til det område af billedet, du vil forstørre.

Fjernbetjening

Kryds

Funktioner til forbedring af projektionen

Forstør.

Fjernbetjening

Området udvides, hver gang der trykkes på knappen. Du kan udvide området hurtigt ved at holde knappen nede. Du kan formindske det forstørrede billede ved at trykke på [x]knappen. Tryk på [Esc]-knappen for at annullere.

• Forstørrelsesforholdet vises på skærmen. Det valgte område kan forstørres fra 1 til 4 gange i 25 intervaltrin.

• Tryk på [ ]-knappen for at rulle billedet.

• Hvis der er valgt E-Zoom, mens funktionen Progressiv udføres, annulleres den igangværende funktion midlertidigt.

Funktioner til forbedring af projektionen

Brug af fjernbetjeningen til at styre musemarkøren (trådløs mus)

Forbind USB(g)-porten på en computer og USB-porten (TypeB) på bagsiden af projektoren ved hjælp af et almindeligt USB-kabel*. Hvis den

"Udvidet" - "USB TypeB"-indstilling i konfigurationsmenuen er indstillet til "Trådløs mus", kan computerens musemarkør styres som en trådløs mus med fjernbetjeningen. s p.44

Computer

Windows: 98/98SE/2000/Me/XP Home Edition/ XP Professional/Vista Home Basic/Vista Home Premium/ Vista Business/Vista Enterprise/Vista Ultimate

Macintosh: OS8.6-9.2/10.0-10.5

* Leveret sammen med EB-1735W/1725.

• Der kan opstå problemer med at bruge musefunktionen i nogle versioner af både operativsystemet Windows og Macintosh.

• Nogle computerindstillinger skal muligvis ændres, før musefunktionen kan bruges. Se i dokumentationen til computeren for at få yderligere oplysninger.

Til USB-port

USB-kabel

Til USB-port (type B)

Funktioner til forbedring af projektionen

Når forbindelsen er etableret, kan musemarkøren anvendes som følger.

Flytning af musemarkøren Klik med musen

Venstreklik Højreklik Når markøren holdes nede samtidig med [ ]-knappen ved siden af, kan man bevæge den diagonalt udover op/ned og højre/venstre.

Dobbeltklik: Tryk to gange hurtigt efter hinanden.

Træk og slip Dette er nyttigt, hvis du vil

vise det forrige eller næste billede i et PowerPointdiasshow.

• Hvis indstillingerne for museknapperne er angivet omvendt på computeren, er der også byttet om på knappernes funktion på fjernbetjeningen.

• Den trådløse musefunktion virker ikke, mens følgende funktioner er i brug.

· Visning af en konfigurationsmenu

· Visning af en hjælpemenu

· E-Zoom-funktionen

· Hentning af et brugerlogo

· Mens der anvendes en markør

· Justering af lydstyrken

Når markøren holdes nede samtidig med [ ]-knappen ved siden af, kan man bevæge den diagonalt udover op/ned og højre/venstre.

1. Tryk på [ ]-knappen, mens [Enter]-knappen holdes nede.

2. Slip [Enter]-knappen for at placere objekter det ønskede sted.

Til forrige billede

Til næste billede

Begrænsninger i målprojektoren ved brug af flere projektorer

Når der er indstillet en id for projektoren og fjernbetjeningen, kan du bruge fjernbetjeningen til udelukkende at betjene projektoren med den tilhørende id. Dette er særdeles nyttigt ved styring af flere projektorer. Du kan indstille en id for projektoren inden for området "1" til "9". Når indstillingen for projektorens id er "FRA" (standardindstilling), kan fjernbetjeningen bruges uanset id-indstillingen på fjernbetjeningen. Du kan indstille en projektor-id for fjernbetjeningen inden for området "0" til "9". Når id-indstillingen er "0" (standardindstilling), kan fjernbetjeningen bruges uanset id-indstillingen på projektoren. Fjernbetjeningesn id-indstilling sættes til "0" hver gang projektoren slukkes.

Fjernbetjening: Til

(aktiveret)

Projektor-id: 1

Fjernbetjeningsid: 1

Projektorens og fjernbetjeningens id er det samme.

Fjernbetjening: Fra

(deaktiveret)

Projektor-id: 1

Fjernbetjeningsid: 3

Projektorens og fjernbetjeningens id er ikke det samme.

Fjernbetjening: Til

(aktiveret)

Projektor-id: Fra

Fjernbetjeningsid: 1

Når projektorens id står på Fra

Fjernbetjening: Til

(aktiveret)

Projektor-id: hvilket som helst tal mellem 1 og 9

Fjernbetjeningsid: 0

Når id på fjernbetjeningen er "0"

Begrænsninger i målprojektoren ved brug af flere projektorer

Indstilling af projektor-id

Procedure

Tryk på [Menu]-knappen på projektoren under projektion, og vælg "Udvidet" - "Projektor-id" i konfigurationsmenuen. s "Brug af menuen Configuration (Konfiguration)" p.37

Med fjernbetjeningen Med kontrolpanelet

Indstilling af projektorens id på fjernbetjeningen

Indstil id’et på fjernbetjeningen hver gang du tænder for projektoren.

Procedure

Under projektionen peger man med fjernbetjeningen mod projektorens fjernsensor. Når du trykker på fjernbetjeningens [ID]-knap, vises projektorens id og fjernbetjeningsfunktionen Til/Fra øverst til højre på projektionsskærmen.

Når fjernbetjening er aktiveret:

Når displayet viser Fra

Hold [ID]-knappen nede, og tryk på en talknap for at vælge et tal, der passer til id'en for den projektor, du vil betjene.

B C

Vælg det id, du vil indstille, og tryk på [Enter]knappen.

T ryk på [Menu]-knappen for at lukke konfigurationsmenuen.

Hold knappen nede

Når indstillingen er foretaget, er den projektor, der kan betjenes med fjernbetjeningen, begrænset.

Farvekorrektion for flere projektorer (flerskærmsfarvejustering)

Når der projiceres billeder på flere projektorer samtidig, kan du korrigere lysstyrken og farvenuancen på hvert projektors billede med flerskærmsfarvejustering, så farverne i alle projektorernes billeder passer sammen. I nogle tilfælde bliver lysstyrken og farvenuancen ikke helt ens, selvom korrektionen foretages.

Oversigt over korrektionsprocedure

Brug nedenstående fremgangsmåde til korrektion af en enkelt projektor ad gangen ved opsætning af flere projektorer, og der er behov for at foretage korrektioner.

1. Indstil projektor-id og fjernbetjenings-id

Indstil en projektor-id for målprojektoren, og indstil samme ud for fjernbetjeningen for at begrænse betjeningen til én målprojektor.

s p.28

2. Korriger farveforskellen

Du kan foretage farvekorrektion ved projektion fra flere projektorer. Du kan justere fra sort til hvid i 5 niveauer fra 1 til 5, og på hvert af disse 5 niveauer kan du justere følgende to punkter.

• Lysstyrkekorrektion Du kan korrigere lysstyrken, så den bliver ens for alle.

• Farvekorrektion Du kan justere billedfarven, så de bliver mere ens, vha. "Farvekorr. (G/R)" og "Farvekorr. (B/Y)".

Korrektionsmetode

Korriger lysstyrken og tonen for hver projektor efter opstilling, så forskellene reduceres.

Procedure

Tryk på [Menu]-knappen, og vælg "Udvidet" – "Multiskærm" – i konfigurationsmenuen. s "Brug af menuen Configuration (Konfiguration)" p.37

Vælg det niveau, der skal korrigeres, i "Justeringsniveau".

• Hver gang du vælger et niveau, vises mønsteret for det valgte niveau.

• Du kan indlede korrektionen fra et vilkårligt niveau, og normalt kan du gøre det mørkere eller lysere ved at vælge 1 til 5 eller 5 til 1.

Korriger lysstyrken med "Lysstyrkekorrektion".

• Når du vælger niveau 5, justeres der efter det mørkeste billede fra flere projektorer.

• Når du vælger niveau 1, justeres der efter det lyseste billede fra flere projektorer.

• Når du vælger niveau 2 til 4, justeres der efter et billede i midten af lysstyrkeskalaen fra flere projektorer.

• Hver gang du trykker på [Enter]-knappen, skifter det viste billede mellem mønstervisning og det faktiske billede, så du kan kontrollere korrektionsresultaterne og foretage korrektioner i det faktiske billede.

Farvekorrektion for flere projektorer (flerskærmsfarvejustering)

E F

Korrektion "Farvekorr. (G/R)" og "Farvekorr. (B/Y)".

Hver gang du trykker på [Enter]-knappen, skifter det viste billede mellem mønstervisning og det faktiske billede, så du kan kontrollere korrektionsresultaterne og foretage korrektioner i det faktiske billede.

Gentag procedure 2 til 4, indtil korrektionerne er gennemført.

Når alle korrektioner er foretaget, skal du trykke på [Menu]-knappen for at lukke konfigurationsmenuen.

Sikkerhedsfunktioner

Projektoren har følgende forbedrede sikkerhedsfunktioner.

• Beskyttelse med adgangskode Du kan begrænse adgangen til projektoren.

• Betjeningslås Du kan forhindre personer i at ændre indstillingerne på projektoren uden tilladelse.

•Tyverisikring Projektoren er udstyret med forskellige tyverisikringer. s p.8

Håndtering af brugere (beskyttelse med adgangskode)

Når adgangskodebeskyttelse er aktiveret, kan personer uden kendskab til adgangskoden ikke bruge projektoren til at projicere billeder, selvom projektoren er tændt. Desuden kan det brugerlogo, der vises, når projektoren tændes, ikke ændres. Dette fungerer som tyverisikring, idet projektoren ikke kan bruges, hvis den stjæles. Adgangskodebeskyttelse er ikke aktiveret på købstidspunktet.

f Typer af beskyttelse med adgangskode

Der kan anvendes følgende fire typer indstillinger for adgangskodebeskyttelse, alt efter hvordan projektoren bruges.

• Indstillinger for "Vis baggrund", "Startskærm" og "A/V Mute" under "Display" i konfigurationsmenuen.

3. Netværksbeskyt (Kun EB-1735W/1725)

Når "Netværksbeskyt." indstilles til "Til", kan indstillingerne ikke ændres for "Netværk" i konfigurationsmenuen.

f Indstilling af beskyttelse med adgangskode

Brug følgende procedure for at indstille beskyttelse med adgangskode.

Procedure

Hold [Freeze (Fasthold)]-knappen nede i ca. fem sekunder under projektion.

Menuen til indstilling af beskyttelse med adgangskode vises.

Fjernbetjening

1. Beskyttelse ved start

Når "Aktiver beskyttelse" er "Til", skal adgangskoden altid indtastes, når projektoren tændes, efter at den har været afbrudt fra den strømforsyning, den var tilsluttet, sidst adgangskoden blev indtastet. Hvis der ikke indtastes korrekt adgangskode, starter projektionen ikke.

2. Beskyttelse af brugerlogo

Selvom det forsøges at ændre det brugerlogo, der er indstillet af projektorens ejer, kan det ikke ændres. Når "Brugerlogobeskyt." indstilles til "Til", er følgende indstillingsændringer for brugerlogo ikke tilladt.

• Hentning af et brugerlogo

• Hvis beskyttelse med adgangskode allerede er aktiveret, skal du indtaste adgangskoden. Hvis adgangskoden indtastes korrekt, vises menuen til indstilling af beskyttelse med adgangskode.

"Indtastning af adgangskoden" p.34

• Når adgangskoden er indstillet, kan du sætte klistermærket for beskyttelse med adgangskode på projektoren for at øge tyverisikringen.

Sikkerhedsfunktioner

Aktivér "Aktiver beskyttelse".

(1) Vælg "Aktiver beskyttelse", og tryk derefter på [Enter]-

knappen. (2) Vælg "Til", og tryk derefter på [Enter]-knappen. (3) Tryk på [Esc]-knappen.

Aktivér "Brugerlogobeskyt.".

(1) Vælg "Brugerlogobeskyt.", og tryk derefter på [Enter]-

knappen. (2) Vælg "Til", og tryk derefter på [Enter]-knappen. (3) Tryk på [Esc]-knappen.

Aktivér "Netværksbeskyt.". (Kun EB-1735W/1725)

(1) Vælg "Netværksbeskyt.", og tryk derefter på [Enter]-knappen. (2) Vælg "Til", og tryk derefter på [Enter]-knappen. (3) Tryk på [Esc]-knappen.

Indstil adgangskoden.

(1) Vælg "Adgangskode", og tryk derefter på [Enter]-knappen. (2) Meddelelsen "Vil du ændre adgangskoden?" vises. Vælg "Ja",

og tryk derefter på [Enter]-knappen. Standardindstillingen for

adgangskoden er "0000". Lav denne om til en adgangskode

efter eget valg. Hvis du vælger "Nej", vises skærmen fra trin 1

igen. (3) Mens du holder [Num]-knappen nede, skal du indtaste et tal

bestående af fire cifre med de numeriske knapper. Det

indtastede tal vises som "* * * *". Når du har indtastet det

fjerde tal, vises bekræftelsesskærmen.

Fjernbetjening

Numeriske knapper

Hold knappen nede

(4) Indtast adgangskoden igen.

Meddelelsen "Den nye adgangskode er gemt." vises. Hvis adgangskoden indtastes forkert, bliver du bedt om at indtaste den igen.

Sikkerhedsfunktioner

f Indtastning af adgangskoden

Når skærmen til indtastning af adgangskode vises, skal du indtaste adgangskoden med de numeriske knapper på fjernbetjeningen.

Procedure

Hold [Num]-knappen nede, og indtast adgangskoden ved at trykke på de numeriske knapper.

Når du har indtastet den korrekte adgangskode, begynder projektionen.

Advarsel

• Hvis der indtastes forkert adgangskode tre gange i træk, vises meddelelsen "Projektoren låses." i ca. fem minutter, hvorefter projektoren skifter til standbytilstand. Hvis dette indtræffer, skal du tage stikket ud af stikkontakten. Sæt det i igen, og tænd projektoren. Skærmen til indtastning af adgangskode vises igen på projektoren, så du kan indtaste den korrekte adgangskode.

• Hvis du har glemt adgangskoden, skal du notere tallet "Anmodningskode: xxxxx" som vises på skærmen og kontakte den nærmeste adresse, som er angivet i Support- og

servicevejledningen.

projektor

• Hvis du bliver ved med at gentage ovenstående og indtaster en forkert adgangskode 30 gange i træk, vises følgende meddelelse, hvorefter adgangskoden ikke kan indtastes mere i projektoren. Projektorbetjening låses. Kontakt Epson som beskrevet i dokumentationen.

Kontaktliste vedrørende din Epson-

Kontaktliste vedrørende din Epson-projektor

Begrænsning af betjening (betjeningspanellås)

Gør et af følgende for at låse betjeningsknapperne på kontrolpanelet.

• Fuld lås Alle knapper på kontrolpanelet låses. Der kan ikke udføres funktioner fra kontrolpanelet, og projektoren kan heller ikke tændes og slukkes med kontrolpanelet.

• Delvis lås Alle knapper på kontrolpanelet låses med undtagelse af [t]-knappen.

Dette er nyttigt ved arrangementer eller præsentationer, hvor du ønsker at deaktivere alle knapper og nøjes med at projicere, eller på skoler, hvor du ønsker at begrænse knapbetjeningen. Projektoren kan fortsat styres med fjernbetjeningen.

Procedure

Tryk på [Menu]-knappen under projektion, og vælg "Indstillinger" - "Betjeningslås" i konfigurationsmenuen. s "Brug af menuen Configuration (Konfiguration)" p.37

Med fjernbetjeningen Med kontrolpanelet

Sikkerhedsfunktioner

Vælg enten "Fuld lås" eller "Delvis lås".

Vælg "Ja", når bekræftelsesmeddelelsen vises.

Knapperne på kontrolpanelet låses i overensstemmelse med den valgte indstilling.

Du kan låse kontrolpanelet op på en af følgende måder.

• Brug fjernbetjeningen til at vælge "Fra" under "Indstillinger" – "Betjeningslås" i konfigurationsmenuen.

• Hold [Enter]-knappen nede på kontrolpanelet i ca. syv sekunder. Der vises en meddelelse, og kontrolpanelknapperne låses op.

Konfigurationsmenu

Dette kapitel beskriver, hvordan du bruger konfigurationsmenuen og funktionerne i den.

Brug af menuen Configuration

(Konfiguration)....................................................37

Oversigt over funktioner....................................38

• Menuen Billede..................................................................38

• Menuen Signal...................................................................39

• Menuen Indstillinger.........................................................41

• Menuen Udvidet ................................................................43

• Netværksmenu (Kun EB-1735W/1725)...........................45

Bemærkninger vedrørende brug af netværksmenuen.....................46

Betjening med skærmtastatur .........................................................46

Menuen Grundlæggende ................................................................47

Trådløs LAN-menu ........................................................................48

Menuen Sikkerhed..........................................................................50

Menuen Kabelforbundet LAN........................................................54

Menuen Mail ..................................................................................55

Menuen Andre................................................................................56

Menuen Genindstil .........................................................................57

• Menuen Info (kun visning) .............................................. 58

• Menuen Genindstil ........................................................... 59

Brug af menuen Configuration (Konfiguration)

Punkter på hovedmenu

Hovedmenu

Vejledning

Undermenu (Settings (Indstillinger))

Punkter på undermenu

Ændring af det valgte punkt

Afslut

Knapper

Med kontrolpanelet

Med fjernbetjeningen

Vælg den indstilling, der skal ændres

Oversigt over funktioner

Menuen Billede

Hvilke punkter der kan indstilles, afhænger af det billedsignal, der projiceres, som vist på følgende skærmbilleder. Der gemmes indstillingsdetaljer for hvert billedsignal.

Computerbillede/EasyMP (Kun EB-1735W/1725)

Undermenu Funktion

Farvetilstand Du kan vælge en billedkvalitet, der passer til omgivelserne. s p.16 Lysstyrke Du kan justere billedlysstyrken. Kontrastg Du kan justere forskellen mellem lys og skygge i billederne. Farvemætning Du kan justere farvemætningen i billederne. Farvetone (Justering er kun mulig med NTSC-signaler som input, hvis du bruger kompositvideo/S-video).

Du kan justere billedets farvetone.

Skarphed Du kan justere billedskarpheden. Abs. farvetemp. (dette punkt kan ikke vælges, hvis der er valgt "sRGBg" under indstillingen "Farvetilstand" i menuen "Billede").

Du kan justere billedets generelle farvetone. Farvetonerne kan justeres i 10 intervaller fra 5.000 K til 10.000 K. Hvis der vælges en høj værdi, får billedet et blåt skær, og hvis der vælges en lav værdi, får billedet et rødt skær.

Farvejustering Du kan foretage justeringer ved at vælge en at af følgende. (dette punkt kan ikke vælges, hvis der er valgt "sRGBg" under indstillingen

"Farvetilstand" i menuen "Billede"). Rød, Grøn, Blå: Du kan justere mætningen af hver farve enkeltvis.

(dette punkt kan ikke vises, hvis der er valgt ""Tilpasset" som indstilling for "Farvetilstand" i menuen "Billede").

R, G, B, C, M, Y: Du kan justere nuance og mætning for hver farve R (rød), G (grøn), B (blå), C (cyan), M (magenta), Y (gul) enkeltvis. (dette

punkt vises kun, hvis der er valgt ""Tilpasset" som indstilling for "Farvetilstand" i menuen "Billede").

Automatisk iris (dette punkt vises kun, hvis der er valgt "Spil", "Teater" eller "Tilpasset" som indstilling for "Farvetilstand" i menuen "Billede".)

For at justere lystætheden optimalt så den passer til billedet, vælges indstillingen Til; ellers vælges Fra. s p.17

Genindstil Du kan genindstille alle justeringsværdier for menufunktionerne under "Billede" til deres standardindstillinger. Se s p.59 for at finde ud af,

hvordan du genindstiller alle menupunkter til deres standardindstillinger.

Komponentvideog/Kompositvideog/S-videog

Oversigt over funktioner

Menuen Signal

Hvilke punkter der kan indstilles, afhænger af det billedsignal, der projiceres, som vist på følgende skærmbilleder. Der gemmes indstillingsdetaljer for hvert billedsignal. Du kan ikke foretage indstillinger i menuen "Signal", når kilden er EasyMP. (kun EB-1735W/1725)

Computerbillede

Undermenu Funktion

Autoindstilling Du kan vælge (Til/Fra), om billedes automatisk skal justeres optimalt, når indgangssignalet ændres. s p.68 Opløsning Ved indstillingen "Automatisk", identificeres indgangssignalets opløsning automatisk. Hvis de projicerede billeder ikke kan projiceres korrekt ved

indstillingen "Automatisk", f.eks kan der mangle noget af billedet, skal du justere til "Vidvinkel" for brede skærme afhængig af den tilsluttede computer eller til "Normal" for 4:3- eller 5:4-skærme.

Trackingg Du kan justere computerbilleder, hvis der forekommer lodrette striber i billederne. s p.68 Synk.g Du kan justere computerbilleder, hvis der forekommer flimren, uklarheder eller interferens i billederne. s p.68 Position Du kan justere visningspositionen op, ned, til venstre og til højre, hvis der mangler en del af billedet, så hele billedet projiceres. Progressivg (Med komponent video, kan dette kun indstilles med 480i/576i indgangssignal.)

Fra: IP-konvertering udføres for hvert felt på skærmen. Dette er velegnet til visning af billeder med mange bevægelser. Til: Interlacet

Inputsignal Du kan vælge indgangssignal fra computer-inputporten.

Hvis der vælges "Automatisk", indstilles inputsignalet automatisk i forhold til det tilsluttede udstyr.

Videosignal Du kan vælge indgangssignal fra video-inputporten. Hvis der vælges "Autom.", registreres videosignalerne automatisk. Hvis der forekommer

interferens i billedet, eller der opstår et problem, f.eks. at der ikke projiceres noget billede, når indstillingen "Autom." vælges, skal du vælge det rigtige signal til det tilsluttede udstyr.

Billedformat Du kan indstille formatforholdetg for projicerede billeder. s p.19

g (i) signal konverteres til Progressivtg (p). Gælder for stillbilleder.

Komponentvideog Kompositvideog/S-videog

Oversigt over funktioner

Undermenu Funktion

Genindstil Du kan genindstille alle justeringsværdier til deres standardindstillinger med undtagelser af "Inputsignal" i menuen "Signal".

Se s p.59 for at finde ud af, hvordan du genindstiller alle menupunkter til deres standardindstillinger.

Oversigt over funktioner

Menuen Indstillinger

EB-1735W/1725 EB-1730W/1720

Undermenu Funktion

Trapez Du kan korrigere billedernes vertikale keystone-forvrængning. s Introduktion Automatisk keystone Vælg "Til" for at udføre automatisk keystone. (Udføres kun når der er valgt "Front" under menuen "Udvidet" - "Projektion".) Betjeningslås Du kan bruge denne funktion til at begrænse adgangen til projektorens kontrolpanel. s p.34 Markørform Du kan vælge markørens form. s p.23

Markør 1: Markør 2: Markør 3:

Lysstyrkekontrol Du kan indstille lampens lysstyrke til en af to indstillinger.

Vælg "Lav", hvis de projicerede billeder er for lyse, f.eks. når du projicerer billeder i et mørkt lokale eller op på en lille skærm. Når du vælger "Lav", ændres strømforbruget og lampens levetid som følger, og ventilatorstøj under projektion mindskes. Strømforbrug: en reduktion på ca. 25%, lampelevetid: ca. 1,3 gange længere

Lydstyrke Du kan justere lydstyrken. Der gemmes indstillingsdetaljer for hvert billedsignal. EasyMP-lyd ud (Kun

EB-1735W/1725)

Fjernbetjening Modtagelse af betjeningssignalet kan begrænses via fjernbetjeningen.

Nå inputkilden er EasyMP, kan man ændre audio-inputporten til audio-outputport. Intern: Audioinput Ekstern: Audiooutput

Når du ønsker at forhindre betjening via fjernbetjening, eller hvis fjernmodtageren har et fluorescerende lys for tæt på, kan man deaktivere den fjernbetjening, som man ikke ønsker brugt eller som oplever interferens.

Oversigt over funktioner

Undermenu Funktion

Brugerknap Du kan vælge det emne, der er tildelt i konfigurationsmenuen, med fjernbetjeningens [User (Bruger)]-knap. Når der trykkes på knappen, vises det

tildelte menuemnevalg/justeringsskærm, hvor du kan foretage indstillinger/justeringer med et enkelt tryk. Du kan tildele et af følgende seks emner til [User (Bruger)]-knappen. Lysstyrkestyring, Info, Progressiv, Testmønster, Multiskærm eller Opløsning

Te st m øn st er Når projektoren er indstillet, vises et prøvemønster, så man kan justere projektionen uden at tilslutte andet udstyr. Mens prøvemønstret vises, kan

du justere zoom og fokus samt foretage keystone-korrektion. Annuller prøvemønstret ved at trykke på [Esc]-knappen på fjernbetjeningen eller kontrolpanelet.

Genindstil Du kan genindstille alle justeringsværdier til deres standardindstillinger med undtagelser af "Brugerknap" i menuen "Indstillinger".

Se s p.59 for at finde ud af, hvordan du genindstiller alle menupunkter til deres standardindstillinger.

Oversigt over funktioner

Menuen Udvidet

EB-1735W/1725 EB-1730W/1720

Undermenu Funktion

Display Du kan foretage indstillinger for projektorvisningen.

Meddelelser: Du kan indstille (Til/Fra), om kildenavnet skal vises, når du skifter inputkilde, navnet på farvetilstanden, når du ændrer

farvetilstand, en meddelelse, når der ikke modtaget et billedsignal etc.

Vis baggrund*: Du kan indstille statusskærmen til "Sort", "Blå" eller "Logo", når der ikke er tilgængelige billedsignaler. Startskærm*: Du kan indstille (Til/Fra), om startskærmen (det billede, der vises, når projektoren startes) skal vises.

A/V-mute*: Du kan indstille den skærm, der vises under A/V-mute til "Sort", "Blå" eller "Logo". Brugerlogo Projektion Du kan vælge følgende i overensstemmelse med projektorens opsætning. s p.74

* Når "Brugerlogobeskyt." indstilles til "Til" under "Adgangskodebeskyttelse", kan indstillinger for brugerlogoet ikke ændres. Du kan foretage ændringer, når du har

indstillet "Brugerlogobeskyt." til "Fra". s p.32

Du kan skifte det brugerlogo, der vises som baggrund, og når A/V-funktionen er deaktiveret. s p.83

Front" "Front/loft" "Bagpå" "Bagpå/loft"

Du kan ændre indstillingen som følger ved at holde [A/V Mute]-knappen nede på fjernbetjeningen i fem sekunder.

Front"W"Front/loft"

Bagpå"W"Bagpå/loft"

Oversigt over funktioner

Undermenu Funktion

Betjening Direkte opstart: Du kan indstille (Til/Fra), om Direkte opstart skal aktiveres.

Hvis du vælger "Til", og projektorens netledning er sat i en stikkontakt, skal du være opmærksom på, at pludselige spændingsbølger som følge af, at elektriciteten kommer tilbage efter et strømsvigt, kan få projektoren til at tænde automatisk.

Dvaletilstand: Når der er indstillet "Til", stoppes projektionen automatisk, når der ikke modtages et billedsignal, og projektoren ikke betjenes.

Dvaletilstandstid: Når Dvaletilstand er indstillet til "Til", kan du indstille tiden, før projektoren automatisk slukkes, inden for et område på 1 til

30 minutter.

Objektivdækseltimer: Når denne er indstillet til "Til", slukkes der automatisk for strømmen, 30 minutter efter at objektivdækslet lukkes.

Objektivdækseltimeren er indstillet til "Til" på købstidspunktet.

Højdetilstand: Indstilles til "Til", når projektoren bruges i en højdeover 1.500 m. Standby-tilstand

(Kun EB-1735W/

1725)

USB Type B

(Kun EB-1735W/

1725)

Link 21L Indstil "USB Type B" til "Link 21L". Når indstillingen er "Til", kan du bruge Link 21L softwaren. Projektor-id Indstil id inden for området "1" til "9". "Fra" viser at der ikke er indstillet noget ID. s p.29 Multiskærm Du kan justere nuancen og lysstyrken i hvert projicerede billede, når der projiceres billeder på flere projektorer samtidig. s p.30

Sprog Du kan indstille sproget for visning af meddelelser. Genindstil Du kan genindstille "Display*1" (Vis) og "Handling*2" i menuen "Udvidet" til deres standardindstillinger.

*1 Når "Brugerlogobeskyt." indstilles til "Til" under "Adgangskodebeskyttelse", kan indstillinger for brugerlogoet ikke ændres. Du kan foretage ændringer, når du har

indstillet "Brugerlogobeskyt." til "Fra". s p.32

*2 Gælder ikke "Højde-tilstand".

Du kan bruge funktioner til netværksovervågning og -styring, når projektoren er i standby-tilstand, når denne er indstillet til "Netværk til".

Du kan bruge SNMP

produkt.

Indstilles til "USB Display", når projektoren og en computer er forbundet via et USB-kabel, og der projiceres computerbilleder.

s Introduktion

Indstil til "Link 21L", når musemarkøren skal betjenes med fjernbetjeningen. s p.26

Justeringsniveau: Du kan justere fra sort til hvid i fem intervaller benævnt niveau 1 til 5, og på hvert af niveauerne 1 til 5 kan du justere

"Lysstyrkekorrektion" og "Farvekorr.".

Lysstyrkekorrektion: Korrigerer forskellen i lysstyrke for hver projektor.

Farvekorr. (G/R) / Farvekorr. (B/Y): Du kan korrigere forskellen i farven for hver projektor.

Se s p.59 for at finde ud af, hvordan du genindstiller alle menupunkter til deres standardindstillinger.

g til at overvåge og styre projektorens status via netværket eller ved at bruge "EMP Monitor"-

softwaren

, der følger med dette

Oversigt over funktioner

Netværksmenu (Kun EB-1735W/1725)

Når "Netværksbeskyt." indstilles til "Til" under "Adgangskodebeskyttelse", vises en meddelelse, og indstillingerne kan ikke ændres. Du kan foretage ændringer, når du har indstillet "Netværksbeskyt." til "Fra". s p.32

Undermenu Funktion

Til netværkskonfiguration

Følgende menuer er tilgængelige for netværksindstillinger.

"Grundlæggende", "Trådløst LAN ", "Sikkerhed", "Kabelforbundet LAN", "Mail", "Andre", "Genindstil" og "Opsætning udført".

Du kan indstille projektorens funktioner og styre projektoren vha. en webbrowseren i en computer, der er sluttet til projektoren på et netværk. Denne funktion kaldes "Webkontrol". Du kan let indtaste tekst vha. et tastatur for at foretage indstillinger for Webkontrol som f.eks. sikkerhedsindstillinger.

EasyMP Driftshåndbog "Ændring af indstillinger vha. en webbrowser (Web-kontrol)"

Oversigt over funktioner

f Bemærkninger vedrørende brug af netværksmenuen

Valg fra hovedmenuen, valg fra undermenuer og ændring af udvalgte punkter sker på samme måde som i konfigurationsmenuen. Husk at gå til "Opsætning udført", og vælg enten "Ja", "Nej" eller "Annuller", når du er færdig. Når du vælger "Ja" eller "Nej", kommer du tilbage til konfigurationsmenuen.

Ja: Gemmer indstillingerne og afslutter netværksmenuen. Nej: Afslutter og går tilbage til netværksmenuen uden at

gemme indstillingerne.

Annuller: Fortsætter med at vises netværksmenuen.

f Betjening med skærmtastatur

Netværksmenuen indeholder punkter, som kræver indtastning af alfanumeriske værdier. I det tilfælde vises følgende software tastatur.

Brug [ ]-knappen på fjernbetjeningen eller [ ], [ ], [ ] og [ ] på projektoren til at flytte markøren til den ønskede

tast, og tryk derefter på [Enter]-knappen for at indtast bogstavet. Indtast tal ved at holde [Num]-knappen på fjernbetjeningen ned og trykke på de numeriske knapper. Efter indtastning, tryk på [Finish] på tastaturet for at bekræfte din indtastning. Tryk på [Cancel (Annuller)] på tastaturet for at annullere din indtastning.

Denne tast indstiller og skifter mellem store og små bogstaver.

Denne tast indstiller og ændrer symboltasterne for det indrammede afsnit.

Oversigt over funktioner

f Menuen Grundlæggende

Undermenu Funktion

Projektornavn Viser det projektornavn, der anvendes til identifikation af projektoren, når den er sluttet til et netværk.

Under redigering kan der indtastes op til 16 enkeltbyte alfanumeriske tegn. PJLink-adgangskode Indstil en adgangskode til brug af projektoren med PJLink-kompatibel software. s p.99

Der kan indtastes op til 32 enkeltbyte alfanumeriske tegn.

Webkontrol adgangskode

Projektornøgleord Ved indstilling til "Til", er det nødvendigt at indtaste nøgleordet, når du prøver at slutte projektoren til en computer eller et netværk. Dermed

Indstil en adgangskode til indstilling og kontrol af projektoren via webkontrol.* Der kan indtastes op til 8 enkeltbyte alfanumeriske tegn.

Webkontrol er en computerfunktion, som gør det muligt at indstille og kontrollere projektoren ved hjælp af en webbrowser på en computer, der er

tilsluttet et netværk.

undgår du, at præsentationer bliver afbrudt af uplanlagte tilslutninger fra computeren.

Den normale indstilling er "Til".

EasyMP Driftshåndbog "Ændring af indstillinger vha. en webbrowser (Web-kontrol)"

EasyMP Driftshåndbog "Tilslutning af en projektor i et netværk og projektion"

Oversigt over funktioner

f Trådløs LAN-menu

Undermenu Funktion

Forbindelsestype Brug EMP NS Connection til at indstille den made, hvorpå computeren tilsluttes projektoren. Indstil til "Lynforbindelsestilstand", når du ønsker at

etablere en hurtig trådløs forbindelse. Indstil til "Avanceret forbindelsestilstand" når du ønsker at skabe forbindelse til et netværkssystem via et

adgangspunkt. Opsætning via WPS Når der bruges et WPS (Wi-Fi Protected Setup)-kompatibelt adgangspunkt via et trådløst LAN, kan du let slutte projektoren til adgangspunktet og

foretage sikkerhedsindstillinger. s p.85

Antenneniveau Viser signalstyrken på den trådløse LAN forbindelse. Trådløst LAN system Indstiller det trådløse LAN system. SSIDg Indtast et SSID. Indtast et SSID, hvis der eksisterer et SSID for det trådløse LAN system, som projektoren er en del af.

Der kan indtastes op til 32 enkeltbyte alfanumeriske tegn. DHCPg Du kan vælge (Til/Fra), om du vil bruge DHCP.

Hvis der vælges "Til", kan der ikke indstilles flere adresser. IP-adresseg Du kan indtaste computerens IP-adresse.

I hvert felt i adressen kan der indtastes et tal mellem 0 og 255. De følgende IP-adresser kan imidlertid ikke bruges.

0.0.0.0, 127.x.x.x, 224.0.0.0 to 255.255.255.255 (hvor x er et tal fra 0 til 255)

Undernetmaskeg Projektorens undernetmaske kan indtastes. I hvert felt i adressen kan der indtastes et tal mellem 0 og 255. Den følgende undernetmaske kan

imidlertid ikke bruges.

0.0.0.0, 255.255.255.255

Gatewayadresseg IP-adressen for projektorens gateway kan indtastes.

I hvert felt i adressen kan der indtastes et tal mellem 0 og 255. De følgende gatewayadresser kan imidlertid ikke bruges.

0.0.0.0, 127.x.x.x, 224.0.0.0 to 255.255.255.255 (hvor x er et tal fra 0 til 255)

MAC-adresse Viser MAC-adressen. Visning af SSID For at undgå, at SSID vises på EasyMP Standby-skærmen, indstilles denne til Fra.

Oversigt over funktioner

Undermenu Funktion

Visning af IPadresse

For at undgå, at IP-adressen vises på EasyMP Standby-skærmen, indstilles denne til Fra.

Oversigt over funktioner

f Menuen Sikkerhed

Undermenu Funktion

Sikkerhed Vælg sikkerhedstype blandt de valgte emner.

Ved opsætning af sikkerheden skal du følge retningslinierne fra netværksadministratoren på det system, som du er ved at få adgang til.

Sikkerhedstype

Når den medfølgende trådløse LAN-enhed er installeret og bruges i manuel tilstand, anbefales det på det kraftigste, at du indstiller sikkerhed. Vælg en af nedenstående sikkerhedsmetoder.

•WEP Dataene krypteres med en kodenøgle (WEP-nøgle) Denne mekanisme forhindrer kommunikation, medmindre krypteringsnøglerne for adgangspunktet og projektoren stemmer overens.

•WPA/WPA2 Dette er en krypteringsstandard, som forbedrer sikkerheden, hvilket er en svaghed ved WEP. Der findes adskillige former for WPA kryptering, men denne projektor bruger "TKIPg". TKIP anvender PSK (forhåndsdelt nøgle) til automatisk opdatering af krypteringskoden med faste mellemrum, hvilket gør den sværere at bryde sammenlignet med WEP, som bruger en konstant krypteringskode. WPA bruger også andre funktioner til brugergodkendelse. WPA godkendelse bruger to metoder: en godkendelsesserver eller godkendelse mellem en computer og et adgangspunkt uden en server. Denne projektor understøtter den sidste metode, uden en server.

•EAP EAP er en protokol, der bruges til kommunikation mellem klienter og godkendelsesservere. Der findes flere forskellige protokoller, f.eks. EAP-TLS, som bruger elektronisk certificering til brugergodkendelse, LEAP, som anvender bruger-id og adgangskode samt EAP-TTLS osv.

Oversigt over funktioner

System Godkendelse

EAP-TLS Digitalt certifikat, CA-certifikat EAP-TTLS Bruger-id, adgangskode PEAP/MS-CHAPv2 Bruger-id, adgangskode PEAP/EAP-GTC Bruger-id, adgangskode LEAP Bruger-id, adgangskode EAP-Fast Bruger-id, adgangskode

• Følg retningslinierne fra administratoren for dit netværk for mere information om opsætning.

• Hvis du burger EAP, skal du foretage opsætning på den projektor, som passer til indstillingerne på godkendelsesserveren. Spørg din netværksadministrator om detaljer vedrørende RADIUS indstillinger.

• Registrer et elektronisk certifikat og et CA-certifikat for projektoren. Det er kun muligt at registrere et sæt elektronisk certifikat og CAcertifikat for projektoren. Disse certifikater anvendes med EAP-TLS.

Oversigt over funktioner

f Når der er valgt WEP

Undermenu Funktion

WEP kryptering Du kan indstille kryptering til WEP kodning.

128 bit: Bruger 128 (104) bit-kodning 64 bit: Bruger 64 (40) bit-kodning

Format Du kan indstille inputmetoden for den WEP-krypterede nøgle.

ASCII: Input tekst. Metoden til indtastning af den krypterede WEP med tekst varierer afhængig af adgangspunktet. Check med

netværksadministratoren for det netværk, projektoren indgår i, og indstil derefter til "ASCII".

HEX: Input i hexadecimaler. Kode-ID Vælger ID nøglen for WEP krypteringen. Krypteringskode 1/

Krypteringskode 2/ Krypteringskode 3/ Krypteringskode 4

Du kan indtaste nøglen, som bruges til WEP kryptering. Indtast nøglen i enkeltbyte tegn efter anvisning fra administratoren for det netværk, som

projektoren er en del af. Type og antal tegn, som kan indtastes er forskellige alt efter indstillingerne for "WEP kryptering" og "Format".

Hvis antallet af indtastede tegn er lavere end det krævede, bliver tegnene ikke krypteret. Hvis antallet af indtastede tegn er højere end det, der

kræves, bliver de overskydende tegn ikke krypteret.

"128 bit" - "ASCII": Enkeltbyte alfanumeriske værdier, 13 tegn.

"64 bit" - "ASCII": Enkeltbyte alfanumeriske værdier, 5 tegn.

"128 bit" - "HEX": 0 til 9 og A til F, 26 tegn

"64 bit" - "HEX": 0 til 9 og A til F, 10 tegn

Oversigt over funktioner

f Når der er valgt WPA-PSK (TKIP) eller WPA2-PSK (AES)

Undermenu Funktion

PSK (Krypteringsnøgle)

Du kan indtaste en forhåndsdelt nøgle (krypteret kode) i enkeltbyte alfanumeriske tegn. Indtast mindst 8 og op til 63 tegn. Når den forhåndsdelte

nøgle er indtastet, og du har trykket på [Enter]-knappen, er værdien indstillet og vises som en asterisk (*).

Der kan ikke indtastes mere end 32 tegn i konfigurationsmenuen. Når du foretager indstillinger via funktionen Webkontrol, kan du indtaste mere

end 32 tegn.

EasyMP Driftshåndbog "Ændring af indstillinger vha. en webbrowser (Web-kontrol)"

f Når der er valgt EAP-TLS

Undermenu Funktion

Udstedt til/Udstedt af/ Gyldighedsperiode

Den information, der er indeholdt i certifikatet vises. Du kan ikke få adgang.

f Når der er valgt EAP-TTLS/MD5, EAP-TTLS/MS-CHAPv2, PEAP/MS-CHAPv2, PEAP/GTC, LEAP, EAP-Fast/MS-CHAPv2 eller EAP-FAST/GTC

Undermenu Funktion

Brugernavn

Adgangskode Der kan indtastes en adgangskode i enkeltbyte alfanumeriske tegn. Der kan indtastes op til 64 tegn. Når adgangskoden indtastes og der trykkes på

Du kan indtaste et brugernavn, der skal bruges til godkendelse, i enkeltbyte alfanumeriske tegn (ingen mellemrum). Der kan indtastes op til 64 tegn.

Der kan ikke indtastes mere end 32 tegn i konfigurationsmenuen. Når du foretager indstillinger via funktionen Webkontrol, kan du indtaste mere end 32

tegn.

EasyMP Driftshåndbog "Ændring af indstillinger vha. en webbrowser (Web-kontrol)"

[Enter]-knappen, indstilles værdien og vises som en asterisk (*).

Der kan ikke indtastes mere end 32 tegn i konfigurationsmenuen. Når du foretager indstillinger via funktionen Webkontrol, kan du indtaste mere

end 32 tegn.

EasyMP Driftshåndbog "Ændring af indstillinger vha. en webbrowser (Web-kontrol)"

Oversigt over funktioner

f Menuen Kabelforbundet LAN

Undermenu Funktion

DHCPg Du kan vælge (Til/Fra), om du vil bruge DHCP.

Hvis der vælges "Til", kan der ikke indstilles flere adresser. IP-adresseg Du kan indtaste computerens IP-adresse.

I hvert felt i adressen kan der indtastes et tal mellem 0 og 255. De følgende IP-adresser kan imidlertid ikke bruges.

0.0.0.0, 127.x.x.x, 224.0.0.0 to 255.255.255.255 (hvor x er et tal fra 0 til 255)

Undernetmaskeg Projektorens undernetmaske kan indtastes. I hvert felt i adressen kan der indtastes et tal mellem 0 og 255. Den følgende undernetmaske kan

imidlertid ikke bruges.

0.0.0.0, 255.255.255.255

Gatewayadresseg IP-adressen for projektorens gateway kan indtastes.

I hvert felt i adressen kan der indtastes et tal mellem 0 og 255. De følgende gatewayadresser kan imidlertid ikke bruges.

0.0.0.0, 127.x.x.x, 224.0.0.0 to 255.255.255.255 (hvor x er et tal fra 0 til 255)

MAC-adresse Viser MAC-adressen. Visning af IP-

adresse

For at undgå, at IP-adressen vises på EasyMP Standby-skærmen, indstilles denne til Fra.

Oversigt over funktioner

f Menuen Mail

Når dette er indstillet, får du en meddelelse via e-mail, hvis der opstår et problem eller en advarsel i projektoren. Se s "Læsning af meddelelse om mail om problem (kun EB-1735W/1725)" p.95 for at få oplysninger om indholdet i den sendte e-mail.

Undermenu Funktion

Funktionen Meddelelse om mail

SMTP-server Du kan indtaste IP-adresseng for projektorens SMTP-server.

Portnummer Du kan indtaste portnummeret for SMTP-serveren. Standardværdien er 25. Du kan indtaste tal mellem 1 og 65535. E-mail-adresse 1/

E-mail-adresse 2/ E-mail-adresse 3

Indstilling af en meddelelse hændelse

Man kan indstille (Til/Fra), om der skal anvendes mailbesked.

I hvert felt i adressen kan der indtastes et tal mellem 0 og 255. De følgende IP-adresser kan imidlertid ikke bruges.

127.x.x.x, 224.0.0.0 to 255.255.255.255 (hvor x er et tal fra 0 til 255)

Indtast den e-mail-adresse, som beskeden skal sendes til. Der kan registreres op til tre destinationer. Der kan indtastes op til 32 enkeltbyte

alfanumeriske tegn for e-mail-adresser.

Man kan vælge de problemer eller advarsler, der skal afsendes en e-mail om. Når det valgte problem eller den valgte advarsel opstår i projektoren,

sendes der en e-mail til den angivne "Destinationsadresse" med en besked om det opståede problem eller den opståede advarsel. Der kan vælges flere

ud af de viste punkter.

Oversigt over funktioner

f Menuen Andre

Undermenu Funktion

SNMP-trap-IPadresseg 1/ SNMPtrap-IP-adresse 2

AMX Device Discoveryg

Der kan registreres op til to destinationer for SNMPg-trap-besked.

I hvert felt i adressen kan der indtastes et tal mellem 0 og 255.

De følgende IP-adresser kan imidlertid ikke bruges.

127.x.x.x, 224.0.0.0 to 255.255.255.255 (hvor x er et tal fra 0 til 255)

For at overvåge projektoren med SNMP, skal du installere SNMP managerprogrammet på din computer. SNMP skal styres af en

netværksadministrator.

Når projektoren er sluttet til et netværk, indstilles dette til "til" for at projektoren kan registreres af AMX Device Discovery. Indstil til "Fra", hvis

du ikke er sluttet til et miljø, der styres af en styreenhed fra AMX eller AMX Device Discovery.

Oversigt over funktioner

f Menuen Genindstil

Genindstiller alle netværkets indstillinger.

Undermenu Funktion

Genindstil alle netværksindstillinger.

Vælg Ja for at genindstille alle netværksindstillinger.

Når du har genindstillet alle indstillinger, vises menuen Grundlæggende.

Oversigt over funktioner

Menuen Info (kun visning)

Giver dig mulighed for at kontrollere statussen for de billedsignaler, der projiceres, og projektorens status. Hvilke punkter der vises, afhænger af det billedsignal, der projiceres, som vist på følgende skærmbilleder.

Computerbillede/komponentvideog Kompositvideog/S-videog

Undermenu Funktion

Lampetid Du kan få vist lampens samlede driftstid*.

Når lampens driftstid er ved at udløbe, vises tegnene med gult.

Kilde Du kan få vist navnet på inputporten for det tilsluttede udstyr, der projicerer. Inputsignal Du kan få vist indholdet af "Inputsignal", der er indstillet i menuen "Signal" i henhold til "Kilde". Opløsning Du kan få vist inputopløsningen. Videosignal Du kan få vist indholdet af "Videosignal" som indstillet i menuen "Signal". Opdateringshast.g Du kan få vist opdateringshastigheden. Synkroniseringsginfo

Status Her finder du information om fejl på projektoren.

* Den samlede brugstid vises som "0H" (0 timer) de første 10 timer. 10 timer og derover vises som "10H", "11H" etc.

Du kan få vist oplysninger om billedsignalet.

Disse oplysninger kan være nødvendige, hvis der er behov for reparation.

EasyMP (Kun for EB-1735W/1725)

Oversigt over funktioner

Menuen Genindstil

Undermenu Funktion

Genindstil alle Du kan genindstille alle punkter i alle menuer til deres standardindstillinger.

Følgende emner genindstilles ikke til deres standardindstillinger: "Inputsignal", "Brugerlogo", "Multiskærm", alle punkter i "Netværk", "Lampe-

timer" og "Sprog".

Lampe-Timer Genindstil

Du kan slette den samlede brugstid for lampen og indstille den til "0H" (0 timer). Genindstil denne, når du udskifter lampen.

Fejlfinding

Dette kapitel beskriver, hvordan du identificerer problemer, og hvordan et problem kan udbedres.

Brug af hjælp.......................................................61

Problemløsning...................................................62

• Tolkning af indikatorerne ................................................62

[t] Strømindikator lyser rødt ........................................................63

m o Indikator lyser eller blinker orange ....................................64

• Når indikatorerne ikke hjælper.......................................65

Problemer med billeder ..................................................................66

Problemer ved projektionsstart.......................................................70

Andre problemer.............................................................................70

Brug af hjælp

Hvis der opstår et problem med projektoren, anvender hjælpefunktionen skærmvisninger til at give dig vejledning i at løse problemet. Du kan løse problemerne ved at besvare spørgsmålene.

Procedure

Bekræft valget.

Med fjernbetjeningen Med kontrolpanelet

Tryk på [Help]-knappen.

Hjælpeskærmen vises.

Med fjernbetjeningen Med kontrolpanelet

Vælg et menupunkt.

Med fjernbetjeningen Med kontrolpanelet

Spørgsmål og svar vises som i skærmen herunder. Tryk på [Help]-knappen for at lukke hjælpefunktionen.

Hvis problemet ikke kan udbedres via hjælpefunktionen, kan du se "Problemløsning".

p.62

Problemløsning

Hvis der opstår problemer med projektoren, skal du først kontrollere projektorens indikatorer og se afsnittet "Tolkning af indikatorerne" nedenfor. Hvis det ikke fremgår klart af indikatorerne, hvad problemet kan skyldes, kan du se "Når indikatorerne ikke hjælper". s p.65

Tolkning af indikatorerne

Projektoren har følgende tre indikatorer, som angiver projektorens driftsstatus.

Angiver driftsstatussen.

Orange : Standby-tilstand

Når der trykkes på [t]-knappen i denne tilstand, startes projektionen.

Grøn : Opvarmning i gang

Opvarmningstiden er ca. 30 sekunder. Når opvarmningen er gennemført, holder indikatoren op med at blinke.

Grøn : Projektion i gang

Angiver status på den indvendige temperatur. Angiver projektorlampens status.

Se følgende tabel for at få oplysninger om indikatorernes betydning, og om hvordan du udbedrer de problemer, de angiver. Hvis alle indikatorer er slukket, skal du kontrollere, at netledningen er tilsluttet korrekt, og at strømtilførslen er normal. Nogle gange bliver [t]-indikatoren ved med at lyse et kort stykke tid, selvom netledningen tages ud. Dette er ikke en fejl.

Problemløsning

f [t] Strømindikator lyser rødt

Status Årsag Udbedring eller status

Rød Rød Rød

Rød Rød

Intern fejl Undlad at bruge projektoren. Tag netledningen ud af stikkontakten, og kontakt din lokale forhandler eller den nærmeste

Ventilatorfejl Sensorfejl

Varmefejl (overophedning)

Lampefejl Lampesvigt

Unormalt

: Tændt : Blinker: : Slukket

adresse, som er angivet i support- og servicevejledningen.

Undlad at bruge projektoren. Tag netledningen ud af stikkontakten, og kontakt din lokale forhandler eller den nærmeste adresse, som er angivet i support- og servicevejledningen.

Lampen slukkes automatisk, og projektionen afbrydes. Vent ca. fem minutter. Efter ca. fem minutter skifter projektoren til standby-tilstand. Kontrollér følgende to punkter.

• Kontrollér, at luftfilteret og ventilationsåbningen ikke er blokeret, og at projektoren ikke står op mod en væg.

• Hvis luftfilteret er tilstoppet, skal det rengøres eller udskiftes. s p.75, 80 Hvis fejlen fortsætter efter at du har forsøgt ovenstående punkter, skal du stoppe med at bruge projektoren, tage netledningen ud af stikkontakten og kontakte din lokale forhandler eller den nærmeste adresse, som er angivet i support- og servicevejledningen.

Hvis projektoren bruges i en højde af 1.500 m eller mere, skal "Højde-tilstand" indstilles til "Til". s p.44

Kontrollér følgende to punkter.

• Tag lampen ud, og kontrollér, om den er revnet. s p.78

• Rengør luftfilteret. s p.75

Kontaktliste vedrørende din Epson projektor

Hvis den ikke er revnet _ Sæt lampen på igen, og tænd strømmen.

Hvis fejlen ikke udbedres _ Udskift lampen med en ny, og tænd strømmen.

Hvis fejlen fortsætter _ Undlad at bruge projektoren, tag netledningen ud af stikkontakten, og kontakt din lokale

forhandler eller den nærmeste adresse, som er angivet i support- og servicevejledningen.

Kontaktliste vedrørende din Epson projektor

Hvis den er revnet _ Udskift den med en ny lampe, eller kontakt din lokale forhandler for at få yderligere rådgivning. Hvis

du selv udskifter lampen, skal du passe på glasskår (projektionen kan ikke fortsætte, før lampen er

udskiftet).

Hvis projektoren bruges i en højde af 1.500 m eller mere, skal "Højde-tilstand" indstilles til "Til". s p.44

Kontaktliste vedrørende din Epson projektor

Problemløsning

Status Årsag Udbedring eller status

Rød Rød Rød

Fejl ved automatisk iris.

: Tændt : Blinker: : Slukket

Undlad at bruge projektoren. Tag netledningen ud af stikkontakten, og kontakt din lokale forhandler eller den nærmeste adresse, som er angivet i support- og servicevejledningen.

Kontaktliste vedrørende din Epson projektor

f m o Indikator lyser eller blinker orange

Status Årsag Udbedring eller status

Orange Rød

Orange

Varmeadvarsel (Dette er ikke unormalt. Hvis temperaturen bliver for høj igen, afbrydes projektionen imidlertid automatisk).

• Kontrollér, at luftfilteret og ventilationsåbningen ikke er blokeret, og at projektoren ikke står op mod en væg.

• Hvis luftfilteret er tilstoppet, skal det rengøres eller udskiftes. s p.75, 80

Udskift lampe Udskift den med en ny lampe. s p.78

Hvis du fortsætter med at bruge lampen, efter at udskiftningstidspunktet er nået, øges risikoen for, at lampen eksploderer. Udskift den med en ny lampe så hurtigt som muligt.

• Hvis projektoren ikke fungerer korrekt, selvom indikatorerne tyder på det, skal du se "Når indikatorerne ikke hjælper".

• Hvis fejlen ikke er angivet i dette skema, skal du undlade at bruge projektoren, tage netledningen ud af stikkontakten og kontakte din lokale forhandler eller den nærmeste adresse, som er angivet i support- og servicevejledningen.

Advarsel

: Lyser : Blinker : Slukket : Varierer afhængig af projektorens status

p.65

Kontaktliste vedrørende din Epson projektor

Problemløsning

Når indikatorerne ikke hjælper

Hvis et af følgende problemer opstår, og indikatorerne ikke angiver en løsning, kan du se på de anførte sider.

Problemer med billeder

f Billeder vises ikke s p.66

Projektionen går ikke i gang, projektionsområdet er helt sort, projektionsområdet er helt blåt osv.

f Levende billeder vises ikke s p.66

Levende billeder, som projiceres fra en computer, vises som sort, og der projiceres ingenting.

f Projektionen afbrydes automatisk s p.66 f Meddelelsen "Understøttes ikke." vises. s p.67 f Meddelelsen "Intet signal." vises. s p.67 f Billeder er uklare eller uskarpe s p.67 f Der er interferens eller forvrængning i billederne s p.68

Problemer som interferens, forvrængning eller mønstre i sort-hvid tern opstår.

f Billedet er afskåret (for stort) eller for lille, eller formatet er

uegnet s p.68

Kun et udsnit af billedet vises, eller højde/bredde-forholdet i billedet er forkert osv.

f Billedfarver er forkerte s p.69

Hele billedet har et lilla eller grønt skær, billeder er i sort-hvid, farverne ser matte ud osv. (Computerskærme og LCD-skærme har forskellig farvegengivelsesydelse, så de farver, der projiceres, svarer ikke nødvendigvis til de farver, der vises på skærmen, men det er ikke tegn på fejl).

f Billeder virker mørke s p.69

Problemer ved projektionsstart

f Strømmen tændes ikke s p.70

Andre problemer

f Der er ingen lyd, eller lyden er

svag s p.70

f Fjernbetjeningen virker ikke

s p.71

f Jeg vil skifte sprog for

meddelelser og menuer s p.71

f Der modtages ingen e-mail,

selvom en der opstår et problem i projektoren (Kun EB-1735W/1725)

s p.71

Problemløsning

f Problemer med billeder

f Billeder vises ikke

Kontrollér Udbedring

Har du trykket på [t]-knappen? Tryk på [t]-knappen for at tænde strømmen. Er indikatorerne slukket? Netledningen er ikke tilsluttet korrekt, eller strømmen tilføres ikke normalt.

Tilslut projektorens netledning korrekt. s Introduktion

Kontrollér, at stikkontakten eller strømkilden fungerer korrekt. Er A/V til/fra-funktionen aktiveret? Tryk på [A/V Mute]-knappen på fjernbetjeningen for at deaktivere A/V til/fra-funktionen. s p.17 Er A/V til/fra-lågen lukket? Åbn A/V til/fra-lågen. s p.7 Er indstillingerne i konfigurationsmenuen korrekte? Nulstil alle indstillingerne. s "Genindstil" – "Genindstil alle" p.59 Er det projicerede billede helt sort? Nogle inputbilleder, f.eks. pauseskærme, er helt sorte.

Kun ved projektion af computerbilleder

Er indstillingen for billedsignalformatet korrekt? Redigér indstillingen, så den passer til signalet fra det tilsluttede udstyr. s "Signal" – "Videosignal" p.39

Kun ved projektion af billeder fra en videokilde

f Levende billeder vises ikke

Kontrollér Udbedring

Sendes computerens billedsignal til LCD-skærmen og skærmen?

Kun ved projektion af billeder fra en

laptopcomputer eller en computer med indbygget

LCD-skærm

Redigér billedsignalet til eksternt output. s Se i dokumentationen til computeren.

f Projektionen afbrydes automatisk

Kontrollér Udbedring

Er "Dvaletilstand" indstillet til "Dvaletilstand"? Tryk på [t]-knappen for at tænde strømmen. Hvis du ikke vil bruge "Dvaletilstand", skal du ændre

indstillingen til "Fra". s "Udvidet" – "Handling" – "Dvaletilstand" p.44

Problemløsning

f Meddelelsen "Understøttes ikke." vises.

Kontrollér Udbedring

Er indstillingen for billedsignalformatet korrekt? Redigér indstillingen, så den passer til signalet fra det tilsluttede udstyr. s "Signal" – "Videosignal" p.39

Kun ved projektion af billeder fra en videokilde

Er billedsignalopløsningen og opdateringshastigheden i overensstemmelse med tilstanden?

Kun ved projektion af computerbilleder

Se i computerens dokumentation for at finde ud af, hvordan du ændrer billedsignalopløsningen og

opdateringshastigheden fra computeren. s "Oversigt over understøttede skærmvisninger" p.100

f Meddelelsen "Intet signal." vises.

Kontrollér Udbedring

Er ledningerne tilsluttet korrekt? Kontrollér, at alle ledninger, der er nødvendige til projektion, er korrekt forbundet. s Introduktion Er den korrekte inputport valgt? Skift billede ved at trykke på [Source Search]-knappen på fjernbetjeningen eller kontrolpanelet. s p.14 Er strømmen til computeren eller videokilden tændt? Tænd strømmen til udstyret. Sendes der billedsignaler til projektoren? Hvis billedsignalerne kun sendes til computerens LCD-skærm eller til en ekstern skærm, skal du ændre

Kun ved projektion af billeder fra en

laptopcomputer eller en computer med indbygget

LCD-skærm

outputtet til en ekstern destination samt computerens egen skærm. På nogle computermodeller vises

billedsignalerne ikke længere på LCD-skærmen eller en ekstern skærm, hvis de sendes eksternt.

s Computerens dokumentation under overskrifter som "Eksternt output" eller "Tilslutning af en ekstern

skærm".

Hvis tilslutningen etableres, mens projektoren eller computeren allerede er tændt, er der risiko for, at den

[Fn]-tast, som ændrer computerens billedsignal til eksternt output, ikke virker. Sluk for computeren og

projektoren, og tænd den igen.

f Billeder er uklare eller uskarpe

Kontrollér Udbedring

Er fokuseringen indstillet korrekt? Drej på fokusringen for at indstille fokuseringen. s Introduktion Står projektoren på den korrekte afstand? Er projektoren uden for det anbefalede område for projektionsafstand?

Placér den inden for det anbefalede område. s p.89 Er trapezjusteringsværdien for stor? Sænk projektionsvinklen for at reducere mængden af keystone-korrektion. s Introduktion Er der kondensvand på objektivet?

Hvis projektoren pludselig flyttes fra kolde til varme omgivelser, eller hvis der opstår en pludselig

temperaturændring i omgivelserne, kan der dannes kondensvand på objektivets overflade, så billederne ser

uklare ud. Klargør projektoren i lokalet ca. en time før brugen. Hvis der dannes kondensvand på objektivet,

skal du slukke projektoren og vente på, at kondensvandet forsvinder.

Problemløsning

f Der er interferens eller forvrængning i billederne

Kontrollér Udbedring

Er indstillingen for billedsignalformatet korrekt? Redigér indstillingen, så den passer til signalet fra det tilsluttede udstyr. s "Signal" – "Videosignal" p.39

Kun ved projektion af billeder fra en videokilde

Er ledningerne tilsluttet korrekt? Kontrollér, at alle ledninger, der er nødvendige til projektion, er korrekt forbundet. s Introduktion Anvendes der en forlængerledning? Hvis der anvendes et forlængerledning, kan elektrisk interferens påvirke signalerne. Brug de ledninger, der

følger med projektoren, for at kontrollere, om de ledninger, du bruger, kan være årsag til problemet. Er der valgt korrekt opløsning? Indstil computeren, så de signaler, der sendes, er kompatible med denne projektor.

Kun ved projektion af computerbilleder

Er indstillingerne "Synk.g" og "Trackingg" justeret korrekt?

Kun ved projektion af computerbilleder

s "Oversigt over understøttede skærmvisninger" p.100 s Computerens dokumentation

Tryk på [Auto]-knappen på fjernbetjeningen eller [Enter]-knappen på kontrolpanelet for at udføre

automatisk justering. Hvis billederne ikke justeres korrekt efter brugen af automatisk justering, kan du

foretage justeringer med "Sync." og "Tracking" i konfigurationsmenuen. s "Signal" - "Tracking", "Synk."

p.39

f Billedet er afskåret (for stort) eller for lille, eller formatet er uegnet

Kontrollér Udbedring

Projiceres der et bredskærmsbillede fra en computer? Redigér indstillingen, så den passer til signalet fra det tilsluttede udstyr. s "Signal" - "Opløsning" p.39

Kun ved projektion af computerbilleder

Forstørres billedet stadig med E-Zoom-funktionen? Tryk på [Esc]-knappen på fjernbetjeningen for at annullere E-Zoom-funktionen. s p.24 Er "Placering" indstillet korrekt? Tryk på [Auto]-knappen på fjernbetjeningen eller [Enter]-knappen på kontrolpanelet for at udføre

automatisk justering af det computerbillede, der projiceres. Hvis billederne ikke er indstillet korrekt efter

automatisk justering, kan du bruge punkterne under "Placering" i konfigurationsmenuen.

Med undtagelse af computerbilledsignaler kan du justere andre signaler, mens du projicerer, ved at indstille

punkterne under "Placering" i konfigurationsmenuen. s "Signal" – "Placering" p.39 Er computeren indstillet til to skærme? Hvis der er angivet to skærme under "Visningsegenskaber" i computerens kontrolpanel, projiceres kun ca.

Kun ved projektion af computerbilleder

Er der valgt korrekt opløsning? Indstil computeren, så de signaler, der sendes, er kompatible med denne projektor.

Kun ved projektion af computerbilleder

halvdelen af billedet på computerskærmen. Hvis du vil have vist hele billedet på computerskærmen, skal du

deaktivere indstillingen for to skærme. s Dokumentation til computerens skærmdriver

s "Oversigt over understøttede skærmvisninger" p.100 s Computerens dokumentation

Problemløsning

f Billedfarver er forkerte

Kontrollér Udbedring

Er indstillingerne for inputsignalet i overensstemmelse med signalerne fra det tilsluttede udstyr?

Er billedlysstyrken indstillet korrekt? Indstil "Lysstyrke" i konfigurationsmenuen. s "Billede" – "Lysstyrke" p.38 Er ledningerne tilsluttet korrekt? Kontrollér, at alle ledninger, der er nødvendige til projektion, er korrekt forbundet. s Introduktion Er indstillingen for "kontrastg" korrekt? Indstil "Kontrast" i konfigurationsmenuen. s "Billede" – "Kontrast" p.38 Er farven indstillet korrekt? Er farvemætningen og farvetonen indstillet korrekt? Indstil "Farvemætning" og "Farvetone" i konfigurationsmenuen. s "Billede" – "Farvemætning",

Kun ved projektion af billeder fra en videokilde

Redigér følgende indstillinger i overensstemmelse med signalet fra det tilsluttede udstyr.

Når billedet kommer fra en enhed, som er tilsluttet computer-inputporten s "Signal" - "Inputsignal" p.39

Når billedet kommer fra en enhed, som er tilsluttet video- eller S-video-inputporten s "Signal" -

"Videosignal" p.39

Indstil indstillingen "Farvejustering" i konfigurationsmenuen. s"Billede" - "Farvejustering"

"Farvetone" p.38

p.38

f Billeder virker mørke

Kontrollér Udbedring

Er billedlysstyrken og luminansen indstillet korrekt? Indstil "Lysstyrke" og "Lysstyrkekontrol" i konfigurationsmenuen.

s "Billede" – "Lysstyrke" p.38 s "Indstillinger" – "Lysstyrkekontrol" p.41 Er indstillingen for "kontrastg" korrekt? Indstil "Kontrast" i konfigurationsmenuen.

s "Billede" – "Kontrast" p.38 Trænger lampen til at blive udskiftet? Når lampen er tæt på at skulle udskiftes, bliver billederne mørkere, og farvekvaliteten bliver dårligere. Hvis

det er tilfældet, skal du udskifte lampen med en ny. s p.77

Problemløsning

f Problemer ved projektionsstart

f Strømmen tændes ikke

Kontrollér Udbedring

Har du trykket på [t]-knappen? Tryk på [t]-knappen for at tænde strømmen. Er indikatorerne slukket? Netledningen er ikke tilsluttet korrekt, eller strømmen tilføres ikke normalt.

Tag kablet ud, og sæt det i igen. s Introduktion

Kontrollér, at stikkontakten eller strømkilden fungerer korrekt.

Kontrollér at lampedækslet er korrekt installeret. Tændes og slukkes indikatorerne, når netledningen berøres? Der er sandsynligvis en dårlig forbindelse i netledningen, eller netledningen er defekt. Tag netledningen ud,

og sæt den i igen. Hvis dette ikke løser problemet, skal du stoppe med at bruge projektoren, tage

netledningen ud af stikkontakten, og kontakte din lokale forhandler eller den nærmeste adresse, som er

angivet i support- og servicevejledningen. Er betjeningslåsen indstillet til "Låst"? Tryk på [t]-knappen på fjernbetjeningen. Hvis du ikke vil bruge "Betjeningslås", skal du skifte indstilling

til "Fra". s "Indstillinger" - "Betjeningslås" p.34 Er der valgt den korrekte indstilling for fjernmodtager? Kontroller "Fjernbetjening" i konfigurationsmenuen. s "Indstillinger" - "Fjernbetjening" p.41

Kontaktliste vedrørende din Epson projektor

f Andre problemer

f Der er ingen lyd, eller lyden er svag

Kontrollér Udbedring

Er lydkilden tilsluttet korrekt? Tag kablet ud af audioporten, og sæt det i igen. Er lydstyrken indstillet til minimum? Juster lydstyrken, så der kan høres lyd. s p.41, s Introduktion Er A/V til/fra-funktionen aktiveret? Tryk på [A/V Mute]-knappen på fjernbetjeningen for at deaktivere A/V til/fra-funktionen. s p.17 Er lydkablet "uden modstand"? Når du bruger et lydkabel, der er almindeligt tilgængeligt i handlen, skal du kontrollere, at det er "uden

modstand". Har du indstillet "EasyMP-lyd ud" til "Ekstern"? (Kun for

EB-1735W/1725)

Når du bruger EB-1735W/1725, bliver der ikke afspillet lyd fra projektorens interne højtaler, hvis "EasyMP-

lyd ud" ikke er indstillet til "Ekstern" i konfigurationsmenuen. Indstillingen ændres til "Intern". s p.41

Problemløsning

f Fjernbetjeningen virker ikke

Kontrollér Udbedring

Rettes det lysemitterende område på fjernbetjeningen mod fjernsensoren på projektoren, når den betjenes?

Er fjernbetjeningen for langt væk for projektoren? Betjeningsvinklen for fjernbetjeningen er ca. 6 m. s Introduktion Skinner sollys eller lysstofrør direkte på fjernsensoren? Placér projektoren et sted, hvor der ikke skinner stærkt lys på fjernsensoren. Eller indstil fjernbetjeningen til

Er der valgt den korrekte indstilling for fjernmodtager? Kontroller "Fjernbetjening" i konfigurationsmenuen. s "Indstillinger" - "Fjernbetjening" p.41 Passer fjernbetjeningens og projektorens id’er sammen? Peg på projektorens fjernsensor med fjernbetjeningen og tryk på fjernbetjeningens [ID]-knap. Hvis

Er batterierne løbet tør, eller er de sat rigtigt i? Kontrollér, at batterierne er sat rigtigt i, eller udskift dem om nødvendigt med nye. s p.76

Ret fjernbetjeningen mod fjernsensoren.

Betjeningsområde s Introduktion

"Fra" under "Fjernbetjening" i konfigurationsmenuen. s "Indstillinger" - "Fjernbetjening" p.41

fjernbetjeningen ikke virker, skal du slukke for projektoren og tænde igen. s p.28

f Jeg vil skifte sprog for meddelelser og menuer

Kontrollér Udbedring

Skift indstilling for "Sprog". Skift indstilling for "Sprog" i konfigurationsmenuen. s p.44

f Der modtages ingen e-mail, selvom en der opstår et problem i projektoren (Kun EB-1735W/1725)

Kontrollér Udbedring

Er "Standby-tilstand" indstillet til "Netværk til" ? Hvis du vil bruge funktionen Meddelelse om mail, når projektoren er i standby, skal du indstille "Netværk

til" i "Standby-tilstand" i konfigurationsmenuen. s "Udvidet" - "Standby-tilstand" p.44 Opstod der en unormal tilstand, hvorefter projektoren

pludselig blev afbrudt?

Tilføres der strøm til projektoren? Kontrollér, at stikkontakten eller strømkilden fungerer korrekt. Er funktionen Meddelelse om mail korrekt indstillet i

konfigurationsmenuen?

Når projektoren afbrydes pludseligt, kan der ikke sendes e-mail.

Hvis den unormale tilstand fortsætter, skal du kontakte din lokale forhandler eller den nærmeste adresse,

som er angivet i support- og servicevejledningen.

Funktionen Meddelelse om mail for problemer sendes ifølge indstillingerne for "Mail" i

konfigurationsmenuen. Kontroller indstillingen er korrekt. s "Menuen Netværk" - "Menuen mail" p.55

Kontaktliste vedrørende din Epson projektor

Bilag

Dette kapitel indeholder oplysninger om vedligeholdelsesprocedurer, der sikrer en optimal ydelse fra projektoren i lang tid fremover.

Monteringsmetoder ............................................74

Rengøring............................................................75

• Rengøring af projektorens overflade ..............................75

• Rengøring af objektivet ....................................................75

• Rengøring af luftfilteret....................................................75

Udskiftning af forbrugsdele...............................76

• Udskiftning af batterierne i fjernbetjeningen ................76

• Udskiftning af lampen ......................................................77

Tidspunkt for lampeudskiftning .....................................................77

Sådan udskiftes lampen..................................................................78

Nulstilling af lampens driftstid.......................................................80

• Udskiftning af luftfilteret..................................................80

Tidspunkt for luftfilterudskiftning..................................................80

Sådan udskiftes luftfilteret..............................................................80

Ekstra tilbehør og forbrugsdele ........................82

Ekstra tilbehør ................................................................................82

Forbrugsdele...................................................................................82

Tilslutning via en WPS (Wi-Fi Protected Setup)forbindelse med et trådløst LAN-adgangspunkt

(kun EB-1735W/1725)..........................................85

• Tilslutningsmetode ........................................................... 85

Opsætning af forbindelse ved hjælp af Trykknap-metoden........... 86

Opsætning af forbindelse ved hjælp af PIN-kodemetoden............87

Skærmstørrelse og -afstand ..............................89

• Projektionsafstand for EB-1725/1720............................. 89

• Projektionsafstand for EB-1735W/1730W..................... 90

Tilslutning og fjernelse af USB-enheder

(kun EB-1735W/1725).........................................91

• Tilslutning af USB-enheder ............................................. 91

• Fjernelse af USB-enheder ................................................ 91

Tilslutning med et USB-kabel og projektion

(kun USB Display EB-1735W/1725) ..................92

• Forbinder .......................................................................... 92

Lagring af brugerlogo ........................................83

Tilslutning første gang ................................................................... 93

Fra anden gang............................................................................... 94

Læsning af meddelelse om mail om problem

Specifikationer.................................................. 104

(kun EB-1735W/1725).........................................95

ESC/VP21-kommandoer.....................................96

• Kommandooversigt........................................................... 96

• Kabellayout .......................................................................96

USB-tilslutning.............................................................................. 96

• Opsætning af USB-tilslutning..........................................97

Vedrørende Netværksprojektor

(kun EB-1735W/1725).........................................98

Om PJLink ...........................................................99

Oversigt over understøttede

skærmvisninger ................................................100

• Understøttede skærmdisplay for EB-1725/1720 ..........100

Computersignaler (analog RGB) ................................................. 100

Komponentvideo.......................................................................... 101

Kompositvideo/S-video ............................................................... 101

• Generelle specifikationer for projektoren ................... 104

• Softwarekrav .................................................................. 106

Udseende .......................................................... 107

Ordliste.............................................................. 108

Indeks................................................................ 110

• Understøttede skærmvisninger for

EB-1735W/1730W........................................................... 102

Computersignaler (analog RGB) ................................................. 102

Komponentvideo.......................................................................... 103

Kompositvideo/S-video ............................................................... 103

Monteringsmetoder

Projektoren understøtter følgende fire projektionsmetoder. Monter i henhold til forholdene på installationsstedet.

Forsigtig

• Der kræves en særlig monteringsmetode, når projektoren hænges

fra et loft (loftsophæng). Hvis den ikke monteres korrekt, kan den falde ned og forårsage skader, herunder personskader.

• Hvis du bruger klæbemidler på loftsophænget for at forhindre

skruerne i at løsne sig, eller hvis du bruger f.eks. smøremidler eller olier på projektoren, er der risiko for, at projektorkabinettet revner, så projektoren falder ned fra loftsophænget. Dette kan forårsage alvorlig personskade på personer under loftsophænget og kan beskadige projektoren. Ved montering eller justering af loftsophænget må der ikke anvendes klæbemidler for at forhindre skruerne i at løsne sig, og der må ikke anvendes olier eller smøremidler o.l.

Advarsel

Placér ikke projektoren på siden under brug. Dette kan medføre funktionsforstyrrelser.

• Projicér billeder fra forsiden af skærmen. (Frontprojektion)

• Hæng projektoren fra loftet, og projicér billeder fra forsiden af skærmen. (Front-/ loftprojektion)

• Projicér billeder fra bagsiden af en gennemskinnelig skærm. (Bagprojektion)

• Hæng projektoren fra loftet, og projicér billeder fra bagsiden af en gennemskinnelig skærm. (Bag-/loftprojektion)

• Der skal bruges et valgfrit loftsophæng, når projektoren

p.82

p.43

skal hænge fra et loft.

• Du kan ændre indstillingen som følger ved at holde [A/V Mute]-knappen nede på fjernbetjeningen i fem sekunder.

"Front" Indstil "Bagpå" eller "Bagpå/loft" i konfigurationsmenuen.

"Front/loft"

Rengøring

Du skal rengøre projektoren, hvis den bliver snavset, eller hvis kvaliteten af de projicerede billeder bliver forringet.

Rengøring af projektorens overflade

Rengør projektorens overflade ved at tørre den forsigtigt med en blød klud. Hvis projektoren er meget snavset, kan du fugte kluden med vand indeholdende en smule neutralt rengøringsmiddel og derefter vride kluden godt op, før du bruger den til at tørre projektorens overflade.

Advarsel

Brug ikke flygtige substanser som voks, alkohol eller fortynder til at rengøre projektorens overflade. Der er risiko for, at kabinettets kvalitet ændres, eller at det bliver misfarvet.

Rengøring af objektivet

Køb en almindeligt tilgængelig klud til rengøring af glas til forsigtigt at tørre objektivet.

Rengøring af luftfilteret

Rengør luftfilteret og luftindtaget, når følgende meddelelse vises. "Projektoren er overophedet. Kontroller, at ventilationsåbningerne ikke er blokeret, og rengør eller udskift luftfilteret."

Advarsel

• Hvis der samler sig støv i luftfilteret, kan det få temperaturen i projektoren til at stige, og dette kan medføre problemer med driften og forkorte de optiske deles driftstid. Rengør luftfilteret, så snart denne meddelelse vises.

• Skyl ikke liftfilteret i vand. Brug ikke rengøringsmidler eller opløsningsmidler.

Advarsel

Objektivet må ikke gnides med ru materialer, og det må ikke udsættes for stød, da det nemt kan beskadiges.

Advarsel

• Hvis der ofte vises en meddelelse, selv efter rengoring, skal

luftfilteret udskiftes. Udskift det med et nyt luftfilter.

• Det anbefales, at du rengor disse dele mindst en gang hver tredje maned. Rengor dem oftere, hvis projektoren anvendes i meget stovede omgivelser.

p.80

Udskiftning af forbrugsdele

Dette afsnit beskriver, hvordan batterierne i fjernbetjeningen, lampen og luftfilteret udskiftes.

Udskiftning af batterierne i fjernbetjeningen

Hvis der opstår forsinkelser i fjernbetjeningens reaktionstid, eller hvis den ikke virker efter at have været brugt et stykke tid, betyder det sandsynligvis, at batterierne er ved at løbe tør. Hvis det sker, skal de udskiftes med nye batterier. Hav to mangan eller alkaliske AA-batterier klar. Du må ikke anvende andre batterityper end mangan- eller alkaliske AA-batterier.

Advarsel

Sørg for at læse Sikkerhedsinstruktionerne/Support- og servicevejledningen før håndtering af batterierne.

Sikkerhedsinstruktioner

Procedure

Udskift de gamle batterier med nye.

Forsigtig

Kontrollér placeringen af (+) og (-) symbolerne inden i batterirummet for at sikre, at batterier sættes rigtigt i.

Sæt batteridækslet på igen.

Tryk på batterirumsdækslet, indtil det klikker på plads.

Fjern batteridækslet.

Skub til hagen på batterirumsdækslet, og løft dækslet.

Hage

Udskiftning af forbrugsdele

Udskiftning af lampen

f Tidspunkt for lampeudskiftning

Lampen skal udskiftes, når:

• Meddelelsen "Udskift lampen. Udskift lampen. " vises, når projektionen startes.

Der vises en meddelelse.

• Lampeindikatoren blinker orange.

Advarsel

• Meddelelsen om lampeudskiftning er indstillet til at blive vist efter følgende tidsrum med henblik på at opretholde den oprindelige lysstyrke og kvalitet i de projicerede billeder.

"Lysstyrkekontrol" p.41 Ved kontinuerlig brug med høj lysstyrke: Ca. 2.900 timer Ved kontinuerlig brug med lav lysstyrke: Ca. 3.900 timer

• Hvis du fortsætter med at bruge lampen, efter at udskiftningstidspunktet er nået, øges risikoen for, at lampen eksploderer. Når meddelelsen om lampeudskiftning vises, skal du udskifte lampen med en ny så hurtigt som muligt, også selvom lampen stadig virker.

• Afhængig af lampens egenskaber og den måde, den anvendes på, kan lampen blive mørkere eller holde op med at virke, før meddelelsen om lampeudskiftning vises. Du skal altid have en reservelampe liggende i tilfælde af, at du får brug for en.

Blinker orange

• Det projicerede billede bliver mørkere eller forringes.

Udskiftning af forbrugsdele

f Sådan udskiftes lampen

Lampen kan udskiftes, selvom projektoren hænger fra et loft.

Advarsel

Når du udskifter lampen, fordi den er holdt op med at lyse, kan lampen være sprunget. Hvis du udskifter lampen i en projektor, der er monteret på loftet, skal du altid gå ud fra, at lampen er sprunget, og derfor stå ved siden af lampedækslet i stedet for under det. Tag forsigtigt lampedækslet af.

Forsigtig

Vent, til lampen er kølet tilstrækkeligt ned, før du fjerner lampedækslet. Hvis lampen stadig er varm, er der risiko for forbrændinger eller andre personskader. Der går ca. en time, efter at strømmen er slukket, før lampen er kølet tilstrækkeligt ned.

Procedure

Vent, til lampen er kølet ned, og fjern derefter lampedækslet.

Løsn fastspændingsskruen på lampedækslet med den skruetrækker, der følger med den nye lampe eller en stjerneskruetrækker. Skub derefter lampedækslet lige frem, og løft det for at fjerne det.

Når projektoren er slukket, og bekræftelsessummeren bipper to gange, skal du tage netledningen ud.

Udskiftning af forbrugsdele

Løsn de to fastspændingsskruer på lampen.

Fjern den gamle lampe ved at trække i håndtaget.

Hvis lampen er sprunget, skal du udskifte den med en ny lampe eller kontakte din lokale forhandler for at få yderligere rådgivning.

Kontaktliste vedrørende din Epson projektor

Installér den nye lampe.

Sæt den nye lampe i langs skinnen i den rigtige retning, så den sættes på plads, og tryk fast på den på stedet mærket "PUSH" (Tryk). Stram de to skruer, når lampen er sat helt i. Tryk den nye ind med håndtaget indtil den klikker på plads.

Udskiftning af forbrugsdele

Advarsel

• Sørg for at installere lampen sikkert. Af sikkerhedshensyn slukkes

• Dette produkt omfatter en lampekomponent, som indeholder

Sæt lampedækslet på igen.

lampen automatisk, hvis lampedækslet fjernes. Hvis lampen eller lampedækslet ikke er korrekt installeret, kan lampen ikke tænde.

kviksølv (Hg). Bortskaffelse eller genanvendelse bør ske i overensstemmelse med lokale bestemmelser. Må ikke kasseres med normalt affald.

Udskiftning af luftfilteret

f Tidspunkt for luftfilterudskiftning

Luftfilteret skal udskiftes, når:

• Luftfilteret er blevet brunt.

• Denne besked vises selvom luftfilteret er blevet renset.

f Sådan udskiftes luftfilteret

Luftfilteret kan udskiftes, selvom projektoren hænger fra et loft.

Procedure

A B

Når projektoren er slukket, og bekræftelsessummeren bipper to gange, skal du tage netledningen ud.

Fjern luftfilteret.

Tag fat i kanten på luftfiltrets afdækning og træk det lige ud.

f Nulstilling af lampens driftstid

Projektoren registrerer, hvor længe lampen er tændt, og en meddelelse og en indikatorer fortæller dig, hvornår lampen skal udskiftes. Når du har udskiftet lampen, skal du sørge for at nulstille lampetiden i konfigurationsmenuen. s p.59

Genindstil kun lampens driftstimer, når lampen er

udskiftet. Ellers vises tidspunktet for lampeudskiftning ikke korrekt.

Udskiftning af forbrugsdele

Installer det nye luftfilter.

Lad luftfiltret glide ind og tryk på det indtil det klikker på plads.

Bortskaf brugte luftfiltre korrekt i overensstemmelse med lokale bestemmelser. Rammen er fremstillet af: Polyfenylen æter, Polystyren Filtret er fremstillet af: Polyurethanskum

Ekstra tilbehør og forbrugsdele

Der kan få følgende ekstraudstyr og forbrugsdele. Køb disse produkter efter behov. Herunder følger en liste over ekstraudstyr og forbrugsvarer. Listen er opdateret pr.: 2008.04. Tilbehørsdetaljer kan ændres uden varsel, og tilgængeligheden kan variere afhængig af købslandet.

f Ekstra tilbehør

Blød bæretaske – ELPKS16B

Brug denne taske, hvis du skal transportere projektoren.

Bærbar 60"-skærm – ELPSC07 Bærbar 80"-skærm – ELPSC08 100"-skærm – ELPSC10

Bærbare rulleskærme (Formatforhold

Bærbar 50"-skærm – ELPSC06

En kompakt skærm, der er nem at transportere. (Formatforhold 4:3)

HD-15-kabel – ELPKC02 (1,8 m - til mini-D-Sub med 15 stikben/mini-D-Sub med 15 stikben)

Det samme som det computerkabel, der leveres med projektoren.

HD-15-kabel – ELPKC09 (3 m - til mini-D-Sub med 15 stikben/mini-D-Sub med 15 stikben) HD-15-pc-kabel – ELPKC10 (20 m - til mini-D-Sub med 15 stikben/mini-D-Sub med 15 stikben)

Brug en af disse længere ledninger, hvis det computerkabel, der leveres med projektoren, er for kort.

Komponentvideokabel – ELPKC19 (3 m - til mini-D-Sub med 15 stikben/RCA-hanstik^3)

Bruges til at tilslutte en komponentvideo

LAN-kabelenhed – ELPAP02B

Brug denne ved tilslutning til et netværk ved hjælp af et LAN-kabel.

Loftsrør 450 (450 mm/sølvfarvet)* – ELPFP13 Loftsrør 700 (700 mm/sølvfarvet)

Bruges ved montering af projektoren under et højt loft.

Loftsophæng* – ELPMB23

Bruges ved montering af projektoren under et loft.

g 4:3)

gkilde

– ELPFP14

* Der kræves en særlig monteringsmetode, når projektoren skal hænges fra et

loft. Kontakt din forhandler eller den nærmeste adresse, som er angivet i Support- og servicevejledning, hvis du ønsker at bruge denne installationsmetode.

Kontaktliste vedrørende din Epson projektor

f Forbrugsdele

Lampeenhed – ELPLP48

Bruges ved udskiftning af brugte lamper.

Luftfilter (2 stk.) – ELPAF19

Bruges ved udskiftning af brugte luftfiltre.

Lagring af brugerlogo

Du kan gemme det billede, der vises som brugerlogo.

Procedure

Når et brugerlogo gemmes, slettes det tidligere brugerlogo.

Projicér det billede, du vil bruge som brugerlogo, og tryk derefter på [Menu]-knappen.

Med fjernbetjeningen Med kontrolpanelet

Vælg "Udvidet" - "Brugerlogo" i konfigurationsmenuen. s "Brug af menuen Configuration (Konfiguration)" p.37

Se, hvilke knapper du kan bruge, og hvilke funktioner de udfører, i vejledningen under menuen.

• Hvis "Brugerlogobeskyt." under "Adgangskodebeskyttelse" er indstillet til "Til" , vises en meddelelse om, at brugerlogoet ikke kan ændres. Du kan foretage ændringer, når du har indstillet

"Brugerlogobeskyt." til "Fra".

• Hvis "Brugerlogo" vælges, mens der udføres Keystone-, E-Zoom-, billedformat- eller progressivfunktionen, annulleres den igangværende funktion.

p.32

Når "Skal billedet gemmes som brugerlogoet?" vises, skal du vælge "Ja".

Når du trykker på [Enter]-knappen på fjernbetjeningen eller kontrolpanelet, ændres skærmstørrelsen muligvis i forhold til signalet, idet den ændres til opløsningen i billedsignalet. Billedet registreres, og en markeringsramme vises.

Lagring af brugerlogo

Flyt rammen, så den del af billedet, der skal bruges som brugerlogo, markeres.

Med fjernbetjeningen Med kontrolpanelet

E F

Når "Vil du vælge dette billede?" vises, skal du vælge "Ja".

Vælg zoomfaktoren på skærmen til zoomindstilling.

Når meddelelsen "Skal billedet gemmes som brugerlogo?" vises, skal du vælge "Ja".

Billedet gemmes. Når billedet er blevet gemt, vises meddelelsen "Udført.".

• Når et brugerlogo er blevet gemt, kan standardindstillingen fra fabrikken ikke vælges som logo igen.

Det kan tage op til ca. 15 sekunder at gemme et brugerlogo.

• Lad være med at bruge projektoren eller tilsluttet udstyr, mens den gemmer, da det medfører risiko for funktionsforstyrrelser.

Du kan gemme i en størrelse på op til 400 ^ 300 punkter.

Tilslutning via en WPS (Wi-Fi Protected Setup)-forbindelse med et trådløst LAN-adgangspunkt (kun EB-1735W/1725)

Der er to metoder til indstilling af WPS.

•Trykknap-metode SSID og sikkerhed indstilles automatisk, når der trykkes på [Enter]-knappen på projektorens betjeningspanel og den dertil beregnede knap på adgangspunkudstyret. Denne metode anbefales, når projektoren og adgangspunktet befinder sig tæt på hinanden.

•PIN-kodemetode SSID og sikkerhed indstilles automatisk ved at indtaste en 8-cifret kode, som computeren på forhånd har tildelt projektoren til adgangspunktet. Foretag tilslutningsindstillinger mellem computeren og adgangspunktet på forhånd. For yderligere oplysninger om, hvordan man opsætter denne forbindelse henvises til vejledningen, som følger med adgangspunktet. Denne metode anbefales, når projektoren er monteret i loftet.

Tilslutningsmetode

Procedure

Skærmen for netværkskonfiguration vises.

Vælg "Guiden Opsætning" i "Trådløst LAN".

Følgende skærmbillede vises.

Tryk på [Menu]-knappen på projektoren, og vælg derefter "Netværk" - "Netværkskonfiguration" i konfigurationsmenuen.

Følg nedenstående trin ved tilslutning vha. Trykknap-metoden. Gå til "Opsætning af forbindelse ved hjælp af PIN-kodemetoden" ved tilslutning vha. "PIN-kodemetode". s p.87

Tilslutning via en WPS (Wi-Fi Protected Setup)-forbindelse med et trådløst LAN-adgangspunkt (kun EB-1735W/1725)

f Opsætning af forbindelse ved hjælp af Trykknap-metoden

Procedure

Vælg "Trykknap-metode".

Skærmen for Trykknap-metode vises.

Tryk på [Enter]-knappen på projektorens betjeningspanel, når du bliver bedt om det på skærmen.

Tryk på knappen på adgangspunktet, når du bliver bedt om det på skærmen.

Hermed er opsætningen færdig.

Tryk på [Enter]-knappen eller [Esc]-knappen.

Skærmen for Trykknap-metode vises.

Skærmen vender tilbage til menuen Trådløst LAN.

Tilslutning via en WPS (Wi-Fi Protected Setup)-forbindelse med et trådløst LAN-adgangspunkt (kun EB-1735W/1725)

Vælg "Ja" i "Opsætning udført".

Hermed er opsætningen af forbindelsen mellem projektoren og adgangspunktet færdig. Tryk på [Menu]-knappen for at lukke konfigurationsmenuen.

f Opsætning af forbindelse ved hjælp af PIN-kodemetoden

Før du kan oprette forbindelse ved hjælp af "PIN-

Procedure

kodemetoden", skal der allerede være etableret forbindelse mellem computeren og adgangspunktet.

Vælg "PIN-kodemetode".

Skærmen for PIN-kodemetode vises.

Tilslutning via en WPS (Wi-Fi Protected Setup)-forbindelse med et trådløst LAN-adgangspunkt (kun EB-1735W/1725)

Indtast den PIN-kode, der vises på skærmen "PINkodemetode" på computeren i adgangspunktet, og vælg "Start opsætning".

Processen vises.

Meddelelsen "WPS-opsætning udført. " vises. Tryk på [Enter]-knappen eller [Esc]-knappen.

Skærmen vender tilbage til menuen Trådløst LAN.

Vælg "Ja" i "Opsætning udført".

Hermed er opsætningen af forbindelsen mellem projektoren og adgangspunktet færdig. Tryk på [Menu]-knappen for at lukke konfigurationsmenuen.

Skærmstørrelse og -afstand

Se følgende tabel for at finde en passende skærmstørrelse. Værdierne er kun vejledende.

Projektionsafstand for EB-1725/1720

Enhed: cm Enhed: cm

Projektionsafstand

4:3-skærmstørrelse

30" 61×46 65 til 80 7 30" 66×37 71 til 88 1 40" 81×61 88 til 108 9 40" 89×50 96 til 118 1 50" 100×76 111 til 136 11 50" 110×62 121 til 148 1 60" 120×90 133 til 163 13 60" 130×75 146 til 178 2

80" 160×120 179 til 218 17 80" 180×100 195 til 238 2 100" 200×150 224 til 274 22 100" 220×120 245 til 298 3 120" 240×180 270 til 329 26 120" 270×150 294 til 358 4 150" 300×230 338 til 412 33 150" 330×190 368 til 449 4 200" 410×300 451 til 550 44 200" 440×250 492 til 599 6 300" 610×460 678 til 826 65 275" 610×340 678 til 826 8

Minimum Maksimum

(Vid) til (Tele)

90°

Skærm

Midten af objektivet

16:9-skærmstørrelse

Projektionsafstand

Minimum Maksimum

(Vid) til (Tele)

90°

Midten af objektivet

Skærm

er afstanden fra midten af objektivet til bunden af skærmen

Skærmstørrelse og -afstand

Projektionsafstand for EB-1735W/1730W

Enhed: cm Enhed: cm Enhed: cm

Projektionsafs

4:3-skærmstørrelse

30" 61×46 70 til 86 5 30" 66×37 63 til 78 3 30" 66×41 62 til 76 5 40" 81×61 95 til 116 7 40" 89×50 86 til 105 4 40" 89×56 83 til 102 6 50" 100×76 119 til 146 9 50" 110×62 108 til 132 5 50" 110×67 105 til 128 8 60" 120×90 143 til 175 11 60" 130×75 130 til 159 5 60" 130×81 126 til 155 9

80" 160×120 192 til 235 14 80" 180×100 174 til 213 7 80" 180×110 169 til 207 12 100" 200×150 241 til 294 18 100" 220×120 218 til 267 9 100" 220×130 212 til 259 16 120" 240×180 289 til 353 21 120" 270×150 262 til 321 11 120" 270×169 255 til 312 19 150" 300×230 362 til 442 27 150" 330×190 329 til 401 14 150" 330×206 320 til 390 23 200" 265"

410×300 540×400

tand

Minimum (Vid) til maksimum (Tele)

484 til 591 35 200" 440×250 439 til 536 18 200" 642 til 783 47 290"

16:9-skærmstørrelse

640×360

Projektionsafs

tand

Minimum (Vid ) til maksimum (Tele)

638 til 778 26 300"

16:10-skærmstørrelse

440×275 550×344

Projektionsafs

tand

Minimum (Vid) til maksimum (Tele)

427 til 521 31 642 til 783 47

90°

Skærm

Midten af objektivet

Midten af

er afstanden fra midten af objektivet til bunden af skærmen

90°

Midten af objektivet

Skærm

Tilslutning og fjernelse af USB-enheder (kun EB-1735W/1725)

USB 2.0/1.1-kompatible digitalkameraer, harddiskdrev og USBlagringsenheder kan tilsluttes projektoren. Billedfiler, der er lagret i digitalkameraet, og scenarier, billeder og film, der er lagret på USBlagermedier, kan afspilles vha. EasyMP PC Free.

s EasyMP Driftshåndbog "Grundlæggende betjening af PC Free"

Tilslutning af USB-enheder

I det følgende beskrives hvordan man tilslutter USB-enheder, f.eks. et

digitalkamera.

Tilslut et digitalkamera til projektoren ved hjælp af det USB-kabel, som

fulgte med eller blev anbefalet til dit digitalkamera.

Anvend et USB-kabel på under 3 meter. Hvis kablet er

længere end 3 m, virker PC Free muligvis ikke korrekt.

Advarsel

• Hvis du burger et USB-hub, virker forbindelsen muligvis ikke korrekt. Enheder som f.eks. digitalkameraer og USBlagringsenheder skal forbindes direkte til projektoren.

• Brug altid den strømadapter, der følger med harddisken, når du tilslutter og bruger USB-kompatibel harddisk.

Fjernelse af USB-enheder

Følg nedenstående fremgangsmåde for at fjerne USB-enheder fra projektoren efter projektering.

Procedure

Til digitalkamera

USB-port

USB-kabel

Til USB-port

(type A)

A B

Sluk for strømmen til digitalkameraet eller USBlagerenheden.

Fjern fra projektorens USB-port (type A).

Tilslutning med et USB-kabel og projektion (kun USB Display EB-1735W/1725)

Du kan projicere billeder fra computeren ved at slutte projektoren til en Windows-computer med et almindeligt USB-kabel. Denne funktion kaldes USB Display. Du kan vise billeder fra computeren ved blot at tilslutte via et USB-kabel.

Forbinder

Procedure

Advarsel

Slut projektoren direkte til computeren, ikke via et USB-hub.

Tænd for computeren.

Tilslutter til strømkablet (medfølger).

Tilslutter til USB-kablet.

s "Tilslutning første gang" p.93

s "Fra anden gang" p.94

bn A/V til/fra-lågen skydemekanismen.

Tænd for projektoren.

Med

kontrolpanelet

Bip

fjernbetjeningen

Med

Der afspilles lyd, selv om der ikke er tilsluttet et lydkabel. Hvis du ikke ønsker at afspille lyd fra projektoren, klik på "EPSON Projector" "EPSON USB Display" "Indstillinger for EPSON USB Display Vx.x" på computeren, og fjern afkrydsningen i "Send lyd fra projektoren".

Tilslutning med et USB-kabel og projektion (kun USB Display EB-1735W/1725)

f Tilslutning første gang

Skal du dobbeltklikke på "Denne computer" - "EPSON_PJ_UD" "EMP_UDSE.EXE" på computeren, hvis du bruger Windows 2000.

Driverinstallationen starter automatisk.

Hvis du bruger en computer med Windows 2000 ned brugerrettigheder, vises en Windows-fejlmeddelelse under installation, og du kan muligvis ikke installere softwaren. Prøv i så fald at opdatere Windows til den seneste status, genstart, og prøv at t

ilslutte igen. Kontakt den nærmeste adresse i support- og

servicevejledningen for at få yderligere oplysninger.

s Kontaktliste vedrørende din Epson projektor

Klik på "Ja".

Du kan ikke starte USB Display, hvis driveren ikke er installeret. Vælg "Ja". Klik på "Nej", hvis du vil annullere installationen.

Starter...

Computerbilleder projiceres.

Den kan tage lidt tid, før computerbilleder projiceres. Lad udstyret stå, som det er, fjern ikke USB-kablet, og sluk ikke for strømmen til projektoren, før computerbillederne projiceres.

• Klik på "Alle programmer" - "EPSON Projector" "EPSON USB Display" - "EPSON USB Display Vx.x" på computeren, hvis der af en eller anden grund ikke projiceres billeder.

• Hvis installationen ikke sker automatisk, skal du dobbeltklikke på "Denne computer" - "EPSON_PJ_UD"

- "EMP_UDSE.EXE" på computeren.

• For at afinstallere driveren, åbn "Kontrolpanel" - "Tilføj eller fjern programmer" – og afinstaller "EPSON USB Display Vx.x".

• Frakobling Projektoren kan kobles fra ved blot at fjerne USB-kablet. Du behøver ikke at bruge funktionen "Sikker fjernelse af Hardware" i Windows.

Tilslutning med et USB-kabel og projektion (kun USB Display EB-1735W/1725)

f Fra anden gang

Computerbilleder projiceres.

Den kan tage lidt tid, før computerbilleder projiceres. Vent et øjeblik.

Læsning af meddelelse om mail om problem (kun EB-1735W/

Nå funktionen Meddelelse om mail er indstillet til "Til", og der opstår et problem/en advarsel i projektoren, sendes følgende e-mail. Emne: EPSON-projektor Linje 1: Navnet på den projektor, problemet er opstået i Linje 2: Den indstillede IP-adresse for den projektor, problemet er opstået i. Linje 3 og videre: Nærmere oplysninger om problemet

De nærmere oplysninger om problemet er anført linje for linje. Nedenstående skema viser de nærmere oplysninger, som anføres i meddelelsen for hvert emne. Se "Tolkning af indikatorerne" (s p.62) vedrørende afhjælpning af problemer/advarsler.

Meddelelse Årsag

Internal error Intern fejl Fan related error Ventilatorfejl Sensor error Sensorfejl Lamp cover is open. Lampedæksel åbent Lamp timer failure Lampesvigt Lamp out Lampefejl

Internal temperature error

High-speed cooling in progress Va r me a dv a rs e l Lamp replacement notification Udskift lampe

No-signal

Auto Iris Error Fejl ved automatisk iris. Der vises et (+) eller (-) i starten af meddelelsen.

(+): Der er opstået et projektorproblem (-): Et projektorproblem er afhjulpet

Va r me f e jl (overophedning)

Intet signal Den sendes intet signal til projektoren. Kontroller tilslutningsstatus, eller kontroller, at der er tændt for strømmen til signalkilden.

1725)

ESC/VP21-kommandoer

Kommandooversigt

Når tænd/sluk-kommandoen sendes til projektoren, tændes strømmen, og projektoren går i opvarmningstilstand. Når projektoren er tændt, vises et kolon ":" (3Ah). Når en kommando sendes, udføres den i projektoren, hvorefter et ":" vises, og den næste kommando kan sendes. Hvis den kommando, som udføres, afbrydes uventet, vises en fejlmeddelelse og et ":".

Funktion Kommando

Tænd/sluk Aktiveret PWR ON

Deaktiveret PWR OFF

Signalvalg Computer Auto

RGB

Komponent Vid eo SOURCE 41 S-video SOURCE 42 EasyMP (kun EB-

1735W/1725)

A/V til/fra Aktiveret MUTE ON

Deaktiveret MUTE OFF

A/V til/fra-valg Sort MSEL 00

Blå MSEL 01 Logo MSEL 02

SOURCE 50

SOURCE 1F SOURCE 11 SOURCE 14

Kabellayout

f USB-tilslutning

Stiktype: USB (type B)

<På projektoren> <På computeren>

(Type B)

* Du kan ikke bruge USB-porte af type A (kun EB-1735W/1725) som

USB-hub.

* Indsæt en vognreturkode (0Dh) i slutningen af hver kommando, og send den.

ESC/VP21-kommandoer

Opsætning af USB-tilslutning

Hvis du vil styre projektoren ved hjælp af ESC/VP21-kommandoer via en USB-tilslutning, skal følgende trin udføres.

Procedure

Download USB-driveren (USB-COM Driver) fra Epsons website til din computer.

Gå til http://www.epson.com, og vælg supportsektionen for dit lokale Epson-website.

Installér den downloadede USB-driver på computeren.

Læs vejledningen, der vises på downloadskærmen.

Indstil "Udvidet" - "Link 21L" til "Til" i projektorens konfigurationsmenu.

EB-1735W/1725 Indstil "Link 21L" til "Til", efter at du har indstillet "Udvidet" "USB Type B" til "Link 21L" i projektorens konfigurationsmenu.

Vedrørende Netværksprojektor (kun EB-1735W/1725)

Der er to metoder til tilslutning af projektoren til en computer via et netværk og projektion af billeder fra computerskærmen.

• Med "EMP NS Connection"

Applikationen EMP NS Connection på den medfølgende EPSON Projektorsoftware til møder og præsentationer indeholder en lang række funktioner til brug ved møder og præsentationer, f. eks. en distributionsfunktion, flerskærmsvisning, filmsendingstilstand og præsentationstilstand. Med "EMP NS Connection" kan du ikke blot projicere, men også afholde succesrige møder og præsentationer ved blot at slutte projektoren til en computer. s EasyMP-driftshåndbog

• Med "Netværksprojektor"

"Netværksprojektor" er en standardfunktion i Windows Vista. Du kan derfor projicere billeder fra computeren ved at registrere projektoren på netværket ved blot at bruge en funktion i operativsystemet uden at skulle installere speciel software.

Internet

LAN

Kontroller, at projektoren og computeren er sluttet til netværket, og udfør følgende handlinger.

Procedure

A B

Tænd for projektoren, og tryk derefter på [EasyMP]knappen på fjernbetjeningen.

Start Windows på computeren, og klik derefter på "Start" - "Alle programmer" - "Tilbehør" "Netværksprojektor".

Skærmen for netværksindstillinger vises. Projektoren identificeres ved at indtaste dens IP-adresse eller ved at lade operativsystemet identificere alle tilsluttede projektorer automatisk.

Vælg den ønskede projektor , og klik på "T ilslut!, når operativsystemet har identificeret alle de tilsluttede projektorer.

Indtast det projektornøgleord, der vises nederst på EasyMPs standby-skærm, når skærmen til projektoradgangskode vises.

Du kan projicere via et netværk ved at slutte én computer til én

projektor.

Kompatibelt operativsystem

Windows: Vista Home Premium/Vista Business/Vista Enterprise/Vista Ultimate

Dette afsnit indeholder en enkel forklaring på "Netværksprojektor".

Når du bruger "Netværksprojektor" i "Indstillinger" i Windows Meeting Space, skal du indstille farverne for den computerskærm, du bruger, til højeste niveau (32 bit). Hvis den ikke kan klare visning i 32 bit, vises en meddelelse, og du kan ikke tilslutte.

Om PJLink

PJLink, klasse 1, blev grundlagt af JBMIA (Japan Business Machine and Information System Industries Association) som en standardprotokol til styring af netværkskompatible projektorer som et led i bestræbelserne på at standardisere projektorstyringsprotokoller. Projektoren opfylder PJLink-standarden i klasse 1, som er grundlagt af JBMIA. Den er kompatibel med alle kommandoer med undtagelse af følgende som fastlagt af PJLink, klasse 1, og kompatibiliteten er bekræftet med PJLink-standardens tilpasningsverificering. URL http://pjlink.jbmia.or.jp/english/

f Ikke-kompatible kommandoer

Funktion

A/V til/fra-indstillinger Billede fra AVMT 11

Annullér billede fra AV MT 1 0 Audio fra AV MT 2 1 Annullér audio fra AV MT 2 0

PJLink-

kommando

f Inputnavne, der er defineret af PJLink, og tilsvarende projektorstik

Inputstik PJLink-kommando

Computer1 inputport INPT 11 Video-input INPT 21 S-Video-inputport INPT 22 EasyMP INPT 51

f Producentnavn, som vises under oplysninger om producentnavn

EPSON

f Modelnavn, som vises under oplysninger om produktnavn

EB-1735W EB-1730W EB-1725 EB-1720

Oversigt over understøttede skærmvisninger

Understøttede skærmdisplay for EB-1725/1720

f Computersignaler (analog RGB)

100

Enhed: Punkter

Signal Opdateringshast. (Hz) Opløsning

VGAEGA

VGA 60/72/75/85/iMac

SVGA 56/60/72/75/85/iMac

XGA 60/70/75/85/iMac

70 640^350 1024^560 1024^768 1024^576

640^480/640^360 800^600/800^450

1024^768/1024^576

Normal

1024^768 1024^768 1024^576 1024^768 1024^768 1024^576

1024^768 1024^768 1024^576

Billedformattilstand

4:3 16:9

60 1280^768 1024^614 1024^768 1024^576

WXGA

60 1360^768 1024^578 1024^768 1024^576

60/75/85 1280^800 1024^640 1024^768 1024^576

WXGA+ 60/75/85 1440^900 1024^640 1024^768 1024^576

70/75/85 1152^864 1024^768 1024^768 1024^576

SXGA

60/75/85 1280^1024 960^768 1024^768 1024^576 60/75/85 1280^960 1024^768 1024^768 1024^576

SXGA+ 60/75/85 1400^1050 1024^768 1024^768 1024^576

UXGA 60 1600^1200 1024^768 1024^768 1024^576

MAC13" MAC16"

67 640^480 1024^768 1024^768 1024^576 75 832^624 1024^768 1024^768 1024^576 75 1024^768 1024^768 1024^768 1024^576

MAC19"

60 1024^768 1024^768 1024^768 1024^576

MAC21"

75 1152^870 1016^768 1024^768 1024^576

*1 Tilslutning er ikke mulig, hvis udstyret ikke har en VGA-outputport. *2 Letterbox-signal Selvom der sendes andre signaler end de nævnte, er det sandsynligt, at billedet kan projiceres. Det er dog ikke sikkert, at alle funktioner understøttes.

Epson EB-1735W User's Guide [da]

Specifications and Main Features

Frequently Asked Questions

User Manual

Symboler anvendt i denne vejledning

Indholdsfortegnelse

Projektorfunktioner

Fælles funktioner

EB-1735W/1725 Funktioner

Komponentnavne og -funktioner

Forside/top

Bagside

Bund

Kontrolpanel

Fjernbetjening

Nyttige funktioner

Skift af projiceret billede

Registrér indgående signaler automatisk, og skift det projicerede billede (kildesøgning)

Direkte skift fra fjernbetjeningen

Funktioner til forbedring af projektionen

Valg af projektionskvalitet (valg af farvetilstand)

Indstilling af Automatisk iris

Midlertidigt skjul af billede og lyd (A/V Mute)

Fastholdelse af billedet (Fasthold)

Ændring af billedformat

Markørfunktion (Pointer)

Forstørrelse af en del af billedet (E-Zoom)

Brug af fjernbetjeningen til at styre musemarkøren (trådløs mus)

Begrænsninger i målprojektoren ved brug af flere projektorer

Indstilling af projektor-id

Indstilling af projektorens id på fjernbetjeningen

Farvekorrektion for flere projektorer (flerskærmsfarvejustering)

Oversigt over korrektionsprocedure

Korrektionsmetode

Sikkerhedsfunktioner

Håndtering af brugere (beskyttelse med adgangskode)

Begrænsning af betjening (betjeningspanellås)

Konfigurationsmenu

Brug af menuen Configuration (Konfiguration)

Oversigt over funktioner

Menuen Billede

Menuen Signal

Menuen Indstillinger

Menuen Udvidet

Netværksmenu (Kun EB-1735W/1725)

Menuen Info (kun visning)

Menuen Genindstil

Fejlfinding

Brug af hjælp

Problemløsning

Tolkning af indikatorerne

Når indikatorerne ikke hjælper

Bilag

Monteringsmetoder

Rengøring

Rengøring af projektorens overflade

Rengøring af objektivet

Rengøring af luftfilteret

Udskiftning af forbrugsdele

Udskiftning af batterierne i fjernbetjeningen

Udskiftning af lampen

Udskiftning af luftfilteret

Ekstra tilbehør og forbrugsdele

Lagring af brugerlogo

Tilslutning via en WPS (Wi-Fi Protected Setup)-forbindelse med et trådløst LAN-adgangspunkt (kun EB-1735W/1725)

Tilslutningsmetode

Skærmstørrelse og -afstand

Projektionsafstand for EB-1725/1720

Projektionsafstand for EB-1735W/1730W

Tilslutning og fjernelse af USB-enheder (kun EB-1735W/1725)

Tilslutning af USB-enheder

Fjernelse af USB-enheder

Tilslutning med et USB-kabel og projektion (kun USB Display EB-1735W/1725)

Forbinder

ESC/VP21-kommandoer

Kommandooversigt

Kabellayout

Opsætning af USB-tilslutning

Vedrørende Netværksprojektor (kun EB-1735W/1725)

Om PJLink
