Használati útmutató
1
Az útmutatóban használt jelölések
f Biztonsági jelölések
Annak érdekében, hogy a termék használata biztonságosan és rendeltetésszerűen történjen, különböző jelölések és szimbólumok
figyelmeztetnek a Használati útmutatóban és magán a készüléken a felhasználó és mások testi épségét vagy anyagi értékekeit fenyegető
lehetséges biztonsági kockázatokra.
A jelölések és jelentéseik a következők. Mindenképpen olvassa el és értse meg ezeket a kézikönyv további olvasása előtt.
2
Figyelmeztetés
Vigyázat
f Általános információs jelölések
Figyelem
Ez a szimbólum olyan információkat jelöl, melyek figyelmen kívül hagyása a helytelen használat miatt akár
halálhoz vagy személyi sérüléshez is vezethet.
Ez a szimbólum olyan információkat jelöl, melyek figyelmen kívül hagyása a helytelen használat miatt személyi
sérülést vagy fizikai károkat okozhat.
Olyan eljárásokra utal, amelyek során anyagi kár vagy személyi sérülés következhet be kellő elővigyázat hiánya
esetén.
Kiegészítő információkra és szempontokra utal, amelyek hasznosak lehetnek egy adott téma kapcsán.
q
s
g
Eljárás
[ (Megnevezés) ]
Arra az oldalra utal, ahol az adott témával kapcsolatos részletes információk megtalálhatók.
Arra utal, hogy a szimbólum előtt álló aláhúzott szó vagy szavak magyarázata szerepel a szószedetben. Lásd a
"Függelékben" a "Szószedet" című szakaszt. s p.120
Üzemeltetési módszerekre és a műveletek sorrendjére utal.
A jelzett eljárást a számozott lépések sorrendjében kell végrehajtani.
A távirányítón vagy a vezérlőpanelen található gombok megnevezésére utal.
Példa: [Esc] gomb
"(Menü megnevezése)"
A konfigurációs menüpontokra utal.
Példa: "Kép" - "Fényerő"
Tartalomjegyzék
3
Kivetítő funkciók.........................................................................................5
Az összes modell közös jellemzői........................................................................5
EB-1735W/1725 funkciók ....................................................................................6
Az alkatrészek megnevezése és funkciója ..............................................8
Előlap/Tető........................................................................................................... 8
Hátul................................................................................................................... 10
Alaplemez .......................................................................................................... 11
Vezérlőpanel ...................................................................................................... 12
Távirányító..........................................................................................................14
Hasznos funkciók
A kivetített kép megváltoztatása ............................................................17
Automatikusan észleli a bejövő jeleket és megváltoztatja a kivetített
képet (Forrás keresés) .................................................................................... 17
Váltás közvetlenül a távirányítóval ..................................................................... 18
A kivetítés javítására szolgáló funkciók.................................................19
A kivetítési minőség kiválasztása (A Színmód kiválasztása).............................. 19
Az Aut. íriszállítás funkció beállítása .................................................................. 20
A kép és a hang ideiglenes elrejtése (A/V némítás) ...........................................20
A kép kimerevítése (Kimerevítés) .......................................................................21
A képarány megváltoztatása..............................................................................22
Mutató funkció (Mutató)..................................................................................... 26
A kép egy részének kinagyítása (E-Zoom).........................................................27
A távirányító használata az egérmutató működtetésére
(vezeték nélküli egér)....................................................................................... 29
A cél kivetítőre értelmezett megkötések több kivetítő használata
esetén .....................................................................................................31
A kivetítő-azonosító beállítása ...........................................................................32
A kivetítőazonosító beállítása a távvezérlőn ...................................................... 33
Színkorrekció több kivetítőhöz (Többképernyős színbeállítás) ...........34
A korrekciós műveletek összefoglalása............................................................. 34
Korrekció módja.................................................................................................34
Biztonsági funkciók..................................................................................36
A felhasználók kezelése (Jelszavas védelem).................................................... 36
A működés korlátozása (Vezérlőpanel zárolása)................................................38
Konfigurációs menü
A Konfigurációs menü használata..........................................................41
A funkciók felsorolása .............................................................................42
Kép menü .......................................................................................................... 42
Jel menü ............................................................................................................ 44
Beállítások menü ............................................................................................... 46
Kiterjesztett menü.............................................................................................. 48

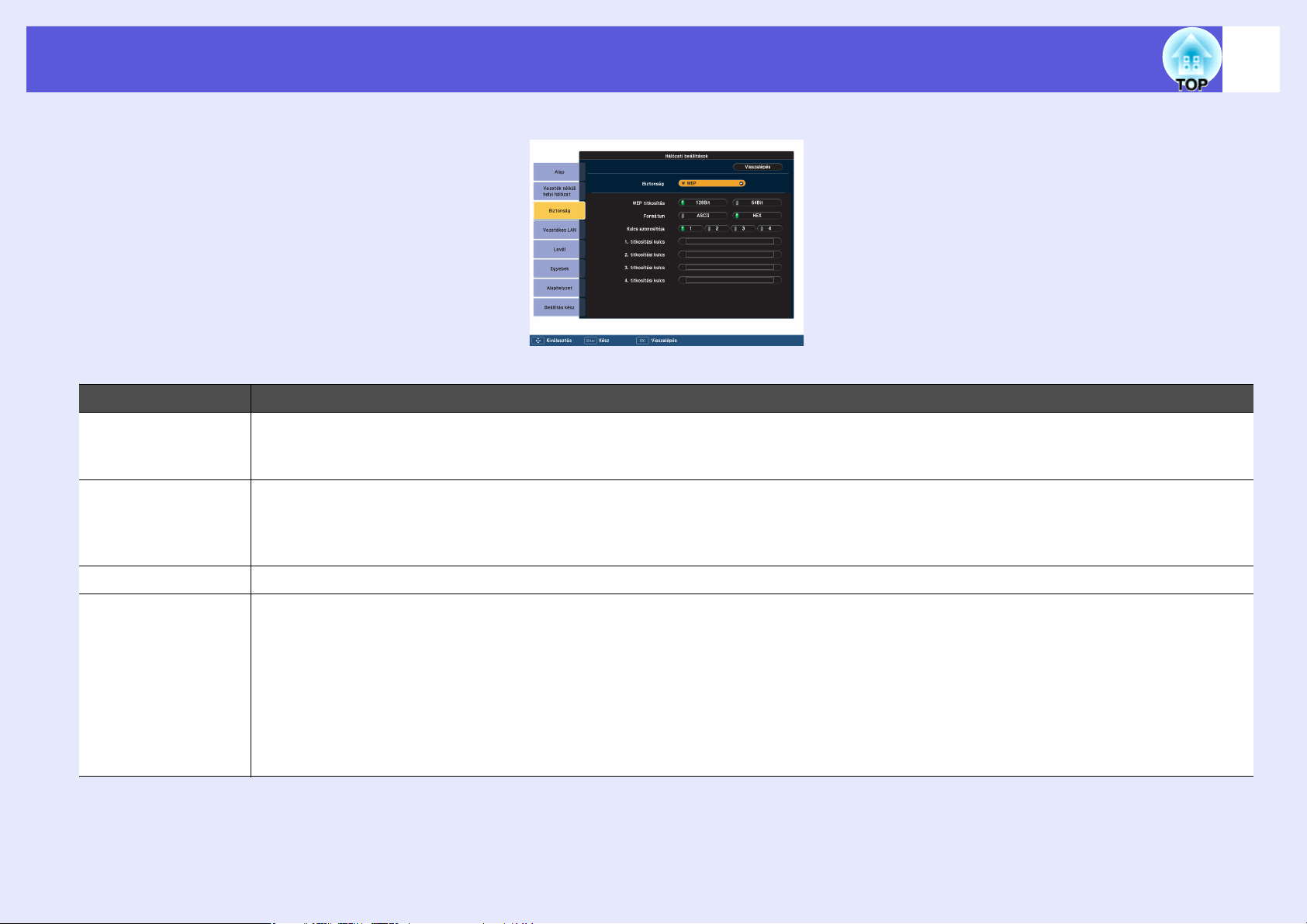

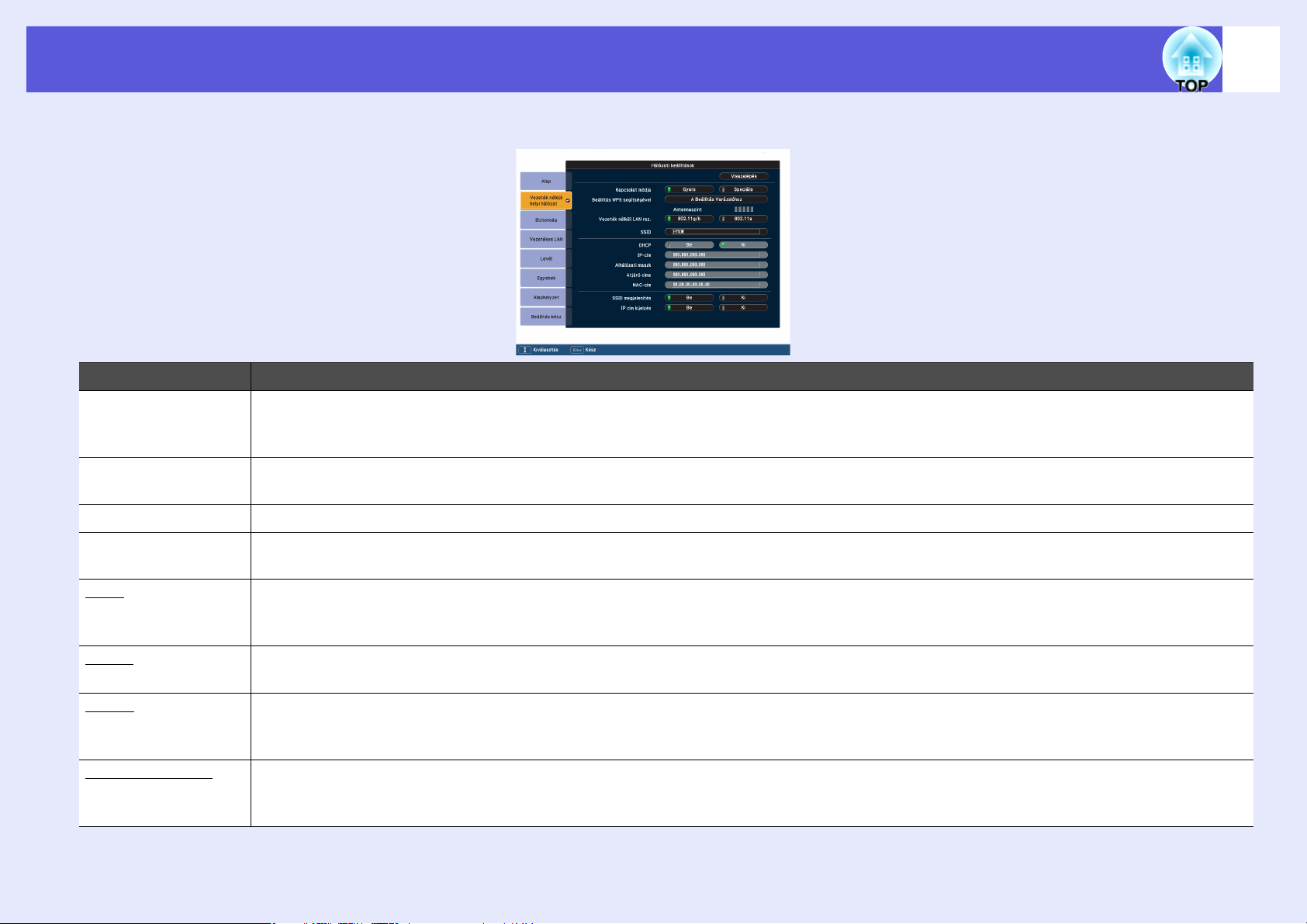

Hálózat menü (csak EB-1735W/1725)............................................................... 50
Információs menü (csak a kijelző)...................................................................... 64
Alaphelyzet menü .............................................................................................. 65
Hibaelhárítás
A súgó használata.................................................................................... 67
Problémamegoldás..................................................................................69
A visszajelzők leolvasása................................................................................... 69
Ha a visszajelzések nem nyújtanak segítséget.................................................. 73
Függelék
Telepítési módszerek...............................................................................83
Tisztítás.....................................................................................................84
A kivetítő felületének tisztítása .......................................................................... 84
A lencse tisztítása.............................................................................................. 84
A levegőszűrő tisztítása ..................................................................................... 84
A fogyóeszközök cseréje ........................................................................ 85

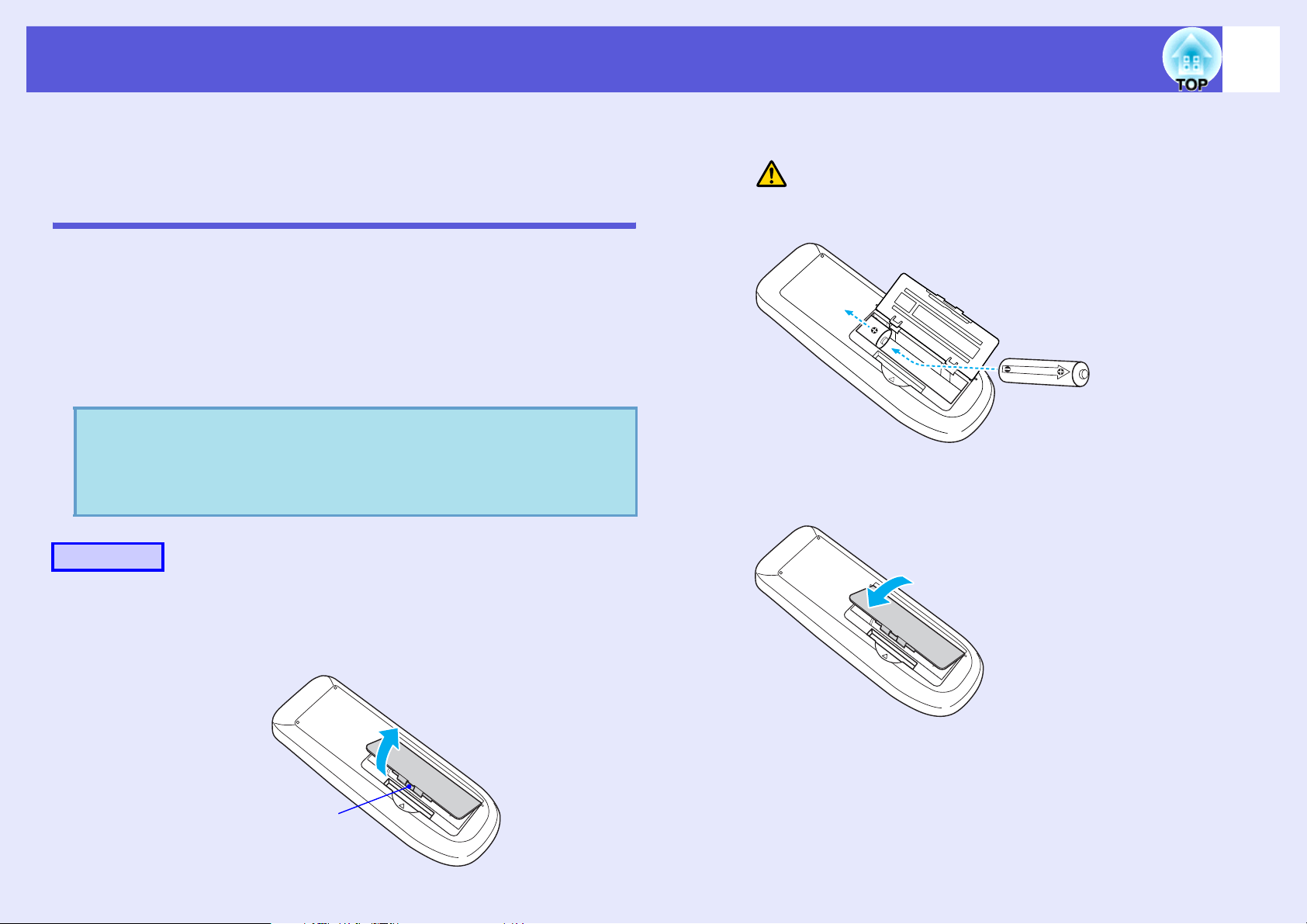

A távirányító elemeinek cseréje ......................................................................... 85

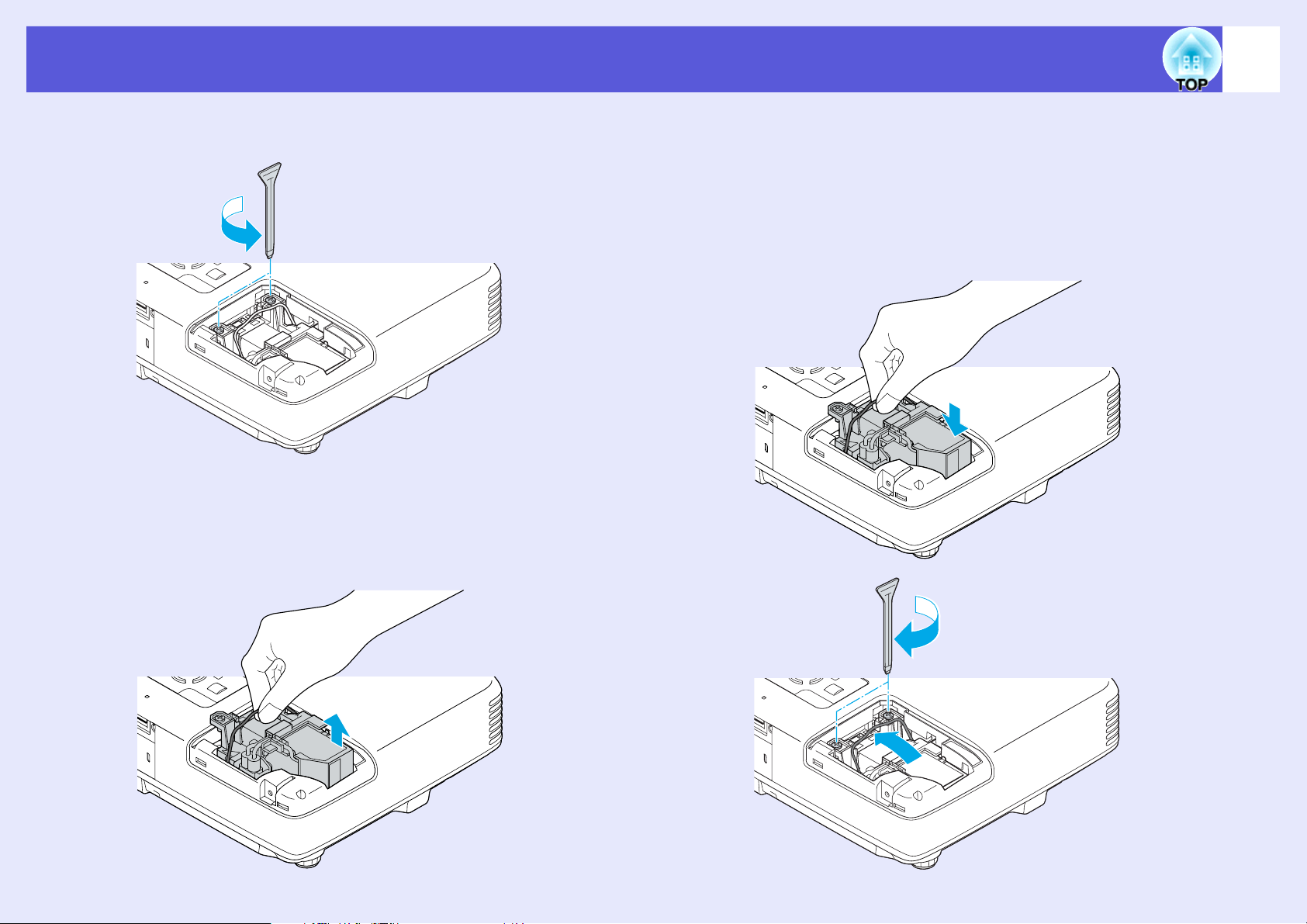

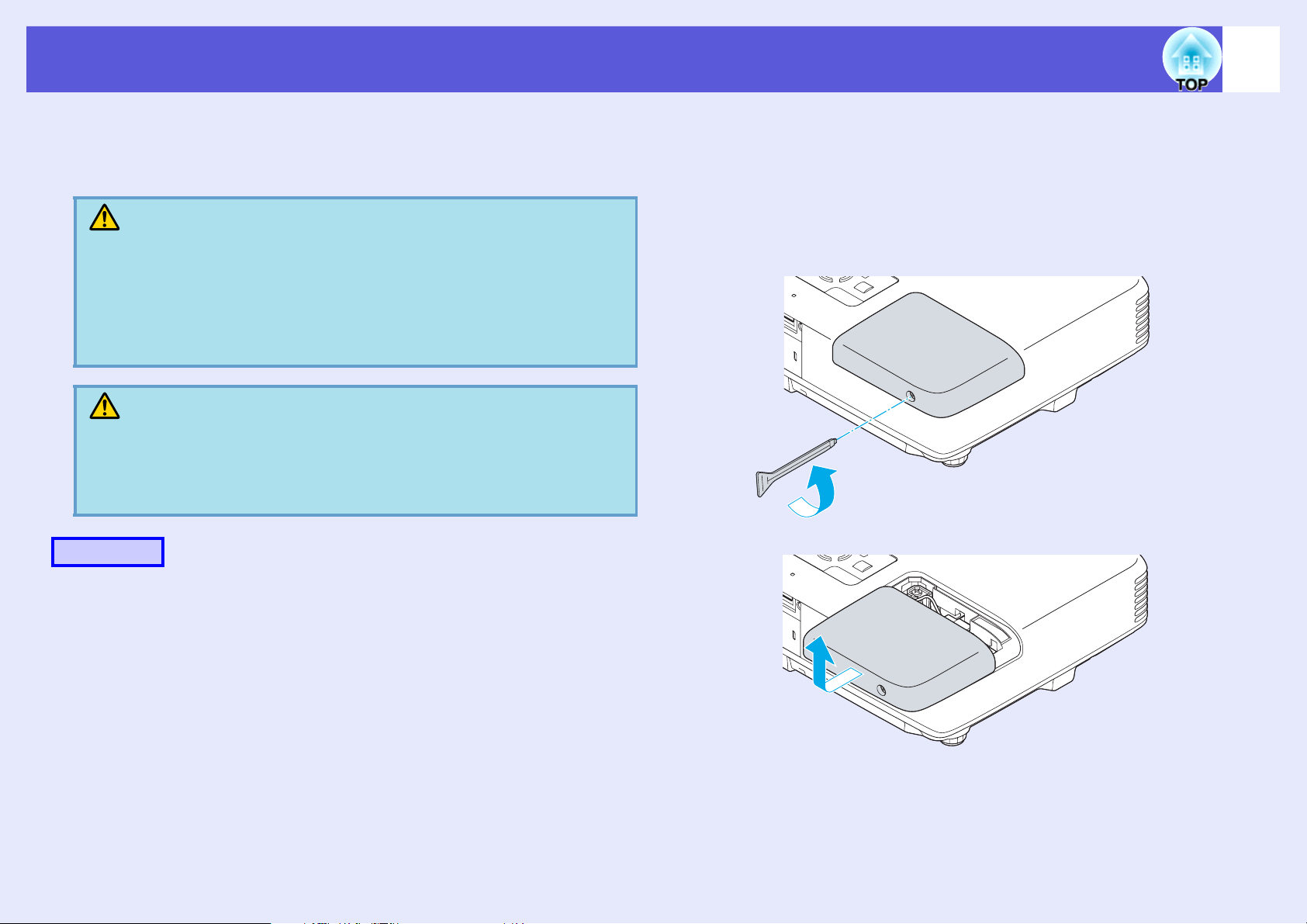

A lámpa cseréje ................................................................................................. 86
A levegőszűrő cseréje........................................................................................ 90
Kiegészítő tartozékok és fogyóeszközök..............................................91
Felhasználói logó mentése .....................................................................92
WPS (Wi-Fi Protected Setup) kapcsolat létesítése vezeték nélküli
LAN hozzáférési ponttal (csak EB-1735W/1725) ................................95
Csatlakozás beállításának módja ...................................................................... 95

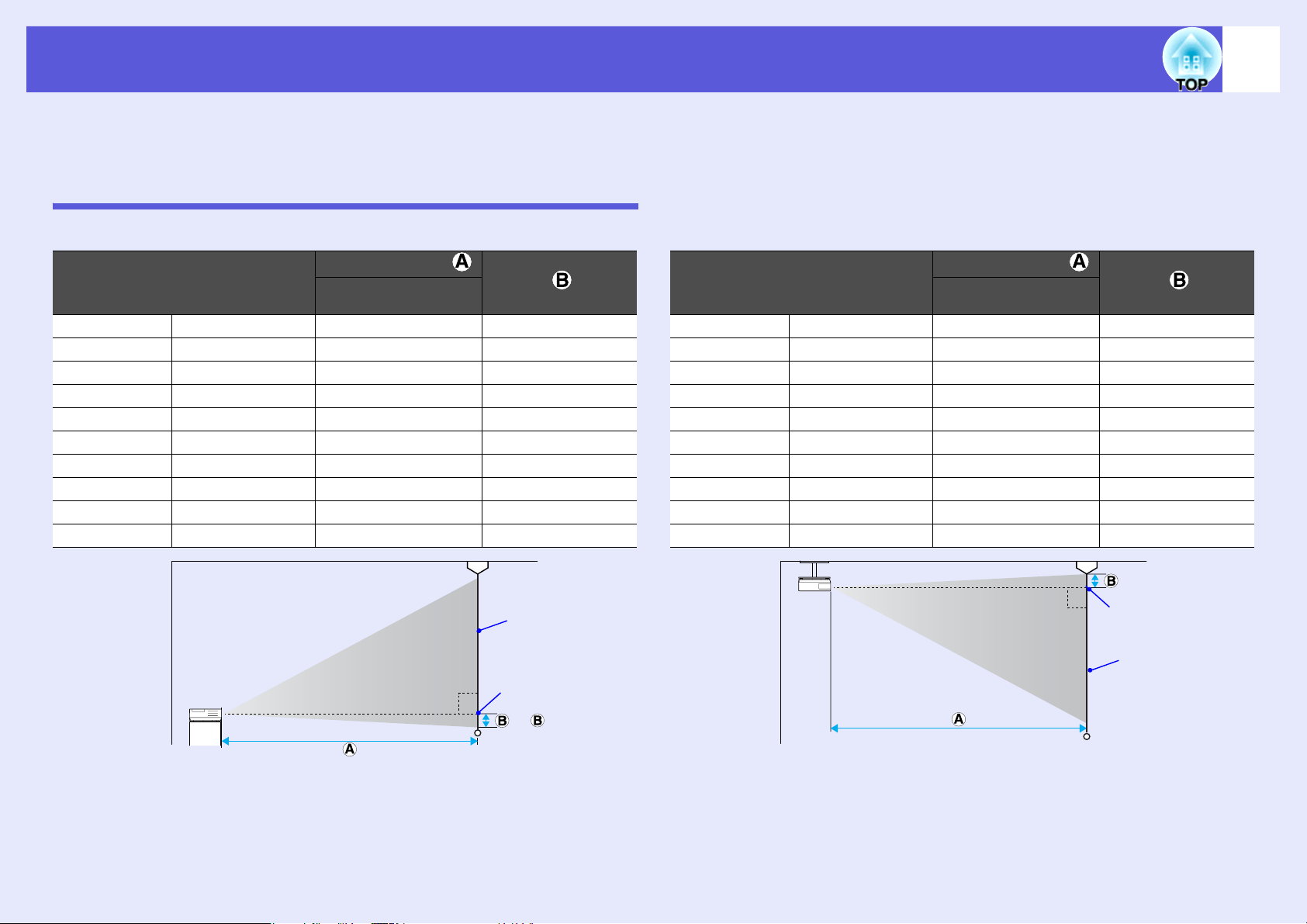

Képernyőméret és távolság ....................................................................99
Kivetítési távolság EB-1725/1720 típusok esetében......................................... 99
Kivetítési távolság EB-1735W/1730W típus esetében .................................... 100
Tartalomjegyzék
USB eszközök csatlakoztatása és eltávolítása
(csak EB-1735W/1725) ........................................................................101
USB eszközök csatlakoztatása........................................................................101
USB eszközök eltávolítása...............................................................................102
USB kábel csatlakoztatása és kivetítés (USB megjelenítő
csak EB-1735W/1725)..........................................................................103
Csatlakozás...................................................................................................... 103
Értesítés levélben funkció használata (csak EB-1735W/1725)...........106
ESC/VP21 parancsok .............................................................................107
Parancslista...................................................................................................... 107
Kábelek elrendezése........................................................................................ 107
USB csatlakozás beállítása.............................................................................. 108
A Hálózati kivetítő funkcióról (csak EB-1735W/1725).........................109
A PJLink lehetőségről ............................................................................111
A támogatott monitor kijelzők felsorolása...........................................112
A támogatott monitor kijelzők EB-1725/1720 típusok esetén .........................112
A támogatott monitor megjelenítők EB-1735W/1730W típus esetében.......... 114
Műszaki adatok ......................................................................................116
Kivetítő általános műszaki adatok ...................................................................116
Szoftverkövetelmények.................................................................................... 118
Külső megjelenés ...................................................................................119
Szószedet................................................................................................120
Tárgymutató............................................................................................122
4
Kivetítő funkciók
5
Az összes modell közös jellemzői
Egyszerű használat
f Kompakt és könnyű kivitel
Könnyen hordozható, kompakt, B5 méretű (202 (mélység) x 284
(szélesség) x 65 mm (magasság)), könnyű (1,7 kg ~ 1,8 kg) készülék.
*EB-1725/1735W: Kb. 1,8 kg
EB-1720/1730W: Kb. 1,7 kg
Az A/V csúsztatható takarólemez megkönnyíti a kivetítést és a
f
tárolást
Az A/V csúsztatható takarólemez
nyitásával és zárásával nem jelent
gondot a kivetítés megállítása és
folytatása, ami megkönnyíti az
egyértelmű prezentációk tartását.
A készülék egy lábon áll, ezért nem kell vesződnie a vízszintes
f
beállítással.
Egyszerűen, félkézzel beállíthatja
a készülék magasságát.
s Bevezetés
Bővített biztonsági funkciók
Jelszavas védelem a felhasználók korlátozására és kezelésére
f
Jelszó beállításával korlátozhatja a kivetítő használatát.
s p.36
f A Működési Zár korlátozza a vezérlőpanel gombjainak működését
Ez a funkció megakadályozza a kivetítő jogosulatlan használatát
rendezvények szervezésekor, iskolákban, stb. s p.38
Könnyű kezelhetőség
Kis kivetítési távolság
f
Az ajánlott legkisebb kivetítési távolság WXGA felbontással 62 cm*,
XGA felbontással pedig 65 cm, így a kivetítő a vetítővászon
közelébe helyezhető. Ennek köszönhetően a kivetítő még kis
tárgyalóban is könnyen elhelyezhető.
*A kivetített kép mérete ekkora távolságnál például 16:10 képarány
mellett körülbelül 66 x 41 cm.
Nincs késlekedés a lehűlés miatt
f
Miután kikapcsolta a kivetítőt, kihúzhatja a tápkábelét, nem kell
megvárnia, hogy a kivetítő lehűljön.
f WXGA felbontású kivetített kép (csak az EB-1735W/1730W
modelleknél)
16:10 képarányú széles LCD-képernyős számítógéppel a kép azonos
képaránnyal vetíthető ki; ehhez rajztábla vagy egyéb, fekvő
formátumú vetítési felület használható.
Kivetítő funkciók
EB-1735W/1725 funkciók
A hálózat előnyeit kiaknázhatja a mellékelt "EPSON Projector
Software for Meeting & Presentation" (EPSON kivetítő szoftver
értekezletekhez és előadásokhoz) nevű program segítségével, mely
jelentősen megkönnyíti az előadások és értekezletek lebonyolítását.
Többféle csatlakozási mód
Csatlakoztasson számítógépet a kivetítőhöz a hálózaton
f
keresztül
A kivetítőt a tartozék vezeték nélküli LAN egységgel egy már
létrehozott hálózati struktúrához csatlakoztatva a következő
módszerekkel hatékony értekezleteket és egyéb bemutatókat
tarthat.
• Egy teremben egyszerűen nyithat meg és vetíthet ki egy másik
teremben lévő számítógépen vagy fájlszerveren található fájlt.
• Használhatja az Internetet.
• A hálózaton keresztül monitorozhatja és vezérelheti valamennyi
kivetítőjét egyetlen számítógépről.
Ha telepíti a kiegészítő vezetékes LAN egységet a kivetítőbe, akkor
a kivetítőt hálózati kábellel is csatlakoztathatja a számítógéphez.
s EasyMP Használati útmutató
f
Kapcsolat a Windows Vista "Hálózati kivetítő" lehetőségének
használatával
Ha a kivetítőt a Windows Vista "Hálózati kivetítő" lehetőségének
használatával csatlakoztatja a hálózathoz, akkor több hálózati
felhasználó között is megoszthatja a kivetítőt.
f
Csatlakoztatás USB kábel segítségével (USB megjelenítő)
Egy kereskedelmi forgalomban
kapható USB kábelt használva
kivetítheti a Windows
számítógépének képernyőjén
megjelenő képeket. Így
audiokábel használata nélkül is
biztosíthatja a hangkimenetet.
s Bevezetés s p.103
Prezentáció számítógép nélkül
Számítógép nélkül, USB-eszközökön, például digitális
fényképezőgépen vagy külső merevlemezen tárolt JPEG formátumú
képek, illetve videók vagy bemutatók segítségével is tarthat
prezentációt. s EasyMP Használati útmutató
6
f
Kivetítés hálózati kapcsolattal
A kivetítő az alábbi háromféle módon használható.
• Quick Wireless Connection
A Quick Wireless Connection alkalmazás tartozék USB-kulcsával
gyorsan hozhat létre kapcsolatot a kivetítéshez egy számítógép és
egy kivetítő között. s EasyMP Használati útmutatós Bevezetés
• Gyors kapcsolódási mód/Speciális kapcsolódási mód
Az EMP NS Connection alkalmazással a számítógép és a kivetítő
hálózaton keresztül csatlakozik egymáshoz. s EasyMP
Használati útmutató
Kivetítő funkciók
Második és harmadik képernyő kivetítése (Többképernyős kijelző)
Egyetlen számítógépről maximum négy kivetítőt vezérelhet
különböző forrásképekkel. Ezzel lehetővé válik jelentések és egyéb
komplex prezentációk több képernyő használatával történő
kivetítése is. s EasyMP Használati útmutató
Internet
7
Az alkatrészek megnevezése és funkciója
8
Előlap/Tető
Megnevezés Funkció
A/V csúsztatható
C
takarólemez
Láb-állítási kar Húzza ki a láb karját az első láb kihúzásához
D
Első állítható láb Kihúzásával beállíthatja a kivetített kép
E
Távoli
F
vevőkészülék
Levegőszűrő
G
(Levegőbeszívó
szellőzőnyílás)
A lencse védelme érdekében zárja le a
tolózárat, amikor nem használja a kivetítőt. Ha
kivetítés közben lezárja, elrejtheti a képet és a
hangot (A/V elnémítása). s Bevezetés,
s p.20
és betolásához. s Bevezetés
helyzetét, ha a kivetítőt például egy íróasztal
lapjára helyezte. s Bevezetés
Veszi a távirányító jeleit. s Bevezetés
Megakadályozza, hogy por és idegen
részecskék behatoljanak a kivetítő belsejébe a
levegő beszívása során. A kivetítő
figyelmeztető üzenetet jelenít meg, amikor
ideje kitisztítani vagy kicserélni a levegőszűrőt-
s p.84, p.90
Megnevezés Funkció
Levegő kifúvó
A
szellőzőnyílás
A/V csúsztatható
B
takarólemez
gombja
Vigyázat
Ne tegyen olyan tárgyakat a szellőzőnyílás
közelébe, amelyek megvetemedhetnek vagy
más módon megsérülhetnek a hőtől, és ne
tegye az arcát vagy a kezét a szellőzőnyílás
közelébe, amikor a kivetítő működik.
A gomb eltolásával kinyithatja és lezárhatja az
A/V csúsztatható takarólemezt.
Vezeték nélküli
H
LAN egység
takarólemeze
(csak EB-1735W/
1725)
Fókuszáló gyűrű A kép fókuszálására szolgál. s Bevezetés
I
Nagyító/kicsinyítő
J
gyűrű
Ha vezeték nélküli kapcsolattal csatlakoztatja
a kivetítőt és a számítógépet, a vezeték nélküli
LAN egység behelyezéséhez távolítsa el a
takarólemezt. s Bevezetés
A kép méretének beállítására szolgál.
s Bevezetés
Az alkatrészek megnevezése és funkciója
Megnevezés Funkció
9
USB-visszajelző
K
(csak EB-1735W/
1725)
Vezérlőpanel s p.12
L
Lámpa burkolat A kivetítő lámpájának cseréjéhez nyissa ki ezt
M
Az A típusú USB elérési állapotát jelzi.
Nincs fény: nincs csatlakoztatva USB-eszköz
Narancssárga fény: USB-eszköz van
csatlakoztatva
Zöld fény: a számítógép nélküli funkció
működik
Vörös fény: hiba
a burkolatot. s p.87
Az alkatrészek megnevezése és funkciója
10
Hátul
Megnevezés Funkció
S-video bemeneti
A
port
Tápkábel
B
bemenet
Video bemeneti
C
port
Távoli
D
vevőkészülék
Biztonsági nyílás A biztonsági nyílás kompatibilis a Kensington
E
S-video forrásokból érkező kompozit video
jelekhez.
A tápkábel csatlakoztatására szolgál.
s Bevezetés
Video forrásokból érkező kompozit video
jelekhez.
Veszi a távirányító jeleit. s Bevezetés
által gyártott Microsaver Security Systemmel.
A Microsaver Security Systemről bővebb
információt a Kensington honlapján találhat:
http://www.kensington.com/
.
Megnevezés Funkció
A lámpa
F
burkolatának
csavarfurata
USB port (A típus)
G
(csak EB-1735W/
1725)
USB port (B típus) Csatlakoztatja a kivetítőt egy számítógéphez
H
Audio bal/jobb
I
bemeneti port
Számítógép
J
(komponens
videó) bemeneti
port
A lámpa burkolatának rögzítésére szolgáló
csavarfurat. s p.87
Csatlakoztatja a memóriát kompatibilis
digitális kamerához és USB-hez, és kivetíti a
kép/mozgókép fájlokat és forgatókönyveket a
számítógép nélküli EasyMP segítségével.
s p.101
USB-kábellel, és kivetíti a számítógépen
megjelenített képet. (csak EB-1735W/1725)
s Bevezetés
A portot számítógéphez csatlakoztatva a
vezeték nélküli egér funkció is használható.
s p.29
A csatlakoztatott berendezés hangjelének
fogadására szolgál.
A számítógép nélküli EasyMP funkcióval
történő kivetítés során kiadhatja az audiojelet
külső hangszóróra, ha a konfigurációs
menüben beállítja az "EasyMP hangkimenet"
beállítást. (csak EB-1735W/1725)
A számítógépről érkező video jelekhez és más
video-forrásokból érkező komponens video
jelekhez.
Az alkatrészek megnevezése és funkciója
11
Alaplemez
Megnevezés Funkció
A vezeték nélküli
C
LAN egység
takarólemezének
csavarfurata
A vezeték nélküli LAN egység
takarólemezének rögzítésére szolgáló
csavarfurat. s Bevezetés
Megnevezés Funkció
Rögzítőpontok
A
(mennyezetre)
(3 pont)
Hátsó láb Asztalra történő telepítéskor forgatással lehet
B
Ide kell csatlakoztatni az opcionális
mennyezeti rögzítést, ha felfüggeszti a
kivetítőt a mennyezetre. s p.83, 91
kihúzni és visszatolni a vízszintes dőlésszög
beállítása céljából. s Bevezetés
Az alkatrészek megnevezése és funkciója
12
Vezérlőpanel
Megnevezés Funkció
Állapot
A
visszajelzők
[t] gomb A kivetítő be- és kikapcsolására szolgál.
B
A visszajelzők színe, villogása vagy folyamatos
világítása a kivetítő állapotát jelzi. s p.69
s Bevezetés
Megnevezés Funkció
[Enter] gomb Ha számítógépes jelről vett kép kivetítése
D
közben megnyomja, automatikusan beállítja a
sávtartást, a szinkronizálást és a pozíciót a
kép optimális kivetítése érdekében.
Ha megjelenik egy konfigurációs menü vagy
egy súgó képernyő, akkor elfogadja és
betáplálja az aktuális kiválasztást, és
továbblép a következő szintre. s p.41
E
[] []
gombok
[Help] gomb Megjeleníti és bezárja a súgó képernyőt,
F
Korrigálja a trapéztorzítást. A következő
esetekben azonban a gomboknak csak a [ ]
és [ ] funkciói használhatók.
• Ha a kivetített képet hálózati kapcsolaton
keresztül továbbítja
• Ha a PC nélküli funkciót használja a
kivetítéshez
Ha megnyomja, miközben megjelenik egy
konfigurációs menü vagy egy súgó képernyő,
ezekkel a gombokkal kiválaszthatja a
menüpontokat és a beállítási értékeket.
s Bevezetés, p.41
amely megmutatja az előforduló hibák
megoldásának módját. s p.67
[Source Search]
C
gomb
Átáll a következő bemeneti forrásra, amely
csatlakoztatva van a kivetítőhöz és képeket
küld a készülékre. s p.17
[Esc] gomb Leállítja az aktuális funkciót.
G
Ha megnyomja egy konfigurációs menü
megjelenítése közben, visszalép az előző
menüszintre. s p.41
H
[] []
gombok
Szabályozza a hangerőt. Ha megnyomja,
miközben megjelenik egy konfigurációs menü
vagy egy súgó képernyő, ezek a gombok csak
a [ ] és [ ] funkciókkal rendelkeznek,
amelyekkel kiválaszthatja a menüpontokat és
a beállítási értékeket. s Bevezetés, p.41
Az alkatrészek megnevezése és funkciója
Megnevezés Funkció
[Menu] gomb Megjeleníti és bezárja a konfigurációs
I
menüt.s p.41
13
Az alkatrészek megnevezése és funkciója
14
Távirányító
Megnevezés Funkció
[t] gomb A kivetítő be- és kikapcsolására szolgál.
A
s Bevezetés
[Computer] gomb Átvált a számítógép bemeneti portról érkező
B
képekre. s p.18
[S-Video] gomb Átvált az S-video bemeneti portról érkező
C
képekre. s p.18
Számgombok A jelszó vagy a távvezérlő-azonosító
D
megadására szolgálnak. s p.36, p.33
[A/V Mute] gomb Be- és kikapcsolja a video és az audio
E
funkciót. s p.20
[Freeze] gomb Képek megállítása vagy újraindítása. s p.21
F
[Auto] gomb Ha számítógépes jelről vett kép kivetítése
G
közben megnyomja, automatikusan beállítja a
sávtartást, a szinkronizálást és a pozíciót a
kép optimális kivetítése érdekében.
[Aspect] gomb Az oldalarány mindig megváltozik, amikor
H
megnyomja ezt a gombot. s p.22
[Page] gombok
I
([) (])
[E-zoom] gombok
J
(z) (x)
A vezeték nélküli egér funkció használata,
illetve PowerPoint fájlok vagy bemutatók
EasyMP bemeneti forrásból történő kivetítése
során ezekkel a gombokkal léphet a
következő/előző diára. (csak EB-1735W/1725)
s EasyMP Használati útmutató
(z) A kivetítési méret megváltoztatása nélkül
kinagyítja a képet.
(x) Lekicsinyíti a képeknek azokat a részeit,
amelyeket kinagyítottak a (z) gomb
használatával.
Az alkatrészek megnevezése és funkciója
15
Megnevezés Funkció
[Menu] gomb Megjeleníti és bezárja a konfigurációs menüt.
K
s p.41
L
[ ] gomb
[Enter] gomb Ha megjelenik egy konfigurációs menü vagy
M
[Esc] gomb Leállítja az aktuális funkciót. Ha egy
N
[Volume] gombok
O
(a) (b)
[Pointer] gomb Megnyomásával aktiválhatja a képernyő
P
Ha megjelenik egy konfigurációs menü vagy
egy súgó képernyő, kiválaszthatja a
menüpontokat vagy a beállítási értékeket.
s p.41, p.67
egy súgó képernyő, akkor elfogadja és
betáplálja az aktuális kiválasztást, és
továbblép a következő szintre. s p.41, p.67
Az egér bal gombjaként működik a vezeték
nélküli egér funkció használata során.
konfigurációs menü kijelzése közben
megnyomja, visszalép az előző szintre.
s p.41, p.67
Az egér jobb gombjaként működik a vezeték
nélküli egér funkció használata során.
(a) Csökkenti a hangerőt.
(b) Növeli a hangerőt.
s Bevezetés
mutatót. s p.26
Megnevezés Funkció
[User] gomb Nyomja meg a hat elérhető Konfigurációs
T
menüelem egyikének hozzárendeléséhez. A
gomb megnyomásával a hozzárendelt menü
elem kiválasztásához/beállításához tartozó
képernyő megjelenik, így téve lehetővé az
egyszerű beállítást/módosítást. s p.46
A "Fényerősség Ctrl" lehetőség van
alapértelmezésben a gombhoz rendelve.
[ID] gomb A távvezérlő-azonosítót ezzel állíthatja be.
U
s p.33
[Video] gomb Átvált a videó bemeneti portról érkező
V
képekre. s p.18
[EasyMP] gomb Átvált az EasyMP képre. (csak EB-1735W/
W
1725) s p.18
EB-1730W/1720 típusok használata estén ez
nem működik akkor sem, ha megnyomta a
gombot.
[Search] gomb Átáll a következő bemeneti forrásra, amely
X
csatlakoztatva van a kivetítőhöz és képeket
küld a készülékre. s p.17
Távirányító
Y
fénykibocsátó
része
A távvezérlő jeleit bocsátja ki.
[Help] gomb Megjeleníti és bezárja a súgó képernyőt,
Q
amely megmutatja az előforduló hibák
megoldásának módját. s p.67
[Color Mode]
R
gomb
[Num] gomb Jelszó megadására szolgál. s p.36
S
Amikor megnyomja ezt a gombot, a színmód
minden alkalommal megváltozik. s p.19
Hasznos funkciók
Ez a fejezet prezentációk megtartásakor és más alkalmakkor hasznos funkciókat ismertet, és bemutatja a
biztonsági funkciókat.
A kivetített kép megváltoztatása....................... 17
• Automatikusan észleli a bejövő jeleket és
megváltoztatja a kivetített képet (Forrás keresés).....17
• Váltás közvetlenül a távirányítóval ................................18
A kivetítés javítására szolgáló funkciók ........... 19
• A kivetítési minőség kiválasztása
(A Színmód kiválasztása)..............................................19
• Az Aut. íriszállítás funkció beállítása.............................20
• A kép és a hang ideiglenes elrejtése (A/V némítás) ....20
• A kép kimerevítése (Kimerevítés) .................................21
• A képarány megváltoztatása ...........................................22
A módosítás módjai.....................................................................22
Videoeszközökhöz tartozó képarány megváltoztatása ...........22
Számítógéphez tartozó képarány megváltoztatása
(EB-1725/1720 modelleknél) .................................................23
Számítógéphez tartozó képarány megváltoztatása
(EB-1735W/1730W modelleknél) .........................................24
A cél kivetítőre értelmezett megkötések több
kivetítő használata esetén................................31
• A kivetítő-azonosító beállítása....................................... 32
• A kivetítőazonosító beállítása a távvezérlőn................ 33
Színkorrekció több kivetítőhöz
(Többképernyős színbeállítás) .........................34
• A korrekciós műveletek összefoglalása......................... 34
• Korrekció módja .............................................................. 34
Biztonsági funkciók ............................................36
• A felhasználók kezelése (Jelszavas védelem) .............. 36
A Jelszavas védelem típusa ........................................................36
Jelszavas védelem beállítása....................................................... 36
Jelszó beírása................................................................................ 38
• A működés korlátozása (Vezérlőpanel zárolása) ........ 38
• Mutató funkció (Mutató).................................................26
• A kép egy részének kinagyítása (E-Zoom)...................27
• A távirányító használata az egérmutató
működtetésére (vezeték nélküli egér) .........................29
A kivetített kép megváltoztatása
17
Az alábbi két módon lehet megváltoztatni a kivetített képet.
• Megváltoztatás Forrás keresés módszerrel
A kivetítő automatikusan észleli a csatlakoztatott berendezésből
érkező jeleket, és kivetíti az említett berendezésből betáplált képet.
• Változtatás közvetlenül
A távirányító gombjainak használatával megváltoztathatja a
kiválasztott bemeneti portot.
Automatikusan észleli a bejövő jeleket és megváltoztatja a kivetített képet (Forrás keresés)
Gyorsan kivetítheti a kiválasztott képet, mivel a készülék figyelmen
kívül nagyja azokat a bemeneti portokat, ahonnan nem érkezik
képjel, amikor képet vált a [Search] gomb megnyomásával.
számítógép Video
A készülék átugorja azt a bemeneti
portot, ahol nincs képjel-betáplálás.
S-video
Eljárás
Ha a videokészülék csatlakoztatva van, ezen művelet előtt indítsa el
a lejátszást.
A távirányító használata A vezérlőpanel használata
Ha kettő vagy több készülék van csatlakoztatva, nyomja meg és
tartsa lenyomva a [Search] gombot mindaddig, amíg a készülék
ki nem vetíti a kiválasztott képet.
A képjelek állapotát bemutató következő képernyő
q
akkor jelenik meg, ha csak az a kép áll rendelkezésre,
amelyet a kivetítő éppen kivetít, vagy ha a készülék nem
talál képjelet. Kiválaszthatja azt a bemeneti portot,
amelyről a használni kívánt csatlakoztatott készülék
kivetít. Ha kb. tíz másodpercen belül nem hajt végre
semmilyen műveletet, akkor ez a képernyő bezáródik.
EasyMP
*Csak EB-1735W/1725 típusok váltanak EasyMP módra.
*
A kivetített kép megváltoztatása
r
Váltás közvetlenül a távirányítóval
Közvetlenül megváltoztathatja a kiválasztott képet, ha megnyomja a
távirányító következő gombjait.
Távirányító
18
Átvált a számítógép
bemeneti portról
érkező képekre.
Átvált az S-video
bemeneti portról
érkező képekre.
Átvált az EasyMP
képre.(csak EB-1735W/
1725)
EB-1730W/1720 típusok
használata estén ez nem
működik akkor sem, ha
megnyomta a gombot.
Átvált a videó bemeneti port
érkező képekre.
A kivetítés javítására szolgáló funkciók
19
A kivetítési minőség kiválasztása (A Színmód kiválasztása)
Könnyen elérheti az optimális képminőséget, ha egyszerűen
kiválasztja azt a beállítást, amely a legjobban megfelel a kivetítési
környezetnek. A kép fényereje a kiválasztott módnak megfelelően
változik.
Üzemmód Alkalmazás
Játék Ez az üzemmód világos helyiségekben
használható ideálisan. Ez a legvilágosabb
üzemmód, amely igen jól adja vissza a
szürkeárnyalatokat.
Ha a kivetítés során fontos a képek megjelenítési
késleltetetése (pl. számítógépes játékok
esetében), akkor kapcsolja "Ki" állapotba a
"Progresszív" lehetőséget a Konfigurációs
menüben. s p.44
Bemutató Ez az üzemmód színes anyagokat tartalmazó
bemutatók megtartásához ideális világos
helyiségben.
Szöveg Ez az üzemmód fekete-fehér anyagokat
tartalmazó bemutatók megtartásához ideális
világos helyiségben.
Üzemmód Alkalmazás
sRGBg Ideális azoknál a képeknél, amelyek megfelelnek
az sRGB színszabványnak.
Fekete tábla Még ha fekete (vagy zöld) táblára történik is a
kivetítés, ez a beállítás természetes, a fehér
vászonra történő kivetítéshez hasonló
színárnyalatot biztosít a képeknek.
Te s t r e s z a b o t t Az "R,G,B,C,M,Y" érték módosításához
válassza ki a "Testreszabott" lehetőséget a
konfigurációs menü "Színmódosítás"
menüpontjából. s p.42
Eljárás
Távirányító
Színház Ideális filmek megtekintéséhez sötét
helyiségben. Természetes tónust ad a képeknek.
Fénykép (Számítógépes képek betáplálása esetén)
Ideális állóképek, például fényképek kivetítésére
világos helyiségben. A képek elevenek és a
kontraszt megfelelő.
Sportesemények (Képek betáplálása komponens video, S-video
vagy kompozit video készülékről)
Ideális TV-műsorok megtekintéséhez világos
helyiségben. A képek elevenek és életszerűek.
Amikor megnyomja a gombot, a színmód neve megjelenik a
képernyőn, és a színmód vált.
Ha megnyomja a gombot, miközben a színmód neve megjelenik a
képernyőn, átvált a következő színmódra.
A színmódot a "Színmód" gombbal is be lehet állítani,
q
amely a konfigurációs menü "Kép" menüpontjában
található.
s
p.42
A kivetítés javítására szolgáló funkciók
20
Az Aut. íriszállítás funkció beállítása
A funkció automatikusan a megjelenített kép világosságának
megfelelően állítja be a fényerőt, így élénk képeket biztosít.
Eljárás
A
Nyomja meg a [Menu] gombot, és válassza a
konfigurációs menüben a "Kép" – "Aut. íriszállítás"
menüpontot. s "A Konfigurációs menü
használata" p.41
A távirányító használata A vezérlőpanel használata
A kép és a hang ideiglenes elrejtése (A/V némítás)
Ezt akkor lehet használni, amikor a hallgatóság figyelmét a
mondanivalójára szeretné irányítani, vagy ha nem akarja
megmutatni a részleteket, például amikor számítógépről vetített
prezentációk során vált a fájlok között.
Eljárás
Távirányító
B
C
q
Válassza a "Be" lehetőséget.
A beállítást a készülék minden egyes színmódhoz külön
tárolja.
A gomb megnyomásával az A/V némítás ki- vagy bekapcsolható.
A konfigurációs menü bezárásához nyomja meg a
[Menu] gombot.
Az Aut. íriszállítás csak Játék, Mozi vagy Testreszabott
színmód esetén állítható be.
A kivetítés javítására szolgáló funkciók
•Ha mozgó képek kivetítése közben használja ezt a
q
funkciót, a forrás tovább folytatja a képek és a hang
lejátszását, és nem tud visszatérni arra a pontra, ahol
az A/V némítást aktiválta.
•Választhatja a fekete, kék, vagy logó kijelzést, az A/V
némítás kijelzéseként, a "Kiterjesztett"-"Kijelzés" "A/V némítás" beállítás kiválasztásával a
konfigurációs menüből.
•Beállíthatja, hogy a kivetítő az A/V csúsztatható
takarólemez bezárása és az A/V némítás kezdete után
kb. 30 perccel automatikusan kikapcsoljon. A
beállításhoz használja a konfigurációs menüben a
"Részletes" - "Alvó mód" menüpontot.
s
p.48
s
21
A kép kimerevítése (Kimerevítés)
Ha a képernyőn kimerevíti a mozgó képet, a készülék továbbra is
kivetíti a képet, ezért állóképhez hasonlóan kivetíthet mozgó
képeket. Ezenkívül képek kivetítése nélkül végrehajthat olyan
műveleteket, mint például számítógépről vetített prezentációk során
váltás a fájlok között, ha előzetesen aktiválja a kimerevítési funkciót.
Eljárás
Távirányító
p.49
Ha megnyomja ezt a gombot, a kimerevítés be- vagy kikapcsol.
•A hang nem kapcsolódik ki.
q
•A képforrás továbbra is lejátssza a mozgó képeket,
annak ellenére, hogy a képernyőt kimerevítette, ezért
nem lehet folytatni a kivetítést a megszakítás helyétől.
•Ha a [Freeze] gombot megnyomja a konfigurációs
menü vagy egy súgó képernyő megjelenítése közben, a
menü vagy a súgó képernyő kijelzése eltűnik.
•A kimerevítés az E-Zoom használata közben is
működik.
A kivetítés javítására szolgáló funkciók
N
ál 16:9T
22
A képarány megváltoztatása
Módosítsa a képarányg lehetőséget, ha olyan videokészüléket
csatlakoztat, melynek segítségével a digitális videoval vagy DVD-vel
rögzített képeket meg lehet tekinteni 16:9 arányú széles képernyőn.
Módosítsa a képarányt, ha számítógépes képeket vetít ki teljes
méretben.
A módosítás módjai és a képarányok típusai a következők.
f A módosítás módjai
Eljárás
Távirányító
f Videoeszközökhöz tartozó képarány megváltoztatása
EB-1725/1720 típus esetében
4:3
EB-1735W/1730W típus esetében
orm
16:9
Átmenő
eljes
Nagyítás/kicsinyítés
Amikor megnyomja a gombot, az arány neve megjelenik a
képernyőn, és az arány vált.
Ha megnyomja a gombot, miközben az arány neve megjelenik a
képernyőn, átvált a következő arányra.
A képarány a konfigurációs menü "Jel" menüjének
q
"Képarány" pontjával is beállítható.
s
p.44
A kivetítés javítására szolgáló funkciók
f Számítógéphez tartozó képarány megváltoztatása (EB-1725/1720 modelleknél)
A számítógép bemeneti portról érkező képek kivetítése esetén a képarány a következőképpen módosítható.
Beállított értékek Működés Kivetítési példa
Normál Ha az adatok a
számítógép
bemeneti portról
érkeznek
4:3 A teljes vetítési méretre történik a kivetítés, 4:3
Teljes vetítési méretre történik a kivetítés a
bemeneti adatok képarányának megfelelően.
Ha a bemeneti jel 1280 ^ 1024 felbontású
képarányban. Ez olyan esetekben ideális, mikor
5:4 (1280 ^ 1024) képarányú adatokat kíván a
teljes vetítési méretre kivetíteni.
23
16:9 16:9 képarányban kerül kivetítésre. 16:9
képarányú adatok teljes méretben történő
kivetítésére ideális.
Számítógépről származó adatok kivetítése esetén, ha a kép bizonyos részei hiányoznak, vagy nem vetíthetők, akkor a
q
vezérlőpanelt használva állítsa be a "Széles" vagy "Normál" értéket (a mérettől függően) a konfigurációs menü "Felbontás"
lehetőségében.
s
p.44
Normál
Ha a bemeneti jel 1280 ^ 1024 felbontású
4:3
A kivetítés javítására szolgáló funkciók
f Számítógéphez tartozó képarány megváltoztatása (EB-1735W/1730W modelleknél)
A számítógép bemeneti portról érkező képek kivetítése esetén a képarány a következőképpen módosítható. Az EB-1735W/1730W modellek
WXGA 1280 x 800 felbontást biztosítanak (16:10 képarány). 16:9 képarányú vászonra való vetítésnél állítsa be a "16:9" értéket.
Beállított értékek Működés Kivetítési példa
Normál Ha az adatok a
számítógép
bemeneti portról
érkeznek
Teljes vetítési méretre történik a kivetítés a
bemeneti adatok képarányának megfelelően.
Ha a bemeneti jel 1024 ^ 768 felbontású
24
16:9 A teljes vetítési méretre történik a kivetítés, 16:9
képarányban.
Teljes Az adatok teljes méretben kerülnek kivetítésre. Ha a bemeneti jel 1024 ^ 768 felbontású
Nagyítás/kicsinyítés A bemeneti adatokat az oldalsó
képösszetevőnek megfelelő képarányban vetíti
ki. A vetítési méretből kilógó részek nem kerülnek
kivetítésre.
Ha a bemeneti jel 1024 ^ 768 felbontású
Ha a bemeneti jel 1024 ^ 768 felbontású
A kivetítés javítására szolgáló funkciók
Beállított értékek Működés Kivetítési példa
Átmenő A vetítési terület közepére kerül kivetítésre a
bemenet, az eredeti felbontásban. Ideális képek
megtekintése esetén.
Ha a felbontás meghaladja az 1280 ^ 800
értéket, akkor a kép szélei nem kerülnek
kivetítésre.
Számítógépről származó adatok kivetítése esetén, ha a kép bizonyos részei hiányoznak, vagy nem vetíthetők, akkor a
q
vezérlőpanelt használva állítsa be a "Széles" vagy "Normál" értéket (a mérettől függően) a konfigurációs menü "Felbontás"
lehetőségében.
s
p.44
Ha a bemeneti jel 800 ^ 600
felbontású
25
Ha a bemeneti jel 1400 ^
1050 felbontású
A kivetítés javítására szolgáló funkciók
26
Mutató funkció (Mutató)
Ez lehetővé teszi a mutató ikon mozgatását a kivetített képen, és
segít felhívni a figyelmet arra a területre, amelyről beszél.
Eljárás
A
A mutató megjelenítése.
Távirányító
B
A szomszédos [ ] gombok egyidejű megnyomásával a mutató a
fel-le és balra-jobbra irányok mellett átlósan is mozgatható.
q
A mutató ikon mozgatása.
Távirányító
Három különféle mutató
( · · ) a konfigurációs menü
"Mutató formája" menüpontja alatt.
ikon közül választhat
Mutató ikon
"Beállítások" -
s
p.46
Ha megnyomja ezt a gombot, a mutató megjelenik vagy
eltűnik.
A kivetítés javítására szolgáló funkciók
27
A kép egy részének kinagyítása (E-Zoom)
Ez akkor hasznos, ha fel akar nagyítani képeket a részletek, például
ábrák és táblázatok bemutatása céljából.
Eljárás
A
Az E-Zoom elindítása.
Távirányító
B
A szomszédos [ ] gombok egyidejű megnyomásával a mutató a
fel-le és balra-jobbra irányok mellett átlósan is mozgatható.
Mozgassa a keresztet a képnek arra a területére,
amelyet ki akar nagyítani.
Távirányító
Kereszt
A kivetítés javítására szolgáló funkciók
28
C
q
Kinagyítás.
Távirányító
Amikor megnyomja a gombot, az adott terület nagysága
megnövekszik. A gomb lenyomva tartásával gyorsan
kinagyíthatja.
Lekicsinyítheti a kinagyított képet, ha megnyomja a [x]
gombot.
A törléshez nyomja meg az [Esc] gombot.
•A képernyőn megjelenik a nagyítási arány. A
kiválasztott területet 25 lépésben ki lehet nagyítani
1:4 arányban.
•A kép görgetéséhez nyomja meg a [ ] gombot.
•Ha az E-Zoom funkciót Progresszív művelet közben
választja ki, azzal ideiglenesen visszavonja az
aktuálisan végrehajtás alatt álló műveletet.
A kivetítés javítására szolgáló funkciók
A távirányító használata az egérmutató működtetésére (vezeték nélküli egér)
Csatlakoztassa a számítógép USB portját a kivetítő (B típusú) USB
portjához kereskedelmi forgalomban kapható USB-kábellel*. Ha a
konfigurációs menü "Kiterjedt" – "USB Type B" beállításának
értéke "Vez.nélk. egér", a számítógép egérmutatója a távvezérlővel
vezeték nélküli egérként mozgatható. s p.49
számítógép
Windows:98/98SE/2000/Me/XP Home Edition/
XP Professional/Vista Home Basic/Vista Home Premium/
Vista Business/Vista Enterprise/Vista Ultimate
Macintosh:OS8.6-9.2/10.0-10.5
* Az EB-1735W/1725 típus tartozéka.
q
29
•Előfordulhat, hogy a Windows és a Macintosh
bizonyos verziói alatt nem lehet használni az egér
funkciót.
•Lehetséges, hogy a számítógép bizonyos beállításait
meg kell változtatni ahhoz, hogy az egér funkció
használható legyen. A további részletekről olvassa el
a számítógép dokumentációját.
A USB porthoz
USB kábel
A USB porthoz
(B típus)
A kivetítés javítására szolgáló funkciók
A csatlakoztatás elvégzése után az egérmutató a következőképpen
működtethető.
Az egérmutató mozgatása Kattintás az egérrel
Bal kattintás Jobb kattintás
A szomszédos [ ] gombok egyidejű
megnyomásával a mutató a fel-le és
balra-jobbra irányok mellett átlósan is
mozgatható.
Dupla kattintás: Nyomja meg
gyors egymásutánban kétszer.
q
30
•Ha az egérgomb beállításait megfordítja a
számítógépen, akkor a távirányító gombjainak
működése szintén megfordul.
•A vezeték nélküli egér funkciót nem lehet használni a
következő funkciók használata során.
· Konfigurációs menü megjelenítése közben
· Súgó menü megjelenítése közben
· Az E-Zoom funkció használata során
· Felhasználói logo rögzítése közben
· Mutató funkció használata közben
· A hangerő beállítása során
Húzás és elejtés
A szomszédos [ ] gombok
egyidejű megnyomásával a mutató a
fel-le és balra-jobbra irányok mellett
átlósan is mozgatható.
1. Tartsa lenyomva az [Enter]
gombot, és közben nyomja meg a
[] gombot.
2. A kívánt helyen az elejtéshez
engedje el az [Enter] gombot.
Ez nagyon hasznos az előző
vagy a következő dia
megjelenítéséhez PowerPoint
diasorozatban.
Az előző diához
A következő diához
Loading...
