EMERSON 4STW-2000 User Manual

艾默生产品规格书
谷轮半封闭活塞压缩机
4STW-2000
EMERSON. CONSIDER IT SOLVED

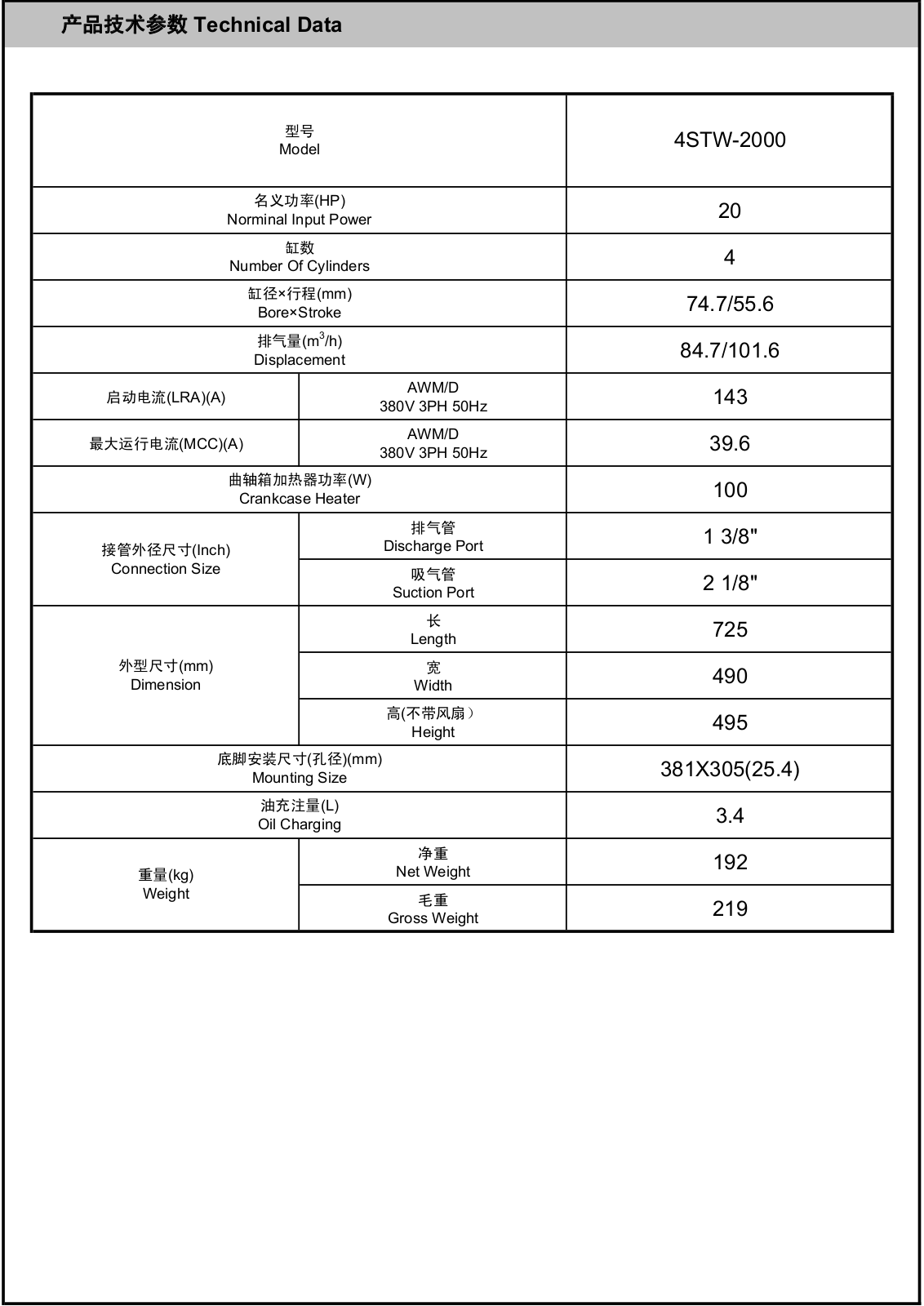

产品技术参数 Technical Data
Norminal Input Power
Number Of Cylinders
启动电流(LRA)(A)
最大运行电流(MCC)(A)
曲轴箱加热器功率(W)
接管外径尺寸(Inch)
Connection Size
型号
Model
名义功率(HP)
缸数
缸径×行程(mm)
Bore×Stroke
排气量(m3/h)
Displacement
Crankcase Heater
AWM/D
380V 3PH 50Hz
AWM/D
380V 3PH 50Hz
排气管
Discharge Port
吸气管
Suction Port
4STW-2000
20
4
74.7/55.6
143
39.6
100
1 3/8"
2 1/8"
外型尺寸(mm)
Dimension
重量(kg)
Weight
底脚安装尺寸(孔径)(mm)
Mounting Size
油充注量(L)
Oil Charging
Length
Width
(不带风扇)
Height
净重
Net Weight
毛重
Gross Weight
725
490
495
381X305(25.4)
3.4
192
219

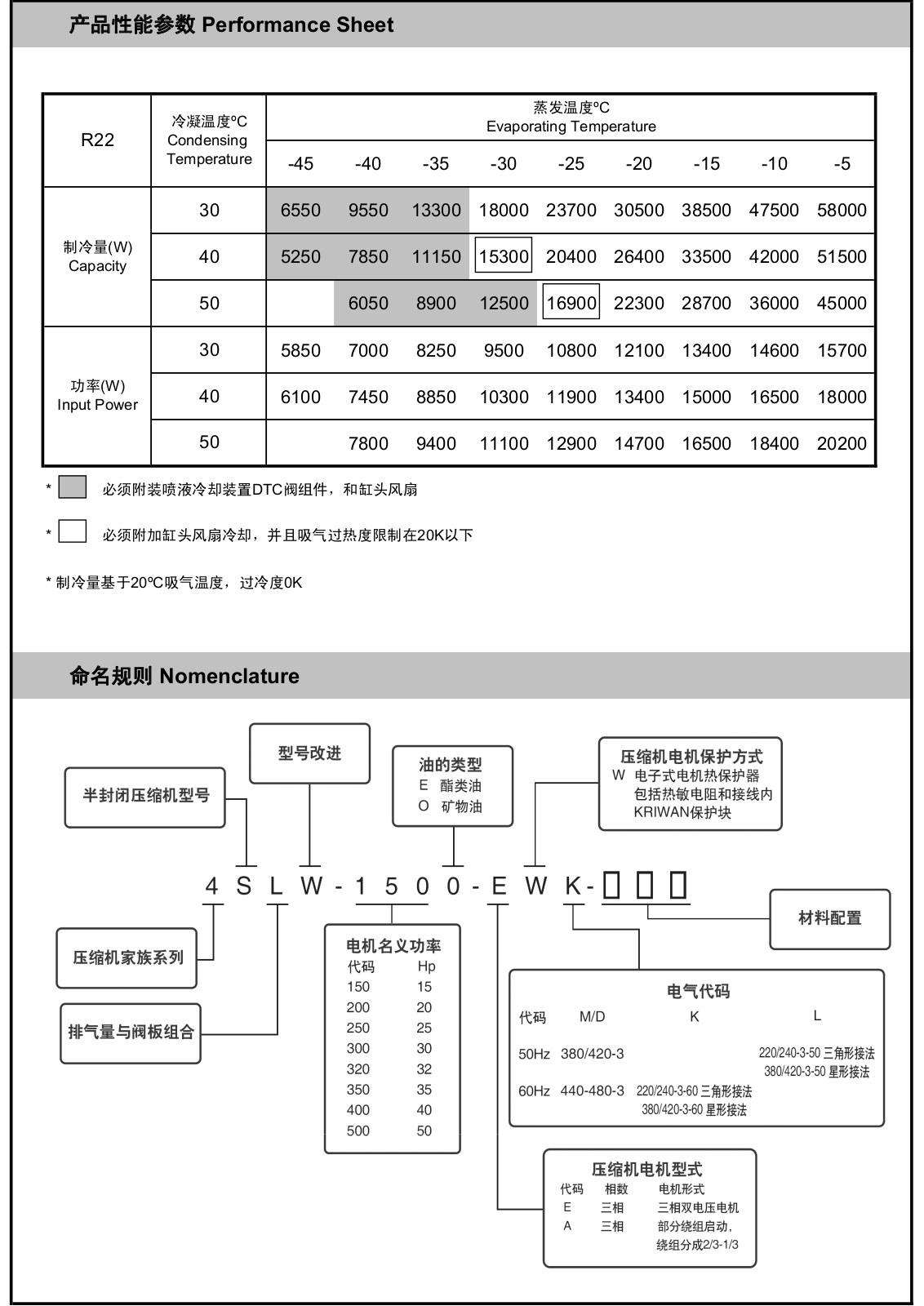

产品性能参数 Performance Sheet
冷凝温度ºC
R22
制冷量(W)
Capacity
功率(W)
Input Power
* 必须附装喷液冷却装置DTC阀组件,和缸头风扇
* 必须附加缸头风扇冷却,并且吸气过热度限制在20K以下
Condensing Temperature
30
40
50
30
40
50
-45 -40 -35 -30 -25 -20 -15 -10 -5
6550 9550 13300 18000 23700 30500 38500 47500 58000
5250 7850 11150 15300 20400 26400 33500 42000 51500
6050 8900 12500 16900 22300 28700 36000 45000
5850 7000 8250 9500 10800 12100 13400 14600 15700
6100 7450 8850 10300 11900 13400 15000 16500 18000
7800 9400 11100 12900 14700 16500 18400 20200
蒸发温度ºC
Evaporating Temperature
* 制冷量基于20ºC吸气温度,过冷度0K
命名规则 Nomenclature

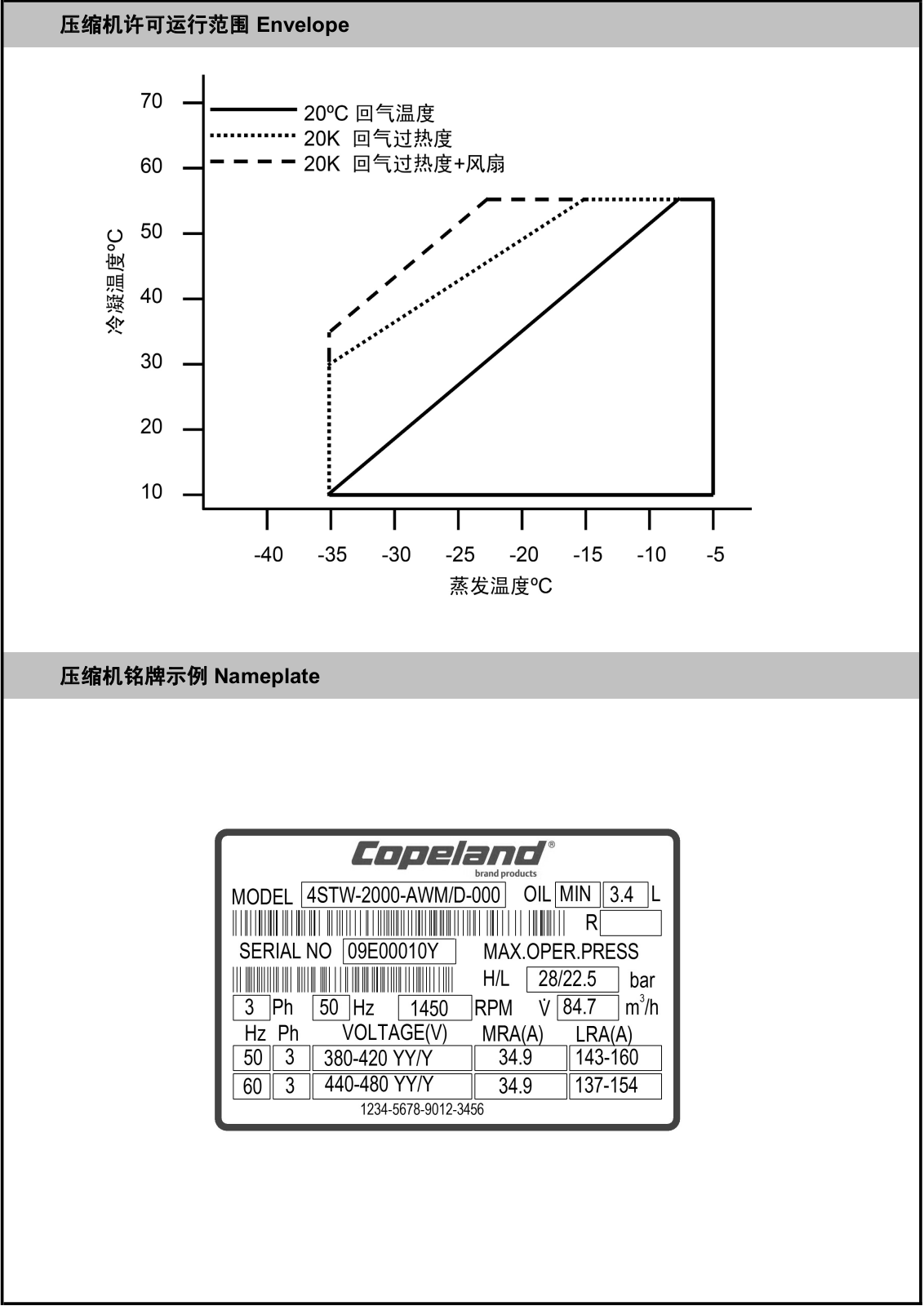

压缩机许可运行范围 Envelope
压缩机铭牌示例 Nameplate

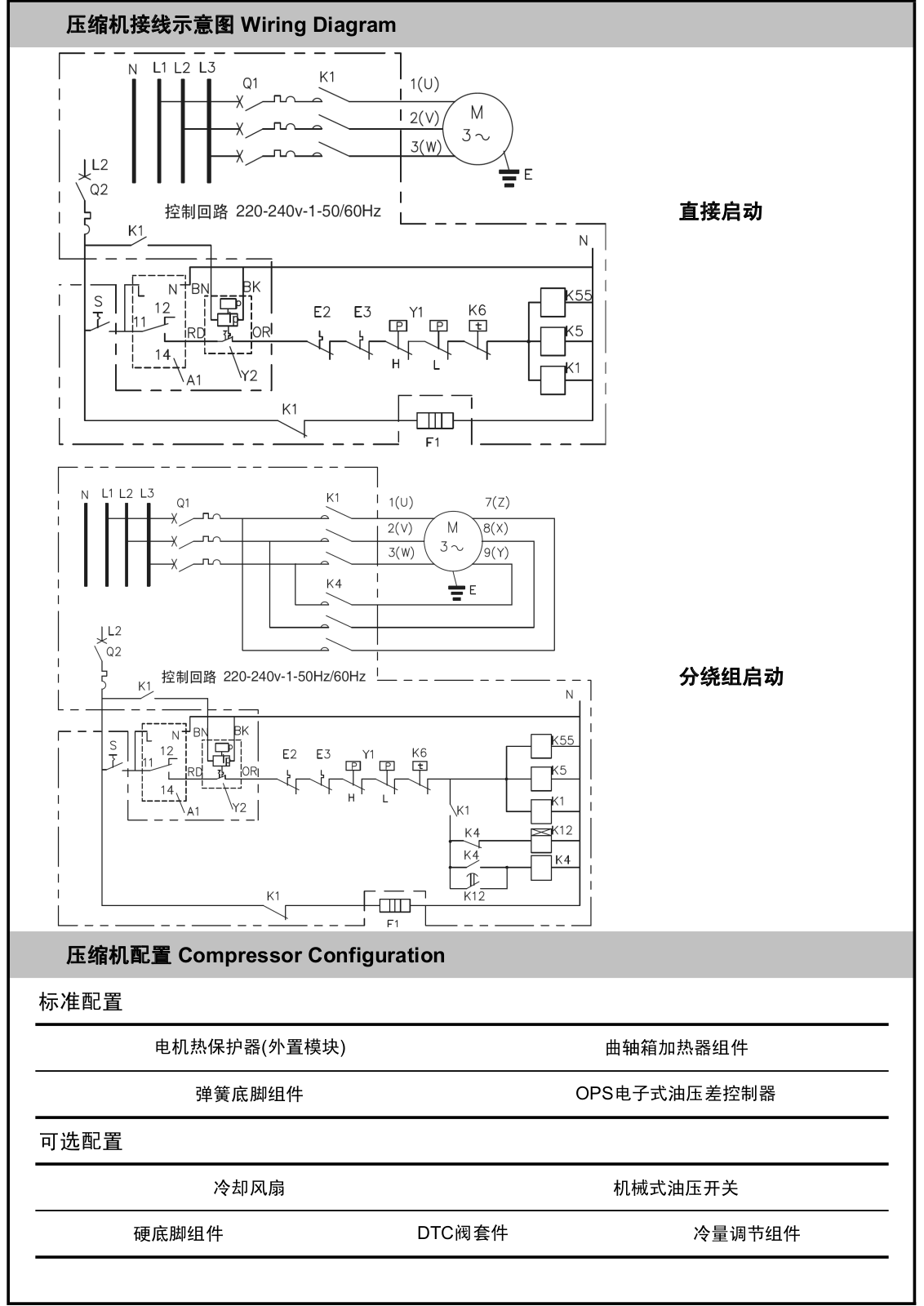

压缩机接线示意图 Wiring Diagram
直接启动
压缩机配置 Compressor Configuration
标准配置
电机热保护器(外置模块)
弹簧底脚组件
分绕组启动
曲轴箱加热器组件
OPS电子式油压差控制器
可选配置
硬底脚组件
冷却风扇 机械式油压开关
DTC阀套件
冷量调节组件

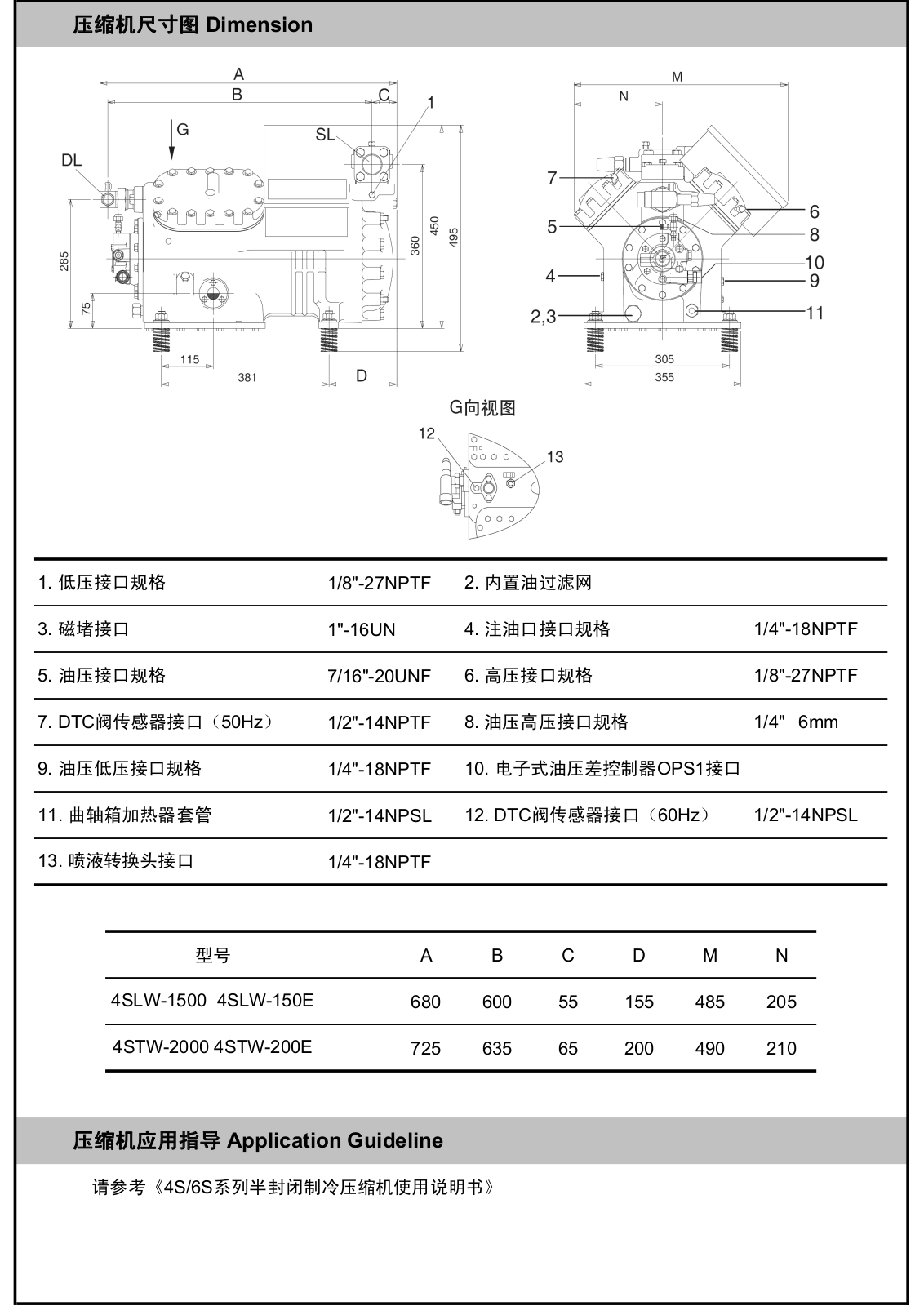

压缩机尺寸图 Dimension
1. 低压接口规格 2. 内置油过滤网
3. 磁堵接口
5. 油压接口规格
7. DTC阀传感器接口(50Hz
9. 油压低压接口规格
11. 曲轴箱加热器套管
13. 喷液转换头接口
型号
4SLW-1500 4SLW-150E
1/8"-27NPTF
1"-16UN
7/16"-20UNF
1/2"-14NPTF
1/4"-18NPTF
1/2"-14NPSL
1/4"-18NPTF
ABCDMN
680 600 55 155 485 205
4. 注油口接口规格
6. 高压接口规格
8. 油压高压接口规格
10. 电子式油压差控制器OPS1接口
12. DTC阀传感器接口(60Hz
1/4"-18NPTF
1/8"-27NPTF
1/4"6mm
1/2"-14NPSL
4STW-2000 4STW-200E
725 635 65 200 490 210
压缩机应用指导 Application Guideline
请参考《4S/6S系列半封闭制冷压缩机使用说明书》
