Electrolux ST29112 User Manual
benutzerinformation
notice d'utilisation
istruzioni per l’uso
user manual
Kühl-Gefrierschrank
Réfrigérateur/Congélateur
Frigo-Congelatore
Fridge-Freezer
ST29112
Electrolux. Thinking of you.
Mehr zu unserem Denken finden Sie unter
www.electrolux.com
INHALT
Sicherheitshinweise 2
Betrieb 4
Erste Inbetriebnahme 5
Täglicher Gebrauch 5
Praktische Tipps und Hinweise 7
Reinigung und Pflege 8
Was tun, wenn … 10
Technische Daten 12
Montage 12
Hinweise zum Umweltschutz 15
Änderungen vorbehalten.
SICHERHEITSHINWEISE
Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation
und dem Gebrauch des Gerätes die vorliegende Benutzerinformation aufmerksam
durch, einschließlich der Ratschläge und
Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften
vertraut sind. Heben Sie die Benutzerinformation gut auf und übergeben Sie sie bei
einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist.
Halten Sie sich zu Ihrer Sicherheit und zum
Schutz Ihres Eigentums strikt an die Vorsichtsmaßnahmen der vorliegenden Benutzerinformation, da der Hersteller bei Missachtung derselben von jeder Haftung freigestellt ist.
SICHERHEIT VON KINDERN UND
HILFSBEDÜRFTIGEN PERSONEN
• Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische Fähigkeiten und deren Mangel an
Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen
nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewusste Person benutzt werden,
die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind.
Kinder müssen beaufsichtigt werden, damit sie nicht am Gerät herumspielen können.
• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Erstickungsgefahr!
• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schneiden Sie das
Netzkabel (so nah wie möglich am Gerät)
ab und entfernen Sie die Tür, so dass
spielende Kinder vor elektrischem Schlag
geschützt sind und sich nicht in dem Gerät einschließen können.
• Wenn dieses Gerät mit magnetischer
Türdichtung ein älteres Modell mit
Schnappverschluss (Türlasche) an der
Tür oder auf dem Deckel ersetzt, machen
Sie den Schnappverschluss vor dem Entsorgen des Altgerätes unbrauchbar. So
verhindern Sie, dass das Gerät nicht zu
einer Todesfalle für Kinder wird.
ALLGEMEINE SICHERHEITSHINWEISE
Warnung!
Achten Sie darauf, dass die Belüftungsöffnungen im Gehäuse oder in der Einbaunische nicht blockiert sind.
• Das Gerät ist für die Aufbewahrung von
Lebensmitteln und/oder Getränken in einem normalen Haushalt bestimmt, wie in
der vorliegenden Gebrauchsanweisung
beschrieben wird.
• Benutzen Sie keine mechanischen oder
sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen.
• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisbereiter) in Kühlgeräten, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.
2 electrolux
• Beschädigen Sie nicht den Kältekreislauf.
• Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürliches
und sehr umweltfreundliches Gas, das jedoch leicht entflammbar ist.
Achten Sie beim Transport und bei der
Aufstellung des Gerätes darauf, nicht die
Komponenten des Kältekreislaufs zu beschädigen.
Bei einer eventuellen Beschädigung des
Kältekreislaufs:
– Offene Flammen und Zündfunken ver-
meiden
– Den Raum, in dem das Gerät installiert
ist, gut lüften
• Technische und anderweitige Änderungen am Gerät sind gefährlich. Ein defektes Netzkabel kann Kurzschlüsse und einen Brand verursachen und/oder zu
Stromschlägen führen.
Warnung! Elektrische Bauteile (Netzkabel, Stecker, Kompressor) dürfen zur
Vermeidung von Gefahren nur vom
Kundendienst oder einer Fachkraft ausgewechselt werden.
1. Das Netzkabel darf nicht verlängert
werden.
2. Vergewissern Sie sich, dass der
Netzstecker nicht von der Geräterückseite geklemmt oder beschädigt
wird. Ein geklemmter oder beschädigter Netzstecker überhitzt und
kann einen Brand verursachen.
3. Vergewissern Sie sich, dass der
Netzstecker des Geräts frei zugänglich ist.
4. Ziehen Sie nicht am Netzkabel.
5. Stecken Sie den Netzstecker nie in
eine lockere Steckdose. Es besteht
Brand- und Stromschlaggefahr.
6. Betreiben Sie das Gerät nicht ohne
Lampenabdeckung (wenn vorgesehen) der internen Beleuchtung.
• Dieses Gerät ist schwer. Vorsicht beim
Transport.
• Entnehmen oder berühren Sie nie mit
nassen/feuchten Händen Tiefkühlgut, da
dies zu Hautverletzungen oder Kälteverbrennungen führen kann.
• Das Gerät nicht direkter Sonneneinstrahlung aussetzen.
• Die Leuchtmittel (wenn vorgesehen) in
diesem Gerät sind Speziallampen, die nur
für Haushaltsgeräte geeignet sind. Sie
eignen sich nicht zur Raumbeleuchtung.
TÄGLICHER GEBRAUCH
• Stellen Sie keine heißen Töpfe auf die
Kunststoffteile des Gerätes.
• Lagern Sie keine feuergefährlichen Gase
oder Flüssigkeiten in dem Gerät. Explosionsgefahr.
• Legen Sie Lebensmittel nicht direkt vor
den Luftauslass in der Rückwand. (Wenn
es ein No-Frost-Gerät ist)
• Ein aufgetautes Produkt darf nicht wieder
eingefroren werden.
• Abgepackte Tiefkühlkost immer entsprechend den Herstellerangaben aufbewahren.
• Die Lagerempfehlungen des Geräteherstellers sollten strikt eingehalten werden.
Halten Sie sich an die betreffenden Anweisungen.
• Keine kohlensäurehaltigen Getränke oder
Sprudel in den Tiefkühlschrank stellen, da
der Druckanstieg in den Behältern zur
Explosion führen und das Gerät beschädigen kann.
• Eis am Stiel kann Kälteverbrennungen
verursachen, wenn es direkt nach der
Entnahme aus dem Gefrierschrank gegessen wird.
REINIGUNG UND PFLEGE
• Schalten Sie vor Wartungsarbeiten immer
das Gerät ab und ziehen Sie den Netzstecker aus der Steckdose.
• Reinigen Sie das Gerät nicht mit Metallgegenständen.
• Keine scharfen Gegenstände zum Entfernen von Reif und Eis im Gerät verwenden. Verwenden Sie einen Kunststoffschaber.
• Kontrollieren Sie den Tauwasserabfluss
im Kühlraum in regelmäßigen Abständen.
Reinigen Sie den Ablauf, falls nötig. Bei
verstopftem Wasserabfluss sammelt sich
das Wasser auf dem Boden des Geräts
an.
electrolux 3
MONTAGE
Wichtig! Halten Sie sich für den
elektrischen Anschluss strikt an die
Anweisungen der betreffenden Abschnitte.
• Kontrollieren Sie nach dem Auspacken
das Gerät auf eventuelle Beschädigungen. Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie
die Schäden umgehend dem Händler,
bei dem Sie es erworben haben. Bewahren Sie in diesem Fall die Verpackung
auf.
• Lassen Sie das Gerät mindestens vier
Stunden stehen, bevor Sie es elektrisch
anschließen, damit das Öl in den Kompressor zurückfließen kann.
• Ausreichenden Freiraum zur Luftzirkulation um das Gerät lassen; anderenfalls besteht Überhitzungsgefahr. Halten Sie sich
für die Belüftung an die Installationsanweisungen.
• Das Gerät sollte zur Vermeidung von Verbrennungen durch Berührung von heißen
Bauteilen (Kompressor, Kondensator)
möglichst mit der Rückseite gegen eine
Wand aufgestellt werden.
• Das Gerät darf nicht in der Nähe von
Heizkörpern oder Kochern installiert werden.
• Vergewissern Sie sich, dass der Netzstecker des Gerätes nach der Installation frei
zugänglich ist.
• Wenn ein Wasseranschluss vorgesehen
ist, verbinden Sie das Gerät nur mit dem
Trinkwasseranschluss.
KUNDENDIENST
• Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese
nur von einem qualifizierten Elektriker
oder einem Elektro-Fachmann durchgeführt werden.
• Wenden Sie sich für Reparaturen und
Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen
Sie stets Original-Ersatzteile.
UMWELTSCHUTZ
Das Gerät enthält im Kältekreis oder in
dem Isoliermaterial keine ozonschädigenden Gase. Das Gerät darf nicht wie
normaler Hausmüll entsorgt werden.
Die Isolierung enthält entzündliche Gase: das Gerät muss gemäß den geltenden Vorschriften entsorgt werden; sie
erhalten diese bei Ihrer Gemeindeverwaltung. Nicht das Kälteaggregat beschädigen, insbesondere nicht in der
Nähe des Wärmetauschers. Die Materialien, die bei der Herstellung dieses
Geräts verwendet wurden und mit dem
Symbol
markiert sind, können recy-
celt werden.
BETRIEB
EINSCHALTEN DES GERÄTS
Stecken Sie den Stecker in die Wandsteckdose.
Drehen Sie den Temperaturregler im Uhrzeigersinn auf eine mittlere Einstellung.
AUSSCHALTEN DES GERÄTS
Drehen Sie den Temperaturregler zum Ausschalten des Geräts in die Position "O".
TEMPERATURREGELUNG
Die Temperatur wird automatisch geregelt.
Bedienen Sie das Gerät wie folgt:
• drehen Sie den Temperaturregler auf eine
niedrigere Einstellung, um die minimal
mögliche Kühlung zu erreichen.
• drehen Sie den Temperaturregler auf eine
höhere Einstellung, um die maximal mögliche Kühlung zu erreichen.
eine mittlere Einstellung ist im Allgemeinen am besten geeignet.
Allerdings muss für eine exakte Einstellung
berücksichtigt werden, dass die Temperatur im Innern des Gerätes von verschiedenen Faktoren abhängt:
• von der Raumtemperatur
• von der Häufigkeit der Türöffnung
• von der Menge der eingelagerten Lebensmittel
• und vom Standort des Geräts.
4 electrolux
Wichtig! Ist die Umgebungstemperatur
hoch oder das Gerät voll beladen, dieses
aber auf die niedrigste Temperatur
eingestellt, so kann es bei andauerndem
Betrieb des Geräts an der Rückwand zu
Frostbildung kommen. In diesem Fall muss
eine höhere Temperatur gewählt werden,
die ein automatisches Abtauen ermöglicht
und damit auch einen niedrigeren
Energieverbrauch.
ERSTE INBETRIEBNAHME
REINIGUNG DES INNENRAUMS
Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen "Neugeruch" am
besten durch Auswaschen der Innenteile
mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfältig nachtrocknen.
Wichtig! Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da hierdurch die
Oberfläche beschädigt wird.
TÄGLICHER GEBRAUCH
EINFRIEREN FRISCHER
LEBENSMITTEL
Das Gefriergerät eignet sich zum Einfrieren
von frischen Lebensmitteln und zum Lagern
von gefrorenen und tiefgefrorenen Lebensmitteln über einen längeren Zeitraum.
Für das Einfrieren frischer Lebensmittel ist
eine Änderung der mittleren Einstellung
nicht erforderlich.
Möchten Sie den Gefriervorgang beschleunigen, drehen Sie bitte den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche Kühlung zu erreichen.
Wichtig! Unter diesen Umständen kann die
Temperatur im Kühlschrank unter 0 °C
fallen. Ist dies der Fall, drehen Sie den
Temperaturregler auf eine wärmere
Einstellung.
Legen Sie die einzufrierenden Lebensmittel
auf die Ablage des Gefrierraums. Hier befindet sich die kälteste Zone.
Die maximale Menge an Lebensmitteln, die
in 24 Stunden eingefroren werden kann, ist
auf dem Typenschild angegeben, das sich
im Inneren des Geräts befindet.
Der Gefriervorgang dauert 24 Stunden. Legen Sie während dieses Zeitraums keine
weiteren einzufrierenden Lebensmittel in
das Gerät.
LAGERUNG GEFRORENER PRODUKTE
Lassen Sie das Gerät vor der ersten Inbetriebnahme oder nach einer Zeit, in der das
Gerät nicht benutzt wurde, mindestens
zwei Stunden lang auf den höheren Einstellungen laufen, bevor Sie Lebensmittel in
das Gefrierfach hinein legen.
Sollen große Mengen an Lebensmitteln aufbewahrt werden, entfernen Sie alle Körbe
und Schubladen aus dem Gerät und setzen
Sie die Lebensmittel auf Kühlablagen, um
die optimale Leistung zu erhalten.
Warnung! Bitte achten Sie unbedingt
darauf, die Beladungsgrenze nicht zu
überschreiten, die seitlich im oberen
Teil angegeben ist (wo zutreffend)
Wichtig! Kam es zum Beispiel durch einen
Stromausfall, der länger dauerte als der in
der Tabelle mit den technischen Daten
angegebene Wert (siehe "Ausfalldauer") zu
einem ungewollten Abtauen, dann müssen
die aufgetauten Lebensmittel sehr rasch
verbraucht oder sofort gekocht und nach
dem Abkühlen erneut eingefroren werden.
AUFTAUEN
Tiefgefrorene oder gefrorene Lebensmittel
können vor der Verwendung je nach der zur
Verfügung stehenden Zeit im Kühlschrank
oder bei Raumtemperatur aufgetaut werden.
Kleinere Gefriergutteile können unter Umständen sogar direkt aus dem Gefrierschrank entnommen und anschließend sofort gekocht oder gegart werden: in diesem
Fall dauert der Garvorgang allerdings etwas
länger.
electrolux 5
EISWÜRFELBEREITUNG
Dieses Gerät ist mit einer oder mehreren
Schalen für die Herstellung von Eiswürfeln
ausgestattet. Füllen Sie die Schalen mit
Wasser und stellen Sie diese in das Gefrierfach.
Wichtig! Bitte verwenden Sie zum
Herausholen der Schalen aus dem
Gefrierschrank keine Utensilien aus Metall.
VERSTELLBARE ABLAGEN/EINSÄTZE
Die Wände des Kühlschranks sind mit einer
Anzahl von Führungsschienen ausgestattet,
die verschiedene Möglichkeiten für das Einsetzen der Ablagen bieten.

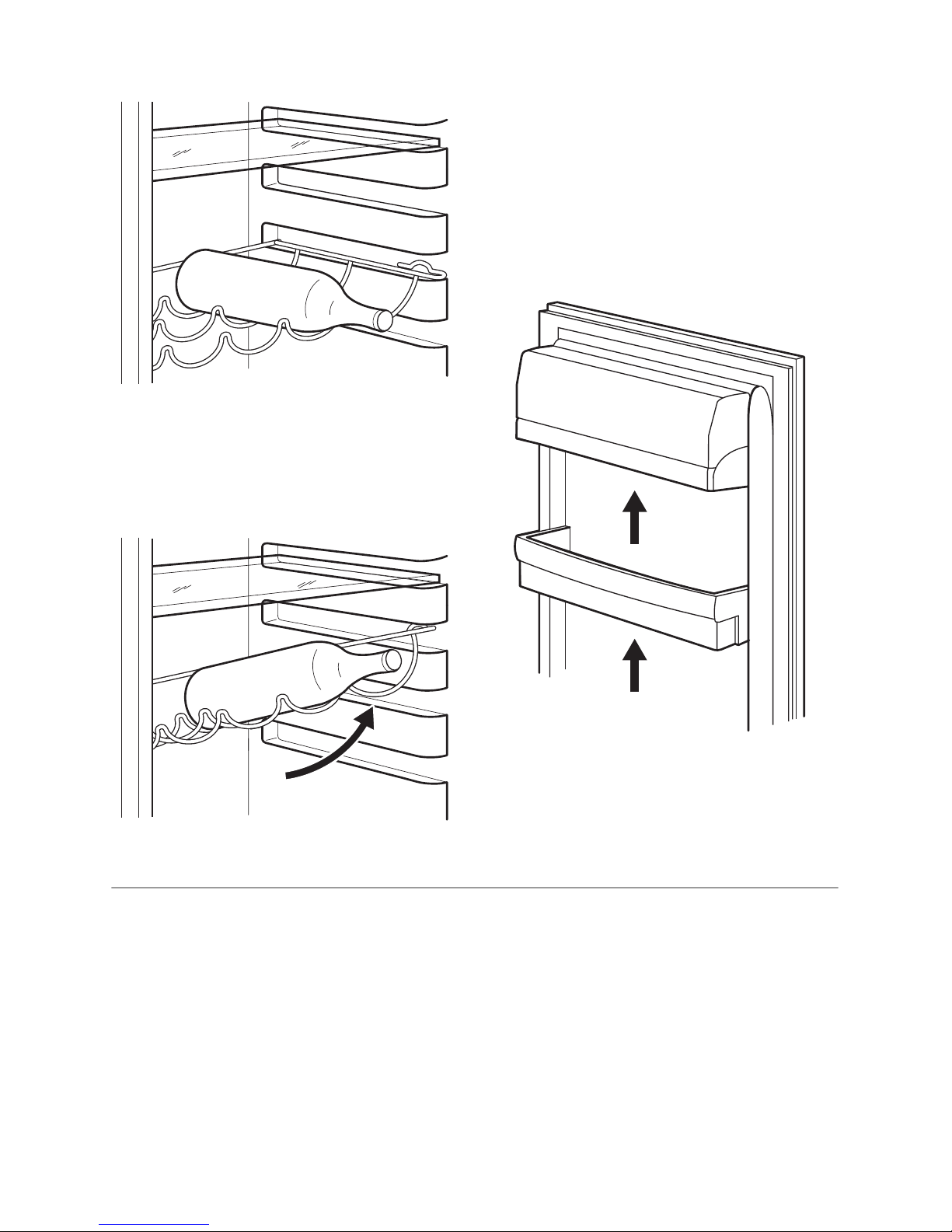

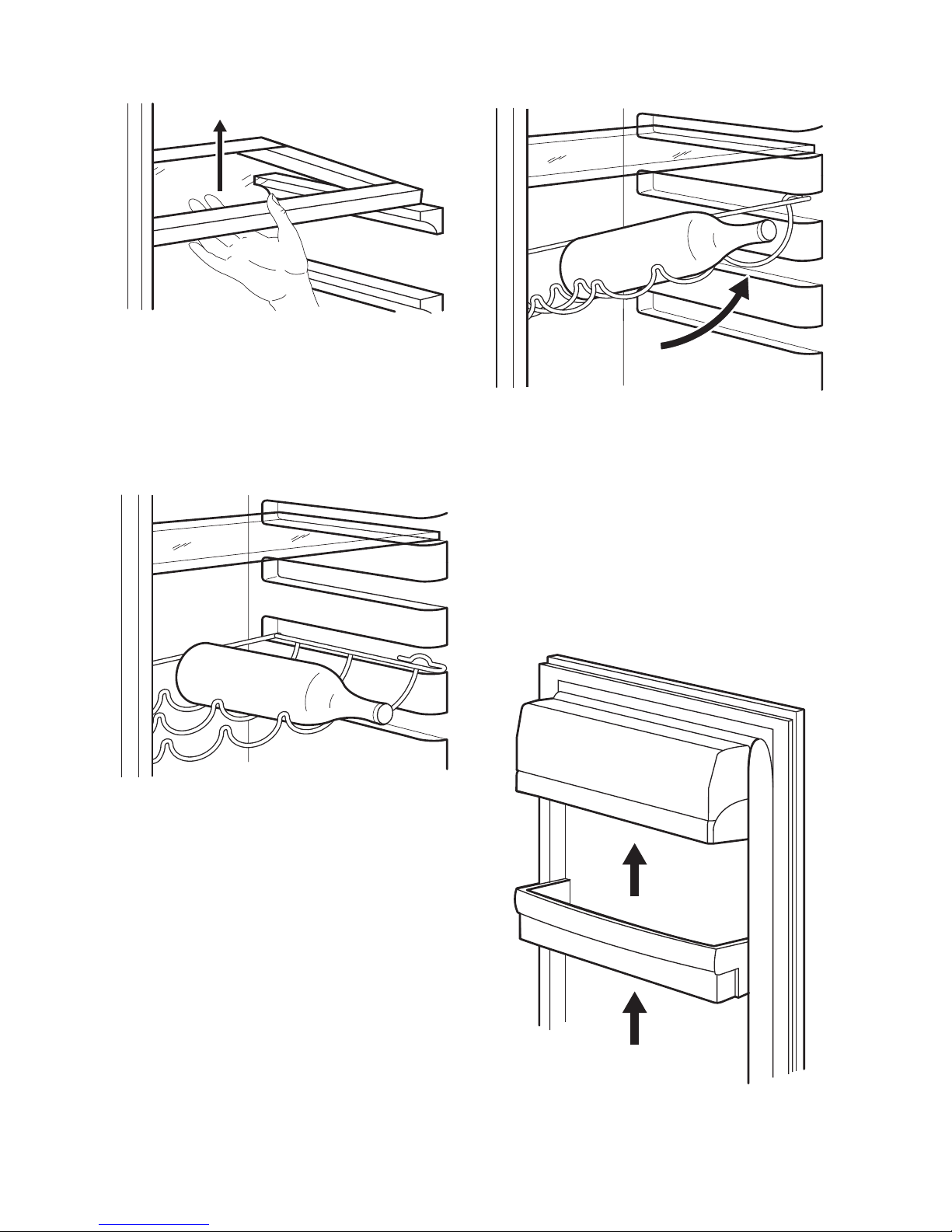

FLASCHENABLAGE
Legen Sie die Flaschen (mit der Öffnung
nach vorn) in die entsprechend vorbereitete
Flaschenablage ein.
Wichtig! Ist die Ablage horizontal
angeordnet, dürfen nur geschlossene
Flaschen darin gelagert werden.
Die Flaschenablage kann in der Neigung
verstellt werden, damit bereits geöffnete
Flaschen geöffnet werden können. Zu diesem Zweck das Regal so hochziehen, dass
es sich drehen und in die nächst höhere
Einschubebene setzen lässt.
POSITIONIERUNG DER TÜRABLAGEN
Die Türablagen können in unterschiedlicher
Höhe positioniert werden, womit das Lagern verschieden großer Lebensmittelpackungen ermöglicht wird.
Gehen Sie dazu wie folgt vor:
Ziehen Sie die Ablage langsam in Pfeilrichtung, bis sie sich herausheben lässt, und
setzen Sie sie dann nach Wunsch wieder
ein.
6 electrolux
PRAKTISCHE TIPPS UND HINWEISE
ENERGIESPARTIPPS
• Öffnen Sie die Tür nicht zu häufig, und
lassen Sie diese nicht länger offen als unbedingt notwendig.
• Wenn die Umgebungstemperatur hoch
ist und der Temperaturregler auf eine
niedrige Temperatur eingestellt und das
Gerät voll beladen ist, kann es zu andauerndem Betrieb des Kompressors und
damit zu Reif- oder Eisbildung am Verdampfer kommen. Stellen Sie in diesem
Fall den Temperaturregler auf eine höhere
Einstellung ein, die ein automatisches Abtauen und damit auch einen niedrigeren
Energieverbrauch ermöglicht.
HINWEISE FÜR DIE KÜHLUNG
FRISCHER LEBENSMITTEL
So erzielen Sie beste Ergebnisse:
• Legen Sie bitte keine warmen Lebensmittel oder dampfende Flüssigkeiten in den
Kühlschrank.
• Decken Sie die Lebensmittel ab oder verpacken Sie diese entsprechend, besonders wenn diese stark riechen.
• Legen Sie die Lebensmittel so hinein,
dass um sie Luft frei zirkulieren kann.
HINWEISE FÜR DIE KÜHLUNG
Tipps:
Fleisch (alle Sorten): wickeln Sie Fleisch in
lebensmittelechte Tüten und legen Sie diese auf die Glasablage über der Gemüseschublade.
Bitte lagern Sie Fleisch aus Sicherheitsgründen nur einen oder maximal zwei Tage auf
diese Weise.
Gekochte Lebensmittel, kalte Gerichte
usw.: diese können abgedeckt auf eine Ablage gelegt werden.
Obst und Gemüse: bitte waschen Sie Obst
und Gemüse gründlich und legen Sie es in
die speziell dafür vorgesehene(n) Schublade(n).
Butter und Käse: diese sollten stets in speziellen luftdichten Behältern verpackt sein
oder in Aluminiumfolie bzw. in lebensmittelechte Tüten eingepackt werden, um so
wenig Luft wie möglich in der Verpackung
zu haben.
electrolux 7
Milchflaschen: bitte bewahren Sie Milchflaschen stets mit Deckel im Flaschenregal in
der Tür auf.
Bananen, Kartoffeln, Zwiebeln und Knoblauch sollten nicht im Kühlschrank aufbewahrt werden, außer diese sind dafür speziell verpackt.
HINWEISE ZUM EINFRIEREN
Im Folgenden finden Sie einige wertvolle
Tipps für einen optimalen Gefriervorgang:
• die maximale Menge an Lebensmitteln,
die innerhalb von 24 Stunden eingefroren
werden kann. ist auf dem Typschild angegeben;
• der Gefriervorgang dauert 24 Stunden.
Legen Sie während dieses Zeitraums keine weiteren einzufrierenden Lebensmittel
in das Gefrierfach;
• frieren Sie ausschließlich frische und
gründlich gewaschene Lebensmittel von
sehr guter Qualität ein;
• teilen Sie die Lebensmittel in kleinere Portionen ein, damit diese schnell und vollständig gefrieren und Sie später nur die
Menge auftauen müssen, die Sie gerade
benötigen;
• die einzufrierenden Lebensmittelportionen sollten stets luftdicht in Aluminiumfolie oder in lebensmittelechte Gefrierbeutel
verpackt werden, um so wenig Luft wie
möglich in der Verpackung zu haben;
• achten Sie beim Hineinlegen von frischen, noch ungefrorenen Lebensmitteln
darauf, dass diese keinen Kontakt mit
Gefriergut bekommen, da dieses sonst
antauen kann;
• weniger fetthaltige Lebensmittel lassen
sich besser lagern als fetthaltigere; Salz
verkürzt die Lagerzeit von Lebensmitteln
im Gefrierfach;
• werden Gefrierwürfel direkt nach der Entnahme aus dem Gefrierfach verwendet,
können Sie zu Frostbrand auf der Haut
führen;
• es empfiehlt sich, das Einfrierdatum auf
jeder einzelnen Packung zu notieren, um
einen genauen Überblick über die Lagerzeit zu haben.
HINWEISE ZUR LAGERUNG
GEFRORENER PRODUKTE
So erzielen Sie die besten Ergebnisse mit
Ihrem Gerät:
• Vergewissern Sie sich, dass die gefrorenen Lebensmittel vom Händler angemessen gelagert wurden.
• Achten Sie unbedingt darauf, die eingekauften gefrorenen Lebensmittel in der
kürzest möglichen Zeit in das Gefriergerät
zu bringen.
• Öffnen Sie die Tür nicht zu häufig, und
lassen Sie die Tür nicht länger offen als
notwendig.
• Aufgetaute Lebensmittel verderben sehr
schnell und eignen sich nicht für ein erneutes Einfrieren.
• Das Haltbarkeitsdatum auf der Tiefkühlkostverpackung darf nicht überschritten
werden.
REINIGUNG UND PFLEGE
Vorsicht! Ziehen Sie bitte vor jeder
Reinigungsarbeit immer den
Netzstecker aus der Steckdose.
Der Kältekreis des Gerätes enthält
Kohlenwasserstoffe; Wartungsarbeiten
und Nachfüllen von Kältemittel dürfen
daher nur durch vom Hersteller autorisiertes Fachpersonal ausgeführt werden.
REGELMÄSSIGE REINIGUNG
Der gesamte Kühlschrank muss regelmäßig
gereinigt werden:
• Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und
etwas Neutralseife.
• Prüfen und säubern Sie die Türdichtungen in regelmäßigen Abständen und kontrollieren Sie, dass diese sauber und frei
von Verunreinigungen sind.
• Spülen und trocknen Sie diese sorgfältig
ab.
Wichtig! Ziehen Sie nicht an Leitungen
und/oder Kabeln im Innern des
Kühlschranks und achten Sie darauf, diese
nicht zu verschieben oder zu beschädigen.
Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver,
stark parfümierte Reinigungsmittel oder
Wachspolituren, da diese die Oberfläche
des Innenraums beschädigen und einen
starken Eigengeruch hinterlassen können.
8 electrolux
Reinigen Sie den Kondensator (schwarzes
Gitter) und den Kompressor auf der Geräterückseite mit einer Bürste. Dadurch verbessert sich die Leistung des Geräts und es
verbraucht weniger Strom.
Wichtig! Bitte achten Sie darauf, das
Kühlsystem nicht zu beschädigen.
Viele Haushaltsreiniger für Küchen enthalten
Chemikalien, die den im Gerät verwendeten
Kunststoff angreifen können. Aus diesem
Grund ist es empfehlenswert, das Gerät außen nur mit warmem Wasser und etwas
flüssigem Tellerspülmittel zu reinigen.
Schließen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an.
ABTAUEN DES KÜHLSCHRANKS
Bei normalem Betrieb wird Frost bei jedem
Anhalten des Motorkompressors automatisch aus dem Verdampfer des Kühlschranks entfernt. Das Tauwasser läuft
durch eine Rinne in einen speziellen Behälter an der Rückseite des Geräts über dem
Motorkompressor, wo es verdampft.
Reinigen Sie deshalb regelmäßig die Abflussöffnung des Tauwassers in der Mitte
des Kühlschrankkanals, damit das Wasser
nicht überfließt und auf die gelagerten Lebensmittel tropft. Benutzen Sie dazu bitte
das mitgelieferte Reinigungswerkzeug, das
sich bereits in der Ablauföffnung befindet.
ABTAUEN DES GEFRIERSCHRANKS
Auf den Ablagen des Gefrierschranks
und im Innern des oberen Fachs wird
sich stets etwas Reif bilden.
Wichtig! Tauen Sie den Gefrierschrank ab,
wenn die Reifschicht eine Stärke von etwa
3 bis 5 mm erreicht hat.
Entfernen Sie den Reif wie nachstehend erläutert:
1. Schalten Sie das Gerät aus.
2. Nehmen Sie das gesamte Gefriergut
heraus, verpacken Sie es in mehrere
Schichten Zeitungspapier und lagern
Sie es an einem kühlen Ort.
3. Lassen Sie die Tür offen.
4. Ist das Geräteinnere vollständig abge-
taut, trocken Sie die nassen Oberflächen gründlich ab und setzen Sie den
Stopfen wieder ein.
5. Schalten Sie das Gerät ein.
6. Drehen Sie den Temperaturregler auf
eine höhere Einstellung, um die maximal mögliche Kühlung zu erreichen,
und lassen Sie das Gerät zwei bis drei
Stunden mit dieser Einstellung laufen.
7. Legen Sie die ausgelagerten Lebens-
mittel wieder in das Fach hinein.
Wichtig! Verwenden Sie bitte niemals
scharfe Gegenstände zum Entfernen von
Reif und Eis vom Verdampfer, da dieser
dadurch beschädigt werden könnte.
Benutzen Sie keine mechanischen oder
sonstigen Hilfsmittel, um den Abtauprozess
zu beschleunigen; halten Sie sich dazu
ausschließlich an die Angaben des
Geräteherstellers. Ein Temperaturanstieg
des Gefrierguts während des Abtauens des
Gerätes kann die Lagerzeit dieser
Lebensmittel verkürzen.
STILLSTANDZEITEN
Bei längerem Stillstand des Gerätes müssen Sie folgendermaßen vorgehen:
• trennen Sie das Gerät von der Netz-
versorgung
• entnehmen Sie alle Lebensmittel
• Tauen Sie das Gerät ab (sofern vorgesehen). Reinigen Sie den Innenraum und
das gesamte Zubehör.
electrolux 9
• lassen Sie die Türen offen/angelehnt, um
das Entstehen unangenehmer Gerüche
zu vermeiden.
Möchten Sie bei einer längeren Abwesenheit den Gefrierschrank weiter laufen las-
sen, bitten Sie jemanden, gelegentlich die
Temperatur zu prüfen, damit das Gefriergut
bei einem möglichen Stromausfall nicht im
Innern des Gerätes verdirbt.
WAS TUN, WENN …
Warnung! Ziehen Sie vor der
Fehlersuche immer den Netzstecker
aus der Steckdose.
Die Fehlersuche, die in der vorliegenden Benutzerinformation nicht beschrieben ist, darf nur von einem quali-
fizierten Elektriker oder einer kompetenten Person durchgeführt werden.
Wichtig! Während das Gerät in Betrieb ist,
entstehen bestimmte Geräusche
(Kompressor und Kühlkreislauf).
Störung Mögliche Ursache Abhilfe
Das Gerät funktioniert
nicht. Die Lampe funktioniert nicht.
Das Gerät ist ausgeschaltet. Schalten Sie das Gerät ein.
Der Netzstecker steckt nicht
richtig in der Steckdose.
Stecken Sie den Netzstecker richtig in die Steckdose.
Das Gerät bekommt keinen
Strom. Es liegt keine Spannung
an der Netzsteckdose an.
Testen Sie bitte, ob ein anderes
Gerät an dieser Steckdose funktioniert.
Kontaktieren Sie gegebenenfalls
einen qualifizierten Elektriker.
Die Lampe funktioniert
nicht.
Die Lampe ist im Standby-Modus.
Öffnen und schließen Sie die Tür.
Die Lampe ist defekt. Siehe hierzu "Austauschen der
Lampe".
Der Kompressor arbeitet
ständig.
Die Temperatur ist nicht richtig
eingestellt.
Stellen Sie eine höhere Temperatur ein.
Die Tür ist nicht richtig geschlos-
sen.
Siehe hierzu "Schließen der Tür".
Die Tür wurde zu häufig geöff-
net.
Lassen Sie die Tür nicht länger als
unbedingt erforderlich offen.
Die Temperatur der zu kühlen-
den Lebensmittel ist zu hoch.
Lassen Sie die Lebensmittel auf
Raumtemperatur abkühlen, bevor
Sie sie in das Gerät legen.
Die Raumtemperatur ist zu
hoch.
Senken Sie die Raumtemperatur.
Wasser fließt an der
Rückwand des Kühlschranks hinunter.
Beim automatischen Abtauen
fließt das abgetaute Wasser an
der Rückwand des Kühlschranks hinunter.
Das ist normal.
Wasser fließt in den
Kühlschrank.
Der Wasserabflusskanal ist verstopft.
Reinigen Sie den Ablauf.
Die eingelagerten Lebensmittel
verhindern, dass das Wasser
zum Kollektor fließt.
Stellen Sie sicher, dass die Lebensmittel nicht die Rückwand
berühren.
Wasser fließt auf den Boden.
Der Tauwasserablauf läuft nicht
in die Verdampferschale über
dem Kompressor.
Befestigen Sie den Tauwasserablauf an der Verdampferschale.
10 electrolux
Störung Mögliche Ursache Abhilfe
Die Temperatur im Gerät
ist zu niedrig.
Die Temperatur ist nicht richtig
eingestellt.
Stellen Sie eine höhere Temperatur ein.
Die Temperatur im Gerät
ist zu hoch.
Die Temperatur ist nicht richtig
eingestellt.
Stellen Sie eine niedrigere Temperatur ein.
Die Tür ist nicht richtig geschlos-
sen.
Siehe hierzu "Schließen der Tür".
Die Temperatur der zu kühlen-
den Lebensmittel ist zu hoch.
Lassen Sie die Lebensmittel auf
Raumtemperatur abkühlen, bevor
Sie sie in das Gerät legen.
Es wurden zu viele Lebensmittel
auf einmal eingelegt.
Legen Sie weniger Lebensmittel
auf einmal ein.
Die Temperatur im Kühlschrank ist zu hoch.
Die Kaltluft kann nicht im Gerät
zirkulieren.
Stellen Sie sicher, dass die Kaltluft
im Gerät zirkulieren kann.
Die Temperatur im Gefrierraum ist zu hoch.
Die einzufrierenden Packungen
liegen zu dicht aneinander.
Stellen Sie sicher, dass die Kaltluft
im Gerät zirkuliert und die Lebensmittel dies nicht verhindern.
Es bildet sich zu viel Reif
oder Eis.
Die Lebensmittel sind nicht richtig verpackt.
Verpacken Sie die Lebensmittel
richtig.
Die Tür ist nicht richtig geschlos-
sen.
Siehe hierzu "Schließen der Tür".
Die Temperatur ist nicht richtig
eingestellt.
Stellen Sie eine höhere Temperatur ein.
ERSETZEN DER LAMPE
1. Trennen Sie den Netzstecker von der
Netzversorgung.
2. Lösen Sie die Schraube an der Lam-
penabdeckung.
3. Nehmen Sie die Lampenabdeckung ab
(siehe hierzu die Abbildung).
4. Ersetzen Sie die defekte Lampe durch
eine Lampe mit der gleichen Leistung,
die speziell für Haushaltsgeräte vorgesehen ist. (die maximal erlaubte Leistung steht auf der Lampenabdeckung).
5. Bringen Sie die Lampenabdeckung an.
6. Ziehen Sie die Schraube an der Lam-
penabdeckung fest.
7. Stecken Sie den Netzstecker in die
Steckdose.
8. Tür öffnen. Prüfen Sie, dass die Lampe
brennt.
SCHLIESSEN DER TÜR
1. Reinigen Sie die Türdichtungen.
2. Stellen Sie die Tür nach Bedarf ein. Siehe hierzu „Montage“.
3. Ersetzen Sie die defekten Türdichtungen, falls erforderlich. Wenden Sie sich
hierzu an den Kundendienst.
electrolux 11
TECHNISCHE DATEN
Abmessung der Aussparung
Höhe 1600 mm
Breite 600 mm
Tiefe 645 mm
Ausfalldauer 25 h
Spannung 230-240 V
Frequenz 50 Hz
Die technischen Informationen befinden
sich auf dem Typenschild innen links im Gerät sowie auf der Energieplakette.
MONTAGE
Lesen Sie bitte die
"Sicherheitshinweise" sorgfältig vor der
Aufstellung des Geräts durch, um
Gefahren für Sie selbst zu vermeiden
und einen korrekten Betrieb des Geräts
zu gewährleisten.
STANDORT
Das Gerät sollte in ausreichendem Abstand
von Wärmequellen wie Heizungen, Boilern,
direkter Sonneneinstrahlung etc. aufgestellt
werden. Vergewissern Sie sich, dass Luft
an der Rückseite des Gehäuses frei zirkulieren kann. Um einwandfreien Betrieb sicherzustellen, sollte der Abstand zwischen der
Oberseite des Gehäuses und dem Hängeschrank mindestens 100 mm betragen,
wenn das Gerät unter einem Hängeschrank
aufgestellt wird. Allerdings sollte die Aufstellung des Geräts unter einem Hängeschrank
nach Möglichkeit vermieden werden. Die
ordnungsgemäße waagrechte Ausrichtung
des Gerätes kann mithilfe eines oder mehrerer verstellbarer Füße am Sockel des
Gehäuses erfolgen.
Wird das Gerät in einer Ecke aufgestellt,
und zeigt die Scharnierseite dabei zur
Wand, so muss der Abstand zwischen
Wand und Gerät mindestens 10 mm betragen, damit die Tür zum Herausnehmen der
Ablagen geöffnet werden kann.
Warnung! Es muss möglich sein, das
Gerät von der Hauptstromversorgung
zu trennen; daher sollte der
Netzstecker nach der Installation leicht
zugänglich sein.
10mm
10mm 100mm
ELEKTRISCHER ANSCHLUSS
Kontrollieren Sie vor der ersten Benutzung
des Gerätes, ob die Netzspannung und frequenz Ihres Hausanschlusses mit den
auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.
Das Gerät muss geerdet sein. Zu diesem
Zweck ist die Netzkabelsteckdose mit einem Schutzkontakt ausgestattet. Falls die
Steckdose Ihres Hausanschlusses nicht geerdet sein sollte, lassen Sie das Gerät bitte
gemäß den geltenden Vorschriften erden
und fragen Sie dafür einen qualifizierten
Elektriker.
Der Hersteller übernimmt keinerlei Haftung
für Schäden oder Verletzungen, die durch
Missachtung der oben genannten Sicherheitshinweise entstehen.
12 electrolux
Das Gerät entspricht den EU- Richtlinien.
DISTANZSTÜCKE HINTEN
Im Gerät befinden sich zwei Distanz-
stücke, die, wie in der Abbildung gezeigt, angebracht werden müssen.
Lockern Sie dazu die Schrauben etwas und
passen Sie die Distanzstücke unter den
Schraubenköpfen ein. Anschließend ziehen
Sie die Schrauben wieder fest.

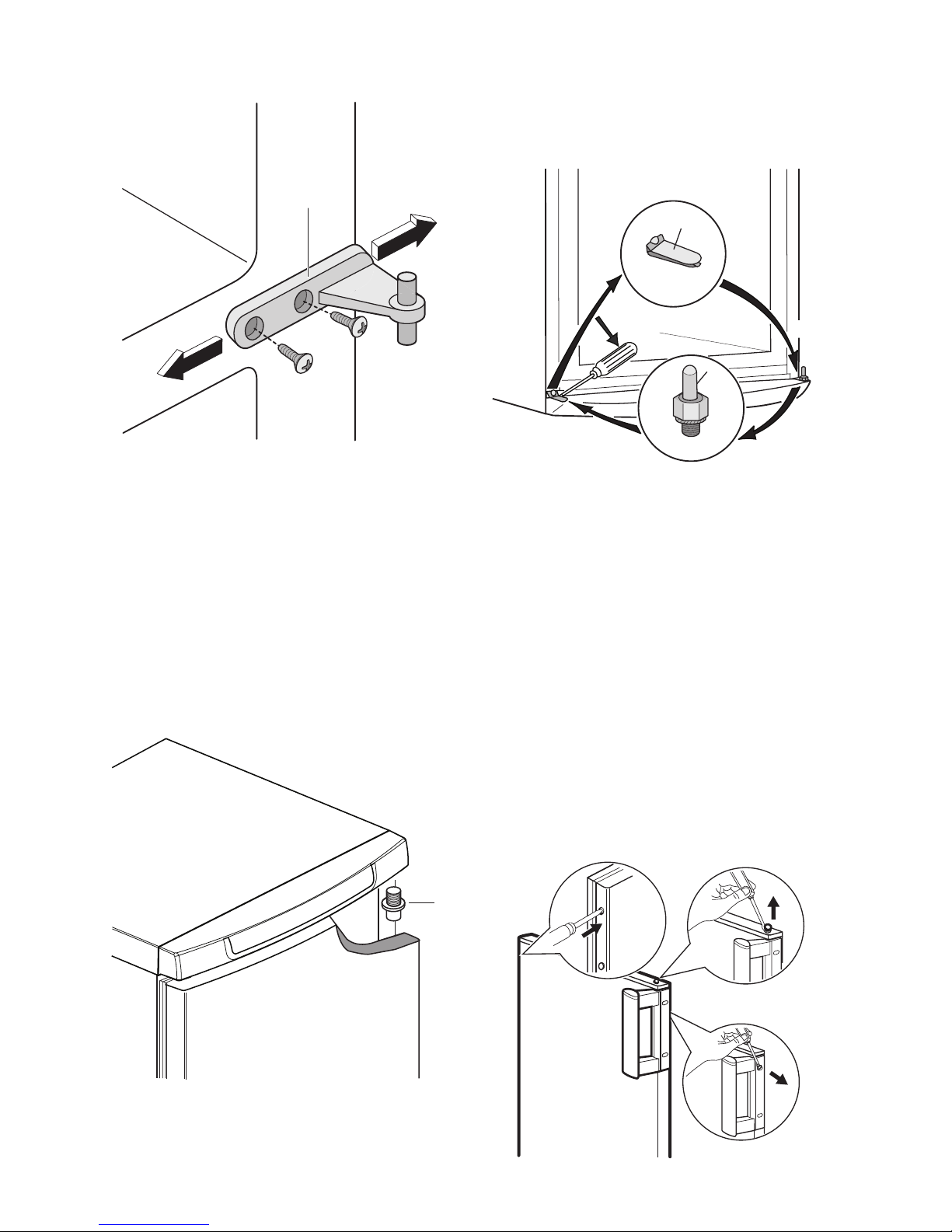

WECHSELN DES TÜRANSCHLAGS
Vor der Durchführung von Arbeiten am Gerät ist stets der Netzstecker aus der Steckdose zu ziehen.
Beim Wechsel des Türanschlags ist wie
folgt vorzugehen:
• Die nachfolgend beschriebenen Tätigkeiten sollten von mindestens zwei Personen durchgeführt werden, um ein Herunterfallen der Türen zu vermeiden.

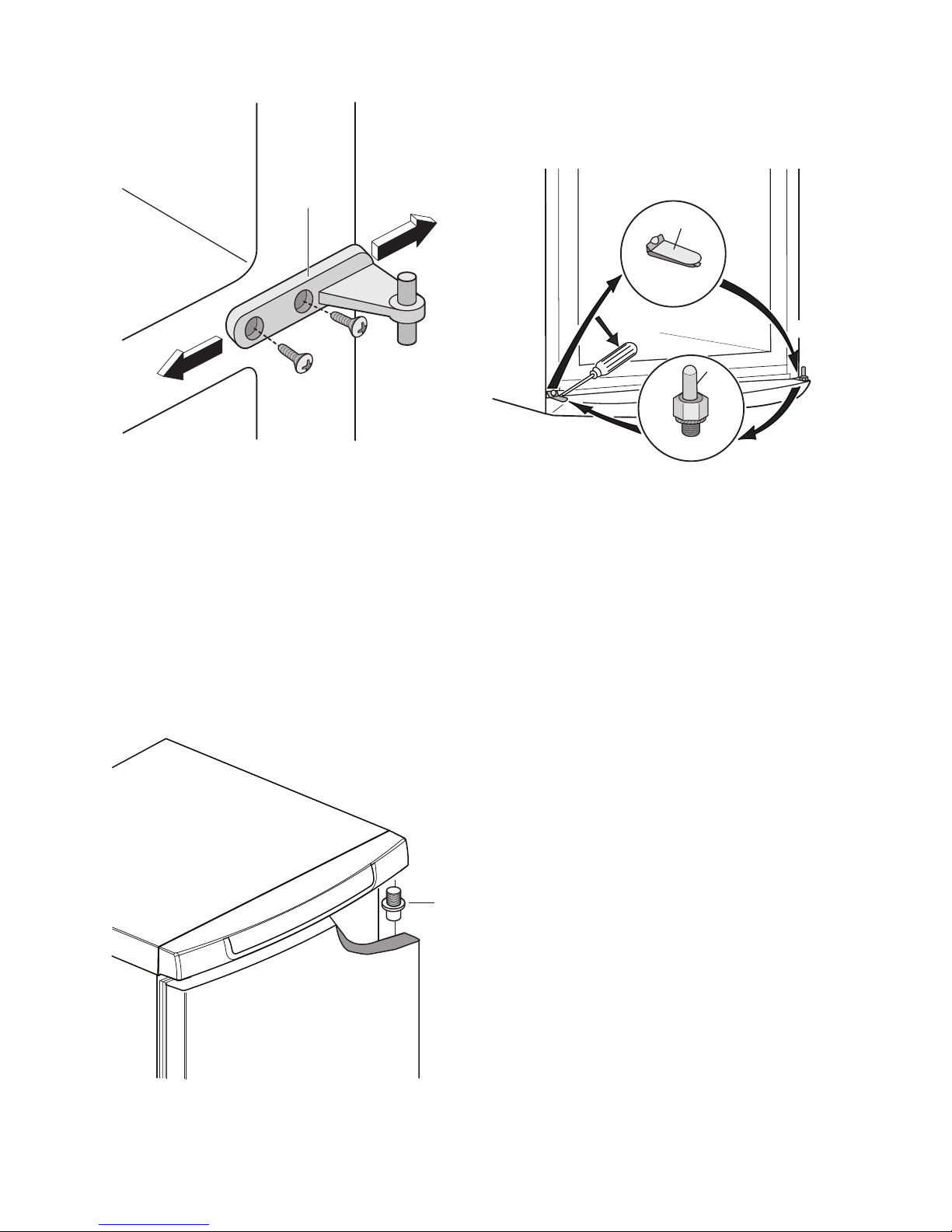

• Öffnen Sie die Tür. Lösen Sie die Schrauben und entfernen Sie das mittlere
Scharnier (H).
H
• Entnehmen Sie das Scharnier und drehen Sie beide Türen. Achten Sie darauf,
den Kunststoff-Abstandshalter, der sich
unterhalb des Scharniers befindet, zu
entfernen.
• Entfernen Sie die obere Tür. Falls vorgesehen, entfernen Sie die obere Kunststoffkappe der Tür und setzen Sie diese
an der gegenüberliegenden Seite ein.
• Entfernen Sie die untere Tür. Falls vorgesehen, entfernen Sie die obere Kunststoffkappe der Tür und setzen Sie diese
an der gegenüberliegenden Seite ein.
• Lösen Sie den Stift des oberen Scharniers (G) und setzen Sie ihn an der gegenüberliegenden Seite ein.
electrolux 13
G
• Entfernen Sie mit einem Werkzeug die
Abdeckung (e), schrauben Sie den unteren Scharnierstift (f) ab und bringen Sie
ihn auf der gegenüberliegenden Seite
wieder an.
• Bringen Sie die Abdeckung (e) auf der
gegenüberliegenden Seite an.
• Setzen Sie die untere Tür auf dem unteren Stift (f) wieder ein.
1
2
5
3
4
e
f
• Entfernen Sie die 2 Kunststoffabdeckungen und setzen Sie diese an der gegenüberliegenden Seite ein.
• Setzen Sie den Haltestift des mittleren
Scharniers in die linke Bohrung der unteren Tür.
• Setzen Sie die untere Tür in den Haltestift
des unteren Scharniers (f).
• Setzen Sie die obere Tür auf den Haltestift des oberen Scharniers. Drehen Sie
die Türen, um den Haltestift des Scharniers in die linke Bohrung der oberen Tür
zu setzen.
• Öffnen Sie die Türen und schrauben Sie
das mittlere Scharnier (H) an der gegenüberliegenden Seite wieder an. Vergessen Sie nicht den Kunststoff-Abstandshalter, der unter dem mittleren Scharnier
(H) eingesetzt wird.
• Achten Sie darauf, dass die Frontplatte
der Türen parallel zur oberen Frontplatte
verläuft.
• Entfernen Sie die Abdeckungen (falls vorhanden) und schrauben Sie den Griff ab.
Entfernen Sie auf der gegenüberliegenden Seite die Abdeckungen der Bohrungen. Befestigen Sie den Griff an der gegenüberliegenden Seite und setzen Sie
die Abdeckungen auf. Setzen Sie die
Kunststoffkappen in die offenen Bohrungen ein. Die Kappen befinden sich im
Beutel mit der Bedienungsanleitung.
Warnung! Schließen Sie das Gerät an
die Steckdose an.
Wenden Sie sich an den Kundendienst, um
bei den oben beschriebenen Tätigkeiten
Unterstützung zu bekommen. Ein Kundendiensttechniker wird die Türen dann auf Ihre
Kosten umbauen.
14 electrolux
Warnung! Überprüfen Sie nach dem
Wechsel des Türanschlags, dass alle
Schrauben fest angezogen sind und
die Magnetdichtung am Schrank
anliegt.
Bei niedrigen Umgebungstemperaturen
(z. B. im Winter) kann es vorkommen,
dass die Türdichtung nicht richtig am
Gerät anliegt. Warten Sie in diesem Fall
ab, bis sich die Dichtung allmählich anpasst. Legen Sie das Gerät auf seine
Rückseite.
HINWEISE ZUM UMWELTSCHUTZ
Das Symbol auf dem Produkt oder
seiner Verpackung weist darauf hin, dass
dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern
an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen
Geräten abgegeben werden muss. Durch
Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Weitere
Informationen über das Recycling dieses
Produkts erhalten Sie von Ihrem Rathaus,
Ihrer Müllabfuhr oder dem Geschäft, in dem
Sie das Produkt gekauft haben.
Wohin mit den Altgeräten?
Überall dort wo neue Geräte verkauft
werden oder Abgabe bei den offiziellen
SENS-Sammelstellen oder offiziellen
SENS-Recyclern.
Die Liste der offiziellen SENSSammelstellen findet sich unter
www.sens.ch.
electrolux 15
Electrolux. Thinking of you.
Partagez notre imagination sur www.electrolux.com
SOMMAIRE
Consignes de sécurité 16
Fonctionnement 18
Première utilisation 19
Utilisation quotidienne 19
Conseils utiles 21
Entretien et nettoyage 22
En cas d'anomalie de fonctionnement 23
Caractéristiques techniques 25
Installation 25
En matière de sauvegarde de
l'environnement 28
Sous réserve de modifications.
CONSIGNES DE SÉCURITÉ
Pour votre sécurité et garantir une utilisation
correcte de l'appareil, lisez attentivement
cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser
l'appareil pour la première fois. Pour éviter
toute erreur ou accident, veillez à ce que
toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice
avec l'appareil. Si l'appareil doit être vendu
ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire,
afin qu'il puisse se familiariser avec son
fonctionnement et sa sécurité.
Pour la sécurité des personnes et des
biens, conservez et respectez les consignes de sécurité figurant dans cette notice.
Le fabricant décline toute responsabilité en
cas de dommages dus au non-respect de
ces instructions.
SÉCURITÉ DES ENFANTS ET DES
PERSONNES VULNÉRABLES
• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes
dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent
d'utiliser l'appareil sans risque lorsqu'ils
sont sans surveillance ou en l'absence
d'instruction d'une personne responsable
qui puisse leur assurer une utilisation de
l'appareil sans danger.
Empêchez les enfants de jouer avec l'appareil.
• Ne laissez pas les différents emballages à
portée des enfants. Ils pourraient s'asphyxier.
• Si l'appareil doit être mis au rebut, veillez
à couper le câble d'alimentation électrique au ras de l'appareil pour éviter les
risques d'électrocution. Démontez la porte pour éviter que des enfants ne restent
enfermés à l'intérieur.
• Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture à ressort, nous vous
conseillons de rendre celle-ci inutilisable
avant de vous en débarrasser. Ceci afin
d'éviter aux enfants de s'enfermer dans
l'appareil et de mettre ainsi leur vie en
danger.
CONSIGNES GÉNÉRALES DE
SÉCURITÉ
Avertissement
Veillez à ce que les orifices de ventilation,
situés dans l'enceinte de l'appareil ou la
structure intégrée, ne soient pas obstrués.
• Les appareils sont destinés uniquement à
la conservation des aliments et/ou des
boissons dans le cadre d’un usage domestique normal, tel que celui décrit
dans la présente notice.
• N'utilisez pas d'appareils électriques,
d'agents chimiques ou tout autre système artificiel pour accélérer le processus
de dégivrage.
• Ne faites pas fonctionner d'appareils
électriques (comme des sorbetières électriques, ...) à l'intérieur des appareils de
réfrigération à moins que cette utilisation
n'ait reçu l'agrément du fabricant.
• N'endommagez pas le circuit frigorifique.
16 electrolux
• Le circuit frigorifique de l’appareil contient
de l’isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec
l’environnement mais qui est néanmoins
inflammable.
Pendant le transport et l'installation de
votre appareil, assurez-vous qu'aucune
partie du circuit frigorifique n'est endommagée.
Si le circuit frigorifique est endommagé :
– évitez les flammes vives et toute autre
source d'allumage
– aérez soigneusement la pièce où se
trouve l'appareil
• Ne modifiez pas les spécifications de
l'appareil. Si le câble d'alimentation est
endommagé, il peut causer un court circuit, un incendie et/ou une électrocution.
Avertissement Les éventuelles réparations ou interventions sur votre appareil, ainsi que le remplacement du câble
d'alimentation, ne doivent être effectuées que par un professionnel qualifié.
1. Ne branchez pas le cordon d'alimen-
tation à une rallonge.
2. Assurez-vous que la prise n'est pas
écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant
écrasée ou endommagée peut
s'échauffer et causer un incendie.
3. Vérifiez que la prise murale de l'ap-
pareil est accessible.
4. Ne débranchez pas l'appareil en ti-
rant sur le câble.
5. Si la prise murale n'est pas bien fi-
xée, n'introduisez pas de prise dedans. Risque d'électrocution ou d'incendie.
6. N'utilisez pas l'appareil sans le diffu-
seur de l'ampoule (si présent) de
l'éclairage intérieur.
• Cet appareil est lourd. Faite attention lors
de son déplacement.
• Ne touchez pas avec les mains humides
les surfaces givrées et les produits congelés (risque de brûlure et d'arrachement
de la peau).
• Évitez une exposition prolongée de l'appareil aux rayons solaires.
• Les ampoules (si présentes) utilisées
dans cet appareil sont des ampoules
spécifiques uniquement destinées à être
utilisées sur des appareils ménagers.
Elles ne sont pas du tout adaptées à un
éclairage quelconque d'une habitation.
UTILISATION QUOTIDIENNE
• Ne posez pas d'éléments chauds sur les
parties en plastique de l'appareil.
• Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).
• Ne placez pas d'aliments directement
contre la sortie d'air sur la paroi arrière de
l'appareil. (Si l'appareil est sans givre.)
• Un produit décongelé ne doit jamais être
recongelé.
• Conservez les aliments emballés conformément aux instructions de leur fabricant.
• Respectez scrupuleusement les conseils
de conservation donnés par le fabricant
de l'appareil. Consultez les instructions
respectives.
• Ne mettez pas de bouteilles ni de boîtes
de boissons gazeuses dans le compartiment congélateur, car la pression se formant à l'intérieur du contenant pourrait le
faire éclater et endommager ainsi l'appareil.
• Ne consommez pas certains produits tels
que les bâtonnets glacés dès leur sortie
de l'appareil, car ils peuvent provoquer
des brûlures.
ENTRETIEN ET NETTOYAGE
• Avant toute opération d'entretien, mettez
l'appareil hors tension et débranchez-le
de la prise de courant.
• N'utilisez pas d'objets métalliques pour
nettoyer l'appareil.
• N'utilisez pas d'objet tranchant pour gratter la couche de givre. Utilisez une spatule en plastique.
• Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le
compartiment réfrigérateur. Nettoyez-le,
si besoin. Si l'orifice est bouché, l'eau
s'écoulera en bas de l'appareil.
electrolux 17
Loading...
