ELECTROLUX EOB33100K User Manual [ru]
инструкция по эксплуатации
Встроенный
электрический
духовой шкаф
EOB33100
We were thinking of you
when we made this product
Добро пожаловать в мир Electrolux
Вы выбрали первоклассный продукта
от Electrolux, который, мы надеемся,
доставит Вам много радости в
будущем. Electrolux стремится
предложить как можно более широкий
ассортимент качественной продукции,
который сможет сделать Вашу жизнь
еще более удобной. Вы можете
увидеть несколько экземпляров на
обложке этой инструкции.
Внимателвно изучите данное
руководство, чтобы правильно
использовать Ваш новый прибор и
наслаждаться его преимуществами.
Мы гарантируем, что он сделает Вашу
жизнь намного легче благодаря
легкости в использовании. Удачи!
electrolux 3
4 electrolux содержание
1
Содержание
Правила техники безопасности 5
Описание прибора 7
Перед первым использованием 10
Управление духовым шкафом 11
Инструкции, таблицы и советы 23
Мытье и уход 40
Что делать, если … 52

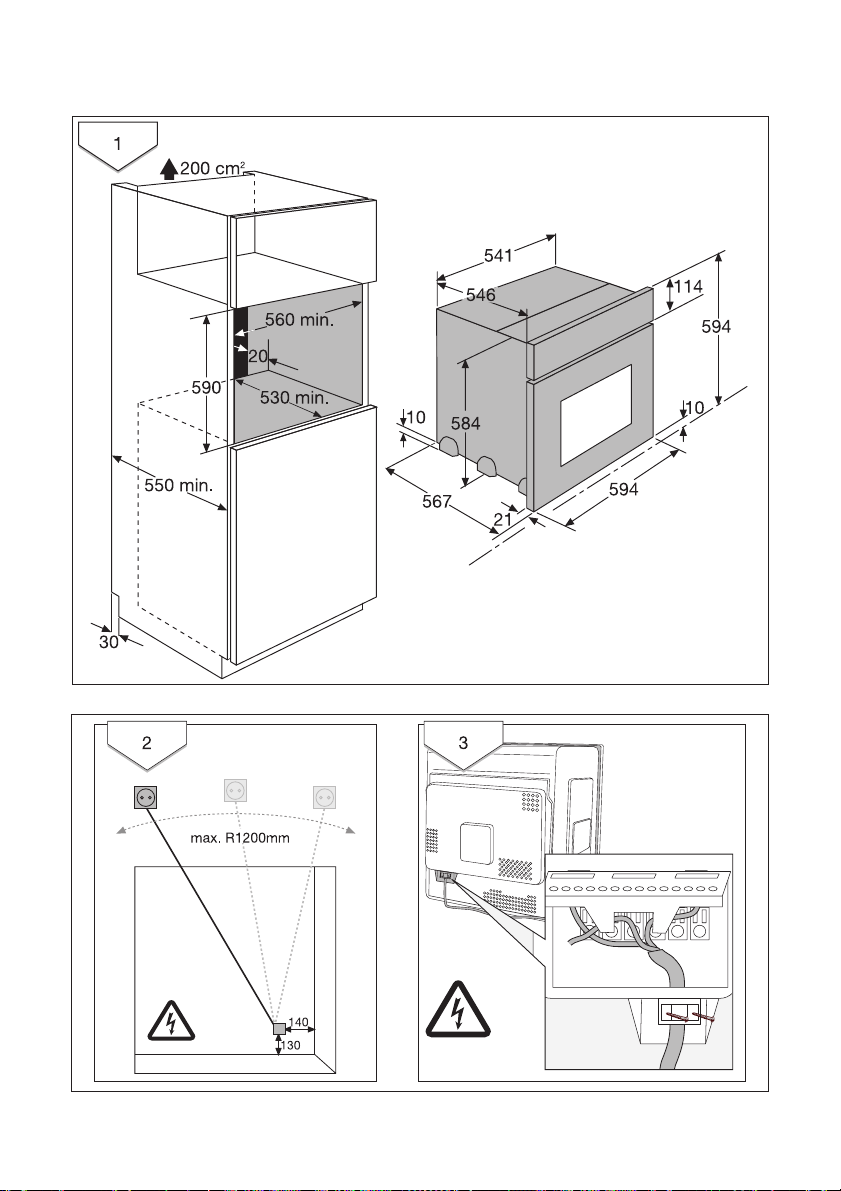

Инструкция по монтажу 53
Гарантия/сервисная служба 58
Сервисная поддержка 61
Утилизация 62
В данном руководстве по эксплуатации используются следующие символы:
Важная информация по обеспечению личной безопасности и
предотвращению повреждений прибора.
3 Общая информация и рекомендации
2 Информация по защите окружающей среды
Правила техники
безопасности
5
Данный прибор соответствует
следующим предписаниям ЕС:
– 73/23/EWG îò 19.02.1973
“Предписания по низкому
напряжению”
– 89/336/EWG îò 03.05.1989
“Предписания по электромагнитной
совместимости”, включая поправки
к предписаниям 92/31/EWG
– 93/68/EWG îò 22.07.1993
“Предписания об
идентификационных обозначениях
СЕ”
Электробезопасность
• Подключением прибора может
заниматься только
квалифицированный специалист.
• В случае возникновения неполадок
и повреждений прибора выверните
или отключите предохранители.
• Ремонт прибора имеют право
выполнять только специалисты.
Непрофессиональный ремонт
может иметь весьма опасные
последствия. При необходимости
произвести ремонт обращайтесь в
наш сервисный центр.
Меры по обеспечению безопасности
детей
• Никогда не оставляйте детей без
присмотра во время работы
прибора.
правила техники безопасности electrolux 5
Техника безопасности при
эксплуатации
• Настоящий прибор предназначен
только для использования в
домашнем хозяйстве, т.е. жарки,
варки и выпечки пищевых
продуктов.
• Соблюдайте осторожность при
подключении электроприбо-ров к
электросети через находящиеся
поблизости от прибора
электророзетки. Провода
подключения ни в коем случае не
должны соприкасаться или быть
зажатыми горячей дверцей
духового шкафа.
• Предупреждение: Опасность
ожога! Во время работы
температура во внутренней камере
духового шкафа очень высокая.
• Если в рецепт блюда, которое Вы
готовите в духовом шкафу, входит
алкоголь, это может привести к
образованию легко
воспламеняемой спиртовоздушной смеси. В этом случае
соблюдайте осторожность при
открывании дверцы духового
шкафа. Проследите, чтобы
поблизости не было никаких
источников воспламенения, искр
или огня.
6 electrolux правила техники безопасности
Замечание касательно акриламида
Согласно результатам новейших
научных исследований интенсивная
тепловая обработка пищевых
продуктов с целью получения
румяной коричневой корочки опасна
для здоровья человека из-за
вредного воздействия акриламида.
В особенности это относится к
продуктам, в которых содержится
крахмал. Поэтому мы рекомендуем
готовить пищу при возможно более
низкой температуре и не
зарумянивать продукты слишком
сильно.
Как избежать повреждений прибора.
• Не выстилайте духовой шкаф
алюминиевой фольгой, не ставьте
на дно противни, кастрюли и т.п., так
как противном случае эмалевое
покрытие духового шкафа будет
повреждено из-за высокой
концентрации тепла в этих местах.
• Капающие с противней фруктовые
соки оставляют пятна, не
поддающиеся удалению. Для
приготовления пирогов с большим
содержанием влаги пользуйтесь
глубоким противнем.
• Не отягощайте открытую дверцу
духового шкафа никакими грузами.
• Никогда не лейте воду прямо в
горячий духовой шкаф. Это может
привести к повреждению эмали и
частичному изменению цвета
поверхностей духового шкафа.
• При физическом воздействии, в
особенности на края переднего
стекла духового шкафа, это стекло
может лопнуть.
• Не храните в духовом шкафу
никаких горючих предметов. При
включениии прибора они могут
воспламениться.
• Не храните в духовом шкафу
никаких влажных продуктов
питания. Это может повредить
эмаль.
• После отключения охлаждающего
вентилятора не держите в духовом
шкафе открытые блюда. В духовом
шкафе или на стеклах двери может
осаждаться конденсат, который
может также попасть и на мебель.
Замечание об эмалевом покрытии
духового шкафа
Изменения цвета эмалевого
покрытия духового шкафа,
возникшие в процессе эксплуатации,
не снижают пригодность прибора
для обычного или договорного
использования. Поэтому они не
являются дефектом, на который
распространяется гарантия.
Описание прибора
Общий вид
описание прибора electrolux 7
Панель управления
Ручка
дверцы
Стеклянная
дверца
8 electrolux описание прибора
Регулировочная панель
Контрольный индикатор рабочего
режима
Индикация
времени
Кнопки функций часов
Функции духового шкафа
Основное оснащение духового шкафа
Нагрев сверху и нагревательный элемент гриля
Контрольный индикатор температуры
Выбор температуры
Уровни духового
шкафа
Подсветка духового
шкафа
Вентилятор
Нагрев снизу
Боковые опорные решетки, съемные
Принадлежности духового шкафа
Решетка
Для установки посуды, выпечных
форм, жарки и грилевания кусков
мяса.
Противень
для пирогов и печенья.
Глубокий противень
Используется для выпечки, жарки и в
качестве поддона для сбора жира.
описание прибора electrolux 9
10 electrolux перед первым использованием
Перед первым использованием
Установка и изменение времени суток
Духовой шкаф работает только при
заданном времени приготовления
продукта.
После подключения прибора к сети
или кратковременного отключения
электроэнергии автоматически
начинает мигать светоиндикатор
функции Время суток .
1. Чтобы изменить ранее
установленное время суток,
нажимайте кнопку
Программирования , пока не
начнет мигать индикатор функции
Время суток .
2. Кнопкой или установите
текущее время суток.
Примерно через 5 секунд мигание
прекратится и на дисплее часов
отобразится установленное время
суток.
Прибор готов к работе.
Показание часов может быть
изменено только в том случае, если
не включена автоматическая
программа (Продолжительность
или Конец ).
Первое мытье
Перед первым использованием
духового шкафа его надо
основательно вымыть.
Внимание: Не используйте никаких
активных химических моющих
средств или скребков! Вы можете
повредить ими поверхность
прибора.
Для ухода за металлическими
передними панелями применяйте
имеющиеся в продаже средства для
ухода за металлическими
поверхностями.
1. Поставьте выключатель “Функции
духового шкафа” на положение
подсветки духового шкафа .
2. Выньте из духового шкафа все
вспомогательное оснащение и
опорные боковые решетки для
противней и промойте их теплым
раствором щелочного моющего
средства.
3. Также и сам духовой шкаф вымойте
теплым раствором щелочного
моющего средства и затем насухо
вытрите.
4. Протрите переднюю панель
прибора влажным куском материи.
управление духовым шкафом electrolux 11
Управление духовым
шкафом
Духовой шкаф снабжен
утапливаемыми переключателями
для выбора функций духового шкафа
и температуры. Для приведения в
действие нажать соответствующий
переключатель. Переключатель в
этом случае выступает наружу.
12 electrolux управление духовым шкафом
Включение и выключение духового шкафа
Контрольный индикатор
рабочего режима
Индикация времени
Кнопки функций часов
Контрольный индикатор
температуры
Выбор функций духового
шкафа
1. Путем вращения установите
переключатель функций духового
шкафа на нужную Вам функцию.
2. Путем вращения установите
переключатель “Выбор
температуры” на нужную Вам
температуру.
Контрольный индикатор рабочего
режима светится все время, пока
духовой шкаф находится в рабочем
режиме.
Контрольный индикатор температуры
светится все время, пока выполняется
нагрев духового шкафа.
3. Для отключения духового шкафа
переведите переключатель
“Функции духового шкафа” и
переключатель “Выбор
температуры” в положение “Выкл.”
Выбор температуры
Воздушное охлаждение
Вентилятор для охлаждения
поверхности прибора включается
автоматически. После отключения
печи вентилятор охлаждения
продолжает работать с тем, чтобы
охладить прибор, после чего
отключается автоматически.
Функции духового шкафа
Духовой шкаф имеет следующие
функции:
Функция духовки Назначение
управление духовым шкафом electrolux 13
Нагревательный
элемент/
вентилятор
Подсветка
духового шкафа
Горячий воздух
Нагрев сверху и
снизу
Hагрев снизу
Размораживание
Ãpè¼Iü
Гpи¼Iь с бо¼Iьшой
поверxнотью
Приrотовление
rриля на rорячем
воздухе
С помощью этой функциии Вы
можете включить
духового шкафа, например при
проведении чистки или мытья.
Äëÿ
выпекания
двух уровнях духового шкафа
Задавайте температуру выпекания на
20-40 °C ниже, чем при
использовании функции “Нагрев
сверху и снизу”.
Äëÿ
выпекания
уровне духового шкафа
Äëÿ
дополнительного пропекания
пирогов с целью получения
поджаристой корочкой.
Äëÿ
начального и полного
размораживания
сливочного масла, хлеба, фруктов и
замороженных пищевых
других
продуктов
Äëÿ
грилирования
продуктов, располагаемых
посредине решетки
поджаривания гренков
Äëÿ
грилирования
продуктов в
количествах
гренков
Для
птицы на одном уровне.
Эта функция подходит также для
гратинирования
.
жарки
подсветку
на одном или на
è
жарки
íà
тортов,
.
плоских
, è äëÿ
.
плоских
значительных
è äëÿ
поджаривания
крупных кусков мяса или
è
запекания
камеры
одном
.
íèçà ñ
.
---
Нагрев сверху, нагрев
снизу, вентилятор
.
Нагрев сверху, нагрев
снизу
Нагрев снизу
Вентилятор
Гриль
Гриль, нагрев сверху
Гриль, нагрев сверху,
вентилятор
.
14 electrolux управление духовым шкафом
Установка решетки, обычного и
глубокого противня
Защита выдвижных
принадлежностей от
выскальзывания и опрокидывания
Для защиты от выскальзывания на
всех выдвижных принадлежностях
духового шкафа с правого и левого
краев имеется небольшой
обращенный книзу выступ.
Устанавливайте выдвижные
принадлежности всегда так, чтобы
этот выступ находился в задней
части духового шкафа. Этот выступ
является также важным элементом
защиты выдвижных
принадлежностей от
опрокидывания.
Установка обычного или глубокого
противня:
Вставьте обычный или глубокий
противень между направляющими
выбранного уровня духового шкафа.
Установка решетки:
Установите решетку так, чтобы ножки
были направлены вниз.
Вставьте решетку между
направляющими выбранного уровня
духового шкафа.
управление духовым шкафом electrolux 15
Высокая сплошная рама решетки
дополнительно защищает посуду от
выскальзывания.
Комбинированная установка
решетки и глубокого противня:
Установите решетку на глубокий
противень.
Вставьте глубокий противень между
направляющими выбранного уровня
духового шкафа.
16 electrolux управление духовым шкафом
Функции часов
Индикация времени Светоиндикаторы функцийСветоиндикаторы функций
Кнопка
Кнопка Программирования
Будильник:
Для установки акустического сигнала
по прошествии определенного
времени. По прошествии этого
времени звучит акустический сигнал.
Эта функция не оказывает воздействия
на работу духового шкафа.
Продолжительность :
Для установки времени работы
духового шкафа.
Конец :
Для установки времени окончания
работы духового шкафа.
Время суток
Для установки и изменения времени
суток для постоянной или
периодической индикации.
(См. также раздел “Перед первым
вводом в эксплуатацию”.)
Кнопка
управление духовым шкафом electrolux 17
Пояснения к функциям часов
• После выбора какой-либо функции
на дисплее примерно 5 секунд
подряд мигает светоиндикатор
соответствующей функции. В это
время кнопкой или можно
установить нужные значения
времени.
• По завершении установки нужного
времени на дисплее снова
примерно 5 секунд мигает
светоиндикатор соответствующей
функции. После этого
светоиндикатор горит уже
непрерывно. Начинается обратный
отсчет заданного времени.
• Акустический сигнал можно
прекратить нажатием любой
кнопки.
• Нужную функцию и температуру
духового шкафа можно задать
после установки функций часов
Продолжительность и Конец
.
• По окончании приготовления
кулинарного продукта
переключатель “Функции духового
шкафа” и переключатель “Выбор
температуры” переведите снова в
положение “ВЫКЛ.”
Отключение индикации времени
Отключение индикации времени
поможет Вам сэкономить
электроэнергию.
Отключение индикации времени
Нажмите две любые кнопки, пока
символы на часах духового шкафа не
потемнеют.
Включение индикации времени
Нажмите и удерживайте любую кнопку,
пока на часах духового шкафа снова не
появится время суток.
Индикацию времени можно
отключить только в том случае, если
не работает ни одна из функций
часов Продолжительность ,
Конец èëè Будильник .
18 electrolux управление духовым шкафом
Будильник
1. Нажимайте кнопку
Программирования , ïîêà не
начнет мигать индикатор функции
Будильник .
2. Кнопкой или задайте нужное
время для функции Будильника
(макс. 2 часа 30 минут).
Примерно через 5 секунд на дисплее
отобразится остающееся время.
Горит светоиндикатор функции
Будильник .
По истечении заданного времени
светоиндикатор функции начинает
мигать и на 2 минуты включается
звуковой сигнал.
Отключите звуковой сигнал нажатием
любой кнопки.
Продолжительность
1. Нажимайте кнопку
Программирования , ïîêà не
начнет мигать индикатор функции
Продолжительность .
2. Кнопкой или задайте нужную
продолжительность приготовления
продукта.
управление духовым шкафом electrolux 19
Примерно через 5 секунд дисплей
вернется в режим отображения
времени сутое. Горит светоиндикатор
функции Продолжительность .
По истечении заданного времени
начинает мигать светоиндикатор
соответствующей функции, 2 минуты
звучит акустический сигнал, после чего
духовой шкаф отключается.
3. Акустический сигнал и программу
можно прекратить нажатием любой
кнопки.
20 electrolux управление духовым шкафом
Конец
1. Нажимайте кнопку
Программирования , ïîêà не
начнет мигать индикатор функции
Конец .
2. Кнопкой или установите
нужное время отключения.
Примерно через 5 секунд дисплей
вернется в режим отображения
времени суток.
Горит светоиндикатор функции Конец
.
По истечении заданного времени
светоиндикатор сответствующей
функции начинает мигать, 2 минуты
звучит акустический сигнал, после чего
духовой шкаф отключается.
3. Акустический сигнал и программу
можно отменить нажатием любой
кнопки.
Loading...
