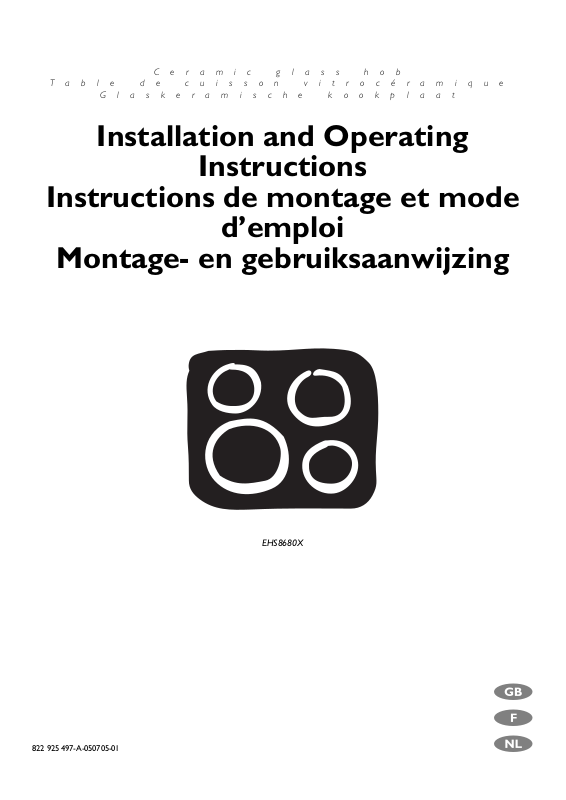

electrolux EHS8680X Operating Manual

Ceramic glass hob

Table de cuisson vitrocéramique

Glaskeramische kookplaat

Installation and Operating

Instructions

Instructions de montage et mode

d’emploi

Montage- en gebruiksaanwijzing

822 925 497-A-050705-01

EHS8680X

g f l

Chère cliente, cher client,

Veuillez lire attentivement la notice d’utilisation dans son intégralité et la conserver pour pouvoir la consulter ultérieurement. Veuillez la transmettre à l’éventuel propriétaire ultérieur de l’appareil.

Les symboles suivants sont utilisés dans ce document :

1 Consignes de sécurité

Avertissement : conseils pour votre sécurité personnelle. Avertissement ! Pour éviter d'endommager l'appareil

3 Conseils généraux et pratiques

2 Informations environnementales

Sommaire

Notice d'utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Description de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Equipement du plan de cuisson . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Bandeau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Touche sensitive “Touch Control” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Voyants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Indicateur de chaleur résiduelle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Utilisation de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Mettre l’appareil sous/hors tension. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Sélectionner le niveau de cuisson . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Activer et désactiver les zones de cuisson extérieures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Verrouiller/déverrouiller le bandeau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Utilisation de la commande de démarrage automatique de la cuisson . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Utilisation de la sécurité enfants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Utilisation du minuteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Désactivation de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Conseils de cuisson . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Plats de cuisson . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Economie d’énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Exemples d’utilisation pour la cuisson . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Que faire si … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Protection de l’environnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Instructions d'installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Service après-vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Notice d'utilisation

1 Sécurité

Pour ne pas perdre le bénéfice de la garantie en cas de panne, veuillez observer ces recommandations.

5 Cet appareil est conforme aux directives CE

suivantes :

– directive 73/23/CEE du 19.02.1973 basse tension – directive 89/336/CEE du 03.05.1989 relative à la

compatibilité électromagnétique (CEM) y compris la directive de révision 92/31/CEE

– directive 93/68/CEE du 22.07.1993 relative à la

certification CE

Utilisation réglementaire

• Cet appareil est uniquement destiné à l’usage domestique habituel et pour faire cuire et rôtir des aliments.

• L’appareil ne peut en aucun cas servir de plan de travail ou de support.

• Ne pas procéder à des transformations ou à modifications de l’appareil.

• Ne pas placer de liquides susceptibles de brûler, de matériaux facilement inflammables ou d’objets susceptibles de fondre (par ex. du papier aluminium, des matières synthétiques ou de l’aluminium) sur ou à promité de l’appareil.

Sécurité enfants

• Eviter systématiquement que les enfants en bas âge s’approchent de l’appareil.

• Les enfants plus âgés ne doivent être autorisés à utiliser l’appareil qu’accompagnés et sous surveillance.

Consignes générales de sécurité

• Le montage et le branchement de l’appareil sont du ressort exclusif de spécialistes agréés.

• Les appareils encastrables ne peuvent être mis en fonctionnement qu’après avoir été montés dans des armoires et des plans de travail homologués et adaptés.

• En cas de panne de l’appareil ou de dommages à la vitrocéramique (cassures, fêlures ou déchirures), mettre l’appareil hors et débranchez-le pour éviter un éventuel choc électrique.

• Le montage et le branchement de l’appareil sont du ressort exclusif de spécialistes agréés.

Précautions d’utilisation.

• Retirer les étiquettes et les films protecteurs de la vitrocéramique.

• Attention aux risques de brûlures lors de l’utilisation de l’appareil.

• S’assurer que les câbles d’appareils électriques n’entrent pas en contact avec les surfaces brûlantes de l’appareil ou les récipients brûlants.

• Les graisses et les huiles surchauffées peuvent rapidement s’enflammer. Surveiller constamment les mets cuits avec de la graisse ou de l’huile (par ex. des frites).

• Mettre les foyers hors fonctionnement après chaque utilisation.

Précautions de nettoyage

• Mettre l’appareil hors fonctionnement et le laisser refroidir avant de le nettoyer.

• Pour des raisons de sécurité, il est interdit de nettoyer l’appareil avec un jet à vapeur ou un appareil à haute pression.

Comment éviter d’endommager l’appareil

• Des objets peuvent endommager la vitrocéramque en tombant.

• Les plats de cuisson peuvent endommager la vitrocéramique en heurtant le bord.

• Les plats de cuisson en fonte ou pourvus d’un fonds abîmé peuvent érafler la vitrocéramique lorsqu’on les déplace.

• Les objets susceptibles de fondre ou les produits ayant débordé peuvent se consumer sur la vitrocéramique et doivent par conséquent être immédiatement enlevés.

• Ne pas placer de plats de cuisson vides sur les zones de cuisson et ne pas mettre ces dernières en fonctionnement sans récipient.

Description de l'appareil

Equipement du plan de cuisson

Foyer à triple circuit

1050/1950/2700W

Zone de cuisson

1200W

Bandeau de

commande

Zone de rôtissage

1400/2200W

Zone de cuisson double circuit

700/1700W

Bandeau de commande

Circuit de cuisson

médian/extérieur

Marche/Arrêt

Marche/Arrêt avec voyant de contrôle

Voyants de contrôle triple zone de cuisson

Voyant

Sélection du niveau

de cuisson

Indicateurs zones de cuisson

Fonction Minuteur

Voyant de contrôle zone

Affichage Minuteur

Minuteur

Verrouillage

de rôtissage

Voyant de contrôle

double zone de

Circuit de cuisson extérieur Marche/Arrêt

Circuit de

cuisson

extérieur

Marche/Arrêt

Touche sensitive “Touch Control”

Les touches sensitives Touch Control permettent de commander l’appareil. Une pression sur les touches sensitives permet d’activer les fonctions et le fonctionnement de ces dernières est confirmé par des voyants ou par des signaux sonores.

Touche sensitive Fonction

Marche / Arrêt Mettre l’appareil sous/hors tension

Augmenter les réglages Augmenter la durée /le niveau de cuisson

Réduire les réglages Réduire la durée /le niveau de cuisson

Appuyez sur les touches sensitives par un mouvement de haut en bas, en évitant de recouvrir les autres touches.

Minuteur Sélection du Minuteur

Verrouillage Verrouillage/déverrouillage du bandeau de comman-

Activation de la triple zone de cuisson Activer et désactiver

les zones de cuisson extérieures

Activation de la zone de cuisson dou-

ble circuit

Zone de rôtissage Activation et désactivation de la

Activer et désactiver le circuit extérieur

zone de cuisson extérieure

Voyants

Voyant Description

¾ La zone de cuisson est désactivée u Position de maintien au chaud La position de maintien au chaud est sélectionnée ¿ - Ç Niveaux de cuisson Le niveau de cuisson est sélectionné a Commande de démarrage automati-

que de la cuisson

La commande de démarrage automatique de la cuisson est activée

e Erreur Apparition d’une anomalie de fonctionnement h Chaleur résiduelle La zone de cuisson est encore chaude l Sécurité enfants Verrouillage/la sécurité enfants est activée _ Désactivation de sécurité La désactivation de sécurité est active

Indicateur de chaleur résiduelle

1 Avertissement ! Danger de brûlures dû à la

chaleur résiduelle ! Les zones de cuisson mettent un peu de temps à se refroidir après avoir été désactivées. Surveillez le voyant indiquant la chaleur résiduelle

h .

3 La chaleur résiduelle peut être utilisée pour fai-

re fondre un ingrédient et pour conserver les plats au chaud.

Utilisation de l’appareil

Mettre l’appareil sous/hors tension

Bandeau de commande Affichage Voyant de contrôle

Activer Appuyez sur pendant 2 secon-

des

Désactiver Appuyez sur pendant 1 seconde

¾ / h s’allume

h / aucun s’éteint

3 Après la mise sous tension, il est nécessaire

d’activer un niveau de cuisson ou une fonction dans les 10 secondes environ qui suivent dans le cas contraire l’appareil se déconnecte automatiquement.

Sélectionner le niveau de cuisson

Bandeau de commande Affichage

Augmenter Appuyez sur . Réduire Appuyez sur . Ç jusqu’à ¾ Désactiver Appuyez simultanément sur et . ¾

u jusqu’à Ç

3 Le niveau de maintien à température u se si-

tue entre l’aide des touches ou . Cette fonction permet de maintenir des aliments à température.

¾ et ¿. Vous pouvez le régler à

Activer et désactiver les zones de cuisson extérieures

La possibilité de pouvoir activer ou désactiver les zones de cuisson extérieures permet d’adapter la superficie de cuisson à la dimension du récipient de cuisson.

3 Avant d’activer la zone de cuisson extérieure,

activez d’abord la zone de cuisson correspondante.

Zone de cuisson à triple zone Touche sensitive Voyant de contrôle

Activation de la zone de cuisson in-

termédiaire

Désactivation de la zone de cuis-

son extérieure

Eteindre la zone de cuisson

extérieure

Eteindre la zone de cuisson inter-

médiaire

Zone de cuisson Touche sensitive Voyant de contrôle

Activation de la zone de cuisson

extérieure

Désactivation de la zone de cuis-

son extérieure

Zone de cuisson Touche sensitive Voyant de contrôle

Activation de la zone de cuisson

extérieure

Désactivation de la zone de cuis-

son extérieure

Si vous effleurez

secondes

Si vous effleurez

secondes

Si vous effleurez

secondes

Si vous effleurez

secondes

Si vous effleurez

secondes

Si vous effleurez

secondes

Si vous effleurez

secondes

Si vous effleurez

secondes

pendant 1-2

un voyant de contrôle s’allume

2 voyants de contrôle s’allument

le deuxième voyant de contrôle

s’éteint

le permier voyant de contrôle

s’éteint

elle s’allume

elle s’éteint

elle s’allume

elle s’éteint

Verrouiller/déverrouiller le bandeau de commande

Il est possible à tout moment de verrouiller le bandeau de commande à l’exception de la touche sensitive „Marche/Arrêt“, ce qui permet d’éviter de modifier une sélection, par ex. en le nettoyant avec un chiffon.

Bandeau de commande Affichage

Activation Appuyez sur

Désactivation Appuyez sur le niveau de cuisson précédent

l (pendant 5 secondes)

3 La désactivation de l’appareil déclenche auto-

matiquement le verrouillage.
