EHT60415

................................................ .............................................

FR TABLE DE CUISSON NOTICE D'UTILISATION

www.electrolux.com

2

SOMMAIRE

1. CONSIGNES DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. DESCRIPTION DE L'APPAREIL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3. UTILISATION QUOTIDIENNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4. CONSEILS UTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

5. ENTRETIEN ET NETTOYAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

6. EN CAS D'ANOMALIE DE FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

7. INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

8.

CARACTERISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

9. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . 15

NOUS PENSONS À VOUS

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années
d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour
vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

www.electrolux.com

Enregistrer votre produit pour obtenir un meilleur service :

www.electrolux.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre
appareil :

www.electrolux.com/shop

SERVICE APRÈS-VENTE

N'utilisez que des pièces de rechange d'origine.
Avant de contacter le service, assurez-vous de disposer des informations suivantes :
Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité.
Informations générales et conseils
Informations écologiques

Sous réserve de modifications.

FRANÇAIS 3

1.

CONSIGNES DE SÉCURITÉ

Cet appareil est adapté aux marchés
suivants : GB

Avant d'installer et d'utiliser cet appareil,
lisez soigneusement les instructions four­nies. Le fabricant ne peut être tenu pour
responsable des dommages et blessures
liés à une mauvaise installation ou utilisa­tion. Conservez toujours cette notice avec
votre appareil pour vous y référer ultérieu­rement.

1.1 Sécurité des enfants et des
personnes vulnérables

AVERTISSEMENT

Risque d'asphyxie, de blessure ou
d'invalidité permanente.

• Cet appareil n'est pas destiné à être
utilisé par des enfants ou des person­nes dont les capacités physiques, sen­sorielles ou mentales, ou le manque
d'expérience et de connaissance les
empêchent d'utiliser l'appareil sans ris­que lorsqu’ils sont sans surveillance ou
en l’absence d’instruction d’une per­sonne responsable qui puisse leur as­surer une utilisation de l’appareil sans
danger.

• Ne laissez pas les enfants jouer avec
l'appareil.

• Ne laissez pas les emballages à la por­tée des enfants.

• Tenez les enfants et les animaux éloi­gnés de l'appareil lorsqu'il est en cours
de fonctionnement ou lorsqu'il refroidit.
Les parties accessibles sont chaudes.

• Si l'appareil est équipé d'un dispositif
de sécurité enfants, nous vous recom­mandons de l'activer.

• Les enfants ne doivent pas nettoyer ni
entreprendre une opération de mainte­nance sur l'appareil sans surveillance.

1.2 Installation

AVERTISSEMENT

L'appareil doit être installé unique­ment par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un
appareil endommagé.

• Suivez scrupuleusement les instructions
d'installation fournies avec l'appareil.

• Respectez l'espacement minimal requis
par rapport aux autres appareils.

• L'appareil est lourd, prenez toujours
des précautions lorsque vous le dépla­cez. Portez toujours des gants de sécu­rité.

• Isolez les surfaces découpées à l'aide
d'un matériau d'étanchéité pour éviter
que la moisissure ne provoque de gon­flements.

• Protégez la partie inférieure de l'appa­reil de la vapeur et de l'humidité.

• N'installez pas l'appareil près d'une
porte ou sous une fenêtre. Les réci­pients chauds risqueraient de tomber
de l'appareil lors de l'ouverture de cel­les-ci.

• Si l'appareil est installé au-dessus de ti­roirs, assurez-vous qu'il y a suffisam­ment d'espace entre le fond de l'appa­reil et le tiroir supérieur pour que l'air
puisse circuler.

• Le dessous de l'appareil peut devenir
très chaud. Nous vous recommandons
d'installer un panneau de séparation
ignifuge sous l'appareil pour en bloquer
l'accès.

Branchement électrique

AVERTISSEMENT

Risque d'incendie ou d'électrocu­tion.

• L'ensemble des branchements électri­ques doit être effectué par un techni­cien qualifié.

• Avant chaque raccordement, assurez­vous que la borne principale de l'appa­reil est hors tension.

• Assurez-vous que l'appareil est bien in­stallé. Des connexions desserrées ou
incorrectes peuvent être à l'origine
d'une surchauffe des bornes.

• Assurez-vous qu'une protection anti­chocs est installée.

• Contrôlez que les câbles d'alimentation
n'entrent pas en contact avec les surfa­ces brûlantes de l'appareil ou les réci­pients brûlants lorsque vous branchez

www.electrolux.com

4

• Ne laissez pas les connexions s'emmê-

• Utilisez une pince pour détendre le câ-

• Utilisez le câble d'alimentation appro-

• Veillez à ne pas endommager la fiche

• L'installation électrique doit être équi-

• N'utilisez que des systèmes d'isolation

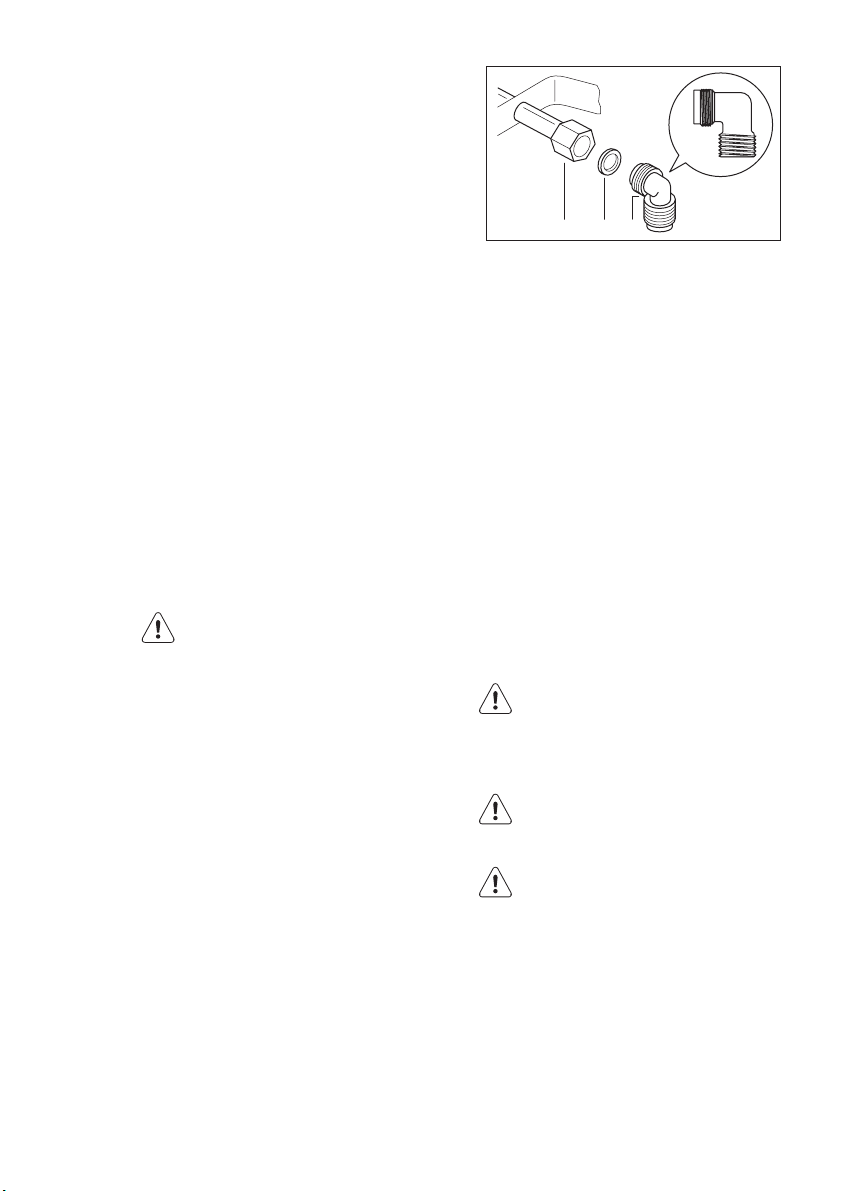

Raccordement au gaz

• Tous les raccordements au gaz doivent

• Assurez-vous que l'air circule autour de

• Les informations concernant l'alimenta-

• Cet appareil n'est pas raccordé à un

1.3 Utilisation

• Utilisez cet appareil dans un environne-

• Ne modifiez pas les caractéristiques de

• Ne faites pas fonctionner l'appareil avec

l'appareil électrique à des prises électri­ques situées à proximité.

ler.

ble.

prié.

secteur ni le câble d'alimentation. Con­tactez le service après-vente ou un
électricien pour remplacer le câble d'ali­mentation s'il est endommagé.

pée d'un dispositif d'isolement à cou­pure omnipolaire. Le dispositif d'isole­ment doit présenter une distance d'ou­verture des contacts d'au moins 3 mm.

appropriés : des coupe-circuits, des fu­sibles (les fusibles à visser doivent être
retirés du support), un disjoncteur diffé­rentiel et des contacteurs.

être effectués par une personne quali­fiée.

l'appareil.

tion en gaz se trouvent sur la plaque si­gnalétique.

dispositif d'évacuation des produits de
combustion. Assurez-vous de brancher
l'appareil selon les réglementations
d'installation en vigueur. Veillez à res­pecter les exigences en matière d'aéra­tion.

AVERTISSEMENT

Risque de blessures, de brûlures
ou d'électrocution.

ment domestique.

cet appareil.

un minuteur externe ou un système de
commande à distance.

• Ne laissez jamais l'appareil sans surveil­lance pendant son fonctionnement.

• N'utilisez jamais cet appareil avec les
mains mouillées ou lorsqu'il est en con­tact avec de l'eau.

• Ne posez pas de couverts ou de cou­vercles sur les zones de cuisson. Elles
sont chaudes.

• Éteignez les zones de cuisson après
chaque utilisation.

• N'utilisez jamais l'appareil comme plan
de travail ou comme plan de stockage.

• Si la surface de l'appareil présente des
fêlures, débranchez immédiatement
l'appareil pour éviter tout risque d'élec­trocution.

AVERTISSEMENT

Risque d'explosion ou d'incendie.

• Les graisses et l'huile chaude peuvent
dégager des vapeurs inflammables. Te­nez les flammes ou les objets chauds
éloignés des graisses et de l'huile lors­que vous vous en servez pour cuisiner.

• Les vapeurs dégagées par l'huile très
chaude peuvent provoquer une com­bustion spontanée.

• L'huile qui a servi contient des restes
d'aliments qui peuvent provoquer un in­cendie à température plus faible que
l'huile n'ayant jamais servi.

• Ne placez pas de produits inflamma­bles ou d'éléments imbibés de produits
inflammables à l'intérieur, à proximité
ou sur l'appareil.

• Ne tentez pas d'éteindre un incendie
avec de l'eau. Débranchez l'appareil et
couvrez les flammes à l'aide d'un cou­vercle ou d'une couverture à incendie.

AVERTISSEMENT

Risque de dommage de l'appareil.

• Ne laissez pas de récipients chauds sur
le bandeau de commande.

• Ne laissez pas le contenu des réci­pients de cuisson s'évaporer.

• Prenez soin de ne pas laisser tomber
d'objets ou de récipients sur l'appareil.
Sa surface risque d'être endommagée.

• Ne faites jamais fonctionner les zones
de cuisson avec des récipients de cuis­son vides ou sans aucun récipient de
cuisson.

• Ne placez jamais de papier aluminium
sur l'appareil.

• N'utilisez pas de récipients en fonte ou
en aluminium, ni de récipients dont le
fond est endommagé et rugueux. Ils ris­queraient de rayer la surface vitrocéra­mique. Soulevez toujours ces objets
lorsque vous devez les déplacer sur la
surface de cuisson.

• Veillez à ce que la pièce où est installé
l'appareil soit bien aérée.

• Assurez-vous que les orifices de venti­lation ne sont pas bouchés.

• Utilisez uniquement des récipients sta­bles avec une forme adaptée et un plus
grand diamètre que les dimensions des
brûleurs. Risque de surchauffe et de
rupture de la plaque en verre (si votre
appareil en est équipé) !

• Assurez-vous que la flamme ne s'éteint
pas lorsque vous tournez rapidement la
manette de la position maximale à la
position minimale.

• Veillez à ce que les récipients se trou­vent bien au centre des cercles et qu'ils
ne dépassent pas des rebords de la ta­ble de cuisson.

• N'utilisez que les accessoires fournis
avec l'appareil.

• N'installez pas de diffuseur de flamme
sur le brûleur.

FRANÇAIS 5

1.4 Entretien et nettoyage

AVERTISSEMENT

Risque de dommage de l'appareil.

• Nettoyez régulièrement l'appareil afin
de maintenir le revêtement en bon état.

• Ne pulvérisez pas d'eau ni de vapeur
pour nettoyer l'appareil.

• Nettoyez l'appareil avec un chiffon doux
humide. Utilisez uniquement des pro­duits de lavage neutres. N'utilisez pas
de produits abrasifs, de tampons à ré­curer, de solvants ou d'objets métalli­ques.

1.5 Mise au rebut

AVERTISSEMENT

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour
obtenir des informations sur la marche
à suivre pour mettre conformément
l'appareil au rebut.

• Débranchez l'appareil de l'alimentation
électrique.

• Coupez le câble d'alimentation au ras
de l'appareil et mettez-le au rebut.

• Aplatissez les tuyaux de gaz externes.

2. DESCRIPTION DE L'APPAREIL

2.1 Disposition de la surface de cuisson

1 3

2

5

4

Table de cuisson

1

Brûleur rapide

2

Brûleur auxiliaire

3

Brûleur semi-rapide

4

Manettes de commande

5

www.electrolux.com

6

2.2 Manettes de commande

Symbole Description

pas d'alimenta­tion en gaz / posi­tion arrêt

position d'alluma­ge / alimentation
en gaz maximum

3. UTILISATION QUOTIDIENNE

AVERTISSEMENT

Reportez-vous au chapitre « Con­signes de sécurité ».

3.1 Allumage du brûleur

AVERTISSEMENT

Faites très attention lorsque vous
utilisez une flamme nue dans une
cuisine. Le fabricant décline toute
responsabilité en cas de mauvais
usage de la flamme

Allumez toujours le brûleur avant
de poser les plats.

Pour allumer le brûleur :

1.

Tournez le sélecteur dans le sens in­verse des aiguilles d'une montre jus-

qu'à sa position maximale (
puis appuyer dessus pour l'enfoncer.

2.

Maintenez la commande appuyée
pendant environ 5 secondes, cela
permet au thermocouple de se ré­chauffer. Sinon, l'alimentation en gaz
sera interrompue.

3.

Une fois que la flamme brûle réguliè­rement, réglez son débit.

Si, après plusieurs tentatives, le
brûleur ne s'allume pas, vérifiez
que la couronne et son chapeau
sont correctement placés.

),

Symbole Description

alimentation en
gaz minimum

A)

Chapeau du brûleur

B)

Couronne du brûleur

C)

Bougie d'allumage

D)

Thermocouple

AVERTISSEMENT

Ne maintenez pas la manette de
commande appuyée plus de 15
secondes.
Si le brûleur ne s'allume pas au
bout de 15 secondes, relâchez la
manette et positionnez-la sur Ar­rêt. Attendez au moins 1 minute
avant d'essayer une nouvelle fois
d'allumer le brûleur.

En cas de coupure d'électricité,
vous pouvez utiliser votre table de
cuisson sans avoir recours au sys­tème automatique. Dans ce cas,
approchez une flamme du brûleur,
enfoncez la manette correspon­dante et tournez-la dans le sens
inverse des aiguilles d'une montre
jusqu'à la position de libération
maximum du gaz.

A

B

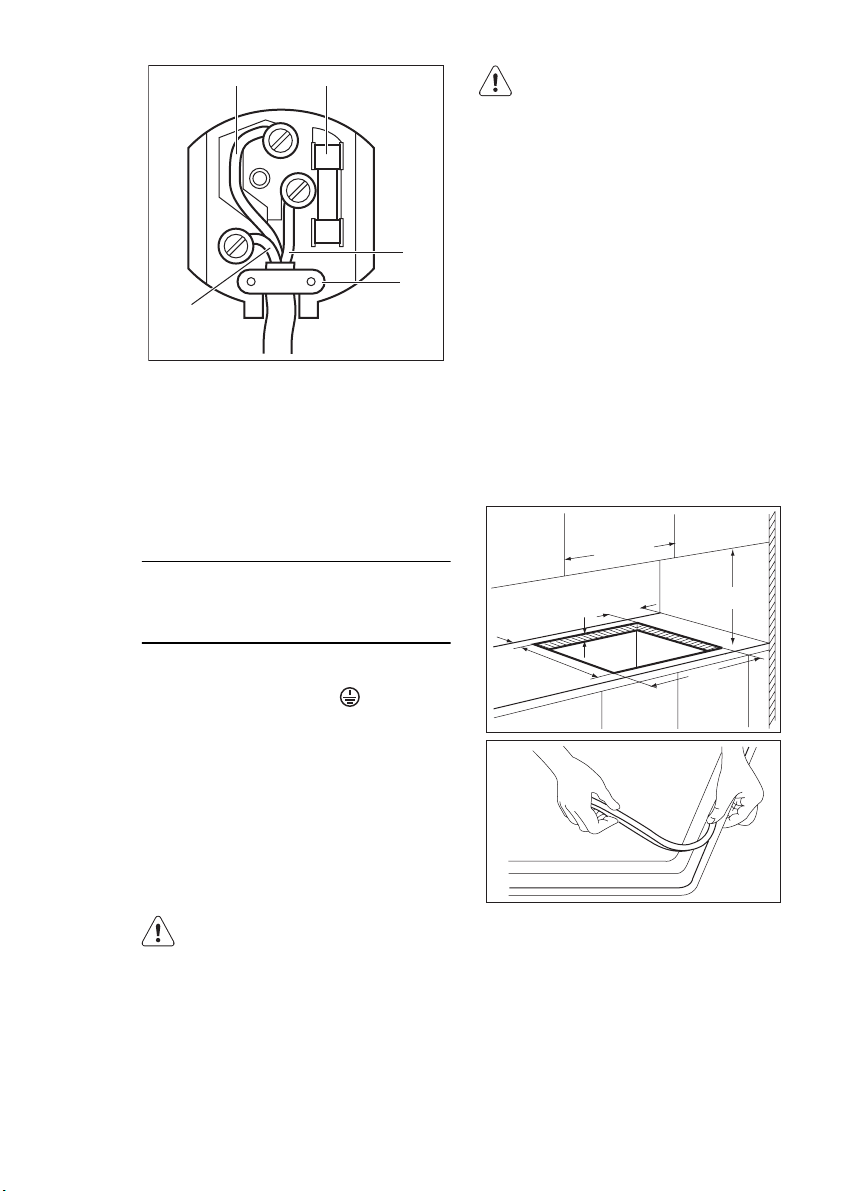

C

D

Si le brûleur s'éteint accidentelle­ment, tournez la manette de com­mande sur la position Arrêt et at­tendez au moins 1 minute avant
d'essayer une nouvelle fois d'allu­mer le brûleur.

Le générateur d'étincelles se dé­clenche automatiquement à la mi­se sous tension de l'appareil,
après l'installation ou une coupure
d'électricité. Ce phénomène est
normal.

4. CONSEILS UTILES

FRANÇAIS 7

3.2 Pour éteindre les brûleurs

Tournez la manette jusqu'au symbole .

AVERTISSEMENT

Abaissez ou coupez toujours la
flamme avant de retirer les réci­pients du brûleur.

AVERTISSEMENT

Reportez-vous au chapitre « Con­signes de sécurité ».

4.1 Économies d'énergie

• Si possible, couvrez les casseroles.

• Lorsque le liquide commence à bouillir,
baissez le feu pour laisser légèrement
frémir le liquide.

Utilisez uniquement des récipients dont
les diamètres correspondent aux dimen­sions des brûleurs.

Brûleur Diamètres des réci-

Rapide 180 - 260 mm

Semi-rapi-

de

Auxiliaire 80 - 180 mm

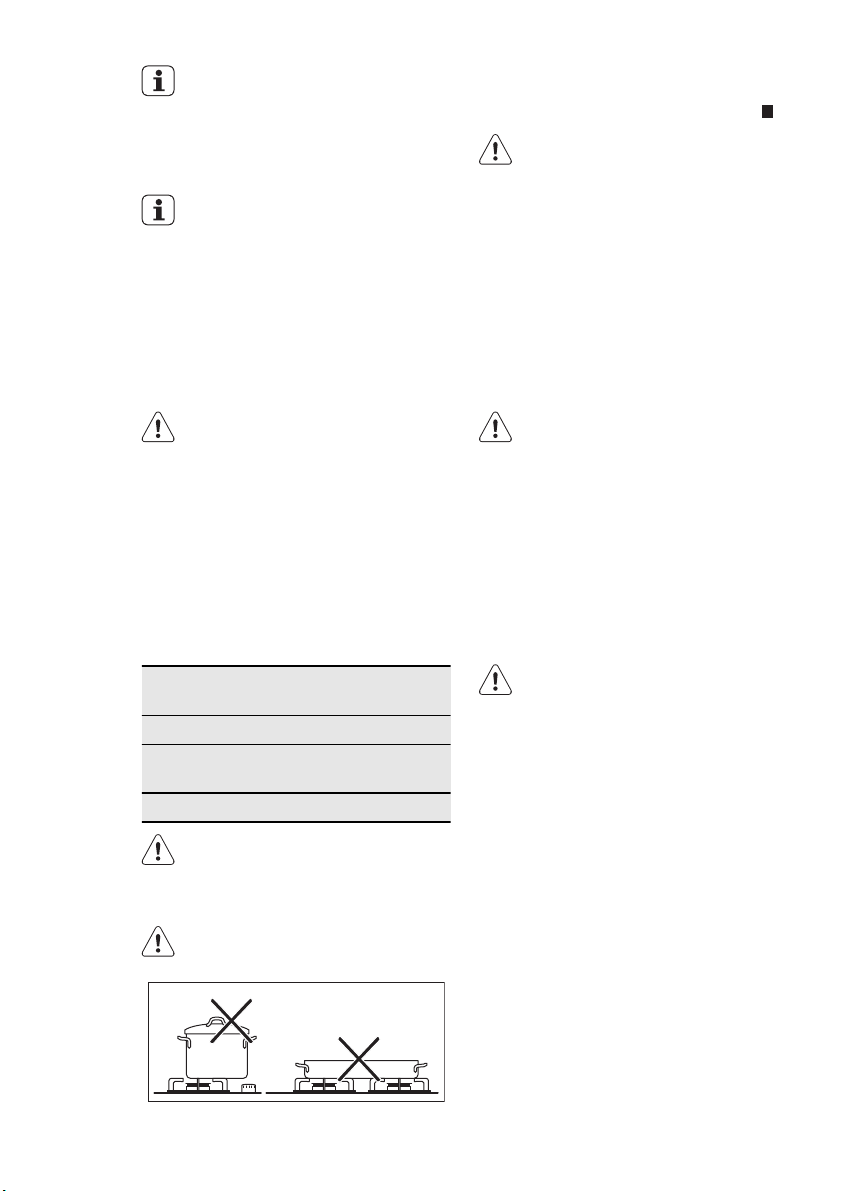

AVERTISSEMENT

N'utilisez pas de plats en fonte, en
stéatite, de grils ou de plats à gra­tin sur les brûleurs à gaz.

AVERTISSEMENT

Ne placez pas le même récipient
sur deux zones de cuisson.

pients

120 - 220 mm

AVERTISSEMENT

Assurez-vous que les casseroles
ne dépassent pas des bords de la
table de cuisson, et qu'elles sont
bien centrées sur les zones de
cuisson, pour une stabilité optima­le et une économie de la consom­mation de gaz.

Ne placez pas de récipients instables ou
déformés sur les zones de cuisson afin
d'éviter les débordements et les blessu­res.

AVERTISSEMENT

Des liquides renversés durant la
cuisson peuvent provoquer le bris
du verre.

Informations sur l'acrylamide

Important Selon les connaissances

scientifiques les plus récentes, faire brunir
les aliments de manière intensive, en
particulier les produits contenant de
l'amidon, peut nuire à la santé à cause de
l'acrylamide. C'est pourquoi nous vous
recommandons de faire cuire les aliments
à basse température et de ne pas trop les
faire brunir.

www.electrolux.com

8

5. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

Reportez-vous au chapitre « Con­signes de sécurité ».

AVERTISSEMENT

Éteignez l'appareil et laissez-le re­froidir avant de le nettoyer. Avant
toute opération de nettoyage ou
intervention technique, assurez­vous que l'appareil est débranché
de la prise électrique.

Les rayures ou les taches som­bres sur la surface n'ont aucune
incidence sur le fonctionnement
de l'appareil.

• Vous pouvez retirer les supports de
casserole pour nettoyer facilement la
table de cuisson.

• Nettoyez les éléments en émail, le cha­peau et la couronne avec de l'eau
chaude savonneuse et séchez-les soi­gneusement avant de les remettre en
place.

• Lavez les éléments en acier inoxydable
à l'eau, puis séchez-les à l'aide d'un
chiffon doux.

• Les supports de casserole ne doivent
pas être placés dans le lave-vaisselle.
Ils doivent être lavés à la main.

• Lorsque vous lavez les supports à la
main, faites bien attention lorsque vous
les essuyez, car le processus d'émailla­ge laisse parfois des arêtes risquant de
vous blesser. Si nécessaire, retirez les
taches tenaces à l'aide d'une pâte net­toyante.

• Après avoir lavé les supports de casse­roles, veillez à les remettre correcte­ment en place.

• Pour que les brûleurs fonctionnent cor­rectement, assurez-vous que les bras
des supports de casseroles sont au mi­lieu du brûleur.

• Replacez les supports de casserole

avec soin afin de ne pas endomma­ger le dessus de la table de cuis­son.

Après le nettoyage, séchez l'appareil à
l'aide d'un chiffon doux.

Enlevez les salissures :

1.

– Enlevez immédiatement : plasti-

que fondu, feuilles plastique et les
aliments contenant du sucre.

Mettez l'appareil à l'arrêt et

–

laissez le refroidir avant de pro­céder au nettoyage : des cernes de
calcaire, traces d'eau, projections
de graisse, décolorations métalli­ques luisantes. Utiliser un nettoyant
spécial pour la surface de la table
de cuisson.

2.

Nettoyez l'appareil à l'aide d'un chif­fon humide et un peu de détergent.

3.

Pour finir essuyez l'appareil à l'aide
d'un chiffon propre.

AVERTISSEMENT

N'utilisez pas de couteau, de grat­toir ou d'instruments similaires
pour nettoyer les surfaces en ver­re ou entre les bords des brûleurs
et l'encadrement (si présent).

AVERTISSEMENT

Ne faites pas glisser les récipients
sur le verre car ils pourraient en
rayer la surface. De même, ne fai­tes pas tomber d'objets durs ou
pointus sur le verre. Ne cognez
pas non plus contre les rebords
de la table de cuisson.

5.1 Nettoyage du générateur
d'étincelles

Cette fonction emploie une bougie d'allu­mage en céramique et d'une électrode
métallique. Maintenez ces éléments pro­pres pour prévenir un allumage difficile et
vérifier que les trous de la couronne du
brûleur ne sont pas obstrués.

5.2 Entretien périodique

Demandez régulièrement à votre service
après-vente local de vérifier l'état du tuyau
d'arrivée de gaz et du régulateur de pres­sion, si l'appareil en est équipé.

6. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Anomalie Cause possible Solution

Aucune étincelle ne se
produit à l'allumage.

• Le couvercle et la cou-

La flamme s'éteint immé­diatement après l'alluma­ge.

Les flammes sont irrégu­lières.

Certaines anomalies de fonctionnement
peuvent dépendre d'opérations d'entre­tien non correctes ou d'oubli et peuvent
être résolues à l'aide des indications four­nies dans le tableau, sans faire appel à un
service après-vente. Si l'anomalie persis­te, contactez votre magasin vendeur ou
votre service après-vente.

Si un problème résulte d'une
mauvaise utilisation ou si l'installa­tion de l'appareil n'a pas été réali­sée par un professionnel qualifié,
le déplacement du technicien du
service après vente ou du reven­deur peut être facturé même en
cours de garantie.

• Il n'y a pas d'alimenta­tion électrique.

ronne du brûleur sont
mal positionnés.

• Le thermocouple n'est
pas suffisamment
chauffé.

• La couronne du brûleur
doit être encrassés
avec des restes d'ali­ments.

de et adaptée. Ces données figurent
sur la plaque signalétique fournie.

• Description du modèle ............

• Référence produit (PNC) ............

• Numéro de série (S.N.) ............

Utilisez exclusivement des pièces d'origi­ne certifiées constructeur. Elles sont dis­ponibles auprès de votre service après­vente.

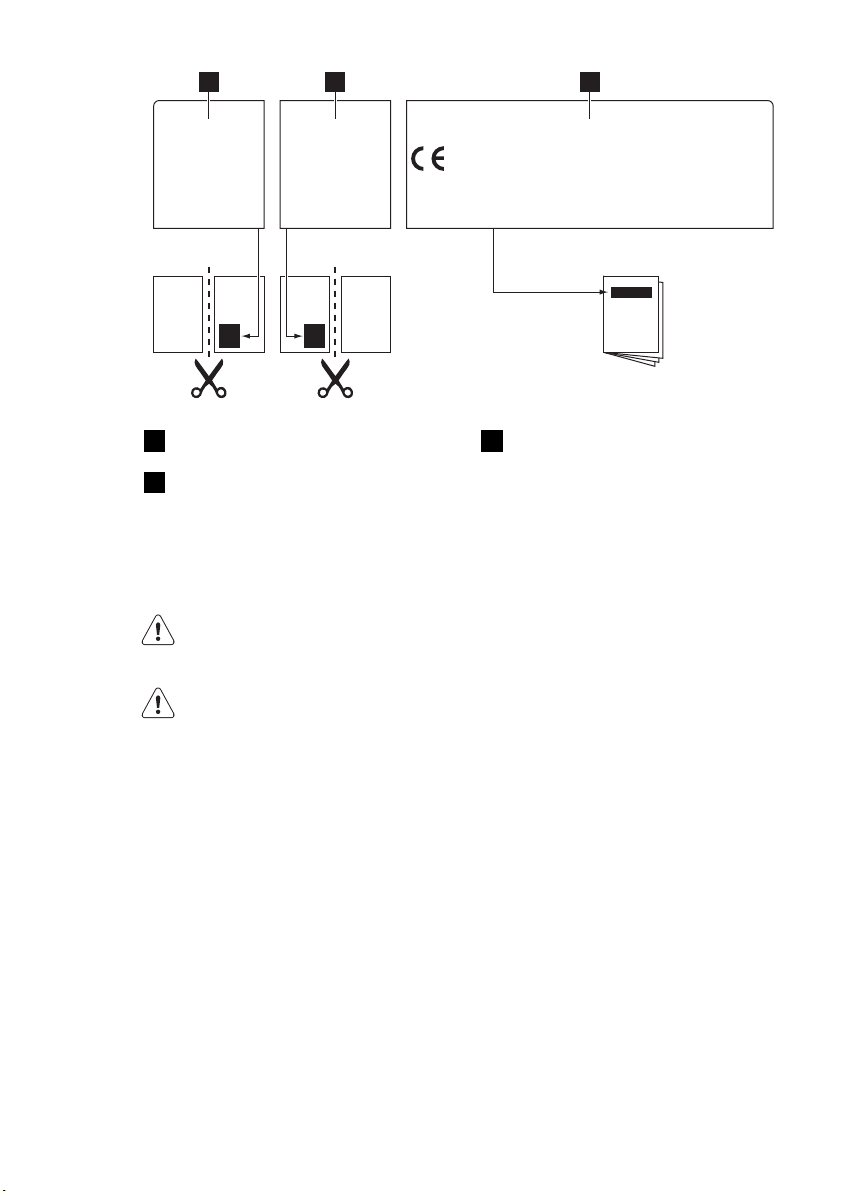

6.1 Étiquettes fournies avec le
sac d'accessoires

Collez les étiquettes adhésives comme in­diqué ci-dessous :

• Vérifiez si l'appareil est
bien branché et allumé;

• Contrôlez le fusible. Si
le fusible est dégagé
plusieurs fois, contac­tez un électricien quali­fié.

• Assurez-vous que le
couvercle et la couron­ne du brûleur sont bien
positionnés.

• Après avoir allumé la
flamme, continuez à
appuyez sur le bouton
pendant environ 5 se­condes.

• vérifiez si l'injecteur
n'est pas bouché et s'il
n'y pas de particules
alimentaires dans la
couronne.

FRANÇAIS 9

Ces informations sont nécessaires
pour pouvoir vous offrir une aide rapi-

www.electrolux.com

10

1 2 3

MOD.

PROD.NO.

SER.NO

DATA

Collez-la sur la carte de garantie et

1

envoyez cette partie
Collez-la sur la carte de garantie et

2

conservez cette partie

7. INSTALLATION

AVERTISSEMENT

Reportez-vous au chapitre « Con­signes de sécurité ».

AVERTISSEMENT

Les instructions suivantes concer­nant l’installation, le raccordement
et la maintenance de l'appareil
doivent être effectuées par un
professionnel qualifié selon les
normes et règlements en vigueur.

7.1 Consignes de sécurité
importantes

Cette table de cuisson doit être installée
en conformité avec les Consignes de sé­curité relatives au gaz (installation et utili­sation) (édition en cours) et les Consignes
d'installation électrique EEI (édition en
cours).
Pour les appareils installés en République
d'Irlande, veuillez vous reporter au docu­ment NSAI - Installation du gaz domesti­que I.S. 813 (éditions en cours) et aux
Consignes de l'ETCI pour les installations
électriques.

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD.
PROD.NO.
SER.NO.

Collez-la sur la notice d'utilisation

3

TYPE
230V-50Hz
IP20

Ventilation nécessaire

Des recommandations détaillées sont in­cluses dans les Codes de déontologie
des normes britanniques suivants :
B.S. 6172/ B.S. 5440, Par. 2 et
B.S. 6891 (éditions en cours).
La table de cuisson ne doit pas être in­stallée dans une chambre-salon d'un vo­lume inférieur à 20 m³. Si elle est installée
dans une pièce dont le volume est infé­rieur à 5 m³, une aération avec une sec­tion réelle de 100 cm² est obligatoire. Si
elle est installée dans une pièce dont le
volume est compris entre 5 m³ et 10 m³,
une aération avec une section réelle de
50 cm² est obligatoire. Si le volume excè­de 11 m³, aucune aération n'est requise.
Cependant, si la pièce est pourvue d'une
porte s'ouvrant directement sur l'exté­rieur, aucune aération n'est requise, mê­me si son volume est compris entre 5 m³
et 11 m³.
Si d'autres appareils à combustible sont
présents dans la pièce, veuillez vous re­porter au B.S. 5440 Part 2 (édition en
cours) afin de déterminer quelles sont les
exigences en matière d'aération.

Pour les appareils installés en République
d'Irlande, veuillez vous reporter au docu­ment NSAI - Installation du gaz domesti­que I.S. 813 (éditions en cours), tableau
quatre.

Emplacement

La table de cuisson doit être installée
dans une cuisine, une cuisine/salle à man­ger ou une chambre-salon (présentant un
volume supérieur à 20 m³), mais ne doit
en aucun cas être installée dans une salle
de bains ou une salle d'eau.
Le meuble peut être installé au-dessus de
la table de cuisson, en alignement de ses
bords, à une distance minimale de
400 mm. S'il est installé à moins de
400 mm, vous devez laisser un espace de
50 mm avec les bords de la table de cuis­son.
Pour les appareils installés en République
d'Irlande, veuillez vous reporter au docu­ment NSAI - Installation du gaz domesti­que I.S. 813 (éditions en cours) Section 7

- Emplacements autorisés de l'appareil.

7.2 Raccordement au gaz

AVERTISSEMENT

Toute installation au gaz doit être
effectuée par un installateur inscrit
au Registre de sécurité du gaz.

Une fois installée, assurez-vous que la ta­ble de cuisson est facilement accessible
au technicien en cas de panne.
Le fabricant n'assumera aucune respon­sabilité si les instructions ci-dessus et les
avertissements importants que contient
cette notice ne sont pas respectés.
Au bout du tuyau, lequel comprend le
coude fileté G de 1/2", un raccord est fixé
afin que la rondelle soit adaptée entre les
composants, comme indiqué sur le sché­ma. Vissez les parties ensemble sans for­cer.

FRANÇAIS 11

ABC

A)

Bout du tuyau avec écrou

B)

Rondelle

C)

Coude
Le raccordement à l'arrivée de gaz doit
être fait avec un tuyau rigide ou semi-rigi­de, par exemple en acier ou en cuivre.
Le raccordement doit être adapté à un
raccord R 1/2 (filetage mâle 1/2 BSP).
Une fois le raccordement final terminé, il
est essentiel de procéder à une recherche
minutieuse de fuites sur la table de cuis­son et sur l'installation.
Assurez-vous que le tuyau de raccorde­ment principal n'exerce aucune contrainte
sur la table de cuisson.
Si vous utilisez des tuyaux en métal flexi­ble, assurez-vous qu'ils sont conformes
aux normes ISO 10380 et ISO 10807. Vé­rifiez bien qu'ils ne touchent aucune partie
mobile ou qu'ils ne sont pas écrasés.
Soyez également vigilant lorsque la table
est installée avec un four.

Il est important d'installer le coude
correctement, avec l'épaulement
au bout du filetage, ajusté au
tuyau de raccordement de la table
de cuisson.

L'incapacité à s'assurer que le
montage est correct causera des
fuites de gaz.

Assurez-vous que la pression de
l'alimentation en gaz de l'appareil
correspond aux valeurs recom­mandées.

Raccordement rigide :

Effectuez le raccordement en utilisant des
tuyaux métalliques rigides (en cuivre avec
embout mécanique).

www.electrolux.com

12

7.3 Remplacement des

injecteurs

1.

2.

3.

4.

5.

Si la pression de l'alimentation en gaz
peut être modifiée ou est différente de la
pression nécessaire, vous devez monter
un système de réglage de la pression sur
le tuyau d'arrivée de gaz.

7.4 Réglage du niveau minimal

Pour régler le niveau minimal des brû­leurs :

1.

2.

3.

4.

Démontez les supports des cassero­les.

Démontez les chapeaux et les cou­ronnes du brûleur.

À l'aide d'une clé de 7, démontez les
injecteurs et remplacez-les par ceux
qui sont nécessaires pour le type de
gaz que vous utilisez (voir le tableau
dans le chapitre « Caractéristiques
techniques »).

Assemblez les pièces et suivez la mê­me procédure dans l'ordre inverse.

Remplacez la plaque signalétique (qui
se trouve près du tuyau d'arrivée de
gaz) par celle correspondant au nou­veau type d'alimentation en gaz. Vous
trouverez cette plaque dans le sachet
fourni avec l'appareil.

Allumez le brûleur.
Tournez la manette en position mini-

male.
Retirez la manette.
À l'aide d'un tournevis fin, ajustez la

position de la vis de réglage.

A

AVERTISSEMENT

Assurez-vous que la flamme ne
s'éteint pas lorsque vous tournez
rapidement la manette de la posi­tion maximale à la position mini­male.

7.5 Branchement électrique

• Assurez-vous que la prise de courant

est accessible une fois l'appareil instal­lé.

• Ne tirez jamais sur le câble d'alimenta-

tion pour débrancher l'appareil. Tirez
toujours sur la fiche.

• L'appareil ne doit pas être raccordé à

l'aide d'un prolongateur, d'un adapta­teur ni d'une prise multiple. Risque d'in­cendie. Assurez-vous que le raccorde­ment à la terre est conforme aux nor­mes et réglementations.

• Aucune partie du câble d'alimentation

ne doit être exposée à une température
supérieure à 90 °C.

Exigences électriques

L'installation électrique permanente doit
être conforme avec les dernières régle­mentations E.E.I. et de l'Office régional de
l'électricité. Pour votre propre sécurité,
l'installation doit être effectuée par un
électricien qualifié (par exemple votre Offi­ce régional de l'électricité, ou par un en­trepreneur inscrit au tableau du Conseil
de contrôle national pour les entrepre­neurs d'installation électrique).

Le fabricant décline toute respon­sabilité en cas de dommages ré­sultant du non-respect des consi­gnes de sécurité énoncées dans
cette notice.

A)

Vis de réglage

• Si vous passez du gaz naturel G20
20 mbar au gaz liquéfié, serrez au
maximum la vis de réglage.

• Si vous passez du gaz liquéfié au gaz
naturel G20 20 mbar, desserrez la vis
de réglage d'environ un quart de tour.

L'appareil doit être relié à une alimentation
électrique de 230 V 50 Hz CA.
Avant d'activer l'appareil, assurez-vous
que la tension d'alimentation est égale à
celle indiquée sur la plaque signalétique.
La plaque signalétique est apposée au
bas de l'appareil.
L'appareil est alimenté par un câble flexi­ble à 3 noyaux avec une fiche 3 A. Si vous
devez changer le fusible, utilisez un fusible
3 A approuvé ASTA (BS 1362).

AB

FRANÇAIS 13

Les réglementations électriques
en vigueur autorisent uniquement
un électricien qualifié ou une per­sonne compétente à remplacer un
câble d'alimentation. Ne tentez
pas de remplacer un câble d'ali­mentation si vous n'êtes pas qua­lifié pour le faire.

C

D

E

A)

Vert et jaune

B)

Fusible 3 A

C)

Marron

D)

Pince cordon

E)

Bleu
Si, pour quelque raison que ce soit, la fi­che doit être remplacée, les fils compo­sant le cordon d'alimentation sont colorés
conformément au code suivant :

Vert et jaune - Terre
Bleu - Neutre
Marron - Phase

1.

Reliez le fil vert et jaune (terre) à la
borne de la fiche portant la lettre « E »

ou le symbole de terre
leur verte et jaune.

2.

Reliez le fil bleu (neutre) à la borne de
la fiche portant la lettre « N » ou de
couleur noire.

3.

Reliez le fil marron (phase) à la borne
de la fiche portant la lettre « L » ou de

couleur rouge.
Le fil ne doit ni être coupé ou ni effiloché.
Le pince-cordon doit être correctement
attaché à l'extérieur de la gaine.

AVERTISSEMENT

Assurez-vous que la fiche tron­quée soit mise au rebut en toute
sécurité. Risque de choc électri­que grave si une fiche dont le fil a
été sectionné est introduite dans
une prise de 13 A. Il existe un ris­que d'électrocution.

ou de cou-

7.6 Remplacement du câble
d'alimentation

Ne remplacez le câble de raccordement
qu'avec un câble de type H05V2V2-F T90
ou équivalent. Assurez-vous que la sec­tion du câble convient à la tension et à la
température de fonctionnement. Le câble
de terre jaune/vert doit être plus long
d'environ 2 cm que le câble de phase
marron (ou noir).

7.7 Encastrement

600 mm

min. 100 mm

min. 55 mm

30 mm

480 mm

min. 650 mm

560 mm

www.electrolux.com

14

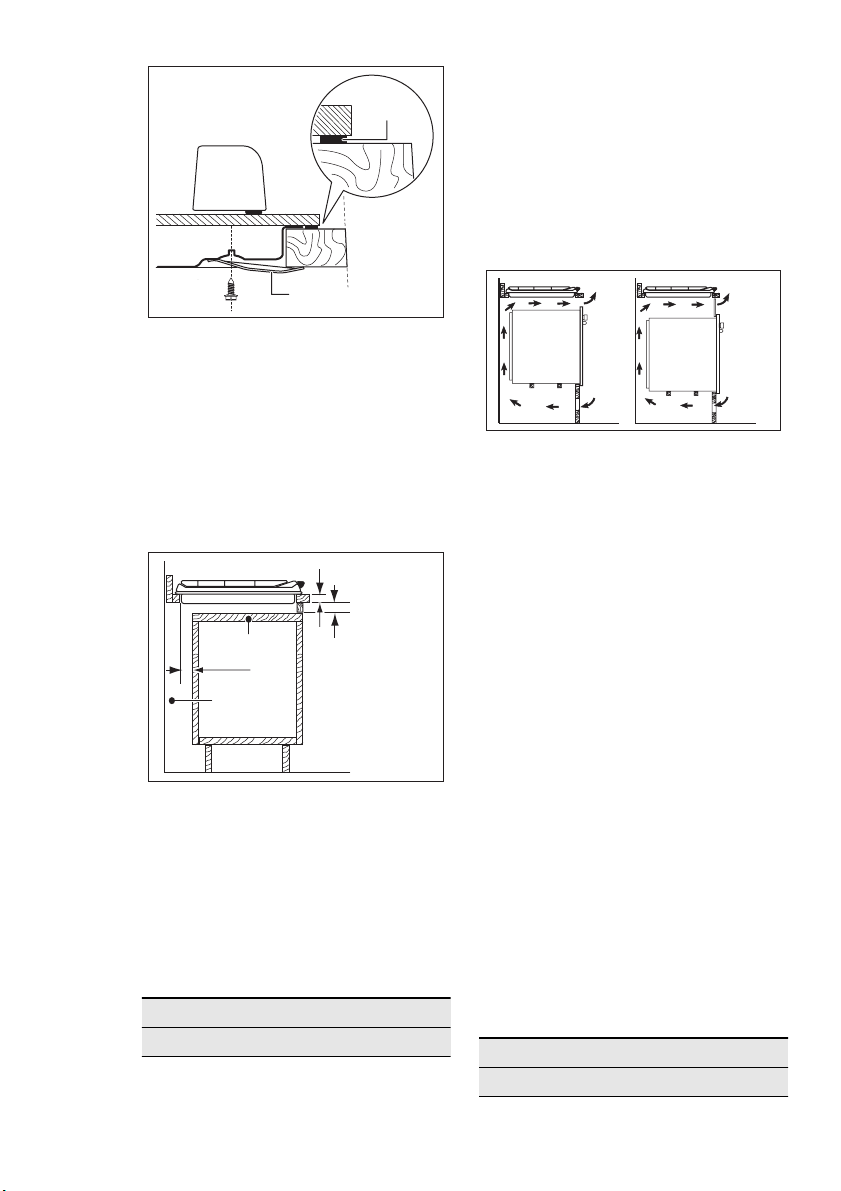

Élément de cuisine avec four

A

Les dimensions de la niche d'encastre­ment doivent être conformes aux indica­tions et l'élément de cuisine doit être
équipé d'aérations pour assurer un apport
d'air continu. Les branchements électri­ques de la table de cuisson et du four doi­vent être installés séparément pour des
raisons de sécurité et pour permettre un
retrait facile du four de l'ensemble.

B

A)

joint fourni

B)

équerres fournies

7.8 Possibilités d'insertion

Élément de cuisine avec porte

Le panneau installé sous la table de cuis­son doit être facilement amovible et facile
d'accès au cas où une intervention tech­nique serait nécessaire.

30 mm

A

60 mm

B

A)

Panneau amovible

B)

Espace pour les branchements

min 20 mm
(max 150 mm)

50 cm2

360 cm2

120 cm2

180 cm2

8. CARACTERISTIQUES TECHNIQUES

Dimensions de la table de cuisson

Largeur : 590 mm
Longueur : 520 mm

Dimensions de la niche
d'encastrement de la table de
cuisson

Largeur : 560 mm
Longueur : 480 mm

FRANÇAIS 15

Puissance

Brûleur rapide : 2,9 kW
Brûleur semi-rapi-

1,9 kW

de :
Brûleur auxiliaire : 1,0 kW
PUISSANCE TO-

TALE :

G20 (2H) 20 mbar

= 7,7 kW

G30 (3+)

28-30 mbar =

545 g/h

G31 (3+) 37 mbar

= 536 g/h

Alimentation élec­trique :

230 V ~ 50 Hz

Câble flexible à

3 noyaux avec

une fiche non dé-

montable dotée

d'un fusible à car-

touche de 3 A

Brûleurs à gaz

BRÛ-

PUIS-

SANCE

NOR­MALE

PUIS­SANCE
RÉDUI-

TE

LEUR

kW kW

Auxiliai­re

Semi­rapide

1.0 0.33 70 0.095 50 73 71

1.9 0.45 96 0.181 71 138 136

2.9 (gaz

Rapide

naturel)

2.7

0.75 119 0.276 86 196 193

(LPG)

Catégorie : II2H3+
Raccordement au

gaz :
Alimentation en

gaz :
Classe de l'appa-

reil :

Diamètres de by-pass

Auxiliaire 28

Semi-rapide 32

PUISSANCE NORMALE

GAZ NATUREL

G20 (2H) 20 mbar

inj.

1/100 m

m³/h

m

G 1/2"

G20 (2H) 20 mbar

3

Brûleur Ø by-pass en

1/100 mm

Rapide 42

LPG
(Butane/Propane) G30/
G31 (3+) 28-30/37 mbar

inj.

1/100

mm

G30

28-30

mbar

g/h g/h

G31

37 mba

r

9. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les

conteneurs prévus à cet effet.

Contribuez à la protection de
l'environnement et à votre sécurité,
recyclez vos produits électriques et
électroniques. Ne jetez pas les appareils

www.electrolux.com

16

portant le symbole
ménagères. Emmenez un tel produit dans

avec les ordures

votre centre local de recyclage ou
contactez vos services municipaux.

FRANÇAIS 17

www.electrolux.com

18

FRANÇAIS 19

www.electrolux.com/shop

892953098-A-182012
