Уважаемая покупательница,
уважаемый покупатель,
Пожалуйста, внимательно прочитайте настоящую
инструкцию по эксплуатации и сохраните ее для
получения необходимых справочных сведений в
будущем.
Если прибор перейдет к другому хозяину, передайте
ему, пожалуйста, и эту инструкцию.
В тексте используются следующие
символы:
1 Указания по технике безопасности
Предупреждение! Указания, направленные на
обеспечение Вашей личной безопасности.
Внимание! Указания, направленные на
предотвращение повреждений прибора.
3 Рекомендации и практические советы
2 Информация по охране окружающей среды
2
Содержание
Инструкция по эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Правила техники безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Описание прибора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Оборудование варочной поверхности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Функциональные элементы панели управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Сенсорные поля Touch Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Индикация. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Индикация остаточного тепла . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Управление прибором . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Включение и отключение прибора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Установка ступени нагрева . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Включение и отключение внешних контуров нагрева . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Блокирование и разблокирование панели управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Применение автоматики закипания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Применение защиты от доступа детей. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Использование таймера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Защитное отключение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Советы по проведению варки и жарки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

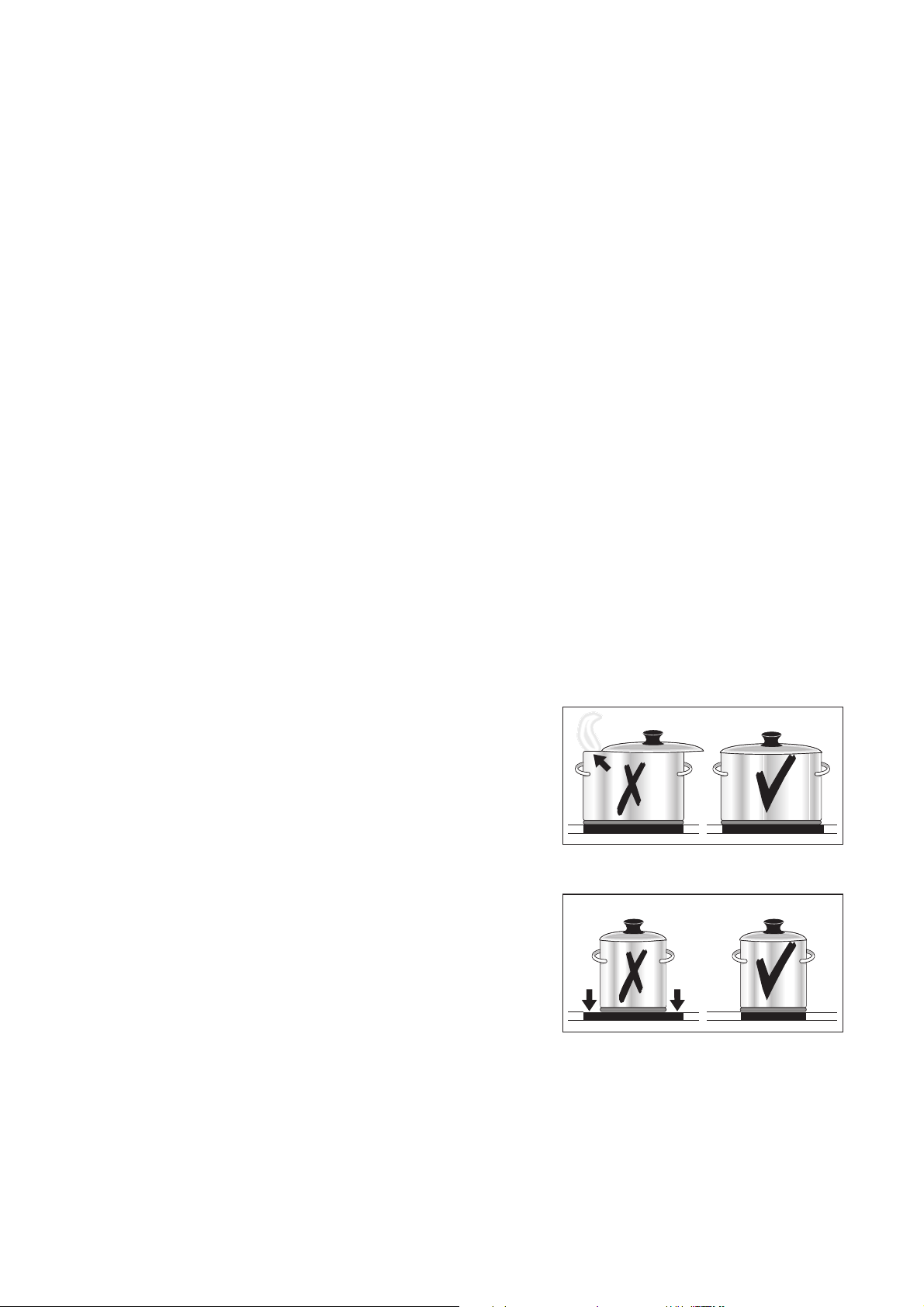

Кухонная посуда . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Экономия электроэнергии . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Примеры применения при варке . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Мытье и уход . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Металлические декоративные полосы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Что делать, если … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Утилизация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Инструкция по монтажу . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Сервисные центры . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Сервисная поддержка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Mмонтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
3
Инструкция по эксплуатации
1 Правила техники безопасности
3
Просим обязательно соблюдать эти правила,
ибо в противном случае пользователь теряет
право на гарантийное обслуживание при
возникновении в приборе неисправностей.
5 Данный прибор соответствует следующим
предписаниям ЕС:
– 73/23/EWG от 19.02.1973 “Предписания по
низкому напряжению”
– 89/336/EWG от 03.05.1989 “Предписания по
электромагнитной совместимости”, включая
поправки к предписаниям 92/31/EWG
– 93/68/EWG от 22.07.1993 “Предписания об
идентификационных обозначениях СЕ”
Правильная эксплуатация
• Настоящий прибор разрешается использовать
только для варки и жарки пищевых продуктов в
домашних условиях.
• Его нельзя использовать в качестве рабочего стола
или места для хранения каких-либо предметов.
• Любые перекомпоновки и изменения конструкции
прибора недопустимы.
• Нельзя помещать на прибор, а также хранить на
нем или рядом с ним горючие жидкости,
легковоспламеняющиеся материалы или
легкоплавкие предметы, такие как пленка, фольга,
пластмасса, алюминий и т.п.
Меры безопасности для детей
• Следите за тем, чтобы маленькие дети никогда не
приближались к прибору.
• Дети старшего возраста должны пользоваться
прибором только под руководством и присмотром
взрослых.
Общие меры безопасности
• Монтаж и подключение нового прибора имеют
право выполнять только обученные и
квалифицированные специалисты.
• Встраиваемые приборы можно эксплуатировать
лишь после установки последних во встроенные
шкафы и столешницы, отвечающие необходимым
техническим нормам и пригодные для такой
эксплуатации.
• В случае обнаружения неполадок в работе прибора
или повреждений стеклокерамики (проломов,
разрывов или трещин) прибор необходимо
выключить и отсоединить от электросети, чтобы
избежать возможного поражения электрическим
током.
• Ремонт прибора имеют право производить только
обученные и квалифицированные специалисты.
Меры безопасности при
пользовании прибором
• Удалите со стеклокерамической панели все
наклейки и защитные пленки.
• При неосторожном обращении с прибором можно
получить ожог.
• Шнуры питания не должны касаться горячих
поверхностей электроприборов и горячей кухонной
посуды.
• Перегретые жиры и растительные масла быстро
воспламеняются. Не оставляйте без присмотра
готовящиеся продукты (например, “картофель
фри”).
• После каждого использования прибора выключайте
конфорки.
Меры безопасности при чистке
прибора
• Перед проведением чистки прибор необходимо
выключить и дать ему остыть.
• По соображениям безопасности воспрещается
производить очистку прибора с помощью
приспособлений для чистки паром или с
использованием моющих средств, распыляемых
при высоком давлении.
Как избежать повреждений
прибора
• Стеклокерамическая панель может быть
повреждена упавшими на нее предметами.
• Ударами кухонной посуды можно повредить край
стеклокерамической панели.
• Стеклокерамику можно повредить, передвигая
чугуную или алюминиевую литую посуду, либо
посуду с поврежденным дном.
• Плавкие вещества и перелившаяся в результате
выкипания пища могут на стеклокерамической
панели пригореть. Поэтому их следует удалить как
можно быстрее.
• Не включайте конфорки без кухонной посуды или с
пустой кухонной посудой.
4
Описание прибора
Оборудование варочной поверхности
Одноконтурная конфорка
1200Âò
Конфорка для жарки
1500/2400Âò
Панель управления
Трехконтурная конфорка
800/1600/2300Âò
Одноконтурная конфорка
1800Вт
Функциональные элементы панели управления
Индикаторы конфорок
Таймер
Индикация
Выбор ступени нагрева
Функция таймера
Индикация таймера
Контрольная лампа
жарочной зоны
Внешний контур
Вкл./Выкл.
Контрольные индикаторы
трехконтурной конфорки
Внешний/средний контур
Âêë./Âûêë.
Блокирование панели управления
с контрольным индикатором
Выключатель Вкл./Выкл.
с контрольным индикатором
5
Сенсорные поля Touch Control
Управление прибором осуществляется с помощью
сенсорных полей Touch Control. Нужные функции
активизируются прикосновениями к сенсорным
полям и подтверждаются квитирующими звуковыми
сигналами.
Прикасаться к сенсорным полям следует сверху, не
накрывая при этом другие сенсорные поля.
Сенсорное поле Функция
Âêë./ Âûêë. Включение и отключение прибора
Увеличение устанавливаемых значений Повышение ступени нагрева/ увеличение значений
времени
Уменьшение устанавливаемых
значений
Таймер Выбор таймера
Блокирование Блокирование/разблокирование панели управления
Переключение трехконтурной
конфорки
Жарочная зона Включение и выключение внешнего нагревательного
Понижение ступени нагрева / уменьшение значений
времени
Включение и отключение
внешних зон нагрева
контура
Индикация
Индикация Значение
¾ Конфорка выключена
u Ступень поддержания тепла Установлена ступень поддержания тепла
¿ - З Ступени нагрева Ступень нагрева установлена
a Автоматика закипания Активизирована автоматика закипания.
e Неполадка Прибор выполнил ошибочную операцию
h Остаточное тепло Конфорка еще не остыла
l Защита от доступа детей Система блокирования/защита от доступа детей
включена
_ Защитное отключение Активизировано защитное отключение
Индикация остаточного тепла
1 Предупреждение! Остаточное тепло прибора
способно причинить ожог. На остывание
конфорок после их отключения требуется
некоторое время. Следите за индикацией
остаточного тепла
h.
3 Остаточное тепло можно использовать для
разогрева и поддержания приготовленной
пищи в горячем состоянии.
6
Управление прибором
Включение и отключение прибора
Панель управления Индикация Контрольный
индикатор
Включение Прикоснитесь на 2 секунды
Отключение Прикоснитесь на 1 секунду
¾ / h светится
h / отсутствует гаснет
3 После включения в течение примерно
10 секунд необходимо установить ступень
нагрева конфорки или какую-либо функцию
прибора. В противном случае прибор
автоматически отключится.
Установка ступени нагрева
Панель управления Индикация
Повышение Прикоснитесь к сенсорному полю
Понижение Прикоснитесь к сенсорному полю Ç äî ¾
Отключение Одновременно прикоснитесь к сенсорным полям è ¾
u äî Ç
3 Ступень поддержания температуры u
располагается между ¾ è ¿. Ступень
поддержания температуры регулируется при
помощи или . Она служит для
поддержания температуры блюд.
7
Включение и отключение
внешних контуров нагрева
Включая или отключая внешние контуры нагрева,
можно корректировать общую площадь нагрева
конфорок в зависимости от размеров кухонной
посуды.
3 Перед включением внешнего контура нагрева
обязательно должен быть включен внутренний
контур нагрева.
Трехконтурная конфорка Сенсорное поле Контрольный индикатор
Включение средней зоны нагрева
Включение внешней зоны нагрева
Отключение внешней зоны нагрева
Отключение средней зоны нагрева
Конфорка для жарки Сенсорное поле Контрольный индикатор
Включение внешнего контура
нагрева
Отключение внешнего контура
нагрева
Прикоснитесь на 1-2 секунды Горит один контрольный индикатор
Прикоснитесь на 1-2 секунды Горят два контрольных индикатора
Прикоснитесь на 1-2 секунды
Прикоснитесь на 1-2 секунды
Гаснет второй контрольный
индикатор
Гаснет первый контрольный
индикатор
Прикоснитесь на 1-2 секунды горит
Прикоснитесь на 1-2 секунды гаснет
Блокирование и разблокирование панели управления
Во избежание случайного сбоя установленных
параметров, например в результате протирании
прибора тряпкой, всю панель управления, за
исключением сенсорного поля “Вкл./Выкл.”, можно
заблокировать.
Панель управления Индикация
Включение Прикоснитесь к сенсорному полю
Отключение Прикоснитесь к сенсорному полю ранее установленная ступень нагрева
l (5 секунд)
3 При отключении прибора происходит
автоматическая отмена режима блокирования.
8
Применение автоматики закипания
Все четыре зоны нагрева оснащены автоматикой
закипания.
В случае установки ступени нагрева с помощью
сенсорного поля , начиная с параметра
конфорка на определенное время включается на
полную мощность, а затем автоматически
возвращается на установленную ступень нагрева.
¾,
Панель управления возможные ступени
Включение
(только начиная со значения
Прикоснитесь к
сенсорному полю
¾ )
Отключение Прикоснитесь к
сенсорному полю
не задействовать Прикоснитесь ê
сенсорному полю
3 Если во время действия импульса закипания
a пользователь выберет более высокую
ступень нагрева, например перейдет со
ступени
доведения до кипения будет скорректировано.
Á íà Ã, то в этом случае время
3 Если в конфорке еще имеется остаточное
тепло (индикация
включится.
Продолжительность импульса быстрого закипания
зависит от выбранной ступени нагрева.
h), импульс закипания не
Индикация
нагрева
îò
¿ äî Æa (через 5 секунд)
Æ äî ¿ / u îò Æ äî u
îò
îò Ç äî u îò Ç äî u
Cтупень нагрева Продолжительность импульса для закипания
[ìèí.:ñåê.]
v 0:30
1 1:00
2 1:40
3 4:50
4 6:30
5 10:10
6 2:00
7 3:30
8 4:30
9 ---
9
Loading...
