Sommaire

Avertissements importants 33
Description de l'appareil 35
Utilisation de l’appareil 38
Conseils de cuisson 48
Nettoyage et entretien 50
Que faire si … 52

Protection de l’environnement 54
Instructions d'installation 55
Garantie/service-clientèle 57
Service après-vente 60
Montage 91
Plaque signalétique 94

Les symboles suivants sont utilisés dans ce manuel:

Informations importantes pour votre sécurité et pour éviter
d’abîmer l’appareil.

3 Informations générales et conseils

2 Informations écologiques

Avertissements importants

Pour ne pas perdre le bénéfice de la
garantie en cas de panne, veuillez
observer ces recommandations.

5

Cet appareil est conforme aux di­rectives CE suivantes :

– directive 73/23/CEE du 19.02.1973

basse tension

– directive 89/336/CEE du

03.05.1989 relative à la compatibilité
électromagnétique (CEM) y compris
la directive de révision 92/31/CEE

– directive 93/68/CEE du 22.07.1993

relative à la certification CE

Utilisation réglementaire

• Cet appareil est uniquement destiné
à l’usage domestique habituel et
pour faire cuire et rôtir des aliments.

• L’appareil ne peut en aucun cas ser­vir de plan de travail ou de support.

• Ne pas procéder à des transforma­tions ou à modifications de l’appa­reil.

• Ne pas placer de liquides suscepti­bles de brûler, de matériaux facile­ment inflammables ou d’objets
susceptibles de fondre (par ex. du
papier aluminium, des matières syn­thétiques ou de l’aluminium) sur ou à
promité de l’appareil.

Sécurité enfants

• Eviter systématiquement que les en­fants en bas âge s’approchent de
l’appareil.

avertissements importants electrolux 33

• Les enfants plus âgés ne doivent
être autorisés à utiliser l’appareil
qu’accompagnés et sous surveillan­ce.

• Afin d’éviter une mise en marche in­volontaire par des enfants en bas
âge ou des animaux domestiques,
nous vous conseillons d’activer le
verrouillage parental.

Consignes générales de sécurité

• Le montage et le branchement de
l’appareil sont du ressort exclusif de
spécialistes agréés.

• Les appareils encastrables ne peu­vent être mis en fonctionnement
qu’après avoir été montés dans des
armoires et des plans de travail ho­mologués et adaptés.

• En cas de panne de l’appareil ou de
dommages à la vitrocéramique (cas­sures, fêlures ou déchirures), mettre
l’appareil hors et débranchez-le pour
éviter un éventuel choc électrique.

• Le montage et le branchement de
l’appareil sont du ressort exclusif de
spécialistes agréés.

Précautions d’utilisation.

• Les graisses et les huiles surchauf­fées peuvent très rapidement s’en­flammer. Surveiller constamment les
mets cuits avec de la graisse ou de
l’huile (par ex. des frites).

• Attention aux risques de brûlures lors
de l’utilisation de l’appareil.

• Retirer les étiquettes et les films pro­tecteurs de la vitrocéramique.

• S’assurer que les câbles d’appareils
électriques n’entrent pas en contact
avec les surfaces brûlantes de l’ap­pareil ou les récipients brûlants.

• Mettre les foyers hors fonctionne­ment après chaque utilisation.

34 electrolux avertissements importants

Précautions de nettoyage

• Mettre l’appareil hors fonctionne­ment et le laisser refroidir avant de le
nettoyer.

• Pour des raisons de sécurité, il est
interdit de nettoyer l’appareil avec un
jet à vapeur ou un appareil à haute
pression.

Comment éviter d’endommager
l’appareil

• Des objets peuvent endommager la
vitrocéramque en tombant.

• Les plats de cuisson peuvent en­dommager la vitrocéramique en
heurtant le bord.

• Les plats de cuisson en fonte ou
pourvus d’un fonds abîmé peuvent
érafler la vitrocéramique lorsqu’on
les déplace.

• Les objets susceptibles de fondre ou
les produits ayant débordé peuvent
se consumer sur la vitrocéramique et
doivent par conséquent être immé­diatement enlevés.

• Eviter de faire chauffer à vide les cas­seroles et les poêles. Cela peut en­dommager l'ustensile de cuisson ou
la vitrocéramique.

• Ne pas placer de plats de cuisson vi­des sur les zones de cuisson et ne
pas mettre ces dernières en fonc­tionnement sans récipient.

Description de l'appareil

Equipement du plan de cuisson

description de l'appareil electrolux 35

Zone de cuisson

1200W

Zone de cuisson double circuit

750/2200W

Zone de rôtissage

1500/ 2400 W

Bandeau de commande Zone de cuisson

1200W

36 electrolux description de l'appareil

Bandeau de commande

Verrouillage
avec voyant de contrôle

Circuit de cuisson extérieur

Marche/Arrêt
avec voyant de contrôle

Marche/Arrêt

Touche sensitive “Touch Control”

Les touches sensitives Touch Control
permettent de commander l’appareil.
Une pression sur les touches sensitives
permet d’activer les fonctions et le fonc­tionnement de ces dernières est confir­mé par des voyants ou par des signaux
sonores.
Appuyez sur les touches sensitives par
un mouvement de haut en bas, en évi­tant de recouvrir les autres touches.

Touche sensitive Fonction

Marche / Arrêt Mettre l’appareil sous/hors tension

Augmenter les réglages Augmenter la durée / le niveau de cuis-

Réduire les réglages Réduire la durée /le niveau de cuisson

Minuteur Sélection du Minuteur

Verrouillage Verrouillage/déverrouillage du bandeau

Activation de la zone de

cuisson double circuit

Zone de rôtissage Activation et désactivation de la

Indicateurs zones de
cuisson

Voy ant

Sélection du niveau de

cuisson

Affichage Minuteur

Minuteur

Voyant de contrôle

double zone de cuisson

Voyant de contrôle
zone de rôtissage

son

de commande

Activer et désactiver
le circuit extérieur

zone de cuisson extérieure

Circuit de
cuisson exté­rieur Marche/

Arrêt

description de l'appareil electrolux 37

Voyants

Voyant Description

La zone de cuisson est désactivée

Position de maintien au

chaud

La position de maintien au chaud est
sélectionnée

- Niveaux de cuisson Le niveau de cuisson est sélectionné

Commande de démarrage

automatique de la cuisson

La commande de démarrage automati­que de la cuisson est activée

Erreur Apparition d’une anomalie de fonction-

nement

Chaleur résiduelle La zone de cuisson est encore chaude

Sécurité enfants Verrouillage/la sécurité enfants est acti-

vée

Désactivation de sécurité La désactivation de sécurité est active

Indicateur de chaleur résiduelle

Avertissement ! Danger de brûlures
dû à la chaleur résiduelle ! Les zo­nes de cuisson mettent un peu de
temps à se refroidir après avoir été
désactivées. Surveillez le voyant in­diquant la chaleur résiduelle

.

La chaleur résiduelle peut être utili­sée pour faire fondre un ingrédient
et pour conserver les plats au
chaud.

38 electrolux utilisation de l’appareil

Utilisation de l’appareil

Mettre l’appareil sous/hors tension

Bandeau de comman-deAffichage Voyant de contrôle

Activer Appuyez sur pendant 2

/ s’allume

secondes

Désactiver Appuyez sur pendant 1

/ aucun s’éteint

seconde

Après la mise sous tension, il est né­cessaire d’activer un niveau de
cuisson ou une fonction dans les
10 secondes environ qui suivent
dans le cas contraire l’appareil se
déconnecte automatiquement.

Sélectionner le niveau de cuisson

Bandeau de commande Affichage

Augmenter Appuyez sur . jusqu’à

Réduire Appuyez sur . jusqu’à

Désactiver Appuyez simultanément sur et .

Le niveau de maintien à températu­re se situe entre et . Cette
fonction permet de maintenir des
aliments à température.

utilisation de l’appareil electrolux 39

Activer et désactiver les zones de cuisson extérieures

La possibilité de pouvoir activer ou dé­sactiver les zones de cuisson extérieu­res permet d’adapter la superficie de
cuisson à la dimension du récipient de
cuisson.

Avant d’activer la zone de cuisson
extérieure, activez d’abord la zone
de cuisson correspondante.

Zone de cuisson

Activation de la zone de cuis-

son extérieure

Désactivation de la zone de

cuisson extérieure

Zone de cuisson

Activation de la zone de cuis-

son extérieure

Désactivation de la zone de

cuisson extérieure

Touche sensitive Voyant de contrôle

Si vous effleurez pendant

1-2 secondes

Si vous effleurez pendant

1-2 secondes

elle s’allume

elle s’éteint

Touche sensitive Voyant de contrôle

Si vous effleurez

pendant 1-2 secondes

Si vous effleurez

pendant 1-2 secondes

elle s’allume

elle s’éteint

40 electrolux utilisation de l’appareil

Verrouiller/déverrouiller le bandeau de commande

Il est possible à tout moment de ver­rouiller le bandeau de commande à l’ex­ception de la touche sensitive „Marche/
Arrêt“, ce qui permet d’éviter de modifier
une sélection, par ex. en le nettoyant
avec un chiffon.

Bandeau de commande Affichage

Activation Appuyez sur (pendant 5 secondes)

Désactivation Appuyez sur le niveau de cuisson précédent

La désactivation de l’appareil dé­clenche automatiquement le ver­rouillage.

Utilisation de la commande de démarrage automatique de la cuisson

Toutes les zones de cuisson sont do­tées d’une commande automatique de
démarrage de la cuisson. Lors de la sé­lection d’un niveau de cuisson avec à
partir de , la zone de cuisson se met
en marche à pleine puissance pendant
un certain temps puis s’enclenche auto­matiquement sur le niveau de cuisson
sélectionné.

utilisation de l’appareil electrolux 41

Activer

(seulement à partir de

Bandeau
de com­mande

Appuyez
sur .

niveaux de

Affichage
cuisson utili­sables

jusqu’à (au bout de

5secondes)

)

Désactiver Appuyez

jusqu’à / jusqu’à

sur .

Ne pas utiliser Appuyez

jusqu’à jusqu’à

sur .

Si, au cours du démarrage automa­tique de la cuisson à pleine puissan­ce, un niveau de cuisson
supérieur est sélectionné, par ex.
lors du passage de à , la durée
de démarrage automatique de la
cuisson s’adapte en conséquence.

Si l’indicateur de chaleur résiduelle
est visible (voyant ), le démarrage
automatique de la cuisson ne s’en­clenche pas.

La durée du démarrage automatique de
la cuisson dépend du niveau cuisson
sélectionné.

Niveau de cuisson Durée du démarrage automatique de la cuisson

[min : sec]

v

1

2

3

4

5

6

7

8

9

0:30

1:00

1:40

4:50

6:30

10:10

2:00

3:30

4:30

---

42 electrolux utilisation de l’appareil

Utilisation de la sécurité enfants

La sécurité enfants évite toute activation
non souhaitée de l’appareil.

Activer la sécurité enfants

Etape Bandeau de commande Voyant/Signal

1. Mettre l’appareil sous tension (sans
activer de niveau de cuisson)

2. Appuyez sur jusqu’à ce que le signal
retentisse

3. Appuyez sur .

L’appareil se déconnecte. La sécurité enfants est activée.

Désactiver la sécurité enfants

Etape Bandeau de commande Voyant/Signal

1. Mettre l’appareil sous tension

2. Appuyez sur jusqu’à ce que le signal

retentisse

3. Appuyez sur .

L’appareil se déconnecte. La sécurité enfants est désactivée.

Brider la sécurité enfants

Cette touche permet de désactiver la
sécurité enfants le temps d’une cuisson
seulement, elle reste active ensuite.

Etape Bandeau de commande Voyant/Signal

1. Mettre l’appareil sous tension

2. Appuyez simultanément sur et / signal sonore

Peut être utilisé normalement jusqu’à la prochaine mise hors tension de l’appareil.

Signal sonore

Signal sonore

Après le bridage de la sécurité en­fants, un niveau de cuisson ou une
fonction doit être réglé dans un dé­lai approximatif de 10 secondes.
Dans le cas contraire, l’appareil
s’éteindra automatiquement.

Utilisation du minuteur

utilisation de l’appareil electrolux 43

Fonction Condition de mise en

Désactivation automa-

tique

d’une zone de cuisson sé-

lectionnée

Minuteur pour zones de cuisson non

utilisées

Lorsqu’un niveau de cuisson est sé­lectionné en plus du minuteur pour
cette même zone de cuisson, cette
dernière se désactive après écoule­ment de la durée programmée.

La désactivation d’une zone de
cuisson entraîne la désactivation de
la fonction Minuteur.

oeuvre

Résultat après

écoulement du délai

le signal sonore

00 clignote

La zone de cuisson se

désactive

le signal sonore

00 clignote

44 electrolux utilisation de l’appareil

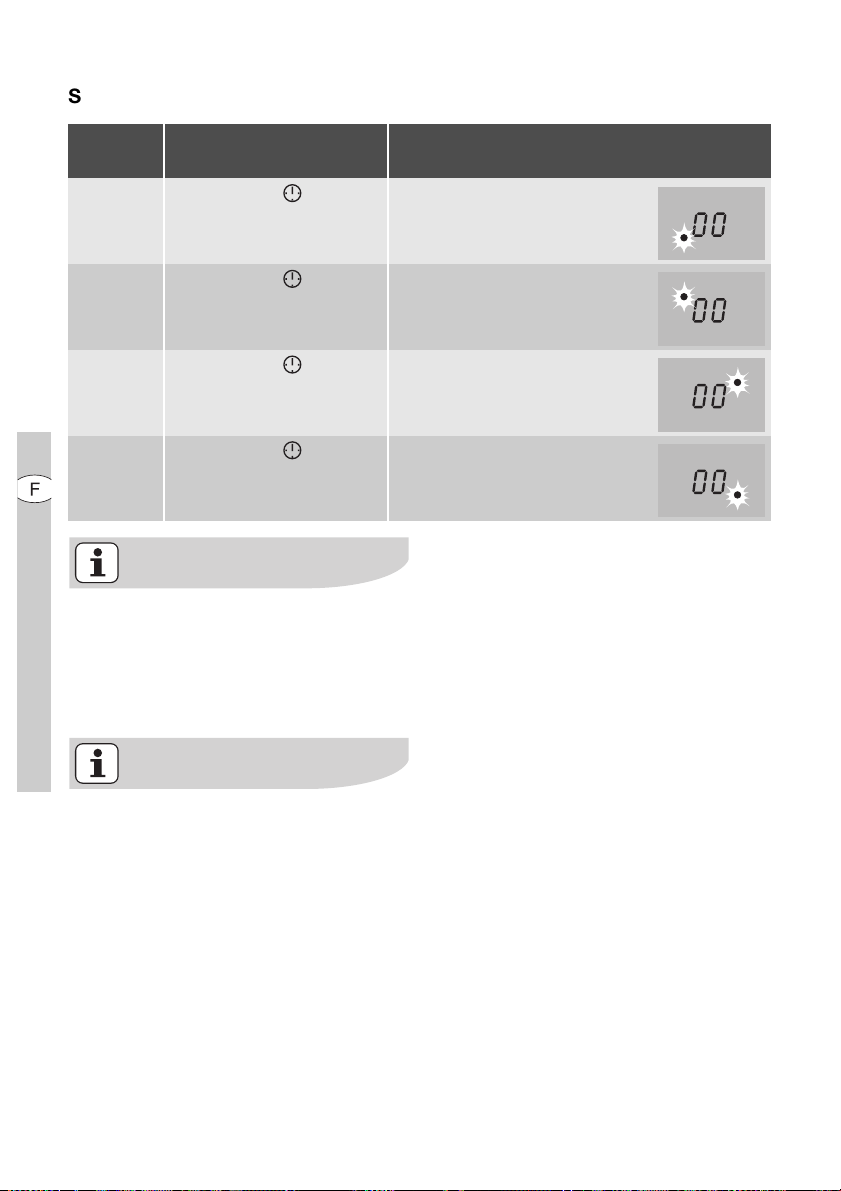

Sélection d’une zone de cuisson

Etape Bandeau de comman-

de

1. Appuyez sur

1fois

2. Appuyez sur

1fois

3. Appuyez sur

1fois

4. Appuyez sur

1fois

Lorsque le clignotement du voyant
de contrôle ralentit, vous pouvez sé­lectionner ou modifier un niveau de
cuisson.

Affichage

Le voyant de contrôle de la
première zone de cuisson cli­gnote

Le voyant de contrôle de la se­conde zone de cuisson cli­gnote

Le voyant de contrôle de la
troisième zone de cuisson cli­gnote

Le voyant de contrôle de la
quatrième zone de cuisson cli­gnote

Lorsque la fonction Minuteur est sé­lectionnée sur plusieurs zones de
cuisson, le temps restant le plus
court de l’ensemble de ces fonc­tions s'affiche au de quelques se­condes et le voyant de contrôle
correspondant clignote.

Régler l’heure

Etape Bandeau de comman-deVoyant

utilisation de l’appareil electrolux 45

1. Sélectionner une
zone de cuisson

Le voyant de contrôle de la zone de cuisson
sélectionnée clignote

2. ou effleurer 00 à 99 minutes

Au bout de quelques secondes, le voyant de contrôle clignote plus lentement.
Le temps est à présent réglé.
Le temps est désormais décompté.

Désactiver la fonction minuteur

Etape Bandeau de comman-deVoyant

1. Sélectionner une
zone de cuisson

Le voyant de contrôle de la zone de cuisson
sélectionnée clignote plus rapidement
Le temps restant s’affiche

2. Effleurer Le temps restant sera décompté jusqu’à 00.

Le voyant de contrôle s’éteint.
La fonction minuteur s’éteint pour la zone de cuisson sélectionnée.

Modifier la durée

Etape Bandeau de comman-deVoyant

1. Sélectionner une
zone de cuisson

Le voyant de contrôle de la zone de cuisson
sélectionnée clignote plus rapidement.
Le temps restant s’affiche

2. ou effleurer 01 à 99 minutes

Au bout de quelques secondes, le voyant de contrôle clignote plus lentement.
Le temps est à présent réglé.
Le temps est désormais décompté.

46 electrolux utilisation de l’appareil

Affichage du temps restant d’une zone de cuisson

Etape Bandeau de comman-deAffichage

1. sélection d’une zone
de cuisson

Le voyant de contrôle de la zone de cuisson
sélectionnée clignote plus rapidement
Le temps restant s’affiche

Après quelques secondes, le clignotement du voyant de contrôle ralentit

Désactivation du signal sonore

Etape Bandeau de comman-deSignal sonore

1. Appuyez sur Confirmation signal sonore

Neutralisation du signal sonore

Désactivation de sécurité

Table de cuisson

• Si, après activation de la table de
cuisson, une zone de cuisson ou un
niveau de cuisson n’est pas sélec­tionné dans les 10 secondes environ
qui suivent, la table de cuisson se
désactive automatiquement.

• Si un ou plusieurs champs de sonde
sont couverts pendant plus de
10 secondes par des objets (casse­role, manique etc), un signal retentit
et la plaque de cuisson s’éteint auto­matiquement.

• Lorsque toutes les zones de cuisson
sont désactivées, la table de cuisson
se désactive automatiquement au
bout de 10 secondes environ.

Bandeau de commande

• Si lors de la mise à l’arrêt un ou plu­sieurs champs de capteur du pupitre
de commande est couvert pendant
plus de 10 secondes, un signal so­nore retentit. Le signal sonore s’arrê­te automatiquement dès que les
champs des capteurs ne sont plus
couverts.

utilisation de l’appareil electrolux 47

Zones de cuisson

• Si, après quelques instants, l’une
des zones de cuisson n’est pas dé­sactivée ou si le niveau de cuisson
n’est pas modifié, la zone de cuisson
en question se désactive automati­quement. s’affiche. Avant de réu­tiliser la zone de cuisson, il faut la
remettre sur 0.

Niveau de cuisson Désactivation après

v, 1 - 2 6 heures

3 - 4 5 heures

5 4 heures

6 - 9 1 heure 30

48 electrolux conseils de cuisson

Conseils de cuisson

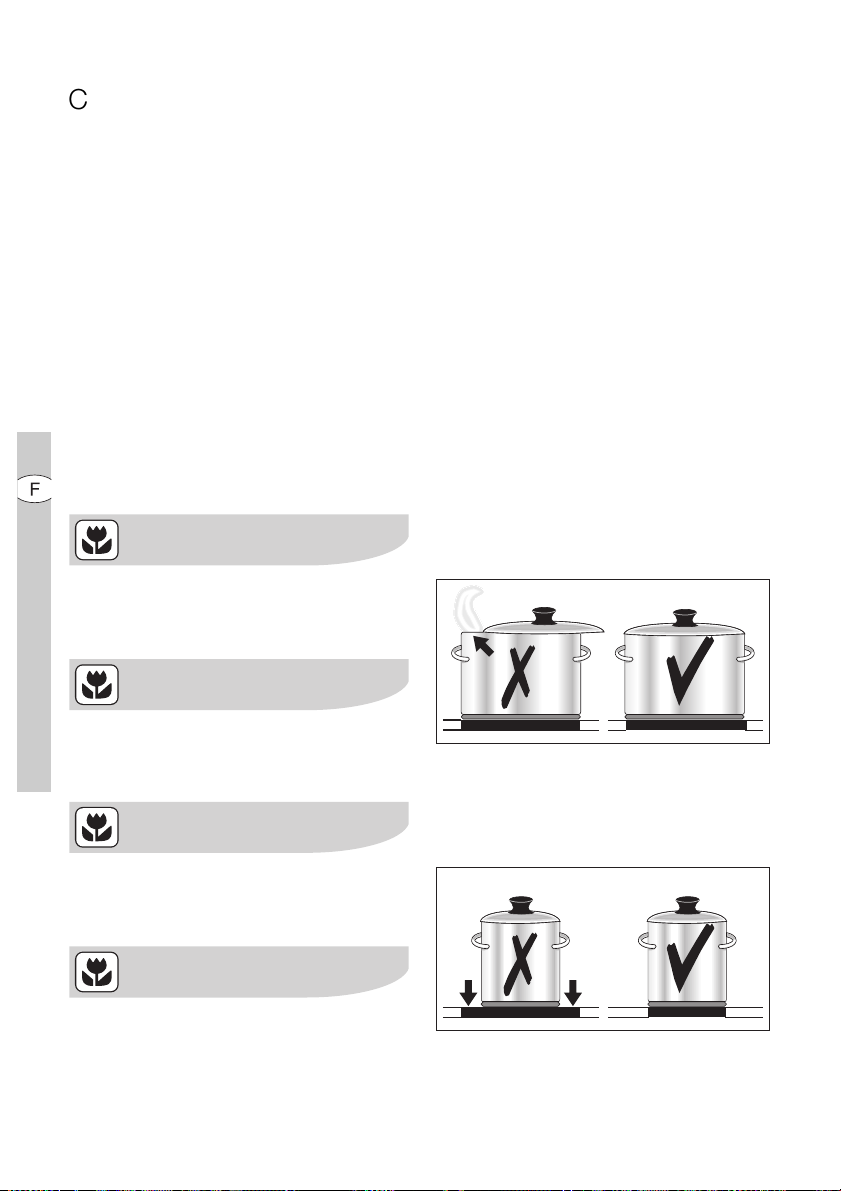

Plats de cuisson

• Le type de fond des plats de cuisson
détermine ou non leur bonne qualité.
Le fond doit être aussi plat et épais
que possible.

• Les plats de cuisson avec fond en
émail, en aluminium ou en cuivre
peuvent laisser des traces sur les
plaques en vitrocéramique difficile­ment nettoyables ou même impossi­bles à enlever.

Economie d’énergie

Il est impératif de placer les plats de
cuisson avant d’activer la zone de
cuisson.

Si possible, recouvrez toujours les
récipients avec leur couvercle.

Eteignez la zone de cuisson avant la
fin de la cuisson afin de bénéficier
de la chaleur résiduelle.

Veillez à ce que le fond du plat de
cuisson corresponde à la dimension
de la zone de cuisson.

conseils de cuisson electrolux 49

Exemples d’utilisation pour la cuisson

Les valeurs indiquées dans le tableau suivant sont indicatives.

Niveau

de

cuisson

Type de
cuisson

adapté à Durée Remarques/conseils

0 Chaleur restante, en position

V

1-2

Conser-

ver au

chaud

Faire fon-

dre

Conser-

ver

Conserver des plats cuits au

:

chaud

de la sauce hollandaise,

faire fondre du beurre, du

chocolat, de la gélatine

une omelette norvégienne,

royale

Faire gonfler du riz ou des

2-3

Faire

gonfler

plats à base de riz

Faire réchauffer des plats

cuisinés

3-4

Cuire à

l’étuvée

Cuire à la

vapeur

Cuire des légumes ou du

poisson à la vapeur

Cuire de la viande à l’étouffée

Faire cuire des pommes de

terre à l’étuvée

Faire cuire des quantités as-

4-5

Cuire à

l’eau

sez importantes d’aliments,

ragoûts et soupes

des escalopes, des cordons

bleus, des steaks de viande

hâchée, des saucisses, du

foie, des roux, des œufs, des

gâteaux aux œufs, faire frire

6-7

Faire
cuire
à feu
doux

des beignets.

Faire

7-8

cuire

à tempé-

rature

des beignets de pommes de

terre, des rognons, des

steaks, des galettes

élevée

Porter à

9

ébullition

Faire re-

venir

Porter des quantités importantes d’eau à ébullition, faire revenir de la

viande (goulasch, bœuf brais), faire frire des pommes frites

Faire frire

si nécessai-

re

5-25 min

10-40 min

25-50 min

20-45 min

20-60 min

60-150 min

cuisson

continue

5-15 min

poêle pro

les recouvrir

Remuez de temps en

temps

Couvrez-la avec un cou-

vercle

Versez au moins le double

de quantité d’eau que de

riz, remuez le riz au lait de

temps en temps.

Pour les légumes, utilisez
juste un peu d’eau (quel-

ques cuillères à soupe)

Utilisez juste un peu

d’eau, par ex. max.

¼

d’eau pour 750 g de

pommes de terre

Jusqu’à 3 l d’eau plus les

ingrédients

Retournez de temps en

temps

Retournez de temps en

temps

l

50 electrolux nettoyage et entretien

Nettoyage et entretien

Attention ! Risque de brûlure dû à la
chaleur résiduelle.

Attention ! Les produits de nettoya­ge agressifs ou abrasifs endomma­gent l’appareil. Nettoyez l’appareil
avec de l’eau et de la lessive.

Attention ! Les restes de produits de
nettoyage endommagent l’appareil.
Nettoyez les restes avec de l’eau et
un produit de nettoyage.

Nettoyez l’appareil après chaque utilisation

1. Nettoyez l’appareil à l’aide d’un chif­fon humide et un peu de produit de
nettoyage.

2. Séchez l’appareil avec un chiffon
propre.

Enlever les salissures

1. Placez le grattoir de nettoyage obli­quement par rapport à la surface de
la vitrocéramique.

2. Enlevez les salissures en faisant glis­ser la lame.

3. Nettoyez l’appareil à l’aide d’un chif­fon humide et un peu de produit de
nettoyage.

4. Séchez l’appareil avec un chiffon
propre.

nettoyage et entretien electrolux 51

enlevez

im-

Type de salissure

mé-

diate

lorsque l’appareil a

refroidi

ment

Sucre, mets contenant du sucre oui --­Matériaux en plastique, feuilles en

aluminium
Bords calcaires et d’eau --- oui
Burette à graisse --- oui
Colorations métalliques luisantes --- oui

*grattoir de nettoyage, produit de nettoyage de vi-

trocéramique ou d’acier inoxydable sont
disponibles dans les magasins spécialisés.

oui ---

Nettoyez les salissures tenaces à
l’aide d’un produit de nettoyage
pour vitrocéramique ou acier inoxy­dable.

Même s’il n’est plus possible de fai­re disparaître les égratignures ou
les taches sombres sur la vitrocéra­mique, cela n’a aucune influence
sur le fonctionnement de l’appareil.

avec

Grattoir de
nettoyage*

Produit de nettoyage
de vitrocéramique ou

d’acier inoxydable*

52 electrolux que faire si …

Que faire si …

Symptôme Cause possible Solution

Il est impossible d’activer les
zones de cuisson ou ces der­nières ne fonctionnent pas

L’appareil est hors tension et
un signal sonore retentit.

L’indicateur de chaleur rési­duelle ne s'affiche pas

La commande de démarrage
automatique de la cuisson ne
s’enclenche pas

Plus de 10 minutes se sont
écoulées depuis que l’appareil
est sous tension

La sécurité enfants est enclen­chée

Plusieurs touches sensitives
ont été activées simultané­ment

Le système d’arrêt de sécurité
s’est enclenché

Le verrouillage est enclenché Déclenchez le verrouillage (voir

Des objets recouvrent partiel­lement ou complètement le
champ de commande.

La zone de cuisson fonctionne
seulement depuis peu et n’est
par conséquent pas encore
chaude

La zone de cuisson est encore
chaude

Le niveau de cuisson mami­mum est activé

Le niveau de cuisson a été ac­tivé à l’aide de la touche sensi­tive

Remettez l’appareil sous ten­sion.

Désactivez la sécurité enfants
(voir chapitre „Sécurité en­fants“)

Activez une seule touche sen­sitive à la fois

Retirez éventuellement des
objets se trouvant sur le
champ de commande. casse­roles, maniques etc.). Remet­tez l’appareil sous tension.

chapitre „Verrouiller/déver­rouiller le bandeau de com­mande“)

Éloignez les objets du champ
de commande.

Si la zone de cuisson est chau­de, contactez le service après­vente.

Laissez refroidir la zone de
cuisson

Le niveau de cuisson maxi­mum présente une puissance
équivalente à celle de la com­mande de démarrage automa­tique de la cuisson.

1.

Désactivez la zone de cuis­son

1.

Activez la zone de cuisson
à l’aide de la touche sensi­tive

que faire si … electrolux 53

Symptôme Cause possible Solution

Un signal sonore retentit, l’ap­pareil se met sous tension puis
de nouveau hors tension au
bout de 5 secondes ; au bout
de 5 autres secondes, un nou­veau signal sonore retentit

s’allume La protection contre le risque

Affichage de et d’un chiffre Erreur du système électroni-

et un signe moins s’affi-

chent.

La touche sensitive Marche/
Arrêt est recouverte, par
exemple par un chiffon

de surchauffe s’est enclen­chée

Le système d’arrêt de sécurité
s’est enclenché

que

Le champ de commande re­çoit une lumière trop intense,
le rayonnement solaire par
exemple.

Si les indications ci-dessus ne vous
permettent pas de remédier au pro­blème, veuillez vous adresser au
service après-vente de votre maga­sin vendeur.

En cas d’erreur de manipulation de
la part de l’utilisateur, le déplace­ment du technicien du service
après-vente ou du vendeur peut être
facturé même en cours de garantie.

Avertissement ! L'installation, le
branchement et les réparations doi­vent être effectuées uniquement par
des professionnels qualifiés. Des
réparations non effectuées dans les
règles peuvent s’avérer très dange­reuses pour l’utilisateur.

Ne déposez aucun objet sur le
bandeau de commande

Désactivez la zone de cuisson
Réactivez la zone de cuisson

Désactivez la zone de cuisson
Réactivez la zone de cuisson

Débranchez l’appareil pendant
quelques minutes (enlevez le
fusible de l’installation domes­tique).
Si s’affiche de nouveau
après avoir rebranché l’appa­reil, contactez le service après­vente

Protégez le champ de com­mande pendant une courte
période en faisant de l’ombre
avec vos mains, par exemple.
Un signal sonore retentit, l’ap­pareil se désactive. (Re)mettez
l’appareil en marche.

54 electrolux protection de l’environnement

Protection de l’environnement

Elimination du matériel d’emballage
Les matériaux d’emballage sont

écologiques et recyclables. Les ma­tières plastiques portent un signe
distinctif, par ex. >PE<, >PS<, etc.
Déposez les matériaux d’emballage
en fonction de leur signe distinctif
dans les containeurs prévus à cet
effet (renseignez-vous auprès des
services de votre commune).

Appareils usagés

Le symbole
emballage indique que ce produit ne
peut être traité comme déchet mé­nager. Il doit être remis au point de
collecte dédié à cet effet (collecte et
recyclage du matériel électrique et
électronique). En procédant à la
mise au rebut de l'appareil dans les
règles de l'art, nous préservons
l'environnement et notre sécurité,
s'assurant ainsi que le déchets se­ront traités dans des conditions op­timum. Pour obtenir plus de détails
sur le recyclage de ce produit,
veuillez prendre contact avec les
services de votre commune ou le
magasin où vous avez
effectué l’achat.

W sur le produit ou son

instructions d'installation electrolux 55

Instructions d'installation

Sécurité

L’utilisateur est tenu de respecter la lé­gislation, la réglementation, les directi­ves et les normes en vigueur dans le
pays de destination de l’appareil (dispo­sitions réglementaires en matière de sé­curité, de recyclage, etc.)
Le montage doit être exclusivement ef­fectué par un spécialiste.

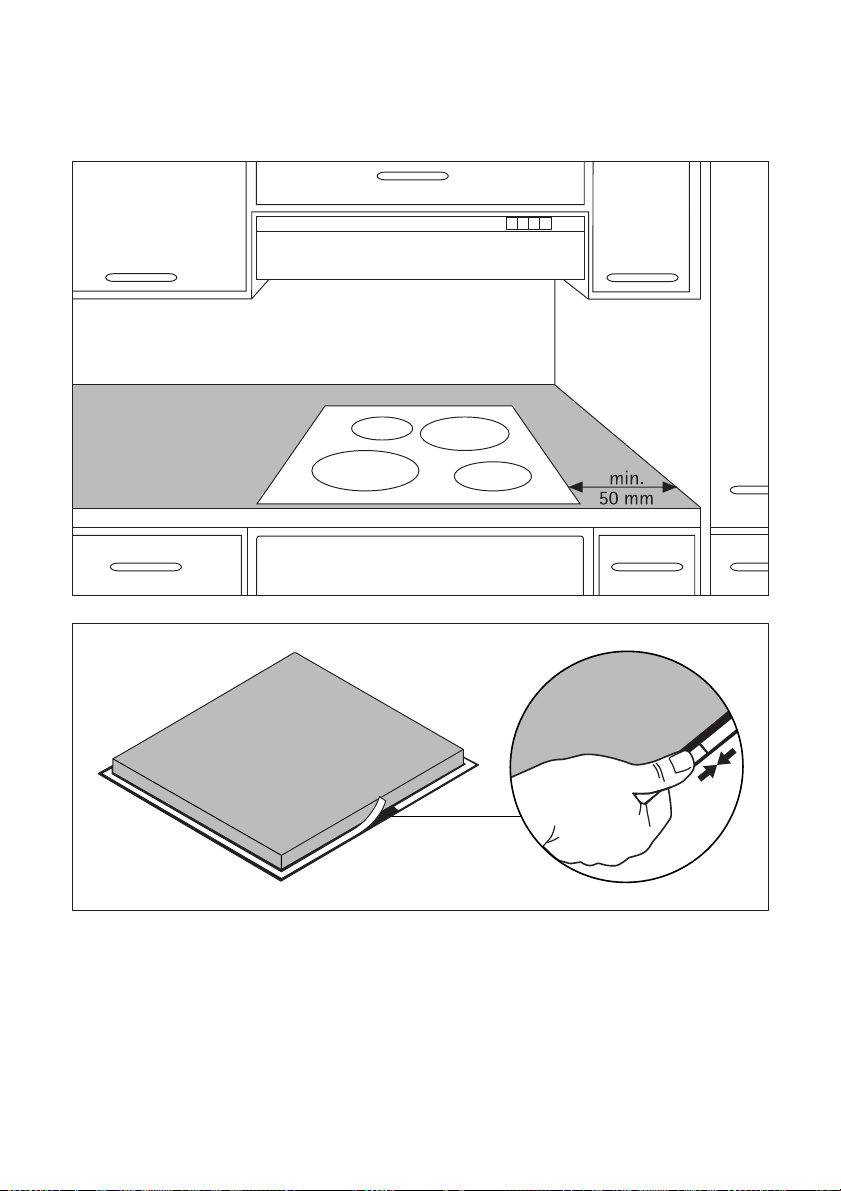

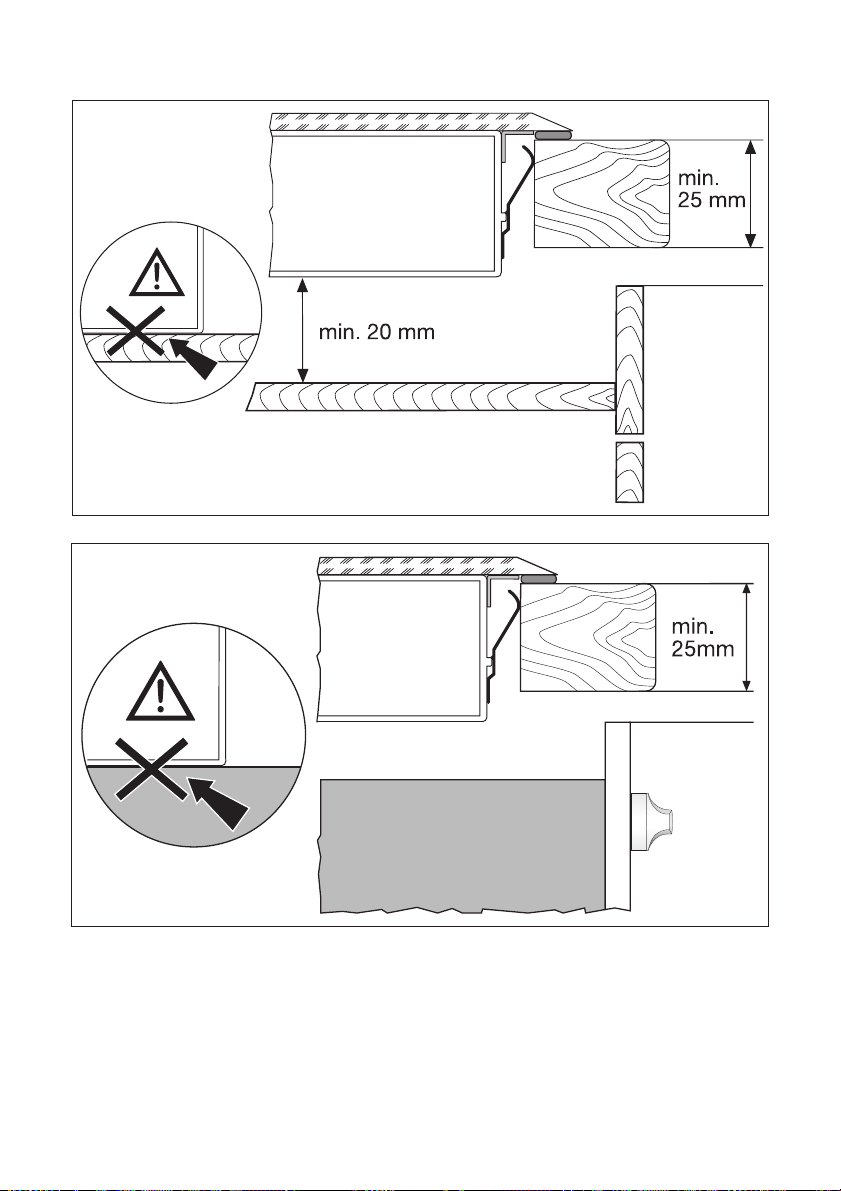

La distance minimum requise par rap­port aux autres appareils et aux meu­bles adjacents doit être respectée.
La protection contre les contacts doit
être garantie par l’installation ; par
exemple, des tiroirs peuvent être mon­tés uniquement avec un fond de protec­tion directement sous l’appareil.
Il faut protéger l’appareil contre l’humidi­té avec du mastic pour joints au niveau
des découpes sur le plan de travail.
Le joint comble les fentes entre le plan
de travail et l’appareil.
Eviter de monter l’appareil à proximité
d’une porte ou sous une fenêtre. Autre­ment, l’ouverture d’une porte ou d’un
battant de fenêtre peuvent arracher le
plat de cuisson posé sur la plaque de
cuisson.

Avertissement!
Danger de blessure due au courant
électrique.

• La borne de raccordement est sous
tension.

• Isolez la borne de raccordement au
secteur.

• Respectez le schéma de raccorde­ment.

• Respectez les régles de sécurité
électrotechniques.

• Assurez vous lors de l’installation
qu’il n’y ait pas de possibilité de con­tact.

• Le raccordement électrique relève
de la compétence d’un électricien.

ATTENTION!
Le courant électrique peut provo­quer des dommages.

Des raccordements mal ajustés ou in­corrects peuvent provoquer une sur­chauffe de la borne.

• Installez correctement les jonctions
par serrage.

• Délestez le câble.

• Pour les raccordements 1 ou 2 pha-

ses, utilisez respectivement un câble
approprié de type H05BB-F T de
max. 90°C (ou de plus grande capa­cité).

• En cas d’endommagement du câble
de raccordement de l’appareil, rem­placez impérativement ce dernier
par un câble spécifique (de type
H05BB-F Tmax. 90°C ou de plus
grande capacité). Ce type de câble
est disponible auprès du service
après-vente.

Au niveau de l'installation électrique,
prévoir un dispositif qui permette de
couper cet appareil du secteur sur tous
les pôles avec une ouverture des con­tacts d'au moins 3 mm.
Des dispositifs de protection appropriés
sont par exemple les disjoncteurs, les
fusibles (les fusibles vissés doivent être
retirés de leur socle), les disjoncteurs
différentiels et les contacteurs.

56 electrolux instructions d'installation

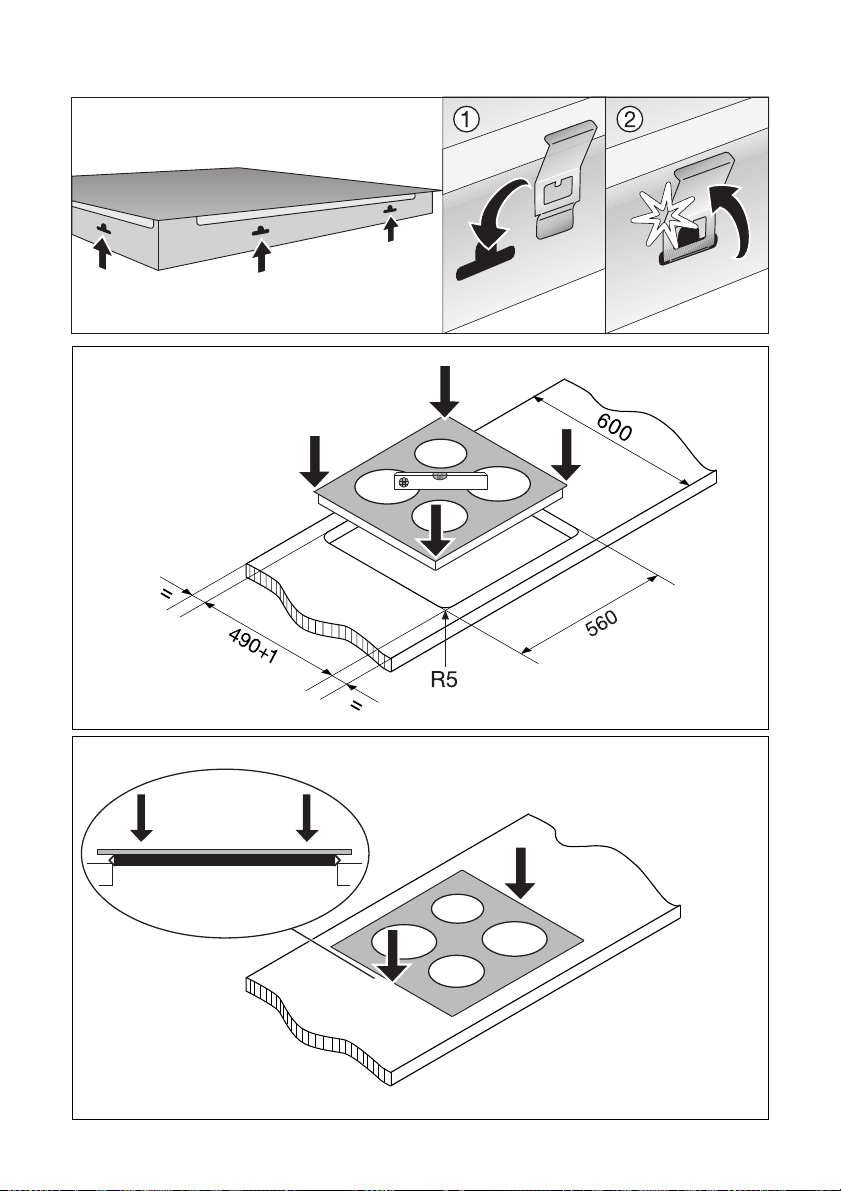

Application du joint

• Nettoyez le plan de travail dans la
zone de coupe.

• Coller immédiatement le joint d’étan­chéité autocollant d’un côté livré sur
la partie inférieure du plan de travail,
le long du bord extérieur de la vitro­céramique. Ne pas l’étirer. Le point
de jonction doit se trouver au milieu
d'un côté. Après avoir mesuré la lon­gueur (laissez quelques mm), pous­sez fermement les deux extrémités
l'une contre l'autre.

garantie/service-clientèle electrolux 57

Garantie/service-clientèle

Belgique

DÉCLARATION DE CONDITIONS DE GARANTIE.
Nos appareils sont produits avec le plus grand
soin. Malgré cela, un défaut peut toujours se pré­senter. Notre service clientèle se chargera de ré­parer ceci sur demande, pendant ou après la
période de garantie. La durée de vie de l'appareil
n'en sera pas pour autant amputée.

La présente déclaration de conditions de garantie
est basée sur la Directive de l'Union Européenne
99/44/CE et les dispositions du Code Civil. Les
droits légaux dont le consommateur dispose au ti­tre de cette législation ne peuvent être altérés par
la présente déclaration de conditions de garantie.
Cette déclaration ne porte pas atteinte aux obliga­tions de garantie du vendeur envers l'utilisateur fi­nal. L'appareil est garanti dans le cadre et dans le
respect des conditions suivantes :

1. Compte tenu des dispositions stipulées aux
paragraphes 2 à 15, nous remédierons sans
frais à toute défectuosité qui se manifeste au
cours de la période de 24 mois à compter de
la date de livraison de l'appareil au premier
consommateur final.
Ces conditions de garantie ne sont pas d'ap­plication en cas d'utilisation à des fins profes­sionnelles ou de façon équivalente.

2. La prestation sous garantie implique que l'ap­pareil est remis dans l'état qu'il avait avant que
la défectuosité ne survienne. Les compo­sants défectueux sont remplacés ou réparés.
Les composants remplacés sans frais devien­nent notre propriété.

3. Afin d'éviter des dommages plus sévères, la
défectuosité doit immédiatement être portée à
notre connaissance.

4. L'application de la garantie est soumise à la
production par le consommateur des preuves
d'achat avec la date d'achat et/ou la date de
livraison.

5. La garantie n'interviendra pas si des domma­ges causés à des pièces délicates, telles que
le verre (vitrocéramique), les matières synthé­tiques et le caoutchouc, résultent d'une mau­vaise utilisation.

6. Il ne peut pas être fait appel à la garantie pour
des anomalies bénignes qui n'affectent pas la
valeur et la solidité générales de l'appareil.

7. L'obligation de garantie perd ses effets lors­que les défectuosités sont causées par :

• une réaction chimique ou électrochimique
provoquée par l'eau,

• des conditions environnementales anormales
en général,

• des conditions de fonctionnement inadap­tées,

• un contact avec des produits agressifs.

8. La garantie ne s'applique pas pour les défec-

tuosités, dues au transport, survenues en de­hors de notre responsabilité. Celles causées
par une installation ou un montage inadéquat,
par un manque d'entretien, ou par le non-res­pect des indications de montage et d'utilisa­tion, ne seront pas davantage couvertes par la
garantie.

9. Ne sont pas couvertes par la garantie, les dé­fectuosités qui proviennent de réparations ou
d' interventions pratiquées par des personnes
non qualifiées ou incompétentes, ou qui ont
pour cause l'adjonction d'accessoires ou de
pièces de rechange non d'origine.

10. Les appareils aisément transportables doivent
être délivrés ou envoyés au service clientèle.
Les interventions à domicile ne peuvent s'en­trevoir que pour des appareils volumineux ou
pour des appareils encastrables.

11. Si des appareils sont encastrés, sous-encas­trés, fixés ou suspendus de telle sorte que le
retrait et la remise en place de ceux-ci dans
leur niche d'encastrement prennent plus
d'une demi-heure, les frais de prestation qui
en découlent seront portés en compte. Les
dommages connexes causés par ces opéra­tions de retrait et de remise en place sont à
charge de l'utilisateur.

12. Si au cours de la période de garantie, la répa­ration répétée d'une même défectuosité n'est
pas concluante, ou si les frais de réparations
sont jugés disproportionnés, le remplacement
de l'appareil défectueux par un autre de
même valeur peut être accompli en concerta­tion avec le consommateur.
Dans ce cas nous nous réservons le droit de
réclamer une participation financière calculée
au prorata de la période d'utilisation écoulée.

13. La réparation sous garantie n'entraîne pas de
prolongation de la période normale de garan­tie, ni le départ d'un nouveau cycle de garan­tie.

14. Nous octroyons une garantie de douze mois
sur les réparations, limitée à la même défec­tuosité.

15. Hormis les cas où une responsabilité est im­posée légalement, cette déclaration de condi­tions de garantie exclut toute indemnisation
de dommages extérieurs à l'appareil dont le
consommateur voudrait faire prévaloir les
droits. Dans le cas d'une responsabilité re­connue légalement, la compensation n'excè­dera pas la valeur d'achat de l'appareil.

Ces conditions de garantie sont valables unique­ment pour des appareils achetés et utilisés en Bel­gique. Pour les appareils exportés, l'utilisateur doit
d'abord s'assurer qu'ils satisfont aux conditions
techniques (p. ex. : la tension, la fréquence, les
prescriptions d'installation, le type de gaz, etc.)
pour le pays concerné, et qu'ils supportent les
conditions climatiques et environnementales loca­les. Pour les appareils achetés à l'étranger, l'utili­sateur doit d'abord s'assurer qu 'ils répondent

58 electrolux garantie/service-clientèle

bien aux qualifications requises en Belgique. Des
adaptations indispensables ou souhaitées ne sont
pas couvertes par la garantie et ne sont pas pos­sibles dans tous les cas.

Le service clientèle se tient à votre disposition,
également après expiration de la période de ga­rantie.

Adresse de notre service clientèle :

Belgium

ELECTROLUX HOME
PRODUCTS BELGIUM
Bergensesteenweg,
719 - 1502 LEMBEEK
Tél.: [phone]

Luxembourg

ELECTROLUX HOME
PRODUCTS
Rue de Bitbourg. 7
L-1273 Luxembourg­Hamm

Belgique

Electrolux Home
Products Bel­gium
ELECTROLUX
SERVICE
Bergenses­teenweg 719
1502 Lembeek
E-mail: [email protected]

Consu­mer ser­vices

Té lé ­phone

02/

363.04.
44

Pièces détachées, accessoires et
produits d'entretien

Pour la Belgique: vous pouvez com­mander des pièces détachées, acces­soires et consommables
online à l'adresse http://www.aeg-ho­me.be/fr

Té lé f a x

02/

363.04.0
0
02/

363.04.6
0

Luxembourg

Té lé -

Grand-Duché de
Luxembourg
ELECTROLUX
HOME PRO­DUCTS
Rue de Bit­bourg. 7
L-1273 Luxem­bourg-Hamm

E-mail: consumer-service.luxembourg@electro­lux.lu

Consu­mer ser­vices

phone

00 352
42 431­1

Téléfax

00 352
42 431­360

Garantie Europeenne

Cet appareil est garanti par Electrolux dans cha­cun des pays énumérés au dos de cette notice
et pour la période spécifiée par la garantie ou, à
défaut, par la législation en vigueur. Si vous dé­ménagez d'un pays dans un autre pays repris
dans la liste, la garantie déménagera avec vous
dans les conditions suivantes:

• La garantie commence à la date à laquelle

l'appareil a effectivement été acheté à l'origi­ne telle qu'elle apparaîtra sur production d'un
document d'achat valable délivré par le ven­deur de l'appareil.

• La garantie est valable pour la même période

et couvre le remplacement de pièces déta­chées et la main-d'oeuvre dans les mêmes
conditions que celles prévues pour votre
nouveau pays de résidence pour le type de
modèle ou la gamme d'appareils particuliers.

• La garantie de l'appareil est exclusivement

reconnue à l'acheteur d'origine et ne peut
être cédée à un autre utilisateur de l'appareil.

• L'appareil devra être installé et utilisé confor-

mément aux instructions fournies par Elec­trolux, l'usage étant limité à des applications
ménagères et à des fins non commerciales.

• L'appareil sera installé conformément à tou-

tes les prescriptions et législations en vigueur

dans votre nouveau pays de résidence.
Les dispositions de cette garantie européenne
n'affecte en aucune manière les droits qui vous
sont reconnus par la loi.

garantie/service-clientèle electrolux 59

60 electrolux service après-vente

Service après-vente

En cas de problèmes techniques, véri­fiez d’abord s’il ne vous est pas possible
de réparer vous-même le dysfonction­nement à l’aide de la notice d’utilisation
(chapitre „Que faire, si...“).

Si vous ne parvenez pas à réparer le
dysfonctionnement, veuillez contacter
notre Consumer Services.

Pour pouvoir vous dépanner dans les
plus brefs délais, nous nécessitons les
informations suivantes :

– Désignation du modèle
– Numéro du produit (PNC)
– Numéro de série (S-No.)

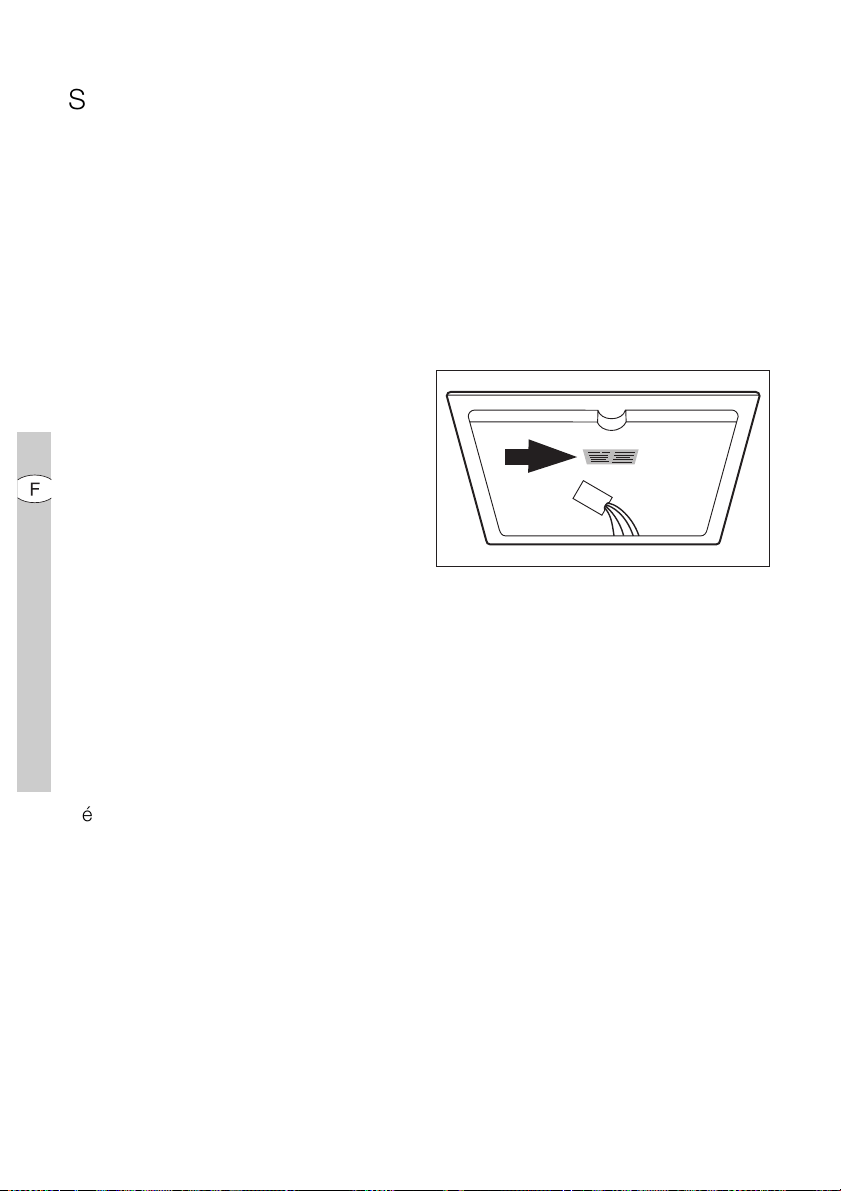

(ces chiffres se trouvent sur la plaque
signalétique)

– Type de dysfonctionnement
– eventuellement le message d’erreur

affiché par l’appareil

– Vitrocéramique avec une combinai-

son de lettres et de trois chiffres

Pour pouvoir accéder rapidement aux
numéros d’identification de l’appareil,
nous vous recommandons de les consi­gner à cet endroit.

Désignation du modèle .........................

PNC : .........................

S-No : .........................

Assembly / Montage

assembly / montage electrolux 91

92 electrolux assembly / montage

assembly / montage electrolux 93

94 electrolux

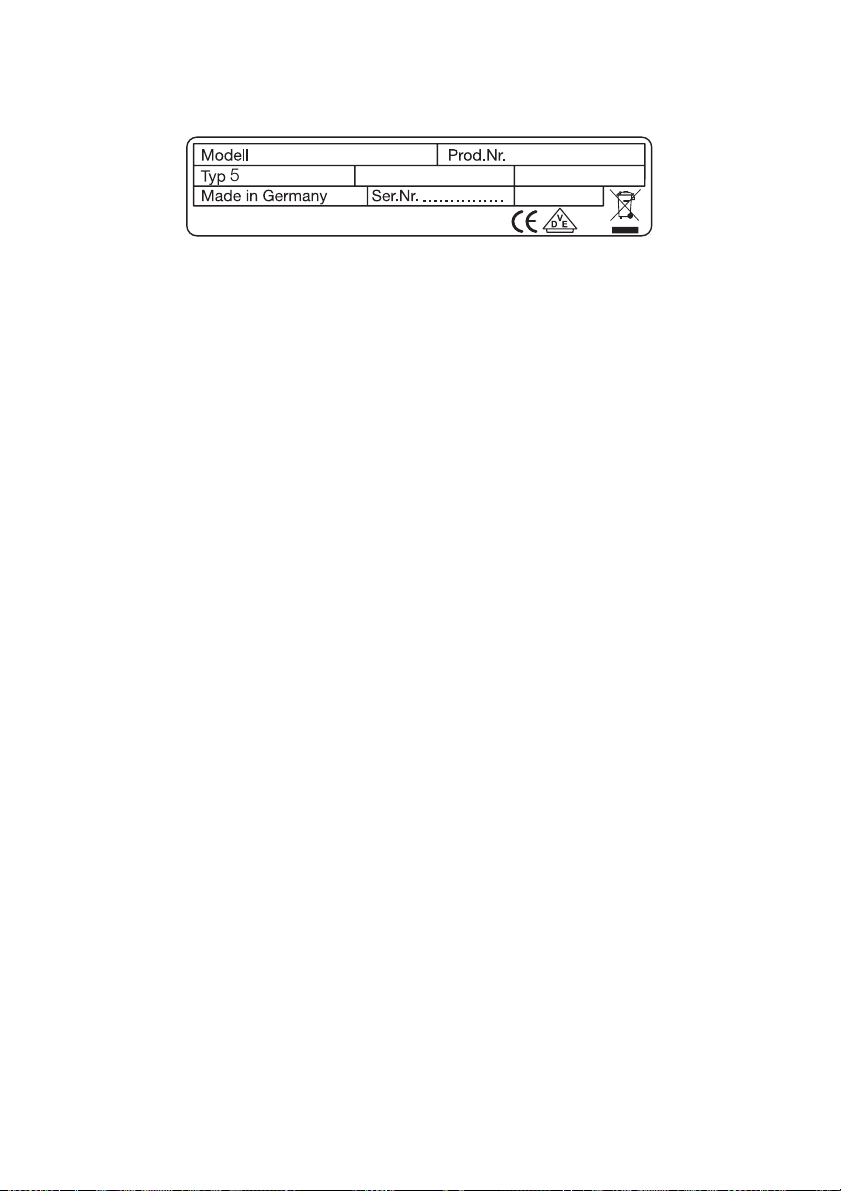

Rating Plate / Plaque signalétique / Typeplaatje

EHS60160P

55HAD47AO

ELECTROLUX

230 V 50 Hz

949 592 729

7,0 kW

electrolux 95

www.electrolux.com

p t b

Albania [phone] Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/

Belgien

Èeská republika

Danmark [phone] Sjællandsgade 2, 7000 Fredericia
Deutschland [phone] Muggenhofer Str. 135, 90429 Nürnberg
Eesti [phone] Mustamäe tee 24, 10621 Tallinn

España [phone]

France www.electrolux.fr

Great Britain [phone]

Hellas [phone] Limnou Str., 54627 Thessaloniki
Hrvatska [phone] Slavonska avenija 3, 10000 Zagreb
Ireland [phone] Long Mile Road Dublin 12
Italia [phone] C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija [phone] Kr. Barona iela 130/2, LV-1012, Riga

Lietuva

Luxembourg [phone] Rue de Bitbourg, 7, L-1273 Hamm

Magyarország [phone]

Nederland [phone]

Norge [phone] Risløkkvn. 2 , 0508 Oslo
Österreich [phone] Herziggasse 9, 1230 Wien
Polska [phone] ul. Kolejowa 5/7, Warsaw

Portugal [phone]

Romania [phone] Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/

Svizzera

Slovenija [phone]

[phone] Bergensesteenweg 719, 1502 Lembeek

[phone]

[phone]

[phone] Industriestrasse 10, CH-5506 Mägenwil

Budìjovická 3, Praha 4, 140 21

Carretera M-300, Km. 29,900
Alcalá de Henares Madrid

Addington Way, Luton, Bedfordshire
LU4 9QQ

Verkių 29, LT09108 Vilnius

H-1142 Budapest XIV,
Erzsébet királyné útja 87

Vennootsweg 1, 2404 CG ­Alphen aan den Rijn

Quinta da Fonte - Edificio Gonçalves Zarco ­Q 35
2774 - 518 Paço de Arcos

Electrolux Ljubljana d.o.o.
Gerbiceva 98, 1000 Ljubljana

96 electrolux

p t b

Slovensko

Suomi www.electrolux.fi

Sverige [phone]

Türkiye

Россия

[phone]

[phone]

[phone]

Electrolux Slovakia s.r.o., Electrolux Domáce
spotrebièe SK, Seberíniho 1, 821 03 Bratisla­va

Electrolux Service, S:t Göransgatan 143,
S-105 45 Stockholm

Tarlabaþý caddesi no : 35 Taksim
Istanbul

129090 Москва, Олимпийский проспект, 16,
БЦ „Олимпик“

electrolux 97

98 electrolux

www.electrolux.com

www.electrolux.be

822 930 724-A-021106-01
