Electrolux EHS60160 User Manual

инструкция по эксплуатации bruksanvisning kдyttцohje

Стеклокерамическая

поверхность

Glaskeramikhäll Keraaminen keittotaso

EHS60160X

We were thinking of you when we made this product

electrolux 3

Добро пожаловать в мир Electrolux

Вы выбрали первоклассный продукта от Electrolux, который, мы надеемся, доставит Вам много радости в будущем. Electrolux стремится предложить как можно более широкий ассортимент качественной продукции, который сможет сделать Вашу жизнь еще более удобной. Вы можете увидеть несколько экземпляров на обложке этой инструкции. Внимателвно изучите данное руководство, чтобы правильно использовать Ваш новый прибор и наслаждаться его преимуществами. Мы гарантируем, что он сделает Вашу жизнь намного легче благодаря легкости в использовании. Удачи!

4 electrolux

Содержание

Правила техники безопасности	5
Описание прибора	7
Управление прибором	10
Советы по проведению варки и
жарки	22
Мытье и уход	26
Что делать, если …	28
Утилизация	30

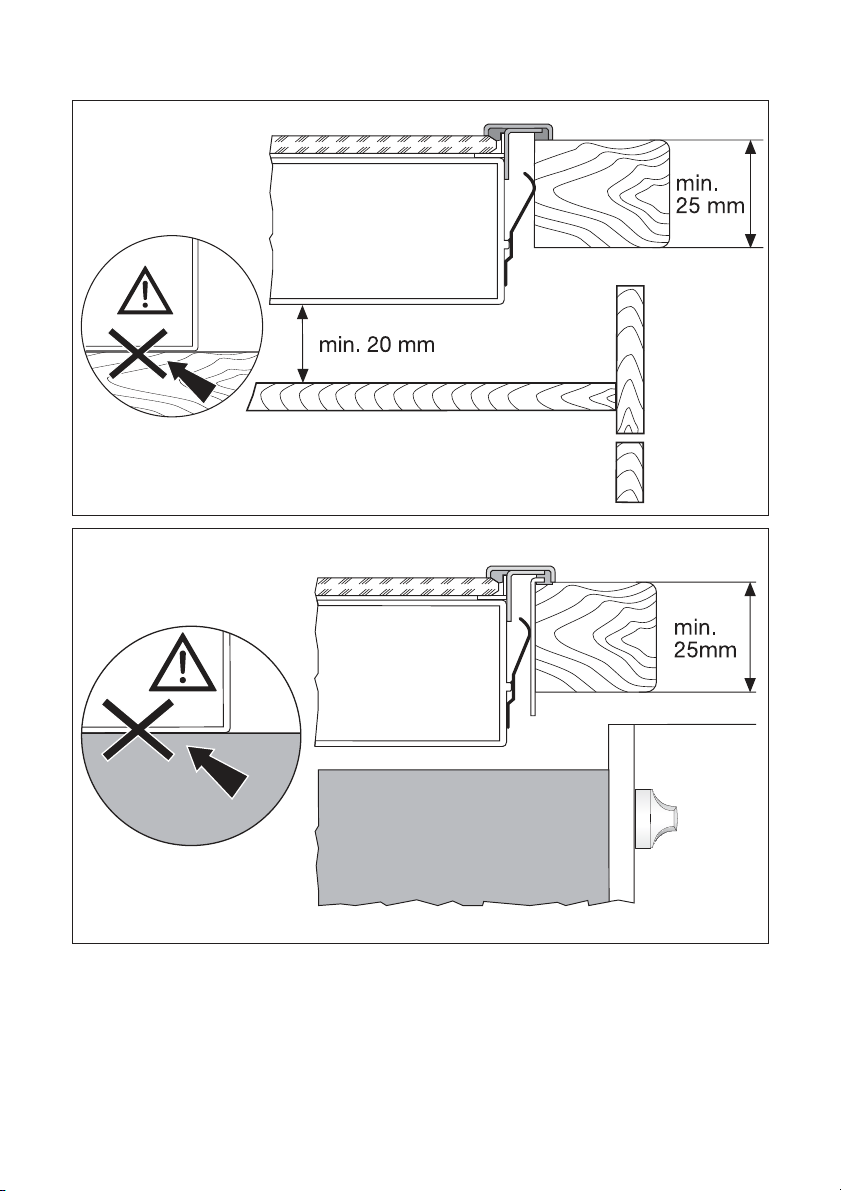

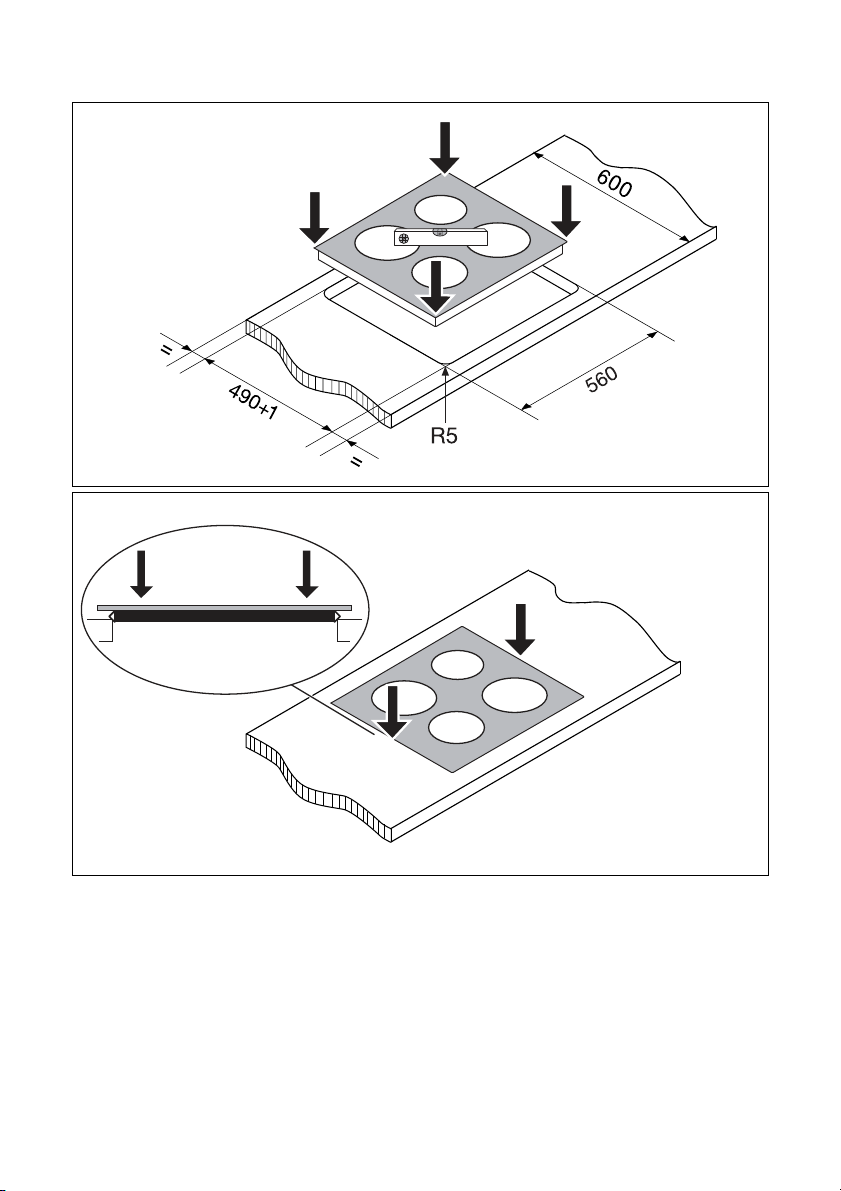

Инструкция по монтажу	31
Гарантия/сервисная служба	33
Сервисная поддержка	34

В данном руководстве по эксплуатации используются следующие символы:

1Важная информация по обеспечению личной безопасности и предотвращению повреждений прибора.

3 Общая информация и рекомендации

2 Информация по защите окружающей среды

Правила техники безопасности

Просим обязательно соблюдать эти правила, ибо в противном случае пользователь теряет право на гарантийное обслуживание при возникновении в приборе неисправностей.

5

Данный прибор соответствует следующим предписаниям ЕС:

–73/23/EWG от 19.02.1973 “Предписания по низкому напряжению”

–89/336/EWG от 03.05.1989 “Предписания по электромагнитной совместимости”, включая поправки к предписаниям 92/31/EWG

–93/68/EWG от 22.07.1993 “Предписания об идентификационных обозначениях СЕ”

Правильная эксплуатация

•Настоящий прибор разрешается использовать только для варки и жарки пищевых продуктов в домашних условиях.

•Его нельзя использовать в качестве рабочего стола или места для хранения каких-либо предметов.

•Любые перекомпоновки и изменения конструкции прибора недопустимы.

правила техники безопасности electrolux 5

•Нельзя помещать на прибор, а также хранить на нем или рядом с ним горючие жидкости, легковоспламеняющиеся материалы или легкоплавкие предметы, такие как пленка, фольга, пластмасса, алюминий и т.п.

Меры безопасности для детей

•Следите за тем, чтобы маленькие дети никогда не приближались к прибору.

•Дети старшего возраста должны пользоваться прибором только под руководством и присмотром взрослых.

•Во избежание случайного включения прибора маленькими детьми или домашними животными рекомендуем активизировать защиту от доступа детей.

Общие меры безопасности

•Монтаж и подключение нового прибора имеют право выполнять только обученные и квалифицированные специалисты.

•Встраиваемые приборы можно эксплуатировать лишь после установки последних во встроенные шкафы и столешницы, отвечающие необходимым техническим нормам и пригодные для такой эксплуатации.

•В случае обнаружения неполадок в работе прибора или повреждений стеклокерамики (проломов, разрывов или трещин) прибор необходимо выключить и отсоединить от электросети, чтобы избежать возможного поражения электрическим током.

•Ремонт прибора имеют право производить только обученные и квалифицированные специалисты.

6 electrolux правила техники безопасности

Меры безопасности при пользовании прибором

•Перегретые жиры и растительные масла быстро воспламеняются. Не оставляйте без присмотра готовящиеся продукты (например, “картофель фри”).

•При неосторожном обращении с прибором можно получить ожог.

•Удалите со стеклокерамической панели все наклейки и защитные пленки.

•Шнуры питания не должны касаться горячих поверхностей электроприборов и горячей кухонной посуды.

•После каждого использования прибора выключайте конфорки.

Меры безопасности при чистке прибора

•Перед проведением чистки прибор необходимо выключить и дать ему остыть.

•По соображениям безопасности воспрещается производить очистку прибора с помощью приспособлений для чистки паром или с использованием моющих средств, распыляемых при высоком давлении.

Как избежать повреждений прибора

•Стеклокерамическая панель может быть повреждена упавшими на нее предметами.

•Ударами кухонной посуды можно повредить край стеклокерамической панели.

•Стеклокерамику можно повредить, передвигая чугуную или алюминиевую литую посуду, либо посуду с поврежденным дном.

•Плавкие вещества и перелившаяся в результате выкипания пища могут на стеклокерамической панели пригореть. Поэтому их следует удалить как можно быстрее.

•Не допускайте выкипания жидкости из кастрюль и сковород. Это может стать причиной повреждения посуды или стеклокерамики.

•Не включайте конфорки без кухонной посуды или с пустой кухонной посудой.

описание прибора electrolux 7

Описание прибора

Оборудование варочной поверхности

Одноконтурная конфорка				Конфорка для жарки
1200Âò			1500/2400Âò

Двухконтурная конфорка	Панель	Одноконтурная конфорка
750/2200Âò	управления	1200Âò

Функциональные элементы панели управления

Блокирование панели	Индикаторы конфорок		Выбор ступени нагрева
управления	Функция таймера
с контрольным
индикатором	Индикация	Индикация таймера

Внешний

контур

Контрольная лампа

Внешний

Âêë./Âûêë.

Таймер

жарочной зоны

Выключатель Вкл./Выкл.

контур

Контрольный индикатор

с контрольным индикатором

Âêë./Âûêë.

Двухконтурная конфорка

8 electrolux описание прибора

Сенсорные поля Touch Control

Управление прибором осуществляется с помощью сенсорных полей Touch Control. Нужные функции активизируются прикосновениями к сенсорным полям и подтверждаются квитирующими звуковыми сигналами. Прикасаться к сенсорным полям следует сверху, не накрывая при этом другие сенсорные поля.

			Сенсорное поле	Функция
			Âêë./ Âûêë.	Включение и отключение прибора
			Увеличение	Повышение ступени нагрева/
			устанавливаемых значений	увеличение значений времени
			Уменьшение	Понижение ступени нагрева/
			устанавливаемых значений	уменьшение значений времени
			Таймер	Выбор таймера
			Блокирование	Блокирование/разблокирование
				панели управления
			Управление двумя	Включить и выключить
			контурами	внешний контур нагрева
			Жарочная зона	Включение и выключение внешнего
				нагревательного контура
Индикация
			Индикация	Значение
				Конфорка выключена
			Ступень поддержания тепла	Установлена ступень поддержания
				тепла
-			Ступени нагрева	Ступень нагрева установлена
			Автоматика закипания	Активизирована автоматика закипания.
			Неполадка	Прибор выполнил ошибочную
				операцию
			Остаточное тепло	Конфорка еще не остыла
			Защита от доступа детей	Система блокирования/защита от
				доступа детей включена
			Защитное отключение	Активизировано защитное отключение

описание прибора electrolux 9

Индикация остаточного тепла

Предупреждение! Остаточное тепло прибора способно причинить ожог. На остывание конфорок после их отключения требуется некоторое время. Следите за индикацией остаточного тепла .

Остаточное тепло можно использовать для разогрева и поддержания приготовленной пищи в горячем состоянии.

10 electrolux управление прибором

Управление прибором

Включение и отключение прибора

	Панель управления	Индикация	Контрольный
			индикатор
Включение	Прикоснитесь на 2	/	светится
	секунды
Отключение	Прикоснитесь на 1	/	гаснет
	секунду	отсутствует

После включения в течение примерно 10 секунд необходимо установить ступень нагрева конфорки или какую-либо функцию прибора. В противном случае прибор автоматически отключится.

Установка ступени нагрева

	Панель управления					Индикация
Повышение	Прикоснитесь к сенсорному полю					äî
Понижение	Прикоснитесь к сенсорному полю					äî
Отключение	Одновременно прикоснитесь к сенсорным
	полям и

Ступень поддержания температуры располагается между è .

Она служит для поддержания температуры блюд.

управление прибором electrolux 11

Включение и отключение внешних контуров нагрева

Включая или отключая внешние контуры нагрева, можно корректировать общую площадь нагрева конфорок в зависимости от размеров кухонной посуды.

Перед включением внешнего контура нагрева обязательно должен быть включен внутренний контур нагрева.

	Двухконтурная	Сенсорное поле	Контрольный индикатор
	конфорка
	Включение внешней зоны	Прикоснитесь на 1-2	горит
	нагрева	секунды
	Отключение внешней зоны	Прикоснитесь на 1-2	гаснет
	нагрева	секунды

	Конфорка для жарки	Сенсорное поле	Контрольный индикатор
	Включение внешнего контура	Прикоснитесь на	горит
	нагрева	1-2 секунды
	Отключение внешнего	Прикоснитесь на	гаснет
	контура нагрева	1-2 секунды

12 electrolux управление прибором

Блокирование и разблокирование панели управления

Во избежание случайного сбоя установленных параметров, например в результате протирании прибора тряпкой, всю панель управления, за исключением сенсорного поля “Вкл./ Выкл.”, можно заблокировать.

	Панель управления	Индикация
Включение	Прикоснитесь к сенсорному	(5 секунд)
	ïîëþ
Отключение	Прикоснитесь к сенсорному	ранее установленная ступень
	ïîëþ	нагрева

При отключении прибора происходит автоматическая отмена режима блокирования.
