electrolux EFC6420 User Manual

Gebrauchsanweisung , Notice d'utilisation et d'installation

EFC 6420 EFC 9420

Istruzioni di montaggio ed uso , User manual

Sommaire

Consignes de sécurité ...................................................................................................................................... 12

pour l’installateur....................................................................................................................................................12

pour l’utilisateur .....................................................................................................................................................12

Généralités ......................................................................................................................................................... 13

Version évacuation extérieure................................................................................................................................13

Version recyclage ..................................................................................................................................................13

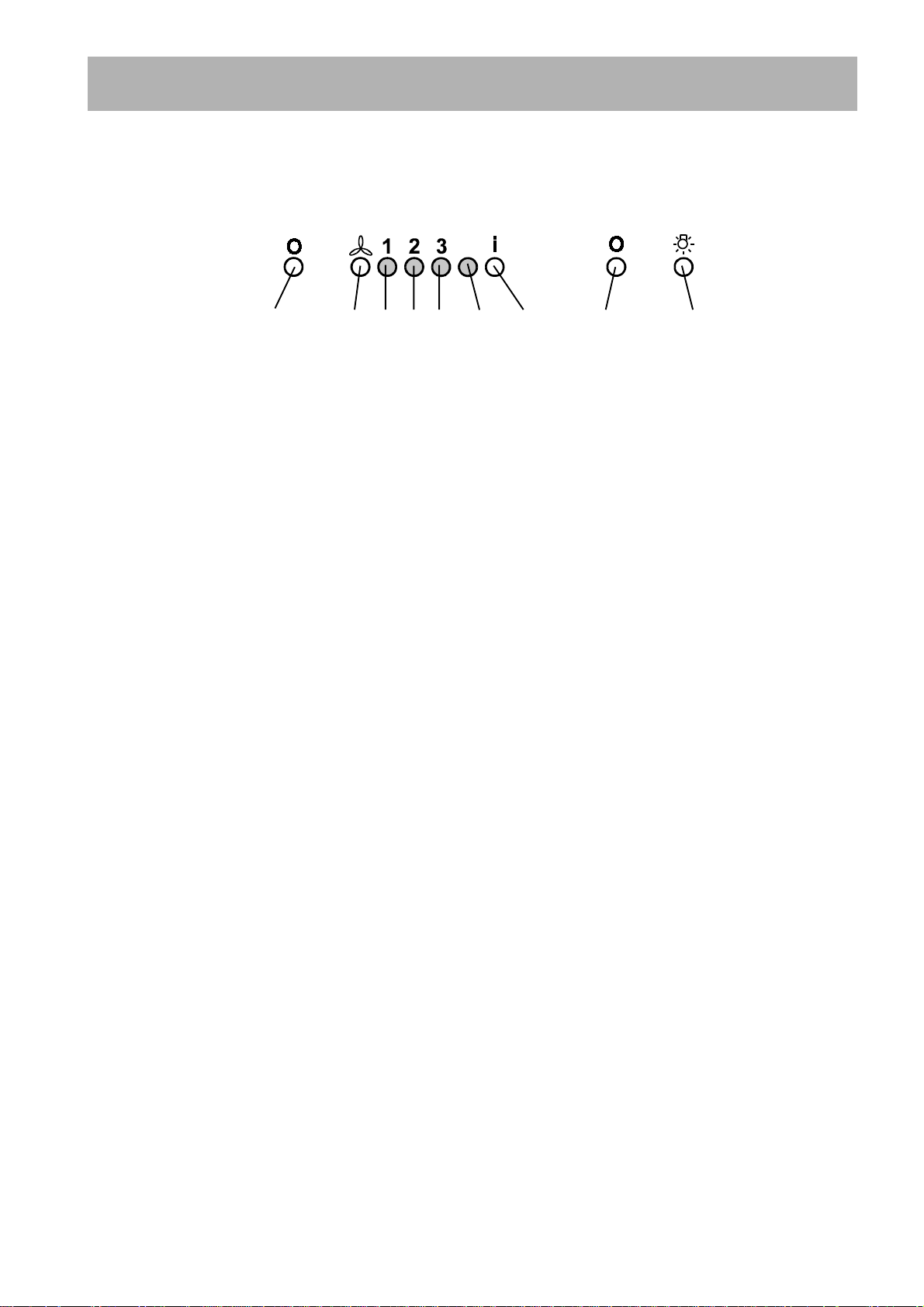

Utilisation de la hotte ........................................................................................................................................ 14

Entretien ............................................................................................................................................................. 15

Nettoyage ..............................................................................................................................................................15

Filtre à graisse métallique ......................................................................................................................................15

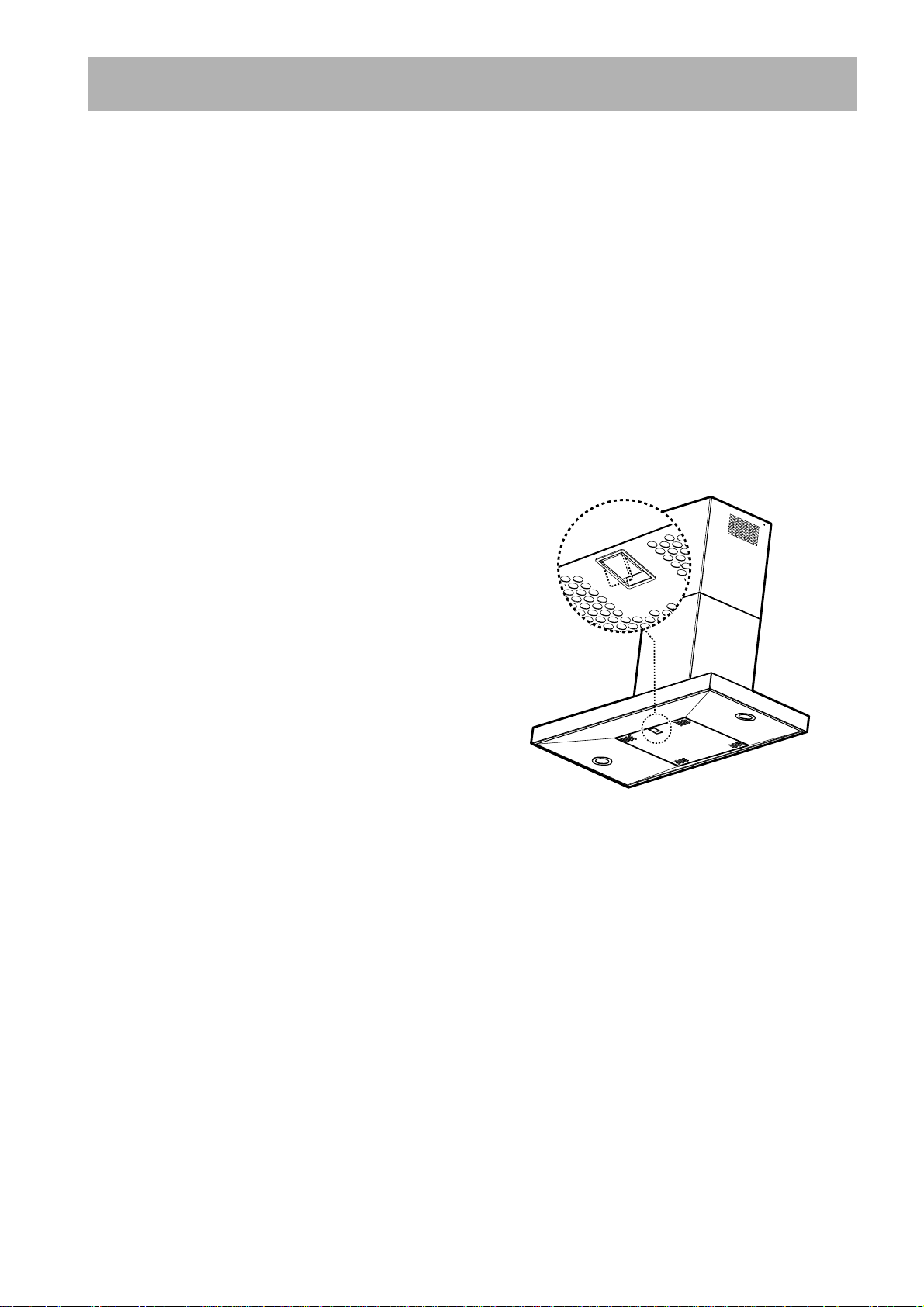

Ouverture du filtre à graisse métallique .................................................................................................................15

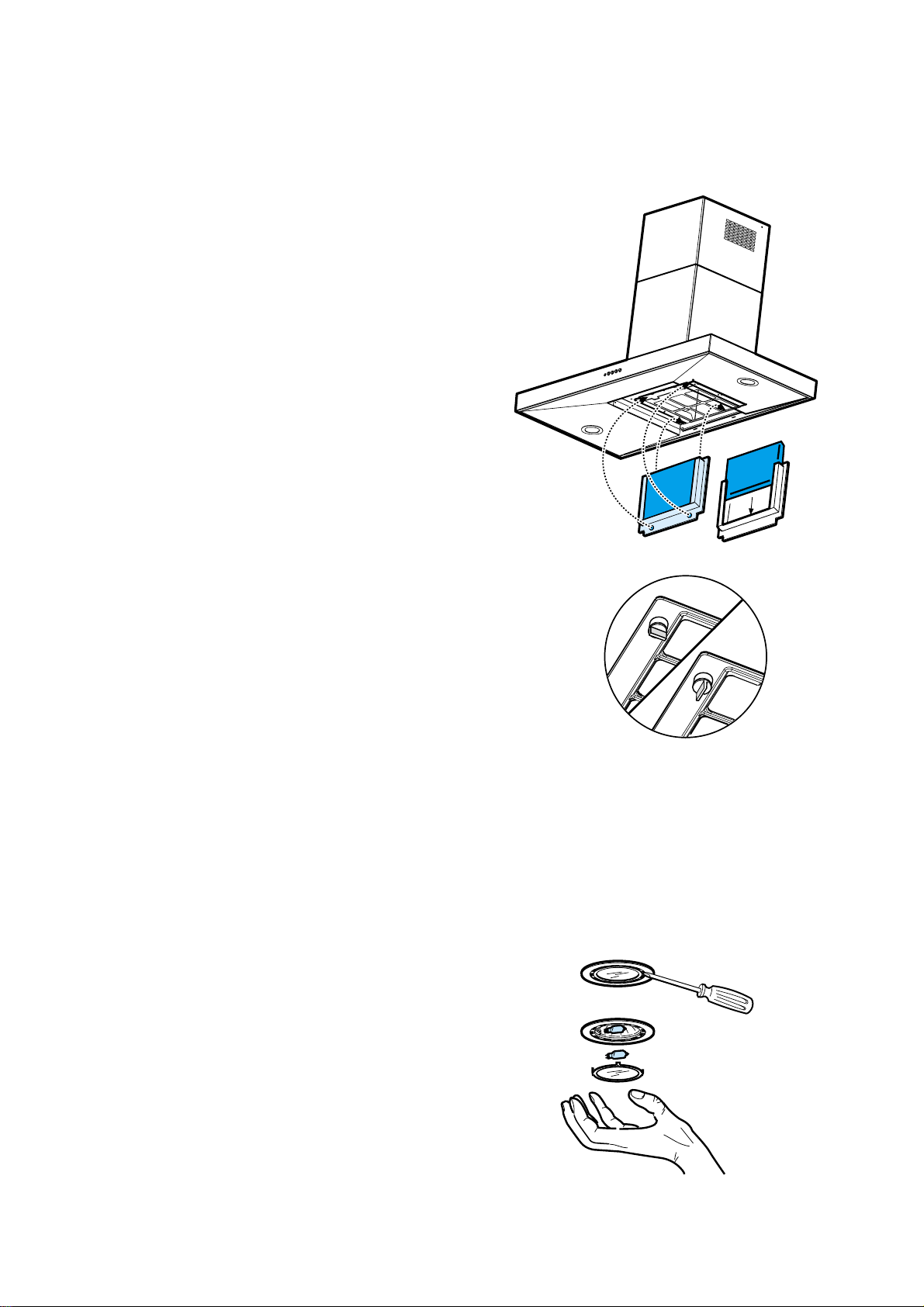

Filtre à charbon ......................................................................................................................................................16

Remplacement de l´ampoule d’éclairage ...............................................................................................................16

Accessoires (en option) .................................................................................................................................... 17

Service Après-vente ......................................................................................................................................... 17

Caractéristiques techniques ............................................................................................................................ 17

Installation .......................................................................................................................................................... 18

Déballage ...............................................................................................................................................................18

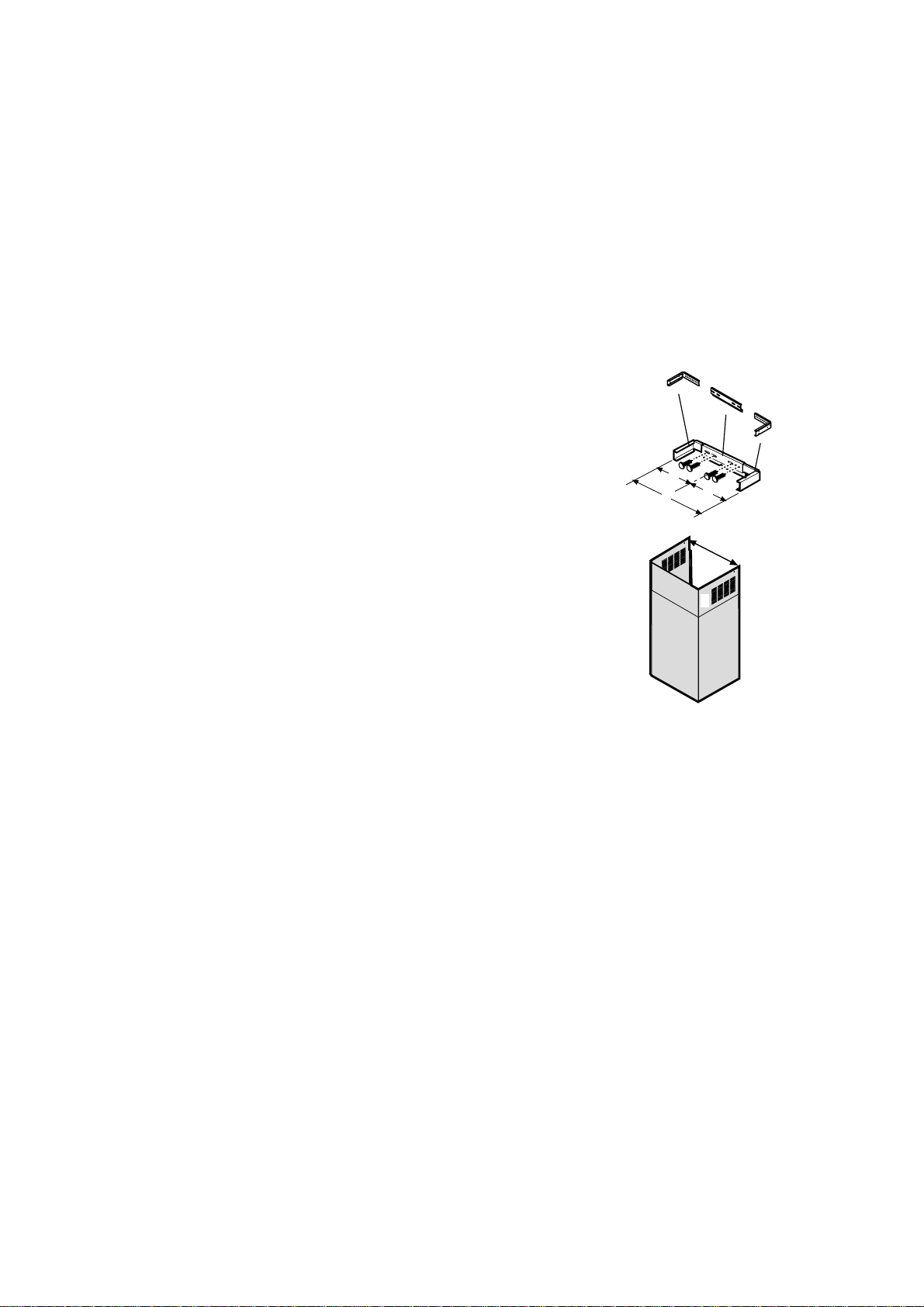

Montage ................................................................................................................................................................. 18

Branchement électrique .........................................................................................................................................18

Accessoires/Matériel de montage .........................................................................................................................19

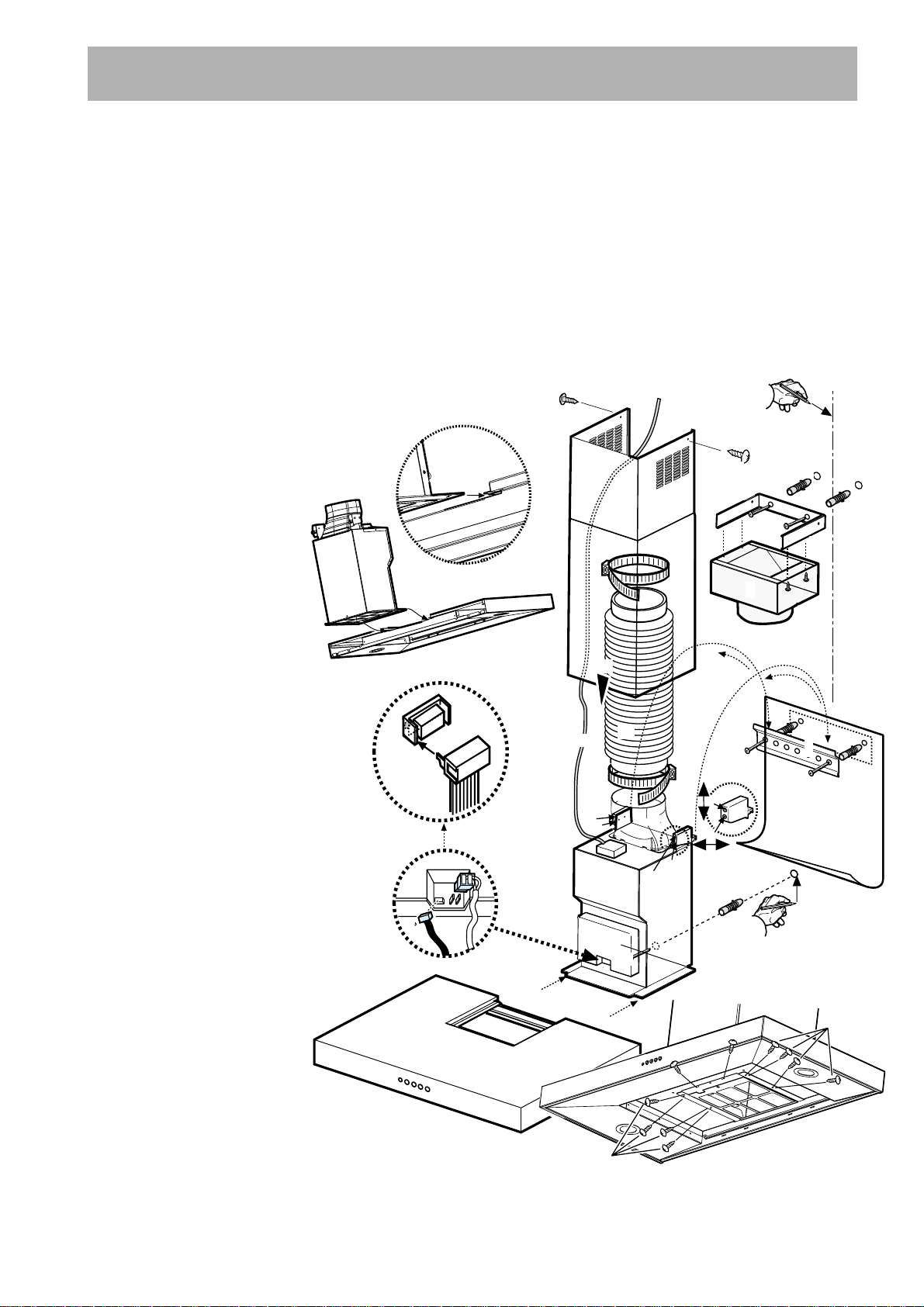

Fixation................................................................................................................................................................... 20

A vant d’utiliser votre hotte aspirante, nous vous recommandons de lire attentivement la totalité de ce mode d`empoli décrivant votre appareil et toutes ses fonctions particulières. Pour prévenir tout risque inhérent aux appareils électriques, il est indispensable que la hotte aspirante soit installée correctement. Lisez attentivement les mesures de sécurité pour éviter toute utilisation abusive ou danger. Conservez précieusement le mode d’emploi afin de vous permettre de le consulter à tout moment.

Consignes de sécurité

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

pour l’installateur

• Le tuyau d’évacuation doit présenter un diamètre de 150 mm en version évacuation.

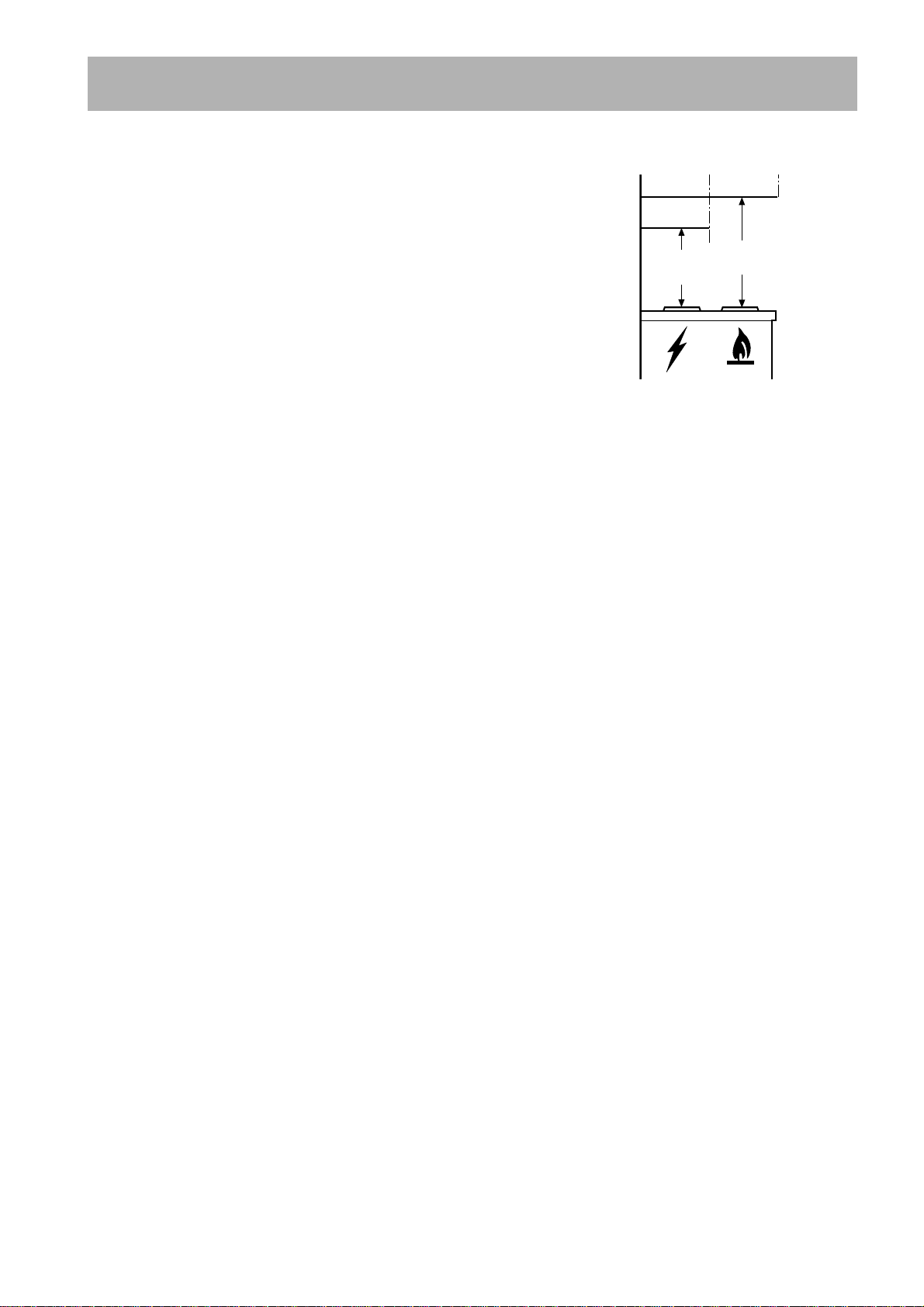

• Lors de l’installation de la hotte, respectez les distances minimales suivantes entre le plan de cuisson et le bord inférieur de la hotte: Cuisinière électrique 500 mm Cuisinière à gaz 650 mm Cuisinière au charbon ou au mazout min. 800 mm

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.

• L'installation de votre appareil doit être réalisée par un technicien qualifié.

• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique sur la hotte.

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.

• Dans le cas où l'appareil est relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

• La dépression de l’air dans la pièce où se trouvent des systèmes de chauffage ne doit pas être supérieure à 4Pa (4x10 la hotte aspirante en version évacuation et des systèmes de chauffage.

• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc.) ou à une VMC (ventilation mécanique contrôlée). L’évacuation de l’air aspiré doit se faire selon les prescriptions locales en vigueur .

• Lors du fonctionnement en V ersion évacuation, il faudra veiller à réaliser une ouverture d’entrée d’air suffisante, environ de la taille de l’ouverture d’évacuation.

• Selon les prescriptions de construction locales, des restrictions sont imposées à l’utilisation simultanée dans une même pièce de hottes aspirantes et de systèmes de chauffage reliés à une cheminée tels que des poêles à charbon, à mazout ou à gaz.

• Le fonctionnement simultané et sans danger d’appareils reliés à une cheminée et de hottes aspirantes n’est assuré que si le local et/ou l’appartement (pièces communicantes) possède une entrée d’air adaptée d’env. 500 à 600 cm ainsi une dépression lorsque la hotte est en service.

• Comme dans les pièces sans systèmes de chauffage la règle suivante est de mise : «Ouverture d’entrée d’air aussi importante que l’ouverture d’évacuation», le rendement de l’installation d’évacuation peut être réduit si l’entrée d’air est supérieure à 500 à 600 cm

• Le fonctionnement de la hotte en recyclage ne

-5

bar) lors du fonctionnement simultané de

, empêchant

présente aucun danger dans des conditions connues et n’est donc pas soumis aux prescriptions mentionnées ci-dessus.

• Le fonctionnement de la hotte en version évacuation n’est optimal que si les conditions suivantes sont respectées :

—parcours d’évacuation court et direct —nombre de coudes minimal sur les tuyaux —pose des tuyaux avec des courbes plutôt que

des angles nets

—diamètres des tuyaux les plus grands possibles

(de préférence le même diamètre que celui de l’ouverture d’évacuation).

• Le non respect de ces règles de base entraînera des pertes de puissance significatives et une augmentation du niveau sonore.

pour l’utilisateur

• Il est recommandé de ne jamais laisser les foyers de cuisson sans récipient dessus. En cas de cuisinières à gaz, à mazout ou à charbon il faut absolument éviter toute flamme libre.

• Par ailleurs, en cas de friture il faut faire attention à la friteuse placée sur le plan de cuisson. En effet l’huile pourrait prendre feu à cause d’une surchauffe. Le risque augmente si l’on utilise de l’huile usagée.

• Il est rappelé que toute surchauffe peut provoquer un incendie.

• L’utilisation d’huile usagée peut entraîner plus facile- ment une auto-inflammation.

• Flamber est strictement interdit sous la hotte.

• Pour toute intervention sur la hotte, y compris

pour le remplacement d’une ampoule électrique, mettez l’appareil hors tension (retirez les fusibles

ou ouvrez les disjoncteurs).

• Respectez les intervalles de remplacement du filtre et de nettoyage. Le non respect des consignes d’entretien et de nettoyage peut entraîner un risque d’incendie suite à l’accumulation de graisse dans le filtre.

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n’y touchent pas et ne l’utilisent pas comme un jouet.

• Votre appareil est destiné à l’usage domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que celui pour lequel il a été conçu.

• Ne modifiez pas ou n’essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.

• Débranchez toujours la hotte avant de procéder à son nettoyage et son entretien.

• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d’autres appareils alimentés par une source d’énergie différente de l’énergie électrique. Ceci afin que la hotte n’aspire pas le gaz de combustion.

Généralités

• La hotte est livrée en version évacuation mais peut, grâce à l’emploi d’un filtre à charbon actif (en option), être utilisée en version recyclage.

• Pour cela, il faudra vous procurer le filtre à charbon actif d’origine ELECTROLUX (voir Accessoires).

Version évacuation extérieure

• L’air est rejeté à l’air libre par un conduit raccordé sur le tuyau d’évacuation. Fig. 1.

• Pour obtenir des performances optimales lors de l’aspiration, le tuyau d’évacuation doit avoir un diamètre équivalent à celui de l’ouverture d’évacuation.

tuyau d’évacuation

Version recyclage

• L’air est filtré par un filtre à charbon (en option) et renvoyé dans la pièce.

• En version recyclage utilisez le filtre à charbon actif KF20 d’origine ELECTROLUX (voir Accessoires) que vous pourrez vous procurer en option auprès de votre magasin vendeur.

• Fixez le déflecteur d’air au moyen des 4 vis Ø 3,5x9,5 mm. Fig. 2.

Fig. 1

Fig. 2
