Page 1

EDH4825TW

IT Asciugabiancheria Istruzioni per l’uso

Page 2

www.electrolux.com2

INDICE

1. INFORMAZIONI DI SICUREZZA........................................................................3

2. ISTRUZIONI DI SICUREZZA............................................................................. 6

3. DESCRIZIONE DEL PRODOTTO......................................................................9

4. PANNELLO DEI COMANDI................................................................................9

5. TABELLA DEI PROGRAMMI........................................................................... 10

6. OPZIONI...........................................................................................................12

7. IMPOSTAZIONI................................................................................................ 13

8. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO.......................................... 14

9. UTILIZZO QUOTIDIANO.................................................................................. 15

10. CONSIGLI E SUGGERIMENTI UTILI.............................................................17

11. PULIZIA E CURA............................................................................................17

12. RISOLUZIONE DEI PROBLEMI.....................................................................20

13. DATI TECNICI................................................................................................ 23

14. FOGLIO INFORMATIVO PRODOTTO, IN RIFERIMENTO AL

REGOLAMENTO UE 1369/2017..........................................................................24

15. CONSIDERAZIONI SULL'AMBIENTE............................................................26

PENSIAMO A TE

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo utilizzi, avrai la certezza di ottenere sempre i migliori risultati. Ti diamo il benvenuto in Electrolux.

Visitate il nostro sito web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione:

www.electrolux.com/support

Per registrare il vostro prodotto e ricevere un servizio migliore:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

ASSISTENZA CLIENTI E ASSISTENZA TECNICA

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere a disposizione i dati seguenti: Modello, numero dell’apparecchio (PNC), numero di serie. Le informazioni sono riportate sulla targhetta identificativa.

Avvertenza/Attenzione - Importanti Informazioni per la sicurezza Informazioni generali e suggerimenti Informazioni ambientali

Con riserva di modifiche.

Page 3

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare questa apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

Avvertenza: Rischio di incendio / Materiali infiammabili. L'apparecchiatura contiene gas infiammabile, propano (R290), un gas con un alto livello di compatibilità ambientale. Tenere il fuoco e le fonti di accensioni lontane dall'apparecchiatura. Fare attenzione a non danneggiare il circuito refrigerante che contiene propano.

1.1 Sicurezza dei bambini e delle persone vulnerabili

ITALIANO 3

AVVERTENZA!

Rischio di soffocamento, lesioni o invalidità permanente.

• Quest’apparecchiatura può essere usata da bambini a

partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull’uso dell’apparecchiatura, solamente se sorvegliati o se istruiti relativamente all’utilizzo in sicurezza dell’apparecchiatura e se hanno compreso i rischi coinvolti.

• I bambini tra i 3 e gli 8 anni e le persone con disabilità

diffuse e complesse vanno tenuti lontani dall’apparecchiatura, a meno che non vi sia una supervisione continua.

• Tenere i bambini al di sotto dei 3 anni lontani

dall’apparecchiatura, a meno che non vi sia una supervisione continua.

Page 4

www.electrolux.com4

• Non consentire ai bambini di giocare con

l’apparecchio.

• Tenere gli imballaggi lontano dai bambini e smaltirli in

modo adeguato.

• Tenere i detersivi lontani dalla portata dei bambini.

• Tenere i bambini e gli animali domestici lontani

dall’apparecchiatura quando la porta è aperta.

• Se l'elettrodomestico ha un dispositivo di sicurezza

per i bambini sarà opportuno attivarlo.

• I bambini non devono eseguire interventi di pulizia e

manutenzione sull'elettrodomestico senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

• Questa apparecchiatura è destinata esclusivamente

all'asciugatura di bucato domestico idoneo per l’asciugatrice.

• Non utilizzare la funzione di asciugatura se il bucato è

stato sporcato con sostanze chimiche industriali.

• Quest’apparecchiatura è progettata per un uso

domestico singolo in un ambiente interno.

• Quest’apparecchiatura può essere utilizzata in uffici,

camere d'albergo, camere di bed & breakfast, alloggi in agriturismi e altre sistemazioni simili in cui tale utilizzo non superi i livelli di utilizzo domestico (medi).

• Non modificare le specifiche tecniche

dell'apparecchiatura.

• Se l'asciugatrice è posizionata sopra una lavatrice,

utilizzare il kit per incolonnamento. Il kit di installazione in colonna, disponibile presso il proprio rivenditore autorizzato, può essere utilizzato solo con l'apparecchiatura indicata nelle istruzioni, fornite con gli accessori. Leggerle attentamente prima di passare all'installazione (fare riferimento al libretto per l'installazione).

• L'apparecchiatura può essere installata libera oppure

sotto il piano della cucina con la corretta spaziatura (fare riferimento al libretto per l'installazione).

Page 5

ITALIANO 5

• Non installare l'apparecchiatura dietro ad una porta

bloccabile, una porta scorrevole o con cerniera sul lato opposto, dove la porta dell'apparecchiatura non si potrebbe aprire completamente.

• Le aperture di ventilazione alla base non devono

essere coperte da un tappeto, da una moquette o da eventuali rivestimenti per pavimenti.

• AVVERTENZA: L'apparecchiatura non deve essere

alimentata tramite un commutatore esterno, come un timer, o collegata a un circuito regolarmente acceso e spento da un'azienda.

• Inserire la spina di alimentazione nella presa solo al

termine del processo di installazione. Controllare che la presa sia accessibile dopo l’installazione.

• Assicurare che ci sia una buona ventilazione

nell'ambiente in cui è installata l'apparecchiatura per evitare la circolazione di gas indesiderati nella stanza, provenienti da apparecchiature che bruciano gas o altri combustibili, comprese fiamme libere.

• AVVERTENZA: Non installare l'apparecchiatura in un

ambiente senza ricambio di aria. L'apparecchiatura contiene gas infiammabile, propano (R290), un gas con un alto livello di compatibilità ambientale. Tenere il fuoco e le fonti di accensioni lontane dall'apparecchiatura. Fare attenzione a non danneggiare il circuito refrigerante che contiene propano.

• AVVERTENZA: Nell'alloggiamento

dell'apparecchiatura o nella struttura integrata, tenere le aperture di ventilazione libere da ostruzioni.

• AVVERTENZA: Non danneggiare il circuito

refrigerante.

• Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal produttore, da un centro di assistenza tecnica autorizzato o da una persona qualificata per evitare situazioni di pericolo elettrico.

• Non superare il volume di carico massimo di 8 kg

(consultare il capitolo “Tabella dei programmi”).

Page 6

www.electrolux.com6

• Non usare l'apparecchiatura se gli indumenti sono

stati sporcati con prodotti chimici industriali.

• Eliminare possibili pilucchi o altra sporcizia derivante

dall'imballaggio accumulatisi attorno all'apparecchiatura.

• Non mettere in funzione l'apparecchiatura senza un

filtro. Pulire il filtro per la lanugine prima o dopo ogni utilizzo.

• Non introdurre nell'asciugatrice capi non lavati.

• I capi che presentano macchie fatte di sostanze come

olio da cucina, acetone, alcol, benzina, cherosene, smacchiatori, trementina, cere e prodotti per rimuovere la cera devono essere lavati in acqua calda con abbondante detersivo prima di essere introdotti nell'asciugabiancheria.

• Oggetti come gommapiuma (schiuma di lattice), cuffie

da bagno, tessuti impermeabili, articoli in gomma e indumenti o cuscini con imbottitura in gommapiuma non devono essere asciugati nella lavasciuga.

• Ammorbidenti o prodotti simili devono essere utilizzati

solo come specificato nelle istruzioni del produttore.

• Togliere dagli indumenti tutti gli oggetti che potrebbero

causare lo scoppio di incendi, quali ad esempio accendini o fiammiferi.

• AVVERTENZA: Non arrestare mai l'asciugabiancheria

prima della fine del ciclo di asciugatura, a meno che tutti gli indumenti vengano rimossi rapidamente e stesi in modo da dissipare il calore.

• Prima di eseguire qualunque intervento di

manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa dell’alimentazione di rete.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

Avvertenza: Rischio di incendio /

Materiali infiammabili.

• Rimuovere tutti i materiali di imballaggio.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

Page 7

ITALIANO 7

• Non installare l'apparecchiatura in un ambiente senza ricambio di aria L'apparecchiatura contiene gas infiammabile, propano (R290), un gas con un alto livello di compatibilità ambientale. Tenere il fuoco e le fonti di accensioni lontane dall'apparecchiatura. Fare attenzione a non danneggiare il circuito refrigerante che contiene propano.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

• Non collocare o usare l’apparecchiatura in un luogo in cui la temperatura possa essere al di sotto di 5°C o superare i 35°C.

• L'area di pavimento dove sarà installata l'apparecchiatura deve essere piana, stabile, resistente al calore e pulita.

• Accertarsi che l'aria circoli liberamente tra l'apparecchiatura e il pavimento.

• In fase di spostamento, tenere sempre l'apparecchiatura verticale.

• La superficie posteriore dell'apparecchiatura dovrà essere appoggiata alla parete.

• Una volta posizionata l'apparecchiatura, verificare che sia in piano utilizzando una livella. Se l'apparecchiatura non è in piano, regolare i piedini di conseguenza.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• AVVERTENZA: Questa apparecchiatura è progettata per essere installata/collegata a un collegamento di messa a terra dell'edificio.

• Verificare che i parametri sulla targhetta siano compatibili con le

indicazioni elettriche dell'alimentazione.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

• Non utilizzare prese multiple e prolunghe.

• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.

• Non toccare il cavo di alimentazione o la spina di alimentazione con la mani bagnate.

2.3 Utilizzare

AVVERTENZA!

Vi è il rischio di lesioni, scosse elettriche, incendi, ustioni o danni all'apparecchiatura.

• Quest'apparecchiatura è destinata

esclusivamente all'uso domestico (al chiuso).

• Non asciugare capi danneggiati

(lacerati, rovinati) che contengono imbottiture.

• Se il bucato è stato lavato con un

prodotto smacchiante, eseguire un ciclo di risciacquo aggiuntivo prima di avviare un ciclo di asciugatura.

• Asciugare esclusivamente tessuti

idonei all'asciugatura nell'apparecchiatura. Seguire le istruzioni di lavaggio riportate sull'etichetta dei singoli capi.

• Non bere o utilizzare l'acqua di

condensa/distillata per preparare cibi. Farlo potrebbe causare problemi alla salute di persone e animali domestici.

• Non sedersi o salire sull'oblò aperto

dell'apparecchiatura.

• Non introdurre nell'apparecchiatura

capi bagnati che gocciolano.

Page 8

www.electrolux.com8

2.4 Manutenzione e pulizia

AVVERTENZA!

Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

• Non nebulizzare acqua né utilizzare

vapore per pulire l'apparecchiatura.

• Pulire l'apparecchiatura con un panno

inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

• Al fine di evitare danni al sistema di

raffreddamento invitiamo a prestare attenzione in fase di pulizia dell'apparecchiatura.

2.5 Compressore

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

• Il compressore e il relativo sistema

all’interno dell’asciugabiancheria vengono riempiti con un agente speciale esente da CFC (CloroFluoro-Carburi). Il sistema deve essere a tenuta stagna. Danni al sistema potrebbero causare delle perdite.

• Utilizzare solo ricambi originali.

• Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

2.7 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

Avvertenza: Rischio di incendio / Rischio di danni materiali e danni all'apparecchiatura.

• Staccare la spina dall'alimentazione

elettrica e idrica.

• Tagliare il cavo elettrico

dell'apparecchiatura e smaltirlo.

• L'apparecchiatura contiene gas

infiammabile (R290). Rivolgersi all'autorità municipale per informazioni su come smaltire correttamente l'elettrodomestico.

• Togliere il blocco porta per evitare che

bambini o animali restino intrappolati nel cestello.

• Smaltire l'apparecchiatura in

conformità coi requisiti locali per lo smaltimento di componenti elettrici ed elettronici (WEEE).

2.6 Assistenza

• Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato.

Page 9

3. DESCRIZIONE DEL PRODOTTO

1 2

1 2 3 4 5 6 7 8

Per facilità di carico del bucato o comodità di installazione, la porta è reversibile (vedere volantino separato).

4. PANNELLO DEI COMANDI

ITALIANO 9

Contenitore dell'acqua Pannello dei comandi Sportello dell'apparecchiatura Filtro principale Fessure per il ricircolo dell’aria Piedini regolabili Sportello dello scambiatore di calore Tasto per aprire lo sportello dello

scambiatore di calore Copertura dello scambiatore di calore Manopola per il blocco del coperchio

dello scambiatore di calore Targhetta identificativa

Selettore dei programmi e interruttore

OFF Spie

Display

3 4

Pulsante touch Tempo

Pulsante touch Partenza

Ritardata

Pulsante touch Segnale acustico

Pulsante touch Antipiega

Pulsante touch Avvio/Pausa

Page 10

www.electrolux.com10

Premere i pulsanti con un dito nell'area con il simbolo o il nome dell'opzione. Non indossare guanti quando si utilizza il pannello dei comandi. Accertarsi che il pannello dei comandi sia sempre pulito e asciutto.

4.1 Spie

Spie Descrizione

Fase di asciugatura

Fase di raffreddamento

Fase antipiega

Scambiatore di calore (Condensatore)

Svuotare tanica

Filtrante

Avvio posticipato

Sicurezza bambini

Segnali acustici

Durata del programma

Durata asciugatura a tempo

Durata partenza ritardata

5. TABELLA DEI PROGRAMMI

Programma

3) Cotoni Eco

Cotoni Extra Asciutto

Carico

8 kg

Programma per tessuti in cotone progettato per il massimo rispar‐ mio energetico.

Livello di asciugatura: extra asciutto.

Proprietà / Tipo di tessuto

Page 11

ITALIANO 11

Programma

Cotoni Normale

Cotoni Pronto Stiro

Sintetici Extra Asciutto

Sintetici Normale

Stiro Facile

Carico

8 kg

3,5 kg

1 kg (o 5 camicie)

Tempo 5 kg

Jeans 8 kg

Sport 2 kg

Lenzuola 3kg

Proprietà / Tipo di tessuto

Programma tessuti in cotone bianco e colorato. L'impostazio‐ ne predefinita è per il livello di asciugatura idoneo per riporre i capi nell’armadio.

Livello di asciugatura: adatto per la stiratura.

Livello di asciugatura: extra asciutto.

Livello di asciugatura: asciutto armadio.

Limita le pieghe nei carichi ridotti di capi in cotone, sintetici e tes‐ suti misti per una stiratura facile. Con due livelli di asciugatura: Il ferro lascia gli indumenti legger‐ mente umidi per stirare o appen‐ dere; l’armadio asciuga comple‐ tamente gli articoli.

Questo programma consente di utilizzare l'opzione Tempo e di impostare la durata del program‐ ma. Il tempo di asciugatura dovrebbe essere adeguato al carico, per es. 2 ore per 5 kg di cotone.

Asciuga completamente i jeans e gli altri capi in denim, anche nelle parti spesse come tasche, cuciture e polsini, riducendone l’aggrovigliamento.

Abbigliamento sportivo, tessuti sottili e leggeri, microfibra, polie‐ stere, non stirati

Biancheria da letto come ad esempio lenzuola singole e ma‐ trimoniali, federe, copripiumini.

Seta 1 kg Seta adatta per asciugatrice.

Tessuti in lana. Asciugatura delicata di capi di

Lana 1 kg

lana lavabili. Estrarre subito i capi al termine del programma.

Page 12

www.electrolux.com12

Programma

Misti 3kg

Il peso massimo si riferisce agli indumenti asciutti.

Per le indicazioni sul tipo di tessuto consultare il capitolo

UTILI: Preparazione del bucato.

Il programma Cotoni Normale ECO è il “Programma cotone standard” secondo il Regolamento della Commissione UE n. 392/2012. È ideale per l'asciugatura di bucato in co‐ tone bagnato a un livello normale e rappresenta il programma più efficiente in termini di ri‐ sparmio energetico per l'asciugatura dei capi in cotone umidi.

6. OPZIONI

6.1 Tempo

Questa opzione è disponibile solo per il programma Tempo. È possibile impostare la durata del programma, da un minimo di 10 minuti a un massimo di 2 ore. L'impostazione della durata è collegata alla quantità di biancheria all'interno dell'apparecchiatura.

Si consiglia di impostare una durata breve per quantità ridotte di bucato o per un solo capo.

6.2 Antipiega

Prolunga la fase antipiega (di 30 minuti) alla fine del ciclo di asciugatura fino a 90 minuti. Dopo la fase di asciugatura, il

Carico

Tessuti in cotone e sintetici. Pro‐ gramma a bassa temperatura. Programma delicato con aria cal‐ da.

Proprietà / Tipo di tessuto

CONSIGLI E SUGGERIMENTI

cesto gira di tanto in tanto per mantenere senza pieghe gli indumenti. Durante la fase antipiega il bucato può essere rimosso.

6.3 Segnale acustico

viene emesso un segnale acustico:

• al termine del ciclo

• all'avvio e al termine della fase antipiega

• all'interruzione del ciclo

La funzione segnale acustico è sempre attiva. È possibile utilizzare questa funzione per attivare o disattivare il segnale acustico.

È possibile attivare l’opzione Segnale acustico con tutti i programmi.

6.4 Tabella opzioni

Programmi

Cotoni Eco

Cotoni Extra Asciutto

Cotoni Normale

Cotoni Pronto Stiro

Antipiega Tempo

■

Page 13

ITALIANO 13

Programmi

Sintetici Extra Asciutto

Sintetici Normale

Stiro Facile ■

Tempo ■ ■

Jeans ■

Sport ■

Lenzuola ■

Seta ■

Lana

Misti ■

Oltre al programma è possibile impostare una o più opzioni. Per la loro attivazione o di‐

sattivazione premere il pulsante touch corrispondente.

7. IMPOSTAZIONI

A. Tempo Pulsante touch B. Partenza Ritardata Pulsante touch

C. Segnale acustico Pulsante touch D. Antipiega Pulsante touch E. Avvio/Pausa Pulsante touch

7.1 Funzione Sicurezza

bambino

Questa opzione evita che i bambini giochino con l'apparecchiatura quando un programma è in corso. Il selettore programmi e i pulsanti touch vengono bloccati.

Solo l'interruttore OFF è sbloccato.

Antipiega Tempo

■

Attivazione dell'opzione Sicurezza bambino:

1. Usare il selettore dei programmi per impostare un programma qualsiasi.

2. Attendere circa 8 secondi.

3. Tenere premuti i pulsanti touch (A) e

(D) contemporaneamente. La spia della Sicurezza bambino si accende.

La spia della Sicurezza bambino si accende.

È possibile disattivare la Sicurezza bambino quando è in corso un programma. Premere e tenere premuti gli stessi pulsanti finché la spia della Sicurezza bambino non si spegne.

7.2 Regolazione del livello di

asciugatura predefinito

Per modificare il livello di asciugatura predefinito:

1. Utilizzare il selettore dei programmi per impostare qualsiasi programma.

2. Attendere circa 8 secondi.

Page 14

www.electrolux.com14

3. Tenere premuti i tasti (A) e (B)

contemporaneamente.

Una di queste spie si accende:

• massima asciugatura della biancheria

• maggiore asciugatura della biancheria

• asciugatura predefinita della biancheria

4. Premere ripetutamente il tasto (E) fino a quando non si accende la spia del livello corretto.

5. Per confermare la regolazione, tenere premuti contemporaneamente i tasti (A) e (B) per circa 2 secondi.

8. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO

I blocchi cesto posteriori vengono rimossi automaticamente alla prima attivazione dell'asciugabiancheria. È possibile sentire alcuni rumori.

Si consiglia vivamente di avviare qualsiasi programma per la prima volta senza carico per alcuni secondi, per assicurarsi che i blocchi cesto posteriori siano stati rimossi correttamente.

Per sbloccare i blocchi cesto posteriori:

1. Accendere l’apparecchiatura.

2. Impostare un programma qualsiasi.

3. Premere il tasto di Avvio/Pausa.

Il cesto inizia a ruotare. I blocchi cesto posteriori sono disattivati automaticamente.

Se il cesto non ruota ancora, rilasciare manualmente i blocchi cesto posteriori (per farlo, utilizzare la chiave in dotazione).

Prima di utilizzare l’apparecchiatura per asciugare i capi:

• Pulire il cesto dell'asciugabiancheria

con un panno umido.

• Avviare un programma di 1 ora con

bucato umido.

La fase iniziale (3 - 5 min.) del ciclo di asciugatura potrebbe essere leggermente più rumorosa. Questo è dovuto all'avvio del compressore. Non si tratta di un'anomalia di funzionamento per apparecchiature alimentate da compressore quali ad esempio frigoriferi e congelatori.

8.1 Odore insolito

L'apparecchiatura è troppo piena. Dopo il disimballaggio del prodotto si può

sentire un odore insolito. Questo è normale per prodotti nuovi.

Page 15

Brrrr

ITALIANO 15

L'apparecchiatura è realizzata con diversi tipi di materiale che, tutti insieme, possono generare un odore insolito.

Con il passare del tempo di utilizzo, dopo pochi cicli di asciugatura l'odore insolito scompare gradualmente.

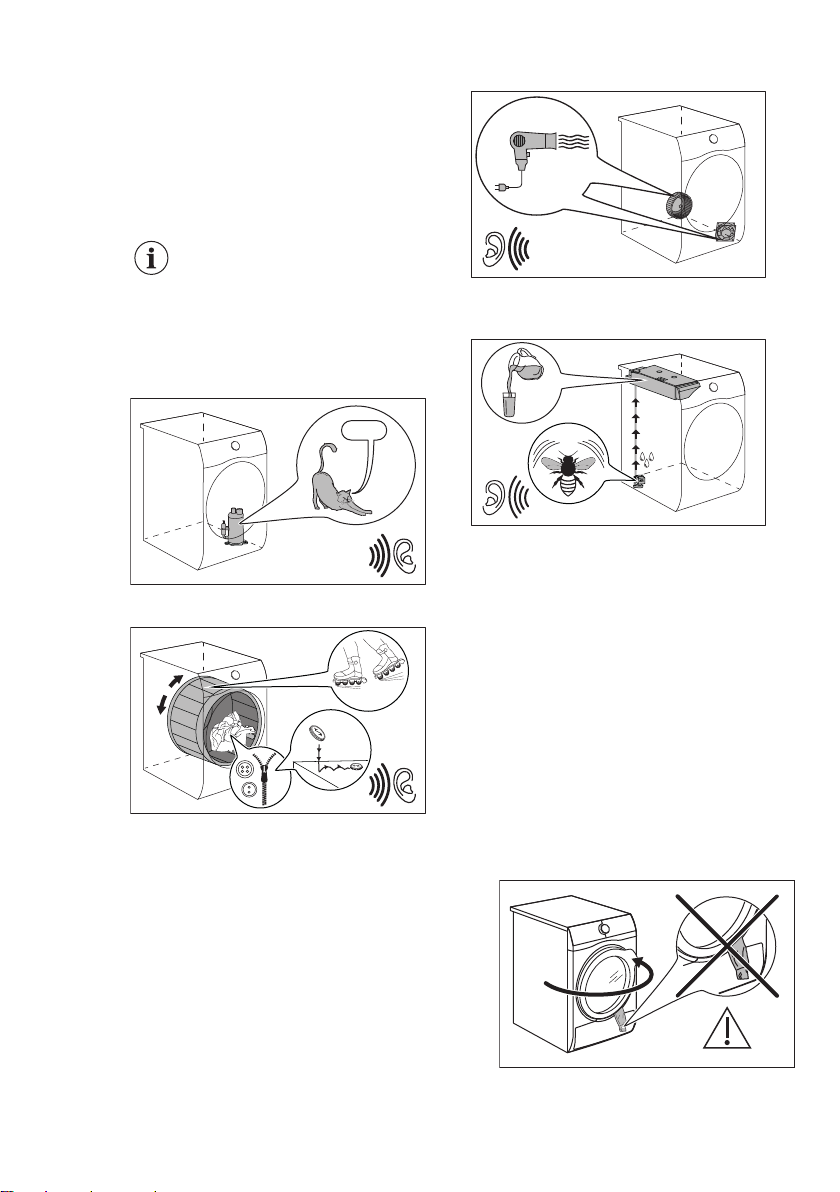

8.2 Rumori

Durante il ciclo di asciugatura si possono sentire rumori diversi in momenti diversi. Sono suoni perfettamente normali durante il funzionamento.

Compressore in funzione.

Cestello che ruota.

Ventole in funzione.

Pompa in funzione e trasferimento della condensa al serbatoio.

9. UTILIZZO QUOTIDIANO

9.1 Avvio di un programma

senza partenza ritardata

1. Preparare la biancheria e caricare l’apparecchiatura.

Page 16

www.electrolux.com16

ATTENZIONE!

Assicurarsi che una volta chiusa la porta, il bucato non rimanga incastrato tra lo sportello dell’apparecchiatura e la guarnizione di gomma.

2. Impostare il programma e le opzioni corretti per il tipo di carico.

Il display indica la durata del programma.

Il tempo di asciugatura reale dipende dal tipo di carico (quantità e composizione), dalla temperatura ambiente, nonché dall'umidità del bucato dopo la fase di centrifuga.

3. Premere il tasto a sfioramento Avvio/ Pausa.

Il programma si avvia.

9.2 Avvio del programma con

partenza ritardata

1. Impostare il programma e le opzioni corretti per il tipo di carico.

2. Premere ripetutamente il tasto della partenza ritardata finché il display non mostra il ritardo che si desidera impostare.

È possibile ritardare l'inizio di un programma da un minimo di 30 minuti fino a un massimo di 20 ore.

3. Premere il touchpad Avvio/Pausa.

Il display mostra il conto alla rovescia della partenza ritardata.

Una volta terminato il conto alla rovescia, il programma si avvia.

9.3 Modifica del programma

1. Ruotare il selettore dei programmi su

OFF.

2. Impostare il programma.

9.4 Al termine del programma

Il programma è terminato:

• Viene emesso un segnale acustico

intermittente.

• La spia

• La spia lampeggia.

• La spia Avvio/Pausa è accesa. L'apparecchiatura continua a funzionare con la fase antipiega attiva per altri 30 minuti circa.

La fase antipiega evita le pieghe dalla biancheria.

La biancheria può essere estratta prima della conclusione della fase antipiega. Per ottenere risultati migliori, consigliamo di estrarre la biancheria quando la fase è quasi terminata.

Quando la fase antipiega è terminata:

• La spia è accesa ma non lampeggia.

• La spia lampeggia.

• Avvio/Pausa si spegne.

1. Ruotare il selettore dei programmi su

OFF

2. Aprire la porta dell'apparecchiatura.

3. Estrarre la biancheria.

4. Chiudere la porta

dell’apparecchiatura.

Possibili cause di risultati di asciugatura insoddisfacenti:

• Impostazioni predefinite del livello di

asciugatura non adeguate. Consultare il capitolo

lampeggia.

è accesa ma non

Regolazione del livello di

asciugatura predefinito

• La temperatura ambiente è troppo

bassa o troppo alta. La temperatura ambiente ottimale è compresa fra 18° e 25°C.

Pulire sempre il filtro e svuotare il contenitore dell'acqua al termine di un programma.

9.5 Funzione Stand-by

Per ridurre il consumo di energia, la funzione disattiva automaticamente l’apparecchiatura:

• Dopo 5 minuti se non si avvia il

programma.

• Dopo 5 minuti dal termine del

programma.

Page 17

10. CONSIGLI E SUGGERIMENTI UTILI

ITALIANO 17

10.1 Preparazione del bucato

Molto spesso i vestiti dopo il ciclo di lavaggio si aggrovigliano. L'asciugatura di vestiti aggrovigliati è inefficiente. Per assicurare un corretto flusso d'aria e un'asciugatura uniforme, si raccomanda di agitare e caricare uno per uno i vestiti sull'asciugatrice.

Per assicurare un corretto processo di asciugatura:

• Chiudere le chiusure lampo.

• Abbottonare le chiusure dei copripiumini.

• Non allacciare lacci e nastri (ad es. i nastri dei grembiuli). Stringerli prima di avviare un programma.

• Togliere tutti gli oggetti dalle tasche.

• Capovolgere gli indumenti con lo strato interno in cotone. Lo strato in cotone va rivolto verso l'esterno.

Etichetta Descrizione

Bucato adatto per un passaggio in asciugatrice.

• Impostare sempre il programma adatto per il tipo di bucato asciugato.

• Non mettere insieme colori chiari e colori scuri.

• Usare un programma adeguato per cotone, jersey e maglieria per ridurre i restringimenti.

• Non superare il carico massimo indicato nel capitolo Programmi o visualizzato sul display.

• Asciugare solo la biancheria adatta per asciugabiancheria. Fare riferimento all'etichetta riportata su ogni singolo capo.

• Non asciugare capi grandi e piccoli insieme. I capi piccoli potrebbero restare intrappolati in quelli grandi e non asciugarsi.

• Agitare i vestiti grandi e i tessuti prima di metterli nell'asciugatrice. Questo serve a evitare umidità all'interno del tessuto dopo il ciclo di asciugatura.

Bucato adatto per un passaggio in asciugatrice a temperature più elevate.

Bucato adatto per un passaggio in asciugatrice solo a temperatu‐ re basse.

Bucato non adatto per un passaggio in asciugatrice.

11. PULIZIA E CURA

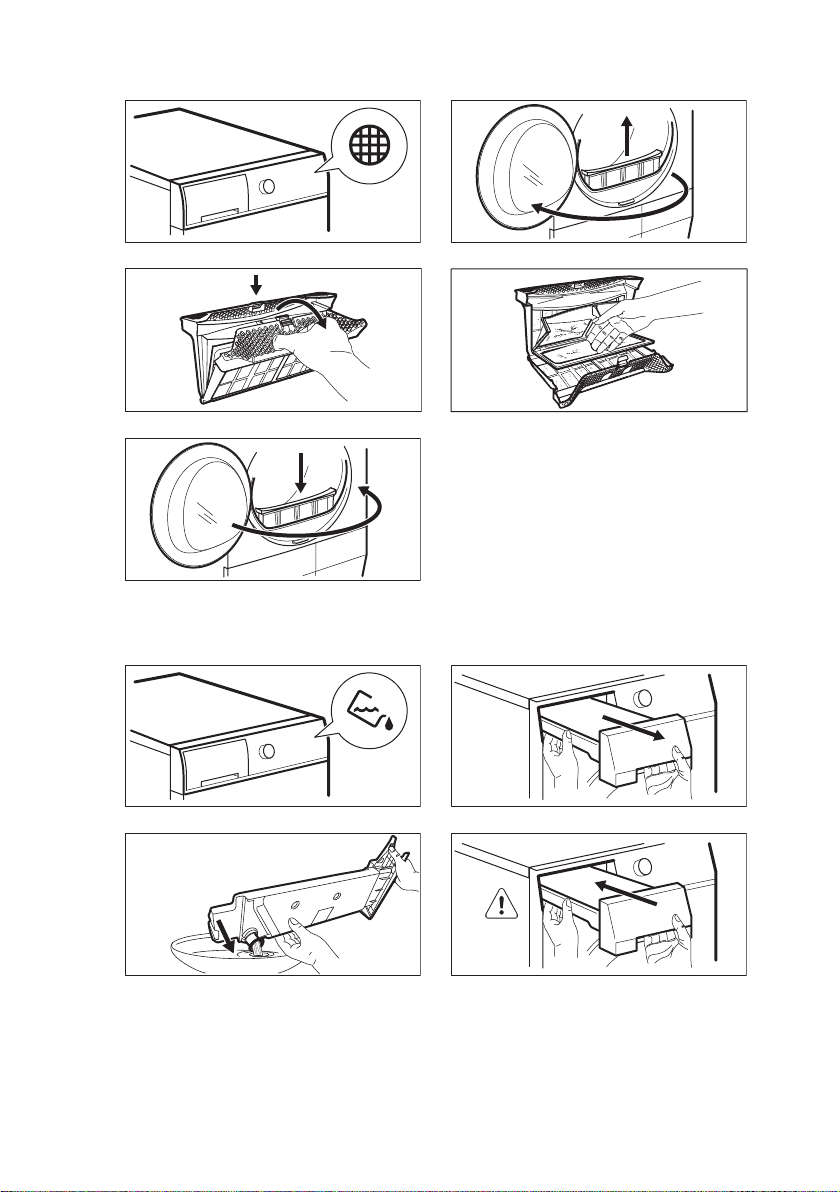

11.1 Pulire il filtro

ATTENZIONE!

Evitare di usare l’acqua per pulire il filtro. Invece buttare la lanugine nel cestino (evitare la dispersione delle fibre di plastica nell'acqua ambiente).

Per ottenere risultati di asciugatura ottimali, pulire il filtro a intervalli regolari, poiché l’ostruzione del filtro causa cicli di durata maggiore e un aumento del consumo energetico. Pulire il filtro con la mano e, se necessario, un aspirapolvere.

Page 18

www.electrolux.com18

1. 2.

11.2 Svuotamento del contenitore dell'acqua

1. 2.

3. 4.

Page 19

È possibile utilizzare l'acqua

del contenitore dell'acqua come alternativa all'acqua distillata (ad es. per la stiratura a vapore). Prima di utilizzare l'acqua, rimuovere con un filtro i residui di sporco.

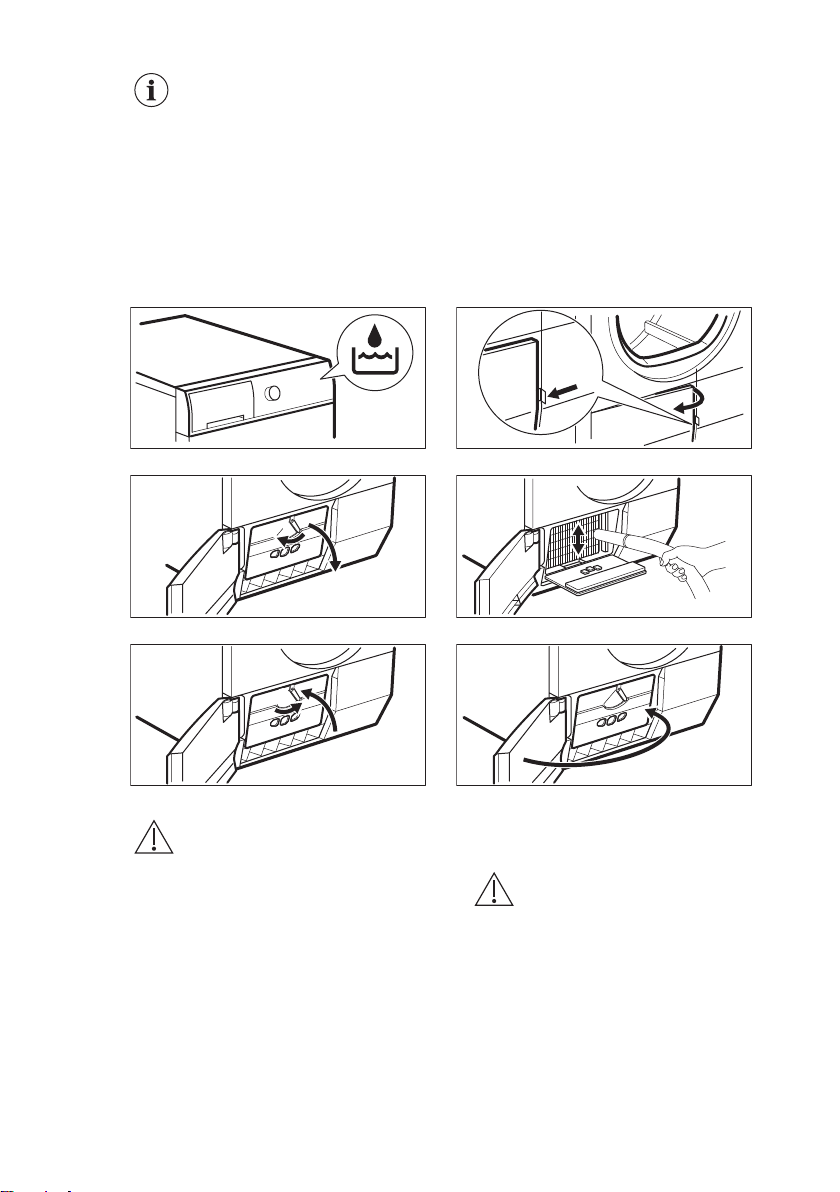

11.3 Pulizia del condensatore

1. 2.

ITALIANO 19

ATTENZIONE!

Non toccare la superficie metallica a mani nude. Rischio di lesioni. Indossare guanti di protezione. Pulire con attenzione per non danneggiare la superficie metallica.

11.4 Pulizia del sensore di

umidità

ATTENZIONE!

Pericolo di danni al sensore di umidità. Non usare detergenti corrosivi o pagliette metalliche per pulire il sensore.

Per garantire i migliori risultati di asciugatura, l'apparecchiatura è dotata di un sensore di umidità del metallo. Si trova nella parte interna della porta.

Page 20

www.electrolux.com20

Nel corso del tempo di utilizzo la superficie del sensore può sporcarsi e ciò deteriora le prestazioni di asciugatura.

Si consiglia di pulire il sensore almeno 3 o 4 volte o se si osserva un calo delle prestazioni di asciugatura.

Per la pulizia è possibile utilizzare un lato più duro della spugna per il lavaggio dei piatti e un po' di aceto o sapone per piatti.

Per pulire il sensore:

1. Aprire lo sportello di carico.

2. Pulire le superfici del sensore di

umidità strofinando più volte la superficie metallica.

11.5 Pulizia del cesto

Utilizzare un normale sapone neutro per pulire la superficie interna del cesto e le scanalature del cesto stesso. Asciugare le superfici pulite con un panno morbido.

ATTENZIONE!

Non usare detergenti corrosivi o pagliette metalliche per pulire il cesto.

11.6 Pulizia del pannello dei comandi e dell'alloggiamento

Utilizzare un normale sapone neutro per pulire il pannello dei comandi e l'alloggiamento.

Utilizzare un panno umido. Asciugare le superfici pulite con un panno morbido.

ATTENZIONE!

Non utilizzare detergenti per la pulizia dei mobili o corrosivi.

11.7 Pulizia delle fessure per il ricircolo dell'aria

Utilizzare un aspirapolvere per eliminare la lanugine dalle fessure per il ricircolo dell'aria.

AVVERTENZA!

Scollegare l'apparecchiatura prima di eseguire la pulizia.

12. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

12.1 Codici di errore

L’apparecchiatura non si avvia o si blocca durante il funzionamento. Cercare innanzitutto di risolvere il problema (fare riferimento alla tabella). Nel caso in

cui il problema persista, contattare il Centro di Assistenza Autorizzato.

AVVERTENZA!

Scollegare la spina dalla presa di corrente prima di eseguire qualsiasi controllo.

In caso di problemi di entità maggiore, i segnali acustici si mettono in funzione, sul display compare un codice di errore e il tasto Avvio/Pausa potrebbe

lampeggiare continuamente:

Page 21

ITALIANO 21

Codice di er‐

rore

Motore apparecchiatura sovrac‐

E5A

E97

EH0

Se il display mostra altri codici di errore, disattivarli e attivare l'apparecchiatura. Se il problema persiste, contattare il Centro Assistenza Autorizzato.

In caso di problema diverso con l'asciugatrice, vedere la tabella di seguito per le possibili soluzioni.

carico. Troppo bucato o intrappolamen‐ to nel cestello.

Guasto interno. Assenza di co‐ municazione tra gli elementi elet‐ tronici dell’apparecchiatura.

L'alimentazione di rete è instabi‐ le.

Causa possibile Soluzione

Il programma non è stato com‐ pletato. Togliere il bucato dal ce‐ stello, impostare il programma e riavviare il ciclo.

Il programma non si è concluso correttamente o l'apparecchiatu‐ ra si è fermata troppo presto. Spegnere e riaccendere l’appa‐ recchiatura. In caso di ricomparsa del codice di errore, contattare il Centro As‐ sistenza Autorizzato.

Quando l'apparecchiatura mo‐ stra EH0, attendere finché l'ali‐ mentazione principale non è sta‐ bile, piuttosto che premere Start. Se l'apparecchiatura mette in pausa il ciclo senza alcuna indi‐ cazione, premere per avviare il ciclo. Se appare l'avvertenza, controllare l'integrità del cavo di alimentazione/presa o dell'ali‐ mentazione principale.

12.2 Risoluzione dei problemi

Problema Possibile soluzione

Non è possibile azionare l’elettrodomesti‐ co.

Controllare il fusibile nel quadro elettrico

Il programma non si avvia. Premere Avvio/Pausa.

Assicurarsi che lo sportello dell’elettrodo‐

Lo sportello dell’elettrodomestico non si chiude.

Assicurarsi che la biancheria non resti in‐

Assicurarsi che la spina sia collegata alla presa elettrica.

(impianto domestico).

mestico sia chiuso.

Assicurarsi che il filtro sia installato cor‐ rettamente.

castrata tra lo sportello dell'elettrodome‐ stico e la guarnizione di gomma.

Page 22

www.electrolux.com22

Problema Possibile soluzione

L’elettrodomestico si arresta durante il funzionamento.

Assicurarsi che il contenitore dell’acqua sia vuoto. Premere Avvio/Pausa per av‐ viare nuovamente il programma.

Il carico è troppo piccolo, aumentare il ca‐

rico o usare il programma Tempo.

La durata del ciclo è troppo lunga o i ri‐ sultati di asciugatura sono insoddisfacen‐

ti.

Assicurarsi che il peso della biancheria sia adatto alla durata del programma.

Assicurarsi che il filtro sia pulito.

La biancheria è troppo umida. Centrifuga‐

re nuovamente la biancheria nella lavatri‐ ce.

Accertarsi che la temperatura ambiente

sia maggiore di +5 °C e minore di +35 °C. La temperatura ambiente ottimale è com‐ presa tra 18 °C e 25 °C.

Impostare il programma Tempo o Extra

Asciutto.

Il display mostra Err. Se si desidera impostare un nuovo pro‐

gramma, spegnere e accendere l’elettro‐ domestico.

Assicurarsi che le opzioni siano idonee al

programma.

Il display visualizza il codice di Errore (per es. E51).

Disattivare e attivare l'apparecchiatura. Avviare un nuovo programma. In caso di ricomparsa dell'anomalia, contattare l'As‐ sistenza tecnica.

Dopo massimo 6 ore il programma termina automaticamente.

Può succedere che alcune aree rimangano umide durante l'asciugatura di capi volumino‐

si (per es. lenzuola).

Se i risultati di asciugatura non sono soddisfacenti

• Il programma impostato non era corretto.

• Il filtro è ostruito.

• Il condensatore è ostruito.

• È stata introdotta troppa biancheria all'interno dell'apparecchiatura.

• Il cesto è sporco.

• Impostazione errata del sensore di conduttività (vedere il capitolo

Impostazioni - Regolazione del grado

di umidità della biancheria restante

per migliorare l'impostazione).

• Le fessure per il ricircolo dell'aria sono ostruite.

• La temperatura ambiente è troppo bassa o troppo alta (temperatura ambiente ottimale tra 18 °C e 25 °C)

Page 23

13. DATI TECNICI

Altezza x Larghezza x Profondità 850 x 596 x 623 mm (massimo 650 mm)

Profondità massima con l’oblò aperto 1084 mm

Larghezza massima con l’oblò aperto 945 mm

Altezza regolabile 850 mm (+ 15 mm - regolazione piedini)

Volume del cestello 118 l

Volume carico massimo 8 kg

Tensione 230 V

Frequenza 50 Hz

Livello di potenza audio 66 dB

Fusibile necessario 4 A

Potenza totale 800 W

Classe di efficienza energetica A++

Consumo energetico sul programma co‐ tone standard a pieno carico.

Consumo energetico sul programma co‐ tone standard a carico parziale.

Consumo annuale di energia

Assorbimento potenza in modalità acce‐

Assorbimento potenza modalità spento

Tipo di uso Ingresso acqua

Temperatura ambiente consentita da + 5 °C a + 35 °C

Livello di protezione dall’ingresso di parti‐ celle solide e umidità assicurato dal co‐ perchio protettivo, tranne dove l’apparec‐ chiatura a bassa tensione non ha una protezione contro l’umidità

Tipo di gas R290

Peso 0,140 kg

Con riferimento a EN 61121. 8 kg di cotone centrifugati a 1000 giri/min.

Con riferimento a EN 61121. 4 kg di cotone centrifugati a 1000 giri/min.

Consumo di energia annuale in kWh, basato su 160 cicli di asciugatura del programma standard per tessuti di cotone a pieno carico e a carico parziale e consumo dei modi a bas‐ so consumo energetico. Il consumo di energia effettivo per ciclo dipenderà da come si utiliz‐ za l'apparecchiatura (REGOLAMENTO EUROPEO N.392/2012).

Con riferimento a EN 61121.

ITALIANO 23

1,93 kWh

1,08 kWh

234,7 kWh

0,50 W

IPX4

Page 24

www.electrolux.com24

Le informazioni riportate nel grafico qui sopra sono conformi al Regolamento della Commissione 392/2012 che implementa la direttiva 2009/125/CE.

13.1 Dati di consumo

I valori indicati sono stati ottenuti in condizioni di laboratorio con stan‐ dard pertinenti. I diversi parametri possono modificare i dati, per esem‐ pio la quantità di biancheria, il tipo di biancheria e le condizioni ambien‐ tali. Anche il contenuto iniziale di umidità del bucato, il tipo di acqua e la tensione di alimentazione possono influenzare il consumo di energia e la durata del programma di asciugatura.

Tempo di

Programma Centrifugato a/umidità residua

Cotoni Eco 8 kg

Normale 1400 giri/min / 50% 145 min. 1,59 kWh

1000 giri/min / 60% 178 min. 1,93 kWh

Cotoni 8 kg

Pronto Stiro 1400 giri/min / 50% 110 min. 1,18 kWh

1000 giri/min / 60% 140 min. 1,45 kWh

Cotoni Eco 4 kg

Normale 1400 giri/min / 50% 89 min. 0,90 kWh

1000 giri/min / 60% 104 min. 1,08 kWh

Sintetici 3,5 kg

Normale 1200 giri/min / 40% 62 min. 0,59 kWh

800 giri/min / 50% 81 min. 0,79 kWh

Per i carichi parziali il tempo del ciclo è più breve e l'apparecchiatura usa meno energia.

Una temperatura ambiente non idonea e/o un bucato centrifugato in modo scorretto sono

fattori che possono prolungare la durata del ciclo e aumentare il consumo energetico.

asciugatu‐

14. FOGLIO INFORMATIVO PRODOTTO, IN

RIFERIMENTO AL REGOLAMENTO UE 1369/2017

Consumo

di ener‐

gia

Foglio informativo prodotto

Marchio Commerciale Electrolux

Modello EDH4825TW

Capacità nominale in kg 8

PNC916099527

Page 25

ITALIANO 25

Asciugabiancheria a espulsione o a condensazione Condensatore

Classe di efficienza energetica A++

Consumo di energia in kWh/anno, basato su 160 cicli di

234,7 asciugatura del programma standard per tessuti di cotone a pieno carico e a carico parziale e consumo dei modi a basso consumo energetico. Il consumo effettivo per ciclo dipende dalle modalità di utilizzo dell’apparecchio.

Asciugabiancheria automatica o asciugabiancheria non

Automatico automatica

Consumo energetico del programma standard a pieno ca‐

1,93 rico per tessuti di cotone in kWh

Consumo energetico del programma standard a carico

1,08 parziale per tessuti di cotone in kWh

Consumo energetico ponderato in modo spento in W 0,50

Consumo di energia in modo left-on in W 0,50

Durata del modo left on in minuti 10

Il "programma standard per tessuti in cotone" usato a pie‐ no carico e a carico parziale è il programma di asciugatura standard cui si riferiscono l’etichetta e la scheda prodotto, che tale programma è atto ad asciugare biancheria bagna‐ ta di cotone normale e che è il programma più efficiente in termini di consumo energetico per il cotone

Durata ponderata del programma del "programma stan‐

136 dard a pieno carico e a carico parziale" in minuti

Durata ponderata del programma del "programma stan‐

178 dard a pieno carico" in minuti

Durata ponderata del programma del "programma stan‐

104 dard a carico parziale" in minuti

Classe di efficienza di condensazione su una scala da G

B (efficienza minima) ad A (efficienza massima)

Efficienza di condensazione media del programma stan‐

81 dard a pieno carico espressa in percentuale

Efficienza di condensazione media del programma stan‐

81 dard a carico parziale espressa in percentuale

Efficienza di condensazione ponderata del ''programma

81 standard a pieno carico e a carico parziale''

Livello di potenza sonora in dB 66

Apparecchio da incasso S/N No

Le informazioni riportate nel grafico qui sopra sono conformi al Regolamento della Commissione 392/2012 che implementa la direttiva 2009/125/CE.

Page 26

www.electrolux.com26

15. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il simbolo

insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Page 27

Page 28

www.electrolux.com/shop

136991270-A-192022
