Page 1
EDH3899GFE
IT Asciugabiancheria Istruzioni per l’uso
Page 2
www.electrolux.com2
INDICE
1. INFORMAZIONI DI SICUREZZA........................................................................3
2. ISTRUZIONI DI SICUREZZA............................................................................. 6
3. DESCRIZIONE DEL PRODOTTO......................................................................7
4. PANNELLO DI CONTROLLO.............................................................................8
5. TABELLA DEI PROGRAMMI............................................................................. 9
6. OPZIONI...........................................................................................................11
7. IMPOSTAZIONI................................................................................................ 12
8. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO.......................................... 13
9. UTILIZZO QUOTIDIANO.................................................................................. 13
10. CONSIGLI E SUGGERIMENTI UTILI.............................................................14
11. PULIZIA E CURA............................................................................................15
12. RISOLUZIONE DEI PROBLEMI.....................................................................17
13. DATI TECNICI................................................................................................ 19
PENSATI PER VOI
Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un
prodotto che ha alle spalle decenni di esperienza professionale e innovazione.
Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi
momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori
risultati.
Benvenuti in Electrolux.
Visitate il nostro sito web per:
Ricevere consigli d'uso, scaricare i nostri opuscoli, eliminare eventuali
anomalie, ottenere informazioni sull'assistenza:
www.electrolux.com/webselfservice
Registrare il vostro prodotto e ricevere un servizio migliore:
www.registerelectrolux.com
Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:
www.electrolux.com/shop
SERVIZIO CLIENTI E MANUTENZIONE
Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei
seguenti dati: Modello, numero dell'apparecchio (PNC), numero di serie.
Le informazioni si trovano sulla targhetta di identificazione.
Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni e suggerimenti generali
Informazioni sull'ambiente
Con riserva di modifiche.
Page 3
1. INFORMAZIONI DI SICUREZZA
Prima di iniziare, leggere attentamente le istruzioni
fornite prima di installare e utilizzare l'apparecchiatura. I
produttori non sono responsabili di eventuali lesioni o
danni derivanti da un'installazione o un uso scorretti.
Conservare sempre le istruzioni in un luogo sicuro e
accessibile per poterle consultare in futuro.
- Leggere le istruzioni fornite.
1.1 Sicurezza dei bambini e delle persone vulnerabili
AVVERTENZA!
Rischio di soffocamento, lesioni o invalidità
permanente.
• Questa apparecchiatura può essere usata da bambini
a partire dagli 8 anni e da adulti con limitate capacità
fisiche, sensoriali o mentali o con scarsa esperienza o
conoscenza sull'uso dell'apparecchiatura, solamente
se sorvegliati o se istruiti relativamente all'uso
dell'apparecchiatura e se hanno compreso i rischi
coinvolti.
• Non consentire ai bambini di giocare con
l'apparecchio.
• I bambini di 3 anni e di età inferiore vanno tenuti alla
larga dall'apparecchiatura quando è in funzione, in
ogni momento.
• Tenere gli imballaggi lontano dai bambini e smaltirli in
modo adeguato.
• Tenere i detersivi al di fuori della portata dei bambini.
• Tenere i bambini e gli animali domestici lontano
dal'oblò dell'apparecchiatura quando è aperto.
• Se l'apparecchiatura ha un dispositivo di sicurezza per
i bambini sarà opportuno attivarlo.
• I bambini non devono eseguire interventi di pulizia e
manutenzione sull'apparecchiatura senza essere
supervisionati.
ITALIANO 3
Page 4
www.electrolux.com4
1.2 Avvertenze di sicurezza generali
• Non modificare le specifiche tecniche
dell'apparecchiatura.
• Se l'asciugabiancheria è installata sopra una
lavabiancheria, utilizzare il kit di installazione in
colonna. Il kit di installazione in colonna, disponibile
presso il proprio rivenditore autorizzato, può essere
utilizzato solo con l'apparecchiatura indicata nelle
istruzioni, fornite con gli accessori. Leggerle
attentamente prima di passare all'installazione (fare
riferimento al libretto per l'installazione).
• L'apparecchiatura può essere installata libera oppure
sotto il piano della cucina con la corretta spaziatura
(fare riferimento al libretto per l'installazione).
• Non installare l'apparecchiatura dietro ad una porta
bloccabile, una porta scorrevole o con cerniera sul lato
opposto, dove la porta dell'apparecchiatura non si
potrebbe aprire completamente.
• Le aperture di ventilazione alla base (ove previste)
non devono essere coperte da un tappeto, da una
moquette o da eventuali rivestimenti per pavimenti.
• AVVERTENZA: L'apparecchiatura non deve essere
alimentata tramite dispositivi esterni, ad esempio
timer, o collegata a un circuito regolarmente acceso e
spento da un'azienda.
• Inserire la spina di alimentazione nella presa solo al
termine del processo di installazione. Verificare che la
spina di alimentazione rimanga accessibile dopo
l’installazione.
• Assicurare la buona ventilazione nell'ambiente in cui è
installata l'apparecchiatura per evitare la circolazione
di gas indesiderati nella stanza provenienti da
apparecchiature che bruciano gas o altri combustibili,
comprese fiamme libere.
• L'aria non deve essere scaricata in un canale
utilizzato per i fumi di scarico di apparecchiature a gas
o altri combustibili.
Page 5
ITALIANO 5
• Se il cavo di alimentazione è danneggiato, deve
essere sostituito dal produttore, da un tecnico
autorizzato o da una persona qualificata per evitare
situazioni di pericolo.
• Non superare il volume di carico massimo di 9 kg
(consultare il capitolo “Tabella dei programmi”).
• Non usare l'apparecchiatura se gli indumenti sono
stati sporcati con prodotti chimici industriali.
• Eliminare possibili pilucchi o altra sporcizia derivante
dall'imballaggio accumulatisi attorno
all'apparecchiatura.
• Non usare l'apparecchiatura senza i filtri. Pulire il filtro
prima o dopo ogni utilizzo.
• Non introdurre nell'asciugabiancheria capi non lavati.
• I capi con macchie di olio da cucina, acetone, alcol,
benzina, cherosene, smacchiatori, trementina, cere e
prodotti per rimuovere la cera devono essere lavati in
acqua calda con abbondante detersivo prima di
essere introdotti nell'asciugabiancheria.
• Oggetti di gommapiuma (schiuma di lattice), cuffie da
bagno, tessuti impermeabili, articoli in gomma e
indumenti o cuscini con imbottitura in gommapiuma
non devono essere asciugati nell'asciugabiancheria.
• Ammorbidenti o prodotti simili devono essere utilizzati
come specificato nelle istruzioni del produttore.
• Togliere tutti gli oggetti dagli indumenti, oggetti che
potrebbero causare lo scoppio di incendi quali ad
esempio accendini o fiammiferi.
• Non arrestare mai l'asciugabiancheria prima del
termine del ciclo di asciugatura. Nel caso sia
assolutamente necessario, rimuovere velocemente i
capi e stenderli per disperdere il calore.
• L'ultima fase del programma di asciugatura è una fase
di raffreddamento per proteggere i capi di biancheria.
• Prima di eseguire qualunque intervento di
manutenzione, spegnere l'apparecchiatura ed estrarre
la spina dalla presa.
Page 6
www.electrolux.com6
2. ISTRUZIONI DI SICUREZZA
2.1 Installazione
• Rimuovere tutti i materiali di
imballaggio.
• Non installare o utilizzare
l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.
• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura,
dato che è pesante. Usare sempre i
guanti di sicurezza e le calzature
adeguate.
• Non collocare o usare
l’apparecchiatura in un luogo in cui la
temperatura possa essere al di sotto
di 5°C o superare i 35°C.
• L'area di pavimento dove sarà
installata l'apparecchiatura deve
essere piana, stabile, resistente al
calore e pulita.
• Accertarsi che l'aria circoli
liberamente tra l'apparecchiatura e il
pavimento.
• Tenere sempre l'apparecchiatura in
verticale in fase di spostamento.
• La superficie posteriore
dell'apparecchiatura dovrà essere
appoggiata alla parete.
• Una volta posizionata
l'apparecchiatura, verificare che sia in
piano utilizzando una livella. Se
l'apparecchiatura non è in piano,
regolare i piedini di conseguenza.
2.2 Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa
elettrica.
• L'apparecchiatura deve disporre di
una messa a terra.
• Verificare che i dati elettrici riportati
sulla targhetta dei dati corrispondano
a quelli dell'impianto. In caso
contrario, contattare un elettricista.
• Utilizzare sempre una presa elettrica
con contatto di protezione
correttamente installata.
• Non utilizzare prese multiple e
prolunghe.
• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
solo la spina.
• Non toccare il cavo di alimentazione o
la spina di alimentazione con la mani
bagnate.
• Questa apparecchiatura è conforme
alle direttive CEE.
2.3 Utilizzo
AVVERTENZA!
Vi è il rischio di lesioni,
scosse elettriche, incendio,
scottature o di danni
all'apparecchiatura.
• Questa apparecchiatura è stata
prevista unicamente per un uso
domestico.
• Non asciugare capi danneggiati
(lacerati, rovinati) che contengono
imbottiture.
• Asciugare esclusivamente tessuti
idonei all'asciugatura
nell'asciugabiancheria. Seguire le
istruzioni riportate sull'etichetta dei
singoli capi.
• Se si è lavata la biancheria usando
uno smacchiatore, avviare un ciclo di
Risciacqui extra prima della fase di
asciugatura.
• Non bere o utilizzare l'acqua di
condensa/distillata per preparare cibi.
Farlo potrebbe causare problemi alla
salute di persone e animali domestici.
• Non sedersi o salire sull'oblò aperto.
• Non introdurre nell'asciugabiancheria
capi sgocciolanti.
2.4 Luce interna
AVVERTENZA!
Rischio di lesioni.
• Radiazioni LED visibili: non guardare
direttamente il fascio luminoso.
• La lampada LED è dedicata
all'illuminazione del cestello. Questa
lampada non può essere riutilizzata
per altri tipi di illuminazione.
• Per sostituire la luce interna,
contattare il Centro di Assistenza
autorizzato.
Page 7
2.5 Pulizia e cura
1 2
7
4
3
5
6
9
10
11
12
8
AVVERTENZA!
Vi è il rischio di ferirsi o
danneggiare
l'apparecchiatura.
• Non nebulizzare acqua né utilizzare
vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno
inumidito e morbido. Utilizzare solo
detergenti neutri. Non usare prodotti
abrasivi, spugnette abrasive, solventi
od oggetti metallici.
2.6 Compressore
AVVERTENZA!
Vi è il rischio di danneggiare
l'apparecchiatura.
• Il compressore e il relativo sistema
all’interno dell’asciugabiancheria
vengono riempiti con un agente
speciale esente da CFC (CloroFluoro-Carburi). Il sistema deve
essere a tenuta stagna. Danni al
sistema potrebbero causare delle
perdite.
2.7 Smaltimento
• Staccare la spina dall'alimentazione
elettrica e idrica.
• Tagliare il cavo elettrico
dell'apparecchiatura e smaltirlo.
• Togliere il blocco porta per evitare che
bambini o animali restino intrappolati
nel cestello.
• Smaltire l'apparecchiatura in
conformità coi requisiti locali per lo
smaltimento di componenti elettrici ed
elettronici (WEEE).
3. DESCRIZIONE DEL PRODOTTO
1
2
3
4
5
6
7
8
9
10
11
12
ITALIANO 7
AVVERTENZA!
Rischio di lesioni o
soffocamento.
Contenitore dell'acqua
Pannello dei comandi
Luce interna
Porta dell'apparecchiatura
Filtro principale
Tasto per aprire lo sportellino dello
scambiatore di calore
Fessure per il ricircolo dell'aria
Piedini regolabili
Sportello dello scambiatore di calore
Coperchio dello scambiatore di
calore
Manopola per bloccare il coperchio
dello scambiatore di calore
Targhetta dei dati
Per facilità di carico del
bucato o comodità di
installazione, la porta è
reversibile. (vedere il
foglietto allegato).
Page 8
1 2
7
3
6
5
4
8
www.electrolux.com8
4. PANNELLO DI CONTROLLO
Selettore dei programmi
1
Display
2
3
Pulsante touch Asciugatura A
Tempo
4
Pulsante touch Partenza
Ritardata
5
Pulsante touch Signale Acustico
6
Pulsante touch Carico Lana
7
Pulsante touch Avvio/Pausa
8
4.1 Spie
Spie Descrizione
Fase di asciugatura
Fase di raffreddamento
Fase antipiega
Scambiatore di calore (Condensatore)
Svuotare tanica
Filtrante
Tasto On/Off
Sfiorare i pulsanti touch con
un dito nell'area con il
simbolo o il nome
dell'opzione. Non indossare
guanti quando si utilizza il
pannello dei comandi.
Accertarsi che il pannello dei
comandi sia sempre pulito e
asciutto.
Avvio posticipato
Sicurezza bambini
Page 9
Spie Descrizione
Segnali acustici
ITALIANO 9
-
-
Durata del programma
Durata asciugatura a tempo
Durata partenza ritardata
5. TABELLA DEI PROGRAMMI
Programmi Tipo di carico
Extra
Normale+
Normale2)
Pronto Stiro
Extra
Normale
Pronto Stiro
Rapido
Tempo
Refresh
3)
2)
2)
Grado di asciugatura: extra.
Grado di asciugatura: intenso.
Grado di asciugatura: normale.
Grado di asciugatura: adatto per la
stiratura.
Sintetici
Grado di asciugatura: extra.
Grado di asciugatura: normale.
Grado di asciugatura: adatto per la
stiratura.
Per asciugare cotoni e tessuti sinteti‐
ci.
Questo programma consente di utiliz‐
zare l'opzione Asciugatura A Tempo
e di impostare la durata del program‐
ma.
Rinfresca i tessuti riposti nell'arma‐
dio.
Carico (max.)1) /
Tipo di tessuto
Cotoni
9kg/
9kg/
9kg/
9kg/
3,5kg/
3,5kg/
3,5kg/
2kg/
5kg/
1kg
Page 10
www.electrolux.com10
Programmi Tipo di carico
Lana. Asciugatura delicata di capi di
lana. Estrarre subito i capi al termine
del programma.
Il ciclo di asciugatura lana di questa
Lana
apparecchiatura è stato testato ed
approvato dalla Woolmark Company
per asciugare indumenti di lana con
etichetta riportante la dicitura “lavag‐
gio a mano” a patto che i capi venga‐
no lavati seguendo le istruzioni ripor‐
tate dal produttore della lavabianche‐
ria. Per ulteriori istruzioni sulla bian‐
cheria fare riferimento all'etichetta.
M1639
Nel Regno Unito, Eire, Hong Kong e
India, il simbolo Woolmark è un mar‐
chio di certificazione.
Per asciugare scarpe sportive con lo
Cestello (vedere il manuale per l'u‐
tente fornito a parte con lo Cestello).
Carico (max.)1) /
Tipo di tessuto
1kg
1 paio di scarpe
sportive
Seta
Piumoni
Seta delicata.
Asciugatura di piumoni singoli o ma‐
trimoniali e cuscini (con imbottitura in
piume, piumini o sintetica).
1kg/
3kg/
Page 11
ITALIANO 11
Programmi Tipo di carico
Stiro Facile
1)
Il peso massimo fa riferimento ai capi asciutti.
2)
Ai soli fini normativi: I programmi standard per i test sono indicati nella norma EN
61121. Pulire il filtro principale e il filtro dello scambiatore di calore dopo ogni ciclo.
3)
Il programma
sciugatura di biancheria in cotone e rappresenta il programma più efficiente in termini di ri‐
sparmio energetico per l'asciugatura di capi in cotone.
6. OPZIONI
6.1 Asciugatura A Tempo
Questa opzione è disponibile per i
programmi Tempo e Lana (solo con
Cestello Asciugatura).
Si consiglia di impostare una
breve durata per quantità
ridotte di biancheria o per un
solo capo.
• Tempo programma: È possibile
impostare la durata del programma,
da un minimo di 10 minuti a un
massimo di 2 ore. L'impostazione
della durata è collegata alla quantità
di biancheria all'interno
dell'apparecchiatura.
• Lana programma: È possibile
impostare la durata del programma,
da un minimo di 30 minuti a un
massimo di 4 ore. L'impostazione
della durata è collegata alla quantità
di biancheria all'interno
dell'apparecchiatura.
Carico (max.)1) /
Tipo di tessuto
Tessuti misti per cui non è richiesta
una lunga stiratura. I risultati di asciu‐
gatura possono essere differenti da
un tipo di tessuto all'altro. Scuotere i
capi prima di introdurli nell'apparec‐
chiatura. Al termine del programma,
rimuovere immediatamente i capi e
appenderli.
Cotoni Normale è il “Programma cotone Standard”. È ideale per l'a‐
bucato, premere nuovamente il Carico
Lana per aumentare la durata del
programma (il tempo di asciugatura
stimato comparirà sul display).
1kg (o 5 camicie)/
6.3 Signale Acustico
viene emesso un segnale acustico:
• al termine del ciclo
• all'avvio e al termine della fase
antipiega
• all'interruzione del ciclo
La funzione segnale acustico è sempre
attiva. È possibile utilizzare questa
funzione per attivare o disattivare il
segnale acustico.
È possibile attivare l'opzione
Signale Acustico con tutti i
programmi.
6.2 Carico Lana
Questa opzione è disponibile solo per il
programma Lana. Per far asciugare più
Page 12
A
D
B
C
E
www.electrolux.com12
6.4 Tabella opzioni
Programmi
Tempo
Lana
1)
Oltre al programma è possibile impostare una o più opzioni. Per attivare o disattivare le
opzioni, premere il pulsante touch corrispondente.
2)
Solo con lo Cestello (accessorio standard o optional, in base al modello).
1)
7. IMPOSTAZIONI
A. Asciugatura A Tempo Pulsante
B. Partenza Ritardata Pulsante
C. Signale Acustico Pulsante
D. Carico Lana Pulsante
E. Avvio/Pausa Pulsante
7.1 Funzione Sicurezza
bambino
Questa opzione evita che i bambini
giochino con l'apparecchiatura quando
un programma è in corso. Il selettore
programmi e i pulsanti touch vengono
bloccati.
Solo il tasto On/Off è sbloccato.
Attivazione dell'opzione Sicurezza bambino:
1. Premere il tasto On/Off per
accendere l’apparecchiatura.
2. Attendere circa 8 secondi.
3. Tenere premuti i pulsanti touch (A) e
(D) contemporaneamente. La spia
della Sicurezza bambino si accende.
■
2)
■
La spia della Sicurezza bambino si
accende.
È possibile disattivare la
Sicurezza bambino quando
è in corso un programma.
Premere e tenere premuti gli
stessi pulsanti finché la spia
della Sicurezza bambino non
si spegne.
7.2 Regolazione del grado di umidità della biancheria restante
Per modificare il grado di umidità della
biancheria restante predefinito:
1. Premere il tasto On/Off per
accendere l’apparecchiatura.
2. Attendere circa 8 secondi.
3. Tenere premuti i tasti (A) e (B)
contemporaneamente.
Una di queste spie si accende:
• - massima asciugatura
della biancheria
• - maggiore asciugatura
della biancheria
•
4. Premere ripetutamente il tasto (E)
fino a quando non si accende la spia
del livello corretto.
5. Per confermare la regolazione,
tenere premuti contemporaneamente
i tasti (A) e (B) per circa 2 secondi.
- asciugatura predefinita
della biancheria
■
Page 13
ITALIANO 13
8. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO
Prima di usare l'apparecchiatura per la
prima volta:
• Pulire il cesto dell'asciugabiancheria
con un panno umido.
• Avviare un programma breve (ad es.
30 minuti) con biancheria umida.
9. UTILIZZO QUOTIDIANO
9.1 Avvio di un programma
senza partenza ritardata
1. Preparare la biancheria e caricare
l'apparecchiatura.
ATTENZIONE!
Assicurarsi che una volta
chiuso l'oblò, la
biancheria non rimanga
incastrata tra questo e la
guarnizione di gomma.
2. Premere il tasto On/Off per
accendere l’apparecchiatura.
3. Impostare il programma e le opzioni
corretti per il tipo di carico.
Il display indica la durata del programma.
Il tempo di asciugatura
visualizzato corrisponde al
carico di 5 kg per programmi
cotone e jeans. Per gli altri
programmi il tempo di
asciugatura è correlato ai
carichi consigliati. Il tempo di
asciugatura dei programmi
cotone e jeans con un carico
superiore ai 5 kg è più lungo.
4. Premere il pulsante touch Avvio/
Pausa.
Il programma si avvia.
9.2 Avvio del programma con la
partenza ritardata
1. Impostare il programma e le opzioni
corretti per il tipo di carico.
La fase iniziale (3 - 5 min.)
del ciclo di asciugatura
potrebbe essere
leggermente più rumorosa.
Questo è dovuto all'avvio del
compressore. Non si tratta di
un'anomalia di
funzionamento per
apparecchiature alimentate
da compressore quali ad
esempio frigoriferi e
congelatori.
2. Premere ripetutamente il tasto della
partenza ritardata fino a quando il
display non visualizza il tempo
impostato.
È possibile ritardare
l'inizio di un programma
da un minimo di 30
minuti fino ad un
massimo di 20 ore.
3. Premere il pulsante touch Avvio/
Pausa.
Il display mostra il conto alla rovescia
della partenza ritardata.
Appena è completato il conto alla
rovescia, il programma si avvia.
9.3 Modifica del programma
1. Premere il tasto On/Off per spegnere
l’apparecchiatura.
2. Premere il tasto On/Off per
accendere l’apparecchiatura.
3. Impostare il programma.
9.4 Al termine del programma
Il programma è terminato:
• Viene emesso un segnale acustico
intermittente.
• La spia lampeggia.
• La spia
• La spia Avvio/Pausa è accesa.
lampeggia.
Page 14
www.electrolux.com14
L'apparecchiatura continua a funzionare
con la fase antipiega attiva per altri 30
minuti circa.
La fase antipiega evita le pieghe dalla
biancheria.
La biancheria può essere estratta prima
della conclusione della fase antipiega.
Per ottenere risultati migliori, consigliamo
di estrarre la biancheria quando la fase è
quasi terminata.
Quando la fase antipiega è terminata:
• La spia è accesa ma non
lampeggia.
• La spia è accesa ma non
lampeggia.
• La spia Avvio/Pausa si spegne.
1. Premere il tasto On/Off per spegnere
l’apparecchiatura.
2. Aprire l'oblò dell'apparecchiatura.
3. Estrarre la biancheria.
4. Chiudere la porta
dell'apparecchiatura.
A programma completato,
pulire sempre il filtro e
svuotare il contenitore
dell'acqua.
9.5 Funzione Stand-by
Per ridurre il consumo di energia, la
funzione disattiva automaticamente
l’apparecchiatura:
• Dopo 5 minuti se non si avvia il
programma.
• Dopo 5 minuti dal termine del
programma.
10. CONSIGLI E SUGGERIMENTI UTILI
10.1 Preparazione della
biancheria
• Chiudere le chiusure lampo.
• Abbottonare le chiusure dei
copripiumini.
• Non allacciare lacci e nastri (ad es. i
nastri dei grembiuli). Stringerli prima
di avviare un programma.
• Togliere tutti gli oggetti dalle tasche.
• Se un capo ha uno strato interno di
cotone, rivoltarlo. Assicurarsi che lo
strato di cotone si trovi sempre rivolto
verso l'esterno.
• Si consiglia di impostare il programma
adatto per il tipo di tessuti all'interno
dell'apparecchiatura.
• Non mescolare colori scuri e colori
chiari.
Etichetta Descrizione
Bucato adatto per un passaggio in asciugatrice.
Bucato adatto per un passaggio in asciugatrice a temperature più
elevate.
Bucato adatto per un passaggio in asciugatrice solo a temperatu‐
re basse.
• Usare un programma adeguato per
cotone, jersey e maglieria per evitare
restringimenti.
• Verificare che il carico non superi il
carico massimo indicato nel capitolo
programmi o indicato sul display.
• Asciugare unicamente bucato per il
quale è consentito il passaggio in
asciugatrice. Fare riferimento
all'etichetta riportata su ogni singolo
capo.
• Non asciugare capi grandi e piccoli
insieme. I capi piccoli potrebbero
restare intrappolati in quelli grandi e
non asciugarsi.
Page 15
Etichetta Descrizione
1
2
1
2
2
1
Bucato non adatto per un passaggio in asciugatrice.

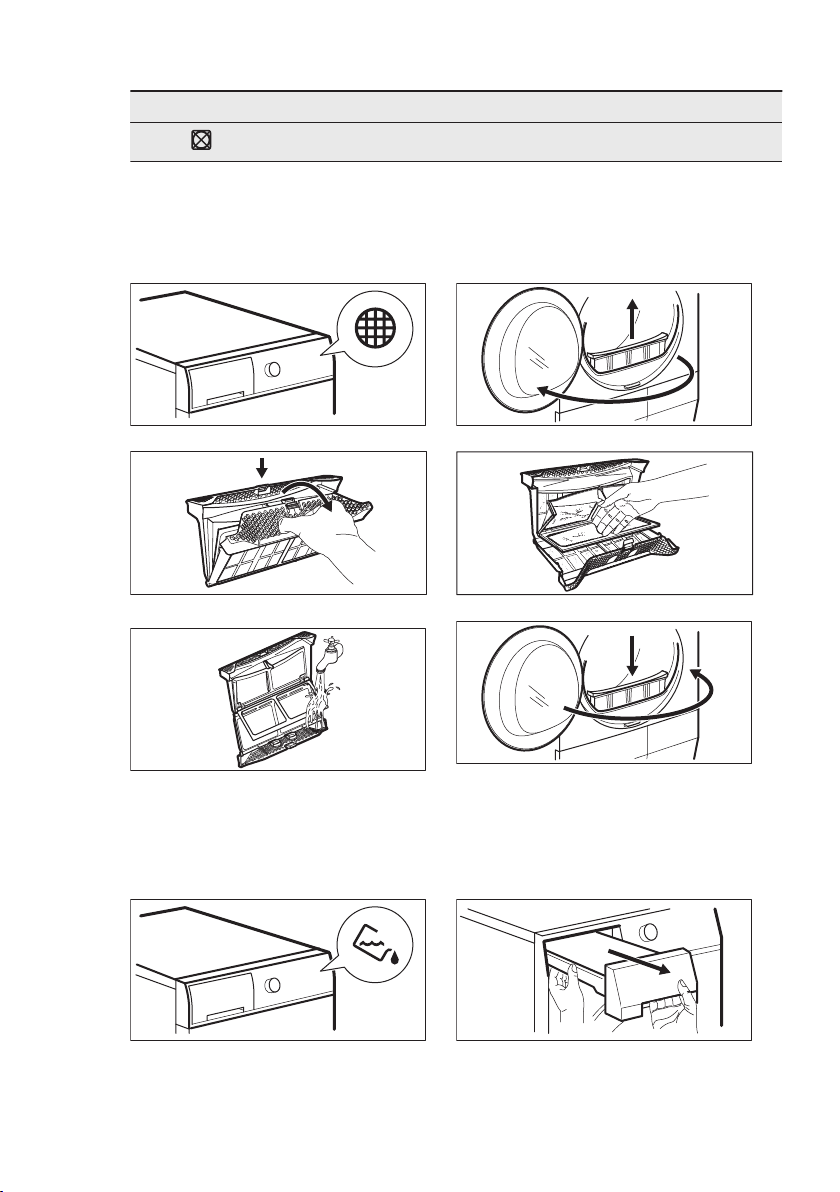

11. PULIZIA E CURA
11.1 Pulizia del filtro
1. 2.
ITALIANO 15
3.
1)
5.
1)
Se necessario, pulire il filtro con la spazzola e acqua di rubinetto calda e/o un
aspirapolvere.
4.
6.
11.2 Svuotamento del contenitore dell'acqua
1. 2.
Page 16
2
1
11
22
22
11
www.electrolux.com16

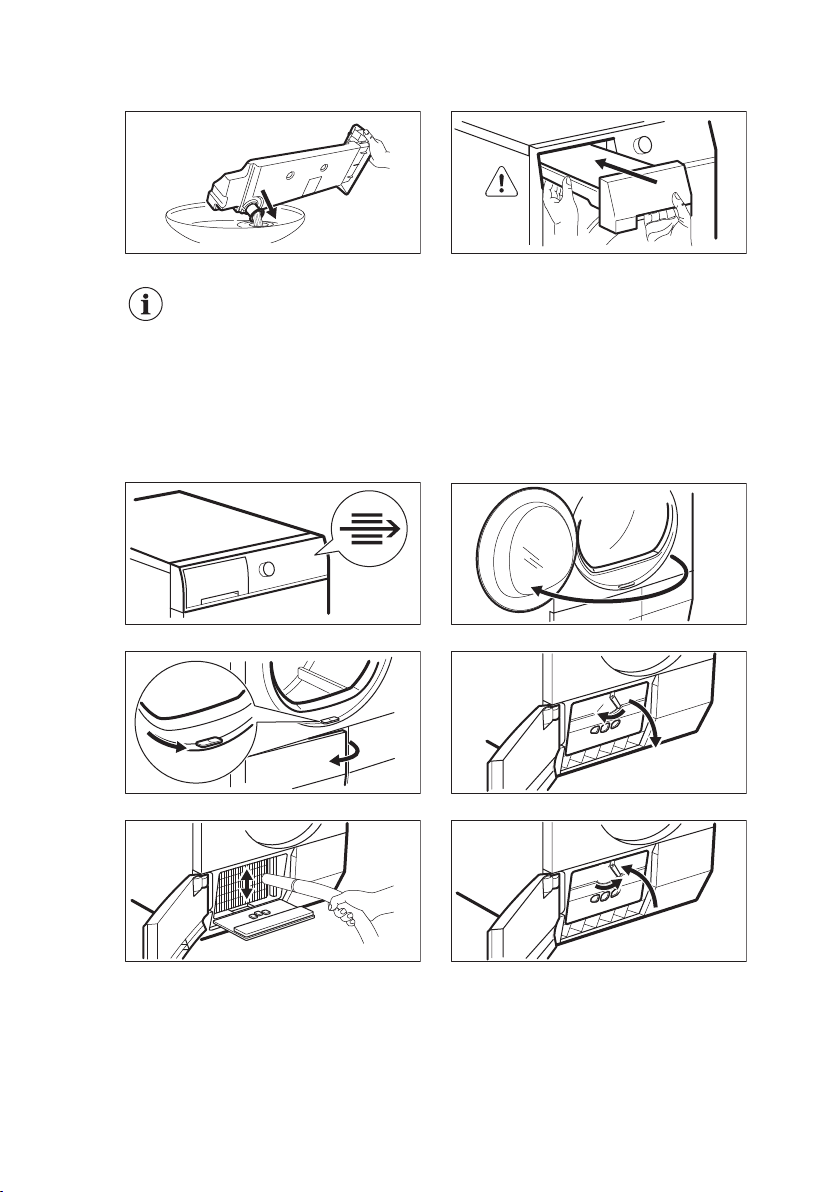

3. 4.
È possibile utilizzare l'acqua
del contenitore in alternativa
all'acqua distillata (ad es. per
la stiratura a vapore). Prima
di utilizzare l'acqua,
rimuovere i residui filtrandoli.
11.3 Pulizia del condensatore
1. 2.
3.
5. 6.
4.
Page 17
7.
ITALIANO 17
ATTENZIONE!
Non toccare la superficie
metallica a mani nude.
Rischio di lesioni. Indossare
guanti di protezione. Pulire
con attenzione per non
danneggiare la superficie
metallica.
11.5 Pulizia del pannello dei comandi e dell'alloggiamento
Utilizzare un normale sapone neutro per
pulire il pannello dei comandi e
l'alloggiamento.
Utilizzare un panno umido. Asciugare le
superfici pulite con un panno morbido.
11.4 Pulizia del cesto
AVVERTENZA!
Scollegare l'apparecchiatura
prima di eseguire la pulizia.
Utilizzare un normale sapone neutro per
pulire la superficie interna del cesto e le
scanalature del cesto stesso. Asciugare
le superfici pulite con un panno morbido.
ATTENZIONE!
Non usare detergenti
corrosivi o pagliette
metalliche per pulire il cesto.
11.6 Pulizia delle fessure per il ricircolo dell'aria
Utilizzare un aspirapolvere per eliminare
la lanugine dalle fessure per il ricircolo
dell'aria.
12. RISOLUZIONE DEI PROBLEMI
Problema Possibile soluzione
Non è possibile accendere l'apparecchia‐
tura.
Controllare il fusibile nella scatola elettri‐
Il programma non si avvia. Premere Avvio/Pausa.
Controllare che l'oblò sia chiuso.
La porta dell'apparecchiatura non si chiu‐
de.
Assicurarsi che la biancheria non riman‐
Verificare che la spina sia collegata alla
presa elettrica.
ca (installazione domestica).
Controllare che il filtro sia stato installato
correttamente.
ga incastrata tra la porta dell'apparec‐
chiatura e la guarnizione di gomma.
ATTENZIONE!
Per pulire l'apparecchiatura,
non utilizzare detergenti per
la pulizia dei mobili o
corrosivi.
Page 18
www.electrolux.com18
Problema Possibile soluzione
L'apparecchiatura si arresta durante il
funzionamento.
Assicurarsi che il contenitore dell'acqua
sia vuoto. Premere nuovamente Avvio/
Pausa per avviare il programma.
Il ciclo di asciugatura è troppo lungo o i ri‐
sultati di asciugatura sono insoddisfacen‐
1)
ti.
Assicurarsi che il peso della biancheria
sia adatto alla durata del programma.
Assicurarsi che il filtro sia pulito.
La biancheria è troppo bagnata. Centrifu‐
gare nuovamente la biancheria nella la‐
vabiancheria.
Accertarsi che la temperatura ambiente
sia maggiore di +5°C e minore di +35°C.
La temperatura ambiente ottimale è com‐
presa tra 19°C e 24°C.
Impostare il programma Tempo o Ex‐
2)
tra .
Il display visualizza Err. Se si desidera impostare un nuovo pro‐
gramma, spegnere e riaccendere l'appa‐
recchiatura.
Assicurarsi che le opzioni siano disponi‐
bili per il programma.
Il display visualizza (per es. E51). Attivare e disattivare l'apparecchiatura.
Avviare un nuovo programma. In caso di
ricomparsa dell'anomalia, contattare il
Centro di Assistenza.
1)
Dopo massimo 5 ore, il programma termina automaticamente.
2)
Può succedere che dello spazio rimanga umido durante l'asciugatura di capi voluminosi
(per es. lenzuola).
I risultati di asciugatura non sono
soddisfacenti
• Il programma impostato non è
corretto.
• Il filtro è ostruito.
• Il condensatore è ostruito.
• È stata introdotta troppa biancheria
nell'apparecchiatura.
• Il cesto è sporco.
• Impostazione errata del sensore di
conduttività ( vedere il capitolo
"
Impostazioni - Regolazione del grado
di umidità della biancheria restante
per migliorare l'impostazione).
• Le fessure di ricircolo dell'aria sono
ostruite.
• La temperatura ambiente è troppo
alta o troppo bassa (temperatura
ambiente ottimale tra 19°C e 24°C )
"
Page 19
13. DATI TECNICI
Altezza x Larghezza x Profondità 850 x 600 x 600 mm (massimo 640 mm)
Massima profondità con l'oblò aperto 1090 mm
Massima larghezza con l'oblò aperto 950 mm
Altezza regolabile 850 mm (+ 15 mm - regolazione piedini)
Volume del cesto 118 l
Volume carico massimo 9 kg
Tensione 230 V
Frequenza 50 Hz
Potenza totale 900 W
Classe di efficienza energetica A++
Consumo energetico
Consumo annuale di energia
Assorbimento potenza in modalità acce‐so0,50 W
Assorbimento potenza in modalità spento 0,50 W
Tipo di uso Domestico
Temperatura ambiente consentita da + 5 °C a + 35 °C
Coperchio di protezione che impedisce
l'ingresso di sporco e umidità, eccetto do‐
ve l'apparecchiatura a bassa tensione
non ha una protezione contro l'umidità
Questo prodotto contiene gas fluorurati serra, ermeticamente sigillati
Tipo di gas R407c
Peso 0,430 kg
Potenziale di Riscaldamento Globale
(GWP)
1)
In riferimento a EN 61121. 9kg di cotone centrifugati a 1.000 giri/min.
2)
Consumo di energia annuale in kWh, basato su 160 cicli di asciugatura del programma
standard per la biancheria di cotone a carico pieno e parziale e consumo in standby. L'effet‐
tivo consumo di energia per ciclo dipenderà da come si utilizza l'apparecchiatura (NORMA‐
TIVA EUROPEA N.392/2012).
ITALIANO 19
1)
2)
2,28 kWh
259 kWh
IPX4
1774
Page 20
www.electrolux.com20
13.1 Valori di consumo
Fasi del program‐
ma
Centrifuga a/umidità residua
Cotoni 9 kg
Normale 1400 giri al minuto / 50% 175 min. 2,00 kWh
1000 giri al minuto / 60% 200 min. 2,28 kWh
Pronto Stiro 1400 giri al minuto / 50% 121 min. 1,31 kWh
1000 giri al minuto / 60% 138 min. 1,49 kWh
Sintetici 3,5 kg
Normale 1200 giri al minuto / 40% 56 min. 0,54 kWh
800 giri al minuto / 50% 64 min. 0,61 kWh
14. CONSIDERAZIONI SULL'AMBIENTE
Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana
e a riciclare rifiuti derivanti da
apparecchiature elettriche ed
elettroniche. Non smaltire le
apparecchiature che riportano il simbolo
insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio
più vicino o contattare il comune di
residenza.
Asciugatura
a tempo
Consumo
energeti‐
co
*
Page 21
ITALIANO 21
Page 22
www.electrolux.com22
Page 23
ITALIANO 23
Page 24
www.electrolux.com/shop
136945580-A-282016
Loading...
