DI 8610 - HI 8610 - CHDI 8610

Benutzerinformation Gebruiksaanwijzing Notice d'utilisation User manual

Dunstabzugshaube

Afzuigkap

Hotte

Cooker Hood

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie bitte diese Benutzerinformation sorgfältig durch. Beachten Sie vor allem den Abschnitt „Sicherheit“ auf den ersten Seiten. Bewahren Sie bitte diese Benutzerinformation zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.

•

AEG DIRECT

INFO SERVICES 0180 - 555 45

Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den Einsatz Ihres Gerätes betrifft. Natürlich nehmen wir auch gern Wünsche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum Nutzen unserer Kunden unsere Produkte und Dienstleistungen weiter zu verbessern.

• Bei technischen Problemen steht Ihnen unser WERKSKUNDENDIENST

in Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern finden Sie im Abschnitt „Kundendienststellen“). Beachten Sie dazu auch den Abschnitt „Service“.

Wir sind für Sie da: montags bis freitags

8.00 bis 20.00 Uhr samstags

10.00 bis 14.00 Uhr.

Entsorgung

Verpackungsmaterial entsorgen

• Alle Verpackungsteile sind recyclebar, Folien und Hartschaumteile entsprechend gekennzeichnet. Verpackungsmaterial und eventuelles Altgerät bitte ordnungsgemäß entsorgen.

• Die nationalen und regionalen Vorschriften und die Materialkennzeichnung (Materialtrennung, Abfallsammlung, Wertstoffhöfe) beachten.

Entsorgungshinweise

• Das Gerät darf nicht mit dem Hausmüll entsorgt werden.

• Auskunft über Abholtermine oder Sammelplätze sind bei der örtlichen Stadtreinigung oder der Gemeindeverwaltung erhältlich.

• Warnung! Ausgediente Altgeräte vor der Entsorgung unbrauchbar machen. Netzkabel abtrennen (nachdem der Netzstecker gezogen bzw. bei Festanschluß der Anschluß durch einen Fachmann demontiert wurde).

Inhalt

Sicherheitshinweise ......................................................................... 4

Allgemeines ...................................................................................... 6

Abluftbetrieb ....................................................................................... 6

Umluftbetrieb ...................................................................................... 6

Bedienung der Dunstabzugshaube................................................. 7

Kontrollvorrichtung für Fett- und Aktivkohlefilter.................................. 8

Wartung und Pflege.......................................................................... 9

Metallfettfilter ...................................................................................... 9

Aktivkohlefilter .................................................................................. 10

Austausch der Lampe(n) .................................................................. 11

Reinigung ........................................................................................ 12

Sonderzubehör ............................................................................... 12

Kundendienst ................................................................................... 13

Technische Daten ........................................................................... 14

Zubehör/Montagematerial.............................................................. 14

Elektroanschluß ............................................................................. 14

Montage ........................................................................................... 15

Sicherheitshinweise

• Das Abluftrohr muß bei Abluftbetrieb vorzugsweise den Orignaldurchmesser des Gerätes haben. Falls ein Abluftrohr in Wand oder Dach mit einen Durchmesser von 125 mm schon besteht, kann der mitgelieferte Reduzierstutzen, 150/125 mm, verwendet werden. Achtung! Das Abluftrohr und die Befestigungsmanschetten sind nicht im Lieferumfang inbegriffen und müssen gesondert erworben werden.

• Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (TeleskopMauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erfragen.

• Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten. Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

• Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

• Das Gerät ist nicht zur Verwendung durch Kinder oder Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten und mit mangelnder Erfahrung oder Kenntnis geeignet, es sei denn unter Aufsicht oder Anleitung zum Gebrauch durch eine für ihre Sicherheit verantwortliche Person.

• Kinder müssen beaufsichtigt werden, dass sie nicht mit dem Gerät spielen.

• Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

• Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.

• Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10

• Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

-5

bar) sein.

• Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.

• Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermeiden.

• Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

• In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.

• Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten).

• Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.

• Die Dunstabzugshaube nie benutzen oder sie ohne die nicht richtigen montierten Lampen lassen um einen Risiko von einem Stromschlag zu vermeiden.

• Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen. Auf dem Produkt oder der beiliegenden Produktdokumentation ist

folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer

getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Allgemeines

• Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als Umluftgerät verwendet werden.

• Für den Umluftbetrieb wird der Original-Aktivkohlefilter aus dem Sonderzubehör benötigt.

• Nur für HI 8610: Die Dunstabzugshaube ist mit einem Aktivkohlefilter bereits ausgestattet.

Falls die Abluftversion erwünscht ist, bitte den Kohlefilter entfernen.

Abluftbetrieb

• Die Luft wird mit Hilfe eines an den Abluftstutzen A anzubringenden Rohres ins Freie geleitet. Bild 1.

• Das Abluftrohr muß bei Abluftbetrieb denselben Durchmesser wie der Gebläseaustrittstutzen haben, um die spezifizierten Leistungswerte zu erreichen. Falls ein Abluftrohr in Wand oder Dach mit einen Durchmesser von 125 mm schon besteht, kann der mitgelieferte Reduzierstutzen, 150/ 125 mm, verwendet werden. Das Betriebsgeräusch wird dann etwas höher.

Bild 1

Umluftbetrieb

• Die Luft wird gefiltert und in den Raum zurückgeführt.

• Für den Umluftbetrieb wird der Original-Aktivkohlefilter aus dem Sonderzubehör benötigt.

Bedienung der Dunstabzugshaube

• Die Dunsthaube ist mit einem Motor mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunsthaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden. Auf der Vorderseite des Gerätes befinden sich die Schalter:

A - Ausschalter (AUS - Standby-Modus) B - Einschalten und Wahl der Lüfterstufe 1-2-3 C - Anzeige Stufe 1 (LED) D - Anzeige Stufe 2 und Sättigungsanzeige Fettfilter (LED) (Blinken

der Anzeige)

E - Anzeige Stufe 3 und Sättigungsanzeige Aktivkohlefilter (LED)

(Blinken der Anzeige)

F - Anzeige Intensivstufe (LED) G - Einschalter Intensivstufe:

Nach 5 Minuten schaltet die Intensivstufe in die vorher eingestellte Stufe zurück bzw. schaltet aus, wenn keine Stufe eingestellt ist. Um die Intensivstufe vor Ablauf von 5 Minuten zu beenden, muß Knopf A oder B gedrückt werden.

H - Ausschalter Beleuchtung I - Einschalter Beleuchtung

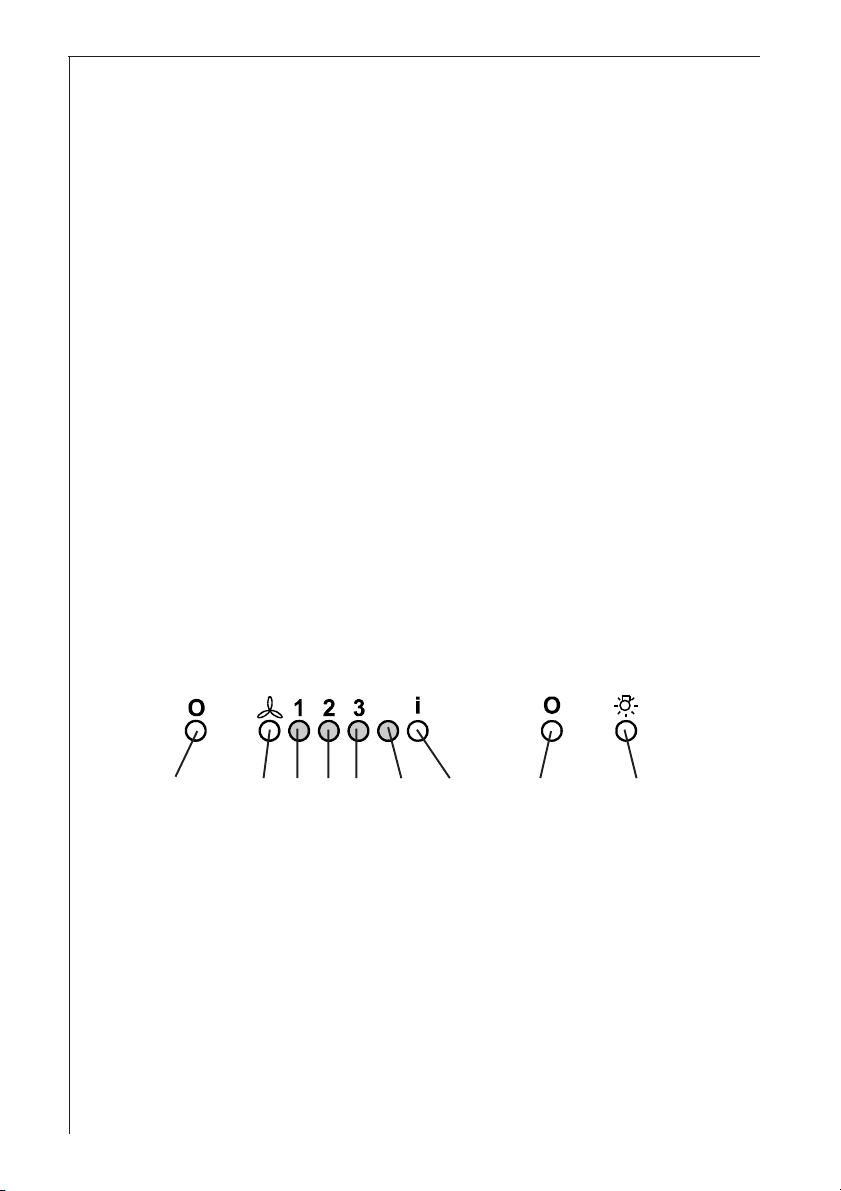

Bild 2

ABCDEFGH I

Falls die Dunstabzugshaube oder die Bedienungselemente nicht funktionieren: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten.

Kontrollvorrichtung für Fett- und Aktivkohlefilter

Diese Dunstabzugshaube verfügt über eine Vorrichtung, die anzeigt, wenn der Fettfilter beziehungsweise der Aktivkohlefilter zu reinigen ist (bei Umluftbetrieb mit Aktivkohlefilter). Diese Haube wird vom Werk aus ohne Aktivkohlefilter geliefert, deshalb ist ihre Sättigungsanzeige ausgeschaltet. Wird die Haube jedoch mit Aktivkohlefilter in Betrieb genommen, so ist diese Sättigungsanzeige wie folgt einzuschalten: Die Haube muss auf „AUS“ eingestellt sein. Die Taste B und G gleichzeitig für 3 Sekunden gedrückt halten. Zu Beginn leuchtet nur die LED-Anzeige Fettfilter D auf, sobald auch die LED-Anzeige Aktivkohlefilter E aufleuchtet ist die Sättigungsanzeige eingeschaltet. Um sie auszuschalten: die Tasten B und G erneut für 3 Sekunden gedrückt halten bis die LED-Anzeige Aktivkohlefilter E erlischt.

LED-Anzeige Fettfilter (D)

Die LED-Anzeige D blinkt, wenn der Fettfilter gereinigt werden muss. Dies ist nach ca. 40 Betriebsstunden der Fall. Die Wartungsvorschriften der Fettfilter sind zu beachten.

LED-Anzeige Aktivkohlefilter (E)

Die LED-Anzeige E Aktivkohlefilter blinkt, wenn der Aktivkohlefilter regeneriert werden muss. Dies ist nach ca. 160 Betriebsstunden der Fall.

Zurückstellen der Sättigungsanzeige

Nach Reinigung der Filter die Taste A für 3 Sekunden gedrückt halten bis die LED-Anzeige Fettfilter D oder die LED-Anzeige Aktivkohlefilter E nicht mehr blinkt.

Wartung und Pflege

• Bevor irgendwelche Wartungsarbeiten ausgeführt werden, muss die Dunstabzugshaube vom Stromnetz getrennt werden.

Metallfettfilter

• Metallfettfilter haben die Aufgabe, Fettpartikel, die beim Kochen entstehen, aufzusaugen. Sie werden in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet. Metallfettfilter sollen alle 4 Wochen im Geschirrspüler bzw. von Hand gereinigt werden.

Öffnen der Metallfettfilter

• Verriegelung der Metallfettfilter zuerst nach vorn klappen, dann nach unten herausnehmen.Bild 3.

Handreinigung

Metallfettfilterkassette ca. 1 Stunde in heißem Wasser mit fettlösendem Reinigungsmittel einweichen und danach mit heißem Wasser abbrausen. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder einbauen.

Geschirrspüler

Metallfettfilterkassette in Geschirrspüler stellen. Reinigung bei stärkstem Reinigungsprogramm und höchster Temperatur, mind. 65° C. Vorgang evtl. wiederholen. Abgetrocknete Kassette wieder einbauen.

Beim Reinigen der Metallfettfilter im Geschirrspüler kann es zu leichten Farbveränderungen kommen, die jedoch keinen Einfluß auf die Funktion haben.

• Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!

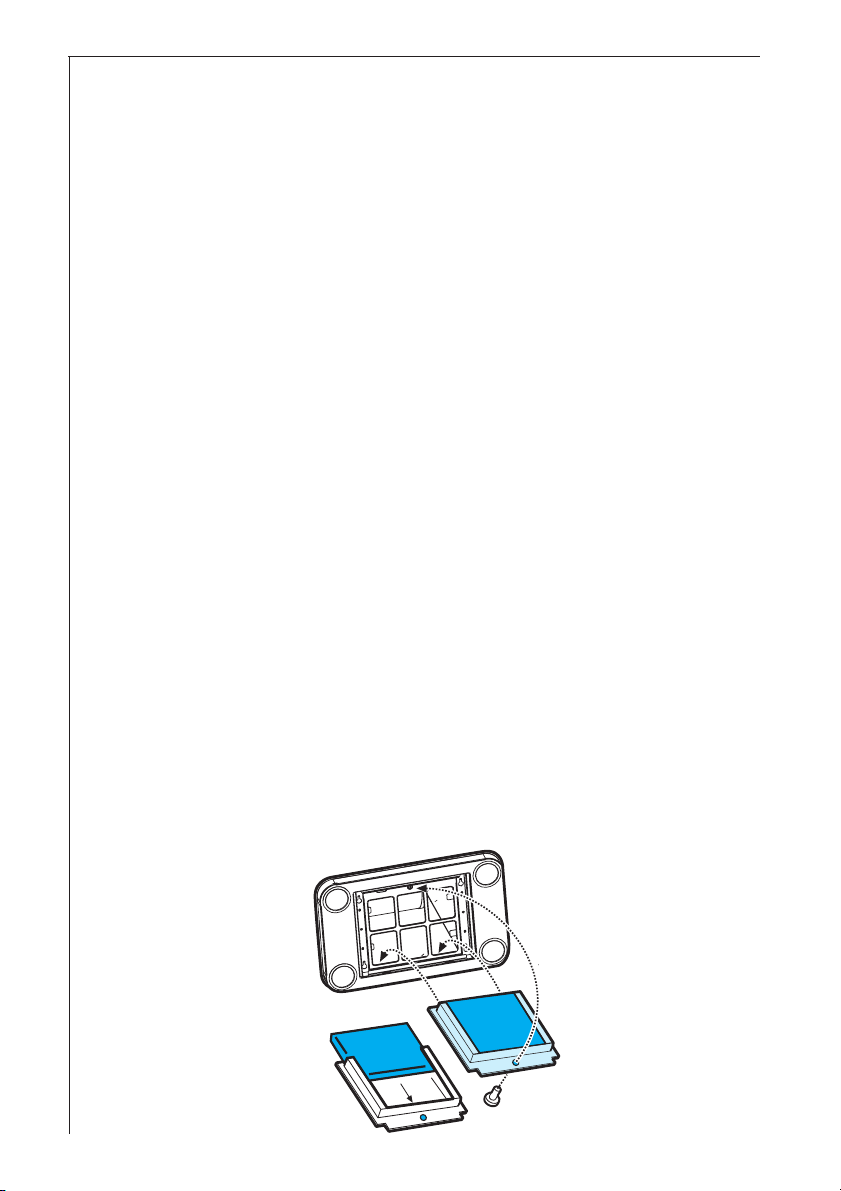

Bild 3

Aktivkohlefilter

• Der Aktivkohlefilter muß dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte.

• Dazu wird der Original Aktivkohlefilter (siehe Sonderzubehör) benötigt.

• Reinigung/Austausch des Aktivkohlefilters Im Unterschied zu anderen Aktivkohlefiltern kann der LONG LIFE Aktivkohlefilter gereinigt und reaktiviert werden. Bei normaler Nutzung der Abzugshaube sollte der Filter jeden zweiten Monat (wenn man eine tägliche Benützung von ca. 2,5 Std. betrachtet), am besten in der Geschirrspülmaschine, gereinigt werden. Normalen Reiniger verwenden und die höchste Temperatur wählen (65°C). Der Filter sollte separat gespült werden, damit sich keine Speisereste am Filter festsetzen und später schlechte Gerüche verursachen können. Um die Kohle wieder zu aktivieren, muß der Filter im Backofen getrocknet werden. Ober- und Unterhitze sowie eine Temperatur von maximal 100 °C wählen und den Filter 10 Minuten lang trocknen. Nach etwa 3 Jahren muß der Filter ausgetauscht werden, da dann seine Dunstaufnahmefähigkeit um ca. 50 % reduziert ist.

• Montage Den Rahmen i, der den Filter h trägt, abnehmen, dazu die Verriegelungen (g), um 90° drehen. Das Aktivkohlevlies in das Innere des Rahmens einsetzen und wieder in umgekehrter Reihenfolge befestigen. Bild 4.

• Zum Ausbau in umgekehrter Reihenfolge vorgehen.

• Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfe Reinigungsmittel, Bürste oder Scheuersand verwenden!

• Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die ENr. angeben. Diese Daten sind auf dem Typenschild an der Innenseite des Gerätes zu finden.

• Aktivkohlefilter beim Kundendienst bestellen.

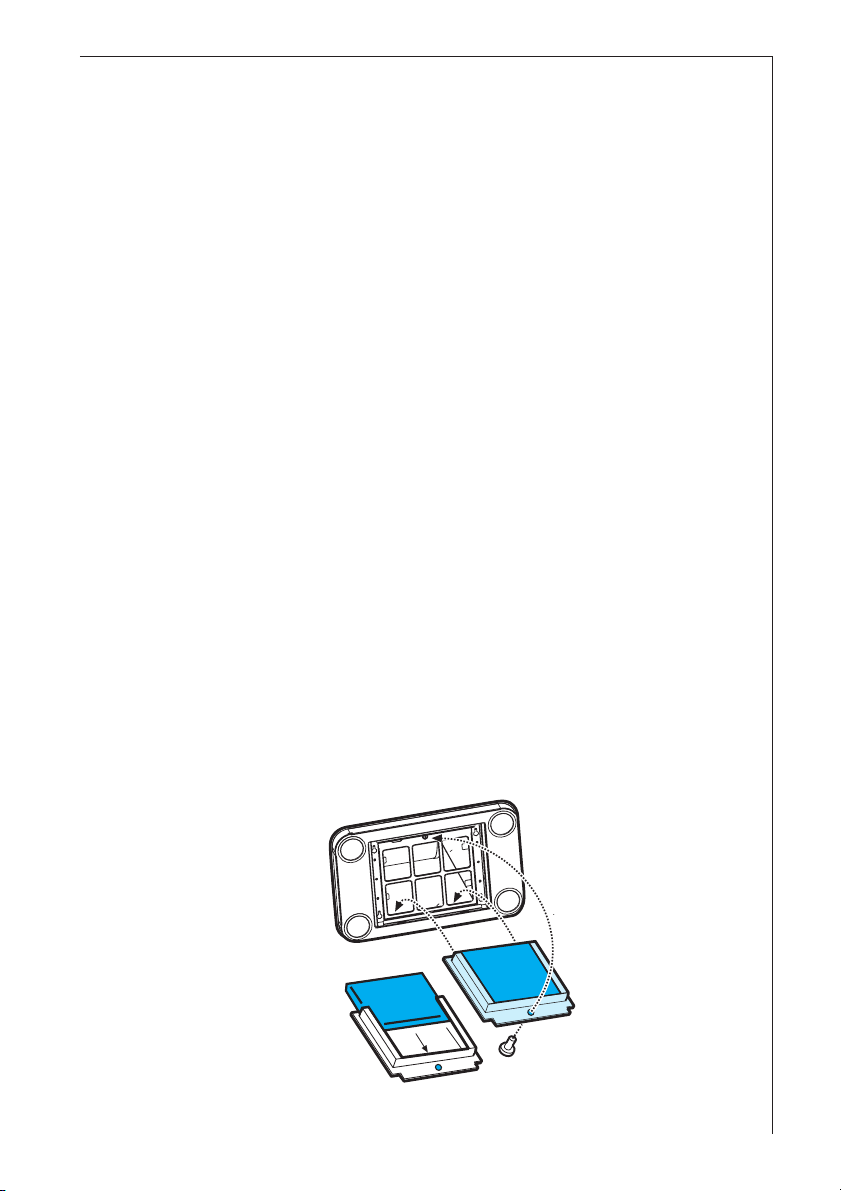

Bild 4

Achtung

• Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

• Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Austausch der Lampe(n)

• Dunstabzugshaube vom Stromnetz trennen.

• Lampenabdeckung mit einem Schraubenzieher entnehmen und entfernen. Bild 5.

• Defekte Lampe herausnehmen und durch neue eines gleichwertigen Typs ersetzen.

• Lampenabdeckung wieder montieren.

• Bevor der Kundendienst gerufen wird, weil eine Lampe nicht brennt, erst prüfen, ob sie fest eingesteckt ist.

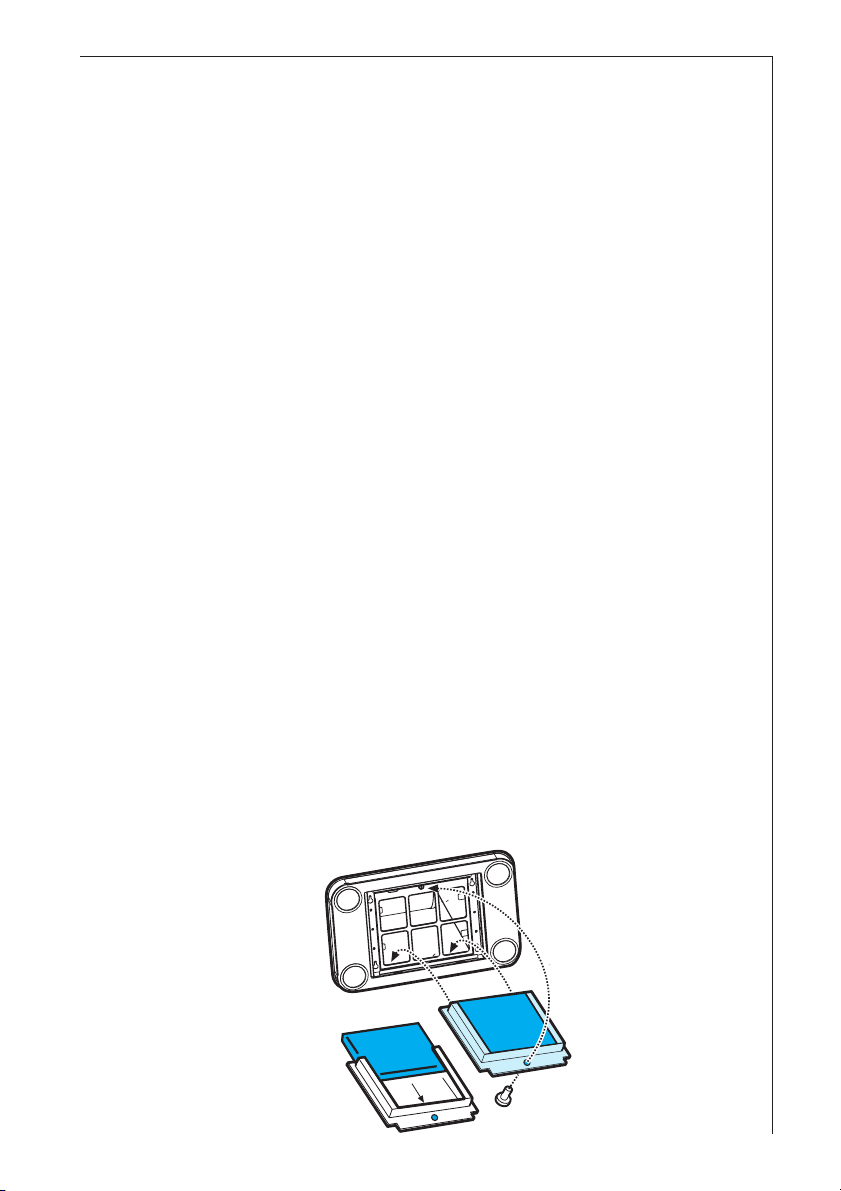

Bild 5

Reinigung

• Achtung: Zum Reinigen der Dunstabzugshaube Gerät vom

Stromnetz trennen. Nicht mit spitzen Gegenständen in das Schutzgitter des Motors eindringen.

• Äußere Teile mit milder Spüllauge reinigen. Scharfe Reinigungsmittel, Bürste oder Scheuersand vermeiden.

• Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch und milden Spülmitteln reinigen.

• Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle einzuhalten. Bei Nichtbeachtung besteht infolge von Fettablagerungen Feuergefahr!

Sonderzubehör

Aktivkohlefilter Type 20 Mauerkasten Beim Kundendienst erfragen Abluftrohr Beim Kundendienst erfragen

Kundendienst

Bei eventuellen Rückfragen und Störungen Kundendienst anrufen (siehe Kundendienst-Stellenverzeichnis).

Folgende Daten beim Anruf angeben:

1. Modellbezeichnung

2. E-Nr.

3. F-Nr.

Diese Daten befinden sich auf dem Typenschild auf der Innenseite des Gerätes hinter den Fettfiltern.

Konstruktions- und Farbänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

SERVICE

Handelt es sich um eine technische Störung? Dann wenden Sie sich an Ihre Kundendienststelle. (Adressen und Telefonnummern befinden sich im Abschnitt „Kundendienststellen“.) Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist:

Halten Sie möglichst genau fest:

• Wie äußert sich die Störung?

• Unter welchen Umständen tritt die Störung auf? Notieren Sie für das Gespräch unbedingt folgende Kennziffern Ihres

Gerätes auf dem Typenschild:

• E-Nr. (9 Stellen),

• F-Nr. (8 Stellen). Das Typenschild ist nach Ausbau der Metallfettfilter auf der Innenseite

des Gerätes zugänglich. Wir empfehlen, die Kennziffern hier einzutragen, damit Sie sie stets

zur Hand haben:

E-Nr . . . . . . . . . F-Nr . . . . . . . . .

Wann entstehen Ihnen auch während der Garantiezeit Kosten?

• wenn Sie die Störung mit Hilfe dieser Gebrauchsanweisung selbst hätten beseitigen können,

• wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich sind, weil er vor seinem Besuch nicht alle wichtigen Informationen erhalten hat und daher z.B. Ersatzteile holen muß. Diese Mehrfahrten können Sie vermeiden, wenn Sie Ihren Telefonanruf in der oben beschriebenen Weise gut vorbereiten.

Technische Daten

Maße (in cm):

Höhe: 80-108 Breite: 100 Tiefe: 70

Gesamtanschlußwerte: 250 W

Lüftermotor: 1 x 160 W Beleuchtung: 4 x 20 W

Länge des Netzkabels: 150 cm Elektroanschluß: 220-240V

Zubehör/Montagematerial

1 Reduzierstutzen Ø 150-125 1 Umluftweiche + 6 Schrauben 3,5 x 13 1 Spannschlüssel für TORX-Schrauben 6 Schrauben 6 x 70 mm 6 Dübel Ø 10 mm 14Schrauben 4 x 7 mm + 14 Muttern (zur Befestigung der Kamine) 14Schrauben 4 x 8 mm (6 zur Befestigung der Haube an der

Konstruktion + 8 zum Befestigen der Konstruktion)

6 Schrauben 3 x 9 mm (zur Befestigung der Kamine an der

Konstruktion und an der Haube)

Elektroanschluß

Sicherheitshinweise für den Elektro-Installateur

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert. Hinweis!: Bevor man den Stromkreis der Dunstabzugshaube an die Netzversorgung verbindet und den richtigen Betrieb zu ueberpruefen, bitte immer kontrollieren dass die Netzversorgung immer richtig montiert worden wird.

Montage - Bild 6-7-8

Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Decke geeignet sind. Außerdem muß die Decke das Gewicht der Abzugshaube tragen können. Vor Ausführung des elektrischen Anschlusses den Hauptschalter der häuslichen Stromversorgung ausschalten.

• Die gewünschte Länge des Traggerüstes der Abzugshaube einstellen. Von dieser Einstellung hängt die endgültige Höhe der Haube ab. Dabei beachten, daß die Abzugshaube nach erfolgter Installation bei elektrischen Kochflächen mindestens 50 cm und bei Gas- oder Kombikochflächen mindestens 65 cm von der Kochfläche entfernt sein soll.

• Die beiden Teile des Gerüstes mit insgesamt 8 Schrauben fixieren (2).

• Vertikal zur Kochfläche das Bohrschema an der Decke anbringen (3 – die Mitte des Schemas muß mit der Mitte der Kochfläche übereinstimmen, und die Seiten müssen parallel zu deren Seiten sein; die Seite des Schemas mit der Aufschrift FRONT entspricht der Seite der Bedienelemente). Den Elektroanschluß herstellen.

• Die angegebenen Bohrungen ausführen (6 Löcher für 6 Wanddübel- 4 Dübel zum Aufhängen), und vier Schrauben so in die äußeren Löcher einschrauben, daß zwischen Schraubenkopf und Decke ein Abstand von ungefähr 1 cm verbleibt (4).

• Ein Abluftrohr in das Innere des Gerüstes (5) einführen und mit dem Flansch des Gebläseaustritts verbinden (Abluftrohr und Rohrschellen nicht im Lieferumfang enthalten).

• Das Traggerüst an den vier Deckenschrauben einhängen (6 – siehe auch 4). ACHTUNG! Die Gerüstseite mit der Anschlußbuchse entspricht der Bedienseite bei fertig montierter Dunstabzugshaube.

• Die vier Schrauben (7) fest anziehen.

• An den frei gebliebenen Löchern (8) als zusätzliche Sicherung weitere zwei Schrauben einsetzen und fest anziehen.

• An das häusliche Versorgungsnetz (9) anschließen, das erst nach abgeschlossener Installation zugeschaltet werden darf.

• Die Dunstabzugshaube am Traggerüst (10) einhängen und den korrekten Halt kontrollieren:

- zum Einhängen der Dunstabzugshaube vier Schrauben leicht einschrauben (siehe Ziffern 10 und 12).

• Die Dunstabzugshaube. mit zwei Schrauben (11) am Gerüst befestigen, die später auch zum Zentrieren der beiden Teile gebraucht werden.

• Die vier Schrauben, die das Gerüst an der Haube befestigen (12), fest anziehen.

273

244

273

14,5

190

214

Bild 6

• Bei Abluftbetrieb (13A) das andere Ende des Abluftrohrs an die häusliche Abluftvorrichtung anschließen. Bei Umluftbetrieb mit Aktivkohlefilter (13F) Umluftweiche F am Gitter montieren und mit vier Schrauben an der vorgesehenen Halterung befestigen. Zuletzt das Abluftrohr mit der Umluftweiche verbinden.

• Die mitgelieferten Muttern mit Befestigungshaken (14) im Innern der oberen und unteren Kaminabschnitte auf Höhe der rechteckigen Ösen anbringen. Insgesamt müssen 10 Muttern montiert werden.

• Schieben Sie die beiden oberen Teile des Rauchabzugsschachtes so zusammen, dass die Halterung abgedeckt ist (15) und einer der beiden Schlitze auf den Teilen sich auf der gleichen Seite wie das Bedienfeld befindet und der andere auf der gegenüberliegenden Seite. Befestigen Sie die beiden Teile mit 8 Schrauben und Federn (4 pro Seite wie in der Abbildung bezüglich der Verbindung der beiden Teile dargestellt; die Federn sind horizontal anzubringen).

• Den oberen Kamin in der Nähe der Decke mit zwei Schrauben (16, eine pro Seite) am Gerüst befestigen.

• Den Elektroanschluß der Bedienblende und der Kontrolllampen herstellen (17).

• Die beiden unteren Kaminsegmente zur Abdeckung des Gerüstes (18) zusammenbauen ; dazu sechs Schrauben verwenden (3 pro Seite – siehe auch Schemazeichnung für den Zusammenbau der beiden Segmente).

• Das untere Segment des Kamins so in den speziellen Sitz einbauen, daß es den Motorraum und die Verbindungsdose vollkommen abdeckt und mit zwei Schrauben vom Innern der Dunstabzugshaube befestigen (19).

• Mit zwei Profilen (20 – im Lieferumfang enthalten) die Befestigungsstellen der Segmente des unteren Kamins abdecken (ACHTUNG! DIE PROFILE FÜR DEN UNTEREN KAMIN SIND DARAN ERKENNBAR, DASS SIE SCHMALER UND FLACHER SIND). Die breiteren Profile sind hingegen für den oberen Kamin bestimmt und werden nach Maß zugeschnitten. Wenn nötig, die Segmente leicht erweitern, damit sie gut am Kamin anliegen.

• Mit dem Hauptschalter der häuslichen Stromversorgung die Spannung wieder zuschalten und die korrekte Funktion der Abzugshaube kontrollieren.

Bild 7

Bild 8

Geachte klant,

Lees deze informatie aandachtig door. Lees vooral het hoofdstuk “Veiligheid” op de eerste pagina’s. Bewaar dit boekje goed, zodat u nog eens iets kunt nalezen. Geef het door aan een eventuele volgende eigenaar van het apparaat.

• Bij technische problemen kunt u altijd contact opnemen met de AEG service-afdeling, zie hoofdstuk “Klantenservice”.

Afvalverwerking

Verpakkingsmateriaal verwijderen

• Alle verpakkingsdelen zijn recyclebaar, folies en piepschuim onderdelen zijn overeenkomstig gecodeerd. Verpakkingsmateriaal en eventuele oude apparaten moeten op de juiste manier worden weggegooid.

• Houd u aan de landelijke en plaatselijke voorschriften en let op de materiaalaanduiding (materiaalscheiding, afvalverzameling, inzamelpunten).

Aanwijzingen voor het weggooien

• Waarschuwing! Afgedankte apparaten moeten voor het weggooien onbruikbaar worden gemaakt. Aansluitsnoer verwijderen (eerst de stekker uit het stopcontact trekken resp. bij vaste aansluiting de aansluiting door een vakman laten demonteren).

Inhoud

Veiligheidsaanwijzingen ............................................................... 22

Algemeen ........................................................................................ 24

Gebruik als afzuigkap........................................................................ 24

Gebruik als recirculatiekap ................................................................ 24

Bediening van de afzuigkap ......................................................... 25

Controle-inrichting voor vet- en koolfilters ........................................... 26

Onderhoud ...................................................................................... 27

Metalen vetfilters ............................................................................... 27

Demonteren van de metalen vetfilters ................................................ 27

Koolfilter ............................................................................................ 28

Vervangen van de lamp(en) ................................................................ 29

Reiniging ......................................................................................... 29

Extra leverbare accessoires .............................................................. 29

Klantenservice ................................................................................ 30

Technische gegevens ..................................................................... 31

Toebehoren/Montagemateriaal ........................................................... 31

Elektrische aansluiting ................................................................... 31

Montage ............................................................................................ 32

Veiligheidsaanwijzingen

• De afvoerbuis moet bij gebruik als afzuigkap de originele diameter van het apparaat hebben. Als een afvoerbuis in wand of dak met een diameter van 125 mm al

aanwezig is, kan het meegeleverde verloopstuk, 150/125 mm, worden gebruikt.

Let op! De afvoerbuis en de bevestigingsringen worden niet bijgeleverd en moeten apart worden aangeschaft.

• Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.

• De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag niet onder de 50cm liggen, in geval van een elektrisch fornuis en 65cm, in geval van een gas- of gemengd fornuis. Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden.

• Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

• Dit apparaat mag niet worden gebruikt door kinderen of door personen met beperkte sensorische of geestelijke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid.

• De kinderen moeten altijd gecontroleerd worden zodat zij niet met het apparaat spelen.

• De wasemkap nooit gebruiken als het rooster niet goed gemonteerd is!

• De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet uitdrukkelijk is aangegeven.

• Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkertijd wordt gebruikt met andere apparaten die gas en andere brandstoffen toepassen.

• De gezogen lucht mag niet afgevoerd worden in een leiding die gebruikt wordt voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.

• Het is streng verboden met open vlammen onder de wasemkap te koken.

• Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, daarom moet het absoluut vermeden worden.

+ 50 hidden pages
