Page 1

DD9691-M

Einbau-Flachschirm-Dunstabzugshaube

Built-In- Flat-Screen Fume Extractor Hood

Cappa aspirante da incasso con schermo piatto

Estraibile

Hottes aspirantes encastrables à visière plate

Inbouw-wasemkappen met plat scherm

Montage- und Gebrauchsanweisung

Installation and Operating Instructions

Istruzioni di montaggio e per l'uso

Instructions de montage et mode d'emploi

Montage- en gebruiksaanwijzing

Page 2

Bedienungsanleitung INHALTSVERZEICHNIS

EMPFEHLUNGEN UND HINWEISE......................................................................................................................................7

CHARAKTERISTIKEN...........................................................................................................................................................8

MONTAGE..............................................................................................................................................................................9

BEDIENUNG........................................................................................................................................................................13

WARTUNG...........................................................................................................................................................................14

2 2

Page 3

Instructions Manual INDEX

RECOMMENDATIONS AND SUGGESTIONS....................................................................................................................17

CHARACTERISTICS............................................................................................................................................................18

INSTALLATION....................................................................................................................................................................19

USE.......................................................................................................................................................................................23

MAINTENANCE ...................................................................................................................................................................24

3 3

Page 4

Libretto di Istruzioni INDICE

CONSIGLI E SUGGERIMENTI............................................................................................................................................27

CARATTERISTICHE............................................................................................................................................................28

INSTALLAZIONE..................................................................................................................................................................29

USO......................................................................................................................................................................................33

MANUTENZIONE.................................................................................................................................................................34

4 4

Page 5

Manuel d’Instructions SOMMAIRE

CONSEILS ET SUGGESTIONS..........................................................................................................................................37

CARACTERISTIQUES.........................................................................................................................................................38

INSTALLATION....................................................................................................................................................................39

UTILISATION........................................................................................................................................................................43

ENTRETIEN.........................................................................................................................................................................44

5 5

Page 6

Gebruiksaanwijzing INHOUDSOPGAVE

ADVIEZEN EN SUGGESTIES.............................................................................................................................................47

EIGENSCHAPPEN...............................................................................................................................................................48

INSTALLATIE.......................................................................................................................................................................49

GEBRUIK..............................................................................................................................................................................53

ONDERHOUD......................................................................................................................................................................54

6 6

Page 7

CONSEILS ET SUGGESTIONS

650 mm min.

INSTALLATION

• Le fabricant décline tout e responsabilité en cas de dom mage dû à une installation non correcte ou non conforme aux règles de l’art.

• La dista nce minimale de sécurité entre le plan de cui sson et la hott e doit être de 650 mm au moins.

• Véri fier que la t ension du sec teur correspond à la valeur qui figure s ur la plaquette apposée à l’intérieur de la hotte.

• Pour les Appareils appartenant à la I

mise à la terre de l’installation électrique domestique ait été effectuée

conformément aux normes en vigueur.

• Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie

d’un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.

• Eviter de connecter la hotte à des conduites d’évacuation de fumées

issues d’une combustion tel que (Chaudière, cheminée, etc…).

• Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité

dans la pièce ou est installée la hotte (par exemple: des appareils fonction nant au gaz), vous devez prévoi r une aération suffisante du mi-

lieu. Si la cuisine en est dépourvue, p ratiquez un e ouverture qui communique avec l’extérieur pour garantir l’infiltration de l’air pur.

UTILISATION

• La hotte a été conçue exclusivement pour l’usage domestique, dans le but d’éliminer les odeurs de la cuisine.

• Ne jamais utiliser abusivement la hotte.

• Ne pas laisser les flamm es libres à forte intensité quand la hotte est e n service.

• Toujours régler les flammes de manière à éviter toute sortie latérale

de ces dernières par rapport au fond des marmites.

• Contrôler les friteuses lors de l’utilisation car l’huile surchauffée

pourrait s’enflammer.

• La hotte ne doit pas être utilisée par des enfants ou des perso nnes ne pouvant pas assurer une utilisation correcte.

ENTRETIEN

• Avant de procéder à toute opération d’entretien, re tirer la hotte en reti rant la fiche ou en actionnant l’interrupteur général.

• Effectuer un entretien scrupuleux e t en tem ps dû des F i ltr es, à l a c aden ce conseillée.

• Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et détersif liquide neutre.

ère

Classe, veiller à ce que la

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se cha r g ea n t du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de v otre région, votr e service d’élimination des déchets mén agers ou le magasin où vous avez achet é le pr od uit .

Page 8

CARACTERISTIQUES

Encombrement

Composants

Réf. Q.té Composants de Produit 1 1 Corps Hotte équipé de:Comandes, Lumière,Groupe

Ventilateur,Filtres

2 1 Cheminée Télescopique formée de :

2.1 1 Cheminée Supérieure

2.2 1 Cheminée Inférieure 9 1 Flasque de Réduct ion ø 150- 1 20 mm 10 a 1 Buse avec clapet 10 b 1 Anneau de raccord Ø 120 - 12 5 mm

14.1 2 Rallonge Raccord Sortie Air 15 1 Raccord Sortie Air 26 1 Verre Réf. Q.té Composants pour l ’installation

7.2.1 2 Brides Fixation Cheminé e Supér ie ur e

7.3 1 Bride Support Rac c ord 11 6 Chevilles 12a 6 Vis 4,2 x 44,4 12c 6 Vis 2,9 x 9,5 Q.té Documentation

1 Manuel d’instructions

14.1

10b

10a

7.3

2.1

2.2

12a

7.2.1 11

12c

12a

Page 9

INSTALLATION

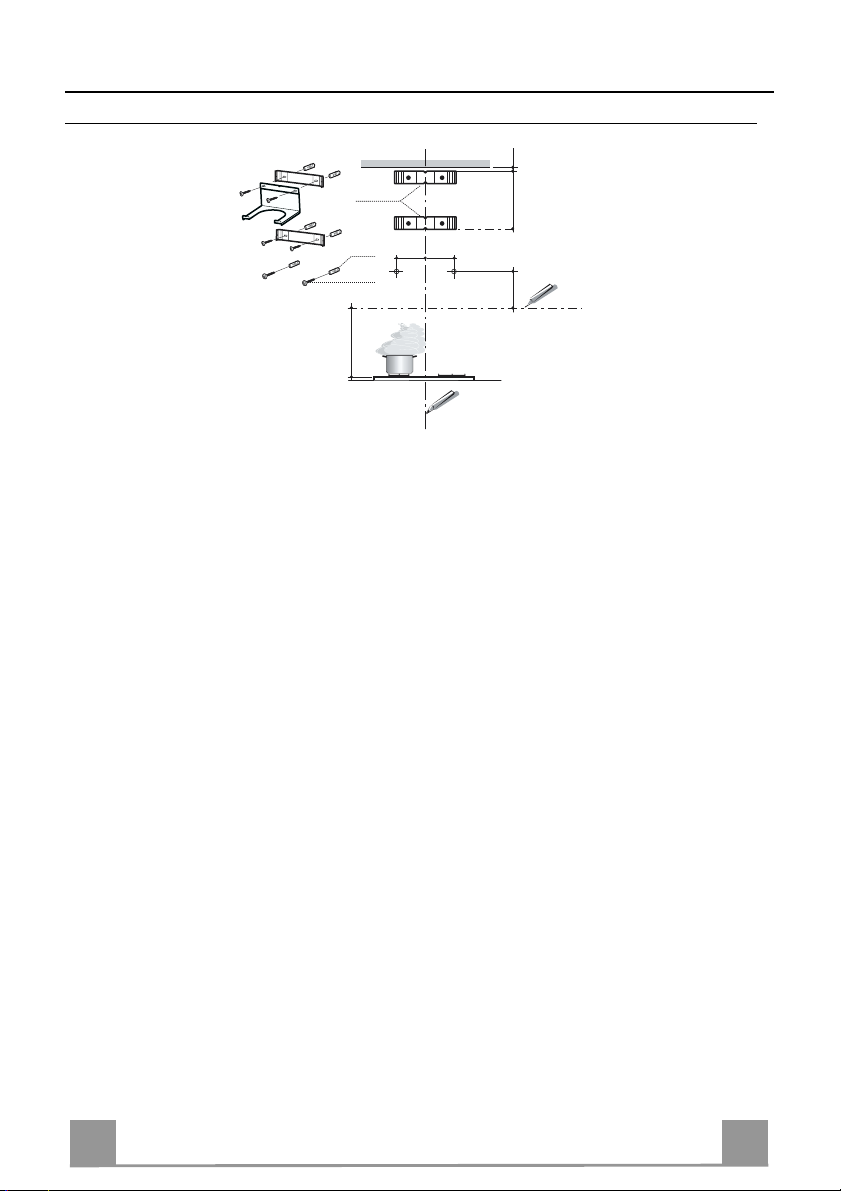

Perçage Paroi et Fixation Brides

7.2.1

1÷2

12a

116

320

650 min.

Tracer sur la paroi:

• une ligne verticale allant jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;

• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson.

• Poser comme indiqué une bride 7.2.1 sur la paroi à 1-2 mm du plafond ou de la limite supé- rieure, en alignant son centre (découpes) sur la ligne verticale de repère.

• Marquer les centres des trous rainurés de la bride.

• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée

supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.

• Marquer les centres des trous rainurés de la bride.

• Marquer comme indiqué, un point de référence à 116 mm de la ligne verticale de repère, et 320 mm au-dessus de la ligne horizontale de repère.

• Répéter cette opération sur le côté opposé.

• Percer de ø 8 mm tous les points marqués.

• Insérer les chevilles 11 dans les trous.

• Fixer la bride inférieure 7.2.1 en utilisant les vis 12a (4,2 x 44,4) fournies.

• Fixer ensemble la bride supérieure 7.2.1 et le support 7.3 en utilisant les vis 12a (4,2 x 44,4)

fournies.

• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trous de fixation du corps hotte, en laissant un le espace de 5-6 mm entre le mur et la tête de la vis

Page 10

Montage Corps Hotte

12a

ø 150

ø 125

10b

10a

• Avant d’accrocher le corps hotte, serrer les deux vis Vr situées sur les points d’accrochage du corps hotte.

• Accrocher le corps hotte aux vis 12a prévues à cet effet.

• Serrer définitivement les vis 12a de support.

• Agir sur les vis Vr pour niveler le corps hotte.

Branchements

SORTIE AIR VERSION ASPIRANTE

En cas d’installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube ri-gide ou flexible de ø 150 ou 125 mm, au choix de l’installateur.

Branchement avec un tube de ø150

• Insérer la buse avec clapet 10a.

• Fixer le tube par des colliers appropriés. Le matériau nécessaire n’est pas fourni.

Branchement avec un tube de ø125

• Insérer le flasque de réduction 9 sur la buse avec clapet 10a.

• Insérer l’anneau de raccord 10b.

• Fixer le tube par des colliers appropriés. Le matériau nécessaire n’est pas fourni.

• Retirer les éventuels filtres anti-odeur au charbon actif.

Page 11

SORTIE AIR VERSION FILTRANTE

ø 150

14.1

12c

2.1

2.2

7.2.1

• Assembler les semi-coques de la rallonge corps hotte 14.

• Insérer sous pression la rallonge corps hotte 14 ainsi obtenue, à la sortie air.

• Insérer sous pression le raccord 15 sur la rallonge corps hotte

14.

• Insérer latéralement les rallonges raccord 14.1 sur le raccord

15.

• S’assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu’en vertical.

• Si tel n’est pas le cas, ajuster la position en inversant les rallonges raccord 14.1 ou en coupant la rallonge corps hotte 14 au niveau d’une des longueurs prédéfinies par les rainures moins épaisses et remonter les pièces comme décrit au préalable.

• Les grilles 8a - 8b en direction sortie air doivent être montées après l’installation de la cheminée inférieure.

• S’assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d’au moins 3 mm.

• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

Montage Cheminée

Cheminée supérieure

• Elargir légèrement les deux bords latériaux, et les accrocher derrières les brides 7.2.1 ; refermer

jusqu’à la butée.

• Fixer latéralement aux brides à l’aide des 4 vis

12c fournies.

• S’assurer que la sortie des rallonges raccord se trouve au niveau des bouches de la cheminée.

Cheminée inférieure

• Elargir légèrement les deux bords latériaux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; refermer jusqu’à la butée.

• Fixer latéralement la partie inférieure au corps

hotte, à l’aide des deux 2 vis 12c fournies.

Page 12

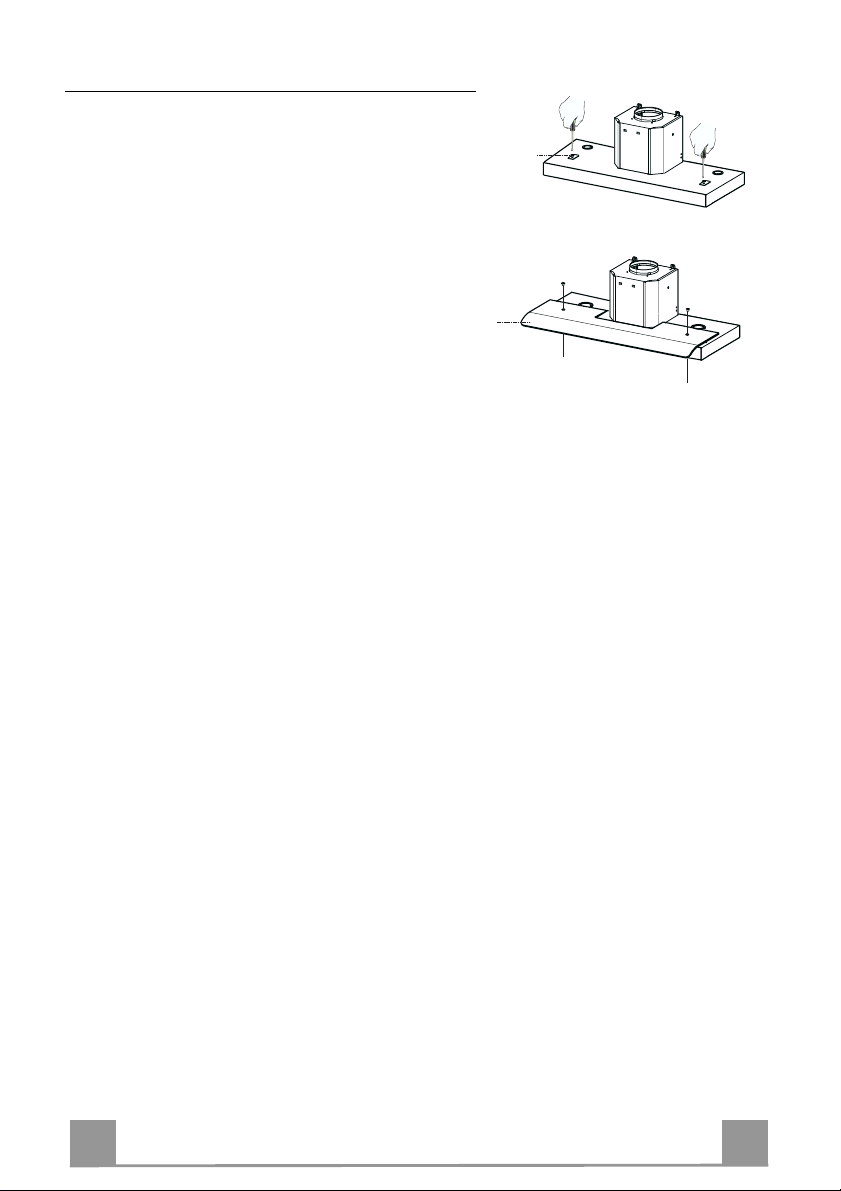

Montage de la Vitre

• Dévisser les Vis Vx pour la fixation de la Vitre.

• Positionner la Vitre 26 sur le Corps de la Hotte, en veillant à ce que les deux supports sur lesquels elle

est posée soient positionnés correctement.

• Fixer la Vitre à l’aide des Vis qui avaient été précédemment retirées.

Page 13

UTILISATION

TOUCHE AFFICHEUR FONCTIONS

Allume et éteint l’éclairage des plaques de cuisson

Visualisation de P.5

Visualisation de F

Visualisation de C

Visualisation de la vitesse programmée

Visualisation de la vitesse sélectionnée

en effectuant le compte à rebours des 5 minutes. Le point clignote

Visualisation du temps restant avant que la hotte s’éteigne. (compte à rebours). Le point en bas à droite clignote

Allume et éteint l’éclairage qui se trouve sur le corps de la hotte.

Allume et éteint le moteur d’aspiration à la dernière vitesse utilisée et, en même temps, ouvre et ferme le panneau en verre. En maintenant appuyée la touche pendant 2 secondes environ, seul le panneau en verre s’ouvre et se ferme.

En appuyant sur la touche en succession on sélectionne la vitesse de service.

Fait démarrer la vitesse maximum d’aspiration. Après 5 minutes elle retourne automatiquement à la vitesse qui avait été précédemment programmée. Il est également possible de la désactiver en appuyant à nouveau sur la touche. (le point décimal central de l’afficheur clignote).

Active l’extinction automatique retardée (Delay) de l’appareil en fonction de la vitesse de service programmée: Vitesse 1 → delay 20 minutes Vitesse 2 → delay 15 minutes Vitesse 3 → delay 10 minutes Le temps de delay proposé peut être modifié en appuyant sur la touche en succession et en choisissant entre les options disponibles (5,10, 15, 20, 25 et 30 minutes). Au terme du temps sélectionné, l’appareil s’éteint automatiquement. Pour désactiver cette fonction, il suffit d’appuyer sur la touche, en faisant défiler les options jusqu’à 0.

Signale la nécessité de nettoyer les filtres métalliques antigraisse. L’alarme entre en fonction après 100 heures de travail effectif de la Hotte. La signalisation est visible uniquement lorsque le moteur est éteint. Remise à l’état initial alarme: Éteindre le moteur et appuyer sur la touche D pendant 3 secondes environ, jusqu’à ce que l’afficheur s’éteint.

Signale la nécessité de remplacer les filtres au charbon actif ; il faut également nettoyer les filtres métalliques anti-graisse. L’alarme entre en fonction après 200 heures de travail effectif de la Hotte. La signalisation est visible uniquement lorsque le moteur est éteint. Cette signalisation doit être activée selon la procédure qui se trouve dans la section relative à l’entretien du filtre au charbon actif. Remise à l’état initial alarme: Éteindre le moteur et appuyer sur la touche D pendant 3 secondes environ, jusqu’à ce que l’afficheur s’éteint.

Page 14

ENTRETIEN

Nettoyage des Confort Panel

• Ouvrir le Confort Panel, en tirant ce dernier.

• Décrocher le panneau du corps de la hotte, en faisant coulisser le levier du goujon de fixation spécialement prévu.

• En aucun cas, le confort panel ne doit être lavé au lave-vaisselle.

• Le nettoyer à l’extérieur à l’aide d’un chiffon humide et d’un détergent liquide neutre.

• Le nettoyer également à l’intérieur, en utilisant un chiffon humide et un détergent neutre; ne pas utiliser des chiffons ou des éponges mouillées, ni des jets d’eau; ne pas utiliser des substances abrasives.

• Lorsque l‘opération est achevée, accrocher à nouveau le panneau sur le corps de la hotte, puis le refermer, en tournant le bouton dans le sens inverse par rapport à l’ouverture.

Filtres à graisse métalliques

Ils sont lavables même en lave-vaisselle et doivent être lavés chaque fois que le symbole F s’affiche ou environ tous les 2 mois ou plus souvent même, en cas d’utilisation particulièrement intensive.

Rétablissement du signal d’alarme

• Eteint les lumières et le moteur d’aspiration.

• Appuyer sur la touche D jusqu’à ce que l’afficheur s’éteigne.

Nettoyage des filtres

• Tirer sur les panneaux confort pour les ouvrir.

• Retirer les filtres, un à un, en les poussant vers la partie postérieure du groupe tout en tirant vers le bas.

• Laver les filtres en évitant de les plier, et les faire sécher avant de les remonter. (Tout changement de couleur sur la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à l’efficacité de ce dernier.)

• Remonter les filtres en faisant attention de tenir la poignée vers la partie externe visible.

• Refermer les panneaux confort.

Page 15

Filtre anti-odeur au charbon actif (version filtrante)

• Il ne peut être ni lavé ni récupéré, il faut le changer quand C s’affiche ou au moins tous les 4 mois.

Déclenchement du signal d’alarme

• Pour les Hottes en Version Filtrante, l’alarme indiquant la saturation des Filtres doit être activée au moment de l’installation ou ultérieurement.

• Éteindre les lumières et le moteur d’aspiration.

• Débrancher la hotte du réseau électrique.

• Rétablir le branchement en appuyant sur la touche C.

• Lâcher la touche et deux rectangles en rotation apparaissent sur l’afficheur.

• Dans les 3 secondes qui suivent, appuyer sur la touche B jusqu’à ce que s’affichent :

• C clignotant deux fois – Alarme saturation filtre charbon active VALIDEE.

• C clignotant un fois – Alarme saturation filtre charbon active INVALIDEE.

REMPLACEMENT DU FILTRE ANTI-ODEUR AU CHARBON ACTIF

Rétablissement du signal d’alarme

• Eteint les lumières et le moteur d’aspiration.

• Appuyer sur la touche D jusqu’à ce que l’afficheur s’éteigne.

Changement des Filtres

• Tirer sur les panneaux confort pour les ouvrir.

• Retirer les filtres à graisse métalliques.

• Retirer le filtre anti-odeur au charbon actif saturé en agissant sur les crochets qui le tiennent en place.

• Mettre le nouveau filtre en l’accrochant bien en place.

• Remonter les filtres à graisse métalliques.

• Refermer les panneaux confort.

Page 16

Éclairage

REMPLACEMENT DES LAMPES

Lampe halogène Supérieure ( 20 W )

• Retirer le dispositif de blocage métallique de la vitre par encliquetage, en exerçant une pression sous l’embout, tout en soutenant ladite pièce d’une main.

• Sortir la lampe halogène de la douille.

• La remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient insérées correctement dans le logement de la douille.

• Remonter le dispositif de blocage de la vitre par encliquetage.

Lampe halogène Inférieure (20 W )

• Localiser la coupure de l’anneau de blocage de la vitre ; en exerçant une légère pression en correspondance de celle-ci vers le centre du Spot, il sera possible de débloquer l’anneau et la vitre.

• Retirer le dispositif de blocage de la vitre et la vitre, en veillant à ce que ladite pièce ne tombe pas.

• Sortir la lampe halogène de la douille.

• La remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient insérées correctement dans le logement de la douille.

• Remonter la Vitre et le dispositif de blocage de la vitre par encliquetage.

Page 17
