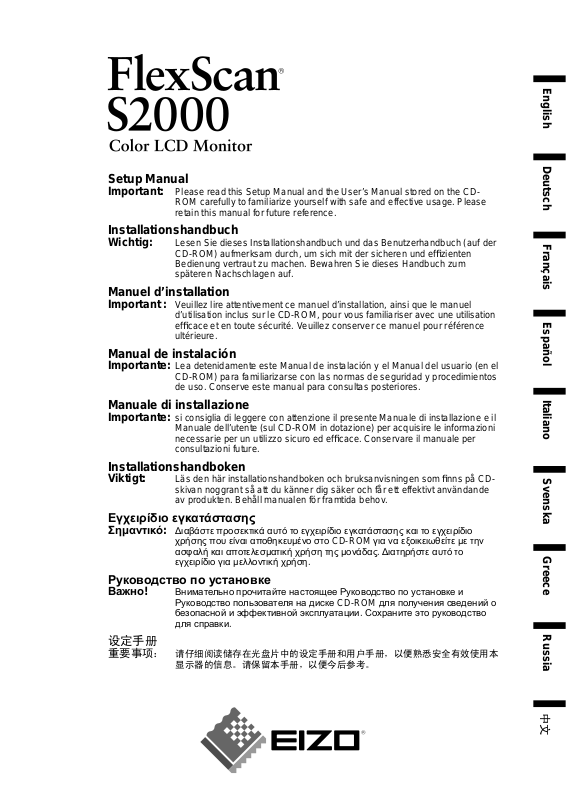

Setup Manual
Important: Please read this Setup Manual and the User’s Manual stored on the CD-
ROM carefully to familiarize yourself with safe and effective usage. Please
retain this manual for future reference.
Installationshandbuch
Wichtig: Lesen Sie dieses Installationshandbuch und das Benutzerhandbuch (auf der
CD-ROM) aufmerksam durch, um sich mit der sicheren und effi zienten
Bedienung vertraut zu machen. Bewahren Sie dieses Handbuch zum
späteren Nachschlagen auf.
Manuel d’installation
Important : Veuillez lire attentivement ce manuel d’installation, ainsi que le manuel
d’utilisation inclus sur le CD-ROM, pour vous familiariser avec une utilisation
effi cace et en toute sécurité. Veuillez conserver ce manuel pour référence
ultérieure.
Manual de instalación
Importante: Lea detenidamente este Manual de instalación y el Manual del usuario (en el
CD-ROM) para familiarizarse con las normas de seguridad y procedimientos
de uso. Conserve este manual para consultas posteriores.
English Deutsch Français Español Italiano Svenska Greece Russia
Manuale di installazione
Importante: si consiglia di leggere con attenzione il presente Manuale di installazione e il
Manuale dell’utente (sul CD-ROM in dotazione) per acquisire le informazioni
necessarie per un utilizzo sicuro ed effi cace. Conservare il manuale per
consultazioni future.
Installationshandboken
Viktigt: Läs den här installationshandboken och bruksanvisningen som fi nns på CD-
skivan noggrant så att du känner dig säker och får ett effektivt användande
av produkten. Behåll manualen för framtida behov.
Εγχειρίδιο εγκατάστασης
Σημαντικό: Διαβάστε προσεκτικά αυτό το εγχειρίδιο εγκατάστασης και το εγχειρίδιο
χρήσης που είναι αποθηκευμένο στο CD-ROM για να εξοικειωθείτε με την
ασφαλή και αποτελεσματική χρήση της μονάδας. Διατηρήστε αυτό το
εγχειρίδιο για μελλοντική χρήση.
Руководство по установке
Важно! Внимательно прочитайте настоящее Руководство по установке и
Руководство пользователя на диске CD-ROM для получения сведений о
безопасной и эффективной эксплуатации. Сохраните это руководство
для справки.
䆒ᅮݠ
䞡㽕џ乍˖ 䇋Ҩ㒚䯙䇏ټᄬܝⲬ⠛Ёⱘ䆒ᅮݠ⫼᠋ݠˈҹ֓❳ᙝᅝܼ᳝ᬜՓ⫼ᴀ
ᰒ⼎఼ⱘֵᙃDŽ䇋ֱ⬭ᴀݠˈҹ֓Ҟৢখ㗗DŽ
Ё᭛
Compatible Resolutions/Freguencies Kompatibla upplösningar/frekvenser
Kompatible Aufl ösungen/Bildwiederholfrequenzen
Résolutions/Fréquences compatibles
Frecuencias y resoluciones compatibles
Συμβατές αναλύσεις/Συχνότητες
Поддерживаемые разрешения/частоты
ݐᆍⱘߚ䕼⥛ˋ乥⥛
Risoluzioni/Frequenze compatibili:
The monitor supports the following resolutions.
Der Monitor unterstützt die nachfolgend aufgeführten Aufl ösungen.
Le moniteur est compatible avec les résolutions suivantes.
El monitor admite las siguientes resoluciones.
Il monitor supporta le seguenti risoluzioni.
Skärmen stöder följande upplösningar.
Η οθόνη υποστηρίζει τις παρακάτω αναλύσεις.
Монитор поддерживает следующие разрешения.
ᴀᰒ⼎఼ᬃᣕϟ߫ߚ䕼⥛DŽ
Analog Input
Resolution Frequency Dot Clock Remarks
640 × 400 56 Hz
640 × 400 70 Hz NEC PC-9821
640 × 480 67 Hz Apple Macintosh
640 × 480 - 85 Hz VGA, VESA
720 × 400 70 Hz VGA TEXT
800 × 600 - 85 Hz VESA
832 × 624 75 Hz Apple Macintosh
1024 × 768 - 85 Hz VESA
1152 × 864 75 Hz VESA
1152 × 870 75 Hz Apple Macintosh
1280 × 960 60 Hz VESA
1280 × 960 75 Hz Apple Macintosh
1280 × 1024 - 85 Hz VESA
*1600 × 1200 - 75 Hz VESA
202.5 MHz
(Max.)
NEC PC-9801
Digital Input
Resolution Frequency Dot Clock Remarks
640 × 480 60 Hz
720 × 400 70 Hz VGA TEXT
720 × 480 60 Hz VESA Safe Mode
800 × 600 60 Hz VESA
1024 × 768 60 Hz VESA
1280 × 1024 60 Hz VESA
*1600 × 1200 60 Hz VESA
* Recommended resolution (Set this resolution)
* Empfohlene Aufl ösung (diese Aufl ösung festlegen)
* Résolution recommandée (Réglez votre appareil sur cette résolution)
* Resolución recomendada (ajuste esta resolución)
* Risoluzione consigliata (impostare questo valore di risoluzione)
* Rekommenderad upplösning (Ställ in den här upplösningen)
* Προτεινόμενη ανάλυση (Επιλέξτε αυτή την ανάλυση)
* Рекомендованное разрешение (Установите данное разрешение)
* 㤤ⱘߚ䕼⥛ 䆒ᅮℸߚ䕼⥛
162 MHz
(Max.)
VGA
TroubleshootingSetting/AdjustmentInstallationPrior to use
Color LCD Monitor
SAFETY SYMBOLS
This manual uses the safety symbols below. They denote critical information. Please read them carefully.
WARNING
Failure to abide by the information in a WARNING
may result in serious injury and can be life threatening.
Indicates a prohibited action.
Indicates a mandatory action that must be followed.
PRECAUTIONS
WARNING
If the unit begins to emit smoke, smells like
something is burning, or makes strange
noises, disconnect all power connections
immediately and contact your dealer for
advice.
Attempting to use a malfunctioning unit may result in
fi re, electric shock, or equipment damage.
Keep small objects or liquids away from the
unit.
Small objects accidentally falling through the
ventilation slots into the cabinet or spillage into the
cabinet may result in fi re, electric shock, or equipment
damage. If an object or liquid falls/spills into the
cabinet, unplug the unit immediately. Have the unit
checked by a qualifi ed service engineer before using it
again.
The equipment must be connected to a grounded main outlet.
Not doing so may result in fi re or electric shock.
CAUTION
Failure to abide by the information in a CAUTION
may result in moderate injury and/or property or
product damage.
Use the enclosed power cord and connect to
the standard power outlet of your country.
Be sure to remain within the rated voltage of the power
cord. Not doing so may result in fi re or electric shock.
Set the unit in an appropriate location.
Not doing so may result in fi re, electric shock, or
equipment damage.
• Do not place outdoors.
• Do not place in the transportation system (ship,
aircraft, trains, automobiles, etc.).
• Do not place in a dusty or humid environment.
• Do not place in a location where the steam comes
directly on the screen.
• Do not place near heat generating devices or a
humidifi er.
English
CAUTION
Do not block the ventilation slots on the
cabinet.
• Do not place any objects on the ventilation slots.
• Do not install the unit in a closed space.
• Do not use the unit laid down or upside down.
Blocking the ventilation slots prevents proper airfl ow
and may result in fi re, electric shock, or equipment
damage.
Use an easily accessible power outlet.
This will ensure that you can disconnect the power
quickly in case of a problem.
About Setup Manual and User’s Manual
Setup Manual
(this manual)
User’s Manual
(• PDF fi le on the CD-ROM*)
* Installation of Adobe Reader is required.
• Product specifi cations vary with sales areas. Confi rm that the manual is written in the language of the area of purchase.
Describes basic information ranging from connection of the monitor to a
PC to using the monitor.
Describes application information such as screen adjustments, settings,
and specifi cations.
1
English
TroubleshootingSetting/AdjustmentInstallationPrior to use

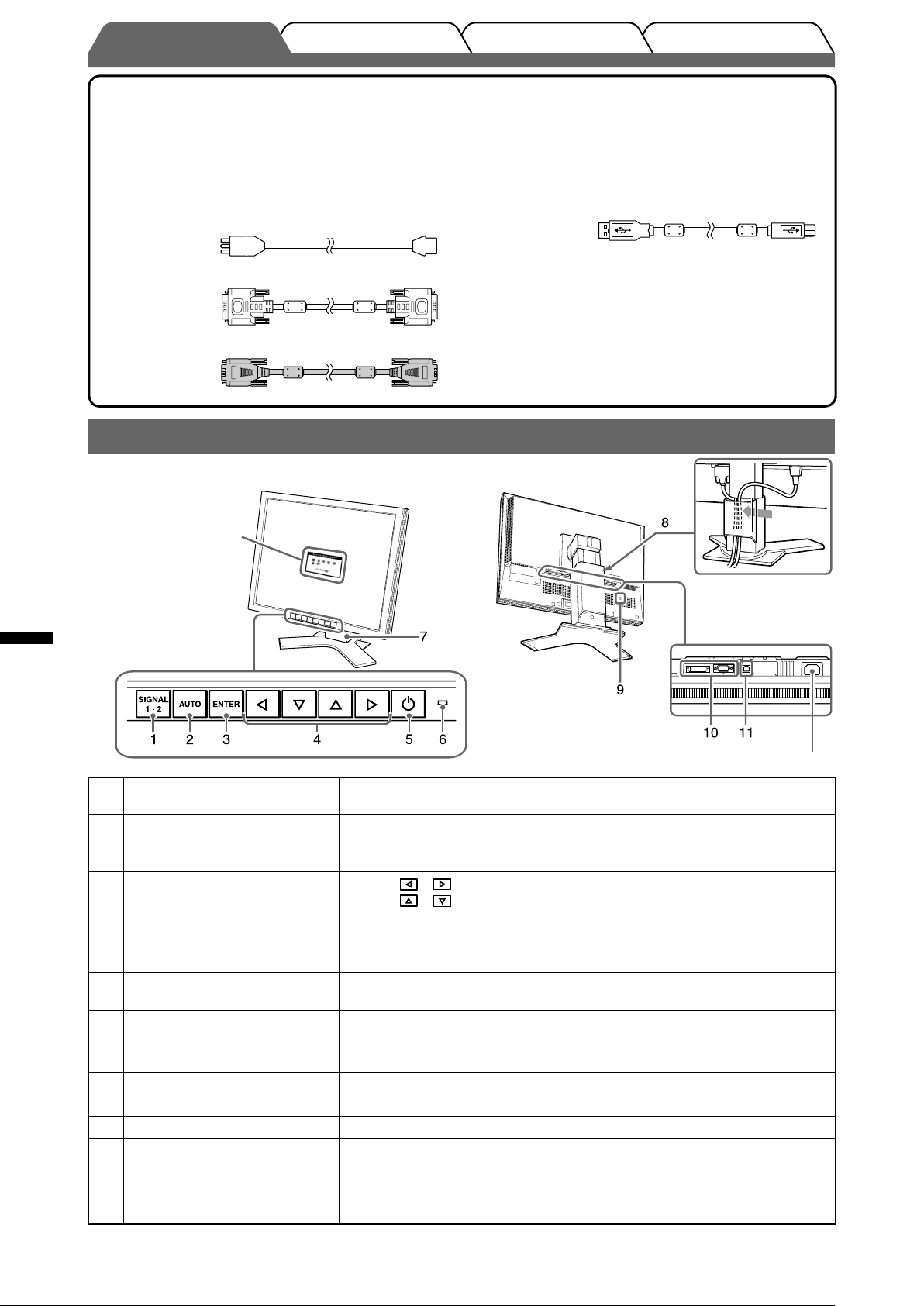

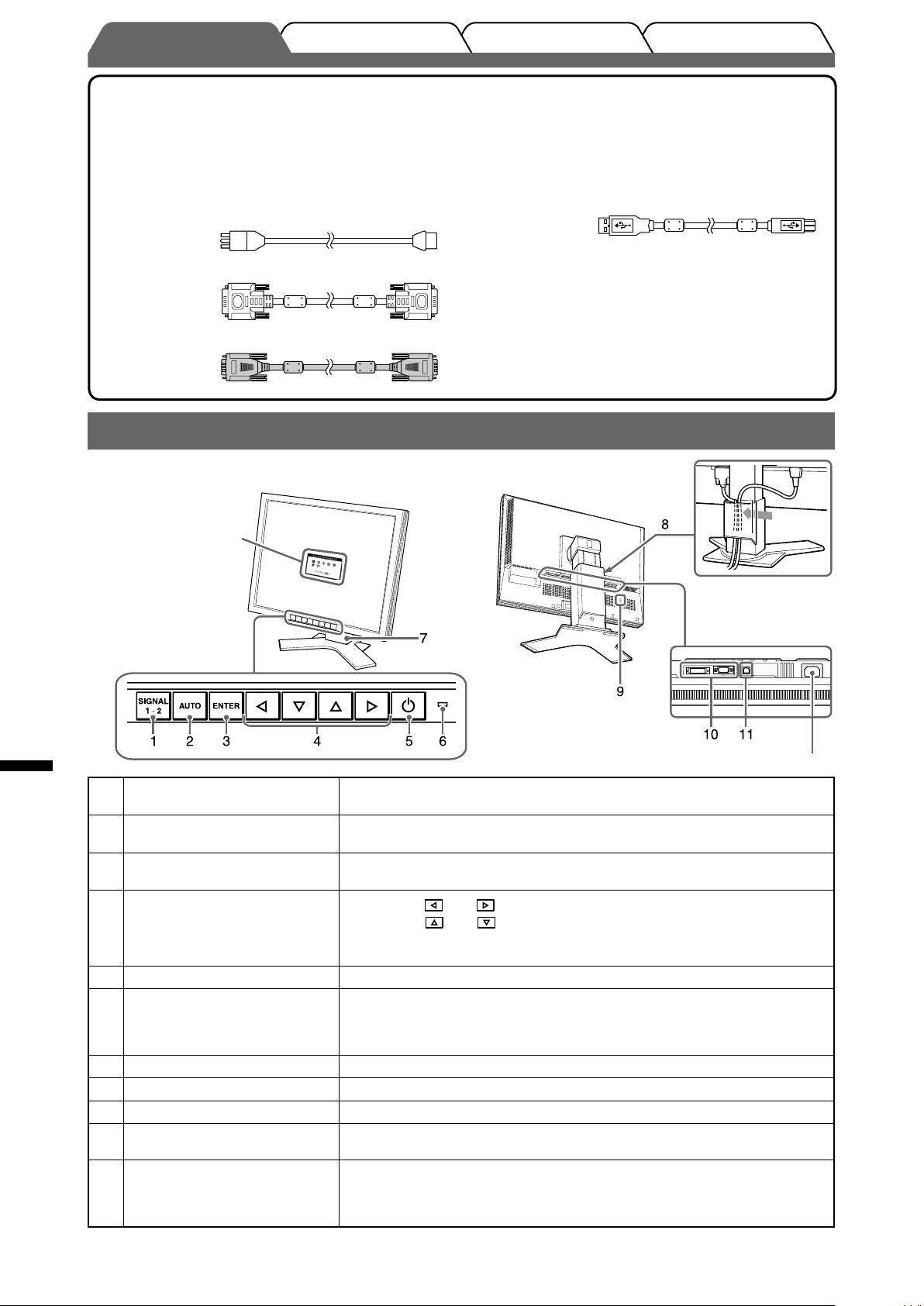

Package Contents
Check that all the following items are included in the packaging box. If any items are missing or damaged, contact your local
dealer.
NOTE
• Please keep the packaging box and materials for future movement or transport of the monitor.
□ Monitor
□ Power cord
□ Digital signal cable (FD-C39)
□ Analog signal cable (MD-C87)
□ EIZO USB cable (MD-C93)
□ EIZO LCD Utility Disk (CD-ROM)
• User’s Manual
□ Setup Manual (this manual)
□ Limited warranty

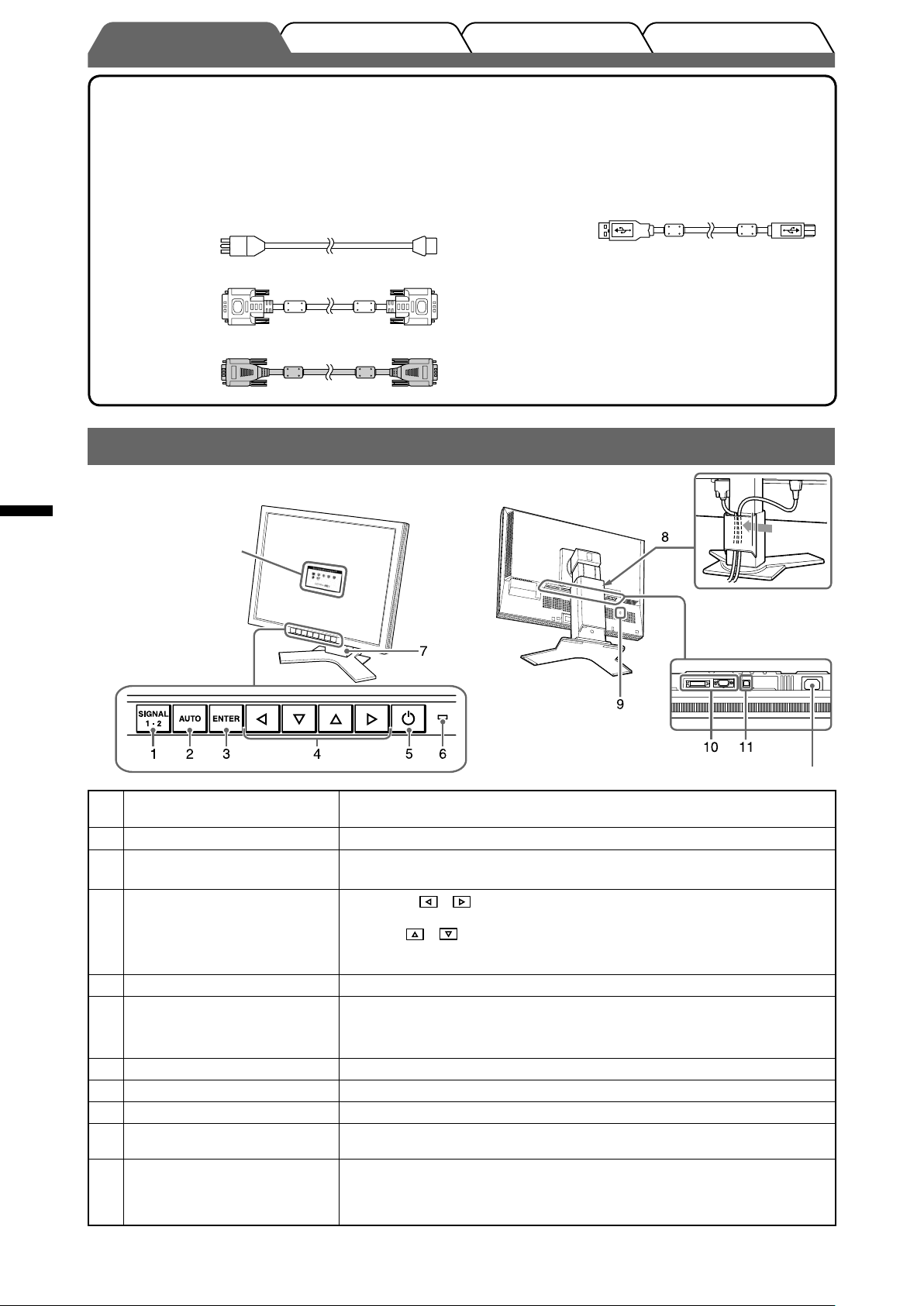

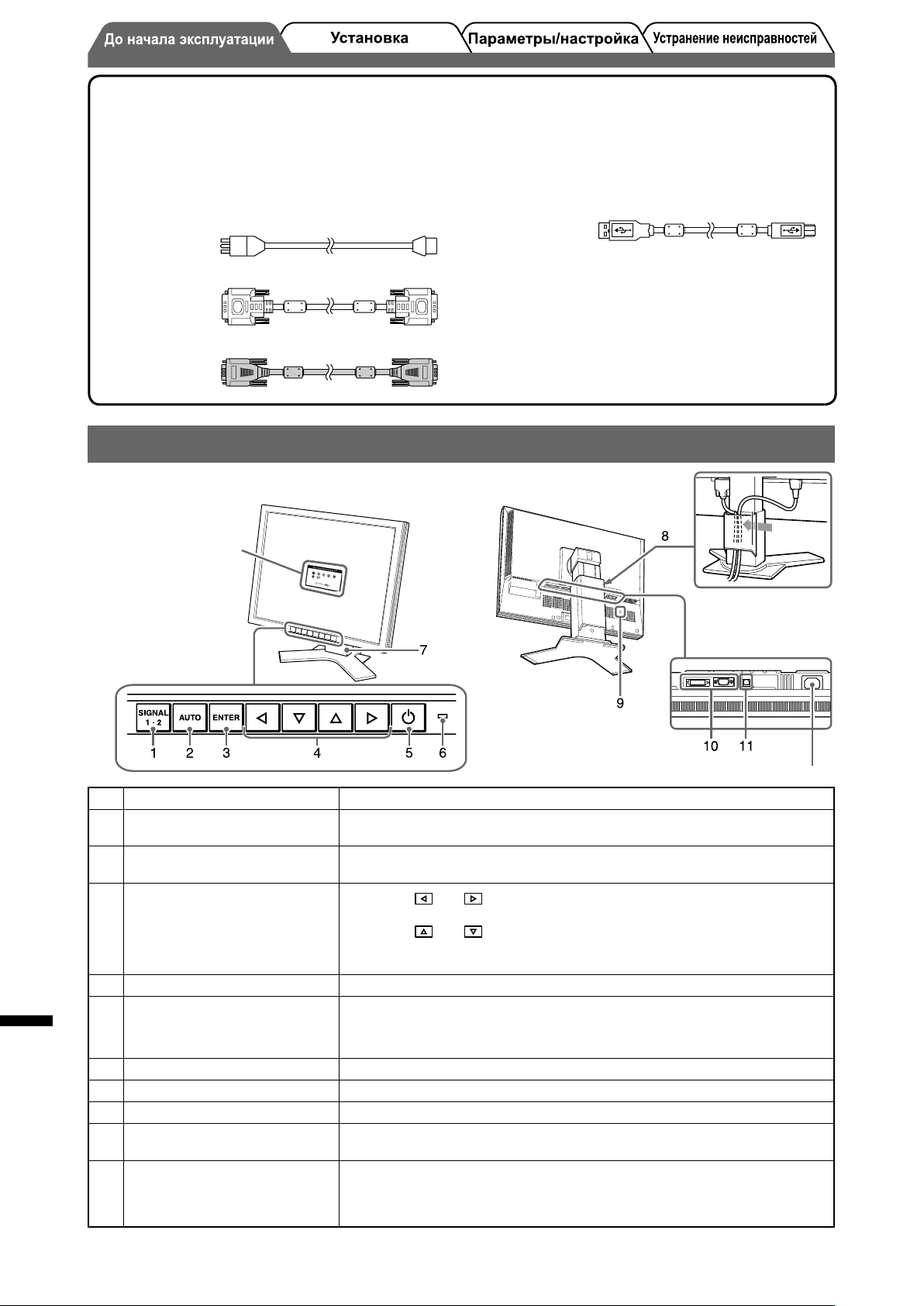

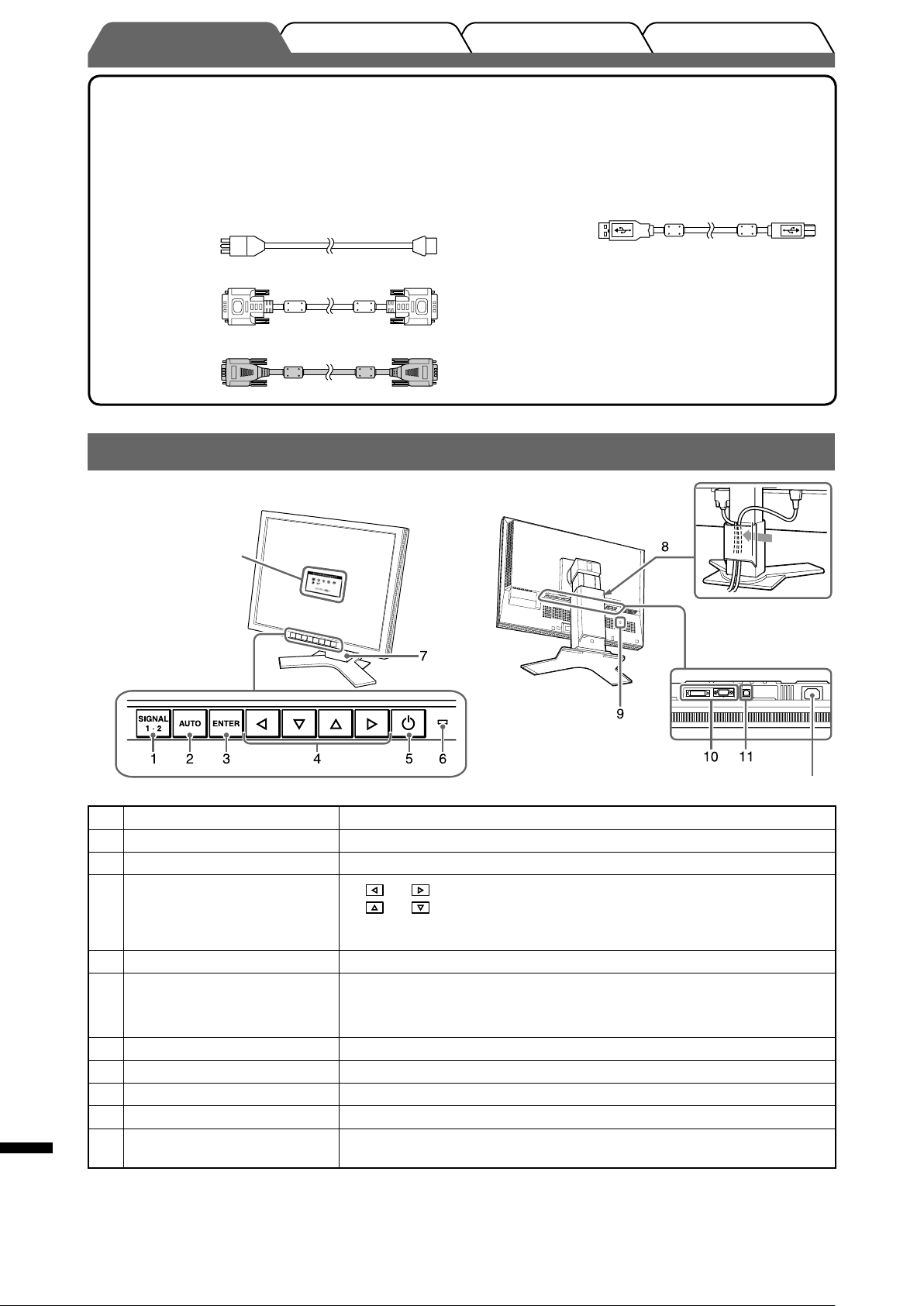

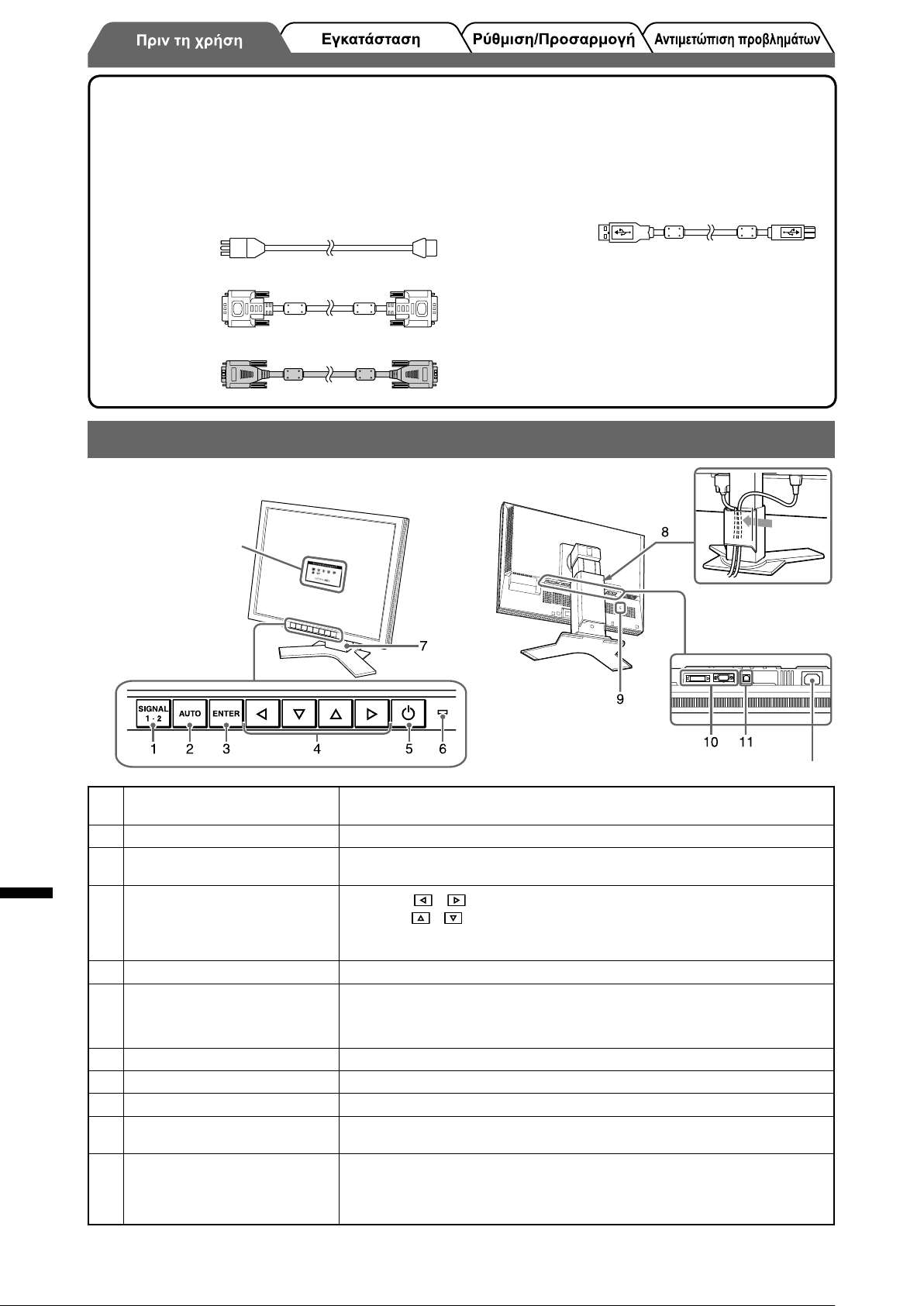

Controls and Functions
Adjustment menu
(*ScreenManager ®)
Hold the projection
to open/close the
holder.
Power connector
1 Input Signal Selection button Switches input signals for display when two PCs are connected to the
monitor.
2 Auto Adjustment button Performs the function to adjust the screen automatically. (analog input only)
3 Enter button Displays the Adjustment menu, determines an item on the menu screen, and
saves values adjusted.
4 Control buttons (Left, Down,
Up, Right)
5 Power button Turns the power on or off.
6 Power indicator Indicates monitor’s operation status.
7 Height adjustable stand Used to adjust the height and angle of the monitor screen.
8 Cable holder Covers the monitor cables.
9 Security lock slot Complies with Kensington’s MicroSaver security system.
10 Input signal connectors Left: DVI-I connector I (SIGNAL 1) /Right: D-sub mini 15-pin connector
11 USB port Connects the USB cable to use the ScreenManager Pro for LCD software
®
* ScreenManager
the CD-ROM.)
is an EIZO’s nickname of the Adjustment menu. (For how to use ScreenManager, refer to the User’s Manual on
or button: Displays the FineContrast menu (page 5).
•
• or button: Displays the brightness adjustment window (page 5).
• Chooses an adjustment item or increases/decreases adjusted values for
advanced adjustments using the Adjustment menu (page 5).
Blue : Operating
Orange : Power saving
(SIGNAL 2)
(for Windows).
For how to use it, refer to the User’s Manual on the CD-ROM.
Off : Power off
2

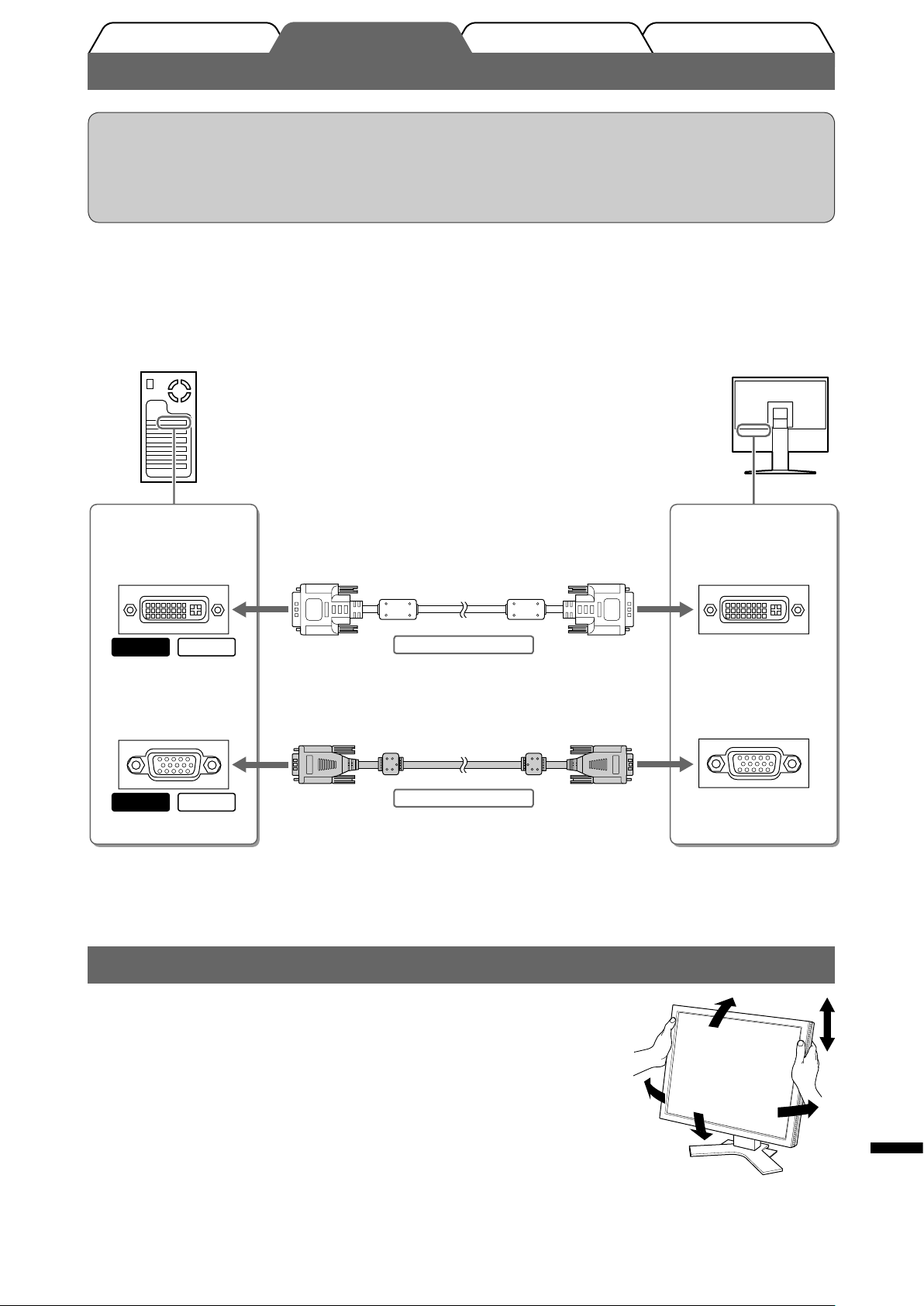

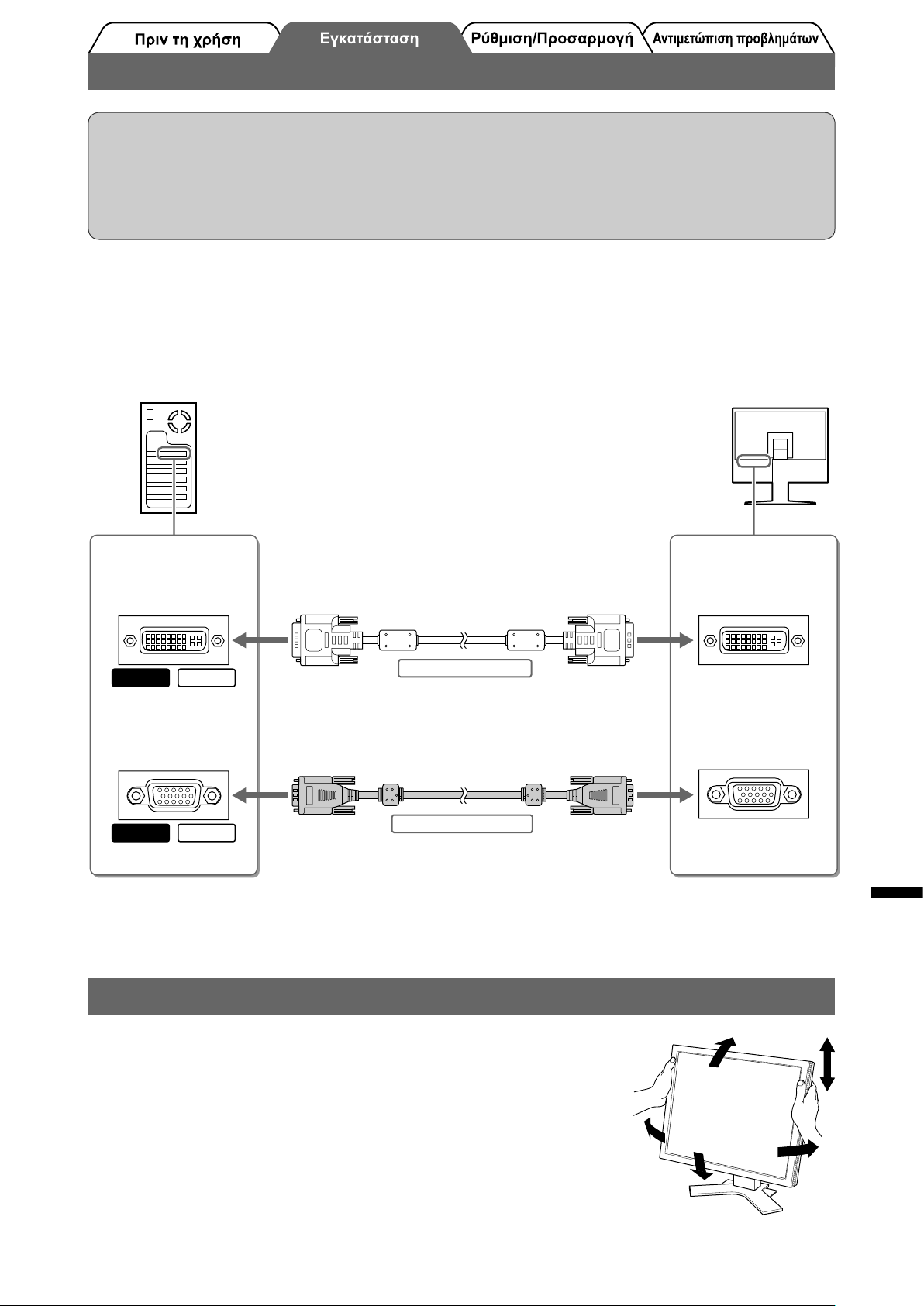

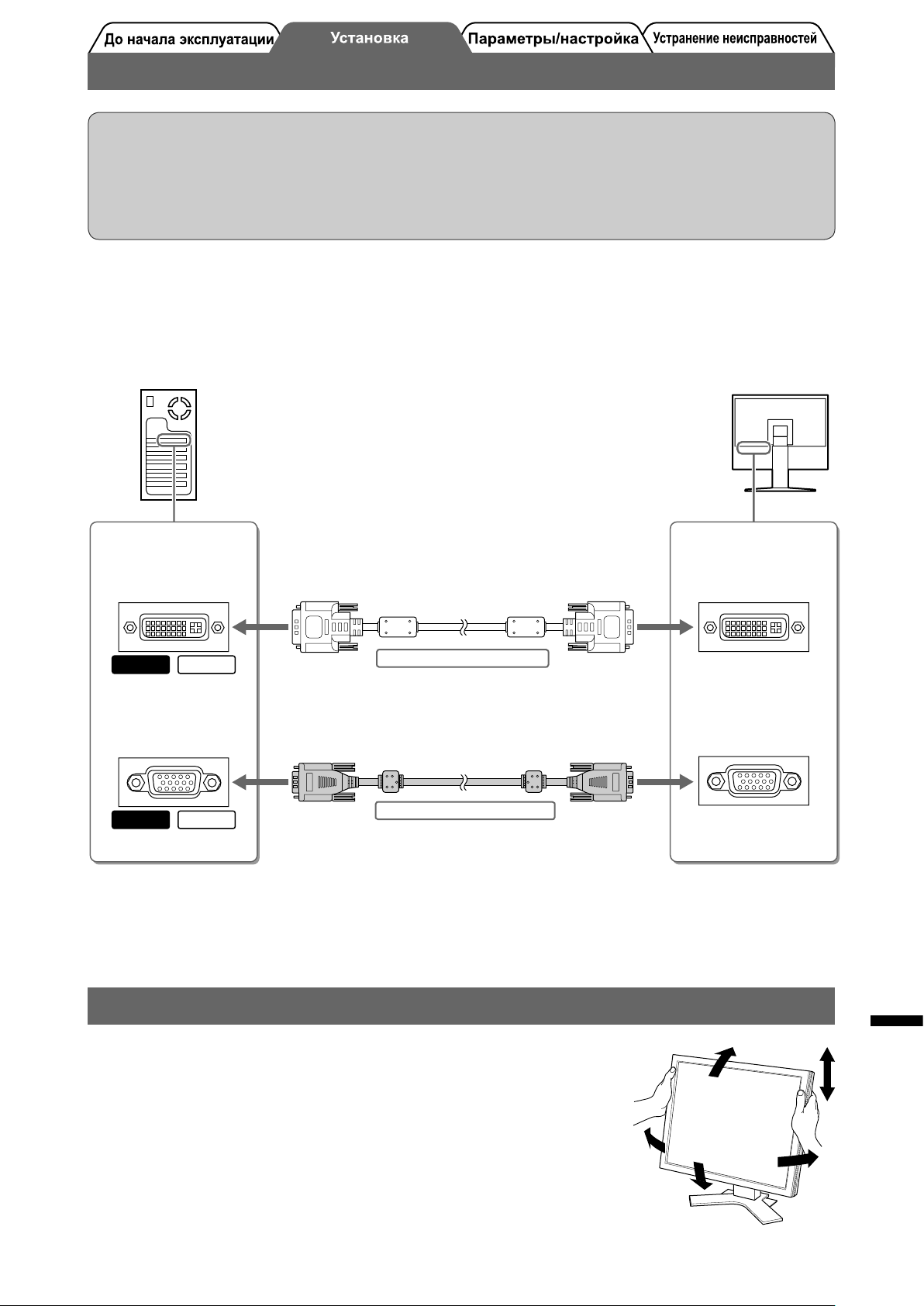

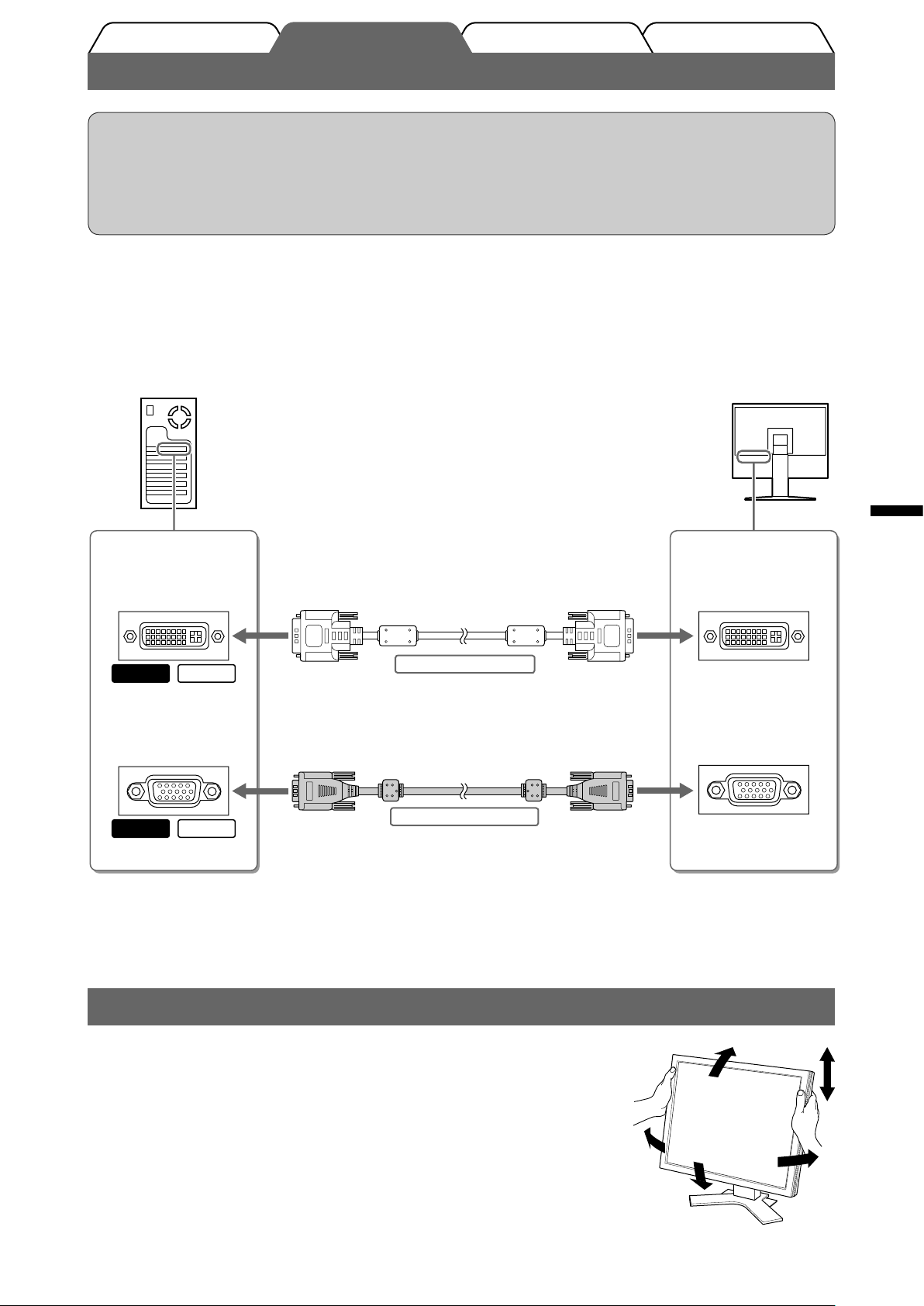

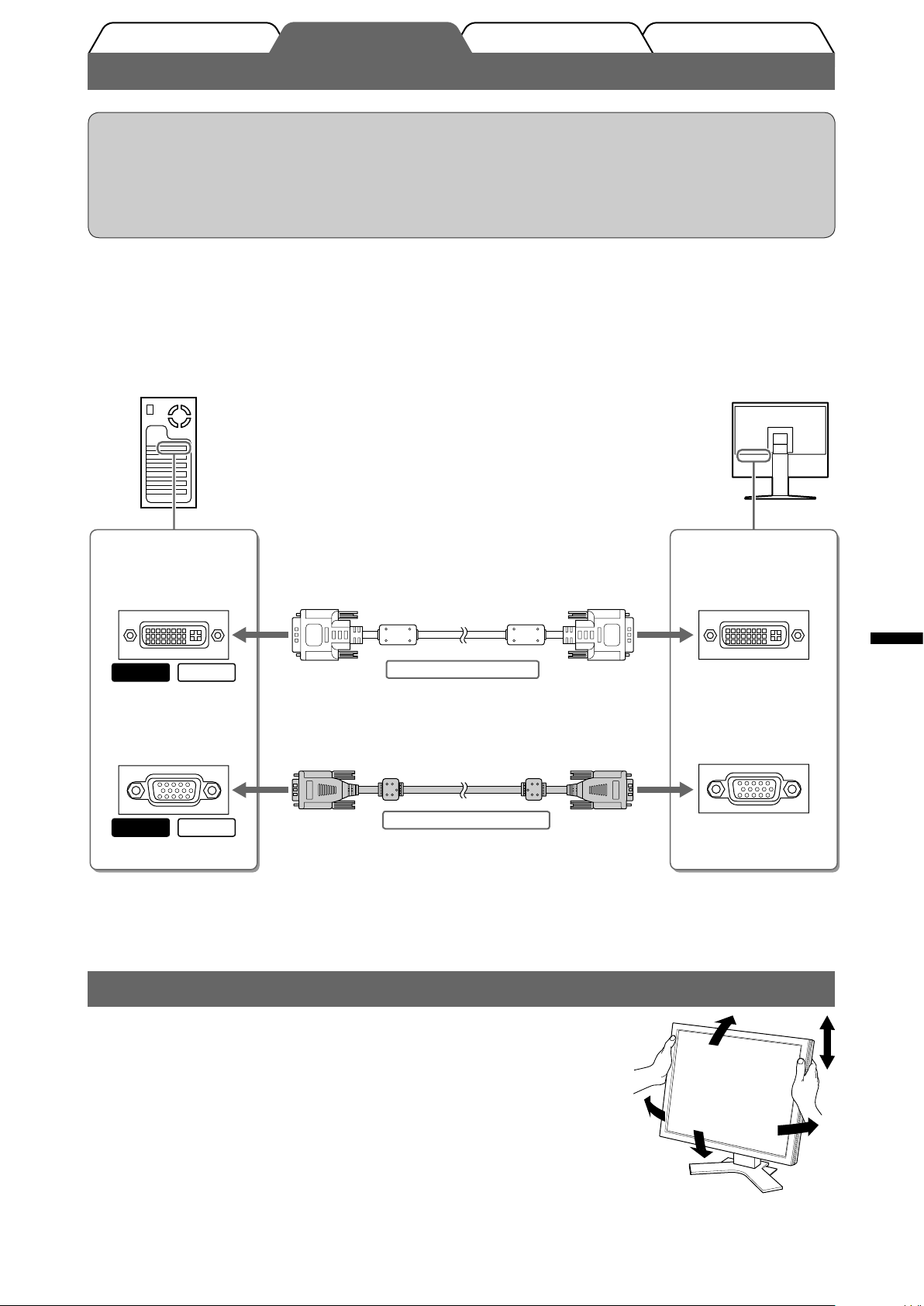

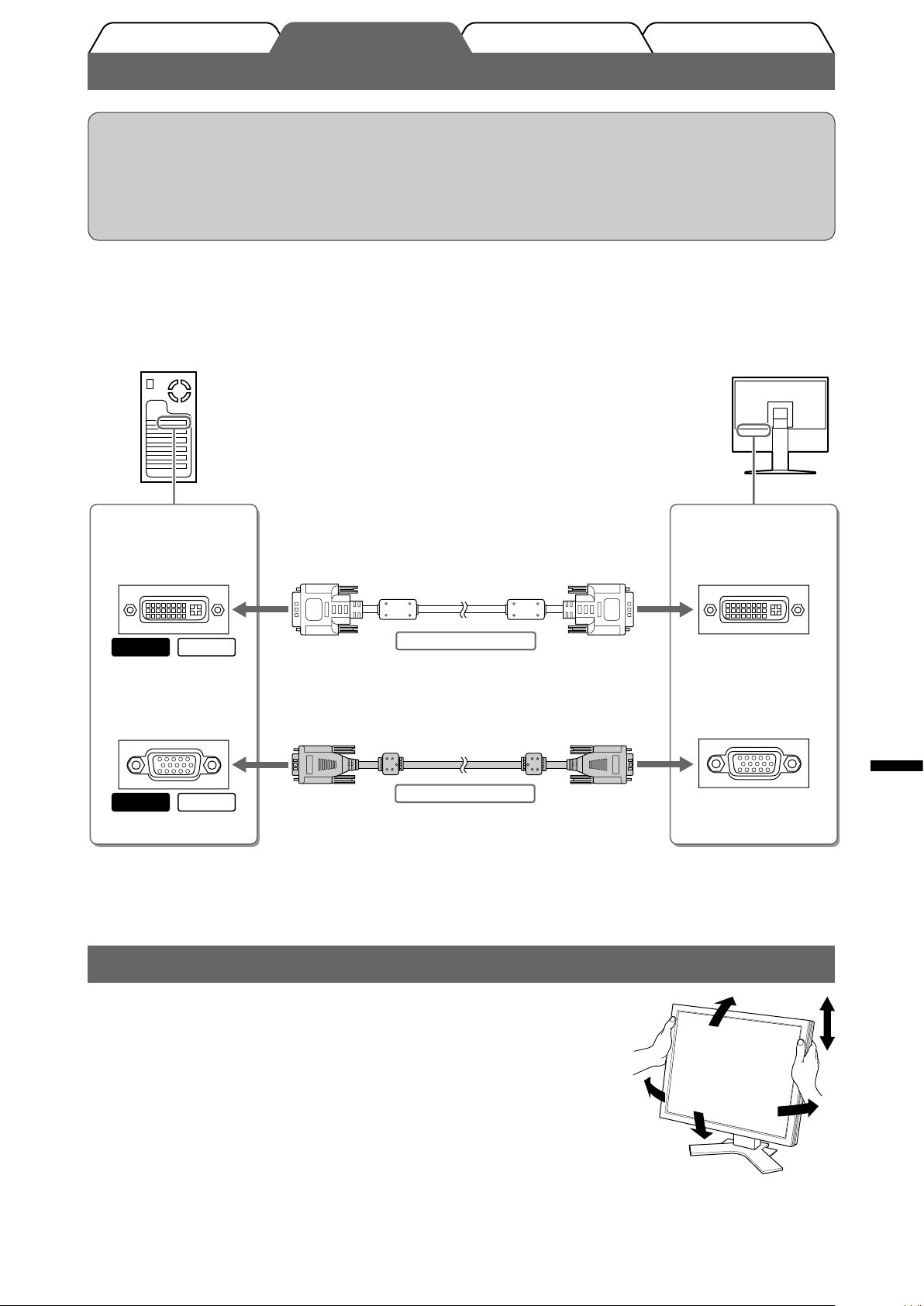

Connecting Cables
TroubleshootingSetting/AdjustmentPrior to use Installation
Attention
• When replacing the current monitor with an S2000 monitor, be sure to change the PC settings for
resolution and vertical frequency to those which are available for the S2000 monitor referring to the
resolution table (back of cover page) before connecting the PC.
NOTE
• When connecting two PCs to the monitor, refer to the User’s Manual on the CD-ROM.
Check that the monitor and the PC are powered off.
1
Connect the monitor to the PC with a signal cable that matches the connectors.
2
After connecting the cable connectors, tighten the screws of the connectors to secure the coupling.
Connectors on the
PC
Connectors on the
monitor
English
DVI-I connector
MacintoshWindows
D-sub mini 15-pin
connector
Windows
Plug the power cord into a power outlet and the Power connector on the monitor.
3
Macintosh
Signal cable FD-C39 (supplied)
Digital connection
Signal cable MD-C87 (supplied)
Analog connection
DVI-I connector
D-sub mini 15-pin
connector
Adjusting the Screen Height and Angle
Adjust the screen height, tilt and swivel the screen to the best condition for working.
3
Prior to use Installation TroubleshootingSetting/Adjustment

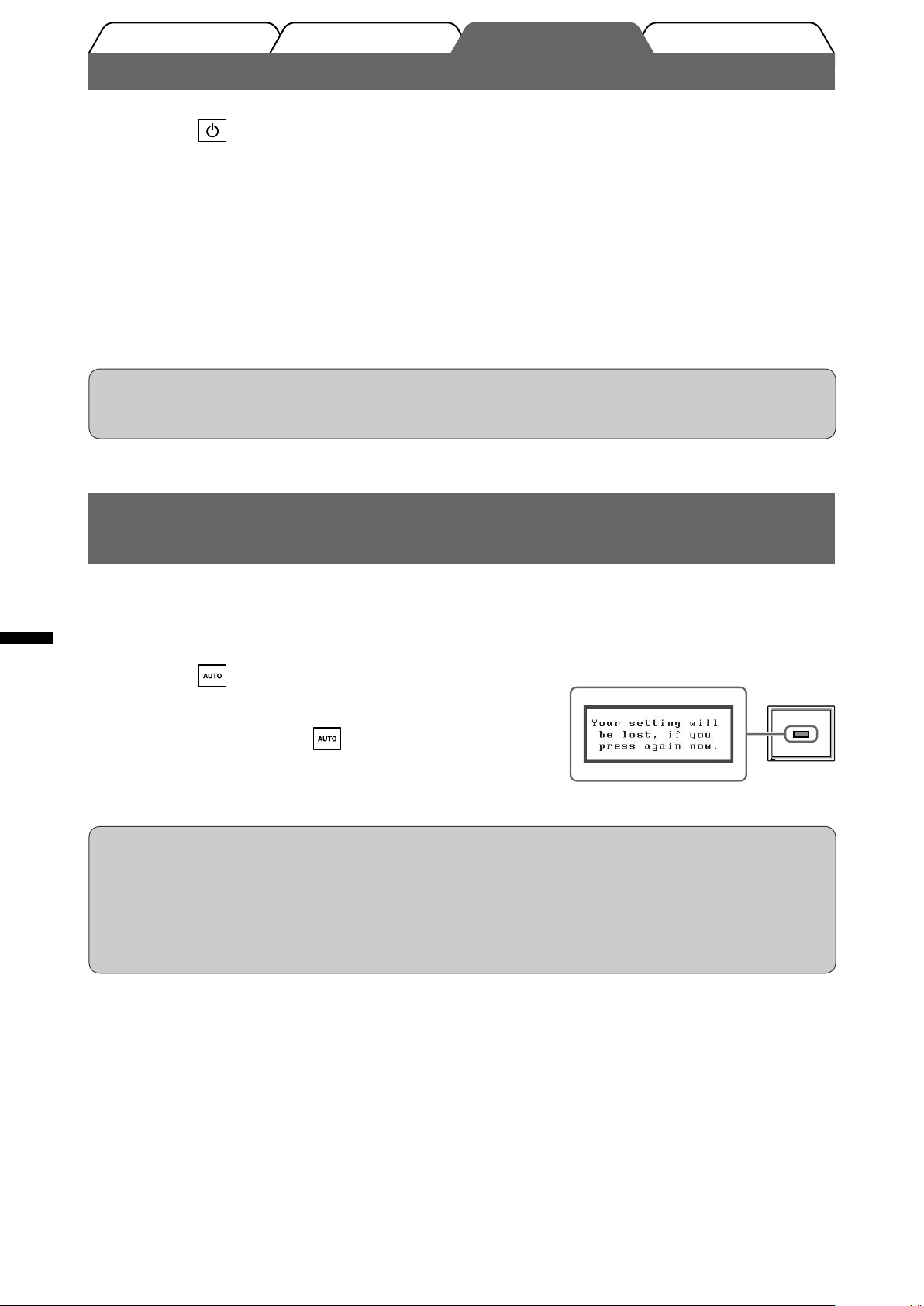

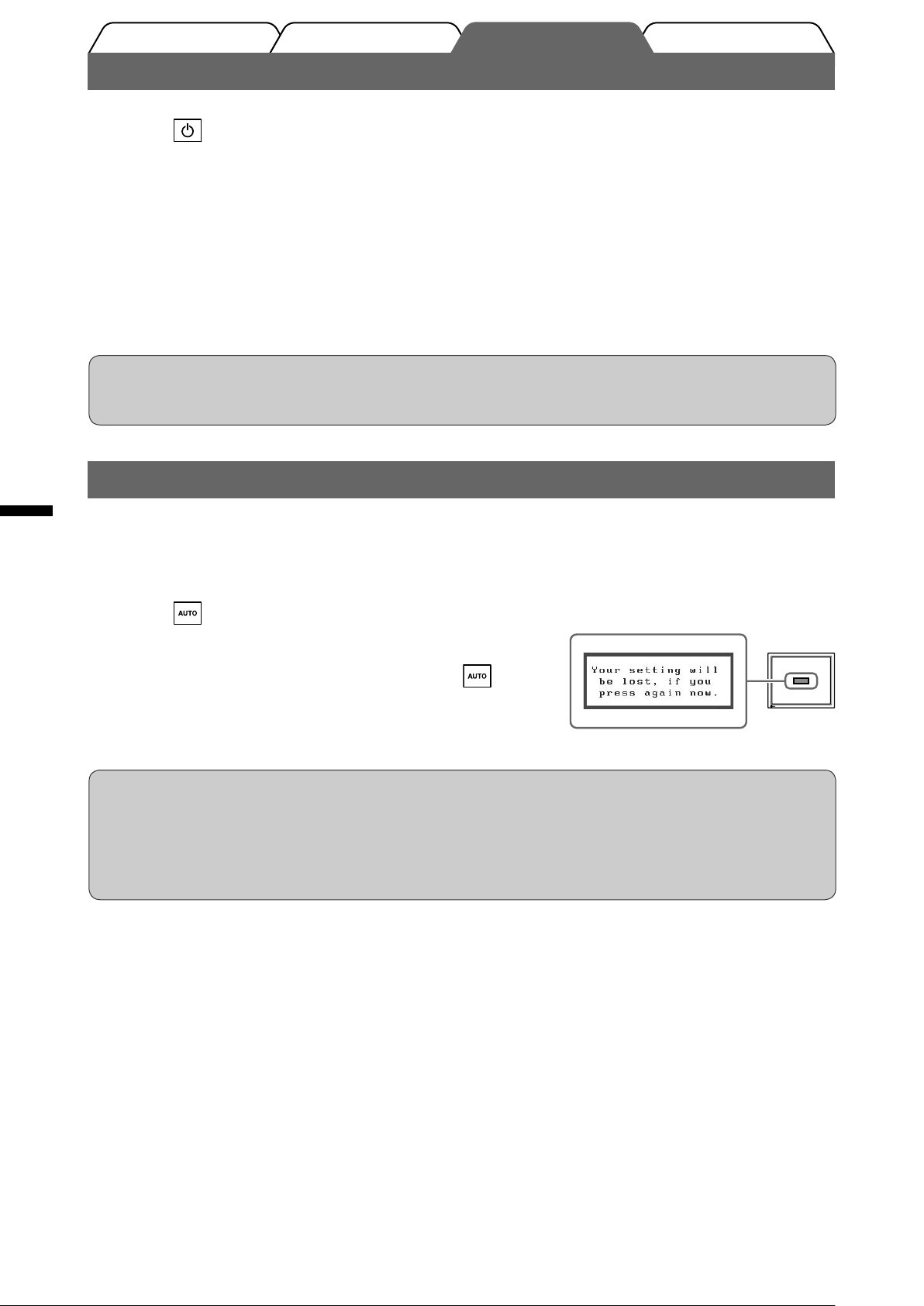

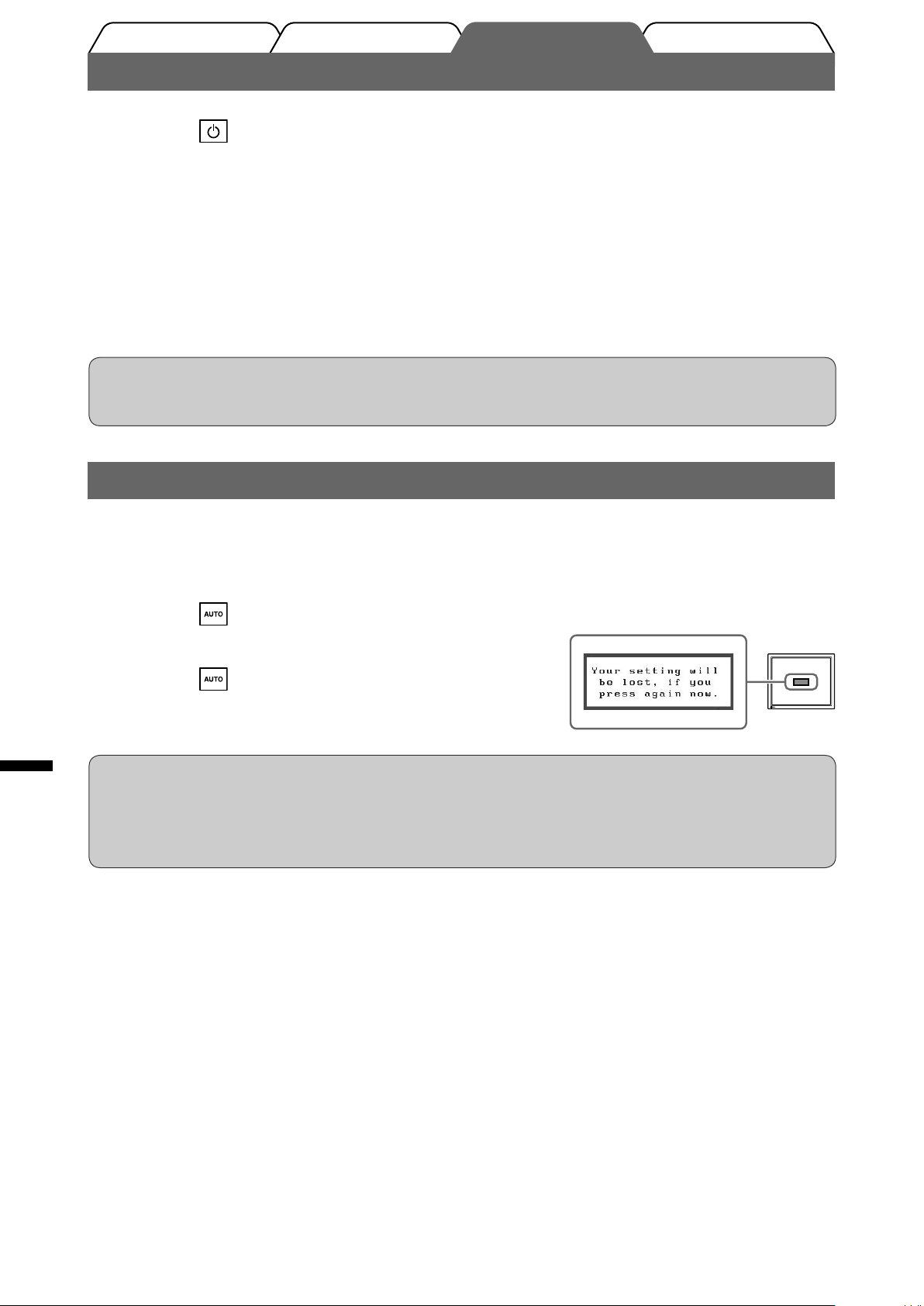

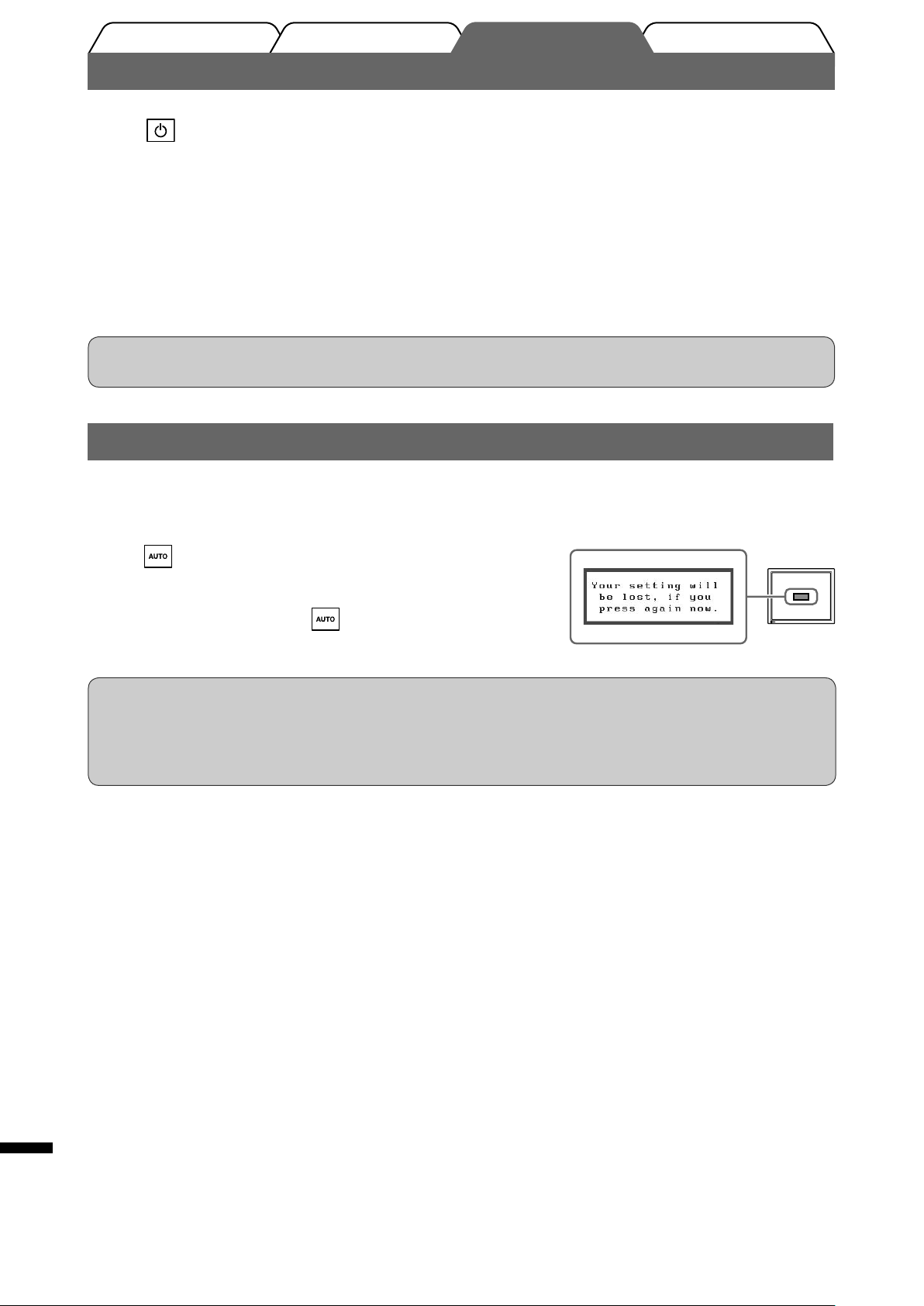

Displaying the Screen
English
Press to turn on the monitor.
1
The monitor’s Power indicator lights up blue.
Turn on the PC.
2
The screen image appears.
When using analog input signals, perform the Auto Adjustment function. (Refer
3
to “Performing Auto Adjustment function” below.)
The Auto Adjustment function is not necessary when digital signals are input because images are
displayed correctly based on the preset data of the monitor.
Attention
• Turn off the monitor and PC after using them. Unplugging the power cord completely shuts off power
supply to the monitor.

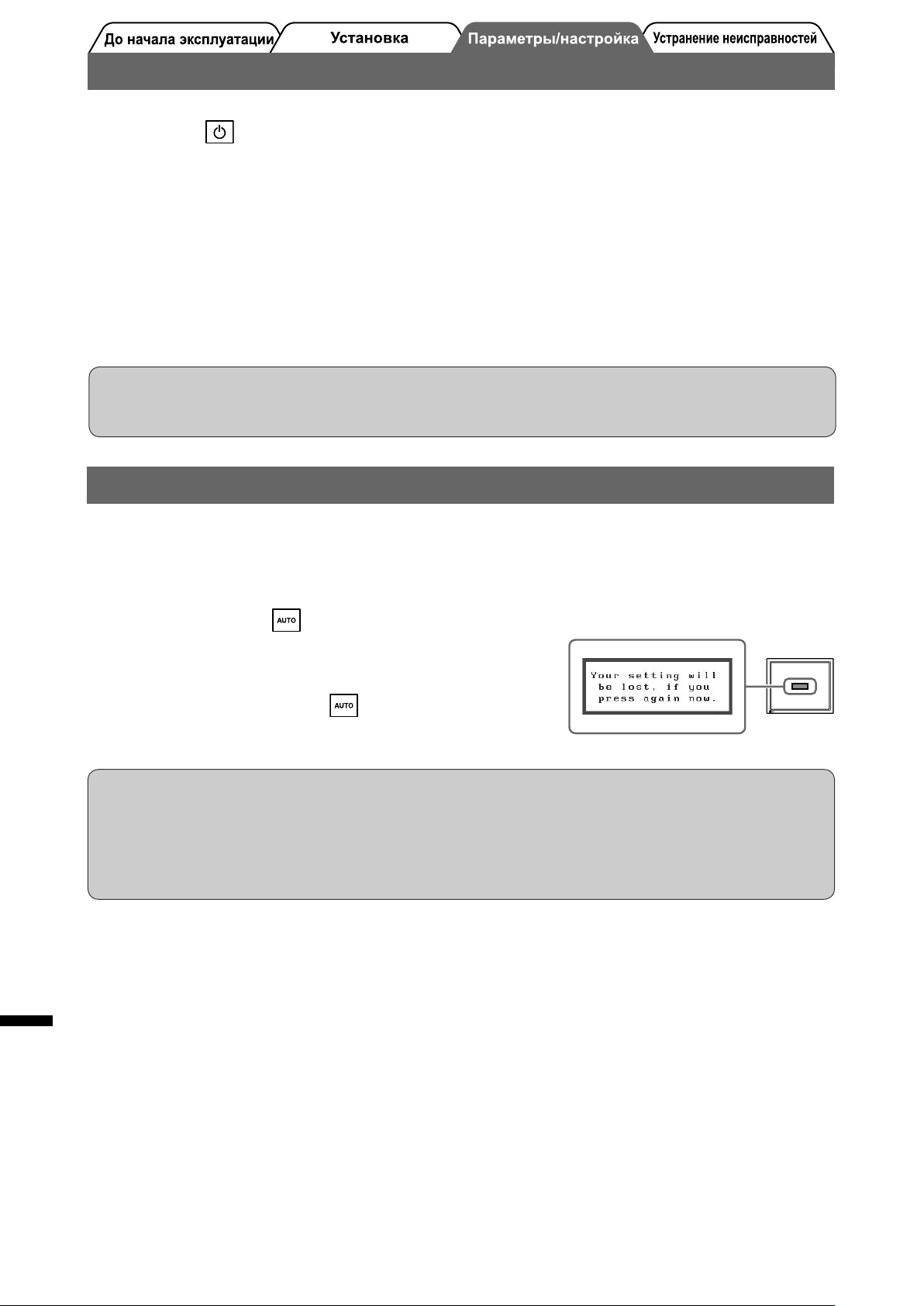

Performing Auto Adjustment Function (Analog input only)
When analog signals are input, the Auto Adjustment function enables the automatic adjustment of clock, phase, screen
position, and resolution.
For details of the Auto Adjustment function, refer to the User’s Manual on the CD-ROM.
Press .
1
A message window appears.
Press again while the message is displayed.
2
The Auto Adjustment function is activated and clock, phase,
screen position, and resolution are adjusted automatically.
Attention
• The Auto Adjustment function works correctly when an image is fully displayed over the display area of a
PC screen.
It does not work properly when an image is displayed only on a part of the screen (DOS prompt window,
for example) or when a black background (wallpaper, etc.) is in use.
• The Auto Adjustment function may not work properly with some graphics boards.
4
Prior to use Installation TroubleshootingSetting/Adjustment

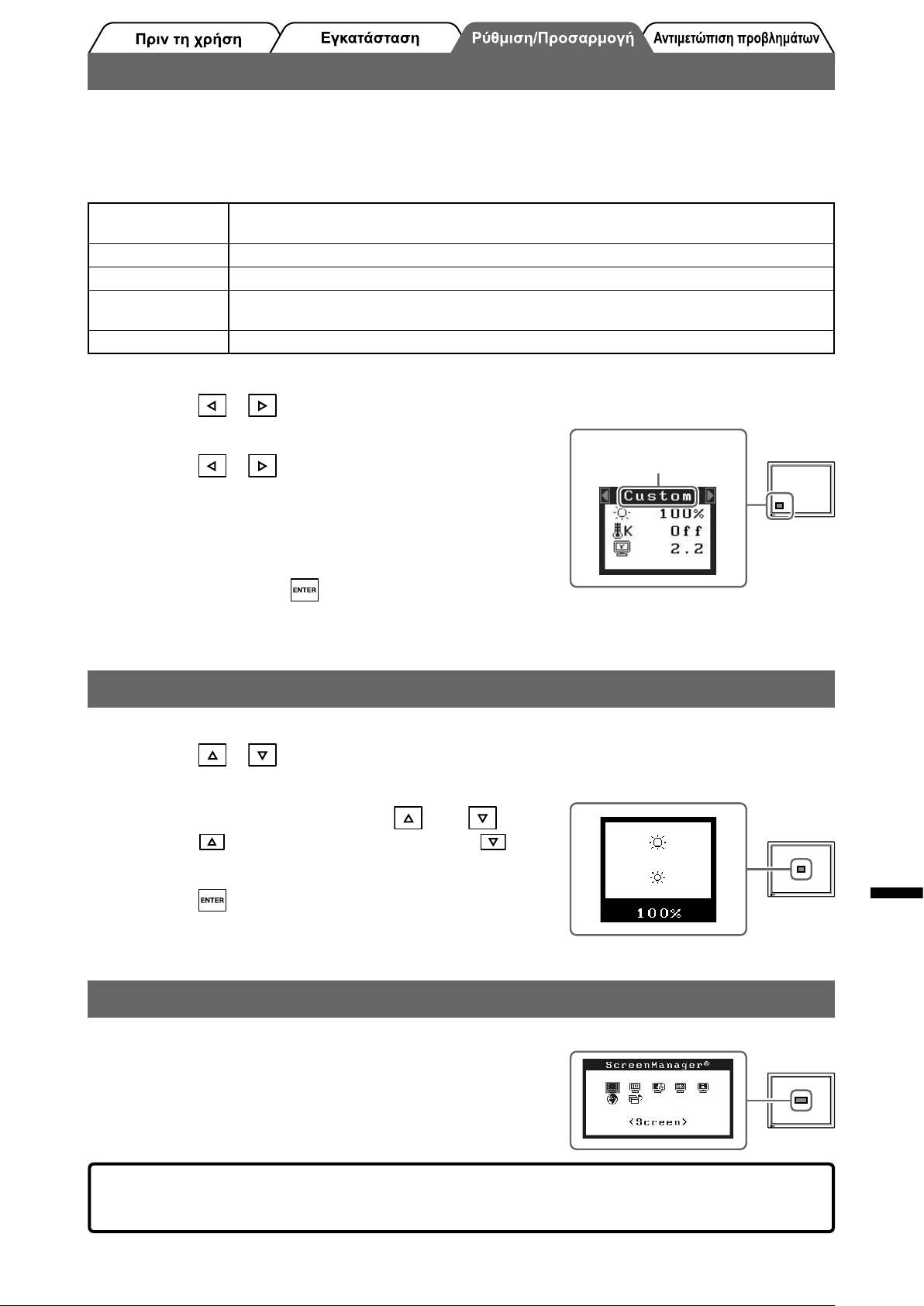

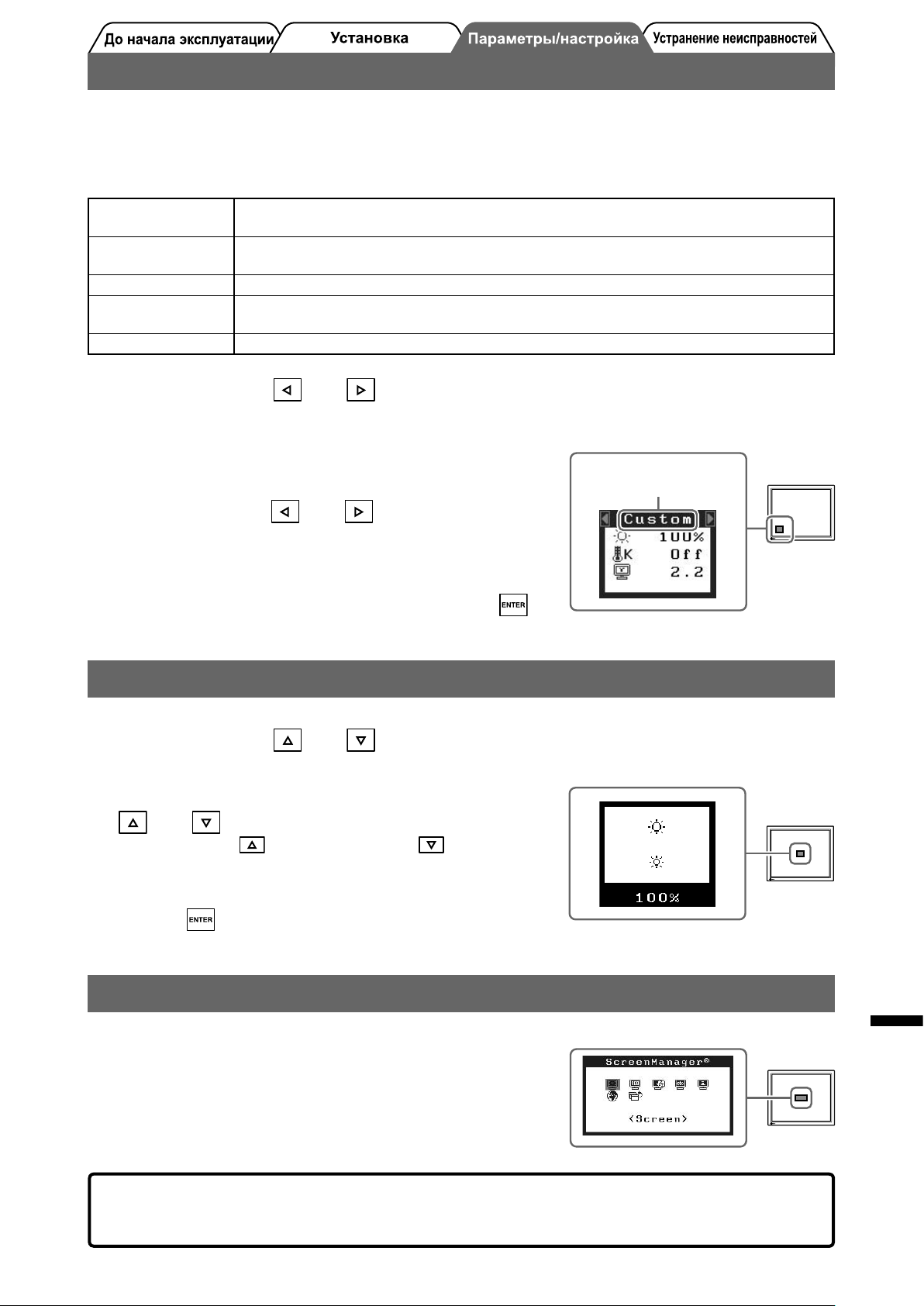

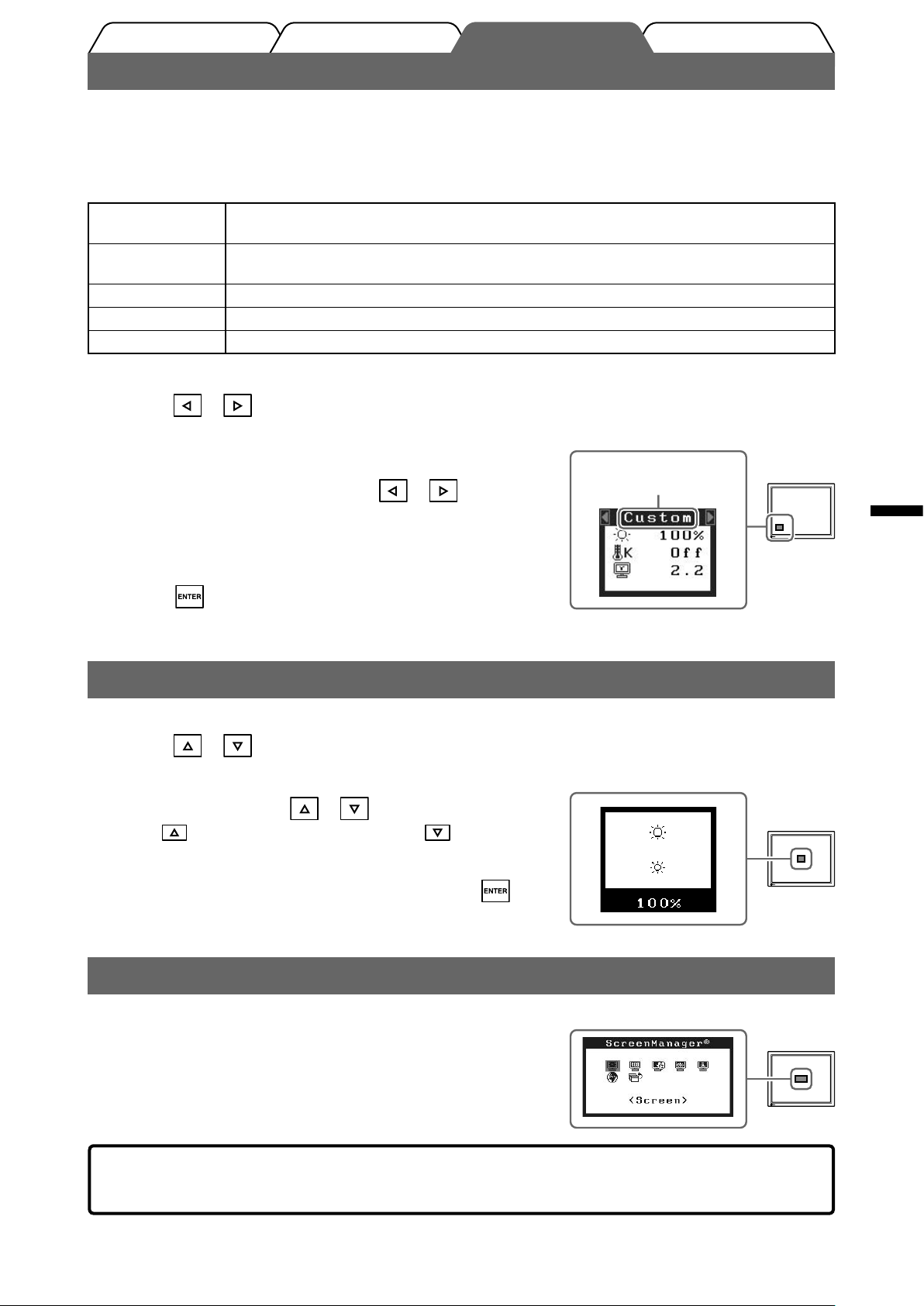

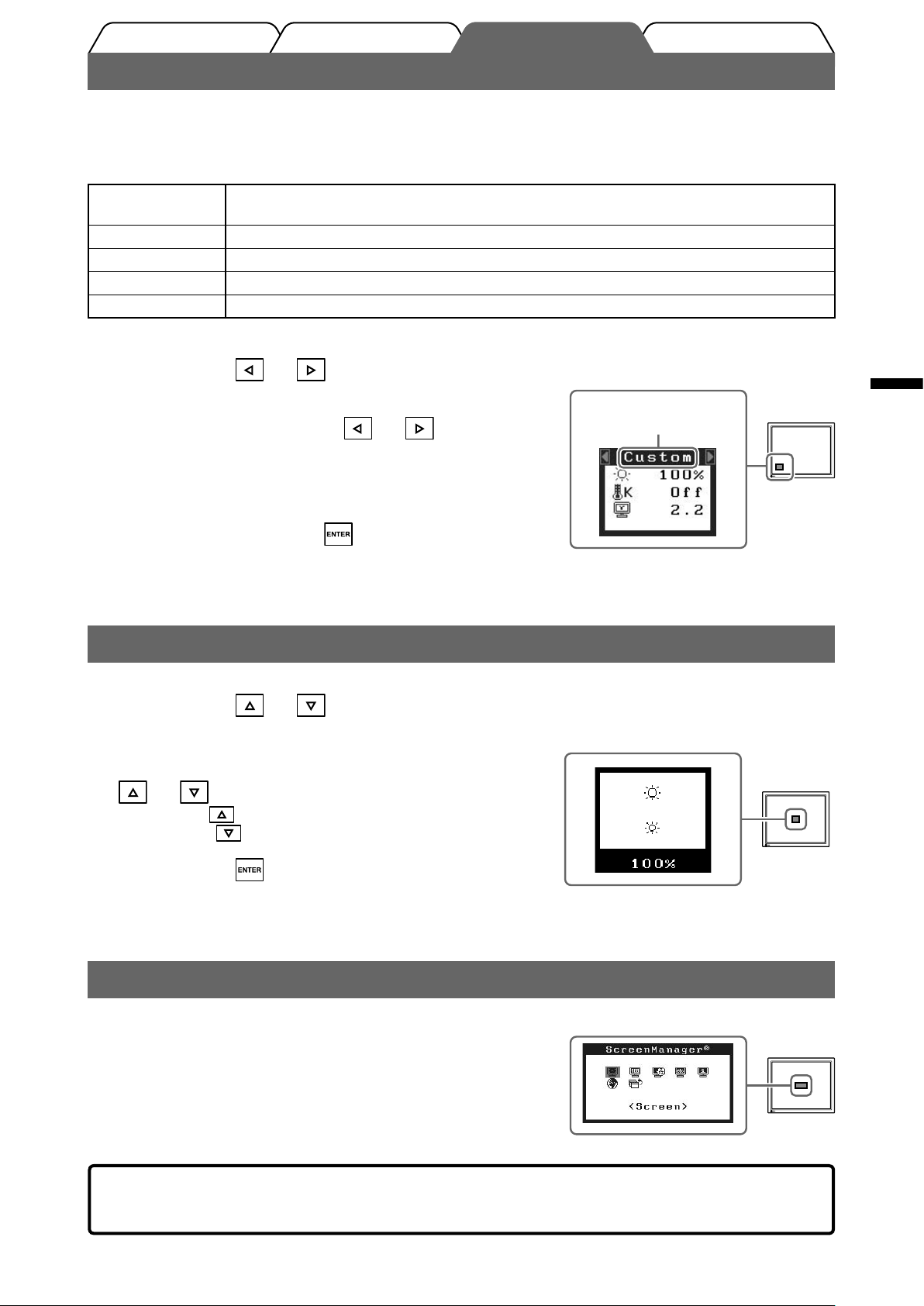

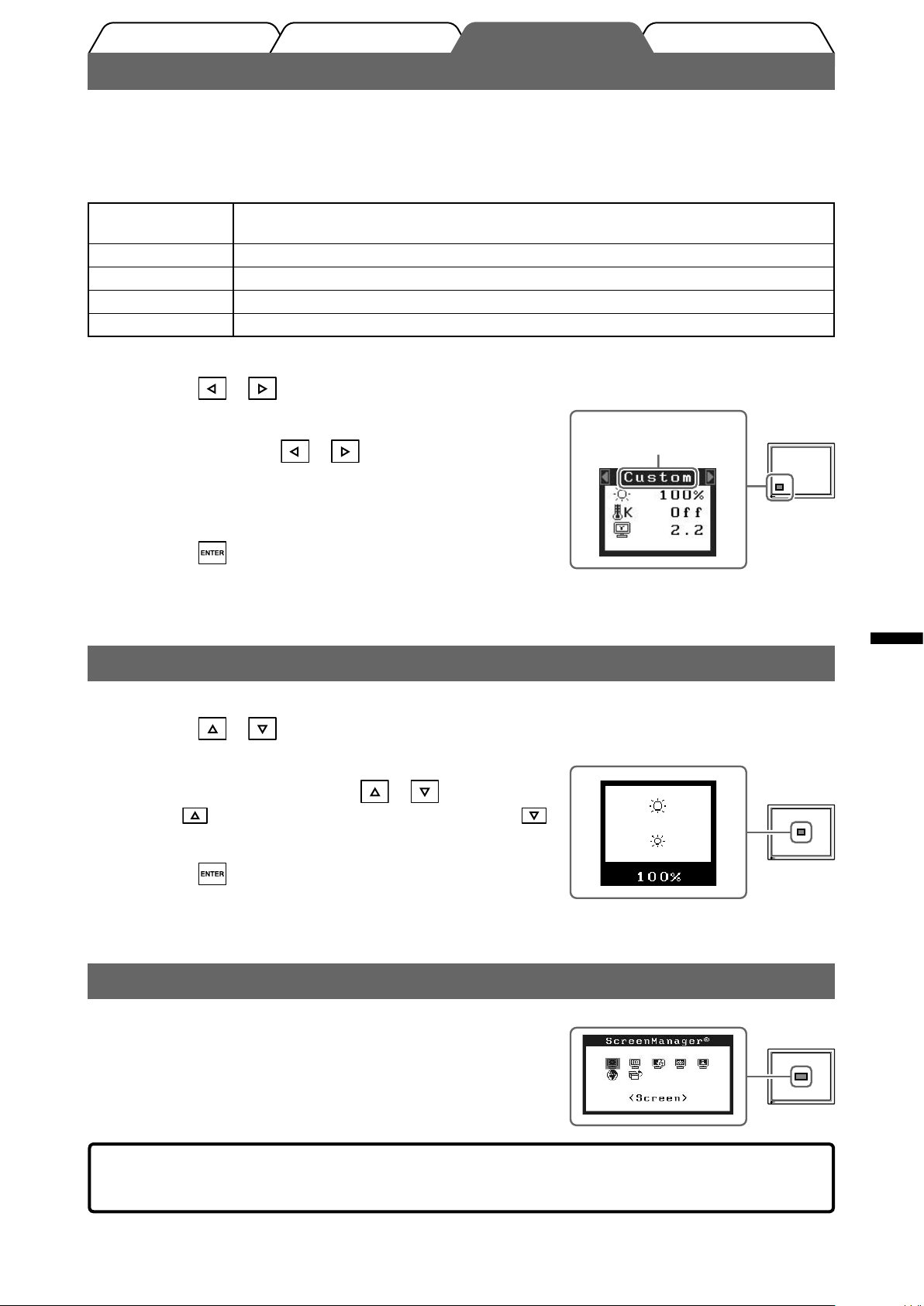

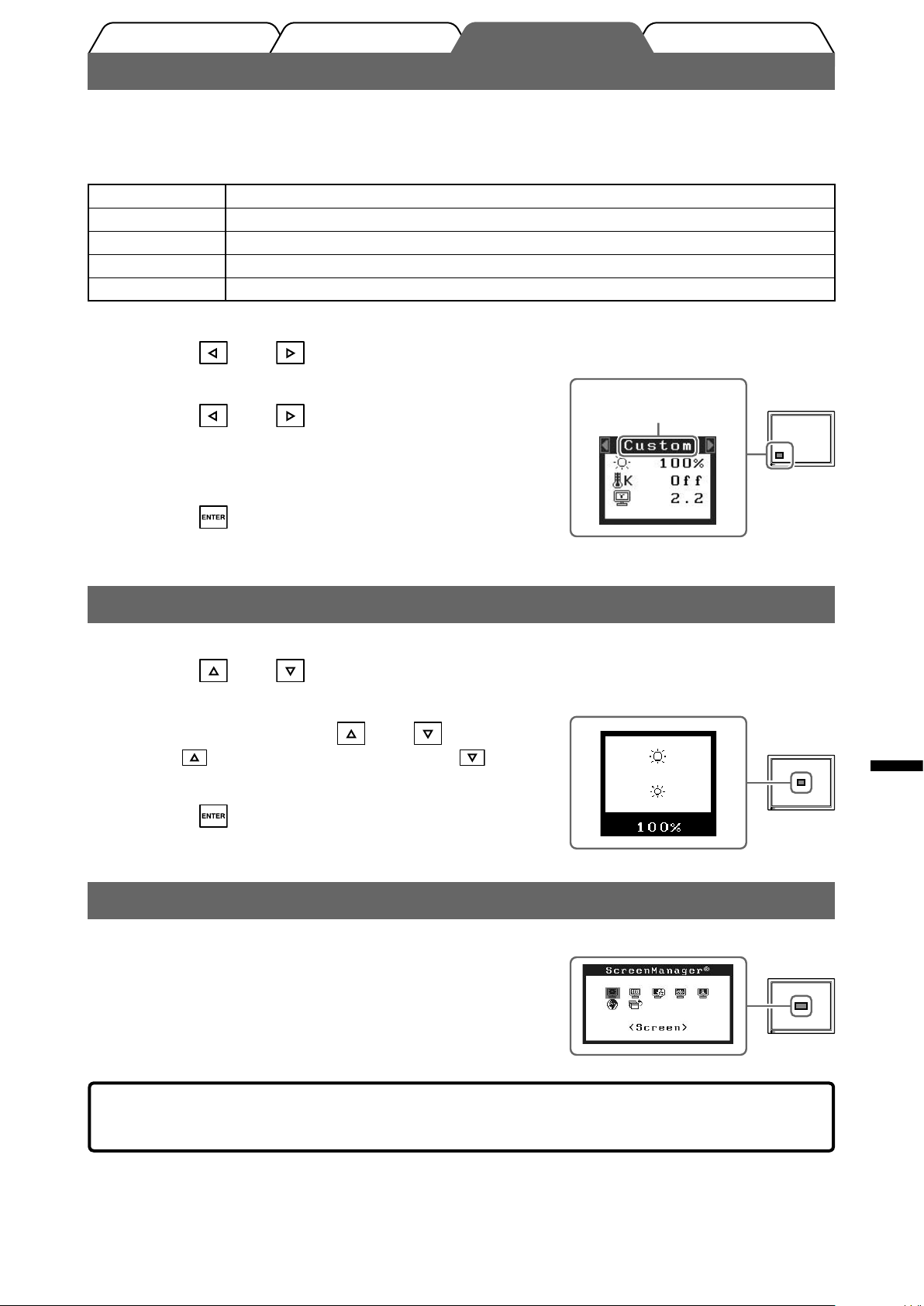

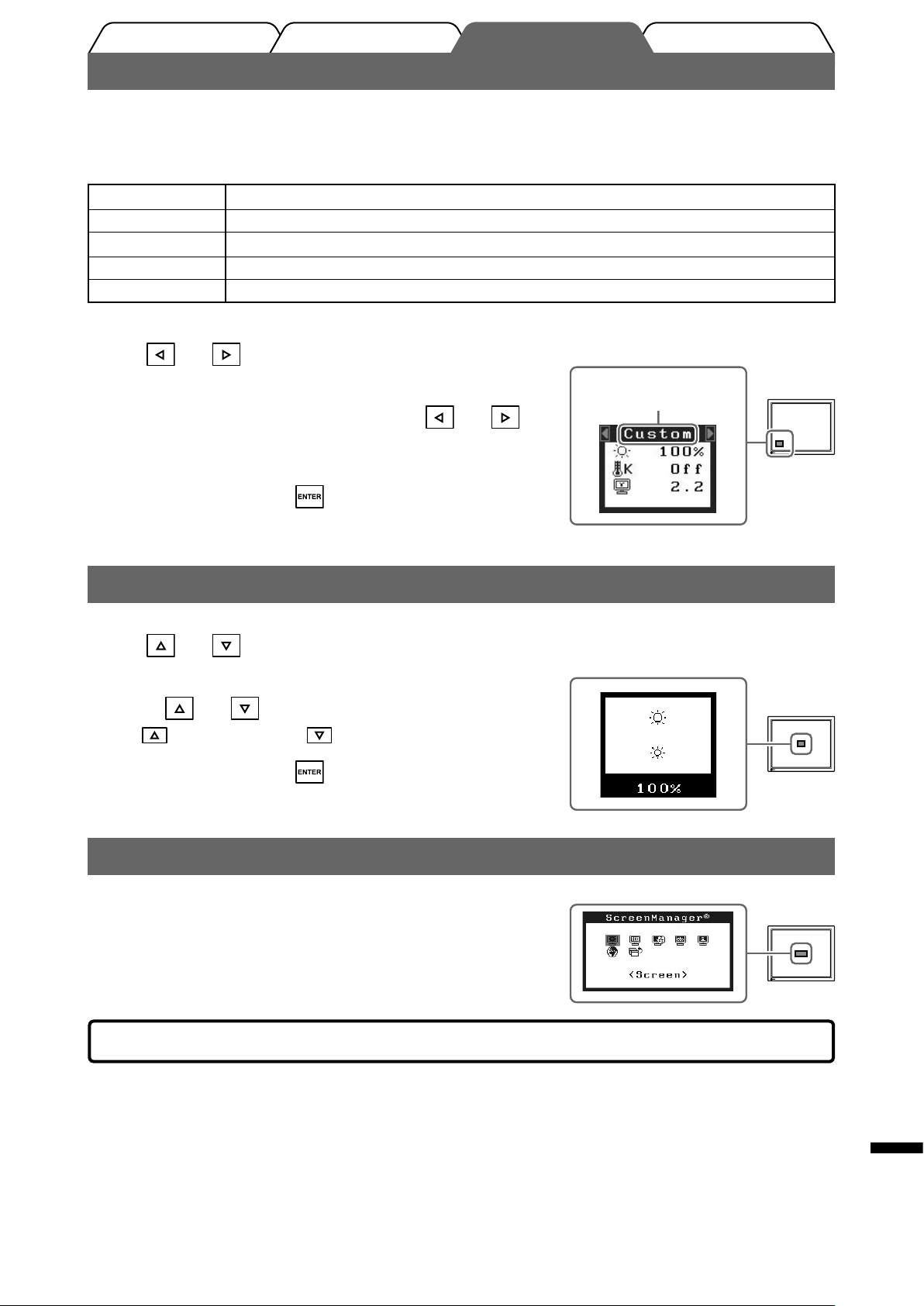

Selecting Display Mode
FineContrast allows you to select the best display mode easily according to monitor’s application.
For details of FineContrast, refer to the User’s Manual on the CD-ROM.
FineContrast Mode
Custom Available for making desired setting.
sRGB Suitable for color matching with sRGB compatible peripherals.
Text Suitable for displaying texts for word processing or spreadsheets.
Picture Suitable for displaying images such as photos or picture images.
Movie Suitable for playing back animated images.
English
Press or .
1
The FineContrast menu appears.
Press or again while the FineContrast
2
menu is displayed.
Each time the button is pressed, the mode on the screen
switches. (Refer to the FineContrast Mode table.)
Press at the desired mode.
3
The selected mode is set.
Adjusting Brightness
Press or .
1
The brightness adjustment window appears.
Adjust the brightness with or .
2
Press to increase screen brightness or press to
decrease.
FineContrast menu
Displays the
current mode.
Brightness menu
Press at the desired brightness.
3
The specifi ed brightness is saved.
Performing Advanced Settings/Adjustments
Advanced adjustments for the screen or color and various settings are
available using the Adjustment menu.
For details of each adjustment function, refer to the User’s Manual on
the CD-ROM.
The basic settings and adjustments are completed. For advanced settings/adjustments,
refer to the User’s Manual on the CD-ROM.
Adjustment menu
5
English
Prior to use Installation Setting/Adjustment Troubleshooting

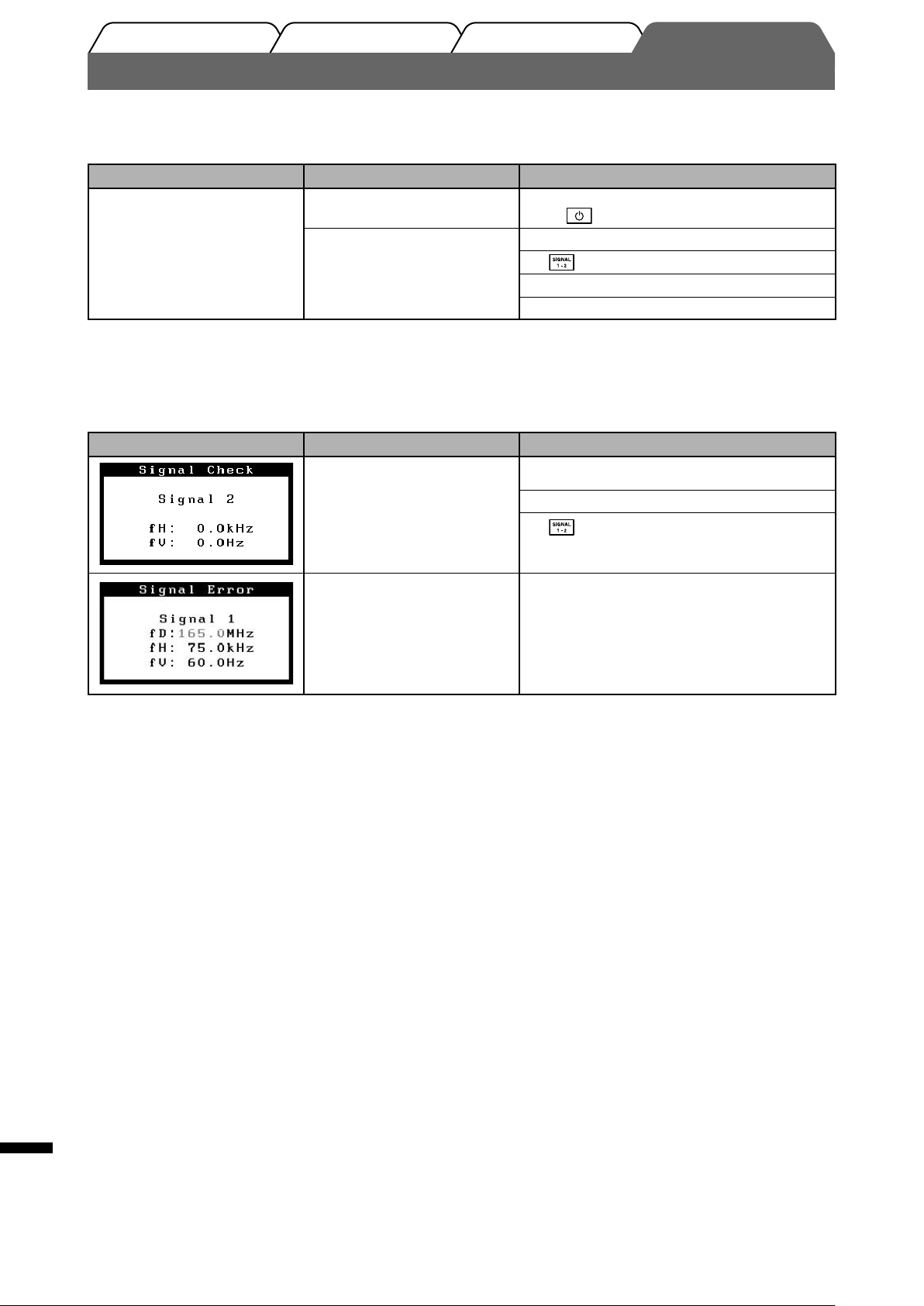

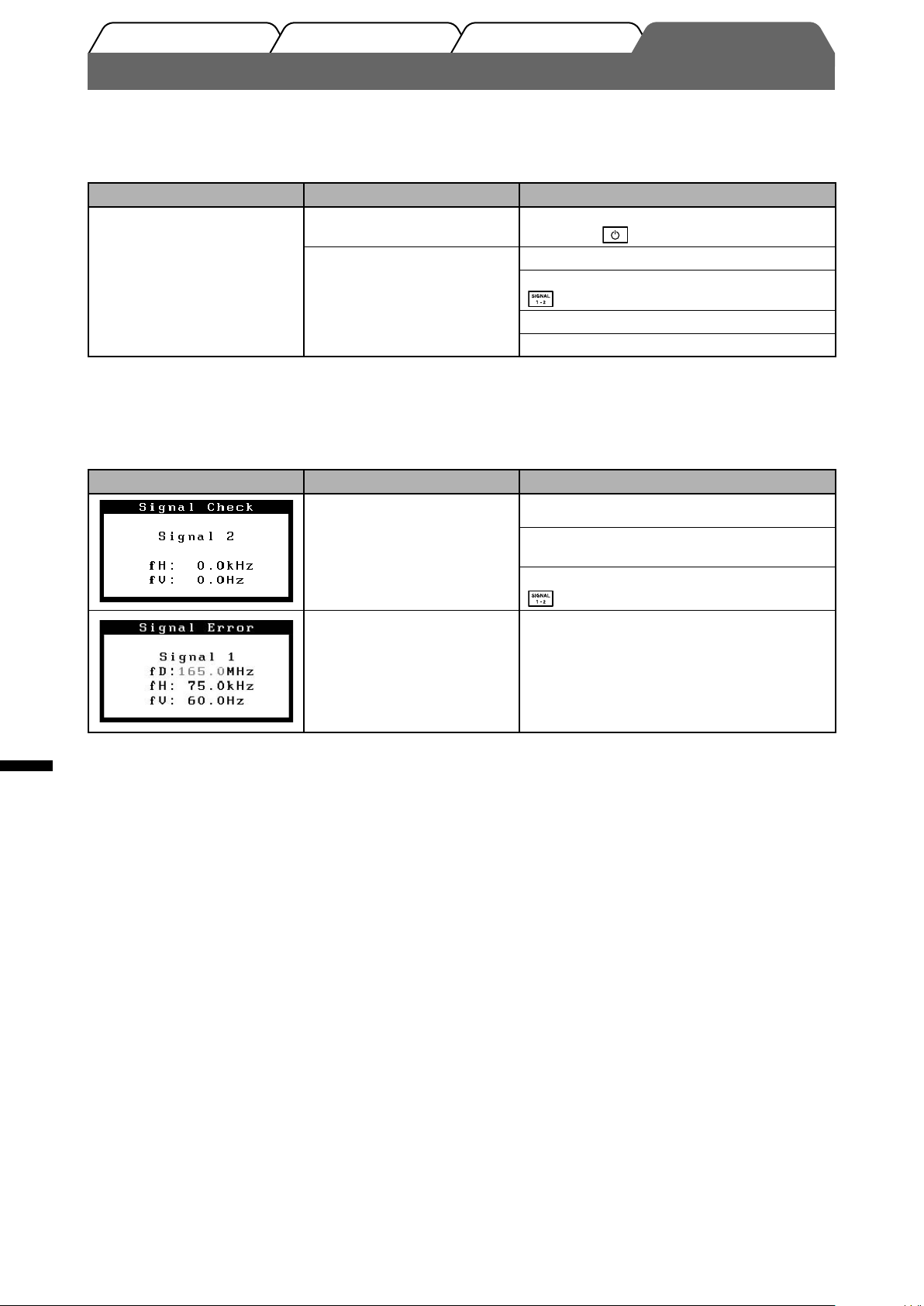

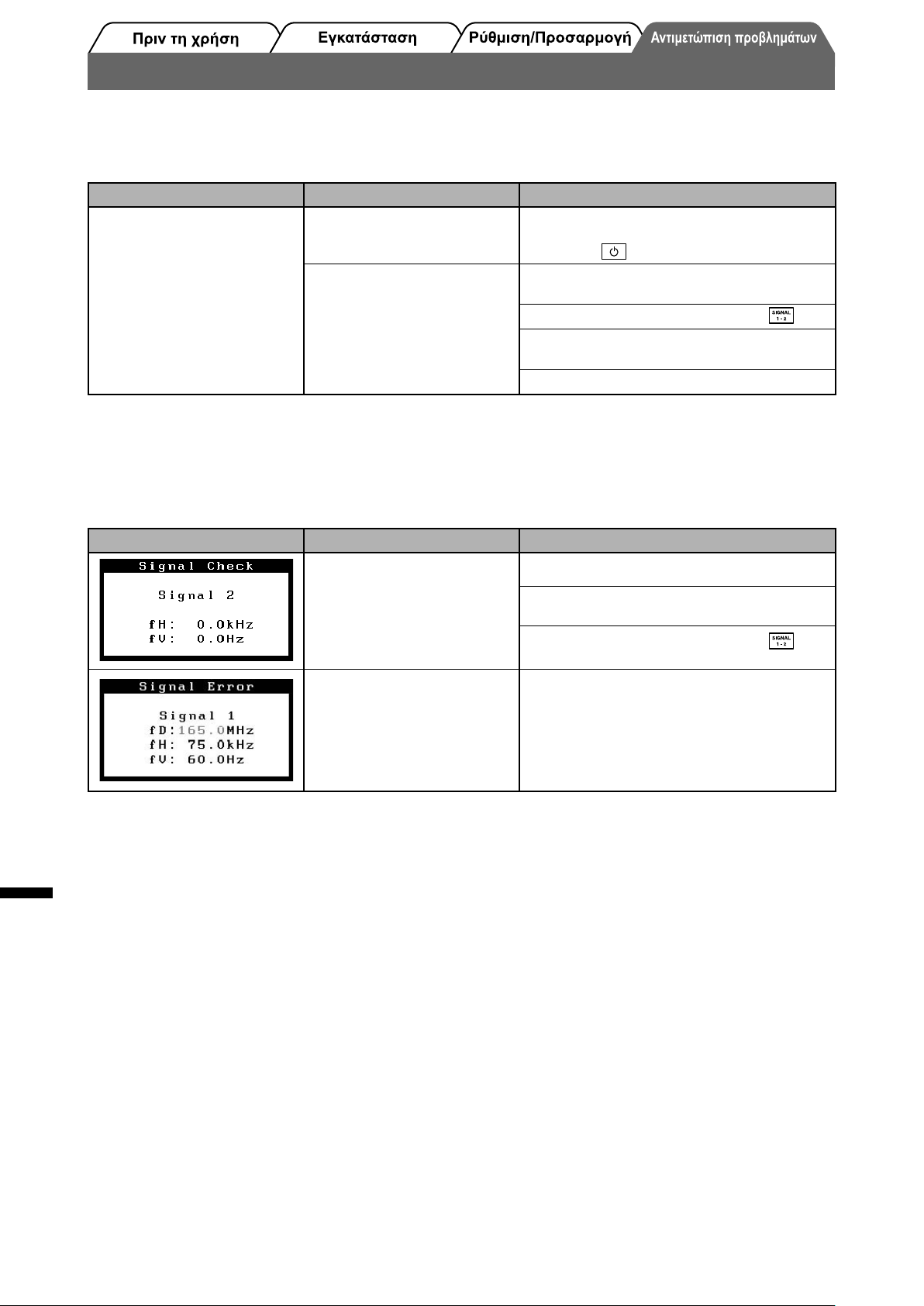

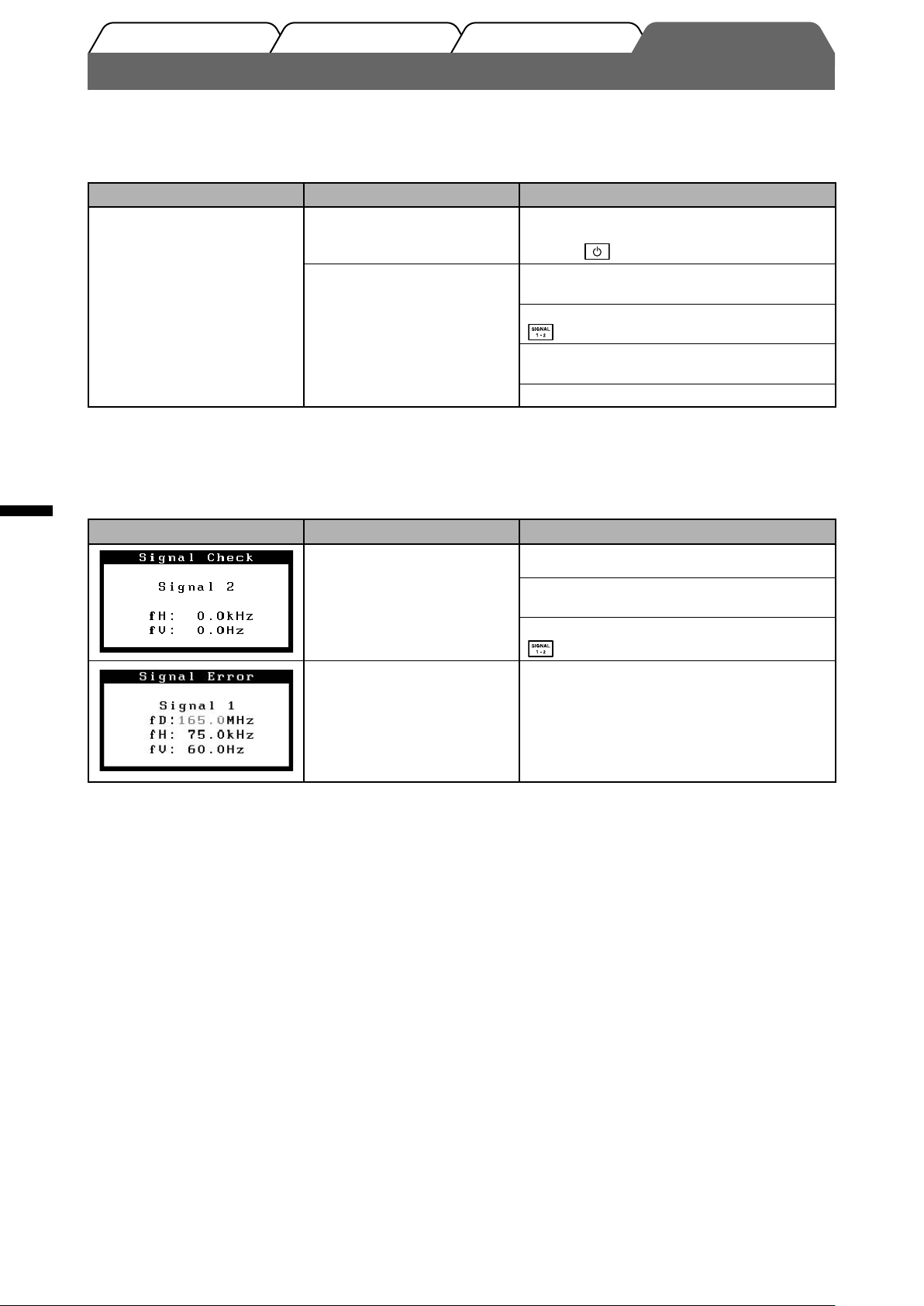

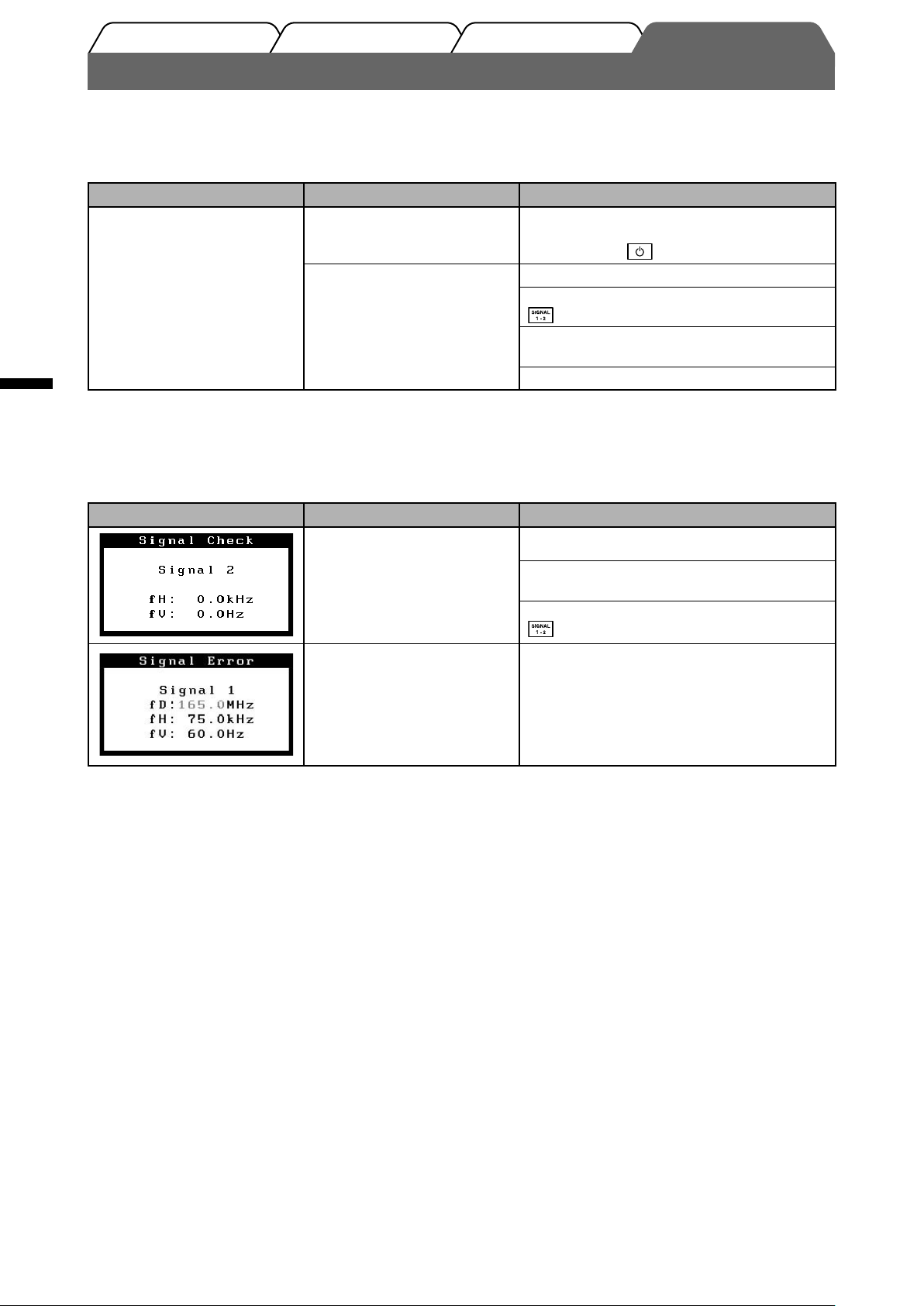

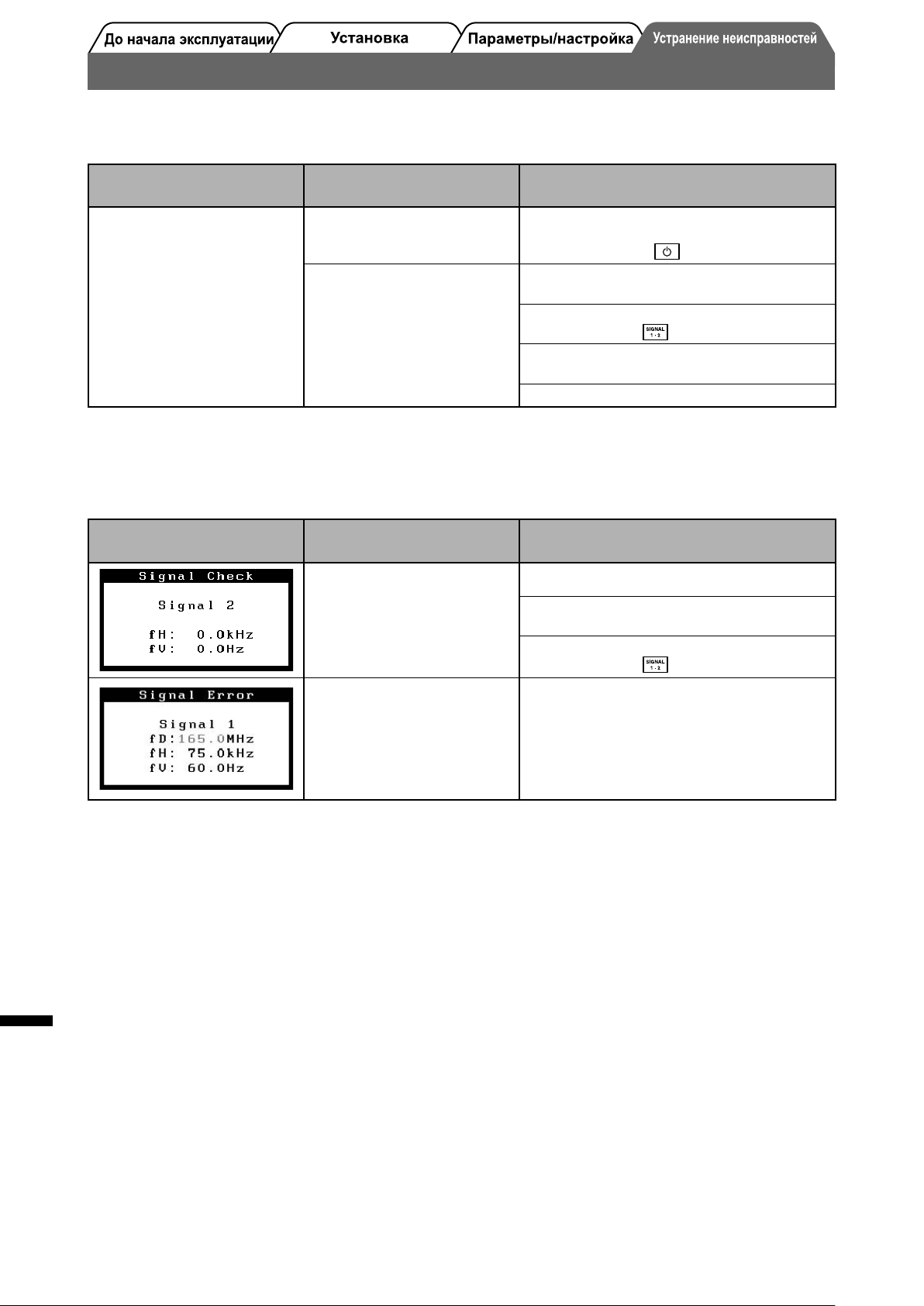

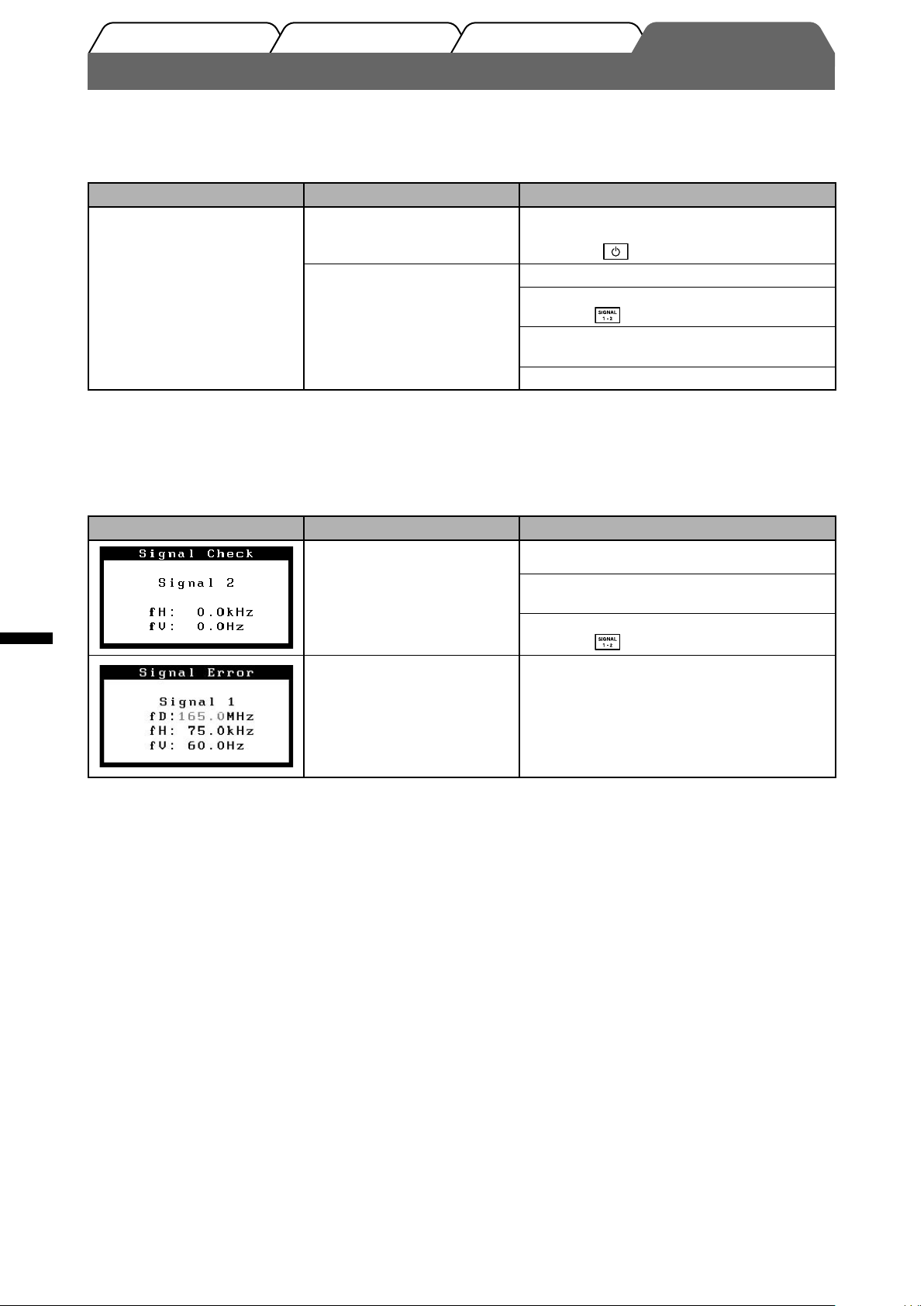

No-Picture Problem
If no picture is displayed on the monitor even after the following remedial action is taken, contact your local dealer.
1. Check the Power indicator.
Symptom Status Possible cause and remedy
No picture Power indicator does not light
up.
Power indicator lights blue. Check the gain* setting.
Power indicator lights yellow. Switch the input signal with
* For detail of the gain adjustment, please refer to the User’s Manual on the CD-ROM.
2. Check the error message that remains on the screen.
These messages appear when the input signal is incorrect even if the monitor is functioning.
Symptom Status Possible cause and remedy
The input signal is not received. Check whether the PC is turned on.
• Check whether the power cord is correctly
connected.
• Press
Press a key on the keyboard or click the mouse.
Turn on the PC.
.
.
The signal frequency is outside
the specifi cation. Incorrect
signal frequency is shown in
red.
Check whether the signal cable is properly
connected to the PC.
Switch the input signal with
Change the mode to an appropriate mode using
the graphics board’s utility software. Refer to the
manual of the graphics board for details.
.
6
InstallationVor der Benutzung
Einstellungen/Justierung
Fehlerbeseitigung
LCD-Farbmonitor
SICHERHEITSSYMBOLE
In diesem Handbuch werden die unten dargestellten Sicherheitssymbole verwendet. Sie geben Hinweise auf äußerst wichtige
Informationen. Bitte lesen Sie diese Informationen sorgfältig durch.
VORSICHT
Die Nichtbefolgung von unter VORSICHT angegebenen
Anweisungen kann schwere Verletzungen oder sogar
lebensbedrohende Situationen zur Folge haben.
Weist auf eine unerlaubte Vorgehensweise hin.
Weist auf eine zwingend zu befolgende Vorgehensweise hin.
VORSICHTSMASSNAHMEN
VORSICHT
ACHTUNG
Die Nichbeachtung unter ACHTUNG angegebener
Informationen kann mittelschwere Verletzungen und/oder
Schäden oder Veränderungen des Produkts zur Folge haben.
Deutsch
Wenn das Gerät Rauch entwickelt, verbrannt
riecht oder merkwürdige Geräusche produziert,
ziehen Sie sofort alle Netzkabel ab, und bitten
Sie Ihren Fachhändler um Rat.
Der Versuch, mit einem fehlerhaften Gerät zu arbeiten,
kann Feuer, einen elektrischen Schlag oder eine
Beschädigung des Geräts verursachen.
Halten Sie Flüssigkeiten und kleine
Gegenstände vom Gerät fern.
Flüssigkeiten oder kleine Gegenstände können aus
Versehen durch die Lüftungsschlitze in das Gehäuse
gelangen und somit Feuer, einen elektrischen Schlag
oder eine Beschädigung des Geräts verursachen. Sollte
ein Gegenstand oder eine Flüssigkeit in das Gehäuse
gelangt sein, ist sofort das Netzkabel des Geräts
abzuziehen. Lassen Sie das Gerät in diesem Fall von
einem qualifi zierten Servicetechniker überprüfen, bevor
Sie wieder damit arbeiten.
Das Gerät muss an eine ordnungsgemäß geerdete Steckdose angeschlossen werden.
Andernfalls besteht Brand- und Stromschlaggefahr.
Verwenden Sie zum Anschließen an die
landesspezifi sche Standard-Netzspannung das
beiliegende Netzkabel.
Stellen Sie sicher, dass die Nennspannung des
Netzkabels nicht überschritten wird. Andernfalls besteht
Brand- und Stromschlaggefahr.
Stellen Sie das Gerät an einen geeigneten
Platz.
Andernfalls könnte das Gerät beschädigt werden, und
es besteht Brand- und Stromschlaggefahr.
• Verwenden Sie das Gerät nicht im Freien.
• Geben Sie das Gerät nicht als Transportgut auf (per
Schiff, Flugzeug, Zug, Auto etc.).
• Installieren Sie es nicht in staubiger oder feuchter
Umgebung.
• Stellen Sie es nicht an einen Platz, an dem Licht direkt
auf den Bildschirm fällt.
• Stellen Sie es nicht in die Nähe eines Wärme
erzeugenden Geräts oder eines Luftbefeuchters.
ACHTUNG
Blockieren Sie die Lüftungsschlitze am
Gehäuse nicht.
• Legen Sie keine Objekte auf die Lüftungsschlitze.
• Installieren Sie das Gerät nicht in einem engen Raum.
•
Setzen Sie das Gerät nur in der korrekten Orientierung ein.
Das Blockieren der Lüftungsschlitze führt dazu, dass
die Luft nicht mehr zirkulieren und somit Feuer, ein
elektrischer Schlag oder eine Beschädigung des Geräts
verursacht werden kann.
Schließen Sie das Netzkabel an eine leicht
zugängliche Steckdose an.
Damit stellen Sie sicher, dass Sie das Netzkabel im
Notfall schnell abziehen können.
Über das Installationshandbuch und das Benutzerhandbuch
Installationshandbuch
(das vorliegende Handbuch)
Benutzerhandbuch
(• PDF-Datei auf CD-ROM*)
* Erfordert die Installation von Adobe Reader.
• Die Produktspezifi kationen variieren in den einzelnen Absatzgebieten. Überprüfen Sie, dass das Handbuch in der Sprache des
jeweiligen Absatzgebietes geschrieben ist.
Informationen zum Verbinden des Monitors mit dem Computer und zur
Inbetriebnahme.
Anwendungsinformationen, beispielsweise zu Bildschirmeinstellungen,
-justierungen und technischen Daten.
1
InstallationVor der Benutzung
Einstellungen/Justierung
Fehlerbeseitigung
Lieferumfang
Prüfen Sie, ob sich alle der folgenden Gegenstände in der Verpackung befi nden. Sollte einer der Gegenstände fehlen oder
beschädigt sein, wenden Sie sich an Ihren Fachhändler.
HINWEIS
• Heben Sie die Verpackung sowie die Verpackungsmaterialien für evtl. Transporte des Monitors gut auf.
□ Monitor
□ Netzkabel
□ EIZO USB-Kabel (MD-C93)
Deutsch
□ CD-ROM mit EIZOs LCD Utility Disk
□ digitales Signalkabel (FD-C39)
□ analoges Signalkabel (MD-C87)
• Benutzerhandbuch
□ Installationshandbuch (das vorliegende Handbuch)
□ Beschränkte Garantie
Bedienelemente und Funktionen
Justierungsmenü
(*ScreenManager ®)
Halten Sie beim Öffnen/
Schließen der Abdeckung
den Projektor fest.
Netzstecker
1 Eingangswahltaste Schaltet zwischen den Signalen zweier angeschlossener Computer um.
2 Automatiktaste Führt eine automatische Justierung des Bildschirms durch. (nur Analogeingang)
3 Eingabetaste Zeigt das Justierungsmenü an, wählt ein Element im Menübildschirm und
4 Steuertasten (Links, Unten,
Oben, Rechts)
5 Netzschalter Zum Ein- und Ausschalten.
6 Betriebsanzeige Zeigt den Betriebsstatus des Monitors an.
7 Höhenverstellbarer Fuß Zum Einstellen der Höhe und Neigung des Bildschirms.
8 Kabelabdeckung Verdeckt die Anschlusskabel.
Öffnung für Diebstahlsicherung
9
10 Signaleingänge Links: DVI-I-Verbinder (SIGNAL 1) /Rechts: 15-poliger Mini-D-Sub-Verbinder
11 USB-Anschluss Anschluss des USB-Kabels bei der Verwendung von ScreenManager Pro für
®
* ScreenManager
Sie dem Benutzerhandbuch auf der CD-ROM.)
ist der Name des Justierungsmenüs von EIZO. (Informationen zur Verwendung von ScreenManager entnehmen
speichert geänderte Werte.
• Taste
• Taste
(Seite 5).
• Wählt ein Einstellungselement oder erhöht/reduziert justierte Werte
erweiterter Einstellungen mithilfe des Justierungsmenüs (Seite 5).
Blau : in Betrieb Aus :
Orange : Energiesparmodus
Kompatibel mit dem Kensington MicroSaver-Sicherheitssystem.
(SIGNAL 2)
LCD-Software (für Windows).
Informationen zur Verwendung der Software entnehmen Sie der
Benutzerhandbuch auf der CD-ROM.
oder : Zeigt das Menü „FineContrast“ an (Seite 5).
oder : Zeigt den Bildschirm für die Helligkeitseinstellung an
Hauptstromversorgung getrennt
2
InstallationVor der Benutzung
Einstellungen/Justierung
Fehlerbeseitigung
Kabel anschließen
Hinweis
• Um einen bereits vorhandenen Monitor durch einen Monitor des Typs S2000 zu ersetzen, stellen Sie die
PC-Einstellungen für Aufl ösung und vertikale Bildwiederholfrequenz auf die für S2000-Monitore
verfügbaren Werte ein. Diese entnehmen Sie bitte der Aufl ösungstabelle (Rückseite der ersten Seite),
bevor Sie den Monitor anschließen.
HINWEIS
• Lesen Sie im Benutzerhandbuch auf der CD-ROM nach, wenn Sie zwei PCs an den Monitor anschließen möchten.
Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind.
1
Verbinden Sie Monitor und Computer mithilfe eines passenden Signalkabels.
2
Ziehen Sie nach dem Anschließen der Kabel die Schrauben der Verbinder an, um ein versehentliches
Ausstecken zu verhindern.
Deutsch
Anschlüsse am
PC
DVI-I-Verbinder
MacintoshWindows
15-poliger Mini-D-Sub-
Verbinder
Windows
Verbinden sie mithilfe des Netzkabels den Netzanschluss des Monitors mit einer
3
Macintosh
Signalkabel FD-C39 (mitgeliefert)
Digitale Verbindung
Signalkabel MD-C87 (mitgeliefert)
Analoge Verbindung
Anschlüsse am
Monitor
DVI-I-Verbinder
15-poliger Mini-D-Sub-
Verbinder
Steckdose.
Höhe und Neigung des Bildschirms einstellen
Stellen Sie die für Ihren Arbeitsplatz optimale Höhe, Neigung und Drehung des
Bildschirms ein.
3
InstallationVor der Benutzung
Einstellungen/Justierung
Bild wiedergeben
Drücken Sie , um den Monitor einzuschalten.
1
Die Betriebsanzeige des Monitors leuchtet auf (blau).
Schalten Sie den Computer ein.
2
Das Bild wird angezeigt.
Fehlerbeseitigung
Deutsch
Falls Sie den analogen Eingang verwenden, führen Sie die „automatische
3
Einstellung“ durch. (Siehe „Automatische Einstellung durchführen“.)
Falls Sie den digitalen Eingang verwenden, ist diese Funktion nicht erforderlich, da das Bild durch die
voreingestellten Werte des Monitors automatisch korrekt angezeigt wird.
Hinweis
• Schalten Sie Computer und Monitor aus, wenn Sie sie nicht mehr benötigen. Wenn Sie das Netzkabel
abziehen, wird die Stromzufuhr zum Monitor vollständig unterbrochen.
Automatische Einstellung durchführen (nur analoger
Falls Sie den analogen Eingang verwenden, können Sie Takt, Phase, Bildlage und Aufl ösung mithilfe der
Automatikfunktion automatisch einstellen lassen.
Weitere Einzelheiten zur automatischen Einstellung entnehmen Sie dem Benutzerhandbuch auf der CD-ROM.
Drücken Sie .
1
Ein Fenster mit einer Meldung wird angezeigt.
Während die Meldung angezeigt wird, drücken
2
Sie erneut .
Daraufhin wird die automatische Einstellung für Takt, Phase und
Bildlage durchgeführt.
Eingang)
Hinweis
• Die automatische Einstellung funktioniert korrekt, wenn das Bild vollständig auf dem gesamten PCBildschirm angezeigt wird.
Die Einstellung funktioniert möglicherweise nicht korrekt, wenn das Bild nur auf einem Teilbereich des
Bildschirms angezeigt wird, z. B. wenn Sie ein DOS-Befehlsfenster verwenden oder falls Sie Schwarz als
Desktop-Hintergrundfarbe gewählt haben.
• Die automatische Einstellung funktioniert möglicherweise nicht mit bestimmten Grafi kkarten.
4
InstallationVor der Benutzung
Einstellungen/Justierung
Fehlerbeseitigung
Anzeigemodus auswählen
Mithilfe des Modus FineContrast können Sie den optimalen Anzeigemodus schnell und einfach wählen.
Weitere Einzelheiten zu FineContrast entnehmen Sie dem Benutzerhandbuch auf der CD-ROM.
Modus FineContrast
Custom (Cbenutzerdefi niert) zum wunschgemäßen Einstellen der Farben.
sRGB Einstellung für Farbabgleich mit Peripheriegeräten, die sRGB unterstützen.
Text Einstellung für Textverarbeitungen und Tabellenkalkulationen.
Picture (Bild) Einstellung für Fotos und Bilder.
Movie (Film) Einstellung für animierte Bilder.
Deutsch
Drücken Sie oder .
1
Der Name des FineContrast-Modus wird angezeigt.
Drücken Sie erneut die Taste oder ,
2
während das Menü „FineContrast“ angezeigt
wird.
Wenn Sie die Taste drücken, wird zwischen den Anzeigemodi
gewechselt. (siehe Tabelle „Modus FineContrast“.)
Ist der gewünschte Modus eingestellt, drücken
3
Sie .
Dadurch wird die Einstellung gespeichert.
Bildschirmhelligkeit einstellen
Drücken Sie oder .
1
Das Menü zur Helligkeitseinstellung wird eingeblendet.
Stellen Sie die Helligkeit mit der Taste oder
2
ein.
Drücken Sie zum Aufhellen des Bildschirms die Taste ; zum
Abdunkeln drücken Sie die Taste .
Name des FineContrast-Modus
Zeigt den aktuellen
Modus an.
Fenster zur Helligkeitseinstellung
Ist die gewünschte Helligkeit eingestellt, drücken
3
Sie
Damit wird der eingestellte Wert gespeichert.
.
Erweiterte Einstellungen/Justierung vornehmen
Im Justierungsmenü können erweiterte Justierungen des Monitors und der
Farben sowie verschiedene andere Einstellungen vorgenommen werden.
Weitere Einzelheiten zu den einzelnen Justierungsfunktionen entnehmen
Sie dem Benutzerhandbuch auf der CD-ROM.
Die grundlegenden Einstellungen und Justierungen sind damit beendet. Weitere
Einzelheiten zu erweiterten Einstellungen/Justierungen entnehmen Sie dem
Benutzerhandbuch auf der CD-ROM.
Justierungsmenü
5
Deutsch
InstallationVor der Benutzung
Einstellungen/Justierung
Fehlerbeseitigung
Problem: Kein Bild
Wird auch nach dem Durchführen der nachfolgend vorgeschlagenen Lösungen kein Bild angezeigt, wenden Sie sich an
Ihren Fachhändler.
1. Prüfen Sie den Status der Betriebsanzeige.
Symptom Status Mögl. Ursache und Lösung
Kein Bild Anzeigenstatus: Aus • Prüfen Sie, ob das Netzkabel richtig
eingesteckt ist.
• Drücken Sie
Anzeigenstatus: Blau Überprüfen Sie die Gain* -Einstellung.
Anzeigenstatus: Gelb
Wechseln Sie durch Drücken der Taste
Signaleingang.
Drücken Sie eine Taste auf der Tastatur, oder
klicken Sie mit der Maus.
Schalten Sie den Computer ein.
* Weitere Einzelheiten zur Gain-Einstellung entnehmen Sie dem Benutzerhandbuch auf der CD-ROM.
2. Überprüfen Sie die Fehlermeldung auf dem Bildschirm.
Diese Meldungen werden angezeigt, wenn das Eingangssignal nicht ordnungsgemäß übertragen wird, der Monitor
jedoch korrekt funktioniert.
.
den
Symptom Status Mögl. Ursache und Lösung
Das Eingangsignal wird nicht
empfangen.
Die Signalfrequenz liegt nicht
im zulässigen Bereich. Die
falsche Signalfrequenz wir rot
angezeigt.
Prüfen Sie, ob der Computer eingeschaltet ist.
Prüfen Sie, ob das Signalkabel ordnungsgemäß
am Computer angeschlossen ist.
Wechseln Sie durch Drücken der Taste
Signaleingang.
Wechseln Sie mithilfe des zur Grafi kkarte
gehörenden Dienstprogramms in einen
kompatiblen Modus. Weitere Informationen
hierzu entnehmen Sie dem Handbuch der
Grafi kkarte.
den
6
Réglage/AjustageInstallationAvant l’utilisation
Guide de dépannage
Moniteur couleur LCD
SYMBOLES DE SECURITE
Ce manuel utilise les symboles de sécurité présentés ci-dessous. Ils signalent des informations critiques. Veuillez les lire attentivement.
AVERTISSEMENT
Le non respect des consignes données dans un message
AVERTISSEMENT peut entraîner des blessures
sérieuses ou même la mort.
Indique une action interdite.
Indique une action obligatoireà suivre.
ATTENTION
Le non respect des consignes données dans un message
ATTENTION peut entraîner des blessures et/ou des
dommages au matériel ou au produit.
PRECAUTIONS
AVERTISSEMENT
Si le moniteur fume, sent le brûlé ou émet des
bruits anormaux, débranchez immédiatement
tous les cordons secteur et prenez contact
avec votre revendeur.
Il peut être dangereux d’utiliser un moniteur au
fonctionnement défectueux.
Eloignez les petits objets ou les liquides de
l’appareil.
L’introduction accidentelle de petits objets ou de liquide
dans les fentes de ventilation de la carrosserie peut
entraîner un choc électrique, un incendie ou des dégâts
à l’appareil. Si un objet tombe dans la carrosserie ou si
du liquide se répand sur ou à l’intérieur de l’appareil,
débranchez immédiatement le cordon secteur. Faites
contrôler l’appareil par un technicien qualifi é avant de
l’utiliser à nouveau.
L’appareil doit être relié à une prise avec terre.
Tout autre branchement peut présenter des risques d’incendie ou de choc électrique.
ATTENTION
Français
Utilisez le cordon secteur fourni pour le
branchement sur la prise secteur standard
dans votre pays.
Vérifi ez la tension d’épreuve du cordon secteur. Tout
autre branchement peut présenter des risques d’incendie
ou de choc électrique.
Choisissez bien l’emplacement du moniteur.
Il y a des risques de dégâts à l’appareil, d’incendie ou
de choc électrique.
• Ne pas utiliser à l’extérieur.
• Ne pas utiliser dans des moyens de transport (bateau,
avion, trains, automobiles, etc.).
• Ne pas installer l’appareil dans un environnement
poussiéreux ou humide.
• Ne pas installer l’appareil à un endroit exposé
directement à la vapeur d’eau.
• Ne pas placer l’appareil près des appareils de
chauffage ou d’humidifi cation.
N’obstruez pas les fentes de ventilation de la
carrosserie.
• Ne placez jamais d’objets sur les fentes de ventilation.
• N’installez pas le moniteur dans un espace confi né.
• N’utilisez pas le moniteur couché sur le côté ni à
l’envers.
Toutes ces utilisations risquent d’obstruer les fentes de
ventilation et d’empêcher une circulation d’air normale,
et d’entraîner un incendie ou d’autres dégâts.
Utilisez une prise électrique facilement
accessible.
Ceci vous permettra de débrancher rapidement
l’appareil en cas de problème.
A propos du manuel d’installation et du manuel d’utilisation
Manuel d’installation
(Ce manuel d’installation)
Manuel d’utilisation
(• Fichier PDF inclus sur le
CD-ROM*)
* Installation du logiciel Adobe Reader nécessaire.
• Les caractéristiques techniques du produit varient en fonction des régions de commercialisation. Vérifi ez que le manuel est bien
écrit dans la langue de la région d’achat de l’appareil.
Décrit les informations de base depuis la connexion du moniteur à
l’ordinateur jusqu’à l’utilisation du moniteur.
Décrit les informations d’application telles que les ajustages d’écran, les
réglages et les spécifi cations.
1
Réglage/AjustageInstallationAvant l’utilisation
Guide de dépannage
Contenu de l’emballage
Vérifi ez que tous les éléments indiqués ci-dessous sont inclus dans le carton d’emballage. Contactez votre revendeur local si
l’un des éléments est manquant ou abîmé.
REMARQUE
• Veuillez conserver le carton et les matériaux d’emballage pour les réutiliser lors d’un déplacement ultérieur du
moniteur.
Français
□ Moniteur
□ Cordon d’alimentation
□ Câble de signal numérique (FD-C39)
□ Câble de signal analogique (MD-C87)
Commandes et fonctions
Menu Ajustage
(*ScreenManager ®)
□ Câble USB EIZO (MD-C93)
□ EIZO LCD Utility Disk (CD-ROM)
• Manuel d’utilisation
□ Manuel d’installation (ce manuel)
□ Garantie limitée
Maintenez les parties en
saillie lors de l’ouverture
ou de la fermeture de
l’enveloppe de câbles.
Connecteur d’alimentation
1 Touche de sélection du
signal d’entrée
Touche de réglage automatique
2
3 Touche de validation Pour affi cher le menu Ajustage, pour sélectionner un élément de l’écran de
4 Touches de commande
(Gauche, Bas, Haut, Droite)
5 Touche d’alimentation Pour mettre sous/hors tension.
6 Voyant d’alimentation Pour indiquer l’état de fonctionnement du moniteur.
7
Pied ajustable pour la hauteur
8
Enveloppe de câbles
9
Fente pour le verrouillage de sécurité
10
Connecteurs de signal d’entrée
11
Port USB
* ScreenManager
désirez de plus amples détails sur l’utilisation de ScreenManager.)
®
est un alias choisi par EIZO pour le menu Ajustage. (Consultez le manuel d’utilisation sur le CD-ROM si vous
Pour commuter les signaux d’entrée de l’affi chage lors de la connexion de 2
PC au moniteur.
Pour ajuster automatiquement l’écran. (entrée analogique uniquement)
menu et sauvegarder les valeurs ajustées.
•
Touche ou : Permet d’affi cher le menu FineContrast (page 5).
•
Bouton ou : Pour affi cher l’écran d’ajustage de la luminosité (page 5).
•
Pour sélectionner un élément d’ajustage ou augmenter/diminuer les valeurs
ajustées pour des ajustages avancés à l’aide du menu Ajustage (page 5).
Bleu : En fonctionnement Eteint : Hors tension
Orange : Economie d’énergie
Utilisé pour ajuster la hauteur et l’angle de l’écran du moniteur.
Protège les câbles du moniteur.
Compatible avec le système de sécurité MicroSaver de Kensington.
Gauche : Connecteur DVI-I (SIGNAL 1) /Droite : Connecteur à 15 tiges D-
sub mini (SIGNAL 2)
Permet de raccorder le câble USB en cas d’utilisation de ScreenManager
Pro for LCD (pour Windows).
Consultez le manuel d’utilisation inclus sur le CD-ROM pour savoir comment
utiliser ce logiciel.
2
Réglage/AjustageInstallationAvant l’utilisation
Guide de dépannage
Connexion des câbles
Attention
• Lors du remplacement du moniteur actuel par un moniteur S2000, veillez à modifi er la résolution et la
fréquence verticale du PC conformément aux réglages du S2000 indiqués dans le tableau des
résolutions (verso de la couverture) avant de connecter le PC.
REMARQUE
• Pour connecter deux PC au moniteur, consultez le Manuel d’utilisateur inclus sur le CD-ROM.
Vérifi ez que le moniteur et le PC sont hors tension.
1
Connectez le moniteur au PC à l’aide d’un câble de signal correspondant aux
2
connecteurs.
Une fois que les connecteurs de câble sont connectés, serrez les vis des connecteurs pour assurer le
couplage.
Français
Connecteurs du
PC
Connecteur DVI-I
MacintoshWindows
Connecteur à 15 tiges
D-sub mini
Windows
Branchez le cordon d’alimentation dans une prise secteur et dans le connecteur
3
Macintosh
Câble de signal FD-C39 (fourni)
Connexion numérique
Câble de signal MD-C87 (fourni)
Connexion analogique
Connecteurs du
moniteur
Connecteur DVI-I
Connecteur à 15 tiges
D-sub mini
d’alimentation du moniteur.
Ajustage de la hauteur et de l’angle de l’écran
Pour permettre d’ajuster la hauteur, l’inclinaison et l’orientation de l’écran à une
position agréable pour le travail.
3
Réglage/AjustageInstallationAvant l’utilisation
Guide de dépannage
Affi chage de l’écran
Appuyez sur pour mettre le moniteur sous tension.
1
Le voyant d’alimentation du moniteur s’éclaire en bleu.
Mettez le PC sous tension.
2
L’image affi chée apparaît.
Lorsqu’un signal d’entrée analogique est utilisé, activez la fonction Ajustage
3
automatique. (Consultez « Activation de la fonction Ajustage automatique » cidessous.)
La fonction Ajustage automatique n’est pas nécessaire à l’entrée de signaux numériques étant donné
que les images s’affi chent correctement en fonction des données prédéfi nies du moniteur.
Français
Attention
• Mettez le moniteur et le PC hors tension lorsque vous ne les utilisez plus. L’alimentation du moniteur est
coupée en débranchant le cordon d’alimentation.
Activation de la fonction Ajustage automatique (entrée analogique uniquement)
Lorsque des signaux analogiques sont entrés, la fonction Ajustage automatique permet d’ajuster automatiquement
l’horloge, la phase, la position de l’écran et la résolution.
Consultez le manuel d’utilisation inclus sur le CD-ROM si vous désirez de plus amples détails sur la fonction Ajustage
automatique.
Appuyez sur .
1
Un message s’affi che.
Alors que le message est affi ché, appuyez à
2
nouveau sur .
La fonction de réglage automatique est activée et les réglages
d’horloge, de phase et de position de l’écran sont effectués
automatiquement.
Attention
• La fonction de réglage automatique fonctionne correctement lorsqu’une image s’affi che complètement
sur la zone d’affi chage d’un écran d’ordinateur.
Elle ne fonctionne pas correctement lorsqu’une image ne s’affi che que sur une partie de l’écran (fenêtre
de commande DOS, par exemple) ou lorsqu’un arrière-plan noir (papier peint, etc.) est utilisé.
• La fonction Ajustage automatique peut ne pas fonctionner correctement avec certaines cartes vidéo.
4
Loading...
