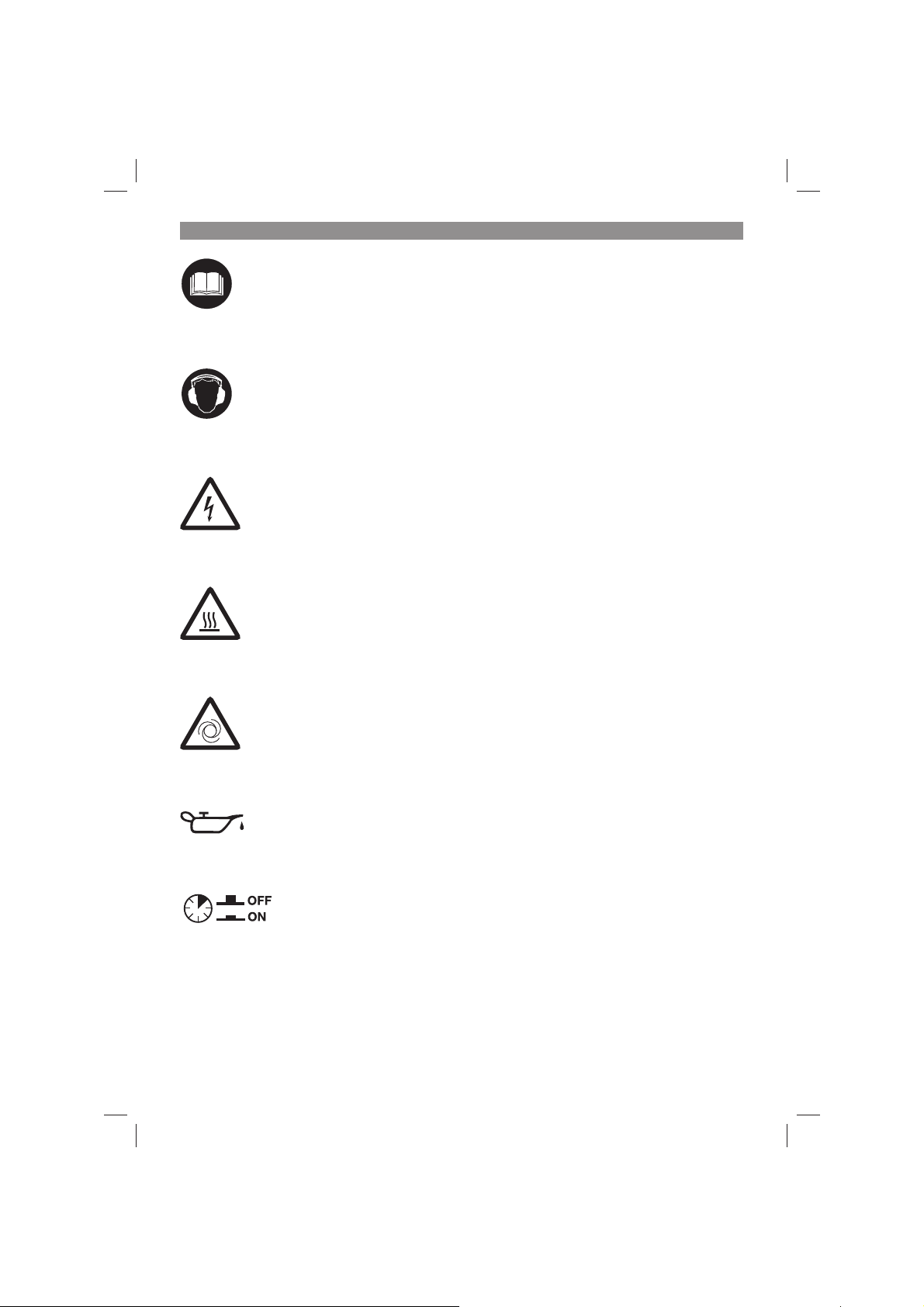

Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Warnung! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Warnung vor elektrischer Spannung!

Warnung vor heißen Teilen!

Warnung! Die Einheit läuft ohne Warnung bei einem Druckabfall unter Einschaltdruck automatisch an!

Hinweis! Vor Erstinbetriebnahme Ölstand überprüfen und Ölverschlussstopfen austauschen!

Überlastschalter

- 6 -

Anl_TE_AC_430_90_10_SPK9.indb 6Anl_TE_AC_430_90_10_SPK9.indb 6 16.04.2020 15:08:2516.04.2020 15:08:25

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise ﬁ nden Sie im beiliegenden Heftchen!

Gefahr! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für die Zukunft auf.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1-4)

1. Ansaug-Luftﬁ lter

2. Druckbehälter

3. Rad

4. Lenkrolle

5. Schnellkupplung (geregelte Druckluft)

6. Manometer (eingestellter Druck kann abgele-

sen werden)

7. Druckregler

8. Ein-/ Aus-Schalter

9. Transportgriﬀ

10. Sicherheitsventil

11. Ablass-Schraube für Kondenswasser

12. Manometer (Kesseldruck kann abgelesen werden)

13. Schnellkupplung (ungeregelte Druckluft)

14. Öl-Verschlussstopfen

15. Öl-Ablassschraube

16. Überlastschalter

17. Öl-Einfüllöﬀ nung

18. Radkappe

19. Schraube (Innensechskant) für Griﬀ montage

20. Innensechskantschlüssel

21. Keilriemen-Schutzabdeckung

22. Unterlegscheibe

23. Mutter für Lenkrollenmontage

24. Achsschraube

25. Federring

26. Mutter für Achsmontage

27. Lenkrollenbremse

28. Rückschlagventil

29. Schauglas

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an den nächstgelegenen zuständigen Baumarkt. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Garantiebestimmungen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist. Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden. Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoﬀ beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

- 7 -

Anl_TE_AC_430_90_10_SPK9.indb 7Anl_TE_AC_430_90_10_SPK9.indb 7 16.04.2020 15:08:2616.04.2020 15:08:26

Rad (2x)

•

Lenkrolle (2x)

•

Transportgriff

•

Öl-Verschlusstopfen

•

Radkappe (2x)

•

Schraube (Innensechskant) für Griffmontage

•

(2x) Innensechskantschlüssel

•

Unterlegscheibe (2x)

•

Mutter, für Lenkrollenmontage (2x)

•

Federring (4x)

•

Mutter, für Achsmontage (2x)

•

Achsschraube (2x)

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße Verwendung

Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Gewährleistung

Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes.

4. Technische Daten

Netzanschluss: .......................220-240 V ~ 50 Hz

Motorleistung: .......................................... 3000 W

Drehzahl (Motor) min Drehzahl (Pumpe) min

Betriebsdruck bar: ....................................max. 10

Druckbehältervolumen (in Liter): ...................... 90

Theo. Ansaugleistung l/min.: .......................... 430

Abgabeleistung (Druckluft)

bei 7 bar: .........................................200 Liter/min

Abgabeleistung (Druckluft)

bei 4 bar: ..........................................210 Liter/min

Schalleistungspegel LWA in dB: ......................... 97

Unsicherheit K Schalldruckpegel L Unsicherheit K

Schutzart: ......................................................IP20

Gerätegewicht in kg: .............................. ca. 68 kg

Ölmenge: ......................................... ca. 0,85 Liter

-1

:................................. 2850

-1

: .............................. 1020

...................................... 0,49 dB

in dB: .............................. 73

....................................... 0,49 dB

Wichtiger Hinweis zum Stromanschluss

Das Gerät unterfällt der Norm EN 61000-3-11, d.h. es ist nicht für den Gebrauch in Wohnbereichen, in denen die Stromversorgung über ein öffentliches Niederspannungs-Versorgungssystem erfolgt, vorgesehen, weil es dort bei ungünstigen Netzverhältnissen Störungen verursachen kann. (Spannungsschwankungen). In Industriegebieten oder anderen Bereichen, in denen die Stromversorgung nicht über ein öffentliches Niederspannungs-Versorgungssystem erfolgt, kann das Gerät verwendet werden.

Allgemeine Sicherheitsmaßnahmen

Der Benutzer ist verantwortlich, das Gerät gemäß den Angaben des Herstellers fachgerecht zu installieren und zu nutzen. Soweit elektromagnetische Störungen festgestellt werden sollten, liegt es in der Verantwortung des Benutzers.

Anl_TE_AC_430_90_10_SPK9.indb 8Anl_TE_AC_430_90_10_SPK9.indb 8 16.04.2020 15:08:2616.04.2020 15:08:26

Geräusch

Die Geräuschemissionswerte wurden entsprechend EN ISO 3744 ermittelt.

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Warnung! Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

Überprüfen Sie das Gerät auf Transportschä-

•

den. Etwaige Schäden sofort dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde. Die Aufstellung des Kompressors sollte in der

•

Nähe des Verbrauchers erfolgen.

- 8 -

Lange Luftleitungen und lange Zuleitungen

•

(Verlängerungskabel) sind zu vermeiden. Auf trockene und staubfreie Ansaugluft ach-

•

ten. Den Kompressor nicht in feuchtem oder nas-

•

sem Raum aufstellen. Der Kompressor darf nur in geeigneten Räu-

•

men (gut belüftet, Umgebungstemperatur +5°C bis 40°C) betrieben werden. Im Raum dürfen sich keine Stäube, keine Säuren, Dämpfe, explosive oder entflammbare Gase befinden. Der Kompressor ist geeignet für den Einsatz

•

in trockenen Räumen. In Bereichen, in denen mit Spritzwasser gearbeitet wird, ist der Einsatz nicht zulässig. Vor Inbetriebnahme muss der Ölstand in der

•

Kompressorpumpe kontrolliert werden. Betreiben Sie das Gerät nur auf festem, ebe-

•

nem Untergrund Verwenden Sie flexible Schläuche um eine

•

Übertragung von unzulässigen Lasten auf das Rohrleitungssystem an der Verbindung der Kompressoranlage zum Rohrleitungssystem zu vermeiden. Es ist notwenig Abscheider, Fänger und

•

Abflussmöglichkeiten zu verwenden, die zur Bearbeitung der vom Kompressor produzierten Flüssigkeiten vor Inbetriebsetzen der Kompressoranlage erforderlich sind. Zuführschläuche bei Drücken über 7 bar soll-

•

ten mit einem Sicherheitskabel (z. B. einem Drahtseil) ausgestattet werden.

6. Montage und Inbetriebnahme

Hinweis! Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

6.1 Montage der Räder (3)

Die beiliegenden Räder müssen entsprechend Bild 4 montiert werden.

6.2 Montage der Lenkrollen (4)

Die beiliegenden Lenkrollen (4) müssen entsprechend Bild 5 montiert werden.

6.3 Montage des Transportgriﬀ es (9)

Den Transportgriﬀ (9) wie in Bild 6 bis 7 gezeigt am Kompressor verschrauben.

6.4 Austausch des Öl-Verschlussstopfens (14)

Entfernen Sie mit einem Schraubenzieher den Transportdeckel der Öleinfüllöﬀ nung und setzen Sie den beiliegenden Öl-Verschlussstopfen (14) in die Öleinfüllöﬀ nung ein (Abb. 8).

6.5 Montage der Schnellkupplung für Kesseldruck (13)

Die Schnellkupplung für ungeregelten Kesseldruck (13) wie in Bild 9 bis 10 gezeigt am Druckbehälter (2) verschrauben.

6.6 Netzanschluß

Der Motor ist mit einem Überlastschalter

•

ausgestattet (Bild 2/Pos. 16). Bei Überlastung des Kompressors schaltet der Überlastschalter automatisch ab, um den Kompressor vor Überhitzung zu schützen. Sollte der Überlastschalter ausgelöst haben, schalten Sie den Kompressor am Ein-/Ausschalter (8) ab und warten Sie ab bis der Kompressor abgekühlt ist. Drücken Sie nun den Überlastschalter (16) ein und Schalten Sie den Kompressor wieder an. Lange Zuleitungen, sowie Verlängerungen,

•

Kabeltrommeln usw. verursachen Spannungsabfall und können den Motoranlauf verhindern. Bei niedrigen Temperaturen unter +5°C ist

•

der Motoranlauf durch Schwergängigkeit gefährdet.

6.7 Ein-/Aus-Schalter (8)

Durch Herausziehen des Ein-/Aus-Schalters (8) wird der Kompressor eingeschaltet. Zum Ausschalten des Kompressors muss der Ein-/Aus-Schalter (8) gedrückt werden. (Bild 2)

6.8 Druckeinstellung: (Abb. 1,2)

Mit dem Druckregler (7) kann der Druck am

•

Manometer (6) eingestellt werden. Der eingestellte Druck kann an der Schnell-

•

kupplung (5) entnommen werden.

6.9 Druckschaltereinstellung

Der Druckschalter ist werkseitig eingestellt. Einschaltdruck ca. 8 bar Ausschaltdruck ca. 10 bar

- 9 -

Anl_TE_AC_430_90_10_SPK9.indb 9Anl_TE_AC_430_90_10_SPK9.indb 9 16.04.2020 15:08:2616.04.2020 15:08:26

7. Austausch der Netzanschlussleitung

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁ zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

Warnung! Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker.

Warnung! Warten Sie bis der Verdichter vollständig abgekühlt ist! Verbrennungsgefahr!

Warnung! Vor allen Reinigungs- und Wartungsarbeiten ist der Kessel drucklos zu machen.

Warnung! Schalten Sie nach der Benutzung das Gerät immer aus und ziehen Sie den Netzstecker.

8.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen. Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. Schlauch und Spritzwerkzeuge müssen vor

•

Reinigung vom Kompressor getrennt werden. Der Kompressor darf nicht mit Wasser, Lösungsmitteln o. Ä. gereinigt werden.

8.2 Kondenswasser (Abb. 1)

Hinweis! Für dauerhafte Haltbarkeit des Druckbehälters (2) ist nach jedem Betrieb das Kondenswasser durch Öﬀ nen der Ablassschraube(11) abzulassen. Kontrollieren Sie den Druckbehälter vor jedem Betrieb auf Rost und Beschädigungen. Der Kompressor darf nicht mit einem beschädigten oder rostigen Druckbehälter betrieben werden. Stellen Sie Beschädigungen fest, so wenden sie sich bitte an die Kundendienstwerkstatt.

Hinweis! Das Kondenswasser aus dem Druckbehälter enthält Ölrückstände. Entsorgen Sie das Kondenswasser umweltgerecht bei einer entsprechenden Sammelstelle.

8.3 Sicherheitsventil (10)

Das Sicherheitsventil ist auf den höchstzulässigen Druck des Druckbehälters eingestellt. Es ist nicht zulässig, das Sicherheitsventil zu verstellen oder dessen Plombe zu entfernen.

8.4 Ölstand regelmäßig kontrollieren

Kompressor auf eine ebene, gerade Fläche stellen. Der Ölstand muss sich zwischen MAX und MIN des Schauglases (Abb. 11) beﬁ nden. Ölwechsel: Empfohlenes Öl: SAE 15W/40 oder gleichwertiges. Die Erstfüllung soll nach 100 Betriebsstunden gewechselt werden. Danach ist alle 500 Betriebsstunden das Öl abzulassen und neues nachzufüllen.

8.5 Ölwechsel

Schalten Sie den Motor ab und ziehen Sie den Netzstecker aus der Steckdose. Nachdem Sie den eventuell vorhandenen Luftdruck abgelassen haben, können Sie die Öl-Ablassschraube (15) an der Verdichterpumpe herausschrauben. Damit das Öl nicht unkontrolliert herausläuft, halten Sie eine kleine Blechrinne darunter und fangen Sie das Öl in einem Behälter auf. Falls das Öl nicht vollständig herausläuft, empfehlen wir den Kompressor ein wenig zu neigen.

Das Altöl entsorgen Sie bei einer entsprechenden Annahmestelle für Altöl.

Ist das Öl herausgelaufen, setzen Sie die Öl-Ablassschraube (15) wieder ein. Füllen Sie das neue Öl in die Öleinfüllöﬀ nung (17) ein, bis der Ölstand das Soll erreicht hat. Anschließend setzen Sie den Öl-Verschlussstopfen (14) wieder ein.

- 10 -

Anl_TE_AC_430_90_10_SPK9.indb 10Anl_TE_AC_430_90_10_SPK9.indb 10 16.04.2020 15:08:2616.04.2020 15:08:26

8.6 Reinigen des Ansaugﬁ lters (1)

Der Ansaugﬁ lter verhindert das Einsaugen von Staub und Schmutz. Es ist notwendig, diesen Filter mindestens alle 300 Betriebsstunden zu reinigen. Ein verstopfter Ansaugﬁ lter vermindert die Leistung des Kompressors erheblich. Öﬀ nen Sie die Schrauben am Luftﬁ lter, so dass die Gehäu- sehälften des Luftﬁ lters geöﬀ net werden können. Blasen Sie alle Teile des Filters mit Druckluft bei niedrigem Druck (ca. 3 bar) aus und montieren Sie dann den Filter in umgekehrter Reihenfolge. Achten Sie bei der Reinigung auf ausreichenden Schutz gegen Staub (z.B. geeigneter Mundschutz).

8.7 Nachspannen des Keilriemens

(Abb. 12-15)

Netzstecker ziehen und Keilriemen

•

Schutzabdeckung demontieren. Die vier Motorbefestigungsschrauben (A)

•

lockern. Motor verschieben bis der Keilriemen so ge-

•

spannt ist, dass er sich an der längsten freien Stelle noch ca. 1-2 cm durchdrücken lässt. Motorbefestigungsschrauben (A) wieder

•

festziehen und Keilriemen-Schutzabdeckung montieren.

8.8 Lagerung

Warnung!

Ziehen Sie den Netzstecker, entlüften Sie das Gerät und alle angeschlossenen Druckluftwerkzeuge. Stellen Sie den Kompressor so ab, dass dieser nicht von Unbefugten in Betrieb genommen werden kann.

8.10 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils Aktuelle Preise und Infos ﬁ nden Sie unter www.isc-gmbh.info

9. Entsorgung und

Wiederverwertung

Das Gerät beﬁ ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoﬀ und ist somit wieder verwend- bar oder kann dem Rohstoﬀ kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoﬀ e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

Warnung! Den Kompressor nur in trockener und für Unbefugte unzugänglicher Umgebung aufbewahren. Nicht kippen, nur stehend aufbewahren!

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

8.9 Transport

Verwenden Sie zum Transport den Handgriff

•

und fahren Sie damit den Kompressor. Transportieren Sie das Gerät nur am Trans-

•

portgriff. Schützen Sie das Gerät gegen unerwartete

•

Schläge bzw. Vibrationen.

- 11 -

Anl_TE_AC_430_90_10_SPK9.indb 11Anl_TE_AC_430_90_10_SPK9.indb 11 16.04.2020 15:08:2716.04.2020 15:08:27

10. Mögliche Ausfallursachen

Problem Ursache Lösung

Kompressor läuft nicht

Kompressor läuft, jedoch kein Druck

Kompressor läuft, Druck wird am Manometer angezeigt, jedoch Werkzeuge laufen nicht.

1. Netzspannung nicht vorhanden

2. Netzspannung zu niedrig

3. Außentemperatur zu niedrig

4. Motor überhitzt

1. Rückschlagventil undicht

2. Dichtungen kaputt.

3. Ablass-Schraube für Kondenswasser (11) undicht.

1. Schlauchverbindungen undicht.

2. Schnellkupplung undicht.

3. Zu wenig Druck am Druckregler eingestellt.

1. Kabel, Netzstecker, Sicherung und Steckdose überprüfen.

2. Zu lange Verlängerungskabel

vermeiden. Verlängerungs-kabel

mit ausreichendem Aderquerschnitt verwenden.

3. Nicht unter +5° C Außentemperatur betreiben.

4. Motor abkühlen lassen ggf. Ursache der Überhitzung beseitigen.

1. Rückschlagventil austauschen.

2. Dichtungen überprüfen, kaputte Dichtungen bei einer Fachwerkstatt ersetzen lassen.

3. Schraube per Hand nachziehen. Dichtung auf der Schraube überprüfen, ggf. ersetzen.

1. Druckluftschlauch und Werk-

zeuge überprüfen, ggf. aus tauschen.

2. Schnellkupplung überprüfen,

ggf. ersetzen.

3. Druckregler weiter aufdrehen.

- 12 -

Anl_TE_AC_430_90_10_SPK9.indb 12Anl_TE_AC_430_90_10_SPK9.indb 12 16.04.2020 15:08:2716.04.2020 15:08:27

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauﬀ orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpﬂ ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroﬀ en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlussbedin-

•

gungen. Das heißt, dass eine Verwendung an beliebigen frei wählbaren Anschlusspunkten nicht zulässig ist. Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen

•

führen. Das Produkt ist ausschließlich zur Verwendung an Anschlusspunkten vorgesehen, die

•

a) eine maximale zulässige Netzimpedanz Zsys = 0,098+0,062j nicht überschreiten, oder b) die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben. Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungs-

•

unternehmen, dass Ihr Anschlusspunkt, an dem Sie das Produkt betreiben möchten, eine der beiden genannten Anforderungen a) oder b) erfüllt.

- 13 -

Anl_TE_AC_430_90_10_SPK9.indb 13Anl_TE_AC_430_90_10_SPK9.indb 13 16.04.2020 15:08:2716.04.2020 15:08:27

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Keilriemen, Luftﬁ lter Verbrauchsmaterial/ Verbrauchsteile* Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 14 -

Anl_TE_AC_430_90_10_SPK9.indb 14Anl_TE_AC_430_90_10_SPK9.indb 14 16.04.2020 15:08:2716.04.2020 15:08:27

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruﬂ ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pﬂ ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 15 -

Anl_TE_AC_430_90_10_SPK9.indb 15Anl_TE_AC_430_90_10_SPK9.indb 15 16.04.2020 15:08:2816.04.2020 15:08:28

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

Ersatzteile bestellen

•

Aktuelle Preisauskünfte

•

Verfügbarkeiten der Ersatzteile

•

Servicestellen Vorort für Benzingeräte

•

Defekte Geräte anmelden

•

Garantieverlängerungen (nur bei bestimmten Geräten)

•

Bestellverfolgung

•

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00 E-Mail: info@einhell.de · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 16 -

Anl_TE_AC_430_90_10_SPK9.indb 16Anl_TE_AC_430_90_10_SPK9.indb 16 16.04.2020 15:08:2816.04.2020 15:08:28

Warning - Read the operating instructions to reduce the risk of inquiry

Warning! Wear ear-muﬀ s. The impact of noise can cause damage to hearing.

Warning of electrical voltage!

Warning of hot parts!

Warning! The unit will start up automatically without warning if the pressure drops below cut-in pressu-

re!

Notice! Before using for the ﬁ rst time, check the oil level and replace the oil sealing plug!

Overload switch

- 17 -

Anl_TE_AC_430_90_10_SPK9.indb 17Anl_TE_AC_430_90_10_SPK9.indb 17 16.04.2020 15:08:2916.04.2020 15:08:29

Danger!

When using the equipment, a few safety precautions must be observed to avoid injuries and damage. Please read the complete operating instructions and safety regulations with due care. Keep this manual in a safe place, so that the information is available at all times. If you give the equipment to any other person, hand over these operating instructions and safety regulations as well. We cannot accept any liability for damage or accidents which arise due to a failure to follow these instructions and the safety instructions.

1. Safety regulations

The corresponding safety information can be found in the enclosed booklet.

Danger! Read all safety regulations and instructions.

Any errors made in following the safety regulations and instructions may result in an electric shock, ﬁ re and/or serious injury.

Keep all safety regulations and instructions in a safe place for future use.

This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

2. Layout and items supplied

2.1 Layout (Fig. 1-4)

1. Intake air ﬁ lter

2. Pressure tank

3. Wheel

4. Guide roller

5. Quick-lock coupling (regulated compressed air)

6. Pressure gauge (for reading the set pressure)

7. Pressure regulator

8. On/Oﬀ switch

9. Transport handle

10. Safety valve

11. Drainage screw for condensation water

12. Pressure gauge (for reading the vessel pressure)

13. Quick-lock coupling (unregulated compressed air)

14. Oil sealing plug

15. Oil drainage screw

16. Overload switch

17. Oil ﬁ ller opening

18. Wheel cap

19. Screw (internal hexagon) for ﬁ tting the handle

20. Hexagon key

21. Safety guard for V-belt

22. Washer

23. Nut for ﬁ tting the castors

24. Axle screw

25. Spring washer

26. Nut for ﬁ tting the axle

27. Castor brake

28. Non-return valve

29. Oil level window

2.2 Items supplied

Please check that the article is complete as speciﬁ ed in the scope of delivery. If parts are missing, please contact our service center or the nearest branch of the DIY store where you made your purchase at the latest within 5 work days after purchasing the article and upon presentation of a valid bill of purchase. Also, refer to the warranty table in the warranty provisions at the end of the operating instructions.

Open the packaging and take out the equip-

•

ment with care. Remove the packaging material and any

•

packaging and/or transportation braces (if available). Check to see if all items are supplied.

•

Inspect the equipment and accessories for

•

transport damage. If possible, please keep the packaging until

•

the end of the guarantee period.

Danger! The equipment and packaging material are not toys. Do not let children play with plastic bags, foils or small parts. There is a danger of swallowing or suﬀ ocating!

Wheel (2x)

•

Guide roller (2x)

•

Transport handle

•

Oil sealing plug

•

Wheel cap (2x)

•

Screw (hexagon) for fitting the handle (2x)

•

Hexagon key

•

Washer (2x)

•

Nut for fitting the castors (2x)

•

- 18 -

Anl_TE_AC_430_90_10_SPK9.indb 18Anl_TE_AC_430_90_10_SPK9.indb 18 16.04.2020 15:08:2916.04.2020 15:08:29

Spring washer (4x)

•

Nut for fitting the axle (2x)

•

Hexagon screw (2x)

•

Original operating instructions

•

Safety information

•

Wear ear-muﬀ s.

The impact of noise can cause damage to hearing.

5. Before starting the equipment

3. Proper use

The compressor is designed for generating compressed air for tools operated by compressed air.

The equipment is to be used only for its prescribed purpose. Any other use is deemed to be a case of misuse. The user / operator and not the manufacturer will be liable for any damage or injuries of any kind caused as a result of this.

Please note that our equipment has not been designed for use in commercial, trade or industrial applications. Our warranty will be voided if the machine is used in commercial, trade or industrial businesses or for equivalent purposes.

4. Technical data

Mains connection: ................... 220-240 V ~ 50 Hz

Motor rating: ............................................. 3000 W

Speed (motor) min Speed (pump) min

Operating pressure bar: ........................... max. 10

Pressure vessel capacity (in liters): .................. 90

Theoretical suction rate l/min ........................ 430

Output (compressed air) at 7 bar: ..200 liters/min Output (compressed air) at 4 bar: ...210 liters/min

Sound power level LWA in dB: ............................ 97

uncertainty: ........................................ 0.49 dB

Sound pressure level L K

uncertainty: ........................................0.49 dB

Protection type: ............................................. IP20

Weight of the unit in kg: .................. approx. 68 kg

Oil quantity: .............................. approx. 0.85 liters

Noise

The noise emission values were measured in accordance with EN ISO 3744.

-1

: .................................... 2850

-1

: .................................... 1020

in dB: ....................... 73

Before you connect the equipment to the mains supply make sure that the data on the rating plate are identical to the mains data.

Warning! Always pull the power plug before making adjustments to the equipment.

Examine the machine for signs of transit da-

•

mage. Report any damage immediately to the company which delivered the compressor. The compressor should be set up near the

•

working consumer. Avoid long air lines and long supply lines (ex-

•

tensions). Make sure the intake air is dry and dust-free.

•

Do not set up the compressor in damp or wet

•

rooms. The compressor may only be used in suitable

•

rooms (with good ventilation and an ambient temperature from +5°C to +40°C). There must be no dust, acids, vapors, explosive gases or inflammable gases in the room. The compressor is designed to be used in dry

•

rooms. It is prohibited to use the compressor in areas where work is conducted with sprayed water. The oil level in the compressor pump has to

•

be checked before putting the equipment into operation. The equipment must be set up where it can

•

stand securely. Use flexible hoses in order to prevent trans-

•

mitting unacceptable loads to the pipeline system at the connection between the compressor system and the pipeline system. It is essential to use separators, traps and

•

drains which process the liquids produced by the compressor before the compressor system is put into operation. Supply hoses at pressures above 7 bar

•

should be equipped with a safety cable (e.g. a wire rope).

- 19 -

Anl_TE_AC_430_90_10_SPK9.indb 19Anl_TE_AC_430_90_10_SPK9.indb 19 16.04.2020 15:08:2916.04.2020 15:08:29

6. Assembly and starting

Notice! You must fully assemble the appliance before

using it for the ﬁ rst time.

6.1 Fitting the wheels (3)

Fit the supplied wheels as shown in Fig. 4.

6.2 Fitting the castors (4)

Fit the supplied castors (4) as shown in Fig. 5.

6.3 Fitting the transport handle (9)

Screw the transport handle (9) to the compressor as shown in Figures 6 to 7.

6.4 Replacing the oil sealing plug (14)

Remove the transportation cover from the oil ﬁ ller opening with a screwdriver and insert the supplied oil sealing plug (14) into the oil ﬁ ller opening (Fig. 8).

6.5 Fitting the quick-lock coupling for tank pressure (13)

Screw the quick-lock coupling for unregulated tank pressure (13) to the pressure vessel (2) as shown in Figures 9 to 10.

6.6 Power supply

The motor is fitted with an overload switch

•

(Fig. 2/Item 16). If the compressor overloads, the overload switch switches off the equipment automatically to protect the compressor from overheating. If the overload switch triggers, switch off the compressor using the ON/ OFF switch (8) and wait until the compressor cools down. Then press the overload switch (16) and restart the compressor. Long supply cables, extensions, cable reels

•

etc. cause a drop in voltage and can impede motor start-up. In the case of low temperatures below +5°C,

•

motor start-up is jeopardized as a result of stiffness.

6.7 On/Oﬀ switch (8)

To switch on the compressor, pull out the knob (8). To switch oﬀ the compressor, press the knob (8) back in. (Figure 2)

6.8 Adjusting the pressure: (Fig. 1,2)

You can adjust the pressure on the pressure

•

gauge (6) using the pressure regulator (7). The set pressure can be taken from the quick-

•

lock coupling (5).

6.9 Setting the pressure switch

The pressure switch is set at the factory. Switch-on pressure 8 bar Switch-oﬀ pressure 10 bar

7. Replacing the power cable

If the power cable for this equipment is damaged, it must be replaced by the manufacturer or its after-sales service or similarly trained personnel to avoid danger.

8. Cleaning, maintenance and ordering of spare parts

Warning! Pull the power plug before doing any cleaning and maintenance work on the appliance.

Warning! Wait until the compressor has completely cooled down. Risk of burns!

Warning! Always depressurize the tank before carrying out any cleaning and maintenance work.

Warning! After use, always switch oﬀ the equipment immediately and pull out the power plug.

8.1 Cleaning

Keep the safety devices free of dirt and dust

•

as far as possible. Wipe the equipment with a clean cloth or blow it with compressed air at low pressure. We recommend that you clean the appliance

•

immediately after you use it. Clean the appliance regularly with a damp

•

cloth and some soft soap. Do not use cleaning agents or solvents; these may be aggressive to the plastic parts in the appliance. Ensure that no water can get into the interior of the appliance.

- 20 -

Anl_TE_AC_430_90_10_SPK9.indb 20Anl_TE_AC_430_90_10_SPK9.indb 20 16.04.2020 15:08:3016.04.2020 15:08:30

You must disconnect the hose and any

•

spraying tools from the compressor before cleaning. Do not clean the compressor with water, solvents or the like.

8.2 Condensation water (Fig. 1)

Notice! To ensure a long service life of the pressure vessel (2), drain oﬀ the condensed water by opening the drain valve (11) each time after using. Check the pressure vessel for signs of rust and damage each time before using. Do not use the compressor with a damaged or rusty pressure vessel. If you discover any damage, please contact the customer service workshop.

Notice! The condensation water from the pressure vessel will contain residual oil. Dispose of the condensation water in an environmentally compatible manner at the appropriate collection point.

8.3 Safety valve (10)

The safety valve has been set for the highest permitted pressure of the pressure vessel. It is prohibited to adjust the safety valve or remove its seal.

8.4 Check the oil level at regular intervals

Place the compressor on a level and straight surface. The oil level must be between the two marks MAX and MIN on the oil oil level window (Fig. 11). Changing the oil: Recommended hydraulic oil: SAE 15W/40 or an alternative of the same quality. It should be reﬁ lled for the ﬁ rst time after 100 hours of operation. Thereafter the oil should be drained and reﬁ lled after every 500 hours in ser- vice.

8.5 Changing the oil

Switch oﬀ the engine and pull the mains plug out of the socket. After releasing any air pressure you can unscrew the oil drainage screw (15) from the compressor pump. To prevent the oil from running out in an uncontrolled manner, hold a small metal chute under the opening and collect the oil in a vessel. If the oil does not drain out completely, we recommend tilting the compressor slightly.

Dispose of the old oil at a drop-oﬀ point for old oil.

When the oil has drained out, re-ﬁ t the oil draina- ge screw (15). Fill new oil through the oil ﬁ ller ope- ning (17) until it comes up to the required level.

Then replace the oil sealing plug (14).

8.6 Cleaning the intake ﬁ lter (1)

The intake ﬁ lter prevents dust and dirt being drawn in. It is essential to clean this ﬁ lter after at least every 300 hours in operation. A clogged intake ﬁ lter will decrease the compressor‘s per- formance dramatically. Undo the screws on the air ﬁ lter so that the halves of the air ﬁ lter housing can be opened. Use compressed air at low pressure (approx. 3 bar) to blow out all the parts of the ﬁ lter and then assemble the ﬁ lter in reverse order. When cleaning, take adequate precautions against dust (e.g. use a suitable face mask).

8.7 Retensioning the V-belt (Figs. 12-15)

Pull out the power plug and remove the safety

•

guard for the V-belt. Slacken the four motor fixing screws (A).

•

Shift the motor until the V-belt is tensioned to

•

the point where it can still be depressed by approx. 1-2 cm at the longest free position. Retighten the motor fixing screws (A) and refit

•

the safety guard for the V-belt.

8.8 Storage

Warning!

Pull the mains plug out of the socket and ventilate the appliance and all connected pneumatic tools. Switch oﬀ the compressor and make sure that it is secured in such a way that it cannot be started up again by any unauthorized person.

Warning! Store the compressor only in a dry location which is not accessible to unauthorized persons. Always store upright, never tilted!

Store the equipment and accessories in a dark and dry place at above freezing temperature. The ideal storage temperature is between 5 and 30 °C. Store the electric tool in its original packaging.

8.9 Transport

Use the handle for transporting the compres-

•

sor and use it to move the compressor about. Transport the equipment only by carrying it by

•

the transport handle. Protect the equipment against unexpected

•

knocks and vibrations.

- 21 -

Anl_TE_AC_430_90_10_SPK9.indb 21Anl_TE_AC_430_90_10_SPK9.indb 21 16.04.2020 15:08:3016.04.2020 15:08:30

8.10 Ordering replacement parts:

Please quote the following data when ordering replacement parts:

Type of machine

•

Article number of the machine

•

Identification number of the machine

•

Replacement part number of the part required

•

For our latest prices and information please go to www.isc-gmbh.info

9. Disposal and recycling

The equipment is supplied in packaging to prevent it from being damaged in transit. The raw materials in this packaging can be reused or recycled. The equipment and its accessories are made of various types of material, such as metal and plastic. Never place defective equipment in your household refuse. The equipment should be taken to a suitable collection center for proper disposal. If you do not know the whereabouts of such a collection point, you should ask in your local council oﬃ ces.

For EU countries only

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers accompanying products is permitted only with the express consent of the iSC GmbH.

Subject to technical changes

The product meets the requirements of EN

•

61000-3-11 and is subject to special connection conditions. This means that use of the product at any freely selectable connection point is not allowed. Given unfavorable conditions in the power

•

supply the product can cause the voltage to fluctuate temporarily. The product is intended solely for use at con-

•

nection points that a) do not exceed a maximum permitted mains system impedance of Zsys = 0.098+0.062j, or b) have a continuous current-carrying capacity of the mains of at least 100 A per phase. As the user, you are required to ensure, in

•

consultation with your electric power company if necessary, that the connection point at which you wish to operate the product meets one of the two requirements, a) or b), named above.

Never place any electric power tools in your household refuse.

To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and its implementation in national laws, old electric power tools have to be separated from other waste and disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request: As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment. The old equipment can be returned to a suitable collection point that will dispose of the equipment in accordance with the national recycling and waste disposal regulations. This does not apply to any accessories or aids without electrical components supplied with the old equipment.

- 22 -

Anl_TE_AC_430_90_10_SPK9.indb 22Anl_TE_AC_430_90_10_SPK9.indb 22 16.04.2020 15:08:3016.04.2020 15:08:30

10. Possible causes of failure

Problem Cause Solution

The compressor does not start.

The compressor starts but there is no pressure.

The compressor starts, pressure is shown on the pressure gauge, but the tools do not start.

1. No supply voltage.

2. Insuﬃ cient supply voltage.

3. Outside temperature is too low.

4. Motor is overheated.

1. The non-return valve leaks.

2. The seals are damaged.

3. The drain plug for condensation water (11) leaks.

1. The hose connections have a leak.

2. A quick-lock coupling has a leak.

3. Insuﬃ cient pressure set on the pressure regulator.

1. Check the supply voltage, the power plug and the socket-outlet.

2. Make sure that the extension cable is not too long. Use an extension cable with large enough wires.

3. Never operate with an outside temperature of below +5° C.

4. Allow the motor to cool down. If necessary, remedy the cause of the overheating.

1. Have a service center replace the non-return valve.

2. Check the seals and have any damaged seals replaced by a service center.

3. Tighten the screw by hand. Check the seal on the screw and replace if necessary.

1. Check the compressed air hose and tools and replace if necessary.

2. Check the quick-lock coupling and replace if necessary.

3. Increase the set pressure with the pressure regulator.

- 23 -

Anl_TE_AC_430_90_10_SPK9.indb 23Anl_TE_AC_430_90_10_SPK9.indb 23 16.04.2020 15:08:3016.04.2020 15:08:30

Ser vice information

We have competent service partners in all countries named on the guarantee certiﬁ cate whose contact details can also be found on the guarantee certiﬁ cate. These partners will help you with all service re- quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the following parts are therefore also required for use as consumables.

Category Example

Wear parts* V-belt, air ﬁ lter Consumables* Missing parts

* Not necessarily included in the scope of delivery!

In the eﬀ ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple- ase ensure that you provide a precise description of the problem and answer the following questions in all cases:

Did the equipment work at all or was it defective from the beginning?

•

Did you notice anything (symptom or defect) prior to the failure?

•

What malfunction does the equipment have in your opinion (main symptom)?

•

Describe this malfunction.

- 24 -

Anl_TE_AC_430_90_10_SPK9.indb 24Anl_TE_AC_430_90_10_SPK9.indb 24 16.04.2020 15:08:3116.04.2020 15:08:31

Warranty certiﬁ cate

Dear Customer, All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that your device develops a fault, please contact our service department at the address shown on this guarantee card. You can also contact us by telephone using the service number shown. Please note the following terms under which guarantee claims can be made:

1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product neither for their commercial activities nor for any other self-employed activities. These warranty terms regulate additional warranty services, which the manufacturer mentioned below promises to buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee claims are not aﬀ ected by this guarantee. Our guarantee is free of charge to you.

2. The warranty services cover only defects due to material or manufacturing faults on a product which you have bought from the manufacturer mentioned below and are limited to either the rectiﬁ cation of said defects on the product or the replacement of the product, whichever we prefer. Please note that our devices are not designed for use in commercial, trade or professional applications. A guarantee contract will not be created if the device has been used by commercial, trade or industrial business or has been exposed to similar stresses during the guarantee period.

3. The following are not covered by our guarantee:

- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect installation, a failure to follow the operating instructions (for example connecting it to an incorrect mains voltage or current type) or a failure to follow the maintenance and safety instructions or by exposing the device to abnormal environmental conditions or by lack of care and maintenance.

- Damage to the device caused by abuse or incorrect use (for example overloading the device or the use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand, stones or dust, transport damage), the use of force or damage caused by external forces (for example by dropping it).

- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal use of the device.

4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Guarantee claims should be submitted before the end of the guarantee period within two weeks of the defect being noticed. No guarantee claims will be accepted after the end of the guarantee period. The original guarantee period remains applicable to the device even if repairs are carried out or parts are replaced. In such cases, the work performed or parts ﬁ tted will not result in an extension of the guarantee period, and no new guarantee will become active for the work performed or parts ﬁ tted. This also applies if an on-site service is used.

5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info. Please keep your bill of purchase or other proof of purchase for the new device. Devices that are returned without proof of purchase or without a rating plate shall not be covered by the guarantee, because appropriate identiﬁ cation will not be possible. If the defect is covered by our guarantee, then the item in question will either be repaired immediately and returned to you or we will send you a new replacement.

Of course, we are also happy oﬀ er a chargeable repair service for any defects which are not covered by the scope of this guarantee or for units which are no longer covered. To take advantage of this service, please send the device to our service address.

Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as set out in the service information in these operating instructions.

- 25 -

Anl_TE_AC_430_90_10_SPK9.indb 25Anl_TE_AC_430_90_10_SPK9.indb 25 16.04.2020 15:08:3116.04.2020 15:08:31

Avertissement - Lisez ce mode d’emploi pour diminuer le risque de blessures

Avertissement ! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de

l’ouïe.

Avertissement à la tension électrique !

Avertissement aux pièces brûlantes !

Avertissement ! L‘unité démarre automatiquement sans avertissement sous la pression

d‘enclenchement en cas de chute de pression !

Remarque ! Avant la première mise en service, vériﬁ ez le niveau d‘huile et remplacez le bouchon d‘huile !

Interrupteur de surcharge

- 26 -

Anl_TE_AC_430_90_10_SPK9.indb 26Anl_TE_AC_430_90_10_SPK9.indb 26 16.04.2020 15:08:3116.04.2020 15:08:31

Danger !

Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité aﬁ n d’éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Danger ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes

de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Cet appareil ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capacités physiques, sensorielles ou intellectuelles ou leur manque d’expérience et/ou de connaissances ne peuvent pas l’utiliser de manière sûre, à moins d’être surveillées et de recevoir les instructions relatives à l’utilisation de l’appareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer qu’ils ne jouent pas avec l’appareil.

2. Description de l’appareil et

volume de livraison

2.1 Description de l’appareil (ﬁ gure 1-4)

1. Filtre à air d‘aspiration

2. Récipient sous pression

3. Roue

4. Roue de guidage

5. Accouplement rapide (air comprimé réglé)

6. Manomètre (la pression réglée est lisible)

7. Manostat régulateur

8. Interrupteur marche/arrêt

9. Poignée de transport

10. Soupape de sécurité

11. Bouchon ﬁ leté de vidange pour eau de con- densation

12. Manomètre (pression du réservoir lisible)

13. Accouplement rapide (air comprimé non réglé)

14. Bouchon d‘huile

15. Bouchon ﬁ leté de vidange d’huile

16. Interrupteur de surcharge

17. Ouverture de remplissage d‘huile

18. Enjoliveur

19. Vis (à six pans creux) pour montage de la poignée

20. Clé allen

21. Recouvrement de protection de courroie trapézoïdale

22. Rondelle

23. Écrou pour montage de roue de guidage

24. Vis de l‘axe

25. Rondelle élastique

26. Écrou pour montage de l‘axe

27. Frein de roue de guidage

28. Clapet anti-retour

29. Verre-regard

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, il faut vous adresser dans un délai de 5 jours ouvrables maximum après votre achat à notre service après-vente ou au magasin de bricolage compétent le plus proche muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des garanties dans les conditions de garantie à la ﬁ n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage. Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il y en a). Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.

Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des ﬁ lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouﬀ er !

- 27 -

Anl_TE_AC_430_90_10_SPK9.indb 27Anl_TE_AC_430_90_10_SPK9.indb 27 16.04.2020 15:08:3216.04.2020 15:08:32

Roue (2x)

•

Roue de guidage (2x)

•

Poignée de transport

•

Bouchon d‘huile

•

Enjoliveur (2x)

•

Vis (à six pans creux) pour montage de la

•

poignée (2x) Clé allen

•

Rondelle (2x)

•

Écrou pour montage de roue de guidage (2x)

•

Rondelle élastique (4x)

•

Écrou, pour montage de l‘axe (2x)

•

Vis de l‘axe (2x)

•

Mode d‘emploi d‘origine

•

Consignes de sécurité

•

3. Utilisation conforme à l’aﬀ ectation

Le compresseur sert à produire de l’air comprimé pour les outils fonctionnant à l’air comprimé.

4. Données techniques

Branchement réseau : ............. 220-240 V ~ 50 Hz

Puissance du moteur : ..............................3000W

Vitesse de rotation (moteur) tr/min: .............. 2850

Vitesse de rotation (pompe) tr/min: .............. 1020

Pression de service en bars : ................... max. 10

Volume du récipient sous pression (en litres) : . 90

Puissance d‘aspiration théorique l/min .......... 430

Puissance de sortie

(air comprimé) à 7 bars : ................. 200 litres/min

Puissance de sortie

(air comprimé) à 4 bars : ................. 210 litres/min

Niveau de puissance acoustique L Imprécision K Niveau de pression acoustique L Imprécision K

Type de protection : ....................................... IP20

Poids de l‘appareil en kg : .................... env. 68 kg

Quantité d‘huile : ..............................env. 0,85 litre

........................................0,49 dB

en dB : ... 97

en dB : ..... 73

La machine doit exclusivement être employée conformément à son aﬀ ectation. Chaque uti- lisation allant au-delà de cette aﬀ ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément à leur aﬀ ectation, n’ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

Bruit

Les valeurs de niveau de bruit ont été déterminées conformément à EN ISO 3744.

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de l’ouïe.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Avertissement ! Enlevez systématiquement la ﬁ che de con- tact avant de paramétrer l’appareil.

Vérifiez que l’appareil n’a pas été endom-

•

magé pendant le transport. En cas d’avarie, informez immédiatement l’entreprise de transport qui a livré le compresseur. Il est recommandable d’installer le compres-

•

seur à proximité du consommateur. Evitez les tuyaux à air et les câbles

•

d’alimentation (câbles de rallonge) longs. Veillez à ce que l’air aspiré soit sec et sans

•

poussière. N’installez pas le compresseur dans un local

•

humide ou détrempé.

- 28 -

Anl_TE_AC_430_90_10_SPK9.indb 28Anl_TE_AC_430_90_10_SPK9.indb 28 16.04.2020 15:08:3216.04.2020 15:08:32

Le compresseur doit être utilisé uniquement

•

dans des endroits adéquats (bonne ventilation, température ambiante +5°C - +40° C). Il ne doit y avoir dans la salle aucune poussière, aucun acide, aucune vapeur, aucun gaz explosif ou inflammable. Le compresseur doit être employé dans des

•

endroits secs. Il ne peut être utilisé dans des zones où l’on travaille avec des éclaboussures d’eau. Avant la mise en service, contrôlez le niveau

•

d’huile dans la pompe du compresseur. Exploitez l‘appareil uniquement sur un sup-

•

port solide, et plat. Utilisez des tuyaux flexibles afin d‘éviter une

•

transmission de charges inadmissibles sur le système de conduites situé au niveau du raccordement de l‘installation de compression vers le système de conduites. Il est nécessaire d‘utiliser des purgeurs, des

•

pièges et des possibilités d‘écoulement pour traiter les liquides produits par le compresseur avant la mise en marche de l‘installation de compression. Les tuyaux d‘amenée devraient être équipés

•

d‘un câble de sécurité (par ex. un câble en acier) en cas de pressions supérieures à 7 bars.

6. Montage et mise en service

Remarque ! Montez absolument l’appareil complètement avant de le mettre en service !

6.1 Montage des roues (3)

Les roues ci-jointes doivent être montées conformément à la ﬁ gure 4.

6.2 Montage des roues de guidage (4)

Les roues de guidage (4) jointes doivent être montées conformément à la ﬁ gure 5.

6.2 Montage de lʼaccouplement rapide pour pression du récipient (13)

Vissez lʼaccouplement rapide pour la pression non régulée du récipient (13) comme indiqué dans les ﬁ gures 9 à 10 sur le récipient sous pres- sion (2).

6.6 Branchement au réseau

Le moteur est doté d’un interrupteur de

•

surcharge (figure 2/pos. 16). En cas de surcharge du compresseur, l’interrupteur de surcharge se déconnecte automatiquement afin de protéger le compresseur de la surchauffe. Si l’interrupteur de surcharge s’est déclenché, mettez le compresseur hors circuit par l’interrupteur marche/arrêt (8) et laissez refroidir le compresseur. Appuyez à présent sur l’interrupteur de surcharge (16) et remettez le compresseur en marche. Les longs câbles d’alimentation tout comme

•

les rallonges, tambours de câble etc. entraînent des chutes de tension et peuvent empêcher le démarrage du moteur. Lorsque la température descend en dessous

•

de +5° C, le moteur marche durement et peut ne pas démarrer.

6.7 Interrupteur marche/arrêt (8)

Le compresseur est mis en circuit en tirant le bouton (8). Pour mettre le compresseur hors circuit, il faut appuyer sur le bouton (8). (ﬁ gure 2)

6.8 Réglage de pression : (ﬁ gure 1,2)

Le régulateur de pression (7) permet de rég-

•

ler la pression sur le manomètre (6). La pression réglée peut être prise au niveau

•

du raccord rapide (5).

6.9 Réglage de l’interrupteur manométrique

L’interrupteur manométrique est ajusté à l’usine. Pression de mise en circuit: 8 bar Pression de mise hors circuit 10 bar

6.3 Montage de la poignée de transport (9)

Vissez la poignée de transport (9) comme indiqué dans les ﬁ gures 6 à 7 sur le compresseur.

6.4 Remplacement du capuchon obturateur de l’huile (14)

Supprimez avec un tournevis le bouchon de transport de l’oriﬁ ce de remplissage d’huile et int- roduisez le capuchon obturateur d’huile (14) joint dans l’oriﬁ ce de remplissage d’huile (ﬁ g. 8)

Anl_TE_AC_430_90_10_SPK9.indb 29Anl_TE_AC_430_90_10_SPK9.indb 29 16.04.2020 15:08:3216.04.2020 15:08:32

7. Remplacement de la ligne de raccordement réseau

Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualiﬁ cation semblable aﬁ n d’éviter tout risque.

- 29 -

8. Nettoyage, maintenance et commande de pièces de rechange

Avertissement ! Retirez la prise du réseau avant chaque travail de réglage et de maintenance.

Avertissement ! Attendez jusqu’à ce que le compresseur ait refroidi ! Risque de brûlure !

Avertissement ! Avant tous travaux de nettoyage et de maintenance, mettre la chaudière hors circuit.

Avertissement ! Éteignez toujours l‘appareil après utilisation et débranchez la ﬁ che de contact.

8.1 Nettoyage

Maintenez les dispositifs de protection aussi

•

propres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pression. Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation. Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergent; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil. Détachez le tuyau et les outils de pulvérisati-

•

on du compresseur avant de commencer le nettoyage. Le compresseur ne doit pas être lavé à l’eau, avec des solvants ou autres produits du même genre.

8.2 Eau condensée (ﬁ gure 1)

Remarque ! Pour une durée de conservation durable du récipient sous pression (2), il faut vider l’eau de condensation en ouvrant le bouchon ﬁ leté de décharge (11) après chaque service. Contrôlez le réservoir de pression avant chaque service pour déceler la rouille et les détériorations. Il ne faut pas exploiter le compresseur avec un réservoir de pression rouillé ou endommagé. Si vous constatez des dommages, veuillez vous adresser au service après-vente.

Remarque ! L’eau condensée issue du récipient de pression comprend des résidus d’huile. Eliminez l’eau condensée dans le respect de l’environnement en l’apportant dans un poste collecteur correspondant.

8.3 Soupape de sécurité (10)

La soupape de sécurité est réglée sur la pression maximale admise du récipient sous pression. Il est interdit de dérégler la soupape de sécurié ou supprimer ses plombs.

8.4 Contrôler régulièrement le niveau d’huile

Mettez le compresseur sur une surface plane et droite. Le niveau d’huile doit se trouver entre MAX et MIN de la jauge de verre-regard (ﬁ g. 11). Vidange d’huile : Huile recommandée : SAE 15W/40 ou équivalente. Le premier remplissage doit être remplacé au bout de 100 heures de service. Ensuite, vidanger l‘huile toutes les 500 heures de service pour en remplir une nouvelle.

8.5 Vidange d’huile

Mettez le moteur hors circuit et déconnectez la ﬁ che de contact de la prise. Après avoir fait baisser la pression de l’air, vous pouvez dévisser le bouchon ﬁ leté de vidange d’huile (15) sur la pompe du compresseur. Aﬁ n que l’huile ne s’échappe pas de façon incontrôlée, maintenez une petite goulotte en tôle dessous et récupérez l’huile dans un réservoir. Si l’huile ne s’écoule pas complètement, nous recommandons de pencher légèrement le compresseur.

Pour éliminer l’huile, apportez-le dans un point de collecte d’huile usée correspondant.

Si de l’huile s’est échappée, remettez le bouchon ﬁ leté de vidange d’huile (15) en place. Remplissez d’huile neuve par l’oriﬁ ce de remplissage d’huile (17). Le niveau d’huile doit atteindre la consigne dans le verre-regard. Ensuite, remettez le capuchon obturateur (14).

8.6 Nettoyage du ﬁ ltre d’aspiration (1)

Le ﬁ ltre d’aspiration empêche d’aspirer la pous- sière et les impuretés. Il faut nettoyer ce ﬁ ltre au moins toutes les 300 heures de service. Un ﬁ ltre d’aspiration bouché réduit énormément la puissance du compresseur. Desserrez les vis situées sur le ﬁ ltre à air, aﬁ n que les deux moitiés de boî- tier du ﬁ ltre à air puissent être ouvertes. Souﬄ ez toutes les pièces du ﬁ ltre avec de l’air comprimé à faible pression (env. 3 bars) et montez ensuite le

- 30 -

Anl_TE_AC_430_90_10_SPK9.indb 30Anl_TE_AC_430_90_10_SPK9.indb 30 16.04.2020 15:08:3216.04.2020 15:08:32

ﬁ ltre à air dans le sens inverse des étapes. Veillez lors du nettoyage à vous protéger suﬃ samment de la poussière (par ex. masque à poussière adéquat).

8.7 Resserrage de la courroie trapézoïdale

(ﬁ g. 12-15)

Débranchez la prise secteur et démontez le

•

recouvrement de protection de la courroie trapézoïdale. Desserrez les quatre vis de fixation du moteur

•

(A). Déplacez le moteur jusquʼà ce que la cour-

•

roie trapézoïdale soit tendue de telle manière quʼelle puisse encore être enfoncée dʼenviron 1-2 cm au niveau du plus grand point libre. Resserrez à fond les vis de fixation du moteur

•

(A) et montez le recouvrement de protection de la courroie trapézoïdale.

8.8 Entreposage

Avertissement !

Tirez la ﬁ che de contact, ventilez l’appareil et tous les outils à air comprimé raccordés. Rangez le compresseur de manière qu’aucune personne non autorisée ne puisse le mettre en service.

Avertissement ! Le compresseur doit être conservé dans un endroit sec et dont l’accès est interdit aux personnes non autorisées. Ne le renversez pas, conservez-le uniquement debout !

8.10 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

Type de l’appareil

•

No. d’article de l’appareil

•

No. d’identification de l’appareil

•

No. de pièce de rechange de la pièce requise

•

Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine.

8.9 Transport

Pour le transport, utilisez la poignée et dé-

•

placez le compresseur avec. Transportez l’appareil uniquement par la

•

poignée de transport. Protégez l’appareil contre les chocs ou les

•

vibrations inattendus.

- 31 -

Anl_TE_AC_430_90_10_SPK9.indb 31Anl_TE_AC_430_90_10_SPK9.indb 31 16.04.2020 15:08:3216.04.2020 15:08:32

10. Origine possible des pannes

Problème Origine Solution

Le compresseur ne marche pas.

Le compresseur fonctionne, cependant aucune pression n’est présente.

Le compresseur fonctionne, la pression est aﬃ chée sur le manomètre, mais les outils ne fonctionnent pas.

1. Tension secteur pas présente.

2. Tension secteur trop basse.

3. Température extérieure trop faible.

4. Moteur surchauﬀ é.

1. Soupape anti-retour non étanche

2. Joints cassés.

3. Bouchon ﬁ leté de vidange pour l‘eau condensée (11) perméable.

1. Raccords de ﬂ exibles perméables.

2. Raccord rapide non étanche.

3. Pas assez de pression réglée sur le régulateur de pression.

1. Contrôler le câble, la ﬁ che de con- tact, le fusible et la prise de courant.

2. Evitez des rallonges de câble trop longues. Utilisez des rallonges de câble avec suﬃ samment de diamètre de brin.

3. Ne pas s‘en servir à une température inférieure à +5°C.

4. Laisser refroidir le moteur, le cas échéant, éliminer l‘origine de la surchauﬀ e.

1. Remplacer la soupape anti-retour.

2. Contrôler les joints, faire remplacer les joints cassés dans un atelier.

3. Resserrer la vis manuellement. Contrôler le joint sur la vis, le remplacer le cas échéant.

1. Contrôler le tuyau d‘air comprimé et les outils, le cas échéant, le remplacer.

2. Contrôler le raccord rapide, le cas échéant, le remplacer

3. Ouvrir encore le régulateur de pression.

- 32 -

Anl_TE_AC_430_90_10_SPK9.indb 32Anl_TE_AC_430_90_10_SPK9.indb 32 16.04.2020 15:08:3316.04.2020 15:08:33

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribuer à un recyclage eﬀ ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.

Sous réserve de modiﬁ cations techniques

Le produit répond aux exigences de la norme EN 61000-3-11 et est soumis à des conditions de rac-

•

cordement spéciales. Autrement dit, il est interdit de l‘utiliser sur un point de raccordement au choix. L‘appareil peut entraîner des variations de tension provisoires lorsque le réseau n‘est pas favorable.

•

Le produit est exclusivement prévu pour l‘utilisation aux points de raccordement

•

a) ne dépassent pas une impédance de réseau maximale autorisée Zsys = 0,098+0,062j, ou b) qui ont une intensité admissible du courant permanent d‘au moins 100 A par phase. En tant qu‘utilisateur, vous devez vous assurer, si nécessaire en consultant votre entreprise

•

d‘électricité locale, que le point de raccordement avec lequel vous voulez exploiter le produit, répond à l‘une des deux exigences a) ou b).

- 33 -

Anl_TE_AC_430_90_10_SPK9.indb 33Anl_TE_AC_430_90_10_SPK9.indb 33 16.04.2020 15:08:3316.04.2020 15:08:33

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Catégorie Exemple

Pièces d‘usure* courroie trapézoïdale, ﬁ ltre à air Matériel de consommation/

pièces de consommation* Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

- 34 -

Anl_TE_AC_430_90_10_SPK9.indb 34Anl_TE_AC_430_90_10_SPK9.indb 34 16.04.2020 15:08:3316.04.2020 15:08:33

Bon de garantie

Chère cliente, cher client, nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des personnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La prestation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit à l‘échange de l‘appareil. Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anormales ou d‘un manque d‘entretien et de maintenance.

- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la durée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justiﬁ catif de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justiﬁ catifs correspondants ou sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envoyer l‘appareil à notre adresse de service après-vente.

Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d‘emploi.

- 35 -

Anl_TE_AC_430_90_10_SPK9.indb 35Anl_TE_AC_430_90_10_SPK9.indb 35 16.04.2020 15:08:3416.04.2020 15:08:34

Avvertenza! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso

Avvertenza! Portate cuﬃ e antirumore. L’ e ﬀ etto del rumore può causare la perdita dell’udito.

Fate attenzione alla tensione elettrica!

Fate attenzione alle parti molto calde!

Avvertenza! In caso di caduta di pressione al di sotto del livello di inserimento l‘unità si avvia automati-

camente senza avvertimento!

Avviso! Prima della prima messa in esercizio controllate il livello dell‘olio e sostituite il relativo tappo di chiusura!

Interruttore di sovraccarico

- 36 -

Anl_TE_AC_430_90_10_SPK9.indb 36Anl_TE_AC_430_90_10_SPK9.indb 36 16.04.2020 15:08:3416.04.2020 15:08:34

Pericolo!

Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate queste istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato.

Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver-

tenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

Questo apparecchio non è destinato ad essere usato da persone (bambini compresi) con capacità ﬁ siche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona responsabile per la loro sicurezza o abbiano ricevuto da essa istruzioni su come usare l’apparecchio. I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio.

2. Descrizione dell’apparecchio ed

elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1-4)

1. Filtro dell‘aria di aspirazione

2. Serbatoio a pressione

3. Ruota

4. Ruota piroettante

5. Attacco rapido (aria compressa regolata)

6. Manometro (indica la pressione impostata)

7. Regolatore di pressione

8. Interruttore ON/OFF

9. Impugnatura di trasporto

10. Valvola di sicurezza

11. Vite di scarico dell‘acqua di condensa

12. Manometro

(indica la pressione del serbatoio)

13. Attacco rapido (aria compressa non regolata)

14. Tappo di chiusura dell‘olio

15. Tappo a vite di scarico dell’olio

16. Interruttore di sovraccarico

17. Apertura di riempimento dell‘olio

18. Coprimozzo

19. Vite (a esagono cavo) per montaggio impugnatura

20. Chiave a brugola

21. Copertura protettiva della cinghia trapezoidale

22. Rosetta

23. Dado per montaggio delle ruote piroettanti

24. Vite dell‘asse

25. Rosetta elastica

26. Dado per montaggio asse

27. Freno delle ruote piroettanti

28. Valvola antiritorno

29. Tubo di livello

2.2 Elementi forniti

Veriﬁ cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla ﬁ ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione. Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti). Controllate che siano presenti tutti gli elemen-

•

ti forniti. Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto. Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, ﬁ lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soﬀ ocamento!

Ruota (2x)

•

Ruota piroettante (2x)

•

Impugnatura di trasporto

•

Tappo di chiusura dell‘olio

•

Coprimozzo (2x)

•

Vite (a esagono cavo) per montaggio

•

- 37 -

Anl_TE_AC_430_90_10_SPK9.indb 37Anl_TE_AC_430_90_10_SPK9.indb 37 16.04.2020 15:08:3416.04.2020 15:08:34

impugnatura (2x) Chiave a brugola

•

Rosetta (2x)

•

Dado, per montaggio delle ruote piroettanti (2

•

pz.) Rosetta elastica (4x)

•

Dado, per montaggio asse (2x)

•

Vite dell‘asse (2x)

•

Istruzioni per l‘uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

Il compressore serve per produrre aria compressa per utensili azionati con aria compressa.

L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Collegamento alla rete: ........... 220-240 V ~ 50 Hz

Potenza del motore: ..................................3000W

Numero di giri (motore) min Numero di giri (pompa) min

Pressione di esercizio bar: .......................max. 10

Volume del serbatoio a pressione (in litri): ........ 90

Potenza di aspirazione teorica l/min. ............. 430

Potenza erogata

(aria compressa) a 7 bar: .................. 200 litri/min

Potenza erogata

(aria compressa) a 4 bar: ................... 210 litri/min

Livello di potenza acustica LWA in dB: ...............97

Incertezza K Livello di pressione acustica L Incertezza K

Tipo di protezione: ........................................IP20

Peso dell‘apparecchio in kg:.................. ca. 68 kg

Quantità di olio: .................................. ca. 0,85 litri

..........................................0,49 dB

.......................................... 0,49 dB

-1

: ....................... 2850

-1

: ....................... 1020

in dB: ............ 73

Rumore I valori di emissione dei rumori sono stati rilevati secondo la norma EN ISO 3744.

Portate cuﬃ e antirumore.

L’ e ﬀ etto del rumore può causare la perdita dell’udito.

5. Avvertenze sul collocamento

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identiﬁ ca- zione corrispondano a quelli di rete.

Avvertenza! Staccate sempre la spina di alimentazione prima di ogni impostazione all’utensile.

Verificate che l’apparecchio non presenti

•

danni di trasporto. Comunicare tempestivamente gli eventuali danni rilevati all’impresa trasporti, che ha provveduto alla consegna del compressore. Il collocamento del compressore dovrebbe

•

avvenire vicino al consumatore. Sono da evitare lunghe condutture dell’aria

•

e lunghe condutture di raccordo (cavi di prolunga). Verificate che l’aria assorbita sia asciutta e

•

senza polvere. Non collocare il compressore in una stanza

•

umida o bagnata. Il compressore deve venire usato soltanto

•

in luoghi adatti (ben aerati, temperatura ambiente +5°C - +40°C). Il luogo deve essere privo di polvere, acidi, vapori, gas esplosivi o infiammabili. Utilizzate tubi flessibili per evitare di trasferire

•

carichi eccessivi sul sistema di tubazioni attraverso il collegamento dell‘impianto del compressore a tale sistema. Si devono usare separatori, captatori e dispo-

•

sitivi di scarico che sono necessari per trattare i liquidi prodotti dal compressore prima della messa in esercizio dell‘apparecchio del compressore. I tubi flessibili di alimentazione dovrebbero

•

essere dotati di un cavo di sicurezza (ad es. un cavo di acciaio) in caso di pressioni superiori ai 7 bar.

- 38 -

Anl_TE_AC_430_90_10_SPK9.indb 38Anl_TE_AC_430_90_10_SPK9.indb 38 16.04.2020 15:08:3416.04.2020 15:08:34

6. Montaggio e messa in esercizio

Avviso!

Prima della messa in esercizio montate assolutamente l’apparecchio in modo completo!

6.1 Montaggio delle ruote (Fig. 3)

Le ruote accluse devono venire montate secondo la ﬁ gura 4.

6.2 Montaggio delle ruote piroettanti (4)

Le ruote piroettanti accluse (4) devono venire montate secondo la Fig. 5.

6.3 Montaggio della maniglia di trasporto (9)

Avvitate la maniglia di trasporto (9) al compressore come mostrato nelle Fig. da 6 a 7.

6.4 Sostituzione del tappo di chiusura dell’olio (14)

Con un cacciavite togliete il coperchio dell’apertura di riempimento dell’olio e mettete il tappo di chiusura dell’olio (14) in tale apertura (Fig. 8).

6.5 Montaggio dellʼattacco rapido per pressione del serbatoio (13)

Avvitate lʼattacco rapido per la pressione non regolata del serbatoio (13) al serbatoio a pressione (2) come mostrato nelle Fig. 9 e 10.

6.6 Presa di rete

Il motore è dotato di un interruttore di sovvra-

•

carico (Fig. 2/Pos. 16). In caso di sovvracarico del compressore l’interruttore di sovvracarico lo disinserisce automaticamente per proteggere il compressore dal surriscaldamento. Se dovesse essere intervenuto l’interruttore di sovvracarico, spegnete il compressore con l’interruttore ON/OFF (8) e attendete fino a quando il compressore si sia raffreddato. Premete quindi l’interruttore di sovvracarico (16) e riaccendete il compressore. I cavi lunghi di alimentazione nonché prolung-

•

he, avvolgicavi, ecc. causano un calo di tensione e possono impedire l’avvio del motore. In caso di basse temperature inferiori a +5°C

•

l’avvio del motore può essere più difficile.

6.7 Interruttore ON/OFF (8)

Il compressore viene inserito tirando il pulsante rosso (8). Per disinserire il compressore si deve premere il pulsante rosso (8). (Fig. 2)

6.8 Impostazione della pressione (Fig. 1,2)

Con il regolatore della pressione (7) si può

•

impostare la pressione sul manometro (6). La pressione impostata può essere prelevata

•

sull’accoppiamento rapido (5).

6.9 Regolazione del pulsante

Il pulsante è stato regolato nello stabilimento. Pressione d’accensione 8 bar Pressione di spegnimento 10 bar

7. Sostituzione del cavo di alimentazione

Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualiﬁ cata al ﬁ ne di evitare pericoli.

8. Pulizia e manutenzione

Avvertenza! Prima di qualsiasi lavoro di pulizia e di manutenzione staccate la spina dalla presa di corrente.

Avvertenza! Attendete ﬁ no a quando il compressore si sia completamente raﬀ reddato! Pericolo di ustioni!

Avvertenza! Prima di ogni lavoro di pulizia e manutenzione si deve eliminare la pressione del serbatoio!

Avvertenza! Dopo l‘uso spegnete l’apparecchio e staccate la spina dalla presa di corrente.

8.1 Pulizia

Tenete i dispositivi di protezione il più pos-

•

sibile liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa. Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato. Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in

- 39 -

Anl_TE_AC_430_90_10_SPK9.indb 39Anl_TE_AC_430_90_10_SPK9.indb 39 16.04.2020 15:08:3516.04.2020 15:08:35

plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua all’interno dell’apparecchio. Il tubo e gli strumenti di spruzzo devono es-

•

sere separati dal compressore prima della pulizia. Il compressore non deve venire pulito con acqua, solventi ecc.

8.2 Acqua di condensa (Fig. 1)

Avviso! Per una prolungata durata del recipiente a pressione (2), dopo ogni utilizzo, è necessario scaricare l’acqua di condensa aprendo la vite di scarico (11). Prima di ogni utilizzo controllate che il recipiente a pressione non presenti danni e ruggine. Il compressore non deve venire usato con un recipiente a pressione danneggiato o arrugginito. Se notate dei danni, rivolgetevi all’oﬃ cina del servizio assis- tenza clienti.

Avviso! L’acqua di condensa del recipiente a pressione contiene tracce di olio. Smaltite l’acqua di condensa in modo rispettoso dell’ambiente in un apposito centro di raccolta.

8.3 Valvola di sicurezza (10)

La valvola di sicurezza è impostata sulla massima pressione consentita per il recipiente a pressione. Non è consentito modiﬁ care la regolazione della valvola di sicurezza o togliere il sigillo di piombo.

8.4 Controllare regolarmente il livello dell‘olio

Mettete il compressore su una superﬁ cie piana e liscia. Il livello dell’olio deve trovarsi tra MAX e MIN tubo di livello (Fig. 11) . Cambio dell’olio: olio consigliato: SAE 15W/40 o equivalente. La prima carica di olio deve essere sostituita dopo 100 ore di esercizio. In seguito si deve scaricare l‘olio ogni 500 ore di esercizio e riempire di olio nuovo.

Smaltite l’olio usato negli appositi centri di raccolta.

Una volta scaricato l’olio rimettete il tappo di scarico a vite (15). Versate l’olio nuovo attraverso l’apposita apertura (17) ﬁ no a raggiungere il livello designato. Poi rimettete il tappo di chiusura dell’olio (14).

8.6 Pulizia del ﬁ ltro di aspirazione (1)

Il ﬁ ltro di aspirazione impedisce che vengano as- pirati polvere e sporco. Questo ﬁ ltro deve essere pulito almeno ogni 300 ore di esercizio. Un ﬁ ltro di aspirazione ostruito riduce notevolmente il rendimento del compressore. Svitate le viti del ﬁ ltro dell'aria in modo che le metà del suo involucro 'aria possano venire aperte. Pulite tutte le parti del ﬁ ltro dirigendo su di esse un getto di aria com- pressa a bassa pressione (ca. 3 bar) e poi montate il ﬁ ltro seguendo l'ordine inverso. Durante la pulizia controllate di essere protetti a suﬃ cienza dalla polvere (ad es. con mascherina adatta).

8.7 Ritensionamento della cinghia trapezoi-

dale (Fig. 12-15)

Staccate la spina dalla presa di corrente e

•

smontate la copertura di protezione della cinghia trapezoidale. Allentate le quattro viti di fissaggio del motore

•

(A). Spostate il motore fino a quando la cinghia

•

trapezoidale sia tesa in modo tale che ceda di 1-2 cm se premuta nel punto libero più lungo Serrate di nuovo le viti di fissaggio del motore

•

(A) e montate la copertura di protezione della cinghia trapezoidale.

8.8 Conservazione

Avvertenza!

Staccate la spina dalla presa di corrente, sﬁ atate l’apparecchio e tutti gli utensili ad aria compressa ad esso collegato. Tenete il compressore in modo tale che non possa essere messo in funzione da persone non autorizzate.

8.5 Cambio dell’olio

Spegnete il motore e staccate la spina dalla presa di corrente. Dopo di aver scaricata l’eventuale pressione dell’aria presente, potete svitare il tappo a vite di scarico dell’olio (15) della pompa del compressore. Per evitare che l’olio fuoriesca in modo incontrollato tenete sotto una piccola canaletta di lamiera e raccogliete l’olio in un recipiente. Se l’olio non fuoriesce completamente consigliamo di inclinare leggermente il compressore.

Anl_TE_AC_430_90_10_SPK9.indb 40Anl_TE_AC_430_90_10_SPK9.indb 40 16.04.2020 15:08:3516.04.2020 15:08:35

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio originale.

- 40 -

Avvertenza! Tenere il compressore solo in un ambiente asciutto e non accessibile per persone non autorizzate. Non ribaltarlo, conservarlo solo diritto!

8.9 Trasporto

Per trasportare il compressore utilizzate la

•

maniglia di trasporto. Trasportate l’apparecchio solo prendendolo

•

per la maniglia di trasporto. Proteggete l’apparecchio da vibrazioni ovvero

•

colpi inaspettati.

8.10 Commissione dei pezzi di ricambio

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

modello dell’apparecchio

•

numero dell’articolo dell’apparecchio

•

numero d’ident. dell’apparecchio

•

numero del pezzo di ricambio del ricambio

•

necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L’apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L’apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di riﬁ uti spe- ciali. Per informazioni rivolgetevi ad un negozio specializzato o all’amministrazione comunale!

- 41 -

Anl_TE_AC_430_90_10_SPK9.indb 41Anl_TE_AC_430_90_10_SPK9.indb 41 16.04.2020 15:08:3516.04.2020 15:08:35

10. Possibili cause di anomalie

Problema Causa Soluzione

Il compressore non funziona

Il compressore funziona, ma non produce aria compressa

Il manometro indica pressione, ma gli utensili non funzionano

1. Manca la tensione di rete

2. Tensione di rete troppo bassa

3. Temperatura esterna troppo bassa

4. Motore surriscaldato

1. Valvola antiritorno perde

2. Guarnizioni rovinata.

3. Tappo a vite di scarico

dell’acqua di condensa (11)

perde

1. Perdite nei collegamenti del tubo.

2. Perdite all’accoppiamento rapido.

3. Impostata pressione troppo bassa sul regolatore di

pressione

1. Controllare cavo, spina di rete, fusibile e presa di corrente

2. Evitate cavi di prolunga troppo lunghi. Usate cavi di prolunga con una sezione suﬃ ciente del conduttore

3. Non farlo funzionare ad una temperatura esterna inferiore a +5°C

4. Fate raﬀ reddare il motore ed eventualmente eliminate la causa del surriscaldamento

1. Sostituite la valvola antiritorno.

2. Controllate le guarnizioni, fare sostituire le guarnizioni difettose da un’oﬃ cina specializzata.

3. Serrate a mano il tappo a vite. Controllate la guarnizione della valvola, eventualmente

sostituitela

1. Controllate il tubo dell’aria

compressa, eventualmente

sostituitelo

2. Controllate ed eventualmente sostituite l’accoppiamento rapido

3. Aprite maggiormente il regolatore di pressione.

- 42 -

Anl_TE_AC_430_90_10_SPK9.indb 42Anl_TE_AC_430_90_10_SPK9.indb 42 16.04.2020 15:08:3516.04.2020 15:08:35

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei riﬁ uti domestici!

Secondo la direttiva europea 2012/19/CE sui riﬁ uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui riﬁ uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modiﬁ che tecniche

Il prodotto soddisfa i requisiti della norma EN 61000-3-11 ed è soggetto a condizioni speciali di col-

•

legamento. Ciò significa che non ne è consentito l‘uso con collegamento prese scelte a piacimento. In caso di condizioni di rete sfavorevoli l‘apparecchio può causare delle variazioni temporanee di

•

tensione. Il prodotto è concepito solo per l‘utilizzo collegato a prese che

•

a) non superino una massima impedenza di rete Zsys = 0,098+0,062j, oppure b) che abbiano una resistenza di corrente continua della rete almeno di 100 A per fase. In qualità di utilizzatore, dovete assicurare, se necessario rivolgendovi al vostro ente di fornitura

•

dell‘energia elettrica, che la presa di collegamento dalla quale volete azionare il prodotto soddisfi uno dei due requisiti citati a) oppure b).

- 43 -

Anl_TE_AC_430_90_10_SPK9.indb 43Anl_TE_AC_430_90_10_SPK9.indb 43 16.04.2020 15:08:3516.04.2020 15:08:35

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certiﬁ cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certiﬁ cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Cinghia trapezoidale, ﬁ ltro dell‘aria Materiale di consumo/parti di consumo * Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 44 -

Anl_TE_AC_430_90_10_SPK9.indb 44Anl_TE_AC_430_90_10_SPK9.indb 44 16.04.2020 15:08:3616.04.2020 15:08:36

Certiﬁ cato di garanzia

Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone ﬁ siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è limitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a inﬂ ussi esterni (come per es. danni causati da caduta).

- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identiﬁ cazione sono esclusi dalla prestazione di garanzia perché non possono essere classiﬁ cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta- zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.

Naturalmente eﬀ ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

- 45 -

Anl_TE_AC_430_90_10_SPK9.indb 45Anl_TE_AC_430_90_10_SPK9.indb 45 16.04.2020 15:08:3616.04.2020 15:08:36

DK/N

Advarsel Læs betjeningsvejledningen for at reducere risikoen for personskade

Advarsel! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.

Advarsel mod elektrisk spænding!

Advarsel mod varme dele!

Advarsel! Enheden går automatisk i gang uden advarsel, hvis trykket underskrider tilkoblingstrykket!

Bemærk! Kontroller oliestanden og skift olieproppen ud inden ibrugtagning første gang!

Overbelastningsafbryder

- 46 -

Anl_TE_AC_430_90_10_SPK9.indb 46Anl_TE_AC_430_90_10_SPK9.indb 46 16.04.2020 15:08:3616.04.2020 15:08:36

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger ﬁ nder du i det medfølgende hæfte.

Fare! Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikker-

hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og

øvrige anvisninger skal gemmes.

Maskinen må ikke betjenes af personer (inkl. børn) med begrænsede fysiske eller sensoriske færdigheder, eller personer, der ikke er i psykisk balance. Manglende erfaring og kendskab til maskinens anvendelse fratager ligeledes en person retten til at arbejde med maskinen, med mindre arbejdet sker under opsyn eller efter grundig instruktion. Pas på, at børn ikke leger med maskinen.

2. Produktbeskrivelse og

leveringsomfang

2.1 Produktbeskrivelse (ﬁ g. 1-4)

1. Indsugningsluftﬁ lter

2. Trykbeholder

3. Hjul

4. Styrehjul

5. Lynkobling (reguleret trykluft)

6. Manometer (indstillet tryk kan aﬂ æses)

7. Trykregulator

8. Tænd/Sluk-knap

9. Transportgreb

10. Sikkerhedsventil

11. Aftapningsskrue til kondensvand

12. Manometer (kedeltryk kan aﬂ æses)

13. Lynkobling (ureguleret trykluft)

14. Olieprop

15. Olie-aftapningsskrue

16. Overbelastningsafbryder

17. Oliepåfyldningsåbning

18. Hjulkappe

19. Skrue (indvendig sekskant) til grebmontering

20. unbrakonøgle

21. Kilerem-beskyttelsesafdækning

22. Spændeskive

23. Møtrik til montering af styrehjul

24. Akselskrue

25. Fjederring

26. Møtrik til akselmontering

27. Styrehjulsbremse

28. Tilbageslagsventil

29. Skueglas

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecenter eller nærmeste kompetente byggemarked med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i garantibestemmelserne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af

•

emballagen. Fjern emballagematerialet samt emballage-/

•

og transportsikringer (hvis sådanne forefindes). Kontroller, at der ikke mangler noget.

•

Kontroller maskine og tilbehør for transports-

•

kader. Opbevar så vidt muligt emballagen indtil ga-

•

rantiperiodens udløb.

Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Hjul (2x)

•

Styrehjul (2x)

•

Transportgreb

•

Olieprop

•

Hjulkappe (2x)

•

Skrue (indvendig sekskant) til grebmontering

•

(2x) Unbrakonøgle

•

Spændeskive (2x)

•

- 47 -

Anl_TE_AC_430_90_10_SPK9.indb 47Anl_TE_AC_430_90_10_SPK9.indb 47 16.04.2020 15:08:3716.04.2020 15:08:37

DK/N

Møtrik til montering af styrehjul (2x)

•

Fjederring (4x)

•

Møtrik, til akselmontering (2x)

•

Akselskrue (2x)

•

Original betjeningsvejledning

•

Sikkerhedsanvisninger

•

3. Formålsbestemt anvendelse

Kompressoren er beregnet til tilvejebringelse af trykluft til trykluftsdrevet værktøj.

Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

Nettilslutning: ..........................220-240 V ~ 50 Hz

Motorydelse: ............................................ 3000 W

Omdrejningstal (motor) min Omdrejningstal (pumpe) min

Driftstryk bar: ......................................... maks. 10

Trykbeholdervolumen (i liter): .......................... 90

Teo. indsugningseﬀ ekt l/min .......................... 430

Afgiven eﬀ ekt (trykluft) ved 7 bar: . ... 200 liter/min

Afgiven eﬀ ekt (trykluft) ved 4 bar: ......210 liter/min

Lydeﬀ ektniveau L Usikkerhed K Lydtryksniveau L Usikkerhed K

Beskyttelsesgrad: .........................................IP20

Maskinvægt i kg: ................................... ca. 68 kg

Oliemængde: .................................... ca. 0,85 liter

........................................ 0,49 dB

i dB: ................................... 73

......................................... 0,49 dB

-1

: ....................... 2850

-1

: ..................... 1020

i dB: .................................. 97

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage høretab.

5. Inden ibrugtagning

Inden du slutter høvlen til strømforsyningsnettet, skal du kontrollere, at dataene på mærkepladen stemmer overens med netdataene.

Advarsel! Træk altid stikket ud af stikkontakten, inden du foretager indstillinger på høvlen.

Kontrollér apparatet for transportskader.

•

Eventuelle skader skal straks meldes til transportfirmaet som leverede kompressoren. Opstillingen af kompressoren bør ske i nær-

•

heden af forbrugeren. Lang luftledning og lange tilledninger (forlæn-

•

gere) skal undgåes. Sørg for tør og støvfri indsugningsluft.

•

Opstil ikke kompressoren i et fugtigt eller vådt

•

rum. Kompressoren må kun anvendes i dertil eg-

•

nede rum (godt ventilerede, omgivende temperatur +5°C- +40°C). Der må ikke være støv, syrer, dampe, eksplosive eller brændbare gasser i rummet. Kompressoren er beregnet til anvendelse i

•

tørre rum. Den må ikke anvendes i områder, hvor der arbejdes med stænkvand. Oliestanden i kompressorpumpen skal kont-

•

rolleres før ibrugtagning. Maskinen må kun køre på et fast, plant under-

•

lag. Brug fleksible slanger for at undgå, at ikke

•

tilladte laster overføres til rørledningssystemet ved forbindelsen mellem kompressoranlægget og rørledningssystemet. Det er nødvendigt at bruge udskillere, fangere

•

og afløbsmuligheder, der kræves for at bearbejde væsken, der produceres af kompressoren, før kompressoranlægget tages i brug. Tilløbsslanger til tryk over 7 bar bør udstyres

•

med et sikkerhedskabel (f.eks. ståltråd).

Støj

Støjemissionstallene er beregnet iht. EN ISO

3744.

- 48 -

Anl_TE_AC_430_90_10_SPK9.indb 48Anl_TE_AC_430_90_10_SPK9.indb 48 16.04.2020 15:08:3716.04.2020 15:08:37

DK/N

6. Montage og idriftsættelse

Bemærk! Maskinen skal monteres fuldstændig komplet, inden den tages i brug!

6.1 Montage af hjul (3)

De medfølgende hjul skal monteres som vist på ﬁ g. 4.

6.2 Montering af lynkobling for kedeltryk (13)

Skru lynkobling for ureguleret kedeltryk (13) fast til trykbeholderen (2) som vist på ﬁ g. 9-10.

6.3 Montering af transportgreb (9)

Skru transportgrebet (9) på kompressoren som vist på ﬁ g. 6-7.

6.4 Udskiftning af olieprop (14)

Tag transportdækslet til oliepåfyldningsåbningen af med en skruetrækker, og sæt den medfølgende olieprop (14) i oliepåfyldningsåbningen (ﬁ g. 8).

6.5 Påsætning af luftﬁ lter (1)

Fjern transportdækslet på luftﬁ ltertilslutningen med en skruetrækker. Skru det medfølgende luftﬁ lter i (ﬁ g. 10).

6.6 Nettilslutning

Motoren er udstyret med en overbelast-

•

ningsafbryder (fig. 2/pos. 16). Ved overbelastning af kompressoren kobler overbelastningsafbryderen automatisk fra for at beskytte kompressoren mod overophedning. Skulle overbelastningsafbryderen reagere, skal du slukke kompressoren på tænd/sluk-knappen (8) og vente, indtil kompressoren er kølet af. Tryk nu overbelastningsafbryderen (16) ind, og tænd for kompressoren igen. Lange tilledninger samt forlængere, ka-

•

beltromler osv. forårsager spændingsfald og kan forhindre, at motoren starter. Lave temperaturer under +5°C kan besværlig-

•

gøre motorstart p.g.a. træg gang.

6.7 Tænd/Sluk-knap (8)

Kompressoren tændes ved at trække ud i knappen (8). Kompressoren slukkes igen ved at trykke på knappen (8) (ﬁ g. 2).

6.8 Trykindstilling: (Fig. 1,2)

Med trykregulatoren (7) kan trykket på mano-

•

meteret (6) indstilles. Det indstillede tryk kan fjernes på lynkoblin-

•

gen (5).

6.9 Indstilling af trykafbryderen

Trykafbryderen er indstillet fra fabrikken. Indkoblingstryk 8 bar Udkoblingstryk 10 bar

7. Udskiftning af nettilslutningsledning

Hvis produktets nettilslutningsledning beskadiges, skal den skiftes ud af producenten eller dennes kundeservice eller af person med lignende kvaliﬁ kationer for at undgå fare for personskade.

8. Rengøring, vedligeholdelse og reservedelsbestilling

Advarsel! Træk stikket ud af stikkontakten inden rengørings- og vedligeholdelsesarbejde påbegyndes.

Advarsel! Vent, indtil kompressoren er kølet helt ned! Fare for forbrænding!

Advarsel! Kedlen skal gøres trykløs inden rengøringsog vedligeholdelsesarbejder.

Advarsel! Sluk altid for maskinen og træk netstikket ud efter brug.

8.1 Rengøring

Hold så vidt muligt beskyttelsesanordninger

•

fri for støv og snavs. Tør kompressoren af med en ren klud, eller foretag trykluftudblæsning under lavt tryk. Vi anbefaler, at kompressoren rengøres hver

•

gang efter brug. Rengør af og til kompressoren med en fug-

•

tig klud og lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge kompressorens kunststofdele. Sørg for, at der ikke kan trænge vand ind

- 49 -

Anl_TE_AC_430_90_10_SPK9.indb 49Anl_TE_AC_430_90_10_SPK9.indb 49 16.04.2020 15:08:3716.04.2020 15:08:37

DK/N

i kompressorens indvendige dele. Slange og sprøjteværktøj skal tages ud af

•

kompressoren inden rengøring. Kompressoren må ikke rengøres med vand, opløsningsmidler o.lign.

8.2 Kondensvand (Fig. 1)

Bemærk! Hver gang efter brug skal kondensvandet aftappes ved at åbne aftapningsskruen (11) – så holder trykbeholderen (2) længere. Undersøg trykbeholderen for rust og skader hver gang før brug. Kompressoren må ikke benyttes med en beskadiget eller rusten trykbeholder. Kontakt kundeservice, hvis du konstaterer skader på trykbeholderen.

Bemærk! Kondensvandet fra trykbeholderen indeholder rester af olie. Kondensvandet skal bortskaﬀ es ifølge miljø- forskrifterne (miljødepot).

8.3 Sikkerhedsventil (10)

Sikkerhedsventilen er indstillet til det maksimalt tilladte tryk på trykbeholderen. Det er ikke tilladt at justere på sikkerhedsventilen eller fjerne plomben.

8.4 Regelmæssig kontrol af oliestand

Stil kompressoren på en plan, lige ﬂ ade. Oliestan- den skal være et sted mellem MAX og MIN på skueglas (ﬁ g. 11). Olieskift: Anbefalet olie: SAE 15W/40 eller lignende kvalitet. Den første portion olie skal skiftes efter 100 driftstimer. Herefter skal olie aftappes og ny fyldes på i intervaller à 500 driftstimer.

8.5 Olieskift

Sluk motoren, og træk stikket ud af stikkontakten. Når et eventuelt lufttryk er blevet udledt, kan du skrue olieaftapningsskruen (15) på kompressorpumpen ud. Hold en lille blikrende under, så olien ikke løber ud ukontrolleret, og lad olie opsamle i en beholder. Hvis ikke al olien løber ud, så prøv at hælde kompressoren lidt.

Brugt olie skal indleveres på genbrugsstation eller lignende.

Når olien er løbet ud, sætter du olieaftapningsskruen (15) på igen. Fyld ny olie på via påfyldningsåbningen (17), indtil oliestanden står, hvor den skal. Sæt olieproppen (14) i igen.

8.6 Rensning af indsugningsﬁ lter (1)

Indsugningsﬁ ltret forhindrer indsugning af støv og snavs. Filtret skal mindst renses hver 300. driftstime. Et tilstoppet indsugningsﬁ lter vil nedsætte kompressorens ydelse markant. Åbn skruerne på luftﬁ ltret, så luftﬁ ltrets halve husdele kan åbnes. Blæs alle ﬁ lterdele igennem med trykluft ved lavt tryk (ca. 3 bar) og monter så ﬁ ltret i omvendt rækkefølge. Sørg for at beskytte tilstrækkeligt mod støv under rengøringsarbejdet (f.eks. egnet mundbeskyttelse).

8.7 Efterspænding af kilerem (ﬁ g. 12-15)

Træk stikket ud af stikkontakten, og tag kile-

•

remsafdækningen af. Løsn de fire motorfastgørelsesskruer (A).

•

Forskub motoren, indtil kileremmen er

•

spændt således, at den stadig kan trykkes 1-2 cm ned på det længste frie sted. Spænd motorfastgørelsesskruerne (A) fast

•

igen, og sæt kileremsafdækningen på.

8.8 Oplagring

Advarsel!

Træk stikket ud af stikkontakten, udluft kompressoren og alle tilsluttede trykluftsværktøjer. Placer kompressoren således, at den ikke kan tages i brug af uvedkommende.

Advarsel! Kompressoren skal opbevares i tørre omgivelser, hvor uvedkommende ikke har nogen adgang. Vend den ikke om; skal opbevares stående!

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger mellem 5 og 30˚C. Opbevar el-værktøjet i den originale emballage.

8.9 Transport

Brug håndgrebet, når kompressoren skal

•

transporteres. Transportér kun produktet i transportgrebet.

•

Beskyt produktet mod uventede slag og vib-

•

rationer.

- 50 -

Anl_TE_AC_430_90_10_SPK9.indb 50Anl_TE_AC_430_90_10_SPK9.indb 50 16.04.2020 15:08:3716.04.2020 15:08:37

DK/N

8.10 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oplyses:

Savens type.

•

Savens artikelnummer.

•

Savens identifikationsnummer.

•

Nummeret på den nødvendige reservedel.

•

Aktuelle priser og øvrige oplysninger ﬁ nder du på internetadressen www.isc-gmbh.info

9. Bortskaﬀ else og genanvendelse

Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almindeligt husholdningsaﬀ ald. For at sikre en fagmæs- sig korrekt bortskaﬀ else skal produktet indleveres på et aﬀ aldsdepot. Hvis du ikke har kendskab til lokalt aﬀ aldsdepot, så kontakt din kommune.

Kun for EU-lande

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniske ændringer forbeholdes

Produktet opfylder EN 61000-3-11-stan-

•

darden og er underlagt særlige betingelser vedrørende tilslutning. Det vil sige, at anvendelse via vilkårligt udvalgte tilslutningssteder ikke er tilladt. Ved ugunstige netforhold kan maskinen forår-

•

sage forbigående spændingsvariation. Produktet er udelukkende beregnet til anven-

•

delse via tilslutningssteder, som a) holder sig inden for en maksimal tilladt netimpedans på Zsys = 0,098+0,062j, eller b) har en tilladelig strømstyrke for konstant netstrøm på mindst 100 A pr. fase. Som bruger skal du sikre, om nødvendigt i

•

samråd med dit energiforsyningsselskab, at det tilslutningssted, du vil bruge til produktet, opfylder enten betingelse a) eller b).

Smid ikke el-værktøj ud som almindeligt husholdningsaﬀ ald!

I medfør af Rådets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis.

Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaﬀ e maskinen og dens dele ifølge miljøforskrif- terne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

- 51 -

Anl_TE_AC_430_90_10_SPK9.indb 51Anl_TE_AC_430_90_10_SPK9.indb 51 16.04.2020 15:08:3716.04.2020 15:08:37

DK/N

10. Mulige årsager til driftsudfald

Problem Årsag Løsning

Kompressor kører ikke

Kompressor kører, men ingen tryk

Kompressor kører, tryk vises på manometeret, men værktøj kører ikke

1. Ingen netspænding

2. Netspænding for lav

3. Udetemperatur for lav

4. Motor overophedet

1. Tilbageslagsventil utæt

2. Tætninger ødelagt

3. Aftapningsskrue til kondensvand (11) utæt

1. Slangeforbindelser utætte

2. Lynkobling utæt

3. For lavt tryk indstillet på trykregulator

1. Kontroller ledning, netstik, sikring og stikdåse

2. Undgå for lange forlængerledninger Brug forlængerledning med tilstrækkeligt stort ledertværsnit

3. Ingen drift i udetemperatur under +5°

4. Lad motoren køle af, afhjælp om nødvendigt årsag til overophedning

1. Skift tilbageslagsventilen ud

2. Kontroller tætninger, ødelagte tætninger skiftes ud på værksted

3. Spænd skruen efter med hånden Kontroller tætning på skruen, skiftes evt. ud

1. Kontroller trykluftsslange og værktøj, skiftes evt. ud

2. Kontroller lynkobling, skiftes evt. ud

3. Skru op for trykregulatoren

- 52 -

Anl_TE_AC_430_90_10_SPK9.indb 52Anl_TE_AC_430_90_10_SPK9.indb 52 16.04.2020 15:08:3816.04.2020 15:08:38

DK/N

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaﬀ ald!

I medfør af Rådets direktiv 2012/19/EF om aﬀ ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis.

Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaﬀ e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniske ændringer forbeholdes

Produktet opfylder EN 61000-3-11-standarden og er underlagt særlige betingelser vedrørende tils-

•

lutning. Det vil sige, at anvendelse via vilkårligt udvalgte tilslutningssteder ikke er tilladt. Ved ugunstige netforhold kan maskinen forårsage forbigående spændingsvariation.

•

Produktet er udelukkende beregnet til anvendelse via tilslutningssteder, som

•

a) holder sig inden for en maksimal tilladt netimpedans på Zsys = 0,098+0,062j, eller b) har en tilladelig strømstyrke for konstant netstrøm på mindst 100 A pr. fase. Som bruger skal du sikre, om nødvendigt i samråd med dit energiforsyningsselskab, at det tilslut-

•

ningssted, du vil bruge til produktet, opfylder enten betingelse a) eller b).

- 53 -

Anl_TE_AC_430_90_10_SPK9.indb 53Anl_TE_AC_430_90_10_SPK9.indb 53 16.04.2020 15:08:3816.04.2020 15:08:38

DK/N

Ser viceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaﬀ else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Kilerem, luftﬁ lter Forbrugsmateriale/ forbrugsdele* Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

•

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

•

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

•

Beskriv venligst fejlfunktionen.

- 54 -

Anl_TE_AC_430_90_10_SPK9.indb 54Anl_TE_AC_430_90_10_SPK9.indb 54 16.04.2020 15:08:3816.04.2020 15:08:38

DK/N

Garantibevis

Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte servicenummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.

- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes).

- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh. info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identiﬁ cering. Er defekten omfattet af garanti- en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.

- 55 -

Anl_TE_AC_430_90_10_SPK9.indb 55Anl_TE_AC_430_90_10_SPK9.indb 55 16.04.2020 15:08:3816.04.2020 15:08:38

Varning - Läs igenom bruksanvisningen för att sänka risken för skador

Varning! Bär hörselskydd. Buller kan leda till att hörseln förstörs.

Varning för elektrisk spänning!

Varning för heta delar!

Varning! Utrustningen startar automatiskt utan förvarning vid ett tryckfall under inkopplingstrycket!

Märk! Kontrollera oljenivån och byt ut oljepluggen innan kompressorn tas i drift för första gången!

Överlastbrytare

- 56 -

Anl_TE_AC_430_90_10_SPK9.indb 56Anl_TE_AC_430_90_10_SPK9.indb 56 16.04.2020 15:08:3916.04.2020 15:08:39

Fara!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar ﬁ nns i det bifoga- de häftet.

Fara! Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säker-

hetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara

alla säkerhetsanvisningar och instruktioner för framtiden.

Denna maskin är inte avsedd att användas av personer (inkl. barn) med begränsad fysisk, sensorisk eller mental förmåga eller bristfällig erfarenhet och/eller kunskap, såvida inte en person som ansvarar för säkerheten håller uppsikt eller ger instruktioner om korrekt användning av maskinen. Barn ska hållas under uppsikt för att säkerställa att de inte använder maskinen som leksak.

2. Beskrivning av maskinen samt

leveransomfattning

2.1 Beskrivning av maskinen (bild 1-4)

1. Insugningsluftﬁ lter

2. Tryckkärl

3. Hjul

4. Svängbart hjul

5. Snabbkoppling (reglerad tryckluft)

6. Manometer (inställt tryck kan läsas av)

7. Tryckreduceringsventil

8. Strömbrytare

9. Transporthandtag

10. Säkerhetsventil

11. Avtappningsplugg för kondensvatten

12. Manometer (tryckkärlets tryck kan läsas av)

13. Snabbkoppling (oreglerad tryckluft)

14. Oljeplugg

15. Oljeavtappningsplugg

16. Överlastbrytare

17. Oljepåfyllningsöppning

18. Navkapsel

19. Skruv (innersexkant) för montering av handtag

20. Insexnyckel

21. Kilremsskydd

22. Distansbricka

23. Mutter för montering av svängbart hjul

24. Axelskruv

25. Fjäderring

26. Mutter för axelmontering

27. Broms till svängbart hjul

28. Backventil

29. Oljeståndsrör

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller byggmarknaden där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i garantibestämmelserna i slutet av bruksanvisningen.

Öppna förpackningen och ta försiktigt ut pro-

•

dukten ur förpackningen. Ta bort förpackningsmaterialet samt förpack-

•

nings- och transportsäkringar (om förhanden). Kontrollera att leveransen är komplett.

•

Kontrollera om produkten eller tillbehörsdelar-

•

na har skadats i transporten. Spara om möjligt på förpackningen tills ga-

•

rantitiden har gått ut.

Varning! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

Hjul (2 st)

•

Svängbart hjul (2 st)

•

Transporthandtag

•

Oljeplugg

•

Navkapsel (2 st)

•

Skruv (innersexkant) för montering av hand-

•

tag (2 st) Insexnyckel

•

Distansbricka (2 st)

•

Mutter för montering av svängbart hjul (2 st)

•

Fjäderring (4 st)

•

Mutter, för montering av axel (2 st)

•

- 57 -

Anl_TE_AC_430_90_10_SPK9.indb 57Anl_TE_AC_430_90_10_SPK9.indb 57 16.04.2020 15:08:3916.04.2020 15:08:39

Axelskruv (2 st)

•

Original-bruksanvisning

•

Säkerhetsanvisningar

•

3. Ändamålsenlig användning

Kompressorn används för att generera tryckluft till tryckluftsdrivna verktyg.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

4. Tekniska data

Nätanslutning ..........................220-240 V ~ 50 Hz

Motoreﬀ ekt............................................... 3000 W

Varvtal (motor) min Varvtal (pump) min

Drifttryck bar ............................................max. 10

Tryckkärlets volym (liter) .................................. 90

Teor. insugningsprestanda l/min .................... 430

Matningsmängd (tryckluft) vid 7 bar . 200 liter/min Matningsmängd (tryckluft) vid 4 bar .. 210 liter/min Ljudeﬀ ektnivå L Osäkerhet K Ljudtrycksnivå L Osäkerhet K

Kapslingsklass .............................................. IP20

Kompressorns vikt i kg ........................... ca 68 kg

Oljemängd .........................................ca 0,85 liter

-1

..................................... 2850

-1

..................................... 1020

i dB ..................................... 97

..........................................0,49 dB

i dB .................................... 73

.......................................... 0,49 dB

5. Före användning

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data.

Varning! Dra alltid ut stickkontakten innan du gör några inställningar på maskinen.

Kontrollera kompressorn för transportskador.

•

Eventuella skador ska omedelbart rapporteras till det transportföretag som levererade kompressorn. Uppställningen av kompressorn bör vara i

•

närheten av förbrukaren. Undvik lång luftledning oh långa till-ledningar

•

(förlängningar). Se till att insugningsluften är torr och dammfri.

•

Ställ inte upp kompressorn i ett fuktigt eller

•

vått utrymme. Kompressorn får endast användas i lämpliga

•

utrymmen (tillräcklig ventilation, omgivningstemperatur +5°C - +40°C). Utrymmet får inte innehålla damm, syra, ånga, eller explosiva eller brännbara gaser. Kompressorn är lämplig för användning i

•

torra utrymmen. Det är inte tillåtet att använda kompressorn inom områden där sprutvatten används. Innan kompressorn tas i drift måste oljenivån i

•

kompressorpumpen kontrolleras. Använd endast kompressorn på fast och jä-

•

mnt underlag. Använd flexibla slangar för att undvika att

•

otillåtna laster överförs till rörledningarna vid anslutningen mellan kompressoranläggningen och rörledningssystemet. Det är nödvändigt att använda avskiljare,

•

fångare och avloppsmöjligheter som krävs för att bearbeta vätskor som produceras av kompressorn innan kompressoranläggningen tas i drift. Inkommande slangar vid tryck över 7 bar ska

•

vara försedda med en säkerhetslina (t ex stålvajer).

Buller

Bullervärden har bestämts enligt EN ISO 3744.

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

- 58 -

Anl_TE_AC_430_90_10_SPK9.indb 58Anl_TE_AC_430_90_10_SPK9.indb 58 16.04.2020 15:08:3916.04.2020 15:08:39

6. Montering och driftstart

Märk! Se till att maskinen har monterats komplett innan du tar den i drift!

6.1 Montera hjulen (3)

Bifogade hjul måste monteras enligt beskrivningen i bild 4.

6.2 Montera svängbara hjul (4)

Bifogade svängbara hjul (4) måste monteras enligt beskrivningen i bild 5.

6.3 Montera transporthandtaget (9)

Skruva fast transporthandtaget (9) på kompressorn enligt beskrivningen i bild 6 till 7.

6.4 Byta ut oljepluggen (14)

Ta av transportlocket från öppningen för oljepåfyllning med en skruvmejsel och sätt in den bifogade oljepluggen (14) i oljepåfyllningsöppningen (bild

8).

6.5 Montera snabbkoppling för tryckkärlets tryck (13)

Skruva fast snabbkopplingen för det oreglerade trycket från tryckkärlet (13) på tryckkärlet (2) enligt beskrivningen i bild 9 och 10.

6.6 Nätanslutning

Motorn är utrustad med en överlastbrytare

•

(bild 2/pos. 16). Om kompressorn överbelastas kopplas överlastbrytaren ifrån automatiskt för att skydda kompressorn mot överhettning. Om överlastbrytaren har löst ut måste du slå ifrån kompressorn med strömbrytaren (8) och sedan vänta tills kompressorn har svalnat. Tryck sedan in överlastbrytaren (16) och slå på kompressorn igen. Långa tilledningar samt förlängningar, kabel-

•

trummor osv. förorsakar spänningsfall och kan förhindra att motorn startar upp. Vid låga temperaturer under +5°C finns det

•

risk för att motorn inte kan starta upp pga. trög gång.

6.7 Strömbrytare (8)

Slå på kompressorn genom att dra ut knoppen (8). Tryck ned knoppen (8) för att slå ifrån kompressorn (bild 2).

6.8 Ställa in trycket (bild 1,2)

Trycket kan ställas in med tryckreducerings-

•

ventilen (7) och läsas av på manometern (6). Det inställda trycket kan släppas ut vid

•

snabbkopplingen (5).

6.9 Tryckbrytarinställning

Tryckbrytaren har ställts in på fabriken. Inkopplingstryck 8 bar Urkopplingstryck 10 bar

7. Byta ut nätkabeln

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars ﬁ nns risk för personskador.

8. Rengöring, Underhåll och reservdelsbeställning

Varning! Dra alltid ut stickkontakten före alla rengörings- och underhållsarbeten.

Varning! Vänta tills kompressorn har svalnat helt! Risk för brännskador!

Varning! Töm kärlet på tryck inför rengöring och underhåll.

Varning! Slå alltid ifrån kompressorn efter användningen och dra ut stickkontakten.

8.1 Rengöra maskinen

Håll skyddsanordningarna i så damm- och

•

smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck. Vi rekommenderar att du rengör maskinen

•

efter varje användningstillfälle. Rengör maskinen med jämna mellanrum med

•

en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Slangen och sprutverktygen måste kopplas

•

loss från kompressorn innan rengöringen

- 59 -

Anl_TE_AC_430_90_10_SPK9.indb 59Anl_TE_AC_430_90_10_SPK9.indb 59 16.04.2020 15:08:3916.04.2020 15:08:39

utförs. Kompressorn får inte rengöras med vatten, lösningsmedel eller liknande.

8.2 Kondensvatten (bild 1)

Märk! För att tryckkärlet (2) ska hålla tätt under lång tid framöver, måste kondensvattnet alltid tappas av med avtappningspluggen (11) efter varje användning. Kontrollera om tryckkärlet är rostig eller skadat varje gång innan det används. Kompressorn får inte användas om tryckkärlet är skadat eller rostigt. Kontakta kundtjänstverkstaden om du har konstaterat skador.

Märk! Kondensvattnet i tryckbehållaren innehåller oljerester. Lämna in kondensvattnet på miljövänligt sätt till ett godkänt insamlingsställe.

8.3 Säkerhetsventil (10)

Säkerhetsventilen har ställts in på tryckbehållarens högsta tillåtna tryck. Det är inte tillåtet att ändra på säkerhetsventilens inställning eller att ta bort plomberingen.

8.4 Kontrollera oljenivån regelbundet

Ställ kompressorn på en jämn yta. Oljenivån måste beﬁ nna sig mellan MAX och MIN på oljes- tåndsrör (bild 11). Oljebyte: Rekommenderad olja: SAE 15W/40 eller likvärdig. Första oljepåfyllningen ska bytas ut efter 100 drifttimmar. Därefter ska oljan tappas av och bytas ut var 500:e drifttimme.

8.5 Oljebyte

Slå ifrån motorn och dra ut stickkontakten ur vägguttaget. Efter att du har släppt ut ev. beﬁ ntligt lufttryck, kan du skruva ut oljeavtappningspluggen (15) ur kompressorpumpen. För att undvika att oljan rinner ut okontrollerat, håll en liten plåtränna under öppningen och ta upp oljan i en behållare. Om oljan inte rinner ut komplett rekommenderar vi att du lutar på kompressorn en aning.

Lämna in spilloljan till ett godkänt insamlingsställe för spillolja.

När all olja har runnit ut måste du skruva in oljeavtappningspluggen (15) på nytt. Fyll på ny olja i påfyllningsöppningen (17) tills oljenivån har nått börnivån. Sätt sedan in oljepluggen (14) på nytt.

8.6 Rengöra insugningsﬁ lter (1)

Insugningsﬁ ltret förhindrar att damm och smuts sugs in. Detta ﬁ lter ska rengöras minst var 300:e drifttimme. Om insugningsﬁ ltret är tilltäppt redu- ceras kompressorns prestanda markant. Öppna skruvarna på luftﬁ ltret så att ﬁ ltrets båda hälfter kan öppnas. Använd tryckluft med lågt tryck (ca. 3 bar) för att blåsa rent alla delar i ﬁ ltret. Montera därefter samman ﬁ ltret i omvänd följd. Använd tillräckligt skydd mot damm (t.ex. lämpligt munskydd) när dessa delar ska rengöras.

8.7 Spänna åt kilremmen (bild 12-15)

Dra ut stickkontakten och demonterakilrems-

•

skyddet. Lossa på de fyra motorfästskruvarna (A).

•

Förskjut motorn tills kilremmen är så pass

•

spänd att den längsta fri sträckan kan tryckas ned ca 1-2 cm. Dra åt motorfästskruvarna (A) igen och mon-

•

tera tillbaka kilremsskyddet.

8.8 Förvaring

Varning!

Dra ut stickkontakten, avlufta maskinen och alla anslutna tryckluftsdrivna verktyg. Ställ undan kompressorn så att den inte kan tas i drift av obehöriga personer.

Varning! Förvara kompressorn endast i torr omgivning utom räckhåll för obehöriga personer. Förvara inte kompressorn i lutat skick utan endast stående!

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpackningen.

8.9 Transport

Använd handtaget för att transportera och

•

flytta kompressorn. Transportera alltid kompressorn med trans-

•

porthandtaget. Skydda kompressorn mot plötsliga slag eller

•

vibrationer.

- 60 -

Anl_TE_AC_430_90_10_SPK9.indb 60Anl_TE_AC_430_90_10_SPK9.indb 60 16.04.2020 15:08:4016.04.2020 15:08:40

8.10 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

Maskintyp

•

Maskinens artikel-nr.

•

Maskinens ident-nr.

•

Reservdelsnummer för erforderlig reservdel

•

Aktuella priser och ytterligare information ﬁ nns på www.isc-gmbh.info

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe ﬁ nns.

Endast för EU-länder

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

Produkten uppfyller kraven i EN 61000-3-11

•

och är underkastad särskilda anslutningsvillkor. Detta betyder att produkten inte får anslutas till valfria anslutningspunkter. Vid bristfälliga villkor i elnätet kan maskinen

•

leda till temporära spänningsvariationer. Produkten får endast användas vid anslut-

•

ningspunkter a) inte överskrider en max. tillåten nätimpedans Zsys = 0,098+0,062j eller b) vars nät har en kontinuerlig strömbelastbarhet på minst 100 A för varje fas. I din egenskap som användare måste du sä-

•

kerställa, vid behov i samråd med eldistributionsbolaget, att anslutningspunkten vid vilken produkten ska användas uppfyller ett av ovan nämnda villkor a) eller b).

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

- 61 -

Anl_TE_AC_430_90_10_SPK9.indb 61Anl_TE_AC_430_90_10_SPK9.indb 61 16.04.2020 15:08:4016.04.2020 15:08:40

10. Möjliga orsaker till att kompressorn inte fungerar

Problem Orsak Lösning

Kompressorn kör inte.

Kompressorn kör, men genererar inget tryck.

Kompressorn kör, tryck visas på manometern, men verktygen kör inte.

1. Nätspänning saknas.

2. För låg nätspänning.

3. För låg utomhustemperatur.

4. Överhettad motor.

1. Backventil otät.

2. Tätningar defekta.

3. Avtappningsplugg för kondensvatten (11) otät.

1. Otäta slangkopplingar.

2. Snabbkoppling otät.

3. Alltför lågt tryck har ställts in på tryckreduceringsventilen.

1. Kontrollera kabel, stickkontakt, säkring och stickuttag.

2. Undvik alltför långa förlängningskablar. Använd endast förlängningskablar med tillräckligt stor ledararea.

3. Använd inte maskinen under +5°C utomhustemperatur.

4. Låt motorn svalna och åtgärda ev. orsaken till överhettningen.

1. Låt en auktoriserad verkstad byta ut backventilen.

2. Kontrollera tätningarna, låt en auktoriserad verkstad byta ut defekta tätningar.

3. Dra åt skruven för hand. Kontrollera tätningen på skruven, byt ut vid behov.

1. Kontrollera tryckluftsslangen och verktygen, byt ut vid behov.

2. Kontrollera snabbkopplingen, byt ut vid behov.

3. Öppna tryckreduceringsventilen ytterligare.

- 62 -

Anl_TE_AC_430_90_10_SPK9.indb 62Anl_TE_AC_430_90_10_SPK9.indb 62 16.04.2020 15:08:4016.04.2020 15:08:40

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners ﬁ nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Kilrem, luftﬁ lter Förbrukningsmaterial/förbrukningsdelar* Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

•

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

•

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

•

Beskriv den felaktiga funktionen.

- 63 -

Anl_TE_AC_430_90_10_SPK9.indb 63Anl_TE_AC_430_90_10_SPK9.indb 63 16.04.2020 15:08:4016.04.2020 15:08:40

Garantibevis

Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.

- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned).

- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.iscgmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identiﬁ eras. Om defekten i produkten täcks av våra garan- titjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning.

- 64 -

Anl_TE_AC_430_90_10_SPK9.indb 64Anl_TE_AC_430_90_10_SPK9.indb 64 16.04.2020 15:08:4116.04.2020 15:08:41

Varování! - Ke snížení rizika zranění si přečíst návod k obsluze

Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.

Varování před elektrickým napětím!

Varování před horkými díly!

Varování! Jednotka se rozeběhne automaticky a bez varování při poklesu tlaku pod hodnotu

zapínacího tlaku!

Upozornění! Před prvním uvedením do provozu zkontrolovat stav oleje a vyměnit uzavírací zátku oleje!

Vypínač na přetížení

- 65 -

Anl_TE_AC_430_90_10_SPK9.indb 65Anl_TE_AC_430_90_10_SPK9.indb 65 16.04.2020 15:08:4116.04.2020 15:08:41

Nebezpečí!

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.

Nebezpečí! Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování

bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní

pokyny a instrukce si uložte pro budoucí použití.

Tento přístroj není určen k tomu, aby ho obsluhovaly osoby (včetně dětí) s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo s nedostatkem zkušeností a/nebo s nedostatkem znalostí, leda že by byly pod dohledem osoby odpovědné za jejich bezpečnost nebo od ní obdržely pokyny, jak přístroj používat. Děti by měly být pod dohledem, aby bylo zaručeno, že si nebudou s přístrojem hrát.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1-4)

1. Sací vzduchový ﬁ ltr

2. Tlaková nádoba

3. Kolo

4. Vodicí kolečko

5. Rychlospojka (regulovaný stlačený vzduch)

6. Manometr (nastavený tlak může být odečten)

7. Regulátor tlaku

8. Za-/vypínač

9. Přepravní rukojeť

10. Pojistný ventil

11. Vypouštěcí šroub kondenzátu

12. Manometr (tlak tlakové nádoby může být odečten)

13. Rychlospojka (neregulovaný stlačený vzduch)

14. Uzavírací zátka oleje

15. Šroub vypouštěcího otvoru oleje

16. Vypínač na přetížení

17. Otvor na plnění oleje

18. Kryt kolečka

19. Šroub (vnitřní šestihran) pro montáž rukojeti

20. Klíč s vnitřním šestihranem

21. Ochranný kryt klínového řemene

22. Podložka

23. Matice pro montáž vodicích koleček

24. Osový šroub

25. Pružný kroužek

26. Matka pro montáž osy

27. Brzda vodicího kolečka

28. Zpětný ventil

29. Průhledové sklíčko

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo na nejbližší příslušné stavební centrum. Dbejte prosím na tabulku o záruce v záručních podmínkách na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení. Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici). P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny. Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Kolo (2x)

•

Vodicí kolečko (2x)

•

Přepravní rukojeť

•

Uzavírací zátka oleje

•

Kryt kolečka (2x)

•

Šroub (vnitřní šestihran) pro montáž rukojeti

•

(2x) Klíč s vnitřním šestihranem

•

Podložka (2x)

•

Matice, pro montáž vodicích koleček (2x)

•

Pružný kroužek (4x)

•

Matice, pro montáž osy (2x)

•

- 66 -

Anl_TE_AC_430_90_10_SPK9.indb 66Anl_TE_AC_430_90_10_SPK9.indb 66 16.04.2020 15:08:4116.04.2020 15:08:41

Osový šroub (2x)

•

Originální návod k použití

•

Bezpečnostní pokyny

•

3. Použití podle účelu určení

Kompresor slouží k výrobě stlačeného vzduchu pro stlačeným vzduchem provozované nástroje.

Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

4. Technická data

Síťová přípojka: ...................... 220-240 V ~ 50 Hz

Výkon motoru: .......................................... 3000 W

Otáčky (motor) min Otáčky (čerpadlo) min

Provozní tlak v barech: .............................max. 10

Objem tlakové nádrže (v litrech): ...................... 90

Teor. sací výkon l/min. ................................... 430

Odevzdaný výkon (stlačený vzduch)

při 7 barech: . ...................................200 litrů/min

Odevzdaný výkon (stlačený vzduch)

při 4 barech: ......................................210 litrů/min

Hladina akustického výkonu L Nejistota K Hladina akustického tlaku Nejistota K

Krytí: ............................................................ IP 20

Hmotnost přístroje v kg: ....................... cca 68 kg

Množství oleje: ................................. cca 0,85 litrů

-1

: .................................... 2850

-1

: ............................... 1020

v dB: ............. 97

...........................................0,49 dB

............................................ 0,49 dB

v dB: ................... 73

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě.

Varování! Než začnete na přístroji provádět nastavení, vždy vytáhněte síťovou zástrčku ze zásuvky.

P řekontrolujte přístroj, zda nebyl při transpor-

•

tu poškozen. Případné škody ihned nahlásit dopravci, který kompresor dodal. K umístění kompresoru by mělo dojít v blíz-

•

kosti spotřebiče. Je třeba se vyvarovat dlouhých vzducho-

•

vých vedení a dlouhých přívodních vedení (prodloužení). Je třeba dbát na suchý a bezprašný nasá-

•

vaný vzduch. Kompresor neumíst’ovat ve vlhké nebo mokré

•

místnosti. Kompresor smí být používán pouze ve vhod-

•

ných prostorech (dobře větrané, teplota okolí +5°C - +40 °C). V prostoru se nesmí vyskytovat žádný prach, kyseliny, plyny, explozivní nebo vznětlivé plyny. Kompresor je vhodný pro používání v

•

suchých prostorech. V oblastech, kde je pracováno se stříkající vodou, není používání dovoleno. P řed uvedením do provozu musí být zkontro-

•

lován stav oleje v čerpadle kompresoru. P řístroj provozujte pouze na pevném, rovném

•

podkladu. Používejte pružné hadice, abyste zabránili

•

přenosu nepřípustné zátěže na potrubní systém na místě spojení kompresorové stanice k potrubnímu systému. Je nutné používat odlučovače, lapáky a

•

odtokové prostředky, které jsou potřebné ke zpracování kompresorem vytvářených tekutin před uvedením kompresorové stanice do provozu. Přívodní hadice by měly být v případě tlaku

•

nad 7 barů vybaveny bezpečnostním kabelem (např. drátěným lanem).

Hluk

Hodnoty emise hluku změřeny podle normy EN ISO 3744.

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

- 67 -

Anl_TE_AC_430_90_10_SPK9.indb 67Anl_TE_AC_430_90_10_SPK9.indb 67 16.04.2020 15:08:4116.04.2020 15:08:41

6. Montáž a uvedení do provozu

Upozornění! Před uvedením do provozu musí být přístroj nezbytně kompletně smontován!

6.1 Montáž kol (3)

Přiložená kola musí být namontována podle obr.

6.2 Montáž vodicích koleček (4)

Přiložená vodicí kolečka (4) se musí namontovat tak, jak je znázorněno na obr. 5.

6.3 Montáž přepravní rukojeti (9)

Přepravní rukojeť (9) našroubovat na kompresor tak, jak je znázorněno na obr. 6 až 7.

6.4 Výměna uzavírací zátky oleje (14)

Šroubovákem odstraňte přepravní víčko otvoru na plnění oleje a vložte přiloženou uzavírací zátku (14) do otvoru na plnění oleje (obr. 8).

6.2 Montáž rychlospojky pro tlak tlakové nádoby (13)

Rychlospojku pro neregulovaný tlak tlakové nádoby (13) našroubovat na tlakovou nádrž (2) tak, jak je znázorněno na obr. 9 až 10.

6.6 Připojení na síť

Motor je vybaven vypínačem na přetížení

•

(obr. 2/pol. 16). Při přetížení kompresoru se vypínač na přetížení automaticky vypne, aby chránil kompresor před přehřátím. Pokud by vypínač na přetížení zareagoval, vypněte kompresor pomocí za-/vypínače (8) a vyčkejte, až se kompresor ochladí. Nyní stlačte vypínač na přetížení (16) a kompresor opět zapněte. Dlouhá přívodní vedení, jako též prodloužení,

•

kabelové bubny atd. způsobují pokles napětí a mohou zabránit naběhnutí motoru. P ři nízkých teplotách pod +5 °C je naběhnutí

•

motoru ohroženo těžkým chodem.

6.7 Za-/vypínač (8)

Vytažením tlačítka (8) se kompresor zapne. Na vypnutí kompresoru se musí stlačit tlačítko (8). (obr. 2)

6.8 Nastavení tlaku: (obr. 1,2)

Regulátorem tlaku (7) může být nastaven tlak

•

na manometru (6). Nastavený tlak lze zjistit na rychlospojce (5).

•

6.9 Nastavení hlídače tlaku

Hlídač tlaku je nastaven ze závodu. Spínací tlak cca 8 barů Vypínací tlak cca 10 barů

7. Výměna síťového napájecího vedení

Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvaliﬁ kovanou osobou, aby se zabránilo nebezpečím.

8. Čištění, údržba a objednání náhradních dílů

Varování! Před všemi čisticími a údržbářskými pracemi vytáhněte síťovou zástrčku ze zásuvky.

Varování! Počkejte, až se kompresor kompletně och- ladí! Nebezpečí popálení!

Varování! Před všemi čisticími a údržbovými pracemi učinit tlakovou nádobu beztlakou.

Varování! Po použití přístroj vždy vypněte a vytáhněte síťovou zástrčku.

8.1 Čištění

Ochranná zařízení udržujte prostá prachu a

•

nečistot. Přístroj otřete suchým hadrem nebo ho profoukněte stlačeným vzduchem s nízkým tlakem. Doporučujeme čištění přístroje po každém

•

použití. Čistěte přístroj pravidelně vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte žádné čisticí prostředky nebo rozpouštědla; tyto mohou poškodit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Hadice a stříkací nástroje musí být před

•

čištěním od kompresoru odpojeny. Kompresor nesmí být čištěn vodou, rozpouštědly apod.

- 68 -

Anl_TE_AC_430_90_10_SPK9.indb 68Anl_TE_AC_430_90_10_SPK9.indb 68 16.04.2020 15:08:4216.04.2020 15:08:42

8.2 Kondenzační voda (obr. 1)

Upozornění! Kondenzační vodu je třeba každý den vypouštět otevřením odvodňovacího ventilu (11) (spodní strana tlakové nádoby). Před každým použitím zkontrolujte tlakovou nádrž, zda není zrezivělá nebo poškozená. Kompresor nesmí být provozován s poškozenou nebo zrezivělou tlakovou nádrží. Pokud zjistíte poškození, obraťte se prosím na zákaznický servis.

Upozornění! Kondenzační voda z tlakové nádoby obsahuje zbytky oleje. Kondenzační vodu likvidujte ekologicky v příslušné sběrně.

8.3 Pojistný ventil (10)

Bezpečnostní ventil je nastaven na nejvyšší přípustný tlak tlakové nádoby. Není přípustné bezpečnostní ventil přestavovat nebo odstranit jeho plombu.

8.4 Pravidelná kontrola stavu oleje

Kompresor postavit na tvrdý, rovný podklad. Stav oleje se musí nalézat mezi značkami MAX a MIN na průhledové sklíčko (obr. 11). Výměna oleje: Doporučený olej: SAE 15W/40 nebo rovnocenný. První náplň oleje by měla být vyměněna po 100 provozních hodinách. Poté je třeba každých 500 provozních hodin olej vypustit a doplnit nový.

8.5 Výměna oleje

Vypněte motor a vytáhněte zástrčku ze zásuvky. Po vypuštění zbývajícího tlaku vzduchu můžete vyšroubovat šroub vypouštěcího otvoru oleje (15) na čerpadle kompresoru. Aby olej nekontrolovaně nevytékal, podržte pod ním plechový žlábek a olej zachyťte do nádoby. Pokud olej úplně nevyteče, doporučujeme kompresor trochu naklonit.

8.6 Čištění sacího ﬁ ltru (1)

Sací ﬁ ltr zabraňuje nasávání prachu a nečistot. Je nutné čistit tento ﬁ ltr minimálně každých 300 pro- vozních hodin. Ucpaný sací ﬁ ltr výrazně snižuje výkon kompresoru. Povolte šrouby na vzduchovém ﬁ ltru tak, aby se poloviny tělesa vzduchové- ho ﬁ ltru daly otevřít. Profoukněte všechny díly ﬁ ltru pomocí stlačeného vzduchu při nízkém tlaku (cca 3 bary) a pak smontujte ﬁ ltr v opačném pořadí. Při čištění dbejte na dostatečnou ochranu proti prachu (např. vhodná ochranná maska na ústa).

8.7 Napnutí klínového řemene (obr. 12-15)

Vytáhnout síťovou zástrčku a demontovat

•

ochranný kryt klínového řemene. Povolit čtyři upevňovací šrouby motoru (A).

•

Motor posunout, až bude klínový řemen tak

•

napnutý, že se dá na nejdelším volném místě ještě cca o 1-2 cm promáčknout. Upevňovací šrouby motoru (A) opět utáhn-

•

out a namontovat ochranný kryt klínového řemene.

8.8 Skladování

Varování!

Vytáhněte síťovou zástrčku ze zásuvky, přístroj a všechny připojené nástroje na stlačený vzduch odvzdušněte. Kompresor odstavte tak, aby nemohl být uveden nepovolanými osobami do provozu.

Varování! Kompresor skladovat pouze v suchém a pro nepovolané osoby nepřípustném prostoru. Neklopit, skladovat vstoje!

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním balení.

Použitý olej zlikvidujte na příslušném sběrném místě.

Až olej vyteče, nasaďte opět šroub vypouštěcího otvoru oleje (15). Naplňte nový olej do otvoru na plnění oleje (17), až stav oleje dosáhne požadované hodnoty. Nakonec opět nasaďte uzavírací zátku oleje (14).

Anl_TE_AC_430_90_10_SPK9.indb 69Anl_TE_AC_430_90_10_SPK9.indb 69 16.04.2020 15:08:4216.04.2020 15:08:42

8.9 Přeprava

Pro přepravu používejte rukojeť a kompresor

•

přemisťujte s její pomocí. Přístroj přepravujte pouze za přepravní

•

rukojeť. Chraňte přístroj před neočekávanými nárazy,

•

resp. vibracemi.

- 69 -

8.10 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na www.isc-gmbh.info

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

Jen pro země EU

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem ﬁ rmy iSC GmbH.

Technické změny vyhrazeny

Přístroj splňuje požadavky normy EN 61000-

•

3-11 a podléhá speciálním podmínkám připojení. To znamená, že není přípustné používání na libovolných přípojných bodech. Přístroj může při nepříznivých síťových

•

poměrech vést k dočasným kolísáním napětí. Přístroj je určen výhradně pro použití na

•

přípojných bodech, které

a) nepřekračují maximální přípustnou impe-

danci sítě Zsys = 0,098+0,062j, nebo

b) mají dlouhodobé proudové zatížení sítě

minimálně 100 A na fázi. Coby uživatel musíte zabezpečit, pokud

•

nutno za konzultace se svým energetickým podnikem, aby Váš přípojný bod, na kterém chcete přístroj provozovat, splňoval jeden z obou jmenovaných požadavků a) nebo b).

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.

- 70 -

Anl_TE_AC_430_90_10_SPK9.indb 70Anl_TE_AC_430_90_10_SPK9.indb 70 16.04.2020 15:08:4216.04.2020 15:08:42

10. Možné příčiny výpadku

Problém Příčina Řešení

Kompresor neběží. 1. Není k dispozici síťové napětí.

2. Moc nízké síťové napětí.

3. Moc nízká vnější teplota.

4. Přehřátý motor.

Kompresor běží, ovšem není k dispo-

1. Netěsný zpětný ventil.

2. Zničená těsnění.

zici tlak.

3. Netěsný vypouštěcí šroub na kondenzovanou vodu (11).

Kompresor běží, na

1. Netěsné hadicové spojení.

manometru je ukazován tlak, ovšem

2. Netěsná rychlospojka.

nástroje neběží.

3. Na regulátoru tlaku je nastaven moc nízký tlak.

1. Překontrolovat kabel, síťovou zástrčku, pojistku a zásuvku.

2. Vyhýbat se použití moc dlouhých prodlužovacích kabelů. Používat prodlužovací kabely s dostatečným průřezem žíly.

3. Neprovozovat při vnější teplotě nižší než +5 °C.

4. Motor nechat ochladit, event. odstranit příčinu přehřátí.

1. Vyměnit zpětný ventil.

2. Těsnění překontrolovat, zničená

snění nechat vyměnit v odborném

tě servisu.

3. Šroub dotáhnout ručně. Překontrolovat těsnění šroubu, event. vyměnit.

1. Překontrolovat hadici stlačeného vzduchu a nástroje, event. vyměnit.

2. Překontrolovat rychlospojku, event. vyměnit.

3. Regulátor tlaku více otevřít.

- 71 -

Anl_TE_AC_430_90_10_SPK9.indb 71Anl_TE_AC_430_90_10_SPK9.indb 71 16.04.2020 15:08:4216.04.2020 15:08:42

Ser visní informace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad

Rychle opotřebitelné díly* Klínový řemen, vzduchový ﬁ ltr Spotřební materiál/spotřební díly* Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

- 72 -

Anl_TE_AC_430_90_10_SPK9.indb 72Anl_TE_AC_430_90_10_SPK9.indb 72 16.04.2020 15:08:4216.04.2020 15:08:42

Záruční list

Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vylou

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.

- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).

- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www. isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.

čeny:

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nejsou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.

- 73 -

Anl_TE_AC_430_90_10_SPK9.indb 73Anl_TE_AC_430_90_10_SPK9.indb 73 16.04.2020 15:08:4316.04.2020 15:08:43

Výstraha! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu

Výstraha! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.

Výstraha pred elektrickým napätím!

Výstraha pred horúcimi dielmi!

Výstraha! Enota se brez opozorila pri upadu tlaka pod vklopnim tlakom zažene!

Upozornenie! Pred prvim zagonom preverite stanje olja in zamenjajte zamašek za olje!

Stikalo proti preobremenitvam

- 74 -

Anl_TE_AC_430_90_10_SPK9.indb 74Anl_TE_AC_430_90_10_SPK9.indb 74 16.04.2020 15:08:4316.04.2020 15:08:43

Nebezpečenstvo!

Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke.

Nebezpečenstvo! Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržovaní

bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo ťažké poranenia. Všetky

bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

Tento prístroj nie je určený na to, aby ho mohli používať osoby (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo psychickými schopnosťami alebo osoby s nedostatočnými skúsenosťami a/alebo nedostatočnými vedomosťami, také používanie je možné len v tom prípade, ak budú pod dozorom osoby zodpovednej za ich bezpečnosť alebo ak boli zaškolené o používaní prístroja. Deti by mali byť pod dozorom, aby bolo možné zabezpečiť, že sa nebudú s prístrojom hrať.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1-4)

1. Sesalni zračni ﬁ lter

2. Tlačni zbiralnik

3. Kolo

4. Otočné koliesko

5. Hitra sklopka (uravnavan stisnjen zrak)

6. Manometer (odčitate lahko nastavljen tlak)

7. Tlačni regulator

8. Stikalo za vklop/izklop

9. Transportni ročaj

10. Varnostni ventil

11. Izpustni vijak za kondezno vodo

12. Manometer (za odčitanje tlaka kotla)

13. Hitra sklopka (neuravnavan stisnjen zrak)

14. Zamašek za olje

15. Olejová vypúšťacia skrutka

16. Stikalo proti preobremenitvam

17. Polnilna odprtina za olje

18. Pokrov kolesa

19. Vijak (notranji šestrob) za montažo ročaja

20. Ključ z notranjim šestrobom

21. Ochranný kryt klinového remeňa

22. Podložka

23. Matice na montáž otočných koliesok

24. Osni vijak

25. Vzmetni obroč

26. Matica za montažo osi

27. Brzda otočného kolieska

28. Spätný ventil

29. Priezor

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obráťte do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na najbližšie príslušné nákupné stredisko. Prosím, pozrite si záručnú tabuľku v záručných podmienkach na konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia. Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté). Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom. Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

Nebezpečenstvo! Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

Kolo (2x)

•

Otočné koliesko (2x)

•

Transportni ročaj

•

Zaporni čep za olje

•

Pokrov kolesa (2x)

•

Vijak (notranji šestrob) za montažo ročaja

•

(2x) Ključ z notranjim šestrobom

•

Podložka (2x)

•

- 75 -

Anl_TE_AC_430_90_10_SPK9.indb 75Anl_TE_AC_430_90_10_SPK9.indb 75 16.04.2020 15:08:4316.04.2020 15:08:43

Matice, na montáži otočných koliesok (2x)

•

Vzmetni obroč (4x)

•

Matica, za montažo osi (2x)

•

Osni vijak (2x)

•

Originalna navodila za uporabo

•

Varnostna navodila

•

3. Správne použitie prístroja

Kompresor slúži na výrobu stlačeného vzduchu pre pneumaticky poháňané nástroje.

Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékoľvek iné odlišné použitie sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym používaním ručí používateľ / obsluhujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Omrežni priključek: .................220-240 V ~ 50 Hz

Moč motorja: ............................................ 3000 W

Število obratov (motor) min Število obratov (črpalka) min

Obratovalni tlak v barih: ............................ najv. 10

Prostornina tlačne posode (v litrih): .................. 90

Teor. sesalna količina l/min: ........................... 430

Izhodna moč (stisnjen zrak)

pri 7 barih: ...................................... 200 litrov/min

Izhodna moč (stisnjen zrak)

pri 4 barih: ....................................... 210 litrov/min

Raven zvočnega hrupa L Negotovost K Raven zvočnega tlaka L Negotovost K

Vrsta zaščite: ................................................. IP20

Teža naprave v kg: ................................ ca. 68 kg

Količina olja: .....................................ca. 0,85 litrov

: .......................................0,49 dB

: ........................................0,49 dB

-1

: ....................... 2850

-1

: ..................... 1020

v dB: ..................... 97

v dB:....................... 73

Hluk

Emisné hodnoty hluku boli merané podľa EN ISO

3744.

Používajte ochranu sluchu.

Pôsobenie hluku môže spôsobiť poškodenie sluchu.

5. Pred uvedením do prevádzky

Presvedčte sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete.

Výstraha! Skôr než začnete na prístroji robiť akékoľvek nastavenia, vytiahnite zo siete elektrický kábel.

Skontrolujte prípadné poškodenie transpor-

•

tom. Akékoľvek poškodenia ihneď ohláste dopravnej spoločnosti, ktorá dodala zakúpený kompresor. Postavenie kompresora by sa malo

•

uskutočniť v blízkosti spotrebiča. Dlhé vzduchové vedenie a dlhé prívod-

•

né vedenia (predlžovacie vedenia) sa neodporúčajú. Dbať na suchý a bezprašný nasávaný vz-

•

duch. Neumiestňujte kompresor vo vlhkej alebo mo-

•

krej miestnosti. Kompresor smie byť používaný len vo vhod-

•

ných miestnostiach (dobre vetraných, s teplotou okolia +5 °C - +40 °C). V miestnostiach sa nesmie nachádzať prach, kyseliny, výpary, explozívne alebo zápalné plyny. Kompresor je vhodný pre použitie v suchých

•

miestnostiach. V oblastiach, kde sa pracuje so striekajúcou vodou, je použitie prístroja zakázané. Pred prvým uvedením do prevádzky musí

•

byť skontrolovaný stav oleja v čerpadle kom- presora. Prevádzkujte prístroj len na pevnom, rovnom

•

podklade. Používajte flexibilné hadice, aby sa zabránilo

•

prenosu neprípustnej záťaže na systém potrubných rozvodov na spojení kompresorového zariadenia k systému potrubných rozvodov. Je nevyhnutné, aby sa použili odlučovače,

•

zachytávače a odtokové prostriedky, ktoré sú potrebné pre spracovanie kompresorom vyt-

- 76 -

Anl_TE_AC_430_90_10_SPK9.indb 76Anl_TE_AC_430_90_10_SPK9.indb 76 16.04.2020 15:08:4316.04.2020 15:08:43

váraných tekutín pred uvedením kompresorového zariadenia do prevádzky. V prípade tlaku vyššieho ako 7 barov by

•

mali byť privádzacie hadice vybavené bezpečnostným káblom (napr. drôteným lanom).

6. Montáž a uvedenie do prevádzky

Upozornenie! Pred uvedením do prevádzky prístroj bezpodmienečne kompletne zmontovať!

6.1 Montáž kolies (3)

Priložené kolesá sa musia namontovať podľa obrázku 4.

6.2 Montáž otočných koliesok (4)

Priložené otočné kolieska (4) sa musia namontovať podľa obrázku 5.

6.3 Montáž transportnej rukoväti (9)

Transportnú rukoväť (9) naskrutkovať na kompresor podľa obrázkov 6 až 7.

6.4 Výmena olejovej zátky (14)

Odstráňte pomocou skrutkovača transportný vrchnák z otvoru na plnenie oleja a nasaďte priloženú olejovú zátku (14) do otvoru na plnenie oleja (obr. 8).

6.5 Montáž rýchlospojky pre tlak kotla (13)

Naskrutkovať rýchlospojku pre neregulovaný tlak kotla (13) podľa obrázku 9 až 10 na tlakovú nádrž (2).

6.6 Sieťové pripojenie

Motor je vybavený ochranným vypínačom

•

(obr. 2/pol. 16). Pri preťažení kompresoru sa automaticky vypne ochranný vypínač, aby ochránil kompresor pred prehriatím. V prípade spustenia ochranného vypínača vypnite kompresor pomocou vypínača zap/vyp (8) a počkajte, kým sa kompresor neochladí. Zatlačte potom ochranný vypínač (16) a znovu zapnite kompresor. Dlhé prívodné vedenia, ako aj predlžovacie

•

káble, káblové bubny atď. spôsobujú zníženie napätia a môžu tak zabrániť rozbehnutiu motora. Pri nízkych teplotách pod +5 °C je nábeh mo-

•

tora ohrozený ťažkým chodom.

6.7 Vypínač zap/vyp (8)

Kompresor sa zapne vytiahnutím tlačidla (8). Aby sa kompresor vypol, musí sa tlačidlo (8) zatlačiť. (obr. 2)

6.8 Nastavenie tlaku: (obr. 1,2)

Pomocou tlakového regulátora (7) sa môže

•

nastaviť tlak na manometri (6). Nastavený tlak sa môže odoberať cez

•

rýchlospojku (5).

6.9 Nastavenie tlakového vypínača (9)

Tlakový vypínač je nastavený výrobcom. Zapínací tlak cca 8 bar Vypínací tlak cca 10 bar

7. Výmena sieťového prípojného vedenia

V prípade poškodenia sieťového prípojného vedenia prístroja sa musí vedenie vymeniť výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvaliﬁ kovanou osobou, aby sa zabránilo rizikám.

8. Čistenie, údržba a objednanie náhradných dielov

Výstraha! Pred všetkými čistiacimi ate kábel zo siete.

Výstraha! Počkajte, kým je kompresor úplne vychlad- nutý! Nebezpečenstvo popálenia!

Výstraha! Pred všetkými čistiacimi a údržbovými prácami zbaviť kotol tlaku!

Výstraha! Po použití prístroj vždy vypnite a vytiahnite elektrickú zástrčku zo siete.

8.1 Čistenie

Udržujte ochranné zariadenia vždy v m vzdu-

•

chom pri nastavení na nízky tlak. Odporúčame, aby ste prístroj čistili priamo po

•

každom použití. Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace pros-

- 77 -

Anl_TE_AC_430_90_10_SPK9.indb 77Anl_TE_AC_430_90_10_SPK9.indb 77 16.04.2020 15:08:4416.04.2020 15:08:44

triedky alebo riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Hadica a striekacie nástroje sa musia pred

•

čistením odpojiť z kompresora. Kompresor nesmie byť čistený vodou, rozpúšťadlami a pod.

8.2 Kondenzovaná voda (obr. 1)

Upozornenie! Kondenzovaná voda sa musí denne vypúšťať otvorením odvodňovacieho ventilu (11) (na spodnej strane tlakovej nádrže). Skontrolujte tlakovú nádrž pred každým použitím, či nie je skorodovaná alebo poškodená. Kompresor sa nesmie prevádzkovať s poškodenou alebo skorodovanou tlakovou nádržou. V prípade, že zistíte poškodenia, obráťte sa prosím na zákaznícky servis.

Upozornenie! Kondenzovaná voda z tlakovej nádoby obsahuje zvyšky oleja. Zlikvidujte kondenzovanú vodu ekologicky na príslušnom zbernom mieste.

8.3 Bezpečnostný ventil (10)

Bezpečnostný ventil je nastavený na najvyšší prípustný tlak v Nie je prípustné meniť nastavenie bezpečnostného ventilu alebo odstraňovať z neho plombu.

8.4 Pravidelne kontrolovať stav oleja

Kompresor postavte na tvrdú, rovnú plochu. Hladina oleja sa musí nachádzať medzi značkami MAX a MIN na priezor (obr. 11). Výmena oleja: Odporúčaný olej: SAE 15W/40 alebo rovnocenný olej. Originálny, na začiatku naplnený olej by mal byť vymenený po 100 prevádzkových hodinách. Potom sa musí každých 500 prevádzkových hodín opotrebovaný olej vypustiť a doplniť nový.

8.5 Výmena oleja

Vypnite motor a vytiahnite elektrický kábel zo zásuvky. Po vypustení prípadného prítomného vzduchového tlaku môžete odskrutkovať olejovú vypúšťaciu skrutku (15) na kompresorovom čerpadle. Aby olej nemohol nekontrolovane vytekať von, podložte pod motor malý plechový žľab a zachyťte olej vo vhodnej nádobe. Ak olej nevytečie úplne celý von, odporúčame mierne naklonenie kompresora.

Starý olej odstráňte v príslušnom zbernom mieste pre opotrebovaný olej.

Ak je olej úplne vypustený, znovu zaskrutkujte olejovú vypúšťaciu skrutku (15). Naplňte nový olej do plniaceho otvoru (17), až kým stav oleja nedosiahne požadovanú hladinu. Nakoniec znovu nasaďte olejovú zátku (14).

8.6 Čistenie nasávacieho ﬁ ltra (1)

Nasávací ﬁ lter zabraňuje nasávaniu prachu a nečistôt. Je potrebné, aby sa tento ﬁ lter čistil minimálne každých 300 prevádzkových hodín. Upchatý nasávací ﬁ lter značne znižuje výkon kompresora. Uvoľnite skrutky na vzduchovom ﬁ ltri tak, aby sa dali otvoriť polovice krytu vzduchového ﬁ ltra. Všetky časti ﬁ ltra vyfúkajte stlačeným vzduchom pri nízkom tlaku (cca 3 bary) a ﬁ lter znovu zmontujte v opačnom poradí. Pri čistení dbajte na dostatočnú ochranu proti prachu (napr. vhodné ochranné rúško).

8.7 Napínanie klinového remeňa (obr. 12-15)

Vytiahnuť elektrickú zástrčku zo siete a

•

demontovať ochranný kryt klinového remeňa. Uvoľniť štyri skrutky pre upevnenie motora

•

(A). Motor posunúť do takej miery, aby bol klinový

•

remeň napnutý tak, aby sa dal na najdlhšom mieste stlačiť ešte cca 1-2 cm. Znovu dotiahnuť skrutky pre upevnenie moto-

•

ra (A) a namontovať ochranný kryt klinového remeňa.

8.8 Skladovanie

Výstraha!

Vytiahnite elektrickú zástrčku zo siete, odvzdušnite prístroj a všetky zapojené pneumatické prístroje. Kompresor odstavte tak, aby nemohol byť uvedený do prevádzky nepovolanou osobou.

Výstraha! Kompresor skladovať len v suchom prostredí, ktoré je neprístupné nepovolaným osobám. Nepreklápať, ale skladovať v postavenom stave!

Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamŕzajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 až 30 °C. Skladujte tento elektrický prístroj v originálnom balení.

- 78 -

Anl_TE_AC_430_90_10_SPK9.indb 78Anl_TE_AC_430_90_10_SPK9.indb 78 16.04.2020 15:08:4416.04.2020 15:08:44

8.9 Transport

Na prepravu používajte rukoväť a kompresor

•

presúvajte pomocou nej. Prístroj prepravujte len pomocou prepravnej

•

rukoväte. Chráňte prístroj pred neočakávanými údermi

•

resp. vibráciami.

8.10 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info

9. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpadu. Prístroj by sa mal odovzdať k odbornej likvidácii na príslušnom zbernom mieste. Pokiaľ Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného zberu a musí sa zabezpečiť ich špeciﬁ cké spracovanie v súlade s ochranou životného prostredia (recyklácia).

Recyklačná alternatíva k výzve na spätné zaslanie výrobku: Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.

Technické zmeny vyhradené

Výrobok spĺňa požiadavky smernice EN

•

61000-3-11 a podlieha zvláštnym podmienkam pre pripojenie. To znamená, že nie je prípustné používanie na ĺubovoľných prípojných bodoch. Prístroj môže pri nepriaznivých sieťových

•

podmienkach viesť krechodným výkyvom napätia. Výrobok je určený výhradne len pre

•

používanie na takých prípojných bodoch, ktoré a) neprekračujú maximálnu prípustnú sieťovú impedanciu Zsys = 0,098+0,062j, alebo b) majú hodnotu zaťažiteľnosti siete permanentným prúdom minimálne 100 Afázu. Ako prevádzkovateľ musíte zabezpečiť,

•

v prípade potreby po konzultácii s vašim dodávateľom elektrickej energie, aby váš prípojný bod, na ktorom chcete používať tento výrobok, spĺňal jeden z oboch uvedených požiadaviek a) alebo b).

- 79 -

Anl_TE_AC_430_90_10_SPK9.indb 79Anl_TE_AC_430_90_10_SPK9.indb 79 16.04.2020 15:08:4416.04.2020 15:08:44

10. Možné príčiny poruchy

Problém Príčina Riešenie

Kompresor nebeží. 1. Nie je k dispozícii sieťové napätie.

2. Príliš nízke sieťové napätie.

3. Vonkajšia teplota príliš nízka.

4. Prehriaty motor.

Kompresor beží, avšak bez tlaku.

1. Spätný ventil je netesný.

2. Tesnenia sú poškodené.

3. Vypúšťacia skrutka na kondenzo- vanú vodu (11) netesná.

1. Skontrolovať kábel, sieťovú zástrčku, poistku a zásuvku.

2. Nepoužívať príliš dlhé predlžovacie káble. Použiť predlžovací kábel s dostatočným prierezom žily.

3. Neprevádzkovať pri vonkajšej teplote nižšej ako +5°.

4. Motor nechať vychladnúť prípadne odstrániť príčinu prehriatia.

1. Vymeniť spätný ventil.

2. Skontrolovať tesnenia, opotrebované tesnenia nechať vymeniť v odbornom servise.

3. Rukou dotiahnuť skrutku. Skontrolovať tesnenie na skrutke, prípadne vymeniť.

Kompresor beží, tlak sa zobrazuje na manometri, ale nástroje nebežia.

1. Netesné hadicové spoje.

2. Netesná rýchlospojka.

3. Nastavený príliš nízky tlak na regulátore tlaku.

1. Skontrolovať pneumatickú hadicu a nástroje, v prípade potreby vymeniť.

2. Skontrolovať rýchlospojku, v prípade potreby vymeniť.

3. Regulátor tlaku ďalej povoliť.

- 80 -

Anl_TE_AC_430_90_10_SPK9.indb 80Anl_TE_AC_430_90_10_SPK9.indb 80 16.04.2020 15:08:4416.04.2020 15:08:44

Ser visné informácie

Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov.

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Kategória Príklad

Diely podliehajúce opotrebeniu* Klinový remeň, vzduchový ﬁ lter Spotrebný materiál / spotrebné diely* Chýbajúce diely

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.iscgmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledujúce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

- 81 -

Anl_TE_AC_430_90_10_SPK9.indb 81Anl_TE_AC_430_90_10_SPK9.indb 81 16.04.2020 15:08:4416.04.2020 15:08:44

Záručný list

Vážená zákazníčka, vážený zákazník, naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefónnom čísle. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky sa týkajú výlučne štandardných spotrebiteľov, t.j. takých osôb, ktoré tento výrobok nechcú používať na účely v rámci svojich remeselníckych činností ani na iné samostatne zárobkové činnosti. Tieto záručné podmienky upravujú dodatočné záručné plnenia, ktoré nižšie uvedený výrobca poskytuje kupujúcim svojich nových prístrojov dodatočne k zákonnej záruke. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vzťahuje výlučne len na nedostatky na Vami zakúpenom novom prístroji nižšie uvedeného výrobcu, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a podľa nášho uváženia sa obmedzuje na odstránenie týchto nedostatkov na prístroji alebo výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani odborné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj počas záručnej doby používal v profesionálnych, remeselníckych alebo priemyselných prevádzkach, alebo ak bol vystavený namáhaniu rovnocennému s takýmto použitím.

3. Z našej záruky sú vylúčené:

- Škody na prístroji, ktoré boli spôsobené nedodržaním montážneho návodu alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu) alebo nedodržaním pokynov pre údržbu a bezpečnostných pokynov alebo vystavením prístroja abnormálnym poveternostným podmienkam alebo nedostatočnou starostlivosťou a údržbou.

- Škody na prístroji, ktoré boli spôsobené zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach, prepravné poškodenia), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom).

- Škody na prístroji alebo na častiach prístroja, ktoré zodpovedajú príslušnému pracovnému, bežnému alebo inému prirodzenému opotrebeniu.

4. Doba záruky je 24 mesiacov a začína plynúť od dátumu zakúpenia prístroja. Nároky na záruku sa musia uplatniť pred koncom uplynutia záručnej doby do dvoch týžd Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predĺženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri použití miestneho servisu.

5. Pre uplatnenie Vášho nároku, prosím nahláste defektný prístroj na adrese: www.isc-gmbh.info. Prosíme, aby ste mali k dispozícii účtenku alebo iné doklady o zakúpení nového prístroja. Prístroje, ktoré budú zaslané bez príslušných dokladov alebo bez typového štítku, budú vylúčené zo záručného plnenia kvôli nedostatočnej možnosti identiﬁ kácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.

ňov od zistenia nedostatku.

Samozrejme Vám radi opravíme nedostatky na prístroji na Vaše náklady, ak tieto nedostatky nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.

Ohľadne opotrebovávaných, spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa servisných informácií uvedených v tomto návode na obsluhu.

- 82 -

Anl_TE_AC_430_90_10_SPK9.indb 82Anl_TE_AC_430_90_10_SPK9.indb 82 16.04.2020 15:08:4516.04.2020 15:08:45

Waarschuwing - Handleiding lezen om het letselrisico te verminderen

Waarschuwing! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.

Waarschuwing voor elektrische spanning!

Waarschuwing voor warme onderdelen!

Waarschuwing! De eenheid loopt zonder waarschuwing bij een drukval onder inschakeldruk automa-

tisch aan!

Aanwijzing! Vóór de eerste inbedrijfstelling oliepeil controleren en oliesluitdop vervangen!

Overbelastingsschakelaar

- 83 -

Anl_TE_AC_430_90_10_SPK9.indb 83Anl_TE_AC_430_90_10_SPK9.indb 83 16.04.2020 15:08:4516.04.2020 15:08:45

Gevaar!

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.

Gevaar! Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de

veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc-

ties en aanwijzingen voor de toekomst.

Dit gereedschap is niet bedoeld om door personen (inclusief kinderen) met een beperkt fysiek, sensorisch en geestelijk vermogen of door personen, die niet de nodige ervaring en/of kennis hebben, te worden gebruikt, tenzij dit onder toezicht van een persoon gebeurt die verantwoordelijk is voor hun veiligheid of die hen aanwijst, hoe het gereedschap moet worden gebruikt. Op kinderen moet toezicht worden gehouden om te voorkomen dat ze met het gereedschap spelen.

2. Beschrijving van het gereedschap

en leveringsomvang

2.1 Beschrijving van het gereedschap (ﬁ g. 1-4)

1. Aanzuigluchtﬁ lter

2. Drukvat

3. Wiel

4. Stuurwiel

5. Snelkoppeling (geregelde perslucht)

6. Manometer (ingestelde druk kan worden afgelezen)

7. Drukregelaar

8. AAN/UIT-schakelaar

9. Transportgreep

10. Veiligheidsklep

11. Aﬂ aatplug voor condenswater

12. Manometer (keteldruk kan worden afgelezen)

13. Snelkoppeling (ongeregelde perslucht)

14. Olieafsluitdop

15. Olieaﬂ aatplug

16. Overbelastingsschakelaar

17. Olievulopening

18. Wielkap

19. Schroef (binnenzeskant) voor handvatmontage

20. Inbussleutel

21. Beschermafdekking V-riem

22. Sluitring

23. Moer voor montage van het stuurwiel

24. Asschroef

25. Veerring

26. Moer voor asmontage

27. Rem stuurwiel

28. Terugslagklep

29. Kijkglas

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controleren aan de hand van de beschreven leveringsomvang. Indien er onderdelen ontbreken gelieve zich binnen de 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter mits vertoon van een geldig bewijs van aankoop of tot de dichtstbijzijnde desbetreﬀ ende bouwmarkt.. Gelieve daarvoor de garantietabel in de garantiebepalingen aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking. Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien aanwezig). Controleer of de leveringsomvang compleet

•

is. Controleer het toestel en de accessoires op

•

transportschade. Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

Wiel (2x)

•

Stuurwiel (2x)

•

Transportgreep

•

- 84 -

Anl_TE_AC_430_90_10_SPK9.indb 84Anl_TE_AC_430_90_10_SPK9.indb 84 16.04.2020 15:08:4516.04.2020 15:08:45

Oliesluitdop

•

Wielkap (2x)

•

Schroef (binnenzeskant) voor handvatmon-

•

tage (2x) Inbussleutel

•

Sluitring groot (2x)

•

Moer, voor montage van het stuurwiel (2x)

•

Veerring (4x)

•

Moer, voor montage van de as (2x)

•

Asschroef (2x)

•

Originele handleiding

•

Veiligheidsvoorschriften

•

3. Reglementair gebruik

De compressor dient voor de persluchtopwekking voor pneumatisch gereedschap.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

4. Technische gegevens

Aansluiting op het net: .............220-240 V ~ 50 Hz

Motorvermogen:.......................................3000 W

Toerental (motor) min Toerental (pomp) min

Bedrijfsdruk bar: .......................................max. 10

Drukvatvolume (in liter): ................................... 90

Theoretische aanzuigcapaciteit l/min ............ 430

Afgegeven debiet

(perslucht) bij 7 bar: . ........................200 liter/min

Afgegeven debiet

(perslucht) bij 4 bar: ..........................210 liter/min

Geluidsvermogen L Onzekerheid K Geluidsdrukniveau L Onzekerheid K

-1

: ................................ 2850

-1

: ................................ 1020

in dB: ............................. 97

...................................... 0,49 dB

in dB: ............................ 73

......................................0,49 dB

Beschermklasse: ..........................................IP20

Gewicht van het apparaat in kg: ............ ca. 68 kg

Hoeveelheid olie: .............................. ca. 0,85 liter

Geluid

De geluidsemissiewaarden zijn bepaald conform EN ISO 3744.

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

Waarschuwing! Verwijder altijd de netstekker uit het stopcontact voordat u het gereedschap anders afstelt.

Controleer het toestel op transportschade.

•

Eventuële schade onmiddellijk aangeven aan de vervoeronderneming waarmee de compressor werd geleverd. De compressor dient nabij de verbruikers te

•

worden geïnstalleerd. Vermijd lange luchtkabels en toevoerleidin-

•

gen (verlengingen). Let op droge en stofvrije aanzuiglucht.

•

De compressor niet in een vochtige of natte

•

ruimte installeren. De compressor mag slechts in gepaste

•

ruimten (goed geventileerd, omgevingstemperatuur +5°C - +40°C) worden gebruikt. In de ruimte mogen geen stof, zuren, dampen, explosieve of ontvlambare gassen zijn. De compressor is geschikt voor gebruik in

•

droge ruimten. Hij mag niet worden gebruikt in zones waarin met spatwater wordt gewerkt. Vóór inbedrijfstelling dient het oliepeil in de

•

compressorpomp te worden gecontroleerd. Gebruik het toestel alleen op een vaste en

•

effen ondergrond. Gebruik flexibele slangen om een overbren-

•

ging van ontoelaatbare lasten op het buisleidingsysteem aan de verbinding van de compressorinstallatie naar het buisleidingsysteem te vermijden. Het is noodzakelijk om vóór het inbedrijfstel-

•

len van de compressorinstallatie afscheiders, opvanginrichtingen en afvoermogelijkheden

- 85 -

Anl_TE_AC_430_90_10_SPK9.indb 85Anl_TE_AC_430_90_10_SPK9.indb 85 16.04.2020 15:08:4516.04.2020 15:08:45

te voorzien, die vereist zijn voor de bewerking van de door de compressor geproduceerde vloeistoffen. Toevoerslangen moeten bij drukken hoger

•

dan 7 bar met een veiligheidskabel (bijv. een draadkabel) worden uitgerust.

6. Montage en ingebruikneming

Aanwijzing!

Voor ingebruikneming het apparaat zeker volledig monteren!

6.1 Montage van de wielen (3)

De bijgaande wielen dienen te worden gemonteerdzoal getoond in ﬁ g. 4.

6.2 Montage van de stuurwielen (4)

De meegeleverde stuurwielen (4) moeten worden gemonteerd zoals getoond in afbeelding 5.

6.3 Montage van de transportgreep (9)

De transportgreep (9) op de compressor vastschroeven zoals getoond in ﬁ g. 6 tot 7.

6.4 Vervangen van de olieafsluitstop (14)

Verwijder het transportdeksel uit het olievulgat m.b.v. een schroevendraaier en plaats de bijgaande oliesluitdop (14) in het olievulgat (ﬁ g. 8).

6.5 Montage van de snelkoppeling voor keteldruk (13)

De snelkoppeling voor ongeregelde keteldruk (13) vastschroeven op de druktank (2) zoals getoond in ﬁ g. 9 tot 10.

6.6 Netaansluiting

De motor heeft een overbelastingsschakelaar

•

(fig. 2, pos. 16). Bij overbelasting van de compressor schakelt deze schakelaar de compressor automatisch uit om de compressor te beschermen tegen oververhitting. Als de overbelastingsschakelaar reageert, schakelt u de compressor met de AAN/UIT-schakelaar (8) uit; wacht dan eventjes tot de compressor is afgekoeld. Druk dan de overbelastingsschakelaar (16) in en schakel de compressor terug in. Lange toevoerleidingen alsook verlengka-

•

bels, kabeltrommels enz. leiden tot spanningsverlies en kunnen het starten van de motor beletten.

Bij temperaturen onder +5°C start de motor

•

eventueel moeilijk ten gevolge van stroefheid.

6.7 AAN/UIT-schakelaar (8)

U schakelt de compressor in door de knop (8) uit te trekken. Om de compressor uit te schakelen moet u de knop (8) indrukken. (ﬁ g. 2)

6.8 Drukafstelling: (ﬁ g. 1,2)

Met de drukregelaar (7) kan de druk op de

•

manometer (6) worden afgesteld. De afgestelde druk kan op de snelkoppeling

•

(5) worden ontnomen.

6.9 Afstelling van de drukschakelaar

De drukschakelaar werd door de fabriek afgesteld. Inschakeldruk 8 bar Uitschakeldruk 10 bar

7. Vervanging van de netaansluitleiding

Als de netaansluitleiding van dit apparaat beschadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwaliﬁ ceerde persoon vervangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en bestellen van wisselstukken

Waarschuwing! Trek vóór alle schoonmaak- en onderhoudswerkzaamheid de netstekker uit het stopcontact.

Waarschuwing! Wacht tot de compressor helemaal is afgekoeld! Gevaar om brandwonden op te lopen!

Waarschuwing! Vóór alle schoonmaak- en onderhoudswerkzaamheden dient de ketel drukloos te worden gemaakt.

Waarschuwing! Zet het apparaat na gebruik altijd uit en trek de netstekker uit het stopcontact.

- 86 -

Anl_TE_AC_430_90_10_SPK9.indb 86Anl_TE_AC_430_90_10_SPK9.indb 86 16.04.2020 15:08:4616.04.2020 15:08:46

8.1 Reiniging

Hou de veiligheidsinrichtingen zo veel mo-

•

gelijk vrij van stof en vuil. Wrijf het apparaat met een schone doek af of blaas het met perslucht bij lage druk schoon. Het is aan te bevelen het apparaat direct na

•

elk gebruik schoon te maken. Maak het apparaat regelmatig met een

•

vochtige doek en wat zachte zeep schoon. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het apparaat kunnen aantasten. Zorg ervoor dat geen water binnen in het apparaat terechtkomt. Slang en spuitgereedschap moeten vóór de

•

schoonmaakbeurt van de compressor worden gescheiden. De compressor mag niet met water, oplosmiddelen of iets dergelijks schoon worden gemaakt.

8.2 Condenswater (ﬁ g. 1)

Aanwijzing! Voor een duurzame bestendigheid van het drukvat (2) dient het condensatiewater na elk gebruik te worden afgelaten door de aftapschroef (11) open te draaien. Controleer het drukvat voor elk gebruik op roest en beschadigingen. De compressor mag niet met een defect of roestig drukvat in werking worden gesteld. Indien u beschadigingen vaststelt, gelieve zich tot de klantenserviceplaats te wenden.

Aanwijzing! Het condenswater uit het drukvat bevat olieresten. Ontdoet u zich van het condenswater op een milieuvriendelijke manier en deponeer het op een overeenkomstige inzamelplaats.

8.3 Veiligheidsklep (10)

De veiligheidsklep is afgesteld op de maximaal toegestane druk van het drukvat. Het is niet toelaatbaar de veiligheidsklep te verstellen of de verzegeling ervan te verwijderen.

8.4 Oliepeil regelmatig controleren

Plaats de compressor op een eﬀ en horizontaal oppervlak. Het oliepeil moet zich tussen MAX en MIN van de kijkglas (ﬁ g. 11) bevinden. Verversen van de olie: aanbevolen soort olie: SAE 15W/40 of een gelijkwaardige soort. De olie van de eerste vulling moet na 100 bedrijfsuren worden ververst. Vervolgens moet de olie om de 500 bedrijfsuren afgelaten en nieuwe olie bijgevuld worden.

8.5 Olie verversen

Schakel de motor uit en verwijder de netstekker uit het stopcontact. Nadat u de eventueel voorhanden zijnde luchtdruk hebt afgelaten kan u de olieaftapplug (15) op de compressiepomp uitdraaien. Om te voorkomen dat olie ongecontroleerd uitloopt plaats u best een kleine blikken goot eronder en verzamelt u de olie in een bak. Indien al de olie niet helemaal uitloopt is het aan te bevelen de compressor lichtjes schuin te zetten.

De afgewerkte olie biedt u aan op een overeenkomstige inzamelplaats voor afgewerkte olie.

Is al de olie uitgelopen draait u de olieaﬂ aatplug (15) er terug in. Giet verse olie het olievulgat (17) in tot de olie het vereiste peil heeft bereikt. Daarna zet u de oliesluitdop (14) er terug in.

8.6 Schoonmaken van het aanzuigﬁ lter (1)

Het aanzuigﬁ lter voorkomt het binnenzuigen van stof en vuil. Dit ﬁ lter moet minstens om de 300 bedrijfsuren worden gereinigd. Een verstopt geraakt aanzuigﬁ lter vermindert aanzienlijk het vermogen van de compressor. Open de schroef aan het luchtﬁ lter, zodat de helften van het huis van het luchtﬁ lter geopend kunnen worden. Blaas alle delen van het ﬁ lter bij lage druk (ca. 3 bar) uit met perslucht en monteer het ﬁ lter dan in omgekeerde volgorde. Zorg bij de reiniging voor voldoende bescherming tegen stof (bijv. geschikt mondmasker).

8.7 Bijspannen van v-snaar (ﬁ g. 12-15)

Netstekker uit het stopcontact verwijderen

•

en beschermende afdekking van de v-snaar demonteren. De vier bevestigingsschroeven van de motor

•

(A) losdraaien. Motor verschuiven tot de v-snaar zodanig is

•

gespannen dat hij op de langste vrije plaats nog ca. 1 à 2 cm kan worden ingedrukt. Bevestigingsschroeven van de motor (A)

•

terug aanhalen en afdekking van de V-snaar hermonteren.

8.8 Opbergen

Waarschuwing!

Trek de netstekker uit het stopcontact, ontlucht het apparaat en alle aangesloten pneumatische gereedschappen. Berg de compressor op zodat hij niet door onbevoegden in werking kan worden gesteld.

- 87 -

Anl_TE_AC_430_90_10_SPK9.indb 87Anl_TE_AC_430_90_10_SPK9.indb 87 16.04.2020 15:08:4616.04.2020 15:08:46

Waarschuwing! De compressor alleen in een droge en voor onbevoegden ontoegankelijke omgeving opbergen. Niet kantelen, alleen recht staand opbergen!

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opbergtemperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele verpakking.

8.9 Transport

Gebruik voor het transport de handgreep en

•

verrijd daarmee de compressor. Transporteer het apparaat alleen aan de

•

transportgreep. Bescherm het apparaat tegen onverwachte

•

schokken resp. trillingen.

8.10 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:

Type van het toestel

•

Artikelnummer van het toestel

•

Ident-nummer van het toestel

•

Wisselstuknummer van het benodigd stuk

•

Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

- 88 -

Anl_TE_AC_430_90_10_SPK9.indb 88Anl_TE_AC_430_90_10_SPK9.indb 88 16.04.2020 15:08:4616.04.2020 15:08:46

10. Mogelijke uitvaloorzaken

Probleem Oorzaak Oplossing

De compressor draait niet.

Compressor draait, maar bouwt geen druk op.

Compressor draait, druk wordt op de manometer aangeduid, maar de gereedschappen draaien niet.

1. Netspanning ontbreekt.

2. Netspanning te laag.

3. Buitentemperatuur te laag.

4. Motor oververhit.

1. Terugslagklep lek.

2. Dichtingen defect.

3. Aﬂ aatplug voor condenswater (11) ondicht

1. Slangverbindingen ondicht.

2. Snelkoppeling ondicht.

3. Druk op de drukregelaar te laag afgesteld.

1. Kabel, netstekker, zekering en stopcontact controleren.

2. Te lange verlengkabel vermijden. Verlengkabel met een voldoende aderdoorsnede gebruiken.

3. Niet onder +5° buitentemperatuur gebruiken.

4. Motor laten afkoelen, indien nodig, de oorzaak van de oververhitting verhelpen.

1. Terugslagklep door een vakwerkplaats laten vervangen.

2. Dichtingen controleren, defecte dichtingen door een vakwerkplaats laten vervangen.

3. Plug met de hand aanhalen. Dichting op de plug controleren, indien nodig, vervangen.

1. Persluchtslang en gereedschappen controleren, indien nodig vervangen.

2. Snelkoppeling controleren, indien nodig vervangen.

3. Drukregelaar verder opendraaien.

- 89 -

Anl_TE_AC_430_90_10_SPK9.indb 89Anl_TE_AC_430_90_10_SPK9.indb 89 16.04.2020 15:08:4616.04.2020 15:08:46

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehouden

Het product beantwoordt aan de eisen van EN 61000-3-11 en is onderworpen aan speciale aans-

•

luitvoorwaarden. Dat wil zeggen dat het gebruik op willekeurige vrij te kiezen aansluitpunten niet toegestaan is. Het toestel kan bij ongunstige netomstandigheden leiden tot tijdelijke spanningsschommelingen.

•

Het product is uitsluitend voorzien om op aansluitpunten te werken die

•

a) een maximaal toegestane netimpedantie Zsys = 0,098+0,062j niet overschrijden of b) die een permanente stroombelastbaarheid van het net van minstens 100 A per fase hebben. U dient er zich als gebruiker van te vergewissen, indien nodig in overleg met uw energievoorziening-

•

maatschappij, dat uw aansluitpunt waarop u uw product wilt gebruiken, één van de beide genoemde eisen a) of b) vervult.

- 90 -

Anl_TE_AC_430_90_10_SPK9.indb 90Anl_TE_AC_430_90_10_SPK9.indb 90 16.04.2020 15:08:4616.04.2020 15:08:46

Ser vice-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepartners, wier contactgegevens u kunt aﬂ eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaﬀ en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* V-snaar, luchtﬁ lter Verbruiksmateriaal/verbruiksstukken* Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

- 91 -

Anl_TE_AC_430_90_10_SPK9.indb 91Anl_TE_AC_430_90_10_SPK9.indb 91 16.04.2020 15:08:4616.04.2020 15:08:46

Garantiebewijs

Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze servicedienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervanging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.iscgmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

- 92 -

Anl_TE_AC_430_90_10_SPK9.indb 92Anl_TE_AC_430_90_10_SPK9.indb 92 16.04.2020 15:08:4716.04.2020 15:08:47

Aviso - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños

Aviso! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.

Aviso! Tensión eléctrica!

Aviso! Piezas calientes!

Aviso! Si se produce una caída de presión por debajo de la presión de conexión, la unidad se encien-

de automáticamente sin avisar.

Advertencia! Antes de la primera puesta en marcha comprobar el nivel de aceite y cambiar el tapón de cierre del aceite!

Interruptor de sobrecarga

- 93 -

Anl_TE_AC_430_90_10_SPK9.indb 93Anl_TE_AC_430_90_10_SPK9.indb 93 16.04.2020 15:08:4716.04.2020 15:08:47

Peligro!

Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar lesiones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/advertencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cualquier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertencias de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad correspondientes en el prospecto adjunto.

Peligro! Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas inst-

rucciones e indicaciones puede provocar descargas, incendios y/o daños graves. Guarde todas

las instrucciones de seguridad e indicaciones para posibles consultas posteriores.

Este aparato no ha sido concebido para ser utilizado por personas (incluyendo niños) cuyas capacidades estén limitadas física, sensorial o psíquicamente, o que no dispongan de la experiencia y/o los conocimientos necesarios. Las personas aptas deberán recibir formación o instrucciones necesarias sobre el funcionamiento del aparato por parte de una persona responsable para su seguridad. Vigilar a los niños para asegurarse de que no jueguen con el aparato.

2. Descripción del aparato y

volumen de entrega

2.1 Descripción del aparato (ﬁ g. 1-4)

1. Filtro de aire de aspiración

2. Recipiente de presión

3. Rueda

4. Ruedecilla orientable

5. Acoplamiento rápido (aire comprimido regulado)

6. Manómetro (para leer la presión ajustada)

7. Regulador de presión

8. Interruptor ON/OFF

9. Empuñadura para transporte

10. Válvula de seguridad

11. Tornillo de purga para agua de condensación

12. Manómetro (para leer la presión de la caldera)

13. Acoplamiento rápido (aire comprimido no regulado)

14. Tapón del aceite

15. Tornillo purgador de aceite

16. Interruptor de sobrecarga

17. Oriﬁ cio de llenado de aceite

18. Cubrerruedas

19. Tornillo (de hexágono interior) para el montaje de la empuñadura

20. Llave de hexágono interior

21. Cubierta de protección de la correa trapezoidal

22. Arandela

23. Tuerca para montaje de las ruedecillas orientables

24. Tornillo de eje

25. Arandela de muelle

26. Tuerca para montaje de eje

27. Freno de ruedecillas orientables

28. Válvula de retención

29. Mirilla

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de entrega, comprobar que el artículo esté completo. Si faltase alguna pieza, dirigirse a nuestro Service Center o a la tienda especializada más cercana en un plazo máximo de 5 días laborales tras la compra del artículo presentando un recibo de compra válido. A este respeto, observar la tabla de garantía de las condiciones de garantía que se encuentran al ﬁ nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato. Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para el transporte (si existen). Comprobar que el volumen de entrega esté

•

completo. Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el transporte. Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jueguen con bolsas de plástico, láminas y piezas pequeñas! ¡Riesgo de ingestión y asﬁ xia!

- 94 -

Anl_TE_AC_430_90_10_SPK9.indb 94Anl_TE_AC_430_90_10_SPK9.indb 94 16.04.2020 15:08:4716.04.2020 15:08:47

Rueda (2 uds.)

•

Ruedecilla orientable (2 uds.)

•

Empuñadura para transporte

•

Tapón de aceite

•

Cubrerruedas (2 uds.)

•

Tornillo (de hexágono interior) para el monta-

•

je de la empuñadura (2 uds.) Llave de hexágono interior

•

Arandela (2 uds.)

•

Tuercas para el montaje de las ruedecillas

•

orientables (2 uds.) Arandelas de muelle (4 uds.)

•

Tuercas, para el montaje del eje (2 uds.)

•

Tornillo de eje (2 uds.)

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

3. Uso adecuado

El compresor sirve para generar aire comprimido para herramientas que lo necesitan para su funcionamiento.

Utilizar la máquina sólo en los casos que se indican explícitamente como de uso adecuado. Cualquier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como actividades similares.

4. Características técnicas

Tensión de red: .......................220-240 V ~ 50 Hz

Potencia del motor: .................................. 3000 W

Velocidad (motor) rpm: ................................. 2850

Velocidad (bomba) rpm: ............................... 1020

Presión de servicio bar: ...........................máx. 10

Volumen del recipiente de presión (en litros):... 90

Potencia de aspiración teórica l/min ............. 430

Potencia generada

(aire comprimido) a 7 bar: ..................... 200 l/min

Potencia generada

(aire comprimido) a 4 bar: ......................210 l/min

Nivel de potencia acústica LWA en dB: ............. 97

Imprecisión KWA ........................................0,49 dB

Nivel de presión acústica L Imprecisión K

Tipo de protección: .......................................IP20

Peso del aparato en kg: .................... aprox. 68 kg

Cantidad de aceite: .................... aprox. 0,85 litros

Ruido

Los valores de emisión de ruidos se han determinado conforme a EN ISO 3744.

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para el oído.

........................................0,49 dB

en dB: ............... 73

5. Antes de la puesta en marcha

Antes de conectar la máquina, asegurarse de que los datos de la placa de identiﬁ cación coinci- dan con los datos de la red eléctrica.

Aviso! Desenchufar el aparato antes de realizar ajustes.

Compruebe que el aparato no haya sufrido

•

daños durante el transporte. De ser así, los daños detectados deberán comunicarse de inmediato al transportista que ha entregado en compresor. El compresor deberá colocarse cerca del

•

lugar de consumo. Es preciso evitar el uso de conductos de aire

•

largos o prolongaciones del cable de conexión. El aire aspirado por el compresor deberá ser

•

seco y libre de polvo. No instale el compresor en un recinto húme-

•

do o mojado. El compresor solo podrá ser operado en

•

recintos apropiados (con ventilación óptima, temperatura ambiente +5°C - +40°C). El recinto deberá estar libre de polvo, ácidos, vapores, así como gases inflamables o explosivos. El compresor es apto para su uso en recintos

•

secos. No se permite su uso en áreas de trabajo donde se produzcan salpicaduras. Antes de la puesta en marcha es preciso

•

comprobar el nivel de aceite en la bomba del compresor. Operar el aparato únicamente sobre una

•

base firme y plana.

- 95 -

Anl_TE_AC_430_90_10_SPK9.indb 95Anl_TE_AC_430_90_10_SPK9.indb 95 16.04.2020 15:08:4716.04.2020 15:08:47

Emplear mangueras flexibles para evitar que

•

se transmitan cargas inadmisibles al sistema de conductos en la conexión de la instalación de compresión al sistema de conductos. Es necesario emplear un separador, colector

•

y posibilidades de desagüe según se requiere para procesar los líquidos que genera el compresor antes de la puesta en marcha de la instalación de compresión. Las mangueras de alimentación deben estar

•

equipadas con un cable de seguridad (p. ej. un cable metálico) cuando las presiones sean superiores a los 7 bar.

6. Montaje y puesta en servicio

Advertencia! ¡Montar completamente el aparato antes de ponerlo en servicio!

6.1 Montaje de las ruedas (3)

Montar las ruedas adjuntas siguiendo las indicaciones de la ﬁ g. 4.

6.2 Montaje de las ruedecillas orientables (4)

Montar las ruedecillas orientables (4) adjuntas siguiendo las indicaciones de la ﬁ g. 5.

6.3 Montaje de la empuñadura para transporte (9)

Atornillar la empuñadura para el transporte (9) al compresor según se muestra en las ﬁ g. 6 a 7.

6.4 Cambiar el tapón de cierre del aceite (14)

Retirar con ayuda de un destornillador la tapa de transporte del oriﬁ cio de llenado de aceite e introducir el tapón adjunto (14) en dicho oriﬁ cio (ﬁ g. 8).

perar hasta que se enfríe. Pulsar el interruptor de sobrecarga (16) y volver a conectar el compresor. El cableado de gran longitud como, p. ej,. las

•

alargaderas, los tambores de arrollamiento de cable, etc. causan cortes de corriente y pueden dificultar la marcha de la máquina. Las bajas temperaturas, inferiores a 5°C,

•

pueden dificultar la marcha del motor.

6.7 Interruptor ON/OFF (8)

El compresor se conecta tirando del botón (8). Para desconectar el compresor simplemente presionar el botón (8). (Fig. 2)

6.8 Ajuste de presión: (ﬁ g. 1,2)

La presión se puede regular en el manómetro

•

(6) con el regulador de presión (7). La presión regulada se puede obtener del

•

acoplamiento rápido (5).

6.9 Ajuste del interruptor de presión

El interruptor de presión ha sido ajustado en fábrica. Presión de conexión: ca. 8 barios Presión de desconexión: ca. 10 barios

7. Cambio del cable de conexión a la red eléctrica

Cuando el cable de conexión a la red de este aparato esté dañado, deberá ser sustituido por el fabricante o su servicio de asistencia técnica o por una persona cualiﬁ cada para ello, evitando así cualquier peligro.

6.5 Montaje del acoplamiento rápido para la presión de la caldera (13)

Atornillar el acoplamiento rápido para la presión de la caldera no regulada (13) al recipiente de presión (2) según se muestra en las ﬁ g. 9 y 10.

6.6 Conexión a la red

El motor está dotado de un interruptor de

•

sobrecarga (fig. 2/pos. 16). Si se sobrecarga el compresor el interruptor de sobrecarga se conecta automáticamente para proteger al compresor de un sobrecalentamiento. Si salta el interruptor de sobrecarga, desconectar el compresor en el interruptor ON/OFF (8) y es-

- 96 -

Anl_TE_AC_430_90_10_SPK9.indb 96Anl_TE_AC_430_90_10_SPK9.indb 96 16.04.2020 15:08:4716.04.2020 15:08:47

8. Mantenimiento, limpieza y pedido

de piezas de repuesto

Aviso! Desenchufar el cable cuando se realicen trabajos de mantenimiento o de limpieza.

Aviso! ¡Esperar hasta que el compresor esté totalmente frío! ¡Peligro de sufrir quemaduras!

Aviso! Eliminar la presión de la caldera antes de efectuar los trabajos de mantenimiento y limpieza. Aviso! Apagar siempre el aparato cuando se deje de usar y desenchufarlo de la corriente.

8.1 Limpieza

Evitar al máximo posible que la suciedad y el

•

polvo se acumulen en los dispositivos de seguridad. Frotar el aparato con un paño limpio o limpiarlo con aire comprimido manteniendo la presión baja. Se recomienda limpiar el aparato tras cada

•

uso. Limpiar el aparato de forma periódica con un

•

paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes; ya que podrían deteriorar las piezas de plástico del aparato. Es preciso evitar que entre agua en el interior del aparato. Antes de realizar la limpieza separar del

•

compresor la manguera y las herramientas de pulverizado. No limpiar el compresor con agua, disolventes o similares.

8.2 Agua de condensación (ﬁ g. 1)

Advertencia! Para conseguir una prolongada vida útil del recipiente de presión (2), después de cada funcionamiento debe evacuarse el agua de condensación abriendo el tornillo purgador (11). Antes de cada funcionamiento, comprobar que el recipiente de presión no esté dañado ni oxidado. El compresor no debe utilizarse con un recipiente de presión dañado u oxidado. Si detecta algún daño, deberá ponerse en contacto con el taller del servicio técnico.

Advertencia! El agua de condensación del recipiente de presión contiene residuos de aceite. Eliminar el agua de condensación de forma ecológica en la entidad recolectora pertinente.

8.3 Válvula de seguridad (10)

La válvula de seguridad está regulada a la presión mayor admitida del recipiente de presión. No está permitido reajustar la válvula de seguridad o retirar su precinto.

8.4 Controlar regularmente el nivel de aceite

Colocar el compresor en una superﬁ cie plana. El nivel de aceite se debe encontrar entre MAX y MIN de la mirilla (ﬁ g. 11). Cambio de aceite: Aceite recomendado: SAE 15W/40 o similar. El primer cambio se debe hacer después de 100 horas de funcionamiento. Después, cambiarlo cada 500 horas de funcionamiento.

8.5 Cambiar el aceite

Apagar el motor y desenchufar el aparato. Una vez se haya eliminado el aire comprimido existente, quitar el tornillo purgador de aceite (15) de la bomba del compresor. Para que el aceite no caiga de forma descontrolada, colocar una pequeña acanaladura de chapa bajo el tornillo y recoger el aceite en un recipiente. En caso de que no salga todo el aceite, se recomienda inclinar un poco el compresor.

Eliminar el aceite convenientemente llevándolo a un punto de recogida de aceite usado.

Una vez sacado todo el aceite, volver a poner el tornillo de purga de aceite (15). Introducir el aceite nuevo en el oriﬁ cio (17) hasta que el nivel de aceite alcance el nivel teórico. A continuación, volver a poner el tapón de cierre de aceite (14).

8.6 Limpieza del ﬁ ltro de aspiración (1)

El ﬁ ltro de aspiración impide aspirar polvo y suciedad. Es necesario limpiar dicho ﬁ ltro como mín. cada 300 horas de servicio. Un ﬁ ltro de aspi- ración atascado reduce considerablemente la potencia del compresor. Abrir los tornillos en el ﬁ ltro de aire de manera que las mitades de la carcasa del ﬁ ltro se puedan abrir. Aplicar aire comprimido a todas las piezas del ﬁ ltro a baja presión (aprox. 3 bar) y montar a continuación el ﬁ ltro siguiendo el orden contrario. Durante la limpieza es preciso asegurar que se lleva la protección necesaria contra el polvo (p. ej. mascarilla adecuada).

- 97 -

Anl_TE_AC_430_90_10_SPK9.indb 97Anl_TE_AC_430_90_10_SPK9.indb 97 16.04.2020 15:08:4816.04.2020 15:08:48

8.7 Retensar la correa trapezoidal (ﬁ g. 12-15)

Desenchufar el aparato y desmontar la cu-

•

bierta de protección de la correa trapezoidal. Soltar los cuatro tornillos de fijación del motor

•

(A). Mover el motor hasta que la correa trapezoi-

•

dal esté tan tensa que sea posible empujar la correa hacia dentro aprox. 1-2 cm en el punto libre más largo. Volver a apretar los tornillos de fijación del

•

motor (A) y montar la cubierta de protección de la correa trapezoidal.

8.8 Almacenamiento

Aviso!

Desenchufar el aparato y purgar de aire el aparato y todas las herramientas de aire comprimido conectadas. Colocar el compresor de manera que no se pueda conectar de forma inesperada.

Aviso! Guardar el compresor sólo en un entorno seco y al que no se pueda acceder sin autorización. ¡No inclinarlo, guardarlo sólo de pie!

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre los 5 y 30 ˚C. Guardar la herramienta eléctrica en su embalaje original.

9. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Los aparatos defectuosos no deben tirarse a la basura doméstica. Para su eliminación adecuada, el aparato debe entregarse a una entidad recolectora prevista para ello. En caso de no conocer ninguna, será preciso informarse en el organismo responsable del municipio.

8.9 Transporte

Para transportar el compresor, desplazarlo

•

sujetándolo por la empuñadura. Transportarlo solo por la empuñadura de

•

transporte. Proteger el aparato contra golpes o vibracio-

•

nes inesperadas.

8.10 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos siguientes:

Tipo de aparato

•

No. de artículo del aparato

•

No. de identidad del aparato

•

No. del recambio de la pieza necesitada.

•

Encontrará los precios y la información actual en www.isc-gmbh.info

- 98 -

Anl_TE_AC_430_90_10_SPK9.indb 98Anl_TE_AC_430_90_10_SPK9.indb 98 16.04.2020 15:08:4816.04.2020 15:08:48

10. Posibles causas de fallo

Problema Causa Solución

El compresor no funciona.

El compresor está en marcha pero no hay presión.

El compresor está en marcha, el manómetro indica la presión pero las herramientas no funcionan.

1. No dispone de tensión de red.

2. Tensión de red demasiado baja.

3. Temperatura exterior demasiado baja.

4. El motor se ha sobrecalentado.

1. La válvula de retención presenta fugas

2. Las juntas están rotas.

3. El tornillo de purga del agua de condensación (11) presenta fugas.

1. Las conexiones de manguera presentan fugas.

2. El acoplamiento rápido presenta fugas.

3. Insuﬁ ciente presión ajustada en el regulador de presión.

1. Comprobar el cable, el enchufe, el fusible y la toma de corriente.

2. Evitar alargaderas excesivamente largas. Utilizar alargaderas con sección de cable suﬁ ciente.

3. No poner en funcionamiento cuando la temperatura exterior sea inferior a +5°C.

4. Dejar enfriar el motor y, en caso necesario, solucionar la causa del sobrecalentamiento.

1. Cambiar la válvula de retención en un taller especializado.

2. Comprobar las juntas, cambiar las juntas en mal estado en un taller especializado.

3. Apretar el tornillo a mano. Comprobar la junta en el tornillo, en caso necesario cambiarla.

1. Comprobar la manguera de aire comprimido y las herramientas, en caso necesario cambiarlas.

2. Comprobar el acoplamiento rápido y, de ser necesario, cambiarlo.

3. Seguir abriendo el regulador de presión.

- 99 -

Anl_TE_AC_430_90_10_SPK9.indb 99Anl_TE_AC_430_90_10_SPK9.indb 99 16.04.2020 15:08:4816.04.2020 15:08:48

Sólo para países miembros de la UE

No tirar herramientas eléctricas en la basura casera.

Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológico para facilitar su posterior reciclaje.

Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar adecuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH.

Nos reservamos el derecho a realizar modiﬁ caciones técnicas

El producto cumple los requisitos de la norma EN 61000-3-11 y debe someterse a condiciones es-

•

peciales de conexión. Es decir, los puntos de conexión no se pueden escoger libremente. Se pueden producir oscilaciones de tensión en el aparato en caso de que la alimentación de red

•

sea desfavorable. El producto ha sido concebido para ser usado exclusivamente en puntos de conexión que

•

a) no superen la impedancia de red Zsys = 0,098+0,062j máxima permitida o b) posean una capacidad de corriente continua de la red de mínimo 100 A por fase. El usuario deberá consultar a su empresa de suministro de energía para cerciorarse de que el

•

punto de conexión en el que se desee hacer funcionar el producto cumpla uno de los requisitos mencionados, a) o b).

- 100 -

Anl_TE_AC_430_90_10_SPK9.indb 100Anl_TE_AC_430_90_10_SPK9.indb 100 16.04.2020 15:08:4816.04.2020 15:08:48

Einhell TE-AC 430/90/10 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
