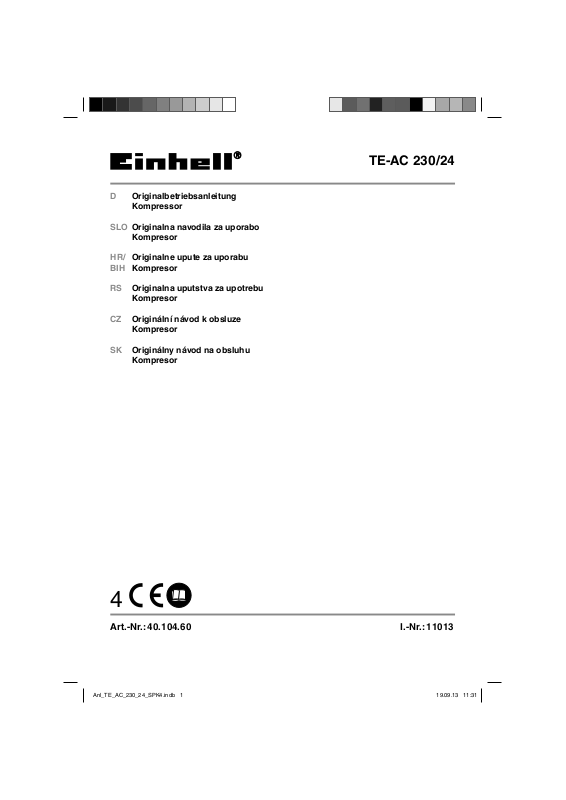

D Originalbetriebsanleitung

Kompressor

SLO Originalna navodila za uporabo

Kompresor

HR/ Originalne upute za uporabu BIH Kompresor

RS Originalna uputstva za upotrebu

Kompresor

CZ Originální návod k obsluze

Kompresor

SK Originálny návod na obsluhu

Kompresor

TE-AC 230/24

Art.-Nr.: 40.104.60 I.-Nr.: 11013

Anl_TE_AC_230_24_SPK4.indb 1Anl_TE_AC_230_24_SPK4.indb 1 19.09.13 11:3119.09.13 11:31

12 9

11 4

- 2 -

Anl_TE_AC_230_24_SPK4.indb 2Anl_TE_AC_230_24_SPK4.indb 2 19.09.13 11:3119.09.13 11:31

4a 4b

3 18

19 22 2220 21

18,19

21 20 22

7 8

- 3 -

Anl_TE_AC_230_24_SPK4.indb 3Anl_TE_AC_230_24_SPK4.indb 3 19.09.13 11:3119.09.13 11:31

Max Min15

- 4 -

Anl_TE_AC_230_24_SPK4.indb 4Anl_TE_AC_230_24_SPK4.indb 4 19.09.13 11:3119.09.13 11:31

Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Warnung vor elektrischer Spannung!

Warnung vor heißen Teilen!

Warnung! Die Einheit ist ferngesteuert und darf ohne Warnung anlaufen

Achtung! Vor Erstinbetriebnahme Ölstand überprüfen und Ölverschlussstopfen austauschen!

Verbot! Gerät nicht mit oﬀ enen Türen oder oﬀ enem Gehäuse betreiben.

- 5 -

Anl_TE_AC_230_24_SPK4.indb 5Anl_TE_AC_230_24_SPK4.indb 5 19.09.13 11:3119.09.13 11:31

 Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise ﬁ nden Sie im beiliegenden Heftchen!

 Warnung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für die Zukunft auf.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1-4)

1. Ansaug-Luftﬁ lter

2. Druckbehälter

3. Rad

4. Standfuß

5. Schnellkupplung (geregelte Druckluft)

6. Manometer (eingestellter Druck kann abgele-

sen werden)

7. Druckregler

8. Ein-/ Aus-Schalter

9. Transportgriﬀ

10. Sicherheitsventil

11. Ablass-Schraube für Kondenswasser

12. Manometer (Kesseldruck kann abgelesen werden)

13. Öl-Einfüllöﬀ nung

14. Öl-Verschlussstopfen

15. Öl-Ablassschraube

16. Überlastschalter

17. Schauglas

18. Radkappe

19. Achsschraube

20. Federring

21. Mutter

22. Unterlegscheibe

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an den nächstgelegenen zuständigen Baumarkt. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Garantiebestimmungen am Ende der Anleitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung. Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist. Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden. Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Achtung! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoﬀ beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Ansaug-Luftfilter

•

Rad (2x)

•

Standfuß

•

Öl-Verschlusstopfen

•

Radkappe (2x)

•

Unterlegscheibe (4x)

•

Achsschraube (2x)

•

Federring (2x)

•

Mutter, für Achsmontage (2x)

•

Originalbetriebsanleitung

•

- 6 -

Anl_TE_AC_230_24_SPK4.indb 6Anl_TE_AC_230_24_SPK4.indb 6 19.09.13 11:3119.09.13 11:31

Sicherheitshinweise

•

3. Bestimmungsgemäße Verwendung

Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzanschluss: .............................. 230 V ~ 50 Hz

Motorleistung: .......................................... 1500 W

Kompressor-Drehzahl min

Betriebsdruck bar: ......................................max. 8

Druckbehältervolumen (in Liter): ...................... 24

Theo. Ansaugleistung l/min.: .......................... 230

Abgabeleistung (Druckluft)

bei 7 bar: ...........................................83 Liter/min

Abgabeleistung (Druckluft)

bei 4 bar: ..........................................102 Liter/min

Schalleistungspegel L Unsicherheit K Schalldruckpegel L Unsicherheit K

Schutzart: ......................................................IP20

Gerätegewicht in kg: .............................. ca. 25 kg

Ölmenge: ......................................... ca. 0,23 Liter

...................................... 2,14 dB

....................................... 2,14 dB

-1

: ......................... 2850

in dB: ......................... 94

in dB: .............................. 72

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Überprüfen Sie das Gerät auf Transportschä-

•

den. Etwaige Schäden sofort dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde. Die Aufstellung des Kompressors sollte in der

•

Nähe des Verbrauchers erfolgen. Lange Luftleitungen und lange Zuleitungen

•

(Verlängerungskabel) sind zu vermeiden. Auf trockene und staubfreie Ansaugluft ach-

•

ten. Den Kompressor nicht in feuchtem oder nas-

•

sem Raum aufstellen. Der Kompressor darf nur in geeigneten Räu-

•

men (gut belüftet, Umgebungstemperatur +5°C bis 40°C) betrieben werden. Im Raum dürfen sich keine Stäube, keine Säuren, Dämpfe, explosive oder entflammbare Gase befinden. Der Kompressor ist geeignet für den Einsatz

•

in trockenen Räumen. In Bereichen, in denen mit Spritzwasser gearbeitet wird, ist der Einsatz nicht zulässig. Vor Inbetriebnahme muss der Ölstand in der

•

Kompressorpumpe kontrolliert werden. Betreiben Sie das Gerät nur auf festem, ebe-

•

nem Untergrund Verwenden Sie flexible Schläuche um eine

•

Übertragung von unzulässigen Lasten auf das Rohrleitungssystem an der Verbindung der Kompressoranlage zum Rohrleitungssystem zu vermeiden. Es ist notwenig Abscheider, Fänger und

•

Abflussmöglichkeiten zu verwenden, die zur Bearbeitung der vom Kompressor produzierten Flüssigkeiten vor Inbetriebsetzen der Kompressoranlage erforderlich sind. Zuführschläuche bei Drücken über 7 bar soll-

•

ten mit einem Sicherheitskabel (z. B. einem Drahtseil) ausgestattet werden.

Geräusch

Die Geräuschemissionswerte wurden entsprechend EN ISO 2151 ermittelt.

- 7 -

Anl_TE_AC_230_24_SPK4.indb 7Anl_TE_AC_230_24_SPK4.indb 7 19.09.13 11:3119.09.13 11:31

6. Montage und Inbetriebnahme

 Achtung! Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

6.1. Montage der Räder (3)

Die beiliegenden Räder müssen entsprechend Bild 5 montiert werden.

6.2 Montage der Standfüße (4)

Der beiliegende Standfuß (4) muss entsprechend Bild 6 montiert werden.

6.3. Austausch des Öl-Verschlussstopfens

(14)

Entfernen Sie mit einem Schraubenzieher den Transportdeckel der Öleinfüllöﬀ nung und setzen Sie den beiliegenden Öl-Verschlussstopfen (14) in die Öleinfüllöﬀ nung ein (Abb. 7-8).

6.4 Montage des Luftﬁ lters (1)

Entfernen Sie mit einem Schraubenzieher den Transportdeckel am Luftﬁ lteranschluß. Schrauben Sie den beiliegenden Luftﬁ lter ein (Abb. 9).

6.5. Netzanschluß

Der Motor ist mit einem Überlastschalter

•

ausgestattet (Bild 3/Pos. 16). Bei Überlastung des Kompressors schaltet der Überlastschalter automatisch ab, um den Kompressor vor Überhitzung zu schützen. Sollte der Überlastschalter ausgelöst haben, schalten Sie den Kompressor am Ein-/Ausschalter (8) ab und warten Sie ab bis der Kompressor abgekühlt ist. Drücken Sie nun den Überlastschalter (16) ein und Schalten Sie den Kompressor wieder an. Lange Zuleitungen, sowie Verlängerungen,

•

Kabeltrommeln usw. verursachen Spannungsabfall und können den Motoranlauf verhindern. Bei niedrigen Temperaturen unter +5°C ist

•

der Motoranlauf durch Schwergängigkeit gefährdet.

6.6 Aus-/ Einschalter (8)

Durch Herausziehen des Knopfes (8) wird der Kompressor eingeschaltet. Zum Ausschalten des Kompressors muss der Knopf (8) gedrückt werden. (Bild 2)

6.7 Druckeinstellung: (Abb. 1,2)

Mit dem Druckregler (7) kann der Druck am

•

Manometer (6) eingestellt werden. Der eingestellte Druck kann an der Schnell-

•

kupplung (5) entnommen werden.

6.8 Druckschaltereinstellung

Der Druckschalter ist werkseitig eingestellt. Einschaltdruck ca. 6 bar Ausschaltdruck ca. 8 bar

7. Austausch der Netzanschlussleitung

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁ zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

8. Reinigung, Wartung und Ersatzteilbestellung

 Achtung! Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker.

 Achtung!

Warten Sie bis der Verdichter vollständig abgekühlt ist! Verbrennungsgefahr!

 Achtung!

Vor allen Reinigungs- und Wartungsarbeiten ist der Kessel drucklos zu machen.

 Achtung!

Schalten Sie nach der Benutzung das Gerät immer aus und ziehen Sie den Netzstecker.

8.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen. Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elek-

- 8 -

Anl_TE_AC_230_24_SPK4.indb 8Anl_TE_AC_230_24_SPK4.indb 8 19.09.13 11:3119.09.13 11:31

trogerät erhöht das Risiko eines elektrischen Schlages. Schlauch und Spritzwerkzeuge müssen vor

•

Reinigung vom Kompressor getrennt werden. Der Kompressor darf nicht mit Wasser, Lösungsmitteln o. Ä. gereinigt werden.

8.2 Kondenswasser (Abb. 1)

Achtung! Für dauerhafte Haltbarkeit des Druckbehälters (2) ist nach jedem Betrieb das Kondenswasser durch Öﬀ nen der Ablassschraube(11) abzulassen. Kontrollieren Sie den Druckbehälter vor jedem Betrieb auf Rost und Beschädigungen. Der Kompressor darf nicht mit einem beschädigten oder rostigen Druckbehälter betrieben werden. Stellen Sie Beschädigungen fest, so wenden sie sich bitte an die Kundendienstwerkstatt.

 Achtung!

Das Kondenswasser aus dem Druckbehälter enthält Ölrückstände. Entsorgen Sie das Kondenswasser umweltgerecht bei einer entsprechenden Sammelstelle.

8.3 Sicherheitsventil (10)

Das Sicherheitsventil ist auf den höchstzulässigen Druck des Druckbehälters eingestellt. Es ist nicht zulässig, das Sicherheitsventil zu verstellen oder dessen Plombe zu entfernen. Damit das Sicherheitsventil im Bedarfsfall richtig funktioniert, sollte dies von Zeit zu Zeit betätigt werden. Ziehen Sie so stark am Ring, bis die Druckluft hörbar abbläst. Anschließend lassen Sie den Ring wieder los.

8.4 Ölstand regelmäßig kontrollieren

Kompressor auf eine ebene, gerade Fläche stellen. Der Ölstand muss sich zwischen MAX und MIN des Schauglases (Abb. 10) beﬁ nden. Ölwechsel: Empfohlenes Öl: SAE 15W/40 oder gleichwertiges. Die Erstfüllung soll nach 100 Betriebsstunden gewechselt werden. Danach ist alle 500 Betriebsstunden das Öl abzulassen und neues nachzufüllen.

8.5 Ölwechsel

Schalten Sie den Motor ab und ziehen Sie den Netzstecker aus der Steckdose. Nachdem Sie den eventuell vorhandenen Luftdruck abgelassen haben, können Sie die Öl-Ablassschraube (15) an der Verdichterpumpe herausschrauben. Damit das Öl nicht unkontrolliert herausläuft, halten Sie eine kleine Blechrinne darunter und fangen Sie das Öl in einem Behälter auf. Falls das Öl nicht vollständig herausläuft, empfehlen wir den Kompressor ein wenig zu neigen.

Das Altöl entsorgen Sie bei einer entsprechenden Annahmestelle für Altöl.

Ist das Öl herausgelaufen, setzen Sie die Öl-Ablassschraube (15) wieder ein. Füllen Sie das neue Öl in die Öleinfüllöﬀ nung (13) ein, bis der Ölstand das Soll erreicht hat. Anschließend setzen Sie den Öl-Verschlussstopfen (14) wieder ein.

8.6 Reinigen des Ansaugﬁ lters (1)

Der Ansaugﬁ lter verhindert das Einsaugen von Staub und Schmutz. Es ist notwendig, diesen Filter mindestens alle 300 Betriebsstunden zu reinigen. Ein verstopfter Ansaugﬁ lter vermindert die Leistung des Kompressors erheblich. Öﬀ nen Sie die Schraube am Luftﬁ lter, so dass die Gehäu- sehälften des Luftﬁ lters geöﬀ net werden können. Blasen Sie alle Teile des Filters mit Druckluft bei niedrigem Druck (ca. 3 bar) aus und montieren Sie dann den Filter in umgekehrter Reihenfolge. Achten Sie bei der Reinigung auf ausreichenden Schutz gegen Staub (z.B. geeigneter Mundschutz).

8.7 Lagerung

 Achtung!

Ziehen Sie den Netzstecker, entlüften Sie das Gerät und alle angeschlossenen Druckluftwerkzeuge. Stellen Sie den Kompressor so ab, dass dieser nicht von Unbefugten in Betrieb genommen werden kann.

 Achtung!

Den Kompressor nur in trockener und für Unbefugte unzugänglicher Umgebung aufbewahren. Nicht kippen, nur stehend aufbewahren!

- 9 -

Anl_TE_AC_230_24_SPK4.indb 9Anl_TE_AC_230_24_SPK4.indb 9 19.09.13 11:3119.09.13 11:31

8.8 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils Aktuelle Preise und Infos ﬁ nden Sie unter www.isc-gmbh.info

9. Entsorgung und

Wiederverwertung

Das Gerät beﬁ ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoﬀ und ist somit wieder verwend- bar oder kann dem Rohstoﬀ kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoﬀ e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

- 10 -

Anl_TE_AC_230_24_SPK4.indb 10Anl_TE_AC_230_24_SPK4.indb 10 19.09.13 11:3119.09.13 11:31

10. Mögliche Ausfallursachen

Problem Ursache Lösung

Kompressor läuft nicht

Kompressor läuft, jedoch kein Druck

Kompressor läuft, Druck wird am Manometer angezeigt, jedoch Werkzeuge laufen nicht.

1. Netzspannung nicht vorhanden

2. Netzspannung zu niedrig

3. Außentemperatur zu niedrig

4. Motor überhitzt

1. Rückschlagventil undicht

2. Dichtungen kaputt.

3. Ablass-Schraube für Kondenswasser (11) undicht.

1. Schlauchverbindungen undicht.

2. Schnellkupplung undicht.

3. Zu wenig Druck am Druckregler eingestellt.

1. Kabel, Netzstecker, Sicherung und Steckdose überprüfen.

2. Zu lange Verlängerungskabel

vermeiden. Verlängerungs-kabel

mit ausreichendem Aderquerschnitt verwenden.

3. Nicht unter +5° C Außentemperatur betreiben.

4. Motor abkühlen lassen ggf. Ursache der Überhitzung beseitigen.

1. Rückschlagventil austauschen.

2. Dichtungen überprüfen, kaputte Dichtungen bei einer Fachwerkstatt ersetzen lassen.

3. Schraube per Hand nachziehen. Dichtung auf der Schraube überprüfen, ggf. ersetzen.

1. Druckluftschlauch und Werk-

zeuge überprüfen, ggf. aus tauschen.

2. Schnellkupplung überprüfen,

ggf. ersetzen.

3. Druckregler weiter aufdrehen.

- 11 -

Anl_TE_AC_230_24_SPK4.indb 11Anl_TE_AC_230_24_SPK4.indb 11 19.09.13 11:3119.09.13 11:31

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauﬀ orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpﬂ ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroﬀ en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

- 12 -

Anl_TE_AC_230_24_SPK4.indb 12Anl_TE_AC_230_24_SPK4.indb 12 19.09.13 11:3119.09.13 11:31

- 13 -

Anl_TE_AC_230_24_SPK4.indb 13Anl_TE_AC_230_24_SPK4.indb 13 19.09.13 11:3119.09.13 11:31

Garantiebestimmungen

Die Fa. iSC GmbH bzw. der zuständige Baumarkt garantiert die Behebung von Mängeln bzw. den Geräteaustausch entsprechend der unten stehenden Übersicht, wobei die gesetzlichen Gewährleistungsansprüche unberührt bleiben.

Kategorie Beispiel Garantieleistung

Mängel an Material oder Konstruktion

Verschleißteile* Keilriemen, Luftﬁ lter 6 Monate Verbrauchsmaterial/

Verbrauchsteile*

Fehlteile 5 Arbeitstage

* nicht zwingend im Lieferumfang enthalten!

Bezüglich Verschleißteilen, Verbrauchsmaterial und Fehlteilen garantiert die Fa. iSC GmbH bzw. der zuständige Baumarkt eine Mängelbehebung bzw. eine Nachlieferung nur, wenn der Mangel innerhalb von 24h (Verbrauchsmaterial), 5 Arbeitstagen (Fehlteilen) oder 6 Monaten (Verschleißteile) nach Kauf angezeigt und das Kaufdatum durch Kaufbeleg nachgewiesen wird.

Bei Mängeln an Material oder Konstruktion, bitten wir Sie im Garantiefall das Gerät zusammen mit beiliegender Gerätekarte einzureichen und diese vollständig auszufüllen. Wichtig ist hierbei eine genaue Fehlerbeschreibung anzugeben.

24 Monate

Garantie nur bei Sofortdefekt (24h nach Kauf / Kaufbelegdatum)

Beantworten Sie hierfür folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 14 -

Anl_TE_AC_230_24_SPK4.indb 14Anl_TE_AC_230_24_SPK4.indb 14 19.09.13 11:3119.09.13 11:31

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die untenangegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbe-

achtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungsund Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Dies gilt insbesondere für Akkus, auf die wir dennoch eine Garantiezeit von 12 Monaten gewähren. Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriﬀ e vorgenommen wurden.

3. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.

4. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät portofrei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

Für Verschleiß-/Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Garantiebestimmungen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

Telefon: +49 [0] 180 5 011 843 · Telefax +49 [0] 180 5 835 830

(Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min)

Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an.

E-Mail: info@isc-gmbh.info · Internet: www.isc-gmbh.info

- 15 -

Anl_TE_AC_230_24_SPK4.indb 15Anl_TE_AC_230_24_SPK4.indb 15 19.09.13 11:3119.09.13 11:31

Garantie JA NEIN Kaufbeleg-Nr. / Datum:

Fehlerbeschreibung und Art.-Nr. und I.-Nr. angeben l

Garantiefall JA/NEIN ankreuzen sowie Kaufbeleg-Nr. und Datum angeben und eine Kopie des Kaufbeleges beilegen

Service Hotline kontaktieren oder bei iSC-Webadresse anmelden - es wird Ihnen eine Retourennummer zugeteilt l

Sehr geehrte Kundin, sehr geehrter Kunde,

bitte beschreiben Sie uns die von Ihnen festgestellte Fehlfunktion Ihres Gerätes als Grund Ihrer Beanstandung möglichst genau. Dadurch können wir für Sie Ihre Reklamation schneller bearbeiten

und Ihnen schneller helfen. Eine zu ungenaue Beschreibung mit Begriﬀ en wie „Gerät funktioniert nicht“ oder „Gerät defekt“ verzögert hingegen die Bearbeitung erheblich.

PLZ: Ort:

Welcher Fehler ist aufgetreten (genaue Angabe): Art.-Nr.: I.-Nr.:

Straße / Nr.:

Name:

(Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min; Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an.)

Service Hotline: 01805 011 843 · www.isc-gmbh.info · Mo-Fr 8:00-18:00 Uhr

Mobil:

Ihre Anschrift eintragen

- 16 -

Anl_TE_AC_230_24_SPK4.indb 16Anl_TE_AC_230_24_SPK4.indb 16 19.09.13 11:3119.09.13 11:31

Telefon:

Retouren-Nr. iSC:



SLO

Opozorilo! Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!

Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.

Opozorilo pred električno napetostjo

Opozorilo pred vročimi deli

Opozorilo! Enota se upravlja na daljavo in se lahko zažene brez opozorila.

Pozor! Pred prvim zagonom preverite stanje olja in zamenjajte zamašek za olje!

Prepoved! Naprava ne sme delovati z odprtimi vrati ali odprtim ohišjem.

- 17 -

Anl_TE_AC_230_24_SPK4.indb 17Anl_TE_AC_230_24_SPK4.indb 17 19.09.13 11:3119.09.13 11:31

SLO

 Pozor!

Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko preberete v priloženi knjižici!

 Opozorilo!

Preberite varnostne napotke in navodila.

Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napot-

ke in navodila za kasnejšo uporabo.

Ta naprava ni namenjena, da bi jo uporabljale osebe (vključno otroci) z omejenimi ﬁ zičnimi, senzoričnimi ali duševnimi sposobnostmi ali zaradi pomanjkanja izkušenj in/ali pomanjkanja znanja razen, če so pod nadzorom za njihovo varnost pristojne osebe ali, če so prejele od takšne osebe navodila kako uporabljati napravo. Otroci morajo biti pod nadzorom, da bo zagotovljeno, da se ne bodo igrali z napravo.

16. Preobremenitveno stikalo

17. Kontrolno okence

18. Pokrov kolesa

19. Osni vijak

20. Vzmetni obroč

21. Matica

22. Podložka

2.2 Obseg dobave

S pomočjo opisanega obsega dobave preverite, ali je artikel popoln. Če deli manjkajo, morate to najkasneje v 5 delovnih dneh po nakupu artikla sporočiti našemu servisnemu centru ali najbližji pristojni trgovini z gradbeno opremo s predložitvijo veljavnega računa. Upoštevajte tabelo jamstva v garancijskih določilih ob koncu teh navodil.

Odprite embalažo in previdno vzemite napra-

•

vo iz embalaže. Odstranite embalažni material in embalažne

•

in transportne varovalne priprave (če obstajajo). Preverite, če je obseg dobave popoln.

•

Preverite morebitne poškodbe naprave in

•

delov pribora, do katerih bi lahko prišlo med transportom. Po možnosti shranite embalažo do poteka

•

garancijskega roka.

Pozor! Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih delov materiala!

Sesalni zračni filter

2. Opis naprave na obseg dobave

2.1 Opis naprave (Slika 1-4)

1. Sesalni zračni ﬁ lter

2. Tlačni zbiralnik

3. Kolo

4. Oporna noga

5. Hitra sklopka (uravnavan stisnjen zrak)

6. Manometer (odčitate lahko nastavljen tlak)

7. Tlačni regulator

8. Stikalo za vklop/izklop

9. Transportni ročaj

10. Varnostni ventil

11. Izpustni vijak za kondezno vodo

12. Manometer (za odčitanje tlaka kotla)

13. Polnilna odprtina za olje

14. Zamašek za olje

15. Izpustni vijak za olje

Anl_TE_AC_230_24_SPK4.indb 18Anl_TE_AC_230_24_SPK4.indb 18 19.09.13 11:3119.09.13 11:31

•

Kolo (2x)

•

Oporna noga

•

Zaporni čep za olje

•

Pokrov kolesa (2x)

•

Podložka (4x)

•

Osni vijak (2x)

•

Vzmetni obroč (2x)

•

Matica, za montažo osi (2x)

•

Originalna navodila za uporabo

•

Varnostni napotki

•

- 18 -

SLO

3. Predpisana namenska uporaba

Kompresor služi za proizvajanje komprimiranega zraka za orodje, ki je gnano s komprimiranim zrakom.

Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba šteje kot nenamenska nedovoljena uporaba. Za kakršnekoli poškodbe ali škodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.

Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovornosti, če je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih.

4. Tehnični podatki

Omrežni priključek: ....................... 230 V ~ 50 Hz

Moč motorja: .......................................... 1500 W

Št. vrtljajev kompresorja min

Obratovalni tlak v barih: ............................. najv. 8

Prostornina tlačne posode (v litrih): ................ 24

Teor. sesalna količina l/min: .......................... 230

Izhodna moč (stisnjen zrak)

pri 7 barih: ........................................ 83 litrov/min

Izhodna moč (stisnjen zrak)

pri 4 barih: ...................................... 102 litrov/min

Raven zvočnega hrupa L Negotovost K Raven zvočnega tlaka L Negotovost K

Vrsta zaščite: ............................................... IP20

Teža naprave v kg: ............................... ca. 25 kg

Količina olja: ....................................ca. 0,23 litrov

Hrup

Emisijske vrednosti hrupa so bile ugotovljene v skladu z EN 2151.

....................................... 2,14 dB

........................................2,14 dB

-1

: .................... 2850

v dB: .................... 94

v dB: ...................... 72

5. Pred uporabo

Pred priklopom se prepričajte, če se podatki na tipski podatkovni tablici skladajo s podatki o električnem omrežju.

Preglejte kompresor zaradi eventuelnih

•

poškodb med transportom. Eventuelne poškodbe takoj sporočite transportnemu podjetju, ki je izvršilo izdobavo kompresorja. Kompresor namestite v bližini porabnika.

•

Ne uporabljajte dolgih zračnih cevi in dolgih

•

dovajalnih cevi (cevni podaljški). Pazite, da bo sesani zrak suh in brez vseb-

•

nosti prahu. Kompresorja ne nameščajte v vlažnem ali

•

mokrem prostoru. Kompresor se sme uporabljati samo v pri-

•

mernem prostoru (v dobro prezračenem prostoru, pri temperaturi okolice +5°C - +40 °C) . V prostoru ne sme biti prahu, kislin, pare, eksplozivnih ali vnetljivih plinov. Kompresor je primeren za uporabo v suhih

•

prostorih. Uporaba kompresorja ni dopustna v območju, kjer se dela s pršečo vodo. Pred zagonom morate preveriti nivo stanja

•

olja v kompresorski črpalki. Napravo uporabljajte samo na trdi, ravni pod-

•

lagi. Za preprečitev prenosa nedovoljenih obreme-

•

nitev na sistem cevnih napeljav uporabite gibke cevi na povezavi kompresorske naprave do sistema cevnih napeljav. Uporabljati morate ločilnik, lovilnik in možnost

•

odtoka za tekočin, ki nastanejo v kompresorju, preden se kompresorska naprava zažene. Dovajalne cevi pri tlaku nad 7 barov morajo

•

biti opremljene z varnostnim kablom (npr. jekleno vrvjo).

- 19 -

Anl_TE_AC_230_24_SPK4.indb 19Anl_TE_AC_230_24_SPK4.indb 19 19.09.13 11:3119.09.13 11:31

SLO

6. Montaža in prvi zagon

 Pozor!

Pred prvim zagonom je nujno potrebno, da napravo montirate v celoti!

6.1 Montaža koles (3)

Priložena kolesa je potrebno montirati tako, kot je to prikazano na sliki 5.

6.2 Montaža stojnih nog (4)

Priložene stojne noge (4) morate montirati v skladu z navodili na sliki 6.

6.3 Zamenjava izpustnega čepa za olje (14)

Z izvijačem odstranite transportni pokrov odprtine za dolivanje olja in vstavite priloženi zapiralni čep za olje (14) v odprino za dolivanje olja (Slika 7-8).

6.4 Montaža zračnega ﬁ ltra (1)

Z izvijačem odstranite transportni pokrov na priključku zračnega ﬁ ltra. Uvijte priložen zračni ﬁ lter (sl. 9).

6.5 Omrežni električni priključek

Motor je opremljen s stikalom proti preobre-

•

menitvam (Slika 3/Poz. 16). V primeru preobremenitve kompresorja izključi stikalo proti preobremenitvam kompreosr avtomatsko, da ga zaščiti pred pregrevanjem. V kolikor bi se stikalo proti preobremenitvam sprožilo, izklopite kompresor s stikalom za vklop/izklop (8) in počakajte, da se kompresor ohladi. Potem pritisnite stikalo proti preobremenitvam (16) in ponovno vključite kompresor. Dolgi dovodni kabli, kabelski podaljški, kabel-

•

ski bobni, itd. povzročajo padce napetosti in lahko ovirajo delovanje motorja. Pri nizkih temperaturah pod +5 °C je zagon

•

motorja ovirani zaradi otežanega vrtenja.

6.6 Stikalo za vklop/izklop (8)

Ko izvlečete gumb (8) se vklopi kompresor. Za izklop kompresorja morate stisniti gumb (8). (slika 2)

6.7 Nastavitev tlaka: (slika 1,2)

Z regulatorjem tlaka (7) lahko na manometru

•

(6) nastavite tlak. Nastavljeni tlak lahko razberete na hitri sklop-

•

ki (5).

6.8 Nastavitev tlačnega stikala

Tlačno stikalo je tovarniško nastavljeno. Vklopni tlak pribl. 6 bar Izklopni tlak pribl. 8 bar

7. Zamenjava električnega priključnega kabla

Če se električni priključni kabel te naprave poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno strokovno usposobljena oseba, da bi preprečili ogrožanje varnosti.

8. Čiščenje, vzdrževanje in naročanje nadomestnih delov

 Pozor! Pred vsemi čistilnimi in vzdrževalnimi deli potegnite električni omrežni vtikač iz električne omrežne vtičnice.

 Pozor!

Počakajte, da se kompresor popolnoma ohla- di! Nevarnost, da se opečete!

 Pozor!

Pred vsakim čiščenjem in vzdrževanjem je potrebno izpustiti tlak v kotlu.

 Pozor!

Po uporabi napravo vedno izklopite in izvlecite omrežni vtič.

8.1 Čiščenje

Zaščitne naprave vzdržujte v karseda čistem

•

stanju. Napravo obrišite z čisto krpo ali pa prah in umazanijo z naprave izpihajte s komprimiranim zrakom pri nizkem tlaku. Mi priporočamo, da napravo očistite po vsaki

•

uporabi. Napravo v rednih časovnih intervalih očistite

•

z vlažno krpo in nekaj mazavega mila. Ne uporabljajte čistilnih sredstev ali razredčila; ta lahko pričnejo nažirati dele, ki so iz umetne mase. Pazite na to, da v notranjost narave ne bo mogla priti voda.

- 20 -

Anl_TE_AC_230_24_SPK4.indb 20Anl_TE_AC_230_24_SPK4.indb 20 19.09.13 11:3119.09.13 11:31

SLO

Pred čiščenjem je potrebno odklopiti cev in

•

orodje za grizganje od kompresorja. Kompresorja ne smete čistiti z vodo, razredčili, ipd.

8.2 Kondenzacijska voda (slika 1)

Pozor! Za dolgoročno trajnost tlačne posode (2) morate po vsakem delu odpreti izpustni ventil (11) in izpustiti kondenzno vodo. Tlačno posodo pred vsako uporabo preglejte glede zarjavelosti in poškodb. Kompresorja ni dovoljeno uporabljati s poškodovano ali zarjavelo tlačno posodo. Če najdete poškodbe, se obrnite na službo za stranke.

 Pozor! Kondenzacijska voda iz tlačne po-

sode vsebuje ostanke olja. Kondenzacijsko vodo predajte v ustrezno zbirališče odpadkov.

8.3 Varnostni ventil (10)

Varnostni ventil je nastavljen na najvišji tlak, ki je dovoljen v tlačni posodi. Prepovedano je spreminjati nastavitve na varnostnem ventilu ali pa z njega odstraniti plombo. Da bo varnostni ventil po potrebi deloval pravilno, ga ne potrebno od časa do časa sprožiti. Potegnite obroček tako močno, da boste slišali izpust komprimiranega zraka. Nato obroček spet spustite.

8.4 Redno preverjanje stanje količine olja

Kompresor postavite na ravno površino. Nivo olja se mora nahajati med oznakama MAX in MIN na kontrolno steklo (Slika 10). Menjava olja: priporočano olje : SAE 5W/40 ali enakovredno olje. Prvo polnjenje je treba zamenjati po 100 obratovalnih urah. Potem olje izpustite in zamenjate z novim vsakih 500 obratovalnih ur.

8.5 Menjava olja

Izključite motor in izvlecite električni priključni kabel iz vtičnice. Potem, ko ste izpustili eventuelno prisoten zračni tlak, lahko odvijete vijak za izpust olja (15) na kompresorski črpalki. Da ne bi olje nenadzorovano iztekalo, držite pod izpustno odprtino pločevinasti žlebiček, da bo lahko olje odtekalo v posodo. V kolikor ne izteče vso olje, priporočamo, da nekoliko nagnete kompresor.

Staro olje odstranjujte na odgovarjajočem prevzemnem mestu za staro olje.

Če je olje izteklo, ponovno vstavite vijak za izpust olja (15). Nalijte novega olja skozi odprtino za dolivanje olja (13) tako, da doseže nivo olja zahtevano oznako na palčki. Potem ponovno vstavite zapiralni čep za olje (14).

8.6 Čiščenje sesalnega ﬁ ltra (1)

Sesalni ﬁ lter preprečuje vsesavanje prahu in uma- zanije. Ta ﬁ lter je treba čistiti vsakih 300 obratoval- nih ur. Zamašen sesalni ﬁ lter znatno zmanjša moč kompresorja. Odprite vijak na zračnem ﬁ ltru, da lahko odprete polovici ohišja zračnega ﬁ ltra. Vse dele ﬁ ltra izpihajte s stisnjenim zrakom ob nizkem tlaku (ca. 3 bare) in nato ﬁ lter montirajte v obrat- nem vrstnem redu. Pri čiščenju pazite na ustrezno zaščito pred prahom (nosite npr. masko).

8.7 Skladiščenje

 Pozor!

Električni omrežni vtikač potegnite iz električne omrežne vtičnice, odzračite napravo in vso priključeno orodje na komprimirani zrak. Kompresor postavite na takšno mesto, da ga ne bodo mogle zagnati nepooblaščene osebe.

 Pozor!

Kompresor hranite na suhem in za nepooblaščene osebe nedostopnem mestu. Ne nagibajte ga, hranite ga v stoječem stanju!

8.8 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:

Tip naprave

•

Art. številko naprave

•

Ident- številko naprave

•

Številka potrebnega nadomestnega dela

•

Aktualne cene in informacije najdete na spletni strani www.isc-gmbh.info

- 21 -

Anl_TE_AC_230_24_SPK4.indb 21Anl_TE_AC_230_24_SPK4.indb 21 19.09.13 11:3119.09.13 11:31

9. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališču, da bo pravilno odstranjena. Če ne poznate primernih zbirališč, se pozanimajte pri svoji občinski upravi.

SLO

- 22 -

Anl_TE_AC_230_24_SPK4.indb 22Anl_TE_AC_230_24_SPK4.indb 22 19.09.13 11:3119.09.13 11:31

SLO

10. Možni vzroki okvare

Težava Vzrok Rešitev

Kompresor ne deluje.

Kompresor deluje, vendar ni pritiska.

Kompresor deluje, tlak je prikazan na manometru, vendar orodje ne deluje.

1. Ni električnega napajanja.

2. Prenizka električna napetost.

3. Prenizka zunanja temperatura.

4. Motor je pregret.

1. Protipovratni ventil ne tesni.

2. Tesnila so poškodovana.

3. Izpustni vijak za kondenzat (11) ne tesni.

1. Cevni priključki ne tesnijo.

2. Hitra sklopka ne tesni.

3. Na tlačnem regulatorju je nastavljen prenizek tlak.

1. Preverite kabel, električni vtič, varovalko in vtičnico.

2. Ne uporabljajte predolgih podaljševalnih kablov. Uporabite podaljševalni kabel z zadostnim presekom žil.

3. Ne uporabljajte pri zunanji temperaturi pod +5 °C.

4. Počakajte, da se motor ohladi in odstranite vzrok pregretja.

1. Zamenjajte protipovratni ventil.

2. Preverite tesnila. Poškodovana tesnila naj vam zamenjajo v servisni delavnici.

3. Z roko zategnite vijak. Preverite in po potrebi zamenjajte tesnilo na vijaku.

1. Preverite in po potrebi zamenjajte gibko cev za stisnjen zrak in orodje.

2. Preverite in po potrebi zamenjajte hitro sklopko.

3. Tlačni regulator bolj odprite.

- 23 -

Anl_TE_AC_230_24_SPK4.indb 23Anl_TE_AC_230_24_SPK4.indb 23 19.09.13 11:3119.09.13 11:31

SLO

Samo za dežele EU

Električnega orodja ne mečite med gospodinjske odpadke!

V skladu z evropsko smernico 2002/96/EG o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklažna alternativa za poziv za vračanje: Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.

Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.

Pridržana pravica do tehničnih sprememb

- 24 -

Anl_TE_AC_230_24_SPK4.indb 24Anl_TE_AC_230_24_SPK4.indb 24 19.09.13 11:3119.09.13 11:31

SLO

Garancijska določila

Podjetje iSC GmbH oz. pristojna trgovina z gradbenim materialom garantira za odpravo napak ali menjavo naprave v skladu s spodnjim pregledom, pri čemer to ne vpliva na zakonske garancijske zahtevke.

Kategorija Primer Garancijska storitev

Pomanjkljivosti na materialu ali konstrukciji

Obrabni deli* Klinasti jermek, zračni ﬁ lter 6 mesecev Obrabni material/

obrabni deli*

Manjkajoči deli 5 delovnih dni

* ni nujno, da je v obsegu dobave!

Glede obrabnih delov, potrošnega materiala in manjkajočih delov jamči podjetje iSC GmbH oz. pristojna trgovina z gradbenim materialom za odpravo pomanjkljivosti ali naknadno dobavo, če pride do pomanjkljivosti v roku 24 ur (potrošni material), 5 delovnih dni (manjkajoči deli) ali 6 mesecev (obrabni deli) po nakupu in stranka datum nakupa dokaže z originalnim računom.

Pri pomanjkljivosti na materialu ali konstrukciji vas prosimo, da v primeru garancije napravo skupaj s priloženo povsem izpolnjeno garancijsko kartico. Pomembno je, da navedete natančen opis napake.

Odgovorite na naslednja vprašanja:

Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

•

Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?

•

Kaj na napravi po vašem mnenju ne dela (glavni znak)?

•

Opišite to napačno delovanje.

24 mesecev

Garancija le pri takojšnji okvari (24 ur po nakupu/datumu računa)

- 25 -

Anl_TE_AC_230_24_SPK4.indb 25Anl_TE_AC_230_24_SPK4.indb 25 19.09.13 11:3119.09.13 11:31

SLO

Garancijska listina

Spoštovana stranka! Naši proizvodi podležejo strogi kontroli kakovosti. Če ta naprava kljub temu ne bi delovala brezhibno, to zelo obžalujemo in Vas prosimo, da se obrnete na našo servisno službo na naslov, ki je naveden spodaj na tem garancijskem listu. Z veseljem smo Vam na voljo tudi telefonsko na navedeno servisno klicno številko. Za uveljavljanje garancijskih zahtevkov velja sledeče:

1. Le-ti garancijski pogoji urejajo dodatne garancijske storitve. Vaši zakonski garancijski zahtevki ostanejo s to garancijo nespremenjeni. Naše garancijske storitve so za Vas brezplačne.

2. Garancijske storitve obsegajo izključno samo pomanjkljivosti zaradi napak v materialih in izdelavi in so omejene na odpravo takšnih pomanjkljivosti oziroma na zamenjavo naprave. Prosimo, da upoštevate, da naše naprave niso konstruirane za uporabo v obrtništvu ali industriji. Garancijska pogodba zato ne pride v poštev, če se naprava uporablja v obrtništvu ali v industrijskih obratih ali v podobnih dejavnostih. Poleg tega ne obsega naša garancija nadomestil za transportne poškodbe, škodo zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot n. pr. priklop na napačno omrežno napetost ali vrsto toka), pretirana ali nepravilna uporaba (wkot n.pr. preobremenitev naprave ali uporaba nedovoljenih orodij ali pribora), neupoštevanje predpisov za vzdrževanje in varnostnih predpisov, vstop tujih predmetov v napravo (kot n.pr. pesek, kamenje ali prah), uporaba sile ali tuji vplivi (kot n.pr. poškodbe zaradi padca naprave) ter običajna obraba naprave zaradi uporabe. To velja še posebej za akumulatorje, za katere vendarle dajemo garancijski rok 12 mesecev. Veljavnost garancijskih zahtevkov ugasne, če so bili na npravi že izvajani posegi.

3. Garancijska doba znaša 2 leti in začne teči z dnevom nakupa naprave. Garancijske zahtevke morate uveljavljati pred potekom garancijske dobe v sveh tednih potem ko ste ugotovili napako. Uveljavljanje garancijskih zahtevkov po poteku garancijske dobe je izključeno. Popravilo ali zamenjava naprave ne privede do podaljšanja garancijske dobe, niti se ne postavi nova garancijska doba zaradi takšnih storitev ali zaradi eventuelno vgrajenih nadomestnih delov. To velja tudi za servisne storitve na licu mesta.

4. Za uveljavljanje Vašega garancijskega zahtevka nam pošljite pokvarjeno napravo brez poštnine na spodaj navedeni naslov. Priložite original računa ob nakupu ali drugo potrdilo kot dokazilo o nakupu z datumom nakupa. Zato prosimo, da dobro shranite račun kot dokazilo o nakupu! Prosimo, da nam po možnosti natančno opišete vzroke reklamacije. Če napaka izpolnjuje naše garancijske pogoje, boste nemudoma dobili nazaj popravljeno ali novo napravo.

Seveda bomo proti plačilu stroškov odpravili tudi napake na napravi, katere ne spadajo v obseg garancije ali jih garancija več ne zajema. V takšnem primeru prosimo, da pošljete napravo na naslov naše servisne službe.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in okvarjene dele v skladu z garancijskimi pogoji, opisanimi v teh navodilih za uporabo.

- 26 -

Anl_TE_AC_230_24_SPK4.indb 26Anl_TE_AC_230_24_SPK4.indb 26 19.09.13 11:3119.09.13 11:31

HR/BIH

Upozorenje - pročitajte upute za uporabu kako bi se smanjio rizik od ozljeđivanja

Nosite zaštitu za sluh. Buka može utjecati na gubitak sluha.

Upozorenje na električni napon

Upozorenje na vruće dijelove

Upozorenje! Jedinicom se upravlja daljinski i smije se pokrenuti bez upozorenja.

Pozor! Prije prvog puštanja u rad provjerite razinu ulja i zamijenite čep na otvoru za punjenje ulja!

Zabranjeno! Uređaj se ne smije koristiti s otvorenim vratima ili otvorenim kućištem.

- 27 -

Anl_TE_AC_230_24_SPK4.indb 27Anl_TE_AC_230_24_SPK4.indb 27 19.09.13 11:3119.09.13 11:31

HR/BIH

 Pozor!

Prilikom uporabe uređaja morate se pridržavati sigurnosnih propisa kako biste spriječili nastanak ozljeda i šteta. Zato pažljivo pročitajte ove upute za uporabu/sigurnosne napomene. Dobro ih sačuvajte tako da vam informacije u svako doba budu na raspolaganju. Ako biste ovaj uređaj trebali predati drugim osobama, molimo da im proslijedite i ove upute za uporabu. Ne preuzimamo jamstvo za štete nastale zbog nepridržavanja ovih uputa za uporabu i sigurnosnih napomena.

1. Sigurnosne napomene

Odgovarajuće sigurnosne napomene pronaći ćete u priloženoj bilježnici.

 Upozorenje!

Pročitajte sve sigurnosne napomene i upute.

Propusti kod pridržavanja sigurnosnih napomena i uputa mogu uzrokovati električni udar, požar i/ili teške povrede. Sačuvajte sve sigurnosne na-

pomene i upute za ubuduće.

Ovaj uređaj ne smiju koristiti osobe (uključujući djecu) s ograničenim ﬁ zičkim, osjetilnim ili psihičkim osobinama ili one bez iskustva i/ili znanja, već bi trebale biti pod nadzorom osobe nadležne za njihovu sigurnost ili od nje primiti upute za korištenje uređaja. Djeca trebaju biti pod nadzorom, kako bismo se uvjerili da se ne igraju uređajem.

2. Opis uređaja i sadržaj isporuke

2.1 Opis uređaja (slika 1-4)

1. Usisni ﬁ ltar za zrak

2. Tlačna posuda

3. Kotač

4. Nogar

5. Brza spojka (regulirani komprimirani zrak)

6. Manometar (podešeni tlak može se očitati)

7. Regulator tlaka

8. Sklopka za uključivanje/isključivanje

9. Ručka za transport

10. Sigurnosni ventil

11. Vijak za ispuštanje kondenzirane vode

12. Manometar (može se očitati tlak u kotlu)

13. Otvor za ulijevanje ulja

14. Čep na otvoru za punjenje ulja

15. Vijak za ispuštanje ulja

16. Sigurnosna sklopka

17. Kontrolno staklo

18. Poklopac kotača

19. Vijak za osovinu

20. Opružni prsten

21. Matica

22. Podloška

2.2 Sadržaj isporuke

Molimo vas da pomoću opisanog sadržaja isporuke provjerite cjelovitost artikla. Ako su neki dijelovi neispravni, nakon kupnje artikla obratite se našem servisnom centru ili najbližoj nadležnoj trgovini najkasnije u roku od 5 radnih dana uz predočenje važeće potvrde o kupnji. Molimo vas da u vezi s tim obratite pozornost na tablicu o jamstvu u jamstvenim odredbama na kraju uputa.

Otvorite pakovinu i pažljivo izvadite uređaj.

•

Uklonite ambalažu kao i dijelove za sigurnost

•

pakiranja / za sigurnost tijekom transporta (ako postoje). Provjerite je li sadržaj isporuke cjelovit.

•

Prekontrolirajte postoje li na uređaju i dijelovi-

•

ma pribora transportna oštećenja. Po mogućnosti sačuvajte pakovinu do isteka

•

jamstvenog roka.

Pozor! Uređaj i materijal pakovine nisu igračke za djecu! Djeca se ne smiju igrati plastičnim vrećicama, folijama i sitnim dijelovima! Postoji opasnost da ih progutaju i tako se uguše!

Usisni filtar za zrak

•

Kotač (2x)

•

Nogar

•

Čep na otvoru za ulje

•

Poklopac kotača (2x)

•

Podloška (4x)

•

Vijak za osovinu (2x)

•

Opružni prsten (2x)

•

Matica, za montažu osovine (2x)

•

Originalne upute za uporabu

•

Sigurnosne napomene

•

- 28 -

Anl_TE_AC_230_24_SPK4.indb 28Anl_TE_AC_230_24_SPK4.indb 28 19.09.13 11:3119.09.13 11:31

HR/BIH

3. Namjenska uporaba

Kompresor služi za stvaranje komprimiranog zraka za pneumatske alate.

Uređaj se smije koristiti samo namjenski. Svaka drugačija uporaba nije namjenska. Za štete ili ozljede svih vrsta nastale zbog nenamjenskog korištenja odgovoran je korisnik/rukovatelj a nikako proizvođač.

Molimo da obratite pozornost na to da naši uređaji nisu pogodni za korištenje u komercijalne, obrtničke ili industrijske svrhe. Ne preuzimamo jamstvo ako se uređaj koristi u komercijalne i industrijske svrhe kao i u sličnim djelatnostima.

4. Tehnički podaci

Mrežni priključak: ......................... 230 V ~ 50 Hz

Snaga motora: ........................................ 1500 W

Broj okretaja kompresora min

Radni tlak u barima: ............................... maks. 8

Kapacitet tlačne posude (u litrama): ............... 24

Teor. usisna snaga l/min: ............................... 230

Izlazna snaga (komprimirani zrak)

na 7 bara: ......................................... 83 litara/min

Izlazna snaga (komprimirani zrak)

na 4 bara: ....................................... 102 litara/min

Intenzitet buke LWA u dB: ................................. 94

Nesigurnost K Razina zvučnog tlaka L Nesigurnost K

Vrsta zaštite: ................................................ IP20

Težina uređaja u kg: ............................ oko 25 kg

Količina ulja: ................................. oko 0,23 litara

...................................... 2,14 dB

....................................... 2,14 dB

-1

: .................. 2850

u dB: ....................... 72

5. Prije puštanja u pogon

Prije uključivanja provjerite odgovaraju li podaci na tipskoj pločici podacima o mreži.

Provjerite uredjaj s obzirom na transportne

•

štete. Morebitne štete odmah javite transportnom poduzeću koje je dostavilo kompresor. Kompresor postavite u blizini trošila.

•

Treba izbjeći dug dovod zraka i duge napojne

•

vodove (produljenja). Pazite da usisavani zrak bude suh i bez

•

prašine. Ne postavljajte kompresor u vlažnoj ili mokroj

•

prostoriji. Kompresor se smije upotrijebiti samo u pri-

•

kladnim prostorijama (dobro provjetravanje, okolna temperatura +5°C - +40 °C). U prostoriji ne smije da bude prašine, kiselina, isparivanja, eksplozivnih ili zapaljivih plinova. Kompresor je prikladan za primjenu u suhim

•

prostorijama. U područjima gdje se radi s prskanjem vode, primjena nije dopuštena. Prije puštanja u pogon treba se prekontrolirati

•

količina ulja u kompresorskoj pumpi. Uređaj koristite samo na črvstoj, ravnoj

•

površini. Upotrijebite fleksibilna crijeva kako biste

•

spriječili prijenos nedopuštenih opterećenja na sustav cijevi na spoju kompresorskog uređaja. Prije nego stavite kompresorski uređaj u

•

pogon, treba upotrijebiti filtar, taložnik i mogućnosti ispuštanja koji su potrebni za sanaciju tekućina koje stvara kompresor. Dovodna crijeva kod tlakova većih od 7 bara

•

trebala bi imati sigurnosni kabel (npr. žičanu sajlu).

Buka

Vrijednosti emisije buke određene su prema standardu EN ISO 2151.

- 29 -

Anl_TE_AC_230_24_SPK4.indb 29Anl_TE_AC_230_24_SPK4.indb 29 19.09.13 11:3119.09.13 11:31

HR/BIH

6. Montaža i puštanje u pogon

 Pozor! Prije puštanja u pogon obavezno montirajte uredjaj u cijelosti!

6.1 Montaža kotača (3)

Priloženi kotači moraju se montirati prema slici 5.

6.2 Montaža nogara (4)

Priložen nogari (4) moraju se montirati prema slici 6.

6.3 Zamjena čepa na otvoru za punjenje ulja (14)

Pomoću odvijača uklonite poklopac za transport na otvoru za punjenje ulja i priloženi čep (14) utaknite u otvor za punjenje ulja (sl. 7-8).

6.4 Montaža ﬁ ltra za zrak (1)

Odvijačem uklonite transportni poklopac s priključka ﬁ ltra za zrak. Učvrstite priloženi ﬁ ltar za zrak (sl. 9).

6.5 Mrežni priključak

Motor ima sklopku za zaštitu od

•

preopterećenja (slika 3/poz. 16). U slučaju preopterećenja sklopka automatski isključuje kompresor kako bi se spriječilo njegovo pregrijavanje. Ako se zaštitna sklopka aktivira, isključite kompresor na sklopci za uključivanje/isključivanje (8) i pričekajte da se kompresor ohladi. Sad pritisnite zaštitnu sklopku (16) i ponovno uključite kompresor. Dugački dovodni kao i produžni kabeli, koluti

•

za kabele itd. mogu uzrokovati pad napona i spriječiti pokretanje motora. Kod temperatura nižih od +5 °C zbog teške

•

pokretljivosti ugroženo je pokretanje motora.

6.6 Prekidač za uključivanje/isključivanje (8)

Kompresor se uključuje izvlačenjem gumba (8). Da biste isključili kompresor, trebate pritisnuti gumb (8). (slika 2)

6.7 Podešavanje tlaka: (slika 1,2)

Pomoću regulatora tlaka (7) možete podesiti

•

tlak na manometru (6). Podešeni tlak možete koristiti na brzoj spojki

•

(5).

6.8 Podešavanje tlačne sklopke

Tlačna sklopka je podešena u tvornici. Tlak uključivanja oko 6 bar Tlak isključivanja oko 8 bar

7. Zamjena mrežnog kabela

Ako se kabel za priključivanje ovog uređaja na mrežu ošteti, mora ga zamijeniti proizvođač ili njegova servisna služba ili slična kvaliﬁ cirana osoba kako bi se izbjegle opasnosti.

8. Čišćenje, održavanje i naručivanje

rezervnih dijelova

 Pozor!

Prije svih radova čišćenja i održavanja izvucite mrežni utikač.

 Pozor!

Pričekajte da se kompresor potpuno ohladi! Opasnost od opekotina!

 Pozor!

Prije svih radova čišćenja i održavanja kotao treba rastlačiti.

 Pozor!

Nakon uporabe isključite uređaj i izvucite utikač iz strujne mreže.

8.1 Čišćenje

Zaštitne naprave držite što čišćima od

•

prašine i prljavštine. Istrljajte uredjaj čistom krpom ili ga ispušite komprimiranim zrakom pod niskim tlakom. Preporučujemo da uredjaj očistite nakon sva-

•

ke uporabe. Redovito čistite uredjaj vlažnom krpom i

•

s malo kalijevog sapuna. Nemojte koristiti sredstva za čišćenje ni otapala; ona mogu nagristi plastične dijelove uredjaja. Pazite da u unutrašnjost uredjaja ne dospije voda. Crijevo i alate za prskanje treba prije čišćenja

•

odvojiti od kompresora. Kompresor se ne smije čistiti vodom, otapalima i sl.

- 30 -

Anl_TE_AC_230_24_SPK4.indb 30Anl_TE_AC_230_24_SPK4.indb 30 19.09.13 11:3119.09.13 11:31

HR/BIH

8.2 Kondenzirana voda (slika 1)

Pozor! Za postojanu trajnost tlačne posude (2) treba nakon svakog njezinog rada otvaranjem vijka (11) ispustiti kondenziranu vodu. Prije svake uporabe provjerite tlačnu posudu na hrđu i oštećenja. Kompresor se ne smije koristiti s oštećenom ili zahrđalom tlačnom posudom. Ako primijetite oštećenja, obratite se servisnoj radionici.

 Pozor!

Kondenzirana voda iz tlačne posude sadrži ostatke ulja. Zbrinite je na ekološki način na odgovarajućem sabirnom mjestu.

8.6 Čišćenje usisnog ﬁ ltra (1)

Usisni ﬁ ltar sprječava usisavanje prašine i nečistoća. Taj ﬁ ltar treba čistiti najmanje svakih 300 sati rada. Začepljen usisni ﬁ ltar znatno sman- juje snagu kompresora. Odvrnite vijak na ﬁ ltru za zrak tako da se mogu otvoriti polovice kućišta ﬁ lt- ra. Komprimiranim zrakom pod niskim tlakom (oko 3 bara) ispušite sve dijelove ﬁ ltra i tada montirajte ﬁ ltar obrnutim redoslijedom. Prilikom čišćenja ko- ristite dostatnu zaštitu od prašine (npr. prikladnu zaštitnu masku za usta).

8.7 Skladištenje

 Pozor!

8.3 Sigurnosni ventil (10)

Sigurnosni ventil podešen je na maksimalni dopušten tlak u tlačnoj posudi. Nije dopušteno korigirati sigurnosni ventil ili uklanjati njegovu plombu. Da bi sigurnosni ventil u slučaju potrebe pravilno funkcionirao, povremeno ga treba aktivirati. Snažno povucite prsten tako da komprimirani zrak čujno izadje. Zatim opet pustite prsten.

8.4 Redovita kontrola ulja

Postavite kompresor na ravnu površinu. Razina ulja mora se nalaziti između oznaka MAX i MIN na šipci za kontrolno staklo (sl. 10). Zamena ulja: Preporučeno ulje: SAE 5W/40 ili iste kvalitete. Prvo punjenje treba zamijeniti nakon 100 sati rada. Nakon toga ulje treba ispuštati svakih 500 radnih sati i dopuniti svježim.

8.5 Zamjena ulja

Isključite motor i izvucite mrežni utikač iz utičnice. Nakon što ste ispustili eventualni komprimirani zrak, možete odvrnuti vijak na otvoru za ispuštanje ulja (15) na pumpi kompresora. Da ulje ne bi nekontrolirano istjecalo, držite ispod otvora mali limeni žlijeb i sakupite ulje u posudu. Ako ulje nije u cijelosti isteklo, preporučujemo da kompresor malo nagnete.

Staro ulje predajte odgovarajućem sakupljalištu za takve materijale.

Kad ulje isteče, ponovo umetnite vijak u otvor za ispuštanje ulja (15). Ulijte novo ulje kroz otvor (13), tako da razina ulja dođe do oznake za potrebnu količinu. Na kraju umetnite čep natrag u otvor za punjenje ulja (14).

Izvucite mrežni utikač, odzračite uredjaj i sve priključene pneumatske alate. Isključite kompresor tako da ga neovlaštene osobe ne mogu pustiti u pogon.

 Pozor!

Kompresor čuvajte samo u suhom prostoru nepristupačnom za neovlaštene osobe. Ne prevrćite uredjaj, skladištite ga samo u stojećem položaju!

8.8 Naručivanje rezervnih dijelova:

Kod naručivanja rezervnih dijelova trebali biste navesti sljedeće podatke:

Tip uređaja

•

Kataloški broj uređaja

•

Identifikacijski broj uređaja

•

Broj potrebnog rezervnog dijela

•

Aktualne cijene nalaze se na web stranici www.isc-gmbh.info

9. Zbrinjavanje u otpad i recikliranje

Uređaj je zapakiran kako bi se tijekom transporta spriječila oštećenja. Ova ambalaža je sirovina i može se ponovno upotrijebiti ili predati na reciklažu. Uređaj i njegov pribor sastavljeni su od raznih materijala, kao npr. metala i plastike. Elektrouređaji se ne smiju bacati u obično kućno smeće. Uređaj bi, u svrhu stručnog zbrinjavanja, trebalo predati odgovarajućem sakupljalištu takvog otpada. Ako ne znate gdje se takvo sakupljalište nalazi, raspitajte se u svojoj općinskoj upravi.

- 31 -

Anl_TE_AC_230_24_SPK4.indb 31Anl_TE_AC_230_24_SPK4.indb 31 19.09.13 11:3119.09.13 11:31

HR/BIH

10. Mogući uzroci kvarova

Problem Uzrok Rješenje

Kompresor ne radi. 1. Nema napona.

2. Premali mrežni napon.

3. Preniska vanjska temperatura

4. Motor pregrijan

Kompresor radi ali nema tlaka.

1. Povratni ventil propušta.

2. Neispravne brtve.

3. Vijak za ispuštanje kondenzirane vode (11) ne brtvi.

Kompresor radi, na

1. Propuštanje na spojevima crijeva.

manometru je prikazan tlak, ali alati

2. Propuštanje na brzoj spojci.

ipak ne rade.

3. Podešen premali tlak na regulatoru.

1. Provjerite kabel, mrežni utikač, osigurač i utičnicu.

2. Izbjegavajte predugačke produžne kabele. Koristite produžne kabele s dostatnim presjekom žice.

3. Ne koristite na vanjskim temperaturama nižim od +5 °C.

4. Ostavite motor da se ohladi, po potrebi uklonite uzrok pregrijavanja.

1. Zamijenite povratni ventil.

2. Provjeriti brtve, neispravne brtve treba zamijeniti kvaliﬁ cirana osoba.

3. Rukom pritegnite vijak. Provjerite i po potrebi zamijenite brtvu na vijku.

1. Provjeriti tlačno crijevo i alate, po potrebi ih treba zamijeniti.

2. Provjeriti i po potrebi zamijeniti brzu spojku.

3. Još okrenuti regulator tlaka.

- 32 -

Anl_TE_AC_230_24_SPK4.indb 32Anl_TE_AC_230_24_SPK4.indb 32 19.09.13 11:3119.09.13 11:31

HR/BIH

Samo za zemlje članice EU

Elektroalate nemojte bacati u kućno smeće!

Prema europskoj odredbi 2002/96/EG o starim električnim i elektroničkim uređajima i njenim prijenosom u nacionalno pravo, istrošeni električni alati trebaju se posebno sakupljati i na ekološki način zbrinuti na mjestu za reciklažu.

Alternativa s recikliranjem nasuprot zahtjevu za povrat: Vlasnik električnog uređaja alternativno je obvezan da umjesto povrata uređaja u slučaju odricanja vlasništva sudjeluje u stručnom zbrinjavanju uređaja Stari uređaj može se u tu svrhu predati i mjestu za preuzimanje takvih uređaja koje provodi uklanjanje u smislu državnih zakona o otpadu i recikliranju. Zakonom nisu obuhvaćeni dijelovi pribora ugrađeni u stare uređaje i pomoćni materijali bez električnih elemenata.

Kopiranje ili umnožavanje dokumentacije i popratnih materijala o proizvodu, čak i djelomično, dopušteno je samo uz izričito dopuštenje tvrtke iSC GmbH.

Zadržavamo pravo na tehničke izmjene

- 33 -

Anl_TE_AC_230_24_SPK4.indb 33Anl_TE_AC_230_24_SPK4.indb 33 19.09.13 11:3119.09.13 11:31

HR/BIH

Jamstvene odredbe

Firma iSC GmbH odnosno nadležna trgovina jamči uklanjanje nedostataka odnosno zamjenu u jamstvenom roku u skladu s niže navedenim pregledom, pri čemu se ne dira pravo na zakonske zahtjeve za reklamacijom.

Kategorija Primjer Jamstvo

Nedostatak na materijalu ili konstrukciji

Potrošni dijelovi* Klinasti remen, ﬁ ltar za zrak 6 mjeseci Potrošni materijal/ potrošni

dijelovi*

Neispravni dijelovi 5 radnih dana

* nije obavezno u sadržaju isporuke!

Obzirom na potrošne dijelove, potrošni materijal i neispravne dijelove tvrtka iSC GmbH jamči uklanjanje nedostatka odnosno dodatnu isporuku samo ako se nedostatak predoči u roku od 24 sata (potrošni materijal), 5 radnih dana (neispravni dijelovi) ili 6 mjeseci (potrošni dijelovi) nakon kupnje i dokaže datumom kupnje na računu.

Kod nedostataka na materijalu ili konstrukciji molimo vas da nam u slučaju jamstva pošaljete uređaj zajedno s priloženim i potpuno ispunjenim jamstvenim listom (karticom). Pritom je važno da se greška točno opiše.

24 mjeseca

Jamstvo samo u slučaju trenutačnog kvara (24 sata nakon kupnje / datum na računu)

Za to odgovorite na sljedeća pitanja:

Je li uređaj već jednom radio ispravno ili je otpočetka neispravan?

•

Jeste li uočili nešto prije pojave kvara (simptom prije kvara)?

•

U čemu je, po vašem mišljenju, kvar u funkcioniranju uređaja (glavni simptom)?

•

Opišite taj kvar.

- 34 -

Anl_TE_AC_230_24_SPK4.indb 34Anl_TE_AC_230_24_SPK4.indb 34 19.09.13 11:3119.09.13 11:31

HR/BIH

Jamstveni list

Poštovani kupče, naši proizvodi podliježu strogoj kontroli kvalitete. Žao nam je ako bi ipak došlo do toga da uređaj ne funkcionira besprijekorno i zamolili bismo Vas da se u tom slučaju obratite na adresu naše servisne službe navedenu ispod ovog jamstva. Također smo Vam na raspolaganju na dolje navedenom telefonskom broju servisne službe. Za traženje jamstvenog zahtjeva vrijedi sljedeće:

1. Ovi jamstveni uvjeti reguliraju dodatne jamstvene usluge. Ovo jamstvo ne zadire u Vaše zakonsko pravo zahtjeva za ostvarenje jamstvenih usluga. Realizacija jamstvenih usluga je besplatna.

2. Jamstvena usluga obuhvaća isključivo nedostatke nastale zbog greške na materijalu ili tijekom proizvodnje i ograničen je na uklanjanje tih nedostataka odnosno zamjenu uređaja. Molimo da obratite pažnju na to da naši uređaji nisu konstruirani za korištenje u komercijalne svrhe niti u obrtu i industriji. Prema tome, ugovor o jamstvu ne može se ostvariti ako se uređaj koristi u obrtničkim ili industrijskim pogonima kao i u sličnim djelatnostima. Nadalje su iz jamstva isključene usluge zamjene proizvoda u slučaju transportnih oštećenja, šteta zbog nepridržavanja uputa za montažu ili zbog nestručne instalacije, nepridržavanja uputa za uporabu (kao npr. zbog priključka na pogrešni mrežni napon ili vrstu struje), zbog zloporaba ili nestručnih primjena (kao npr. preopterećenje uređaja ili korištenje nedopuštenih alata ili pribora), u slučaju nepridržavanja uputa za održavanje i sigurnosnih odredbi, zbog prodiranja stranih tijela u uređaj (npr. pijeska, kamenja ili prašine), nasilne primjene ili vanjskih utjecaja (kao npr. oštećenja zbog pada) kao i zbog uobičajenog trošenja tijekom korištenja. To naročito vrijedi za baterije za koje ipak dajemo jamstvo od 12 mjeseci. Zahtjev za jamstvo prestaje biti valjan ako su na uređaju već izvršeni neki zahvati.

3. Jamstveni rok iznosi 2 godine a započinje s datumom kupnje uređaja. Jamstveni zahtjevi ostvaruju se prije isteka jamstvenog roka unutar dvije godine nakon što ste uočili kvar. Ostvarenje jamstvenog zahtjeva nakon isteka jamstvenog roka je isključeno. Popravkom ili zamjenom uređaja ne produljuje se jamstveni rok niti se tom uslugom ostvarujenovi jamstveni rok za uređaj ili ostale ugrađene rezervne dijelove. To također vrijedi i kod korištenja servisa na licu mjesta.

4. Da biste ostvarili svoj jamstveni zahtjev, molimo Vas da nam pošaljete neispravan uređaj bez

ćanja poštarine na dolje navedenu adresu. Priložite originalni računa za kupnju uređaja ili neki

pla drugi dokaz o kupnji s datumom. Molimo Vas da zbog tog razloga dobro sačuvate račun kao dokaz! Što točnije opišite razlog reklamacije. Ako naša jamstvena usluga obuhvaća kvar nastao na Vašem uređaju, odmah ćemo Vam vratiti popravljeni ili novi uređaj.

Razumljivo je da ćemo za naknadu troškova ukloniti i kvarove koje jamstvena usluga ne obuhvaća. U tom slučaju pošaljite uređaj na adresu našeg servisa.

Za habajuće/potrošne dijelove i neispravne dijelove upozoravamo na ograničenje ovog jamstva u skladu s jamstvenim uvjetima u ovim uputama za uporabu.

- 35 -

Anl_TE_AC_230_24_SPK4.indb 35Anl_TE_AC_230_24_SPK4.indb 35 19.09.13 11:3119.09.13 11:31

Upozorenje - pročitajte uputstva za upotrebu kako bi se smanjio rizik od povreda

Nosite zaštitu za sluh. Buka može da utiče na gubitak sluha.

Upozorenje na električni napon

Upozorenje na vruće delove

Upozorenje! Jedinicom se upravlja daljinski i sme da se pokrene bez upozorenja.

Pažnja! Pre prvog puštanja u pogon proverite nivo ulja i zamenite čep na otvoru za sipanje ulja!

Zabranjeno! Uređaj se ne sme koristiti s otvorenim vratima ili otvorenim kućištem.

- 36 -

Anl_TE_AC_230_24_SPK4.indb 36Anl_TE_AC_230_24_SPK4.indb 36 19.09.13 11:3119.09.13 11:31

 Pažnja!

Kod korišćenja uređaja morate se pridržavati bezbednosnih propisa kako biste sprečili povrede i štete. Zbog toga pažljivo pročitajte ova uputstva za upotrebu/bezbednosne napomene. Dobro ih sačuvajte tako da Vam informacije u svako doba budu na raspolaganju. Ako biste ovaj uređaj trebali predati drugim licima, molimo Vas da im prosledite i ova uputstva za upotrebu. Ne preuzimamo garanciju za štete koje bi nastale zbog nepridržavanja ovih uputstava za upotrebu i bezbednosnih napomena.

1. Sigurnosna uputstva

Odgovarajuća sigurnosna uputstva pronaći ćete u priloženoj knjižici.

 Upozorenje!

Pročitajte sve bezbednosne napomene i uputstva. Propusti kod pridržavanja bezbednos-

nih napomena i uputstava mogu da prouzroče el.udar, požar i/ili teške povrede. Sačuvajte

sve bezbednosne napomene i uputstva za buduće korišćenje.

Ovaj uređaj ne smeju da koriste lica (uključujući decu) s ograničenim ﬁ zičkim, osetilnim ili psihičkim osobinama ili ona bez iskustva i/ili znanja, nego bi trebale da budu pod nadzorom lica nadležnog za njihovu bezbednost ili od njega dobiti uputstva za korišćenje uređaja. Deca trebaju da budu pod nadzorom, kako bismo se uverili da se ne igraju uređajem.

2. Opis uređaja i sadržaj isporuke

2.1 Opis uređaja (slika 1-4)

1. Usisni vazdušni ﬁ lter

2. Sud pod pritiskom

3. Točak

4. Nogar

5. Brza spojka (regulisan komprimovani vazduh)

6. Manometar (podešen pritisak može se očitati)

7. Regulator pritiska

8. Prekidač za uključivanje/isključivanje

9. Ručka za transport

10. Sigurnosni ventil

11. Zavrtanj za ispuštanje kondenzovane vode

12. Manometar (može da se očita pritisak u kotlu)

13. Otvor za sipanje ulja

14. Čep na otvoru za sipanje ulja

15. Ispusni čep za ulje

16. Prekidač za preopterećenje

17. Kontrolno staklo

18. Poklopac točka

19. Zavrtanj za osovinu

20. Opružni prsten

21. Navrtka

22. Pločica za podmetanje

2.2 Sadržaj isporuke

Molimo vas da pomoću opisanog sadržaja isporuke proverite potpunost artikla. Ako neki delovi nedostaju, nakon kupovine artikla obratite se našem servisnom centru ili najbližoj nadležnoj prodavnici najkasnije u roku od 5 radnih dana uz predočenje važeće potvrde o kupovini. Molimo vas da sa time u obratite pažnju na tabelu o garanciji na kraju uputstava.

Otvorite pakovanje i pažljivo izvadite uređaj.

•

Uklonite materijal za pakovanje kao i delove

•

za bezbednost pakovanja / bezbednost tokom transporta (ako postoje). Proverite da li je sadržaj isporuke potpun.

•

Prekontrolišite da li na uređaju i delovima pri-

•

bora ima transprotnih oštećenja. Po mogućnosti sačuvajte pakovanje do isteka

•

garantnog roka.

Pažnja! Uređaj i materijal za pakovanje nisu dečje igračke! Deca ne smeju da se igraju plastičnim kesama, folijama i sitnim delovima! Postoji opasnost da ih progutaju i tako se uguše!

Usisni vazdušni filter

•

To čak (2x)

•

Nogar

•

Čep na otvoru za sipanje ulja

•

Poklopac točka (2x)

•

Pločica za podmetanje (4x)

•

Zavrtanj za osovinu (2x)

•

Opružni prsten (2x)

•

Navrtka za montažu osovine (2x)

•

Originalna uputstva za upotrebu

•

Bezbednosne napomene

•

- 37 -

Anl_TE_AC_230_24_SPK4.indb 37Anl_TE_AC_230_24_SPK4.indb 37 19.09.13 11:3119.09.13 11:31

3. Namensko korišćenje

Kompresor služi za proizvodnju komprimovanog vazduha za pokretanje alata.

Uređaj sme da se koristi samo za namenu za koju je predviđen. Svaka drugačija upotreba nije namenska. Za štete ili povrede svih vrsta koje iz toga proizađu, odgovoran je korisnik/rukovaoc, a nikako proizvođač.

Molimo da obratite pažnju na to da naši uređaji nisu podesni za korišćenje u komercijalne, zanatske ili industrijske svrhe. Ne preuzimamo garanciju ako se uređaj koristi u komercijalne i industrijske svrhe kao i sličnim delatnostima.

4. Tehnički podaci

Mrežni priključak: ......................... 230 V ~ 50 Hz

Snaga motora: ........................................ 1500 W

Broj obrtaja kompresora min

Radni tlak u barima: ............................... maks. 8

Zapremina suda pod pritiskom (u litrama): ..... 24

Teoretska usisna snaga l/min ........................ 230

Izlazna snaga (komprimovani vazduh)

na 7 bara: ......................................... 83 litara/min

Izlazna snaga (komprimovani vazduh)

na 4 bara: ....................................... 102 litara/min

Intenzitet zvuka LWA u dB ................................ 94

Nesigurnost K Nivo zvučnog pritiska L Nesigurnost K

Vrsta zaštite: ................................................ IP20

Težina uređaja u kg: .......................... cirka 25 kg

Količina ulja: ............................... cirka 0,23 litara

...................................... 2,14 dB

-1

: ................... 2850

u dB: ....................... 72

5. Pre puštanja u pogon

Pre uključivanja proverite odgovaraju li podaci na tipskoj pločici podacima o mreži.

Proverite uređaj na transportna oštećenja.

•

Eventuelne štete odmah prijavite transportnom preduzeću koje je kompresor dopremilo. Kompresor biste trebali da postavite u blizini

•

potrošača. Izbegavajte dugačke vodove za vazduh i

•

dugačke kablove (produžni kabl). Pazite da usisni vazduh bude suv i čist.

•

Nemojte da postavljate kompresor u vlažnoj

•

ili mokroj prostoriji. Kompresor sme da se pogoni samo u priklad-

•

nim prostorijama (dobro provetravanim, pri temperaturi okoline +5°C do 40°C). U prostoriji ne sme da bude prašine, kiselina, para, eksplozivnih ili zapaljivih gasova. Kompresor je namenjen za rad u suvim pros-

•

torijama. U prostorijama, u kojima se radi s vodom koja prska, rad nije dozvoljen. Pre puštanja u pogon treba da se

•

prekontroliše nivo ulja u kompresorskoj pumpi. Uređaj koristite samo na čvrstoj, ravnoj podlo-

•

zi. Upotrebite fleksibilna creva kako biste sprečili

•

prenos nedozvoljenih opterećenja na sistem cevi na spoju kompresorskog uređaja. Pre nego što stavite kompresorski uređaj

•

u pogon, treba upotrebiti filter, taložnik i mogućnosti ispuštanja, koji su potrebni za sanaciju tečnosti koje stvara kompresor. Dovodna creva kod pritisaka većih od 7 bara

•

trebala bi imati sigurnosni kabl (npr. žičanu sajlu).

Buka

Vrednosti emisije buke utvrđene su prema standardu EN 2151.

- 38 -

Anl_TE_AC_230_24_SPK4.indb 38Anl_TE_AC_230_24_SPK4.indb 38 19.09.13 11:3119.09.13 11:31

6. Montaža i puštanje u pogon

 Pažnja!

Pre puštanja u pogon montirajte sve delove uređaja!

6.1. Montiranje točkova (3)

Priložene točkove morate montirati kao što je prikazano na slici 5.

6.2 Montaža nogara (4)

Priložen nogari (4) moraju se montirati prema slici 6.

6.2 Zamena čepa na otvoru za punjenje ulja (14)

Pomoću izvijača uklonite poklopac za transport na otvoru za punjenje ulja i priloženi čep (14) utaknite u otvor za punjenje ulja (sl. 7-8).

6.4 Montaža vazdušnog ﬁ ltera (1)

Izvijačem uklonite transportni poklopac sa priključka vazdušnog ﬁ ltera. Učvrstite priloženi vazdušni ﬁ lter (sl. 9).

6.5 Mrežni priključak

Motor ima prekidač za zaštitu od

•

preopterećenja (slika 3/poz. 16). U slučaju preopterećenja prekidač automatski isključuje kompresor kako bi se sprečilo njegovo pregrejavanje. Ako se zaštitna prekidač aktiviše, isključite kompresor na prekidaču za uključivanje/isključivanje (8) i sačekajte da se kompresor ohladi. Sada pritisnite zaštitni prekidač (16) i ponovo uključite kompresor. Dugački dovodni kao i produžni kablovi,

•

doboši za kablove itd. mogu uzrokovati pad napona i sprečiti pokretanje motora. Kod temperatura nižih od +5 °C zbog teške

•

pokretljivosti ugroženo je pokretanje motora.

6.6 Prekidač za uključivanje/isključivanje (8)

Kompresor se uključuje izvlačenjem dugmeta (8). Da biste isključili kompresor, trebate pritisnuti dugme (8). (slika 2)

6.7 Podešavanje pritiska: (slika 1,2)

Pomoću regulatora za pritisak (7) može da se

•

podesi pritisak na manometru (6). Podešeni pritisak može da se koristi na brzoj

•

spojci (5).

6.8 Podešavanje prekidača za pritisak

Prekidač za pritisak je podešen fabrički. Pritisak uključivanja cirka 6 bara Pritisak isključivanja cirka 8 bara

7. Zamena mrežnog priključnog

voda

Ako se ošteti mrežni priključni vod ovog uređaja, mora da ga zameni proizvođač ili njegova servisna služba ili kvaliﬁ kovano lice, kako bi se izbegle opasnosti.

8. Čišćenje, održavanje i porudžbina

rezervnih delova

 Pažnja! Pre svih poslova čišćenja i održavanja izvucite mrežni utikač iz utičnice.

 Pažnja!

Sačekajte dok se kompresor u potpunosti ne ohladi! Opasnost od opekotina!

 Pažnja!

Pre svih poslova čišćenja i održavanja iz kotla mora da se ispusti pritisak.

 Pažnja!

Nakon korišćenja isključite uređaj i izvucite mrežni utikač.

8.1 Čišćenje

Zaštitne naprave držite što čišćima od prašine

•

i prljavštine. Istrljajte uređaj čistom krpom ili ga izduvajte komprimovanim vazduhom pod niskim pritiskom. Preporučamo da očistite uređaj odmah nakon

•

svake upotrebe. Redovno čistite uređaj mokrom krpom i

•

malo sapunice. Nemojte koristiti rastvore i sredstva za čišćenje; oni bi mogli da oštetite plastične delove uređaja. Pripazite na to, da u unutrašnjost uređaja ne dospe voda. Crevo i alati za prskanje moraju se pre

•

čišćenja odvojiti od kompresora. Kompresor ne sme da se čisti vodom, rastvorima ili sličnim.

- 39 -

Anl_TE_AC_230_24_SPK4.indb 39Anl_TE_AC_230_24_SPK4.indb 39 19.09.13 11:3119.09.13 11:31

8.2 Kondenzovana voda (slika 1)

Pažnja! Za postojanu trajnost posude pod pritiskom (2) treba da se nakon svakog njezinog rada otvaranjem zavrtnja (11) ispusti kondenzovana voda. Pre svake upotrebe prekontrolišite posudu pod pritiskom na rđu i oštećenja. Kompresor se ne sme koristiti s oštećenom ili zarđalom posudom pod pritiskom. Ako primetite oštećenja, obratite se servisnoj radionici.

 Pažnja!

Kondenzovana voda iz posude pod pritiskom sadrži ostatke ulja. Zbrinite kondenzovanu vodu u skladu s očuvanjem okoline na za to određenom sakupljalištu.

8.3 Sigurnosni ventil (10)

Sigurnosni ventil podešen je na najveći dopušten pritisak posude. Nije dozvoljeno korigovanje sigurnosnog ventila ili uklanjanje njegove plombe. Da bi sigurnosni ventil pravilno funkcionisao, povremeno ga treba aktivirati. Povucite prsten tako da se čujno ispusti komprimovani vazduh. Na kraju ponovo pustite prsten.

8.4 Redovna kontrola nivoa ulja

Postavite kompresor na ravnu površinu. Nivo ulja mora se nalaziti između oznaka MAX i MIN na kontrolno staklo (sl. 10). Zamena ulja: Preporučeno ulje: SAE 5W/40 ili istog kvaliteta. Prvo punjenje treba zameniti nakon 100 časova rada. Nakon toga ulje treba ispuštati svakih 500 radnih časova i dopuniti svežim.

8.5 Zamena ulja

Isključite motor i izvucite mrežni utikač iz utičnice. Nakon što ste ispustili eventuelni komprimovani vazduh, možete da odvrnete zavrtanj na otvoru za ispuštanje ulja (15) na pumpi kompresora. Da ulje ne bi nekontrolisano isticalo, držite ispod otvora mali limeni žleb i sakupite ulje u posudu. Ako ulje nije u celosti isteklo, preporučamo da kompresor malo nagnete.

Staro ulje predajte odgovarajućem sakupljalištu za takve materijale.

Kad ulje isteče, ponovo umetnite zavrtanj u otvor za ispuštanje ulja (15). Sipajte novo ulje kroz otvor (13), tako da nivo ulja dođe do oznake za potrebnu količinu. Na kraju umetnite čep nazad u otvor za punjenje ulja (14).

8.6 Čišćenje usisnog ﬁ ltera (1)

Usisni ﬁ lter sprečava usisavanje prašine i nečistoća. Taj ﬁ lter treba čistiti najmanje svakih 300 časova rada. Začepljen usisni ﬁ lter znatno smanjuje snagu kompresora. Odvrnite zavrtanj na vazdušnom ﬁ lteru tako da se mogu otvoriti po- lovine kućišta ﬁ ltera. Komprimovanim vazduhom pod niskim pritiskom (oko 3 bara) izduvajte sve delove ﬁ ltera i tada montirajte ﬁ lter obrnutim re- dom. Prilikom čišćenja koristite adekvatnu zaštitu od prašine (npr. odgovarajuću zaštitnu masku za usta).

8.7 Skladištenje

 Pažnja!

Izvucite utikač iz utičnice, ispustite vazduh iz uređaja i sve priključene alate na komprimovani vazduh. Spremite kompresor tako, da ga ne mogu koristiti lica koja nemaju odobrenje za to.

 Pažnja!

Čuvajte kompresor na suvom mestu gde je nedostupan licima koja nemaju odobrenje za rad. Nemojte ga prevrtati, čuvajte ga u stojećem položaju.

8.8 Porudžbina rezervnih delova:

Kod porudžbine rezervnih delova trebali biste da navedete sledeće podatke:

Tip uređaja

•

Kataloški broj uređaja

•

Identifikacioni broj uređaja

•

Broj potrebnog rezervnog dela

•

Aktuelne cene nalaze se na web strani www.isc-gmbh.info

9. Zbrinjavanje u otpad i recikliranje

Uređaj je zapakovan kako bi se tokom transporta sprečila oštećenja. Ova ambalaža je sirovina i može ponovno da se upotrebi ili preda na recikliranje. Uređaj i njegov pribor sastavljeni su od raznih materijala, kao npr. metala i plastike. Neispravni uređaji ne smeju da se bacaju u kućni otpad. Uređaj bi u svrhu stručnog zbrinjavanja u otpad, trebalo da se preda odgovarajućem sabiralištu takvog otpada. Ako ne znate gde se takvo sabiralište nalazi, raspitajte se u svojoj opštinskoj upravi.

- 40 -

Anl_TE_AC_230_24_SPK4.indb 40Anl_TE_AC_230_24_SPK4.indb 40 19.09.13 11:3119.09.13 11:31

10. Mogući uzroci kvarova

Problem Uzrok Rešenje

Kompresor ne radi 1. Nema mrežnog napona

2. Mrežni napon je prenizak

3. Preniska spoljašnja temperatura

4. Motor pregrejan

Kompresor radi, ali se ne uspostavlja

1. Povratni ventil ne zaptiva

2. Istrošene zaptivke.

pritisak.

3. Zavrtanj za ispuštanje kondenzovane vode (11) ne zaptiva.

Kompresor radi, pri-

1. Spojna creva ne zaptivaju.

tisak je pokazan na manometru, ali alati ne rade.

2. Brza spojka ne zaptiva.

3. Podešen je premalen pritisak na regulatoru.

1. Proverite kabl, utikač, osigurač i utičnicu

2. Izbegavajte predugačak produžni kabl. Koristite produžni kabl s dovoljnim presekom žica.

3. Ne koristiti na spoljašnjim temperaturama nižim od +5° C.

4. Pustite da se motor ohladi, odstranite uzrok pregrejavanja.

1. Zamenite povratni ventil

2. Proverite zaptivke, neispravne zaptivke mora da zameni stručna radionica

3. Pritegnite zavrtanj rukom. Proverite zaptivku na zavrtnju, po potrebi je zamenite.

1. Proverite crevo komprimovanog vazduha i alate, eventualno ga zamenite.

2. Proverite brzu spojku, po potrebi je zamenite.

3. Još malo otvorite regulator pritiska.

- 41 -

Anl_TE_AC_230_24_SPK4.indb 41Anl_TE_AC_230_24_SPK4.indb 41 19.09.13 11:3119.09.13 11:31

Samo za zemlje EU

Ne bacajte elektro-alate u kućno smeće!

Shodno evropskoj smernici 2002/96/EG o starim električnim i elektronskim uredjajima i primeni državnog prava, istrošeni elektro-alati mora da se odvojeno sakupe i eliminišu na ekološki primeren način u stanici za recikliranje.

Alternativa recikliranju prema zahtevima za povrat uredjaja: Vlasnik elektro-uredjaja alternativno je obavezan da umesto povrata robe u slučaju predaje vlasništva učestvuje u stručnom eliminisanju elektro-uredjaja. Stari uredjaj može da se u tu svrhu prepusti i stanici za preuzimanje rabljenih uredjaja koja će provesti odstranjivanje u smislu državnog zakona o reciklaži i otpadu. Zakonom nisu obuhvaćeni delovi pribora ugradjeni u stare uredjaje i pomoćni materijali bez električnih elemenata.

Potpuno ili delimično štampanje ili umnožavanje dokumentacije i službenih papira koji su priloženi proizvodu dozvoljeno je samo uz izričitu saglasnost ﬁ rme iSC GmbH.

Zadržavamo pravo na tehničke promen

- 42 -

Anl_TE_AC_230_24_SPK4.indb 42Anl_TE_AC_230_24_SPK4.indb 42 19.09.13 11:3119.09.13 11:31

Garantne odredbe

Firma iSC GmbH odnosno nadležna prodavnica garantuje uklanjanje nedostataka odnosno zamenu u garantnom roku, u skladu sa niže pomenutim pregledom, pri čemu se ne zadire u pravo na zakonske zahteve za reklamaciju.

Kategorija Primer Garancija

Nedostatak na materijalu ili konstrukciji

Brzoabajući delovi* Klinasti kaiš, vazdušni ﬁ lter 6 meseci Potrošni materijal/ potrošni

delovi*

Neispravni delovi 5 radnih dana

* Nije obavezno da se nalazi u sadržaju isporuke!

S obzirom na brzoabajuće delove, potrošni materijal i neispravne delove ﬁ rma iSC GmbH garantuje uklanjanje nedostatka odnosno dodatnu isporuku samo ako se nedostatak predoči u roku od 24 sata (potrošni materijal), 5 radnih dana (neispravni delovi) ili 6 meseci (brzoabajući delovi) nakon kupovine i dokaže datumom kupovine na računu.

Kod nedostataka na materijalu ili konstrukciji molimo vas da nam u slučaju reklamacije pošaljete uređaj zajedno s priloženim i potpuno ispunjenim garantnim listom (karticom). Pri tom je važno da se greška tačno opiše.

24 meseca

Garancija samo u slučaju trenutnog kvara (24 časova nakon kupovine / datum na računu)

Za to odgovorite na sledeća pitanja:

Da li je uređaj već jednom radio ispravno, ili je od samog početka neispravan?

•

Da li ste uočili nešto pre pojave kvara (simptom pre kvara)?

•

U čemu je, po vašem mišljenju, kvar u funkcionisanju uređaja (glavni simptom)?

•

Opišite taj kvar.

- 43 -

Anl_TE_AC_230_24_SPK4.indb 43Anl_TE_AC_230_24_SPK4.indb 43 19.09.13 11:3119.09.13 11:31

Garancijski list

Poštovani kupče, naši proizvodi podvrgavaju se strogoj kontroli kvalitete. Žao nam je ako bi se ipak desilo da uređaj ne funkcioniše besprekorno i zamolili bismo Vas da se u tom slučaju obratite na adresu naše servisne službe navedenu ispod ove garancije. Takođe smo Vam na raspolaganju na dole navedenom telefonskom broju servisne službe. Kod zahteva za realizovanje garancije vredi sledeće:

1. Ovi garantni uslovi regulišu dodatne garancije. Ova garancija ne dotiče Vaše zakonsko pravo zahteva za ostvarenje garancije. Realizacija garancije je besplatna.

2. Garancija obuhvata isključivo nedostatke koji nastanu zbog pogreške na materijalu ili tokom proizvodnje i ograničen je na odstranjivanje tih nedostataka odnosno zamenu uređaja. Molimo da obratite pažnju na to da naši uređaji nisu konstruisani za korišćenje u komercijalne svrhe, niti u obrtu i industriji. Prema tome ugovor o garanciji ne može da se ostvari, ako se uređaj koristi u obrtničkim ili fabričkim pogonima, kao i u sličnim delatnostima. Nadalje su iz garancije isključene usluge zamene proizvoda u slučaju transportnih oštećenja, šteta zbog nepridržavanja uputstava za montažu ili zbog nestručne instalacije, nepridržavanja uputstava za upotrebu (kao npr. zbog priključka na pogrešan mrežni napon ili vrstu struje), zbog zloupotreba ili nestručnih primena (kao npr. preopterećenje uređaja ili korišćenje nedozvoljenih alata ili pribora), u slučaju nepridržavanja uputstava za održavanje i bezbednosnih odredaba, zbog prodiranja stranih tela u uređaj (npr. peska, kamenja ili prašine), nasilne primene ili spoljnih uticaja (kao npr. oštećenja zbog pada) kao i zbog uobičajenog habanja tokom korišćenja. To naročito vredi za baterije za koje ipak dajemo garanciju od 12 meseci. Zahtev za garanciju prestaje važiti ako su na uređaju već izvršeni neki zahvati.

3. Garantni rok iznosi 2 godine a počinje sa datumom kupnje uređaja. Garantni zahtjevi ostvaruju se pre isteka garantnog roka unutar dve godine nakon što ste uočili kvar. Realizacija garantnog zahteva nakon isteka garantnog roka je isključeno. Popravkom ili zamenom uređaja ne produžava se garantni rok niti se tom uslugom realizuje novi jamstveni rok za uređaj ili ostale ugrađ To također važi i kod korišćenja servisa na licu mesta.

4. Da biste ostvarili svoj garantni zahtev, molimo Vas da nam pošaljete neispravan uređaj bez plaćanja poštarine na dole navedenu adresu. Priložite original računa za kupnju uređaja ili neki drugi dokaz o kupnji s datumom. Molimo Vas da iz tog razloga dobro sačuvate račun kao dokaz! Što tačnije opišite razlog reklamacije. Ako naša garancija obuhvata kvar koji je nastao na Vašem uređaju, odmah ćemo Vam vratiti popravljen ili novi uređaj.

ene rezervne delove.

Podrazumeva se da ćemo za nadoknadu troškova ukloniti i one kvarove koje garancija ne obuhvata. U tom slučaju pošaljite uređaj na adresu našeg servisa.

Za brzoabajuće/potrošne delove i neispravne delove upozoravamo na ograničenje ove garancije u skladu sa garantnim uslovima u ovim uputstvima za upotrebu.

- 44 -

Anl_TE_AC_230_24_SPK4.indb 44Anl_TE_AC_230_24_SPK4.indb 44 19.09.13 11:3119.09.13 11:31

Varování - Ke snížení rizika zranění si přečíst návod k obsluze

Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.

Varování před elektrickým napětím

Varování před horkými díly

Varování! Jednotka je řízena dálkově a může se spustit bez varování

Pozor! Před prvním uvedením do provozu zkontrolovat stav oleje a vyměnit uzavírací zátku oleje!

Zákaz! Přístroj neprovozovat s otevřenými dvířky nebo otevřeným krytem.

- 45 -

Anl_TE_AC_230_24_SPK4.indb 45Anl_TE_AC_230_24_SPK4.indb 45 19.09.13 11:3119.09.13 11:31

 Pozor!

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.

 Varování!

Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování

bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní

pokyny a instrukce si uložte pro budoucí použití.

Tento přístroj není určen k tomu, aby ho obsluhovaly osoby (včetně dětí) s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo s nedostatkem zkušeností a/nebo s nedostatkem znalostí, leda že by byly pod dohledem osoby odpovědné za jejich bezpečnost nebo od ní obdržely pokyny, jak přístroj používat. Děti by měly být pod dohledem, aby bylo zaručeno, že si nebudou s přístrojem hrát.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1-4)

1. Sací vzduchový ﬁ ltr

2. Tlaková nádrž

3. Kolečko

4. Noha

5. Rychlospojka (regulovaný stlačený vzduch)

6. Manometr (nastavený tlak může být odečten)

7. Regulátor tlaku

8. Za-/vypínač

9. Přepravní rukojeť

10. Pojistný ventil

11. Vypouštěcí šroub kondenzátu

12. Manometr (tlak tlakové nádoby může být odečten)

13. Otvor na plnění oleje

14. Uzavírací zátka oleje

15. Šroub vypouštěcího otvoru oleje

16. Vypínač na přetížení

17. Průhledové sklíčko

18. Kryt kolečka

19. Osový šroub

20. Pružný kroužek

21. Matice

22. Podložka

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo na nejbližší příslušné stavební centrum. Dbejte prosím na tabulku o záruce v záručních podmínkách na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z

•

balení. Odstraňte obalový materiál a ochrany balení /

•

dopravní pojistky (jsou-li k dispozici). P řekontrolujte, zda je rozsah dodávky úplný.

•

Zkontrolujte přístroj a příslušenství, zda neby-

•

ly při přepravě poškozeny. Balení si pokud možno uložte až do uplynutí

•

záruční doby.

Pozor! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Sací vzduchový filtr

•

Kolečko (2x)

•

Noha

•

Uzavírací zátka oleje

•

Kryt kolečka (2x)

•

Podložka (4x)

•

Osový šroub (2x)

•

Pružný kroužek (2x)

•

Matice, pro montáž osy (2x)

•

Originální návod k obsluze

•

Bezpečnostní pokyny

•

- 46 -

Anl_TE_AC_230_24_SPK4.indb 46Anl_TE_AC_230_24_SPK4.indb 46 19.09.13 11:3219.09.13 11:32

3. Použití podle účelu určení

Kompresor slouží k výrobě stlačeného vzduchu pro stlačeným vzduchem provozované nástroje.

Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

4. Technická data

Síťová přípojka: ............................. 230 V ~ 50 Hz

Výkon motoru: ........................................ 1500 W

Počet otáček kompresoru min

Provozní tlak v barech: ..............................max. 8

Objem tlakové nádrže (v litrech): .................... 24

Teor. sací výkon l/min: .................................. 230

Odevzdaný výkon (stlačený vzduch)

při 7 barech: ....................................... 83 litrů/min

Odevzdaný výkon (stlačený vzduch)

při 4 barech: ..................................... 102 litrů/min

Hladina akustického výkonu L Nejistota K Hladina akustického tlaku L Nejistota K

Druh ochrany: .............................................. IP 20

Hmotnost přístroje v kg: ....................... cca 25 kg

Množství oleje: ................................ cca 0,23 litrů

Hluk

Hodnoty emise hluku změřeny podle normy EN ISO 2151.

...........................................2,14 dB

............................................ 2,14 dB

-1

: ................. 2850

v dB: ............ 94

v dB: ................ 72

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě.

P řekontrolujte přístroj, zda nebyl při transpor-

•

tu poškozen. Případné škody ihned nahlásit dopravci, který kompresor dodal. K umístění kompresoru by mělo dojít v blíz-

•

kosti spotřebiče. Je třeba se vyvarovat dlouhých vzducho-

•

vých vedení a dlouhých přívodních vedení (prodloužení). Je třeba dbát na suchý a bezprašný nasá-

•

vaný vzduch. Kompresor neumíst’ovat ve vlhké nebo mokré

•

místnosti. Kompresor smí být používán pouze ve vhod-

•

ných prostorech (dobře větrané, teplota okolí +5°C - +40 °C). V prostoru se nesmí vyskytovat žádný prach, kyseliny, plyny, explozivní nebo vznětlivé plyny. Kompresor je vhodný pro používání v

•

suchých prostorech. V oblastech, kde je pracováno se stříkající vodou, není používání dovoleno. P řed uvedením do provozu musí být zkontro-

•

lován stav oleje v čerpadle kompresoru. P řístroj provozujte pouze na pevném, rovném

•

podkladu. Používejte pružné hadice, abyste zabránili

•

přenosu nepřípustné zátěže na potrubní systém na místě spojení kompresorové stanice k potrubnímu systému. Je nutné používat odlučovače, lapáky a

•

odtokové prostředky, které jsou potřebné ke zpracování kompresorem vytvářených tekutin před uvedením kompresorové stanice do provozu. Přívodní hadice by měly být v případě tlaku

•

nad 7 barů vybaveny bezpečnostním kabelem (např. drátěným lanem).

- 47 -

Anl_TE_AC_230_24_SPK4.indb 47Anl_TE_AC_230_24_SPK4.indb 47 19.09.13 11:3219.09.13 11:32

6. Montáž a uvedení do provozu

 Pozor! Před uvedením do provozu musí být přístroj nezbytně kompletně smontován!

6.1 Montáž kol (3)

Přiložená kola musí být namontována podle obr.

6.2 Montáž nohou (4)

Přiložené nohy (4) musí být namontovány příslušně podle obrázku 6.

6.3 Výměna uzavírací zátky oleje (14)

Šroubovákem odstraňte přepravní víčko otvoru na plnění oleje a vložte přiloženou uzavírací zátku (14) do otvoru na plnění oleje (obr. 7-8).

6.4 Montáž vzduchového ﬁ ltru (1)

Pomocí šroubováku odstraňte přepravní víčko na přípojce vzduchového ﬁ ltru. Našroubujte přiložený vzduchový ﬁ ltr (obr. 9).

6.5 Připojení na síť

Motor je vybaven vypínačem na přetížení

•

(obr. 3/pol. 16). Při přetížení kompresoru se vypínač na přetížení automaticky vypne, aby chránil kompresor před přehřátím. Pokud by vypínač na přetížení zareagoval, vypněte kompresor pomocí za-/vypínače (8) a vyčkejte, až se kompresor ochladí. Nyní stlačte vypínač na přetížení (16) a kompresor opět zapněte. Dlouhá přívodní vedení, jako též prodloužení,

•

kabelové bubny atd. způsobují pokles napětí a mohou zabránit naběhnutí motoru. P ři nízkých teplotách pod +5 °C je naběhnutí

•

motoru ohroženo těžkým chodem.

6.6 Za-/vypínač (8)

Vytažením tlačítka (8) se kompresor zapne. Na vypnutí kompresoru se musí stlačit tlačítko (8). (obr. 2)

6.7 Nastavení tlaku: (obr. 1,2)

Regulátorem tlaku (7) může být nastaven tlak

•

na manometru (6). Nastavený tlak lze zjistit na rychlospojce (5).

•

6.8 Nastavení hlídače tlaku

Hlídač tlaku je nastaven ze závodu. Spínací tlak cca 6 barů Vypínací tlak cca 8 barů

7. Výměna síťového napájecího

vedení

Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvaliﬁ kovanou osobou, aby se zabránilo nebezpečím.

8. Čištění, údržba a objednání náhradních dílů

 Pozor!

Před všemi čisticími a údržbářskými pracemi vytáhněte síťovou zástrčku ze zásuvky.

 Pozor!

Počkejte, až se kompresor kompletně och- ladí! Nebezpečí popálení!

 Pozor!

Před všemi čisticími a údržbovými pracemi učinit tlakovou nádobu beztlakou.

 Pozor!

Po použití přístroj vždy vypněte a vytáhněte síťovou zástrčku.

8.1 Čištění

Ochranná zařízení udržujte prostá prachu a

•

nečistot. Přístroj otřete suchým hadrem nebo ho profoukněte stlačeným vzduchem s nízkým tlakem. Doporučujeme čištění přístroje po každém

•

použití. Čistěte přístroj pravidelně vlhkým hadrem

•

a trochou mazlavého mýdla. Nepoužívejte žádné čisticí prostředky nebo rozpouštědla; tyto mohou poškodit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Hadice a stříkací nástroje musí být před

•

čištěním od kompresoru odpojeny. Kompresor nesmí být čištěn vodou, rozpouštědly apod.

- 48 -

Anl_TE_AC_230_24_SPK4.indb 48Anl_TE_AC_230_24_SPK4.indb 48 19.09.13 11:3219.09.13 11:32

8.2 Kondenzační voda (obr. 1)

Kondenzační vodu je třeba každý den vypouštět otevřením odvodňovacího ventilu (11) (spodní strana tlakové nádoby). Před každým použitím zkontrolujte tlakovou nádrž, zda není zrezivělá nebo poškozená. Kompresor nesmí být provozován s poškozenou nebo zrezivělou tlakovou nádrží. Pokud zjistíte poškození, obraťte se prosím na zákaznický servis.

 Pozor! Kondenzační voda z tlakové nádo-

by obsahuje zbytky oleje. Kondenzační vodu likvidujte ekologicky v příslušné sběrně.

8.3 Pojistný ventil (10)

Bezpečnostní ventil je nastaven na nejvyšší přípustný tlak tlakové nádoby. Není přípustné bezpečnostní ventil přestavovat nebo odstranit jeho plombu. Aby bezpečnostní ventil váhněte tak silně za kroužek, až je stlačený vzduch slyšitelně vypouštěn. Poté kroužek zase pusťte.

8.4 Pravidelná kontrola stavu oleje

Kompresor postavit na tvrdý, rovný podklad. Stav oleje se musí nalézat mezi značkami MAX a MIN na průhledové sklíčko (obr. 10). Výměna oleje: Doporučený olej: SAE 5W/40 nebo rovnocenný. První náplň oleje by měla být vyměněna po 100 provozních hodinách. Poté je třeba každých 500 provozních hodin olej vypustit a doplnit nový.

8.5 Výměna oleje

Vypněte motor a vytáhněte zástrčku ze zásuvky. Po vypuštění zbývajícího tlaku vzduchu můžete vyšroubovat šroub vypouštěcího otvoru oleje (15) na čerpadle kompresoru. Aby olej nekontrolovaně nevytékal, podržte pod ním plechový žlábek a olej zachyťte do nádoby. Pokud olej úplně nevyteče, doporučujeme kompresor trochu naklonit.

Použitý olej zlikvidujte na příslušném sběrném místě.

Až olej vyteče, nasaďte opět šroub vypouštěcího otvoru oleje (15). Naplňte nový olej do otvoru na plnění oleje (13), až stav oleje dosáhne požadované hodnoty. Nakonec opět nasaďte uzavírací zátku oleje (14).

8.6 Čištění sacího ﬁ ltru (1)

Sací ﬁ ltr zabraňuje nasávání prachu a nečistot. Je nutné čistit tento ﬁ ltr minimálně každých 300 pro- vozních hodin. Ucpaný sací ﬁ ltr výrazně snižuje výkon kompresoru. Povolte šroub na vzduchovém ﬁ ltru tak, aby se daly otevřít poloviny krytu. Profoukněte všechny díly ﬁ ltru pomocí stlačeného vzduchu při nízkém tlaku (cca 3 bary) a pak smontujte ﬁ ltr v opačném pořadí. Při čištění dbejte na dostatečnou ochranu proti prachu (např. vhodná ochranná maska na ústa).

8.7 Skladování

 Pozor!

Vytáhněte síťovou zástrčku ze zásuvky, přístroj a všechny připojené nástroje na stlačený vzduch odvzdušněte. Kompresor odstavte tak, aby nemohl být uveden nepovolanými osobami do provozu.

 Pozor!

Kompresor skladovat pouze v suchém a pro nepovolané osoby nepřípustném prostoru. Neklopit, skladovat vstoje!

8.8 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Typ přístroje

•

Číslo artiklu přístroje

•

Identifikační číslo přístroje

•

Číslo požadovaného náhradního dílu

•

Aktuální ceny a informace naleznete na www.isc-gmbh.info

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

- 49 -

Anl_TE_AC_230_24_SPK4.indb 49Anl_TE_AC_230_24_SPK4.indb 49 19.09.13 11:3219.09.13 11:32

10. Možné příčiny výpadku

Problém Příčina Řešení

Kompresor neběží. 1. Není k dispozici síťové napětí.

2. Moc nízké síťové napětí.

3. Moc nízká vnější teplota.

4. Přehřátý motor.

Kompresor běží, ovšem není k dispo-

1. Netěsný zpětný ventil.

2. Zničená těsnění.

zici tlak.

3. Netěsný vypouštěcí šroub na kondenzovanou vodu (11).

Kompresor běží, na

1. Netěsné hadicové spojení.

manometru je ukazován tlak, ovšem

2. Netěsná rychlospojka.

nástroje neběží.

3. Na regulátoru tlaku je nastaven moc nízký tlak.

1. Překontrolovat kabel, síťovou zástrčku, pojistku a zásuvku.

2. Vyhýbat se použití moc dlouhých prodlužovacích kabelů. Používat prodlužovací kabely s dostatečným průřezem žíly.

3. Neprovozovat při vnější teplotě nižší než +5 °C.

4. Motor nechat ochladit, event. odstranit příčinu přehřátí.

1. Vyměnit zpětný ventil.

2. Těsnění překontrolovat, zničená

snění nechat vyměnit v odborném

tě servisu.

3. Šroub dotáhnout ručně. Překontrolovat těsnění šroubu, event. vyměnit.

1. Překontrolovat hadici stlačeného vzduchu a nástroje, event. vyměnit.

2. Překontrolovat rychlospojku, event. vyměnit.

3. Regulátor tlaku více otevřít.

- 50 -

Anl_TE_AC_230_24_SPK4.indb 50Anl_TE_AC_230_24_SPK4.indb 50 19.09.13 11:3219.09.13 11:32

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2002/96/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem ﬁ rmy iSC GmbH.

Technické změny vyhrazeny

- 51 -

Anl_TE_AC_230_24_SPK4.indb 51Anl_TE_AC_230_24_SPK4.indb 51 19.09.13 11:3219.09.13 11:32

Záruční podmínky

Firma iSC GmbH, resp. příslušné stavební centrum ručí za odstranění poruch resp. výměnu přístroje na základě níže uvedeného přehledu, přičemž zákonem stanovené nároky na záruku zůstávají nedotčeny.

Kategorie Příklad Záruka

Nedostatky materiálu nebo konstrukční nedostatky

Rychle opotřebitelné díly* Klínový řemen, vzduchový ﬁ ltr 6 měsíců Spotřební materiál/

spotřební díly*

Chybějící díly 5 pracovních dnů

* není nutně obsaženo v rozsahu dodávky!

Ohledně rychle opotřebitelných dílů, spotřebního materiálu a chybějících dílů ručí ﬁ rma iSC GmbH, resp. příslušné stavební centrum za odstranění nedostatků resp. dodatečné dodání pouze tehdy, pokud je nedostatek oznámen během 24 hod. (spotřební materiál), 5 pracovních dnů (chybějící díly) nebo 6 měsíců (rychle opotřebitelné součásti) po zakoupení na základě přiloženého dokladu o koupi.

24 měsíců

Záruka pouze v případě okamžité chyby (24 hod. po zakoupení / datum dokladu o koupi)

V případě nedostatků materiálu nebo konstrukčních nedostatků Vás prosíme v případ dodat spolu s přiloženou kompletně vyplněnou záruční kartou přístroje. Důležité je uvést přesný popis chyby.

Odpovězte k tomu na následující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

•

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

•

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?

•

Popište tuto chybnou funkci.

ě záruky přístroj

- 52 -

Anl_TE_AC_230_24_SPK4.indb 52Anl_TE_AC_230_24_SPK4.indb 52 19.09.13 11:3219.09.13 11:32

Záruční list

Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, velice toho litujeme a prosíme Vás, abyste se obrátili na náš zákaznický servis, jehož adresa je uvedena na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na níže uvedeném servisním čísle. Pro uplatňování nároků na záruku platí následující:

1. Tyto záruční podmínky upravují dodatečný záruční servis. Vašich zákonných nároků na záruku se tato záruka netýká. Náš záruční servis je pro Vás bezplatný.

2. Záruční servis se vztahuje výhradně na nedostatky, které lze odvodit z vad materiálu nebo výrob- ních vad a je také omezen pouze na odstranění těchto nedostatků, resp. výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Záruční smlouva tak není realizována, pokud byl přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Z naší záruky je dále vyloučeno poskytnutí náhrady za dopravní škody, škody způsobené nedodržováním montážního návodu nebo z důvodů neodborné instalace, nedodržování návodu k použití (jako např. připojení na chybné síťové napětí nebo druh proudu), nedovoleného nebo neodborného používání (jako např. přetížení přístroje nebo použití neschválených vložných nástrojů nebo př cizích těles do přístroje (jako např. písek, kameny nebo prach), použití násilí nebo poškození v důsledku cizích vlivů (jako např. škody způsobené pádem), jakož také běžného opotřebení způsobeného používáním. To platí obzvláště pro akumulátory, na které přesto poskytujeme záruční lhůtu 12 měsíců. Nárok na záruku zaniká, pokud bylo do přístroje již zasahováno.

3. Záruční doba činí 2 roky a začíná datem koupě přístroje. Nároky na záruku před vypršením záruční doby je třeba uplatňovat během dvou týdnů od zjištění defektu. Uplatňování nároků na záruku po vypršení záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede k prodloužení záruční doby, ani k zahájení nové záruční doby za provedený výkon pro přístroj nebo pro případné zamontované náhradní díly. Toto platí také v případě servisu v místě Vašeho bydliště.

4. Při uplatňování Vašeho nároku na záruku zašlete prosím přístroj bez poštovného na níže uvedenou adresu. Přiložte originál prodejního dokladu nebo jiného datovaného potvrzení o koupi. Pokladní lístek si proto dobře uložte jako důkaz! Popište nám prosím pokud možno přesně důvod reklamace. Je-li defekt přístroje v našem záručním servisu obsažen, obdržíte obratem opravený nebo nový přístroj.

íslušenství), nedodržování pokynů pro údržbu a bezpečnostních pokynů, vniknutí

Samozřejmě rádi za úhradu nákladů odstraníme defekty na přístroji, které nespadají nebo již nespadají do rozsahu záruky. K tomu nám přístroj prosím zašlete na naši servisní adresu.

V případě rychle opotřebitelných dílů/spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle záručních podmínek uvedených v tomto návodu k obsluze.

- 53 -

Anl_TE_AC_230_24_SPK4.indb 53Anl_TE_AC_230_24_SPK4.indb 53 19.09.13 11:3219.09.13 11:32

Výstraha - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu

Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.

Výstraha pred elektrickým napätím

Výstraha pred horúcimi dielmi

Výstraha! Jednotka je riadená diaľkovo a môže sa rozbehnúť bez predchádzajúceho varovania

Pozor! Pred uvedením do prevádzky skontrolovať stav oleja a vymeniť olejovú zátku!

Zákaz! Prístroj neprevádzkovať s otvorenými dvierkami alebo otvoreným krytom.

- 54 -

Anl_TE_AC_230_24_SPK4.indb 54Anl_TE_AC_230_24_SPK4.indb 54 19.09.13 11:3219.09.13 11:32

 Pozor!

Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke.

 Výstraha!

Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržovaní

bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo ťažké poranenia. Všetky

bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

Tento prístroj nie je určený na to, aby ho mohli používať osoby (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo psychickými schopnosťami alebo osoby s nedostatočnými skúsenosťami a/alebo nedostatočnými vedomosťami, také používanie je možné len v tom prípade, ak budú pod dozorom osoby zodpovednej za ich bezpečnosť alebo ak boli zaškolené o používaní prístroja. Deti by mali byť pod dozorom, aby bolo možné zabezpečiť, že sa nebudú s prístrojom hrať.

2. Popis prístroja a objem dodávky

2.1 Popis prístroja (obr. 1-4)

1. Nasávací vzduchový ﬁ lter

2. Tlaková nádrž

3. Koleso

4. Podstavcová noha

5. Rýchlospojka (regulovaný stlačený vzduch)

6. Manometer (na odčítanie nastaveného tlaku)

7. Regulátor tlaku

8. Vypínač zap/vyp

9. Transportná rukoväť

10. Bezpečnostný ventil

11. Vypúšťacia skrutka na kondenzovanú vodu

12. Manometer (na odčítanie tlaku kotla)

13. Plniaci otvor oleja

14. Olejová zátka

15. Olejová vypúšťacia skrutka

16. Ochranný vypínač

17. Priezor

18. Veko kolesa

19. Osová skrutka

20. Pružiaca podložka

21. Matica

22. Podložka

2.2 Objem dodávky

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obráťte do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na najbližšie príslušné nákupné stredisko. Prosím, pozrite si záručnú tabuľku v záručných podmienkach na konci návodu.

Otvorte balenie a opatrne vyberte prístroj von

•

z balenia. Odstráňte obalový materiál ako aj obalové/

•

transportné poistky (pokiaľ sú obsiahnuté). Skontrolujte, či obsah dodávky kompletný.

•

Skontrolujte, či nedošlo k poškodeniu prístro-

•

ja a príslušenstva transportom. Pokiaľ možno, uschovajte si obal až do konca

•

záručnej doby.

- 55 -

Anl_TE_AC_230_24_SPK4.indb 55Anl_TE_AC_230_24_SPK4.indb 55 19.09.13 11:3219.09.13 11:32

Pozor! Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

Nasávací vzduchový filter

•

Koleso (2x)

•

Podstavcová noha

•

Olejová zátka

•

Veko kolesa (2x)

•

Podložka (4x)

•

Osová skrutka (2x)

•

Pružiaca podložka (2x)

•

Matica, pre montáž osi (2x)

•

Originálny návod na obsluhu

•

Bezpečnostné pokyny

•

3. Správne použitie prístroja

Kompresor slúži na výrobu stlačeného vzduchu pre pneumaticky poháňané nástroje.

Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékoľvek iné odlišné použitie sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym používaním ručí používateľ / obsluhujúca osoba, nie však výrobca.

Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím.

4. Technické údaje

Sieťové pripojenie: ....................... 230 V ~ 50 Hz

Výkon motora: ........................................ 1500 W

Otáčky kompresora min

Prevádzkový tlak v baroch: ........................ max. 8

Objem tlakovej nádrže (v litroch): ................... 24

Teor. nasávací výkon l/min.: .......................... 230

Výstupný výkon (stlačený vzduch)

pri 7 baroch: ..................................... 83 litrov/min

Výstupný výkon (stlačený vzduch)

pri 4 baroch: ................................... 102 litrov/min

Hladina akustického výkonu L Faktor neistoty K Hladina akustického tlaku L Faktor neistoty K

Druh ochrany: .............................................. IP20

Hmotnosť prístroja v kg: ...................... cca 25 kg

Množstvo oleja: ............................. cca 0,23 litrov

Hluk

Emisné hodnoty hluku boli merané podľa EN ISO

2151.

-1

: .......................... 2850

v dB: ............ 94

.................................. 2,14 dB

................................... 2,14 dB

v dB: ................ 72

5. Pred uvedením do prevádzky

Presvedčte sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete.

Skontrolujte prípadné poškodenie transpor-

•

tom. Akékoľvek poškodenia ihneď ohláste dopravnej spoločnosti, ktorá dodala zakúpený kompresor. Postavenie kompresora by sa malo

•

uskutočniť v blízkosti spotrebiča. Dlhé vzduchové vedenie a dlhé prívod-

•

né vedenia (predlžovacie vedenia) sa neodporúčajú. Dbať na suchý a bezprašný nasávaný vz-

•

duch. Neumiestňujte kompresor vo vlhkej alebo mo-

•

krej miestnosti. Kompresor smie byť používaný len vo vhod-

•

ných miestnostiach (dobre vetraných, s teplotou okolia +5 °C - +40 °C). V miestnostiach sa nesmie nachádzať prach, kyseliny, výpary, explozívne alebo zápalné plyny. Kompresor je vhodný pre použitie v suchých

•

miestnostiach. V oblastiach, kde sa pracuje so striekajúcou vodou, je použitie prístroja

- 56 -

Anl_TE_AC_230_24_SPK4.indb 56Anl_TE_AC_230_24_SPK4.indb 56 19.09.13 11:3219.09.13 11:32

zakázané. Pred prvým uvedením do prevádzky musí

•

byť skontrolovaný stav oleja v čerpadle kom- presora. Prevádzkujte prístroj len na pevnom, rovnom

•

podklade. Používajte flexibilné hadice, aby sa zabránilo

•

prenosu neprípustnej záťaže na systém potrubných rozvodov na spojení kompresorového zariadenia k systému potrubných rozvodov. Je nevyhnutné, aby sa použili odlučovače,

•

zachytávače a odtokové prostriedky, ktoré sú potrebné pre spracovanie kompresorom vytváraných tekutín pred uvedením kompresorového zariadenia do prevádzky. V prípade tlaku vyššieho ako 7 barov by

•

mali byť privádzacie hadice vybavené bezpečnostným káblom (napr. drôteným lanom).

6. Montáž a uvedenie do prevádzky

 Pozor! Pred uvedením do prevádzky prístroj bezpodmienečne kompletne zmontovať!

6.1 Montáž kolies (3)

Priložené kolesá sa musia namontovať podľa obrázku 5.

6.2 Montáž podstavcových nôh (4)

Priložené podstavcové nohy (4) sa musia namontovať podľa obrázku 6.

6.3 Výmena olejovej zátky (14)

Odstráňte pomocou skrutkovača transportný vrchnák z otvoru na plnenie oleja a nasaďte priloženú olejovú zátku (14) do otvoru na plnenie oleja (obr. 7-8).

6.4 Montáž vzduchového ﬁ ltra (1)

Odstráňte pomocou skrutkovača transportný kryt na prípojke vzduchového ﬁ ltra. Priskrutkujte priložený vzduchový ﬁ lter (obr. 9).

6.5 Sieťové pripojenie

Motor je vybavený ochranným vypínačom

•

(obr. 3/pol. 16). Pri preťažení kompresoru sa automaticky vypne ochranný vypínač, aby ochránil kompresor pred prehriatím. V prípade spustenia ochranného vypínača vypnite kompresor pomocou vypínača zap/vyp (8) a počkajte, kým sa kompresor neochladí. Zatlačte potom ochranný vypínač (16) a znovu zapnite kompresor. Dlhé prívodné vedenia, ako aj predlžovacie

•

káble, káblové bubny atď. spôsobujú zníženie napätia a môžu tak zabrániť rozbehnutiu motora. Pri nízkych teplotách pod +5 °C je nábeh mo-

•

tora ohrozený ťažkým chodom.

6.6 Vypínač zap/vyp (8)

Kompresor sa zapne vytiahnutím tlačidla (8). Aby sa kompresor vypol, musí sa tlačidlo (8) zatlačiť. (obr. 2)

6.7 Nastavenie tlaku: (obr. 1,2)

Pomocou tlakového regulátora (7) sa môže

•

nastaviť tlak na manometri (6). Nastavený tlak sa môže odoberať cez

•

rýchlospojku (5).

6.8 Nastavenie tlakového vypínača (9)

Tlakový vypínač je nastavený výrobcom. Zapínací tlak cca 6 bar Vypínací tlak cca 8 bar

7. Výmena sieťového prípojného

vedenia

V prípade poškodenia sieťového prípojného vedenia prístroja sa musí vedenie vymeniť výrobcom alebo jeho zákazníckym zastúpením alebo podobne kvaliﬁ kovanou osobou, aby sa zabránilo rizikám.

- 57 -

Anl_TE_AC_230_24_SPK4.indb 57Anl_TE_AC_230_24_SPK4.indb 57 19.09.13 11:3219.09.13 11:32

8. Čistenie, údržba a objednanie

náhradných dielov

 Pozor!

Pred všetkými čistiacimi ate kábel zo siete.

 Pozor!

Počkajte, kým je kompresor úplne vychlad- nutý! Nebezpečenstvo popálenia!

 Pozor!

Pred všetkými čistiacimi a údržbovými prácami zbaviť kotol tlaku!

 Pozor!

Po použití prístroj vždy vypnite a vytiahnite elektrickú zástrčku zo siete.

8.1 Čistenie

Udržujte ochranné zariadenia vždy v m vzdu-

•

chom pri nastavení na nízky tlak. Odporúčame, aby ste prístroj čistili priamo po

•

každom použití. Čistite prístroj pravidelne pomocou vlhkej

•

utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky alebo riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Hadica a striekacie nástroje sa musia pred

•

čistením odpojiť z kompresora. Kompresor nesmie byť čistený vodou, rozpúšťadlami a pod.

8.2 Kondenzovaná voda (obr. 1)

Kondenzovaná voda sa musí denne vypúšťať otvorením odvodňovacieho ventilu (11) (na spodnej strane tlakovej nádrže). Skontrolujte tlakovú nádrž pred každým použitím, či nie je skorodovaná alebo poškodená. Kompresor sa nesmie prevádzkovať s poškodenou alebo skorodovanou tlakovou nádržou. V prípade, že zistíte poškodenia, obráťte sa prosím na zákaznícky servis.

 Pozor!

Kondenzovaná voda z tlakovej nádoby obsahuje zvyšky oleja. Zlikvidujte kondenzovanú vodu ekologicky na príslušnom zbernom mieste.

8.3 Bezpečnostný ventil (10)

Bezpečnostný ventil je nastavený na najvyšší prípustný tlak v Nie je prípustné meniť nastavenie bezpečnostného ventilu alebo odstraňovať z neho plombu. Z dôvodu správnej funkcie bezpečnostného ventilu v prípade potreby, by sa mal tento ventil občas aktivovať. Potiahnite za krúžok tak silno, aby ste zreteľne počuli unikanie tlakového vzduchu. Nakoniec znovu krúžok pustite.

8.4 Pravidelne kontrolovať stav oleja

Kompresor postavte na tvrdú, rovnú plochu. Hladina oleja sa musí nachádzať medzi značkami MAX a MIN na priezor (obr. 10). Výmena oleja: Odporúčaný olej: SAE 5W/40 alebo rovnocenný olej. Originálny, na začiatku naplnený olej by mal byť vymenený po 100 prevádzkových hodinách. Potom sa musí každých 500 prevádzkových hodín opotrebovaný olej vypustiť a doplniť nový.

8.5 Výmena oleja

Vypnite motor a vytiahnite elektrický kábel zo zásuvky. Po vypustení prípadného prítomného vzduchového tlaku môžete odskrutkovať olejovú vypúšťaciu skrutku (15) na kompresorovom čerpadle. Aby olej nemohol nekontrolovane vytekať von, podložte pod motor malý plechový žľab a zachyťte olej vo vhodnej nádobe. Ak olej nevytečie úplne celý von, odporúčame mierne naklonenie kompresora.

Starý olej odstráňte v príslušnom zbernom mieste pre opotrebovaný olej.

Ak je olej úplne vypustený, znovu zaskrutkujte olejovú vypúšťaciu skrutku (15). Naplňte nový olej do plniaceho otvoru (13), až kým stav oleja nedosiahne požadovanú hladinu. Nakoniec znovu nasaďte olejovú zátku (14).

8.6 Čistenie nasávacieho ﬁ ltra (1)

Nasávací ﬁ lter zabraňuje nasávaniu prachu a nečistôt. Je potrebné, aby sa tento ﬁ minimálne každých 300 prevádzkových hodín. Upchatý nasávací ﬁ lter značne znižuje výkon kompresora. Otvorte skrutku na vzduchovom ﬁ ltri tak, aby sa dali otvoriť polovice krytu vzduchového ﬁ ltra. Všetky časti ﬁ ltra vyfúkajte stlačeným vzduchom pri nízkom tlaku (cca 3 bary) a ﬁ lter znovu zmontujte v opačnom poradí. Pri čistení dbajte na dostatočnú ochranu proti prachu (napr. vhodné ochranné rúško).

lter čistil

- 58 -

Anl_TE_AC_230_24_SPK4.indb 58Anl_TE_AC_230_24_SPK4.indb 58 19.09.13 11:3219.09.13 11:32

8.7 Skladovanie

 Pozor!

Vytiahnite elektrickú zástrčku zo siete, odvzdušnite prístroj a všetky zapojené pneumatické prístroje. Kompresor odstavte tak, aby nemohol byť uvedený do prevádzky nepovolanou osobou.

 Pozor!

Kompresor skladovať len v suchom prostredí, ktoré je neprístupné nepovolaným osobám. Nepreklápať, ale skladovať v postavenom stave!

8.8 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné uviesť nasledovné údaje:

Typ prístroja

•

Výrobné číslo prístroja

•

Identifikačné číslo prístroja

•

Číslo potrebného náhradného dielu

•

Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info

9. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpadu. Prístroj by sa mal odovzdať k odbornej likvidácii na príslušnom zbernom mieste. Pokiaľ Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.

- 59 -

Anl_TE_AC_230_24_SPK4.indb 59Anl_TE_AC_230_24_SPK4.indb 59 19.09.13 11:3219.09.13 11:32

10. Možné príčiny poruchy

Problém Príčina Riešenie

Kompresor nebeží. 1. Nie je k dispozícii sieťové napätie.

2. Príliš nízke sieťové napätie.

3. Vonkajšia teplota príliš nízka.

4. Prehriaty motor.

Kompresor beží, avšak bez tlaku.

1. Spätný ventil je netesný.

2. Tesnenia sú poškodené.

3. Vypúšťacia skrutka na kondenzo- vanú vodu (11) netesná.

1. Skontrolovať kábel, sieťovú zástrčku, poistku a zásuvku.

2. Nepoužívať príliš dlhé predlžovacie káble. Použiť predlžovací kábel s dostatočným prierezom žily.

3. Neprevádzkovať pri vonkajšej teplote nižšej ako +5°.

4. Motor nechať vychladnúť prípadne odstrániť príčinu prehriatia.

1. Vymeniť spätný ventil.

2. Skontrolovať tesnenia, opotrebované tesnenia nechať vymeniť v odbornom servise.

3. Rukou dotiahnuť skrutku. Skontrolovať tesnenie na skrutke, prípadne vymeniť.

Kompresor beží, tlak sa zobrazuje na manometri, ale nástroje nebežia.

1. Netesné hadicové spoje.

2. Netesná rýchlospojka.

3. Nastavený príliš nízky tlak na regulátore tlaku.

1. Skontrolovať pneumatickú hadicu a nástroje, v prípade potreby vymeniť.

2. Skontrolovať rýchlospojku, v prípade potreby vymeniť.

3. Regulátor tlaku ďalej povoliť.

- 60 -

Anl_TE_AC_230_24_SPK4.indb 60Anl_TE_AC_230_24_SPK4.indb 60 19.09.13 11:3219.09.13 11:32

Len pre krajiny EÚ

Neodstraňujte elektrické prístroje ako domový odpad!

Podľa Európskej smernice 2002/96/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného zberu a musí sa zabezpečiť ich špeciﬁ cké spracovanie v súlade s ochranou životného prostredia (recy- klácia).

Recyklačná alternatíva k výzve na spätné zaslanie výrobku: Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riadnej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a pomocných prostriedkov bez elektronických komponentov.

Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH.

Technické zmeny vyhradené

- 61 -

Anl_TE_AC_230_24_SPK4.indb 61Anl_TE_AC_230_24_SPK4.indb 61 19.09.13 11:3219.09.13 11:32

Záručné podmienky

Spoločnosť iSC GmbH resp. príslušné nákupné stredisko garantuje odstránenie porúch resp. výmenu prístroja na základe nižšie uvedeného prehľadu, pričom zákonom stanovené nároky na záruku zostávajú nedotknuté.

Kategória Príklad Záručné plnenie

Materiálové alebo konštrukčné nedostatky

Diely podliehajúce opotrebeniu* Klinový remeň, vzduchový ﬁ lter 6 mesiacov Spotrebný materiál / spotrebné

diely*

Chýbajúce diely 5 pracovných dní

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

Ohľadne dielov podliehajúcich opotrebeniu, spotrebného materiálu a chýbajúcich dielov garantuje spoločnosť iSC GmbH resp. príslušné nákupné stredisko za odstránenie chyby resp. dodatočné dodanie iba v prípade, ak sa daný nedostatok oznámi do 24 h (spotrebný materiál), 5 pracovných dní (chýbajúce časti) alebo 6 mesiacov (diely podliehajúce opotrebeniu) od zakúpenia na základe priloženého dokladu o kúpe.

V prípade materiálových alebo konštrukčných nedostatkov Vás prosíme v prípade záručného plnenia dodať prístroj spolu s priloženou kompletne vyplnenou prístrojovou kartou. Je dôležité uviesť presný popis chyby.

24 mesiacov

Záruka iba v prípade okamžitej chyby (24h po zakúpení / dátum dokladu o kúpe)

Odpovedajte k tomu na nasledovné otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

•

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

•

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)?

•

Popíšte túto chybnú funkciu.

- 62 -

Anl_TE_AC_230_24_SPK4.indb 62Anl_TE_AC_230_24_SPK4.indb 62 19.09.13 11:3219.09.13 11:32

Záručný list

Vážená zákazníčka, vážený zákazník, naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefónnom čísle. Pri uplatňovaní nárokov na záručné plnenie platia nasledujúce podmienky:

1. Tieto záručné podmienky upravujú dodatočné záručné plnenie. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.

2. Záručné plnenie sa vzťahuje výlučne len na nedostatky, ktoré sú spôsobené chybami materiálu ale- bo výrobnými chybami, a je obmedzené na odstránenie týchto nedostatkov resp. výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím. Z našej záruky sú okrem toho vylúčené náhradné plnenie za škody pri transporte, škody spôsobené nedodržaním návodu na montáž alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu), zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie neprípustných pracovných nástrojov alebo príslušenstva), nedodržaním pokynov pre údržbu a bezpečnostných pokynov, vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom), a taktiež je vylúčené bežné opotrebenie primerané použitiu. To sa týka predovšetkým akumulátorov, na ktoré napriek tomu garantujeme záručnú dobu 12 mesiacov. Nárok na záruku zaniká, ak už boli na prístroji svojvoľne uskutočnené zásahy.

3. Doba záruky je 2 roky a začína sa dátumom nákupu prístroja. Nároky na záruku sa musia uplatniť pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predľženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri nasadení miestneho servisu.

4. Pre uplatnenie nároku na záruku nám prosím zašlite defektný prístroj oslobodený od poštovného na dole uvedenú adresu. Priložte predajný doklad v origináli alebo iný doklad o zakúpení s dátumom. Prosím, starostlivo si preto uschovajte pokladničný blok ako doklad o zakúpení! Prosím, popíšte nám čo najpresnejšie dôvod reklamácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.

Samozrejme Vám radi opravíme závady na prístroji na vaše náklady, ak tieto závady nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.

Ohľadne dielov podliehajúcich opotrebeniu / spotrebných a chýbajúcich dielov poukazujeme na obmedzenia tejto záruky podľa záručných podmienok uvedených v tomto návode na obsluhu.

- 63 -

Anl_TE_AC_230_24_SPK4.indb 63Anl_TE_AC_230_24_SPK4.indb 63 19.09.13 11:3219.09.13 11:32

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und

Normen für Artikel

GB explains the following conformity according to EU directi-

ves and norms for the following product

F déclare la conformité suivante selon la directive CE et les

normes concernant l’article

I dichiara la seguente conformità secondo la direttiva UE e

le norme per l’articolo

NL verklaart de volgende overeenstemming conform EU

richtlijn en normen voor het product

E declara la siguiente conformidad a tenor de la directiva y

normas de la UE para el artículo

P declara a seguinte conformidade, de acordo com a

directiva CE e normas para o artigo

DK attesterer følgende overensstemmelse i medfør af

EU-direktiv samt standarder for artikel

S förklarar följande överensstämmelse enl. EU-direktiv och

standarder för artikeln

FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien

vaatimukset

EE tõendab toote vastavust EL direktiivile ja standarditele CZ vydává následující prohlášení o shodě podle směrnice EU

a norem pro výrobek

SLO potrjuje sledečo skladnost s smernico EU in standardi za

izdelek

SK vydáva nasledujúce prehlásenie o zhode podľa smernice

EÚ a noriem pre výrobok

H a cikkekhez az EU-irányvonal és Normák szerint a

következő konformitást jelenti ki

Kompressor TE-AC 230/24 (Einhell)

87/404/EC_2009/105/EC

2005/32/EC_2009/125/EC 2006/95/EC 2006/28/EC

2004/108/EC 2004/22/EC 1999/5/EC

97/23/EC 90/396/EC_2009/142/EC 89/686/EC_96/58/EC

2011/65/EC

2006/42/EC

Annex IV

Notiﬁ ed Body: Notiﬁ ed Body No.: Reg. No.:

2000/14/EC_2005/88/EC

Annex V

Annex VI

Noise: measured LWA = 92 dB (A); guaranteed LWA = 94 dB (A) P = 1,5 KW; L/Ø = cm Notiﬁ ed Body: TÜV Süd 0036

2004/26/EC

Emission No.:

PL deklaruje zgodność wymienionego poniżej artykułu z

następującymi normami na podstawie dyrektywy WE.

BG декларира съответното съответствие съгласно

Директива на ЕС и норми за артикул

LV paskaidro šādu atbilstību ES direktīvai un standartiem LT apibū

dina šį atitikimą EU reikalavimams ir prekės normoms

RO declară următoarea conformitate conform directivei UE şi

normelor pentru articolul

GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την

Οδηγία ΕΚ και τα πρότυπα για το προϊόν

HR potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

BIH potvrđuje sljedeću usklađenost prema smjernicama EU i

normama za artikl

RS potvrđuje sledeću usklađenost prema smernicama EZ i

normama za artikal

RUS следующим удостоверяется, что следующие продукты

соответствуют директивам и нормам ЕС

UKR проголошує про зазначену нижче відповідність виробу

директивам та стандартам ЄС на виріб

MK ја изјавува следната сообрзност согласно

ЕУ-директивата и нормите за артикли

TR Ürünü ile ilgili AB direktiﬂ eri ve normları gereğince aşağıda

açıklanan uygunluğu belirtir

N erklærer følgende samsvar i henhold til EU-direktivet og

standarder for artikkel

IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

Standard references: EN 1012-1; EN 60204-1;

EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3

Landau/Isar, den 08.07.2013

First CE: 13 Archive-File/Record: NAPR005145 Art.-No.: 40.104.60 I.-No.: 11013 Documents registrar: Georg Riedel Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar

- 64 -

Anl_TE_AC_230_24_SPK4.indb 64Anl_TE_AC_230_24_SPK4.indb 64 19.09.13 11:3219.09.13 11:32

Schunk/Product-ManagementWeichselgartner/General-Manager

- 65 -

Anl_TE_AC_230_24_SPK4.indb 65Anl_TE_AC_230_24_SPK4.indb 65 19.09.13 11:3219.09.13 11:32

- 66 -

Anl_TE_AC_230_24_SPK4.indb 66Anl_TE_AC_230_24_SPK4.indb 66 19.09.13 11:3219.09.13 11:32

- 67 -

Anl_TE_AC_230_24_SPK4.indb 67Anl_TE_AC_230_24_SPK4.indb 67 19.09.13 11:3219.09.13 11:32

EH 09/2013 (01)

Anl_TE_AC_230_24_SPK4.indb 68Anl_TE_AC_230_24_SPK4.indb 68 19.09.13 11:3219.09.13 11:32

Einhell TE-AC 230/24 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
