Einhell TC-CS 1410 User guide

D Originalbetriebsanleitung

Handkreissäge

F Mode d’emploi d’origine

Scie circulaire portable

I Istruzioni per l’uso originali

Sega circolare a mano

NL Originele handleiding

Handcirkelzaag

E Manual de instrucciones original

Sierra circular de mano

P Manual de instruções original

Serra circular manual

TC-CS 1410

2

Art.-Nr.: 43.310.50 I.-Nr.: 11019

Anl_TC_CS_1410_SPK2.indb 1Anl_TC_CS_1410_SPK2.indb 1 17.11.2022 08:29:2017.11.2022 08:29:20

1a

10

2 1

3

1b

9

8

7

16

14 11 12

21

6

13

2

18

17

4

5

4

a

15 20 19

- 2 -

Anl_TC_CS_1410_SPK2.indb 2Anl_TC_CS_1410_SPK2.indb 2 17.11.2022 08:29:2217.11.2022 08:29:22

6

3 4

12 6

5 6

7

9

7 8

6

14

a

b16

16 8

- 3 -

Anl_TC_CS_1410_SPK2.indb 3Anl_TC_CS_1410_SPK2.indb 3 17.11.2022 08:29:2717.11.2022 08:29:27

9 10

3

2

11

15

18

13

15 17

19

12

- 4 -

Anl_TC_CS_1410_SPK2.indb 4Anl_TC_CS_1410_SPK2.indb 4 17.11.2022 08:29:3417.11.2022 08:29:34

Inhaltsverzeichnis

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

3. Bestimmungsgemäße Verwendung

4. Technische Daten

5. Vor Inbetriebnahme

6. Bedienung

7. Austausch der Netzanschlussleitung

8. Reinigung, Wartung und Ersatzteilbestellung

9. Entsorgung und Wiederverwertung

10. Lagerung

D

- 5 -

Anl_TC_CS_1410_SPK2.indb 5Anl_TC_CS_1410_SPK2.indb 5 17.11.2022 08:29:3617.11.2022 08:29:36

D

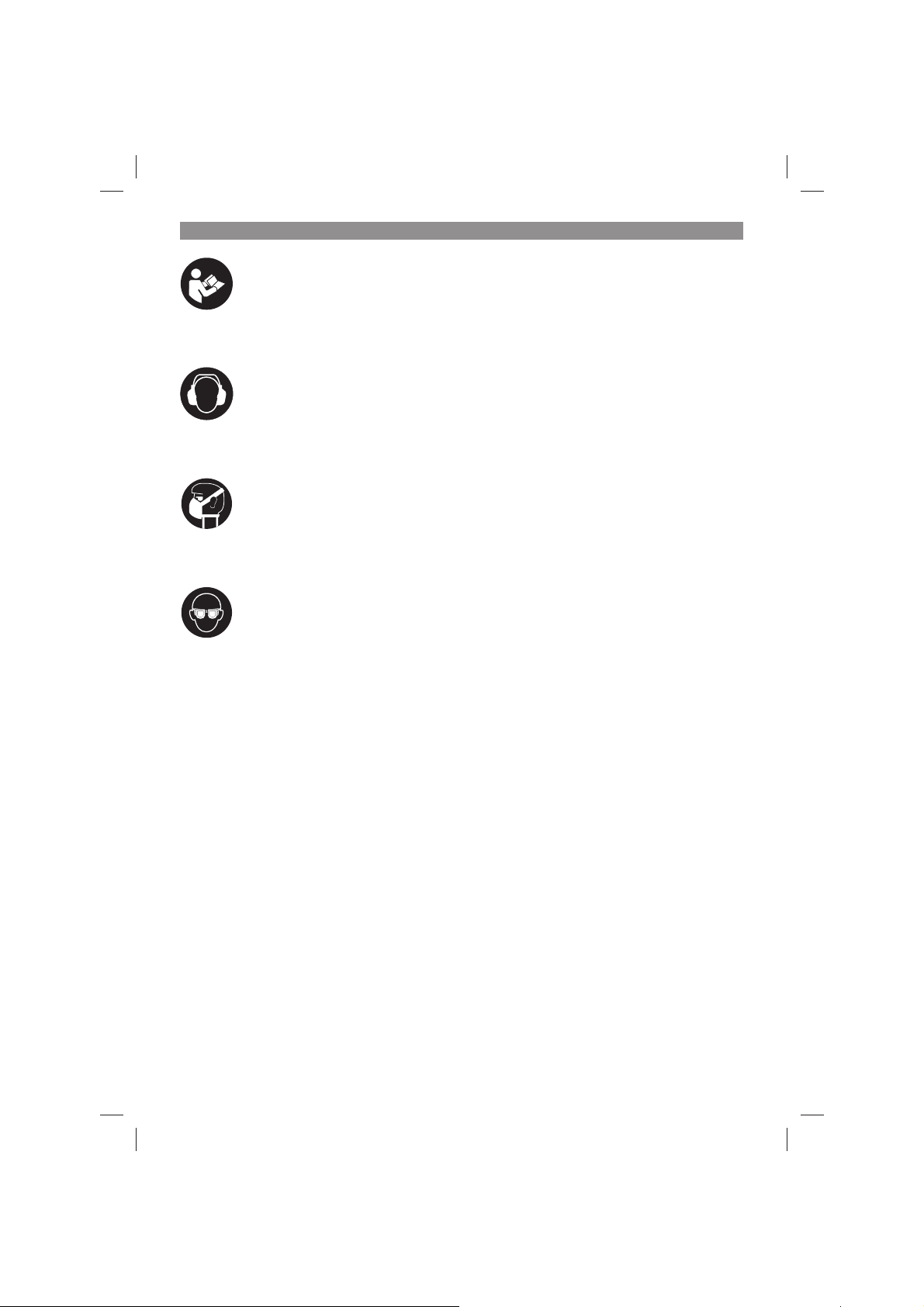

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien

kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

- 6 -

Anl_TC_CS_1410_SPK2.indb 6Anl_TC_CS_1410_SPK2.indb 6 17.11.2022 08:29:3617.11.2022 08:29:36

D

Gefahr!

Beim Benutzen von Geräten müssen einige Si­cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin­weise deshalb sorgfältig durch. Bewahren Sie die­se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an­dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!

Warnung!
Lesen Sie alle Sicherheitshinweise, Anwei­sungen, Bebilderungen und technischen
Daten, mit denen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei der Einhaltung

der nachfolgenden Anweisungen können elekt­rischen Schlag, Brand und/oder schwere Verlet­zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und
Lieferumfang

2.1 Gerätebeschreibung (Bild 1a/1b)

1. Handgriff

2. Ein-/Ausschalter

3. Sperrtaste für Ein-Ausschalter

4. Feststellschraube für Schnitttiefeneinstellung

5. Netzkabel

6. Sägeschuh

7. Feststellschraube für Gehrungseinstellung

8. Feststellschraube für Parallelanschlag

9. Skala für Gehrungswinkel

10. Zusatzhandgriff

11. Schutzhaube

12. Sägeblatt

13. Sägeblattschlüssel

14. Anschluss für Spanabsaugung

15. Hebel für Pendelschutzhaube

16. Parallelanschlag

17. Schraube zur Sägeblattsicherung

18. Spannfl ansch

19. Pendelschutzhaube

20. Spaltkeil

21. Spindelarrettierung

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti­kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti­kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An­leitung.

Öffnen Sie die Verpackung und nehmen Sie

•

das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-

•

wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-

•

dig ist.
Kontrollieren Sie das Gerät und die Zubehör-

•

teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-

•

keit bis zum Ablauf der Garantiezeit auf.

Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er­stickungsgefahr!

Handkreissäge

•

Sägeblatt

•

Sägeblattschlüssel

•

Parallelanschlag

•

Originalbetriebsanleitung

•

Sicherheitshinweise

•

3. Bestimmungsgemäße
Verwendung

Die Handkreissäge ist geeignet zum Sägen von
geradlinigen Schnitten in Holz, holzähnlichen
Werkstoff en und Kunststoff en. Dabei sind ein
Überhitzen der Sägezahnspitzen und ein Schmel­zen des Kunststoff es zu vermeiden.

Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus­gehende Verwendung ist nicht bestimmungsge-

- 7 -

Anl_TC_CS_1410_SPK2.indb 7Anl_TC_CS_1410_SPK2.indb 7 17.11.2022 08:29:3717.11.2022 08:29:37

D

mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie­ner und nicht der Hersteller.

Wichtiger Hinweis zum Stromanschluss

Das Gerät unterfällt der Norm EN 61000-3-11,
d.h. es ist nicht für den Gebrauch in Wohnberei­chen, in denen die Stromversorgung über ein öf­fentliches Niederspannungs-Versorgungssystem
erfolgt, vorgesehen, weil es dort bei ungünstigen
Netzverhältnissen Störungen verursachen kann.
(Spannungsschwankungen).
In Industriegebieten oder anderen Bereichen,
in denen die Stromversorgung nicht über ein öf­fentliches Niederspannungs-Versorgungssystem
erfolgt, kann das Gerät verwendet werden.

Allgemeine Sicherheitsmaßnahmen

Der Benutzer ist verantwortlich, das Gerät gemäß
den Angaben des Herstellers fachgerecht zu
installieren und zu nutzen. Soweit elektromagneti­sche Störungen festgestellt werden sollten, liegt
es in der Verantwortung des Benutzers.

Gewährleistung

Die Gewährleistungszeit beträgt 12 Monate bei
gewerblicher Nutzung, 24 Monate für Verbraucher
und beginnt mit dem Zeitpunkt des Kaufs des
Gerätes.

Schalldruckpegel LpA .............................. 94 dB(A)

Unsicherheit K
Schallleistungspegel L
Unsicherheit K

............................................ 3 dB

pA

WA

...................... 105 dB(A)

WA

........................................... 3 dB

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be­wirken.

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.

Handgriff

Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s

2

= 1,67 m/s

h

Zusatzhandgriff

Schwingungsemissionswert ah = 2,03 m/s
Unsicherheit K = 1,5 m/s

2

2

2

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte sind
nach einem genormten Prüfverfahren gemessen
worden und können zum Vergleich eines Elektro­werkzeugs mit einem anderen verwendet werden.

Die angegebenen Schwingungsgesamtwerte und
die angegebenen Geräuschemissionswerte kön­nen auch zu einer vorläufi gen Einschätzung der
Belastung verwendet werden.

4. Technische Daten

Warnung:

Die Schwingungs- und Geräuschemissionen kön-

Netzspannung: ....................... 220-240 V ~ 50 Hz

Leistungsaufnahme: ................................ 1410 W

Leerlauf-Drehzahl: ...............................5500 min

Schnitttiefe bei 90°: ................................... 67 mm

nen während der tatsächlichen Benutzung des
Elektrowerkzeugs von den Angabewerten abwei­chen, abhängig von der Art und Weise, in der das

-1

Elektrowerkzeug verwendet wird, insbesondere,
welche Art von Werkstück bearbeitet wird.

Schnitttiefe bei 45°: .................................. 46 mm

Sägeblatt: ............................................Ø 190 mm

Sägeblattaufnahme: .............................. Ø 30 mm

Sägeblattdicke: ....................................... 2,4 mm

Schutzklasse: ................................................ II/

Gewicht: ......................................................4,3 kg

Gefahr!
Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent­sprechend EN 62841 ermittelt.

Anl_TC_CS_1410_SPK2.indb 8Anl_TC_CS_1410_SPK2.indb 8 17.11.2022 08:29:3717.11.2022 08:29:37

Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

•

Warten und reinigen Sie das Gerät regelmä-

•

쓑

ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.

•

Überlasten Sie das Gerät nicht.

•

Lassen Sie das Gerät gegebenenfalls über-

•

prüfen.
Schalten Sie das Gerät aus, wenn es nicht

•

benutzt wird.

- 8 -

D

Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:

1. Lungenschäden, falls keine geeignete Staub­schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör­schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm­Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge­wartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.

Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.

5.1 Schnitttiefe einstellen (Bild 2/3)

Lösen Sie die Feststellschraube für Schnitt-

•

tiefeneinstellung (4).
Setzen Sie den Sägeschuh (6) flach auf die

•

Oberfläche des zu bearbeitenden Werkstü­ckes auf. Heben Sie die Säge so weit an, bis
sich das Sägeblatt (12) auf der benötigten
Schnitttiefe (a) befindet.
Befestigen Sie die Feststellschraube für die

•

Schnitttiefeneinstellung (4) wieder. Überprü­fen Sie den festen Sitz.

5.2 Gehrungsanschlag (Bild 4/5)

Der voreingestellte Standardwinkel zwischen

•

Sägefuß (6) und Sägeblatt (12) beträgt 90°.
Sie können diesen Winkel verändern, um
Schrägschnitte durchzuführen.
Lösen Sie die an der Vorderseite des Säge-

•

fußes befindliche Feststellschraube für Geh­rungseinstellung (7).
Sie können den Schnittwinkel nun um bis

•

zu 45° verändern; beachten Sie dazu die
Schnittwinkelskala (9).
Befestigen Sie die Feststellschraube für Geh-

•

rungseinstellung (7) wieder. Überprüfen Sie
den festen Sitz.

5.3 Absaugen von Staub und Spänen
(Bild 6)

Schließen Sie an den dafür vorgesehenen

•

Spanabsauganschluss (14) Ihrer Kreissäge
einen geeigneten Staubsauger an (Staubsau­ger nicht im Lieferumfang enthalten). Sie er­reichen damit eine optimale Staubabsaugung
vom Werkstück. Die Vorteile: Sie schonen
sowohl das Gerät als auch ihre eigene Ge­sundheit. Ihr Arbeitsbereich bleibt außerdem
sauberer und sicherer.
Bei der Arbeit entstehender Staub kann

•

gefährlich sein. Bitte beachten Sie dazu die
Sicherheitshinweise.
Achtung! Der für das Absaugen verwendete

•

Staubsauger muss für das bearbeitete Mate­rial geeignet sein.

Prüfen Sie, ob alle Teile gut miteinander ver-

•

bunden sind.

5.4 Parallelanschlag ( Bild 7/8)

Der Parallelanschlag (16) erlaubt es Ihnen,

•

parallele Linien zu sägen.
Lockern Sie die im Sägefuß (6) befindliche

•

Feststellschraube für den Parallelanschlag
(8).
Die Montage erfolgt durch Einsetzen des

•

Parallelanschlags (16) in die Führung (b) im
Sägefuß (6) (siehe Bild 7).
Setzen Sie den benötigten Abstand fest und

•

ziehen Sie die Feststellschraube (8) wieder
fest.
Benutzung des Parallelanschlages: Positio-

•

nieren Sie den Parallelanschlag (16) flach am
Werkstückrand und beginnen Sie mit dem
Sägen.

 Achtung! Probeschnitt mit einem Abfall-

holz durchführen

6. Bedienung

6.1 Arbeiten mit der Handkreissäge

Kreissäge stets mit festem Griff halten.

•

Die Pendelschutzhaube (19) wird vom Werk-

•

stück automatisch zurückgeschoben.
Keine Gewalt anwenden! Mit der Kreissäge

•

leicht und gleichmäßig vorrücken.
Das Abfallstück sollte sich auf der rechten

•

Seite der Kreissäge befinden, damit der brei­te Teil des Auflagetisches auf seiner ganzen
Fläche aufliegt.

- 9 -

Anl_TC_CS_1410_SPK2.indb 9Anl_TC_CS_1410_SPK2.indb 9 17.11.2022 08:29:3717.11.2022 08:29:37

D

Wenn nach vorgezeichneter Linie gesägt

•

wird, Kreissäge an der entsprechenden Ker­be entlangführen.
Kleine Holzteile vor der Bearbeitung fest ein-

•

spannen. Nie mit der Hand festhalten.
Sicherheitsvorschriften unbedingt beachten!

•

Schutzbrille tragen!
Verwenden Sie keine defekten Sägeblätter

•

oder solche, welche Risse und Sprünge auf­weisen.
Verwenden Sie keine Flansche/Flanschmut-

•

tern, deren Bohrung größer oder kleiner ist
als diejenige des Sägeblattes.
Das Sägeblatt darf nicht von Hand oder durch

•

seitlichen Druck auf das Sägeblatt gebremst
werden.
Der Pendelschutz darf nicht verklemmen und

•

muß sich nach abgeschlossenem Arbeits­gang wieder in der Ausgangsposition befin­den.
Vor der Verwendung der Kreissäge bei her-

•

ausgezogenem Netzstecker die Funktion des
Pendelschutzes prüfen.
Vergewissern Sie sich vor jedem Einsatz der

•

Maschine, daß die Sicherheitseinrichtungen
wie Pendelschutz, Spaltkeil, Flansche und
Verstelleinrichtungen funktionieren bzw. rich­tig eingestellt und festgestellt sind.
An den Anschluss für Spanabsaugung (14)

•

können Sie eine geeignete Staubabsaugung
anschließen. Stellen Sie sicher, dass die
Staubabsaugung sicher und ordnungsgemäß
angeschlossen ist.
Die bewegliche Pendelschutzhaube darf zum

•

Sägen nicht in der zurückgezogenen Schutz­haube festgeklemmt werden.
Sägeblätter, deren Grundkörper dicker oder

•

deren Schränkung kleiner als die Dicke des
Spaltkeils ist, dürfen nicht verwendet werden.

 Achtung! Vor allen Arbeiten an der Kreis-

säge Netzstecker ziehen!

6.2 Benutzung der Kreissäge

Passen Sie Schnitttiefe, Schnittwinkel und

•

Parallelanschlag an (siehe Punkt 5.1, 5.2 und

5.4).
Stellen Sie sicher, dass der Ein-/Ausschalter

•

(2) nicht eingedrückt ist. Verbinden Sie erst
dann den Netzstecker mit einer geeigneten
Steckdose.
Schalten Sie die Kreissäge nur mit eingesetz-

•

tem Sägeblatt ein!
Platzieren Sie den Sägefuß flach auf dem zu

•

bearbeitendem Werkstück. Das Sägeblatt
darf das Werkstück nicht berühren.
Halten Sie die Kreissäge nun mit beiden Hän-

•

den fest.

6.3 Ein-/ Ausschalten (Bild 9)

Einschalten:
Sperrtaste (3) und Ein-/Ausschalter (2) gleichzei­tig drücken

Lassen Sie das Sägeblatt anlaufen, bis es die

•

volle Geschwindigkeit erreicht hat. Führen Sie
dann das Sägeblatt langsam an der Schnitt­linie entlang. Üben Sie dabei nur leichten
Druck auf das Sägeblatt aus.

Ausschalten:
Sperrtaste und Ein-/Ausschalter loslassen,

Beim Loslassen des Handgriffs schaltet die

•

Maschine automatisch ab, so dass unbeab­sichtigter Lauf nicht möglich ist.
Achten Sie darauf, dass beim Arbeiten die

•

Entlüftungsöffnungen nicht abgedeckt wer­den oder verstopfen.
Bremsen Sie das Sägeblatt nach dem Aus-

•

schalten nicht durch seitliches Gegendrücken
ab.
Achtung! Legen Sie die Maschine erst ab,

•

nachdem das Sägeblatt vollständig zum Still­stand gekommen ist.

 Achtung! Probeschnitt mit einem Abfall-

holz durchführen

6.4 Sägeblatt wechseln (Bild 10-11)

 Achtung! Vor allen Arbeiten an der Kreis-

säge Netzstecker ziehen!

Verwenden Sie ausschließlich Sägeblätter, die
der Norm EN 847-1 entsprechen und vom glei­chen Typ sind, wie das mitgelieferte Sägeblatt
dieser Handkreissäge. Lassen Sie sich im Fach­handel beraten.

Für das Wechseln des Sägeblattes benötigen Sie
den beiliegenden Sägeblattschlüssel (13).

Achtung! Aus Sicherheitsgründen darf die Hand­kreissäge nicht mit eingestecktem
Sägeblattschlüssel (13) betrieben werden.

Drücken Sie die Spindelarretierung (11).

•

Schraube zur Sägeblattsicherung (17) mit

•

dem Sägeblattschlüssel (13) lösen.
Bewegliche Pendelschutzhaube (19) mit He-

•

bel für Pendelschutzhaube (20) zurückschie-

- 10 -

Anl_TC_CS_1410_SPK2.indb 10Anl_TC_CS_1410_SPK2.indb 10 17.11.2022 08:29:3717.11.2022 08:29:37

D

ben und festhalten.
Spannflansch (18) und Sägeblatt (12) nach

•

unten entnehmen.
Flansch reinigen, neues Sägeblatt einsetzen.

•

Auf Laufrichtung achten (siehe Pfeil auf der
Schutzhaube und am Sägeblatt)!
Schraube zur Sägeblattsicherung (17) anzie-

•

hen, auf Rundlauf achten.
Bevor Sie den Ein-Ausschalter betätigen, ver-

•

gewissern Sie sich, ob das Sägeblatt richtig
montiert, bewegliche Teile leichtgängig und
Klemmschrauben fest angezogen sind.

7. Austausch der
Netzanschlussleitung

Gefahr!

Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua­lifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.

8. Reinigung, Wartung und
Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.

8.1 Reinigung

Halten Sie Schutzvorrichtungen, Luftschlitze

•

und Motorengehäuse so staub- und schmutz­frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt

•

nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem

•

feuchten Tuch und etwas Schmierseife. Ver­wenden Sie keine Reinigungs- oder Lösungs­mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek­trogerät erhöht das Risiko eines elektrischen
Schlages.

Gefahr! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.

8.3 Wartung

Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.

8.4 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollten folgende An­gaben gemacht werden;

Typ des Gerätes

•

Artikelnummer des Gerätes

•

Ident-Nummer des Gerätes

•

Ersatzteilnummer des erforderlichen Ersatz-

•

teils
Aktuelle Preise und Infos fi nden Sie unter
www.Einhell-Service.com

9. Entsorgung und

Wiederverwertung

Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa­ckung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.

8.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft über­prüfen.

- 11 -

Anl_TC_CS_1410_SPK2.indb 11Anl_TC_CS_1410_SPK2.indb 11 17.11.2022 08:29:3817.11.2022 08:29:38

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt­gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge­rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt­schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.

Bitte beachten Sie bei der Entsorgung, dass Akkus und Leuchtmittel (z. B. Glühbirne) dem Gerät ent­nommen werden.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlußbedin-

•

gungen. Das heisst, dass eine Verwendung anbeliebigen frei wählbaren Anschlusspunkten nicht
zulässig ist.
Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen

•

führen.
Das Produkt ist ausschließlich zur Verwendung an Anschlußpunkten vorgesehen, die

•

a) eine maximale zulässige Netzimpedanz Z sys = 0,25 + j0,25 Ω nicht überschreiten, oder
b) die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben.
Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungs-

•

unternehmen, daß Ihr Anschlußpunkt, an dem Sie das Produkt betreiben möchten, eine der beiden
genannten Anforderungen a) oder b) erfüllt.

- 12 -

Anl_TC_CS_1410_SPK2.indb 12Anl_TC_CS_1410_SPK2.indb 12 17.11.2022 08:29:3817.11.2022 08:29:38

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service­Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service­Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate­rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Kohlebürsten
Verbrauchsmaterial/ Verbrauchsteile* Sägeblatt
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzu­melden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall
folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

•

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

•

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

•

Beschreiben Sie diese Fehlfunktion.

- 13 -

Anl_TC_CS_1410_SPK2.indb 13Anl_TC_CS_1410_SPK2.indb 13 17.11.2022 08:29:3817.11.2022 08:29:38

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo­nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean­sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan­tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu­en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be­schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe­trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach­gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim­mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über­lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü­che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga­rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort­Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.Einhell-Service.com. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des
Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet
werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlos­sen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein
repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service­adresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge­mäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

- 14 -

Anl_TC_CS_1410_SPK2.indb 14Anl_TC_CS_1410_SPK2.indb 14 17.11.2022 08:29:3817.11.2022 08:29:38

D

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MÖGLICHMACHER,

wir haben das Ziel, alles dafür zu tun, damit Sie mit Einhell all Ihre Projekte möglich machen können. Aus diesem
Grund ist Service bei uns gelebter Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und
persönlichen Ansprechpartnern hat es sich der Einhell Service auf die Fahnen geschrieben, Sie bei allen Fragen
zu Ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatz teilverfüg­barkeit, 24 Stunden Versandser vice, eine leistungsfähige Reparatur-Organisation und ein fl ächendeckendes
Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind viele unserer verfügbaren Ser vices jetz t noch
schneller und einfacher für Sie erreichbar – rund um die Uhr, sieben Tage die Woche.

ERSATZTEILE

PREIS­INFORMATIONEN

GARANTIEVER­LÄNGERUNGEN

Einhell Service

Eschenstraße 6
944 05 Landau an der Isar

ZUBEHÖR

VERFÜGBARKEITEN

REPARATUR­SERVICE

Telefon: 09951 - 959 20 00
Telefax: 09951 - 959 1700
E-Mail: [e-mail]

Wir freuen uns auf Ihren Besuch unter

PRODUKT­INFORMATIONEN

TRACK & TR ACE

SERVICE-STELLEN
VOR ORT

Einhell-Service.com

>>>

- 15 -

Anl_TC_CS_1410_SPK2.indb 15Anl_TC_CS_1410_SPK2.indb 15 17.11.2022 08:29:3817.11.2022 08:29:38

F

Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures

Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.

Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de

la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !

Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.

- 16 -

Anl_TC_CS_1410_SPK2.indb 16Anl_TC_CS_1410_SPK2.indb 16 17.11.2022 08:29:5317.11.2022 08:29:53

F

Danger !

Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire atten­tivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres­pondantes dans le cahier en annexe.

Avertissement !
Veuillez lire toutes les consignes de sécurité,
instructions, illustrations et caractéristiques
techniques de cet outil électrique. Toute omis-

sion lors du respect des instructions ci-après peut
entraîner des décharges électriques, un incendie
et/ou de graves blessures.

Conservez toutes les consignes de sécurité
et toutes les instructions pour l’avenir.

2. Description de l’appareil et

volume de livraison

2.1 Description de l’appareil (fi gure 1a/1b)

1. Poignée

2. Interrupteur Marche / Arrêt

3. Touche de verrouillage de l’interrupteur Mar­che/Arrêt

4. Vis de fi xation pour le réglage de la profon-
deur de coupe

5. Câble réseau

6. Patin

7. Vis de fi xation pour le réglage d’onglet

8. Vis de fi xation de la butée parallèle

9. Echelle pour la fausse équerre

10. Poignée supplémentaire

11. Capot de protection

12. Lame de scie

13. Clé de lame de scie

14. Raccord pour dispositif d’aspiration des
copeaux

15. Levier d’ouverture du capot de protection de
la bascule

16. Butée parallèle

17. Vis du blocage de la lame de scie

18. Bride de serrage

19. Capot de protection de la bascule

20. Coin à refendre

21. Blocage de broche

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat vala­ble. Veuillez consulter pour cela le tableau des
garanties dans les informations service après­vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le

•

sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme

•

les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.

•

Contrôlez si l’appareil et ses accessoires ne

•

sont pas endommagés par le transport.
Conservez l’emballage autant que possible

•

jusqu’à la fin de la période de garantie.

Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !

Scie circulaire portable

•

Lame de scie

•

Clé de lame de scie

•

Butée parallèle

•

Mode d’emploi d’origine

•

Consignes de sécurité

•

3. Utilisation conforme à
l’aff ectation

La scie circulaire portable convient pour scier en
coupe droite dans le bois, les matériaux sem­blables au bois et les plastiques. Ce faisant, il
faut éviter que les pointes des dents de la scie
surchauff ent et que le plastique fonde.

La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est

- 17 -

Anl_TC_CS_1410_SPK2.indb 17Anl_TC_CS_1410_SPK2.indb 17 17.11.2022 08:29:5317.11.2022 08:29:53

F

considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.

4. Données techniques

Tension réseau : ..................... 220-240 V ~ 50 Hz

Puissance absorbée : .............................. 1410 W

Vitesse de rotation à vide : .................5500 tr/min

Profondeur de coupe à 90° : ..................... 67 mm

Profondeur de coupe à 45° : ..................... 46 mm

Lame de scie : .....................................Ø 190 mm

Logement de lame de scie : ..................Ø 30 mm

Epaisseur de la lame de scie : ................. 2,4 mm

Catégorie de protection : ............................... II/

Poids : ........................................................4,3 kg

Danger !
Bruit et vibration

Les valeurs de bruit et de vibration ont été déter­minées conformément à la norme EN 62841.

Niveau de pression acoustique L
Imprécision K

............................................3 dB

pA

Niveau de puissance acoustique L
Imprécision K

............................................ 3 dB

WA

....... 94 dB(A)

pA

... 105 dB(A)

WA

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de
l’ouïe.

Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 62841.

Poignée

Valeur d’émission de vibration a
Insécurité K = 1,5 m/s

2

= 1,67 m/s

h

쓑

2

Poignée supplémentaire

Valeur d’émission de vibration ah = 2,03 m/s
Insécurité K = 1,5 m/s

2

2

La valeur d’émission de vibration a été mesurée
selon une méthode d’essai normée et peut être
modifi ée, en fonction du type d’emploi de l’outil
électrique ; elle peut dans certains cas exception­nels être supérieure à la valeur indiquée.

La valeur d’émission de vibration indiquée peut
être utilisée pour comparer un outil électrique à
un autre.

La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération
au début.

Limitez le niveau sonore et les vibrations à
un minimum !

Utilisez exclusivement des appareils en ex-

•

cellent état.
Entretenez et nettoyez l’appareil régulière-

•

ment.
Adaptez votre façon de travailler à l’appareil.

•

Ne surchargez pas l’appareil.

•

Faites contrôler l’appareil le cas échéant.

•

Mettez l’appareil hors circuit lorsque vous ne

•

l’utilisez pas.

Prudence !
Risques résiduels
Même en utilisant cet outil électrique confor­mément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la const­ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.

- 18 -

Anl_TC_CS_1410_SPK2.indb 18Anl_TC_CS_1410_SPK2.indb 18 17.11.2022 08:29:5317.11.2022 08:29:53

F

5. Avant la mise en service

Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.

Avertissement !
Enlevez systématiquement la fi che de con-
tact avant de paramétrer l’appareil.

5.1 Réglage de la profondeur de coupe
(fi gures 2/3)

Desserrez la vis de fixation pour le réglage de

•

la profondeur de coupe (4).
Placez le patin (6) à plat sur la surface de la

•

pièce à usiner. Levez la scie jusqu’à ce que
la lame de scie (12) se trouve à la profondeur
de coupe (a) nécessaire.
Fixez à nouveau la vis de fixation pour le

•

réglage de la profondeur de coupe (4). Con­trôlez la bonne fixation.

5.2 Butée pour onglet (fi gure 4/5)

L’angle standard réglé par défaut entre le pied

•

de la scie (6) et la lame de la scie s’élève à
90°. Vous pouvez modifier cet angle pour réa­liser des coupes en biseau.
Desserrez la vis de fixation à l’avant du pied

•

de la scie pour le réglage d’onglet (7).
Vous pouvez modifier à présent l’angle de

•

coupe jusqu’à 45° ; respectez ce faisant
l’échelle pour angle de coupe (9).
Fixez à nouveau la vis de fixation pour le

•

réglage d’onglet (7). Vérifiez qu’elle tienne
correctement.

5.3 Aspiration de poussière et de copeaux
(fi gure 6)

Raccordez un aspirateur adéquat au raccord

•

d’aspiration des copeaux (14) prévu à cet
effet de votre scie circulaire (aspirateur non
compris dans la livraison) Vous obtenez ainsi
une aspiration de poussière optimale de la
pièce à usiner. Les avantages : vous ména­gez l’appareil ainsi que votre propre santé.
Votre zone de travail reste en outre propre et
plus sûr.
La poussière générée par les travaux peut

•

être dangereuse. Veuillez respecter les consi­gnes de sécurité à ce propos.
Attention ! L’aspirateur utilisé doit être approp-

•

rié pour le matériau traité.
Contrôler si tous les constituants sont bien

•

raccordés.

5.4 Butée parallèle (fi g. 7,8)

La butée parallèle (16) permet de couper des

•

lignes parallèles.
Desserrez la vis de fixation qui se trouve dans

•

le pied de la scie (6) pour la butée parallèle
(8).
Le montage se fait en enfichant la butée pa-

•

rallèle (16) dans la glissière de guidage (b)
dans le pied de la scie (6) (cf. fig. 7).
Fixez l’écart nécessaire et vissez à nouveau

•

la vis de fixation (8) à fond.
Utilisation de la butée parallèle : Positionnez

•

la butée parallèle (16) à plat, au bord de la
pièce à usiner et commencez à scier.

 Attention ! Eff ectuez un test de coupe sur

un morceau de déchet de bois.

6. Commande

6.1 Travailler avec la scie circulaire portable

Tenez toujours la scie circulaire par la poig-

•

née fixe.
Le capot de protection de la bascule (19) est

•

automatiquement repoussé par la pièce à
usiner.
Ne pas forcer !

•

Avancez régulièrement et légèrement avec la

•

scie circulaire.
Le morceau de bois de se trouver à droite de

•

la scie circulaire pour que la partie large de
la table de support se trouve sur toute sa sur­face.
Si l’on scie en suivant une ligne prédessinée,

•

guidez la scie circulaire le long de l’encoche
correspondante.
Serrez fixement les petites pièces de bois

•

avant de les traiter. Ne les maintenez jamais
avec la main.
Respectez absolument les prescriptions de

•

sécurité ! Portez des lunettes de protection !
N’utilisez jamais de lames de scie défectu-

•

euses ni encore de lames comportant des
fêlures ou des fissures.
N’utilisez aucune bride/aucun écrou de bride

•

dont le perçage est supérieur ou inférieur à
celui de la lame de scie.
Il ne faut pas freiner la lame de scie avec la

•

main ni en appuyant dessus pour le côté.
La protection de la bascule ne doit pas être

•

coincée. Il faut qu’elle se retrouve dans sa po­sition de départ une fois l’opération terminée.

- 19 -

Anl_TC_CS_1410_SPK2.indb 19Anl_TC_CS_1410_SPK2.indb 19 17.11.2022 08:29:5317.11.2022 08:29:53

F

Avant tout emploi de la machine, assurez-

•

vous que les dispositifs de sécurité (protec­tion du pendule, coin à refendre, brides et
dispositifs de réglage) fonctionnent correcte­ment et qu’ils sont bien réglés et fixés.
Vous pouvez raccorder une aspiration de

•

la poussière (14) appropriée au raccord du
dispositif d’aspiration des copeaux. Assurez­vous que l’aspiration de poussière est bien
correctement et sûrement raccordée.
Pour le sciage, le capot amovible de protec-

•

tion du pendule ne doit pas être coincé dans
le capot de protection rabattu.
Les ames de scie dont le corps de base est

•

plus épais ou dont l’avoyage est inférieur à
l’épaisseur du coin à refendre ne doivent pas
être utilisées.

 Attention ! Avant tout travail sur la scie

circulaire, tirez la fi che de contact !

6.2 Utilisation de la scie circulaire

Ajustez la profondeur de coupe, l’angle de

•

coupe et la butée parallèle (voir les points

5.1, 5.2 et 5.4).
Assurez-vous que l’interrupteur Marche / Ar-

•

rêt (2) n’est pas enfoncé. Connectez la fiche
de contact à une prise appropriée seulement
après.
Connectez la scie circulaire uniquement

•

lorsque la lame de la scie est en place !
Placez le pied de la scie à plat sur la pièce à

•

usiner. La lame de la scie ne doit pas toucher
la pièce à usiner.
Maintenez à présent la scie circulaire des

•

deux mains.

6.3 Mise en circuit/arrêt (fi gure 9)

Mise en circuit :
Appuyez simultanément sur la touche de verrouil­lage (3) et l’interrupteur Marche / Arrêt (2)

Faites démarrer la lame de la scie set attendez
qu’elle ait atteint sa vitesse de marche. Guidez
ensuite lentement la lame de la scie sur la ligne
de coupe. Exercez uniquement une légère pressi­on sur la lame de la scie.

Mise hors circuit :
Relâchez la touche de verrouillage et
l’interrupteur Marche / Arrêt

Lorsque l’on relâche la poignée, la machine

•

se met automatiquement hors circuit, ce qui

évite une marche intentionnée.
Veillez à ne pas boucher les ouvertures de

•

désaération ni les recouvrir pendant le travail.
Ne freinez pas la lame de scie en appuyant

•

dessus par le côté après avoir éteint la ma­chine.
Attention ! Ne mettez la machine de côté que

•

lorsque la lame de la scie est complètement
arrêtée.

 Attention ! Eff ectuez un test de coupe sur

un morceau de déchet de bois.

6.4 Changer de lame de scie (fi gures 10-11)

 Attention ! Avant tout travail sur la scie

circulaire, tirez la fi che de contact !

Utilisez uniquement des lames de scie qui répon­dent à la norme EN 847-1 et qui sont du même
type que la lame de scie fournie avec cette scie
circulaire portable. Faites-vous conseiller dans les
magasins spécialisés.

Pour remplacer la lame de scie, vous avez besoin
de la clé de lame de scie (13) jointe.

Attention ! Pour des raisons de sécurité, la scie
circulaire portable ne doit pas être exploitée
lorsque la clé de lame de scie (13) est enfi chée.

Appuyez sur le blocage de broche (11).

•

Desserrez la vis du blocage de la lame de

•

scie (17) avec la clé de lame de scie (13).
Repoussez et maintenez le capot de protec-

•

tion de la bascule (19) mobile avec le levier
pour le capot de protection de la bascule
(20).
Retirez la bride de serrage (18) et la lame de

•

scie (12) en tirant vers le bas.
Nettoyez la bride, introduisez une nouvelle

•

lame. Veillez au sens de la marche (voir
flèche sur le capot de protection et au niveau
de la lame de scie) !
Serrez la vis du blocage de la lame de scie

•

(17), faites attention à la marche concen­trique.
Avant d’actionner l’interrupteur marche/arrêt,

•

assurez-vous que la lame de la scie est mon­tée correctement, les parties mobiles foncti­onnent facilement et que les vis de serrage
sont serrées à fond

- 20 -

Anl_TC_CS_1410_SPK2.indb 20Anl_TC_CS_1410_SPK2.indb 20 17.11.2022 08:29:5417.11.2022 08:29:54

7. Remplacement de la ligne de

raccordement réseau

Danger !

Si la ligne de raccordement réseau de cet ap­pareil est endommagée, il faut la faire remplacer
par le producteur ou son service après-vente ou
par une personne de qualifi cation semblable afi n
d’éviter tout risque.

8. Nettoyage, maintenance et

commande de pièces de
rechange

Danger !

Retirez la fi che de contact avant tous travaux de
nettoyage.

8.1 Nettoyage

Maintenez les dispositifs de protection, les

•

fentes à air et le carter de moteur aussi pro­pres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pres­sion.
Nous recommandons de nettoyer l’appareil

•

directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un

•

chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.

8.2 Brosses à charbon

Si les brosses à charbon font trop d’étincelles,
faites-les contrôler par des spécialistes en
électricité.
Danger ! Seul un(e) spécialiste électricien(ne)
est autorisé à remplacer les brosses à charbon.

F

Type de l‘appareil

•

Référence de l‘appareil

•

Numéro d‘identification de l‘appareil

•

Numéro de la pièce de rechange requise

•

Vous trouverez les prix et informations actuelles à
l‘adresse www.Einhell-Service.com

Astuce ! Pour un bon résul­tat, nous recommandons les
accessoires haut de gamme
de ! www.kwb.eu
[e-mail]

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per­mettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réin­troduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglemen­tation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.

10. Stockage

Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.

8.3 Maintenance

Aucune pièce à l’intérieur de l’appareil n’a besoin
de maintenance.

8.4 Commande de pièces de rechange et
d‘accessoires :

Veuillez indiquer ce qui suit pour toute commande
de pièces de rechange ;

- 21 -

Anl_TC_CS_1410_SPK2.indb 21Anl_TC_CS_1410_SPK2.indb 21 17.11.2022 08:29:5417.11.2022 08:29:54

F

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu­er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.

Veuillez noter que lors de la mise au rebut, les accumulateurs et les moyens d’éclairage (par ex. am­poule) sont retirés de l’appareil.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’Einhell Germany AG obte­nu.

Sous réserve de modifi cations techniques

Le produit répond aux exigences de la norme EN 61000-3-11 et est soumis à des conditions de

•

raccordement spéciales. Cela signifie qu’il est interdit de l‘utiliser sur un point de raccordement ar­bitraire.
L‘appareil peut entraîner des variations de tension passagères lorsque les conditions du réseau

•

sont défavorables.
Le produit est exclusivement prévu pour l‘utilisation aux points de raccordement qui

•

a) ne dépassent pas une impédance de réseau maximale autorisée Z sys = 0,25 + j0,25 Ω, ou
b) qui ont une capacité de charge de courant permanent du réseau de 100 A au moins par phase.
En tant qu‘utilisateur, vous devez vous assurer, si nécessaire en consultant votre fournisseur

•

d‘électricité locale, que le point de raccordement avec lequel vous voulez exploiter le produit, ré­pond à une des deux exigences a) ou b) citées.

- 22 -

Anl_TC_CS_1410_SPK2.indb 22Anl_TC_CS_1410_SPK2.indb 22 17.11.2022 08:29:5417.11.2022 08:29:54

F

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom­mables.

Catégorie Exemple

Pièces d‘usure* brosses à charbon
Matériel de consommation/

pièces de consommation*
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.Einhell-Service.com. Veuillez donner une description précise du défaut et répondre dans tous les
cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

•

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

•

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

•

Décrivez ce défaut de fonctionnement.

Lame de scie

- 23 -

Anl_TC_CS_1410_SPK2.indb 23Anl_TC_CS_1410_SPK2.indb 23 17.11.2022 08:29:5517.11.2022 08:29:55

F

Bon de garantie

Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per­sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle­mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres­tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti­lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in­dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor­males ou d‘un manque d‘entretien et de maintenance.

- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du­rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante :
www.Einhell-Service.com. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo­yer l‘appareil à notre adresse de service après-vente.

Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga­rantie conformément aux informations du service après-vente de ce mode d‘emploi.

- 24 -

Anl_TC_CS_1410_SPK2.indb 24Anl_TC_CS_1410_SPK2.indb 24 17.11.2022 08:29:5517.11.2022 08:29:55

I

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso

Attenzione! Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito.

Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea-

re della polvere nociva alla salute. Non lavorate materiale contenente amianto!

Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e
polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista.

- 25 -

Anl_TC_CS_1410_SPK2.indb 25Anl_TC_CS_1410_SPK2.indb 25 17.11.2022 08:29:5517.11.2022 08:29:55

I

Pericolo!

Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesi­oni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate ques­te istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo al­cuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.

Avvertimento!
Leggete tutte le avvertenze di sicurezza, le
istruzioni, le illustrazioni e le caratteristiche
tecniche che accompagnano il presente elett­routensile. Il mancato rispetto delle seguenti

istruzioni può causare scosse elettriche, incendi
e/o gravi lesioni.

Conservate tutte le avvertenze di sicurezza e
le istruzioni per eventuali necessità future.

2. Descrizione dell’apparecchio ed

elementi forniti

2.1 Descrizione dell’apparecchio (Fig. 1a/1b)

1. Impugnatura

2. Interruttore ON/OFF

3. Tasto di bloccaggio per interruttore ON/OFF

4. Vite di fi ssaggio per la regolazione della pro-
fondità di taglio

5. Cavo di alimentazione

6. Pattino della sega

7. Vite di fi ssaggio per regolazione del taglio
obliquo

8. Vite di fi ssaggio per guida parallela

9. Scala per l’inclinazione

10. Impugnatura addizionale

11. Calotta protettiva

12. Lama

13. Chiave lama

14. Attacco per aspirazione dei trucioli

15. Leva per aprire la calotta protettiva oscillante

16. Guida parallela

17. Vite di fi ssaggio della lama

18. Flangia di fi ssaggio

19. Calotta protettiva oscillante

20. Cuneo

21. Bloccaggio del mandrino

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio As­sistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di ac­quisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate atten­zione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela

•

l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i

•

fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-

•

ti forniti.
Verificate che l’apparecchio e gli accessori

•

non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino

•

alla scadenza della garanzia.

Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!

Sega circolare manuale

•

Lama

•

Chiave lama

•

Guida parallela

•

Istruzioni per l’uso originali

•

Avvertenze di sicurezza

•

3. Utilizzo proprio

La sega circolare a mano è adatta ad eff ettuare
tagli diritti nel legno, in materiali simili al legno o in
materie plastiche. In tal caso si deve evitare che
le punte dei denti della lama si surriscaldino e che
il materiale plastico si fonda.

L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.

- 26 -

Anl_TC_CS_1410_SPK2.indb 26Anl_TC_CS_1410_SPK2.indb 26 17.11.2022 08:29:5517.11.2022 08:29:55

I

4. Caratteristiche tecniche

Tensione di rete: .....................220-240 V ~ 50 Hz

Potenza assorbita: ................................... 1410 W

Numero di giri a vuoto: ........................5500 min

Profondità di taglio a 90°: ......................... 67 mm

Profondità di taglio a 45°: ......................... 46 mm

Lama: ..................................................Ø 190 mm

Sede della lama: ...................................Ø 30 mm

Spessore della lama: ............................... 2,4 mm

Grado di protezione: ...................................... II/

Peso: ..........................................................4,3 kg

Pericolo!
Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati
rilevati secondo la norma EN 62841.

Livello di pressione acustica L
Incertezza K

..............................................3 dB

pA

Livello di potenza acustica L
Incertezza K

..............................................3 dB

WA

........... 94 dB (A)

pA

........... 105 dB (A)

WA

Portate cuffi e antirumore.

L’ e ff etto del rumore può causare la perdita
dell’udito.

Valori complessivi delle vibrazioni (somma vetto­riale delle tre direzioni) rilevati secondo la norma
EN 62841.

Impugnatura

Valore emissione vibrazioni a
Incertezza K = 1,5 m/s

2

= 1,67 m/s

h

Impugnatura addizionale

Valore emissione vibrazioni a
Incertezza K = 1,5 m/s

2

= 2,03 m/s

h

Il valore di emissione di vibrazioni indicato è stato
misurato secondo un metodo di prova norma­lizzato e può variare a seconda del modo in cui
l’elettroutensile viene utilizzato e, in casi eccezio­nali, può essere superiore al valore riportato.
Il valore di emissione di vibrazioni indicato può
essere usato per il confronto tra elettroutensili di
marchi diversi.

Il valore di emissione di vibrazioni può essere
utilizzato anche per una valutazione preliminare
dei rischi.

쓑

2

2

Limitate al minimo lo sviluppo di rumore e le
vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta-

•

to.

-1

pulizia dell’apparecchio.
Adattate il vostro modo di lavorare

•

Eseguite regolarmente la manutenzione e la

•

all’apparecchio.
Non sovraccaricate l’apparecchio.

•

Fate eventualmente controllare l’apparecchio.

•

Spegnete l’apparecchio se non lo utilizzate.

•

Attenzione!
Rischi residui
Anche se questo elettroutensile viene utiliz­zato secondo le norme, continuano a sussis­tere rischi residui. In relazione alla struttura
e al funzionamento di questo elettroutensile
potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui
non venga indossata una maschera antipol­vere adeguata.

2. Danni all’udito nel caso in cui non vengano
indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma­no-braccio se l’apparecchio viene utilizzato a
lungo, non viene tenuto in modo corretto o se
la manutenzione non è appropriata.

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente
assicuratevi che i dati sulla targhetta di identifi ca-
zione corrispondano a quelli di rete.

Avvertenza!
Staccate sempre la spina di alimentazione
prima di ogni impostazione all’utensile.

5.1 Regolazione della profondità di taglio
(Fig. 2/3)

Svitate la vite di fissaggio per la regolazione

•

della profondità di taglio (4).
Appoggiate il pattino della sega (6) in oriz-

•

zontale sulla superficie del pezzo da lavorare.
Sollevate la sega fino a che la lama (12) si
trovi alla profondità di taglio necessaria (a).
Bloccate di nuovo la vite di fissaggio per la

•

regolazione della profondità di taglio (4). Con­trollate che sia ben serrata.

5.2 Guida obliqua (Fig. 4/5)

L’inclinazione standard preimpostata tra il

•

pattino della lama (6) e la lama (12) è di 90°.

- 27 -

Anl_TC_CS_1410_SPK2.indb 27Anl_TC_CS_1410_SPK2.indb 27 17.11.2022 08:29:5517.11.2022 08:29:55

I

Potete modificare tale angolazione per ese­guire tagli inclinati.
Allentate la vite di serraggio che si trova nella

•

parte anteriore del pattino della lama per re­golare il taglio obliquo (7).
Potete modificare l’angolo di taglio fino a 45°;

•

a tal fine fate attenzione alla scala dell’angolo
di taglio (9).
Fissate di nuovo la vite di serraggio per re-

•

golare il taglio obliquo (7). Controllate che la
leva sia ben serrata.

5.3 Aspirazione di polvere e trucioli (Fig. 6)

Collegate un aspirapolvere adatto all’attacco

•

previsto per l’aspirazione dei trucioli della
sega circolare (14) (aspirapolvere non com­preso tra gli elementi forniti). In questo modo
ottenete un’ottimale aspirazione della polvere
dal pezzo da lavorare. I vantaggi: in tal modo
evitate di arrecare danni all’apparecchio e alla
vostra salute. La vostra zona di lavoro rimane
inoltre più pulita e sicura.
La presenza di polvere può essere pericolosa

•

durante il lavoro. Osservate a questo scopo le
avvertenze di sicurezza.
Attenzione! L’aspirapolvere utilizzato per

•

l’aspirazione dei trucioli deve essere adatto al
materiale lavorato.
Verificate che tutti i pezzi siano collegati bene

•

fra di loro.

5.4 Guida parallela (Fig. 7/8)

La guida parallela (16) permette di eseguire

•

tagli paralleli.
Allentate la vite di serraggio posizionata nel

•

pattino della lama (6) per la guida parallela
(8).
Il montaggio avviene tramite l’inserimento

•

della guida parallela (16) nella guida (b) del
pattino della lama (6) (vedi Fig. 7).
Stabilite la distanza necessaria e serrate di

•

nuovo la vite di serraggio (8).
Utilizzo della guida parallela: posizionate la

•

guida parallela (16) in orizzontale sul bordo
del pezzo da lavorare e iniziate a segare.

 Attenzione! Taglio di prova con scarti di

legno

La calotta protettiva oscillante (19) viene

•

spinta indietro automaticamente dal pezzo da
lavorare.
Non usate la forza!

•

Spingete in avanti la sega circolare accompa-

•

gnandola lentamente.
Il pezzo che cade deve trovarsi a destra della

•

sega circolare in modo che il lato più largo del
piano di appoggio poggi su tutta la sua super­ficie.
Se segate seguendo una linea tracciata pre-

•

cedentemente, accompagnate la sega circo­lare lungo tale linea.
I pezzi di legno piccoli vanno serrati in un

•

morsetto prima di iniziarne la lavorazione.
Non teneteli mai con le mani.
Osservate sempre le norme di sicurezza! In-

•

dossate occhiali protettivi!
Non utilizzate lame difettose o che presentino

•

incrinature e crepe.
Non utilizzate flangie/dadi di flangie con fori

•

più grandi o più piccoli di quelli della lama.
La lama non deve essere frenata manual-

•

mente o mediante pressione laterale sulla
lama stessa.
La protezione mobile non deve essere bl-

•

occata e alla fine di ogni operazione deve
trovarsi di nuovo nella posizione di partenza.
Prima di ogni utilizzo dell’apparecchio assi-

•

curatevi che i dispositivi di sicurezza quali
la protezione mobile, il cuneo, la flangia e i
dispositivi di regolazione siano funzionanti,
inseriti e fissati correttamente.
All’attacco per l’aspirazione di trucioli (14)

•

potete collegare un dispositivo di aspirazione
adatto. Accertatevi che l’aspirazione della
polvere sia collegata correttamente.
Durante l’utilizzo della sega la calotta protet-

•

tiva oscillante non deve essere bloccata in
posizione retratta.
Non utilizzate lame il cui corpo base sia più

•

spesso o la cui stradatura sia più stretta ris­petto allo spessore del cuneo.

 Attenzione! Prima di qualsiasi lavoro

sulla sega circolare staccate la spina dalla
presa!

6. Uso

6.1 Lavorare con la sega circolare manuale

Impugnate sempre la sega circolare con una

•

presa salda.

Anl_TC_CS_1410_SPK2.indb 28Anl_TC_CS_1410_SPK2.indb 28 17.11.2022 08:29:5617.11.2022 08:29:56

6.2 Utilizzo della sega circolare

Adeguate profondità di taglio, angolo di taglio

•

e guida parallela (vedi punto 5.1, 5.2 e 5.4).
Accertatevi che l’interruttore ON/OFF (2) non

•

sia premuto. Solo a questo punto inserite la

- 28 -

I

spina in una presa di corrente adatta.
Accendete la sega circolare solo con la lama

•

inserita!
Posizionate il pattino dalla lama in orizzontale

•

sul pezzo da lavorare. La lama non deve toc­care il pezzo da lavorare.
Tenete ora ben ferma la sega circolare con

•

entrambe le mani.

6.3 Accensione/spegnimento (Fig. 9)

Accensione
Premete contemporaneamente il tasto di bloc­caggio (3) e l’interruttore ON/OFF (2)
Lasciate avviare la lama fi no a quando non abbia
raggiunto la velocità massima. Conducete poi
lentamente la sega sulla linea di taglio. Esercitate
solo poca pressione sulla sega.

Spegnimento
Lasciate il tasto di bloccaggio e l’interruttore ON/
OFF

Lasciando l’impugnatura l’apparecchio si

•

spegne automaticamente, impedendone
l’attivazione involontaria.
Fate attenzione che durante l’utilizzo della

•

sega le aperture di sfiato non vengano coper­te od ostruite.
Dopo lo spegnimento dell’utensile non ferma-

•

te la lama esercitando una pressione laterale.
Attenzione! Mettete giù l’utensile solo dopo

•

che la lama si sia fermata completamente.

 Attenzione! Taglio di prova con scarti di

legno

6.4 Sostituzione della lama (Fig. 10-11)

 Attenzione! Prima di qualsiasi lavoro sulla

sega circolare staccate la spina dalla presa!

Utilizzate esclusivamente lame che rispondo­no alla norma EN 847-1 e dello stesso tipo di
quella fornita con la sega circolare a mano. Per
informazioni dettagliate rivolgetevi ai rivenditori
specializzati.

Per cambiare la lama avete bisogno della chiave
per la lama (13) in dotazione.

Attenzione! Per motivi di sicurezza la sega
circolare manuale non deve essere usata con la
chiave per la lama (13) inserita.

Premete il bloccaggio del mandrino (11).

•

Svitate la vite di fissaggio della lama (17) ser-

•

vendovi della chiave per la lama (13).
Riportate in posizione la calotta protettiva

•

oscillante (19) dotata di leva (20) e tenetela
ferma.
Estraete la flangia di fissaggio (18) e la lama

•

(12) agendo verso il basso.
Pulite la flangia e inserite una nuova lama.

•

Fate attenzione al senso di rotazione (vedi
freccia sulla calotta protettiva e sulla lama)!
Avvitate la vite di fissaggio della lama (17)

•

facendo attenzione al senso di rotazione.
Prima di azionare l‘interruttore di ON/OFF

•

accertatevi che la lama sia montata corretta­mente, che le parti mobili possano muoversi
liberamente e che le viti di serraggio siano
avvitate saldamente.

7. Sostituzione del cavo di

alimentazione

Pericolo!

Se il cavo di alimentazione di questo apparecchio
viene danneggiato deve essere sostituito dal
produttore, dal suo servizio di assistenza clienti o
da una persona al pari qualifi cata al fi ne di evitare
pericoli.

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spi­na dalla presa di corrente.

8.1 Pulizia

Tenete il più possibile i dispositivi di protezio-

•

ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Consigliamo di pulire l’apparecchio subito

•

dopo averlo usato.
Pulite l’apparecchio regolarmente con un

•

panno asciutto ed un po’ di sapone. Non usa­te detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua

- 29 -

Anl_TC_CS_1410_SPK2.indb 29Anl_TC_CS_1410_SPK2.indb 29 17.11.2022 08:29:5617.11.2022 08:29:56

I

in un elettroutensile aumenta il rischio di una
scossa elettrica.

8.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate
controllare le spazzole al carbone da un elettricis­ta.
Pericolo! Le spazzole al carbone devono essere
sostituite solo da un elettricista.

8.3 Manutenzione

All’interno dell’apparecchio non si trovano altre
parti sottoposte ad una manutenzione qualsiasi.

8.4 Ordinazione di pezzi di ricambio e
accessori

In caso di ordinazione di pezzi di ricambio è ne­cessario indicare quanto segue:

Tipo di apparecchio

•

Numero di articolo dell‘apparecchio

•

Numero di identificazione dell‘apparecchio

•

Numero del pezzo di ricambio richiesto

•

Per i prezzi e le informazioni attuali si veda
www.Einhell-Service.com

Consiglio! Per un buon risul­tato di lavoro consigliamo
gli accessori di qualità di

! www.kwb.eu

[e-mail]

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita­re i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò es­sere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va con­segnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.

10. Conservazione

Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non ac­cessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio ori­ginale.

- 30 -

Anl_TC_CS_1410_SPK2.indb 30Anl_TC_CS_1410_SPK2.indb 30 17.11.2022 08:29:5617.11.2022 08:29:56

I

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec­chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.

In caso di smaltimento fate attenzione che batterie e dispositivi di illuminazione (ad es. lampadine) ven­gano rimossi dall‘apparecchio.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della Einhell
Germany AG.

Con riserva di apportare modifi che tecniche

Il prodotto soddisfa i requisiti della norma EN 61000-3-11 ed è soggetto a condizioni speciali di

•

collegamento. Ciò significa che non ne è consentito l‘uso con collegamento a prese scelte a piaci­mento.
In caso di condizioni di rete sfavorevoli l‘apparecchio può causare delle variazioni temporanee di

•

tensione.
Il prodotto è concepito solo per l‘utilizzo collegato a prese che

•

a) non superino una massima impedenza di rete Z sys = 0,25 + j0,25 Ω, oppure
b) che abbiano una resistenza di corrente continua della rete almeno di 100 A per fase.
In qualità di utilizzatore, dovete assicurare, se necessario rivolgendovi al vostro ente di fornitura

•

dell‘energia elettrica, che la presa di collegamento dalla quale volete azionare il prodotto soddisfi
uno dei due requisiti citati a) oppure b).

- 31 -

Anl_TC_CS_1410_SPK2.indb 31Anl_TC_CS_1410_SPK2.indb 31 17.11.2022 08:29:5617.11.2022 08:29:56

I

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Spazzole di carbone
Materiale di consumo/parti di consumo * Lama
Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet
www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di ris­pondere in ogni caso alle seguenti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

•

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

•

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

•

Descrivete che cosa non funziona.

- 32 -

Anl_TC_CS_1410_SPK2.indb 32Anl_TC_CS_1410_SPK2.indb 32 17.11.2022 08:29:5617.11.2022 08:29:56

I

Certifi cato di garanzia

Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone
fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività
di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen­tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi
apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge.
Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi
acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li­mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione
dell‘apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio­nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto­posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle­gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).

- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di
garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima­ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual­mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite
sito internet: www.Einhell-Service.com. Tenete a portata di mano il documento di acquisto o altri
documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi
documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non
possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nost-
ra prestazione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.

Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon­do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.

- 33 -

Anl_TC_CS_1410_SPK2.indb 33Anl_TC_CS_1410_SPK2.indb 33 17.11.2022 08:29:5617.11.2022 08:29:56

NL

Gevaar! - Handleiding lezen om het letselrisico te verminderen

Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies.

Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta-

an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt!

Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en
stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies.

- 34 -

Anl_TC_CS_1410_SPK2.indb 34Anl_TC_CS_1410_SPK2.indb 34 17.11.2022 08:29:5717.11.2022 08:29:57

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding / veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de in­formatie op elk moment kunt terugvinden. Mocht
u dit toestel aan andere personen doorgeven,
gelieve dan deze handleiding / veiligheidsins­tructies mee te geven. Wij zijn niet aansprakelijk
voor ongevallen of schade die te wijten zijn aan
niet-naleving van deze handleiding en van de vei­ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u
in de bijgaande brochure.

Waarschuwing!
Lees alle veiligheidsinstructies, aanwijzin­gen, plaatjes en technische gegevens, waar­van dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de vol­gende instructies kunnen een elektrische schok,
brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstructies en aanwij­zingen voor de toekomst.

2. Beschrijving van het gereedschap

en leveringsomvang

2.1 Beschrijving van het gereedschap
(fi g. 1a/1b)

1. Handgreep

2. AAN/UIT-schakelaar

3. Grendelknop voor AAN/UIT-schakelaar

4. Vastzetschroef voor instelling van de
snijdiepte

5. Netkabel

6. Zaagschoen

7. Vastzetschroef voor verstekafstelling

8. Vastzetschroef voor parallelaanslag

9. Schaal voor verstekhoek

10. Extra handgreep

11. Beschermkap

12. Zaagblad

13. Zaagbladsleutel

14. Aansluiting voor spaanafzuiging

15. Hendel voor het openen van de pendelbe­schermkap

16. Parallelaanslag

17. Schroef voor zaagbladbeveiliging

18. Spanfl ens

19. Pendelbeschermkap

20. Spouwmes

21. Spilarrêt

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro­leren aan de hand van de beschreven omvang
van de levering. Indien er onderdelen ontbreken,
gelieve u dan binnen 5 werkdagen na aankoop
van het artikel te wenden tot ons servicecenter of
tot het verkooppunt waar u het apparaat heeft ge­kocht, en leg een geldig bewijs van aankoop voor.
Gelieve daarvoor de garantietabel in de service­informatie aan het einde van de handleiding in
acht te nemen.

Open de verpakking en neem het toestel

•

voorzichtig uit de verpakking.
Verwijder het verpakkingsmateriaal alsmede

•

verpakkings-/transportbeveiligingen (indien
aanwezig).
Controleer of de leveringsomvang compleet

•

is.
Controleer het toestel en de accessoires op

•

transportschade.
Bewaar de verpakking indien mogelijk tot het

•

verloop van de garantieperiode.

Gevaar!
Het toestel en het verpakkingsmateriaal zijn
geen speelgoed voor kinderen! Kinderen mo­gen niet met plastic zakken, folies en kleine
stukken spelen! Er bestaat inslik- en verstik­kingsgevaar!

Handcirkelzaag

•

Zaagblad

•

Zaagbladsleutel

•

Parallelaanslag

•

Originele handleiding

•

Veiligheidsinstructies

•

3. Reglementair gebruik

De handcirkelzaag is geschikt voor het zagen van
rechtlijnige sneden in hout, houtachtige materia­len en kunststoff en. Daarbij moet worden verme-
den dat de punten van de zaagtanden oververhit
raken en dat het kunststof smelt.

De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk

- 35 -

Anl_TC_CS_1410_SPK2.indb 35Anl_TC_CS_1410_SPK2.indb 35 17.11.2022 08:29:5717.11.2022 08:29:57

ander verder gaand gebruik is niet reglementair.
Voor daaruit voortvloeiende schade of verwon­dingen van welke aard dan ook is de gebruiker/
bediener, niet de fabrikant, aansprakelijk.

4. Technische gegevens

Netspanning: ..........................220-240 V ~ 50 Hz

Opgenomen vermogen: .......................1410 watt

Onbelast toerental: .............................5500 t/min.

Snijdiepte bij 90°: ..................................... 67 mm

Snijdiepte bij 45°: ..................................... 46 mm

Zaagblad: ............................................ Ø 190 mm

Zaagbladopname: ................................. Ø 30 mm

Zaagbladdikte: ........................................ 2,4 mm

Bescherming klasse: ..................................... II/

Gewicht: .....................................................4,3 kg

Gevaar!
Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald
volgens EN 62841.

Geluidsdrukniveau L
Onzekerheid K
Geluidsvermogen L
Onzekerheid K

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

.......................... 94 dB (A)

pA

........................................... 3 dB

pA

......................... 105 dB (A)

WA

.......................................... 3 dB

WA

NL

De vermelde trillingsemissiewaarde kan ook wor­den gebruikt om voor begin van de werkzaamhe­den de nadelige gevolgen te beoordelen.

Beperk de geluidsontwikkeling en vibratie tot
een minimum!

Gebruik enkel intacte toestellen.

•

Onderhoud en reinig het toestel regelmatig.

•

Pas uw manier van werken aan het toestel

•

aan.
Overbelast het toestel niet.

•

Laat het toestel indien nodig nazien.

•

Schakel het toestel uit als het niet wordt ge-

•

bruikt.

Voorzichtig!
Restrisico’s

쓑

Er blijven altijd restrisico’s over ook al wordt
dit elektrisch gereedschap naar behoren be­diend. Volgende gevaren kunnen zich voordo­en in verband met de bouwwijze en uitvoe­ring van dit elektrisch gereedschap:

1. Longletsels indien geen gepaste stofmasker
wordt gedragen.

2. Gehoorschade indien geen gepaste gehoor­beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit
uit hand-arm-trillingen indien het toestel lang
zonder onderbreking wordt gebruikt of niet
naar behoren wordt gehanteerd en onder­houden.

Totale vibratiewaarden (vectorsom van drie
richtingen) bepaald volgens EN 62841.

Handgreep

Trillingsemissiewaarde ah = 1,67 m/s
Onzekerheid K = 1,5 m/s2

Extra handgreep

Trillingsemissiewaarde ah = 2,03 m/s
Onzekerheid K = 1,5 m/s

De opgegeven trillingsemissiewaarde is gemeten
volgens een genormaliseerde testprocedure en
kan veranderen naargelang van de wijze waarop
het elektrische gereedschap wordt gebruikt en
in uitzonderingsgevallen boven de opgegeven
waarde liggen.
De vermelde trillingsemissiewaarde kan worden
gebruikt om elektrische gereedschappen onder­ling te vergelijken.

Anl_TC_CS_1410_SPK2.indb 36Anl_TC_CS_1410_SPK2.indb 36 17.11.2022 08:29:5717.11.2022 08:29:57

2

2

2

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken­plaatje overeenkomen met de gegevens van
het stroomnet alvorens het gereedschap aan te
sluiten.

Waarschuwing!
Verwijder altijd de netstekker uit het stop­contact voordat u het gereedschap anders
afstelt.

5.1 Snijdiepte instellen (afbeelding 2/3)

Draai de vastzetschroef voor de instelling van

•

de snijdiepte (4) los.
Zet de zaagschoen (6) plat op het oppervlak

•

van het te bewerken werkstuk. Til de zaag zo
ver op, tot het zaagblad (12) zich op de ge­wenste snijdiepte (a) bevindt.
Bevestig de vastzetschroef voor de instelling

•

van de snijdiepte (4) weer. Controleer of deze
goed vastzit.

- 36 -

NL

5.2 Verstekaanslag (fi g. 4/5)

De vooringestelde standaardhoek tussen

•

zaagvoet (6) en zaagblad (12) bedraagt 90°.
U kunt deze hoek veranderen om schuine
sneden uit te voeren.
Draai de vastzetschroef voor verstekafstelling

•

(7) los die zich aan de voorkant van de zaag­voet bevindt.
U kunt de snijhoek dan met maximaal 45° ve-

•

randeren; neem daarvoor de snijhoekschaal
(9) in acht.
Haal de vastzetschroef voor verstekafstelling

•

(7) terug aan. Controleer of alles goed vast
zit.

5.3 Afzuigen van stof en spaanders (fi g. 6)

Sluit op de ervoor voorziene stofzuigeraans-

•

luiting(14) van uw cirkelzaag een gepaste
stofzuiger aan (stofzuiger niet bij de levering
begrepen). U bereikt zodoende een optimale
afzuiging van het stof dat aan het werkstuk
vrijkomt. De voordelen: U spaart zowel het
gereedschap als uw eigen gezondheid. Uw
werkplaats blijft bovendien properder en veili­ger.
Bij het werk vrijkomend stof kan gevaarlijk

•

zijn. Neem de desbetreffende veiligheidsins­tructies in acht.
Let op! De voor het afzuigen gebruikte stof-

•

zuiger moet geschikt zijn voor het bewerkte
materiaal.
Controleer of alle componenten goed onder-

•

ling verbonden zijn.

5.4 Parallelaanslag (fi g. 7/8)

De parallelaanslag (16) maakt het mogelijk

•

evenwijdige lijnen te zagen.
Draai de vastzetschroef van de parallelaans-

•

lag (8) los die zich in de zaagvoet (6) bevindt.
De montage gebeurt door de parallelaanslag

•

(16) de geleiding (b) in de zaagvoet (6) in te
schuiven (zie fig. 7).
Zet de nodige afstand vast en haal de vast-

•

zetschroef (8) terug aan.
Gebruik van de parallelaanslag: Positioneer

•

de parallelaanslag (16) vlak tegen de kant
van het werkstuk en begin met zagen.

 Let op! Proefsnede met een stuk afvalhout

uitvoeren.

6. Bediening

6.1 Werken met de handcirkelzaag

Cirkelzaag steeds goed vasthouden.

•

De pendelbeschermkap (19) wordt door het

•

werkstuk automatisch teruggeschoven.
Gebruik geen geweld!

•

De cirkelzaag gelijkmatig vooruitschuiven

•

zonder te forceren.
Het afvalstuk moet zich aan de rechterkant

•

van de cirkelzaag bevinden zodat het brede
deel van de steuntafel met het volledige op­pervlak op het werkstuk ligt.
Indien u volgens een voorgetekende lijn

•

zaagt, leidt u de cirkelzaag langs de overeen­komstige inkeping.
Kleine houten stukken voor de bewerking

•

goed vastspannen. Nooit met de hand vast­houden.
Veiligheidsinstructies zeker in acht nemen!

•

Veiligheidsbril dragen!
Gebruik geen defecte zaagbladen of zaagbla-

•

den die scheuren en barstjes vertonen.
Gebruik geen flenzen/flensmoeren waarvan

•

het boorgat groter of kleiner is dan dat van
het zaagblad.
Het zaagblad mag niet met de hand of door

•

zijdelingse druk tegen het zaagblad worden
afgeremd.
De pendelbeschermkap mag niet klem zitten

•

en moet aan het einde van de zaagbeurt zich
weer in de oorspronkelijke positie bevinden.
Voor gebruik van de cirkelzaag de werking

•

van de pendelbeschermkap controleren ter­wijl de netstekker uit het stopcontact is verwij­derd.
Vergewis u er zich voor elk gebruik van de

•

machine van dat de veiligheidsinrichtingen
zoals pendelbeschermkap, spouwmes, flen­zen en verstelinrichtingen werken resp. cor­rect zijn afgesteld en vastgezet.
Op de aansluiting voor spaanderafzuiging

•

(14) kan u een gepaste stofafzuiging aanslu­iten. Vergewis u er zich van dat de stofafzu­iging veilig en naar behoren is aangesloten.
De bewegelijke pendelbeschermkap mag

•

voor het zagen niet in de teruggetrokken be­schermkap worden vastgeklemd.
Zaagbladen waarvan het basislichaam dik-

•

ker of de schrankbreedte kleiner is dan de
dikte van het spouwmes mogen niet worden
gebruikt.

 Let op! Trek telkens de netstekker uit het

stopcontact voordat u aan de cirkelzaag
werkt!

- 37 -

Anl_TC_CS_1410_SPK2.indb 37Anl_TC_CS_1410_SPK2.indb 37 17.11.2022 08:29:5717.11.2022 08:29:57

NL

6.2 Gebruik van de cirkelzaag

Pas snijdiepte, snijhoek en parallelaanslag

•

aan (zie pt. 5.1, 5.2 en 5.4).
Vergewis u er zich van dat de AAN/UIT-scha-

•

kelaar (2) niet ingedrukt is. Sluit pas dan de
netstekker aan op een gepast stopcontact.
Zet de cirkelzaag enkel met gemonteerd

•

zaagblad aan!
Plaats de zaagvoet plat op het te bewerken

•

stuk. Het zaagblad mag het werkstuk niet ra­ken.
Hou de cirkelzaag dan met beide handen

•

vast.

6.3 In-/uitschakelen (fi g. 9)

Inschakelen:
Grendelknop (3) en AAN/UIT-schakelaar (2) tege­lijkertijd indrukken.

Laat het zaagblad aanlopen tot het de volle

•

snelheid heeft bereikt. Leidt het zaagblad dan
behoedzaam langs de snijlijn. Oefen daarbij
slechts een lichte druk uit op het zaagblad.

Uitschakelen:
Grendelknop en AAN/UIT-schakelaar loslaten.

Bij het loslaten van de handgreep wordt de

•

machine automatisch uitgeschakeld zodat
onbedoeld draaien niet mogelijk is.
Let er goed op dat tijdens het werken de

•

ventilatieopeningen niet worden afgedekt of
verstopt geraken.
Rem het zaagblad na het uitschakelen niet af

•

door er zijdelings tegen te drukken.
Let op! Leg de machine pas neer nadat het

•

zaagblad helemaal tot stilstand is gekomen.

 Let op! Proefsnede met een stuk afvalhout

uitvoeren.

6.4 Verwisselen van zaagblad (fi g. 10-11)

 Let op! Trek telkens de netstekker uit het

stopcontact voordat u aan de cirkelzaag
werkt!

Gebruik uitsluitend zaagbladen die overeenko­men met de norm EN 847-1 en die van hetzelfde
type zijn als het met deze handcirkelzaag meege­leverde zaagblad. Vraag advies in de gespeciali­seerde handel.

Om het zaagblad te verwisselen heeft u de mee­geleverde zaagbladsleutel (13) nodig.

Opgelet! Om veiligheidsredenen mag de hand­cirkelzaag niet worden ingezet met ingestoken
zaagbladsleutel (13).

Druk op het spilarrêt (11).

•

Draai de schroef voor de zaagbladbeveiliging

•

(17) los met de sleutel (13).
Schuif de beweeglijke pendelbeschermkap

•

(19) terug met de hendel (20) en houd deze
vast.
Spanflens (18) en zaagblad (12) naar be-

•

neden wegnemen.
Flens schoonmaken, nieuw zaagblad instal-

•

leren. Letten op de looprichting (zie pijl op
beschermkap en aan het zaagblad)!
Schroef voor de zaagbladbeveiliging (17)

•

aandraaien; erop letten dat het zaagblad
ronddraait.
Voordat u de AAN-schakelaar indrukt moet

•

u zich ervan vergewissen dat het zaagblad
correct is gemonteerd, beweeglijke delen ge­makkelijk bewegen en dat de klemschroeven
goed zijn aangedraaid.

7. Vervanging van de

netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat be­schadigd wordt, dan moet hij door de fabrikant
of diens klantendienst of door een gelijkwaardig
gekwalifi ceerde persoon vervangen worden, om
gevaren te vermijden.

8. Reiniging, onderhoud en

bestellen van wisselstukken

Gevaar!

Trek vóór alle schoonmaakwerkzaamheden de
netstekker uit het stopcontact.

8.1 Reiniging

Hou de veiligheidsinrichtingen, de ventila-

•

tiespleten en het motorhuis zo veel mogelijk
vrij van stof en vuil. Wrijf het toestel met een
schone doek af of blaas het met perslucht bij
lage druk schoon.
Het is aan te bevelen het toestel direct na elk

•

gebruik te reinigen.
Reinig het toestel regelmatig met een vochti-

•

ge doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de

- 38 -

Anl_TC_CS_1410_SPK2.indb 38Anl_TC_CS_1410_SPK2.indb 38 17.11.2022 08:29:5717.11.2022 08:29:57

NL

kunststofcomponenten van het toestel kun­nen aantasten. Let er goed op dat geen water
in het toestel terechtkomt. Door binnendrin­gen van water in een elektrische apparatuur
verhoogt het risico van een elektrische schok.

8.2 Koolborstels

Bij bovenmatige vonkvorming laat u de koolbors­tels door een bekwame elektricien nazien.
Gevaar! De koolborstels mogen enkel door een
bekwame elektricien worden vervangen.

8.3 Onderhoud

In het toestel zijn er geen andere te onderhouden
onderdelen.

8.4 Bestelling van onderdelen en toebehoren:

Gelieve bij de bestelling van onderdelen de vol­gende gegevens te vermelden:

Type van het apparaat

•

Artikelnummer van het apparaat

•

Ident.-nummer van het apparaat

•

Onderdeelnummer van het benodigde on-

•

derdeel
Actuele prijzen en info vindt u terug onder
www.Einhell-Service.com

Tip! Voor een goed werkre­sultaat bevelen wij hoog­waardig toeehoren van

aan! www.kwb.eu

[e-mail]

10. Opbergen

Bewaar het toestel en de accessoires op een
donkere, droge en vorstvrije plaats die voor
kinderen ontoegankelijk is. De optimale opberg­temperatuur ligt tussen 5° C en 30° C. Bewaar
het elektrische gereedschap in de originele ver­pakking.

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking
is een grondstof en bijgevolg herbruikbaar of kan
naar de grondstofkringloop worden teruggevo­erd. Het toestel en zijn accessoires bestaan uit
diverse materialen, zoals b.v. metaal en kunststof.
Defecte toestellen horen niet thuis in het huisvuil.
Om zich van het toestel naar behoren te ontdoen
dient het naar een geschikte verzamelplaats te
worden gebracht. Als u geen verzamelplaats kent
gelieve u dan bij de gemeente te informeren.

- 39 -

Anl_TC_CS_1410_SPK2.indb 39Anl_TC_CS_1410_SPK2.indb 39 17.11.2022 08:29:5717.11.2022 08:29:57

NL

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en
omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver­zameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:
De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te
werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel
kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de
wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen
gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Zorg er bij de verwerking voor dat accu’s en lichtmiddelen (bijv. gloeilampen) uit het apparaat worden
genomen.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge­deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehouden

Het product beantwoordt aan de eisen van EN 61000-3-11 en is onderworpen aan speciale aans-

•

luitvoorwaarden. Dat wil zeggen dat het gebruik op willekeurige vrij te kiezen aansluitpunten niet

toegestaan is.

Het toestel kan bij ongunstige netomstandigheden leiden tot tijdelijke spanningsschommelingen.

•

Het product is uitsluitend voorzien om op aansluitpunten te werken die

•

a) een maximaal toegestane netimpedantie Z sys = 0,25 + j0,25 Ω niet overschrijden of

b) die een permanente stroombelastbaarheid van het net van minstens 100 A per fase hebben.

U dient er zich als gebruiker van te vergewissen, indien nodig in overleg met uw energievoorziening-

•

maatschappij, dat uw aansluitpunt waarop u uw product wilt gebruiken, één van de beide genoem-

de eisen a) of b) vervult.

- 40 -

Anl_TC_CS_1410_SPK2.indb 40Anl_TC_CS_1410_SPK2.indb 40 17.11.2022 08:29:5817.11.2022 08:29:58

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart­ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals
reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te
uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage
door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld

Slijtstukken* Koolborstels
Verbruiksmateriaal/verbruiksstukken* Zaagblad
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder
www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij
in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

•

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

•

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

•

Beschrijf deze foutieve werkwijze.

- 41 -

Anl_TC_CS_1410_SPK2.indb 41Anl_TC_CS_1410_SPK2.indb 41 17.11.2022 08:29:5817.11.2022 08:29:58

NL

Garantiebewijs

Geachte klant,
Onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter
ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze ser­vicedienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst
via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht op garantie geldt het
volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die

dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen

gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge-

noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie.

Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor

u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout,

en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan-

ging ervan.

Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com-

mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als

het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd

ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op

grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing

(zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming

van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale

omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over-

belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen-

dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade),

gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg

van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast-

stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van

de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een

verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor

het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter

plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden op mail adres:

[e-mail]. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe

apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden

teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen

uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie,

dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver­helpen die buiten de garantieomvang vallen. Indien u hiervan gebruik wenst te maken, neem dan con­tact met ons op.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen
van deze garantie conform de service-informatie van deze handleiding.

- 42 -

Anl_TC_CS_1410_SPK2.indb 42Anl_TC_CS_1410_SPK2.indb 42 17.11.2022 08:29:5817.11.2022 08:29:58

E

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños

Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.

Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la

salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con materi­al que contenga asbesto!

Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y
polvo por el aparato pueden provocar pérdida de vista.

- 43 -

Anl_TC_CS_1410_SPK2.indb 43Anl_TC_CS_1410_SPK2.indb 43 17.11.2022 08:29:5817.11.2022 08:29:58

E

Peligro!

Al usar aparatos es preciso tener en cuenta una
serie de medidas de seguridad para evitar le­siones o daños. Por este motivo, es preciso leer
atentamente este manual de instrucciones/adver­tencias de seguridad. Guardar esta información
cuidadosamente para poder consultarla en cual­quier momento. En caso de entregar el aparato
a terceras personas, será preciso entregarles,
asimismo, el manual de instrucciones/advertenci­as de seguridad. No nos hacemos responsables
de accidentes o daños provocados por no tener
en cuenta este manual y las instrucciones de
seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres­pondientes en el prospecto adjunto.

¡Aviso!
Leer todas las instrucciones de seguridad,
indicaciones, ilustraciones y los datos técni­cos con los que está provista esta herrami­enta eléctrica. El incumplimiento de las instruc-

ciones indicadas a continuación puede provocar
descargas eléctricas, incendios y/o daños graves.

Guardar todas las instrucciones de seguri­dad e indicaciones para posibles consultas
posteriores.

2. Descripción del aparato y

volumen de entrega

2.1 Descripción del aparato (fi g. 1a/1b)

1. Empuñadura

2. Interruptor ON/OFF

3. Tecla de bloqueo para interruptor ON/OFF

4. Tornillo de fi jación para ajustar la profundidad

de corte

5. Cable de conexión

6. Zapata

7. Tornillo de fi jación para ajuste de inglete

8. Tornillo de fi jación para tope en paralelo

9. Escala graduada para ángulo de ingletes

10. Empuñadura adicional

11. Cubierta de protección

12. Hoja de la sierra

13. Llave para la hoja de la sierra

14. Conexión para la aspiración de virutas

15. Palanca para abrir la cubierta protectora os-

cilable

16. Tope en paralelo

17. Tornillo para asegurar la hoja de la sierra

18. Brida de sujeción

19. Cubierta protectora oscilable

20. Cuña abridora

21. Bloqueo del husillo

2.2 Volumen de entrega

Sirviéndose de la descripción del volumen de
entrega, comprobar que el artículo esté completo.
Si faltase alguna pieza, dirigirse a nuestro Ser­vice Center o a la tienda especializada más cer­cana en un plazo máximo de 5 días laborales tras
la compra del artículo presentando un recibo de
compra válido. A este respeto, observar la tabla
de garantía de las condiciones de garantía que se
encuentran al fi nal del manual.

Abrir el embalaje y extraer cuidadosamente

•

el aparato.
Retirar el material de embalaje, así como los

•

dispositivos de seguridad del embalaje y para
el transporte (si existen).
Comprobar que el volumen de entrega esté

•

completo.
Comprobar que el aparato y los accesorios

•

no presenten daños ocasionados durante el
transporte.
Si es posible, almacenar el embalaje hasta

•

que transcurra el periodo de garantía.

Peligro!
¡El aparato y el material de embalaje no son
un juguete! ¡No permitir que los niños jue­guen con bolsas de plástico, láminas y pie­zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Sierra circular

•

Hoja de la sierra

•

Llave para la hoja de la sierra

•

Tope en paralelo

•

Manual de instrucciones original

•

Instrucciones de seguridad

•

3. Uso adecuado

La sierra circular de mano ha sido concebida
para realizar cortes rectos en madera, materiales
similares a la madera y plásticos. Evitar que las
puntas de los dientes de la sierra se sobrecalien­ten y que el plástico se funda.

Utilizar la máquina sólo en los casos que se indi­can explícitamente como de uso adecuado. Cual­quier otro uso no será adecuado. En caso de uso

- 44 -

Anl_TC_CS_1410_SPK2.indb 44Anl_TC_CS_1410_SPK2.indb 44 17.11.2022 08:29:5817.11.2022 08:29:58

E

inadecuado, el fabricante no se hace responsable
de daños o lesiones de cualquier tipo; el respon­sable es el usuario u operario de la máquina.

4. Características técnicas

Tensión de red: .......................220-240 V ~ 50 Hz

Consumo de energía: .............................. 1410 W

Velocidad marcha en vacío: ................5500 r.p.m

Profundidad de corte a 90°: ..................... 67 mm

Profundidad de corte a 45°: ..................... 46 mm

Hoja de la sierra: .................................Ø 190 mm

Alojamiento para la hoja de sierra: ........Ø 30 mm

Espesor hoja de la sierra: ........................ 2,4 mm

Clase de protección: ..................................... II/

Peso: ..........................................................4,3 kg

Peligro!
Ruido y vibración

Los valores con respecto al ruido y la vibración se
determinaron conforme a la norma EN 62841.

Nivel de presión acústica L
Imprecisión K

............................................3 dB

pA

Nivel de potencia acústica L
Imprecisión K

............................................ 3 dB

WA

................. 94 dB(A)

pA

............ 105 dB(A)

WA

Usar protección para los oídos.

La exposición al ruido puede ser perjudicial para
el oído.

Los valores totales de vibración (suma de vec­tores en las tres direcciones) se determinaron
conforme a la norma EN 62841.

Empuñadura

Valor de emisión de vibraciones a
Imprecisión K = 1,5 m/s

2

= 1,67 m/s

h

Empuñadura adicional

Valor de emisión de vibraciones ah = 2,03 m/s
Imprecisión K = 1,5 m/s

2

쓑

2

2

de utilizarse para comparar la herramienta con
otras.

El valor de emisión de vibraciones indicado tam­bién puede utilizarse para una valoración prelimi­nar de los riesgos.

¡Reducir la emisión de ruido y las vibracio­nes al mínimo!

Emplear sólo aparatos en perfecto estado.

•

Realizar el mantenimiento del aparato y limpi-

•

arlo con regularidad.
Adaptar el modo de trabajo al aparato.

•

No sobrecargar el aparato.

•

En caso necesario dejar que se compruebe

•

el aparato.
Apagar el aparato cuando no se esté utilizan-

•

do.

Cuidado!
Riesgos residuales
Incluso si esta herramienta se utiliza adecua­damente, siempre existen riesgos residuales.
En función de la estructura y del diseño de
esta herramienta eléctrica pueden producir­se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se
utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili­ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio­nes de las manos y los brazos si el aparato
se utiliza durante un largo periodo tiempo, no
se sujeta del modo correcto o si no se realiza
un mantenimiento adecuado.

5. Antes de la puesta en marcha

Antes de conectar la máquina, asegurarse de
que los datos de la placa de identifi cación coinci-
dan con los datos de la red eléctrica.

Aviso!
Desenchufar el aparato antes de realizar
ajustes.

El valor de emisión de vibraciones indicado se
ha calculado conforme a un método de ensayo
normalizado, pudiendo, en algunos casos excep­cionales, variar o superar el valor indicado depen­diendo de las circunstancias en las que se utilice
la herramienta eléctrica.

5.1 Cómo ajustar la profundidad de corte
(fi g. 2/3)

Soltar el tornillo de fijación para ajustar la pro-

•

fundidad de corte (4).
Colocar la zapata (6) plana sobre la super-

•

ficie de la pieza a trabajar. Elevar la sierra
hasta que la hoja (12) se encuentre en la pro-

El valor de emisión de vibraciones indicado pue-

Anl_TC_CS_1410_SPK2.indb 45Anl_TC_CS_1410_SPK2.indb 45 17.11.2022 08:29:5817.11.2022 08:29:58

fundidad de corte (a) necesaria.

- 45 -

Volver a apretar el tornillo de fijación para

•

ajustar la profundidad de corte (4). Compro­bar que esté bien sujeto.

5.2 Tope de ingletes (fi g. 4/5)

El ángulo estándar prefijado entre la base

•

de la sierra (6) y la hoja (12) es de 90°. Para
efectuar cortes oblicuos es preciso modificar
dicho ángulo.
Soltar el tornillo de fijación que se encuentra

•

en la parte delantera de la base de la sierra
para ajustar los ingletes (7).
El ángulo de corte se puede cambiar hasta

•

en 45°; observar la escala del ángulo de corte
(9).
Volver a apretar el tornillo de fijación para

•

ajustar los ingletes (7). Comprobar que esté
bien sujeto.

5.3 Aspirar polvo y virutas (fi g. 6)

Conectar un aspirador adecuado (no incluido

•

en el volumen de entrega) a la conexión pre­vista para la aspiración de virutas (14) en la
sierra circular. Dicha conexión permite aspirar
de forma óptima las virutas de la pieza. Las
ventajas: Favorece el manejo del aparato, al
mismo tiempo que proteje la salud. El área
de trabajo permanece además más limpia y
segura.
El polvo que se genera durante el trabajo

•

puede ser peligroso. Tener en cuenta las inst­rucciones de seguridad.
¡Atención! El aspirador utilizado debe estar

•

indicado para el material a trabajar.
Comprobar que todas las piezas estén bien

•

unidas.

5.4 Tope en paralelo (fi g 7/8)

El tope en paralelo (16) permite serrar líneas

•

en paralelo.
Aflojar el tornillo de fijación situado en la base

•

de la sierra (6) para el tope en paralelo (8).
El montaje tiene lugar introduciendo el tope

•

en paralelo (16) en la guía (b) de la base de
la sierra (6) (véase fig. 7).
Determinar la distancia necesaria y volver a

•

apretar el tornillo de fijación (7).
Como utilizar el tope en paralelo: Colocar el

•

tope en paralelo (16) de forma correcta en el
borde de la pieza y empezar a serrar.

 ¡Atención! Realizar un corte de prueba en

una pieza de madera sobrante

E

6. Manejo

6.1 Trabajar con la sierra circular de mano

Sujetar siempre la sierra circular por la em-

•

puñadura.
La pieza retrae automáticamente la cubierta

•

protectora oscilable (19).
¡No ejercer fuerza!

•

Avanzar con la sierra circular de forma suave

•

y homogénea.
La pieza que se desea trabajar debe encon-

•

trarse al lado derecho de la sierra para que la
parte ancha de la mesa de apoyo descanse
sobre toda su superficie.
Si se sierra una línea predefinida, guiar la

•

sierra circular por la entalladura correspon­diente.
Sujetar piezas de madera pequeñas antes de

•

trabajarlas. No sujetarla nunca con la mano.
Tener en cuenta las disposiciones de seguri-

•

dad. ¡Ponerse gafas de protección!
No utilizar hojas de sierra defectuosas ni ho-

•

jas que presenten grietas o hendiduras.
No utilizar bridas/tuercas cuya perforación

•

sea mayor o inferior a la de la hoja de la sier­ra.
No frenar la hoja de la sierra con la mano ni

•

tampoco ejerciendo presión lateral.
La protección oscilable no se puede encajar

•

y, una vez finalizados los trabajos, se debe
volver a encontrar en la posición inicial.
Antes de utilizar la sierra circular comprobar

•

el funcionamiento de la protección oscilable
con la sierra desenchufada.
Antes de utilizar la sierra asegurarse siempre

•

de que los dispositivos de seguridad como, p.
ej., protección oscilable, cuña abridora, brida
y dispositivos de ajuste, funcionen y estén
bien ajustados.
A la conexión para la aspiración de virutas

•

(14) se puede conectar un aspirador ade­cuado. Asegurarse de que el aspirador esté
correctamente conectado.
Para serrar, la cubierta protectora móvil no

•

puede quedar encajada en la posición ret­raída.
No se podrán utilizar hojas de sierra cuyo

•

espesor sea mayor o su triscado menor al de
la cuña abridora.

 ¡Atención! ¡Desenchufar la sierra circular

antes de realizar cualquier trabajo en la mis­ma!

- 46 -

Anl_TC_CS_1410_SPK2.indb 46Anl_TC_CS_1410_SPK2.indb 46 17.11.2022 08:29:5917.11.2022 08:29:59

E

6.2 Uso de la sierra circular

Adaptar la profundidad de corte, el ángulo de

•

corte y el tope en paralelo (véase apartados

5.1, 5.2 y 5.4).
Asegurarse de que no se ha presionado el

•

interruptor ON/OFF (2), Enchufar primero el
aparato a una toma de corriente adecuada.
Conectar la sierra circular sólo con la hoja de

•

sierra incorporada!
Colocar la base de la sierra plana sobre la

•

pieza a trabajar. La hoja de la sierra no debe
tocar la pieza.
Sujetar la sierra circular con las dos manos.

•

6.3 Interruptor ON/OFF (fi g. 9)

Conexión:
Pulsar simultáneamente la tecla de bloqueo (3) y
el interruptor ON/OFF (2).

Esperar hasta que la hoja de sierra haya

•

alcanzado la velocidad máxima. Desplazar a
continuación la hoja de sierra lentamente por
la línea de corte. Ejercer sólo una ligera presi­ón sobre la hoja de sierra.

Desconexión:
Soltar la tecla de bloqueo y el interruptor ON/OFF

Al soltar la empuñadura, la máquina se de-

•

sconecta automáticamente para que no se
pueda poner en marcha de forma involunta­ria.
Asegurarse de no cubrir ni obturar los orifi-

•

cios de ventilación durante los trabajos.
No frenar la hoja de la sierra tras su descone-

•

xión presionándola lateralmente.
¡Atención! Dejar la máquina una vez la hoja

•

de la sierra se haya parado completamente.

6.4 Cambiar la hoja de la sierra (fi g. 10-11)

 ¡Atención! ¡Desenchufar la sierra circular

antes de realizar cualquier trabajo en la mis­ma!

Utilizar exclusivamente hojas de sierra que cum­plan con la norma EN 847-1 y del mismo modelo
que la hoja de sierra suministrada con esta sierra
circular de mano. Solicitar información en una
tienda especializada.

Para cambiar la hoja de la sierra, se precisa la
correspondiente llave adjunta (13).

¡Atención! Por motivos de seguridad, no poner
en funcionamiento la sierra circular de mano con
la llave para la hoja de la sierra (13) insertada.

Pulsar el bloqueo de husillo (11).

•

Soltar el tornillo para fijar la hoja de la sierra

•

(17) con la llave para la hoja de la sierra (13).
Retirar y sujetar la cubierta protectora bas-

•

culante móvil (19) con una palanca para la
cubierta protectora basculante (20).
Sacar hacia abajo la brida de sujeción (18) y

•

la hoja de la sierra (12).
Limpiar la brida, colocar la nueva hoja de si-

•

erra. Tener en cuenta la dirección de marcha
(véase la flecha en la cubierta de protección
y en la hoja de la sierra).
Apretar el tornillo para fijar la hoja de la sierra

•

(17), asegurarse de que funcione suavemen­te.
Antes de activar el interruptor ON/OFF, es

•

necesario asegurarse de que la hoja de la
sierra esté correctamente montada, que las
piezas móviles se muevan con suavidad y los
tornillos de sujeción estén bien apretados.

 ¡Atención! Realizar un corte de prueba en

una pieza de madera sobrante

Anl_TC_CS_1410_SPK2.indb 47Anl_TC_CS_1410_SPK2.indb 47 17.11.2022 08:29:5917.11.2022 08:29:59

7. Cambio del cable de conexión a

la red eléctrica

Peligro!

Cuando el cable de conexión a la red de este
aparato esté dañado, deberá ser sustituido por
el fabricante o su servicio de asistencia técnica
o por una persona cualifi cada para ello, evitando
así cualquier peligro.

- 47 -

E

8. Mantenimiento, limpieza y pedido
de piezas de repuesto

Peligro!

Desenchufar siempre antes de realizar algún tra­bajo de limpieza.

8.1 Limpieza

Reducir al máximo posible la suciedad y

•

el polvo en los dispositivos de seguridad,
las rendijas de ventilación y la carcasa del
motor. Frotar el aparato con un paño limpio o
soplarlo con aire comprimido manteniendo la
presión baja.
Se recomienda limpiar el aparato tras cada

•

uso.
Limpiar el aparato con regularidad con un

•

paño húmedo y un poco de jabón blando. No
utilizar productos de limpieza o disolventes ya
que se podrían deteriorar las piezas de plá­stico del aparato. Es preciso tener en cuenta
que no entre agua en el interior del aparato.
Si entra agua en el aparato eléctrico existirá
mayor riesgo de una descarga eléctrica.

8.2 Escobillas de carbón

En caso de formación excesiva de chispas,
ponerse en contacto con un electricista espe­cializado para que compruebe las escobillas de
carbón.
Peligro! Las escobillas de carbón sólo deben
ser cambiadas por un electricista.

9. Eliminación y reciclaje

El aparato está protegido por un embalaje para
evitar daños producidos por el transporte. Este
embalaje es materia prima y, por eso, se puede
volver a utilizar o llevar a un punto de reciclaje. El
aparato y sus accesorios están compuestos de
diversos materiales, como, p. ej., metal y plástico.
Los aparatos defectuosos no deben tirarse a la
basura doméstica. Para su eliminación adecu­ada, el aparato debe entregarse a una entidad
recolectora prevista para ello. En caso de no
conocer ninguna, será preciso informarse en el
organismo responsable del municipio.

10. Almacenamiento

Guardar el aparato y sus accesorios en un
lugar oscuro, seco, protegido de las heladas e
inaccesible para los niños. La temperatura de
almacenamiento óptima se encuentra entre los
5 y 30 ˚C. Guardar la herramienta eléctrica en su
embalaje original.

8.3 Mantenimiento

No hay que realizar el mantenimiento a más
piezas en el interior del aparato.

8.4 Pedido de piezas de repuesto y accesori-

os:

A la hora de pasar pedido de piezas de repuesto,
es preciso indicar los siguientes datos:

Tipo de aparato

•

Número de artículo del aparato

•

Número de identificación del aparato

•

Número de la pieza de repuesto requerida

•

Los precios y la información actual se hallan en
www.Einhell-Service.com

¡Consejo! ¡Para obtener un
buen resultado recomenda­mos accesorios de alta cali­dad de ! www.kwb.eu
[e-mail]

- 48 -

Anl_TC_CS_1410_SPK2.indb 48Anl_TC_CS_1410_SPK2.indb 48 17.11.2022 08:29:5917.11.2022 08:29:59

E

Sólo para países miembros de la UE

No tirar herramientas eléctricas en la basura casera.

Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación
en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi­co para facilitar su posterior reciclaje.

Alternativa de reciclaje en caso de devolución:
El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade­cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro
de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y
su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que
acompañan a los aparatos usados.

Al desechar el aparato, asegurarse de retirar las baterías y los medios luminosos (por ejemplo, la bom­billa) del aparato.

Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los
mismos, con autorización expresa de Einhell Germany AG.

Nos reservamos el derecho a realizar modifi caciones técnicas

El producto cumple los requisitos de la norma EN 61000-3-11 y debe someterse a condiciones es-

•

peciales de conexión. Es decir, los puntos de conexión no se pueden escoger libremente.
Se pueden producir oscilaciones de tensión en el aparato en caso de que la alimentación de red

•

sea desfavorable.
El producto ha sido previsto exclusivamente para el uso en puntos de conexión que

•

a) no superen la impedancia de red Z sys = 0,25 + j0,25 Ω máxima permitida o
b) posean una potencia de corriente constante de la red de un mínimo de 100 A por fase.
El usuario deberá consultar a su empresa de suministro de energía para cerciorarse de que el pun-

•

to de conexión en el que se desee hacer funcionar el producto cumpla uno de los dos requisitos
mencionados, a) o b).

- 49 -

Anl_TC_CS_1410_SPK2.indb 49Anl_TC_CS_1410_SPK2.indb 49 17.11.2022 08:29:5917.11.2022 08:29:59

E

Información de servicio

En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe-
tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su
disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de
repuesto y desgaste, o con respecto a los materiales de consumo.

Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural
o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo.

Categoría Ejemplo

Piezas de desgaste* Escobillas de carbón
Material de consumo/Piezas de consumo* Hoja de la sierra
Falta de piezas

*¡no tiene por qué estar incluido en el volumen de entrega!

En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.Einhell-Service.com. De-
scriba exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

•

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?

•

¿Qué fallo de funcionamiento le parece que presenta el aparato (indicio principal)?

•

Describa ese fallo en el funcionamiento.

- 50 -

Anl_TC_CS_1410_SPK2.indb 50Anl_TC_CS_1410_SPK2.indb 50 17.11.2022 08:29:5917.11.2022 08:29:59

E

Certifi cado de garantía

Estimado cliente:
Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que
este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio
de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con
mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci­ón. Para hacer válido el derecho de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía van dirigidas exclusivamente a los consumidores, es decir, personas

naturales que no desean emplear este producto en el marco de su actividad comercial ni autóno­ma. Estas condiciones de garantía regulan prestaciones adicionales de garantía que el fabricante
abajo mencionado se compromete a otorgar, de manera adicional a la garantía legal, a los compra­dores de sus nuevos aparatos. Las prestaciones de garantía que le corresponden conforme a ley
no se ven afectadas por la presente. Nuestra prestación de garantía es gratuita para usted.

2. La garantía se extiende exclusivamente a defectos en un aparato nuevo adquirido por usted del

fabricante abajo mencionado, ocasionados por fallos de material o de producción, y está limitada,
según nuestra elección, a la reparación de los defectos o al cambio del aparato.
Es preciso tener en consideración que nuestro aparato no está indicado para un uso comercial,
industrial o en taller. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato
dentro del periodo de garantía en zonas industriales, comerciales o talleres, así como actividades
similares.

3. Nuestra garantía no cubre:

- Daños en el aparato ocasionados por la no observancia de las instrucciones de montaje o por una
instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una
tensión de red o corriente no indicada) o la no observancia de las disposiciones de mantenimiento
y seguridad o por la exposición del aparato a condiciones anormales del entorno o por la falta de
cuidado o mantenimiento.

- Daños en el aparato ocasionados por aplicaciones impropias o indebidas (como, p. ej., sobre­carga del aparato o uso de herramientas o accesorios no homologados), introducción de cuerpos
extraños en el aparato (como, p. ej., arena, piedras o polvo, daños producidos por el transporte),
uso violento o infl uencias externa (como, p. ej., daños por caídas).

- Daños en el aparato o en piezas del aparato provocados por el desgaste natural, habitual o produ­cido por el uso.

4. El periodo de garantía es de 24 meses y comienza en la fecha de la compra del aparato. El derecho

de garantía debe hacerse válido, antes de fi nalizado el plazo de garantía, dentro de un periodo de
dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el
plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo
de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto monta­das. Esto también se aplica en el caso de un servicio in situ.

5. Para hacer efectivo su derecho a garantía, registre su aparato defectuoso en:

www.Einhell-Service.com. Tenga a mano el recibo de compra o cualquier otro comprobante que
acredite la compra del aparato nuevo. La garantía no cubre aquellos aparatos que se envíen sin el
comprobante pertinente o sin la placa de identifi cación puesto que resulta difícil clasifi carlos del
modo correspondiente. Si nuestra prestación de garantía incluye el defecto aparecido en el aparato,
recibirá de inmediato un aparato reparado o nuevo de vuelta.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos
o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para
ello, envíe el aparato a nuestra dirección de servicio técnico.

Para piezas de desgaste, de repuesto y falta de piezas nos remitimos a las limitaciones de esta garantía
conforme a la información de servicio de este manual de instrucciones.

- 51 -

Anl_TC_CS_1410_SPK2.indb 51Anl_TC_CS_1410_SPK2.indb 51 17.11.2022 08:29:5917.11.2022 08:29:59

P

Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções

Cuidado! Use uma protecção auditiva. O ruído pode provocar danos no aparelho auditivo.

Cuidado! Use uma máscara de protecção para pó. Durante os trabalhos em madeira e outros

materiais pode formar-se pó prejudicial à saúde. Os materiais que contenham amianto não podem ser
trabalhados!

Cuidado! Use óculos de protecção. As faíscas produzidas durante o trabalho ou as aparas, os estil­haços e a poeira que saem do aparelho podem provocar cegueira.

- 52 -

Anl_TC_CS_1410_SPK2.indb 52Anl_TC_CS_1410_SPK2.indb 52 17.11.2022 08:29:5917.11.2022 08:29:59

P

Perigo!

Ao utilizar ferramentas, devem ser respeitadas
algumas medidas de segurança para preve­nir ferimentos e danos. Por conseguinte, leia
atentamente este manual de instruções / estas
instruções de segurança. Guarde-o num local
seguro, para que o possa consultar sempre que
necessário. Caso passe o aparelho a outras
pessoas, entregue também este manual de in­struções / estas instruções de segurança. Não
nos responsabilizamos pelos acidentes ou danos
causados pela não observância deste manual e
das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes
encontram-se na brochura fornecida.

Aviso!
Leia todas as instruções de segurança,
indicações, ilustrações e dados técnicos
fornecidos com esta ferramenta elétrica. O

incumprimento das indicações seguintes pode
provocar choques elétricos, incêndios e/ou feri­mentos graves.

Guarde todas as instruções de segurança e
indicações para consultar mais tarde.

2. Descrição do aparelho e material
a fornecer

2.1 Descrição do aparelho (fi gura 1a/1b)

1. Punho

2. Interruptor para ligar/desligar

3. Tecla de travamento para o interruptor para

ligar/desligar

4. Parafuso de aperto para ajuste da profundi-

dade de corte

5. Cabo eléctrico

6. Patim da serra

7. Parafuso de aperto para a regulação da

meia-esquadria

8. Parafuso de aperto para a guia paralela

9. Escala para o ângulo de corte em meia es-

quadria

10. Punho adicional

11. Cobertura de protecção

12. Disco de serra

13. Chave do disco de serra

14. Ligação para o dispositivo de aspiração de

aparas

15. Alavanca para abrir a cobertura de protecção

oscilante

16. Guia paralela

17. Parafuso para a fi xação do disco de serra

18. Flange de aperto

19. Cobertura de protecção oscilante

20. Cunha abridora

21. Bloqueio do veio

2.2 Material a fornecer

Com a ajuda da descrição do material a fornecer,
verifi que se o artigo se encontra completo. Caso
faltem peças, dirija-se num prazo máximo de 5
dias úteis após a compra do artigo a um dos nos­sos Service Center ou ao ponto de venda onde
adquiriu o aparelho, fazendo-se acompanhar de
um talão de compra válido. Para o efeito, consulte
a tabela da garantia que se encontra nas infor­mações do serviço de assistência técnica no fi m
do manual.

Abra a embalagem e retire cuidadosamente o

•

aparelho.
Remova o material da embalagem, assim

•

como os dispositivos de segurança da emba­lagem e de transporte (caso existam).
Verifique se o material a fornecer está com-

•

pleto
Verifique se o aparelho e as peças acessóri-

•

as apresentam danos de transporte.
Se possível, guarde a embalagem até ao ter-

•

mo do período de garantia.

Perigo!
O aparelho e o material da embalagem não
são brinquedos! As crianças não devem
brincar com sacos de plástico, películas ou
peças de pequena dimensão! Existe o perigo
de deglutição e asfi xia!

Serra circular

•

Disco de serra

•

Chave do disco de serra

•

Guia paralela

•

Manual de instruções original

•

Instruções de segurança

•

3. Utilização adequada

A serra circular manual destina-se a serrar em
linha recta em madeira, em materiais similares
à madeira e em plásticos. Deverá evitar o sobre­aquecimento das pontas de dente da serra e o
derretimento do plástico.

- 53 -

Anl_TC_CS_1410_SPK2.indb 53Anl_TC_CS_1410_SPK2.indb 53 17.11.2022 08:30:0017.11.2022 08:30:00

P

A máquina só pode ser utilizada para os fi ns a
que se destina. Qualquer outro tipo de utilização
é considerado inadequado. Os danos ou feri­mentos de qualquer tipo daí resultantes são da
responsabilidade do utilizador/operador e não do
fabricante.

4. Dados técnicos

Tensão de rede: .....................220-240 V ~ 50 Hz

Potência absorvida: ................................1410 W

Rotações com marcha em vazio: .......5500 r.p.m.

Profundidade de corte com 90°: ............... 67 mm

Profundidade de corte com 45°: ............... 46 mm

Disco de serra: ....................................Ø 190 mm

Suporte do disco de serra: ....................Ø 30 mm

Espessura do disco de serra: .................. 2,4 mm

Classe de protecção: .................................... II/

Peso: ..........................................................4,3 kg

Perigo!
Ruído e vibração

Os valores de ruído e de vibração foram apura­dos de acordo com a EN 62841.

Nível de pressão acústica L
Incerteza K

................................................3 dB

pA

Nível de potência acústica L
Incerteza K

...............................................3 dB

WA

................ 94 dB(A)

pA

............105 dB(A)

WA

Use uma protecção auditiva.

O ruído pode provocar danos auditivos.

Valores totais de vibração (soma vectorial de três
direcções) apurados de acordo com a EN 62841.

쓑

O valor de emissão de vibração indicado pode
ser comparado com o de uma outra ferramenta
eléctrica.

O valor de emissão de vibração indicado também
pode ser utilizado para um cálculo prévio de
limitações.

Reduza a produção de ruído e de vibração
para o mínimo!

Utilize apenas aparelhos em bom estado.

•

Limpe e faça a manutenção do aparelho re-

•

gularmente.
Adapte o seu modo de trabalho ao aparelho.

•

Não sobrecarregue o aparelho.

•

Se necessário, submeta o aparelho a uma

•

verificação.
Desligue o aparelho, quando este não estiver

•

a ser utilizado.

Cuidado!
Riscos residuais
Mesmo quando esta ferramenta eléctrica é
utilizada adequadamente, existem sempre
riscos residuais. Dependendo do formato e
do modelo desta ferramenta eléctrica podem
ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada
uma máscara de protecção para pó adequa­da.

2. Lesões auditivas, caso não seja utilizada uma
protecção auditiva adequada.

3. Danos para a saúde resultantes das vib­rações na mão e no braço, caso a ferramenta
seja utilizada durante um longo período de
tempo ou se não for operada e feita a manu­tenção de forma adequada.

Punho

Valor de emissão de vibração a
Incerteza K = 1,5 m/s

2

= 1,67 m/s

h

Punho adicional

Valor de emissão de vibração ah = 2,03 m/s
Incerteza K = 1,5 m/s

2

2

2

O valor de emissão de vibração indicado foi me­dido segundo um método de ensaio normalizado,
podendo, consoante o tipo de utilização da fer-

5. Antes da colocação em

funcionamento

Antes de ligar a máquina, certifi que-se de que
os dados constantes da placa de características
correspondem aos dados de rede.

Aviso!
Retire sempre a fi cha de alimentação da cor-
rente eléctrica antes de efectuar ajustes no
aparelho.

ramenta eléctrica, sofrer alterações e em casos
excepcionais ultrapassar o valor indicado.

- 54 -

Anl_TC_CS_1410_SPK2.indb 54Anl_TC_CS_1410_SPK2.indb 54 17.11.2022 08:30:0017.11.2022 08:30:00

P

5.1 Ajustar profundidade de corte (fi gura 2/3)

Solte o parafuso de aperto para ajuste da

•

profundidade de corte (4).
Coloque o patim da serra (6) bem assente

•

sobre a superfície da peça a ser trabalhada.
Levante a serra até o disco de serra (12) se
encontrar na profundidade de corte (a) ne­cessária.
Volte a fixar o parafuso de aperto para o ajus-

•

te da profundidade de corte (4). Verifique o
assento correto.

5.2 Batente de meia-esquadria (fi gura 4/5)

O ângulo standard predefinido entre a base

•

da serra (6) e o disco de serra (12) é de 90°.
Pode alterar este ângulo para efectuar cortes
oblíquos.
Solte o parafuso de aperto, que se encontra

•

na parte da frente da base da serra, para a
regulação da meia-esquadria (7).
Agora pode alterar o ângulo de corte até 45°.

•

Para este efeito, tenha em atenção a escala
do ângulo de corte (9).
Volte a fixar o parafuso de aperto para a

•

regulação da meia-esquadria (7). Verifique o
assento correcto.

5.3 Aspirar pó e aparas (fi gura 6)

Ligue um aspirador adequado à ligação para

•

a aspiração de aparas (14), prevista para
o efeito, na serra circular (aspirador não in­cluído no material a fornecer). Deste modo,
obtém uma aspiração do pó ideal da peça
a trabalhar. As vantagens: protege tanto o
aparelho como também a sua própria saúde.
Para além disso, a sua área de trabalho fica
limpa e segura.
Durante o trabalho, o pó resultante pode ser

•

perigoso. Para este efeito, respeite as inst­ruções de segurança.
Atenção! O aspirador utilizado para aspirar,

•

tem de ser adequado para o material trabal­hado.
Verifique se todas as peças estão bem en-

•

caixadas.

5.4 Guia paralela (fi gura 7/8)

A guia paralela (16) permite-lhe serrar linhas

•

paralelas.
Solte o parafuso de aperto, que se encontra

•

na base da serra (6), para a guia paralela (8).
A montagem efectua-se através da colo-

•

cação da guia paralela (16) na guia (b) na
base da serra (6) (ver figura 7).
Ajuste a distância necessária e volte a

•

apertar o parafuso de aperto (8).
Utilização da guia paralela: posicione a guia

•

paralela (16) bem assente no rebordo da
peça a trabalhar e comece a serrar.

 Atenção! Efectue o corte de ensaio com

um resto de madeira

6. Operação

6.1 Trabalhos com a serra circular manual

Segure a serra circular sempre bem na pega.

•

A cobertura de protecção oscilante (19) é

•

automaticamente empurrada para trás pela
peça.
Não aplique força excessiva!

•

Avance devagar e uniformemente com a ser-

•

ra circular.
O pedaço de desperdício deve encontrar-se

•

no lado direito da serra circular, para que a
parte larga da mesa de suporte assente em
toda a superfície do pedaço.
Se serrar orientando-se por uma linha desen-

•

hada previamente, conduza a serra circular
ao longo do respectivo entalhe.
Fixe bem pequenas partes de madeira antes

•

do seu processamento. Nunca as segure
com a mão.
Respeite impreterivelmente as instruções de

•

segurança! Use óculos de protecção!
Não utilize discos de serra defeituosos ou

•

discos que apresentem fissuras e rachas.
Não utilize flanges/porcas flangeadas, cujos

•

orifícios sejam maiores ou menores que o
orifício do disco de serra.
Não é permitido travar o movimento do disco

•

de serra manualmente ou pressionando o
disco de serra de lado.
A protecção oscilante não pode encravar e

•

tem de encontrar-se novamente na posição
inicial depois de a passagem estar concluída.
Antes da utilização da serra circular verifique

•

o funcionamento da protecção oscilante com
a ficha de alimentação desligada da corrente.
Antes de cada utilização da máquina certi-

•

fique-se de que os dispositivos de seguran­ça, como a protecção oscilante, a cunha ab­ridora, os flanges e os dispositivos de ajuste,
funcionam ou estão correctamente ajustados
e fixados.
Pode ligar uma aspiração do pó adequada à

•

ligação do dispositivo de aspiração de aparas
(14). Certifique-se de que a aspiração do pó

- 55 -

Anl_TC_CS_1410_SPK2.indb 55Anl_TC_CS_1410_SPK2.indb 55 17.11.2022 08:30:0017.11.2022 08:30:00

P

está segura e correctamente ligada.
Para serrar, não pode prender a cobertura de

•

protecção oscilante móvel na cobertura de
protecção puxada para trás.
Não podem ser utilizados discos de serra,

•

cujo corpo-base é mais espesso ou cuja trava
é inferior à espessura da cunha abridora.

 Atenção! Puxe a fi cha de alimentação an-

tes de realizar quaisquer trabalhos na serra
circular!

6.2 Utilização da serra circular

Ajuste a profundidade de corte, o ângulo de

•

corte e a guia paralela (ver pontos 5.1, 5.2 e

5.4).
Certifique-se de que o interruptor para ligar/

•

desligar (2) não se encontra activado. De
seguida, ligue a ficha de alimentação a uma
tomada adequada.
Ligue a serra circular só quando esta tiver o

•

disco de serra montado!
Coloque a base da serra bem assente na

•

peça a trabalhar. O disco de serra não pode
tocar na peça a trabalhar.
Agora segure bem a serra circular com as

•

duas mãos.

6.3 Interruptor para ligar/desligar
(fi gura 9)

Ligar:
Prima simultaneamente a tecla de travamento (3)
e o interruptor para ligar/desligar (2)

Deixe o disco de serra funcionar até atingir a

•

velocidade máxima. Depois conduza o disco
de serra lentamente ao longo da linha de cor­te. Aplique apenas uma ligeira pressão sobre
o disco de serra.

Desligar:
Solte a tecla de travamento e o interruptor para
ligar/desligar

Ao soltar o punho, a máquina desliga-se

•

automaticamente, pelo que é impossível a
máquina funcionar inadvertidamente.
Tenha atenção para que as aberturas de

•

ventilação não sejam cobertas ou entupidas
durante os trabalhos.
Depois de desligar, não tente parar o disco

•

de serra pressionando-o de lado.
Atenção! Pouse a máquina apenas depois de

•

o disco de serra ter parado completamente.

 Atenção! Efectue o corte de ensaio com

um resto de madeira

6.4 Substituir o disco de serra (fi gura 10-11)

 Atenção! Puxe a fi cha de alimentação an-

tes de realizar quaisquer trabalhos na serra
circular!

Utilize exclusivamente discos de serra que
cumpram a norma EN 847-1 e que sejam de tipo
idêntico ao do disco de serra fornecido desta
serra circular manual. Aconselhe-se numa loja
especializada.

Para a substituição do disco de serra necessita
da chave do disco de serra (13) fornecida.

Atenção! Por motivos de segurança a serra cir­cular manual não pode ser operada com a chave
do disco de serra (13) inserida.

Prima o bloqueio do veio (11).

•

Solte o parafuso para a fixação do disco de

•

serra (17) com a chave do disco de serra
(13).
Puxe a cobertura de proteção oscilante mó-

•

vel (19) para trás com a alavanca para cober­tura de proteção oscilante (20) e segure-a.
Retire o flange de aperto (18) e a lâmina de

•

serra (12) por baixo.
Limpe o flange e monte o disco de serra

•

novo. Tenha atenção ao sentido de rotação
(ver a seta na cobertura de proteção e no dis­co de serra)!
Aperte o parafuso para a fixação do disco de

•

serra (17), atendendo à concentricidade.
Antes de acionar o interruptor para ligar/

•

desligar certifique-se de que o disco de serra
está bem montado e de que as peças móveis
podem rodar livremente e os parafusos de
aperto estão bem apertados.

7. Substituição do cabo de ligação à

rede

Perigo!

Para evitar perigos, sempre que o cabo de li­gação à rede deste aparelho for danifi cado, é
necessário que seja substituído pelo fabricante
ou pelo seu serviço de assistência técnica ou por
uma pessoa com qualifi cação.

- 56 -

Anl_TC_CS_1410_SPK2.indb 56Anl_TC_CS_1410_SPK2.indb 56 17.11.2022 08:30:0017.11.2022 08:30:00

P

8. Limpeza, manutenção
e encomenda de peças
sobressalentes

Perigo!

Retire a fi cha da corrente antes de qualquer tra-
balho de limpeza.

8.1 Limpeza

Mantenha os dispositivos de segurança,

•

ranhuras de ventilação e a carcaça do motor
o mais limpo possível. Esfregue o aparelho
com um pano limpo ou sopre com ar compri­mido a baixa pres são.
Aconselhamos a limpar o aparelho directa-

•

mente após cada utilização.
Limpe regularmente o aparelho com um pano

•

húmido e um pouco de sabão. Não utilize
detergentes ou solventes; estes podem
corroer as peças de plástico do aparelho.
Certifique-se de que não entra água para o
interior do aparelho. A entrada de água num
aparelho eléctrico aumenta o risco de choque
eléctrico.

8.2 Escovas de carvão

No caso de formação excessiva de faíscas,
mande verifi car as escovas de carvão por um
electricista.
Perigo! As escovas de carvão só podem ser
substituídas por um electricista.

8.4 Encomenda de peças sobressalentes e
acessórios:

Para encomendar peças sobressalentes, deve
indicar os seguintes dados:

modelo do aparelho

•

número de referência do aparelho

•

número de identificação do aparelho

•

número de peça sobressalente necessária

•

Pode consultar os preços e informações actuais
em www.Einhell-Service.com

Dica! Para bons resultados,
recomendamos acessórios
de alta qualidade da

! www.kwb.eu

[e-mail]

9. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala­gem para evitar danos de transporte. Esta emba­lagem é matéria-prima, podendo ser reutilizada
ou reciclada. O aparelho e os respectivos aces­sórios são de diferentes materiais, como p. ex.
o metal e o plástico. Não deite os aparelhos de­feituosos para o lixo doméstico. Para uma elimi­nação ecologicamente correcta, o aparelho deve
ser entregue num local de recolha adequado.
Se não tiver conhecimento de nenhum local de
recolha, informe-se junto da sua administração
autárquica.

8.3 Manutenção

No interior do aparelho não existem quaisquer
peças que necessitem de manutenção.

Anl_TC_CS_1410_SPK2.indb 57Anl_TC_CS_1410_SPK2.indb 57 17.11.2022 08:30:0017.11.2022 08:30:00

10. Armazenagem

Guarde o aparelho e os respectivos acessórios
em local escuro, seco e sem risco de formação
de gelo, fora do alcance das crianças. A tempe­ratura ideal de armazenamento situa-se entre os
5 e os 30 ˚C. Guarde a ferramenta eléctrica na
embalagem original.

- 57 -

P

Só para países da UE

Não deite as ferramentas eléctricas para o lixo doméstico!

Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electró­nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser
recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.

Alternativa de reciclagem relativa à solicitação de devolução:
O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade­quadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto
de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e
respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes
electrónicos, que acompanham os aparelhos usados.

Na eliminação, certifi que-se de que a bateria e a lâmpada (p. ex. lâmpada incandescente) foram retira-
das do aparelho.

A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece
da autorização expressa da Einhell Germany AG.

Reservado o direito a alterações técnicas

O produto cumpre os requisitos da EN 61000-3-11 e está sujeito a condições especiais de ligação.

•

Ou seja, os pontos de ligação não podem ser escolhidos livremente.
No caso de uma alimentação de rede desfavorável, o aparelho pode sofrer variações temporárias

•

de tensão.
O produto tem de ser utilizado exclusivamente em pontos de ligação que

•

a) não ultrapassem uma impedância da rede máxima permitida de Z sys = 0,25 + j0,25 Ω, ou
b) que apresentem uma intensidade máxima admissível da corrente permanente na rede de, pelo
menos, 100 A por cada fase.
Enquanto utilizador, deverá certificar-se de que o ponto de ligação, ao qual pretende conectar o

•

produto, cumpre um dos requisitos mencionados a) ou b). Em caso de dúvidas, contacte a respecti­va empresa de abastecimento de energia.

- 58 -

Anl_TC_CS_1410_SPK2.indb 58Anl_TC_CS_1410_SPK2.indb 58 17.11.2022 08:30:0017.11.2022 08:30:00

P

Informações do serviço de assistência técnica

Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto-
rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se
ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças
sobressalentes e peças desgastadas ou a aquisição de consumíveis.

Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural
ou decorrente da sua utilização, ou então são necessárias como consumíveis.

Categoria Exemplo

Peças de desgaste* Escovas de carvão
Consumíveis/peças consumíveis* Disco de serra
Peças em falta

* não incluído obrigatoriamente no material a fornecer!

Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de Inter-
net www.Einhell-Service.com. Certifi que-se de que faz uma descrição exacta do problema, responden-
do sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

•

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

•

Na sua opinião, que erro de funcionamento apresenta o aparelho (sintoma principal)?

•

Descreva este erro de funcionamento.

- 59 -

Anl_TC_CS_1410_SPK2.indb 59Anl_TC_CS_1410_SPK2.indb 59 17.11.2022 08:30:0017.11.2022 08:30:00

P

Certifi cado de garantia

Estimado(a) cliente,
os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho
não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser­viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também
pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício
dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pes­soas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial
quer de outra actividade independente. As presentes condições de garantia regem as prestações
de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos
legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus
direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-
cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados,
e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo.
Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso
comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso
de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial,
artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins­talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão
de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da
exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção
insufi cientes.

- Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga
do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração
de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de
força ou impactos externos (como p. ex. danos resultantes de quedas).

- Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um
desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga­rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter
sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío­do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período
de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para
eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência
técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.Einhell-Service.com. Tenha à
disposição o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem
o respectivo comprovativo ou sem a placa de características, serão excluídos pelo serviço de ga­rantia devido à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de
garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado.

Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de
estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para
este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica.

Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com
as informações do serviço de assistência técnica deste manual de instruções.

- 60 -

Anl_TC_CS_1410_SPK2.indb 60Anl_TC_CS_1410_SPK2.indb 60 17.11.2022 08:30:0017.11.2022 08:30:00

D Konformitätserklärung: Wir erklären Konformität gemäß EU-

Richtlinie und Normen für Artikel

GB Declaration of conformity: We declare conformity in accordance

with the EU directive and standards for article

F Déclaration de conformité : Nous déclarons la conformité confor-

mément aux directives et normes UE pour l‘article

I Dichiarazione di conformità: dichiariamo la conformità secondo la

direttiva UE e le norme per l‘articolo

DK Overensstemmelseserklæring: Vi attesterer overensstemmelse iht.

EU-direktiv samt standarder for artikel

S Försäkran om överensstämmelse: Vi förklarar följande överens-

stämmelse enl. EU-direktiv och standarder för artikeln

CZ Prohlášení o shodě: Prohlašujeme shodu podle směrnice EU a

norem pro výrobek

SK Vyhlásenie o zhode: Vyhlasujeme zhodu podľa smernice EÚ a

noriem pre výrobok

NL Conformiteitsverklaring: wij verklaren conformiteit conform EU-

richtlijn en normen voor artikel

E Declaración de conformidad: declaramos la conformidad a tenor

de la directiva y normas de la UE para el artículo

FIN Standardinmukaisuustodistus: Me vakuutamme, että EU-direktiivin

ja standardien vaatimukset täyttyvät tuotteelle

SLO IZJAVA O SKLADNOSTI potrjuje sledečo skladnost s smernico EU

in standardi za izdelek

H Konformitási nyilatkozat: Az EU-irányvonal és normák szerinti

konformitást jelentjük ki a cikkekhez

RO Declaraţie de conformitate: Declarăm conformitate conform

directivei şi normelor UE pentru articolul

GR Δήλωση συμμόρφωσης: Δηλώνουμε συμμόρφωση σύμφωνα με

Οδηγία Εε και πρότυπα για τα προϊόντα

P Declaração de conformidade: Declaramos a conformidade de

acordo com a diretiva CE e normas para o artigo

Handkreissäge* TC-CS 1410 (Einhell)

2014/29/EU

2005/32/EC_2009/125/EC

(EU)2015/1188

2014/35/EU

2006/28/EC

X

2014/30/EU

2014/32/EU

2014/53/EU

2014/68/EU

(EU)2016/426

Notifi ed Body:

(EU)2016/425

X

2011/65/EU_(EU)2015/863

X

2006/42/EC

Annex IV

Notifi ed Body:
Reg. No.:

2000/14/EC_2005/88/EC

Annex V
Annex VI

Noise: measured LWA = dB (A); guaranteed LWA = dB (A)
P = kW; L/Ø = cm
Notifi ed Body:

2012/46/EU_(EU)2016/1628

Emission No.:

HR IZJAVA O SUKLADNOSTI potvrđuje sljedeću usklađenost prema

smjernicama EU i normama za artikl

BIH IZJAVA O SUKLADNOSTI potvrđuje sljedeć

smjernicama EU i normamaza artikl

RS DEKLARACIJA O USUGLAŠENOST potvrđuje sledeću

usklađenost prema smernicama EZ i normama za artikal

TR Uygunluk Deklarasyonu: AB direktifi ve ürün standartları uyarınca

uygunluğunu beyan ederiz

RUS Заявление о соответствии товара: Настоящим

удостоверяется, что следующие продукты соответствуют
директивам и нормам ЕС

EE Vastavusdeklaratsioon: Tõendame toote vastavust EL direktiivile ja

standarditele

LV Atbilstības deklarācija: Mēs apliecinām atbilstību ES direktīvai un

standartiem tālāk minētajām precēm

LT Atitikties deklaracija: deklaruojame, kad gaminys atitinka ES

direktyvą ir standartus

PL Deklaracja Zgodności - deklarujemy zgodność wymienionego

poniżej artykułu z następują
dyrektywy EU

BG Декларация за съответствие: Ние декларираме съответствие

на Директивите и нормите (ЕС) за изделия

UKR Декларація відповідності: ми заявляємо про відповідність

згідно з Директивою ЄС та стандартами стосовно артикула

MK Изјава за сообразност: Изјавуваме сообразност со

регулативата и со нормите на ЕУ за артикли

N Samsvarserklæring: Vi erklærer samsvar i henhold til EU-direktiv

og standarder for artikkel

IS Samræmisyfi rlýsing: Við útskurðum samræmi við EU-reglugerð og

stöðlum fyrir vörutegund

cymi normami na podstawie

u usklađenost prema

Standard references: EN 62841-1; EN 62841-2-5;

EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-11

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Landau/Isar, den 26.10.2022

First CE: 19 Archive-File/Record: NAPR028985
Art.-No.: 43.310.50 I.-No.: 11019 Documents registrar: Georg Riedel
Subject to change without notice Wiesenweg 22, D-94405 Landau/Isar

* GB Hand-held circular saw · F Scie circulaire portable · I Sega circolare a mano · DK/N Håndrundsav · S Handcirkelsåg · CZ Ruční kotoučová pila · SK Ručná okružná píla · NL Handcirkelzaag · E
Sierra circular de mano · FIN Käsipyörösaha · SLO Ročna krožna žaga · H Kézikörfűrész · RO Ferăstrău circular manual · GR Δισκοπρίονο χεριού · P Serra circular manual · HR/BIH Ručna kružna pila

· RS Ručna kružna testera · PL Pilarka tarczowa ręczna · TR Daire testere · RUS Дисковая ручная пила · EE Käsiketassaag · LV Rokas ripzāģis · LT Rankinis diskinis pjūklas · BG Ръчен циркуляр ·
UKR Pучна дискова пила · MK Рачна

Anl_TC_CS_1410_SPK2.indb 61Anl_TC_CS_1410_SPK2.indb 61 17.11.2022 08:30:0117.11.2022 08:30:01

кружна пила

Andreas Weichselgartner/General-Manager

- 61 -

Nigel Yang/Product-Management

- 62 -

Anl_TC_CS_1410_SPK2.indb 62Anl_TC_CS_1410_SPK2.indb 62 17.11.2022 08:30:0117.11.2022 08:30:01

- 63 -

Anl_TC_CS_1410_SPK2.indb 63Anl_TC_CS_1410_SPK2.indb 63 17.11.2022 08:30:0117.11.2022 08:30:01

- 64 -

Anl_TC_CS_1410_SPK2.indb 64Anl_TC_CS_1410_SPK2.indb 64 17.11.2022 08:30:0117.11.2022 08:30:01

- 65 -

Anl_TC_CS_1410_SPK2.indb 65Anl_TC_CS_1410_SPK2.indb 65 17.11.2022 08:30:0117.11.2022 08:30:01

EH 11/2022 (02)

Anl_TC_CS_1410_SPK2.indb 66Anl_TC_CS_1410_SPK2.indb 66 17.11.2022 08:30:0117.11.2022 08:30:01
