Einhell TC-CS 1400 User guide
D Originalbetriebsanleitung
Handkreissäge
F Mode d’emploi d’origine
Scie circulaire portable
I Istruzioni per l’uso originali
Sega circolare a mano
NL Originele handleiding
Handcirkelzaag
E Manual de instrucciones original
Sierra circular de mano
P Manual de instruções original
Serra circular manual
TC-CS 1400
2
Art.-Nr.: 43.309.37 I.-Nr.: 11025
Anl_TC_CS_1400_SPK2.indb 1Anl_TC_CS_1400_SPK2.indb 1 23.04.2019 09:49:2423.04.2019 09:49:24
1a
2 1
3
10
9
8
5
7 6
1b
14 11 12
15 20 19 16
4
13
2
a
18
17
6 4
- 2 -
Anl_TC_CS_1400_SPK2.indb 2Anl_TC_CS_1400_SPK2.indb 2 23.04.2019 09:49:2423.04.2019 09:49:24
3 4
12 6
5 6
7 8
a
14
6 16
16 8799 7
- 3 -
Anl_TC_CS_1400_SPK2.indb 3Anl_TC_CS_1400_SPK2.indb 3 23.04.2019 09:49:2723.04.2019 09:49:27
2
9 10
3
13
a
11
19
15
12
15 17
18
- 4 -
Anl_TC_CS_1400_SPK2.indb 4Anl_TC_CS_1400_SPK2.indb 4 23.04.2019 09:49:3223.04.2019 09:49:32
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Austausch der Netzanschlussleitung
8. Reinigung, Wartung und Ersatzteilbestellung
9. Entsorgung und Wiederverwertung
10. Lagerung
D
- 5 -
Anl_TC_CS_1400_SPK2.indb 5Anl_TC_CS_1400_SPK2.indb 5 23.04.2019 09:49:3423.04.2019 09:49:34
D
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
- 6 -
Anl_TC_CS_1400_SPK2.indb 6Anl_TC_CS_1400_SPK2.indb 6 23.04.2019 09:49:3423.04.2019 09:49:34
D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1a/1b)
1. Handgriff
2. Ein-/Ausschalter
3. Sperrtaste für Ein-Ausschalter
4. Feststellhebel für Schnitttiefeneinstellung
5. Netzkabel
6. Sägeschuh
7. Feststellschraube für Gehrungseinstellung
8. Feststellschraube für Parallelanschlag
9. Skala für Gehrungswinkel
10. Zusatzhandgriff
11. Schutzhaube
12. Sägeblatt
13. Sägeblattschlüssel
14. Anschluss für Spanabsaugung
15. Hebel für Pendelschutzhaube
16. Parallelanschlag
17. Schraube zur Sägeblattsicherung
18. Flansch
19. Pendelschutzhaube
20. Spaltkeil
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Handkreissäge
•
Sägeblatt
•
Sägeblattschlüssel
•
Parallelanschlag
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße
Verwendung
Die Handkreissäge ist geeignet zum Sägen von
geradlinigen Schnitten in Holz, holzähnlichen
Werkstoff en und Kunststoff en. Dabei sind ein
Überhitzen der Sägezahnspitzen und ein Schmelzen des Kunststoff es zu vermeiden.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
- 7 -
Anl_TC_CS_1400_SPK2.indb 7Anl_TC_CS_1400_SPK2.indb 7 23.04.2019 09:49:3423.04.2019 09:49:34
D
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzspannung: .............................. 230 V ~ 50 Hz
Leistungsaufnahme: ................................ 1400 W
Leerlauf-Drehzahl: ...............................5200 min
Schnitttiefe bei 90°: ................................... 66 mm
Schnitttiefe bei 45°: .................................. 45 mm
Sägeblatt: ............................................Ø 190 mm
Sägeblattaufnahme: .............................. Ø 30 mm
Sägeblattdicke: ....................................... 2,5 mm
Schutzklasse: ................................................ II/
Gewicht: ......................................................4,3 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN 62841 ermittelt.
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.
........................... 93,4 dB(A)
pA
............................................ 3 dB
pA
WA
................... 104,4 dB(A)
WA
........................................... 3 dB
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
-1
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
쓑
benutzt wird.
Tragen Sie Handschuhe.
•
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und gewartet wird.
Handgriff
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
2
= 2,502 m/s
h
Zusatzhandgriff
Schwingungsemissionswert ah = 2,242 m/s
Unsicherheit K = 1,5 m/s
2
Der angegebene Schwingungsemissionswert ist
2
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
2
übereinstimmen.
Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
- 8 -
Anl_TC_CS_1400_SPK2.indb 8Anl_TC_CS_1400_SPK2.indb 8 23.04.2019 09:49:3423.04.2019 09:49:34
D
5.1 Schnitttiefe einstellen (Bild 2/3)
Lösen Sie den an der Rückseite der Schutz-
•
haube befindlichen Feststellhebel für Schnitttiefeneinstellung (4).
Setzen Sie den Sägeschuh (6) flach auf die
•
Oberfläche des zu bearbeitenden Werkstückes auf. Heben Sie die Säge so weit an, bis
sich das Sägeblatt (12) auf der benötigten
Schnitttiefe (a) befindet.
Befestigen Sie den Feststellhebel für die
•
Schnitttiefeneinstellung (4) wieder. Überprüfen Sie den festen Sitz.
5.2 Gehrungsanschlag (Bild 4/5)
Der voreingestellte Standardwinkel zwischen
•
Sägefuß (6) und Sägeblatt (12) beträgt 90°.
Sie können diesen Winkel verändern, um
Schrägschnitte durchzuführen.
Lösen Sie die an der Vorderseite des Säge-
•
fußes befindliche Feststellschraube für Gehrungseinstellung (7).
Sie können den Schnittwinkel nun um bis
•
zu 45° verändern; beachten Sie dazu die
Schnittwinkelskala (9).
Befestigen Sie die Feststellschraube für Geh-
•
rungseinstellung (7) wieder. Überprüfen Sie
den festen Sitz.
5.3 Absaugen von Staub und Spänen
(Bild 6)
Schließen Sie an den dafür vorgesehenen
•
Spanabsauganschluss (14) Ihrer Kreissäge
einen geeigneten Staubsauger an (Staubsauger nicht im Lieferumfang enthalten). Sie erreichen damit eine optimale Staubabsaugung
vom Werkstück. Die Vorteile: Sie schonen
sowohl das Gerät als auch ihre eigene Gesundheit. Ihr Arbeitsbereich bleibt außerdem
sauberer und sicherer.
Bei der Arbeit entstehender Staub kann
•
gefährlich sein. Bitte beachten Sie dazu die
Sicherheitshinweise.
Achtung! Der für das Absaugen verwendete
•
Staubsauger muss für das bearbeitete Material geeignet sein.
Prüfen Sie, ob alle Teile gut miteinander ver-
•
bunden sind.
5.4 Parallelanschlag ( Bild 7/8)
Der Parallelanschlag (16) erlaubt es Ihnen,
•
parallele Linien zu sägen.
Lockern Sie die im Sägefuß (6) befindliche
•
Feststellschraube für den Parallelanschlag
(8).
Die Montage erfolgt durch Einsetzen des
•
Parallelanschlags (16) in die Führung (a) im
Sägefuß (6) (siehe Bild 7).
Setzen Sie den benötigten Abstand fest und
•
ziehen Sie die Feststellschraube (8) wieder
fest.
Benutzung des Parallelanschlages: Positio-
•
nieren Sie den Parallelanschlag (16) flach am
Werkstückrand und beginnen Sie mit dem
Sägen.
Achtung! Probeschnitt mit einem Abfall-
holz durchführen
6. Bedienung
6.1 Arbeiten mit der Handkreissäge
Kreissäge stets mit festem Griff halten.
•
Die Pendelschutzhaube (19) wird vom Werk-
•
stück automatisch zurückgeschoben.
Keine Gewalt anwenden! Mit der Kreissäge
•
leicht und gleichmäßig vorrücken.
Das Abfallstück sollte sich auf der rechten
•
Seite der Kreissäge befinden, damit der breite Teil des Auflagetisches auf seiner ganzen
Fläche aufliegt.
Wenn nach vorgezeichneter Linie gesägt
•
wird, Kreissäge an der entsprechenden Kerbe entlangführen.
Kleine Holzteile vor der Bearbeitung fest ein-
•
spannen. Nie mit der Hand festhalten.
Sicherheitsvorschriften unbedingt beachten!
•
Schutzbrille tragen!
Verwenden Sie keine defekten Sägeblätter
•
oder solche, welche Risse und Sprünge aufweisen.
Verwenden Sie keine Flansche/Flanschmut-
•
tern, deren Bohrung größer oder kleiner ist
als diejenige des Sägeblattes.
Das Sägeblatt darf nicht von Hand oder durch
•
seitlichen Druck auf das Sägeblatt gebremst
werden.
Der Pendelschutz darf nicht verklemmen und
•
muß sich nach abgeschlossenem Arbeitsgang wieder in der Ausgangsposition befinden.
Vor der Verwendung der Kreissäge bei her-
•
ausgezogenem Netzstecker die Funktion des
Pendelschutzes prüfen.
Vergewissern Sie sich vor jedem Einsatz der
•
Maschine, daß die Sicherheitseinrichtungen
wie Pendelschutz, Spaltkeil, Flansche und
Verstelleinrichtungen funktionieren bzw. richtig eingestellt und festgestellt sind.
- 9 -
Anl_TC_CS_1400_SPK2.indb 9Anl_TC_CS_1400_SPK2.indb 9 23.04.2019 09:49:3423.04.2019 09:49:34
D
An den Anschluss für Spanabsaugung (14)
•
können Sie eine geeignete Staubabsaugung
anschließen. Stellen Sie sicher, dass die
Staubabsaugung sicher und ordnungsgemäß
angeschlossen ist.
Die bewegliche Pendelschutzhaube darf zum
•
Sägen nicht in der zurückgezogenen Schutzhaube festgeklemmt werden.
Sägeblätter, deren Grundkörper dicker oder
•
deren Schränkung kleiner als die Dicke des
Spaltkeils ist, dürfen nicht verwendet werden.
Achtung! Vor allen Arbeiten an der Kreis-
säge Netzstecker ziehen!
6.2 Benutzung der Kreissäge
Passen Sie Schnitttiefe, Schnittwinkel und
•
Parallelanschlag an (siehe Punkt 5.1, 5.2 und
5.4).
Stellen Sie sicher, dass der Ein-/Ausschalter
•
(2) nicht eingedrückt ist. Verbinden Sie erst
dann den Netzstecker mit einer geeigneten
Steckdose.
Schalten Sie die Kreissäge nur mit eingesetz-
•
tem Sägeblatt ein!
Platzieren Sie den Sägefuß flach auf dem zu
•
bearbeitendem Werkstück. Das Sägeblatt
darf das Werkstück nicht berühren.
Halten Sie die Kreissäge nun mit beiden Hän-
•
den fest.
6.3 Ein-/ Ausschalten (Bild 9)
Einschalten:
Sperrtaste (3) und Ein-/Ausschalter (2) gleichzeitig drücken
Lassen Sie das Sägeblatt anlaufen, bis es die
•
volle Geschwindigkeit erreicht hat. Führen Sie
dann das Sägeblatt langsam an der Schnittlinie entlang. Üben Sie dabei nur leichten
Druck auf das Sägeblatt aus.
Ausschalten:
Sperrtaste und Ein-/Ausschalter loslassen,
Beim Loslassen des Handgriffs schaltet die
•
Maschine automatisch ab, so dass unbeabsichtigter Lauf nicht möglich ist.
Achten Sie darauf, dass beim Arbeiten die
•
Entlüftungsöffnungen nicht abgedeckt werden oder verstopfen.
Bremsen Sie das Sägeblatt nach dem Aus-
•
schalten nicht durch seitliches Gegendrücken
ab.
Achtung! Legen Sie die Maschine erst ab,
•
nachdem das Sägeblatt vollständig zum Still-
stand gekommen ist.
Achtung! Probeschnitt mit einem Abfall-
holz durchführen

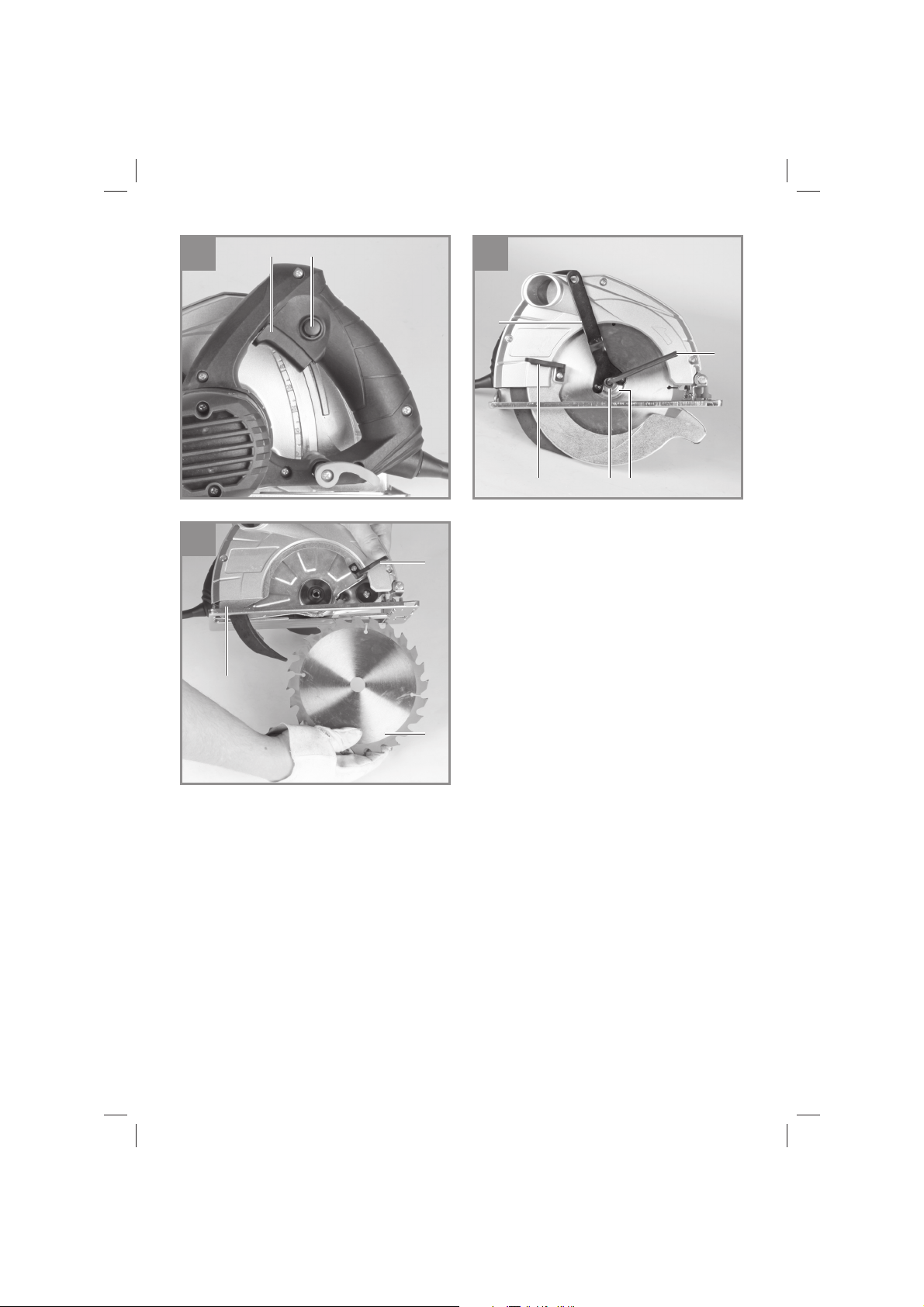

6.4 Sägeblatt wechseln (Bild 10/11)
Achtung! Vor allen Arbeiten an der Kreis-
säge Netzstecker ziehen!
Verwenden Sie ausschließlich Sägeblätter, die
der Norm EN 847-1 entsprechen und vom gleichen Typ sind, wie das mitgelieferte Sägeblatt
dieser Handkreissäge. Lassen Sie sich im Fachhandel beraten.
Bewegliche Pendelschutzhaube (19) mit He-
•
bel für Pendelschutzhaube (15) zurückschieben und festhalten.
Mit Sägeblattschlüssel (13) am Flansch (18)
•
gegenhalten.
Schraube zur Sägeblattsicherung (17) mit
•
dem Inbusschlüssel (a) lösen.
Flansch (18) und Sägeblatt (12) nach unten
•
entnehmen.
Flansch reinigen, neues Sägeblatt einsetzen.
•
Auf Laufrichtung achten (siehe Pfeil auf der
Schutzhaube und am Sägeblatt)!
Schraube zur Sägeblattsicherung (17) anzie-
•
hen, auf Rundlauf achten.
Bevor Sie den Ein-Ausschalter betätigen, ver-
•
gewissern Sie sich, ob das Sägeblatt richtig
montiert, bewegliche Teile leichtgängig und
Klemmschrauben fest angezogen sind.
7. Austausch der
Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
- 10 -
Anl_TC_CS_1400_SPK2.indb 10Anl_TC_CS_1400_SPK2.indb 10 23.04.2019 09:49:3523.04.2019 09:49:35
D
8. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
8.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft überprüfen.
Gefahr! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
9. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
8.3 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
8.4 Ersatzteil- und Zubehörbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
Tipp! Für ein gutes Arbeitsergebnis empfehlen wir
hochwertiges Zubehör von
! www.kwb.eu
welcome@kwb.eu
- 11 -
Anl_TC_CS_1400_SPK2.indb 11Anl_TC_CS_1400_SPK2.indb 11 23.04.2019 09:49:3523.04.2019 09:49:35
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
- 12 -
Anl_TC_CS_1400_SPK2.indb 12Anl_TC_CS_1400_SPK2.indb 12 23.04.2019 09:49:3523.04.2019 09:49:35
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten
Verbrauchsmaterial/ Verbrauchsteile* Sägeblatt
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 13 -
Anl_TC_CS_1400_SPK2.indb 13Anl_TC_CS_1400_SPK2.indb 13 23.04.2019 09:49:3523.04.2019 09:49:35
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 14 -
Anl_TC_CS_1400_SPK2.indb 14Anl_TC_CS_1400_SPK2.indb 14 23.04.2019 09:49:3523.04.2019 09:49:35
D
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
•
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: info@einhell.de · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 15 -
Anl_TC_CS_1400_SPK2.indb 15Anl_TC_CS_1400_SPK2.indb 15 23.04.2019 09:49:3523.04.2019 09:49:35
F
Sommaire
1. Consignes de sécurité
2. Description de l’appareil et volume de livraison
3. Utilisation conforme à l’aff ectation
4. Données techniques
5. Avant la mise en service
6. Commande
7. Remplacement de la ligne de raccordement réseau
8. Nettoyage, maintenance et commande de pièces de rechange
9. Mise au rebut et recyclage
10. Stockage
- 16 -
Anl_TC_CS_1400_SPK2.indb 16Anl_TC_CS_1400_SPK2.indb 16 23.04.2019 09:49:3623.04.2019 09:49:36
F
Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures
Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.
Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de
la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !
Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.
- 17 -
Anl_TC_CS_1400_SPK2.indb 17Anl_TC_CS_1400_SPK2.indb 17 23.04.2019 09:49:3623.04.2019 09:49:36
F
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.
Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes
de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité
et instructions pour une consultation ultérieure.
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil (fi gure 1a/1b)
1. Poignée
2. Interrupteur Marche / Arrêt
3. Touche de verrouillage de l’interrupteur Mar-
che/Arrêt
4. Levier de blocage de réglage de la profon-
deur de coupe
5. Câble réseau
6. Patin
7. Vis de fi xation pour le réglage d’onglet
8. Vis de fi xation de la butée parallèle
9. Echelle pour la fausse équerre
10. Poignée supplémentaire
11. Capot de protection
12. Lame de scie
13. Clé de lame de scie
14. Raccord pour dispositif d’aspiration des
copeaux
15. Levier d’ouverture du capot de protection de
la bascule
16. Butée parallèle
17. Vis du blocage de la lame de scie
18. Bride
19. Capot de protection de la bascule
20. Coin à refendre
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des
garanties dans les informations service aprèsvente à la fi n du mode d‘emploi.
Ouvrez l’emballage et prenez l’appareil en le
•
sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme
•
les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
•
sont pas endommagés par le transport.
Conservez l’emballage autant que possible
•
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
Scie circulaire portable
•
Lame de scie
•
Clé de lame de scie
•
Butée parallèle
•
Mode d’emploi d’origine
•
Consignes de sécurité
•
3. Utilisation conforme à
l’aff ectation
La scie circulaire portable convient pour scier en
coupe droite dans le bois, les matériaux semblables au bois et les plastiques. Ce faisant, il
faut éviter que les pointes des dents de la scie
surchauff ent et que le plastique fonde.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
- 18 -
Anl_TC_CS_1400_SPK2.indb 18Anl_TC_CS_1400_SPK2.indb 18 23.04.2019 09:49:3623.04.2019 09:49:36
F
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Tension réseau : ............................ 230 V ~ 50 Hz
Puissance absorbée : .............................. 1400 W
Vitesse de rotation à vide : .................5200 tr/min
Profondeur de coupe à 90° : ..................... 66 mm
Profondeur de coupe à 45° : ..................... 45 mm
Lame de scie : .....................................Ø 190 mm
Logement de lame de scie : ..................Ø 30 mm
Epaisseur de la lame de scie : ................. 2,5 mm
Catégorie de protection : ............................... II/
Poids : ........................................................4,3 kg
Danger !
Bruit et vibration
Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 62841.
Niveau de pression acoustique L
Imprécision K
............................................3 dB
pA
Niveau de puissance acoustique L
Imprécision K
............................................3 dB
WA
.... 93,4 dB(A)
pA
104,4 dB(A)
WA
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de
l’ouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 62841.
쓑
Poignée supplémentaire
Valeur d’émission de vibration ah = 2,242 m/s
Insécurité K = 1,5 m/s
2
2
La valeur d’émission de vibration a été mesurée
selon une méthode d’essai normée et peut être
modifi ée, en fonction du type d’emploi de l’outil
électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.
La valeur d’émission de vibration indiquée peut
être utilisée pour comparer un outil électrique à
un autre.
La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération
au début.
Limitez le niveau sonore et les vibrations à
un minimum !
Utilisez exclusivement des appareils en ex-
•
cellent état.
Entretenez et nettoyez l’appareil régulière-
•
ment.
Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
Mettez l’appareil hors circuit lorsque vous ne
•
l’utilisez pas.
Portez des gants.
•
Prudence !
Risques résiduels
Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque anti-
poussière adéquat n’est porté.
2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.
Poignée
Valeur d’émission de vibration a
Insécurité K = 1,5 m/s
Anl_TC_CS_1400_SPK2.indb 19Anl_TC_CS_1400_SPK2.indb 19 23.04.2019 09:49:3623.04.2019 09:49:36
2
= 2,502 m/s
h
2
- 19 -
5. Avant la mise en service
Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.
Avertissement !
Enlevez systématiquement la fi che de con-
tact avant de paramétrer l’appareil.
5.1 Régler la profondeur de coupe
(fi gure 2/3)
Desserrez le levier de blocage au dos capot
•
de protection pour le réglage de la profondeur
de coupe (4).
Placez le pied de la scie (6) à plat sur la
•
surface de la pièce à usiner. Levez la scie
jusqu’à ce que la lame de la scie (12) se trouve au niveau de la profondeur de coupe (a)
nécessaire.
Fixez à nouveau le levier de blocage pour le
•
réglage de la profondeur de coupe (4). Vérifiez qu’il tienne correctement.
5.2 Butée pour onglet (fi gure 4/5)
L’angle standard réglé par défaut entre le pied
•
de la scie (6) et la lame de la scie s’élève à
90°. Vous pouvez modifier cet angle pour réaliser des coupes en biseau.
Desserrez la vis de fixation à l’avant du pied
•
de la scie pour le réglage d’onglet (7).
Vous pouvez modifier à présent l’angle de
•
coupe jusqu’à 45° ; respectez ce faisant
l’échelle pour angle de coupe (9).
Fixez à nouveau la vis de fixation pour le
•
réglage d’onglet (7). Vérifiez qu’elle tienne
correctement.
5.3 Aspiration de poussière et de copeaux
(fi gure 6)
Raccordez un aspirateur adéquat au raccord
•
d’aspiration des copeaux (14) prévu à cet
effet de votre scie circulaire (aspirateur non
compris dans la livraison) Vous obtenez ainsi
une aspiration de poussière optimale de la
pièce à usiner. Les avantages : vous ménagez l’appareil ainsi que votre propre santé.
Votre zone de travail reste en outre propre et
plus sûr.
La poussière générée par les travaux peut
•
être dangereuse. Veuillez respecter les consignes de sécurité à ce propos.
Attention ! L’aspirateur utilisé doit être approp-
•
rié pour le matériau traité.
F
Contrôler si tous les constituants sont bien
•
raccordés.
5.4 Butée parallèle (fi g. 7,8)
La butée parallèle (16) permet de couper des
•
lignes parallèles.
Desserrez la vis de fixation qui se trouve dans
•
le pied de la scie (6) pour la butée parallèle
(8).
Le montage se fait en enfichant la butée pa-
•
rallèle (16) dans la glissière de guidage (a)
dans le pied de la scie (6) (cf. fig. 7).
Fixez l’écart nécessaire et vissez à nouveau
•
la vis de fixation (8) à fond.
Utilisation de la butée parallèle : Positionnez
•
la butée parallèle (16) à plat, au bord de la
pièce à usiner et commencez à scier.
Attention ! Eff ectuez un test de coupe sur
un morceau de déchet de bois.
6. Commande
6.1 Travailler avec la scie circulaire portable
Tenez toujours la scie circulaire par la poig-
•
née fixe.
Le capot de protection de la bascule (19) est
•
automatiquement repoussé par la pièce à
usiner.
Ne pas forcer !
•
Avancez régulièrement et légèrement avec la
•
scie circulaire.
Le morceau de bois de se trouver à droite de
•
la scie circulaire pour que la partie large de
la table de support se trouve sur toute sa surface.
Si l’on scie en suivant une ligne prédessinée,
•
guidez la scie circulaire le long de l’encoche
correspondante.
Serrez fixement les petites pièces de bois
•
avant de les traiter. Ne les maintenez jamais
avec la main.
Respectez absolument les prescriptions de
•
sécurité ! Portez des lunettes de protection !
N’utilisez jamais de lames de scie défectu-
•
euses ni encore de lames comportant des
fêlures ou des fissures.
N’utilisez aucune bride/aucun écrou de bride
•
dont le perçage est supérieur ou inférieur à
celui de la lame de scie.
Il ne faut pas freiner la lame de scie avec la
•
main ni en appuyant dessus pour le côté.
La protection de la bascule ne doit pas être
•
- 20 -
Anl_TC_CS_1400_SPK2.indb 20Anl_TC_CS_1400_SPK2.indb 20 23.04.2019 09:49:3623.04.2019 09:49:36
F
coincée. Il faut qu’elle se retrouve dans sa position de départ une fois l’opération terminée.
Avant tout emploi de la machine, assurez-
•
vous que les dispositifs de sécurité (protection du pendule, coin à refendre, brides et
dispositifs de réglage) fonctionnent correctement et qu’ils sont bien réglés et fixés.
Vous pouvez raccorder une aspiration de
•
la poussière (14) appropriée au raccord du
dispositif d’aspiration des copeaux. Assurezvous que l’aspiration de poussière est bien
correctement et sûrement raccordée.
Pour le sciage, le capot amovible de protec-
•
tion du pendule ne doit pas être coincé dans
le capot de protection rabattu.
Les ames de scie dont le corps de base est
•
plus épais ou dont l’avoyage est inférieur à
l’épaisseur du coin à refendre ne doivent pas
être utilisées.
Attention ! Avant tout travail sur la scie
circulaire, tirez la fi che de contact !
6.2 Utilisation de la scie circulaire
Ajustez la profondeur de coupe, l’angle de
•
coupe et la butée parallèle (voir les points
5.1, 5.2 et 5.4).
Assurez-vous que l’interrupteur Marche / Ar-
•
rêt (2) n’est pas enfoncé. Connectez la fiche
de contact à une prise appropriée seulement
après.
Connectez la scie circulaire uniquement
•
lorsque la lame de la scie est en place !
Placez le pied de la scie à plat sur la pièce à
•
usiner. La lame de la scie ne doit pas toucher
la pièce à usiner.
Maintenez à présent la scie circulaire des
•
deux mains.
6.3 Mise en circuit/arrêt (fi gure 9)
Mise en circuit :
Appuyez simultanément sur la touche de verrouillage (3) et l’interrupteur Marche / Arrêt (2)
Faites démarrer la lame de la scie set attendez
qu’elle ait atteint sa vitesse de marche. Guidez
ensuite lentement la lame de la scie sur la ligne
de coupe. Exercez uniquement une légère pression sur la lame de la scie.
Lorsque l’on relâche la poignée, la machine
•
se met automatiquement hors circuit, ce qui
évite une marche intentionnée.
Veillez à ne pas boucher les ouvertures de
•
désaération ni les recouvrir pendant le travail.
Ne freinez pas la lame de scie en appuyant
•
dessus par le côté après avoir éteint la machine.
Attention ! Ne mettez la machine de côté que
•
lorsque la lame de la scie est complètement
arrêtée.
Attention ! Eff ectuez un test de coupe sur
un morceau de déchet de bois.
6.4 Changer de lame de scie (fi gures 10/11)
Attention ! Avant tout travail sur la scie
circulaire, tirez la fi che de contact !
Utilisez uniquement des lames de scie qui répondent à la norme EN 847-1 et qui sont du même
type que la lame de scie fournie avec cette scie
circulaire portable. Faites-vous conseiller dans les
magasins spécialisés.
Repoussez le capot amovible de protection
•
de la bascule (19) et maintenez-le avec le levier du capot de protection de la bascule (15).
Maintenir contre la bride (13) avec la clé de
•
lame de scie (18).
Desserrez la vis du blocage de la lame de
•
scie (17) avec la clé à six pans creux (a).
Retirez la bride (18) et la lame (12) en les
•
tirant vers le bas.
Nettoyez la bride, introduisez une nouvelle
•
lame. Faites attention au sens de la marche
(cf. flèche sur le capot protecteur et sur la
lame de scie) !
Serrez le boulon de blocage de la lame de
•
scie (17), faites attention à la marche concentrique.
Avant d’actionner l’interrupteur marche/arrêt,
•
assurez-vous que la lame de la scie est montée correctement, les parties mobiles fonctionnent simplement et que les vis de serrage
sont serrées à fond.
Mise hors circuit :
Relâchez la touche de verrouillage et
l’interrupteur Marche / Arrêt
- 21 -
Anl_TC_CS_1400_SPK2.indb 21Anl_TC_CS_1400_SPK2.indb 21 23.04.2019 09:49:3723.04.2019 09:49:37
Loading...
