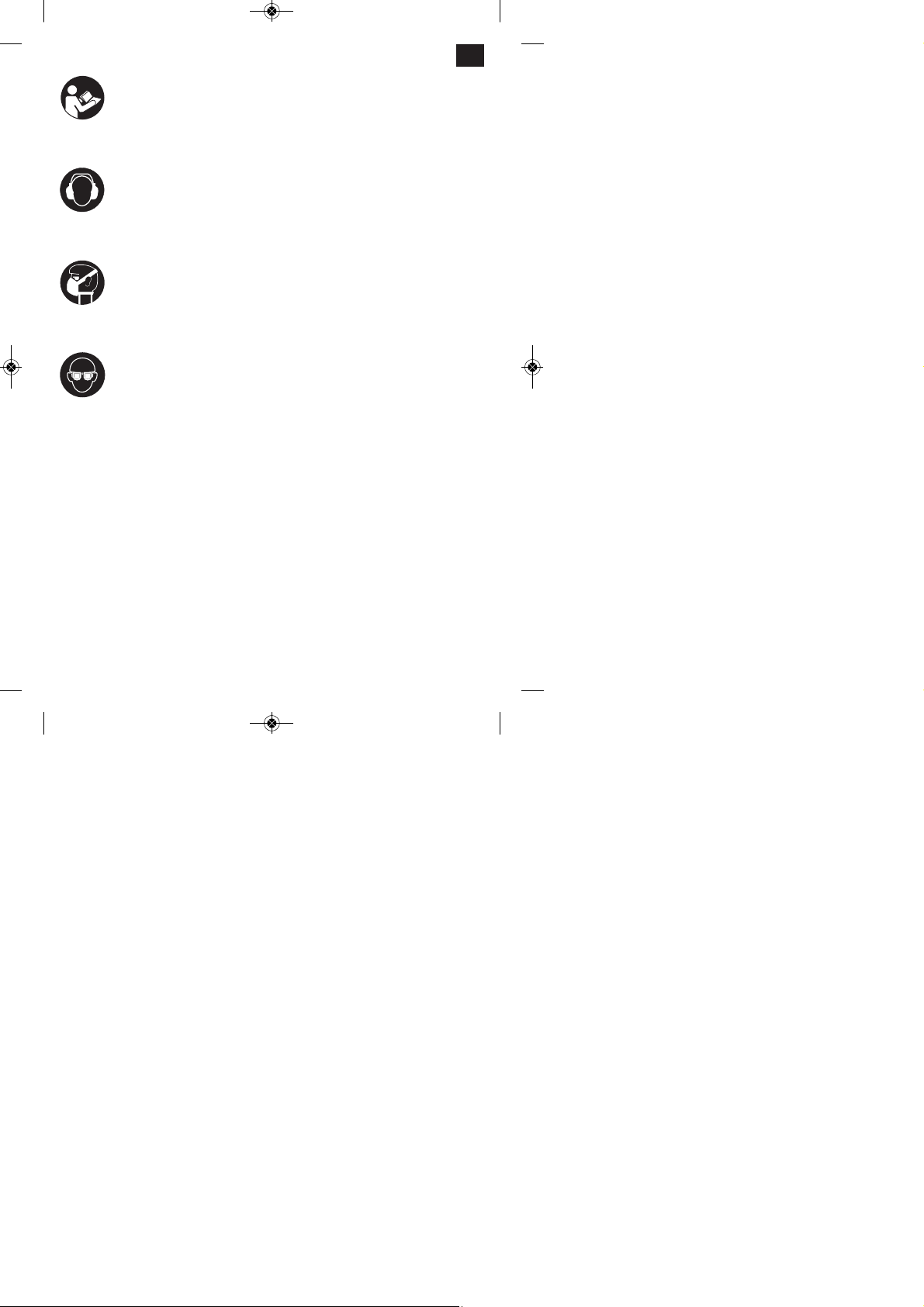

“WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen”
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Tragen Sie eine Staubschutzmaske.
Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub
entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Tragen Sie eine Schutzbrille.
Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne
und Stäube können Sichtverlust bewirken.
Anleitung_TH_CS_1400_1_SPK2__ 29.05.13 10:29 Seite 5
Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut auf,
damit Ihnen die Informationen jederzeit zur Verfügung
stehen. Falls Sie das Gerät an andere Personen
übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden Sie
im beiliegenden Heftchen!
WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang (Bild 1a/1b)
2.1 Gerätebeschreibung
1. Handgriff
2. Ein-/Ausschalter
3. Sperrtaste für Ein-Ausschalter
4. Feststellhebel für Schnitttiefeneinstellung
5. Netzkabel
6. Sägeschuh
7. Feststellschraube für Gehrungseinstellung
8. Feststellschraube für Parallelanschlag
9. Skala für Gehrungswinkel
10. Zusatzhandgriff
11. Schutzhaube
12. Sägeblatt
13. Sägeblattschlüssel
14. Anschluss für Spanabsaugung
15. Hebel zum Öffnen der Pendelschutzhaube
16. Parallelanschlag
17. Schraube zur Sägeblattsicherung
18. Flansch
19. Pendelschutzhaube
20. Spaltkeil
2.2 Lieferumfang
n Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig aus der Verpackung.
n Entfernen Sie das Verpackungsmaterial sowie
Verpackungs-/ und Transportsicherungen (falls
vorhanden).
n Überprüfen Sie, ob der Lieferumfang vollständig
ist.
n Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
n Bewahren Sie die Verpackung nach Möglichkeit
bis zum Ablauf der Garantiezeit auf.
ACHTUNG
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und
Erstickungsgefahr!
n Handkreissäge
n Sägeblatt
n Sägeblattschlüssel
n Inbusschlüssel
n Originalbetriebsanleitung
n Sicherheitshinweise
3. Bestimmungsgemäße Verwendung
Die Handkreissäge ist geeignet zum Sägen von geradlinigen Schnitten in Holz, holzähnlichen Werkstoffen und Kunststoffen. Dabei sind ein Überhitzen
der Sägezahnspitzen und ein Schmelzen des Kunststoffes zu vermeiden.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
6
D
Anleitung_TH_CS_1400_1_SPK2__ 29.05.13 10:29 Seite 6
7
D
4. Technische Daten
Netzspannung: 230 V ~ 50 Hz
Leistungsaufnahme: 1400 W
Leerlauf-Drehzahl: 5200 min
-1
Schnitttiefe bei 90°: 66 mm
Schnitttiefe bei 45°: 45 mm
Sägeblatt: Ø 190 mm
Sägeblattaufnahme: Ø 30 mm
Sägeblattdicke: 2,5 mm
Schutzklasse: II/ 쏾
Gewicht: 4,3 kg
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.
Schalldruckpegel L
pA
93,4 dB(A)
Unsicherheit K
pA
3 dB
Schallleistungspegel L
WA
104,4 dB(A)
Unsicherheit K
WA
3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Handgriff
Schwingungsemissionswert a
h
= 2,502 m/s
2
Unsicherheit K = 1,5 m/s
2
Zusatzhandgriff
Schwingungsemissionswert ah≤ 2,242 m/s
2
Unsicherheit K = 1,5 m/s
2
Zusätzliche Informationen für Elektrowerkzeuge
Warnung!
Der angegebene Schwingungsemissionswert ist nach
einem genormten Prüfverfahren gemessen worden
und kann sich, abhängig von der Art und Weise, in
der das Elektrowerkzeug verwendet wird, ändern
und in Ausnahmefällen über dem angegebenen
Wert liegen.
Der angegebene Schwingungsemissionswert kann
zum Vergleich eines Elektrowerkzeuges mit einem
anderen verwendet werden.
Der angegebene Schwingungsemissionswert kann
auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung und
Vibration auf ein Minimum!
n Verwenden Sie nur einwandfreie Geräte.
n Warten und reinigen Sie das Gerät regelmäßig.
n Passen Sie Ihre Arbeitsweise dem Gerät an.
n Überlasten Sie das Gerät nicht.
n Lassen Sie das Gerät gegebenenfalls
überprüfen.
n Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
n Tragen Sie Handschuhe.
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise und
Ausführung dieses Elektrowerkzeuges auftreten:
1. Lungenschäden, falls keine geeignete
Staubschutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz
getragen wird.
3. Gesundheitsschäden, die aus Hand-ArmSchwingungen resultieren, falls das Gerät über
einen längeren Zeitraum verwendet wird oder
nicht ordnungsgemäß geführt und gewartet wird.
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass die
Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
5.1 Schnitttiefe einstellen (Bild 2/3)
n Lösen Sie den an der Rückseite der Schutzhaube
befindlichen Feststellhebel für
Schnitttiefeneinstellung (4).
n Setzen Sie den Sägefuß (6) flach auf die
Oberfläche des zu bearbeitenden Werkstückes
auf. Heben Sie die Säge so weit an, bis sich das
Sägeblatt (12) auf der benötigten Schnitttiefe (a)
befindet.
n Befestigen Sie den Feststellhebel für die
Schnitttiefeneinstellung (4) wieder. Überprüfen
Sie den festen Sitz.
Anleitung_TH_CS_1400_1_SPK2__ 29.05.13 10:29 Seite 7
8
D
5.2 Gehrungsanschlag (Bild 4/5)
n Der voreingestellte Standardwinkel zwischen
Sägefuß (6) und Sägeblatt (12) beträgt 90°. Sie
können diesen Winkel verändern, um
Schrägschnitte durchzuführen.
n Lösen Sie die an der Vorderseite des Sägefußes
befindliche Feststellschraube für
Gehrungseinstellung (7).
n Sie können den Schnittwinkel nun um bis zu 45°
verändern; beachten Sie dazu die
Schnittwinkelskala (9).
n Befestigen Sie die Feststellschraube für
Gehrungseinstellung (7) wieder. Überprüfen Sie
den festen Sitz.
5.3 Absaugen von Staub und Spänen (Bild 6)
n Schließen Sie an den dafür vorgesehenen
Spanabsauganschluss (14) Ihrer Kreissäge einen
geeigneten Staubsauger (a) an (Staubsauger
nicht im Lieferumfang enthalten). Sie erreichen
damit eine optimale Staubabsaugung vom
Werkstück. Die Vorteile: Sie schonen sowohl das
Gerät als auch ihre eigene Gesundheit. Ihr
Arbeitsbereich bleibt außerdem sauberer und
sicherer.
n Bei der Arbeit entstehender Staub kann gefährlich
sein. Bitte beachten Sie dazu die
Sicherheitshinweise.
n Achtung! Der für das Absaugen verwendete
Staubsauger muss für das bearbeitete Material
geeignet sein.
n Prüfen Sie, ob alle Teile gut miteinander
verbunden sind.
5.4 Parallelanschlag ( Bild 7/8)
n Der Parallelanschlag (16) erlaubt es Ihnen,
parallele Linien zu sägen.
n Lockern Sie die im Sägefuß (6) befindliche
Feststellschraube für den Parallelanschlag (8).
n Die Montage erfolgt durch Einsetzen des
Parallelanschlags (16) in die Führung (a) im
Sägefuß (6) (siehe Bild 7).
n Setzen Sie den benötigten Abstand fest und
ziehen Sie die Feststellschraube (8) wieder fest.
n Benutzung des Parallelanschlages: Positionieren
Sie den Parallelanschlag (16) flach am
Werkstückrand und beginnen Sie mit dem Sägen.
Achtung! Probeschnitt mit einem Abfallholz
durchführen
6. Bedienung
6.1 Arbeiten mit der Handkreissäge
n Kreissäge stets mit festem Griff halten.
n Die Pendelschutzhaube (19) wird vom Werk-stück
automatisch zurückgeschoben.
n Keine Gewalt anwenden!
Mit der Kreissäge leicht und gleichmäßig
vorrücken.
n Das Abfallstück sollte sich auf der rechten Seite
der Kreissäge befinden, damit der breite Teil des
Auflagetisches auf seiner ganzen Fläche aufliegt.
n Wenn nach vorgezeichneter Linie gesägt wird,
Kreissäge an der entsprechenden Kerbe
entlangführen.
n Kleine Holzteile vor der Bearbeitung fest
einspannen. Nie mit der Hand festhalten.
n Sicherheitsvorschriften unbedingt beachten!
Schutzbrille tragen!
n Verwenden Sie keine defekten Sägeblätter oder
solche, welche Risse und Sprünge aufweisen.
n Verwenden Sie keine Flansche/Flanschmuttern,
deren Bohrung größer oder kleiner ist als
diejenige des Sägeblattes.
n Das Sägeblatt darf nicht von Hand oder durch
seitlichen Druck auf das Sägeblatt gebremst
werden.
n Der Pendelschutz darf nicht verklemmen und
muß sich nach abgeschlossenem Arbeitsgang
wieder in der Ausgangsposition befinden.
n Vor der Verwendung der Kreissäge bei heraus-
gezogenem Netzstecker die Funktion des
Pendelschutzes prüfen.
n Vergewissern Sie sich vor jedem Einsatz der
Maschine, daß die Sicherheitseinrichtungen wie
Pendelschutz, Spaltkeil, Flansche und
Verstelleinrichtungen funktionieren bzw. richtig
eingestellt und festgestellt sind.
n An den Anschluss für Spanabsaugung (14)
können Sie eine geeignete Staubabsaugung
anschließen. Stellen Sie sicher, dass die
Staubabsaugung sicher und ordnungsgemäß
angeschlossen ist.
n Die bewegliche Pendelschutzhaube darf zum
Sägen nicht in der zurückgezogenen Schutzhaube festgeklemmt werden.
n Sägeblätter, deren Grundkörper dicker oder deren
Schränkung kleiner als die Dicke des Spaltkeils
ist, dürfen nicht verwendet werden.
Achtung! Vor allen Arbeiten an der Kreissäge
Netzstecker ziehen!
Anleitung_TH_CS_1400_1_SPK2__ 29.05.13 10:29 Seite 8
9
D
6.2 Benutzung der Kreissäge
n Passen Sie Schnitttiefe, Schnittwinkel und
Parallelanschlag an (siehe Punkt 5.1, 5.2 und
5.4).
n Stellen Sie sicher, dass der Ein-/Ausschalter (2)
nicht eingedrückt ist. Verbinden Sie erst dann den
Netzstecker mit einer geeigneten Steckdose.
n Schalten Sie die Kreissäge nur mit eingesetztem
Sägeblatt ein!
n Platzieren Sie den Sägefuß flach auf dem zu
bearbeitendem Werkstück. Das Sägeblatt darf
das Werkstück nicht berühren.
n Halten Sie die Kreissäge nun mit beiden Händen
fest.
6.3 Ein-/ Ausschalten (Bild 9)
Einschalten:
Sperrtaste (3) und Ein-/Ausschalter (2) gleichzeitig
drücken
n Lassen Sie das Sägeblatt anlaufen, bis es die
volle Geschwindigkeit erreicht hat. Führen Sie
dann das Sägeblatt langsam an der Schnittlinie
entlang. Üben Sie dabei nur leichten Druck auf
das Sägeblatt aus.
Ausschalten:
Sperrtaste und Ein-/Ausschalter loslassen,
n Beim Loslassen des Handgriffs schaltet die
Maschine automatisch ab, so dass
unbeabsichtigter Lauf nicht möglich ist.
n Achten Sie darauf, dass beim Arbeiten die
Entlüftungsöffnungen nicht abgedeckt werden
oder verstopfen.
n Bremsen Sie das Sägeblatt nach dem
Ausschalten nicht durch seitliches Gegendrücken
ab.
n Achtung! Legen Sie die Maschine erst ab,
nachdem das Sägeblatt vollständig zum
Stillstand gekommen ist.
Achtung! Probeschnitt mit einem Abfallholz
durchführen
6.4 Sägeblatt wechseln (Bild 10-11)
Achtung! Vor allen Arbeiten an der Kreissäge
Netzstecker ziehen!
Verwenden Sie ausschließlich Sägeblätter, die der
Norm EN 847-1 entsprechen und vom gleichen Typ
sind, wie das mitgelieferte Sägeblatt dieser
Handkreissäge. Lassen Sie sich im Fachhandel
beraten.
n Bewegliche Pendelschutzhaube (19) mit Hebel
für Pendelschutzhaube (15) zurückschieben und
festhalten.
n Mit Sägeblattschlüssel (13) am Flansch (18)
gegenhalten.
n Schraube zur Sägeblattsicherung (17) mit dem
Inbusschlüssel (a) lösen.
n Flansch (18) und Sägeblatt (12) nach unten
entnehmen.
n Flansch reinigen, neues Sägeblatt einsetzen. Auf
Laufrichtung achten (siehe Pfeil auf der
Schutzhaube und am Sägeblatt)!
n Schraube zur Sägeblattsicherung (17) anziehen,
auf Rundlauf achten.
n Bevor Sie den Ein-Ausschalter betätigen,
vergewissern Sie sich, ob das Sägeblatt richtig
montiert, bewegliche Teile leichtgängig und
Klemmschrauben fest angezogen sind.
7. Austausch der Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
8. Reinigung, Wartung und
Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
n Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem
sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus.
n Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
n Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
8.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft überprüfen.
Achtung! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
Anleitung_TH_CS_1400_1_SPK2__ 29.05.13 10:29 Seite 9
8.3 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
8.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben
gemacht werden;
n Typ des Gerätes
n Artikelnummer des Gerätes
n Ident-Nummer des Gerätes
n Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
9. Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreiem sowie für Kinder
unzugänglichem Ort. Die optimale Lagertemperatur
liegt zwischen 5 und 30 ˚C. Bewahren Sie das
Elektrowerkzeug in der Originalverpackung auf.
10
D
Anleitung_TH_CS_1400_1_SPK2__ 29.05.13 10:29 Seite 10
11
F
«Avertissement – Lisez ce mode dʼemploi pour diminuer le risque de blessures»
Portez une protection de lʼouïe.
Lʼexposition au bruit peut entraîner une perte de lʼouïe.
Portez un masque anti-poussière.
Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être
dégagée. Ne travaillez pas sur du matériau contenant de lʼamiante !
Portez des lunettes de protection.
Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de
lʼappareil peuvent entraîner une perte de la vue.
Anleitung_TH_CS_1400_1_SPK2__ 29.05.13 10:29 Seite 11
12
F
Attention !
Lors de lʼutilisation dʼappareils, il faut respecter
certaines mesures de sécurité afin dʼéviter des
blessures et dommages. Veuillez donc lire
attentivement ce mode dʼemploi. Conservez-le bien
de façon à pouvoir disposer à tout moment de ces
informations. Si lʼappareil doit être remis à dʼautres
personnes, remettez-leur aussi ce mode dʼemploi.
Nous déclinons toute responsabilité pour les
accidents et dommages dus au non-respect de ce
mode dʼemploi et des consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité
correspondantes dans le cahier en annexe.
AVERTISSEMENT !
Veuillez lire toutes les consignes de sécurité et
instructions.
Tout non-respect des consignes de sécurité et
instructions peut provoquer une décharge électrique,
un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité et
instructions pour une consultation ultérieure.
2. Description de lʼappareil/Volume de
livraison (figure 1a/1b)
2.1 Description de lʼappareil
1. Poignée
2. Interrupteur Marche / Arrêt
3. Touche de verrouillage de l’interrupteur
Marche/Arrêt
4. Levier de blocage de réglage de la profondeur de
coupe
5. Câble réseau
6. Patin
7. Vis de fixation pour le réglage d’onglet
8. Vis de fixation de la butée parallèle
9. Echelle pour la fausse équerre
10. Poignée supplémentaire
11. Capot de protection
12. Lame de scie
13. Clé de lame de scie
14. Raccord pour dispositif d’aspiration des copeaux
15. Levier d’ouverture du capot de protection de la
bascule
16. Butée parallèle
17. Vis du blocage de la lame de scie
18. Bride
19. Capot de protection de la bascule
20. Coin à refendre
2.2 Volume de livraison
n Ouvrez l’emballage et prenez l’appareil en le
sortant avec précaution de l’emballage.
n Retirez le matériel d’emballage tout comme les
sécurités d’emballage et de transport (s’il y en a).
n Vérifiez si la livraison est bien complète.
n Contrôlez si l’appareil et ses accessoires ne sont
pas endommagés par le transport.
n Conservez l’emballage autant que possible
jusqu’à la fin de la période de garantie.
ATTENTION
L’appareil et le matériel d’emballage ne sont pas
des jouets ! Il est interdit de laisser des enfants
jouer avec des sacs et des films en plastique et
avec des pièces de petite taille. Ils risquent de
les avaler et de s’étouffer !
n Scie circulaire portable
n Lame de scie
n Clé de lame de scie
n Clé à six pans creux
n Mode d’emploi d’origine
n Consignes de sécurité
3. Utilisation conforme à lʼaffectation
La scie circulaire portable convient pour scier en
coupe droite dans le bois, les matériaux semblables
au bois et les plastiques. Ce faisant, il faut éviter que
les pointes des dents de la scie surchauffent et que le
plastique fonde.
La machine doit exclusivement être employée
conformément à son affectation. Chaque utilisation
allant au-delà de cette affectation est considérée
comme non conforme. Pour les dommages en
résultant ou les blessures de tout genre, le
producteur décline toute responsabilité et
lʼopérateur/lʼexploitant est responsable.
Veillez au fait que nos appareils, conformément à
leur affectation, nʼont pas été construits, pour être
utilisés dans un environnement professionnel,
industriel ou artisanal. Nous déclinons toute
responsabilité si lʼappareil est utilisé
professionnellement, artisanalement ou dans des
sociétés industrielles, tout comme pour toute activité
équivalente.
Anleitung_TH_CS_1400_1_SPK2__ 29.05.13 10:29 Seite 12
13
F
4. Données techniques
Tension réseau : 230 V ~ 50 Hz
Puissance absorbée : 1400 W
Vitesse de rotation à vide : 5200 tr/min
Profondeur de coupe à 90° : 66 mm
Profondeur de coupe à 45° : 45 mm
Lame de scie : Ø 190 mm
Logement de lame de scie : Ø 30 mm
Epaisseur de la lame de scie : 2,5 mm
Catégorie de protection : II / 쏾
Poids : 4,3 kg
Bruit et vibration
Les valeurs de bruit et de vibration ont été
déterminées conformément à la norme EN 60745.
Niveau de pression acoustique L
pA
93,4 dB(A)
Imprécision K
pA
3 dB
Niveau de puissance acoustique LWA104,4 dB(A)
Imprécision K
WA
3 dB
Portez une protection acoustique.
Lʼexposition au bruit peut entraîner la perte de lʼouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 60745.
Poignée
Valeur d’émission de vibration ah= 2,502 m/s
2
Insécurité K = 1,5 m/s
2
Poignée supplémentaire
Valeur d’émission de vibration ah≤ 2,242 m/s
2
Insécurité K = 1,5 m/s
2
Informations supplémentaires sur les outils
électriques
Avertissement !
La valeur d’émission de vibration a été mesurée selon
une méthode d’essai normée et peut être modifiée,
en fonction du type d’emploi de l’outil électrique ; elle
peut dans certains cas exceptionnels être supérieure
à la valeur indiquée.
La valeur d’émission de vibration indiquée peut être
utilisée pour comparer un outil électrique à un autre.
La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération au
début.
Limitez le niveau sonore et les vibrations à un
minimum !
n Utilisez exclusivement des appareils en excellent
état.
n Entretenez et nettoyez l’appareil régulièrement.
n Adaptez votre façon de travailler à l’appareil.
n Ne surchargez pas l’appareil.
n Faites contrôler l’appareil le cas échéant.
n Mettez l’appareil hors circuit lorsque vous ne
l’utilisez pas.
n Portez des gants.
Risques résiduels
Même en utilisant cet outil électrique
conformément aux prescriptions, il reste
toujours des risques résiduels. Les dangers
suivants peuvent apparaître en rapport avec la
construction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque antipoussière adéquat n’est porté.
2. Déficience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations mainbras, si l’appareil est utilisé pendant une longue
période ou s’il n’a pas été employé ou entretenu
dans les règles de l’art.
5. Avant la mise en service
Assurez-vous, avant de connecter la machine, que
les données se trouvant sur la plaque de signalisation
correspondent bien aux données du réseau.
Enlevez systématiquement la fiche de contact
avant de paramétrer l’appareil.
5.1 Régler la profondeur de coupe (figure 2/3)
앬 Desserrez le levier de blocage au dos capot de
protection pour le réglage de la profondeur de
coupe (4).
앬 Placez le pied de la scie (6) à plat sur la surface
de la pièce à usiner. Levez la scie jusqu’à ce que
la lame de la scie (12) se trouve au niveau de la
profondeur de coupe (a) nécessaire.
앬 Fixez à nouveau le levier de blocage pour le
réglage de la profondeur de coupe (4). Vérifiez
qu’il tienne correctement.
Anleitung_TH_CS_1400_1_SPK2__ 29.05.13 10:29 Seite 13
14
F
5.2 Butée pour onglet (figure 4/5)
앬 L’angle standard réglé par défaut entre le pied de
la scie (6) et la lame de la scie s’élève à 90°. Vous
pouvez modifier cet angle pour réaliser des
coupes en biseau.
앬 Desserrez la vis de fixation à l’avant du pied de la
scie pour le réglage d’onglet (7).
앬 Vous pouvez modifier à présent l’angle de coupe
jusqu’à 45° ; respectez ce faisant l’échelle pour
angle de coupe (9).
앬 Fixez à nouveau la vis de fixation pour le réglage
d’onglet (7). Vérifiez qu’elle tienne correctement.
5.3 Aspiration de poussière et de copeaux
(figure 6)
앬 Raccordez un aspirateur (a) adéquat au raccord
d’aspiration des copeaux (14) prévu à cet effet de
votre scie circulaire (aspirateur non compris dans
la livraison) Vous obtenez ainsi une aspiration de
poussière optimale de la pièce à usiner. Les
avantages : vous ménagez l’appareil ainsi que
votre propre santé. Votre zone de travail reste en
outre propre et plus sûr.
앬 La poussière générée par les travaux peut être
dangereuse. Veuillez respecter les consignes de
sécurité à ce propos.
앬 Attention ! L’aspirateur utilisé doit être approprié
pour le matériau traité.
앬 Contrôler si tous les constituants sont bien
raccordés.
5.4 Butée parallèle (fig. 7/8)
앬 La butée parallèle (16) permet de couper des
lignes parallèles.
앬 Desserrez la vis de fixation qui se trouve dans le
pied de la scie (6) pour la butée parallèle (8).
앬 Le montage se fait en enfichant la butée parallèle
(16) dans la glissière de guidage (a) dans le pied
de la scie (6) (cf. fig. 7).
앬 Fixez l’écart nécessaire et vissez à nouveau la vis
de fixation (8) à fond.
앬 Utilisation de la butée parallèle : Positionnez la
butée parallèle (16) à plat, au bord de la pièce à
usiner et commencez à scier.
Attention ! Effectuez un test de coupe sur un
morceau de déchet de bois.
6. Commande
6.1 Travailler avec la scie circulaire portable
앬 Tenez toujours la scie circulaire par la poignée
fixe.
앬 Le capot de protection de la bascule (19) est
automatiquement repoussé par la pièce à usiner.
앬 Ne pas forcer !
Avancez régulièrement et légèrement avec la scie
circulaire.
앬 Le morceau de bois de se trouver à droite de la
scie circulaire pour que la partie large de la table
de support se trouve sur toute sa surface.
앬 Si l’on scie en suivant une ligne prédessinée,
guidez la scie circulaire le long de l’encoche
correspondante.
앬 Serrez fixement les petites pièces de bois avant
de les traiter. Ne les maintenez jamais avec la
main.
앬 Respectez absolument les prescriptions de
sécurité ! Portez des lunettes de protection !
앬 N’utilisez jamais de lames de scie défectueuses
ni encore de lames comportant des fêlures ou
des fissures.
앬 N’utilisez aucune bride/aucun écrou de bride dont
le perçage est supérieur ou inférieur à celui de la
lame de scie.
앬 Il ne faut pas freiner la lame de scie avec la main
ni en appuyant dessus pour le côté.
앬 La protection de la bascule ne doit pas être
coincée. Il faut qu’elle se retrouve dans sa
position de départ une fois l’opération terminée.
앬 Avant d’utiliser la scie circulaire, contrôler la
fonction de la protection du pendule en faisant
attention que la fiche est bien retirée de la prise.
앬 Avant tout emploi de la machine, assurez-vous
que les dispositifs de sécurité (protection du
pendule, coin à refendre, brides et dispositifs de
réglage) fonctionnent correctement et qu’ils sont
bien réglés et fixés.
앬 Vous pouvez raccorder une aspiration de la
poussière (14) appropriée au raccord du
dispositif d’aspiration des copeaux. Assurez-vous
que l’aspiration de poussière est bien
correctement et sûrement raccordée.
앬 Pour le sciage, le capot amovible de protection du
pendule ne doit pas être coincé dans le capot de
protection rabattu.
앬 Les ames de scie dont le corps de base est plus
épais ou dont l’avoyage est inférieur à l’épaisseur
du coin à refendre ne doivent pas être utilisées.
Attention ! Avant tout travail sur la scie
circulaire, tirez la fiche de contact !
Anleitung_TH_CS_1400_1_SPK2__ 29.05.13 10:29 Seite 14
15
F
6.2 Utilisation de la scie circulaire
앬 Ajustez la profondeur de coupe, l’angle de coupe
et la butée parallèle (voir les points 5.1, 5.2 et
5.4).
앬 Assurez-vous que l’interrupteur Marche / Arrêt (2)
n’est pas enfoncé. Connectez la fiche de contact
à une prise appropriée seulement après.
앬 Connectez la scie circulaire uniquement lorsque
la lame de la scie est en place !
앬 Placez le pied de la scie à plat sur la pièce à
usiner. La lame de la scie ne doit pas toucher la
pièce à usiner.
앬 Maintenez à présent la scie circulaire des deux
mains.
6.3 Mise en circuit/arrêt (figure 9)
Mise en circuit :
Appuyez simultanément sur la touche de verrouillage
(3) et l’interrupteur Marche / Arrêt (2)
앬 Faites démarrer la lame de la scie set attendez
qu’elle ait atteint sa vitesse de marche. Guidez
ensuite lentement la lame de la scie sur la ligne
de coupe. Exercez uniquement une légère
pression sur la lame de la scie.
Mise hors circuit :
Relâchez la touche de verrouillage et l’interrupteur
Marche / Arrêt
앬 Lorsque l’on relâche la poignée, la machine se
met automatiquement hors circuit, ce qui évite
une marche intentionnée.
앬 Veillez à ne pas boucher les ouvertures de
désaération ni les recouvrir pendant le travail.
앬 Ne freinez pas la lame de scie en appuyant
dessus par le côté après avoir éteint la machine.
앬 Attention ! Ne mettez la machine de côté que
lorsque la lame de la scie est complètement
arrêtée.
Attention ! Effectuez un test de coupe sur un
morceau de déchet de bois.
6.4 Changer de lame de scie (figures 10-11)
Attention ! Avant tout travail sur la scie
circulaire, tirez la fiche de contact !
Utilisez uniquement des lames de scie qui répondent
à la norme EN 847-1 et qui sont du même type que la
lame de scie fournie avec cette scie circulaire
portable. Faites-vous conseiller dans les magasins
spécialisés.
앬 Repoussez le capot amovible de protection de la
bascule (19) et maintenez-le avec le levier du
capot de protection de la bascule (15).
앬 Maintenir contre la bride (13) avec la clé de lame
de scie (18).
앬 Desserrez la vis du blocage de la lame de scie
(17) avec la clé à six pans creux (a).
앬 Retirez la bride (18) et la lame (12) en les tirant
vers le bas.
앬 Nettoyez la bride, introduisez une nouvelle lame.
Faites attention au sens de la marche (cf. flèche
sur le capot protecteur et sur la lame de scie) !
앬 Serrez le boulon de blocage de la lame de scie
(17), faites attention à la marche concentrique.
앬 Avant d’actionner l’interrupteur marche/arrêt,
assurez-vous que la lame de la scie est montée
correctement, les parties mobiles fonctionnent
simplement et que les vis de serrage sont serrées
à fond.
7. Remplacement de la ligne de
raccordement réseau
Si la ligne de raccordement réseau de cet appareil
est endommagée, il faut la faire remplacer par le
producteur ou son service après-vente ou par une
personne de qualification semblable afin dʼéviter tout
risque.
8. Nettoyage, maintenance et
commande de pièces de rechange
Retirez la fiche de contact avant tous travaux de
nettoyage.
8.1 Nettoyage
n Maintenez les dispositifs de protection, les fentes
à air et le carter de moteur aussi propres (sans
poussière) que possible. Frottez lʼappareil avec
un chiffon propre ou soufflez dessus avec de lʼair
comprimé à basse pression.
n Nous recommandons de nettoyer lʼappareil
directement après chaque utilisation.
n Nettoyez lʼappareil régulièrement à lʼaide dʼun
chiffon humide et un peu de savon. Nʼutilisez
aucun produit de nettoyage ni détergeant ; ils
pourraient endommager les pièces en matières
plastiques de lʼappareil. Veillez à ce quʼaucune
eau nʼentre à lʼintérieur de lʼappareil.
Anleitung_TH_CS_1400_1_SPK2__ 29.05.13 10:29 Seite 15
16
F
8.2 Brosses à charbon
Si les brosses à charbon font trop dʼétincelles,
faites-les contrôler par des spécialistes en
électricité.
Attention ! Seul un(e) spécialiste électricien(ne) est
autorisé à remplacer les brosses à charbon.
8.3 Maintenance
Aucune pièce à lʼintérieur de lʼappareil nʼa besoin
de maintenance.
8.4 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
n Type de lʼappareil
n No. dʼarticle de lʼappareil
n No. dʼidentification de lʼappareil
n No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à
lʼadresse www.isc-gmbh.info

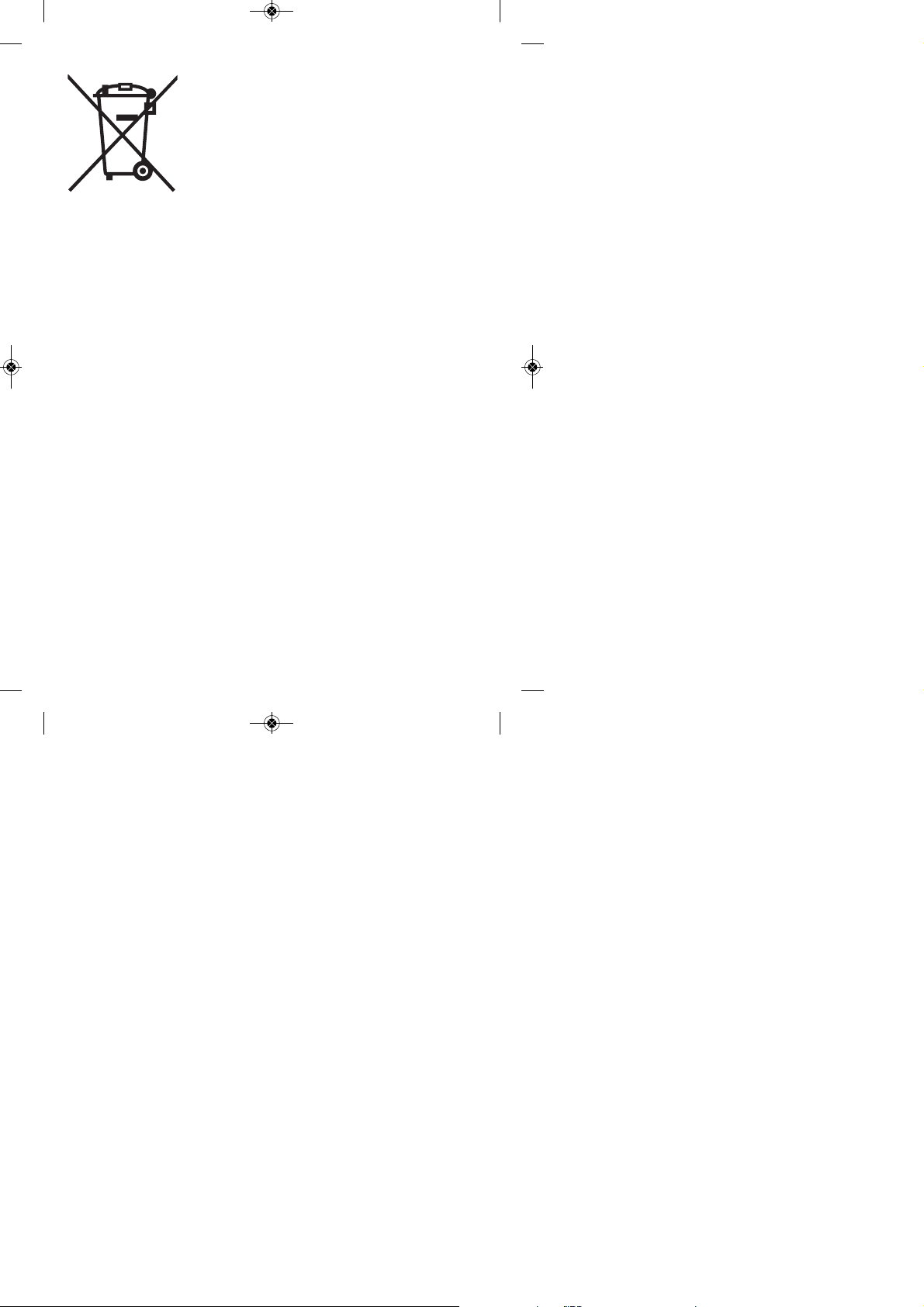

9. Mise au rebut et recyclage
Lʼappareil se trouve dans un emballage permettant
dʼéviter les dommages dus au transport. Cet
emballage est une matière première et peut donc
être réutilisé ultérieurement ou être réintroduit dans
le circuit des matières premières.
Lʼappareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Eliminez les composants défectueux
dans les systèmes dʼélimination des déchets
spéciaux. Renseignez-vous dans un commerce
spécialisé ou auprès de lʼadministration de votre
commune !
10. Stockage
Entreposez l’appareil et ses accessoires dans un
endroit sombre, sec et à l’abri du gel tout comme
inaccessible aux enfants. La température de stockage
optimale est comprise entre 5 et 30 °C. Conservez
l’outil électrique dans l’emballage d’origine.
Anleitung_TH_CS_1400_1_SPK2__ 29.05.13 10:29 Seite 16
Loading...
