1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang

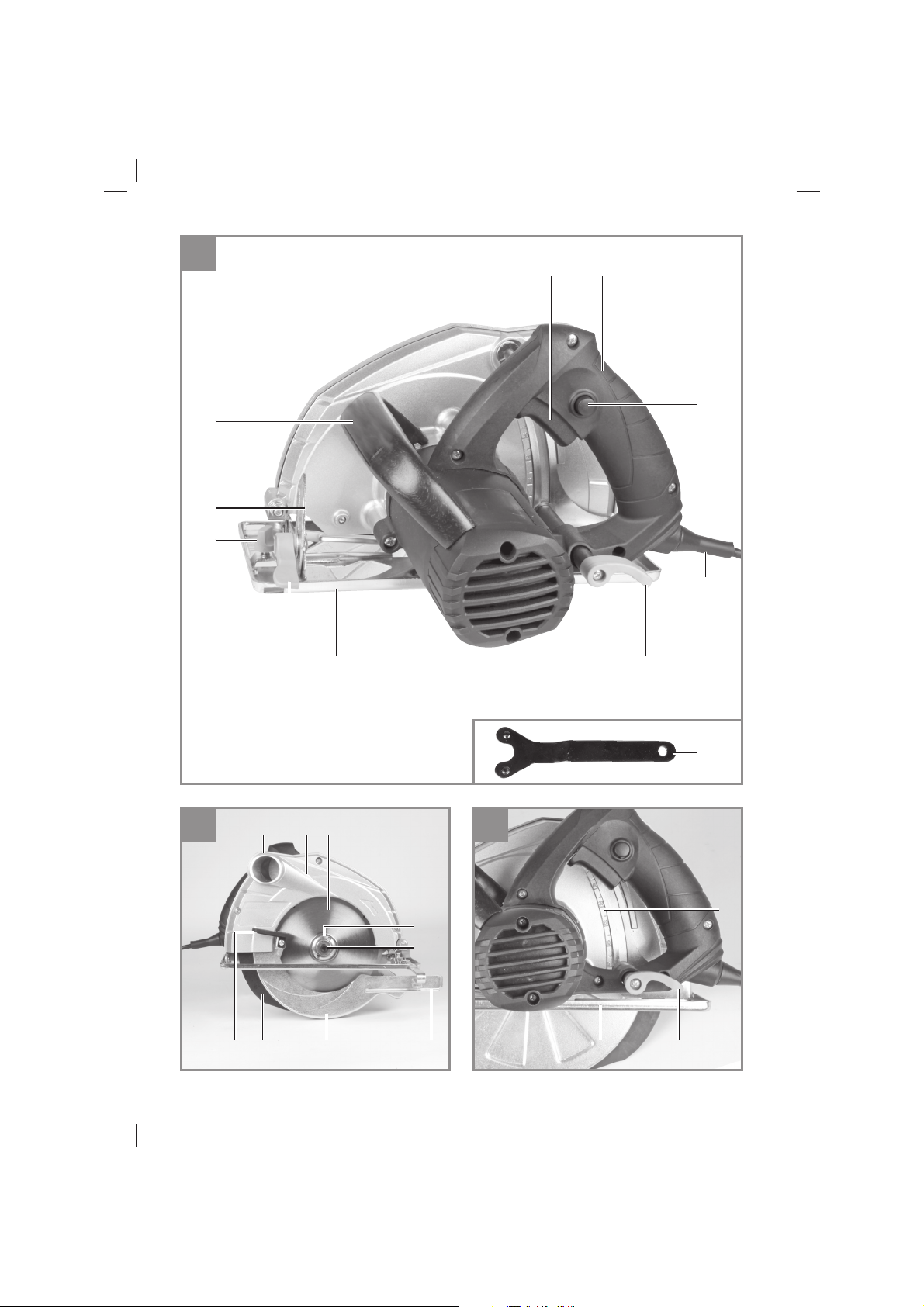

2.1 Gerätebeschreibung (Bild 1a/1b)
1. Handgriff
2. Ein-/Ausschalter
3. Sperrtaste für Ein-Ausschalter
4. Feststellhebel für Schnitttiefeneinstellung
5. Netzkabel
6. Sägeschuh
7. Feststellschraube für Gehrungseinstellung
8. Feststellschraube für Parallelanschlag
9. Skala für Gehrungswinkel
10. Zusatzhandgriff
11. Schutzhaube
12. Sägeblatt
13. Sägeblattschlüssel
14. Anschluss für Spanabsaugung
15. Hebel für Pendelschutzhaube
16. Parallelanschlag
17. Schraube zur Sägeblattsicherung
18. Flansch
19. Pendelschutzhaube
20. Spaltkeil
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Handkreissäge
•
Sägeblatt
•
Sägeblattschlüssel
•
Parallelanschlag
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße
Verwendung
Die Handkreissäge ist geeignet zum Sägen von
geradlinigen Schnitten in Holz, holzähnlichen
Werkstoff en und Kunststoff en. Dabei sind ein
Überhitzen der Sägezahnspitzen und ein Schmelzen des Kunststoff es zu vermeiden.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
- 7 -
Anl_TC_CS_1400_SPK9.indb 7Anl_TC_CS_1400_SPK9.indb 7 24.04.2019 08:19:4224.04.2019 08:19:42
D
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzspannung: .............................. 230 V ~ 50 Hz
Leistungsaufnahme: ................................ 1400 W
Leerlauf-Drehzahl: ...............................5200 min
Schnitttiefe bei 90°: ................................... 66 mm
Schnitttiefe bei 45°: .................................. 45 mm
Sägeblatt: ............................................Ø 190 mm
Sägeblattaufnahme: .............................. Ø 30 mm
Sägeblattdicke: ....................................... 2,5 mm
Schutzklasse: ................................................ II/
Gewicht: ......................................................4,3 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN 62841 ermittelt.
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841.
........................... 93,4 dB(A)
pA
............................................ 3 dB
pA
WA
................... 104,4 dB(A)
WA
........................................... 3 dB
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
-1
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
쓑
benutzt wird.
Tragen Sie Handschuhe.
•
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und gewartet wird.
Handgriff
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
2
= 2,502 m/s
h
Zusatzhandgriff
Schwingungsemissionswert ah = 2,242 m/s
Unsicherheit K = 1,5 m/s
2
Der angegebene Schwingungsemissionswert ist
2
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
2
übereinstimmen.
Warnung!
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vornehmen.
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
- 8 -
Anl_TC_CS_1400_SPK9.indb 8Anl_TC_CS_1400_SPK9.indb 8 24.04.2019 08:19:4224.04.2019 08:19:42
D
5.1 Schnitttiefe einstellen (Bild 2/3)
Lösen Sie den an der Rückseite der Schutz-
•
haube befindlichen Feststellhebel für Schnitttiefeneinstellung (4).
Setzen Sie den Sägeschuh (6) flach auf die
•
Oberfläche des zu bearbeitenden Werkstückes auf. Heben Sie die Säge so weit an, bis
sich das Sägeblatt (12) auf der benötigten
Schnitttiefe (a) befindet.
Befestigen Sie den Feststellhebel für die
•
Schnitttiefeneinstellung (4) wieder. Überprüfen Sie den festen Sitz.
5.2 Gehrungsanschlag (Bild 4/5)
Der voreingestellte Standardwinkel zwischen
•
Sägefuß (6) und Sägeblatt (12) beträgt 90°.
Sie können diesen Winkel verändern, um
Schrägschnitte durchzuführen.
Lösen Sie die an der Vorderseite des Säge-
•
fußes befindliche Feststellschraube für Gehrungseinstellung (7).
Sie können den Schnittwinkel nun um bis
•
zu 45° verändern; beachten Sie dazu die
Schnittwinkelskala (9).
Befestigen Sie die Feststellschraube für Geh-
•
rungseinstellung (7) wieder. Überprüfen Sie
den festen Sitz.
5.3 Absaugen von Staub und Spänen
(Bild 6)
Schließen Sie an den dafür vorgesehenen
•
Spanabsauganschluss (14) Ihrer Kreissäge
einen geeigneten Staubsauger an (Staubsauger nicht im Lieferumfang enthalten). Sie erreichen damit eine optimale Staubabsaugung
vom Werkstück. Die Vorteile: Sie schonen
sowohl das Gerät als auch ihre eigene Gesundheit. Ihr Arbeitsbereich bleibt außerdem
sauberer und sicherer.
Bei der Arbeit entstehender Staub kann
•
gefährlich sein. Bitte beachten Sie dazu die
Sicherheitshinweise.
Achtung! Der für das Absaugen verwendete
•
Staubsauger muss für das bearbeitete Material geeignet sein.
Prüfen Sie, ob alle Teile gut miteinander ver-
•
bunden sind.
5.4 Parallelanschlag ( Bild 7/8)
Der Parallelanschlag (16) erlaubt es Ihnen,
•
parallele Linien zu sägen.
Lockern Sie die im Sägefuß (6) befindliche
•
Feststellschraube für den Parallelanschlag
(8).
Die Montage erfolgt durch Einsetzen des
•
Parallelanschlags (16) in die Führung (a) im
Sägefuß (6) (siehe Bild 7).
Setzen Sie den benötigten Abstand fest und
•
ziehen Sie die Feststellschraube (8) wieder
fest.
Benutzung des Parallelanschlages: Positio-
•
nieren Sie den Parallelanschlag (16) flach am
Werkstückrand und beginnen Sie mit dem
Sägen.
Achtung! Probeschnitt mit einem Abfall-
holz durchführen
6. Bedienung
6.1 Arbeiten mit der Handkreissäge
Kreissäge stets mit festem Griff halten.
•
Die Pendelschutzhaube (19) wird vom Werk-
•
stück automatisch zurückgeschoben.
Keine Gewalt anwenden! Mit der Kreissäge
•
leicht und gleichmäßig vorrücken.
Das Abfallstück sollte sich auf der rechten
•
Seite der Kreissäge befinden, damit der breite Teil des Auflagetisches auf seiner ganzen
Fläche aufliegt.
Wenn nach vorgezeichneter Linie gesägt
•
wird, Kreissäge an der entsprechenden Kerbe entlangführen.
Kleine Holzteile vor der Bearbeitung fest ein-
•
spannen. Nie mit der Hand festhalten.
Sicherheitsvorschriften unbedingt beachten!
•
Schutzbrille tragen!
Verwenden Sie keine defekten Sägeblätter
•
oder solche, welche Risse und Sprünge aufweisen.
Verwenden Sie keine Flansche/Flanschmut-
•
tern, deren Bohrung größer oder kleiner ist
als diejenige des Sägeblattes.
Das Sägeblatt darf nicht von Hand oder durch
•
seitlichen Druck auf das Sägeblatt gebremst
werden.
Der Pendelschutz darf nicht verklemmen und
•
muß sich nach abgeschlossenem Arbeitsgang wieder in der Ausgangsposition befinden.
Vor der Verwendung der Kreissäge bei her-
•
ausgezogenem Netzstecker die Funktion des
Pendelschutzes prüfen.
Vergewissern Sie sich vor jedem Einsatz der
•
Maschine, daß die Sicherheitseinrichtungen
wie Pendelschutz, Spaltkeil, Flansche und
Verstelleinrichtungen funktionieren bzw. richtig eingestellt und festgestellt sind.
- 9 -
Anl_TC_CS_1400_SPK9.indb 9Anl_TC_CS_1400_SPK9.indb 9 24.04.2019 08:19:4224.04.2019 08:19:42
D
An den Anschluss für Spanabsaugung (14)
•
können Sie eine geeignete Staubabsaugung
anschließen. Stellen Sie sicher, dass die
Staubabsaugung sicher und ordnungsgemäß
angeschlossen ist.
Die bewegliche Pendelschutzhaube darf zum
•
Sägen nicht in der zurückgezogenen Schutzhaube festgeklemmt werden.
Sägeblätter, deren Grundkörper dicker oder
•
deren Schränkung kleiner als die Dicke des
Spaltkeils ist, dürfen nicht verwendet werden.
Achtung! Vor allen Arbeiten an der Kreis-
säge Netzstecker ziehen!
6.2 Benutzung der Kreissäge
Passen Sie Schnitttiefe, Schnittwinkel und
•
Parallelanschlag an (siehe Punkt 5.1, 5.2 und
5.4).
Stellen Sie sicher, dass der Ein-/Ausschalter
•
(2) nicht eingedrückt ist. Verbinden Sie erst
dann den Netzstecker mit einer geeigneten
Steckdose.
Schalten Sie die Kreissäge nur mit eingesetz-
•
tem Sägeblatt ein!
Platzieren Sie den Sägefuß flach auf dem zu
•
bearbeitendem Werkstück. Das Sägeblatt
darf das Werkstück nicht berühren.
Halten Sie die Kreissäge nun mit beiden Hän-
•
den fest.
6.3 Ein-/ Ausschalten (Bild 9)
Einschalten:
Sperrtaste (3) und Ein-/Ausschalter (2) gleichzeitig drücken
Lassen Sie das Sägeblatt anlaufen, bis es die
•
volle Geschwindigkeit erreicht hat. Führen Sie
dann das Sägeblatt langsam an der Schnittlinie entlang. Üben Sie dabei nur leichten
Druck auf das Sägeblatt aus.
Ausschalten:
Sperrtaste und Ein-/Ausschalter loslassen,
Beim Loslassen des Handgriffs schaltet die
•
Maschine automatisch ab, so dass unbeabsichtigter Lauf nicht möglich ist.
Achten Sie darauf, dass beim Arbeiten die
•
Entlüftungsöffnungen nicht abgedeckt werden oder verstopfen.
Bremsen Sie das Sägeblatt nach dem Aus-
•
schalten nicht durch seitliches Gegendrücken
ab.
Achtung! Legen Sie die Maschine erst ab,
•
nachdem das Sägeblatt vollständig zum Still-
stand gekommen ist.
Achtung! Probeschnitt mit einem Abfall-
holz durchführen
6.4 Sägeblatt wechseln (Bild 10/11)
Achtung! Vor allen Arbeiten an der Kreis-
säge Netzstecker ziehen!
Verwenden Sie ausschließlich Sägeblätter, die
der Norm EN 847-1 entsprechen und vom gleichen Typ sind, wie das mitgelieferte Sägeblatt
dieser Handkreissäge. Lassen Sie sich im Fachhandel beraten.
Bewegliche Pendelschutzhaube (19) mit He-
•
bel für Pendelschutzhaube (15) zurückschieben und festhalten.
Mit Sägeblattschlüssel (13) am Flansch (18)
•
gegenhalten.
Schraube zur Sägeblattsicherung (17) mit
•
dem Inbusschlüssel (a) lösen.
Flansch (18) und Sägeblatt (12) nach unten
•
entnehmen.
Flansch reinigen, neues Sägeblatt einsetzen.
•
Auf Laufrichtung achten (siehe Pfeil auf der
Schutzhaube und am Sägeblatt)!
Schraube zur Sägeblattsicherung (17) anzie-
•
hen, auf Rundlauf achten.
Bevor Sie den Ein-Ausschalter betätigen, ver-
•
gewissern Sie sich, ob das Sägeblatt richtig
montiert, bewegliche Teile leichtgängig und
Klemmschrauben fest angezogen sind.
7. Austausch der
Netzanschlussleitung
Gefahr!
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
- 10 -
Anl_TC_CS_1400_SPK9.indb 10Anl_TC_CS_1400_SPK9.indb 10 24.04.2019 08:19:4224.04.2019 08:19:42
D
8. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
8.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
8.2 Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft überprüfen.
Gefahr! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
9. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
10. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
8.3 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
8.4 Ersatzteil- und Zubehörbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
Tipp! Für ein gutes Arbeitsergebnis empfehlen wir
hochwertiges Zubehör von
! www.kwb.eu
welcome@kwb.eu
- 11 -
Anl_TC_CS_1400_SPK9.indb 11Anl_TC_CS_1400_SPK9.indb 11 24.04.2019 08:19:4324.04.2019 08:19:43
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
- 12 -
Anl_TC_CS_1400_SPK9.indb 12Anl_TC_CS_1400_SPK9.indb 12 24.04.2019 08:19:4324.04.2019 08:19:43
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten
Verbrauchsmaterial/ Verbrauchsteile* Sägeblatt
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 13 -
Anl_TC_CS_1400_SPK9.indb 13Anl_TC_CS_1400_SPK9.indb 13 24.04.2019 08:19:4324.04.2019 08:19:43
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-
che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 14 -
Anl_TC_CS_1400_SPK9.indb 14Anl_TC_CS_1400_SPK9.indb 14 24.04.2019 08:19:4324.04.2019 08:19:43
D
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
•
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: info@einhell.de · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 15 -
Anl_TC_CS_1400_SPK9.indb 15Anl_TC_CS_1400_SPK9.indb 15 24.04.2019 08:19:4424.04.2019 08:19:44
GB
Table of contents
1. Safety regulations
2. Layout and items supplied
3. Proper use
4. Technical data
5. Before starting the equipment
6. Operation
7. Replacing the power cable
8. Cleaning, maintenance and ordering of spare parts
9. Disposal and recycling
10. Storage
- 16 -
Anl_TC_CS_1400_SPK9.indb 16Anl_TC_CS_1400_SPK9.indb 16 24.04.2019 08:19:4424.04.2019 08:19:44
GB
Danger! - Read the operating instructions to reduce the risk of inquiry
Caution! Wear ear-muff s. The impact of noise can cause damage to hearing.
Caution! Wear a breathing mask. Dust which is injurious to health can be generated when working on
wood and other materials. Never use the device to work on any materials containing asbestos!
Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.
- 17 -
Anl_TC_CS_1400_SPK9.indb 17Anl_TC_CS_1400_SPK9.indb 17 24.04.2019 08:19:4424.04.2019 08:19:44
GB
Danger!
When using the equipment, a few safety precautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the information is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regulations and instructions may result in an electric
shock, fi re and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1a/1b)
1. Handle
2. ON/OFF switch
3. Locking button for ON/OFF switch
4. Locking lever for cutting depth setting
5. Power cable
6. Soleplate
7. Locking lever for miter setting
8. Locking screw for parallel stop
9. Scale for miter angle
10. Additional handle
11. Guard hood
12. Saw blade
13. Saw blade wrench
14. Connection for sawdust extractor
15. Lever for the swing guard hood
16. Parallel stop
17. Screw for securing the saw blade
18. Flange
19. Swing guard hood
20. Splitter
2.2 Items supplied
Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
Open the packaging and take out the equip-
•
ment with care.
Remove the packaging material and any
•
packaging and/or transportation braces (if
available).
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
•
transport damage.
If possible, please keep the packaging until
•
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
Hand-held Circular Saw
•
Saw blade
•
Saw blade wrench
•
Parallel stop
•
Original operating instructions
•
Safety instructions
•
3. Proper use
The hand-held circular saw is designed for sawing straight cuts in wood, wood-type materials
and plastics. When working, be careful not to
overheat the tips of the saw blade and melt the
plastic.
The equipment is to be used only for its prescribed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries of any kind caused as a result of this.
Please note that our equipment has not been designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
- 18 -
Anl_TC_CS_1400_SPK9.indb 18Anl_TC_CS_1400_SPK9.indb 18 24.04.2019 08:19:4524.04.2019 08:19:45
GB
4. Technical data
Keep the noise emissions and vibrations to a
minimum.
Only use appliances which are in perfect wor-
Mains voltage: ............................... 230 V ~ 50 Hz
Power input: ............................................1400 W
Idling speed: ........................................5200 min
Cutting depth at 90°: ................................ 66 mm
Cutting depth at 45°: ................................ 45 mm
Saw blade: .......................................... Ø 190 mm
Blade holder: .........................................Ø 30 mm
Blade thickness: ...................................... 2.5 mm
Protection class: ............................................ II/
Weight: .......................................................4.3 kg
Danger!
Sound and vibration
Sound and vibration values were measured in
accordance with EN 62841.
L
sound pressure level ..................... 93.4 dB(A)
pA
K
uncertainty .............................................3 dB
pA
sound power level ..................... 104.4 dB(A)
L
WA
K
uncertainty .............................................3 dB
WA
Wear ear-muff s.
The impact of noise can cause damage to hea-
•
king order.
Service and clean the appliance regularly.
•
-1
쓑
Adapt your working style to suit the appliance.
•
Do not overload the appliance.
•
Have the appliance serviced whenever ne-
•
cessary.
Switch the appliance off when it is not in use.
•
Wear protective gloves.
•
Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain residual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protection is used.
3. Health damage caused by hand-arm vibrations if the equipment is used over a prolonged period or is not properly guided and
maintained.
ring.
Total vibration values (vector sum of three direc-
5. Before starting the equipment
tions) determined in accordance with EN 62841.
Before you connect the equipment to the mains
Handle
Vibration emission value a
K uncertainty = 1.5 m/s
2
= 2.502 m/s
h
2
supply make sure that the data on the rating plate
are identical to the mains data.
Warning!
Always pull the power plug before making
Additional handle
Vibration emission value a
K uncertainty = 1.5 m/s
2
= 2.242 m/s
h
2
The specifi ed vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equipment is used and may exceed the specifi ed value
in exceptional circumstances.
The specifi ed vibration value can be used to
compare the equipment with other electric power
adjustments to the equipment.
5.1 Setting the cutting depth (Figure 2/3)
Release the handle on the rear of the guard
•
hood for adjusting the cutting depth (4).
Place the saw foot (6) flat on the surface of
•
the workpiece you wish to saw. Raise the saw
until the saw blade (12) is at the required cutting depth (a).
Refasten the handle for adjusting the cutting
•
depth (4). Check the handle is securely fastened.
tools.
5.2 Miter stop (Figure 4/5)
The specifi ed vibration value can be used for initi-
al assessment of a harmful eff ect.
The preset standard angle between the saw
•
foot (6) and saw blade (12) is 90°. You can
adjust this angle to carry out angled cuts.
Release the locking lever for miter setting (7)
•
- 19 -
Anl_TC_CS_1400_SPK9.indb 19Anl_TC_CS_1400_SPK9.indb 19 24.04.2019 08:19:4524.04.2019 08:19:45
GB
on the front of the saw foot.
You can now adjust the cutting angle to
•
around 45°. Keep an eye on the cutting angle
scale (9) as you do so.
Refasten the locking lever for miter setting (7).
•
Check the handle is securely fastened.
5.3 Extraction of dust and chips (Figure 6)
Connect a suitable vacuum cleaner to the
•
provided chip extractor connector (14) of your
circular saw (vacuum cleaner not included).
This will provide excellent dust extraction on
the workpiece. The benefits are that you will
protect both the equipment and your own
health. Your work area will also be cleaner
and safer.
Dust created when working may be dange-
•
rous. Refer to the section entitled “Safety instructions”.
Important! The vacuum cleaner you use for
•
the extraction work must be suitable for the
workpiece material.
Check that all the parts are properly connec-
•
ted.
5.4 Parallel stop (Figure 7/8)
The parallel stop (16) enables you to saw par-
•
allel lines.
Loosen the locking screw for the parallel stop
•
(8) on the saw foot (6).
To assemble, slide the parallel stop (16) into
•
the guide (a) on the saw foot (6) (see Figure
7)
Set the required spacing and then tighten the
•
locking screw (8) again.
Using the parallel stop: Position the parallel
•
stop (16) flat on the edge of the workpiece
and start the cut.
Important! Carry out a trial cut in a piece
of waste wood
6. Operation
6.1 Working with the hand-held circular saw
Always hold the circular saw firmly.
•
The swing guard hood (19) is pushed back
•
automatically by the workpiece.
Do not use force!
•
Push forwards gently and evenly with the
•
circular saw.
The waste piece should be on the right-hand
•
side of the circular saw so that the wide
section of the support bench supports its full
area.
If you are sawing down a line that has been
•
drawn, guide the circular saw along the corresponding notch.
Clamp small pieces of wood securely before
•
sawing them. Never hold them with your
hand.
Always follow the safety instructions. Wear
•
safety goggles.
Do not use defective saw blades or blades
•
that are cracked or broken.
Do not use any flanges / flange nuts whose
•
bore hole is larger or smaller than those in the
saw blade.
The saw blade must not be decelerated by
•
hand or by applying lateral pressure to the
blade.
The swing guard hood must not jam and must
•
return to its initial position after the operation
has been completed.
Before you use the machine, ensure that the
•
safety equipment such as the swing guard
hood, splitter, flanges and adjustment devices are in working order and are correctly
adjusted and secure.
You can connect a suitable dust extraction
•
system to the sawdust extraction connector
(14). Ensure that the dust extractor line is safely and correctly connected.
The moving swing guard hood must not be
•
fixed in the retracted guard hood when the
saw is in use.
Saw blades whose main body is thicker or
•
tooth set thinner than the thickness of the
splitter must not be used.
Important. Always pull out the power plug
before doing any work on the circular saw!
6.2 Using the circular saw
Adjust the cutting depth, cutting angle and
•
parallel stop (see section 5.1, 5.2 and 5.4)
Ensure that the ON/OFF switch (2) is not
•
depressed. Only then should you connect the
mains plug to a suitable socket.
Do not switch on the circular saw until you
•
have fitted a saw blade.
Place the saw foot flat on the workpiece you
•
wish to saw. The saw blade must not be in
contact with the workpiece.
Hold the circular saw firmly with both hands.
•
- 20 -
Anl_TC_CS_1400_SPK9.indb 20Anl_TC_CS_1400_SPK9.indb 20 24.04.2019 08:19:4524.04.2019 08:19:45
GB
6.3 Switching ON/OFF (Fig. 9)
To switch on:
Press the locking button (3) and the ON/OFF
switch (2) at the same time
Allow the saw blade to accelerate until it
•
reaches full speed. Then slowly move the saw
blade along the cutting line. Only exert gentle
pressure on the saw blade as you do so.
To switch off :
Release the locking button and ON/OFF switch
If you release the handle the equipment will
•
shut down automatically which means that it
cannot operate accidentally.
Ensure that you do not cover or block the ven-
•
tilation openings whilst working with the tool.
Do not slow down the saw blade after you
•
switch it off by pressing it sideways.
Important! Do not put down the machine until
•
the saw blade has reached a complete standstill.
Important. Carry out a trial cut in a piece
of waste wood
6.4 Changing the saw blade (Fig. 10/11)
Important. Always pull out the power plug
before doing any work on the circular saw!
Use only saw blades which comply with standard
EN 847-1 and are of the same type as the saw
blade supplied with this circular saw. Ask your
dealer for advice.
Push back and secure the moving swing
•
guard hood (19) using the lever for the swing
guard hood (15).
Use the saw blade wrench (13) to apply
•
counterpressure to the flange (18).
Undo the screw to secure the saw blade (17)
•
using the Allen key (a).
Remove the flange (18) and the saw blade
•
(12) in a downwards direction.
Clean the flange and insert the new saw bla-
•
de. Pay attention to the running direction (see
arrow on the guard hood and saw blade).
Tighten the screw to secure the saw blade
•
(17), check it runs true.
Before you press the On/Off switch, make
•
sure that the saw blade is correctly fitted and
that moving parts run smoothly and the clamping screws are tightened securely.
7. Replacing the power cable
Danger!
If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.
8. Cleaning, maintenance and
ordering of spare parts
Danger!
Always pull out the mains power plug before starting any cleaning work.
8.1 Cleaning
Keep all safety devices, air vents and the
•
motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device
•
immediately each time you have finished
using it.
Clean the equipment regularly with a moist
•
cloth and some soft soap. Do not use
cleaning agents or solvents; these could attack the plastic parts of the equipment. Ensure that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.
8.2 Carbon brushes
In case of excessive sparking, have the carbon
brushes checked only by a qualifi ed electrician.
Danger! The carbon brushes should not be rep
laced by anyone but a qualifi ed electrician.
8.3 Maintenance
There are no parts inside the equipment which
require additional maintenance.
- 21 -
Anl_TC_CS_1400_SPK9.indb 21Anl_TC_CS_1400_SPK9.indb 21 24.04.2019 08:19:4524.04.2019 08:19:45
8.4 Ordering spare parts and accessories
Please provide the following information when
ordering spare parts:
Type of unit
•
Article number of the unit
•
ID number of the unit
•
Spare part number of the required spare part
•
For our latest prices and information please go to
www.isc-gmbh.info
Tip! For good results we
recommend high-quality accessories from !
www.kwb.eu
welcome@kwb.eu
9. Disposal and recycling
The equipment is supplied in packaging to prevent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.
GB
10. Storage
Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.
- 22 -
Anl_TC_CS_1400_SPK9.indb 22Anl_TC_CS_1400_SPK9.indb 22 24.04.2019 08:19:4624.04.2019 08:19:46
GB
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any accessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
- 23 -
Anl_TC_CS_1400_SPK9.indb 23Anl_TC_CS_1400_SPK9.indb 23 24.04.2019 08:19:4624.04.2019 08:19:46
GB
Service information
We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts* Carbon brushes
Consumables* Saw blade
Missing parts
* Not necessarily included in the scope of delivery!
In the eff ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
•
Describe this malfunction.
- 24 -
Anl_TC_CS_1400_SPK9.indb 24Anl_TC_CS_1400_SPK9.indb 24 24.04.2019 08:19:4624.04.2019 08:19:46
GB
Warranty certifi cate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:
1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.
2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applications. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by exposing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for example by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Guarantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.
5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.
Please keep your bill of purchase or other proof of purchase for the new device. Devices that are
returned without proof of purchase or without a rating plate shall not be covered by the guarantee,
because appropriate identifi cation will not be possible. If the defect is covered by our guarantee,
then the item in question will either be repaired immediately and returned to you or we will send you
a new replacement.
Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
- 25 -
Anl_TC_CS_1400_SPK9.indb 25Anl_TC_CS_1400_SPK9.indb 25 24.04.2019 08:19:4624.04.2019 08:19:46
F
Sommaire
1. Consignes de sécurité
2. Description de l’appareil et volume de livraison
3. Utilisation conforme à l’aff ectation
4. Données techniques
5. Avant la mise en service
6. Commande
7. Remplacement de la ligne de raccordement réseau
8. Nettoyage, maintenance et commande de pièces de rechange
9. Mise au rebut et recyclage
10. Stockage
- 26 -
Anl_TC_CS_1400_SPK9.indb 26Anl_TC_CS_1400_SPK9.indb 26 24.04.2019 08:19:4724.04.2019 08:19:47
F
Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures
Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.
Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de
la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de
l’amiante !
Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats,
copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue.
- 27 -
Anl_TC_CS_1400_SPK9.indb 27Anl_TC_CS_1400_SPK9.indb 27 24.04.2019 08:19:4724.04.2019 08:19:47
F
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.
Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes
de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité
et instructions pour une consultation ultérieure.
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil (fi gure 1a/1b)
1. Poignée
2. Interrupteur Marche / Arrêt
3. Touche de verrouillage de l’interrupteur Marche/Arrêt
4. Levier de blocage de réglage de la profondeur de coupe
5. Câble réseau
6. Patin
7. Vis de fi xation pour le réglage d’onglet
8. Vis de fi xation de la butée parallèle
9. Echelle pour la fausse équerre
10. Poignée supplémentaire
11. Capot de protection
12. Lame de scie
13. Clé de lame de scie
14. Raccord pour dispositif d’aspiration des
copeaux
15. Levier d’ouverture du capot de protection de
la bascule
16. Butée parallèle
17. Vis du blocage de la lame de scie
18. Bride
19. Capot de protection de la bascule
20. Coin à refendre
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des
garanties dans les informations service aprèsvente à la fi n du mode d‘emploi.
Ouvrez l’emballage et prenez l’appareil en le
•
sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme
•
les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
•
sont pas endommagés par le transport.
Conservez l’emballage autant que possible
•
jusqu’à la fin de la période de garantie.
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
Scie circulaire portable
•
Lame de scie
•
Clé de lame de scie
•
Butée parallèle
•
Mode d’emploi d’origine
•
Consignes de sécurité
•
3. Utilisation conforme à
l’aff ectation
La scie circulaire portable convient pour scier en
coupe droite dans le bois, les matériaux semblables au bois et les plastiques. Ce faisant, il
faut éviter que les pointes des dents de la scie
surchauff ent et que le plastique fonde.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
- 28 -
Anl_TC_CS_1400_SPK9.indb 28Anl_TC_CS_1400_SPK9.indb 28 24.04.2019 08:19:4724.04.2019 08:19:47
F
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Tension réseau : ............................ 230 V ~ 50 Hz
Puissance absorbée : .............................. 1400 W
Vitesse de rotation à vide : .................5200 tr/min
Profondeur de coupe à 90° : ..................... 66 mm
Profondeur de coupe à 45° : ..................... 45 mm
Lame de scie : .....................................Ø 190 mm
Logement de lame de scie : ..................Ø 30 mm
Epaisseur de la lame de scie : ................. 2,5 mm
Catégorie de protection : ............................... II/
Poids : ........................................................4,3 kg
Danger !
Bruit et vibration
Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 62841.
Niveau de pression acoustique L
Imprécision K
............................................3 dB
pA
Niveau de puissance acoustique L
Imprécision K
............................................3 dB
WA
.... 93,4 dB(A)
pA
104,4 dB(A)
WA
Portez une protection acoustique.
L’exposition au bruit peut entraîner la perte de
l’ouïe.
Les valeurs totales des vibrations (somme des
vecteurs de trois directions) ont été déterminées
conformément à EN 62841.
쓑
Poignée supplémentaire
Valeur d’émission de vibration ah = 2,242 m/s
Insécurité K = 1,5 m/s
2
2
La valeur d’émission de vibration a été mesurée
selon une méthode d’essai normée et peut être
modifi ée, en fonction du type d’emploi de l’outil
électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.
La valeur d’émission de vibration indiquée peut
être utilisée pour comparer un outil électrique à
un autre.
La valeur d’émission de vibration indiquée peut
également être utilisée pour estimer l’altération
au début.
Limitez le niveau sonore et les vibrations à
un minimum !
Utilisez exclusivement des appareils en ex-
•
cellent état.
Entretenez et nettoyez l’appareil régulière-
•
ment.
Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
Mettez l’appareil hors circuit lorsque vous ne
•
l’utilisez pas.
Portez des gants.
•
Prudence !
Risques résiduels
Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours
des risques résiduels. Les dangers suivants
peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :
1. Lésions des poumons si aucun masque antipoussière adéquat n’est porté.
2. Défi cience auditive si aucun casque anti-bruit
approprié n’est porté.
3. Atteintes à la santé issues des vibrations
main-bras, si l’appareil est utilisé pendant une
longue période ou s’il n’a pas été employé ou
entretenu dans les règles de l’art.
Poignée
Valeur d’émission de vibration a
Insécurité K = 1,5 m/s
Anl_TC_CS_1400_SPK9.indb 29Anl_TC_CS_1400_SPK9.indb 29 24.04.2019 08:19:4724.04.2019 08:19:47
2
= 2,502 m/s
h
2
- 29 -
5. Avant la mise en service
Assurez-vous, avant de connecter la machine,
que les données se trouvant sur la plaque de
signalisation correspondent bien aux données du
réseau.
Avertissement !
Enlevez systématiquement la fi che de con-
tact avant de paramétrer l’appareil.
5.1 Régler la profondeur de coupe
(fi gure 2/3)
Desserrez le levier de blocage au dos capot
•
de protection pour le réglage de la profondeur
de coupe (4).
Placez le pied de la scie (6) à plat sur la
•
surface de la pièce à usiner. Levez la scie
jusqu’à ce que la lame de la scie (12) se trouve au niveau de la profondeur de coupe (a)
nécessaire.
Fixez à nouveau le levier de blocage pour le
•
réglage de la profondeur de coupe (4). Vérifiez qu’il tienne correctement.
5.2 Butée pour onglet (fi gure 4/5)
L’angle standard réglé par défaut entre le pied
•
de la scie (6) et la lame de la scie s’élève à
90°. Vous pouvez modifier cet angle pour réaliser des coupes en biseau.
Desserrez la vis de fixation à l’avant du pied
•
de la scie pour le réglage d’onglet (7).
Vous pouvez modifier à présent l’angle de
•
coupe jusqu’à 45° ; respectez ce faisant
l’échelle pour angle de coupe (9).
Fixez à nouveau la vis de fixation pour le
•
réglage d’onglet (7). Vérifiez qu’elle tienne
correctement.
5.3 Aspiration de poussière et de copeaux
(fi gure 6)
Raccordez un aspirateur adéquat au raccord
•
d’aspiration des copeaux (14) prévu à cet
effet de votre scie circulaire (aspirateur non
compris dans la livraison) Vous obtenez ainsi
une aspiration de poussière optimale de la
pièce à usiner. Les avantages : vous ménagez l’appareil ainsi que votre propre santé.
Votre zone de travail reste en outre propre et
plus sûr.
La poussière générée par les travaux peut
•
être dangereuse. Veuillez respecter les consignes de sécurité à ce propos.
Attention ! L’aspirateur utilisé doit être approp-
•
rié pour le matériau traité.
F
Contrôler si tous les constituants sont bien
•
raccordés.
5.4 Butée parallèle (fi g. 7,8)
La butée parallèle (16) permet de couper des
•
lignes parallèles.
Desserrez la vis de fixation qui se trouve dans
•
le pied de la scie (6) pour la butée parallèle
(8).
Le montage se fait en enfichant la butée pa-
•
rallèle (16) dans la glissière de guidage (a)
dans le pied de la scie (6) (cf. fig. 7).
Fixez l’écart nécessaire et vissez à nouveau
•
la vis de fixation (8) à fond.
Utilisation de la butée parallèle : Positionnez
•
la butée parallèle (16) à plat, au bord de la
pièce à usiner et commencez à scier.
Attention ! Eff ectuez un test de coupe sur
un morceau de déchet de bois.
6. Commande
6.1 Travailler avec la scie circulaire portable
Tenez toujours la scie circulaire par la poig-
•
née fixe.
Le capot de protection de la bascule (19) est
•
automatiquement repoussé par la pièce à
usiner.
Ne pas forcer !
•
Avancez régulièrement et légèrement avec la
•
scie circulaire.
Le morceau de bois de se trouver à droite de
•
la scie circulaire pour que la partie large de
la table de support se trouve sur toute sa surface.
Si l’on scie en suivant une ligne prédessinée,
•
guidez la scie circulaire le long de l’encoche
correspondante.
Serrez fixement les petites pièces de bois
•
avant de les traiter. Ne les maintenez jamais
avec la main.
Respectez absolument les prescriptions de
•
sécurité ! Portez des lunettes de protection !
N’utilisez jamais de lames de scie défectu-
•
euses ni encore de lames comportant des
fêlures ou des fissures.
N’utilisez aucune bride/aucun écrou de bride
•
dont le perçage est supérieur ou inférieur à
celui de la lame de scie.
Il ne faut pas freiner la lame de scie avec la
•
main ni en appuyant dessus pour le côté.
La protection de la bascule ne doit pas être
•
- 30 -
Anl_TC_CS_1400_SPK9.indb 30Anl_TC_CS_1400_SPK9.indb 30 24.04.2019 08:19:4724.04.2019 08:19:47
Loading...
