Einhell TC-CD 18-2 1 h, TC-CD 18-2 Li User Manual
D Originalbetriebsanleitung
Akku-Bohrschrauber
SLO Originalna navodila za uporabo
Akumulatorski vrtalni izvijač
H Eredeti használati utasítás
Akkus-fúrócsavarozó
HR/ Originalne upute za uporabu
BIH Akumulatorska bušilica-izvijač
RS Originalna uputstva za upotrebu
Akumulatorska bušilica-izvijač
CZ Originální návod k obsluze
Akumulátorový vrtací šroubovák
SK Originálny návod na obsluhu
Akumulátorový vŕtací skrutkovač
MK Оригинално упатство за
употреба
Дупчалка на батерии
TC-CD 18-2 1h
4
Art.-Nr.: 45.135.55 I.-Nr.: 11025
Anl_TC_CD_18_2_1h_SPK4.indb 1Anl_TC_CD_18_2_1h_SPK4.indb 1 16.11.15 07:3716.11.15 07:37
1
2 1
4
10 9
3
1112
7
6
2
1112
5 8
8
5
3
5
6
- 2 -
Anl_TC_CD_18_2_1h_SPK4.indb 2Anl_TC_CD_18_2_1h_SPK4.indb 2 16.11.15 07:3716.11.15 07:37
4 5
1
3
10
9
2
4
1
6
2a
- 3 -
Anl_TC_CD_18_2_1h_SPK4.indb 3Anl_TC_CD_18_2_1h_SPK4.indb 3 16.11.15 07:3716.11.15 07:37
D

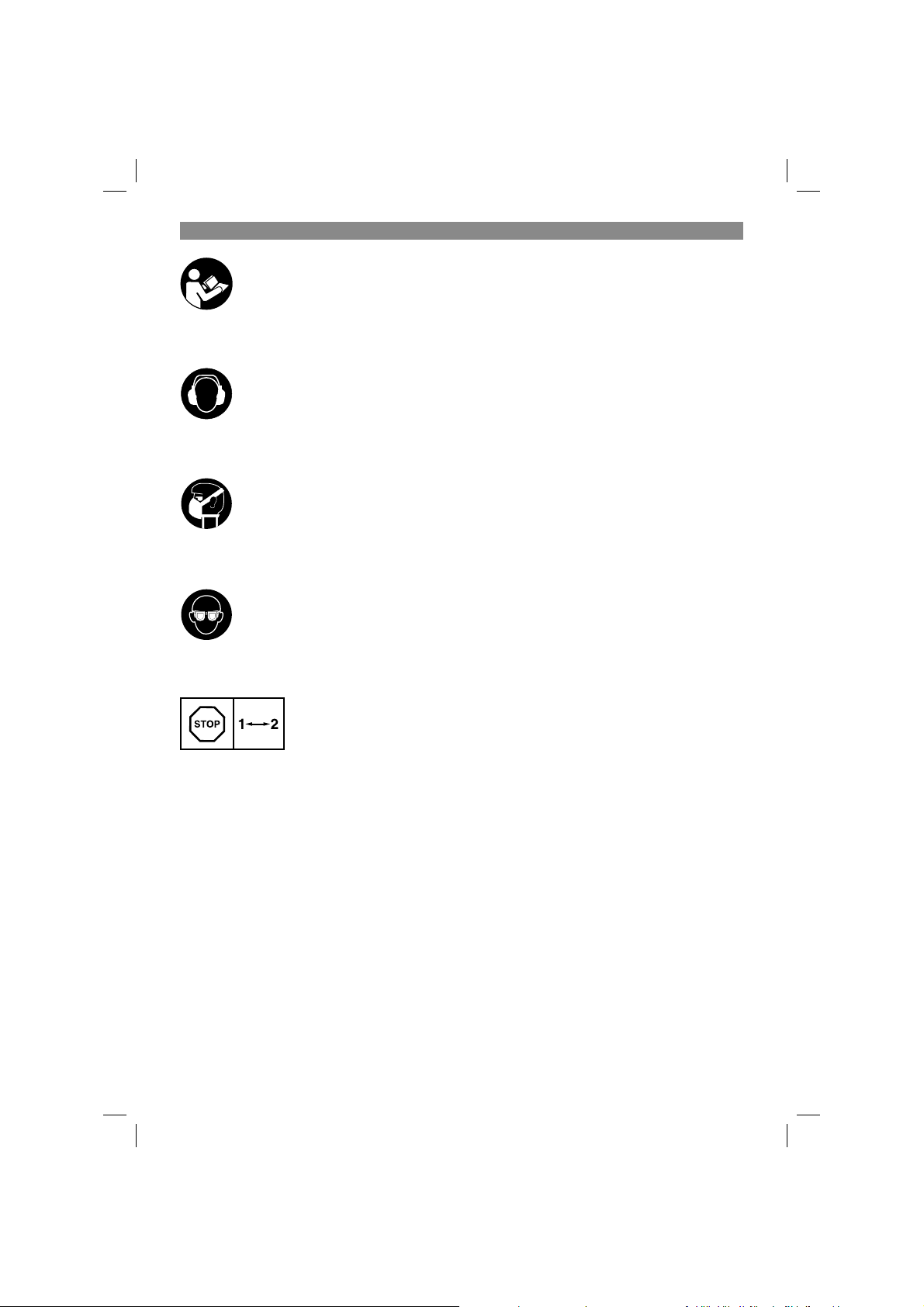

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien
kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Um eine Beschädigung des Getriebes zu vermeiden, darf die Gangumschaltung nur im
Stillstand umgeschaltet werden
- 4 -
Anl_TC_CD_18_2_1h_SPK4.indb 4Anl_TC_CD_18_2_1h_SPK4.indb 4 16.11.15 07:3716.11.15 07:37
D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Akku-Bohrschrauber
•
Akku
•
Ladegerät
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1)
1. Drehmomenteinstellung (Stellring)
2. Schnellspannbohrfutter
3. Drehrichtungsschalter
4. Ein-/ Ausschalter
5. Akku
6. Ladegerät
7. Ladekabel
8. Rasttaste
9. Magnet-Schraubenhalter
10. Umschalter 1. Gang – 2. Gang
11. Akku-Kapazitätsanzeige
12. Schalter Akku-Kapazitätsanzeige
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
Anl_TC_CD_18_2_1h_SPK4.indb 5Anl_TC_CD_18_2_1h_SPK4.indb 5 16.11.15 07:3716.11.15 07:37
3. Bestimmungsgemäße
Verwendung
Der Akku-Bohrschrauber ist geeignet zum Eindrehen und Lösen von Schrauben, sowie zum
Bohren in Holz, Metall und Kunststoff .
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
- 5 -
D
4. Technische Daten
Spannungsversorgung Motor: .................18 V d.c.
Leerlauf-Drehnzahl:................ 0-350/0-1100 min
Drehmomentstufen: .....................................19+1
Rechts- Links-Lauf: ............................................ja
Spannweite Bohrfutter: .....................max. 10 mm
Ladespannung Akku: ........................3,6-18 V d.c.
Ladestrom Akku: .................................max. 1,5 A
Netzspannung Ladegerät: .. 230-240V~ 50-60 Hz
Ladezeit: ................................................ca. 1 Std.
Akkutyp: ....................................................... NiCd
Gewicht: ......................................................1,7 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.
Schalldruckpegel LpA ........................... 83,1 dB(A)
Unsicherheit K
Schallleistungspegel L
Unsicherheit K
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Bohren in Metall
Schwingungsemissionswert a
Unsicherheit K = 1,5 m/s
Schrauben ohne Schlag
Schwingungsemissionswert ah ≤ 2,5 m/s
Unsicherheit K = 1,5 m/s
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
............................................ 3 dB
pA
WA
..................... 94,1 dB(A)
WA
........................................... 3 dB
2
2
≤ 2,5 m/s
h
2
2
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
-1
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Tragen Sie Handschuhe.
•
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und gewartet wird.
5. Vor Inbetriebnahme
Lesen Sie vor der Inbetriebnahme Ihres Akkuschraubers unbedingt diese Hinweise:
1. Laden Sie den Akku-Pack nur mit dem mitge-
lieferten Ladegerät.
2. Nur scharfe Bohrer sowie einwandfreie und
geeignete Schrauberbits verwenden.
3. Beim Bohren und Schrauben in Wänden und
Mauern diese auf verborgene Strom-, Gasund Wasserleitung überprüfen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
- 6 -
Anl_TC_CD_18_2_1h_SPK4.indb 6Anl_TC_CD_18_2_1h_SPK4.indb 6 16.11.15 07:3716.11.15 07:37
D
6. Bedienung
6.1 Laden des Akkus (Abb. 2-3)
1. Akku (5) aus dem Handgriff heraus ziehen
(Bild 2), dabei die Rasttasten (8) auf der rechten und linken Seite des Akkus (5) drücken.
2. Vergleichen Sie, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken
Sie das Ladekabel (7) des Ladegerätes (6) in
die Steckdose. Die grüne LED am Ladegerät
beginnt zu leuchten
3. Stecken Sie den Akku (5) in das Ladegerät
(6). Die rote LED signalisiert, dass der Akku
geladen wird. Der Ladevorgang ist beendet,
wenn die rote LED erlischt und die grüne
LED wieder zu leuchten beginnt. Während
des Ladevorgangs kann sich der Akku etwas
erwärmen, dies ist jedoch normal.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte
ob an der Steckdose die Netzspannung vor-
•
handen ist.
ob ein einwandfreier Kontakt an den Lade-
•
kontakten des Ladegerätes vorhanden ist.
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
das Ladegerät
•
und den Akku-Pack
•
an unseren Kundendienst zu senden.
Im Interesse einer langen Lebensdauer des AkkuPacks sollten Sie für eine rechtzeitige Wiederaufladung des Akku-Packs sorgen. Dies ist auf jeden
Fall notwendig, wenn Sie feststellen, dass die
Leistung des Akku-Schraubers nachlässt.
6.2 Drehmoment-Einstellung (Abb. 4/Pos. 1)
Der Akkuschrauber ist mit einer mechanischen
Drehmomenteinstellung ausgestattet.
Das Drehmoment für eine bestimmte Schraubengröße wird am Stellring (1) eingestellt. Das Drehmoment ist von mehreren Faktoren abhängig:
von der Art und Härte des zu bearbeitenden
•
Materials.
von der Art und der Länge der verwendeten
•
Schrauben.
von den Anforderungen, die an die Schraub-
•
verbindung gestellt werden.
Das Erreichen des Drehmoments wird durch das
ratschende Ausrücken der Kupplung signalisiert.
Achtung! Stellring für das Drehmoment nur
bei Stillstand einstellen.
6.3 Bohren (Abb. 4/Pos. 1)
Zum Bohren stellen Sie den Einstellring für das
Drehmoment auf die letzte Stufe „Bohrer“. In der
Stufe Bohren ist die Rutschkupplung außer Betrieb. Beim Bohren ist das maximale Drehmoment
verfügbar.
6.4 Drehrichtungsschalter (Abb. 5/Pos. 3)
Mit dem Schiebeschalter über dem
Ein/Ausschalter können Sie die Drehrichtung
des Akku-Schraubers einstellen und den AkkuSchrauber gegen ungewolltes Einschalten
sichern. Sie können zwischen Links- und Rechtslauf wählen. Um eine Beschädigung des Getriebes zu vermeiden, darf die Drehrichtung nur im
Stillstand umgeschaltet werden. Befi ndet sich der
Schiebeschalter in der Mittelstellung, ist der Ein/
Ausschalter blockiert.
6.5 Ein/Ausschalter (Abb. 5/Pos. 4)
Mit dem Ein/Ausschalter können Sie die Drehzahl
stufenlos steuern. Je weiter Sie den Schalter
drücken, desto höher ist die Drehzahl des Akkuschraubers.
6.6 Werkzeugwechsel (Bild 6)
Achtung! Stellen Sie bei allen Arbeiten (z.B.
Werkzeugwechsel; Wartung; usw.) am Akkuschrauber den Drehrichtungsschalter (3) in
Mittelstellung.
Drehen Sie das Bohrfutter (2) auf.
•
Die Bohrfutteröffnung (a) muss groß genug
•
sein, um das Werkzeug (Bohrer bzw. Schrauberbit) aufzunehmen.
Wählen Sie das geeignete Werkzeug aus.
•
Schieben Sie das Werkzeug soweit wie möglich in die Bohrfutteröffnung (a) hinein.
Drehen Sie das Bohrfutter (2) fest zu, und
•
prüfen Sie anschließend den festen Sitz des
Werkzeuges.
- 7 -
Anl_TC_CD_18_2_1h_SPK4.indb 7Anl_TC_CD_18_2_1h_SPK4.indb 7 16.11.15 07:3716.11.15 07:37
D
6.7 Schrauben
Verwenden Sie am besten Schrauben mit Selbstzentrierung (z. B. Torx, Kreuzschiltz), welches ein
sicheres Arbeiten gewährleistet. Achten Sie darauf, dass der verwendete Bit und die Schraube
in Form und Größe übereinstimmen. Nehmen Sie
die Drehmomenteinstellung, wie in der Anleitung
beschrieben, entsprechend der Schraubengröße
vor.
6.8 Magnet-Schraubenhalter (Bild 4/Pos. 9)
Am Magnet-Schraubenhalter können Schrauben
abgelegt werden, welche Sie während der Arbeit
dann griff bereit haben.
6.9 Umschaltung Gang 1 - Gang 2
(Abb. 4/Pos. 10)
Je nach Stellung des Umschalters können Sie mit
einer höheren oder niedrigeren Drehzahl arbeiten.
Um eine Beschädigung des Getriebes zu vermeiden, darf die Gangumschaltung nur im Stillstand
umgeschaltet werden.
6.10 Akku-Kapazitätsanzeige (Bild 2/ Pos. 11)
Drücken Sie auf den Schalter für Akku-Kapazitätsanzeige (12). Das LCD-Display der AkkuKapazitätsanzeige (11) signalisiert ihnen den
Ladezustand des Akkus anhand von 5 Balken.
Alle Balken werden angezeigt:
Der Akku ist voll aufgeladen.
2 bis 4 Balken werden angezeigt:
Der Akku verfügt über ausreichende Restladung.
Ein Balken wird angezeigt:
Der Akku ist leer, laden Sie den Akku auf.
7. Reinigung, Wartung und
Ersatzteilbestellung
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
7.2 Wartung
Im Geräteinneren befi nden sich keine weiteren zu
wartenden Teile.
7.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
8. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
7.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Anl_TC_CD_18_2_1h_SPK4.indb 8Anl_TC_CD_18_2_1h_SPK4.indb 8 16.11.15 07:3716.11.15 07:37
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
- 8 -
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
- 9 -
Anl_TC_CD_18_2_1h_SPK4.indb 9Anl_TC_CD_18_2_1h_SPK4.indb 9 16.11.15 07:3716.11.15 07:37
D
- 10 -
Anl_TC_CD_18_2_1h_SPK4.indb 10Anl_TC_CD_18_2_1h_SPK4.indb 10 16.11.15 07:3716.11.15 07:37
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Bohrfutter, Akku
Verbrauchsmaterial/ Verbrauchsteile* Bit-Einsätze/Bohrer
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 11 -
Anl_TC_CD_18_2_1h_SPK4.indb 11Anl_TC_CD_18_2_1h_SPK4.indb 11 16.11.15 07:3716.11.15 07:37
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für
Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie
umgehend ein repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 12 -
Anl_TC_CD_18_2_1h_SPK4.indb 12Anl_TC_CD_18_2_1h_SPK4.indb 12 16.11.15 07:3716.11.15 07:37
D
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
•
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: info@einhell.de · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 13 -
Anl_TC_CD_18_2_1h_SPK4.indb 13Anl_TC_CD_18_2_1h_SPK4.indb 13 16.11.15 07:3716.11.15 07:37
SLO
Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!
Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.
Pozor! Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride
do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!
Pozor! Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz naprave izletajoči delčki,
ostružki in prah lahko povzročijo izgubo vida.
Da preprečite poškodovanje menjalnika, lahko med menjavami preklapljate samo med mirovanjem.
- 14 -
Anl_TC_CD_18_2_1h_SPK4.indb 14Anl_TC_CD_18_2_1h_SPK4.indb 14 16.11.15 07:3716.11.15 07:37
SLO
Nevarnost!
Pri uporabi naprav je potrebno upoštevati nekaj
varnostnih ukrepov, da bi preprečili poškodbe
in materialno škodo. Zato skrbno preberite ta
navodila za uporabo/varnostne napotke. Le-te
dobro shranite tako, da boste imeli zmeraj pri
roki potrebne informacije. Če bi napravo izročili
drugim osebam, Vas prosimo, da jim izročite tudi
ta navodila za uporabo/varnostne napotke. Ne
prevzemamo nobene odgovornosti za nezgode
ali škodo, ki bi nastale zaradi neupoštevanja teh
navodil za uporabo in varnostnih napotkov.
1. Varnostni napotki
Odgovarjajoče varnostne napotke lahko preberete v priloženi knjižici!
Nevarnost!
Preberite varnostne napotke in navodila.
Neupoštevanje varnostnih napotkov in navodil
ima lahko za posledico električni udar, požar in/ali
hude poškodbe. Shranite vse varnostne napot-
ke in navodila za kasnejšo uporabo.
2. Opis naprave na obseg dobave
2.1 Opis naprave (Slika 1)
1. Nastavitev vrtilnega momenta (nastavni
obroč)
2. Hitra vpenjalna glava
3. Stikalo za nastavitev smeri vrtenja
4. Stikalo za vklop/izklop
5. Baterija
6. Polnilnik
7. Kabel polnilca
8. Zaskočna tipka
9. Magnetno držalo za vijake
10. Preklopno stikalo 1. hitrost – 2. hitrost
11. Prikaz kapacitete akumulatorja
12. Stikalo za prikaz kapacitete akumulatorja
in transportne varovalne priprave (če obstajajo).
Preverite, če je obseg dobave popoln.
•
Preverite morebitne poškodbe naprave in
•
delov pribora, do katerih bi lahko prišlo med
transportom.
Po možnosti shranite embalažo do poteka
•
garancijskega roka.
Nevarnost!
Naprava in embalažni material nista igrača za
otroke! Otroci se ne smejo igrati s plastičnimi
vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih
delov materiala!
Baterijski vrtalni izvijač
•
Akumulator
•
Polnilnik
•
Originalna navodila za uporabo
•
Varnostni napotki
•
3. Predpisana namenska uporaba
Baterijski vrtalni izvijač je primeren za uvijanje in
odpuščanje vijakov ter za vrtanje v les, kovino in
plastiko.
Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba šteje
kot nenamenska nedovoljena uporaba. Za
kakršnekoli poškodbe ali škodo, ki bi nastale
zaradi nedovoljene uporabe, nosi odgovornost
uporabnik/upravljalec in ne proizvajalec.
Prosimo, da upoštevate, da naše naprave niso
bile konstruirane za namene uporabe v obrtništvu
ali industriji. Ne prevzemamo nobene odgovornosti, če je bila naprava uporabljana v obrtništvu
ali industriji ter v podobnih dejavnostih.
2.2 Obseg dobave
S pomočjo opisanega obsega dobave preverite,
ali je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka
obrnite na naš servisni center ali na prodajno
mesto, kjer ste napravo kupili, in predložite račun.
Upoštevajte preglednico garancijskih storitev ob
koncu tega navodila.
Odprite embalažo in previdno vzemite napra-
•
vo iz embalaže.
Odstranite embalažni material in embalažne
•
- 15 -
Anl_TC_CD_18_2_1h_SPK4.indb 15Anl_TC_CD_18_2_1h_SPK4.indb 15 16.11.15 07:3716.11.15 07:37
SLO
4. Tehnični podatki
Napetostno napajanje motorja: .............. 18 V d. c.
Število obratov v prostem teku: 0-350/0-1100 min
Stopnje navora: ........................................... 19+1
Desni-levi tek: ..................................................da
Razpon vpenjalne glave: ............... največ 10 mm
Polnilna napetost baterije: ...............3,6-18 V d. c.
Polnilni tok baterije: ..............................max. 1,5 A
Omrežna napetost polnilnika: ...............................
............................................230-240 V~ 50-60 Hz
Čas polnjenja: ........................................ca. 1 ura
Tip akumulatorja: ......................................... NiCd
Teža: ..........................................................1,7 kg
Nevarnost!
Hrup in vibracije
Vrednosti hrupa in vibracij so bile ugotavljane v
skladu z EN 60745.
Nivo zvočnega tlaka L
Negotovost K
pA
Nivo zvočne moči L
Negotovost K
WA
Uporabljajte zaščito za ušesa.
Hrup lahko povzroči izgubo sluha.
Skupne vrednosti vibracij (vektorska vsota treh
smeri) ugotovljene v skladu z EN 60745.
Vrtanje v kovino
Emisijska vrednost vibracij a
Negotovost K = 1,5 m/s
.................... 83,1 dB (A)
pA
.............................................3 dB
......................... 94,1 dB (A)
WA
............................................ 3 dB
2
≤ 2,5 m/s
h
2
Omejite hrupnost in vibracije na minimum!
Uporabljajte samo brezhibne naprave.
•
Redno vzdržujte in čistite napravo.
•
-1
Vaš način dela prilagodite napravi.
•
Ne preobremenjujte naprave.
•
Po potrebi dajte napravo v preverjanje.
•
Izključite napravo, ko je ne uporabljate.
•
Uporabljajte rokavice.
•
Pozor!
Tudi, če delate s tem električnim orodjem
po predpisih, zmeraj obstaja nekaj ostalih
tveganj. Nastopijo lahko sledeče nevarnosti v zvezi s konstrukcijo in izvedbo tega
električnega orodja:
1. Poškodbe pljuč, če ne uporabljate primerne
protiprašne zaščitne maske.
2. Poškodbe sluha, če ne uporabljate primerne
zaščite za ušesa.
3. Zdravstvene težave, ki so posledica tresljajev
rok, če dlje časa uporabljate napravo ali, če je
ne uporabljate in vzdržujete pravilno.
5. Pred uporabo
Pred zagonom svojega akumulatorskega vrtalnega izvijača obvezno upoštevajte naslednje
napotke:
1. Akumulator polnite samo z dobavljenim polnilnikom.
2. Uporabljajte samo ostre svedre ter brezhibne
in primerne vijačne nastavke.
3. Pri vrtanju in vijačenju v stenah in zidovih preverite položaj zakrite električne, vodovodne in
plinske napeljave.
Vijačenje brez uradjanja
Emisijska vrednost vibracij a
Negotovost K = 1,5 m/s
2
≤ 2,5 m/s
h
2
6. Uporaba
6.1 Polnjenje akumulatorja (sl. 2-3)
Navedena vrednost emisije tresljajev je bila izmerjena po normiranem postopku in se lahko spreminja in v izjemnih primerih prekorači navedeno
vrednost glede na vrsto in in način uporabe
električnega orodja.
1. Povlecite akumulator (5) iz ročaja (sl. 2), ob
tem potisnite zaskočno tipko (8) na levi in
desni strani akumulatorja (5).
2. Preverite, ali se na tipski podatkovni tablici navedena napetost ujema z obstoječo
omrežno napetostjo. Polnilni kabel (7) polnil-
Navedena vrednost emisije tresljajev se lahko
uporablja v primerjavo električnega orodja z enim
drugim orodjem.
nika (6) vtaknite v vtičnico. Zelena LED-dioda
na polnilniku začne svetiti.
3. Akumulator (5) vstavite v polnilnik (6). Rdeča
lučka LED signalizira, da se akumulator polni.
Navedena vrednost emisije tresljajev se lahko
uporablja tudi za uvodno oceno škodovanja.
Postopek polnjenja je končan, ko ugasne
rdeča LED-dioda in začne zelena LED-dioda
svetiti. Med postopkom polnjenja se lahko
- 16 -
Anl_TC_CD_18_2_1h_SPK4.indb 16Anl_TC_CD_18_2_1h_SPK4.indb 16 16.11.15 07:3716.11.15 07:37
SLO
akumulator nekoliko segreva, kar pa je normalno.
Če polnjenje baterijskega sklopa ne bi bilo
možno, Vas prosimo, da preverite,
če je na vtičnici omrežna napetost,
•
če obstaja brezhibna povezava na kontaktih
•
naprave za polnjenje.
Če polnjenje baterijskega sklopa ne bi bilo
možno, Vas prosimo, da
polnilnik
•
in baterijski sklop
•
pošljete naši servisni službi.
Zaradi dolge življenjske dobe baterijskega sklopa
morate poskrbeti za pravočasno ponovno polnjenje baterijskega sklopa. To je v vsakem primeru
potrebno, če ugotovite, da popušča učinek baterijskega vrtalnega kladiva.
6.2 Nastavitev navora (sl. 4/poz. 1)
Baterijski izvijač je opremljen z mehanskim nastavljanjem vrtilnega momenta.
Navor za določeno velikost vijaka nastavite na
nastavnem obroču (1). Navor je odvisen od več
dejavnikov:
od vrste in trdote obdelovanega materiala,
•
od vrste in dolžine uporabljanih vijakov,
•
od zahtev, ki so potrebne za posamezne
•
vijačne spoje.
Ko je dosežen navor, to signalizira sklopka, ki
izstopi z glasnim zvokom.
Pozor! Nastavni obroč za navor nastavite le
med mirovanjem.
6.3 Vrtanje (sl. 4/poz. 1)
Za vrtanje nastavite nastavni obroč za navor na
zadnjo stopnjo „vrtalnik“. V stopnji vrtanja drsna
sklopka ni v uporabi. Pri vrtanju je na voljo maksimalni navor.4
6.5 Stikalo za vklop/izklop (sl. 5/poz. 4)
S stikalom za vklop/izklop lahko brezstopenjsko
krmilite število vrtljajev. Bolj ko stiskate na stikalo,
višje je število vrtljajev baterijskega izvijača.
6.6 Menjava orodja (sl. 6)
Pozor! Pri vsakem delu na baterijskem izvijaču
(npr. menjava orodja; vzdrževanje; itd.) postavite
stikalo za smer vrtenja (3) v središčni položaj.
Odvijte vpenjalno glavo (2).
•
Odprtina hitre vpenjalne glave (a) mora biti
•
dovolj velika, da sprejme orodje (vrtalnik ali
izvijačni nastavek).
Izberite primerno orodje. Orodje potisnite tako
•
daleč v odprtino vpenjalne glave (a), kolikor
gre.
Vpenjalno glavo (2) dobro pritegnite, nato pa
•
preverite, ali je orodje dobro vpeto.
6.7 Vijaka
Najbolje je, da uporabljate vijake s samocentriranjem (npr. Torx, križni utor), kar zagotavlja varno
delo. Pazite na to, da se bodo uporabljani nastavki in vijaki skladali po obliki in velikosti. Nastavite
navor, kot opisujejo navodila, glede na velikost
vijaka.
6.8 Magnetno držalo za vijake (sl. 4/pol. 9)
Na magnetno držalo za vijake lahko polagate vijake, ki jih želite imeti med delom pri roki.
6.9 Preklop hitrost 1 - hitrost 2 (sl. 4/poz. 10)
Glede na položaj preklopnega stikala lahko
delate z višjo ali nižjo hitrost. Da preprečite
poškodovanje menjalnika, lahko med menjavami
preklapljate samo med mirovanjem.
6.10 Prikaz kapacitete akumulatorja
(sl. 2/poz. 11)
Pritisnite na stikalo za prikaz kapacitete akumulatorja (12). Zaslon LCD prikaza zmogljivosti
akumulatorja (11) prikazuje stanje polnosti akumulatorja s 5 črticami.
6.4 Stikalo za preklop smeri vrtenja
(sl. 5/poz. 3)
Z drsnim stikalom nad stikalom za vklop/izklop
lahko nastavite smer vrtenja baterijskega izvijača
in baterijski izvijač zavarujete pred nenamernim
vklopom. Lahko izbirate med smerjo vretnja v
desno ali levo. Da bi preprečili poškodovanje
menjalniškega dela, smete preklapljati smer
vrtenja samo v stanju mirovanja naprave. Ko se
nahaja drsno stikalo v srednjem položaju, je stikalo za vklop/izklop blokirano.
Anl_TC_CD_18_2_1h_SPK4.indb 17Anl_TC_CD_18_2_1h_SPK4.indb 17 16.11.15 07:3716.11.15 07:37
Prikazane so vse črtice:
Akumulator je do konca napolnjen.
Prikazani sta 2 do 4 črtice:
Akumulator je še zadostno napolnjen.
Prikazana je ena črtica:
Akumulator je prazen in ga napolnite.
- 17 -
SLO
7. Čiščenje, vzdrževanje in
naročanje nadomestnih delov
Nevarnost!
Pred izvajanjem vsakega čistilnega dela izvlecite
električni priključni kabel.
7.1 Čiščenje
Zaščitno opremo, zračne reže in ohišje mo-
•
torja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije. Napravo obrišite
s suho krpo ali s komprimiranim zrakom pod
nizkim pritiskom.
Priporočamo, da napravo očistite neposredno
•
po vsakem končanem delu.
Redno čistite napravo z vlažno krpo in nekaj
•
milnice. Ne uporabljajte nobenih čistilnih ali
razredčilnih sredstev; le-ta lahko poškodujejo
plastične dele naprave. Pazite na to, da ne
pride voda v notranjost naprave. Vstop vode
v električno napravo povečuje tveganje
električnega udara.
7.2 Vzdrževanje
V notranjosti naprave ni nobenih delov, ki bi jih
bilo potrebno vzdrževati.
7.3 Naročanje nadomestnih delov:
Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:
Tip naprave
•
Art. številko naprave
•
Ident- številko naprave
•
Številka potrebnega nadomestnega dela
•
Aktualne cene in informacije najdete na spletni
strani www.isc-gmbh.info
9. Skladiščenje
Napravo in pribor za napravo skladiščite na
temnem, suhem in pred mrazom zaščitenem
in za otroke nedostopnem mestu. Optimalna
skladiščna temperature je med 5 in 30 ˚C.
Električno orodje shranjujte v originalni embalaži.
8. Odstranjevanje in ponovna
uporaba
Naprava se nahaja v embalaži, da ne bi prišlo do
poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno
reciklirati. Naprava in njen pribor sta izdelana iz
različnih materialov kot npr. kovine in plastika.
Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem
zbirališču, da bo pravilno odstranjena. Če ne poznate primernih zbirališč, se pozanimajte pri svoji
občinski upravi.
- 18 -
Anl_TC_CD_18_2_1h_SPK4.indb 18Anl_TC_CD_18_2_1h_SPK4.indb 18 16.11.15 07:3716.11.15 07:37
SLO
Samo za dežele EU
Električnega orodja ne mečite med gospodinjske odpadke!
V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.
Reciklažna alternativa za poziv za vračanje:
Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno
ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na
odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih
odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.
Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po
izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.
Pridržana pravica do tehničnih sprememb
- 19 -
Anl_TC_CD_18_2_1h_SPK4.indb 19Anl_TC_CD_18_2_1h_SPK4.indb 19 16.11.15 07:3716.11.15 07:37
SLO
Servisne informacije
V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji,
katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot
so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.
Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.
Kategorija Primer
Obrabni deli* Vpenjalna glava, Akumulator
Obrabni material/ obrabni deli* Nastavki/vrtalnik
Manjkajoči deli
* ni nujno, da je v obsegu dobave!
Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:
Odgovorite na naslednja vprašanja:
Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
•
Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
•
Kaj na napravi po vašem mnenju ne dela (glavni znak)?
•
Opišite to napačno delovanje.
- 20 -
Anl_TC_CD_18_2_1h_SPK4.indb 20Anl_TC_CD_18_2_1h_SPK4.indb 20 16.11.15 07:3716.11.15 07:37
Loading...
