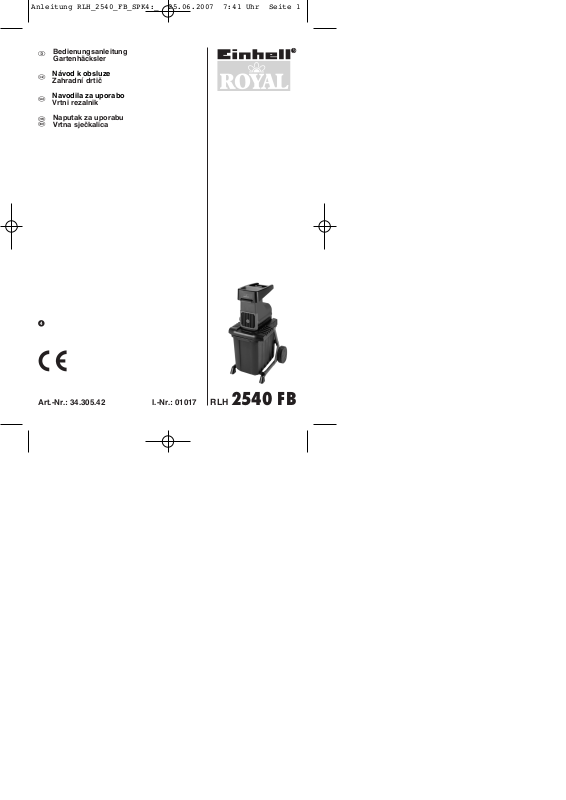

Einhell RLH 2540 FB User Manual

Art.-Nr.: 34.305.42 I.-Nr.: 01017

RLH 2540 FB



Bedienungsanleitung
Gartenhäcksler

j

Návod k obsluze

Zahradní drtič

X

Navodila za uporabo

Vrtni rezalnik

B Naputak za uporabu
f

Vrtna sječkalica



Anleitung RLH_2540_FB_SPK4:_ 25.06.2007 7:41 Uhr Seite 1

2

 Bitte Seite 2-5 ausklappen

j Nalistujte prosím stranu 2-5
X Prosimo razgrnite strani 2-5
Bf Otvorite stranice 2-5

Anleitung RLH_2540_FB_SPK4:_ 25.06.2007 7:41 Uhr Seite 2

3

1

3

1

2

8

9 10

11

3

4

5

12

13

14

15

1611

7

6

2

10 9

32

5

4

Anleitung RLH_2540_FB_SPK4:_ 25.06.2007 7:41 Uhr Seite 3

4

4 5

6 7

8

9

3

A

A

1

12+13

12+13

Anleitung RLH_2540_FB_SPK4:_ 25.06.2007 7:41 Uhr Seite 4

5

10 11

12

14

13

A

D

C

E

B

11

11

Anleitung RLH_2540_FB_SPK4:_ 25.06.2007 7:41 Uhr Seite 5

6

D

Inhaltsverzeichnis Seite

1. Allgemeine Sicherheitshinweise 7

2. Technische Daten 7

3. Gerätebeschreibung und Lieferumfang 7

4. Bestimmungsgemäßer Gebrauch 8

5. Montage 8

6. Betrieb 8

7. Wartung und Lagerung 10

8. Entsorgung 10

9. Ersatzteilbestellung 10

10. Fehlersuche 11

Anleitung RLH_2540_FB_SPK4:_ 25.06.2007 7:41 Uhr Seite 6

7

D

Verpackung:

Das Gerät befindet sich in einer Verpackung
um Transportschäden zu verhindern. Diese
Verpackung ist Rohstoff und ist somit
wiederverwendbar oder kann dem
Rohstoffkreislauf zurückgeführt werden.

Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten
werden, um Verletzungen und Schäden zu
verhindern:

 Lesen Sie die Bedienungsanleitung

sorgfältig durch und beachten Sie deren
Hinweise. Machen Sie sich anhand dieser
Gebrauchsanweisung mit dem Gerät, dem
richtigen Gebrauch sowie den
Sicherheitsvorschriften vertraut.

 Bewahren Sie diese gut auf, damit Ihnen

die Informationen jederzeit zur Verfügung
stehen.

 Falls Sie das Gerät an andere Personen

übergeben sollten, händigen Sie diese
Bedienungsanleitung bitte mit aus.

Wir übernehmen keine Haftung für Unfälle
oder Schäden, die durch Nichtbeachten
dieser Anleitung entstehen.

1. Allgemeine
Sicherheitshinweise

Die allgemeinen Sicherheitsvorschriften und
die Erklärung der Hinweisschilder auf dem
Gerät entnehmen Sie bitte den beiliegenden
Heftchen.

2. Technische Daten

Netzspannung 230 V ~ 50 Hz
Leistungsaufnahme 2500 Watt (S6-40%)

2000 W (S1)

Leerlaufdrehzahl Messerwalze 40 min

-1

Astdurchmesser max. 40 mm
Schalldruckpegel L

pA

87,3 dB (A)

Schallleistungspegel L

WA

96,3 dB (A)

Gewicht: 28 kg

Die Betriebsart S6 (40%) bezeichnet ein

Belastungsprofil, das 4 min Belastung und 6
min Leerlauf annimmt. Max. je nach
Beschaffenheit des Häckselgutes.

3. Gerätebeschreibung und
Lieferumfang (Abb. 1-3)

1. Motoreinheit

2. Häckselgutfangbox

3. Untergestell

4. Räder

5. Radkappen

6. Knauf zur Gegenmesser-Einstellung

7. Integrierter Netzstecker

8. Transportgriff

9. Drehrichtungsumschalter

10. Ein-/Ausschalter

11. Standfüße (incl. Befestigungsschraube)

12. 3x Schraube für Montage Motoreinheit

13. 3x Beilagscheibe für Montage Motoreinheit

14. 2x Schraubensatz für Radmontage (incl.
Radbuchse, Beilagscheiben und Mutter)

15. 2x Gabelschlüssel (SW 10/13)

16. 1x Kreuzschlitzschraubendreher

o. Abb.: 1 x Sicherheitshinweisheft

4. Bestimmungsgemäßer
Gebrauch

Der Elektrogartenhäcksler ist nur zum
Zerkleinern von organischem Gartenabfall
bestimmt. Führen Sie das biologisch
abbaubare Material wie z.B. Blätter, Zweige,
usw. in den Einfülltrichter ein.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den
gewerblichen, handwerklichen oder
industriellen Einsatz konstruiert wurden. Wir
übernehmen keine Gewährleistung, wenn das
Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei
gleichzusetzenden Tätigkeiten eingesetzt wird.

Anleitung RLH_2540_FB_SPK4:_ 25.06.2007 7:41 Uhr Seite 7

8

D

5. Montage

1. Motoreinheit (Abb. 4/ Pos.1) mit Unter­gestell (Abb. 4/ Pos.3) verschrauben.
Verwenden Sie hierzu die Schrauben (Abb.
3/ Pos. 12) und Beilagscheiben (Abb. 3/
Pos. 13).

2. Montieren Sie die Räder am Untergestell.
Schieben Sie hierzu je eine Buchse in die
Bohrung eines Rades (Abb.6).
Anschließend je 1 Schraube mit
Beilagscheibe durch die Buchse stecken
(Abb.7) und die Räder mit dem Untergestell
verschrauben (Abb.8). Legen Sie hierzu je
eine Beilagscheibe vor und nach dem
Rohrgestänge unter. Drücken Sie die
Radkappen auf die Räder (Abb.9).

3. Standfüße (Abb. 10/ Pos. 11) wie in Abb.
10 dargestellt am Untergestell montieren.

4. Häckselgutfangbox mit Sicherheitsschalter
(Abb. 12/ Pos. A) voran wie in Abb. 11
dargestellt in die Aufnahme schieben.
Achten Sie dabei darauf, dass die
Häckselgutfangbox oberhalb der
Führungsschienen (Abb. 4/Pos. A) läuft.

5. Häckselgutfangbox mit Sicherheitsschalter
(Abb. 12/ Pos. A) durch nach oben
schieben verriegeln.

6. Betrieb

Beachten Sie zu Betriebszeiten die gesetz­lichen Bestimmungen zur Lärmschutzverord­nung, die örtlich unterschiedlich sein können.

6.1 Netzanschluss

Schließen Sie das Gerät mit einem Verlänger­ungskabel am integrierten Netzstecker
(Abb.13/ Pos. E) an. Beachten Sie hierzu auch
die Angaben in den Sicherheitshinweisen.

6.2 Ein-/ Ausschalter (Abb. 13/ Pos. B)

 Zum Einschalten des Häckslers den grünen

Knopf drücken.

 Zum Ausschalten den roten Knopf drücken.

Hinweis: Das Gerät verfügt über einen
Nullspannungsschalter. Dieser verhindert,
dass das Gerät nach einer

Stromunterbrechung unbeabsichtigt wieder
anläuft.

6.3 Sicherheitsschalter (Abb. 12/ Pos. A)

Zum Betrieb muss die Häckselgutfangbox sich
in ihrer Position befinden und der
Sicherheitsschalter wie in Abb. 12 dargestellt
verriegelt sein.

6.4 Drehrichtungsumschalter
(Abb.13/ Pos. C)
Achtung! Nur bei abgeschaltetem Häcksler
darf der Drehrichtungsumschalter betätigt
werden.

Stellung "⇓”

Vom Messer wird das Material automatisch
eingezogen und gehäckselt.

Stellung "⇑”

Das Messer arbeitet in entgegengesetzte
Drehrichtung, und eingeklemmtes Material wird
frei. Nachdem der Drehrichtungsum-schalter in
die Stellung "⇑” gebracht wurde, den grünen
Knopf des Ein-/Aus-Schalters gedrückt halten.
Das Messer wird auf entgegengesetzte
Drehrichtung gestellt. Wird der Ein-/Aus­Schalter losgelassen, bleibt der Häcksler
automatisch stehen.

Achtung! Stets warten, bis der Häcksler
stillsteht, bevor er wieder eingeschaltet
wird.

Große Gegenstände oder Holzstücke werden
nach mehrmaliger Betätigung sowohl in
Schneide- als auch in Freigaberichtung
entfernt.

6.5 Motorschutz (Abb. 13 / Pos. D)

Eine Überlastung (z. B. Blockade der Messer)
führt nach ein paar Sekunden zum Stillstand
des Gerätes.
Um den Motor vor Beschädigung zu schützen
schaltet der Motorschutzschalter die
Stromzufuhr automatisch ab. Mindestens 1
Minute warten, bevor der Rückstellknopf für
den Neustart gedrückt werden kann.
Anschließend drücken Sie den Ein-/Aus­Schalter.

Anleitung RLH_2540_FB_SPK4:_ 25.06.2007 7:41 Uhr Seite 8

9

D

Ist das Messer blockiert, schalten Sie den
Drehrichtungsumschalter in die Stellung "⇑”,
bevor Sie den Häcksler wieder einschalten.

6.6 Arbeitshinweise

 Beachten Sie die Sicherheitshinweise

(beiliegendes Heftchen).

 Arbeitshandschuhe, Schutzbrille und

Gehörschutz tragen.

 Das zu häckselnde Material auf der Seite

mit der größeren Öffnung am Einfülltrichter
einfüllen.

 Zugeführtes Häckselgut wird automatisch

eingezogen. ACHTUNG! Längeres, aus
dem Gerät ragendes Häckselgut kann beim
Einziehen rutenartig ausschlagen –
ausreichenden Sicherheitsabstand
einhalten.

 Nur soviel Häckselgut einführen, dass der

Einfülltrichter nicht verstopft.

 Welke, feuchte, bereits mehrere Tage

gelagerte Gartenabfälle sind im Wechsel
mit Ästen zu häckseln. Dadurch wird ein
Festsetzen des Häckselgutes im
Einfülltrichter vermieden.

 Weiche Abfälle (z.B. Küchenabfälle) nicht

häckseln sondern direkt kompostieren.

 Stark verzweigtes, laubhaltiges Gut erst

vollkommen häckseln, bevor neues
Häckselgut nachgeführt wird.

 Die Auswurföffnung darf nicht durch

gehäckseltes Material verstopft werden –
Rückstaugefahr.

 Die Lüftungsschlitze dürfen nicht abgedeckt

werden.

 Vermeiden Sie das ununterbrochene

Einführen von schwerem Material oder
starken Ästen. Dies kann zur Blockierung
der Messer führen.

 Benutzen Sie einen Stopfer (aus Holz) zum

Entfernen von blockierten Gegenständen
aus der Einfülltrichteröffnung, bzw. einen
Haken zum Entfernen von blockierten
Gegenständen aus der Auswurföffnung.

Hinweis: Das Häckselgut wird durch die
Messerwalze gequetscht, zerfasert und
geschnitten, was den Zerfallsprozess beim
Kompostieren begünstigt.

6.7 Entleeren der Häckselgutfangbox

Der Füllstand der Häckselgutfangbox kann
durch die seitlichen Schlitze an der Abdeckung
eingesehen werden.
Entleeren Sie die Häckselgutfangbox
rechtzeitig um ein Überfüllen zu vermeiden.

Zum Entleeren gehen Sie wie folgt vor:

 Gerät am Ein-/Ausschalter ausschalten.
 Häckselgutfangbox entriegeln. Hierzu den

Sicherheitsschalter (Abb. 12/ Pos. A) nach
unten schieben.

 Häckselgutfangbox nach vorne entnehmen.

6.8 Einstellung des Gegenmessers
(Abb. 14)

Gegenmesser und Messerwalze sind vom
Werk optimal justiert. Nur bei Abnutzung ist
eine Nachjustierung (dazu Gerät einschalten)
des Gegenmessers erforderlich. Für einen
optimalen Betrieb ist es nötig, dass der
Abstand zwischen Gegenmesser (Abb14/Pos.
B) und Häckselmesser (Abb14/Pos. A) ca.
0,50 mm beträgt.
Auf der rechten Seite des Kunststoffgehäuses
befindet sich hierzu eine Einstellvorrichtung.
Drehen Sie den Knauf nach rechts, so dass
sich die Schraube (Abb14/Pos. C) zum
Häckselmesser hin bewegt. Nach einer halben
Drehung haben Sie das Gegenmesser 0,50
mm näher an das Häckselmesser gebracht.
Prüfen Sie nach dieser Einstellung, ob das
Messer wie gewünscht schneidet.
ACHTUNG: Falls das Häckselmesser das
Gegenmesser berührt, wird dieses
nachgeschnitten und kleine Metallspäne
können aus der Auswurföffnung fallen. Dies ist
kein Fehler, jedoch darf nur im erforderlichen
Maß nachjustiert werden, da sonst das
Gegenmesser vorzeitig verschleißt.

7. Wartung und Lagerung

 Reinigen Sie das Gerät regelmäßig.

Dadurch gewährleisten Sie die
Funktionstüchtigkeit und eine lange
Lebensdauer.

 Halten Sie während der Arbeit die

Lüftungsschlitze sauber.

Anleitung RLH_2540_FB_SPK4:_ 25.06.2007 7:41 Uhr Seite 9

10

D

 Den Kunststoffkörper und die

Kunststoffteile mit leichtem
Haushaltsreiniger und einem feuchten
Tuch säubern. Verwenden Sie für die
Reinigung keine aggressiven Mittel oder
Lösungsmittel!

 Den Häcksler nie mit Wasser abspritzen.
 Vermeiden Sie unbedingt ein Eindringen

von Wasser in das Gerät.

 Prüfen Sie die Befestigungsschrauben des

Fahrgestells von Zeit zu Zeit auf festen Sitz.

 Wenn Sie den Häcksler länger nicht

benutzen, schützen Sie ihn mit
umweltfreundlichem Öl vor Korrosion.

 Lagern Sie das Gerät in einem trockenen

Raum.

 Lagern Sie das Gerät ausserhalb der

Reichweite von Kindern

8. Entsorgung

Zubehör und Verpackung einer
umweltgerechten Wiederverwertung
zugeführen. Zum sortenreinen Recycling sind
Kunststoffteile gekennzeichnet.

9. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden:

 Typ des Gerätes
 Artikelnummer des Gerätes
 Ident- Nummer des Gerätes
 Ersatzteil- Nummer des erforderlichen

Ersatzteils

Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info

Anleitung RLH_2540_FB_SPK4:_ 25.06.2007 7:41 Uhr Seite 10

11

D

Störung Ursache Behebung

Motor läuft nicht Stromunterbrechung Netzleitung, Stecker und

Sicherung prüfen

Zu häckselndes Material wird
nicht eingezogen

Häckselmesser läuft rückwärts

Materialstau im Einfülltrichter

Häckselmesser ist blockiert

Drehrichtung umschalten

Drehrichtung umschalten und
das Material aus dem Einfüll­trichter ziehen. Dicke Zweige
neu einführen, so dass das
Messer nicht sofort in die
vorgeschnittenen Kerben greift.

Drehrichtung umschalten. Das
Messer gibt das verklemmte
Material frei.

Zu häckselndes Material wird
nicht richtig gehäckselt

Gegenmesser falsch
eingestellt

Gegenmesser einstellen. Siehe
hierzu Kapitel 6.8

10. Fehlersuche

Anleitung RLH_2540_FB_SPK4:_ 25.06.2007 7:41 Uhr Seite 11
