Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung
9. Lagerung
10. Fehlersuchplan
11. Anzeige Ladegerät
D
- 7 -
Anl_GE_CM_36_Li_SPK9.indb 7Anl_GE_CM_36_Li_SPK9.indb 7 22.10.2019 07:34:4622.10.2019 07:34:46
D
Gefahr!
Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus. Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise fi nden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.

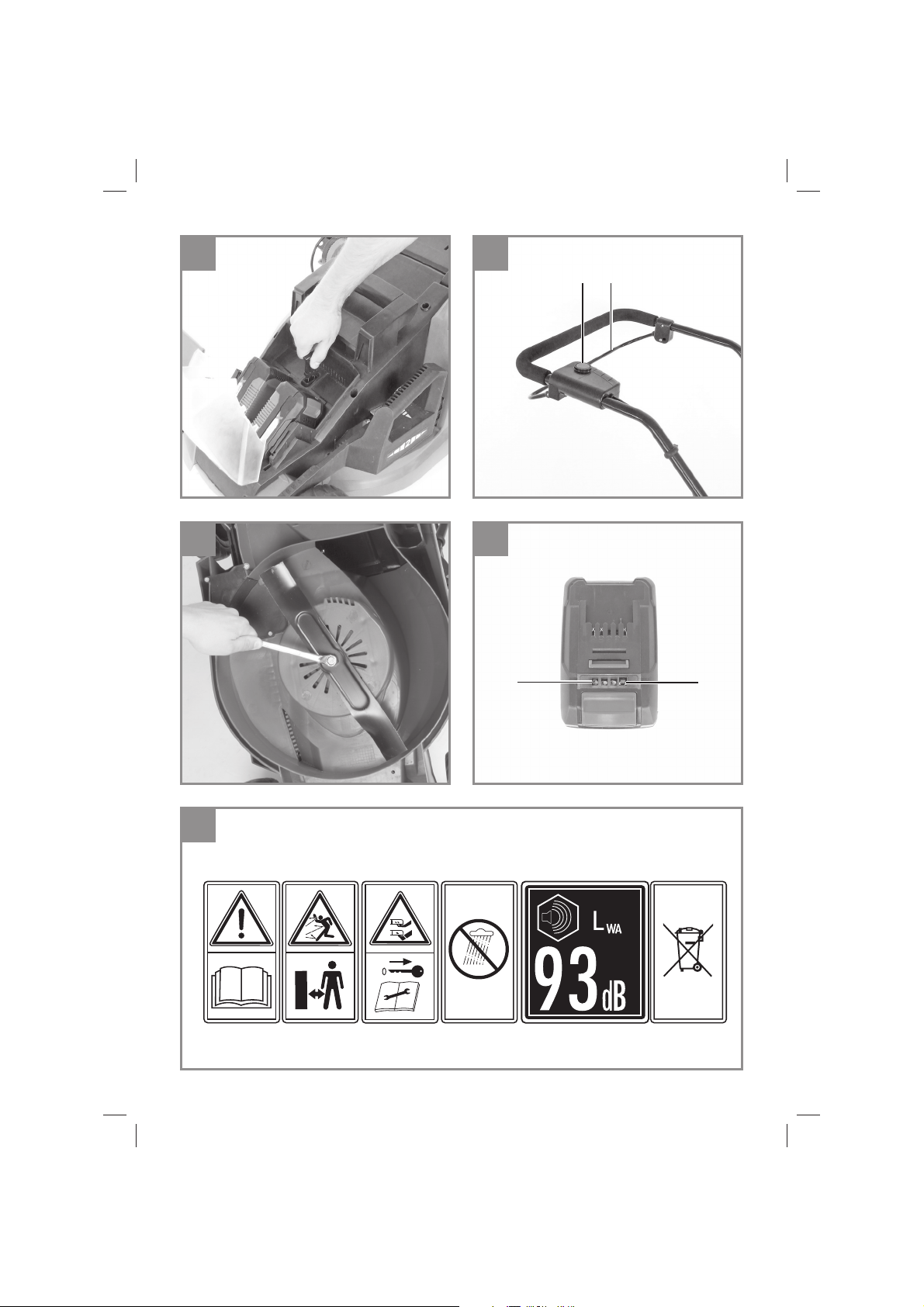

Erklärung des Hinweisschildes auf dem Gerät (siehe Bild 20)
1 Vor Inbetriebnahme Gebrauchsanweisung
lesen!
2 Dritte aus dem Gefahrenbereich fernhalten!
3 Vorsicht! - Scharfe Schneidmesser - Sicher-
heitsstecker ziehen vor Instandhaltungsarbei-
ten.
Schneidmesser drehen sich nach dem Aus-
schalten des Motors weiter!
4 Gerät vor Regen und Feuchtigkeit schützen
5 Garantierter Schallleistungspegel: 93 dB
6 Akku fachgerecht entsorgen
2. Gerätebeschreibung und
Lieferumfang

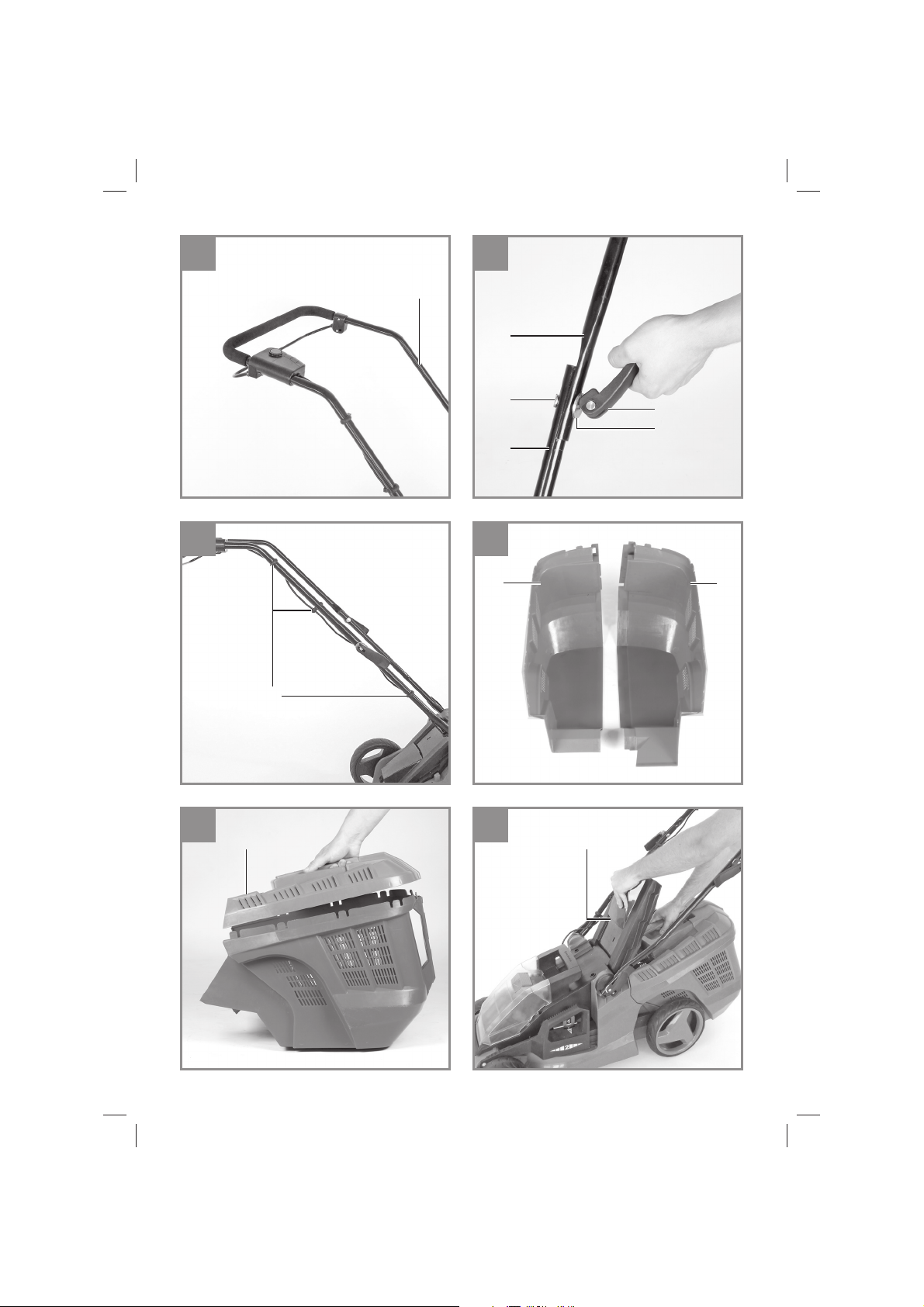

2.1 Gerätebeschreibung (Bild 1/2)
1. Schaltbügel
2. Oberer Schubbügel
3. 2 Schubbügelhalter
4. Tragegriff
5. Zentrale Schnitthöhenverstellung
6. Auswurfklappe
7. Grasfangkorb
8. Akku
9. Ladegerät
10. 2 Radkappen hinten
11. 2 Räder hinten
12. 2 Holmaufnahmen
13. 4 Unterlegscheiben
14. 2 Befestigungsschrauben für oberen Schub-
bügel
15. Sicherheitsstecker
16. 2 Federn
17. 4 Muttern für oberen und unteren Schubbügel
mit Schnellspannfunktion
18. Kabelbefestigungsklammern
19. Fangkorb, oberes Gehäuseteil
20. Fangkorb, rechtes Gehäuseteil
21. Fangkorb. linkes Gehäuseteil
22. 2 Splinte
23. 2 Unterlegscheiben
24. Füllstandsanzeige
25. Mulchadapter (nicht bei 34.130.60 enthalten)
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der Anleitung.
Öffnen Sie die Verpackung und nehmen Sie
•
das Gerät vorsichtig aus der Verpackung.
Entfernen Sie das Verpackungsmaterial so-
•
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollstän-
•
dig ist.
Kontrollieren Sie das Gerät und die Zubehör-
•
teile auf Transportschäden.
Bewahren Sie die Verpackung nach Möglich-
•
keit bis zum Ablauf der Garantiezeit auf.
- 8 -
Anl_GE_CM_36_Li_SPK9.indb 8Anl_GE_CM_36_Li_SPK9.indb 8 22.10.2019 07:34:4622.10.2019 07:34:46
D
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoff beuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Erstickungsgefahr!
Akku-Rasenmäher
•
Originalbetriebsanleitung
•
Sicherheitshinweise
•
3. Bestimmungsgemäße
Verwendung
Der Rasenmäher ist für die private Benutzung im
Haus- und Hobbygarten geeignet.
Als Rasenmäher für den privaten Haus- und
Hobbygarten werden solche angesehen, deren
jährliche Benutzung in der Regel 50 Stunden
nicht übersteigen und die vorwiegend für die
Pfl ege von Gras oder Rasenfl ächen verwendet
werden, nicht jedoch in öff entlichen Anlagen,
Parks, Sportstätten sowie nicht in der Land- und
Forstwirtschaft.
Achtung! Wegen körperlicher Gefährdung des
Benutzers darf der Rasenmäher nicht eingesetzt
werden zum Trimmen von Büschen, Hecken und
Sträuchern, zum Schneiden und Zerkleinern von
Rankgewächsen oder Rasen auf Dachbepfl anz-
ungen oder in Balkonkästen und zum Reinigen
(Absaugen) von Gehwegen und als Häcksler zum
Zerkleinern von Baum- und Heckenabschnitten.
Ferner darf der Rasenmäher nicht verwendet
werden als Motorhacke und zum Einebnen von
Boden-erhebungen, wie z.B. Maulwurfshügel.
Aus Sicherheitsgründen darf der Rasenmäher
nicht verwendet werden als Antriebsaggregat für
andere Arbeitswerkzeuge und Werkzeugsätze
jeglicher Art, es sei denn, diese sind vom Hersteller ausdrücklich zugelassen.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Leerlauf-Drehzahl:................................3400 min
Schutzklasse: .....................................................III
Gewicht: .......................................................14 kg
Schnittbreite: ...............................................36 cm
Fangsackvolumen: ....................................40 Liter
Schalldruckpegel L
Unsicherheit K
Schallleistungspegel L
Vibration am Holm: ...............................≤ 2,5 m/s
Unsicherheit K:.........................................1,5 m/s
Schnitthöhenverstellung: .........25-75 mm; 6-stufi g
Schutzart: ......................................................IPX1
2x Li-Ion-Akku
Spannung: ..............................................18 V d.c.
Kapazität: ................................................... 3,0 Ah
................................................... (optional 1,5 Ah)
................................................... (optional 5,2 Ah)
2x Ladegerät
Eingangsspannung: ...........200-250 V ~ 50-60 Hz
Ausgangsspannung: .............................. 20 V d. c.
Ausgangsstrom: ..............................................3 A
Schutzklasse: ................................................II /
Die Geräusch- und Vibrationswerte wurden entsprechend den Normen EN ISO 3744:1995,
EN ISO 11201: 1995 und EN ISO 20643:2005
ermittelt.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie Geräte.
•
Warten und reinigen Sie das Gerät regelmä-
•
ßig.
Passen Sie Ihre Arbeitsweise dem Gerät an.
•
Überlasten Sie das Gerät nicht.
•
Lassen Sie das Gerät gegebenenfalls über-
•
prüfen.
Schalten Sie das Gerät aus, wenn es nicht
•
benutzt wird.
Tragen Sie Handschuhe.
•
............................. 87 dB(A)
pA
...................................... 3 dB(A)
pA
.................... 90,4 dB(A)
WA
-1
2
2
쓑
- 9 -
Anl_GE_CM_36_Li_SPK9.indb 9Anl_GE_CM_36_Li_SPK9.indb 9 22.10.2019 07:34:4622.10.2019 07:34:46
D
5. Vor Inbetriebnahme
Der Rasenmäher ist bei Auslieferung demontiert.
Der komplette Schubbügel, die hinteren Räder
und der Fangkorb müssen vor dem Gebrauch
des Rasenmähers montiert werden. Folgen Sie
der Gebrauchsanweisung Schritt für Schritt und
orientieren Sie sich an den Bildern, damit der Zusammenbau einfach für Sie wird.

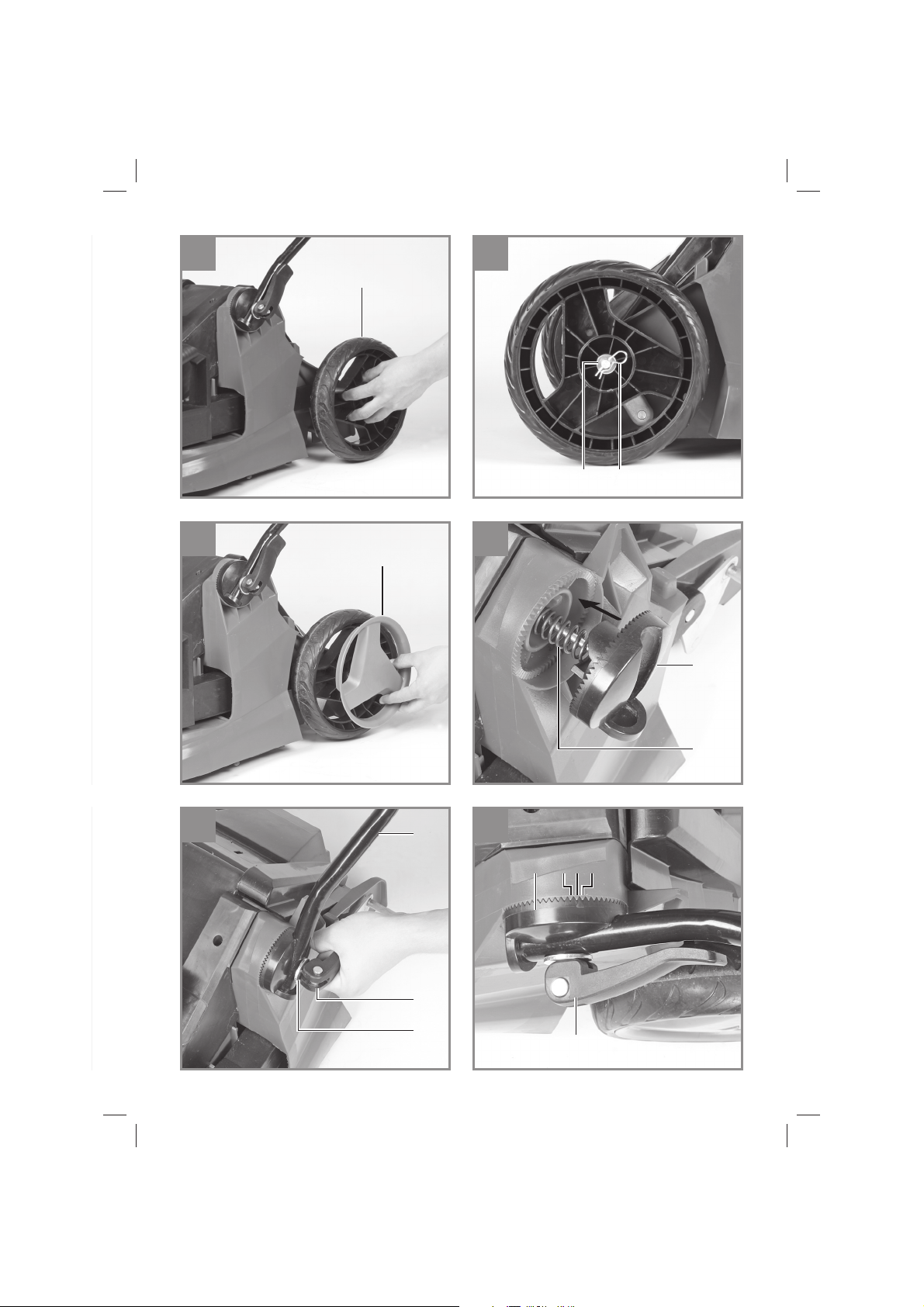

Montage der Räder (Bild 3a,b und 4)
Nehmen Sie die hinteren Räder (Bild 2/Pos. 11)
und stecken Sie diese auf die Achse wie in Bild
3a gezeigt. Anschließend schieben Sie die Unterlegscheibe (Bild 2/Pos. 23) auf die Achse und
befestigen alles mit den beiliegenden Splint
(Bild 2/Pos. 22) wie in Bild 3b gezeigt. Zuletzt drücken Sie die Radkappen (Bild 2/Pos. 10) auf die
Räder (Bild 4).
Montage des Schubbügels (Bild 5 bis 10)
Als erstes nehmen Sie die Feder (Bild 2/Pos. 16)
und die Holmaufnahme (Bild 2/Pos. 12) und stecken diese auf die dafür vorgesehene Achse
(Bild 5). Nun wird der Schubbügelhalter (Bild 2/
Pos. 3) in die Holmaufnahme (Bild 2/Pos. 12)
gestellt und mit der Schnellspannfunktion (Bild 2/
Pos.17) befestigt (Bild 6). Der obere Schubbügel
(Bild 1/Pos. 2) muss auf die Schubbügelhalter
(Bild 2/Pos. 3) geschoben werden und wie in Bild
9 gezeigt befestigt werden. Anschließend mit den
Kabelhaltern (Bild 2/Pos. 18) die Motorleitung
am Schubbügel befestigen (Bild 10/Pos. A). Jetzt
können Sie die Holmhöhe von 93,5-115,5 cm in
3 Stufen wählen (Bild 7/Pos. A).
Hinweis!
Holmverstellung nur im markierten Bereich erlaubt.
Drücken Sie den Führungsholm mit der
•
Schnellspannfunktion (Bild 7/Pos. B) in der
gewünschten Stellung fest.
Warnung!
Auf beiden Seiten muss immer die gleiche Holmhöhe eingestellt werden.
Richten Sie das Kabel mit den Kabelbefesti-
•
gungsklammern am Führungsholm aus
(Bild 10/Pos. A).

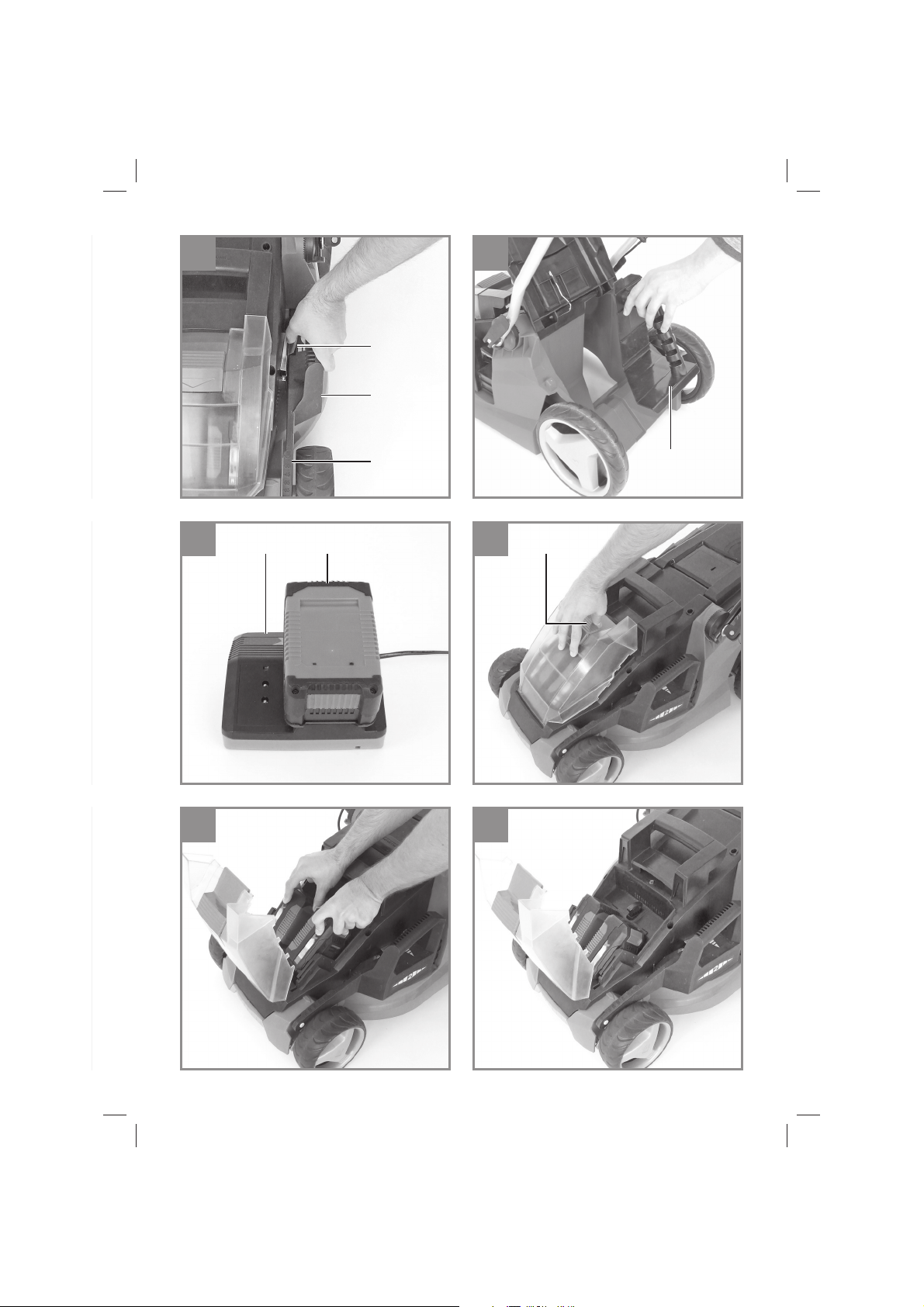

Montage des Fangkorbes
(siehe Bilder 11 bis 13)
Stecken Sie zuerst das linke Gehäuseteil (Bild 2/
Pos. 21) und das rechte Gehäuseteil (Bild 2/
Pos. 20) wie in Bild 11 gezeigt zusammen. Anschließend stecken Sie das obere Gehäuseteil
(Bild 2/Pos. 19) auf die bereits montierten Hälften
(Bild 12). Zum Einhängen des Fangkorbes muss
der Motor abgeschaltet werden und das Schneidemesser darf sich nicht drehen. Auswurfklappe
(Bild 13/Pos. A) mit einer Hand anheben. Mit der
anderen Hand den Fangkorb am Handgriff halten
und von oben einhängen (Bild 13).
Füllstandanzeige Fangeinrichtung
Die Fangeinrichtung verfügt über eine Füllstandanzeige (Bild 2/Pos. 24). Diese wird durch den
Luftstrom den der Mäher im Betrieb erzeugt
geöff net. Fällt die Klappe während des Mähens
zu, ist die Fangeinrichtung voll und sollte geleert
werden. Für eine einwandfreie Funktion der Füllstandanzeige müssen die Löcher unter der Klappe immer sauber und durchlässig sein.
Verstellung der Schnitthöhe
Warnung!
Das Verstellen der Schnitthöhe darf nur bei stillgesetztem Motor und abgezogenem Sicherheitsstecker vorgenommen werden.
Bevor Sie zu Mähen beginnen, prüfen Sie, ob das
Schneidewerkzeug nicht stumpf und Ihre Befestigungmittel nicht beschädigt sind. Ersetzen Sie
stumpfe und /oder beschädigte Schneidewerkzeuge, um keine Unwucht zu erzeugen. Bei dieser
Prüfung den Motor abstellen und den Sicherheitsstecker ziehen.
Die Verstellung der Schnitthöhe muss wie folgt
durchgeführt werden (siehe Bild 14):
1. Den Hebel (A) nach außen drücken.
2. Den Hebel (B) auf die gewünschte Schnitthöhe stellen.
3. Den Hebel (A) loslassen und dessen sicheren Sitz in der Arretierung kontrollieren.
Ablesen der Schnitthöhe
Die Schnitthöhe ist von 25-75 mm in 6 Stufen
einzustellen und kann an der Skala (Bild 14/C)
abgelesen werden.
- 10 -
Anl_GE_CM_36_Li_SPK9.indb 10Anl_GE_CM_36_Li_SPK9.indb 10 22.10.2019 07:34:4622.10.2019 07:34:46
D
Verwendung des Mulchadapters (Bild 15,
nicht bei 34.130.60 enthalten):
Beim Mulchen wird das Schnittgut im geschlossenen Mähergehäuse zerkleinert und auf dem
Rasen wieder verteilt. Eine Grasaufnahme und
Entsorgung entfällt.
Hinweis! Mulchen ist nur bei relativ kurzem Rasen möglich.
Warnung!
Das Einsetzen des Mulchkeils darf nur bei stillgesetztem Motor und abgezogenem Sicherheitsstecker vorgenommen werden.
Um die Mulchfunktion zu nutzen, hängen Sie den
Fangkorb aus und schieben Sie den Mulchadapter (Bild 15/Pos. 25) in die Auswurföff nung und
schließen Sie die Auswurfklappe.
Laden des Akkus (Bild 16a)
1. Akku-Pack aus dem Gerät nehmen. Dazu die
seitliche Rasttaste drücken.
2. Vergleichen, ob die auf dem Typenschild
angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken
Sie den Netzstecker des Ladegeräts (9) in die
Steckdose. Die grüne LED beginnt zu blinken.
3. Stecken Sie den Akku (8) auf das Ladegerät
(9).
4. Unter Punkt „Anzeige Ladegerät“ fi nden Sie
eine Tabelle mit den Bedeutungen der LED
Anzeige am Ladegerät.
Während des Ladens kann sich der Akku etwas
erwärmen. Dies ist jedoch normal.
Sollte das Laden des Akku-Packs nicht möglich
sein, überprüfen Sie bitte,
ob an der Steckdose die Netzspannung vor-
•
handen ist
ob ein einwandfreier Kontakt an den Lade-
•
kontakten vorhanden ist.
Sollte das Laden des Akku-Packs immer noch
nicht möglich sein, bitten wir Sie,
das Ladegerät
•
und den Akku-Pack
•
an unseren Kundendienst zu senden.
Im Interesse einer langen Lebensdauer des
Akku-Packs sollten Sie für eine rechtzeitige Wiederaufl adung des Akku-Packs sorgen. Dies ist auf
jeden Fall notwendig, wenn Sie feststellen, dass
die Leistung des Akku-Rasenmähers nachlässt.
Entladen Sie den Akku-Pack nie vollständig. Dies
führt zu einem Defekt des Akku-Packs!
Montage des Akkus (Bild 16b-16d)
Öff nen Sie den Akkudeckel. Dazu wie in Bild 16b
gezeigt den Schnapper (Bild 16b/Pos. A) ziehen
und den Deckel hochklappen. Dann die beiden
Akkus wie in Bild 16c gezeigt in die Aufnahmen
stecken.
Hinweis!
Verwenden Sie nur Akkus mit gleichem Füllstand,
kombinieren Sie nie volle und halbvolle Akkus
miteinander. Laden Sie immer beide Akkus
gleichzeitig auf.
Der Akku mit schwächerem Ladezustand bestimmt die Laufzeit des Gerätes. Vor Betrieb müssen immer beide Akkus vollgeladen werden.
Schließen Sie den Akkudeckel durch Zuklappen
des Deckels und achten Sie auf korrektes Einrasten.
Akku-Kapazitätsanzeige (Bild 19)
Drücken Sie auf den Schalter für Akku-Kapazitätsanzeige (Bild 19/Pos. A). Die Akku-Kapazitätsanzeige (Bild 19/Pos. B) signalisiert ihnen den
Ladezustand des Akkus anhand von 3 LED`s.
Alle 3 LEDs leuchten:
Der Akku ist voll aufgeladen.
2 oder 1 LED(‘s) leuchten
Der Akku verfügt über ausreichende Restladung.
1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.
Alle LED’s blinken:
Der Akku wurde tiefentladen und ist defekt. Ein
defekter Akku darf nicht mehr verwendet und geladen werden!
- 11 -
Anl_GE_CM_36_Li_SPK9.indb 11Anl_GE_CM_36_Li_SPK9.indb 11 22.10.2019 07:34:4722.10.2019 07:34:47
D
6. Bedienung
Vorsicht!
Der Rasenmäher ist mit einer Sicherheitsschaltung ausgerüstet um unbefugten Gebrauch zu
verhindern. Unmittelbar vor Inbetriebnahme des
Rasenmähers den Sicherheitsstecker (Bild 16e)
einsetzen und bei jeder Unterbrechung oder
Beendigung der Arbeit den Sicherheitsstecker
wieder entfernen.
Vorsicht!
Um ein ungewolltes Einschalten zu verhindern, ist
der Rasenmäher mit einer Einschaltsperre (Bild
17/ Pos. 1) ausgestattet, die gedrückt werden
muss, bevor der Schaltbügel (Bild 17 / Pos. 2) aktiviert werden kann. Wird der Schaltbügel losgelassen wird der Rasenmäher ausgeschaltet. Führen Sie diesen Vorgang einige Male durch, damit
Sie sicher sind, dass ihr Gerät korrekt funktioniert.
Bevor Sie Reparatur oder Wartungsarbeiten am
Gerät vornehmen, müssen Sie sich vergewissern,
dass sich das Messer nicht dreht und der Sicherheitsstecker gezogen ist.
Warnung! Öff nen Sie die Auswurfklappe nie,
wenn die Fangeinrichtung entleert wird und
der Motor noch läuft. Umlaufendes Messer
kann zu Verletzungen führen.
Befestigen Sie die Auswurfklappe bzw. den Grasfangkorb immer sorgfältig. Beim Entfernen vorher
den Motor ausschalten.
Der durch die Führungsholme gegebene Sicherheitsabstand zwischen Messergehäuse und
Benutzer ist stets einzuhalten. Beim Mähen und
Fahrtrichtungsänderungen an Böschungen und
Hängen ist besondere Vorsicht geboten. Achten
Sie auf einen sicheren Stand, tragen Sie Schuhe
mit rutschfesten, griffi gen Sohlen und lange Ho-
sen.
Mähen Sie immer quer zum Hang. Hänge über 15
Grad Schräge dürfen mit dem Rasenmäher aus
Sicherheitsgründen nicht gemäht werden.
Üben Sie besondere Vorsicht beim Rückwärtsbewegen und beim Ziehen des Rasenmähers.
Stolpergefahr!
Hinweise zum richtigen Mähen
Beim Mähen wird eine überlappende Arbeitsweise empfohlen.
Nur mit scharfen, einwandfreien Messern schneiden, damit die Grashalme nicht ausfransen und
der Rasen nicht gelb wird.
Zur Erzielung eines sauberen Schnittbildes den
Rasenmäher in möglichst geraden Bahnen führen. Dabei sollten sich diese Bahnen immer um
einige Zentimeter überlappen, damit keine Streifen stehen bleiben.
Wie oft gemäht werden soll, hängt grundsätzlich
von der Wachstumsgeschwindigkeit des Rasens
ab. In der Hauptwachstumszeit (Mai - Juni) zweimal in der Woche, sonst einmal in der Woche.
Schnitthöhe soll zwischen 4 - 6cm liegen und
4 - 5cm sollte das Wachstum bis zum nächsten
Schnitt betragen. Ist der Rasen einmal etwas länger geworden, so sollten Sie hinterher nicht den
Fehler machen, ihn sofort auf die normale Höhe
zurückzuschneiden. Dies schadet dem Rasen.
Schneiden Sie dann nie mehr als die Hälfte der
Grashöhe zurück.
Die Unterseite des Mähergehäuses sauber halten und Grasablagerungen unbedingt entfernen.
Ablagerungen erschweren den Startvorgang,
beeinträchtigen die Schnittqualität und den Grasauswurf.
An Hängen ist die Schneidbahn quer zum Hang
zu legen. Ein Abgleiten des Rasenmähers lässt
sich durch Schrägstellung nach oben verhindern.
Wählen Sie die Schnitthöhe, je nach der tatsächlichen Rasenlänge. Führen Sie mehrere Durchgänge aus, so dass maximal 4cm Rasen auf
einmal abgetragen werden.
Bevor irgendwelche Kontrollen des Messers
durchgeführt werden, Motor abstellen. Denken
Sie daran, dass sich das Messer nach dem
Ausschalten des Motors noch einige Sekunden
weiterdreht. Versuchen Sie nie, das Messer zu
stoppen. Prüfen Sie regelmäßig, ob das Messer
richtig befestigt, in gutem Zustand und gut geschliff en ist. Im entgegengesetzten Fall, schleifen,
oder ersetzen. Falls das in Bewegung befi ndliche
Messer auf einen Gegenstand schlägt, den Rasenmäher anhalten und warten bis das Messer
vollkommen still steht. Kontrollieren Sie anschließend den Zustand des Messers und des Messerhalters. Falls diese beschädigt sind müssen sie
ausgewechselt werden.
- 12 -
Anl_GE_CM_36_Li_SPK9.indb 12Anl_GE_CM_36_Li_SPK9.indb 12 22.10.2019 07:34:4722.10.2019 07:34:47
D
Sobald während des Mähens Grasreste liegen
bleiben, muss der Fangkorb entleert werden.
Achtung! Vor dem Abnehmen des Fangkorbes
den Motor abstellen und den Stillstand des
Schneidwerkzeugs abwarten.
Zum Abnehmen des Fangkorbes mit einer Hand
die Auswurfklappe anheben, mit der anderen
Hand den Fangkorb am Tragegriff herausnehmen.
Der Sicherheitsvorschrift entsprechend fällt die
Auswurfklappe beim Aushängen des Fangkorbs
zu und verschließt die hintere Auswurföff nung.
Bleiben dabei Grasreste in der Öff nung hängen,
so ist es für ein leichteres Starten des Motors
zweckmäßig, den Rasenmäher um etwa 1m zurückzuziehen.
Schnittgutreste im Mähergehäuse und am
Arbeitswerkzeug nicht von Hand oder mit den
Füßen entfernen, sondern mit geeigneten Hilfsmitteln, z.B. Bürste oder Handbesen.
Zur Gewährleistung eines guten Aufsammelns
müssen der Fangkorb und besonders das Netz
von innen nach der Benutzung gereinigt werden.
Fangkorb nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug einhängen.
Auswurfklappe mit einer Hand anheben und mit
der anderen Hand den Fangkorb am Handgriff
halten und von oben einhängen.
7. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den Sicherheitsstecker (Bild 16e).
7.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze
•
und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt
•
nach jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
•
feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen
Schlages.
7.2 Wartung
Abgenutzte oder beschädigte Messer, Mes-
•
serträger und Bolzen sind satzweise vom
autorisierten Fachmann zu ersetzen, um die
Auswuchtung aufrecht zu erhalten.
Der Rasenmäher darf nicht mit fließendem
•
Wasser, insbesondere unter Hochdruck,
gereinigt werden. Sorgen Sie dafür, dass alle
Befestigungselemente (Schrauben, Muttern
usw.) stets fest angezogen sind so dass Sie
mit dem Mäher sicher arbeiten können.
Überprüfen Sie die Grasfangeinrichtung häu-
•
figer auf Verschleißerscheinungen.
Ersetzen Sie verschlissene oder beschädigte
•
Teile.
Lagern Sie Ihren Rasenmäher in einem tro-
•
ckenen Raum.
Für eine lange Lebensdauer sollten alle
•
Schraubteile sowie die Räder und Achsen
gereinigt und anschließend geölt werden.
Die regelmäßige Pflege des Rasenmähers
•
sichert nicht nur lange Zeit seine Haltbarkeit
und Leistungsfähigkeit, sondern trägt auch
zu einem sorgfältigen und einfachen Mähen
Ihres Rasens bei. Säubern Sie den Rasenmäher möglichst mit Bürsten oder Lappen.
Verwenden Sie keine Lösungsmittel oder
Wasser, um den Schmutz zu beseitigen.
Das am stärksten dem Verschleiß ausge-
•
- 13 -
Anl_GE_CM_36_Li_SPK9.indb 13Anl_GE_CM_36_Li_SPK9.indb 13 22.10.2019 07:34:4722.10.2019 07:34:47
D
setzte Bauteil ist das Messer. Prüfen Sie
regelmäßig den Zustand des Messers sowie
die Befestigung desselben. Ist das Messer
abgenutzt, muss es sofort ausgewechselt
oder geschliffen werden. Sollten übermäßige
Vibrationen des Rasenmähers auftreten,
bedeutet dies, dass das Messer nicht richtig
ausgewuchtet ist oder durch Stöße verformt
wurde. In diesem Fall muss es repariert oder
ausgewechselt werden.
Im Geräteinneren befinden sich keine weite-
•
ren zu wartenden Teile.
7.3 Auswechseln des Messers
Aus Sicherheitsgründen empfehlen wir, den Austausch der Messer von einem autorisierten Fachmann vornehmen zu lassen. Vorsicht! ArbeitsHandschuhe tragen! Verwenden Sie nur Original
Messer, da andernfalls Funktionen und Sicherheit
unter Umständen nicht gewährleistet sind.
Zum Wechseln des Messers gehen Sie wie folgt
vor:
1. Lösen Sie die Befestigungsschraube (siehe
Bild 18).
2. Nehmen Sie das Messer ab und ersetzen es
gegen ein Neues.
3. Beim Einbau des neuen Messers achten Sie
bitte auf die Einbaurichtung des Messers.
Die Windfl ügel des Messers müssen in den
Motorraum ragen (siehe Bild 18). Die Aufnahmedome müssen mit den Stanzungen im
Messer übereinstimmen.
4. Anschließend ziehen Sie mit dem Universalschlüssel die Befestigungsschraube wieder
fest. Das Anzugsmoment sollte ca. 25 Nm
betragen.
Aktuelle Preise und Infos fi nden Sie unter
www.isc-gmbh.info
Ersatzmesser Art.-Nr.: 34.054.85
8. Entsorgung und
Wiederverwertung
Das Gerät befi ndet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwend-
bar oder kann dem Rohstoff kreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoff e. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden. Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
9. Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
Zum Saisonende führen Sie eine allgemeine
Kontrolle des Rasenmähers durch und entfernen
alle angesammelten Rückstände. Vor jedem
Saisonstart den Zustand des Messers unbedingt
überprüfen. Wenden Sie sich bei Reparaturen an
unsere Kundendienststelle. Verwenden Sie nur
Original Ersatzteile.
7.4 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;
Typ des Gerätes
•
Artikelnummer des Gerätes
•
Ident-Nummer des Gerätes
•
Ersatzteilnummer des erforderlichen Ersatz-
•
teils
- 14 -
Anl_GE_CM_36_Li_SPK9.indb 14Anl_GE_CM_36_Li_SPK9.indb 14 22.10.2019 07:34:4822.10.2019 07:34:48
D
10. Fehlersuchplan
Fehler Mögliche Ursache Beseitigung
Motor läuft nicht an a) Kondensator defekt
b) Anschlüsse am Motor oder Kon-
densator gelöst
c) Gerät steht im hohen Gras
d) Mähergehäuse verstopft
e) Sicherheitsstecker nicht einge-
steckt
f) Akku nicht korrekt eingesteckt
Motorleistung läßt
nach
a) Zu hohes oder zu feuchtes
Gras
b) Mähergehäuse verstopft
c) Messer stark abgenutzt
d) Akkukapazität lässt nach
Unsauberer Schnitt a) Messer abgenutzt
b) Falsche Schnitthöhe
Hinweis! Um den Motor zu schützen, ist dieser mit einem Thermoschalter ausgestattet, der bei
Überlastung abschaltet und nach einer kurzen Abkühlphase wieder automatisch einschaltet!
a) Durch Kundendienstwerkstatt
b) durch Kundendienstwerkstatt
c) Auf niedrigem Gras oder bereits
gemähten Flächen starten;
Eventuell Schnitthöhe ändern
d) Gehäuse reinigen, damit das
Messer frei läuft
e) Sicherheitsstecker einstecken
(siehe 6.)
f) Akku entfernen und neu einstecken
(siehe 5.)
a) Schnitthöhe korrigieren
b) Gehäuse reinigen
c) Messer auswechseln
d) Akkukapazität prüfen und gegeg-
benfalls Akku laden (siehe 5.)
a) Messer auswechseln
oder nachschleifen
b) Schnitthöhe korrigieren
- 15 -
Anl_GE_CM_36_Li_SPK9.indb 15Anl_GE_CM_36_Li_SPK9.indb 15 22.10.2019 07:34:4822.10.2019 07:34:48
11. Anzeige Ladegerät
D
Anzeigestatus
Rote LED Grüne LED
Bedeutung und Maßnahme
Aus Blinkt Betriebsbereitschaft
Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,
Akku ist nicht im Ladegerät
An Aus Laden
Das Ladegerät lädt den Akku im Schnellladebetrieb.
Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät.
Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen
Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit.
Danach wird bis zur vollständigen Ladung auf eine Schonladung umgeschaltet.
Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.
Maßnahme:
Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Ladegerät vom Netz.
Blinkt Aus Anpassungsladung
Das Ladegerät befi ndet sich im Modus für schonende Ladung.
Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen
und benötigt mehr Zeit. Dies kann folgende Ursachen haben:
- Akku wurde sehr lange Zeit nicht mehr geladen.
- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und
45° C.
Maßnahme:
Warten Sie bis der Ladevorgang abgeschlossen ist, der
Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler
Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.
Maßnahme:
Ein defekter Akku darf nicht mehr geladen werden.
Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt
(unter 0° C)
Maßnahme:
Entnehmen Sie den Akku und bewahren Sie diesen
1 Tag bei Raumtemperatur (ca. 20° C) auf.
- 16 -
Anl_GE_CM_36_Li_SPK9.indb 16Anl_GE_CM_36_Li_SPK9.indb 16 22.10.2019 07:34:4822.10.2019 07:34:48
D
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeauff orderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Diese Sendung enthält Lithium-Ionen-Batterien.
Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam
behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versandstücks: Kontrolle und erforderlichenfalls erneutes Verpacken.
Für zusätzliche Informationen rufen Sie bitte die 0049 9951 95920-66 an.
- 17 -
Anl_GE_CM_36_Li_SPK9.indb 17Anl_GE_CM_36_Li_SPK9.indb 17 22.10.2019 07:34:4822.10.2019 07:34:48
D
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente ServicePartner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle ServiceBelange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Kohlebürsten, Akku
Verbrauchsmaterial/ Verbrauchsteile* Messer
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
•
Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
•
Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
•
Beschreiben Sie diese Fehlfunktion.
- 18 -
Anl_GE_CM_36_Li_SPK9.indb 18Anl_GE_CM_36_Li_SPK9.indb 18 22.10.2019 07:34:4922.10.2019 07:34:49
D
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pfl ege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-OrtServices.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 19 -
Anl_GE_CM_36_Li_SPK9.indb 19Anl_GE_CM_36_Li_SPK9.indb 19 22.10.2019 07:34:4922.10.2019 07:34:49
D
Sehr geehrte Kundin, sehr geehrter Kunde,
um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere
Informationen abzurufen.
Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter
www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:
Ersatzteile bestellen
•
Aktuelle Preisauskünfte
•
Verfügbarkeiten der Ersatzteile
•
Servicestellen Vorort für Benzingeräte
•
Defekte Geräte anmelden
•
Garantieverlängerungen (nur bei bestimmten Geräten)
•
Bestellverfolgung
•
Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!
Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00
E-Mail: info@einhell.de · Internet: www.isc-gmbh.info
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
- 20 -
Anl_GE_CM_36_Li_SPK9.indb 20Anl_GE_CM_36_Li_SPK9.indb 20 22.10.2019 07:34:4922.10.2019 07:34:49
GB
Table of contents
1. Safety regulations
2. Layout and items supplied
3. Proper use
4. Technical data
5. Before starting the equipment
6. Operation
7. Cleaning, maintenance and ordering of spare parts
8. Disposal and recycling
9. Storage
10. Troubleshooting
11. Charger indicator
- 21 -
Anl_GE_CM_36_Li_SPK9.indb 21Anl_GE_CM_36_Li_SPK9.indb 21 22.10.2019 07:34:5022.10.2019 07:34:50
GB
Danger!
When using the equipment, a few safety precautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the information is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well. We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regulations and instructions may result in an electric
shock, fi re and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
Explanation of the warning signs on the
equipment (see Fig. 20)
1. Read the directions for use before operating
the equipment.
2. Keep all other persons away from the danger
zone.
3. Caution: Sharp blades! Pull out the safety
plug before carrying out any repair work or if
the power cable is damaged. The blades will
continue to rotate after the motor is switched
off .
4. Protect the equipment from rain and damp
conditions
5. Guaranteed sound power level: 93 dB
6. Dispose of batteries correctly
2. Layout and items supplied
2.1 Layout (Fig. 1/2)
1. ON/OFF switch
2. Top push bar
3. Push bar holder (2x)
4. Carry handle
5. Central cutting height adjustment:
6. Ejector fl ap
7. Grass basket
8. Battery
9. Safety plug
10. Rear wheel cap (2x)
11. Rear wheel (2x)
12. Handlebar mount (2x)
13. Washer (4x)
14. Fastening screw for top push bar (2x)
15. Safety plug
16. Spring (2x)
17. Nut for top and bottom push bar (4x) with
quick clamping function
18. Cable clips
19. Grass basket, top part of the housing
20. Grass basket, right part of the housing
21. Grass basket, left part of the housing
22. Split pin (2x)
23. Washer (2x)
24. Level indicator
25. Mulching adapter (not included with
34.130.60)
2.2 Items supplied
Please check that the article is complete as
specifi ed in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
Open the packaging and take out the equip-
•
ment with care.
Remove the packaging material and any
•
packaging and/or transportation braces (if
available).
Check to see if all items are supplied.
•
Inspect the equipment and accessories for
•
transport damage.
If possible, please keep the packaging until
•
the end of the guarantee period.
- 22 -
Anl_GE_CM_36_Li_SPK9.indb 22Anl_GE_CM_36_Li_SPK9.indb 22 22.10.2019 07:34:5022.10.2019 07:34:50
GB
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suff ocating!
Cordless Lawn Mower
•
Original operating instructions
•
Safety instructions
•
3. Proper use
The lawn mower is intended for private use i.e. for
use in home and gardening environments.
Private use of the lawn mower refers an annual
operating time generally not exceeding that of
50 hours, during which time the equipment is
primarily used to maintain small-scale, residential
lawns and home/hobby gardens. Public facilities,
sporting halls, and agricultural/forestry applications are excluded.
Important. Due to the high risk of bodily injury to
the user, the lawn mower may not be used to trim
bushes, hedges or shrubs, to cut scaling vegetation, planted roofs, or balcony-grown grass, to
clean (suck up) dirt and debris off walkways, or
to chop up tree or hedge clippings. Moreover, the
lawn mower may not be used as a power cultivator to level out high areas such as molehills.
For safety reasons, the lawn mower may not be
used as a drive unit for other work tools or toolkits
of any kind, unless they have been expressly permitted by the manufacturer.
The equipment is to be used only for its prescribed purpose. Any other use is deemed to be a
case of misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries of any kind caused as a result of this.
Please note that our equipment has not been designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Idling speed: ........................................3400 min
Protection class: ................................................III
Weight: ........................................................14 kg
Cutting width: .............................................36 cm
Volume of catch bag: ............................... 40 liters
L
sound pressure level ........................87 dB(A)
pA
K
uncertainty ........................................3 dB(A)
pA
L
sound power level ........................ 90.4 dB(A)
WA
Vibration at the handlebar: ....................≤ 2.5 m/s
K uncertainty: ...........................................1.5 m/s
Cutting height adjustment: .....25-75 mm; 6 levels
Protection type: ............................................IPX1
2x Lithium-ion battery
Voltage: ..................................................18 V DC
Capacity: ...................................................3.0 Ah
................................................... (optional 1.5 Ah)
................................................... (optional 5.2 Ah)
2x Battery charger
Input voltage: .....................200-250 V ~ 50-60 Hz
Output voltage: ....................................... 20 V DC
Output current: ............................................ 3.0 A
Protection class:............................................II /
Sound and vibration values were measured in accordance with the standards EN ISO 3744:1995,
EN ISO 11201:1995 and EN ISO 20643:2005.
Keep the noise emissions and vibrations to a
minimum.
Only use appliances which are in perfect wor-
•
king order.
Service and clean the appliance regularly.
•
Adapt your working style to suit the appliance.
•
Do not overload the appliance.
•
Have the appliance serviced whenever ne-
•
cessary.
Switch the appliance off when it is not in use.
•
Wear protective gloves.
•
쓑
-1
2
2
- 23 -
Anl_GE_CM_36_Li_SPK9.indb 23Anl_GE_CM_36_Li_SPK9.indb 23 22.10.2019 07:34:5122.10.2019 07:34:51
GB
5. Before starting the equipment
The lawn mower is delivered unassembled. The
complete push bar, the rear wheels and the grass
basket must be assembled before using the lawn
mower. Follow the operating instructions stepby-step and use the pictures provided as a visual
guide to easily assemble the equipment.
Fitting the wheels (Figures 3a, b and 4)
Take the rear wheels (Figure 2/Item11) and mount
them on the axle as shown in Figure 3a. Then
slide the washer (Figure 2/Item 23) onto the axle
and fasten all parts with the supplied split pin
(Figure 2/Item 22) as shown in Figure 3b. Finally,
press the wheel caps (Figure 2/Item 10) onto the
wheels (Figure 4).
Mounting the push bar (Fig. 5 to 10)
First take the spring (Figure 2/Item 16) and the
handlebar mount (Figure 2/Item 12) and mount
them on the relevant axle (Figure 5). Now insert
the push bar holder (Figure 2/Item 3) into the
handlebar mount (Figure 2/Item 12) and secure
with the quick clamping function (Figure 2/Item
17) (Figure 6).
The top push bar (Figure 1/Item 2) must be pushed onto the push bar holders (Figure 2/Item 3)
and secured as shown above in Figure 9. Then
attach the power cable to the push bar (Fig. 10/
Item A) using the cable clips (Fig. 2/Item 18). Now
you can select the push bar height in three steps
from 93.5 to 115.5 cm (Figure 7/Item A).
Notice!
The handle height may only be adjusted within
the marked range.
Press in the long handle and secure in the
•
desired position using the quick clamping
function (Figure 7/Item B)
Warning!
Always set the identical handle height on both
sides.
Use the cable clips to align the cable in ac-
•
cordance with the long handle (Figure 10/
Item A)
Mounting the grass basket
(see Figs. 11 to 13)
First, plug the left (Fig. 2/Item 21) and right (Fig. 2/
Item 20) part of the housing together as shown in
Figure 11. Then plug the top part of the housing
(Fig. 2/Item 19) onto the already mounted parts
(Figure 12). Before you fi t the grass basket you
must ensure that the motor is switched off and the
blade is not rotating. Lift the ejector fl ap (Fig. 13 /
Item A) with one hand. With the other hand, hold
the grass basket by the handle and hook it in from
above (Fig. 13).
Filling level indicator of the grass collector
The grass collector is equipped with a fi lling level
indicator (Fig. 2/Item 24) which is opened by the
air current that the lawn mower generates during
operation. If the fl ap closes during mowing, the
grass collecting device is full and must be emptied. To ensure the proper functioning of the fi lling
level indicator, the holes under the fl ap must be
kept clean and open.
Adjusting the cutting height
Warning!
Adjust the cutting height only when the motor is
switched off and the safety plug (Fig. 16e) has
been removed.
Before you begin to mow, check to ensure that the
blade is not blunt and that none of the fasteners
are damaged. To prevent any imbalance, replace
blunt and/or damaged blades. To carry out this
check, fi rst switch off the motor and pull out the
safety plug (Fig. 16e).
The cutting height is adjusted as follows
(see Fig. 14):
1. Push the lever (A) outwards.
2. Set the lever (B) to the desired cutting height.
3. Release the lever (A) and check that it is securely seated in the lock.
Reading off the cutting height
The cutting height can be set between 25-75 mm
in 6 intervals, and can be read off on the scale
(Fig. 14/C).
Using the mulching adapter (Fig. 15, not included with 34.130.60):
In mulching mode the cuttings are shredded in
the enclosed mower housing and then spread
back onto the lawn. It is not necessary to gather
and dispose of the grass.
- 24 -
Anl_GE_CM_36_Li_SPK9.indb 24Anl_GE_CM_36_Li_SPK9.indb 24 22.10.2019 07:34:5122.10.2019 07:34:51
GB
Notice! Mulching is only possible if the lawn is
relatively short.
Warning!
Insert the mulching blade only when the engine is
switched off and the safety plug has been pulled
out.
To use the mulching function, disconnect the
debris bag, slide the mulching adaptor (Fig. 15/
Item 25) into the ejector opening and close the
ejector fl ap.
Charging the battery pack (Fig. 16a)
1. Take the battery pack out of the equipment.
Do this by pressing the side pushlock buttons.
2. Check that your mains voltage is the same as
that marked on the rating plate of the battery
charger. Insert the power plug of the charger
(9) into the mains socket outlet. The green
LED will then begin to fl ash.
3. Insert the battery pack (8) into the battery
charger (9).
4. In section “Charger indicator” you will fi nd a
table with an explanation of the LED indicator
on the charger.
The battery pack can become a little warm during
the charging. This is normal.
If the battery fails to charge, please check
whether there is voltage at the socket outlet
•
whether there is good contact at the charging
•
contacts of the charging unit
If the battery still fails to charge, send
the charging unit
•
and the screwdriver
•
to our customer service center.
To ensure that the battery pack provides long service you should take care to recharge it promptly.
Recharging is always necessary when you notice
a drop in the performance of your cordless grass
lawn mower.
Never fully discharge the battery pack. This will
cause it to develop a defect.
Installing the battery (Fig. 16b-16d)
Open the battery cover. This is done by pulling the
snap fastener (Fig. 16b/Item A) as shown in Fig.
16b and swinging up the cover. Then insert the
two batteries in the mounts as shown in Fig. 16c.
Notice!
Use only batteries which are charged to the same
level. Never combine full and half-full batteries.
Always charge the two batteries simultaneously.
The equipment’s operating time depends on the
battery with the lower charge level. The two batteries must always be fully charged before use.
Close the battery cover by swinging it down, and
make sure that it latches in place correctly.
Battery capacity indicator (Fig. 19)
Press the switch for the battery capacity indicator
(Fig. 19/Item A). The battery capacity indicator
(Fig. 19/Item B) shows the charge status of the
battery using 3 LEDs.
All 3 LEDs are lit:
The battery is fully charged.
2 or 1 LED(s) are lit:
The battery has an adequate remaining charge.
1 LED blinks:
The battery is empty, recharge the battery.
All LEDs blink:
The battery pack has undergone exhaustive discharge and is defective. Do not use or charge a
defective battery pack.
6. Operation
Caution!
The lawn mover is equipped with a safety circuit
to prevent unauthorized use. Directly before starting up the lawn mower insert the safety plug
(Figure 16e) and remove the safety plug again
whenever you interrupt or terminate your work.
Caution!
To prevent the equipment switching on accidentally, the lawn mower is equipped with a safety
switch (Fig. 17/Item 1) which must be pressed before the switching bar (Fig. 17/Item 2) can be activated. The lawn mower switches itself off when
the switching bar is released. Repeat this process
several times so that you are sure that the machine functions properly. Before you perform any
repair or maintenance work on the equipment,
ensure that the blade is not rotating and that the
safety plug (Fig. 16e) is removed.
- 25 -
Anl_GE_CM_36_Li_SPK9.indb 25Anl_GE_CM_36_Li_SPK9.indb 25 22.10.2019 07:34:5122.10.2019 07:34:51
GB
Caution! Never open the chute fl ap when the
grass bag has been detached (to be emptied)
and the motor is still running. A rotating blade can cause serious injuries!
Always carefully fasten the chute fl ap and grass
basket. Switch off the engine before emptying the
grass basket.
Always ensure that a safe distance (provided
by the length of the long handles) is maintained
between the user and the mower housing. Be
especially careful when mowing and changing
direction on slopes and inclines. Maintain a solid
footing and wear sturdy, non-slip footwear and
long trousers.
Always mow along the incline (not up and down).
For safety reasons, the lawn mower may not be
used to mow inclines whose gradient exceeds 15
degrees.
Use special caution when backing up and pulling
the lawn mower. Tripping hazard!
Tips for proper mowing
It is recommended that you overlap the mowing
swaths.
Only use a sharp blade that is in good condition.
This will prevent the grass blades from fraying
and the lawn from turning yellow.
Try to mow in straight lines for a nice, clean look.
The swaths should overlap each other by a few
centimeters in order to avoid stripes.
How frequently you should mow your lawn is
determined primarily by the speed at which the
grass grows. In the main growing season (May
- June) you will probably need to mow the lawn
twice a week, otherwise just once a week. The
cutting height should be between 4 - 6cm and the
amount of growth before mowing again should be
4 - 5cm. If the grass is allowed to grow somewhat
longer for whatever reason, do not make the mistake of cutting it back to the normal height in one
go. This will harm the lawn. Never cut it back by
more than half the height in one go.
Keep the underside of the mower housing clean
and remove grass build-up. Deposits not only
make it more diffi cult to start the mower; they
decrease the quality of the cut and make it harder
for the equipment to bag the grass.
Always mow along inclines (not up and down).
You can prevent the lawn mower from slipping
down by holding a position at an angle upwards.
Select the cutting height according to the length
of the grass. Make several passes so that no
more than 4cm of grass are cut at one time.
Switch off the motor before doing any checks on
the blade. Keep in mind that the blade continues
to rotate for a few seconds after the motor has
been switched off . Never attempt to manually
stop the blade. Regularly check to see if the
blade is securely attached, is in good condition
and is sharp. If the contrary is the case, sharpen
the blade or replace it. In the event that the blade
strikes an object, immediately switch off the lawn
mower and wait for the blade to come to a complete stop. Then inspect the condition of the blade
and the blade mount. Replace any parts that are
damaged.
As soon as grass clippings start to trail the lawn
mower, it is time to empty the grass basket. Important! Before taking off the grass basket, switch
off the motor and wait until the blade has come to
a stop.
To take off the grass basket, use one hand to lift
up the chute fl ap and the other to grab onto the
basket handle. Remove the basket. For safety
reasons, the chute fl ap automatically falls down
after removing the grass basket and closes off the
rear chute opening. If any grass remains in the
opening, it will be easier to restart the engine if
you pull the mower back approximately 1m.
Do not use your hands or feet to remove clippings
in or on the mower housing, but instead use suitable tools such as a brush or a hand broom.
In order to ensure that the majority of grass clippings are picked up, the inside of both the grass
basket and especially the net must be cleaned
after each use.
Reattach the grass basket only when the motor is
switched off and the blade has stopped.
Lift up the chute fl ap with one hand and, holding
the grass basket by its handle with the other
hand, hang in the basket from the top.
- 26 -
Anl_GE_CM_36_Li_SPK9.indb 26Anl_GE_CM_36_Li_SPK9.indb 26 22.10.2019 07:34:5122.10.2019 07:34:51
GB
7. Cleaning, maintenance and
ordering of spare parts
Danger!
Pull the safety plug before carrying out any
cleaning work (Figure 16e).
7.1 Cleaning
Keep all safety devices, air vents and the
•
motor housing free of dirt and dust as far as
possible. Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
We recommend that you clean the device
•
immediately each time you have finished
using it.
Clean the equipment regularly with a moist
•
cloth and some soft soap. Do not use
cleaning agents or solvents; these could attack the plastic parts of the equipment. Ensure that no water can seep into the device. The
ingress of water into an electric tool increases
the risk of an electric shock.
7.2 Maintenance
Worn out or damaged blades, blade mounts,
•
and bolts should be replaced as a set by an
authorized professional in order to keep the
equipment in balance.
Do not clean the lawn mower with running
•
water, particularly with high-pressure water.
Ensure that all mounting components (i.e.
screws, bolts, nuts etc.) are always tightened
so that the equipment can be safely operated
at all times.
Frequently check the grass catch assembly
•
for signs of wear.
Replace excessively worn or damaged parts
•
immediately.
Store your lawn mower in a dry room.
•
In order to ensure that you enjoy the equip-
•
ment for many years to come, all screwed
parts, as well as the wheels and axles, should
be cleaned and lubricated.
Keeping your lawn mower in good condition
•
not only ensures a long lifespan and high performance, but also enables the equipment to
thoroughly cut your grass with minimal effort.
For best results, clean the lawn mower with a
brush or rag. Do not use any solvents or water
to remove dirt.
The blade is subjected to more wear and
•
tear than any other component. Therefore,
routinely check the condition of the blade
and make sure that it is tightly fastened. If the
blade is completely worn out, it must be immediately replaced or ground sharp again. An
excessively vibrating mower means that the
blade is not properly balanced or has become
deformed from striking an object. In this case,
the blade must be repaired or replaced.
There are no parts inside the equipment
•
which require additional maintenance.
7.3 Replacing the blade
For safety reasons, we recommend having the
blade replaced by an authorized professional. Important! Wear work gloves! Only replace the blade
with a genuine Einhell replacement blade, as this
will ensure top performance and safety under all
conditions.
Carry out the following steps to change the blade:
1. Undo the fastening screw (see Fig. 18).
2. Remove the blade and replace with a new
one.
3. When fi tting the blade, make sure it is ins-
talled in the right direction. The blade‘s air vanes must project into the motor compartment
(see Fig. 18). The dome mounts must be
aligned with the punch holes in the blade.
4. Then retighten the fastening screw with the
universal wrench. The tightening torque
should be approx. 25 Nm.
At the end of the season, perform a general inspection of the lawn mower and remove any grass
and dirt which may have accumulated. At the start
of each season, ensure that you check the condition of the blade. If repairs are necessary, please
contact our customer service center. Use only
genuine spare parts.
7.4 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
Type of machine
•
Article number of the machine
•
Identification number of the machine
•
Replacement part number of the part required
•
For our latest prices and information please go to
www.isc-gmbh.info
Spare blade art. no.: 34.054.85
- 27 -
Anl_GE_CM_36_Li_SPK9.indb 27Anl_GE_CM_36_Li_SPK9.indb 27 22.10.2019 07:34:5222.10.2019 07:34:52
8. Disposal and recycling
The equipment is supplied in packaging to prevent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled. The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse. The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offi ces.
9. Storage
Store the equipment and accessories in a dark
and dry place at above freezing temperature. The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.
GB
- 28 -
Anl_GE_CM_36_Li_SPK9.indb 28Anl_GE_CM_36_Li_SPK9.indb 28 22.10.2019 07:34:5222.10.2019 07:34:52
GB
10. Troubleshooting
Fault Possible causes Remedies
The motor fails to
start
The motor performance drops
Cutting is irregular a) The blade is worn
Notice! For protection, the motor is equipped with a thermal switch which cuts out when the
motor is overloaded and switches on again automatically after a short cooling period
a) The capacitor is defective
b) The connectors have become
separated from the motor or the
capacitor
c) The mower is standing in high
grass
d) The mower housing is clogged
e) Safety plug is not inserted
f) Battery is not correctly inserted
a) The grass is too high or too damp
b) The mower housing is clogged
c) The blade is severely worn
d) Battery performance decrea-
sing
b) Wrong cutting height
a) The mower housing is clogged.
Have repaired by the Customer
Service Center
b) Have repaired by the Customer
Service Center
c) Start in low grass or on an area that
has already been mowed; change
the cutting height if necessary
d) Clean the housing so that the blade
moves freely
e) Insert safety plug (see 6.)
f) Remove the battery and reinsert
(see 5.)
a) Correct the cutting height
b) Clean the housing
c) Replace the blade
d) Check the battery performance
and charge the battery if necessary
(see 6.)
a) Replace or resharpen the blade
b) Correct the cutting height
- 29 -
Anl_GE_CM_36_Li_SPK9.indb 29Anl_GE_CM_36_Li_SPK9.indb 29 22.10.2019 07:34:5222.10.2019 07:34:52
GB
11. Charger indicator
Indicator status Explanations and actions
Red LED Green LED
Off Flashing Ready for use
On Off Charging
Off On The battery is charged and ready for use.
Flashing Off Adapted charging
Flashing Flashing Fault
On On Temperature fault
The charger is connected to the mains and is ready for use; there is no
battery pack in the charger
The charger is charging the battery pack in quick charge mode. The charging times are shown directly on the charger.
Important! The actual charging times may vary slightly from the stated
charging times depending on the existing battery charge.
The unit then changes over to gentle charging mode until the battery is
fully charged.
To do this, leave the rechargeable battery on the charger for approx. 15
minutes longer.
Action:
Take the battery pack out of the charger. Disconnect the charger from the
mains supply.
The charger is in gentle charging mode.
For safety reasons the charging is performed less quickly and takes more
time. The reasons can be:
- The rechargeable battery has not been used for a very long time.
- The battery temperature is outside the ideal range.
Action:
Wait for the charging to be completed; you can still continue to charge the
battery pack.
Charging is no longer possible. The battery pack is defective.
Action:
Never charge a defective battery pack.
Take the battery pack out of the charger.
The battery pack is too hot (e.g. due to direct sunshine) or too cold
(below 0° C).
Action:
Remove the battery pack and keep it at room temperature (approx. 20° C)
for one day .
- 30 -
Anl_GE_CM_36_Li_SPK9.indb 30Anl_GE_CM_36_Li_SPK9.indb 30 22.10.2019 07:34:5222.10.2019 07:34:52
GB
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any accessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
This consignment contains lithium-ion batteries.
In accordance with special provision 188 this consignment is not subject to the ADR regulations. Handle
with care. Danger of ignition in case of damage to the consignment package. If the consignment package is damaged: Check and if necessary repackage.
For further information contact: 0049 9951 95920-66. Outside Germany charges will apply instead for a
regular call to a landline number in Germany.
- 31 -
Anl_GE_CM_36_Li_SPK9.indb 31Anl_GE_CM_36_Li_SPK9.indb 31 22.10.2019 07:34:5322.10.2019 07:34:53
GB
Ser vice information
We have competent service partners in all countries named on the guarantee certifi cate whose contact
details can also be found on the guarantee certifi cate. These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts* Carbon brushes, Battery
Consumables* Blade
Missing parts
* Not necessarily included in the scope of delivery!
In the eff ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:
Did the equipment work at all or was it defective from the beginning?
•
Did you notice anything (symptom or defect) prior to the failure?
•
What malfunction does the equipment have in your opinion (main symptom)?
•
Describe this malfunction.
- 32 -
Anl_GE_CM_36_Li_SPK9.indb 32Anl_GE_CM_36_Li_SPK9.indb 32 22.10.2019 07:34:5322.10.2019 07:34:53
GB
Warranty certifi cate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. You can also contact us by telephone using the service number shown.
Please note the following terms under which guarantee claims can be made:
1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities. These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee
claims are not aff ected by this guarantee. Our guarantee is free of charge to you.
2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectifi cation of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applications. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by exposing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for example by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Guarantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fi tted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fi tted. This also applies if an on-site service is used.
5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.
Please keep your bill of purchase or other proof of purchase for the new device. Devices that are
returned without proof of purchase or without a rating plate shall not be covered by the guarantee,
because appropriate identifi cation will not be possible. If the defect is covered by our guarantee,
then the item in question will either be repaired immediately and returned to you or we will send you
a new replacement.
Of course, we are also happy off er a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered. To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
- 33 -
Anl_GE_CM_36_Li_SPK9.indb 33Anl_GE_CM_36_Li_SPK9.indb 33 22.10.2019 07:34:5322.10.2019 07:34:53
F
Sommaire
1. Consignes de sécurité
2. Description de l’appareil et volume de livraison
3. Utilisation conforme à l’aff ectation
4. Données techniques
5. Avant la mise en service
6. Commande
7. Nettoyage, maintenance et commande de pièces de rechange
8. Mise au rebut et recyclage
9. Stockage
10. Plan de recherche des erreurs
11. Affi chage chargeur
- 34 -
Anl_GE_CM_36_Li_SPK9.indb 34Anl_GE_CM_36_Li_SPK9.indb 34 22.10.2019 07:34:5322.10.2019 07:34:53
F
Danger !
Lors de l’utilisation d’appareils, il faut respecter
certaines mesures de sécurité afi n d’éviter des
blessures et dommages. Veuillez donc lire attentivement ce mode d’emploi/ces consignes de
sécurité. Veillez à le conserver en bon état pour
pouvoir accéder aux informations à tout moment.
Si l’appareil doit être remis à d’autres personnes,
veillez à leur remettre aussi ce mode d’emploi/
ces consignes de sécurité. Nous déclinons toute
responsabilité pour les accidents et dommages
dus au non-respect de ce mode d’emploi et des
consignes de sécurité.
1. Consignes de sécurité
Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.
Danger !
Veuillez lire toutes les consignes de sécurité
et instructions. Tout non-respect des consignes
de sécurité et instructions peut provoquer une
décharge électrique, un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité
et instructions pour une consultation ultérieure.
Explication de la plaque indicatrice sur
l’appareil (voir fi gure 20)
1 Avant la mise en service, lisez le mode
d’emploi !
2 Tenez les autres personnes hors de la zone
de danger !
3 Attention ! - Lames aff ûtées. Retirez la fi che
de sécurité avant tout travail de remise en
état ou si le câble de raccordement est endommagé ! Les lames continuent à tourner
après la mise hors service du moteur !
4 Protéger l‘appareil contre la pluie et l‘humidité
5 Niveau de puissance acoustique garanti : 93
dB
6 Éliminer l‘accumulateur selon les règles de
l’art
2. Description de l’appareil et
volume de livraison
2.1 Description de l’appareil (fi gure 1a/1b)
1. Interrupteur Marche/Arrêt
2. Guidon supérieur
3. 2 support de guidon
4. Poignée
5. Réglage central de la hauteur de coupe
6. Clapet d’éjection
7. Panier collecteur d’herbes
8. Accumulateur
9. Chargeur avec câble réseau
10. 2 enjoliveurs arrières
11. 2 roues arrières
12. 2 longerons
13. 4 rondelles
14. 2 vis de fi xation pour le haut du guidon
15. Fiche de sécurité
16. 2 ressorts
17. 4 écrous pour le guidon supérieur et inférieur
avec fonction de serrage rapide
18. Brides de fi xation de câble
19. Panier collecteur, partie supérieure du boîtier
20. Panier collecteur, partie droite du boîtier
21. Panier collecteur, partie gauche du boîtier
22. 2 goupilles
23. 2 rondelles
24. Affi chage de niveau de remplissage
25. adaptateur de paillage (pas compris dans
34.130.60)
2.2 Volume de livraison
Veuillez contrôler si l‘article est complet à l‘aide
de la description du volume de livraison. S‘il
manque des pièces, adressez-vous dans un délai
de 5 jours maximum après votre achat à notre
service après-vente ou au magasin où vous avez
acheté l‘appareil muni d‘une preuve d‘achat valable. Veuillez consulter pour cela le tableau des
garanties dans les informations service aprèsvente à la fi n du mode d‘emploi.
Ouvrez l’emballage et prenez l’appareil en le
•
sortant avec précaution de l’emballage.
Retirez le matériel d’emballage tout comme
•
les sécurités d’emballage et de transport (s’il
y en a).
Vérifiez si la livraison est bien complète.
•
Contrôlez si l’appareil et ses accessoires ne
•
sont pas endommagés par le transport.
Conservez l’emballage autant que possible
•
jusqu’à la fin de la période de garantie.
- 35 -
Anl_GE_CM_36_Li_SPK9.indb 35Anl_GE_CM_36_Li_SPK9.indb 35 22.10.2019 07:34:5422.10.2019 07:34:54
F
Danger !
L’appareil et le matériel d’emballage ne sont
pas des jouets ! Il est interdit de laisser des
enfants jouer avec des sacs et des fi lms en
plastique et avec des pièces de petite taille.
Ils risquent de les avaler et de s’étouff er !
Tondeuse à gazon sans fil
•
Mode d’emploi d’origine
•
Consignes de sécurité
•
3. Utilisation conforme à
l’aff ectation
La tondeuse à gazon convient à l’utilisation privée
dans des jardins domestiques et de loisirs.
Sont considérées comme tondeuses à gazon
pour les jardins domestiques et de loisirs celles
dont l’utilisation annuelle ne dépasse pas 50 heures et qui sont utilisées surtout pour l’entretien de
surfaces d’herbe ou de gazon. Ne le sont pas cependant celles utilisées dans les installations publiques, les parcs, les terrains de sports ainsi que
dans l’agriculture et les exploitations forestières.
Attention ! A cause du danger physique
d’utilisation, la tondeuse à gazon ne doit pas
être utilisée pour débroussailler les buissons,
les haies et les bouquets, pour couper et broyer
des plantes grimpantes ou de gazon sur un toit
ou dans des jardinières ni pour nettoyer (aspirer)
les chemins et comme hacheur pour réduire des
sections d’arbres et de haies. De plus la tondeuse
à gazon ne doit pas être utilisée comme motobêche ni pour égaliser des bosses du sol, comme
par exemple des taupinières.
Pour des raisons de sécurité, la tondeuse à
gazon ne doit pas être utilisée comme groupe
d’entraînement pour d’autres outils d’autres
types, à moins que ce ne soit permis par le fabricant.
La machine doit exclusivement être employée
conformément à son aff ectation. Chaque uti-
lisation allant au-delà de cette aff ectation est
considérée comme non conforme. Pour les
dommages en résultant ou les blessures de tout
genre, le producteur décline toute responsabilité
et l’opérateur/l’exploitant est responsable.
Veillez au fait que nos appareils, conformément
à leur aff ectation, n’ont pas été construits, pour
être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute
responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés
industrielles, tout comme pour toute activité
équivalente.
4. Données techniques
Vitesse de rotation à vide : .................3400 tr/min
Catégorie de protection : ...................................III
Poids : .........................................................14 kg
Largeur de coupe : .....................................36 cm
Volume du sac collecteur : ...................... 40 litres
Niveau de pression acoustique LpA ........ 87 dB(A)
Imprécision K
Niveau acoustique L
Vibrations au niveau du guidon : ..........≤ 2,5 m/s
Imprécision K : ........................................1,5 m/s
Réglage de la hauteur
de coupe : ........................ 25-75 mm ; à 6 paliers
Type de protection : ......................................IPX1
2x Accumulateur lithium ion
Nominale : ..............................................18 V d.c.
Capacité : .................................................. 3,0 Ah
................................................. (en option 1,5 Ah)
................................................. (en option 5,2 Ah)
2x Chargeur
Tension d‘entrée : ...............200-250 V ~ 50-60 Hz
Tension de sortie : ..................................20 V d. c.
Courant de sortie : ....................................... 3,0 A
Catégorie de protection : ...............................II /
Les valeurs de bruits et de vibrations ont été
déterminées conformément aux normes EN ISO
3744 : 1995, EN ISO 11201 : 1995 et EN ISO
20643 : 2005.
Limitez le niveau sonore et les vibrations à
un minimum !
Utilisez exclusivement des appareils en ex-
•
cellent état.
Entretenez et nettoyez l’appareil régulière-
•
ment.
Adaptez votre façon de travailler à l’appareil.
•
Ne surchargez pas l’appareil.
•
Faites contrôler l’appareil le cas échéant.
•
- 36 -
........................................ 3 dB(A)
pA
........................ 90,4 dB(A)
WA
2
2
쓑
Anl_GE_CM_36_Li_SPK9.indb 36Anl_GE_CM_36_Li_SPK9.indb 36 22.10.2019 07:34:5422.10.2019 07:34:54
F
Mettez l’appareil hors circuit lorsque vous ne
•
l’utilisez pas.
Portez des gants.
•
5. Avant la mise en service
La tondeuse à gazon est livrée démontée. Le
guidon complet, les roues arrières et le panier
collecteur doivent être montés avant l’utilisation
de la tondeuse à gazon. Suivez le mode d’emploi,
étape par étape, et orientez-vous sur les illustrations pour que le montage vous soit simplifi é.
Montage des roues (fi gure 3a,b et 4)
Prenez les roues arrières (fi gure 2/pos. 11) et
fi xez-les sur l’essieu comme indiqué dans la fi gu-
re 3a. Ensuite, faites glisser les rondelles (fi gure
2/pos. 23) sur l’essieu et fi xez le tout avec les
goupilles jointes (fi gure 2/pos. 22) comme indiqué
dans la fi gure 3b. Finalement enfoncez les enjoli-
veurs (fi gure 2/pos. 10) sur les roues (fi gure 4).
Montage du guidon (fi gures 5 à 10)
Prenez le ressort (fi gure 2/pos. 16) et le longeron
(fi gure 2/pos. 12) et enfoncez-les dans l’essieu
prévu à cet eff et (fi gure 5). Enfi chez à présent le
support de guidon (fi gure 2/pos. 3) dans le longe-
ron (fi gure 2/pos. 12) et fi xez-le avec la fonction
de serrage rapide (fi gure 2/pos. 17) (fi gure 6).
Le guidon supérieur (fi gure 1/pos. 2) doit être
glissé dans le support de guidon (fi gure 2/pos.
3) et fi xé comme indiqué dans la fi gure 9. Fixez
ensuite la conduite du moteur au guidon (fi gure
2/pos. 18) à l’aide du porte-câble (fi gure 10/pos.
A). Maintenant, vous pouvez choisir la hauteur du
longeron de 93,5 à 115,5 cm en 3 étapes (fi gure
7/pos. A).
Remarque !
Réglage du guidon permis uniquement à
l’intérieur de la zone repérée.
Pressez le guidon avec la fonction de serrage
•
rapide (figure 7/pos. B) dans la position désirée.
Avertissement !
La hauteur du guidon doit toujours être réglée de
la même manière des deux côtés.
Dirigez le câble avec la bride de fixation de
•
câble sur le guidon (figure 10/pos. A).
Montage du panier collecteur
(voir images 11 à 13)
Fixez d’abord ensemble la pièce de carter gauche (fi gure 2/pos. 21) et la pièce de carter droite
(fi gure 2/pos. 20) comme indiqué sur la fi gure 11.
Puis, fi xez la moitié de carter supérieure (fi gure 2/
pos. 19) sur les moitiés déjà montées (fi gure 12).
Pour accrocher le panier collecteur, le moteur doit
être arrêté et la lame ne doit pas tourner. Soulevez le clapet d’éjection (fi gure 13/pos. A) d’une
main. De l’autre main, tenez le panier collecteur
par la poignée et accrochez-le par le haut (fi gure
13).
Indicateur de niveau du dispositif collecteur
Le panier collecteur dispose d’un indicateur de
niveau (fi gure 2/pos. 24). Celui-ci est ouvert par
le courant d’air généré par la tondeuse en fonctionnement. Si le clapet se referme pendant que
vous tondez, c’est que le dispositif collecteur est
plein et qu’il doit être vidé. Pour que l’indicateur
de niveau fonctionne correctement, les trous sous
le clapet doivent toujours être maintenus propres
et perméables.
Réglage de la hauteur de coupe
Avertissement !
Le déplacement de la hauteur de coupe peut seulement être entrepris lorsque le moteur est arrêté
et le câble secteur débranché.
Avant de commencer à tondre, vérifi ez si la lame
de coupe n’est pas émoussée et vos moyens de
fi xations endommagés. Remplacez les outils de
coupe émoussés ou endommagés afi n qu’aucun
déséquilibre ne se produise. Pour ce contrôle, arrêtez le moteur et débranchez la fi che de contact.
Le réglage de la hauteur de coupe doit être exécuté comme suit (voir fi gure 14) :
1. Poussez le levier (A) vers l’extérieur.
2. Réglez le levier (B) à la hauteur de coupe désirée.
3. Relâchez le levier (A) et contrôlez sa bonne
fi xation dans le dispositif d’arrêt.
Lecture de la hauteur de coupe
La hauteur de coupe doit être réglée en 6 étapes
de 25 à 75 mm et peut être lue sur la graduation
(fi gure 14/C).
- 37 -
Anl_GE_CM_36_Li_SPK9.indb 37Anl_GE_CM_36_Li_SPK9.indb 37 22.10.2019 07:34:5422.10.2019 07:34:54
F
Utilisation de l’adaptateur de paillage (fi gure
15, pas compris dans 34.130.60) :
Lors du paillage, l’herbe coupée est déchiquetée
dans le carter fermé de la tondeuse et redistribuée sur le gazon. Le ramassage et l’élimination
de l’herbe sont supprimés.
Remarque ! le paillage n’est possible que sur
des gazons relativement courts.
Avertissement !
Le montage de la cale pour le paillis peut seulement être entrepris lorsque le moteur est arrêté et
la fi che de sécurité enlevée.
Pour utiliser la fonction paillage, décrochez le sac
collecteur et poussez l’adaptateur de paillage (fi -
gure 15/pos. 25) dans l’orifi ce d’éjection et fermez
le clapet d’éjection.
Charger l’accumulateur (fi g. 16a)
1. Sortez le bloc accumulateur de l’appareil.
Pour ce faire, appuyez sur les touches à cran
latérales.
2. Comparez si la tension du secteur indiquée
sur la plaque signalétique correspond à la
tension réseau disponible. Branchez la fi che
de contact du chargeur (9) dans la prise de
courant. Le voyant LED vert commence à clignoter.
3. Mettez l’accumulateur (8) dans le chargeur
(9).
4. Au point « Affi chage chargeur », vous trou-
verez un tableau avec les signifi cations des
affi chages LED sur le chargeur.
Pendant la charge, il est possible que
l’accumulateur chauff e quelque peu. C’est cepen-
dant normal.
S’il est impossible de charger l’accumulateur,
contrôlez
si de la tension est présente à la prise de
•
courant
si un contact correct est présent au niveau
•
des contacts de charge du chargeur.
Si le chargement de l’accumulateur reste impossible, nous vous prions de bien vouloir renvoyer
le chargeur
•
et la visseuse sans fil
•
à notre service après-vente.
Dans l’intérêt d’une longue durée de vie du bloc
accumulateur, vous devez prendre soin de recharger le bloc accumulateur en temps voulu.
Ceci est de toute manière nécessaire, lorsque
vous constatez que la puissance du tondeuse à
gazon à accumulateur diminue. Ne déchargez
jamais complètement le bloc accumulateur. Ceci
entraînerait un défaut du bloc accumulateur!
Montage de l’accumulateur (fi g. 16b-16d)
Ouvrez le couvercle du bloc accumulateur. Pour
cela, tirez le verrouillage (fi g. 16b/pos. A) comme
indiqué à la fi g. 16b et rabattez le couvercle vers
le haut. Placez alors les deux accumulateurs
dans leurs logements, comme indiqué à la fi g.
16c.
Remarque !
Utilisez exclusivement des accumulateurs avec
le même niveau de charge, ne combinez jamais
un accumulateur plein avec un accumulateur
partiellement déchargé. Mettez toujours les deux
accumulateurs à charger simultanément.
L’accumulateur le moins chargé déterminera la
durée de fonctionnement de l’appareil. Les deux
accumulateurs doivent toujours être complètement chargés avant utilisation.
Fermez le couvercle du bloc accumulateur en le
rabattant et vérifi ez que le verrouillage est bien
emboîté.
Indicateur de charge de l’accumulateur
(fi gure 19)
Appuyez sur l’interrupteur pour l’indicateur de
charge de l’accumulateur (fi gure 19/pos. A).
L’indicateur de charge de l’accumulateur (fi gure
19/pos. B) vous indique l’état d’autonomie de
l’accumulateur à l’aide de trois voyants LED.
Les 3 voyants LED sont allumés :
l’accumulateur est complètement rechargé.
2 ou 1 voyant est (sont) allumés
L’accumulateur dispose encore d’un résidu de
charge suffi sant.
1 voyant LED clignote :
L’accumulateur est vide, il faut le recharger.
Tous les voyants LED clignotent :
L’accumulateur a subi une décharge profonde et
est défectueux. Un accumulateur défectueux ne
doit plus être utilisé et rechargé !
- 38 -
Anl_GE_CM_36_Li_SPK9.indb 38Anl_GE_CM_36_Li_SPK9.indb 38 22.10.2019 07:34:5422.10.2019 07:34:54
F
6. Commande
Prudence !
La tondeuse est équipée d’un verrouillage de
sécurité afi n d’empêcher une utilisation non
autorisée. Juste avant la mise en service de la
tondeuse, insérer la fi che de contact (Figure 16e)
et la retirer à chaque interruption ou après avoir
terminé le travail.
Prudence !
Pour éviter une mise en service non intentionnée,
la tondeuse à gazon est dotée d’un verrouillage
de démarrage (fi gure 17/pos. 1). Il faut appuyer
dessus avant d’actionner le guidon de commutation (fi gure 17/ pos. 2). Lorsque le guidon
de commutation de commande est relâché, la
tondeuse à gazon est mise à l’arrêt. Eff ectuez ce
processus plusieurs fois de suite pour être sûr
que vote appareil fonctionne correctement. Avant
d’entreprendre des travaux de réparation ou de
maintenance sur l’appareil, vous devez vous assurer que la lame ne tourne pas et que l’appareil
est bien déconnecté du réseau.
Avertissement ! N‘ouvrez jamais le clapet
d‘éjection lorsque le dispositif collecteur
est en train d‘être vidé et que le moteur est
encore en marche. Une lame en marche peut
provoquer des blessures.
Veuillez toujours soigneusement fi xer le clapet
d‘éjection ou le sac collecteur. Éteignez le moteur
avant de les enlever.
Veuillez toujours respecter la distance de sécurité
induite par le manche entre le boitier de la lame
et l‘utilisateur. Soyez particulièrement prudent
lorsque vous tondez ou changez de direction à
proximité de bosquets ou sur une pente. Veillez à
être bien stable, portez des chaussures antidérapantes et adhérentes et un pantalon.
Tondez toujours en position perpendiculaire à la
pente. Pour des raisons de sécurité, il est interdit
de tondre sur des pentes de plus de 15%.
Soyez particulièrement prudent quand vous reculez et quand vous tirez la tondeuse. Risque de
trébucher !
Recommandations pour bien tondre
Pour la tonte, nous conseillons d‘adopter le principe du chevauchement.
Ne tondre qu‘avec des lames aiguisées et en bon
état afi n que les brins d‘herbe ne s‘effi lochent pas
et n‘entraînent pas un jaunissement du gazon.
Afi n d‘obtenir une coupe propre, tondez toujours
en bandes aussi droites que possible. Ce faisant,
faites en sorte que les bandes se chevauchent
de quelques centimètres, pour qu‘il n‘y ait pas de
traces.
La fréquence de la tonte dépend principalement
de la vitesse de pousse du gazon. Pendant la
période de croissance principale (mai-juin), deux
fois par semaine, sinon une fois par semaine. La
hauteur de coupe doit se situer entre 4-6 cm et la
croissance devrait atteindre 4-5 cm avant la prochaine tonte. Si le gazon a dépassé la hauteur de
coupe, ne faites pas l‘erreur de le tondre tout de
suite à la hauteur normale. Cela abîme le gazon.
Ne tondez jamais plus que la moitié de la hauteur
du gazon.
Maintenez le dessous de la tondeuse propre et
enlevez obligatoirement les dépôts de gazon. Les
dépôts rendent le démarrage diffi cile, altèrent
la qualité de la coupe et gêne l‘éjection de l‘herbe.
Sur les pentes, il faut tondre en position perpendiculaire à la pente. Pour éviter un glissement de la
tondeuse, il faut l‘orienter vers le haut.
Choisissez la hauteur de coupe selon la hauteur
eff ective du gazon. Faites plusieurs passages afi n
de ne couper qu‘au maximum 4 cm de gazon à
la fois.
Avant d‘eff ectuer tout contrôle de la lame, éteig-
nez le moteur. Pensez que la lame continue de
tourner encore quelques minutes après que le
moteur ait été éteint. N‘essayez jamais d‘arrêter
la lame. Vérifi ez régulièrement que la lame est
bien fi xée, en bon état et bien aff ûtée. Dans le
cas contraire, aiguisez-là ou remplacez-là. Si la
lame heurte un objet alors qu‘elle est en marche,
arrêtez la tondeuse et attendez que la lame soit
complètement immobile. Vérifi ez ensuite l‘état
de la lame et du support de lame. Si ceux-ci sont
endommagés, il faut les remplacer.
- 39 -
Anl_GE_CM_36_Li_SPK9.indb 39Anl_GE_CM_36_Li_SPK9.indb 39 22.10.2019 07:34:5522.10.2019 07:34:55
F
Dès que des restes d‘herbe s‘accumulent sur
le gazon pendant la tonte, il faut vider le panier
collecteur. Attention ! Avant d‘enlever le panier
collecteur, éteignez le moteur et attendez l‘arrêt
complet de la lame.
Pour enlever le panier collecteur, soulevez d‘une
main le clapet d‘éjection, de l‘autre retirez le
panier collecteur en l‘attrapant par la poignée.
Conformément aux normes de sécurité, lorsque
le panier collecteur est enlevé, le clapet d‘éjection
se ferme et bloque l‘orifi ce d‘éjection arrière. Si,
ce faisant des restes d‘herbe restent accroché
dans l‘ouverture, il est nécessaire de reculer la
tondeuse d‘environ 1 m afi n de faciliter le redé-
marrage du moteur.
Éliminez les résidus de coupe dans le carter et
sur les outils de travail à l‘aide d‘instruments adaptés, par ex. une brosse ou une balayette plutôt
qu‘avec les mains ou les pieds.
Pour que la collecte d‘herbe fonctionne bien, il
faut nettoyer le panier collecteur et en particulier
le fi let à l‘intérieur après l‘utilisation.
Accrochez le panier collecteur uniquement
lorsque le moteur est éteint et l‘outil de coupe
arrêté.
Soulevez le clapet d‘éjection d‘une main et de
l‘autre, tenir le panier collecteur par la poignée et
l‘accrochez en partant d‘en haut.
7. Nettoyage, maintenance et
commande de pièces de
rechange
Danger !
Retirez la fi che de sécurité avant tous travaux de
nettoyage (Figure 16e).
7.1 Nettoyage
Maintenez les dispositifs de protection, les
•
fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez
l’appareil avec un chiffon propre ou soufflez
dessus avec de l’air comprimé à basse pression.
Nous recommandons de nettoyer l’appareil
•
directement après chaque utilisation.
Nettoyez l’appareil régulièrement à l’aide d’un
•
chiffon humide et un peu de savon. N’utilisez
aucun produit de nettoyage ni détergeant;
ils pourraient endommager les pièces en
matières plastiques de l’appareil. Veillez à
ce qu’aucune eau n’entre à l’intérieur de
l’appareil. La pénétration de l’eau dans un
appareil électrique augmente le risque de
décharge électrique.
7.2 Maintenance
Les lames, porte-lames et écrous usés ou
•
endommagés sont à changer par jeux entiers
par un(e) spécialiste, pour garantir la stabilité
de l’appareil.
La tondeuse à gazon ne doit pas être netto-
•
yée à l’eau courante, en particulier pas sous
haute pression. Veillez à ce que tous les
éléments de fixation (vis, écrous, etc.) soient
toujours bien vissés, afin de pouvoir utiliser la
tondeuse à gazon en toute sécurité.
Contrôlez surtout les apparitions d’usure sur
•
le système de récupération d’herbe.
Remplacez les pièces usées ou endomma-
•
gées.
Stockez votre tondeuse à gazon dans un lo-
•
cal sec.
Pour obtenir une longue durée de vie, toutes
•
les pièces vissées et les roues et essieux doivent être nettoyés et ensuite huilés.
Seulement un soin régulier de la tondeuse à
•
gazon lui assure solidité et performance dans
le temps, mais surtout vous assure une tonte
facile et sans souci de votre gazon. Nettoyez
si possible la tondeuse à gazon avec une
brosse ou des chiffons. N’utilisez aucun solvant ou eau pour éliminer les salissures.
La pièce qui s’use le plus est la lame. Vérifiez
•
régulièrement l’état de la lame tout comme
sa fixation. Si la lame est usée, elle doit être
changée ou aiguisée tout de suite. Si des vibrations anormales de la tondeuse à gazon se
produisent, ceci signifie que la lame n’est pas
correctement équilibrée ou a été déformée
par un choc. Dans ce cas, il faut la réparer ou
la changer.
Aucune pièce à l’intérieur de l’appareil n’a
•
besoin de maintenance.
7.3 Remplacement des lames
Pour des raisons de sécurité, nous conseillons
de faire eff ectuer le remplacement de la lame
par une entreprise spécialisée dûment autorisée.
Attention ! Portez des gants de travail ! Utilisez
exclusivement une lame d’origine, sinon le fonctionnement et la sécurité ne sont pas garantis le
- 40 -
Anl_GE_CM_36_Li_SPK9.indb 40Anl_GE_CM_36_Li_SPK9.indb 40 22.10.2019 07:34:5522.10.2019 07:34:55
F
cas échéant.
Pour le remplacement de la lame veuillez procéder comme suit :
1. Desserrez la vis de fi xation (voir fi gure 18).
2. Retirez la lame et remplacez-la par une neuve.
3. Pour la pose d’une lame neuve, veillez au
sens de montage de la lame. Les ailettes de
la lame doivent se dresser dans le carter moteur (cf. fi gure 18). Les logements de coupel-
les doivent concorder avec les poinçonnages
de la lame.
4. Ensuite, resserrez la vis de fi xation à l‘aide de
la clé universelle. Le couple de serrage doit
être env. de 25 Nm.
En fi n de saison, eff ectuez un contrôle général
de la tondeuse à gazon et retirez tous les dépôts
accumulés. Avant tout début de saison, contrôlez
absolument l‘état de la lame. Pour les réparations,
adressez-vous à notre service clients. Utilisez
exclusivement des pièces d’origine.
7.4 Commande de pièces de rechange :
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
Type de l’appareil
•
No. d’article de l’appareil
•
No. d’identification de l’appareil
•
No. de pièce de rechange de la pièce requise
•
Vous trouverez les prix et informations actuelles à
l’adresse www.isc-gmbh.info
9. Stockage
Entreposez l’appareil et ses accessoires dans
un endroit sombre, sec et à l’abri du gel tout
comme inaccessible aux enfants. La température
de stockage optimale est comprise entre 5 et 30
°C. Conservez l’outil électrique dans l’emballage
d’origine.
Lame de rechange réf. 34.054.85
8. Mise au rebut et recyclage
L‘appareil se trouve dans un emballage permettant d‘éviter les dommages dus au transport.
Cet emballage est une matière première et peut
donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières.
L‘appareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Les appareils défectueux ne doivent
pas être jetés dans les poubelles domestiques.
Pour une mise au rebut conforme à la réglementation, l‘appareil doit être déposé dans un centre
de collecte approprié. Si vous ne connaissez pas
de centre de collecte, veuillez vous renseigner
auprès de l‘administration de votre commune.
- 41 -
Anl_GE_CM_36_Li_SPK9.indb 41Anl_GE_CM_36_Li_SPK9.indb 41 22.10.2019 07:34:5522.10.2019 07:34:55
F
10. Plan de recherche des erreurs
Erreur Causes probables Suppression
Moteur ne démarre
pas
Puissance du moteur baisse
Coupe non propre a) Lame usée
Remarque ! Le moteur est équipé d’un interrupteur thermique destiné à le ménager. Quand
celui-ci est en surchauff e, il s’arrête pour redémarrer automatiquement après une courte pha-
se de refroidissement !
a) condensateur défectueux
b) Raccordements sur le moteur ou
condensateur détachés
c) L’appareil est dans herbe haute
d) Carter bouché
e) La fi che contact n’est pas branchée
f) L’accumulateur n’est pas bien bran-
ché
a) Herbe trop haute ou trop humide
b) Carter de tondeuse bouché
c) Lame très usée
d) Capacité de charge de
l’accumulateur en baisse
b) Hauteur de coupe incorrecte
a) Par l’atelier service clientèle
b) Par l’atelier service clientèle
c) Démarrer sur l’herbe basse ou sur
une surface déjà tondue; modifi er
éventuellement la hauteur de coupe
d) Nettoyer le carter pour que la lame
tourne librement
e) Brancher la fi che de contact (Voir
6.).
f) Enlever l’accumulateur et le bran-
cher à nouveau (Voir 5.).
a) Corrigez la hauteur de coupe
b) Nettoyez le carter
c) Changer la lame
d) Vérifi er la capacité de charge de
l’accumulateur et le charger le cas
échéant (Voir 5.).
a) Changer la lame ou l’aiguiser
b) Corriger la hauteur de coupe
- 42 -
Anl_GE_CM_36_Li_SPK9.indb 42Anl_GE_CM_36_Li_SPK9.indb 42 22.10.2019 07:34:5522.10.2019 07:34:55
F
11. Affi chage chargeur
État de l’affi chage
Voyant
LED rouge
Voyant
LED vert
Arrêt Clignote État prêt à l’emploi
Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est
pas dans le chargeur.
Marche Arrêt Chargement
Le chargeur charge la batterie en mode de charge rapide. Les temps de
charge correspondants se trouvent directement sur le chargeur.
Remarque ! Selon la charge actuelle de la batterie, les temps de charge
réels peuvent diff érer quelque peu des temps de charge indiqués.
Arrêt Marche La batterie est chargée et prête à l’emploi.
Ensuite, on commute sur un processus de charge lent jusqu’au chargement complet.
Pour ce faire, laissez la batterie env. 15 min plus longtemps sur le chargeur.
Mesures :
Retirez la batterie du chargeur. Débranchez le chargeur du réseau.
Clignote Arrêt Charge d’adaptation
Le chargeur est en mode de charge lente.
Dans ce cas, la batterie se charge plus lentement pour des raisons de sécurité et nécessite plus de temps. Cela peut avoir les causes suivantes :
- L’accumulateur n’a pas été rechargé depuis longtemps.
- La température de la batterie ne se trouve pas dans la zone idéale
Mesures :
Attendez jusqu’à ce que le processus de charge soit terminé, la batterie
peut quand même encore être rechargée.
Clignote Clignote Erreur
Le processus de charge n’est plus possible. La batterie est défectueuse.
Mesures :
Une batterie défectueuse ne doit plus être rechargée.
Retirez la batterie du chargeur.
Marche Marche Perturbation thermique
La batterie est trop chaude (par ex. exposition directe au soleil) ou trop
froide (en dessous de 0 °C)
Mesures :
Retirez la batterie et conservez-la un jour à température ambiante
(env. 20 °C).
Signifi cation et mesures
- 43 -
Anl_GE_CM_36_Li_SPK9.indb 43Anl_GE_CM_36_Li_SPK9.indb 43 22.10.2019 07:34:5622.10.2019 07:34:56
F
Uniquement pour les pays de l’Union Européenne
Ne jetez pas les outils électriques dans les ordures ménagères!
Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques
usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à
part et apportés à un recyclage respectueux de l’environnement.
Possibilité de recyclage en alternative à la demande de renvoi :
Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribuer à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil
peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi
sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies
sans composants électroniques.
Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même
sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.
Sous réserve de modifi cations techniques
- 44 -
Anl_GE_CM_36_Li_SPK9.indb 44Anl_GE_CM_36_Li_SPK9.indb 44 22.10.2019 07:34:5622.10.2019 07:34:56
F
Informations service après-vente
Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service
après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se
tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,
l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.
Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à
l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.
Catégorie Exemple
Pièces d‘usure* brosses à charbon, accumulateur
Matériel de consommation/
pièces de consommation*
Pièces manquantes
*Pas obligatoirement compris dans la livraison !
En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse
www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux
questions suivantes :
est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?
•
avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
•
quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?
•
Décrivez ce défaut de fonctionnement.
lame
- 45 -
Anl_GE_CM_36_Li_SPK9.indb 45Anl_GE_CM_36_Li_SPK9.indb 45 22.10.2019 07:34:5622.10.2019 07:34:56
F
Bon de garantie
Chère cliente, cher client,
nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne
fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre
service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers
à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable
dans les conditions suivantes :
1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des personnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou
artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie réglementent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet
aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux
en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.
2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou
de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La prestation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit
à l‘échange de l‘appareil.
Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de
garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.
3. Sont exclus de notre garantie :
- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation
incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la
tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance
et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anormales ou d‘un manque d‘entretien et de maintenance.
- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge
de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets
étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation
de la force ou de la violence (comme par ex. les dommages liés aux chutes).
- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à
l‘utilisation de l‘appareil ou de toute autre usure naturelle.
4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie
doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines
après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée
de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la durée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce
de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du
service après-vente à domicile.
5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justifi catif
de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justifi catifs correspondants ou
sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les
enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil
réparé ou un nouvel appareil.
Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris
dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envoyer l‘appareil à notre adresse de service après-vente.
Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d‘emploi.
- 46 -
Anl_GE_CM_36_Li_SPK9.indb 46Anl_GE_CM_36_Li_SPK9.indb 46 22.10.2019 07:34:5622.10.2019 07:34:56
I
Indice
1. Avvertenze sulla sicurezza
2. Descrizione dell’apparecchio ed elementi forniti
3. Utilizzo proprio
4. Caratteristiche tecniche
5. Prima della messa in esercizio
6. Uso
7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
8. Smaltimento e riciclaggio
9. Conservazione
10. Tabella per l‘eliminazione delle anomalie
11. Indicatori del caricabatterie
- 47 -
Anl_GE_CM_36_Li_SPK9.indb 47Anl_GE_CM_36_Li_SPK9.indb 47 22.10.2019 07:34:5722.10.2019 07:34:57
I
Pericolo!
Nell’usare gli apparecchi si devono rispettare
diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste
istruzioni per l’uso/le avvertenze di sicurezza.
Conservate bene le informazioni per averle a
disposizione in qualsiasi momento. Se date
l’apparecchio ad altre persone, consegnate queste istruzioni per l’uso/le avvertenze di sicurezza
insieme all’apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati
dal mancato rispetto di queste istruzioni e delle
avvertenze di sicurezza.
1. Avvertenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano
nell’opuscolo allegato.
Pericolo!
Leggete tutte le avvertenze di sicurezza e le
istruzioni. Dimenticanze nel rispetto delle avver-
tenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze e le istruzioni
per eventuali necessità future.
Spiegazione della targhetta di avvertenze
sull’apparecchio (vedi Fig. 20)
1 Leggete le istruzioni per l’uso prima della
messa in esercizio!
2 Tenete lontane altre persone dalla zona di
pericolo!
3 Attenzione! - Lame affi late - estraete la chiave
di sicurezza prima di ogni operazione di riparazione o se il cavo di alimentazione è danneggiato! Le lame continuano a ruotare dopo
lo spegnimento del motore!
4 Proteggere l‘apparecchio da pioggia e umidi-
tà
5 Livello di potenza sonora garantito: 93 dB
6 Smaltire la batteria in modo appropriato.
2. Descrizione dell’apparecchio ed
elementi forniti
2.1 Descrizione dell’apparecchio (Fig. 1/2)
1. Interruttore ON/OFF
2. Manico superiore
3. 2 supporti del manico
4. Maniglia di trasporto
5. Regolazione dell’altezza di taglio centrale
6. Portello di scarico
7. Cestello di raccolta
8. Batteria
9. Caricabatterie con cavo di alimentazione
10. 2 coprimozzi posteriori
11. 2 ruote posteriori
12. 2 alloggiamenti manico
13. 4 rosette
14. 2 viti di fi ssaggio per manico superiore
15. Chiave di sicurezza
16. 2 molle
17. 4 dadi per manico superiore e inferiore con
funzione di serraggio rapido
18. Clip di fi ssaggio per cavi
19. Cestello di raccolta, parte superiore
dell’involucro
20. Cestello di raccolta, parte destra dell’involucro
21. Cestello di raccolta, parte sinistra
dell’involucro
22. 2 copiglie
23. 2 rosette
24. Indicatore del livello di riempimento
25. Accessorio per pacciamatura (non disponibile
con 34.130.60)
2.2 Elementi forniti
Verifi cate che l‘articolo sia completo sulla base
degli elementi forniti descritti. In caso di parti
mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato
l‘apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi
dall‘acquisto dell‘articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul
Servizio Assistenza alla fi ne delle istruzioni.
Aprite l’imballaggio e togliete con cautela
•
l’apparecchio dalla confezione.
Togliete il materiale d’imballaggio e anche i
•
fermi di trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elemen-
•
ti forniti.
Verificate che l’apparecchio e gli accessori
•
non presentino danni dovuti al trasporto.
Se possibile, conservate l’imballaggio fino
•
alla scadenza della garanzia.
- 48 -
Anl_GE_CM_36_Li_SPK9.indb 48Anl_GE_CM_36_Li_SPK9.indb 48 22.10.2019 07:34:5722.10.2019 07:34:57
I
Pericolo!
L’apparecchio e il materiale d’imballaggio
non sono giocattoli! I bambini non devono
giocare con sacchetti di plastica, fi lm e pic-
coli pezzi! Sussiste pericolo di ingerimento e
soff ocamento!
Tosaerba a batteria
•
Istruzioni per l’uso originali
•
Avvertenze di sicurezza
•
3. Utilizzo proprio
Il tosaerba è adatto all’uso privato nei giardini di
piccole dimensioni.
Sono considerati tosaerba per l’uso privato in
giardini di piccole dimensioni quegli attrezzi che
di regola non sono usati per oltre 50 ore l’anno
e che sono utilizzati principalmente per la cura
di superfi ci erbose, ma non in giardini e parchi
pubblici, in impianti sportivi o in attività agricole o
forestali.
Attenzione! Visti i rischi per l’utilizzatore, il tosaerba non deve venire usato per regolare cespugli,
siepi ed arbusti, per tagliare piante rampicanti o
superfi ci erbose su terrazze pensili o in vasi sui
balconi, per pulire (aspirare) vialetti e come trituratore per sminuzzare foglie e rami tagliati da alberi ed arbusti. Il tosaerba non deve inoltre venire
usato come motozappa e per livellare irregolarità
del suolo, come per es. i mucchi di terra sollevati
dalle talpe.
Per motivi di sicurezza il tosaerba non deve venire
usato come gruppo motore per altri apparecchi o
set di utensili di qualsiasi tipo, a meno che questi
non siano espressamente permessi dal costruttore.
L’apparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
L’utilizzatore/l’operatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo
che ne risultino.
4. Caratteristiche tecniche
TNumero di giri a vuoto: ......................3400 min
Grado di protezione: ..........................................III
Peso: ...........................................................14 kg
Larghezza di taglio: ....................................36 cm
Volume del sacco di raccolta: ..................... 40 litri
Livello di pressione acustica L
Incertezza K
Livello di potenza acustica L
Vibrazioni sul manico: ..........................≤ 2,5 m/s
Incertezza K: ...........................................1,5 m/s
Regolazione dell’altezza
di taglio: ...................................25-75 mm; 6 livelli
Tipo di protezione: .......................................IPX1
2x Batteria Li-ion
Tensione: ................................................18 V d.c.
Capacità: ................................................... 3,0 Ah
................................................. (opzionale 1,5Ah)
................................................. (opzionale 5,2Ah)
2x Caricabatterie
Tensione in entrata: ............200-250 V ~ 50-60 Hz
Tensione in uscita: .................................20 V d. c.
Corrente in uscita: ....................................... 3,0 A
Grado di protezione: .....................................II /
I valori del rumore e delle vibrazioni sono stati
rilevati secondo le norme EN ISO 3744:1995, EN
ISO 11201:1995 e EN ISO 20643:2005.
Limitate al minimo lo sviluppo di rumore e le
vibrazioni!
Utilizzate soltanto apparecchi in perfetto sta-
•
to.
Eseguite regolarmente la manutenzione e la
•
pulizia dell’apparecchio.
Adattate il vostro modo di lavorare
•
all’apparecchio.
Non sovraccaricate l’apparecchio.
•
Fate eventualmente controllare l’apparecchio.
•
Spegnete l’apparecchio se non lo utilizzate.
•
Indossate i guanti.
•
......................................... 3 dB(A)
pA
............. 87 dB(A)
pA
...........90,4 dB(A)
WA
-1
2
2
쓑
Tenete presente che i nostri apparecchi non sono
stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna
garanzia quando l’apparecchio viene usato in
imprese commerciali, artigianali o industriali, o in
attività equivalenti.
- 49 -
Anl_GE_CM_36_Li_SPK9.indb 49Anl_GE_CM_36_Li_SPK9.indb 49 22.10.2019 07:34:5722.10.2019 07:34:57
I
5. Prima della messa in esercizio
Il tosaerba viene fornito smontato. Prima di usare
il tosaerba si devono montare il cestello di raccolta, le ruote posteriori ed il manico completo.
Seguite passo a passo le istruzioni per l’uso e orientatevi con le fi gure per eseguire l’assemblaggio
con facilità.
Montaggio delle ruote (Fig. 3a, b e 4)
Prendete le ruote posteriori (Fig. 2/Pos. 11) e
inseritele sull’asse come indicato nella Fig. 3a.
Poi spingete la rosetta (Fig. 2/Pos. 23) sull’asse
e fi ssate tutto con la copiglia acclusa (Fig. 2/Pos.
22) come indicato nella Fig. 3b. Infi ne premete i
coprimozzi (Fig. 2/Pos. 10) sulle ruote (Fig. 4).
Montaggio del manico (Fig. da 5 a 10)
Per prima cosa prendete la molla (Fig. 2/Pos. 16)
e l’alloggiamento del manico (Fig. 2/Pos. 12) e
inseriteli sull’asse apposito (Fig. 5). Il supporto del
manico (Fig. 2/Pos. 3) viene quindi posizionato
nell’alloggiamento del manico (Fig. 2/Pos. 12) e
fi ssato con la funzione di serraggio rapido (Fig. 2/
Pos. 17) (Fig. 6).
Il manico superiore (Fig. 1/Pos. 2) deve essere
spinto sul supporto del manico (Fig. 2/Pos. 3) e
fi ssato come indicato nella Fig. 9. Fissate quindi
il cavo del motore al manico (Fig. 10/Pos. A)
mediante i portacavo (Fig. 2/Pos. 18). Ora potete
regolare l’altezza del manico a 3 livelli da 93,5 a
115,5 cm (Fig. 7/Pos. A).
Avviso!
Regolazione del manico consentita solo entro il
range indicato.
Premete bene il manico di guida con la fun-
•
zione di serraggio rapido (Fig. 7/Pos. B) nella
posizione desiderata.
Avvertenza!
Su entrambi i lati deve essere regolata sempre la
stessa altezza del manico.
Allineate il cavo con le clip di fissaggio per
•
cavi al manico di guida (Fig. 10/Pos. A).
Montaggio del cestello di raccolta
(vedi Fig. da 11 a 13)
Unite prima la parte sinistra dell’involucro (Fig. 2/
Pos. 21) con la parte destra (Fig. 2/Pos. 20) come
indicato nella Fig. 11. Poi montate la parte superiore dell’involucro (Fig. 2/Pos. 19) sulle due metà
già montate (Fig. 12). Per agganciare il cestello di
raccolta si deve spegnere il motore e le lame non
devono ruotare. Sollevate con una mano il portello di scarico (Fig. 13/Pos. A). Con l’altra mano
tenete il cestello di raccolta sull’impugnatura e
agganciatelo dall’alto (Fig. 13).
Indicazione di livello del dispositivo di
raccolta
Il dispositivo di raccolta è dotato di un’indicazione
di livello (Fig. 2/Pos. 24), che viene aperta dal
fl usso d’aria che il tosaerba genera quando è in
esercizio. Se durante il taglio il portello si chiude, il
dispositivo di raccolta è pieno e dovrebbe essere
svuotato. Affi nché l’indicazione di livello funzioni
senza problemi, i fori sotto il portello dovrebbero
essere sempre puliti e non ostruiti.
Regolazione dell’altezza di taglio
Avvertenza!
La regolazione dell’altezza di taglio deve venire
eseguita solamente a motore spento e con il cavo
di alimentazione staccato.
Prima di iniziare a tagliare, verifi cate che la lama
sia affi lata e che i relativi dispositivi di fi ssaggio
non siano danneggiati. Sostituite le lame consumate e/o danneggiate per evitare sbilanciamenti.
Durante questa verifi ca spegnete il motore e stac-
cate la spina dalla presa di corrente.
La regolazione dell’altezza di taglio deve essere
eseguita come segue (vedi Fig. 14)
1. Premete la leva (A) verso l’esterno.
2. Posizionate la leva (B) sull’altezza di taglio
desiderata.
3. Mollate la leva (A) e controllate che sia ben
fi ssata nel dispositivo di bloccaggio.
Lettura dell’altezza di taglio
L’altezza di taglio può essere regolata in 6 stadi
da 25 a 75 mm e letta sulla scala (Fig. 14/C).
- 50 -
Anl_GE_CM_36_Li_SPK9.indb 50Anl_GE_CM_36_Li_SPK9.indb 50 22.10.2019 07:34:5722.10.2019 07:34:57
I
Utilizzo dell’accessorio per pacciamatura
(Fig. 15, non disponibile con 34.130.60)
Con la pacciamatura l’erba tagliata viene sminuzzata all’interno del tagliaerba e poi distribuita di
nuovo sull’erba. L’erba non viene quindi raccolta
per essere poi gettata in altro luogo.
Avviso! la pacciamatura è possibile solo con
erba relativamente corta.
Avvertenza!
L’inserimento dell’elemento per pacciamatura
deve avvenire solamente a motore spento e con
chiave di sicurezza estratta.
Per usare la funzione di pacciamatura, sganciate
il sacco di raccolta e spingete l’accessorio per
pacciamatura (Fig. 15/Pos. 25) nell’apertura di
scarico e chiudete il portello di scarico.
Ricarica della batteria (Fig. 16a)
1. Estraete le batterie dall’apparecchio. Per fare
ciò premete il tasto di arresto laterale.
2. Controllate che la tensione di rete indicata
sulla targhetta corrisponda alla tensione di
rete a disposizione. Inserite la spina di alimentazione del caricabatterie (9) nella presa
di corrente. Il LED verde inizia a lampeggiare.
3. Inserite la batteria (8) nel caricabatterie (9).
4. Al punto 8 “Indicatori caricabatterie” trovate
una tabella con i signifi cati degli indicatori
LED sul caricabatterie.
Per ottenere una lunga durata della batteria si
deve provvedere a una puntuale ricarica. Ciò è
comunque necessario quando ci si accorge della
diminuzione delle prestazioni delle tosaerba a
batteria. Non fate scaricare mai completamente la
batteria. Questo potrebbe danneggiarla!
Inserimento delle batterie (Fig. 16b-16d)
Aprite il coperchio delle batterie. A tale scopo
tirate la chiusura a scatto (Fig. 16b/Pos. A) come
indicato in Fig. 16b e ribaltate il coperchio. Poi
inserite nelle sedi entrambe le batterie come indicato in Fig. 16c.
Avviso!
Utilizzate solo batterie con lo stesso livello di
carica, non combinate mai una batteria completamente carica con una carica per metà. Ricaricate
sempre le due batterie contemporaneamente.
La batteria con lo stato di carica inferiore determina la durata di esercizio dell’apparecchio.
Prima dell’esercizio le due batterie devono essere
sempre ricaricate completamente.
Rimettete il coperchio delle batterie richiudendolo
e controllando che scatti correttamente in posizione.
Indicazione di carica della batteria (Fig. 19)
Premete l’interruttore per l’indicazione di carica
della batteria (Fig. 19/Pos. A). L’indicazione di carica della batteria (Fig. 19/Pos. B) segnala lo stato
di carica per mezzo di 3 spie.
Durante la ricarica la batteria si può riscaldare un
po‘, ma ciò è del tutto normale.
Se la ricarica della batteria non fosse possibile,
verifi cate
che sia presente tensione di rete sulla presa
•
di corrente;
che ci sia un perfetto contatto dei contatti di
•
ricarica del caricabatterie.
Se la ricarica della batteria continuasse a non
essere possibile, spedite
il caricabatterie
•
e l’avvitatore
•
al nostro servizio di assistenza clienti.
Anl_GE_CM_36_Li_SPK9.indb 51Anl_GE_CM_36_Li_SPK9.indb 51 22.10.2019 07:34:5822.10.2019 07:34:58
Le 3 spie sono illuminate
La batteria è completamente carica.
2 spie o 1 spia sono illuminate
La batteria dispone di una suffi ciente carica re-
sidua.
1 spia è illuminata
La batteria è scarica, ricaricatela.
Tutte le spie lampeggiano
La batteria è stata completamente scaricata ed
è difettosa. Una batteria difettosa non deve più
venire usata e ricaricata!
- 51 -
I
6. Uso
Attenzione!
Il tosaerba è dotato di una chiave di sicurezza per
evitare che venga utilizzato da persone non autorizzate. Inserite la chiave di sicurezza subito prima
di mettere in esercizio il tosaerba (Fig. 16e) ed
estraete nuovamente la chiave di sicurezza a ogni
interruzione o conclusione del lavoro.
Attenzione!
Per evitare che venga inserito inavvertitamente,
il tosaerba è fornito di un blocco dell’avviamento
(Fig. 17 / Pos. 1) che deve venire premuto prima di poter attivare la maniglia di azionamento
(Fig. 17/ Pos. 2). Se si molla la maniglia di
azionamento, il tosaerba si spegne. Eseguite
quest’operazione più volte per assicurarvi che
l’apparecchio funzioni correttamente. Prima di
eseguire riparazioni o lavori di manutenzione
sull’apparecchio dovete assicurarvi che la lama
sia ferma e che l’apparecchio sia scollegato dalla
rete elettrica.
Avvertenza! Non aprite mai il portello di
scarico quando viene svuotato il dispositivo
di raccolta ed il motore è ancora in moto. La
lama rotante può causare lesioni.
Fissate sempre con attenzione il portello di scarico ovvero il cestello di raccolta. Disinserite il motore prima di toglierli.
Avvertenze per tagliare l’erba in modo corretto
Nel tagliare l’erba si consiglia di ripassare i margini della fascia già eseguita, quindi con una
sovrapposizione.
Lavorate solamente con lame affi late ed in perfet-
to stato in modo che gli steli d’erba non si sfi lacci-
no ed il prato non ingiallisca.
Per ottenere un buon taglio si deve muovere il
tosaerba in strisce possibilmente dritte. Le corsie
così formate si devono quindi sovrapporre sempre di alcuni centimetri al fi ne di evitare strisce di
erba non tagliata.
La frequenza con la quale si deve tagliare il manto erboso dipende fondamentalmente dalla velocità di crescita dell’erba. Nel periodo di maggiore
crescita (maggio - giugno) due volte alla settimana, altrimenti una volta alla settimana. L’altezza di
taglio deve essere compresa tra 4 - 6cm e la crescita fi no al taglio successivo dovrebbe essere di
4 - 5cm. Se il manto erboso è diventato un po’ più
lungo, non dovete fare l’errore di ritagliarlo subito
all’altezza normale. Ciò danneggia il prato. Non
tagliate, quindi, mai più della metà dell’altezza
degli steli d’erba.
Tenete pulita la parte inferiore della carcassa del
tosaerba e togliete assolutamente i depositi di
erba. I depositi rendono più diffi cile l’operazione
di avvio e infl uiscono negativamente sulla qualità
del taglio e sullo scarico dell’erba.
Mantenete sempre la distanza di sicurezza data
dal manico di guida tra la custodia della lama e
l’utilizzatore. Si deve prestare particolare attenzione nel tagliare l’erba e nel cambiare il senso di
Sui pendii le strisce formate dal taglio devono essere trasversali rispetto al pendio. Per evitare che
il tosaerba scivoli lateralmente basta inclinarlo
verso l’alto.
direzione su scarpate e pendii. Accertatevi di essere in posizione sicura, portate scarpe con suole
antisdrucciolevoli e pantaloni lunghi.
Scegliete l’altezza di taglio a seconda della
lunghezza eff ettiva del manto erboso. Eseguite
diverse passate in modo che ogni volta vengano
Tagliate l’erba sempre in senso trasversale rispet-
tagliati al massimo 4 cm.
to al pendio. Per motivi di sicurezza non usate il
tosaerba su pendii con un’inclinazione superiore
ai 15 gradi.
Spegnete il motore prima di eseguire qualsiasi
controllo della lama. Tenete presente che la lama
continua a ruotare per alcuni secondi dopo aver
Siate particolarmente attenti muovendovi
disinserito il motore.
all’indietro e tirando il tosaerba. Pericolo di inciampare!
- 52 -
Anl_GE_CM_36_Li_SPK9.indb 52Anl_GE_CM_36_Li_SPK9.indb 52 22.10.2019 07:34:5822.10.2019 07:34:58
I
Non cercate mai di fermare la lama. Controllate
regolarmente che la lama sia ben fi ssata, in
buono stato e ben affi lata. In caso contrario affi -
latela o sostituitela. Se la lama in movimento va a
battere con un oggetto, fermate il tosaerba e attendete fi no a quando la lama sia completamente
ferma. Controllate quindi lo stato della lama e del
portalama. Se sono danneggiati, devono essere
sostituiti.
Non appena rimangono resti di erba sul prato
mentre si sta lavorando, si deve svuotare il cestello di raccolta.
Attenzione! Prima di togliere il cestello di raccolta
spegnete il motore e attendete che la lama si sia
fermata.
Per togliere il cestello di raccolta sollevate con
una mano il portello di scarico e con l’altra mano
estraete il cestello dalla maniglia. Secondo le
norme di sicurezza il portello di scarico si chiude
quando viene sganciato il cestello di raccolta, chiudendo anche l’apertura posteriore di scarico. Se
nell’apertura rimangono resti di erba, si consiglia
di arretrare di ca. 1m il tosaerba per riavviare il
motore più facilmente.
Non togliete resti di erba tagliata dalla carcassa
e dall’utensile con le mani o con i piedi, ma con
mezzi adatti, come per es. una spazzola o uno
scopino.
Per garantire che l’erba venga raccolta bene,
dopo l’uso il cestello di raccolta, ma soprattutto la
grata devono venire puliti dall’interno.
Agganciate il cestello di raccolta solo a motore
disinserito e con l’utensile fermo.
Sollevate con una mano il portello di scarico e
con l’altra agganciate dall’alto il cestello di raccolta, tenendolo per l’impugnatura.
7. Pulizia, manutenzione e
ordinazione dei pezzi di ricambio
Pericolo!
Prima di qualsiasi lavoro di pulizia staccate la spina dalla presa di corrente (Fig. 16e).
7.1 Pulizia
Tenete il più possibile i dispositivi di protezio-
•
ne, le fessure di aerazione e la carcassa del
motore liberi da polvere e sporco. Strofinate
l’apparecchio con un panno pulito o soffiatelo
con l’aria compressa a pressione bassa.
Consigliamo di pulire l’apparecchio subito
•
dopo averlo usato.
Pulite l’apparecchio regolarmente con un
•
panno asciutto ed un po’ di sapone. Non usate detergenti o solventi perché questi ultimi
potrebbero danneggiare le parti in plastica
dell’apparecchio. Fate attenzione che non
possa penetrare dell’acqua nell’interno
dell’apparecchio. La penetrazione di acqua
in un elettroutensile aumenta il rischio di una
scossa elettrica.
7.2 Manutenzione
La lama, il portalama ed i bulloni consumati
•
o danneggiati devono venire sostituiti solo in
set da uno specialista autorizzato per mantenere il bilanciamento.
Il tosaerba non deve venire pulito sotto
•
l’acqua corrente, in particolare non con getto ad alta pressione. Fate in modo che gli
elementi di fissaggio (viti, dadi ecc.) siano
sempre avvitati saldamente in modo da poter
lavorare con il tosaerba in maniera sicura.
Controllate frequentemente che il dispositivo
•
di raccolta dell’erba non presenti segni di
usura.
Sostituite le parti usurate o danneggiate.
•
Conservate il tosaerba in un luogo asciutto.
•
Per una lunga durata, tutte le parti a vite, le
•
ruote e gli assi devono venire puliti ed infine
oliati.
La cura regolare del tosaerba non soltanto
•
lo conserva a lungo in buono stato e ben
efficiente, ma contribuisce anche a tagliare il
prato in modo più semplice ed accurato. Se
possibile pulite il tosaerba con spazzole o
stracci. Non usate solventi o acqua per togliere lo sporco.
La lama è la parte più esposta all’usura.
•
Controllate regolarmente le condizioni e il
fissaggio della lama. Se la lama è consumata
- 53 -
Anl_GE_CM_36_Li_SPK9.indb 53Anl_GE_CM_36_Li_SPK9.indb 53 22.10.2019 07:34:5822.10.2019 07:34:58
I
deve essere subito sostituita o affilata. Se si
dovessero notare delle vibrazioni eccessive
del tosaerba, significa che la lama non è
bilanciata correttamente o che è stata deformata da colpi. In questo caso deve venire
riparata o sostituita.
All’interno dell’apparecchio non si trovano
•
altre parti che richiedano manutenzione.
7.3 Sostituzione della lama
Per motivi di sicurezza consigliamo di affi dare la
sostituzione della lama ad uno specialista autorizzato. Attenzione! Indossate guanti da lavoro! Usate solamente lame originali, altrimenti non sono
garantiti il funzionamento e la sicurezza.
Per sostituire la lama procedete nel modo seguente
1. Allentate la vite di fi ssaggio (vedi Fig. 18).
2. Togliete la lama e sostituitela con una nuova.
3. Nel montare la nuova lama fate attenzione al
senso di montaggio. Le alette della lama devono sporgere nel vano motore (vedi Fig. 18).
I perni di alloggiamento devono coincidere
con le cavità nella lama.
4. Poi avvitate di nuovo la vite di fi ssaggio con
la chiave universale. La coppia di serraggio
deve essere di ca. 25 Nm.
Alla fi ne della stagione eseguite un controllo ge-
nerale del tagliaerba e togliete tutti i depositi e le
incrostazioni. All‘inizio di ogni stagione controllate
assolutamente lo stato della lama. Per le riparazioni rivolgetevi al nostro centro assistenza clienti.
Usate solamente ricambi originali.
8. Smaltimento e riciclaggio
L‘apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio
rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L‘apparecchio
e i suoi accessori sono fatti di materiali diversi,
per es. metallo e plastica. Gli apparecchi difettosi
non devono essere gettati nei rifi uti domestici. Per
uno smaltimento corretto l‘apparecchio va consegnato ad un apposito centro di raccolta. Se non
vi è noto nessun centro di raccolta, rivolgetevi per
informazioni all‘amministrazione comunale.
9. Conservazione
Conservate l’apparecchio e i suoi accessori in un
luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per
la conservazione è compresa tra i 5 e i 30 °C.
Conservate l’elettroutensile nell’imballaggio originale.
7.4 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezzi di ricambio, si
dovrebbe dichiarare quanto segue:
modello dell’apparecchio
•
numero dell’articolo dell’apparecchio
•
numero d’ident. dell’apparecchio
•
numero del pezzo di ricambio del ricambio
•
necessitato.
Per i prezzi e le informazioni attuali si veda
www.isc-gmbh.info
Lama di ricambio n. art.: 34.054.85
- 54 -
Anl_GE_CM_36_Li_SPK9.indb 54Anl_GE_CM_36_Li_SPK9.indb 54 22.10.2019 07:34:5822.10.2019 07:34:58
I
10. Tabella per l‘eliminazione delle anomalie
Anomalia Possibili cause Eliminazione
Il motore non si
avvia
La potenza del motore diminuisce
Taglio eseguito
male
Avviso! Come protezione il motore dispone di un interruttore termico che lo disinserisce in
caso di sovraccarico e lo reinserisce automaticamente dopo una breve fase di raff reddamento!
a) Condensatore difettoso
b) Attacchi al motore o condensatore
allentati
c) L‘apparecchio si trova nell‘erba alta
d) Scocca del tosaerba incrostata
e) Chiave di sicurezza non inserita
f) Batteria non inserita correttamente
a) Erba troppo alta o umida
b) Scocca del tosaerba incrostata
c) Lama molto consumata
d) La capacità della batteria diminu-
isce
a) Lama consumata
b) Altezza di taglio errata
a) Da parte di un‘offi cina del servizio
assistenza clienti
b) Da parte di un‘offi cina del servizio
assistenza clienti
c) Avviare nell‘erba bassa o su su-
perfi ci già tosate; eventualmente
modifi care l‘altezza di taglio
d) Pulire la scocca affi nché la lama
giri liberamente
e) Inserite la chiave di sicurezza (vedi
6.)
f) Togliete la batteria e reinseritela
(vedi 5)
a) Correggere l‘altezza di taglio
b) Pulire la scocca
c) Sostituire la lama
d) Controllate la capacità della batte-
ria ed eventualmente ricaricate la
batteria (vedi 5)
a) Sostituire o affi lare la lama
b) Correggere l‘altezza di taglio
- 55 -
Anl_GE_CM_36_Li_SPK9.indb 55Anl_GE_CM_36_Li_SPK9.indb 55 22.10.2019 07:34:5922.10.2019 07:34:59
11. Indicatori caricabatterie
I
Stato indicatori
LED rosso LED verde
Signifi cato e interventi
Spento Lampeggia Pronto all’esercizio
Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel
caricabatterie.
Acceso Spento Ricarica
Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i relativi tempi di ricarica si veda direttamente sul caricabatterie.
Avvertenza! In base alla carica residua della batteria i tempi di ricarica effettivi possono variare leggermente da quelli indicati.
Spento Acceso La batteria è ricaricata e pronta per l’uso.
Poi l’apparecchio passa alla ricarica lenta fi no a completare il processo.
A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min.
Intervento:
Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete.
Lampeggia Spento Regolatore di carica
Il caricabatterie si trova nella modalità di ricarica lenta.
In questo modo la batteria viene ricaricata più lentamente per motivi di sicurezza e la ricarica richiede più tempo. Ciò può essere dovuto ai seguenti
motivi:
- La batteria non è stata ricaricata per molto tempo.
- La temperatura della batteria non si trova nel range ideale.
Intervento:
Attendete la fi ne della ricarica, si può comunque continuare a ricaricare la
batteria.
Lampeggia Lampeggia Anomalia
La ricarica non è più possibile. La batteria è difettosa.
Intervento:
Una batteria difettosa non deve più venire ricaricata.
Togliete la batteria dal caricabatterie.
Acceso Acceso Anomalia termica
La batteria è troppo calda (per es. esposizione diretta al sole) o troppo
fredda (al di sotto dei 0°C)
Intervento:
Togliete la batteria e tenetela per un giorno a temperatura ambiente
(ca. 20°C).
- 56 -
Anl_GE_CM_36_Li_SPK9.indb 56Anl_GE_CM_36_Li_SPK9.indb 56 22.10.2019 07:34:5922.10.2019 07:34:59
I
Solo per paesi membri dell’UE
Non smaltite gli elettroutensili nei rifi uti domestici!
Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo
recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e
venire smaltiti in modo ecocompatibile.
Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in
modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo
le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-
za elementi elettrici forniti insieme ai vecchi apparecchi.
La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti
d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della
iSC GmbH.
Con riserva di apportare modifi che tecniche
- 57 -
Anl_GE_CM_36_Li_SPK9.indb 57Anl_GE_CM_36_Li_SPK9.indb 57 22.10.2019 07:34:5922.10.2019 07:34:59
I
Informazioni sul Servizio Assistenza
In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis-
tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per
tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita
di materiali di consumo.
Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o
dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.
Categoria Esempio
Parti soggette ad usura * Spazzole di carbone, Batteria
Materiale di consumo/parti di consumo * Lame
Parti mancanti
* non necessariamente compreso tra gli elementi forniti!
In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi
preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle seguenti domande:
L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?
•
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
•
A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?
•
Descrivete che cosa non funziona.
- 58 -
Anl_GE_CM_36_Li_SPK9.indb 58Anl_GE_CM_36_Li_SPK9.indb 58 22.10.2019 07:34:5922.10.2019 07:34:59
I
Certifi cato di garanzia
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia
funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti
all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al
numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:
1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone
fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività
di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi
apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge.
Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi
acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è limitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione
dell‘apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato
usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.
3. Sono esclusi dalla nostra garanzia:
- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per
un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle
norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni
ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
- Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio
o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei
nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della
forza o a infl ussi esterni (come per es. danni causati da caduta).
- Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro
tipo naturale.
4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di
garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza
del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del
periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un
servizio sul posto.
5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite
sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti
come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti
o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono
essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta-
zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo.
Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien-
trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza.
Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso.
- 59 -
Anl_GE_CM_36_Li_SPK9.indb 59Anl_GE_CM_36_Li_SPK9.indb 59 22.10.2019 07:35:0022.10.2019 07:35:00
DK/N
Indholdsfortegnelse
1. Sikkerhedsanvisninger
2. Produktbeskrivelse og leveringsomfang
3. Formålsbestemt anvendelse
4. Tekniske data
5. Inden ibrugtagning
6. Betjening
7. Rengøring, vedligeholdelse og reservedelsbestilling
8. Bortskaff else og genanvendelse
9. Opbevaring
10. Fejlsøgningsskema
11. Visninger på opladeren
- 60 -
Anl_GE_CM_36_Li_SPK9.indb 60Anl_GE_CM_36_Li_SPK9.indb 60 22.10.2019 07:35:0022.10.2019 07:35:00
DK/N
Fare!
Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå
skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne
grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem
efter behov. Husk at lade betjeningsvejledningen
/ sikkerhedsanvisningerne følge med værktøjet,
hvis du overdrager det til andre. Vi fraskriver
os ethvert ansvar for skader på personer eller
materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig
vedrørende sikkerhed, tilsidesættes.
1. Sikkerhedsanvisninger
Relevante sikkerhedsanvisninger fi nder du i det
medfølgende hæfte.
Fare!
Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikker-
hedsanvisningerne, ikke nøje som beskrevet, kan
elektrisk stød, brand og/eller svære kvæstelser
være følgen. Alle sikkerhedsanvisninger og
øvrige anvisninger skal gemmes.
Oplysningsskiltenes betydning (se fi g. 20)
1 Læs betjeningsvejledningen, inden du tager
maskinen i brug!
2 Hold andre personer borte fra fareområdet!
3 Forsigtig! - Skarpe skæreknive -træk sikker-
hedsstikket ud, før vedligeholdelsesarbejde
påbegyndes. Skæreblade fortsætter med at
dreje rundt, efter at motoren er blevet slukket!
4 Beskyt maskinen mod regn og fugt
5 Garanteret lydeff ektniveau: 93 dB
6 Akkumulatorbatteriet skal bortskaff es ifølge
miljøforskrifterne
2. Produktbeskrivelse og
leveringsomfang
2.1 Produktbeskrivelse (fi g. 1/2)
1. Drivhåndtag
2. Øverste førehåndtag
3. 2 holdere til førehåndtag
4. Bæregreb
5. Central indstilling af klippehøjde
6. Dækplade
7. Opsamlingsboks
8. Akkumulatorbatteri
9. Oplader
10. 2 hjulkapper bagved
11. 2 hjul bagved
12. 2 styrestangsholdere
13. 4 spændeskiver
14. 2 fastspændingsskruer til øverste førehånd-
tag
15. Sikkerhedsstik
16. 2 fjedre
17. 4 møtrikker til øverste og nederste førehånd-
tag med hurtigspændefunktion
18. Kabelklemmer
19. Opsamlingsboks, øverste boksdel
20. Opsamlingsboks, højre boksdel
21. Opsamlingsboks, venstre boksdel
22. 2 splitter
23. 2 spændeskiver
24. Niveauindikator
25. Mulchadapteren (følger ikke med 34.130.60)
2.2 Leveringsomfang
Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele
mangler, bedes du senest inden 5 hverdage efter
købet af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med
forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i
serviceinformationerne bagest i vejledningen.
Åbn pakken, og tag forsigtigt maskinen ud af
•
emballagen.
Fjern emballagematerialet samt emballage-/
•
og transportsikringer (hvis sådanne forefindes).
Kontroller, at der ikke mangler noget.
•
Kontroller maskine og tilbehør for transports-
•
kader.
Opbevar så vidt muligt emballagen indtil ga-
•
rantiperiodens udløb.
- 61 -
Anl_GE_CM_36_Li_SPK9.indb 61Anl_GE_CM_36_Li_SPK9.indb 61 22.10.2019 07:35:0022.10.2019 07:35:00
DK/N
Fare!
Maskinen og emballagematerialet er ikke
legetøj! Børn må ikke lege med plastikposer,
folier og smådele! Fare for indtagelse og
kvælning!
Akku-græsslåmaskine
•
Original betjeningsvejledning
•
Sikkerhedsanvisninger
•
3. Formålsbestemt anvendelse
Græsslåmaskinen er beregnet til brug i private
haver.
En græsslåmaskine anses som hjælpemiddel til
privat havebrug, hvis det årlige antal brugstimer
som hovedregel ikke overstiger 50 timer, og hvis
anvendelsesformålet hovedsageligt omfatter pleje
af græs eller plænearealer, dog ikke i off entlige
anlæg, parker og på sportspladser. Desuden
falder skovbrug uden for rammerne af ”privat
havebrug”.
Vigtigt! Græsslåmaskinen må ikke anvendes
til trimning af buske eller hække, til klipning og
fi ndeling af slyngplanter eller klipning af græs på
tagbeplantninger eller i altankasser eller til friblæsning (udsugning) af gangstier eller som hakkemaskine til gren- og hækkemateriale, da dette
vil være til stor fare for brugeren. Endvidere må
græsslåmaskinen ikke anvendes som motorfræser eller til planering af jordhævninger, som f.eks.
muldvarpeskud.
Af sikkerhedsgrunde må græsslåmaskinen ikke
benyttes som drivaggregat for andet arbejdsværktøj eller værktøjssæt, medmindre producenten
har givet sin udtrykkelige tilladelse.
Saven må kun anvendes i overensstemmelse
med dens tiltænkte formål. Enhver anden form
for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer
eller materiel, som måtte opstå som følge af, at
maskinen ikke er blevet anvendt korrekt. Ansvaret
bæres alene af brugeren/ejeren.
4. Tekniske data
Omdrejningstal, ubelastet: ..................3400 min
Kapslingsklasse: ...............................................III
Vægt: ...........................................................14 kg
Klippebredde: .............................................36 cm
Kapacitet, græspose: ................................40 liter
Lydtryksniveau L
Usikkerhed K
Lydeff ektniveau L
Vibration på styrestang: ........................≤ 2,5 m/s
Usikkerhed K: ..........................................1,5 m/s
Indstilling af klippehøjde: ............25-75 mm; 6 trin
Beskyttelsesgrad: ........................................IPX1
2x Li-Ion-akkubatteri
Spænding: .............................................18 V d.c.
Kapacitet: ..................................................3,0 Ah
...................................................... (valgfri 1,5 Ah)
...................................................... (valgfri 5,2 Ah)
2x ladeaggregat
Indgangsspænding: ..........200-250 V ~ 50-60 Hz
Udgangsspænding: ............................... 20 V d. c.
Udgangsstrøm: ..............................................3 A
Kapslingsklasse: ..........................................II /
Støj- og vibrationstal er målt i henhold til standarderne EN ISO 3744: 1995, EN ISO 11201: 1995
og EN ISO 20643:2005.
Støjudvikling og vibration skal begrænses til
et minimum!
Brug kun intakte og ubeskadigede maskiner.
•
Vedligehold og rengør maskinen med jævne
•
mellemrum.
Tilpas arbejdsmåden efter maskinen.
•
Overbelast ikke maskinen.
•
Lad i givet fald maskinen underkaste et efter-
•
syn.
Sluk maskinen, når den ikke benyttes.
•
Bær handsker.
•
................................. 87 dB(A)
pA
........................................ 3 dB(A)
pA
............................ 90,4 dB(A)
WA
-1
2
2
쓑
Bemærk, at vore produkter ikke er konstrueret til
erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt
produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.
- 62 -
Anl_GE_CM_36_Li_SPK9.indb 62Anl_GE_CM_36_Li_SPK9.indb 62 22.10.2019 07:35:0022.10.2019 07:35:00
DK/N
5. Inden ibrugtagning
Græsslåmaskinen leveres adskilt. Hele førehåndtaget, de bageste hjul og opsamlingsboks skal
monteres komplet, inden græsslåmaskinen tages
i brug. Følg betjeningsvejledningen skridt for
skridt, og gør brug af illustrationerne – det vil lette
arbejdet med at samle maskinen.
Påsætning af hjul (fi g. 3a,b og 4)
Tag fat i de bageste hjul (fi g. 2/pos. 11) og sæt
dem på aksen som vist på fi g. 3a. Skub herefter
spændeskiven (fi g. 2/pos. 23) på aksen og fastgør
alt med den vedlagte split (fi g. 2/pos. 22) som vist
på fi g. 3b. Tryk til sidst hjulkapperne (fi g. 2/pos.
10) på hjulene (fi g. 4).
Påsætning af førehåndtag (fi gur 5-10)
Tag først fat i fjederen (fi g. 2/pos.16) og styre-
stangsholderen (fi g. 2/pos.12) og sæt dem på
den passende akse (fi g. 5). Nu stilles holderen
til førehåndtaget (fi g. 2/pos. 3) ind i styrestangs-
holderen (fi g. 2/pos.12) og fastgøres med hur-
tigspændefunktionen (fi g. 2/pos.17) (fi g. 6). Det
øverste førehåndtag (fi g. 1/pos. 2) skal skubbes
på holderne til førehåndtaget (fi g. 2/pos. 3) og
fastgøres som vist på fi g. 9. Fastgør herefter mo-
torledningen til førehåndtaget med kabelholderne
(fi g. 2/pos. 18) (fi g. 10/pos. A). Nu kan du indstille
højden på styrestangen i 3 trin mellem 93,5 og
115,5 cm (fi g. 7/pos. A).
Bemærk!
Indstilling af styrestang kun tilladt inden for det
markerede område.
Tryk styrestangen fast i den ønskede position
•
med hurtigspændefunktionen (fig. 7/pos. B).
Advarsel!
Højden på håndtaget skal være ens i begge sider.
Ret kablet ind på styrestangen med kabel-
•
klemmerne (fig. 10/pos. A).
Påsætning af opsamlingsboks
(se fi gur 11 til 13)
Sæt først den venstre boksdel (fi g. 2/pos. 21) og
den højre boksdel (fi g. 2/pos. 20) sammen, som
vist på fi g. 11. Sæt herefter den øverste boksdel
(fi g. 2/pos. 19) på de allerede monterede dele (fi g.
12). Motoren skal være slukket, og skærebladet
må ikke dreje rundt, når opsamlingsboksen sættes på. Løft op i skærmpladen (fi g. 13/pos. A) med
den ene hånd. Tag fat i opsamlingsboksens med
den anden hånd, og sæt den på ovenfra (fi g. 13).
Påfyldningsindikator opsamler
Opsamleren er udstyret med en niveauindikator
(fi g. 2/pos. 24). Denne åbnes af luftstrømmen,
som maskinen frembringer under drift. Falder
klappen i under arbejdet, er opsamleren fuld og
skal tømmes. For at niveauindikatoren kan fungerer fejlfrit skal hullerne under klappen holdes rene
og gennemtrængelige.
Indstilling af klippehøjde
Advarsel!
Motoren skal være slukket og sikkerhedsstikket
trukket ud, når klippehøjden indstilles.
Inden du begynder at slå græs, skal du kontrollere, at skæreværktøjet ikke er stumpt, og at alle
fastgøringsanordninger er intakte. Stumpt og/eller
beskadiget skæreværktøj skal skiftes ud, så der
ikke opstår uligevægt. Kontrollen foregår med motoren slukket og sikkerhedsstikket trukket ud.
Indstilling af klippehøjde foretages således
(se fi g. 14):
1. Træk ud i håndtaget (A).
2. Stil håndtaget (B) på den ønskede klippehøj-
de.
3. Slip armen (A) og kontroller, at den sidder
sikkert i låsningen.
Afl æsning af klippehøjde
Klippehøjden kan indstilles i 6 trin i området 25-75
mm og kan afl æses på skalaen (fi g. 14/C).
Brug af mulchadapteren (fi g. 15, følger ikke
med 34.130.60):
Ved jorddækning fi ndeles skærematerialet i det
lukkede maskinhus og fordeles ud på plænen
igen. Græsoptagelse og bortskaff else bortfalder.
Bemærk! Jorddækning er kun muligt ved forholdsvis små plæner.
Advarsel!
Motoren skal være slukket og sikkerhedsstikket
trukket ud, når mulchkilen indsættes.
For at udnytte mulchfunktionen, tages opsamlingsposen af, og mulchadapteren (fi g. 15/pos.
25) skubbes ind i udkaståbningen, hvorefter dæk-
pladen lukkes.
- 63 -
Anl_GE_CM_36_Li_SPK9.indb 63Anl_GE_CM_36_Li_SPK9.indb 63 22.10.2019 07:35:0122.10.2019 07:35:01
DK/N
Opladning af akkubatteri (fi g. 16a)
1. Tag akkupack’en ud af holderen på maskinen:
Det gøres ved at trykke på anslagsknapperne
i siden.
2. Kontroller, at netspændingen, som står anført
på mærkepladen, svarer til den forhåndenværende netspænding. Sæt stikket til opladeren
(9) i stikkontakten. Den grønne LED begynder
at blinke.
3. Sæt akku’en (8) på opladeren (9).
4. Under punkt „Visninger på opladeren” fi ndes
en oversigt over LED-visningernes betydning.
Under opladningen kan batteriet blive varmt. Dette er helt normalt.
Hvis det ikke er muligt at oplade akkupack’en,
skal du kontrollere,
om der er netspænding i stikkontakten
•
om forbindelsen til ladekontakterne er i orden.
•
Hvis det stadigvæk ikke er muligt at oplade
akkupack’en, bedes du indsende
opladeren
•
og akkupack’en
•
til vores kundeservice.
Sørg for at genoplade akkupack’en i god tid for
at sikre en lang levetid. Genopladning skal under
alle omstændigheder ske, hvis du konstaterer, at
akku-græsslåmaskine ydelse er nedsat. Undgå,
at akkupack’en afl ades helt. Det vil ødelægge
akkupack’en!
Påsætning af akkubatteri (fi g. 16b-16d)
Åbn for låget til akkubatteriet. Dette gøres ved at
trække i snapperen (fi g. 16b/pos. A) og klappe
låget op. Sæt herefter de to akkubatterier i holderne, som vist på fi g. 16c.
Bemærk!
Brug kun akkubatterier med samme påfyldningsniveau, kombiner aldrig fulde og halvfuylde
akkubatterier med hinanden. Oplad altid begge
akkubatterier på samme tid.
Akkubatteriet med svag ladetilstand bestemmer
maskinens driftstid. Begge akkubatterier skal
være ladet helt op før driften.
Luk låget til akkubatteriet ved at klappe låget i og
kontrollere, at det falder rigtigt i hak.
Batteri-kapacitetsindikator (fi g. 19)
Tryk på knappen til visning af batterikapaciteten
(fi g. 19/pos. A). Batteri-kapacitetsindikatoren (fi g.
19/pos. B) signalerer batteriets ladetilstand ved
hjælp af 3 LED`er.
Alle 3 LED‘er lyser:
Batteriet er fuldt opladet.
2 eller 1 LED(‚er) lyser
Batteriet råder over tilstrækkelig restkapacitet.
1 LED blinker:
Batteriet er afl adet; oplad batteriet.
Alle LED‘er blinker:
Batteriet er blevet dybafl adet og har defekt. Et
defekt batteri må ikke længere benyttes eller
oplades!
6. Betjening
Forsigtig!
Græsslåmaskinen er udstyret med en sikkerhedsafbryder for at forhindre ubeføjet brug. Sæt
sikkerhedsstikket (fi g. 16e) i, umiddelbart før
græsslåmaskinen tages i brug, og fjern sikkerhedsstikket igen, hver gang maskinen afbrydes eller
når arbejdet er færdigt.
Forsigtig!
For at undgå at græsslåmaskinen tænder ved en
fejltagelse, er den udstyret med en indkoblingsspærring (fi g. 17/pos. 1), som skal trykkes ind,
inden man kan trykke på drivbøjlen (fi g. 17/pos.
2). Slippes drivbøjlen, slukker græsslåmaskinen.
Udfør denne handling nogle gange for at sikre, at
maskinen fungerer korrekt. Kontroller, at kniven
ikke roterer, og at sikkerhedsstikket er trukket ud,
inden du foretager reparations- eller vedligeholdelsesarbejde på maskinen.
Advarsel! Åbn ikke dækpladen, når opsamleren tømmes, mens motoren kører. Det
roterende skæreblad kan forårsage svære
kvæstelser.
Fastgør altid dækpladen eller opsamlingsboksen
omhyggeligt. Husk at slukke motoren, inden du
tager dem af.
- 64 -
Anl_GE_CM_36_Li_SPK9.indb 64Anl_GE_CM_36_Li_SPK9.indb 64 22.10.2019 07:35:0122.10.2019 07:35:01
DK/N
Den sikkerhedsafstand mellem brugeren og
skærehuset, som naturligt gives af føreskaftet,
skal altid overholdes. Vær særlig forsigtig ved retningsskift på skrænter og skråninger. Sørg for at
stå godt fast på underlaget, brug sko med skridfaste såler samt lange bukser.
Skrånende overfl ader skal altid bearbejdes på
tværs. Skrånende overfl ader med en hældning,
som overstiger 15 grader, må af sikkerhedsgrunde ikke bearbejdes med græsslåmaskinen. Ved
baglæns kørsel og når græsslåmaskinen trækkes, skal der udvises særlig forsigtighed. Pas på
ikke at falde!
Korrekt arbejdsmåde
Det anbefales at lade banerne overlappe hinanden, når du slår græs.
Skærebladene skal være skarpe og fuldstændig
intakte, så græsstråene ikke trevler og plænen
bliver gul.
For at opnå et rent klippemønster skal græsslåmaskinen føres i lige baner. Banerne skal overlappe hinanden nogle centimeter for at undgå
ubearbejdede striber.
Hvor ofte græsset skal slås afhænger af, hvor
hurtigt græsset gror. I hovedvækstperioden (maj
- juni) skal græsset klippes to gange om ugen,
ellers en gang. Klippehøjden skal være mellem
4 – 6 cm, og væksten bør være 4 – 5 cm, inden
græsset slås næste gang. Hvis græsplænen når
at blive længere, må den ikke klippes ned til normal højde. Det vil skade græsplænen. I givet fald
skal du højst klippe halvdelen af længden af.
Undersiden af maskinhuset skal holdes ren; græsafl ejringer skal fjernes hurtigst muligt. Afl ejringer
vil vanskeliggøre startproceduren og nedsætte
kvaliteten af snittet og græsudkastet.
På skrånende overfl ader skal klippebanen gå på
tværs af skråningen. Stil eventuelt græsslåmaskinen skråt opad, så den ikke glider ned.
Vælg klippehøjde ud fra, hvor højt græsset er. Klip
ad fl ere omgange, så du højst klipper 4 cm på én
gang.
Sluk motoren, inden du efterser kniven. Husk, at
kniven drejer videre nogle sekunder, når motoren
slukkes. Prøv aldrig på at stoppe kniven. Kontroller jævnligt, at kniven sidder ordentlig fast, er i
god stand og er velsleben. Hvis ikke, skal kniven
hhv. slibes eller skiftes ud. Hvis kniven støder mod
en genstand, mens den roterer, skal maskinen
stoppes; vent til kniven står helt stille. Kontroller
herefter, om skærebladet og skærebladsholderen
har taget skade. I givet fald skal de skiftes ud.
Opsamlingsboksen skal tømmes, så snart du under arbejdet konstaterer, at græs bliver liggende
på plænen.
Vigtigt! Sluk motoren, og vent til skæreværktøjet
står helt stille, inden du tager boksen af.
Opsamlingsboksen tages af ved at løfte op i dækpladen med den ene hånd og med den anden
hånd tage fat i opsamlingsboksens bæregreb
og tage boksen ud. I overensstemmelse med
sikkerhedsforskrifterne falder dækpladen ned og
lukker den bageste udkaståbning til, når opsamlingsboksen tages af. Hvis der hænger græsrester
fast i åbningen, anbefales det at trække græsslåmaskinen ca. 1 m tilbage, så motoren lettere kan
startes.
Græsrester i maskinhuset og på arbejdsværktøjet
må ikke fjernes med hænder eller fødder; brug
egnede hjælpemidler, f.eks. en børste eller en lille
kost.
For at sikre en god græsopsamling skal opsamlingsboksen og især nettet rengøres indeni efter
brug.
Motoren skal være slukket og skæreværktøjet stå
stille, når opsamlingsboksen sættes på.
Løft op i dækpladen med den ene hånd, og tag
fat i opsamlingsboksens greb med den anden, og
sæt den på oppefra.
- 65 -
Anl_GE_CM_36_Li_SPK9.indb 65Anl_GE_CM_36_Li_SPK9.indb 65 22.10.2019 07:35:0122.10.2019 07:35:01
DK/N
7. Rengøring, vedligeholdelse og
reservedelsbestilling
Fare!
Træk sikkerhedsstikket ud af stikkontakten inden
renholdelse (fi g. 16e).
7.1 Rengøring
Hold så vidt muligt beskyttelsesanordninger,
•
luftsprækker og motorhuset fri for støv og
snavs. Gnid maskinen ren med en ren klud,
eller foretag trykluftudblæsning med lavt tryk.
Vi anbefaler, at maskinen rengøres hver gang
•
efter brug.
Rengør af og til maskinen med en fugtig klud
•
og lidt blød sæbe. Undgå brug af rengøringseller opløsningsmiddel, da det vil kunne
ødelægge maskinens kunststofdele. Pas på,
at der ikke kan trænge vand ind i maskinens
indvendige dele. Trænger der vand ind i et elværktøj, øger det risikoen for elektrisk stød.
7.2 Vedligeholdelse
Slidte eller beskadigede knive, knivholdere
•
og bolte skal udskiftes sætvis af autoriseret
fagmand, så ligevægten opretholdes.
Græsslåmaskinen må ikke rengøres med rin-
•
dende vand, navnlig ikke under højt tryk. Sørg
for, at alle befæstelseselementer (skruer, møtrikker osv.) altid er spændt godt til, så du kan
arbejde sikkert med græsslåmaskinen.
Kontroller jævnligt opsamlingsboksen for tegn
•
på slid.
Dele, som er slidte eller beskadigede, skal
•
skiftes ud.
Græsslåmaskinen skal opbevares i et tørt
•
rum.
For at sikre en lang levetid skal alle skruedele
•
samt hjul og aksler rengøres og smøres med
olie.
Regelmæssig vedligeholdelse af græsslå-
•
maskinen sikrer ikke bare, at den holder sig
i god stand og bevarer en høj ydeevne over
lang tid; det betyder også, at resultatet af
græsslåningen bliver bedre og arbejdet lettere at udføre. Græsslåmaskinen skal så vidt
muligt rengøres med børste eller klud. Brug
ikke opløsningsmidler eller vand til at fjerne
snavs med.
Kniven er den maskindel, som er mest udsat
•
for slid. Kontroller jævnligt knivens tilstand og
fastgørelse. Er kniven slidt, skal den med det
samme skiftes ud eller slibes. Hvis græsslåmaskinen begynder at vibrere kraftigt, er det
fordi, kniven ikke er rigtigt balanceret eller er
blevet deform p.g.a. stød. Den skal i givet fald
repareres eller skiftes ud.
Der findes ikke yderligere vedligeholdelses-
•
krævende dele inde i maskinen.
7.3 Udskiftning af kniv
Af sikkerhedsgrunde anbefales det at lade udskiftning af skæreblade foretage af autoriseret fagmand. Vigtigt! Brug arbejdshandsker! Anvend kun
originale knive, da funktionsevne og sikkerhed
ellers ikke er garanteret.
Kniven udskiftes på følgende måde:
1. Løsn fastspændingsskruen (se fi g. 18).
2. Tag kniven af, og sæt en ny i.
3. Vær opmærksom på at montere kniven i den
rigtige retning. Knivens vingefl øje skal rage
ind i motorrummet (se fi g. 18). Ekspansions-
dornene skal passe ind i knivens stansninger.
4. Til sidst spændes fastgørelsesskruen fast
igen. Tilspændingsværdien skal være ca. 25
Nm.
Når sæsonen er slut, skal græsslåmaskinen efterses; restophobninger skal fjernes. Husk også at
efterse græsslåmaskinen, inden den tages i brug
igen første gang i den nye sæson. I tilfælde af behov for reparation henvises til vores kundeservice.
Brug kun originale reservedele.
7.4 Reservedelsbestilling:
Ved bestilling af reservedele skal følgende oplyses:
Savens type.
•
Savens artikelnummer.
•
Savens identifikationsnummer.
•
Nummeret på den nødvendige reservedel.
•
Aktuelle priser og øvrige oplysninger fi nder du på
internetadressen www.isc-gmbh.info
Reservekniv varenr.: 34.054.85
- 66 -
Anl_GE_CM_36_Li_SPK9.indb 66Anl_GE_CM_36_Li_SPK9.indb 66 22.10.2019 07:35:0122.10.2019 07:35:01
DK/N
8. Bortskaff else og genanvendelse
Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer
og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehør består af
forskelligartede materialer, f.eks. metal og plast.
Defekte produkter må ikke smides ud som almindeligt husholdningsaff ald. For at sikre en fagmæs-
sig korrekt bortskaff else skal produktet indleveres
på et aff aldsdepot. Hvis du ikke har kendskab til
lokalt aff aldsdepot, så kontakt din kommune.
9. Opbevaring
Maskinen og dens tilbehør skal opbevares på et
mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger
mellem 5 og 30˚C. Opbevar el-værktøjet i den
originale emballage.
- 67 -
Anl_GE_CM_36_Li_SPK9.indb 67Anl_GE_CM_36_Li_SPK9.indb 67 22.10.2019 07:35:0122.10.2019 07:35:01
DK/N
10. Fejlsøgningsskema
Fejl Mulige årsager Afhjælpning
Motor starter ikke a) Kondensator defekt
b) Tilslutninger på motor eller konden-
sator har løsnet sig
c) Maskinen står i højt græs
d) Klippehuset er tilstoppet
e) Sikkerhedskontakt er ikke sat i
f) Akkubatteri er ikke sat rigtigt i
Motorydelse aftager a) Græsset er for højt eller fugtigt
b) Klippehuset er tilstoppet
c) Kniv er slidt ned
d) Akkukapacitet giver efter
Urent snit a) Kniv er slidt ned
b) Forkert klippehøjde
Bemærk! Til beskyttelse af motoren er denne udstyret med en termoafbryder, som slår fra ved
overbelastning; efter en kort nedkølingsfase slår den til igen automatisk!
a) Undersøges af kunde service-
værksted
b) Undersøges af kunde service-
værksted
c) Start på lavt græs eller overfl ader,
som allerede er; bearbejdede; omjuster evt. klippehøjden
d) Rengør huset, så kniven kan bevæ-
ge sig frit
e) Sæt sikkerhedskontakten i (se 6.)
f) Tag akkubatteriet ud og sæt det i
igen (se 5.)
a) Omjuster klippehøjden
b) Rengør huset
c) Udskift kniven
d) Kontroller akkukapaciteten og op-
lad evt. akkubatteriet (se 5.)
a) Udskift eller slib kniven
b) Omjuster klippehøjden
- 68 -
Anl_GE_CM_36_Li_SPK9.indb 68Anl_GE_CM_36_Li_SPK9.indb 68 22.10.2019 07:35:0222.10.2019 07:35:02
DK/N
11. Visning på ladeaggregat
Visningsstatus
Rød lysdi-
ode
Grøn lysdiode
Slukket Blinker Standby-modus
Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatteriet er ikke i ladeaggregatet
Tændt Slukket Opladning
Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De
pågældende ladetider fi ndes direkte på ladeaggregatet.
Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider
afhængigt af den eksisterende akkuladning.
Slukket Tændt Akkumulatorbatteriet er opladt og klar til brug.
Herefter skiftes til skånende opladning, indtil fuldstændig opladning er
nået.
Lad hertil akkumulatorbatteriet blive ca. 15 min. længere på ladeaggregatet.
Påkrævet handling:
Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra
strømforsyningsnettet.
Blinker Slukket Tilpasningsopladning
Ladeaggregatet befi nder sig i funktionen for skånsom opladning.
Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og
skal bruge mere tid. Det kan have følgende årsager:
- Akkumulatorbatteriet er ikke blevet opladet i meget lang tid.
- Akkumulatorbatteriets temperatur ligger ikke i det ideelle område.
Påkrævet handling:
Vent, indtil ladeprocessen er færdig, akkumulatorbatteriet kan stadigvæk
oplades.
Blinker Blinker Fejl
Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt.
Påkrævet handling:
Et defekt akkumulatorbatteri må ikke længere oplades.
Tag akkumulatorbatteriet ud af ladeaggregatet.
Tændt Tændt Temperaturfejl
Akkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller for koldt
(under 0° C).
Påkrævet handling:
Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C).
Betydning og påkrævet handling
- 69 -
Anl_GE_CM_36_Li_SPK9.indb 69Anl_GE_CM_36_Li_SPK9.indb 69 22.10.2019 07:35:0222.10.2019 07:35:02
DK/N
Kun for EU-lande
Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!
I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse
i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende
formål på miljømæssig forsvarlig vis.
Recycling-alternativ til tilbagesendelse:
Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-
kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation
– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med
maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.
Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er
kun tilladt med udtrykkelig tilladelse fra iSC GmbH.
Ret til tekniske ændringer forbeholdes
- 70 -
Anl_GE_CM_36_Li_SPK9.indb 70Anl_GE_CM_36_Li_SPK9.indb 70 22.10.2019 07:35:0222.10.2019 07:35:02
DK/N
Ser viceinformationer
I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata
fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.
reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer.
Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt
slid resp. at følgende dele anses som forbrugsmaterialer.
Kategori Eksempel
Sliddele* Kontaktkul, Akku
Forbrugsmateriale/ forbrugsdele* Kniv
Manglende dele
* er ikke nødvendigvis indeholdt i leveringsomfanget!
Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:
Har produktet fungeret, eller var det defekt fra begyndelsen?
•
Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
•
Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
•
Beskriv venligst fejlfunktionen.
- 71 -
Anl_GE_CM_36_Li_SPK9.indb 71Anl_GE_CM_36_Li_SPK9.indb 71 22.10.2019 07:35:0222.10.2019 07:35:02
DK/N
Garantibevis
Kære kunde!
Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle
udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på
adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte servicenummer. For indfrielse af garantikrav gælder følgende:
1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken
vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent
lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der
skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på
produktet, eller om produktet udskiftes.
Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig
brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige,
håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.
3. Garantien dækker ikke følgende:
- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som
følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller
som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.
- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af
produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer
i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger
udefra (f.eks. fordi produktet tabes).
- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.
4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav
kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet
medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.
5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.
info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er
udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti-
en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.
Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af garantien. Du skal blot indsende produktet til vores serviceadresse.
Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.
- 72 -
Anl_GE_CM_36_Li_SPK9.indb 72Anl_GE_CM_36_Li_SPK9.indb 72 22.10.2019 07:35:0322.10.2019 07:35:03
S
Innehållsförteckning
1. Säkerhetsanvisningar
2. Beskrivning av maskinen samt leveransomfattning
3. Ändamålsenlig användning
4. Tekniska data
5. Före användning
6. Använda
7. Rengöring, Underhåll och reservdelsbeställning
8. Skrotning och återvinning
9. Förvaring
10. Felsökning
11. Lampor på laddaren
- 73 -
Anl_GE_CM_36_Li_SPK9.indb 73Anl_GE_CM_36_Li_SPK9.indb 73 22.10.2019 07:35:0322.10.2019 07:35:03
S
Fara!
Innan maskinen kan användas måste särskilda
säkerhetsanvisningar beaktas för att förhindra
olyckor och skador. Läs därför noggrant igenom
denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du
alltid kan hitta önskad information. Om maskinen
ska överlåtas till andra personer måste även
denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor
eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.
1. Säkerhetsanvisningar
Gällande säkerhetsanvisningar fi nns i det bifoga-
de häftet.
Fara!
Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säker-
hetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara
alla säkerhetsanvisningar och instruktioner
för framtiden.
Förklaring av skylten på maskinen
(se bild 20)
1 Läs igenom bruksanvisningen före driftstart.
2 Se till att inga andra personer fi nns i farozo-
nen.
3 Varning! - Vass kniv – Dra ut säkerhetskontak-
ten innan du utför underhåll eller om nätkabeln har skadats. Kniven fortsätter att rotera
efter att motorn har slagits ifrån.
4 Skydda maskinen mot regn och fukt
5 Garanterad ljudeff ektnivå: 93 dB
6 Avfallshantera batteriet enligt gällande föresk-
rifter
2. Beskrivning av maskinen samt
leveransomfattning
2.1 Beskrivning av maskinen (bild 1/2)
1. Strömbrytare
2. Övre skjutbygel
3. 2 st bygelfästen
4. Handtag
5. Central klipphöjdsjustering
6. Utkastningslucka
7. Gräsuppsamlare
8. Batteri
9. Laddare med nätkabel
10. 2 st navkapslar baktill
11. 2 st hjul baktill
12. 2 st stångfästen
13. 4 st distansbrickor
14. 2 st fästskruvar för övre skjutbygel
15. Säkerhetskontakt
16. 2 st fjädrar
17. 4 st muttrar för övre och undre skjutbygel med
snabbspännfunktion
18. Kabelklämmor
19. Gräsuppsamlare, ovandel
20. Gräsuppsamlare, högerdel
21. Gräsuppsamlare, vänsterdel
22. 2 st sprintar
23. 2 st distansbrickor
24. Mängdindikering
25. Mulchadaptern (ingår inte i 34.130.60)
2.2 Leveransomfattning
Kontrollera att produkten är komplett med hjälp av
beskrivningen av leveransen. Om delar saknas vill
vi be dig ta kontakt med vårt servicecenter eller
butiken där du köpte produkten inom fem dagar
efter att du köpte artikeln. Tänk på att du måste
visa upp ett giltigt kvitto. Beakta även garantitabellen i serviceinformationen i slutet av bruksanvisningen.
Öppna förpackningen och ta försiktigt ut pro-
•
dukten ur förpackningen.
Ta bort förpackningsmaterialet samt förpack-
•
nings- och transportsäkringar (om förhanden).
Kontrollera att leveransen är komplett.
•
Kontrollera om produkten eller tillbehörsdelar-
•
na har skadats i transporten.
Spara om möjligt på förpackningen tills ga-
•
rantitiden har gått ut.
- 74 -
Anl_GE_CM_36_Li_SPK9.indb 74Anl_GE_CM_36_Li_SPK9.indb 74 22.10.2019 07:35:0322.10.2019 07:35:03
S
Fara!
Produkten och förpackningsmaterialet är
ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn
sväljer delar och kvävs!
Batteridriven gräsklippare
•
Original-bruksanvisning
•
Säkerhetsanvisningar
•
3. Ändamålsenlig användning
Gräsklipparen är lämplig för privat bruk i hemmaeller koloniträdgårdar.
Sådana gräsklippare som är avsedda för privata
hemma- och koloniträdgårdar defi nieras som
utrustning vars årliga användning i regel inte
överstiger 50 timmar och som till övervägande del
används till gräsvård, dock ej till allmänna grönytor, parker, sportanläggningar eller till lant- och
skogsbruk.
Obs! På grund av olycksrisken får gräsklipparen
inte användas till att trimma buskar och häckar,
till att skära eller fi nfördela klätterväxter, till grä-
sklippning på tak eller i balkonglådor, till rengöring
(rensugning) av gångar eller som kompostkvarn
för fi nfördelning av kvistar och grenar från träd
och häckar. Dessutom får gräsklipparen inte
användas som motorhacka samt för att plana ut
ojämnheter i marken, t ex mullvadshögar.
Av säkerhetsskäl får gräsklipparen inte användas
som drivaggregat för andra arbetsverktyg och
verktygssatser, såvida detta inte uttryckligen har
tillåtits av tillverkaren.
Maskinen får endast användas till sitt avsedda
ändamål. Användningar som sträcker sig utöver
detta användningsområde är ej ändamålsenliga.
För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/
operatören själv. Tillverkaren påtar sig inget
ansvar.
4. Tekniska data
Tomgångs-varvtal ...............................3400 min
Skyddsklass ......................................................III
Vikt ..............................................................14 kg
Klippbredd .................................................36 cm
Gräsuppsamlarens volym ......................... 40 liter
Ljudtrycksnivå L
Osäkerhet K
Ljudeff ektnivå L
Vibration i stången ...............................≤ 2,5 m/s
Osäkerhet K ............................................1,5 m/s
Inställning av klippningshöjd ..25-75 mm; 6 lägen
Kapslingsklass .............................................IPX1
2x Li-Ion-batteri
Spänning ................................................ 18 V DC
Kapacitet ...................................................3,0 Ah
................................................. (optionellt 1,5 Ah)
................................................. (optionellt 5,2 Ah)
Laddare
Ingångsspänning ...............200-250 V ~ 50-60 Hz
Utgångsspänning ................................... 20 V DC
Utgångsström .............................................3,0 A
Skyddsklass: .................................................II /
Buller- och vibrationsvärden har bestämts enligt
EN ISO 3744:1995, EN ISO 11201:1995 e EN
ISO 20643:2005.
Begränsa uppkomsten av buller och vibration
till ett minimum!
Använd endast intakta maskiner.
•
Underhåll och rengör maskinen regelbundet.
•
Anpassa ditt arbetssätt till maskinen.
•
Överbelasta inte maskinen.
•
Lämna in maskinen för översyn vid behov.
•
Slå ifrån maskinen om den inte används.
•
Bär handskar.
•
.................................. 87 dB(A)
pA
......................................... 3 dB(A)
pA
............................... 90,4 dB(A)
WA
쓑
-1
2
2
Tänk på att våra produkter endast får användas
till ändamålsenligt syfte och inte har konstruerats
för yrkesmässig, hantverksmässig eller industriell
användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller
vid liknande aktiviteter.
- 75 -
Anl_GE_CM_36_Li_SPK9.indb 75Anl_GE_CM_36_Li_SPK9.indb 75 22.10.2019 07:35:0322.10.2019 07:35:03
S
5. Före användning
Gräsklipparen levereras i demonterat skick. Innan
gräsklipparen får användas måste den kompletta
skjutbygeln, de bakre hjulen samt gräsuppsamlaren monteras. Följ bruksanvisningen steg för steg
och orientera dig efter bilderna så att monterar
samman maskinen på rätt sätt.
Montera hjulen (bild 3a, b och 4)
Ta de bakre hjulen (bild 2/pos. 11) och sätt dem
på axeln enligt beskrivningen i bild 3a. Skjut sedan på distansbrickan (bild 2/pos. 23) på axeln
och fäst med den bifogade sprinten (bild 2/pos.
22) enligt beskrivningen i bild 3b. Tryck slutligen
fast navkapslarna (bild 2/pos. 10) på hjulen (bild
4).
Montera skjutbygeln (bild 5 till 10)
Ta först fjädern (bild 2/pos. 16) och stångfästet
(bild 2/pos.12) och sätt dem på den härför avsedda axeln (bild 5). Sätt sedan bygelfästet (bild 2/
pos. 3) i stångfästet (bild 2/pos. 12) och fäst med
snabbspännfunktionen (bild 2/pos.17) (bild 6).
Skjut den övre skjutbygeln (bild 1/pos. 2) på
bygelfästet (bild 2/pos. 3) och fäst därefter enligt
beskrivningen i bild 9. Fäst därefter motorkabeln
på skjutbygeln (bild 10/pos. A) med kabelklämmorna (bild 2/pos. 18). Därefter kan du ställa in
stångens höjd på tre olika nivåer mellan 93,5 och
115,5 cm (bild 7/pos. A).
Mängdindikering vid gräsuppsamlaren
Gräsuppsamlaren är försedd med en mängdindikering (bild 2/pos. 24). Denna öppnas av luftfl ödet
som genereras av gräsklipparen under drift. Om
luckan stängs till medan du klipper, är gräsuppsamlaren full och måste därefter tömmas. För
att mängdindikeringen ska fungera på avsett vis
måste öppningarna under luckan alltid vara rena
och kunna släppa igenom luft.
Ställa in klipphöjden
Varning!
Klipphöjden får endast ställas in om motorn står
stilla och nätkabeln har dragits ut.
Innan du börjar klippa, kontrollera att kniven inte
är trubbig och att monteringsmaterialet inte har
skadats. Byt ut trubbiga och/eller skadade knivar
så att obalans inte uppstår. Slå ifrån motorn och
dra ut nätkabeln innan du gör dessa kontroller.
Ställ in klipphöjden på följande sätt (se bild 14):
1. Tryck reglaget (A) utåt.
2. Ställ reglaget (B) på avsedd klipphöjd.
3. Släpp reglaget (A) och kontrollera att det har
snäppt fast säkert i spärren.
Läsa av klipphöjden
Klipphöjden som kan ställas in på sex olika lägen
mellan 25 och 75 mm kan läsas av på skalan (bild
14/C).
Märk!
Stången får endast ställas in inom det markerade
området.
Skruva fast stången med snabbspännfunktionen
(bild 7/pos. B) i avsedd position.
Använda mulchadaptern (bild 15, ingår inte i
34.130.60):
Vid mulchning kommer det klippta gräset att
huggas sänder i gräsklipparens kåpa och sedan
fördelas på gräsmattan. Vid denna funktion behöver gräset inte längre tas upp med en gräsupp-
Varning!
samlare.
Ställ in samma stånglängd på båda sidorna.
Justera in kabeln med kabeklämmorna på stången (bild 10/pos. A).
Montera gräsuppsamlaren (se bild 11 till 13)
Sätt först samman vänsterdelen (bild 2/pos. 21)
och högerdelen (bild 2/pos. 20) enligt beskriv-
Märk! För mulchning krävs en relativt kortvuxen
gräsmatta.
Varning!
Mulchningskilen får endast sättas in om motorn
står stilla och säkerhetskontakten har dragits ut.
ningen i bild 11. Sätt sedan fast överdelen (bild
2/pos. 19) på delarna som redan har monterats
(bild 12). Slå ifrån motorn och kontrollera att
kniven inte längre roterar innan du hänger in gräsuppsamlaren. Lyft upp utkastningsluckan (bild
13/pos. A) med den ena handen. Håll i gräsupp-
För att du ska kunna använda mulchfunktionen
måste du ta av gräsuppsamlaren och sedan
skjuta in mulchadaptern (bild 15/pos. 25) i utkastningsöppningen. Stäng därefter utkastningsluckan.
samlarens handtag med den andra handen och
häng in uppifrån (bild 13).
- 76 -
Anl_GE_CM_36_Li_SPK9.indb 76Anl_GE_CM_36_Li_SPK9.indb 76 22.10.2019 07:35:0322.10.2019 07:35:03
S
Ladda batteriet (bild 16a)
1. Dra ut batteriet ur maskinen. Tryck in spärrknappen på batteriets sida.
2. Kontrollera att nätspänningen som anges på
märkskylten stämmer överens med nätspänningen i vägguttaget. Anslut laddarens (9)
stickkontakt till vägguttaget. Den gröna lysdioden börjar blinka.
3. Sätt batteriet (8) på laddaren (9).
4. Under punkt 8 “Lampor på laddaren” fi nns en
tabell som förklarar vad de olika lysdioderna
på laddaren betyder.
Medan batteriet laddas värms det en aning. Detta
är dock normalt.
Om batteriet inte kan laddas måste du kontrollera
att nätspänning finns i vägguttaget
•
att det finns fullgod kontakt vid laddningskon-
•
takterna i laddaren.
Om batteriet fortfarande inte kan laddas måste du
skicka in
laddaren och
•
skruvdragaren
•
till vår kundtjänstavdelning.
För att batteriets livslängd ska bli så lång som
möjligt måste du alltid ladda upp batteriet i god
tid. Detta är alltid nödvändigt om du märker att
den batteridrivna gräsklipparen prestanda börjar
försvagas.
Se till att batteriet aldrig laddas ur helt. Detta leder
till att batteriet förstörs!
Montera batteriet (bild 16b-16d)
Öppna batterilocket. Dra i spärren enligt beskrivningen i bild 16b (bild 16b/pos. A) och fäll sedan
upp locket. Sätt sedan in de båda batterierna enligt beskrivningen i bild 16c.
Märk!
Använd alltid batterier med samma laddningsnivå, och kombinera aldrig laddade och halvfyllda
batterier. Ladda alltid båda batterier samtidigt.
Batteriet med den lägre laddningsnivån avgör
maskinens drifttid. Ladda båda batterier komplett
innan maskinen tas i drift.
Stäng batterilocket genom att fälla ned locket. Se
till att locket snäpper in rätt.
Kapacitetsindikering för batteri (bild 19)
Tryck på knappen för indikering av batteriets
kapacitet (bild 19/pos. A). Kapacitetsindikeringen
(bild 19/pos. B) visar batteriets laddningsnivå
med tre lysdioder.
Alla tre lysdioder är tända:
Batteriet är fulladdat.
2 eller 1 lysdioder är tända:
Batteriet har tillräcklig restkapacitet.
1 lysdiod blinkar:
Batteriet är tomt och måste laddas.
Alla lysdioder blinkar:
Batteriet har djupurladdats och är defekt. Du får
inte längre använda eller ladda ett defekt batteri.
6. Använda
Obs!
Gräsklipparen är utrustad med en säkerhetsfunktion som ska förhindra obehöriga att använda
maskinen. Strax innan gräsklipparen ska användas måste säkerhetskontakten (bild 16e) skjutas
in i öppningen. Varje gång du avbryter arbetet,
eller om du klippt färdigt, ska säkerhetskontakten
dras ut igen.
Obs!
För att förhindra att gräsklipparen startar oavsiktligt, gräsklipparen utrustad med en brytarspärr
(bild 17/pos. 1) som måste tryckas in innan bygeln (bild 17/pos. 2) kan tryckas in. Gräsklipparen
kopplas ifrån om du släpper bygeln. Slå till och
ifrån maskinen på detta sätt ett par gånger för
att kontrollera att din maskin fungerar rätt. Innan
du utför reparation eller underhåll på maskinen,
måste du kontrollera att kniven inte roterar och att
maskinen har skilts åt från elnätet.
Varning! Öppna aldrig utkastningsluckan för
att tömma gräsuppsamlaren medan motorn
fortfarande är igång. Den roterande kniven
kan förorsaka personskador.
Fäst alltid utkastningsluckan resp. gräsuppsamlaren noggrant. Slå alltid ifrån motorn innan du tar
bort gräsuppsamlaren.
- 77 -
Anl_GE_CM_36_Li_SPK9.indb 77Anl_GE_CM_36_Li_SPK9.indb 77 22.10.2019 07:35:0422.10.2019 07:35:04
S
Beakta alltid avståndet mellan knivkåpan och dig
själv som bestäms av styrstängerna. Var särskilt
försiktig när du klipper och ändrar körriktning på
sluttningar och slänter. Se till att du alltid står stadigt, bär skor med halkfria och profi lerade sulor
samt långa byxor.
Använd alltid gräsklipparen i rät vinkel mot lutningen, gå alltså inte uppför eller nedför slänten. Av
säkerhetsskäl får du inte använda gräsklipparen
på slänter om lutningen överstiger 15 grader.
Var särskilt försiktig när du går baklänges och när
du drar gräsklipparen. Risk för att du snavar!
Instruktioner för korrekt gräsklippning
Vi rekommenderar att du kör överlappande banor
med gräsklipparen.
Klipp alltid med en vass och intakt kniv så att
grässtrån inte fransas ut, vilket annars kan leda till
att gräsmattan gulnar.
För att du ska få en fi n skärningsbild på gräsmat-
tan måste du gå i så raka banor som möjligt. Se
till att banorna där du har klippt överlappar varandra med ett par centimeter så att inga remsor
står kvar.
Hur ofta du måste använda gräsklipparen är alltid
beroende av hur snabbt gräset växer. Under den
huvudsakliga växttiden (maj - juni) två gånger i
veckan, annars en gång i veckan. Ställ in klipphöjden på 4 - 6 cm, så att gräset kan växa 4 - 5 cm
mellan klippningarna. Om gräset har blivit en
aning högre, bör du inte göra misstaget att genast
klippa ned det till normal höjd. Detta skadar gräsmattan. Klipp aldrig bort mer än hälften av gräsets
höjd.
Håll gräsklipparens undersida ren och ta alltid
bort gräs som har fastnat. Avlagringar gör det
svårare att starta maskinen, och påverkar dessutom klippningskvaliteten och utkastningen.
Använd gräsklipparen i rät vinkel på sluttningar.
Du kan undvika att glida med gräsklipparen om
du håller den snett uppåt.
Slå alltid ifrån motorn innan du kontrollerar kniven. Tänk på att kniven fortsätter att rotera ett
par sekunder efter att du har slagit ifrån motorn.
Försök aldrig att stoppa kniven. Kontrollera med
jämna mellanrum att kniven sitter fast ordentligt,
är i fullgott skick samt tillräckligt vass. Om detta
inte skulle vara fallet måste den slipas eller bytas
ut. Om den roterande kniven slår emot ett föremål
måste du slå ifrån gräsklipparen och vänta tills
kniven har stannat helt. Kontrollera därefter knivens och knivfästets skick. Om dessa har skadats
måste de bytas ut.
Om du ser att gräsrester ligger kvar på gräsmattan efter att du klippt, är detta ett tecken på att
gräsuppsamlaren måste tömmas. Obs! Slå ifrån
motorn och vänta tills kniven har stannat helt innan du tar av gräsuppsamlaren.
För att ta av gräsuppsamlaren måste du lyfta upp
utkastningsluckan med den ena handen, och
med den andra handen lyfta av gräsuppsamlaren
med handtaget. Enligt beskrivningen i säkerhetsföreskrifterna kommer utkastningsluckan att slå
igen när gräsuppsamlaren tas av så att den bakre
utkastningsöppningen därefter är stängd. Om
gräsrester hänger kvar i öppningen är det lämpligt
att köra tillbaka gräsklipparen med ungefär 1 m så
att det ska gå lättare att starta maskinen.
Om avlagringar av gammalt gräs fi nns kvar i
gräsklipparens kåpa och på arbetsverktyget, får
detta inte tas bort med handen eller med fötterna.
Använd lämpliga hjälpmedel, t ex en handborste.
För att garantera att gräset samlas upp på avsett
vis, måste gräsuppsamlaren och särskilt nätet
rengöras från insidan efter användningen.
Häng endast in gräsuppsamlaren om motorn har
slagits ifrån och kniven har stannat.
Lyft upp utkastningsluckan med den ena handen,
håll fast gräsuppsamlarens handtag med den andra handen och häng därefter in från ovansidan.
Välj klippningshöjd beroende på aktuell gräshöjd.
Gå fl era gånger med gräsklipparen så att maxi-
malt 4 cm gräs klipps av varje gång.
- 78 -
Anl_GE_CM_36_Li_SPK9.indb 78Anl_GE_CM_36_Li_SPK9.indb 78 22.10.2019 07:35:0422.10.2019 07:35:04
S
7. Rengöring, Underhåll och
reservdelsbeställning
Fara!
Dra alltid ut stickkontakten om maskinen ska rengöras (bild 16e).
7.1 Rengöra maskinen
Håll skyddsanordningarna, ventilationsöpp-
•
ningarna och motorkåpan i så damm- och
smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med
tryckluft med svagt tryck.
Vi rekommenderar att du rengör maskinen
•
efter varje användningstillfälle.
Rengör maskinen med jämna mellanrum med
•
en fuktig duk och en aning såpa. Använd inga
rengörings- eller lösningsmedel. Dessa kan
skada maskinens plastdelar. Se till att inga
vätskor tränger in i maskinens inre. Om vatten
tränger in i ett elverktyg höjs risken för elektriska slag.
7.2 Underhåll
Slitna eller skadade knivar, knivfästen och
•
bultar måste bytas ut satsvis av en behörig
fackman för att garantera att balansen bibehålls.
Rengör inte gräsklipparen under rinnande
•
vatten, särskilt under högtryck. Se till att alla
fästdon (skruvar, muttrar osv) alltid är fast
åtdragna så att du kan använda gräsklipparen
utan risk för skador.
Kontrollera ofta om gräsuppsamlaren är sli-
•
ten.
Byt ut slitna eller skadade delar.
•
Förvara din gräsklippare i ett torrt utrymme.
•
För att garantera lång livslängd ska alla skru-
•
vdelar samt hjul och axlar rengöras och därefter oljas in.
Om du vårdar din gräsklippare i regelbundna
•
intervaller förbättras inte endast utrustningens livslängd och prestanda, utan det blir
dessutom lättare att använda gräsklipparen
och resultatet blir bättre. Rengör om möjligt
gräsklipparen endast med en borste eller en
trasa. Använd inte lösningsmedel eller vatten
för att ta bort smuts.
Gräsklipparens kniv är den del som slits
•
mest. Kontrollera knivens skick i regelbundna
intervaller samt att den sitter fast ordentligt.
Om kniven är sliten måste den genast bytas
ut eller slipas. Om du märker av kraftiga vibrationer i gräsklipparen, betyder detta att kniven
är felaktigt balanserad eller har deformerats
av stötar. I sådana fall måste kniven repareras
eller bytas ut.
I sticksågens inre finns inga delar som kräver
•
underhåll.
7.3 Byta ut kniven
Av säkerhetsskäl rekommenderar vi att du låter
en behörig fackman byta ut kniven. Obs! Bär
arbetshandskar! Använd endast originalknivar
eftersom det annars fi nns risk för att vissa funk-
tioner inte fungerar och att säkerheten inte kan
garanteras.
Byt ut kniven på följande sätt:
1. Lossa på fästskruven (se bild 18).
2. Ta av kniven och byt ut den mot en ny.
3. Se till att monteringsriktningen stämmer när
du monterar in den nya kniven. Knivens vingar måste skjuta in i motorrummet (se bild
18). Fäststiften måste stämma överens med
de stansade öppningarna i kniven.
4. Dra därefter åt fästskruven med universalnyckeln. Åtdragningsmomentet bör vara
ca 25 Nm.
Kontrollera gräsklipparens allmänna skick vid
säsongens slut och ta bort alla rester som har
fastnat. Kontrollera tvunget gräsklipparens skick
innan du tar den i drift för första gången efter vinteruppehållet. Kontakta vår kundtjänst om reparationer krävs. Använd endast originalreservdelar.
7.4 Reservdelsbeställning
Lämna följande uppgifter vid beställning av reservdelar:
Maskintyp
•
Maskinens artikel-nr.
•
Maskinens ident-nr.
•
Reservdelsnummer för erforderlig reservdel
•
Aktuella priser och ytterligare information fi nns på
www.isc-gmbh.info
Reservkniv art.-nr.: 34.054.85
- 79 -
Anl_GE_CM_36_Li_SPK9.indb 79Anl_GE_CM_36_Li_SPK9.indb 79 22.10.2019 07:35:0422.10.2019 07:35:04
8. Skrotning och återvinning
Produkten ligger i en förpackning som fungerar
som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas.
Lämna in förpackningen till ett insamlingsställe för
återvinning. Produkten och dess tillbehör består
av olika material som t ex metaller och plaster.
Defekta produkter får inte kastas i hushållssoporna. Lämna in produkten till ett insamlingsställe
i din kommun för professionell avfallshantering.
Hör efter med din kommun om du inte vet var
närmsta insamlingsställe fi nns.
9. Förvaring
Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats samt otillgängligt för barn.
Den bästa förvaringstemperaturen är mellan 5
och 30˚C. Förvara elverktyget i originalförpackningen.
S
- 80 -
Anl_GE_CM_36_Li_SPK9.indb 80Anl_GE_CM_36_Li_SPK9.indb 80 22.10.2019 07:35:0422.10.2019 07:35:04
S
10. Felsökning
Störning Möjliga orsaker Åtgärder
Motorn startar ej a) Kondensatorn defekt
b) Anslutningarna vid motorn eller
kondensatorn har lossnat
c) Maskinen står i alltför högt gräs
d) Gräsklipparens kåpa är tilltäppt
e) Säkerhetskontakten har inte satts i
a) Åtgärdas av kund-tjänstverkstad
b) Åtgärdas av kund-tjänstverkstad
c) Starta på lågt gräs eller på ytor som
redan klippts; Ändra ev. på klipphöjden
d) Rengör kåpan så att kniven kan
rotera fritt
e) Sätt i säkerhetskontakten (se 6.)
f) Batteriet har inte satts i rätt
f) Ta ut batteriet och sätt sedan i det
igen (se 5.)
Motorns prestanda
avtar
a) För högt eller fuktigt gräs
b) Gräsklipparens kåpa är tilltäppt
c) Kniven är nedsliten
d) Batteriets kapacitet avtar
a) Korrigera klipphöjden
b) Rengör kåpan
c) Byt ut kniven
d) Kontrollera batteriets kapacitet, lad-
da upp batteriet vid behov (se 5.)
Dålig klippningskvalitet
a) Kniven är sliten
b) Fel klipphöjd
a) Byt ut eller slipa kniven
b) Korrigera klipphöjden
Obs! Motorn skyddas av en termobrytare som slår ifrån vid överbelastning och som automatiskt kopplas in på nytt efter en kort avkylningspaus!
- 81 -
Anl_GE_CM_36_Li_SPK9.indb 81Anl_GE_CM_36_Li_SPK9.indb 81 22.10.2019 07:35:0522.10.2019 07:35:05
S
11. Lampor på laddaren
Indikeringsstatus
Röd
lysdiod
Grön
lysdiod
Från Blinkar Driftberedd
Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren.
Till Från Laddning
Laddaren snabbladdar batteriet. De olika laddningstiderna anges på laddaren.
Märk! Beroende på befi ntlig laddningsnivå i batteriet kan de verkliga ladd-
ningstiderna till viss del avvika från angivna laddningstider.
Från Till Batteriet har laddats och är klart för användning.
Därefter kopplas laddaren om till skonladdning tills batteriet har laddats
helt.
Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.
Åtgärd:
Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.
Blinkar Från Anpassningsladdning
Laddaren har ställts in på ett läge för skonsam laddning.
Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer tid.
Detta kan ha följande orsaker:
- Batteriet har inte laddats under mycket lång tid.
- Batteriets temperatur är inte i idealområdet.
Åtgärd:
Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.
Blinkar Blinkar Störning
Batteriet kan inte längre laddas. Batteriet är defekt.
Åtgärd:
Ett defekt batteri får inte längre laddas.
Ta ut batteriet ur laddaren.
Till Till Temperaturstörning
Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C)
Åtgärd:
Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).
Betydelse och åtgärder
- 82 -
Anl_GE_CM_36_Li_SPK9.indb 82Anl_GE_CM_36_Li_SPK9.indb 82 22.10.2019 07:35:0522.10.2019 07:35:05
S
Endast för EU-länder
Kasta inte elverktyg i hushållssoporna.
Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller
elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg
källsorteras och lämnas in för miljövänlig återvinning.
Återvinnings-alternativ till begäran om återsändning:
Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats
in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.
Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även
utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.
Med förbehåll för tekniska ändringar.
- 83 -
Anl_GE_CM_36_Li_SPK9.indb 83Anl_GE_CM_36_Li_SPK9.indb 83 22.10.2019 07:35:0522.10.2019 07:35:05
S
Serviceinformation
I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-
tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.
Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att
följande delar krävs som förbrukningsmaterial.
Kategori Exempel
Slitagedelar* Kolborstar, Batteri
Förbrukningsmaterial/förbrukningsdelar* Knivar
Delar som saknas
* ingår inte tvunget i leveransomfattningen!
Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad
beskrivning av felet som har uppstått och besvara alltid följande frågor:
Fungerade produkten först eller var den defekt från början?
•
Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?
•
Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?
•
Beskriv den felaktiga funktionen.
- 84 -
Anl_GE_CM_36_Li_SPK9.indb 84Anl_GE_CM_36_Li_SPK9.indb 84 22.10.2019 07:35:0522.10.2019 07:35:05
S
Garantibevis
Bästa kund,
våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på
rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på
garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande
punkter gäller för att du ska kunna göra anspråk på garantin:
1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för avsikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor
reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter.
Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt
lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller tillverkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare.
Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut.
Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats
för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om
produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella
verksamheter eller har utsatts för liknande påkänning.
3. Garantin omfattar inte:
- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av
felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart),
missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfaktorer eller bristfällig skötsel och underhåll.
- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande
partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller
yttre påverkan (t ex skador efter att produkten fallit ned).
- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för
övrigt naturligt slitage .
4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes.
Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs
inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid
börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.
5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.iscgmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt
denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av
våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garan-
titjänster, får du genast en reparerad eller ny produkt av oss.
Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har
uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.
För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin
enligt serviceinformationen som anges i denna bruksanvisning.
- 85 -
Anl_GE_CM_36_Li_SPK9.indb 85Anl_GE_CM_36_Li_SPK9.indb 85 22.10.2019 07:35:0522.10.2019 07:35:05
Obsah
1. Bezpečnostní pokyny
2. Popis přístroje a rozsah dodávky
3. Použití podle účelu určení
4. Technická data
5. Před uvedením do provozu
6. Obsluha
7. Čištění, údržba a objednání náhradních dílů
8. Likvidace a recyklace
9. Uložení
10. Plán vyhledávání poruch
11. Indikace nabíječky
CZ
- 86 -
Anl_GE_CM_36_Li_SPK9.indb 86Anl_GE_CM_36_Li_SPK9.indb 86 22.10.2019 07:35:0622.10.2019 07:35:06
CZ
Nebezpečí!
Při používání přístrojů musí být dodržována určitá
bezpečnostní opatření, aby se zabránilo zraněním
a škodám. Přečtěte si proto pečlivě tento návod
k obsluze / bezpečnostní pokyny. Dobře si ho/
je uložte, abyste měli tyto informace kdykoliv
po ruce. Pokud předáte přístroj jiným osobám,
předejte s ním prosím i tento návod k obsluze/
bezpečnostní pokyny. Nepřebíráme žádné ručení
za škody a úrazy vzniklé v důsledku nedodržování
tohoto návodu k obsluze a bezpečnostních
pokynů.
1. Bezpečnostní pokyny
Příslušné bezpečnostní pokyny naleznete v
přiložené brožurce.
Nebezpečí!
Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování
bezpečnostních pokynů a instrukcí mohou mít
za následek úder elektrickým proudem, požár
a/nebo těžká zranění. Všechny bezpečnostní
pokyny a instrukce si uložte pro budoucí
použití.
Vysvětlení informačního štítku na přístroji
(viz obr. 20)
1 Před uvedením do provozu si přečtěte návod
k použití!
2 Nedovolte třetím osobám pohybovat se v rizi-
kové oblasti!
3 Pozor! -Ostré nože - před údržbářskými pra-
cemi vytáhněte síťovou zástrčku. Nože se po
vypnutí motoru otáčejí!
4 Přístroj chraňte před deštěm a vlhkem
5 Zaručená hladina akustického výkonu: 93 dB
6 akumulátor zlikvidujte v souladu s příslušnými
předpisy
2. Popis přístroje a rozsah dodávky
2.1 Popis přístroje (obr. 1/2)
1. Spínací rukojeť
2. Horní vodicí rukojeť
3. 2 Držák vodicí rukojeti
4. Držadlo
5. Centrální nastavení výšky sekání
6. Vyhazovací klapka
7. Sběrací koš na trávu
8. Akumulátor
9. Nabíječka
10. 2 kryty koleček vzadu
11. 2 kolečka vzadu
12. 2 úchyty pro rukojeť
13. 4 podložky
14. 2 upevňovací šrouby horní vodicí rukojeti
15. Bezpečnostní zásuvka
16. 2 pružiny
17. 4 matice pro horní a spodní posuvnou rukojeť
s rychloupínací funkcí
18. Svorky pro upevnění kabelu
19. Sběrací koš, horní díl krytu
20. Sběrací koš, pravý díl krytu
21. Sběrací koš, levý díl krytu
22. 2 závlačky
23. 2 podložky
24. Indikace naplnění
25. Mulčovací adaptér (není obsažen u
34.130.60)
2.2 Rozsah dodávky a rozbalení
Zkontrolujte prosím úplnost výrobku na základě
popsaného rozsahu dodávky. V případě
chybějících dílů se prosím obraťte nejpozději
během 5 pracovních dnů po zakoupení výrobku
za předložení platného dokladu o koupi na naše
servisní středisko nebo prodejnu, kde jste přístroj
zakoupili. Dbejte prosím na tabulku o záruce v
servisních informacích na konci návodu.
Otevřete balení a přístroj opatrně vyjměte z
•
balení.
Odstraňte obalový materiál a ochrany balení /
•
dopravní pojistky (jsou-li k dispozici).
P řekontrolujte, zda je rozsah dodávky úplný.
•
Zkontrolujte přístroj a příslušenství, zda neby-
•
ly při přepravě poškozeny.
Balení si pokud možno uložte až do uplynutí
•
záruční doby.
Nebezpečí!
Přístroj a obalový materiál nejsou dětská
hračka! Děti si nesmějí hrát s plastovými
sáčky, fóliemi a malými díly! Hrozí nebezpečí
spolknutí a udušení!
Rozsah dodávky
Akumulátorová sekačka
•
Originální návod k použití
•
Bezpečnostní pokyny
•
- 87 -
Anl_GE_CM_36_Li_SPK9.indb 87Anl_GE_CM_36_Li_SPK9.indb 87 22.10.2019 07:35:0622.10.2019 07:35:06
CZ
3. Použití podle účelu určení
Sekačka je vhodná pro soukromé používání na
zahradách u domů a chat.
Za sekačky pro soukromé zahrady u domů a
chat jsou považovány ty, jejichž roční používání
většinou nepřesahuje 50 hodin a které jsou
používány především pro péči o trávníky
nebo travnaté plochy, ne ovšem ve veřejných
zařízeních, parcích, sportovištích, jako též v
zemědělství a lesnictví.
Pozor! Z důvodů tělesného ohrožení uživatele
nesmí být sekačka používána k vyžínání keřů,
živých plotů a křoví, k stříhání a drcení popínavých rostlin nebo stříhání trávníku ozeleněných
střech nebo balkonových truhlíků a k čištění
(vysávání) chodníků a jako drtič na drcení
odřezků stromů a živých plotů. Dále nesmí být
sekačka používána jako motorová plečka a na zarovnávání půdních nerovností, jako např. krtin.
Z bezpečnostních důvodů nesmí být přístroj
používán jako hnací agregát pro jiné nástroje a
sady nástrojů všeho druhu, leda že by byly výrobcem vysloveně schváleny.
Přístroj smí být používán pouze podle svého
účelu určení. Každé další, toto překračující
použití, neodpovídá použití podle účelu určení. Za
z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.
4. Technická data
Otáčky motoru: ....................................3400 min
Třída ochrany: ....................................................III
Hmotnost: ....................................................14 kg
Šířka záběru: ...............................................36 cm
Objem sběracího koše .................................40 litr
Hladina akustického tlaku L
Nejistota K
: ............................................ 3 dB(A)
pA
Hladina akustického výkonu L
Vibrace na rukojeti a
h
Nejistota K: ..............................................1,5 m/s
Nastavení výšky sekání: .... 25–75 mm; 6stupňové
Krytí: .............................................................IPX1
2x Li-Ion akumulátor
Napětí: ....................................................18 V d.c.
Kapacita: .................................................... 3,0 Ah
.......................... (volitelně 18 V d.c. / 1 500 mAh)
.......................... (volitelně 18 V d.c. / 5 200 mAh)
2x nabíječka
Vstupní napětí: .................. 200–250 V ~ 50-60 Hz
Výstupní napětí: ..................................... 20 V d. c.
Výstupní proud: ...............................................3 A
Třída ochrany: ...............................................II /
Hluk a vibrace byly stanoveny podle norem EN
ISO 3744:1995, EN ISO 11201: 2015 a EN ISO
20643: 2005.
: ............... 87 dB (A)
pA
: .........90,4 dB(A)
WA
: ...........................≤ 2,5 m/s
-1
2
2
쓑
Dbejte prosím na to, že naše přístroje nebyly
podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo průmyslové
použití. Nepřebíráme proto žádné ručení, pokud
je přístroj používán v živnostenských, řemeslných
nebo průmyslových podnicích a při srovnatelných
činnostech.
Omezte tvorbu hluku a vibrace na minimum!
Používejte pouze přístroje v bezvadném sta-
•
vu.
Pravidelně provádějte údržbu a čištění
•
přístroje.
P řizpůsobte Váš způsob práce přístroji.
•
Nepřetěžujte přístroj.
•
V případě potřeby nechte přístroj zkontrolo-
•
vat.
P řístroj vypněte, pokud ho nepoužíváte.
•
Noste rukavice.
•
- 88 -
Anl_GE_CM_36_Li_SPK9.indb 88Anl_GE_CM_36_Li_SPK9.indb 88 22.10.2019 07:35:0622.10.2019 07:35:06
CZ
5. Před uvedením do provozu
Sekačka je při expedici demontována. Kompletní
rukojeť, zadní kolečka a sběrací koš se musejí
před použitím sekačky namontovat. Dodržujte
návod k obsluze krok za krokem a orientujte se
podle obrázků, aby pro vás byla montáž snadná.
Montáž koleček (obr. 3a, b a 4)
Vezměte zadní kolečka (obr. 2 / pol. 11) a nasaďte
je na osu tak, jak je znázorněno na obr. 3a. Poté
nasuňte podložku (obr. 2 / pol. 23) na osu a
upevněte všechno pomocí přiložené závlačky
(obr. 2 / pol. 22) tak, jak je znázorněno na obr. 3b.
Nakonec zatlačte kryty koleček (obr. 2 / pol. 10)
na kolečka (obr. 4).
Montáž vodicí rukojeti (obr. 5 až 10)
Nejprve vezměte pružinu (obr. 2 / pol. 16) a úchyt
rukojeti (obr. 2 / pol. 12) a nasaďte je na k tomu
určenou osu (obr. 5). Nyní nasaďte vodicí rukojeť
(obr. 2 / pol. 3) do úchytu rukojeti (obr. 2 / pol. 12)
a upevněte ji pomocí rychloupínací funkce (obr.
2 / pol. 17) (obr. 6). Horní vodicí rukojeť (obr. 1 /
pol. 2) se musí nasunout na držák vodicí rukojeti
(obr. 2 / pol. 3) a upevnit tak, jak je znázorněno
na obrázku 9. Poté připevněte držáky kabelu (obr.
2 / pol. 18) vedení motoru na vodicí rukojeti (obr.
10 / pol. A). Nyní můžete ve 3 stupních volit výšku
rukojeti 93,5–115,5 cm (viz obr. 7 / pol. A).
Pokyn!
Přestavování rukojeti je dovoleno pouze v rámci
označeného rozsahu.
Vodicí rukojeť zafixujte v požadované poloze
•
pomocí rychloupínací funkce (obr. 7 / pol. B).
Varování!
Na obou stranách musí být vždy nastavena stejná
výška rukojeti.
Kabel na vodicí rukojeti vyrovnejte pomocí
•
upevňovacích svorek kabelu (obr. 10 / pol. A).
Montáž sběracího koše (viz obrázky 11 až 13)
Nejdříve spojte levou (obr. 2 / pol. 21) a pravou stranu krytu (obr. 2 / pol. 20) tak, jak je
znázorněno na obrázku 11. Poté nastrčte horní
část krytu (obr. 2 / pol. 19) na již smontované díly
(obr. 12). Při zavěšení sběracího koše musí být
motor vypnut a nůž se nesmí otáčet. Vyhazovací
klapku (obr. 13 / pol. A) nadzvedněte jednou rukou. Druhou rukou uchopte sběrací koš držet za
rukojeť a shora ho zavěste (obr. 13).
Indikace stavu naplnění sběracího zařízení
Sběrací zařízení je vybaveno indikací stavu
naplnění (obr. 2 / pol. 24). Ta se otevře proudem
vzduchu, který sekačka za provozu produkuje.
Pokud klapka během sekání zaklapne, je sběrací
zařízení plné a mělo by být vyprázdněno. Pro bez-
vadnou funkci indikace stavu naplnění musí být
otvory pod klapkou vždy čisté a propustné.
Nastavení výšky sekání
Pozor!
Nastavení výšky sekání se smí provádět pouze při
vypnutém motoru a vytažené bezpečnostní síťové
zástrčce.
Než začnete se sekáním, zkontrolujte, zda nejsou
řezné nástroje tupé a upevňovací prostředky
poškozeny. Tupé a/nebo poškozené řezné nástroje vyměňte, aby nedošlo k nevyvážení. Při
této kontrole vypněte motor a vytáhněte síťovou
zástrčku.
Nastavení výšky sekání se musí provést
následovně (viz obr. 14):
1. Páčku (A) zmáčkněte směrem ven.
2. Páčku (B) nastavte na požadovanou výšku
sekání
3. Pusťte páčku (A) a zkontrolujte její bezpečné
upevnění v aretaci.
Odečtení výšky sekání
Výška sekání se nastavuje v 6 stupních od 25
do 75 mm a může být odečtena na stupnici (obr.
14/C).
Použití mulčovacího adaptéru (obr. 15, není
obsažen u 34.130.60):
Při mulčování se sekaná tráva rozseká v
uzavřeném krytu sekačky a opět se rozptýlí na
trávníku. Odpadá tím sběr a likvidace trávy.
Upozornění! Mulčování je možné pouze u
relativně krátkého trávníku.
Varování!
Nasazení mulčovacího klínu se smí provádět
pouze při zastaveném motoru nebo vytažené
bezpečnostní zástrčce.
Abyste mohli využívat tuto mulčovací funkci,
vyvěste sb
(obr. 15 / pol. 25) na vyhazovací otvor a zavřete
vyhazovací klapku.
ěrací vak, nastrčte mulčovací adaptér
- 89 -
Anl_GE_CM_36_Li_SPK9.indb 89Anl_GE_CM_36_Li_SPK9.indb 89 22.10.2019 07:35:0622.10.2019 07:35:06
CZ
Nabíjení akumulátoru (obr. 16a)
1. Vyjměte akumulátor z přístroje. Pro vyjmutí
stiskněte postranní západkové tlačítko.
2. Porovnejte, zda souhlasí síťové napětí uvedené na typovém štítku se síťovým napětím,
které je k dispozici. Zastrčte síťovou zástrčku
nabíječky (9) do zásuvky. Zelená LED začne
blikat.
3. Zasuňte akumulátor (8) do nabíječky (9).
4. V bodu „Indikace nabíječky“ najdete tabulku s
významy LED indikací na nabíječce.
Během nabíjení se může akumulátor trochu
zahřívat. To je ovšem normální.
Pokud není možné akumulátor nabít, zkontrolujte,
zda je v zásuvce síťové napětí,
•
zda se kontakty akumulátoru bez problémů
•
dotýkají nabíjecích kontaktů.
Pokud stále není možné akumulátor nabít, prosíme vás, abyste
nabíječku
•
a akumulátorový článek
•
poslali na adresu našeho zákaznického servisu.
V zájmu dlouhé životnosti akumulátoru byste
měli vždy dbát na jeho včasné nabití. To je v
každém případě třeba tehdy, když zjistíte, že výkon přístroje klesá. Akumulátorový článek nikdy
kompletně nevybíjejte. Toto vede k defektu akumulátoru!
Montáž akumulátoru (obr. 16b-16d)
Otevřete kryt akumulátoru. Jak je znázorněno na
obrázku 16d, zatáhněte za západku (obr. 16b/pol.
A) a otevřete kryt. Nyní oba akumulátory zasuňte
do otvorů tak, jak je znázorněno na obrázku 16c.
Pokyn!
Používejte pouze akumulátory se stejným
stupněm nabití, nikdy nekombinujte plně nabité
a napůl vybité akumulátory. Oba akumulátory
nabíjejte vždy současně.
Akumulátor se slabším nabitím určuje dobu chodu přístroje. Před provozem se musejí oba akumulátory zcela nabít. Zaklapnutím krytu zavřete
prostor akumulátorů a dbejte na jeho správné
zacvaknutí.
Indikace kapacity akumulátorů (obr. 19)
Stiskněte spínač indikace kapacity akumulátoru
(obr. 19 / pol. A). Indikace kapacity akumulátoru
(obr. 19 / pol. B) signalizuje stav nabití akumulátoru pomocí 3 LED.
Všechny 3 LED svítí:
Akumulátor je plně nabitý.
2 nebo 1 LED svítí
Akumulátor disponuje dostatečným zbytkovým
nabitím.
1 LED bliká:
Akumulátor je prázdný, akumulátor znovu nabijte.
Všechny LED blikají:
Akumulátor byl hluboce vybit a je defektní. Defektní akumulátor se již nesmí používat a nabíjet!
6. Obsluha
Pozor!
Sekačka je vybavena bezpečnostním spínačem,
aby se zamezilo používání nepovolanými osobami. Bezprostředně před uvedením sekačky do
provozu zasuňte bezpečnostní zástrčku (obr.16e)
a při každém přerušení nebo ukončení práce
zástrčku opět vytáhněte.
Pozor!
Aby se zabránilo nechtěnému zapnutí, je sekačka
vybavena blokováním zapnutí (obr. 17 / pol. 1),
které musí být zmáčknuto, než mohou být aktivována spínací tlačítka (obr. 17 / pol. 2). Pokud
jsou spínací tlačítka uvolněna, sekačka se vypne.
Proveďte tento krok několikrát, abyste si byli jisti,
že váš přístroj správně pracuje. Před začátkem
opravárenských nebo údržbářských prací na
přístroji se musíte přesvědčit, že se nůž netočí a
bezpečnostní zástrčka je vytažena.
Varování! Nikdy neotvírejte vyhazovací klapku, když je vyprazdňováno sběrací zařízení a
motor ještě
zranění.
Vždy pečlivě upevněte vyhazovací klapku resp.
sběrací koš. Při odstraňování nejdříve vypnout
motor.
Musí být vždy dodržována bezpečnostní vzdálenost mezi krytem nože a uživatelem daná
vodicími rukojeťmi. Při sekání a změnách směru
jízdy na stráních a svazích je nutno dávat obzvlášť
pozor. Dbejte na bezpečný postoj, noste boty
s neklouzavou, profi lovou podrážkou a dlouhé
kalhoty.
- 90 -
běží. Rotující nůž může způsobit
Anl_GE_CM_36_Li_SPK9.indb 90Anl_GE_CM_36_Li_SPK9.indb 90 22.10.2019 07:35:0622.10.2019 07:35:06
CZ
Sekejte vždy příčně ke svahu. Na svazích se sklonem přes 15 stupňů se z bezpečnostních důvodů
nesmí sekat.
Mimořádný pozor dávejte při jízdě zpět a při
tažení sekačky. Nebezpečí klopýtnutí!
Pokyny ke správnému sekání
Při sekání doporučujeme postupovat „v přesahu“.
Sekejte pouze s ostrými, bezvadnými noži, aby se
stébla trávy netřepila a trávník nezežloutl.
Pro dosažení čistého výsledku práce je třeba
vodit sekačku pokud možno v rovných pásech.
Přitom by se tyto pásy měly vždy o pár centimetrů
překrývat, aby nezůstaly viditelné pruhy.
Jak často by se mělo kosit, závisí zásadně
na rychlosti růstu trávy. V době hlavního růstu
(květen–červen) dvakrát týdně, jinak jednou
týdně. Výška sekání by měla ležet mezi 4–6cm a
růst k dalšímu sekání by měl činit 4–5cm. Pokud
byl trávník jednou o n
udělat chybu tím, že ho ihned posekáte na normální výšku. To trávníku škodí. Nesekejte více než
polovinu výšky trávy.
Spodní stranu tělesa sekačky udržujte čistou a
bezpodmínečně odstraňujte nánosy trávy. Nánosy ztěžují startování a snižují kvalitu sekání a
vyhazování trávy.
Na svazích je třeba sekat příčně ke svahu.
Šikmým postavením směrem nahoru se dá zabránit sklouznutí sekačky. Zvolte výšku sekání podle
skutečné délky trávníku. Proveďte více záběrů
tak, že budou odstraněny maximálně 4 cm trávy
najednou.
Před prováděním jakýchkoliv kontrol nože
vypněte motor. Pamatujte na to, že se nůž po
vypnutí motoru ještě několik vteřin otáčí! Nikdy
nezkoušejte nůž zastavit. Pravidelně kontrolujte,
zda je nůž správně upevněn, v dobrém stavu a
dobře nabroušen. V opačném případě ho nabruste nebo vyměňte. Pokud rotující nůž narazí
na nějaký předmět, sekačku zastavte a vyčkejte,
dokud se nůž úplně nezastaví. Poté zkontrolujte
stav nože a držáku nože. Pokud jsou poškozeny,
musí být vyměněny.
Položte používané napájecí vedení přístroje v
podobě smyčky na zem před použitou zásuvku.
Sekejte směrem pryč od zásuvky resp. od kabelu
a dbejte na to, aby napájecí vedení přístroje vždy
leželo na již posekané části trávníku, aby nebylo
sekačkou přejeto.
ěco delší, neměli byste
Jakmile během sekání zůstávají na trávníku ležet
zbytky trávy, musí se sběrací koš vyprázdnit.
Pozor! Před sejmutím sběracího koše zastavte
motor a vyčkejte zastavení řezného nástroje!
Pro sejmutí sběracího koše jednou rukou
nadzvedněte vyhazovací klapku, druhou rukou
vyjměte sběrací koš za nosnou rukojeť. Podle
odpovídajících bezpečnostních předpisů zapadne vyhazovací klapka při vyvěšení sběracího
koše a uzavře zadní vyhazovací otvor. Pokud při
tom zůstanou v otvoru zachyceny zbytky trávy,
je pro leh
sekačkou zhruba o 1 m dozadu.
Zbytky posekaného materiálu v tělese sekačky
a na pracovním nástroji neodstraňujte rukama
nebo nohama, ale vhodnými pomůckami, např.
kartáčem nebo košťátkem.
Aby bylo zaručeno správné sbírání trávy, musejí
se vnitřek sběracího koše po použití vyčistit.
Sběrací koš zavěste pouze při vypnutém motoru
a zastaveném sečném nástroji.
Vyhazovací klapku jednou rukou nadzvedněte,
druhou rukou uchopte sběrací koš za rukojeť a
shora ho zavěste.
čí spuštění motoru vhodné popojet se
7. Čištění, údržba a objednání
náhradních dílů
Nebezpečí!
Před všemi čisticími pracemi vytáhněte
bezpečnostní zástrčku (obr. 16e).
7.1 Čištění
Udržujte bezpečnostní zařízení, větrací
•
otvory a kryt motoru tak čisté a zbavené
prachu a nečistot, jak jen to je možné. Otřete
přístroj čistým hadrem nebo ho profoukněte
stlačeným vzduchem při nízkém tlaku.
Doporučujeme přístroj vyčistit ihned po
•
každém použití.
Přístroj pravidelně čistěte vlhkým hadrem
•
a trochou mazlavého mýdla. Nepoužívejte
žádné čisticí prostředky nebo rozpouštědla,
mohlo by dojít k poškození plastových částí
přístroje. Dbejte na to, aby se do přístroje
nedostala voda. Vniknutí vody do elektrického
přístroje zvyšuje riziko zásahu elektrickým
proudem.
- 91 -
Anl_GE_CM_36_Li_SPK9.indb 91Anl_GE_CM_36_Li_SPK9.indb 91 22.10.2019 07:35:0722.10.2019 07:35:07
CZ
7.2 Údržba
Opotřebované nebo poškozené nože, držák
•
nože a čep je třeba vyměnit v celé sadě autorizovaným odborníkem, aby bylo zachováno
vyvážení.
Sekačka nesmí být čištěna pod tekoucí vo-
•
dou, obzvlášť ne pod tlakem. Zajistěte, aby
všechny upevňovací prvky (šrouby, matice
atd.) byly vždy pevně utaženy a abyste tak
mohli se sekačkou bezpečně pracovat.
Často kontrolujte součásti sloužící k za-
•
chytávání trávy, zda nevykazují známky
opotřebení.
Opotřebované nebo poškozené díly vyměňte.
•
Uchovávejte sekačku v suché místnosti.
•
Z důvodu dlouhé životnosti by se měly
•
všechny šroubované součástky, jako kola a
osy, vyčistit a následně naolejovat.
Pravidelná péče o sekačku zajistí nejen
•
její dlouhou životnost a výkonnost, ale
přispívá také k pečlivému a jednoduchému
sekání vašeho trávníku. Čistěte sekačku
pokud možno kartáčem nebo hadrem. Při
odstraňování nečistot nepoužívejte žádná
rozpouštědla nebo vodu.
Součástka, která je nejvíce vystavena
•
opotřebení, je nůž. Pravidelně kontrolujte
stav nože a jeho upevnění. Pokud je nůž
opotřebovaný, musí se ihned vyměnit nebo
nabrousit. Pokud by se vyskytly nadměrné
vibrace sekačky, znamená to, že nůž není
správně vyvážen nebo byl deformován
nárazy. V tomto případě se nůž musí opravit
nebo vyměnit.
Uvnitř přístroje se nenalézají žádné další díly
•
vyžadující údržbu.
7.3 Výměna nože
Z bezpečnostních důvodů doporučujeme, aby
výměnu nože provedl autorizovaný odborník.
Pozor! Noste pracovní rukavice! Používejte pouze originální nože, protože jinak není zaručena
funkčnost a bezpečnost.
sekačky a odstraňte všechny nahromaděné
nánosy. Před každým začátkem sezony
bezpodmínečně překontrolujte stav nože. S
opravami se obraťte na náš zákaznický servis.
Používejte pouze originální náhradní díly.
7.4 Objednání náhradních díl
Při objednávce náhradních dílů je třeba uvést
následující údaje:
Typ přístroje
•
Číslo artiklu přístroje
•
Identifikační číslo přístroje
•
Číslo požadovaného náhradního dílu
•
Aktuální ceny a informace naleznete na
www.isc-gmbh.info
Náhradní nůž č. výr.: 34.054.85
ů:
8. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno
poškození při přepravě. Toto balení je surovina a
tím znovu použitelné nebo může být dáno zpět do
cirkulace surovin. Přístroj a jeho příslušenství jsou
vyrobeny z rozdílných materiálů, jako např. kov
a plasty. Defektní přístroje nepatří do domovního
odpadu. K odborné likvidaci by měl být přístroj
odevzdán na příslušném sběrném místě. Pokud
žádné takové sběrné místo neznáte, měli byste se
informovat na místním zastupitelství.
9. Uložení
Skladujte přístroj a jeho příslušenství na tmavém,
suchém a nezamrzajícím místě a mimo dosah
dětí. Optimální skladovací teplota se pohybuje
mezi 5 a 30 °C. Elektrický přístroj uchovávejte v
originálním balení.
Při výměně nože postupujte následovně:
1. Povolte upevňovací šroub (viz obr. 18).
2. Vyjměte nůž a nahraďte ho novým.
3. Při montáži nového nože dbejte na směr
montáže nože. Křídla nože musejí vyčnívat
do prostoru motoru (viz obr. 18). Upínací trny
musejí souhlasit s otvory v noži.
4. Upevňovací šrouby nakonec opět utáhněte
univerzálním klíčem. Utahovací moment by
měl činit cca 25 Nm.
Na konci sezony proveďte všeobecnou kontrolu
- 92 -
Anl_GE_CM_36_Li_SPK9.indb 92Anl_GE_CM_36_Li_SPK9.indb 92 22.10.2019 07:35:0722.10.2019 07:35:07
CZ
10. Plán vyhledávání poruch
Chyba Možná příčina Odstranění
Motor nenaskočí a) Defektní kondenzátor
b) Přípojky na motoru nebo konden-
zátoru jsou uvolněné
c) Přístroj stojí ve vysoké trávě
d) Tělo sekačky je ucpané
e) Bezpečnostní zástrčka není za-
sunutá
f) Akumulátor není správně zasunutý
Klesá výkon motoru a) Příliš vysoká nebo vlhká tráva
b) Těleso sekačky ucpané
c) Nože silně opotřebovány
d) Kapacita akumulátoru klesá
Nečisté sekání a) Nože opotřebovány
b) Chybná výška sekání
Pokyn! Motor je kvůli své ochraně vybaven tepelným spínačem, který při přetížení vypne a po
krátké přestávce na ochlazení se opět automaticky zapne!
a) Nechte přístroj zkontrolovat zákaz-
nickým servisem.
b) Nechte přístroj zkontrolovat zákaz-
nickým servisem.
c) Nastartujte sekačku v nízké trávě
nebo na již posekaných plochách;
Eventuálně změňte výšku sekání
d) Tělo sekačky vyčistit, aby nůž volně
běžel
e) Zasuňte bezpečnostní zástrčku
(viz 6.)
f) Vyjměte akumulátor a znovu ho
zasuňte (viz 5.)
a) Upravte výšku sekání, změňte nas-
tavení elektroniky.
ěte tělo sekačky
b) Vyčist
c) Vyměňte nože
d) Zkontrolujte kapacitu akumulátorů
a případně je nabijte (viz 5.)
a) Vyměňte nůž nebo ho nabruste
b) Upravte výšku sekání
- 93 -
Anl_GE_CM_36_Li_SPK9.indb 93Anl_GE_CM_36_Li_SPK9.indb 93 22.10.2019 07:35:0722.10.2019 07:35:07
CZ
11. Indikace nabíječky
Stav indikace
Červená
LED
Zelená
LED
Vyp Bliká Provozní pohotovost
Nabíječka je připojena na síť a připravena k provozu, akumulátor není v
nabíječce.
Zap vyp Nabíjení
Nabíječka nabíjí akumulátor režimem rychlého nabíjení. Příslušné doby
nabíjení najdete přímo na nabíječce.
Upozornění! V závislosti na konkrétním stavu nabití se mohou skutečné
doby nabíjení poněkud lišit od uvedených dob nabíjení.
Vyp Zap Akumulátor je nabitý a připravený k provozu.
Poté se až do úplného nabití přepne na úsporné nabíjení.
Nechte akumulátor v nabíječce o cca 15 minut déle.
Opatření:
Vyjměte akumulátor z nabíječky. Odpojte nabíječku ze sítě.
Bliká Vyp Přizpůsobené nabíjení
Nabíječka se nachází v režimu šetrného nabíjení.
Akumulátor je přitom z bezpečnostních důvodů nabíjen pomaleji a
potřebuje více času. To může mít následující příčiny:
- Akumátor nebyl již po dlouhou dobu nabíjen.
- Teplota akumulátoru není v ideálním rozsahu.
Opatření:
Počkejte, až bude nabíjení ukonč
nabíjen.
Bliká Bliká Porucha
Nabíjení již není možné. Akumulátor je defektní.
Opatření:
Defektní akumulátor se již nesmí nabíjet.
Vyjměte akumulátor z nabíječky.
Zap Zap Porucha teploty
Akumulátor je příliš horký (např. přímé sluneční záření) nebo příliš studený
(pod 0° C).
Opatření:
Odeberte akumulátor a uložte ho 1 den při pokojové teplotě (cca 20° C).
Význam a opatření
eno, akumulátor může být i přesto dále
- 94 -
Anl_GE_CM_36_Li_SPK9.indb 94Anl_GE_CM_36_Li_SPK9.indb 94 22.10.2019 07:35:0722.10.2019 07:35:07
CZ
Jen pro země EU
Elektrické nářadí a přístroje neodhazujte do domovního odpadu!
Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a
při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí
být dopraveno do odpovídajícího ekologického recyklačního závodu.
Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit
při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě
odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí
přidané ke starým přístrojům.
Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s
výslovným souhlasem fi rmy iSC GmbH.
Technické změny vyhrazeny
- 95 -
Anl_GE_CM_36_Li_SPK9.indb 95Anl_GE_CM_36_Li_SPK9.indb 95 22.10.2019 07:35:0722.10.2019 07:35:07
CZ
Ser visní informace
Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní
údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.
Kategorie Příklad
Rychle opotřebitelné díly* Uhlíkové kartáčky, Akumulátor
Spotřební materiál/spotřební díly* Nůž
Chybějící díly
* není nutně obsaženo v rozsahu dodávky!
V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce
www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:
Fungoval přístroj předtím nebo byl od začátku defektní?
•
Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
•
Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?
•
Popište tuto chybnou funkci.
- 96 -
Anl_GE_CM_36_Li_SPK9.indb 96Anl_GE_CM_36_Li_SPK9.indb 96 22.10.2019 07:35:0822.10.2019 07:35:08
CZ
Záruční list
Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je
nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto
záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle.
Pro uplatňování požadavků poskytnutí záruky platí následující:
1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek
nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky
upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc
k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny.
Naše záruka je pro Vás bezplatná.
2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného
výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je
omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro
živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl
přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.
3. Z naší záruky jsou vylou
- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné
instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh
el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje
nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení
přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles
do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím
působením (jako např. škody způsobené pádem).
- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením
přiměřeného použití nebo jiným přirozeným opotřebením.
4. Záruční doba činí 24 měsíc
být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna.
Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo
výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové
záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití
místního servisu.
5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.
isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které
jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny
z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší
záruce, obdržíte obratem zpátky opravený nebo nový přístroj.
čeny:
ů a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí
Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nejsou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší
servisní adresu.
V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této
záruky podle servisních informací uvedených v tomto návodu k obsluze.
- 97 -
Anl_GE_CM_36_Li_SPK9.indb 97Anl_GE_CM_36_Li_SPK9.indb 97 22.10.2019 07:35:0822.10.2019 07:35:08
SK
Obsah
1. Bezpečnostné pokyny
2. Popis prístroja a objem dodávky
3. Správne použitie prístroja
4. Technické údaje
5. Pred uvedením do prevádzky
6. Obsluha
7. Čistenie, údržba a objednanie náhradných dielov
8. Skladovanie a preprava
9. Likvidácia a recyklácia
10. Plán na hľadanie chýb
11. Signalizácia nabíjačky
- 98 -
Anl_GE_CM_36_Li_SPK9.indb 98Anl_GE_CM_36_Li_SPK9.indb 98 22.10.2019 07:35:0822.10.2019 07:35:08
SK
Nebezpečenstvo!
Pri používaní prístrojov sa musia dodržiavať
príslušné bezpečnostné opatrenia, aby bolo
možné zabrániť prípadným zraneniam a vecným
škodám. Preto si starostlivo prečítajte tento návod na obsluhu/bezpečnostné pokyny. Následne
ich starostlivo uschovajte, aby ste mali vždy k
dispozícii potrebné informácie. V prípade, že
budete prístroj požičiavať tretím osobám, prosím
odovzdajte im spolu s prístrojom tento návod na
obsluhu/bezpečnostné pokyny. Nepreberáme
žiadne ručenie za nehody ani škody, ktoré vzniknú nedodržaním tohto návodu na obsluhu a
bezpečnostných pokynov.
1. Bezpečnostné pokyny
Príslušné bezpečnostné pokyny nájdete v
priloženej brožúrke.
Nebezpečenstvo!
Prečítajte si všetky bezpečnostné predpisy a pokyny. Nedostatky pri dodržovaní
bezpečnostných predpisov a pokynov môžu
mať za následok úraz elektrickým prúdom, vznik požiaru a/alebo ťažké poranenia. Všetky
bezpečnostné predpisy a pokyny si odložte
pre budúce použitie.
Vysvetlenie výstražného štítku na prístroji
(pozri obr. 20)
1. Pred uvedením do prevádzky si prečítajte návod na obsluhu!
2. Tretie osoby musia byť mimo oblasť
nebezpečenstva!
3 Opatrne! - Ostré strihacie nože – pred
vykonávaním údržbových prác vytiahnuť
bezpečnostný konektor.
Strihacie nože sa otáčajú po vypnutí motora
naďalej!
4 Chrániť prístroj pred dažďom a vlhkom
5 Zaručená hladina akustického výkonu: 93 dB
6 Akumulátor odborne likvidovať
2. Popis prístroja a objem dodávky
2.1 Popis prístroja (obr. 1/2)
1. Spínacia páka
2. Horné posuvné držadlo
3. 2 držiaky posuvného držadla
4. Nosná rukoväť
5. Centrálne nastavenie výšky rezu
6. Vyhadzovacia klapka
7. Zachytávací kôš na trávu
8. Akumulátor
9. Nabíjačka
10. 2 krytky kolies vzadu
11. 2 kolesá vzadu
12. 2 uloženia poriska
13. 4 podložky
14. 2 upevňovacie skrutky pre horné posuvné
držadlo
15. Bezpečnostný konektor
16. 2 pružiny
17. 4 matice pre horné a dolné posuvné držadlo s
rýchloupínacou funkciou
18. Svorky na upevňovanie káblov
19. Zachytávací kôš, horná strana krytu
20. Zachytávací kôš, pravá strana krytu
21. Zachytávací kôš, ľavá strana krytu
22. 2 závlačky
23. 2 podložky
24. Ukazovateľ stavu naplnenia
25. Mulčovací adaptér (nie je obsiahnutý u
34.130.60)
2.2 Objem dodávky a vybalenie (obr. 2)
Prosím, skontrolujte kompletnosť výrobku na
základe uvedeného objemu dodávky. V prípade
chýbajúcich častí sa prosím obráťte najneskôr
do 5 pracovných dní od zakúpenia výrobku s
predložením platného dokladu o kúpe na naše
servisné stredisko alebo na obchod, v ktorom ste
prístroj zakúpili. Prosím, dbajte pritom na záručnú
tabuľku uvedenú v servisných informáciách na
konci návodu.
Otvorte balenie a opatrne vyberte prístroj von
•
z balenia.
Odstráňte obalový materiál ako aj obalové/
•
transportné poistky (pokiaľ sú obsiahnuté).
Skontrolujte, či obsah dodávky kompletný.
•
Skontrolujte, či nedošlo k poškodeniu prístro-
•
ja a príslušenstva transportom.
Pokiaľ možno, uschovajte si obal až do konca
•
záručnej doby.
Nebezpečenstvo!
Prístroj a obalový materiál nie sú hračky! Deti
sa nesmú hrať s plastovými vreckami, fóliami
ani malými dielmi! Hrozí nebezpečenstvo
prehltnutia a udusenia!
Objem dodávky
Akumulátorová kosačka
•
Originálny návod na obsluhu
•
Bezpečnostné pokyny
•
- 99 -
Anl_GE_CM_36_Li_SPK9.indb 99Anl_GE_CM_36_Li_SPK9.indb 99 22.10.2019 07:35:0822.10.2019 07:35:08
SK
3. Správne použitie prístroja
Kosačka je určená pre súkromné používanie v
domácej záhrade a rekreačných záhradách.
Za kosačku pre súkromné použitie v domácich a rekreačných záhradách sa považujú
také kosačky, ktorých ročné použitie spravidla
neprekračuje 50 hodín a ktoré sa používajú na
ošetrovanie trávnatých plôch alebo trávnikov, nie
však na verejných priestranstvách, v parkoch, na
športoviskách ani v poľnohospodárstve a lesnom
hospodárstve.
Pozor! Kvôli telesnému ohrozeniu používateľa sa
nesmie kosačka trávnika používať na zastrihovanie krovín, živých plotov a kríkov, na rezanie a
drvenie pergolových porastov alebo na kosenie
trávnika na strešných porastoch alebo balkónových kvetináčoch a na čistenie (odsávanie)
chodníkov a ani ako drvička na drvenie vetiev a
konárov stromov a zo živého plota. Ďalej nesmie
byť kosačka používaná ako motorová plečka
ani na vyrovnávanie nerovností pôdy, ako napr.
krtincov.
Z bezpečnostných dôvodov nesmie byť kosačka
trávnika používaná ako hnací agregát pre iné pracovné nástroje alebo akékoľvek nástrojové sady,
iba ak sú tieto výslovne povolené a schválené
výrobcom.
Prístroj smie byť použitý len na ten účel, na ktorý
bol určený. Akékoľvek iné odlišné použitie sa
považuje za nespĺňajúce účel použitia. Za škody
alebo zranenia akéhokoľvek druhu spôsobené
nesprávnym používaním ručí používateľ / obsluhujúca osoba, nie však výrobca.
Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie.
Nepreberáme žiadne záručné ru
prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako
aj na činnosti rovnocenné s takýmto použitím.
čenie, ak sa
4. Technické údaje
Otáčky motora:.....................................3400 min
Trieda ochrany: ..................................................III
Hmotnosť: ....................................................14 kg
Šírka rezu: ...................................................36 cm
Objem zachytávacieho koša na trávu: ...... 40 litrov
Hladina akustického tlaku L
Faktor neistoty K
Hladina akustického výkonu LWA: ..... 90,4 dB (A)
Vibrácia na držadle a
Faktor neistoty K: .....................................1,5 m/s
Nastavenie výšky rezu: .....25-75 mm; 6-stupňové
Druh ochrany: ...............................................IPX1
2x Li-iónový akumulátor
Napätie: ..................................................18 V d.c.
Kapacita: .................................................... 3,0 Ah
.............................................. (neobvezno 1,5 Ah)
.............................................. (neobvezno 5,2 Ah)
2x nabíjačka
Vstupné napätie: ................200-250 V ~ 50-60 Hz
Výstupné napätie: .................................. 20 V d. c.
Výstupný prúd: .............................................3,0 A
Trieda ochrany: .............................................. II/
Hodnoty hluku a vibrácie boli merané podľa
príslušných noriem EN ISO 3744:1995, EN ISO
11201: 1995 a EN ISO 20643: 2005.
Obmedzte tvorbu hluku a vibráciu na minimum!
Používajte len prístroje v bezchybnom stave.
•
Pravidelne vykonávajte údržbu a čistenie
•
prístroja.
Prispôsobte spôsob práce prístroju.
•
Prístroj nepreťažujte.
•
V prípade potreby nechajte prístroj
•
skontrolovať.
Prístroj vypnite, pokiaľ ho nepoužívate.
•
Používajte rukavice.
•
: .................................. 3 dB (A)
pA
: ................ 87 dB(A)
pA
: ..........................≤ 2,5 m/s
h
-1
2
2
쓑
- 100 -
Anl_GE_CM_36_Li_SPK9.indb 100Anl_GE_CM_36_Li_SPK9.indb 100 22.10.2019 07:35:0822.10.2019 07:35:08
Loading...
