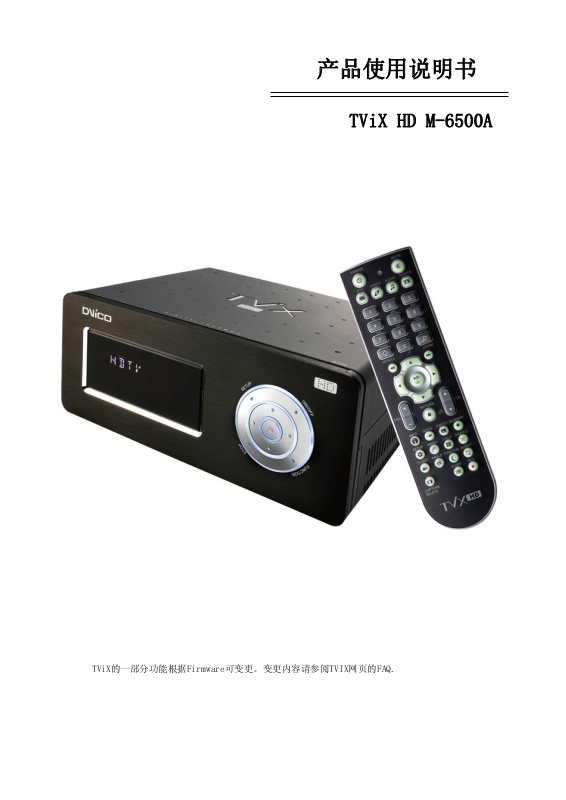

产品使用说明书
TViX HD M-6500A
TViX的一部分功能根据Firmware可变更。变更内容请参阅TVIX网页的FAQ.
安全注意事项
用户不得随意更改或分解产品。
不要放在油，烟，湿气，水，灰尘多的
地方，有雨水的地方。
如果和喇叭等磁性强烈的物品放在一起的话，容
易损伤硬盘中的数据。
勿放在直射光线，炉子，发热体等的附近，
请放置在通风良好的地方。
勿用湿手触摸电源插头，勿用被损坏的电源线，
松的插头，以免引起触电，火灾。
产品掉落或给予冲击的话会对硬盘产生致命
的损伤。.
请把TVIX放在插座旁，以便发生危急情况时可切断电源。
2
使用注意事项
购买TViX后第一次使用之前必须熟知以下内容。
TViX 连接
在TVIX和TV的电源关掉的状态下进行所有的线连接。TViX可用于多媒体播放器和移动式存储设备，但是无
法同时使用2个功能。
产品外观的清扫
清扫产品外观时请把电源线拔出使用柔软干布擦拭。.
USB线连接
在电脑开机状态下连接USB线时TViX变为USB外装储存装置。（此时VIDEO/AUDIO输出不工作并在VFD上显示
‘USB ON’）为了把TViX转换成多媒体播放器模式请把与电脑连接的USB线拔出再开机
装硬盘
装新硬盘时把HDD的电源线和数据线连接要正确。如果接错时有可能发生问题。
换硬盘
替换使用中的硬盘时请把本机的热充分释放后分解。否则有可能因硬盘发的热受到烫伤。
从PC上分离
要解除和电脑连接的TViX时请选择‘硬件安全拆除’后再拆除
分区设置
以NTFS方式已设定了分区时，在不支持Ntfs 分区的 OS(Window 98 SE和Window ME) 上识别不到。此时把
分区删除后用FAT32重新设定分区后再进行格式化。
认证标签
认证及定格容量表示的标签标记在TViX底面。
硬盘损伤
硬盘损伤时对硬盘里的内容物不负责，因此使用之前重要的数据要另外备份。
无线局域网络
使用USB型无线模组使用无线网络时因硬盘互换性无法使用在市场的所有的USB型无线模组。必须在TViX网
页上的FAQ上确认互换明细表。
遥控器 键盘变更
利用遥控器的数字键可输入文字。一般文字与遥控器标记的内容同一。按数字1时转换成@Æ:Æ/Æ_Æ-
3
目 录
安全注意事项 ........................................................................................................................................ 2
使用注意事项 ........................................................................................................................................ 3
1 产品的特征 .................................................................................. 5
1.1 多媒体播放功能 ..................................................................................................................... 5
1.2 AUDIO 播放功能 ..................................................................................................................... 6
1.3 移动式储存装置功能 .............................................................................................................. 6
1.4 产品规格 ................................................................................................................................ 7
2 各部分的名称 ............................................................................... 8
2.1 前面 ....................................................................................................................................... 8
2.2 后面 ....................................................................................................................................... 8
2.3 TViX 组成物 .......................................................................................................................... 8
3
设置及连接 .................................................................................. 9
3.1 连接 Video ............................................................................................................................ 9
3.2 ＡＵＤＩＯ 连接 .................................................................................................................. 11
3.3 网络连接 .............................................................................................................................. 12
3.4 安装/替换硬盘 ..................................................................................................................... 21
4 设定TViX Setup Menu .................................................................. 23
4.1 AUDIO/VIDEO设定 .................................................................................................................. 23
4.2 设定MISC .............................................................................................................................. 25
4.3 设定NETWORK ......................................................................................................................... 26
5 应用TViX ................................................................................... 27
5.1 制作HDD文件夹 ..................................................................................................................... 27
5.2 看Video ................................................................................................................................ 28
5.3 听Audio ................................................................................................................................ 29
5.4 看照片 ................................................................................................................................. 30
6 使用遥控器 ................................................................................ 31
6.1 遥控器基本按键之功能 ......................................................................................................... 31
6.2 功能别遥控器操作。 ............................................................................................................ 32
6.3 附加功能 .............................................................................................................................. 39
7 软件升级 ................................................................................... 45
8 与PC连接 ................................................................................... 47
8.1 Window SE上设置USB 驱动器 ................................................................................................ 47
8.2 Window 98 SE/ME上设置Partition（分区）和Format（格式化）........................................... 50
8.3 在Window 2000/XP/VISTA上设置Partition（分区）和Format（格式化） .............................. 50
8.4 分离USB大容量储存所 ........................................................................................................... 53
9 对产品的一般性 FAQ .................................................................... 54
10 GNU 一般公众认证 ....................................................................... 55
4
1 产品的特征
1.1 多媒体播放功能
可完美的播放储存在硬盘的DVD ， 具有DVDJukeBox功能。如果分区是NTFS时可播放4GB以上
的高容量ISO文件和VIDEO文件。
可播放最大 1,920ⅹ1,080P清晰度的高画质 HD 录像文件(TS, TP) 为了对应HDTV。为了对
应高画质，安装了HDMI输出端口可播放和传送完美的数码影像
安装了最新 SMP8635 CPU 不仅可播放以往的 MPEG4版本 3.11, 4.0, 5.0 以上的最新压缩
AVI 及 Xvid, MPG 文 件 。 而且可播放 MKV,MPEG-4 AVC-HD(H.264) 及 VC-1( MP@HL,
AP@L3) 文件.
TviX可以把真正的HD级(1,920ⅹ1,080)影片，DVD，数码相片，音
乐文件通过USB储存到内装硬盘并且用A/V线连接到TV上播放，它是
一种数码JukeBox
支持HDMI(版本1.3)输出端口以便把高画质的影像传送到 HDTV。连接 HDMI端口时不用连接
AUDIO线也可输出1920*1080P的清晰度的画面。
内装了DTS Down mixing功能无需外装解码器可播放DTS格式的AUDIO。外装 DTS 解码器AMP
使用者可一起欣赏多声道的音质DTS AUDIO和影片.
可通过网络播放文件并提供自我复制功能以方便管理文件。支持有线无线网络，利用有线
网络可播放无断续的高画质HD影像。可支持4张网络硬盘，并且可以利用FTP服务器在外部
网络传送文件。如果要利用无线网络得另外购买可支持的USB型无线模组
可增加硬盘或连接外置型DVD驱动器，数码相机，USB存储器或存储读卡器等播放多媒体文
件。
Manufactured under license from Dolby Laboratories.
"Dolby" and the double-D symbol are trademarks of Dolby Laboratories.
** 一部分功能可通过以后的Firmware升级来支持.
5
1.2 AUDIO 播放功能
TViX可以不用开电视以指定的键盘操作就可以欣赏音乐。
可以播放MP3， WMA(Windows Media Audio), Ogg Vobis, Ipod M4A, AAC, Flac 等最新的音乐格式
支持利用照片的音乐幻灯片。
支持通过*.m3u, *.pls的 Shout Cast方式网络收音机。
1.3 移动式储存装置功能
支持USB 1.1/2.0. 不仅可储存VIDEO，AUDIO，图片文件，而且可储存业务资料，软件备份，其他外存储设
备的功能.
最大可进行 480Mbps的 高速数据通讯 (使用USB 2.0 时)
不仅可用于台式机也可用于笔记本电脑，可用于宽范围的系统，(Window 98 SE / ME / 2000 / XP)并提供
完整的 互换性。
因支持Plug & Play，只要连接到PC上就可自动识别。
TviX在工作中时如果连接USB线在画面中央会显示USB ON图标并直接连到电脑上。如果分离USB线就恢复到T
viX原来的画面。
为了安装 HDD没有必要分解TviX机子。如同在遥控器装电池一样，打开盖子把HDD放入后连接电源线和数据
线再盖上盖子。（请参照3.5硬盘安装/交替）
如果使用WINDOW 98 SE时在 www.tvix.co.kr 资料室设置 ‘98SE USB 专用驱动器’，方可识别USB储存装
置。WINDOW ME/2000/XP没有必要另外设置。
为了通过NFS进行网络播放需设置NetShare软件.在 www.tvix.co.kr资料室下载‘Netshare installer’和
‘使用说明书’再使用。
6
1.4 产品规格
型号名 TViX HD M-6500A
主要芯片
VFD 显示 显示 播放模式，播放时间，清晰度(7 字的文字和数字，5 字的数字)
Sigma Design
格: .avi, .MKV,wmv, .mpg, .iso .vob, .ifo, .mp4, .asf, .tp, .trp, .ts, .m2t, .m2ts , .mov
(H.264)
VIDEO
AUDIO
IMAGE JPEG
连接扩张
CODEC: MPEG 1 / 2 / 4, AVI, XVID, WMV9(MP@HL), H.264/ AVC(HD) , VC-1(MP@HL, AP@L3)
清晰度: 最大 1920*1080P
MP3, WMA, AAC, Ogg, PCM, AC3, M4A, FLAC, WAV, WAV(DTS), wave pack, .APE
DTS (Down mixing)和 (pass through)
USB 2.0 Host 2 Ports, USB 2.0 Target 1 Port
LAN
DTV TUNER 端口(选择规格)
SMP8635
VIDEO 输出 HDMI 1.3(Video 24bit), Component, S-Video, Composite
AUDIO 输出
支持 HDD
ODD 支持 用 USB 2.0 可连接使用
字幕支持文件 smi, sub, sub/idx, lrc, txt, srt, ssa, ass
冷却扇 自动温度感应速度调节，速度调节功能
主要 MEMORY
内置开关 90~240V
支持语言 韩语，英语，法语，德语，意大利语，瑞典语，西班牙语， 俄语，捷克语，日语
大小
重量 1,300g(包括硬盘)
数码: 同轴(Coaxial),光输出支持(Optical)
模拟:立体声
NTFS,FAT32,EXT2,EXT3 (S-ATA HDD 专用, 全部支持 S- ATA 1,2)
DTV 录像 : 7200rpm, NTFS 已格式化的 HDD (PC 互换格式)
256M byte
中文，（中文简体，中文繁体）(在 SETUP 选项可变更个别国家语言)
183x139x75 mm
7
2 各部分的名称
2.1 前面
不用遥控器也可操作基本功能.
2.2 后面
利用各Ａ／Ｖ端口可与电视或AUDIO AMP连接。针对TUNER BOX的连接或使用方法在Tuner产品购买时在
Quick Guide清楚的显示出来
HDMI OUT
POWER
USB HOST
Composite/S-video
2.3 TViX 组成物
开箱后清确认内装物品.
LAN
COMPONENT USB PORT
Coaxial
Stereo
Optical Out
HD Tuner port
Cooling FAN
HDMI 线
TViX M-6500A 电源线 A/V 线 USB 线 使用说明书 遥控器
8
3 设置及连接
3.1 连接 Video
连接TV和 TviX有 (Composite), S-Video, (Component), HDMI等方式.使用者的TV提供的相关端口连接起来即
可。
优秀的影像端口顺序是 HDMI, component, S-Video,composit。尽可能按此顺序连接。并且对应相应端口设定
好电视的外部输入，Tvix的Video输出
以一般 TV输出来连接 以HDMI影像输出连接
把黄色线接到对应的电视上的端口上。打开电视电源
后按输入选择键Video模式，因支持多种连接方式，请
选择适合TV的方式。（请使用和TViX一起提供的A/V
线）
将DTV输入端口的HDMI接口连接起来即可。这时可达到
1920*1080P高清晰度。HDMI-HDMI连接时不需要另外的
AUdio线连接。
9
以S-VIDEO输出来连接 以component影像输出连接
连接TViX后面的4Pin S-Video 端口和电视的S-Video
端口。
S-Video端口是黑色内部有4个小Pin孔。S-Video线是
黑色里面有4个小pin. 通过TV的输入选择选相应的输
入端口。(S- Video线没有包含在产品上。)
把 本仪器后面的component影像输出Y(绿色), Pb( 蓝
色), Pr(红色) 端 口 和电视后面的component 输 入 或
DTV输入的 YPbPr端口 按照对应的颜色连接起来。影
像输出清晰度设置后在‘Setup-video’设定上按照电
视规格在 1080i, 720P, 480P 中选择一个.(Componen
t线没有包含在产品之中)
< 注意事项 : 和TV连接后无画面时 >
打开TViX 电源后电视无画面或黑白时反复按遥控器下端的TV ＯＵＴ键，以０．５秒间隔一直按
到有画面为止。约１０种的TV Out模式（全世界电视输出格式）依次的交替出现。最少要按１０
次以上才能够把全部的输出模式测试完。用HDMI连接时一直要按到ＶＦＤ窗口出现ＥＤＩＤ。(此
时已设定的TV Out，即使把ＴＶｉＸ的电源关掉也可以存下来，所以没有必要每次设定.)
10
3.2 ＡＵＤＩＯ 连接
连接到2声道一般电视 连接到5.1CH ＡＭＰ(数码)
本仪器后面的左，右声道输出端口接到数码电视后面
的component声音输入或者ＤＴＶ输入的左右端口，且
颜色一致 (请使用TViX一起提供的Ａ／Ｖ线).
如果ＡＵＤＩＯ机器是支持光输出／同轴线 输入端口
的Amp或接收器可欣赏５．１ＣＨ。如上图在TViX的光
输出端口接上光纤线后接到AMP或接收器即可欣赏到5.
1CH。 DTS, 杜比等的特殊音场效果必须要接外部ＡＭ
Ｐ或接收器.
< 注意事项:光纤线连接后无声音时 >
光纤线或同轴线连接后无声音时请按遥控器的ＳＥＴＵＰ键把ＡＵＤＩＯ设定改为‘数码’。
11
3.3 网络连接
3.3.1 用网线把PC和 TViX连接起来
< 和PC 1:1连接 >
直接连接TViX和 PC的方法。把PC的网线接口和ＴＶｉＸ的网线接口用网线连接。
TIP ~
使用的ｌａｎ线是用于“PC-PC”连接的ｃｒｏｓｓ线。如果之前的网卡和网络线连接起来的话另外
加个网卡和Ｔｖｉｘ连接起来。
<利用网络共享机的连接 >
接到网络共享机（Hub）或接到内部网络。用网线连接网络共享机（或Hub）的网络接口和ＴＶＩＸ的网络接口.
TIP ~
一般使用的网线是用在‘ＰＣ－ＨＵＢ’连接的‘直接线’。接上网线后依据使用环境，设定如
下的网络环境。
NFS服务器方式是把TViX NetShare（另外的应用软件）设置在PC上并实行. 此时数据的传送速度比SAMBA方式
快。 TP等 大尺寸文件的断续现象显著的减少. 安装设置也比较简单速度也提高了，因此对于使用PC的用户建
议使用NFS方式.
使用NFS网络时无需进行3.4.2设定(SAMBA设定).
12
3.3.2 在WindowXP上设定 LAN 连接共享环境。(SAMBA模式时)
选择要共享的文件夹点击鼠标右键选择‘共享和安全’（H）.
在此文件夹点
击‘共享此文件家’然后设定共享文件名称。Ex) Tvixhd1
现在的版本一定要把共享名称设定为‘tvixhd1’.
在共享使用权限上添加‘Everyone’. 如果已经设定好的话
不用另外添加。请确认保安 tap 上有无包含 Everyone，如果没有
添加就必须添加上去。.
共享完成会显示
在‘我的电脑’
13
注意事项 ~
只有Window XP Professional使用者需要权限设定。Home Edition使用者无需设定权限。控制面板如果
看不到管理工具，点击画面左上端的‘切换到经典视图’.
控制面板→管理工具→计算机管理→本地用户和组→用户 后双击 Guest 项目。
点击选择“无法变更密码”和 “密码使用期限无限制’项目,其他项目无需选择.
14
如下图在Guest项目不能有红色X.
进入控制面板Æ管理工具Æ本地安全设置-本地策略Æ用户权利指派 后‘在网络访问此计算机‘上添加Gue
st帐号.
10) 先在网络上实行‘拒绝从网络访问这台计算机’后在‘本地安全设置’上如果有guest项目时先删除。.
15
13) 在要选择的个体名称输入Guest后按名字确认键。
11)选择‘在网络上进入此电脑‘后点击鼠标右键选择
属性或双击。
12) 在下列登陆信息上‘添加用户或组’。点击‘添加
用户或组’
14) 按确认后Guest登陆为如下.
16
< 和PC连接成 1:1>
和PC连接成 1:1的方式要使用cross 网线。并按照如下顺序设置网络。
为了独立的和PC连接起来虽然也可以用一个网卡。
但是因为大部分家庭在使用网络，所以需要装另外的网卡。
在window2000服务器或XP上把接网络的网卡在网络上共享，以做成DHCP环境。
网络用网卡的本地连接属性-‘高级’菜单上点击选择‘Internet连接共享’.
这时新装的网卡自动获取192.168.0.1 的IP地址 ，TViX上用的服务器IP也设定成192.168.000.001
17
< 利用网络共享机来连接 >
已经选择了‘自动获得IP地址’并且从网络共享机或从DHCP服务器自动供应IP地址的网络环境的话没有必要必
须设定TCP/IP.
‘控制面板-网络连接’后在‘本地连接’点击右键选择‘状态’（U）.
点击‘支持’选项能确认到已分配的IP地址。此IP地址设定成TVix安装-Network上的IP地址一样。(例
: 192.168.1.127)
< 已设置了window XP Service Pack 2 时 >
移动到‘控制面板-网络连接’后点击鼠标右键选择‘属性’再选择‘高级’选项后如果已设置了网络连接
防火墙选项请把它解除。
如果已设置了service Pack 2 请参照下面的图。在windows防火墙点击‘设置’。选择‘关闭’然后按确
认，这样在pc部分设定就结束了。
** 如果一定要使用防火墙时在‘例外’选项中添加‘文件和打印机共享’。
18
