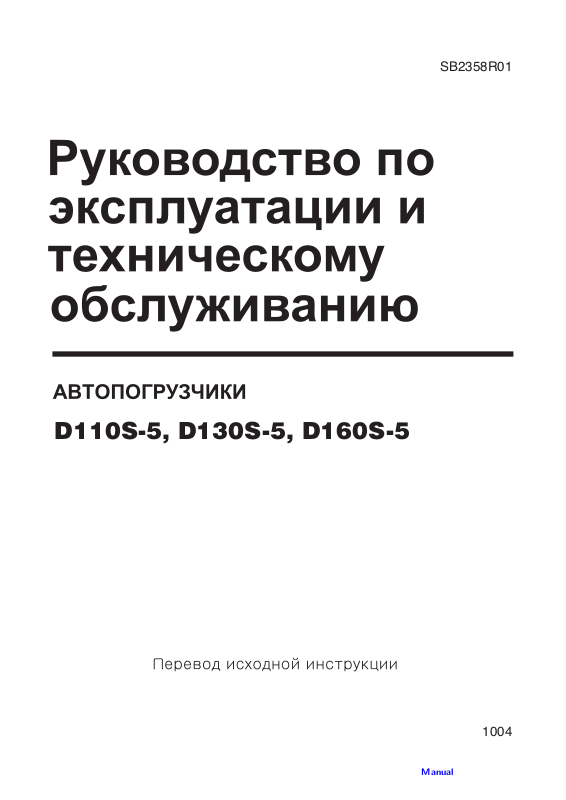

SB2358R01
D110S-5, D130S-5, D160S-5
1004
Manual
Page 2
ПРЕДУПРЕЖДЕНИЕ
Запуск, эксплуатация или техническое обслуживание этой машины допускается
только после прочтения и полного понимания данных инструкций и получения
соответствующей квалификации.
Неосторожная или неправильная эксплуатация этой машины может привести к
серьезным увечьям или смерти.
Перед началом эксплуатации или технического обслуживания водители и
технический персонал должны прочитать данные инструкции и получить
соответствующую квалификацию.
Данные инструкции должны храниться в машине и
периодически прочитываться заново водителем и техничеким персоналом,
которые работают с данной машиной.
Manual
Page 3
Содержание
-1-
Содержание
“ ”Глава Основные сведения
Предисловие ....................................................... 2
“ ”Глава Техника безопасности
Важная информация по технике
безопасности...................................................... 4
Техника безопасности ...................................... 5
Предупреждающие знаки и таблички...... 5
Информация по эксплутации.................. 10
Подготовка к запуску ............................... 10
Инст рукции по обслуживанию ............... 13
Система защиты водителя...................... 16
Предупреждающие знаки и таблички.... 16
Предотвращение опрокидывания
автопогрузчика ......................................... 20
Правила техники безопасности............. 22
Как выжить в случае опрокидывания.... 28
“ ”Глава Общие сведения
Технические данные......................................... 29
Таблица допустимых нагрузок....................... 32
Без устройства для бокового смещения вил
подъемника........................................................ 32
с боковым маховичком ................................... 32
Серийный номер............................................... 33
" ”, Таблички Предупреждение для водителя
""Грузоподъемность " и Кодировка
"вспомогательных устройств ........................ 34
“”Глава Эксплуатация
Пульт управления и измерительные прибо 36
( Система переключения блока сидения если
)таковая имеется в наличии .......................... 41
Заправка топливом.......................................... 52
Перед запуском мотора.................................. 53
Запуск мотора................................................... 55
Когда мотор заработал................................... 58
Эксплуатация автопогрузчика ...................... 59
Методы работы ................................................. 61
Парковка автопогрузчика .............................. 65
Регулировка вилочного захвата ................... 66
Хранение ............................................................ 67
Советы по перевозке ...................................... 68
Инструкции по буксировке............................. 70
“ ”Глава Техническое обслуживание
, Осмотр техническое обслуживание и
ремонт вилочных захватов............................ 71
Данные давлений в шинах.............................. 75
Спецификация моментов затяжки ............... 76
Технические характеристики системы
охлаждения ........................................................ 78
Технические характеристики топлива ........ 80
Технические данные смазок .......................... 82
Вязкость и заправочная емкость смазочных
материалов ....................................................... 84
Частота проведения технического осмотра
............................................................................. 85
При необходимости ......................................... 87
Ежедневно или 10 после каждых часов
работы................................................................ 97
50После первых -100 часов работы ............ 101
250 После первых часов работы ................. 106
250 После первых часов работы ................. 107
500 Ежеквартально или после каждых часов
работы.............................................................. 115
1000 Раз в полгода или после часов работы
........................................................................... 118
1500 После каждых часов работы или каждые
9 месяцев......................................................... 122
Ежегодно ил 2000 и после каждых часов
работы.............................................................. 123
Глава " Защита окружающей террито
рии"
Защита окружающей территории............... 129
Manual
Page 4
“ ”Глава Основные сведения
-2-
Предисловие
Сведения о документации
Данное руководство должно храниться в
футляр е для документации в кабине
водителя или в кармане для хранения
документации на спинке свидения
В данном руководстве даются сведения по
, , , технике безопасности работе перевозке
смазках и обслуживании автопогрузчика
Некоторые сопроводительные фотографии и
ч ертежи вспомогательных устройств
, автопогрузчика могут отличаться от тех
. которые имеются в вашем распоряжении
Для большей ясности корпуса или панели на
.некоторыхсхемахудалены
Автопогрузчики ДЭУ постоянно
, совершенствуются поэтому ваш
автопогрузчик може , тиметьотличия
которые не успели найти отражения в
.данном руководстве
Внимательно изучите данное руководство и
.всегда храните его в автопогрузчике
, По вопросам касающимся автопогрузчика
, или данного руководства обращайтесь к
, вашему дилеру ДЭУ который всегда имеет в
своем распоряжении самые последние
.данные
Техника безопасности
“ ” В главе Техника безопасности
описываються стандартные процедуры по
. , технике безопасности кроме этого в ней
указываються места расположения
предупрежудающих надписей и знаков и
. табличек с инструкциями и их содержание
Внимательно изучите стандартные
процедуры по технике безопасности перед
, тем как использовать и смазывать
автопогрузчик или проводить его
.технический осмотр или ремонт
( Система защиты водителя если
таковая имее )тся в наличии
Настоящее руководство содержит
, информацию о технике безопасности
управлении и техническом обслуживании
. системы защиты водителя ДЭУ
Внимательно прочитайте данное рукодство
.и храните его под рукой
ПРЕДУПРЕЖДЕНИЕ
На вашем автопогрузчике Д ЭУ предусмотрена
. специальная система защиты водителя Если по
, любым причинам кресло подлежит замене то
замена кресла разрешается только на другую
.систему ДЭУ защиты водителя
Фотографии и иллюстрации помагают
оператору разобраться в правильном
выполнении , процедур проверки
эксплуатации и технического обслуживания
.системы ДЭУ защиты водителя
БЕЗОПАСНАЯ и ЭФФЕКТИВНАЯ РАБОТА
автопогрузчика зависит в большой степени
. от умения и внимательности водителя
, Чтобы развить это умение от водителя
требуется прочитат ь и понять правила
, безопасного поведения при вождении
.которые описаны в данном руководстве
Автопогрузчки практически никогда не
, , опрокидываются Но в тех редких случаях
, когда они все же опрокидываються
водителя может придавить самим
автопогрузчиком или . защитной крышей Это
может привести к серьезным увечьям или
.даже к смертельному исходу
Курсы по вождению и знание правил техники
безопасности являются эффективными
мерами по предотвращению несчастных
. , . случаев Тем не менее они происходят
Система ДЭУ защи ты водителя может
, свести к минимуму ущерб причиняемый
. водителю Система ДЭУ защиты водителя по
сути удерживает водителя внутри кабины
.водителя и под защитной крышей
Настоящее руководство содержит
, информацию необходимую для безопасной
. эксплутации Прежде чем приступить к
, эксплутации автопогрузчика проверьте что
на нем имеются необходимые инструкции и
.что вы их понимаете
Manual
Page 5
“ ”Глава Основные сведения
-3-
Эксплутация
Глава “Эксплутация” предназначена для тех, кто
собирается впервые работать на автопогрузчике а
также для опытных водителей, с тем чтобы “освежить”
их знания. В данной главе даются. сведения об
измерительных приборах, переключателях,
механизмах управления автопогрузчика, а также
некоторых вспомогательных устройствах, перевозке и
использовании автопогрузчика в качестве тягача.
Для лучшего понимания к описанию процедур
, , правильного управления запуска работы и остановки
.автопогрузчика приложены чертежи ифотографии
В данном руководстве описаны самые
. простые методы работы По мере
приобретения опыта работы с
автопогрузчиком и пон имания его
, возможностей ваше умение и техника будут
.совершенствоваться
Техническое обслуживание
“ ” В главе Техническое обслуживание
, описываеться как следует проводить уход
за вашим
. автопогрузчиком Иллюстрированные
инструкциии с указанием
последовательно сти работ сгруппированы
по интервалам проведения технического
. осмотра Не относящиеся ни к какому
определенному техническому осмотру
" работы описаны в разделе При
". " необходимости В таблице Технический
" осмотр даются ссылки на следующее далее
более подробн .ое описание
Частота проведения
технического осмотра
По счетчику рабочих часов Вы можете определить
когда необходимо провести следующий технический
. осмотр Вы можете также исходить из предлагаемых
(, , интервалов ежедневных еженедельных ежемесячных
,.) итд дл я проведения осмотра в удобное для вашей
, организация время если оно не сильно отличается от
. указанного на счетчике Рекомендуемый осмотр
должен всегда проводиться в первый из наступающих
.интервалов
При работе в условиях эстремальной пыльность или
влажно сти необходимо проводить более частое
, “ смазывание чем это указано в таблице Технический
”.осмотр
Частота технического обслуживания деталей кратна
. , рекомендуемым интервалам Например в интервал
“ 500 После каждых рабочих часов или раз в три
” месяца автом атически входит обслуживание всех
, “ деталей для которых рекомендован интервал После
250 каждых рабочих часов или рабочих часов или
” “ 10 ежемесячно и После каждых рабочих часов или
”.ежедневно
Меры по защите окружающей
среды
, Обратите внимание на то что ОТ ДЕЛЕНИЕ
ТРАНСПОРТНЫХ СРЕДСТВ ДЛЯ ПРЕДПРИЯТИЙ
ISO 14001. компании ДЭУ имеет Этот сертификат
ISO 9001. соответствует Внутренние и внешние
инспекционные инстанции периодически проводят
КОНТРОЛЬ ОКРУЖАЮЩЕЙ СРЕДЫ И ОЦЕНКУ
. ХАРАКТЕРИСТИК ОКРУЖАЮЩЕЙ СРЕДЫ На
прот яжении всего срока службы товара также
. проводится АНАЛИЗ ЕГО ЖИЗНЕННОГО ЦИКЛА
C ИСТЕМА УПРАВЛЕНИЯ ОКРУЖАЮЩЕЙ СРЕДОЙ
, подразумевает разработку КОНСТРУКЦИЙ
, УЧИТЫВАЮЩИХ ОХРАНУ ОКРУЖАЮЩЕЙ СРЕДЫ
.начиная спервой фазыразработки
C ИСТЕМА УПРАВЛЕНИЯ ОКРУЖАЮЩЕЙ С РЕДОЙ
включает в себя законы и распоряжения по охране
, окружающей среды меньшее использование или
неиспользование естественных вспомогательных
, источников сокращение или запрет выбросов и
загрязнений окружающей среды промышленными
, отходами экономию энерги , и разработку
( экологически безвредных конструкций товаров с
, , , меньшим количеством шума вибраций выхлопов
; , дыма не содержащих тяжелых металлов и веществ
, . .) разрушающих озоновый слой и т д вторичное
, , использование более низкие затраты материала а
также э .кологическое образование работников
Manual
Page 6
“ ”Глава Техника безопасности
-4-
Важная информация по технике безопасности
, Самыми частыми причинами нечастных случаев при использовании обслуживании и ремонте
автопогрузчика являются недостаточная предосторожность и пренебрежение основными
правилами . , техники безопасности Часто нечастный случай может быть предотвращен если
, ,. потенциальная опасность ситуации выявлена заранее до того как он произошел
. Необходимо постоянно следить за возможность возникновения опасности Прежде чем
пытаться выполнить эти , функции персонал должен пройти необходимое обучение и иметь
.необходимые навыки и инструменты
, , Неправильная эксплутация смазывание обслуживание или ремонт данного автосредства
, .опасны их результатом могут стать увечье или смерть
Данное автосредство не , , , льза использовать смазывать обслуживать или ремонтировать не
, , .изучив и не поняв инструкции по эксплутации смазыванию обслуживанию и ремонту
, , Предупреждающие знаки и таблички описанные в данном руководстве также имеются на
. автопогрузчике Несоблюдение указанных инструкций может привести Вас или других лиц к
.физическим увечьям или смерти
, Опасные ситуации изображены с помощью предупреждающих надписей которые следуют за
“ ” , , “ ”, .сигнальным словом таким как например ПРЕДУПРЕЖДЕНИЕ как это показано ниже
ПРЕДУПРЕЖДЕНИЕ
:Это предупреждающая надпись означает
! ! !ПРЕДУПРЕЖДЕНИЕ Будьте осторожны Под угрозой ваша безопасность
Текст или иллюстрация с описанием грозящей вам опасности расположены прямо под
.надписью
, Действия которые могут привести к повреждению , автосредства отмечены
“ ” предупреждающими надписями ВНИМАНИЕ расположенными на автопогрузчике и
.упоминаемыми в данном руководстве
“” , . Компания ДЭУ конечно не в состоянии предусмотреть все поценциально опасные ситуации
Поэтому предупреждение на автопогру зчике в данном руководстве не являются
. , , исчерпывающими При работе с инструментами проведении процедур использовании
, , методов работы или технологий отличных от специально рекомендованных ДЭУДЭу
снимает с себя ответственность за вашу безопасность и безоп . , асность других лиц Поэтому
, , учитывая все вышесказанное вы также должны убедиться в том что автопогрузчик не будет
поврежден или являться источником потенциальной опасности в результате выбранного
, . вами метода эксплутации смазывания обслуживания или ре .монта
, , , Данные технические характеристики и иллюстрации приведенные в данном руководстве
, составлены на основагии информации известной на момент написания данного
,. , , , , руководства Технические характеристики крутящие моменты давления параметры
правила ре , , гуляции иллюстрации и другие сведения могут быть изменены Эти изменения
. могут повлиять на способ обслуживания автопогрузчика Поэтому до проведения каких- либо
, , . работ убедитесь в том что вы распологаете полной и самой последней информацей За
получением п .одобной информации вы можете обратиться к своему дилеру ДЭУ
Manual
Page 7
“ ”Глава Техника безопасности
-5-
Техника безопасности
Вилочные автопогрузчики ДЭУ производятся в
, соответствии с правилами и стандартами
EC указанными в директивах по производству машин
97/37/EC EMC и в директивах 2004/108/EC. Для
обеспечения безопасной эксплутации
автопогрузчиков ДЭУ обращайтесь к директивам
89/655/EC 89/391/EC .и и поправкам к ним
Во избежание увечий или смерти водителя или других
, лиц необходимо чтобы водитель полностью освоил
правильное управление автопогр , узчиком кроме
, этого он должен постоянно следить и предупреждать
, ситуации в результате которых может произойти
.несчастный случай
, Не работайте на сломанном находящемся в ремонте
илипокакой- либо другой причине небезопасном
. автопогрузчике О любых непо ладках или
небезопасных ситуациях необходимо немедленно
. сообщить Не проводите ремонта или наладки
, самостоятельно если вы не имеете соответствующей
.квалификации ине получили разрешения
Предупреждающие знаки и
таблички
Ваш автопогрузчик снабжен рядом специальных
. надписей по безопасности Точное место и описание
. , опасных ситуаций приводится далее Изучите надписи
, касающиеся техники безопасности чтобы хорошо
.разбираться и помнитьих
, Убедитесь что вы можете прочесть все
предупреждающие знаки и таблички. Почистите или
, переставьте эти таблички если вы не можете
.прочесть слова илиразглядеть рисунки
, , При чистке не используйте ничего кроме сухой тряпки
. , воды и мыла Не используйте растворителей бензин и
.другие тому подобные средства
Если текст на таблич , ках стерт частично отсутствует
, или если табличка сломана ее необходимо
, заменитьЕсли табличка находится на детали
, , подлежащей замене убедитесь в том что на новой
детали также имеется новаятабличка
Перед эксплуатацией или
техническим обслуживанием
нужн о пройти обучение
: Расположение справа на перегородке между кабиной
и отсекомдвигателя
ПРЕДУПРЕЖДЕНИЕ
Неправильная эк- сплуатация или обслуживание
. могут привести к увечьям или смерти Работать
и управлять атопогрузчиком мож но
исключительно после соответствующего
. обучения Внимательно прочитайте
руководство по эксплуатации и обслуживанию
, . и убедитесь что хорошо понимаете его
Дополнительные руководства вы можете
получить у дилера автопогрузчиков ДЭУ.
Они также содержат инфор мацию о допустимой
.рабочей нагрузке автопогрузчика
Manual
Page 8
“ ”Глава Техника безопасности
-6-
Общиеинструкциипобезопасности
.Находиться справа от сидения водителя
ПРЕДУПРЕЖДЕНИЕ
Только обученный и получивший разрешение
персонал имеет право на управление данным
. автосредством Для безопасной работы
необходимо прочитать руководство по
эксплутации и техническому обслуживанию
автопогрузчика и соблюдать следующие
:меры предосторожности
1.
. Перед запуском машины Перед запуском
машины убедитесь в исправной работе всех
сигнальных систем и механизмов управления
2. Определите максимальную допустимую
. рабочую нагрузку машины Не превышайте
. , эту нагрузку Учите что машины
, оборудованные вспомагательными средстами
необходимо рассматривать как работающие
, .под нагрузкой даже если они не имеют груза
3. Перед включением основного выключателя
поставьте рычаг заднего- переднего хода или
рычаг переключателья в нейтральное
.положение
4. , Запускайте поворачивайте и тормозите
. , мягко Снижайте скорость при поворотах на
. скользких или неровных поверхностях
Сильно по врежденные поверхности должны
. быть отремонтированны Избегайте
переезжать отдельно лежащие предметы или
. выбоины на поверхности дороги Будьте
предельно осторожны при поворотах на
.наклонной плоскости
5. Перевозите максимально легкий груз и как
можно больше от . клоняйте его назад Если
, груз мешает обзору передвигайтесь задним
.ходом
6. При передвижении по наклонной плоскости
.держите груз выше уклона
7. Избегайте столкновений с пешеходами и
. , препятствиями Убедитесь что крыша
.автопогрузчика проходит по высоте
8. Ни при каких обстоятельствах не
разрешается возить людей на вилке или
.машине
9. Не позволяйте никому стоять или проходить
.под какой бы то ни поднятой частью машины
10. , Поверхность на которой работает
, автопогрузчик должна надежно держать
.машину
11. Управляйте машиной и вспомагательными
устройствами исключительно из кабины
.водителя
12. Не поднимайте шатких или плохо
.скрепленных штабельных грузов
13. Поднимайте и опускайте груз под
.минимальным углом наклона
14. Будьте особенно осторожны при работе с
, длинными высокими или широкими .грузами
15. Вилки должны находиться полностью под
, грузом и быть расставлены врозь настолько
.насколько это позволяет груз
16. Машина должна быть оборудована защитной
крышей или другим аналогичным защитным
. приспособлением при необходимости
используйте выступающую часть грузового
. люнета Если машина не оборудована
, указанными вспомагательными средствами
.работайте с предельной осторожностью
17. Паркование автопогрузчика- опустите
. подъемный механизм до уровня поля
Установите рычаг заднего- переднего хода
или рычаг перек лючения в нейтральное
. положение Поставьте машину на стояночный
. или вторичный тормоз Выключите основной
. , выключатель Заблокируйте колеса если
. машина стоит под уклоном Отключите
, аккумулятор перед тем как ставить
.электрические машины на хранение
18. Учитыва йте правила по технике безопасноси
, при работе с топливом для машин
, работающих на топливном моторе и при
замене аккумуляторов при работе с
.электрическими машинами
19. Избегайте излишнего использования педали
, медленного движения так как это может
вызвать пер егрев масла автоматической
коробки передач или проскальзывание
. сцепления Не используйте как подставку для
отдыха ноги или в течение длительного
.периода времени
20. При длительной работе в качестве толкача
или при одновременном нажатии педали
тормоза и газа в озможен перегрев масла
автоматической коробки передач или
.проскальзывание сцепления
Manual
Page 9
“ ”Глава Техника безопасности
-7-
Предупреждение давления
ПРЕДУПРЕЖДЕНИЕ
Содержимое под давлением может быть
. , горячим Прежде чем открывать дайте ему
.остыть
Находиться на верхнем разервуаре радиа , тора около
.заглушки
" Предупреждение Не касаться
"руками
ПРЕДУПРЕЖДЕНИЕ
. Уберите руки В этом месте запрешено
. ; работать руками Уберите руки не
, прикасайтесь не облокачивайтесь и не
, протягивайте руки к грузовоподъемнику а
также не разрешайте это делат .ьдругим
Находится на грузоподъемнике
" Предупреждение Не стоять под
"вилочным захватом
ПРЕДУПРЕЖДЕНИЕ
. Не стойте и не ездите на вилочном захвате
, Не стойте и не ездите на грузе или палете
. находящейся на вилочном захвате Не стойте
инеходитепод .вилочным захватом
.Находится нагрузоподъемнике
: Предупреждение опорная стенка
каретки должна быть установлена
на своё место
ПРЕДУПРЕЖДЕНИЕ
Работа без этого вспомогательного
.устройства может быть опасной
.Находится на люнете
Manual
Page 10
“ ”Глава Техника безопасности
-8-
"Предупреждение Должна быть на
"месте защитная крыша
ПРЕДУПРЕЖДЕНИЕ
Работа без этого приспособления может
. быть опасной Данная конструкция прошла
испытание на ударную нагрузку величной
10.800 • .Нм
.Находится на защитной крыше
" Предупреждение Не брать пассажиро "в
ПРЕДУПРЕЖДЕНИЕ
Во избежание увечий не берите с собой
. пассажиров Автопогрузчил рассчитан на
, провоз только одного вадителя и не
.рассчитан на провоз пассажиров
.Находится рядом с рабочим местом водителя
"Предупреждение Работает
"вентилятор
ПРЕДУПРЕЖДЕНИЕ
Во избежание телесных повреждений не
.приближайтесь к вентилятору
: Расположение внутри капота двигателя
Предупреждение о наклоне кабины
ПРЕДУПРЕЖДЕНИЕ
Перед началом наклона кабины для
исключения возможных разру шений
поместите машину вдали от любых
.препятствий
Чтобы исключить травмы не кладите руки на
.боковой кронштейн
Manual
Page 11
“ ”Глава Техника безопасности
-9-
Общиеинструкциипобезопасности
, , “ Укрепить табличики с текстом например Не
работ ” ает на стартом выключателе или механизмах
, управления перед тем как приступить к
.обслуживанию или ремонту автопогрузчика
Не работайте на автопогрузчике если на его
стартовом выключателе или на механизмах
“ ”.управления висит табличка Не работает
Носите за , щитную каску защитные очки и другие
, защитные средства если этого требуют условия
.работы
: Следите за габаритами вспомогательных устройств
при работе они должны проходить на достаточном
.расстоянии от ограждений и возможных препятствий
Не одеайте просторну , ю одежду или украшения
которые могут зацепиться за управляющие
.механизмы или другие части автопогрузчика
, Держите автопогрузчик особенно платформу и
, , ступеньки свободными от посторонних предметов
, , таких как мусор масленки инструменты и другие
,предметы не являющиеся составными частями
.автопогрузчика
, Все отдельные предметы не яляющиеся составными
, , частями автопогрузчка например коробки для
, бутербродов инструменты и другие посторонние
, .предметы должны быть убраны
, Убедитесь в том что вы хорошо понима ете значение
, , , знаков подаваемых руками и что коллега с которым
, . вы работаете также хорошо понимает их Реагируйте
, .на знаки подаваемые лишь одним человеком
. Всегда используйте защитную крышуЗащитная крыша
предназначена для защиты водителя от
вышерасполо женных препятствий и падающих
.предметов
, Автопогрузчик используемый для перевоза
, небольших или балансирующих грузов должен быть
.оборудован люнетом
, Будьте предельно осторожны если приходится
использовать автопогрузчик без защитной крыши
вследствие малог . о свободного пространства сверху
Убедитесь в том что сверху на вас не могут упасть
, предметы с близлежащих штабелей или мест где
. проводятся работы Переносимый груз должен быть
хорошо закреплен и полностью поддерживаться
( рамой вилок илюнетом если онест ).ь
, , Не поднимайте груз выше чем это необходимо и
1830 , никогда не поднимайте его выше мм если с
. автопогрузчика снята защитнаякрыша
, Всегда используйте люнет если рама вилок или
вспомогательное устройство не полностью
.удерживают груз
Люнет предотвраща ет падение груза или части груза
.на кабинуводителя
При работе с автопогрузчиком не полагайтесь только
( на мигалку и сигнализацию заднего хода если она
) .имеется для предупреждения пешеходов
Остерегайтесь пешеходов и не начинайте работы до
, тех пор пока н , е убедитесь что проходящие мимо люди
, видят вас понимают ваши намерения и находятся на
достаточном расстоянии от вашего автопогрзчика и
/ .или груза
, Не подъезжайте на атопогрузчике к людям
.находящимся около груза
Соблюдайте все правила дорожного движения и
.указания предупреждающих щитов
, Не высовывайте руки ноги и голову за пределы
. кабины водителя Не держитесь во ремя работы за
. защитную крцшу Не влезайте на грузоподъемник или
на защитную крышу и не позволяйте это делать
.другим
Никогда не разрешайте пе , рсоналу не имеющему на то
, разрешения ездить на вилочном захвате или других
. частях автопогрузчика При работе в зданиях или на
погрузочных площадках проверьте пределы
допустимых нагрузок на пол и проходимость по
.высоте
Вдыхание фреонового газа в смеси с дымом сигареты
, , или другое курение а также вдыхание газов пламени
, которое находится в контакте с фреоном может
. привестик смерти или физическому увечью Не курите
при работе с воздушными кондиционерами или если в
.воздухе есть фреоновый газ
Никогда не хр , аните жидкости используемые для
, .обслуживания в стеклянныхбутылях
Будьте осторожны при использовании моющих
.средств
, Никогда не используйте пар растворы или высокое
.давление для очистки электрических частей
Информируйте механиков о всех замеченных
деф .ектах в работе
Manual
Page 12
“ ”Глава Техника безопасности
-10-
, Проверяйте ту часть цепи которая обычно вращается
. под поперечным роликом Если цепь под роликом
, перегибается то при движении происходит трение
.одних частей одругие
, Убедитесь что зубья звеньев цепи не выходят за
пределы рассверленн .ых отверстий
Если зуб звена выступает за пределы рассверленного
, , отверстия это означает что он сломался внутри
.отверстия
Проверяйте анкер цепи и соединения анкера на
.трение
, Если у вас нет полномочий и вы не прошли обучение
нельзя изменять значения за водских настроек
( ). , включая настройку скорости двигателя В частности
нельзя снимать или неправильно настраивать
. защитное оборудование и аварийные выключатели
, Неправильно выполненные ремонт настройка и
техническое обслуживание могут приводить к
опасным р .абочим условиям
При необходимости выполнить какую- , либо проверку
, , ремонт регулировку техническое обслуживание и все
, остальные работы связанные с вашим вилочным
, автопогрузчиком обратитесь к местному дилеру
. компании ДЭУ Мы бы хотелиобратить ваше вниман ие
, на тот факт что любые вторичные повреждения из- за
, неправильного обращения недостаточного
, технического обслуживания неправильного ремонта
, или использования запчастей отличных от исходных
, , запчастей компании ДЭУ приводят к тому что
гарантия компании .ДЭУ утрачиваетсилу
Информация по эксплутации
Как сесть и слезть с автопогрузчика
, .Будьте осторожны залезая ислезая с атопогрузчика
, Перед тем как залезтьв атопогрузчик стряхните грязь
.с руки с обуви
, Залезаяи слезая стойте лицом к автопогрузчику.
Помогайте себе обеими руками и стойте лицом к
.автопогрузчику
, Залезая и слезая с автопогрузчика пользуйтесь
,вспомогательными ручками
, Залезая или слезая с автопогрузчика старайтесь не
.держать в руках инструменты илизапасные детали
, Залезая и слезая н , е держитеь за рычаги управления
.находящиеся в кабиневодителя
Никогда не залезайте и не слезайте с движущегося
. автопогрузчика Никогда не спрыгивайте с
.автопогрузчика
Ваши руки и рулевое колесо не должны быть покрыты
.ничем скользким
Подготовка к запус ку
Еежедневно и перед началом любых работ проводите
. инспекционный обход автопогрзчика Подробнее об
« » этом говориться в пункте Инспекционный обход
« 10 раздела Ежедневно или после каждых часов
" работы
, Установите сидение водителя так чтобы вы
полностью мо гли доставать до педали тормоза в то
, время как ваша спина опирается на спинку
.водительскогосидения
, Убедитесь в том что автопогрузчик оборудован
, системой освещения соотвующей условиям
.проводимых работ
, Убедитесь в том что все механизмы управления
гидр авлической системой находятся в положении
“HOLD”.
, Убедитесь что рычаг заднего- переднего хода
.находится внейтральном положении
, Убедитесь в том что стояночный тормоз находится в
.нейтральномположении
, , Перед началом работ убедитесь в том что на под или
.около автопогрузчика не находятся люди
Приводите в действие автопогрузчик и механизмы
.управления только изкабины водителя
, Перед начаолом работ убедитесь в том что звуковой
, , ( сигнал лампы сигнализация заднего хода если она
) есть и остальное оборудовани . е работают исправно
Проконтролируйте исправность работы
.грузоподъемника и вспомогательных устройств
Manual
Page 13
“ ”Глава Техника безопасности
-11-
Обратите особое внимание на непривычные шумы и
, странные вибрации которые могут быть признаками
.неполадок
Проверьте исправность работы стояночного тор , моза
рулевого управления и рычага заднего- .переднего хода
, Убедитесь в том что обслуживающий персонал
покинул автопогрузчик и не находится на пути его
.движения
, Более подробная информация о том как запускать
, «автопогрузчик описана в разделе Эксплуатация
» « » автопогрузчика в главе Эксплуатация данного
.руководства
Запуск мотора
Не запускайте мотор и не приводите вдействие какие-
, либо рычаги и управления если на стартовом
выключателе или рычагах управления висит табличка
« » НЕ РАБОТАЕТ или другаятому п .одобная табличка
Подготовка автопогрузчика к работе
Сообщите о неполадках и не работайте на
, автопогрузчике до тех пор пока они не будут
.исправлены
Изучите работу устройств безопасности и
. вспомогательных устройств Ознакомьтесь с
защитными устройствами. Ознакомьтесь с работой
.приспособлений
, , Осмотритесь кругом перед тем как приводить
. , автопогрузчик в движение Стартуйте поворачивайте
.и тормозите мягко
A , Водитель должен постоянно следить за тем чтобы
.автопогрузчик работалисправно
:ВНИМАНИЕ ЕСЛИ НА МАШИНЕ УСТАНОВЛЕН
, TIER/STAGE, ДВИГАТЕЛЬ СЕРТИФИЦИРОВАННЫЙ ПО
5 необходимо дать двигателю поработать минут на
(..) 5 низких оборотах холостого хода х х после запуска и
минут перед отключением ключом зажигания для
.предотвращения повреждения турбокомпрессора
Работа автопогрузчика
Автопогрузчик должен всегда находиться под вашим
.контролем
Соблюдайте правила дорожного движения и указания
.предупреждающих щитов
Никогда не покидайте автопогрузчик с
невыключенным мотором или не поставив его на
стояночный тормоз.
Мотор автопогрузчик должен работать только в
.хорошо проветриваемых помещениях
, Опустите грузоподъемник с или без груза перед тем
. , ехать или поворачивать В противном случае
. автопогрузчик может опрокинуться Избегайте
.высоких препятствий
Проверьте преде лы допустимых нагрузок на пол и
.проходимость автопогрузчикапо высоте
, . Стартуйте поворачивайте и тормозите мягко
, , Снижайте скорость при поворотах уклонах скользких
.или неровных поверхностях
Будьте особенно осторожны при работе на наклонных
плоскостя . х Не разворачивайтесь на наклонной
. плоскости и не пересекайте ее под углом Не
работайте на автопогрузчике на скользких наклонных
. плоскостях Без груза двигайтесь с опущенным
. вилочным захватом Вилочных захват без груза
, должен быть наклонен вперед а с грузом-.назад
, Избегайте работы с излишним или сместившимся
. шатким или составленным в штабель грузом
Определите максимум допустимой нагрузки
. автопогрузчика на дощечке с указанием типа Будьте
, особенно осторожны при работе с подвешенными
, длинными высокими .или широкими грузами
Manual
Page 14
“ ”Глава Техника безопасности
-12-
T Наклоняйте поднятый груз только в зоне выше
.погрузки и только держа грузкак можно ниже
.Избегайте демонстративной езды ишуток
, Всегда следите за тем чтобы иметь хороший обзор
.пути движения
Если груз или вспомогательное ус тройство
, . закрывают обзор дайте задних ход
.Будьте особенно осторожны при плохом обзоре
Не выходите за пределы обозначенного пути
, , движения избегайте углов погрузочных площадок
, , кюветов краев и поверхностей которые могут не
выдержать тажести автопогр .узчика
, Снижайте скорость и будьте предельно осторожны
, проезжая дверные проемы пересечения дорог и
.другие места с низкойвидимостью
Необходимо замедляться на перекрестках между
, , , рядами поворотах заездах и съездах наклонных
, поверхностях неровных либ , о скользких покрытиях а
также в местах повышенного скопления людей и
, транспорта необходимо избегать других
, , , транспортных средств пешеходов препятствий
.выбоин и других помех движению напути следования
, Всегда используйте защитную крышу кроме тех
случ , . аев когда этого не позволяют условия работы
, При работе в зоне с грузами составленными в
, высокие штабеля работа должна проводиться только
.с защитной крышей
При работе со штабелями остерегайтесь падения
. .предметов Используйтет люнет изащитную крышу
И « зучите также раздел Методы
» « » работы в главе Эксплуатация
.данного руководства
Погрузка и разгрузка погрузчиков и полуприцепов
Никогда не используйте автопогрузчик при работе с
неприспособленными для этого погрузчиками или
. полуприцепами Перед тем как вх езжать на
, полуприцеп или погрузчик убедитесь в том что
, погрузчик или полуприцеп поставлен на тормоз а
( колеса заблокированы или что погрузчик или
).полуприцеп прикреплен кпогрузочной площадке
, Если полуприцеп не прикреплен к тягачу убедитесь в
, том что опорное устройство правильным образом
. закреплено на месте Некоторые полуприцепы могут
потребовать дополнительной опоры для
предотвращения опрокидывания или прогибания в
.углах
, Убедитесь в том что погрузочные мосты в хорошем
, состоянии правильно установ . лены и закреплены
, Следите за тем чтобы не превышать максимум
установленной нагрузки погрузочных платформ и
.мостов
Паркование автопогрузчика
, Перед тем как сойти с автопогрузчика его
необходимо припарковать в специально отведенном
. месте При этом следи , те за тем чтобы не мешать
.движению
z Паркуйте автопогрузчик на
, горизонтальном участке с опущенным
, вилками и грузоподъемником
, опущенным вперед до положения когда
.вилки касаются пола
z Поставьте рычаг заднего- переднего хода
вн ейтральное положение
z Поставьте машину на стояночный
.тормоз
z Выключите машину и выньте ключ
.зажигания
z «» Поверните в положение Выкл и выньте
( ).ключ зажигания при наличии
z , Заблокируйте колеса если машина стоит
.под уклоном
Manual
Page 15
“ ”Глава Техника безопасности
-13-
Инструкции по обслуживанию
Если , не указано противное проводите обслуживание
:следующим образом
z Паркуйте автопогрузчик только в
специально предназначенных для этого
.местах
z Паркуйте автопогрузчик на
, горизонтальном участке с опущенными
, вилками и грузоподъемником
опущенным до положения, когда вилки
.касаются пола
z Поставьте рычаги переключения в
.нейтральное положение
z Поставьте машину на стояночный
.тормоз
z .Остановите мотор
z Выньте ключ зажигания и поставьте
( ) выключатель блокировки если он есть в
«OFF».положение
z , Заблокируйте колеса есл и машина стоит
.под уклоном
Сжатый воздух
. Сжатый воздух может привести кфизическому увечью
, При чистке сжатым воздухом используйте защитную
, .маску защитную одежду и защитную обувь
Максимальное давление при чистке сжатым воздухом
205не должно превышать .кПа
Утечки
Всегда используйте доску или кусок картона для
. , обнаружения утечек При утечках жидкостей
, находящихся под давлением даже если они очень
, незначительны жидкость проникает в кожу человека и
может стать причиной серьезного физического
увечья или . , смерти Если жидкость проникла в кожу
необходимо немедленно обратиться к врачу-
.специалисту по данным вопросам
Предотвращение ран и царапин
При работе под оборудованием или
вспомогательными устройствами обеспечьте им
. достаточно прочную опору Не полагайе тсь только на
: гидравлические цилиндры в качестве опоры при
смещении механизма управления или поломки
, гидравлической линии вспомогательное устройства
. может упасть Любое приспособление может упасть
при смещении органа управления или при обрыве
гидравличес .кой линии
, Никогда не производите наладку если автопогрузчик
, находится в движении или при работе мотора если не
.оговорено противное
В местах соединений вспомогательных устройств
, будет существовать зазор который будет
уменьшаться или увеличиваться при д вижении
.вспомогательногоустройства
Держитесь на достаточном расстоянии от любых
.движущихся илиповорачивающихся частей
Движущиеся лопасти вентилятора должны находится
.на достаточномрасстоянии от всех предметов
Так онимогут могут уронитьили изрезать предмет или
, инструмент который упадет на них или будет подтянут
.к ним потоком воздуха
Не используйте перекрученных или изношенных
. арматурных кабелей При работе с арматурными
.кабелями всегда одевайтерукавицы
, Если с силой вынимать штифты крепления они м огут
, . отскочить и поранить стоящих рядом людей Перед
, тем как вынимать штифты крепления убедитесь в том
.что поблизости нетлюдей
, Перед тем как вынимать штифты крепления оденьте
. защитные очкидля защиты глаз
При вынимании предметов с них может слететь
. мелкая крошка или другая грязь Перед тем как
вынимать какие- , , либо предметы убедитесь что
.поблизости нетлюдей
Конструкция для защиты от падающих
(предметов FOPS)
На автопогрузчике над кабиной водителя находится
. защитная крыша
, Перед тем как изменять ко , нструкцию защищающую
(FOPS), , , от падающих предметов утяжеляя сваривая
, разрезая или сверля в ней отверстия во избежание
, ослабления конструкции проконсультируйтесь с
.вашим ДЭУ дилером
Защитная крыша не предназначена для защиты от
любых возможных воздейс . твий Защитная крыша не
, оказывает защиты от предметов которые могут
.попасть в кабину водителя сбоку илиспереди и сзади
В стандартное исполнение автопогрузчика включены
FOPS. защитная крыша и конструкция Если существует
опасность падения предметов через , крышу
необходимо сделать на ней более мелкие отверстия
.или покрытие из плексигаза
, Любое изменение не прошедшее одобрения дилером
FOPS ДЭУ делает сертификат ДЭУ по
.недействительным
, FOPS, , Защита обеспечиваемая уменьшается если ее
конструкции была повреж .дена
Повреждение конструкции может произойти при
, перевороте автопогрузчика падении на него
.предметов и прочих авариях
, , Не прикрепляйте никаких предметов например
, , огнетушителей наборов первой помощи илилампочек
приваривая к ним держатели или просверл ивая
FOPS. отверстия в конструкции Получите от своего
.дилера ДЭУ инструкции по монтажу
Manual
Page 16
“ ”Глава Техника безопасности
-14-
Предотвращение ожогов
Охладитель
При нормальной работе охладитель нагревается и
. , находится под давлением Радиатор и трубы ведущие к
,отопительной системе или мотору содержат горячую
. воду или пар Прикосновение к ним может вызвать
.серьезные ожоги
.Пар может привести кфизическому увечью
Проверяйте уровень охладителя только при
, выключенном моторе когда заглушка
, наполнительного отверстия остыла настолько чтобы
ее можно .было снять руками
, Свинчивайте заглушку медленно с тем чтобы снизить
.давление
, Добавки к охладителю содержат щелочь способную
. нанести физическийвред Избегайте его попадания на
, .кожу ив глаза и неупотребляйте еговнутрь
Перед сливанием вся охладител ьная система должна
.полностью остыть
Масло
Горячее масло и компоненты гидравлической
. системы могут нанести физический вред Избегайте
контакта кожи с горячим маслом и с гидравлической
системой
При нормальной работе гидравлический резервуар
имеет высокую температуру и может находиться под
.давлением
Снимайте заглушку наполнительного отверстия
гидравлического резервуара только после полной
, , остановки мотора когда заглушка остыла настолько
.что ее можно снимать руками
, Свинчивайте заглушку медленно с тем чт обы снизить
.давление
, Полностью снизьте давление в воздушной
, гидравлической топливной и охладительной системах
, перед снятием или демонтажом труб соединений или
.других подобных деталей
Аккумуляторы
, Аккумуляторы выделяют горючие газы которые могут
прив .ести к взрыву
Не курите при проверке уровня электролита в
.аккумуляторе
Электролит имеет кислую среду и может нанести
.увечье при контакте с кожей и глазами
При работе с аккумулятором всегда надевайте
.защитные очки
Предупреждение пожаров и взрывов
Все , виды топлива большая часть смазочных
материалов и некоторые охладители относятся к
.разряду горючих веществ
Утечка топлива или попадание его на горячую
поверхность электрической части может стать
.причиной пожара
Не курите в зоне заправки и во время запр авки
.автопогрузчика топливом
, Не курите в зоне замены аккумуляторов а также в
.местах хранения горючих материалов
, , Аккумуляторы соединенные в серию могут
.находиться в разных секциях автопогрузчика
При подключении стартовых кабелей положительный
(кабель +) должен всегда соединяться с
(+) , , положительным полюсом аккумулятора который в
, , свою очередь соединен со стартовым соленоидом в
(то время как отрицательный кабель -) внешнего
источника соединяется с отрицательным стартовым
(полюсом -).
( При отсутствии , стартового полюса включайте его в
).блок мотора
Подробные инструкции по запуску описаны в главе
"" .Эксплуатация данного руководства
Почистите и затяните все электрические
. соединения Ежедневно проверяйте наличие плохо
затянутых соединений и повреждений
эле . ктропроводки Затяните все плохо затянутые
, соединения электропроводки почините или замените
поврежденные части до начала работы на
.автопогрузчике
, Храните горючие и смазочные материалы в емкостях
снабженных соответствующими этикетками в
недоступном для п .остороннихместе
, Храните горючие и смазочные материалы в емкостях
снабженных соответствующими этикетками в
.недоступном для посторонних месте
Не производите сварку или резку пламенем трубок и
, труб по которым текут воспламеняющиеся
. жидкости Тщательно про
мойте их
невоспламеняющимися растворами до сваривания
.или резки пламенем
, , Удалите все горючие материалы такие как топливо
, смазки и другие используемые вещества до того как
.они осядут на поверхностях автопогрузчика
По возможности не подвергайте автопогр узчик
, . .воздействию огня горящих кустов и т п
, Экраны защищающие горячие части машины от
, разбрызгивания масла или топлива в случае поломки
, труб или утечки должны быть установлены
.правильным образом
, Не используйте их в местах где имеются или могут
образ .овываться взрывоопасные газы
Manual
Page 17
“ ”Глава Техника безопасности
-15-
Огнетушитель
( BC, Закрепите огнетушитель тип минимальный объем
1,5 ) . , кг на задней стойке защитной крыши и убедитесь
, .что вы знаете как импользоваться
Эфир
Эфир является ядовитым и воспламеняющимся
.веществом
Вдыхание паро в эфира или регулярный контакт с
.кожейможетнанестифизическийущерб
Работайте с эфиром только в хорошо
.проветриваемых помещениях
.Не куритепри замене бутылей сэфиром
, Работайте с эфиром с предосторожностью избегая
.возникновения пожара
Не храните зап асные бутыли с эфиром в жилых
.помещениях или в кабине водителя
Бутыли с эфиром должны храниться в защищенном от
39° .прямого солнца местепри температуре не выше С
. Убирайте цилиндры в безопасное место Храните
. пустые бутыли в безопасном месте Не сжигайте ине
.прокалывайте бутыли
Храните бутыли с эфиром в недоступном для
.посторонних месте
, Проводка трубы и шланги
, , , Трубы находящиеся под давлением нельзя гнуть а
. также ударять по нимНе вставляйте в машину гнутых
, .или сломанных проводок труб и шлангов
П очините все сломанные или плохо закрепленные
, топливные и масляные трубы проводки и
. . шланги Утечки могут вызвать пожар
Консультируйтесь с вашим дилером ДЭУ по вопросам
. , ремонта и замены Внимательно осмотрите проводку
. трубы и шланги Никогда не ищите утечк уголыми
, . руками используйте для этого доску или кусок картона
Более подробная информация указана в разделе
"" " ". Утечки в главе Техника безопасности Затяните все
. соединения срекомендуемым крутящиммоментом
Замените деталь в случае констатации следующих
:фактов
z сломанные или текущие концевые
,соединения
z изношенная или порезанная внешняя
, ,обмотка из которой торчит арматура
z ,внешняя обмотка с локальным вздутием
z признаки образования петель или
,сломанная гибкая часть шланга
z во внешную обмотку внедрилась
ар ,матура
z .концевые соединения смещены
, , Убедитесь что все клеммы покрышки и
температурные экраны установлены правильно во
, избежание вибрации трения друг об друга и
.излишнего нагревания во времяработы
Информация о шинах
При образование горючих газов в в оздушных шинах
под влиянием высокой температуры может произойти
. взрыв Высокая температура при сваривании или
, нагревании бандажей колес внешнее пламя или
излишнее использование тормозов могут стать
.причиной образования горючих газов
Взрыв шины намного мо , щнее чем если бы шина
. , просто лопнула Взрыв может отбросить шину бандаж
500 . и ось на расстояние до м от автопогрузчика Как
взрывная волна так и части разорвавшихся
предметов могут вызвать увечье или смерть и
.нанести материальный ущерб
Никогданеподхо , дите к горячей шине ближе чем
внешняя черта заштрихованной области на
.приведенном выше рисунке
Для наполнения шин рекомендуется пользоваться
(N2). сухим азотом Если шины изначально наполнены
, воздухом рекомендуется использовать азот для
подкачки в шины д ля поддержания надлежащего
давленияАзот и воздух легко смешиваются друг с
.другом
Наполнение шин азотом уменьшает риск
, . возникновения взрыва так как азот инертен Кроме
, этого азот предотвращает окисление и возникающие
в результате этого изнашивание резины и коррозии
.металлических частей колес
IAOY012I
Manual
Page 18
“ ”Глава Техника безопасности
-16-
. Обслуживание и замена шин могут быть опасны Эти
работы могут проводиться только специально
обученным персоналом с применением надлежащих
инструментов и правильной последовательности
. работ Если обслуживание шин и бандажей не
, проводится надлежащим образом узел колес может с
большой силой взорваться и стать причиной
. серьезного физического ущерба или смерти
Внимательно следуйте специальным руководствам по
, обслуживанию шин и бандажей которыми вас
снабдит ваш дилер и , ли персонал занимающийся
.техническим обслуживанием
При накачке шины стойте за беговой дорожкой
протектора и используйте самовставляющийся
.ниппель
Для предотвращения перенакачки шин азотом
необходимо применять надлежащее оборудование и
уметь правильно по . льзоваться им Использование не
соответствующего оборудования может привести к
.взрывушины и повреждению бандажа колес
Система защиты водителя
Предупреждающие знаки и таблички
Ваш автопогрузчик ДЭУ оснащен следующими
, табличками преждупреждающими о ри ске
.опрокидывания автопогрузчика
, Убедитесь что вы можете прочитать все
. предупреждающие надписи Почистите или замените
, их если вы не можете разобрать слов или если вы не
. видите рисунков Для чистки табличек пользуйтесь
, . тряпкой водой и мылом Не пользуй тесь
, . . , растворителями бензином и т п Замените табличку
если она повреждена или отсутствует или если
. надписи на ней стали неразборчивыми Если табличка
, должна находиться на детали которая подлежит
, , замене проследите чтобы новая деталь также была
снабжена . соответствующей табличкой За новыми
табличками обращайтесь к вашему дилеру ДЭУ по
.автопогрузчикам
Наиболее эффективным способом предотвращения
тяжелых травм или смертельного исхода для вас или
: других людей является следующее полностью
освоить технику п равильной эксплуатации
, автопогрузчика быть всегда предельно
, внимательным и избегать действий или ситуаций
могущих привести к несчастному случаю
ПРЕДУПРЕЖДЕНИЕ
Опрокидываение может произойти в
результате неправильной эксплуатации
.автопогрузчика Опрокид ывание может
привести к телесным повреждениям или
.смерти
IB9O0002
IB9O0003
Manual
Page 19
“ ”Глава Техника безопасности
-17-
" Предупредительный знак Поведение при
" опрокидывании находится на верхней
. защитной штанге кабины Здесь показаны
правила пользования системой защиты
.водителя
Регулировка кресла
, Потяните за рукоятку подвиньте кресло до нужного
.положения иотпустите рукоятку
Отрегулируйте положение кресла перед началом
. экслплуатации автопогрузчика После завершения
, регулировки подвигайте кресло вперед и назад чтобы
убедитьс , . я что оно хорошо зафиксировано НЕ
.регулируйте креслона ходу
ПРЕДУПРЕЖДЕНИЕ
. НЕ кладите руку под сиденье Это может
привести к серьезной травме в результате
.сдвига сиденья
ВНИМАНИЕ
, , Перед тем как сесть в машину
отрегулируйте рычаг подвески с пом ощью
.ручки в передней части сиденья
ПРЕДУПРЕЖДЕНИЕ
При складывании и раскладывании спинки
, сиденья соблюдайте осторожность чтобы не
.повредить пальцы
Палец может быть зажат между боковым
.кронштейном и спинкой
Регулировка вперед- назад
рукоятка
« Табличка застегнчть ремень безопасности
« Табличка Поведение при
»опрокидывании
Manual
Page 20
“ ”Глава Техника безопасности
-18-
Ремень безопасности
Система защиты водителя предотвращает
, возможность того что водитель будет выброшен из
кабины при опрокидывании автопогрузчика прямо по
. ходу или вбок Система удерживает водителя в кресле
и внутри кабин .ы с случае опрокидывания
Контроль
1.
, Замените ремень безопасности если ремень
, безопасности износился если ремень застревает
при его вытягивании или если ремень не удается
надлежащим образом защелкнуть в
.соответствующий замок
2.
Техническое обслужив ание ремня – 500 Каждые
. часов эксплуатации Проверьте надлежащее
, функционирование креплений ремня и убедитесь
, дернув за ремень что намоточное устройство не
. застревает в фиксаторе Проверьте надежность
. крепления ремня к сиденью Проверьте
правильность кре пления сиденья к фонарю кабины
. и корпусу При визуальном осмотре крепления не
, должны иметь повреждений в противном случае
.обратитесь к руководителю службыбезопасности
ПРЕДУПРЕЖДЕНИЕ
Ваш автопогрузчик ДЭУ оснащен системой
. защиты водителя Если по лю бым причинам
, кресло подлежит замене то замена кресла
, разрешается только на кресло
оборудованное системой ДЭУ защиты
.водителя
Регулировка нагрузки
Нажимать рычаг
регулировки по массе
водителя следует только
.вниз
Осуществите подгонку под
9 .массу водителя в этапов
Нажмите рычаг вниз до
, упора чтобы прекратить
.регулировку по массе
Автоматич ески пр оисход ит
переключение в положение ,
соответствующее 50 кг.
Manual
Page 21
“ ”Глава Техника безопасности
-19-
3.
, Если произошло опрокидывание автопогрузчика
необходимо осмотреть кресло и систему защиты
водителя на предмет повреждений ипри
.необходимости произвести их замену
:ВНИМАНИЕ При каждом регулярном техническом
обслуживании автопогрузчика нужно проверять
. ремни безопасности водителя Рекомендуется
, заменять их если обнаружено одно из следующих
:состояний
z Порванный или истертый строп
z , Изношены или повреждены крепежные детали
включая точкикрепления
z Неисправность скоб или устройств натяжения
ремней безопасности
z Ослабшие крепления
ПРЕДУПРЕЖДЕНИЕ
Применение ремня безопасности может
. вызвать наклон водителя вперед Если вы
беременн ы или у вас было какое- либо
, желудочное заболевание
, проконсультируйтесь в врачом прежде чем
.использовать ремень безопасности
Застегните ремень безопасности
1.
() Возьмитесь за пластину соединительную на ремне
безопасности и вытяните ремень из
натяжит . еля Затем вставьте пластину в отверстие
, . на замке пока не услышите щелчок Потяните за
, , .ремень чтобы убедиться что ремень крепко держит
2. , .Убедитесь что ремень не перекрутился
ПРЕДУПРЕЖДЕНИЕ
, Если вы закрепите ремень поверх живота то
при несчастном случае ремень может
.вызвать повреждения живота
3.
, Закрепляйте ремень вокруг бедер а не поверх
.живота
:ВНИМАНИЕ Ремень автоматически подгоняется под
. ваше тело и ваши движения Если вы резко
, , потянете за ремень то вы заметите что при
несчастном случае механизм автоматической
.настройки крепко удерживает ремень
Освободить ремень безопасности
Для освобождения ремня безопасности нажмите на
. , кнопку на замке После того как ремень
, освобождается он автоматически
. втягивается Удерживайте пластину ремня
безоп , .асности чтобы ремень втягивался медленно
пластин
замок
Manual
Page 22
“ ”Глава Техника безопасности
-20-
Предотвращение
опрокидывания
автопогрузчика
Устойчивость автопогрузчика
Устойчивость автопогрузчика основана на
, том что два противовеса находятся в
равновесии с двух сторон от точки поворота
( ).передняя ось Вес груза на вилах должен
компенсироваться весом
. автопогрузчика Положение центра тяжести
автопогрузчика вместе с грузом также
. является важным фактором Этот
основопологающий подход применяется при
. подъеме груза При обсуждении
грузоподъемности автопогрузчик а
, учитывают его центр тяжести а также его
.продольную и поперечную устойчивость
Центр тяжести ЦТ
, Точка внутри объекта в которой фактически
, сосредоточен весь вес объекта называется
. центром тяжести или ЦТ Если объект
, является однородным то геометричес кий
. центр совпадает с ЦТ Если объект не
, является однородным то ЦТ может
. находится вне объекта Когда автопогрузчик
, поднимает груз то автопогрузчик вместе с
.грузом имеют новый комбинированный ЦТ
Устойчивость и центр тяжести
Устойчивость автопогрузчик а определяется
, положением ЦТ или если автопогрузчик
, нагружен комбинированного ЦТ
. автопогрузчика с грузом Автопогрузчик
, имеет движущиеся детали и потому ЦТ
. перемещается ЦТ перемещается вперед или
, назад по мере того как грузоподъемник
смещается вперед . или назад ЦТ
, перемещается вверх или вниз когда
грузоподъемник поднимается или
., опускается ЦТ а потому и устойчивость
, автопогрузчика с грузом зависит от ряда
, :факторов в том числе
• , , размера веса формы и положения
;груза
• , ;высоты до которой поднят груз
• ст ;епени отклонения вперед или назад
• ;давления в шинах
• , , динамических сил которые возникают
, когда автопогрузчик трогается с места
;тормозит или разворачивается
• , состояния и характера поверхности по
.которой едет автопогрузчик
Э ти же факторы имеют значени еидля
. ненагруженного автопогрузчика Ненагруженный
, автопогрузчик легче опрокидывается вбок чем
, автопогрузчик который перевозит груз в низком
.положении
INSO025I
INSO026I
Manual
Page 23
“ ”Глава Техника безопасности
-21-
База устойчивости автопогрузчика
, Если желательно чтобы автопогрузчик был
( устойчивым не опрокид ывался вперед или
), вбок то ЦТ должен оставаться внутри базы
. устойчивости автопогрузчика База
устойчивости - это треугольная зона между
передними колесами и точкой вращения
. рулевых колес Если ЦТ переместится и
, окажется впереди передней оси то
автопогрузч .ик перевернется вперед Если
ЦТ переместится и окажется сбоку от
, боковых сторон базы устойчивости то
.автопогрузчик перевернется вбок
ПРЕДУПРЕЖДЕНИЕ
( , Динамические силы при торможении
трогании с ) места и разворотах также влияют
на устойчивость и могут вызвать
, опрокидывание даже если ЦТ находится
.внутри треугольника устойчивости
( Допустимая нагрузка вес и центр
))груза
The Допустимая нагрузка автопогрузчика
, указана на паспортной табличке
закрепленной на
. автопогрузчике Допустимая нагрузка
определяет . ся весом и центром груза Центр
груза определяется положением ЦТ груза
, Центр груза обозначенный на паспортной
, табличке - это горизонтальное расстояние
от переднего края вил или грузового края
вспомогательного приспособления до ЦТ
. The груза Расстояние до ЦТ по вертикали
.равно горизонтальному размеру
, , Имейте в виду что если не оговорено
, противное допустимая нагрузка на
паспортной табличке приводится для
стандартного автопогрузчика со
, стандартной опорной стенкой вилами и
грузоподъемником и без специальных
. вспомогательных приспособлений Кроме
, того при расчете допустимой нагрузки
, учитывают что центр груза расположен не
, выше от верхней стороны вил чем от
. передней части опорной стенки Если не
, удается соблюсти эти условия то водителю
, необходимо по возможнос , ти уменьшить
, безопасную рабочую нагрузку потому что
устойчивость автопогрузчика может
.снизиться
Если на паспортной табличке не
, указана допустимая нагрузка эксплуатация
.автопогрузчика запрещается
:ВНИМАНИЕ Если груз не является
, однородным наиболее тяж елую его часть
следует поместить как можно ближе к
опорной стенке и посередине между вилами.
ВНИМАНИЕ
1. , Запрещается без согласия ДЭУ удалять
изменять или заменять паспортные
, таблички которые были изначально
установлены на , автопогрузчиках
купленных у Д .ЭУ
2. ДЭУ не несет никакой ответственности
, за автопогрузчики которые были взяты в
эксплуатацию без годной паспортной
.таблички ДЭУ
3. Если ваши технические характеристики
, должны быть изменены обратитесь к
.вашему дилеру ДЭУ по автопогрузчикам
INSO027I
Manual
Page 24
“ ”Глава Техника безопасности
-22-
Правила техники безопасности
На вилочных автопогрузчиках может работать только
, персонал прошедший надлежащее обучение и
. имеющий соответствующее разрешение При работе
на автопогруз . чике надевайте каску и защитную обувь
.Нельзя носить свободную одежду
Перед началом работы осмотрите вилочный
автопогрузчик и проверьте его состояние по
. ведомости оператора При обнаружении очевидных
дефектов или при необходимости ремонта
немедленно соо .бщите начальнику
.Не работайте на автопогрузчике в запрещенных зонах
Изучите свой вилочный автопогрузчик и помните о
.безопасности
Незабывайте .о правилах техники безопасности
Следуйте всем правилам техники безопасности и
прочитайте все предупредительн .ые таблички
, Не управляйте автопогрузчиком не сев в кресло
.водителя
, Руки ноги и голова должны находиться в пределах
. рабочей зоны водителя Держите руки и ноги вне
.грузоподъемника
, , Нельзя стартовать останавливаться поворачивать
или изменять направ ление движения внезапно или на
. высокой скорости Резкое движение может привести
. к опрокидыванию автопогрузчика Снижайте
скорость движения автопогрузчика и давайте гудок на
, , .углах выездах въездах и поблизости от людей
Нельзя работать на автопогрузчике свлажными
.руками иливо влажной обуви
. Не трогайте рычаги управления жирными руками Руки
, или ноги могут соскользнуть с рычагов что может
.привести к несчастномуслучаю
ЛИЦЕНЗИЯ
Manual
Page 25
“ ”Глава Техника безопасности
-23-
Запрещается поднимать кого- либо на вилах
погрузчика без сертифицированной защитной .клети
Не разрешайте другим людям ездить на
. автопогрузчике Автопогрузчики предназначены для
, .перевозки грузов а не людей
Нельзя работать на автопогрузчике без выдвижной
. опорной каретки и защитной крыши Груз должен
, прилегать к опорной каретке а грузо подъемник
отклонен назад
. Не поднимайте и не транспортируйте опасные грузы
, . Не поднимайте груз не обеспечив его центровку
Такой груз повышает вероятность опрокидывания
. , набок Убедитесь что грузы правильно
штабелированы и правильно размещены на обеих
ви . лах Всегда используйте стеллаж надлежащего
. размера Вилы захвата под грузом нужно развести как
. можно шире Укладывайте грузы на вилочном захвате
, равномерно чтобы обеспечить надлежащее
. равновесие Не поднимайте груз одной вилкой
.захвата
Не допускайте п . ерегрузки Всегда работайте с
, грузами в пределах номинальной грузоподъемности
. указанной на табличке
Не добавляйте на автопогрузчик дополнительный
. противовес Перегрузка может привести к
, опрокидыванию автопогрузчика к увечью персонала
и к повреждению ав .топогрузчика
.Не ездите помягкому грунту
, Следуйте всем указаниям на табличках особенно на
, тех на которых указаны максимально допустимые
, нагрузки на пол грузоподъемность и габариты по
.высоте
Работайте с грузами осторожно и тщательно
проверяйте их ус .тойчивость и равновесие
.Не ездите по скользкимповерхностям
, , Движение по песку гравию льду или грязи может
.привести к опрокидыванию
, .Если этого неизбежать снизьте скорость
Manual
Page 26
“ ”Глава Техника безопасности
-24-
Никому не разрешайте стоять или ходить
под грузом или подъемным механизм . ом
, Груз может упасть что может привести к
, .увечью или гибели людей стоящих под ним
При поднятии или штабелировании грузов
, . проверьте нет ли препятствий сверху
. Нельзя ездить с поднятым грузом Нельзя
. ездить с поднятым грузоподъемником
Автопогрузчик м ожет опрокинуться и
привести к увечью или гибели для вас или
.другого персонала
, Не перевозите плохо закрепленные грузы высота
.которых превышаетвысоту опорной каретки
.При штабелировании постарайтесь не уронитьгруз
, Груз нужно перевозить наклонив его назад и опустив
.вилы как можно ниже
Это позволит повысить устойчивость
автопогрузчика и груза и обеспечит вам
.лучший обзор
Не поднимайте груз с наклоненным вперед
.грузоподъемником
.Не наклоняйте впередподнятые грузы
Это приведет к опрокидыванию
автоп .огрузчика вперед
, Не спрыгивайте с автопогрузчика если он начинает
.опрокидываться
, .Чтобы не пострадать оставайтесь в кресле
При перевозке грузов двигайтесь по
, подъемам вперед а по спускам задним
.ходом
, Не поднимайте груз если вилочный
автопогрузчи .к находится на уклоне
На подъемах и спусках нужно ехать по
. прямой При движении вверх или вниз с
массивным грузом пользуйтесь услугами
.помощника
Manual
Page 27
“ ”Глава Техника безопасности
-25-
Не штабелируйте грузы и не поворачивайте на
.подъемах и спусках
, Не пытайтесь захватить или снять груз есл и
автопогрузчик не стоит на горизонтальной
. поверхности Не поворачивайте на склонах и не
.ездите поперек склонов
. Не ездите по пересеченной местности Если этого не
, .избежать снизьте скорость
, Пересекайте железнодорожные пути медленно и где
,это возможно . по диагонали При переезде
железнодорожных путей груженый вилочный
. автопогрузчик может трясти Для плавного переезда
, пересекайте железнодорожные пути по диагонали
.чтобы колеса переезжали рельсыпо очереди
Старайтесь не переезжать лежащие на дороге
пре .дметы
. , Смотрите в направлении движения Следите чтобы по
.ходу движения не было других людей илипрепятствий
Водитель всегда должен держать автопогрузчик под
.полным контролем
, . Нельзя ехать вперед если грузы заслоняют вам обзор
Ведите автопогрузчик зад , ним ходом чтобы улучшить
, обзор если только при этом вы не поднимаетесь по
.склону
Соблюдайте осторожность при движении на
автопогрузчике рядом с краем погрузо- разгрузочной
. площадки или на склоне Сохраняйте безопасную
, дистанцию от краев площадок склон . ов и платформ
.Всегда следите за выносом задней частимашины
, Автопогрузчик может упасть за край что может
.привести к увечью или гибели
, Не работайте на мостках если они не рассчитаны на
.вес автопогрузчика сгрузом
Проверьте правильность их расположе .ния
, Заблокируйте автотранспортное средство садясь в
, .него чтобы оно приэтом не двигалось
Manual
Page 28
“ ”Глава Техника безопасности
-26-
Не работайте на автопогрузчике вблизи от другого
.автопогрузчика
Всегда сохраняйте безопасную дистанцию от других
, автопогрузчиков и проверяйте что расстояние
.достаточно для безопасной остановки
.Не обгоняйте другие транспортные средства
Не используйте свой автопогрузчик для толкания или
.буксировки другого автопогрузчика
Не разрешайте другим толкать или буксировать ваш
.автопогрузчик
Если автопогрузчик не дв , ижется обратитесь к
.специалиступо техническому обслуживанию
Заправка вилочных автопогрузчиков топливом
разрешается только в специально отведенных для
. этого местах При заправке топливом выключайте
.мотор
Курение и работа с открытым пламенем при заправ ке
. топливом строго запрещены Этот запрет действует
( также при замене баллона СПГ сжиженного
).пропанового газа
Вытирайте пролитое топливо и не забывайте
, закрывать топливныйбак прежде чем снова включить
.мотор
Паркуйте свой автопогрузчик только в разре шенных
. , для этого зонах Полностью опустите вилы на пол
переведите рычаг выбора направления в
, НЕЙТРАЛЬНУЮ позицию включите стояночный
. тормоз и выключите ключ зажигания Выньте ключ и
, поставьте упоры под колеса чтобы предотвратить
.движение автопогрузчика Закрывайте свой вилочный
, .автопогрузчик оставляя его без присмотра
После смены проверяйте состояниесвоего вилочного
.автопогрузчика
Выхлопы всех двигателей внутреннего сгорания
содержат оксид углерода – , , бесцветный ядовитый газ
без запаха и без вкус . . а Вдыханиеоксидауглерода
может вызвать серьезные увечья или проблемы со
, . здоровьем а также может даже привести к смерти Не
допускайте неоправданно длительной работы
. двигателя на холостых оборотах Если Вы
, почувствовали тошноту головокружение или
голо , вную боль прекратите работу на автопогрузчике
.и выйдите на свежий воздух
Manual
Page 29
“ ”Глава Техника безопасности
-27-
Запрещается использовать вилочные погрузчики
рядом с воспламеняющимися и горючими
.материалами
, Для исключения обесцвечивания деформации или
( , возгорания материалов таких как лес , оматериалы
, фанера бумажная продукция и прочие подобные
), материалы не следует приближаться к ним на
30 .расстояние менее см
. Вилочные погрузчики отличаются от автомобилей
, Оничастоснабженышинаминебольшогодиаметра
не оборудованы подвеской и обладаю т значительной
.массой
Центр тяжести вилочного погрузчика изменяется при
.транспортировке грузов
, По возможности следует избегать резких толчков
.выбоин и других опасностей
, Транспортировка груза подвешенного на цепи или на
, тросе может сделать погрузчик .неустойчивым
При подвешенном грузе следует уделять особое
, внимание находящимся рядом пешеходам так как груз
.может раскачиватьсяи нанести им удар
, Вилочный погрузчик более устойчив с грузом чем без
.него
При перемещении без груза риск бокового
опрок .идывания больше
Выпускается много видов специального оборудования
.для замены вил вилочного погрузчика
, Все они требуют принятия особых мер безопасности
кроме того настоятельно рекомендуется при их
использовании обеспечить специальную подготовку
водител .я
Для буксировки вилочного погрузчика или буксировки
с его помощью другого вилочного погрузчика не
следует использовать сцепное приспособление
.противовеса
Буксировку должны выполнять только
, подготовленные водители на низкой скорости не
2 превышающей к /, м ч только в экстренных ситуациях
( ).до места ремонта
Manual
Page 30
“ ”Глава Техника безопасности
-28-
Как выжить в случае
опрокидывания
ПРЕДУПРЕЖДЕНИЕ
, В случае опрокидывания риск получения
телесных повреждений или смертельного
, исхода снижается если водитель пользуется
системой защиты водителя и соблюдает
.нижеуказанные рекомендации
Всегда применяйте систему защиты
водителя.
.НЕ выпрыгивайте
.Крепко держитесь за руль
Упритесь ногами и не высовывайте их из кабины
.водителя
, Наклоняйтесь в направлении
.противоположном падению
Накл .оняйтесь вперед
Manual
Page 31
“ ”Глава Общие сведения
-29-
Технические данные
ОБЩИЕ ДАННЫЕ
1
Производитель
2
Moдель
3
Грузоподъемность в номинальном центре тяжести
4
Центр тяжести груза расстояние
mm
5
Источник питания
., , , электр дизельное топливо бензин СПГ
6
Управление
, стоящий Водительская-сидящая
7
Тип колеса c=Амортизатор, p=ПНЕВМАТИКА
8
Шины кол- /во спереди сзади
РАЗМЕРЫ
9
Максимальная высота подъема при максимально разрешенной загрузке
mm
10
свободный подъем
mm
11
Высота подъема с
двухступенчa тым
грузоподъемн STD
специал ьный свободный подъем
mm
ширина x длина x толщина
mm
13
Вилы
Минимальная и максимальная широта вил подъемника
mm
14
Угол наклона
грузоподъемника
/вперед назад
deg
15
Длина до спинки вил
mm
16
ширина
mm
17
: вариант двойные шины
mm
18
, высота втянутый грузоподъемник
mm
19
Высота защитной рамы кабины
mm
20
Общие размеры
Высота сидения
mm
21
Внешний радиус поворота
mm
22
LMC ( )от центра переднего колеса до поверхности вил
mm
23
Минимальная ширина
прохода при повороте на
90 градусов и послдующ ей
разгрузке
При подсчетах учесть длину груза и зазор
mm
23a
Минимальнвя ширина
пересекающихся проходов
90 при повороте на
градусов
mm
ПОКАЗАТЕЛИ РАБОТЫ
24
; / скорость движения с грузом без груза
km/hr
25
; /скорость опускания с грузом без груза
mm/s
26
Скорость движения
l ; / опускания с грузом без груза
mm/s
28
Тяговая сила
1,6 / : при км ч с грузом
kg
30
. Макс угол при езде
1,6 / : при км ч с грузом
%
ВЕС
32
Общий вес
без груза
kg
33
вил грузом, /впереди сзади
/спереди сзади
kg
34
. Макс давление оси
без /груза впереди сзади
/спереди сзади
kg
ШАССИ
35
кол- /во спереди сзади
36
спереди
37
Шины
размер
сзади
38
База колес
mm
39
Ширина колеи
/спереди сзади
mm
40
с самой низкой точке
mm
41
Расстояние до земли
сгрузом
средняя база колес
mm
42
Рабочий тормоз
43
Тормоз
Стояночный тормоз
ПРИВОД
45
Аккумулятор /Напряжение емкость
V-AH
49
/MoПроизводитель дель
50
( / )средняя мощность при т мин
ps/rpm
51
. Макс затягивающий момент
kg·m/rpm
52
Двигатель
шланги/цилиндры/перемещение
l/cc
тип
56
Перекл ючение передач
кол- во передач переднего и заднего хода
57
Рабочее давление / система навесное оборудование
bar
Manual
Page 32
“ ”Глава Общие сведения
-30-
DOOSAN DOOSAN DOOSAN 1
D110S-5(TIER II) D130S-5(TIER II) D160S-5(TIER II) 2
11000 13000 16000 3
600 600 600 4
diesel diesel diesel 5
с сиденьем водителя с сиденьем водителя с сиденьем водителя
6
p p p 7
2x2/2 2x2/2 2x2/2 8
3000 3000 3000 9
0 0 0 10
- - - 11
70x200x1350 85x200x1350 85x200x1350
470x2140 470x2140 470x2290
13
15/12 15/12 15/12 14
4340 4340 4715 15
2350 2350 2490 16
2970 2970 3170 17
4470 4470 4670 18
2765 2765 2928 19
1660 1660 1820 20
4040 4040 4400 21
755 760 815 22
4790 4790 5195 23
3505 3515 3850 23a
33,0/36,0 33,0/36,0 29,0/33,0 24
455/460 455/460 410/415 25
450/400 450/400 410/380 26
8450 8450 10950 28
35,1 31,1 30 30
15150 16530 19000 32
23490/2560 26660/2770 31870/3030 33
7260/7790 7460/8970 8680/10220 34
2x2/2 2x2/2 2x2/2 35
10,00x20-16PR 10,00x20-16PR 12,00x20-18PR 36
10,00x20-16PR 10,00x20-16PR 12,00x20-18PR 37
2850 2850 3150 38
1724/1860 1724/1860 1825/1910 39
270 270 270 40
360 360 370 41
/НОГИ ВОЗД, /НОГИ ВОЗД, /НОГИ ВОЗД,
42
/РУКИ ВОЗД, /РУКИ ВОЗД, /РУКИ ВОЗД,
43
24(12X2)-100 24(12X2)-100 24(12X2)-100 45
DOOSAN/DE08TS DOOSAN/ DE08TS DOOSAN/ DE08TS 49
140/2200 140/2200 160/2200 50
55/1400 55/1400 63/1400 51
4/6/8071 4/6/8071 4/6/8071 52
Полностью автоматическое переключение скоростей при включенном сцеплении
3/3 3/3 3/3
56
190/140 190/140 210/140 57
Manual
Page 33
“ ”Глава Общие сведения
-31-
Manual
Page 34
“ ”Глава Общие сведения
-32-
Таблица допустимых
нагрузок
ПРЕДУПРЕЖДЕНИЕ
Не допу скается превышение максимального
. ограничения веса груза Перегрузка
подъемника может создать опасность для
, , .окружающих груза или повредить подъемник
Без устройства для
бокового смещения вил
подъемника
D110S-5
D130S-5
D160S-5
с боковым маховичком
D110S-5
D130S-5
D160S-5
Manual
Page 35
“ ”Глава Общие сведения
-33-
Серийный номер
Местонахождение серийных
номеров
, Для того чтобы быстро найти данные
, автопогрузчика впишите его серийный
, номер в места указанные на
ни .жеприведенных фотографиях
Типичный пример
Номер шасси автопогрузчика
•_________________________________________
Типичный пример
Серийный номер коробки передач
•_________________________________________
Типичный пример
Се рийный номер дизельного мотора
5,8 . (DB58S)объемом литров
•_________________________________________
Manual
Page 36
“ ”Глава Общие сведения
-34-
" ”, Таблички Предупреждение для водителя
"" " Грузоподъемность и Кодировка вспомогательных
"устройств
" Изучите значение табличек ПРЕДУПРЕЖДЕНИЕ ДЛЯ ВОДИТЕЛ ", " ", " " Я МАРКИРОВКА ГРУЗОПОДЪЕМНОСТЬ и
" ". КОДИРОВКА ВСПОМОГАТЕЛЬНЫХ УСТРОЙСТВ НЕ ПРЕВЫШАЙТЕ УКАЗАННОГО МАКСИМУМА
.ГРУЗОПОДЪЕМНОСТИ
ПРЕДУПРЕЖДЕНИЕ
Не допускается превышение максимального
. ограничения веса груза Перегрузка
подъемника может создать опасно сть для
, , .окружающих груза или повредить подъемник
" "Табличка Предупреждение для водителя
Типичный пример
Справа от сиденья оператора на крышке
.отсека двигателя
таблички ВСПОМОГАТЕЛЬНЫХ
УСТРОЙСТВ
Типичный пример
: , .Расположение на кожухе оси рулевого колеса справа
Номинальная грузоподъемность
автопогрузчика
A НЕ ПРЕВЫШ ЙТЕ номинальную грузоподъемность
.автопогрузчика
Грузоподъемность автопогрузчика определяется
весом груза и расстоянием до цен тра
: 1200 600 тяжестиНапример грузоподъемность кг на мм
, 1200 , означает что автопогрузчик способенподнять кг
600 если центр тяжести находится на расстоянии мм
, как от вертикальной так и от горизонтальной
.плоскостей вилочного захвата
, Перед тем как поднимат , , ь груз убедитесь что как вес
, груза так и расстояние до центра тяжести находятся в
, пределах номинальных параметров автопогрузчика
. указанных на табличке грузоподъемности Центр
тяжести вычисляется как расстояние от передней
части рамы вилочного захвата до центра тяжести
.груза
, Номинальная грузоподъемность указанная на
, табличке обозначает грузоподъемность
, . автопогрузчика таким как он покинул фабрику Любые
изменения оборудования или аккумулятора могут
привести к изменению грузоподъемности
.автопогрузчика
Номинальная грузоподъемность автопогрузчика
рассчитана на работу в условиях перемещения по
. . горизонтальной плоскости При работе на наклонной
поверхности допустимая грузоподъемность
.автопогрузчикаснижается
, Ниже приведены сокращения которые могут
появлят , ься на табличке с паспортными данными
грузоподъемностью и индексами вспомогательных
, .устройств а также их значения
Manual
Page 37
“ ”Глава Общие сведения
-35-
Сокращения для
грузоподъемника
STD -
Стандартный грузоподъемник
( , один внутренний рабочий орган
)низкий свободный подъем
FF -
Грузоподъе мник свободного
( движения один внутренний
рабочий орган с дуплексным
)цилиндром полной свободы
FFT -
Тройной грузоподъемник
( свободного движения два
внутренних рабочих органа с
низким или полностью
).свободным подъемом
QUAD -
( Четверной грузоподъемник с
тремя внутренними рабочими
)органами
:ВНИМАНИЕ Если на табличке с маркировкой
, указан лишь тип грузоподъемника
значит он оборудован стандартной
.рамой и вилочным захватом
Сокращения для
вспомогательных устройств
SC-
Специальная рама большой
, ширины высо .ты и длины
SSS -
Боковой маховичок осевого
типа
HSS -
Крюкообразный тип бокового
(ITA)маховичка
CW -
Вес противовеса
SF -
Специальная вилка
SWS -
, Колеблющийся боковой
маховичок
RAM -
y Рэм или стрела
DBCBH -
y Двойно е погрузочно-
разгрузочное устрой ство для
квадратных блоков
HFP -
Гидравлическая регуляция
вилочного захвата
CR -
Рука крана или стрела крана
TH -
Погрузочно- разгрузочное
устройство
CTH -
Погрузочно- разгрузочное
устройство для контейнеров
LPP -
"Устройство типа тяни-"толкай
CC -
Погрузочно- разгрузочное
устройство для картона
RC -
Погрузочно- разгрузочное
устройство для рулонов
LS -
Стабилизатор груза
PWH -
Ковш для древесной массы
SS-ST -
Боковой маховичок для
поворота на бок
Manual
Page 38
“”Глава Эксплуатация
-36-
Пульт управления и измерительные прибо
Типичный пример
1. Кнопка подачи звукового сигнала
2. Рулевое колесо
3. Рычаг указателей поворота
4. Приборная панель
5. Рычаг стояночного тормоза
6. Рычаг подъема
7. Рычаг наклона
8. Рычаг направления движения
9. Зажигание
10. Педаль акселератора
11. Ножная педаль рабочего тормоза
12. Педаль толчкового перемещения
13. Манометр давления воздуха в шинах
14. Индикатор температуры масла в
коробке передач
15. Спидометр
16. Бензинометр
17. Индикатор температуры
охлаждающей жидкости двигателя
18. Индикатор передачи
19. Счетчик часов
20. Предупредительный индикатор
счетчика часов
Типичный пример
21. переключателя
22. Выключатель аварийного сигнала
23. ()Задний стеклоочиститель Опция
24. Автоматическая коробка передач
25. Переключатель режима толчкового перемещения
26. Фары
27. переключателя
28. переключателя
29. Кондиционер
30. Вентилятор
31. Обогреватель
32. Прикуриватель
33. Разъем питания
15
16
17
20
19
18
13
14
6
7
26
27
23
22
28
21
29
31
32
25
24
30
33
5
Manual
Page 39
“”Глава Эксплуатация
-37-
Панель управления
1. Зажигание
4 Существует положения
. ключа зажигания
По : ложение первое
включение подъемного
. механизма Положение
: . второе выключение
: Положение третье
приведение погрузчика в
движение с одновременным включением
. подъемного механизма Положение
: ( ).четвертое завести заводит двигатель
2. Индикатор температуры ох лаждающей
.жидкости двигателя
Показывает температуру
. охлаждающей жидкости
Если во время работы
подъемника стрелка
переместилась вне зеленой
, . зоны это знак перегрева
Припаркуйте подъемник и
.остановите двигатель
Проверьте систему охлаждения на
возможнос . ть наличия неполадок Стрелка
находится на границе зеленой зоны когда
температура охлаждающей жидкости на
103 любом типе двигателя достигает градуса
(217 ).по Цельсию градуса по Фаренгейту
3. Показатель температуры масла в коробке
передач
Показывает тем пературу
. масла в коробке передач
Если при работе
автопогрузчика стрелка
выходит за пределы зеленой
, , зоны это означает что
масло в коробке передач
. перегрелось Припаркуйте
автопогрузчик и выключите мотор
Проверьте систему охлаждения на
возможность наличия . неполадок Стрелка
находится на границе зеленой зоны когда
температура масла в коробке передач
120 достигает примерно градусов по
(248 ).Цельсию градусовпоФаренгейту
4. Топливометр
Индикатор уровня горючего
.вбаке
5. Счетчик часов
Отображает количество часов
двигатель и вилы подъемника
. находились в действии Счетчик
часов активен на протяжении
всего времени ключ зажигания
находится вне положения
«», Выкл даже если двигатель
при этом не включен.
Счетчик часов помогает определить частоту
проведе , ния замены масел тормозной и рабочей
жидкостей и техосмотров.
6. Спидометр
Отображает скорость движения
( /).подъемника в км ч
7. Рычаг сигнала поворота
Используется для отображения
. направления поворота подъемника
Припереключениирычагамигают
ука .затели поворота
8. Кнопка подачи звукового сигнала
, Для того чтобы предупредить остальных
сотрудников находящихся поблизости и на
, пути следования о своем приближении
нажмите резиновую кнопк у в центре
.рулевого колеса
ПРЕДУПРЕЖДЕНИЕ
Приостановите работу подъемника во время
, подачи звукового сигнала так как это может
.быть опасным
9. Манометр давления в шинах
Указывает давление
. воздуха Если давление
4,2 воздуха падает ниже
/2 кг см раздае тся звуковой
сигнал
.
R Поворот направо
N Нейтральная
позиция
L Поворот налево
Manual
Page 40
“”Глава Эксплуатация
-38-
10. Предупреждающий зуммер давления
воздуха тормозов
Если давление воздуха в
тормозной системе падает
ниже заданного значения
(4,2 / 2), кг см звучит сигнал
. зуммера Если сигнал
зуммера звучит во время
работы или
, транспортировки прек ратите работу или
остановите погрузчик и дайте двигателю
поработать на низких оборотах до
. прекращения звука зуммера Если зуммер не
, выключается проверьте тормозные
.воздушные магистрали
11. Переключатель освещения
O : / включить свет свет включен
X : / выключить свет свет выключен
, Свет загорится вне зависимости от того в
каком положении находится к .люч зажигания
12. Аварийный сигнал
Нажмите кнопку для включения аварийного
. сигнала При включении аварийного сигнала
.замигают указатели поворота
Перек-ль Свет
1
Шаг 2 Шаг
Габаритны й
фонарь
O X
Задний фонарь
O X
Фонарь
номерного знака
O X
Лампа панели
инструментов
O X
Головные фары
O X
Manual
Page 41
“”Глава Эксплуатация
-39-
Приборная панель
1. Индикатор ближнего света
8. Индикатор парковки
2. Индик / атор необходимости замены очистки
фильтра воздухоотчистителя
9. Индикатор приведения в действие рычага
подъема
3. Индикатор генератора переменного тока
10. Индикатор непристегнутых ремней
безопасности
4. Индикатор предварительного прогрева
дизельного двигателя
11. Индикатор пустого сидения оператора
при работающем двигателе
5. Индикатор включения испарителя в
воздушной камере тормозной системы
12. Индикатор нейтральной передачи
6. Индикатор заливающего света
13. Индикатор сбоев в двигателе
7. Индикатор давления масла в двигател
14. Огни указателей поворота
(1) .Индикатор ближнего света
Оповещает о включенном ближнем
свете
(2) Индикатор необходимости замены
/ .очистки фильтра воздухоотчистителя
, Оповещает о том что фильтр
. воздухоотчистителя забит Е сли индикатор все
, еще горит после включения двигателя
, выключите двигатель извлеките фильтр и
. тщательно его прочистите при помощи сжатого воздуха
, , Установите фильтр на место и проверьте не
.загорается ли индикатор при включении двигателя
(3) Индикаторн ая лампочка генератора
Показывает исправность работы
. системы зарядки аккумулятора
, Лампочка загорается когда
стартовый выключатель повернут в
"положение ON". После включения мотора
, , лампочка должна потухнуть что показывает
что стартер подает достаточное
. напряжение для подзарядки аккумулятора
Если лампочка горит при включенном
, моторе проверьте исправность работы
.системы подзарядки аккумулятора
(4) Индикаторная лампочка предварительного
разогрева дизельного мотора
, Эта лампочка загорается когда
старт овый выключатель
"поворачивается из положения OFF"
(" ") "ВЫКЛ в положение ON",. и
, показывает что свечи предпускового
подогрева нагревают предкамеры для
. облегчения запуска
Предкамеры должны нагреваться
, приблизительно в течение семи секунд в
зависимости от температуры окружающего
. воздуха Когда максимум температуры
, нагревания предкамер будет достигнут
, лампочка тухнет а стартовый выключатель
"может быть повернут в положение START"
.для запуска мотора
Manual
Page 42
“”Глава Эксплуатация
-40-
(5) Индикатор включения испарителя в
тормозной системе
Предупреждает о включении
испарителя для удаления влаги из
. , тормозной камеры После того как
, влага испарилась индикатор должен
. погаснуть Если индикатор продолжает
, гореть проверьте тормозную систему на
.наличие сбоев
(6) Передние фары
чтобы включить , фары нажмите на
(1выключатель 4), переведя его в
первое положение.
(7) Индикаторная лампочка давления масла в
моторе
, Показывает достаточно ли давление
. масла в моторе Лампочка
, загорается когда c тартовый
"ON" выключатель повернут в положение
(" ").ВКЛ Индикатор должен погаснуть после
. включения мотора Если лампа загорелась
, , во время работы это означает что
давление смазочного масла в системе
. мотора недостаточно Припаркуйте
. автопогрузчик и выключите мотор
. Проверьте исправность работы системы
Лампоч , ка загорится когда давление масла
70 .упадет до кПа
(8) Индикаторная лампа стоянки
лампа находится в режиме
(ВКЛЮЧЕНО ON), если задействован
.стояночный тормоз
(9) Индикатор приведения в действие рычага
( )подъема при наличии индикатора
Загорается во время перемещения
рычага подъема и наклона при
установленном электромагнитном
.клапане
(10) Предупредительная световая
сигнализация ремней безопасности
, срабатывает в том случае если
оператор не пристегнул ремни
. безопасности Если ключ зажигания
повёрнут в положение ВКЛЮЧЕНО
(ON), , лампа загорится а после запуска
двигателя лампа часто гаснет.
(11) Индикатор пустого сидения оператора
при работающем двигателе
Система контроля двигателя
оснащена встроенным оборудованием
.диагностики сбоев
(12) Лампа ней трального положения
трансмиссии
, информирует о том что трансмиссия
находится в нейтральном
(13) (Двигатель на сжиженном газе LP)
индикаторная лампа неисправности
, , Сбои обнаруженные в системе
отображаются загоранием лампочки
индикатора сбоев в виде кодо в
диагностики сбоев либо при
, посредстве помигивания лампочки
, подробности касающиеся конкретных сбоев
можно просмотреть при помощи сервисного
. программного обеспечения При
поворачивании ключа зажигания в
«», положение Вкл лампочка индикатора
сбоев загоритс , я один раз оповещая о
. проведении диагностики сбоев В случае
, наличия сбоев информация о них будет
сохранена в памяти устройства контроля
. двингателя При наличии сбоев лампочка
индикатора сбоев загорится и останется
, включенной оповещая оператора о наличи и
.сбоя в системе
(14) Индикаторная лампа указателя поворота
Потяните рычаг на себя для подачи
. сигнала поворота направо
Переключите рычаг в направлении от
.себя для подачи сигнала поворота налево
Manual
Page 43
“”Глава Эксплуатация
-41-
Система переключения
блока сидения ( если
таковая имеетс яв
наличии)
Этот автопогрузчик оборудован СИСТЕМОЙ
. ПЕРЕКЛЮЧЕНИЯ БЛОКА СИДЕНИЯ При
, нормальной работе если рычаг направления
, установлен в положение вперёд или назад
автопогрузчик будет двигаться на скорости
пропорциональной положению педали
. акселератора Если оператор покидает
, сиденье не задействовав стояночный
, тормоз через три секунды после этого
СИСТЕМА ПЕРЕКЛЮЧЕНИЯ БЛОКА СИДЕНИЯ
. автоматически отключает трансмиссию
, , Рычаг направления тем не менее останется
, в положении вперёд или назад хотя
внутренне трансмиссия переключится в
.нейтральное положение
, , Перед тем как покинуть автопогрузчик
.всегда включайте стояночный тормоз
ПРЕДУПРЕЖДЕНИЕ
, ПОКИДАЯ АВТОПОГРУЗЧИК ЗАДЕЙСТВУЙТЕ
!СТОЯНОЧНЫЙ ТОРМОЗ
СТОЯНОЧНЫЙ ТОРМОЗ НЕ ВКЛЮЧАЕТСЯ
.АВТОМАТИЧЕСКИ
: ВНИМАНИЕ Некоторые автопогрузчики
( могут быть оснащены обратитесь к вашему
, , дилеру чтобы узнать чем оснащён ваш
) , автопогрузчик сигнализаций которая
, подаст звуковой сигнал если стояночный
, тормоз не будет задействован после ухода
водител .я
ВНИМАНИЕ
1. Перед началом работы на
, автопогрузчике изучите и проверьте
функционирование СИСТЕМЫ
.ПЕРЕКЛЮЧЕНИЯ БЛОКА СИДЕНИЯ
2. При нормальной эксплуатации на
, горизонтальном участке выберите
, направление используя рычаг
направления при отпущенно м стояночном
. , тормозе Вы заметите что автопогрузчик
будет медленно двигаться в выбранном
. направлении Если вы подниметесь с
, сидения через три секунды после этого
СИСТЕМА ПЕРЕКЛЮЧЕНИЯ БЛОКА
, СИДЕНИЯ отключит трансмиссию давая
возможность автопогрузчику дв игаться
, по инерции но не остановит его
.автоматически
3. Чтобы вернуть автопогрузчик в режим
, нормальной эксплуатации оставаясь в
, сидении оператора нажмите тормозную
, , педаль чтобы удержать автопогрузчик
верните рычаг направления в
,нейтральное положение а затем вновь
( выберите направление движения вперёд
). или назад Затем трансмиссия вновь
.будет подключена
4. Если возникла необходимость замены
, сидения или переключателя сидения
используйте только оригинальные
DOOSAN Infracore запасные части для
автопогр . узчиков Недопустима
эксплуатация автопогрузчика с
неисправной СИСТЕМОЙ ПЕРЕКЛЮЧЕНИЯ
.БЛОКА СИДЕНИЯ
Manual
Page 44
“”Глава Эксплуатация
-42-
Регулировка угла наклона оси
рулевого колеса
Типичный пример
Угол наклона оси рулевого колеса может
быть отрегулирован в пред 15 елах градусов
в зависимости от индивидуальных
. предпочтений различных операторов Для
, , того чтобы разблокировать ось поверните
. рычаг против часовой стрелки Для
, фиксации оси в нужном положении
поверните рычаг в направлении по часовой
.стрелке
Буксирово o .чн е гнездо
Типичный пример
Используется при буксировке транспортных
средств в нерабочем состоянии либо при
буксировке другим транспортным
средством в случае если данный подъемник
. в находится в нерабочем состоянии
, Прочность троса используемого при
бук , сировке должна определяться с учетом
веса и размеров буксируемого
.транспортного средства
Панель предохранителей
Типичный пример
Предохранители защищают систему от
, ущерба который может быть нанесен
. перегрузкой в цепи Замените
,предохранитель . если он перегорел Если
новый предохранитель перегорит следом
, за предохранителем который вы только что
, заменили проверьте состояние
электрических цепей и отремонтируйте
.неполадку
. Более подробную информацию см
“, Предохранители лампы и прерыватель цепи
– , ” замена переустановка в разделе
.Техническое обслуживание
Слив воздушного резервуара
тормозов
Каждый день после окончания работы
, необходимо слить воду накопившуюся
, воздушном резервуаре для чего нужно
потянуть за рычаг на дне воздушного
(резервуара внутренняя правая крышка
).рамы
Manual
Page 45
“”Глава Эксплуатация
-43-
Главный предохранитель
Типичный пример
. Прерыватель предохраняет главную цепь
Он расположен в левой части капота
.двинателя
, Для перезагрузки прерывателя нажмите на
. , кнопку Если кнопка выскочит обратно
проверьт ецепи
.
Сидение водителя
Регулировка кресла
: ВНИМАНИЕ Конструкция сидения водителя
. может отличаться Способ регуляции
.положения во всех случаях аналогичен
Каждый раз перед началом работ или при
смене водителя необходимо проверять
положение сидения водит .еля
L Перед началом работ зафиксируйте
, сидение водителя в нужном положении с
, тем чтобы во время работы оно неожиданно
не сместилось
.
: ВНИМАНИЕ Правильно установить сидения
, водителя можно только если водитель
сидит в нем полностью
Предусмотрена возмож ность регулировки
, положения сиденья вперед или назад вверх
, . или вниз а также наклон спинки сиденья
, Выберите положение обеспечивающее
полное перемещение педалей и рычагов
.
Для регулировки подвески сиденья
(1) , поверните ручку так чтобы индикатор
показы ( вал примерный вес оператора в
50 130 ). диапазоне от до кг Вращение ручки
(1) по часовой стрелке увеличивает
, показание индикатора а против часовой
стрелки – .уменьшает
Manual
Page 46
“”Глава Эксплуатация
-44-
Предусмотрена возможность регулировки
. высоты сиденья оператора Держа сиденье
двумя ру , / ками переместите его вверх вниз в
. нужное положение После отпускания
.сиденье останется в выбранном положении
Для регулировки спинки сиденья потяните
(2), вверх и удерживайте рычаг наклоните
. сиденье назад в нужное положение
, Отпустите рычаг чтобы заблоки ровать
.сиденье в выбранном положении
Для регулировки спинки сиденья вперед или
назад толкните вверх и удерживайте рычаг
(3), переместите сиденье назад в нужное
.положение
, Отпустите рычаг чтобы заблокировать
.сиденье в выбранном положении
Угол наклона к (4) аждого подлокотника
, можно отрегулировать с помощью кнопки
расположенной спереди на каждом
. подлокотнике Подлокотник должен быть
расположен вертикально при высадке из
.машины и посадке
Предусмотрена возможность регулировки
(5). высоты подголовника Держ а
, подголовник двумя руками переместите его
/ .вверх вниз в нужное положение
После отпускания подголовник останется в
.выбранном положении
Manual
Page 47
“”Глава Эксплуатация
-45-
Механизмы управления
Рычаг заднего- переднего хода
Типичный пример
Вперед/Назад рычаг
Впе (F) ред - . Переместите рычаг вперед
.Вилочный погрузчик будет двигаться вперед
Нейтральное положение (N) - Установите
. рычаг в среднее положение Когда рычаг
, находится в нейтральном положении
вилочный погрузчик не должен
.перемещаться
Задний ход (R) - Потя .ните рычаг к себе
.Вилочный погрузчик будет двигаться назад
Выбор Скорость
Вращение рычага направления движения
. изменяет скорость движения При вращении
( рычага против часовой стрелки к
), оператору подъемник переходит на первую
.скорость
При вращении рыча га по часовой стрелке
( ), от оператора подъемник переходит на
. вторую и третью скорости Нельзя менять
направление вращения рычага без полной
.остановки подъемника
Нельзя запускать двигатель не переведя
/ рычаг движения передним задним ходом в
нейтральное поло .жение
Блокиратор рычага направления
Расположен в основании рычага
. направления Предназначен для
предотвращения выведения рычага
направления из нейтрального положения
.
N
. Позиция блокировки Рычаг
направления заблокирован в
.нейтральном положении
D
Позиция . разблокировки Рычага
направления разблокирован и может
быть выведен из нейтрального
«» положения в положения вперед и
«».назад
ПРЕДУПРЕЖДЕНИЕ
. Блокировка рычага направления Всегда
блокируйте рычаг направления в
нейтральном положении когда подъемник
припаркован во избежание случайного
.движения подъемника
Дисплей передач
Дисплей передач это экран на приборной
. панели справа от рулевого колеса Он
, отображает передачу направление
.движения и коды сбоев
(A) .Отображает направление движения и передачу
. .Более подробную информацию см ниже
(B) . Отображает нормальную работу и коды сбоев
« Список кодов сбоев находится в разделе Коды
»сбоев коробки передач
:Примечание .большинство кодов двузначные
(C)
Отображает наличие сбоев и запись кодов сбоев в
памят .ь
(D)
Оповещает о необходимости немедленно
, прекратить работу в случаях если продолжение
работы может повлечь за собой повреждение
коробки передач и делает продолжение работы на
.подъемнике опасной
Индикатор переднего
.хода
Штриховой индикатор
перед .ач
Индикатор заднего
хода
Штриховой индикатор передач отображает
выбранную передачу путем отображения
.соответствующего количества штрихов
ндикаторы переднего и заднего хода не
загораются когда подъемник находится в ручном
.режиме переключения передач
Когда подъемник находится в автоматическом
, режиме штриховой индикатор передач и
индикаторы переднего и заднего хода будут
.включены
Manual
Page 48
“”Глава Эксплуатация
-46-
DFC Возможная неисправность Действие
Корректирующее действие, первая
проверка
1,1
Датчик температуры
охлаждающей жидкости
C
Убедитесь в отсутствии коррозии разъема
датчика температуры охлаждающей жидкости
и его контактов.
Проверьте объем и температуру охлаждающей
жидкости
1,2 Датчик температуры топлива C
Убедитесь в отсутствии коррозии разъема
датчика температуры топлива и его контактов.
Проверьте температуру топлива.
1,3
Датчик температуры воздуха
наддува
C
Убедитесь в отсутствии коррозии разъема
датчика MAP и его контактов.
Проверьте температуру входного воздуха
1,4
Датчик давления воздуха
наддува
C
Убедитесь в отсутствии коррозии разъема
датчика MAP и его контактов.
1,6
Датчик давления окружающего
воздуха
C
Проверьте датчик давления окружающего
воздуха на блоке управления двигателем ECU.
1,7 Датчик температуры масла N
Убедитесь в отсутствии коррозии разъема
датчика температуры и давления масла и его
контактов.
Проверьте температуру масла двигателя.
1,8 Датчик давления масла C
Убедитесь в отсутствии коррозии разъема
датчика температуры и давления масла и его
контактов.
Проверьте уровень масла двигателя.
1,9
Многопозиционный
переключатель
C
Убедитесь в отсутствии короткого замыкания
на землю переключателя экономного хода и
питания.
2,1
Напряжение аккумуляторной
батареи
C
Проверьте аккумуляторную батарею и
напряжение зарядной системы
- Проверьте напряжение батареи при запуске и
при работающем двигателе.
- Проверьте регулятор напряжения, генератор
и зарядную систему
- Проверьте аккумуляторную батарею и
проводку на отсутствие перегрева и
повреждений.
- Измерьте напряжение батареи на ECU с
помощью мультиметра.
2,2 Датчик давления топлива B
Убедитесь в отсутствии коррозии разъема
датчика давления топлива и его контактов.
Проверьте картридж топливного фильтра
2,3 Педаль газа (APP1) B
Убедитесь в отсутствии коррозии разъема
педали газа и его контактов.
Проверьте педаль газа
2,9 Стабилизация скорости C
Проверьте проводку на отсутствие короткого
замыкания на землю и разрыва.
3,2
Контроль давления топлива
MPROP
B
Убедитесь в отсутствии коррозии разъема
датчика давления общей рейки и его
контактов.
Убедитесь в отсутствии утечки общей рейки.
3,8
Превышение оборотов
двигателя
C
Заглушите двигатель и проверьте ECU с
помощью сервисного инструмента:
3,9 Главное реле (SCG) C
Проверьте ECU с помощью сервисного
инструмента
Manual
Page 49
“”Глава Эксплуатация
-47-
DFC Возможная неисправность Действие
Корректирующее действие, первая
проверка
4,1 Резервный путь отключения B
Аномальная остановка двигателя, проверка
ECU с помощью сервисного инструмента
4,2
Датчик частоты вращения
двигателя (коленвал)
C
Убедитесь в отсутствии коррозии разъема
датчика частоты вращения двигателя
(коленвал) и его контактов.
Проверьте зазор датчика
4,3
Датчик частоты вращения
двигателя (кулачковый вал)
C
Убедитесь в отсутствии коррозии разъема
датчика частоты вращения двигателя
(кулачковый вал) и его контактов.
Проверьте зазор датчика
4,4
Датчик частоты вращения
двигателя
C
Убедитесь в отсутствии коррозии разъема
датчика частоты вращения двигателя
(кулачковый вал и коленвал) и его контактов.
4,5 EEPROM C
Проверьте ECU с помощью сервисного
инструмента
4,6 Восстановление C
Проверьте ECU с помощью сервисного
инструмента
4,7 Мониторинг PRV B
Проверьте ECU с помощью сервисного
инструмента
4,8 Электропитание C
Проверьте аккумуляторную батарею и
напряжение зарядной системы
- Проверьте напряжение батареи при запуске и
при работающем двигателе.
- Проверьте регулятор напряжения, генератор
и зарядную систему
- Проверьте аккумуляторную батарею и
проводку на отсутствие перегрева и
повреждений.
- Измерьте напряжение батареи на ECU с
помощью мультиметра.
4,9 Главное реле SCВ C
Проверьте ECU с помощью сервисного
инструмента
5,1 Главное реле ECU C
Проверьте ECU с помощью сервисного
инструмента
9,1 Линия CAN-А C
Убедитесь в отсутствии коррозии разъема
диагностики двигателя и его контактов.
5,8
Электромагнитный силовой
каскад 1
(Цилиндр 1)
B
5,9
Электромагнитный силовой
каскад 2
(Цилиндр 2)
B
6,1
Электромагнитный силовой
каскад 3
(Цилиндр 3)
B
6,2
Электромагнитный силовой
каскад 4
(Цилиндр 4)
B
6,3
Электромагнитный силовой
каскад 5
(Цилиндр 5)
B
6,4
Электромагнитный силовой
каскад 6
(Цилиндр 6)
B
Убедитесь в отсутствии коррозии разъема
топливной форсунки и его контактов.
Проверьте кабель топливной форсунки.
Убедитесь в отсутствии коррозии разъема
датчика частоты вращения двигателя
(кулачковый вал и коленвал) и его контактов.
Manual
Page 50
“”Глава Эксплуатация
-48-
DFC Возможная неисправность Действие
Корректирующее действие, первая
проверка
6,5
Силовой каскад 1 стороны
низкого давления
CP3 Насос RLS27
C
Убедитесь в отсутствии коррозии разъема
насоса CP и его контактов.
Проверьте насос CP на утечку.
6,8
Силовой каскад 13 стороны
низкого давления
Реле подогревателя холодного
запуска RL04
C
Убедитесь в отсутствии коррозии разъема
реле подогревателя холодного запуска и его
контактов.
Проверьте реле подогревателя холодного
запуска.
8,3
Силовой каскад 17 стороны
низкого давления
Лампа холодного запуска RL33
N
Убедитесь в отсутствии коррозии разъема
лампы холодного запуска и его контактов.
Проверьте лампу холодного запуска.
8,6
Силовой каскад 20 стороны
низкого давления
Диск RL31
N
9,4
Силовой каскад 26 стороны
низкого давления
(Силовой каскад 1 малого
сигнала)
Выход тахометра DA41
C
Убедитесь в отсутствии коррозии разъема
тахометра и его контактов.
Проверьте ECU с помощью сервисного
инструмента
9,7
Мониторинг пропуска зажигания
в цилиндре 1
C
9,8
Мониторинг пропуска зажигания
в цилиндре 2
C
9,9
Мониторинг пропуска зажигания
в цилиндре 3
C
10,1
Мониторинг пропуска зажигания
в цилиндре 4
C
10,2
Мониторинг пропуска зажигания
в цилиндре 5
C
10,3
Мониторинг пропуска зажигания
в цилиндре 6
C
10,4
Мониторинг пропуска зажигания
в нескольких цилиндрах
C
Убедитесь в отсутствии коррозии разъема
топливной форсунки и его контактов.
Проверьте кабель топливной форсунки.
Убедитесь в отсутствии коррозии разъема
датчика частоты вращения двигателя
(кулачковый вал и коленвал) и его контактов.
10,5
Мониторинг торможения
двигателем
C
Убедитесь в отсутствии коррозии разъема
топливной форсунки и его контактов.
Проверьте кабель топливной форсунки.
10,6 Избыточная скорость двигателя C
Убедитесь в отсутствии коррозии разъема
датчика частоты вращения двигателя
(кулачковый вал и коленвал) и его контактов.
Проверьте ECU с помощью сервисного
инструмента
11,7
Контроль давления топлива
MPROPHIGH
B
Убедитесь в отсутствии коррозии разъема
датчика давления общей рейки и его
контактов.
Убедитесь в отсутствии утечки общей рейки.
ПРИМЕЧАНИЕ: Действуйте следующим образом.
N – Ущерб работоспособности и двигателю отсутствует.
C – Проверьте после вождения и работы (отсутствует экстренная ситуация)
B – ECU снижает мощность двигателя и позволяет оператору управлять вилочным погрузчиком
в опасной ситуации, запрещая использование погрузчика в нормальных условиях.
Manual
Page 51
“”Глава Эксплуатация
-49-
Переключатель в
автоматический режим
:Диапазон скоростей в автоматическом режиме
: 3 Передний ход скорости
: 3 Задний ход скорости.
MAN
Когда переключатель находится в
«MAN» (« »), положении РУЧНОЙ
подхъемник находится в ручном
, режиме переключения скоростей
позволяя оператору переключать
.скорости вручную
A-1
ST
Когда переключатель находится в
«положении А-1»
(« 1»), автоматический
переключение на нужную скорость
происходит автоматически
, начиная с первой в пределах
заданных передаточным
отношением в зависимости от
загрузки и количества об оротов
.двигателя в секунду
A-2ND
Когда переключатель находится в
«положении А-2»
(« 2»), автоматический
переключение на нужную скорость
происходит автоматически
начиная со второй скорости в
, пределах заданных передаточным
отношением в зависимости от
загру зки и количества оборотов
.двигателя в секунду
Переключатель толчковой
передачи
Данный переключатель служит для
/ включения выключения педали режима
толчковой передачи
.
DR В этом положении функция переведания
в режим толчков ой передачи у
. соответствующей педали отключена
, Однако педаль по прежнему можно
.использовать в качестве тормоза
OP В этом положении функция переведания
в режим толчковой передачи у
. соответствующей педали включена Эту
функцию можно привести в действие
на жатием на педаль
.
: Примечание При передвижении на дальние
расстояния без использования данной
, функции выключите режим толчковой
, передачи это помогает защитить педали
.сцепления от изнашивания и перегрева
Manual
Page 52
“”Глава Эксплуатация
-50-
Педаль медленного хода
Типичный пример
Педаль управления медленным
движением – П ри нажатии на педаль
медленного движения контролер
регулирует гидравлическое
, давление на пакеты муфты делая
возможным скольжение диска с помощью
. технологии пропорциональных клапанов
ри дальн ейшем нажатии на педаль давление
, в дисках полностью падает что заставляет
основные тормоза остановить и держать
.автопогрузчик
:ВНИМАНИЕ Педаль медленного хода
позволяет точное управление
автопогрузчиком при малой скорости
передвижения и большом числе обо ,. ротов с
, , тем чтобы при приближении взятии груза и
позиционировании быстро достичь
.необходимого гидравлического давления
:ВНИМАНИЕ “INCHING” ( Режим медленное
) движение может быть включен или
выключен с помощью переключателя
.медленного движения
Ножная п едаль рабочего
тормоза
Типичный пример
, Жмите на педаль чтобы снизить
скорость или остановить
автопогрузчик
, Отпустите педаль чтобы
.автопогрузчик мог двигаться
Педаль газа
Типичный пример
, Жмите на педаль чтобы снизить
скорость или остановить
.автопогрузчик
, Отпустите педаль чтобы
.автопогрузчик мог двигаться
Manual
Page 53
“”Глава Эксплуатация
-51-
Рычаг стояночного тормоза
ВНИМАНИЕ
Не приводите в действие стояночный
тормоз при движении подъемника если в
этом нет экстре . нной необходимости
Использование стояночного тормоза во
время работы при обычных условиях может
нанести серьезный ущерб стояночному
.тормозу
Используйте эту ручку стояночного тормоза
. , для парковки машины Установите рычаг
перемещающийся вперед-н , азад в
, нейтральное положение и вытяните ручку
чтобы включить стояночные тормоза
. , машины Перед запуском машины убедитесь
, что ручка находится внутри и индикатор
.стояночного тормоза не горит
Если парковка на наклонной плоскости
, неизбежна обязательно заб локируйте
.колеса
Управление подъемом
Поднятие и опускание вил производится
. перемещением соответствующего рычага
Скорость подъема зависит от угла наклона
, рычага и усилия с которым нажата педаль
. акселератора Скорость опускан ия зависит
. от угла наклона рычага Скорость двигателя
, и усилие с которым нажата педаль
, акселератора не влияют на скорость
.опускания вил
Управление наклоном
Мачту можно наклонить при помощи этого
. , рычага наклона Для того ч тобы наклонить
, , мачту назад потяните рычаг на себя а для
, , того чтобы наклонить ее вперед наклоните
. рычаг от себя Скорость наклона
контролируется углом наклона рычага и
, усилием с которым нажата педаль
.акселератора
Manual
Page 54
“”Глава Эксплуатация
-52-
Заправка топливом
ПРЕДУПРЕЖДЕНИЕ
При заправке топливом могут образоваться
.взрывоопасные смеси газа
.Не курите на заправочных станциях
Автопогрузчики можно заправлять только в
предназначенных для этого безопасных
, . , местах воздухе по возможности не внутри
, .помещения а на открытом
При заправке остановите мотор и покиньте
.кабину водителя
ВНИМАНИЕ
Автопогрузчик не должен находиться без
. или почти без топлива Осадок или грязь
, могут попасть в топливную систему что
может привести к проблемам при запуске
или выводу из строя механизм ов
.автопогрузчика
Заливайте топливный бак в конце каждого
, рабочего дня чтобы удалить влажный воздух
. и предотвратить конденсацию В холодную
погоду конденсация влаги может привести к
коррозии топливной системы и к
затрудненному запуску из- за ее замерзания.
. Не заливайте бак доверху Не заливайте бак
, до краев так как при нагревании топливо
увеличивается в объеме и может вылиться
наружу
.
Типичный пример
1. Паркуйте автопогрузчик только в
специально предназначенных для этого
места . х Поставьте коробку передач в
. нейтральное положение Опустите
. вилочный захват на землю оставьте
машину на стояночный
. .тормоз Остановите мотор
Типичный пример
2. Снимите заглушку наполнительного
..отверстия
3.
. Медленно залейте топливо в бак
Завинтите з . . аглушку обратно См раздел
«» , Емкости в секции посвященной
. техобслуживанию Установите крышку
. фильтра В случае разлития топлива
вытрите его излишки и промакните
.остатки впитывающим материалом
:ВНИМАНИЕ Удалите из бака воду и остатки
, бензина если этого требуют условия
. работы Еженедельно и перед
заправкой удаляйте воду и остатки
бензина из основного запасного
, . топливного бака автопогрузчика
это предотвращает попадание воды и
остатков бензина из запасного бака
в топливный бак
.
Manual
Page 55
“”Глава Эксплуатация
-53-
Перед запуском мотора
И нспекционный осмотр
, Перед тем как сесть в автопогрузчик и
, запустить мотор проведите тщательный
., инспекционный обход Проверьте хорошо ли
, закручены болты нет ли на автопогрузчике
, грязи а также наличие утечек масла или
. ,охладителя Проверьте состояние шин
, , грузоподъемника салазок вилочного
. захвата и вспомогательных приспособлений
При необходимости проведите ремонт и
удалите пыль
Типичный пример
1. Проверьте чистоту и наличие плохо
.затянутых деталей в кабине водителя
2. Прове , рьте нет ли на приборной панеле
перегоревших сигнальных лампочек или
.неисправных измерительных приборов
3. Убедитесь в исправной работе гудка и
.других предохранительных механизмов
Типичный пример
4. , Проверьте нет ли на грузоподъемнике
признаков износ , , а сломанных зубьев
звеньев и недостающих роликов
5. , , Проверьте нет ли на раме вил вилах и
вспомогательных устройствах признаков
, износа повреждений или плохо
закрученных или недостающих болтов
6.
, Проверьте нет ли на колесах и шинах
, , порезов царапин в недрившихся
, посторонних предметов плохо
, закрученных или недостающих болтов а
.также давление в шинах
7.
, Проверьте нет ли на защитной крыше
повреждений и плохо закрученных или
.недостающих монтажных болтов
8.
Проверьте гидравлическую систему на
, утечку и зношенность шлангов или
.повреждение труб
9.
, Осмотрите автопогрузчик а также землю
вокруг него для выявления утечек масла
.из коробки передач и ведущего моста
Типичный пример
10. , , Проверьте нет ли утечек масла
охладителя или топлива в моторном
отделени .и
Manual
Page 56
“”Глава Эксплуатация
-54-
Типичный пример
11. Измерьте уровень моторного масла в
. моторе с помощью измерительного щупа
Масло должно находится между
" X." " IN". ( "FULL," отметками МА и М или и
"ADD,") .измерительного щупа
Типичный пример
12. Проверьте уровень охл адителя мотора в
. бутыле восстановления При холодном
моторе уровень охладителя должен
"COLD" находиться на отметке
(" "). ХОЛОДНЫЙ При холодном моторе
COLD обеспечьте уровень до отметки
(). ХОЛОДНЫЙ Если бутыль
, восстановления пуста наполните
радиатор через в .ерхний бак
Типичный пример
13.
Сразу после запуска мотора проверьте
, исправность топливомера
. расположенного на приборной доске При
необходимости долейте топливо
ПРЕДУПРЕЖДЕНИЕ
, Несчастные случаи произошедшие к
результате не правильной установки сидения
водителя могут привести к физическому
. , ущербу Каждый раз перед тем как заводить
, o мотор прив дите сидение водителя в
.правильное положение
e Необходимо регулировать сидени каждый
раз перед началом работ или при смене
.водителя
Типичный пример
14. Регулируйте положение сидения с
, помощью рычага который заставляет
сидение двигаться по рельсам вперед и
, назад пока сидение не займет удобное
.для вас положение
15.
, Убедитесь в том что в ремне
безопасности нет повреждений либо
, прорех и в том что его состояние не
.препятствует нормальной эксплуатации
Manual
Page 57
“”Глава Эксплуатация
-55-
Запуск мотора
Подготовка к запуску мотора
: ВНИМАНИЕ Мотор можно заводить только
, после того как рычаг заднего-
переднего хода находится в
() среднем положении "NEUTRAL”
.
.
Типичный пример
1. , Поставьте машину на стояночный тормоз
.если она не стояла на нем
2. Поставьте рычаг заднего- переднего хода
.в нейтральное положение
Холодный запуск мотора на дизеле
1. Поставьте стартовый выключатель в
"Oположение N". Старт подогрюет
. индикаторную лампочку придет ДАЛЬШЕ
При этом загорится индикаторная
, лампочка предварительного нагревания
которая будет гореть приблизительно
, семь секунд в зависимости от
.температуры окружающей среды
ВНИМАНИЕ
Стартернедолженработ 10 .ать более секунд
2. , После того как индикаторная лампочка
, потухнет поверните стартовый
"START”, выключатель в положение
.одновременно до упора выжав педаль газа
3. , , После того как мотор запустится дайте
стартовому выключателю вернуться в
исходное по . ложение Медленно
, отпускайте педаль газа пока мотор не
заработает на малых оборотах холостого
.хода
4.
Если мотор глохнет или не хочет
, заводиться верните стартовый
"OFF" выключатель обратно в положение и
1 заново повторите процедуры - 3.
:ПРИМЕЧАНИЕ Пос ле запуска необходимо
дать двигателю поработать на низких
5 .оборотах холостого хода в течение минут
Теплый запуск мотора на дизеле
1. Поставьте стартовый выключатель в
"ON" положение и сразу же этого в
"" положение ЗТАВТ даже если
индикаторная лампочка пр едварительного
. нагревания еще горит Одновременно с
.этим выжмите до упора педаль газа
2.
, , После того как мотор запустится дайте
стартовому выключателю вернуться в
. исходное положение Медленно
, отпускайте педаль газа пока мотор не
заработает на малых обор отах холостого
.хода
:ПРИМЕЧАНИЕ После запуска необходимо
дать двигателю поработать на низких
5 .оборотах холостого хода в течение минут
Manual
Page 58
“”Глава Эксплуатация
-56-
Запуск от внешнего источника
питания мощностью 24/12 В
ПРЕДУПРЕЖДЕНИЕ
, Искры возникшие в непосредственной
близости , от аккумулятора могут вызвать
. взрыв образовавшихся газов При
использовании внешнего питания всегда
, подсоединяйте внешнее заземление в месте
расположенном далеко от аккумулятора и
, ниже аккумулятора а также в удалении от
.частей топливных систем
Типич ный пример
ВНИМАНИЕ
. Не перепутайте кабели аккумулятора
Следите за правильной полярностью
, кабелей аккумулятора ошибка может
.привести в повреждению генератора
Кабели внешнего питания к кабелям
автопогрузчика всегда подключайте
: параллельно ПОЛОЖИТЕЛЬНЫЙ (+) к
(+) (ПОЛОЖИТЕЛЬНОМУ и ОТРИЦАТЕЛЬНЫЙ -
) (кОТРИЦАТЕЛЬНОМУ -).
Заземление подсоединяется в последнюю
, очередь и отсоединяется в первую
. , очередь Все автопогрузчики оборудованные
, двигателем внутреннего сгорания ДЭУ
( имеют НЕГАТИВНОЕ заземление минус на
).массе
Запуск двигателя от
вспомогательного
/аккумулятора кабеля
ПРЕДУПРЕЖДЕНИЕ
Аккумуляторы вызывают образование горючих
, .газов способных взрываться
.Избегайте искрения вблизи аккумулятора
Искры могут привести к воспламенению паров
. бензина Не допуск айте соприкосновения кабелей
. друг с другом и корпусом подъемника Не курите
во время проверки уровня электролита в
. аккумуляторе Электролит – , это кислота которая
может причинить вред здоровью при попадании
. на кожу или в глаза Не проводите запуск
двигател я при помощи вспомогательных
/ .аккумуляторов кабелей без защиты глаз
, В случае если запуск двигателя при помощи
/ вспомогательных аккумуляторов кабелей
, производится неправильно это может привести
. , к взрыву и телесным повреждениям Убедитесь
что положительный полюс подсоединен к
, положительному а отрицательный – к
. отрицательному Запуск двигателя при помощи
вспомогательного аккумулятора должен
производиться только в случае если напряжение
вспомогательного аккумулятора соответствует
напряжению аккумулятора в ра зряженном
. подъемнике Выключите всю подсветку и все
устройства в подъемнике с разряженным
. аккумулятором Иначе они все начнут
.функционировать при запуске двигателя
ВНИМАНИЕ
При заведении двигателя при помощи
аккумулятора другого транспортного
, средства , убедитесь в том что
.транспортные средства не соприкасаются
Это делается для предотвращения ущерба
.опоре двигателя и электрическим цепям
, Убедитесь в том что размыкающий
переключатель был задействован перед
заведением двигателя при помощи
аккумулятора др угого транспортного
. средства Это делается для предотвращения
ущерба электронике подъемника с
. разряженным аккумулятором Серьезно
разряженные аккумуляторы могут не
зарядиться полностью после завода
. двигателя таким образом Такие
аккумуляторы необходимо зар яжать при
. помоши специального зарядного устройства
, Многие аккумуляторы считающиеся
, непригодными к использованию на самом
. деле могут быть перезаряжены У этого
24подъемника - вольтовая система завода
. двигателя Запуск двигателя при помощи
вспомогательного аккумулятора должен
производиться только в случае если
напряжение вспомогательного аккумулятора
соответствует напряжению аккумулятора в
. разряженном подъемнике Использование
, как сварочного агрегата так и
оборудования с более высоким напряжением
неизбежно повлечет за собой повреждение
.электрической системы подъемника
Manual
Page 59
“”Глава Эксплуатация
-57-
Заведение двигателя при помощи
аккумулятора другого транспортного
.средства
Следуйте инструкции ниже если нет доступа
.к зарядному устройству
1. , Убедитесь в том что подъемник не
.заводится Эту процедуру необходимо
провести даже при отсутствии
.диагностического оборудования
2. Переместите рычаг направления
движения на подъемнике в нейтральное
. положение Приведите в действие
/ . стояночный вторичный тормоз Опустите
. все оборудования на землю Пер еместите
все рычаги и регуляторы в нейтральное
() .центральное положение
3. На разряженном подъемнике переведите
«». ключ зажигания в положение Выкл
.Выключите все оборудование
4. На разряженном подъемнике убедитесь в
, том что размыкающий переключатель
был з ( ).адействован при наличии
5. Подведите второе транспортное
, средство достаточно близко для того
, чтобы можно было подсоединить кабели
но НИ В КОЕМ СЛУЧАЕ не позволяйте
.машинам соприкасаться
6. Выключите мотор второго
. транспортного средства В случае
испо льзования вспомогательного
, аккумулятора выключите зарядное
.устройство
7. , Убедитесь в том что колпачки
аккумулятора присутствуют и плотно
.завинчены
: 24На рисунке Типичный пример - вольтового
аккумулятора
8. (+) Подключите положительный
соединительны () й кабель красный к
(+) положительному терминалу
разряженной аккумуляторной батареи
или комплекта батарей
. остановившегося вилочного погрузчика
Зажимы положительного кабеля не
должны касаться любых металлических
, деталей кроме терминалов
аккумуляторной ба .тареи
9. Подключите второй конец этого
() соединительного кабеля красный к
(+) положительному терминалу внешнего
. аккумулятора Используйте процедуру
8 этапа для определения нужного
.терминала
10. (Присоедините негативный кабель -) ко
()второй отрицательной клемме
аккумулятора-.донора
11. ! ВНИМАНИЕ Второй конец
отрицательного кабеля присоединяется
НЕ К ОТРИЦАТЕЛЬНОЙ КЛЕММЕ
, разряженного аккумулятора а к корпусу
подъемника с разряженным
аккумулятором подальше от
, аккумулятора шлангов подачи топлива
или гидра влической жидкости и
.движущихся частей
12. Заведите мотор второго транспортного
, средства либо в случае использования
, вспомогательной батареи включите ее
.зарядное устройство
13. 2 , Подождите как минимум минуты чтобы
разряженный аккумулятор успел
частичн .озарядиться
14.
Попытайтесь запустить двигатель
(. « подъемника см раздел Запуск
»).двигателя
15. , , После того как двигатель запустится
немедленно отсоедините кабели в
, порядке обратном порядку
.подсоединения
16. Проведите анализ данных о системе
запуска д / вигателя зарядки аккумулятора
.данного подъемника
ВСПОМОГАТЕЛЬНЫЕ БАТАРЕИ
Аккумуляторные батареи
разряжены
Верхняя рама машины с разряженными
аккумуляторными батареями
Manual
Page 60
“”Глава Эксплуатация
-58-
Когда мотор заработал
Регулярно проверяйте исправность работы всех
, индикаторных лампочек и измерительных приборов
.чтобы убедится в правильной работе всех систем
ПРЕДУПРЕЖДЕНИЕ
, В случае если зажжется какой- либо из
, индикаторов на приборной панели
, устраните неисправность перед тем как
.оперировать подъемником
① Манометр давления тормозного воздуха
Этот манометр показывает давление
тормозного воздуха в резервуаре
. тормозного воздуха Если ст релка
90 / 2, находится ниже кг см стояночный
.тормоз включен
② Индикаторная лампочка разряда
аккумуляторной батареи
Эта лампочка указывает заряд
. аккумуляторной батареи Если свет
, , зажигается во время работы вероятно
ослаб или порвался ремень вентилятора
ил и возникла неисправность
. электрической системы Прекратите
.работу и установите причину
③ Указатель топлива
Указатель топлива указывает уровень
.топлива в баке
④ Указатель индикатора коробки передач
находится в зеленой зоне при
работающем дв
игателе, если температура
масла в норме.
:ВНИМАНИЕ Не следует давать двигателю
работать на холостом ходу в течение
. длительного периода времени Эти
, , двигателя легко запускаются даже
.если они горячие
:ВНИМАНИЕ При температуре масла ниже -12
градусов Цельсия в коробке , передач
необходимо предварительно в течении
. нескольких минут прогреть систему Это
осуществляется путем запуска двигателя на
нейтральной передаче и повышении
1500. количества оборотов в минуту до До
достижения этой температуры на панели
будет гореть инди , катор подогрева пока
, индикатор не погаснет подъемник будет
.находиться в неоперационном состоянии
Индикатор подогрева на панели штрихового
индикатора передач
, , После того как индикатор погаснет
подъемник можно будет привести в рабочее
.состояние
Manual
Page 61
“”Глава Эксплуатация
-59-
Эк сплуатация
автопогрузчика
Перемещение и остановка
вилочного погрузчика
1. . Запустите мотор Смотрите раздел
" "Запуск мотора
.
Типичный пример
2. Когда указатель манометра давление
тормозного воздуха указывает значение
90 более к /2, г см освободите кнопку
( ).стояночного тормоза нажмите кнопку
Типичный пример
3. , Выберите желаемое направление
, отклоняя рычаг вперед чтобы двигаться
, вперед или назад для того чтобы
.двигаться назад
:ВНИМАНИЕ Движение подъемника
можно начинать ТОЛЬКО с пе .рвой скорости
ПРЕДУПРЕЖДЕНИЕ
, Автопогрузчик с работающим мотором но
без водителя может медленно двигаться
(), ползти если коробка передач не стоит в
.нейтральном положении
.Это может привести к физическому увечью
Всегда ставьте рычаг коробки передач в
NEUTRAL ( ) положение в среднее положение и
ставьте автопогрузчик на стояночный
, .тормоз прежде чем слезать с него
4. Снимите ногу с педали основного
.тормоза
5. , Жмите на педаль газа до тех пор пока
автопогрузчик не наберет желаемую
. скорость Отпускайте п , едаль газа чтобы
.уменьшить скорость
6. Переключение на вторую и третью
скорости может осуществляться на ходу
, без замедления хода или торможения при
, условии что осуществляется переход на
.более высокую передачу
ВНИМАНИЕ
Произведите полную остановку пе , ред тем
.как поменять направление движения
ПРЕДУПРЕЖДЕНИЕ
Быстрая перемена направления движения
загруженного подъемника может привести к
падению груза или переворачиванию
.подъемника
, Перед тем как изменить направление
, движения полностью остановите
а .втопогрузчик
.Это может привести к физическому увечью
:ВНИМАНИЕ , Если условия позволяют можно
, изменить направления движения при
8 / . полной мощности и скорости до км час
8 / Скорость км час это скорость быстрой
. прогулки Изменение направления движения
при с 8 / коростях более км час считается
. нарушением Если устойчивость с грузом
или другие факторы препятствуют
безопасной работе на передачах с полной
, мощностью полностью остановите
.погрузчик
7. Для изменения направления движения
автопогрузчика отпустите педал .ьгаза
8. Нажмите на педаль рабочего тормоза
.для полной остановки подъемника
9. Переведите рычаг направления в
. выбранную позицию Поверните
регулятор диапазона скоростей на
( ) первую скорость самую низкую в
, случае если регулятор находится в
другом положе .нии
10. . Отпустите педаль рабочего тормоза
Нажмите на педаль газа для достижения
.желаемой скорости
Manual
Page 62
“”Глава Эксплуатация
-60-
11. Чтобы остановить автопогрузчик
, независимо от выбранного направления
.отпустите педаль газа
12. , Нажмите на педаль основного тормоза
чтобы плавно остановит .ь автопогрузчик
Медленный ход
:ВНИМАНИЕ Педаль медленного хода
позволяет с большой точностью управлять
перемещением автопогрузчика при низкой
скорости и больших оборотах
. мотора Медленный ход необходим для
быстрого достижения необходимого
гидравличес , кого давления при приближении
.поднятии и позиционировании груза
Типичный пример
1. , Для того чтобы двигаться медленным
ходом вперед или назад медленно жмите
. на педаль медленного хода Это приведет
в действие основной тормоз и позволит
скользить фрикционным дискам муфты
.сцепления
2. Работайте попеременно педалью
медленного хода и педалью газа для
достижения желаемой скорости и
.расстояния
3. ри дальнейшем нажатии на педаль
медленного хода сцепление с коробкой
передач будет полн , остью разъединено
что даст основному тормозу полную
, мощь для того чтобы остановить и
удерживать автопогрузчик на одном
. месте Это дает возможность
использовать полную мощность для
.быстрого гидравлического подъема
4. Избегайте излишнего использования
пед , али медленного движения так как это
может вызвать перегрев масла
автоматической коробки передач или
. проскальзывание сцепления Не
используйте как подставку для отдыха
ноги или в течение длительного периода
.времени
5. При длительной работе в качестве
толк ача или при одновременном нажатии
педали тормоза и газа возможен
перегрев масла автоматической коробки
.передач или проскальзывание сцепления
ПРЕДУПРЕЖДЕНИЕ
Не используйте педаль медленного движения
.в качестве педали тормоза
Это ведет к преждевременном уизносудиска
.муфты коробки передач
( Ручка управления если
)установлена
С новыми поставками погрузчика может
. поставляться ручка управления Эта
опция предназначена только для
, медленного передвижения когда
управление двумя руками невозможно
из- за гидрав .лических операций
ПРЕДУПРЕЖДЕНИЕ
Потеря устойчивость может произойти
при слишком быстром вращении рулевого
, колеса погрузчика находящегося в
. движении Ручка управления упрощает
, вращение рулевого колеса но при
неправильном , ее использовании
, например при слишком быстром
вращении рулевого колеса во время
движения погрузчика снижает
устойчивость и способствует
.опрокидыванию Ручка управления
предназначена ТОЛЬКО для повышения
.маневренности при медленном движении
Manual
Page 63
“”Глава Эксплуатация
-61-
Методы р аботы
Толчковая подача к грузам
Типичный пример
1. Медленно подъезжайте к грузу до
положения погрузки Автопогрузчик
, должен стоять перед грузом прямо с
, вилами симметрично расположенными по
, отношению к тарам полоз паллеты и на
как можно большем расстоя нии друг от
.друга
Типичный пример
2. Подведите автопогрузчик вперед
, .настолько чтобы салазки касались груза
Поднятие груза
1. , Наклоните грузоподъемник назад для того
.чтобы подхватить груз
Типичный пример
2. , Отклоните грузоподъемник дальше назад
.чтобы груз встал на вилочный захват
Типичный пример
3. , Отъезжайте задним ходом пока
перевозимый груз полностью не
.отделится от общего груза
4. , Опустите отделенный груз вниз в
, положение в котором он будет
.перевозится
: ВНИМАНИЕ Скорости наклона и под ъема
зависят от скорости оборотов
.мотора
Manual
Page 64
“”Глава Эксплуатация
-62-
Перевоз груза
ВНИМАНИЕ
, , Перевозите груз держа его как можно ниже
, .но так чтобы он не касался земли
Типичный пример
1. Перемещайте груз настолько близко к
, земле насколько позволяет техника
.безопасности
2.
На подъемах перемещайтесь
, .подъема как показано на рисунке выше
Типичный пример
3. При перевозке объемных грузов
двигайтесь задним ходом для лучшего
.обзора
Разгрузка
Типичный пример
1. Поставьте автопогрузчик в пол ожение
.разгрузки
Типичный пример
2. Наклоняйте грузоподъемник вперед
, только после того как он будет
находиться непосредственно над местом
.разгрузки
ПРЕДУПРЕЖДЕНИЕ
Никогда не наклоняйте грузоподъемник
, вперед если он не находиться
непосредственно на , д местом разгрузки даже
.если автопогрузчик отключен
Manual
Page 65
“”Глава Эксплуатация
-63-
Типичный пример
3. Опустите груз и осторожно отведите
, автопогрузчик назад освобождая
.вилочный захват от груза
Типичный пример
4. Опустите салазки и вилочный захват до
, положения в котором они на ходятся при
.перевозке или парковке
Поворот
1.
При поворотах на острых углах
двигайтесь вдоль внутренней стороны
. , угла поворота Начинайте поворот когда
самое внутреннее двигающееся колесо
.выходит на уровень угла
2.
узких проемах держите дистанцию п о
. отношению к штабельным грузам
.Учитывайте раскачивание противовеса
Manual
Page 66
“”Глава Эксплуатация
-64-
Подъем бочек и круглых
предметов
1. . Заклиньте бочки или круглые предметы
Наклоните грузоподъемник вперед и и
дайте концам вилочных захватов
.проскользнуть под груз параллельно полу
2.
, , Перед тем как поднимать груз слегка
, наклоните грузоподъемник назад пока
.груз не закатится на вилы
Работа при жаркой погоде
Если автопогрузчик должен работать на
, жаре необходимо предпринять следующие
:меры
1. . Проверьте радиатор Засорения могут
вы . звать перегрев Регулярно прочищайте
, радиатор сжатым воздухом и проверяйте
.нет ли утечек
2. , Проверьте хорошо ли затянут
вентиляторный ремень и при
.необходимости затяните его
3. , Даже если мотор перегрелся а система
, o охлаждения кипит автоп грузчик должен
ос , тывать с открытым капотом прежде
.чем мотор будет выключен
Manual
Page 67
“”Глава Эксплуатация
-65-
Парковка
автопогрузчика
Типичный пример
Автопогрузчик нужно ставить на парковку с
опущенными вилами и наклоненным вперед
, грузоподъемником чтобы концы вил
касались п . ола Заблокируйте приводные
. колеса при парковке на склоне
Заблокируйте приводные колеса при
.парковке на склоне
1. Парковаться можно только в разрешенных
..для этого зонах
Типичный пример
2. Поставьте рычаги коробки передач в
"' положение ЫЕШВАИ ().нейтральное
3.
.Поставьте машину на стояночный тормоз
Типичный пример
4.
.Полностью опустите вилы
ПРЕДУПРЕЖДЕНИЕ
, Заблокировав колеса башмаками вы
предотвратите непредвиденный отъезд
, автопогрузчика который может стать
.причиной физического увечья
ВНИМАНИЕ : Необходимо дать двигателю
поработать на низкой скорости
5 холостого хода минут перед его
.отключением
5. Поверните ключ зажигания в положение
OFF ( .) .Откл и извлеките ключ
6. Дляудаленияостаточногодавленияв
разл ичных цилиндрах и шлангах включите
несколько раз каждый из грузовых
.рычагов
7. Заблокируйте приводные колеса при
.парковке на склоне
Manual
Page 68
“”Глава Эксплуатация
-66-
Регулировка вилочного
захвата
ПРЕДУПРЕЖДЕНИЕ
Избегайте защемления рук между вилами и
пазами рамы при регулировке разлета вил.
, Для обеспечения устойчивости груза
разводите зубцы вил на максимально
возможное расстояние и располагайте груз
.на вилах равномерно
Типичный пример шпилевых вил
1. (1) Передвиньте крепление на каждой виле
, для того чтобы надеть вилы на площадк у
.вил
2.
Для придания грузу наибольшей
стабильности отрегулируйте положение
, вил так чтобы они удерживали груз
, наилучшим образом а также были
.разведены как можно шире
3.
, При регулировке вил убедитесь что груз
равномерно распределился между обеими
вилам .и
4.
Отрегулированные вилы необходимо
, зафиксировать фиксаторами так чтобы
.они надежно удерживали вилы на их месте
ПРЕДУПРЕЖДЕНИЕ
, , , Перед тем как перевозить груз убедитесь
.что вилы надежно зафиксированы
Manual
Page 69
“”Глава Эксплуатация
-67-
Хранение
Подготовка к длительному
хранен ию
Если автопогрузчик ставится на хранение на
длительное время необходимо провести
.следующие профилактические мероприятия
z , Удалите с помощью тряпки и если это
, необходимо небольшого количества
, , . . воды жир масло и т д с внешней
.стороны автопогрузчика
z Во время мытья проверьте общее
. состояние автопогрузчика Обратите
особое внимание на вмятины и другие
, , повреждения кузова на износ шин
.гвоздииликамнивободеколес
z Наполните топливный бак
().соответствующим топливом дизель
z , Проверьте нет ли утечек
гидравл , ического и моторного масел
, ..топлива охладителя и т п
z , .Смажьте где это требуется
z , Проверьте хорошо ли закручены болты и
z Проверьте плавность вращения роликов
.грузоподъемника
z Слейте масло из гидравлической
, системы полностью повернув несколько
.раз подъемные рычаги
z При холодной погоде слейте весь
, охладитель если в него был добавлен
.антифриз
Установканадлительное
хранение
После того как автопогрузчик припаркован
, в соответствии с инструкциями указанными
"в разделе Паркован ", ие автопогрузчика
.проведите следующие мероприятия
z В условиях дождливого климата
автопогрузчик должен парковаться на
, .высоком месте имеющем твердый грунт
z Не паркуйте автопогрузчик на мягком
, , .грунте например на асфальте в жару
z .Отсоедините аккумулятор Если
автопогрузчик ставится на хранение во
( влажном или теплом месте в помещении
) или наружи аккумулятор должен быть
, положен на хранение в прохладном
. сухом месте Раз в месяц подзаряжайте
.аккумулятор
z Нанесите смазку против ржавчины на
, незащищенные части которые
.подвергаются опасности ржавения
z , , Части машины подверженные влажности
, , такие как сапун и воздушный фильтр
необходимо обернуть
z Минимум один раз в неделю
. автопогрузчику необходимо работать
, Заполните систему охлаждения если она
, пуста и подключите аккумулятор
Начните двигатель и подогрев
. тщательно Дайте автопогрузчику
проехать несколько раз вперед и
. назад Включите несколько раз
.гидравлические рычаги
Работа после длительного
хранения
z Снимите чехлы и средство от ржавчины
.со всех покрытых частей
z Сл , ейте масло из картера коробки
( передач для машин с ручным
), сцеплением дифференциала и коробки
. редуктора Вычистите их изнутри и
.налейте свежее масло
z Слейте воду из топливного бака и
.гидравлического резервуара
z . Снимите крышку цилиндра Смажьте
клапаны и ось клапанного коромысла и
проверьте исправность работы всех
.клапанов
z Налейте прохладную воду до положенной
.отметки
z Зарядите аккумулятор и поставьте его в
. .машину Подсоедините электрокабели
z Внимательно проведите обычную
.( . " инспекцию см Раздел подготовка к
")запуску мотора
z .Дайте мотору прогреться
Manual
Page 70
“”Глава Эксплуатация
-68-
Советы по перевозке
Перевозка автопогрузчика
, Проверьте достаточно ли просторен путь
. для транспортировки автопогрузчика
, Обратите особое внимание на высоту если
предполагается перевозить автопогрузчикс
высоким , грузоподъемником защитной
.крышей или кабиной водителя
В целях предотвращения скольжения
автопогрузчика при погрузке или смещения
, , при перевозке перед тем как грузить
, , автопогрузчик удалите лед снег и другие
скользкие материалы с погрузочной
площадки и .настила
ВНИМАНИЕ
Соблюдайте все государственные и местные
, , правила касающиеся веса ширины и длины
.перевозимых грузов
Соблюдайте все правила перевозки широких
.грузов
ВНИМАНИЕ
, Удалите лед снег и другие скользкие
материалы с погрузочного площадки и
н .астила
Типичный пример
, автопогрузчик заблокируете колеса
прицепа или погрузочной тележки с
.помощью башмаков
, , Перед тем как грузить автопогрузчик
заблокируете колеса прицепа или
.погрузочной тележки с помощью башмаков
Включите стояночный тормоз и пер еведите
рычаг коробки передач в положение
NEUTRAL ( ).в среднее положение
Поставьте стартовый выключатель в
“OFF” положение и выньте ключ зажигания
. из стартового выключателя Если
, автопогрузчик оборудован газовым баком
перекройте топливный кран газового ба .ка
Заклиньте колеса и зафиксируйте
..автопогрузчик крепежами
Manual
Page 71
“”Глава Эксплуатация
-69-
Подъем на блоках и крепежах
ВНИМАНИЕ
При неправильном крепеже или подъеме на
блоках груз может соскользнуть и стать
причиной повреждений или физического
увечья.
1. Масса указана на пластинке с серийным
.номером
2. , Кабели и стропы используемые для
, подъема должны обладать достаточным
запасом прочности Поставьте кран таким
, образом чтобы автопогрузчик поднимался
.на блоках горизонтально
3. Длина используемой широкозахватной
траверсы должна быть доста , точна чтобы
предотвратить .удар по автопогрузчику
4. При фиксировании автопогрузчика
, крепежами используйте зацепы для
.крепежей
Учитывайте государственные и местные
, , правила касающиеся веса ширины и длины
.перевозимых грузов
Инструкции по транспортировке
автопогрузчиков вы может получить у
.своего дилера ДЭУ
Manual
Page 72
“”Глава Эксплуатация
-70-
Инструкции по буксировке
ПРЕДУПРЕЖДЕНИЕ
Неправильная буксировка неисправного
автопогрузчика может привести к
.физическому увечью и смерти
Заблокируйте колеса автопогрузчика
, башмаками чтобы пре дотвратить смещение
автопогрузчика до снятия с
. , тормозов Автопогрузчик может скатиться
если его колеса не заблокированы
Следуйте нижеприведенным рекомендациям
.по правильной буксировке
ПРЕДУПРЕЖДЕНИЕ
Запрещается буксировать машину на
2 скорости более к / , 10 .мчидальше чемна км
Это предотвратит повреждение трансмиссии
из- .за отсутствия смазки
Данные инструкции по перевозке на буксире
касаются буксировки неисправного автопогрузчика
, на короткое расстояние со скоростью не
2 / , , превышающей км ч к месту уд обному для
,. . проведения ремонта и только в экстренных случаях
На большие расстояния автопогрузчик должен
.перевозиться только натранспортном средстве
Для защиты водителя в случае обрыва буксирного
, , троса или траверсы автопогрузчик используемый в
качеств , е буксира должен быть оборудован защитным
.щитом
/ Если водитель не полностью управляет движением и
, или торможением перевозка людей на буксируемом
.автопогрузчикезапрещена
, , Перед тем как брать автопогрузчик на буксир
проверьте состояние буксирного троса или буксирной
, , ( ) траверсы и убедитесь что он она обладают
достаточной прочностью для осуществления
. буксировки при сложившихся обстоятельствах
Используемый буксирный трос или траверса должны
, 1,5 обладать прочностью как минимум в раза
превышающей вес-брут то автопогрузчика-, буксира
() если буксируемый автопогрузчик застрял в грязи иле
.или если онбуксируется под уклоном
, Старайтесь чтобы угол наклона буксирного троса был
. минимальным Буксирный трос должен находиться под
, наименьшим углом и в любом случае не
, 30° отклоняющимся более чем на от прямого
. курса Буксирный трос должен быть закреплен на
.буксируемом автопогрузчике какможно ниже
Быстрое маневрирование может привести к
. перегрузке и обрыву буксирного троса или траверсы
Отдавайте предпочтение постепенн ым и плавным
.движениям
В соответствии с правилами автопогрузчик- буксир
, должен иметь вес аналогичный весу неисправного
. , , автопогрузчика Проверьте имеет ли автопогрузчик
, используемый в качестве буксира достаточную силу
, тормозов массу и мощность для того,
чтобы
контролировать управление обоими
автопогрузчиками и буксировать под необходимым
.уклоном и на необходимое расстояние
Для обеспечения управления и торможения при
, буксировке неисправного автопогрузчика под гору
может потребоваться помощь большего
автопогрузчика- , буксира или еще один автопогрузчик
. прикрепленный сзади Это предотвратит
.неуправляемое скатывание
Невозможно написать стандартные инструкции для
, каждой ситуации так как требуемая мощность
автопогрузчика- буксира варьирует от минимальной
для ровных поверхностей до максимальной для
.неровных и рельефных поверхностей
Инструкции по буксировке неисправных
автопогрузчиков вы можете получить у своего дилера
.ДЭУ
1. Снимите машину со стояночного
.тормоза
ВНИМАНИЕ
Для предотвращения чрезмерного износа и
повреждения тормозной системы снимите
машину со стояночного тормоза.
2. , Проверьте поднята ли вверх педаль
основного .тормоза
3. Поставьте стартовый выключатель в
положение "ОРР.
4. Поставьте рычаг заднего- переднего хода
в () "среднее положение NEUTRAL”.
5. Закрепите буксирный трос на
автопогрузчике
6. . Уберите подпорки колес Медленно
. буксируйте автопогрузчик Буксируйте
автопогрузчик , медленно не превышая
2 / .скорости км ч
ПРЕДУПРЕЖДЕНИЕ
, Перед тем как снова начать работу на
автопогрузчик , е который был отбуксирован в
ремонтную мастерскую в связи с
, , неисправностью убедитесь что он
.полностью отремонтирован и отрегулирован
Manual
Page 73
“ ”Глава Техническое обслуживание
-71-
, Осмотр техническое обслуживание и ремонт
вилочных захватов
В данном разделе приводятся практические
, советы по проведению осмотра
техобслуживания и ремонта вилочных
. захватов В нем также приводится общая
информация о конструкции и применении
вилочных захватов и наиболее
.распространенные причины их поломок
Неправиль ный ремонт или применение
могут привести к опасному ослаблению
вилочных захватов Вилочный захват может
также выйти из строя в результате
, , совокупного воздействия старения износа
, коррозии превышения нагрузок и
.неправильного использования
Поломка во время эксплуатации может
привести к повреждению оборудования и
, перевозимого груза а также к серьезным
.физическим увечьям
Тщательно проводимый осмотр и
соблюдение программы технического
, обслуживания а также правильное
использование вилочного захвата играют
ва жную роль в предотвращении аварий во
.время эксплуатации
Проведение ремонта и внесение любых
изменений в конструкцию могут
производиться исключительно на фабрике-
изготовителе вилочных захватов или
, квалифицированным механиком
обладающим достаточным знанием об
используемых материалах и
соответствующих техниках сварки и
.термической обработки
, Пользователю следует решить что является
, для него наиболее экономически выгодным
отправить вилочный захват обратно
производителю для ремонта или приобрести
новый захва . т Принятие подобного решения
, будет зависеть от различных факторов
.включая размер и тип вилочного захвата
Размер вилочного захвата должен
соответствовать весу и длине перевозимых
, , грузов а также размеру автопогрузчика на
котором он будет использоваться . Обычно
вилочный захват подбирается таким
, образом чтобы объединенная номинальная
грузоподъемность всех вилочных захватов
вместе была равна или превышала
" ( ) стандартную номинальную
" .грузоподъемность автопогрузчика
В большинстве случаев грузоподъемность
в илочного захвата выбита на самом захвате
. , на хорошо видном месте Как правило на
.верхней или боковой частях хвостовика
z , 1500 Захват имеющий грузоподъемность
pounds 24 inch, с центром тяжести будет
1500 x 24.иметь кодировку
z , Захват имеющий грузоподъемност 2000 ь
600 , кг с центром тяжести мм будет
2000 x 600.иметь кодировку
Рядом обычно указывается год и дата
, изготовления а также кодировка
.производителя
В некоторых странах существуют
специальные правила инспекции и ремонта
.вилочных захватов
Пользователи могут также найти
интересующую их информацию в
Техническом Отчете Международной
(ISO), Организации по Стандартам в разделе
" Технический осмотр и ремонт штанг
", ISO вилочных захватов а также стандартах
2330 " , Штанги вилочных захватов
Технические характерист ики и Методы
"испытания прочности
Manual
Page 74
“ ”Глава Техническое обслуживание
-72-
Причины неисправностей
вилочных захватов
Неправильный ремонт или изменение
конструкции
Выход из строя вилочного захвата может
, произойти в результате изменений
, произведенных вследствие сварки резки
пламенем или других а , налогичных процедур
, изменяющих технические характеристики
, созданные при термической обработке что
.снижает прочность захвата
В большинстве случаев правильная сварка
легированных сталей требует специальных
. , процедур и технологий Важными участками
на кот орые неправильная обработка окажет
, Y , наибольшее влияние являются о порная
, задняя часть вилочного захвата части
.крепления и концевая часть
Погнутые или скрученные вилочные
захваты
, Вследствие избыточных нагрузок трения о
стены или другие твердые предметы или при
использовании концевых частей захвата в
, качестве лапчатого лома вилочный захват
может погнуться или изменить свою
.изначальную форму
Погнутые или скрученные вилы сломаются
гораздо раньше и могут стать причиной
физических увечий и материального уще . рба
Такие захваты необходимо немедленно
.изъять из пользования
Усталость металла
, Части вилочного захвата подвергающиеся
, повторяющимся или меняющимся нагрузкам
могут выйти из строя после большого числа
, грузовых циклов даже если максимальная
рабочая нагр .узка не превышала допустимой
Первым признаком усталости металла
обычно является трещина в месте
, , наибольшей нагрузки как правило в зоне
, .задней опорной части или в зоне крепления
, По мере того как под воздействием
, ,повторяющихся нагрузок трещина растет
нагружаемое поперечное сечение
остающегося металла уменьшается в
, , , размерах и в конце концов вилочный
.захват ломается
Усталость металла является наиболее
распространенной причиной поломки
. вилочного захвата Она также является
, одним из признаков которые могут быть
, выявлены и предотвращены заранее в
результате своевременного распознания
, , условий приводящих к поломке а также
, изъятия захвата из пользования до того как
.произошел облом захвата
z Повторяющиеся перегрузки
Повторяющиеся циклы погрузки-
разгрузки, при которых превышается
, предел сопротивляемости материалов
. могут привести к усталости металла
Перегрузки могут произойти в
результате превышения допустимой
грузоподъемности или при
использовании вилочного захвата в
. качестве лапчатого лома А также при
, работе с грузом который вызывает
расползание концевых частей захвата в
разные стороны и закручивает вилы
.поперек их крепления
z Износ
Если во время эксплуатации вилочный
захват часто скользит по полу или по
, грузам необходимо постоянно
осматривать его дл я своевременного
. выявления признаков износа Толщина
, пластин вил постепенно уменьшается
пока в какой- то момент она больше не
сможет переносить полагающиеся ей
.нагрузки
z Повышенные нагрузки
, , Царапины вмятины и коррозия
, вызывающие напряжение в металле
пр . иводят к возникновению трещин Эти
, трещины будут расти до тех пор пока
.усталость металла не станет налицо
Перегрузка
Экстремальные нагрузки могут погнуть
вилочный захват или привести к его
. немедленному повреждению Использование
, захвата грузоподъемност ь которого не
соответствует тяжести перевозимых грузов
, или грузоподъемности автопогрузчика на
, котором он установлен а также
использование вилочного захвата не по
назначению являются самыми
распространенными причинами
.возникновения перегрузок
Manual
Page 75
“ ”Глава Техническое обслуживание
-73-
Осмотр ви лочного захвата
Масса указана на пластинке с серийным
номером
, Необходимо установить график ежедневных
а также годичных осмотров и вести записи
.для вил каждого вилочного погрузчика
Исходная информация должна включать
, серийный номер машины на которой
, используются вилы наименование
, , изготовителя вил тип первоначальный
, размер сечения первоначальную длину и
. грузоподъемность Также следует указать
, любые особые характеристики указанные в
.описании конструкции вил
z , , Констатация износа например
остаточная толщина в процентах от
.изначальной толщины
z , Любые повреждения неисправности или
, деформации которую могут осложнить
.работу автопогрузчика
z Регистрируйте информацию о каждом
.проводимом ремонте и техобслуживании
, Ведение постоянных записей включающих
выше , указанную информацию поможет
выработать правильную схему осмотра
, после проведения любого вида работ
, устанавливать и удалять причины неполадок
а также планировать время замены
.вилочного захвата
Первичный монтаж
1. Проведите инспекцию вилочного захвата
и , убедитесь что его размеры
, соответствуют автопогрузчику на
котором он будет
., использоваться Убедитесь что тип и
, длина захвата соответствуют грузу
.который предполагается перевозить
Если вилочный захват использовался
, ранее проведите осмотр в соответствии
" ".со схемой Ежегодного осмотра
, При обнаружении ржавчины смотрите
" раздел Техническое обслуживание и
".ремонт
2. , Убедитесь что пластины захвата
, находятся на одной высоте не выходя за
пределы допустимого отклонения от
.. " прямой См подраздел Вилочный захват,
4" " пункт в разделе Ежегодно или после
2000 каждых часов работы в главе
" "Интервалы технического обслуживания
3. , , Перед тем как приступить к работе
, убедитесь что крепления захвата
находятся на своем месте и надежно
удерживают вилочный
.захват Зафиксируйте вилочный захват
, перед тем как приступать к работе на
. . автопогрузчике См подраздел
" , 7" Вилочный захват пункт в разделе
" 2000 Ежегодно или после каждых часов
" " работы в главе Интервалы
".технического обслуживания
Ежедневный осмотр
1. Проведите визуальный осмотр для
, выявления трещин особенно в зонах
, , заднего опорного края захвата
закрепляющих скоб и местах
., сварки Проверьте нет ли зазубрин на
, концах захвата и не сломаны ли они не
погнуты и не скручены ли пластины и
.хвостовики захвата
2. , Убедитесь что кре пления захвата
находятся на своем месте и надежно
удерживают вилочный
. захват Зафиксируйте вилочный захват
, перед тем как приступать к работе на
. . " автопогрузчике раздел Ежегодно или
2000 " после каждых часов работы в главе
" Интервалы технического обслуживан ".ия
3. Все неисправные вилочные захваты
.должны быть изъяты из пользования
Manual
Page 76
“ ”Глава Техническое обслуживание
-74-
Ежегодный осмотр
Минимум один раз в двенадцать месяцев
необходимо проводить осмотр вилочного
. захвата Если автопогрузчик использовался в
нескольких сменах или для выполнения
тяжел , ых работ проводите осмотр раз в шесть
. . " " месяцев См пункт Вилочный захват в
" разделе Интервалы технического
" .”обслуживания данного руководства
Техническое обслуживание и ремонт
1. Проводите ремонт исключительно в
соответствии с рекомендациями
производите .ля
Ремонт и внесение изменений в
конструкцию захватов могут
производиться исключительно на заводе-
производителе или квалифицированным
, механиком обладающим достаточным
знанием используемых материалов и
.техник сварки и тепловой обработки
2. ЗАПРЕЩЕНО прове дение следующих
.видов ремонтов и изменений
z Резка пламенем отверстий и вырезов на
.пластинах захвата
z Сварка скоб или новых зажимов
.крепления
z .Сварка трещин или других повреждений
z .Изгибание или восстановление
3. РАЗРЕШАЕТСЯ проведение следующих
видов ремонт :а
z Шкурить или слегка зачищать налеты
, ржавчины коррозии и мелкие
.поверхностные дефекты
z , Задний опорный край можно зачищать
точильным камнем для удаления мелких
. поверхностных трещин и дефектов Для
продления срока службы полируйте
внутренний радиус заднег окрая
. вил Шлифовку или полировку всегда
следует проводить в направлении
.пластины и хвостовика захвата
z Ремонт или замену частей крепления на
.крючковых захватах
z Ремонт или замену большинства систем
.крепления на других типах захватов
4. , Перед тем как прист упить к работе с
, захватом который прошел ремонт в
соответствии с рекомендациями
, производителя необходимо провести
.его испытание под нагрузкой
Большинство производителей и
стандартов требуют проведения
испытания отремонтированных вилочных
захватов под на , грузкой в три раза
превышающей допустимую
грузоподъемность с центром тяжести на
.штанге захвата
, Вилочный захват закрепленный таким же
, образом как он будет закреплен на
, автопогрузчике должен пройти испытание
. дважды и без ударных нагрузок
Продолжительн ость испытания под
30 .нагрузкой должна равняться секундам
Произведите осмотр штанги захвата до и
после второго испытания под
. испытательной нагрузкой Осмотр должен
подтвердить отсутствие каких- либо
.постоянных деформаций
За получением более подробной
ин формации об имеющихся в вашем
распоряжении захватах обращайтесь к
заводу- .производителю вилочных захватов
После ремонта механизма крепления или
зачистки проводить испытание
.необязательно
Manual
Page 77
“ ”Глава Техническое обслуживание
-75-
Данные давлений в шинах
Давление в шинах
ПРЕДУПРЕЖДЕНИЕ
еп равильное накачивание шин может
. привести к физическому увечью и смерти
При накачивании шин используйте
самовставляющийся ниппель и стойте за
.протектором
Во избежания перенакачивания необходимо
применять специальное оборудование и
уметь правильно пользов аться
. им Использование не соответствующего
оборудования может привести к взрыву
.шины и повреждению бандажей колес
Перед заменой шин следует всегда
полностью удалять воздух из одиночной
.шины и из обеих шин в узле с двумя шинами
ВНИМАНИЕ
Меняйте шины в к , омплекте даже если
. только одна из них повреждена Если
использовать на одной оси новые и старые
, шины мачта подъемника может оказаться
, , под наклоном помимо этого это ускорит
.изнашивание шин
, На поверхности ступицы колеса гайках и
самих колесах не должно быть никаких
.посторонних материалов и смазки
24 Снова затянуть гайки колес через часа
.эксплуатации
Не накачивайте спущенную или
, недонакаченную шину на которой
, осуществлялось передвижение подъемника
, предварительно не убедившись в том что
стопорное ко льцо на шине не повреждено и
.находится в соответствующем положении
, Всегда спускайте шины перед тем как их
.менять
Давление в шинах при
транспортировке
Указанное в нижеприведенной таблице
давление в шинах создано холодной
o накачк й для условий транспорт .ировки
Давление
при
транспор
тировке
Размер шины
Нижняя
граница
показатель
прочности
kPa psi
D110S
10,00X20 16 PR 790 115
D130S
10,00X20 16 PR 785 115
вперед
и
D160S
12,00X20 18 PR 785 115
D110S
10,00X20 16 PR 735 105
D130S
10,00X20 16 PR 735 105
сзади
D160S
12,00X20 18 PR 785 115
, Стандартные размеры шины нижняя
.граница и давление накачивания
Давление в шинах зависит от веса готового
o к работе автоп грузчика без
, вспомогательных приспособлений при
средней нагрузке и при усредненных рабочих
. условиях Давления могут варьировать в
, зависимости от предназначения за
необходимой информацией обращайтесь к
.своему поставщику шин
:ВНИМАНИЕ Накачивайте шины в пределах
± 35 . до кПа от рекомендуемой величины
.Шины можно заполнять азотом
Регулировка да вления
накачивания шин
Полностью накаченная шина в условиях
(18теплой мастерской -21° ) С окажется
недостаточно накаченной при температуре
. близкой к нулю Низкое давление в шинах
.сокращает срок службы шины
Manual
Page 78
“ ”Глава Техническое обслуживание
-76-
Спецификация моментов
затяжки
Метрическая сист ема мер - Данный
подъемник спроектирован с
использованием практически
исключительно метрической
.системы измерения
Спецификации даны в метрических единицах
и в единицах традиционной американской
.системы измерения
ВНИМАНИЕ: Пользуйтесь только
метрическими . инструментами
Другие инструменты могут
соскользнуть и нанести телесный
.вред
Сила затяжения для
стандартных хомутов
крепления шлангов –
Червячная передача
ленточного типа
ВНИМАНИЕ
Таблица ниже приводит затяжные усилия для
хомутов крепления шлангов для
п ервоначальной установки на новых шлангах
и перетяжке креплений на имеющихся
.шлангах
Первичный монтаж на
новый шланг
Ширина клеммы
N▪m
1 lb▪in
16 mm (,625 inch) 7,5+0,5 65+5
13,5 mm (,531 inch) 4,5+0,5 40+5
8 mm (,312 inch) 0,9+0,2 8+2
Сборка или затягивание на
имеющемся шланге
Ширина клеммы
N▪m
1
lb▪in
16 mm (,625 inch) 4,5+0,5 40+5
13,5 mm (,531 inch) 3,0+0,5 25+5
8 mm (,312 inch) 0,7+0,2 6+2
1
1 ньютон- (•) 0,1 .метр Н м приблизительно равен кгм
Момент затяжки для
, стандартных болтов гаек и
винт ов с конической резьбой
ВНИМАНИЕ
Таблица ниже приводит затяжные усилия для
, SAE 5 болтов гаек и штивтов стандарта или
.выше
Моменты затяжки для болтов и гаек
со стандартной резьбой
Размер
резьбы в
дюймах
Стандартный момент
затяжки для болтов и гаек
Inch N▪m
1
lb▪in
1/4 12±4 9±3
5/16 25±7 18±5
3/8 45±7 33±5
7/16 70±15 50±11
1/2 100±15 75±11
9/16 150±20 110±15
5/8 200±25 150±18
3/4 360±50 270±37
7/8 570±80 420±60
1 875±100 640±75
1+1/8 1100±150 820±110
1+1/4 1350±175 1000±130
1+3/8 1600±200 1180±150
1+1/2 2000±275 1480±200
1
1 ньютон- (•) 0,1 .метр Н м приблизительно равен кгм
Manual
Page 79
“ ”Глава Техническое обслуживание
-77-
Моменты затяжки для винтов с
конической резьбой
Стандартный момент затяжки
для винтов с конической
резьбой
Размер
резьбы в
дюймах
N•m
1
In•lb
1/4 8+3 6+2
5/16 17+5 13+4
3/8 35+5 26+4
7/16 45+10 33+7
1/2 65+10 48+7
5/8 110+20 80+15
3/4 170+30 125+22
7/8 260+40 190+30
1 400+60 300+45
1 1/8 500+70 370+50
1 1/4 650+80 480+60
1 3/8 750+90 550+65
1 1/2 870+100 640+75
1
1 ньютон-метр (Н•м) приблизительно равен 0,1 кгм.
Моменты затяжки соединительных
деталей метрической калибровки
ВНИМАНИЕ
, Будьте особенно внимательны чтобы не
спутать размеры метрических деталей с
(). американскими стандартами
Несоответствие или комбинированная
сборка соединительных деталей может
при вести к поломке или нарушению
правильной работы автопогрузчика и стать
.причиной физического увечья
Первоначальные соединительные детали
автопогрузчика должны по возможности
. использоваться при повторной сборке
Вынужденно используемые новые
соединительные детали должны иметь те же
, .размеры и качество что и первоначальные
Прочность материала обычно указана на
(8.8,10.9 шляпке болта посредством номера и
..). т д В нижеприведенной таблице указаны
стандартные моменты затяжки для болтов и
гаек со степенью прочнос 8,8.ти
: ВНИМАНИЕ Метрические детали должны
заменяться исключительно
. метрическими деталями Проверьте
каталог запчастей на подходящую
.замену
ISO 2 МЕТРИЧЕСКАЯ РЕЗЬБА
Стандартный момент затяжки Размер
резьбы
метрически
й
N•m
1
lb•in
M6 12+4 9+3
M8 25+7 18+5
M10 55+10 41+7
M12 95+15 70+11
M14 150+20 110+15
M16 220+30 160+22
M20 450+70 330+50
M24 775+100 570+75
M30 1600+200 1180+150
M36 2700+400 2000+300
1
1 ньютон- (•) 0,1 метр Н м приблизительно равен кгм
2
ISO = Международная Организация по Стан .дартам
Manual
Page 80
“ ”Глава Техническое обслуживание
-78-
Технические характеристики системы охлаждения
Общие сведения
: ВНИМАНИЕ Приведенная ниже информация
относится ко всем видам автопогрузчиков с
.вилками
Для повышения эффективности работы
двигателя современные моторы работают
при более высокой те . мпературе Поэтому
система охлаждения требует самого
. тщательного обслуживания
Распространенными видами
неисправностей в системе охлаждения
, , являются перегрев переохлаждение
, , точечная коррозия кавитационная эрозия
, разрыв головок цилиндров застревание
по . ршней и засорение радиаторов
Правильный выбор охладителя не менее
, важен чем соответствие качества топлива
.и смазочных материалов
ВНИМАНИЕ
(DOOSAN) Дусан рекомендует содержание
30% как минимум антифриза в охлаждающей
.жидкости
Ни в коем случае не долива йте
, охладительную смесь в перегретый мотор
, не дав ему достаточно остыть это может
.привести к повреждению мотора
При температуре работающего двигателя
. , вода вызывает коррозию Необходимо вне
, зависимости от концентрации антифриза
защищать двигатель посре дством добавок к
3% 6%. .антифризу концентрацией от до
, 6% Однако превышение рекомендуемой
, 65% дозы а также превышение
концентрации антифриза может вызвать
осадок и может привессти к забитым трубам
, , радиатора перегреву а также может
повредить изоляцию в .одяного насоса
Если машину ставят на длительное хранение
и перевозят в место с нулевыми
, температурами необходимо защитить
систему охлаждения в расчете на самые
низкие возможные внешние температуры
( ).окружающей среды
Обычно при доставке с завода-изготови теля
система охлаждения защищена до
температуры -28° , С специальные условия
.защиты должны быть заранее оговорены
В холодное время регулярно контролируйте
специфическую плотность раствора
охладителя для обеспечения достаточной
.защиты
При обнаружении гр , язи перегреве мотора
или
появлении пены на радиаторе систему
.охлаждения необходимо прочистить
2000 После каждых рабочих часов или раз в
, два года необходимо сливать охладитель
чистить и наполнять систему свежим
.охладителем
. " См тему Система охлаждени я – , очистка
" « 2000 замена в разделе Через каждые часов
».эксплуатации или ежегодно
, Залив охладителя со скоростью
20 , превышающей литров в минуту может
привести к образованию воздушных пробок
.в системе охлаждения
После слива и наполнения системы
охлажд ения свежим охладителем
, необходимо дать двигателю поработать
, сняв крышку с радиатора пока охладитель
не достигнет нормальной рабочей
, температуры а уровень охладителя не
. стабилизируется Добавьте хладоагент по
необходимости для того чтобы заполнить
систе . мук правильному уровню После этого
можно долить охладитель до требуемого
.уровня
Применяйте исключительно системы
. охлаждения со встроенным термостатом
без термостата в системе охлаждения могут
возникнуть проблемы
Manual
Page 81
“ ”Глава Техническое обслуживание
-79-
Вода для охладителя
, .Жесткая вода т е. вода с высоким
, содержанием ионов кальция и магния
способствует образованию нерастворимых
химических соединений с добавками к
, охладителю содержащими силикаты и
.фосфаты
, Чем жестче вода тем больше
нерастоворимых соединений силикатов и
фосфатов в ней обр . азуется В жесткой воде
или воде с высоким содержанием ионов
кальция и магния нерастворимые
, соединения образуются быстрее особенно
после чередующегося нагревания и
.охлаждения
ДЭУ рекомендует применение
дистиллированной или деионизированной
воды для предо твращения образования
.вредных химических взвесей
МИНИМАЛЬНО ДОПУСТИМОЕ
СОДЕРЖАНИЕ ПРИМЕСЕЙ ВВОДЕ
Состав воды
Верхние границы
/ (/)ггал чм
Хлориды . 50Макс
Сульфаты . 50Макс
Суммарная
жесткость
80mg/l
Суммарное кол- во
взвесей
. 250Макс
PH 6,0 ~ 8,0
/ = ч м частей на миллион
, Использование воды удовлетворяющей
, минимальным допустимым условиям не
может полностью предотвратить
, образование нерастворимых соединений но
.уменьшает риск в допустимых пределах
Антифриз
ВНИМАНИЕ
ДЭУ рекомендует использование
, антифризов для моторов на бензине детали
которых сделаны из алюминиевых
. сплавов Антифриз плохого качества
. приведет к коррозии системы охлаждения
Поэтому мы рекомендуем вам всегда
использовать антифризы известных
производителей и никогда не смешивать их
с .о средствами других производителей
, ДЭУ рекомендует охладительную смесь
50% , содержащую антифриза имеющуюся в
, продаже или эквивалентную ей смесь а
также подходящую воду Это необходимо для
поддержания соответствующей
,температуры кавитации в водном насосе
.обеспечивающей эффективность его работы
Предварительно подготовленная
охладительная смесь должна обеспечивать
( ). температур внешней окружающей среды
, Чистый неразбавленный антифриз
замерзает при -23 °C.
Используйте более высокие концентрации
(50% ) или выше имеющихся в продаже
антифризов исключительно если это
, необходимо в случае ожидания низких
( температур внешней окружающей
). среды Строго придерживайтесь
, рекомендаций касающихся соотношения
антифриза и воды в охлади , тельных смесях
.приобретенных в продаже
Используйте правильные смеси
антифриза
Добавление неразбавленного антифриза в
систему охлаждения при аварийных
. ситуациях неправильно Это повышает
концентрацию анифриза в системе
, охлаждения что в свою очередь
увели чивает концентрацию нерастворимых
соединений и нерастворимых химических
. ингибиторов в системе охлаждения Всегда
, используйте антифриз в правильной
, пропорции смешенный с водой для
обеспечения надлежащей защиты системы
.охлаждения от мороза
Правильная пропо рция воды и антифриза
определяются с помощью нижеприведенной
.таблицы
КОНЦЕНТРАЦИЯ АНТИФРИЗА
Для защиты при
температуре
Концентрация
Защита от -15° C
30% 70% антифриза в
воды
Защита от -23° C
40% 60% антифриза в
воды
Защита от -37° C
50% антифриза 50% в
воды
Защита от -51° C
60% 40% антифриза в
воды
Manual
Page 82
“ ”Глава Техническое обслуживание
-80-
Технические характеристики топлива
Общие сведения о топливе
Пользуйтесь исключительно теми видами
, топлива которые упоминаются в данной
главе
ВНИМАНИЕ
Заливайте заправочный бак в конце каждого
, рабочего дня чтобы удалить влажный воздух
. и предотвратить конденсацию Во избежание
попадания влаги в бак по мере снижения
, , уровня топлива следите за тем чтобы бак
. был постоянно почти полностью заполнен
,. Не заливайте бак до краев так как при
нагревании т опливо увеличивается в
.объеме и может вылиться наружу
Не заполняйте топливные фильтры
, . топливом перед тем как их монтировать
Загрязненное топливо приводит к
преждевременному износу деталей
.топливной системы
Слейте воду и отстой из главного
топливного б , ака прежде чем заправлять его
. снова Перед заправкой слейте воду и
остатки бензина из основного запасного
топливного бака для предотвращения
попадания воды и остатков бензина из
запасного бака в топливный бак
.автопогрузчика
Технические характеристики
ди зельного топлива
Дизельное топливо должно
. соответствовать следующим требованиям
В таблице представлен общепринятый ряд
.характеристик дизельного топлива
Характеристики
дизельного топлива
Размещение
ASTM D975 No.1D/2D США
EN590:96 ЕС
IS0 8217 DMX Международный
BS 2869-A1 or A2 Великобритания
JIS K2204 Grade No. 2 Япония
KSM-2610 Корея
GB252 Китай
Дополнительные технические
требования к топливу
• Цетановое число топлива должно быть
45.больше или равно
• Содержание серы не должно превышать
0,5% по объе . му Предпочтительно менее
0,05%.
• Для двигателей с электронным
, 4TNV98управлением например -ZSDF,
, необходимо использовать топливо
0,1 % .содержащее менее серы
• , В целом использование топлива с
высоким содержанием серы может
.привести к коррозии в цилиндре
• В , частности в США и Канаде
Low необходимо использовать топливо
Sulfur ( ) с низким содержанием серы
( : 300содержание серы -500 / ) Ultra мг кг или
Low Sulfur ( с ультранизким содержанием
).серы
• . . Биодизельное топливо См
Биодизельное топливо на следующей
.странице
• , НЕДОПУСТИМО смешивать керосин
использованное моторное масло или
.остатки топлива с дизельным топливом
• Содержание воды и осадка в топливе не
0,05% .должно превышать по объему
• Необходимо постоянно содержать
топливный бак и оборудование для
работы с топливо .м в чистоте
• Низкое качество топлива может
/ ухудшить работу двигателя и или
.вызвать его повреждение
• Применение топливных присадок не
. рекомендуется Некоторые топливные
присадки могут привести к ухудшению
.работы двигателя
• Проконсультируйтесь с представите лем
компании Doosan для получения
.дополнительной информации
• Содержание золы не должно превышать
0,01% .по объему
• Остаточное содержание углерода не
0,35% . должно превышать по объему
0,1 %.Предпочтительно менее
• Общее содержание ароматических
соединений не 35% должно превышать
. 30%.по объему Предпочтительно менее
• Общее содержание полициклических
() ароматических углеводородов ПАУ не
10% .должно превышать по объему
• Na, Mg, Si Al Содержание металла и
1 должно быть не более массовой части
.на миллион
• Смазывающа : я способность След износа
WS1.4 должен быть не бо
лее 460 мкм в
HFRR.тесте
.
Manual
Page 83
“ ”Глава Техническое обслуживание
-81-
Биодизельные топлива
, В Европе и США как и в некоторых других
, странах топлива на основе неминерального
, масла такого как RME ( сложный метиловый
) эфир рапсового масла и SOME (сл ожный
), метиловый эфир соевого масла известные
под общим названием FAME ( метиловые
), эфиры жирных кислот используются в
качестве добавок к дизельному топливу на
.основе минерального масла
Doosan разрешает применение
, биодизельного топлива содержащего не
бо 5% ( ) лее по объему FAME 95% ( ) и по объему
утвержденного дизельного топлива на
. основе минерального масла Такие
биодизельные топлива известны на рынке
5.как дизельные топлива В
95 Эти биодизельные топлива должны
.удовлетворять определенным требованиям
1. Б иотоплива должны соответствовать
, минимальным требованиям для страны в
.которой они используются
z В Европе биодизельное топливо должно
соответствовать требованиям
EN14214.европейского стандарта
z В США биодизельное топливо должно
соответствовать требованиям
ASTM Dамериканского стандарта -6751.
2. Биотопливо необходимо приобретать
только у признанных уполномоченных
.поставщиков дизельного топлива
, Меры безопасности и проблемы связанные
:с использованием биотоплива
1. FAME Свободный метанол в может
привести к коррозии алюминиевых и
FIE.цинковых компонентов
2. FAME Свободная вода в может привести к
засорению топливных фильтров и
.усиленному росту бактерий
3. Высокая вязкость при низких
температурах может привести к
, проблемам подачи топлива заеданию
насоса дл я впрыска и плохому
.распылению форсунки
4. FAME могут оказать отрицательное
воздействие на некоторые эластомеры
() герметики и могут вызвать утечку
топлива и разбавление масла
.смазывающего двигатель
5. , Даже биодизельные топлива
соответствующие стандартам при
, поставке и потребуют дополнительной
, заботы и внимания чтобы сохранить
качество топлива в оборудовании и
. других топливных резервуарах Важно
поддерживать поставку чистого свежего
. топлива Может оказаться необходимой
регулярная промывка топливной сист емы
/ .и или резервуаров для хранения топлива
6. , Использование биодизельного топлива
, несоответствующего стандартам
согласованным производителями
дизельного топлива и производителями
оборудования для впрыска дизельного
топлива или биотоплива с ухудшенными
х ( арактеристиками вследствие действия
) указанных выше факторов может
отрицательно повлиять на гарантию
.вашего двигателя
Manual
Page 84
“ ”Глава Техническое обслуживание
-82-
Технические данные смазок
Общие сведения о смазывании
Стандарты мы используем в этом разделе
соответствуют номенклатурам J754 и J183
SAE ( Общества инженеров автомобильной
).промышленности и транспорта
Все стандарты MIL – это стандарты
.американской армии
Рекомендованные вязкости смазок даны в
« » таблице Вязкость смазок ниже в этом
.разделе инструкции
Смазки классифицируются согласно
Национальному институту смазок США в
соответствии со стандартами ASTM
( Американского общества испытаний и
) материалов D217-68 для рабочего
, проникновения смазки определяющими
.уровень консистенции
(Моторное масло DEO и EO)
Вы можете выбрать имеющиеся в пр одаже
, масла отвечающие следующим
:требованиям
• Дизельный двигатель : API CH4 Класс или
выше, ACEA E5
ВНИМАНИЕ
( ) Использование иных не рекомендованных
масел может привести к преждевременному
выходу мотора из строя из- за осаждения
углерода или чрезмерного .износа
В Справочнике смазочных масел ЕМА
.указаны различные марки масел
: ВНИМАНИЕ Содержание серы в топливе
влияет на рекомендации в отношении
характеристик используемого моторного
масла Для нейтрализации серы можно
применять инфракрасный анализ в
соотв D2896 ASTM етствии с процедурой для
определения нейтрализующих
. характеристик моторного масла
Образование соединений серы зависит от
, , содержания серы в топливе состава масла
, давления в картере условий работы мотора
.и температуры окружающей среды
Гидрав (лическое масло HYDO)
Для гидравлической системы рекомендуется
использование следующих имеющихся в
.продаже видов масел
• ISO 6743/4 HM
• AFNOR NFE 48-603 HM
• DIN 51524 TEIL 2 H-LP
• HAGGLUNDS DENISON HFO-HF2
• CINCINNATI P68, 69, 70
Вязкость : ISO VG32
Промышленное гидравлическое масло
, первого сорта прошедшее испытание
(лопастным мотором Викерс Vickers)
(35VW25). Эти масла должны в соответствии
с указаниями поставщика топлива иметь
, , добавки против износа образования пены
ржавчины иокислениявусловиях
. интенсивной эксплуатации Обычно
32 выбирается вязкость по стандарту ISO.
T (рансмиссионное масло TDTO)
ВНИМАНИЕ
Это масло предназначено исключительно
, для коробки передач и системы привода а
, не для использования в моторах что
прив едет к преждевременному выходу
.мотора из строя
:ВНИМАНИЕ ДЭУ не рекомендует
использовать универсальные
() мультигрейдные масла в качестве
. , трансмиссионных Универсальные масла в
которых большой вес молекул полимеров
используется для улучшения индекса
вязк , ости теряют свою эффективную
вязкость при постоянных и временных
сдвигах улучшителя индекса вязкости и
поэтому не рекомендуются для
использования в системе коробки передач и
.системе привода
:ВНИМАНИЕ Пренебрежение этими
рекомендациями могут привести к
п реждевременному выходу из строя коробки
передач из- за использования не подходящих
, материалов неадекватных фрикционных
/ характеристик материалов дисков и или к
чрезмерному износу .приводов
, Выберите масло соответствующее
следующим техническим характеристика .м
Можно использовать масла в соответствии
API CD/TOс -2 MILили -L-2104D, и
E.спецификацией
Manual
Page 85
“ ”Глава Техническое обслуживание
-83-
Масло ведущего моста
:ВНИМАНИЕ Пренебрежение рекомендациями
приведет к сокращению срока службы и
.излишнему износу зубчатых колес
Используйте масла соответствующ их
нижеприведенных технических
.характеристик
• API GL-5
• MIL-L-2105 C, D
Шестереночное масло зубчатых колес
обеспечивает максимальную защиту от
борозд и точечной коррозии в зубчатых
.колесах и подшипниках
Шестереночное масло обладает
великолепной стаби льностью в условиях
, высоких температур а также потрясающе
. ведет себя при низких температурах Оно
, обеспечивает защиту как от ржавчины так и
.от коррозии
Смазочный жир
ВНИМАНИЕ
MPGM ( Используйте смазки для высоких
) нагрузок для подшипников и соединений
, под значительной нагрузкой поскольку
смазки для высоких нагрузок могут продлить
(DOOSAN). жизнь оборудования Дусан Эти
NLGI смазки второго класса подходят для
. MPGM большинства температур Если нет в
, наличии используйте универсальные смазки
ссодержанием 3% 5%.молибдена от до
NLGI Этисмазки второгокласса
рекомендованы для оборудования малых
, нагрузок где требуются высокие
( 175 температуры до градусов по Цельсию
350 ). или до градусов по Фаренгейту Эти
смазки обладают превосходной
, стабильностью сопроти влением к
, окислению защитой от ржавения и
.прекрасным пусковым моментом
, Если этих смазок нет в наличии
используйте сходные по характеристикам
универсальные смазк
.и
Manual
Page 86
“ ”Глава Техническое обслуживание
-84-
Вязкость и заправочная емкость смазочных
материалов
Вязкость смазочных материалов
ВЯЗ () КОСТИ СМАЗОК ДЛЯ ВНЕШНИХ
ТЕМПЕРАТУР ОКРУЖАЮЩЕЙ СРЕДЫ
°C °F
Узел или
система
Вязкос
ть
масла
Min Max Min Max
Картер
мотора
() дизель API
CH4 или
выше ACEA
E5
SAE
IOW40
-15 +50 +5 +122
SAE 10W -20 +22 -4 +72
Коробка
передач
API CD/TO-2
SAE 30 +10 +50 +50 +122
ISO VG32 -20 +30 -4 +86
ISO VG46 -10 +40 +14 +104
Гидравличе
ская
система и
система
управления
ISO 6743/4
HM
ISO VG68 0 +50 +32 +122
Ведущиймо
ст- кожух
API GL-5
SAE
80W90
-20 +50 -4 +122
Величина SAE . указывает вязкость масла
Используйт е правильные величины SAE,
соответствующие температуре окружающей
.среды
Заправочная емкость
ЗАПРАВОЧНАЯ
ЕМКОСТЬ
D110/130S-5
(TIER II)
D160S-5
(TIER II)
Узел или
система
Литры Литры
Картер мотора
/ мФильтр
24 24
Система
охлаждения с
бутылью
восстановления
Bottle
35 35
Топливный бак -
дизель
170 300
Механизм
автоматической
коробки
передач
25 25
Гидравлическая
система и
усилитель руля
180
Необходимое
количество
180
Необходимое
количество
Дифференциал 20,0 20,0
(.)Ступица кажд 4,7 4,7
Manual
Page 87
“ ”Глава Техническое обслуживание
-85-
Частота проведения
технического осмотра
ВНИМАНИЕ
Недопустимо превышать интервалы технического
, . обслуживания указанные в руководстве Это
/ может привести к дефектам и или повреждению
.важных функциональных компонентов
ВНИМАНИЕ
,Любое техническое обслуживание и ремонт за
, исключением ежедневной инспекции могут
проводиться исключительно квалифицированным
и получившим на это
.разрешение персоналом
ВНИМАНИЕ
Небрежность при сливании масла может нанести
. вред окружающей среде и здоровью людей
Отработанное масло должен сли вать
.исключительно отвечающий за это персонал
При необходимости
Клапанный зазор в моторе (Только дизельный
) мотор - Проверить, Отрегулировать .................... 87
Накачивание топливной системы........................... 87
Удаление воды из топливного фильтра. ................88
Крышка и сито топливного (фильтра если
) имеется - чистка.........................................................89
Сидение – Проверка, смазка....................................89
Предохранители, лампы и прерыватели -
Заменить, Изменить настройку............................... 90
Шины и колеса - Проверить, Осмотреть ............... 91
Крышка радиатора – , Чистка Замена......................92
Выступ ролика грузоподъемной рамы -
Регулировка ..................................................................93
Дисплей
трансмиссии - Проверка .......................... 94
10 Ежедневно или после каждых часов работы
Уровень масла в моторе - Проверить....................97
Уровень СОЖ – Проверить .......................................97
Индикатор воздушного фильтра - Проверить...... 98
Индикатор обслуживания..........................................98
Воздушный резервуар - Слив ...................................98
Внешний осмотр - Осмотреть.................................. 99
Пазы грузоподъемника - Смазать......................... 100
Резервная сигнализация - Тест .............................100
Уровень масла в коробке передач - Проверить.100
50После первых -100 часов работы
Масло и масляный фильтр в моторе - Заменить101
Масло, масляный фильтр и сетчатый
фильтр в
коробке передач – Заменить ..................................102
Масло ведущего моста - Заменить........................104
Стояночный тормоз - Испытать, Регулировка... 105
250 После первых часов работы
Фильтр для сливаемого масла для гидравлических
систем - Заменить .................................................... 106
250 После первых часов работы
Система забора воздуха - , Проверить Очистить
....................................................................................... 107
Очистка основного фильтрующего элемента... 108
Гидравлическая система и система управления -
Проверить................................................................... 110
Кожух дифференциала - Проверить...................... 111
Грузоподъемник, рама вил, подъемные цепи и
вспомогательные устройства -
Проверка, смазка
....................................................................................... 112
Рулевой механизм – Проверить, Смазать.......... 113
Тормозной кулачковый вал и устройство
регулирования натяжения - Смазка..................... 113
Клеммы аккумуляторной батареи - Почистить,
Осмотреть .................................................................. 113
Колесные гайки – Проверка, Осмотр................... 114
500 Ежеквартально или после каждых часов
работы
Ремни - Проверить, Отрегулировать................... 115
Шарнирные пальцы грузоподъемника - Смазать
....................................................................................... 115
Масло двигателя и фильтр - Замена..................... 115
Цилиндры наклона – Проверить, Отрегулировать,
Смазать ....................................................................... 116
Верхние ролики - Осмотреть ................................. 116
Стояночный тормоз – Испытать, Отрегулировать
....................................................................................... 116
Кнопка
подачи звукового сигнала и фары (Если
они есть) – Проверить............................................. 117
Защитная крыша - Осмотреть................................ 117
Карданный (универсальный) шарнир – Осмотреть,
смазать........................................................................ 117
1000 Раз в полгода или после часов работы
Топливные фильтры - замена................................. 118
Гидравлическая , жидкость фильтр и сапун -
Проверить, чистка, Заменить................................ 119
Фильтр для сливаемого масла для гидравлических
систем - Заменить .................................................... 119
Подъемные цепи - Испытать, Проверить,
Отрегулировать......................................................... 120
Регулировка подъемных цепей .............................. 120
Масло, масляный фильтр и сетчатый
фильтр в
коробке передач – Почистить, Осмотреть......... 121
1500 9 После каждых часов работы или каждые
месяцев
Масло ведущей оси - Заменить.............................. 122
2000 Ежегодно или после каждых часов работы
Система воздухозабора - Заменить..................... 123
Подшипники ведомых колес - Переуплотнение.124
Система охлаждения – Почистить, Заменить.... 125
Вилы - Осмотреть...................................................... 126
Топливопроводы и фитинги - Проверка.............. 128
Выхлопная система - Осмотр................................. 128
Manual
Page 88
“ ”Глава Техническое обслуживание
-86-
Краткая справка к графику технического обслуживания
ВПЕРВ
ЫЕ
КАЖДЫЕ
ЗАЩИТЫ СЛУЖБЫ Стр.
При необходимости
50-100 часов работы или неделя
250 часов работы или месяц
10 часов работы или ежедневно
250 часов работы или ежемесячно
500 часов работы или 3 месяца
1000 часов работы или 6 месяца
1500 часов работы или 9 месяцев
2000 часов работы или ежегодно
Инд икатор воздухоочистителя Обратный клапан 98 O
4Система забора воздуха -21 Заменить 123 O
4Система забора воздуха -21 , Проверить очистить 107
O
Воздушный резервуар - слив 98
O
Проверка 100
O
Терминал батареи Оч , истить осмотреть 113
O
Приводные ремни , Проверить отрегулироват 115
O
Смазать 113
O
Выдвижение ролика каретки Отрегулировать 93
O
Уровень охлаждающей жидкости Обратный клапан 97 O
Система охлаждения ,Очистить заменить 125
O
Ролики ползуна Осмотреть 116
O
88
O
Масло ведущего моста Заменить 104,122
O O
Уровень масла ведущего моста Обратный клапан 111
O
Моторное масло и фильтр Заменить 115
O
Моторное масло и масляный фильтр Заменить 101
O
Уровень моторного масла Обратный клапан 97
O
Зазор клапанов двигателя , Проверить отрегулироват 87
O
Осмотреть 128 O
Вилы Осмотреть 126
O
Топливный фильтр Заменить 118
O
Топливопроводы и фитинги Обратный клапан 128
O
(Крышка горловины топливного бака и фильтр
е
)установлен
Прочистить 89
O
, Предохранители лампы и прерыватель цепи , Заменить установить
исходное положение
90
O
Звуковой сигнал и ( )освещение если установлены Обратный клапан 117
O
Уровень гидравлического масла Обратный клапан 110
O
, Гидравлическое масло фильтр и сапун , Проверить очист
и
заменить
119
O
Возвратный гидравлический фильтр Заменить 106,119
O O
120
O
Подъемная цепь , Испытать провер
и
отрегулировать
120
O
( )Каналы мачты только мачта с роликами Смазать 100 O
Пальцы шарнира мачты Смазать 115
O
, , Мачта каретка подъемные цепи и навесные орудиОсмотреть, смазать 112
O
Верхняя защита Осмотреть 117
O
Стояночный тормоз , Испытать отрегулировать 105,116
O O
Заполнение топливной системы 87 O
Крышка радиатора , Очистить заменить 92
O
89
O
Подшипники рулевог о колеса Повторная сборка 124
O
Механизм рулевого управления , Проверить смазать 113
O
Цилиндры наклона , Проверить отрегулиров
а
смазать
116
O
Шины и колеса , Осмотреть проверить 91 O
Обратный клапан 94
O
Транс миссионное масло и масляный фильтр Заменить 102,121 O O
Уровень трансмиссионного масла Обратный клапан 100 O
Карданный шарнир , Осмотреть смазать 117 O
Обход вокруг машины с осмотром Осмотреть 99 O
, Осмотреть проверить 114 O
Manual
Page 89
“ ”Глава Техническое обслуживание
-87-
При необходимости
, Перед тем как приступить к любой рабочей процедуре или техническому осмотру прочитайте
, , и убедитесь что хорошо понимаете значение предупреждений и инструкций содержащихся в
" " главе Техника безопасности данного руководства.
Клапанныйзазорвмоторе
( ) Только дизельный мотор -
, Проверить Отрегулировать
ВНИМАНИЕ
Регулировку зазора клапана необходимо
.производить в следующих ситуациях
z При проведении технического осмотра
.мотора и демонтаже головок цилиндров
z При появлении чрезм ерных шумов в
.системе клапанов
z , Если работа мотора нарушена а
.топливная система работает нормально
ПРЕДУПРЕЖДЕНИЕ
Для предотвращения возможных
производственных травм при регуляции
, дизельных моторов не пользуйтесь
, стартером мотора для того чтобы зав ести
.маховик колеса
Горячие части мотора могут стать причиной
. ожогов Дайте мотору достаточно остыть
, перед тем как проводить регуляцию
.клапанного зазора
ВНИМАНИЕ
Измеряйте зазор при выключенном
. моторе Для правильного измерения
20 подождите минимум мин , ут пока головка
цилиндра мотора и блок мотора не
.охладятся
Установите клапанный зазор с
, незначительным отклонением от значений
указанных в нижеприведенной таблице
" ".Клапанный зазор
Клапанный зазор
Мотор Клапан Зазор
5,8
Литры
Выпускные
кла паны
0,4 mm (0,018 in)
()дизель Впускные
клапаны
0,3 mm (0,012 in)
Подробное описание процедуры регуляции
" клапанного зазора смотрите в Руководстве
.по обслуживанию
Накачивание топливной
системы
Откачка воздуха из топливной системы
После замены топливного ф ильтра или
проведения обслуживания какой- либо части
, топливной системы необходимо откачать
.воздух из топливной системы
Типичный пример
Типичный пример
1. Дайте поработать заправочному насосу в
.течение пяти минут
2. , После того как откачивающий насос
pa , поработал несколько з проверьте нет
ли утечек из насоса впрыскивания и
.фильтра
Manual
Page 90
“ ”Глава Техническое обслуживание
-88-
Удаление воды из топливного
.фильтра
Типичный пример
1. Поверните крыльчатую гайку в
направлении против часовой стрелки и
откройте спускной клапан на дне
.топливного фильтра
2. ( ) , Спускайте горючее и воду до тех пор
пока из фильтра не польется чистое
.горючее
Manual
Page 91
“ ”Глава Техническое обслуживание
-89-
Крышка и сито топливного
фильтра ( если имеется) -
чистка
Припаркуйте подъемник с опущенными
, вилами задействованным стояночным
тормозо , м передаче в нейтральном
.положении и выключенном двигателе
Типичный пример
1. .Поднимите чехол с левой стороны
2. . Снимите крышку фильтра Отделите
. , крышку от сита Промойте оба в чистом
.невоспламеняющемся растворителе
3. Выс .ушите и соедините крышку и сито
4. .Установите крышку на место
ПРЕДУПРЕЖДЕНИЕ
Утечка топлива или попадание его на
горячую поверхность электрической части
.может стать причиной пожара
5. Устраните влагу и осадок из бензобака
.при необходимости
Сидение – , Проверка смазка
Типичный пример
Проверьте исправность работы регулятора
. , положения сидения водителя Проверьте
плавно ли перемещается сидение по
. рельсам При необходимости слегка
смажьте рельсы регулирующего устройства.
Manual
Page 92
“ ”Глава Техническое обслуживание
-90-
П , редохранители лампы и
прерыватели - , Заменить
Изменить настройку
Предохранители
:ВНИМАНИЕ , Если предохранитель перегорел
он должен быть заменен только
предохранителем такого же типа и размера
Если ср азу же после замены новый
, предохранитель перегорает необходимо
проверить исправность работы
.электрической системы
ВНИМАНИЕ
Заменяйте перегоревшие предохранители
.предохранителями того же напряжения
Снять переднюю крышку с отделения
. предохранителей Сни мите верхнюю крышку
, отделения с предохранителями
расположенного под панелью
Предохранитель- защищает электрическую
систему от перегрузки Он перегорает при
.возникновении перегрузки
Типичный пример
. Проверьте предохранители П ри
.необходимости используйте фонарь
:Предохранители имеются следующие
Пу
нкт
Использование
1 Запуск двигателя 10A
2 E/G Останов двигателя
Контроллер предпускового
нагрева
V/V – / Подъем Наклон
ISO 3691
OSS Контроллер
10A
3 BR / Стояночный тормоз
сама я низкая скорость
T/M (Est 37)клапан
10A
4 Сигнальная лампа поворота 15A
5 Проблесковый огонь
Лампа стоп-сигнала
Лампы индикаторов
15A
6 Звуковой сигнал 10A
7 Задняя лампа 15A
8 ( / Фара ближний дальний
)свет
15A
9 TC U 10A
10 Кабина 15A
12 Кондиционер 30A
Главный предохранитель
Типичный пример
1. Поднимите правую крышку
Типичный пример
Manual
Page 93
“ ”Глава Техническое обслуживание
-91-
2. Главный предохранитель находится за
монтажной плитой для инструментов
: ВНИМАНИЕ , Нажмите на кнопку чтобы
поставить главный предохр анитель на
ноль. Она должна оставаться . нажатой
Если кнопка сразу или через
небольшой промежуток времени
, выскочила обратно необходимо
проверить исправность
.электрической системы
Лампы
Предохранители имеют следующие
:напряжения
1. : Лампа основная лампа (24V-70/75W)
2. Фары – задние (24V-70/75W)
3. : (Лампа поворотная Передние, 24V-
25/10W)
4. : (Лампа поворотная Задние, 24V-25W)
5. : Лампа заднего света (24V-10W)
LED ( )Светодиод
1. Задний комбинированный фонарь стоп-
сигнала и габаритный задний фонарь
Шины и колеса - , Проверить
Осмотреть
ПРЕДУПРЕЖДЕНИЕ
Техническое обслуживание и замена шин
могут быть опасными и должны проводиться
только специально обученным персоналом с
помощью специальных инструментов и
. методов работы Выпустите воздух из шины
, перед тем .как открутить колесные гайки
Если техническое обслуживание шин и
бандажей не проводится надлежащим
, образом узел колес может с большой силой
взорваться и нанести серьезные физические
.увечья или привести к смерти
Внимательно следуйте специальным
руководст , вам предоставленным вам
, поставщиком шин или тем у кого вы стоите
.на техническом обслуживании
Проверьте давление в шинах и
.наличие повреждений
, , Проверьте шины на наличие износа порезов
. борозд и посторонних предметов
, Проверьте нет ли на бандажах повр еждений
.и стоит ли пружинная шайба на своем месте
. . Проверьте давление в шинах См таблицу
" ".Давление в шинах
Для накачивания шин пользуйтесь
исключительно самовставляющимся
, 60 , ниппелем со шлангом длиной минимум см
.со встроенным вентилем и манометром
Стойте за беговой дорожкой протектора и
.НЕ ПЕРЕД бандажом
Manual
Page 94
“ ”Глава Техническое обслуживание
-92-
Типичный пример
Если вы ехали на спущенной или плохо
, , надутой шине НЕ накачивайте ее не
, убедившись предварительно что пружинная
шайба не повреждена и стоит на сво ем
месте
, При замене шин необходимо почистить все
, , части бандажа и при необходимости
, покрыть их лаком чтобы остановить
. разрушающее воздействие коррозии Для
удаления ржавчины пользуйтесь
.пескоструйным методом очистки
Внимательно осмотрите все части и
, замените все треснутые сильно
, изношенные поврежденные или сильно
проржавевшие или корродированные детали
, на новые имеющие те же размеры и
. , исполнение Если у вас возникают сомнения
. всегда делайте выбор в пользу новых
Деталей
НИ ПРИ КАКИХ УСЛОВИЯХ не п роводите
, сварки припайки или термической
.обработки бандажей колес
Крышка радиатора – , Чистка
Замена
Чистка крышки
Крышкарадиаторарасположенаслевой
.стороны подъемника
ПРЕДУПРЕЖДЕНИЕ
Горячее масло и компоненты масляной
системы могут стать причин ой физического
. увечья Избегайте контакта с горячим маслом
.или деталями
1. ( Медленно снимайте крышку это
необходимо для постепенного снижения
).давления изнутри
2. Осмотрите крышку на признаки
, повреждений отложений либо инород ных
. веществ Вытрите крышку чистой тряпкой
либо замените если в этом есть
.необходимость
3. .Установите крышку на место
Manual
Page 95
“ ”Глава Техническое обслуживание
-93-
Чистка наружной поверхности
.радиатора
ПРЕДУПРЕЖДЕНИЕ
, , Воздух находящийся под давлением может
.стать причиной физического увечья
Пр и очистке сжатым воздухом одевайте
, защитную маску защитную одежду и
.защитную обувь
e Максимальное давлени при чистке сжатым
205 .воздухом не должно превышать кПа
, Для удаления пыли листьев и прочего
мусора с радиатора можно использовать
, сжатый воздух во . ду под давлением либо пар
Проводите чистку в зависимости от
. состояния радиатора
.Чистка сжатым воздухом предпочтительна
Выступ ролика грузоподъемной
рамы - Регулировка
1. .Поставьте грузоподъемник вертикально
2. Полностью опустите раму захвата
3. Вс лучае моделей полного свободного
подъема или тройных моделей полного
свободного подъема нижняя сторона
внутреннего грузоподъемника должна
находиться на одной высоте с нижней
.стороной неподвижного грузоподъемника
4.
Измерьте расстояние от нижней стороны
самого внутреннего грузоподъемника до
нижней стороны подшипника
.грузоподъемной рамы
5.
(Расстояние A) должно соответствовать
, величинам приведенным в
.нижеследующей таблице
H Высота выступа ролика грузоподъемной
(A)рамы
STD mast FF mast FFT mast
30 - -
Manual
Page 96
“ ”Глава Техническое обслуживание
-94-
Дисплей трансмиссии - Проверка
Символ при работе
.Обозн Значение Замечания
1F, 1R
2F, 2R
3F, 3R
LF, LR
.фактическая передача и направление
левая цифра - фактическая передача
правая цифра - фактическое направление
передача при движении неисправной ма шины на
базу
F R, или
передача
отключена
F R, направления и выбранные при нажатой
.педали медленного движения
F R или мигают
, если скорость турбины слишком высокая
" " (F) " " выбирается направление Вперед или Назад
(R)
: ОСТОРОЖНО при уменьшении скорости
т .урбины передача включается
NN
переключатель передач не в нейтральном
, положении ожидание установки в нейтральное
положение после подъема мощности или
.серьезной неисправности
. включить передачу Сначала перевести
переключатель передач в нейтральное
положе , F ние а затем снова в положение
R.или
, слишком низкая температура масла не
.включается ни одна передача
/прогреть двигатель трансмиссию
N
, низкая температура масла включается только
.одна передача
/прогреть двигатель трансмиссию
1 полоска
(специальн ый
)символ
, 1 ручной режим ая передача
2 полоски
, 2 ручной режим ая передача
3 полоски
, 3 ручной режим ья передача
4 2 полоски и
стрелки
автоматический режим
Рожковый ключ
.не менее одного отказа
переведите переключатель скоростей в
, нейтраль чтобы на дисплее отобразился
.код ошибки
Код ошибки
. « » см Коды неисправностей на следующей
.странице
WS
предупреждение о высокой температуре масла в
.отстойнике
изменение при переходе от фактической
/ передачи направления при движении машины
по отношению к нейтра льному положению
отображается только при отсутствии отказов
( )не отображается значок гаечного ключа
WR
предупреждение о недопустимой температуре
.замедлителя
изменение при переходе от фактической
/ передачи направления при движении машины
по отношению к ней тральному положению
отображается только при отсутствии отказов
( )не отображается значок гаечного ключа
WT
предупреждение о слишком высокой температуре
.гидротрансформатора
изменение при переходе от фактической
/ передачи направления при движении машины
по о тношению к нейтральному положению
отображается только при отсутствии отказов
( )не отображается значок гаечного ключа
WE
предупреждение о высокой скорости вращения
.двигателя
изменение при переходе от фактической
/ передачи направления при движении машины
по отношению к нейтральному положению
отображается только при отсутствии отказов
( )не отображается значок гаечного ключа
PN
при включенном стояночном тормозе
F R.выбирается направление или
, трансмиссия в нейтральном положении пока
стояночный тормоз не буде .тотпущен
: ОСТОРОЖНО после снятия стояночного
.тормоза машина начинает движение
EE мигает
отсутствует связь с дисплеем
, TCU проверить проводку соединяющую блок с
дисплеем
Manual
Page 97
“ ”Глава Техническое обслуживание
-95-
Коды ошибок
Номер
кода
ошибки
Значение Замечания
12
Логическая ошибка сигнала вы .бора направления
, Этот отказ сбрасывается если блок
TCU принимает правильный сигнал
направления рычага передач
21
.КЗ между цепью питания и входом отключения муфты
22
КЗ на землю или разрыв цепи на входе отключения
.муфты
25
КЗ цепи напряжения батаре и или разрыв цепи на
входе датчика температуры маслоотстойнике
.трансмиссии
26
КЗ на землю на входе датчика температуры
.маслоотстойнике трансмиссии
2B
Датчик медленной скорости – сигнальное
несоответствие
31
КЗ на напряжение аккумуляторной батареи и ли
.разрыв цепи на входе скорости двигателя
32
.КЗ на землю на входе скорости двигателя
33
.Логическая ошибка на входе скорости двигателя
Этаошибкасброшенапослевключения
TCUпитания блока
34
КЗ на цепь напряжения батареи на входе скорости
.турбины
35
.КЗ на землю на входе скорости двигателя
36
.Логическая ошибка на входе скорости турбины
Этаошибкасброшенапослевключения
TCUпитания блока
37
КЗ на напряжение аккумуляторной батареи или
.разрыв цепи на внутреннем входе скорости
38
КЗ на земл .ю на внутреннем входе скорости
39
.Логическая ошибка на входе внутренней скорости
Этаошибкасброшенапослевключения
TCUпитания блока
3A
КЗ на напряжение аккумуляторной батареи или
разрыв цепи на входе внешнего датчика
.скорости
3B
КЗ на землю на в .ходе внешнего датчика скорости
3C
Логическая ошибка на входе внешнего датчика
скорости
Эта ошибка сбрасывается после
TCUвключения питания блока
3E
Сигнал нулевой скорости внешнего датчика оборотов
.не соответствует другим сигналам скорости
Эта ошибка сбрасывается после
TCUвключения питания блока
71
1.КЗ на цепь напряжения батареи на муфте К
72
1.КЗ на землю на муфте К
73
1.Разрыв цепи на муфте К
74
2.КЗ на цепь напряжения батареи на муфте К
75
2.КЗ на землю на муфте К
76
Разрыв цепи на муфт 2.еК
77
Короткое замыкание на цепь напряжения батареи на
3.муфте К
78
3.Короткое замыкание на землю на муфте К
79
3.Разрыв цепи на муфте К
Manual
Page 98
“ ”Глава Техническое обслуживание
-96-
Номер
кода
ошибки
Значение Замечания
84
KV.КЗ на цепь напряжения батареи на муфте
85
КЗ на землю на му KV.фте
86
KV.Разрыв цепи на муфте
87
KR.КЗ на цепь напряжения батареи на муфте
88
KR.КЗ на землю на муфте
89
KR.Разрыв цепи на муфте
91
.КЗ на землю на сигнализаторе реле реверса
92
КЗ на цепь напряжения батареи на сигнализаторе
реле ревер .са
93
.Разрыв цепи на сигнализаторе реле реверса
B1
1.Скольжение на муфте К
B2
2.Скольжение на муфте К
B3
3.Скольжение на муфте К
B5
V.Скольжение на муфте К
B6
R.Скольжение на муфте К
B7
.Превышение температуры масла в отстойнике
BA
Фильтр .давления масла дифференциала
D1
КЗ на цепь напряжения батареи на источнике питания
.для датчиков
21Коды ошибок № -2B могут появиться в
результате этой неисправности
D2
.КЗ на землю на источнике питания для датчиков
21Коды ошибок № -2B могут появиться в
результате этой неисправности
D3
.Низкое напряжение на батарее
D4
Высокоенапряжениенабатарее
D5
VPS1.Ошибка питания клапана
D6
VPS2.Ошибка питания клапана
E3
.КЗ на цепь напряжения батареи на выходе дисплея
E4
.КЗ на землю на выходе дисплея
F1
EEPROM.Общая неисправность
F3
.Ошибка приложения
Эта ошибка возникает только в тех
, случаях когда инженер по
испытаниям выполнил некорректную
операцию в приложении для
тестирования машины
F5
.Отказ муфты
TCU Блок отображает на дисплее также
номер , муфты на которую повлиял
этот отказ
F6
Потеряны данные регулировки муфты или данные
.калибровки педали медленной скорости
Manual
Page 99
“ ”Глава Техническое обслуживание
-97-
10 Ежедневно или после каждых часов работы
, , Перед тем как приступить к любой работе или техническому обслуживанию прочитайте и
, , убедитесь что хорошо понимаете предупреждения и инструкции содержащиесявглаве
" " .Техника безопасности данного руководства
Уровень масла в моторе -
Проверить
1. «» Поднимите капот в мертвое положение
ПРЕДУПРЕЖДЕНИЕ
Горячее масло и компоненты маслян ой
системы могут стать причиной физического
. увечья Избегайте контакта с горячим маслом
.или деталями
Типичный пример
2. , Проверьте что уровень моторного
. . расположен между мин и макс рисками
.на масломерном щупе
Уровень СОЖ – Проверить
ПРЕДУПРЕЖДЕНИЕ
При обычных условиях работы охладитель
имеет высокую температуру и находится под
.давлением
Пар может стать причиной физического
.увечья
Контроль уровня охладителя проводиться
, только при выключенном моторе если
, заглушка охлаждена настолько что ее можно
.снимать руками
, Отвинчивайте заглушку медленно с тем
.чтобы снизить давление
Кондиционер системы охлаждения содержит
. щелочь Добавки к охладителю содержат
щелочь и могут стать причиной физического
.увечья
Типичный пример
1. При холодном моторе и змерьте уровень
охладителя мотора в бутыле
. восстановления Если бутыли
, восстановления нет контролируйте
уровень охладителя у наполнительного
. отверстия Если в складной бутыли нет
, СОЖ то необходимо проверить СОЖ в
.заливной горловине радиатора
Manual
Page 100
“ ”Глава Техническое обслуживание
-98-
2. Снимите заглушку наполнительного
. отверстия Заполните радиатор до края
. наполнительного отверстия Inspect radiator
cap. . , Осмотрите заглушку и замените ее
. если она повреждена Поставьте заглушку
обратно
Типичный пример
3. Заведите мото р и дайте ему поработать
пока уровень охладителя у
наполнительного отверстия не
. стабилизируется При низком уровне
, доливать СОЖ пока она не дойдет до
. верха заливной горловины Поставьте
. заглушку обратно Проверьте уровень
охладителя в бутыле восстановлени я
Долейте охладителя в систему до уровня
отметки на бутыле восстановления При
необходимости долить СОЖ до
соответствующей отметки на складной
.бутыли
4.
Остановите мотор
5.
, Проверьте систему на наличие утечек
трещин в шлангах и наличие недостающих
соедине .ний
ПРЕДУПРЕЖДЕНИЕ
, , Воздух находящийся под давлением может
.стать причиной физического увечья
При очистке сжатым воздухом одевайте
, защитную маску защитную одежду и
.защитную обувь
e Максимальное давлени при чистке сжатым
2воздухом не должно превышать 05 .кПа
6. помощью сжатого воздуха удалите пыль и
.пух с лопастей вентилятора
Индикатор воздушного фильтра
- Проверить
Индикатор
обслуживания
Типичный пример
1. Проверьте сервисный индикатор
.воздушного фильтра
2. Если красна я отметка сигнального
индикатора остается видимой после
, остановки мотора необходимо провести
. мероприятия по обслуживанию
" " Смотрите раздел Воздушный фильтр в
" "главе При необходимости .
:ВНИМАНИЕ В случае работы в условиях
большого количества пыли или пух , а
необходимо проводить более частое
обслуживание воздушного
фильтраТо же самое относится к
, условиям работы при которых
водитель вынужден носить маску
.против пыли
Воздушный резервуар - Слив
, Каждый день после работы для слива воды
накопившейся в воздуш ном резервуаре
, необходимо вытягивать ручку
.установленную на пластине пола
Manual
Loading...
