Dolmar MS341U operation manual

Betriebsanleitung

Originalbetriebsanleitung

Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt

Achtung:

die Sicher heitsvorschriften!

Betriebsanleitung sorgfältig aufbewahren!

http://www.dolmar.com

MS-341 U

Herzlichen Dank für Ihr Vertrauen!

Wir möchten, dass Sie ein zufriedener DOLMAR-Kunde sind.
Sie haben sich für eine der modernsten DOLMAR Motorsensen
entschieden.

Die Motorsense MS-341 U bietet bei günstigem Anschaffungs­preis modernste Technik, ergonomisches Design und hohen
Bedienungskomfort. Der Motor der Motorsense MS-341 U mit
optimalem Zylinderdesign, computerberechneten Steuerzeiten
und wartungsfreier Elektronikzündung hat sich bereits seit
Jahren in dem Pro-Freischneider DOLMAR MS-3310 erfolg­reich bewährt. Er zeichnet sich aus durch hohe Leistung bei
vergleichsweise geringem Kraftstoffverbrauch.

Die Antriebswelle ist mit siebenfacher Lagerung und einer soliden

Fliehkraftkupplung für harten Dauereinsatz aus gelegt. Durch vier

konusförmige Hohldämpfungselemente zwischen Hauptrohr und
Griffen wird die Vibration weitgehend vom Bediener ferngehal­ten, so dass auch im Dauereinsatz kraftschonend und bequem

gearbeitet werden kann. Alle wichtigen Funktionselemente sind

bedienungsfreundlich im rechten Handgriff zusammengefasst.
Um Ihre persönliche Sicherheit zu gewährleisten und eine

optimale Funk tion und Leistungsbereitschaft der Motorsense

zu garantieren, haben wir eine Bitte an Sie:

Lesen Sie vor der ersten Inbetriebnahme diese Betriebs­anleitung gründlich durch, und befolgen Sie unbedingt die
Sicherheitsvorschriften! Nichtbeachtung kann zu lebens­gefährlichen Verletzungen führen!

WARNUNG

Die Zündanlage dieser Maschine erzeugt ein elektro­magnetisches Feld. Dieses Feld kann einige medizi­nische Geräte, wie z. B. Herzschrittmacher stören. Um das
Risiko schwerer oder tödlicher Verletzungen zu verrin­gern, sollten Personen mit einem medizinischen Gerät mit
ihrem Arzt und dem Hersteller des Gerätes Kontakt auf­nehmen, bevor die Maschine in Betrieb genommen wird.

Inhaltsverzeichnis Seite

Verpackung .........................................................................2

Lieferumfang ....................................................................... 3

Symbolerklärung ................................................................ 3

SICHERHEITSHINWEISE

Allgemeine Hinweise ......................................................4

Persönliche Schutzausrüstung ....................................... 4

Umgang mit Kraftstoffen / Tanken ................................... 5

Inbetriebnahme ............................................................5-6

Rückschlag (Kickback) ...................................................6

Arbeitsverhalten und -technik ......................................... 7

Einsatzbereich der Schneidwerkzeuge ............................7

Transport ........................................................................ 7

Lagerung .........................................................................8

Instandhaltung ................................................................ 8

Erste Hilfe .......................................................................8

Technische Daten ...............................................................9

Teilebezeichnung ................................................................ 9

INBETRIEBNAHME

Montage des Rohrhandgriffes .......................................10

Montage der Schutzhaube ....................................... 10-11

Werkzeugmontage

Montage des 4-Zahn-Schlagmessers (Zubehör) ........... 11

Montage des 8-Zahn-Wirbelblattes (Zubehör) .............. 11

Montage des 3-Zahn-Dickichtmessers .......................... 11

Montage des Fadenkopfes (Zubehör) ........................... 12

Montage des Fadenmessers ........................................ 12

Nachstellen des Fadens ................................................ 12

Kraftstoffgemisch / Tanken ............................................. 13

Anlegen des Schultergurtes ...........................................14

Ausbalancieren der Motorsense ................................... 14

Motor starten .................................................................15

Standgas einstellen ......................................................15

INSTANDSETZUNS- UND WARTUNGSARBEITEN

Wartungs- und Pegehinweise .....................................16

Schneidwerkzeug schärfen ...........................................16

Anwerfseil erneuern ...................................................... 17

Rückholfeder erneuern ................................................. 17

Luftlter reinigen ........................................................... 18

Zündkerze prüfen / auswechseln .................................. 18

Saugkopf auswechseln ................................................. 19

Störungssuche .................................................................19

Werkstattservice, Ersatzteile und Garantie ....................20

Auszug aus der Ersatzteilliste .........................................21

EG-Konformitätserklärung ..............................................21

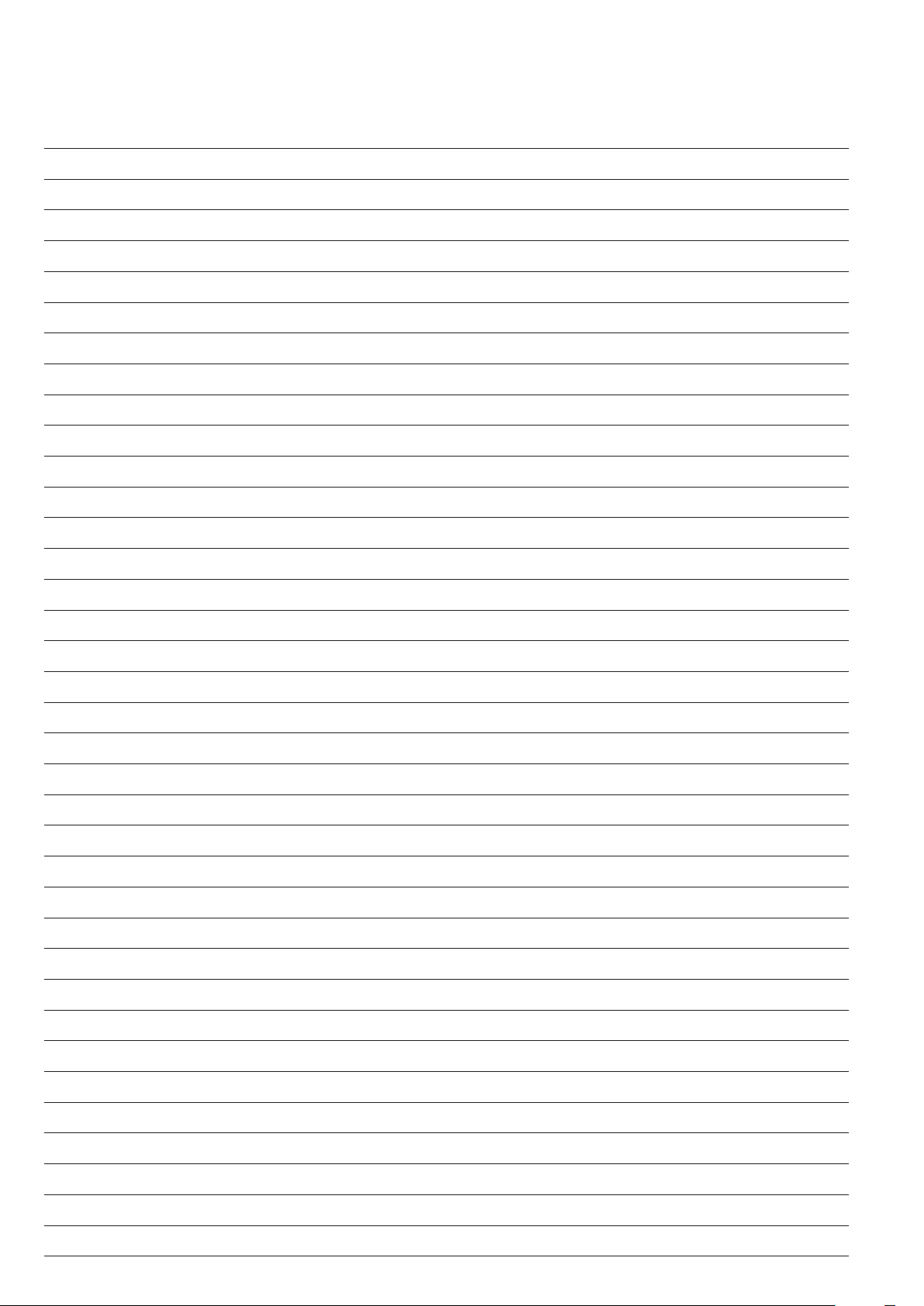

Notizen ..........................................................................22-23

Verpackung

Ihre DOLMAR Motorsense bendet sich zum Schutz vor

Transportschäden in einem Karton.
Kartonagen sind Rohstoffe und somit wiederverwendungsfähig

oder können dem Rohstoffkreislauf (Altpapierverwertung) wieder
zurückgeführt werden.

2

Lieferumfang

max.

10.000 1/min

max.

11.500 1/min

3

1

2

4

1. Motorsense

2. Schultergurt

3. Schneidwerkzeug

4. Schutzhaube

5. Werkzeugschutz (ohne Abbildung)

6. Wartungswerkzeug (ohne Abbildung)

7. Betriebsanleitung (ohne Abbildung)

Sollte eines der hier aufgeführten Bauteile nicht im Lieferumfang enthalten sein, wenden Sie sich bitte an Ihren Verkäufer!

Symbolerklärung

Sie werden auf dem Gerät und beim Lesen der Betriebsanleitung auf folgende Symbole stoßen.

Betriebsanleitung lesen und
Warn- und Sicherheitshinweise
befolgen!

Besondere Vorsicht und
Aufmerksamkeit!

Verboten!

Schutzhandschuhe tragen!

Sicherheitsschuhe tragen!

Helm, Gesichts-, Augen- und
Gehörschutz tragen!

Sicherheitsabstand von 15 Meter
einhalten!

Gefahr:
Achte auf weggeschleuderte Teile!

Achtung:
Kickback! (Rückschlag)

Choke

Motor starten

Motor ausschalten!

Rauchen verboten!

Kein offenes Feuer!

Kraftstoffgemisch

Erste Hilfe

Recycling

Max. Drehzahl des
Schneidwerkzeugs

Drehrichtung des
Schneidwerkzeugs

CE-Kennzeichnung

3

Sicherheitshinweise

4

5

6

7

1

2

3

Allgemeine Hinweise

Bestimmungsgemäßer Gebrauch: Diese Motorsensen sind

mit den entsprechenden und zugelassenen Schneidwerkzeu­gen für Einsatzbereiche vorgesehen, die auf Seite 7 beschrie­ben werden. Die Benutzung der Motorsense darf nur von einer

Person und ausschließlich im Freien erfolgen!

Nicht zugelassene Arbeitstechnik:

Die Verwendung von Schneidwerkzeugen, die nicht für diese
Motorsensen zugelassen sind, ist verboten!

Nicht zugelassene Bediener:
Personen, die mit der Bedienungsanleitung nicht vertraut sind,

Kinder, Jugendliche, sowie Personen unter Alkohol-, Drogen­oder Medikamenteneinfluss dürfen das Gerät nicht bedienen.

Nationale Regularien können den Einsatz des Gerätes ein­schränken! Auf vorgeschriebene Ruhezeiten (Lärmschutz)
achten.

Zur Gewährleistung der sicheren Handhabung muss die

Bedienperson unbedingt diese Betriebsanleitung lesen,
um sich mit der Handhabung des Gerätes vertraut zu ma­chen (1). Unzureichend informierte Bediener können sich
und andere Personen durch unsachgemäßen Gebrauch
gefährden.

- Motorsense nur an Benutzer ausleihen, die Erfahrung mit
einer Motorsense haben. Die Betriebsanleitung ist dabei
zu übergeben.

- Erstbenutzer sollten sich vom Verkäufer einweisen lassen,
um sich mit den Eigenschaften des motorbetriebenen
Schneidens vertraut zu machen.

- Kinder und Jugendliche unter 18 Jahren dürfen die Motor­sense nicht benutzen. Jugendliche über 16 Jahre sind von
diesem Verbot ausgenommen, wenn sie zum Zwecke der

Ausbildung unter Aufsicht eines Fachkundigen stehen.

- Das Arbeiten mit der Motorsense erfordert hohe Aufmerk­samkeit.

- Niemals in kranker oder müder Verfassung arbeiten.

- Nur in guter körperlicher Verfassung arbeiten. Alle Arbeiten
ruhig und umsichtig durchführen. Der Bediener ist gegenüber
Dritten verantwortlich.

- Niemals unter Einfluss von Alkohol, Drogen oder Medika­menten arbeiten (2).

Persönliche Schutzausrüstungen

- Die Kleidung soll zweckmäßig, d. h. eng anliegend aber nicht
hinderlich sein. Keinen Körperschmuck oder Kleidungen
tragen, die ein Verfangen an Buschwerk oder Sträuchern
ermöglichen. Bei langen Haaren unbedingt Haarnetz tragen.

- Um beim Sensen Verletzungen von Kopf, Augen, Hand,

Fuß sowie Gehörschäden zu vermeiden, müssen die
nachfolgend beschriebenen Körperschutzaus rüstungen
und Körperschutzmittel getragen werden.

- Das Tragen eines Schutzhelmes wird empfohlen; beim
Arbeiten in Waldgebieten ist es unbedingt erforderlich. Der
Schutzhelm (1) ist regelmäßig auf Beschädigungen hin zu
überprüfen und spätestens nach 5 Jahren auszutauschen.
Nur geprüfte Schutzhelme verwenden.

- Der Gesichtsschutz (2) des Helmes hält aufgewirbeltes
Schnittgut oder weggeschleuderte Gegenstände ab. Um
Verletzungen der Augen zu vermei den, ist zusätzlich zum
Gesichtsschutz eine Schutzbrille zu tragen.

- Zur Vermeidung von Gehörschäden sind geeignete per­sönliche Schallschutzmittel zu tragen. (Gehörschutz (3),
Kapseln, Wachswatte etc.) Oktavbandanalyse auf Anfrage.

- Die Sicherheits-Forstjacke (4) hat sig nalfarbene Schul-
terpartien. Arme und Hals sind immer durch Kleidung zu
Schützen.

- Die Sicherheits-Latzhose (5) hat diverse Lagen Nylonge­webe und schützt vor Schnittverletzungen. Ihre Verwendung
wird dringend empfohlen. Auf jeden Fall eine lange Hose
aus festem Stoff tragen.

4

- Arbeitshandschuhe (6) aus festem Leder gehören zur
vorschrifts mäßigen Ausrüstung und sind beim Arbeiten
mit der Motorsense ständig zu tragen.

- Beim Arbeiten mit der Motorsense sind Sicherheits-
schuhe bzw. Sicherheitsstiefel (7) mit griffiger Sohle,
Stahl kappe und ein Beinschutz zu tragen. Das Sicher­heitsschuhwerk mit Schnitt schutzeinlage bietet Schutz
vor Schnittverletzungen und gewährleistet einen sicheren
Stand.

1

2

3

4

Umgang mit Kraftstoffen / Tanken

- Beim Betanken der Motorsense ist der Motor auszuschalten
(11).

- Rauchen und jedes offene Feuer ist nicht zulässig (5).

- Vor dem Tanken den Motor abkühlen lassen.

- Kraftstoffe können lösungsmittelähnliche Substanzen enthalten.
Haut- und Augenkontakt mit Mineralölprodukten vermeiden.
Beim Betanken Handschuhe tragen. Schutzkleidung öfter
wechseln und reinigen. Kraftstoffdämpfe nicht einatmen.

Das Einatmen von Kraftstoffdämpfen kann körperliche Schäden

verursachen.

- Motorsense vor dem Betanken in eine stabile Lage bringen.

- Kein Kraftstoff oder Öl verschütten. Wenn Kraftstoff oder Öl
verschüttet wurde, Motorsense sofort säubern. Kraftstoff nicht
mit Kleidung in Berührung bringen. Falls Kraftstoff an die Klei­dung gelangt, Kleidung sofort wechseln.

- Darauf achten, dass kein Kraftstoff oder Öl ins Erdreich gelangt
(Umweltschutz). Geeignete Unterlage verwenden.

- Nicht in geschlossenen Räumen tanken. Kraftstoffdämpfe
sammeln sich am Boden (Explosionsgefahr).

- Verschlußschraube des Kraftstofftanks gut verschließen und
regelmäßig auf Dichtheit überprüfen.

- Zum Starten der Motorsense den Standort wechseln (minde­stens 3 Meter entfernt vom Tankplatz) (6).

- Kraftstoffe sind nicht unbegrenzt lagerfähig. Nur soviel einkau­fen, wie in absehbarer Zeit verbraucht werden soll.

- Kraftstoff nur in zugelassenen und gekennzeichneten Kanistern
transportieren und lagern. Kraftstoff Kindern nicht zugänglich
machen.

5

3 Meter

6

Inbetriebnahme

- Nicht allein arbeiten, für Notfälle muss jemand in der Nähe
(Rufweite) sein.

- Sicherstellen, dass sich im Arbeits bereich von 15 m keine
Kinder oder weitere Personen aufhalten. Achten Sie auch auf
Tiere (7).

- Vor Arbeitsbeginn Motorsense auf betriebssicheren
Zustand prüfen: fester Sitz des Schneidwerk zeuges, der
Gashebel muss beim Loslassen selbsttätig in die Nullstellung

zurückgehen, Funktion der Gashebelsperre, Schneidwerkzeug

darf nicht im Leerlauf drehen, saubere und trockene Handgriffe,

Funktion des Start/Stoppschalters, Schutzeinrichtungen nicht

beschädigt und in richtiger Position fest montiert sind. Anson­sten besteht Verletzungsgefahr!

- Motorsense nur wie in der Betriebsanleitung beschrieben
starten. Andere Anwerftechniken sind nicht zu lässig (8)!

- Die Motorsense und die Werkzeuge dürfen nur im beschrie­benen Anwendungsbereich eingesetzt werden.

- Motorsense erst nach komplettem Zusammenbau und

Prüfung starten. Grundsätzlich darf das Gerät nur komplett
montiert benutzt werden!

- Schneidwerkzeug muss mit der entsprechenden Schutz­haube ausge rüstet sein. Gerät nie ohne Schutzhaube
betreiben!

- Das Schneidwerkzeug darf sich im Leerlauf nicht mitdrehen,
ggf. Standgas einstellen.

- Vor dem Starten darauf achten, dass das Schneidwerkzeug
keinerlei Berührung mit harten Gegenständen, z.B. Ästen,
Steinen usw. hat.

- Motor sofort ausschalten bei spürbaren Veränderungen im
Geräteverhalten.

- Wenn das Schneidwerkzeug mit Steinen oder sonstigen har­ten Gegenständen in Berührung gekommen ist, sofort Motor
abstellen und das Schneidwerkzeug überprüfen.

- Bei erfolgter Gewalteinwirkung z.B. durch Schlag oder Sturz,
gesamte Motorsense auf Funktionstüchtigkeit überprüfen!

- Das Schneidwerkzeug ist in regel mäßigen Abständen auf
Beschädigungen zu überprüfen (evtl. haarfeine Risse durch
Abklopfen -Klangprobe- feststellen). Haarrisse können
im Bereich der Zahnwurzel (9) nach längerem Gebrauch
auftreten.

Schematische
Darstellung

7

8

9

360

15 Meter

o

5

12

9

3

6

STOP

Beschädigte Schneidwerkzeuge und Schneidwerkzeuge

mit Haarrissen dürfen auf keinen Fall mehr ver wendet
werden!

- Motorsense nur mit Schultergurt benutzen und Schultergurt
vor Arbeitsbeginn entsprechend einstellen. Die körpergerechte
Einstellung des Schultergurts ist notwendig, um ermüdungsfrei
zu arbeiten. Die Motorsense nie mit einer Hand betreiben.

- Bei jeder Arbeit ist die Motorsense mit beiden Händen festzu-

halten (10). Ständig auf sicheren und festen Stand achten.

- Die Motorsense ist so zu handhaben, dass Abgase nicht
eingeatmet werden können. Die Motorsense darf nicht in
geschlossenen Räumen gestartet oder betrieben werden
(Vergiftungsgefahr). Kohlenmonoxyd ist ein geruchloses Gas.
Nur an gut belüfteten Orten arbeiten.

- In Arbeitspausen und vor dem Verlassen der Motorsense ist das
Gerät auszuschalten (11) und so abzustellen, dass niemand
gefährdet werden kann.

- Die erhitzte Motorsense nicht ins trockene Gras oder auf
brennbare Gegenstände legen.

- Beim Transport und bei einem Standortwechsel während der
Arbeit ist der Motor auszuschalten (11).

- Gerät nicht mit defektem Schalldämpfer betreiben.

- Ermüdungs- und Erschöpfungserscheinungen durch Einlegen
regelmäßiger Arbeitspausen ausschließen.

10

● Arbeitspause

● Transport

● Tanken

● Wartung

● Werkzeugwechsel

11

Rückschlag (Kickback)

Beim Arbeiten mit der Motorsense kann es zum unkontrollierten
Rückschlag kommen.

Dies ist besonders dann der Fall, wenn im Bereich zwischen 12

und 2 Uhr geschnitten wird (12).
Bei festem Material (Sträucher, Bäume etc. über 2 cm Durchmes-

ser) darf hier nie zum Schnitt angesetzt werden.
Die Motorsense wird dabei unkon trolliert mit hoher Energie seitlich

fortgeschleudert bzw. beschleunigt (Verletzungsgefahr!).

Im Bereich 12-2 Uhr (Bild 11) nie zum Schnitt ansetzen!
Rückschlag vermeiden (13):

- Um Rückschlag zu vermeiden, ist folgendes zu beach­ten:

- Schnittvorgang immer beobachten. Vorsicht beim Fortsetzen

bereits begonnener Schnitte.

- Das Schneidwerkzeug muss vor Schnittbeginn die volle Ar­beitsdrehzahl erreicht haben.

- Im Bereich zwischen 12 und 2 besteht, insbesondere bei
Verwendung metallischer Schneidwerkzeuge, eine erhöhte
Rückschlaggefahr!

- Arbeitstechniken im Bereich 11-12 und 2-5 dürfen nur von ge­schulten Personen auf eigene Gefahr durchgeführt werden!

- Im Bereich 8-11 ist ein leichtes und rückschlagarmes Schneiden
möglich.

Achtung:

Rückschlag

12

Achtung:

Rückschlag

13

6

Arbeitsverhalten und -technik

- Nur bei guten Sicht- und Lichtver hältnissen arbeiten. Im Winter
besonders auf Glätte, Nässe, Eis und Schnee achten (Rutsch­gefahr). Sicheren Stand einnehmen.

- Nie über Schulterhöhe schneiden.

- Nie auf Leitern stehend schneiden.

- Nie mit der Motorsense in den Baum steigen und Arbeiten
durchführen.

- Nie auf instabilen Untergründen arbeiten.

- Bereich des Schnittes von Fremdkörpern wie z. B. Steinen,
säubern. Fremdkörper können abprallen (Verletzungsgefahr,

14), sie beschädigen das Schneidwerkzeug und es kann zum
gefährlichen Rückschlag (Kickback) kommen.

- Das Schneidwerkzeug muss vor Schnittbeginn die volle Ar­beitsdrehzahl erreicht haben.

Einsatzbereich der Schneidwerkzeuge (Bestimmungsge-

mäßer Gebrauch)

Die Schneidwerkzeuge (15) nur zu den beschriebenen Arbeiten
einsetzen! Andere Anwendungen sind nicht zulässig, da es zu
Unfällen sowie Geräte- und Personenschäden kommen kann.

2-Fadenkopf:

Ausschließlich für das Schneiden von Gras an Mauern, Zäunen, Ra­senkanten, Bäumen, Pfosten etc. (Ergänzung zum Rasen mäher).

8-Zahn-Wirbelblatt, 4-Zahn-Schlagmesser und 3-Zahn-Dik­kichtmesser:

Für das Schneiden von kräftigem Wuchs wie: Unkraut, hohen

Gräsern, Gestrüpp, Sträuchern, Wildwuchs, Dickicht etc. mit
Durchmesser des zu schneidenden Wuchses bis maximal 2 cm.
Bei diesen Arbeiten wird die Motorsense von rechts nach links
im Halbkreis geschwenkt (16, ähnlich wie mit der Handsense).

14

4-Zahn-Schlagmesser

15

2-Fadenkopf 3-Zahn-Dickichtmesser

8-Zahn-Wirbelblatt

Transport

- Beim Transport und bei einem Standortwechsel während
der Arbeit ist die Motorsense auszuschalten, um ein
unbeabsichtigtes Anlaufen des Schneidwerkzeuges zu
vermeiden.

- Niemals die Motorsense mit laufendem Schneidwerkzeug
tragen und transportieren!

- Beim Transport über eine größere Distanz ist der mitgelieferte

Wekzeugschutz auf jeden Fall anzubringen.

- Beim Transport im KFZ ist auf sichere Lage der Motorsense

zu achten, damit kein Kraftstoff auslaufen kann.

- Beim Versand der Motorsense muss der Kraftstofftank voll­ständig entleert sein.

16

7

Lagerung

- Die Motorsense sicher in einem trockenen Raum lagern und
den Werkzeugschutz für metallische Schneidwerkzeuge an­bringen. Motorsense für Kinder unzugänglich aufbewahren.

- Bei längerer Lagerung eine gründliche Wartung und umfassende

Durchsicht der Motorsense von einer DOLMAR-Fachwerkstatt

durchführen lassen.

- Bei längerer Lagerung der Motorsense muss der Kraftstofftank
vollständig entleert und der Vergaser leergefahren werden.
Kraftstoffe sind nur begrenzt lagerfähig und könnten Ablage­rungen im Tank oder Vergaser bilden.

- Kraftstoffreste in Reservekanistern sollten für andere Motore
verwendet oder entsorgt werden.

Instandhaltung

- Der betriebssichere Zustand des Gerätes, insbesondere von
Schneidwerkzeug, Schutzvorrichtung und Schultergurt, ist
jeweils vor Beginn der Arbeit zu prüfen. Auf vorschriftsmäßig
geschärftes Werkzeug ist besonders zu achten.

ACHTUNG:
Metallische Schneidwerkzeuge dürfen nur von einer Fach­werkstatt nachgeschärft werden!
Ein nicht fachgerecht nachgeschärftes Werkzeug kann zur
Unwucht führen und stellt somit eine erhebliche Verletzungs­gefahr dar. Darüber hinaus können durch Vibrationen Schäden
am Gerät entstehen.

- Beim Auswechseln des Schneidwerkzeuges, Reinigen des
Gerä tes und des Schneidwerkzeuges usw., muss der Motor

abgestellt und der Zündkerzenstecker gezogen sein.

- Beschädigte Werkzeuge dürfen nicht gerichtet oder geschweißt
werden.

- Das Gerät ist lärm- und schadstof farm zu betreiben. Hierbei
ist auf korrekte Vergasereinstellung zu achten.

- Motorsense regelmäßig reinigen und alle Schrauben und
Muttern auf festen Sitz kontrollieren.

- Motorsense nicht in der Nähe von offenem Feuer warten oder

lagern (17)!

- Die Motorsense darf nur mit leerem Tank und leergefahrenem
Vergaser in geschlossenen Räumen gelagert werden.

Unfallverhütungsvorschriften der zuständigen Berufsgenos­senschaft und der Versicherung beachten.
Auf keinen Fall an der Motorsense bauliche Veränderungen
vornehmen. Sie gefährden hierdurch Ihre Sicherheit.

Wartungs- und Instandsetzungsarbeiten dürfen nur soweit aus­geführt werden, wie sie in dieser Betriebsanleitung beschrieben

sind. Alle weiteren Arbeiten müssen vom DOLMAR Fachwerkstatt

übernommen werden (18).
Nur Original DOLMAR Ersatzteile und Zubehör verwenden.
Bei Verwendung von nicht Original DOLMAR Ersatzteilen, Zubehör
oder Werkzeugen ist mit erhöhter Unfallgefahr zu rechnen. Bei
Unfällen oder Schäden mit nicht zugelassenen Schneidwerkzeu­gen, Befestigungen von Schneidwerkzeugen oder Zubehör entfällt
jegliche Haftung.

Erste Hilfe

Für einen eventuell eintretenden Unfall sollte immer ein Verbands-

kasten nach DIN 13164 am Arbeitsplatz vorhanden sein.
Entnommenes Material sofort wieder auffüllen.

Wenn Sie Hilfe anfordern, geben Sie folgende Angaben:

- wo es geschah

- was geschah

- wieviele Verletzte

- welche Verletzungsart

- wer meldet!

Hinweis

Werden Personen mit Kreislaufstörungen zu oft Vibrationen
ausgesetzt, kann es zu Schädigungen an Blutgefäßen oder des
Nervensystems kommen.

Folgende Symptome können durch Vibrationen an Fingern, Händen

oder Handgelenken auftreten: Einschlafen der Körperteile, Kitzeln,
Schmerz, Stechen, Veränderung der Hautfarbe oder der Haut.

17

SERVICE

18

19

20

Werden diese Symptome festgestellt, suchen Sie einen
Arzt auf.

Um das Risiko der Weißngerkrankheit zu reduzieren,

Hände warm halten, Handschuhe tragen und scharfes
Schneidwerkzeug verwenden.

8

Technische Daten

MS-341 U

Type 387 2015

MS-341 U

3

Hubraum cm
Bohrung mm 37
Hub mm 31
Nennleistung nach ISO 8893 kW 1,6

Nenndrehzahl 1/min 9.000

Max. Motordrehzahl
mit einteiligem Metallschneidwerkzeug

Max. Drehzahl der Werkzeugspindel
mit einteiligem Metallschneidwerkzeug

1)

1/min 13.500

1)

1/min 10.800
Leerlaufdrehzahl 1/min 2.500 ± 100
Einkuppeldrehzahl 1/min 3.400

Vergaser (Membranvergaser) Typ WALBRO WT-387
Zündanlage Typ Transistorzündung
Zündkerze Typ CHAMPION RCJ6Y

Elektrodenabstand mm 0,5 - 0,8

Schallleistungspegel L

nach ISO 22868

WA, eq

Schalldruckpegel am Arbeitsplatz L
Schwingbeschleunigung a

nach ISO 22867

hv, eq

pA, eq

2) 4)

dB(A) 111,4 / KWA=2,5

nach ISO 22868

2) 4)

2) 4)

dB(A) 98 / KpA=2,5

- rechter Handgriff m/s

- linker Handgriff m/s
Kraftstoffverbrauch nach ISO 8893
Spez. Verbrauch nach ISO 8893

3)

3)

kg/h 0,72
g/kWh 450

Kraftstofftank-Inhalt l 0,5

Mischungsverhältnis (Kraftstoff/DOLMAR 2-Takt-Öl)

- bei Verwendung von DOLMAR-Öl 50 : 1

- bei Verwendung von Aspen Alkylat (2-Takt-Kraftstoff) 50 : 1 (2%)

- bei Verwendung von DOLMAR EXTRA Öl 50 : 1

- bei Verwendung anderer Öle 50 : 1

Getriebeübersetzung 1 : 1,25

Maße: Länge / Breite / Höhe mm 1890 / 670 / 470

Gewicht (ohne Kraftstoff, Schutzhaube und Werkzeug) kg 6,7

1)

Bei Einsatz der DOLMAR Fadenköpfe wird die zulässige Maximaldrehzahl der Fadenköpfe nicht überschritten.

2)

Daten berücksichtigen die Betriebszustände Leerlauf und Höchstdrehzahl zu gleichen Teilen.

3)

Bei max. Leistung, 4) Unsicherheit (K=).

33

2

5,9 / K=2

2

4,8 / K=2

Teilebezeichnung

Baujahr

Typenschild

1 Schneidwerkzeug
2 Winkelgetriebe
3 Schutzhaube
4 Hauptrohr
5 Griffrohr
6 Gashebel (Gasbetätigung)
7 Kurzschlußschalter (Start/Stop)
8 Sicherheits-Sperrtaste (Gashebelsperre)
9 Bowdenzugführung
10 Griffrohrklemmung
11 Lochleiste
12 Tankverschluss
13 Kerzenstecker
14 Anwerfgriff
15 Abdeckhaube mit Kühlluftschlitzen
16 Typenschild
17 Chokehebel
18 Luftlter (hinter Luftlterdeckel)
19 Schultergurt
20 Hüftschutz
21 Halbgasarretierung

Bei Ersatzteilbestellungen angeben!

Seriennummer

1

(Schutzeinrichtung)

20

2

7

4

6

21

8

10

3

5

9

13

15

19

11

18

16

14

17

12

9

*

INBETRIEBNAHME

ca. 1 cm

Montage des Rohrhandgriffes

ACHTUNG: Bei allen Arbeiten an der Motorsense unbedingt

Motor ausschalten, Kerzenstecker ziehen und
Schutzhandschuhe tragen!

ACHTUNG: Motorsense darf erst nach komplettem Zusam-

menbau und Prüfung gestartet werden!

2

4

3

A

- Schrauben (A/1) und Griffklemmung (A/2) benden sich im
Beipack.

- Griffrohr (A/3), wie im Bild gezeigt, in die Griffrohraufnahme
(A/4) legen (die Abknickung im Griffrohr ca. 1 cm außer halb
der Griffrohraufnahme).

1

2

1

B

- Griffklemmung (B/2) aufsetzen und durch gleichmäßiges
Eindrehen der Schrauben (B/1) parallel zur Griffrohrauf­nahme ausrichten.

- Schrauben nur leicht anziehen.

- Rohrhandgriff ca. 10 bis 20° nach vorne schwenken (Bild

C) und Schrauben (B/1) fest anziehen.

Montage der Schutzhaube

Achtung: Aufgrund bestehender Sicherheitsbestimmungen nur die in der Tabelle aufgeführten Werkzeug/Schutzhauben

Kombinationen verwenden! Bei Schneidwerkzeug-Wechsel muss die entsprechende Schutzhaube unbedingt
montiert werden!

Warnung: Nur die hier empfohlenen Schneidwerkzeuge verwenden! Die Verwendung anderer Schneidwerkzeuge kann zu

erhöhter Unfallgefahr und zu Schäden am Gerät führen und ist deshalb nicht zulässig!

Werkzeug/Schutzhauben Kombination

C

HINWEIS:

Die Neigung der Rohrhandgriffe muss entsprechend der
Körpergröße eingestellt werden. Dabei ist zu beachten, dass
bei leicht angewinkeltem Ellenbogen und nicht angewinkelten
Handgelenken die Handgriffe gut zu erreichen sind.

10

Schneidwerkzeug Schutzhaube

4-Zahn-Schlagmesser Teil-Nr. 385 224 140 Teil-Nr. 010 341 202

3-Zahn-Dickichtmesser Teil-Nr. 385 224 350 Teil-Nr. 010 341 202

8-Zahn-Wirbelblatt Teil-Nr. 385 224 180 Teil-Nr. 010 341 202

2-Faden-Schneidkopf Teil-Nr. 387 224 501 Teil-Nr. 010 341 202

Teil-Nr. 957 341 010 montieren!

* Fadenmesser

2

3

1

2

1

A

Einbaulage A Einbaulage B

Montage des Dickichtmessers, des 4-Zahn­Schlagmes sers oder des 8-Zahn-Wirbelblattes

Die Befestigungsplatte (A/1) hat je nach Werkzeugverwendung

(Fadenkopf oder metallische Werkzeuge) eine bestimmte

Einbaulage.
Die unterschiedlichen Einbaulagen bewirken ein Hoch- oder

Tiefsetzen der Schutzhaube.
Die Einbaulage (A) ist für Verwendung des Fadenkopfes zu

wählen. Hierbei ist das Fadenmesser (A/3) zu montieren.
Die Einbaulage (B) der Befestigungs platte ist für Verwendung

von folgenden metallischen Werkzeugen zu wählen:

• 4-Zahn-Schlagmesser

• 8-Zahn Wirbelblatt

• Dickichtmesser

- Zur Montage die Schutzhaube auf die Aufnahme am Win­kelgetriebe auegen, Befestigungsplatte entsprechend
der gewählten Werkzeugverwendung (A oder B) auf die
Schutzhaube aufsetzen und die Befestigungsschrauben
(A/2) mit dem Winkelschraubendreher (Wartungswerkzeug)
festziehen.

Bei Verwendung der oben aufgeführten Werkzeuge die Schutz­haube mit Befestigungsplatte in Einbaulage (B) montieren (siehe

„Montage der Schutzhaube“)!

4

3

2

B

- Befestigungsmutter (B/1) im Uhrzeigersinn von der Welle
abdrehen.

Hinweis: Die Befestigungsmutter hat Linksgewinde!

- Druckscheibe (B/2) und Aufnahmescheibe (B/3) abneh­men.

- Den Wickelschutz (B/4) montieren (siehe Bild), dabei Bohrung
(B/5) uchtend zur Aussparung (B/6) am Winkel getriebe
anordnen.

6

5

1

Bei der Montage von metallischen Werkzeugen unbedingt
Motor ausschalten, Kerzenstecker ziehen und Schutzhand­schuhe tragen!

3

7

C

- Aufnahmescheibe (C/3) wieder auegen.

- Winkelschraubendreher (C/7, das kurze Ende) durch den
Wickelschutz und die Aufnahmescheibe in die Aussparung
(B/6) am Winkelgetriebe stecken (Winkelgetriebe blockie­ren).

D

- Werkzeug (D/8) und anschließend die Druckscheibe (D/2)

wie im Bild gezeigt auegen.

- Befestigungsmutter (D/1) aufschrauben und mit dem
Kombischlüssel gegen den Uhrzeigersinn festziehen.

8

2

1

Achtung! Im Bild ist das 4-Zahn-Schlagmesser darge-

stellt. Beim Auegen des 8-Zahn-Wirbelblattes unbe­dingt die Drehrichtung beachten (Pfeil auf Werkzeug

und Schutzhaube)!

Achtung: Die Befestigungsmutter (D/1) ist selbstsichernd

und muss bei spürbarer Leichtgängigkeit sofort, späte­stens jedoch nach 10maligem Werkzeugwechsel aus
Sicherheitsgründen durch eine neue Befestigungsmutter

ersetzt werden (Best.-Nr. 387 228 040)!

- Winkelschraubendreher entfernen und Freigängigkeit des

Schneidwerkzeuges kon trollieren.

11

Montage des Fadenkopfes

Vor der Montage des Fadenkopfes
unbedingt Motor ausschalten
und Kerzenstecker ziehen!

Bei Verwendung des Fadenkopfes die Schutzhaube mit Befe­stigungsplatte in Einbaulage (A) montieren (siehe „Montage der

Schutzhaube“)! Das Fadenmesser muss unbedingt montiert
werden (siehe „Montage des Fadenmesser’s)!

9

E

2

1

- Befestigungsmutter (E/1) im Uhrzeigersinn von der Welle
abschrauben. Druckscheibe (D/2) abnehmen. Befesti­gungsmutter und Druckscheibe mit dem Wartungswerkzeug
aufbewahren.

- Der Wickelschutz muss gegebenenfalls montiert werden
(siehe Bild B).

- Fadenkopf (E/9) gegen den Uhrzeigersinn auf die Welle
schrauben.

- Winkelschraubendreher in die Bohrung am Wickelschutz

(siehe auch Bild C) einsetzen, den Fadenkopf gegen den

Uhrzeigersinn drehen, bis der Winkelschraubendreher die
Welle blockiert.

- Jetzt den Fadenkopf von Hand fest anziehen.

- Winkelschraubendreher entfernen und Freigängigkeit des
Fadenkopfes kontrollieren.

Montage des Fadenmessers

10

F

Nachstellen des Fadens

12

G

13

Schematische Darstellung

11

Das Fadenmesser und die dazugehörige Schraube benden

sich im Beipack.

- Das Fadenmesser (F/10) wird wie im Bild gezeigt mit der
Schraube an der Schutzhaube befestigt.

Hinweis:

Erfolgte ein Nachstellen der Fadenlänge (siehe „Nachstellen
des Fadens“), schneidet das Fadenmesser die Fadenenden

während des Betriebes automatisch auf gleiche Länge.

Achtung:

Das Nachstellen der Fadenlänge nur bei ausgeschaltetem
Motor vornehmen!

- Gehäuse (G/11) festhalten und Gehäusedeckel (G/12)

kräftig gegen den Federdruck in Pfeilrichtung ziehen, bis

sich der Gehäusedeckel (G/12) gegen den Uhrzeigersinn
drehen lässt.

- Gehäusedeckel wieder loslassen und jetzt soweit gegen
den Uhrzeigersinn weiter drehen, bis er von selbst wieder
ein rastet.

- Fadenenden (G/13) bis zum Anschlag herausziehen.
Vorgang wiederholen, bis eine Fadenlänge von ca. 15 cm

erreicht ist.

Eine ausführliche Beschreibung für den Fadenwechsel liegt
dem Fadenkopf bei.

12

Kraftstoffgemisch

Kraftstoff

50:1

50:1

50:1

+

1000 ml (1 Liter) 20 ml

5000 ml (5 Liter) 100 ml
10000 ml (10 Liter) 200 ml

A

Der Motor dieses Gerätes ist ein luftgekühlter Hochleistungs­Zweitaktmotor. Dieser wird mit einem Gemisch aus Kraftstoff und
Zweitakt-Motoröl betrieben. Die Auslegung des Motors erfolgte
mit bleifreiem Normalbenzin mit einer Min destoktanzahl von 91
ROZ. Sollte entsprechender Kraftstoff nicht zur Verfügung ste­hen, ist auch die Verwendung von Kraftstoff mit höherer Oktanzahl
möglich. Dadurch entstehen am Motor keine Schäden.

Für einen optimalen Motorbetrieb sowie zum Schutz
von Gesundheit und Umwelt stets bleifreien Kraftstoff
verwenden! Zur Schmierung des Motors wird synthetisches

Zweitakt-Motoröl für luftgekühlte Zweitaktmotoren (Qualitäts-

stufe JASO FD oder ISO EGD) verwendet, das dem Kraftstoff

beigemischt wird. Werkseitig wurde der Motor auf das DOLMAR
EXTRA Hochleistungs-Zweitaktöl mit einem umweltschonenden

Mischungsverhältnis von 50:1 ausgelegt. Dadurch wird eine

lange Lebensdauer und zuverlässiger, raucharmer Betrieb des
Motors gewährleistet.

DOLMAR EXTRA Hochleistungs-Zweitaktöl ist in folgenden
Verpackungsgrößen lieferbar:

1 l Best.-Nr. 980 008 103
100 ml Best.-Nr. 980 008 104

DOLMAR Hochleistungs-Zweitaktöl ist je nach Verbrauch in
folgenden Verpackungsgrößen lieferbar:

1 l Best.-Nr. 980 008 112

100 ml Best.-Nr. 980 008 106

Sollte kein DOLMAR Hoch leistungs-Zweitaktöl vorhanden sein,

ist unbedingt ein Mischungsverhältnis von 50:1 bei Verwendung

andere Zweitaktöle einzuhalten, da sonst der einwandfreie
Betrieb nicht gewähr leistet werden kann.

Achtung: Kein Fertiggemisch von Tankstellen ver-

wenden!

Herstellung des richtigen Mischungsverhältnisses:
50:1 Bei Verwendung von DOLMAR Hoch leistungs-Zweitaktöl,

d.h. 50 Teile Kraftstoff mit einem Teil Öl mischen.

50:1 Bei Verwendung von DOLMAR EXTRA Hoch leistungs-

Zweitaktöl, d.h. 50 Teile Kraftstoff mit einem Teil Öl

mischen.

50:1 Bei Verwendung von anderen synthetischen Zweitakt-

Mo tor ölen (Qualitätsstufe JASO FD oder ISO EGD), d.h.
50 Teile Kraftstoff mit einem Teil Öl mischen.

Hinweis: Zur Herstellung des Kraftstoff-Öl-Ge misches stets
das vorgesehene Ölvolumen im halben Kraftstoffvolumen
vor mischen und anschließend das restliche Kraftstoffvolumen
zugeben. Vor dem Einfüllen des Gemisches in die Motorsense
fertiges Gemisch gut durchschütteln.

Es ist nicht sinnvoll, aus einem übertriebenen Sicherheitsbewusst­sein den Ölanteil im Zweitakt-Gemisch über das angegebene
Mischungsverhältnis hinaus zu vergrößern, da dadurch vermehrt
Verbrennungsrückstände entstehen, die die Umwelt belasten und
den Abgaskanal im Zylinder sowie den Schalldämpfer zu setzen.

Ferner steigt der Kraftstoffverbrauch und die Leistung verringert sich.

20 ml 20 ml
100 ml 100 ml
200 ml 200 ml

HAUT- UND AUGENKONTAKT VERMEIDEN!

Der Umgang mit Kraftstoffen erfordert vorsichtige und umsich­tige Handlungsweise. Kraftstoffe können lösungsmittelähnliche
Substanzen enthalten. Nur in gut durchlüfteten Räumen oder

im Freien tanken. Kraftstoffdämpfe nicht einatmen, Haut- und

Augenkontakt mit Kraftstoff und Mineralölen vermeiden. Mine­ralölprodukte, auch Öle, entfetten die Haut. Bei wiederholtem

und längerem Kontakt trocknet die Haut aus. Folgen können

verschiedene Hauterkrankungen sein. Außerdem sind all­ergische Reaktionen bekannt. Augenkontakt mit Öl führt zu
Reizungen. Bei Augenkontakt sofort das betroffene Auge mit
klarem Wasser spülen.

Bei anhaltender Reizung sofort einen Arzt aufsuchen!

Kraftstofagerung

Kraftstoffe sind nur begrenzt lagerfähig. Kraftstoff und Kraft­stoffgemische altern durch Verdunstung besonders unter dem
Einuß hoher Temperaturen. Überlagerter Kraftstoff und Kraft­stoffgemische können so zu Startproblemen und Motorschäden
führen. Nur soviel Kraftstoff einkaufen, wie in einigen Monaten
verbraucht werden soll. Bei höheren Temperaturen angemischten
Kraftstoff in 6-8 Wochen verbrauchen.

Kraftstoff nur in zugelassenen Behältern trocken, kühl und
sicher lagern!

Tanken

UNBEDINGT SICHERHEITSHINWEISE BEFOLGEN!

Der Umgang mit Kraftstoffen erfordert vorsichtige und
umsichtige Handlungsweise.

Nur bei ausgeschaltetem Motor!

2

B

- Umgebung des Tankverschlusses (B/1) gut säubern, damit
kein Schmutz in den Kraftstofftank gerät.

- Tankverschluss (B/2) abschrauben und Kraftstoffgemisch
vorsichtig bis zur Unterkante des Einfüllstutzens einfüllen.
Vorsichtig einfüllen, um kein Kraftstoff zu verschütten.

- Tankverschluss wieder fest aufschrauben.

Tankverschluss und Umgebung nach dem Tanken säubern!

1

13

Anlegen des Schultergurtes

3

C

4

D

- Schultergurt über beide Schultern legen, so dass die Hüft­platte (C/3) an der rechten Seite hängt.

- Schultergurt so einstellen, dass die Brustplatte (C/4) am

Brustkorb auiegt.

Ausbalancieren der Motorsense

5

E

- Motorsense betanken und am Befestigungshaken (E/5)
der Hüftplatte einhängen.

- Zum Ausbalancieren der Motorsense können die 5
Bohrungen in der Lochleiste gewählt werden.

- Mit dem Brustriemen die Höhe der Hüftplatte so einstellen,
dass der Befestigungshaken ungefähr eine Handbreit über
dem Hüftknochen liegt.

- Zum Öffnen des Schultergurts Brustplatten von einander
lösen. Schultergurt und Motorsense können dann schnell
abgelegt werden.

6

F

- Zum Abnehmen der Motorsense erst die Sperre (F/6)
drücken, dann die Motorsense aushängen.

- Die Bodenfreiheit hängt von dem gewählten Schneidwerk­zeug ab.

- Bei Verwendung des Fadenkopfes auf ebenem Gelände soll
der Fadenkopf leicht auf dem Boden auiegen, ohne das

Gerät dabei mit den Händen zu berühren.

- Bei Verwendung von Schlagmesser oder Wirbelblatt sowie
bei schwierigem Gelände, muss das Schneidwerkzeug ca.

30 cm über dem Boden liegen, ohne das Gerät dabei mit

den Händen zu berühren.

G

14

Motor starten

Unfallverhütungsvorschriften beachten!

Die Motorsense darf erst nach komplettem Zusammenbau
und Prüfung gestartet werden!

Starten

- Mindestens 3 Meter vom Tankplatz entfernen.

- Sicheren Stand einnehmen und Motorsense so auf den
Boden legen, dass das Schneidwerkzeug nicht den Boden
oder andere Gegenstände berührt.

Kaltstart

1

4

2

3

A

- Schalter (A/1) in Pfeilrichtung betätigen.

- Halbgasarretierung einrasten, dazu bei gedrückter Sicher­heits-Sperrtaste (A/2) den Gashebel (A/3) und danach die
Arretierung (A/4) drücken. Danach den Gashebel (A/3) und
dann die Sicherheits-Sperrtaste (A/2) loslassen.

5

B

- Chokehebel (B/5) bis zum Anschlag herausziehen.

- Motorsense mit einer Hand, wie im Bild gezeigt, festhal­ten.

- Anwerfgriff langsam herausziehen, bis Widerstand spür bar
ist, dann rasch und kräftig weiterziehen.

- Anwerfseil nicht ganz bis zum Ende herausziehen und
Anwerfgriff nicht zurückschnellen lassen, sondern langsam
zurückführen.

- Startvorgang so lange wiederholen, bis erste hörbare

Zündungen erfolgen.

- Chokehebel (B/5) wieder hineindrücken und erneut am
Anwerfseil ziehen, bis Motor anläuft.

- Nach dem Anlaufen des Motors, Gashebel (A/3) durchdrük­ken und sofort wieder loslassen, die Halbgasstellung rastet
aus.

- Vor Vollast-Betrieb Motor ca. 1 min bei mittlerer Drehzahl
warmlaufen lassen.

Warmstart

Warmstart wie Kaltstart, jedoch ohne den Chokehebel zu
betätigen.

Motor ausschalten

Schalter (A/1) in Stellung schieben.

Standgas einstellen

ACHTUNG: Vergasereinstellung darf
nur durch eine autorisierte DOLMAR­Fachwerkstatt vorgenommen werden.

6

C

SERVICE

Die Motorsense ist vor der Standgaseinstellung durch 3 bis 5
Minuten Betrieb warm zu fahren.

Ein Hineindrehen (im Uhrzeigersinn) der Standgasstell schraube
(S), (C/6) führt zu schnellerem Motorlauf, Herausdrehen (gegen
den Uhrzeigersinn) zu langsameren Motorlauf.

Das Schneidwerkzeug darf sich im Leerlauf nicht mitdrehen!

Falls das Schneidwerkzeug im Leerlauf weiterhin mitläuft,

Werkstatt aufsuchen.

15

INSTANDSETZUNGS- UND WARTUNGSARBEITEN

ACHTUNG: Bei allen Arbeiten an der Motorsense unbedingt Motor

ausschalten, Kerzenstecker ziehen und Schutzhand­schuhe tragen!

ACHTUNG: Motorsense darf erst nach komplettem Zusammenbau

und Prüfung gestartet werden!

Wartungs- und Pegehinweise

Für eine lange Lebensdauer, sowie zur Vermeidung von Schäden und zur Sicherstellung der vollen Funktion der

Sicherheitseinrichtungen, müssen die nachfolgend beschriebenen Wartungsarbeiten regelmäßig durchgeführt werden.
Garantieansprüche werden nur dann anerkannt, wenn diese Arbeiten regelmäßig und ordnungsgemäß ausgeführt wurden.
Bei Nichtbeachtung besteht Unfallgefahr!

Benutzer von Motorsensen dürfen nur Wartungs- und Pegearbeiten durchführen die in dieser Betriebsanleitung beschrieben sind.
Darüber hinausgehende Arbeiten dürfen nur von einer DOLMAR-Fachwerkstatt ausgeführt werden.

Nach jeweils 50 Tankfüllungen eine gründliche Wartung und umfassende Durchsicht der Motorsense von einer DOLMAR-Fachwerkstatt

durchführen lassen.

Seite

Allgemein gesamte Motorsense Äußerlich reinigen und auf Beschädigungen überprüfen

Bei Beschädigungen umgehend fachgerechte Reparatur
veranlassen

vor jeder Schneidwerkzeug Auf Beschädigungen, Schärfe und festen Sitz überprüfen 11
Inbetriebnahme

Schrauben und Muttern Zustand und festen Sitz prüfen 10,11,12,

STOP-Schalter, 18, 19
Sicherheits-Sperrtaste,

Gashebel Funktionsprüfung 15

Kraftstoff-Tankverschluss Auf Dichtigkeit überprüfen
Standgas Prüfen, Schneidwerkzeug darf im Leerlauf nicht mitlaufen 15

nach jeder Luftlter Reinigen 18
Außerbetriebnahme Bei Arbeiten unter extrem staubigen Verhältnissen häuger

Kühlluftschlitze Reinigen, auf Beschädigungen überprüfen 9
wöchentlich Anwerfseil Auf Beschädigungen prüfen 17

Zündkerze Überprüfen, ggf. erneuern 18

vierteljährlich Saugkopf Auswechseln 19
Kraftstofftank Reinigen

jährlich gesamte Motorsense Durch Fachwerkstatt überprüfen lassen.
Vor längerer gesamte Motorsense Wartung von einer DOLMAR-Fachwerkstatt durchführen 8

Außerbetriebnahme lassen. Sicher in einem trockenen Raum aufbewahren 8
und Lagerung

Kraftstofftank Entleeren und reinigen 8

Vergaser Leerfahren 8

metallische Reinigen und leicht einölen
Schneidwerkzeuge Werkzeugschutz anbringen

Schneidwerkzeug schärfen

D

16

Achtung: Die nachfolgend aufgeführten Schneidwerkzeuge
dürfen nur von einer Fachwerkstatt nachgeschärft werden, da
ein Nachschärfen von Hand zu Unwucht am Schneidwerkzeug,
zu Vibrationen und Schäden am Gerät führen kann.

• 4-Zahn-Schlagmesser

• 8-Zahn-Wirbelblatt

• 3-Zahn-Dickichtmesser
Ein fachgerechtes Schärfen und Auswuchten wird durch jede

DOLMAR Fachwerkstatt ausgeführt.

Hinweis: Das 4-Zahn-Schlagmesser kann zur Verlängerung
der Benutzungsdauer einmal gedreht werden, bis beide Schnei­deseiten stumpf sind.

Anwerfseil erneuern

A

1

5

2

B

4

3

- Vier Schrauben (A/1) lösen und Seilzugstarter (A/2) abneh­men.

Falls das Anwerfseil nicht gerissen ist, muss die Rückholfeder

entspannt werden:

- Anwerfgriff ca. 30 cm herausziehen. Seiltrommel festhalten

und das Seil mit Schraubenzieher o. ä. aus dem Gehäuse
herausziehen. Seil in die Kerbe (D/10) einhaken und fest­halten. Vorsichtig Seiltrommel durch die Federkraft zurück
drehen lassen.

7

6

8

5

C

- Neues Seil (ø 3,0 mm, 1150 mm lang) wie in Bild C gezeigt

einfädeln und die beiden Enden mit Knoten versehen.

- Knoten (C/6) in die Seiltrommel (C/5) einziehen.

- Knoten (C/7) in den Anwerfgriff (C/8) einziehen.

- Seiltrommel in das Startergehäuse einsetzen, dabei die Auf­nahme der Rückholfeder (C/9) beachten. Seiltrommel beim
Einsetzen ggf. leicht drehen, bis sie fühlbar einrastet.

- Scheibe (B/4) einsetzen und Schraube (B/3) einschrauben
und festziehen.

9

- Schraube (B/3) herausschrauben und mit Scheibe (B/4)
abnehmen.

ACHTUNG: Verletzungsgefahr! Rückholfeder kann heraus­springen. Vor Abziehen der Seiltrommel (B/5) Startergehäu-
se mit einem Lappen abdecken.

- Seiltrommel (B/5) vorsichtig abziehen.

- Alte Seilreste entfernen.

10

D

- Seil in die Kerbe (D/10) auf der Seiltrommel einhaken und

Seiltrommel mit dem Seil 7 bis 8 Umdrehungen gegen den
Uhr zeigersinn aufwickeln.

- Seiltrommel festhalten und das Seil am Anwerfgriff stramm

ziehen. Verdrehungen im Seil beseitigen.

- Seil durch die gespannte Seiltrommel aufwickeln lassen.

ACHTUNG: Verletzungsgefahr! Den herausgezogenen
Anwerfgriff sichern. Er schnellt zurück, wenn die Seiltrom­mel versehentlich losgelassen wird.

HINWEIS: Bei voll ausgezogenem Anwerfseil muss die Seil-

trommel mindestens eine Umdrehung gegen die Federkraft
weitergedreht werden können.

Rückholfeder erneuern

- Startergehäuse abnehmen (siehe Kapitel „Anwerfseil er­neuern“).

- Alte Rückholfeder entfernen.

ACHTUNG: Verletzungsgefahr! Gebrochene Feder kann
herausspringen. Vor Abziehen der Seiltrommel (B/5) Star-
tergehäuse mit einem Lappen abdecken.

Ersatz-Rückholfedern werden gespannt im Drahtring geliefert.
Die neue Rückholfeder ist vor dem Einbau mit Mehrzweckfett,

Best. Nr. 944 360 000, leicht einzufetten.

- Gespannte Feder mit Drahtring ins Startergehäuse eindrük-

ken. Der Drahtring wird dabei automatisch abgestreift.

Montage von Seiltrommel und Anwerfseil, siehe Kapitel

„An werfseil erneuern”).

HINWEIS:

Alte Feder über das Recycling-Verfahren entsorgen.

17

Luftlter reinigen

13

14

12

11

E

- Schraube(E/11) lösen und Filterdeckel (E/12) nach unten
schwenken. Choke hebel (E/13) ziehen um zu verhindern,
dass Schmutzpartikel in den Vergaser fallen.

- Luftlter (E/14) abnehmen und mit Pinsel oder weicher
Bürste reinigen.

Achtung:

Um Augenverletzungen zu vermeiden, Schmutzpartikel
nicht auspusten.

- Stark verschmutzten Luftlter in lauwarmer Seifenlauge mit

handels üb lichem Geschirrspülmittel auswaschen.

- Bei starker Verschmutzung öfter reinigen (mehrmals täglich),
denn nur ein sauberer Luftlter garantiert die volle Motorlei­stung.

- Vor Montage des Luftlters, Chokeklappe auf eventuell

reingefallene Schmutzpartikel kontrollieren. Gegebenenfalls
mit einem Pinsel entfernen.

- Luftlter gut trocknen und wieder einbauen.

Achtung:

Beschädigten Luftlter sofort erneuern! Abgerissene
Gewebestücke und grobe Schmutzpartikel können den
Motor zerstören.

Zündkerze prüfen/
auswechseln

15

0,5 - 0,8 mm

F

ACHTUNG:

Zündkerze oder Kerzenstecker dürfen bei laufendem Motor
nicht berührt werden (Hochspannung).

Wartungarbeiten nur bei ausgeschaltetem Motor aus­führen.

Bei heißem Motor Verbrennungsgefahr. Schutzhandschuhe
tragen!

Bei Beschädigung des Isolationkörpers, starkem Elektrodenab­brand bzw. stark verschmutzten oder verölten Elektroden, muss
die Zündkerze ausgewechselt werden.

- Zündkerzenstecker (F/15) von der Zündkerze abziehen.
Zündkerze nur mit dem mitgelieferten Kombischlüssel
ausbauen.

Achtung: Als Ersatz nur die Zündkerze CAMPION RCJ-6Y,
BOSCH WSR 6F oder NGK BPMR 7A verwenden.

Elektrodenabstand

Der Elektrodenabstand muss 0,5 - 0,8 mm betragen.

18

Saugkopf auswechseln

5

G

Der vom Vergaser benötigte Kraftstoff wird über den Filz (G/5)
des Saugkopfes geltert.

Der Zustand des Filzes ist periodisch einer Sichtprüfung zu unter-

ziehen. Hierzu ist der Saugkopf mit einem Drahthaken durch die
Tankverschlussöffnung zu ziehen. Verhärteten, verschmutzten

oder verklebten Filzlter durch neuen ersetzen.

Bei zu geringer Kraftstofförderung besteht die Gefahr, dass die
zulässige Höchstdrehzahl des Motors überschritten wird. Zur
Gewährleistung einwandfreier Kraftstoffzufuhr zum Vergaser

sollte daher der Filzlter etwa vierteljährlich erneuert werden.

Störungssuche

Störung System Beobachtung Ursache

Motor startet nicht Zündsystem Zündfunke vorhanden Fehler in Kraftstoffversorgung, Kompres -
oder sehr unwillig sionssystem, mechanischer Fehler
kein Zündfunke STOP-Schalter betätigt, Fehler oder Kurzschluß

in der Verkabelung, Kerzenstecker defekt,
Kerze defekt, Zündmodul defekt
Kraftstoff- Kraftstofftank ist gefüllt Choke in falscher Position, Vergaser defekt,

versorgung Saugkopf verschmutzt, Kraftstofeitung geknickt

oder unterbrochen
Kompressions- Innerhalb des Gerätes Zylinderfußdichtung defekt, beschädigte
system Radialwellendichtringe, Zylinder oder Kolben -
ringe schadhaft
Außerhalb des Gerätes Zündkerze dichtet nicht ab

Mechanischer Anwerfer greift nicht ein Feder im Starter gebrochen, gebrochene Teile
Fehler innerhalb des Motors

Warmstart Probleme Vergaser Kraftstoff im Tank Vergasereinstellung nicht korrekt
Zündfunke vorhanden

Motor springt an, Kraftstoff- Kraftstoff im Tank Leerlaufeinstellung nicht korrekt, Saugkopf
stirbt aber sofort wieder versorgung oder Vergaser verschmutzt
ab

Tankentlüftung defekt, Kraftstofeitung unter

brochen, Kabel schadhaft, STOP-Schalter
schadhaft

Mangelnde Leistung mehrere Systeme Gerät läuft im Leerlauf Luftlter verschmutzt, Vergasereinstellung

können gleich- falsch, Schalldämpfer zugesetzt, Abgaskanal
zeitig betroffen im Zylinder zugeset
sein

19

Werkstattservice, Ersatzteile und Garantie

Wartung und Reparaturen

Die Wartung und die Instandsetzung von modernen Motorsägen sowie sicherheitsrelevanten Baugruppen erfordern eine quali zierte
Fachausbildung und eine mit Spezialwerkzeugen und Testgeräten ausgestattete Werkstatt.

Alle nicht in dieser Betriebsanleitung beschriebenen Ar beiten müssen von einer DOLMAR-Fachwerkstatt ausgeführt werden.
Der Fachmann verfügt über die erforderliche Ausbildung, Erfahrung und Ausrüstung, Ihnen die jeweils kostengünstigste Lösung

zugänglich zu machen und hilft Ihnen mit Rat und Tat weiter.

Bei Reparaturversuchen durch dritte bzw. nicht autorisierte Personen erlischt der Garantieanspruch. Den nächsten Fachhändler
nden Sie unter www.dolmar.com

Ersatzteile

Der zuverlässige Dauerbetrieb und die Sicherheit Ihres Gerätes hängt auch von der Qualität der verwendeten Ersatzteile ab. Nur
ORIGINAL-DOLMAR-ERSATZTEILE verwenden, gekennzeichnet durch:

Nur die Originalteile stammen aus der Produktion des Gerätes und garantieren daher höchstmögliche Qualität in Material, Maßhal-

tigkeit , Funktion und Sicherheit.
Original Ersatz- und Zubehörteile erhalten Sie bei Ihrem Fachhändler. Er verfügt auch über die notwendigen Ersatzteillisten, um

die benötigten Ersatzteilnummern zu er mit teln und wird laufend über De tail ver besserungen und Neuerungen im Er satz teilangebot
informiert.
Bitte beachten Sie auch, dass bei der Verwendung von nicht Orginal DOLMAR Teilen eine Garantieleistung durch DOLMAR
nicht möglich ist.

Garantie

DOLMAR garantiert eine einwandfreie Qualität und übernimmt, unbeschadet der gesetzlichen Gewährleistung, im Falle von Material-

oder Herstellungsfehlern Garantie. Die Garantiezeit beträgt bei ausschließlich privater Nutzung 24 Monate und bei gewerblich /

beruichem Gebrauch oder bei Einsatz im Vermietgeschäft 12 Monate.
Jegliche Garantiearbeiten werden durch einen DOLMAR-Fachhändler bzw. einer DOLMAR Service-Werkstatt ausgeführt. Hierbei

behalten wir uns das Recht auf eine zweimalige Nachbesserung, bei gleichem Fehler, vor. Schlägt eine Nachbesserung fehl oder ist

diese unmöglich, kann das Gerät gegen ein gleichwertiges Gerät getauscht werden. Ist auch der Austausch erfolglos oder unmöglich
besteht die Möglichkeit der Wandlung.

Normaler Verschleiß, natürliche Alterung, unsachgemäße Nutzung sowie Reinigungs,- Pege- und Einstellarbeiten unterliegen generell
nicht der Garantie. Der Garantieanspruch muss durch einen maschinell erstellten Original-Kaufbeleg nachgewiesen werden. Fragen

Sie im Zweifelsfall Ihren Verkäufer. Er ist als Verkäufer des Produktes für die Gewährleistung verantwortlich.
Betriebs- und Nutzungsbedingt unterliegen einige Bauteile, auch bei bestimmungsgemäßem Gebrauch, einem normalen Verschleiß

und müssen gegebenenfalls rechtzeitig ersetzt werden.

Dazu gehören bei einer Motorsense: Schneidwerkzeug, Fadenkopf und Mähfaden, Fliehkraftkupplung und Kupplungstrommel, Luft­und Kraftstoflter, Anwerfvorrichtung, Zündkerze, Schwingungsdämpfer, Vergasermembranen und Primer.

Wir bitten um Ihr Verständnis, dass für fol gende Schadensursachen keine Garantie übernommen werden kann:

Nichtbeachtung der Betriebsanleitung. Unterlassung von notwendigen War tungs- und Reinigungsarbeiten. Überschreitung der zuläs­sigen Höchstdrehzahl auf Grund fehler hafter Vergasereinstellung. Schäden auf Grund unsachgemäßer Vergasereinstellung.Offen-

sichtliche Überlastung durch anhaltende Überschreitung der Leistungsobergrenze. Gewaltanwendung, unsachgemäße Behandlung,
Mißbrauch oder Unglücksfall. Überhitzungsschäden auf Grund verschmutzter Kühlluftzufuhr. Eingriffe nicht sachkundiger Personen

oder unsachgemäße Instandsetzungsversuche. Verwendung ungeeigneter Ersatzteile bzw. nicht Original DOLMAR Teilen, soweit
schadensverursachend. Verwendung ungeeigneter oder über lagerter Betriebsstoffe. Schadensursache durch nicht rechtzeitiges
Nachziehen äußerer Schraubverbindungen.

20

10 11

1

7

2

3

4

8
9

5

6

Auszug aus der Ersatzteilliste

Nur Original DOLMAR-Ersatzteile verwenden. Für Reparaturen und
Ersatz anderer Teile ist Ihre DOLMAR-Fachwerkstatt zuständig.

MS-341 U

Pos. DOLMAR-Nr. Stück Bezeichnung

1 965 603 021 1 Zündkerze
2 387 164 010 1 Anwerfseil ø 3,0 mm
3 010 114 091 1 Tankverschluss kpl.
4 963 601 121 1 Saugkopf
5 385 173 100 1 Luftlter
6 965 527 060 1 Filterdichtung
7 387 228 040 1 Befestigungsmutter
8 387 160 101 1 Startergehäuse kpl.
9 908 605 205 4 ✪ Zyl. Schraube M5x20
10 941 717 191 1 Kombischlüssel 19/17
11 940 827 000 1 ✪ Winkelschraubendreher

EU-Konformitätserklärung

Wir als Hersteller Makita Europe N.V.
Geschäftsadresse Jan-Baptist Vinkstraat 2

3070 Kortenberg
BELGIEN

bevollmächtigen Yasushi Fukaya zur Zusammenstellung der technischen Unterlagen und erklären unter unserer eigenen Verant-
wortung, dass die Produkte:

Bezeichnung Benzin Motorsense
Bezeichnung Typ Typ 387
Modelle DOLMAR MS-340, MS-341 U

MAKITA DBC340

Bezeichnung Typ Typ 347
Modelle DOLMAR MS-400

MAKITA DBC400

alle relevanten Anforderungen der 2006/42/EC sowie der nachfolgenden EU Richtlinien erfüllen:

- 2004/108/EC bis zum 19. April 2016 und 2014/30/EU vom 20. April 2016 an.

- 2000/14/EC

2000/14/EC - nachfolgende Daten gelten:
Typ 387, 347

• Gemessener Schallleistungspegel 112 dB(A)

• Garantierter Schallleistungspegel 113 dB(A)

• Konformitätsbewertungsverfahren Annex V

und in Übereinstimmung mit den folgenden harmonisierten Normen hergestellt sind:

EN ISO 11806, EN ISO 14982

Ort und Datum der Erklärung Kortenberg, Belgien, 20.11. 2015

Verantwortliche Person Yasushi Fukaya

.................................................

Direktor - Makita Europe N.V.

21

Notizen23Notizen

22

Den nächsten Fachhändler nden Sie unter

www.dolmar.com

Makita Europe N.V.
Jan-Baptist Vinkstraat 2,

3070 Kortenberg, Belgium

and
Makita Corporation
Anjo, Aichi, Japan

Änderungen vorbehalten

Form: 995 705 086 (2016-09 DE)
