前言
z DVS-N3040 为 Mpeg4 Video Server 4 channel 双功能的安控产品。
z DVS-N3040 本身内建网络服务器,它将传统的摄影机模拟信号数字化，使用者可透过浏览器实时浏览远程影像。MPEG-4
压缩格式可提供流畅的影像质量压缩。内建 SD 储存媒体的功能也可以储存影像，并提供远程回放的功能。双向语音也
可以当作一简易型视讯会议的工具。使用者可以透过简易的图形接口远程管理，可轻松的架构一居家型安全监控系统。
装箱清单
Video Server 主机
网线
电源适配器
无线天线(DCS-N3044)
光盘软件
保修卡和合格证
配件包(I/O 口)
产品规格及说明
z 使用 MPEG4 压缩格式
z 支持 SD 卡远端录影功能
z 远程云台控制
z 无线网络连接 (802.11b/g)（DCS-N3044 支持）
z 双向语音
z 支持线上软体更新
z 支持网上即时 AVI 动态录影
z 兼容 Microsoft Windows Media Player
用户手册 3
设置
产品规格
型号
DVS-N3040 DVS-N3044
硬体
CPU ARM 9 ,32 bit RISC
RAM 64MB
ROM 8MB
影像输入
输入影像循环
音讯输入/输出
警报输入
继电器
BNC x 4
BNC x 4
1 in/1 out (RCA type)
X4
X4
RS232 1
RS-485 1, for PTZ control
Lan: DC 12V 600mA
电源
Wlan: DC 12V 700mA
尺寸 (宽 x 高 x 深) 218x44x202 (公厘)
重量 1400 (公克)
网络
以太网络
10/ 100 Base-T
无线网络功能 不支持 支持
Wep 64/128 bit
系统
影像分辨率
影像调整
用户手册 4
NTSC/PAL: 640x480, 352x240, 176x120
Brightness, Contrast, Saturation, Hue
设置
影像快取
Yes
全屏幕
压缩格式
调整影像传送位速率
位移侦测
触发事件
事前/事后警报
远程 PTZ 控制
安全保护
韧体更新
最多使用者联机数
音讯
SD 卡管理
触发纪录
影像格式
影像回放
Yes
MPEG-4, MJPEG
CBR, VBR
Yes, 4 Areas(1 Area per CH)
Relay,Mail, FTP, Save to SD Card
Yes, configurable
Yes
Password protection
HTTP mode, can be upgra ded remotel y
Up to 5
Yes, 2-way (Duplex Support)
Motion Detection, Alarm, IP check, Netw ork status (Wire
connection only)
AVI
Yes
档案管理
Yes, can be deleted or overwrite
客户端系统需求
操作系统
硬体建议
最低要求
Windows 2000/2003, XP, Vista, IE 6 or above
Intel-C 2.8G, RAM: 256MB, Graphic card: 32MB
Intel-C 1.6G, RAM: 256MB, Graphic card: 32MB
用户手册 5
设置
产品的安装
硬件安装
1.连接电源
2.连接网线
输入/输出控制安装
该视频服务器包含了用于移动侦测、事件触发和报警等应用，其输入输出接口如下：
输入信号(GND+Alarm) – 该警示(alarm)输入系用于连接并做为触发远程装置之开路与闭路的接口；例如： PIRs、门 (窗)接点或玻璃爆裂
侦测接点。当外部事件被触发时将会激活输入讯号。
继电器输出 (COM +N.O.) – 作为继电器的输出端；例如：LED 或警报器。
GND
ALARM
COM
N.O.
ALARM IN
Relay Out
警示输入(Alarm Input )
1. GND (接地) :初始值为
2. Alarm(报警) :最大值为. 50mA
继
电器输出Relay Output
1. COM: (Common)
2. N.O. (Normally Op
用户手册 6
LOW
， 12V DC
en):最大值. 1A, 24VDC or 0.5A, 125VAC
设置
继电器安装
输入端连接
继电器输出端连接
GND
ALAR
GND
ALAR
M
Door/Wi
ndow
M
Contacts
用户手册 7
设置
IP 地址分派
1. 使用光盘内"IP Installer"软件来设定DVS-N3040 的 IP地址。
该软件在附带光盘软件。
2. IP installer 有两种语言
IPInstallerCht.exe: 中文版
IPInstallerEng.exe:英文版
3. 有三种 IP 设置方式
a. 固定 IP
b. DHCP（动态 IP）
c. 拔号上网(PPPOE)
4. 执行 IP Installer
5. 若使用 Windows XP SP2 或以上操作系统一开始会出现安全警告的对话框，请选择解除。
用户手册 8
设置
解除后 IP Installer 将出现
用户手册 9
设置
6. 设备列中的摄影机后左边将会出现其目前所设定参数，在修改网络设定参数并按下下方的”修改”按键，出现重启摄像机的对话框，”确定”完成
设置。
用户手册 10
设置
显示器设置
1. 鼠标在桌面上按右键，选择“属性＂。
2. 打开了”显示”属性对话框后，依次选择”设置”->”颜色质量”，选择”最高(32 位)”。
用户手册 11
设置
用户手册 12
设置
安装 ActiveX 控件
当首次使用 IE 查看 DVS-N3040时，它将要求你安装 ActiveX 组件。
安照提示安装即可。
如果设置失败，请检查 IE 浏览器的安全设置。
请依次选择 IE 工具框中的 工具 -> Internet 选项 -> 安全 -> 自定义级别
用户手册 13
设置
在安全设置里面请将“对没有标记安全的 ActiveX 控件进行初始化和脚本运行
＂以及“下载未签名的 ActiveX 控件”两项选
取为 “启用＂或“提示＂。
用户手册 14
设置
操作模式
启动 IE 浏览器，在 IE 地址栏里面键入相对应的的 IP 地址， 它将呈现出以下对话盒。 键入用户名称和密码。 缺省用
户名称和密码都是"admin"和"admin"。
用户手册 15
设置
登陆后将出面已下界面
用户手册 16
设置
双点击视频画面，它将改变全屏模式。 按键"ESC"（退出）或再次双击视频画面，就会返回正常模式。
在视频画面上点击右键，将出现弹出菜单
1． Snapshot: 快照，以 jpeg 格式保存当前画面
2． Record Start: 在本地计算机上开始录像，它将寻问保存路径。在画面上再次点击鼠标右键选择”Stop Record”停止录
像。录像内容以 AVI 格式存储在计算机内。(MicroSoft Media Play 播放器可以播放此录像)
3． Mute :静音
4． Full Screen : 全屏显示模式
5． Zoom : 放大画面
用户手册 17
设置
产品设置
网络设定
DVS-N3040 提供 DHCP 服务和固定 IP 两种方式获取 IP。
用户手册 18
设置
a. 在相应的位置填入正确的 IP 地址、掩码、网关及 DNS 服务器即能正常上网。
b. 使用 DHCP 的、DVS-N3040 所有的网络参数将自动获得
用户手册 19
设置
PPPOE 设定
选择“开启＂选项启用虚拟拔号功能。
键入 DSL 提供的用户名及密码
拔号完成时寄出邮件: 当连接到互联网，它将发送一个邮件到指定的邮件帐户通知使用者拔号成功。 关于邮件设置，请参阅
"邮件和 FTP"设置。
DDNS 设定
DVS-N3040 支持 DDNS 服务器
DDNS 是指动态域名服务器，当你没有一固定的 IP 地址时，推荐使用此服务。
用户手册 20
设置
当审请域名时，服务器将返回相对应的信息以供客户参考。
1. Updating: 信息正在上传至服务器
2. Idle: 服务停止
3. DDNS registration successful, can now log by
http://<username>.ddns.camddns.com: 注册成功
4. Update Failed, the name is already registered: 注册失败，这名称已被使用
5. Update Failed, please check your internet connection: 注册失败，请检查网络连接。
6. Update Failed, please check the account information you
注册失败，请检查用户名密码
无线网络设定(适用于 DVS-N3044)
DVS-N3040 支持 802.11b/g 无线网络连接标准。
用户手册 21
设置
DVS-N3040 将自行检测当前区域的无线网络，供用户选择。
如用户有其他无线网络，只需在设定里面填入相应的选项即可。
模式：基地台连接(即多对点)、点对点
操作模式：自动、11b、11g（网络标准）如用户不清楚请选择自动。
SSID：SSID 是给本地无线网指定的一个名字。
加密：DVS-N3040 支持 WEP 和 WPA-ASK，请与所选网络匹配。
用户手册 22
设置
影像调整设置
可根据实际需求调整"亮度"、"对比度"、"色彩"、"饱和"以便得到清晰影像。
用户手册 23
设置

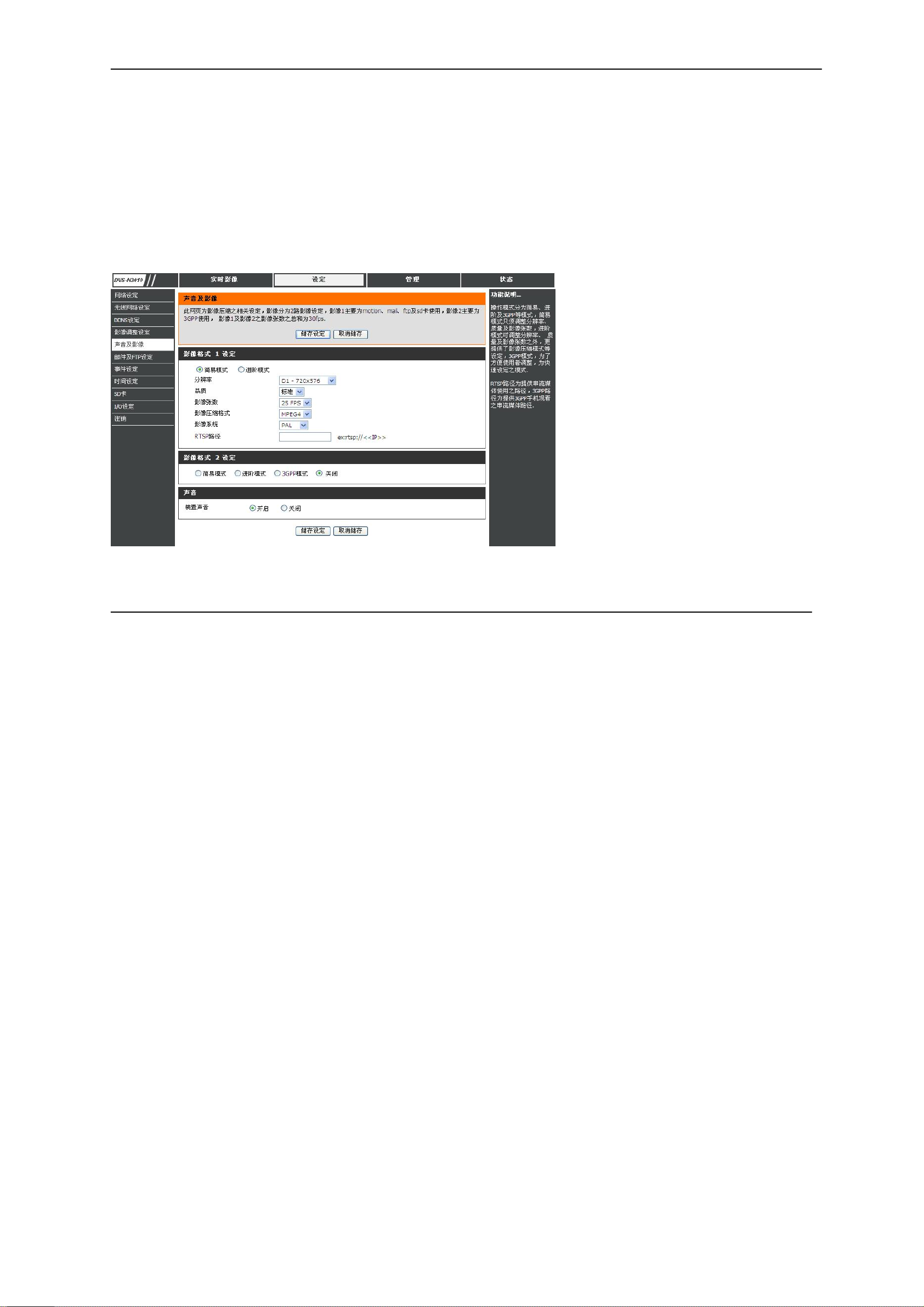

影像格式和声音设定
影像格式分为简易模式与进阶模式。
用户手册 24
设置
分辩率：Full D1 – 720X480 (NTSC)， 720X576 (PAL)
CIF – 352X240 (NTSC)， 352X288 (PAL)
QCIF – 176X120 (NTSC)， 176X144 (PAL)
影像压缩模式：Constant Bit Rate（按照网络带宽设置进行压缩）
Variable Bit Rate (按照图像质量设置进行压缩)
CBR 64Kbps~4Mbps 数值越高，画质越高，反之亦然。
VBR Q 表示压缩比例，Q 越大压缩比越高，画质越低，反之亦然。
影像张数：视频每秒钟显示帧数(帧数越高，图像越流畅)
GOP 大小：（Group of Picture）画面群，指每秒钟压缩图片的张数，GOP 的长度越长，图像质量越高
影像方向：调整影像显示方向
声音设定：当本地 PC 机需要与摄像机对话时，请开启视频浏览页面上的“交谈＂选择框
邮件及 FTP 设定
视频通过邮件寄出、FTP 配置设置。
用户手册 25
设置
邮件及 FTP 设定
邮件主机位置：此为 MAIL 服务器，须提供SMTP 功能。(如：mail.yudor.com.cn 各 ISP 提供商 Mail服务器设定皆不同，请查询各服务商的详细配置)
使用者名称：所使用 MAIL SERVER 的账号
使用都密码：所使用 MAIL SERVER 的密码
寄件者：发出邮件的Mail地址，如：
收件者：接收邮件的 Mail 地址
密件：接收邮件的 Mail 址址（此地址已隐藏方式发送）
yudor@yudor.com.cn
用户手册 26
设置
FTP主机位置：请设定为上传FTP服务器地址，如：192.168.1.120 或ftp.yudor.com.cn
使用者名称：所使用 FTP SERVER 的账号
使用都密码：所使用 FTP SERVER 的密码
PORT 位置：21（文件传送服务默认端口 21,请根据本身服务器配置进行设定）
上传路径：影像保存路径，如果为空为 FTP 服务器根目录，必须确定上传路径权限是否开放。
事件设定
用户手册 27
设置
a. 位移侦测
DVS-N3040 提供3 组不同区域的位移设定。当位移发生时，影像可发送保存至设定的邮件服务器、或文件传输服务器。如有 SD卡，也可以将
影像储存在 SD 卡中，并通过浏览器远端回放卡中录像。区域的设置，点击“区域＂，点击鼠标左键不放，拖动鼠标画需要侦测的区域，点击储存完
成。
b. 网络断线侦测
DVS-N3040 支持使用录像软件进行连接保存影像。如开启该功能，当连接断开后，影像将自动保存在 SD卡里以实现影像的不间断。
使用该功能，请在 IP 位置处填写安装录像软件的 PC机的地址，选中存至 SD 卡的选项，点储存完成设置。
时间日期设置
用户手册 28
设置
系统支持手动输入时间、本地电脑时间作参照已经时间服务器同步的功能
用户手册 29
设置
回放
SD 卡设定
DVS-N3040SD 卡功能支持影像回放、删除、报警等功能。
记忆卡里的所有记录都将以上面的形式显示出来
用户手册 30
设置
点选所要操作的日期记录，将显示如上，按照每个时间段事件触发原因，以及视频格式为AV、I图片存储为JPG。如果需要
删除影像，只要勾选Del列中对应的框，再点击”Del”即可。
I/O 输入输出
用户手册 31
设置
当位移发生时，影像可发送保存至邮件服务器、文件传输服务器、视频显示器以及 SD 卡中。
当报警输出动作的时候，可以是时间量信号、也可以是开关量信号。
注销
用户手册 32
设置
设备管理
服务器名称、系统语言以及系统时间等相关的设定都在此。
系统设置
a. 服务器名称:这是摄像机的名字。 这个名字将显示在 IP Installer 里。
b. 选择语言:有英文，中文繁体、中文简体选择。 当变动，将会呈现出以下对话盒确认更改语言。
用户手册 33
设置
c. 服务器时间设定:输入日期及时间或使用时间服务器自动调节。
用户管理
DVS-N3040 支持三种不同的用户，管理员，一般用户，使用匿名
a. 允许匿名登陆
b. 新增用户
填写用户名与密码，点击新增”按钮”。
c. 点击”编辑”、”移除”来实现修改用户。
用户手册 34
设置
系统备份和复位
可以通过该处进行设备硬件参数的更新备份，以及重启设备和恢复出厂默认值。
系统重新开机: 重新启动摄像机。
恢复默认值: 删除所有 IP 摄像机中的设置，还原至出厂设置
用户手册 35
设置
系统更新
在线更新固件，点击"浏览::"选择固件。 然后点击"升级"的程序。
上面显示的为目前设备正在使用的版本号。
用户手册 36
设置
注销
。
注销退出当前设备，并关闭网页。
设备基本状态
查看当前设备的网址网关、设备名称等
用户手册 37
设置
系统操作历史记录浏览
可以查看当前设备的被登陆和各种操作历史记录。
注销
注销该网页并对出设备。
用户手册 38
设置
网络配置

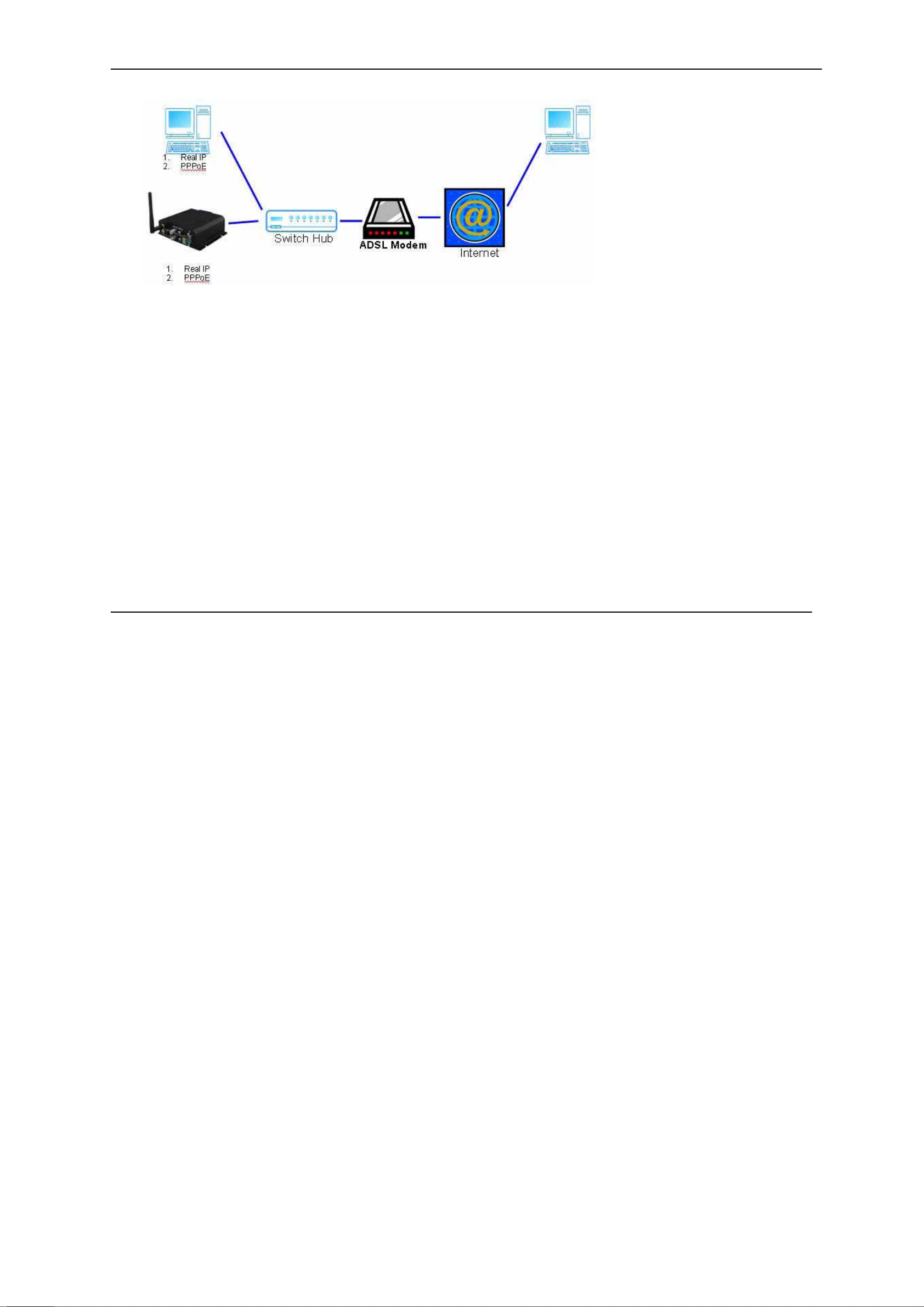

配置方案 1:
互联网接入：ADSL 或电缆调制解调器
1.
2. IP 地址：固定 IP 或动态 IP
3. 仅一台 DVS-N3040 连接因特网
4. 如固定 IP，将固定 IP 直填入 DVS-N3040 里。 如动态 IP 请使用 PPPoE 功能，由摄像机自动拔号上网。
配置方安 2
用户手册 39
设置
1. 互联网接入：ADSL 或电缆调制解调器
2. IP 地址：固定 IP 或动态 IP
3. 有 DVS-N3040 和 PC 机需同时上网
所需额外配置：IP Sharing（路由器或交换机）
4.
5. 开启 IPSharing，并设定 PORT 的映射功能
用户手册 40
设置
恢复出厂设置
还原系统设置，以恢复默认密码及 IP 设置，请遵循发下步骤：
1. 如果您忘记了摄像机的登陆帐号、密码、网络地址的时候。
2. 断电，设备後端的 rs232 的 2、3 腳短路。
3. 通电，直到 IP 能被搜索到，断开 R+与 T+的连接、R-与 T-的连接。
4. 这时摄像机所有的值都已经恢复到出厂值。
5. 预置 IP 为 192.168.1.210、帐号密码都为 admin。
