8-Port 10/100Mbps
Switch with 4 PoE Ports
DES-1008P
Руководство по быстрой установке+
1
Руководство по быстрой установке
DES-1008P
8-Port 10/100 Mbps Switch with 4 Port PoE
Проверьте содержимое комплекта поставки
В комплект поставки DES-1008P входит следующее:
DES-1008P
8-портовый
коммутатор
Fast Ethernet с 4
портами PoE
Компакт-диск с
документацией по
продукту
Руководство по
быстрой установке
Замечание:
Использование источника питания с напряжением,
отличным от указанного может привести к
повреждению устройства и снятию его с гарантии.
Адаптер питания
48 В,1.45 A
Прежде чем начать настройку DES-1008P
Для установки коммутатора необходимо сделать следующие шаги:
A. Установите DES-1008P в достаточно сухом и прохладном месте. В технических
характеристиках приведены допустимые диапазоны рабочих температур и влажности.
B. Установите коммутатор в месте, защищенном от воздействия сильных
электромагнитных полей, вибрации, пыли и прямых солнечных лучей.
C. Оставьте как минимум 10 см свободного пространства спереди и сзади коммутатора
для обеспечения нормальной вентиляции.
D. Осмотрите шнур питания и убедитесь, что он надежно подключен к адаптеру питания.
Не размещайте никаких устройств на коммутатор.
Подключение коммутатора Fast Ethernet DES-1008P с 4
портами PoE к сети
A. Разъем питания:
Питание подается через внешний адаптер питания постоянного тока. Поскольку
коммутатор не имеет переключателя питания, подключите адаптер питания
непосредственно к розетке питания.
B. Порты Fast Ethernet (Порты 1~8):
Эти порты поддерживают скорость передачи 10 Мбит/с или 100 Мбит/с и могут
работать в полу- и полнодуплексном режимах. А также эти порты поддерживают
автоматическое определение полярности MDI/MDIX и технологию ”plug and
play”. Подключите любой сетевой кабель между коммутатором и устройством,
и коммутатор автоматически обнаружит параметры устройства и приведет свои
соответствующие настройки.
C. Ports PoE (Port 1~4):
Эти порты с включенной поддержкой PoE, порт PoE автоматически активируется
при распознавании совместимого терминала. Устройство PoE получает питание
от коммутатора через порт Ethernet. Питание через PoE-порт на устройства,
не совместимые со стандартом PoE, не подается. Данная функция позволяет
пользователям использовать в сети как обычное Ethernet-оборудование, так и
устройства, поддерживающие питание по сети Ethernet (Power over Ethernet).

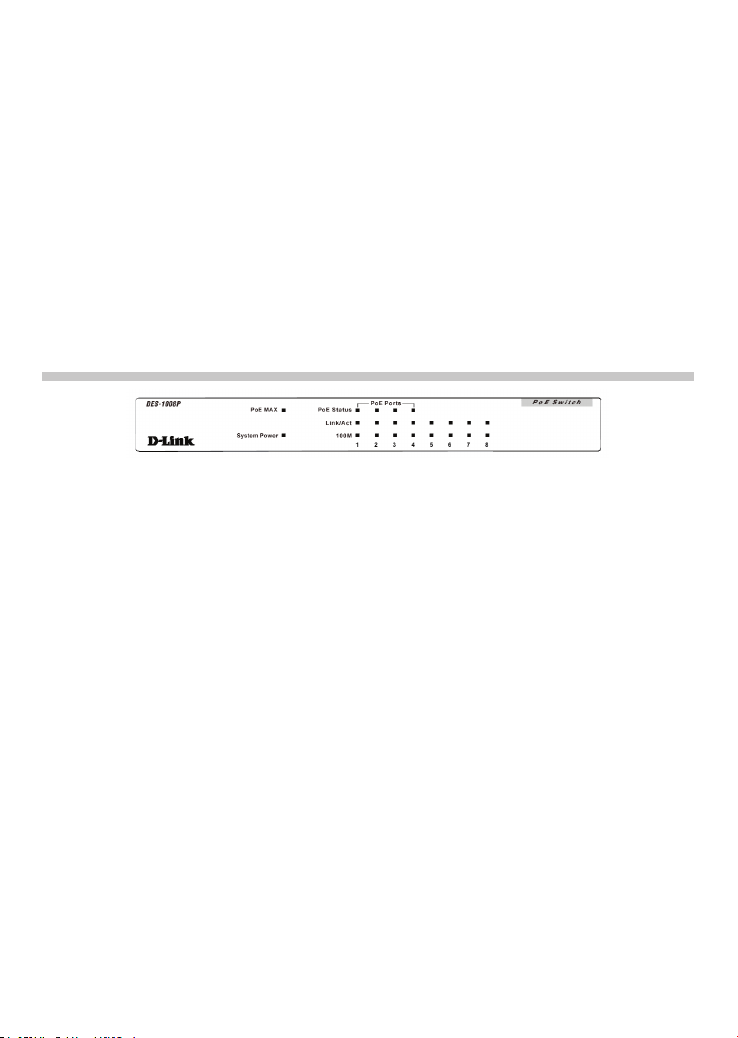

Индикаторы
Индикаторы позволяют управлять, обнаруживать и выявлять некоторые возможные
проблемы коммутатора или подключенных устройств.
A. Power:
Индикатор горит зеленым светом при включенном питании коммутатора, и не горит – в
противном случае.
B. Link / Act:
Индикатор горит зеленым, когда порт подключен к станции на скорости 10/100 Мбит/с и
соединение установлено правильно. При передаче данных индикатор мигает зеленым.
C. 100M Speed:
Этот индикатор горит зеленым при подключении к станции на скорости 100 Мбит/с Fast
Ethernet. Индикатор не горит при соединении к станции на скорости 10 Мбит/с или при
отсутствии соединения.
D. PoE MAX:
Не горит: Доступно не менее 10 Вт питания через PoE для подключения других
устройств PoE.
Зеленый: Горит при превышении или достижении максимальной выходной мощности
включенных устройств. Дополнительно подключенные устройства не будут работать.
Мигающий зеленый: Указывает, что снова доступно не меньше 10 Ватт.
E. PoE Status:
Зеленый: При успешном включении устройства PoE и порта.
Красный: Ошибка порта PoE из-за:
1. Недостатка мощности PoE
2. Превышения по току: превышение по току согласно классификации питаемых
устройств
3. Выходное напряжение PoE 44 ~ 57 В постоянного тока
Не горит: Устройство PoE не подключено.
Техническая поддержка
Обновления программного обеспечения и документация
доступны на Интернет-сайте D-Link.
D-Link предоставляет бесплатную поддержку для клиентов
в течение гарантийного срока.
Клиенты могут обратиться в группу технической поддержки
D-Link по телефону или через Интернет.
Техническая поддержка D-Link:
+495-744-00-99
Техническая поддержка через Интернет
http://www.dlink.ru
e-mail: support@dlink.ru
