1 Überblick und Sicherheit
WARNUNG:
ACHTUNG:
HINWEIS:
1 Überblick und Sicherheit
Vielen Dank!
Wir danken Ihnen für den Kauf des
POPSTER und das entgegengebrachte
Vertrauen.
Überblick
Abb. 1:
1 a: Entriegelung für den Staubraum-
deckel;
b: Griffmulde zum Tragen
2 Entriegelungstasten für den Saug-
schlauch
3 Staubfilterbeutel-Wechselanzeige
4 Teleskoprohr-Arretierung
5 Nebenluftregler
6 Saugleistungsregler
7 Ein-/Aus-Schalter
8 Kabelaufrolltaste
9 Entriegelung der Ausblasfilter-Abde-
ckung
10 Umschalter „Teppich/Hartboden“
Abb. 2:
1 Motorschutzfilter
2 Ausblasfiltereinheit bestehend aus:
3 Schaumstofffilterelement
4 Filterhalter mit eingenähtem Vlies
Abb. 3:
1 Papier-Staubfilterbeutel mit Halte-
rung (im Gerät)
2 ein weiterer Papier-Staubfilterbeutel
(im Karton)
3 Bedienungsanleitung
Abb. 4:
1 Zubehörhalterung
2 Polsterdüse
3 2in1-Kombidüse als Fugendüse
4 2in1-Kombidüse als Möbelpinsel
Abb. 5:
* optionales Zubehör:
1 *Parkettbürste (M203):
zum Saugen von empfindlichen
Oberflächen (z. B. Laminat, Parkett)
2 *Turbobürste (M209):
zur Tiefenreinigung von Teppichen
per rotierendem Bürstkopf
Technische Daten
Geräteart : Bodenstaubsauger
Modell : POPSTER
M7012 (-0/.../-9)
Spannung : 220 – 240 V~,
Leistung : 1.400 W nom –
Staubbeutelvolumen
Stromkabellänge
Gewicht : ca. 4,5 kg
Technische und gestalterische Änderungen im
Zuge stetiger Produktverbesserungen vorbehalten.
© Royal Appliance International GmbH
50/60 Hz
2.000 W max
: Max. nutzbares Füllvolu-
men 1,5 Liter
: ca. 5 m
1.1 zur Bedienungsanleitung
Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie mit dem Gerät arbeiten. Bewahren Sie die
Anleitung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie die Bedienungsanleitung mit.
Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:
Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.
Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.
Hebt Tipps und Informationen für Sie hervor.
Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen oder Schäden am Gerät führen.
Für Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung entstehen, übernehmen wir keine Haftung.
1.2 zu Kindern
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physi-
schen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu
werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten
von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen,
dass sie nicht mit dem Gerät spielen. Bewahren Sie das Gerät für diesen Personenkreis unzugänglich auf.
Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.
1.3 zur bestimmungsgemäßen Verwendung
Der Bodenstaubsauger darf nur im Haushalt eingesetzt werden. Er ist für eine gewerbliche Nutzung nicht
geeignet.
Verwenden Sie den Bodenstaubsauger ausschließlich für das Reinigen von trockenen, normal ver-
schmutzten Böden, Teppichen und Gardinen.
Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.
Verboten ist insbesondere:
Das Saugen von:
Die Verwendung in der Nähe von explosiven oder leicht entzündlichen Stoffen. Es besteht Brand- oder Ex-
plosionsgefahr.
Die Verwendung im Freien. Es besteht die Gefahr, dass Regen und Schmutz das Gerät zerstören.
Das Hineinstecken von Gegenständen in die Öffnungen des Gerätes. Es besteht Verletzungsgefahr.
Das selbstständige Umbauen oder Reparieren des Gerätes. Es besteht Verletzungsgefahr.
1.4 zur Stromversorgung
Das Gerät wird mit elektrischem Strom betrieben, dabei besteht grundsätzlich die Gefahr eines elektrischen
Schlags. Achten Sie daher besonders auf Folgendes:
1.5 bei defektem Gerät
Betreiben Sie niemals ein defektes Gerät oder ein Gerät mit einem defekten Stromkabel. Wenn die An-
schlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder
eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
Geben Sie ein defektes Gerät zur Reparatur an einen Fachhändler oder den Royal
dienst. Adresse ZKapitel 4.4, „Im Garantiefall“.
- Körperteilen und Tieren. Sie könnten eingezogen und verletzt werden.
- am Körper befindlichen Kleidungsstücken. Sie könnten eingezogen werden und Verletzungen hervorrufen.
- Wasser und anderen Flüssigkeiten, insbesondere feuchten Teppich-Reinigungsmitteln. Feuchtigkeit im
Inneren kann zum Kurzschluss führen.
- Tonerstaub (für Laserdrucker, Kopierer usw.). Es besteht Brand- und Explosionsgefahr.
- glühender Asche, brennenden Zigaretten oder Streichhölzern. Es kann zum Brand kommen.
- spitzen Gegenständen, wie Glassplittern, Nägeln usw. Das Gerät könnte beschädigt werden.
- Bauschutt, Gips, Zement, feinstem Bohrstaub, Schminke usw. Das Gerät könnte beschädigt werden.
- Fassen Sie den Stecker nie mit nassen Händen an.
- Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer direkt am Stecker. Ziehen Sie niemals am Stromkabel, es könnte reißen.
- Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt, überfahren wird oder mit Hitzequellen in Berührung kommt.
- Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme des Gerätes ausgelegt sind.
- Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten und halten Sie es von Regen und
Nässe fern.
- Betreiben Sie das Gerät nur, wenn die auf dem Typenschild angegebene elektrische Spannung mit der
Spannung Ihrer Steckdose übereinstimmt. Falsche Spannung kann das Gerät beschädigen.
Appliance-Kunden-
4
2 Bedienung
HINWEIS:
ACHTUNG:
WARNUNG:
6
BCA
7
WARNUNG:
WARNUNG:
ACHTUNG:
HINWEIS:
ACHTUNG:
WARNUNG:
HINWEIS:
8
9
10
11

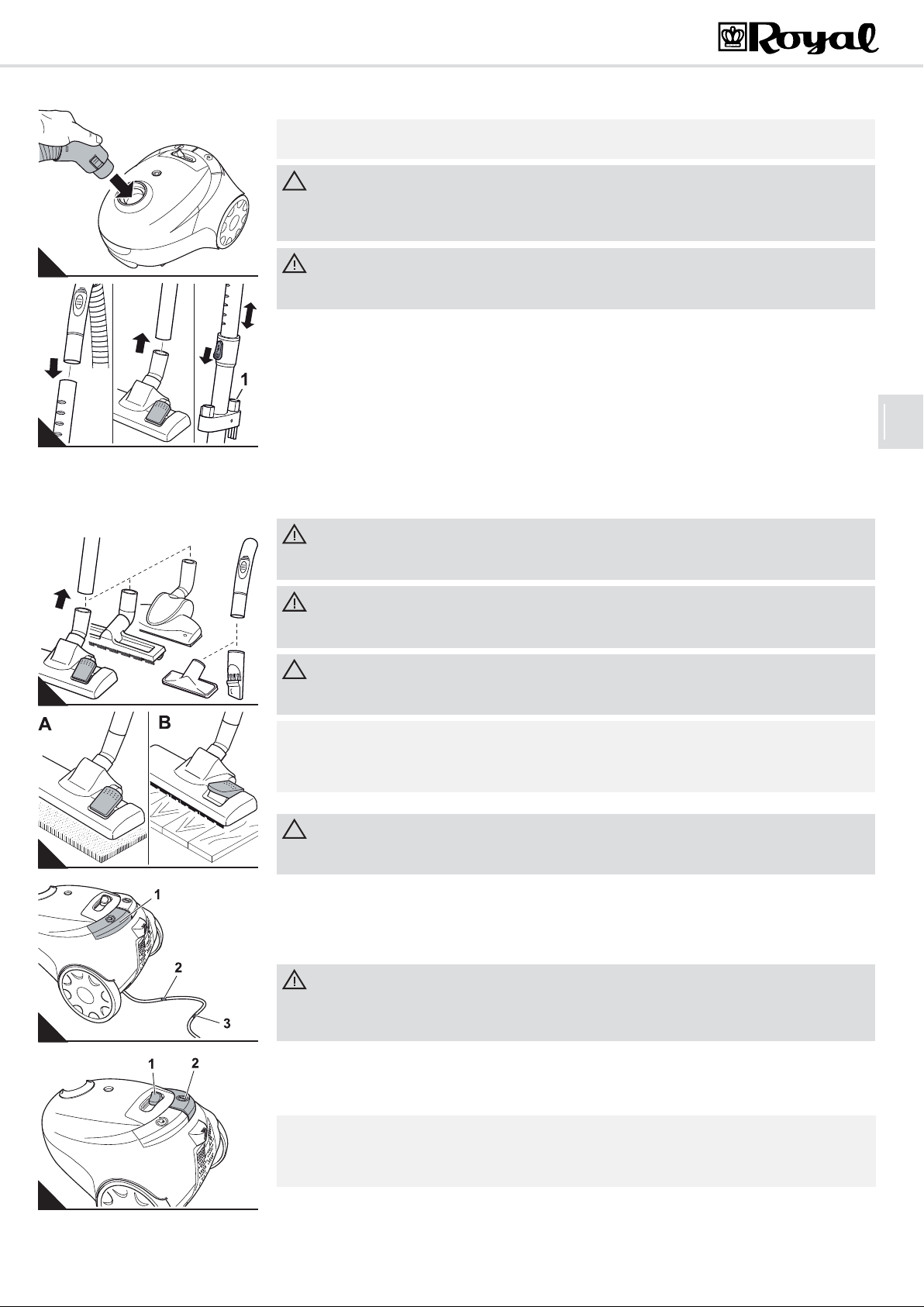

2.1 Auspacken und Montieren
2.2 Staubsaugen
2 Bedienung
1. Packen Sie das Gerät samt Zubehör aus.
2. Überprüfen Sie den Inhalt auf Unversehrtheit und Vollständigkeit (Abb. 1–5).
Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler.
Transportieren/versenden Sie das Gerät grundsätzlich in der Originalverpackung, damit es keinen Schaden
nimmt. Heben Sie dazu die Originalverpackung auf.
Entsorgen Sie dagegen nicht mehr benötigtes Verpackungsmaterial ordnungsgemäß.
Verletzungsgefahr! Montieren Sie das Gerät nur, wenn der Stecker aus der Steckdose gezogen ist. Anderenfalls kann das Gerät anlaufen und Körperteile, Haare oder Kleidungsstücke können eingezogen werden.

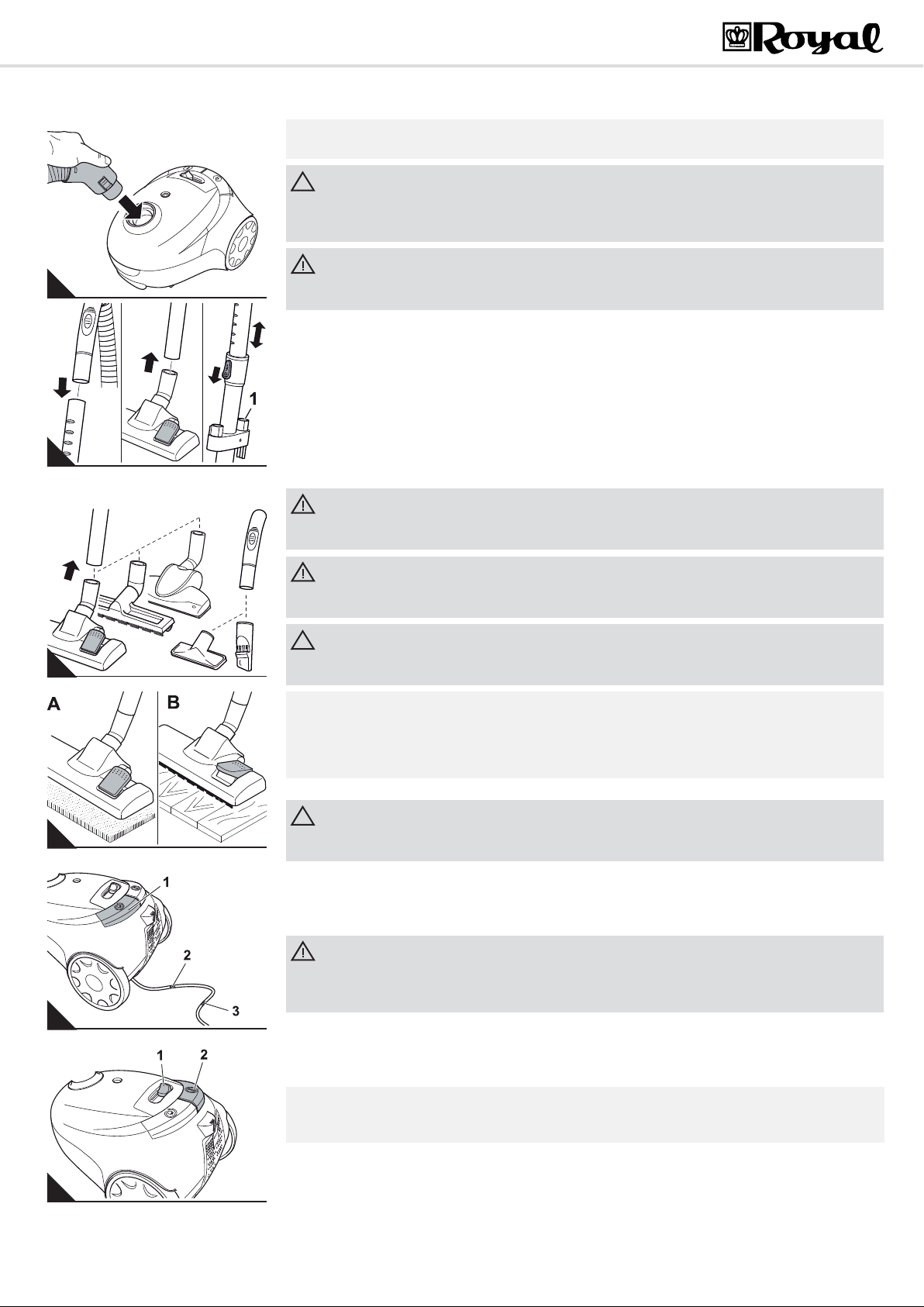

3. Stecken Sie das Ende des Saugschlauchs wie abgebildet in die Aufnahmeöffnung, bis die Verriegelung
hör- und spürbar einrastet (Abb. 6).
4. Stecken Sie den Handgriff in das obere Ende des Teleskoprohrs (Abb. 7/A).
5. Stecken Sie die gewünschte Düse auf das Teleskoprohr (Abb. 7/B).
6. Stellen Sie die Länge des Teleskoprohrs ein. Drücken Sie dazu die Teleskoprohr-Arretierung nach unten
(Abb. 7/C). Ziehen Sie dann das Teleskoprohr auf die gewünschte Länge. Zum Verriegeln lassen Sie die
Teleskoprohr-Arretierung beim Ziehen los. Sie hören ein deutliches Klicken.
7. Bringen Sie eventuell nicht benötigtes Zubehör wie abgebildet in der Zubehörhalterung (Abb. 7/C1) unter .
Ihr Bodenstaubsauger ist jetzt einsatzbereit.
DE
Verletzungsgefahr! Ein beschädigtes Gerät darf nicht verwendet werden. Prüfen Sie den Bodenstaubsauger
und das Stromkabel vor jeder Benutzung.
Verletzungsgefahr! Achten Sie insbesondere beim Saugen von Treppen darauf, dass Sie sich stets oberhalb
des Geräts befinden.
Verwenden Sie den Bodenstaubsauger nur, wenn alle Filter intakt, trocken und korrekt eingesetzt sind. Stellen Sie sicher, dass keine Öffnungen verstopft sind. Anderenfalls kann der Staubsauger beschädigt werden.
Ihr Bodenstaubsauger besitzt einen Überhitzungsschutz. Er schaltet sich bei Überhitzung automatisch ab.
Ist dies der Fall, schalten Sie den Bodenstaubsauger aus und ziehen Sie den Stecker. Beseitigen Sie die
Ursache der Überhitzung. Warten Sie ca. 45 Minuten. Den abgekühlten Bodenstaubsauger können Sie wieder einschalten.
1. Stecken Sie die gewünschte Düse auf (Abb. 8).
Beachten Sie die Empfehlungen der Belaghersteller und ob die betreffende Düse für den jeweiligen Belag
geeignet ist.
2. Stellen Sie bei Verwendung der Bodendüse den Umschalter „Teppich/Hartboden“ je nach Bodenbelag ein:
- Teppich (Abb. 9/A): für lang-/kurzflorige Teppiche, Läufer usw.
- Hartboden (Abb. 9/B): für Laminat, Fliesen, PVC usw.
3. Ziehen Sie das Stromkabel bis zur gelben Markierung (Abb. 10/3) heraus.
Gefahr eines elektrischen Schlags! Falls die rote Markierung (Abb. 10/2) sichtbar ist, ziehen Sie das Kabel
mithilfe der Kabelaufrolltaste (Abb. 10/1) wieder bis zur gelben Markierung (Abb. 10/3) ein. Anderenfalls
kann das Kabel beschädigt werden.
4. Stecken Sie den Stecker in eine Steckdose mit Schutzkontakt.
5. Schalten Sie den Bodenstaubsauger am Ein-/Aus-Schalter (Abb. 11/2) ein.
6. Stellen Sie den Saugleistungsregler (Abb. 11/1) je nach zu saugendem Untergrund ein.
7. Ziehen Sie den Bodenstaubsauger zum Saugen wie einen Schlitten hinter sich her.
Mit dem Nebenluftregler (Abb. 1/5) können Sie die Saugleistung schnell reduzieren, wenn weniger Saugleistung benötigt wird, z. B. um eingesaugte Gegenstände wieder freizugeben.
5
2 Bedienung
WARNUNG:
12
ACHTUNG:
13
ACHTUNG:
HINWEIS:
HINWEIS:
HINWEIS:
HINWEIS:
14
15
16
17

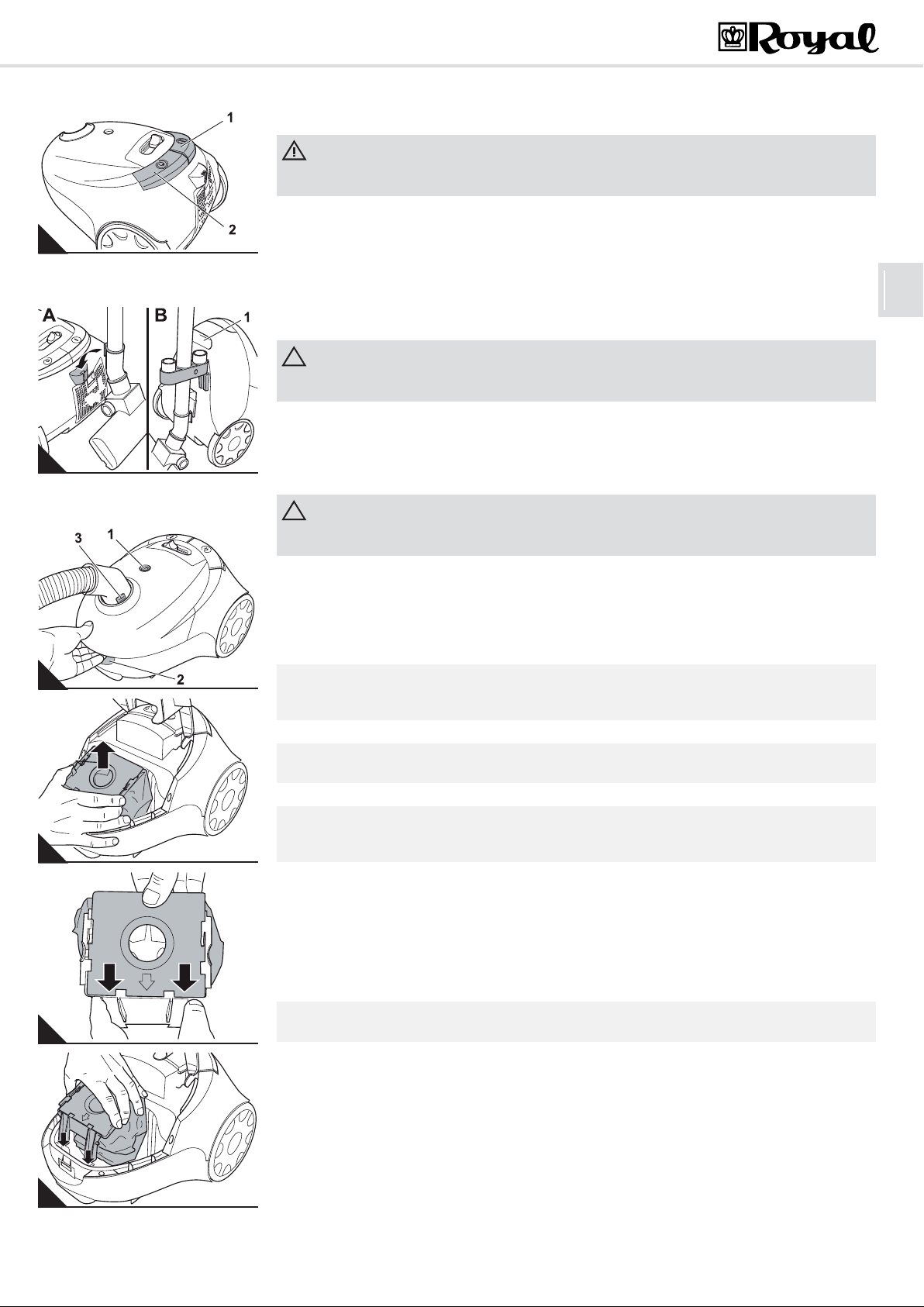

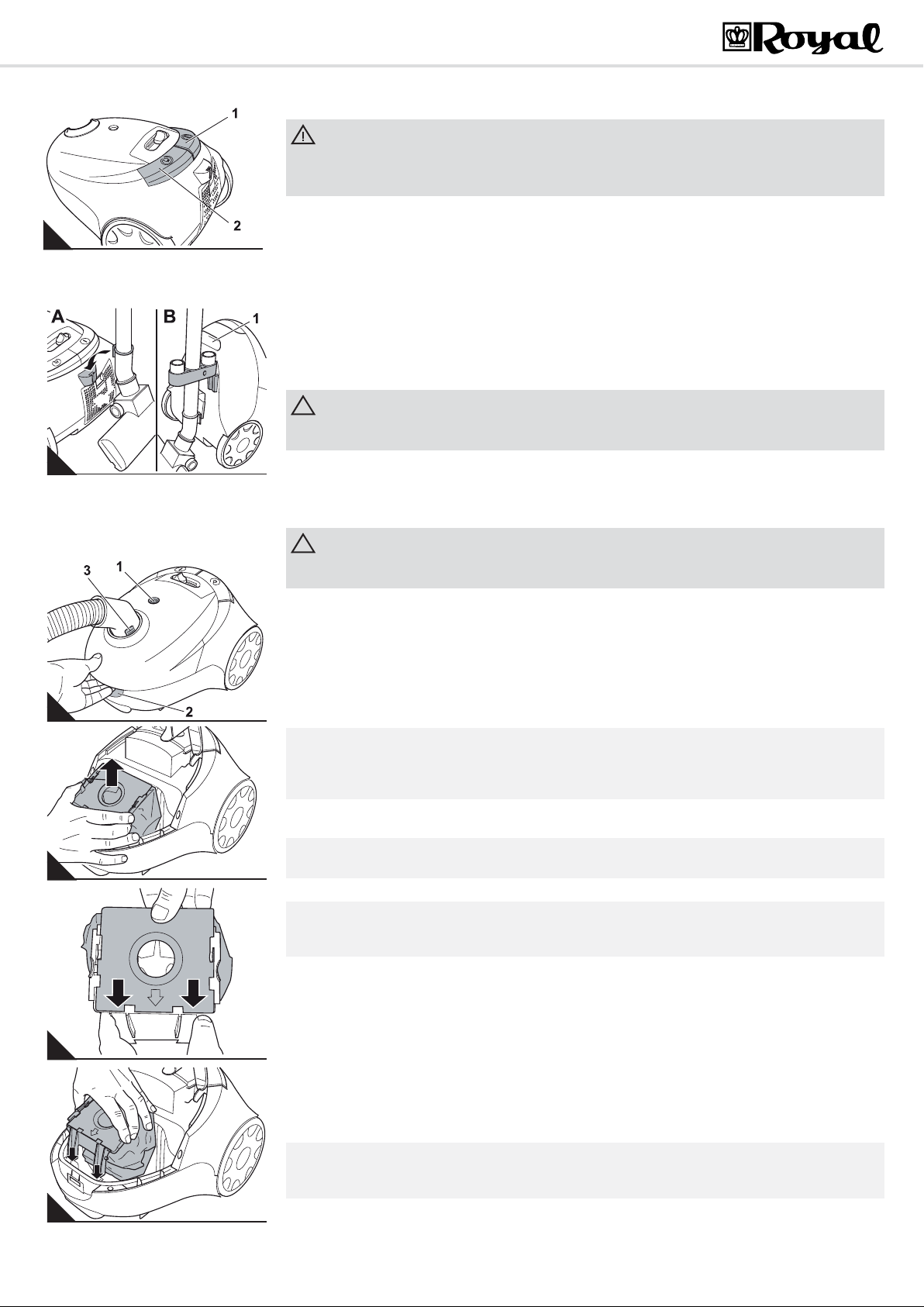

2.3 Ausschalten
2.4 Transportieren und Verstauen
2.5 Staubfilterbeutel wechseln
1. Schalten Sie den Bodenstaubsauger am Ein-/Aus-Schalter (Abb. 12/1) aus und ziehen Sie den Stecker aus
der Steckdose.
2. Behalten Sie den Stecker in der Hand.
Verletzungsgefahr! Beim unkontrollierten Einziehen des Stromkabels kann dieses umherschlingern, zur
Stolperfalle werden oder Gegenstände umreißen. Behalten Sie daher den Stecker in der Hand und führen
Sie ihn beim Einziehen des Stromkabels mit.
3. Drücken Sie die Kabelaufrolltaste (Abb. 12/2), um das Stromkabel einzuziehen.
Zum Transport können Sie das Gerät am Tragegriff (Abb. 13/B1) tragen.
Bei Arbeitspausen können Sie den Parkhaken in die Parkhalterung einhängen (Abb. 13/A).
Zum Verstauen können Sie den Verstauhaken in die Verstauhalterung einhängen (Abb. 13/B).
Es empfiehlt sich, vorher das Teleskoprohr einzufahren ZKapitel 2.1, „Auspacken und Montieren“,
Schritt 4.
Stellen Sie das Gerät nie direkt neben Wärmequellen ab (z. B. Heizung, Ofen). Vermeiden Sie direkte Sonneneinstrahlung. Die Hitze kann das Gerät beschädigen.
Zum Verstauen über einen längeren Zeitraum entnehmen Sie den Staubfilterbeutel ZKapitel 2.5,
„Staubfilterbeutel wechseln“ und entsorgen Sie ihn ordnungsgemäß. Lagern Sie das Gerät dann stets kühl, tro-
cken und für Kinder unzugänglich.
Bevor Sie den Staubfilterbeutel wechseln, schalten Sie das Gerät aus. So vermeiden Sie, dass Staub das
Gerät beschädigt.
Wechseln Sie den Staubfilterbeutel, wenn die Staubfilterbeutel-Wechselanzeige (Abb. 14/1) „rot“ anzeigt,
vor längerer Lagerung oder vor Weiterversand.
Wechseln Sie den Staubfilterbeutel aus hygienischen Gründen zudem spätestens alle 3 Monate.
1. Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose, ZKapitel 2.3, „Ausschalten“.
2. Öffnen Sie den Staubraumdeckel, indem Sie seine Entriegelungstaste drücken (Abb. 14/2) und ihn an-
schließend aufklappen.
3. Klappen Sie den Staubraumdeckel so weit auf, bis er spürbar einrastet und von selbst geöffnet bleibt.
Sollte der Staubraumdeckel nicht von allein geöffnet bleiben, empfiehlt es sich, vorher den Saugschlauch zu
entnehmen. Drücken Sie hierfür beide Entriegelungstasten (Abb. 14/3) und ziehen Sie den Saugschlauch
aus seiner Aufnahme.
4. Ziehen Sie den Staubbeutelhalter samt Staubfilterbeutel wie abgebildet (Abb. 15) nach oben heraus.
Gehen Sie beim Entnehmen des Staubfilterbeutels vorsichtig vor, damit kein Staub aus dem Staubfilterbeutel austreten kann.
5. Ziehen Sie den vollen Staubfilterbeutel nach oben aus dem Staubbeutelhalter heraus (Abb. 16).
Den Inhalt des Staubfilterbeutels können Sie im Hausmüll entsorgen, solange er keinen für den Hausmüll
verbotenen Schmutz enthält.
6. Schieben Sie den neuen Staubfilterbeutel wie abgebildet in den Staubbeutelhalter, bis er hinter den beiden
Nasen und exakt an der Kante des Staubbeutelhalters anliegt (Abb. 16, Pfeile).
7. Entfernen Sie Staubrückstände, die sich eventuell im Staubraum befinden.
8. Kontrollieren Sie bei dieser Gelegenheit sogleich den Motorschutzfilter. Wechseln Sie ihn bei Bedarf,
ZKapitel 3.3, „Motorschutzfilter reinigen“.
9. Setzen Sie den Staubbeutelhalter samt neuem Staubfilterbeutel wieder ein:
- Setzen Sie dafür den Staubbeutelhalter in die beiden dafür vorgesehenen Schienen ein (Abb. 17/Pfeile).
- Drücken Sie den Staubbeutelhalter dann so weit nach unten, bis dieser sicher auf seiner Führung aufliegt.
Der Staubraumdeckel lässt sich nur schließen, wenn der Staubfilterbeutel korrekt eingesetzt ist.
10. Schließen Sie den Staubraumdeckel. Er rastet hörbar ein.
6
3 Wartung
18
ACHTUNG:
19
20
ACHTUNG:
21
22
HINWEIS:
3.1 Übersicht über die Filter
3.2 Ausblasfiltereinheit reinigen
3Wartung
Die Filter können nach einiger Zeit verschmutzen und müssen daher regelmäßig kontrolliert werden:
Folgende Filter sind installiert:

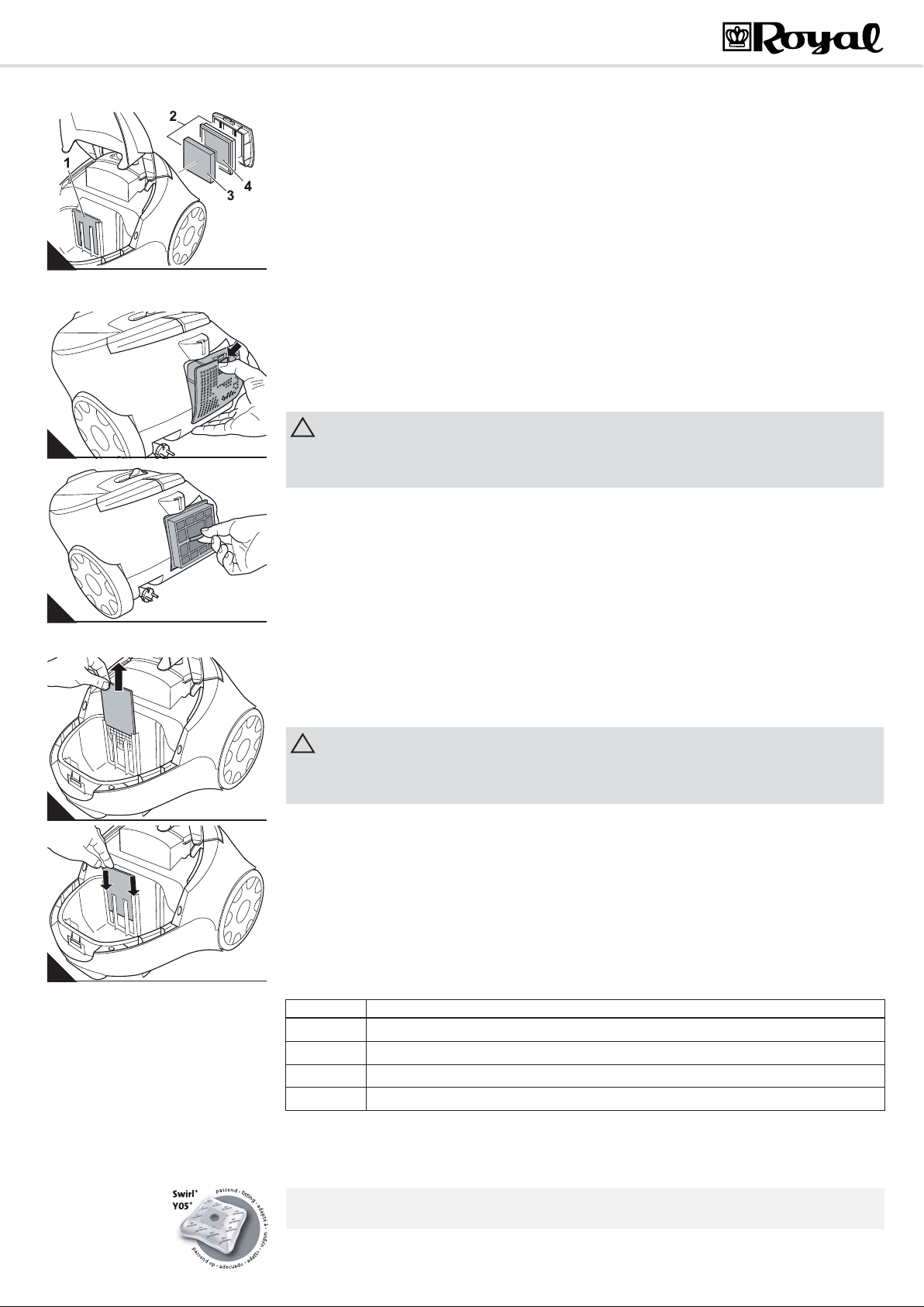

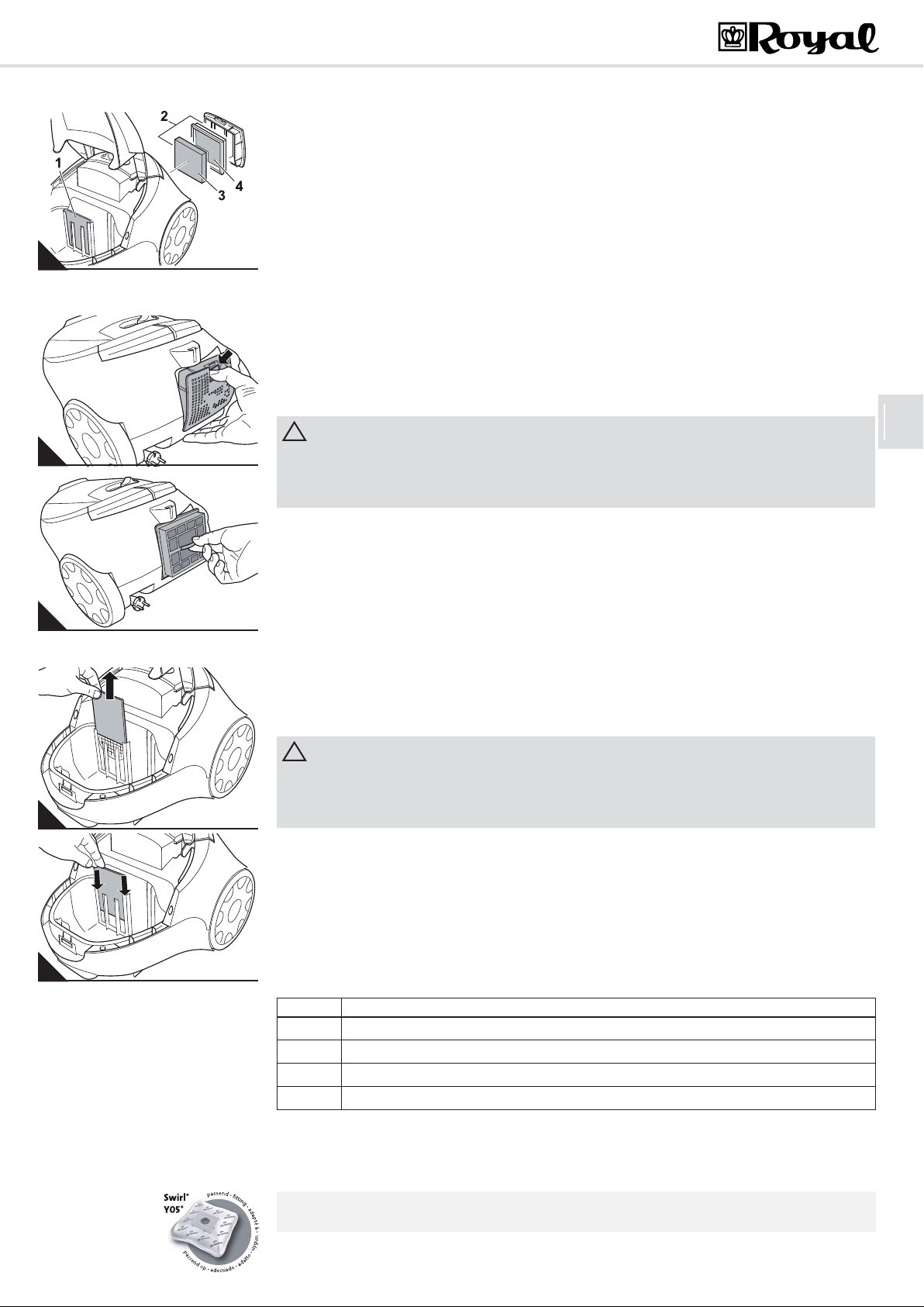

Motorschutzfilter (Abb. 18/1)
Er verhindert bei defektem Staubfilterbeutel, dass größere Partikel den Motor beschädigen.
- Austauschen: nach jedem 5. Staubfilterbeutel-Wechsel, spätestens alle 6 Monate (ZKapitel 3.3,
„Motorschutzfilter reinigen“).
Ausblasfiltereinheit (Abb. 18/2) bestehend aus
- Schaumstofffilterelement (Abb. 18/3) und
- Filterhalter mit eingenähtem Vlies (Abb. 18/4)
Die Ausblasfiltereinheit filtert feinste Partikel aus der ausgeblasenen Luft.
- Austauschen: alle 6 Monate (ZKapitel 3.2, „Ausblasfiltereinheit reinigen“).
1. Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose, ZKapitel 2.3, „Ausschalten“.
2. Drücken Sie die Entriegelung der Ausblasfilter-Abdeckung und klappen Sie die Abdeckung ab (Abb. 19).
3. Nehmen Sie die Ausblasfilter-Einheit an der dafür vorgesehenen Zunge aus ihrer Konsole (Abb. 20).
4. Halten Sie die Ausblasfltereinheit tief über einen Mülleimer.
5. Nehmen Sie das Schaumstofffilterelement aus dem Filterhalter.
6. Spülen Sie beide Filterelemente von Hand mit klarem, kaltem Wasser gründlich aus.
Die Filterelmente der Ausblasfiltereinheit sind waschbar, jedoch weder spülmaschinen- noch waschmaschinentauglich. Verwenden Sie außerdem zur Reinigung keine Reinigungsmittel. Lassen Sie die Filterelemente
anschließend trocknen (ca. 24 Stunden bei Raumtemperatur). Setzen Sie sie erst wieder ein, wenn sie vollkommen trocken sind.
7. Falls eines der Filterlemente beschädigt oder verformt sein sollte, ersetzen Sie es durch ein neues
(ZKapitel 3.4, „Zubehör- und Ersatzteilliste“).
8. Setzen Sie das gereinigte/neue Schaumstofffilterelement zurück in den Filterhalter.
9. Setzen Sie den frisch bestückten Filterhalter nun zurück in seine Konsole (Abb. 20). Die Entnahmezunge
des Filterhalters muss dabei aus dem Gerät heraus zeigen.
10. Haken Sie die Ausblasfilter-Abdeckung zuerst unten ein und drücken Sie sie oben an, bis sie spürbar ein-
rastet (Abb. 19).
DE
3.3 Motorschutzfilter reinigen
3.4 Zubehör- und Ersatzteilliste
1. Schalten Sie das Gerät aus und entnehmen Sie den Staubbeutelhalter samt Staubfilterbeutel, ZKapitel 2.5,
„Staubfilterbeutel wechseln“, Schritte 1–4.
2. Ziehen Sie den Motorschutzfilter nach oben aus seiner Führung (Abb. 21).
3. Spülen Sie den Motorschutzfilter von Hand mit klarem, kaltem Wasser gründlich aus.
Der Motorschutzfilter ist waschbar, jedoch weder spülmaschinen- noch waschmaschinentauglich. Verwenden Sie außerdem zur Reinigung keine Reinigungsmittel. Lassen Sie den Motorschutzfilter anschließend
trocknen (ca. 24 Stunden bei Raumtemperatur). Setzen Sie ihn erst wieder ein, wenn dieser vollkommen
trocken ist.
4. Falls der Motorschutzfilter beschädigt oder verformt sein sollte, ersetzen Sie ihn durch einen neuen
(ZKapitel 3.4, „Zubehör- und Ersatzteilliste“).
5. Schieben Sie den Motorschutzfilter wieder in die dafür vorgesehenen Führungen (Abb. 22/Pfeile).
6. Setzen Sie den Staubbeutelhalter mit Staubfilterbeutel ein und schließen Sie den Staubraumdeckel. Er ras-
tet hörbar ein.
Artikel-Nr. Beschreibung
7010022 Set mit 5 Staubfilterbeuteln und 1 Motorschutzfilter
7011002 1 Ausblasfiltereinheit (incl. Schaumstofffilterelement (Abb. 18/3) und Filterhalter (Abb. 18/4))
M203 1 Parkettbürste
M209 1 Turbobürste
3.5 Bezugsquellen
3.6 Kaufempfehlung
Bestellkontakt Z Rückseite der Anleitung.
Weitere Informationen finden Sie unter http://www.dirtdevil.de
Wir empfehlen zum Nachkauf: Swirl£Y05 Staubfilterbeutel mit MicroPor£ Filtration
Beutel in Richtung "C" einlegen.
Swirl, MicroPor und "Y05" sind reg. Marken eines Unternehmens der Melitta Gruppe, die mit deren Genehmigung benutzt werden.
7
Loading...
