CANADIAN

PORTABLE

FORCED

AIR HEATERS

OWNER’S MANUAL

50 SIDE PFA/PV 010A

Models: 35, 50, 70, 100, and 150

IMPORTANT Read and understand this manual before assembling, starting, or servicing heater. Improper use of heater can cause serious injury. Keep this manual for future reference.

This heater is certified by the Canadian Gas Association to Canadian Standards Specifications B140.0 and B140.8.

CONTENTS

SECTION PAGE

Safety Information......................................................................... 3

Product Identification .................................................................... 4

Unpacking......................................................................................5

Assembly .......................................................................................5

35, 50, and 70 Models............................................................. 5

100 and 150 Models................................................................ 6

Theory of Operation ...................................................................... 7

Fuels .............................................................................................. 8

Ventilation .....................................................................................8

Operation .......................................................................................8

Storing, Transporting, or Shipping ................................................ 10

Preventative Maintenance Schedule.............................................. 10

Troubleshooting.............................................................................11

Service Procedures ........................................................................ 12

Upper Shell Removal .............................................................. 12

Fan...........................................................................................12

Air Output, Air Intake, and Lint Filters ..................................12

Pump Pressure Adjustment .....................................................13

Fuel Filter................................................................................ 13

Spark Plug (35/50 Models) ..................................................... 14

Spark Plug (70/100/150 Models) ............................................ 14

Nozzle (35/50 Models) ........................................................... 15

Nozzle (70/100/150 Models) ..................................................15

Pump Rotor .............................................................................16

Specifications ................................................................................ 17

Wiring Diagrams ........................................................................... 18

Accessories .................................................................................... 19

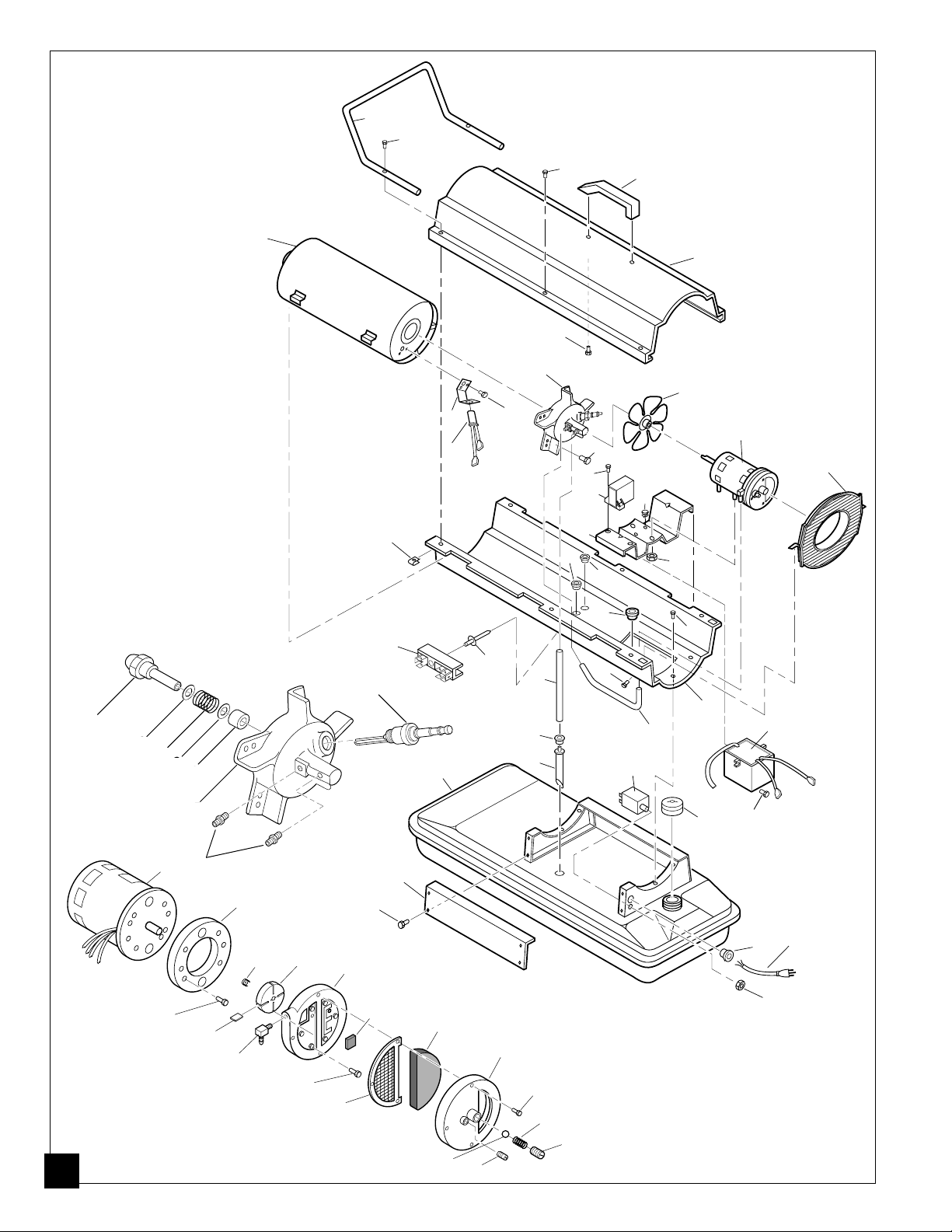

Illustrated Parts Breakdown and Parts List ................................... 20

35 Model ................................................................................. 20, 21

50 Model ................................................................................. 22, 23

70 Model ................................................................................. 24, 25

100 Model ............................................................................... 26, 27

150 Model ............................................................................... 28, 29

Warranty and Repair Service.........................................................30

Install heater according to local regulations and

CSA standard B139.

099618

SAFETY

INFORMATION

WARNINGS

IMPORTANT: Read this Owner’s Manual carefully and completely before trying to assemble, operate, or service this heater. Improper use of this heater can cause serious injury or death from burns, ﬁre, explosion, electrical shock, and carbon monoxide poisoning.

DANGER

Carbon monoxide poisoning may lead to death!

Early signs of carbon monoxide poisoning resemble the ﬂu, with headaches, dizziness, and/or nausea. If you have these signs, the heater may not be working properly. Get fresh air at once! Have heater serviced. Some people (such as pregnant women, persons with heart or lung disease, persons with anemia, those under the inﬂuence of alcohol, and those at high altitudes) are more affected by carbon monoxide than others.

Make certain you read and understand all Warnings. Keep this manual for reference. It is your guide to safe and proper operation of this heater.

• Use only kerosene or No. 1 fuel oil.

• Use only with the electrical voltage and frequency specified on model plate.

• Heater must be grounded. Use only a properly grounded three-wire extension cord. Plug into grounded outlet only.

• Use only in areas free of flammable vapors or high dust content.

• Minimum clearance from any combustible materials: 8 feet (244 cm) from hot air outlet; 6 feet (183 cm) from top; and 2 feet (61 cm) from sides and inlet.

• Locate heater on a stable and level surface while hot or operating or a fire may occur.

• Use only in well ventilated areas. Provide ventilation of at least three square feet (2,800 square cm) for each 100,000 Btu of rating.

• Keep children and animals away from heater at all times.

• Never start heater when combustion chamber is hot or if fuel has accumulated in combustion chamber.

• When used with a thermostat, heater may start at anytime.

• When heater is moved or stored, it must be in a level position or fuel spillage may occur.

• Use heater only in accordance with local ordinances and codes.

• Never use gasoline, crankcase drainings, naphtha, paint thinners, alcohol, or other highly flammable fuels.

• Never use heater where gasoline, paint thinner, or other highly flammable vapors are present.

• Never use heater in living or sleeping areas.

• Never leave a heater plugged in without adult supervision if children or animals are likely to be present.

• Never move, handle, refuel, or service a hot, operating, or plugged-in heater.

• Never block air inlet at motor end (rear) of heater.

• Never attach duct work to front of heater.

• Never attach heater to external fuel tank.

099618

PRODUCT

35/70,000 BTU/HR CANADIAN

PFA/PV 042A

IDENTIFICATION

Nose Cone Guard

Upper Shell

Hot Air Outlet

Handle

Lower Shell

Fuel Tank

Side Cover

Hot Air Outlet

Lower Shell

Fan Guard

Air Filter End Cover

Fuel Cap

Safety Control Reset Button

Power Cord

Figure 1 - 35/50/70 Models

Upper Shell

Fuel Cap

Side Cover

Safety Control Reset Button

Figure 2 - 100/150 Models

Fan Guard

Fuel Tank

Power Cord

099618

UNPACKING

1. Remove all protective packaging that has been applied to heater for shipment

2. Remove heater from carton.

3. Check heater for any shipping damage. If damage is found, promptly inform dealer where heater was purchased.

ASSEMBLY

(For 35, 50, and 70

Models Only)

These models are furnished with a nose cone guard. Nose cone guard and mounting screws are found in the shipping carton.

Tools Needed

• 5/16" Nut Driver or Wrench

1. Place nose cone guard on top of upper shell flange. Make sure nose cone guard is on hot air outlet end of heater.

2. Insert screws through nose cone guard and upper shell flange.

3. Tighten screws firmly.

Nose Cone Guard

Screw

Hot Air Outlet

099618

Upper Shell Flange

Figure 3 - Nose Cone Guard Assembly, 35/50/70 Models Only

ASSEMBLY

PFA/PV 042B

ASSEMBLY

(For 100 and 150 Models Only)

These models are furnished with wheels and a front handle. Some models are furnished with a rear handle also. Wheels, handle(s), and the mounting hardware is found in the shipping carton.

Tools Needed

• Medium Phillips Screwdriver

• 3/8" Open or Adjustable Wrench

• Hammer

1. Slide axle through wheel support frame. Install wheels on axle.

IMPORTANT:

2. Place cap nuts on axle ends. Gently tap with hammer to secure.

3. Place heater on wheel support frame assembly. Make sure air inlet end of heater is over wheels.

4. Place front handle (and rear handle if provided) on top of fuel tank flange. Insert screws through handle(s), fuel tank flange and wheel support frame. Attach nut finger tight after each screw is inserted.

5. Tighten all nuts firmly.

Place extended hub of wheel toward wheel support frame.

Hot Air Outlet

Fuel Tank Flange

Wheel Support Frame

Wheel

Screw

Nut

Front Handle

Rear Handle

Air Inlet

Cap Nut

Axle

Figure 4 - Wheel and Handle Assembly, 100/150 Models Only

Extended Hub

099618

THEORY OF

OPERATION

The Fuel System: An air pump is located on one end of the motor shaft. The

air pump forces air through the air line. The air is then pushed through the burner head nozzle. The moving air causes fuel to be lifted from the tank. The fuel and air mixture is sprayed into the combustion chamber in a fine mist.

The Air System: The motor turns a fan which pushes air into and around the combustion chamber. This air is heated and provides a stream of clean, hot air.

The Ignition System: The electronic ignitor causes the spark plug to ignite the fuel and air mixture.

The Safety Control System: This system causes the heater to shut down if the flame goes out.

Clean Heated Air Out

Fuel Tank

Combustion Chamber

Nozzle

Air For Fuel System

Spark Plug

Fuel Filter

Motor

Burner Head

Air Line To Burner

Air For Combustion And Heating

Fan

Air Pump

Intake Air Filter

Cool Air In

Output Air Filter

Electronic Ignitor

Fuel

099618

Figure 5 - Cross Section Operational View

FUELS

WARNING

Use only kerosene or No. 1 fuel oil to avoid risk of fire or explosion. Never use gasoline, crankcase drainings, naphtha, paint thinners, alcohol, or other highly flammable fuels.

Use only kerosene or No. 1 fuel oil. Do not use heavy fuels such as No. 2 fuel oil or No. 2 diesel. The use of heavy fuels will result in:

• clogging of fuel filter and nozzle

• carbon build up on spark plug

• the need of non-toxic anti-icer in fuel during very cold weather Do not use No. 3 fuel oil or heavy oils such as crankcase drainings. These heavy oils will not ignite properly and will contaminate the heater.

VENTILATION

IMPORTANT:

container is clean. Foreign matter such as rust, dirt or water will cause the heater’s safety control to shut down heater. Foreign matter may also require heater’s fuel system to be frequently cleaned.

Use a KEROSENE ONLY storage container. Be sure storage

WARNING

Provide a fresh air opening of at least one square foot (930 square cm) for each 35,000 BTU/HR rating. Provide extra fresh air if more heaters are being used. The minimum ventilation requirements must be followed to avoid risks associated with carbon monoxide poisoning. Make certain these requirements are met prior to operating heater.

Example:

A 150 model heater requires one of the following:

• a two-car garage door raised six inches (15.24 cm)

• a single-car garage door raised nine inches (22.86 cm)

• two, thirty-inch (76.20 cm) windows raised twelve inches (30.48 cm)

OPERATION

IMPORTANT

Review and understand the warnings in the Safety Information Section. They are needed to safely operate this heater. Follow all local ordinances and codes when using this heater.

To Start Heater

1. Fill fuel tank with kerosene or No. 1 fuel oil.

2. Attach fuel cap.

3. Follow all ventilation and safety information.

099618

OPERATION

Continued

4. Plug heater’s power cord into approved, grounded, three-wire extension cord. Extension cord must be at least six feet (1.8 meters) long.

Extension Cord Size Requirement

6 to 10 feet (1.8 to 3 meters) long, use 18 AWG (0.75 mm2) rated cord 11 to 100 feet (3.3 to 30.5 meters) long, use 16 AWG (1.0 mm2) rated cord 101 to 200 feet (30.8 to 61 meters) long, use 14 AWG (1.5 mm2) rated cord

5. Plug extension cord into standard 120 volt/60 hertz, 3-prong grounded outlet. Heater will start when extension cord is plugged into outlet. If not, push in heater’s safety control reset button (see Figures 6 and 7).

Safety

Safety Control Reset Button

Control Reset Button

Figure 6 - Safety Control Reset Button, 35/50/70 Models

To Stop Heater

1. Unplug extension cord from outlet.

To Restart Heater

1. Wait two minutes after stopping heater.

2. Repeat steps under To Start Heater.

Figure 7 - Safety Control Reset Button, 100/150 Models

099618

STORING,

TRANSPORTING

OR SHIPPING

Note:

If shipping, transport companies require fuel tanks to be empty.

1. Drain fuel tank.

Note:

Some models have drain plug on underside of fuel tank. If so, remove

drain plug to drain all fuel. If heater does not have drain plug, drain fuel through fuel cap opening. Be sure all fuel is removed.

2. Replace drain plug if provided.

3. If any debris is noted in old fuel, add 1 or 2 quarts of clean kerosene to tank, stir, and drain again. This will prevent excess debris from clogging filters during future use.

4. Replace fuel cap or drain plug. Properly dispose of old and dirty fuel. Check with local automotive service stations that recycle oil.

5. If storing, store heater in dry place. Make sure storage place is free of dust and corrosive fumes.

PREVENTATIVE

MAINTENANCE

SCHEDULE

IMPORTANT:

heating season. Using old fuel could damage heater.

Do not store kerosene over summer months for use during next

WARNING

To avoid risk of burn and electrical shock, never attempt to service heater while it is plugged in, operating, or hot.

Item How Often How To

Fuel tank Flush every 150-200 hours See Storing, Transporting, or

of operation or as needed. Shipping, above.

Air output and Replace every 500 hours of See Air Output, Air Intake, lint filters operation or once a year. and Lint Filters, page 12.

Air intake Wash and dry with soap and See Air Output, Air Intake, filter water every 500 hours of op- and Lint Filters, page 12.

eration or replace as needed.

Fuel filter Clean twice a heating season See Fuel Filter, page 13.

or replace as needed.

Spark plug Clean and regap every 600 See Spark Plug, page 14.

hours operation or replace as needed.

Fan blades Clean every season or See Fan, page 12.

as needed.

Motor Not required/permanently

lubricated

099618

TROUBLE-

SHOOTING

WARNING

To avoid risk of burn and electrical shock, never attempt to service heater while it is plugged in, operating, or hot.

OBSERVED FAULT POSSIBLE CAUSE REMEDY

Heater ignites, but safety control shuts off heater after a short period of time.

Incorrect pump pressure

Dirty air output, air

intake and lint filters

See Pump Pressure

Adjustment, page 13.

See Air Output, Air Intake

and Lint Filters, page 12.

Heater will not ignite, but motor runs for a short period of time.

Dirty fuel filter Dirt in nozzle Dirty photocell lens Defective safety control

Incorrect pump pressure

Carbon deposits on spark

plug and/or improper

gap Dirty fuel filter Dirt in nozzle Water in fuel tank

WARNING: High voltage!

Electronic ignitor not

grounded

See Fuel Filter, page 13. See Nozzle, page 15. Clean photocell lens. Replace safety control.

See Pump Pressure

Adjustment, page 13.

See Spark Plug, page 14.

See Fuel Filter, page 13. See Nozzle, page 15. Drain and ﬂush fuel tank

with clean kerosene. See

Storing, Transporting, or Shipping, page 10.

Make sure electronic

ignitor mounting is tight.

099618

Motor hums when heater is plugged in,

fan rotates slowly or does not turn.

Motor does not start; thermostat (if used) is set to call for heat.

Defective electronic

ignitor

Solid state relay not

allowed to reset Binding pump rotor

Motor thermal trip out

Replace electronic ignitor.

Wait two minutes before

trying to restart heater.

If fan is hard to turn, see

Pump Rotor, page 16.

Wait for motor to cool

down. It will reset automatically.

SERVICE

PROCEDURES

WARNING

To avoid risk of burn and electrical shock, never attempt to service heater while it is plugged in, operating or hot.

Upper Shell Removal

1. Remove screws along each side of heater using 5/16" nut-driver. These screws attach upper and lower shells together.

2. Lift upper shell off.

3. Remove fan guard.

Fan

IMPORTANT:

shaft before removing motor from heater. The weight of the motor resting on the fan could damage the fan pitch.

1. Remove upper shell (see above).

2. Use 1/8" allen wrench to loosen setscrews which holds fan to motor shaft.

3. Slip fan off motor shaft.

4. Clean fan using a soft cloth moistened with kerosene or solvent.

5. Dry fan thoroughly.

6. Replace fan on motor shaft. Place fan hub flush with end of motor shaft (see Figure 10).

7. Place setscrews on flat of shaft. Tighten setscrews firmly (40-50 inch-pounds/4.5-5.6 n-m).

8. Replace fan guard and upper shell.

Remove fan from motor

Setscrews

Motor Shaft

Figure 9 - Fan, Motor Shaft, and Setscrew Location

Upper Shell

Figure 8 - Upper Shell Removal

Fan

Motor Shaft

Setscrews

Figure 10 - Fan Cross Section

Fan Guard

Fan

Flush

Air Output, Air Intake and Lint Filters

1. Remove upper shell (see above).

2. Remove filter end cover screws using 5/16" nut-driver.

3. Remove filter end cover.

4. Replace air output and lint filters.

5. Wash or replace air intake filter (see Preventative Maintenance Schedule, page 10).

6. Replace filter end cover.

7. Replace fan guard and upper shell.

IMPORTANT:

Do not oil filters.

Air Intake Filter

Filter End Cover

Lint Filter

Air Output Filter

Figure 11 - Air Output, Air Intake, and Lint Filters, 35/50/70 Models

Fan Guard

Air Intake Filter

Filter End Cover

Lint Filter

Air Output Filter

Figure 12 - Air Output, Air Intake, and Lint Filters, 100/150 Models

Fan Guard

099618

Pump Pressure Adjustment

1. Remove pressure gauge plug from filter end cover.

2. Install accessory pressure gauge (part number HA1180).

3. Start heater (see Operation, page 8). Allow motor to reach full speed.

4. Adjust pressure. Turn relief valve to right to increase pressure. Turn relief valve to left to decrease pressure. See specifications at right for correct pressure for each model.

5. Remove pressure gauge. Replace pressure gauge plug in filter end cover.

Fuel Filter

1. Remove side cover screws using 5/16" nut-driver.

2. Remove side cover.

3. Pull upper fuel line off fuel filter neck (see Figure 15).

4. Carefully pry bushing, fuel filter, and lower fuel line (100/150 models only) out of fuel tank (see Figure 16).

5. Wash fuel filter with clean fuel and replace in tank.

6. Attach upper fuel line to fuel filter neck.

7. Replace side cover.

(35/50/70 Models Shown)

Pressure Gauge Plug

Figure 13 - Pressure Gauge Plug Removal

Pump

Model Pressure

35 3 PSI 50 3.6 PSI

70 4 PSI 100 4 PSI 150 5 PSI

Fuel Filter

Side Cover

Upper Fuel Line

35/70 FUEL FILTER REMOVAL

Relief Valve

Pressure Gauge

Figure 14 - Adjusting Pump Pressure

PFA/P 037A

099618

Figure 15 - Fuel Filter Removal, 35/50/70 Models

Fuel Filter, Bushing, and Lower Fuel Line

Upper Fuel Line

Side Cover

Figure 16 - Fuel Filter Removal, 100/150 Models

Spark Plug

(35/50 Models)

1. Remove upper shell (see page 12).

2. Remove fan (see page 12).

3. Remove fuel and air line hoses from nozzle assembly.

4. Remove spark plug cable from spark plug.

5. Remove two screws using 5/16" nut-driver and remove burner strap.

6. Place hex-body of spark plug into vise and tighten.

7. Remove spark plug mounting nut using 11/16" open-end wrench.

8. Remove burner strap from spark plug.

9. Clean and regap spark plug electrodes to .055" (1.4 mm) gap.

10.Replace burner strap onto spark plug. Rotate burner strap to position spark plug electrodes as shown in Figure 19.

11.Tighten spark plug with spark plug mounting nut.

12.Release hex-body of spark plug from vise.

13.Replace burner strap onto combustion chamber.

14.Attach spark plug cable to spark plug.

15.Attach fuel and air line hoses to nozzle assembly.

16.Replace fan (see page 12).

17.Replace fan guard and upper shell.

Combustion Chamber

Spark Plug Mounting Nut

Burner Strap

Air Line Hose

Figure 17 - Spark Plug Removal, 35/50 Models

.055" (1.4 mm) Gap

Figure 18 - Spark Plug Gap, 35/50 Models

Burner

45°

Strap

Figure 19 - Spark Plug Rotation, 35/50 Models

Spark Plug

Nozzle Assembly

Fuel Line Hose

Bend Here to Adjust Gap

Spark Plug Cable

Spark Plug

(70/100/150 Models)

1. Remove upper shell (see page 12).

2. Remove fan (see page 12).

3. Remove spark plug cable from

spark plug.

4. Remove spark plug from burner

head using 13/16" open-end wrench.

5. Clean and regap spark plug elec-

trodes as follows: 70/100 Models = .055" (1.4 mm) gap 150 Model = .075" (1.9 mm) gap

6. Install spark plug in burner head.

7. Attach spark plug cable to spark plug.

8. Replace fan (see page 12).

9. Replace fan guard and upper shell.

Burner Head

Spark Plug

Figure 20 - Spark Plug Removal, 70/100/150 Models

Figure 21 - Spark Plug Gap, 70/100/150 Models

Spark Plug Cable

Bend Here to Adjust Gap

Gap

099618

Nozzle

(35/50 Models)

1. Remove upper shell (see page 12).

2. Remove fan (see page 12).

3. Remove fuel and air line hoses from nozzle assembly.

4. Turn nozzle assembly 1/4 turn to left and pull toward motor to remove.

5. Place plastic hex-body into vise and lightly tighten.

6. Carefully remove nozzle from the nozzle adapter using 5/8" socket wrench.

7. Blow compressed air thru face of nozzle. This will free any dirt in nozzle area.

8. Inspect nozzle seal for damage.

9. Replace nozzle into nozzle adapter until nozzle seats. Tighten 1/3 turn more using 5/8" socket wrench (4045 inch-pounds/4.5-5.1 n-m).

10.Attach nozzle assembly to burner strap.

11.Attach fuel and airline hoses to nozzle assembly.

12.Replace fan (see page 12).

13.Replace fan guard and upper shell.

Combustion Chamber

Nozzle Assembly

Air Line Hose

Figure 22 - Removing Air and Fuel Line Hoses, 35/50 Models

Nozzle Face

Nozzle

Figure 24 - Nozzle and Nozzle Adapter, 35/50 Models

Fuel Line Hose

Nozzle Adapter

Air Line Fitting

Burner Strap

Figure 23 - Removing Nozzle Assembly, 35/50 Models

Nozzle Seal

Fuel Line Fitting

Nozzle Assembly

Nozzle

(70/100/150 Models)

1. Remove upper shell (see page 12).

2. Remove fan (see page 12).

3. Remove fuel and air line hoses from burner head.

4. Remove spark plug cable from spark plug.

5. Remove spark plug from burner head using 13/16" open-end wrench.

6. Remove three screws using 5/16" nut-driver and remove burner head from combustion chamber.

7. Place burner head into vise and lightly tighten.

Continued

Combustion Chamber

Screw

Air Line Hose

Figure 25 - Removing Burner Head, 70/100/150 Models

Burner Head

Spark Plug

Fuel Line Hose

Spark Plug Cable

099618

8. Carefully remove nozzle from burner head by using 5/8" socket wrench (see Figure 26).

9. Blow compressed air thru face of nozzle. This will free any dirt in nozzle area.

10.Inspect nozzle seal for damage.

11.Replace nozzle into burner head and tighten firmly (80-110 inchpounds/9.1-12.4 n-m).

12.Attach burner head to combustion chamber.

13.Install spark plug in burner head.

14.Attach spark plug cable to spark plug.

15.Attach fuel and airline hoses to burner head.

16.Replace fan (see page 12).

17.Replace fan guard and upper shell.

Nozzle Face

Nozzle Seal

Nozzle

Burner Head

Fuel Line Fitting

Air Line Fitting

Figure 26 - Removing Nozzle, 70/100/150 Models

Pump Rotor

(Procedure if rotor is binding)

1. Remove upper shell (see page 12).

2. Remove filter end cover screws using 5/16" nut-driver.

3. Remove filter end cover and air filters.

4. Remove pump plate screws using 5/16" nut-driver.

5. Remove pump plate.

6. Remove rotor, insert, and blades.

7. Check for debris in pump. If debris is found, blow out with compressed air.

8. Install insert and rotor.

9. Check gap on rotor. Adjust to .003"/.004" (.076-.101 mm) if needed (see Figure 29).

Note:

Rotate Rotor one full turn to insure the gap is .003"/.004" (.076-.101 mm) at tightest position. Adjust if needed.

10.Install blades, pump plate, air filters,

and filter end cover.

11.Replace fan guard and upper shell.

12.Adjust pump pressure (see page 13).

Insert

50 ROTOR-Domestic

Figure 27 - Rotor Location, 35/50/70 Models

Rotor

PFA/P 056B

Air Output Filter

Blade

Pump Plate

Air Intake Filter

Filter End Cover

Air Intake Filter

Filter End Cover

Fan Guard

Note:

If rotor is still binding, proceed as

follows.

Continued

Insert

Rotor

100 ROTOR-Domestic PFA/P 059A

Air Output Filter

Figure 28 - Rotor Location, 100/150 Models

099618

13.Perform steps 1 thru 6 (see page 16).

14.Place fine grade sandpaper (600 grit) on flat surface. Sand rotor lightly in “figure 8” motion four times (see Figure 30).

15.Reinstall insert and rotor.

16.Perform steps 10 thru 12 (see page 16).

Blade

Gap Adjusting Screw

Rotor

.003"/.004" (.076-.101 mm) Gap Measured With Feeler Gauge

Sandpaper

SPECIFICATIONS

Figure 29 - Gap Adjusting Screw Locations

Figure 30 - Sanding Rotor

Model Size 35 50 70 100 150

Output Rating (Btu/Hr) 35,000 50,000 70,000 98,000 150,000 Fuel Use Only Kerosene or No. 1 Fuel Oil Fuel Tank Capacity

(U.S. Gal./Liters) 3/11.3 4/15.1 5/18.9 9/34 13.5/51

Fuel Consumption

(Gal. Per Hr/Liters Per Hr) .26/.98 .37/1.40 .5/1.89 .74/2.80 1.12/

4.24 Nozzle Spray Angle 50° 50° 50° 60° 60° Nozzle Spray Pattern Solid Cone (All Models) Electric Requirements 120 V/60 HZ (Same All Models) Amperage (Normal Run) 1.7 2.0 2.3 3.2 4.4 Motor RPM 1725 1725 3450 3450 3450 Hot Air Output (CFM) 165 165 253 481 500

099618

WIRING

White

Black

Blue

Green

Power Plug

120V/60Hz

Photocell

Spark Plug

Ignitor

Flame-

Out

Control

Reset

Button

Red

Motor

Blue

White

Red

Green

Terminal

Board

Red

Relay

Black

DIAGRAMS

Power Plug

120V/60Hz

Motor

Green

Ignitor

Red

Black

Green

White

Blue

Photocell

White

Spark Plug

Figure 31 - Wiring Diagram, 35/50 Models

Terminal

Board

Red

White

Blue

Flame-

Out

Control R

Reset

Button

Figure 32 - Wiring Diagram, 70/100/150 Models

099618

ACCESSORIES

Heater accessories and parts are available at your local dealer. Should your dealer not stock or is unable to order a particular accessory or part, please contact DESA Industries for more information.

DESA Industries of Canada, Inc. 2220 Argentia Road Unit #4 Mississauga, Ontario L5N 2K7 Parts Department 1-905-826-8010

AIR GAUGE KIT - HA1180

For all models. Special tool to check pump pressure.

THERMOSTAT KIT - HA1210

For all models. Keeps your building at the temperature you select day and night. Helps economize on fuel.

099618

HEAVY DUTY WHEELS AND HANDLE KIT - HA1202

For heavy duty applications. Makes your heater even more portable and convenient. Fits 35/50/70 models.

ILLUSTRATED

PARTS

BREAKDOWN

35 Model

9-1

9-5

9-4

9-2

9-3

12-1

12-18

12-17

12-2

12-16

12-3

12-4

12-5

12-6

12-7

12-8

12-15

12-14

Motor and Pump Assembly

12-13

12-12

12-9

12-11

12-10

099618

PARTS LIST

35 Model

This list contains replaceable parts used in your heater. When ordering parts, be sure to provide the correct model and serial numbers (from the model plate), then the part number and description of the desired part.

KEY NO. PART NO. DESCRIPTION QTY.

1 M51104-01 Handle 1 2 098511-67 Upper Shell (Black) 1

098511-70 Upper Shell (Green) 1

098511-36 Upper Shell (White) 1 3 M11084-29 Screw, #10-16 x 3/4" 2 4 M11084-27 Screw, #10-16 x 1/2" 4 5 098512-20 Combustion Chamber 1 6 M10908-2 Screw, #6-32 x 3/8" 2 7 M16660 Photocell Bracket 1 8 HA3019 Photocell Assembly 1 9 † Burner Head Assy. 1 9-1 HA3006 Nozzle 1 9-2 HA3013 Spark Plug 1 9-3 079980-01 Nozzle Adapter 1 9-4 097125-01 Bracket 1 9-5 M29824 Nut, 14mm 1 10 M11084-26 Screw, #10-16 x 3/8" 2 11 079598-01 Fan 1 12 † Motor and Pump Assy. 1 12-1 079479-02 Motor 1 12-2 079975-01 Pump Body 1 12-3 M22009 Rotor Insert 1 12-4 M22456-1 Rotor 1 12-5 M29608 Pump End Cover 1 12-6 M29632 Lint Filter 1 12-7 M29633 Intake Filter 1 12-8 M29609 Filter End Cover 1 12-9 M12461-31 Screw, #10-32 x 1" 3 12-10 M27694 Adjusting Screw 1 12-11 M10993-1 Pressure Relief Spring 1 12-12 M22997 Plug 1 12-13 M8940 Steel Ball, 1/4" Dia. 1 12-14 M29612-01 Output Filter 1 12-15 M12461-31 Screw, #10-32 x 1" 6 12-16 M50016 Elbow, 90° 1 12-17 M8643 Blade 4 12-18 FHPF3-2C Screw, #10-32 x 1/4" 2 13 M51105-01 Fan Guard 1 14 098219-21 Power Cord 1 15 M11143-1 Strain Relief Bushing 1 16 NTC-4C Hex Lock Nut,1/4-20 2 17 M11084-26 Screw, #10-16 x 3/8" 2 18 M50631 Rubber Bumper 2 19 M50899-03AA Side Cover 1 20 101205-01 Motor Bracket 1 21 M30865-02 Bushing

(Photocell Wires) 1

KEY NO. PART NO. DESCRIPTION QTY.

22 M30865-02 Bushing (Ignitor Lead) 1 23 M11271-8 Clip Nut 6 24 M50104-02 Bushing 1 25 M11084-26 Screw, #10-16 x 3/8" 6 26 097211-01 Screw, #8-18 x 1/4" 1 27 098511-81 Lower Shell (Black) 1

098511-91 Lower Shell (Green) 1

098511-18 Lower Shell (White) 1 28 M29652-04 Rubber Airline 1 29 098557-06 Ignitor Kit 1 30 M11084-29 Screw, #10-16 x 3/4" 2 31 M29652-05 Fuel Line 1 32 M50876-04 Fuel Filter

(Includes Bushing) 1 33 M10990-3 Rubber Bushing 1 34 HA3003 Safety Control 1 35 097702-01 Fuel Cap

(Includes Gasket) 1 36 098513-23 Fuel Tank 1 37 M51108-01 Heat Shield 1 38 079532-01 Nose Cone Guard 1 39 079007-31 Screw, #10-16 x 1" 2 40 099157-01 Rivet 1 41 099125-02 Terminal Board 1 42 099177-01 Nut, 3/8-27 1

PARTS AVAILABLE - NOT SHOWN

097764-01 Tradename Decal

(Black Shell Model)

079871-01 Tradename Decal

(Green Shell Model)

097232-01 Tradename Decal

(White Shell Model)

098168-04 General Info. Decal (English)

(Black Shell Model)

098169-04 General Info. Decal (French)

(Black Shell Model)

098168-05 General Info. Decal (English)

(Green Shell Model)

098169-05 General Info. Decal (French)

(Green Shell Model)

098168-03 General Info. Decal (English)

(White Shell Model)

098169-03 General Info. Decal (French)

(White Shell Model)

† Not available as an assembly.

099618

ILLUSTRATED

PARTS

BREAKDOWN

50 Model

9-1

9-5

9-4

9-2

9-3

12-1

12-18

12-17

12-16

12-2

12-3

12-4

12-5

12-6

12-7

12-8

12-15

12-14

Motor and Pump Assembly

12-13

12-12

12-9

12-11

12-10

099618

PARTS LIST

50 Model

KEY NO. PART NO. DESCRIPTION QTY.

1 M51104-01 Handle 1 2 098511-36 Upper Shell (White) 1 3 M11084-29 Screw, #10-16 x 3/4" 2 4 100647-01 Screw, #10-16 x 1/2" 4 5 098512-13 Combustion Chamber 1 6 M10908-2 Screw, #6-32 x 3/8" 2 7 M16660 Photocell Bracket 1 8 HA3019 Photocell Assembly 1 9 † Burner Head Assy. 1 9-1 HA3007 Nozzle 1 9-2 HA3013 Spark Plug 1 9-3 079980-01 Nozzle Adapter 1 9-4 097124-01 Bracket 1 9-5 M29824 Nut, 14mm 1 10 M11084-26 Screw, #10-16 x 3/8" 2 11 079598-01 Fan 1 12 † Motor and Pump Assy. 1 12-1 079479-02 Motor 1 12-2 079975-02 Pump Body 1 12-3 M22009 Rotor Insert 1 12-4 M22456-1 Rotor 1 12-5 M29608 Pump End Cover 1 12-6 M29632 Lint Filter 1 12-7 M29633 Intake Filter 1 12-8 M29609 Filter End Cover 1 12-9 M12461-31 Screw, #10-32 x 1" 3 12-10 M27694 Adjusting Screw 1 12-11 M10993-1 Pressure Relief Spring 1 12-12 M22997 Plug 1 12-13 M8940 Steel Ball, 1/4" Dia. 1 12-14 M29612-01 Output Filter 1 12-15 M12461-31 Screw, #10-32 x 1" 6 12-16 M50016 Elbow, 90° 1 12-17 M8643 Blade 4 12-18 FHPF3-5C Screw, #10-32 x 5/8" 2 13 M51105-01 Fan Guard 1 14 098219-21 Power Cord 1 15 M11143-1 Strain Relief Bushing 1 16 NTC-4C Hex Lock Nut,1/4-20 2

KEY NO. PART NO. DESCRIPTION QTY.

17 M11084-26 Screw, #10-16 x 3/8" 2 18 M50631 Rubber Bumper 2 19 M50899-03AA Side Cover 1 20 101205-01 Motor Bracket 1 21 M30865-02 Bushing

(Photocell Wires) 1 22 M30865-02 Bushing (Ignitor Lead) 1 23 M11271-8 Clip Nut 6 24 M50104-02 Bushing 1 25 M11084-26 Screw, #10-16 x 3/8" 6 26 097211-01 Screw, #8-18 x 1/4" 1 27 098511-18 Lower Shell (White) 1 28 M29652-04 Rubber Airline 1 29 098557-06 Ignitor Kit 1 30 M11084-29 Screw, #10-16 x 3/4" 2 31 079973-01 Fuel Line 1 32 M50876-02 Fuel Filter

(Includes Bushing) 1 33 M10990-3 Rubber Bushing 1 34 HA3003 Safety Control 1 35 097702-01 Fuel Cap

(Includes Gasket) 1 36 098513-20 Fuel Tank 1 37 M51108-01 Heat Shield 1 38 079532-01 Nose Cone Guard 1 39 079007-31 Screw, #10-16 x 1" 2 40 099157-01 Rivet 1 41 099125-02 Terminal Board 1 42 099177-01 Nut, 3/8-27 1

PARTS AVAILABLE - NOT SHOWN

097232-01 Tradename Decal

(White Shell Model)

101231-01 General Info. Decal (English)

(White Shell Model)

101232-01 General Info. Decal (French)

(White Shell Model)

† Not available as an assembly.

099618

ILLUSTRATED

PARTS

BREAKDOWN

70 Model

Burner Head Assembly

9-7

9-1

9-2

9-3

9-2

9-4

9-5

9-6

12-1

12-2

12-3

12-18

12-17

12-16

Motor and Pump Assembly

12-4

12-15

12-5

12-14

12-6

12-13

12-7

12-8

12-9

12-11

12-10

12-12

099618

PARTS LIST

70 Model

KEY NO. PART NO. DESCRIPTION QTY.

1 M51104-01 Handle 1 2 098511-54 Upper Shell (Yellow) 1

098511-36 Upper Shell (White) 1 3 M11084-29 Screw, #10-16 x 3/4" 2 4 M11084-27 Screw, #10-16 x 1/2" 4 5 098512-12 Combustion Chamber 1 6 M10908-2 Screw, #6-32 x 3/8" 2 7 M16660 Photocell Bracket 1 8 HA3019 Photocell Assembly 1 9 † Burner Head Assembly 1 9-1 HA3008 Nozzle with Sleeve 1 9-2 M10659-1 Nozzle Seal Washer 2 9-3 M10809-1 Nozzle Seal Spring 1 9-4 M8882 Nozzle Sleeve Seal 1 9-5 M51098-02 Burner Head Body 1 9-6 M50820-01 Barb Fitting 2 9-7 HA3012 Spark Plug 1 10 M11084-27 Screw, #10-16 x 1/2" 3 11 079480-01 Fan 1 12 † Motor and Pump Assy. 1 12-1 079487-02 Motor 1 12-2 079975-01 Pump Body 1 12-3 M22009 Rotor Insert 1 12-4 M22456-1 Rotor 1 12-5 M29608 Pump End Cover 1 12-6 M29632 Lint Filter 1 12-7 M29633 Intake Filter 1 12-8 M29609 Filter End Cover 1 12-9 M12461-31 Screw, #10-32 x 1" 3 12-10 M27694 Adjusting Screw 1 12-11 M10993-1 Pressure Relief Spring 1 12-12 M22997 Plug 1 12-13 M8940 Steel Ball, 1/4" Diameter 1 12-14 M29612-01 Output Filter 1 12-15 M12461-31 Screw, #10-32 x 1" 6 12-16 M50016 Elbow, 90° 1 12-17 M8643 Blade 4 12-18 FHPF3-2C Screw, #10-32 x 1/4" 2 13 M51105-01 Fan Guard 1 14 098219-21 Power Cord 1 15 M11143-1 Strain Relief Bushing 1 16 NTC-4C Hex Lock Nut,1/4-20 2 17 M11084-26 Screw, #10-16 x 3/8" 2 18 M50631 Rubber Bumper 2

KEY NO. PART NO. DESCRIPTION QTY.

19 M50899-03AA Side Cover 1 20 101205-01 Motor Bracket 1 21 M30865-02 Bushing

098511-18 Lower Shell (White) 1 28 M29652-04 Rubber Airline 1 29 098557-06 Ignitor Kit 1 30 M11084-29 Screw, #10-16 x 3/4" 2 31 079973-01 Fuel Line 1 32 M50876-05 Fuel Filter

(Includes Bushing) 1 33 M10990-3 Rubber Bushing 1 34 HA3003 Safety Control 1 35 097702-01 Fuel Cap

(Includes Gasket) 1 36 098513-24 Fuel Tank 1 37 097061-01 Solid State Relay 1 38 079532-01 Nose Cone Guard 1 39 079007-31 Screw, #10-16 x 1" 2 40 M15823-39 Screw, #8-18 x 1/2" 2 41 099157-01 Rivet 1 42 099125-03 Terminal Board 1 43 099177-01 Nut, 3/8-27 1

PARTS AVAILABLE - NOT SHOWN

097650-01 Tradename Decal

(Yellow Shell Model) 2

097232-01 Tradename Decal

(White Shell Model) 2

097066-03 General Info. Decal (English)

(Yellow Shell Model) 1

097069-03 General Info. Decal (French)

(Yellow Shell Model) 1

097066-04 General Info. Decal (English)

(White Shell Model) 1

097069-04 General Info. Decal (French)

(White Shell Model) 1

† Not available as an assembly.

099618

ILLUSTRATED

PARTS

BREAKDOWN

100 Model

10-18

10-1

10-17

10-2

10-16

10-4

10-15

10-3

10-5

10-14

10-6

10-7

12-8

10-9

10-10

10-11

7-1

Burner Head Assembly

7-7

7-2

7-3

7-2

7-4

7-5

Motor and Pump Assembly

10-13

10-12

7-6

099618

PARTS LIST

100 Model

KEY NO. PART NO. DESCRIPTION QTY.

1 098511-138 Upper Shell (Yellow) 1

098511-135 Upper Shell (White) 1

098511-66 Upper Shell (Black) 1 2 M15823-27 Screw, #10-16 x 1/2" 8 3 098512-07 Combustion Chamber 1 4 M16660 Photocell Bracket 1 5 M10908-2 Screw, #6-32 x 3/8" 2 6 HA3019 Photocell Assembly 1 7 † Burner Head Assembly 1 7-1 HA3009 Nozzle with Sleeve 1 7-2 M10659-1 Nozzle Seal Washer 2 7-3 M10809-1 Nozzle Seal Spring 1 7-4 M8882 Nozzle Sleeve Seal 1 7-5 M50924-03 Burner Head Body 1 7-6 M50820-02 Barb Fitting 2 7-7 HA3012 Spark Plug 1 8 M11084-27 Screw, #10-16 x 1/2" 3 9 103805-01 Fan 1 10 † Motor and Pump Assy. 1 10-1 079505-03 Motor 1 10-2 079975-01 Pump Body 1 10-3 FHPF3-2C Screw, #10-32 x 1/4" 2 10-4 M22009 Insert 1 10-5 M22456-1 Pump Rotor 1 10-6 M50545 Pump End Cover 1 10-7 M12179 Intake Filter 1 10-8 M16545 Filter End Cover 1 10-9 M8940 Steel Ball 1/4" Diameter 1 10-10 M10993-1 Pressure Relief Spring 1 10-11 M27694 Adjusting Screw 1 10-12 M22997 Pipe Plug 1 10-13 M12461-31 Screw, #10-32 x 1" 4 10-14 M12244-1 Output Filter Assembly 1 10-15 M12461-31 Screw, #10-32 x 1" 6 10-16 M11637 Lint Filter 1 10-17 M50820-02 Barb Fitting 1 10-18 M8643 Blade 4 11 M50631 Rubber Bumper 2 12 098138-02 Motor Mounting Bracket 1 13 NTC-4C Hex Lock Nut, 1/4-20 2 14 M51114-01 Fan Guard 1 15 098557-06 Ignitor Kit 1 16 M11084-29 Screw, #10-16 x 3/4" 2 17 M51345-01 Fuel Line 1 18 M51150-01 Fuel Filter 1 19 M51151-01 Fuel Line Tube 1 20 M10990-3 Rubber Bushing 1 21 M50814-03 Rubber Airline 1 22 098511-140 Lower Shell (Yellow) 1

098511-137 Lower Shell (White) 1

098511-82 Lower Shell (Black) 1 23 M30865-02 Bushing (Photocell Wires) 1

KEY NO. PART NO. DESCRIPTION QTY

24 M30865-02 Bushing (Ignitor Lead

to Spark Plug) 1

25 M50104-02 Bushing 1

(Wire Through Shell) 26 M11084-27 Screw, #10-16 x 1/2" 6 27 M11271-8 Clip Nut 8 28 097211-01 Screw, #8-18 x 1/4" 1 29 098513-21 Fuel Tank 1 30 097702-01 Fuel Cap 1 31 HA3003 Safety Control 1 32 M11143-1 Strain Relief Bushing 1 33 098219-21 Power Cord 1 34 M51077-01AA Side Cover 1 35 M11084-27 Screw, #10-16 x 1/2" 4 36 097061-01 Solid State Relay 1 37 M15823-39 Screw, #8-18 x 1/2" 2 38 079998-01 Front Handle 1 39 M12342-3 Wheel Support Frame 1 40 M12345-33 Screw, #10-24 x 1 3/4" 4 41 NTC-3C Torque Lock Nut, #10-24 8 42 M12345-33 Screw, #10-24 x 1 3/4" 4 43 097896-04 Wheel 2 44 M28526 Cap Nut 2 45 M51015-01 Axle 1 46 M27417 Drain Plug 1 47 M51334-02 Handle (Yellow Shell

Model Only) 1 48 M30865-02 Bushing 1 49 099157-01 Rivet 1 50 099125-03 Terminal Board 1 51 099177-01 Nut, 3/8-27 1

PARTS AVAILABLE - NOT SHOWN

097650-01 Tradename Decal

(Yellow Shell Model)

097232-02 Tradename Decal

(White Shell Model)

097773-01 Tradename Decal

(Black Shell Model)

097067-03 General Info. Decal (English)

(Yellow Shell Model)

097070-03 General Info. Decal (French)

(Yellow Shell Model)

097067-04 General Info. Decal (English)

(White Shell Model)

097070-04 General Info. Decal (French)

(White Shell Model)

097067-05 General Info. Decal (English)

(Black Shell Model)

097070-05 General Info. Decal (French)

(Black Shell Model)

† Not available as an assembly.

099618

ILLUSTRATED

PARTS

BREAKDOWN

150 Model

25 42

10-1

10-2

10-3

10-4

10-5

10-17

10-16

10-15

10-13

10-14

Motor and Pump Assembly

10-6

10-13

10-12

10-7

Burner Head Assembly

7-7

7-1

10-11

7-2

7-3

7-2

7-4

7-5

7-6

099618

12-8

10-9

10-10

PARTS LIST

150 Model

KEY PART NO. NUMBER DESCRIPTION QTY.

1 098511-138 Upper Shell (Yellow) 1

098511-135 Upper Shell (White) 1

098511-66 Upper Shell (Black) 1 2 M15823-27 Screw, #10-16 x 1/2" 8 3 098512-30 Combustion Chamber 1 4 099229-01 Photocell Bracket 1 5 M10908-2 Screw, #6-32 x 3/8" 2 6 HA3019 Photocell Assembly 1 7 † Burner Head Assembly 1 7-1 HA3010 Nozzle with Sleeve 1 7-2 M10659-1 Nozzle Washer 2 7-3 M10809-1 Nozzle Spring 1 7-4 M8882 Nozzle Sleeve 1 7-5 M50924-03 Burner Head Body 1 7-6 M50820-02 Barb Fitting 2 7-7 HA3012 Spark Plug 1 8 M11084-27 Screw, #10-16 x 1/2" 3 9 099615-01 Fan 1 10 † Motor and Pump Assembly 1 10-1 099622-01 Motor (Split Phase) 1 10-2 079975-01 Pump Body 1 10-3 FHPF3-2C Screw, #10-32 x 1/2" 2 10-4 M22009 Rotor Insert 1 10-5 M22456-1 Pump Rotor 1 10-6 M50545 Pump End Cover 1 10-7 M12179 Intake Filter 1 10-8 M16545 Filter End Cover 1 10-9 M8940 Steel Ball, 1/4" diameter 1 10-10 M10993-1 Relief Spring 1 10-11 M27694 Adjusting Screw 1 10-12 M22997 Plug 1 10-13 M12461-31 Screw, #10-32 x 1" 10 10-14 M12244-1 Output Filter 1 10-15 M11637 Lint Filter 1 10-16 M50820-02 Barb Fitting 1 10-17 M8643 Blade 4 11 M50631 Rubber Bumper 2 12 098138-02 Motor Mounting Bracket 1 13 097061-01 Solid State Relay 1 14 M15823-39 Screw, #8-18 x 1/2" 2 15 NTC-4C Hex Lock Nut, 1/4-20 2 16 M51114-01 Fan Guard 1 17 098557-06 Ignitor Kit 1 18 M11084-29 Screw, #10-16 x 3/4" 2 19 M51345-02 Fuel Line 1 20 M51150-01 Fuel Filter 1 21 M51151-02 Fuel Line Tube 1 22 M10990-3 Rubber Bushing 1 23 M50814-03 Airline 1 24 098511-140 Lower Shell (Yellow) 1

098511-137 Lower Shell (White) 1

098511-82 Lower Shell (Black) 1

KEY PART NO. NUMBER DESCRIPTION QTY.

25 M30865-02 Bushing 3 26 M50104-02 Bushing 1 27 M11084-27 Screw, #10-16 x 1/2" 6 28 M11271-8 Clip Nut 8 29 097211-01 Screw, #8-18 x 1/4" 1 30 098513-55 Fuel Tank 1 31 097702-01 Fuel Cap (Includes Gasket) 1 32 HA3003 Safety Control 1 33 M11143-1 Strain Relief Bushing 1 34 098219-21 Power Cord 1 35 M51077-01AA Side Cover 1 36 M11084-27 Screw, #10-16 x 1/2" 4 37 099125-03 Terminal Board 1 38 099157-01 Rivet 1 39 079010-18 Wire Assembly (Red, 16") 1 40 M16841-57 Wire Assembly (Red, 8 1/2") 1 41 M27417 Drain Plug (Includes “O” Ring) 1 42 099213-01 Button Plug 1 43 097896-01 Wheels 2 44 M16801-2 Axle 1 45 M12831-3 Wheel Support Frame 1 46 099614-01 Front Handle 1 47 M12345-33 Screw, #10-24 x 1 3/4" 8 48 M28526 Nut cap 2 49 NTC-3C Hex Lock Nut, #10-24 8 50 099614-02 Rear Handle

(Yellow Shell Model Only) 1 51 099230-01 Screw, #10-16 x 3/8" 2 52 099177-01 Nut, 3/8-27 1

PARTS AVAILABLE - NOT SHOWN

097650-01 Tradename Decal

(Yellow Shell Model)

097232-02 Tradename Decal

(White Shell Model)

097773-02 Tradename Decal

(Black Shell Model)

097065-03 General Info. Decal (English)

(Yellow Shell Model)

097068-03 General Info. Decal (French)

(Yellow Shell Model)

097065-04 General Info. Decal (English)

(White Shell Model)

097068-04 General Info. Decal (French)

(White Shell Model)

097065-05 General Info. Decal (English)

(Black Shell Model)

097068-05 General Info. Decal (French)

(Black Shell Model)

† Not available as an assembly.

099618

WARRANTY AND REPAIR SERVICE

LIMITED WARRANTY

DESA Industries warrants this product and any parts thereof, to be free from defects in materials and workmanship for one (1) year from the date of first purchase when operated and maintained in accordance with instructions. This warranty is extended only to the original retail purchaser, when proof of purchase is provided.

This warranty covers only the cost of parts and labor required to restore the product to proper operating condition. Transportation and incidental costs associated with warranty repairs are not reimbursable under this warranty.

Warranty service is available only through authorized dealers and service centers.

This warranty does not cover defects resulting from misuse, abuse, negligence, accidents, lack of proper maintenance, normal wear, alteration, modification, tampering, contaminated fuels, repair using improper parts, or repair by anyone other than an authorized dealer or service center. Routine maintenance is the responsibility of the owner.

THIS EXPRESS WARRANTY IS GIVEN IN LIEU OF ANY OTHER WARRANTY EITHER EXPRESSED OR IMPLIED, INCLUDING WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.

DESA Industries assumes no responsibility for indirect, incidental or consequential damages. Some provinces do not allow the exclusion or limitation of incidental or consequential damages. These limitations or exclusions may not apply to you. This Limited Warranty gives you specific legal rights and you may also have other rights which vary from province to province.

WARRANTY SERVICE

Should your heater require service, return it to your nearest authorized service center. Proof of purchase must be presented with the heater. The heater will be inspected. A defect may be caused by faulty materials or workmanship. If so, DESA Industries will repair or replace the heater without charge.

REPAIR SERVICE

Return the heater to your nearest authorized service center. Repairs not covered by the warranty will be billed at standard prices.

A service manual may be purchased from the address listed below. Send a cheque for $5.00 payable to DESA Industries.

Illustrated parts lists can be obtained free of charge. Send a self-addressed stamped envelope to the address listed below. List the heater model number and the date located in the lower right corner of this page.

When writing for information regarding your heater, be sure to include the model number and serial number as shown on the model plate.

Each Service Center is independently owned and operated.

We reserve the right to amend these specifications at any time without notice.

KEEP THIS WARRANTY

Model No. Serial No. Date of Purchase

(To be filled in by purchaser)

Printed in U.S.A.

DESA Industries of Canada, Inc.

2220 Argentia Road Unit #4 Mississauga, Ontario L5N 2K7 (905) 826-8010 Fax (905) 826-8236

099618-01 Rev. H

01/97

APPAREILS DE

CHAUFFAGE

INDIVIDUELS

CANADIENS

A AIR FORCE

GUIDE DU PROPRIETAIRE

50 SIDE PFA/PV 010A

Modèles: 35, 50, 70, 100 et 150

IMPORTANT Assurez-vous d’avoir lu et compris ce guide avant de commencer à monter, utiliser ou réparer cet appareil. Une mauvaise utilisation de cet appareil pourrait causer des blessures graves. Gardez ce guide pour vous y reporter plus tard.

Cet appareil de chauffage est homologué par l’Association canadienne du gaz suivant les normes canadiennes B140.0 et B140.8.

TABLE DES

MATIERES

INDEX PAGE

Notes sur la sécurité..........................................................................2

Nomenclature des pièces principales................................................4

Déballage .......................................................................................... 5

Montage ............................................................................................5

Modèles 35, 50 et 70..................................................................5

Modèles 100 et 150.................................................................... 6

Principes de fonctionnement ............................................................ 7

Combustibles ....................................................................................8

Ventilation ........................................................................................8

Fonctionnement ................................................................................8

Entrepo

Calendrier d’entretien ....................................................................... 10

Diagnostic des pannes ...................................................................... 11

Entretien: Marche à suivre................................................................12

Fiche technique................................................................................. 17

Schémas électriques..........................................................................18

Accessoires ....................................................................................... 19

Vue éclatée et nomenclature des pièces détachées...........................20

Garantie et service après-vente......................................................... 30

Sage, Transport ou Expédition .............................................10

Démontage du couvercle ........................................................... 12

Ventilateur ................................................................................. 12

Filtres de sortie d’air d’entrée d’air et à poussière.....................12

Réglage de la pression de la pompe........................................... 13

Filtre à combustible ................................................................... 13

Bougie (modèles 35/50)............................................................. 14

Bougie (modèles 70/100/150).................................................... 14

Buse (modèles 35/50) ................................................................ 15

Buse (modèles 70/100/150) .......................................................15

Rotor de la pompe...................................................................... 16

Modèle 35 ..................................................................................20, 21

Modèle 50 ..................................................................................22, 23

Modèle 70 ..................................................................................24, 25

Modèle 100 ................................................................................26, 27

Modèle 150 ................................................................................28, 29

NOTES SUR LA

SECURITE

Installer l’appareil selon les règlements locaux

et la norme B139 de l’ACNOR.

AVERTISSEMENTS

IMPORTANT : Veuillez lire ce guide attentivement et complètement avant d’essayer de monter, de faire fonctionner ou de réparer cet appareil. Son utilisation incorrecte pourrait causer des blessures graves ou la mort à la suite de brûlures, d’incendie, d’explosion, de chocs électriques et d’intoxication par l’oxyde de carbone.

DANGER

L’intoxication par l’oxyde de carbone risque d’entraîner la mort !

Suite

099618

NOTES SUR LA

SECURITE

Suite

AVERTISSEMENTS

Les signes précurseurs de l’intoxication par l’oxyde de carbone ressemblent à ceux de la grippe : maux de tête, vertiges et/ou nausée. Si vous ressentez ces symptômes, il se peut que l’appareil de chauffage ne fonctionne pas correctement. Allez immédiatement respirer de l’air frais! Faites réparer l’appareil de chauffage. Certaines personnes (comme les femmes enceintes, celles souffrant de maladies du coeur ou des poumons, celles ayant de l’anémie, celles étant sous l’influence de l’alcool, celles se trouvant à haute altitude) sont plus affectées que d’autres par l’oxyde de carbone.

Assurez-vous d’avoir lu et compris tous les avertissements. Gardez ce guide pour vous y reporter plus tard. Il est essentiel pour l’utilisation sécuritaire et correcte de cet appareil de chauffage.

• Ne vous servez que de kérosène ou de mazout n° 1.

• Branchez-le sur une prise de tension et de fréquence qui correspond à celles indiquées sur la plaque signalétique.

• L’appareil de chauffage doit être mis à la terre. Ne vous servez que d’une rallonge à trois fils. Ne le branchez que dans une prise de courant reliée à la terre.

• N’utilisez pas l’appareil dans des endroits qui contiennent des vapeurs inflammables, ou poussiéreux.

• La distance minimale de l’appareil de tout matériau combustible est de 244 cm (8 pieds) pour la sortie d’air chaud; de 183 cm (6 pieds) pour le dessus et de 61 cm (2 pieds) pour les côtés et l’entrée.

• Pour éviter les risques d’incendie lorsque l’appareil fonctionne ou est chaud, il doit être sur une surface ferme et plate.

• Ne le faites fonctionner que dans des endroits bien aérés. Assurez un espace ouvert d’au moins 0,3 m rendement.

• Ne laissez jamais les enfants ou les animaux domestiques s’approcher de l’appareil de chauffage.

• N’allumez jamais l’appareil si la chambre de combustion est chaude ou si du combustible s’y est accumulé.

• Avec un thermostat, l’appareil peut s’allumer sans préavis.

• Pour éviter les renversements de combustible lorsque l’appareil est déplacé ou entreposé, il doit se trouver de niveau.

• Utilisez l’appareil uniquement en suivant les règlements et les codes locaux.

• Ne vous servez jamais d’essence, d’huile de vidange, de naphte, de térébenthine, d’alcool, ou de tout autre combustible très inflammable.

• N’allumez jamais l’appareil dans un endroit contenant des vapeurs d’essence, du diluant à peinture, ou tout autre produit inflammable.

• N’utilisez jamais l’appareil à des fins domestiques ou dans une chambre à coucher.

• Ne laissez jamais l’appareil branché sans la présence d’un adulte lorsqu’il y a possibilité que des enfants ou des animaux s’en approchent.

• N’effectuez aucune intervention d’entretien, ne remplissez jamais le réservoir et ne déplacez pas l’appareil s’il est chaud, en marche, ou branché.

• Ne bloquez jamais l’entrée d’air arrière (côté moteur).

• Ne montez jamais de gaine à l’avant de l’appareil.

• Ne branchez jamais l’appareil à un réservoir auxiliaire.

(3 pieds carrés) pour chaque 100 000 Btu de

Suite

099618

35/70,000 BTU/HR CANADIAN

PFA/PV 042A

NOMENCLA-

TURE DES

PIECES

PRINCIPALES

Sortie d’air chaud

Boîtier

Barre de protection

Couvercle

Poignée

Grille de protection du ventilateur

Réservoir de combustible

Plaque amovible

Bouton de remise en service

Sortie d’air chaud

Boîtier

Bouchon du réservoir de combustible

Cache-filtre

Bouchon du réservoir de combustible

Cordon électrique

Figure 1 - Modèles 35/50/70

Couvercle

Grille de protection du ventilateur

Réservoir de combustible

Plaque amovible

Cordon électrique

Bouton de remise en service

Figure 2 - Modèles 100/150

099618

DEBALLAGE

1. Retirez tous les emballages de protection utilisés pour le transport.

2. Retirez l’appareil de la boîte.

3. Vérifiez l’état de l’appareil. S’il est endommagé, avertissez immédiatement le concessionnaire qui vous l’a vendu.

MONTAGE

(Pour le modèles 35, 50 et 70

seulement)

Ces modèles sont livré avec une barre de protection. Cette barre se trouve, avec ses vis de montage, dans la boîte d’emballage.

Outillage nécessaire

• Clé plate ou tourne-écrous de 5/16 po

1. Placez les bras de la barre de protection sur le rebord du couvercle. Assurezvous que la barre se trouve du côté de la sortie d’air chaud de l’appareil.

2. Faites passer les vis dans les trous de fixation de la barre et vissez-les sur le rebord du couvercle.

3. Serrez les vis fermement.

Barre de protection

Vis

Sortie d’air chaud

099618

Robord Nervure du couvercle

Figure 3 - Montage de la barre de protection, modèles 35, 50 et 70 seulement

ASSEMBLY

PFA/PV 042B

MONTAGE

(pour les modèles 100

et 150 seulement)

Ces modèles sont livrés avec des roues et un guidon pour la partie avant. Certains modèles sont également livrés avec un guidon arrière. Les roues et le(s) guidon(s) se trouvent dans la boîte d’emballage.

Outillage nécessaire

• Tournevis cruciforme de taille moyenne

• Clé plate ou clé à molette de 3/8 po

• Marteau

1. Faites passer l’axe au travers des alésages du berceau. Installez les roues sur l’axe.

IMPORTANT:

Installez les roues avec les moyeux tournés vers le berceau.

2. Engagez un capuchon sur chaque bout de l’axe. Tapez légèrement pour bien les mettre en place.

3. Placez l’appareil sur le berceau en vous assurant que l’entrée d’air se trouve audessus des roues.

4. Placez le guidon avant (et arrière s’il y en a un) sur le rebord du réservoir. Faites passer les vis au travers des trous du guidon, du rebord du réservoir et du berceau. Serrez un écrou à la main sur chaque vis.

5. Serrez fermement tous les écrous à la clé.

Sortie d’air chaud

Rebord du réservoir

Berceau

Roue

Guidon avant

Vis

Guidon arrière

Entrée d’air

Ecrou

Capuchon

Figure 4 - Montage des roues et des guidons, modèles 100 et 150 seulement

Axe

Moyeu

099618

PRINCIPES DE

FONCTIONNE-

MENT

Circuit de combustion: Une pompe à air montée sur l’arbre arrière du moteur

refoule l’air vers l’avant et le fait passer sur la buse du brûleur. La dépression causée par l’air fait monter le combustible du réservoir et le mélange se vaporise dans la chambre de combustion.

Circuit d’air: Un ventilateur monté sur le moteur fait circuler l’air dans la chambre de combustion et autour. Cet air y est chauffé pour produire un jet d’air chaud et propre.

Dispositif d’allumage: Un allumeur électronique permet à la bougie d’enflammer le mélange.

Dispositif de sécurité: Au cas où la flamme s’éteindrait ce dispositif arrête l’appareil automatiquement.

Sortie d’air chaud

Réservoir de combustible

Chambre de combustion

Buse

Air de combustion

Bougie

Filtre à combustible

Moteur

Brûleur

Conduite d’air au brûleur

Air de combustion et de chauffage

Ventilateur

Pompe à air

Filtre d’entrée d’air

Entrée d’air froid

Filtre de sortie d’air

Allumeur électronique

Combustible

099618

Figure 5 - Coupe, principe de fonctionnement

COMBUSTIBLES

AVERTISSEMENT

Pour éviter les risques d’incendie ou d’explosion utilisez seulement du kérosène ou du mazout n° 1. Ne vous servez jamais d’essence, d’huile de vidange, de naphte, de diluant à peinture, d’alcool, ou de tout autre combustible très inflammable.

Utilisez seulement du kérosène ou du mazout n° 1. N’utilisez pas d’huile lourde comme le mazout n° 2 ou le carburant diesel n° 2. L’utilisation d’huile lourde peut résulter en:

• blocage du filtre à combustible et de la buse

• accumulation de carbone sur la bougie

• besoin d’ajouter au combustible des produits antigel non toxiques durant les périodes de grand froid

N’utilisez pas de mazout n° 3 ou d’huiles lourdes telles que celles qui proviennent de la vidange des moteurs. Ces huiles lourdes ne s’enflammeraient pas bien et contamineraient l’appareil.

VENTILATION

IMPORTANT:

vous que celui-ci soit propre. Les matières telles que la rouille, les corps étrangers ou l’eau actionneront le dispositif de sécurité et l’appareil s’arrêtera. Ces matières exigeront également un nettoyage plus fréquent du circuit de combustion.

Servez-vous UNIQUEMENT d’un bidon à KEROSENE et assurez-

AVERTISSEMENT

Assurez-vous qu’il existe une entrée d’air d’au moins 30 cm (1 pied carré) pour chaque 35 000 Btu/h de rendement. Dans les cas où plus d’un appareil est utilisé, prévoir une entrée d’air supérieure pour éviter les risques d’asphyxie par oxyde de carbone. Respectez les règles minimales de ventilation. Assurez-vous que ces règles sont bien suivies avant de faire fonctionner l’appareil.

Exemple:

Un modèle 150 doit opérer dans les conditions suivantes:

• une porte de garage double levée de 16 cm (6 po)

• une porte de garage simple levée de 23 cm (9 po)

• deux fenêtres de 77 cm (30 po) levées de 31 cm (12 po)

FONCTIONNE-

MENT

IMPORTANT

Révisez et assurez-vous de comprendre les avertissements qui se trouvent dans les notes sur la sécurité. Lorsque vous vous servez de cet appareil de chauffage, respectez tous les règlements locaux et les normes régissant l’emploi de cet appareil.

Mise en marche

1. Remplissez le réservoir avec du kérosène ou du mazout n° 1.

2. Revissez le bouchon du réservoir.

3. Suivez toutes les recommandations de ventilation et de sécurité.

099618

FONCTIONNE-

MENT

Suite

4. Branchez le cordon électrique à une rallonge à trois fils avec mise à la terre. La rallonge doit avoir une longueur d’au moins 1,8 m (6 pi).

Conditions requises pour les rallonges électriques

Pour les longueurs de 1,8 à 3 m (6 à 10 pi), rallonge de calibre 18 (0,75 mm) De 3,3 à 30,5 m (de 11 à 100 pi), rallonge de calibre 16 (1 mm) De 30,8 à 61 m (101 à 200 pi), rallonge de calibre 14 (1,5 mm)

5. Branchez la rallonge à une prise standard de 120 volts/60 hertz avec prise de terre. Lorsque la prise est branchée, l’appareil doit s’allumer. S’il ne s’allume pas, poussez sur le bouton de remise en service (voir figures 6 et 7).

Bouton de

Bouton de remise en service

remise en service

Figure 6 - Bouton de remise en service, modèles 35/50/70

ARRET

1. Débranchez la rallonge électrique.

REMISE EN SERVICE

1. Après avoir arrêté l’appareil, attendez 2 minutes.

2. Répétez les opérations indiquées sous le titre Mise en marche.

Figure 7 - Bouton de remise en service, modèles 100/150

099618

ENTREPOSAGE,

TRANSPORT

OU EXPÉDITION

Remarque:

vides pour l’expédition.

1. Vidanger le réservoir de combustible.

Remarque:

du réservoir. Le cas échéant, le retirer pour vidanger le réservoir. Si l’appareil de chauffage n’en est pas équipé, vidanger le réservoir par l’orifice de remplissage. Veiller à vider complètement le réservoir.

2. Le cas échéant, replacer le bouchon de vidange.

3. Si le vieux carburant contient des impuretés, ajouter 1 ou 2 litres de kérosène propre, remuer et vidanger à nouveau afin d’éviter que l’accumulation d’impuretés n’obstrue les filtres lors d’un futur usage.

4. Remettre le bouchon de vidange ou de remplissage. Mettre le vieux carburant sale au rebut selon une méthode appropriée. Se renseigner auprès d’une station-service locale qui recycle l’huile.

5. Entreposer l’appareil de chauffage dans un endroit sec, à l’abri de la poussière et des vapeurs corrosives.

les sociétés de transport exigent que les réservoirs de combustible soient

certains modèles sont équipés d’un bouchon de vidange au-dessous

CALENDRIER

D’ENTRETIEN

IMPORTANT :

la saison suivante. L’usage de combustible défraîchi pourrait endommager l’appareil de chauffage.

ne pas entreposer le kérosène pour la durée de l’été en vue de l’utiliser

AVERTISSEMENT

Pour éviter les risques de brûlure et de chocs électriques, n’effectuez aucune opération d’entretien sur l’appareil de chauffage lorsqu’il est branché, fonctionne, ou est chaud.

Elément

Réservoir

Filtre de sortie d’air et filtre à poussière

Filtre d’entrée d’air

Périodicité

Rincez toutes les 150-200 heures de fonctionnement ou suivant les besoins.

Remplacez toutes les 500 heures de fonctionnement ou une fois par an.

Lavez à l’eau savonneuse et séchez toutes les 500 heures de fonctionnement ou remplacez au besoin.

Opération

Voir chapitre Entrepo Transport ou Expédition.

Voir Filtres de sortie d’air, d’entrée d’air et à poussière, page 12.

Sage,

Filtre à combustible

Bougie

Ventilateur

Moteur

Nettoyez deux fois par saison de chauffage ou remplacez au besoin.

Nettoyez et réglez les électrodes toutes les 600 heures de fonctionnement ou remplacez au besoin.

Nettoyez chaque saison ou au besoin.

Pas d’entretien/lubrification permanente

Voir Filtre à combustible, page 13.

Voir Bougie, pages 14.

Voir Ventilateur, page 12.

099618

DIAGNOSTIC

DES PANNES

AVERTISSEMENT

Pour éviter les risques de brûlure et de chocs électriques, n’effectuez aucune opération d’entretien sur l’appareil de chauffage lorsqu’il est branché, fonctionne, ou est chaud.

ANOMALIE

L’appareil s’allume mais le dispositif de sécurité l’arrête après une courte période de temps.

L’appareil ne s’allume pas mais le moteur tourne pendant une courte période de temps.

CAUSE POSSIBLE

Mauvaise pression de la pompe Filtres de sortie et d’entrée d’air et filtre à poussière colmatés Filtre à combustible colmaté Buse colmatée Lentille de cellule photoélectrique sale Mauvais fonctionnement du dispositif de sécurité

Mauvaise pression de la pompe Dépôts de carbone sur la bougie ou mauvais écartement des électrodes Filtre à combustible colmaté Buse colmatée Eau dans le réservoir

REMEDE

Voir Réglage de la pression de la pompe, page 13. Voir Filtres de sortie d’air, d’entrée d’air et à poussière, page 12.

Voir Filtre à combustible, page 13. Voir Buse, page 15. Nettoyer la lentille de la cellule photoélectrique. Remplacer le dispositif de sécurité.

Voir Réglage de la pression de la pompe, page 13. Voir Bougie, page 14.

Voir Filtre à combustible, page 13. Voir Buse, page 15. Vidanger et rincer le réservoir avec du kérosène propre. Voir EntrepoSage, Transport ou

Expédition page 10.

099618

Le moteur bourdonne lorsque l’appareil est branché. Le ventilateur tourne lentement ou ne tourne pas.

Le moteur ne démarre pas; thermostat (lorsqu’utilisé) est réglé sur la chaleur.

AVERTISSEMENT: Haute tension!

L’allumeur électronique n’est pas mis à la terre Défaillance de l’allumeur électronique

Le relais transistorisé ne peut pas se renclencher Rotor de la pompe grippé

Le disjoncteur thermique du moteur est déclenché

S’assurer que l’allumeur électronique est bien serré. Remplacer l’allumeur électronique.

Attendre deux minutes avant d’essayer de rallumer. Si le ventilateur tourne avec difficulté, voir Rotor de la pompe, page 16.

Attendre que le moteur se refroidisse. Le disjoncteur se refermera automatique ment.

ENTRETIEN

MARCHE A

SUIVRE

AVERTISSEMENT

Pour éviter les risques de brûlure et de chocs électriques, n’effectuez aucune opération d’entretien sur l’appareil lorsqu’il est branché, fonctionne, ou est chaud.

Démontage du couvercle

1. En se servant d’un tourne-écrou de 5/16 po, retirez les vis qui se trouvent de chaque côté du couvercle. Ces vis retiennent le couvercle sur le boîtier.

2. Levez le couvercle.

3. Retirez la grille de protection du ventilateur.

Ventilateur

IMPORTANT:

l’arbre du moteur avant de retirer ce dernier de l’appareil. Le poids du moteur sur le ventilateur pourrait fausser les pales.

1. Déposez le couvercle (voir cidessus).

2. Utilisez une clé six pans de 1/8 po pour desserrer les vis de blocage qui retiennent le ventilateur sur l’axe du moteur.

3. Retirez le ventilateur de l’axe du moteur.

4. Nettoyez le ventilateur avec un chiffon propre préalablement mouillé avec du kérosène ou un diluant.

5. Faites sécher le ventilateur complètement.

6. Remontez le ventilateur sur l’axe du moteur. Placez le moyeu du ventilateur à l’affleurement de l’arbre (voir figure 10).

7. Positionnez les vis de blocage sur le méplat de l’arbre. Serrez-les fermement (de 4,5 à 5,6 N.m/40 à 50 polb).

8. Remontez la grille de protection du ventilateur et le couvercle.

Retirez le ventilateur de

Figure 8 - Dépose du couvercle

Vis de blocage

Arbre du moteur

Figure 9 - Position du ventilateur, de l’arbre du moteur et des vis de blocage

Filtre d’entrée d’air

Ventilateur

Cache-filtre

Grille de protection

Couvercle

Grille de protection

Ventilateur

Arbre du moteur

Vis de blocage

Figure 10 - Coupe du ventilateur

Filtre d’entrée d’air

Cache-filtre

A l’affleurement

Grille de protection

Filtres de sortie d’air, d’entrée d’air et à poussière

1. Déposez le couvercle (voir cidessus).

2. En utilisant un tourne-écrou de 5/16 po démontez les vis de fixation du cache-filtre.

3. Retirez le cache-filtre.

Filtre à poussière

Filtre de sortie d’air

Figure 11 - Filtres de sortie et d’entrée d’air et filtre à poussière, modèles 35/50/70

Filtre à poussière

Filtre de sortie d’air

Figure 12 - Filtres de sortie et d’entrée d’air et filtre à poussière, modèles 100/150

099618

4. Remplacez les filtres de sortie d’air et à poussière.

5. Lavez ou remplacez le filtre d’entrée d’air (voir Calendrier d’entretien, page 10).

6. Remontez le cache-filtre.

7. Remontez la grille de protection du ventilateur et le couvercle.

IMPORTANT:

Ne pas huiler les filtres.

(Modèles 35/50/70 seulement)

Bouchon fileté pour manomètre

Figure 13 - Dépose du bouchon fileté

Clapet de décharge

Manomètre

Réglage de la pression de la pompe

1. Retirez le bouchon fileté qui se trouve sur le cache-filtre.

2. Monter le manomètre (référence HA1180).

3. Allumez l’appareil (voir Fonctionnement, page 8). Attendez que le moteur atteigne sa vitesse maximale.

4. Réglez la pression. Pour augmenter la pression, tournez le clapet de décharge vers la droite. Pour la diminuer tournez-le vers la gauche. Consultez les données qui se trouvent à droite pour la pression requise par chaque modèle.

5. Retirez le manomètre et remontez le bouchon sur le cache-filtre.

Filtre à combustible

1. Avec un tourne-écrou de 5/16 po retirez les vis de fixation de la plaque amovible.

2. Déposez la plaque amovible.

3. Détachez la conduite de combustible supérieure de l’embase du filtre (voir figure 15).

4. Soulevez soigneusement la bague, le filtre et la conduite inférieure de combustible (modèles 100/150 seulement) du réservoir (voir figure

16).

5. Lavez le filtre avec du combustible propre et replacez l’ensemble dans le réservoir.

6. Remettez la conduite de combustible supérieure sur l’embase du filtre.

7. Reposez la plaque amovible.

Pression

Modèle

35 3 lb/po

50 3.6 lb/po 70 4 lb/po 100 4 lb/po 150 5 lb/po

Filtre à combustible

Plaque amovible

de la pompe

Figure 15 - Dépose du filtre à combustible, modèles 35/50/70

Filtre à combustible, bague et conduite de combustible inférieure

Figure 14 - Réglage de la pression de la pompe

35/70 FUEL FILTER REMOVAL

Conduite de combustible supérieure

PFA/P 037A

Conduite de combustible supérieure

099618

Figure 16 - Dépose du filtre de combustible, modèles 100/150

Bougie

(modèles 35/50)

1. Déposez le couvercle (voir page 12).

2. Déposez le ventilateur (voir page12).

3. Détachez les conduites de combustible et d’air du porte-buse.

4. Débranchez le fil de la bougie.

5. Avec un tourne-écrou de 5/16 po déposez les deux vis qui retiennent la bride de montage du brûleur.

6. Serrez la tête hexagonale de la bougie dans un étau.

7. Avec une clé plate de 11/16 po déposez l’écrou de montage de la bougie.

8. Retirez la bougie de la bride de montage du brûleur.

9. Nettoyez les électrodes des bougies et réglez leur écartement à 1,4 mm (0,055 po).

10. Reposez la bougie sur la bride de montage du brûleur. Faites tourner la bride de façon à positionner les électrodes de la bougie comme montré sur la figure 19.

11. Serrez fermement la bougie avec l’écrou de montage.

12. Desserrez l’étau pour libérer la tête hexagonale de la bougie.

13. Reposez le brûleur sur la chambre de combustion.

14. Rebranchez le fil à la bougie.

15. Reposez les conduites de combustible et d’air au porte-buse.

16. Reposez le ventilateur (voir page

12).

17. Reposez la grille de protection du ventilateur et le couvercle.

Bougie

(modèles 70/100/150)

1. Déposez le couvercle (voir page 12).

2. Déposez le ventilateur (voir page 12).

3. Débranchez le fil de la bougie.

4. Avec une clé plate de 13/16 po

déposez la bougie du brûleur.

5. Nettoyez les électrodes de la bougie

et réglez leur écartement comme suit: Modèles 70/100 = 1,4 mm (0,055 po) Modèle 150 = 1,9 mm (0,075 po)

6. Reposez la bougie sur le brûleur.

7. Rebranchez le fil de la bougie.

8. Reposez le ventilateur (voir page 12).

9. Reposez la grille de protection du

ventilateur et le couvercle.

Ecrou de montage

Chambre de combustion

Figure 17 - Dépose de la bougie, modèles 35/50

Figure 18 - Ecartement des électrodes de la bougie, modèles 35/50

Figure 19 - Mise en place de la bougie, modèles 35/50 seulement

Brûleur

Figure 20 - Dépose de la bougie, modèles 70/100/150

Figure 21 - Ecartement des électrodes de la bougie, modèles 70/100/150

de la bougie

Conduite d’air

45°

Bride de montage du brûleur

Bougie

Fil de la bougie

Porte-buse

Conduite de combustible

Pliez ici pour obtenir l’écartement désiré

Ecartement 1,4 mm (0,055 po)

Bride de montage du brûleur

Fil de la bougie

Bougie

Pliez ici pour obtenir l’écartement désiré

Ecartement

099618

Buse

(modèles 35/50)

1. Déposez le couvercle (voir page

12).

2. Déposez le ventilateur (voir page

12).

3. Détachez les conduites d’arrivée de combustible et d’air du porte-buse.

4. Tournez le porte-buse de 1/4 tour vers la gauche et tirez vers le moteur pour le libérer.

5. Serrez le porte-buse en plastique dans un étau.

6. En utilisant une clé à tube de 5/8 po déposez soigneusement la buse du porte-buse.

7 Soufflez de l’air comprimé sur la

face de la buse pour éliminer les corps étrangers.

8. Vérifiez le bon état du joint d’étanchéité de la buse.

9. Remontez la buse dans le portebuse jusqu’à ce qu’elle soit bien en place. Continuez à serrer de 1/3 tour avec une clé à tube de 5/8 po (4,5 à 5,1 N.m/40 à 45 po-lb).

10. Montez le porte-buse sur la bride de montage.

11. Reposez les conduites d’arrivée de combustible et d’air sur le portebuse.

12. Reposez le ventilateur (voir page

12).

13. Reposez la grille de protection du ventilateur et le couvercle.

Chambre de combustion

Portebuse

Conduite d’arrivée Conduite d’arrivée d’air

Figure 22 - Dépose des tuyaux d’arrivée d’air et de combustible, modèles 35/50

Tête de la buse

Buse

Figure 24 - Buse et porte-buse, modèles 35/50

de combustible

Porte-buse

Bride de montage du brûleur

Figure 23 - Dépose du porte-buse, modèles 35/50

Joint d’étanchéité de buse

Raccord, arrivée d’air

Portebuse

Raccord, arrivée du combustible

Buse

(modèles 70/100/150)

1. Déposez le couvercle (voir page 12).

2. Déposez le ventilateur (voir page 12).

3. Déposez le conduites d’arrivée de combustible et d’air du brûleur.

4. Détachez le fil de la bougie.

5. Déposez la bougie du brûleur avec une clé plate de 13/16 po.

6. Avec un tourne-écrou de 5/16 po déposez trois vis du brûleur et retirez-le de la chambre de combustion.

7. Serrez légèrement le brûleur dans un étau.

8. Avec une clé à tube de 5/8 po déposez soigneusement la buse du brûleur (voir figure 26, page 16).

Suite

099618

Chambre de combustion

Vis

Conduite d’air

Figure 25 - Dépose du brûleur, modèles 70/100/150

Brûleur

Bougie

Conduite de combustible

Fil de la bougie

9. Soufflez de l’air comprimé sur la face de la buse pour éliminer les corps étrangers.

10. Vérifiez le bon état du joint d’étanchéité de la buse.

11. Remontez la buse sur le brûleur et serrez fermement (9,1 à 12,4 N.m/ 80 à 110 po-lb).

12. Montez le brûleur sur la chambre de combustion.

13. Montez la bougie sur le brûleur.

14. Rebranchez le fil de la bougie.

15. Reposez les conduites d’arrivée de combustible et d’air sur le brûleur.

16. Reposez le ventilateur (voir page

12).

17. Reposez la grille de protection et le couvercle.

Tête de buse

Buse

Brûleur

Figure 26 - Démontage de la buse, modèles 70/100/150

Joint d’étanchéité

Raccord, conduite de combustible

Raccord, conduite d’air

Rotor de la pompe

(Marche à suivre en cas de grippage)

1. Déposez le couvercle (voir page 12).

2. Avec un tourne-écrou de 5/16 po déposez les vis du cache-filtre.

3. Retirez le cache-filtre et les filtres à air.

4. Avec un tourne-écrou de 5/16 po déposez les vis de fixation du couvercle de la pompe.

5. Déposez le couvercle de la pompe.

6. Déposez le rotor, la pièce noyée et les palettes.

7. Assurez-vous qu’il n’y a pas de corps étrangers dans la pompe. S’il y en a, faites-les sortir à l’aide d’air comprimé.

8. Reposez la pièce noyée et le rotor.

9. Vérifiez le jeu du rotor. Si nécessaire réglez à 0,076 à 0,101 mm (0,003 à 0,004 po)(voir figure 29).

Nota:

Faites faire un tour complet au rotor pour vous assurer que le jeu à l’endroit le plus serré est de 0,076 à 0,101 mm (0,003 à 0,004 po). Refaites le réglage au besoin.

Palette

Pièce noyée

50 ROTOR-Domestic

Figure 27 - Position du rotor, modèles 35/50/70

Rotor

PFA/P 056B

Palette

Filtre de sortie d’air

Couvercle de la pompe

Filtre d’entrée d’air

Cache-filtre

Filtre d’entrée d’air

Cache-filtre

Grille de protection

10. Reposez les palettes, le couvercle

de la pompe, les filtres et le cachefiltre.

11. Reposez la grille de protection et le

couvercle.

12. Réglez la pression de la pompe

(voir page 13).

Nota :

Si le rotor est toujours grippé,

procédez comme suit.

Pièce noyée

Rotor

100 ROTOR-Domestic PFA/P 059A

Figure 28 - Position du rotor, modèles 100/150

Filtre de sortie d’air

099618

13. Procédez à toutes les opérations 1 à 6 (voir page 16).

14. Placez une feuille de papier abrasif fin (600) sur une surface plate et frottez le rotor sur la feuille d’un mouvement en forme de « 8 ». Répétez quatre fois (voir figure 30).

15. Reposez la pièce noyée et le rotor.

16. Procédez aux opérations 10 à 12 (voir page 16).

Palette

Vis de réglage du jeu

Jeu mesuré avec une cale d’épaisseur de 0,076 à 0,101 mm (0,003 à 0,004 po)

Rotor

Papier abrasif

FICHE

TECHNIQUE

Figure 29 - Position des vis de réglage du jeu

Numéro de modèle 35 50 70 100 150

Rendement (Btu/h) 35 000 50 000 70 000 98 000 150 000 Combustible Utilisez seulement du kérosène ou du mazout n° 1 Contenance du réservoir

(litres/gal U.S.) 11,3(3) 15,1(4) 18,9(5) 34(9) 51(13,5)

Consommation

(litres/h/gal/h) 0,98(0,26) 1,40(0,37) 1,89(0,5) 2,8(0,74) 4,24(1,12)

Angle de pulvérisation 50° 50° 50° 60° 60° Forme du jet Cône parfait (tous les modèles) Tension 120 volts/60 Hz (tous les modèles) Intensité électrique

(marche normale) 1,7 A 2.0 A 2,3 A 3,2 A 4,4 A Vitesse du moteur (tr/min) 1725 1725 3450 3450 3450 Volume de sortie d’air chaud

(piª/min) 165 165 254 481 500

Figure 30 - Polissage du rotor

099618

SCHEMAS

Blanc

Noir

Bleu

Verte

Prise de courant

120V 60HZ

Cellule photoélectrique

Bougie

Allumeur

Disjoncteur

de sécurité

Bouton de

remise en

serviceR

Rouge

Moteur

Bleu

Blanc

Rouge

Verte

Rouge

Relais

Noir

Plaque

à bornes

ELECTRIQUES

Moteur

Verte

Prise de courant

120V 60HZ

Blanc

Verte

Blanc

Allumeur

Blanc

Bougie

Rouge

Plaque

à bornes

Cellule photoélectrique

Blanc

Rouge

Figure 31 - Schéma électrique, modèles 35/50

Noir

Bleu

Blanc

Bleu

Disjoncteur de sécurité

Bouton de

remise en

service

Figure 32 - Schéma électrique, modèles 70/100/150

099618

ACCESSOIRES

Votre concessionnaire peut vous fournir les accessoires et les pièces détachées pour cet appareil de chauffage. Dans le cas où il ne stockerait pas ou ne pourrait commander un accessoire ou une pièce particulière, veuillez communiquer avec DESA Industries.

DESA Industries of Canada, Inc. 2220 Argentia Road Unit #4 Mississsauga, Ontario L5N 2K7 Service pièces 1-905-826-8010

MANOMETRE - HA1180

Pour tous les modèles. Sert à vérifier la pression de la-pompe.

THERMOSTAT - HA1210

Pour tous les modèles. Aide à maintenir une température constante jour et nuit et économise le combustible.

099618

ROUES ET GUIDON POUR

TRAVAIL INTENSIF - HA1202

Améliore la maniabilité et la

portabilité de l’appareil. Pour les

modèles 35/50/70.

VUE ECLATEE

ET NOMENCLATURE

DES PIECES

Modèle 35

9-5

9-4

9-1

9-2

9-3

12-1

12-2

12-18

12-17

12-16

Pompe et moteur

12-3

12-4

12-15

12-14

12-5

12-6

12-13

12-7

12-12

12-8

12-9

12-11

12-10

099618

PIECES

DETACHEES

Modèle 35

N° De N° De Repère Référence Désignation Qté

1 M51104-01 Poignée 1 2 098511-67 Couvercle (noir) 1

098511-70 Couvercle (vert) 1

098511-36 Couvercle (blanc) 1 3 M11084-29 Vis n° 10-16 x 3/4 po 2 4 M11084-27 Vis n° 10-16 x 1/2 po 4 5 098512-20 Chambre de combustion 1 6 M10908-2 Vis n° 6-32 x 3/8 po 2 7 M16660 Support de cellule

photoélectrique 1 8 HA3019 Cellule photoélectrique 1 9 † Brûleur complet 1 9-1 HA3006 Buse 1 9-2 HA3013 Bougie 1 9-3 079980-01 Porte-buse 1 9-4 097125-01 Bride 1 9-5 M29824 Ecrou 14 mm 1 10 M11084-26 Vis n° 10-16 x 3/8 po 2 11 079598-01 Ventilateur 1 12 † Pompe et moteur 1 12-1 079479-02 Moteur 1 12-2 079975-01 Pompe 1 12-3 M22009 Pièce noyee du rotor 1 12-4 M22456-1 Rotor 1 12-5 M29608 Couvercle de pompe 1 12-6 M29632 Filtre à poussière 1 12-7 M29633 Filtre d’entrée d’air 1 12-8 M29609 Cache-filtre 1 12-9 M12461-31 Vis n° 10-32 x 1 po 3 12-10 M27694 Vis de réglage 1 12-11 M10993-1 Ressort de décharge 1 12-12 M22997 Bouchon fileté 1 12-13 M8940 Bille en acier, diamètre 1/4 po 1 12-14 M29612-01 Filtre de sortie d’air 1 12-15 M12461-31 Vis n° 10-32 x 1 po 6 12-16 M50016 Coude, 90° 1 12-17 M8643 Palette 4 12-18 FHPF3-2C Vis n° 10-32 x 1/4 po 2 13 M51105-01 Grille de protection du

ventilateur 1 14 098219-21 Cordon électrique 1 15 M11143-1 Bague 1 16 NTC-4C Ecrou six pans 1/4-20 2 17 M11084-26 Vis n° 10-16 x 3/8 po 2 18 M50631 Amortisseur caoutchouc 2 19 M50899-03AA Plaque amovible 1 20 101205-01 Support moteur 1 21 M30865-02 Bague (fils de cellule

photoélectrique) 1 22 M30865-02 Bague (fil de l’allumeur) 1 23 M11271-8 Ecrou agrafe 6

Cette liste indique les pièces de votre appareil de chauffage individuel qui peuvent être remplacées. Lorsque vous commandez des pièces détachées, soyez sûr d’inclure les numéros corrects de modèle et de série (pris sur la plaque signalétique), puis la référence suivie de sa désignation.

Repère Référence Désignation Qté

24 M50104-02 Bague 1 25 M11084-26 Vis n° 10-16 x 3/8 po 6 26 097211-01 Vis n° 8-18 x 1/4 po 1 27 098511-81 Boîtier (noir) 1

28 M29652-04 Conduite d’air en 29 098557-06 Allumeur 1

30 M11084-29 Vis n° 10-16 x 3/4 po 2 31 M29652-05 Conduite de combustible 1 32 M50876-04 Filtre à combustible

33 M10990-3 Manchon caoutchouc 1 34 HA3003 Disjoncteur de sécurité 1 35 097702-01 Bouchon du réservoir de

36 098513-23 Réservoir de combustible 1 37 M51108-01 Bouclier thermique 1 38 079532-01 Barre de protection 1 39 079007-31 Vis n° 10-16 x 1 po 2 40 099157-01 Rivet 1 41 099125-02 Plaque à bornes 1 42 099177-01 Ecrou 3/8-27 1

098511-91 Boîtier (vert) 1 098511-18 Boîtier (blanc) 1

caoutchouc 1

(inclut bague) 1

combustible(inclut joint) 1

PIECES DISPONIBLES - NON ILLUSTREES

097764-01 Autocollant marque déposée

(modèle boîtier noir)

079871-01 Autocollant marque déposée

(modèle boîtier vert)

097232-01 Autocollant marque déposée

(modèle boîtier blanc)

098168-04 Autocollant renseignements

généraux (anglais) (modèle boîtier noir)

098169-04 Autocollant renseignements

généraux (français)

(modèle boîtier noir)

098168-05 Autocollant renseignements

généraux (anglais)

(modèle boîtier vert)

098169-05 Autocollant renseignements

généraux (français)

(modèle boîtier vert)

098168-03 Autocollant renseignements

généraux (anglais)

(modèle boîtier blanc)

098169-03 Autocollant renseignements

généraux (français)

(modèle boîtier blanc)

† Pas offert entièrement monté.

099618

VUE ECLATEE

ET NOMENCLATURE

DES PIECES

Modèle 50

9-1

9-5

9-4

9-2

9-3

12-1

12-18

12-17

12-2

12-16

12-3

12-4

12-5

12-6

12-7

12-8

Pompe et moteur

12-15

12-14

12-9

12-11

12-10

12-13

12-12

099618

PIECES

DETACHEES

Modèle 50

N° De Repère Référence Désignation Qté

1 M51104-01 Poignée 1 2 0098511-36 Couvercle (blanc) 1 3 M11084-29 Vis n° 10-16 x 3/4 po 2 4 100647-01 Vis n° 10-16 x 1/2 po 4 5 098512-13 Chambre de combustion 1 6 M10908-2 Vis n° 6-32 x 3/8 po 2 7 M16660 Support de cellule

photoélectrique 1 8 HA3019 Cellule photoélectrique 1 9 † Brûleur complet 1 9-1 HA3007 Buse 1 9-2 HA3013 Bougie 1 9-3 079980-01 Porte-buse 1 9-4 097124-01 Bride 1 9-5 M29824 Ecrou 14 mm 1 10 M11084-26 Vis n° 10-16 x 3/8 po 2 11 079598-01 Ventilateur 1 12 † Pompe et moteur 1 12-1 079479-02 Moteur 1 12-2 079975-02 Pompe 1 12-3 M22009 Pièce noyee du rotor 1 12-4 M22456-1 Rotor 1 12-5 M29608 Couvercle de pompe 1 12-6 M29632 Filtre à poussière 1 12-7 M29633 Filtre d’entrée d’air 1 12-8 M29609 Cache-filtre 1 12-9 M12461-31 Vis n° 10-32 x 1 po 3 12-10 M27694 Vis de réglage 1 12-11 M10993-1 Ressort de décharge 1 12-12 M22997 Bouchon fileté 1 12-13 M8940 Bille en acier, diamètre 1/4 po 1 12-14 M29612-01 Filtre de sortie d’air 1 12-15 M12461-31 Vis n° 10-32 x 1 po 6 12-16 M50016 Coude, 90° 1 12-17 M8643 Palette 4 12-18 FHPF3-5C Vis n° 10-32 x 5/8 po 2 13 M51105-01 Grille de protection du

ventilateur 1 14 098219-21 Cordon électrique 1 15 M11143-1 Bague 1 16 NTC-4C Ecrou six pans 1/4-20 2

N° De Repère Référence Désignation Qté

17 M11084-26 Vis n° 10-16 x 3/8 po 2 18 M50631 Amortisseur caoutchouc 2 19 M50899-03AA Plaque amovible 1 20 101205-01 Support moteur 1 21 M30865-02 Bague (fils de cellule

photoélectrique) 1 22 M30865-02 Bague (fil de l’allumeur) 1 23 M11271-8 Ecrou agrafe 6 24 M50104-02 Bague 1 25 M11084-26 Vis n° 10-16 x 3/8 po 6 26 097211-01 Vis n° 8-18 x 1/4 po 1 27 098511-18 Boîtier (blanc) 1 28 M29652-04 Conduite d’air en

caoutchouc 1 29 098557-06 Allumeur 1 30 M11084-29 Vis n° 10-16 x 3/4 po 2 31 079973-01 Conduite de combustible 1 32 M50876-02 Filtre à combustible

(inclut bague) 1 33 M10990-3 Manchon caoutchouc 1 34 HA3003 Disjoncteur de sécurité 1 35 097702-01 Bouchon du réservoir de

combustible(inclut joint) 1 36 098513-20 Réservoir de combustible 1 37 M51108-01 Bouclier thermique 1 38 079532-01 Barre de protection 1 39 079007-31 Vis n° 10-16 x 1 po 2 40 099157-01 Rivet 1 41 099125-02 Plaque à bornes 1 42 099177-01 Ecrou 3/8-27 1

PIECES DISPONIBLES - NON ILLUSTREES

097232-01 Autocollant marque déposée

(modèle boîtier blanc)

101231-01 Autocollant renseignements

généraux (anglais)

(modèle boîtier blanc)

101232-01 Autocollant renseignements

généraux (français)

(modèle boîtier blanc)

† Pas offert entièrement monté.

099618

VUE ECLATEE

ET NOMENCLATURE

DES PIECES

Modèle 70

Brûleur complet

9-1

9-2

9-3

12-1

12-18

9-2

9-4

9-5

9-6

12-17

12-16

12-2

12-3

12-4

12-5

9-7

12-6

12-7

12-8

Pompe et moteur

12-15

12-14

12-13

12-9

12-11

12-10

12-12

099618

PIECES

DETACHEES

Modèle 70

° De

N Repère Référence Désignation Qté

1 M51104-01 Poignée 1 2 098511-54 Couvercle (Jaune)

098511-36 Couvercle (Blanc) 1 3 M11084-29 Vis n° 10-16 x 3/4 po 2 4 M11084-27 Vis n° 10-16 x 1/2 po 4 5 098512-12 Chambre de combustion 1 6 M10908-2 Vis n° 6-32 x 3/8 po 2 7 M16660 Support de cellule

photoélectrique 1 8 HA3019 Cellule photoélectrique 1 9 † Brûleur complet 1 9-1 HA3008 Buse avec bague isolante 1 9-2 M10659-1 Rondelle isolante 2 9-3 M10809-1 Ressort 1 9-4 M8882 Bague isolante 1 9-5 M51098-02 Brûleur 1 9-6 M50820-01 Raccord de conduite 2 9-7 HA3012 Bougie 1 10 M11084-27 Vis n° 10-16 x 1/2 po 3 11 079480-01 Ventilateur 1 12 † Pompe et moteur 1 12-1 079487-02 Moteur 1 12-2 079975-01 Pompe 1 12-3 M22009 Pièce noyée du rotor 1 12-4 M22456-1 Rotor 1 12-5 M29608 Couvercle de pompe 1 12-6 M29632 Filtre à poussière 1 12-7 M29633 Filtre d’entrée d’air 1 12-8 M29609 Cache-filtre 1 12-9 M12461-31 Vis n° 10-32 x 1 po 3 12-10 M27694 Vis de réglage 1 12-11 M10993-1 Ressort de décharge 1 12-12 M22997 Bouchon fileté 1 12-13 M8940 Bille en acier, diamètre 1/4 po 1 12-14 M29612-01 Filtre de sortie d’air 1 12-15 M12461-31 Vis n° 10-32 x 1 po 6 12-16 M50016 Coude, 90° 1 12-17 M8643 Palette 4 12-18 FHPF3-2C Vis n° 10-32 x 1/4 po 2 13 M51105-01 Grille de protection du

N° De Repère Référence Désignation Qté

20 101205-01 Support moteur 1 21 M30865-02 Bague (fils de cellule

098511-18 Boîtier (blanc) 1 28 M29652-04 Conduite d’air en caoutchouc 1 29 098557-06 Allumeur 1 30 M11084-29 Vis n° 10-16 x 3/4 po 2 31 079973-01 Conduite de combustible 1 32 M50876-05 Filtre à combustible

(inclut bague) 1 33 M10990-3 Manchon caoutchouc 1 34 HA3003 Disjoncteur de sécurité 1 35 097702-01 Bouchon du réservoir de

combustible (inclut joint) 1 36 098513-24 Réservoir de combustible 1 37 097061-01 Relais transistorisé 1 38 079532-01 Barre de protection 1 39 079007-31 Vis n° 10-16 x 1 po 2 40 M15823-39 Vis n° 8-18 x 1/2 po 2 41 099157-01 Rivet 1 42 099125-03 Plaque à bornes 1 43 099177-01 Ecrou 3/8-27 1

PIECES DISPONIBLES - NON ILLUSTREES

097650-01 Autocollant marque déposée

(modèle à parois jaunes) 2

097232-01 Autocollant marque déposée

(modèle à parois blanches) 2

097066-03 Autocollant renseignements

généraux (Anglais)

(modèle à parois jaunes) 1

097069-03 Autocollant renseignements

généraux (Français)

(modèle à parois jaunes) 1

097066-04 Autocollant renseignements

généraux (Anglais)

(modèle à parois blanches) 1

097069-04 Autocollant renseignements

généraux (Français)

(modèle à parois blanches) 1

† Pas offert entièrement monté.

099618

VUE ECLATEE

ET NOMENCLATURE

DES PIECES

Modèle 100

10-1

10-2

10-18

10-17

10-16

Pompe et moteur

10-4

10-15

10-3

10-5

10-14

10-6

10-13

10-12

10-7

Brûleur complet

7-7

7-1

12-8

10-9

10-10

10-11

7-2

7-3

7-2

7-4

7-5

7-6

099618

PIECES

DETACHEES

Modèle 100

Cette liste indique les pièces de votre appareil de chauffage individuel qui peuvent être remplacées. Lorsque vous commandez des pièces détachées, soyez sûr d’inclure les numéros de modèle et de série (pris sur la plaque signalétique), puis la référence suivie de sa désignation.

N° De

Repère Référence Désignation Qté

1 098511-138 Couvercle (jaune) 1

098511-135 Couvercle (blanc) 1

098511-66 Couvercle (noir) 2 M15823-27 Vis n° 10-16 x 1/2 po 8 3 098512-07 Chambre de combustion 1 4 M16660 Support de cellule

photoélectrique 1 5 M10908-2 Vis n° 6-32 x 3/8 po 2 6 HA3019 Cellule photoélectrique 1 7 † Brûleur complet 1 7-1 HA3009 Buse avec bague isolante 1 7-2 M10659-1 Rondelle isolante 2 7-3 M10809-1 Ressort 1 7-4 M8882 Bague isolante 1 7-5 M50924-03 Brûleur 1 7-6 M50820-02 Raccord de conduite 2 7-7 HA3012 Bougie 1 8 M11084-27 Vis n° 10-16 x 1/2 po 3 9 103805-01 Ventilateur 1 10 † Moteur et pompe 1 10-1 079505-03 Moteur 1 10-2 079975-01 Corps de pompe 1 10-3 FHPF3-2C Vis n° 10-32 x 1/4 po 2 10-4 M22009 Pièce noyée du rotor 1 10-5 M22456-1 Rotor de pompe 1 10-6 M50545 Couvercle de pompe 1 10-7 M12179 Filtre d’entrée d’air 1 10-8 M16545 Cache-filtre 1 10-9 M8940 Bille en acier, diamètre 1/4 po 1 10-10 M10993-1 Ressort 1 10-11 M27694 Vis de réglage 1 10-12 M22997 Bouchon fileté 1 10-13 M12461-31 Vis n° 10-32 x 1 po 4 10-14 M12244-1 Filtre de sortie d’air 1 10-15 M12461-31 Vis n° 10-32 x 1 po 6 10-16 M11637 Filtre à poussière 1 10-17 M50820-02 Raccord de conduite 1 10-18 M8643 Palette 4 11 M50631 Amortisseur caoutchouc 2 12 098138-02 Support moteur 1 13 NTC-4C Ecrou six pans 1/4-20 2 14 M51114-01 Grille de protection du

ventilateur 1 15 098557-06 Allumeur 1 16 M11084-29 Vis n° 10-16 x 3/4 po 2 17 M51345-01 Conduite de combustible 1 18 M51150-01 Filtre à combustible 1 19 M51151-01 Tuyau d’arrivée de combustible 1 20 M10990-3 Manchon caoutchouc 1 21 M50814-03 Conduite d’air en caoutchouc 1 22 098511-140 Boîtier (jaune) 1

098511-137 Boîtier (blanc) 1 098511-82 Boîtier (noir) 1

23 M30865-02 Bague (fils de cellule

photoélectrique) 1 24 M30865-02 Bague (fils de l’allumeur

à la bougie) 1

† Pas offert entièrement monté.

099618

N° De Repère Référence Désignation Qté

25 M50104-02 Bague (passage du fil à

travers le boîtier) 1 26 M11084-27 Vis n° 10-16 x 1/2 po 6 27 M11271-8 Ecrou agrafe 8 28 097211-01 Vis n° 8-18 x 1/4 po 1 29 098513-21 Réservoir de combustible 1 30 097702-01 Bouchon du réservoir 1 31 HA3003 Disjoncteur de sécurité 1 32 M11143-1 Bague 1 33 098219-21 Cordon électrique 1 34 M51077-01AA Plaque amovible 1 35 M11084-27 Vis n° 10-16 x 1/2 po 4 36 097061-01 Relais transistorisé 1 37 M15823-39 Vis n° 8-18 x 1/2 po 2 38 079998-01 Guidon avant 1 39 M12342-3 Berceau des roues 1 40 M12345-33 Vis n° 10-24 x 1-3/4 po 4 41 NTC-3C Ecrou de serrage n° 10-24 8 42 M12345-33 Vis n° 10-24 x 1-3/4 po 4 43 097896-04 Roue 2 44 M28526 Capuchon 2 45 M51015-01 Axe 1 46 M27417 Bouchon de vidange 1 47 M51334-02 Guidon (modèle à couvercle

jaune seulement) 1 48 M30865-02 Bague 1 49 099157-01 Rivet 1 50 099125-03 Plaque à bornes 1 51 099177-01 Ecrou 3/8-27 1

PIECES DISPONIBLES - NON ILLUSTREES

097650-01 Autocollant marque déposée

(modèle boîtier jaune)

097232-02 Autocollant marque déposée

(modèle boîtier blanc)

097773-01 Autocollant marque déposée

(modèle boîtier noir)

097067-03 Autocollant renseignements

généraux (anglais)

(modèle boîtier jaune)

097070-03 Autocollant renseignements

généraux (français)

(modèle boîtier jaune)

097067-04 Autocollant renseignements

généraux (anglais)

(modèle boîtier blanc)

097070-04 Autocollant renseignements

généraux (français)

(modèle boîtier blanc)

097067-05 Autocollant renseignements

généraux (anglais)

(modèle boîtier noir)

097070-05 Autocollant renseignements

généraux (français)

(modèle boîtier noir)

VUE ECLATEE

ET NOMENCLATURE

DES PIECES

Modèle 150

25 42

10-1

10-2

10-17

10-16

10-15

Pompe et moteur

10-4

10-13

10-3

10-5

10-14

10-6

10-13

10-12

10-7

Brûleur

7-1

12-8

7-2

7-3

7-2

10-9

10-10

10-11

7-5

7-4

7-6

complet

7-7

099618

PIECES

DETACHEES

Modèle 150

Cette liste indique les pièces de votre appareil de chauffage individuel qui peuvent être remplacées. Lorsque vous commandez des pièces détachées, soyez sûr d’inclure les numéros de modèle et de série (pris sur la plaque signalétique), puis la référence suivie de sa désignation.

N° De Repère Référence Désignation Qté

1 098511-138 Couvercle (jaune) 1

098511-135 Couvercle (blanc) 1

098511-66 Couvercle (noir) 1 2 M15823-27 Vis n° 10-16 x 1/2 po 8 3 098512-30 Chambre de combustion 1 4 099229-01 Support de cellule

photoélectrique 1 5 M10908-2 Vis n° 6-32 x 3/8 po 2 6 HA3019 Cellule photoélectrique 1 7 † Brûleur complet 1 7-1 HA3010 7-2 M10659-1 Rondelle isolante 2 7-3 M10809-1 Ressort 1 7-4 M8882 Bague isolante 1 7-5 M50924-03 Brûleur 1 7-6 M50820-02 Raccord de conduite 2 7-7 HA3012 Bougie 1 8 M11084-27 Vis n° 10-16 x 1/2 po 3 9 099615-01 Ventilateur 1 10 † Moteur et pompe 1 10-1 099622-01 10-2 079975-01 Corps de pompe 1 10-3 FHPF3-2C Vis n° 10-32 x 1/2 po 2 10-4 M22009 Pièce noyée du rotor 1 10-5 M22456-1 Rotor de pompe 1 10-6 M50545 Couvercle de pompe 1 10-7 M12179 Filtre d’entrée d’air 1 10-8 M16545 Cache-filtre 1 10-9 M8940 Bille en acier diamètre 1/4 po 1 10-10 M10993-1 Ressort de décharge 1 10-11 M27694 Vis de réglage 1 10-12 M22997 Bouchon fileté 1 10-13 M12461-31 Vis n° 10-32 x 1 po 10 10-14 M12244-1 Filtre de sortie d’air 1 10-15 M11637 Filtre à poussière 1 10-16 M50820-02 Raccord de conduite 1 10-17 M8643 Palette 4 11 M50631 Amortisseur caoutchouc 2 12 098138-02 Support moteur 1 13 097061-01 14 M15823-39 Vis n° 8-18 x 1/2 po 2 15 NTC-4C Ecrou six pans 1/4-20 2 16 M51114-01 Grille de protection

17 098557-06 Allumeur 1 18 M11084-29 Vis n° 10-16 x 3/4 po 2 19 M51345-02 Conduite de combustible 1 20 M51150-01 Filtre à combustible 1 21 M51151-02 Tuyau d’arrivée de

22 M10990-3 Manchon caoutchouc 1 23 M50814-03 Conduite d’air 1 24 098511-140 Boîtier (jaune) 1

098511-137 Boîtier (blanc) 1

098511-82 Boîtier (noir) 1 25 M30865-02 Bague 3 26 M50104-02 Bague 1

† Pas offert entièrement monté.

099618

Buse avec bague isolante 1

Moteur (à phase auxiliaire) 1

Relais transistorisé 1

du ventilateur 1

combustible 1

N° De Repère Référence Désignation Qté

27 M11084-27 Vis n° 10-16 x 1/2 po 6 28 M11271-8 Ecrou agrafe 8 29 097211-01 Vis n° 8-18 x 1/4 po 1 30 098513-55 Réservoir de combustible 1 31 097702-01 Bouchon de réservoir

(Joint d’étanchéité inclus) 1

32 HA3003 Disjoncteur de sécurité 1 33 M11143-1 Bague 1 34 098219-21 Cordon électrique 1 35 M51077-01AA Plaque amovible 1 36 M11084-27 Vis n° 10-16 x 1/2 po 4 37 099125-03 38 099157-01 Rivet 1 39 079010-18 40 M16841-57

41 M27417 Bouchon de vidange 42 099213-01

43 097896-01 Roue 2 44 M16801-2 Axe 1 45 M12831-3 Berceau des roues 1 46 099614-01 Guidon avant 1 47 M12345-33 Vis n° 10-24 x 1-3/4 po 8 48 M28526 Capuchon 2 49 NTC-3C Ecrou autofreiné n° 10-24 8 50 099614-02 Guidon (modèle à couvercle

51 099230-01 Vis n° 10-16 x 3/8 po

52 099177-01 Ecrou 3/8-27 1

PIECES DISPONIBLES - NON ILLUSTREES

097650-01 Autocollant marque déposée 097232-02 Autocollant marque déposée 097773-02 Autocollant marque déposée 097065-03 Autocollant renseignements

097068-03 Autocollant renseignements

097065-04 Autocollant renseignements

097068-04 Autocollant renseignements

097065-05 Autocollant renseignements

097068-05 Autocollant renseignements

Plaque à bornes 1 Ensemble de fil (rouge, 16 po) 1

Ensemble de fil

(rouge, 8 1/2 po) 1

(Joint torique inclus) 1

Bouchon à bouton 1

jaune seulement) 1

(modèle boîtier jaune) (modèle boîtier blanc) (modèle boîtier noir) généraux (anglais)

(modèle boîtier jaune) généraux (français)

(modèle boîtier jaune) généraux (anglais)

(modèle boîtier blanc) généraux (français)

(modèle boîtier blanc) généraux (anglais)

(modèle boîtier noir) généraux (français)

(modèle boîtier noir)

GARANTIE ET SERVICE APRES-VENTE

GARANTIE LIMITEE

DESA Industries (la compagnie) garantit ce produit ainsi que les pièces qui le composent comme exempt(s) de tout défaut de matière et de main-d’oeuvre pendant une période de 12 mois à partir de la date d’achat, à condition que le produit soit employé et entretenu suivant les recommandations de son mode d’emploi. Cette garantie ne s’applique qu’à l’acheteur d’origine sur présentation d’une preuve d’achat.

Cette garantie ne couvre que le coût des pièces et de la main d’oeuvre nécessaires à la remise en état de l’appareil. Cette garantie ne couvre ni les coûts de transport ou tout autre coût encouru durant la réparation sous garantie.

Les réparations faites sous cette garantie ne peuvent être effectuées que par les revendeurs et les centres de service après-vente agréés.

Cette garantie ne couvre pas les avaries attribuables à l’usage abusif, la négligence, les accidents, le manque d’entretien, l’usure normale, les modifications, les réparations non autorisées, l’emploi de combustible contaminé, les réparations avec des pièces autres que des pièces d’origine, ou par quiconque autre qu’un détaillant ou un concessionnaire agréé. Le propriétaire est responsable de l’entretien usuel.

REPARATIONS SOUS GARANTIE

Si votre appareil de chauffage s’avérait défectueux, retournez-le au centre de réparation agréé le plus proche. L’appareil y sera vérifié. Si la panne est attribuable à un défaut de matière ou de main-d’oeuvre, DESA Industries (la compagnie) le réparera ou le remplacera gra-tuitement.

SERVICE APRES-VENTE

Retournez votre appareil de chauffage à votre centre de réparation agréé le plus proche. Les réparations non couvertes par la garantie seront facturées suivant les taux en vigueur.

Un guide d’entretien peut être acheté en écrivant à l’adresse indiquée ci-dessous. Envoyez un chèque au montant de 5,00 $, à l’ordre de DESA Industries.

Pour recevoir gratuitement des listes de pièces détachées illustrées, envoyez à l’adresse suivante une enveloppe affranchie portant votre nom et votre adresse. Inscrivez le numéro de l’appareil de chauffage ainsi que la date qui se trouve en haut et à gauche de cette page.

Dans toute votre correspondance regardant votre appareil de chauffage, n’oubliez pas d’inclure le numéro du modèle et le numéro de série qui figurent sur la plaque signalétique.

CETTE GARANTIE EXPRESSE TIENT LIEU DE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS LES GARANTIES DE COMMERCIALISATION ET DE FONFORMITE A TOUT USAGE PARTICULIER.

DESA Industries (la compagnie) rejette toute responsabilité pour dommages fortuits ou conséquents indirects. Certaines provinces ne reconnaissent pas l’exclusion de responsabilité pour dommages fortuits ou conséquents. (Cette clause peut ne pas être applicable dans votre cas.) Cette garantie limitée vous donne des droits légaux spécifiques ainsi que certains autres droits applicables dans certaines provinces.

DESA Industries of Canada, Inc.

2220 Argentia Road Unit #4 Mississauga, Ontario L5N 2K7 (905) 826-8010

Imprimé aux États-Uni

Fax (905) 826-8236

Chaque centre de service après-vente est tenu et exploité par un propriétaire indépendant. Nous nous réservons le droit de changer les données techniques à tout moment et sans préavis.

GARDEZ CETTE GARANTIE

N° de modèle

N° de série

Date d’achat

(à remplir par l’acheteur)

099618-01 Rev. H

01/97

Desa 50 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
