Desa 10401 User Manual

Hammer Tacker

Operating Instructions

FEATURES

• Faster and Easier than regular
stapleguns

• Ideal for tacking large amounts

Model No. 10401

SAFETY INFORMATION

WARNING: Follow all safety warnings listed be-

low and throughout manual. Improper use of this tool
can cause severe injury.

1. Read and understand this manual before loading or using tool.

2. Make certain you read and understand all Warnings.

3. Only well-instructed adults should use tool. Never allow chil­dren to use tool.

4. Wear safety glasses to protect your eyes.

5. Do not alter this tool in any way.

6. Always store tool with staples removed and out of children’s
reach.

7. Keep this manual for reference. It is your guide to safe and proper
operation of this tool.

of material in place

• Rust resistant chrome finish

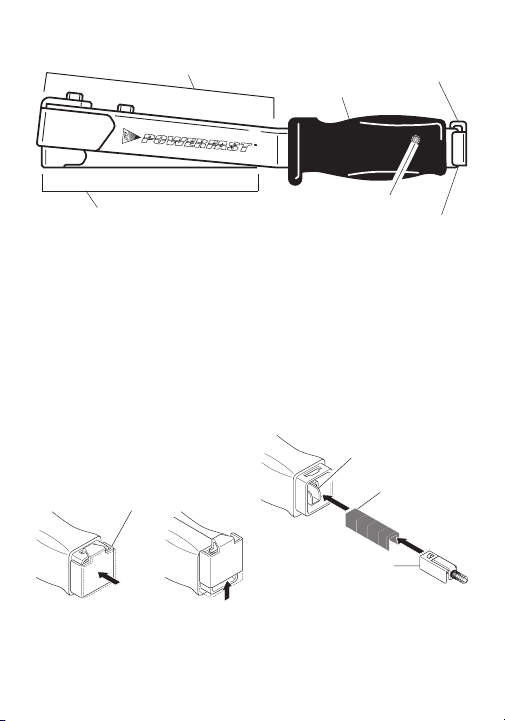

PRODUCT IDENTIFICATION

Head Assembly

Staple Feed Cap

Comfort Grip

Magazine Assembly

HOW TO USE

Grasp the comfort grip and with a quick
movement, strike the surface squarely
(similar to using a hammer).

HOW TO LOAD

1. Push staple feeder assembly for­ward and slide staple feed cap up­ward (see Figure 1).

2. Pull staple feeder assembly out of
hammer tacker.

3. Insert strip of staples, points down,
into staple channel (see Figure 2).

4. Replace staple feeder assembly
into handle with U-channel facing
down.

Staple Feed Cap

Step 1 Step 2

Push In Push Up

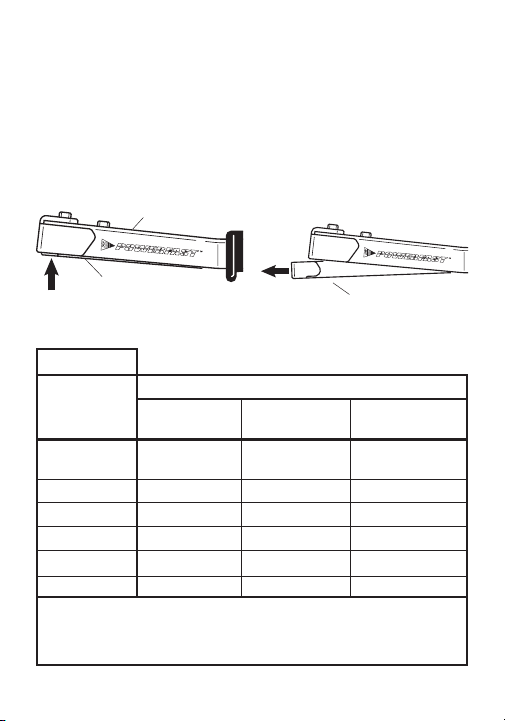

Figure 1 - Removing Staple Feeder

Assy.

Hinge Screw/Nut

Staple Feeder Assembly

5. Push forward and lock staple feed
cap in place.

HOW TO DISASSEMBLE

1. Remove staple feeder assembly
and staples as indicated in loading
instructions.

2. Using a 7mm wrench and a philips­head screwdriver, remove nut from
hinge screw.

3. Grasp tool at the head assembly
and compress magazine assembly
slightly (see Figure 3, page 3).

Magazine Assembly

Staples
(Points Down)

Staple Feeder Assembly

Figure 2 - Installing Staples and

Staple Feeder Assy.

2

113267www.desatech.com

4. Pull (remove) hinge screw from tool
handle.

5. Release magazine assembly and
slide forward from head assembly
(see Figure 4).

The hammer tacker is now completely
apart and ready for cleaning. Also, jams
may be cleared when taken apart. Take
care not to damage the exposed staple
driver.

Head Assembly

Magazine Assembly

Compress

Figure 3 - Compress Magazine Assy.

HOW TO ASSEMBLE

Reverse the above procedure. Align the
staple driver with the channel opening
at the head of the magazine assembly.
Compress magazine assembly slightly
to align holes for the hinge screw and
insert screw.

Note:

The hinge screw may be inserted

from either side of handle.
Fasten nut onto hinge screw securely.

Pull

Magazine Assembly

Figure 4 - Removing Magazine Assy.

STAPLES

Staple Sizes

Staple Brand 1/4" 5/16" 3/8"

®

PowerFast

P-A11-1/4 P-A11-5/16 P-A11-3/8

36504A 36505A 36506A

®

Arrow

®

Bostitch

®

Duo-Fast

®

Rapid

®

Senco

PowerFast® is a registered trademark of DESA IP, LLC. Arrow® is a registered trademark of
Arrow Fastener Company, Inc. Bostitch® is a registered trademark of Stanley-Bostitch, Inc.
Duo-Fast® is a registered trademark of Duo-Fast Corporation. Rapid® is a registered
trademark of Isaberg Rapid AB. Senco® is a registered trademark of Senco Products, Inc.

113267 www.desatech.com

504 505 506
TRA704 TRA705 TRA706
A11 04C A11 05C A11 06C

A11 1/4 A11 5/16 A11 3/8

H04 H05 H06

3

TECHNICAL SERVICE

You may have further questions about as­sembling, operating, or maintaining this
product. If so, you can visit our Technical
Service web site at www.desatech.com
or contact our Technical Service Depart­ment at 1-800-858-8501 (English Only).
You may also write to:

DESA Specialty Products™
ATTN: Technical Service Specialty
Products
P.O. Box 90004
Bowling Green, KY 42102-9004

When contacting DESA Specialty Prod­ucts™, have ready

•Your Name

•Your Address

•Your Phone Number

• Model Number of Product

• Date of Purchase (Include copy of
receipt for written requests).

LIMITED WARRANTY

DESA Specialty Products™ warrants model number 10401 Hammer Tacker
for a period of 90 days from date of purchase against original defects in ma­terials or workmanship. If this product fails to perform for either of those rea­sons, DESA Specialty Products™will replace the tool, at DESA Specialty Prod­ucts’™ option, with an equivalent product.

This warranty gives you specific legal rights. You may also have other rights,
which vary from state to state or province to province.

To obtain the benefits of the warranty, contact DESA Specialty Products™ Tech­nical Services Department at the address or number listed below. The bill of
sales or proof of purchase must be presented at the time a claim is made.

Bowling Green, KY 42102-9004
800-858-8501 (English Only)

www.desatech.com

Printed in Taiwan

Industries of Canada, Inc.

2220 Argentia Road
Unit #4
Mississauga, Ontario
L5N 2K7
800-561-3372 / 905-826-8010
FAX [phone]

www.desatech.com

4

113267www.desatech.com

Grapadora de martillo

Instrucciones de operación

CARACTERÍSTICAS

• Más rápida y sencilla que una
grapadora regular.

• Ideal para engrapar en su sitio

Modelo Nº 10401

INFORMACIÓN DE SEGURIDAD

ADVERTENCIA: Siga todas las advertencias de

seguridad listadas abajo y a lo largo de este manual.
El uso incorrecto de esta herramienta puede oca­sionar graves lesiones.

1. Lea y entienda este manual antes de usar o cargar la herra­mienta.

2. Esté seguro de leer y entender todas las advertencias.

3. La herramienta debe ser usada sólo por adultos bien instrui­dos. Nunca permita que la usen niños.

4. Use gafas de seguridad para proteger sus ojos.

5. No altere esta herramienta de ninguna forma.

6. Guarde siempre la herramienta retirando las grapas y fuera del
alcance de los niños.

7. Mantenga este manual como referencia. Es su guía para ope­rar esta herramienta correctamente y con seguridad.

grandes cantidades de material.

• Acabado de cromo resistente a
la oxidación.

113267 www.desatech.com

5

IDENTIFICACIÓN DEL PRODUCTO

Conjunto cabezal

Mango cómodo

Tapa del
alimentador
de grapas

Unidad cargadora

CÓMO USAR

Agarre del mango cómodo y con un
movimiento rápido, golpee perpendicu­larmente la superficie (igual que cuan­do usa un martillo).

CÓMO CARGAR

1. Empuje hacia delante el conjunto
alimentador de grapas y corra ha­cia arriba la tapa del alimentador de
grapas (vea la Figura 1).

2. Hale el conjunto alimentador de
grapas retirándolo de la grapadora
de martillo.

3. Inserte una tira de grapas, con las
puntas hacia abajo, en el canal para
las grapas (vea la Figura 2).

Tapa del alimentador de grapas

Paso 1 Paso 2

Empuje hacia Empuje hacia

adentro arriba

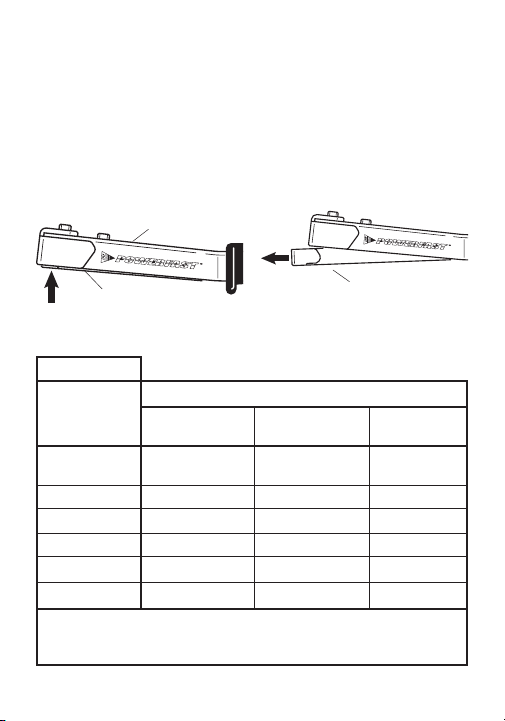

Figura 1 - Retiro del conjunto

alimentador de grapas

Tornillo abisagrado/tuerca

Conjunto alimentador de grapas

4. Vuelva a colocar el conjunto alimen­tador de grapas en el mango con el
canal en U mirando hacia abajo.

5. Empuje hacia delante y asegure la
tapa del alimentador de grapas en
su sitio correspondiente.

CÓMO DESARMAR

1. Retire el conjunto alimentador de gra­pas y las grapas de acuerdo a lo indi­cado en las instrucciones para cargar.

2. Con una llave de 7mm y un destor­nillador Phillips (estrella) retire la
tuerca del tornillo abisagrado.

3. Agarre la herramienta del cabezal y
presione ligeramente la unidad car­gadora (Vea la Figura 3, página 7).

Unidad cargadora

Grapas (puntas
hacia abajo)

Conjunto alimentador
de grapas

Figura 2 - Instalación de las grapas y

del conjunto alimentador de grapas

6

113267www.desatech.com

4. Hale y retire el tornillo abisagrado
del mango de la herramienta.

5. Suelte la unidad cargadora y deslí­celo hacia delante sacándolo del
conjunto (vea la Figura 4).

La grapadora de martillo está desar­mada y lista para la limpieza. Pueden
también retirarse las obstrucciones
mientras está desarmada. Tenga cui­dado de no dañar el impulsor de gra­pas expuesto.

Conjunto cabezal

Unidad cargadora

Presione

Figura 3 - Presione la unidad

cargadora

CÓMO ENSAMBLAR

Invierta el procedimiento anterior. Alinee
el impulsor de las grapas con la abertu­ra del canal en el cabezal de la unidad
cargadora. Presione ligeramente la uni­dad cargadora para alinear los orificios
y poder así insertar el tornillo abisagrado.

Nota:

El tornillo abisagrado puede in-

sertarse por cualquier lado del mango.
Asegure bien la tuerca en el tornillo

abisagrado.

Hale

Unidad cargadora

Figura 4 - Retiro del unidad

cargadora

GRAPAS

Tamaños de las grapas

Marca de 6.4 mm 7.9 mm 9.5 mm
grapas (1/4 pulg.) (5/16 pulg.) (3/8 pulg.)

®

PowerFast

P-A11-1/4 P-A11-5/16 P-A11-3/8

36504A 36505A 36506A

®

Arrow

®

Bostitch

®

Duo-Fast

®

Rapid

®

Senco

PowerFast® es una marca comercial registrada de DESA IP, LLC. Arrow® es una marca
comercial registrada de la Compañía Arrow Fastener, Inc. Bostitch® es una marca comercial
registrada de Stanley-Bostitch, Inc. Duo-Fast® es una marca comercial registrada de Duo­Fast Corporation. Rapid® es una marca comercial registrada de Isaberg Rapid AB. Senco
es una marca comercial registrada de Senco Products, Inc.

113267 www.desatech.com

504 505 506
TRA704 TRA705 TRA706
A11 04C A11 05C A11 06C

A11 1/4 A11 5/16 A11 3/8

H04 H05 H06

7

®

SERVICIO TÉCNICO

Usted puede tener más preguntas so­bre cómo ensamblar, utilizar o mante­ner este producto. Si es así, usted pue­de visitar nuestro sitio Web de servicio
técnico en www.desatech.com o lla­mar al departamento de servicio técni­co al 1-800-858-8501 (sólo en inglés).
Usted puede también escribir a:
DESA Specialty Products™
ATTN: Technical Service Specialty
Products
P.O. Box 90004
Bowling Green, KY 42102-9004

Cuando llame a DESA Specialty
Products™ tenga listo:

• Su nombre

• Su dirección

• Su número de teléfono

• El número de modelo del producto

• Fecha de compra (incluya un copia del
recibo para solicitudes por escrito).

GARANTÍA LIMITADA

DESA Specialty Products™ garantiza por un período de 90 días a partir de
la fecha de compra que la grapadora de martillo con número de modelo 10401
esta libre de defectos originales en materiales y mano de obra. Si ce produit
n'exécute pas pour l'une ou l'autre de ces raisons, la volonté DESA Specialty
ProductsMC remplace l'outil, à l'option de DESA Specialty ProductsMC, avec
un produit équivalent.

Cette garantie vous accorde certains droits précis. Vous pourriez aussi avoir
d’autres droits, selon l’endroit où vous résidez.

Pour obtenir les avantages de la garantie, entrez en contact avec le service
après vente technique de DESA Specialty ProductsMC à l'adresse ou au nom­bre énuméré ci-dessous. Le reçu de caisse ou une preuve d’achat doit être
présentée pour toute réclamation en vertu de la présente garantie.

Bowling Green, KY 42102-9004
USA
800-858-8501 (sólo en inglés)

www.desatech.com

Impreso en Taiwan

Industries of Canada, Inc.

2220 Argentia Road
Unit #4
Mississauga, Ontario
L5N 2K7
800-561-3372 / 905-826-8010
FAX [phone]

www.desatech.com

8

113267www.desatech.com

MD

Agrafeuse-marteau

Directives d’utilisation

CARACTÉRISTIQUES

• Plus rapide et facile à utiliser
que les agrafeuses ordinaires.

• Idéal pour agrafer de grandes

Modèle n° 10401

DONNÉES DE SÉCURITÉ

AVERTISSEMENT : Respectez les avertissements

de sécurité inscrits ci-dessous et ailleurs dans le
guide. L’utilisation non appropriée de cet outil peut
causer de graves blessures.

1. Lisez et assurez-vous de comprendre ce guide avant de charge
l’outil ou de vous en servir.

2. Assurez-vous de lire et de comprendre tous les avertissements.

3. L’outil ne doit être utilisé que par des adultes avertis. Ne lais­sez jamais un enfant se servir de l’outil.

4. Portez des lunettes de sécurité pour vous protéger les yeux.

5. Évitez d’apporter quelque modification que ce soit à cet outil.

6. Videz toujours l’outil de ses agrafes et conservez-le hors de
portée des enfants.

7. Conservez ce guide à titre de référence. Il vous permettra de
vous servir correctement de l’outil, en toute sécurité.

quantités de matériaux en place.

• Fini chromé, résistant à la rouille.

113267 www.desatech.com

9

IDENTIFICATION DU PRODUIT

Corps de l’outil

Poignée confortable

Capuchon de
l’alimentation

Magasin

UTILISATION

Agrippez la poignée puis, d’un geste vif,
frappez directement la surface de travail
(comme vous le feriez avec un marteau).

CHARGEMENT

1. Poussez sur le dispositif d’alimen­tation et soulevez le capuchon vers
le haut (consultez la Figure 1).

2. Retirez le dispositif d’alimentation
de l’agrafeuse-marteau.

3. Insérez une bande d’agrafes dans
la poignée, en vous assurant que
la forme en «U» pointe vers le bas.

4. Repoussez le dispositif d’alimenta­tion dans l’agrafeuse-marteau, le
«U» toujours vers le bas.

Capuchon de l’alimentation

Étape 1 Étape 2

Poussez Soulevez

Figure 1 - Retrait du dispositif

d’alimentation

Vis/écrou charnière

Dispositif d’alimentation

5. Repoussez le dispositif d’alimenta­tion et verrouillez-le en place.

DÉMONTAGE

1. Retirez le dispositif d’alimentation
et les agrafes, comme indiqué dans
les directives de chargement.

2. Au moyen d’une clé 7 mm et d’un
tournevis Phillips, retirez l’écrou de
la vis charnière.

3. En agrippant l’outil par le corps,
comprimez doucement le magasin
(consultez la Figure 3, page 11).

Magasin

Agrafes (poin­tes vers le bas)

Dispositif d’alimentation

Figure 2 - Chargement des agrafes

et installation du dispositif

d’alimentation

10

113267www.desatech.com

4. Retirez la vis charnière de la poi­gnée de l’outil.

5. Libérez le magasin et faites-le glis­ser vers l’avant de façon qu’il sorte
du corps de l’outil (consultez la Fi­gure 4).

L’agrafeuse-marteau est maintenant
démontée et prête à être nettoyée. Il
est aussi possible alors d’en retirer les
agrafes bloquées. Faites cependant at­tention de ne pas endommager le man­drin servant à enfoncer les agrafes.

Corps de l’outil

DÉMONTAGE

Inversez la procédure précédente. Ali­gnez le dispositif d’alimentation avec
l’orifice à l’avant du corps de l’outil.
Appuyez doucement sur le magasin de
façon à aligner les orifices des la vis
charnière. Insérez la vis.

Note :

La vis charnière peut être insé-

rée d’un côté ou l’autre de la poignée.
Insérez l’écrou sur la vis.

Tirez

Magasin

Appuyer

Magasin

Figure 4 - Retrait du magasin

Figure 3 - Compression du magasin

AGRAFES

Tailles des agrafes

6.4 mm 7.9 mm 9.5 mm

Marque (1/4 po) (5/16 po) (3/8 po)

MD

PowerFast

P-A11-1/4 P-A11-5/16 P-A11-3/8

36504A 36505A 36506A

MD

Arrow

MD

Bostitch
Duo-Fast
Rapid
Senco

PowerFastMD est une marque déposée de DESA IP, LLC. ArrowMD est une marque déposée de
Arrow Fastener Company, Inc. BostitchMD est une marque déposée de Stanley-Bostitch, Inc.
Duo-FastMD est une marque déposée de Duo-Fast Corporation. RapidMD est une marque dé­posée de Isaberg Rapid AB. SencoMD est une marque déposée de Senco Products, Inc.

MD

MD

MD

113267 www.desatech.com

504 505 506
TRA704 TRA705 TRA706
A11 04C A11 05C A11 06C

A11 1/4 A11 5/16 A11 3/8

H04 H05 H06

11

SERVICE TECHNIQUE

Peut-être aurez-vous d’autres questions
sur l’assemblage, le fonctionnement ou
l’entretien de ce produit. Si c’est le cas,
visitez le site Web du Service technique à
l’adresse www.desatech.com ou contac-
tez le Service technique au 1 800 858-8501
(en anglais seulement). Vous pouvez aussi
nous écrire à l’adresse suivante :
DESA Specialty Products
ATTN. : Technical Service Specialty
Products
P.O. Box 90004
Bowling Green, KY 42101-9004

DESA Specialty ProductsMC garantit l’agrafeuse-marteau, modèle 10401, pen­dant une période de 90 jours à compter de la date d’achat contre tout défaut
original de matériaux et de fabrication. Si ce produit n'exécute pas pour l'une
ou l'autre de ces raisons, la volonté DESA Specialty ProductsMC remplace
l'outil, à l'option de DESA Specialty ProductsMC, avec un produit équivalent.

Cette garantie vous accorde certains droits précis. Vous pourriez aussi avoir
d’autres droits, selon l’endroit où vous résidez.

Pour obtenir les avantages de la garantie, entrez en contact avec le service
après vente technique de DESA Specialty ProductsMC à l'adresse ou au nom­bre énuméré ci-dessous. Le reçu de caisse ou une preuve d’achat doit être
présentée pour toute réclamation en vertu de la présente garantie.

MC

GARANTIE LIMITÉE

Lorsque vous contactez DESA
Specialty ProductsMC veuillez avoir à
portée de la main :

•Votre nom

•Votre adresse

•Votre numéro de téléphone

• Le numéro de modèle du produit

• La date d’achat (y compris une co­pie du reçu de caisse pour les de­mandes écrites).

Industries of Canada, Inc.

2220 Argentia Road
Unit #4
Mississauga, Ontario
L5N 2K7
800-561-3372 / 905-826-8010
FAX [phone]

www.desatech.com

Imprimé à Taïwan

Bowling Green, KY 42102-9004
USA
800-858-8501 (en anglais seulement)

www.desatech.com

113267-01

12

Rev. B

01/05

113267www.desatech.com
